Demag DC-Pro 16-25 – Ersatzteilliste 21103244

Betriebsanleitung / Zubehör / Ersatzteile, Ausgabe 12/2016, Demag-Nr. 21103244 – 9 Zeichnungen, 52 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

Ersatzteile (Seite 144)

Demag DC-Pro 16-25 – Ersatzteile, Zeichnung Seite 144

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Lüfterset ZNK 100 4 Nm	71585133	1
1	Lüfterset ZNK 100C 4 Nm	72185233	1
2	Motorset DC10/16 B 50HZ 380-415 V 50 Hz; 25 Nm	71583233	1
2	Motorset DC10/16 B 50HZ 220-240 V 50 Hz; 25 Nm	71584833	1
2	Motorset DC10/16 B 60HZ 500-525 V 50 Hz / 575 V 60 Hz; 25 Nm	71583433	1
2	Motorset DC10/16 B 60HZ 440-480 V 60 Hz; 25 Nm	71583533	1
2	Motorset DC10/16 B 60HZ 380-400 V 60 Hz; 25 Nm	71583733	1
2	Motorset DC10/16 B 60HZ 220-240 V 60 Hz; 25 Nm	71584933	1
2	Motorset DC16/25 C 50HZ 380-415 V 50 Hz; 25 Nm	72123633	1
2	Motorset DC16/25 C 50HZ 500-525 V 50 Hz / 575 V 60 Hz; 25 Nm	72123933	1
2	Motorset DC16/25 C 60HZ 440-480 V 60 Hz; 25 Nm	72123733	1
2	Motorset DC16/25 C 60HZ 380-400 V 60 Hz; 25 Nm	72123833	1
4	Abdeckblech Kettentrieb 9,5 Nm	72115933	1
5	Aufhängebügel DC16/25	72127433	1
6	Dichtungsset DC16/25	75263533	1

Teile am Getriebe (Seite 147)

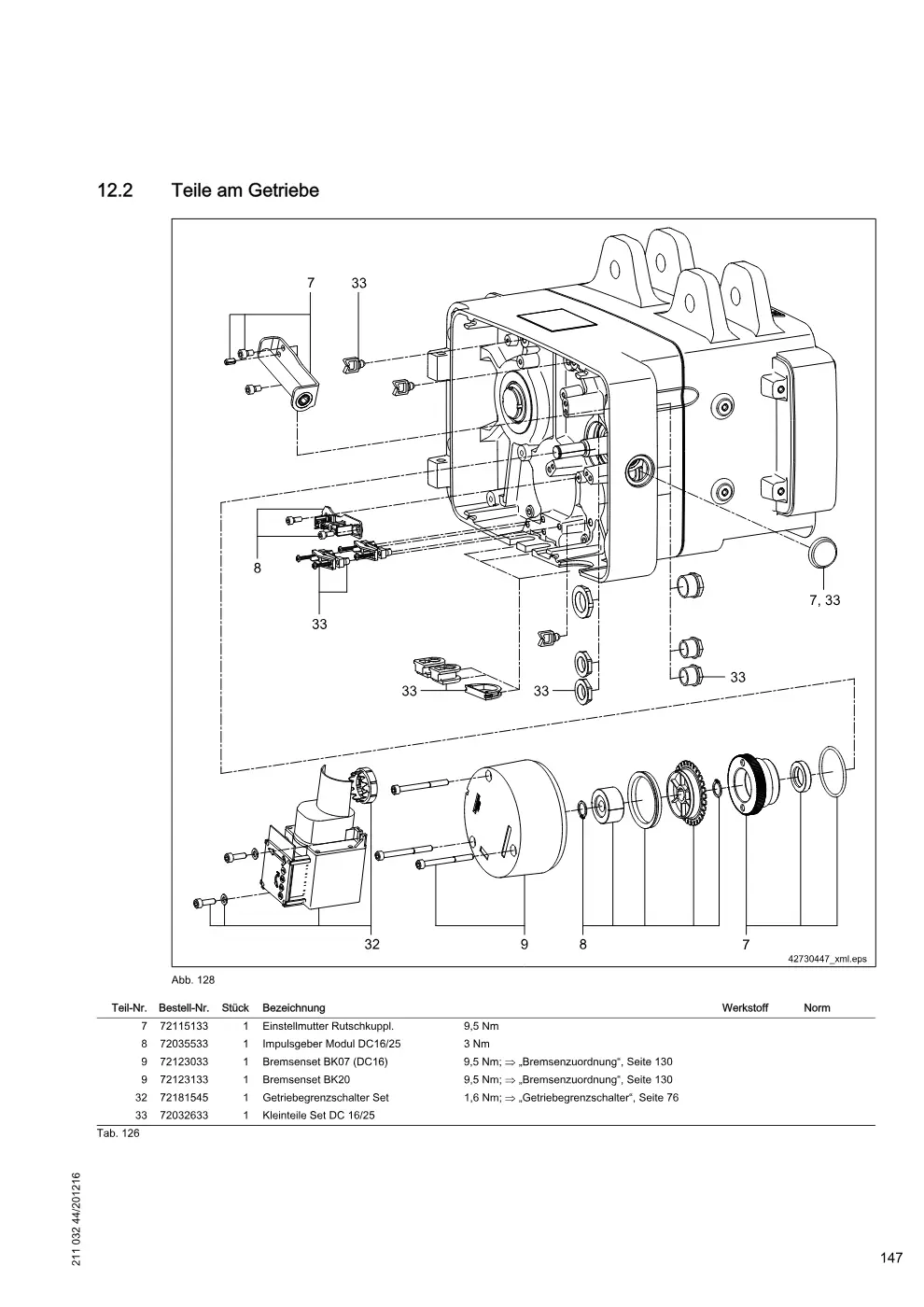

Demag DC-Pro 16-25 – Teile am Getriebe, Zeichnung Seite 147

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Einstellmutter Rutschkuppl. 9,5 Nm	72115133	1
8	Impulsgeber Modul DC16/25 3 Nm	72035533	1
9	Bremsenset BK07 (DC16) 9,5 Nm;  „Bremsenzuordnung“, Seite 130	72123033	1
9	Bremsenset BK20 9,5 Nm;  „Bremsenzuordnung“, Seite 130	72123133	1
32	Getriebegrenzschalter Set 1,6 Nm;  „Getriebegrenzschalter“, Seite 76	72181545	1
33	Kleinteile Set DC 16/25	72032633	1

Getriebe DC-Pro 16 - 25 (Seite 148)

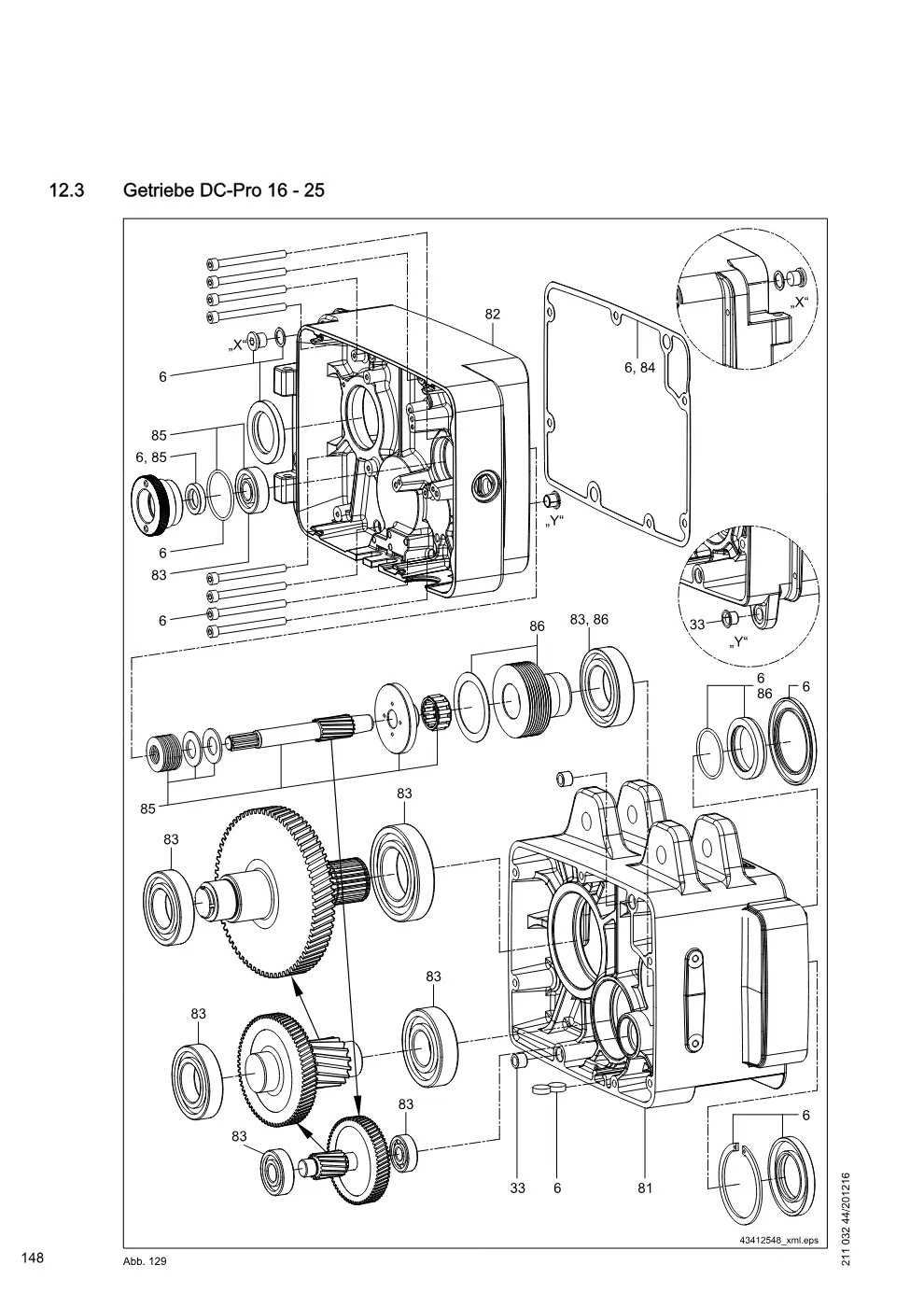

Demag DC-Pro 16-25 – Getriebe DC-Pro 16 - 25, Zeichnung Seite 148

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Dichtungsset DC16/25	75263533	1
33	Kleinteile Set DC 16/25	72032633	1
81	Getriebegehäuse DC16/25 T1 22)	72110433	1
82	Getriebegehäuse DC16/25 T2 22)	72110833	1
83	Lagerset DC16/25	72111033	1
84	Getriebeölset DC16/25 3 Liter	75261133	1
85	Kupplungshälfte G DC16 V1	72114333	1
85	Kupplungshälfte G DC16/DC25 DC16V2/DC25V1	72114233	1
86	Kupplungshälfte M DC16/25	72114033	1
86		72110145

Kettentrieb (Seite 150)

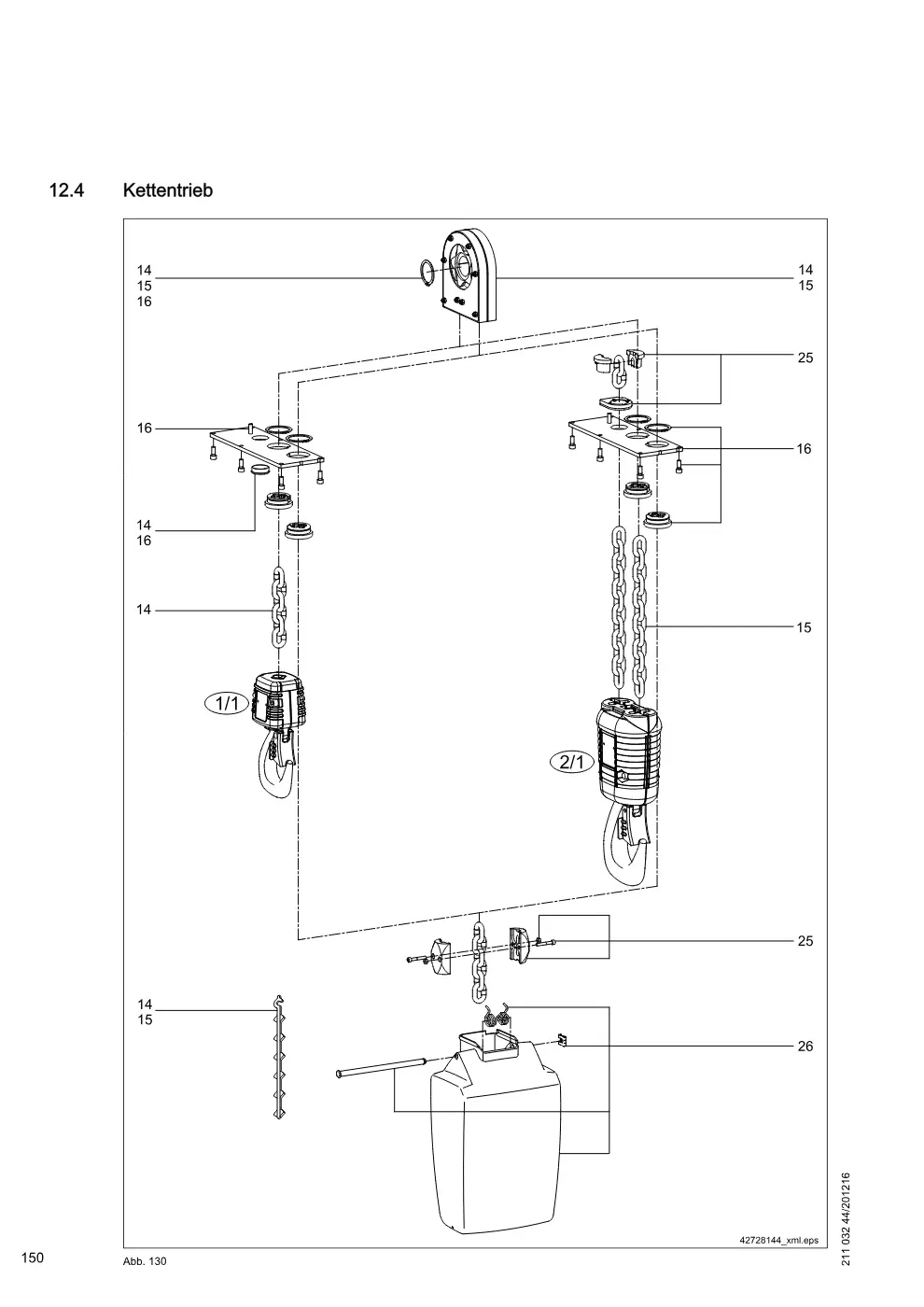

Demag DC-Pro 16-25 – Kettentrieb, Zeichnung Seite 150

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
14	Kettenset DC16 1/1 H 4	72120033	1
14	Kettenset DC25 1/1 H 4	72120433	1
14	Kettenset DC16 1/1 H 5	72120833	1
14	Kettenset DC25 1/1 H 5	72121033	1
14	Kettenset DC16 1/1 H 8	72120233	1
14	Kettenset DC25 1/1 H 8	72120633	1
15	Kettenset DC16 2/1 H 4	72120133	1
15	Kettenset DC25 2/1 H 4	72120533	1
15	Kettenset DC16 2/1 H 5	72120933	1
15	Kettenset DC25 2/1 H 5	72121133	1
15	Kettenset DC16 2/1 H 8	72120333	1
15	Kettenset DC25 2/1 H 8	72120733	1
16	Ketteneinlaufblech DC16 25 Nm	72117133	1
16	Ketteneinlaufblech DC25 25 Nm	72117033	1
25	Festpunkt/Anschlagstück DC 16; 4,3 Nm	72182045	1
25	Festpunkt/Anschlagstück DC 25; 7,4 Nm	72182545	1
26	Kettenspeicher Kit Gr. 1	72183045	1
26	Kettenspeicher Kit Gr. 2	72183545	1

Hakengeschirr (Seite 152)

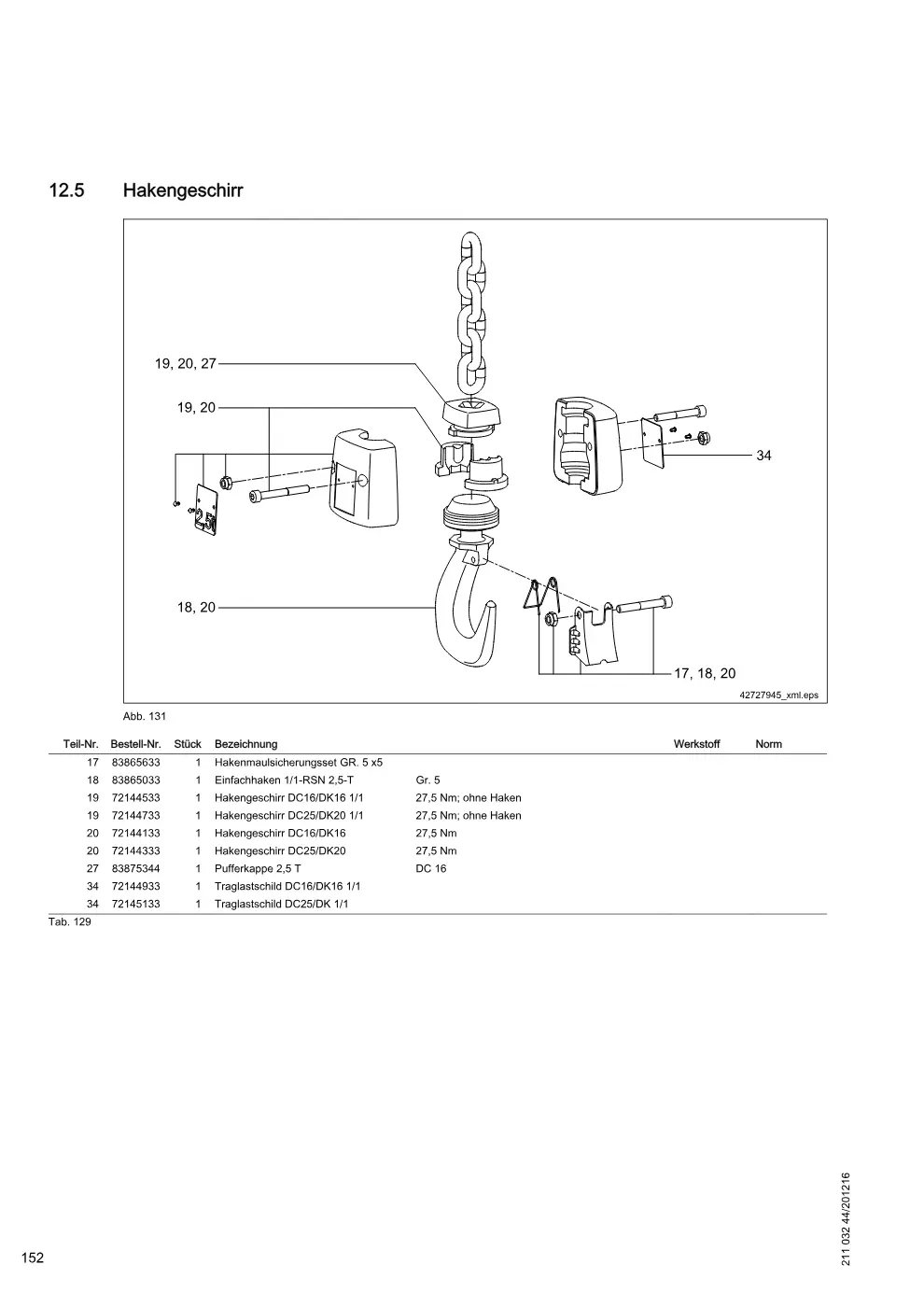

Demag DC-Pro 16-25 – Hakengeschirr, Zeichnung Seite 152

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Hakenmaulsicherungsset GR. 5 x5	83865633	1
18	Einfachhaken 1/1-RSN 2,5-T Gr. 5	83865033	1
19	Hakengeschirr DC16/DK16 1/1 27,5 Nm; ohne Haken	72144533	1
19	Hakengeschirr DC25/DK20 1/1 27,5 Nm; ohne Haken	72144733	1
20	Hakengeschirr DC16/DK16 27,5 Nm	72144133	1
20	Hakengeschirr DC25/DK20 27,5 Nm	72144333	1
27	Pufferkappe 2,5 T DC 16	83875344	1
34	Traglastschild DC16/DK16 1/1	72144933	1
34	Traglastschild DC25/DK 1/1	72145133	1

Unterflasche DC16 (Seite 153)

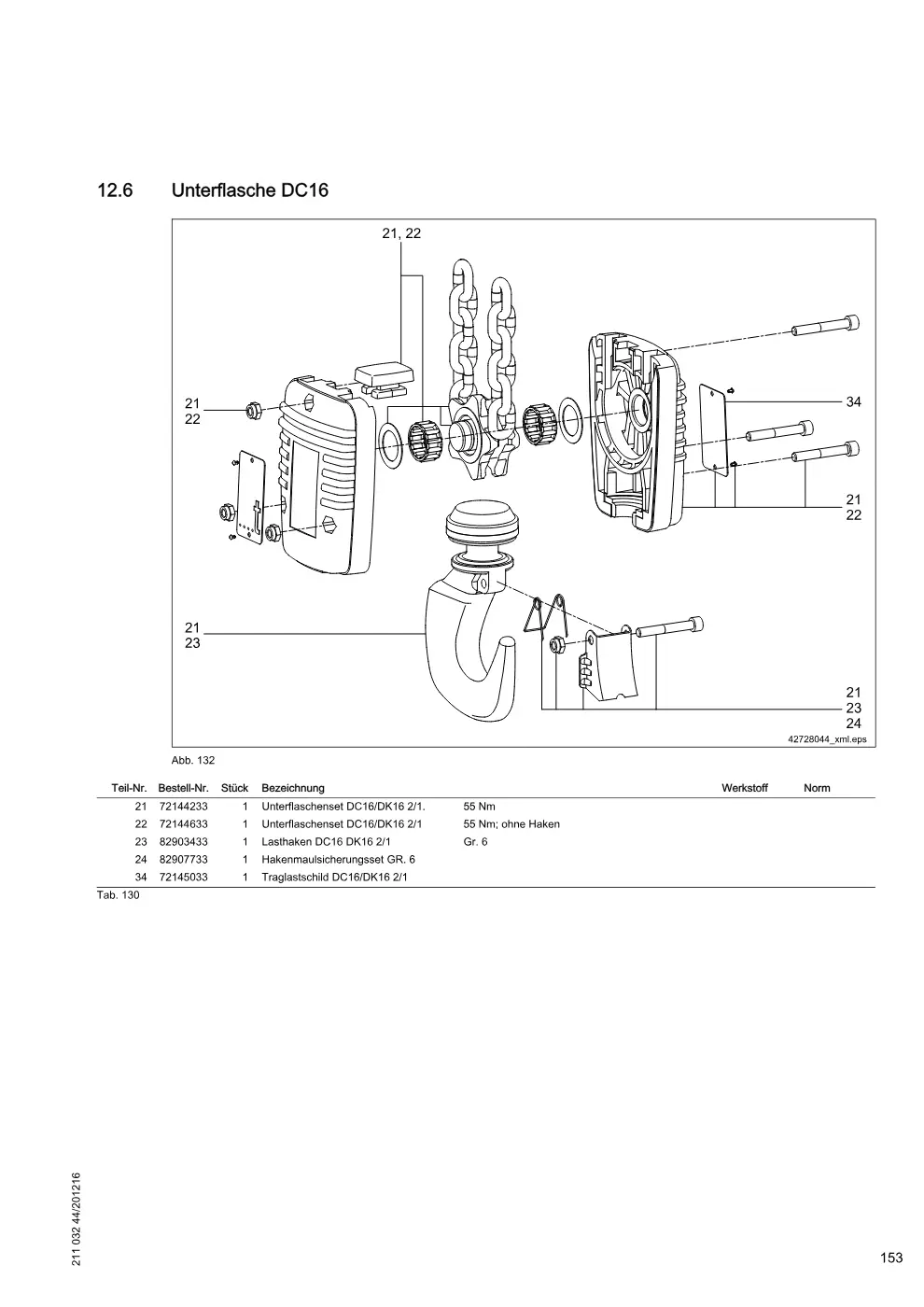

Demag DC-Pro 16-25 – Unterflasche DC16, Zeichnung Seite 153

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
21	Unterflaschenset DC16/DK16 2/1. 55 Nm	72144233	1
22	Unterflaschenset DC16/DK16 2/1 55 Nm; ohne Haken	72144633	1
23	Lasthaken DC16 DK16 2/1 Gr. 6	82903433	1
24	Hakenmaulsicherungsset GR. 6	82907733	1
34	Traglastschild DC16/DK16 2/1	72145033	1

Unterflasche DC25 (Seite 154)

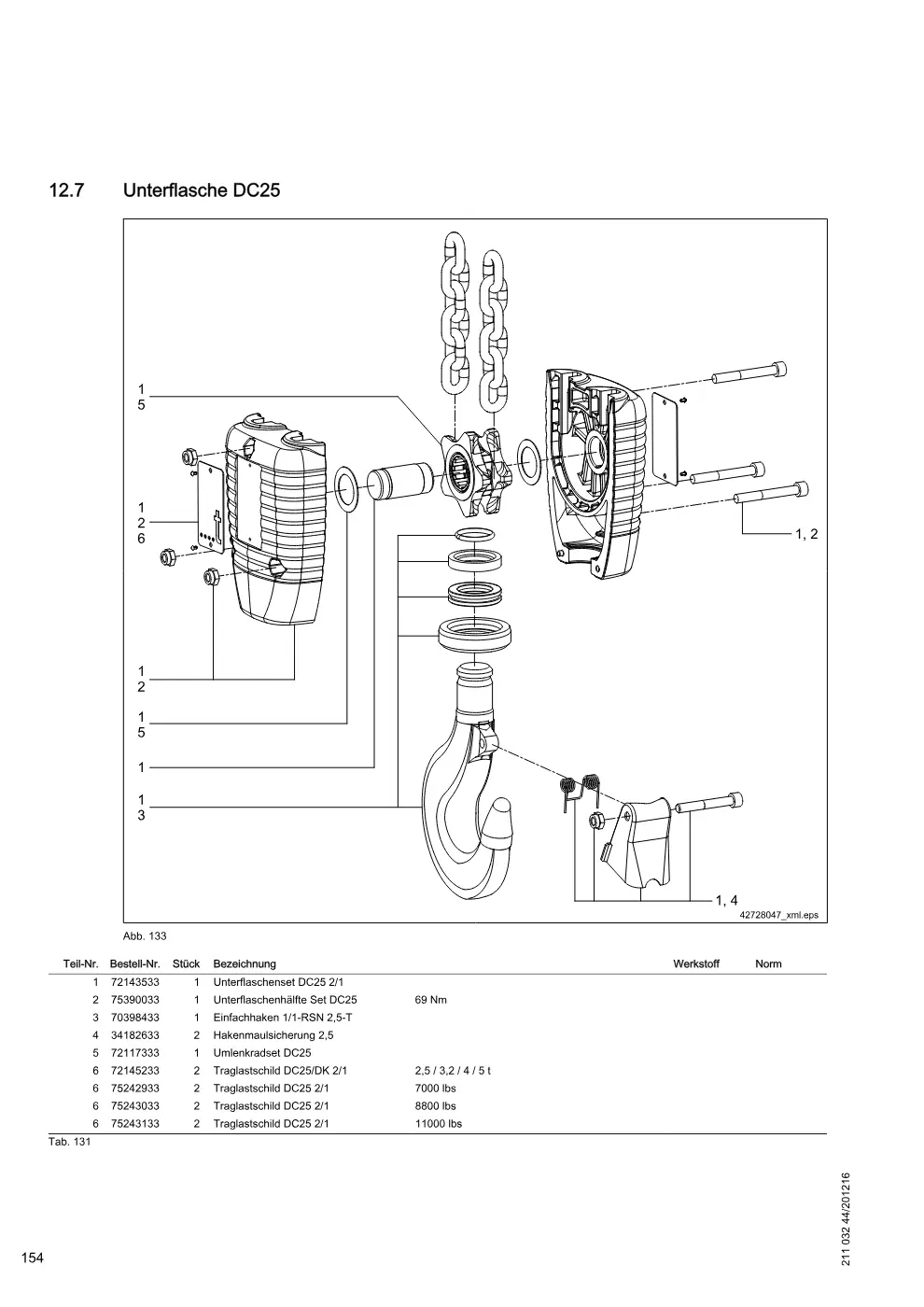

Demag DC-Pro 16-25 – Unterflasche DC25, Zeichnung Seite 154

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflaschenset DC25 2/1	72143533	1
2	Unterflaschenhälfte Set DC25 69 Nm	75390033	1
3	Einfachhaken 1/1-RSN 2,5-T	70398433	1
4	Hakenmaulsicherung 2,5	34182633	2
5	Umlenkradset DC25	72117333	1
6	Traglastschild DC25/DK 2/1 2,5 / 3,2 / 4 / 5 t	72145233	2
6	Traglastschild DC25 2/1 7000 lbs	75242933	2
6	Traglastschild DC25 2/1 8800 lbs	75243033	2
6	Traglastschild DC25 2/1 11000 lbs	75243133	2

E-Haube (Seite 155)

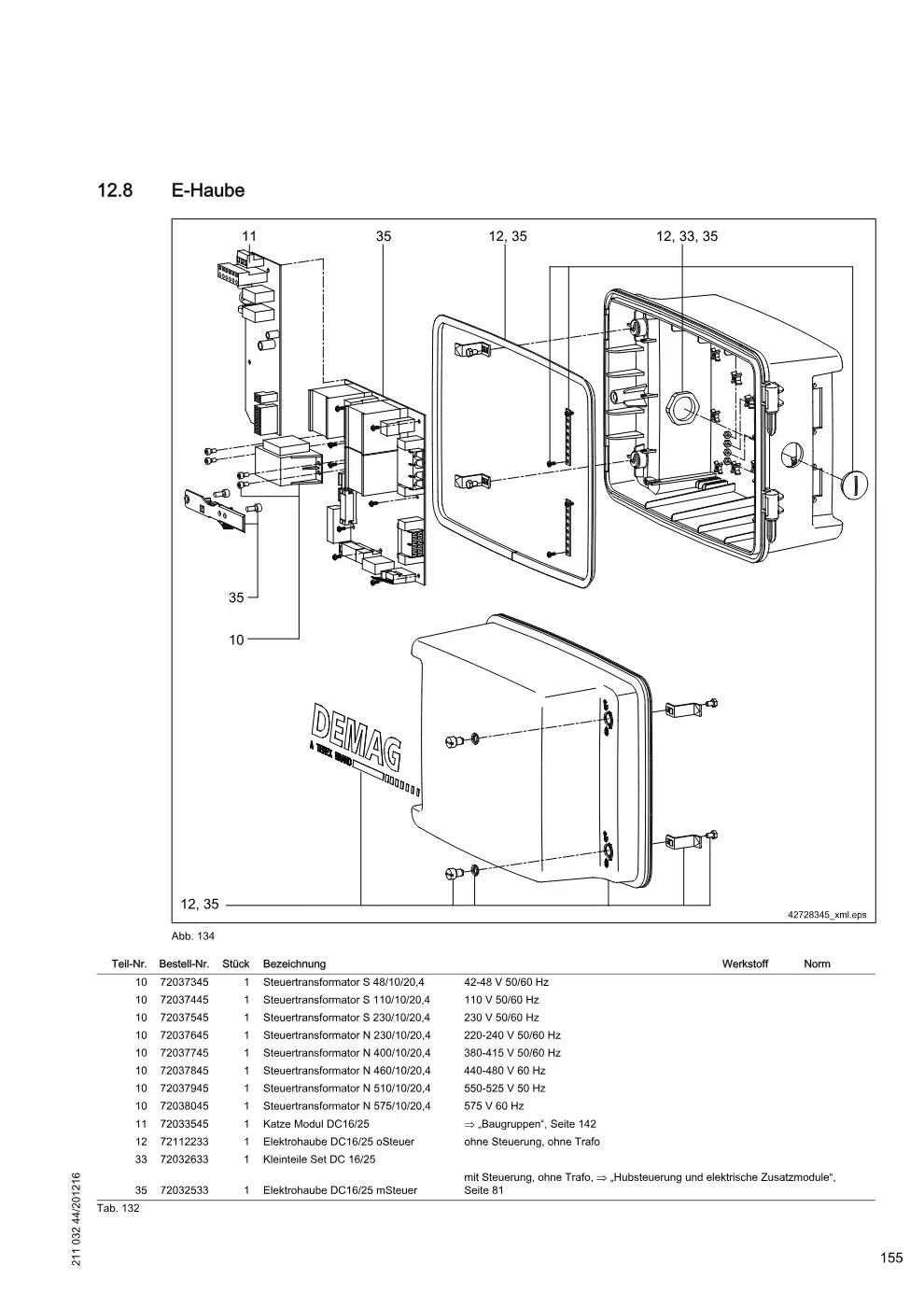

Demag DC-Pro 16-25 – E-Haube, Zeichnung Seite 155

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Steuertransformator S 48/10/20,4 42-48 V 50/60 Hz	72037345	1
10	Steuertransformator S 110/10/20,4 110 V 50/60 Hz	72037445	1
10	Steuertransformator S 230/10/20,4 230 V 50/60 Hz	72037545	1
10	Steuertransformator N 230/10/20,4 220-240 V 50/60 Hz	72037645	1
10	Steuertransformator N 400/10/20,4 380-415 V 50/60 Hz	72037745	1
10	Steuertransformator N 460/10/20,4 440-480 V 60 Hz	72037845	1
10	Steuertransformator N 510/10/20,4 550-525 V 50 Hz	72037945	1
10	Steuertransformator N 575/10/20,4 575 V 60 Hz	72038045	1
11	Katze Modul DC16/25  „Baugruppen“, Seite 142	72033545	1
12	Elektrohaube DC16/25 oSteuer ohne Steuerung, ohne Trafo	72112233	1
33	Kleinteile Set DC 16/25 mit Steuerung, ohne Trafo,  „Hubsteuerung und elektrische Zusatzmodule“	72032633	1
35	Elektrohaube DC16/25 mSteuer Seite 81	72032533	1

Servicehaube, Gegengewicht, Steuerschalter (Seite 156)

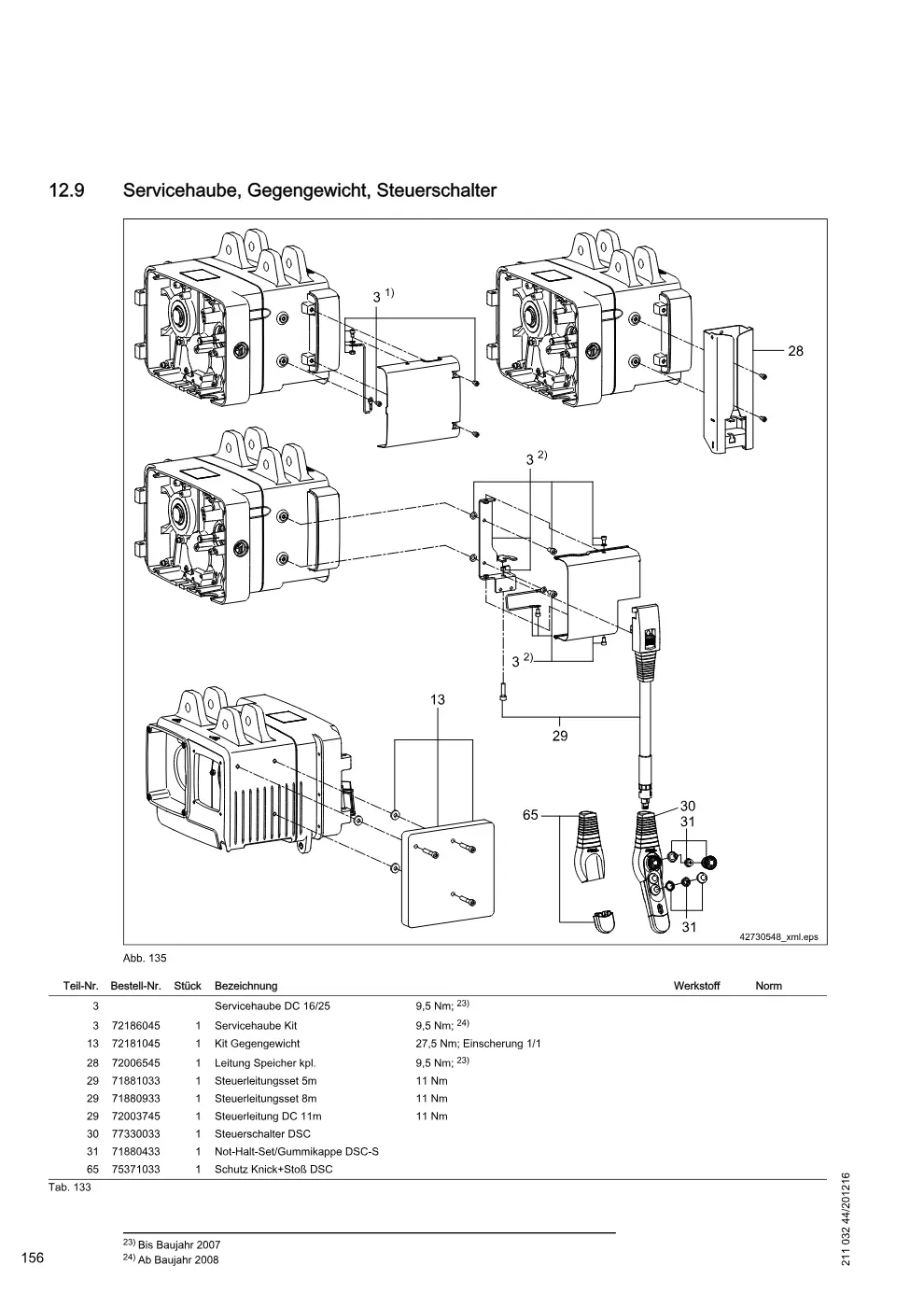

Demag DC-Pro 16-25 – Servicehaube, Gegengewicht, Steuerschalter, Zeichnung Seite 156

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Servicehaube Kit Servicehaube DC 16/25 9,5 Nm; 23), 9,5 Nm; 24)	72186045	1
13	Kit Gegengewicht 27,5 Nm; Einscherung 1/1	72181045	1
28	Leitung Speicher kpl. 9,5 Nm; 23)	72006545	1
29	Steuerleitungsset 5m 11 Nm	71881033	1
29	Steuerleitungsset 8m 11 Nm	71880933	1
29	Steuerleitung DC 11m 11 Nm	72003745	1
30	Steuerschalter DSC	77330033	1
31	Not-Halt-Set/Gummikappe DSC-S	71880433	1
65	Schutz Knick+Stoß DSC	75371033	1
