Demag DC-ProDi 1-10, DC-ProFi 1-10 – Ersatzteilliste 21106744

Betriebsanleitung / Zubehör / Ersatzteile, Ausgabe 07/2008, Demag-Nr. 21106744 – 7 Zeichnungen, 30 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

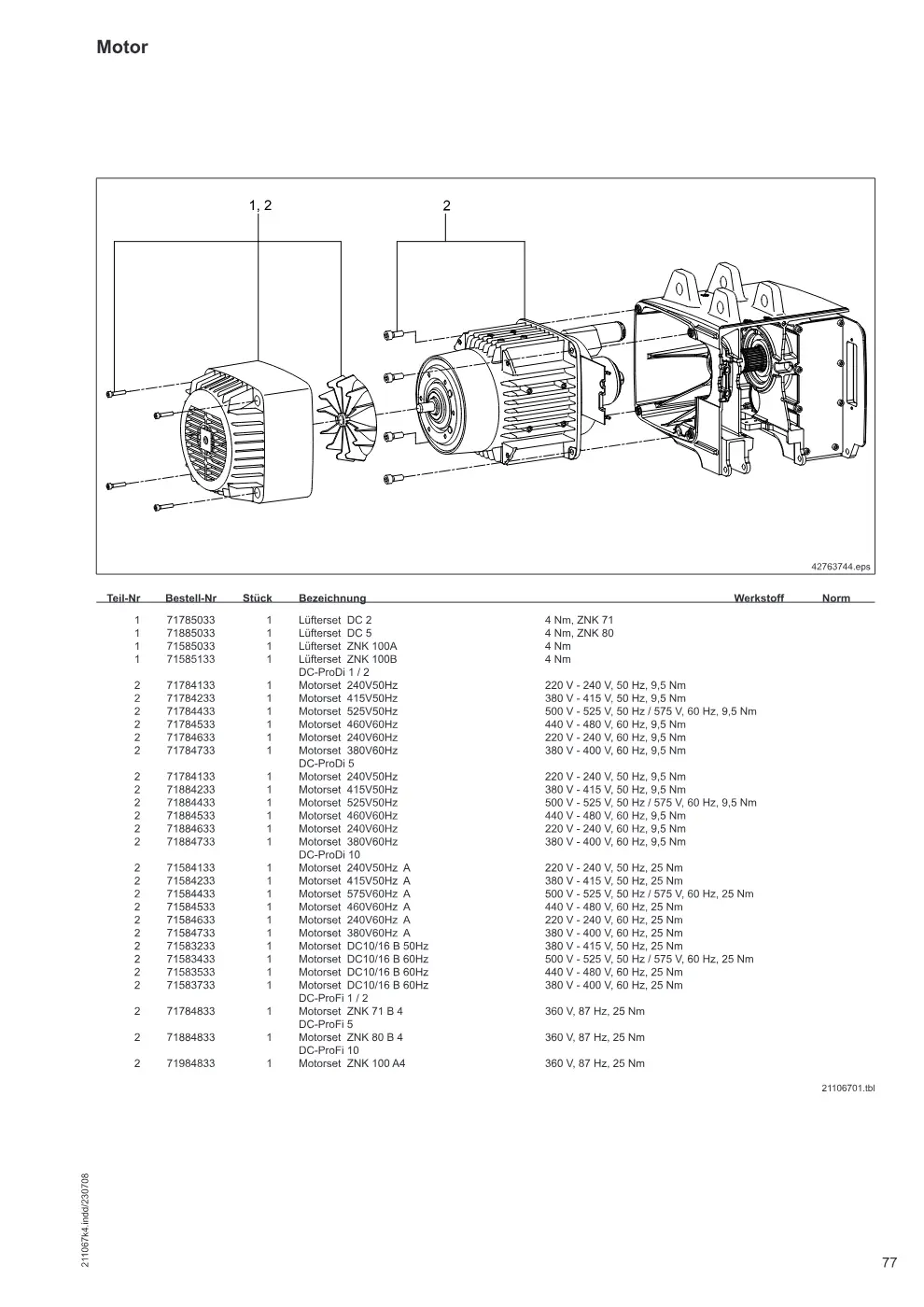

Motor (Seite 77)

Demag DC-ProDi 1-10, DC-ProFi 1-10 – Motor, Zeichnung Seite 77

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Lüfterset DC 2 4 Nm, ZNK 71	71785033	1
1	Lüfterset DC 5 4 Nm, ZNK 80	71885033	1
1	Lüfterset ZNK 100A 4 Nm	71585033	1
1	Lüfterset ZNK 100B DC-ProDi 1 / 2 4 Nm	71585133	1
2	Motorset 240V50Hz 220 V - 240 V, 50 Hz, 9,5 Nm	71784133	1
2	Motorset 415V50Hz 380 V - 415 V, 50 Hz, 9,5 Nm	71784233	1
2	Motorset 525V50Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71784433	1
2	Motorset 460V60Hz 440 V - 480 V, 60 Hz, 9,5 Nm	71784533	1
2	Motorset 240V60Hz 220 V - 240 V, 60 Hz, 9,5 Nm	71784633	1
2	Motorset 380V60Hz DC-ProDi 5 380 V - 400 V, 60 Hz, 9,5 Nm	71784733	1
2	Motorset 415V50Hz 380 V - 415 V, 50 Hz, 9,5 Nm	71884233	1
2	Motorset 525V50Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71884433	1
2	Motorset 460V60Hz 440 V - 480 V, 60 Hz, 9,5 Nm	71884533	1
2	Motorset 240V60Hz 220 V - 240 V, 60 Hz, 9,5 Nm	71884633	1
2	Motorset 380V60Hz DC-ProDi 10 380 V - 400 V, 60 Hz, 9,5 Nm	71884733	1
2	Motorset 240V50Hz A 220 V - 240 V, 50 Hz, 25 Nm	71584133	1
2	Motorset 415V50Hz A 380 V - 415 V, 50 Hz, 25 Nm	71584233	1
2	Motorset 575V60Hz A 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 25 Nm	71584433	1
2	Motorset 460V60Hz A 440 V - 480 V, 60 Hz, 25 Nm	71584533	1
2	Motorset 240V60Hz A 220 V - 240 V, 60 Hz, 25 Nm	71584633	1
2	Motorset 380V60Hz A 380 V - 400 V, 60 Hz, 25 Nm	71584733	1
2	Motorset DC10/16 B 50Hz 380 V - 415 V, 50 Hz, 25 Nm	71583233	1
2	Motorset DC10/16 B 60Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 25 Nm	71583433	1
2	Motorset DC10/16 B 60Hz 440 V - 480 V, 60 Hz, 25 Nm	71583533	1
2	Motorset DC10/16 B 60Hz DC-ProFi 1 / 2 380 V - 400 V, 60 Hz, 25 Nm	71583733	1
2	Motorset ZNK 71 B 4 DC-ProFi 5 360 V, 87 Hz, 25 Nm	71784833	1
2	Motorset ZNK 80 B 4 DC-ProFi 10 360 V, 87 Hz, 25 Nm	71884833	1
2	Motorset ZNK 100 A4 360 V, 87 Hz, 25 Nm	71984833	1

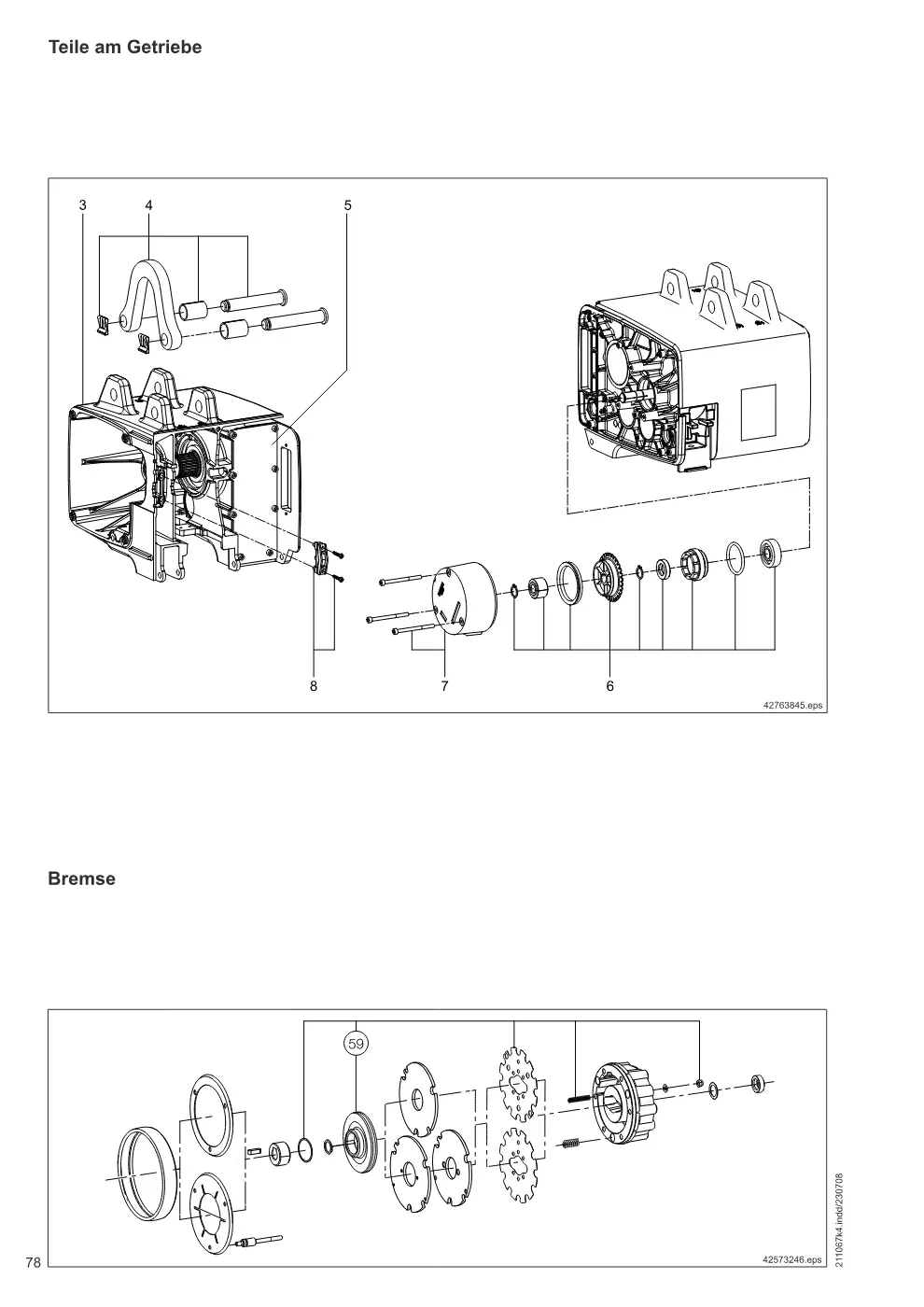

Teile am Getriebe (Seite 78)

Demag DC-ProDi 1-10, DC-ProFi 1-10 – Teile am Getriebe, Zeichnung Seite 78

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Getriebeset DC-PRO 2 V8/2 DC-ProDi 1/2; V8/2	71790533	1
3	Getriebeset DC-PRO 2 V16/4 DC-ProDi 1/2; V16/4	71790633	1
3	Getriebeset DC-PRO 5 V8/2 DC-ProDi 5; V8/2	71890833	1
3	Getriebeset DC-PRO 5 V16/4 DC-ProDi 5; V16/4	71890933	1
3	Getriebeset DC5 V3 DC-ProDi 5; V24/6	71800933	1
3	Getriebeset DC-PRO10V6/1,5 DC-ProDi 10; V6/1,5	71590533	1
3	Getriebeset DC-PRO10V6/1,5 DC-ProDi 10; V12/3	71590733	1
3	Getriebe DC-Pro10 V24 DC-ProDi 10; V24/6	71500933	1
3	Getriebeset DCS 1/2 DC-ProFi 1/2; VS16	71790733	1
3	Getriebeset DCS 5 DC-ProFi 5; VS8	71890733	1
3	Getriebeset DCS 10 V4 1/1 DC-ProFi 10 Einscherung 1/1; VS4	71560533	1
3	Getriebeset DC-PRO10V6/1,5 DC-ProFi 10 Einscherung 1/1; VS6	71590533	1
3	Getriebeset DC-PRO10 V12/3 DC-ProFi 10 Einscherung 1/1; VS12	71590633	1
3	Getriebeset DCS 10 V4 2/1 DC-ProFi 10 Einscherung 2/1; VS4	71504333	1
3	Getriebeset DC-PRO10V6/1,5 DC-ProFi 10 Einscherung 2/1; VS6	71590733	1
4	Aufhängungsset DC 1- 5	71897433	1
4	Aufhängungsset DC10	71597433	1
5	Getriebeöl/Dichtung Pro 2 5,5 Nm, 0,35 Liter	71791933	1
5	Getriebeöl/Dichtung Pro 5 5,5 Nm, 0,5 Liter	71891933	1
5	Getriebeöl/Dichtung DC10 5,5 Nm, 0,9 Liter	71591933	1
6	Einstellmutter/Impulsrad DC1/2/5	71894733	1
6	Einstellmutter/Impulsrad DC-ProDi 1 / 2, DC-ProFi 1 / 2 / 5 DC10	71594733	1
7	Bremsenset 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71887133	1
7	Bremsenset 216V 440 V - 480 V, 60 Hz, 5,5 Nm	71887233	1
7	Bremsenset DCS 1-5 104V 220 V - 240 V, 50/60 Hz, 5,5 Nm	71887333	1
7	Bremsenset 258V DC-ProDi 5 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71887433	1
7	Bremsenset DC 5Di 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71888133	1
7	Bremsenset DC 5Di 198V 440 V - 480 V, 60 Hz, 5,5 Nm	71888233	1
7	Bremsenset DC 5Di 104V 220 V - 240 V, 50/60 Hz, 5,5 Nm	71888333	1
7	Bremsenset DC 5Di 258V DC-ProDi 10 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71888433	1
7	Bremsenset DC10Di 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71588133 → 71588233	1
7	Bremsenset DC10Di 216V 440 V - 480 V, 60 Hz, 5,5 Nm	71588233	1
7	Bremsenset DC10Di 104V 220 V - 240 V, 50/60 Hz, 5,5 Nm	71588333	1
7	Bremsenset DC10Di 258V DC-ProFi 10 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71588433	1
7	Bremsenset DC10 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71587133	1
7	Bremsenset DC 10 216V 440 V - 480 V, 60 Hz, 5,5 Nm	71587233 → 71587133	1
7	Bremsenset DC/DCS10 220 V - 240 V, 50/60 Hz, 5,5 Nm	71587333	1
7	Bremsenset DC10 258V 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71587433	1
8	Einschub/Stecker	71885633	1
59	Verschleißset B004 BC07/5	26096533 → 26097033	1
59	Verschleißset B007 BC07/8	26097033	1
59	Verschleißset B020 BC020	26097533	1

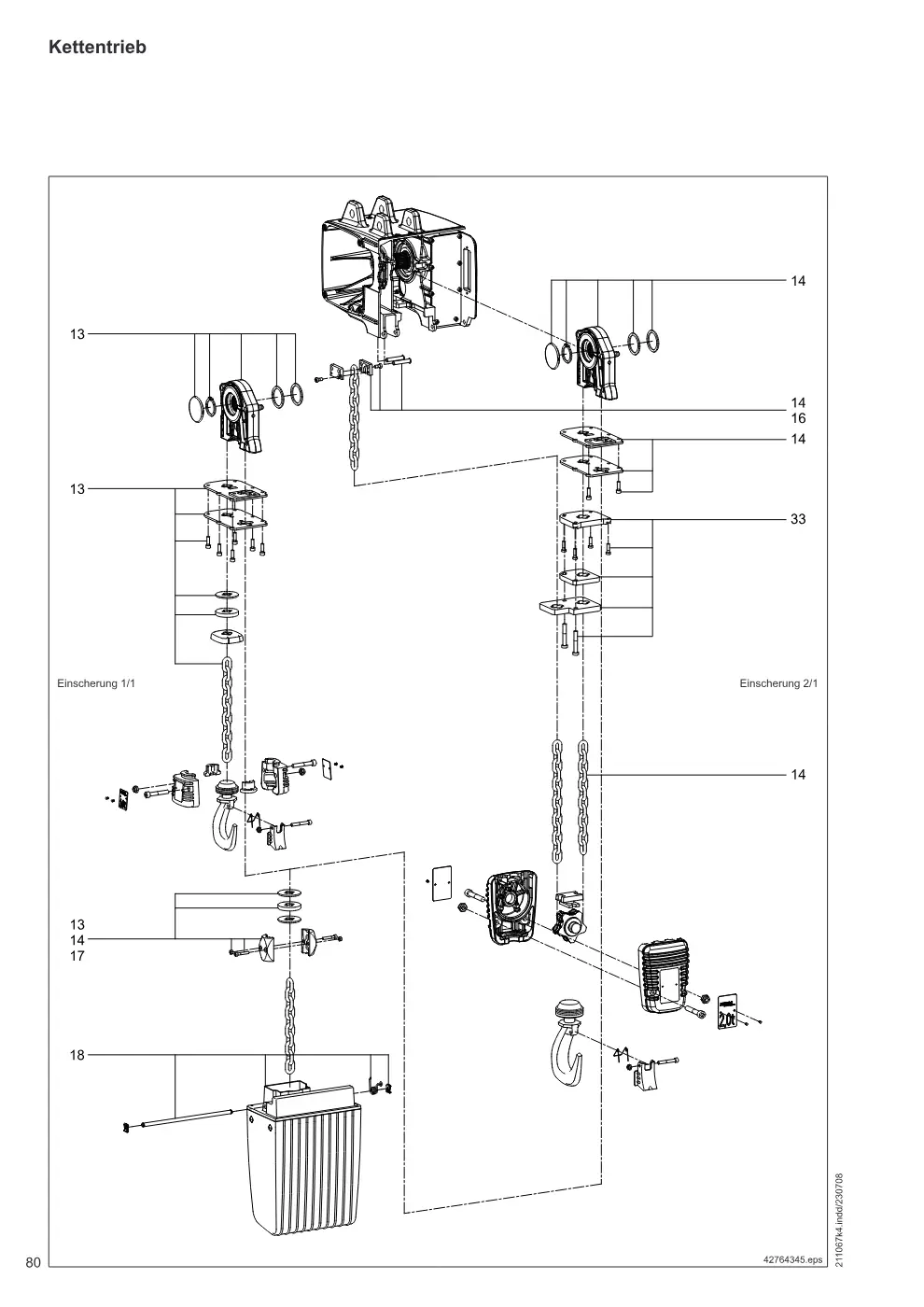

Kettentrieb (Seite 80)

Demag DC-ProDi 1-10, DC-ProFi 1-10 – Kettentrieb, Zeichnung Seite 80

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
13	Kettenset DC 1/ 2 5m 4,0 Nm	71795033	1
13	Kettenset DC 1/ 2 8m 4,0 Nm	71795133	1
13	Kettenset DC 5 5m 4,3 Nm	71895033	1
13	Kettenset DC 5 8m 4,3 Nm	71895133	1
13	Kettenset DC 10 5m 1/1 9,5 Nm	71595033 → 75395033	1
13	Kettenset DC 10 8m 1/1 9,5 Nm	71595133 → 75395133	1
14	Kettenset DC 5m 2/1 9,5 Nm	71596033	1
14	Kettenset DC 8m 2/1 9,5 Nm	71596133	1
16	Kettenfestpunkt 2/1 Set	71527933	1
17	Pufferset DC 1/2	71795333	1
17	Pufferset DC5	71895333	1
17	Pufferset DC10	71595333	1
18	Kettenspeicherset DC1/2 5m	71798633	1
18	Kettenspeicherset DC1/2 8m	71798733	1
18	Kettenspeicherset DC5 5m	71898633	1
18	Kettenspeicherset DC5 8m	71898733	1
18	Kettenspeicher DC10 1/1 5m	71598633	1
18	Kettenspeicher DC10 1/1 8m	71598733	1
18	Kettenspeicher flexibel 20m	71535045	1
33	Pufferplatte DC- FI 10 DC-ProFi 10 Einscherung 2/1	74926746	1

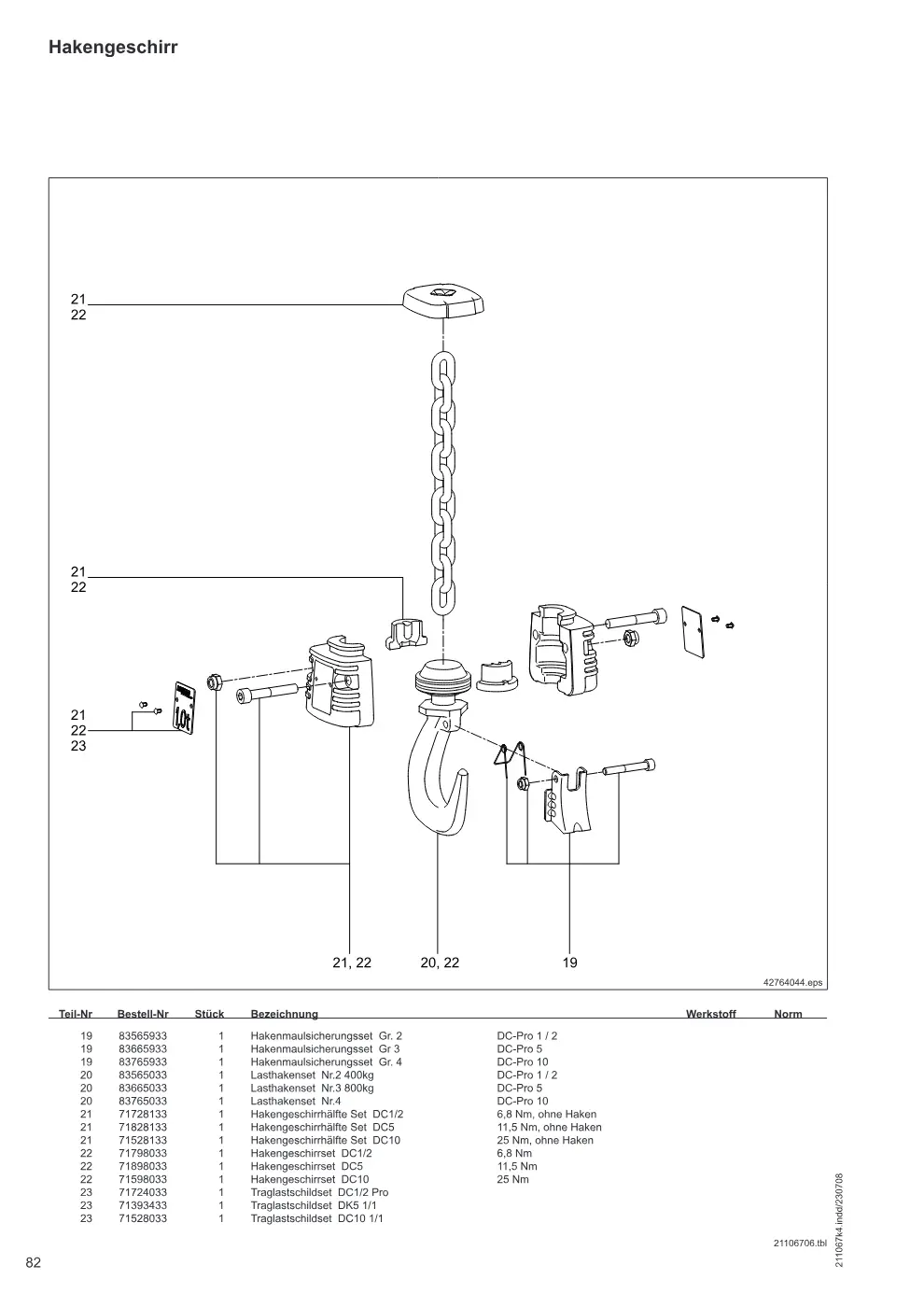

Hakengeschirr (Seite 82)

Demag DC-ProDi 1-10, DC-ProFi 1-10 – Hakengeschirr, Zeichnung Seite 82

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
19	Hakenmaulsicherungsset Gr. 2 DC-Pro 1 / 2	83565933	1
19	Hakenmaulsicherungsset Gr 3 DC-Pro 5	83665933	1
19	Hakenmaulsicherungsset Gr. 4 DC-Pro 10	83765933	1
20	Lasthakenset Nr.2 400kg DC-Pro 1 / 2	83565033	1
20	Lasthakenset Nr.3 800kg DC-Pro 5	83665033	1
20	Lasthakenset Nr.4 DC-Pro 10	83765033	1
21	Hakengeschirrhälfte Set DC1/2 6,8 Nm, ohne Haken	71728133	1
21	Hakengeschirrhälfte Set DC5 11,5 Nm, ohne Haken	71828133	1
21	Hakengeschirrhälfte Set DC10 25 Nm, ohne Haken	71528133	1
22	Hakengeschirrset DC1/2 6,8 Nm	71798033	1
22	Hakengeschirrset DC5 11,5 Nm	71898033	1
22	Hakengeschirrset DC10 25 Nm	71598033	1
23	Traglastschildset DC1/2 Pro	71724033	1
23	Traglastschildset DK5 1/1	71393433	1
23	Traglastschildset DC10 1/1	71528033 → 83590833	1

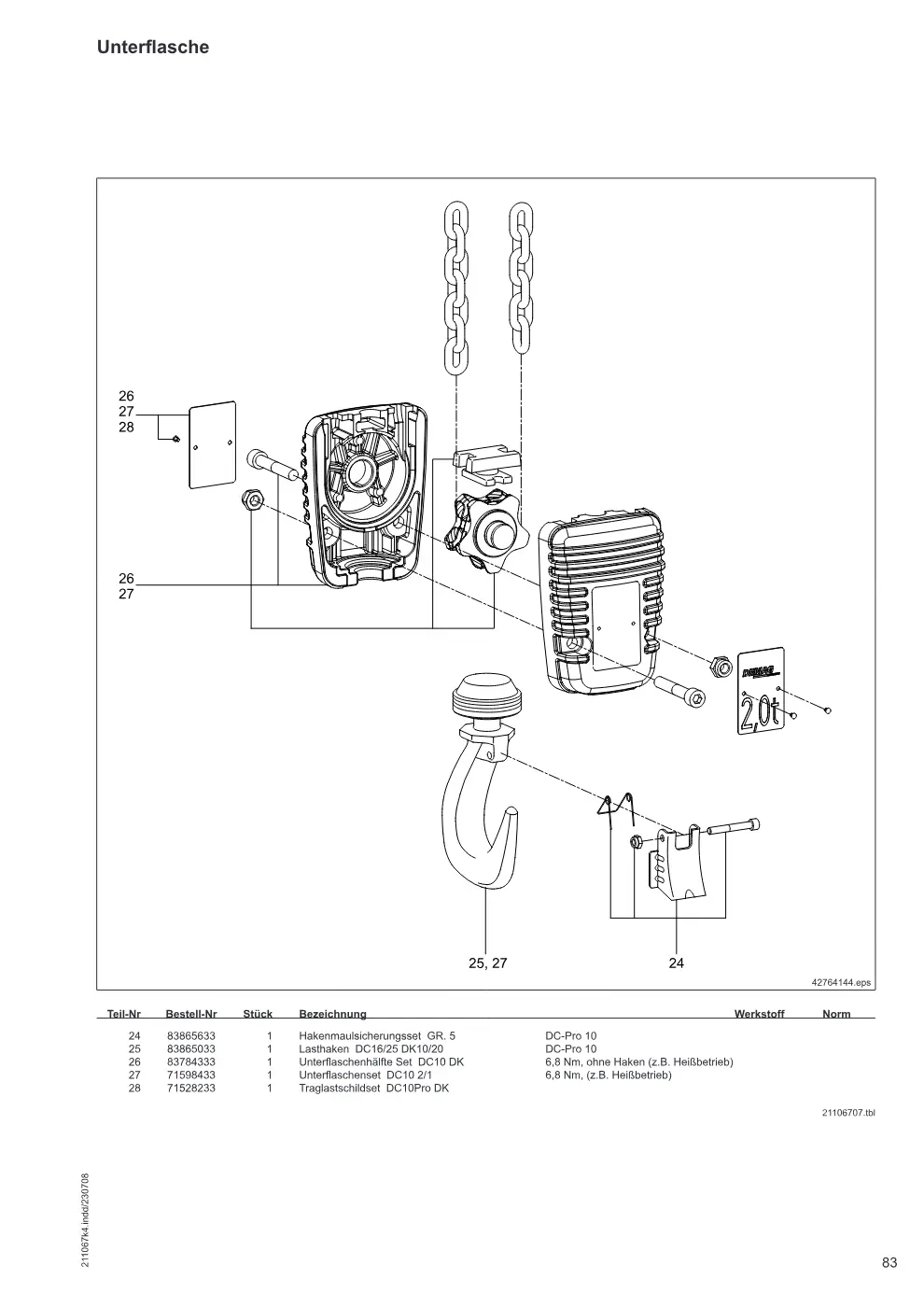

Unterfl asche (Seite 83)

Demag DC-ProDi 1-10, DC-ProFi 1-10 – Unterfl asche, Zeichnung Seite 83

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Hakenmaulsicherungsset GR. 5 DC-Pro 10	83865633	1
25	Lasthaken DC16/25 DK10/20 DC-Pro 10	83865033	1
26	Unterflaschenhälfte Set DC10 DK 6,8 Nm, ohne Haken (z.B. Heißbetrieb)	83784333	1
27	Unterflaschenset DC10 2/1 6,8 Nm, (z.B. Heißbetrieb)	71598433 → 75244033	1
28	Traglastschildset DC10Pro DK	71528233	1

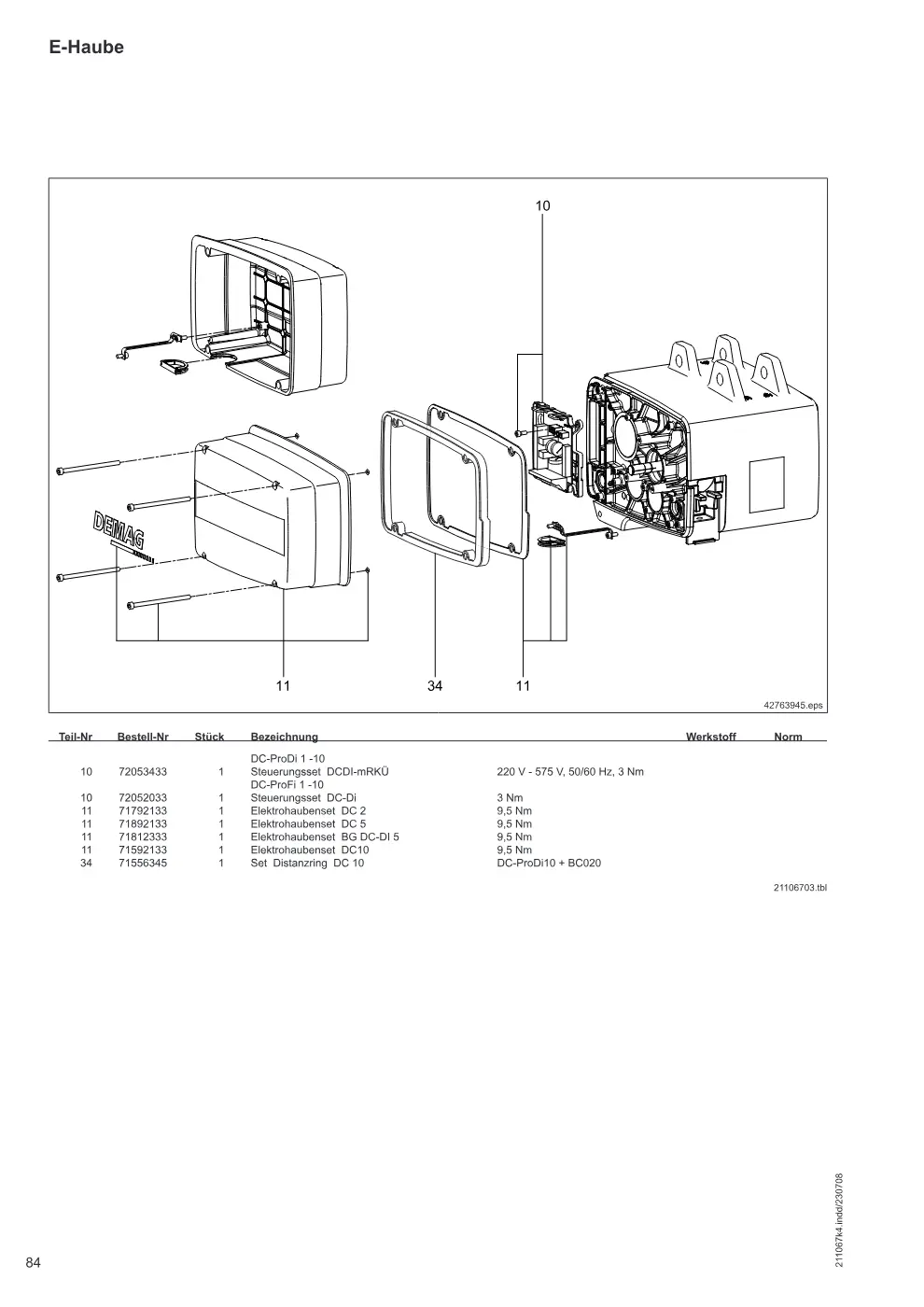

E-Haube (Seite 84)

Demag DC-ProDi 1-10, DC-ProFi 1-10 – E-Haube, Zeichnung Seite 84

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Steuerungsset DCDI-mRKÜ DC-ProFi 1 -10 220 V - 575 V, 50/60 Hz, 3 Nm	72053433	1
10	Steuerungsset DC-Di 3 Nm	72052033	1
11	Elektrohaubenset DC 2 9,5 Nm	71792133	1
11	Elektrohaubenset DC 5 9,5 Nm	71892133	1
11	Elektrohaubenset BG DC-DI 5 9,5 Nm	71812333	1
11	Elektrohaubenset DC10 9,5 Nm	71592133	1
34	Set Distanzring DC 10 DC-ProDi10 + BC020	71556345	1

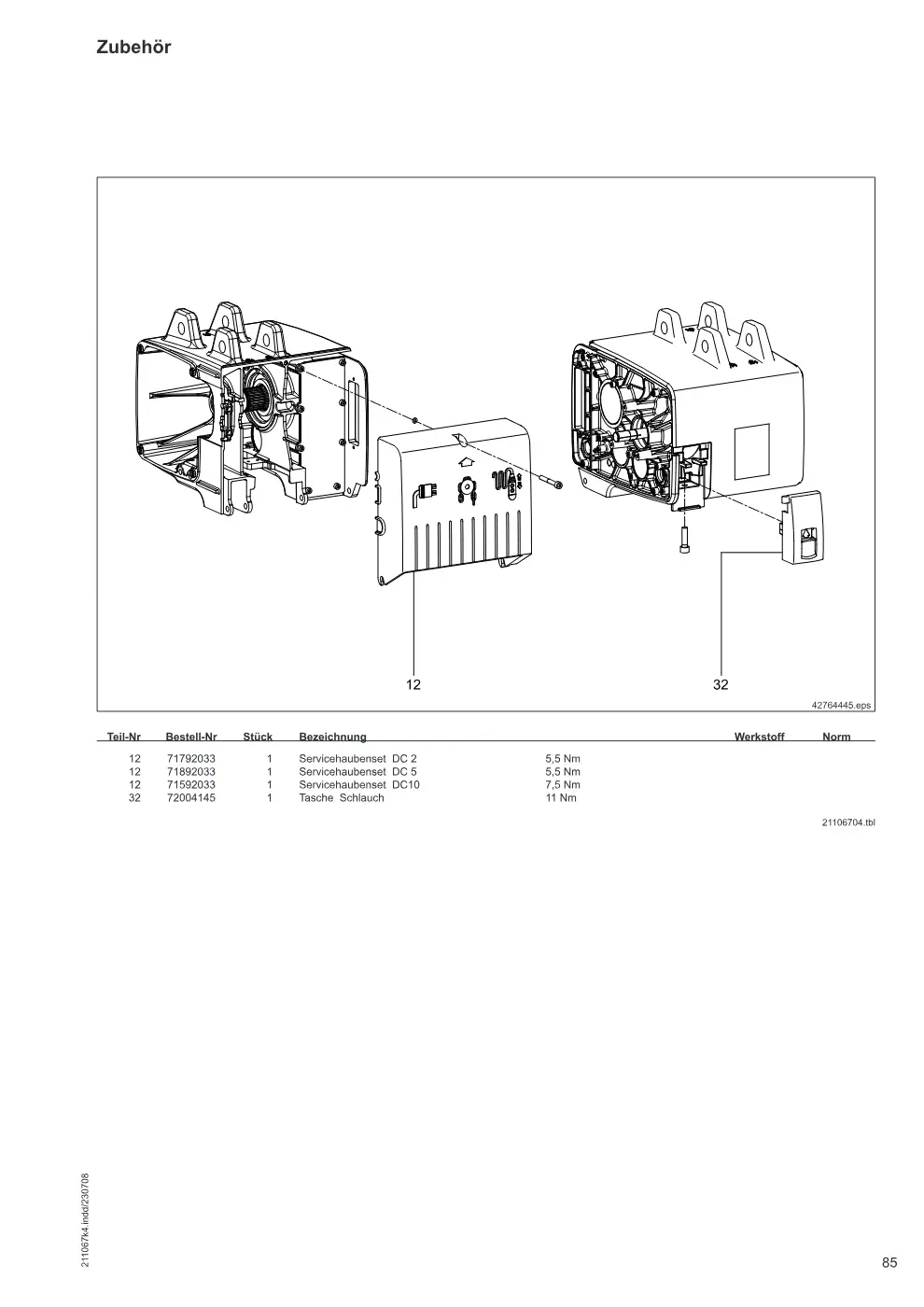

Zubehör (Seite 85)

Demag DC-ProDi 1-10, DC-ProFi 1-10 – Zubehör, Zeichnung Seite 85

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
12	Servicehaubenset DC 2 5,5 Nm	71792033	1
12	Servicehaubenset DC 5 5,5 Nm	71892033	1
12	Servicehaubenset DC10 7,5 Nm	71592033	1
32	Tasche Schlauch 11 Nm	72004145	1
