Demag DC-ProDC / -ProCC / -ProFC 16/25 – Ersatzteilliste 21116344

Betriebsanleitung / Zubehör / Ersatzteile, Ausgabe 08/2023, Demag-Nr. 21116344 – 11 Zeichnungen, 65 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

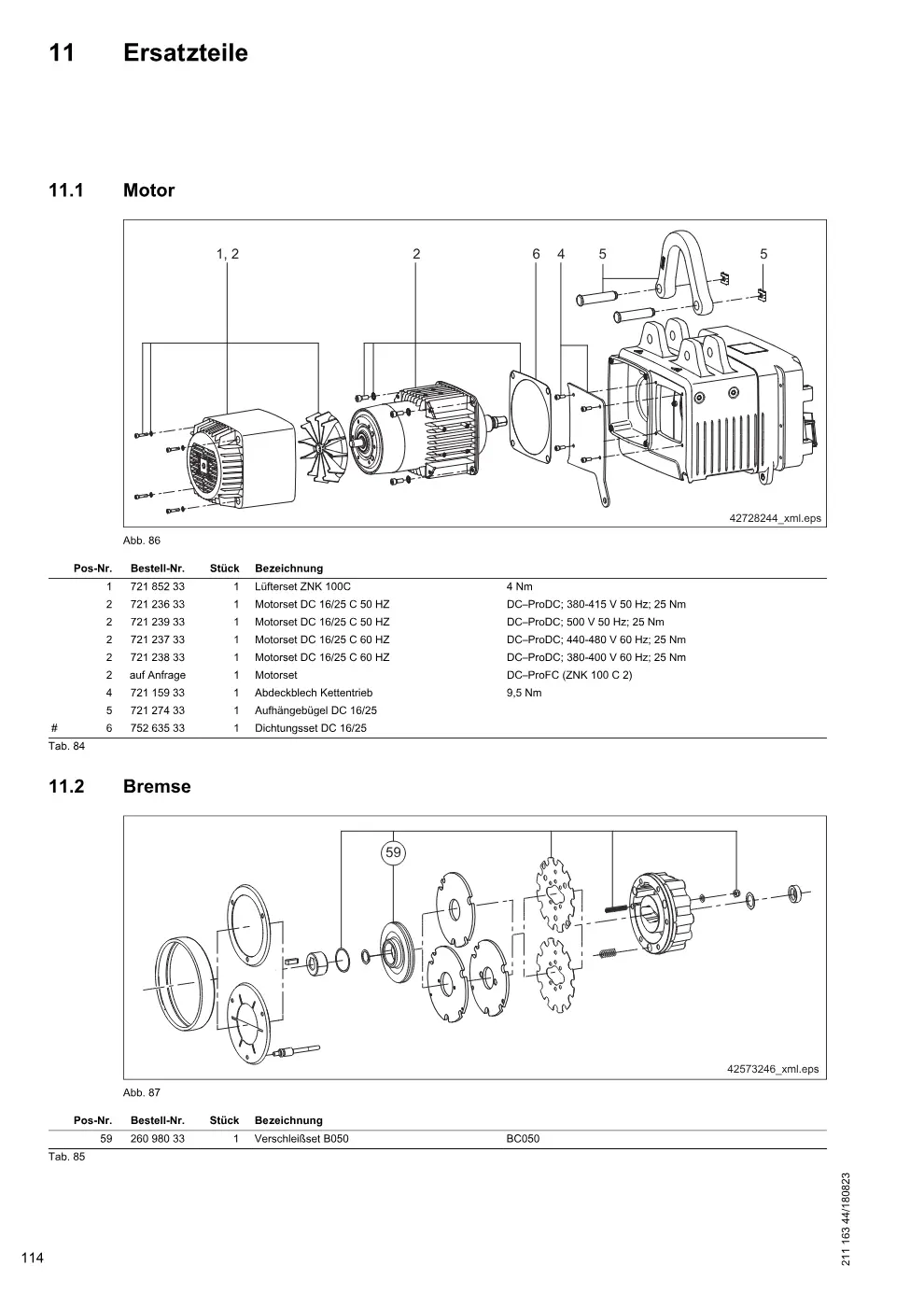

Ersatzteile (Seite 114)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – Ersatzteile, Zeichnung Seite 114

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Lüfterset ZNK 100C 4 Nm	72185233	1
2	Motorset DC 16/25 C 50 HZ DC–ProDC; 380-415 V 50 Hz; 25 Nm	72123633	1
2	Motorset DC 16/25 C 50 HZ DC–ProDC; 500 V 50 Hz; 25 Nm	72123933	1
2	Motorset DC 16/25 C 60 HZ DC–ProDC; 440-480 V 60 Hz; 25 Nm	72123733	1
2	Motorset DC 16/25 C 60 HZ DC–ProDC; 380-400 V 60 Hz; 25 Nm	72123833	1
4	Abdeckblech Kettentrieb 9,5 Nm	72115933	1
5	Aufhängebügel DC 16/25	72127433	1
6	Dichtungsset DC 16/25	75263533	1
59	Verschleißset B050 BC050	26098033	1

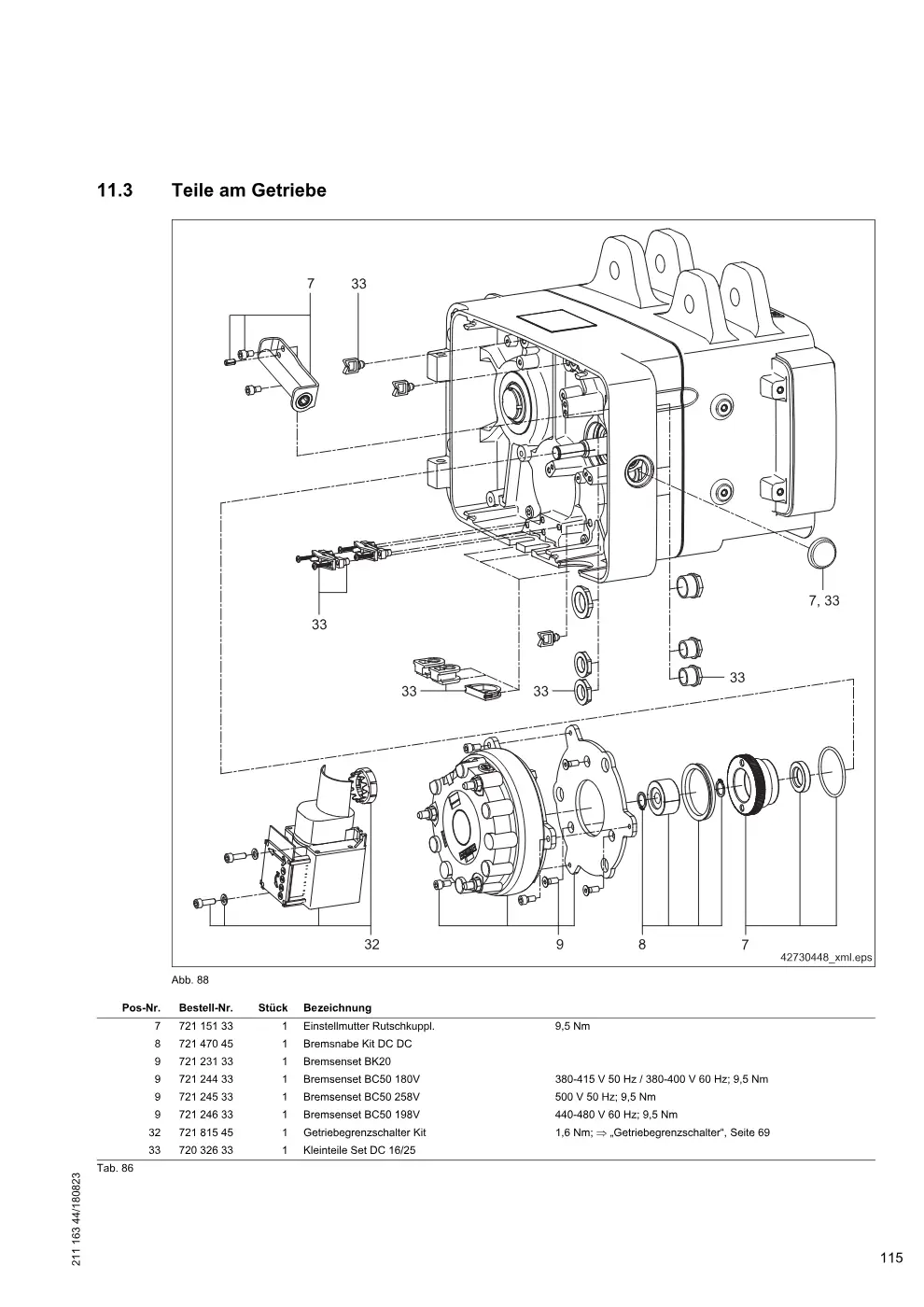

Teile am Getriebe (Seite 115)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – Teile am Getriebe, Zeichnung Seite 115

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Einstellmutter Rutschkuppl. 9,5 Nm	72115133	1
8	Bremsnabe Kit DC DC	72147045	1
9	Bremsenset BK20	72123133	1
9	Bremsenset BC50 180V 380-415 V 50 Hz / 380-400 V 60 Hz; 9,5 Nm	72124433	1
9	Bremsenset BC50 258V 500 V 50 Hz; 9,5 Nm	72124533	1
9	Bremsenset BC50 198V 440-480 V 60 Hz; 9,5 Nm	72124633	1
32	Getriebegrenzschalter Kit 1,6 Nm;  „Getriebegrenzschalter“, Seite 69	72181545	1
33	Kleinteile Set DC 16/25	72032633	1

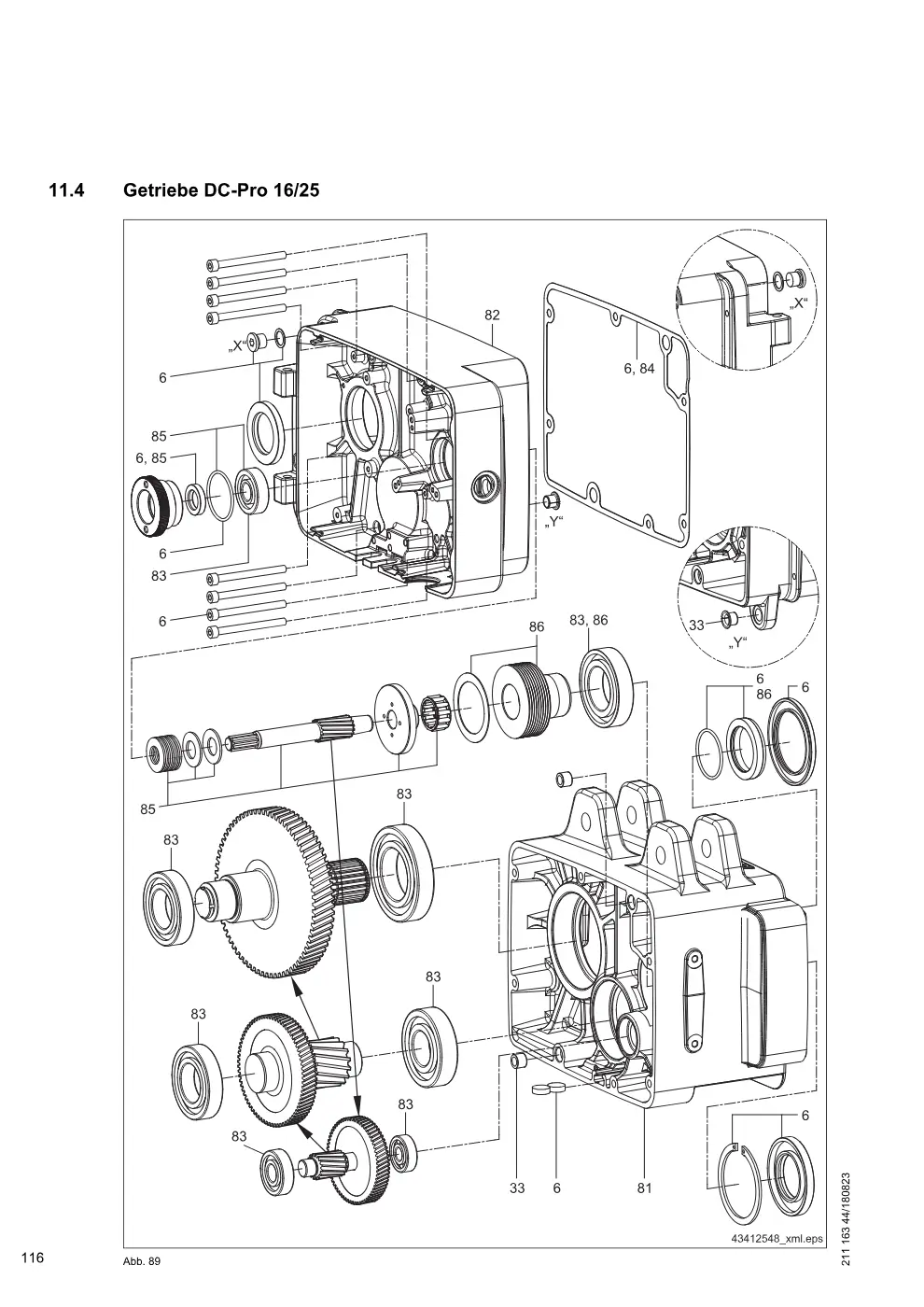

Getriebe DC-Pro 16/25 (Seite 116)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – Getriebe DC-Pro 16/25, Zeichnung Seite 116

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Dichtungsset DC 16/25	75263533	1
33	Kleinteile Set DC 16/25	72032633	1
81	Getriebegehäuse DC 16/25 T1 31)	72110433	1
82	Getriebegehäuse DC 16/25 T2 31)	72110833	1
83	Lagerset DC 16/25	72111033	1
84	Getriebeölset DC 16/25DC inklusive Dichtung	75261933	1
84	Getriebeöl DC 16/25DC/CC 1 Liter RENOLIN ZAF 68 DLC 10W30	66402044	1
84	Getriebeöl DC 16/25S/FC 1 Liter SPIRAX S6 TXME 10W30	68663405	1
85	Kupplungshälfte G DC 16/25 DC	72114533	1
86	Kupplungsscheibe M DC25 117	72113933	1

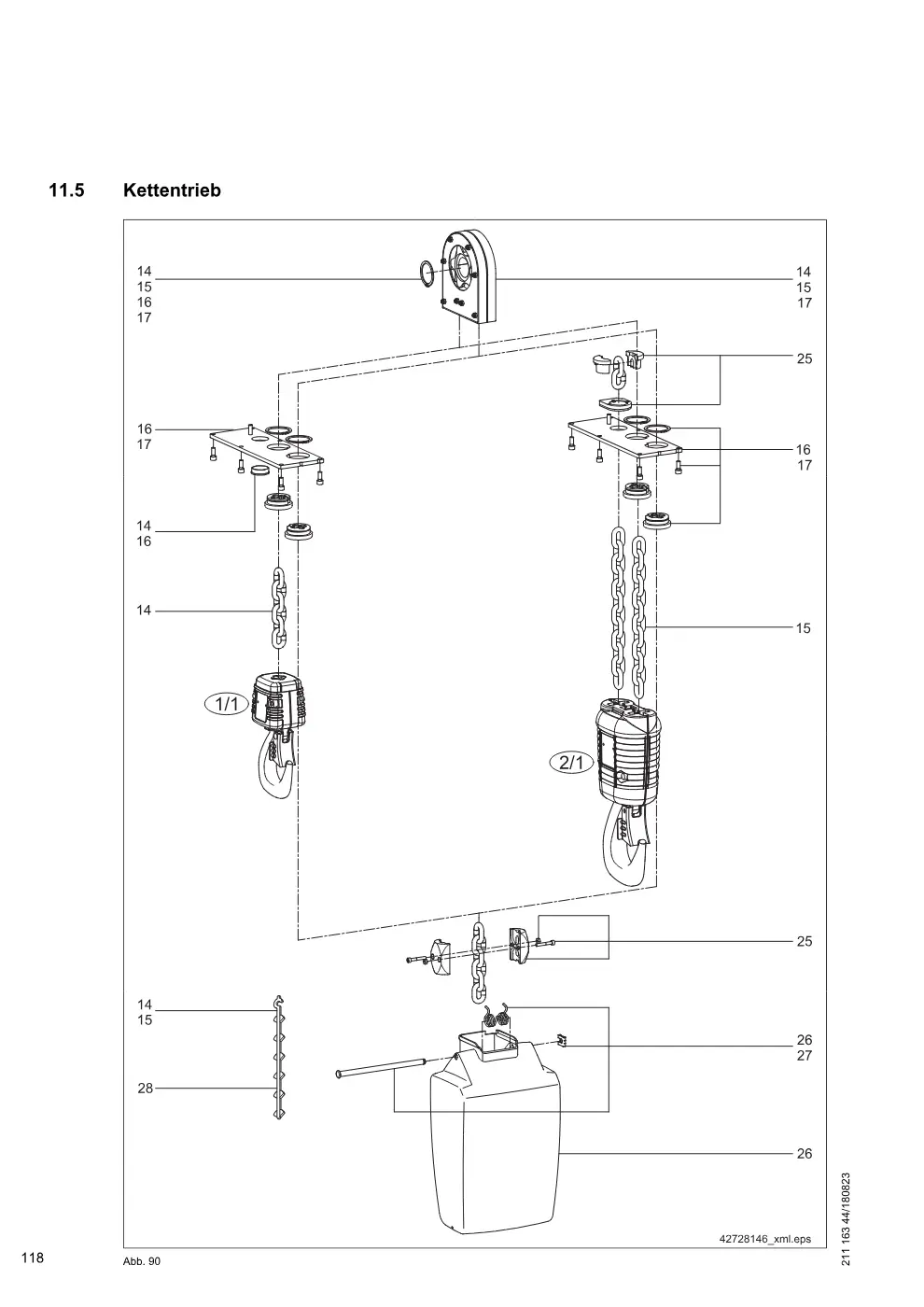

Kettentrieb (Seite 118)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – Kettentrieb, Zeichnung Seite 118

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
14	Kettenset DC16 1/1 H 4	72120033	1
14	Kettenset DC25 1/1 H 4	72120433	1
14	Kettenset DC16 1/1 H 5	72120833	1
14	Kettenset DC25 1/1 H 5	72121033	1
14	Kettenset DC16 1/1 H 8	72120233	1
14	Kettenset DC25 1/1 H 8	72120633	1
15	Kettenset DC16 2/1 H 4	72120133	1
15	Kettenset DC25 2/1 H 4	72120533	1
15	Kettenset DC16 2/1 H 5	72120933	1
15	Kettenset DC25 2/1 H 5	72121133	1
15	Kettenset DC16 2/1 H 8	72120333	1
15	Kettenset DC25 2/1 H 8	72120733	1
16	Ketteneinlaufblech DC16; 25 Nm	72117133	1
16	Ketteneinlaufblech DC25; 25 Nm	72117033	1
17	Kettenführung DC16 solo	72116033	1
17	Kettenführung DC25 solo	72116133	1
25	Festpunkt/Anschlagstück DC 16; 4,3 Nm	72182045	1
25	Festpunkt/Anschlagstück DC 25; 7,4 Nm	72182545	1
26	Kettenspeicher Kit DC 16/25Gr1	72183045	1
26	Kettenspeicher Kit DC 16/25Gr2	72183545	1
26	Kettenspeicher flexibel DC 15/16/25	72135045	1
27	Abhängung Kettenspeicher Kit DC 16/25	72119945	1
27	Einzelkette Meterware DC 1/2; 4,2 x 12,2 mm	75115646
28	Einführungsstück für Kette 4 x 12 mm	83507844	1
28	Einzelkette Meterware DC 5; 5,3 x 15,2 mm	75115746
28	Einführungsstück für Kette 5 x 15 mm DC 10; 7,4 x 21,2. Achtung: Bei Kettenwechsel DC10, Einscherung 2/1 müssen auch Ketten‐	83607844	1
28	Einzelkette Meterware, festpunkte und Festpunktbolzen ausgetauscht werden, dazu Ket‐ tenfestpunktset 715 279 33 mit bestellen.	75115846
28	Einführungsstück für Kette 7 x 21 mm DC15/16; 8,7 x 24,2 mm. Achtung: Bei Kettenwechsel DC15/16, Einscherung 2/1 müssen auch Ket‐	83707844	1
28	Einzelkette Meterware tenfestpunkte und Festpunktbolzen ausgetauscht werden - Ket‐ tenfestpunktset 721 820 45 mit bestellen.	75115446
28	Einführungsstück für Kette 9 x 24 mm DC 25; 10,5 x 28,2 mm. Achtung: Bei Kettenwechsel DC25, Einscherung 2/1 müssen auch Ketten‐	83737844	1
28	Einzelkette Meterware festpunkte und Festpunktbolzen ausgetauscht werden, dazu Ket‐ tenfestpunktset 721 825 45 mit bestellen.	75115546
28	Einführungsstück für Kette 10 x 28 mm	83807844	1
28	Kettenfestpunktset DC 10	71527933	1
28	Kettenfestpunktset DC 15/16	72182045	1
28	Kettenfestpunktset DC25	72182545	1

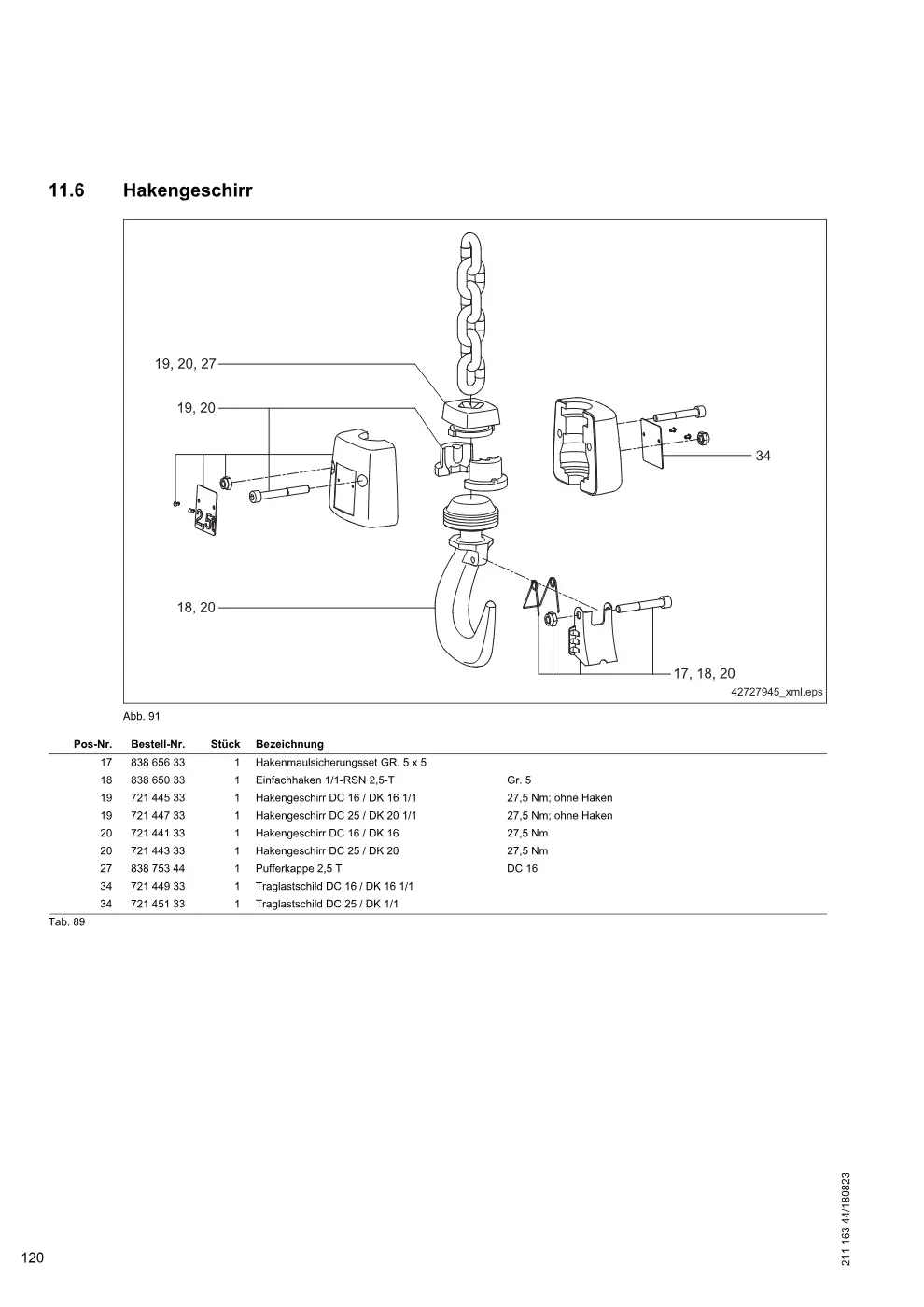

Hakengeschirr (Seite 120)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – Hakengeschirr, Zeichnung Seite 120

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Hakenmaulsicherungsset GR. 5 x 5	83865633	1
18	Einfachhaken 1/1-RSN 2,5-T Gr. 5	83865033	1
19	Hakengeschirr DC 16 / DK 16 1/1 27,5 Nm; ohne Haken	72144533	1
19	Hakengeschirr DC 25 / DK 20 1/1 27,5 Nm; ohne Haken	72144733	1
20	Hakengeschirr DC 16 / DK 16 27,5 Nm	72144133	1
20	Hakengeschirr DC 25 / DK 20 27,5 Nm	72144333	1
27	Pufferkappe 2,5 T DC 16	83875344	1
34	Traglastschild DC 16 / DK 16 1/1	72144933	1
34	Traglastschild DC 25 / DK 1/1	72145133	1

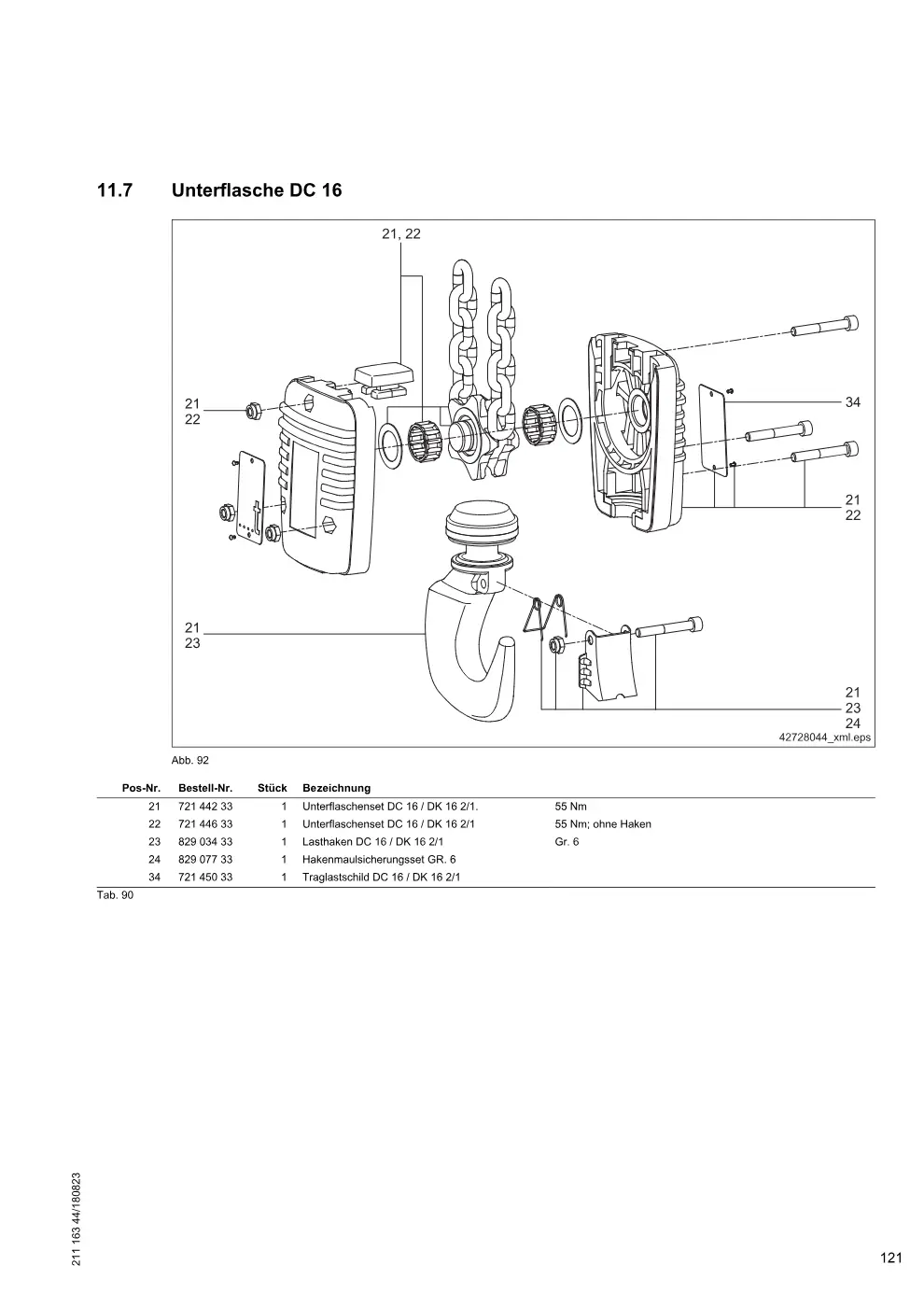

Unterflasche DC 16 (Seite 121)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – Unterflasche DC 16, Zeichnung Seite 121

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
21	Unterflaschenset DC 16 / DK 16 2/1. 55 Nm	72144233	1
22	Unterflaschenset DC 16 / DK 16 2/1 55 Nm; ohne Haken	72144633	1
23	Lasthaken DC 16 / DK 16 2/1 Gr. 6	82903433	1
24	Hakenmaulsicherungsset GR. 6	82907733	1
34	Traglastschild DC 16 / DK 16 2/1	72145033	1

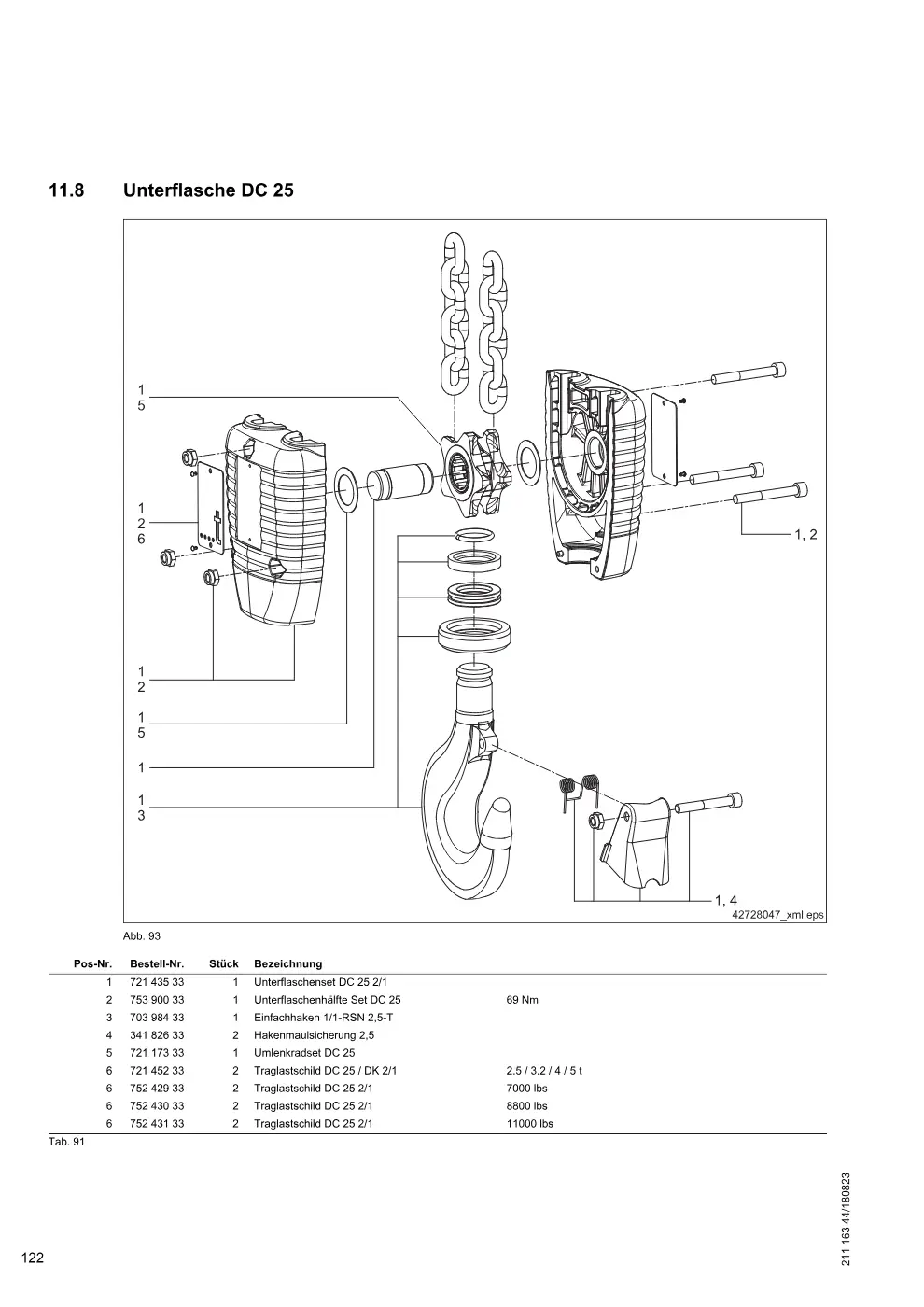

Unterflasche DC 25 (Seite 122)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – Unterflasche DC 25, Zeichnung Seite 122

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflaschenset DC 25 2/1	72143533	1
2	Unterflaschenhälfte Set DC 25 69 Nm	75390033	1
3	Einfachhaken 1/1-RSN 2,5-T	70398433	1
4	Hakenmaulsicherung 2,5	34182633	2
5	Umlenkradset DC 25	72117333	1
6	Traglastschild DC 25 / DK 2/1 2,5 / 3,2 / 4 / 5 t	72145233	2
6	Traglastschild DC 25 2/1 7000 lbs	75242933	2
6	Traglastschild DC 25 2/1 8800 lbs	75243033	2
6	Traglastschild DC 25 2/1 11000 lbs	75243133	2

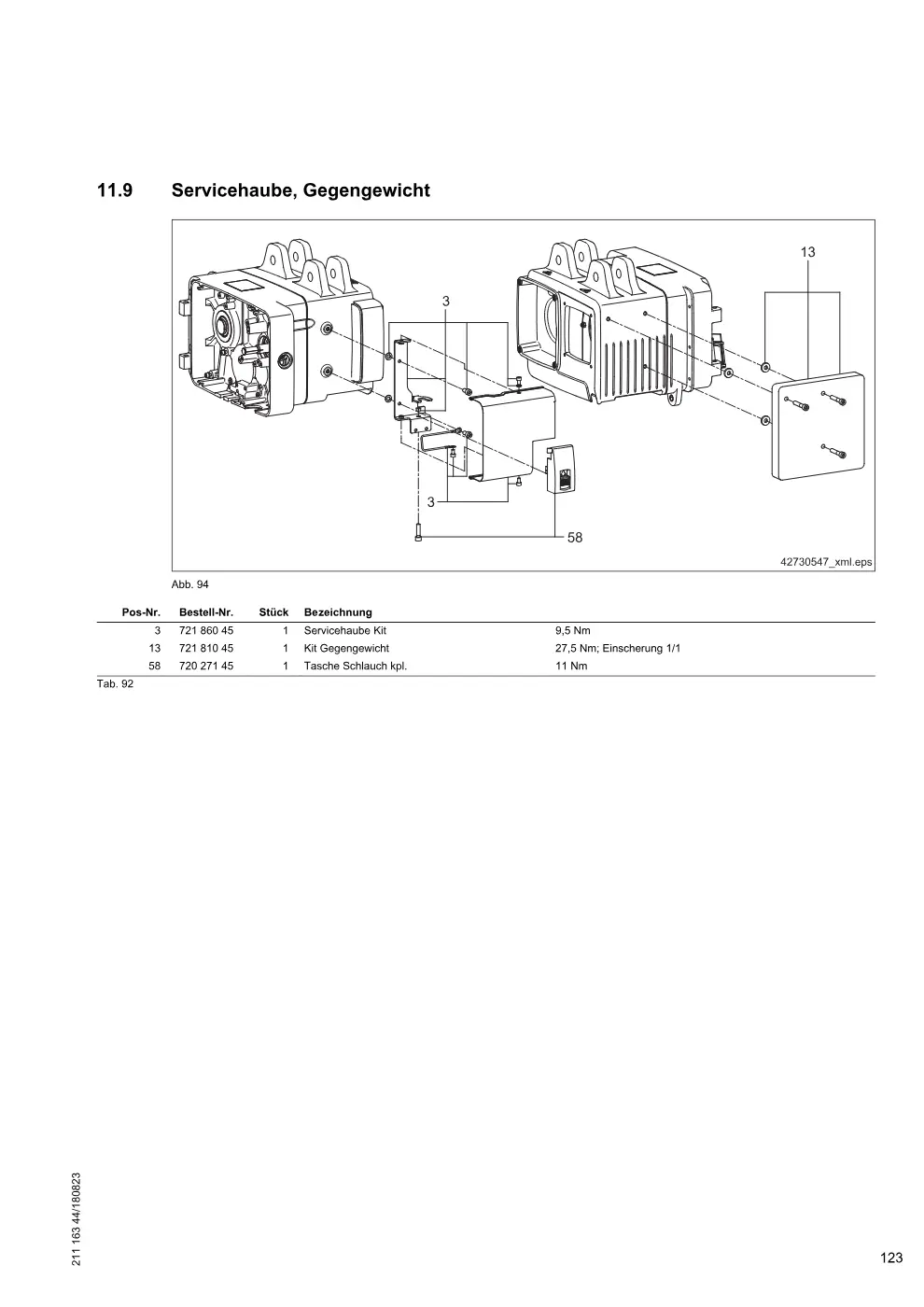

Servicehaube, Gegengewicht (Seite 123)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – Servicehaube, Gegengewicht, Zeichnung Seite 123

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Servicehaube Kit 9,5 Nm	72186045	1
13	Kit Gegengewicht 27,5 Nm; Einscherung 1/1	72181045	1
58	Tasche Schlauch kpl. 11 Nm	72027145	1

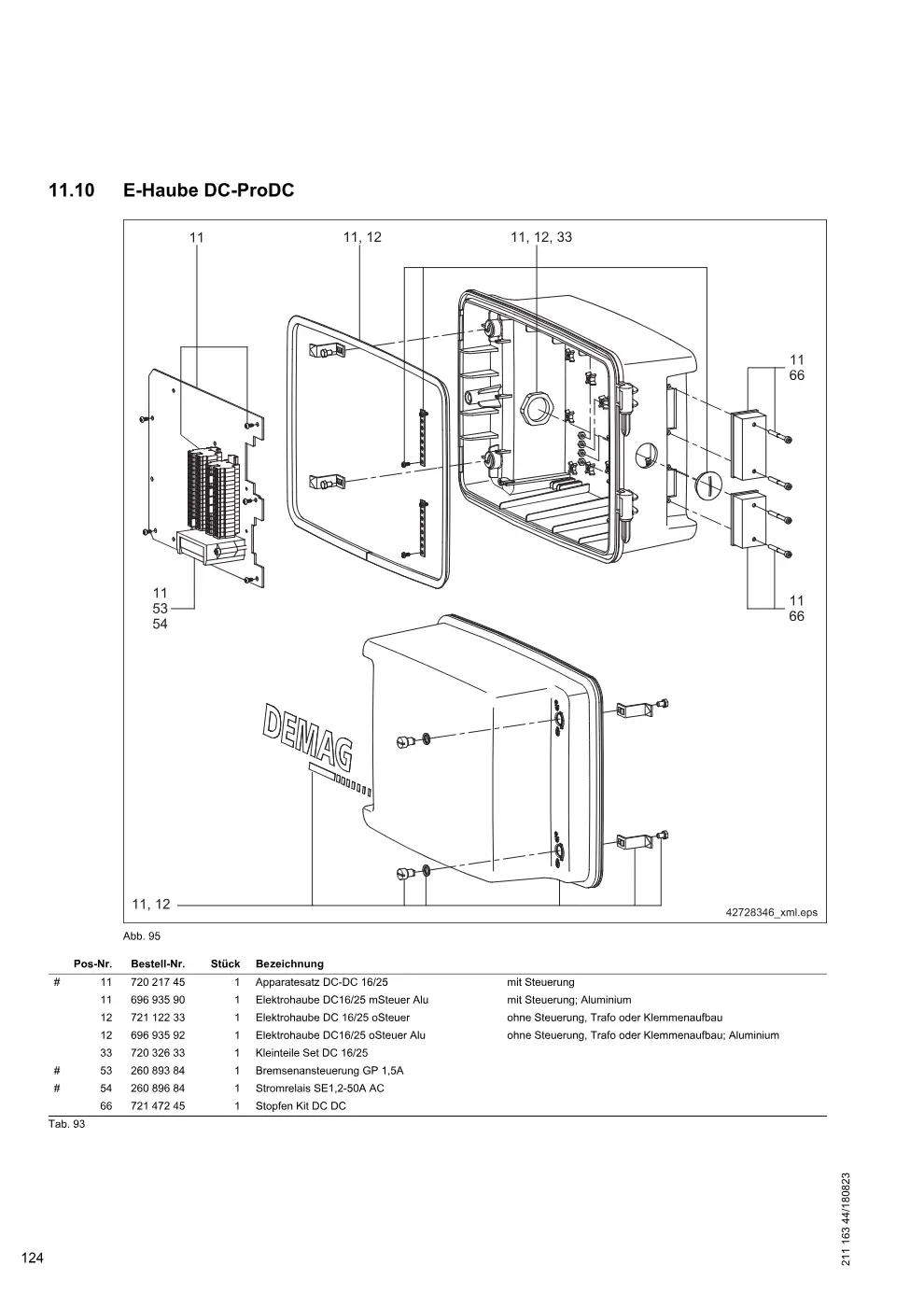

E-Haube DC-ProDC (Seite 124)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – E-Haube DC-ProDC, Zeichnung Seite 124

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
11	Apparatesatz DC-DC 16/25 mit Steuerung	72021745	1
11	Elektrohaube DC16/25 mSteuer Alu mit Steuerung; Aluminium	69693590	1
12	Elektrohaube DC 16/25 oSteuer ohne Steuerung, Trafo oder Klemmenaufbau	72112233	1
12	Elektrohaube DC16/25 oSteuer Alu ohne Steuerung, Trafo oder Klemmenaufbau; Aluminium	69693592	1
33	Kleinteile Set DC 16/25	72032633	1
53	Bremsenansteuerung GP 1,5A	26089384 → 26089184	1
54	Stromrelais SE1,2-50A AC	26089684	1
66	Stopfen Kit DC DC	72147245	1

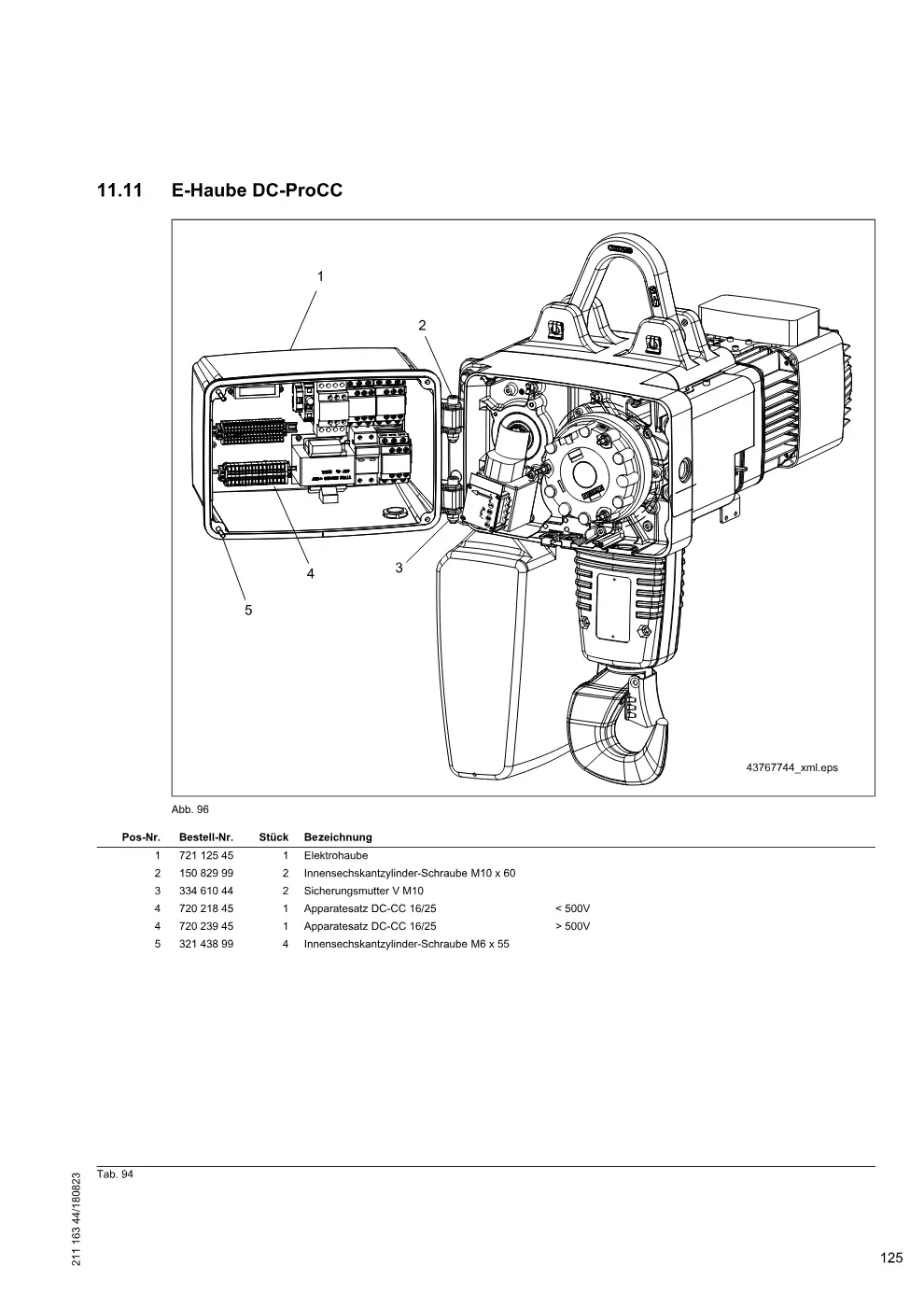

E-Haube DC-ProCC (Seite 125)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – E-Haube DC-ProCC, Zeichnung Seite 125

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Elektrohaube	72112545	1
2	Innensechskantzylinder-Schraube M10 x 60	15082999	2
3	Sicherungsmutter V M10	33461044	2
4	Apparatesatz DC-CC 16/25 < 500V	72021845	1
4	Apparatesatz DC-CC 16/25 > 500V	72023945	1
5	Innensechskantzylinder-Schraube M6 x 55	32143899	4

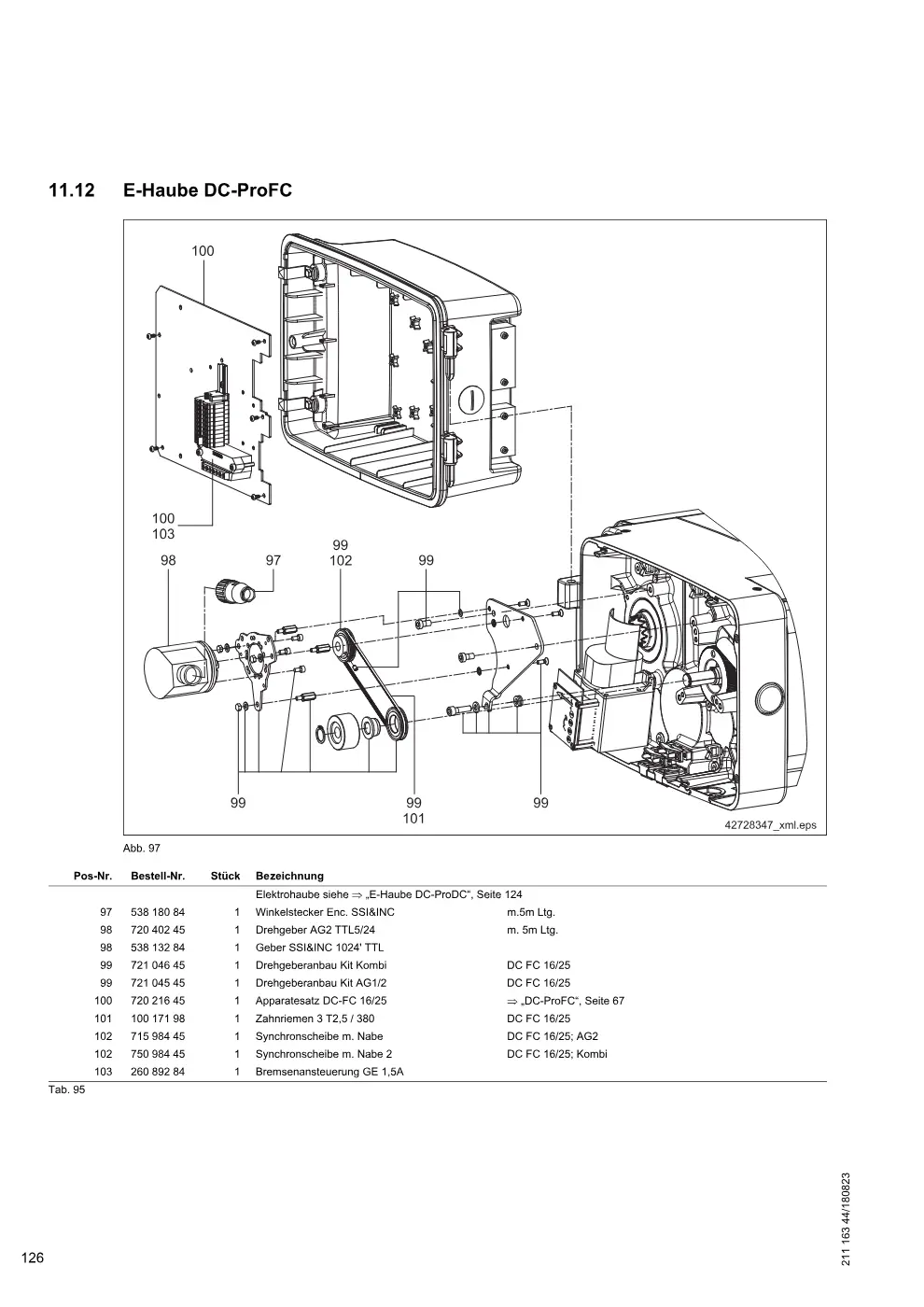

E-Haube DC-ProFC (Seite 126)

Demag DC-ProDC / -ProCC / -ProFC 16/25 – E-Haube DC-ProFC, Zeichnung Seite 126

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
97	Winkelstecker Enc. SSI&INC m.5m Ltg.	53818084	1
98	Drehgeber AG2 TTL5/24 m. 5m Ltg.	72040245	1
98	Geber SSI&INC 1024' TTL	53813284	1
99	Drehgeberanbau Kit Kombi DC FC 16/25	72104645	1
99	Drehgeberanbau Kit AG1/2 DC FC 16/25	72104545	1
100	Apparatesatz DC-FC 16/25  „DC-ProFC“, Seite 67	72021645	1
101	Zahnriemen 3 T2,5 / 380 DC FC 16/25	10017198	1
102	Synchronscheibe m. Nabe DC FC 16/25; AG2	71598445	1
102	Synchronscheibe m. Nabe 2 DC FC 16/25; Kombi	75098445	1
103	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
