Demag DC-Pro 1-15, DC-Com 1-10 – Ersatzteilliste 21127344

Betriebsanleitung / Zubehör / Ersatzteile, Ausgabe 08/2023, Demag-Nr. 21127344 – 14 Zeichnungen, 81 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

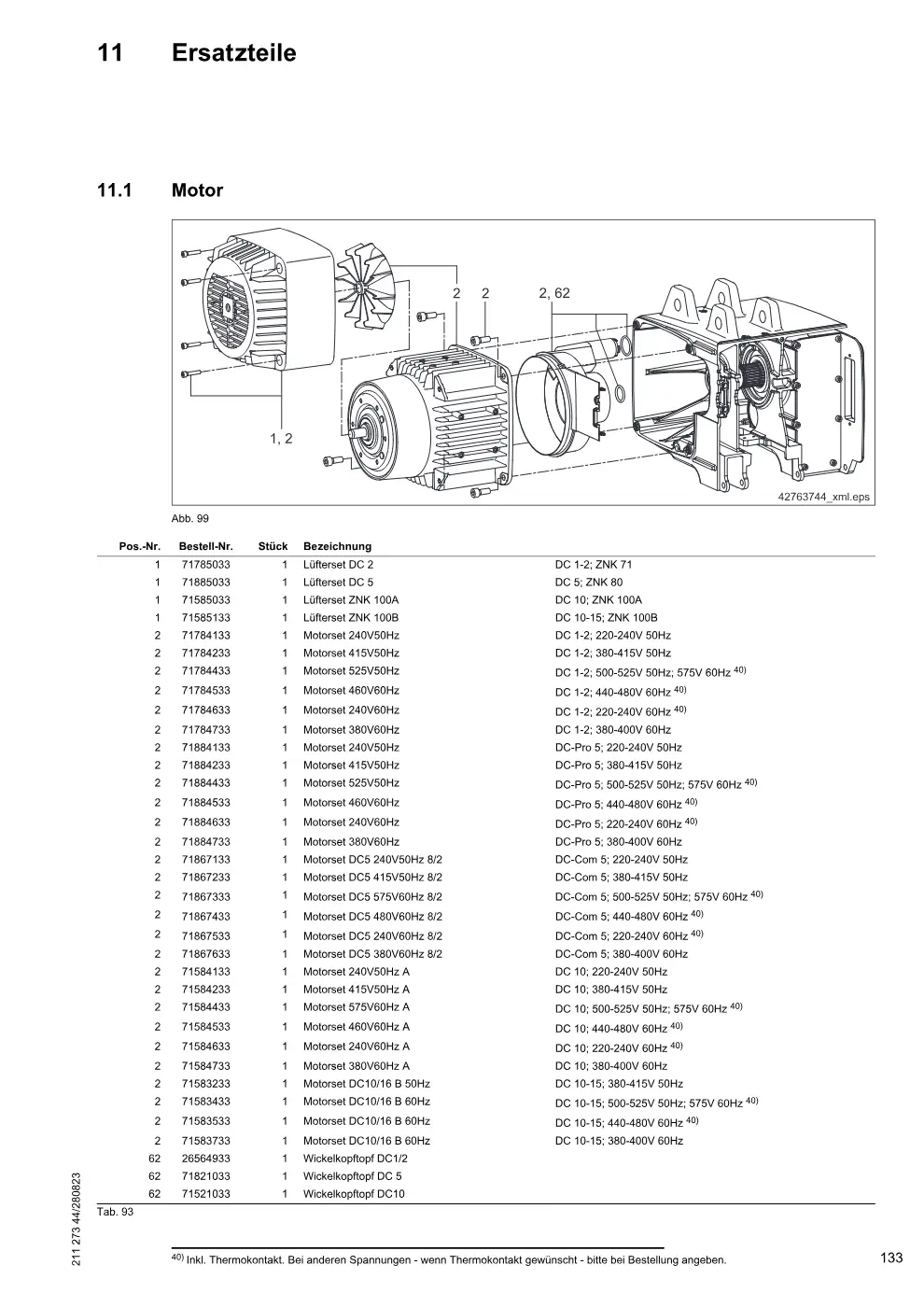

Ersatzteile (Seite 133)

Demag DC-Pro 1-15, DC-Com 1-10 – Ersatzteile, Zeichnung Seite 133

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Lüfterset DC 2 DC 1-2; ZNK 71	71785033	1
1	Lüfterset DC 5 DC 5; ZNK 80	71885033	1
1	Lüfterset ZNK 100A DC 10; ZNK 100A	71585033	1
1	Lüfterset ZNK 100B DC 10-15; ZNK 100B	71585133	1
2	Motorset 240V50Hz DC 1-2; 220-240V 50Hz	71784133	1
2	Motorset 415V50Hz DC 1-2; 380-415V 50Hz	71784233	1
2	Motorset 525V50Hz DC 1-2; 500-525V 50Hz; 575V 60Hz 40)	71784433	1
2	Motorset 460V60Hz DC 1-2; 440-480V 60Hz 40)	71784533	1
2	Motorset 240V60Hz DC 1-2; 220-240V 60Hz 40)	71784633	1
2	Motorset 380V60Hz DC 1-2; 380-400V 60Hz	71784733	1
2	Motorset 240V50Hz DC-Pro 5; 220-240V 50Hz	71884133	1
2	Motorset 415V50Hz DC-Pro 5; 380-415V 50Hz	71884233	1
2	Motorset 525V50Hz DC-Pro 5; 500-525V 50Hz; 575V 60Hz 40)	71884433	1
2	Motorset 460V60Hz DC-Pro 5; 440-480V 60Hz 40)	71884533	1
2	Motorset 240V60Hz DC-Pro 5; 220-240V 60Hz 40)	71884633	1
2	Motorset 380V60Hz DC-Pro 5; 380-400V 60Hz	71884733	1
2	Motorset DC5 240V50Hz 8/2 DC-Com 5; 220-240V 50Hz	71867133	1
2	Motorset DC5 415V50Hz 8/2 DC-Com 5; 380-415V 50Hz	71867233	1
2	Motorset DC5 575V60Hz 8/2 DC-Com 5; 500-525V 50Hz; 575V 60Hz 40)	71867333	1
2	Motorset DC5 480V60Hz 8/2 DC-Com 5; 440-480V 60Hz 40)	71867433	1
2	Motorset DC5 240V60Hz 8/2 DC-Com 5; 220-240V 60Hz 40)	71867533	1
2	Motorset DC5 380V60Hz 8/2 DC-Com 5; 380-400V 60Hz	71867633	1
2	Motorset 240V50Hz A DC 10; 220-240V 50Hz	71584133	1
2	Motorset 415V50Hz A DC 10; 380-415V 50Hz	71584233	1
2	Motorset 575V60Hz A DC 10; 500-525V 50Hz; 575V 60Hz 40)	71584433	1
2	Motorset 460V60Hz A DC 10; 440-480V 60Hz 40)	71584533	1
2	Motorset 240V60Hz A DC 10; 220-240V 60Hz 40)	71584633	1
2	Motorset 380V60Hz A DC 10; 380-400V 60Hz	71584733	1
2	Motorset DC10/16 B 50Hz DC 10-15; 380-415V 50Hz	71583233	1
2	Motorset DC10/16 B 60Hz DC 10-15; 500-525V 50Hz; 575V 60Hz 40)	71583433	1
2	Motorset DC10/16 B 60Hz DC 10-15; 440-480V 60Hz 40)	71583533	1
2	Motorset DC10/16 B 60Hz DC 10-15; 380-400V 60Hz	71583733	1
62	Wickelkopftopf DC1/2	26564933	1
62	Wickelkopftopf DC 5	71821033	1
62	Wickelkopftopf DC10	71521033	1

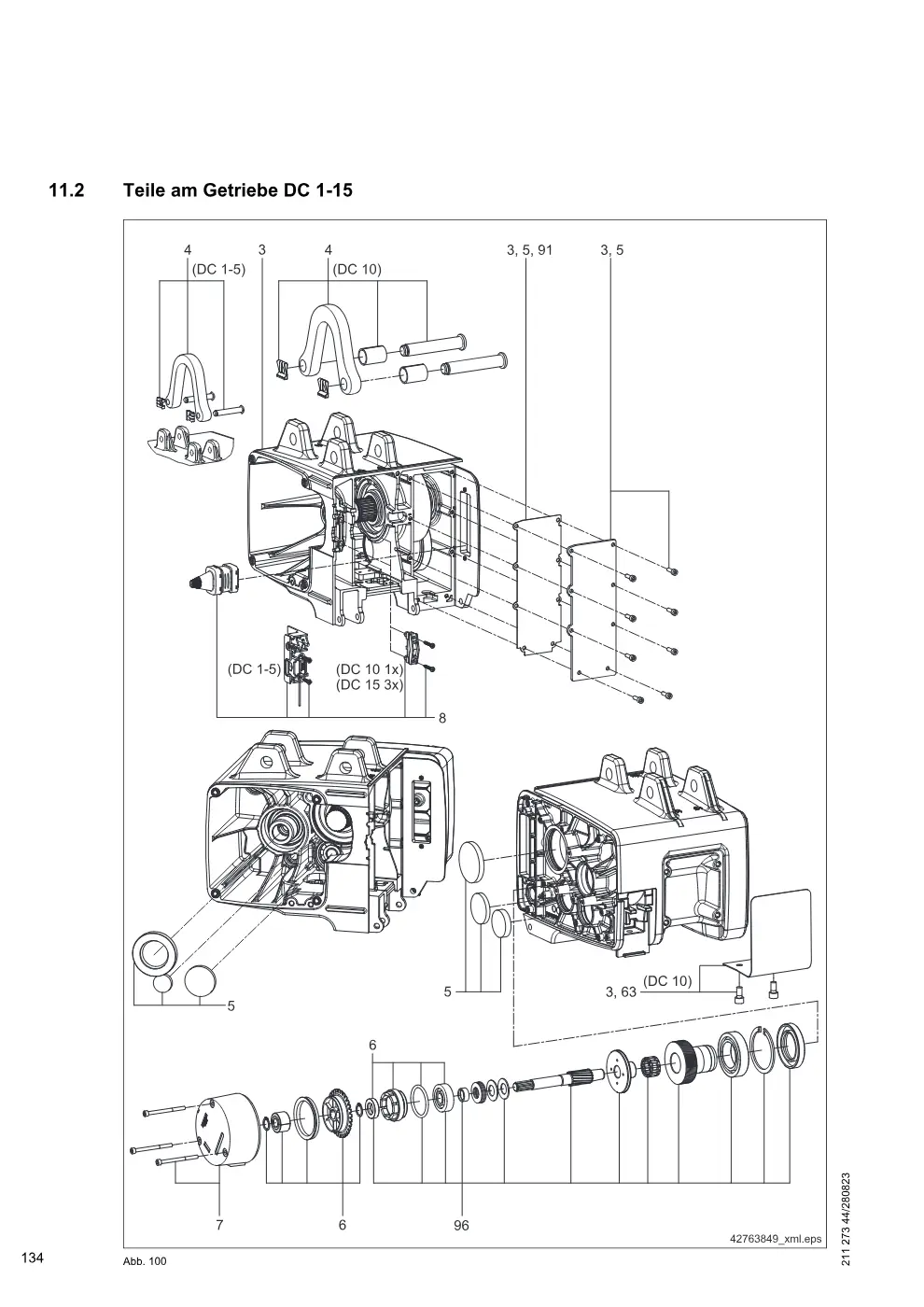

Teile am Getriebe DC 1-15 (Seite 134)

Demag DC-Pro 1-15, DC-Com 1-10 – Teile am Getriebe DC 1-15, Zeichnung Seite 134

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Getriebeset DC-PRO 1V8/2 DC-Pro 1; V8/2	71771533	1
3	Getriebeset DC-PRO 2V8/2 DC-Pro 2; V8/2	71790533	1
3	Getriebeset DC-PRO 2V16/4 DC-Pro 2; V16/4	71790633	1
3	Getriebeset DC-PRO 5V8/2 DC-Pro 5; V8/2	71890833	1
3	Getriebeset DC-PRO 5V16/4 DC-Pro 5; V16/4	71890933	1
3	Getriebeset DC5V3 DC-Pro 5; V24/6	71800933	1
3	Getriebeset DC-PRO10V6/1,5 DC-Pro 10; Einscherung 1/1; V6/1,5	71590533	1
3	Getriebeset DC-PRO 10V8/2 DC-Pro 10; Einscherung 1/1; V8/2	71590833	1
3	Getriebeset DC-PRO10V12/3 DC-Pro 10; Einscherung 1/1; V12/3	71590633	1
3	Getriebe DC-Pro10V24 DC-Pro 10; Einscherung 1/1; V24/6	71500933	1
3	Getriebeset DC-PRO 10V4/1 DC-Pro 10; Einscherung 2/1; V4/1	71590933	1
3	Getriebeset DC-PRO10V6/1,5 DC-Pro 10; Einscherung 2/1; V6/1,5	71590733	1
3	Getriebeset DC-PRO 1 V8/2 DC-Com 1; V8/2 ab Baujahr 2007	71771533	1
3	Getriebeset DC-Com 2 DC-Com 2; V6/1,5 ab Baujahr 2007	71774033	1
3	Getriebeset DC-Com 5 DC-Com 5; V4,5/1,1 ab Baujahr 2007	71890433	1
3	Getriebeset DC-COM 10 V4/1 DC-Com 10; Einscherung 1/1; V4/1	71570533	1
3	Getriebeset DC-COM 10 V4/1 DC-Com 10; Einscherung 2/1; V4/1	71570733	1
4	Aufhängungsset DC 1- 5	71897433	1
4	Aufhängungsset DC10	71597433	1
5	Dichtungsset DC1/2	75263133	1
5	Dichtungsset DC5	75263233	1
5	Dichtungsset DC10	75263333	1
6	Einstellmutter/Impulsrad DC 1-5	71894733	1
6	Einstellmutter/Impulsrad DC 10	71594733	1
7	Bremsenset 180V DC 1-5; 380-415V 50Hz	71887133	1
7	Bremsenset 216V DC 1-5; 440-480V 60Hz	71887233	1
7	Bremsenset DCS 1-5 104V DC 1-5; 220-240V 50/60Hz	71887333	1
7	Bremsenset 258V DC 1-5; 500-525V 50Hz; 575V 60Hz	71887433	1
7	Bremsenset DC10/15 180/198V DC 10-15; 380-415V 50Hz; 440-480V 60Hz	71587133	1
7	Bremsenset DC/DCS10/15 DC 10-15; 220-240V 50/60Hz	71587333	1
7	Bremsenset DC10/15 258V DC 10-15; 500-525V 50Hz; 575V 60Hz	71587433	1
8	Einschub/Stecker	71885633	1
63	Abdeckblech DC10 Kit	71511345	1
91	Getriebeölset DC-Com1/2 DC-Com 1-2 Baujahr 2004 bis 2006; 0,35 Liter	75260433	1
91	Getriebeölset DC-Com5 DC-Com 5 Baujahr 2004 bis 2006; 0,5 Liter	75260533	1
91	Getriebeölset DC1/2 0,35 Liter	75260133	1
91	Getriebeölset DC5 0,5 Liter	75260233	1
91	Getriebeölset DC10 0,9 Liter	75260333	1

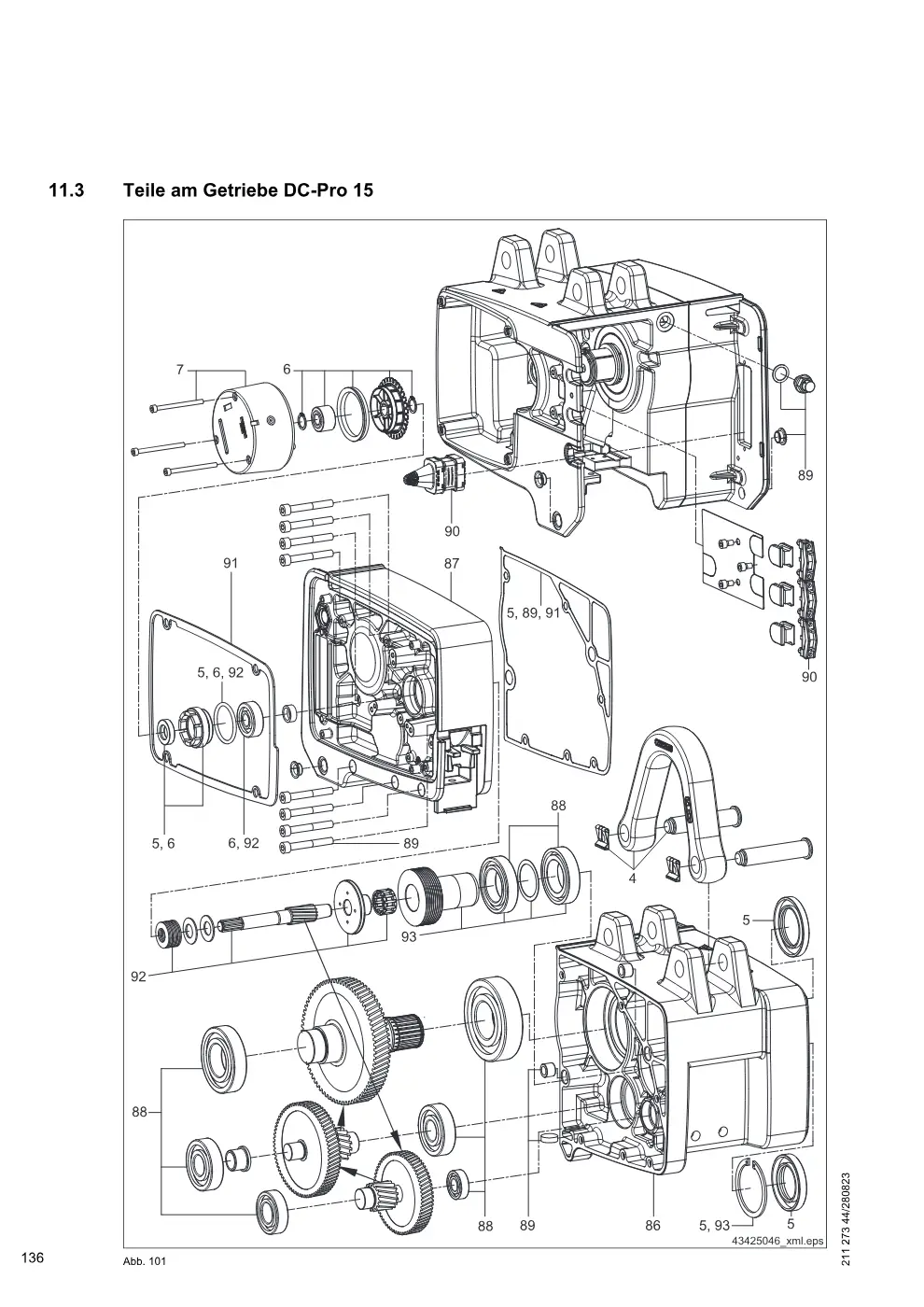

Teile am Getriebe DC-Pro 15 (Seite 136)

Demag DC-Pro 1-15, DC-Com 1-10 – Teile am Getriebe DC-Pro 15, Zeichnung Seite 136

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Aufhängebügel DC16/25	72127433	1
5	Dichtungsset DC15	75263433	1
6	Einstellmutter/Impulsrad DC 15	71594733	1
7	Bremsenset DC10/15 180/198V 380-415V 50Hz; 440-480V 60Hz	71587133	1
7	Bremsenset DC/DCS10/15 220-240V 50/60Hz	71587333	1
7	Bremsenset DC10/15 258V 500-525V 50Hz; 575V 60Hz	71587433	1
86	Getriebegehäuse DC15 T1	72160333	1
87	Getriebegehäuse DC15 T2	72160733	1
88	Lagerset DC15	72191833	1
89	Kleinteile Set DC15	72192033	1
90	Einschub/Stecker	71885633	1
91	Getriebeölset DC15 1,3 Liter	75261233	1
92	Kupplungshälfte G DC15	71519533	1
93	Kupplungshälfte M DC15	72163833	1

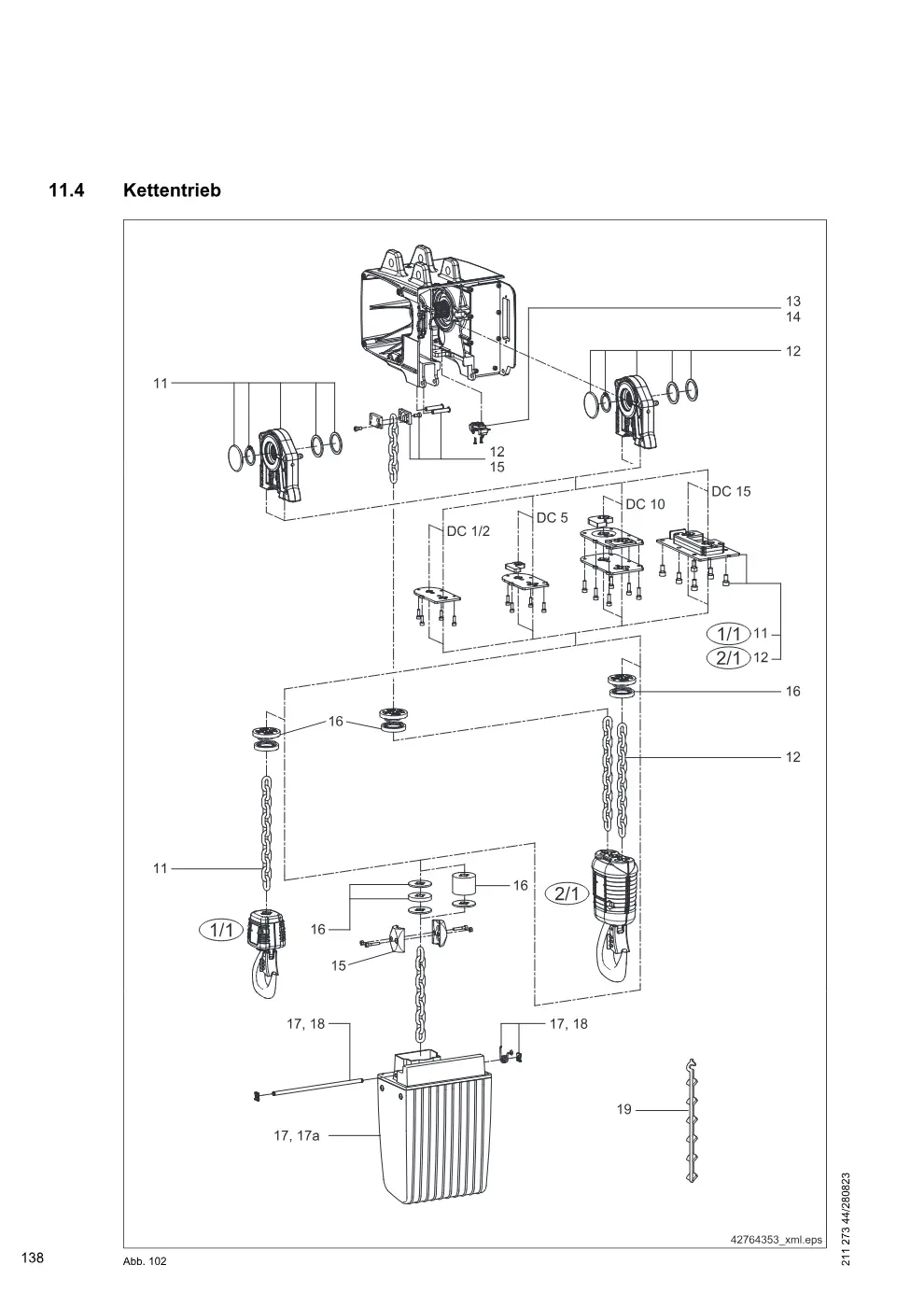

Kettentrieb (Seite 138)

Demag DC-Pro 1-15, DC-Com 1-10 – Kettentrieb, Zeichnung Seite 138

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
11	Kettenset DC/DCM 1/2 H 5	71795033	1
11	Kettenset DC 1/2 H 8	71795133	1
11	Kettenset DC 1/2 H9-H12	75266533	1
11	Kettenset DC 1/2 H13-H15	75266633	1
11	Kettenset DC 1/2 H16-H18	75266733	1
11	Kettenset DC 1/2 H19-H25	75266833	1
11	Kettenset DC 1/2 H26-H35	75266933	1
11	Kettenset DC/DCM 5 H 5	71895033	1
11	Kettenset DC 5 H 8	71895133	1
11	Kettenset DC 5 H9-H12	75267033	1
11	Kettenset DC 5 H13-H16	75267133	1
11	Kettenset DC 5 H17-H20	75267233	1
11	Kettenset DC 5 H21-H27	75267333	1
11	Kettenset DC 5 H28-H35	75267433	1
11	Kettenset DC10 1/1 H 5	75395033	1
11	Kettenset DC 10 1/1 H 8	75395133	1
11	Kettenset DC 10 5m 1/1 für Getriebegrenzschalter;  „Kettenset austauschen“, Seite 90	75263733 → 75395033	1
11	Kettenset DC 10 8m 1/1 für Getriebegrenzschalter;  „Kettenset austauschen“, Seite 90	75263833 → 75395133	1
11	Kettenset DC 10 1/1 H9-H10	75267533	1
11	Kettenset DC 10 1/1 H11-15	75267733	1
11	Kettenset DC 10 1/1 H16-20	75268633	1
11	Kettenset DC 10 1/1 H21-25	75267833	1
11	Kettenset DC 10 1/1 H26-30	75267933	1
11	Kettenset DC 15 1/1 H 4	75264933	1
11	Kettenset DC 15 1/1 H 5	75265633	1
11	Kettenset DC 15 1/1 H 6	75266133	1
11	Kettenset DC 15 1/1 H 8	75265733	1
12	Kettenset DC 10 2/1 H 5	71596033	1
12	Kettenset DC 10 2/1 H 8	71596133	1
12	Kettenset DC 10 5m 2/1 für Getriebegrenzschalter;  „Kettenset austauschen“, Seite 90	75263933 → 71596033	1
12	Kettenset DC 10 8m 2/1 für Getriebegrenzschalter;  „Kettenset austauschen“, Seite 90	75264033 → 71596133	1
12	Kettenset DC 10 2/1 H9-10	75268033	1
12	Kettenset DC 10 2/1 H11-15	75268333	1
12	Kettenset DC 10 2/1 H16-20	75268433	1
12	Kettenset DC 10 2/1 H21-25	75268533	1
12	Kettenset DC 15 2/1 H 4	75265033	1
12	Kettenset DC 15 2/1 H 5	75265833	1
12	Kettenset DC 15 2/1 H 6	75266233	1
12	Kettenset DC 15 2/1 H 8	75265933	1
13	Endschalterset DC 1-5	71888033	1
14	Endschalterset DC 10-15;  „Unterflasche DC 10 mit außenliegender Abschaltfe‐ der“, Seite 147	71588033	1
15	Festpunkt/Anschlagstück DC 10 Kit DC 10; Einscherung 2/1	71538845	1
15	Festpunkt/Anschlagstück DC 15 Kit DC 15; Einscherung 2/1	72238845	1
17	Kettenspeicherset DC 1/2 5m	71798633	1
17	Kettenspeicherset DC 1/2 8m	71798733	1
17	Kettenspeicherset DC 5 5m	71898633	1
17	Kettenspeicherset DC 5 8m	71898733	1
17	Kettenspeicher DC 10 1/1 5m	71598633	1
17	Kettenspeicher DC 10 1/1 8m DC 10; Einscherung 2/1; H5	71598733	1
17	Kettenspeicher flexibel 20m DC 10; Einscherung 2/1; H8	71535045	1
17	Kettenspeicher Kit DC 16/25 für Kettenlängen 10 - 16 m	72119045	1
17	Kettenspeicher Solo DC 15/16/25 für Kettenlängen 18 - 26 m	72119145	1
17	Kettenspeicher flexibel DC 15/16 für Kettenlängen 27 - 40 m	72135045	1
18	Abhängung Kettenspeicher Kit DC 1/2	71719945	1
18	Abhängung Kettenspeicher Kit DC 5	71819945	1
18	Abhängung Kettenspeicher Kit DC 10	71519945	1
18	Abhängung Kettenspeicher Kit DC 15	72219945	1
18	Einzelkette Meterware DC 1/2; 4,2 x 12,2 mm	75115646
19	Einführungsstück für Kette 4 x 12 mm	83507844	1
19	Einzelkette Meterware DC 5; 5,3 x 15,2 mm	75115746
19	Einführungsstück für Kette 5 x 15 mm	83607844	1
19	Einzelkette Meterware, DC 10; 7,4 x 21,2 mm; Achtung: Bei Kettenwechsel DC10, Einscherung 2/1, müssen auch Ketten‐ festpunkte und Festpunktbolzen ausgetauscht werden, dazu Ketten‐ festpunktset 715 279 33 mit bestellen.	75115846
19	Einführungsstück für Kette 7 x 21 mm	83707844	1
19	Einzelkette Meterware DC 15/16; 8,7 x 24,2 mm; Achtung: Bei Kettenwechsel DC15/16, Einscherung 2/1, müssen auch Ket‐ tenfestpunkte und Festpunktbolzen ausgetauscht werden - Ketten‐ festpunktset 721 820 45 mit bestellen.	75115446
19	Kettenfestpunktset DC10	71527933	1
19	Kettenfestpunktset DC15/16	72182045	1

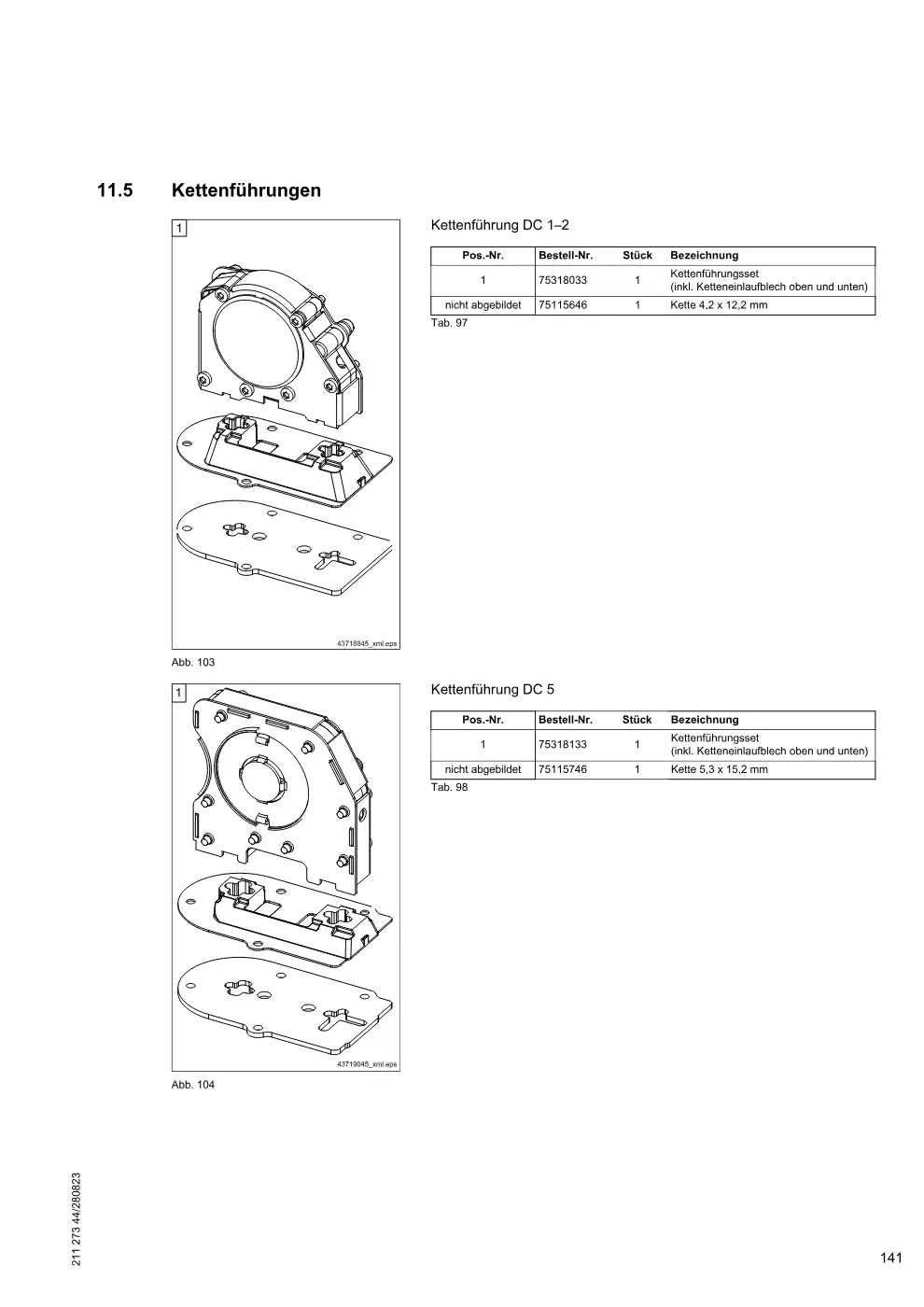

Kettenführungen (Seite 141)

Demag DC-Pro 1-15, DC-Com 1-10 – Kettenführungen, Zeichnung Seite 141

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	(inkl. Ketteneinlaufblech oben und unten)	75318033	1
1	Kette 4,2 x 12,2 mm	75115646	1
1	(inkl. Ketteneinlaufblech oben und unten)	75318133	1
1	Kette 5,3 x 15,2 mm	75115746	1
1	(inkl. Ketteneinlaufblech oben und unten)	75318233	1
1	Kette 7,4 x 21,2 mm	75115846	1
1	(inkl. Ketteneinlaufblech und Sicherungs‐ ring)	72166033	1

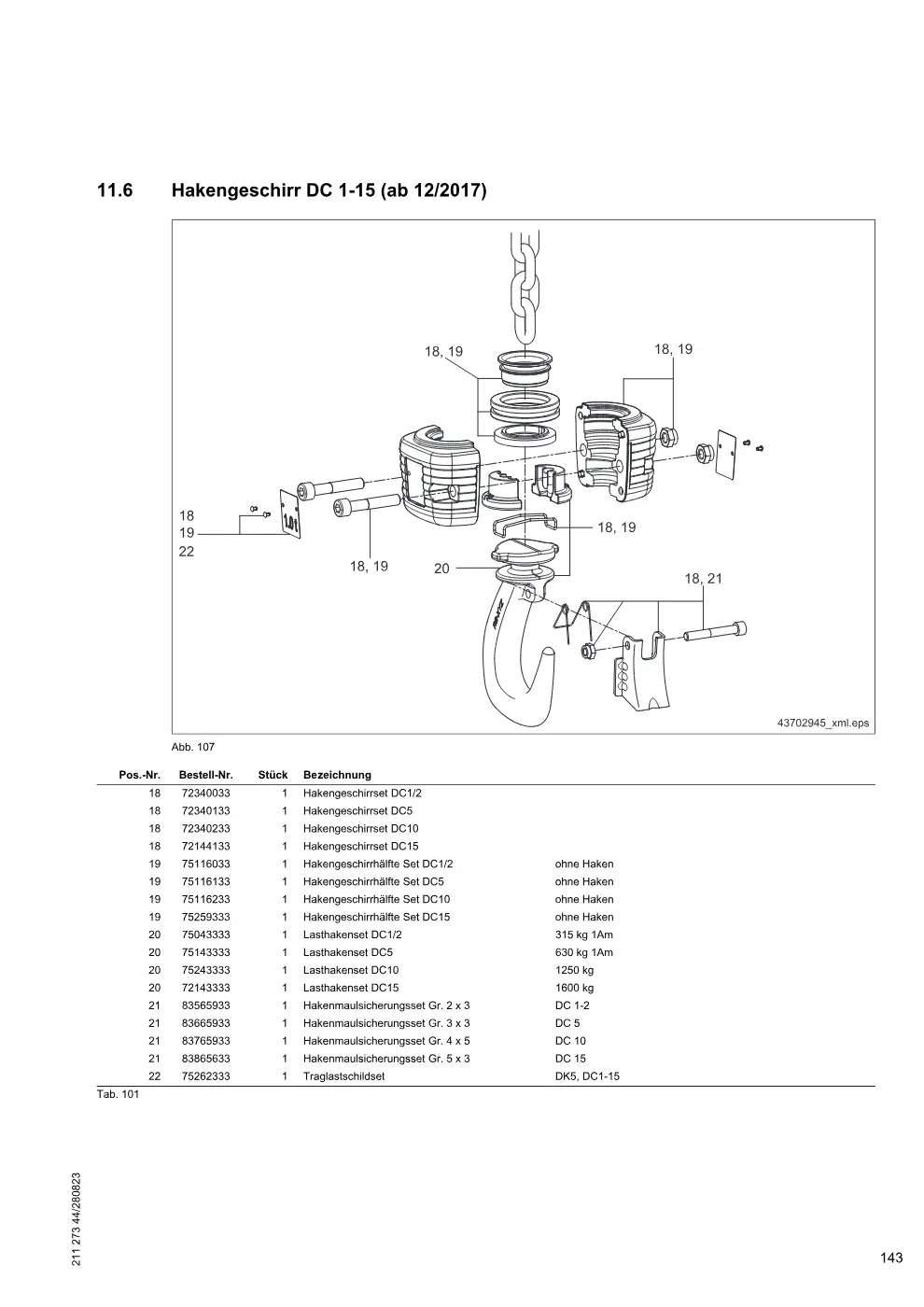

Hakengeschirr DC 1-15 (ab 12/2017) (Seite 143)

Demag DC-Pro 1-15, DC-Com 1-10 – Hakengeschirr DC 1-15 (ab 12/2017), Zeichnung Seite 143

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
18	Hakengeschirrset DC1/2	72340033	1
18	Hakengeschirrset DC5	72340133	1
18	Hakengeschirrset DC10	72340233	1
18	Hakengeschirrset DC15	72144133	1
19	Hakengeschirrhälfte Set DC1/2 ohne Haken	75116033	1
19	Hakengeschirrhälfte Set DC5 ohne Haken	75116133	1
19	Hakengeschirrhälfte Set DC10 ohne Haken	75116233	1
19	Hakengeschirrhälfte Set DC15 ohne Haken	75259333	1
20	Lasthakenset DC1/2 315 kg 1Am	75043333	1
20	Lasthakenset DC5 630 kg 1Am	75143333	1
20	Lasthakenset DC10 1250 kg	75243333	1
20	Lasthakenset DC15 1600 kg	72143333	1
21	Hakenmaulsicherungsset Gr. 2 x 3 DC 1-2	83565933	1
21	Hakenmaulsicherungsset Gr. 3 x 3 DC 5	83665933	1
21	Hakenmaulsicherungsset Gr. 4 x 5 DC 10	83765933	1
21	Hakenmaulsicherungsset Gr. 5 x 3 DC 15	83865633	1
22	Traglastschildset DK5, DC1-15	75262333	1

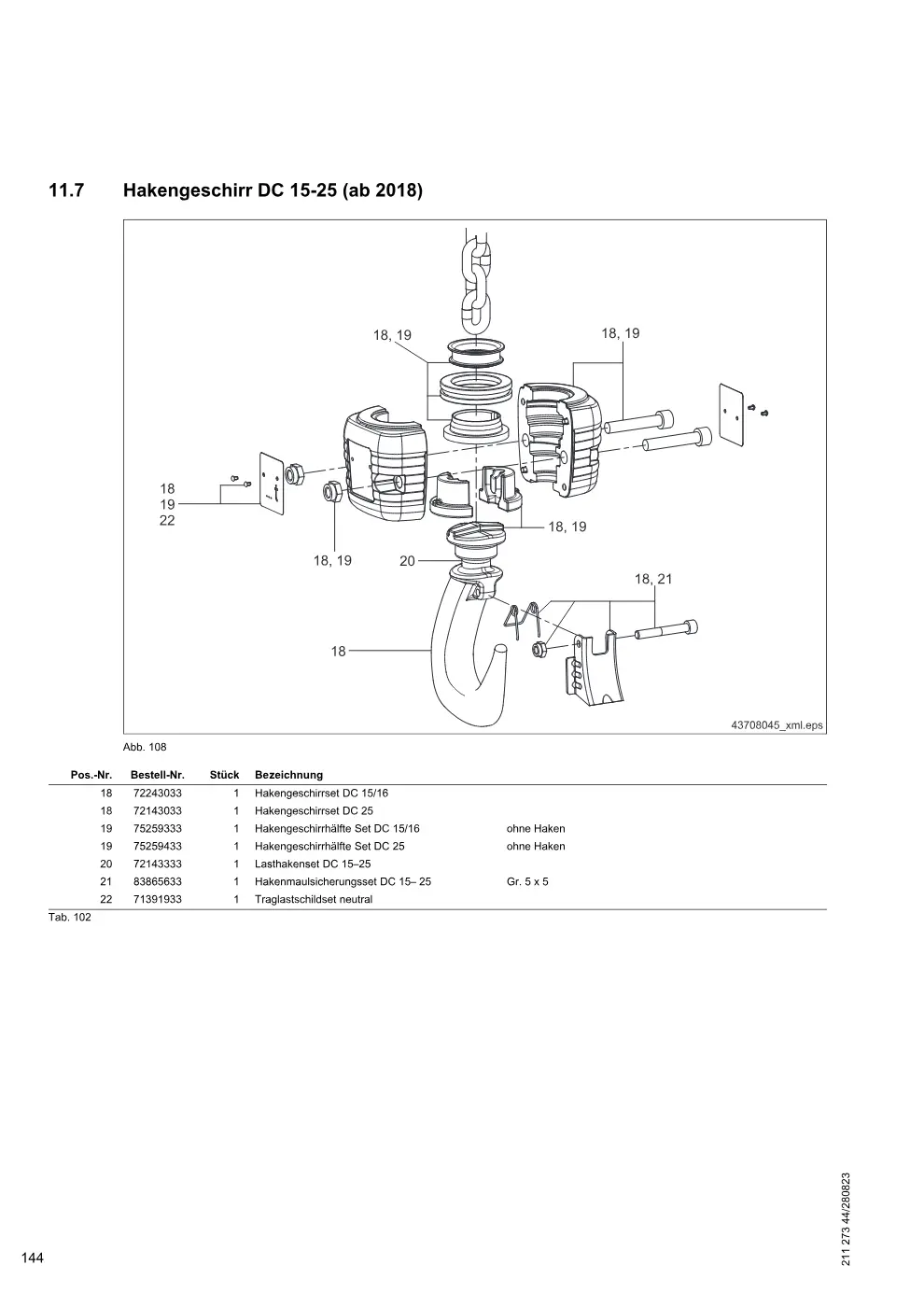

Hakengeschirr DC 15-25 (ab 2018) (Seite 144)

Demag DC-Pro 1-15, DC-Com 1-10 – Hakengeschirr DC 15-25 (ab 2018), Zeichnung Seite 144

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
18	Hakengeschirrset DC 15/16	72243033	1
18	Hakengeschirrset DC 25	72143033	1
19	Hakengeschirrhälfte Set DC 15/16 ohne Haken	75259333	1
19	Hakengeschirrhälfte Set DC 25 ohne Haken	75259433	1
20	Lasthakenset DC 15–25	72143333	1
21	Hakenmaulsicherungsset DC 15– 25 Gr. 5 x 5	83865633	1
22	Traglastschildset neutral	71391933	1

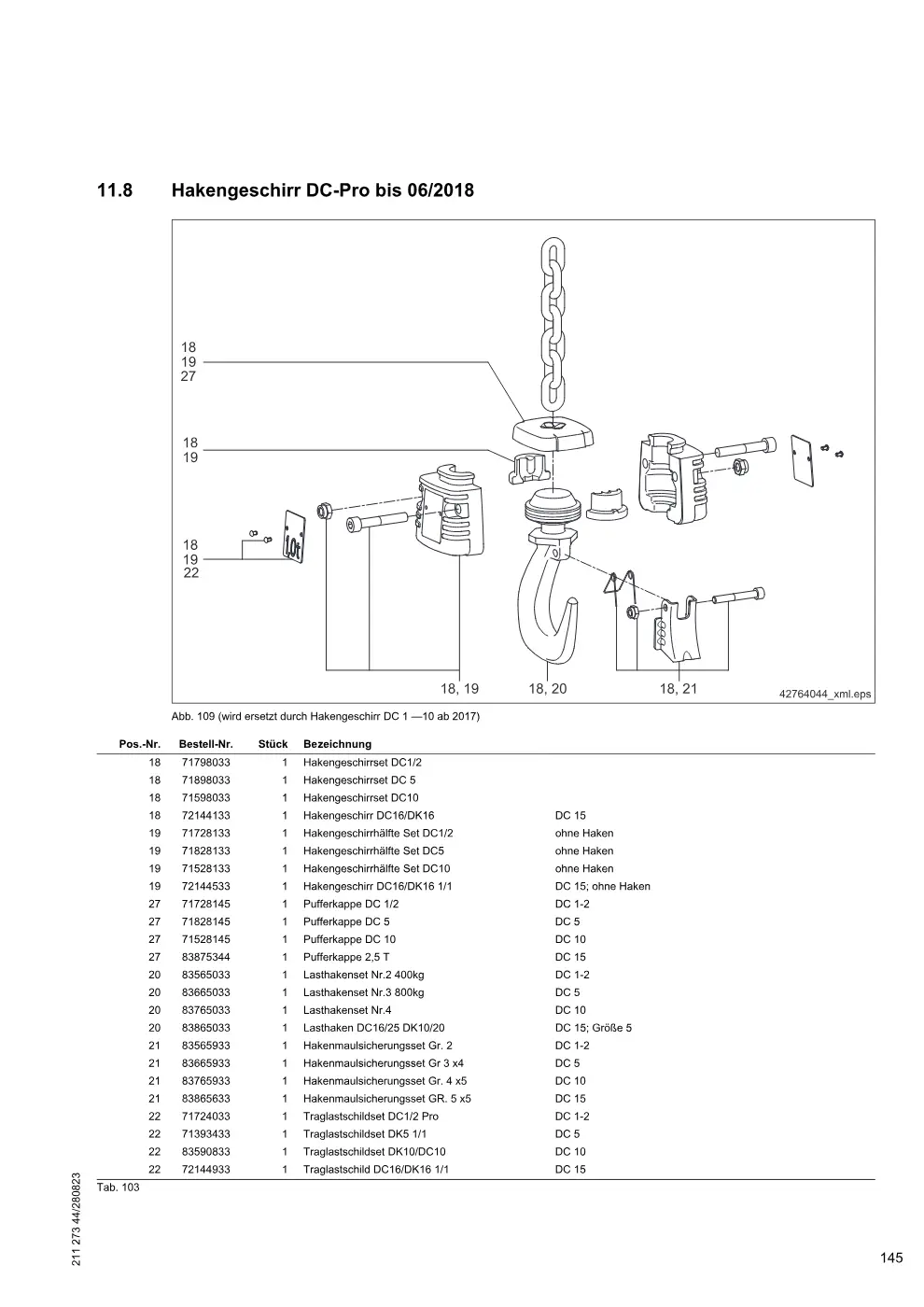

Hakengeschirr DC-Pro bis 06/2018 (Seite 145)

Demag DC-Pro 1-15, DC-Com 1-10 – Hakengeschirr DC-Pro bis 06/2018, Zeichnung Seite 145

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
18	Hakengeschirrset DC1/2	71798033	1
18	Hakengeschirrset DC 5	71898033	1
18	Hakengeschirrset DC10	71598033	1
18	Hakengeschirr DC16/DK16 DC 15	72144133	1
19	Hakengeschirrhälfte Set DC1/2 ohne Haken	71728133	1
19	Hakengeschirrhälfte Set DC5 ohne Haken	71828133	1
19	Hakengeschirrhälfte Set DC10 ohne Haken	71528133	1
19	Hakengeschirr DC16/DK16 1/1 DC 15; ohne Haken	72144533	1
27	Pufferkappe DC 1/2 DC 1-2	71728145	1
27	Pufferkappe DC 5 DC 5	71828145	1
27	Pufferkappe DC 10 DC 10	71528145	1
27	Pufferkappe 2,5 T DC 15	83875344	1
20	Lasthakenset Nr.2 400kg DC 1-2	83565033	1
20	Lasthakenset Nr.3 800kg DC 5	83665033	1
20	Lasthakenset Nr.4 DC 10	83765033	1
20	Lasthaken DC16/25 DK10/20 DC 15; Größe 5	83865033	1
21	Hakenmaulsicherungsset Gr. 2 DC 1-2	83565933	1
21	Hakenmaulsicherungsset Gr 3 x4 DC 5	83665933	1
21	Hakenmaulsicherungsset Gr. 4 x5 DC 10	83765933	1
21	Hakenmaulsicherungsset GR. 5 x5 DC 15	83865633	1
22	Traglastschildset DC1/2 Pro DC 1-2	71724033	1
22	Traglastschildset DK5 1/1 DC 5	71393433	1
22	Traglastschildset DK10/DC10 DC 10	83590833	1
22	Traglastschild DC16/DK16 1/1 DC 15	72144933	1

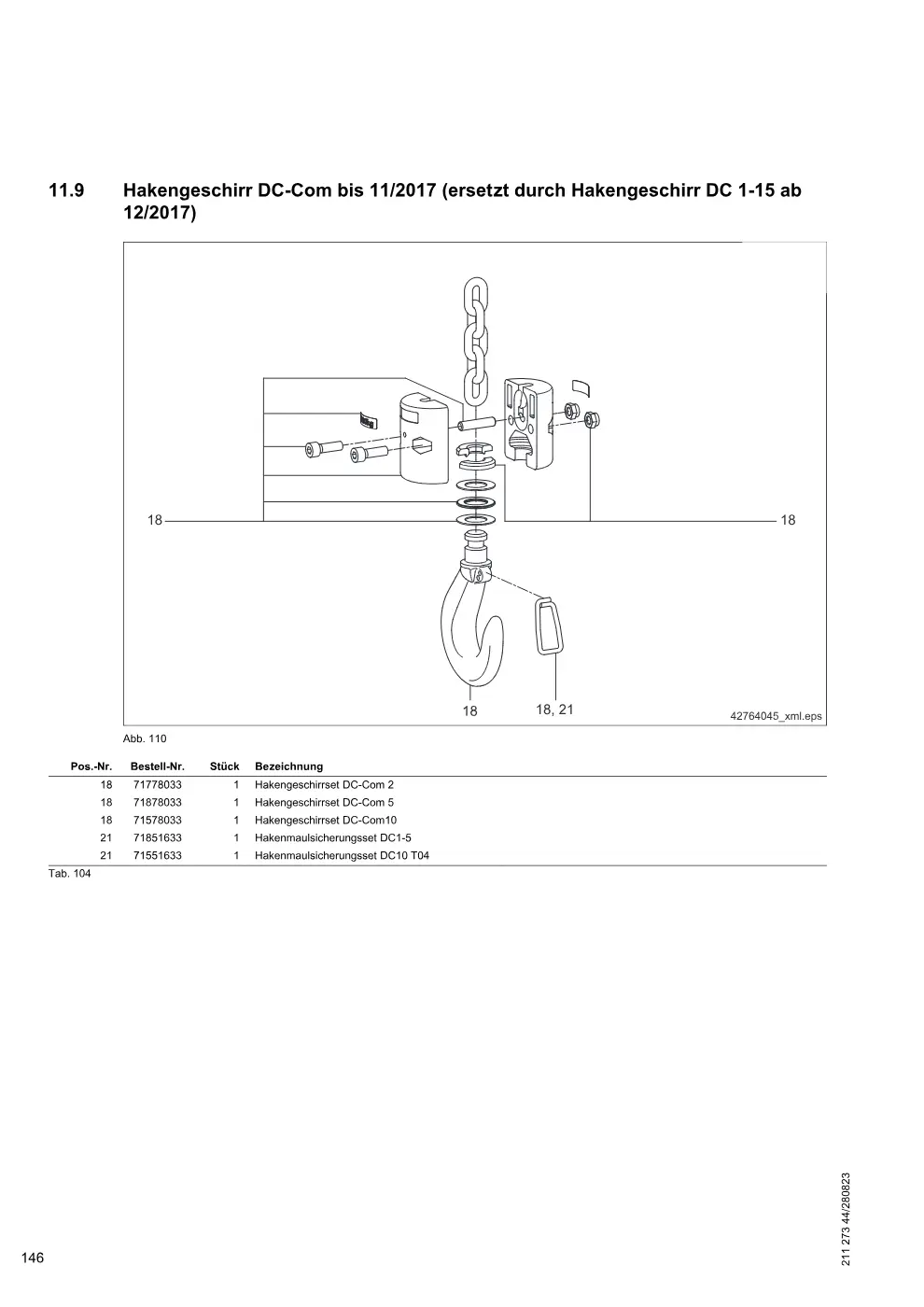

Hakengeschirr DC-Com bis 11/2017 (ersetzt durch Hakengeschirr DC 1-15 ab (Seite 146)

Demag DC-Pro 1-15, DC-Com 1-10 – Hakengeschirr DC-Com bis 11/2017 (ersetzt durch Hakengeschirr DC 1-15 ab, Zeichnung Seite 146

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
18	Hakengeschirrset DC-Com 2	71778033 → 72340033	1
18	Hakengeschirrset DC-Com 5	71878033 → 72340133	1
18	Hakengeschirrset DC-Com10	71578033 → 72340233	1
21	Hakenmaulsicherungsset DC1-5	71851633	1
21	Hakenmaulsicherungsset DC10 T04	71551633	1

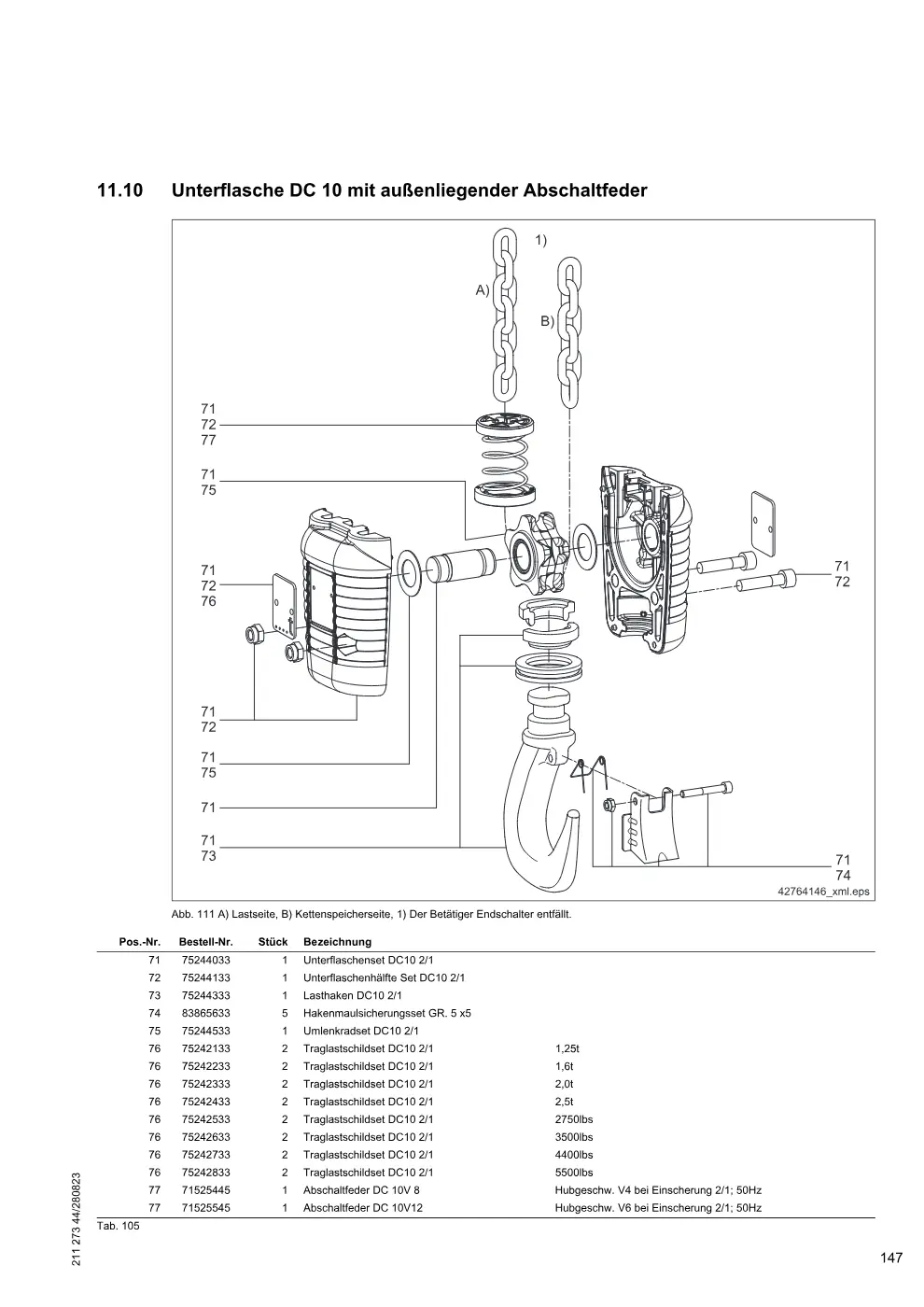

Unterflasche DC 10 mit außenliegender Abschaltfeder (Seite 147)

Demag DC-Pro 1-15, DC-Com 1-10 – Unterflasche DC 10 mit außenliegender Abschaltfeder, Zeichnung Seite 147

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
71	Unterflaschenset DC10 2/1	75244033	1
72	Unterflaschenhälfte Set DC10 2/1	75244133	1
73	Lasthaken DC10 2/1	75244333	1
74	Hakenmaulsicherungsset GR. 5 x5	83865633	5
75	Umlenkradset DC10 2/1	75244533	1
76	Traglastschildset DC10 2/1 1,25t	75242133	2
76	Traglastschildset DC10 2/1 1,6t	75242233	2
76	Traglastschildset DC10 2/1 2,0t	75242333	2
76	Traglastschildset DC10 2/1 2,5t	75242433	2
76	Traglastschildset DC10 2/1 2750lbs	75242533	2
76	Traglastschildset DC10 2/1 3500lbs	75242633	2
76	Traglastschildset DC10 2/1 4400lbs	75242733	2
76	Traglastschildset DC10 2/1 5500lbs	75242833	2
77	Abschaltfeder DC 10V 8 Hubgeschw. V4 bei Einscherung 2/1; 50Hz	71525445	1
77	Abschaltfeder DC 10V12 Hubgeschw. V6 bei Einscherung 2/1; 50Hz	71525545	1

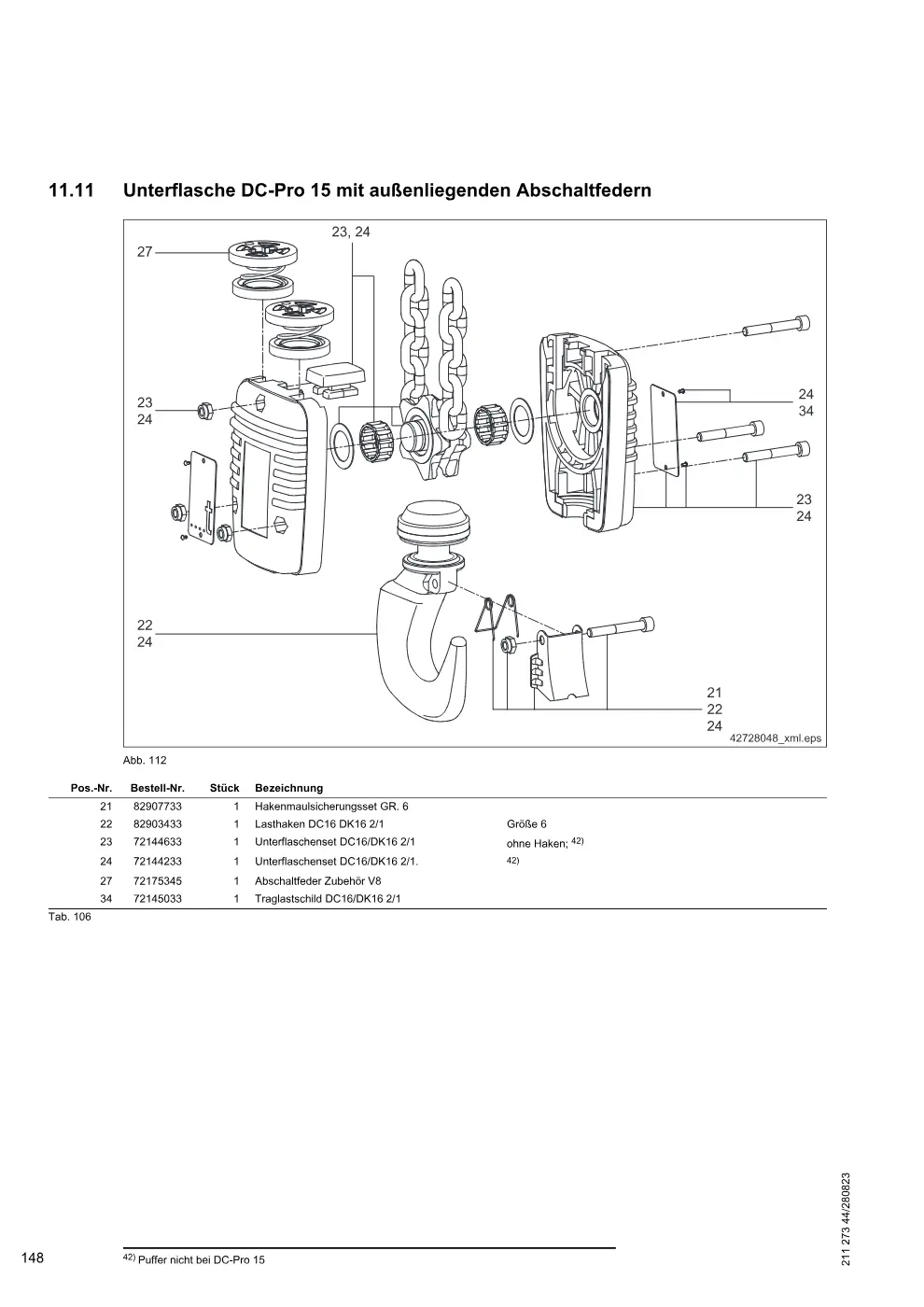

Unterflasche DC-Pro 15 mit außenliegenden Abschaltfedern (Seite 148)

Demag DC-Pro 1-15, DC-Com 1-10 – Unterflasche DC-Pro 15 mit außenliegenden Abschaltfedern, Zeichnung Seite 148

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
21	Hakenmaulsicherungsset GR. 6	82907733	1
22	Lasthaken DC16 DK16 2/1 Größe 6	82903433	1
23	Unterflaschenset DC16/DK16 2/1 ohne Haken; 42)	72144633	1
24	Unterflaschenset DC16/DK16 2/1. 42)	72144233	1
27	Abschaltfeder Zubehör V8	72175345	1
34	Traglastschild DC16/DK16 2/1 211 273 44/280823	72145033	1

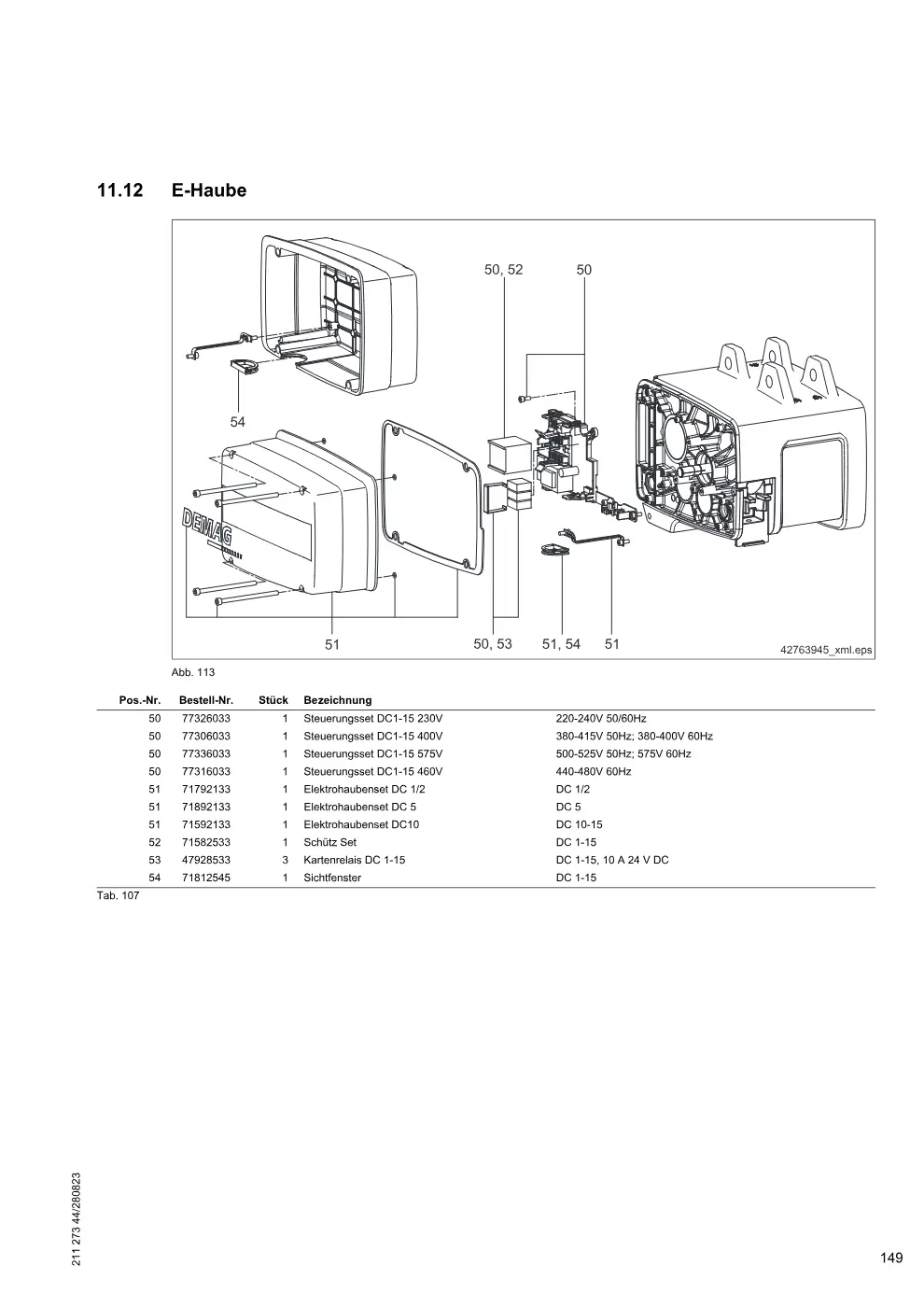

E-Haube (Seite 149)

Demag DC-Pro 1-15, DC-Com 1-10 – E-Haube, Zeichnung Seite 149

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
50	Steuerungsset DC1-15 230V 220-240V 50/60Hz	77326033	1
50	Steuerungsset DC1-15 400V 380-415V 50Hz; 380-400V 60Hz	77306033	1
50	Steuerungsset DC1-15 575V 500-525V 50Hz; 575V 60Hz	77336033	1
50	Steuerungsset DC1-15 460V 440-480V 60Hz	77316033	1
51	Elektrohaubenset DC 1/2 DC 1/2	71792133	1
51	Elektrohaubenset DC 5 DC 5	71892133	1
51	Elektrohaubenset DC10 DC 10-15	71592133	1
52	Schütz Set DC 1-15	71582533	1
53	Kartenrelais DC 1-15 DC 1-15, 10 A 24 V DC	47928533	3
54	Sichtfenster DC 1-15	71812545	1

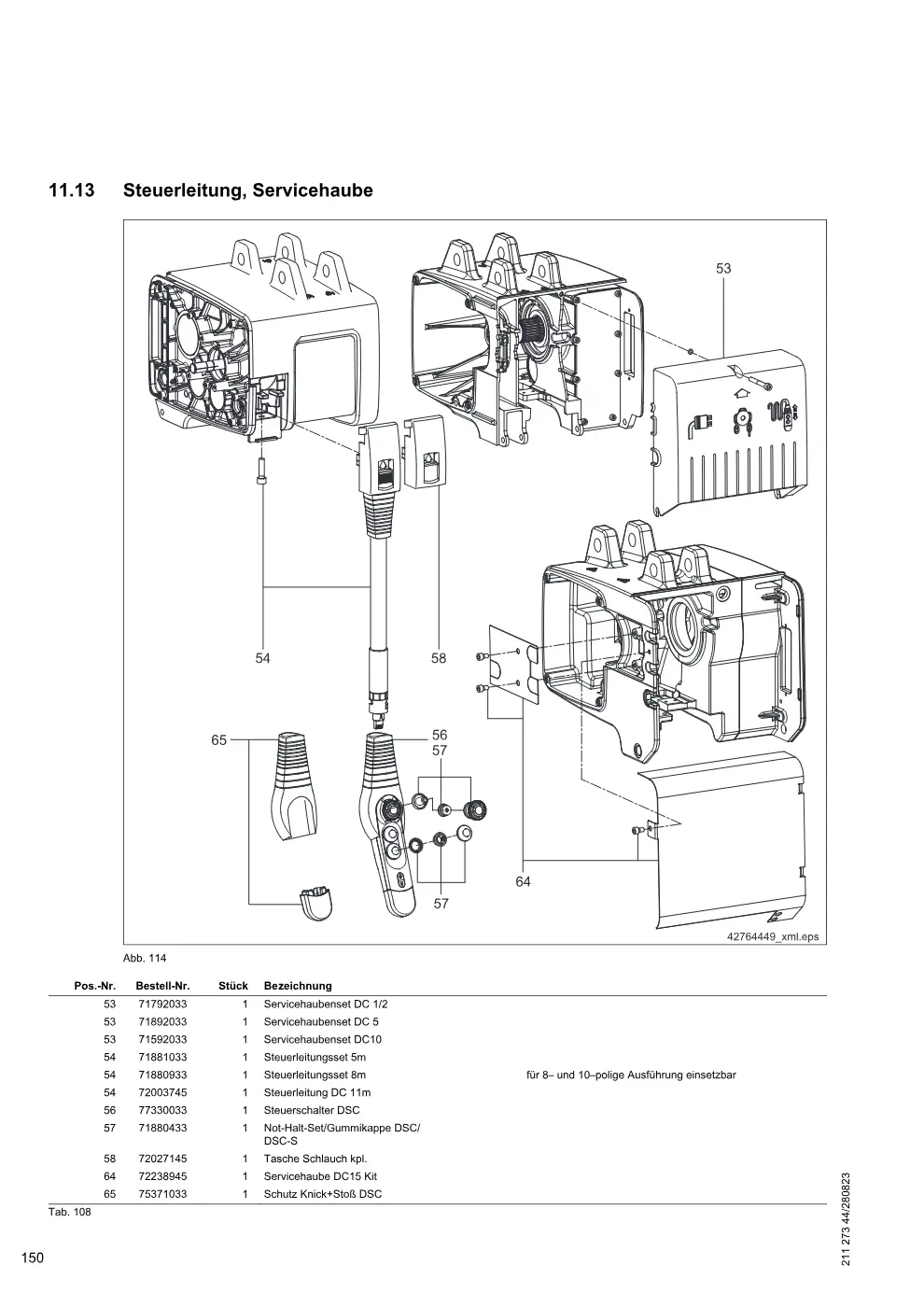

Steuerleitung, Servicehaube (Seite 150)

Demag DC-Pro 1-15, DC-Com 1-10 – Steuerleitung, Servicehaube, Zeichnung Seite 150

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Servicehaubenset DC 1/2	71792033	1
53	Servicehaubenset DC 5	71892033	1
53	Servicehaubenset DC10	71592033	1
54	Steuerleitungsset 5m	71881033	1
54	Steuerleitungsset 8m für 8– und 10–polige Ausführung einsetzbar	71880933	1
54	Steuerleitung DC 11m	72003745	1
56	Steuerschalter DSC	77330033	1
57	Not-Halt-Set/Gummikappe DSC/ DSC-S	71880433	1
58	Tasche Schlauch kpl.	72027145	1
64	Servicehaube DC15 Kit	72238945	1
65	Schutz Knick+Stoß DSC	75371033	1

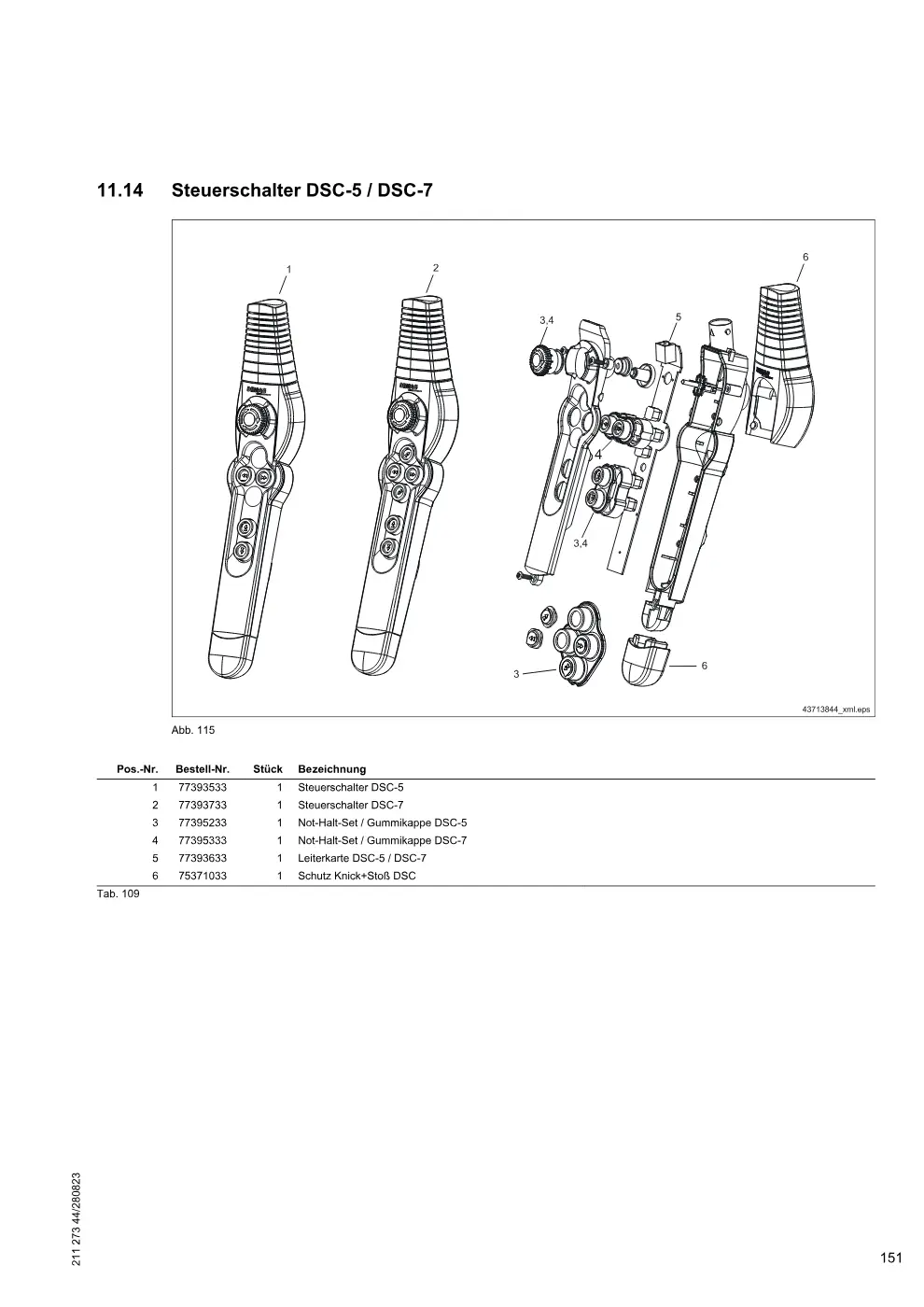

Steuerschalter DSC-5 / DSC-7 (Seite 151)

Demag DC-Pro 1-15, DC-Com 1-10 – Steuerschalter DSC-5 / DSC-7, Zeichnung Seite 151

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Steuerschalter DSC-5	77393533	1
2	Steuerschalter DSC-7	77393733	1
3	Not-Halt-Set / Gummikappe DSC-5	77395233	1
4	Not-Halt-Set / Gummikappe DSC-7	77395333	1
5	Leiterkarte DSC-5 / DSC-7	77393633	1
6	Schutz Knick+Stoß DSC	75371033	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
