Demag DC-Pro 1-15, DC-Com 1-10 – Ersatzteilliste 21474044

Betriebsanleitung / Zubehör / Ersatzteile, Ausgabe 01/2012, Demag-Nr. 21474044 – 11 Zeichnungen, 65 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

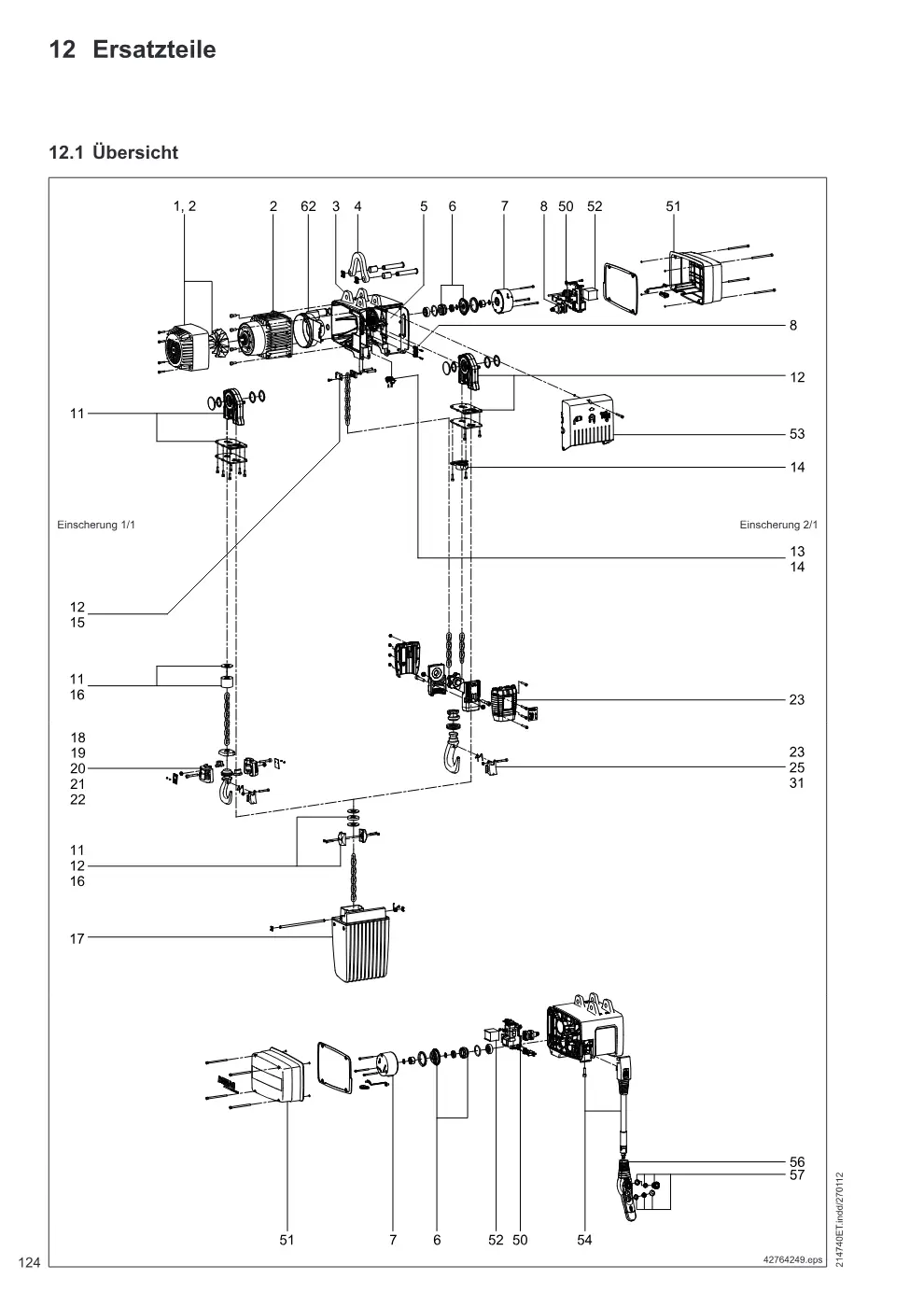

Ersatzteile (Seite 124)

Demag DC-Pro 1-15, DC-Com 1-10 – Ersatzteile, Zeichnung Seite 124

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Lüfterset DC 2 4 Nm, ZNK 71	71785033	1
1	Lüfterset DC 5 4 Nm, ZNK 80	71885033	1
1	Lüfterset ZNK 100A 4 Nm	71585033	1
1	Lüfterset ZNK 100B 4 Nm	71585133	1
2	Motorset 240V50Hz 220 V - 240 V, 50 Hz, 9,5 Nm	71784133	1
2	Motorset 415V50Hz 380 V - 415 V, 50 Hz, 9,5 Nm	71784233	1
2	Motorset 525V50Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71784433	1
2	Motorset 460V60Hz 440 V - 480 V, 60 Hz, 9,5 Nm	71784533	1
2	Motorset 240V60Hz 220 V - 240 V, 60 Hz, 9,5 Nm	71784633	1
2	Motorset 380V60Hz 380 V - 400 V, 60 Hz, 9,5 Nm	71784733	1
2	Motorset 240V50Hz 220 V - 240 V, 50 Hz, 9,5 Nm	71884133	1
2	Motorset 415V50Hz 380 V - 415 V, 50 Hz, 9,5 Nm	71884233	1
2	Motorset 525V50Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71884433	1
2	Motorset 460V60Hz 440 V - 480 V, 60 Hz, 9,5 Nm	71884533	1
2	Motorset 240V60Hz 220 V - 240 V, 60 Hz, 9,5 Nm	71884633	1
2	Motorset 380V60Hz 380 V - 400 V, 60 Hz, 9,5 Nm	71884733	1
2	Motorset 240V50Hz A 220 V - 240 V, 50 Hz, 25 Nm	71584133	1
2	Motorset 415V50Hz A 380 V - 415 V, 50 Hz, 25 Nm	71584233	1
2	Motorset 575V60Hz A 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 25 Nm	71584433	1
2	Motorset 460V60Hz A 440 V - 480 V, 60 Hz, 25 Nm	71584533	1
2	Motorset 240V60Hz A 220 V - 240 V, 60 Hz, 25 Nm	71584633	1
2	Motorset 380V60Hz A 380 V - 400 V, 60 Hz, 25 Nm	71584733	1
2	Motorset DC10/16 B 50Hz 380 V - 415 V, 50 Hz, 25 Nm	71583233	1
2	Motorset DC10/16 B 60Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 25 Nm	71583433	1
2	Motorset DC10/16 B 60Hz 440 V - 480 V, 60 Hz, 25 Nm	71583533	1
2	Motorset DC10/16 B 60Hz 380 V - 400 V, 60 Hz, 25 Nm	71583733	1
62	Wickelkopftopf DC1/2	26564933	1
62	Wickelkopftopf DC 5	71821033	1
62	Wickelkopftopf DC10	71521033	1

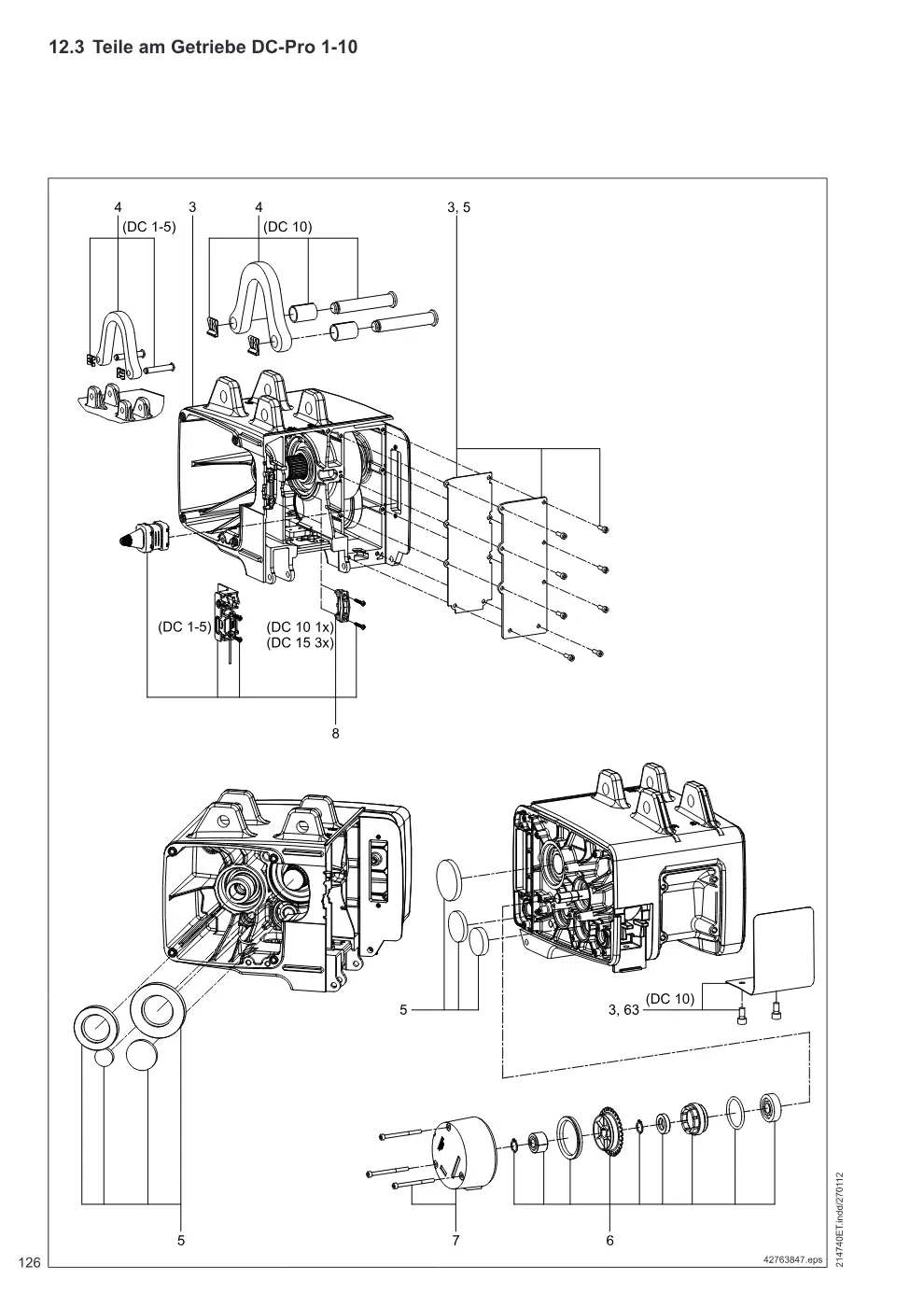

Teile am Getriebe DC-Pro 1-10 (Seite 126)

Demag DC-Pro 1-15, DC-Com 1-10 – Teile am Getriebe DC-Pro 1-10, Zeichnung Seite 126

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Getriebeset DC-PRO 1 V8/2 DC-Pro 1; V8/2	71771533	1
3	Getriebeset DC-PRO 2 V8/2 DC-Pro 2; V8/2	71790533	1
3	Getriebeset DC-PRO 2 V16/4 DC-Pro 2; V16/4	71790633	1
3	Getriebeset DC-PRO 5 V8/2 DC-Pro 5; V8/2	71890833	1
3	Getriebeset DC-PRO 5 V16/4 DC-Pro 5; V16/4	71890933	1
3	Getriebeset DC5 V3 DC-Pro 5; V24/6	71800933	1
3	Getriebeset DC-PRO10V6/1,5 DC-Pro 10 Einscherung 1/1; V6/1,5	71590533	1
3	Getriebeset DC-PRO 10 V8/2 DC-Pro 10 Einscherung 1/1; V8/2	71590833	1
3	Getriebeset DC-PRO10 V12/3 DC-Pro 10 Einscherung 1/1; V12/3	71590633	1
3	Getriebe DC-Pro10 V24 DC-Pro 10 Einscherung 1/1; V24/6	71500933	1
3	Getriebeset DC-PRO 10 V4/1 DC-Pro 10 Einscherung 2/1; V4/1	71590933	1
3	Getriebeset DC-PRO10V6/1,5 DC-Pro 10 Einscherung 2/1; V6/1,5	71590733	1
3	Getriebeset DC-PRO5 V6/1,5 DC-Pro 5; V6/1,5	71890533	1
3	Getriebeset DC-PRO 5 V12/3 DC-Pro 5; V12/3	71890633	1
4	Aufhängungsset DC 1- 5	71897433	1
4	Aufhängungsset DC10	71597433	1
5	Getriebeöl/Dichtung Pro 2 5,5 Nm, 0,35 Liter, DC-Pro 1 / 2	71791933	1
5	Getriebeöl/Dichtung Pro 5 5,5 Nm, 0,5 Liter	71891933	1
5	Getriebeöl/Dichtung DC10 5,5 Nm, 0,9 Liter	71591933	1
6	Einstellmutter/Impulsrad DC1/2/5	71894733	1
6	Einstellmutter/Impulsrad DC10	71594733	1
7	Bremsenset 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71887133	1
7	Bremsenset 216V 440 V - 480 V, 60 Hz, 5,5 Nm	71887233	1
7	Bremsenset DCS 1-5 104V 220 V - 240 V, 50/60 Hz, 5,5 Nm	71887333	1
7	Bremsenset 258V DC-Pro 10 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71887433	1
7	Bremsenset DC10/15 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71587133	1
7	Bremsenset DC10/15 216V 440 V - 480 V, 60 Hz, 5,5 Nm	71587233 → 71587133	1
7	Bremsenset DC/DCS10/15 220 V - 240 V, 50/60 Hz, 5,5 Nm	71587333	1
7	Bremsenset DC10/15 258V 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71587433	1
8	Einschub/Stecker	71885633	1
63	Abdeckblech DC10 Kit	71511345	1

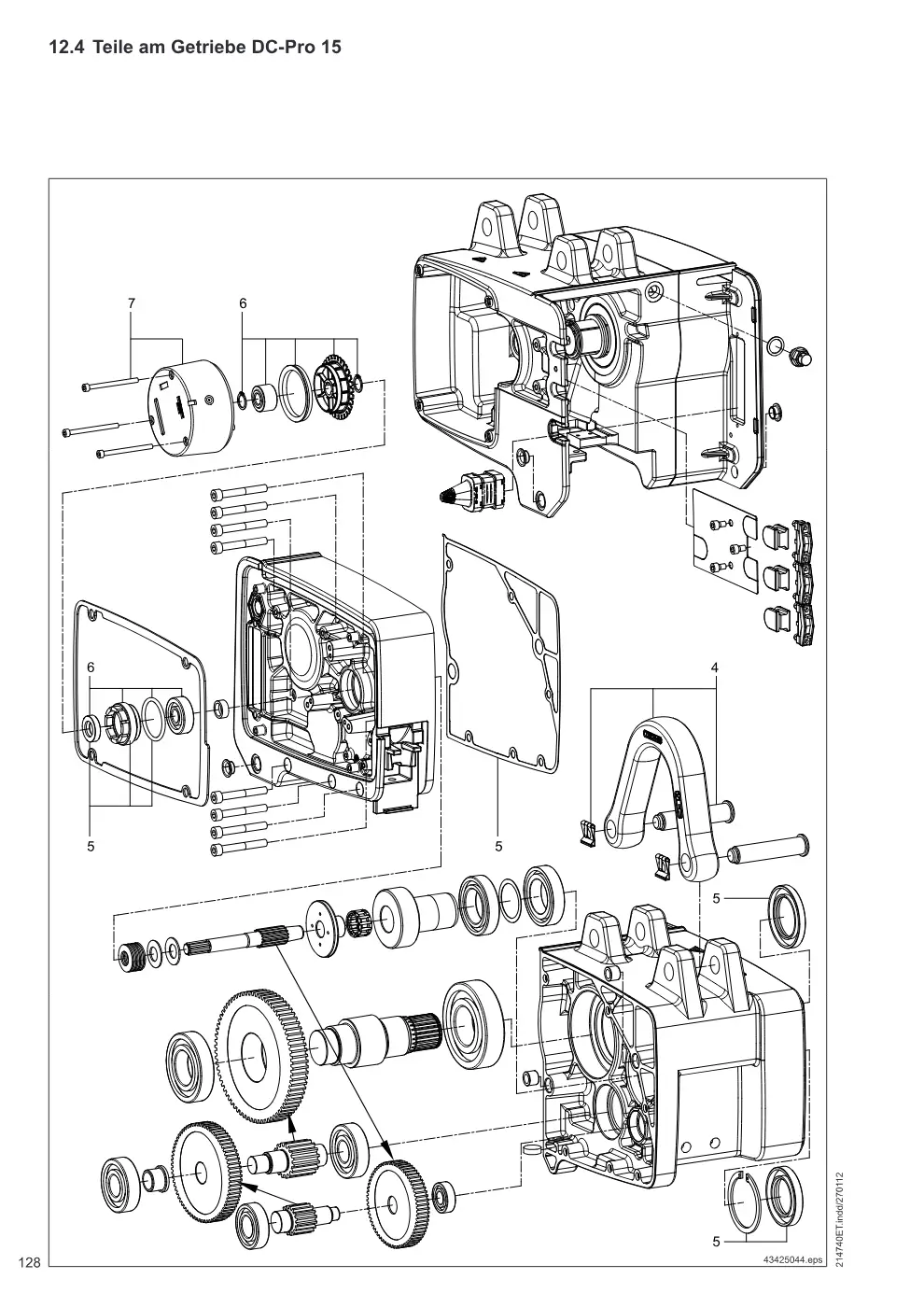

Teile am Getriebe DC-Pro 15 (Seite 128)

Demag DC-Pro 1-15, DC-Com 1-10 – Teile am Getriebe DC-Pro 15, Zeichnung Seite 128

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Aufhängebügel DC16/25	72127433	1
5	Getriebeöl/Dichtung DC15 1,3 Liter	72191933	1
6	Einstellmutter/Impulsrad DC15	71594733	1
7	Bremsenset DC10/15 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71587133	1
7	Bremsenset DC10/15 216V 440 V - 480 V, 60 Hz, 5,5 Nm	71587233 → 71587133	1
7	Bremsenset DC/DCS10/15 220 V - 240 V, 50/60 Hz, 5,5 Nm	71587333	1
7	Bremsenset DC10/15 258V 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71587433	1

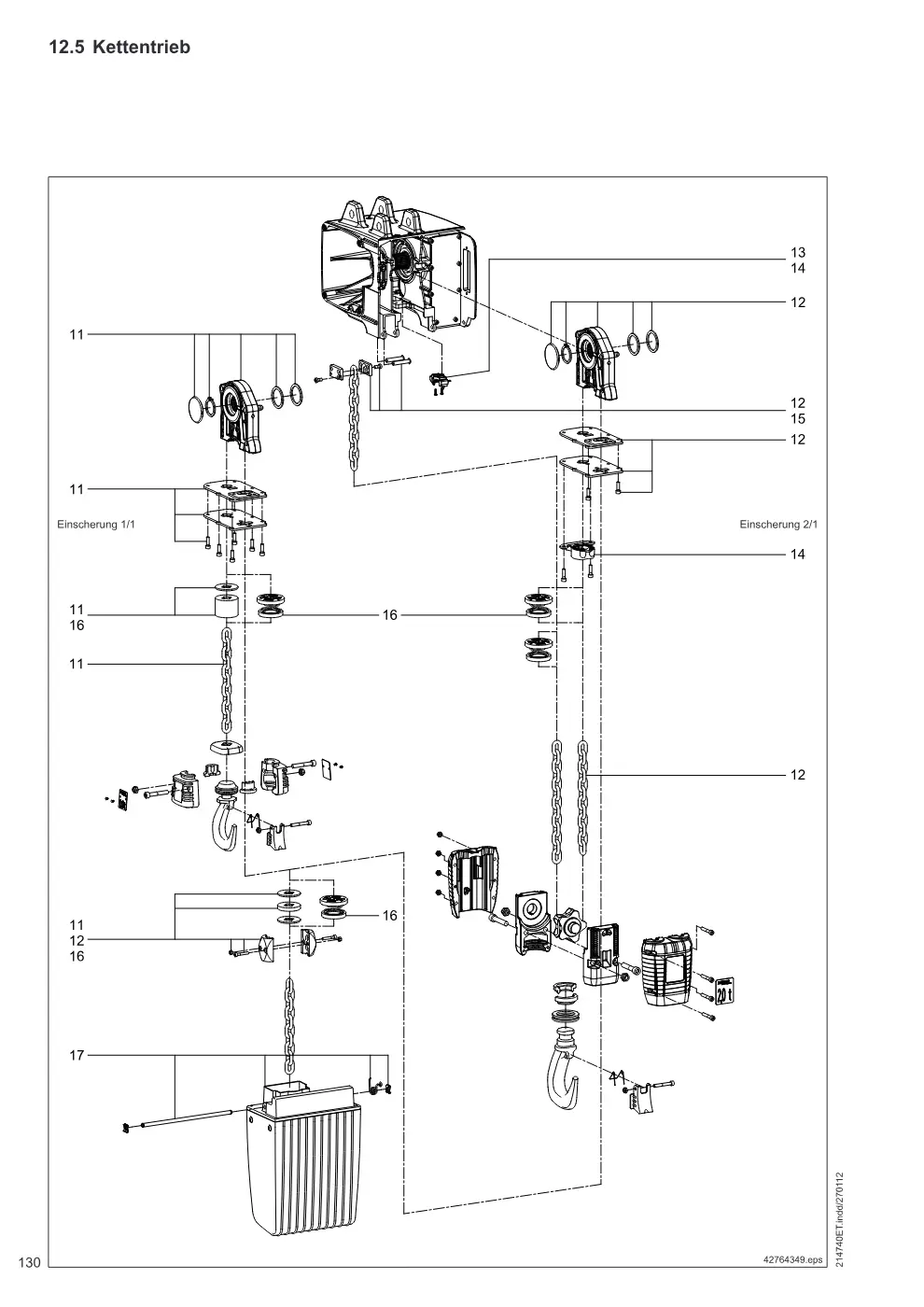

Kettentrieb (Seite 130)

Demag DC-Pro 1-15, DC-Com 1-10 – Kettentrieb, Zeichnung Seite 130

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
11	Kettenset DC/DCM 1/2 H 5	71795033	1
11	Kettenset DC 1/2 H 8	71795133	1
11	Kettenset DC1/2 H9-H12	75266533	1
11	Kettenset DC1/2 H13-H15	75266633	1
11	Kettenset DC1/2 H16-H18	75266733	1
11	Kettenset DC1/2 H19-H25	75266833	1
11	Kettenset DC1/2 H26-H35	75266933	1
11	Kettenset DC/DCM 5 H 5	71895033	1
11	Kettenset DC 5 H 8	71895133	1
11	Kettenset DC5 H9-H12	75267033	1
11	Kettenset DC5 H13-H16	75267133	1
11	Kettenset DC5 H17-H20	75267233	1
11	Kettenset DC5 H21-H27	75267333	1
11	Kettenset DC5 H28-H35	75267433	1
11	Kettenset DC10 1/1 H 5	75395033	1
11	Kettenset DC10 1/1 H 8	75395133	1
11	Kettenset DC 10 5m 1/1 für GGS	75263733 → 75395033	1
11	Kettenset DC 10 8m 1/1 für GGS	75263833 → 75395133	1
11	Kettenset DC10 1/1 H9-H10	75267533	1
11	Kettenset DC10 1/1 H11-15	75267733	1
11	Kettenset DC10 1/1 H21-25	75267833	1
11	Kettenset DC10 1/1 H26-30	75267933	1
11	Kettenset DC15 1/1 H 4	75264933	1
11	Kettenset DC15 1/1 H 5	75265633	1
11	Kettenset DC15 1/1 H 8	75265733	1
12	Kettenset DC10 2/1 H 5	71596033	1
12	Kettenset DC10 2/1 H 8	71596133	1
12	Kettenset DC 10 5m 2/1 für GGS	75263933 → 71596033	1
12	Kettenset DC 10 8m 2/1 für GGS	75264033 → 71596133	1
12	Kettenset DC10 2/1 H9-10	75268033	1
12	Kettenset DC10 2/1 H11-15	75268333	1
12	Kettenset DC10 2/1 H16-20	75268433	1
12	Kettenset DC10 2/1 H21-25	75268533	1
12	Kettenset DC15 2/1 H 4	75265033	1
12	Kettenset DC15 2/1 H 5	75265833	1
12	Kettenset DC15 2/1 H 8	75265933	1
13	Endschalterset DC 1/2/5; 3 Nm	71888033	1
14	Endschalterset DC 10 - 15, 3 Nm	71588033	1
15	Festpunkt/Anschlagstück DC10 Kit DC 10 2/1	71538845	1
15	Festpunkt/Anschlagstück DC15 Kit DC 15 2/1	72238845	1
16	Pufferset DC 1/2	71795333	1
16	Pufferset DC5	71895333	1
16	Pufferset DC10	71595333	1
16	Abschaltfeder Zubehör V8 DC15	72175345	1
17	Kettenspeicherset DC1/2 5m	71798633	1
17	Kettenspeicherset DC1/2 8m	71798733	1
17	Kettenspeicherset DC5 5m	71898633	1
17	Kettenspeicherset DC5 8m	71898733	1
17	Kettenspeicher DC10 1/1 5m	71598633	1
17	Kettenspeicher DC10 1/1 8m DC 10 2/1 H5	71598733	1
17	Kettenspeicher flexibel 20m DC 10 2/1 H8	71535045	1
17	Kettenspeicher DC15 Kit Gr.S DC 15, Gr. S	72238745	1
17	Kettenspeicher Kit DC 15, Gr. 1	72183045	1
17	Kettenspeicher Kit DC 15, Gr. 2	72183545	1

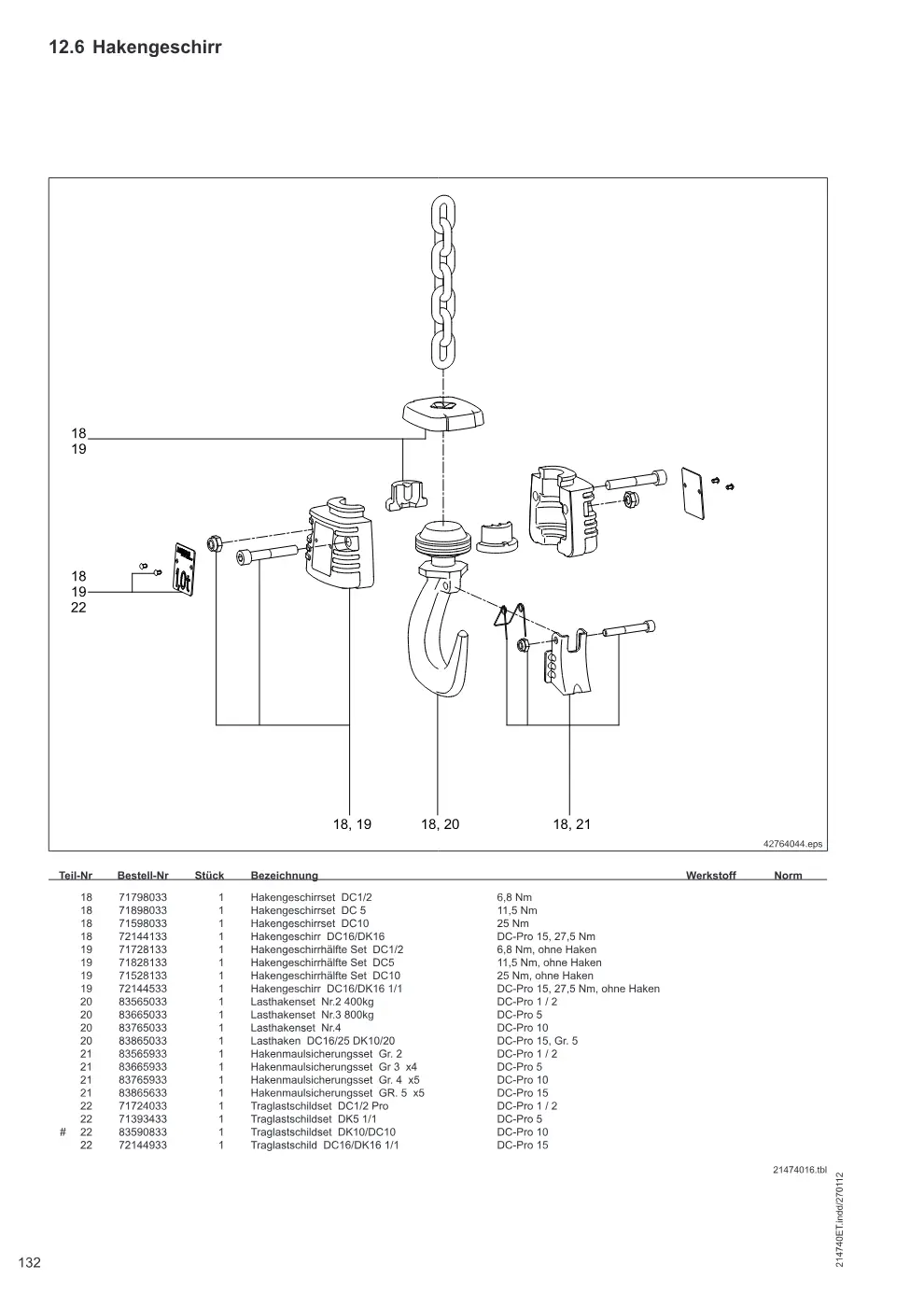

Hakengeschirr (Seite 132)

Demag DC-Pro 1-15, DC-Com 1-10 – Hakengeschirr, Zeichnung Seite 132

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
18	Hakengeschirrset DC1/2 6,8 Nm	71798033	1
18	Hakengeschirrset DC 5 11,5 Nm	71898033	1
18	Hakengeschirrset DC10 25 Nm	71598033	1
18	Hakengeschirr DC16/DK16 DC-Pro 15, 27,5 Nm	72144133	1
19	Hakengeschirrhälfte Set DC1/2 6,8 Nm, ohne Haken	71728133	1
19	Hakengeschirrhälfte Set DC5 11,5 Nm, ohne Haken	71828133	1
19	Hakengeschirrhälfte Set DC10 25 Nm, ohne Haken	71528133	1
19	Hakengeschirr DC16/DK16 1/1 DC-Pro 15, 27,5 Nm, ohne Haken	72144533	1
20	Lasthakenset Nr.2 400kg DC-Pro 1 / 2	83565033	1
20	Lasthakenset Nr.3 800kg DC-Pro 5	83665033	1
20	Lasthakenset Nr.4 DC-Pro 10	83765033	1
20	Lasthaken DC16/25 DK10/20 DC-Pro 15, Gr. 5	83865033	1
21	Hakenmaulsicherungsset Gr. 2 DC-Pro 1 / 2	83565933	1
21	Hakenmaulsicherungsset Gr 3 x4 DC-Pro 5	83665933	1
21	Hakenmaulsicherungsset Gr. 4 x5 DC-Pro 10	83765933	1
21	Hakenmaulsicherungsset GR. 5 x5 DC-Pro 15	83865633	1
22	Traglastschildset DC1/2 Pro DC-Pro 1 / 2	71724033	1
22	Traglastschildset DK5 1/1 DC-Pro 5	71393433	1
22	Traglastschildset DK10/DC10 DC-Pro 10	83590833	1
22	Traglastschild DC16/DK16 1/1 DC-Pro 15	72144933	1

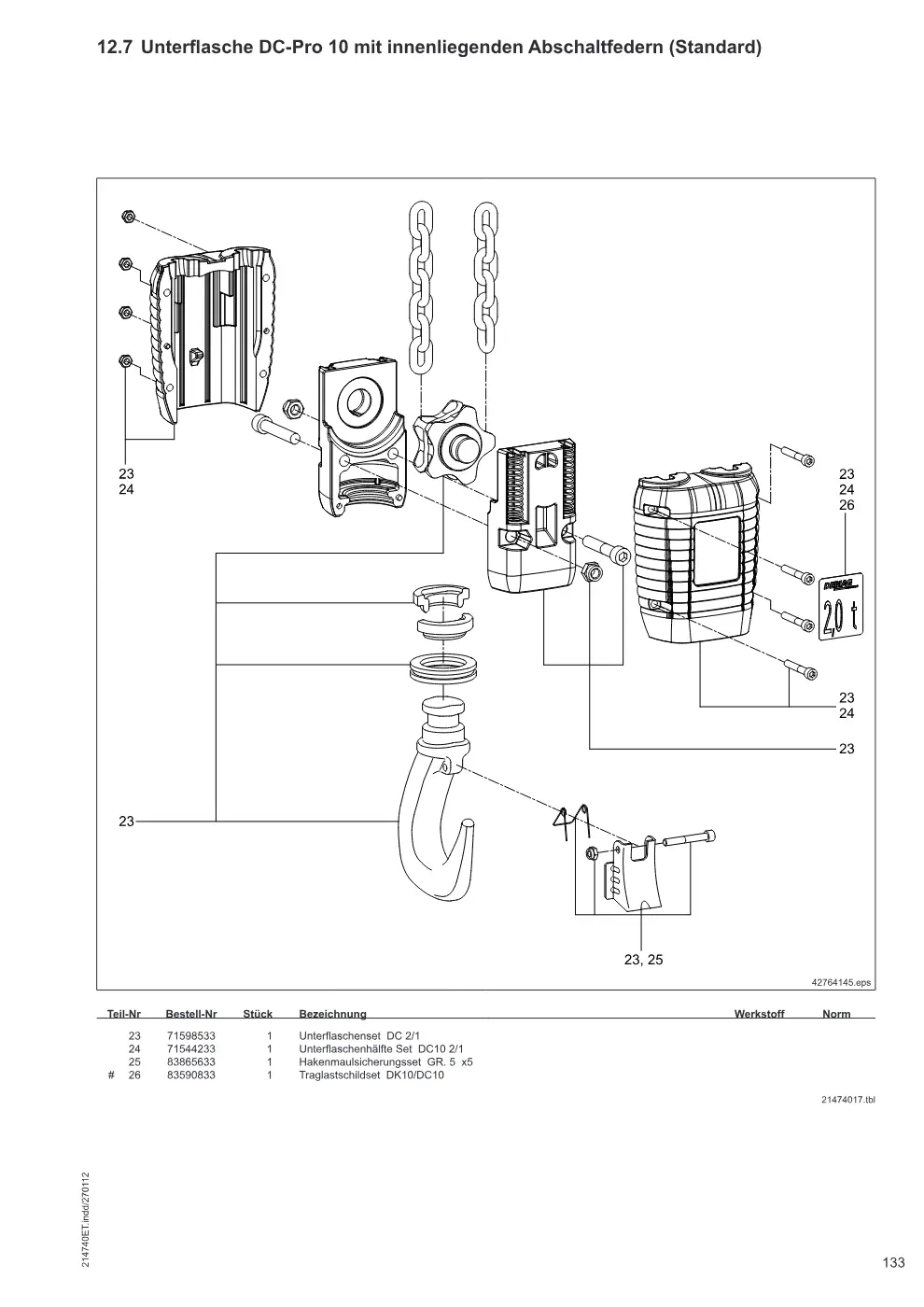

Unterflasche DC-Pro 10 mit innenliegenden Abschaltfedern (Standard) (Seite 133)

Demag DC-Pro 1-15, DC-Com 1-10 – Unterflasche DC-Pro 10 mit innenliegenden Abschaltfedern (Standard), Zeichnung Seite 133

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
23	Unterflaschenset DC 2/1	71598533 → 75244033	1
24	Unterflaschenhälfte Set DC10 2/1	71544233 → 75244033	1
25	Hakenmaulsicherungsset GR. 5 x5	83865633	1
26	Traglastschildset DK10/DC10	83590833	1

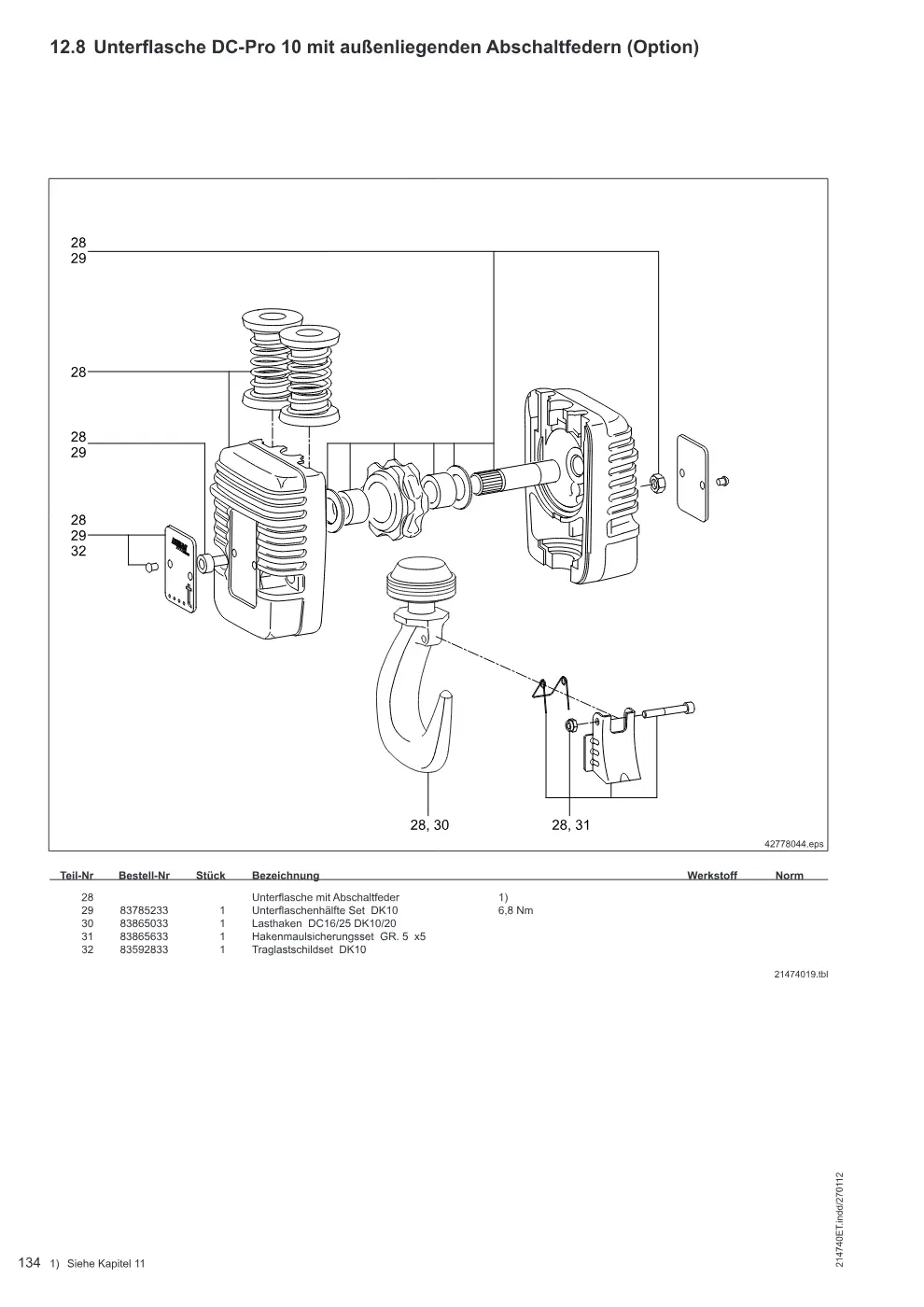

Unterflasche DC-Pro 10 mit außenliegenden Abschaltfedern (Option) (Seite 134)

Demag DC-Pro 1-15, DC-Com 1-10 – Unterflasche DC-Pro 10 mit außenliegenden Abschaltfedern (Option), Zeichnung Seite 134

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
29	Unterflaschenhälfte Set DK10 6,8 Nm	83785233	1
30	Lasthaken DC16/25 DK10/20	83865033	1
31	Hakenmaulsicherungsset GR. 5 x5	83865633	1
32	Traglastschildset DK10	83592833	1

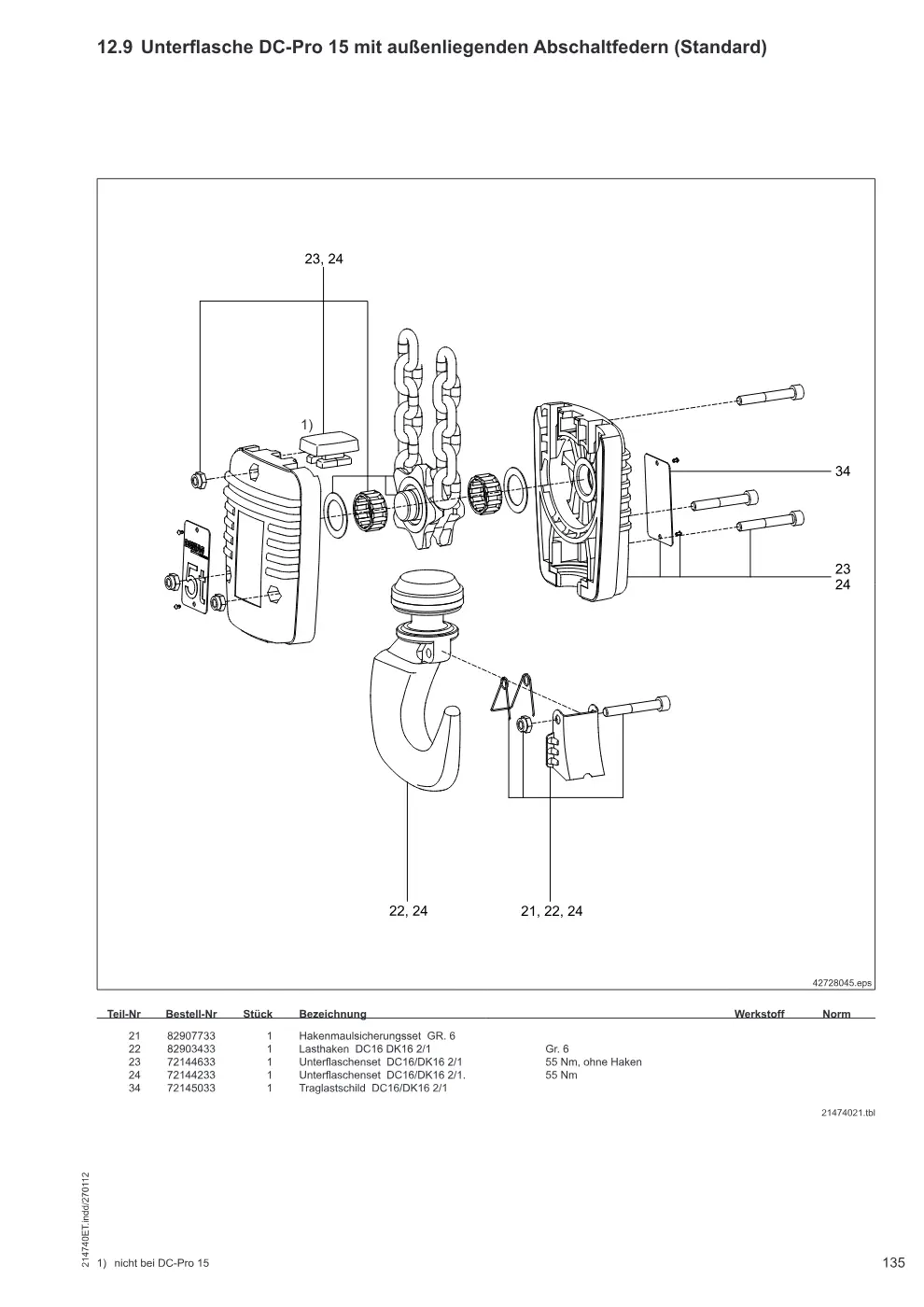

Unterflasche DC-Pro 15 mit außenliegenden Abschaltfedern (Standard) (Seite 135)

Demag DC-Pro 1-15, DC-Com 1-10 – Unterflasche DC-Pro 15 mit außenliegenden Abschaltfedern (Standard), Zeichnung Seite 135

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
21	Hakenmaulsicherungsset GR. 6	82907733	1
22	Lasthaken DC16 DK16 2/1 Gr. 6	82903433	1
23	Unterflaschenset DC16/DK16 2/1 55 Nm, ohne Haken	72144633	1
24	Unterflaschenset DC16/DK16 2/1. 55 Nm	72144233	1
34	Traglastschild DC16/DK16 2/1	72145033	1

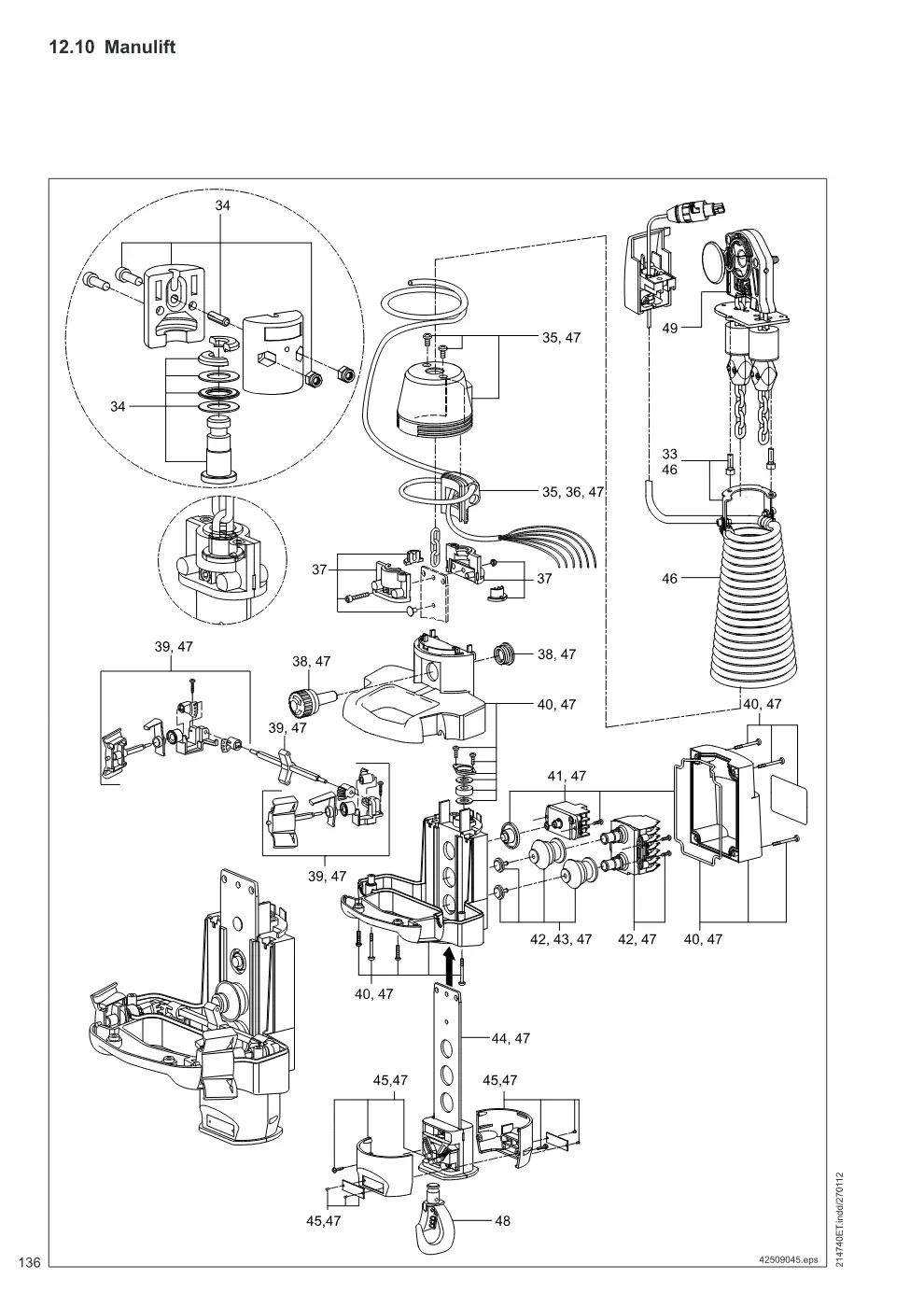

Manulift (Seite 136)

Demag DC-Pro 1-15, DC-Com 1-10 – Manulift, Zeichnung Seite 136

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
33	Steuerleitungsanbauset DCM	71831533	1
35	Kappe DSM 5 Set	77206833	1
36	Wendelleitung Einführung	77203933 → 75271633	1
37	Kettenbefestigung 4,2x12,2	77201233	1
37	Kettenbefestigung 5,3x15,2	77201533	1
38	Notdruckknopf Set x4	77204733	1
39	Lager DSM 5	77207533	1
40	Gehäuseset DSM 5	77200133	1
41	Schaltelement CBDN 3OE	77207933	1
42	Schaltelement Set	77345233	1
43	Kappe Set	77202333	1
44	Traglastelement 80/125	75203133	1
44	Traglastelement 125/250	77207633	1
45	Entriegelungshälfte	77201833	1
46	Wendelleitung KPL 2800 4,3 Nm, H 2,8	77345733	1
46	Wendelleitung KPL 4300 4,3 Nm, H 4,3	77345933	1
47	Steuergerät DSM-C 1/2 kpl. (Teil-Nr. 33, 35 - 36, 38 - 45)	77345033	1
47	Steuergerät DSM-C 5 kpl. (Teil-Nr. 33, 35 - 36, 38 - 45)	77345533	1
48	Lasthaken DKDSM5 250KG	83566544	1
49	Kettenset DCM 1/2 H 2,8 DCM 1 / 2, H 2,8	71794833	1
49	Kettenset DC/DCM 1/2 H 5 DCM 1 / 2, H 4,3	71795033	1
49	Kettenset DCM 5 H 2,8 DCM 5, H 2,8	71894833	1
49	Kettenset DC/DCM 5 H 5 DCM 5, H 4,3	71895033	1

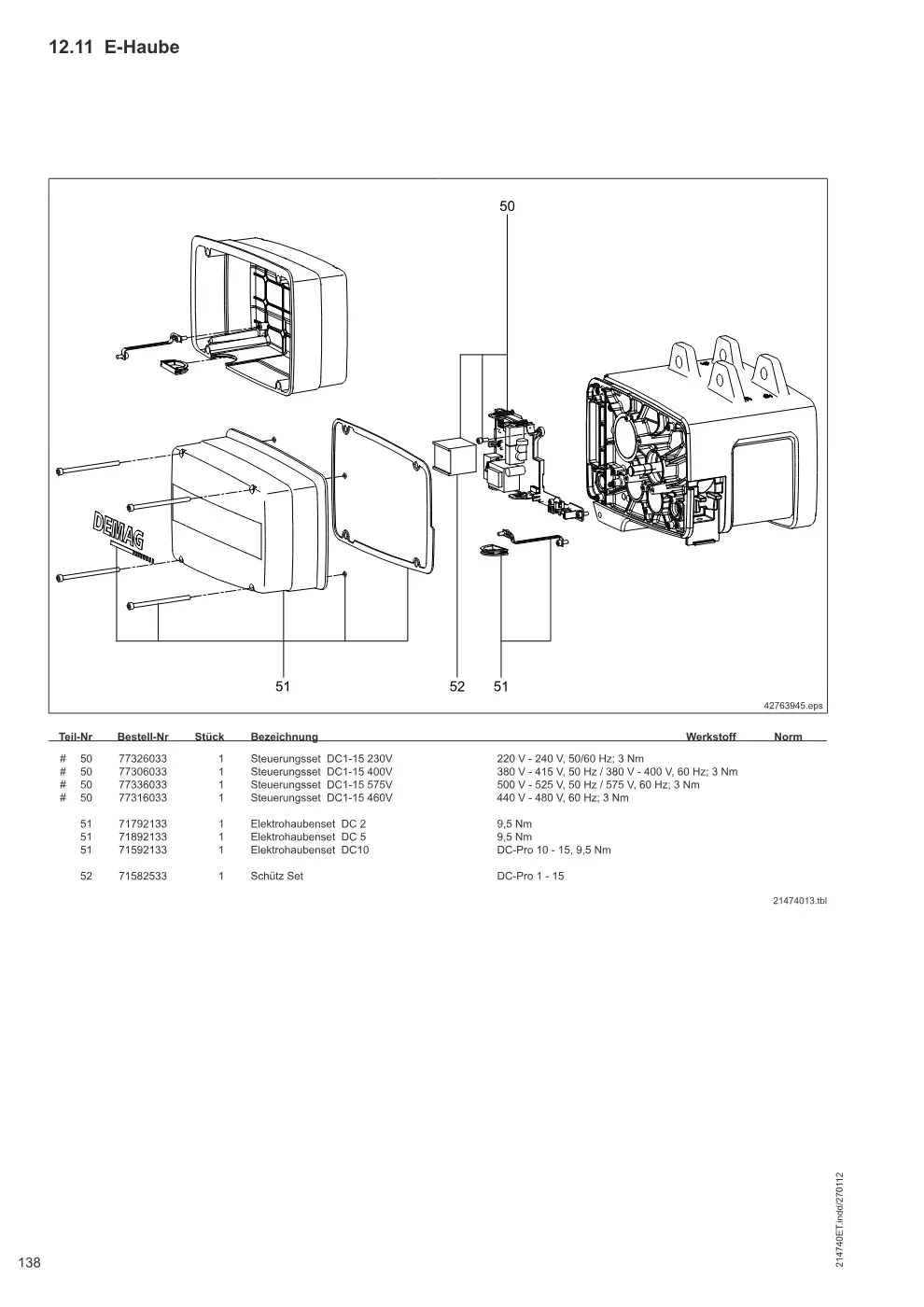

E-Haube (Seite 138)

Demag DC-Pro 1-15, DC-Com 1-10 – E-Haube, Zeichnung Seite 138

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
50	Steuerungsset DC1-15 230V 220 V - 240 V, 50/60 Hz; 3 Nm	77326033	1
50	Steuerungsset DC1-15 400V 380 V - 415 V, 50 Hz / 380 V - 400 V, 60 Hz; 3 Nm	77306033	1
50	Steuerungsset DC1-15 575V 500 V - 525 V, 50 Hz / 575 V, 60 Hz; 3 Nm	77336033	1
50	Steuerungsset DC1-15 460V 440 V - 480 V, 60 Hz; 3 Nm	77316033	1
51	Elektrohaubenset DC 2 9,5 Nm	71792133	1
51	Elektrohaubenset DC 5 9,5 Nm	71892133	1
51	Elektrohaubenset DC10 DC-Pro 10 - 15, 9,5 Nm	71592133	1
52	Schütz Set DC-Pro 1 - 15	71582533	1

Steuerschalter, Steuerleitung, Servicehaube (Seite 139)

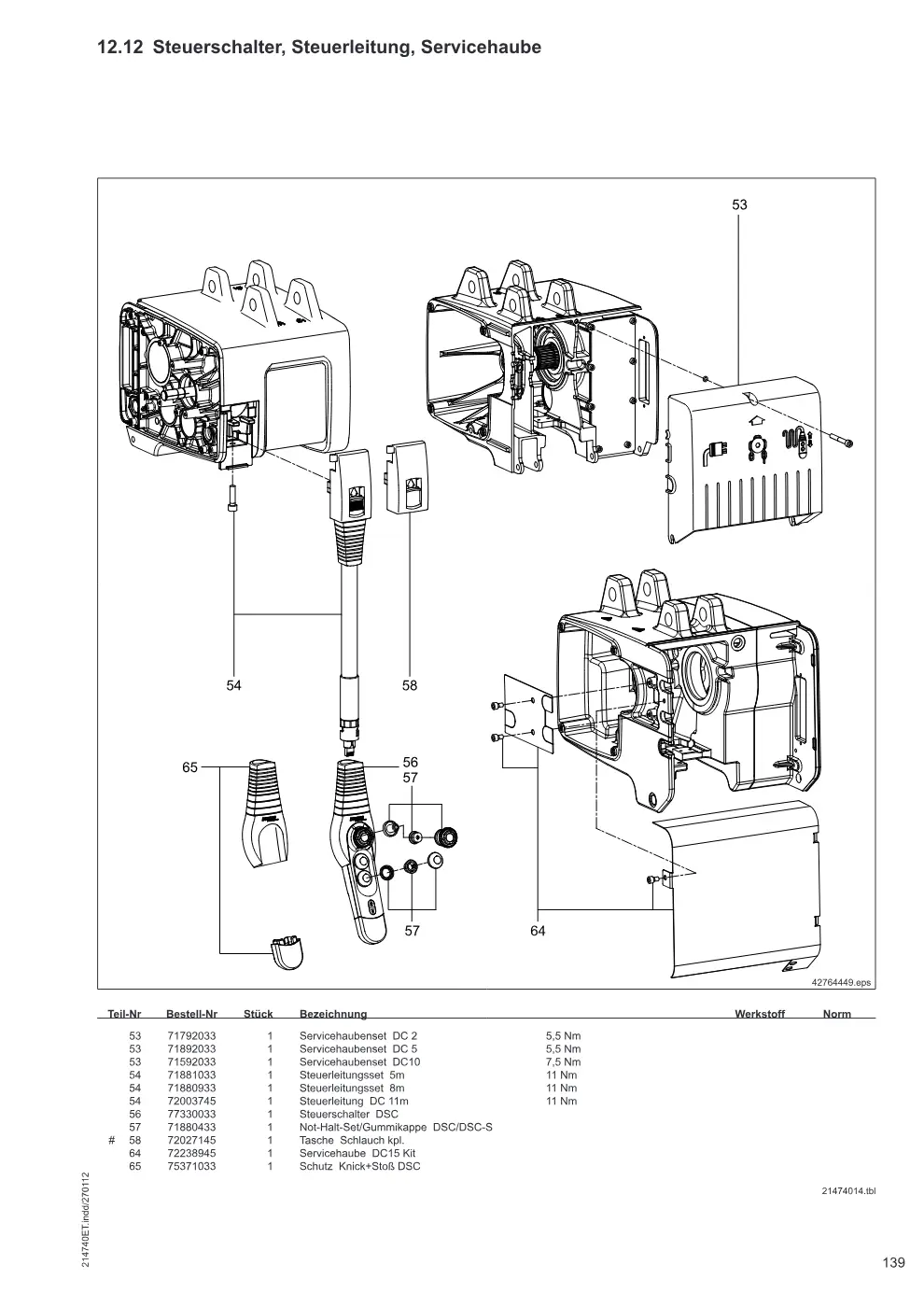

Demag DC-Pro 1-15, DC-Com 1-10 – Steuerschalter, Steuerleitung, Servicehaube, Zeichnung Seite 139

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Servicehaubenset DC 2 5,5 Nm	71792033	1
53	Servicehaubenset DC 5 5,5 Nm	71892033	1
53	Servicehaubenset DC10 7,5 Nm	71592033	1
54	Steuerleitungsset 5m 11 Nm	71881033	1
54	Steuerleitungsset 8m 11 Nm	71880933	1
54	Steuerleitung DC 11m 11 Nm	72003745	1
56	Steuerschalter DSC	77330033	1
57	Not-Halt-Set/Gummikappe DSC/DSC-S	71880433	1
58	Tasche Schlauch kpl.	72027145	1
64	Servicehaube DC15 Kit	72238945	1
65	Schutz Knick+Stoß DSC	75371033	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
