Demag DC-Com 1-10 – Ersatzteilliste 21480144

Betriebsanleitung / Zubehör / Ersatzteile, Ausgabe 11/2013, Demag-Nr. 21480144 – 8 Zeichnungen, 35 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

Ersatzteile (Seite 102)

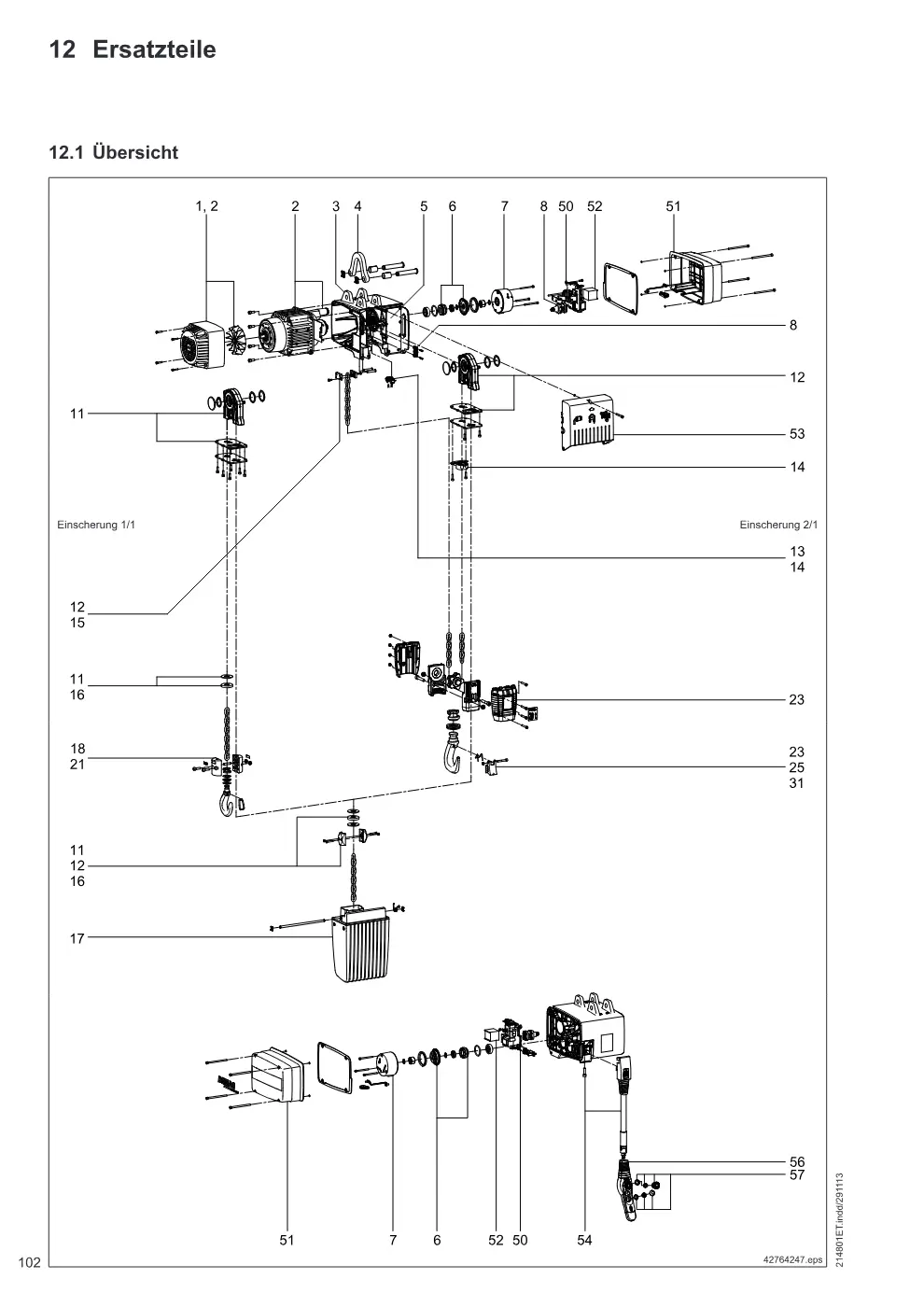

Demag DC-Com 1-10 – Ersatzteile, Zeichnung Seite 102

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Lüfterset DC 2 4 Nm, ZNK 71	71785033	1
1	Lüfterset DC 5 4 Nm, ZNK 80	71885033	1
1	Lüfterset ZNK 100A 4 Nm	71585033	1
1	Lüfterset ZNK 100B 4 Nm	71585133	1
2	Motorset 240V50Hz 220 V - 240 V, 50 Hz, 9,5 Nm	71784133	1
2	Motorset 415V50Hz 380 V - 415 V, 50 Hz, 9,5 Nm	71784233	1
2	Motorset 525V50Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71784433	1
2	Motorset 460V60Hz 440 V - 480 V, 60 Hz, 9,5 Nm	71784533	1
2	Motorset 240V60Hz 220 V - 240 V, 60 Hz, 9,5 Nm	71784633	1
2	Motorset 380V60Hz DC-Com 2 bis 09/2008 380 V - 400 V, 60 Hz, 9,5 Nm	71784733	1
2	Motorset 240V50Hz 220 V - 240 V, 50 Hz, 9,5 Nm	71774133	1
2	Motorset 415V50Hz 380 V - 415 V, 50 Hz, 9,5 Nm	71774233	1
2	Motorset 575V60Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71774433	1
2	Motorset 460V60Hz 440 V - 480 V, 60 Hz, 9,5 Nm	71774533	1
2	Motorset 240V60Hz 220 V - 240 V, 60 Hz, 9,5 Nm	71774633	1
2	Motorset 380V60Hz DC-Com 2 ab 10/2008 380 V - 400 V, 60 Hz, 9,5 Nm	71774733	1
2	Motorset DC2 240V50Hz 8/2 220 V - 240 V, 50 Hz, 9,5 Nm	71794133 → 71784133	1
2	Motorset DC2 415V50Hz 8/2 380 V - 415 V, 50 Hz, 9,5 Nm	71794233 → 71784233	1
2	Motorset DC2 575V60Hz 8/2 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71794433 → 71784433	1
2	Motorset DC2 480V60Hz 8/2 440 V - 480 V, 60 Hz, 9,5 Nm	71794533 → 71784533	1
2	Motorset DC2 240V60Hz 8/2 220 V - 240 V, 60 Hz, 9,5 Nm	71794633 → 71784633	1
2	Motorset DC2 380V60Hz 8/2 DC-Com 5 bis 09/2008 380 V - 400 V, 60 Hz, 9,5 Nm	71794733	1
2	Motorset 240V50Hz 220 V - 240 V, 50 Hz, 9,5 Nm	71874133	1
2	Motorset 415V50Hz 380 V - 415 V, 50 Hz, 9,5 Nm	71874233	1
2	Motorset 575V60Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71874433	1
2	Motorset 460V60Hz 440 V - 480 V, 60 Hz, 9,5 Nm	71874533	1
2	Motorset 240V60Hz 220 V - 240 V, 60 Hz, 9,5 Nm	71874633	1
2	Motorset 380V60Hz DC-Com 5 ab 10/2008 380 V - 400 V, 60 Hz, 9,5 Nm	71874733	1
2	Motorset DC5 240V50Hz 8/2 220 V - 240 V, 50 Hz, 9,5 Nm	71867133	1
2	Motorset DC5 415V50Hz 8/2 380 V - 415 V, 50 Hz, 9,5 Nm	71867233	1
2	Motorset DC5 575V60Hz 8/2 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 9,5 Nm	71867333	1
2	Motorset DC5 480V60Hz 8/2 440 V - 480 V, 60 Hz, 9,5 Nm	71867433	1
2	Motorset DC5 240V60Hz 8/2 220 V - 240 V, 60 Hz, 9,5 Nm	71867533	1
2	Motorset DC5 380V60Hz 8/2 DC-Com 10 380 V - 400 V, 60 Hz, 9,5 Nm	71867633	1
2	Motorset 240V50Hz A 220 V - 240 V, 50 Hz, 25 Nm	71584133	1
2	Motorset 415V50Hz A 380 V - 415 V, 50 Hz, 25 Nm	71584233	1
2	Motorset 575V60Hz A 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 25 Nm	71584433	1
2	Motorset 460V60Hz A 440 V - 480 V, 60 Hz, 25 Nm	71584533	1
2	Motorset 240V60Hz A 220 V - 240 V, 60 Hz, 25 Nm	71584633	1
2	Motorset 380V60Hz A 380 V - 400 V, 60 Hz, 25 Nm	71584733	1
2	Motorset DC10/16 B 50Hz 380 V - 415 V, 50 Hz, 25 Nm	71583233	1
2	Motorset DC10/16 B 60Hz 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 25 Nm	71583433	1
2	Motorset DC10/16 B 60Hz 440 V - 480 V, 60 Hz, 25 Nm	71583533	1
2	Motorset DC10/16 B 60Hz 380 V - 400 V, 60 Hz, 25 Nm	71583733	1
62	Wickelkopftopf DC1/2	26564933	1
62	Wickelkopftopf DC 5	71821033	1
62	Wickelkopftopf DC10	71521033	1

Teile am Getriebe (Seite 104)

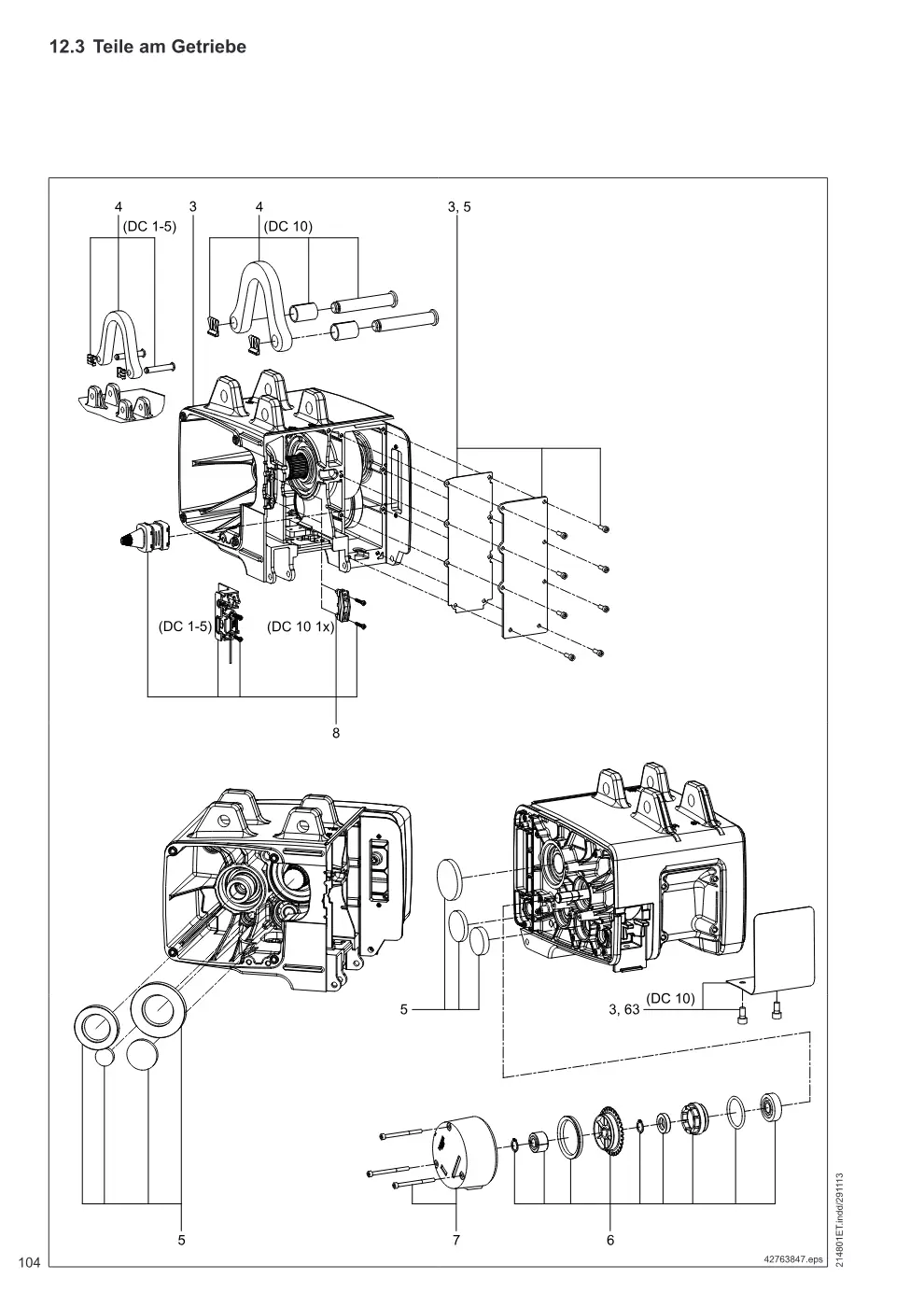

Demag DC-Com 1-10 – Teile am Getriebe, Zeichnung Seite 104

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Getriebeset DC-COM 1 V8/2 380 V - 415 V, 50 Hz / 380 V - 400 V, 60 Hz	71773633	1
3	Getriebeset DC-COM 1 V8/2 440 V - 480 V, 60 Hz	71773733	1
3	Getriebeset DC-COM 1 V8/2 220 V - 240 V, 50/60 Hz	71773833	1
3	Getriebeset DC-COM 1 V8/2 500 V - 525 V, 50 Hz / 575 V, 60 Hz	71773933	1
3	Getriebeset DC-COM 2 V4/2 380 V - 415 V, 50 Hz / 380 V - 400 V, 60 Hz	71770533	1
3	Getriebeset DC-COM 2 V4/2 440 V - 480 V, 60 Hz	71771133	1
3	Getriebeset DC-COM 2 V4/2 220 V - 240 V, 50/60 Hz	71771233	1
3	Getriebeset DC-COM 2 V4/2 500 V - 525 V, 50 Hz / 575 V, 60 Hz	71771333	1
3	Getriebeset DC-COM 5 V4/2 380 V - 415 V, 50 Hz / 380 V - 400 V, 60 Hz	71870533	1
3	Getriebeset DC-COM 5 V4/2 440 V - 480 V, 60 Hz	71870633	1
3	Getriebeset DC-COM 5 V4/2 220 V - 240 V, 50/60 Hz	71870733	1
3	Getriebeset DC-COM 5 V4/2 500 V - 525 V, 50 Hz / 575 V, 60 Hz	71870833	1
3	Getriebeset DC-COM 10 V4/1 Einscherung 1/1	71570533	1
3	Getriebeset DC-COM 10 V4/1 Einscherung 2/1	71570733	1
3	Getriebeset DC-Com 1 V8/2	71773433 → 71771533	1
3	Getriebeset DC-Com 2 V4/2	71773533	1
3	Getriebeset DC-Com 5 V4/2	71870933	1
3	Getriebeset DC-Com 2 V6/1,5	71774033	1
3	Getriebeset DC-Com 5 V4,5/1,1	71890433	1
4	Aufhängungsset DC 1- 5	71897433	1
4	Aufhängungsset DC10	71597433	1
5	Getriebeöl/Dichtung DC-Com1,2 DC-Com 1/2; 5,5 Nm; 0,35 Liter	47997646	1
5	Getriebeöl/Dichtung DC-Com5 DC-Com 5; 5,5 Nm; 0,5 Liter	47997746	1
5	Getriebeöl/Dichtung DC10 Ab Baujahr 2007 DC-Com 10; 5,5 Nm; 0,9 Liter	71591933	1
5	Getriebeöl/Dichtung DC-Com1,2 DC-Com 1/2; 5,5 Nm; 0,35 Liter	71791933	1
5	Getriebeöl/Dichtung DC-Com5 DC-Com 5; 5,5 Nm; 0,5 Liter	71891933	1
5	Getriebeöl/Dichtung DC10 DC-Com 10; 5,5 Nm; 0,9 Liter	71591933	1
6	Einstellmutter/Impulsrad DC 1 / 2 / 5	71894733	1
6	Einstellmutter/Impulsrad DC10	71594733	1
7	Bremsenset 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71887133	1
7	Bremsenset 216V 440 V - 480 V, 60 Hz, 5,5 Nm	71887233	1
7	Bremsenset DCS 1-5 104V 220 V - 240 V, 50/60 Hz, 5,5 Nm	71887333	1
7	Bremsenset 258V 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71887433	1
7	Bremsenset DC10 180V 380 V - 415 V, 50 Hz, 5,5 Nm	71587133	1
7	Bremsenset DC 10 216V 440 V - 480 V, 60 Hz, 5,5 Nm	71587233 → 71587133	1
7	Bremsenset DC/DCS10 220 V - 240 V, 50/60 Hz, 5,5 Nm	71587333	1
7	Bremsenset DC10 258V 500 V - 525 V, 50 Hz / 575 V, 60 Hz, 5,5 Nm	71587433	1
8	Einschub/Stecker	71885633	1
63	Abdeckblech DC10 Kit	71511345	1

Kettentrieb (Seite 106)

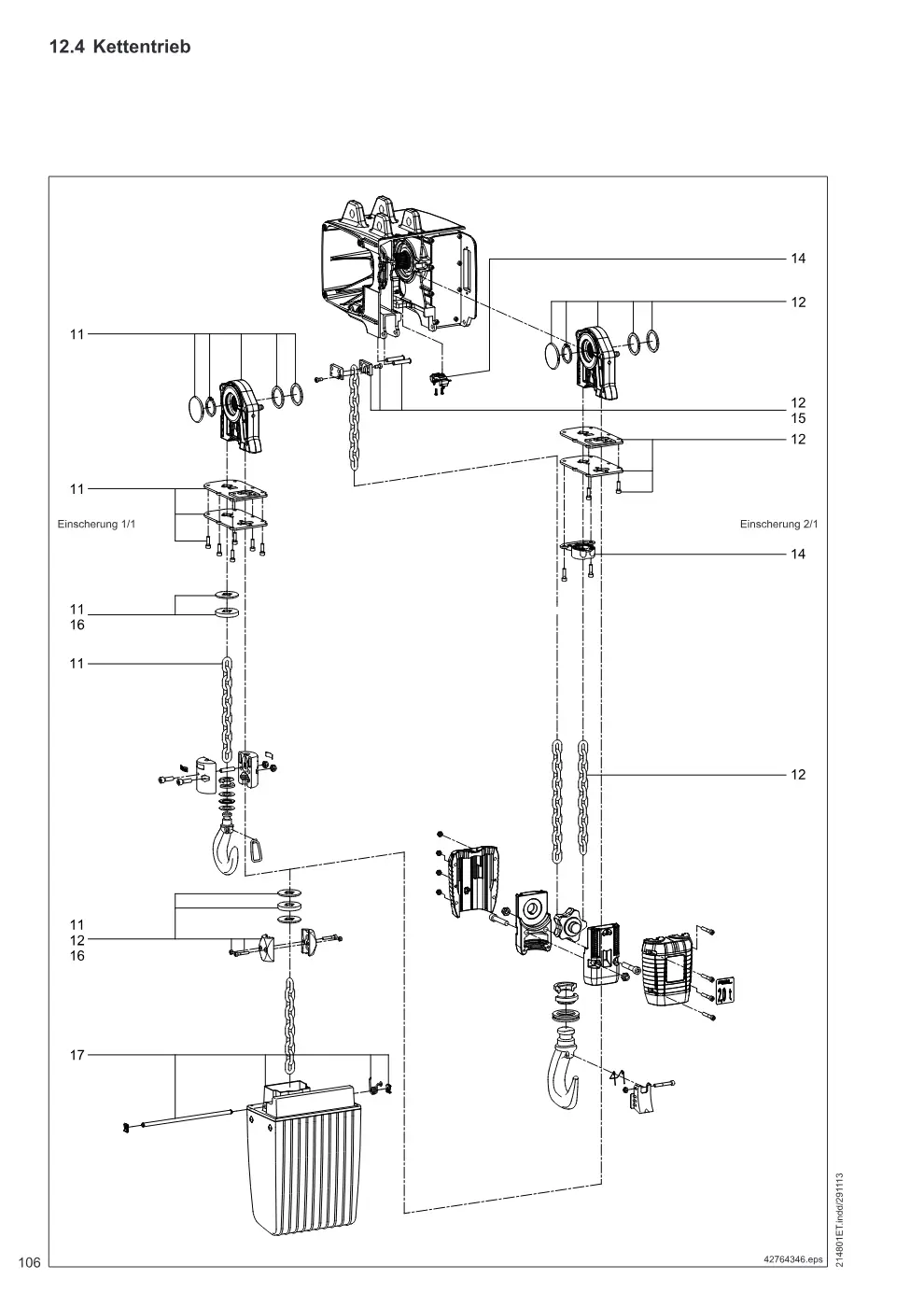

Demag DC-Com 1-10 – Kettentrieb, Zeichnung Seite 106

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
11	Kettenset DC/DCM 1/2 H 5 4,0 Nm	71795033	1
11	Kettenset DC 1/2 H 8 4,0 Nm	71795133	1
11	Kettenset DC/DCM 5 H 5 4,3 Nm	71895033	1
11	Kettenset DC 5 H 8 4,3 Nm	71895133	1
11	Kettenset DC10 1/1 H 5 7,4 Nm	75395033	1
11	Kettenset DC10 1/1 H 8 7,4 Nm	75395133	1
11	Kettenset DC 10 5m 1/1 für GGS	75263733 → 75395033	1
11	Kettenset DC 10 8m 1/1 für GGS	75263833 → 75395133	1
12	Kettenset DC10 2/1 H 5 DC 10 2/1, 7,4 Nm	71596033	1
12	Kettenset DC10 2/1 H 8 DC 10 2/1, 7,4 Nm	71596133	1
12	Kettenset DC 10 5m 2/1 für GGS	75263933 → 71596033	1
12	Kettenset DC 10 8m 2/1 für GGS	75264033 → 71596133	1
14	Endschalterset DC 10, 3 Nm	71588033	1
15	Kettenfestpunkt 2/1 Set DC 10 2/1	71527933	1
16	Pufferset DC 1/2	71795333	1
16	Pufferset DC5	71895333	1
16	Pufferset DC10	71595333	1
17	Kettenspeicherset DC1/2 5m	71798633	1
17	Kettenspeicherset DC1/2 8m	71798733	1
17	Kettenspeicherset DC5 5m	71898633	1
17	Kettenspeicherset DC5 8m	71898733	1
17	Kettenspeicher DC10 1/1 5m	71598633	1
17	Kettenspeicher DC10 1/1 8m DC 10 2/1 H5	71598733	1
17	Kettenspeicher flexibel 20m DC 10 2/1 H8	71535045	1

Hakengeschirr (Seite 108)

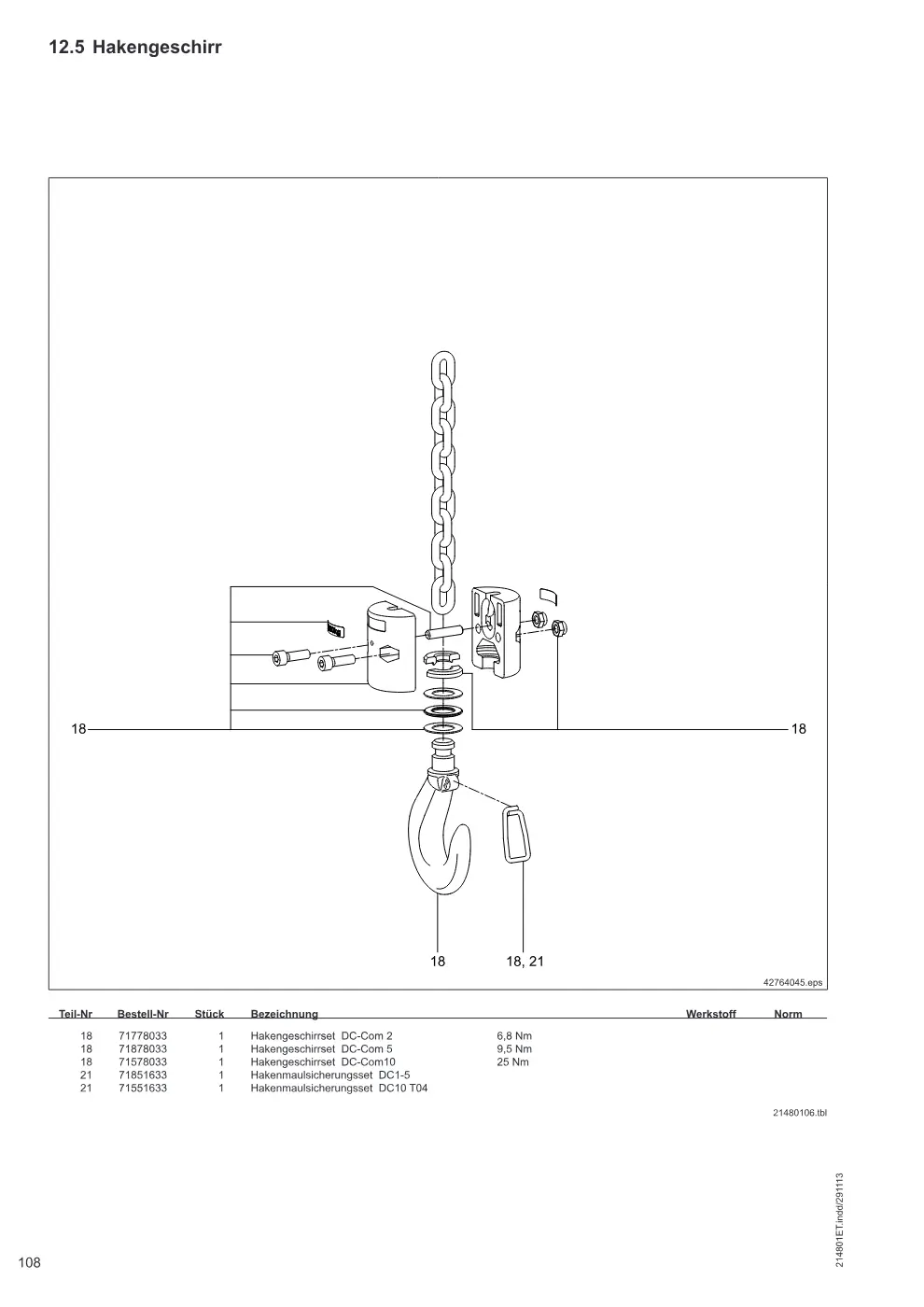

Demag DC-Com 1-10 – Hakengeschirr, Zeichnung Seite 108

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
18	Hakengeschirrset DC-Com 2 6,8 Nm	71778033 → 72340033	1
18	Hakengeschirrset DC-Com 5 9,5 Nm	71878033 → 72340133	1
18	Hakengeschirrset DC-Com10 25 Nm	71578033 → 72340233	1
21	Hakenmaulsicherungsset DC1-5	71851633	1
21	Hakenmaulsicherungsset DC10 T04	71551633	1

Unterflasche mit innenliegenden Abschaltfedern (Standard) (Seite 109)

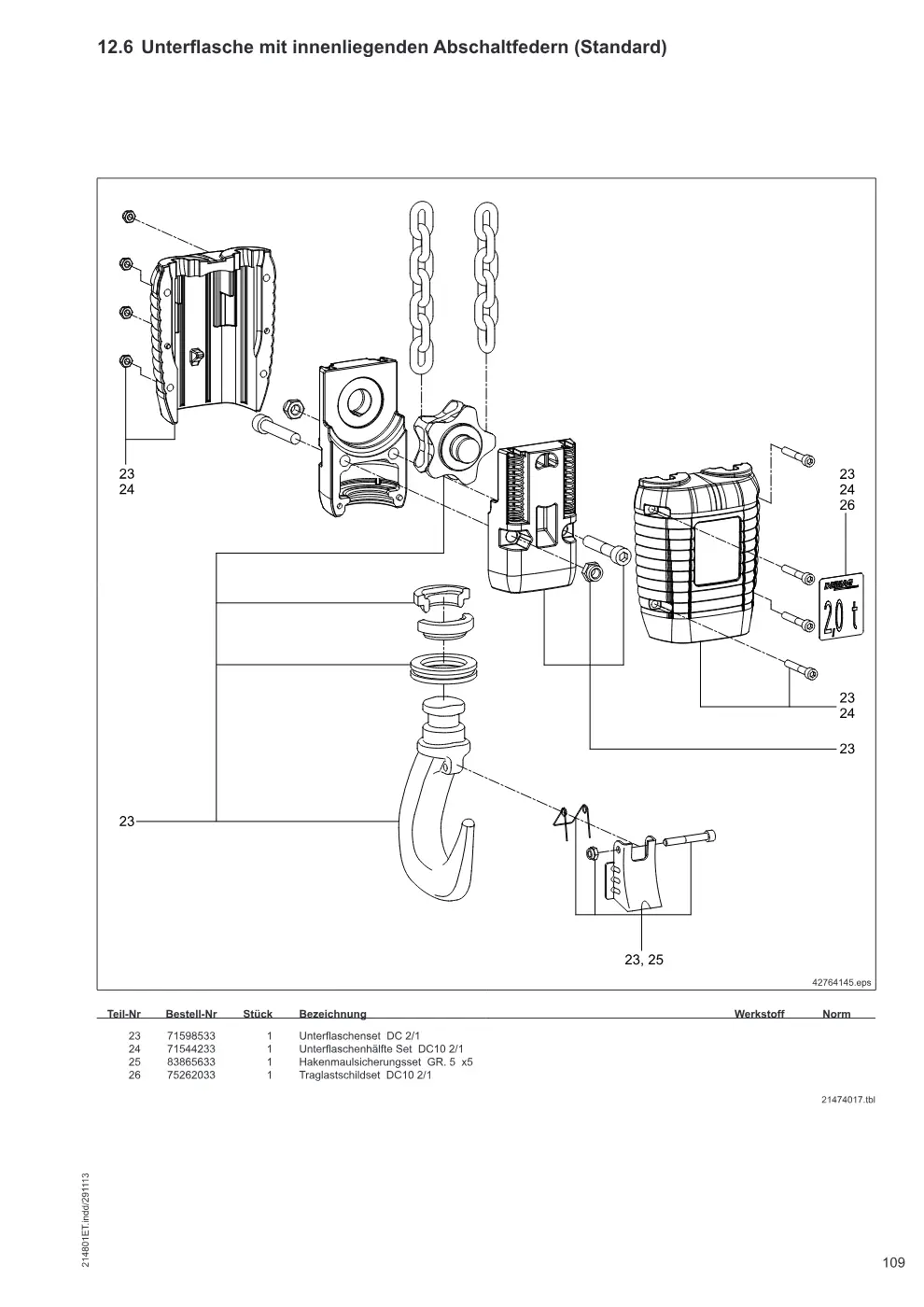

Demag DC-Com 1-10 – Unterflasche mit innenliegenden Abschaltfedern (Standard), Zeichnung Seite 109

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
23	Unterflaschenset DC 2/1	71598533 → 75244033	1
24	Unterflaschenhälfte Set DC10 2/1	71544233 → 75244033	1
25	Hakenmaulsicherungsset GR. 5 x5	83865633	1
26	Traglastschildset DC10 2/1	75262033	1

Unterflasche mit außenliegenden Abschaltfedern (Option) (Seite 110)

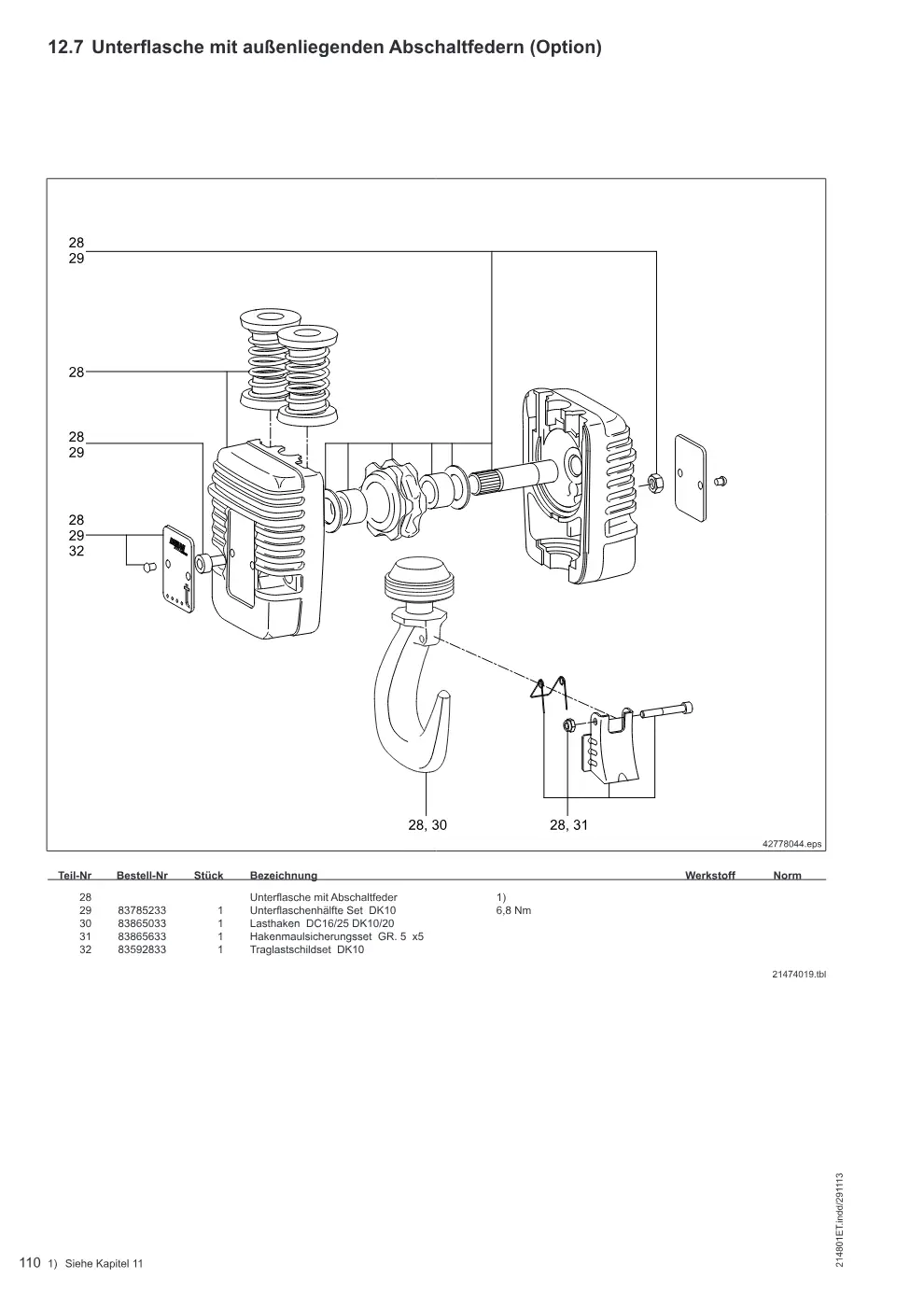

Demag DC-Com 1-10 – Unterflasche mit außenliegenden Abschaltfedern (Option), Zeichnung Seite 110

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
29	Unterflaschenhälfte Set DK10 6,8 Nm	83785233	1
30	Lasthaken DC16/25 DK10/20	83865033	1
31	Hakenmaulsicherungsset GR. 5 x5	83865633	1
32	Traglastschildset DK10	83592833	1

E-Haube (Seite 111)

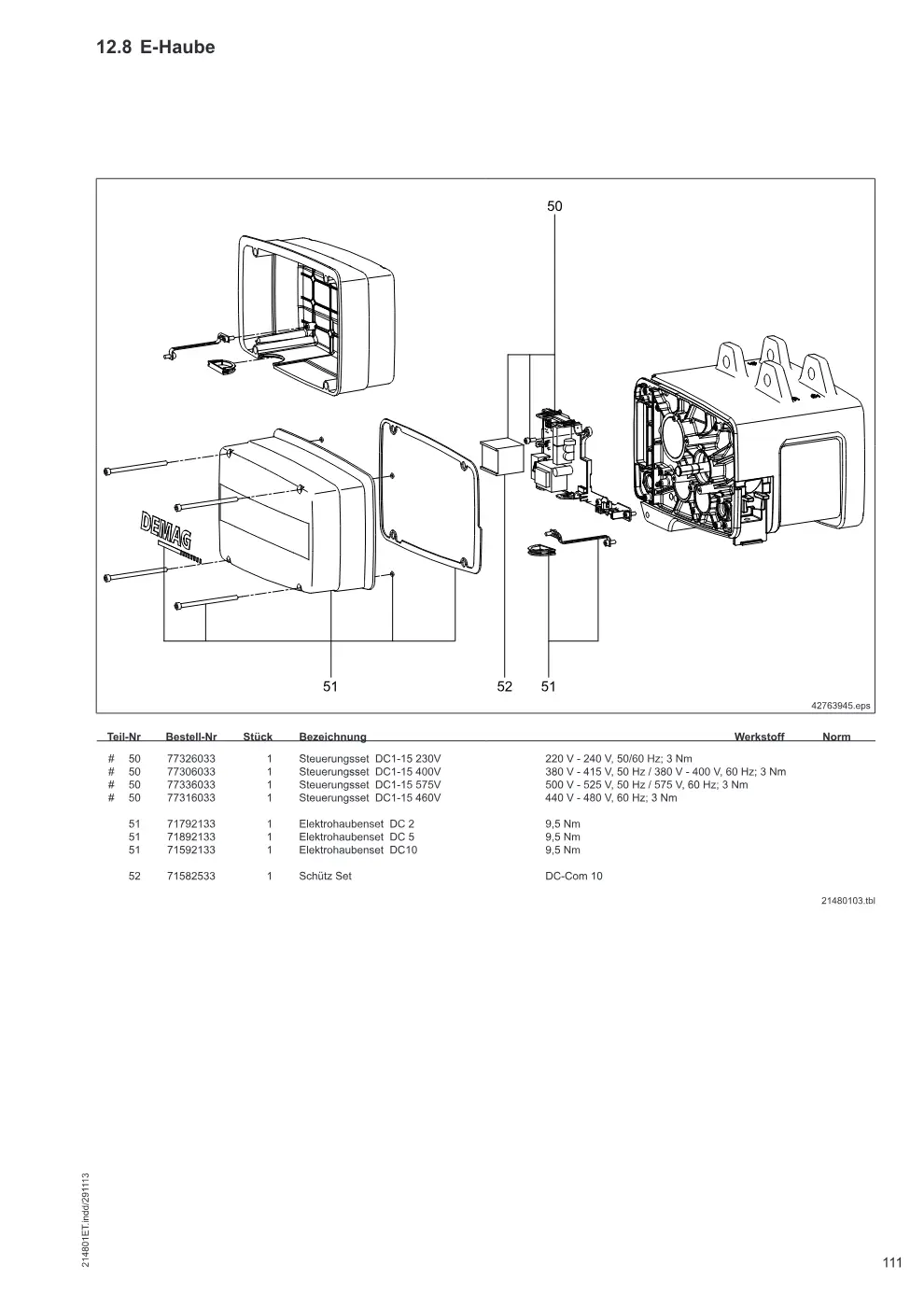

Demag DC-Com 1-10 – E-Haube, Zeichnung Seite 111

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
50	Steuerungsset DC1-15 230V 220 V - 240 V, 50/60 Hz; 3 Nm	77326033	1
50	Steuerungsset DC1-15 400V 380 V - 415 V, 50 Hz / 380 V - 400 V, 60 Hz; 3 Nm	77306033	1
50	Steuerungsset DC1-15 575V 500 V - 525 V, 50 Hz / 575 V, 60 Hz; 3 Nm	77336033	1
50	Steuerungsset DC1-15 460V 440 V - 480 V, 60 Hz; 3 Nm	77316033	1
51	Elektrohaubenset DC 2 9,5 Nm	71792133	1
51	Elektrohaubenset DC 5 9,5 Nm	71892133	1
51	Elektrohaubenset DC10 9,5 Nm	71592133	1
52	Schütz Set DC-Com 10	71582533	1

Steuerschalter, Steuerleitung, Servicehaube (Seite 112)

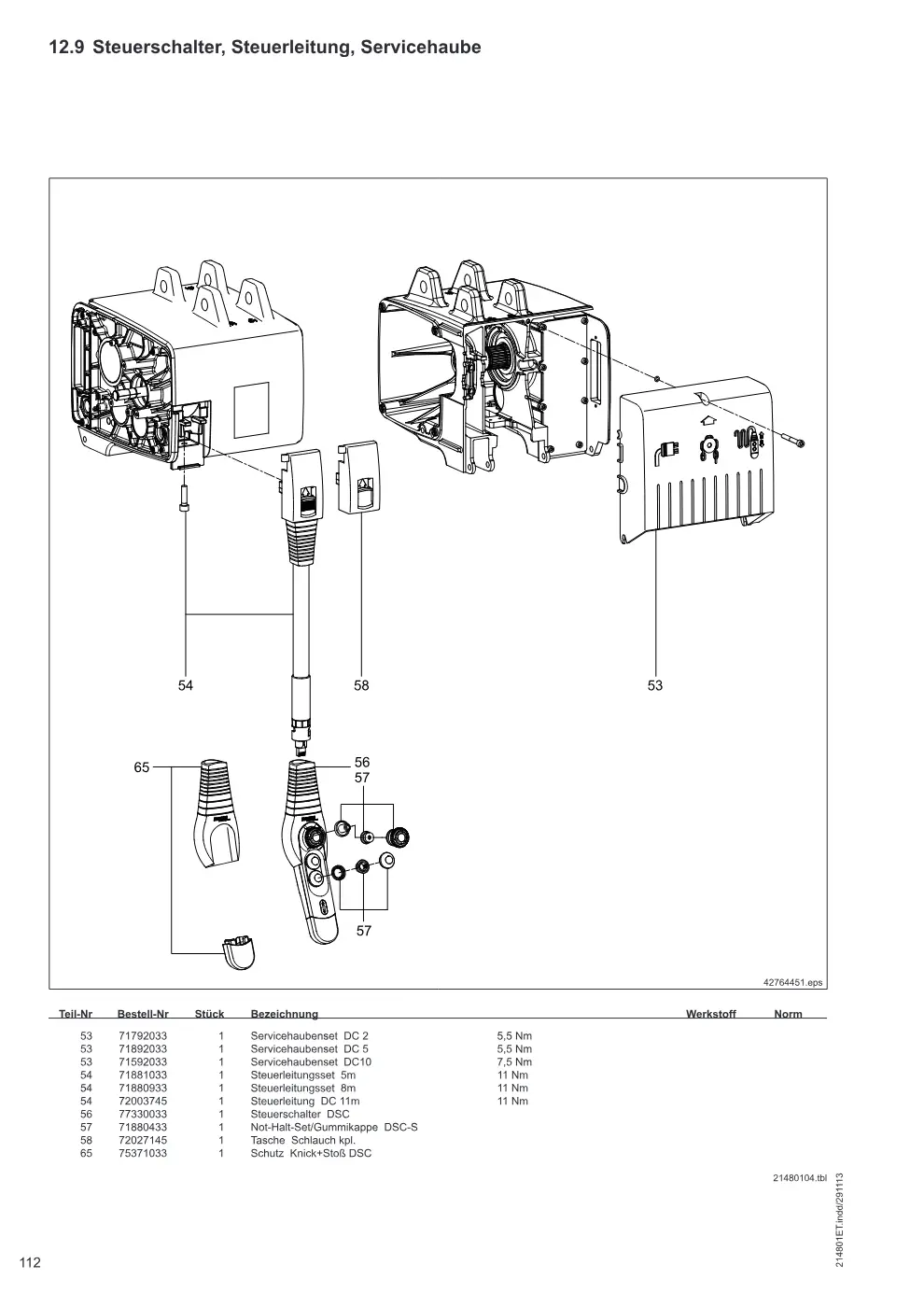

Demag DC-Com 1-10 – Steuerschalter, Steuerleitung, Servicehaube, Zeichnung Seite 112

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Servicehaubenset DC 2 5,5 Nm	71792033	1
53	Servicehaubenset DC 5 5,5 Nm	71892033	1
53	Servicehaubenset DC10 7,5 Nm	71592033	1
54	Steuerleitungsset 5m 11 Nm	71881033	1
54	Steuerleitungsset 8m 11 Nm	71880933	1
54	Steuerleitung DC 11m 11 Nm	72003745	1
56	Steuerschalter DSC	77330033	1
57	Not-Halt-Set/Gummikappe DSC-S	71880433	1
58	Tasche Schlauch kpl.	72027145	1
65	Schutz Knick+Stoß DSC	75371033	1
