Demag DCS-Pro 1-15 – Ersatzteilliste 21482644

Betriebsanleitung / Zubehör / Ersatzteile, Ausgabe 01/2017, Demag-Nr. 21482644 – 5 Zeichnungen, 34 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

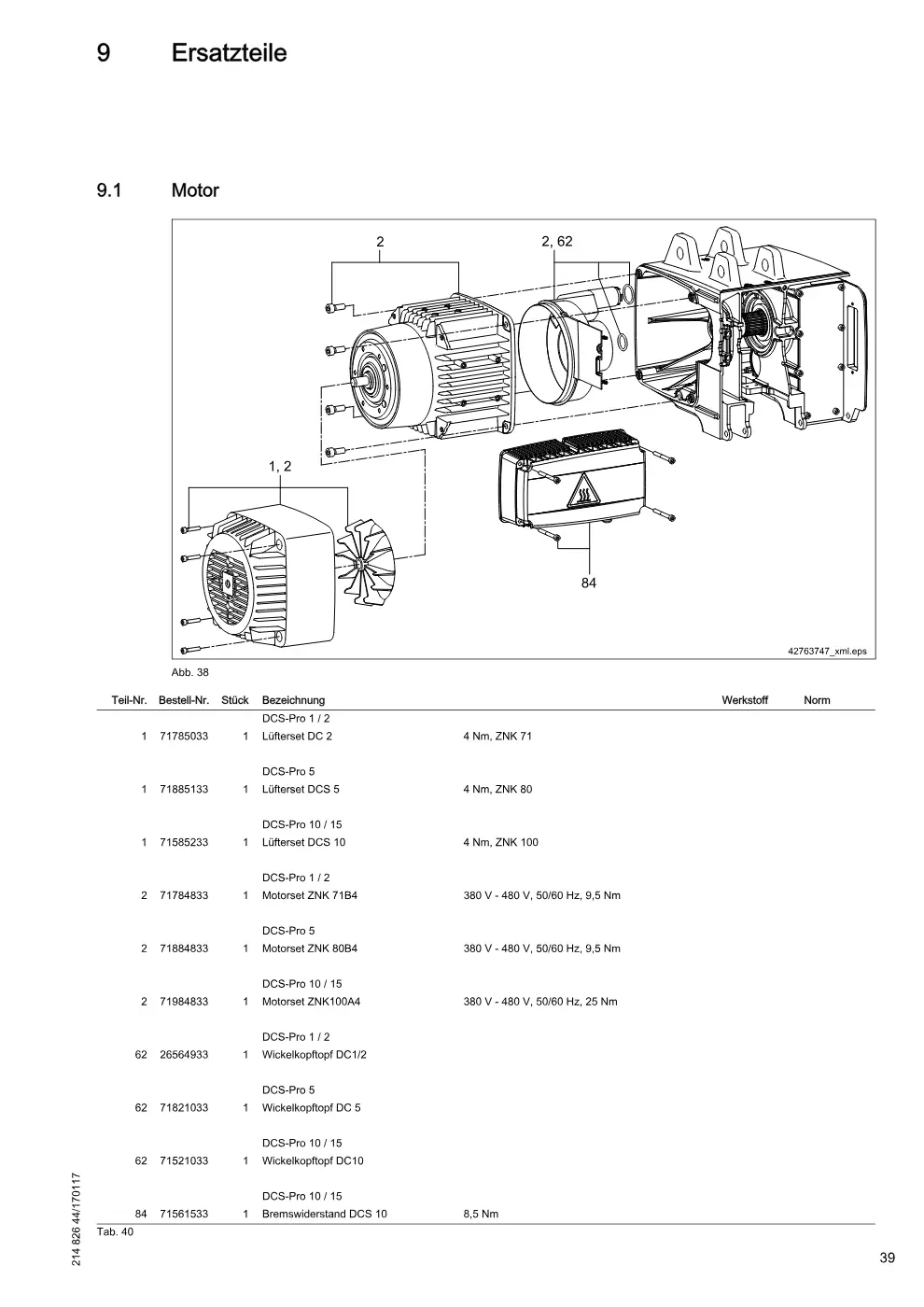

Ersatzteile (Seite 39)

Demag DCS-Pro 1-15 – Ersatzteile, Zeichnung Seite 39

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Lüfterset DC 2 4 Nm, ZNK 71	71785033	1
1	Lüfterset DCS 5 4 Nm, ZNK 80	71885133	1
1	Lüfterset DCS 10 4 Nm, ZNK 100	71585233	1
2	Motorset ZNK 71B4 380 V - 480 V, 50/60 Hz, 9,5 Nm	71784833	1
2	Motorset ZNK 80B4 380 V - 480 V, 50/60 Hz, 9,5 Nm	71884833	1
2	Motorset ZNK100A4 380 V - 480 V, 50/60 Hz, 25 Nm	71984833	1
62	Wickelkopftopf DC1/2	26564933	1
62	Wickelkopftopf DC 5	71821033	1
62	Wickelkopftopf DC10	71521033	1
84	Bremswiderstand DCS 10 8,5 Nm	71561533	1

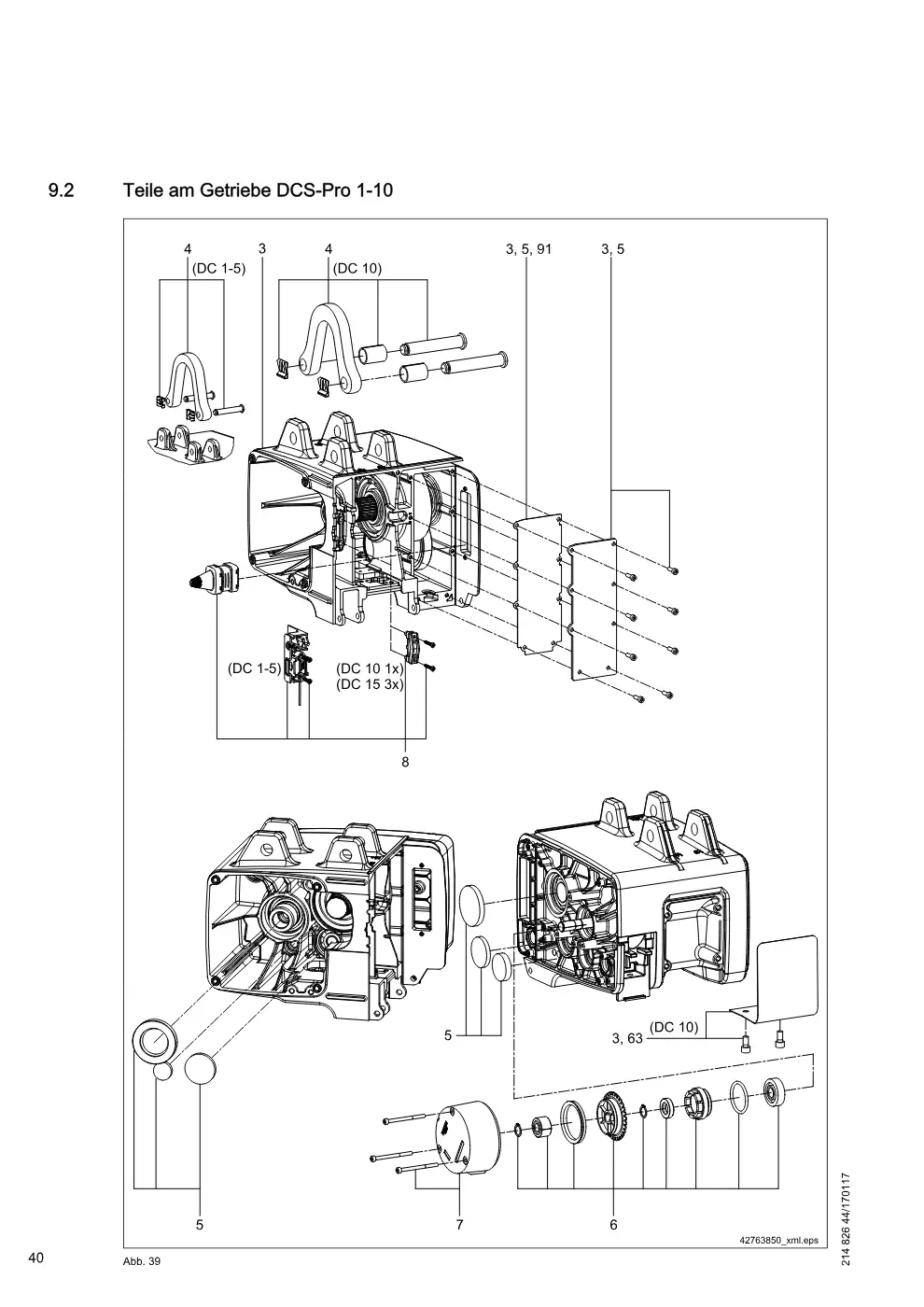

Teile am Getriebe DCS-Pro 1-10 (Seite 40)

Demag DCS-Pro 1-15 – Teile am Getriebe DCS-Pro 1-10, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Getriebeset DCS 1/2	71790733	1
3	Getriebeset DCS 5	71890733	1
3	Getriebeset DCS 10 V4 1/1 V4, Einscherung 1/1	71560533	1
3	Getriebeset DC-PRO10V6/1,5 V6	71590533	1
3	Getriebeset DC-ProFi 10 V12	71504133	1
3	Getriebeset DC-ProFi 10 V4, Einscherung 2/1	71504333	1
4	Aufhängungsset DC 1- 5	71897433	1
4	Aufhängungsset DC10	71597433	1
5	Dichtungsset DC1/2	75263133	1
5	Dichtungsset DC5	75263233	1
5	Dichtungsset DC10	75263333	1
6	Einstellmutter/Impulsrad DC1/2/5	71894733	1
6	Einstellmutter/Impulsrad DC10	71594733	1
7	Bremsenset DCS 1-5 104V 380 V - 480 V, 50/60 Hz, 5,5 Nm	71887333	1
7	Bremsenset DC/DCS10 380 V - 480 V, 50/60 Hz, 5,5 Nm	71587333	1
8	Einschub/Stecker	71885633	1
63	Abdeckblech DC10 Kit	71511345	1
91	Getriebeölset DC1/2 0,35 Liter	75260133	1
91	Getriebeölset DC5 0,5 Liter	75260233	1
91	Getriebeölset DC10 0,9 Liter	75260333	1

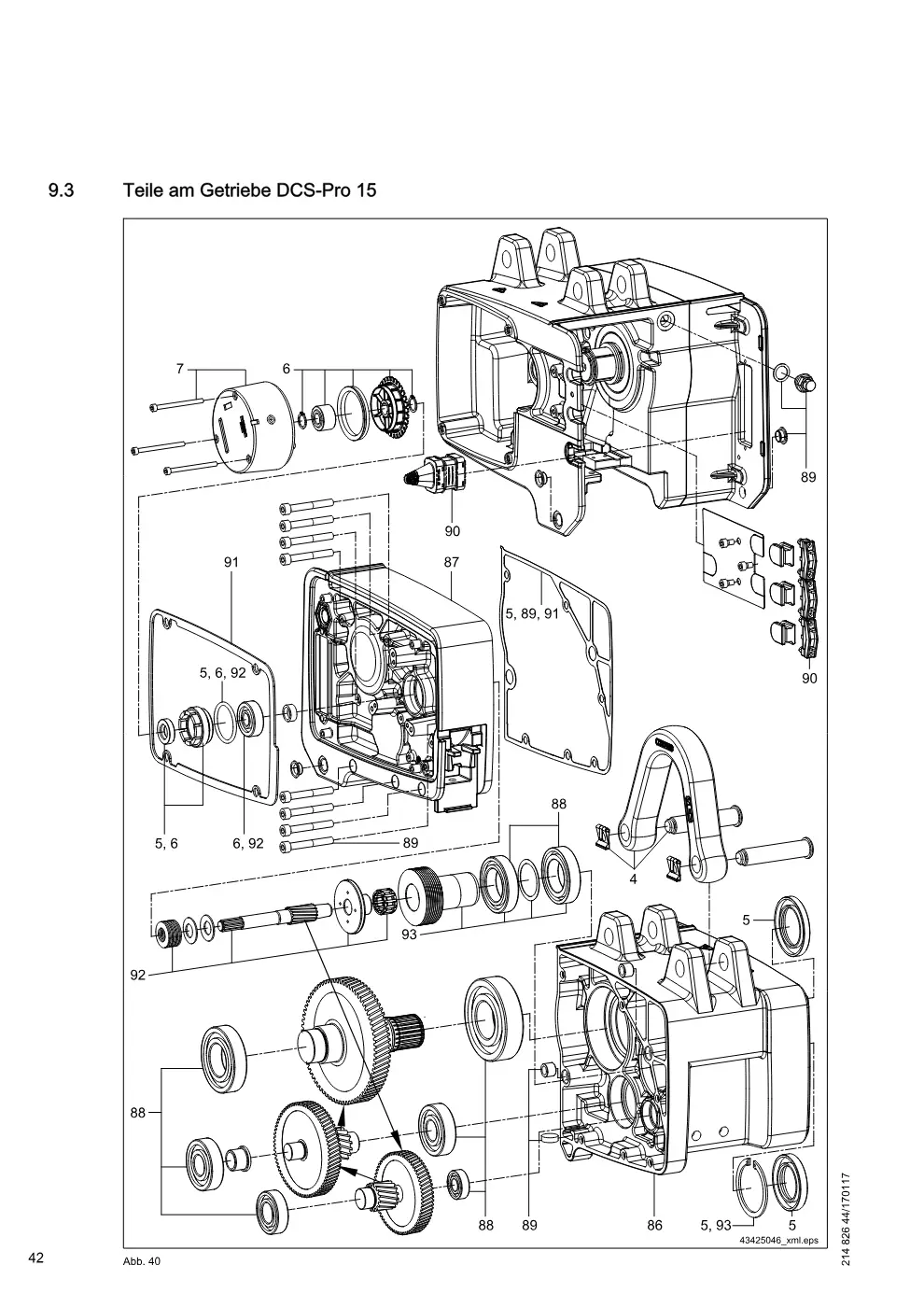

Teile am Getriebe DCS-Pro 15 (Seite 42)

Demag DCS-Pro 1-15 – Teile am Getriebe DCS-Pro 15, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Aufhängebügel DC16/25	72127433	1
5	Dichtungsset DC15	75263433	1
6	Einstellmutter/Impulsrad	71594733	1
7	Bremsenset DC/DCS10/15 380 V - 480 V, 50/60 Hz, 5,5 Nm	71587333	1
86	Getriebegehäuse DC15 T1	72160333	1
87	Getriebegehäuse DC15 T2	72160733	1
88	Lagerset DC15	72191833	1
89	Kleinteile Set DC15	72192033	1
90	Einschub/Stecker	71885633	1
91	Getriebeölset DC15 1,3 Liter	75261233	1
92	Kupplungshälfte G DC15	71519533	1
93	Kupplungshälfte M DC15	72163833	1

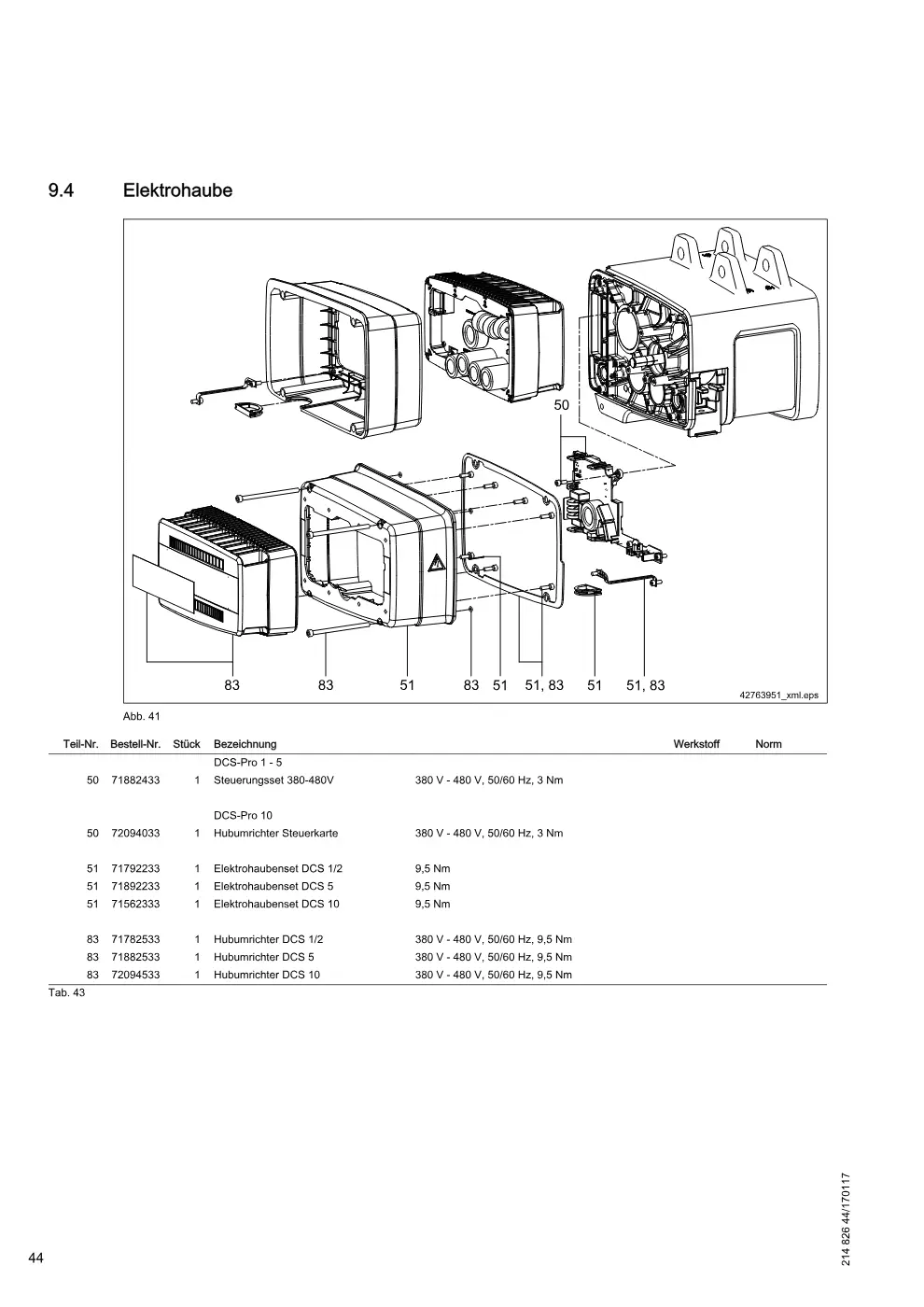

Elektrohaube (Seite 44)

Demag DCS-Pro 1-15 – Elektrohaube, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
50	Steuerungsset 380-480V 380 V - 480 V, 50/60 Hz, 3 Nm	71882433	1
50	Hubumrichter Steuerkarte 380 V - 480 V, 50/60 Hz, 3 Nm	72094033	1
51	Elektrohaubenset DCS 1/2 9,5 Nm	71792233	1
51	Elektrohaubenset DCS 5 9,5 Nm	71892233	1
51	Elektrohaubenset DCS 10 9,5 Nm	71562333	1
83	Hubumrichter DCS 1/2 380 V - 480 V, 50/60 Hz, 9,5 Nm	71782533	1
83	Hubumrichter DCS 5 380 V - 480 V, 50/60 Hz, 9,5 Nm	71882533	1
83	Hubumrichter DCS 10 380 V - 480 V, 50/60 Hz, 9,5 Nm	72094533	1

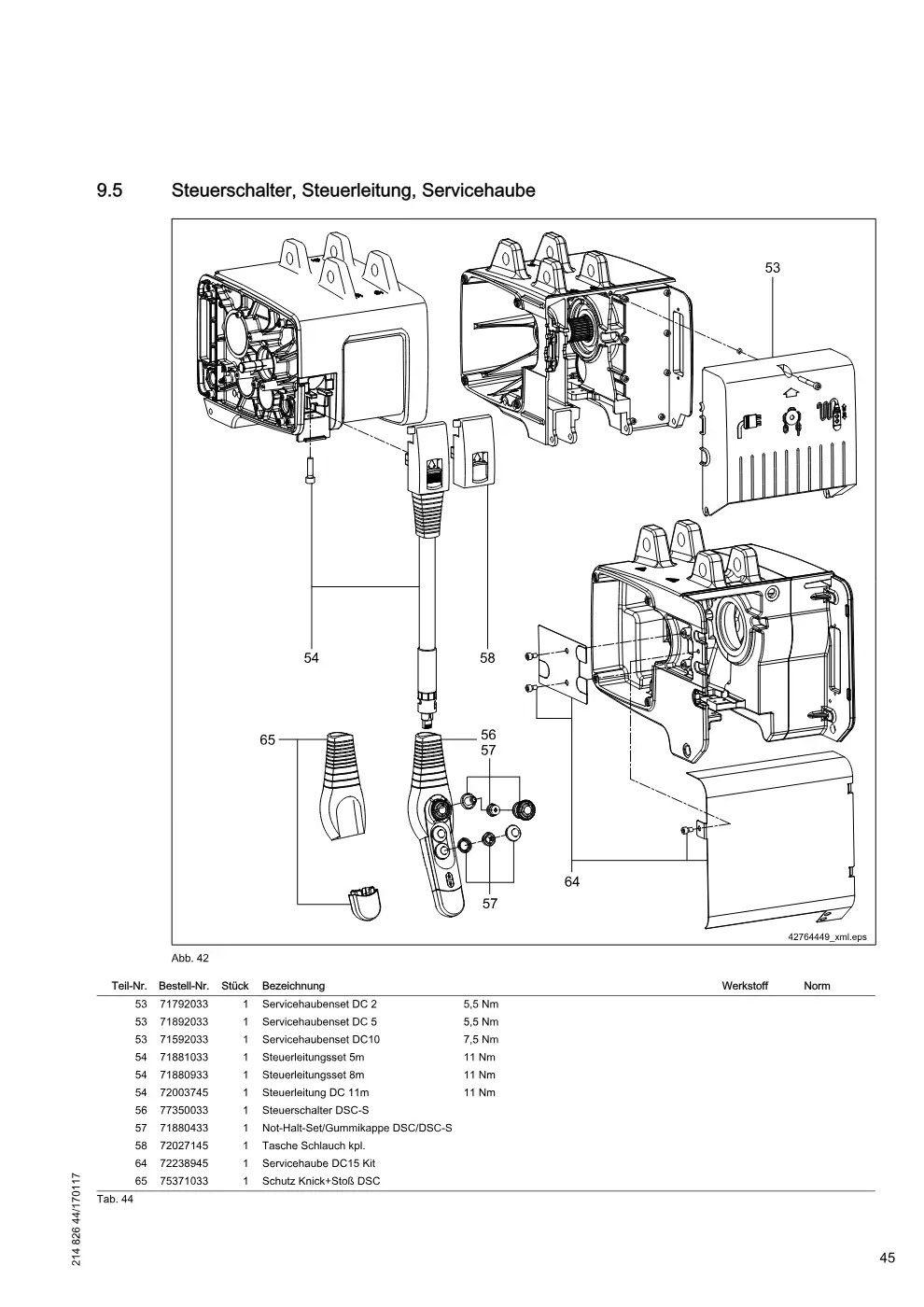

Steuerschalter, Steuerleitung, Servicehaube (Seite 45)

Demag DCS-Pro 1-15 – Steuerschalter, Steuerleitung, Servicehaube, Zeichnung Seite 45

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Servicehaubenset DC 2 5,5 Nm	71792033	1
53	Servicehaubenset DC 5 5,5 Nm	71892033	1
53	Servicehaubenset DC10 7,5 Nm	71592033	1
54	Steuerleitungsset 5m 11 Nm	71881033	1
54	Steuerleitungsset 8m 11 Nm	71880933	1
54	Steuerleitung DC 11m 11 Nm	72003745	1
56	Steuerschalter DSC-S	77350033	1
57	Not-Halt-Set/Gummikappe DSC/DSC-S	71880433	1
58	Tasche Schlauch kpl.	72027145	1
64	Servicehaube DC15 Kit	72238945	1
65	Schutz Knick+Stoß DSC	75371033	1
