Demag DC-II – Ersatzteilliste 21780244
Ersatzteilkatalog, Ausgabe 06/2025, Demag-Nr. 21780244 – 19 Zeichnungen, 171 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.
Im Partfinder mit Zeichnung öffnenGETRIEBE ERSATZTEILKATALOG HEBEZEUG (Seite 6)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Dichtungsset 1 | D0007079 | |
| 2 | Lagersatz 1 | D0007096 | |
| 3 | Ritzelsatz 1 | D0007194 | |
| 3 | Ritzelsatz 1 | D0007195 | |
| 4 | Ritzelsatz 1 | D0007196 | |
| 4 | Ritzelsatz 1 | D0007197 | |
| 5 | Getriebegehäuse 1 | D0007198 | |
| 6 | Abdeckung; getriebeabdeckung 1 | D0007284 | |
| 7 | Bremsnabe 1 | D0004829 | |
| 8 | Kupplung 1 | D0004467 | |
| 9 | Reibscheibe 1 | D0004502 | |
| 10 | Aufhängeöse 1 | 55369800 | |
| 10 | Aufhängung 1 | D0004722 | |
| 10 | Aufhängungsset 1 | D0004466 | |
| 10 | Haken; aufhängehaken Info: DC-II 2 1 | D0004637 |

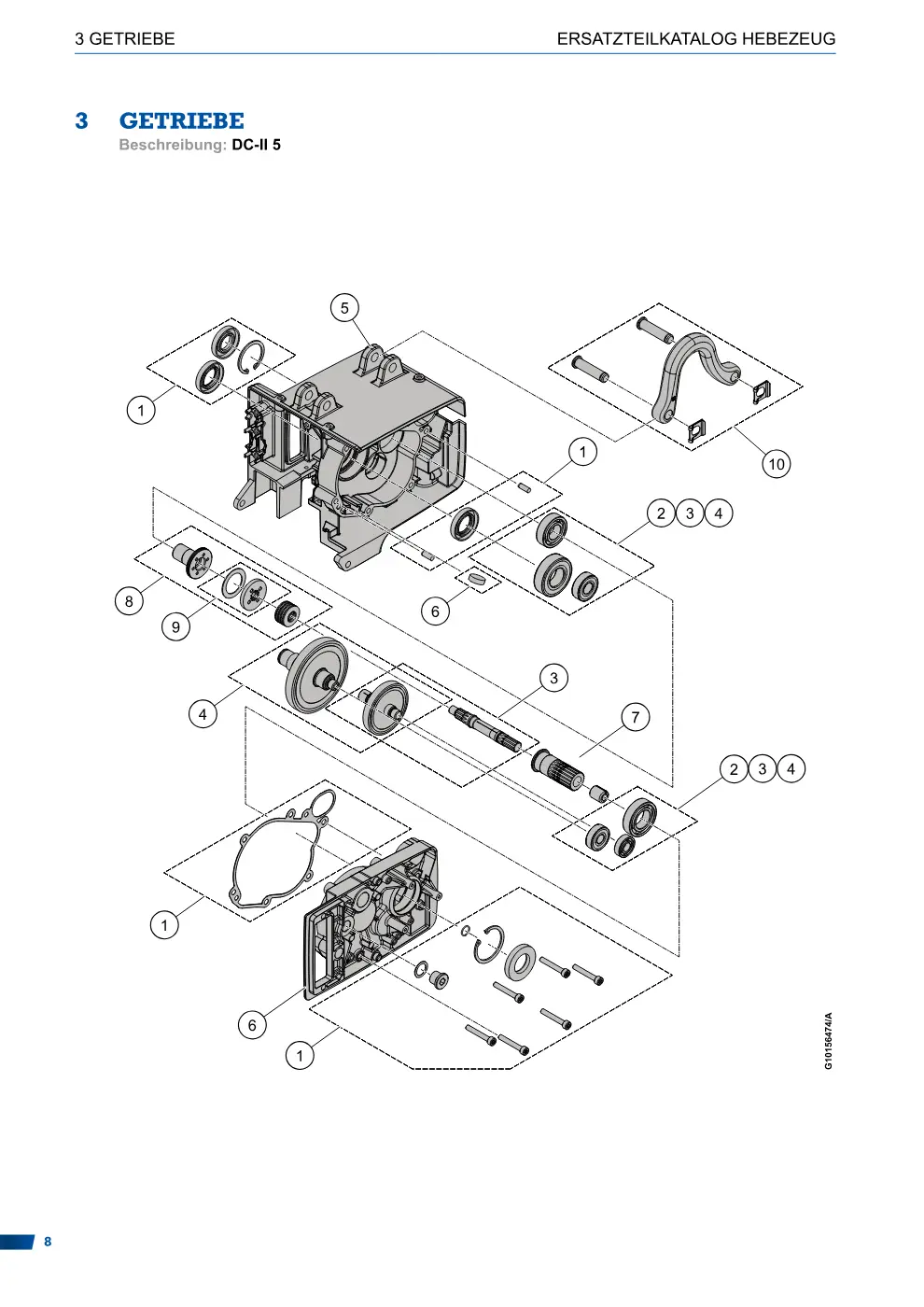

GETRIEBE ERSATZTEILKATALOG HEBEZEUG (Seite 8)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Dichtungsset 1 | D0007097 | |
| 2 | Lagersatz 1 | D0007098 | |
| 2 | Lagersatz 1 | D0007099 | |
| 3 | Ritzelsatz 1 | D0007199 | |
| 3 | Ritzelsatz 1 | D0007200 | |
| 4 | Ritzelsatz 1 | D0007201 | |
| 4 | Ritzelsatz 1 | D0007202 | |
| 5 | Getriebegehäuse 1 | D0007203 | |
| 6 | Abdeckung; getriebeabdeckung 1 | D0007204 | |
| 7 | Bremsnabe 1 | D0005018 | |
| 8 | Kupplung 1 | D0004775 | |
| 9 | Reibscheibe 1 | D0005032 | |
| 10 | Aufhängeöse 1 | 55369800 | |
| 10 | Aufhängung 1 | D0004722 | |
| 10 | Aufhängungsset 1 | D0004466 | |
| 10 | Haken; aufhängehaken Info: DC-II 5 1 | D0004637 |

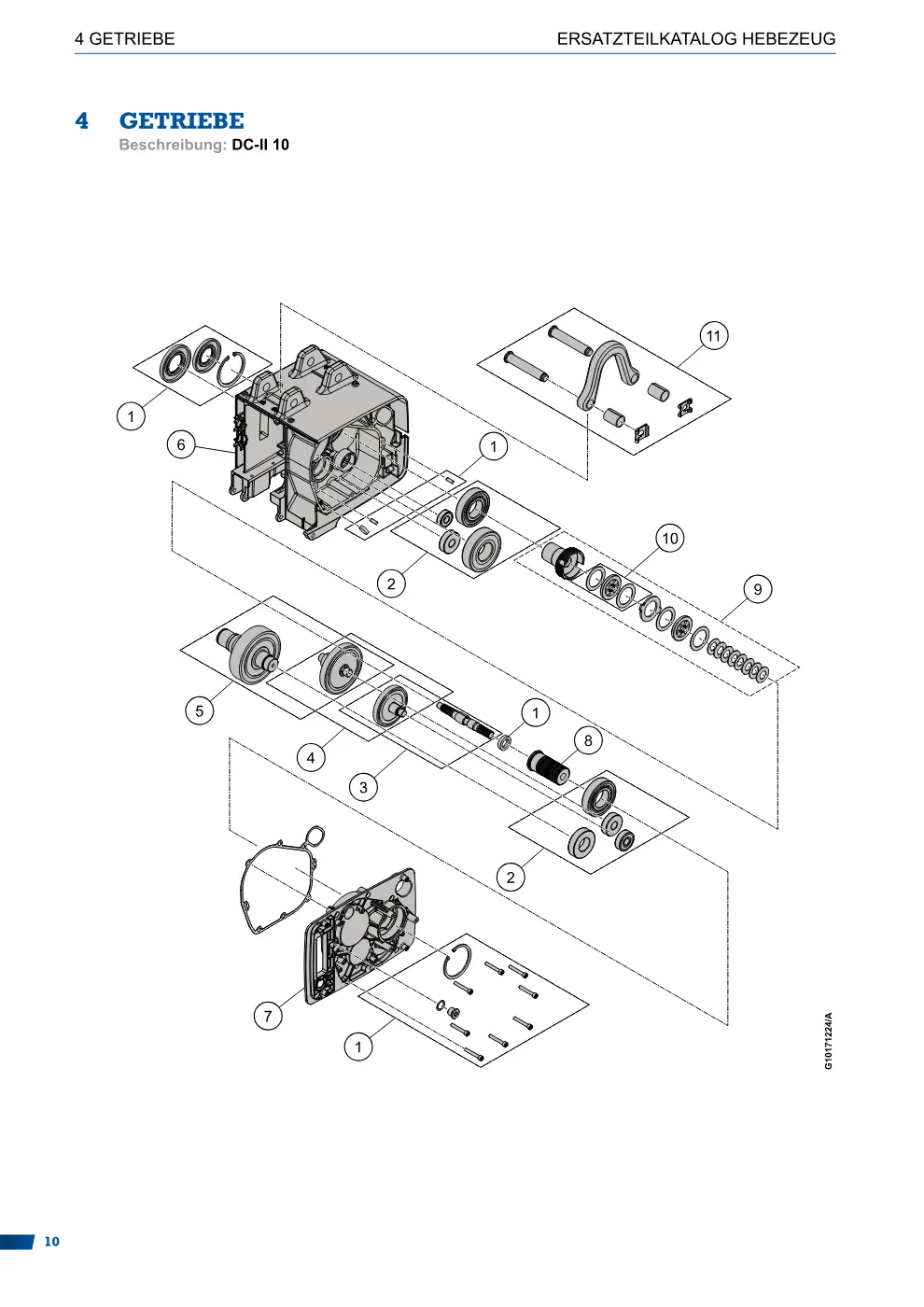

GETRIEBE ERSATZTEILKATALOG HEBEZEUG (Seite 10)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Dichtungsset 1 | D0007100 | |
| 2 | Lagersatz 1 | D0007101 | |
| 3 | Ritzelsatz 1 | D0007205 | |
| 3 | Ritzelsatz 1 | D0007206 | |
| 4 | Ritzelsatz 1 | D0007207 | |
| 4 | Ritzelsatz 1 | D0007208 | |
| 5 | Ritzelsatz 1 | D0007209 | |
| 5 | Ritzelsatz 1 | D0007210 | |
| 6 | Getriebegehäuse 1 | D0007211 | |
| 7 | Abdeckung; getriebeabdeckung 1 | D0007212 | |
| 8 | Bremsnabe 1 | D0004438 | |
| 9 | Kupplung 1 | D0004596 | |
| 10 | Reibscheibe 1 | D0004789 | |
| 11 | Aufhängungsset 1 | D0007213 | |
| 11 | Aufhängungsset Info: DC-II 10 1 | D0007214 |

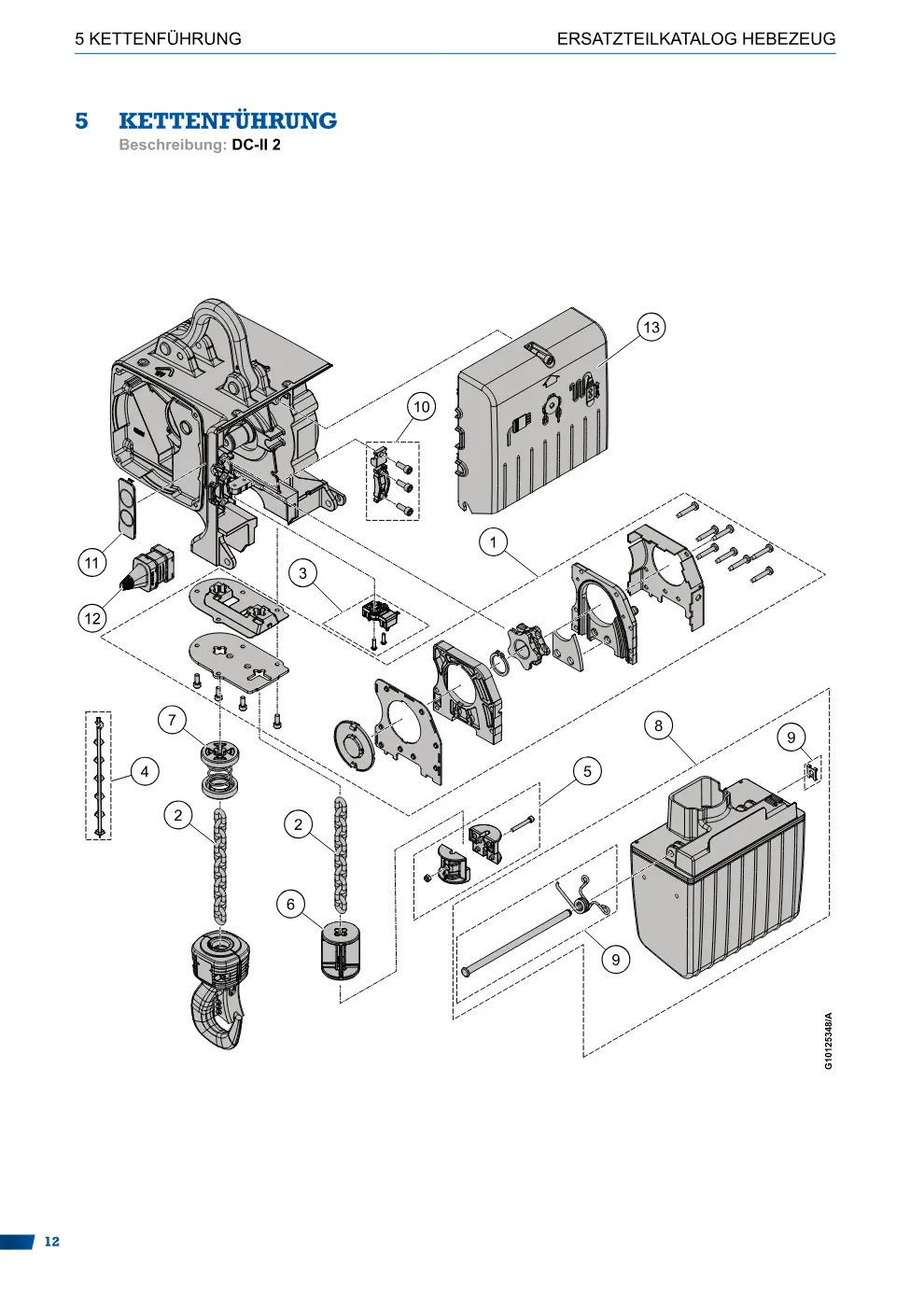

KETTENFÜHRUNG ERSATZTEILKATALOG HEBEZEUG (Seite 12)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Kettenführungsset 1 | D0007118 | |
| 2 | Kette 1 | D0007057 | |
| 2 | Kette 1 | D0007770 | |
| 2 | Kette 1 | D0007767 | |
| 2 | Kette 1 | D0007812 | |
| 3 | Endschalterausrüstung 1 | D0007119 | |
| 4 | Kettenspanner 1 | D0004708 | |
| 5 | Anschlagzusatzset 1 | D0004779 | |
| 6 | Puffer 3 | D0004537 | |
| 7 | Abschaltfeder 1 | D0004796 | |
| 7 | Abschaltfeder 1 | D0007217 | |
| 7 | Abschaltfeder 1 | D0007218 | |
| 7 | Abschaltfeder 1 | D0007219 | |
| 7 | Puffer 1 | D0004537 | |
| 8 | Kettenspeicher 1 | D0007220 | |
| 8 | Kettenspeicher 1 | D0007221 | |
| 8 | Kettenspeicher 1 | D0007818 | |
| 9 | Befestigungssatz 1 | D0007223 | |
| 10 | Zugentlastung 1 | D0007225 | |
| 11 | Abdeckung 1 | D0007226 | |
| 12 | Steckersatz 1 | D0007227 | |
| 13 | Servicehaubenset 1 | D0007228 |

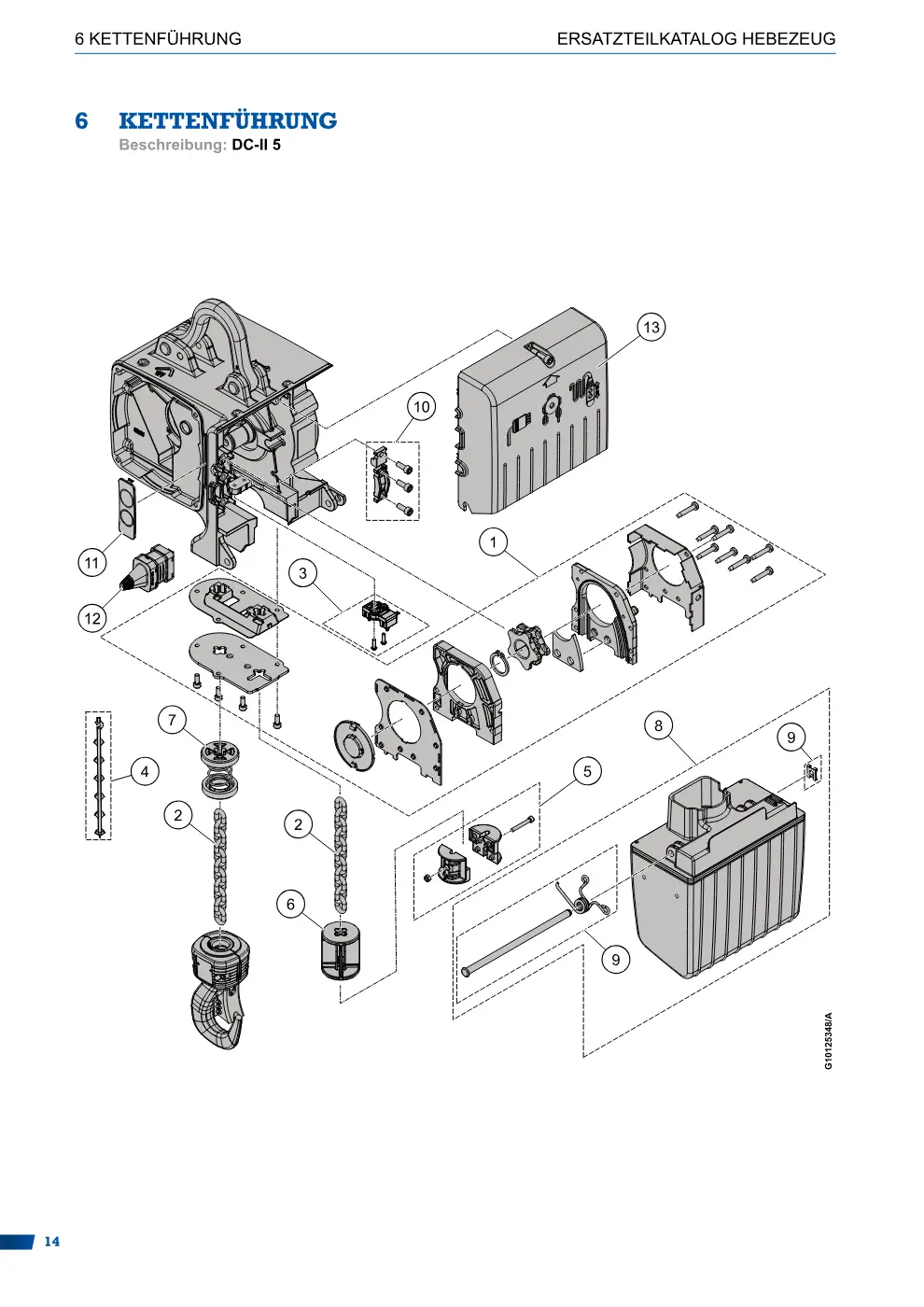

KETTENFÜHRUNG ERSATZTEILKATALOG HEBEZEUG (Seite 14)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Kettenführung 1 | D0007215 | |
| 2 | Kette 1 | D0007058 | |
| 2 | Kette 1 | D0007768 | |
| 2 | Kette 1 | D0007771 | |
| 2 | Kette 1 | D0007814 | |
| 3 | Endschalterausrüstung 1 | D0007119 | |
| 4 | Kettenspanner 1 | D0004892 | |
| 5 | Anschlagzusatzset 1 | D0004458 | |
| 6 | Puffer 3 | D0004537 | |
| 7 | Abschaltfeder 1 | D0004796 | |
| 7 | Abschaltfeder 1 | D0007217 | |
| 7 | Abschaltfeder 1 | D0007218 | |
| 7 | Abschaltfeder 1 | D0007219 | |
| 8 | Kettenspeicher 1 | D0007221 | |
| 8 | Kettenspeicher 1 | D0007818 | |
| 9 | Befestigungssatz 1 | D0007223 | |
| 10 | Zugentlastung 1 | D0007225 | |
| 11 | Abdeckung 1 | D0007226 | |
| 12 | Steckersatz 1 | D0007227 | |
| 13 | Servicehaubenset 1 | D0007229 |
KETTENFÜHRUNG ERSATZTEILKATALOG HEBEZEUG (Seite 16)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Kettenführung 1 | D0007216 | |
| 2 | Kette 1 | D0007059 | |
| 2 | Kette 1 | D0007769 | |
| 2 | Kette 1 | D0007772 | |
| 2 | Kette 1 | D0007816 | |
| 3 | Endschalterausrüstung 1 | D0007120 | |
| 4 | Kettenspanner 1 | D0004899 | |
| 5 | Anschlagzusatzset 1 | D0005051 | |
| 6 | Puffer 3 | D0004895 | |
| 7 | Abschaltfeder 1 | D0004803 | |
| 7 | Abschaltfeder 1 | D0004678 | |
| 7 | Abschaltfeder 1 | D0004800 | |
| 8 | Kettenspeicher 1 | D0007222 | |
| 8 | Kettenspeicher 1 | D0007819 | |
| 8 | Kettenspeicher 1 | D0007820 | |
| 9 | Befestigungssatz 1 | D0007224 | |
| 10 | Zugentlastung 1 | D0007225 | |
| 11 | Abdeckung 1 | D0007226 | |
| 12 | Steckersatz 1 | D0007227 | |
| 13 | Servicehaubenset 1 | D0007230 | |
| 14 | Befestigungssatz 1 | D0007231 |

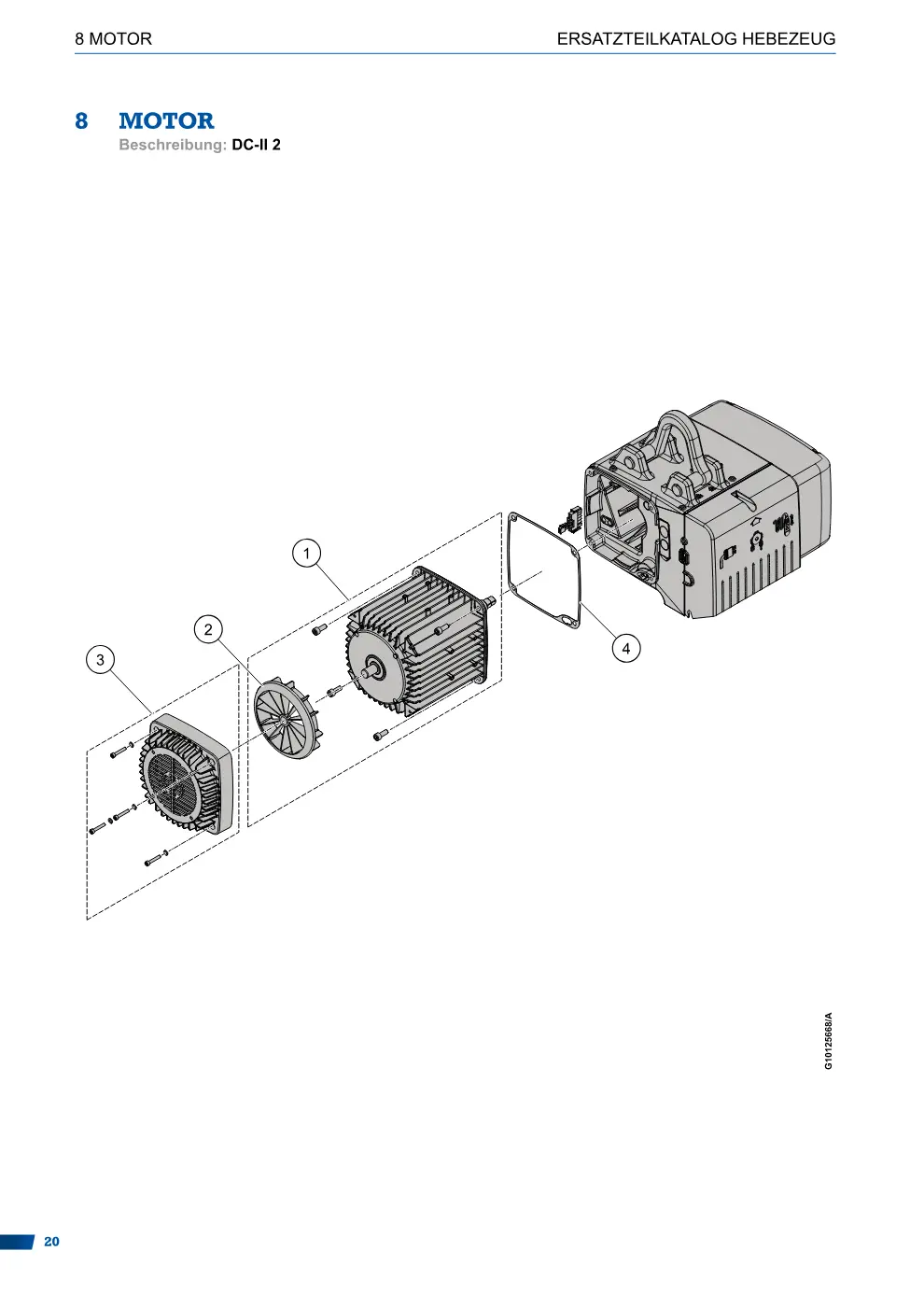

MOTOR ERSATZTEILKATALOG HEBEZEUG (Seite 20)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Motorsatz 1 | D0007232 | |
| 1 | Motorsatz 1 | D0007863 | |
| 1 | Motorsatz 1 | D0007864 | |
| 1 | Motorsatz 1 | D0007865 | |
| 1 | Motorsatz 1 | D0007866 | |
| 2 | Lüfter 1 | D0004185 | |
| 3 | Lüfterhaubenset 1 | D0007242 | |
| 4 | Dichtung 1 | D0007285 |
MOTOR ERSATZTEILKATALOG HEBEZEUG (Seite 22)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Motorsatz 1 | D0007233 | |
| 1 | Motorsatz 1 | D0007867 | |
| 1 | Motorsatz 1 | D0007868 | |
| 1 | Motorsatz 1 | D0007869 | |
| 1 | Motorsatz 1 | D0007870 | |
| 2 | Lüfter 1 | D0003856 | |
| 3 | Lüfterhaubenset 1 | D0007243 | |
| 4 | Dichtung 1 | D0007286 |

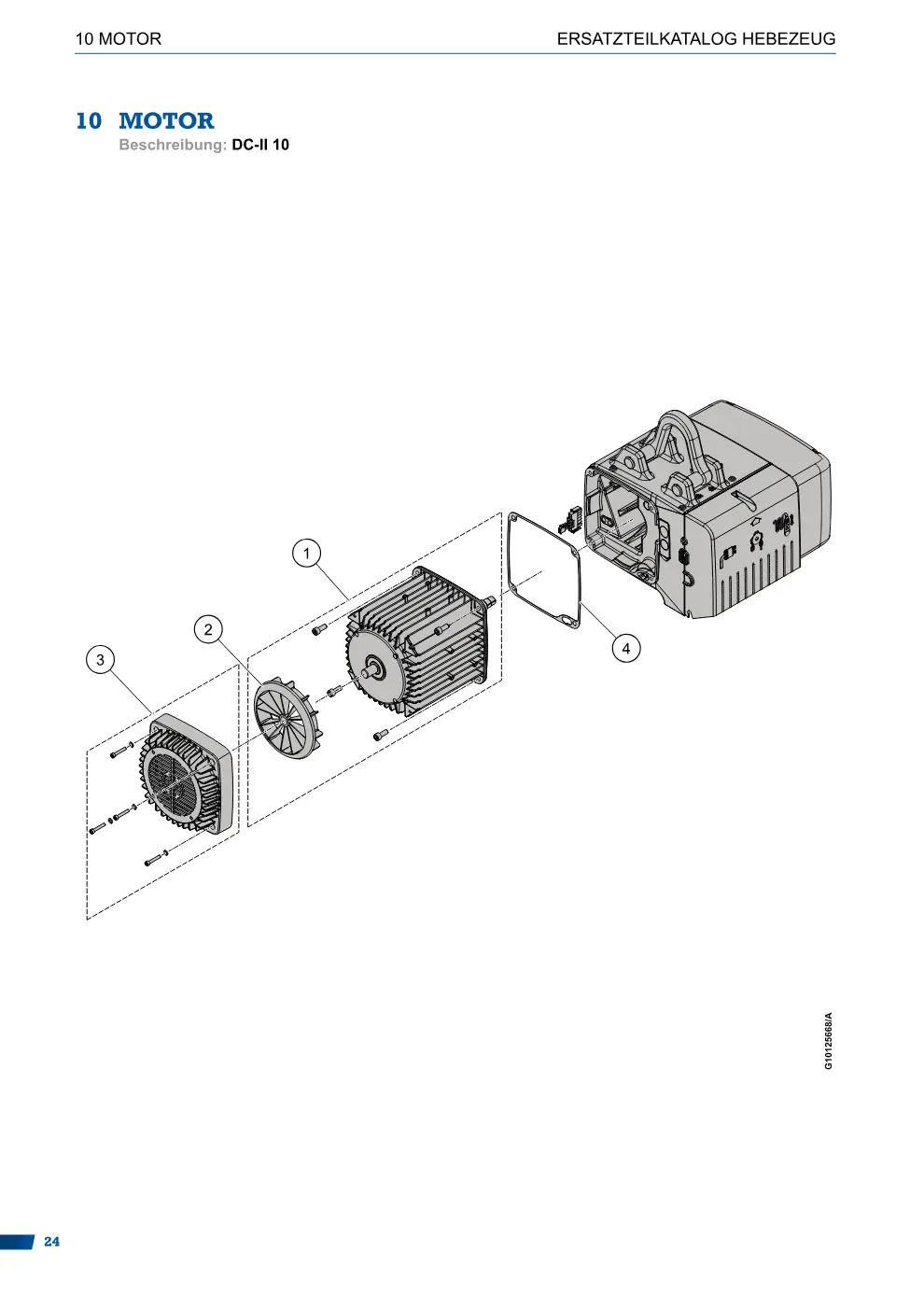

MOTOR ERSATZTEILKATALOG HEBEZEUG (Seite 24)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Motorsatz 1 | D0007234 | |
| 1 | Motorsatz 1 | D0007871 | |
| 1 | Motorsatz 1 | D0007872 | |
| 1 | Motorsatz 1 | D0007873 | |
| 1 | Motorsatz 1 | D0007874 | |
| 1 | Motorsatz 1 | D0007875 | |
| 1 | Motorsatz 1 | D0007883 | |
| 1 | Motorsatz 1 | D0007884 | |
| 1 | Motorsatz 1 | D0007885 | |
| 1 | Motorsatz 1 | D0007886 | |
| 2 | Lüfter 1 | D0003748 | |
| 3 | Abdeckung; lüfterabdeckung 1 | D0007244 | |
| 4 | Dichtung 1 | D0007287 |

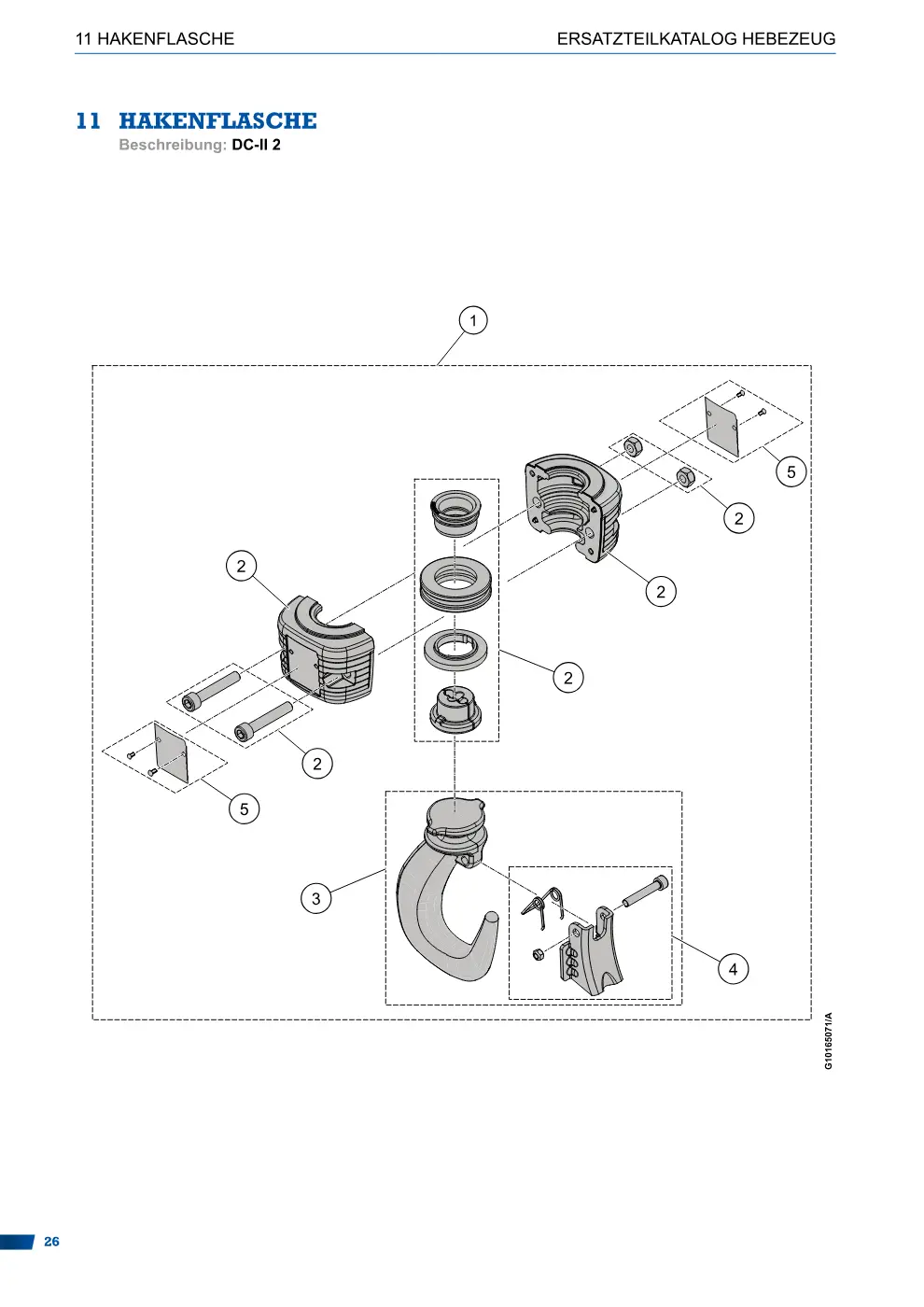

HAKENFLASCHE ERSATZTEILKATALOG HEBEZEUG (Seite 26)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Hakengeschirrset 1 | D0007245 | |
| 2 | Hakengeschirrset 1 | D0007246 | |
| 3 | Lasthakenset 1 | D0007247 | |
| 4 | Hakenmaulsicherungsset 1 | D0007248 | |
| 5 | Traglastschildset 1 | D0007249 |
HAKENFLASCHE ERSATZTEILKATALOG HEBEZEUG (Seite 28)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Hakengeschirrset 1 | D0007250 | |
| 2 | Hakengeschirrset 1 | D0007251 | |
| 3 | Lasthakenset 1 | D0007252 | |
| 4 | Hakenmaulsicherungsset 1 | D0007253 | |
| 5 | Traglastschildset 1 | D0007249 |
HAKENFLASCHE ERSATZTEILKATALOG HEBEZEUG (Seite 30)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Unterflaschenset 1 | D0007810 | |
| 1 | Hakengeschirrset 1 | D0007254 | |
| 2 | Unterflaschenhälfte set 1 | D0007811 | |
| 2 | Hakengeschirrset 1 | D0007255 | |
| 3 | Lasthakenset 1 | D0007256 | |
| 3 | Lasthaken 1 | D0007689 | |
| 4 | Hakenmaulsicherungsset 1 | D0007257 | |
| 4 | Hakenmaulsicherungsset 1 | D0007690 | |
| 5 | Traglastschildset 1 | D0007736 | |
| 5 | Traglastschildset 1 | D0007691 | |
| 5 | Traglastschildset 1 | D0007692 | |
| 5 | Traglastschildset 1 | D0007693 | |
| 5 | Traglastschildset 1 | D0007735 | |
| 5 | Traglastschildset 1 | D0007249 | |
| 6 | Kettenradset 1 | D0004573 |
APPARATEHAUBE ERSATZTEILKATALOG HEBEZEUG (Seite 36)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Steuerungsset 1 | D0007859 | |
| 1 | Steuerungsset 1 | D0007860 | |
| 1 | Steuerungsset 1 | D0007861 | |
| 1 | Steuerungsset 1 | D0007718 | |
| 2 | Abdeckung 1 | D0007258 | |
| 3 | Dichtung 1 | D0007261 | |
| 4 | Inspektionsfenster 1 | D0007264 | |
| 5 | Bremsenset 1 | D0007265 | |
| 5 | Bremsenset 1 | D0007664 | |
| 5 | Bremsenset 1 | D0007665 | |
| 5 | Bremsenset 1 | D0007666 | |
| 5 | Bremsenset 1 | D0007667 | |
| 5 | Bremsenset 1 | D0007893 | |
| 6 | Impulsrad 1 | D0004677 | |
| 7 | Abdeckung 1 | D0007267 | |
| 8 | Zusatzschalter 1 | D0007270 | |
| 9 | Kartenrelais 1 | D0007271 |

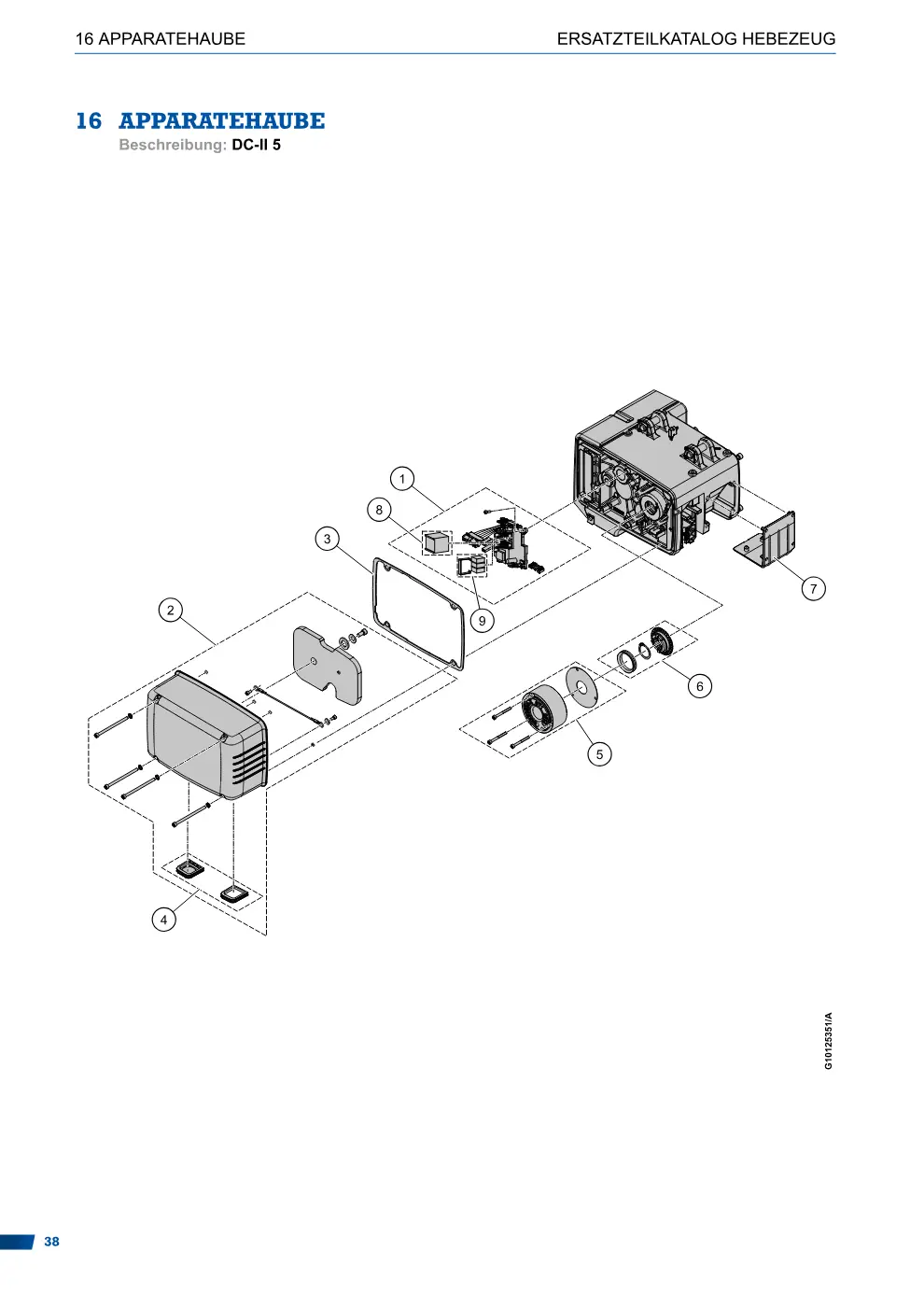

APPARATEHAUBE ERSATZTEILKATALOG HEBEZEUG (Seite 38)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Steuerungsset 1 | D0007859 | |
| 1 | Steuerungsset 1 | D0007860 | |
| 1 | Steuerungsset 1 | D0007861 | |
| 1 | Steuerungsset 1 | D0007718 | |
| 2 | Abdeckung 1 | D0007259 | |
| 3 | Dichtung 1 | D0007262 | |
| 4 | Inspektionsfenster 1 | D0007264 | |
| 5 | Bremsenset 1 | D0007265 | |
| 5 | Bremsenset 1 | D0007664 | |
| 5 | Bremsenset 1 | D0007665 | |
| 5 | Bremsenset 1 | D0007666 | |
| 5 | Bremsenset 1 | D0007667 | |
| 5 | Bremsenset 1 | D0007893 | |
| 6 | Impulsrad 1 | D0004677 | |
| 7 | Abdeckung 1 | D0007268 | |
| 8 | Zusatzschalter 1 | D0007270 | |
| 9 | Kartenrelais 1 | D0007271 |
APPARATEHAUBE ERSATZTEILKATALOG HEBEZEUG (Seite 40)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Steuerungsset 1 | D0007859 | |
| 1 | Steuerungsset 1 | D0007860 | |
| 1 | Steuerungsset 1 | D0007861 | |
| 1 | Steuerungsset 1 | D0007718 | |
| 2 | Abdeckung 1 | D0007260 | |
| 3 | Dichtung 1 | D0007263 | |
| 4 | Inspektionsfenster 1 | D0007264 | |
| 5 | Bremsenset 1 | D0007266 | |
| 5 | Bremsenset 1 | D0007668 | |
| 5 | Bremsenset 1 | D0007669 | |
| 5 | Bremsenset 1 | D0007670 | |
| 5 | Bremsenset 1 | D0007671 | |
| 6 | Impulsrad 1 | D0004881 | |
| 7 | Abdeckung 1 | D0007269 | |
| 8 | Zusatzschalter 1 | D0007270 | |
| 9 | Kartenrelais 1 | D0007271 | |
| 10 | Gegengewicht 1 | D0007876 |

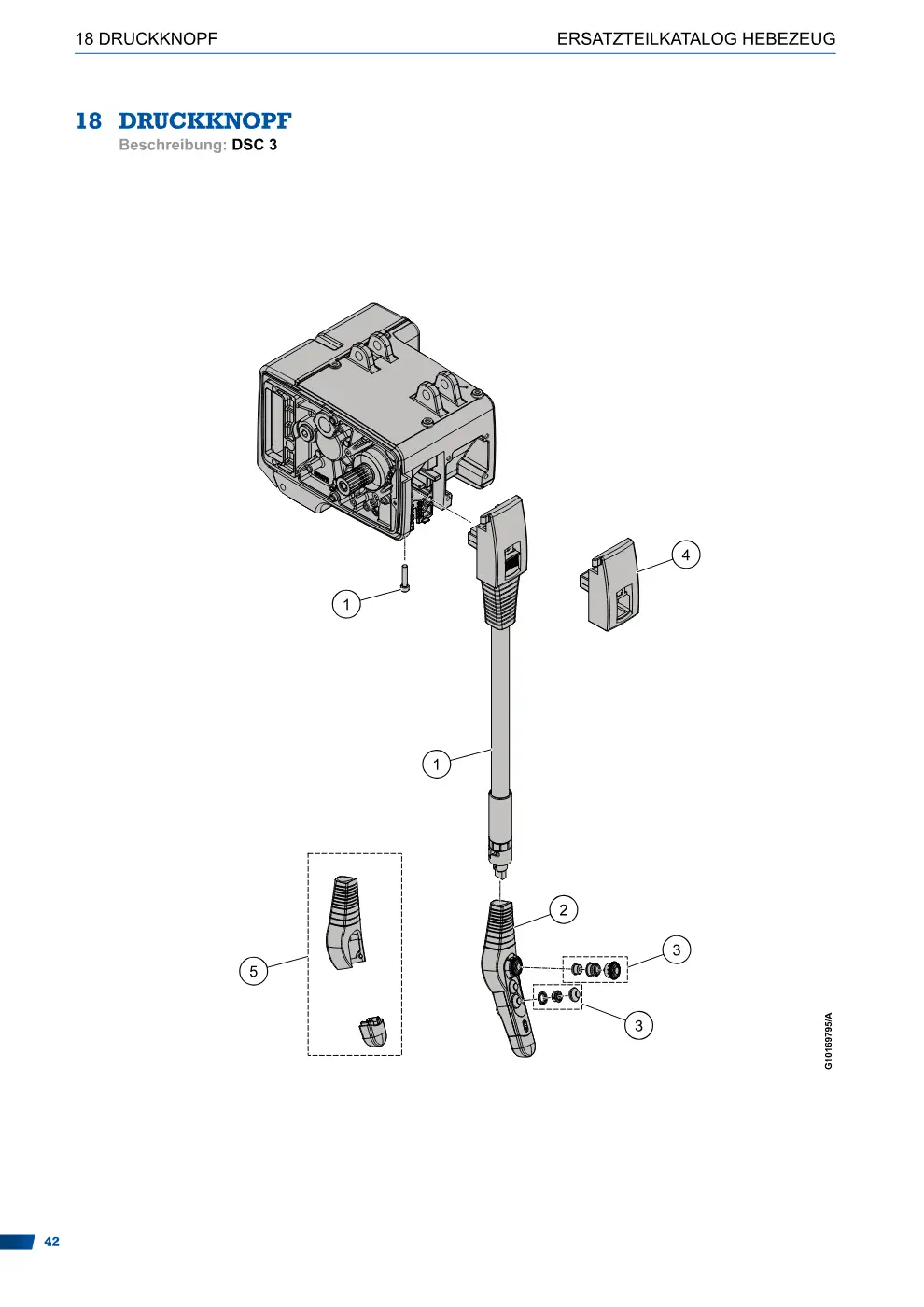

DRUCKKNOPF ERSATZTEILKATALOG HEBEZEUG (Seite 42)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Steuerleitungsset 1 | D0007273 | |
| 1 | Steuerleitungsset 1 | D0007272 | |
| 2 | Steuerschalter 1 | D0007274 | |
| 3 | Not-halt-set/gummikappe 1 | D0007275 | |
| 4 | Schlauch 1 | D0007276 | |
| 5 | Schutz 1 | D0007277 |

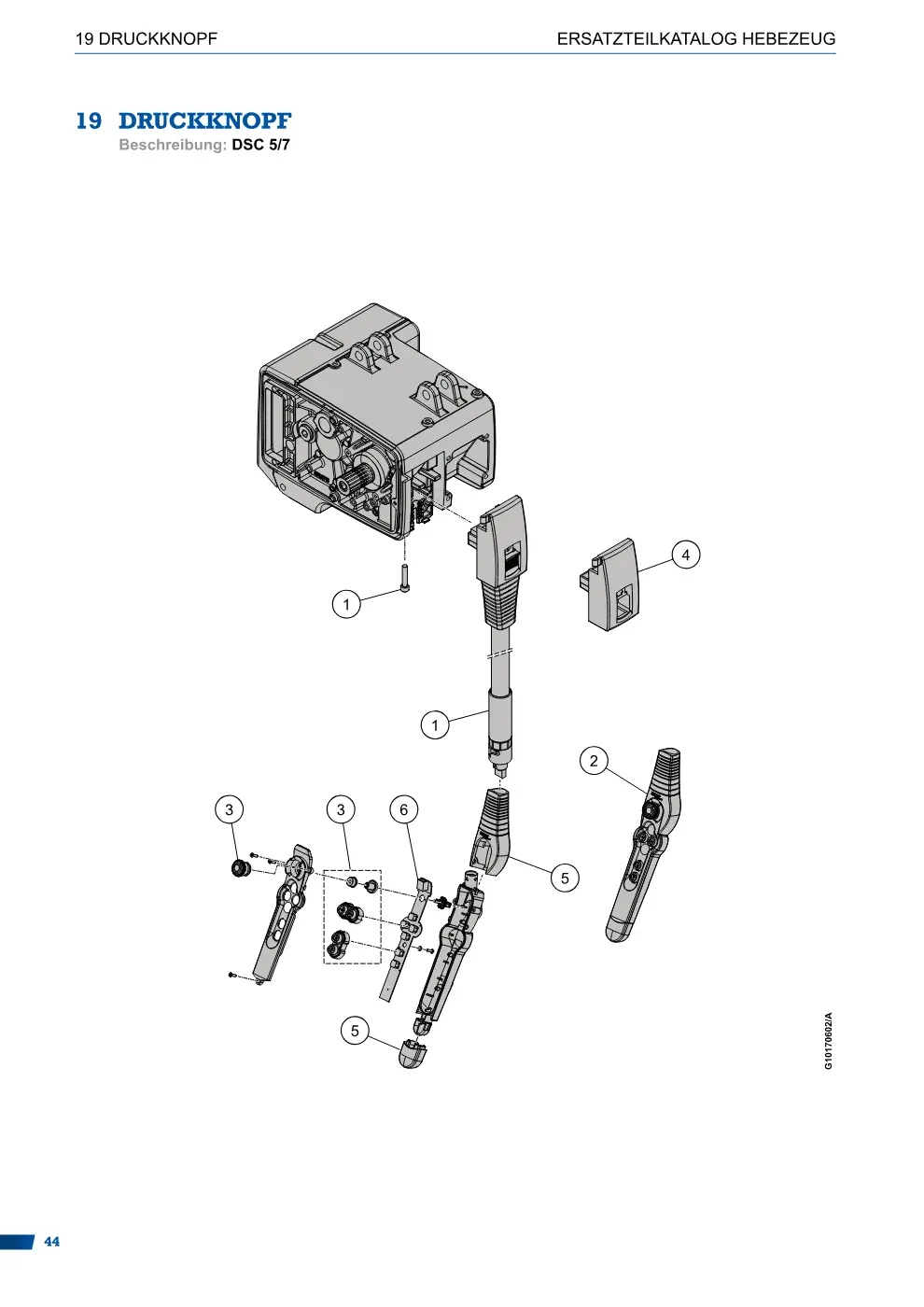

DRUCKKNOPF ERSATZTEILKATALOG HEBEZEUG (Seite 44)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Steuerleitungsset 1 | D0007273 | |
| 1 | Steuerleitungsset 1 | D0007272 | |
| 2 | Steuerschalter 1 | D0007278 | |
| 2 | Steuerschalter 1 | D0007279 | |
| 3 | Not-halt-set/gummikappe 1 | D0007280 | |
| 3 | Not-halt-set/gummikappe 1 | D0007281 | |
| 4 | Schlauch 1 | D0007276 | |
| 5 | Schutz 1 | D0007277 | |
| 6 | Leiterkarte 1 | D0007282 |

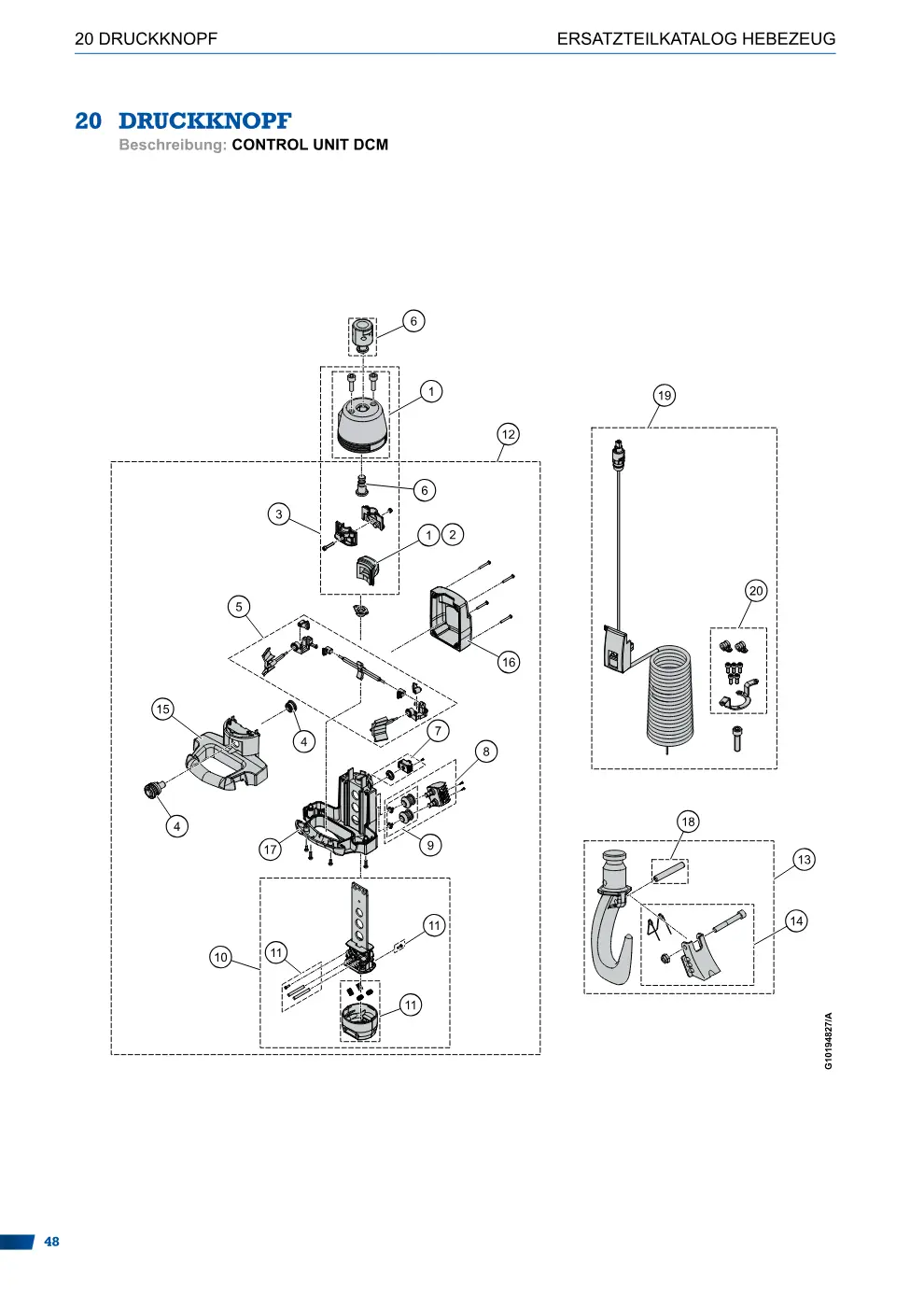

DRUCKKNOPF ERSATZTEILKATALOG HEBEZEUG (Seite 48)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Kappe 1 | D0007965 | |
| 2 | Kabeleinführung 1 | D0007967 | |
| 3 | Kettenbefestigung 1 | D0007968 | |
| 3 | Kettenbefestigung 1 | D0007969 | |
| 4 | Notdruckknopf oberteil 1 | D0007970 | |
| 5 | Lager 1 | D0007971 | |
| 6 | Zubehör 1 | D0007980 | |
| 6 | Zubehör 1 | D0007981 | |
| 7 | Schaltelement 1 | D0007972 | |
| 8 | Schaltelement 1 | D0007982 | |
| 8 | Schaltelement 1 | D0007973 | |
| 9 | Kappe 1 | D0007983 | |
| 10 | Traglastelement 1 | D0008053 | |
| 10 | Traglastelement 1 | D0008054 | |
| 11 | Entriegelung buchsenhälfte 1 | D0007974 | |
| 12 | Steuergerät 1 | D0007975 | |
| 12 | Steuergerät 1 | D0007976 | |
| 12 | Steuergerät 2 | D0007977 | |
| 12 | Steuergerät 1 | D0007978 | |
| 13 | Lasthaken 1 | D0007979 | |
| 14 | Hakenmaulsicherungsset 1 | D0007248 | |
| 15 | Gehäuseoberteil 1 | D0007984 | |
| 16 | Kappe 1 Tabelle (Forts.) | D0007985 | |
| 17 | Gehäuseunterteil 1 | D0007988 | |
| 18 | Stift 1 | D0007989 | |
| 19 | Kabel 1 | D0007990 | |
| 19 | Kabel 1 | D0007991 |

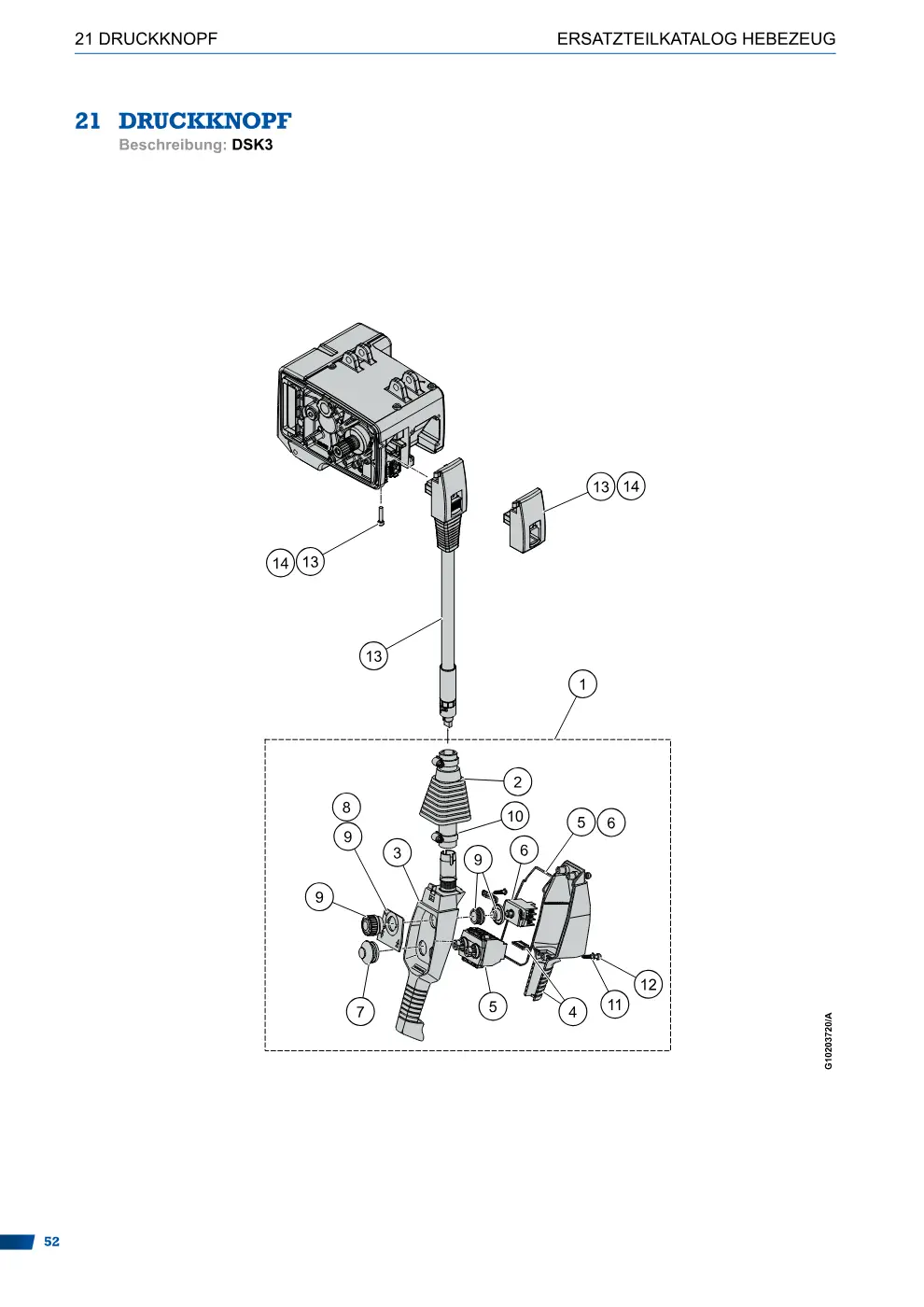

DRUCKKNOPF ERSATZTEILKATALOG HEBEZEUG (Seite 52)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Steuerschalter 1 | D0008137 | |
| 2 | Schlauchtülle 1 | D0008143 | |
| 3 | Gehäuseoberteil 1 | D0008144 | |
| 4 | Gehäuseunterteil 1 | D0008145 | |
| 5 | Schaltelement 1 | D0008146 | |
| 6 | Schaltelement 1 | D0008147 | |
| 7 | Kappe 1 | D0008148 | |
| 8 | Kennzeichen not-aus 1 | D0008151 | |
| 9 | Not-halt-taster 1 | D0008155 | |
| 10 | Schlauchklemme 1 | D0008164 | |
| 11 | Dichtungsring 1 | D0008165 | |
| 12 | Schraube 1 | D0008167 | |
| 13 | Steuerkabel 1 | D0008170 | |
| 13 | Steuerkabel 1 | D0008171 | |
| 13 | Steuerkabel 1 | D0008169 | |
| 13 | Steuerkabel 1 | 72013345 | |
| 13 | Steuerkabel 1 | D0008168 | |
| 14 | Beutel 1 | D0008172 |
Zum Ersatzteilshop ·
Partfinder ·
Alle Kategorien ·
Impressum ·
AGB ·
Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
