Demag DC-Wind 5 / 10 (Ausführung Enercon) – Ersatzteilliste 23102944

Betriebsanleitung / Ersatzteile, Ausgabe 10/2020, Demag-Nr. 23102944 – 11 Zeichnungen, 84 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

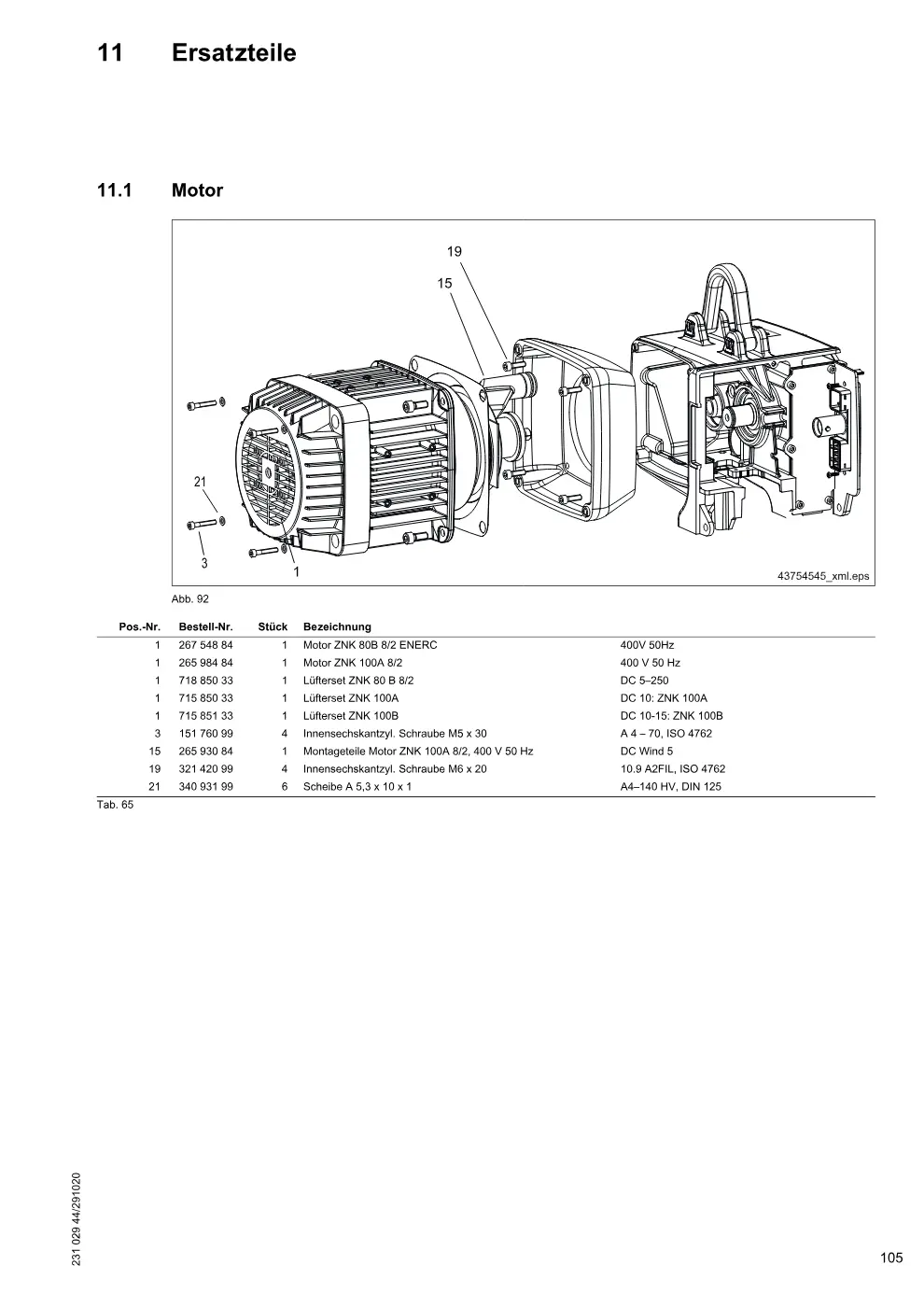

Ersatzteile (Seite 105)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Ersatzteile, Zeichnung Seite 105

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor ZNK 80B 8/2 ENERC 400V 50Hz	26754884	1
1	Motor ZNK 100A 8/2 400 V 50 Hz	26598484	1
1	Lüfterset ZNK 80 B 8/2 DC 5–250	71885033	1
1	Lüfterset ZNK 100A DC 10: ZNK 100A	71585033	1
1	Lüfterset ZNK 100B DC 10-15: ZNK 100B	71585133	1
3	Innensechskantzyl. Schraube M5 x 30 A 4 – 70, ISO 4762	15176099	4
15	Montageteile Motor ZNK 100A 8/2, 400 V 50 Hz DC Wind 5	26593084	1
19	Innensechskantzyl. Schraube M6 x 20 10.9 A2FIL, ISO 4762	32142099	4
21	Scheibe A 5,3 x 10 x 1 A4–140 HV, DIN 125	34093199	6

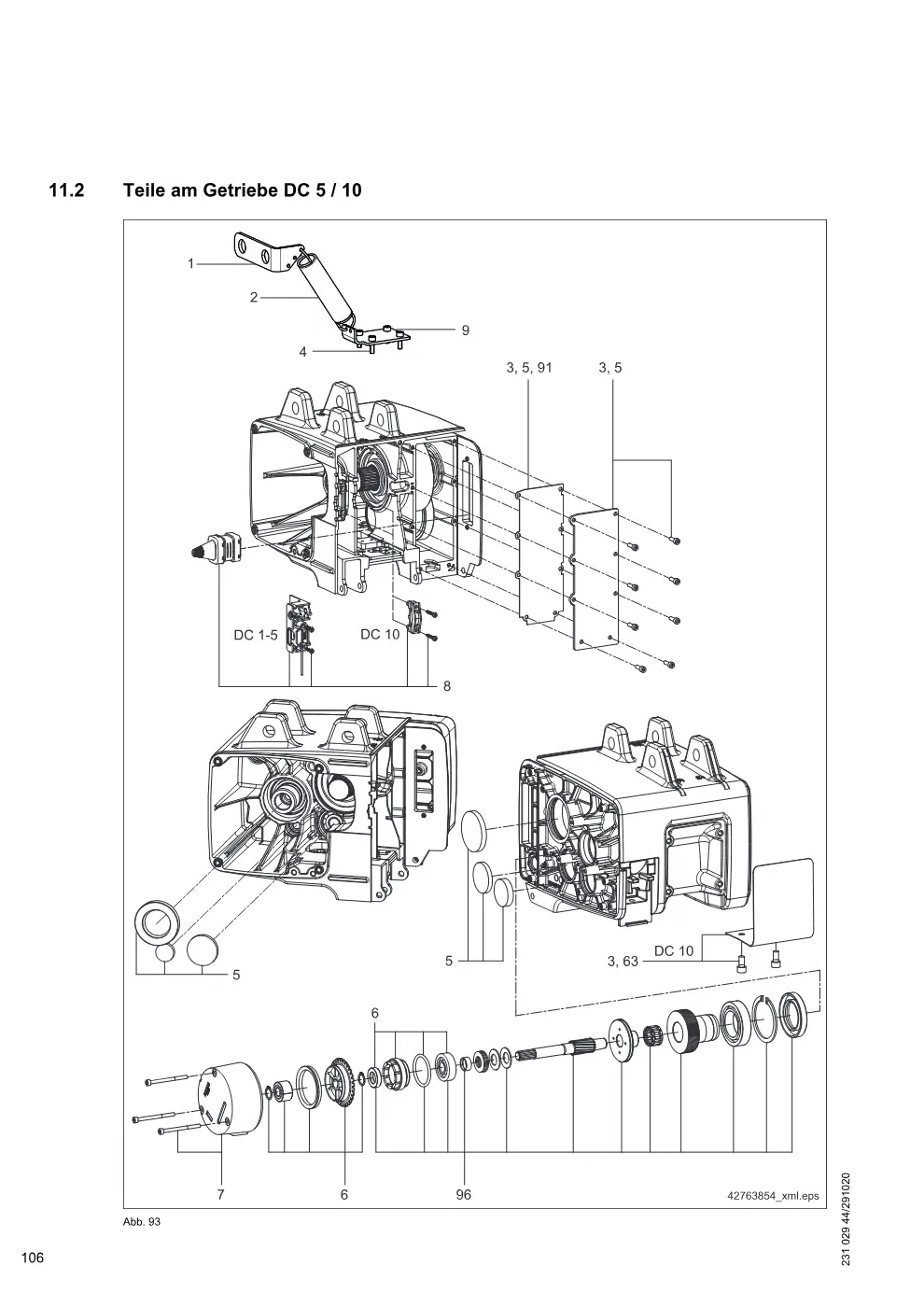

Teile am Getriebe DC 5 / 10 (Seite 106)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Teile am Getriebe DC 5 / 10, Zeichnung Seite 106

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Federhalter Anlage	72944445	1
2	Zugfeder 2,41 x 25,4 x 76,2 X10CrNi18-8, FEBROTEC	55249982	1
3	Getriebeset DC 5 V16 Enercon RAL7035	72954045	1
3	Getriebeset DC-Pro 10 V18 RAL7035	72981545	1
4	Innensechskantzyl. Schraube M 5 X 16 A4-70, ISO 4762	15151199	4
5	Dichtungsset DC 5	75263233	1
5	Dichtungsset DC 10	75263333	1
6	Einstellmutter / Impulsrad DC 5	71894733	1
6	Einstellmutter / Impulsrad DC 10	71594733	1
7	Bremsenset 180 V DC 5: 380-415V 50Hz	71887133	1
7	Bremsenset DC 10 180 V DC 10: 380-415V 50Hz	71587133	1
8	Einschub / Stecker	71885633	1
9	Federhalter Motor	72944545	1
63	Abdeckblech DC 10 Kit	71511345	1
91	Getriebeölset DC 5, 0,5 Liter Donax	75260233	1
91	Getriebeölset DC 10, 0,9 Liter Donax	75260333	1

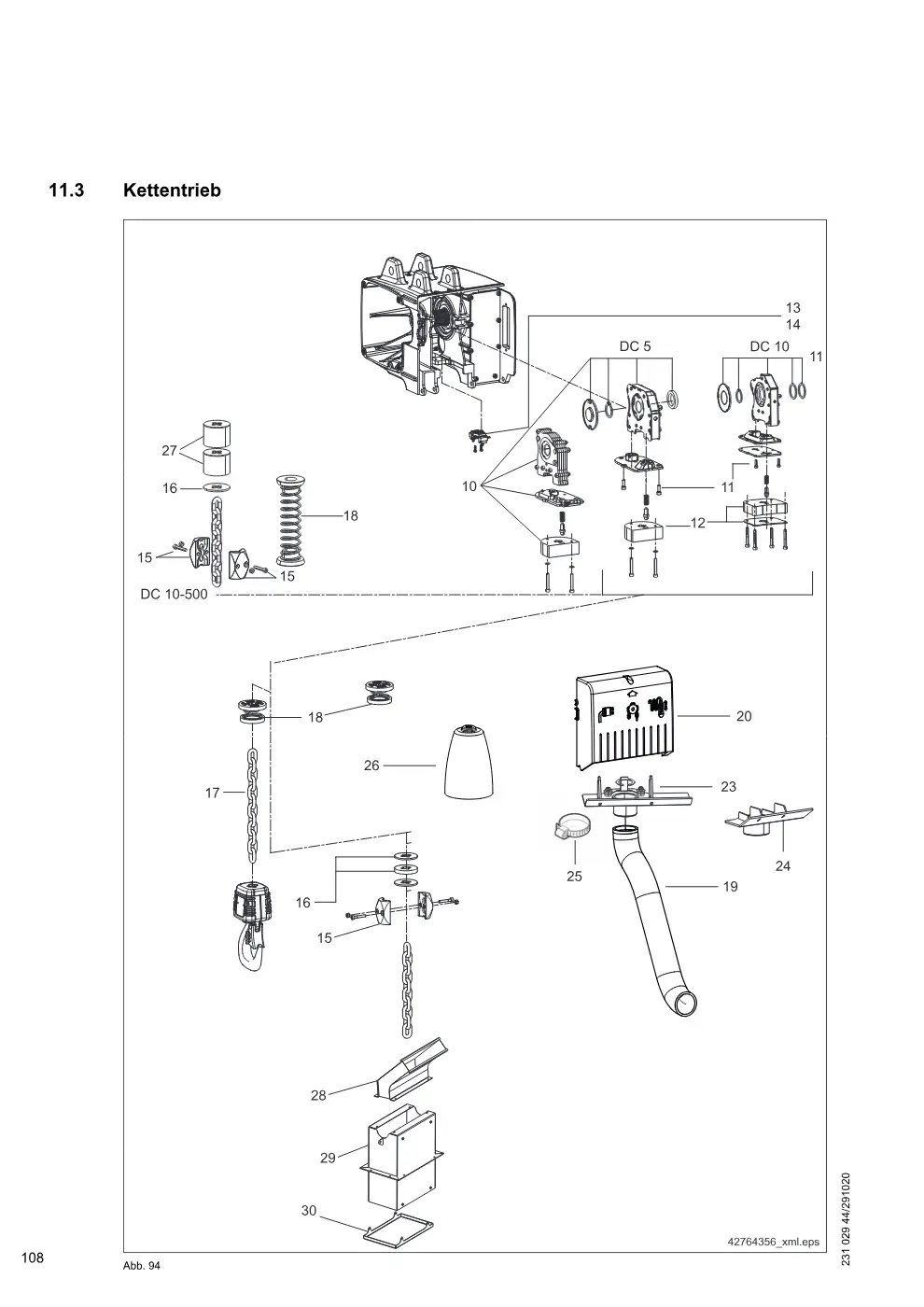

Kettentrieb (Seite 108)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Kettentrieb, Zeichnung Seite 108

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	DC 5 Kettenführung Blech 4 und 4,2 mm Kette; Ketteneinlaufblech 718 465 45 mitbestellen	71875045	1
10	Ketteneinlaufblech kpl mitbestellen zu 10: DC 5 Kettenführung Blech 4 und 4,2 mm Kette	71846545	1
11	Kettenführungsset DC Wind 10 mit 5 mm Kette  „Kettenführungen“, Seite 112	75318333	1
11	Kettenführungsset DC10 Verst. für Kette 7 x 21 mm für DC–Wind 10–500;  „Kettenführungen“, Seite 112	75318233	1
11	Innensechskantzyl. Schraube A4-80, ISO 4762; Ma = 22 Nm	15289699	4
12	DC 5 Kettenschutz 5,3 mm Kette	72944345	1
12	DC 5-250 Kettenschutz 4,2 mm Kette	72967045	1
12	DC 10 Kettenschutz Kettenschutz DC 10 5,3 Kette	72998645	1
12	DC 10 Kettenschutz Kettenschutz DC 10 7,4 K für DC–Wind 10–500	72998845	1
13	Endschalterset DC 5	71888033	1
14	Endschalterset DC 10	71588033	1
15	Anschlagstück DK 5 incl. Schrauben und Mut‐ tern für 5 mm Kette	83608344	1
15	Anschlagstück DK 5 incl. Schrauben und Mut‐ tern für 4 mm Kette	83508344	1
15	Anschlagstück DK10 für DC–Wind 10–500 für 7 mm Kette	83708344	1
16	Puffer / Blech Kit DC 5	71853445	1
16	Pufferblech DC10 für DC–Wind 10–500	71526345	1
16	Puffer 125 / 250 kg DC 5-250: 4,2 mm Kette	71751545	1
16	Pufferblech DC 5-250: 4,2 mm Kette	71726345	1
17	Einzelkette 122 m DC 5: 5 x 15 mm	72952345	1
17	Einzelkette 145 m Einzelkette 122 m Kette DC -W 4,2 RT 122 m; DIN Kette 4 mm nach 60804944, DC 5 / DC 10: 5 x 15 mm	72952445	1
17	Einzelkette 165 m Einzelkette 147 m Kette DC -W 4,2 RT 147 m; DIN Kette 4 mm nach 60804944, DC 5 / DC 10: 5 x 15 mm	72952545	1
17	Einzelkette 122 m Einzelkette 147 m Kette DC -W 4,2 RT 147 m; DIN Kette 4 mm nach 60804944, DC-W 7,0 T für DC–Wind 10–500	72982045	1
17	Einzelkette 147 m Einzelkette 147 m Kette DC -W 4,2 RT 147 m; DIN Kette 4 mm nach 60804944, DC-W 7,0 T für DC–Wind 10–500	72982145	1
17	Einzelkette 168 m Einzelkette 147 m Kette DC -W 4,2 RT 147 m; DIN Kette 4 mm nach 60804944, DC-W 7,0 T für DC–Wind 10–500	72982245	1
18	Abschaltfeder DC 5 V16	71825645	1
18	Abschaltfeder DC–Wind 10 5,3 V24 DC 10, 5 mm Kette	72987045	1
18	Abschaltfeder Zubehör DC–Wind 10 7 mm Kette für DC–Wind 10–500	72986745	1
19	Kettenführungsschlauch, 50, 1,05 m	72953745	1
19	Kettenführungsschlauch, 50, 1,9 m	72953845	1
19	Kettenführungsschlauch, 50, 1,2 m	72954145	1
19	Schlauch für DC–Wind 10–500 76 mm x 6 mm / 1,7 m Länge	10015898	1
20	Servicehaubenset DC 5	71892033	1
20	Servicehaubenset DC 10	71592033	1
21	Sicherungsclip SL 8 SXNO8	34286944	1
22	Kopfbolzen 8 X 202	71819345	1
23	Anbau Kettenauslauf DC 10	07493246	1
24	Konsole DC 5	72942045	1
24	Schlauchhalter Anbau Kettenauslauf für DC–Wind 10–500	72982845	1
25	Schlauchschelle 59 - 63 Ma = 6 Nm	10015398	1
25	Schelle Schl 85- 91 Schlauchschelle für DC–Wind 10–500	10015798	1
26	Haube DC 5 / 10	72941845	1
27	Puffer DC10 Leertrum für DC–Wind 10–500	71525345	1
28	Einlaufschacht kpl für DC–Wind 10–500	72996745	1
29	Kettenspeicher V2 für DC–Wind 10–500	72996145	1
30	Ölwanne Kettenspeicher für DC–Wind 10–500	72997245	1

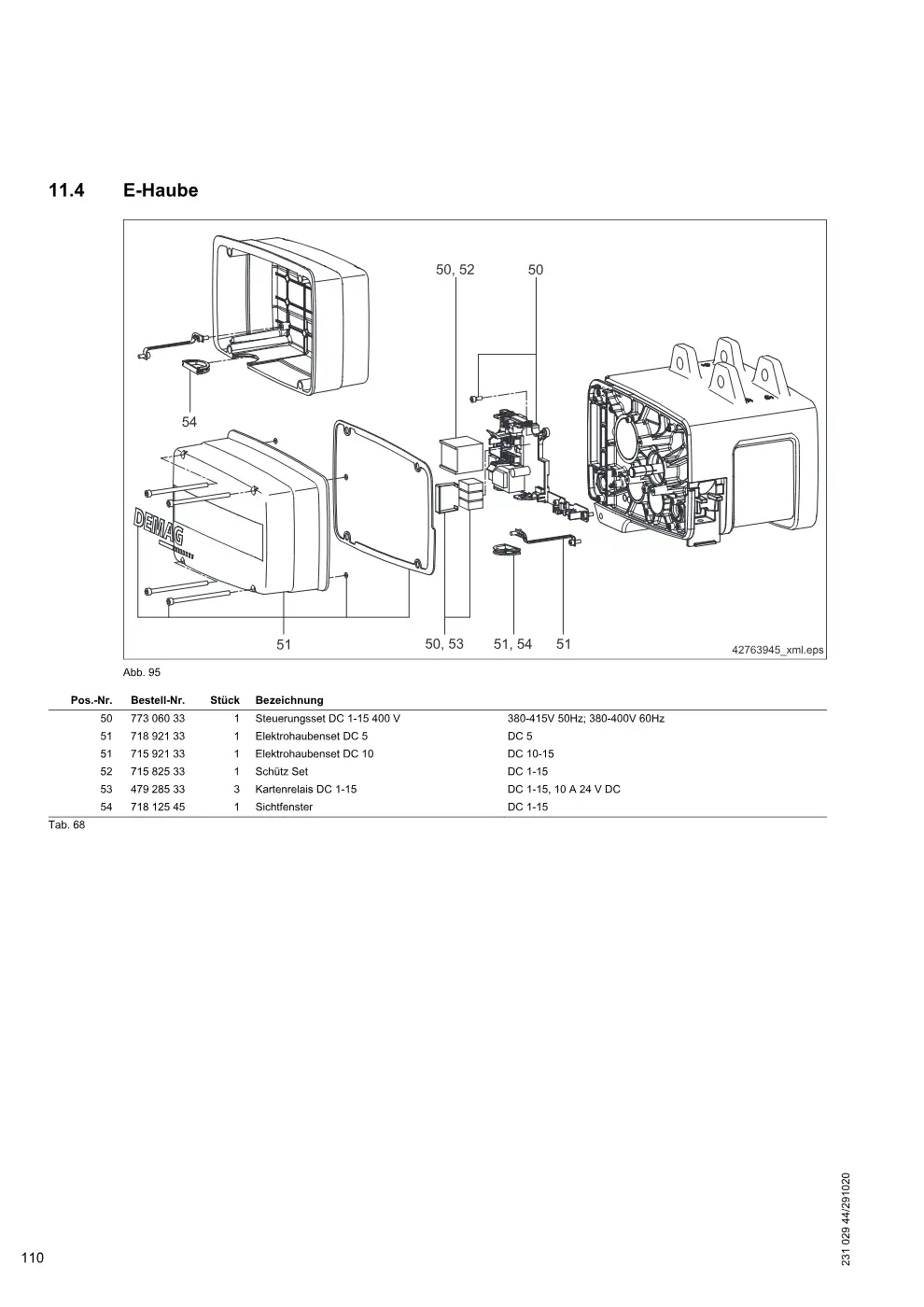

E-Haube (Seite 110)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – E-Haube, Zeichnung Seite 110

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
50	Steuerungsset DC 1-15 400 V 380-415V 50Hz; 380-400V 60Hz	77306033	1
51	Elektrohaubenset DC 5 DC 5	71892133	1
51	Elektrohaubenset DC 10 DC 10-15	71592133	1
52	Schütz Set DC 1-15	71582533	1
53	Kartenrelais DC 1-15 DC 1-15, 10 A 24 V DC	47928533	3
54	Sichtfenster DC 1-15	71812545	1

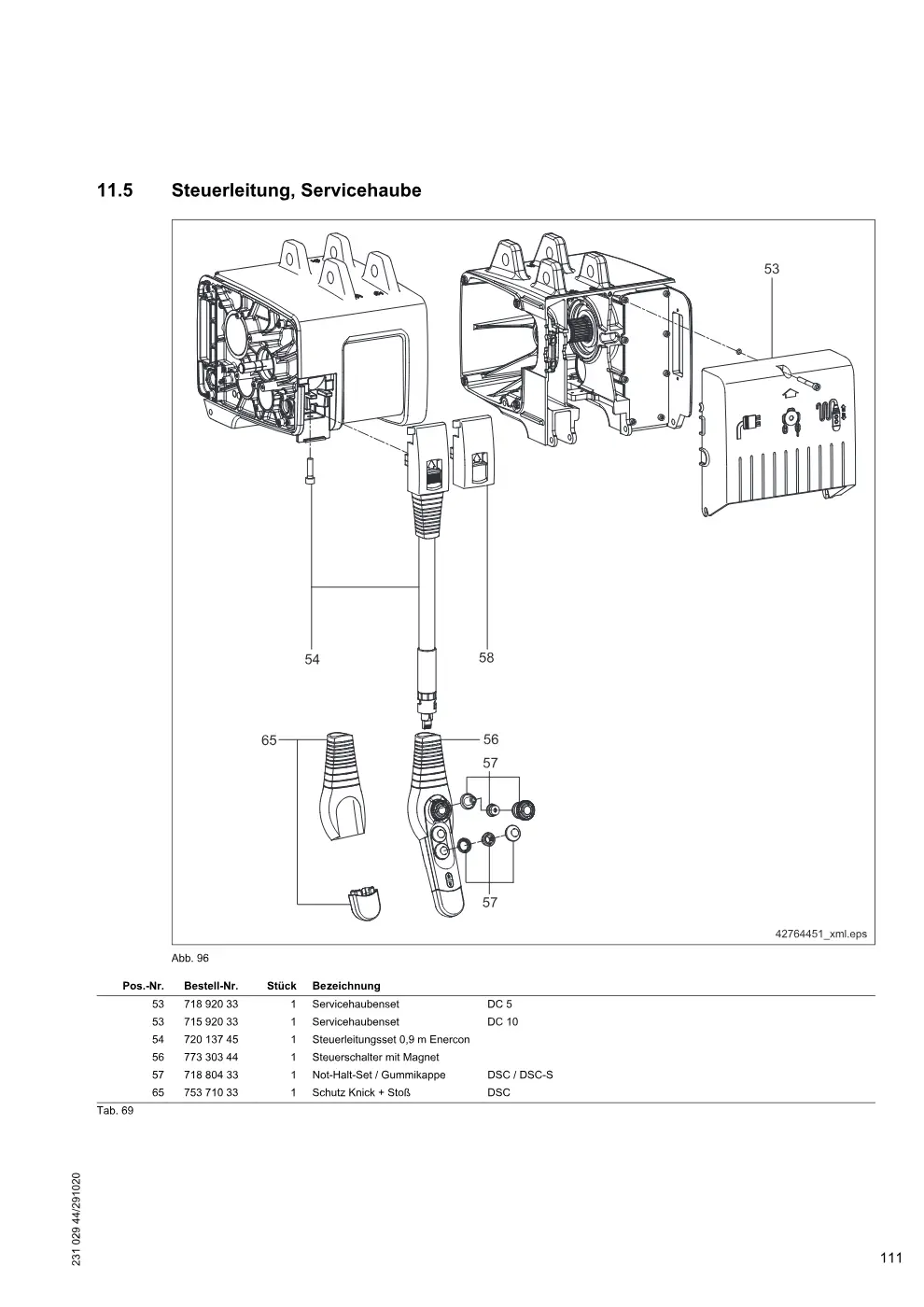

Steuerleitung, Servicehaube (Seite 111)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Steuerleitung, Servicehaube, Zeichnung Seite 111

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Servicehaubenset DC 5	71892033	1
53	Servicehaubenset DC 10	71592033	1
54	Steuerleitungsset 0,9 m Enercon	72013745	1
56	Steuerschalter mit Magnet	77330344	1
57	Not-Halt-Set / Gummikappe DSC / DSC-S	71880433	1
65	Schutz Knick + Stoß DSC	75371033	1

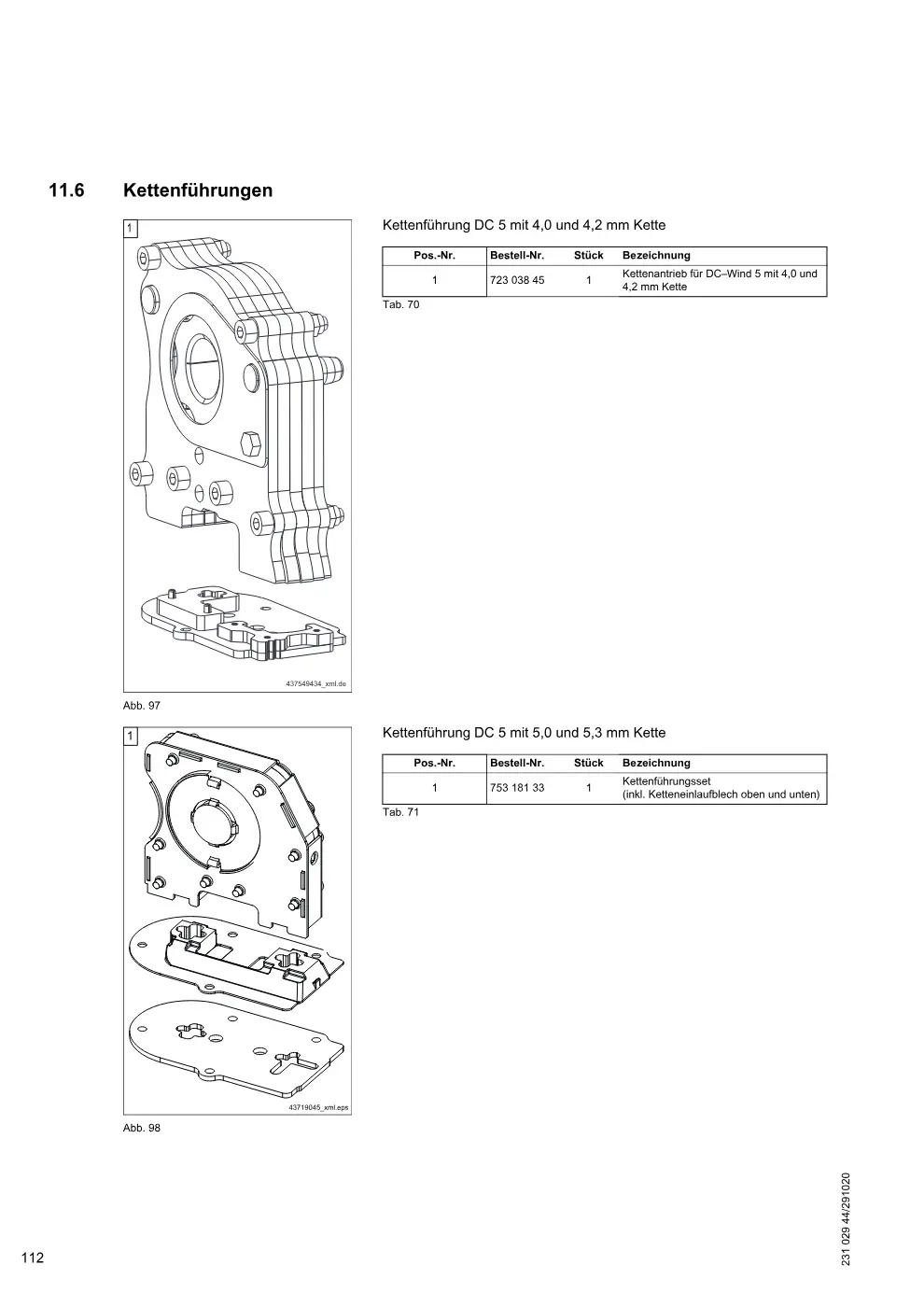

Kettenführungen (Seite 112)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Kettenführungen, Zeichnung Seite 112

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	4,2 mm Kette	72303845	1
1	(inkl. Ketteneinlaufblech oben und unten)	75318133	1
1	10 Verst. (inkl. Ketteneinlaufblech oben und unten)	75318333	1
1	10 Verst. (inkl. Ketteneinlaufblech oben und unten)	75318233	1

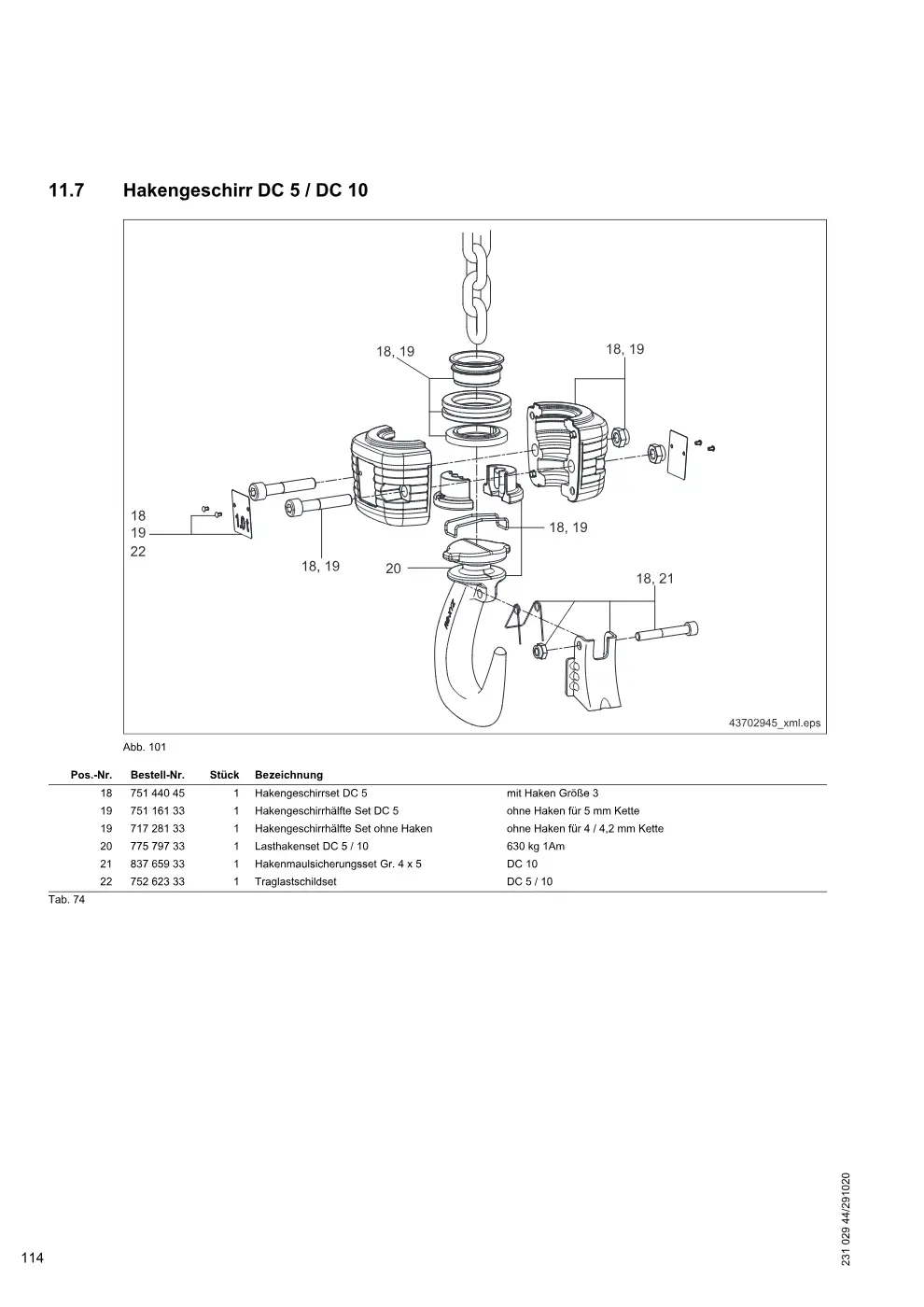

Hakengeschirr DC 5 / DC 10 (Seite 114)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Hakengeschirr DC 5 / DC 10, Zeichnung Seite 114

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
18	Hakengeschirrset DC 5 mit Haken Größe 3	75144045	1
19	Hakengeschirrhälfte Set DC 5 ohne Haken für 5 mm Kette	75116133	1
19	Hakengeschirrhälfte Set ohne Haken ohne Haken für 4 / 4,2 mm Kette	71728133	1
20	Lasthakenset DC 5 / 10 630 kg 1Am	77579733	1
21	Hakenmaulsicherungsset Gr. 4 x 5 DC 10	83765933	1
22	Traglastschildset DC 5 / 10	75262333	1

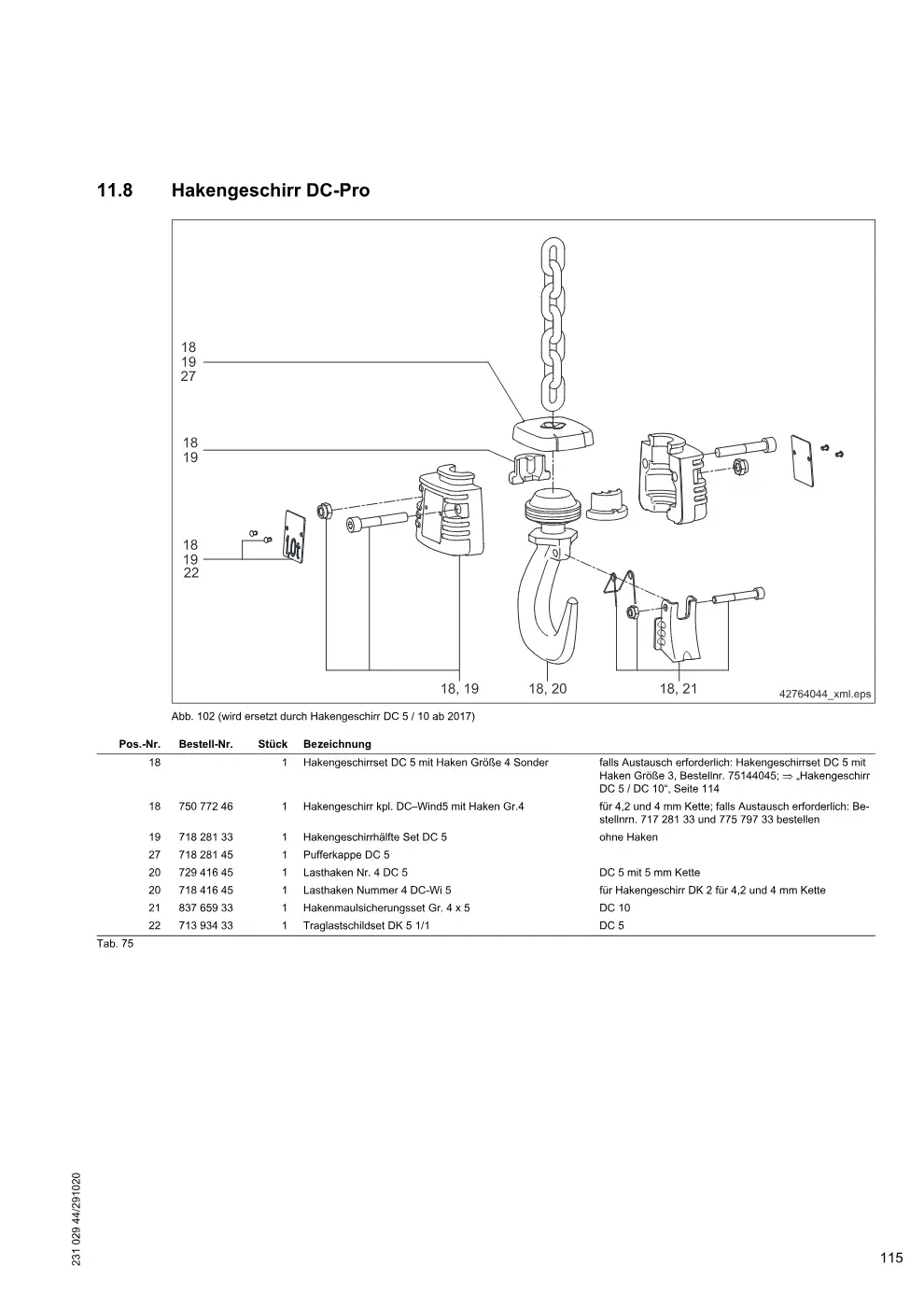

Hakengeschirr DC-Pro (Seite 115)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Hakengeschirr DC-Pro, Zeichnung Seite 115

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
18	Hakengeschirr kpl. DC–Wind5 mit Haken Gr.4 Hakengeschirrset DC 5 mit Haken Größe 4 Sonder falls Austausch erforderlich: Hakengeschirrset DC 5 mit Haken Größe 3, Bestellnr. 75144045;  „Hakengeschirr DC 5 / DC 10“, Seite 114, für 4,2 und 4 mm Kette; falls Austausch erforderlich: Be‐ stellnrn. 717 281 33 und 775 797 33 bestellen	75077246	1
19	Hakengeschirrhälfte Set DC 5 ohne Haken	71828133	1
27	Pufferkappe DC 5	71828145	1
20	Lasthaken Nr. 4 DC 5 DC 5 mit 5 mm Kette	72941645	1
20	Lasthaken Nummer 4 DC-Wi 5 für Hakengeschirr DK 2 für 4,2 und 4 mm Kette	71841645	1
21	Hakenmaulsicherungsset Gr. 4 x 5 DC 10	83765933	1
22	Traglastschildset DK 5 1/1 DC 5	71393433	1

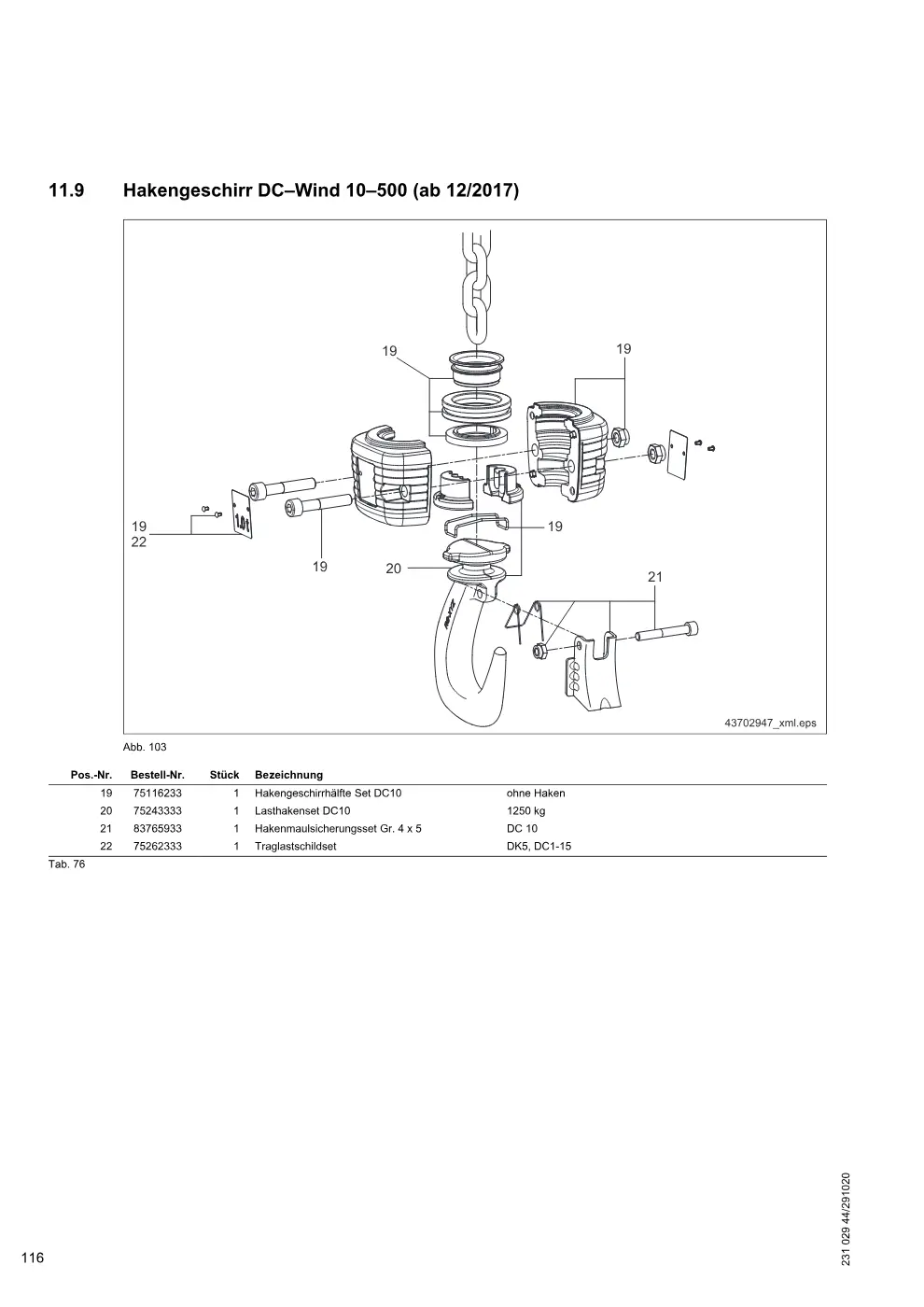

Hakengeschirr DC–Wind 10–500 (ab 12/2017) (Seite 116)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Hakengeschirr DC–Wind 10–500 (ab 12/2017), Zeichnung Seite 116

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
19	Hakengeschirrhälfte Set DC10 ohne Haken	75116233	1
20	Lasthakenset DC10 1250 kg	75243333	1
21	Hakenmaulsicherungsset Gr. 4 x 5 DC 10	83765933	1
22	Traglastschildset DK5, DC1-15	75262333	1

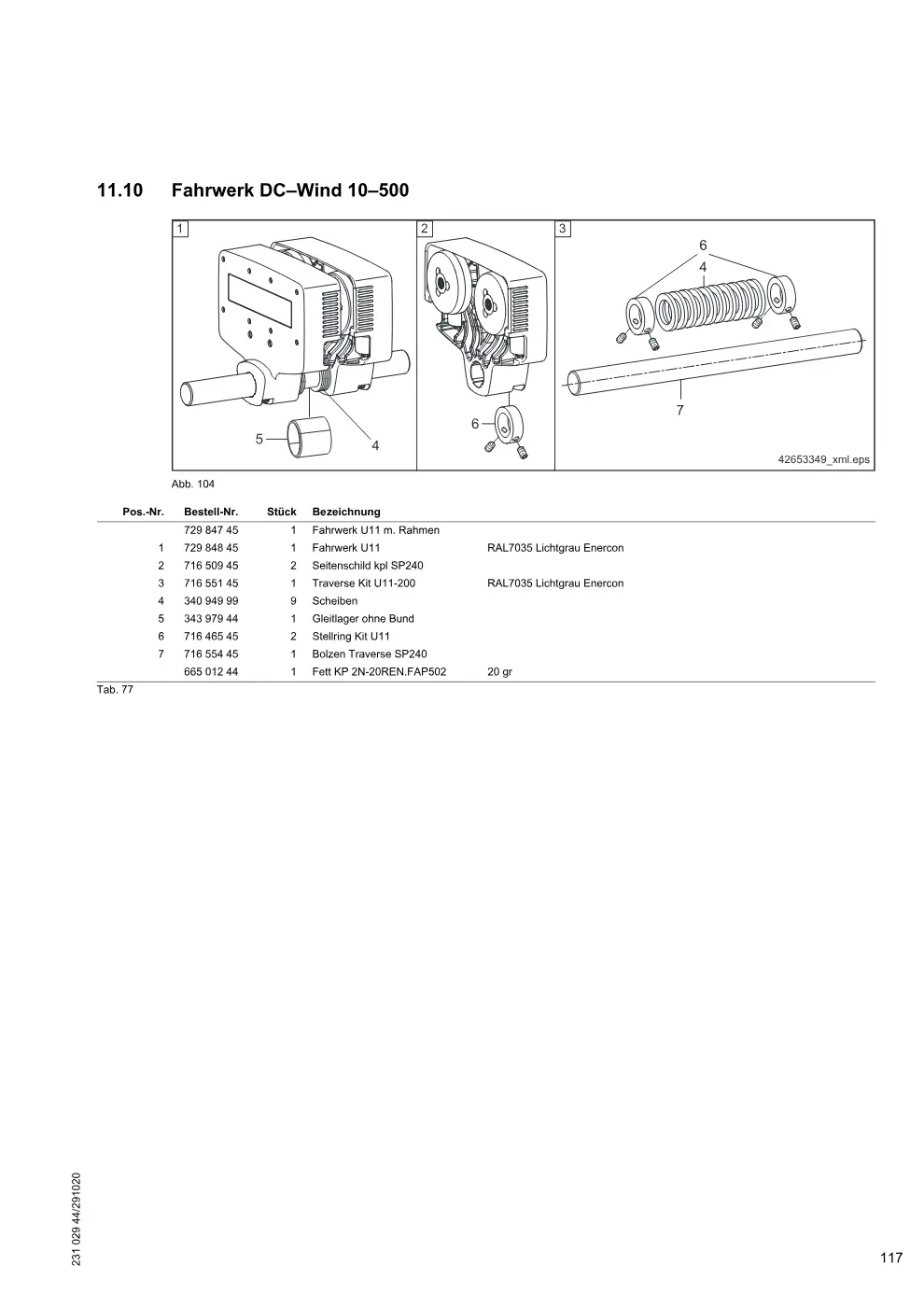

Fahrwerk DC–Wind 10–500 (Seite 117)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Fahrwerk DC–Wind 10–500, Zeichnung Seite 117

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk U11 RAL7035 Lichtgrau Enercon	72984845	1
2	Seitenschild kpl SP240	71650945	2
3	Traverse Kit U11-200 RAL7035 Lichtgrau Enercon	71655145	1
4	Scheiben	34094999	9
5	Gleitlager ohne Bund	34397944	1
6	Stellring Kit U11	71646545	2
7	Bolzen Traverse SP240	71655445	1
7	Fett KP 2N-20REN.FAP502 20 gr	66501244	1

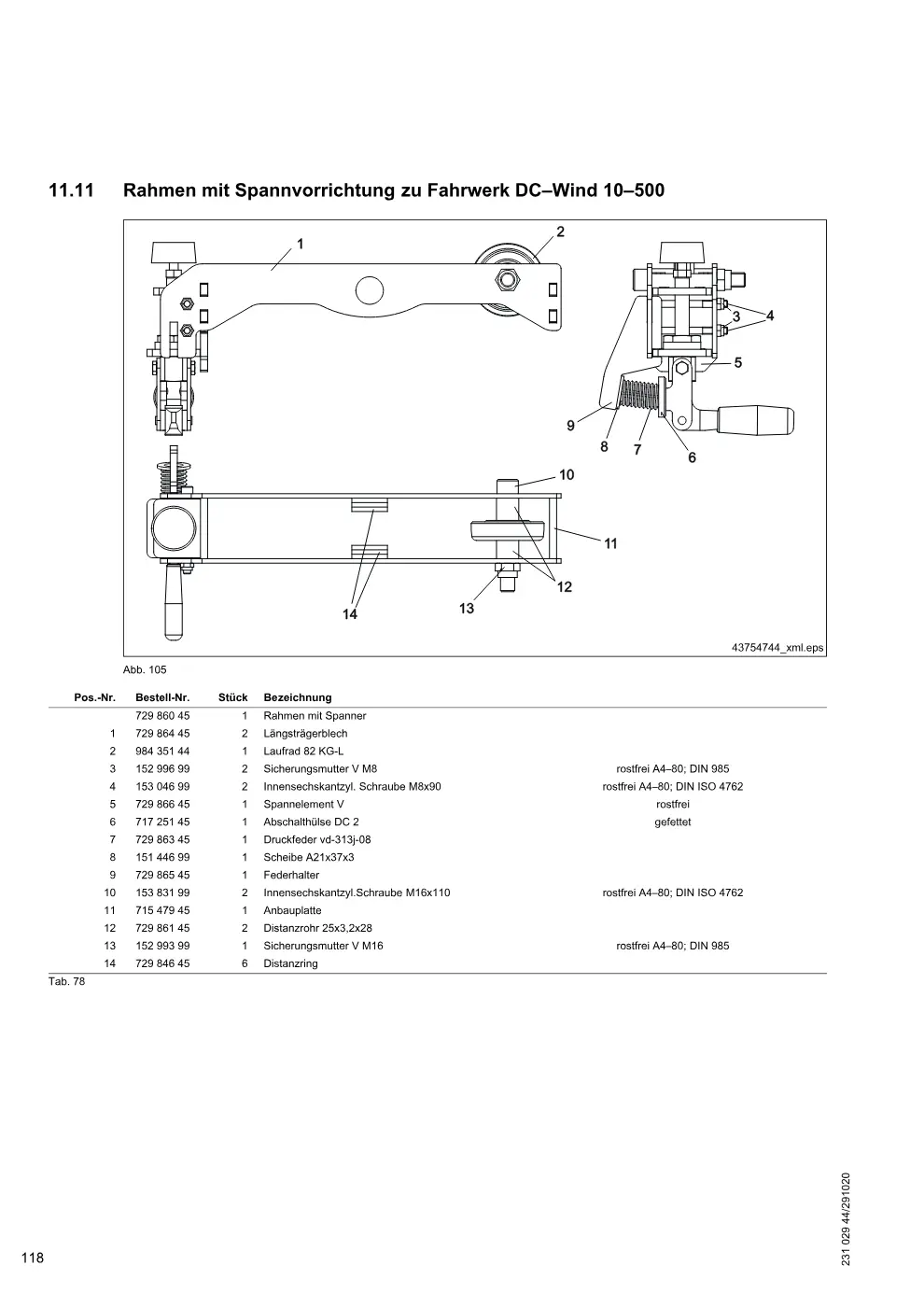

Rahmen mit Spannvorrichtung zu Fahrwerk DC–Wind 10–500 (Seite 118)

Demag DC-Wind 5 / 10 (Ausführung Enercon) – Rahmen mit Spannvorrichtung zu Fahrwerk DC–Wind 10–500, Zeichnung Seite 118

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Längsträgerblech	72986445	2
2	Laufrad 82 KG-L	98435144	1
3	Sicherungsmutter V M8 rostfrei A4–80; DIN 985	15299699	2
4	Innensechskantzyl. Schraube M8x90 rostfrei A4–80; DIN ISO 4762	15304699	2
5	Spannelement V rostfrei	72986645	1
6	Abschalthülse DC 2 gefettet	71725145	1
7	Druckfeder vd-313j-08	72986345	1
8	Scheibe A21x37x3	15144699	1
9	Federhalter	72986545	1
10	Innensechskantzyl.Schraube M16x110 rostfrei A4–80; DIN ISO 4762	15383199	2
11	Anbauplatte	71547945	1
12	Distanzrohr 25x3,2x28	72986145	2
13	Sicherungsmutter V M16 rostfrei A4–80; DIN 985	15299399	1
14	Distanzring	72984645	6
