Demag DH 300 – Ersatzteilliste 21730144

Ersatzteilliste, Ausgabe 02/2021, Demag-Nr. 21730144 – 42 Zeichnungen, 430 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

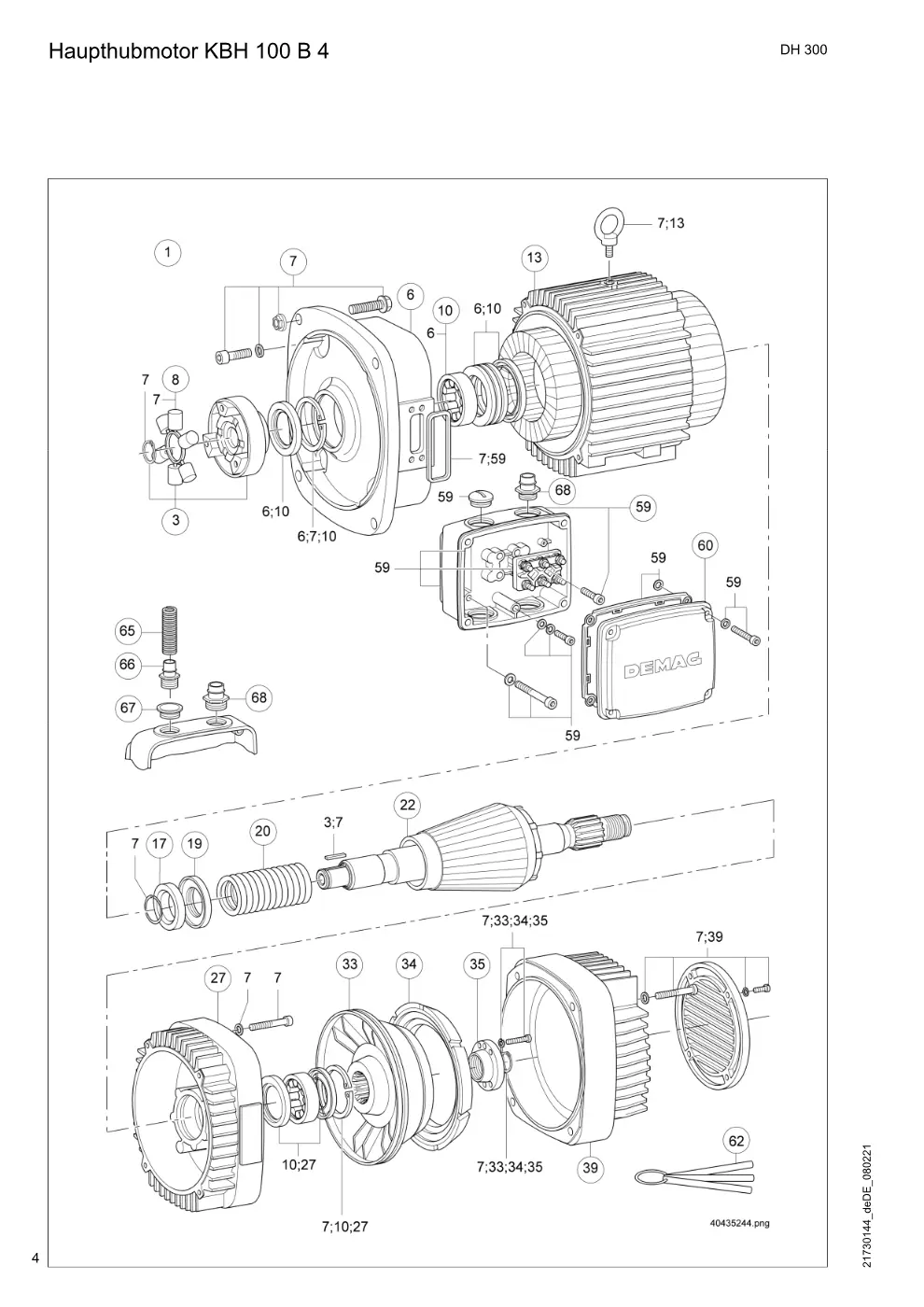

Haupthubmotor KBH 100 B 4 (Seite 4)

Demag DH 300 – Haupthubmotor KBH 100 B 4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-24K	35192233	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015184	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M32-M25	79499544	1
68	Rohrstutzen M32X1,5 NW24	82157244	1

Haupthubmotor KBH 112 B 4, Haupthub/Feinhubmotor KBH 112 B 2/12 - F 6 (Seite 6)

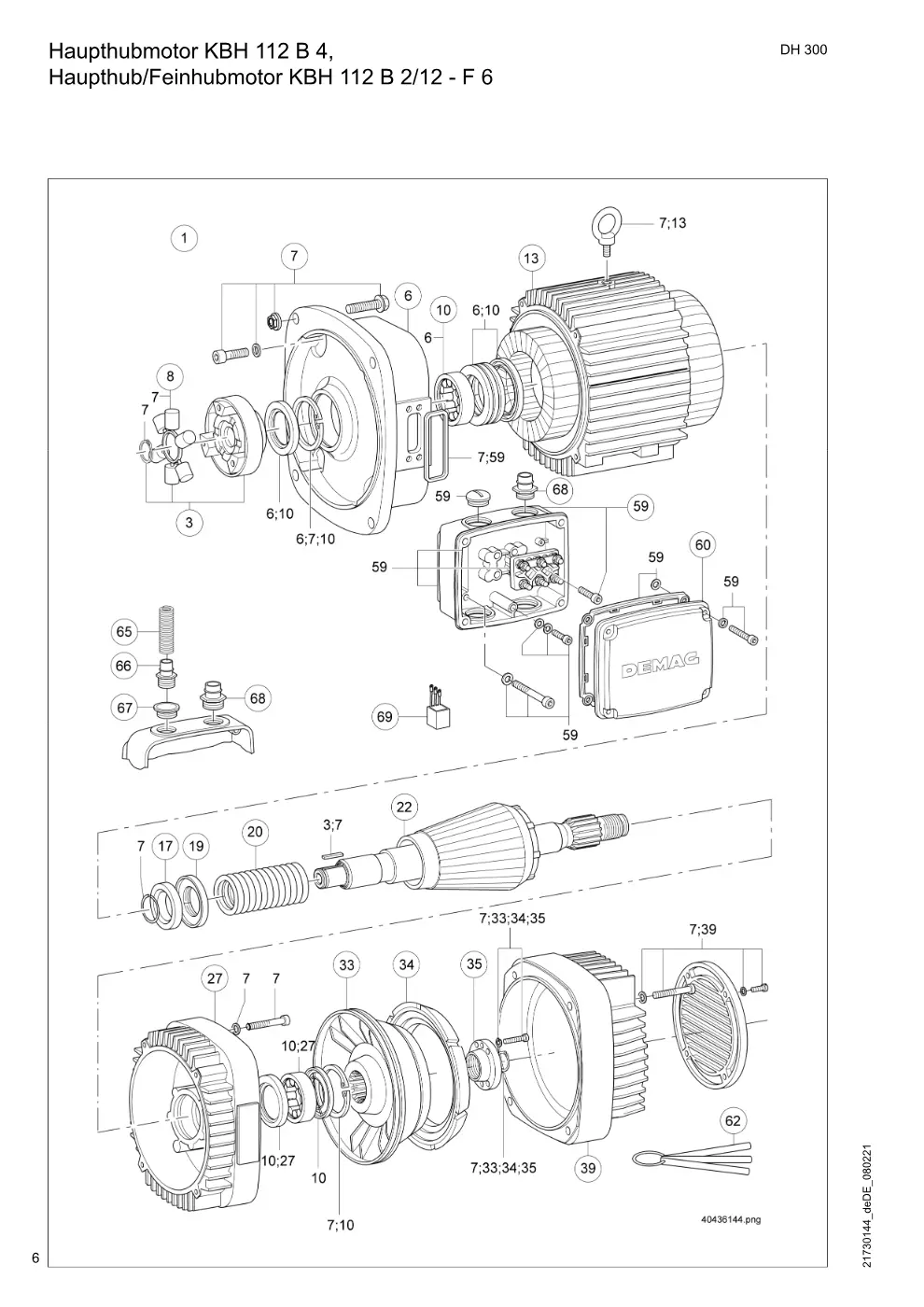

Demag DH 300 – Haupthubmotor KBH 112 B 4, Haupthub/Feinhubmotor KBH 112 B 2/12 - F 6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-28	35191333	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015184	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M32-M25	79499544	1
68	Rohrstutzen M32X1,5 NW24	82157244	1

Haupthubmotor KBH 125 B 4, Haupthub/Feinhubmotor KBH 125 B 2/12 - F 6 (Seite 8)

Demag DH 300 – Haupthubmotor KBH 125 B 4, Haupthub/Feinhubmotor KBH 125 B 2/12 - F 6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-32	35191533	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015384	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
70	Reduktion M32-M25	79499544	1

Haupthub/Feinhubmotor KBH 140 B 2/12 - F6 (Seite 10)

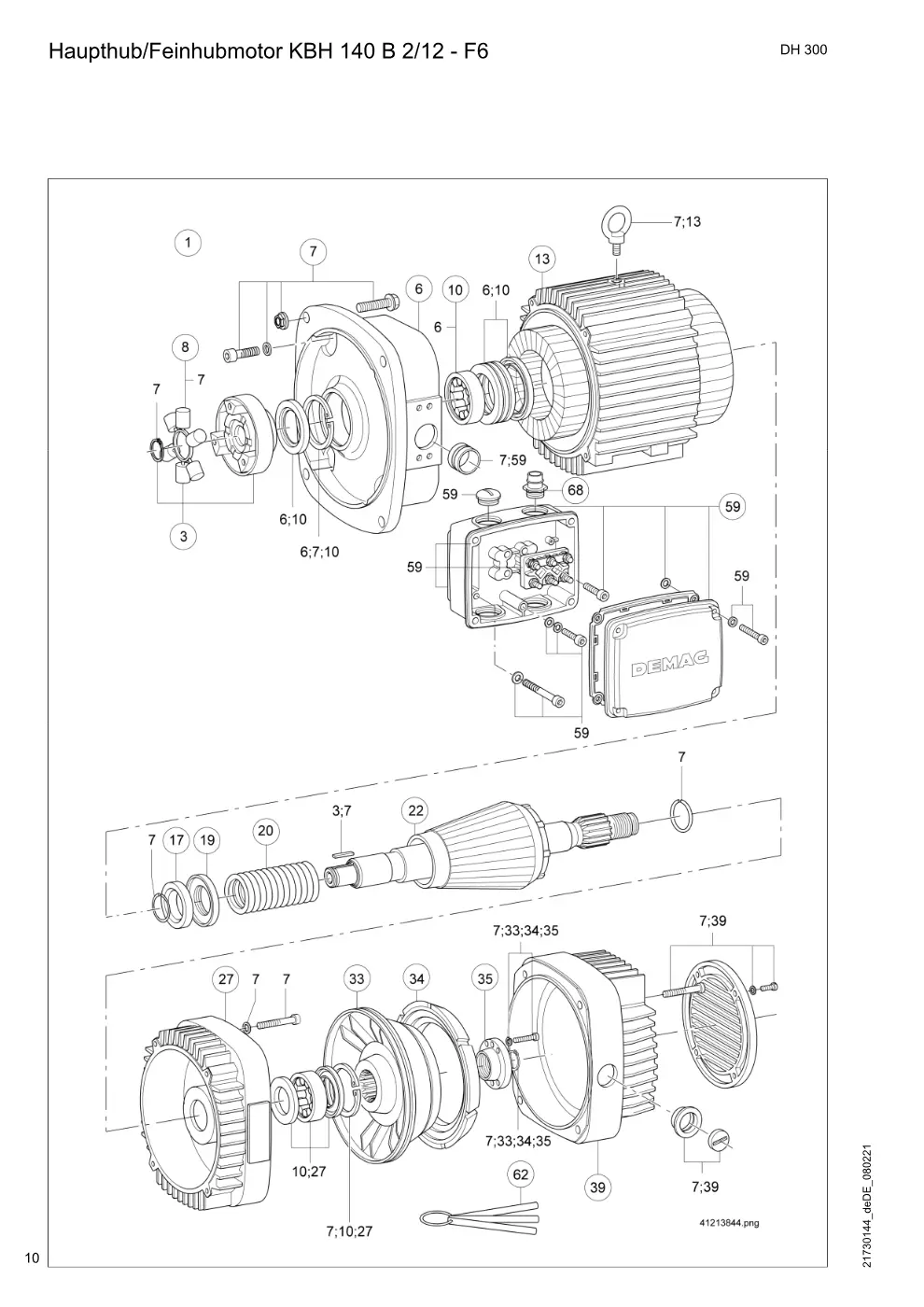

Demag DH 300 – Haupthub/Feinhubmotor KBH 140 B 2/12 - F6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-32	35191533	1
8	Rollenstern Kupplung H2	75226133	1
19	Tellerfederset KB 140	75282233	1
62	Fühlerlehrensatz	10015384	3
68	Rohrstutzen M32X1,5 NW24	82157244	1

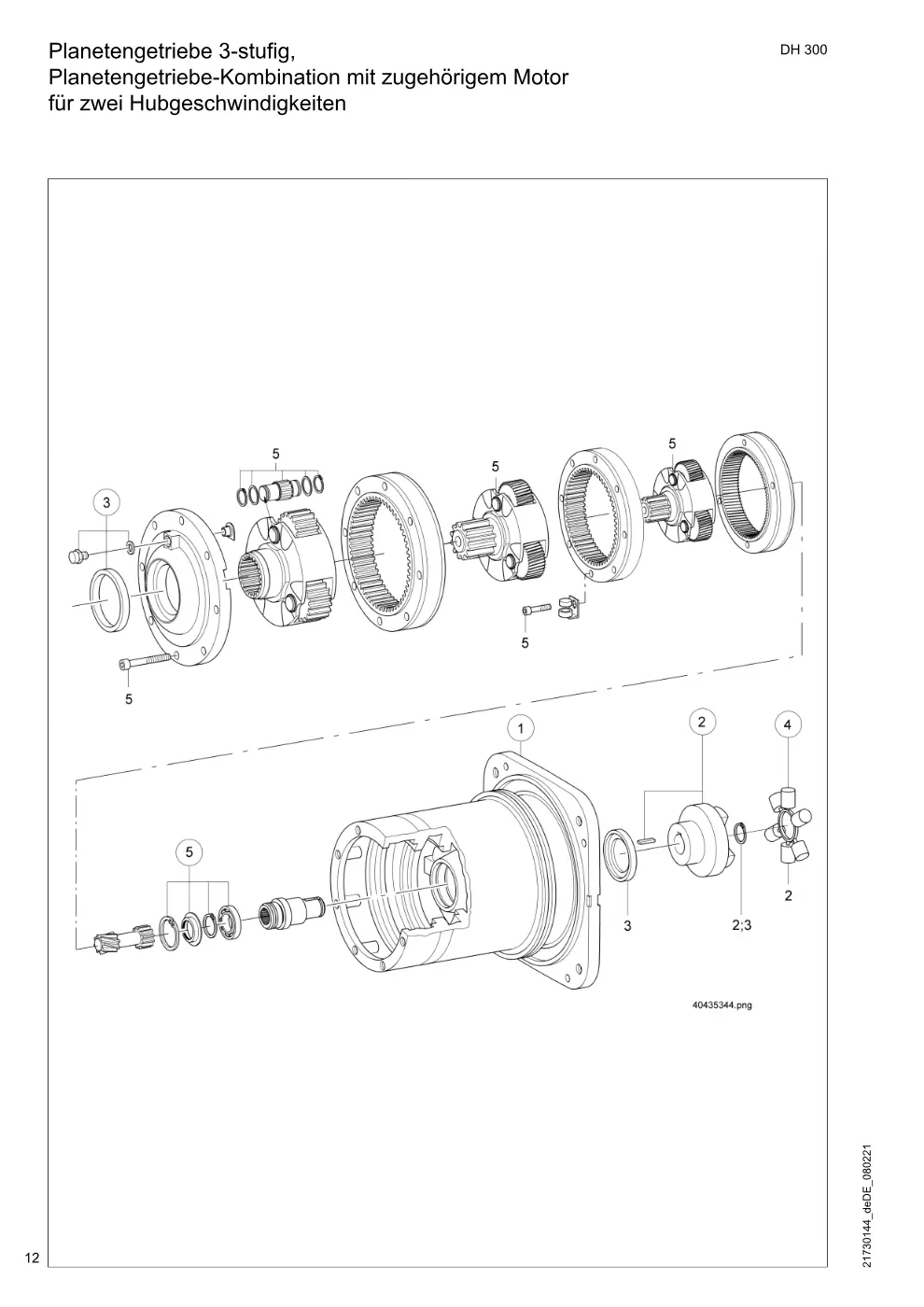

Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 12)

Demag DH 300 – Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B2/12 , , , DH 316 V1, i = 172,9	82273233	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B2/12 , , , DH 312, 310 V1, i = 132,7	82273333	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B2/12 , , , DH 308 V1, i = 102,7	82273433	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B2/12 , , , DH 320 V2, i = 172,9	82273233	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B2/12 , , , DH 316 V2, i = 132,7	82273333	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B2/12 , , , DH 312, 310 V2, i = 102,7	82273433	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B2/12 , , , DH 308 V2, i = 85,7	82270533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 140 B2/12 , , , DH 320 V3, i = 102,7	82273433	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 140 B2/12 , , , DH 316 V3, i = 85,7	82270533	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 300/400	82215033	1
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 300/ 400 3Stuf	82217033	1

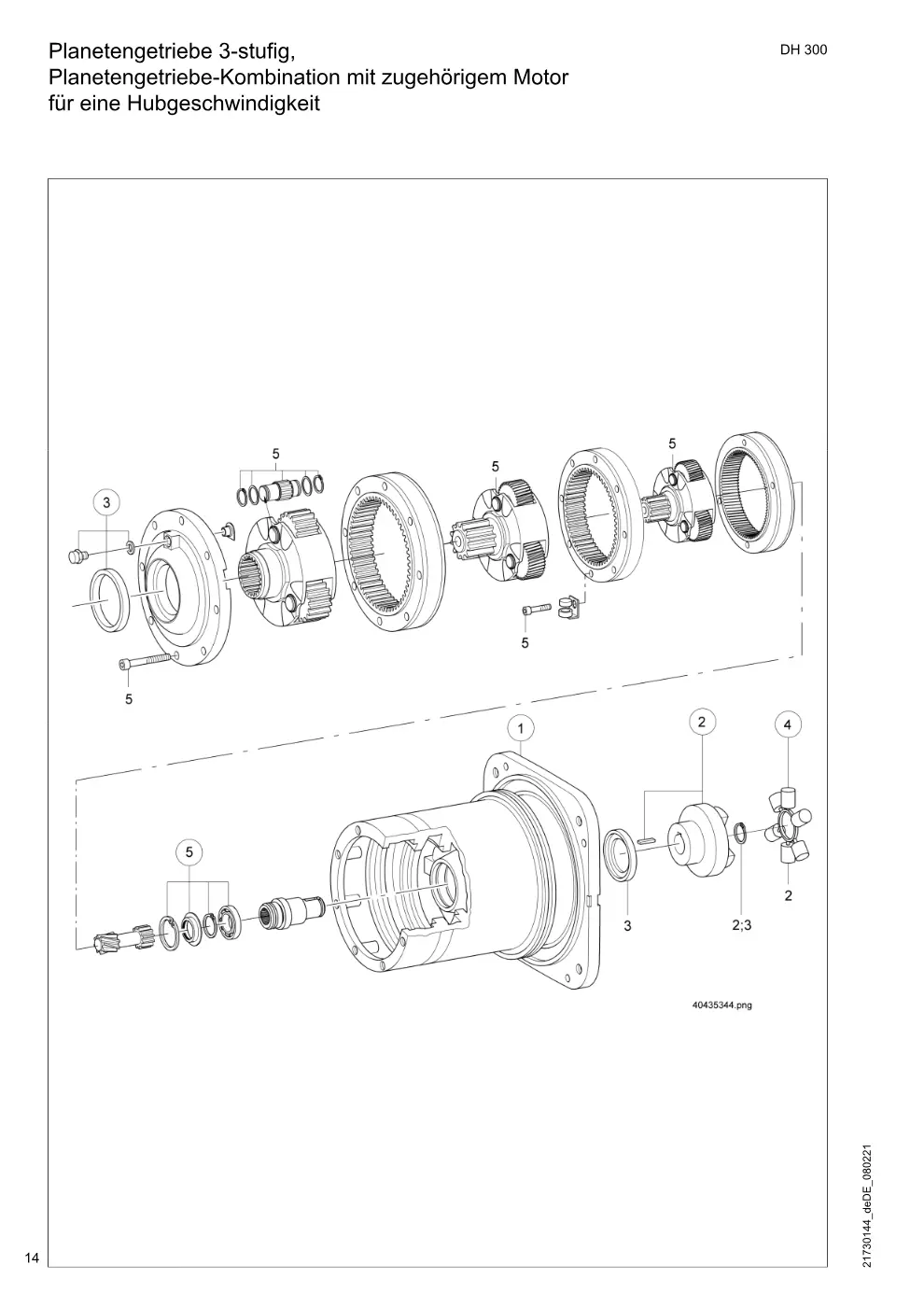

Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 14)

Demag DH 300 – Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 100 B4 , , , DH 320 V1, i = 102,7	82273433	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 100 B4 , , , DH 316, 310 V1, i = 85,7	82270533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 100 B4 , , , DH 312, 308 V1, i = 65,7	82273533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B4 , , , DH 320 V2, i = 85,7	82270533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B4 , , , DH 316 V2, i = 65,7	82273533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B4 , , , DH 312, 310 V2, i = 50,9	82270733	1
1	Getriebeset DH 300/400 2ST Getriebe für Motor KBH 112 B4 , , , DH 308 V2, i = 44,3	82271133	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B4 , , , DH 320 V3, i = 50,9	82270733	1
1	Getriebeset DH 300/400 2ST Getriebe für Motor KBH 125 B4 , , , DH 316 V3, i = 44,3	82271133	1
1	Getriebeset DH 300/400 2ST Getriebe für Motor KBH 125 B4 , , , DH 312, 310, 308 V3, i = 34,3	82271233	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 300/400	82215033	1
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 300/ 400 3Stuf	82217033	1

Planetengetriebe 2-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 16)

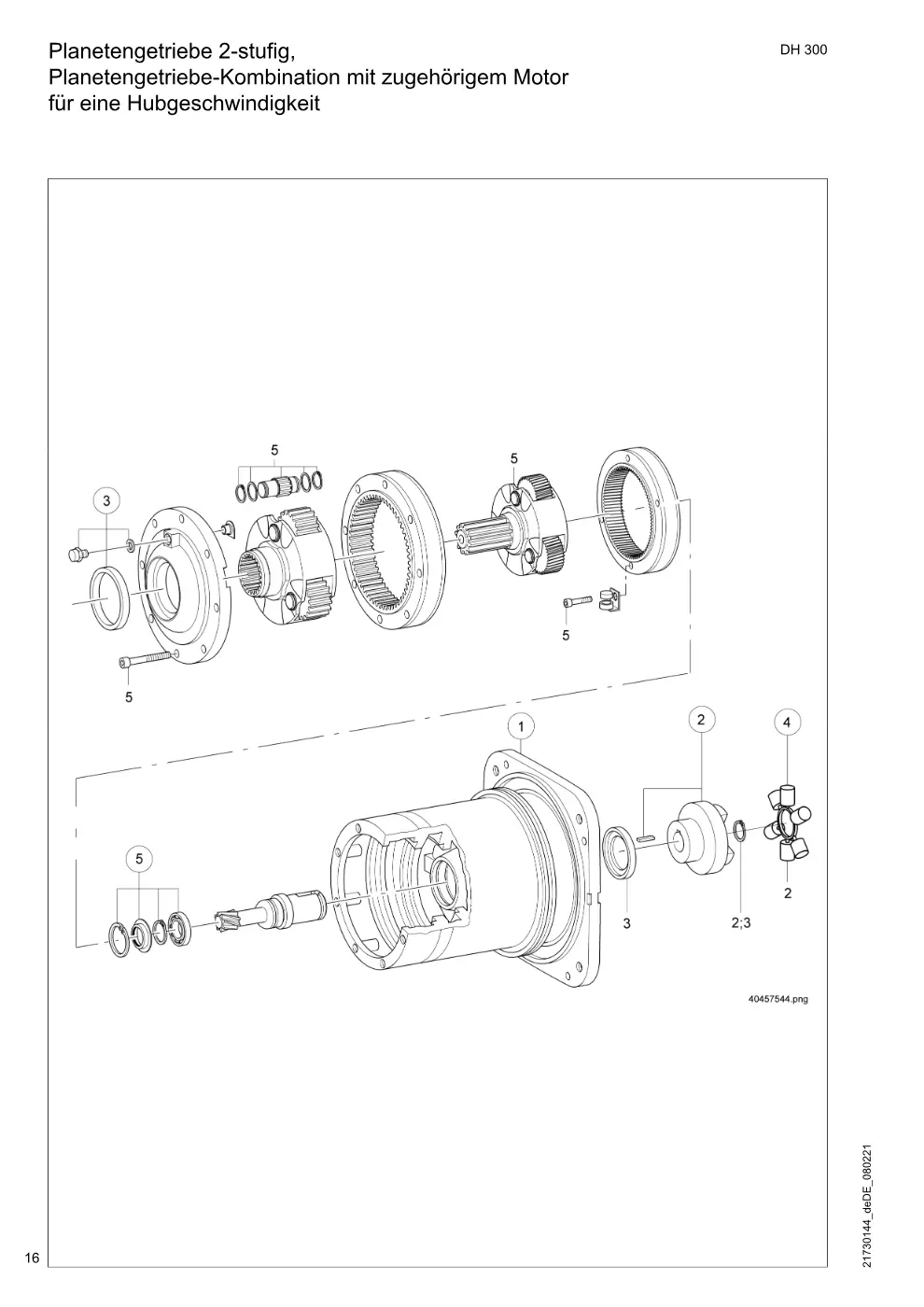

Demag DH 300 – Planetengetriebe 2-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 300/400 2ST Getriebe für Motor KBH 112 B4 , , , DH 308 V2, i = 44,3	82271133	1
1	Getriebeset DH 300/400 2ST Getriebe für Motor KBH 125 B4 kpl. (Teil-Nr. 2 - 15, 24 - 29, 33 - 35), DH 316 V3, i = 44,3	82271133	1
1	Getriebeset DH 300/400 2ST Getriebe für Motor KBH 125 B4 kpl. (Teil-Nr. 2 - 15, 24 - 29, 33 - 35), DH 312, 310, 308 V3, i = 34,3	82271233	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 300/400	82215033	8
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 300/ 400 3Stuf	82217033	1

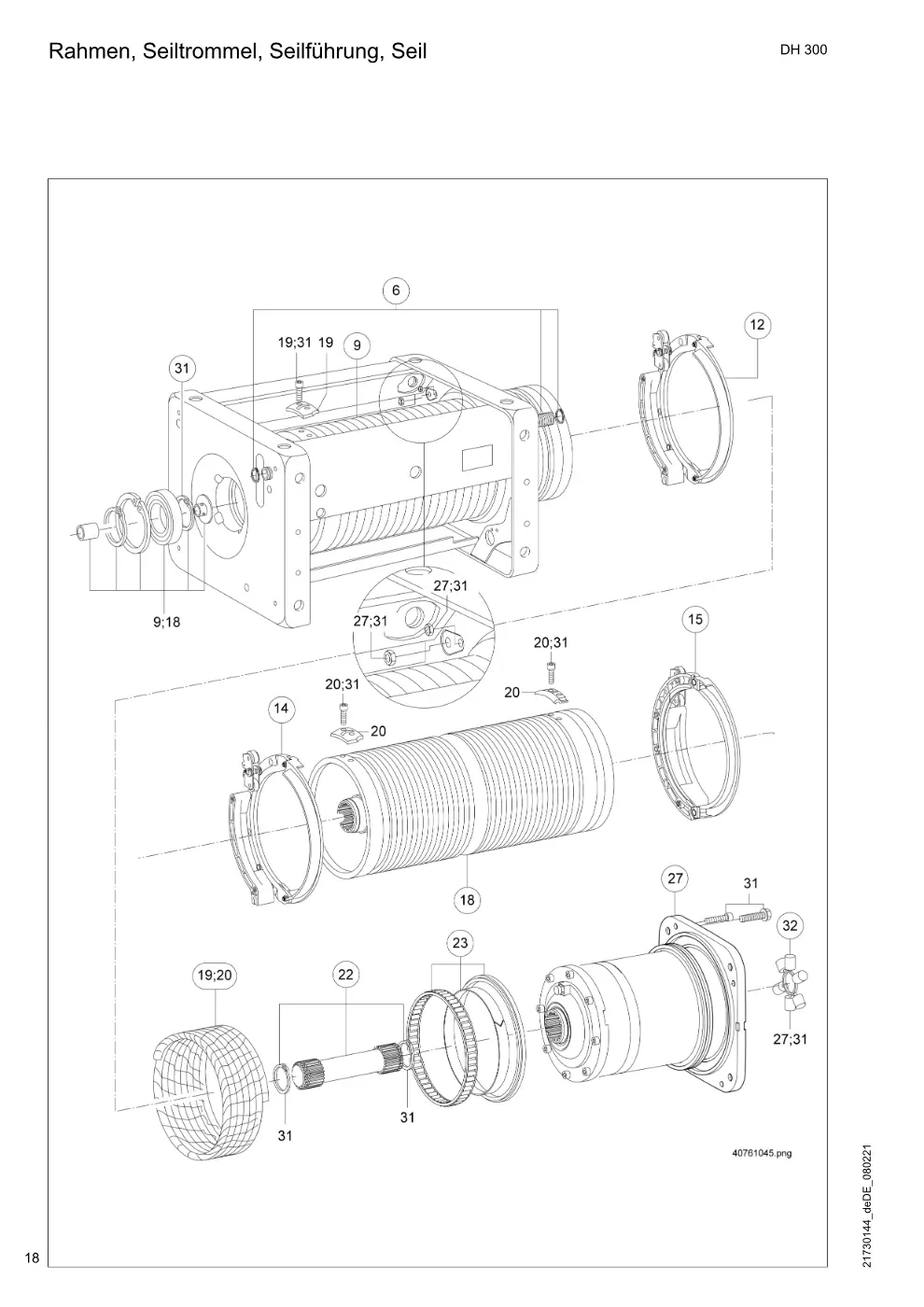

Rahmen, Seiltrommel, Seilführung, Seil (Seite 18)

Demag DH 300 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Rahmen DH 300/400 H12	82276833	1
6	Rahmen DH 300/400 H20	82277033	1
9	Seiltrommel 1ril H12 11 1/1, 2/1, 4/1	82230233	1
9	Seiltrommel 1ril H20 11 1/1, 2/1, 4/1	82230433	1
12	Seilführung links 3-4/11 1/1, 2/1, 4/1, säurefest	82280233	1
12	Seilführungsset links V. 3-4/11 1/1, 2/1, 4/1, säurefest, verstärkt	82285033	1
14	Seilführung links 3-4/ 7,5 2/2, 4/2, säurefest	82281133	1
14	Seilführungsset links V. 3-4/ 7,5 2/2, 4/2, säurefest, verstärkt	82286033	1
15	Seilführung rechts 3-4/ 7,5 2/2, 4/2, säurefest	82282133	1
15	Seilführungsset rechts V. 3-4/ 7,5 2/2, 4/2, säurefest, verstärkt	82286233	1
18	Seiltrommel 2ril H12 7,5 2/2	82231233	1
18	Seiltrommel 2ril H20 7,5 2/2, 4/2	82231433	1
19	Drahtseilset DH3/400 11 H12 1/1	82244033	1
19	Drahtseilset DH3/400 11 H12 1/1 DH 316, 312, 310, 308	82244133	1
19	Drahtseilset DH3/400 11 H20 1/1	82244233	1
19	Drahtseilset DH3/400 11 H20 1/1 DH 316, 312, 310, 308	82244333	1
19	Drahtseilset DH 300 11 H12 2/1 DH 320, 316, 312	82248233	1
19	Drahtseilset DH 300 11 H12 2/1 DH 310, 308	82244833	1
19	Drahtseilset DH 300 11 H20 2/1 DH 320, 316, 312	82248433	1
19	Drahtseilset DH 300 11 H20 2/1 DH 310, 308	82244933	1
19	Drahtseilset DH 300 11 H12 4/1 DH 320, 316, 312	82245033	1
19	Drahtseilset DH 300 11 H12 4/1 DH 310, 308	82245133	1
19	Drahtseilset DH 300 11 H20 4/1 DH 320, 316, 312	82249133	1
19	Drahtseilset DH 300 11 H20 4/1 DH 310, 308	82245233	1
20	Drahtseilset DH3/400 7 H12 2/2 DH 316, 312, 310, 308	82245333	1
20	Drahtseilset DH3/400 7 H20 2/2 DH 316, 312, 310, 308	82245433	1
20	Drahtseilset DH 300 7,5H12 4/2 DH 320, 316, 312	82245533	1
20	Drahtseilset DH 300 7,5H12 4/2 DH 310, 308	82245633	1
20	Drahtseilset DH 300 7,5H20 4/2 DH 320, 316, 312	82245733	1
20	Drahtseilset DH 300 7,5H20 4/2 DH 310, 308	82245833	1
22	Steckwelle DH 300/400 H12	82217633	1
22	Steckwelle DH 300/400 H20	82217733	1
23	Einbausatz Trommellager 30Brt	82236533	1
23	Einbausatz Trommellager 26Brt	82235733	1
31	Montageteileset DH 300/400	82209633	1
32	Rollenstern Kupplung H2	75226133	1

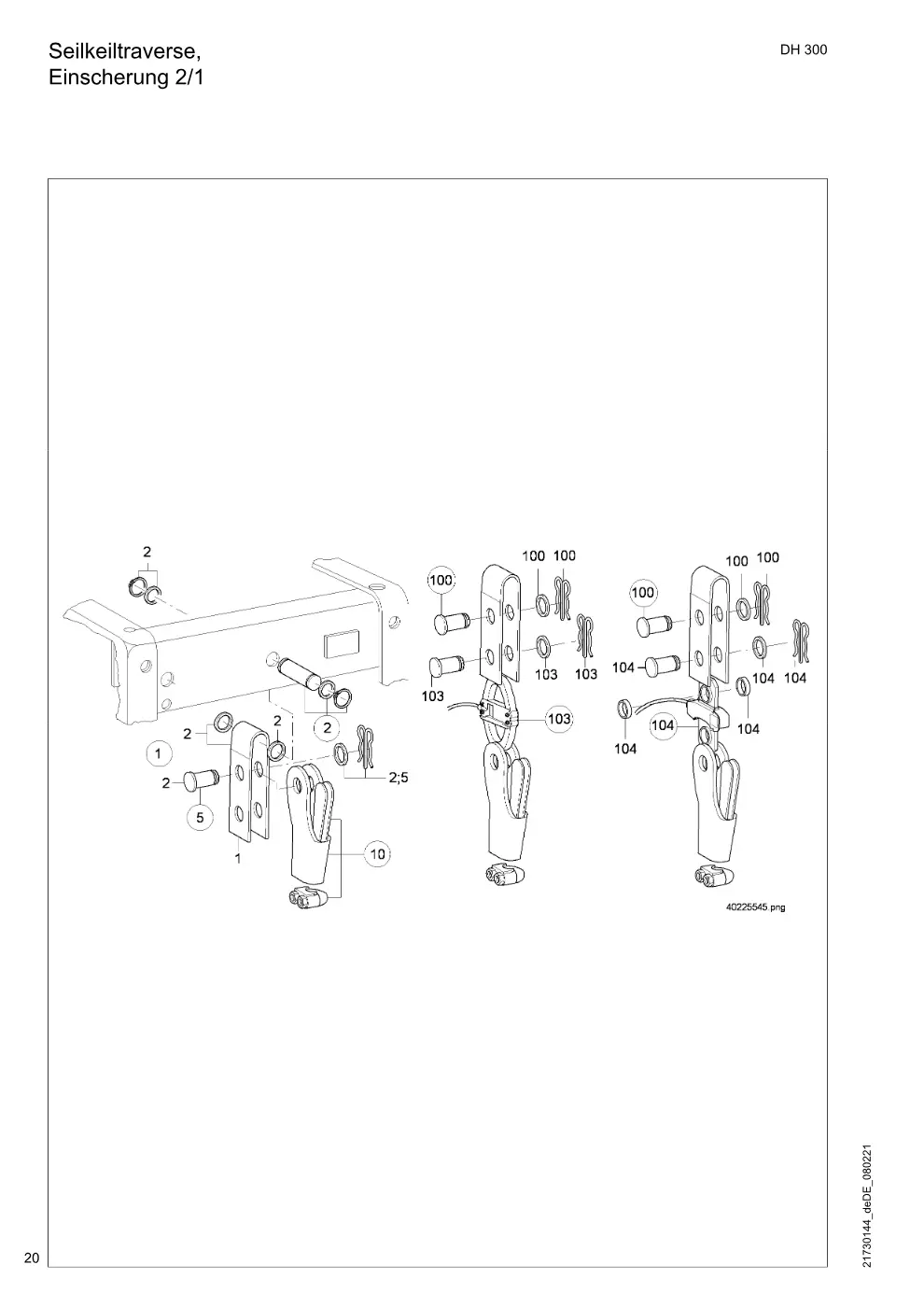

Seilkeiltraverse, Einscherung 2/1 (Seite 20)

Demag DH 300 – Seilkeiltraverse, Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 3-400 2/1 kpl. (Teil-Nr. 2, 5, 10)	82830033	1
2	Bolzenanschlussset 2/1	82357933	1
5	Bolzenanschlussset+Federstecker	82358033	1
10	Seiltaschenset DH300/400	82811233	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 2,0 T	49160533	1
103	Gerät MGS 1,25 T Set DH 312	49169633	1
103	Gerät MGS 1,0 T Set	49179633	1
103	Gerät MGS 0,8 T Set	49189633	1
104	Gerät MGS 1,6 T Set DH 316	49159633	1
104	Zugmessstab Set ZMS 2,00t	49160033	1

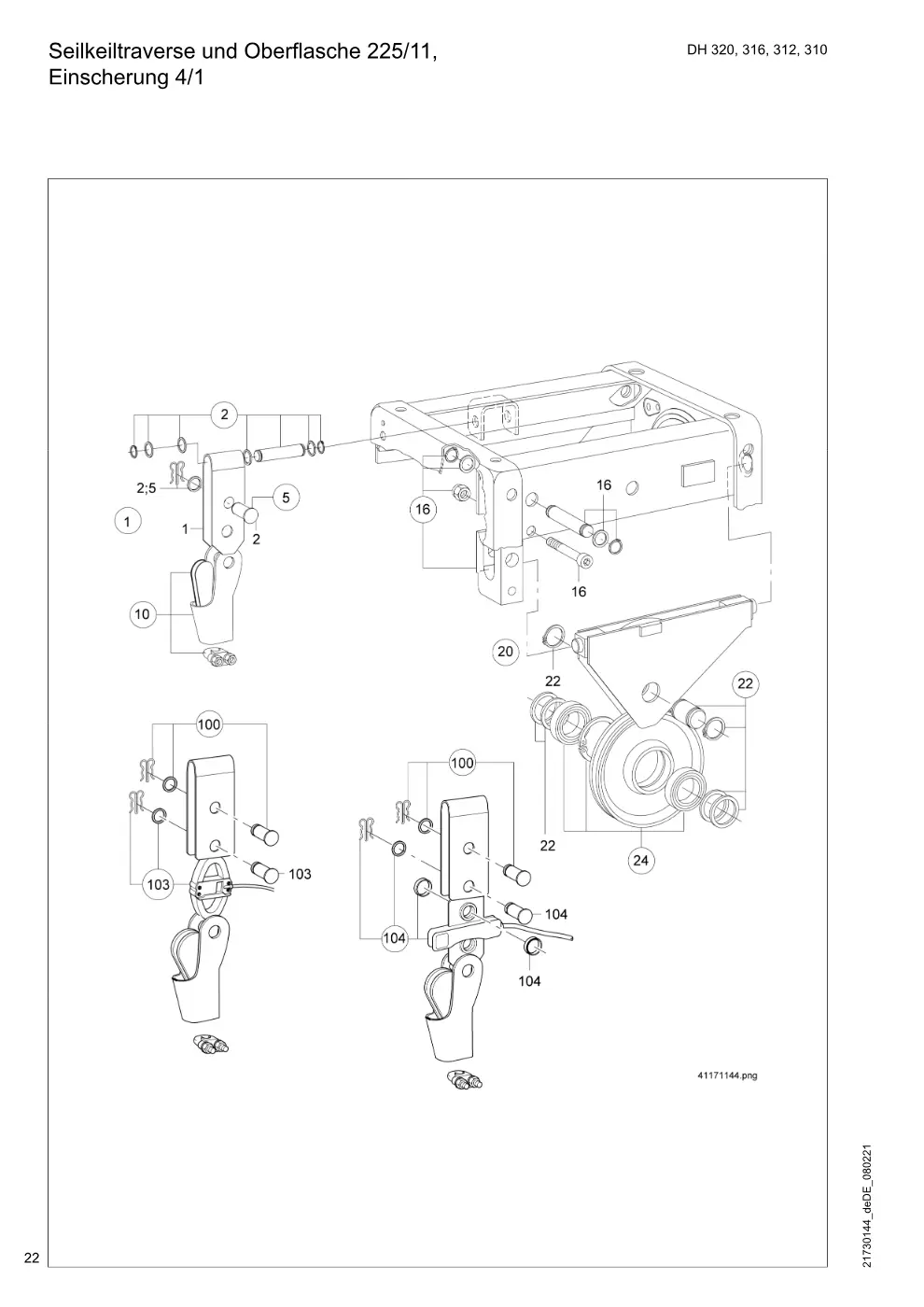

Seilkeiltraverse und Oberflasche 225/11, Einscherung 4/1 (Seite 22)

Demag DH 300 – Seilkeiltraverse und Oberflasche 225/11, Einscherung 4/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 3-400 2/1 kpl. (Teil-Nr. 2, 10)	82830033	1
2	Bolzenanschlussset 2/1 4/1	82357933	1
5	Bolzenanschlussset+Federstecker	82258033	1
10	Seiltaschenset DH300/400	82811233	1
16	Montageteile Oberflasche Set	82815833	1
20	Oberflaschenset 225 11 4/1 kpl. (Teil-Nr. 22, 24)	82814033	1
22	Oberflaschenbolzen DH3-600	82815433	1
24	Seilrollenset 225/11	82911233	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 2,0 T	49160544	1
103	Gerät MGS 1,6 T Set	49159633	1
103	Gerät MGS 1,25 T Set DH 312	49169633	1
103	Gerät MGS 1,0 T Set	49179633	1
104	Zugmessstab Set ZMS 2,00t	49160033	1

Seilkeiltraverse und Oberflasche 280/11, Einscherung 4/1 (Seite 24)

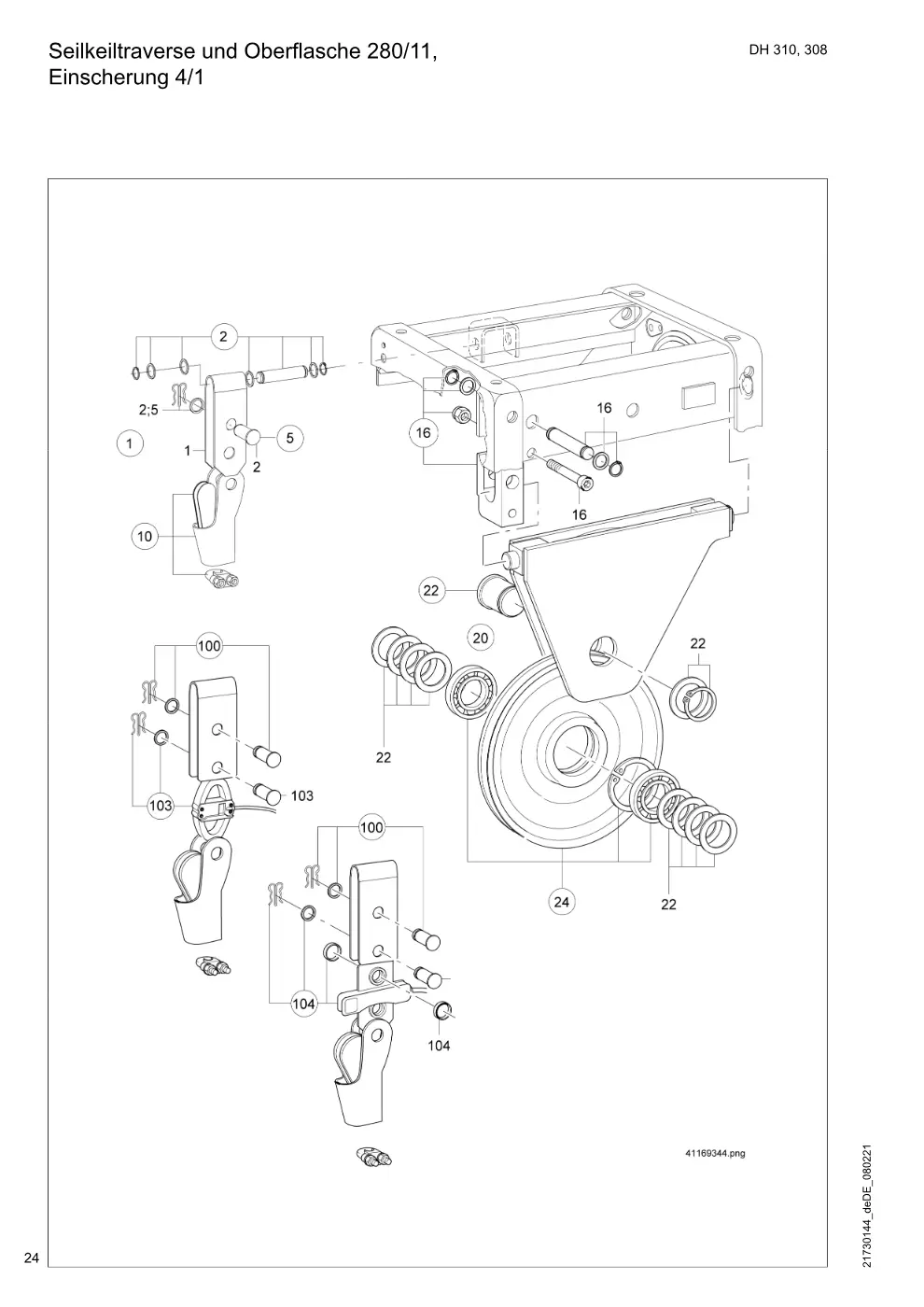

Demag DH 300 – Seilkeiltraverse und Oberflasche 280/11, Einscherung 4/1, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 3-400 2/1 kpl. (Teil-Nr. 2, 10)	82830033	1
2	Bolzenanschlussset 2/1 4/1	82357933	1
5	Bolzenanschlussset+Federstecker	82258033	1
10	Seiltaschenset DH300/400	82811233	1
16	Montageteile Oberflasche Set	82815833	1
20	Oberflaschenset 280 11 4/1 kpl. (Teil-Nr. 22, 24)	82816033	1
22	Kopfbolzen DH 3-600	82883333	1
24	Seilrollenset 280/11,3	82968533	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 1,0 T Set	49179633	1
103	Gerät MGS 1,25 T Set	49169633	1
104	Zugmessstab Set ZMS 2,00t	49160033	1

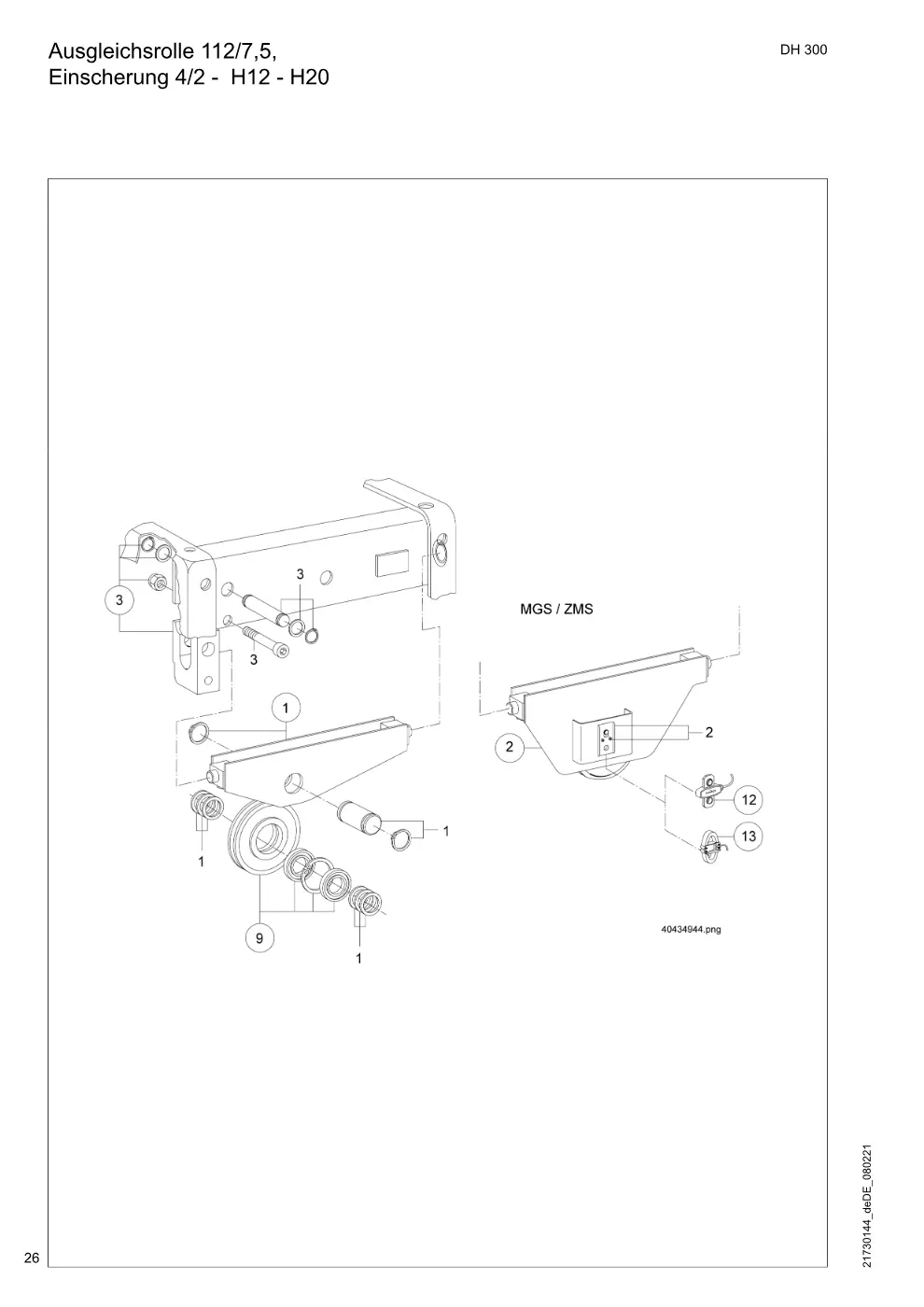

Ausgleichsrolle 112/7,5, Einscherung 4/2 - H12 - H20 (Seite 26)

Demag DH 300 – Ausgleichsrolle 112/7,5, Einscherung 4/2 - H12 - H20, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrollenset 112/ 7,5 H12 kpl. (Teil-Nr.	82817033	1
1	Ausgleichsrollenset 112/ 7,5 H20 kpl. (Teil-Nr.	82817233	1
2	Ausgleichsrolle DH300400H12 ZMS, kpl. (Teil-Nr.	90479446	1
2	Ausgleichsrolle DH 308 H12 MGS, kpl. (Teil-Nr.	90479546	1
2	Ausgleichsrolle DH310410H12 MGS, kpl. (Teil-Nr.	90479646	1
2	Ausgleichsrolle DH312412H12 MGS, kpl. (Teil-Nr.	90479746	1
2	Ausgleichsrolle DH316416H12 MGS, kpl. (Teil-Nr.	90479846	1
2	Ausgleichsrolle DH320420H12 MGS, kpl. (Teil-Nr.	90479946	1
2	Ausgleichsrolle DH300400H20 ZMS, kpl. (Teil-Nr.	90480046	1
2	Ausgleichsrolle DH 308 H20 MGS, kpl. (Teil-Nr.	90480146	1
2	Ausgleichsrolle DH310410H20 MGS, kpl. (Teil-Nr.	90480246	1
2	Ausgleichsrolle DH312412H20 MGS, kpl. (Teil-Nr.	90480346	1
2	Ausgleichsrolle DH316416H20 MGS, kpl. (Teil-Nr.	90480446	1
2	Ausgleichsrolle DH320420H20 MGS, kpl. (Teil-Nr.	90480546	1
3	Montageteile Oberflasche Set	82815833	1
9	Seilrollenset 112 7,5	82819033	1
12	Zugmessstab ZMS 2,00t DH300	49160044	1
13	Gerät MGS 0,5 T Set	49189133	1
13	Gerät MGS 0,624T	49179144	1
13	Gerät MGS 0,8 T DH 312	49169144	1
13	Gerät MGS 1,0 T	49179644	1
13	Gerät MGS 1,25 T	49169644	1

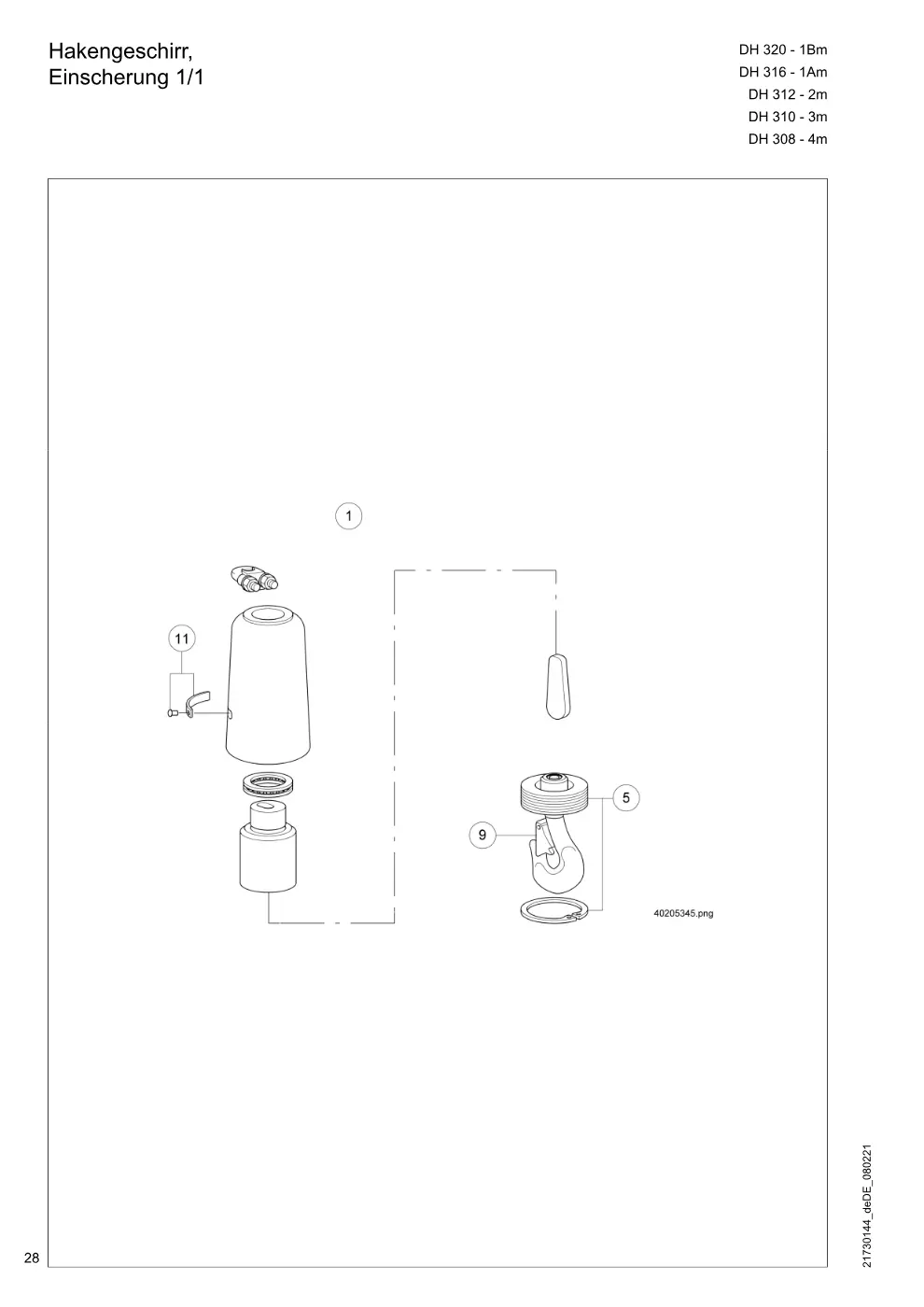

Hakengeschirr, Einscherung 1/1 (Seite 28)

Demag DH 300 – Hakengeschirr, Einscherung 1/1, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr 1/1	59351033	1
5	Einfachhaken Gr. 1S kpl. (Teil-Nr.	59352533	1
9	Hakenmaulsicherung 1	34182433	1
11	Traglastschildset Neutral 1/1	71392133	1

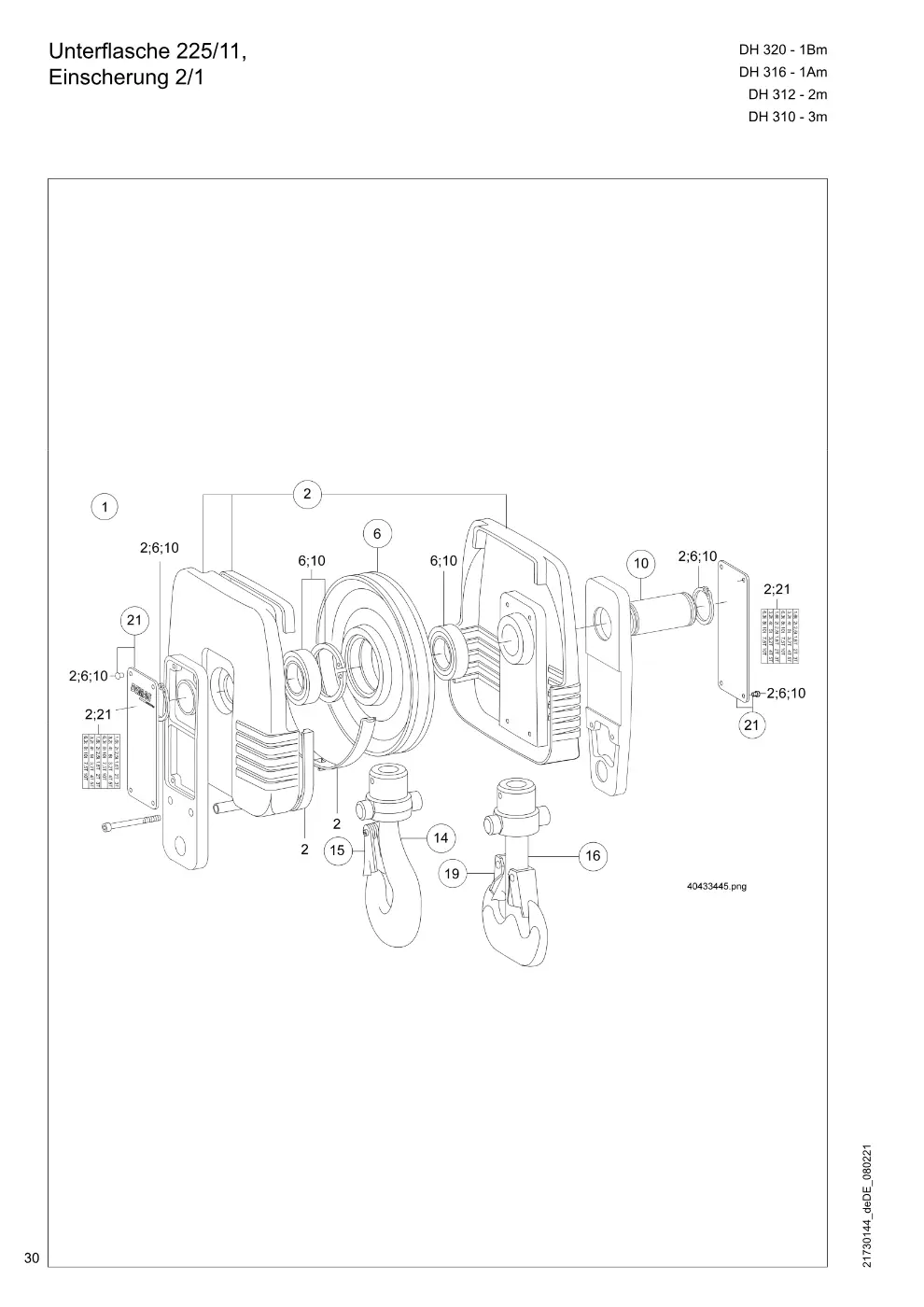

Unterflasche 225/11, Einscherung 2/1 (Seite 30)

Demag DH 300 – Unterflasche 225/11, Einscherung 2/1, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 225/11	82911133	1
2	Seilrollenhaube Set 225 2/1 kpl. (Teil-Nr. 21)	47925533	1
6	Seilrollenset 225/11	82911233	1
10	Bolzenset 225 45x 98 2/1	47930533	1
14	Einfachhaken mit Traverse BSN 1,6T	15084233	1
15	Hakenmaulsicherung 1,6	59217033	1
16	Doppellasthaken mit Traverse BSN 1,6-T	15084433	1
19	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
21	Traglastschildset Neutral	71390033	1

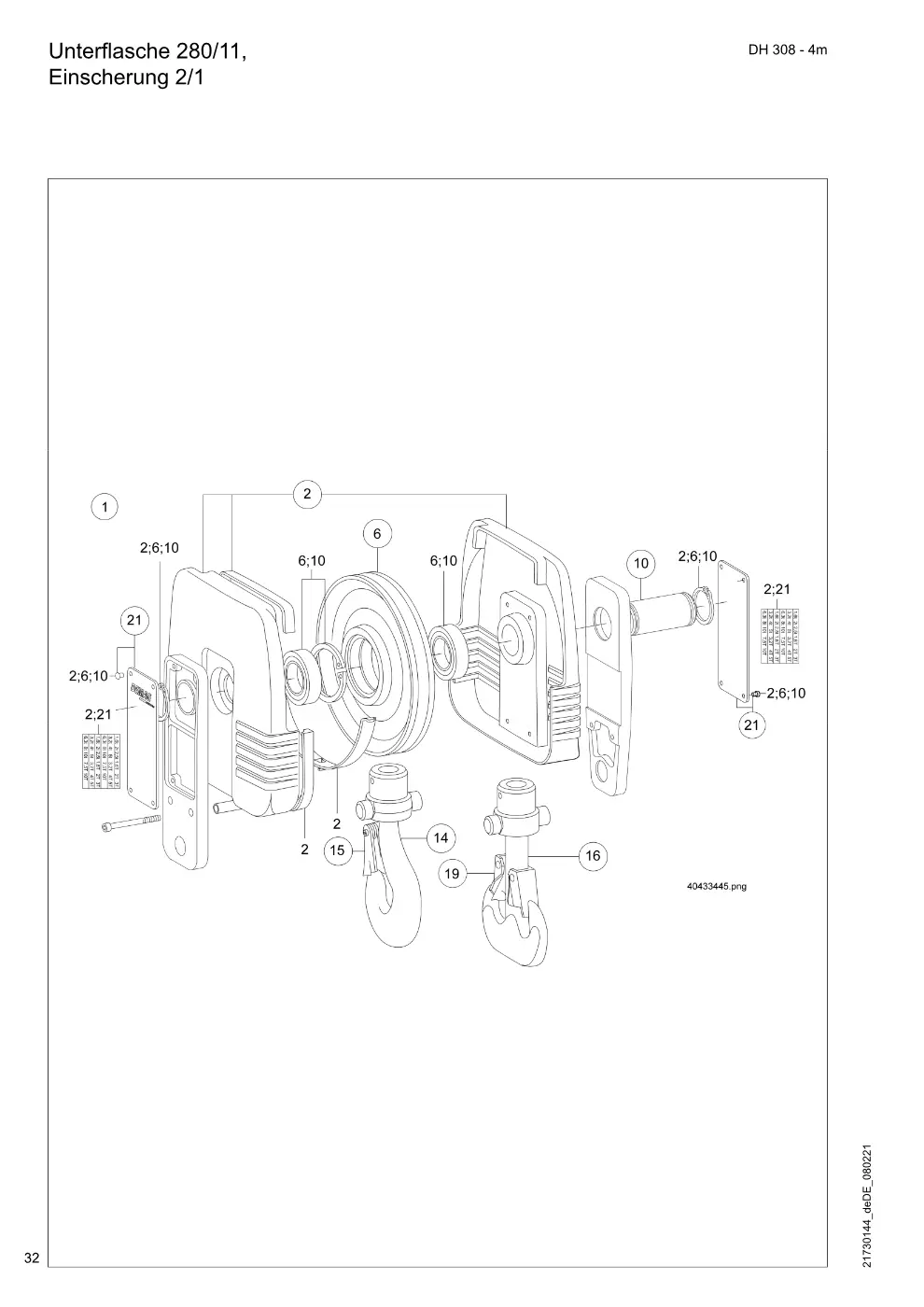

Unterflasche 280/11, Einscherung 2/1 (Seite 32)

Demag DH 300 – Unterflasche 280/11, Einscherung 2/1, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 280/11,3	82921533	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 21)	70587933	1
6	Seilrollenset 280/11,3	82968533	1
10	Unterflaschenbolzen DH400	82920933	1
14	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 15)	15084333	1
15	Hakenmaulsicherung 2,5	34182633	1
16	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 19)	15084533	1
19	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
21	Traglastschildset Neutral	71390033	1

Unterflasche 225/11, Einscherung 4/1 (Seite 34)

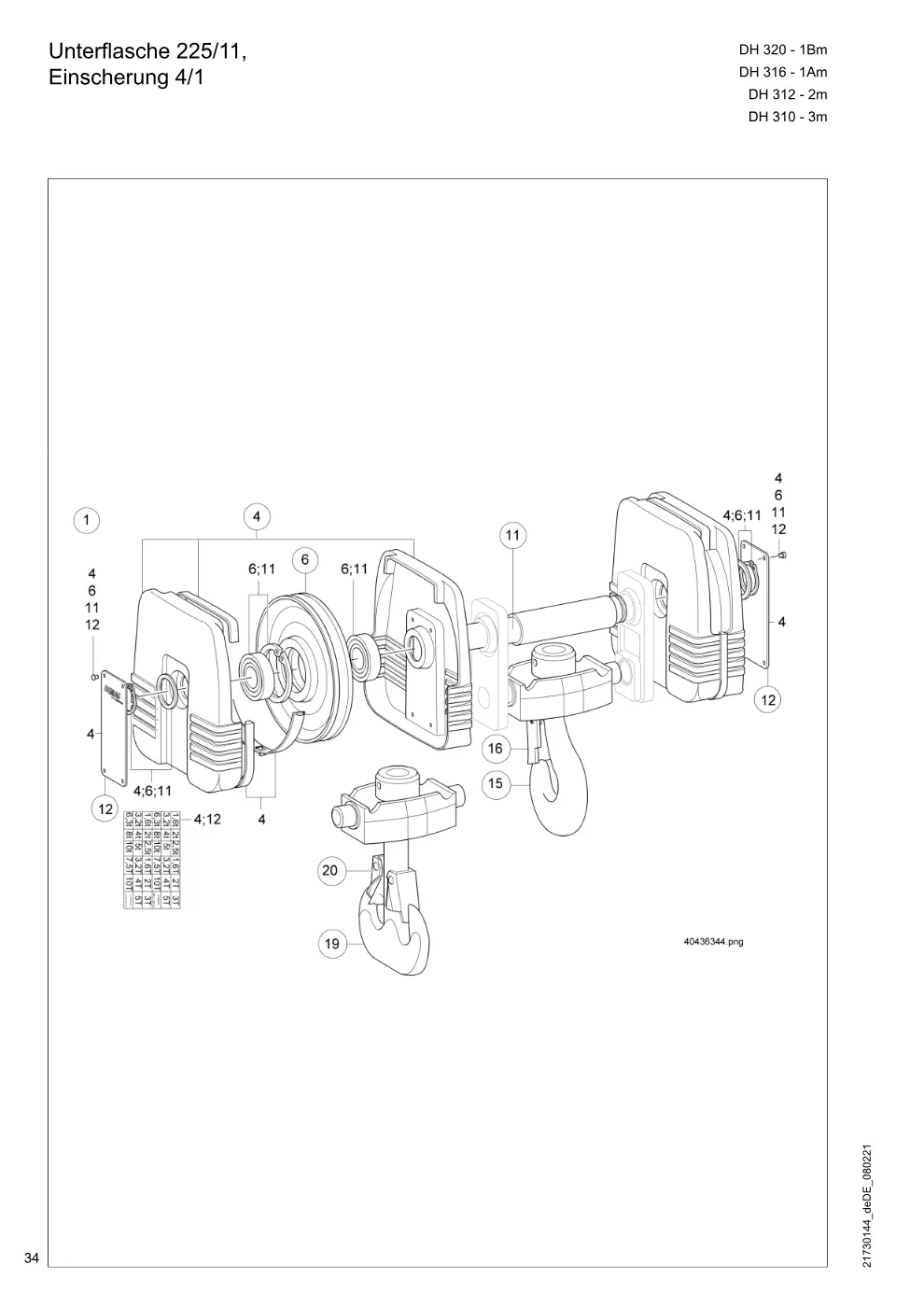

Demag DH 300 – Unterflasche 225/11, Einscherung 4/1, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/11	82912533	1
4	Seilrollenhaube Set 4/1, 4/2 kpl. (Teil-Nr. 12)	70598233	1
6	Seilrollenset 225/11	82911233	2
11	Bolzenset 225 45x316 4/1	47930733	1
12	Traglastschildset Neutral	71390033	1
15	Einfachhaken mit Traverse GSN 4 P kpl. (Teil-Nr. 16)	82914133	1
16	Hakenmaulsicherung 4	34182733	1
19	Doppellasthaken GSN 4 +TRAV kpl. (Teil-Nr. 20)	82914933 → 82914944	1
20	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1

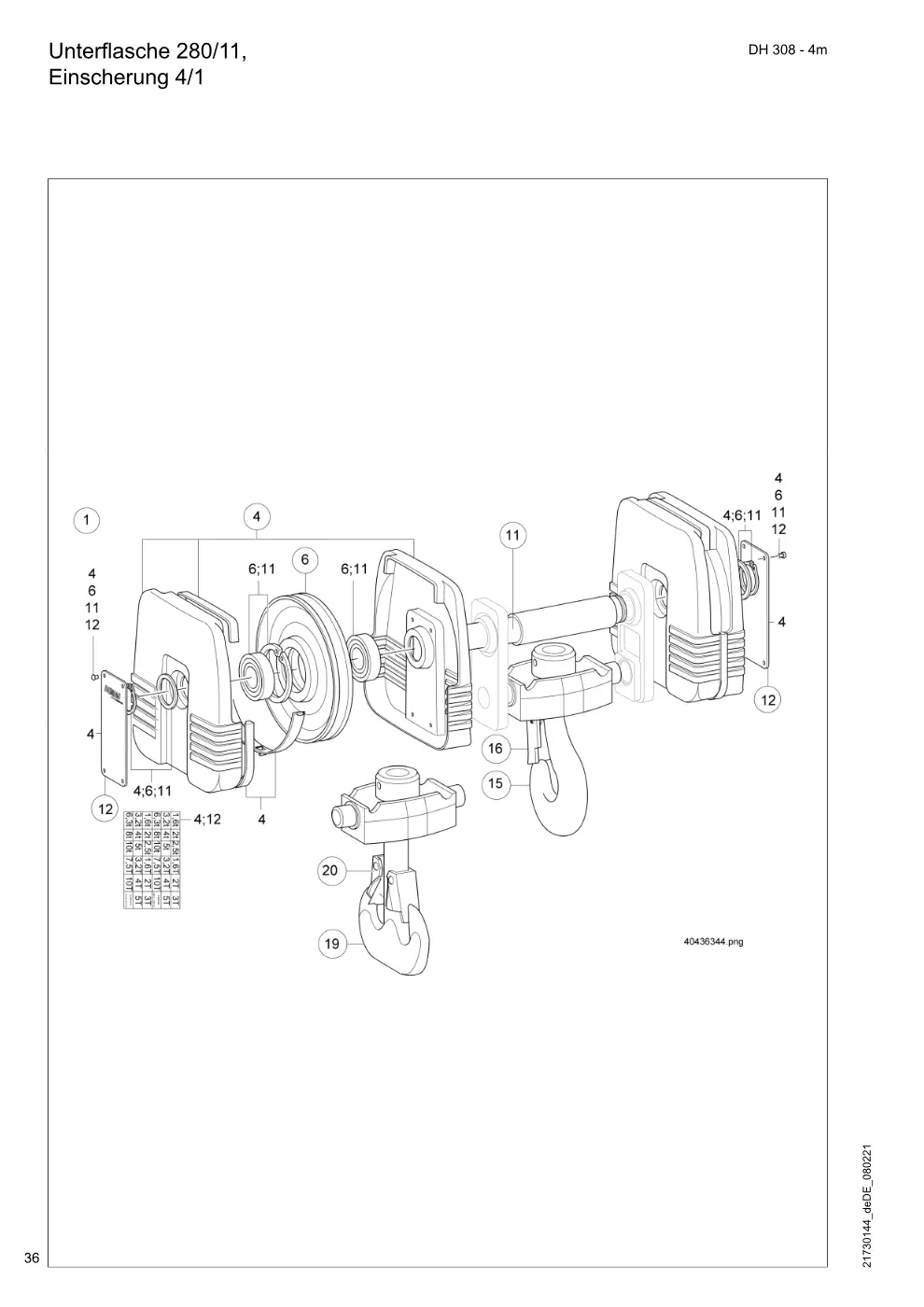

Unterflasche 280/11, Einscherung 4/1 (Seite 36)

Demag DH 300 – Unterflasche 280/11, Einscherung 4/1, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/11,3	82915033	1
4	Seilrollenhaube Set 4/1 4m kpl. (Teil-Nr. 12)	70598333	1
6	Seilrollenset 280/11,3	82968533	2
11	Unterflaschenbolzen DH400	82915133	1
12	Traglastschildset Neutral	71390033	1
15	Einfachhaken mit Traverse GSN 4 P	82914233	1
16	Hakenmaulsicherung 4	34182733	1
20	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	2

Unterflasche 160/7,5, Einscherung 4/2 (Seite 38)

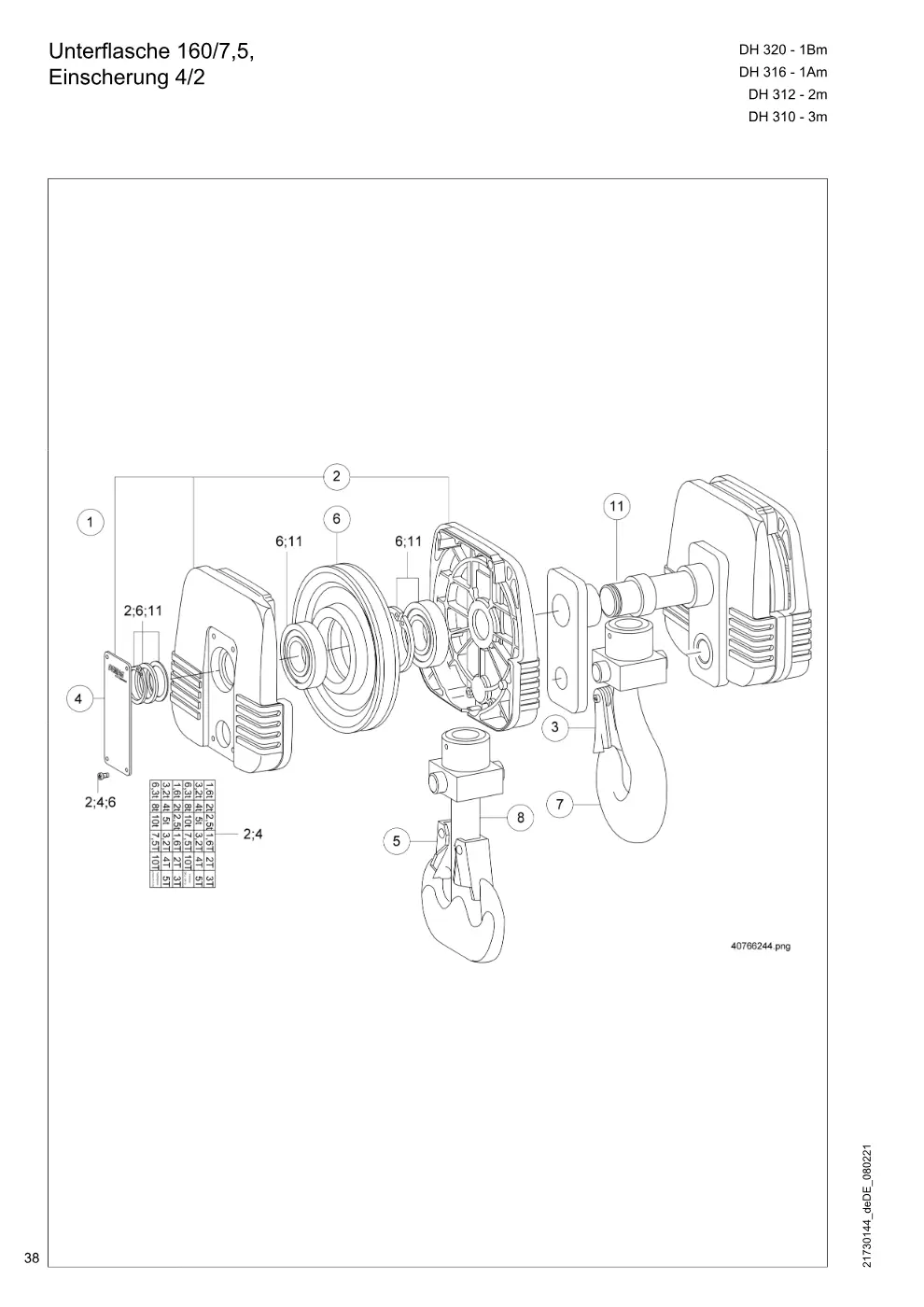

Demag DH 300 – Unterflasche 160/7,5, Einscherung 4/2, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7,5	82915533	1
2	Seilrollenhaube Set 160 kpl. (Teil-Nr.	70398233	1
3	Hakenmaulsicherung 1,6	59217033	1
4	Traglastschildset Neutral	71390033	1
5	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
6	Seilrollenset 160/ 9 DH	82901433	2
7	Einfachhaken mit Traverse BSN 1,6T kpl. (Teil-Nr.	15084233	1
8	Doppellasthaken mit Traverse BSN 1,6-T	15084433	1
11	Unterflaschenbolzen DH300,400	82915433	1

Unterflasche 225/7,5, Einscherung 4/2 (Seite 40)

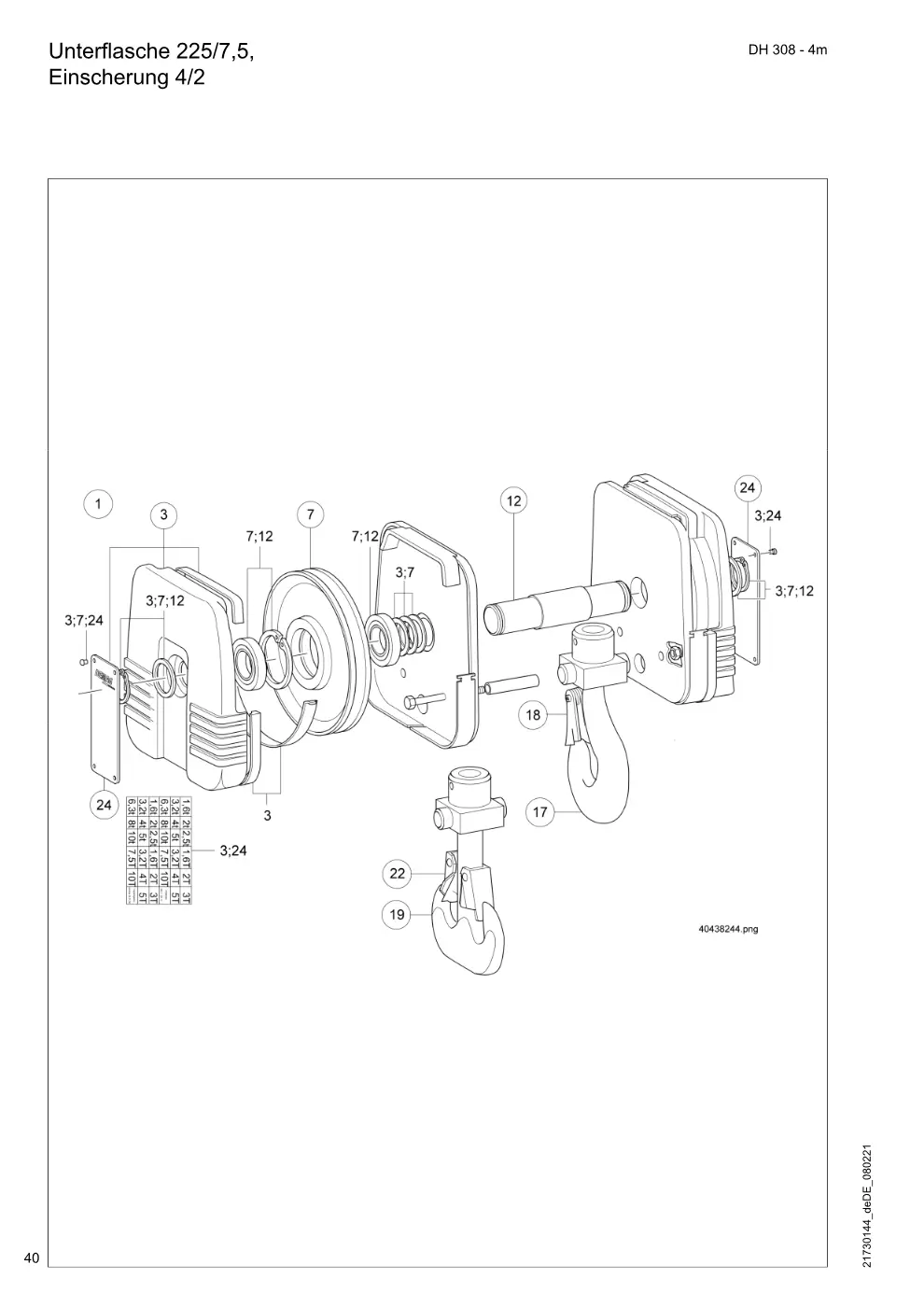

Demag DH 300 – Unterflasche 225/7,5, Einscherung 4/2, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/ 7,5	82918033	1
3	Seilrollenhaube Set 225 2/1 kpl. (Teil-Nr. 24)	47925533	1
7	Seilrollenset 225/ 7,5	82902233	2
12	Unterflaschenbolzen DH300,400	82918933	1
17	Einfachhaken mit Traverse BSN 1,6T kpl. (Teil-Nr. 18)	15084233	1
18	Hakenmaulsicherung 1,6	59217033	1
19	Doppellasthaken mit Traverse BSN 1,6-T kpl. (Teil-Nr. 22)	15084433	1
22	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
24	Traglastschildset Neutral	71390033	1

Elektrische Bauteile (Seite 42)

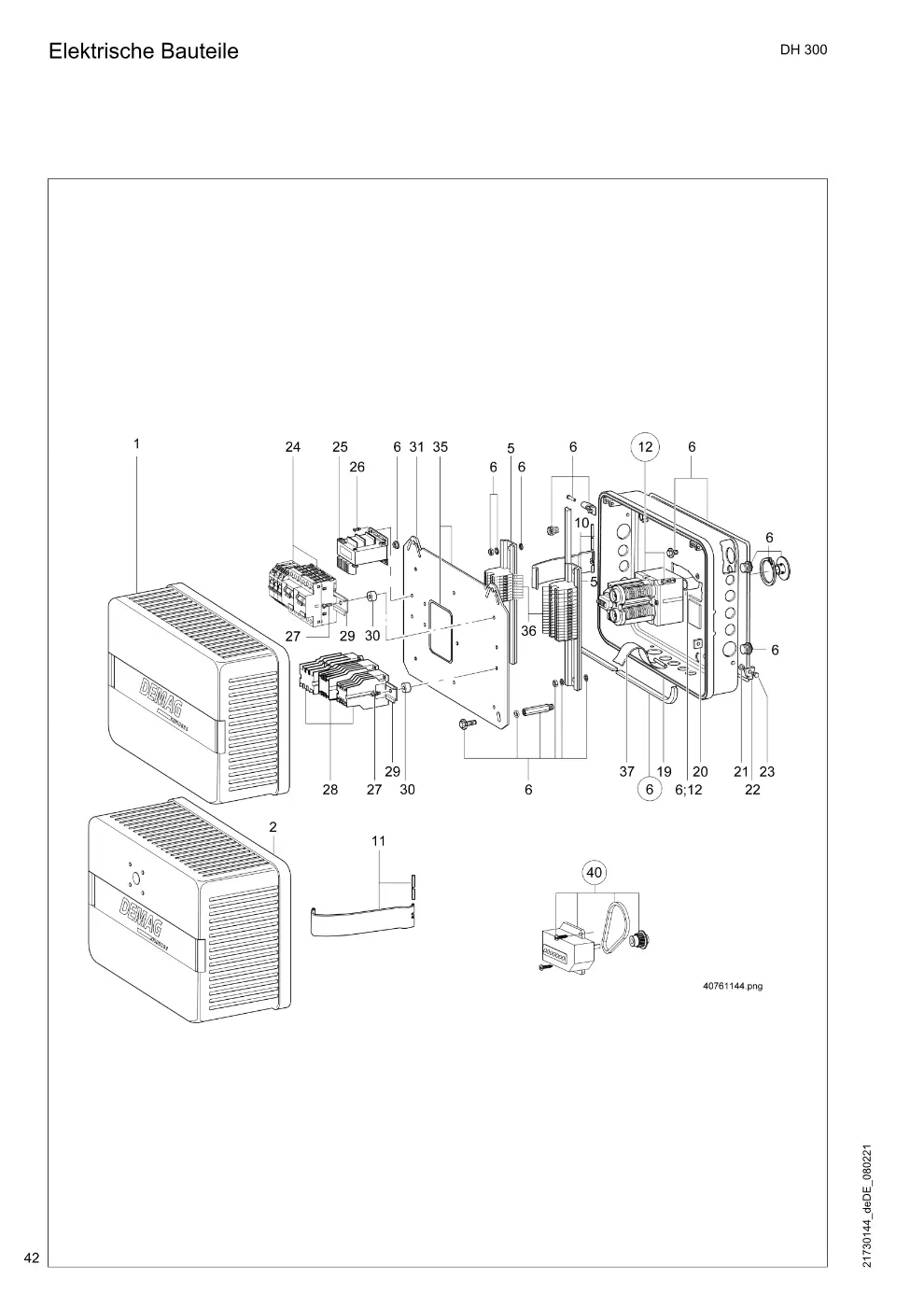

Demag DH 300 – Elektrische Bauteile, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 300 kurz	36050846	1
2	Haube lang DH 300	36050946	1
5	Tragschiene 35 / 7,5X 270M	89493644	2
6	Montageteileset DH 300/400	82209533	1
10	Feder Halterung kurz	36051946	2
11	Feder Halterung lang	36051146	2
12	Getriebegrenzschalter Set DGS 3 -142	87520033	1
12	Getriebegrenzschalter Set DGS 4 -142	87520133	1
19	Gehäuseunterteil DH 300	36050646	1
20	Vierkantmutter M 6X 20X 5	98115244	2
21	Scheibe 6 X 10 X 2,5	34087544	2
22	Zugentlastungsklemme	50441944	2
23	Sechskantschraube M 6 X 12	30740399	2
26	Zylinderschraube M 4 X 8 Z3	31892599	0
27	Zylinderschraube M 5 X 22Z4-1	31895899	0
30	Scheibe 6,3X 20 X10	89487444	0
35	Kantenabdeckung 1,5	89502444	0
37	Scharnierprofil DH300/500	36030246	1
40	Servicepack Zähler DGS	87530244	1

Mechanischer Feinhub FG 06 (Seite 44)

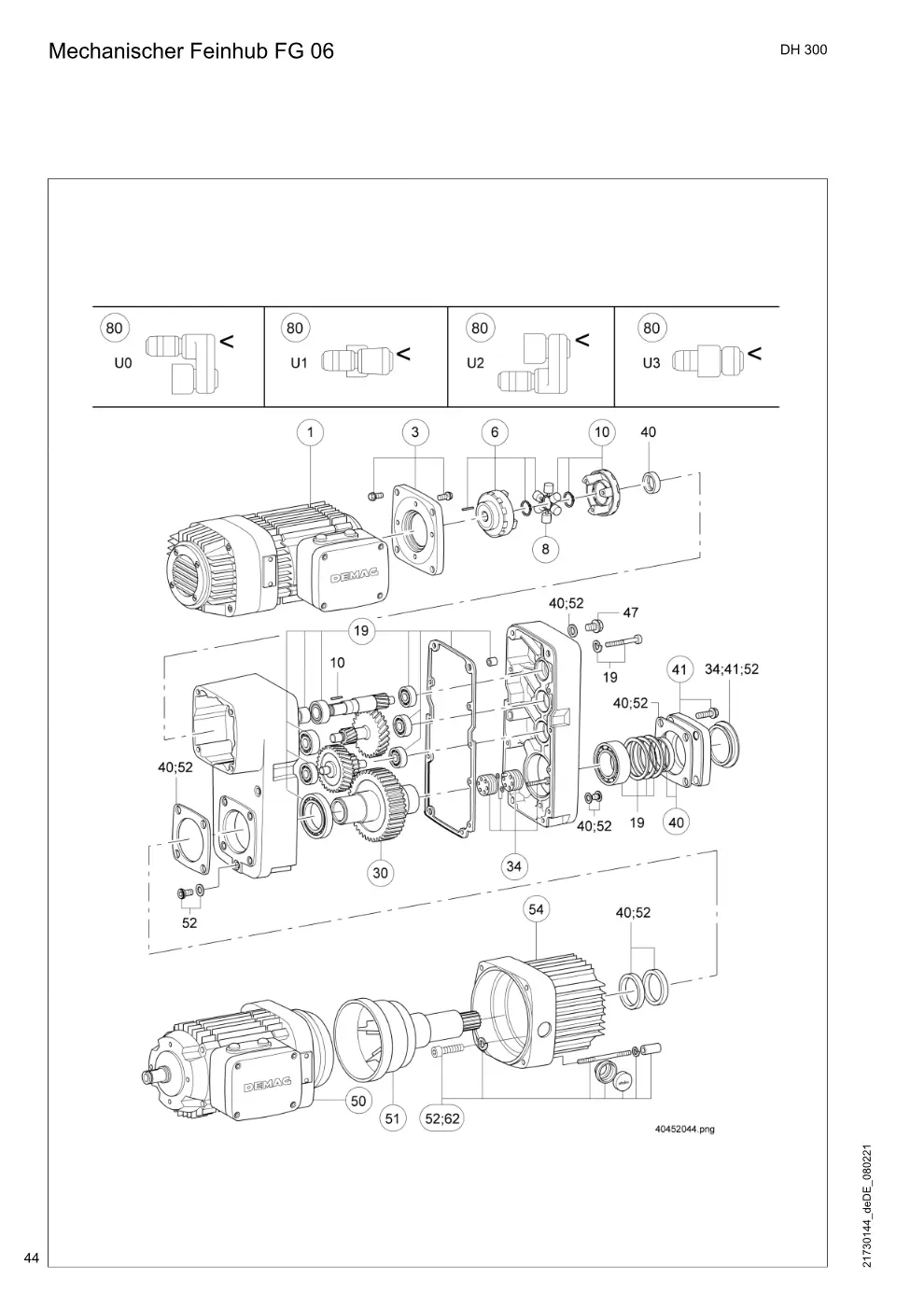

Demag DH 300 – Mechanischer Feinhub FG 06, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Zwischenflansch D04 71 125.1	71502033	1
6	Kupplungsset M H1N-16	35190533	1
8	Rollenstern Kupplung H1	75226033	1
10	Kupplungsset G H1N-16	35193033	1
19	Lagerset FG06	35055133	1
30	Hohlwellenset FG06 1 : 10	81369333	1
34	Bremshubeinstellung Set FG06	35059133	1
40	Dichtungsset FG06	35055233	1
41	Lagerdeckelset FG06	35055333	1
47	Entlüftungsventil A M10X1 !L	34264844	1
51	Bremswellenset FG06KB100	71775433	1
51	Bremswellenset FG06KB100ZN	71776933	1
52	Montageteileset FG06 KB	71721033	1
54	Haubenset FG06/KB 100	71772033	1
62	Befestigungsset Haube FG06	35059033	1

Mechanischer Feinhub FG 08 (Seite 46)

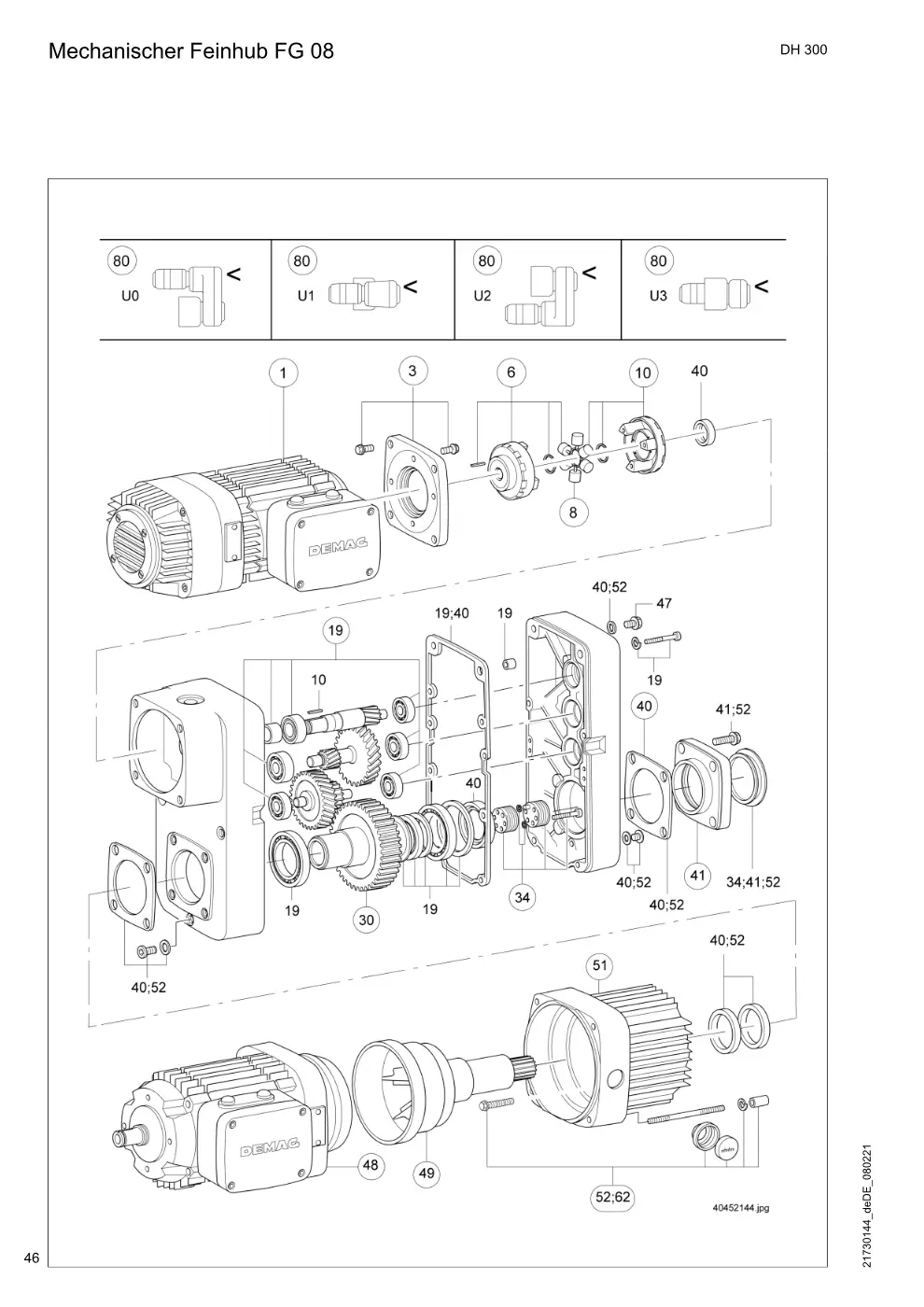

Demag DH 300 – Mechanischer Feinhub FG 08, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Zwischenflanschset 160.1 Mot. 71	71522033	1
3	Zwischenflanschset 160.2 Mot. 80	71522233	1
6	Kupplungsset M H1N-16 Mot. 71	35190533	1
6	Kupplungsset M H1N-19 Mot. 80	35190733	1
8	Rollenstern Kupplung H1	75226033	1
10	Kupplungsset G H1N-24	35193233	1
19	Lagerset FG08	35060133	1
27	Hohlwellenset FG08 U-Ausf 1 : 10	71735233	1
34	Bremshubeinstellung Set FG08	35064133	1
40	Dichtungsset FG08	35060233	1
41	Lagerdeckelset FG08	35060333	1
49	Bremswellenset FG08KB112ZN	71786633	1
49	Bremswellenset FG08KB125ZN	71786733	1
51	Haubenset FG08/KB 112	71781433	1
51	Haubenset FG08/KB 125	71781633	1
52	Montageteileset FG08 KB	71731033	1
62	Befestigungsset Haube FG08	35064033	1

Feinhubmotor KBA 71 B 4 (Seite 48)

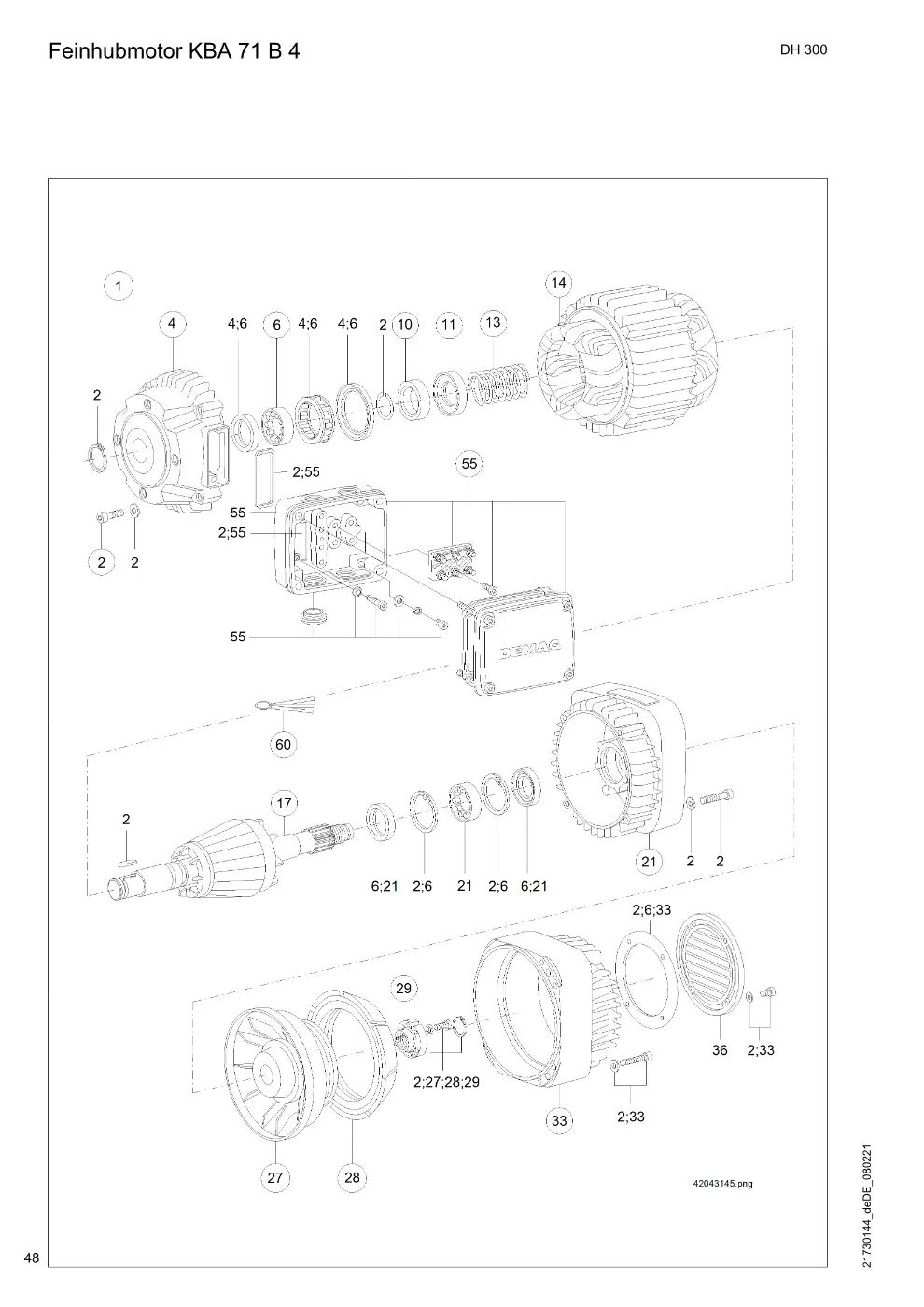

Demag DH 300 – Feinhubmotor KBA 71 B 4, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015084	3

Feinhubmotor KBA 80 B 4 (Seite 50)

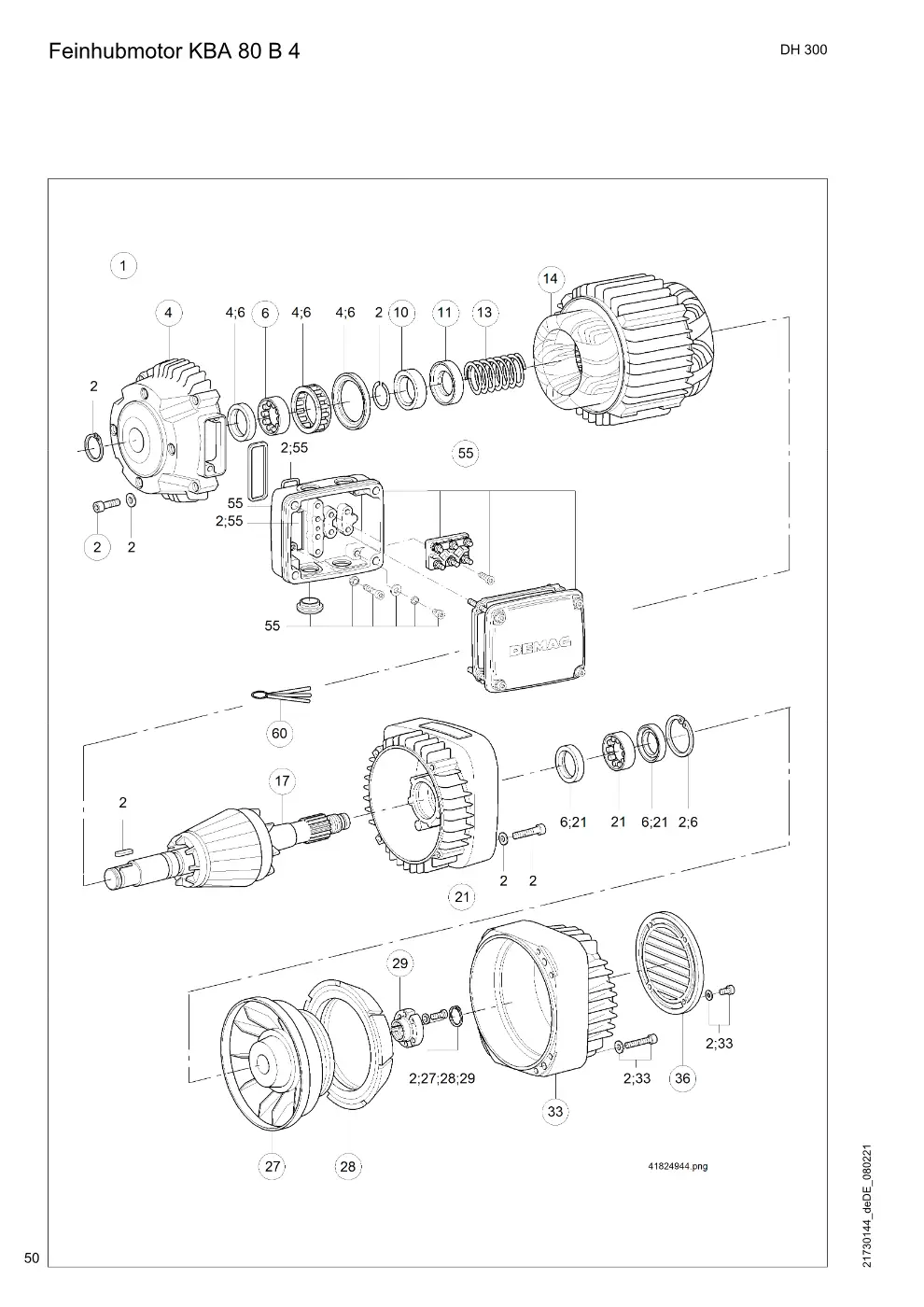

Demag DH 300 – Feinhubmotor KBA 80 B 4, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015084	3

EUDH, Fahrwerkgröße 5 Einschienenkatze normale Bauhöhe Einscherung 2/1 und 4/2 - H12 - H20 (Seite 52)

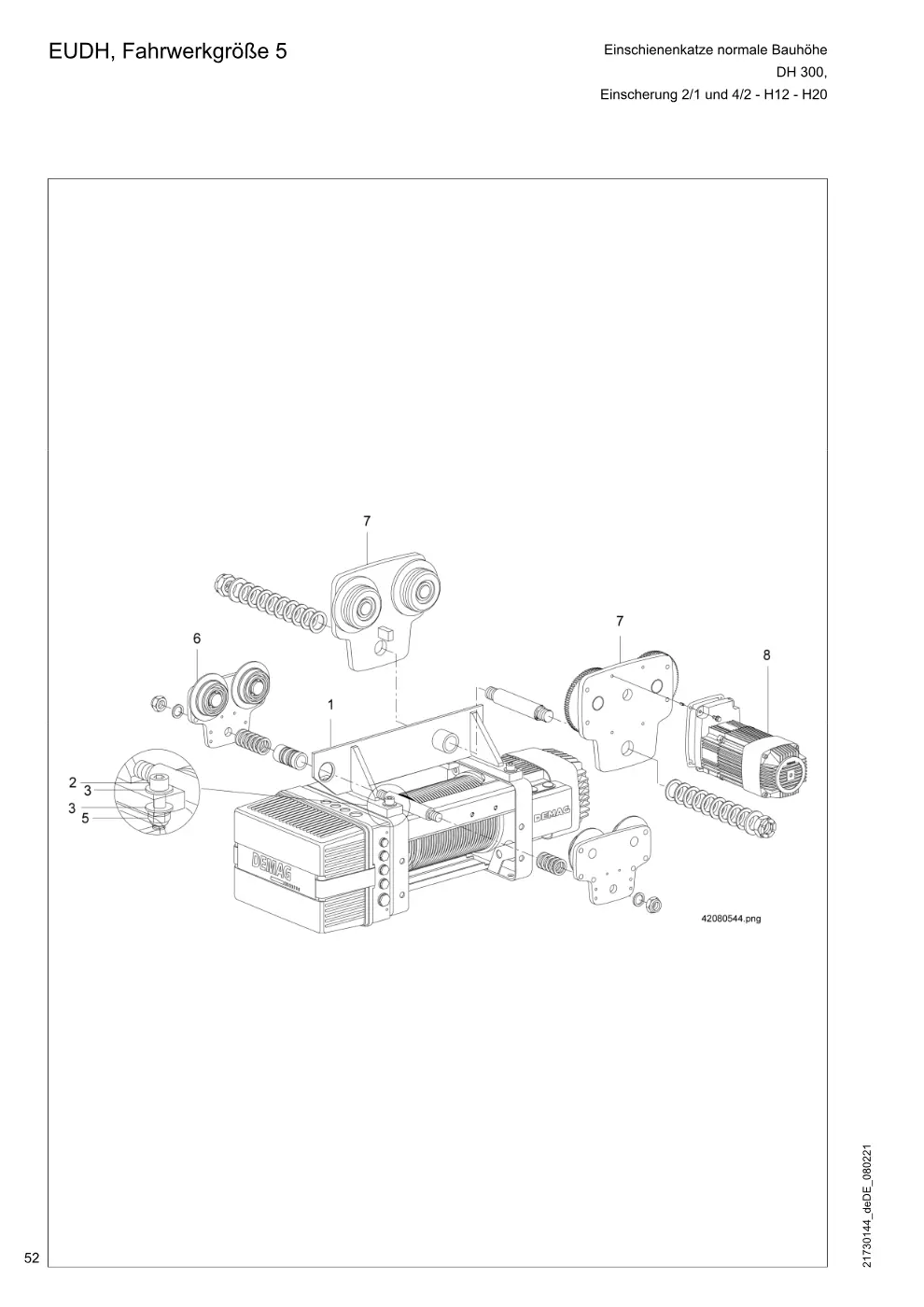

Demag DH 300 – EUDH, Fahrwerkgröße 5 Einschienenkatze normale Bauhöhe Einscherung 2/1 und 4/2 - H12 - H20, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Katzrahmen DH 3-400H12	83126244	1
1	Katzrahmen DH 3-400H20	83126344	1
2	Innensechskantzyl.Schraube M16 X 75	31930099	4
3	Scheibe 16 special	34042599	8
5	Setzmutter M16	10006198	4

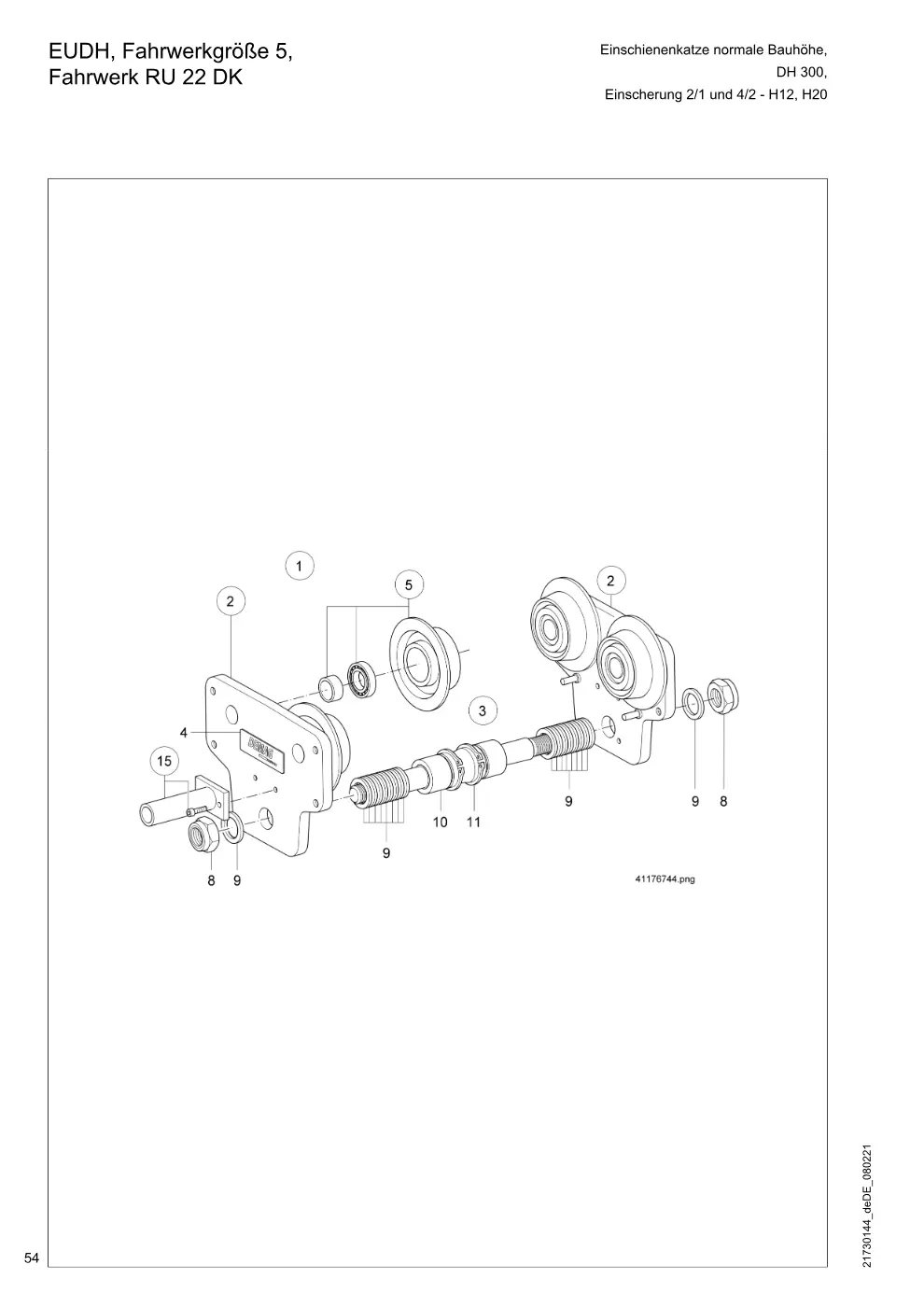

EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk RU 22 DK Einscherung 2/1 und 4/2 - H12, H20 (Seite 54)

Demag DH 300 – EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk RU 22 DK Einscherung 2/1 und 4/2 - H12, H20, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr.	84011344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4	84011644	2
3	Traverse RU22 Flb. 82-143 kpl. (Teil-Nr. 8 - 11)	83955644	1
3	Traverse RU22 Flb.144-200 kpl. (Teil-Nr. 8 - 11)	83955744	1
3	Traverse RU22 Flb.201-300 kpl. (Teil-Nr. 8 - 11)	83955844	1
4	Traglastschild 2600kg	83964744	1
5	Laufrad universal 112 1SPK OZ	84016044	2
8	Sechskantmutter M30 X2 MA= 160 Nm	33468799	2
9	Scheibe 35,5X 50 X 4 Flb. 106 - 143 mm	50222044	18
9	Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm	50222044	16
9	Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm	50222044	27
10	Rohr 51 X 7,1 X 109 Flb. 106 - 143 mm	83955044	1
10	Rohr 51 X 7,1 X 174 Flb. 144 - 200 mm	83955144	1
10	Rohr 51 X 7,1 X 230 Flb. 201 - 300 mm	83955244	1
11	Sicherungsring 52X3	34244299	2
15	Stromabnehmerrohr 400 Set	83973733	1

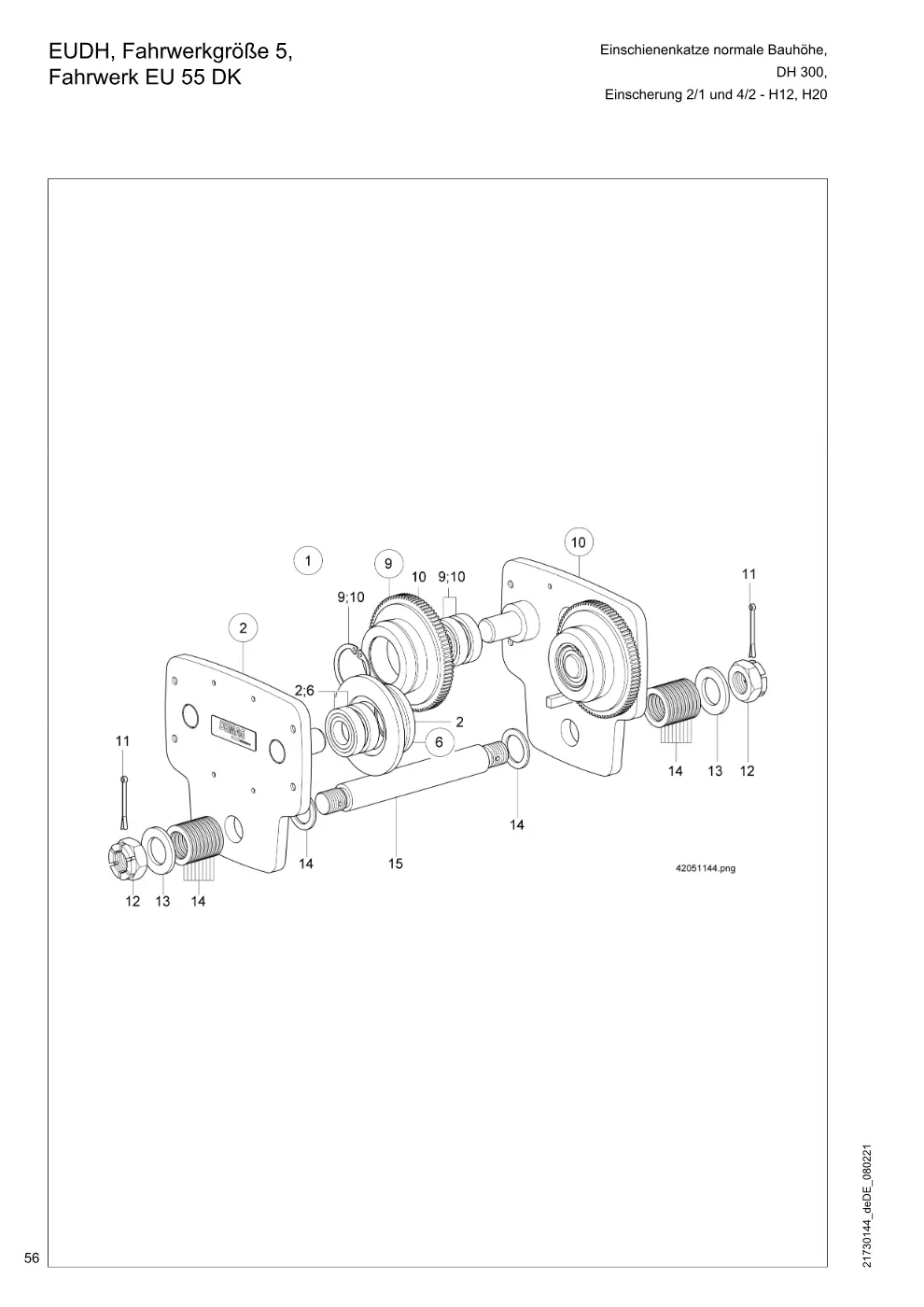

EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk EU 55 DK Einscherung 2/1 und 4/2 - H12, H20 (Seite 56)

Demag DH 300 – EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk EU 55 DK Einscherung 2/1 und 4/2 - H12, H20, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU55 kpl. (Teil-Nr. 2, 10)	83979444	1
2	Seitenschild RU55DK-UNI kpl. (Teil-Nr.	83969044	1
6	Laufrad universal 125 1SPK OZ	83057844	2
9	Laufrad universal 125 1SPK MZ	83055344	2
10	Seitenschild EU55-KMF80 kpl. (Teil-Nr.	83979044	1
11	Splint 6,3X 63	34210599	2
12	Kronenmutter M36 MA= 160 Nm	33573899	2
13	Scheibe 42	34002899	2
14	Scheibe 45,5X 65 X 4 Flb. 106 - 185 mm	52222044	22
14	Scheibe 45,5X 65 X 4 Flb. 200 - 300 mm	52222044	51
15	Bolzen Traverse RU-EU55 Flb. 106 - 185 mm	83957344	1
15	Bolzen Traverse RU-EU55 Flb. 200 - 300 mm	83957444	1

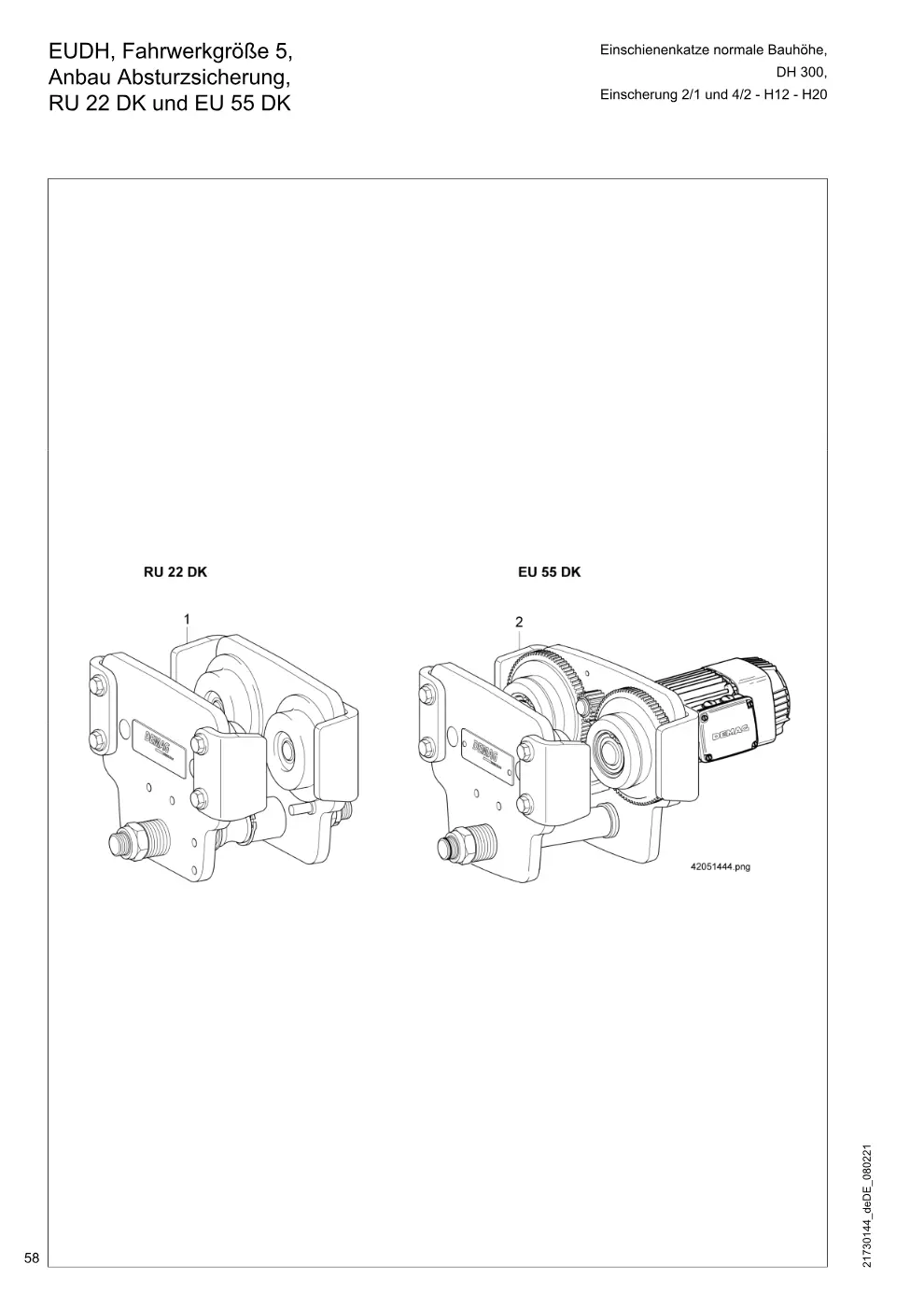

EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Anbau Absturzsicherung, Einscherung 2/1 und 4/2 - H12 - H20 RU 22 DK und EU 55 DK (Seite 58)

Demag DH 300 – EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Anbau Absturzsicherung, Einscherung 2/1 und 4/2 - H12 - H20 RU 22 DK und EU 55 DK, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.22	83969844	1
2	Absturzsicherungsset GR.55	83969944	1

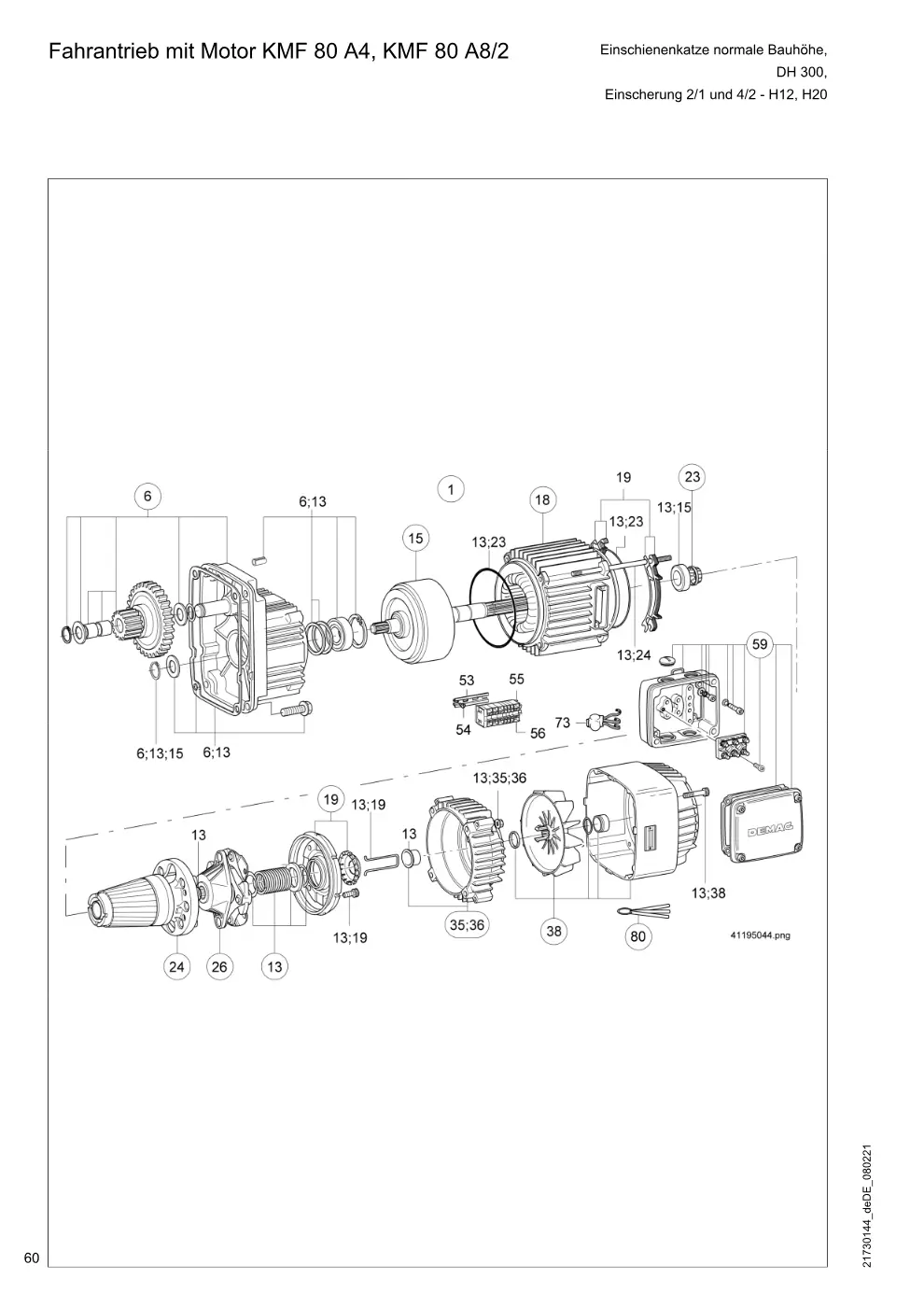

Fahrantrieb mit Motor KMF 80 A4, KMF 80 A8/2 Einschienenkatze normale Bauhöhe, Einscherung 2/1 und 4/2 - H12, H20 (Seite 60)

Demag DH 300 – Fahrantrieb mit Motor KMF 80 A4, KMF 80 A8/2 Einschienenkatze normale Bauhöhe, Einscherung 2/1 und 4/2 - H12, H20, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor KMF 80A4 EKDHGR4 Fahrgeschw. 6,3/25 m/min	13010084	1
1	Motor KMF 80A8/2EKDHGR4 Fahrgeschw. 12,5 m/min	13010184	1
6	Lagerschildset KMF 80 28M	83916633	1
13	Kleinteile Set KMF 80A8/2	12880333	1
13	Kleinteile Set KMF 80A4	12880433	1
15	Getriebewelle KMF80A-Z14	13331933	1
18	Ständer KMF 80A 4 AB	13104484	1
18	Ständerset KMF 80A	13104733	1
19	Bremsbelagträger Set KM80	13389533	1
23	Druckringsatz KM80 Set	13385233	1
24	Läuferset KMF80 A 8/2 Set KMF 80 A4	13345533	1
26	Mitnehmer KM 80	13376033	1
35	Lagerschildset BS KM 80	13361333	1
36	Lagerschildset BS KM 80	13363133	1
38	Haube und Lüfter Set	13382033	1
53	Tragschiene 15 / 5,5X 90M < = 15 A	14986284	1
54	Innensechskantzyl.Schraube M 4 X 8 < = 15 A	32052899	2
55	Endwinkel TS15 < = 15 A	89541944	2
73	VDR-Widerstand <= 400V nur für 8/2-polig	13387084	1
80	Fühlerlehrensatz	10040984	3

EUDH, Fahrwerkgröße 6 Einschienenkatze normale Bauhöhe, Einscherung 4/1 - H12 - H20 (Seite 62)

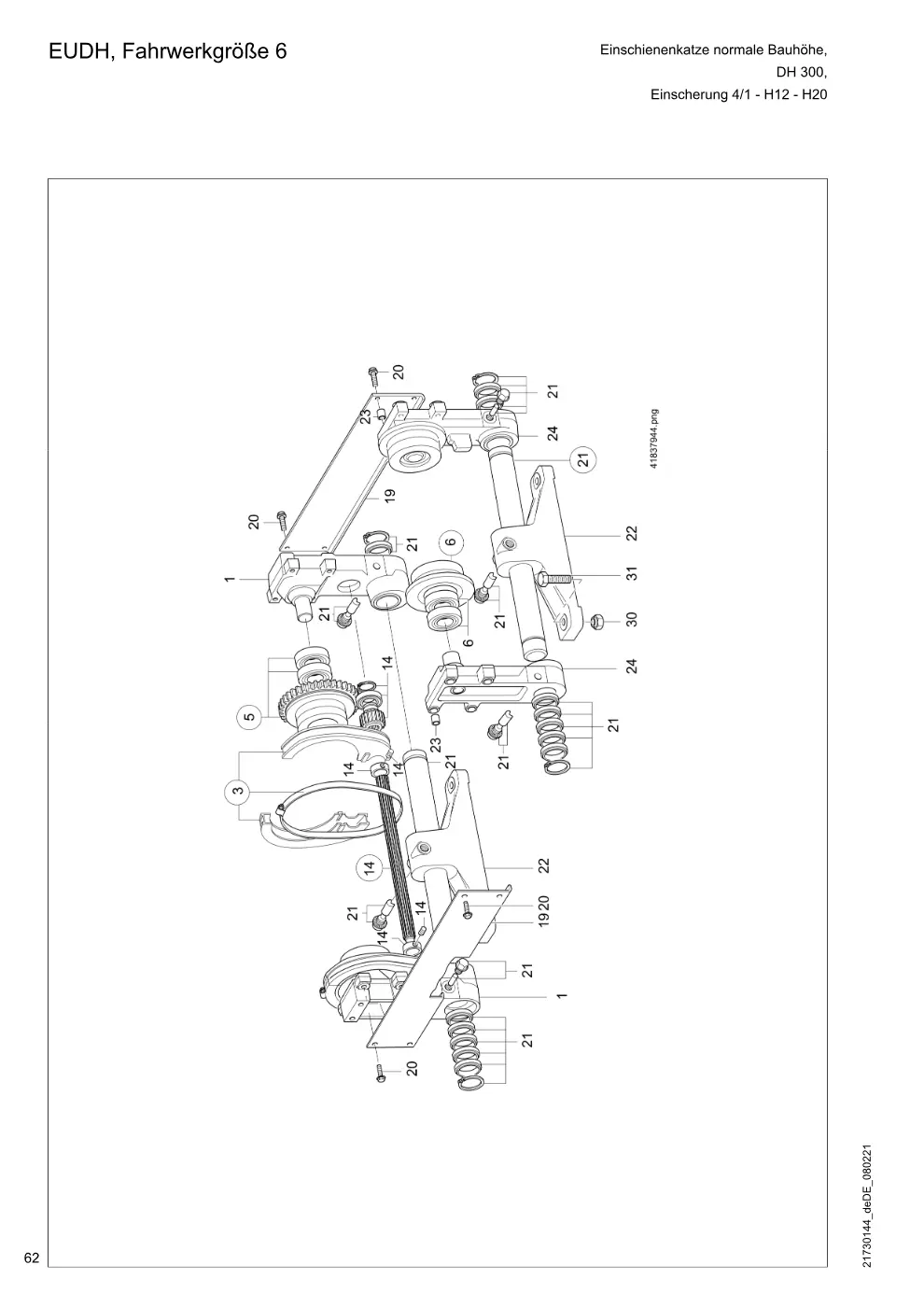

Demag DH 300 – EUDH, Fahrwerkgröße 6 Einschienenkatze normale Bauhöhe, Einscherung 4/1 - H12 - H20, Zeichnung Seite 62

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm A Mit Bolzen	83121944	2
3	Haubenset Fahrwerk	59549433	2
5	Laufrad zylindrisch 125 1SPK MZ	83023044	2
5	Laufrad kegelig 125 1SPK MZ	83023544	2
6	Laufrad zylindrisch 125 1SPK OZ	83024044	2
6	Laufrad kegelig 125 1SPK OZ	83024544	2
14	Ritzelwellenset N25/W25x465	75210833	1
14	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
14	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
14	Ritzelwellenset N25/W25x750 Flb. 336 - 420 mm, AMK 10	75211133	1
14	Ritzelwellenset N30/W30x480 Flb. 119 - 165 mm, AUK 30	75211233	1
14	Ritzelwellenset N30/W30x560 Flb. 166 - 245 mm, AUK 30	75211333	1
14	Ritzelwellenset N30/W30x650 Flb. 246 - 335 mm, AUK 30	75211433	1
14	Ritzelwellenset N30/W30x765 Flb. 336 - 420 mm, AUK 30	75211533	1
19	Seitenblech DH 300-H12	83015544	2
19	Seitenblech DH 300-H20	83015644	2
20	Sicherungsschraube M10X30 VB.RIPP MA= 65 Nm	10011498	8
21	Tragbolzenset EUDH GR 6 Flb. 119 - 165 mm	83027833	1
21	Tragbolzenset EUDH GR 6 Flb. 166 - 245 mm	83027933	1
21	Tragbolzenset EUDH GR 6 Flb. 246 - 305 mm	83028033	1
22	Traverse UDH 300 GR. 6 4/1	83028244	2
23	Spannstift 13 X 12	34578399	8
24	Holm mit Bolzen NA UDH 6	83122444	2
30	Setzmutter M16	10006198	4
31	Sechskantschraube M16 X 60 MA= 310 Nm	30758299	4
34	Haltemutter M16	82225944	2

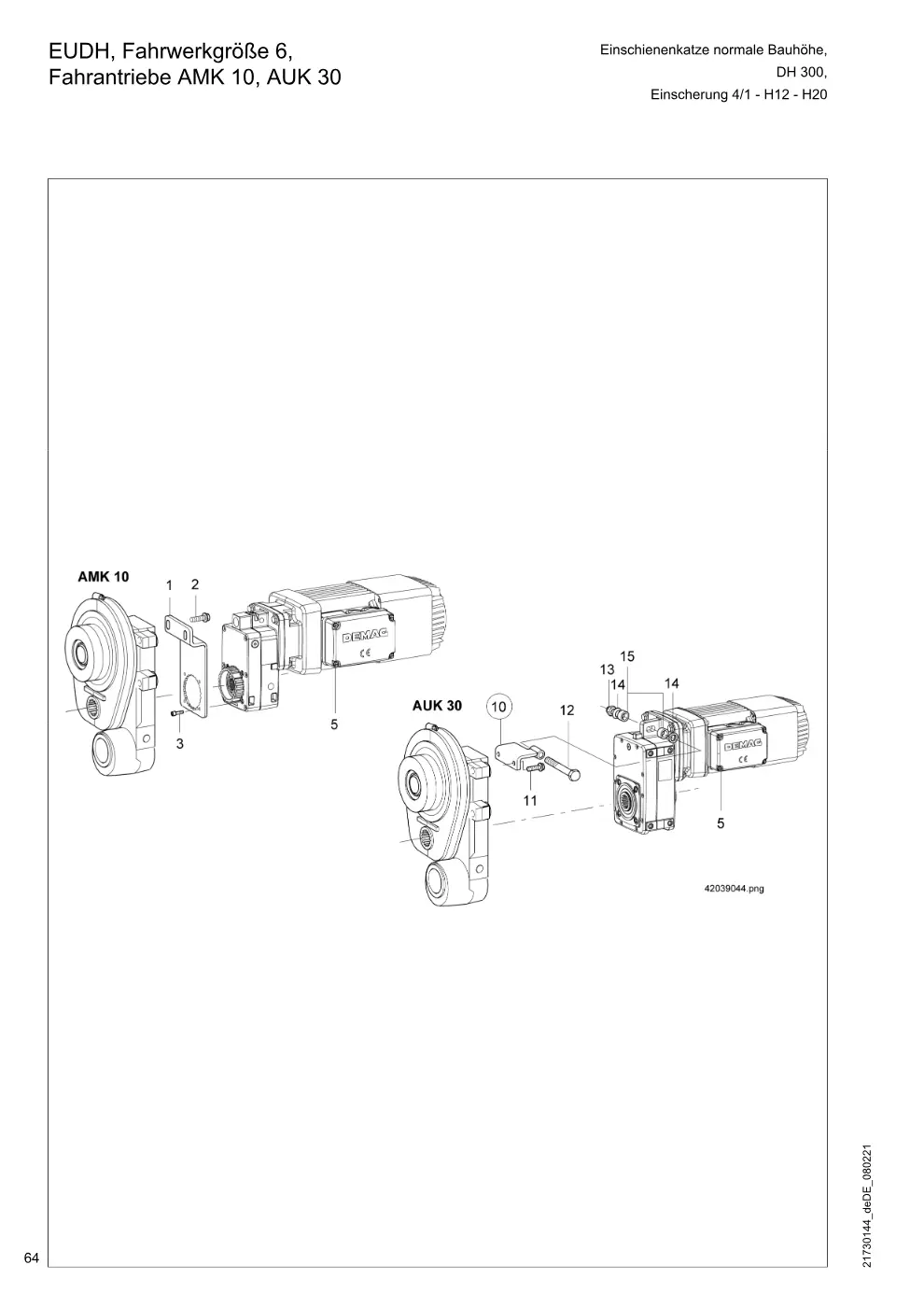

EUDH, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe, Fahrantriebe AMK 10, AUK 30 Einscherung 4/1 - H12 - H20 (Seite 64)

Demag DH 300 – EUDH, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe, Fahrantriebe AMK 10, AUK 30 Einscherung 4/1 - H12 - H20, Zeichnung Seite 64

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10, MA= 65 Nm	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10, MA= 36 Nm	31923999	4
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 316, 312, 310, 308, ZBF 63 A 8/2 B003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 320, ZBF 71 A 8/2 B003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 308, ZBF 63 A 8/2 B003	84504146	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 312, 310, ZBF 71 A 8/2 B003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min	84505146	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 31,5 m/min, 8/31,5 m/min	84504746	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 31,5 m/min, 8/31,5 m/min	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min	84515246	1
5	Antrieb AMK10DD M0 25 8,3 Fahrgeschw. 40 m/min, 10/40 m/min	84505346	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min	84515146	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min	84515946	1
10	Drehmomentstütze AUK30/EUDH	83127544	1
11	Sicherungsschraube M10X20 VB.RIPP AUK 30	10011198	2
12	Sechskantschraube M12 X100 AUK 30	15049499	1
13	Sicherungsmutter V M12 AUK 30, MA= 50 Nm	33461244	1
14	Scheibe 13 X 35 X 5 AUK 30	16062399	2
15	Federelement 13 X35X12 AUK 30	81120444	2

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Einscherung 2/1 - H12 (Seite 66)

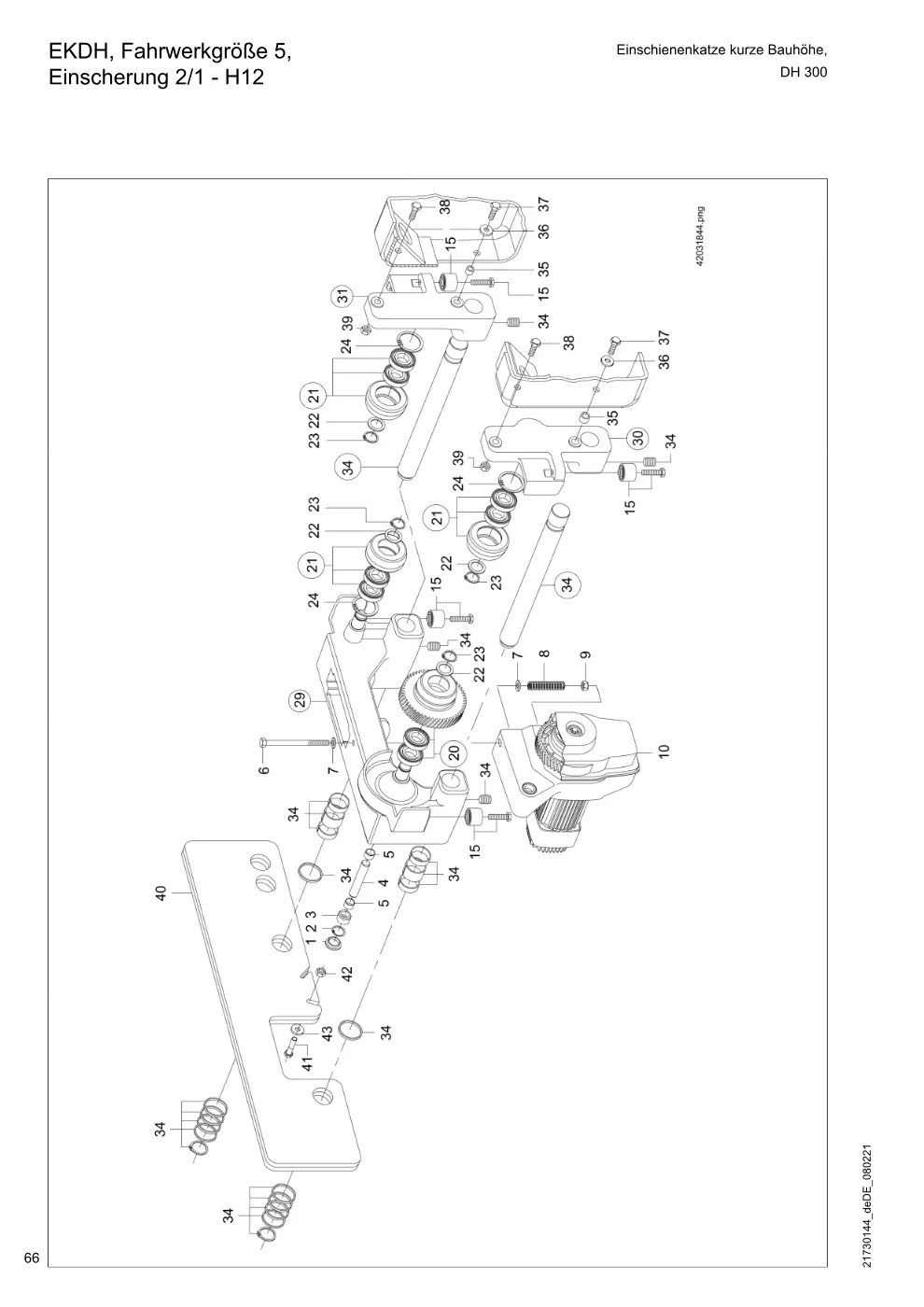

Demag DH 300 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Einscherung 2/1 - H12, Zeichnung Seite 66

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 x 31,5x 19	83051944	1
4	Bolzen 20h 8x 121,5M10	83051844	1
5	Buchse 20x 23x15	87040342	2
6	Sechskantschraube M12 X190	15060499	1
7	Scheibe 13 X 30 X 6	34069699	2
8	Druckfeder 14,3 x24,3 x 96	83151444	1
9	Sicherungsmutter V M12	33461244	1
15	Führungsrollenset EKDH GR 3,2/5	75218033	1
20	Antriebsrad 1-DH 200	83152544	1
21	Laufrad universal 125 KG-L	83054744	1
22	Passscheibe 40X 50X1	34141399	2
23	Sicherungsring 40X2,5	34246999	2
24	Sicherungsring 80X2,5	34266599	1
29	Seitenschild DH 200-H10 kpl. (Teil-Nr. 15, 20, 21)	83053844	1
30	Holm NA-E KDH 300- 400 kpl. (Teil-Nr. 15, 20)	83060944	1
31	Holm NA-M KDH 300- 400 kpl. (Teil-Nr. 15, 20)	83060844	1
34	Tragbolzenset EKDH GR 5 Flb. 106 - 199 mm	83154133	2
34	Tragbolzenset EKDH GR 5 Flb. 200 - 300 mm	83154233	2
34	Tragbolzenset EKDH GR 5 Flb. 301 - 400 mm	83154333	2
35	Spannstift 16 X 18	34547399	2
36	Scheibe 13 X 24 X 3	31621699	2
37	Sechskantschraube M12 X 40 MA= 86 Nm	15047899	2
38	Sechskantschraube M16 X 70 MA= 215 Nm	30969999	2
39	Sicherungsmutter V M16	33461444	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, ohne Feinhub F10	83168044	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, mit Feinhub F10	83168044	3
41	Sicherungsschraube M10X45 VB.RIPP Flb. 106 - 199 mm, ohne Feinhub F10, MA= 60 Nm	30046544	2
41	Sechskantschraube M10 X 75 Flb. 106 - 199 mm, mit Feinhub F10, MA= 60 Nm	15054699	2
42	Sicherungsmutter M10 VB.RIPP	30028344	2
43	Scheibe 10 mit Feinhub F 10	34065599	2

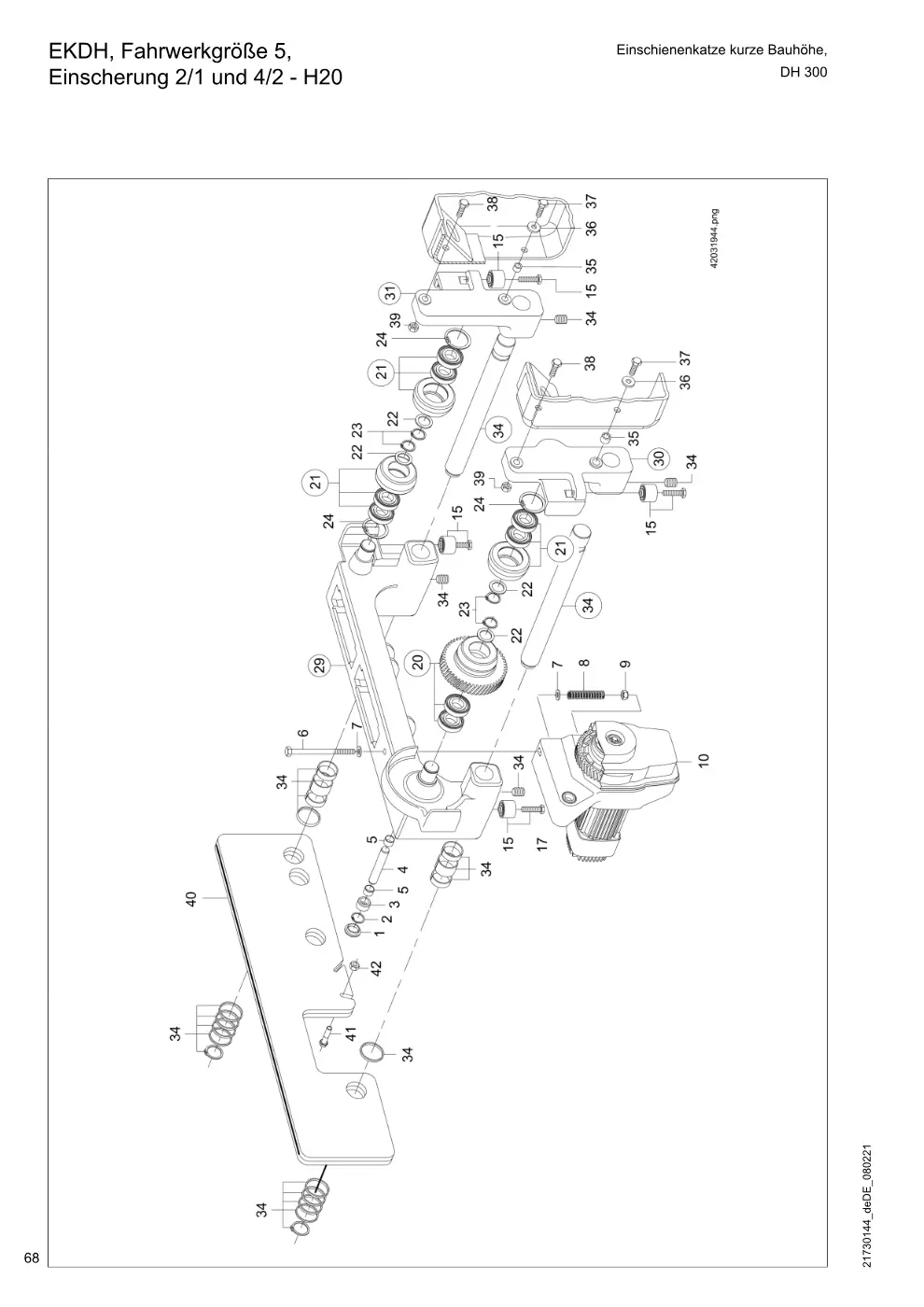

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Einscherung 2/1 und 4/2 - H20 (Seite 68)

Demag DH 300 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Einscherung 2/1 und 4/2 - H20, Zeichnung Seite 68

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 x 31,5x 19	83051944	1
4	Bolzen 20h 8x 121,5M10	83051844	1
5	Buchse 20x 23x15	87040342	2
6	Sechskantschraube M12 X190	15060499	1
7	Scheibe 13 X 30 X 6	34069699	2
8	Druckfeder 14,3 x24,3 x 96	83151444	1
9	Sicherungsmutter V M12	33461244	1
15	Führungsrollenset EKDH GR 3,2/5	75218033	1
20	Antriebsrad 1-DH 200	83152544	1
21	Laufrad universal 125 KG-L	83054744	1
22	Passscheibe 40X 50X1	34141399	2
23	Sicherungsring 40X2,5	34246999	2
24	Sicherungsring 80X2,5	34266599	1
29	Seitenschild 3- 400H20 kpl. (Teil-Nr. 15, 20, 21)	83163044	1
30	Holm NA-E KDH 300- 400 kpl. (Teil-Nr. 15, 20)	83060944	1
31	Holm NA-M KDH 300- 400 kpl. (Teil-Nr. 15, 20)	83060844	1
34	Tragbolzenset EKDH GR 5 Flb. 106 - 199 mm	83154133	1
34	Tragbolzenset EKDH GR 5 Flb. 200 - 300 mm	83154233	1
34	Tragbolzenset EKDH GR 5 Flb. 301 - 400 mm	83154333	1
35	Spannstift 16 X 18	34547399	2
36	Scheibe 13 X 24 X 3	31621699	2
37	Sechskantschraube M12 X 40 MA= 86 Nm	15047899	2
38	Sechskantschraube M16 X 70 MA= 215 Nm	30969999	2
39	Sicherungsmutter V M16	33461444	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, ohne Feinhub F10	83168044	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, mit Feinhub F10	83168044	3
41	Sechskantschraube M10 X 75 Flb. 106 - 199 mm, mit Feinhub F10, MA= 60 Nm	15054699	2
41	Sicherungsschraube M10X45 VB.RIPP Flb. 106 - 199 mm, ohne Feinhub F10, MA= 60 Nm	30046544	2
42	Sicherungsmutter M10 VB.RIPP	30028344	2
43	Scheibe 10 mit Feinhub F10	34065599	2

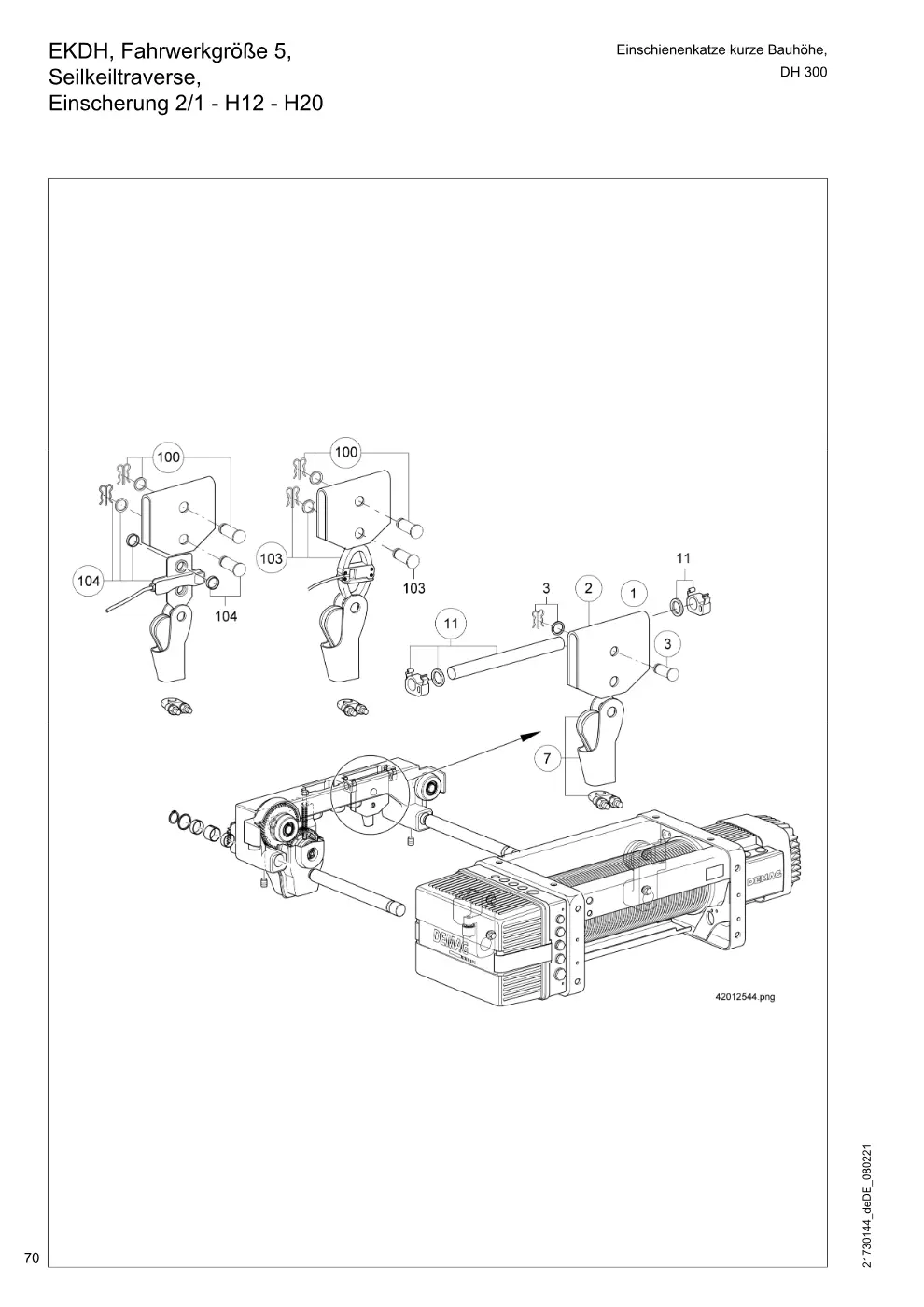

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 2/1 - H12 - H20 (Seite 70)

Demag DH 300 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 2/1 - H12 - H20, Zeichnung Seite 70

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse KDH 3_400 kpl. (Teil-Nr. 2, 3	82871033	1
2	Seiltaschenset EKDH 300 kpl. (Teil-Nr. 3	82812933	1
3	Bolzenanschlussset+Federstecker	82258033	1
7	Seiltaschenset DH300/400	82811233	1
11	Bolzenset EKDH 200-400	82853833	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 2,0 T	49160544	1
103	Gerät MGS 1,6 T Set	49159633	1
103	Gerät MGS 1,25 T Set DH 312	49169633	1
103	Gerät MGS 1,0 T Set	49179633	1
103	Gerät MGS 0,8 T Set	49189633	1
104	Zugmessstab ZMS 2,00t DH300	49160044	1

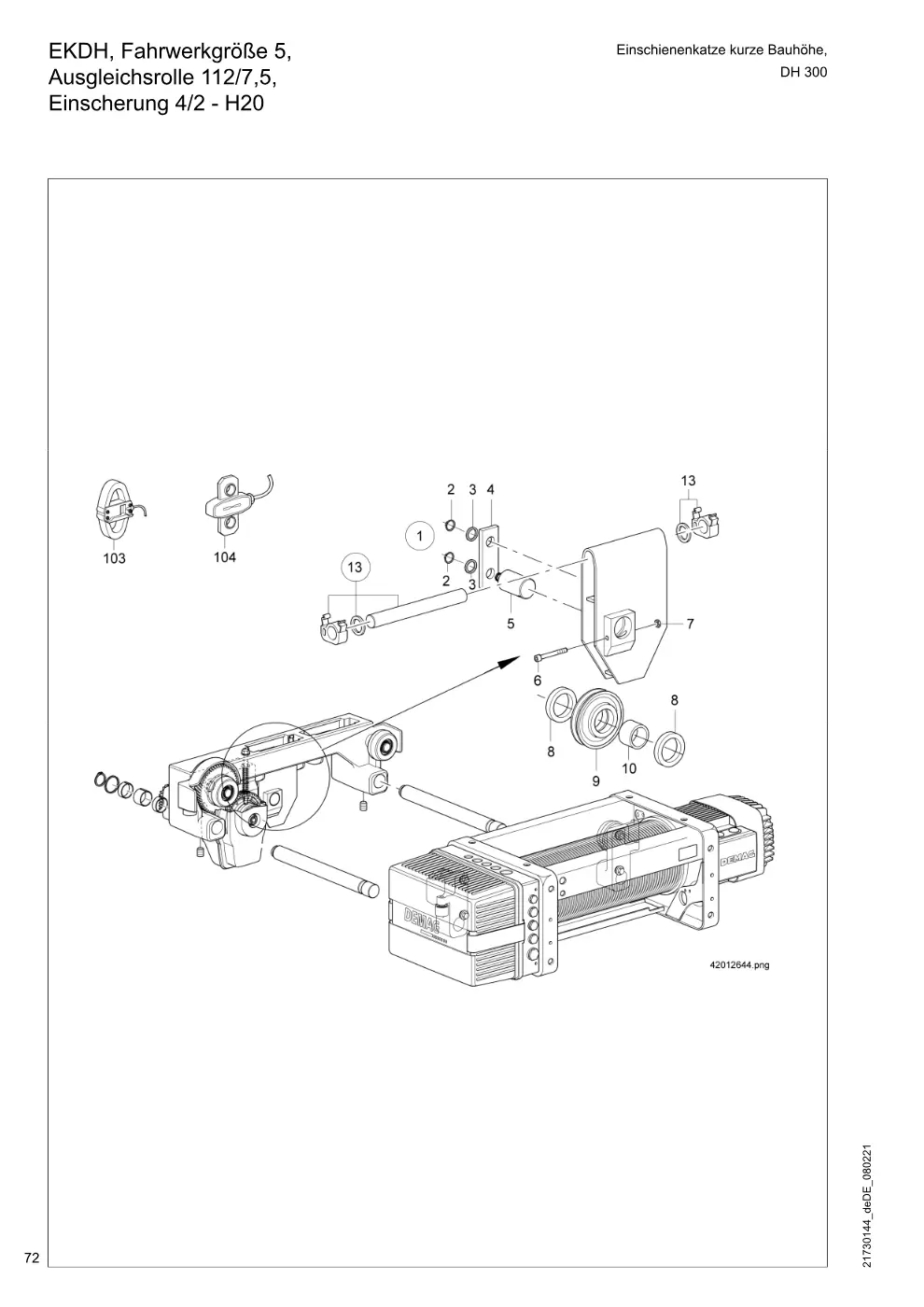

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Ausgleichsrolle 112/7,5, Einscherung 4/2 - H20 (Seite 72)

Demag DH 300 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Ausgleichsrolle 112/7,5, Einscherung 4/2 - H20, Zeichnung Seite 72

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 112/ 7,5 kpl. (Teil-Nr. 2 - 10)	82877544	1
2	Sicherungsring 20X1,2	34252099	2
3	Scheibe 20,3X 27 X 2,8	82808144	2
4	Flachstück 40X 10X 120BOH	82804544	1
5	Oberflaschenachsbolzen DH 160	82802144	1
6	Innensechskantzyl.Schraube M 8 X 75 MA= 39 Nm	32158499	1
7	Sicherungsmutter V M 8	33460844	1
8	Scheibe 42 X 61,9X 6	98672844	2
9	Seilrolle 112- 7,5	82819244	1
10	Buchse 40,1X 55 X20	82877444	1
13	Bolzen 30 x 234	82853844	1
103	Gerät MGS 1,0 T Set DH 320	49179633	1
103	Gerät MGS 0,8 T Set DH 316	49189633	1
103	Gerät MGS 0,624T DH 312	49179144	1
103	Gerät MGS 0,5 T DH 310	49189144	1
104	Zugmessstab Set ZMS 1,25t	49139133	1

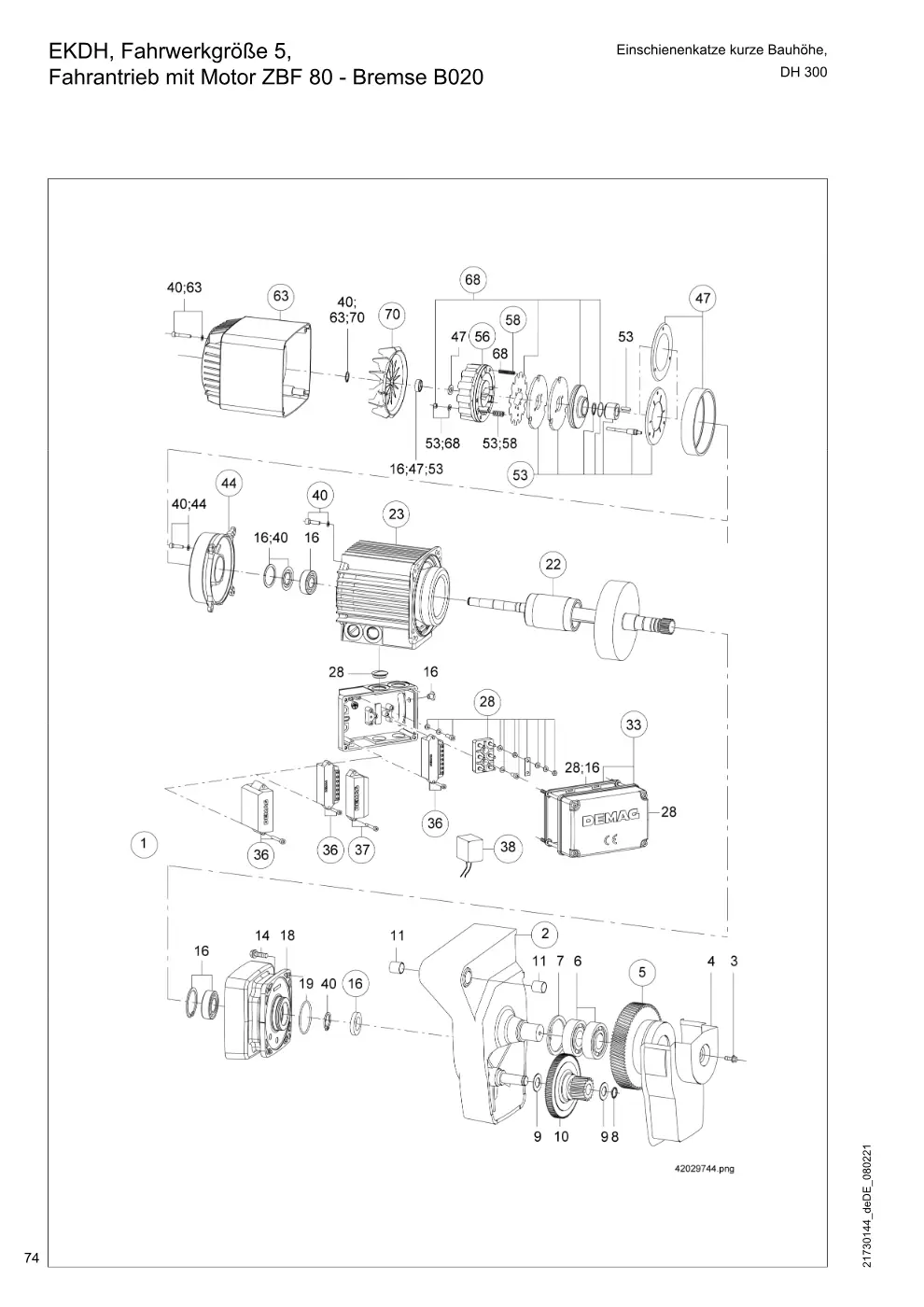

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Fahrantrieb mit Motor ZBF 80 - Bremse B020 (Seite 74)

Demag DH 300 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Fahrantrieb mit Motor ZBF 80 - Bremse B020, Zeichnung Seite 74

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Antrieb EKDH 5 ZBF80A4 Fahrgeschw. 25 m/min, 6,3/25 m/min	80366346	1
1	Antrieb EKDH 5 ZBF80A28 Fahrgeschw. 4,1/12,5 m/min	80366446	1
1	Antrieb EKDH 5 ZBF80A412 Fahrgeschw. 6,3/19 m/min	80367046	1
1	Antrieb EKDH 5 ZBF80A412	80367146	1
2	Antriebsschwinge Gr. 5 kpl. (Teil-Nr. 3 - 5, 8 - 11), FH = 24,7 m/min	83196044	1
3	Sicherungsschraube M 8X16 VB.RIPP	34326744	1
4	Haube 160 DH 160 DH 200	83051744	1
5	Antriebsrad 2-DH 200 kpl. (Teil-Nr. 6	83153044	1
6	Rillenkugellager 6206 2Z	36822699	2
7	Sicherungsring 62X2	34265699	1
8	Sicherungsring 18X1,2	34251899	1
9	Axiallagerscheibe 18X 32X1	82010944	2
10	Doppelrad Z109M1 Z18M2 FH = 24,7 m/min	83195344	1
11	Buchse 20x 23x15	87040342	2
14	Sicherungsschraube M 8X20 VB.RIPP	10010698	4
16	Lagerungs- und Dichtungsset Z80/90A	36646433	1
18	Lagerschild Fahrwerk Z 80	21868484	1
19	O-Ring 55 X 2.5 N	36722499	1
23	Ständer ZBF 80A 4 230/400V 50 Hz	21603584	1
23	Ständer ZBF 80A 8/2 400V 50 Hz	21603884	1
23	Ständer ZBF 80A 12/4 400V 50 Hz	21605684	1
28	Klemmenkastenset Z 80 / 90A kpl. (Teil-Nr. 33)	79499133	1
33	Deckel Klemmenkasten Z 63- 90	21882533	1
36	Bremsenansteuerung GE 1,5A A4, U AC= 110-500V	26089284 → 26089084	1
36	Bremsenansteuerung GF 0,8A A2/8, 4/12	26094384	1
37	Stromrelais SE0,25-4,0A AC A4	26086484	1
38	VDR-Widerstand isoliert	26089884	1
40	Montageteileset Z 80 / 90A	34250333	1
44	Lagerschildset BS ZB 80/ 90	21866333	1
47	Abdeckband Br. IP55 B020	26023033	1
53	Überholungsset B020/ZB 80	26097133	1
56	Magnetkörperset B020 180V	26025033	1
58	Bremsfederset B020 3,3 Nm	26021033	1
63	Lüfterhaubenset ZB 80/90A	21874033	1
68	Verschleißset B020	26097533	1
70	Lüfterset Z80/90A leicht	21871533	1

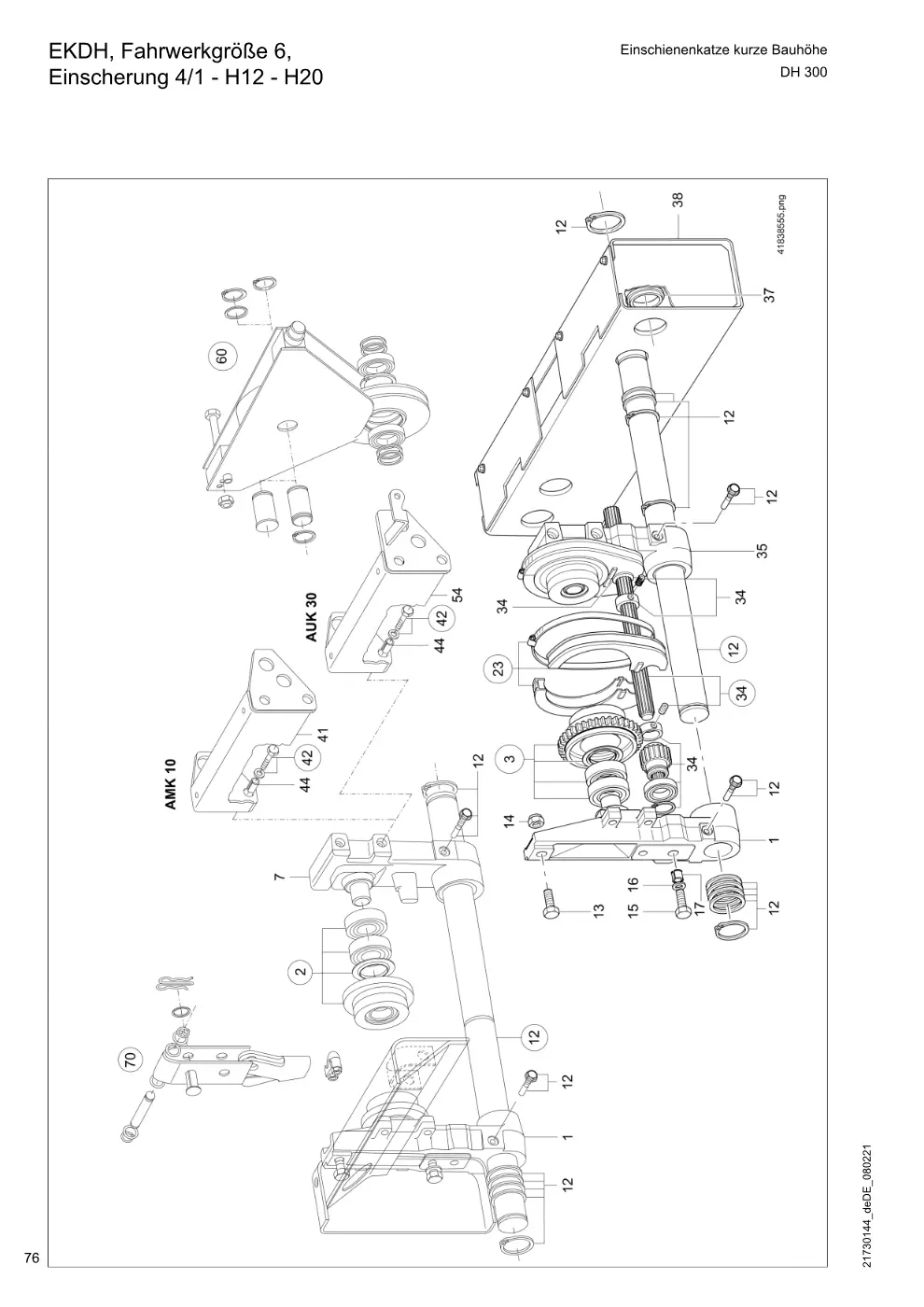

EKDH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Einscherung 4/1 - H12 - H20 (Seite 76)

Demag DH 300 – EKDH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Einscherung 4/1 - H12 - H20, Zeichnung Seite 76

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH 6	83172944	2
2	Laufrad zylindrisch 125 1SPK OZ	83024044	2
2	Laufrad kegelig 125 1SPK OZ	83024544	2
3	Laufrad zylindrisch 125 1SPK MZ	83023044	2
3	Laufrad kegelig 125 1SPK MZ	83023544	2
7	Holm mit Bolzen NA KDH 6	83170944	1
12	Tragbolzenset EKDH GR 6 Flb. 100 - 165 mm	83077233	1
12	Tragbolzenset EKDH GR 6 Flb. 166 - 245 mm	83077233	1
12	Tragbolzenset EKDH GR 6 Flb. 246 - 305 mm	83077333	1
12	Tragbolzenset EKDH GR 6 Flb. 306 - 420 mm	83077433	1
13	Sicherungsschraube M16X50 VB.RIPP MA= 215 Nm	10012298	2
14	Sicherungsmutter M16 VB.RIPP	30028644	2
15	Sechskantschraube M12 X 45 MA= 86 Nm	15048099	2
16	Scheibe 13 X 24 X 3	31621699	2
17	Spannstift 16 X 18	34547399	2
23	Haubenset Fahrwerk	59549433	2
34	Ritzelwellenset N25/W25x465 Flb. 100 - 165 mm, AMK 10	75210833	1
34	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
34	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
34	Ritzelwellenset N25/W25x750 Flb. 336 - 420 mm, AMK 10	75211133	1
34	Ritzelwellenset N30/W30x480 Flb. 100 - 165 mm, AUK 30	75211233	1
34	Ritzelwellenset N30/W30x560 Flb. 166 - 245 mm, AUK 30	75211333	1
34	Ritzelwellenset N30/W30x650 Flb. 246 - 335 mm, AUK 30	75211433	1
34	Ritzelwellenset N30/W30x765 Flb. 336 - 420 mm, AUK 30	75211533	1
35	Holm mit Bolzen A KDH 6	83171344	1
37	Deckel GGK 66	83066444	4
38	Gegengewichtskasten KDH 300H20	83166044	1
41	Verbindungsblech KDH 3- 400-H12 AMK 10	83175644	1
41	Verbindungsblech KDH 3- 400-H20 AMK 10	83175744	1
42	Schraubset M16x 55 HV MA= 280 Nm	47936233	4
44	Spannstift 21 X 28	34577599	4
54	Verbindungsblech KDH 3- 400-H12 AUK 30	83175844	1
54	Verbindungsblech KDH 3- 400-H20 AUK 30	83175944	1

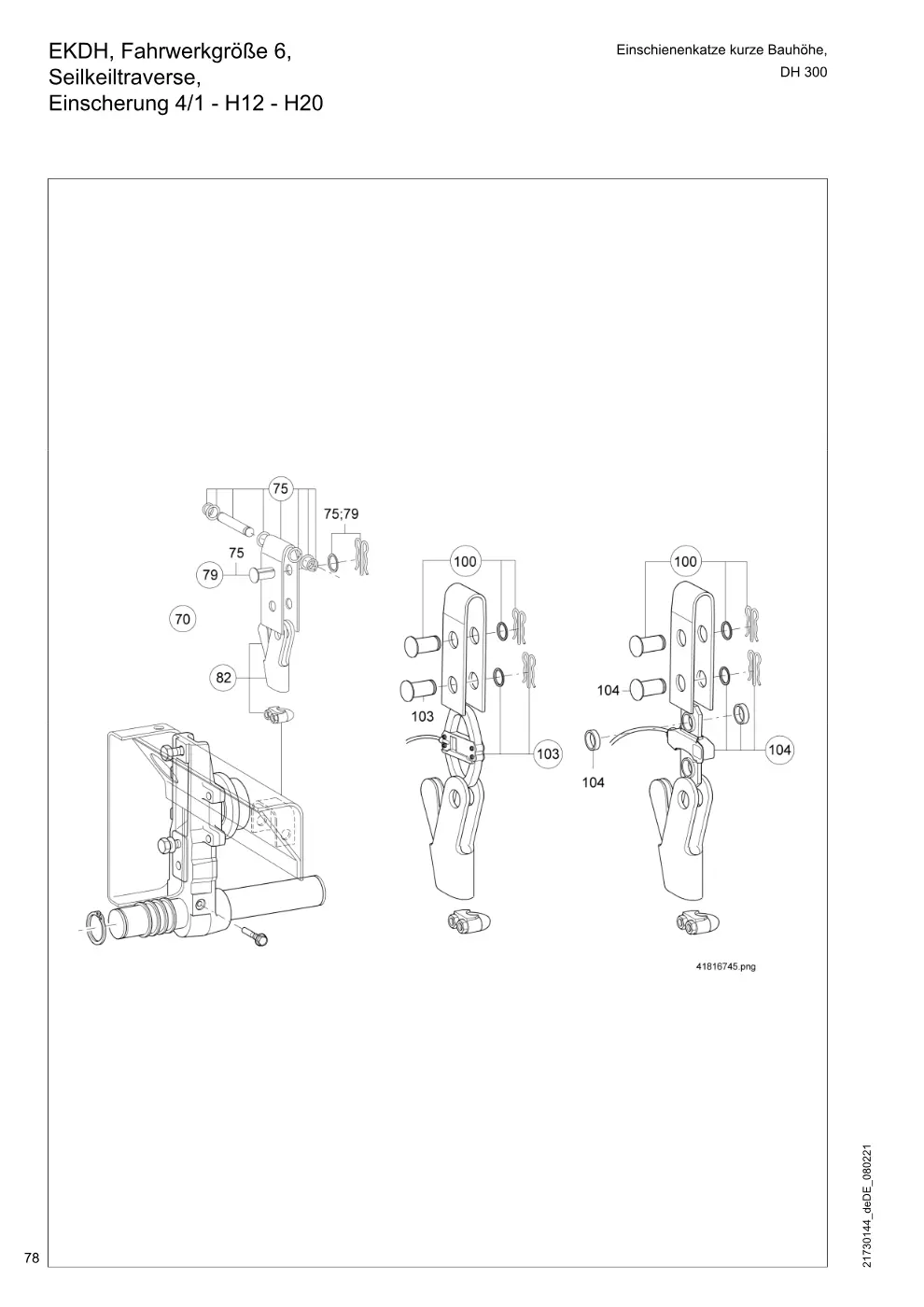

EKDH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 4/1 - H12 - H20 (Seite 78)

Demag DH 300 – EKDH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 4/1 - H12 - H20, Zeichnung Seite 78

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Seilkeiltraverse 3-400 2/1 kpl. (Teil-Nr. 75, 82)	82830033	1
75	Bolzenanschlussset 2/1 4/1	82257933	1
79	Bolzenanschlussset+Federstecker	82258033	1
82	Seiltaschenset DH300/400	82811233	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 2,0 T	49160544	1
103	Gerät MGS 1,6 T Set	49159633	1
103	Gerät MGS 1,25 T Set	49169633	1
103	Gerät MGS 1,0 T Set DH 312	49179633	1
103	Gerät MGS 0,8 T Set	49189633	1
104	Zugmessstab Set ZMS 2,00t	49160033	1

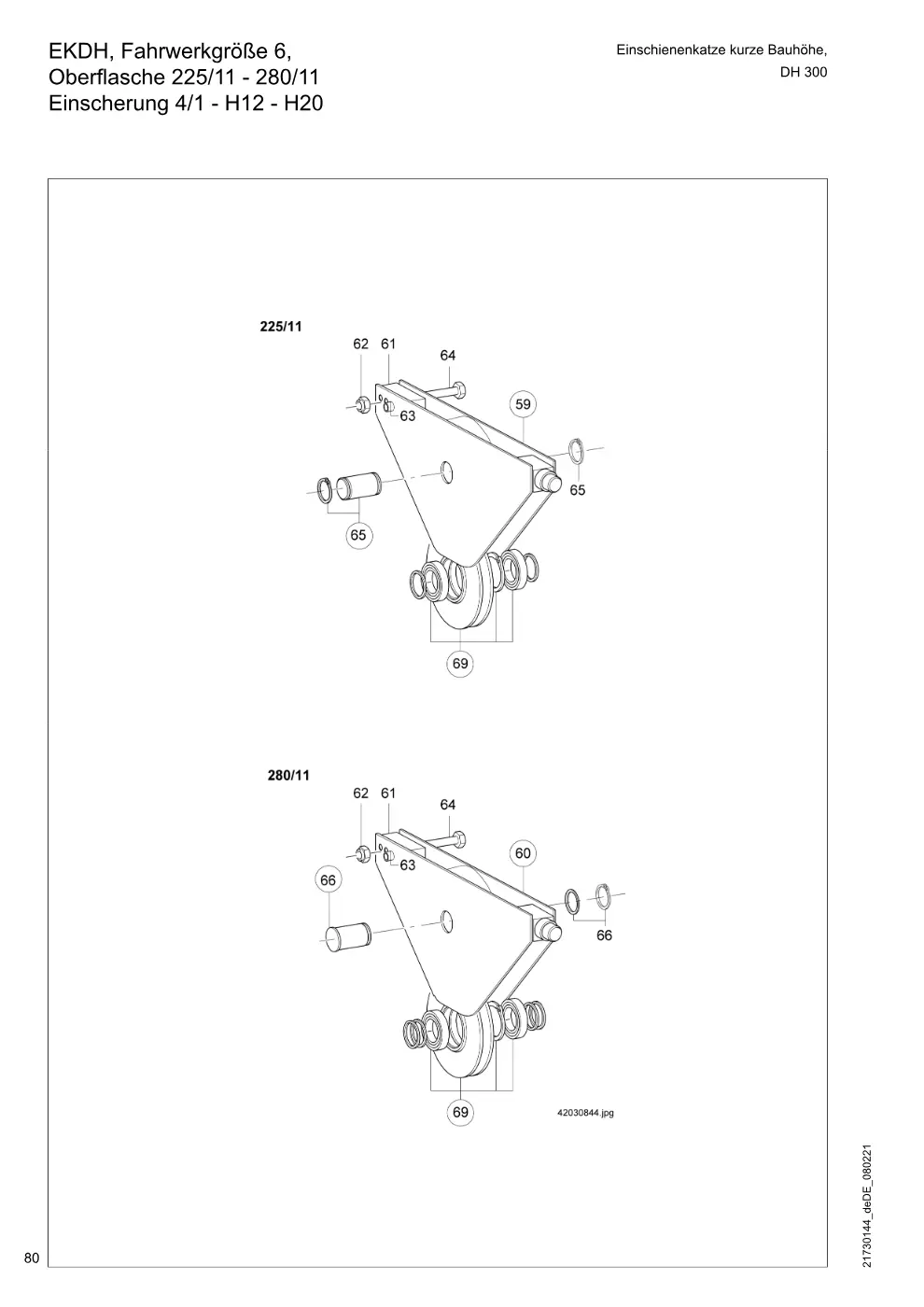

EKDH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Oberflasche 225/11 - 280/11 Einscherung 4/1 - H12 - H20 (Seite 80)

Demag DH 300 – EKDH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Oberflasche 225/11 - 280/11 Einscherung 4/1 - H12 - H20, Zeichnung Seite 80

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
59	Oberflaschenset 225 11 3-400H12 kpl. (Teil-Nr. 61 - 65, 69)	82873033	1
59	Oberflasche 225 11 3- 400H20 kpl. (Teil-Nr. 61 - 65, 69)	82875044	1
61	Achszapfen Oberflasche 225	82873344	1
61	Achszapfen Oberflasche 280	82874344	1
62	Sicherungsmutter V M10	33461044	1
63	Spannstift 14 X 60	15090999	2
63	Spannstift 16 X 65	15091099	2
64	Sechskantschraube M10 X 75 MA= 60 Nm	15054699	1
64	Sechskantschraube M10 X 80 MA= 60 Nm	15046199	1
65	Oberflaschenbolzen DH3-600	82815433	1
69	Seilrollenset 225/11	82911233	1
69	Seilrollenset 280/11,3	82968533	1
60	Oberflasche 280 11 3- 400H12 kpl. (Teil-Nr. 61 - 64, 69)	82874044	1
60	Oberflasche 280 11 3- 400H20 kpl. (Teil-Nr. 61 - 64, 69)	82876044	1
66	Kopfbolzen DH 3-600	82883333	1

EKDH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Fahrantriebe AMK 10/AUK 30, Einscherung 4/1 - H12 - H20 (Seite 82)

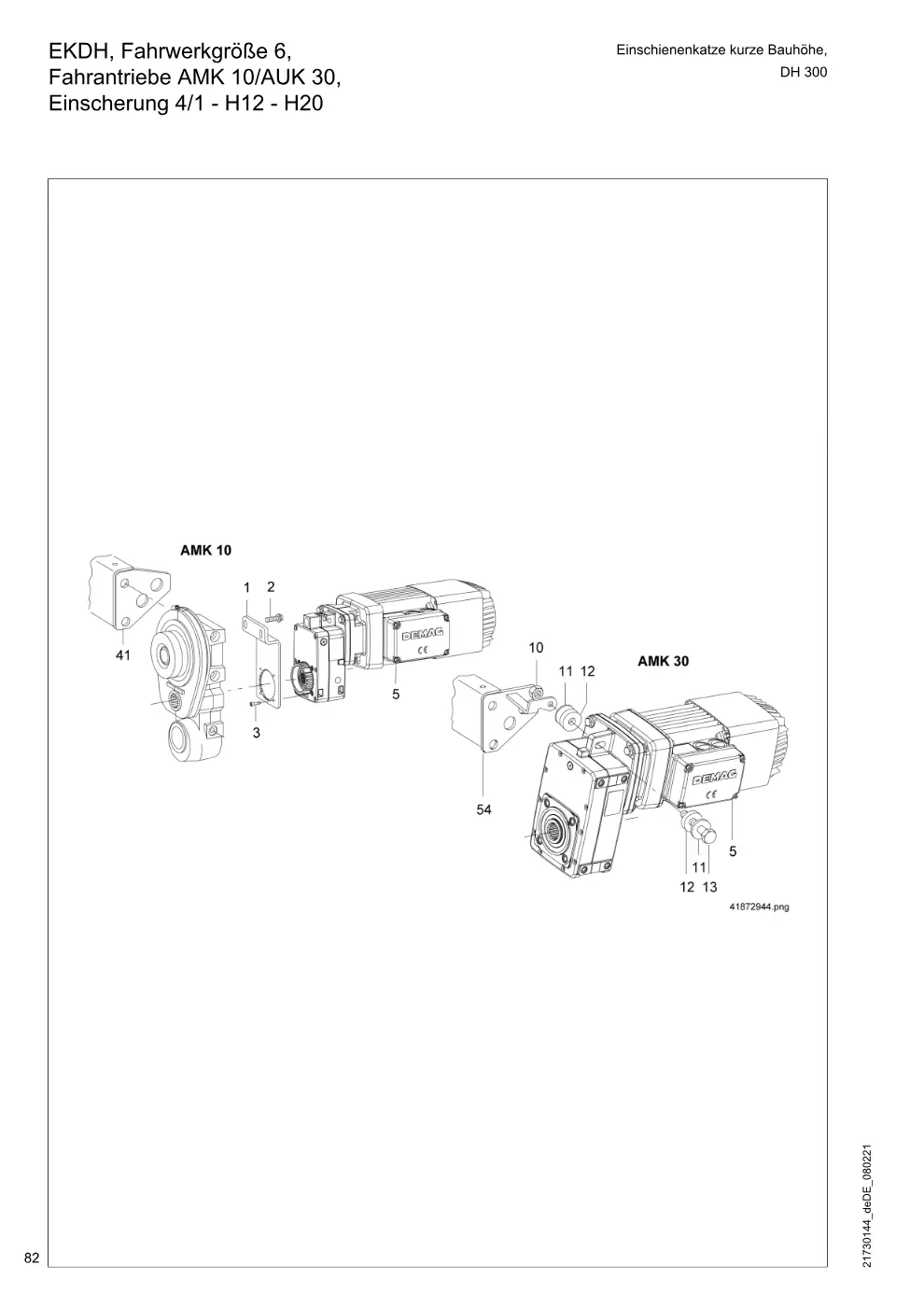

Demag DH 300 – EKDH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Fahrantriebe AMK 10/AUK 30, Einscherung 4/1 - H12 - H20, Zeichnung Seite 82

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10	31923999	4
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 320, ZBF 71 A 8/2 B003	84504546	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 316, 312, 310, 308, ZBF 63 A 8/2 B003	84504046	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 308, ZBF 63 A 8/2 B003	84504146	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 312, 310, ZBF 71 A 8/2 B003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 320, 316, ZBF 80 A 8/2 B020	84505146	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 308, ZBF 71 A 8/2 B003	84504746	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 310, ZBF 80 A 8/2 B020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 320, 316, 312, ZBF 90 B 8/2 B020	84515246	1
5	Antrieb AMK10DD M0 25 8,3 Fahrgeschw. 40 m/min, 10/40 m/min , DH 308, ZBF 80 A 8/2 B020	84505346	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 316, 312, 310, ZBF 90 B 8/2 B020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 320, ZBF 100 A 8/2 B050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30	15054799	1
41	Verbindungsblech KDH 3- 400-H12 AMK 10	83175644	1
41	Verbindungsblech KDH 3- 400-H20 AMK 10	83175744	1
54	Verbindungsblech KDH 3- 400-H12 AUK 30	83175844	1
54	Verbindungsblech KDH 3- 400-H20 AUK 30	83175944	1

Fahrantrieb AMK 10 DD (Seite 84)

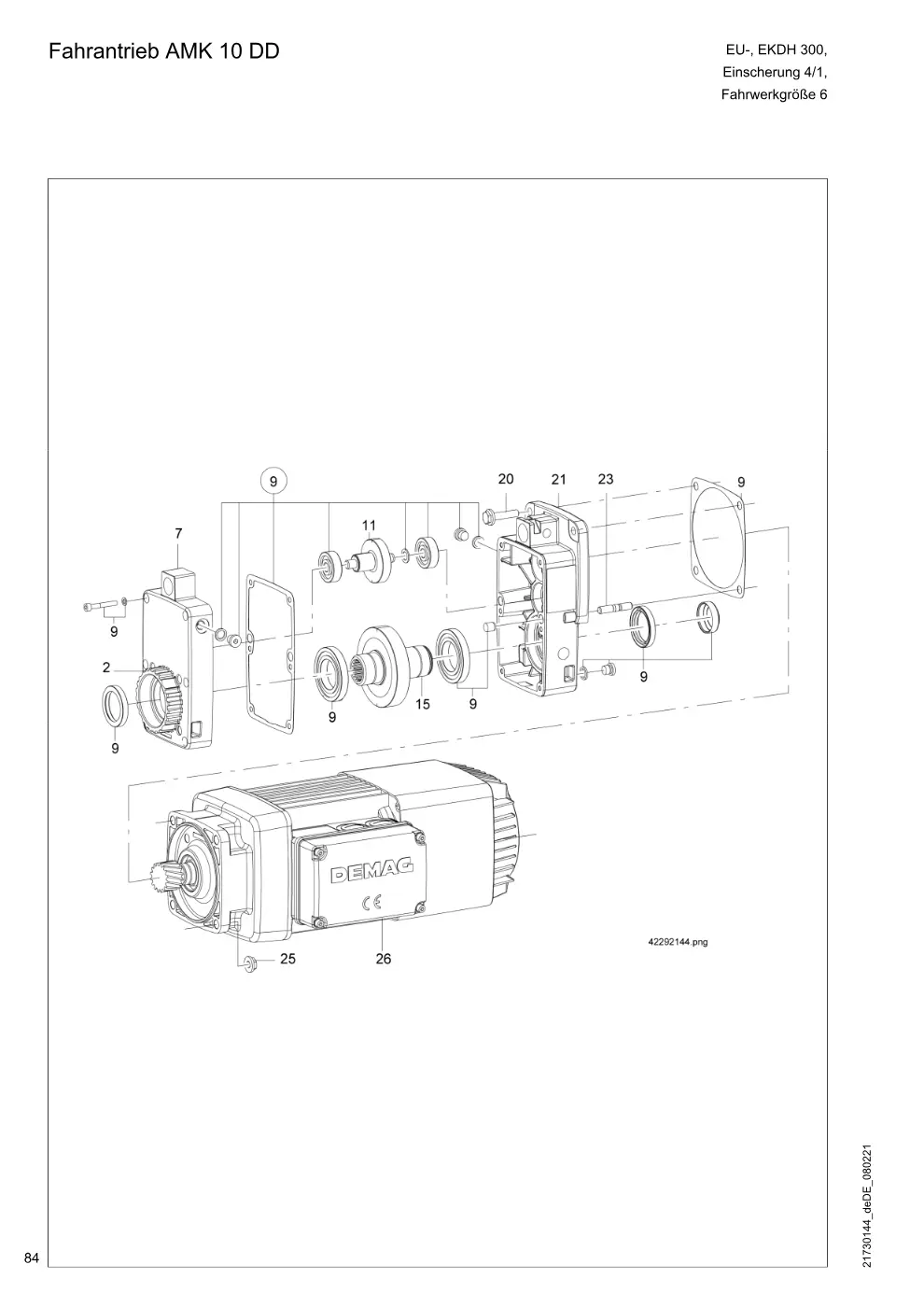

Demag DH 300 – Fahrantrieb AMK 10 DD, Zeichnung Seite 84

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
7	Getriebedeckel AM10	78701444	1
9	Lagerungs- und Dichtungsset A10	78701533	1
11	Doppelrad Z13M1.25Z 34M1.25 i = 8,32	84131946	1
11	Doppelrad Z13M1.25Z 37M1.25 i = 10,5	84131846	1
11	Doppelrad Z11M1.25Z 40M1.25 i = 15,7	84130746	1
11	Doppelrad Z11M1.25Z 45M1.25 i = 25,7	84130546	1
15	Abtriebswelle m.Zahnrad Z70 i = 8,32; 10,5	84134046	1
15	Abtriebswelle m.Zahnrad Z69 i = 15,7; 25,7	84132046	1
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A10	78700444	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

Fahrantrieb AUK 30 DD (Seite 86)

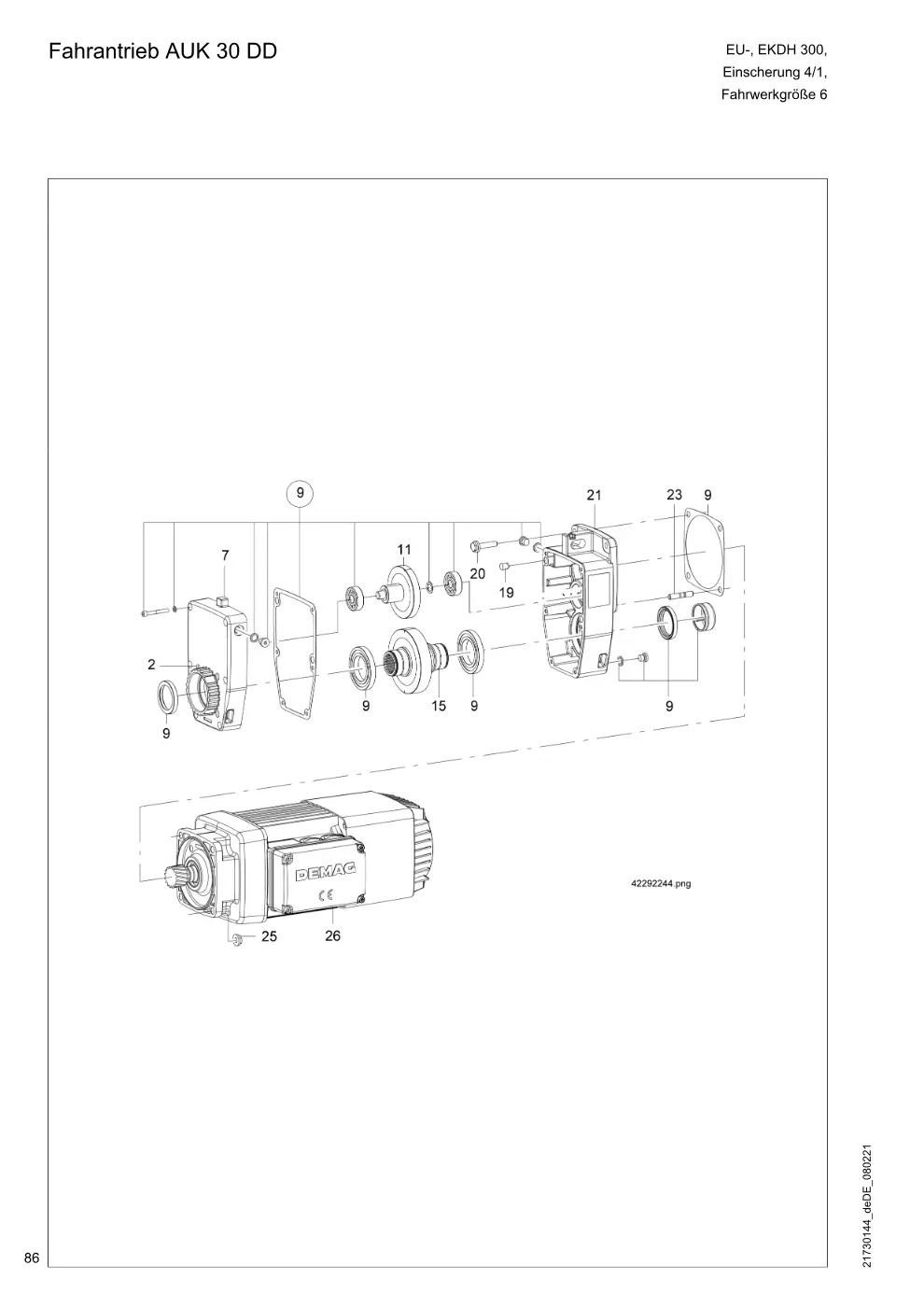

Demag DH 300 – Fahrantrieb AUK 30 DD, Zeichnung Seite 86

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M10X18M16 C	33893244	4
7	Getriebedeckel AF30/AG30	78721044	1
9	Lagerungs- und Dichtungsset A30 ab 01.01.1999	78721533	1
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K30	84151946	1
19	Zylinderstift 10 m 6X 12	15055399	2
20	Sicherungsschraube M10X40 VB.RIPP	10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25 MA= 75 Nm	15059999	2
25	Sicherungsmutter M10 VB.RIPP	30028344	4

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
