Demag DH 1000 – Ersatzteilliste 21731144

Ersatzteilliste, Ausgabe 04/2021, Demag-Nr. 21731144 – 37 Zeichnungen, 334 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

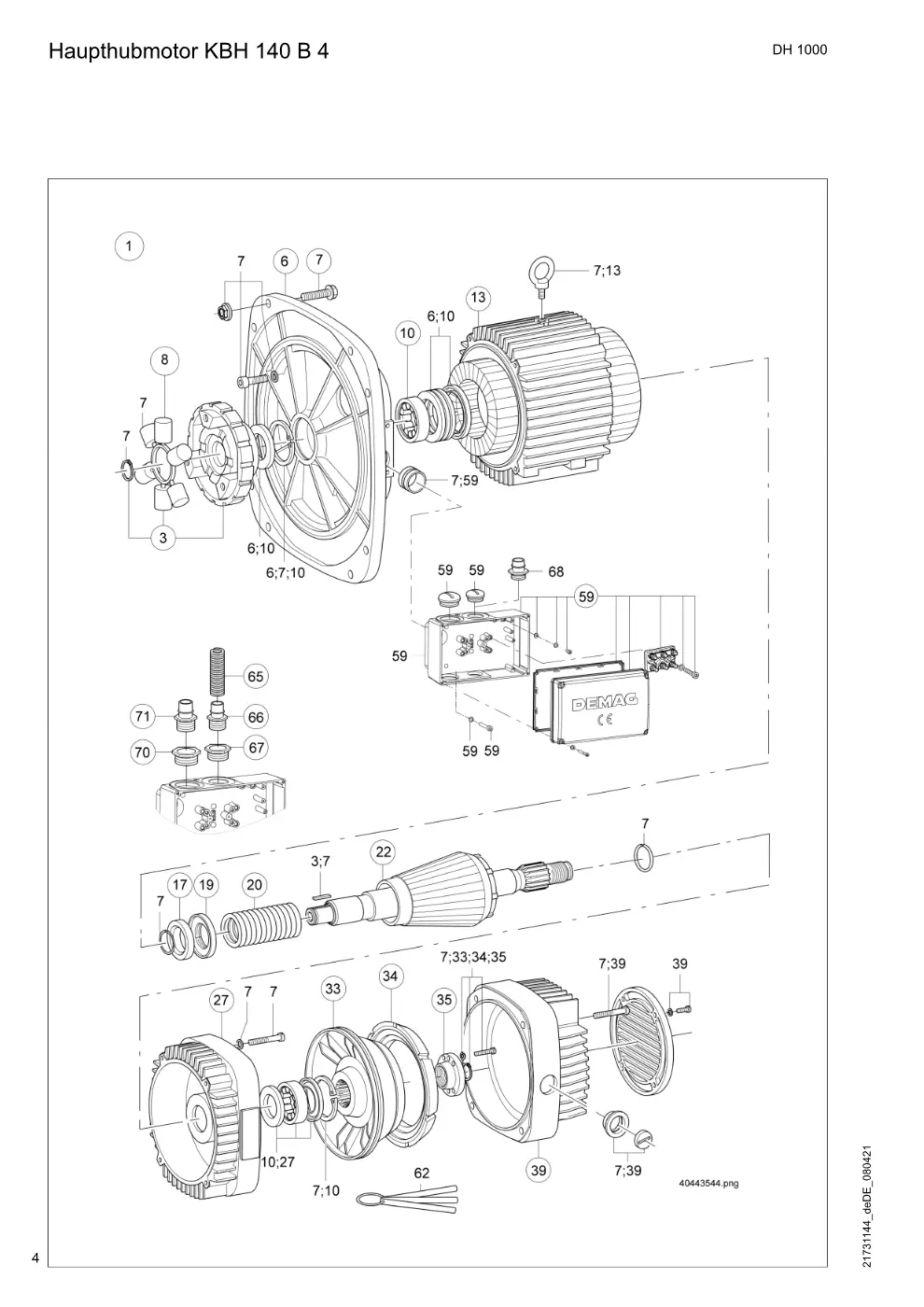

Haupthubmotor KBH 140 B 4 (Seite 4)

Demag DH 1000 – Haupthubmotor KBH 140 B 4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H3ND-32K	35192333	1
8	Rollenstern Kupplung H3	75226233	1
62	Fühlerlehrensatz	10015384	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M40X1,5 NW37	82157444	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

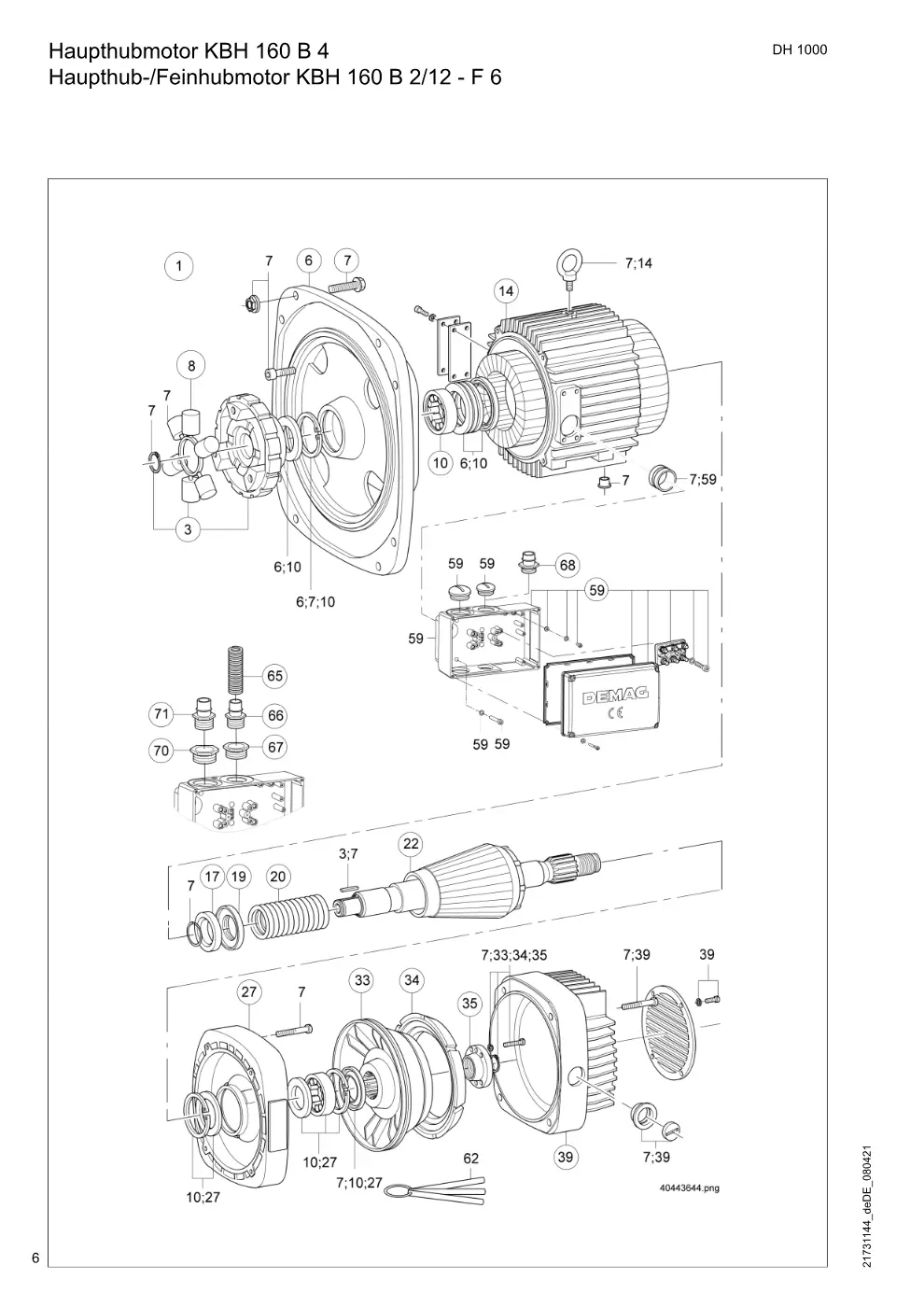

Haupthubmotor KBH 160 B 4 Haupthub-/Feinhubmotor KBH 160 B 2/12 - F 6 (Seite 6)

Demag DH 1000 – Haupthubmotor KBH 160 B 4 Haupthub-/Feinhubmotor KBH 160 B 2/12 - F 6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M/KBH H3ND-42	35192433	1
8	Rollenstern Kupplung H3	75226233	1
62	Fühlerlehrensatz	10015384	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M40X1,5 NW37	82157444	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

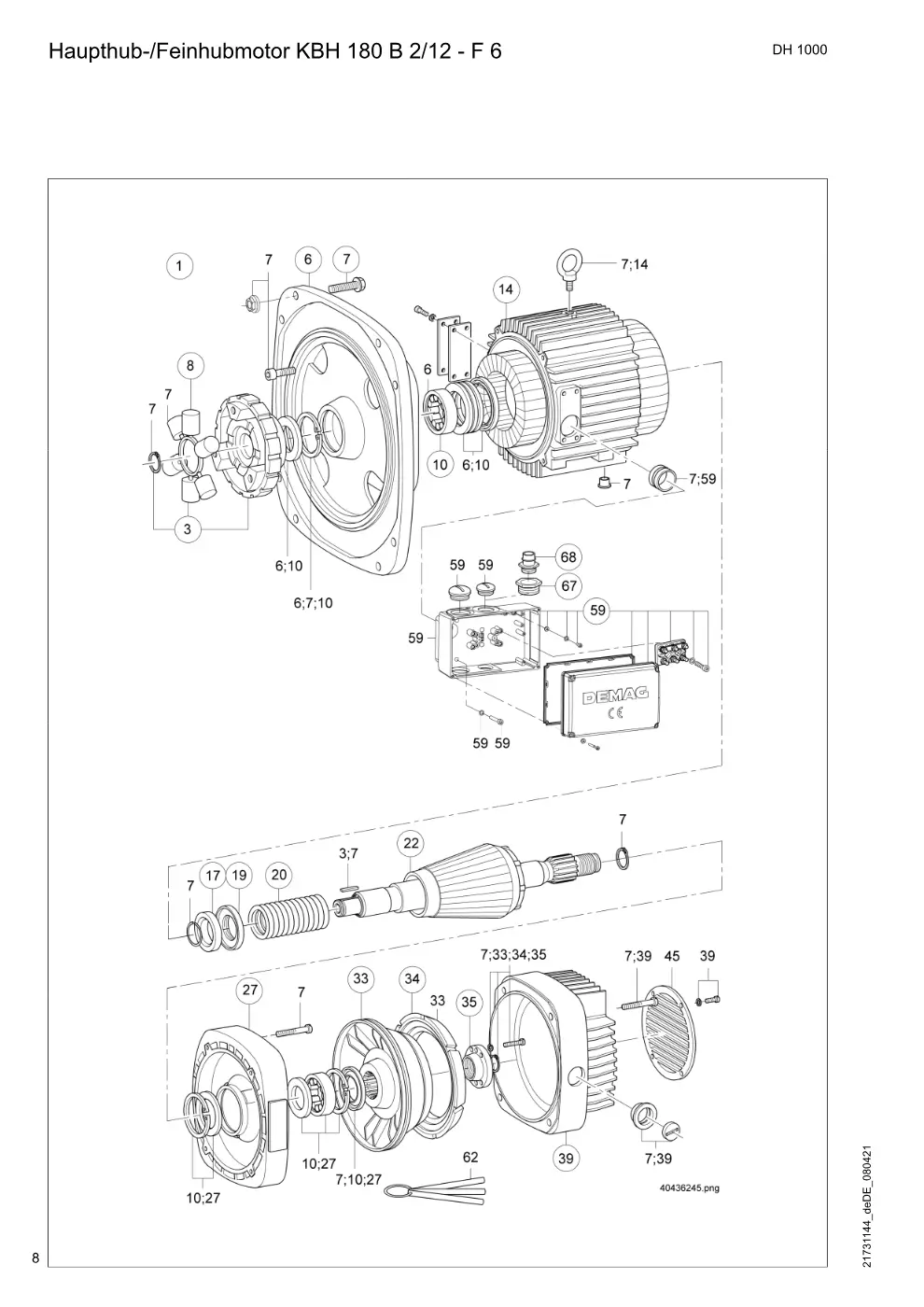

Haupthub-/Feinhubmotor KBH 180 B 2/12 - F 6 (Seite 8)

Demag DH 1000 – Haupthub-/Feinhubmotor KBH 180 B 2/12 - F 6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H3ND-48	35191933	1
8	Rollenstern Kupplung H3	75226233	1
62	Fühlerlehrensatz	10015384	3
68	Rohrstutzen M40X1,5 NW37	82157444	1

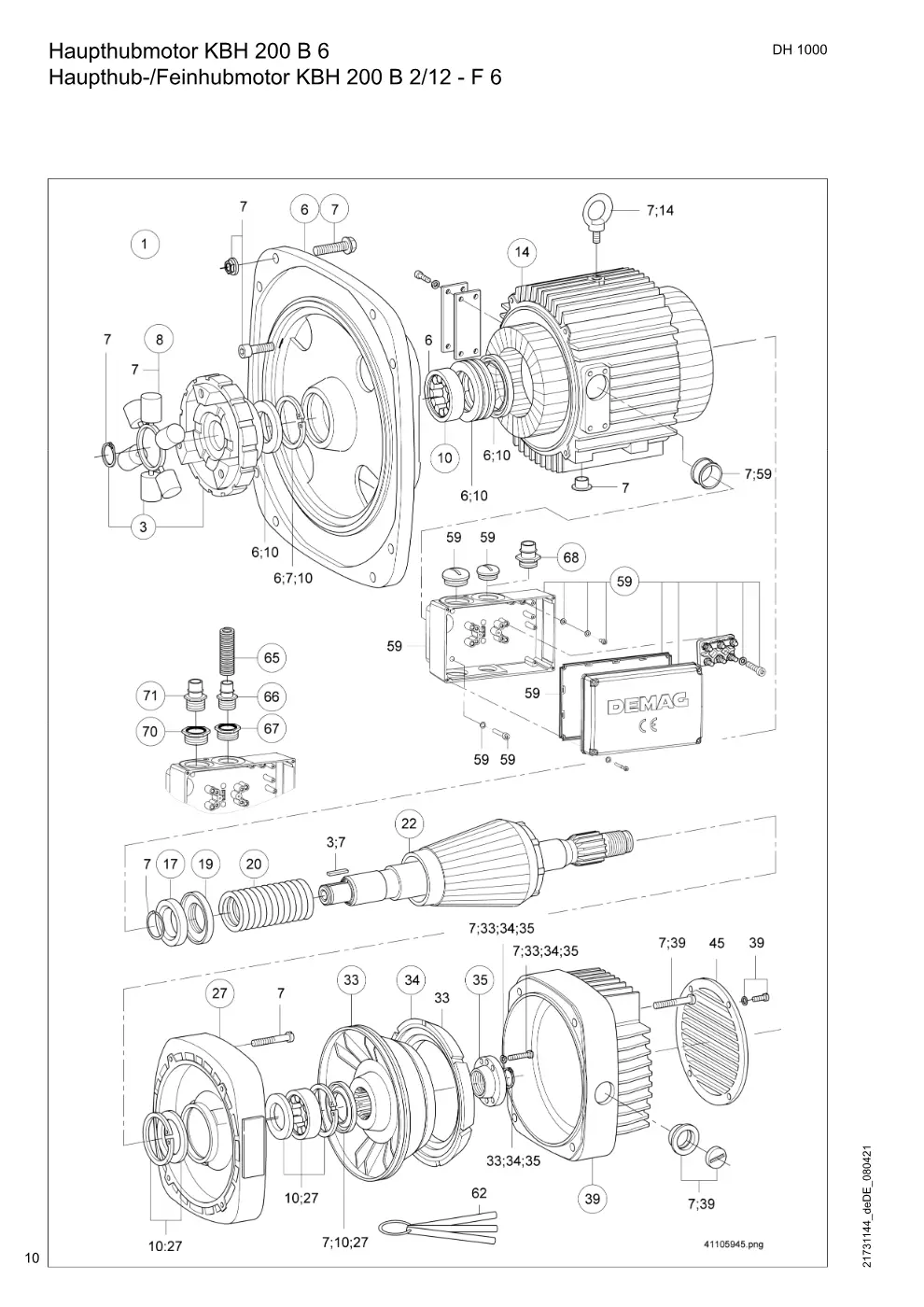

Haupthubmotor KBH 200 B 6 Haupthub-/Feinhubmotor KBH 200 B 2/12 - F 6 (Seite 10)

Demag DH 1000 – Haupthubmotor KBH 200 B 6 Haupthub-/Feinhubmotor KBH 200 B 2/12 - F 6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H3ND-55L	35192033	1
8	Rollenstern Kupplung H3	75226233	1
62	Fühlerlehrensatz	10015384	3
65	Wellschlauch FFMYDNW23	89506044	1
66	Rohrstutzen M25X1,5 NW24	82157144	1
67	Reduktion M40-M25 M	79499444	2
68	Rohrstutzen M40X1,5 NW37	82157444	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 12)

Demag DH 1000 – Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 160 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1050 V1, i = 260,6	82452133	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 160 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1040, 1032 V1, i = 226,8	82452233	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 160 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1025 V1, i = 190,6	82452333	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 180 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1063 V2, i = 226,8	82452233	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 180 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1050 V2, i = 190,6	82452333	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 180 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1040, 1032 V2, i = 141,2	82452433	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 180 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1025 V2, i = 112,3	82452533	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 200 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1063 V3, i = 165,9	82453633	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 200 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1050 V3, i = 133,6	82453733	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 200 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1040, 1032 V3, i = 103,2	82453833	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 200 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 1025 V3, i = 85,4	82453933	1
2	Kupplungsset G H3ND-55	35194533	1
3	Dichtungsset DH1000	82415033	1
4	Rollenstern Kupplung H3	75226233	1
5	Lagerset DH1000 3Stuf	82417033	1

Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 14)

Demag DH 1000 – Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 140 B4 , , , kpl. (Teil-Nr. 2 - , DH 1063 V1, i = 190,6	82452333	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 140 B4 , , , kpl. (Teil-Nr. 2 - , DH 1050 V1, i = 141,2	82452433	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 140 B4 , , , kpl. (Teil-Nr. 2 - , DH 1040, 1032 V1, i = 112,3	82452533	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 140 B4 , , , kpl. (Teil-Nr. 2 - , DH 1025 V1, i = 89,8	82452633	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 160 B4 , , , kpl. (Teil-Nr. 2 - , DH 1063 V2, i = 112,3	82452533	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 160 B4 , , , kpl. (Teil-Nr. 2 - , DH 1050 V2, i = 89,8	82452633	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 160 B4 , , , kpl. (Teil-Nr. 2 - , DH 1040, 1032 V2, i = 72,7	82452733	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 160 B4 , , , kpl. (Teil-Nr. 2 - , DH 1025 V2, i = 59,6	82452833	1
1	Getriebeset DH1000 3ST Getriebe für Motor KBH 200 B6 , , , kpl. (Teil-Nr. 2 - , DH 1063 V3, i = 50,3	82452933	1
2	Kupplungsset G H3ND-55	35194533	1
3	Dichtungsset DH1000	82415033	1
4	Rollenstern Kupplung H3	75226233	1
5	Lagerset DH1000 3Stuf	82417033	1

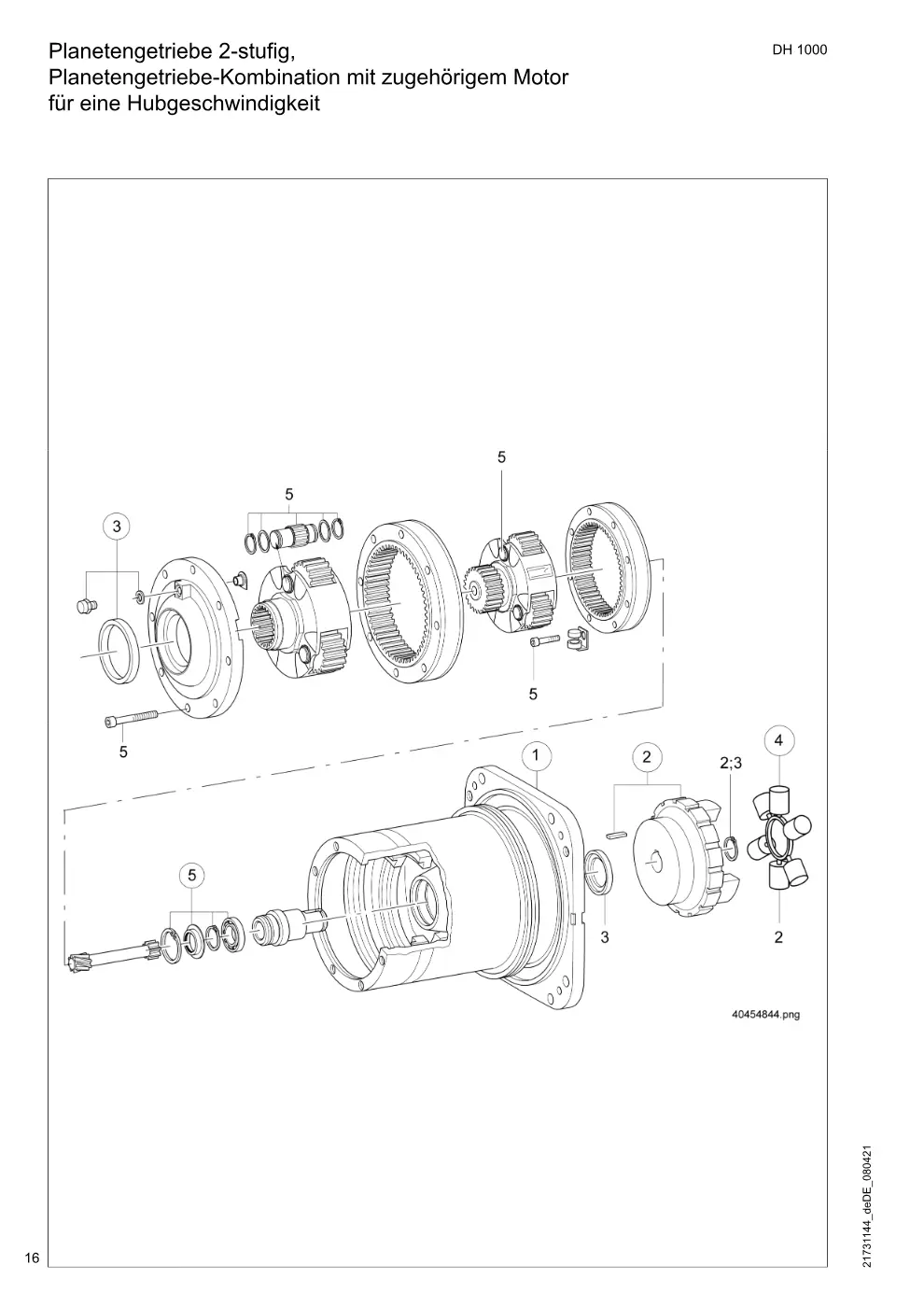

Planetengetriebe 2-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 16)

Demag DH 1000 – Planetengetriebe 2-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH1000 2ST Getriebe für Motor KBH 200 B6 , , , kpl. (Teil-Nr. 2 - , DH 1050 V3, i = 37,6	82453133	1
1	Getriebeset DH1000 2ST Getriebe für Motor KBH 200 B6 , , , kpl. (Teil-Nr. 2 - , DH 1040, 1032 V3, i = 32,8	82453233	1
1	Getriebeset DH1000 2ST Getriebe für Motor KBH 200 B6 , , , kpl. (Teil-Nr. 2 - , DH 1025 V3, i = 24,5	82453333	1
2	Kupplungsset G H3ND-55	35194533	1
3	Dichtungsset DH1000	82415033	1
4	Rollenstern Kupplung H3	75226233	1
5	Lagerset DH1000 2Stuf	82416933	1

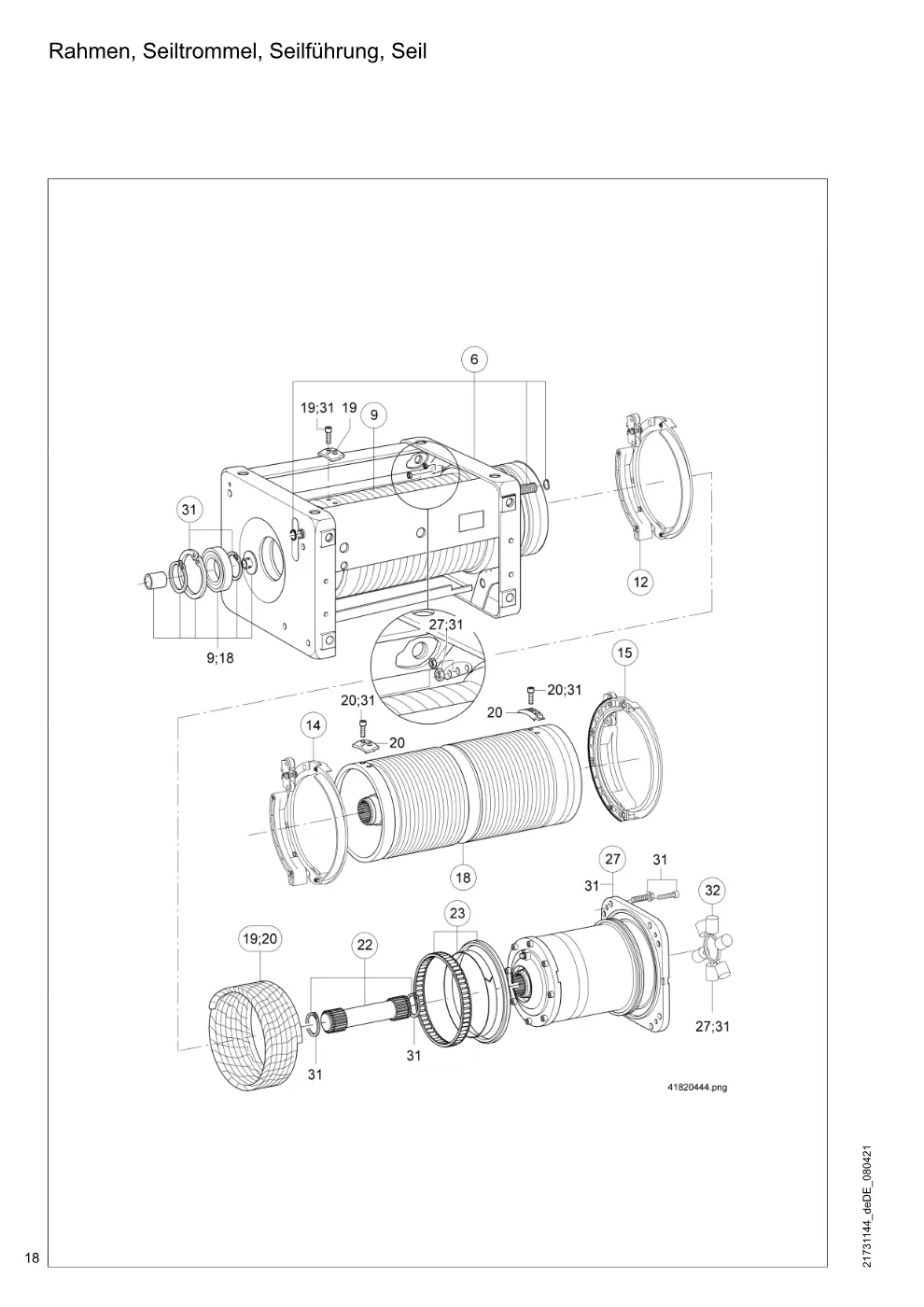

Rahmen, Seiltrommel, Seilführung, Seil (Seite 18)

Demag DH 1000 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Rahmen DH1000 H16	82429033	1
6	Rahmen DH1000 H24	82429233	1
6	Rahmen DH1000 H40	82429433	1
6	Rahmen DH1000 H51	82429633	1
9	Seiltrommel 1ril H16 20 1/1, 2/1, 4/1	82430233	1
9	Seiltrommel 1ril H24 20 1/1, 2/1, 4/1	82430433	1
9	Seiltrommel 1ril H40 20 1/1, 2/1, 4/1	82430633	1
9	Seiltrommel 1ril H51 20 1/1, 2/1, 4/1	82430833	1
12	Seilführung links 10 /20 LI 1/1, 2/1, 4/1, säurefest	82480233	1
14	Seilführung links 10 /14 2/2, 4/2, säurefest	82481133	1
15	Seilführung rechts 10 /14 Re 2/2, 4/2, säurefest	82481833	1
18	Seiltrommel 2ril H51 14 2/2, 4/2	44112933	1
18	Seiltrommel 2ril H16 14 2/2, 4/2	82431233	1
18	Seiltrommel 2ril H24 14 2/2, 4/2	82431433	1
18	Seiltrommel 2ril H40 14 2/2, 4/2	82431633	1
19	Drahtseilset DH1000 20 H16 1/1 DH 1063	82440033	1
19	Drahtseilset DH1000 20 H16 1/1 DH 1050, 1040, 1032, 1025	82440133	1
19	Drahtseilset DH1000 20 H24 1/1 DH 1063	82440233	1
19	Drahtseilset DH1000 20 H24 1/1 DH 1050, 1040, 1032, 1025	82440333	1
19	Drahtseilset DH1000 20 H40 1/1 DH 1063	82440433	1
19	Drahtseilset DH1000 20 H40 1/1 DH 1050, 1040, 1032, 1025	82440533	1
19	Drahtseilset DH1000 20 H51 1/1 DH 1063	82440633	1
19	Drahtseilset DH1000 20 H51 1/1 DH 1050, 1040, 1032, 1025	82440733	1
19	Drahtseilset DH1000 20 H16 2/1 DH 1032, 1025	82440833	1
19	Drahtseilset DH1000 20 H24 2/1 DH 1063, 1050, 1040	82440933	1
19	Drahtseilset DH1000 20 H24 2/1 DH 1032, 1025	82441033	1
19	Drahtseilset DH1000 20 H40 2/1 DH 1063, 1050, 1040	82441133	1
19	Drahtseilset DH1000 20 H40 2/1 DH 1032, 1025	82441233	1
19	Drahtseilset DH1000 20 H51 2/1 DH 1063, 1050, 1040	82441333	1
19	Drahtseilset DH1000 20 H51 2/1 DH 1032, 1025	82441433	1
19	Drahtseilset DH1000 20 H16 4/1 DH 1032, 1025	82441533	1
19	Drahtseilset DH1000 20 H24 4/1 DH 1032, 1025	82441633	1
19	Drahtseilset DH1000 20 H40 4/1 DH 1063, 1050, 1040	82441733	1
19	Drahtseilset DH1000 20 H40 4/1 DH 1032, 1025	82441833	1
19	Drahtseilset DH1000 20 H51 4/1 DH 1063, 1050, 1040	82441933	1
19	Drahtseilset DH1000 20 H51 4/1 DH 1032, 1025	82442033	1
19	Drahtseilset DH1000 20 H16 2/1 DH 1063, 1050, 1040	82448133	1
19	Drahtseilset DH1000 20 H24 4/1 DH 1063, 1050, 1040	82448233	1
19	Drahtseilset DH1000 20 H16 4/1 DH 1063, 1050, 1040	82449133	1
20	Drahtseilset DH1000 14 H16 2/2 DH 1063	82442133	1
20	Drahtseilset DH1000 14 H16 2/2 DH 1050, 1040, 1032, 1025	82442233	1
20	Drahtseilset DH1000 14 H24 2/2 DH 1063	82442333	1
20	Drahtseilset DH1000 14 H24 2/2 DH 1050, 1040, 1032, 1025	82442433	1
20	Drahtseilset DH1000 14 H40 2/2 DH 1063	82442533	1
20	Drahtseilset DH1000 14 H40 2/2 DH 1050, 1040, 1032, 1025	82442633	1
20	Drahtseilset DH1000 14 H51 2/2 DH 1063	82442733	1
20	Drahtseilset DH1000 14 H51 2/2 DH 1050, 1040, 1032, 1025	82442833	1
20	Drahtseilset DH1000 14 H16 4/2 DH 1063, 1050, 1040	82442933	1
20	Drahtseilset DH1000 14 H16 4/2 DH 1032, 1025	82443033	1
20	Drahtseilset DH1000 14 H24 4/2 DH 1063, 1050, 1040	82443133	1
20	Drahtseilset DH1000 14 H24 4/2 DH 1032, 1025	82443233	1
20	Drahtseilset DH1000 14 H40 4/2 DH 1063, 1050, 1040	82443333	1
20	Drahtseilset DH1000 14 H40 4/2 DH 1032, 1025	82443433	1
20	Drahtseilset DH1000 14 H51 4/2 DH 1063, 1050, 1040	82443533	1
20	Drahtseilset DH1000 14 H51 4/2 DH 1032, 1025	82443633	1
22	Steckwelle DH1000 H16	82417633	1
22	Steckwelle DH1000 H24	82417733	1
22	Steckwelle DH1000 H40	82417833	1
22	Steckwelle DH1000 H51	82417933	1
23	Einbausatz Trommellager 40Brt alte Ausführung	82435733	1
23	Einbausatz Trommellager 50Brt	82436133	1
31	Montageteileset DH1000	82409633	1
32	Rollenstern Kupplung H3	75226233	1

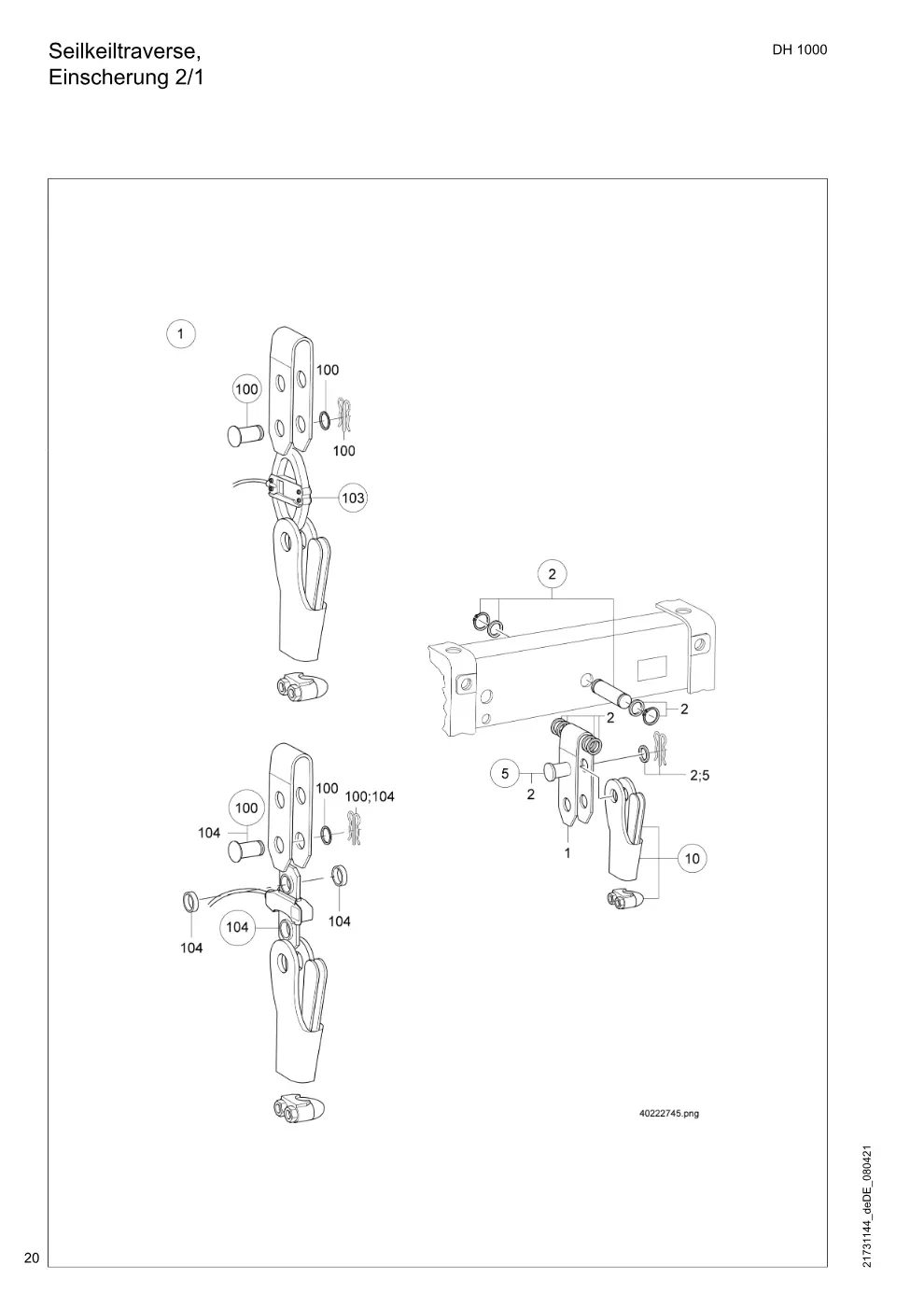

Seilkeiltraverse, Einscherung 2/1 (Seite 20)

Demag DH 1000 – Seilkeiltraverse, Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH1000 Set kpl. (Teil-Nr. 2, 10)	82850033	1
2	Bolzenanschlussset 2/1	82457933	1
5	Bolzenanschlussset+Federstecker	82458033	1
10	Seiltaschenset DH1000	58000433	1
100	Bolzenanschlussset+Federstecker	82458033	1
103	Gerät MGS 5,0 T DH 1050	49159444	1
103	Gerät MGS 6,25 T DH 1063	49160744	1
103	Gerät MGS 4,0 T DH 1040	49169444	1
103	Gerät MGS 3,15 T DH 1032	49179444	1
103	Gerät MGS 2,5 T DH 1025	49189444	1
104	Zugmessstab Set ZMS 6,25t	49160233	1

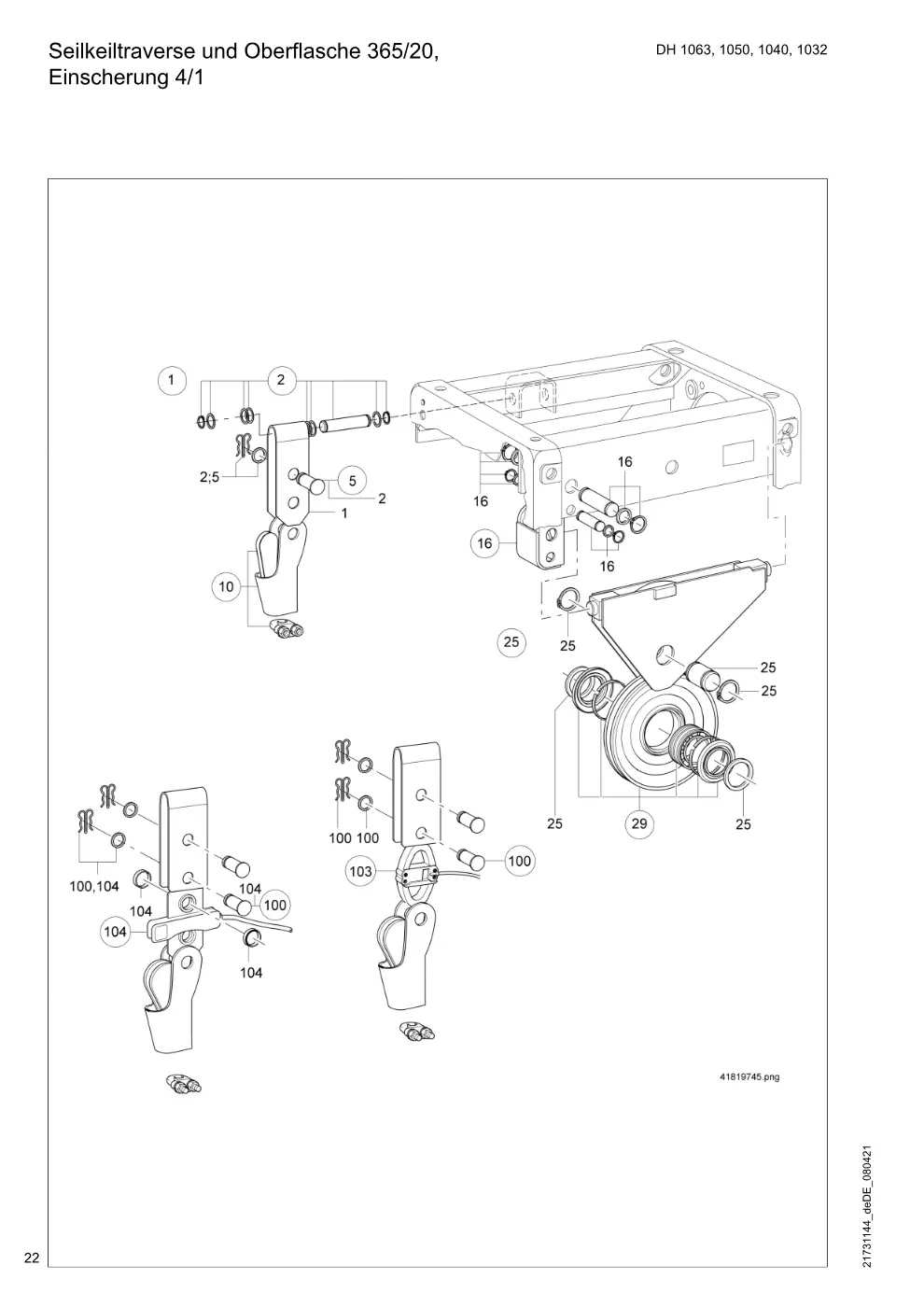

Seilkeiltraverse und Oberflasche 365/20, DH 1063, 1050, 1040, 1032 Einscherung 4/1 (Seite 22)

Demag DH 1000 – Seilkeiltraverse und Oberflasche 365/20, DH 1063, 1050, 1040, 1032 Einscherung 4/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH1000 Set kpl. (Teil-Nr. 2, 10)	82850033	1
2	Bolzenanschlussset 2/1	82457933	1
5	Bolzenanschlussset+Federstecker	82458033	1
10	Seiltaschenset DH1000	58000433	1
16	Montageteile Oberflasche Set	82835633	1
25	Oberflasche 365 20 1000 4/1 kpl. (Teil-Nr. 29)	82834044	1
29	Seilrolle Ufl. 2/1 2m	82967833	1
100	Bolzenanschlussset+Federstecker	82458033	1
103	Gerät MGS 5,0 T DH 1050	49159444	1
103	Gerät MGS 6,25 T DH 1063	49160744	1
103	Gerät MGS 4,0 T DH 1040	49169444	1
103	Gerät MGS 3,15 T DH 1032	49179444	1
104	Zugmessstab Set ZMS 6,25t	49160233	1

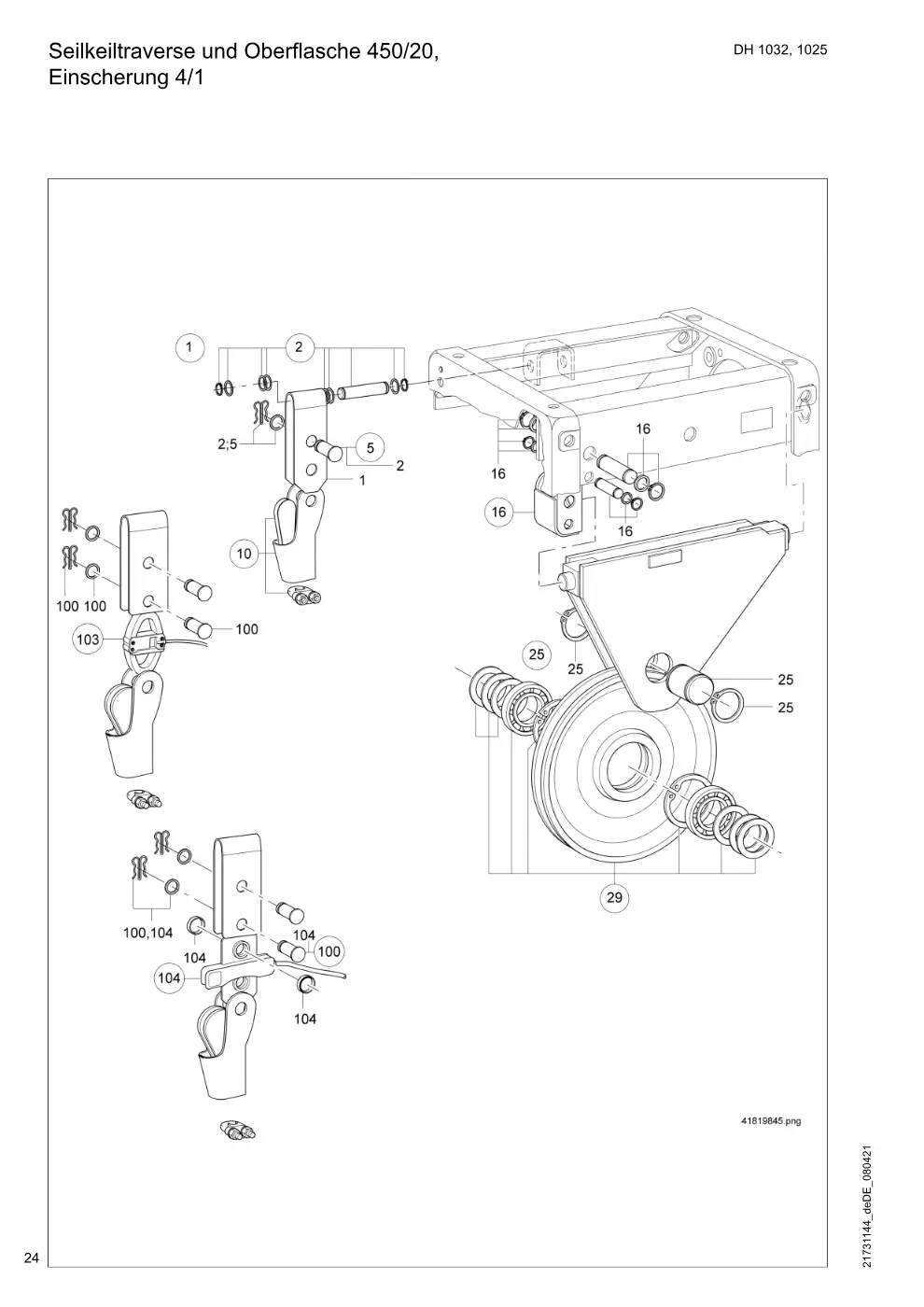

Seilkeiltraverse und Oberflasche 450/20, Einscherung 4/1 (Seite 24)

Demag DH 1000 – Seilkeiltraverse und Oberflasche 450/20, Einscherung 4/1, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH1000 Set kpl. (Teil-Nr. 2, 10)	82850033	1
2	Bolzenanschlussset 2/1	82457933	1
9	Bolzenanschlussset+Federstecker	82458033	1
10	Seiltaschenset DH1000	58000433	1
16	Montageteile Oberflasche Set	82835633	1
25	Oberflasche 450 20 1000 kpl. (Teil-Nr. 29)	82836044	1
29	Seilrolle Ufl.2/1 3m,4m	82944633	1
100	Bolzenanschlussset+Federstecker	82458033	1
103	Gerät MGS 3,15 T DH 1032	49179444	1
103	Gerät MGS 2,5 T DH 1025	49189444	1
104	Zugmessstab Set ZMS 6,25t	49160233	1

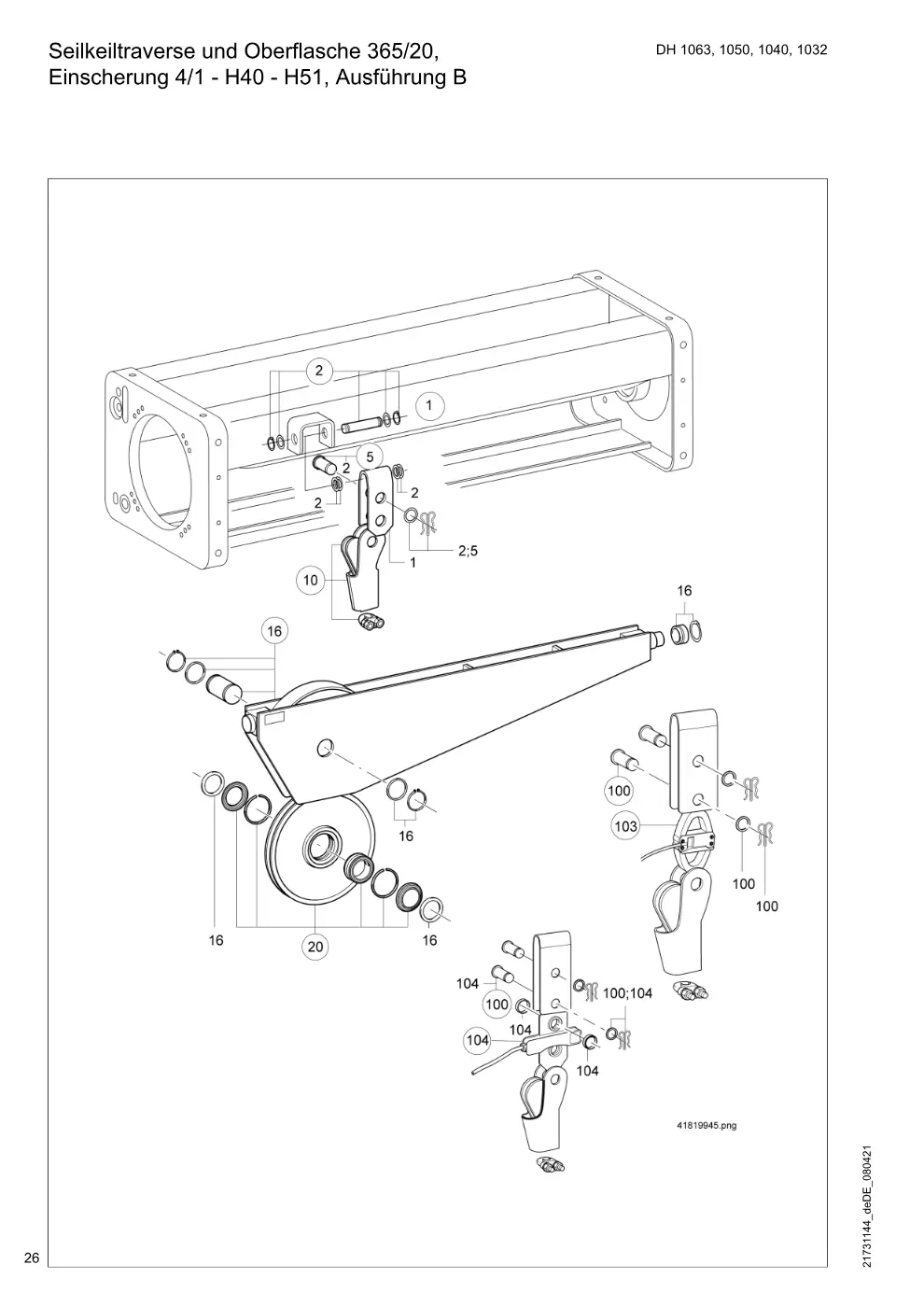

Seilkeiltraverse und Oberflasche 365/20, DH 1063, 1050, 1040, 1032 Einscherung 4/1 - H40 - H51, Ausführung B (Seite 26)

Demag DH 1000 – Seilkeiltraverse und Oberflasche 365/20, DH 1063, 1050, 1040, 1032 Einscherung 4/1 - H40 - H51, Ausführung B, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH1000 Set kpl. (Teil-Nr. 2, 10)	82850033	1
2	Bolzenanschlussset 2/1	82457933	1
5	Bolzenanschlussset+Federstecker	82458033	1
10	Seiltaschenset DH1000	58000433	1
16	Oberflasche DH1063-40 4/1 H40 H40, kpl. (Teil-Nr. 20)	55000846	1
16	Oberflasche DH1063-40 4/1 H51 H51, kpl. (Teil-Nr. 20)	55000946	1
20	Seilrolle Ufl. 2/1 2m	82967833	1
100	Bolzenanschlussset+Federstecker	82458033	1
103	Gerät MGS 5,0 T DH 1050	49159444	1
103	Gerät MGS 6,25 T DH 1063	49160744	1
103	Gerät MGS 4,0 T DH 1040	49169444	1
103	Gerät MGS 3,15 T DH 1032	49179444	1
104	Zugmessstab Set ZMS 6,25t	49160233	1

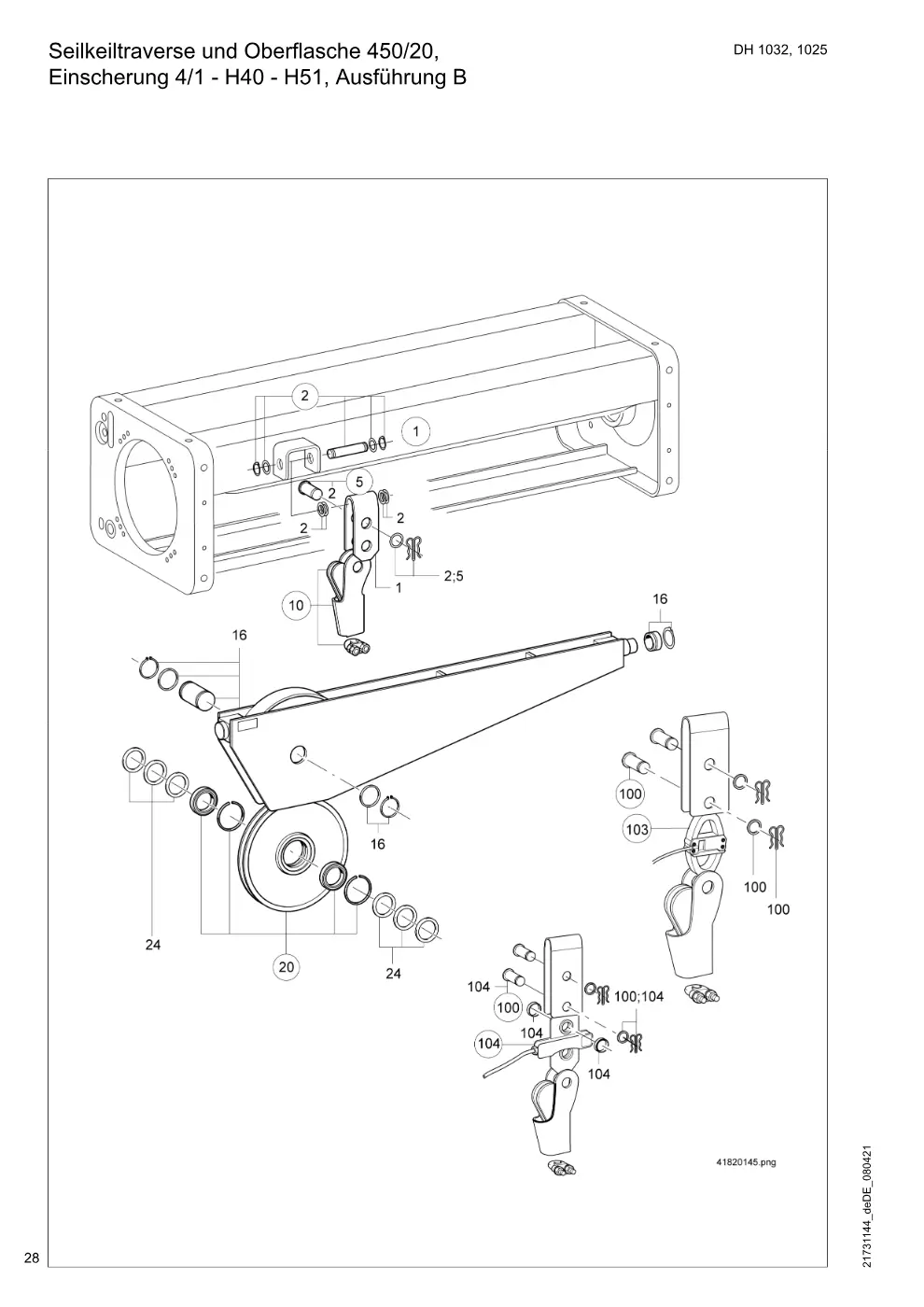

Seilkeiltraverse und Oberflasche 450/20, Einscherung 4/1 - H40 - H51, Ausführung B (Seite 28)

Demag DH 1000 – Seilkeiltraverse und Oberflasche 450/20, Einscherung 4/1 - H40 - H51, Ausführung B, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH1000 Set kpl. (Teil-Nr. 2, 10)	82850033	1
2	Bolzenanschlussset 2/1	82457933	1
5	Bolzenanschlussset+Federstecker	82458033	1
10	Seiltaschenset DH1000	58000433	1
16	Oberflasche DH1032-25 4/1 H40 H40, kpl. (Teil-Nr. 20)	55001146	1
16	Oberflasche DH1032-25 4/1 H51 H51, kpl. (Teil-Nr. 20)	55001246	1
20	Seilrolle Ufl.2/1 3m,4m	82944633	1
100	Bolzenanschlussset+Federstecker	82458033	1
103	Gerät MGS 3,15 T DH 1032	49179444	1
103	Gerät MGS 2,5 T DH 1025	49189444	1
104	Zugmessstab Set ZMS 6,25t	49160233	1

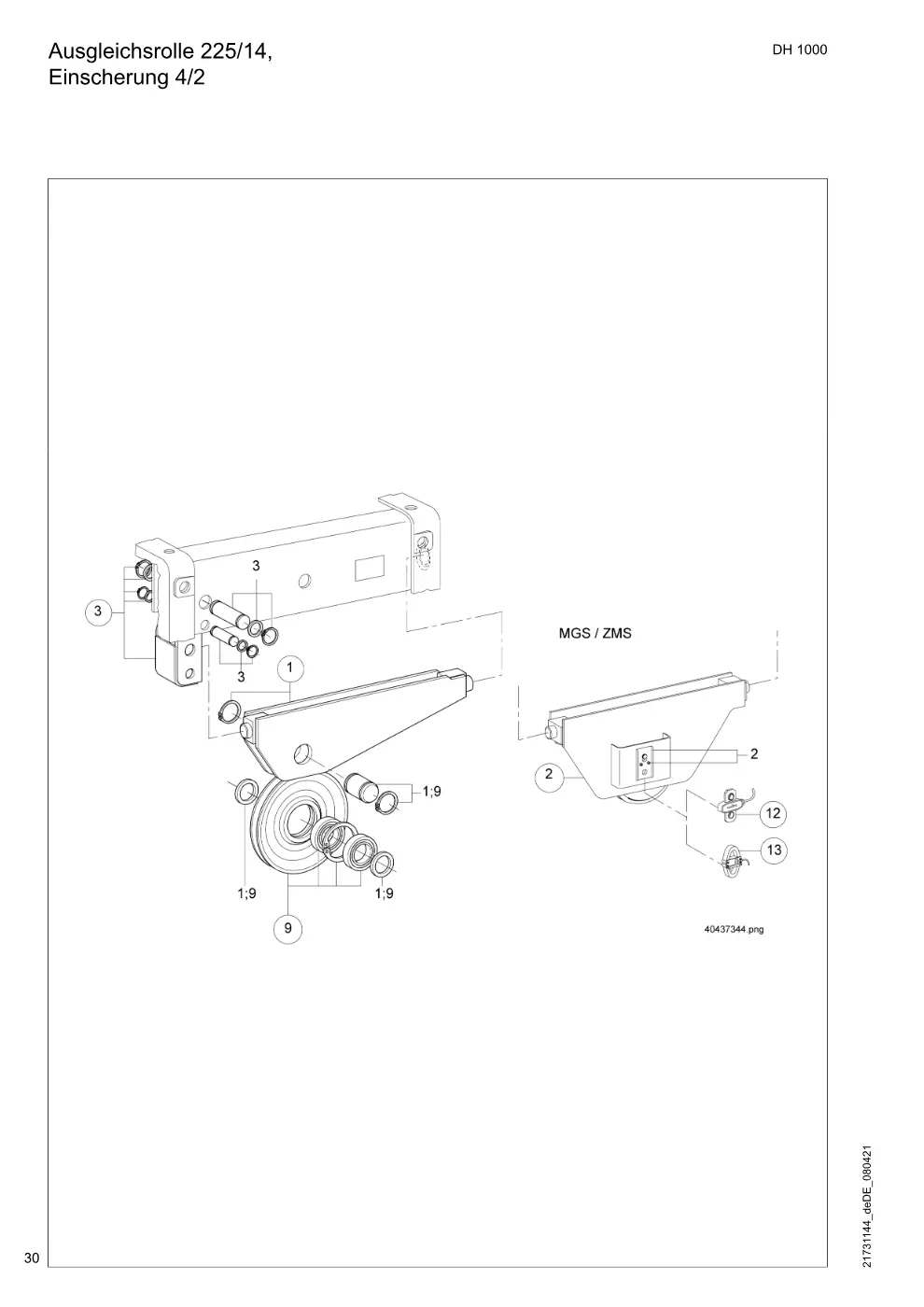

Ausgleichsrolle 225/14, Einscherung 4/2 (Seite 30)

Demag DH 1000 – Ausgleichsrolle 225/14, Einscherung 4/2, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrollenset 225 H16 kpl. (Teil-Nr.	82837033	1
1	Ausgleichsrollenset 225 H24 kpl. (Teil-Nr.	82837233	1
1	Ausgleichsrolle 225 H40 kpl. (Teil-Nr.	82837444	1
2	Ausgleichsrolle DH1000 H16 ZMS	90483446	1
2	Ausgleichsrolle DH1025 H16 MGS	90483546	1
2	Ausgleichsrolle DH1032 H16 MGS	90483646	1
2	Ausgleichsrolle DH1040 H16 MGS	90483746	1
2	Ausgleichsrolle DH1050 H16 MGS	90483846	1
2	Ausgleichsrolle DH1063 H16 MGS	90483946	1
2	Ausgleichsrolle DH1000 H24 ZMS	90484046	1
2	Ausgleichsrolle DH1025 H24 MGS	90484146	1
2	Ausgleichsrolle DH1032 H24 MGS	90484246	1
2	Ausgleichsrolle DH1040 H24 MGS	90484346	1
2	Ausgleichsrolle DH1050 H24 MGS	90484446	1
2	Ausgleichsrolle DH1063 H24 MGS	90484546	1
2	Ausgleichsrolle DH1000 H40 ZMS	90484646	1
2	Ausgleichsrolle DH1025 H40 MGS	90484746	1
2	Ausgleichsrolle DH1032 H40 MGS	90484846	1
2	Ausgleichsrolle DH1040 H40 MGS	90484946	1
2	Ausgleichsrolle DH1050 H40 MGS	90485046	1
2	Ausgleichsrolle DH1063 H40 MGS	90485146	1
3	Montageteile Oberflasche Set	82835633	1
9	Seilrollenset 225 14	82839233	1
12	Zugmessstab Set ZMS 3,15t	49160133	1
13	Gerät MGS 2,5 T DH 1050	49159244	1
13	Gerät MGS 3,15 T DH 1063	49160644	1
13	Gerät MGS 2,0 T Set DH 1040	49169233	1
13	Gerät MGS 1,6 T Set DH 1032	49179233	1
13	Gerät MGS 1,25 T DH 1025	49189244	1

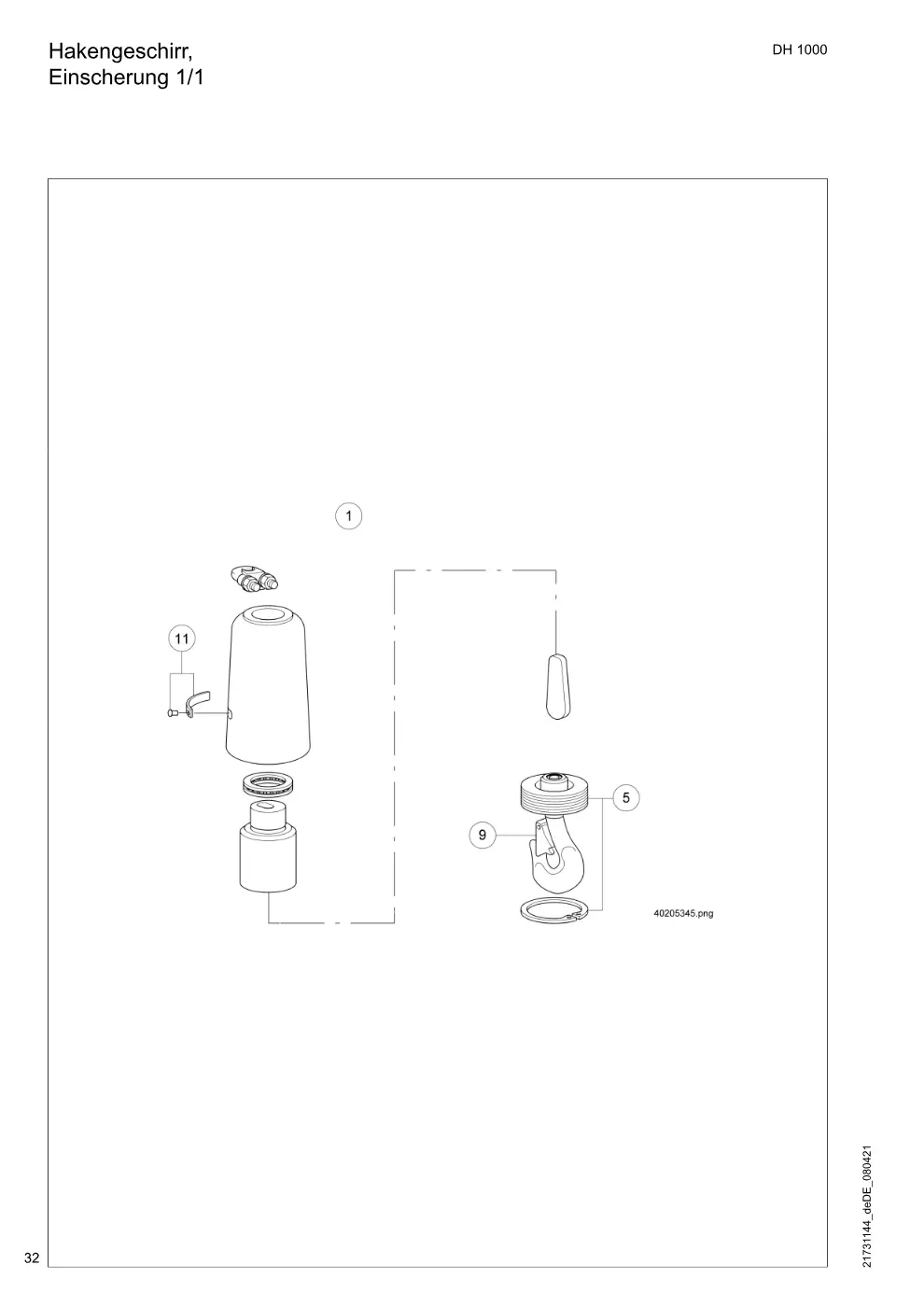

Hakengeschirr, Einscherung 1/1 (Seite 32)

Demag DH 1000 – Hakengeschirr, Einscherung 1/1, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr 1/1 kpl. (Teil-Nr. 5, 11)	58013033	1
5	Einfachhaken GSN 2,5 kpl. (Teil-Nr.	58011033	1
9	Hakenmaulsicherung 2,5	34182633	1
11	Traglastschildset	71392233	1

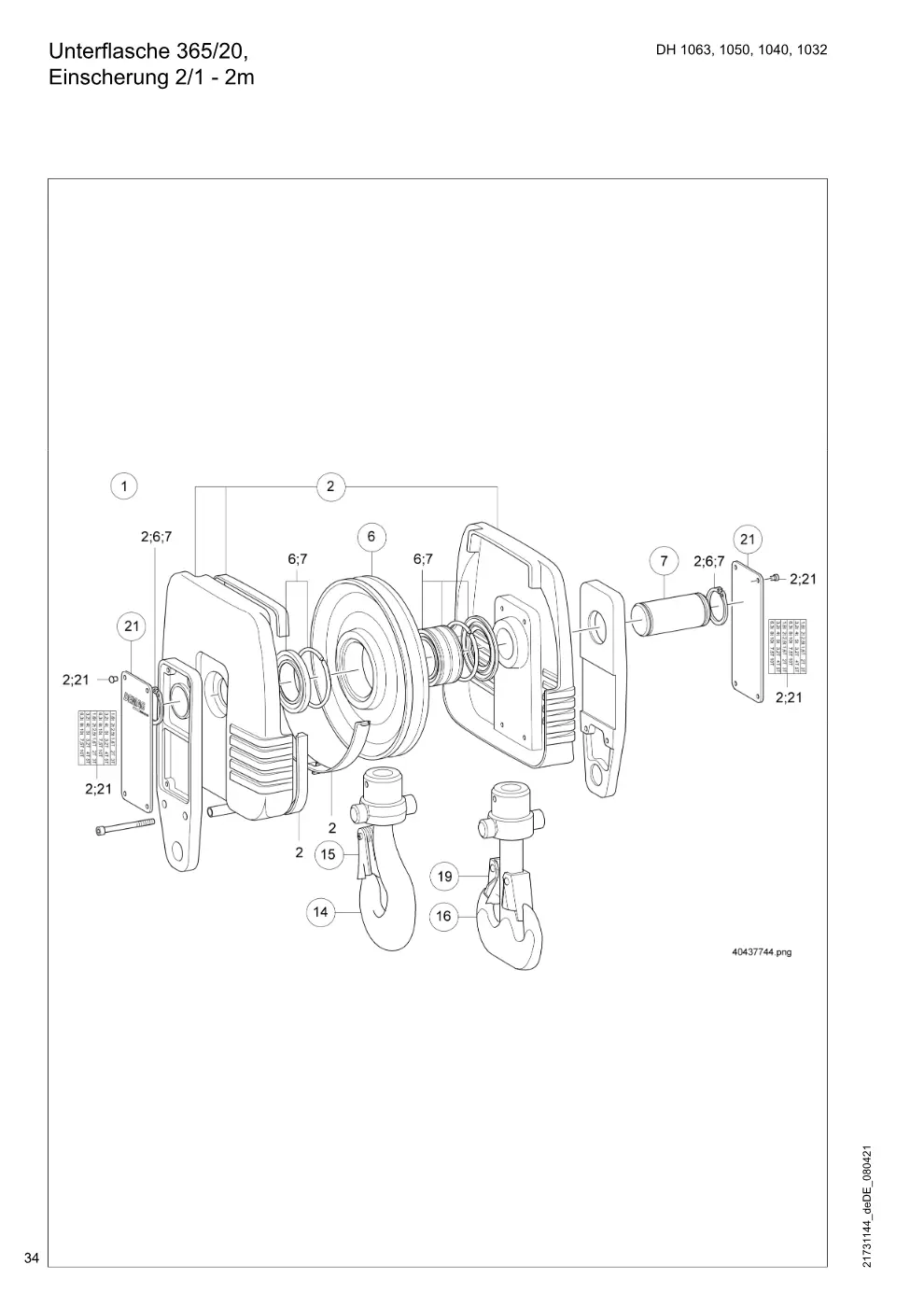

Unterflasche 365/20, DH 1063, 1050, 1040, 1032 Einscherung 2/1 - 2m (Seite 34)

Demag DH 1000 – Unterflasche 365/20, DH 1063, 1050, 1040, 1032 Einscherung 2/1 - 2m, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 365/20 kpl. (Teil-Nr. 2, 6, 7, 14, 21)	82931033	1
2	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 21)	82930533	1
6	Seilrolle Ufl. 2/1 2m	82967833	1
7	Bolzenset 70x149	82930933	1
14	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 15)	15084833	1
15	Hakenmaulsicherung E 5 /D 6	34187933	1
16	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 19)	15085133	1
19	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
21	Traglastschildset Neutral	71391133	1

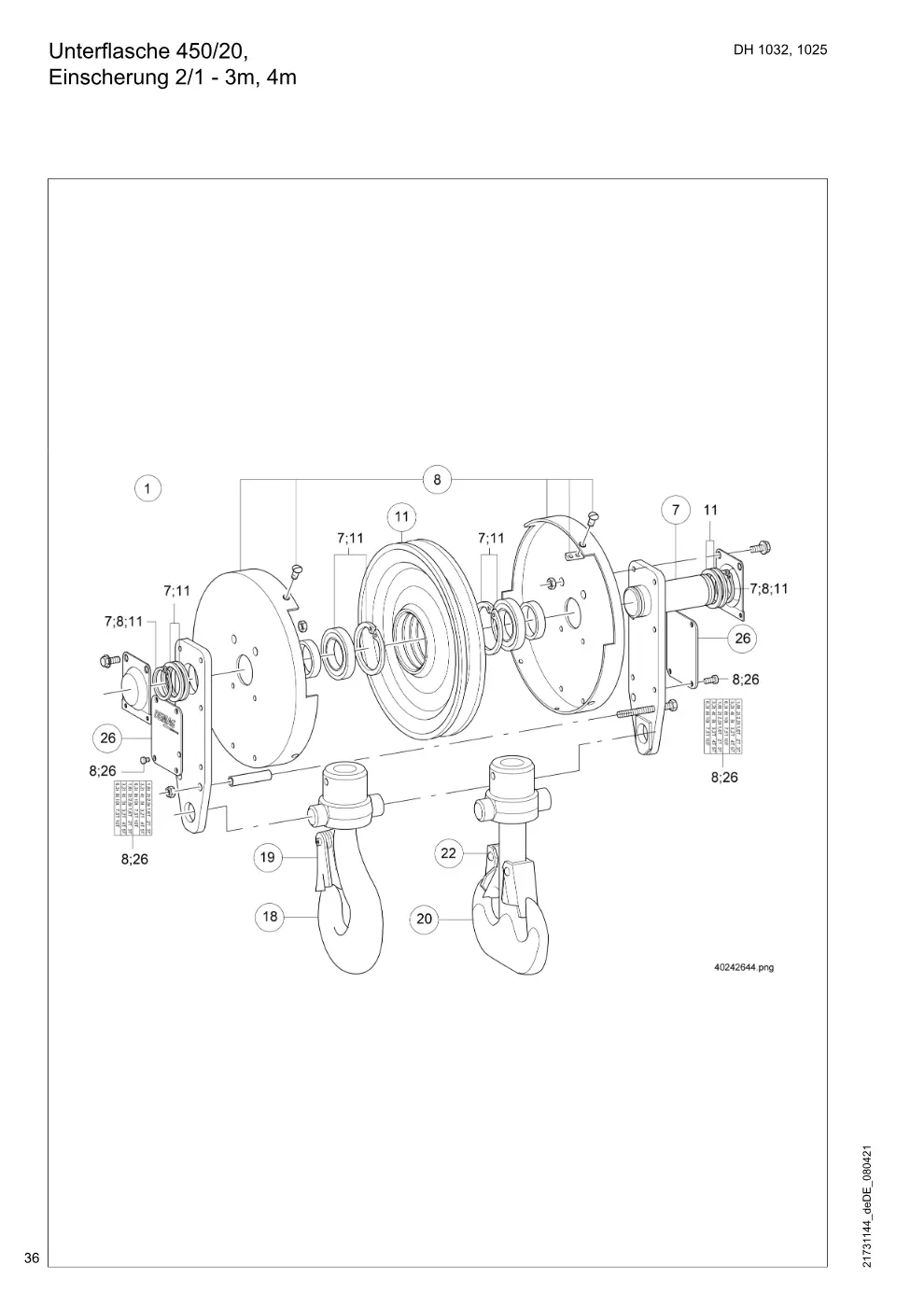

Unterflasche 450/20, Einscherung 2/1 - 3m, 4m (Seite 36)

Demag DH 1000 – Unterflasche 450/20, Einscherung 2/1 - 3m, 4m, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 450/20 kpl. (Teil-Nr. 7, 8, 11, 18, 26)	82932033	1
7	Bolzenset 90x168	82932833	1
8	Seilrollenhaube 2/1 3m,4m kpl. (Teil-Nr. 26)	82940733	1
11	Seilrolle Ufl.2/1 3m,4m	82944633	1
18	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 20)	15084833	1
19	Hakenmaulsicherung E 5 /D 6	34187933	1
20	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
26	Traglastschildset Neutral	71391033	1

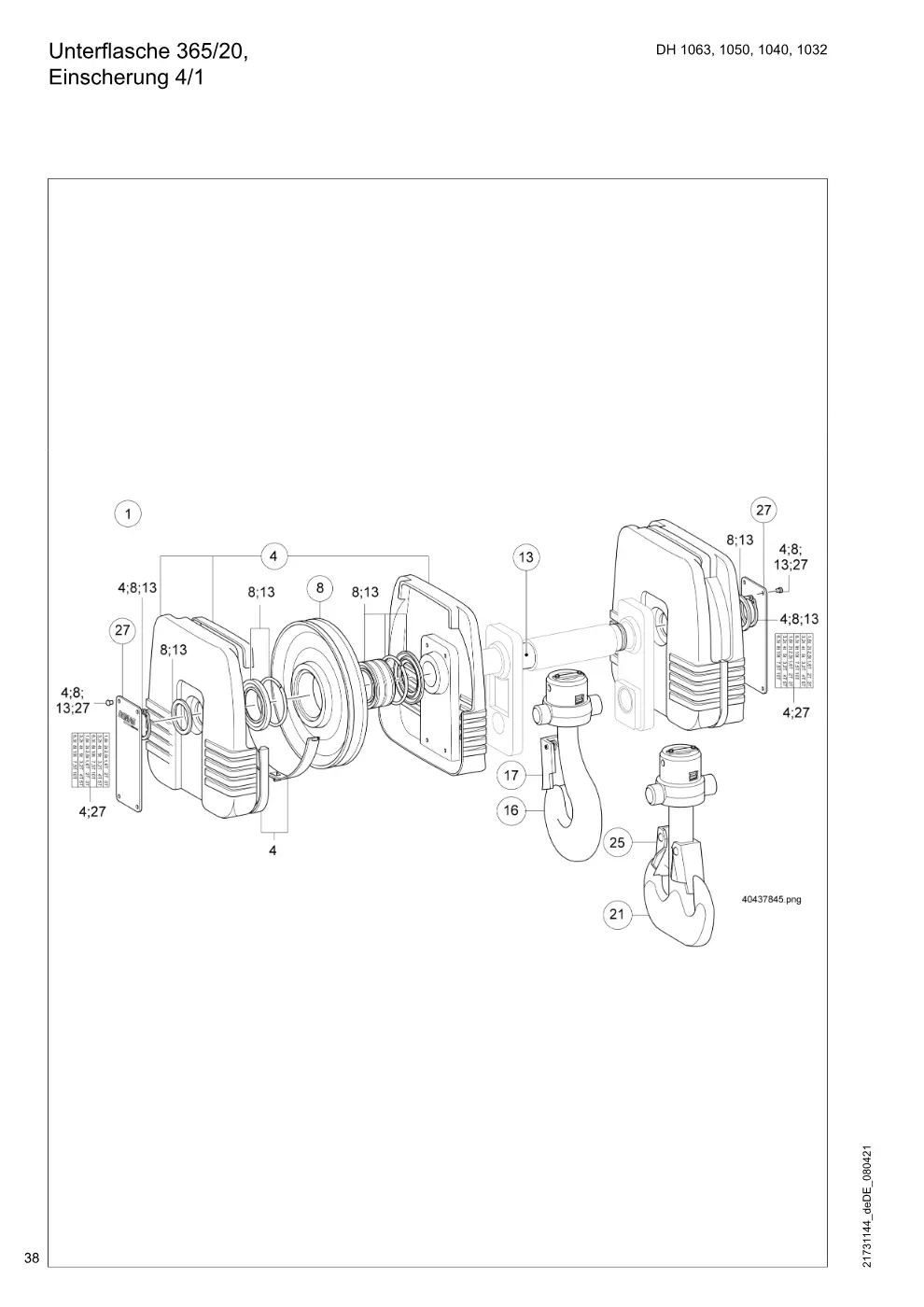

Unterflasche 365/20, DH 1063, 1050, 1040, 1032 Einscherung 4/1 (Seite 38)

Demag DH 1000 – Unterflasche 365/20, DH 1063, 1050, 1040, 1032 Einscherung 4/1, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/20 kpl. (Teil-Nr. 4, 8, 13, 16, 27)	82934033	1
4	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 27)	82930533	2
8	Seilrollenset 365 20 4/1	47921933	1
13	Bolzenset 365 70x415 4/1	47931433	1
16	Einfachhaken mit Traverse BSN 10 P kpl. (Teil-Nr. 17)	34167233	1
17	Hakenmaulsicherung 10	34183133	1
21	Doppellasthaken BSN 10 +Trav kpl. (Teil-Nr. 25)	34177233	1
25	Hakenmaulsicherung E 6- 8/D 8-10	34188033	1
27	Traglastschildset Neutral	71391133	1

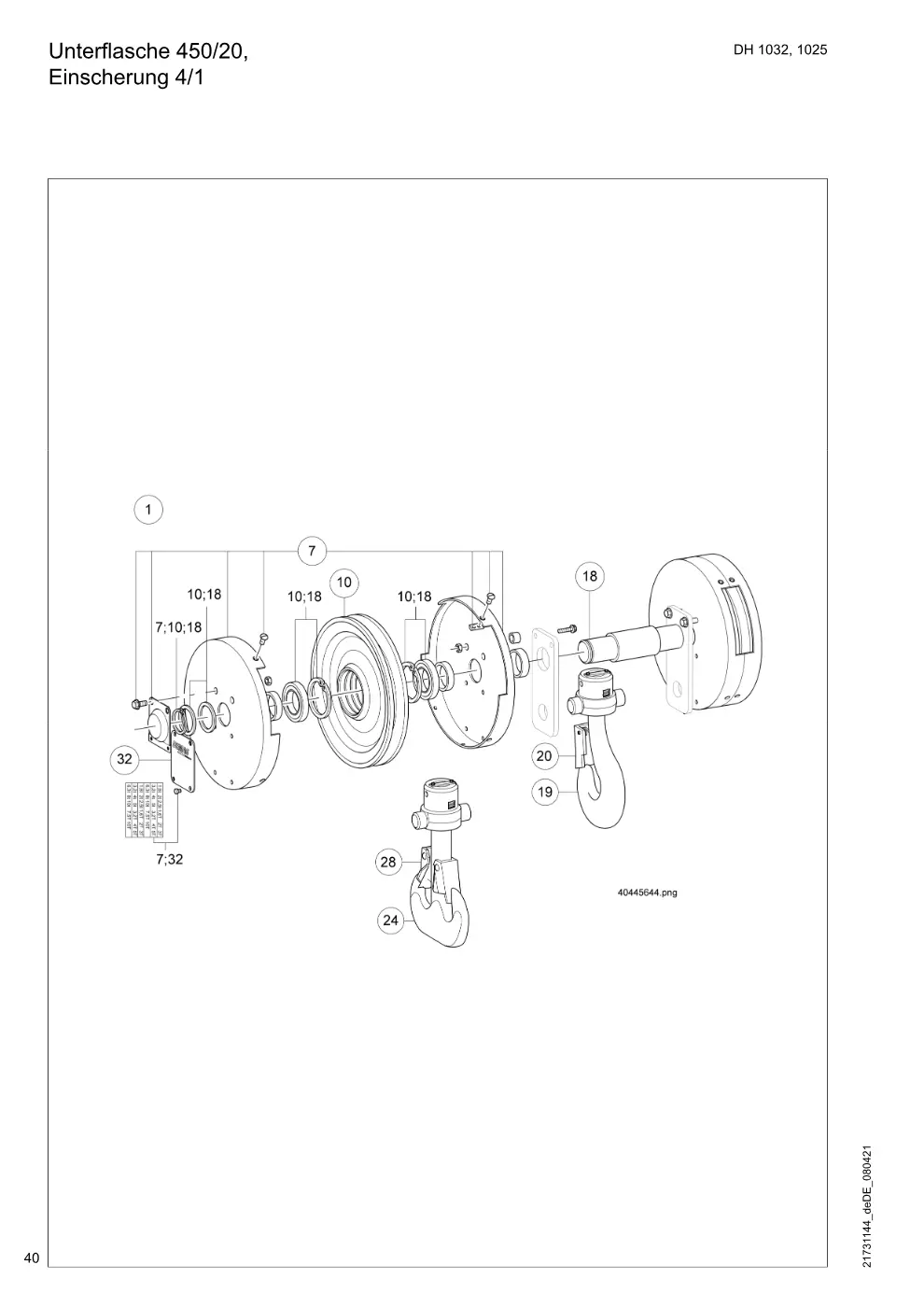

Unterflasche 450/20, Einscherung 4/1 (Seite 40)

Demag DH 1000 – Unterflasche 450/20, Einscherung 4/1, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 450/20 kpl. (Teil-Nr. 7, 10,18, 19, 32)	82935033	1
7	Seilrollenhaube 2/1 3m,4m kpl. (Teil-Nr. 32)	82940733	2
10	Seilrolle Ufl.2/1 3m,4m	82944633	2
18	Bolzenset 450 90x509 4/1	47931833	1
19	Einfachhaken mit Traverse BSN 10 P kpl. (Teil-Nr. 20)	34167233	1
20	Hakenmaulsicherung 10	34183133	1
24	Doppellasthaken BSN 10 +Trav kpl. (Teil-Nr. 28)	34177233	1
28	Hakenmaulsicherung E 6- 8/D 8-10	34188033	1
32	Traglastschildset Neutral	71391033	1

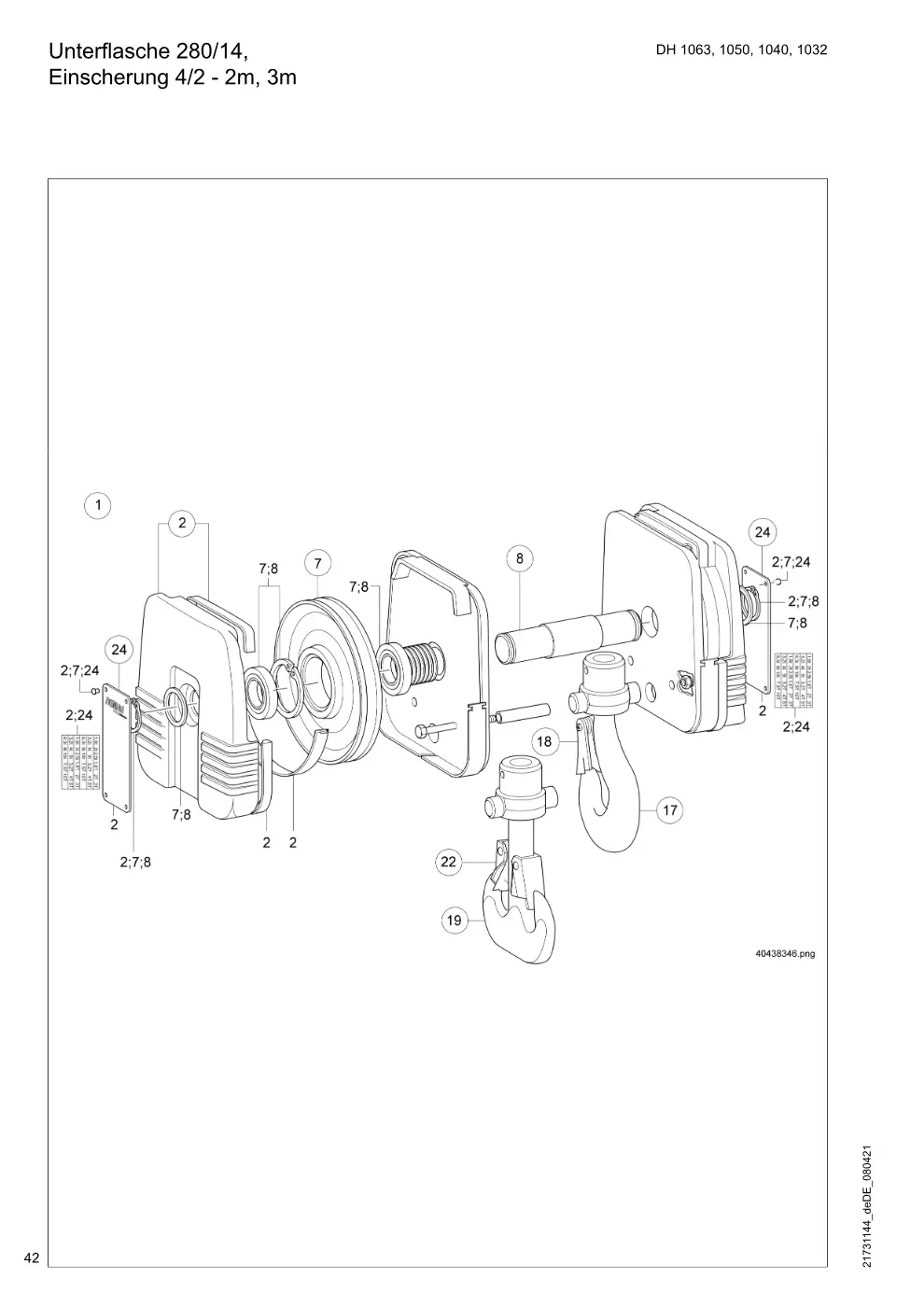

Unterflasche 280/14, DH 1063, 1050, 1040, 1032 Einscherung 4/2 - 2m, 3m (Seite 42)

Demag DH 1000 – Unterflasche 280/14, DH 1063, 1050, 1040, 1032 Einscherung 4/2 - 2m, 3m, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14 kpl. (Teil-Nr. 2, 7, 8, 17, 24)	82937033	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 24)	70587933	1
7	Seilrolle Ufl.4/2 2m,3m	82968233	1
8	Bolzenset 55x263	82937233	1
17	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 18)	15084833	1
18	Hakenmaulsicherung E 5 /D 6	34187933	1
19	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
24	Traglastschildset Neutral	71391233	1

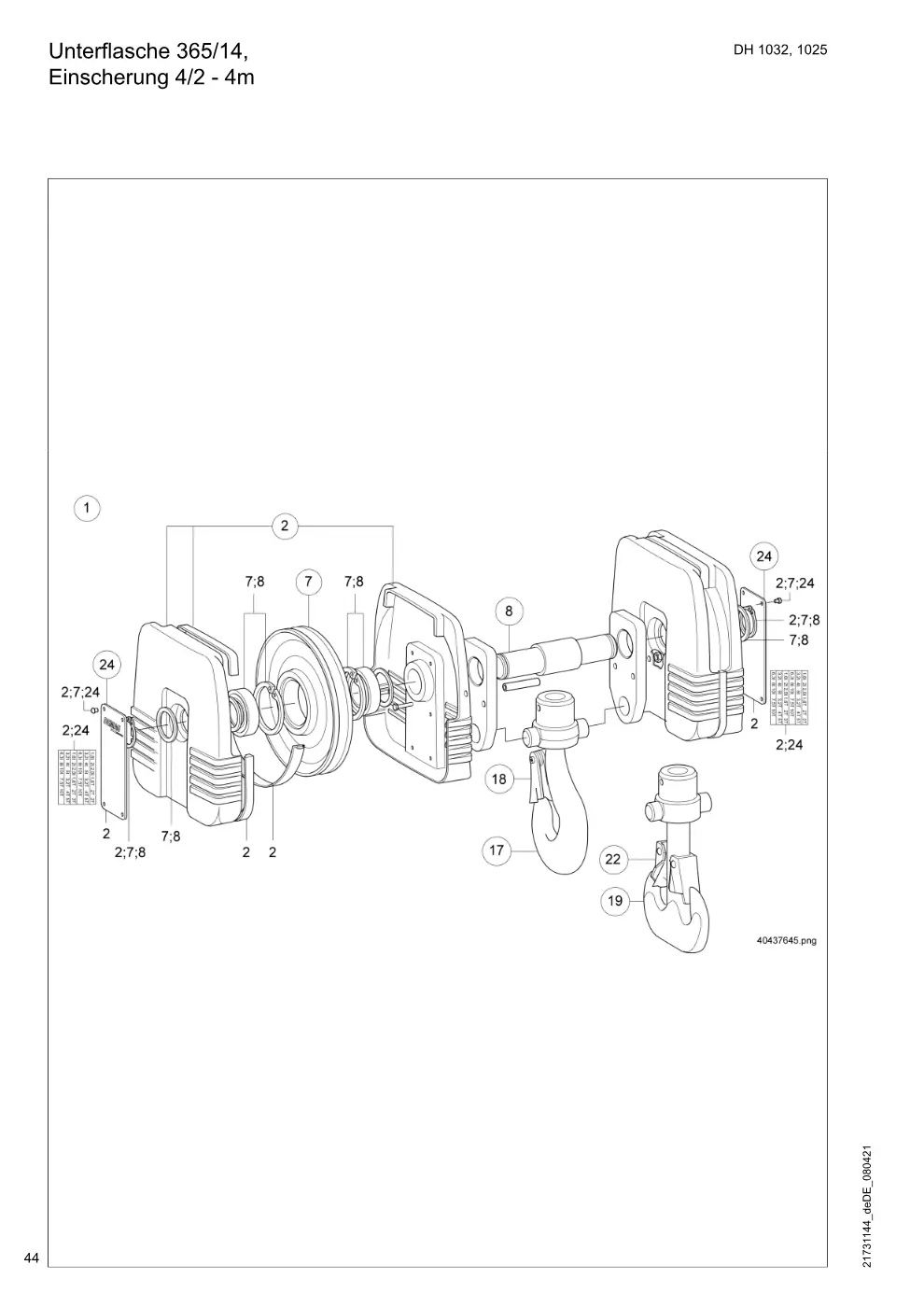

Unterflasche 365/14, Einscherung 4/2 - 4m (Seite 44)

Demag DH 1000 – Unterflasche 365/14, Einscherung 4/2 - 4m, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/14 kpl. (Teil-Nr. 2, 7, 8, 17, 24)	82938033	1
2	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 24)	82930533	1
7	Seilrolle Ufl. 4/2 4m	82967233	1
8	Bolzenset 70x334	82938933	1
17	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 18)	15084833	1
18	Hakenmaulsicherung E 5 /D 6	34187933	1
19	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
24	Traglastschildset Neutral	71391233	1

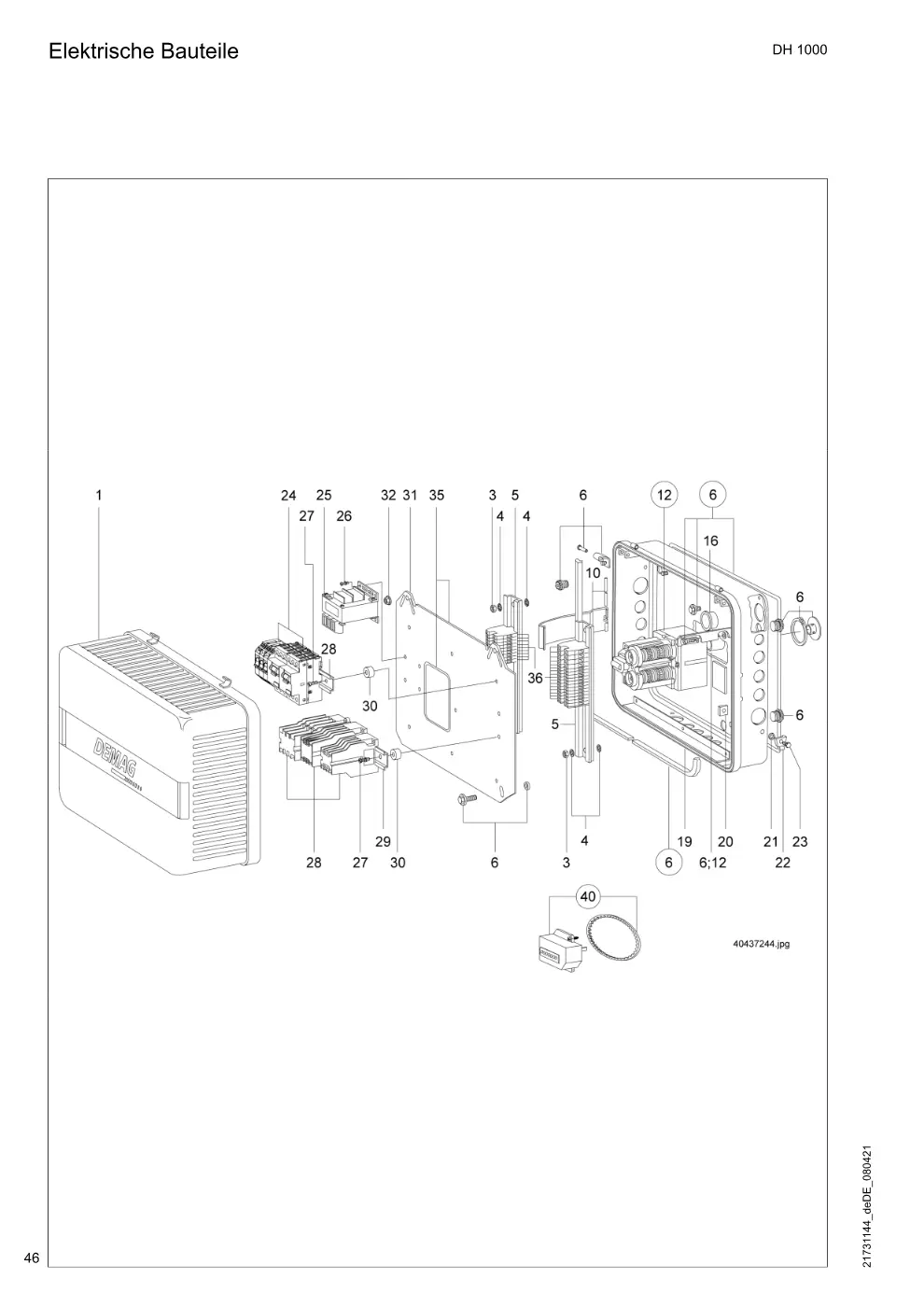

Elektrische Bauteile (Seite 46)

Demag DH 1000 – Elektrische Bauteile, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH1000	36030646	1
3	Sechskantmutter M 6	33757199	4
4	Fächerscheibe I 6,4	34368699	8
5	Tragschiene 35 / 7,5X 400M	89509344	2
6	Montageteileset DH1000	82409533	1
10	Feder Halterung DH1000	82456244	2
12	Getriebegrenzschalter Set DGS 3 -142 kpl. (Teil-Nr. 13)	87520033	1
12	Getriebegrenzschalter Set DGS 4 -142 kpl. (Teil-Nr. 13)	87520133	1
16	Einführungstülle PG29	44998444	1
19	Gehäuseunterteil DH 1000	36031246	1
20	Vierkantmutter M 6X 20X 5	98115244	2
21	Scheibe 6 X 10 X 2,5	34087544	2
22	Zugentlastungsklemme	50441944	2
23	Sechskantschraube M 6 X 12	30740399	2
26	Zylinderschraube M 4 X 8 Z3	31892599	0
27	Zylinderschraube M 5 X 22Z4-1	31895899	0
30	Scheibe 6,3X 20 X10	89487444	0
32	Sicherungsmutter M 8 VB.RIPP	30028244	2
35	Kantenabdeckung 1,5	89502444	1
40	Servicepack Zähler DGS	87530244	1

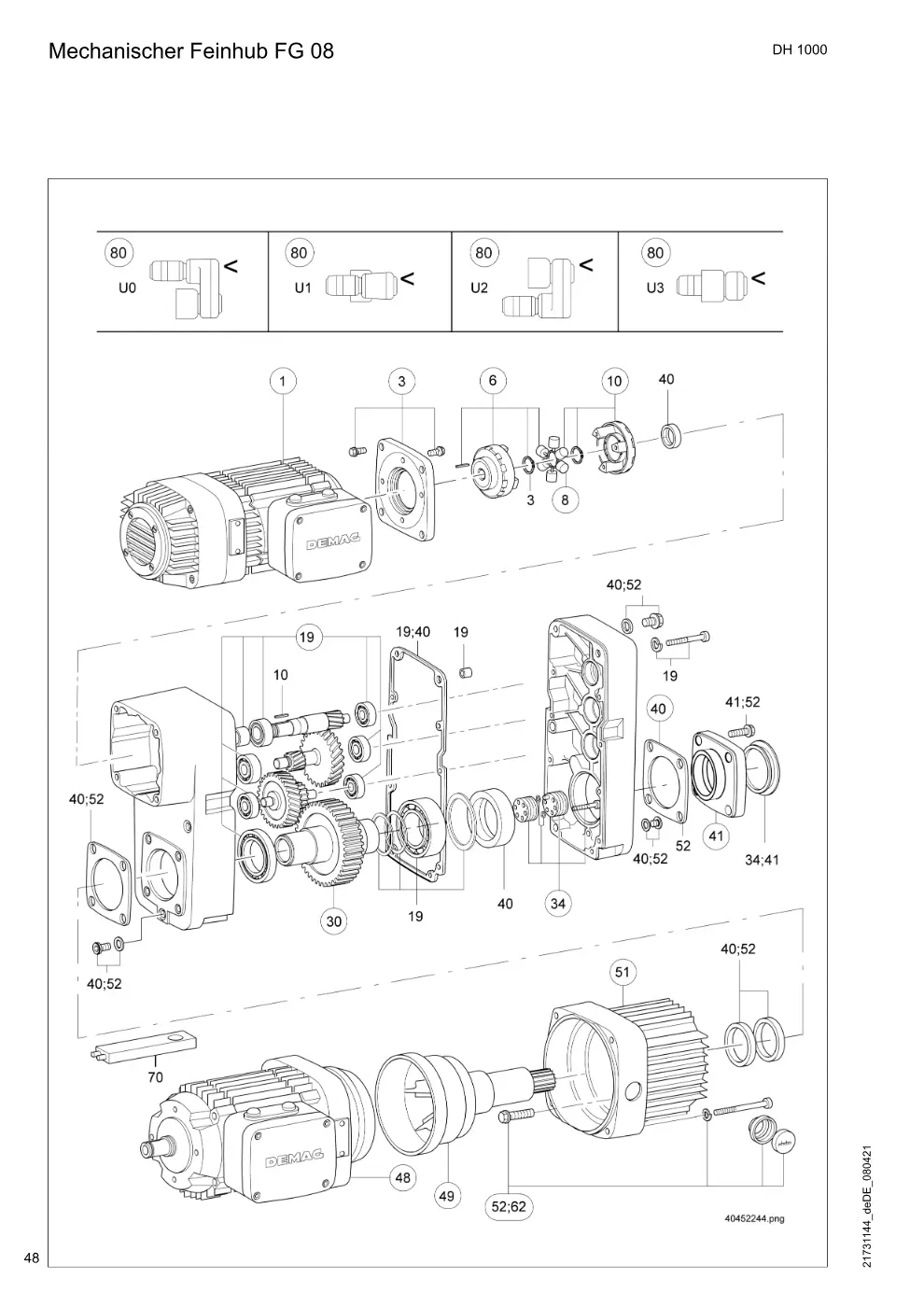

Mechanischer Feinhub FG 08 (Seite 48)

Demag DH 1000 – Mechanischer Feinhub FG 08, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Zwischenflanschset 160.2	71522233	1
6	Kupplungsset M H1N-19	35190733	1
8	Rollenstern Kupplung H1	75226033	1
10	Kupplungsset G H1N-24	35193233	1
19	Lagerset FG08	35060133	1
30	Hohlwellenset FG08 U-Ausf	71735233	1
34	Bremshubeinstellung Set FG08	35064133	1
40	Dichtungsset FG08	35060233	1
41	Lagerdeckelset FG08	35060333	1
49	Bremswellenset FG08KB140ZN	71786833	1
51	Haubenset FG08/KB 140	71781833	1
52	Montageteileset FG08 KB	71731033	1
70	Nachstellschlüssel Bremse FG08	71739844	1

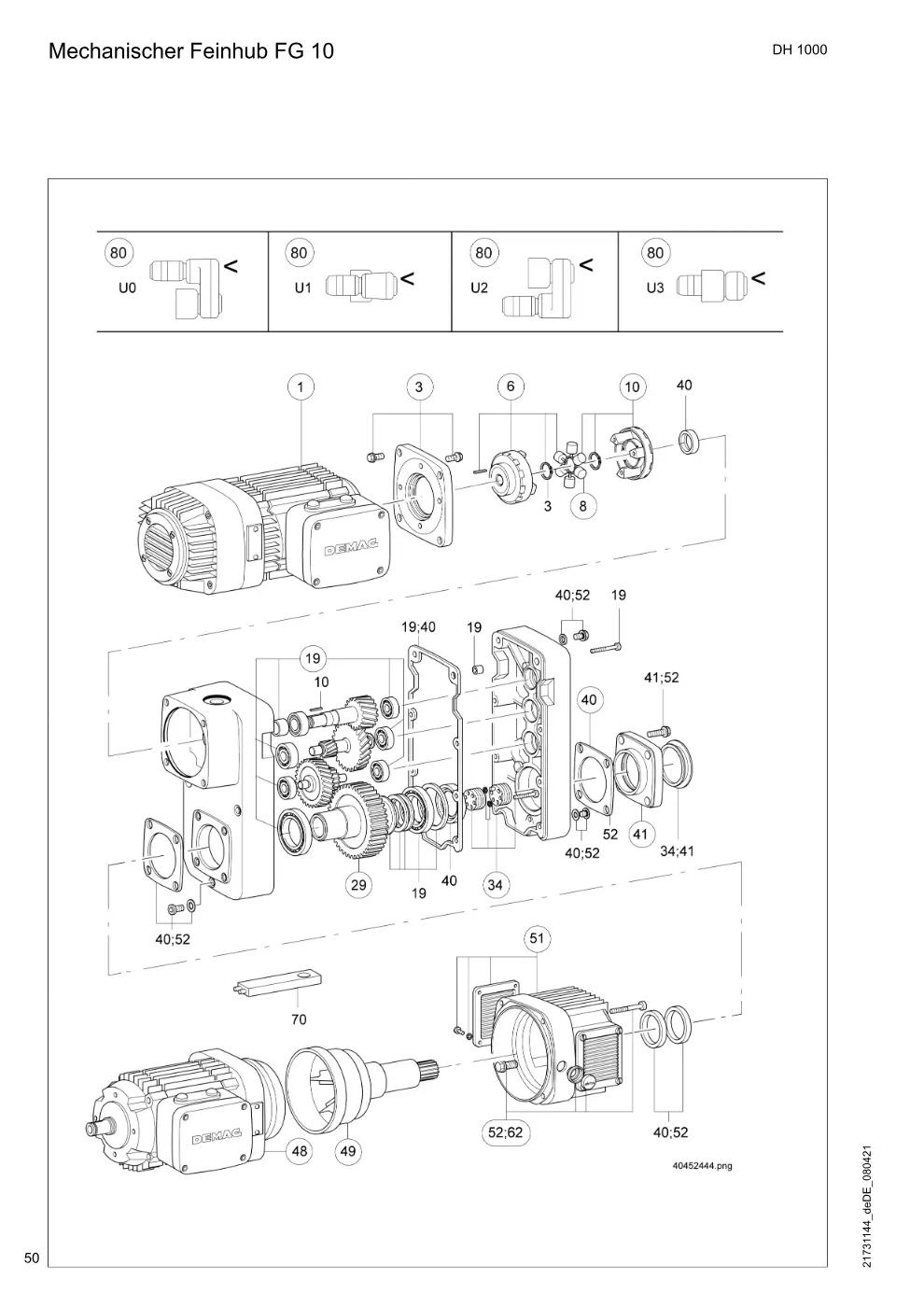

Mechanischer Feinhub FG 10 (Seite 50)

Demag DH 1000 – Mechanischer Feinhub FG 10, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Zwischenflansch D08 80 200.2 Mot. 90	71532233	1
3	Zwischenflansch D08100 200.3 Mot. 100 für H1	71532433	1
3	Zwischenflansch D08112 200.4 Mot. 100 für H2	71532633	1
6	Kupplungsset M H1N-24 Mot. 90	35190933	1
6	Kupplungsset M H1N-24 Mot. 100, alte Ausführung	35190933	1
6	Kupplungsset M H2N-24K Mot. 100	35192233	1
8	Rollenstern Kupplung H1	75226033	1
10	Kupplungsset G H1N-24 Mot. 90	35193233	1
10	Kupplungsset G H1N-24 Mot. 100, alte Ausführung	35193233	1
10	Kupplungsset G H2N-24 Mot. 100	35193433	1
19	Lagerset FG10	35165133	1
30	Hohlwellenset FG10 U-Ausf Haupthubmot. 160	71745233	1
30	Hohlwellenset FG10 U-Ausf Haupthubmot. 200	71745333	1
34	Bremshubeinstellung Set FG10	35069133	1
40	Dichtungsset FG10	35065233	1
41	Lagerdeckelset FG10	35065333	1
49	Bremswellenset FG10KB160ZN	71796633	1
49	Bremswellenset FG10KB200ZN	71796833	1
51	Haubenset FG10/KB 160	71791433	1
51	Haubenset FG10/KB 200	71791833	1
52	Montageteileset FG10 KB	71741033	1
62	Befestigungsset Haube FG10	35069033	1
70	Nachstellschlüssel Bremse FG10	71749844	1

Feinhubmotor KBA 80 B 4 (Seite 52)

Demag DH 1000 – Feinhubmotor KBA 80 B 4, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015084	3

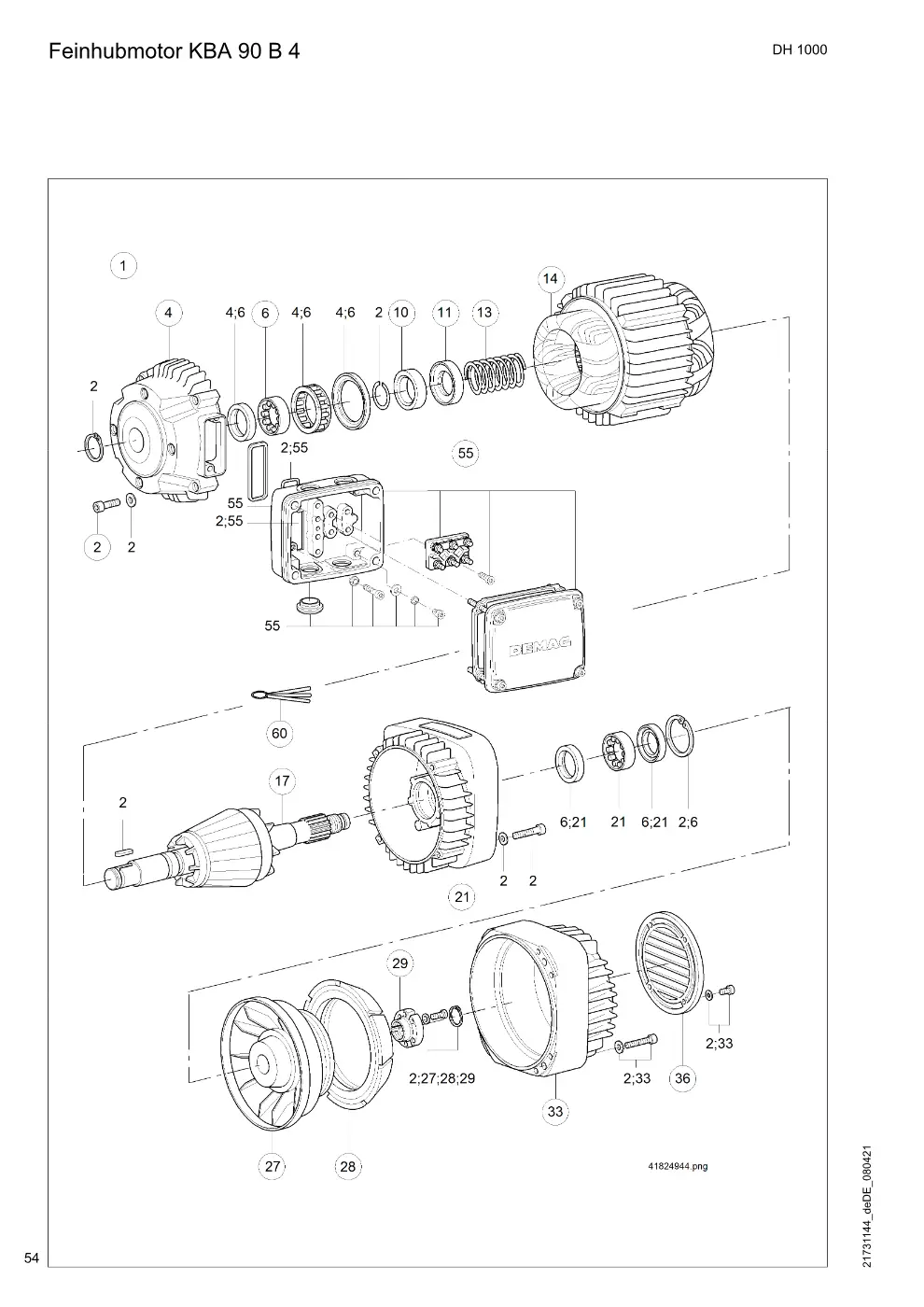

Feinhubmotor KBA 90 B 4 (Seite 54)

Demag DH 1000 – Feinhubmotor KBA 90 B 4, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015184	3

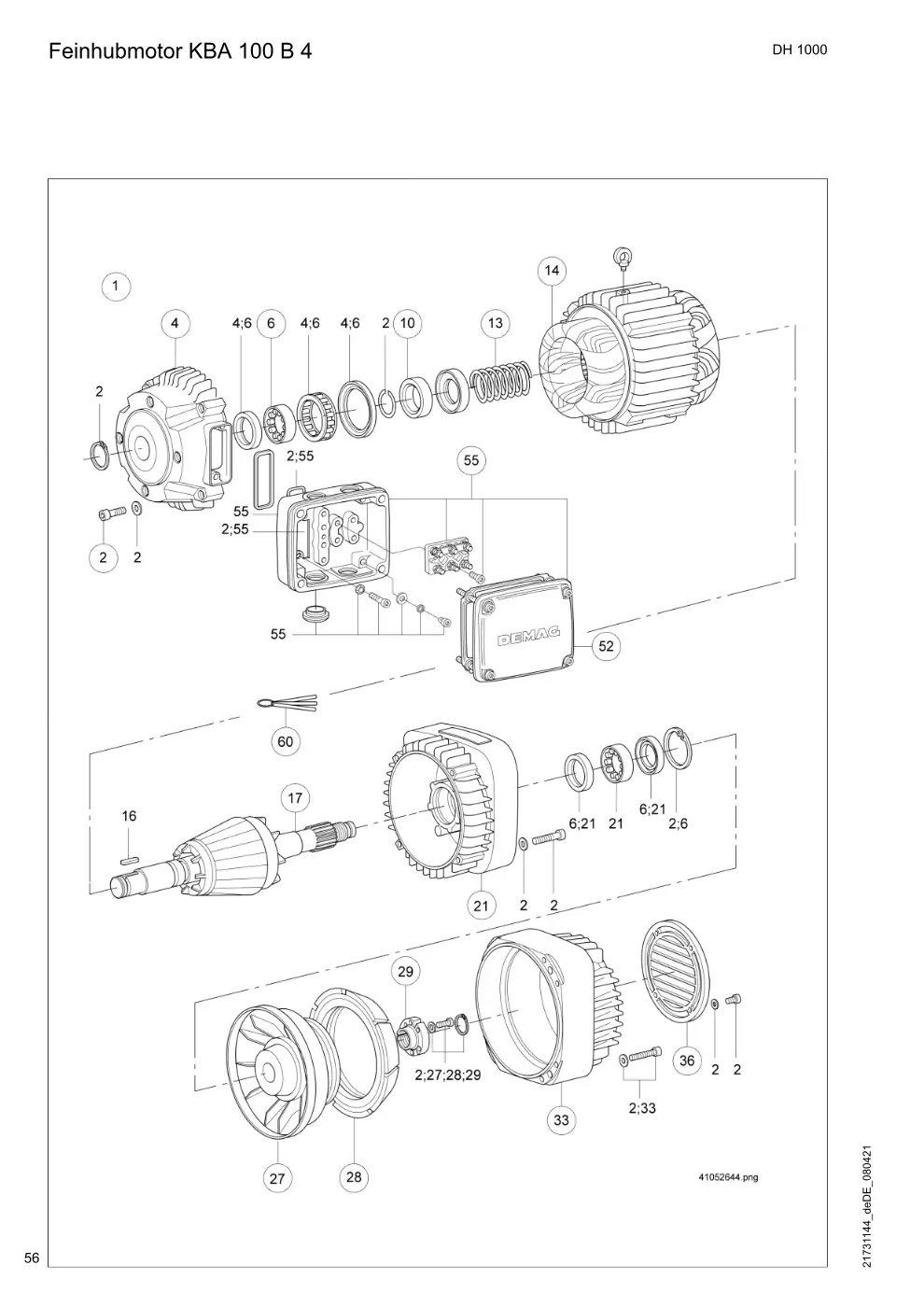

Feinhubmotor KBA 100 B 4 (Seite 56)

Demag DH 1000 – Feinhubmotor KBA 100 B 4, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015184	3

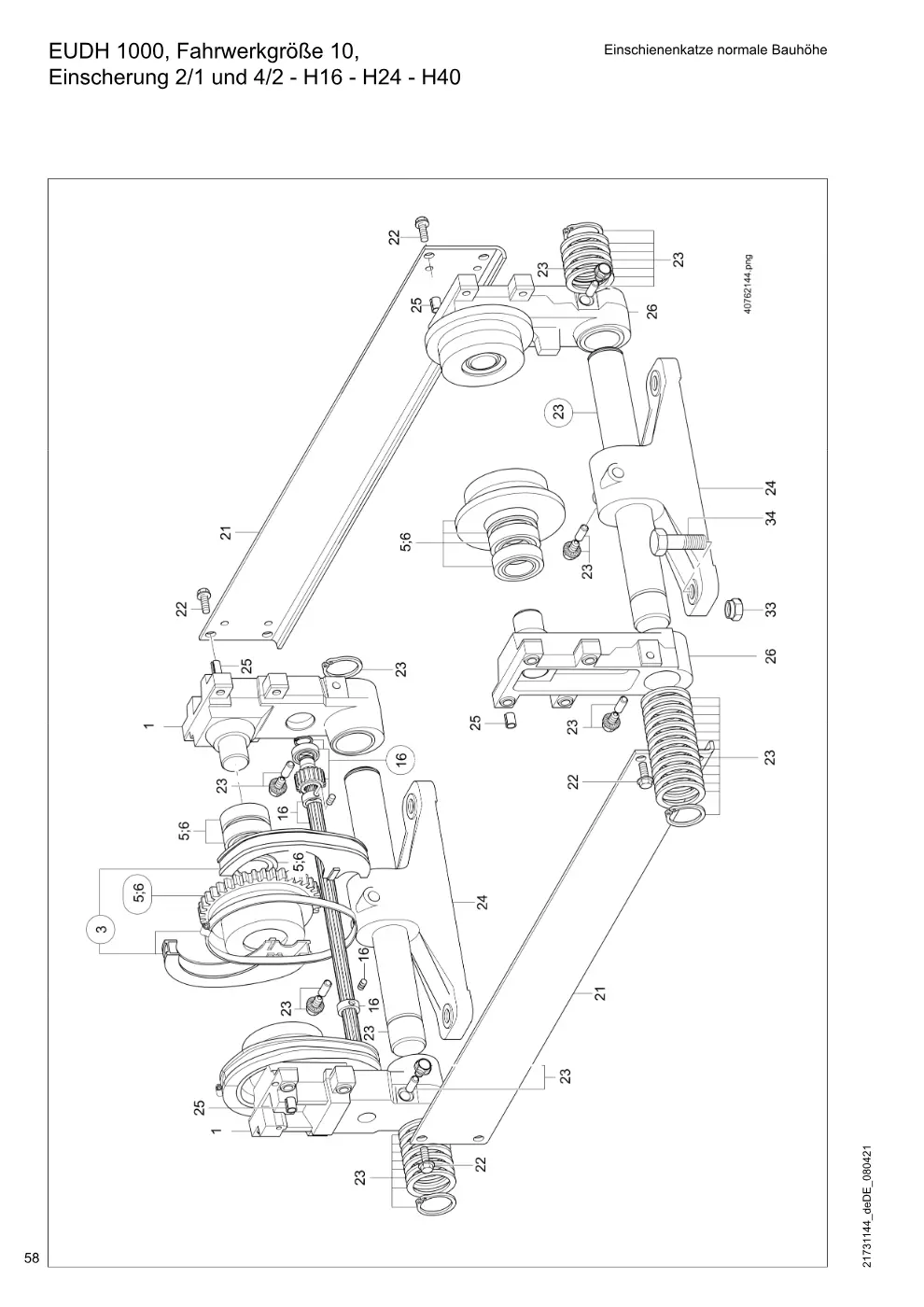

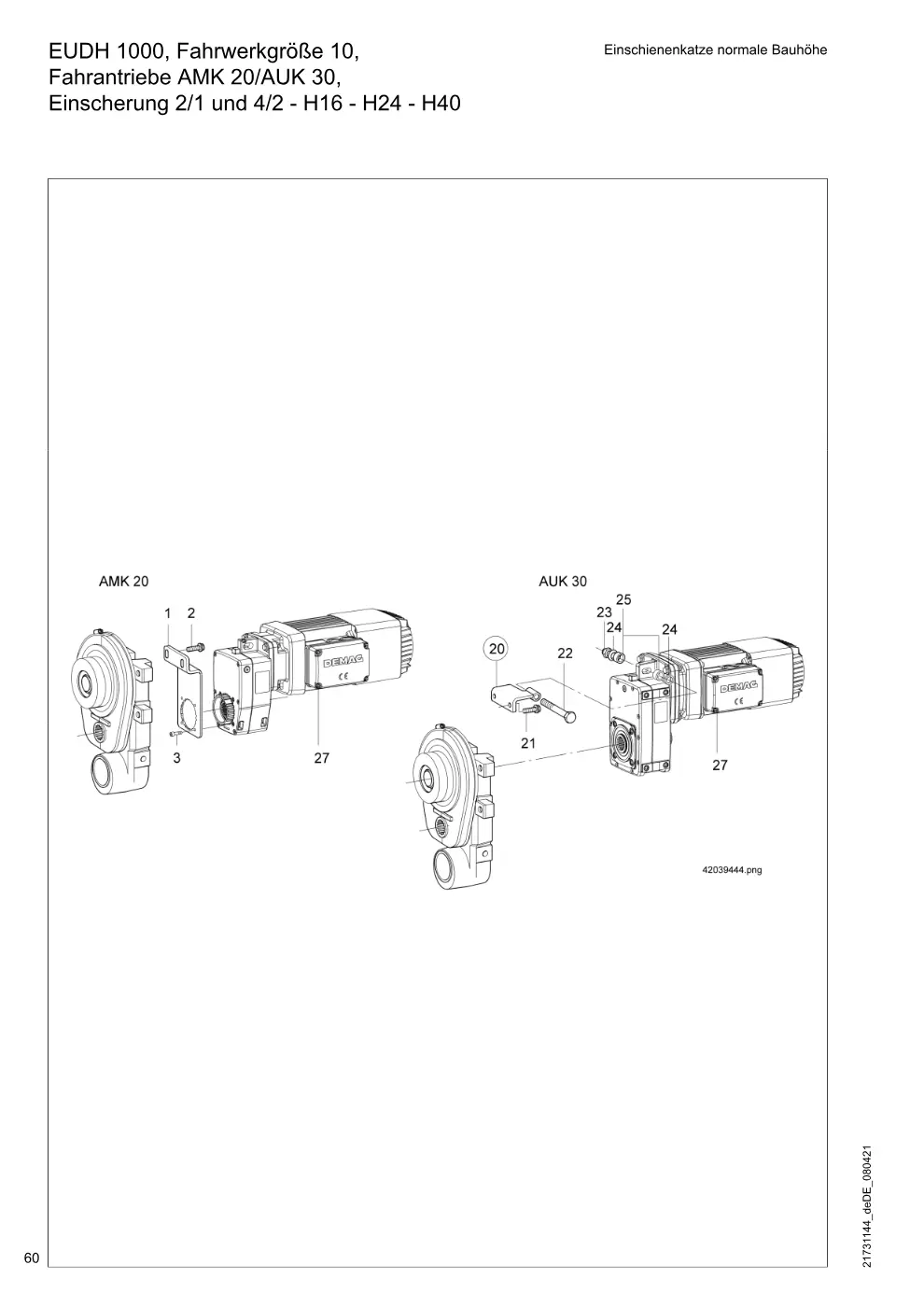

EUDH 1000, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe Einscherung 2/1 und 4/2 - H16 - H24 - H40 (Seite 58)

Demag DH 1000 – EUDH 1000, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe Einscherung 2/1 und 4/2 - H16 - H24 - H40, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	2
3	Haubenset Fahrwerk	83038133	2
5	Laufradset zyl.160 MZ/OZ	75216333	1
6	Laufradset keg.160 MZ/OZ	75217333	1
16	Ritzelwellenset N30/W30x480	75211233	1
16	Ritzelwellenset N30/W30x560 Flb. 149 - 225 mm, AMK 20, AUK 30	75211333	1
16	Ritzelwellenset N30/W30x650 Flb. 226 - 315 mm, AMK 20, AUK 30	75211433	1
16	Ritzelwellenset N30/W30x765 Flb. 316 - 420 mm, AMK 20, AUK 30	75211533	1
21	Seitenblech DH1000-H16	83035744	2
21	Seitenblech DH1000-H24	83035844	2
21	Seitenblech DH1000-H40	83035944	8
22	Sicherungsschraube M12X35 VB.RIPP	34276444	8
23	Tragbolzenset EUDH GR10 Flb. 149 - 225 mm	83037933	1
23	Tragbolzenset EUDH GR10 Flb. 226 - 305 mm	83038033	1
24	Traverse UDH1000 GR.10 2/1	83038444	2
25	Spannstift 16 X 18	34547399	8
26	Holm mit Bolzen NA UDH10	83132444	2
33	Setzmutter M24	10006398	4
34	Sechskantschraube M24 X 70	30813999	4

EUDH 1000, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe Fahrantriebe AMK 20/AUK 30, Einscherung 2/1 und 4/2 - H16 - H24 - H40 (Seite 60)

Demag DH 1000 – EUDH 1000, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe Fahrantriebe AMK 20/AUK 30, Einscherung 2/1 und 4/2 - H16 - H24 - H40, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 20	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 20	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 20	31923999	4
20	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 21 - 25)	83127544	1
21	Sicherungsschraube M10X20 VB.RIPP AUK 30	10011198	2
22	Sechskantschraube M12 X100 AUK 30	15049499	1
23	Sicherungsmutter V M12 AUK 30	33461244	1
24	Scheibe 13 X 35 X 5 AUK 30	16062399	2
25	Federelement 13 X35X12 AUK 30	81120444	2
27	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 1032, 1025, ZBF 63 A 8/2 B003	84510046	1
27	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 1050, 1040, ZBF 71 A 8/2 B003	84510546	1
27	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 1063, ZBF 80 A 8/2 B020	84511046	1
27	Antrieb AMK20DD M0 30 16,4 Fahrgeschw. 20 m/min, 5/20 m/min , DH 1040, 1032, 1025, ZBF 80 A 8/2 B020	84511146	1
27	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 1063, 1050, ZBF 90 B 8/2 B020	84515346	1
27	Antrieb AMK20DD M0 30 9,9 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 1025, ZBF 80 A 8/2 B020	84511246	1
27	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 1040, 1032, ZBF 90 B 8/2 B020	84515246	1
27	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 1063, 1050, ZBF 100 A 8/2 B050	84516046	1
27	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 1032, 1025, ZBF 90 B 8/2 B020	84515146	1
27	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 1050, 1040, ZBF 100 A 8/2 B050	84515946	1
27	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 1063, ZBF 90 B 8/2 B020	84515146	2

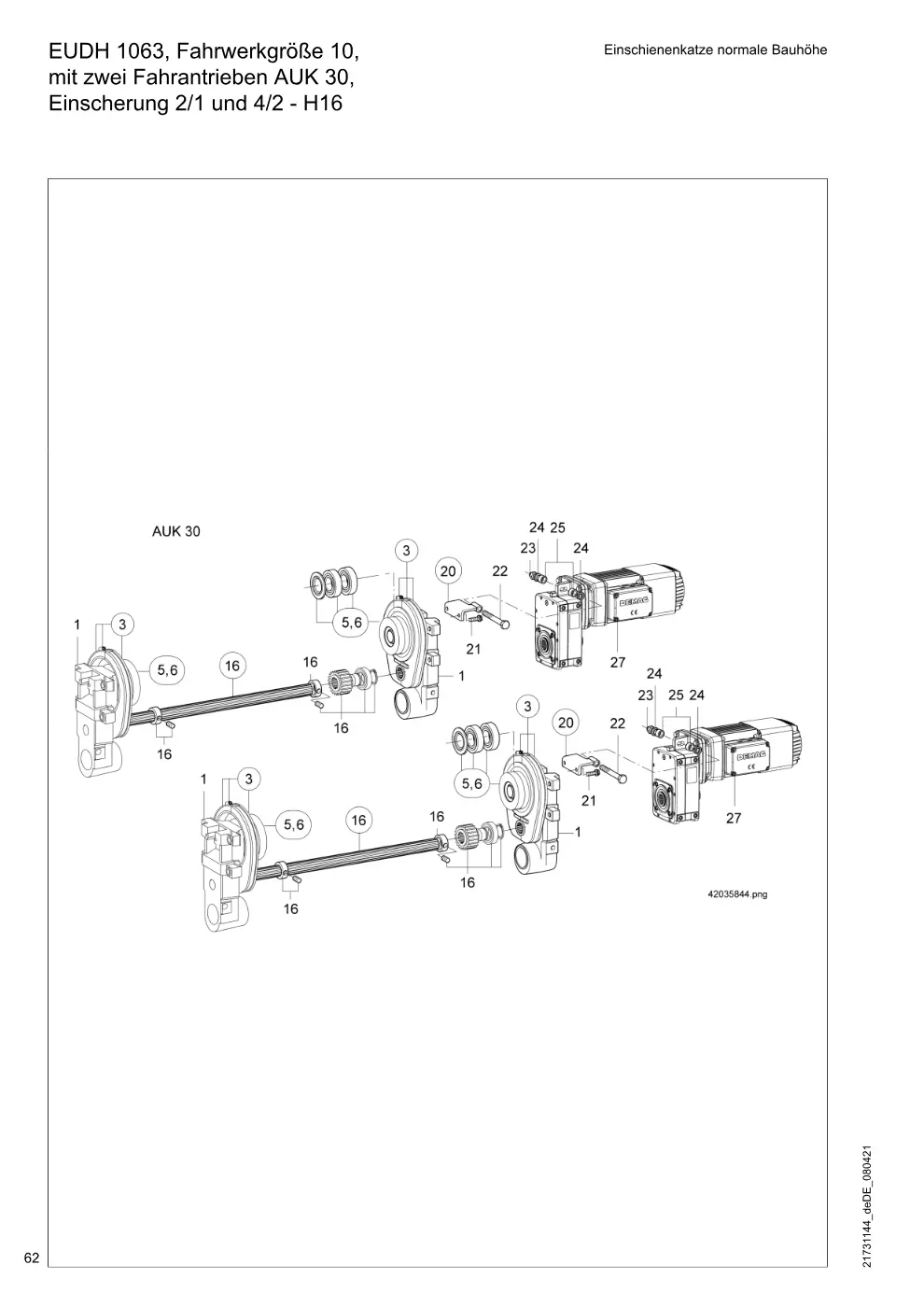

EUDH 1063, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe mit zwei Fahrantrieben AUK 30, Einscherung 2/1 und 4/2 - H16 (Seite 62)

Demag DH 1000 – EUDH 1063, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe mit zwei Fahrantrieben AUK 30, Einscherung 2/1 und 4/2 - H16, Zeichnung Seite 62

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	4
3	Haubenset Fahrwerk	83038133	4
5	Laufrad zylindrisch 160 1SPK MZ	83093444	4
6	Laufrad kegelig 160 1SPK MZ	83093344	4
16	Ritzelwellenset N30/W30x560 Flb. 149 - 225 mm	75211333	1
16	Ritzelwellenset N30/W30x650 Flb. 226 - 315 mm	75211433	1
20	Drehmomentstütze AUK30/EUDH kpl. (Teil-Nr. 21 - 25)	83127544	2
21	Sicherungsschraube M10X20 VB.RIPP	10011198	4
22	Sechskantschraube M12 X100	15049499	2
23	Sicherungsmutter V M12	33461244	1
24	Scheibe 13 X 35 X 5	16062399	2
25	Federelement 13 X35X12	81120444	1
27	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 1063, ZBF 90 B 8/2 B020	84515146	2

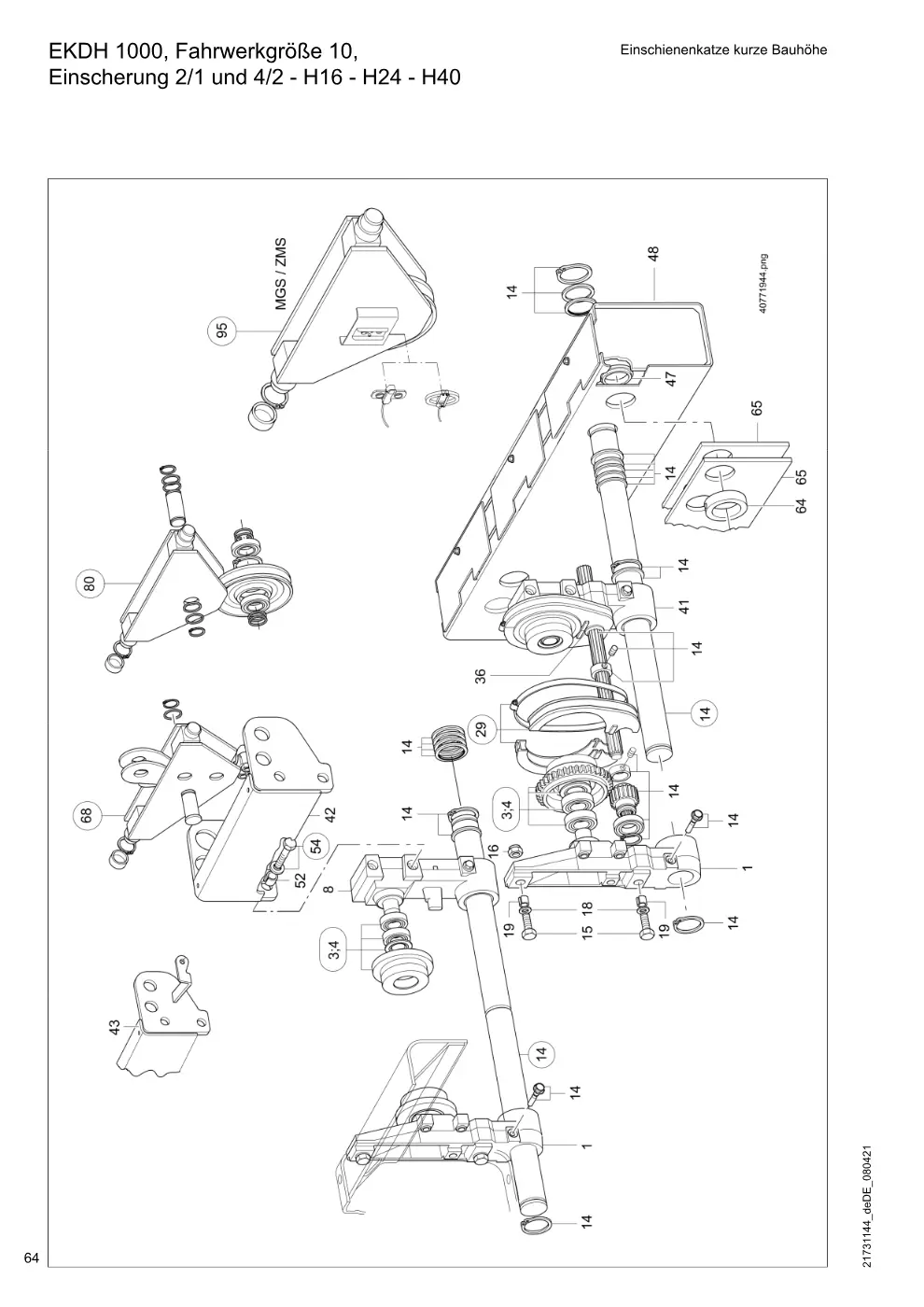

EKDH 1000, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Einscherung 2/1 und 4/2 - H16 - H24 - H40 (Seite 64)

Demag DH 1000 – EKDH 1000, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Einscherung 2/1 und 4/2 - H16 - H24 - H40, Zeichnung Seite 64

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH10	83182944	2
3	Laufradset zyl.160 MZ/OZ	75216333	1
4	Laufradset keg.160 MZ/OZ	75217333	1
8	Holm mit Bolzen NA KDH10	83180944	1
14	Tragbolzenset EKDH GR10 Flb. 110 - 135 mm	83085433	1
14	Tragbolzenset EKDH GR10 Flb. 216 - 305 mm	83085533	1
14	Tragbolzenset EKDH GR10 Flb. 306 - 420 mm	83085733	1
15	Sechskantschraube M20 X 75	30956299	4
16	Sicherungsmutter V M20	33461644	2
18	Scheibe 21 X 37 X 4	31621999	4
19	Spannstift 25 X 28	34550199	4
29	Haubenset Fahrwerk	83038133	2
40	Ritzelwellenset N30/W30x560 Flb. 136 - 215 mm, AMK 20, AUK 30	75211333	1
40	Ritzelwellenset N30/W30x650 Flb. 216 - 305 mm, AMK 20, AUK 30	75211433	1
40	Ritzelwellenset N30/W30x765 Flb. 306 - 420 mm, AMK 20, AUK 30	75211533	1
41	Holm mit Bolzen A KDH10	83191944	1
42	Verbindungsblech KDH1000H16 Gr10 AMK 20	83188944	1
42	Verbindungsblech KDH1000H24 Gr10 AMK 20	83189044	1
42	Verbindungsblech KDH1000H40 Gr10 AMK 20	83189144	1
43	Verbindungsblech KDH1000H16 Gr10 AUK 30	83189244	1
43	Verbindungsblech KDH1000H24 Gr10	83189344	1
43	Verbindungsblech KDH1000H40 Gr10	83189444	1
47	Deckel GGK 76	83076444	4
48	Gegengewichtskasten KDH1000 H16, H24	83186044	1
48	Gegengewichtskasten KDH1000H40	83186644	1
52	Spannstift 28 X 36	34578999	4
54	Schraubset M22x 70 HV	47937633	1
64	Stellring A 75/110X22 H16, H24	34685999	2
65	Gegengewicht EKDH1000 H16, H24	83186244	2

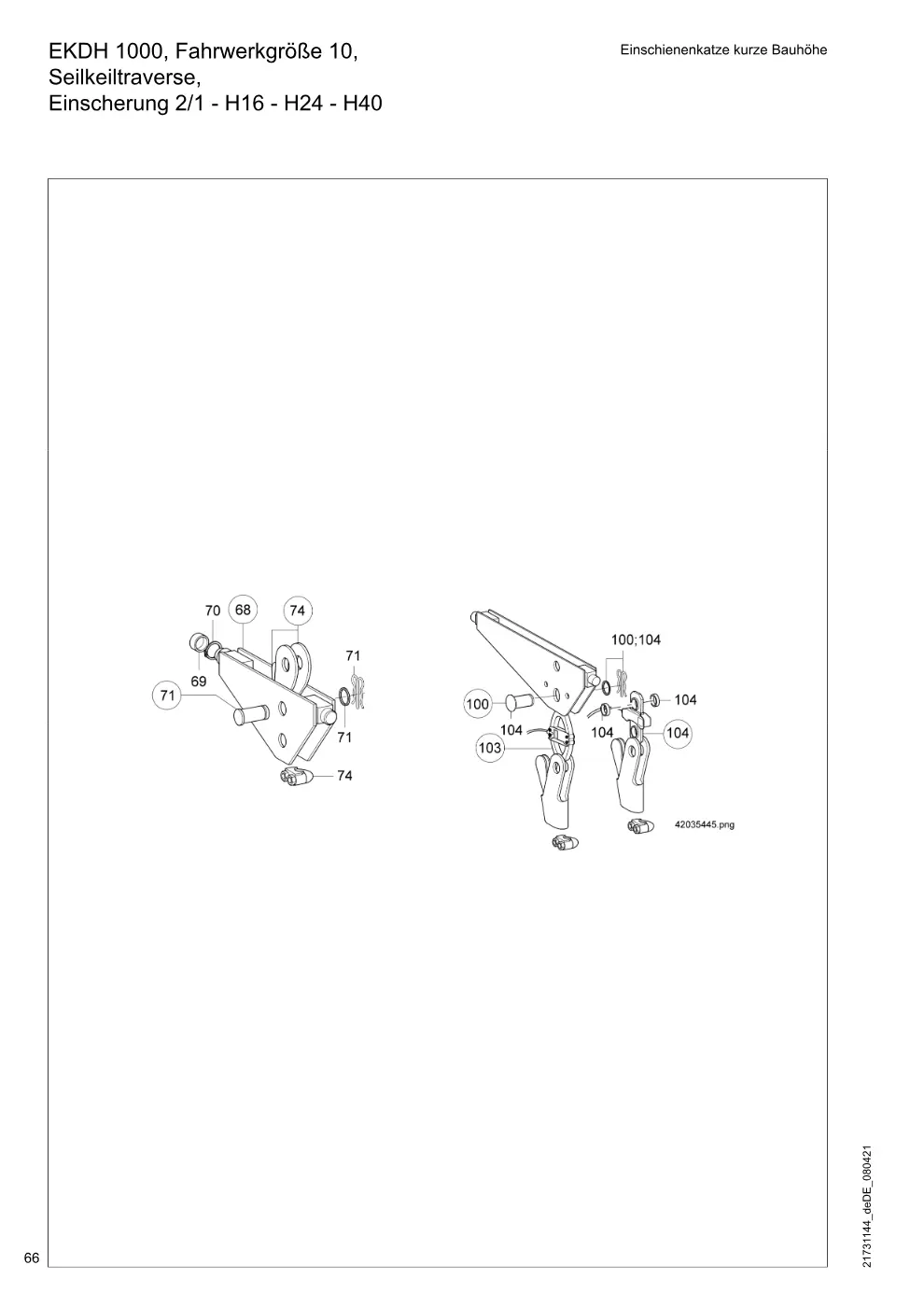

EKDH 1000, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 2/1 - H16 - H24 - H40 (Seite 66)

Demag DH 1000 – EKDH 1000, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 2/1 - H16 - H24 - H40, Zeichnung Seite 66

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
68	Seilkeiltraverse 1000H16 2/1 kpl. (Teil-Nr. 69 - 71, 74)	82891744	1
68	Seilkeiltraverse 1000H24 kpl. (Teil-Nr. 69 - 71, 74)	82891844	1
68	Seilkeiltraverse 1000H40 kpl. (Teil-Nr. 69 - 71, 74)	82891944	1
69	Buchse 42,5x 59,5x 26	82890544	1
70	Sicherungsring 60X2	34255599	1
71	Bolzenanschlussset+Federstecker	82458033	1
74	Seiltaschenset DH1000	58000433	1
100	Bolzenanschlussset+Federstecker	82458033	1
103	Gerät MGS 5,0 T DH 1050	49159444	1
103	Gerät MGS 6,25 T DH 1063	49160744	1
103	Gerät MGS 4,0 T DH 1040	49169444	1
103	Gerät MGS 3,15 T DH 1032	49179444	1
103	Gerät MGS 2,5 T DH 1025	49189444	1
104	Zugmessstab Set ZMS 6,25t	49160233	1

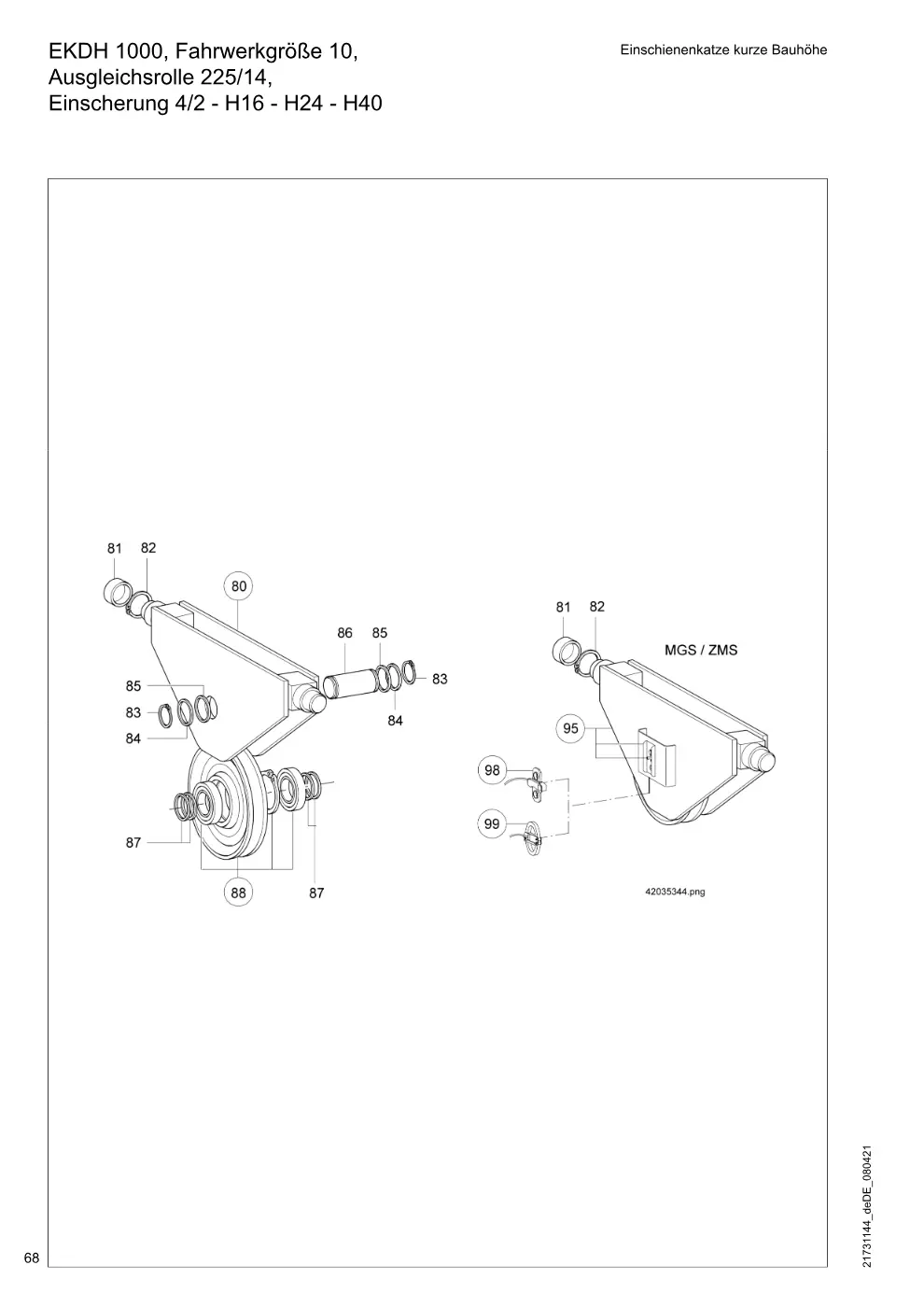

EKDH 1000, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Ausgleichsrolle 225/14, Einscherung 4/2 - H16 - H24 - H40 (Seite 68)

Demag DH 1000 – EKDH 1000, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Ausgleichsrolle 225/14, Einscherung 4/2 - H16 - H24 - H40, Zeichnung Seite 68

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
80	Ausgleichsrolle 225/14 H16 kpl. (Teil-Nr. 81 - 88)	82897044	1
80	Ausgleichsrolle 225/14 H24 kpl. (Teil-Nr. 81 - 83, 85 - 88)	82897244	1
80	Ausgleichsrolle 225/14 H40 kpl. (Teil-Nr. 81 - 83, 85 - 88)	82897444	1
81	Buchse 42,5x 59,5x 26	82890544	1
82	Sicherungsring 60X2	34255599	1
83	Sicherungsring 45X2,5	34247499	2
84	Stützscheibe 45X 55X3 H16	34139699	2
85	Passscheibe 45X 55X1 H16	34144699	2
85	Passscheibe 45X 55X1 H24	34144699	4
86	Bolzen 45h 8x 98 Nut	82910944 → 47930533	1
87	Stützscheibe 45X 55X3	34139699	4
88	Seilrolle 225-14 kpl. (Teil-Nr. 89, 90)	82839044	1
89	Rillenkugellager 6209 2Z	15066699	2
90	Sicherungsring 85X3	34266699	1
95	Ausgleichsrolle KDH1000 H16 ZMS	90494846	1
95	Ausgleichsrolle KDH1025 H16 MGS	90494946	1
95	Ausgleichsrolle KDH1032 H16 MGS	90495046	1
95	Ausgleichsrolle KDH1040 H16 MGS	90495146	1
95	Ausgleichsrolle KDH1050 H16 MGS	90495246	1
95	Ausgleichsrolle KDH1063 H16 MGS	90495346	1
95	Ausgleichsrolle KDH1000 H24 ZMS	90495446	1
95	Ausgleichsrolle KDH1025 H24 MGS	90495546	1
95	Ausgleichsrolle KDH1032 H24 MGS	90495646	1
95	Ausgleichsrolle KDH1040 H24 MGS	90495746	1
95	Ausgleichsrolle KDH1050 H24 MGS	90495846	1
95	Ausgleichsrolle KDH1063 H24 MGS	90495946	1
95	Ausgleichsrolle KDH1000 H40 ZMS	90496046	1
95	Ausgleichsrolle KDH1025 H40 MGS	90496146	1
95	Ausgleichsrolle KDH1032 H40 MGS	90496246	1
95	Ausgleichsrolle KDH1040 H40 MGS	90496346	1
95	Ausgleichsrolle KDH1050 H40 MGS	90496446	1
95	Ausgleichsrolle KDH1063 H40 MGS	90496546	1
98	Zugmessstab Set ZMS 3,15t	49160133	1
99	Gerät MGS 2,5 T Set DH 1050	49159233	1
99	Gerät MGS 3,15 T DH 1063	49160633	1
99	Gerät MGS 2,0 T Set DH 1040	49169233	1
99	Gerät MGS 1,6 T Set DH 1032	49179233	1
99	Gerät MGS 1,25 T DH 1025	49189244	1

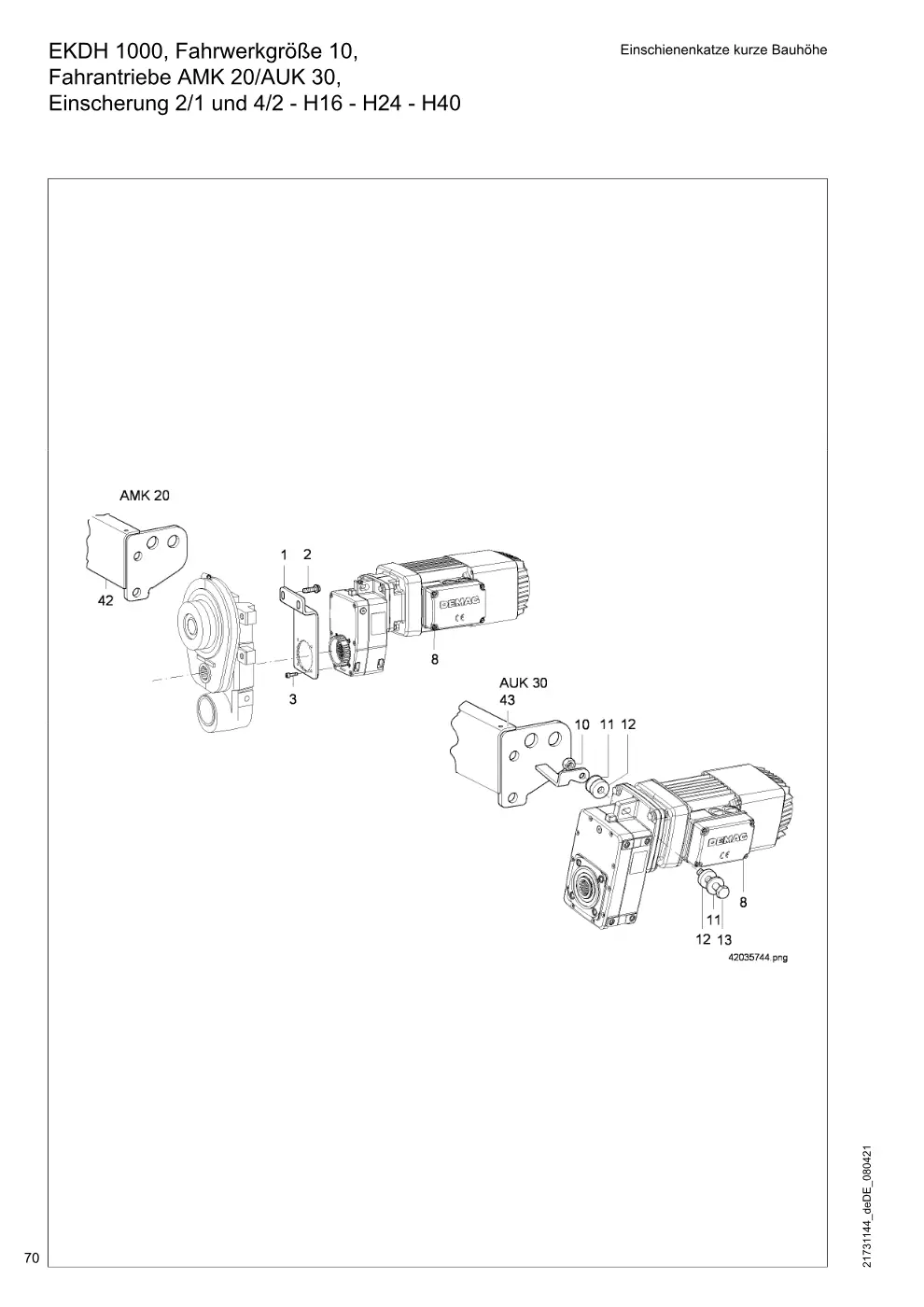

EKDH 1000, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Fahrantriebe AMK 20/AUK 30, Einscherung 2/1 und 4/2 - H16 - H24 - H40 (Seite 70)

Demag DH 1000 – EKDH 1000, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Fahrantriebe AMK 20/AUK 30, Einscherung 2/1 und 4/2 - H16 - H24 - H40, Zeichnung Seite 70

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 20	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 20	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 20	31923999	4
8	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 1032, 1025, ZBF 63 A 8/2 B003	84510046	1
8	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 1050, 1040, ZBF 71 A 8/2 B003	84510546	1
8	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 1063, ZBF 80 A 8/2 B020	84511046	1
8	Antrieb AMK20DD M0 30 16,4 Fahrgeschw. 20 m/min, 5/20 m/min , DH 1040, 1032, 1025, ZBF 80 A 8/2 B020	84511146	1
8	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 1063, 1050, ZBF 90 B 8/2 B020	84515346	1
8	Antrieb AMK20DD M0 30 9,9 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 1025, ZBF 80 A 8/2 B020	84511246	1
8	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 1040, 1032, ZBF 90 B 8/2 B020	84515246	1
8	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 1063, 1050, ZBF 100 A 8/2 B050	84516046	1
8	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 1032, 1025, ZBF 90 B 8/2 B020	84515146	1
8	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 1050, 1040, ZBF 100 A 8/2 B050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30	15054799	1
42	Verbindungsblech KDH1000H16 Gr10 AMK 20	83188944	1
42	Verbindungsblech KDH1000H24 Gr10 AMK 20	83189044	1
42	Verbindungsblech KDH1000H40 Gr10 AMK 20	83189144	1
43	Verbindungsblech KDH1000H16 Gr10 AUK 30	83189244	1
43	Verbindungsblech KDH1000H24 Gr10 AUK 30	83189344	1
43	Verbindungsblech KDH1000H40 Gr10 AUK 30	83189444	1

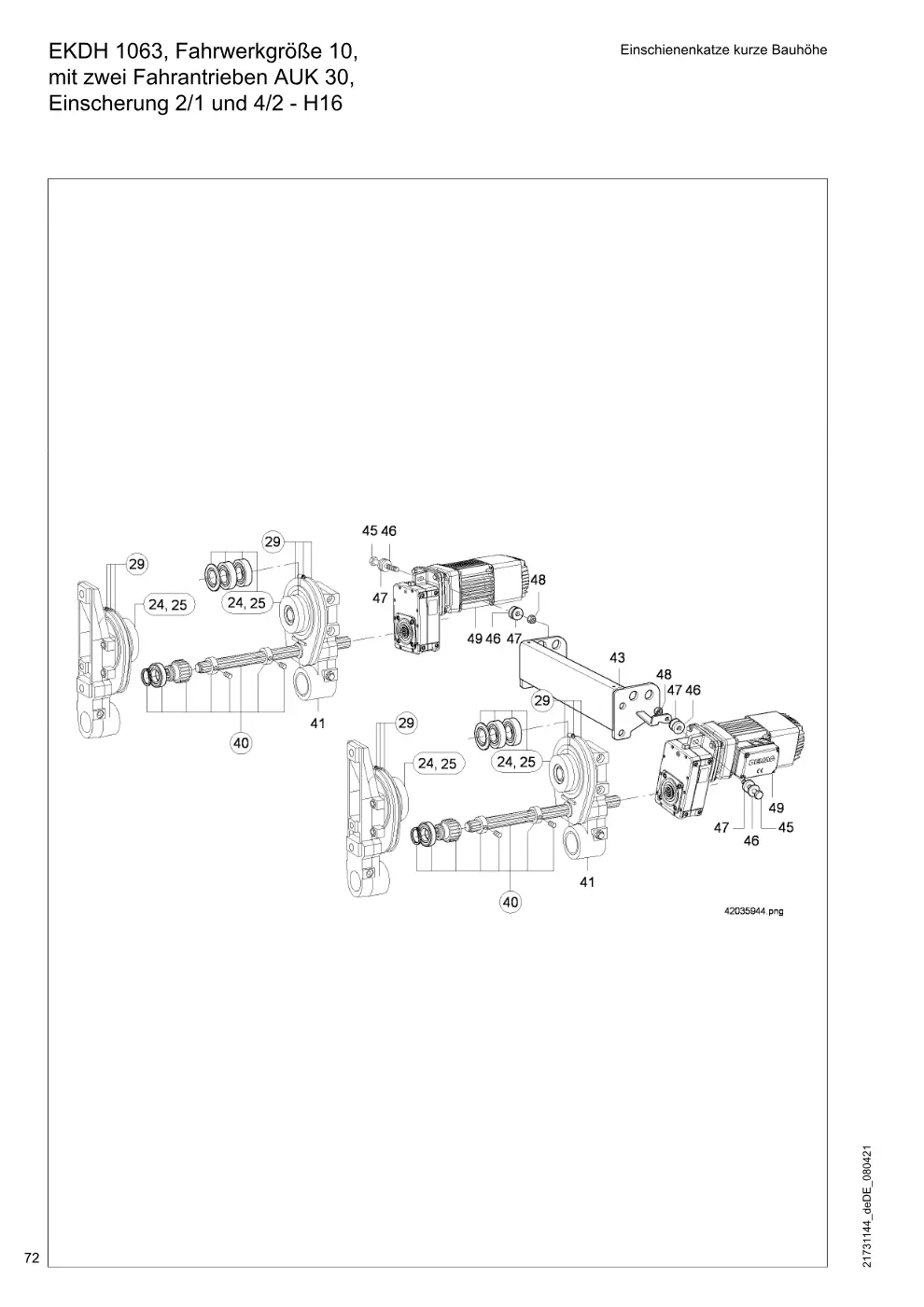

EKDH 1063, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe mit zwei Fahrantrieben AUK 30, Einscherung 2/1 und 4/2 - H16 (Seite 72)

Demag DH 1000 – EKDH 1063, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe mit zwei Fahrantrieben AUK 30, Einscherung 2/1 und 4/2 - H16, Zeichnung Seite 72

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH10	83182944	2
24	Laufrad zylindrisch 160 1SPK MZ	83093444	4
25	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093344	4
29	Haubenset Fahrwerk	83038133	4
40	Ritzelwellenset N30/W30x560 Flb. 136 - 215 mm	75211333	2
40	Ritzelwellenset N30/W30x650 Flb. 216 - 305 mm	75211433	2
40	Ritzelwellenset N30/W30x765 Flb. 306 - 420 mm	75211533	2
41	Holm mit Bolzen A KDH10	83191944	2
43	Verbindungsblech KDH1000H16 Gr10	83199244	1
45	Sechskantschraube M12 X 75	15054799	1
46	Federelement 13 X35X12	81120444	2
47	Scheibe 13 X 35 X 5	16062399	2
48	Sicherungsmutter V M12	33461244	2
49	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 1063, ZBF 90 B 8/2 B020	84515146	2

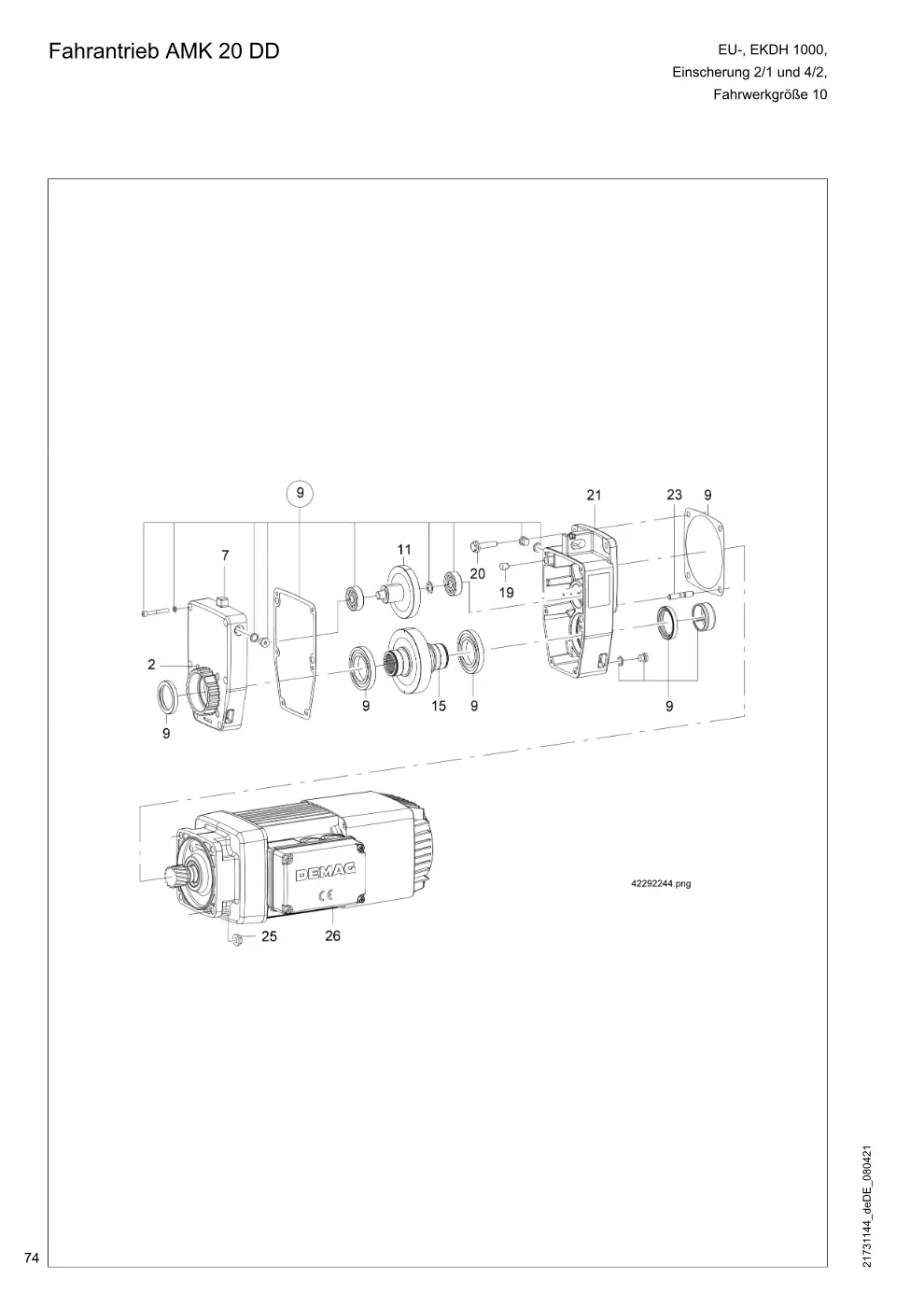

Fahrantrieb AMK 20 DD (Seite 74)

Demag DH 1000 – Fahrantrieb AMK 20 DD, Zeichnung Seite 74

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
7	Getriebedeckel AM20	78711444	1
9	Lagerungs- und Dichtungsset A20	78711533	1
11	Doppelrad Z16M1.50Z 48M1.25 i = 9,95	84139746	1
11	Doppelrad Z16M1.50Z 54M1.25 i = 16,4	84139546	1
11	Doppelrad Z16M1.50Z 77M0.93 i = 25,3	84139346	1
15	Abtriebswelle m.Zahnrad Z63 i = 9,95; 16,4; 25,3	84142046	1
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A20	78710444	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

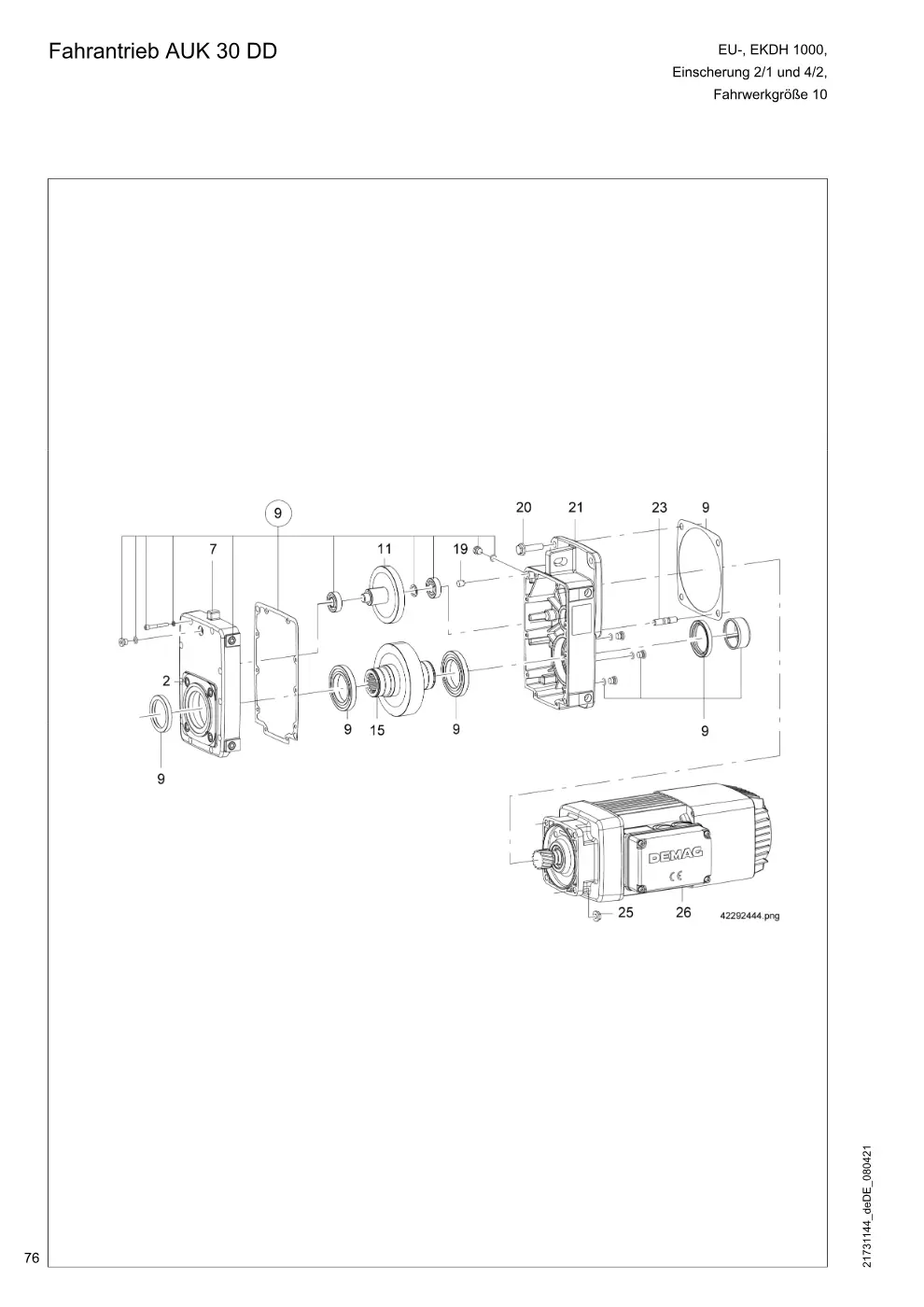

Fahrantrieb AUK 30 DD (Seite 76)

Demag DH 1000 – Fahrantrieb AUK 30 DD, Zeichnung Seite 76

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M10X18M16 C	33893244	4
7	Getriebedeckel AF30/AG30	78721044	1
7	Getriebedeckel AF30/AG30	78721084	1
8	Gewindeeinsatz M 8X12M14 C	33893344	4
9	Lagerungs- und Dichtungsset A30	78721533	1
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
11	Doppelrad Z15M1.60Z 58M1.25 i = 15,7	84147346	1
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K30	84151946	1
20	Sicherungsschraube M10X40 VB.RIPP	10011698	2
21	Getriebegehäuse AG30	78720644	1
21	Getriebegehäuse AG30	78720684	1
23	Stiftschraube M10 X 25	15059999	2
25	Sicherungsmutter M10 VB.RIPP MA= 75 Nm	30028344	4

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
