Demag DH 200 ab 1.6.1997 – Ersatzteilliste 21770544

Ersatzteilliste, Ausgabe 01/2015, Demag-Nr. 21770544 – 37 Zeichnungen, 459 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

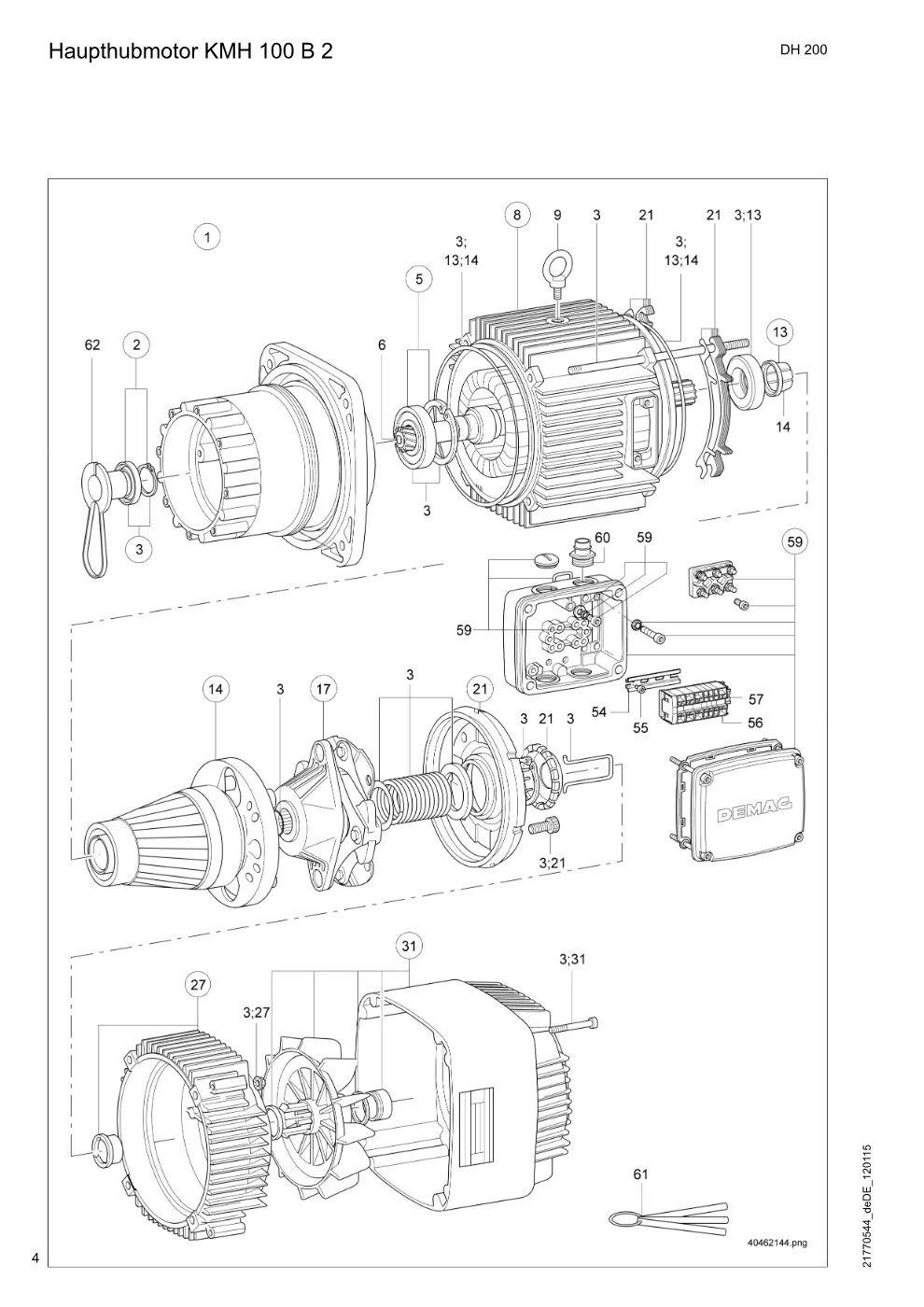

Haupthubmotor KMH 100 B 2 (Seite 4)

Demag DH 200 ab 1.6.1997 – Haupthubmotor KMH 100 B 2, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Dichtungsset DH 160/200	82115033	1
3	Kleinteile Set KMH100B 2	12881733	1
5	Lagerset DH 160/ 200 3Stuf	82116933	1
8	Ständerset KMH100B 2	14102233	1
9	Ringschraube M10	31350199	1
13	Druckringsatz KM 100	14385233	1
14	Läuferset KMH 100B	14345533	1
17	Mitnehmer KM 100	14376033	1
21	Bremsbelagträger KMK 100	14389533	1
27	Lagerschildset BS KM 100	14363133	1
31	Haube und Lüfter Set	14382033	1
54	Tragschiene 15 / 5,5X 90M < = 15 A	14986284	1
55	Innensechskantzyl.Schraube M 4 X 8 < = 15 A	32052899	2
57	Endwinkel TS15 < = 15 A	89541944	2
60	Rohrstutzen M32X1,5 NW24	82157244	1
61	Fühlerlehrensatz	10041084	3
62	Schutzhülse DK10/16	83703544	1

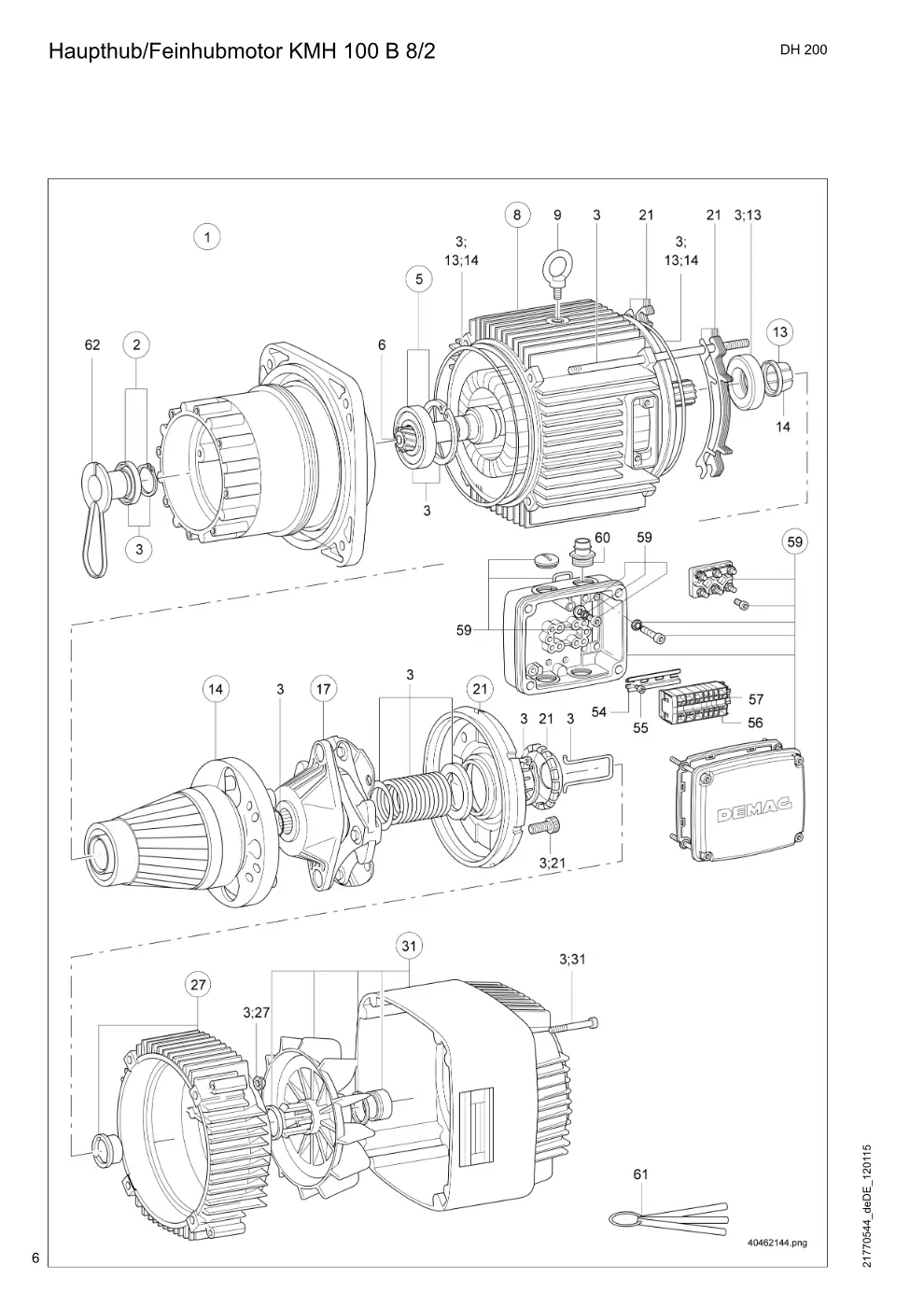

Haupthub/Feinhubmotor KMH 100 B 8/2 (Seite 6)

Demag DH 200 ab 1.6.1997 – Haupthub/Feinhubmotor KMH 100 B 8/2, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Dichtungsset DH 160/200	82115033	1
3	Kleinteile Set KMH100B 2/ 8	12881833	1
5	Lagerset DH 160/ 200 3Stuf	82116933	1
8	Ständerset KMH100B 2/8 kpl. (Teil-Nr.	14104733	1
9	Ringschraube M10	31350199	1
14	Läuferset KMH 100B	14345533	1
17	Mitnehmer KM 100	14376033	1
21	Bremsbelagträger KMK 100	14389533	1
27	Lagerschildset BS KM100	14361333	1
27	Lagerschildset BS KM 100	14363133	1
31	Haube und Lüfter Set	14382033	1
54	Tragschiene 15 / 5,5X 90M < = 15 A	14986284	1
55	Innensechskantzyl.Schraube M 4 X 8 < = 15 A	32052899	2
57	Endwinkel TS15 < = 15 A	89541944	2
60	Rohrstutzen M32X1,5 NW24	82157244	1
61	Fühlerlehrensatz	10041084	3
62	Schutzhülse DK10/16	83703544	1

Haupthub/Feinhubmotor KMH 112 B 8/2 (Seite 8)

Demag DH 200 ab 1.6.1997 – Haupthub/Feinhubmotor KMH 112 B 8/2, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Dichtungsset DH 160/200	82115033	1
3	Kleinteile Set KMH112B 2/ 8	12881933	1
5	Lagerset DH 160/ 200 3Stuf	82116933	1
6	Welle KMH112B	14830933	1
8	Ständerset KMH112B 2/8 kpl. (Teil-Nr.	14603133	1
9	Ringschraube M10	31350199	1
13	Druckringsatz KM 112	14885233	1
14	Läuferset KMK 112	14845433	1
17	Mitnehmer KM 112	14876033	1
21	Bremsbelagträger KMK 112	14889533	1
27	Lagerschildset BS KM112	14861333	1
27	Lagerschildset BS KM 112	14863133	1
31	Haube und Lüfter Set	14889633	1
54	Tragschiene 15 / 5,5X 90M < = 15 A	14986284	1
54	Innensechskantzyl.Schraube M 4 X 8 < = 15 A	32052899	2
57	Endwinkel TS15 < = 15 A	89541944	2
60	Rohrstutzen M32X1,5 NW24	82157244	1
61	Fühlerlehrensatz	10041184	3
62	Schutzhülse DK10/16	83703544	1

Haupthub/Feinhubmotor KMH 112 B 12/2 (Seite 10)

Demag DH 200 ab 1.6.1997 – Haupthub/Feinhubmotor KMH 112 B 12/2, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Dichtungsset DH 160/200	82115033	1
3	Kleinteile Set KMH112B 2/ 8	12881933	1
5	Lagerset DH 160/ 200 3Stuf	82116933	1
6	Welle KMH112B	14830933	1
8	Ständerset KMH112B2/12 kpl. (Teil-Nr.	14603233	1
9	Ringschraube M10	31350199	1
13	Druckringsatz KM 112	14885233	1
14	Läuferset KMK 112	14845433	1
17	Mitnehmer KM 112	14876033	1
21	Bremsbelagträger KMK 112	14889533	1
27	Lagerschildset BS KM112	14861333	1
27	Lagerschildset BS KM 112	14863133	1
31	Haube und Lüfter Set	14889633	1
54	Tragschiene 15 / 5,5X 90M < = 15 A	14986284	1
55	Innensechskantzyl.Schraube M 4 X 8 < = 15 A	32052899	2
57	Endwinkel TS15 < = 15 A	89541944	2
60	Rohrstutzen M32X1,5 NW24	82157244	1
61	Fühlerlehrensatz	10041184	3
62	Schutzhülse DK10/16	83703544	1

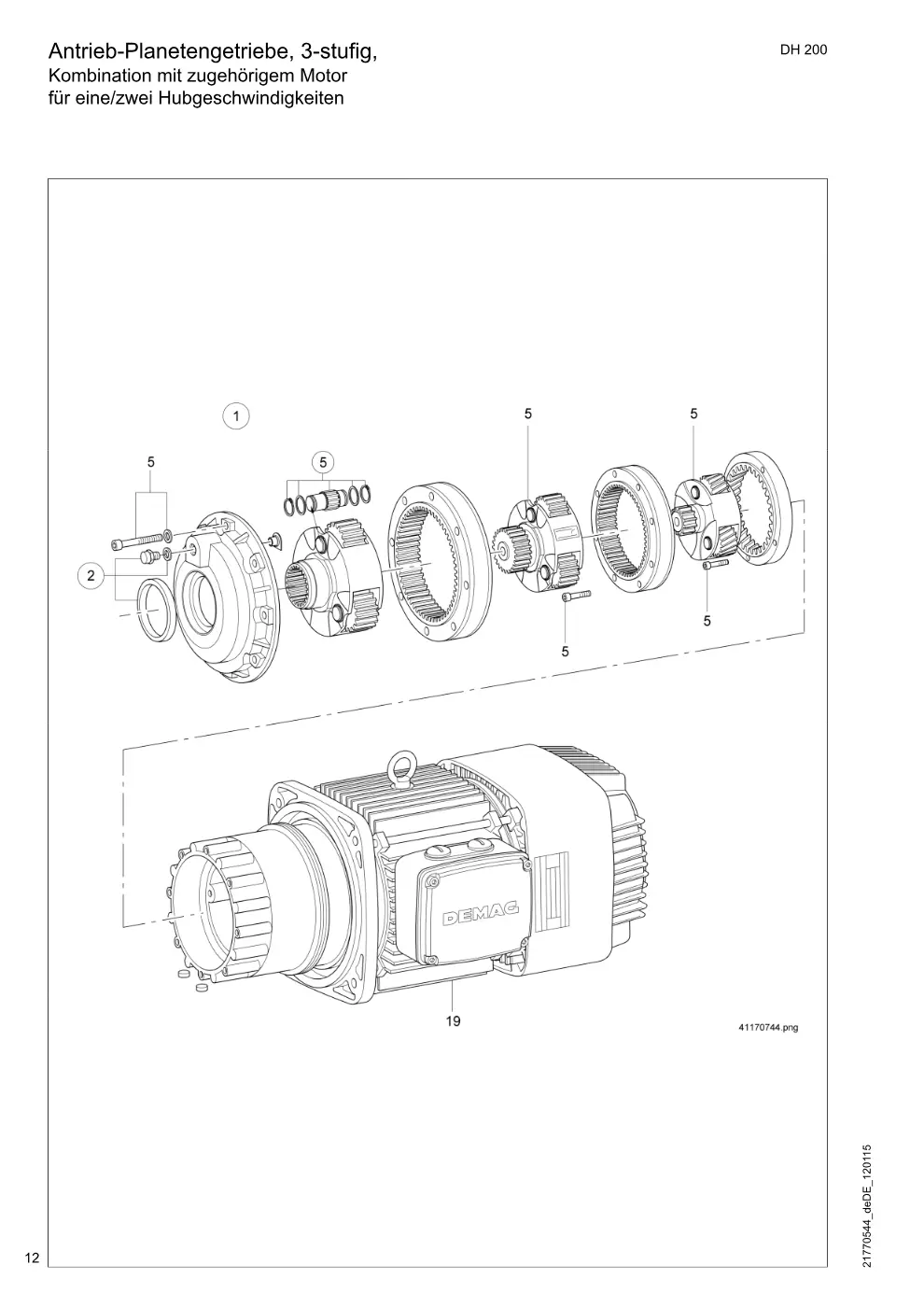

Antrieb-Planetengetriebe, 3-stufig, Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 12)

Demag DH 200 ab 1.6.1997 – Antrieb-Planetengetriebe, 3-stufig, Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Antriebsset 200 KMH100 DH 212 V1, i = 122,3	82114433	1
1	Antriebsset 200 KMH100 DH 210 V1, i = 98,1	82114533	1
1	Antriebsset 160/200 KMH100 Antriebsset KMH 100 B 8/2 DH 208 V1, i = 82,5	82114633	1
1	Antriebsset 200 KMH100 DH 210 V1, i = 122,3	82111133	1
1	Antriebsset 160/200 KMH100 Antriebsset KMH 112 B 8/2 DH 208 V1, i = 98,1	82114933	1
1	Antriebsset 200 KMH112 DH 212 V2, i = 98,1	82110833	1
1	Antriebsset 200 KMH112 DH 210 V2, i = 82,5	82110733	1
1	Antriebsset 160/200 KMH112 Antriebsset KMH 112 B 12/2 DH 208 V2, i = 66,2	82110633	1
1	Antriebsset 200 KMH112 DH 212 V2, i = 98,1	82110533	1
1	Antriebsset 200 KMH112 DH 210 V1, i = 122,3	82110933	1
1	Antriebsset 200 KMH112 DH 210 V2, i = 82,5	82110433	1
1	Antriebsset 160/200 KMH100 DH 208 V1, i = 98,1	82114233	1
1	Antriebsset 160/200 KMH112 DH 208 V2, i = 66,2	82110333	1
2	Dichtungsset DH 160/200	82115033	1
5	Lagerset DH 160/ 200 3Stuf	82116933	1

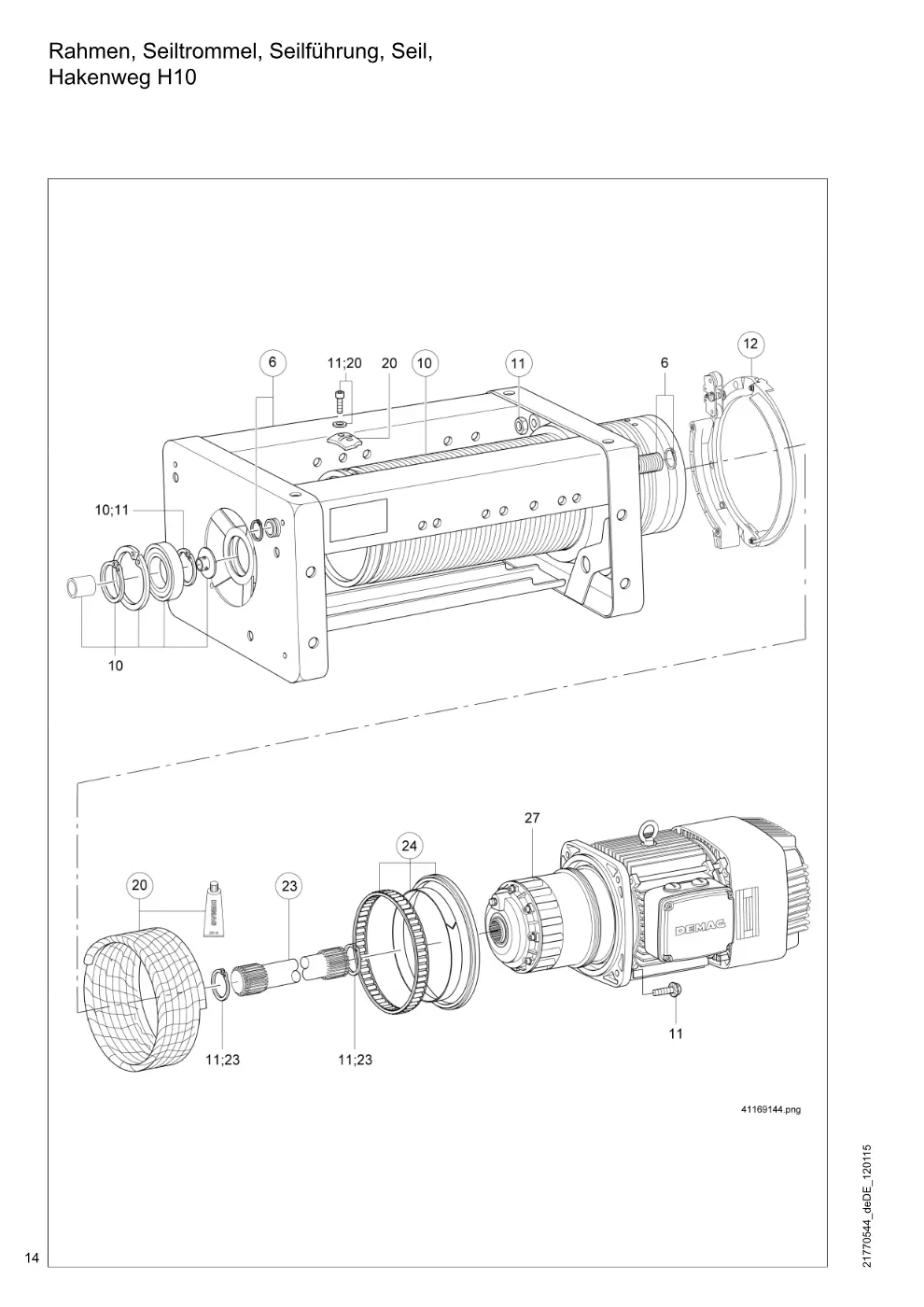

Rahmen, Seiltrommel, Seilführung, Seil, Hakenweg H10 (Seite 14)

Demag DH 200 ab 1.6.1997 – Rahmen, Seiltrommel, Seilführung, Seil, Hakenweg H10, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Rahmen DH 160/200 460	82120333	1
6	Rahmen DH 200-460 4/1 4/1, UDH	82120744	1
10	Seiltrommel 1ril H10 9 1/1, 2/1, 4/1	82130833	1
11	Montageteileset DH 160/200	82109633	1
12	Seilführung links 2 / 9 1/1, 2/1, 4/1, säurefest	82105133	1
20	Drahtseilset DH 200 9 H10 1/1	82146533	1
20	Drahtseilset DH 200 9 H10 1/1 DH 208, DH 210	82146733	1
20	Drahtseil DH 200 H10 2/1	82148733	1
20	Drahtseil DH 200 H10 4/1	82148633	1
23	Steckwelle DH 160/200 460	82117833	1
24	Einbausatz Trommellager 27Brt	82135733	1

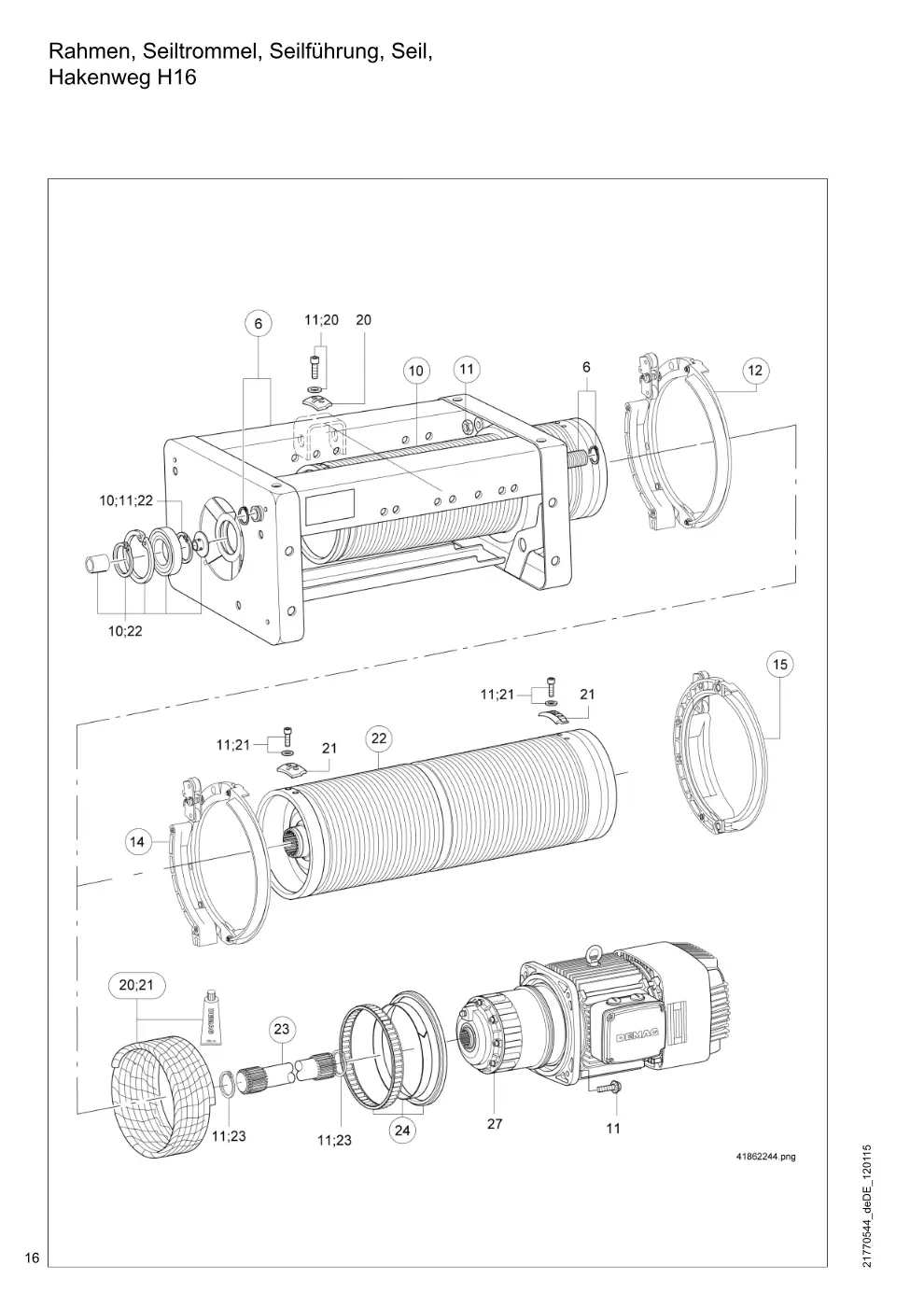

Rahmen, Seiltrommel, Seilführung, Seil, Hakenweg H16 (Seite 16)

Demag DH 200 ab 1.6.1997 – Rahmen, Seiltrommel, Seilführung, Seil, Hakenweg H16, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Rahmen DH 160/200 650	82120533	1
6	Rahmen DH 160-200 650 4/1, UDH	82120644	1
6	Rahmen DH 200-650 4/1 4/1, UDH	82120944	1
10	Seiltrommel 1ril H16 9 1/1, 2/1, 4/1	82130433	1
11	Montageteileset DH 160/200	82109633	1
12	Seilführung links 2 / 9 1/1, 2/1, 4/1	82105133	1
14	Seilführungsset links 2 / 6,5 2/2, 4/2	82106133	1
15	Seilführungsset rechts 2 / 6,5 2/2, 4/2	82106333	1
20	Drahtseilset DH 200 9 H16 1/1 DH 212	82146633	1
20	Drahtseilset DH 200 9 H16 1/1 DH 208, DH 210	82146833	1
20	Drahtseilset DH 200 9 H16 2/1	82146933	1
20	Drahtseil DH 200 H16 4/1	82148933	1
21	Drahtseilset DH 200 6,5H16 2/2 DH 200, 2 x 22 m	82147033	1
21	Drahtseilset DH 200 6,5H16 4/2	82147133	1
22	Seiltrommel 2ril H16 6,5 2/2, 4/2	82131433	1
23	Steckwelle DH 160/200 650	82117933	1
24	Einbausatz Trommellager 27Brt	82135733	1

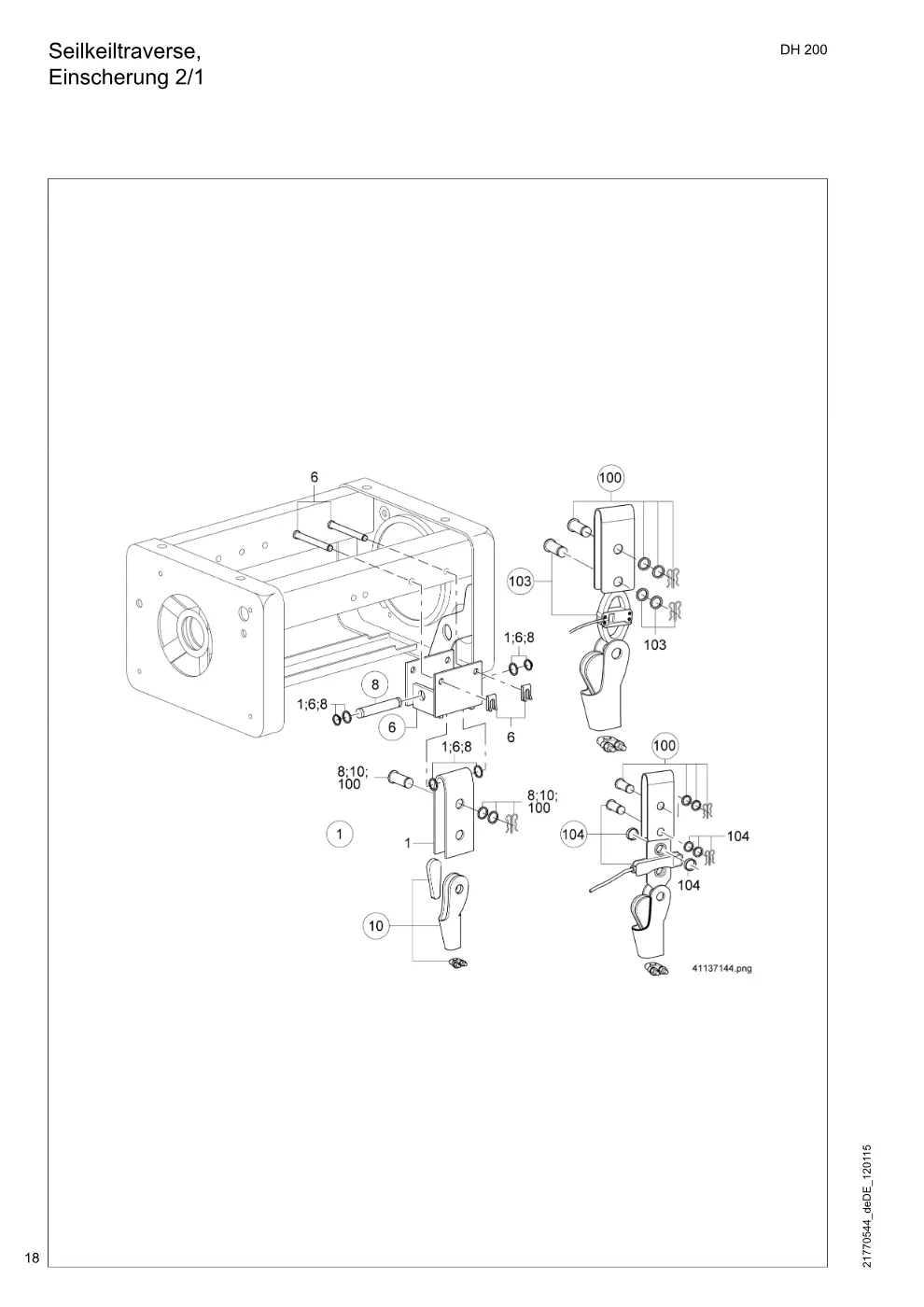

Seilkeiltraverse, Einscherung 2/1 (Seite 18)

Demag DH 200 ab 1.6.1997 – Seilkeiltraverse, Einscherung 2/1, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH160 2/1 kpl. (Teil-Nr.	82810133	1
6	Seiltaschenkonsole 160 2/1 DH 200	82809033	1
8	Bolzenanschlussset 2/1	82257933	1
10	Seiltaschenset B 7 - 9	59322033	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 1,25 T Set DH 212	49169633	1
103	Gerät MGS 1,0 T Set DH 210	49179633	1
103	Gerät MGS 0,8 T Set DH 208	49189633	1
104	Zugmessstab Set ZMS 1,25t	49139133	1

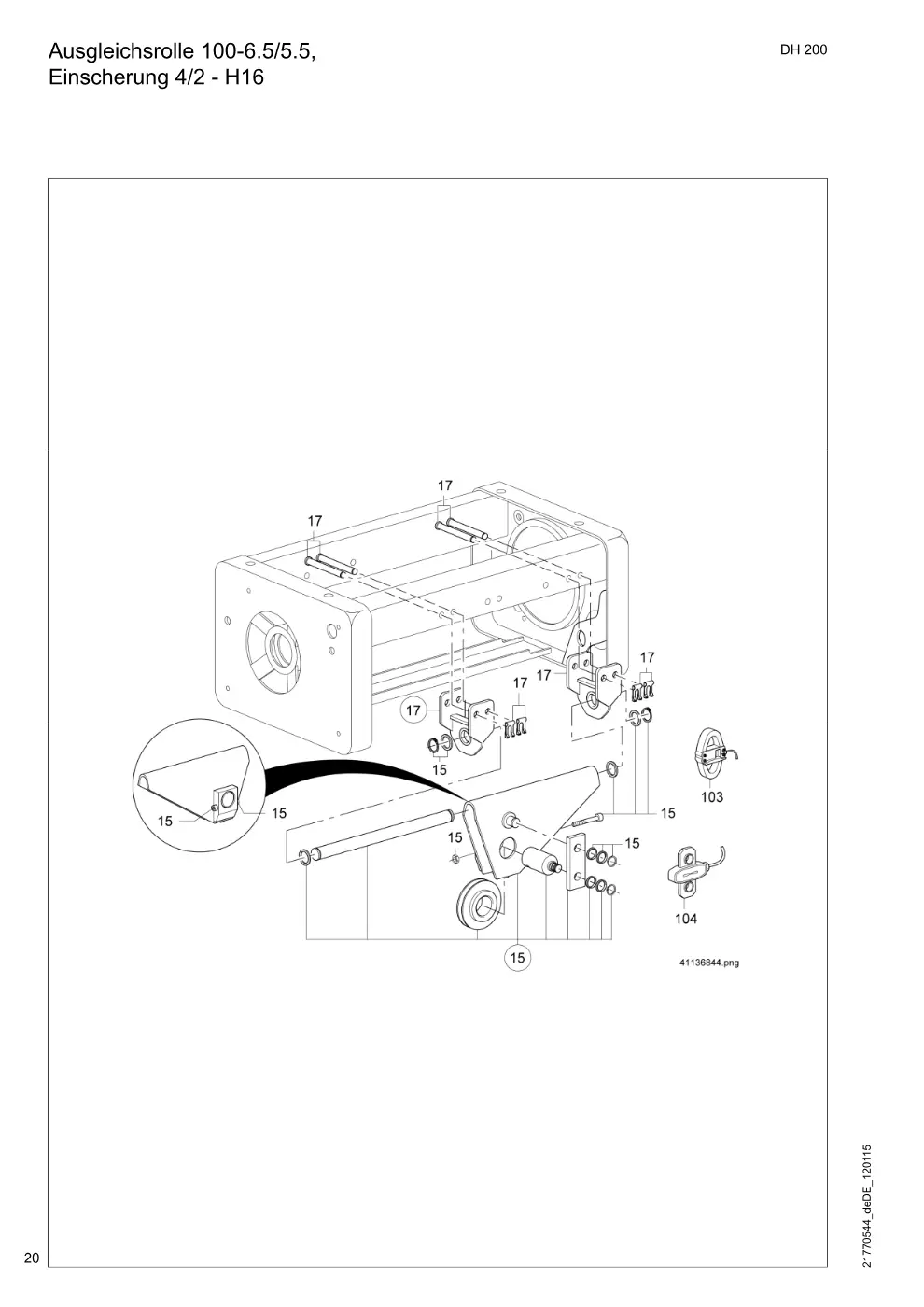

Ausgleichsrolle 100-6.5/5.5, Einscherung 4/2 - H16 (Seite 20)

Demag DH 200 ab 1.6.1997 – Ausgleichsrolle 100-6.5/5.5, Einscherung 4/2 - H16, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
15	Ausgleichsrollenset 112-6.5/5.5	82823533	1
17	Konsole Oberflasche DH160/200	82828933	1
103	Gerät MGS FEM 1B 0,5 T DH 212	49149033	1
103	Gerät MGS FEM 1A 0,5 T DH 210	49159033	1
103	Gerät MGS 0,4 T Set DH 208	49169033	1
104	Zugmessstab Set ZMS 0,625t	49139033	1

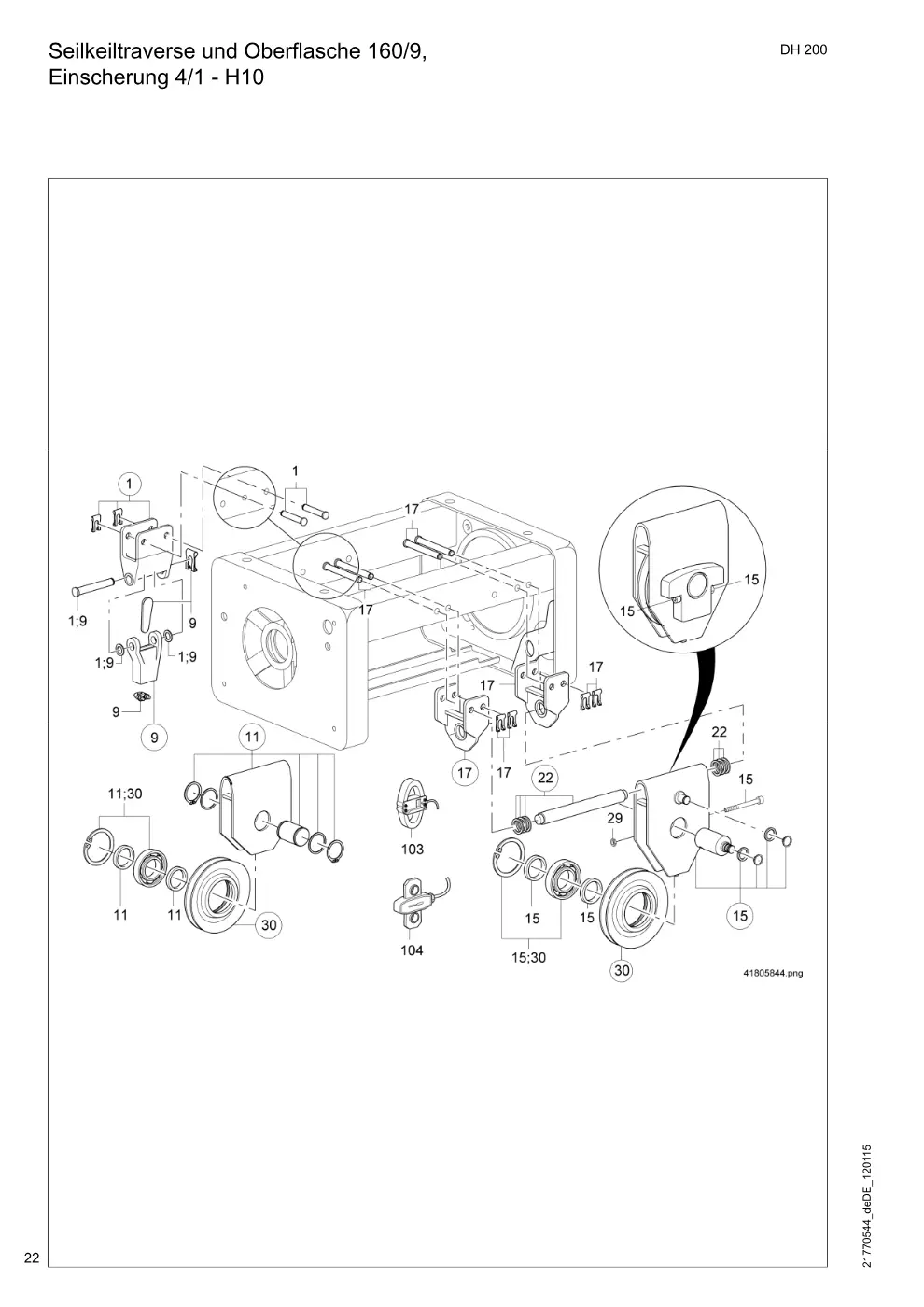

Seilkeiltraverse und Oberflasche 160/9, Einscherung 4/1 - H10 (Seite 22)

Demag DH 200 ab 1.6.1997 – Seilkeiltraverse und Oberflasche 160/9, Einscherung 4/1 - H10, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH 200 4/1	82851133	1
9	Seiltaschenset DH 200	82851533	1
11	Oberflaschenset 160 9 DH200 kpl. (Teil-Nr. 30)	82869033	1
15	Oberflaschenset 160 9 DH200 kpl. (Teil-Nr. 30)	82870133	1
17	Konsole Oberflasche DH160/200	82828933	1
22	Oberflaschenbolzen DH200 4/1	82853733	1
30	Seilrolle 160- 9	82901544	1
103	Gerät MGS 1,25 T Set DH 212	49169633	1
103	Gerät MGS 1,0 T Set DH 210	49179633	1
103	Gerät MGS 0,8 T Set DH 208	49189633	1
104	Zugmessstab Set ZMS 1,25t	49139133	1

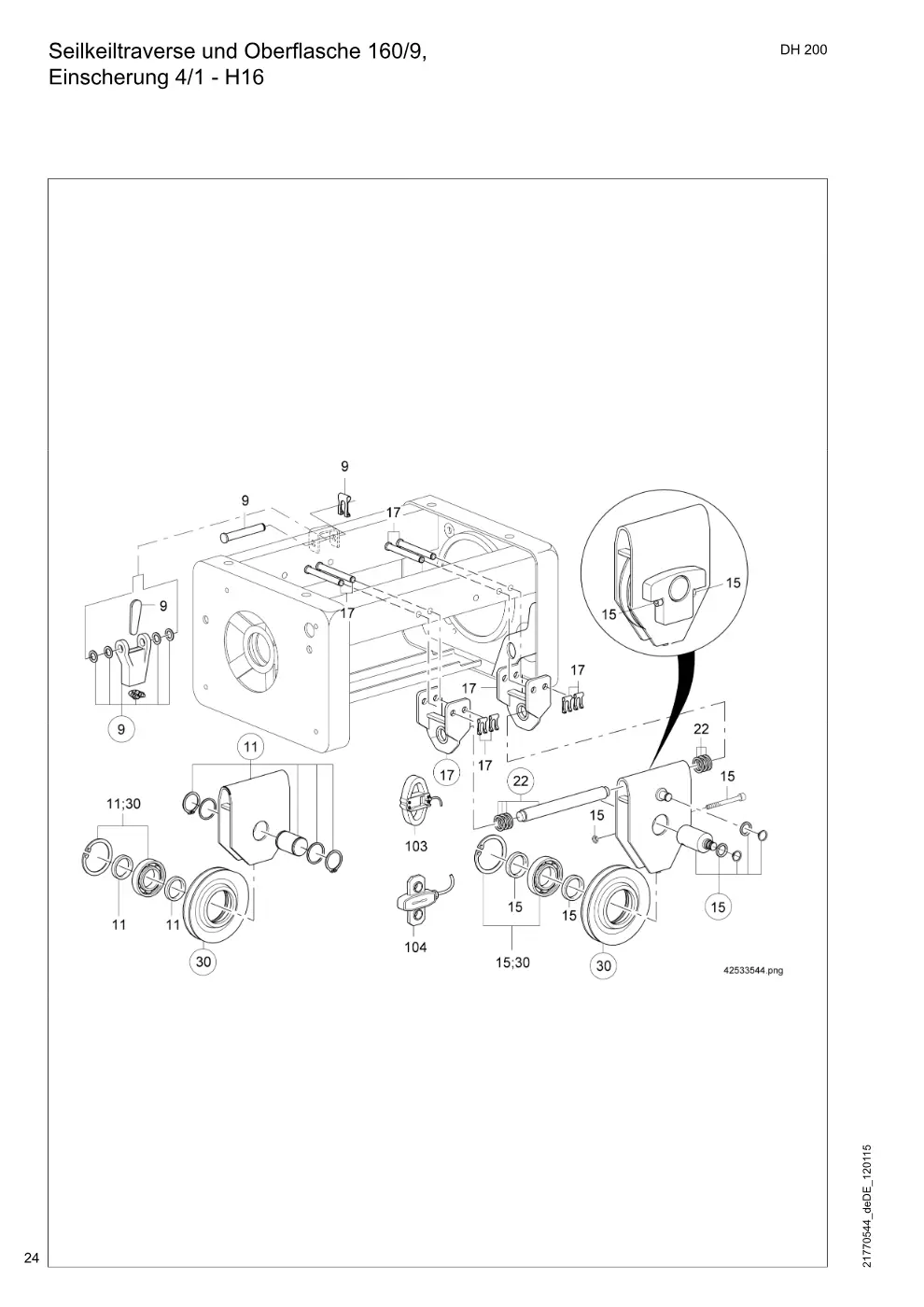

Seilkeiltraverse und Oberflasche 160/9, Einscherung 4/1 - H16 (Seite 24)

Demag DH 200 ab 1.6.1997 – Seilkeiltraverse und Oberflasche 160/9, Einscherung 4/1 - H16, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
9	Seiltaschenset DH 200	82851533	1
11	Oberflaschenset 160 9 DH200 kpl. (Teil-Nr. 30)	82869033	1
15	Oberflaschenset 160 9 DH200 kpl. (Teil-Nr. 30)	82870133	1
17	Konsole Oberflasche DH160/200	82828933	1
22	Oberflaschenbolzen DH200 4/1	82853733	1
30	Seilrollenset 160 9 4/1	47920633	1
103	Gerät MGS 1,25 T Set DH 212	49169633	1
103	Gerät MGS 1,0 T Set DH 210	49179633	1
103	Gerät MGS 0,8 T Set DH 208	49189633	1
104	Zugmessstab Set ZMS 1,25t	49139133	1

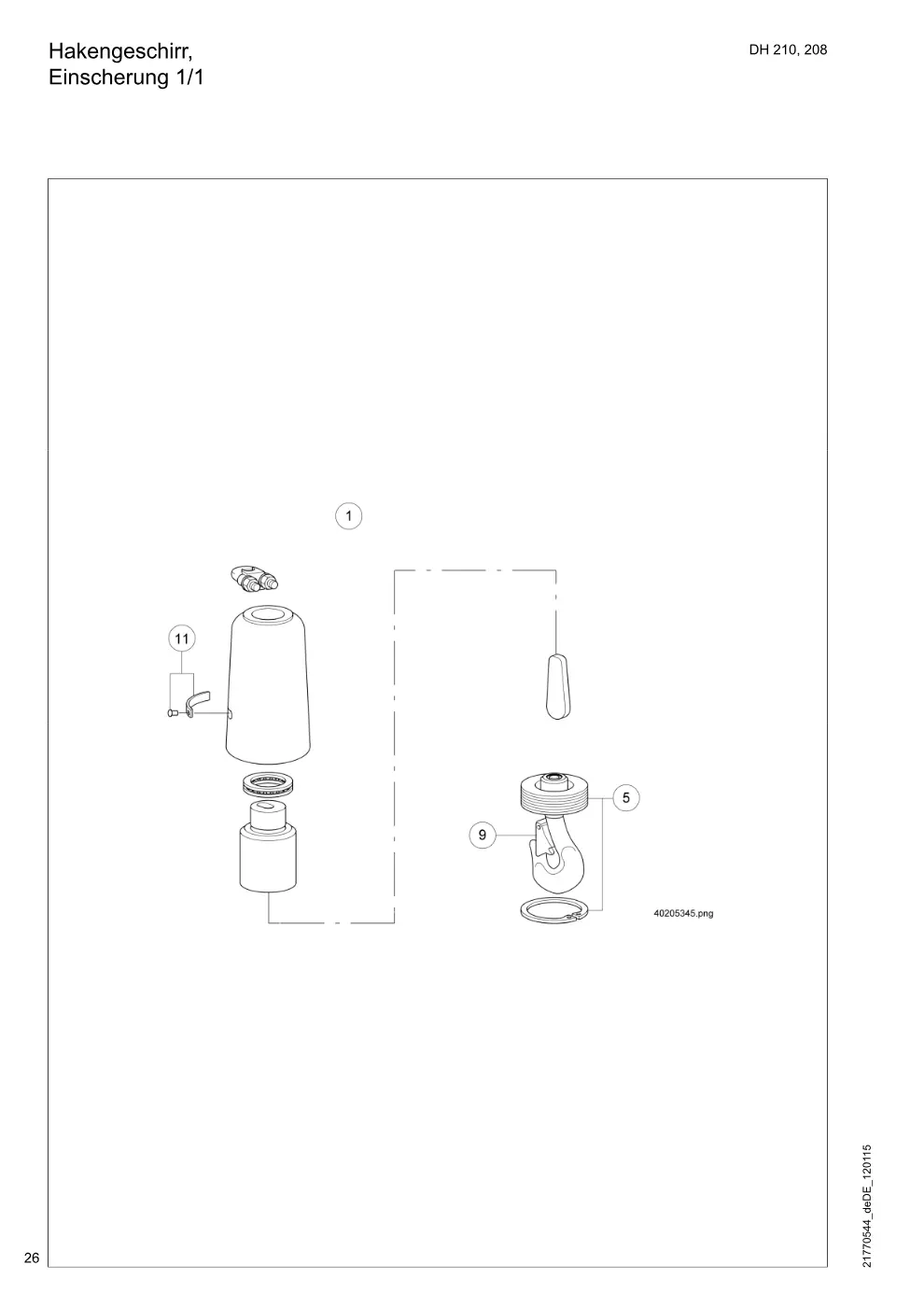

Hakengeschirr, Einscherung 1/1 (Seite 26)

Demag DH 200 ab 1.6.1997 – Hakengeschirr, Einscherung 1/1, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr 1/1 kpl. (Teil-Nr. 5, 11)	59351033	1
5	Einfachhaken Gr. 1S kpl. (Teil-Nr.	59352533	1
9	Hakenmaulsicherung 1	34182433	1
11	Traglastschildset Neutral 1/1	71392133	1

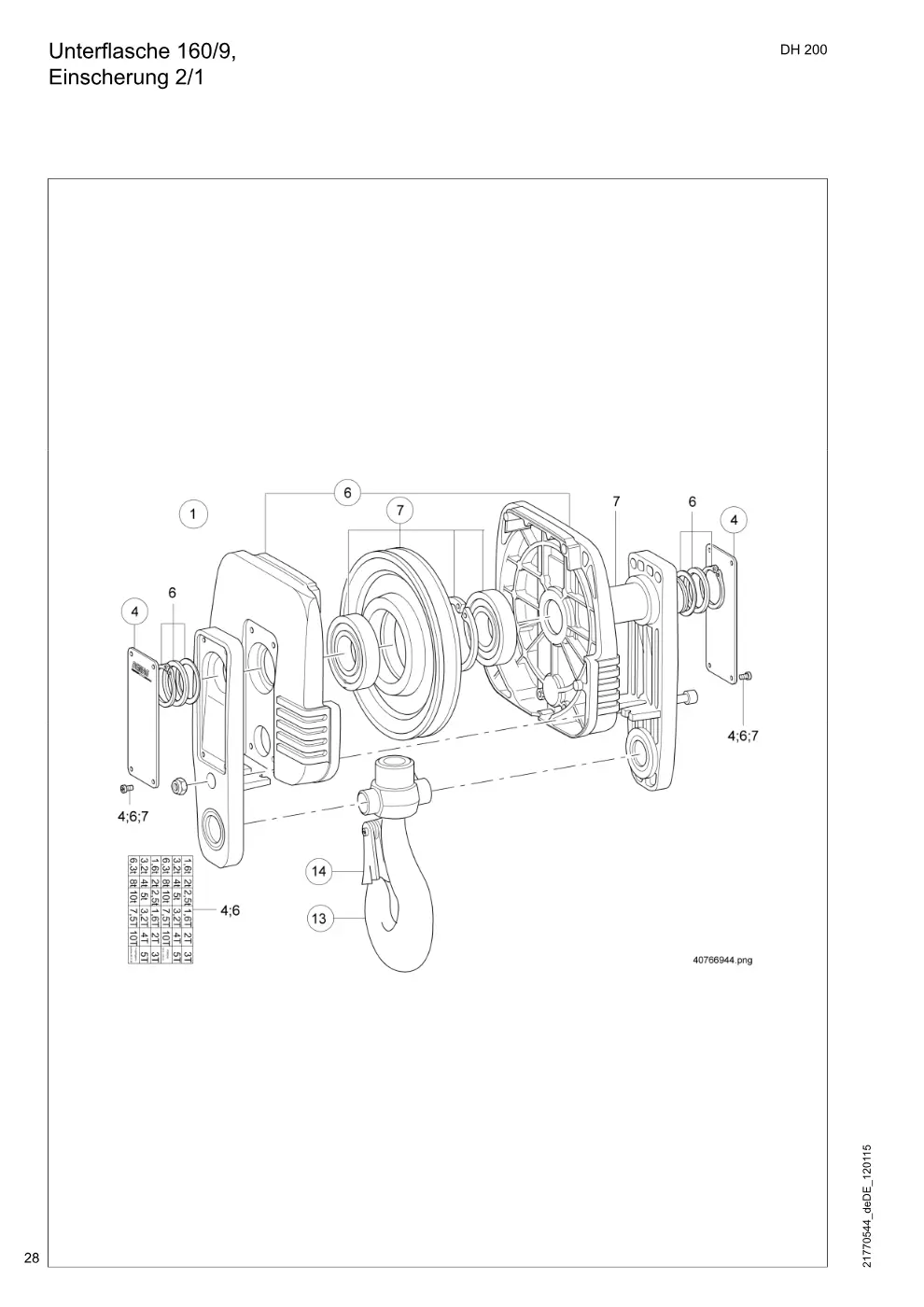

Unterflasche 160/9, Einscherung 2/1 (Seite 28)

Demag DH 200 ab 1.6.1997 – Unterflasche 160/9, Einscherung 2/1, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 160/ 9 kpl. (Teil-Nr. 6, 7, 13)	82910033	1
4	Traglastschildset Neutral	71390033	1
6	Seilrollenhaube Set 2/1 kpl. (Teil-Nr.	70198033	1
7	Seilrollenset DR 3 2/1 DH 200	70185233	1
13	Einfachhaken mit Traverse ASN 1 S kpl. (Teil-Nr. 14)	82975033	1
14	Hakenmaulsicherung 1	34182433	1

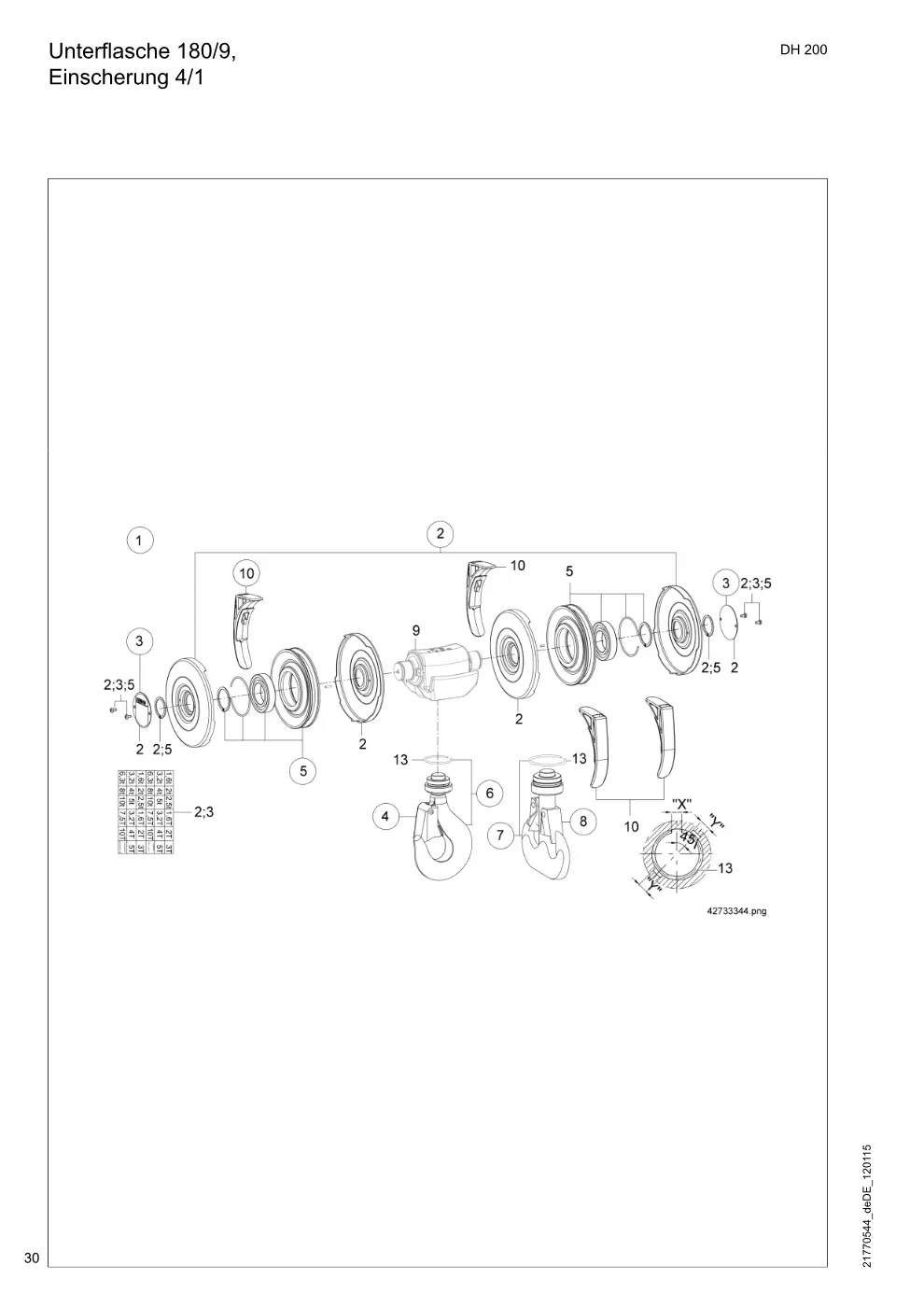

Unterflasche 180/9, Einscherung 4/1 (Seite 30)

Demag DH 200 ab 1.6.1997 – Unterflasche 180/9, Einscherung 4/1, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 180/ 9 kpl. (Teil-Nr. 2, 5, 6	71313033	1
2	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 3, 10)	70398133	1
3	Traglastschildset Neutral	71389033	1
4	Hakenmaulsicherung 2,5	34182633	1
5	Seilrollenset 180/ 9 4/1	71302733	1
6	Einfachhaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	70398433	1
7	Doppellasthaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	71293033	1
8	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
10	Seilrollenabdeckung Set 180	71304533	1

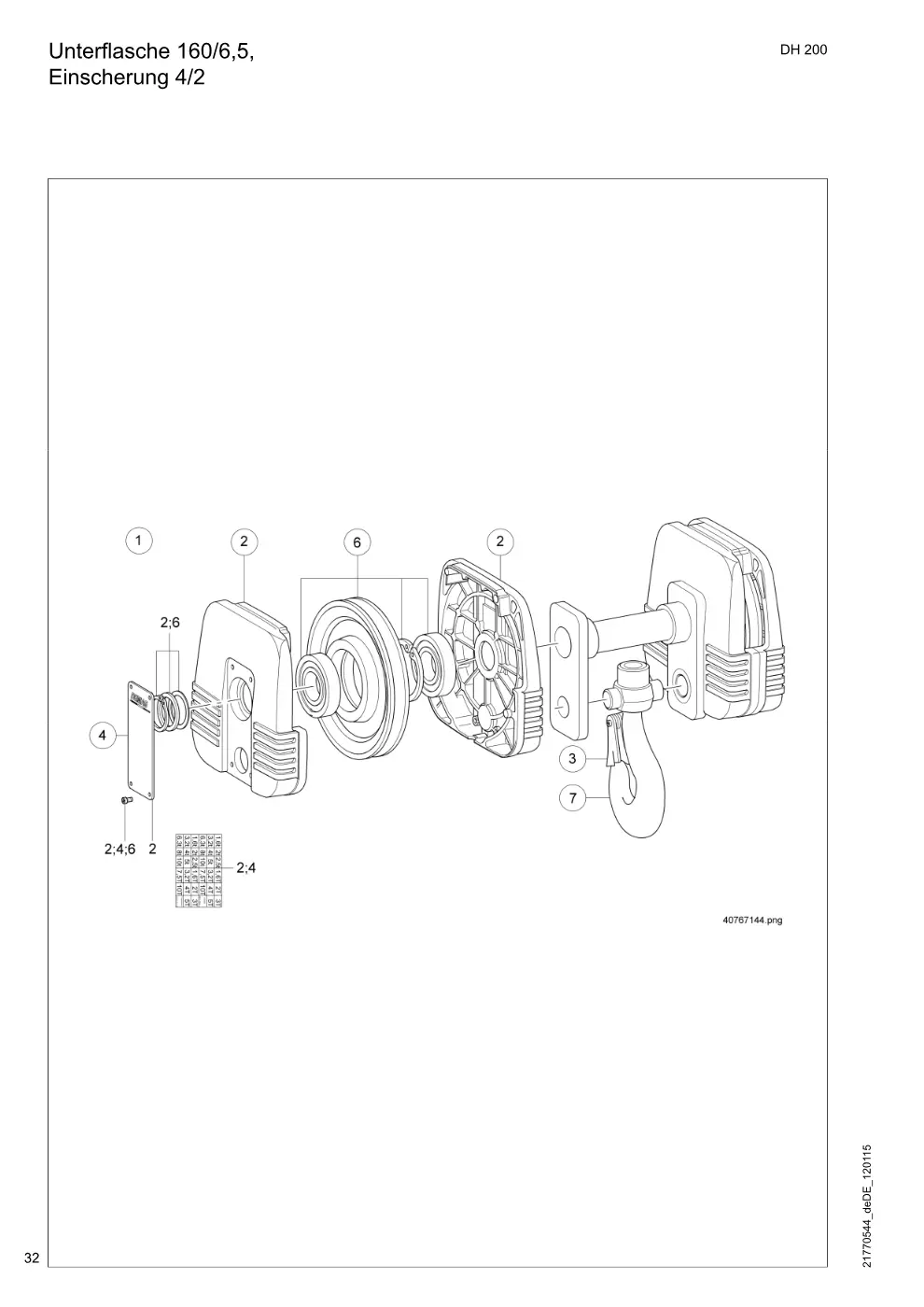

Unterflasche 160/6,5, Einscherung 4/2 (Seite 32)

Demag DH 200 ab 1.6.1997 – Unterflasche 160/6,5, Einscherung 4/2, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/6,5 Set kpl. (Teil-Nr. 2, 6	82920033	1
2	Seilrollenhaube Set 4/2 kpl. (Teil-Nr.	70398233	1
3	Hakenmaulsicherung 1	34182433	1
4	Traglastschildset Neutral	71390033	1
6	Seilrollenset 160/ 6,5	82901633	1
7	Einfachhaken mit Traverse ASN 1 S kpl. (Teil-Nr.	82975033	1

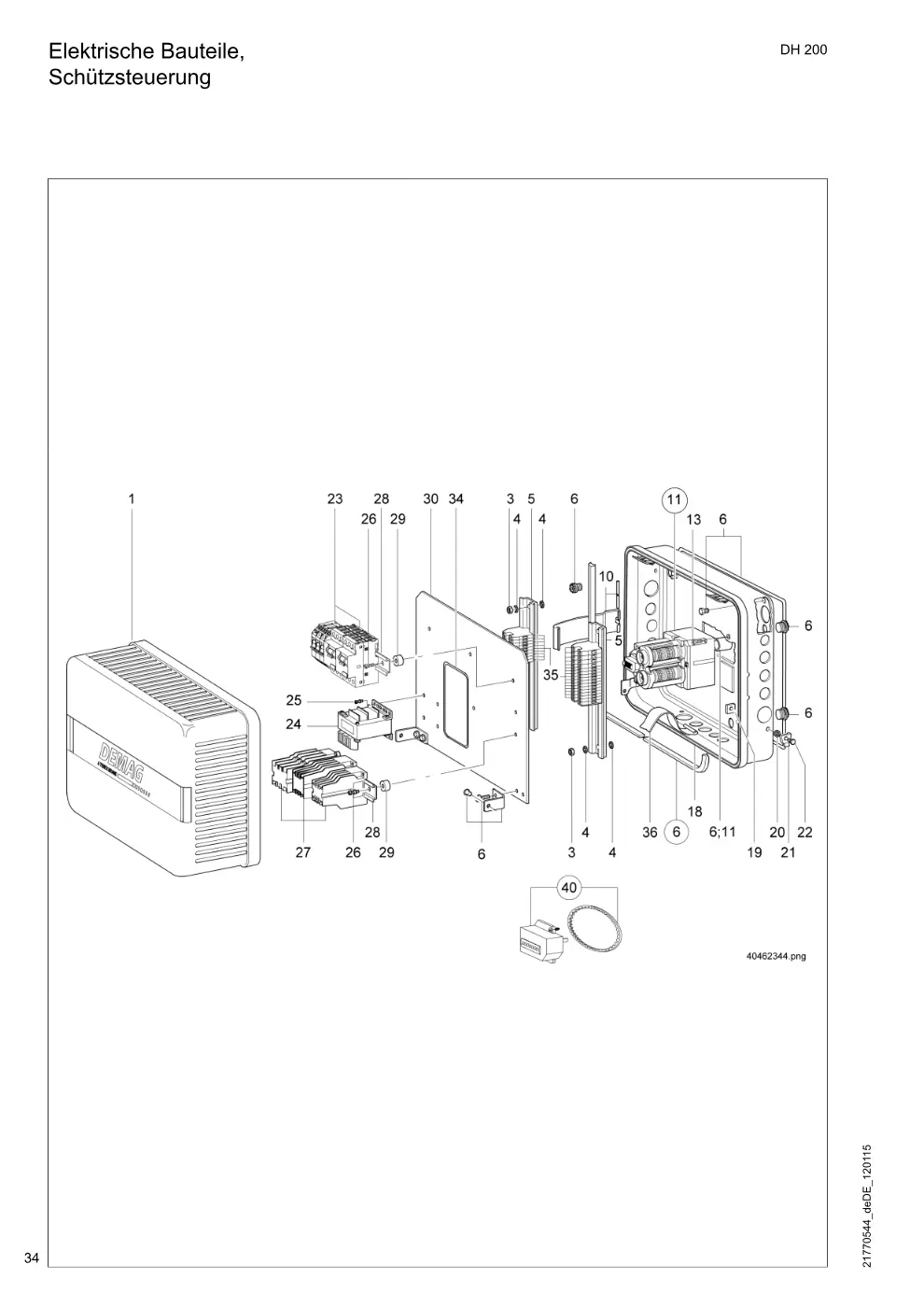

Elektrische Bauteile, Schützsteuerung (Seite 34)

Demag DH 200 ab 1.6.1997 – Elektrische Bauteile, Schützsteuerung, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 160/ 200	82156544	1
3	Sechskantmutter M 6	33757199	4
4	Fächerscheibe I 6,4	34368699	8
5	Tragschiene 35 / 7,5X 245M	89468144	2
6	Montageteileset DH 160/200	82109533	1
10	Feder Halterung kurz	36051946	2
11	Getriebegrenzschalter Set DGS 3 -142	87520033	1
11	Getriebegrenzschalter Set DGS 4 -142	87520133	1
13	Innensechskantzyl.Schraube M 5 X 25	53696384	2
18	Gehäuseunterteil DH 160/ 200	82155444	1
19	Vierkantmutter M 6X 20X 5	98115244	1
20	Scheibe 6 X 10 X 2,5	34087544	1
21	Zugentlastungsklemme	50441944	1
22	Sechskantschraube M 6 X 16	30763899	1
25	Zylinderschraube M 4 X 8 Z3	31892599
26	Zylinderschraube M 5 X 22Z4-1	31895899
29	Scheibe 6,3X 20 X10	89487444
32	Rohrniet B6 X1 X 8	37438099	2
34	Kantenabdeckung 1,5 1 Meter	89502444	1
36	Scharnierprofil DH300/500	36030246	1
40	Servicepack Zähler DGS	87530244	1

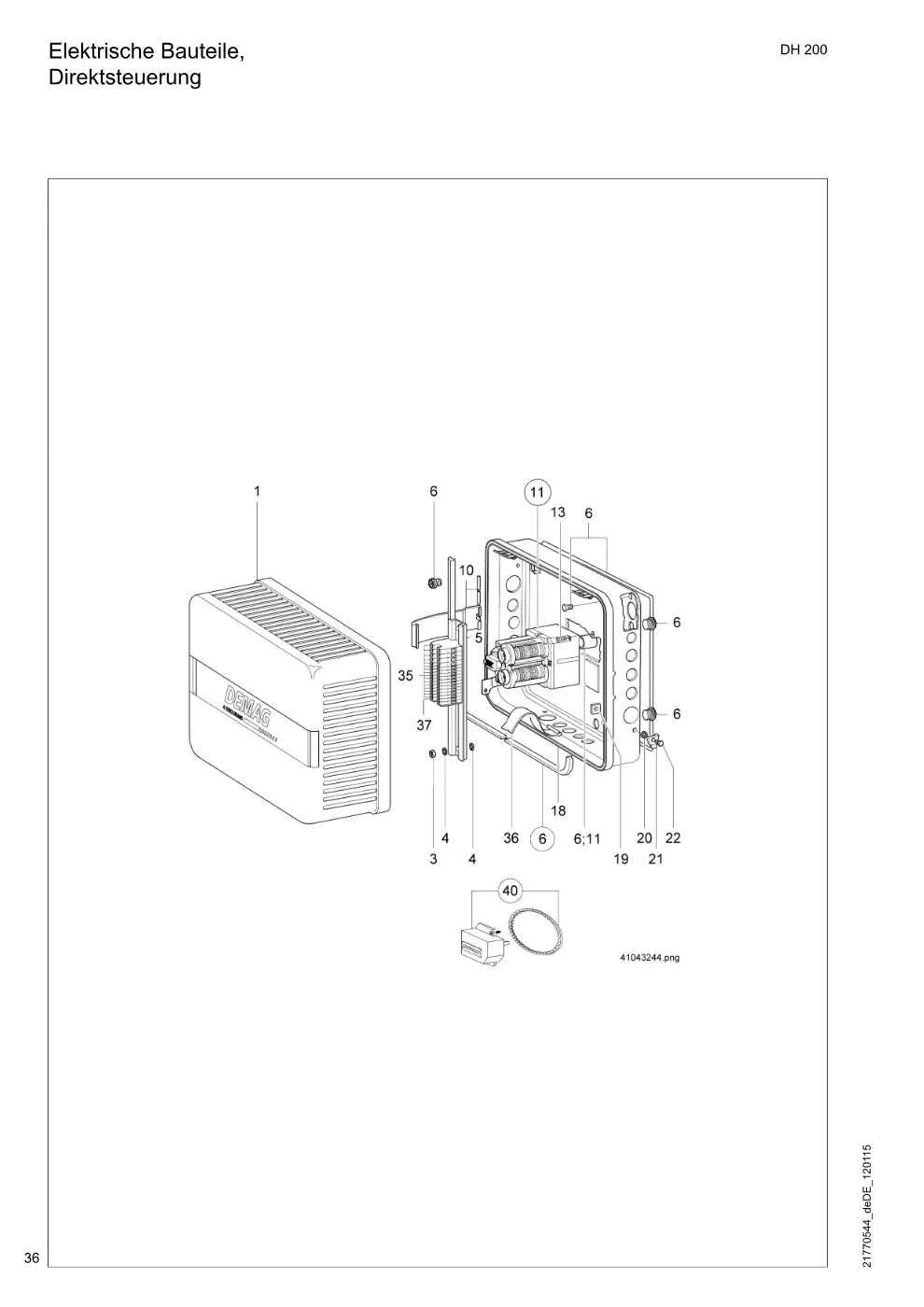

Elektrische Bauteile, Direktsteuerung (Seite 36)

Demag DH 200 ab 1.6.1997 – Elektrische Bauteile, Direktsteuerung, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 160/ 200	82156544	1
3	Sechskantmutter M 6	33757199	2
4	Fächerscheibe I 6,4	34368699	4
5	Tragschiene 35 / 7,5X 245M	89468144	1
6	Montageteileset DH 160/200	82109533	1
10	Feder Halterung kurz	36051946	1
11	Getriebegrenzschalter DGS 3D-142	87533044	1
11	Getriebegrenzschalter DGS 4D-142	87533144	1
13	Innensechskantzyl.Schraube M 5 X 25	53696384	2
18	Gehäuseunterteil DH 160/ 200	82155444	1
19	Vierkantmutter M 6X 20X 5	98115244	1
20	Scheibe 6 X 10 X 2,5	34087544	1
21	Zugentlastungsklemme	50441944	1
22	Sechskantschraube M 6 X 16	30763899	1
35	Klemmenleiste Direktsteuerung DH200 HF	19812546	1
35	Klemmenleiste Direktsteuerung DH200 HF+KA 1:1	19812646	1
35	Klemmenleiste Direktsteuerung DH200 HF+KA 1:4	19812746	1
35	Klemmenleiste Direktsteuerung DH200 HF	19811046	1
35	Klemmenleiste Direktsteuerung DH200 HF+KA 1:1	19811146	1
35	Klemmenleiste Direktsteuerung DH200 HF+KA 1:4	19811246	1
36	Scharnierprofil DH300/500	36030246	1
37	Leitung DGS3D	19816746	1
40	Servicepack Zähler DGS	87530244	1

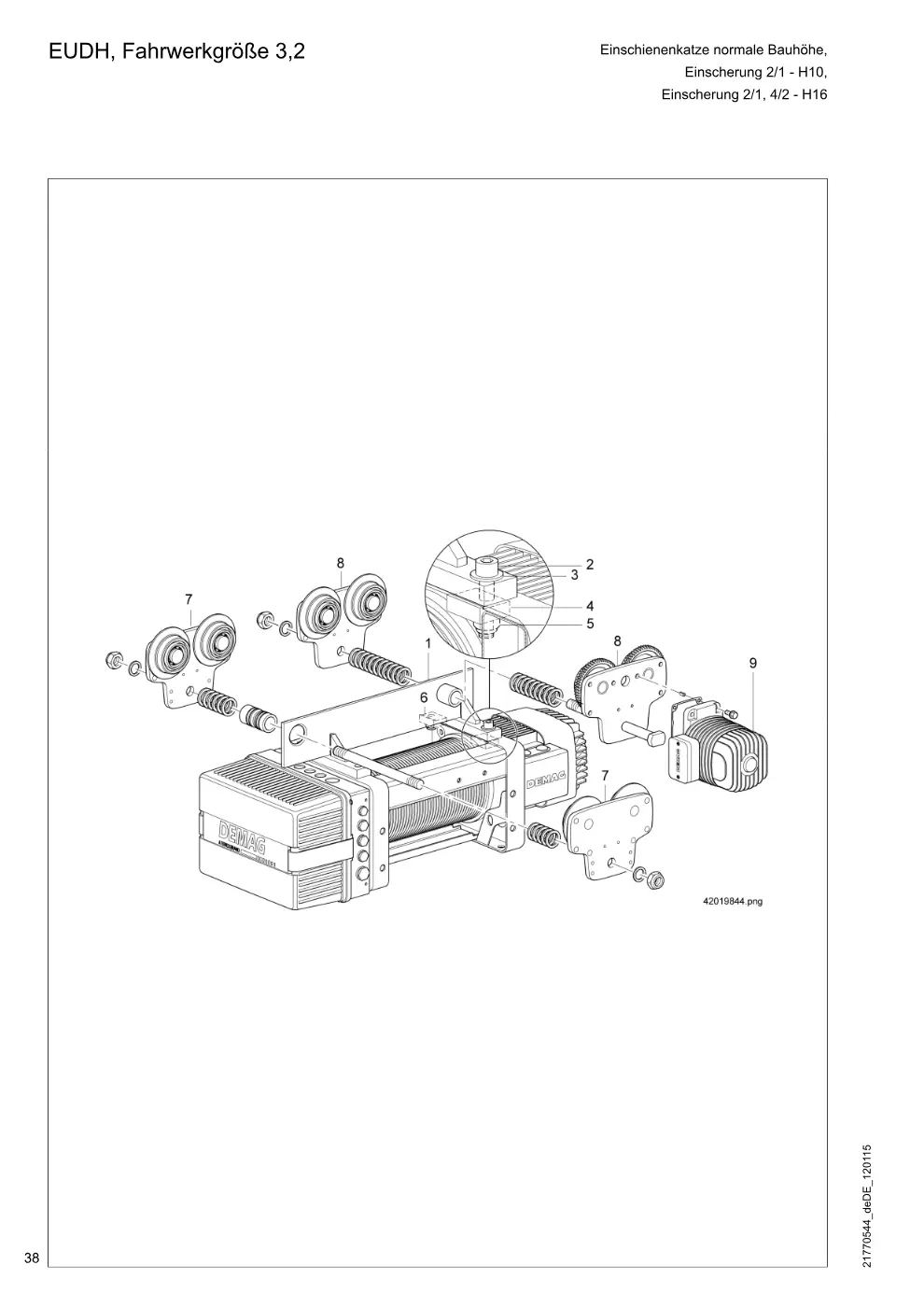

EUDH, Fahrwerkgröße 3,2 Einschienenkatze normale Bauhöhe, Einscherung 2/1, 4/2 - H16 (Seite 38)

Demag DH 200 ab 1.6.1997 – EUDH, Fahrwerkgröße 3,2 Einschienenkatze normale Bauhöhe, Einscherung 2/1, 4/2 - H16, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Katzrahmen UDH GR.3,2 H10, 2/1	83136044	1
1	Katzrahmen UDH GR.3,2 H16, 2/1, 4/2	83136244	1
2	Innensechskantzyl.Schraube M16 X 75	31930099	4
3	Scheibe 17 X 27 X 2,5	34042599	4
4	Flachstück 45X 25X 60Li.	83007044	2
5	Sicherungsmutter M16	33461199	4
6	Flachstück 45X 25X 60Re.	83007144	2

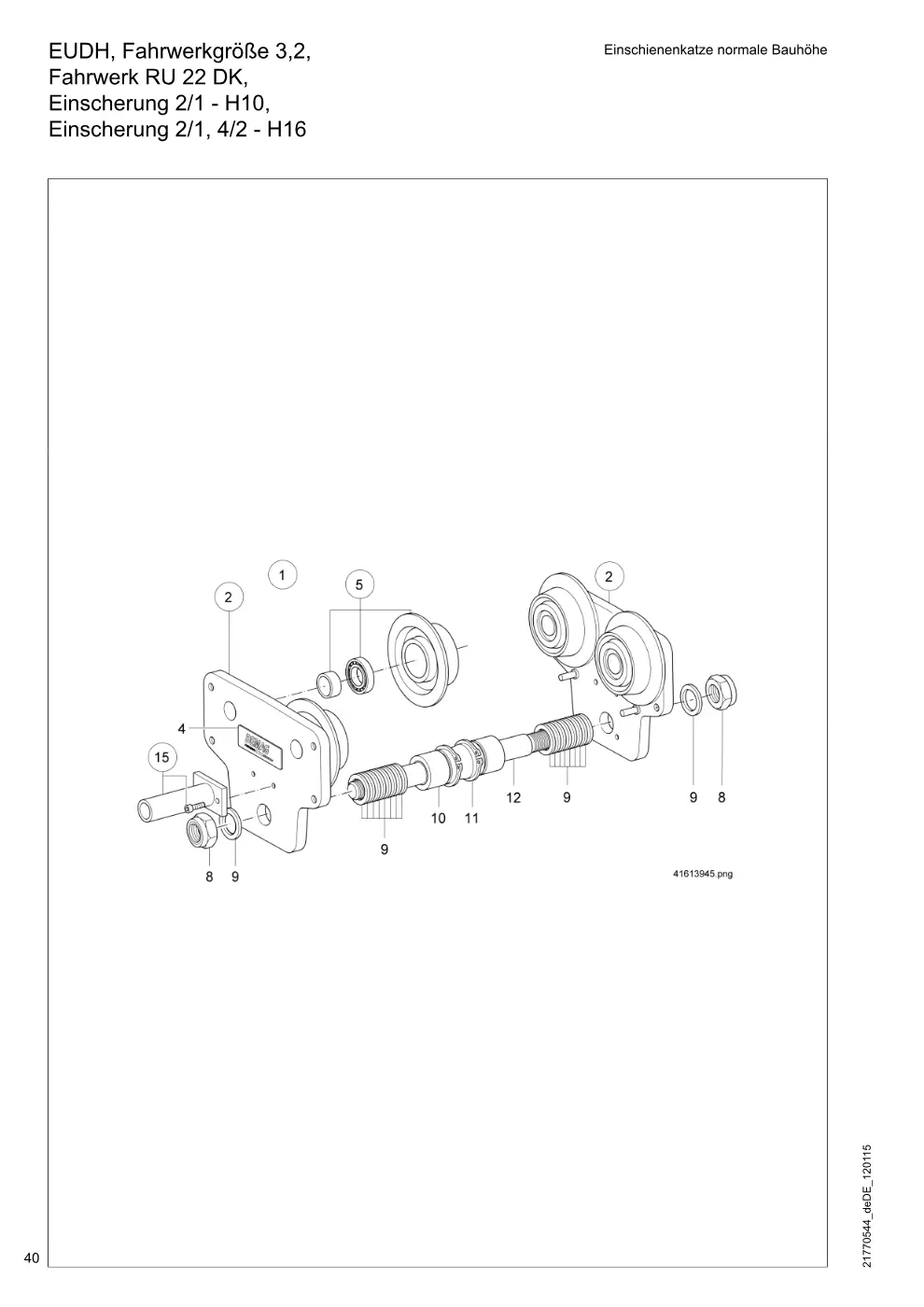

EUDH, Fahrwerkgröße 3,2, Einschienenkatze normale Bauhöhe Fahrwerk RU 22 DK, Einscherung 2/1 - H10, (Seite 40)

Demag DH 200 ab 1.6.1997 – EUDH, Fahrwerkgröße 3,2, Einschienenkatze normale Bauhöhe Fahrwerk RU 22 DK, Einscherung 2/1 - H10,, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr.	84011344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4	84011644	2
4	Traglastschild 2600kg	83964744	1
5	Laufrad universal 112 1SPK OZ	84016044	2
8	Sechskantmutter M30 X2	33468799	2
9	Scheibe 35,5X 50 X 4 Flb. 82 - 98 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	21
9	Scheibe 35,5X 50 X 4 Flb. 106 - 163 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	18
9	Scheibe 35,5X 50 X 4 Flb. 144 - 163 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	32
9	Scheibe 35,5X 50 X 4 Flb. 170 - 200 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	16
9	Scheibe 35,5X 50 X 4 Flb. 201 - 220 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	41
9	Scheibe 35,5X 50 X 4 Flb. 240 - 300 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	27
10	Rohr 51 X 7,1 X 97 Flb. 82 - 98 mm, H10, 2/1 - H16, 2/1, 4/2	83957544	1
10	Rohr 51 X 7,1 X 109 Flb. 106 - 163 mm, H10, 2/1 - H16, 2/1, 4/2	83955044	1
10	Rohr 51 X 7,1 X 174 Flb. 170 - 220 mm, H10, 2/1 - H16, 2/1, 4/2	83955144	1
10	Rohr 51 X 7,1 X 230 Flb. 240 - 300 mm, H10, 2/1 - H16, 2/1, 4/2	83955244	1
11	Sicherungsring 52X3	34244299	2
12	Bolzen Traverse RU22 Flb. 82 - 143 mm, H10, 2/1 - H16, 2/1, 4/2	83955344	1
12	Bolzen Traverse RU22 Flb. 144 - 200 mm, H10, 2/1 - H16, 2/1, 4/2	83955444	1
12	Bolzen Traverse RU22 Flb. 201 - 300 mm, H10, 2/1 - H16, 2/1, 4/2	83955544	1
15	Stromabnehmerrohr 400 Set	83973733	1

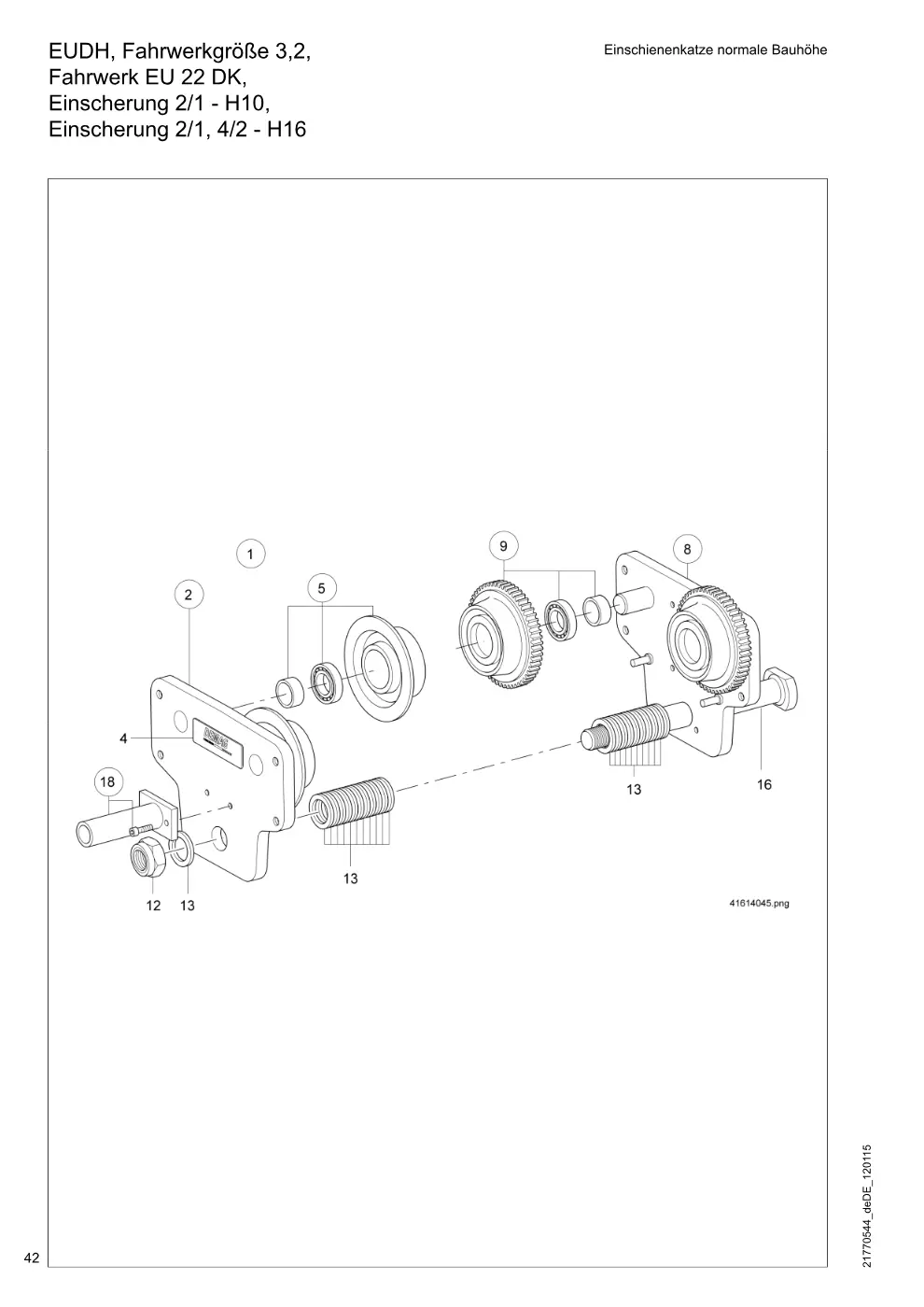

EUDH, Fahrwerkgröße 3,2, Einschienenkatze normale Bauhöhe Fahrwerk EU 22 DK, Einscherung 2/1 - H10, (Seite 42)

Demag DH 200 ab 1.6.1997 – EUDH, Fahrwerkgröße 3,2, Einschienenkatze normale Bauhöhe Fahrwerk EU 22 DK, Einscherung 2/1 - H10,, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU22 kpl. (Teil-Nr. 2	84011444	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4	84011644	1
4	Traglastschild 2600kg	83964744	1
5	Laufrad universal 112 1SPK OZ	84016044	2
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84011744	1
9	Laufrad universal 112 1SPK MZ	84017044	2
12	Sechskantmutter M30 X2	33468799	1
13	Scheibe 35,5X 50 X 4 Flb. 82 - 143 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	22
13	Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	36
13	Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm, H10, 2/1 - H16, 2/1, 4/2	50222044	61
16	Bolzen Traverse FLB. 82-143 H10, 2/1 - H16, 2/1, 4/2	83907744	1
16	Bolzen Traverse FLB.144-200 H10, 2/1 - H16, 2/1, 4/2	83908144	1
16	Bolzen Traverse FLB.201-300 H10, 2/1 - H16, 2/1, 4/2	83908544	1
18	Stromabnehmerrohr 400 Set	83973733	1

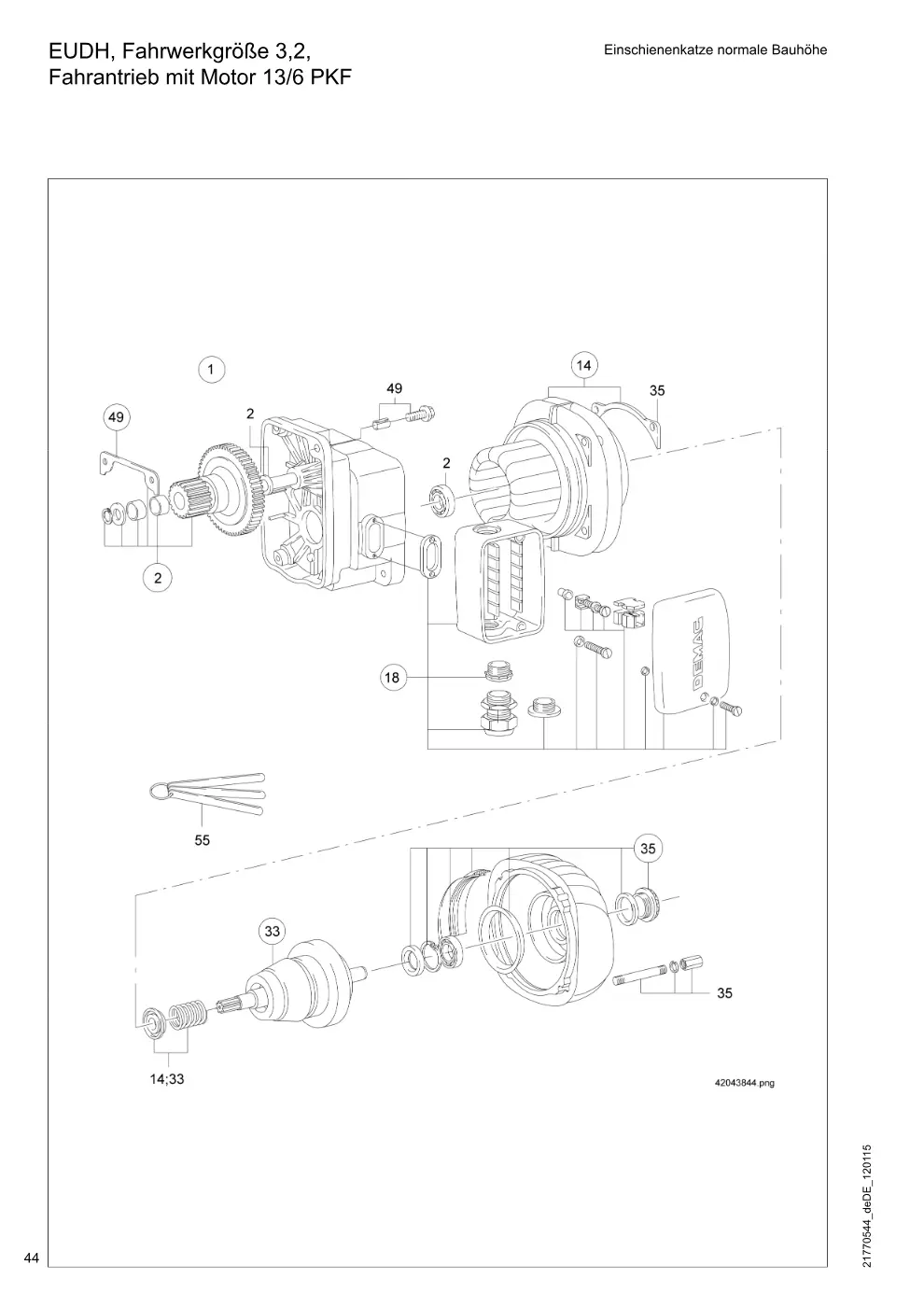

EUDH, Fahrwerkgröße 3,2, Einschienenkatze normale Bauhöhe Fahrantrieb mit Motor 13/6 PKF (Seite 44)

Demag DH 200 ab 1.6.1997 – EUDH, Fahrwerkgröße 3,2, Einschienenkatze normale Bauhöhe Fahrantrieb mit Motor 13/6 PKF, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 7 M/MIN13/6PKF 8 Fahrgeschw. 14 m/min	81808846	1
1	Motor PKF4 220/380V50AB Fahrgeschw. 28 m/min	56303644	1
1	Motor PKF2 220/380V50AB Fahrgeschw. 4,6 m/min, 14 m/min	56303344	1
1	Motor 4,6/14M 13/6PKF AB Fahrgeschw. 7/28 m/min	56305644	1
1	Motor 7/28M 13/6PKF8-2AB	56305744	1
2	Lagerschild PKF-M5 Bo.Kurz	56307144	1
14	Ständerset F13/6 PF2	56372233	1
14	Ständerset F13/6 PF4AB	56382233	1
14	Ständerset F13/6 PF8	56372533	1
14	Ständerset F13/6 PF12	56370133	1
18	Klemmenkastenset PKF	56369233	1
33	Läuferset 13/6 PF 8-2	56304733	1
33	Läuferset 13/6PF8-2 BS	56304833	1
35	Lagerschildset B 13/6	56305533	1
49	Dichtungsset PKF13/3+6	58136933	1
55	Fühlerlehrensatz	10015084	3

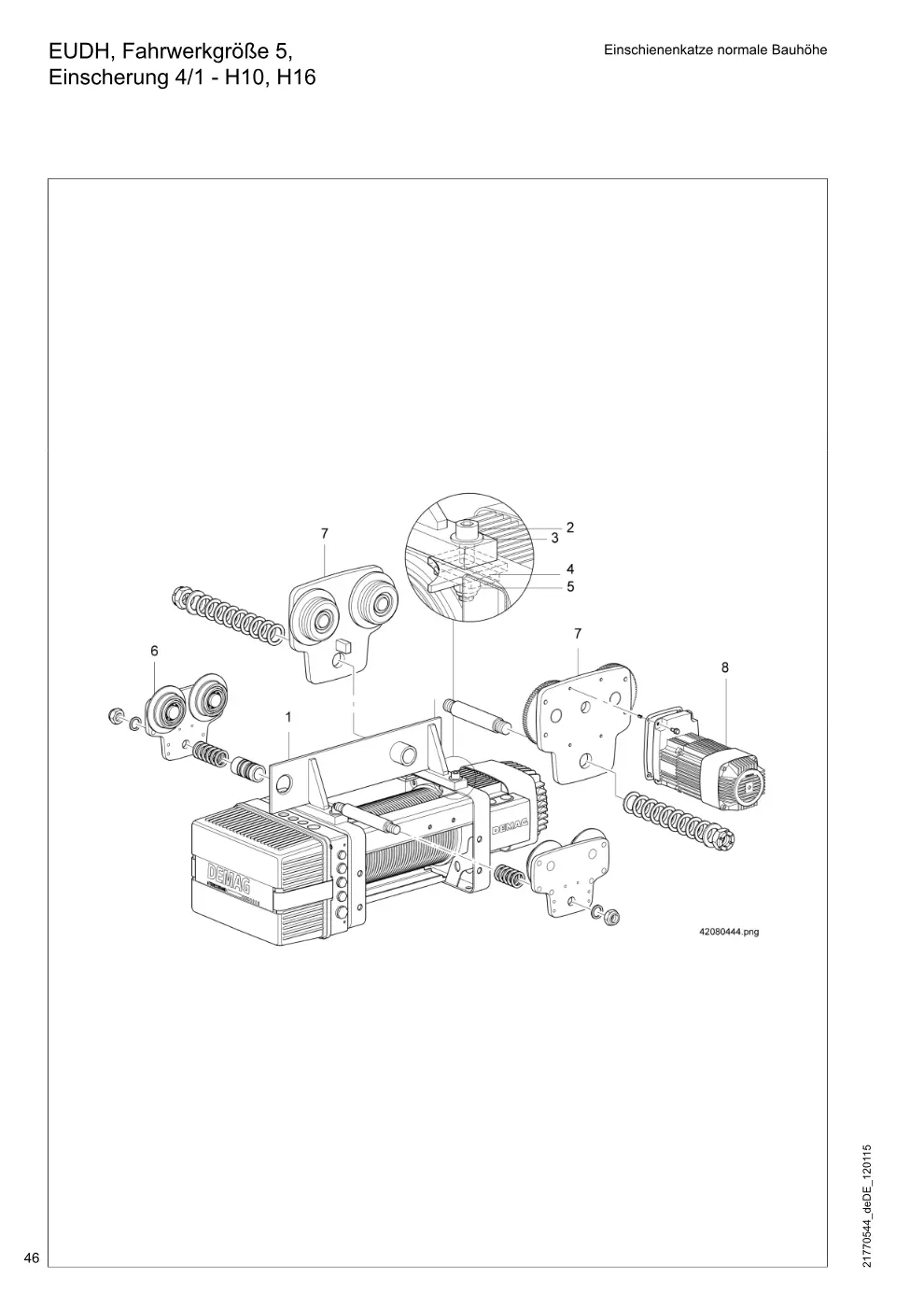

EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe Einscherung 4/1 - H10, H16 (Seite 46)

Demag DH 200 ab 1.6.1997 – EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe Einscherung 4/1 - H10, H16, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Katzrahmen UDH 200-H10	83125344	1
1	Katzrahmen UDH 200-H16	83125444	1
2	Innensechskantzyl.Schraube M20 X 80	31930999	4
3	Scheibe 17 X 27 X 2,5	34042599	4
4	Flachstück 40X 20X 60Boh	83006944	4
5	Sicherungsmutter M16	33461199	4

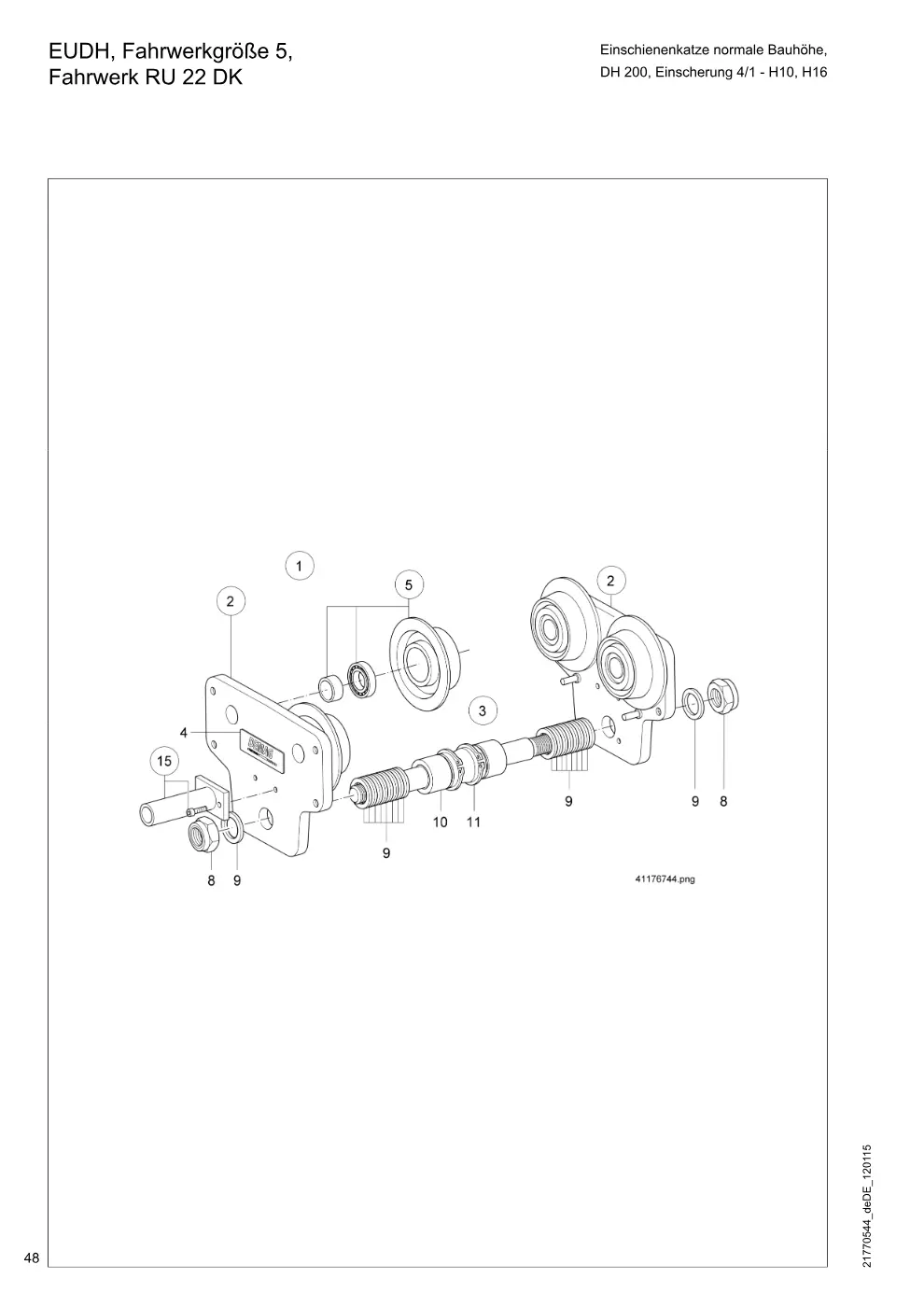

EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk RU 22 DK DH 200, Einscherung 4/1 - H10, H16 (Seite 48)

Demag DH 200 ab 1.6.1997 – EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk RU 22 DK DH 200, Einscherung 4/1 - H10, H16, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr.	84011344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4	84011644	2
3	Traverse RU22 Flb. 82-143 kpl. (Teil-Nr. 8 - 11)	83955644	1
3	Traverse RU22 Flb.144-200 kpl. (Teil-Nr. 8 - 11)	83955744	1
3	Traverse RU22 Flb.201-300 kpl. (Teil-Nr. 8 - 11)	83955844	1
4	Traglastschild 2600kg	83964744	1
5	Laufrad universal 112 1SPK OZ	84016044	2
8	Sechskantmutter M30 X2 MA= 160 Nm	33468799	2
9	Scheibe 35,5X 50 X 4 Flb. 106 - 143 mm	50222044	18
9	Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm	50222044	16
9	Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm	50222044	27
10	Rohr 51 X 7,1 X 109 Flb. 106 - 143 mm	83955044	1
10	Rohr 51 X 7,1 X 174 Flb. 144 - 200 mm	83955144	1
10	Rohr 51 X 7,1 X 230 Flb. 201 - 300 mm	83955244	1
11	Sicherungsring 52X3	34244299	2
15	Stromabnehmerrohr 400 Set	83973733	1

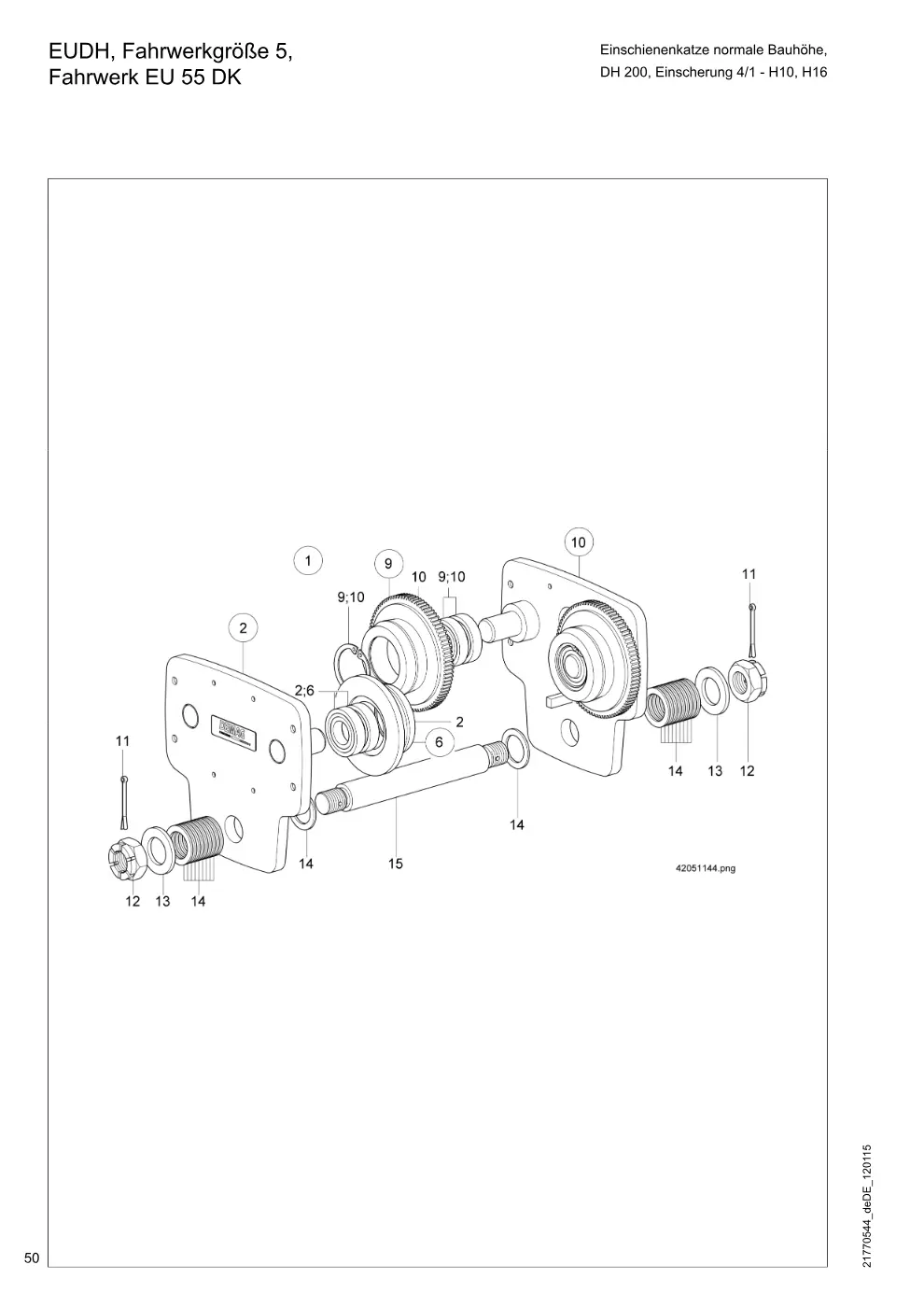

EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk EU 55 DK DH 200, Einscherung 4/1 - H10, H16 (Seite 50)

Demag DH 200 ab 1.6.1997 – EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk EU 55 DK DH 200, Einscherung 4/1 - H10, H16, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU55 kpl. (Teil-Nr. 2, 10)	83979444	1
2	Seitenschild RU55DK-UNI kpl. (Teil-Nr.	83969044	1
6	Laufrad universal 125 1SPK OZ	83057844	2
9	Laufrad universal 125 1SPK MZ	83055344	2
10	Seitenschild EU55-KMF80 kpl. (Teil-Nr.	83979044	1
11	Splint 6,3X 63	34210599	2
12	Kronenmutter M36 MA= 160 Nm	33573899	2
13	Scheibe 45 X 78 X 7	34002899	2
14	Scheibe 45,5X 65 X 4 Flb. 106 - 185 mm	52222044	22
14	Scheibe 45,5X 65 X 4 Flb. 200 - 300 mm	52222044	51
15	Bolzen Traverse RU-EU55 Flb. 106 - 185 mm	83957344	1
15	Bolzen Traverse RU-EU55 Flb. 200 - 300 mm	83957444	1

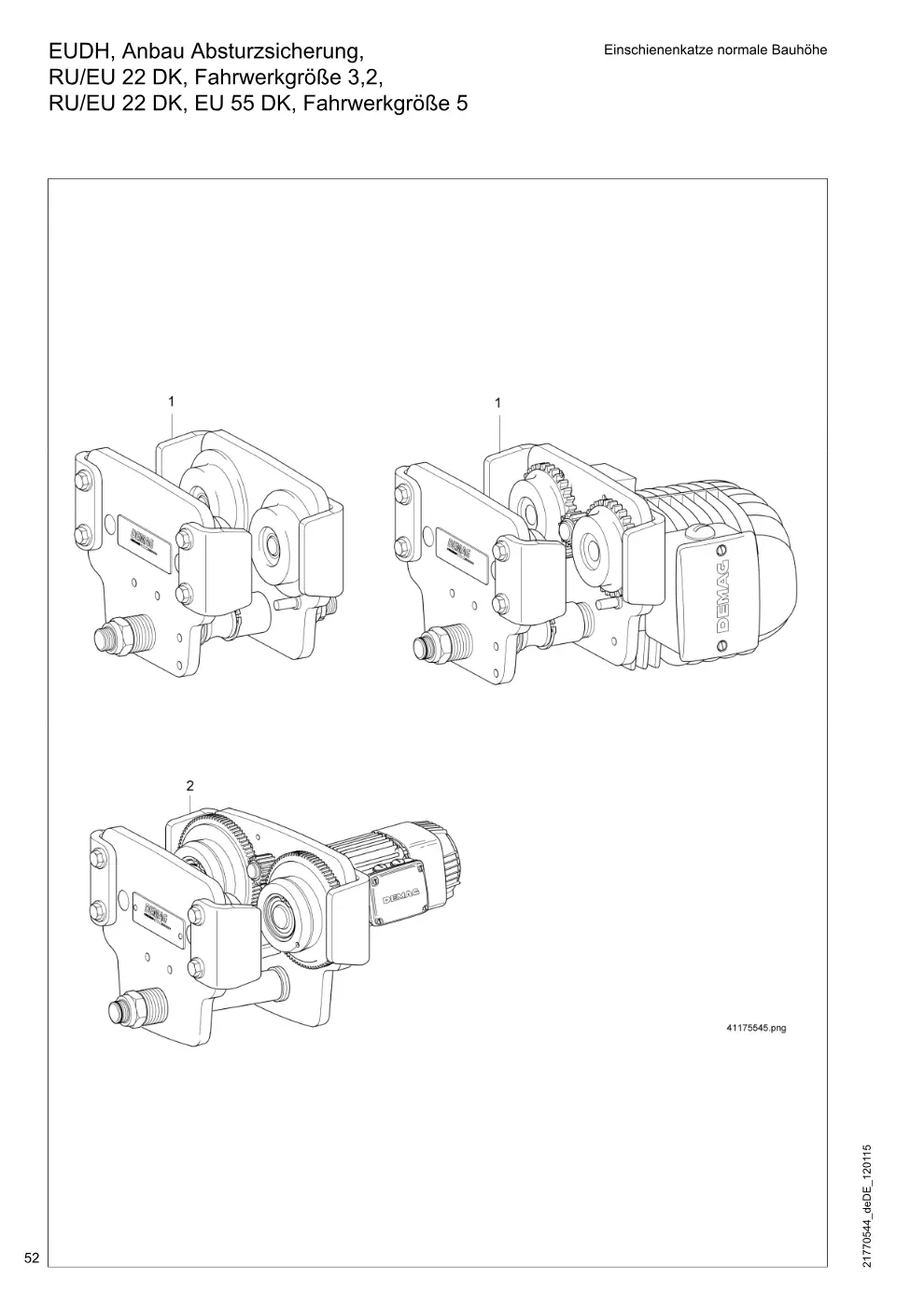

EUDH, Anbau Absturzsicherung, Einschienenkatze normale Bauhöhe RU/EU 22 DK, Fahrwerkgröße 3,2, RU/EU 22 DK, EU 55 DK, Fahrwerkgröße 5 (Seite 52)

Demag DH 200 ab 1.6.1997 – EUDH, Anbau Absturzsicherung, Einschienenkatze normale Bauhöhe RU/EU 22 DK, Fahrwerkgröße 3,2, RU/EU 22 DK, EU 55 DK, Fahrwerkgröße 5, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.22	83969844	1
2	Absturzsicherungsset GR.55	83969944	1

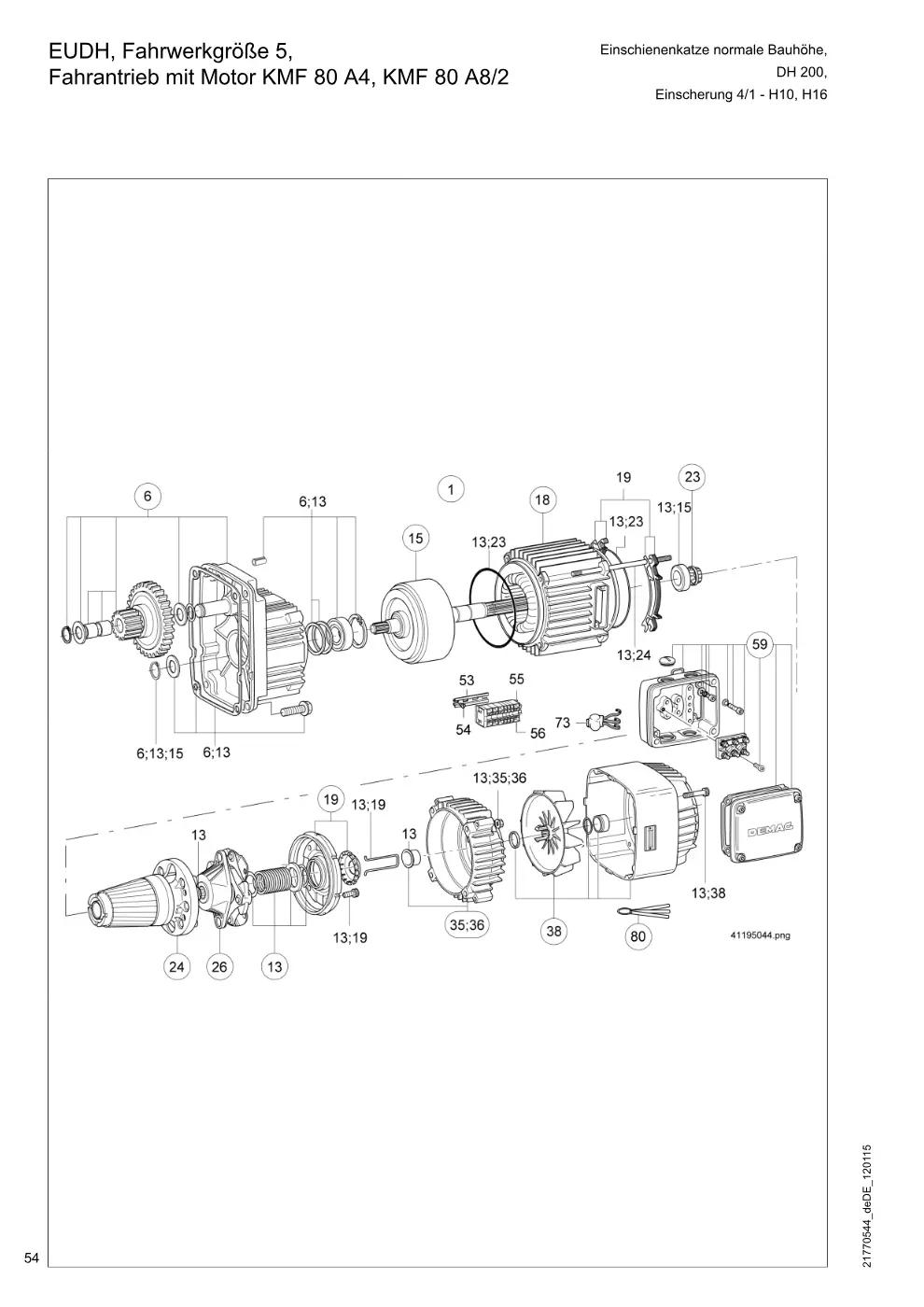

EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrantrieb mit Motor KMF 80 A4, KMF 80 A8/2 Einscherung 4/1 - H10, H16 (Seite 54)

Demag DH 200 ab 1.6.1997 – EUDH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrantrieb mit Motor KMF 80 A4, KMF 80 A8/2 Einscherung 4/1 - H10, H16, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor KMF 80A4 EKDHGR4 Fahrgeschw. 6,3/25 m/min	13010084	1
1	Motor KMF 80A8/2EKDHGR4 Fahrgeschw. 12,5 m/min	13010184	1
6	Lagerschildset KMF80 28M	83916633	1
13	Kleinteile Set KMF 80A8/2	12880333	1
13	Kleinteile Set KMF 80A4	12880433	1
15	Getriebewelle KMF80A-Z14	13331933	1
18	Ständer KMF 80A 4 AB	13104484	1
18	Ständerset KMF 80A	13104733	1
19	Bremsbelagträger Set KM80	13389533	1
23	Druckringsatz KM80 Set	13385233	1
24	Läuferset KMF80 A 8/2 Set KMF 80 A4	13345533	1
26	Mitnehmer KM 80	13376033	1
35	Lagerschildset BS KM 80	13361333	1
36	Lagerschildset BS KM 80	13363133	1
38	Haube und Lüfter Set	13382033	1
53	Tragschiene 15 / 5,5X 90M < = 15 A	14986284	1
54	Innensechskantzyl.Schraube M 4 X 8 < = 15 A	32052899	2
55	Endwinkel TS15 < = 15 A	89541944	2
73	VDR-Widerstand <= 400V nur für 8/2-polig	13387084	1
80	Fühlerlehrensatz	10040984	3

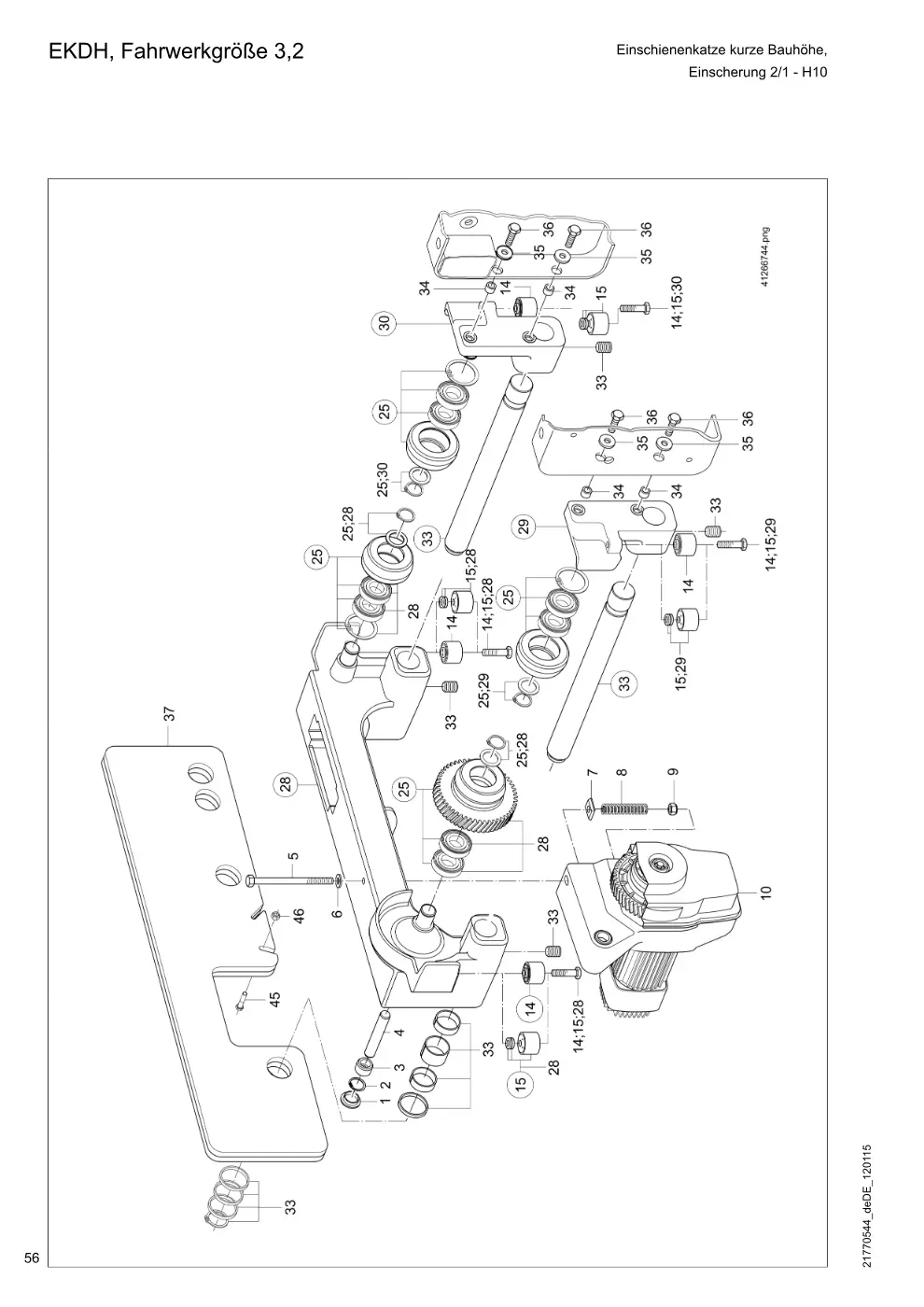

EKDH, Fahrwerkgröße 3,2 Einschienenkatze kurze Bauhöhe, (Seite 56)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 3,2 Einschienenkatze kurze Bauhöhe,, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 X 31,5X19	83051944	1
4	Bolzen 20h 8x 121,5M10	83051844	1
5	Sechskantschraube M12 X190	15060499	1
6	Scheibe 13 X 30 X 6	34069699	1
7	Flachstück 30X 6X 30Boh	83052344	1
8	Druckfeder 12,2 x21,4 x 96	83052244	1
9	Sicherungsmutter V M12	33461244	1
14	Führungsrollenset EKDH GR 3,2/5	75218033	1
15	Führungsrollenset EKDH GR 3,2/5 exzentrisch nur bei Flb. 82 - 105 mm	75218133	1
25	Laufradset uni.100 MZ/OZ	75215033	1
28	Seitenschild DH 160/460 Flb. 82 - 105 mm	90550546	1
28	Seitenschild DH 160/460 Flb. 106 - 400 mm	83051044	1
29	Holm NA-E FLB 82-105	83156544	1
29	Holm NA-E KDH 160 4/1 Flb. 106 - 400 mm	83156644	1
30	Holm NA-M FLB. 82-105	83156744	1
30	Holm NA-M KDH 160 4/1 Flb. 106 - 400 mm	83156844	1
33	Tragbolzenset EKDH GR 3,2 Flb. 82 - 105 mm nur mit Teil-Nr. 37	83159233	1
33	Tragbolzenset EKDH GR 3,2 Flb. 200 - 300 mm	83159233	1
33	Tragbolzenset EKDH GR 3,2 Flb. 301 - 400 mm	83159333	1
34	Spannstift 18 X 12	34579699	4
35	Scheibe 13 X 30 X 6	34069699	4
36	Sechskantschraube M12 X 35	15047799	4
37	Gegengewicht EKDH3,2/ 5 nur bei Flb. 82 - 105 mm	83168044	2
45	Sicherungsschraube M10X45 VB.RIPP	30046544	2
46	Sicherungsmutter M10 VB.RIPP	30028344	2

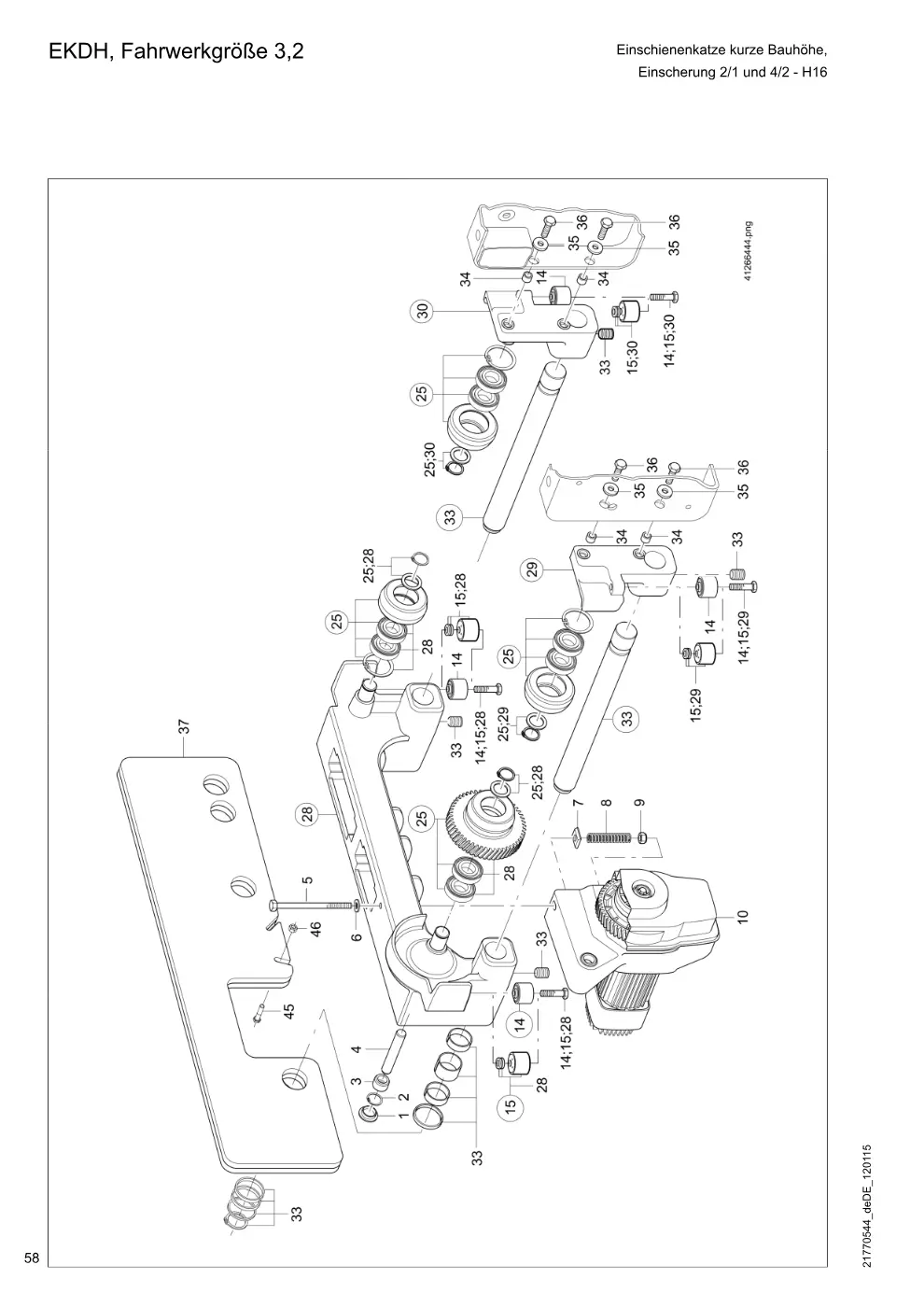

EKDH, Fahrwerkgröße 3,2 Einschienenkatze kurze Bauhöhe, Einscherung 2/1 und 4/2 - H16 (Seite 58)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 3,2 Einschienenkatze kurze Bauhöhe, Einscherung 2/1 und 4/2 - H16, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 X 31,5X19	83051944	1
4	Bolzen 20h 8x 121,5M10	83051844	1
5	Sechskantschraube M12 X190	15060499	1
6	Scheibe 13 X 30 X 6	34069699	1
7	Flachstück 30X 6X 30Boh	83052344	1
8	Druckfeder 12,2 x21,4 x 96	83052244	1
9	Sicherungsmutter V M12	33461244	1
14	Führungsrollenset EKDH GR 3,2/5	75218033	1
15	Führungsrollenset EKDH GR 3,2/5 exzentrisch nur bei Flb. 82 - 105 mm	75218133	1
25	Laufradset uni.100 MZ/OZ	75215033	1
28	Seitenschild DH 160/650 Flb. 82 - 105 mm	90550646	1
28	Seitenschild DH 160/650 Flb. 106 - 400 mm	83050844	1
29	Holm NA-E FLB 82-105	83156544	1
29	Holm NA-E KDH 160 4/1 Flb. 106 - 400 mm	83156644	1
30	Holm NA-M FLB. 82-105	83156744	1
30	Holm NA-M KDH 160 4/1 Flb. 106 - 400 mm	83156844	1
33	Tragbolzenset EKDH GR 3,2 Flb. 82 - 105 mm nur mit Teil-Nr. 37	83159233	1
33	Tragbolzenset EKDH GR 3,2 Flb. 200 - 300 mm	83159233	1
33	Tragbolzenset EKDH GR 3,2 Flb. 301 - 400 mm	83159333	1
34	Spannstift 18 X 12	34579699	4
35	Scheibe 13 X 30 X 6	34069699	4
36	Sechskantschraube M12 X 35	15047799	4
37	Gegengewicht EKDH3,2/ 5 nur bei Flb. 82 - 105 mm	83168044	2
45	Sicherungsschraube M10X45 VB.RIPP	30046544	2
46	Sicherungsmutter M10 VB.RIPP	30028344	2

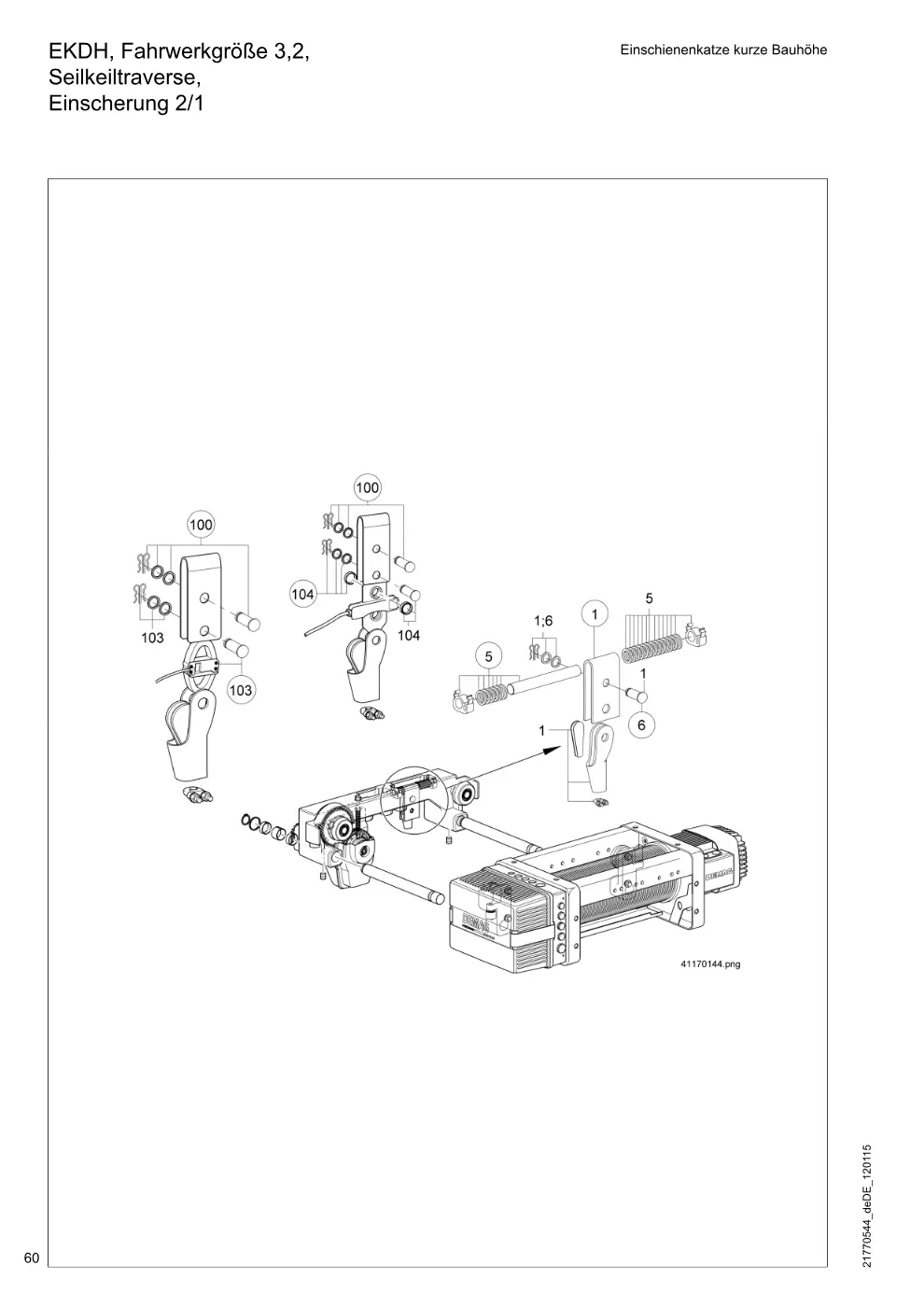

EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 2/1 (Seite 60)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 2/1, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seiltaschenset EKDH 2/1 kpl. (Teil-Nr. 5	82812733	1
5	Bolzenset EKDH 200 2/1	82803833	1
6	Bolzenanschlussset+Federstecker	82258033	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 1,25 T Set DH 212	49169633	1
103	Gerät MGS 1,0 T Set DH 210	49179633	1
103	Gerät MGS 0,8 T Set DH 208	49189633	1
104	Zugmessstab Set ZMS 1,25t	49139133	1

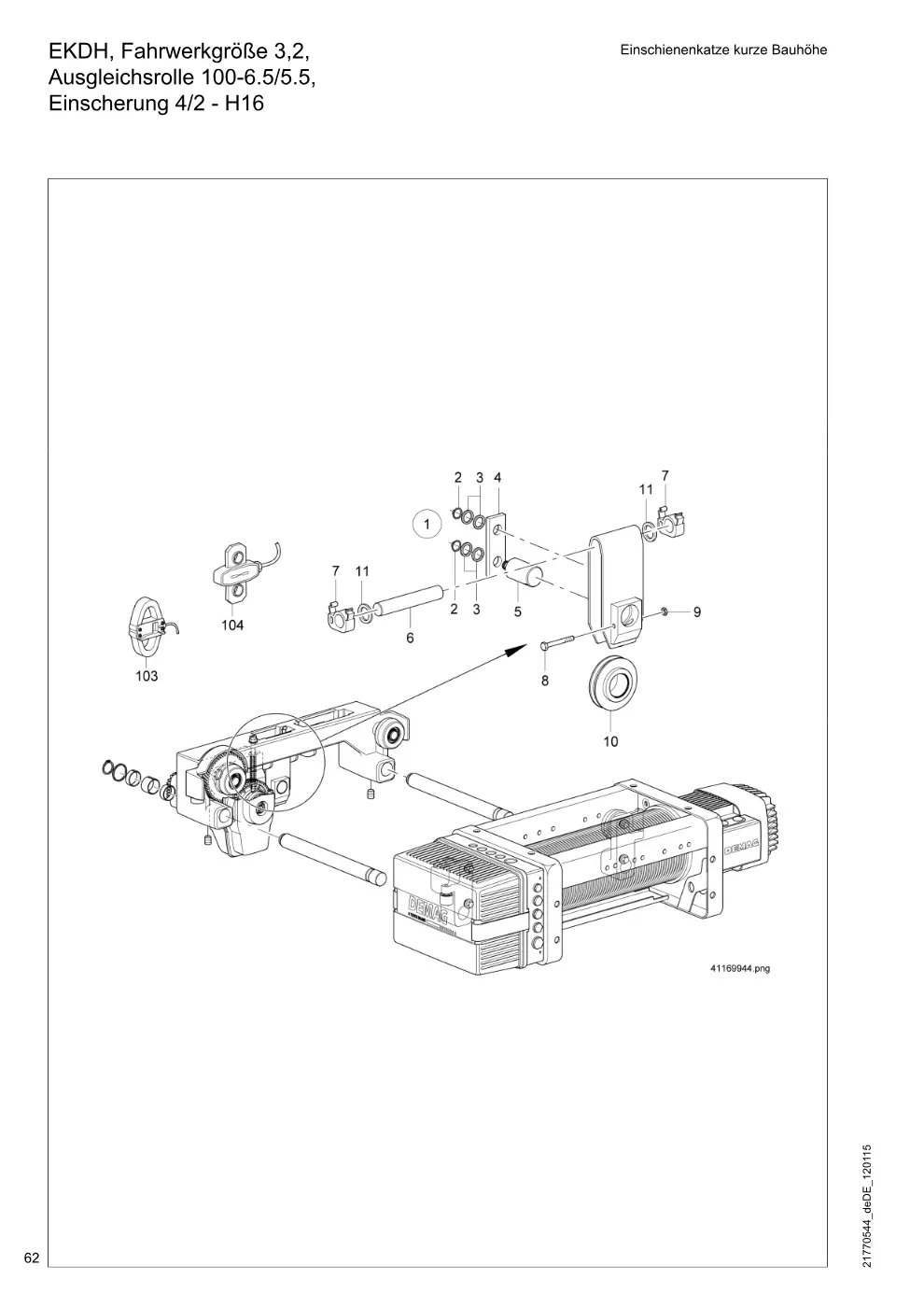

EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Ausgleichsrolle 100-6.5/5.5, Einscherung 4/2 - H16 (Seite 62)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Ausgleichsrolle 100-6.5/5.5, Einscherung 4/2 - H16, Zeichnung Seite 62

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 100-6.5/5.5 kpl. (Teil-Nr. 2 - 6, 8 - 10)	82833544	1
2	Sicherungsring 16X1	34251699	2
3	Stützscheibe 16X 22X1,5	34151199	4
4	Flachstück 40X 10X 110BOH	82823144	1
5	Ausgleichsrollenachsbolzen	82832744	1
6	Bolzen 25h11x148 Fas	82806344	1
7	Schwenklagerbuchse EKDH 160	82819544	2
8	Sechskantschraube M 8 X 70	30287899	1
9	Sicherungsmutter V M 8	33460844	1
10	Seilrolle 112-6,5/ 5,5	82833444	1
11	Stützscheibe 25X 35X2	34349899	2
103	Gerät MGS FEM 1B 0,5 T DH 212	49149033	1
103	Gerät MGS FEM 1A 0,5 T DH 210	49159033	1
103	Gerät MGS 0,4 T Set DH 208	49169033	1
104	Zugmessstab Set ZMS 1,25t	49139133	1

EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Fahrantrieb mit Motor ZBF 71 - Bremse B003 (Seite 64)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Fahrantrieb mit Motor ZBF 71 - Bremse B003, Zeichnung Seite 64

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 14 m/min kpl. (Teil-Nr.	80367446	1
1	Antrieb EKDH 3.2 ZBF71A4 Fahrgeschw. 28 m/min kpl. (Teil-Nr.	80367246	1
1	Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7/14 m/min kpl. (Teil-Nr.	80367446	1
1	Antrieb EKDH 3.2 ZBF71A48 Fahrgeschw. 7/28 m/min kpl. (Teil-Nr.	80367346	1
1	Antrieb EKDH 3.2 ZBF71A28 kpl. (Teil-Nr.	80367446	1
2	Antriebsschwinge EKDH 160	83002044	1
3	Sicherungsschraube M 8X16 VB.RIPP	34326744	1
4	Haube 160 DH 160	83051744	1
5	Antriebsrad DH 160 3,2T	83053444	1
8	Sicherungsring 18X1,2	34251899	1
9	Axiallagerscheibe 18X 32X1	82010944	2
10	Doppelrad Z 86M1,25Z14M3	83063544	1
11	Buchse 20X 23X15 B	87040342	2
17	Lagerungs- und Dichtungsset Z63/71	36687533	1
19	Rillenkugellager 6204 2RS	36826499	1
20	Sicherungsring 20X1,75	34247099	1
21	Läufer ZBF 63B DH 160 A4, A8/2, A8/4, ZBF 71	20833284	1
22	O-Ring 120,37X 1,78 N	36720399	1
23	Ständer ZBF 71A 8/2 A4, A8/4	21100784	1
28	Klemmenkastenset Z 63 / 71	79499233	1
34	Bremsenansteuerung GF 0,8A	26094384	1
36	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
37	Stromrelais SE0,25-4,0A AC	26086484	1
43	Montageteileset Z 63 / 71	34247033	1
44	Lagerschildset BS ZB 63/ 71	20867233	1
47	Abdeckband Br. IP55 B007	26003033	1
58	Magnetkörperset B003 180V	26005033	1
62	Lüfterset Z63/71 leicht	20871533	1
64	Lüfterhaubenset ZB 63/ 71	20874033	1
65	Bremsfederset B003 1,9 Nm	26001033	1
67	Überholungsset B003	26096033	1
68	Verschleißset B003	26096233	1

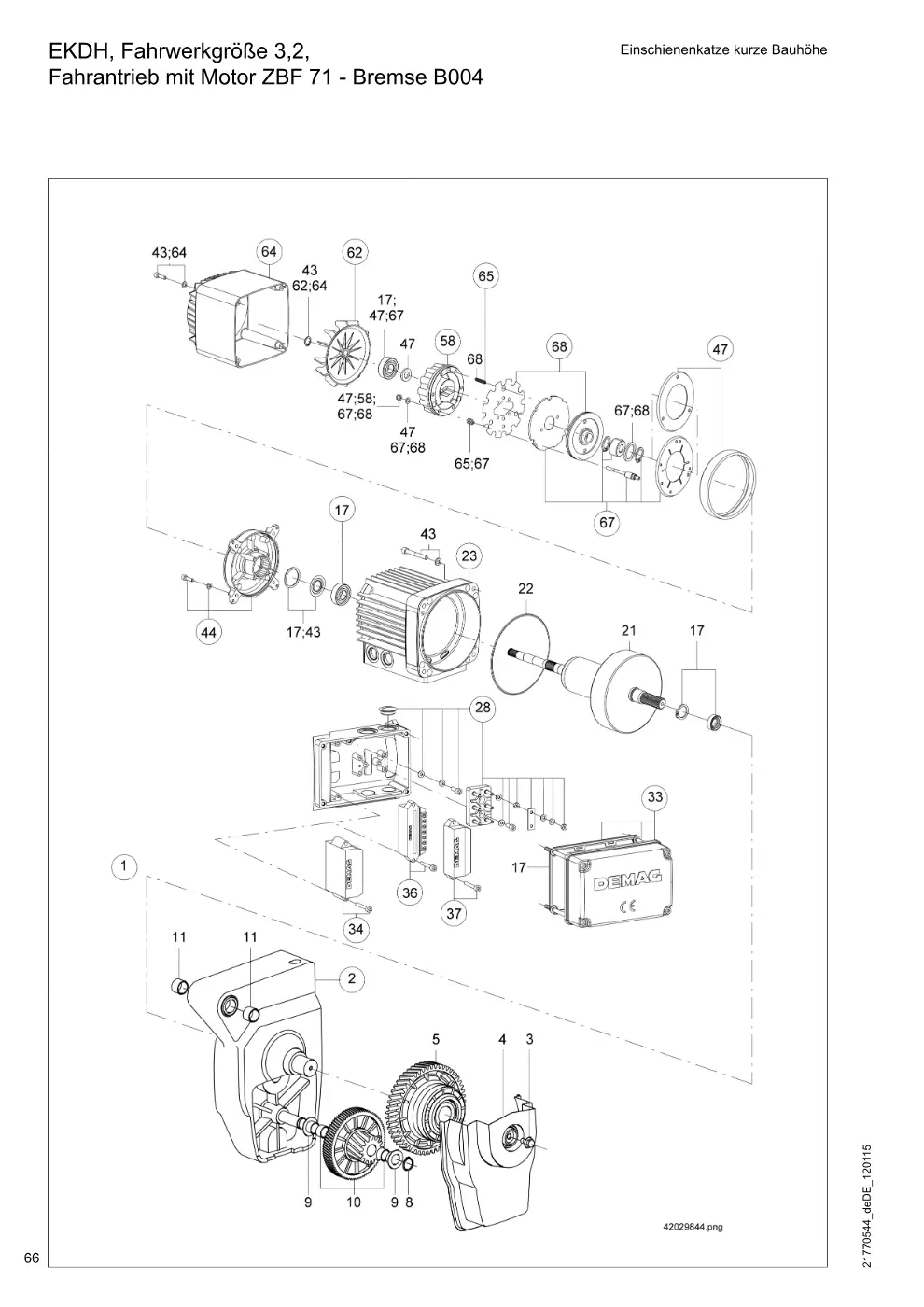

EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Fahrantrieb mit Motor ZBF 71 - Bremse B004 (Seite 66)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Fahrantrieb mit Motor ZBF 71 - Bremse B004, Zeichnung Seite 66

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 14 m/min kpl. (Teil-Nr.	80366246	1
1	Antrieb EKDH 3.2 ZBF71A4 Fahrgeschw. 28 m/min kpl. (Teil-Nr.	80366046	1
1	Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7/14 m/min kpl. (Teil-Nr.	80366246	1
1	Antrieb EKDH 3.2 ZBF71A48 Fahrgeschw. 7/28 m/min kpl. (Teil-Nr.	80366146	1
1	Antrieb EKDH 3.2 ZBF71A28 kpl. (Teil-Nr.	80366246	1
2	Antriebsschwinge EKDH 160 kpl. (Teil-Nr. 3 - 5, 8 - 11)	83002044	1
3	Sicherungsschraube M 8X16 VB.RIPP	34326744	1
4	Haube 160 DH 160	83051744	1
5	Antriebsrad DH 160 3,2T	83053444	1
8	Sicherungsring 18X1,2	34251899	1
9	Axiallagerscheibe 18X 32X1	82010944	2
10	Doppelrad Z 86M1,25Z14M3	83063544	1
11	Buchse 20X 23X15 B	87040342	2
17	Lagerungs- und Dichtungsset Z63/71	36687533	1
19	Rillenkugellager 6204 2RS	36826499	1
20	Sicherungsring 20X1,75	34247099	1
21	Läufer ZBF 63B DH 160 A4, A8/2, A8/4, ZBF 71	20833284	1
22	O-Ring 120,37X 1,78 N	36720399	1
23	Ständer ZBF 71A 8/2 A4, A8/4	21100784	1
28	Klemmenkastenset Z 63 / 71	79499233	1
34	Bremsenansteuerung GF 0,8A	26094384	1
36	Bremsenansteuerung GE 1,5A	26089284 → 26089084	1
37	Stromrelais SE0,25-4,0A AC	26086484	1
43	Montageteileset Z 63 / 71	34247033	1
44	Lagerschildset BS ZB 63/ 71	20867233	1
47	Abdeckband Br. IP55 B007 B004	26013033	1
58	Magnetkörperset B007 180V B004	26015033	1
62	Lüfterset Z63/71 leicht	20871533	1
64	Lüfterhaubenset ZB 63/ 71	20874033	1
65	Bremsfederset B007 1,9 Nm	26011033	1
67	Überholungsset B007/ZB 63 ZBF 71, B004	26096633	1
68	Verschleißset B007 B004	26097033	1

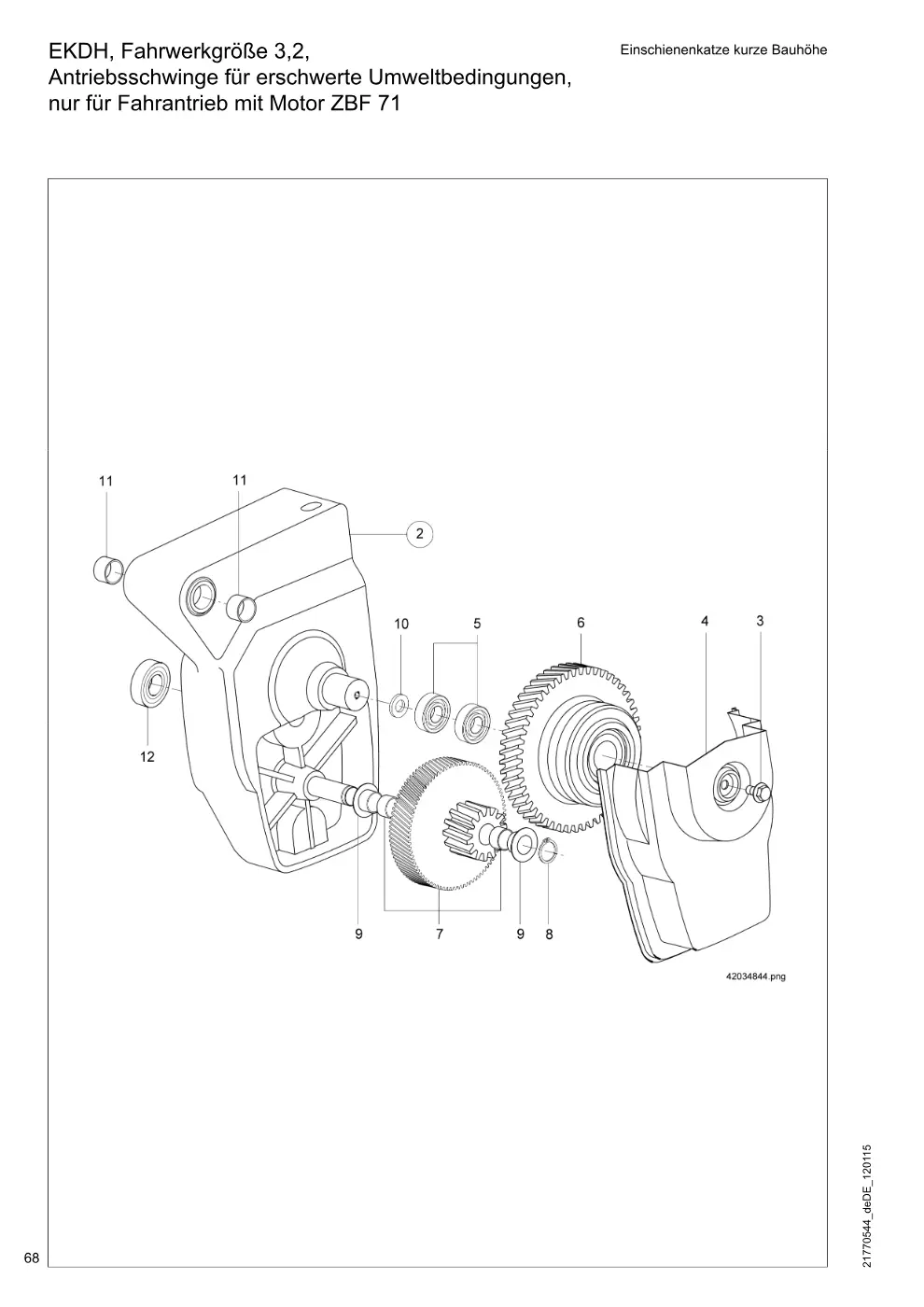

EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Antriebsschwinge für erschwerte Umweltbedingungen, nur für Fahrantrieb mit Motor ZBF (Seite 68)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 3,2, Einschienenkatze kurze Bauhöhe Antriebsschwinge für erschwerte Umweltbedingungen, nur für Fahrantrieb mit Motor ZBF, Zeichnung Seite 68

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Antriebsschwinge GR. 3,2 kpl. (Teil-Nr. 3, 4, 6 - 9, 11, 12)	83068044	1
3	Sicherungsschraube M 8X16 VB.RIPP	34326744	1
4	Haube 160 DH 160	83051744	1
5	Rillenkugellager 6206 2Z	36822699	2
6	Antriebsrad KDH-GR.3,2	83067744	1
7	Doppelrad Z86M1,25-Z14M3	83077844	1
8	Sicherungsring 18X1,2	34251899	1
9	Axiallagerscheibe 18X 32X1	82010944	2
10	Sicherungsring 62X2	34265699	1
11	Buchse 20X 23X15 B	87040342	2
12	Rillenkugellager 6204 2RS	36826499	1

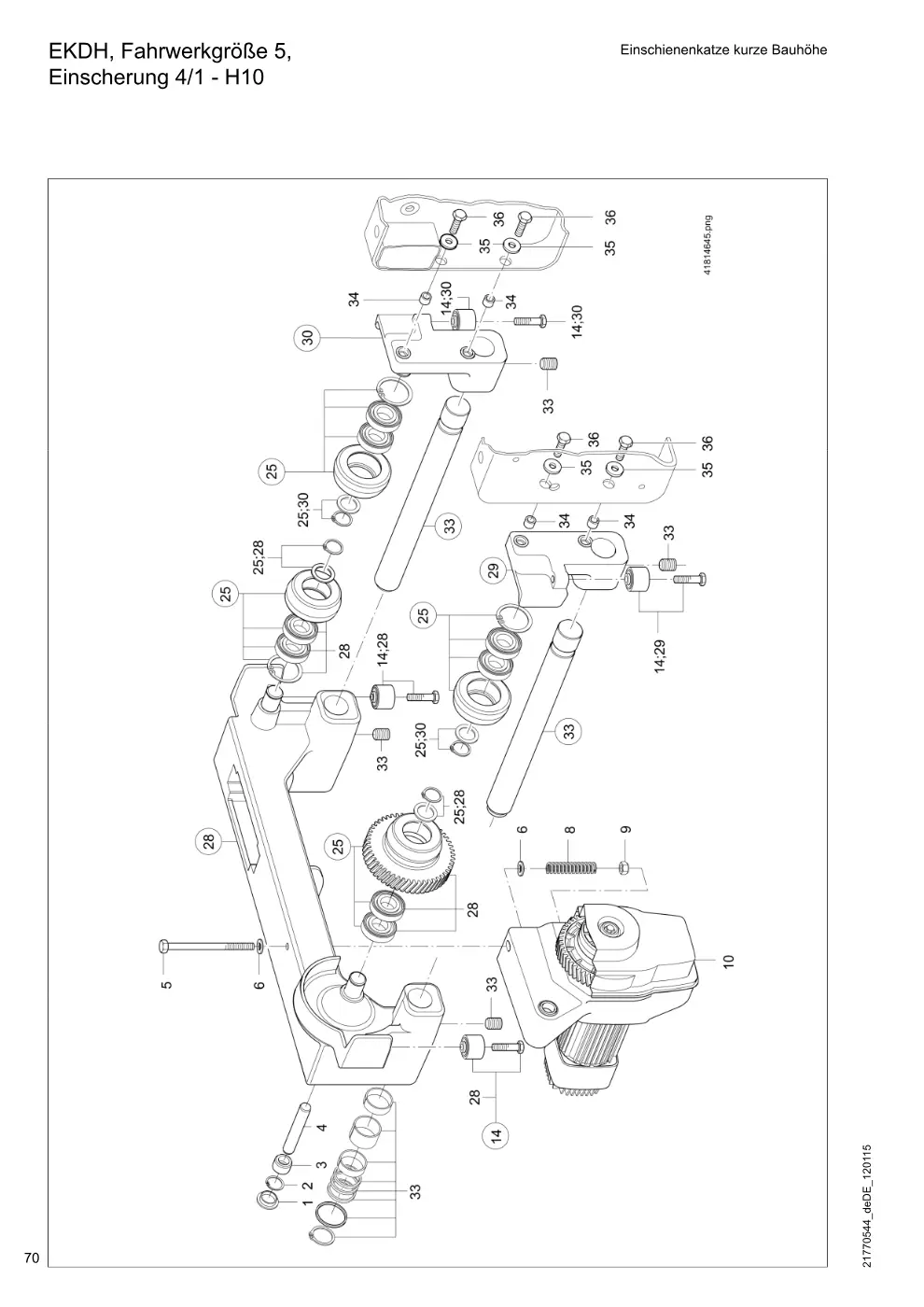

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe Einscherung 4/1 - H10 (Seite 70)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe Einscherung 4/1 - H10, Zeichnung Seite 70

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 X 31,5X19	83051944	1
4	Bolzen 20h 8x 121,5M10	83051844	1
5	Sechskantschraube M12 X190	15060499	1
6	Scheibe 13 X 30 X 6	34069699	2
8	Druckfeder 14,3 x24,3 x 96	83151444	1
9	Sicherungsmutter V M12	33461244	1
14	Führungsrollenset EKDH GR 3,2/5	75218033	1
25	Laufradset uni.125 MZ/OZ	75215133	1
28	Seitenschild DH 200-H10	83053844	1
29	Holm NA-E KDH 200	83151644	1
30	Holm NA-M EKDH 200	83151844	1
33	Tragbolzenset EKDH GR 5 Flb. 106 - 199 mm	83154133	1
33	Tragbolzenset EKDH GR 5 Flb. 200 - 300 mm	83154233	1
33	Tragbolzenset EKDH GR 5 Flb. 301 - 400 mm	83154333	1
34	Spannstift 18 X 12	34579699	4
35	Scheibe 13 X 30 X 6	34069699	4
36	Sechskantschraube M12 X 35	15047799	4

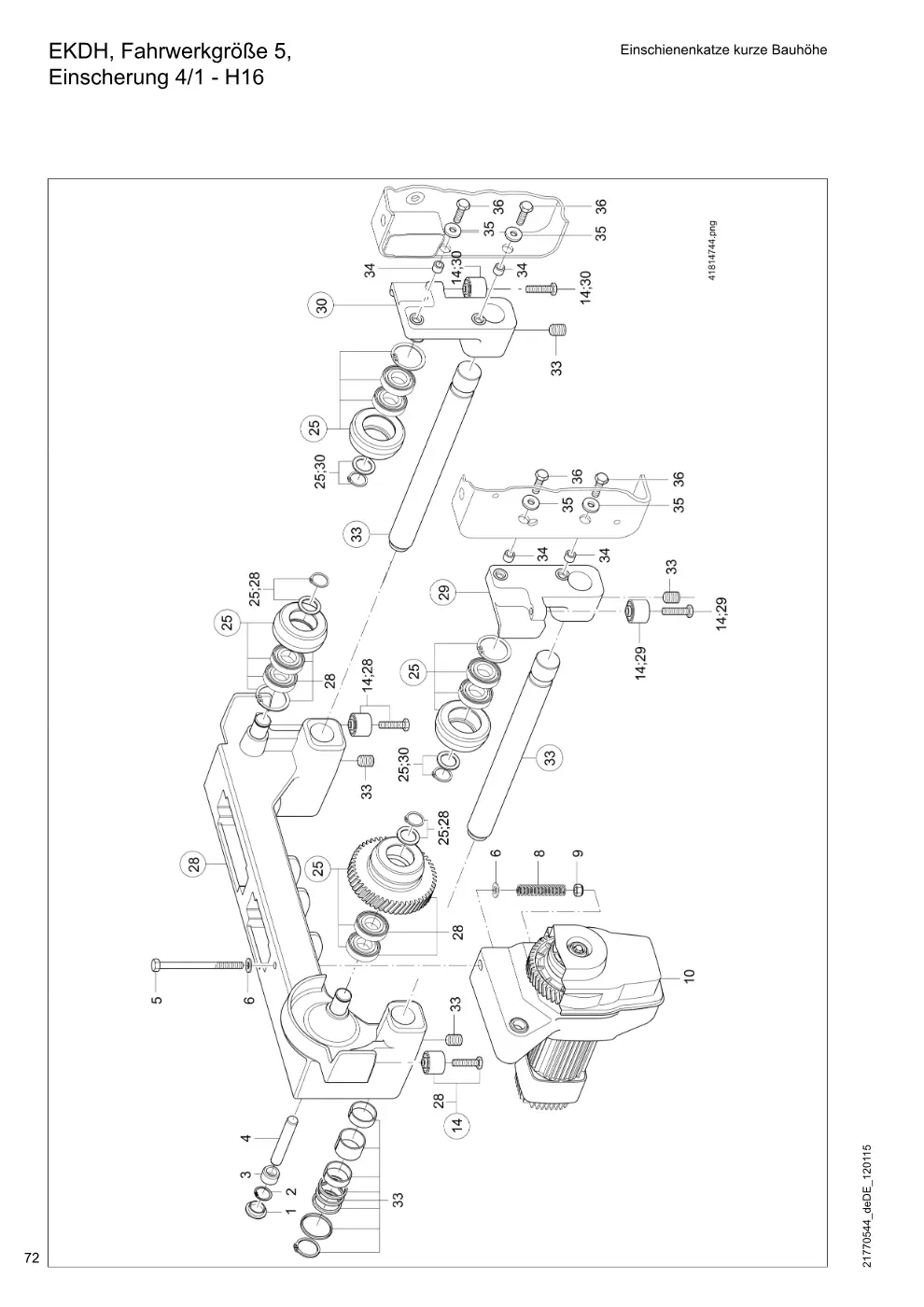

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe Einscherung 4/1 - H16 (Seite 72)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe Einscherung 4/1 - H16, Zeichnung Seite 72

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 X 31,5X19	83051944	1
4	Bolzen 20h 8x 121,5M10	83051844	1
5	Sechskantschraube M12 X190	15060499	1
6	Scheibe 13 X 30 X 6	34069699	2
8	Druckfeder 14,3 x24,3 x 96	83151444	1
9	Sicherungsmutter V M12	33461244	1
14	Führungsrollenset EKDH GR 3,2/5	75218033	1
25	Laufradset uni.125 MZ/OZ	75215133	1
28	Seitenschild DH 200-H16	83054044	1
29	Holm NA-E KDH 200	83151644	1
30	Holm NA-M EKDH 200	83151844	1
33	Tragbolzenset EKDH GR 5 Flb. 106 - 199 mm	83154133	1
33	Tragbolzenset EKDH GR 5 Flb. 200 - 300 mm	83154233	1
33	Tragbolzenset EKDH GR 5 Flb. 301 - 400 mm	83154333	1
34	Spannstift 18 X 12	34579699	4
35	Scheibe 13 X 30 X 6	34069699	4
36	Sechskantschraube M12 X 35	15047799	4

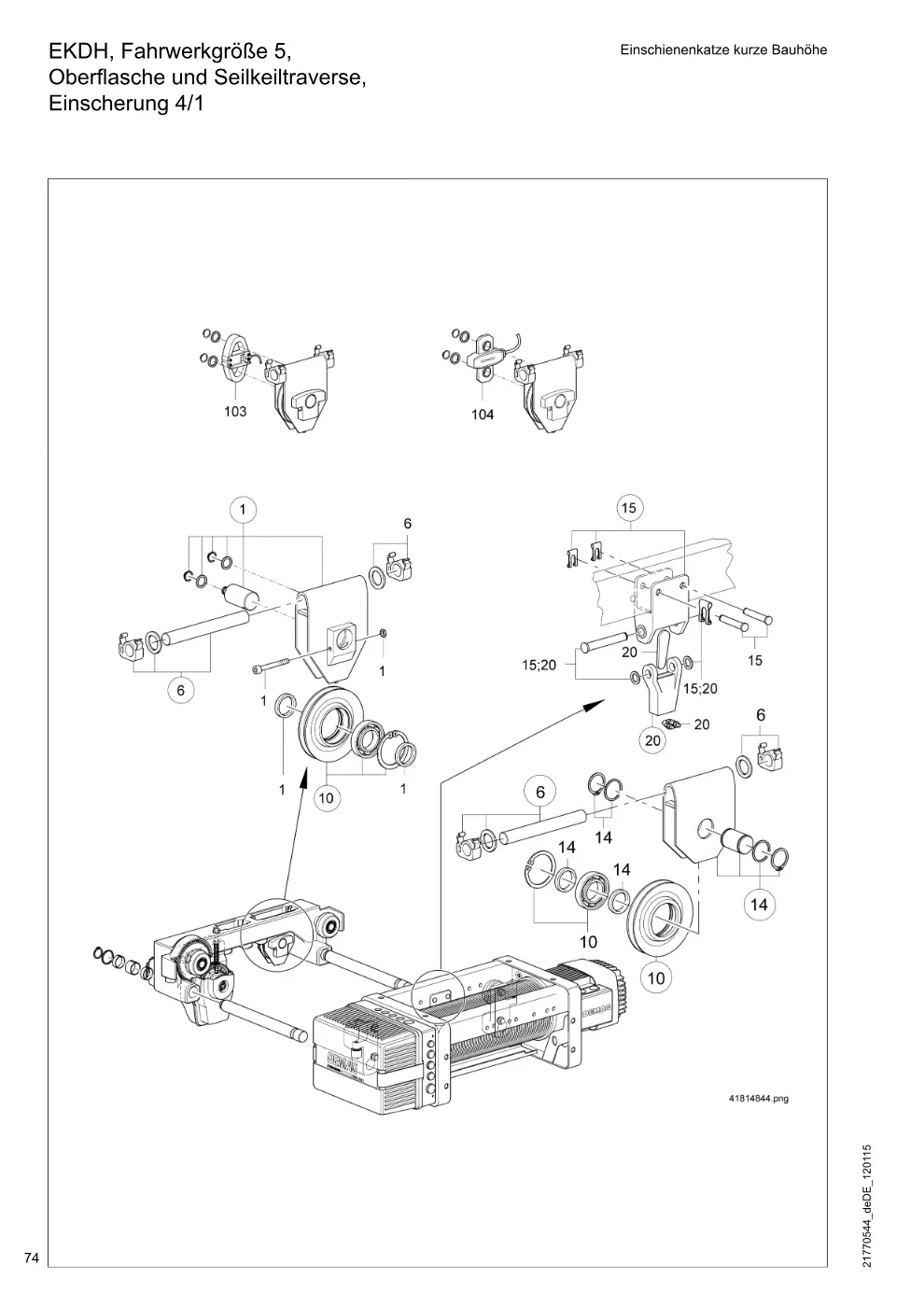

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe Oberflasche und Seilkeiltraverse, Einscherung 4/1 (Seite 74)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe Oberflasche und Seilkeiltraverse, Einscherung 4/1, Zeichnung Seite 74

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Oberflaschenset 160 9 DH200 kpl. (Teil-Nr. 10)	82870133	1
6	Bolzenset EKDH 200-400	82853833	1
10	Seilrolle 160- 9	82901544	1
14	Oberflaschenset 160 9 DH200 kpl. (Teil-Nr. 10)	82869033	1
15	Seilkeiltraverse DH 200 4/1 kpl. (Teil-Nr. 20)	82851133	1
20	Seiltaschenset DH 200	82851533	1
103	Gerät MGS 1,25 T Set DH 212	49169633	1
103	Gerät MGS 1,0 T Set DH 210	49179633	1
103	Gerät MGS 0,8 T Set	49189633	1
104	Zugmessstab Set ZMS 1,25t	49139133	1

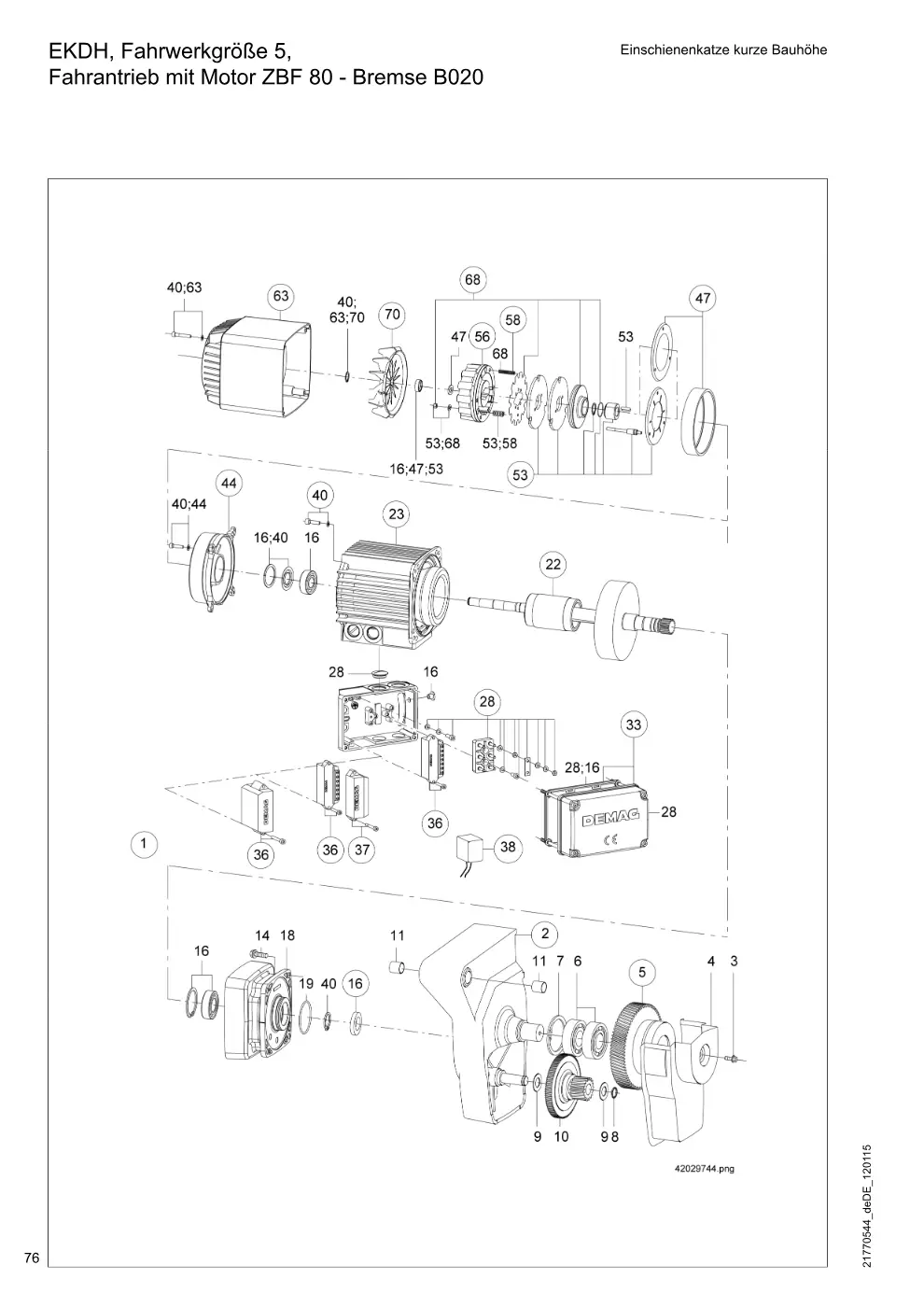

EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe Fahrantrieb mit Motor ZBF 80 - Bremse B020 (Seite 76)

Demag DH 200 ab 1.6.1997 – EKDH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe Fahrantrieb mit Motor ZBF 80 - Bremse B020, Zeichnung Seite 76

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Antrieb EKDH 5 ZBF80A4 Fahrgeschw. 25 m/min, 6,3/25 m/min	80366346	1
1	Antrieb EKDH 5 ZBF80A28 Fahrgeschw. 4,1/12,5 m/min	80366446	1
1	Antrieb EKDH 5 ZBF80A412 Fahrgeschw. 6,3/19 m/min	80367046	1
1	Antrieb EKDH 5 ZBF80A412	80367146	1
2	Antriebsschwinge Gr. 5 kpl. (Teil-Nr. 3 - 5, 8 - 11), FH = 24,7 m/min	83196044	1
3	Sicherungsschraube M 8X16 VB.RIPP	34326744	1
4	Haube 160 DH 160 DH 200	83051744	1
5	Antriebsrad 2-DH 200 kpl. (Teil-Nr. 6	83153044	1
6	Rillenkugellager 6206 2Z	36822699	2
7	Sicherungsring 62X2	34265699	1
8	Sicherungsring 18X1,2	34251899	1
9	Axiallagerscheibe 18X 32X1	82010944	2
10	Doppelrad Z109M1 Z18M2 FH = 24,7 m/min	83195344	1
11	Buchse 20X 23X15 B	87040342	2
14	Sicherungsschraube M 8X20 VB.RIPP	10010698	4
16	Lagerungs- und Dichtungsset Z80/90A	36646433	1
18	Lagerschild Fahrwerk Z 80	21868484	1
19	O-Ring 55 X 2.5 N	36722499	1
23	Ständer ZBF 80A 4 230/400V 50Hz	21603584	1
23	Ständer ZBF 80A 8/2 400V 50Hz	21603884	1
23	Ständer ZBF 80A 12/4 400V 50Hz	21605684	1
28	Klemmenkastenset Z 80 / 90A kpl. (Teil-Nr. 33)	79499133	1
33	Deckel Klemmenkasten Z 63- 90	21882533	1
36	Bremsenansteuerung GE 1,5A A4, U AC= 110-500V	26089284 → 26089084	1
36	Bremsenansteuerung GF 0,8A A2/8, 4/12	26094384	1
37	Stromrelais SE0,25-4,0A AC A4	26086484	1
38	VDR-Widerstand isoliert	26089884	1
40	Montageteileset Z 80 / 90A	34250333	1
44	Lagerschildset BS ZB 80/ 90	21866333	1
47	Abdeckband Br. IP55 B020	26023033	1
53	Überholungsset B020/ZB 80	26097133	1
56	Magnetkörperset B020 180V	26025033	1
58	Bremsfederset B020 3,3 Nm	26021033	1
63	Lüfterhaubenset ZB 80/90A	21874033	1
68	Verschleißset B020	26097533	1
70	Lüfterset Z80/90A leicht	21871533	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
