Demag DH 400 – Ersatzteilliste 21772544

Ersatzteilliste, Ausgabe 12/2023, Demag-Nr. 21772544 – 48 Zeichnungen, 506 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

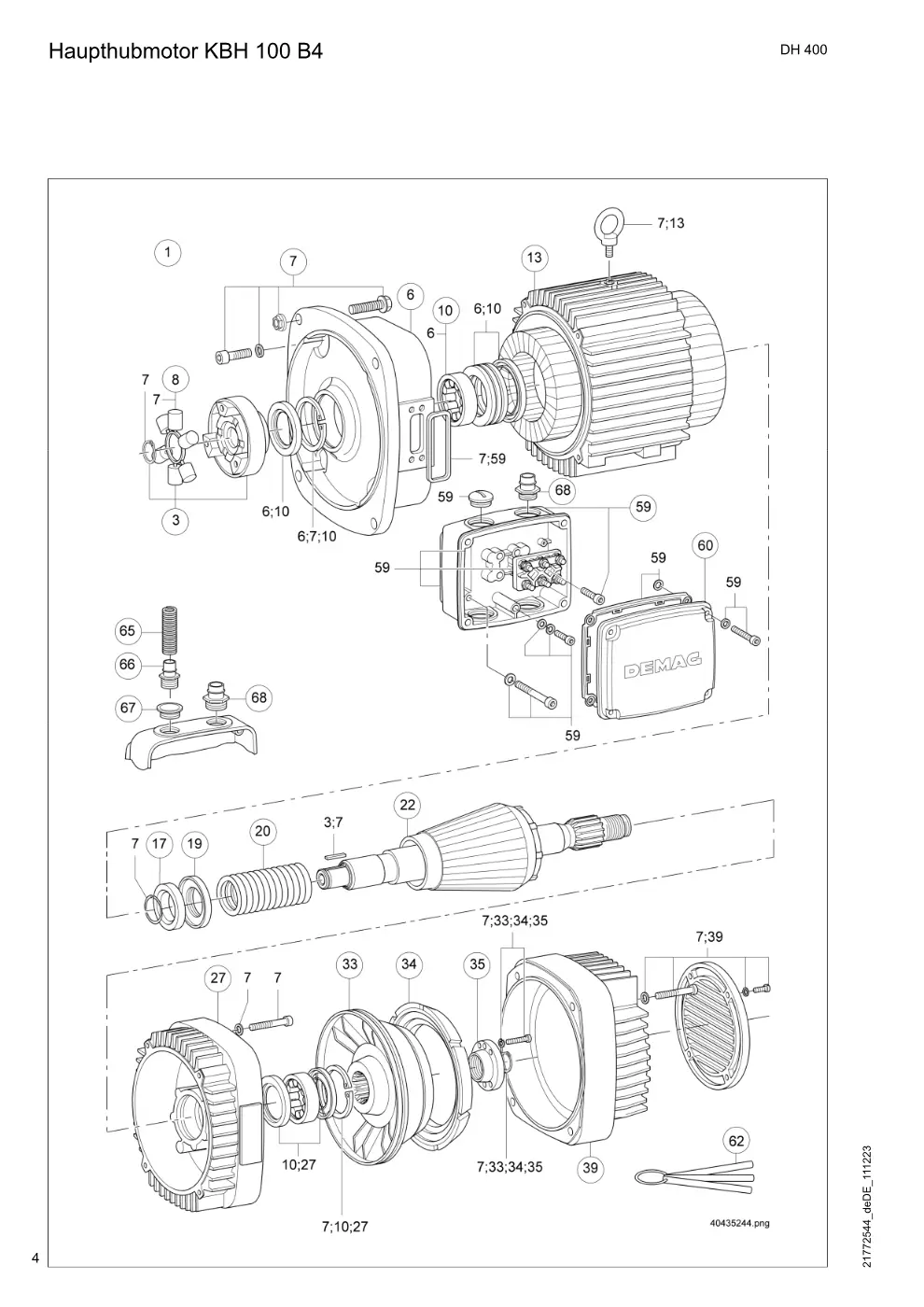

Haupthubmotor KBH 100 B4 (Seite 4)

Demag DH 400 – Haupthubmotor KBH 100 B4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-24K	35192233	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015184	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M32-M25	79499544	1
68	Rohrstutzen M32X1,5 NW24	82157244	1

Haupthubmotor KBH 112 B4, Haupthub/Feinhubmotor KBH 112 B12/2 - F6 (Seite 6)

Demag DH 400 – Haupthubmotor KBH 112 B4, Haupthub/Feinhubmotor KBH 112 B12/2 - F6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-28	35191333	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015184	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M32-M25	79499544	1
68	Rohrstutzen M32X1,5 NW24	82157244	1

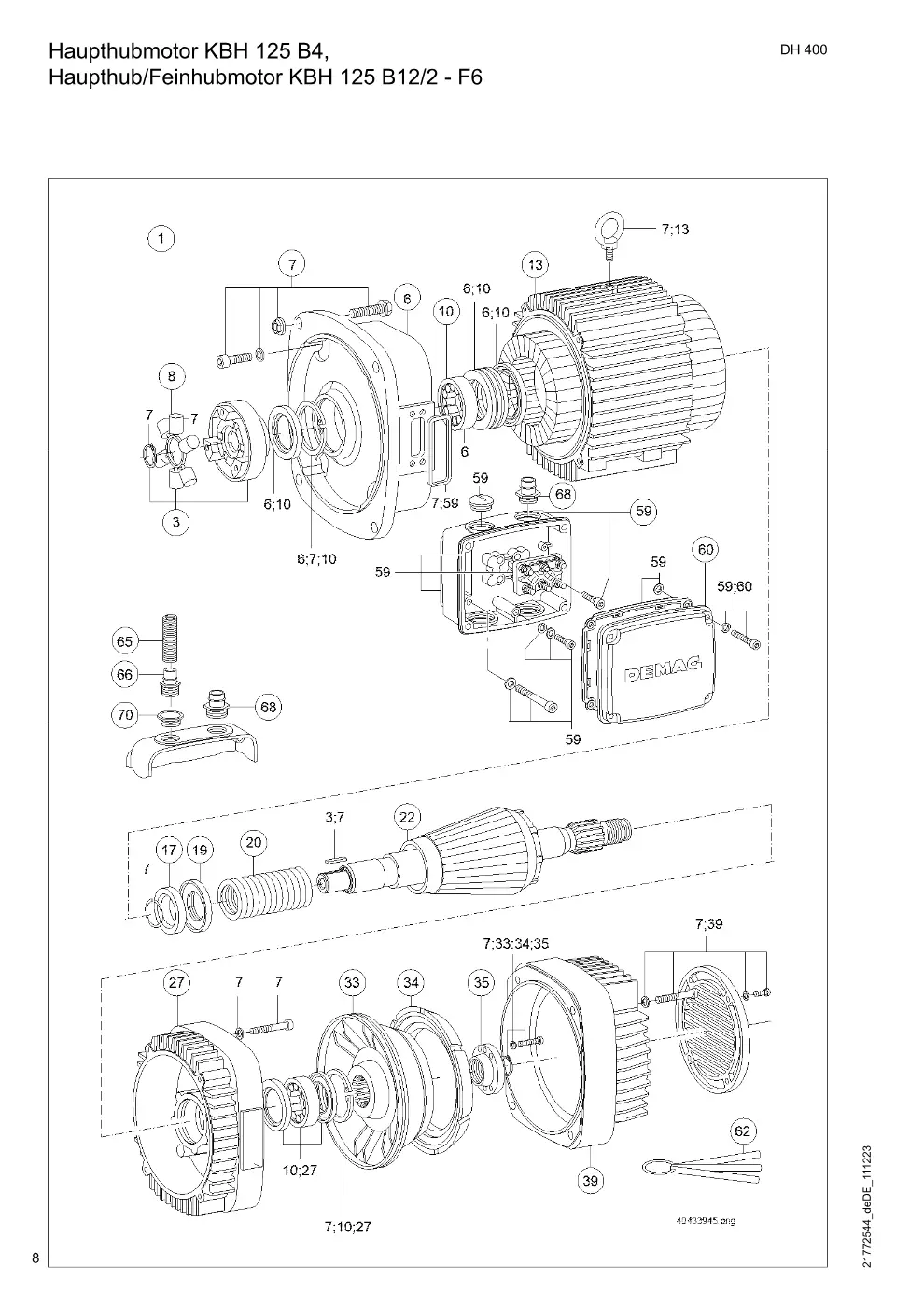

Haupthubmotor KBH 125 B4, Haupthub/Feinhubmotor KBH 125 B12/2 - F6 (Seite 8)

Demag DH 400 – Haupthubmotor KBH 125 B4, Haupthub/Feinhubmotor KBH 125 B12/2 - F6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-32	35191533	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015384	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
70	Reduktion M32-M25	79499544	1

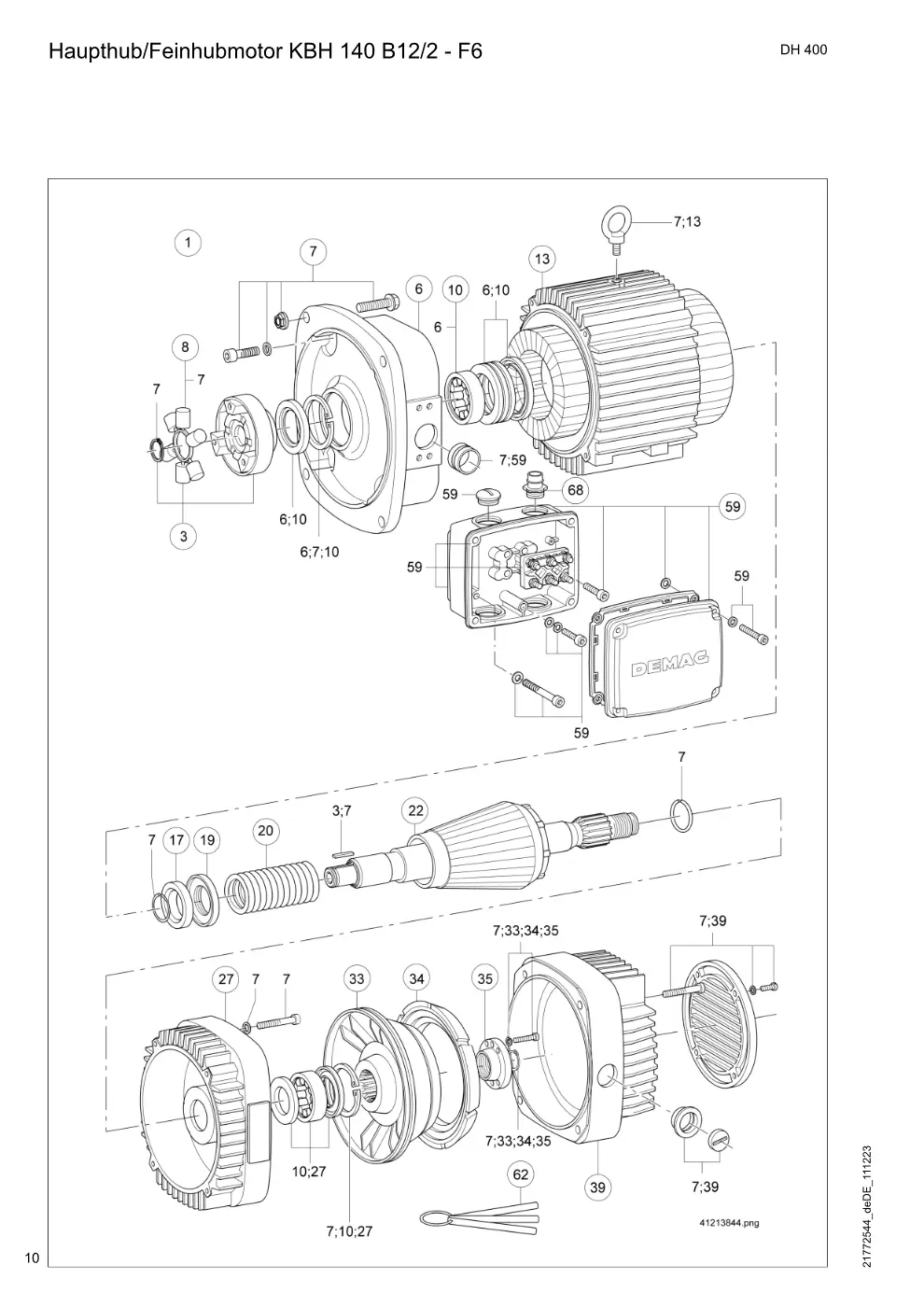

Haupthub/Feinhubmotor KBH 140 B12/2 - F6 (Seite 10)

Demag DH 400 – Haupthub/Feinhubmotor KBH 140 B12/2 - F6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-32	35191533	1
8	Rollenstern Kupplung H2	75226133	1
19	Tellerfederset KB 140	75282233	1
62	Fühlerlehrensatz	10015384	3
68	Rohrstutzen M32X1,5 NW24	82157244	1

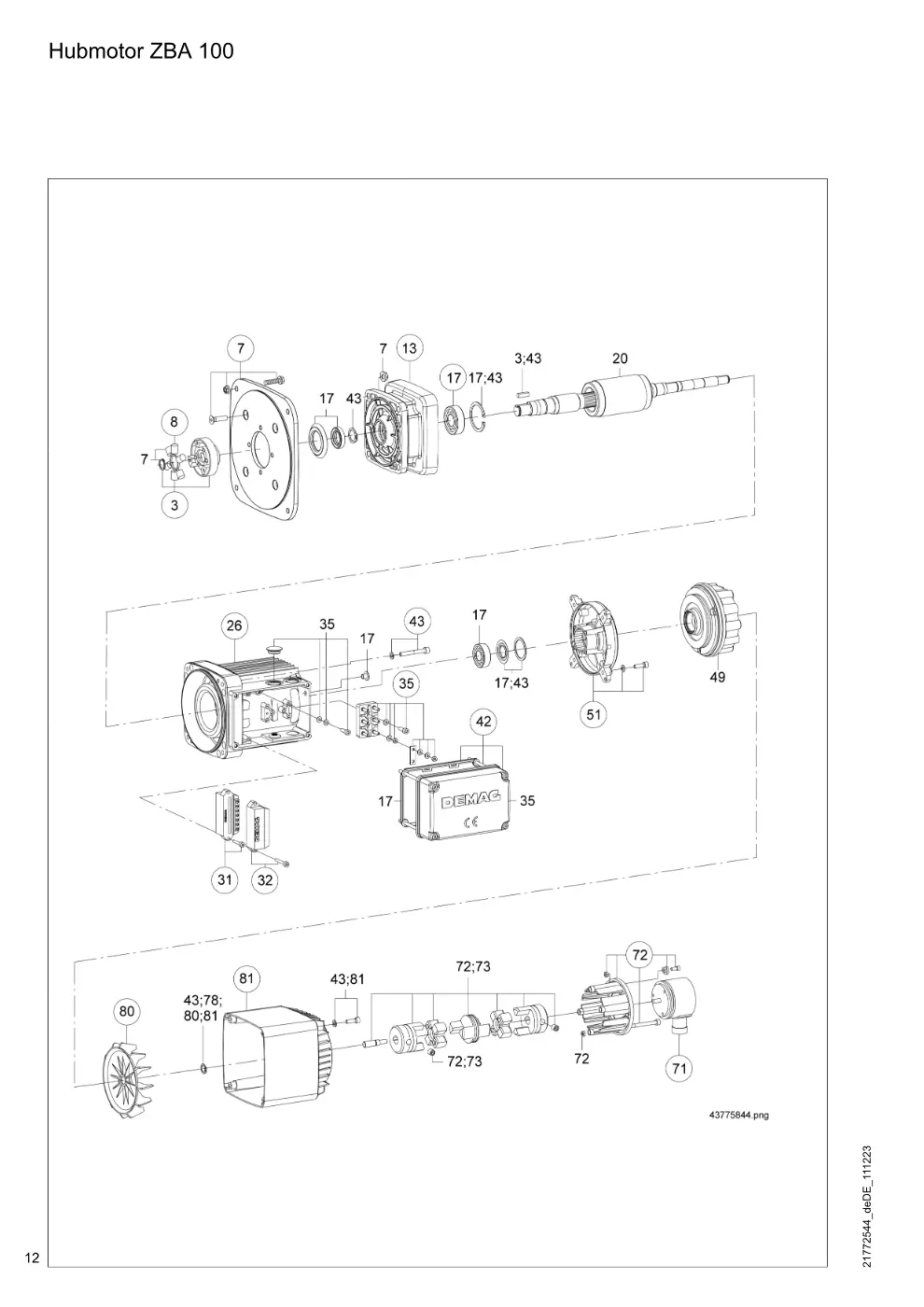

Hubmotor ZBA 100 (Seite 12)

Demag DH 400 – Hubmotor ZBA 100, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-24K	35192233	1
7	Zwischenflansch ZBA100-DH400	75290033	1
8	Rollenstern Kupplung H2	75226133	1
13	Lagerschild A 30D	22861284	1
17	Lagerungs- und Dichtungsset Z90B/100	36706533	1
20	Läufer ZBA100A KUP Z90B 2, 4, 6, 8, 4/2, 8/2, 12/2, 12/4	22832784	1
20	Läufer ZBA100B KUP Z100A-4, 4/2, 8/4, 12/2, 12/4, Z90B-8/4	22832884	1
21	KUP Z90B 2, 4, 8/2, 12/2	22833384	1
21	KUP Z100A-2, 4, 4/2, 8/2	22833484	1
31	B020, B050	26089484	1
32		26087084	1
32		26090184	1
32		26090284	1
35	kpl. (Teil-Nr. 42)	79499033	1
43		34243533	1
51	B050	22866333	1
71	HTL	20444384	1
72	AL-DG	22848433	1
80		22871533	1
81	kpl. (Teil-Nr. 80), DG, lang	22874033	1

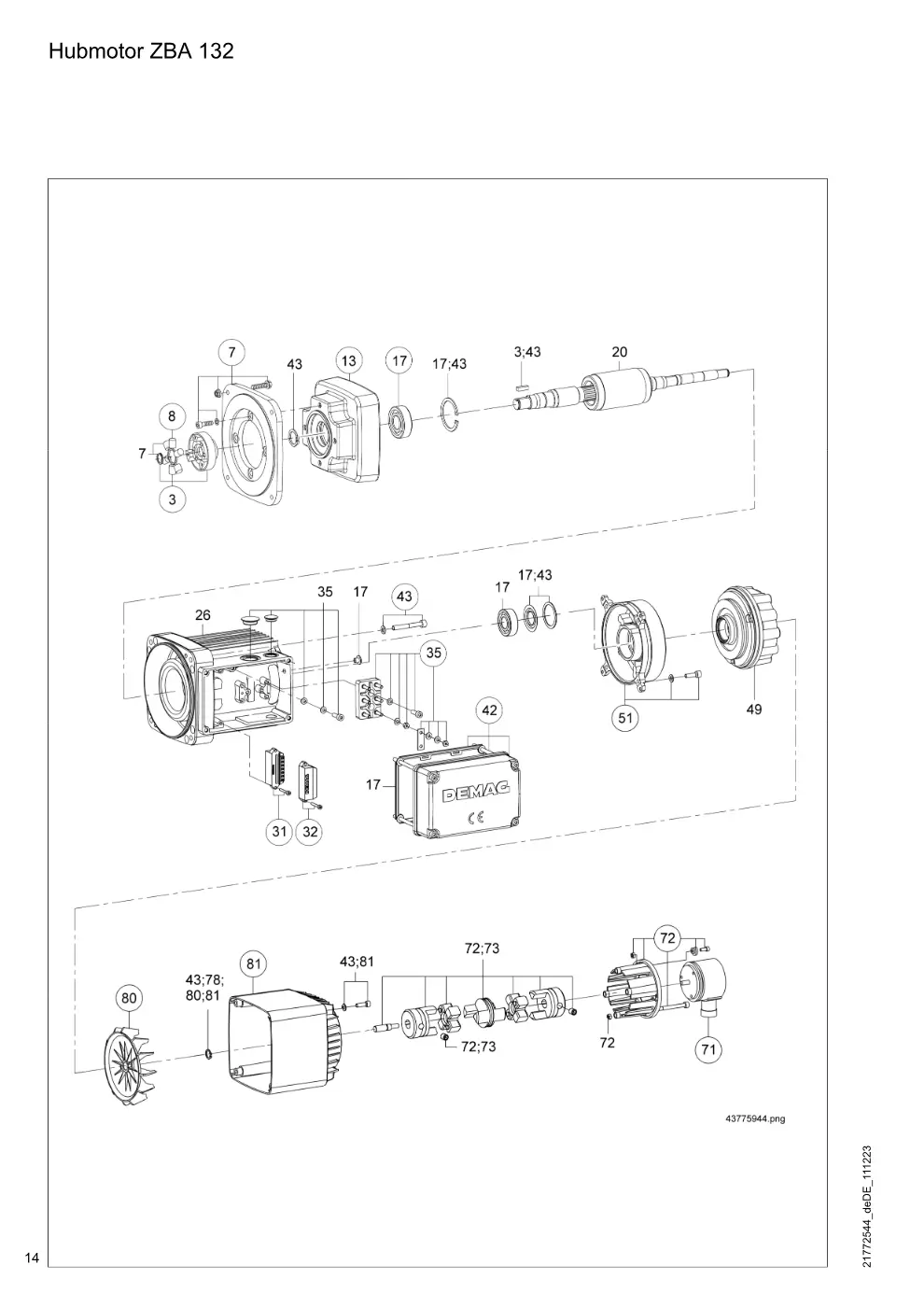

Hubmotor ZBA 132 (Seite 14)

Demag DH 400 – Hubmotor ZBA 132, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-24K	35192233	1
7	Zwischenflansch ZBA132-DH400	75290133	1
8	Rollenstern Kupplung H2	75226133	1
13	Lagerschild B14 Z132	23865284	1
17	Lagerungs- und Dichtungsset Z112/132	56233533	1
20	Läufer ZBA132A KUP	23832584	1
20	Läufer ZBA132B KUP	23832684	1
31	Bremsenansteuerung GS 1 AC B050, B140	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z112 /132	31816633	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z112 /132	34247433	1
51	Lagerschildset BS ZB112/132	23866333	1
71	Drehgeber AG3 HTL	20444384	1
72	Anbauteile AG1-3/ Z132 AL-DG	23848433	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80), DG, lang	23874033	1

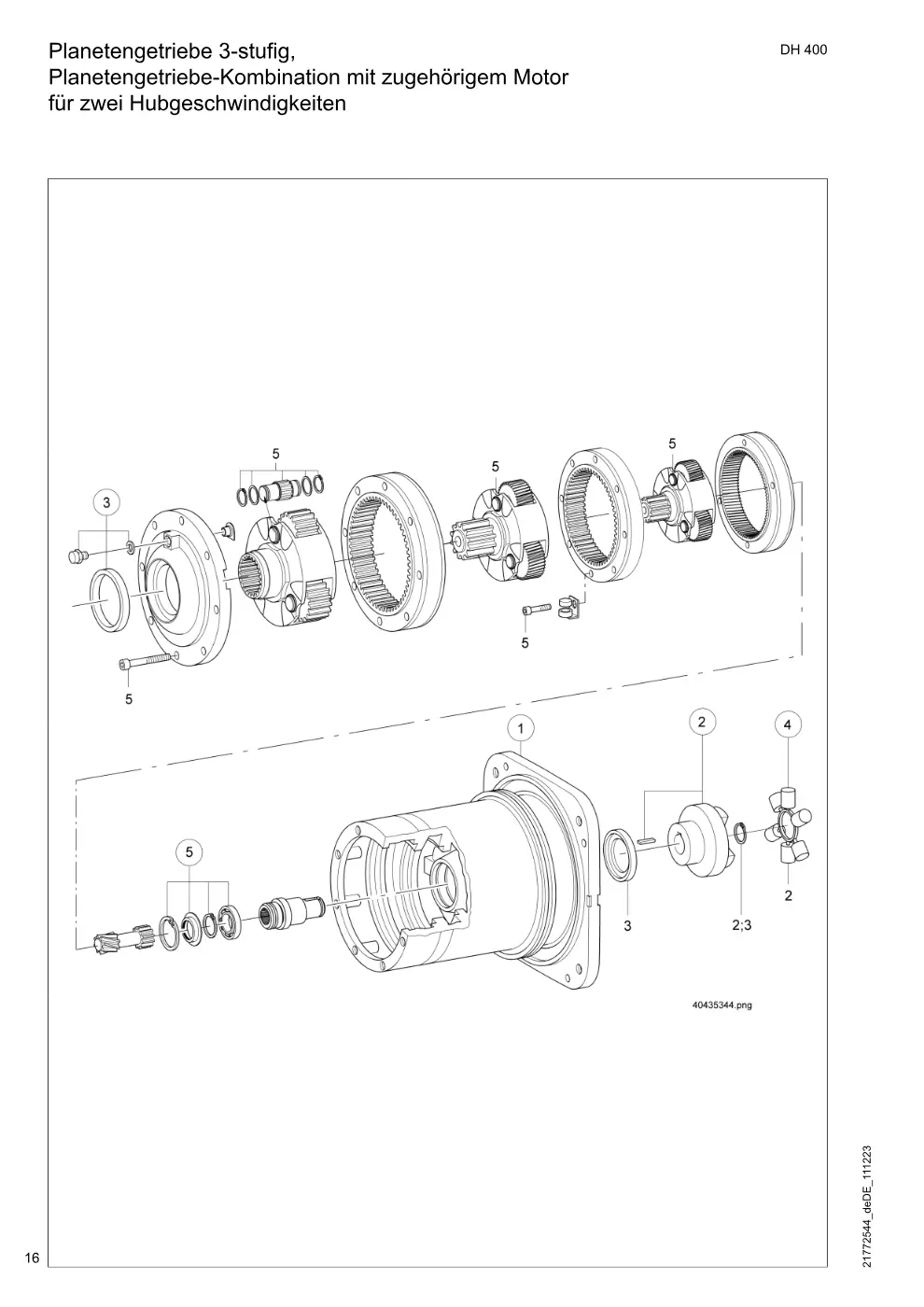

Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 16)

Demag DH 400 – Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B2/12 , , , DH 416, 412 V1, i = 172,9	82273233	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B2/12 , , , DH 410 V1, i = 132,7	82273333	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B2/12 , , , DH 420 V2, i = 172,9	82273233	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B2/12 , , , DH 416, 412 V2, i = 132,7	82273333	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B2/12 , , , DH 410 V2, i = 102,7	82273433	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 140 B2/12 , , , DH 425 V3, i = 132,7	82273333	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 140 B2/12 , , , DH 420 V3, i = 102,7	82273433	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 140 B2/12 , , , DH 416, 412 V3, i = 85,7	82270533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 140 B2/12 , , , DH 410 V3, i = 65,7	82273533	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 300/400	82215033	1
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 300/ 400 3Stuf	82217033	1

Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 18)

Demag DH 400 – Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 100 B4 , , , DH 425 V1, i = 132,7	82273333	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 100 B4 , , , DH 420, 412 V1, i = 102,7	82273433	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 100 B4 , , , DH 416, 410 V1, i = 85,7	82270533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B4 , , , DH 425 V2, i = 102,7	82273433	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B4 , , , DH 420 V2, i = 85,7	82270533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B4 , , , DH 416, 412 V2, i = 65,7	82273533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 112 B4 , , , DH 410 V2, i = 50,9	82270733	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B4 , , , DH 425 V3, i = 65,7	82273533	1
1	Getriebeset DH 300/400 3ST Getriebe für Motor KBH 125 B4 , , , DH 420 V3, i = 50,9	82270733	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 300/400	82215033	1
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 300/ 400 3Stuf	82217033	1

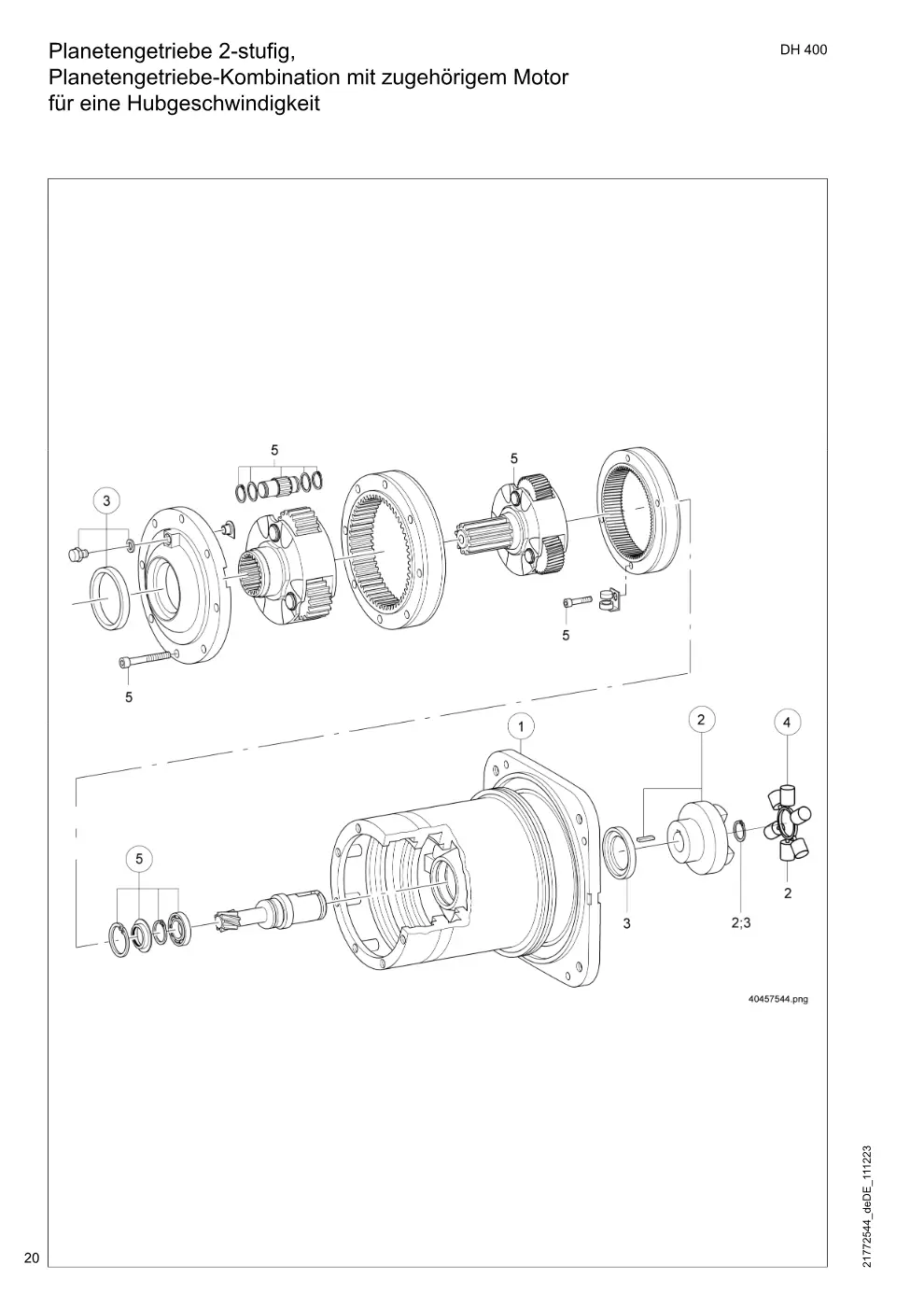

Planetengetriebe 2-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 20)

Demag DH 400 – Planetengetriebe 2-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 300/400 2ST Getriebe für Motor KBH 125 B4 , , , DH 416, 412 V3, i = 44,3	82271133	1
1	Getriebeset DH 300/400 2ST Getriebe für Motor KBH 125 B4 , , , DH 410 V3, i = 34,3	82271233	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 300/400	82215033	1
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 300/ 400 2Stuf	82216933	1

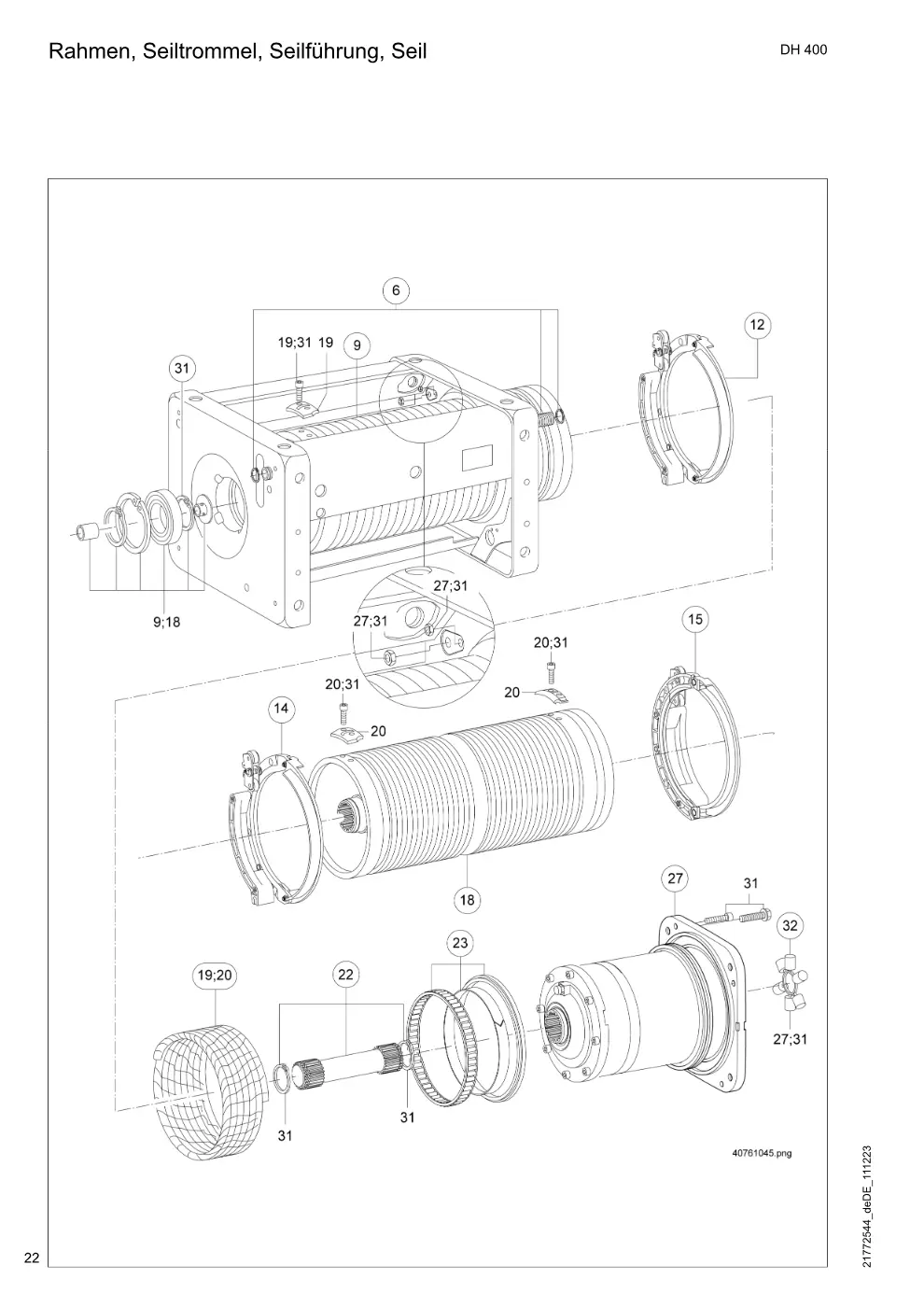

Rahmen, Seiltrommel, Seilführung, Seil (Seite 22)

Demag DH 400 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Rahmen DH 300/400 H12	82276833	1
6	Rahmen DH 300/400 H20	82277033	1
9	Seiltrommel 1ril H12 11 1/1, 2/1, 4/1	82230233	1
9	Seiltrommel 1ril H20 11 1/1, 2/1, 4/1	82230433	1
12	Seilführung links 3-4/11 1/1, 2/1, 4/1, säurefest	82280233	1
12	Seilführungsset links V. 3-4/11 1/1, 2/1, 4/1, säurefest, verstärkt	82285033	1
14	Seilführung links 3-4/ 7,5 2/2, 4/2, säurefest	82281133	1
14	Seilführungsset links V. 3-4/ 7,5 2/2, 4/2, säurefest, verstärkt	82286033	1
15	Seilführung rechts 3-4/ 7,5 2/2, 4/2, säurefest	82282133	1
15	Seilführungsset rechts V. 3-4/ 7,5 2/2, 4/2, säurefest, verstärkt	82286233	1
18	Seiltrommel 2ril H12 7,5 2/2, 4/2	82231233	1
18	Seiltrommel 2ril H20 7,5 2/2, 4/2	82231433	1
19	Drahtseilset DH3/400 11 H12 1/1 DH 420	82244033	1
19	Drahtseilset DH3/400 11 H12 1/1 DH 416, 412, 410	82244133	1
19	Drahtseilset DH3/400 11 H20 1/1 DH 420	82244233	1
19	Drahtseilset DH3/400 11 H20 1/1 DH 416, 412, 410	82244333	1
19	Drahtseilset DH 400 11 H12 2/1 DH 410	82248533	1
19	Drahtseilset DH3/400 11 H20 2/1 DH 425, 420, 416, 412	82248633	1
19	Drahtseilset DH 400 11 H20 2/1 DH 410	82248733	1
19	Drahtseilset DH 400 11 H12 4/1 DH 410	82248833	1
19	Drahtseilset DH 400 11 H20 4/1 DH 410	82248933	1
19	Drahtseilset DH3/400 11 H20 4/1 DH 425, 420, 416, 412	82249233	1
19	Drahtseilset DH3/400 11 H12 4/1 DH 425, 420, 416, 412	82249433	1
19	Drahtseilset DH3/400 11 H12 2/1 DH 425, 420, 416, 412	82249533	1
20	Drahtseilset DH3/400 7 H12 2/2 DH 416, 412, 410	82245333	1
20	Drahtseilset DH3/400 7 H20 2/2 DH 416, 412, 410	82245433	1
20	Drahtseilset DH3/400 7,5H12 4/2 DH 425, 420, 416, 412	82247133 → 82245533	1
20	Drahtseilset DH3/400 7,5H20 4/2 DH 425, 420, 416, 412	82247233 → 82245733	1
20	Drahtseilset DH 400 7,5H12 4/2 DH 410	82247933	1
20	Drahtseilset DH 400 7,5H20 4/2 DH 410	82248033	1
22	Steckwelle DH 300/400 H12	82217633	1
22	Steckwelle DH 300/400 H20	82217733	1
23	Einbausatz Trommellager 30Brt	82236533	1
31	Montageteileset DH 300/400	82209633	1
32	Rollenstern Kupplung H2	75226133	1

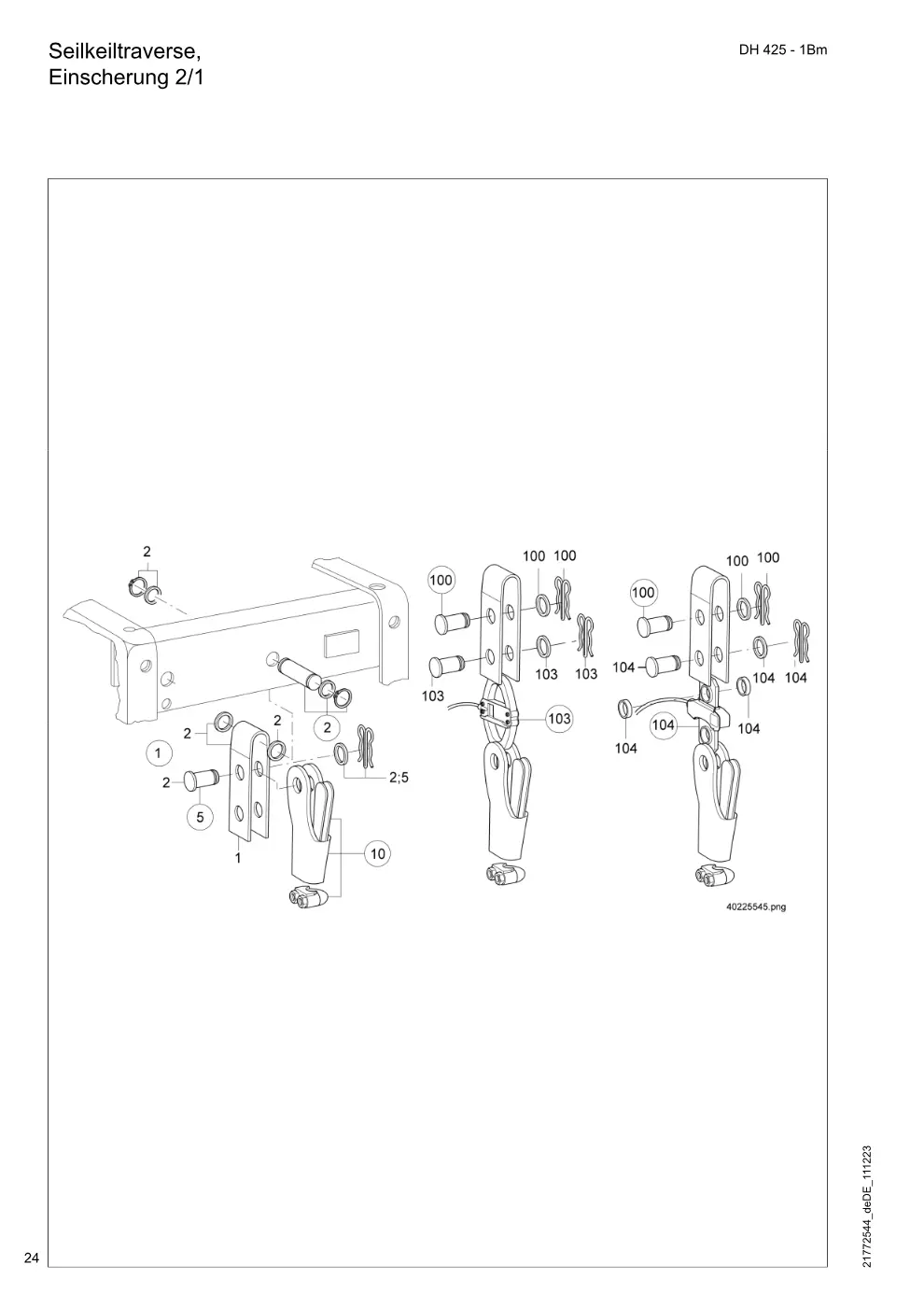

Seilkeiltraverse, Einscherung 2/1 (Seite 24)

Demag DH 400 – Seilkeiltraverse, Einscherung 2/1, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 425 Set kpl. (Teil-Nr. 2, 5, 10)	82830133	1
2	Bolzenanschlussset 2/1	82357933	1
5	Bolzenanschlussset+Federstecker	82358033	1
10	Seiltaschenset DH425 2/1	82821833	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 2,5 T Set DH 425	49159233	1
104	Zugmessstab Set ZMS 2,50t DH 425	49139233	1

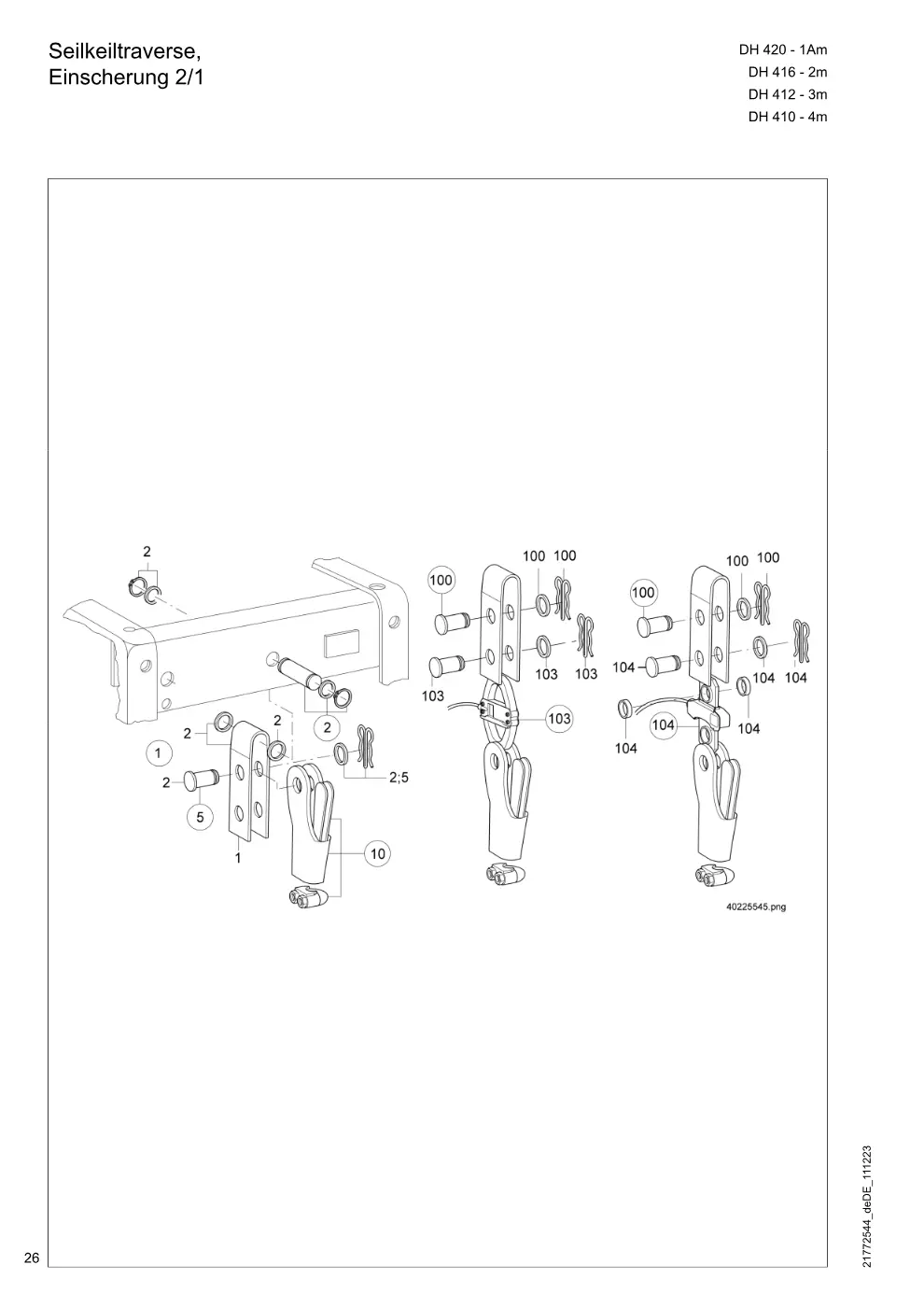

Seilkeiltraverse, Einscherung 2/1 (Seite 26)

Demag DH 400 – Seilkeiltraverse, Einscherung 2/1, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 3-400 2/1 kpl. (Teil-Nr. 2, 5, 10)	82830033	1
2	Bolzenanschlussset 2/1	82357933	1
5	Bolzenanschlussset+Federstecker	82258033	1
10	Seiltaschenset DH300/400	82811233	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 1,6 T Set DH 416	49159633	1
103	Gerät MGS 2,0 T DH 420	49160544	1
103	Gerät MGS 1,25 T Set DH 412	49169633	1
103	Gerät MGS 1,0 T Set DH 410	49179633	1
104	Zugmessstab Set ZMS 2,00t DH 420, 416, 412, 410	49160033	1

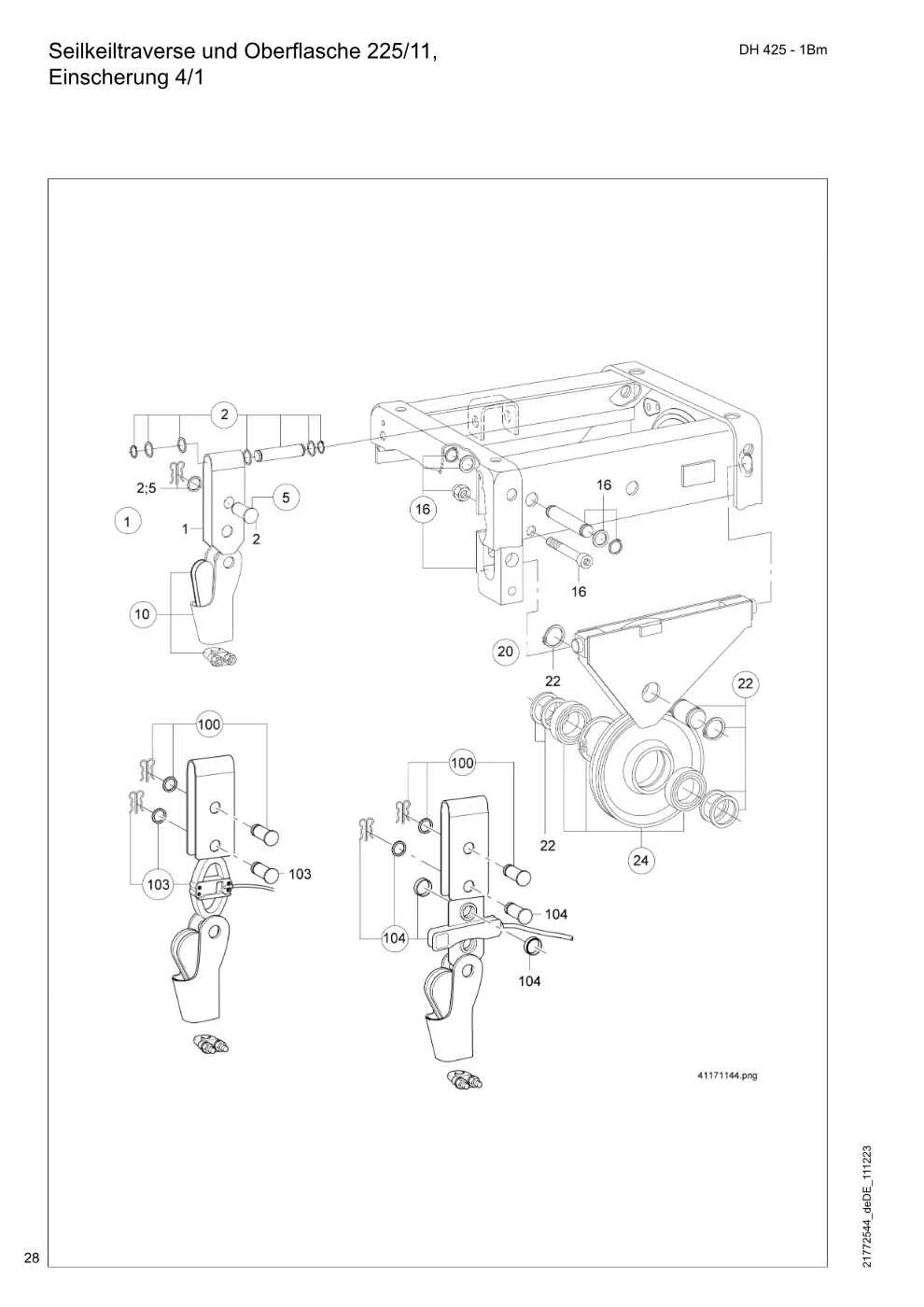

Seilkeiltraverse und Oberflasche 225/11, Einscherung 4/1 (Seite 28)

Demag DH 400 – Seilkeiltraverse und Oberflasche 225/11, Einscherung 4/1, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 425 Set kpl. (Teil-Nr. 2, 10)	82830133	1
2	Bolzenanschlussset 2/1 4/1	82357933	1
5	Bolzenanschlussset+Federstecker	82358033	1
10	Seiltaschenset DH425 2/1	82821833	1
16	Montageteile Oberflasche Set	82815833	1
20	Oberflaschenset 225 11 4/1 kpl. (Teil-Nr. 22, 24)	82814033	1
22	Oberflaschenbolzen DH3-600	82815433	1
24	Seilrollenset 225/11	82911233	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 2,5 T Set DH 425	49159233	1
104	Zugmessstab Set ZMS 2,50t DH 425	49139233	1

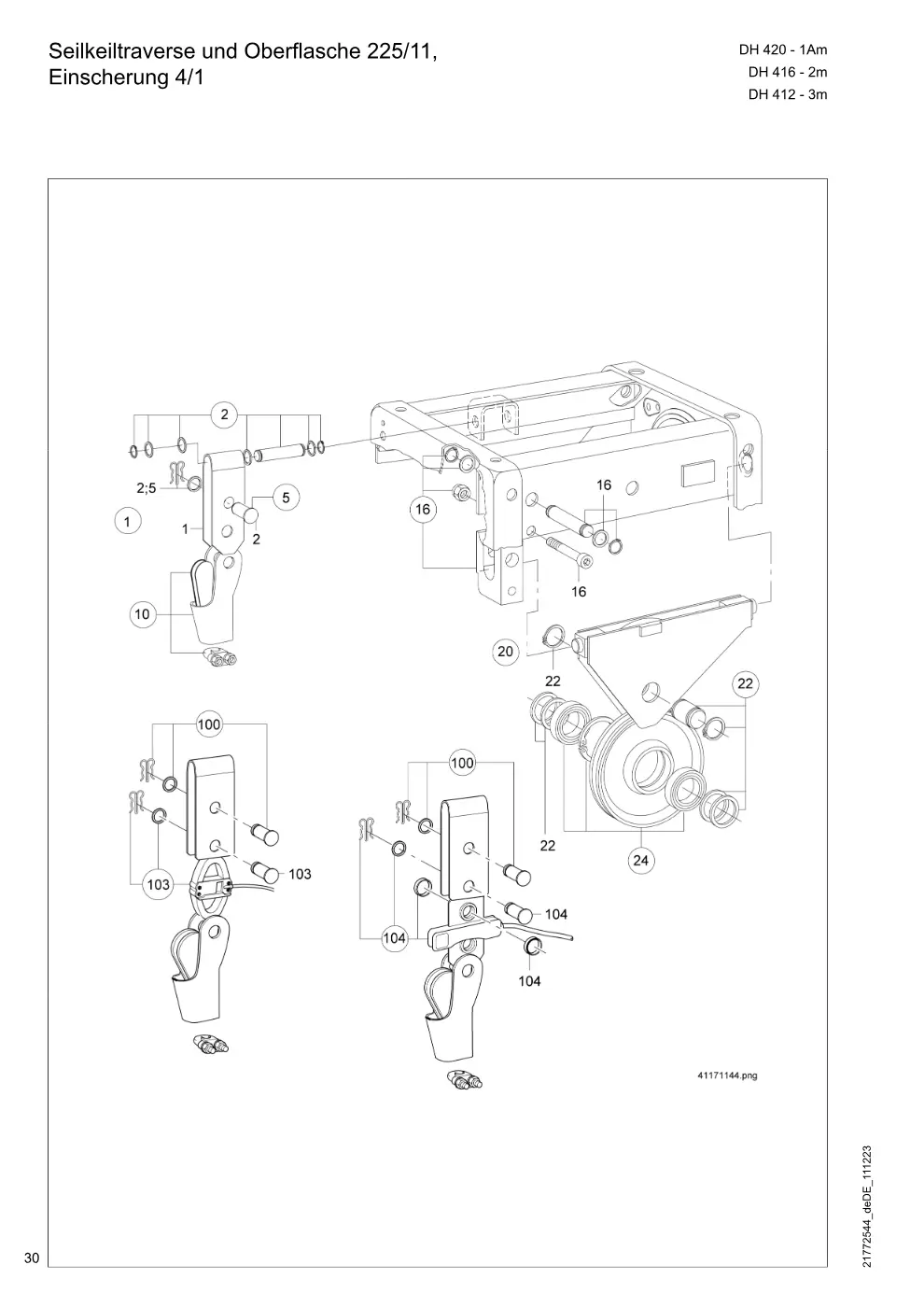

Seilkeiltraverse und Oberflasche 225/11, Einscherung 4/1 (Seite 30)

Demag DH 400 – Seilkeiltraverse und Oberflasche 225/11, Einscherung 4/1, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 3-400 2/1 kpl. (Teil-Nr. 2, 10)	82830033	1
2	Bolzenanschlussset 2/1 4/1	82357933	1
5	Bolzenanschlussset+Federstecker	82258033	1
10	Seiltaschenset DH300/400	82811233	1
16	Montageteile Oberflasche Set	82815833	1
20	Oberflaschenset 225 11 4/1 kpl. (Teil-Nr. 22, 24)	82814033	1
22	Oberflaschenbolzen DH3-600	82815433	1
24	Seilrollenset 225/11	82911233	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 1,6 T Set DH 416	49159633	1
103	Gerät MGS 2,0 T DH 420	49160544	1
103	Gerät MGS 1,25 T Set DH 412	49169633	1
104	Zugmessstab Set ZMS 2,00t DH 420, 416, 412	49160033	1

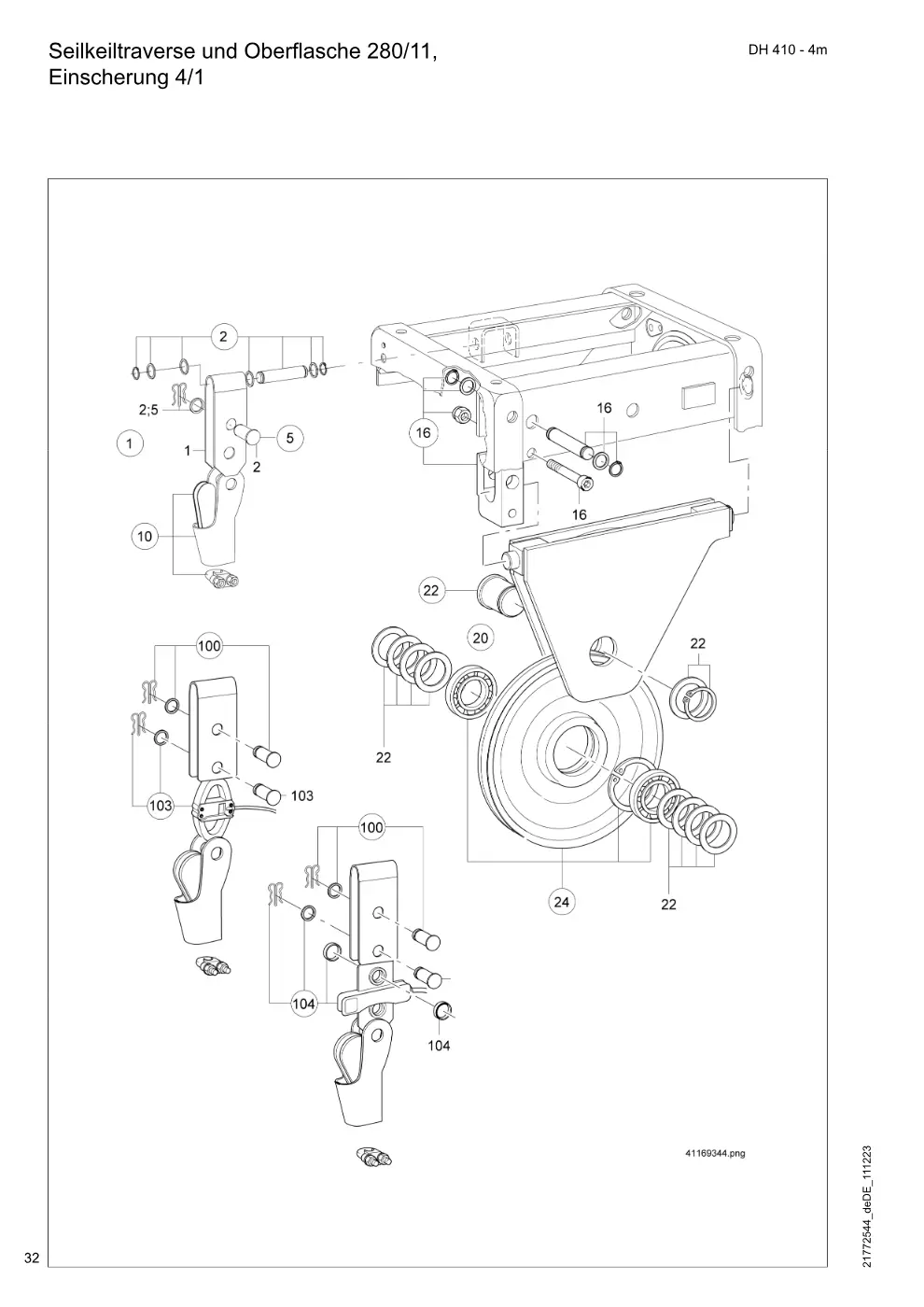

Seilkeiltraverse und Oberflasche 280/11, Einscherung 4/1 (Seite 32)

Demag DH 400 – Seilkeiltraverse und Oberflasche 280/11, Einscherung 4/1, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 3-400 2/1 kpl. (Teil-Nr. 2, 10)	82830033	1
2	Bolzenanschlussset 2/1 4/1	82357933	1
5	Bolzenanschlussset+Federstecker	82258033	1
10	Seiltaschenset DH300/400	82811233	1
16	Montageteile Oberflasche Set	82815833	1
20	Oberflaschenset 280 11 4/1 kpl. (Teil-Nr. 22, 24)	82816033	1
22	Kopfbolzen DH 3-600	82883333	1
24	Seilrollenset 280/11,3 3-600 KG-L	82968533	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 1,0 T Set DH 410	49179633	1
104	Zugmessstab Set ZMS 2,00t DH 410	49160033	1

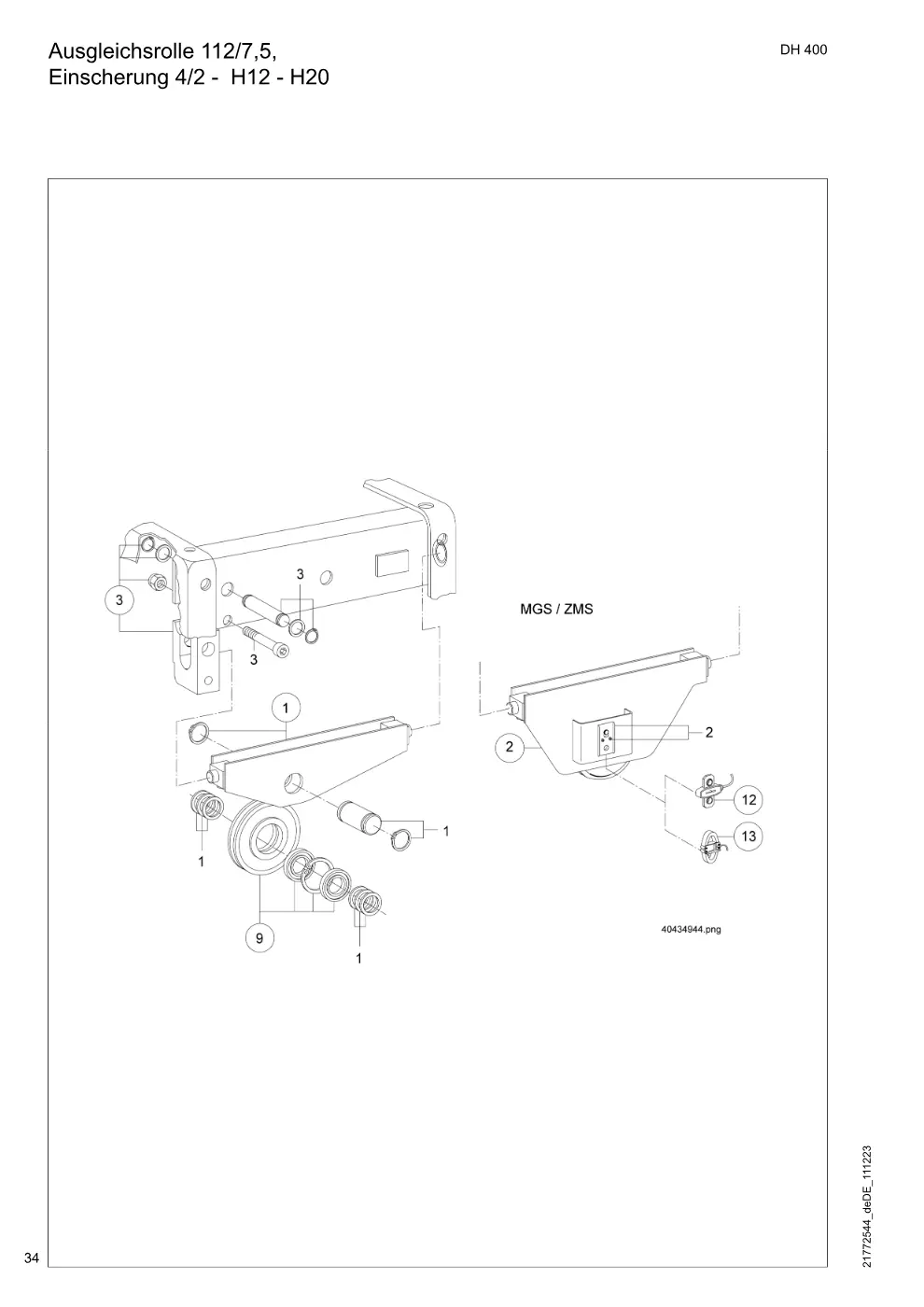

Ausgleichsrolle 112/7,5, Einscherung 4/2 - H12 - H20 (Seite 34)

Demag DH 400 – Ausgleichsrolle 112/7,5, Einscherung 4/2 - H12 - H20, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrollenset 112/ 7,5 H12 kpl. (Teil-Nr.	82817033	1
1	Ausgleichsrollenset 112/ 7,5 H20 kpl. (Teil-Nr.	82817233	1
2	Ausgleichsrolle DH 425 H12 MGS, kpl. (Teil-Nr.	90478946	1
2	Ausgleichsrolle DH 425 H20 MGS, kpl. (Teil-Nr.	90479146	1
2	Ausgleichsrolle DH300400H12 ZMS, kpl. (Teil-Nr.	90479446	1
2	Ausgleichsrolle DH310410H12 MGS, kpl. (Teil-Nr.	90479646	1
2	Ausgleichsrolle DH312412H12 MGS, kpl. (Teil-Nr.	90479746	1
2	Ausgleichsrolle DH316416H12 MGS, kpl. (Teil-Nr.	90479846	1
2	Ausgleichsrolle DH320420H12 MGS, kpl. (Teil-Nr.	90479946	1
2	Ausgleichsrolle DH300400H20 ZMS, kpl. (Teil-Nr.	90480046	1
2	Ausgleichsrolle DH310410H20 MGS, kpl. (Teil-Nr.	90480246	1
2	Ausgleichsrolle DH312412H20 MGS, kpl. (Teil-Nr.	90480346	1
2	Ausgleichsrolle DH316416H20 MGS, kpl. (Teil-Nr.	90480446	1
2	Ausgleichsrolle DH320420H20 MGS, kpl. (Teil-Nr.	90480546	1
3	Montageteile Oberflasche Set	82815833	1
9	Seilrollenset 112 7,5	82819033	1
12	Zugmessstab ZMS 2,00t DH300 DH 420-410	49160044	1
12	Zugmessstab Set ZMS 2,50t DH 425	49139233	1
13	Gerät MGS 0,624T DH 410	49179144	1
13	Gerät MGS 0,8 T DH 412	49169144	1
13	Gerät MGS 1,0 T DH 416	49179644	1
13	Gerät MGS 1,25 T DH 420	49169644	1
13	Gerät MGS 1,25 T DH 425	49169644	1

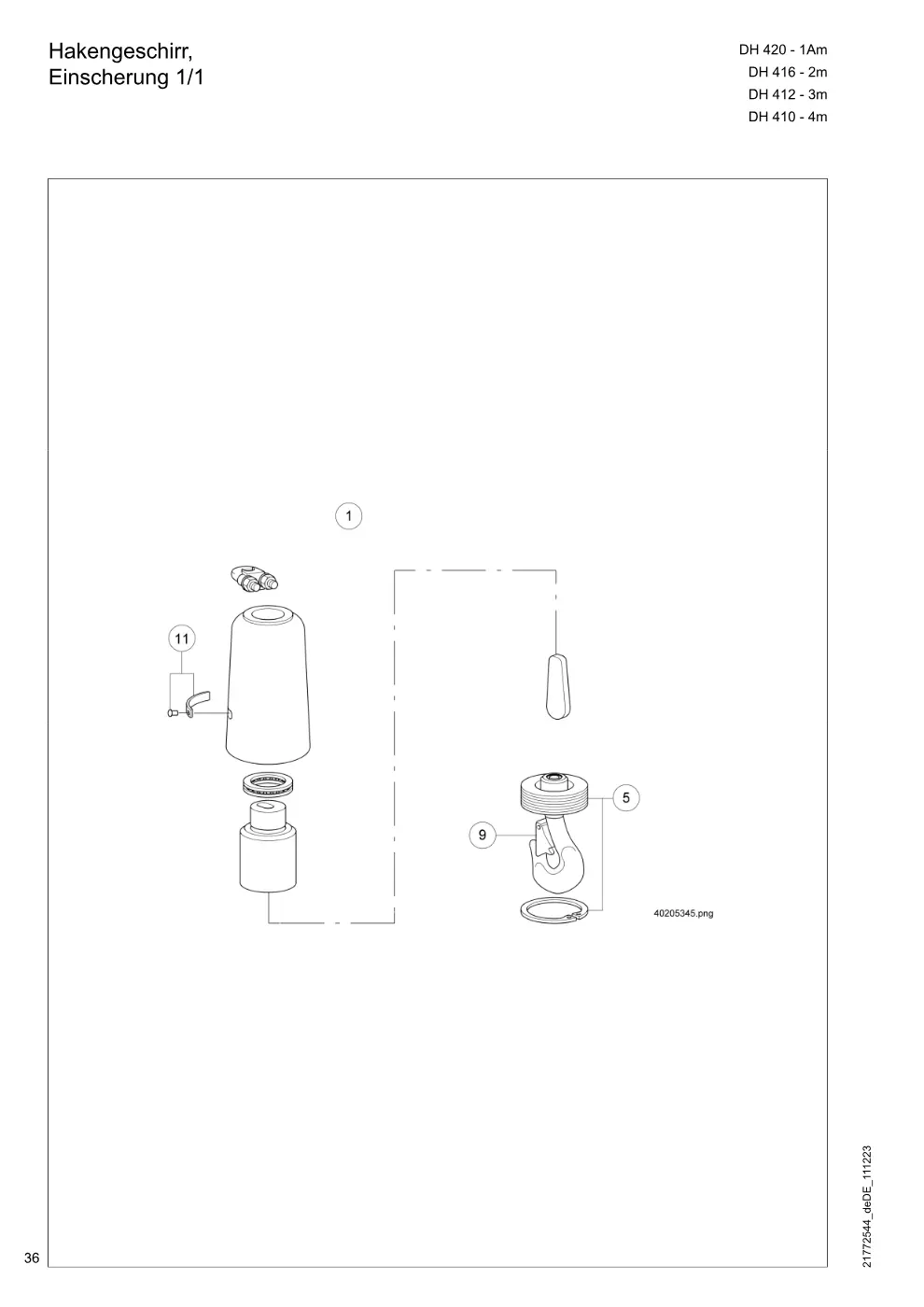

Hakengeschirr, Einscherung 1/1 (Seite 36)

Demag DH 400 – Hakengeschirr, Einscherung 1/1, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr 1/1	59351033	1
5	Einfachhaken Gr. 1S kpl. (Teil-Nr.	59352533	1
9	Hakenmaulsicherung 1	34182433	1
11	Traglastschildset Neutral 1/1	71392133	1

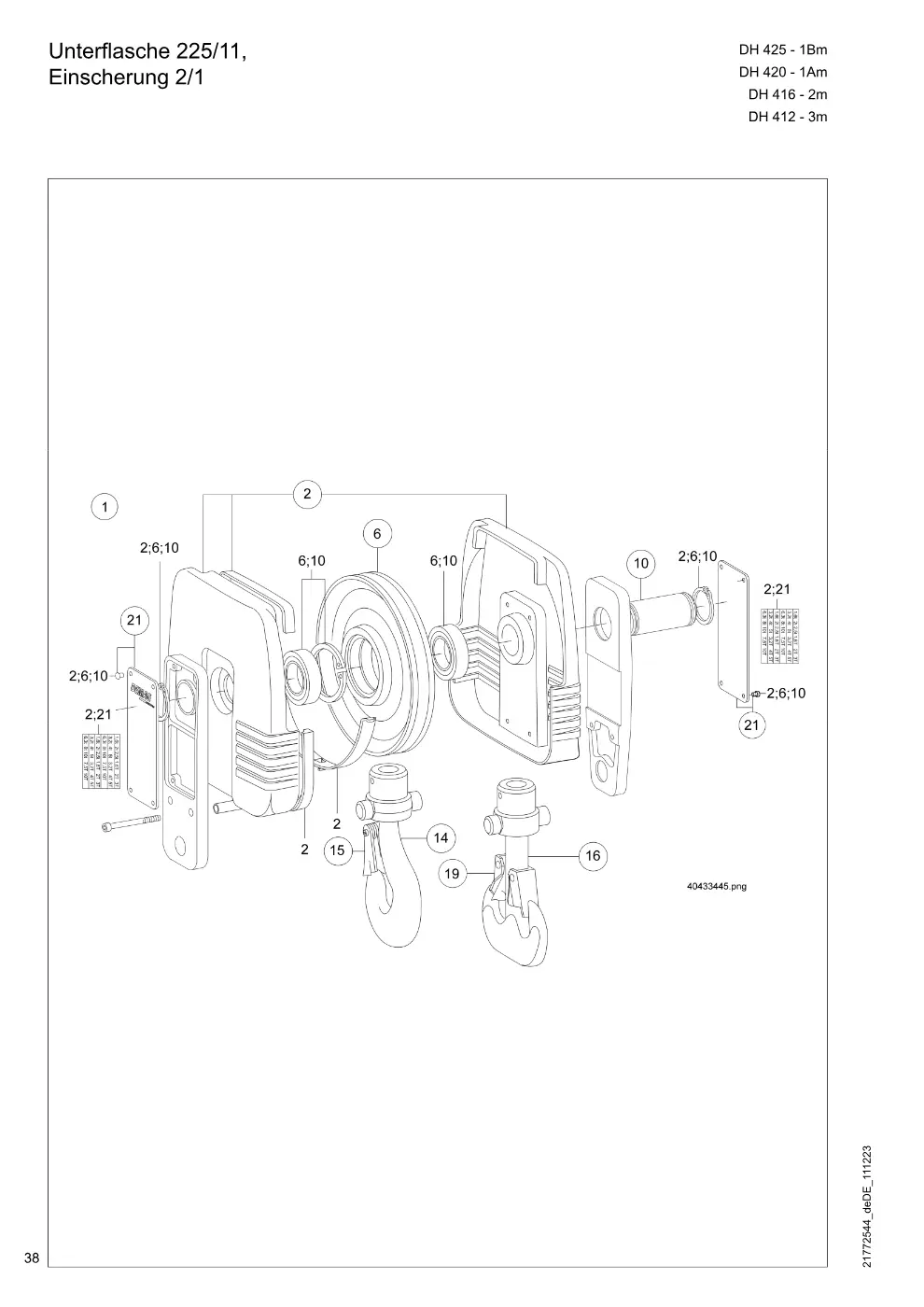

Unterflasche 225/11, Einscherung 2/1 (Seite 38)

Demag DH 400 – Unterflasche 225/11, Einscherung 2/1, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 225/11	82911133	1
2	Seilrollenhaube Set 225 2/1 kpl. (Teil-Nr. 21)	47925533	1
6	Seilrollenset 225/11	82911233	1
10	Bolzenset 225 45x 98 2/1	47930533	1
14	Einfachhaken mit Traverse BSN 1,6T	15084233	1
15	Hakenmaulsicherung 1,6	59217033	1
16	Doppellasthaken mit Traverse BSN 1,6-T	15084433	1
19	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
21	Traglastschildset Neutral	71390033	1

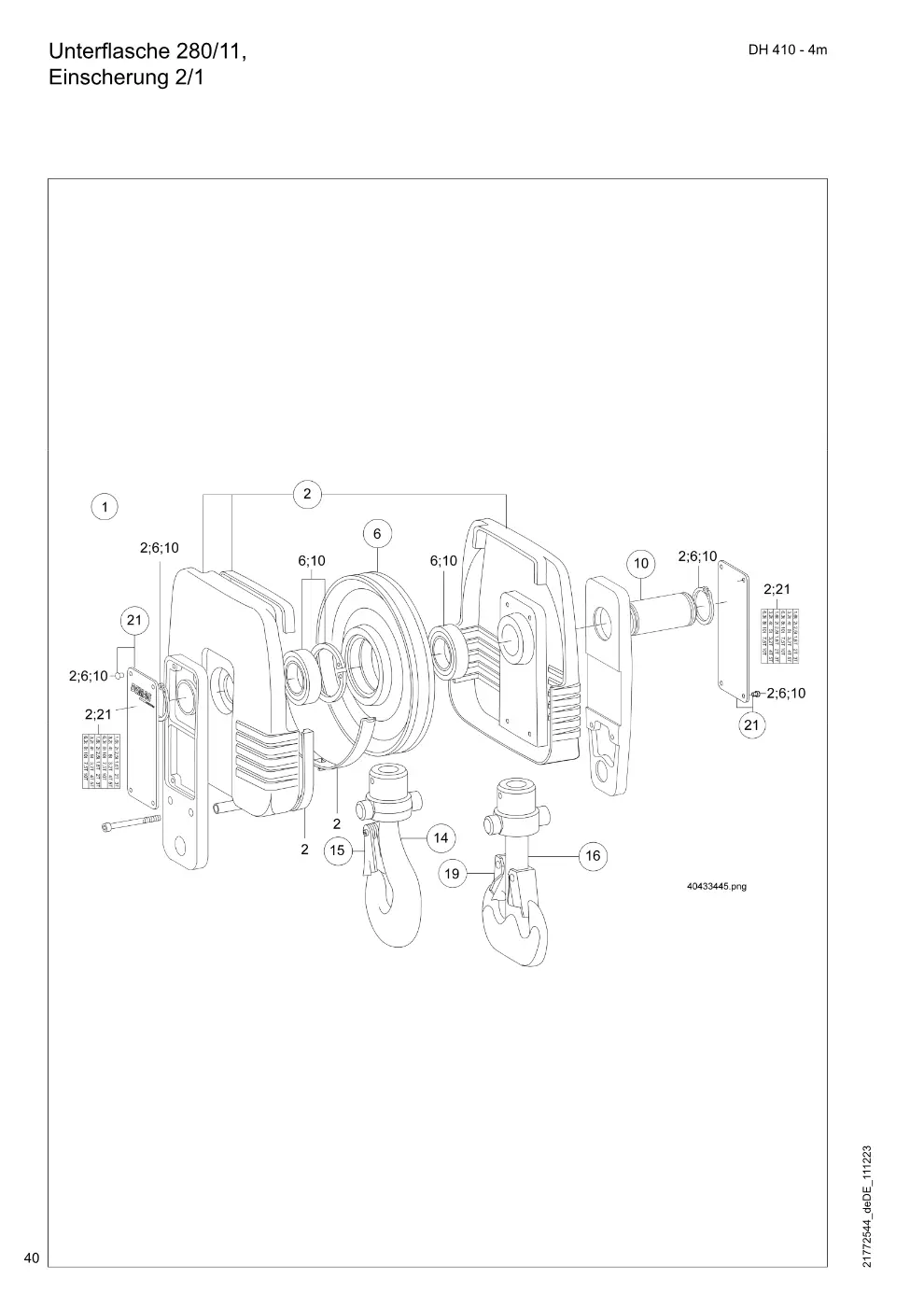

Unterflasche 280/11, Einscherung 2/1 (Seite 40)

Demag DH 400 – Unterflasche 280/11, Einscherung 2/1, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 280/11,3	82921533	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 21)	70587933	1
6	Seilrollenset 280/11,3	82968533	1
10	Unterflaschenbolzen DH400	82920933	1
14	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 15)	15084333	1
15	Hakenmaulsicherung 2,5	34182633	1
16	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 19)	15084533	1
19	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
21	Traglastschildset Neutral	71390033	1

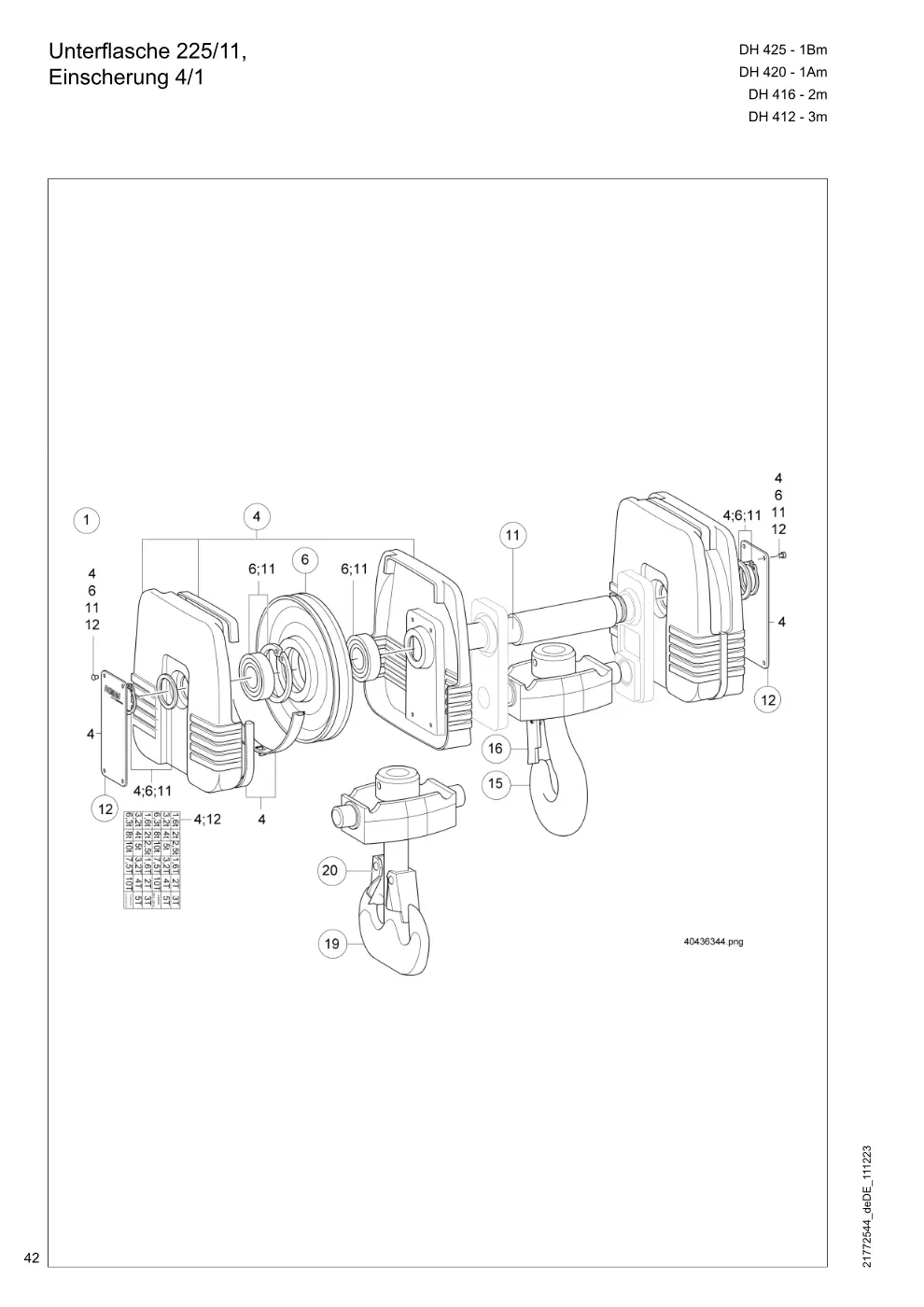

Unterflasche 225/11, Einscherung 4/1 (Seite 42)

Demag DH 400 – Unterflasche 225/11, Einscherung 4/1, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/11	82912533	1
4	Seilrollenhaube Set 4/1, 4/2 kpl. (Teil-Nr. 12)	70598233	1
6	Seilrollenset 225/11	82911233	2
11	Bolzenset 225 45x316 4/1	47930733	1
12	Traglastschildset Neutral	71390033	1
15	Einfachhaken mit Traverse GSN 4 P kpl. (Teil-Nr. 16)	82914133	1
16	Hakenmaulsicherung 4	34182733	1
19	Doppellasthaken GSN 4 +TRAV kpl. (Teil-Nr. 20)	82914933 → 82914944	1
20	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1

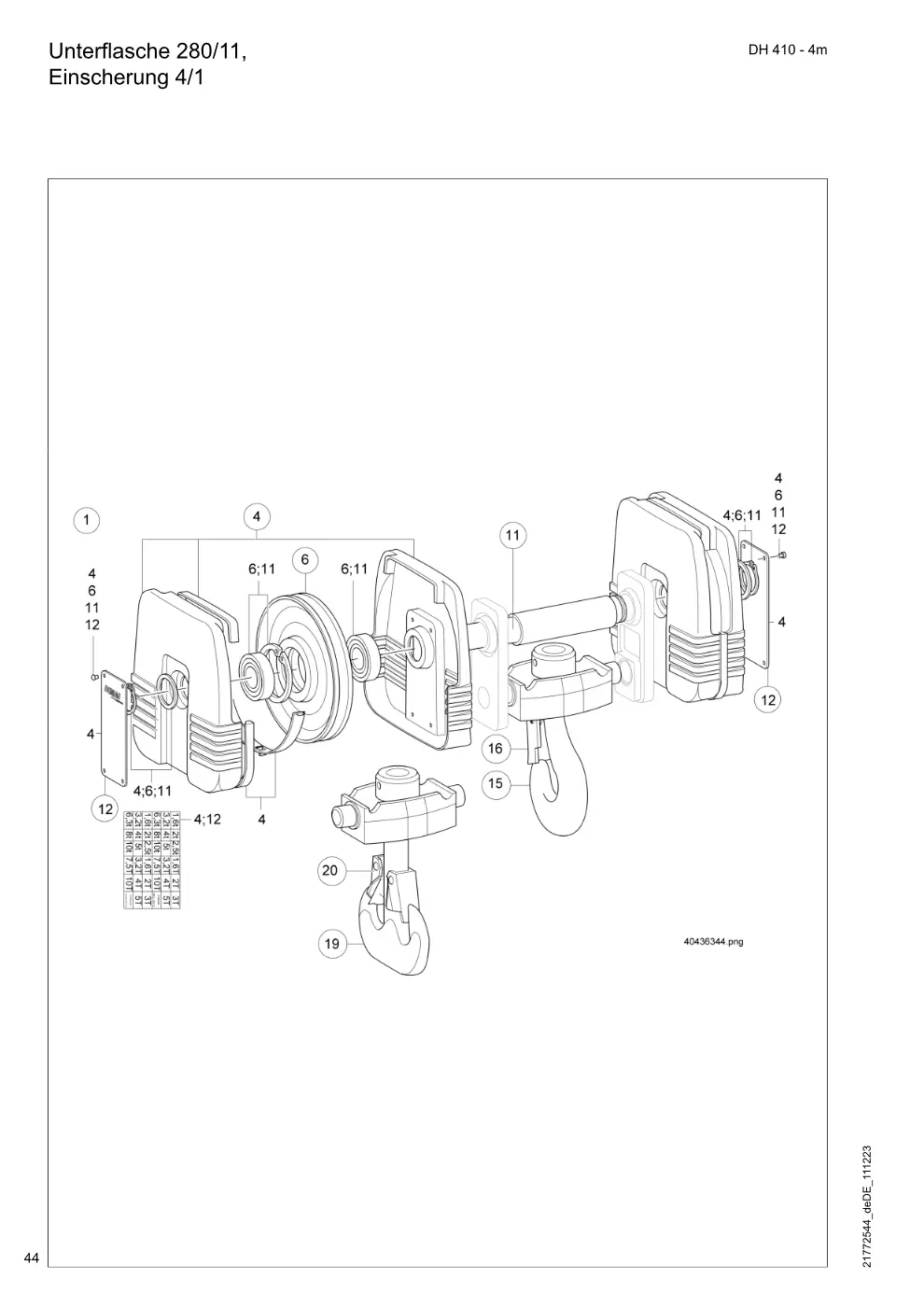

Unterflasche 280/11, Einscherung 4/1 (Seite 44)

Demag DH 400 – Unterflasche 280/11, Einscherung 4/1, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/11,3	82915033	1
4	Seilrollenhaube Set 4/1 4m kpl. (Teil-Nr. 12)	70598333	1
6	Seilrollenset 280/11,3	82968533	2
11	Unterflaschenbolzen DH400	82915133	1
12	Traglastschildset Neutral	71390033	1
15	Einfachhaken mit Traverse GSN 4 P	82914233	1
16	Hakenmaulsicherung 4	34182733	1
20	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	2

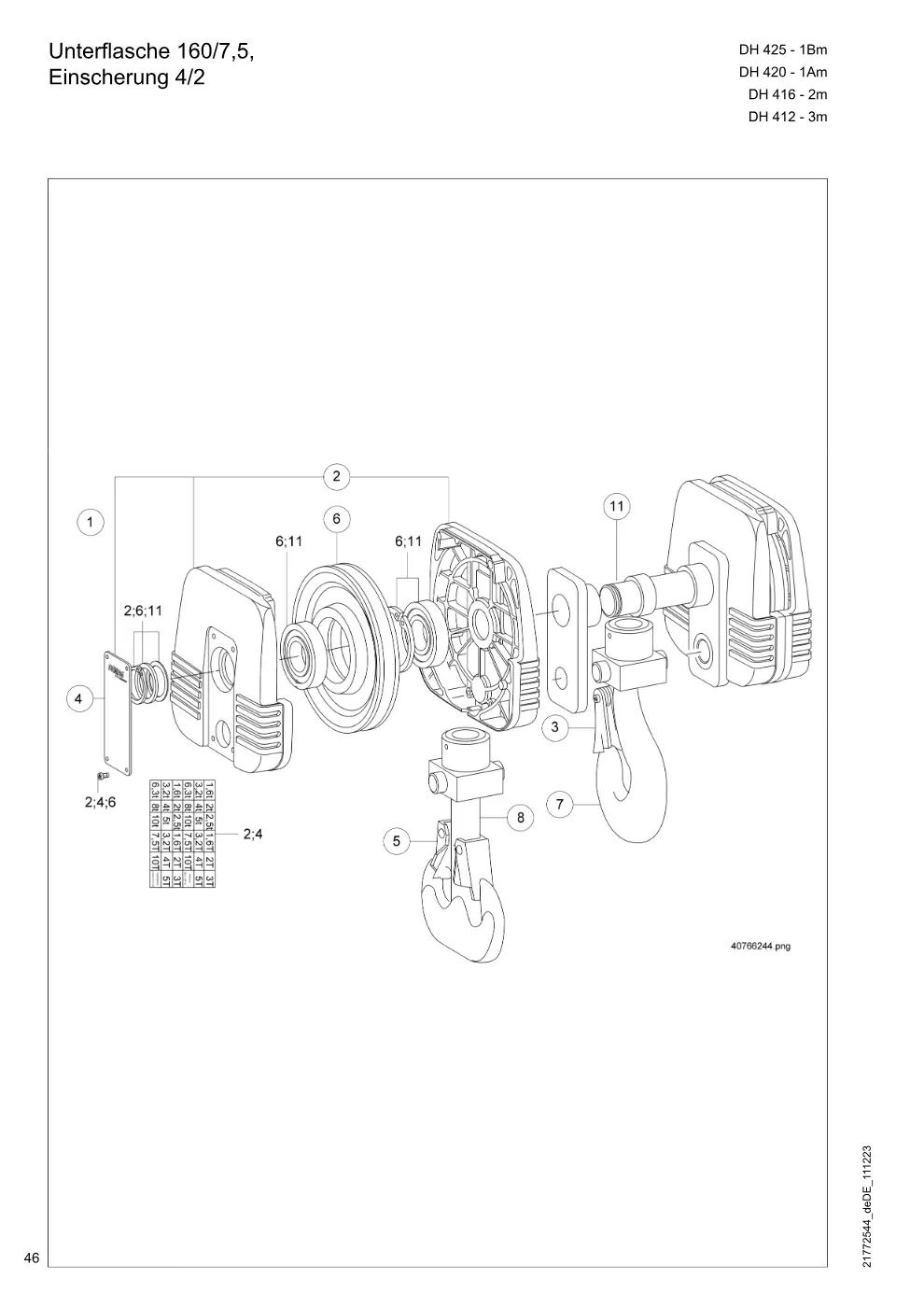

Unterflasche 160/7,5, Einscherung 4/2 (Seite 46)

Demag DH 400 – Unterflasche 160/7,5, Einscherung 4/2, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7,5	82915533	1
2	Seilrollenhaube Set 160 kpl. (Teil-Nr.	70398233	1
3	Hakenmaulsicherung 1,6	59217033	1
4	Traglastschildset Neutral	71390033	1
5	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
6	Seilrollenset 160/ 9 DH	82901433	2
7	Einfachhaken mit Traverse BSN 1,6T kpl. (Teil-Nr.	15084233	1
8	Doppellasthaken mit Traverse BSN 1,6-T	15084433	1
11	Unterflaschenbolzen DH300,400	82915433	1

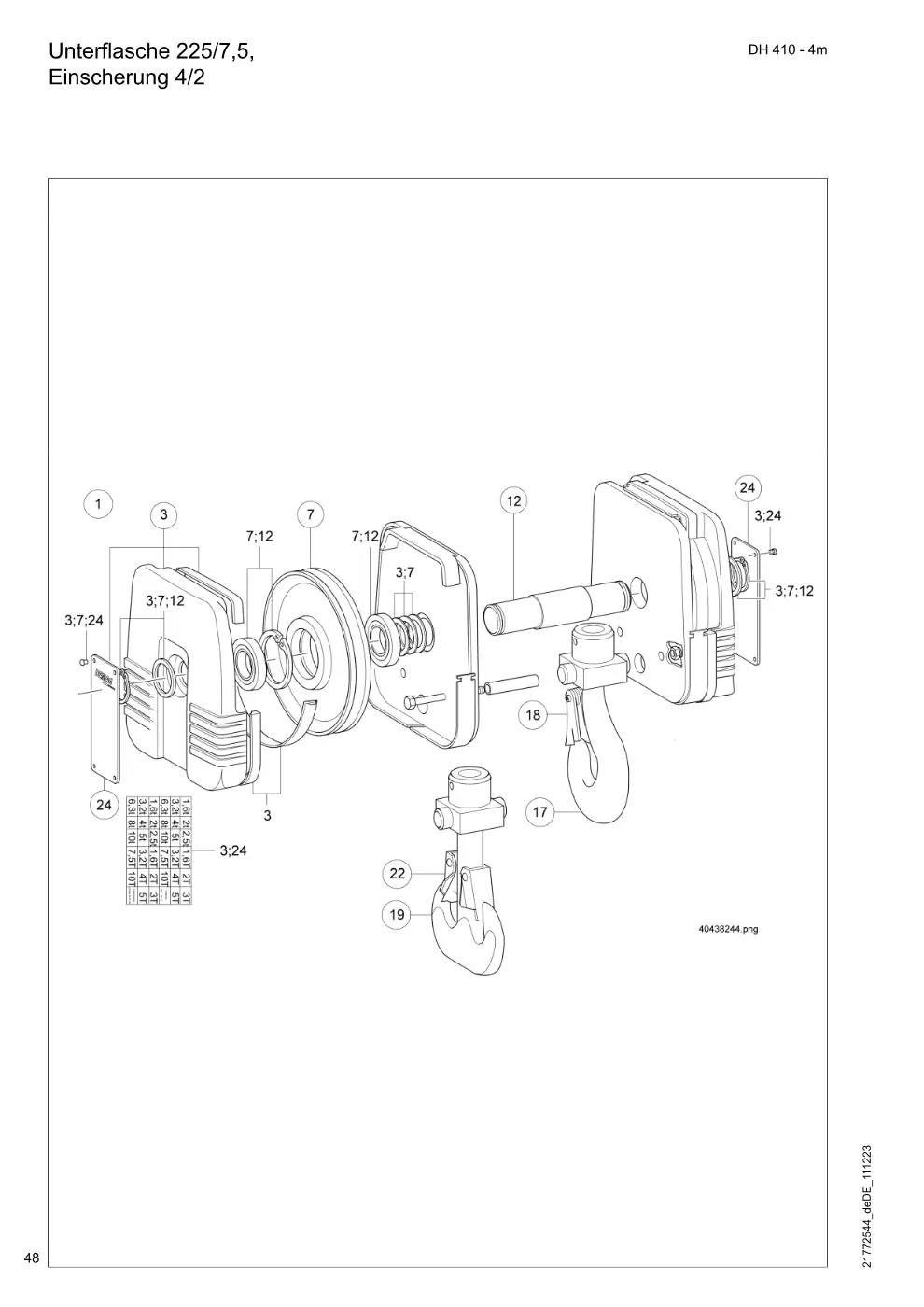

Unterflasche 225/7,5, Einscherung 4/2 (Seite 48)

Demag DH 400 – Unterflasche 225/7,5, Einscherung 4/2, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/ 7,5	82918033	1
3	Seilrollenhaube Set 225 2/1 kpl. (Teil-Nr. 24)	47925533	1
7	Seilrollenset 225/ 7,5	82902233	2
12	Unterflaschenbolzen DH300,400	82918933	1
17	Einfachhaken mit Traverse BSN 1,6T kpl. (Teil-Nr. 18)	15084233	1
18	Hakenmaulsicherung 1,6	59217033	1
19	Doppellasthaken mit Traverse BSN 1,6-T kpl. (Teil-Nr. 22)	15084433	1
22	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
24	Traglastschildset Neutral	71390033	1

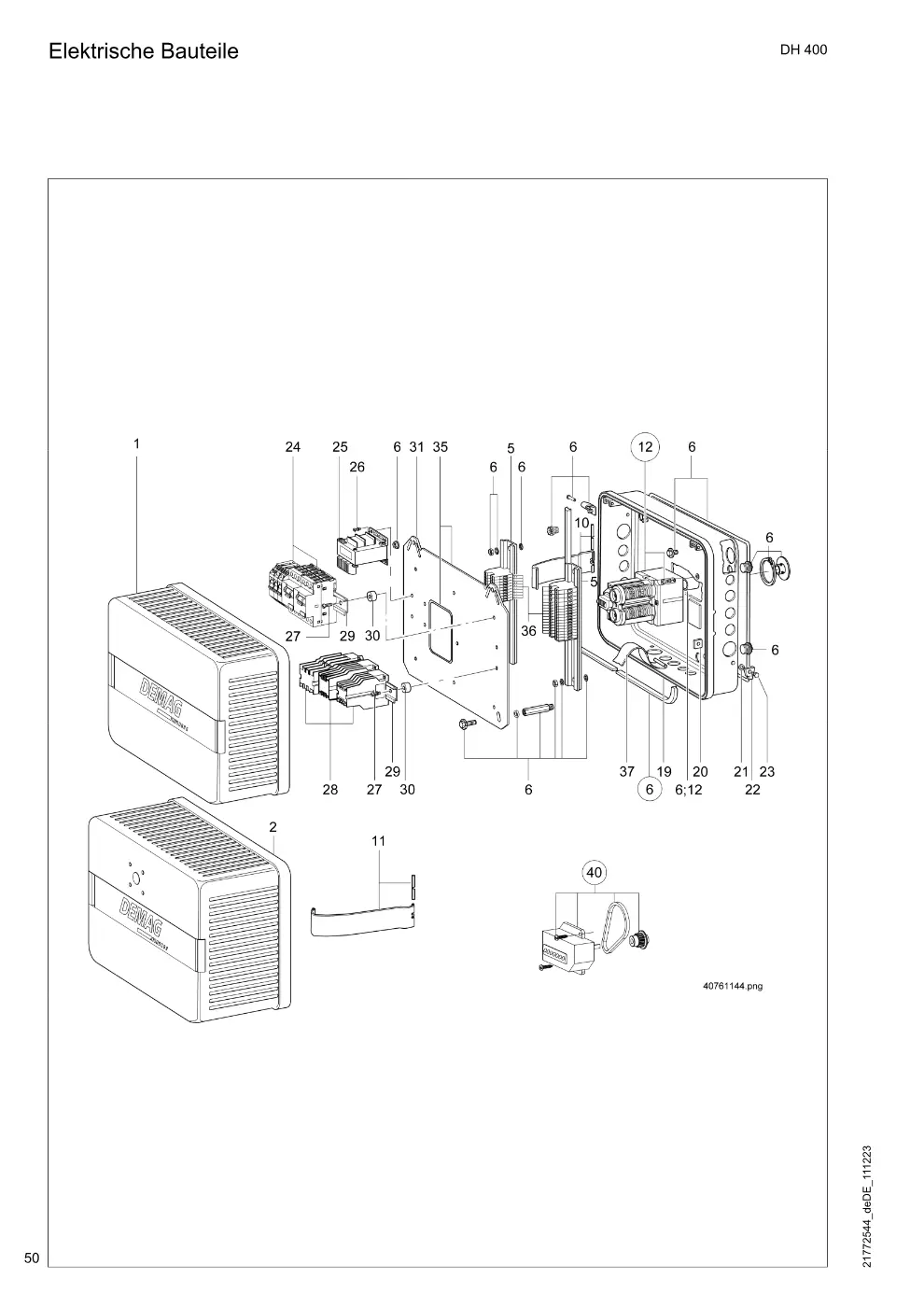

Elektrische Bauteile (Seite 50)

Demag DH 400 – Elektrische Bauteile, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 300 kurz	36050846	1
2	Haube lang DH 300	36050946	1
5	Tragschiene 35 / 7,5X 270M	89493644	2
6	Montageteileset DH 300/400	82209533	1
10	Feder Halterung kurz	36051946	2
11	Feder Halterung lang	36051146	2
12	Getriebegrenzschalter Set DGS 3 -142	87520033	1
12	Getriebegrenzschalter Set DGS 4 -142	87520133	1
19	Gehäuseunterteil DH 300	36050646	1
20	Vierkantmutter M 6X 20X 5	98115244	2
21	Scheibe 6 X 10 X 2,5	34087544	2
22	Zugentlastungsklemme	50441944	2
23	Sechskantschraube M 6 X 12	30740399	2
26	Zylinderschraube M 4 X 8 Z3	31892599	0
27	Zylinderschraube M 5 X 22Z4-1	31895899	0
30	Scheibe 6,3X 20 X10	89487444	0
35	Kantenabdeckung 1,5	89502444	0
37	Scharnierprofil DH300/500	36030246	1
40	Servicepack Zähler DGS	87530244	1

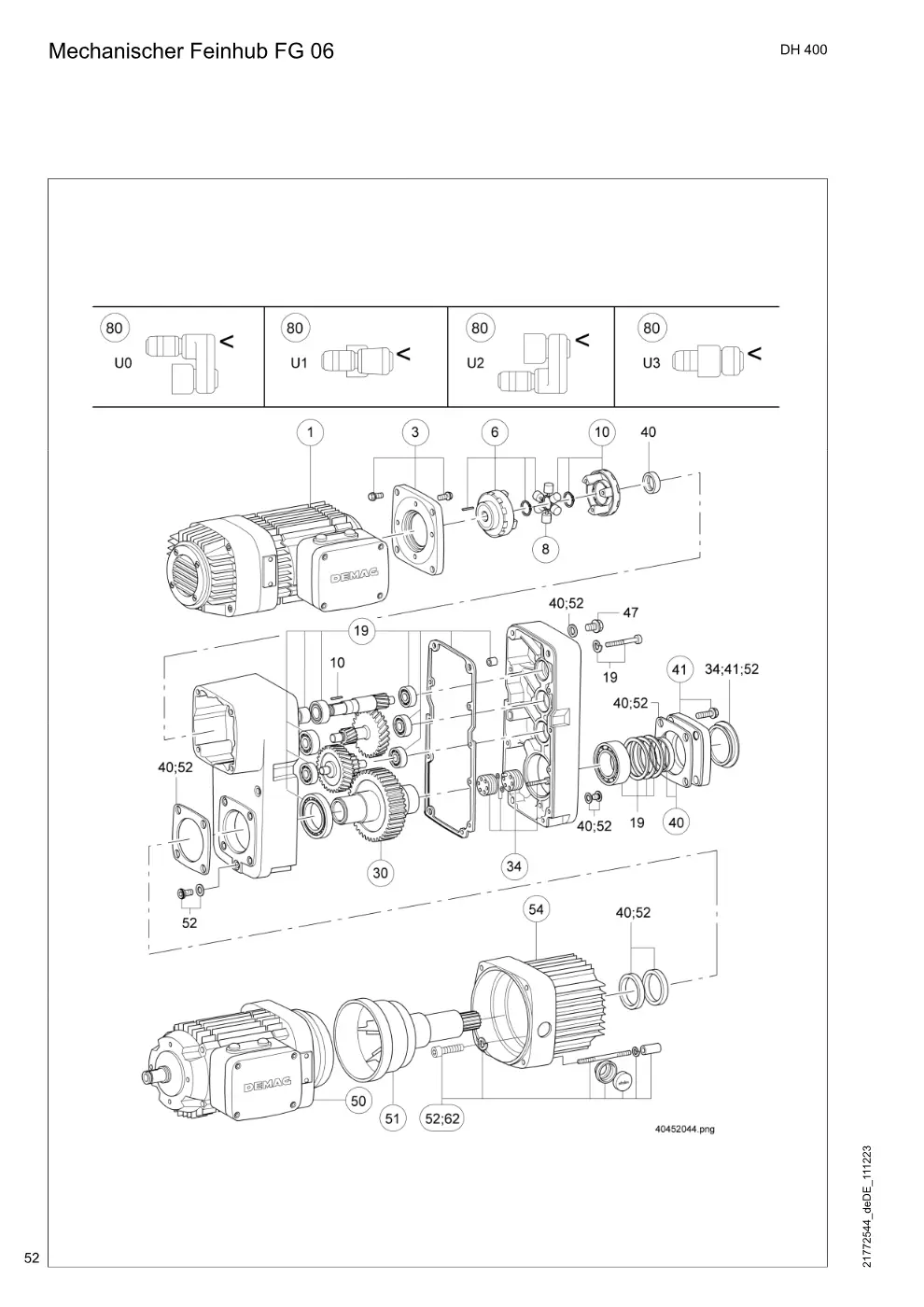

Mechanischer Feinhub FG 06 (Seite 52)

Demag DH 400 – Mechanischer Feinhub FG 06, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Zwischenflansch D04 71 125.1	71502033	1
6	Kupplungsset M H1N-16	35190533	1
8	Rollenstern Kupplung H1	75226033	1
10	Kupplungsset G H1N-16	35193033	1
19	Lagerset FG06	35055133	1
30	Hohlwellenset FG06 1 : 10	81369333	1
34	Bremshubeinstellung Set FG06	35059133	1
40	Dichtungsset FG06	35055233	1
41	Lagerdeckelset FG06	35055333	1
47	Entlüftungsventil A M10X1 !L	34264844	1
51	Bremswellenset FG06KB100	71775433	1
51	Bremswellenset FG06KB100ZN	71776933	1
52	Montageteileset FG06 KB	71721033	1
54	Haubenset FG06/KB 100	71772033	1
62	Befestigungsset Haube FG06	35059033	1

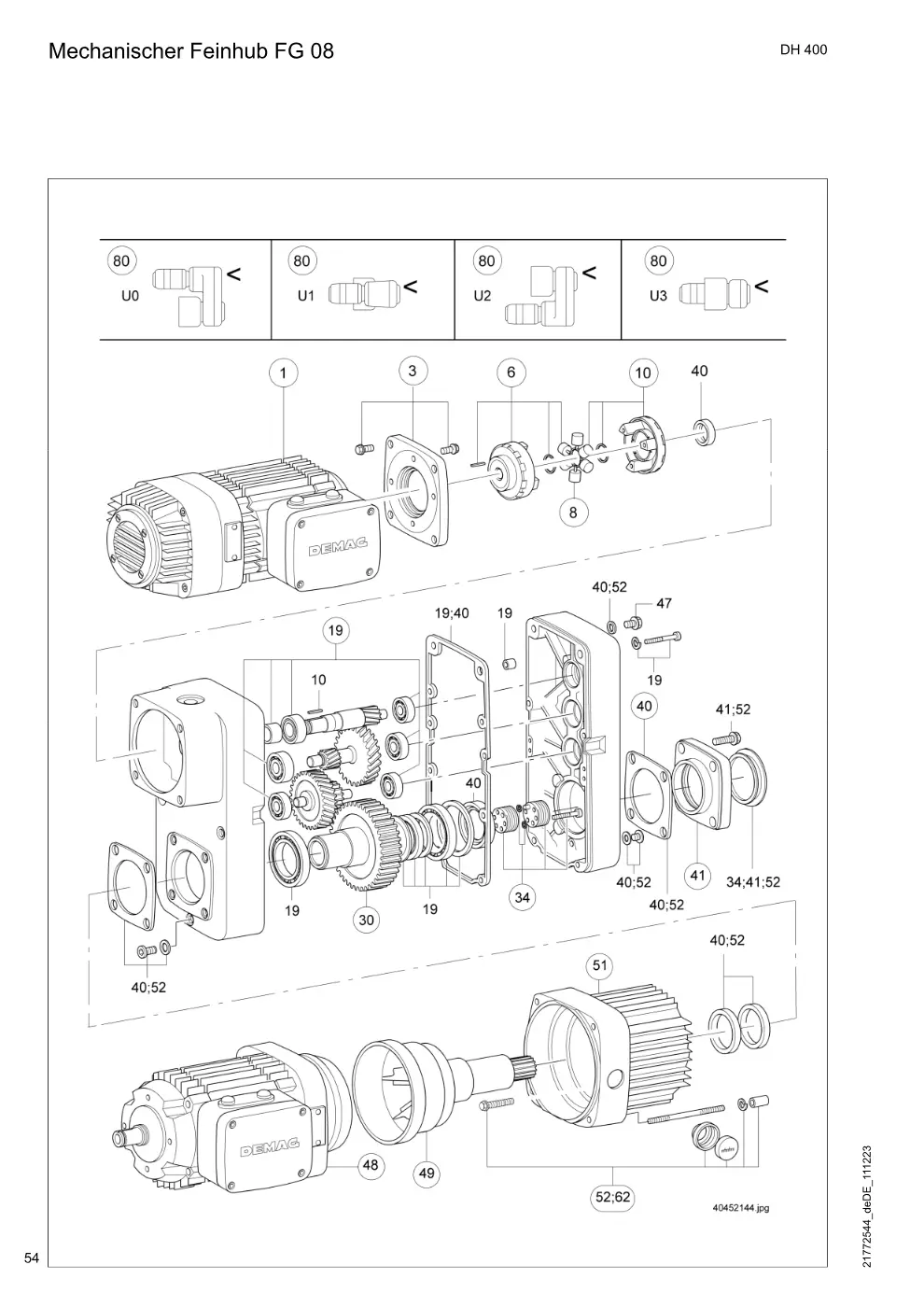

Mechanischer Feinhub FG 08 (Seite 54)

Demag DH 400 – Mechanischer Feinhub FG 08, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Zwischenflanschset 160.1 Mot. 71	71522033	1
3	Zwischenflanschset 160.2 Mot. 80	71522233	1
6	Kupplungsset M H1N-16 Mot. 71	35190533	1
6	Kupplungsset M H1N-19 Mot. 80	35190733	1
8	Rollenstern Kupplung H1	75226033	1
10	Kupplungsset G H1N-24	35193233	1
19	Lagerset FG08	35060133	1
27	Hohlwellenset FG08 U-Ausf 1 : 10	71735233	1
34	Bremshubeinstellung Set FG08	35064133	1
40	Dichtungsset FG08	35060233	1
41	Lagerdeckelset FG08	35060333	1
49	Bremswellenset FG08KB112ZN	71786633	1
49	Bremswellenset FG08KB125ZN	71786733	1
51	Haubenset FG08/KB 112	71781433	1
51	Haubenset FG08/KB 125	71781633	1
52	Montageteileset FG08 KB	71731033	1
62	Befestigungsset Haube FG08	35064033	1

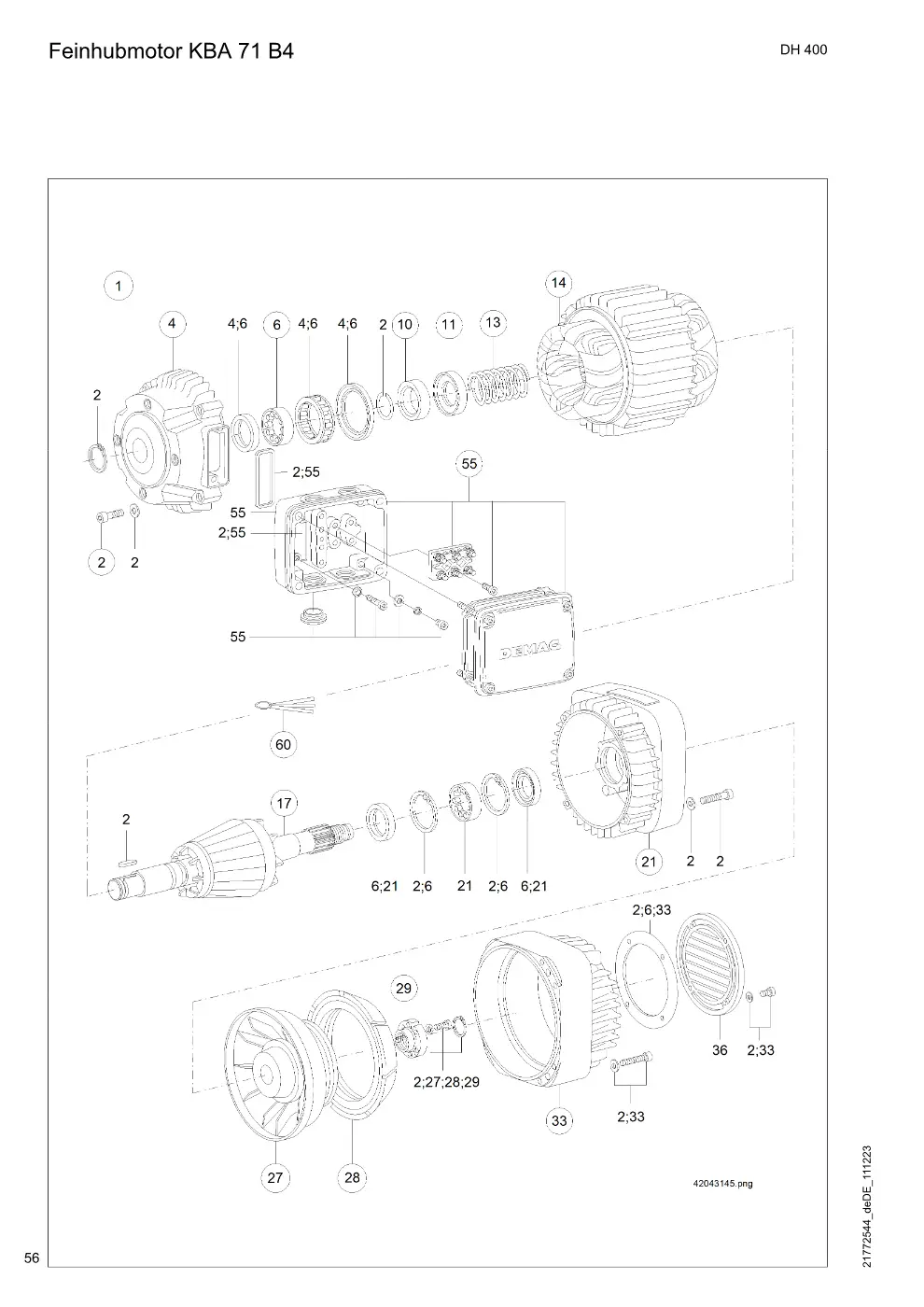

Feinhubmotor KBA 71 B4 (Seite 56)

Demag DH 400 – Feinhubmotor KBA 71 B4, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015084	3

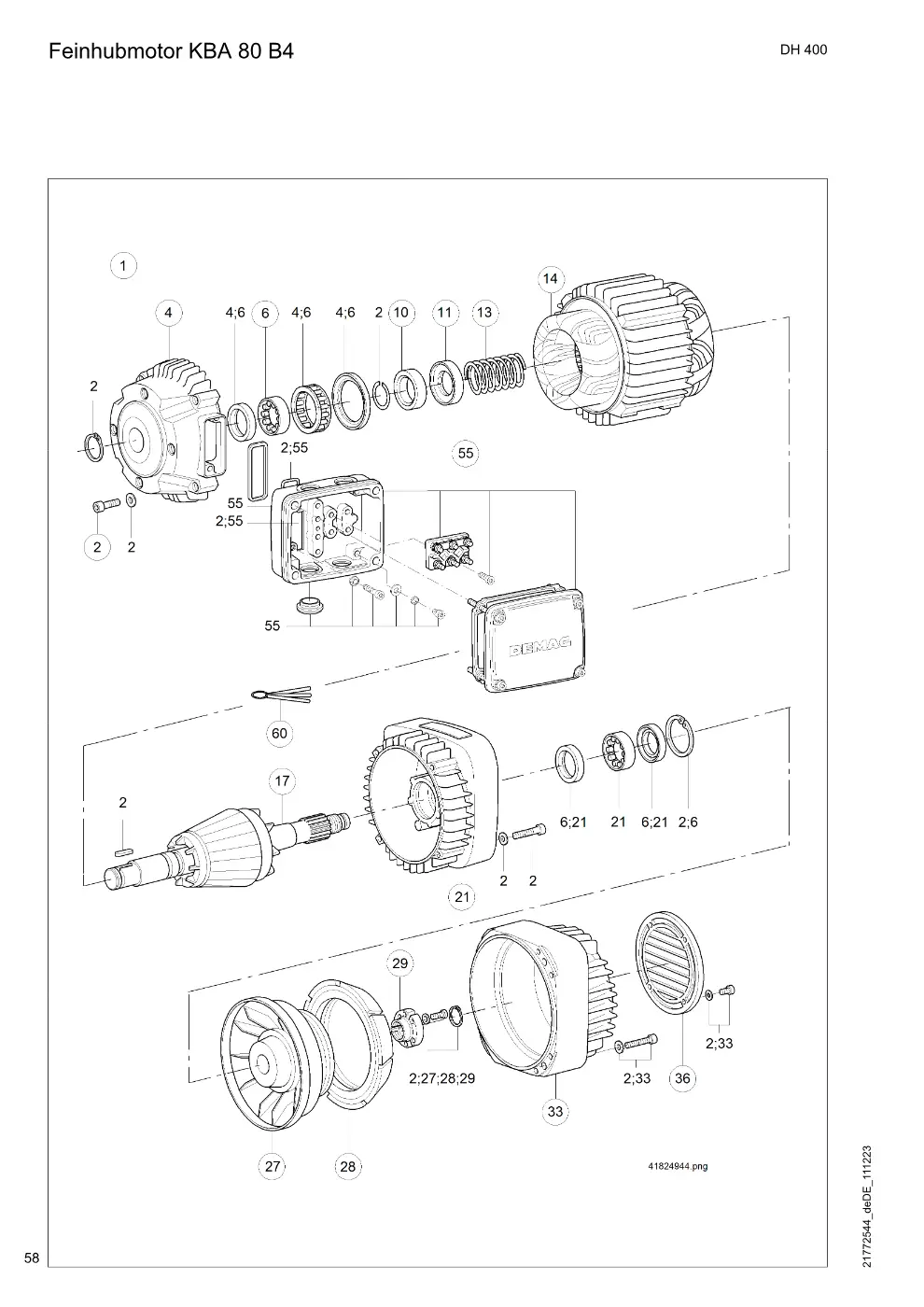

Feinhubmotor KBA 80 B4 (Seite 58)

Demag DH 400 – Feinhubmotor KBA 80 B4, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015084	3

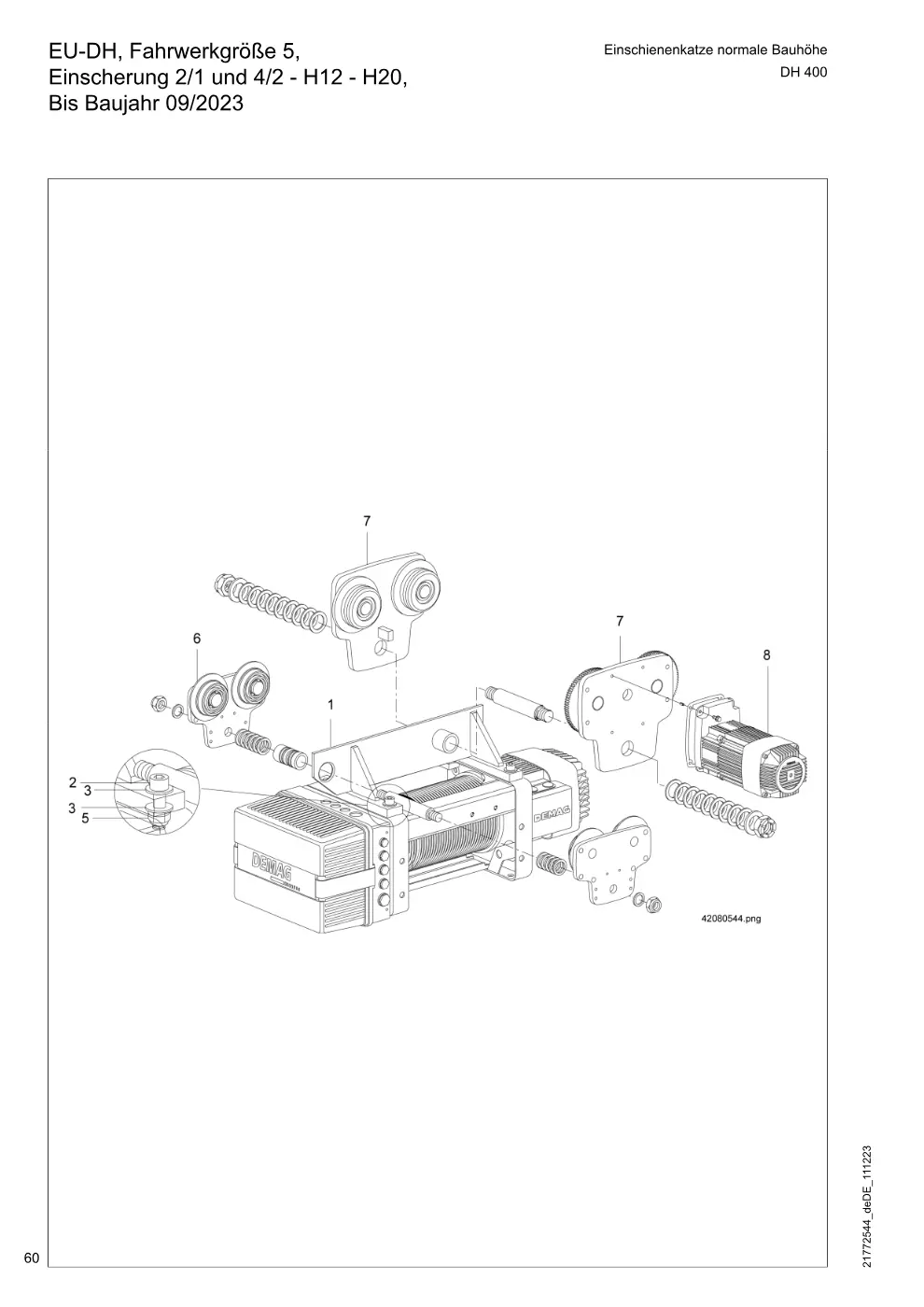

EU-DH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe Einscherung 2/1 und 4/2 - H12 - H20, Bis Baujahr 09/2023 (Seite 60)

Demag DH 400 – EU-DH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe Einscherung 2/1 und 4/2 - H12 - H20, Bis Baujahr 09/2023, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Katzrahmen DH 3-400H12	83126244	1
1	Katzrahmen DH 3-400H20	83126344	1
2	Innensechskantzyl.Schraube M16 X 75 MA= 310 Nm	31930099	1
3	Scheibe 16 special	34042599	8
5	Setzmutter M16	10006198	2
5	Haltemutter M16 Motorseite	82225944	2

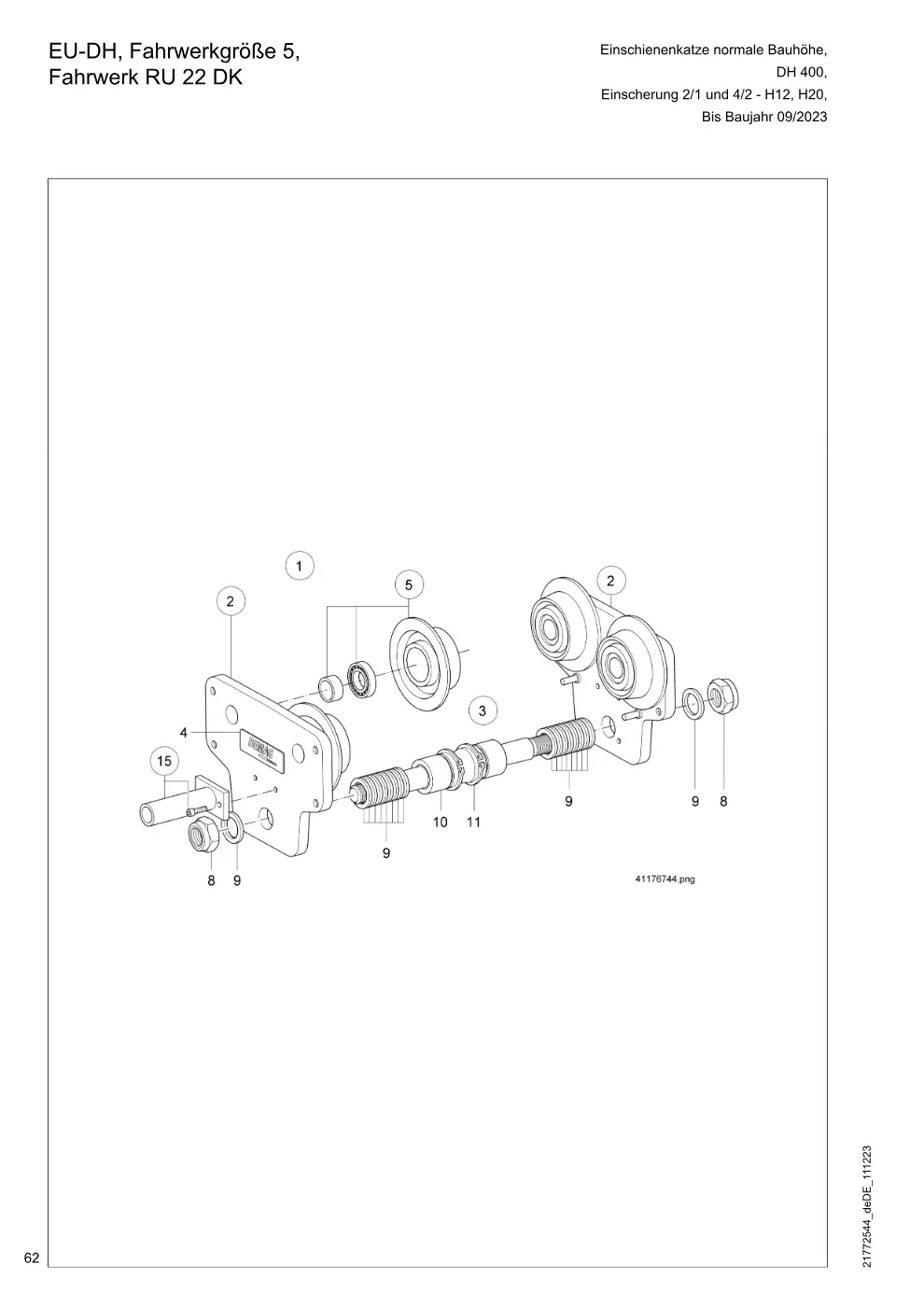

EU-DH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk RU 22 DK Einscherung 2/1 und 4/2 - H12, H20, (Seite 62)

Demag DH 400 – EU-DH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk RU 22 DK Einscherung 2/1 und 4/2 - H12, H20,, Zeichnung Seite 62

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr.	84011344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4	84011644	2
3	Traverse RU22 Flb. 82-143 kpl. (Teil-Nr. 8 - 11)	83955644	1
3	Traverse RU22 Flb.144-200 kpl. (Teil-Nr. 8 - 11)	83955744	1
3	Traverse RU22 Flb.201-300 kpl. (Teil-Nr. 8 - 11)	83955844	1
4	Traglastschild 2600kg	83964744	1
5	Laufrad universal 112 1SPK OZ	84016044	2
8	Sechskantmutter M30 X2 MA= 160 Nm	33468799	2
9	Scheibe 35,5X 50 X 4 Flb. 106 - 143 mm	50222044	18
9	Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm	50222044	16
9	Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm	50222044	27
10	Rohr 51 X 7,1 X 109 Flb. 106 - 143 mm	83955044	1
10	Rohr 51 X 7,1 X 174 Flb. 144 - 200 mm	83955144	1
10	Rohr 51 X 7,1 X 230 Flb. 201 - 300 mm	83955244	1
11	Sicherungsring 52X3	34244299	2
15	Stromabnehmerrohr 400 Set	83973733	1

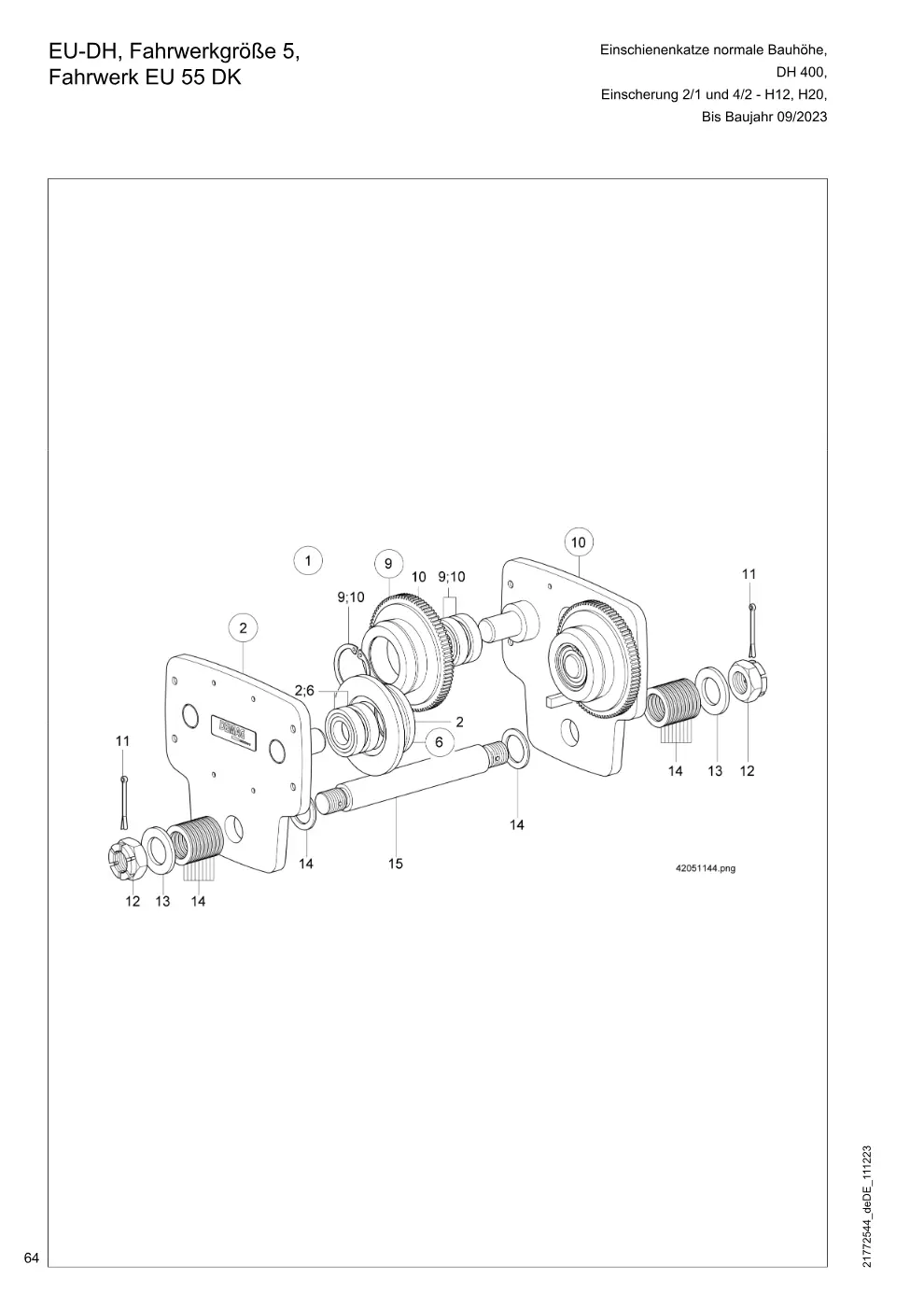

EU-DH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk EU 55 DK Einscherung 2/1 und 4/2 - H12, H20, (Seite 64)

Demag DH 400 – EU-DH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Fahrwerk EU 55 DK Einscherung 2/1 und 4/2 - H12, H20,, Zeichnung Seite 64

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU55 kpl. (Teil-Nr. 2, 10)	83979444	1
2	Seitenschild RU55DK-UNI kpl. (Teil-Nr.	83969044	1
6	Laufrad universal 125 1SPK OZ	83057844	2
9	Laufrad universal 125 1SPK MZ	83055344	2
10	Seitenschild EU55-KMF80 kpl. (Teil-Nr.	83979044	1
11	Splint 6,3X 63	34210599	2
12	Kronenmutter M36 MA= 160 Nm	33573899	2
13	Scheibe 42	34002899	2
14	Scheibe 45,5X 65 X 4 Flb. 106 - 185 mm	52222044	22
14	Scheibe 45,5X 65 X 4 Flb. 200 - 300 mm	52222044	51
15	Bolzen Traverse RU-EU55 Flb. 106 - 185 mm	83957344	1
15	Bolzen Traverse RU-EU55 Flb. 200 - 300 mm	83957444	1

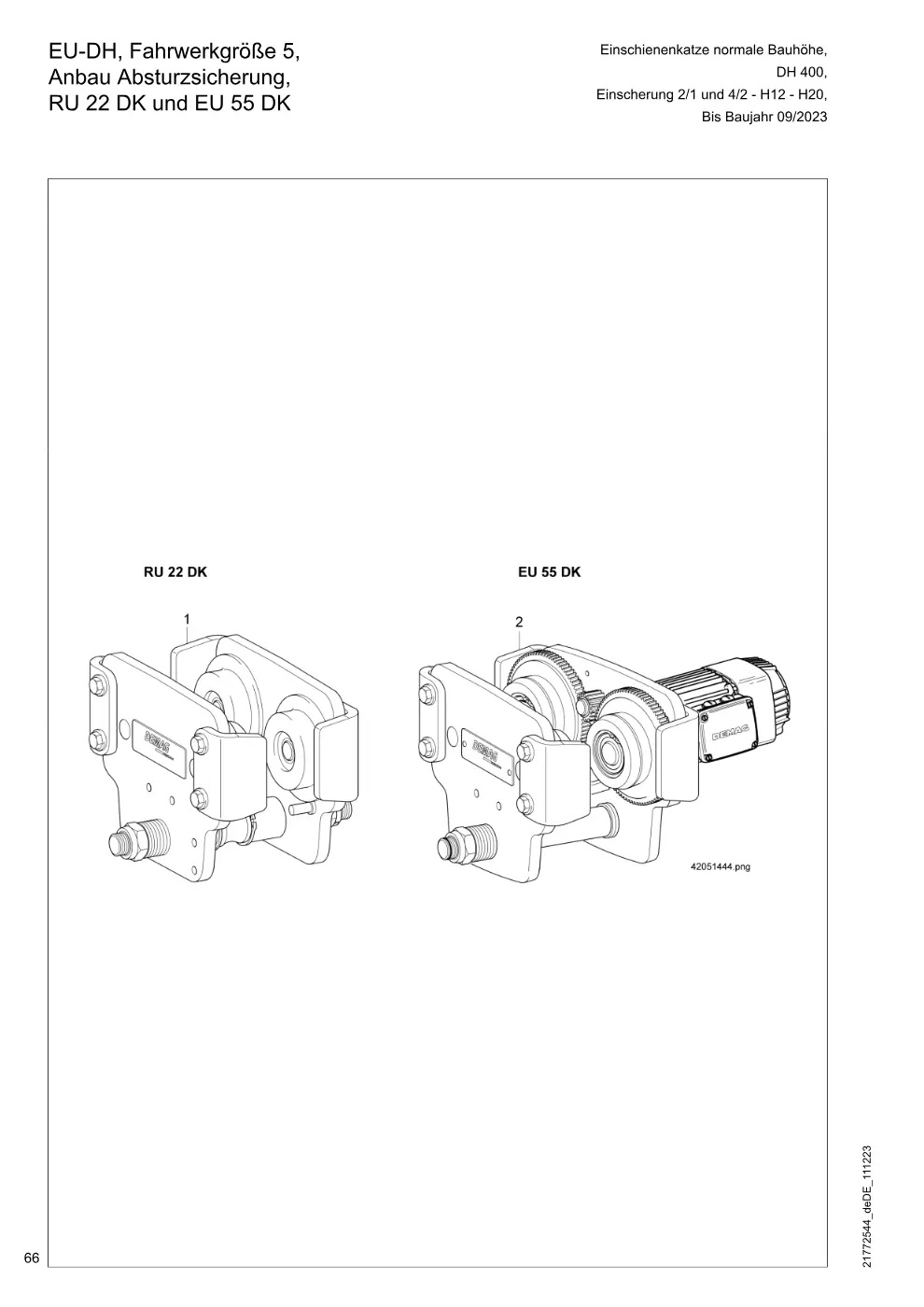

EU-DH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Anbau Absturzsicherung, Einscherung 2/1 und 4/2 - H12 - H20, RU 22 DK und EU 55 DK (Seite 66)

Demag DH 400 – EU-DH, Fahrwerkgröße 5, Einschienenkatze normale Bauhöhe, Anbau Absturzsicherung, Einscherung 2/1 und 4/2 - H12 - H20, RU 22 DK und EU 55 DK, Zeichnung Seite 66

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.22	83969844	1
2	Absturzsicherungsset GR.55	83969944	1

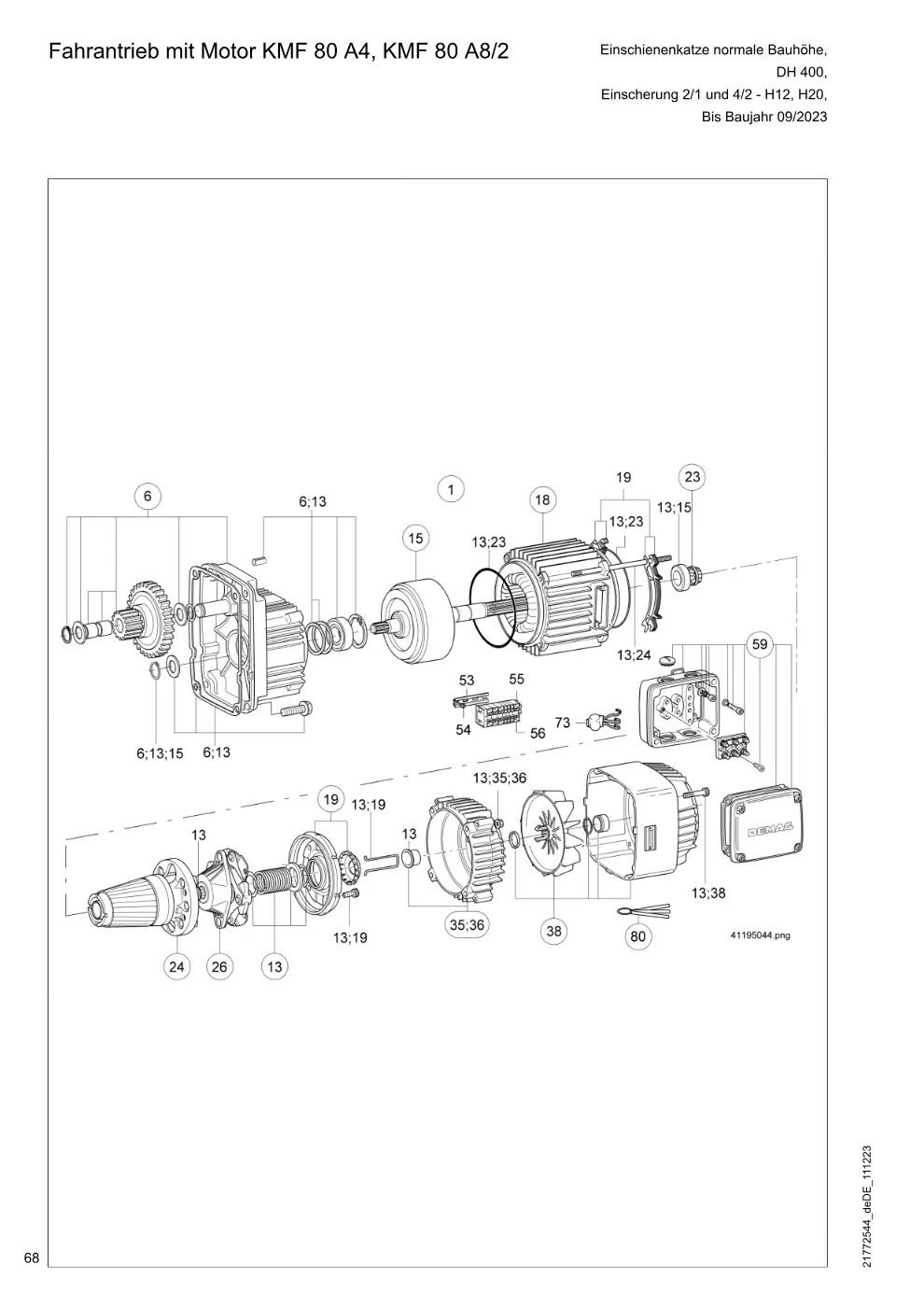

Fahrantrieb mit Motor KMF 80 A4, KMF 80 A8/2 Einschienenkatze normale Bauhöhe, Einscherung 2/1 und 4/2 - H12, H20, (Seite 68)

Demag DH 400 – Fahrantrieb mit Motor KMF 80 A4, KMF 80 A8/2 Einschienenkatze normale Bauhöhe, Einscherung 2/1 und 4/2 - H12, H20,, Zeichnung Seite 68

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor KMF 80A4 EKDHGR4 Fahrgeschw. 6,3/25 m/min	13010084	1
1	Motor KMF 80A8/2EKDHGR4 Fahrgeschw. 12,5 m/min	13010184	1
6	Lagerschildset KMF 80 28M	83916633	1
13	Kleinteile Set KMF 80A8/2	12880333	1
13	Kleinteile Set KMF 80A4	12880433	1
15	Getriebewelle KMF80A-Z14	13331933	1
18	Ständer KMF 80A 4 AB	13104484	1
18	Ständerset KMF 80A	13104733	1
19	Bremsbelagträger Set KM80	13389533	1
23	Druckringsatz KM80 Set	13385233	1
24	Läuferset KMF80 A 8/2 Set KMF 80 A4	13345533	1
26	Mitnehmer KM 80	13376033	1
35	Lagerschildset BS KM 80	13361333	1
36	Lagerschildset BS KM 80	13363133	1
38	Haube und Lüfter Set	13382033	1
53	Tragschiene 15 / 5,5X 90M < = 15 A	14986284	1
54	Innensechskantzyl.Schraube M 4 X 8 < = 15 A	32052899	2
55	Endwinkel TS15 < = 15 A	89541944	2
73	VDR-Widerstand <= 400V nur für 8/2-polig	13387084	1
80	Fühlerlehrensatz	10040984	3

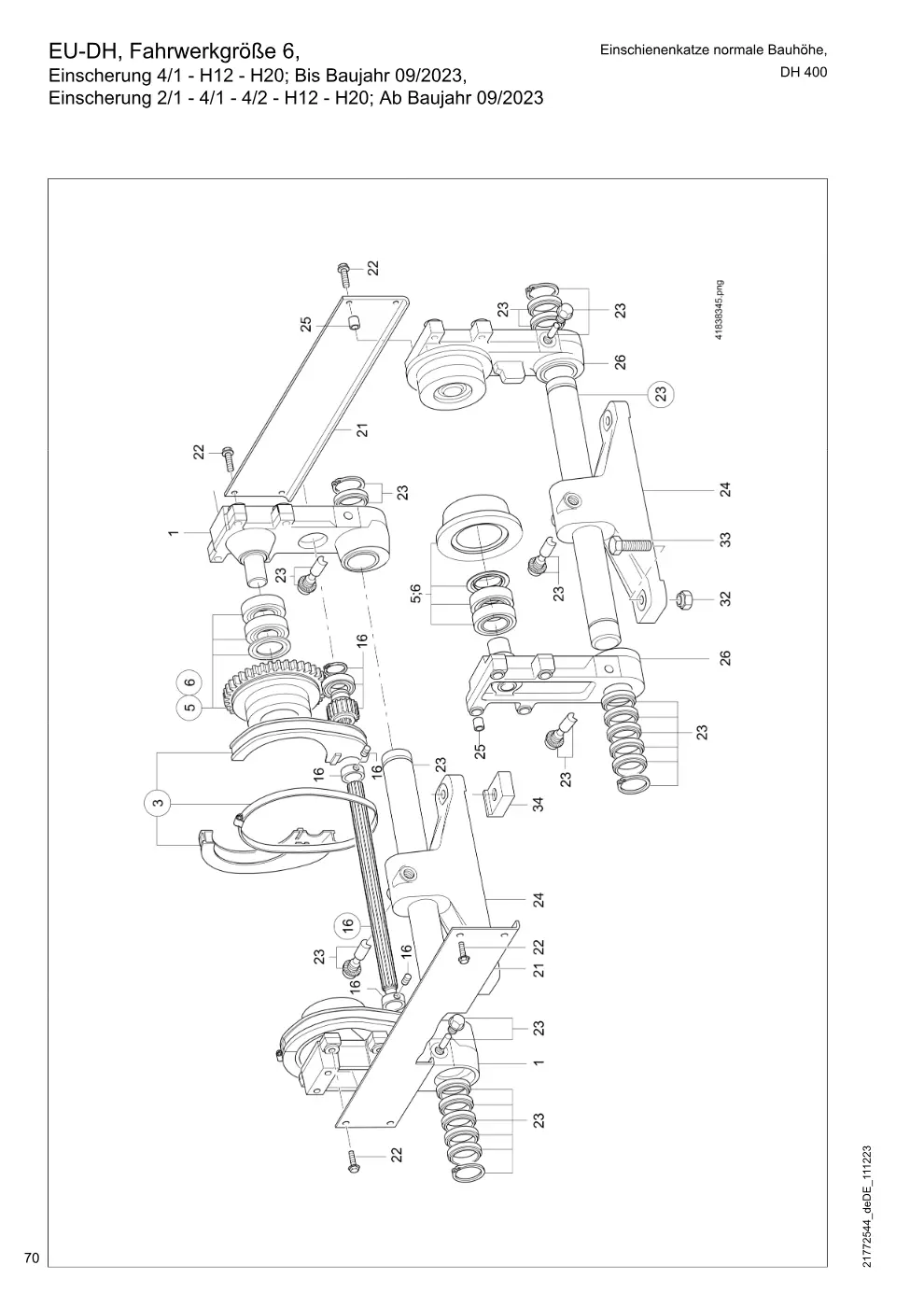

EU-DH, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe, Einscherung 4/1 - H12 - H20; Bis Baujahr 09/2023, Einscherung 2/1 - 4/1 - 4/2 - H1 (Seite 70)

Demag DH 400 – EU-DH, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe, Einscherung 4/1 - H12 - H20; Bis Baujahr 09/2023, Einscherung 2/1 - 4/1 - 4/2 - H1, Zeichnung Seite 70

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm A Mit Bolzen	83121944	2
3	Haubenset Fahrwerk	59549433	2
5	Laufradset zyl.125 MZ/OZ	75216133	1
6	Laufradset keg.125 MZ/OZ	75217133	1
16	Ritzelwellenset N25/W25x465	75210833	1
16	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
16	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
16	Ritzelwellenset N25/W25x750 Flb. 336 - 420 mm, AMK 10	75211133	1
16	Ritzelwellenset N30/W30x480 Flb. 119 - 165 mm, AUK 30	75211233	1
16	Ritzelwellenset N30/W30x560 Flb. 166 - 245 mm, AUK 30	75211333	1
14	Ritzelwellenset N30/W30x650 Flb. 246 - 335 mm, AUK 30	75211433	1
14	Ritzelwellenset N30/W30x765 Flb. 336 - 420 mm, AUK 30	75211533	1
21	Seitenblech DH 300-H12	83015544	2
21	Seitenblech DH 300-H20	83015644	2
22	Sicherungsschraube M10X30 VB.RIPP MA= 65 Nm	10011498	8
23	Tragbolzenset EUDH GR 6 Flb. 119 - 165 mm	83027833	1
23	Tragbolzenset EUDH GR 6 Flb. 166 - 245 mm	83027933	1
23	Tragbolzenset EUDH GR 6 Flb. 246 - 305 mm	83028033	1
24	Traverse UDH 300 GR. 6 4/1	83028244	2
25	Spannstift 13 X 12	34578399	8
26	Holm mit Bolzen NA UDH 6	83122444	2
32	Setzmutter M16	10006198	2
33	Sechskantschraube M16 X 60 MA= 310 Nm	30758299	4
34	Haltemutter M16	82225944	2

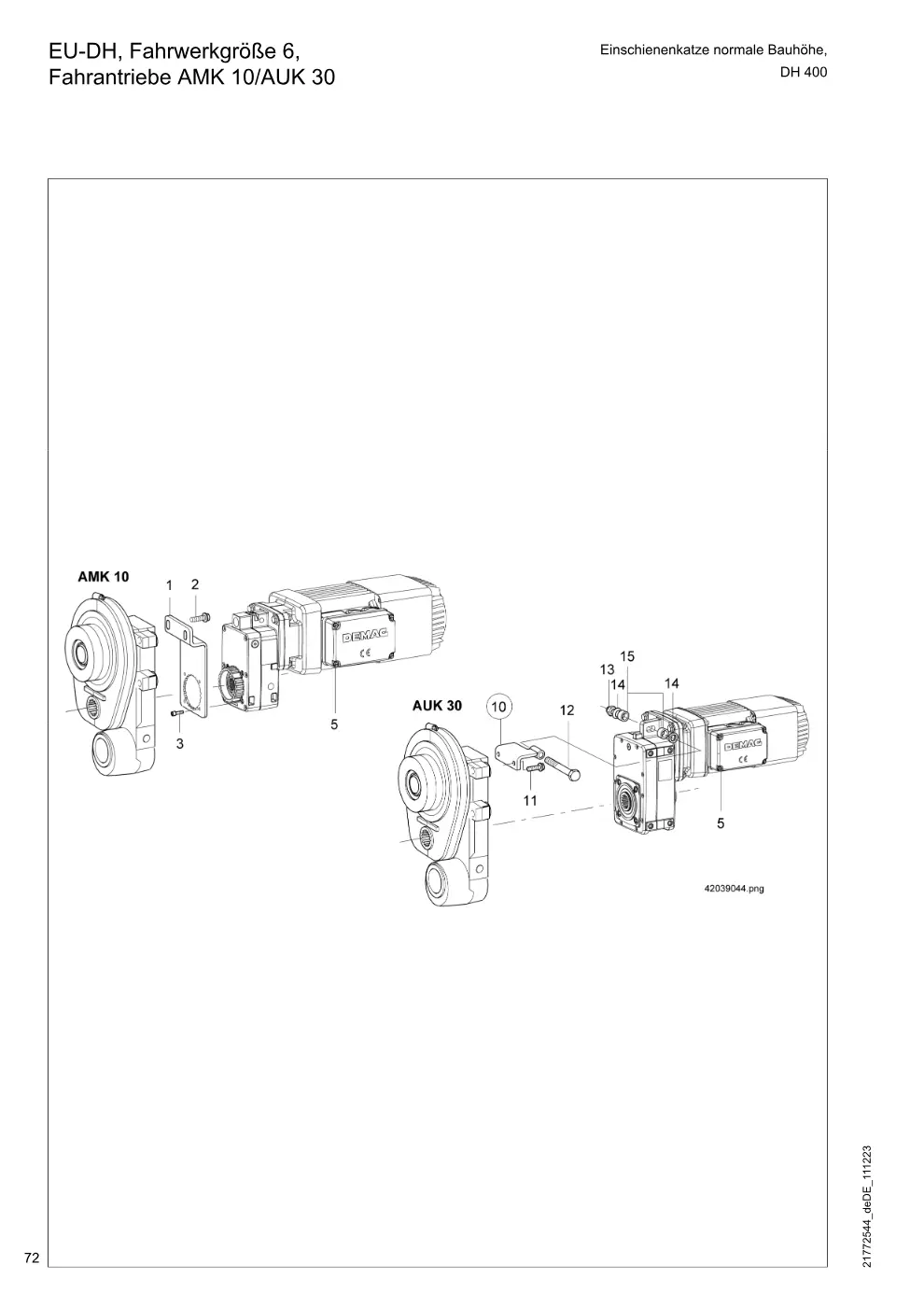

EU-DH, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe, Fahrantriebe AMK 10/AUK 30 (Seite 72)

Demag DH 400 – EU-DH, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe, Fahrantriebe AMK 10/AUK 30, Zeichnung Seite 72

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10, MA= 65 Nm	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10, MA= 36 Nm	31923999	4
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 416, 412, 410, ZBF 63 A8/2 B003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 425, 420, ZBF 71 A8/2 B003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 412, 410, ZBF 71 A8/2 B003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 420, 416, ZBF 80 A8/2 B020	84505146	1
5	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 425, ZBF 90 B8/2 B020	84515346	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 410, ZBF 80 A8/2 B020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 420, 416, 412, ZBF 90 B8/2 B020	84515246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 425, ZBF 100 A8/2 B050	84516046	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 416, 412, 410, ZBF 90 B8/2 B020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 425, 420, ZBF 100 A8/2 B050	84515946	1
10	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 11 - 15)	83127544	1
11	Sicherungsschraube M10X20 VB.RIPP AUK 30	10011198	2
12	Sechskantschraube M12 X100 AUK 30	15049499	1
13	Sicherungsmutter V M12 AUK 30, MA= 50 Nm	33461244	1
14	Scheibe 13 X 35 X 5 AUK 30	16062399	2
15	Federelement 13 X35X12 AUK 30	81120444	2

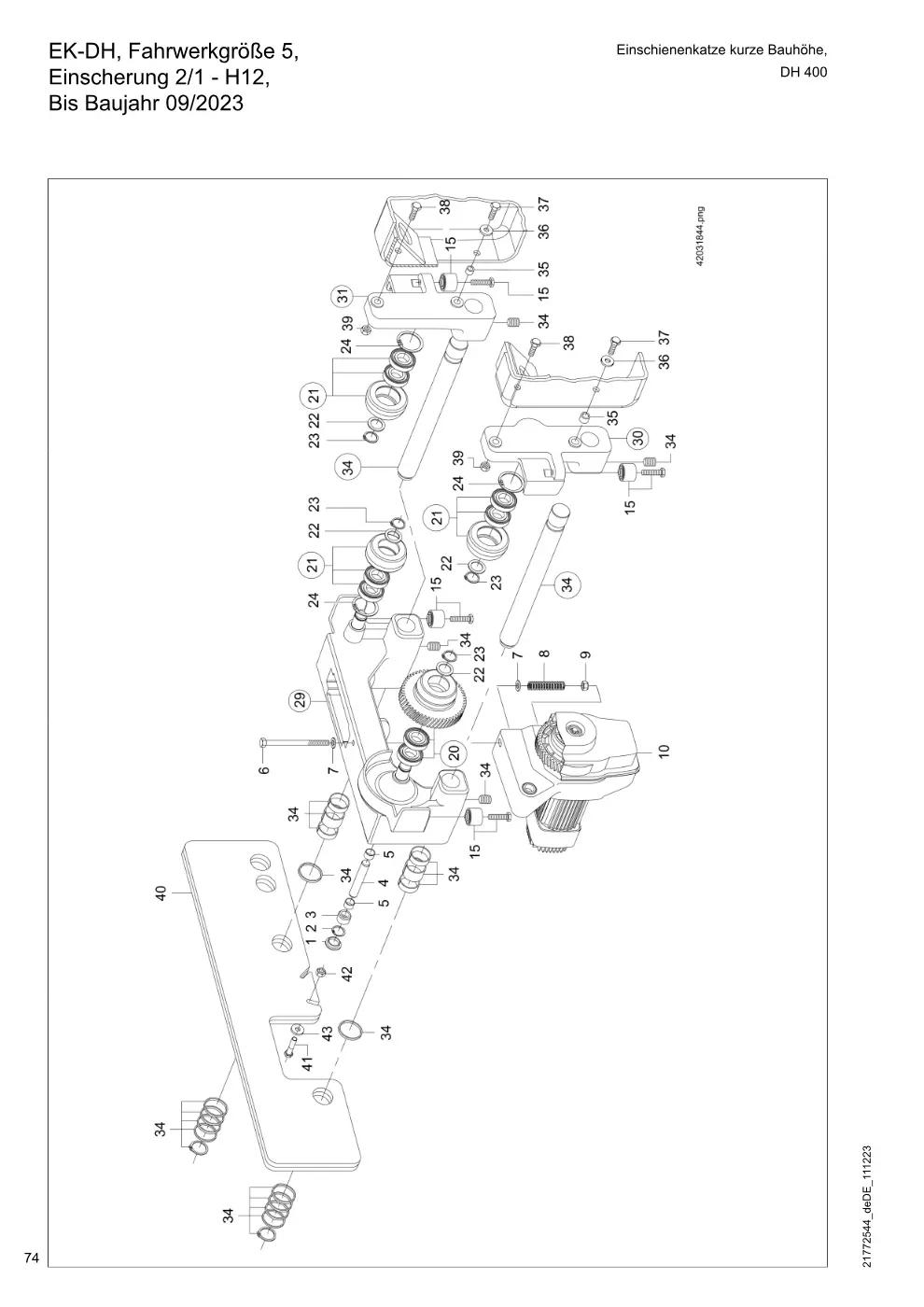

EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Einscherung 2/1 - H12, Bis Baujahr 09/2023 (Seite 74)

Demag DH 400 – EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Einscherung 2/1 - H12, Bis Baujahr 09/2023, Zeichnung Seite 74

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 x 31,5x 19	83051944	1
4	Bolzen 20h 8x 121,5M10	83051844	1
5	Buchse 20x 23x15	87040342	2
6	Sechskantschraube M12 X190	15060499	1
7	Scheibe 13 X 30 X 6	34069699	2
8	Druckfeder 14,3 x24,3 x 96	83151444	1
9	Sicherungsmutter V M12	33461244	1
15	Führungsrollenset EKDH GR 3,2/5	75218033	1
20	Antriebsrad 1-DH 200	83152544	1
21	Laufrad universal 125 KG-L	83054744	1
22	Passscheibe 40X 50X1	34141399	2
23	Sicherungsring 40X2,5	34246999	2
24	Sicherungsring 80X2,5	34266599	1
29	Seitenschild DH 200-H10 kpl. (Teil-Nr. 15, 20, 21)	83053844	1
30	Holm NA-E KDH 300- 400 kpl. (Teil-Nr. 15, 20)	83060944	1
31	Holm NA-M KDH 300- 400 kpl. (Teil-Nr. 15, 20)	83060844	1
34	Tragbolzenset EKDH GR 5 Flb. 106 - 199 mm	83154133	2
34	Tragbolzenset EKDH GR 5 Flb. 200 - 300 mm	83154233	2
34	Tragbolzenset EKDH GR 5 Flb. 301 - 400 mm	83154333	2
35	Spannstift 16 X 18	34547399	2
36	Scheibe 13 X 24 X 3	31621699	2
37	Sechskantschraube M12 X 40 MA= 86 Nm	15047899	2
38	Sechskantschraube M16 X 70 MA= 215 Nm	30969999	2
39	Sicherungsmutter V M16	33461444	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, ohne Feinhub F10	83168044	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, mit Feinhub F10	83168044	3
41	Sicherungsschraube M10X45 VB.RIPP Flb. 106 - 199 mm, ohne Feinhub F10, MA= 60 Nm	30046544	2
41	Sechskantschraube M10 X 75 Flb. 106 - 199 mm, mit Feinhub F10, MA= 60 Nm	15054699	2
42	Sicherungsmutter M10 VB.RIPP	30028344	2
43	Scheibe 10 mit Feinhub F 10	34065599	2

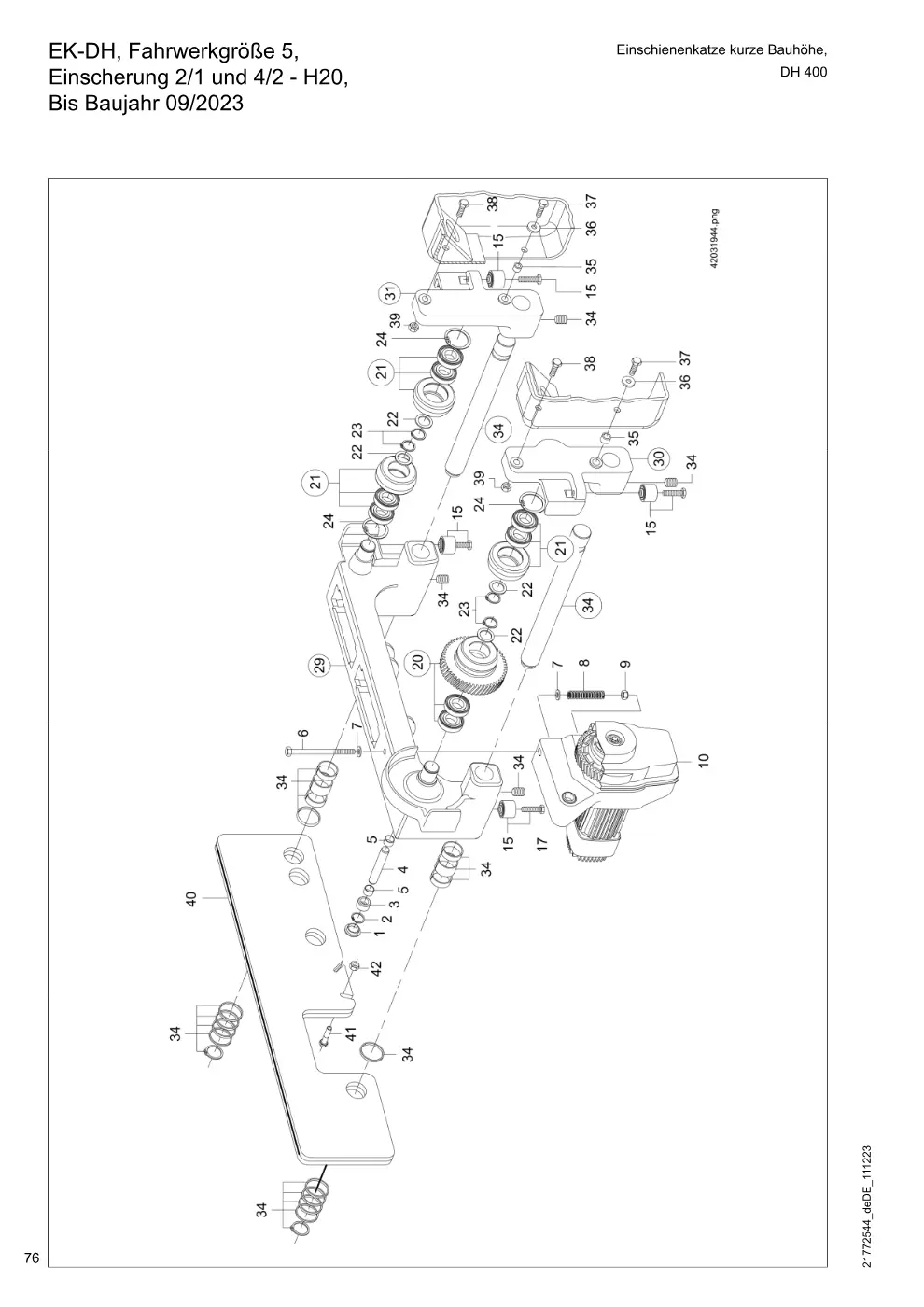

EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Einscherung 2/1 und 4/2 - H20, Bis Baujahr 09/2023 (Seite 76)

Demag DH 400 – EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Einscherung 2/1 und 4/2 - H20, Bis Baujahr 09/2023, Zeichnung Seite 76

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 x 31,5x 19	83051944	1
4	Bolzen 20h 8x 121,5M10	83051844	1
5	Buchse 20x 23x15	87040342	2
6	Sechskantschraube M12 X190	15060499	1
7	Scheibe 13 X 30 X 6	34069699	2
8	Druckfeder 14,3 x24,3 x 96	83151444	1
9	Sicherungsmutter V M12	33461244	1
15	Führungsrollenset EKDH GR 3,2/5	75218033	1
20	Antriebsrad 1-DH 200	83152544	1
21	Laufrad universal 125 KG-L	83054744	1
22	Passscheibe 40X 50X1	34141399	2
23	Sicherungsring 40X2,5	34246999	2
24	Sicherungsring 80X2,5	34266599	1
29	Seitenschild 3- 400H20 kpl. (Teil-Nr. 15, 20, 21)	83163044	1
30	Holm NA-E KDH 300- 400 kpl. (Teil-Nr. 15, 20)	83060944	1
31	Holm NA-M KDH 300- 400 kpl. (Teil-Nr. 15, 20)	83060844	1
34	Tragbolzenset EKDH GR 5 Flb. 106 - 199 mm	83154133	1
34	Tragbolzenset EKDH GR 5 Flb. 200 - 300 mm	83154233	1
34	Tragbolzenset EKDH GR 5 Flb. 301 - 400 mm	83154333	1
35	Spannstift 16 X 18	34547399	2
36	Scheibe 13 X 24 X 3	31621699	2
37	Sechskantschraube M12 X 40 MA= 86 Nm	15047899	2
38	Sechskantschraube M16 X 70 MA= 215 Nm	30969999	2
39	Sicherungsmutter V M16	33461444	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, ohne Feinhub F10	83168044	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, mit Feinhub F10	83168044	3
41	Sechskantschraube M10 X 75 Flb. 106 - 199 mm, mit Feinhub F10, MA= 60 Nm	15054699	2
41	Sicherungsschraube M10X45 VB.RIPP Flb. 106 - 199 mm, ohne Feinhub F10, MA= 60 Nm	30046544	2
42	Sicherungsmutter M10 VB.RIPP	30028344	2
43	Scheibe 10 mit Feinhub F10	34065599	2

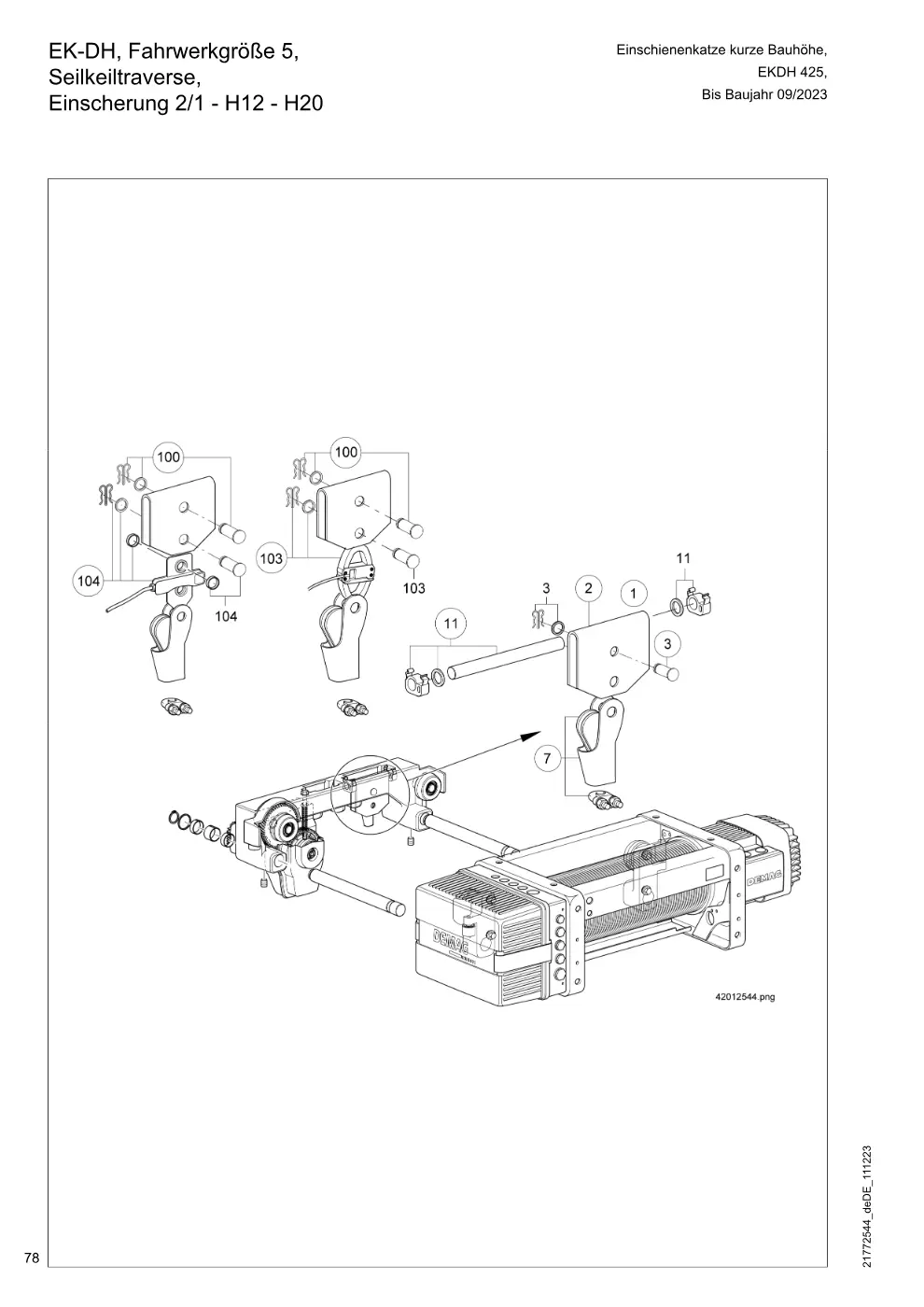

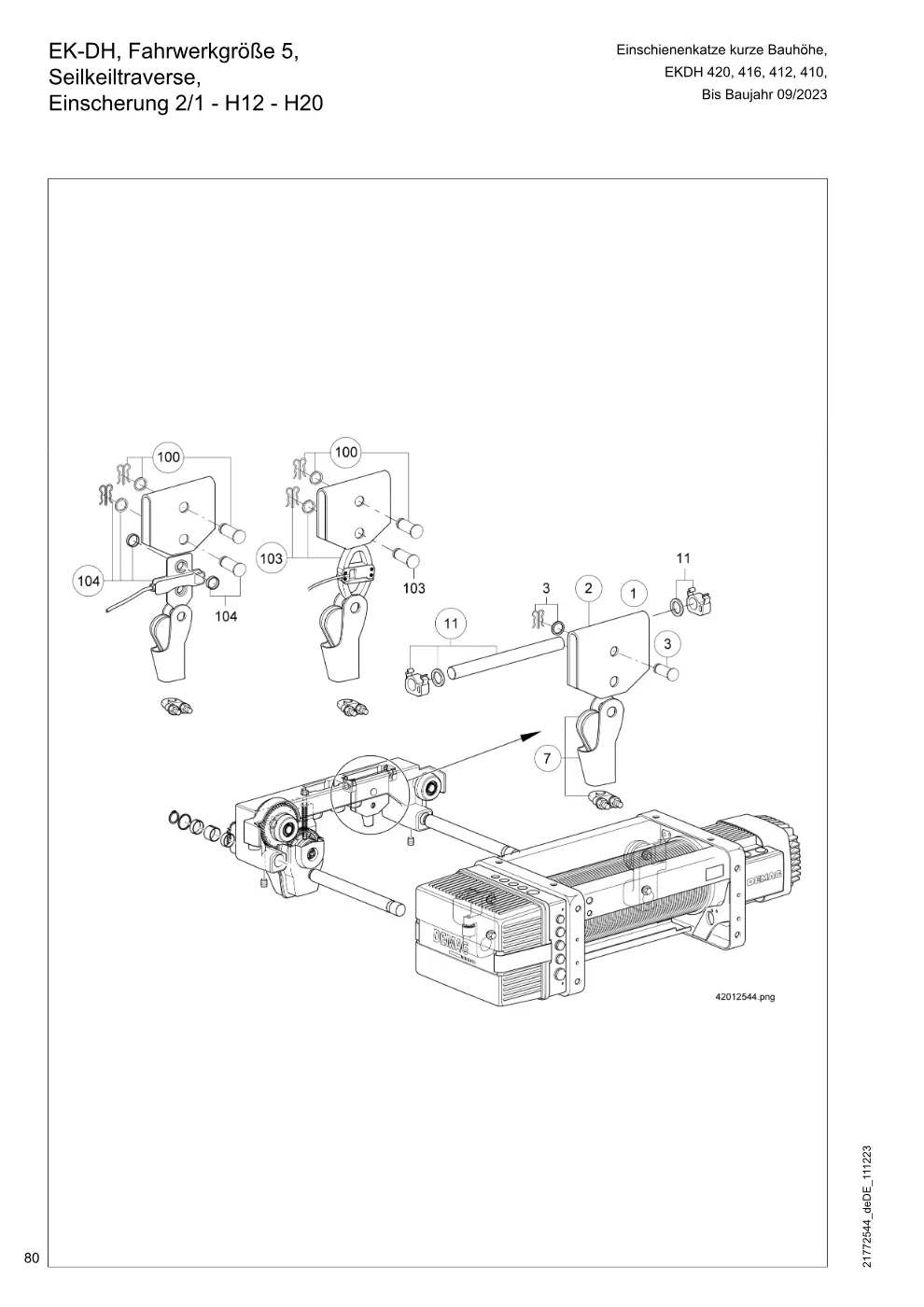

EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 2/1 - H12 - H20 (Seite 78)

Demag DH 400 – EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 2/1 - H12 - H20, Zeichnung Seite 78

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH 425	82870633	1
2	Seiltaschenset EKDH 425 kpl. (Teil-Nr. 3	82871233	1
3	Bolzenanschlussset+Federstecker	82358033	1
7	Seiltaschenset DH425 2/1	82821833	1
11	Bolzenset EKDH 200-400	82853833	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 2,5 T Set DH 425	49159233	1
104	Zugmessstab Set ZMS 2,50t	49139233	1

EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, EKDH 420, 416, 412, 410, Einscherung 2/1 - H12 - H20 (Seite 80)

Demag DH 400 – EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, EKDH 420, 416, 412, 410, Einscherung 2/1 - H12 - H20, Zeichnung Seite 80

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse KDH 3_400 kpl. (Teil-Nr. 2, 3	82871033	1
2	Seiltaschenset EKDH 300 kpl. (Teil-Nr. 3	82812933	1
3	Bolzenanschlussset+Federstecker	82258033	1
7	Seilkeiltraverse 3-400 2/1	82830033	1
11	Bolzenset EKDH 200-400	82853833	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 1,6 T Set DH 416	49159633	1
103	Gerät MGS 2,0 T DH 420	49160544	1
103	Gerät MGS 1,25 T Set DH 412	49169633	1
103	Gerät MGS 1,0 T Set DH 410	49179633	1
104	Zugmessstab Set ZMS 2,00t DH 420, 416, 412, 410	49160033	1

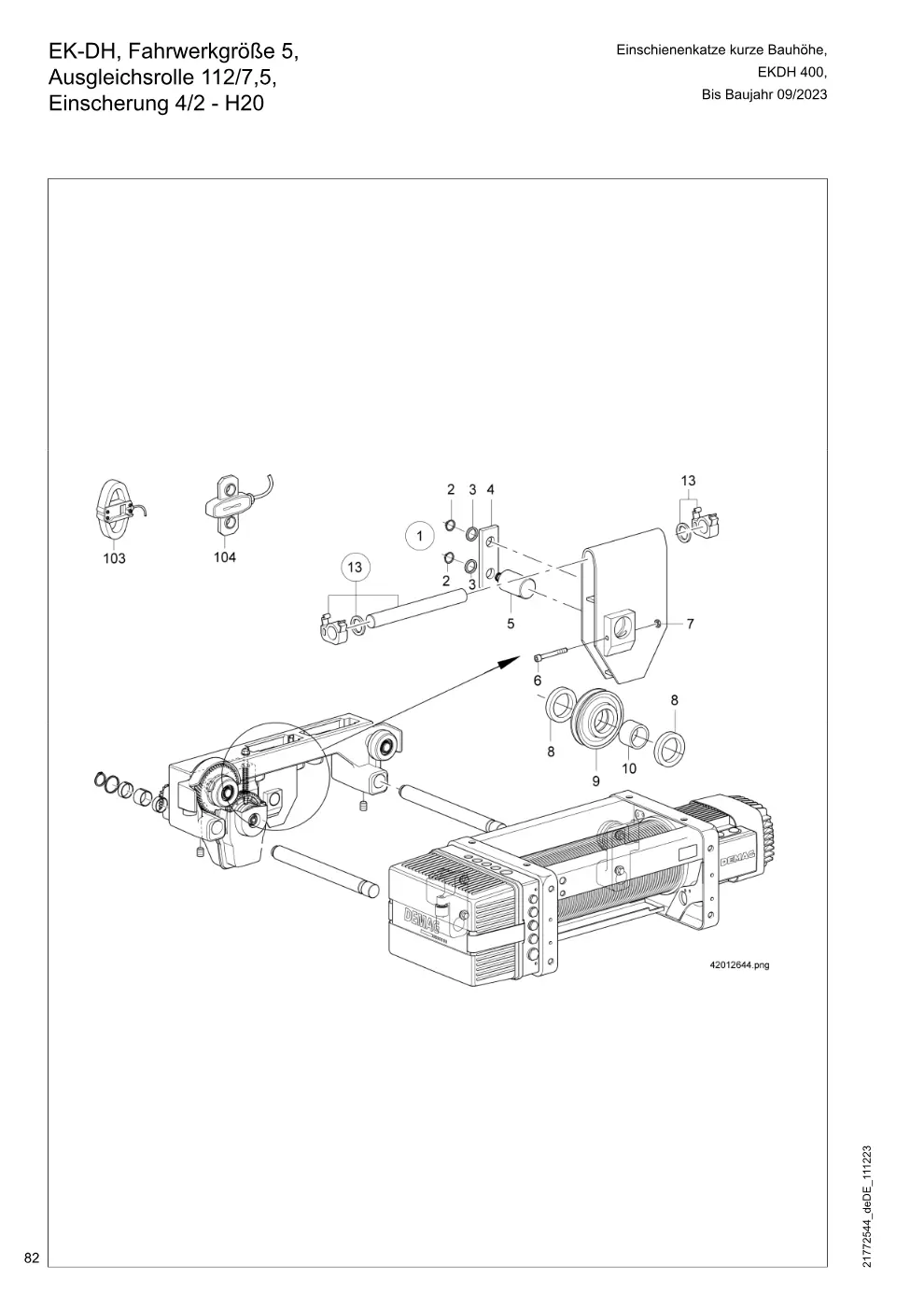

EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Ausgleichsrolle 112/7,5, Einscherung 4/2 - H20 (Seite 82)

Demag DH 400 – EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Ausgleichsrolle 112/7,5, Einscherung 4/2 - H20, Zeichnung Seite 82

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 112/ 7,5 kpl. (Teil-Nr. 2 - 10)	82877544	1
2	Sicherungsring 20X1,2	34252099	2
3	Scheibe 20,3X 27 X 2,8	82808144	2
4	Flachstück 40X 10X 120BOH	82804544	1
5	Oberflaschenachsbolzen DH 160	82802144	1
6	Innensechskantzyl.Schraube M 8 X 75 MA= 39 Nm	32158499	1
7	Sicherungsmutter V M 8	33460844	1
8	Scheibe 42 X 61,9X 6	98672844	2
9	Seilrolle 112- 7,5	82819244	1
10	Buchse 40,1X 55 X20	82877444	1
13	Bolzenset EKDH 200-400	82853833	1
103	Gerät MGS 1,25 T DH 425	49169644	1
103	Gerät MGS 1,0 T DH 420	49179644	1
103	Gerät MGS 0,8 T DH 416	49189644	1
103	Gerät MGS 0,624T DH 412	49179144	1
103	Gerät MGS 0,5 T DH 410	49189144	1
104	Zugmessstab ZMS 1,25t DH 400	49139144	1

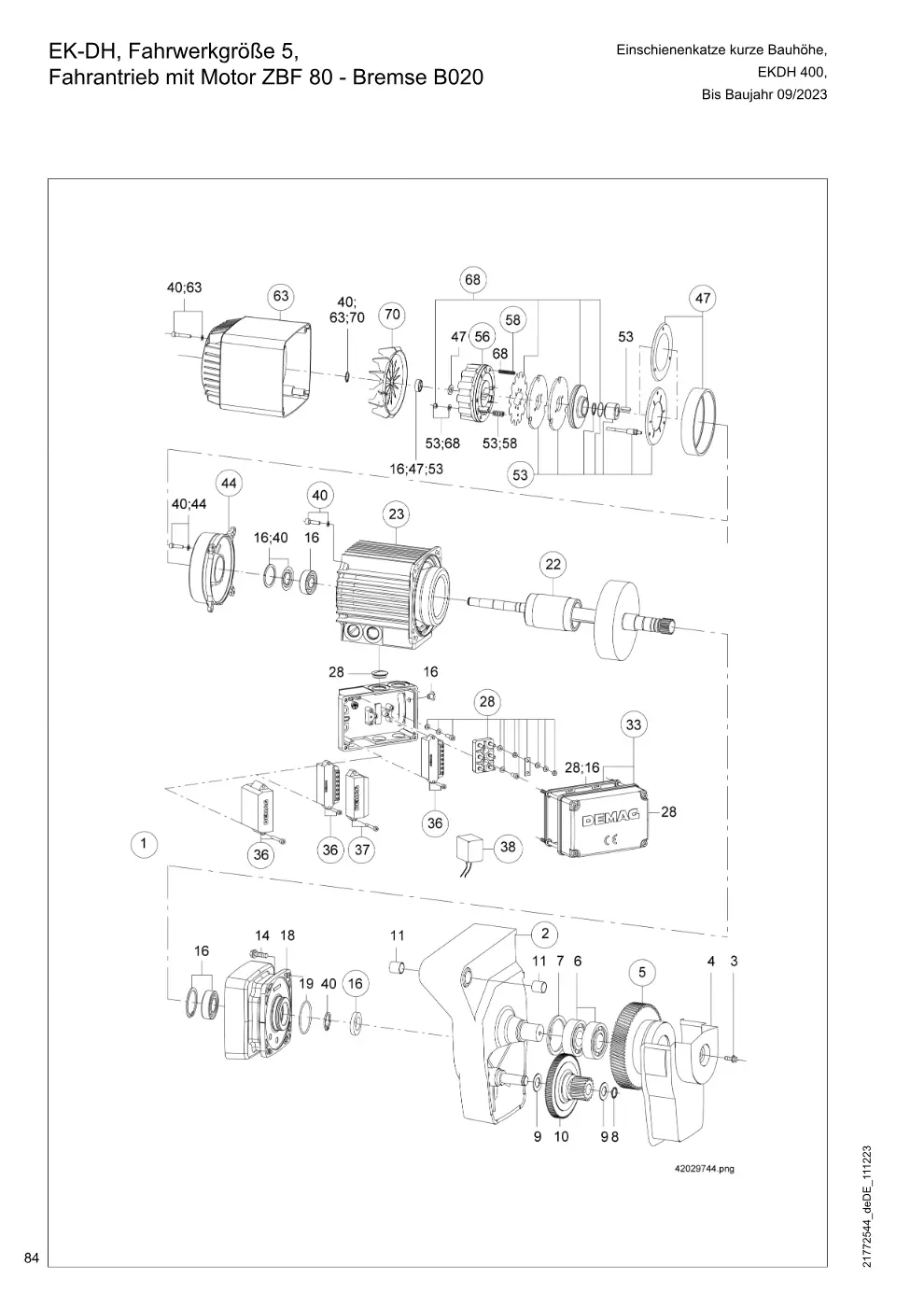

EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Fahrantrieb mit Motor ZBF 80 - Bremse B020 (Seite 84)

Demag DH 400 – EK-DH, Fahrwerkgröße 5, Einschienenkatze kurze Bauhöhe, Fahrantrieb mit Motor ZBF 80 - Bremse B020, Zeichnung Seite 84

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Antrieb EKDH 5 ZBF80A4 Fahrgeschw. 25 m/min, 6,3/25 m/min	80366346	1
1	Antrieb EKDH 5 ZBF80A28 Fahrgeschw. 4,1/12,5 m/min	80366446	1
1	Antrieb EKDH 5 ZBF80A412 Fahrgeschw. 6,3/19 m/min	80367046	1
1	Antrieb EKDH 5 ZBF80A412	80367146	1
2	Antriebsschwinge Gr. 5 kpl. (Teil-Nr. 3 - 5, 8 - 11), FH = 24,7 m/min	83196044	1
3	Sicherungsschraube M 8X16 VB.RIPP	34326744	1
4	Haube 160 DH 160 DH 200	83051744	1
5	Antriebsrad 2-DH 200 kpl. (Teil-Nr. 6	83153044	1
6	Rillenkugellager 6206 2Z	36822699	2
7	Sicherungsring 62X2	34265699	1
8	Sicherungsring 18X1,2	34251899	1
9	Axiallagerscheibe 18X 32X1	82010944	2
10	Doppelrad Z109M1 Z18M2 FH = 24,7 m/min	83195344	1
11	Buchse 20x 23x15	87040342	2
14	Sicherungsschraube M 8X20 VB.RIPP	10010698	4
16	Lagerungs- und Dichtungsset Z80/90A	36646433	1
18	Lagerschild Fahrwerk Z 80	21868484	1
19	O-Ring 55 X 2.5 N	36722499	1
23	Ständer ZBF 80A 4 230/400V 50 Hz	21603584	1
23	Ständer ZBF 80A 8/2 400V 50 Hz	21603884	1
23	Ständer ZBF 80A 12/4 400V 50 Hz	21605684	1
28	Klemmenkastenset Z 80 / 90A kpl. (Teil-Nr. 33)	79499133	1
33	Deckel Klemmenkasten Z 63- 90	21882533	1
36	Bremsenansteuerung GE 1,5A A4, U AC= 110-500V	26089284 → 26089084	1
36	Bremsenansteuerung GF 0,8A A2/8, 4/12	26094384	1
37	Stromrelais SE0,25-4,0A AC A4	26086484	1
38	VDR-Widerstand isoliert	26089884	1
40	Montageteileset Z 80 / 90A	34250333	1
44	Lagerschildset BS ZB 80/ 90	21866333	1
47	Abdeckband Br. IP55 B020	26023033	1
53	Überholungsset B020/ZB 80	26097133	1
56	Magnetkörperset B020 180V	26025033	1
58	Bremsfederset B020 3,3 Nm	26021033	1
63	Lüfterhaubenset ZB 80/90A	21874033	1
68	Verschleißset B020	26097533	1
70	Lüfterset Z80/90A leicht	21871533	1

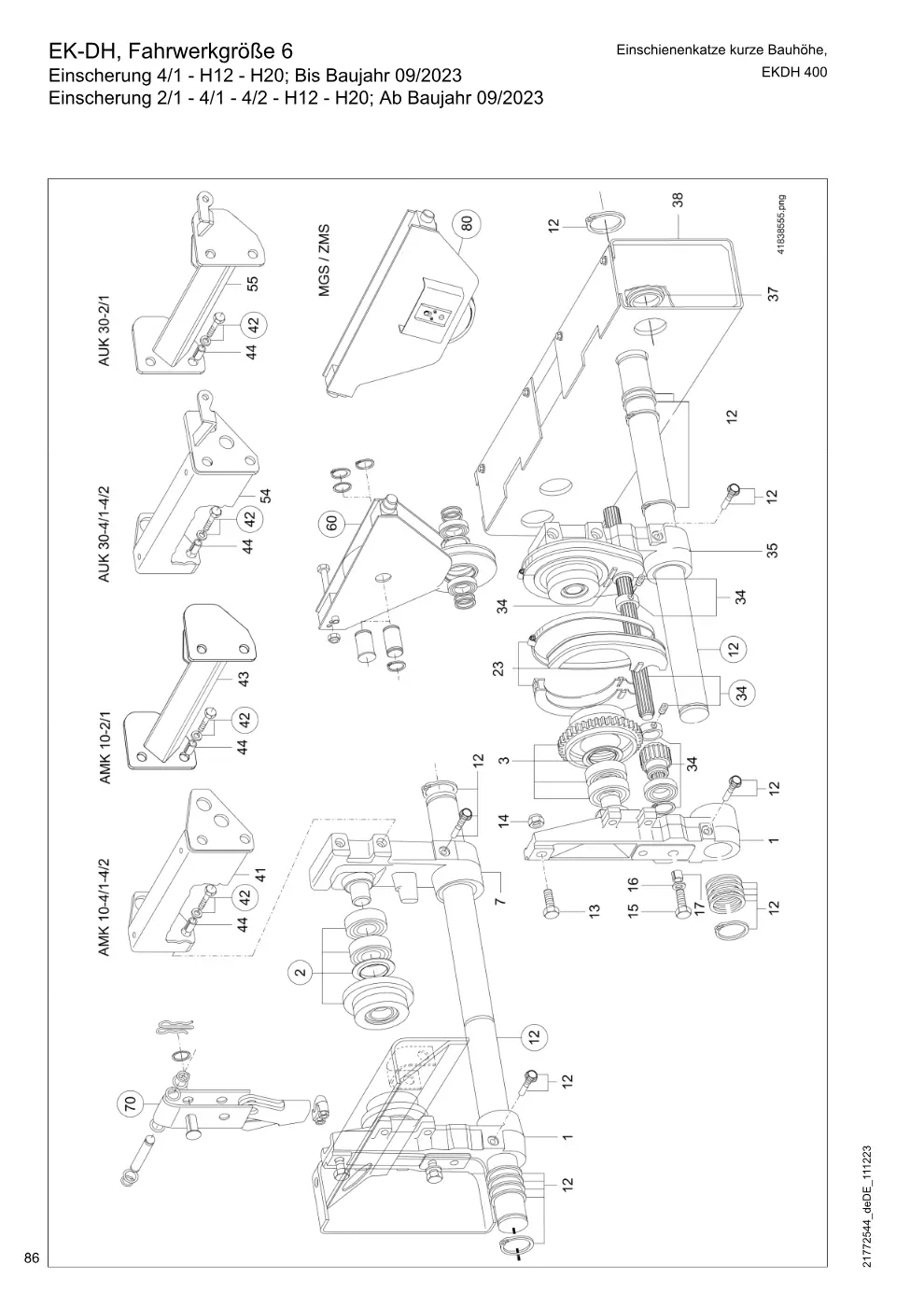

EK-DH, Fahrwerkgröße 6 Einschienenkatze kurze Bauhöhe, Einscherung 4/1 - H12 - H20; Bis Baujahr 09/2023 Einscherung 2/1 - 4/1 - 4/2 - H12 - (Seite 86)

Demag DH 400 – EK-DH, Fahrwerkgröße 6 Einschienenkatze kurze Bauhöhe, Einscherung 4/1 - H12 - H20; Bis Baujahr 09/2023 Einscherung 2/1 - 4/1 - 4/2 - H12 - , Zeichnung Seite 86

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH 6	83172944	2
2	Laufrad zylindrisch 125 1SPK OZ	83023844	2
2	Laufrad kegelig 125 1SPK OZ	83024444	2
3	Laufrad zylindrisch 125 1SPK MZ	83022944	2
3	Laufrad kegelig 125 1SPK MZ	83023444	2
7	Holm mit Bolzen NA KDH 6	83170944	1
12	Tragbolzenset EKDH GR 6 Flb. 100 - 165 mm	83077233	1
12	Tragbolzenset EKDH GR 6 Flb. 166 - 245 mm	83077233	1
12	Tragbolzenset EKDH GR 6 Flb. 246 - 305 mm	83077333	1
12	Tragbolzenset EKDH GR 6 Flb. 306 - 420 mm	83077433	1
13	Sicherungsschraube M16X50 VB.RIPP MA= 215 Nm	10012298	2
14	Sicherungsmutter M16 VB.RIPP	30028644	2
15	Sechskantschraube M12 X 45 MA= 86 Nm	15048099	2
16	Scheibe 13 X 24 X 3	31621699	2
17	Spannstift 16 X 18	34547399	2
23	Haubenset Fahrwerk	59549433	2
34	Ritzelwellenset N25/W25x465 Flb. 100 - 165 mm, AMK 10	75210833	1
34	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
34	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
34	Ritzelwellenset N25/W25x750 Flb. 336 - 420 mm, AMK 10	75211133	1
34	Ritzelwellenset N30/W30x480 Flb. 100 - 165 mm, AUK 30	75211233	1
34	Ritzelwellenset N30/W30x560 Flb. 166 - 245 mm, AUK 30	75211333	1
34	Ritzelwellenset N30/W30x650 Flb. 246 - 335 mm, AUK 30	75211433	1
34	Ritzelwellenset N30/W30x765 Flb. 336 - 420 mm, AUK 30	75211533	1
35	Holm mit Bolzen A KDH 6	83171344	1
37	Deckel GGK 66	83066444	4
38	Gegengewichtskasten KDH 300H20	83166044	1
41	Verbindungsblech KDH 3- 400-H12 AMK 10; 4/1, 4/2	83175644	1
41	Verbindungsblech KDH 3- 400-H20 AMK 10; 4/1, 4/2	83175744	1
42	Schraubset M16x 55 HV MA= 280 Nm	47936233	4
43	Verbindungsblech DH 300- 400H12 AMK 10; 2/1	83168144	1
43	Verbindungsblech DH 300- 400H20 AMK 10; 2/1	83168344	1
44	Spannstift 21 X 28	34577599	4
54	Verbindungsblech KDH 3- 400-H12 AUK 30; 4/1, 4/2	83175844	1
54	Verbindungsblech KDH 3- 400-H20 AUK 30; 4/1, 4/2	83175944	1
55	Verbindungsblech DH 300- 400H12 AUK 30; 2/1	83167144	1
55	Verbindungsblech DH 300- 400H20 AUK 30; 2/1	83167344	1

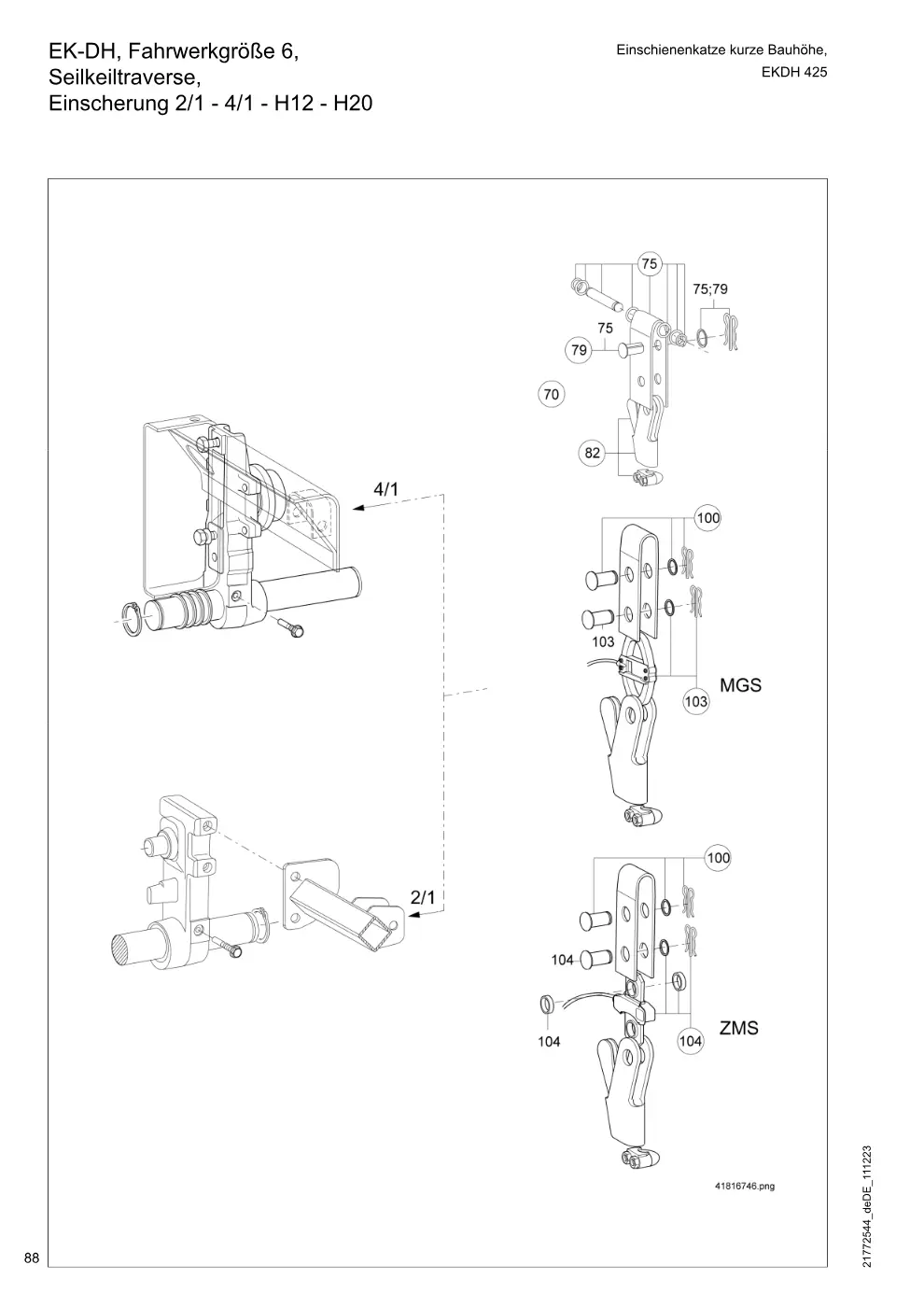

EK-DH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 2/1 - 4/1 - H12 - H20 (Seite 88)

Demag DH 400 – EK-DH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 2/1 - 4/1 - H12 - H20, Zeichnung Seite 88

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Seilkeiltraverse 425 Set kpl. (Teil-Nr. 75, 82)	82830133	1
75	Bolzenanschlussset 2/1	82357933	1
79	Bolzenanschlussset+Federstecker	82358033	1
82	Seiltaschenset DH425 2/1	82821833	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 2,5 T Set	49159233	1
104	Zugmessstab Set ZMS 2,50t	49139233	1

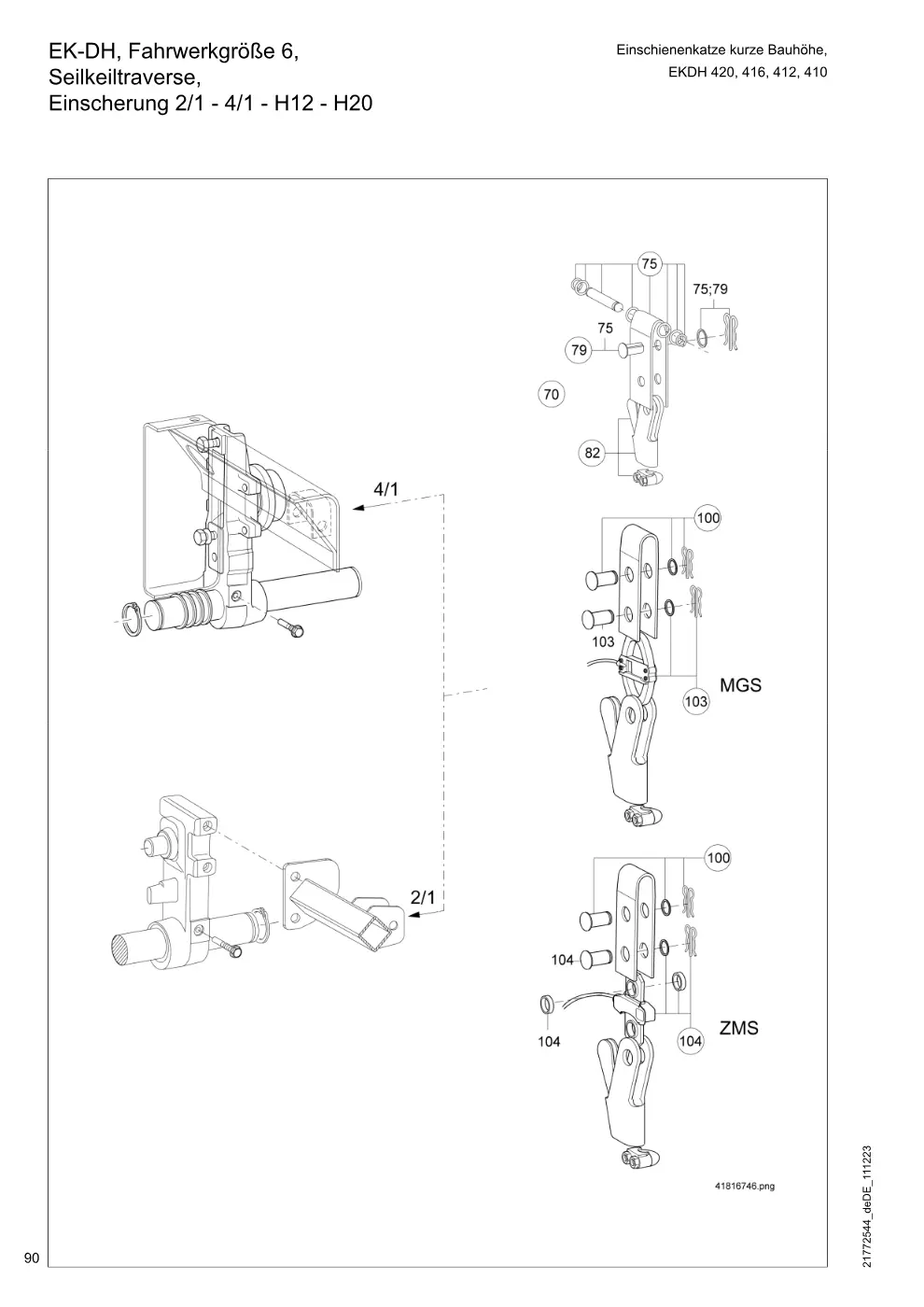

EK-DH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 2/1 - 4/1 - H12 - H20 (Seite 90)

Demag DH 400 – EK-DH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Seilkeiltraverse, Einscherung 2/1 - 4/1 - H12 - H20, Zeichnung Seite 90

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Seilkeiltraverse 3-400 2/1 kpl. (Teil-Nr. 75, 82)	82830033	1
75	Bolzenanschlussset 2/1	82357933	1
79	Bolzenanschlussset+Federstecker	82258033	1
82	Seiltaschenset DH300/400	82811233	1
100	Bolzenanschlussset+Federstecker	82258033	1
103	Gerät MGS 2,0 T DH 420	49160544	1
103	Gerät MGS 1,6 T Set DH 416	49159633	1
103	Gerät MGS 1,25 T Set DH 412	49169633	1
103	Gerät MGS 1,0 T Set DH 410	49179633	1
104	Zugmessstab Set ZMS 2,00t DH 420, 416, 412, 410	49160033	1

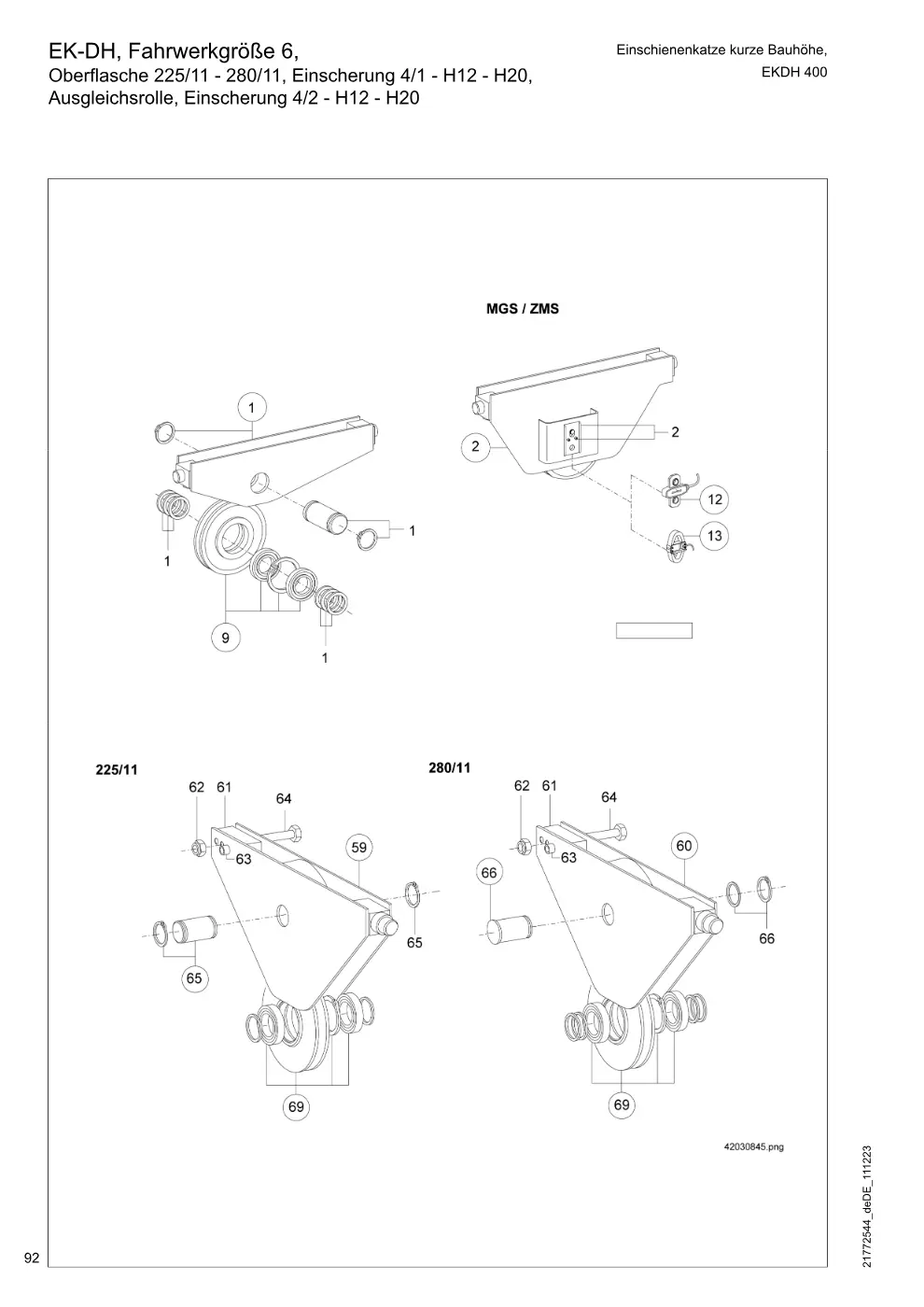

EK-DH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Oberflasche 225/11 - 280/11, Einscherung 4/1 - H12 - H20, Ausgleichsrolle, Einscheru (Seite 92)

Demag DH 400 – EK-DH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Oberflasche 225/11 - 280/11, Einscherung 4/1 - H12 - H20, Ausgleichsrolle, Einscheru, Zeichnung Seite 92

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrollenset 112/ 7,5 H12 kpl. (Teil-Nr.	82817033	1
1	Ausgleichsrollenset 112/ 7,5 H20 kpl. (Teil-Nr.	82817233	1
2	Ausgleichsrolle DH310410H20 MGS, kpl. (Teil-Nr.	90480246	1
2	Ausgleichsrolle DH312412H20 MGS, kpl. (Teil-Nr.	90480346	1
2	Ausgleichsrolle DH316416H20 MGS, kpl. (Teil-Nr.	90480446	1
2	Ausgleichsrolle DH300400H20 ZMS, kpl. (Teil-Nr.	90480046	1
2	Ausgleichsrolle DH320420H12 MGS, kpl. (Teil-Nr.	90479946	1
2	Ausgleichsrolle DH316416H12 MGS, kpl. (Teil-Nr.	90479846	1
2	Ausgleichsrolle DH320420H20 MGS, kpl. (Teil-Nr.	90480546	1
2	Ausgleichsrolle DH312412H12 MGS, kpl. (Teil-Nr.	90479746	1
2	Ausgleichsrolle DH310410H12 MGS, kpl. (Teil-Nr.	90479646	1
2	Ausgleichsrolle DH300400H12 ZMS, kpl. (Teil-Nr.	90479446	1
2	Ausgleichsrolle DH 425 H20 MGS, kpl. (Teil-Nr.	90479146	1
2	Ausgleichsrolle DH 425 H12 MGS, kpl. (Teil-Nr.	90478946	1
9	Seilrollenset 112 7,5	82819033	1
12	Zugmessstab ZMS 2,00t DH300 DH 420-410	49160044	1
12	Zugmessstab Set ZMS 2,50t DH 425	49139233	1
13	Gerät MGS 1,25 T DH 425	49169644	1
13	Gerät MGS 0,624T DH 410	49179144	1
13	Gerät MGS 1,25 T DH 420	49169644	1
13	Gerät MGS 0,8 T DH 412	49169144	1
13	Gerät MGS 1,0 T DH 416	49179644	1
59	Oberflaschenset 225 11 3-400H12 kpl. (Teil-Nr. 61 - 65, 69)	82873033	1
59	Oberflasche 225 11 3- 400H20 kpl. (Teil-Nr. 61 - 65, 69)	82875044	1
61	Achszapfen Oberflasche 225	82873344	1
61	Achszapfen Oberflasche 280	82874344	1
62	Sicherungsmutter V M10	33461044	1
63	Spannstift 14 X 60	15090999	2
63	Spannstift 16 X 65	15091099	2
64	Sechskantschraube M10 X 75 MA= 60 Nm	15054699	1
64	Sechskantschraube M10 X 80 MA= 60 Nm	15046199	1
65	Oberflaschenbolzen DH3-600	82815433	1
69	Seilrollenset 225/11	82911233	1
69	Seilrollenset 280/11,3	82968533	1
60	Oberflasche 280 11 3- 400H12 kpl. (Teil-Nr. 61 - 64, 69)	82874044	1
60	Oberflasche 280 11 3- 400H20 kpl. (Teil-Nr. 61 - 64, 69)	82876044	1
66	Kopfbolzen DH 3-600	82883333	1

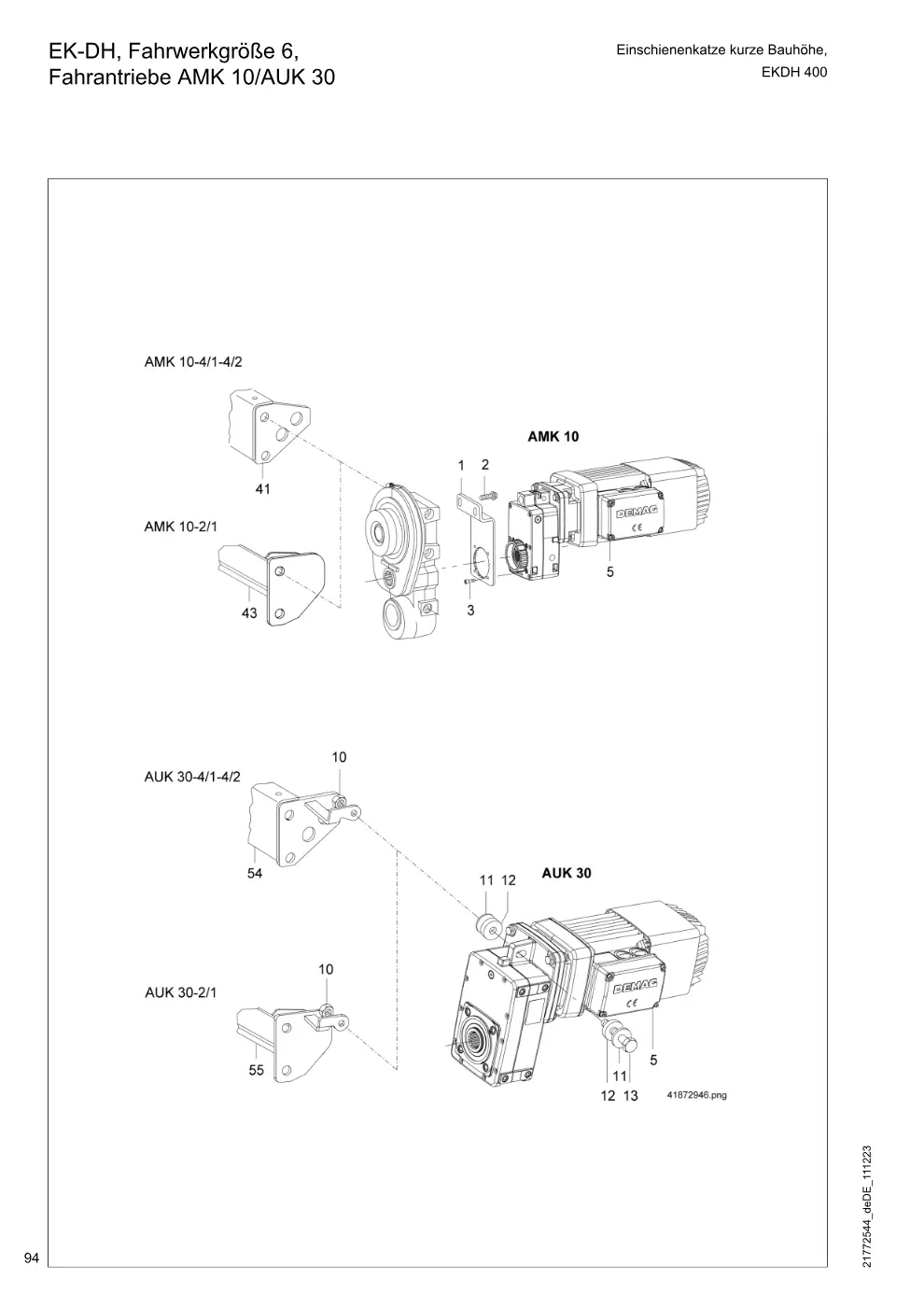

EK-DH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Fahrantriebe AMK 10/AUK 30 (Seite 94)

Demag DH 400 – EK-DH, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe, Fahrantriebe AMK 10/AUK 30, Zeichnung Seite 94

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10, MA= 65 Nm	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10	31923999	4
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 416, 412, 410, ZBF 63 A8/2 B003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 425, 420, ZBF 71 A8/2 B003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 412, 410, ZBF 71 A8/2 B003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 420, 416, ZBF 80 A8/2 B020	84505146	1
5	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 425, ZBF 90 B8/2 B020	84515346	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 410, ZBF 80 A8/2 B020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 420, 416, 412, ZBF 90 B8/2 B020	84515246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 425, ZBF 100 A8/2 B050	84516046	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 416, 412, 410, ZBF 90 B8/2 B020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 425, 420, ZBF 100 A8/2 B050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30, MA= 50 Nm	15054799	1
41	Verbindungsblech KDH 3- 400-H20 AMK 10; 4/1, 4/2	83175744	1
41	Verbindungsblech KDH 3- 400-H12 AMK 10; 4/1, 4/2	83175644	1
43	Verbindungsblech DH 300- 400H12 AMK 10; 2/1	83168144	1
43	Verbindungsblech DH 300- 400H20 AMK 10; 2/1	83168344	1
54	Verbindungsblech KDH 3- 400-H12 AUK 30; 4/1, 4/2	83175844	1
54	Verbindungsblech KDH 3- 400-H20 AUK 30; 4/1, 4/2	83175944	1
55	Verbindungsblech DH 300- 400H20 AUK 30; 2/1	83167344	1
55	Verbindungsblech DH 300- 400H12 AUK 30; 2/1	83167144	1

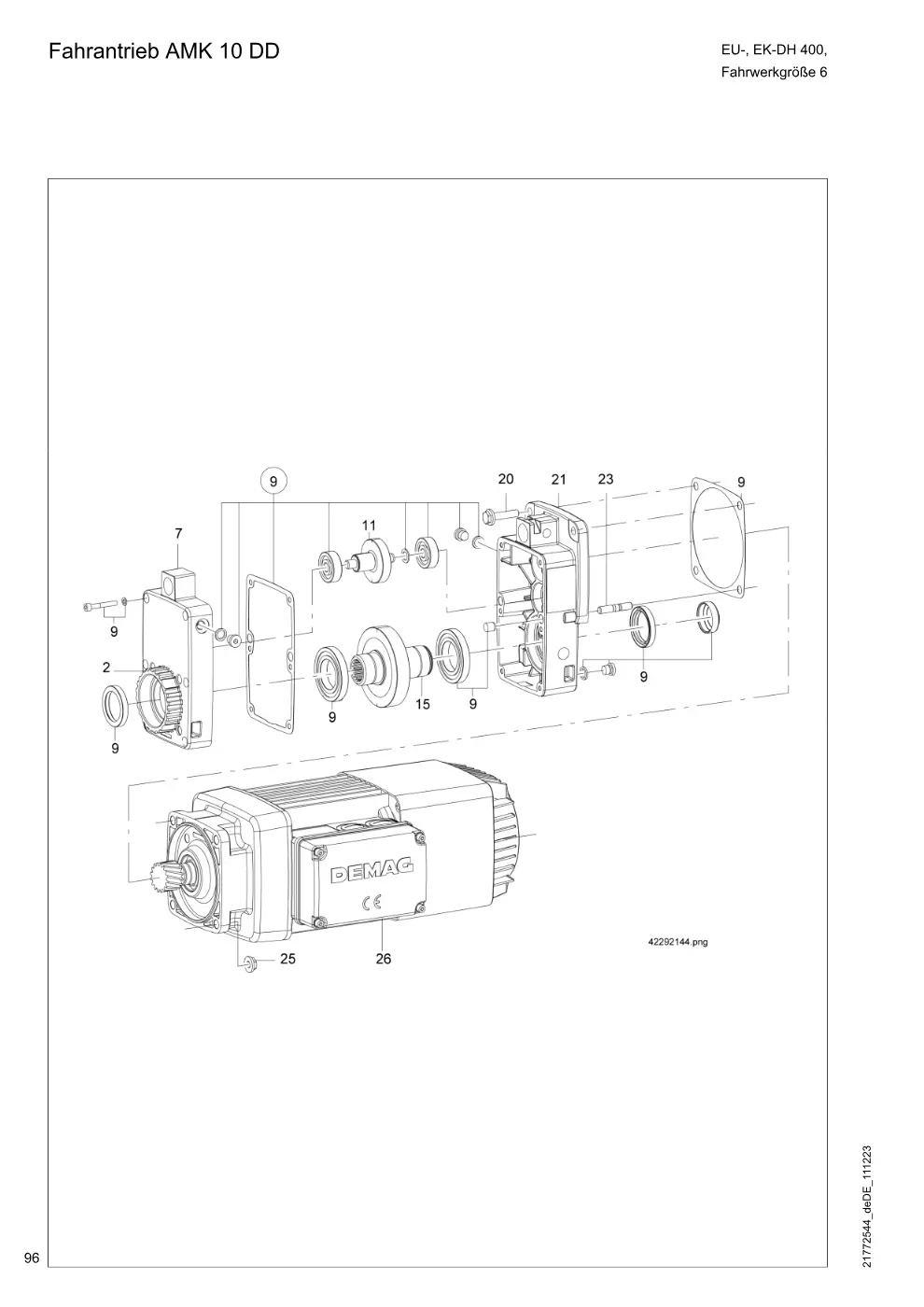

Fahrantrieb AMK 10 DD (Seite 96)

Demag DH 400 – Fahrantrieb AMK 10 DD, Zeichnung Seite 96

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
7	Getriebedeckel AM10	78701444	1
9	Lagerungs- und Dichtungsset A10	78701533	1
11	Doppelrad Z13M1.25Z 37M1.25 i = 10,5	84131846	1
11	Doppelrad Z11M1.25Z 40M1.25 i = 15,7	84130746	1
11	Doppelrad Z11M1.25Z 45M1.25 i = 25,7	84130546	1
15	Abtriebswelle m.Zahnrad Z70 i = 10,5	84134046	1
15	Abtriebswelle m.Zahnrad Z69 i = 15,7	84132046	1
19	Zylinderstift 10 m 6X 12	15055399	2
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A10	78700844	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

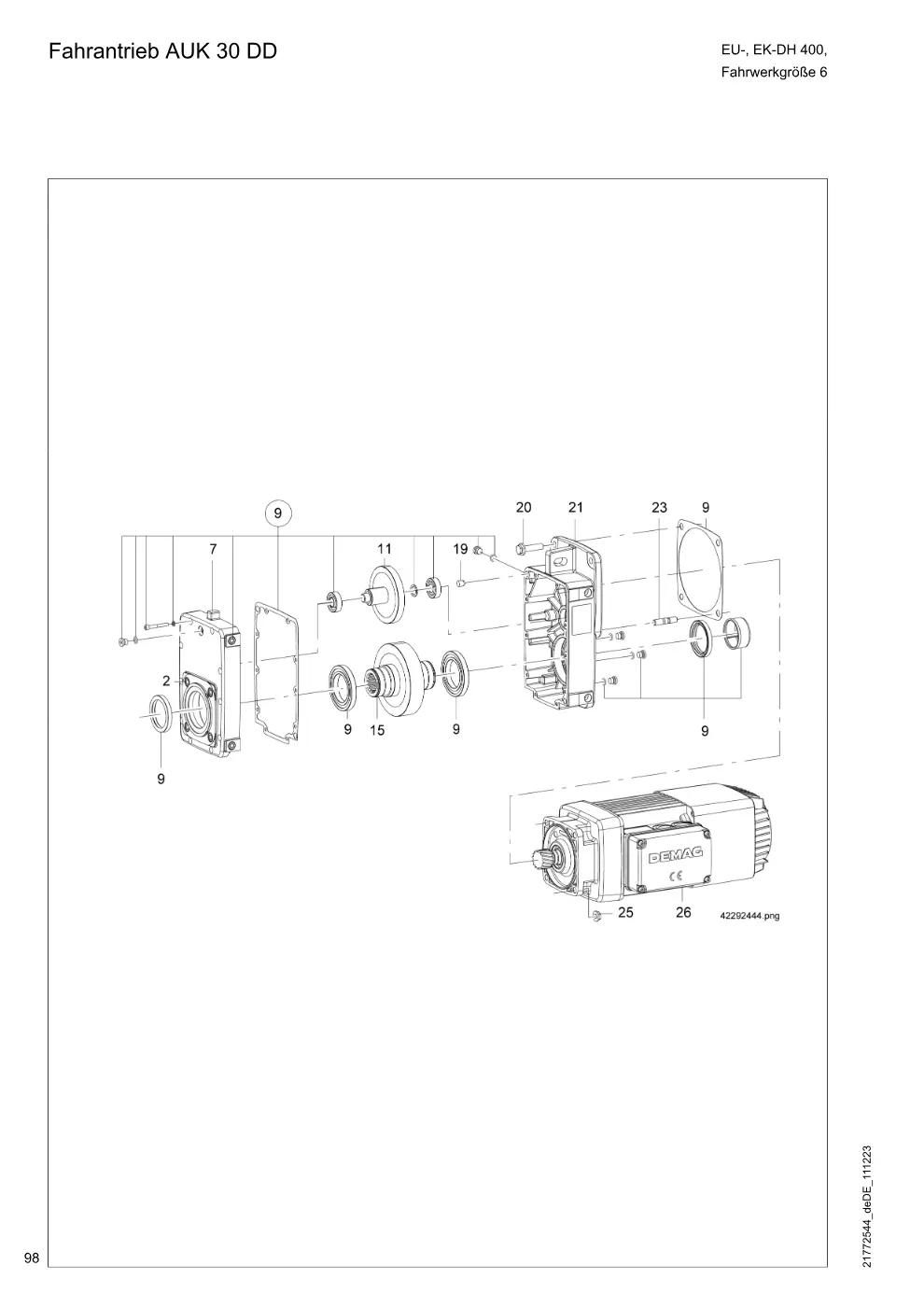

Fahrantrieb AUK 30 DD (Seite 98)

Demag DH 400 – Fahrantrieb AUK 30 DD, Zeichnung Seite 98

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M10X18M16 C	33893244	4
7	Getriebedeckel AF30/AG30	78721044	1
7	Getriebedeckel AF30/AG30	78721084	1
8	Gewindeeinsatz M 8X12M14 C	33893344	4
9	Lagerungs- und Dichtungsset A30	78721533	1
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
11	Doppelrad Z15M1.60Z 58M1.25 i = 15,7	84147346	1
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K30	84151946	1
20	Sicherungsschraube M10X40 VB.RIPP	10011698	2
21	Getriebegehäuse AG30	78720644	1
21	Getriebegehäuse AG30	78720684	1
23	Stiftschraube M10 X 25	15059999	2
25	Sicherungsmutter M10 VB.RIPP MA= 75 Nm	30028344	4

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
