Demag DH 600 – Ersatzteilliste 21773044

Ersatzteilliste, Ausgabe 03/2021, Demag-Nr. 21773044 – 44 Zeichnungen, 408 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

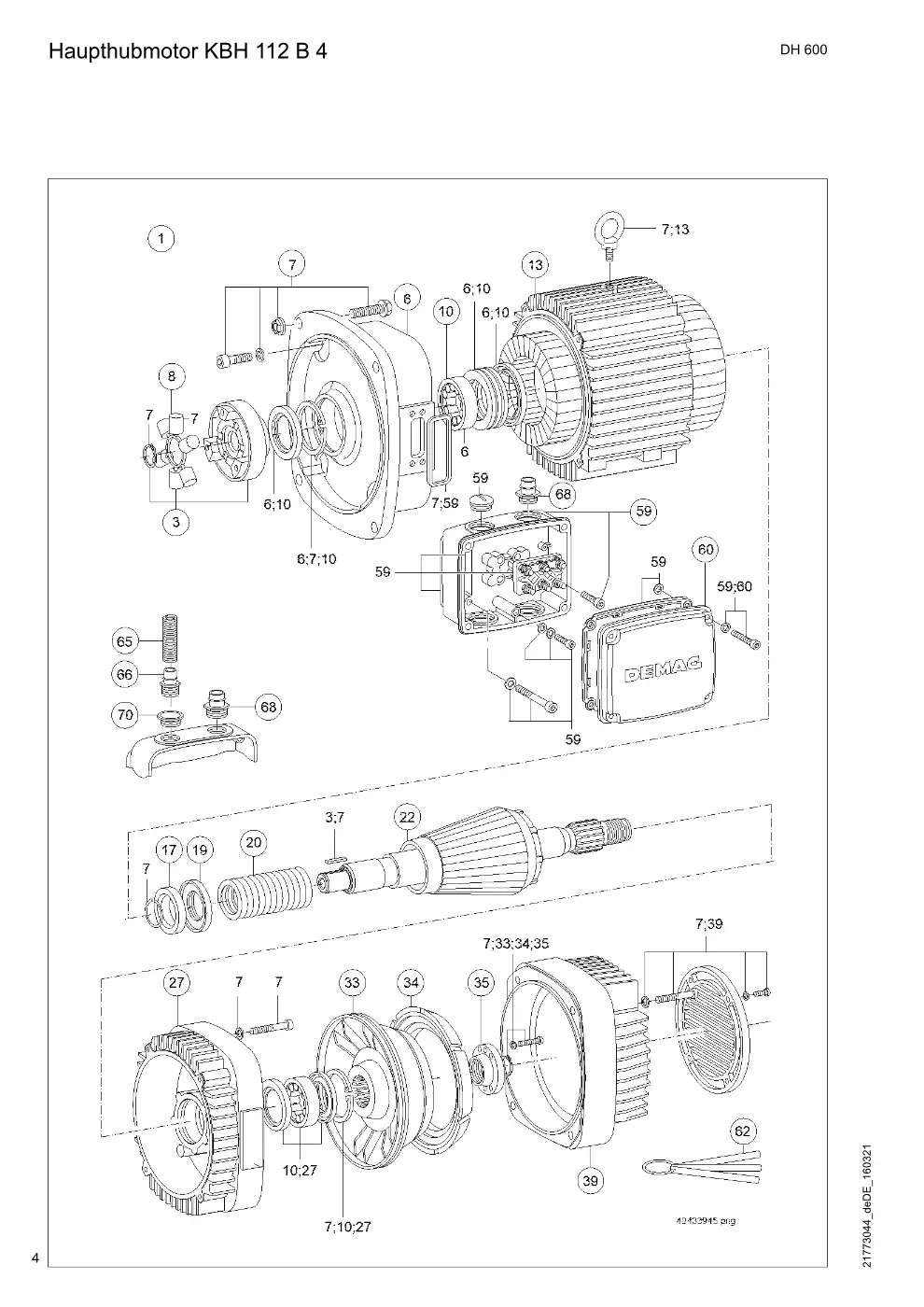

Haupthubmotor KBH 112 B 4 (Seite 4)

Demag DH 600 – Haupthubmotor KBH 112 B 4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-28	35191333	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015284	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
70	Reduktion M32-M25	79499544	1

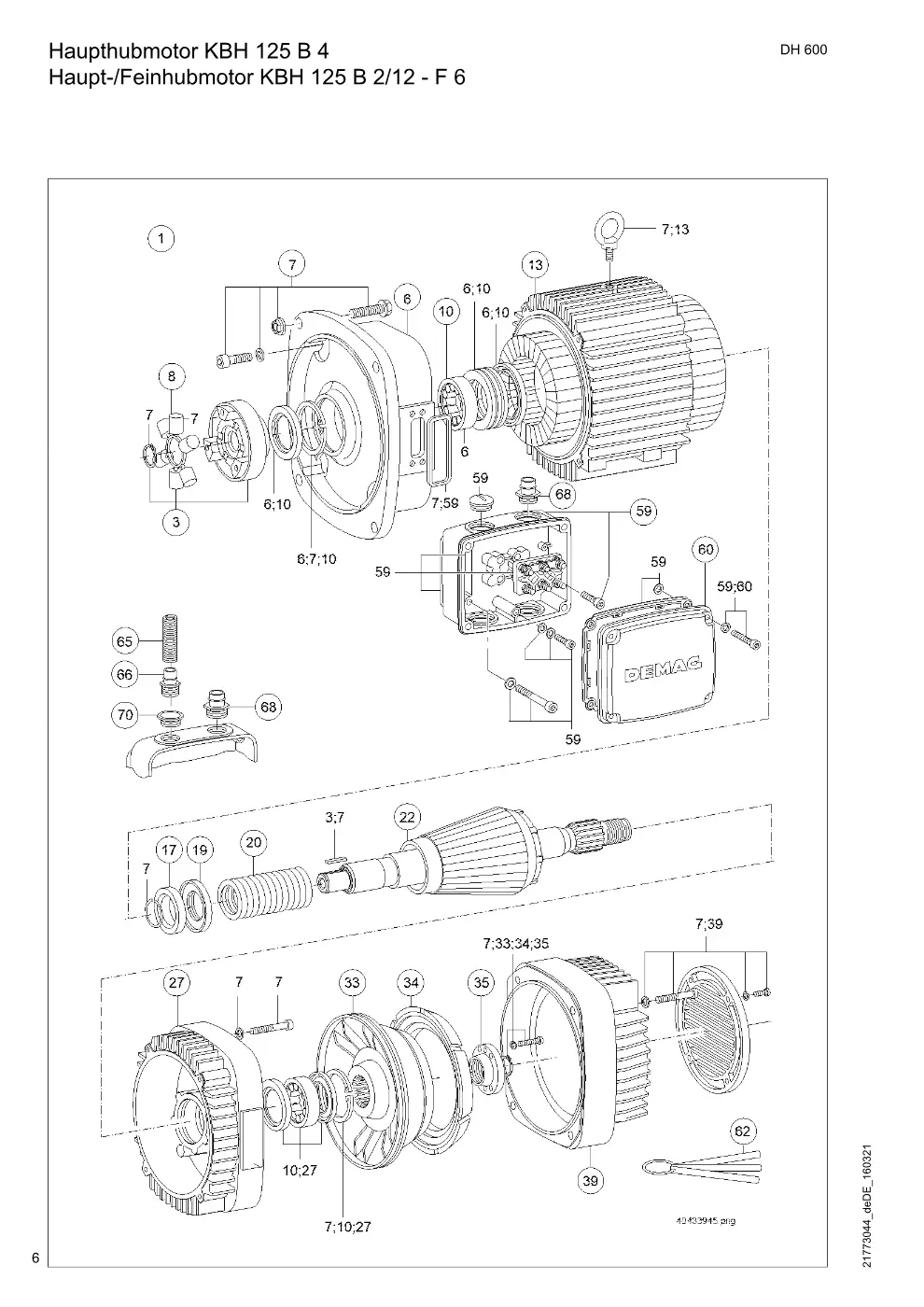

Haupthubmotor KBH 125 B 4 Haupt-/Feinhubmotor KBH 125 B 2/12 - F 6 (Seite 6)

Demag DH 600 – Haupthubmotor KBH 125 B 4 Haupt-/Feinhubmotor KBH 125 B 2/12 - F 6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-32	35191533	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015384	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
70	Reduktion M32-M25	79499544	1

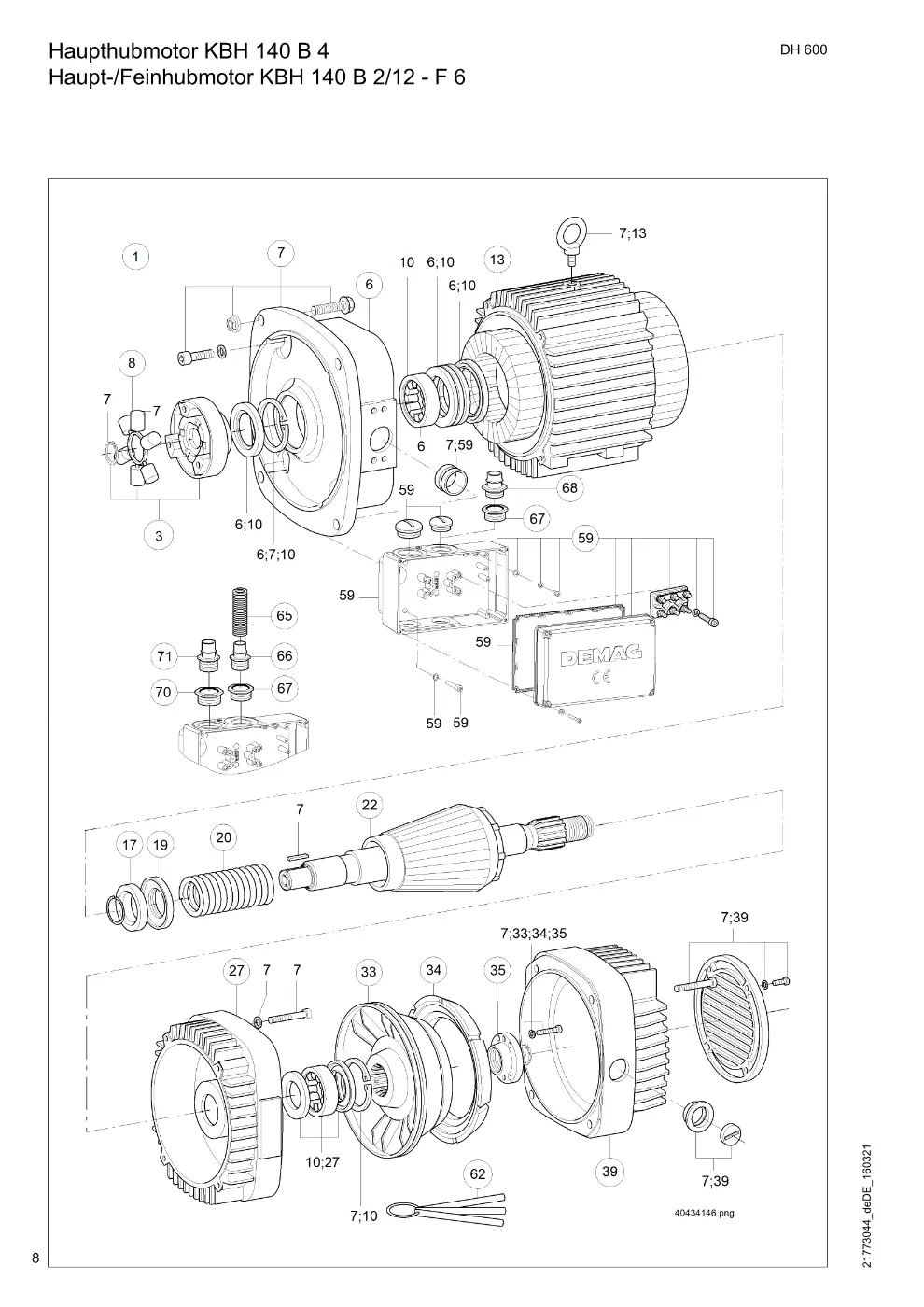

Haupthubmotor KBH 140 B 4 Haupt-/Feinhubmotor KBH 140 B 2/12 - F 6 (Seite 8)

Demag DH 600 – Haupthubmotor KBH 140 B 4 Haupt-/Feinhubmotor KBH 140 B 2/12 - F 6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-32	35191533	1
8	Rollenstern Kupplung H2	75226133	1
19	Tellerfederset KB 140	75282233	1
62	Fühlerlehrensatz	10015384	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M25X1,5 NW24	82157144	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW24	82157244	1

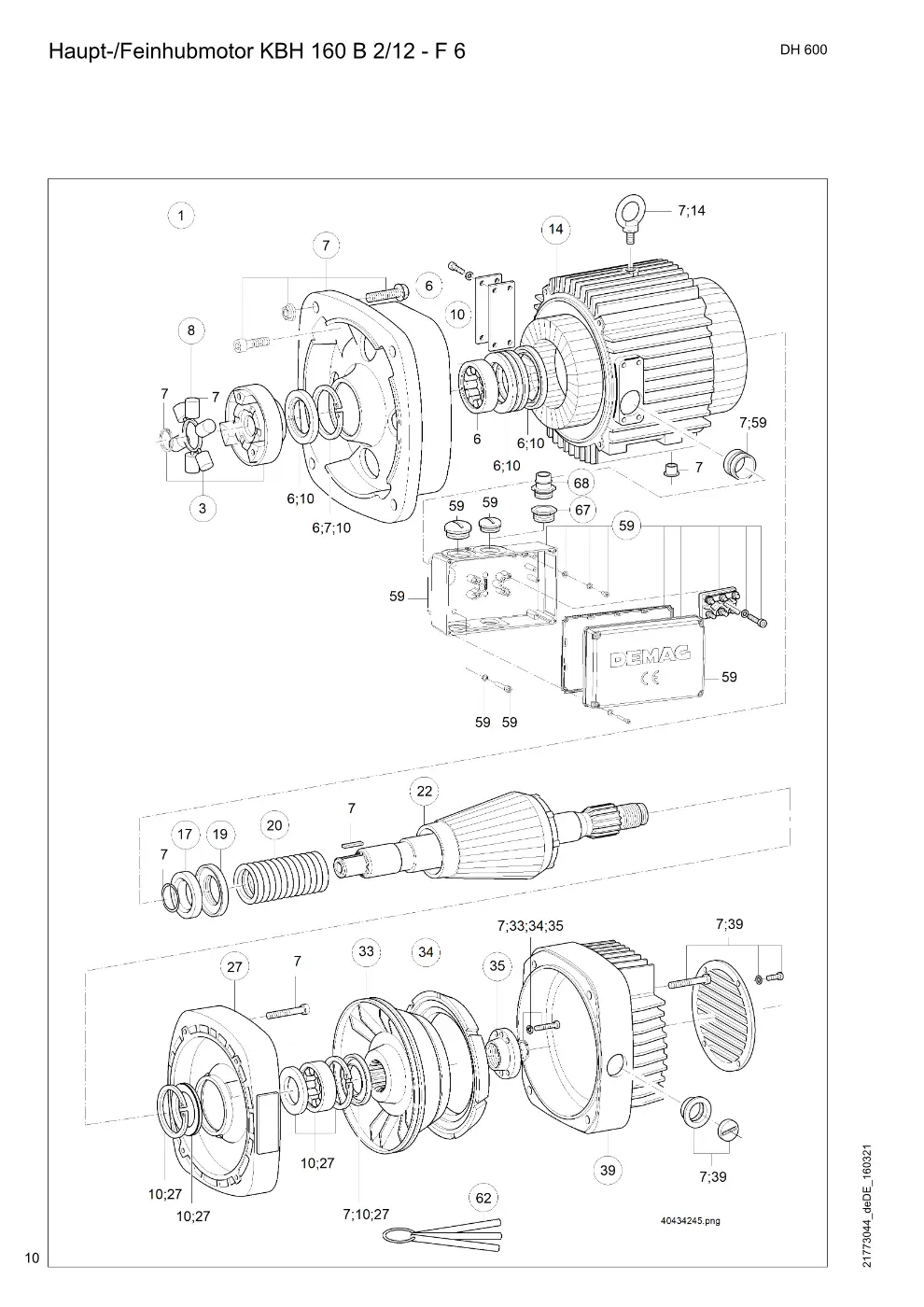

Haupt-/Feinhubmotor KBH 160 B 2/12 - F 6 (Seite 10)

Demag DH 600 – Haupt-/Feinhubmotor KBH 160 B 2/12 - F 6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H2N-32	35191533	1
8	Rollenstern Kupplung H2	75226133	1
62	Fühlerlehrensatz	10015384	3
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M25X1,5 NW24	82157144	1

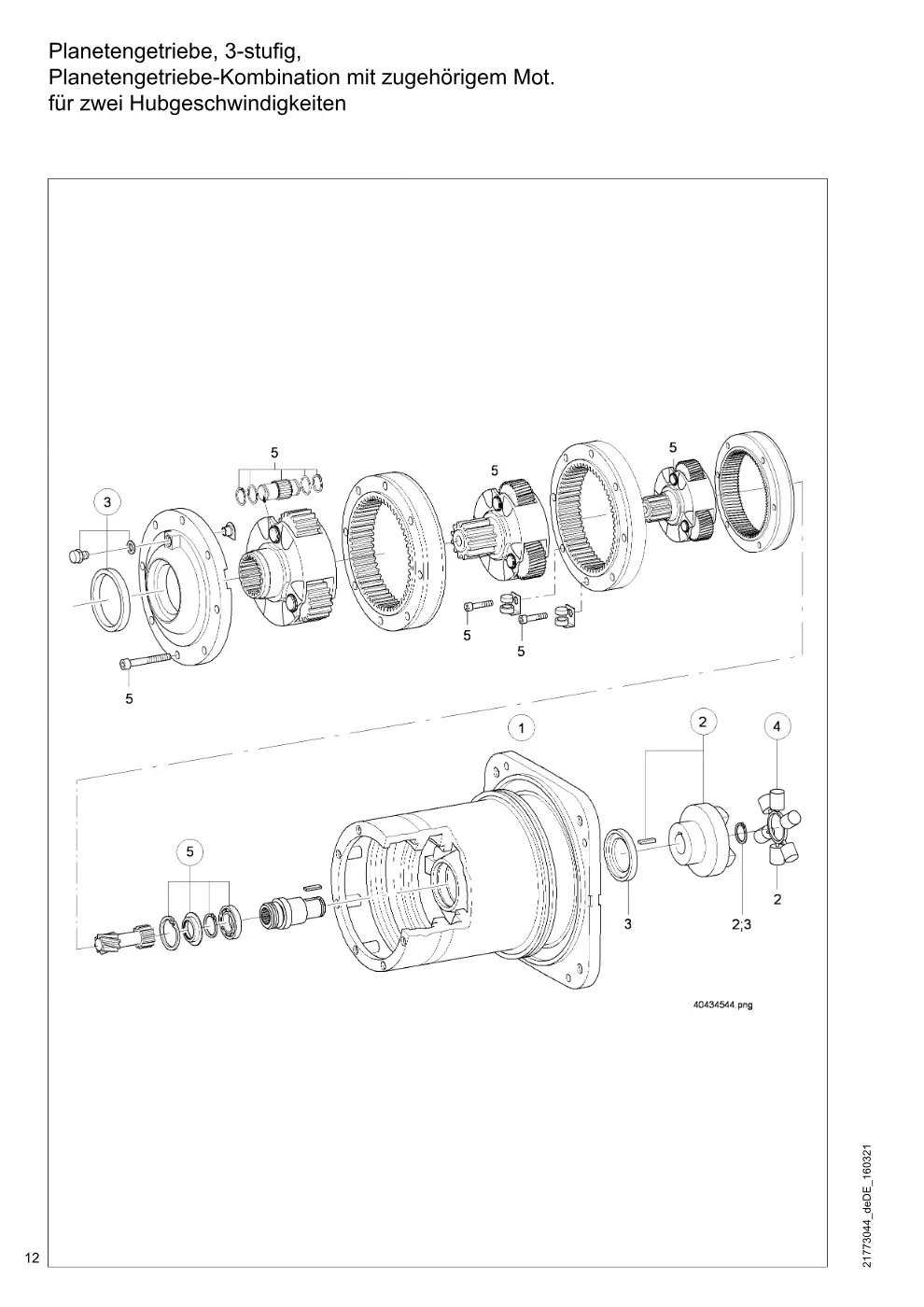

Planetengetriebe, 3-stufig, Planetengetriebe-Kombination mit zugehörigem Mot. für zwei Hubgeschwindigkeiten (Seite 12)

Demag DH 600 – Planetengetriebe, 3-stufig, Planetengetriebe-Kombination mit zugehörigem Mot. für zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 125 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 625, 620, V1	82372133	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 125 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 616, V1	82372233	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 140 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 640, V2	82372133	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 140 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 632, V2	82372233	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 140 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 625, 620, V2	82372333	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 140 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 616, V2	82372433	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 160 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 640, V3	82372333	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 160 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 632, V3	82372433	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 160 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 625, 620, V3	82352533	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 160 B2/12 , , , kpl. (Teil-Nr. 2 - , DH 616, V3	82372633	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 500/600	82315033	1
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 500/ 600 3Stuf	82317033	1

Planetengetriebe, 3-stufig, Planetengetriebe-Kombination mit zugehörigem Mot. für eine Hubgeschwindigkeit (Seite 14)

Demag DH 600 – Planetengetriebe, 3-stufig, Planetengetriebe-Kombination mit zugehörigem Mot. für eine Hubgeschwindigkeit, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 112 B4 , , , kpl. (Teil-Nr. 2 - , DH 640, V1	82372233	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 112 B4 , , , kpl. (Teil-Nr. 2 - , DH 632, V1	82372333	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 112 B4 , , , kpl. (Teil-Nr. 2 - , DH 625, 620, V1	82372433	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 112 B4 , , , kpl. (Teil-Nr. 2 - , DH 616, V1	82352533	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 125 B4 , , , kpl. (Teil-Nr. 2 - , DH 640, V2	82372433	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 125 B4 , , , kpl. (Teil-Nr. 2 - , DH 632, V2	82352533	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 125 B4 , , , kpl. (Teil-Nr. 2 - , DH 625, 620, V2	82372633	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 125 B4 , , , kpl. (Teil-Nr. 2 - , DH 616, V2	82352733	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 140 B4 , , , kpl. (Teil-Nr. 2 - , DH 640, V3	82372633	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 140 B4 , , , kpl. (Teil-Nr. 2 - , DH 632, V3	82352733	1
1	Getriebeset DH 500/600 3ST Getriebe für Motor KBH 140 B4 , , , kpl. (Teil-Nr. 2 - , DH 625, 620, V3	82352833	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 500/600	82315033	1
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 500/ 600 3Stuf	82317033	1

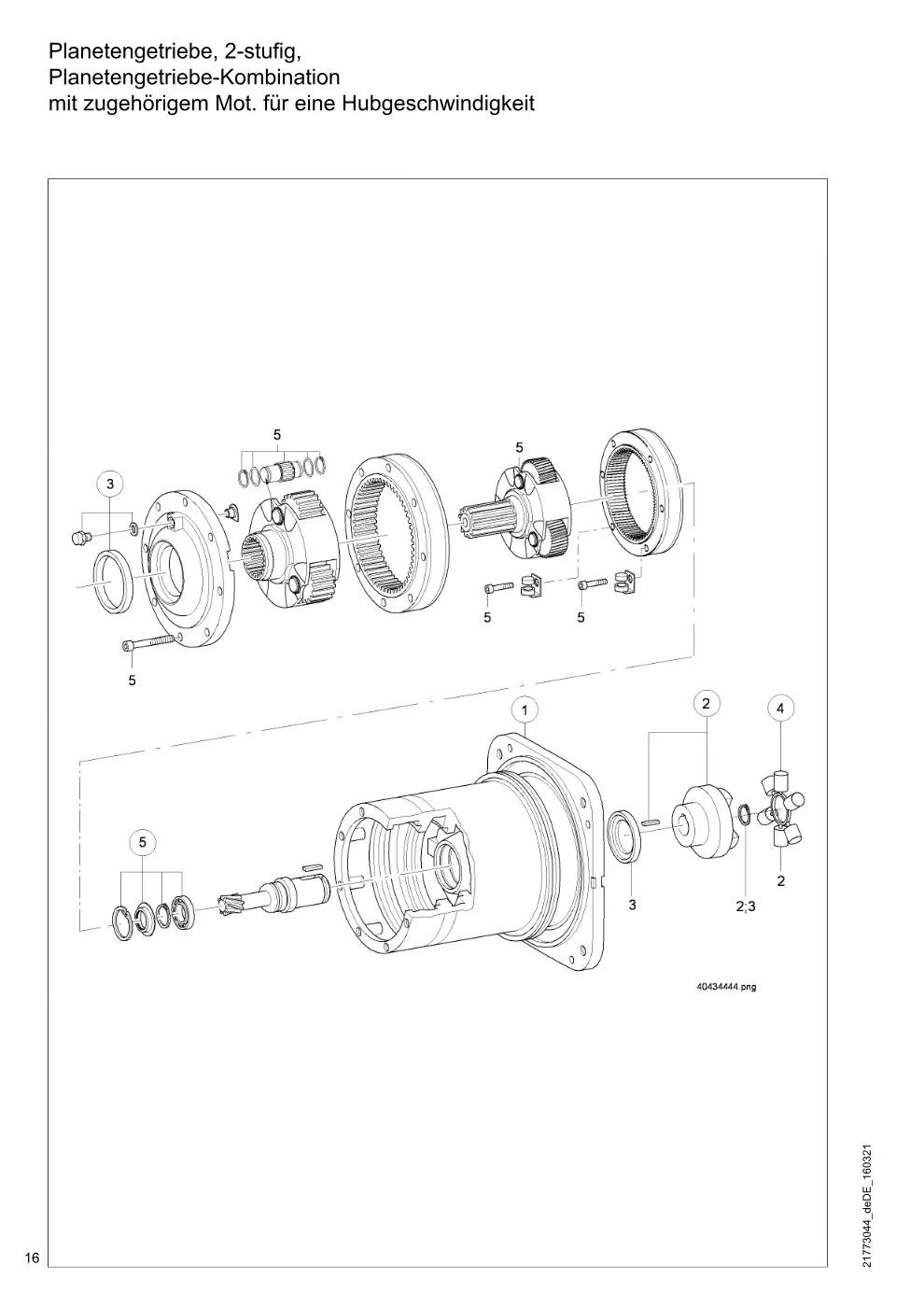

Planetengetriebe, 2-stufig, Planetengetriebe-Kombination mit zugehörigem Mot. für eine Hubgeschwindigkeit (Seite 16)

Demag DH 600 – Planetengetriebe, 2-stufig, Planetengetriebe-Kombination mit zugehörigem Mot. für eine Hubgeschwindigkeit, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH 500/600 2ST Getriebe für Motor KBH 140 B4 , , , kpl. (Teil-Nr. 2 - , DH 616, V3	82353133	1
2	Kupplungsset G H2N-32	35193533	1
3	Dichtungsset DH 500/600	82315033	1
4	Rollenstern Kupplung H2	75226133	1
5	Lagerset DH 500/ 600 2Stuf	82316933	1

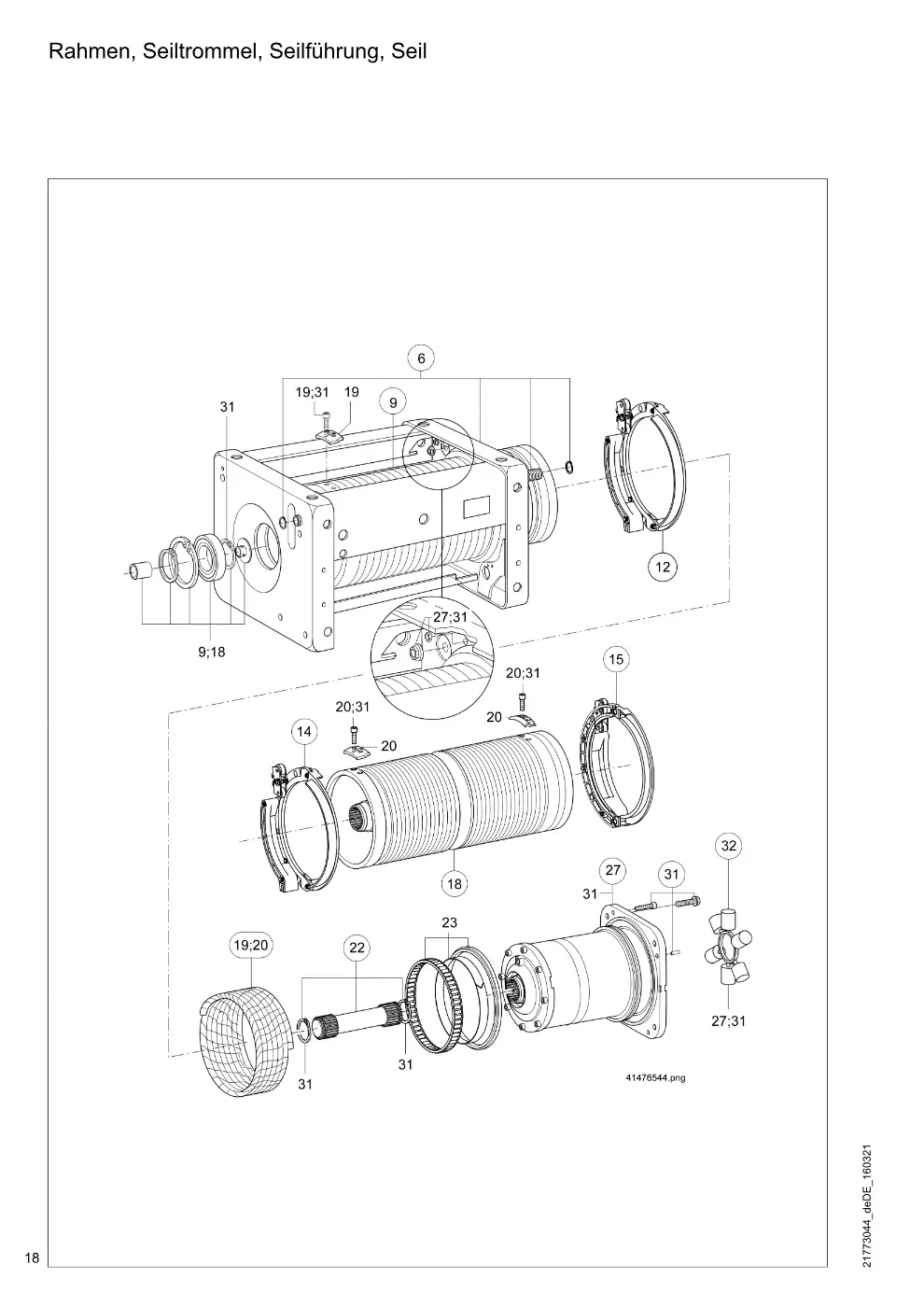

Rahmen, Seiltrommel, Seilführung, Seil (Seite 18)

Demag DH 600 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Rahmen DH 500/600 H12	82379233	1
6	Rahmen DH 500/600 H20	82379433	1
6	Rahmen DH 500/600 H40	82379633	1
6	Rahmen DH 500/600 H52	82379833	1
9	Seiltrommel 1ril H12 14 1/1, 2/1, 4/1	82374133	1
9	Seiltrommel 1ril H20 14 1/1, 2/1, 4/1	82374233	1
9	Seiltrommel 1ril H40 14 1/1, 2/1, 4/1	82375533	1
9	Seiltrommel 1ril H52 14 1/1, 2/1, 4/1	82363533	1
9	Seiltrommel 2ril H12 11 2/2, 4/2, 8/2	82374533	1
9	Seiltrommel 2ril H20 11 2/2, 4/2, 8/2	82374633	1
12	Seilführung links 5-6/14 1/1, 2/1, 4/1, säurefest	82380233	1
12	Seilführungsset links V. 5 /14 1/1, 2/1, 4/1, säurefest, verstärkt	82385033	1
14	Seilführung links 5-6/11,3 2/2, 4/2, säurefest	82381133	1
14	Seilführungsset links V. 5 /11,3 2/2, 4/2, säurefest, verstärkt	82386033	1
15	Seilführung rechts 5-6/11,3 2/2, 4/2, säurefest	82382133	1
15	Seilführungsset rechts V. 5 /11,3 2/2, 4/2, säurefest, verstärkt	82386233	1
19	Seiltrommel 2ril H12 11 2/2, 4/2	82374533	1
19	Seiltrommel 2ril H20 11 2/2, 4/2	82374633	1
20	Drahtseilset DH5/600 14 H12 1/1 DH 632	82340033	1
20	Drahtseilset DH5/600 14 H12 1/1 DH 625, 620, 616	82340133	1
20	Drahtseilset DH5/600 14 H20 1/1 DH 632	82340233	1
20	Drahtseilset DH5/600 14 H20 1/1 DH 625, 620, 616	82340333	1
20	Drahtseilset DH5/600 11 H12 2/2 DH 640	82342933	1
20	Drahtseilset DH5/600 11 H20 2/2 DH 640	82343033	1
20	Drahtseilset DH5/600 11 H12 4/2 DH 640, 632, 625, 620	82343333	1
20	Drahtseilset DH5/600 11 H12 4/2 DH 616	82343433	1
20	Drahtseilset DH5/600 11 H20 4/2 DH 640, 632, 625, 620	82343533	1
20	Drahtseilset DH5/600 11 H20 4/2 DH 616	82343633	1
20	Drahtseilset DH 600 14 H12 2/1 DH 616	82348733	1
20	Drahtseilset DH 600 14 H20 2/1 DH 616	82348833	1
20	Drahtseilset DH 600 14 H12 4/1 DH 616	82348933	1
20	Drahtseilset DH 600 14 H20 4/1 DH 640, 632, 625, 620	82349233	1
20	Drahtseilset DH 600 14 H12 4/1 DH 640, 632, 625, 620	82349433	1
20	Drahtseilset DH 600 14 H12 2/1 DH 640, 632, 625, 620	82349533	1
20	Drahtseilset DH 600 14 H20 2/1 DH 640, 632, 625, 620	82349633	1
20	Drahtseilset DH 600 14 H20 4/1 DH 616	82349733	1
20	Drahtseilset DH 600 11 H12 2/2 DH 632, 625, 620, 616	82359033	1
20	Drahtseilset DH 600 11 H20 2/2 DH 632, 625, 620, 616	82359133	1
22	Steckwelle DH 500/600 H12	82317633	1
22	Steckwelle DH 500/600 H20	82317733	1
23	Einbausatz Trommellager 30Brt	82336533	1
31	Montageteileset DH 500/600	82309633	1
32	Rollenstern Kupplung H2	75226133	1

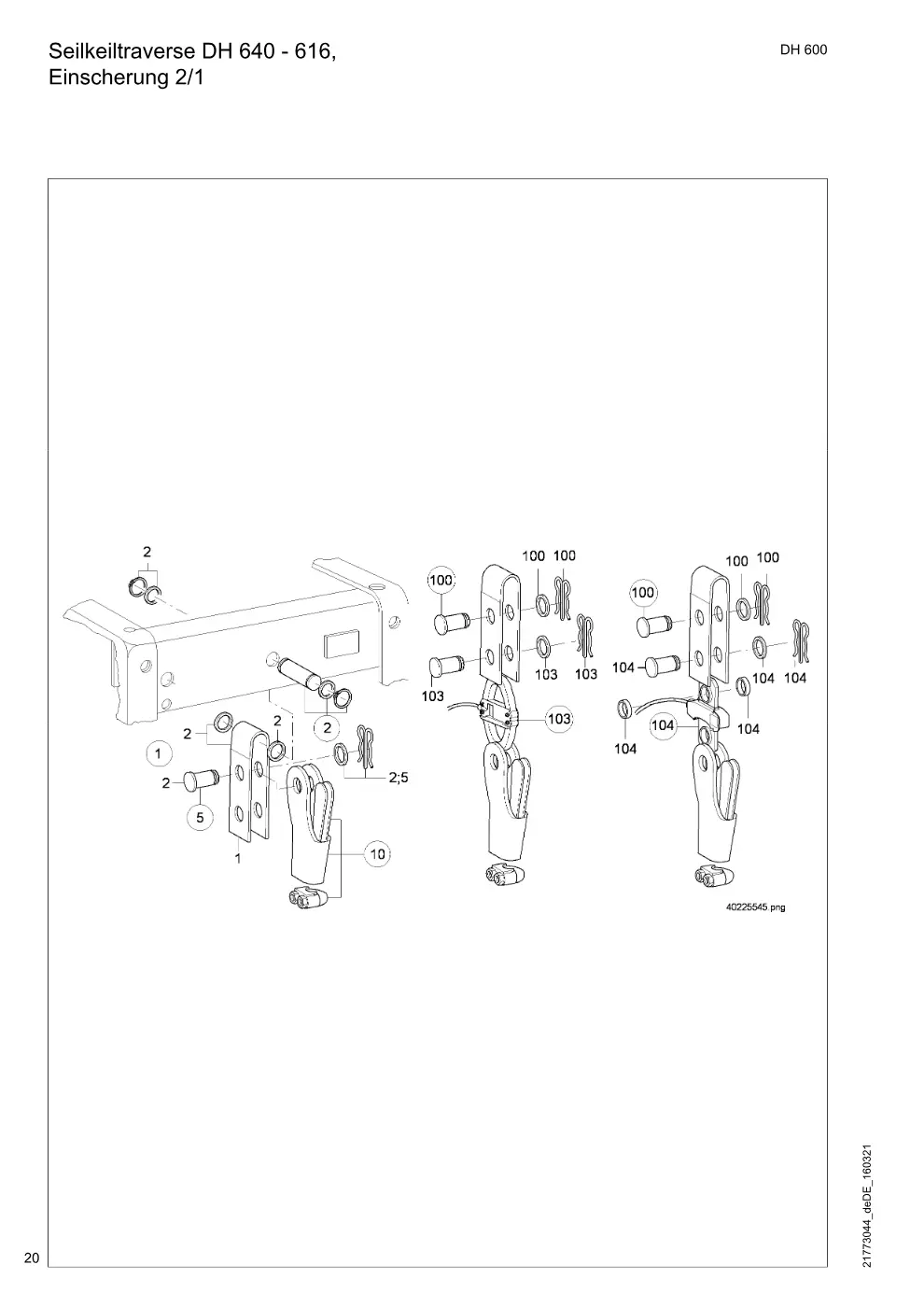

Seilkeiltraverse DH 640 - 616, Einscherung 2/1 (Seite 20)

Demag DH 600 – Seilkeiltraverse DH 640 - 616, Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH 600 kpl. (Teil-Nr. 2, 5, 10)	82821233	1
2	Bolzenanschlussset 2/1	82357833	1
5	Bolzenanschlussset+Federstecker	82358033	1
10	Seiltaschenset DH 600	82831833	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 3,15 T DH 632	49160633	1
103	Gerät MGS 2,5 T Set DH 625	49159233	1
103	Gerät MGS 2,0 T Set DH 620	49169233	1
103	Gerät MGS 1,6 T Set DH 616	49179233	1
104	Zugmessstab Set ZMS 3,15t DH 632 - 616	49160133	1

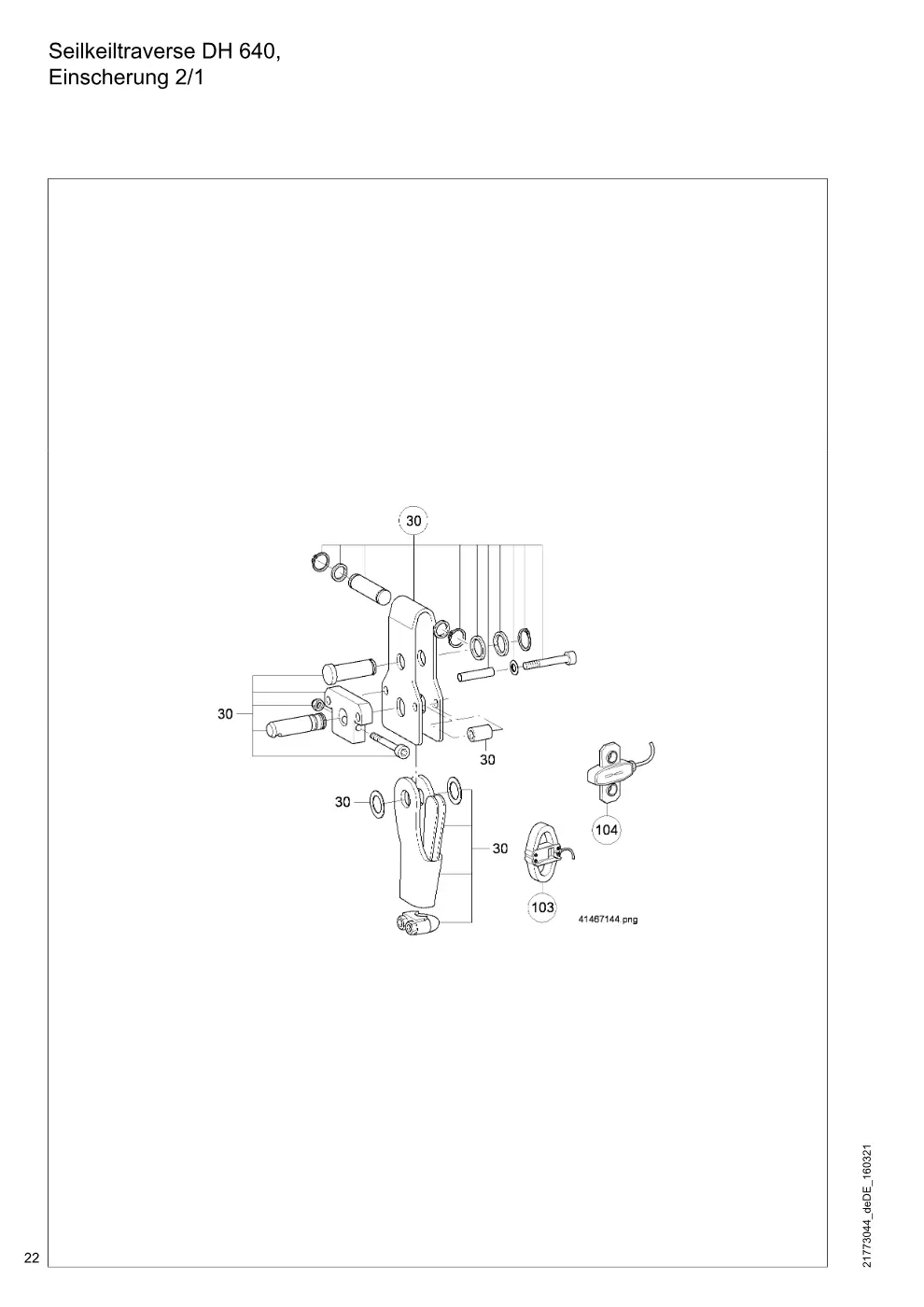

Seilkeiltraverse DH 640, Einscherung 2/1 (Seite 22)

Demag DH 600 – Seilkeiltraverse DH 640, Einscherung 2/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
30	Seilkeiltraverse DH 640	82894033	1
103	Gerät MGS 2,0 T Set DH 640	49169233	1
104	Zugmessstab Set ZMS 3,15t DH 640	49160133	1

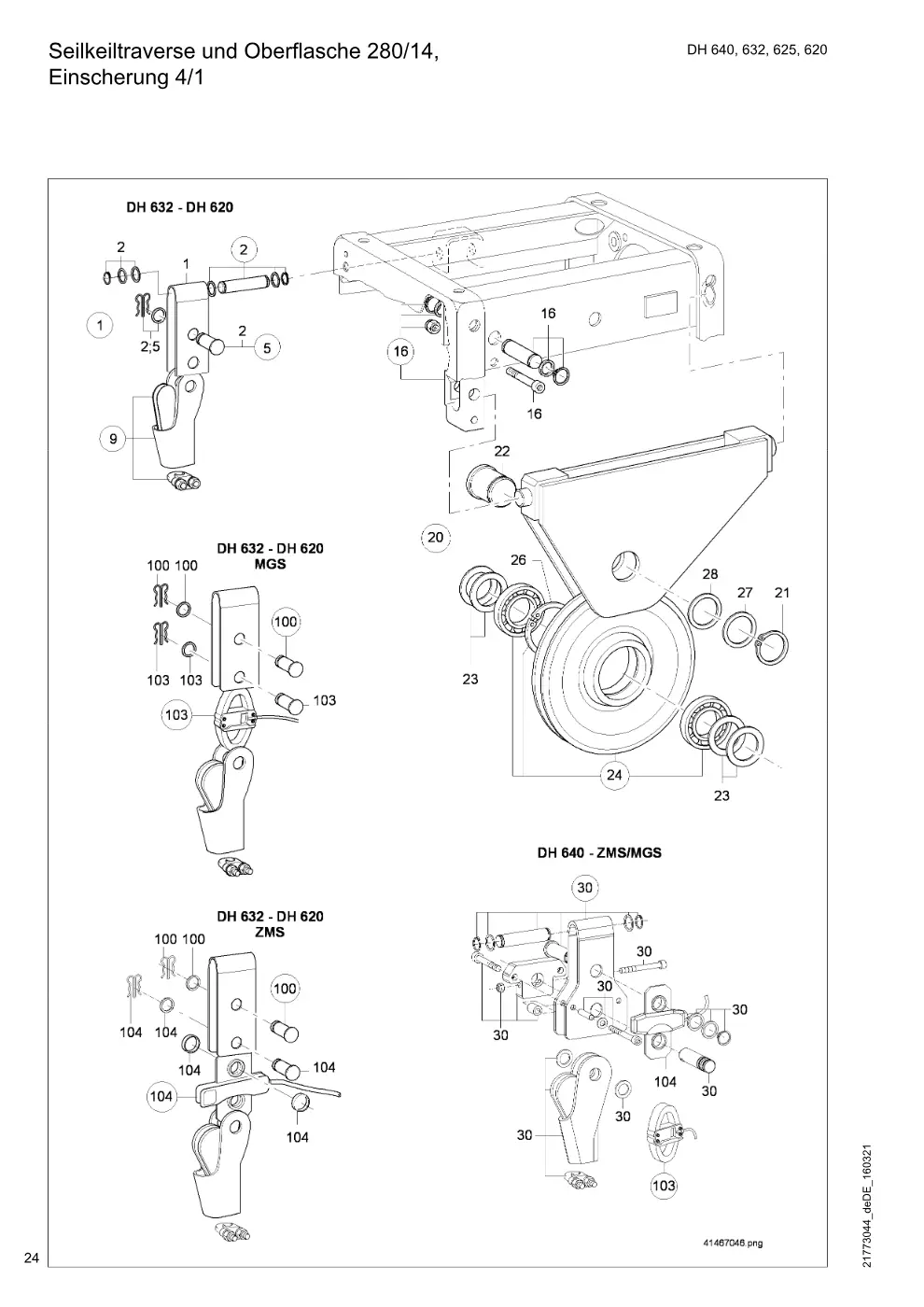

Seilkeiltraverse und Oberflasche 280/14, Einscherung 4/1 (Seite 24)

Demag DH 600 – Seilkeiltraverse und Oberflasche 280/14, Einscherung 4/1, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH 600 kpl. (Teil-Nr. 2, 5	82821233	1
2	Bolzenanschlussset 2/1	82357833	1
5	Bolzenanschlussset+Federstecker	82358033	1
9	Seiltaschenset DH 600	82831833	1
16	Montageteile Oberflasche Set	82318433	1
20	Oberflasche 280 14 5- 600 4/1 kpl. (Teil-Nr. 21 - 24, 27, 28)	82824944	1
21	Sicherungsring 55X2	34255299	1
22	Kopfbolzen 55g6X75,5Nut	82883344	1
23	Passscheibe 55X 68X1	34138199	4
24	Seilrolle 280-14 hart	82968244	1
27	Stützscheibe 55X 68X3	34348399	1
28	Passscheibe 55X 68X1	34138199	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 3,15 T DH 632	49160633	1
103	Gerät MGS 2,5 T Set DH 625	49159233	1
103	Gerät MGS 2,0 T Set DH 620	49169233	1
103	Gerät MGS 2,0 T Set DH 640	49169233	1
104	Zugmessstab Set ZMS 3,15t DH 632 - DH 620	49160133	1
104	Zugmessstab Set ZMS 3,15t DH 640	49160133	1
30	Seilkeiltraverse DH 640 kpl. (Teil-Nr. 47)	82894033	1

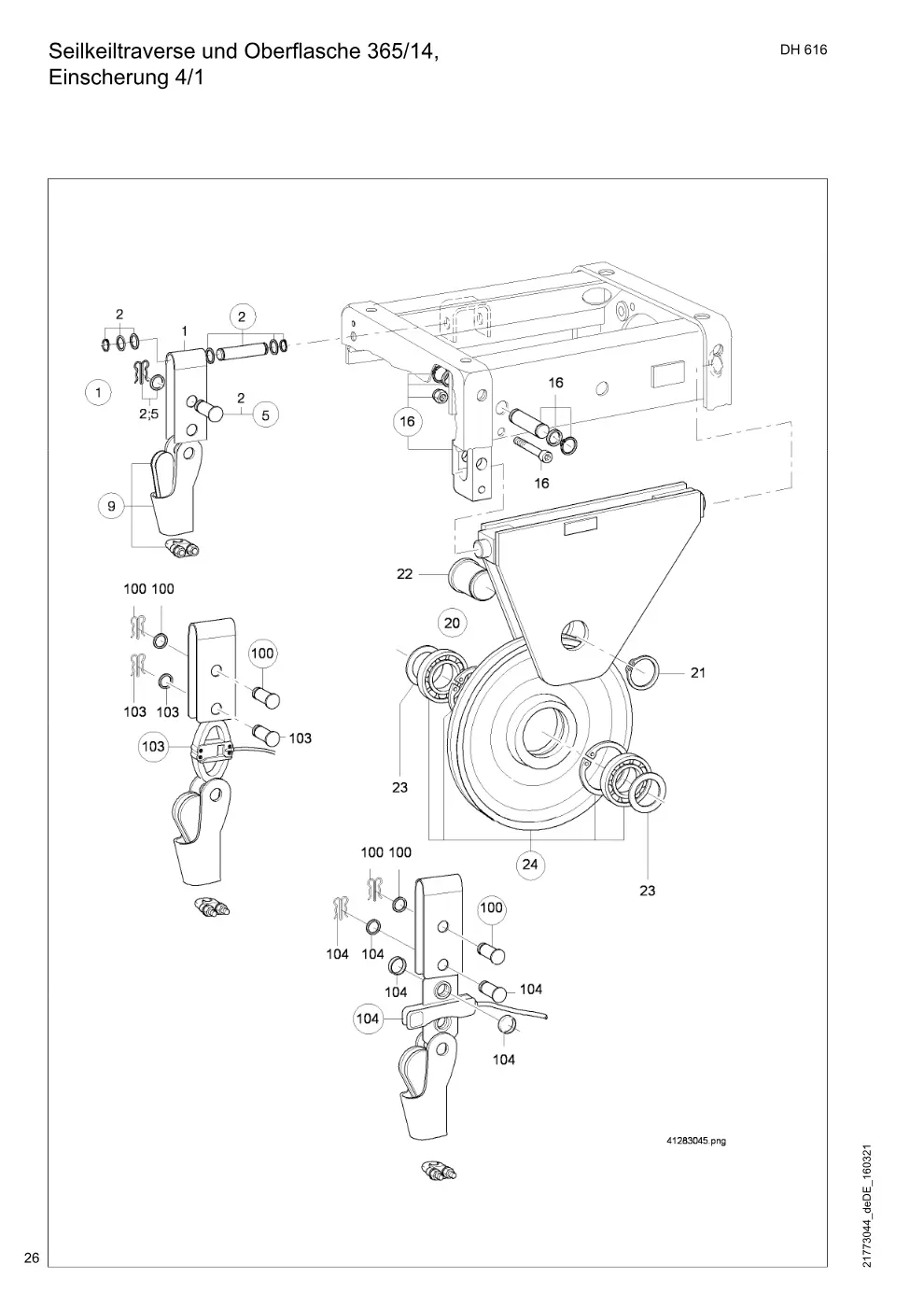

Seilkeiltraverse und Oberflasche 365/14, Einscherung 4/1 (Seite 26)

Demag DH 600 – Seilkeiltraverse und Oberflasche 365/14, Einscherung 4/1, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH 600 kpl. (Teil-Nr. 2, 5	82821233	1
2	Bolzenanschlussset 2/1	82357833	1
5	Bolzenanschlussset+Federstecker	82358033	1
9	Seiltaschenset DH 600	82831833	1
16	Montageteile Oberflasche Set	82318433	1
20	Oberflasche 365 14 5- 600 4/1 kpl. (Teil-Nr. 21 - 24)	82826044	1
21	Sicherungsring 70X2,5	34256099	1
22	Kopfbolzen 70g 6X 77Nut	82826444	1
23	Passscheibe 70X 90X1	34137799	2
24	Seilrolle 365-14 hart	82967244	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 1,6 T Set DH 616	49179233	1
104	Zugmessstab Set ZMS 3,15t DH 616	49160133	1

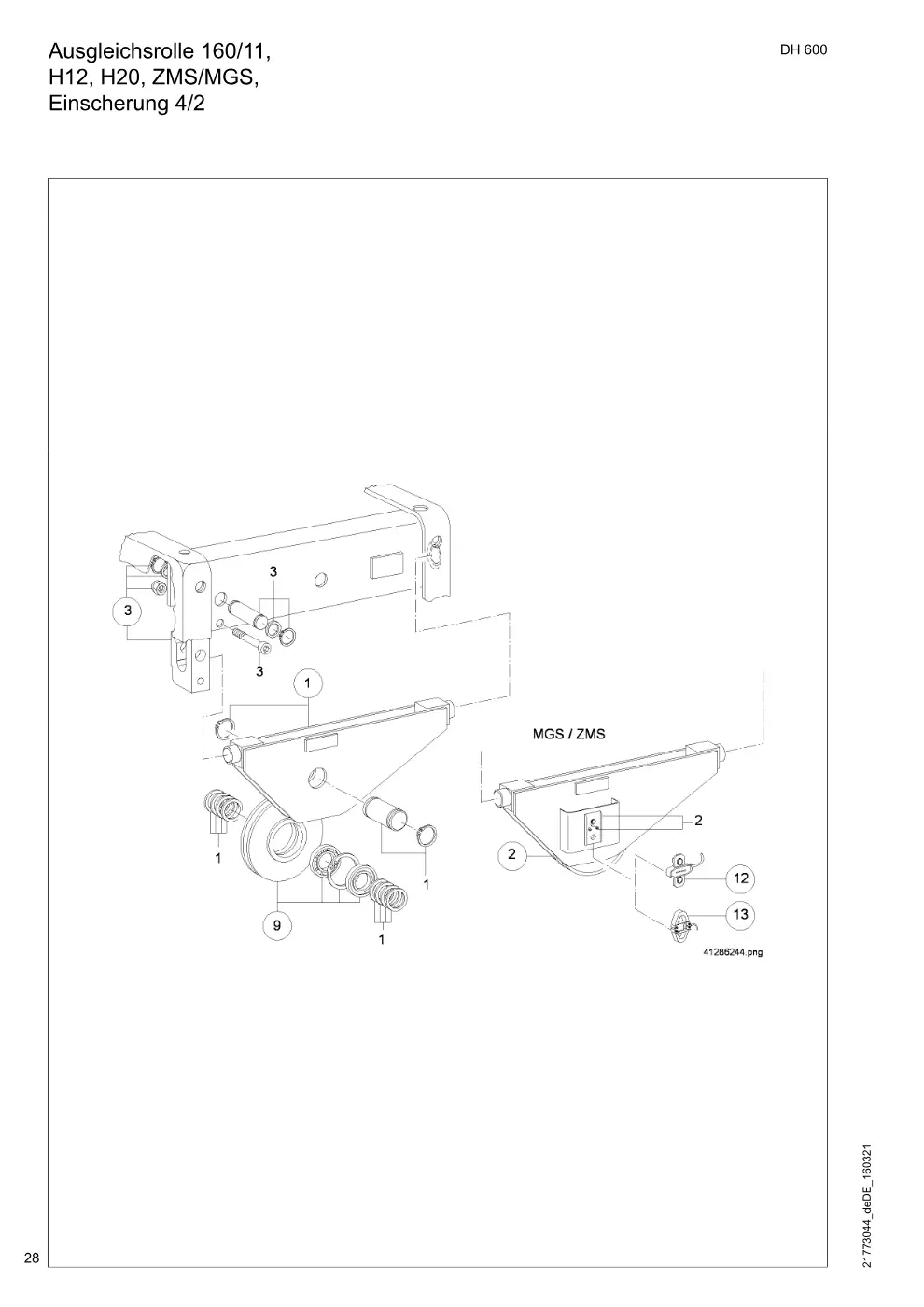

Ausgleichsrolle 160/11, H12, H20, ZMS/MGS, Einscherung 4/2 (Seite 28)

Demag DH 600 – Ausgleichsrolle 160/11, H12, H20, ZMS/MGS, Einscherung 4/2, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrollenset 160/11 H12	82827033	1
1	Ausgleichsrollenset 160/11 H20	82827233	1
2	Ausgleichsrolle DH 640 H12 MGS, kpl. (Teil-Nr. 13)	90479046	1
2	Ausgleichsrolle DH 640 H20 MGS, kpl. (Teil-Nr. 13)	90479246	1
2	Ausgleichsrolle DH500600H12 ZMS, kpl. (Teil-Nr. 12)	90480746	1
2	Ausgleichsrolle DH516616H12 MGS, kpl. (Teil-Nr. 13)	90480946	1
2	Ausgleichsrolle DH520620H12 MGS, kpl. (Teil-Nr. 13)	90481046	1
2	Ausgleichsrolle DH525625H12 MGS, kpl. (Teil-Nr. 13)	90481146	1
2	Ausgleichsrolle DH532632H12 MGS, kpl. (Teil-Nr. 13)	90481246	1
2	Ausgleichsrolle DH500600H20 ZMS, kpl. (Teil-Nr. 12)	90481346	1
2	Ausgleichsrolle DH516616H20 MGS, kpl. (Teil-Nr. 13)	90481546	1
2	Ausgleichsrolle DH520620H20 MGS, kpl. (Teil-Nr. 13)	90481646	1
2	Ausgleichsrolle DH525625H20 MGS, kpl. (Teil-Nr. 13)	90481746	1
2	Ausgleichsrolle DH532632H20 MGS, kpl. (Teil-Nr. 13)	90481846	1
3	Montageteile Oberflasche Set	82318433	1
9	Seilrolle 160-11Ausg.R	82829044	1
12	Zugmessstab Set ZMS 1,25t DH 616, DH 620, DH 625, DH 632	49139133	1
12	Zugmessstab Set ZMS 2,00t DH 640	49160033	1
13	Gerät MGS 1,6 T Set DH 640	49159633	1
13	Gerät MGS 1,25 T Set DH 632	49169633	1
13	Gerät MGS 1,0 T Set DH 625	49179633	1
13	Gerät MGS 0,8 T Set DH 620	49169133	1
13	Gerät MGS 0,624 T Set DH 616	49179133	1

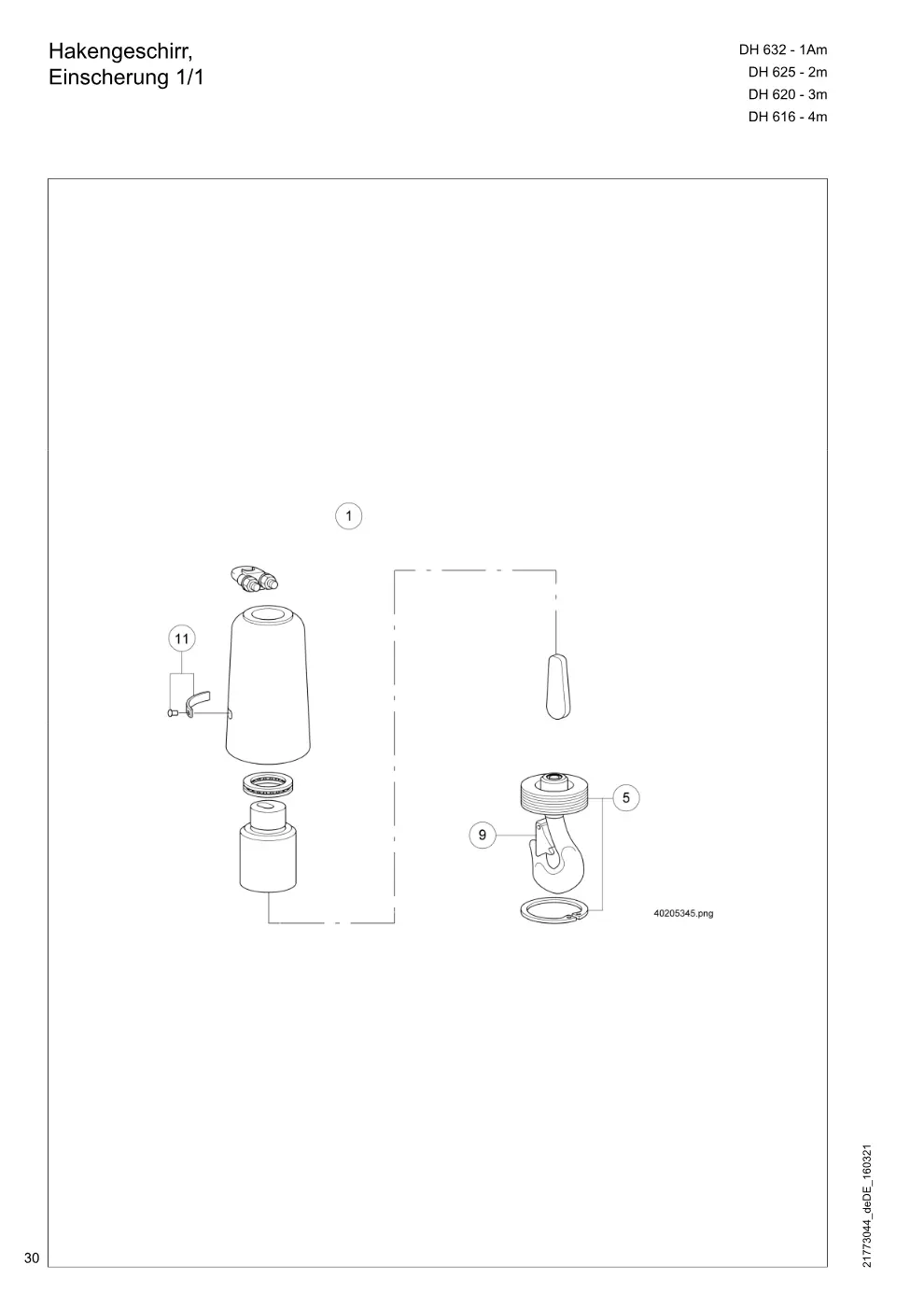

Hakengeschirr, Einscherung 1/1 (Seite 30)

Demag DH 600 – Hakengeschirr, Einscherung 1/1, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr 1/1	59370033	1
5	Einfachhaken GSN 2,5 kpl. (Teil-Nr.	59276033	1
9	Hakenmaulsicherung 2,5	34182633	1
11	Traglastschildset	71392233	1

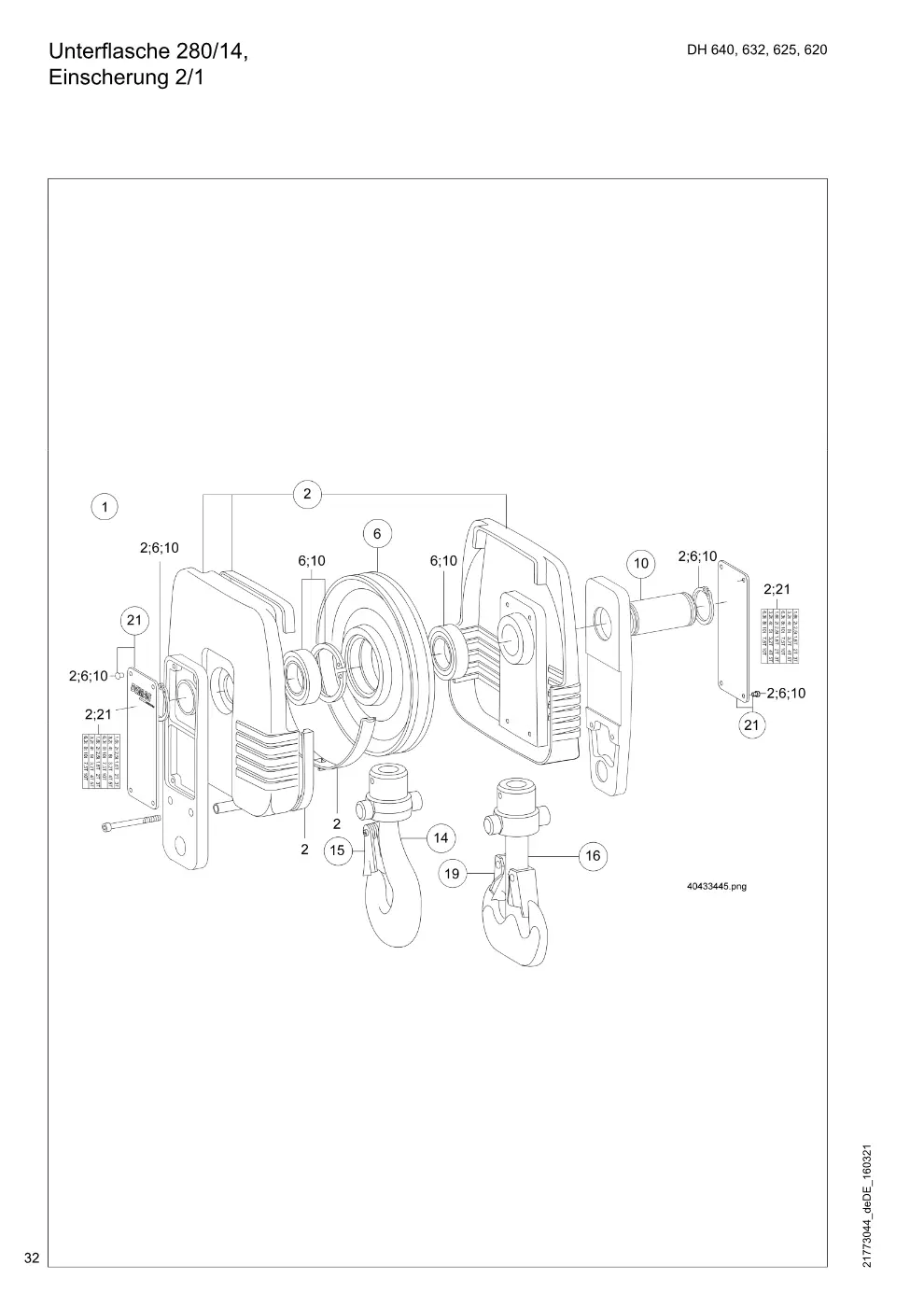

Unterflasche 280/14, Einscherung 2/1 (Seite 32)

Demag DH 600 – Unterflasche 280/14, Einscherung 2/1, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 280/14	82921933	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 21)	70587933	1
6	Seilrollenset DR10 2/1	70585333	1
10	Unterflaschenbolzen DH400	82920933	1
14	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 15)	15084333	1
15	Hakenmaulsicherung 2,5	34182633	1
16	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 19)	15084533	1
19	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
21	Traglastschildset Neutral	71390033	1

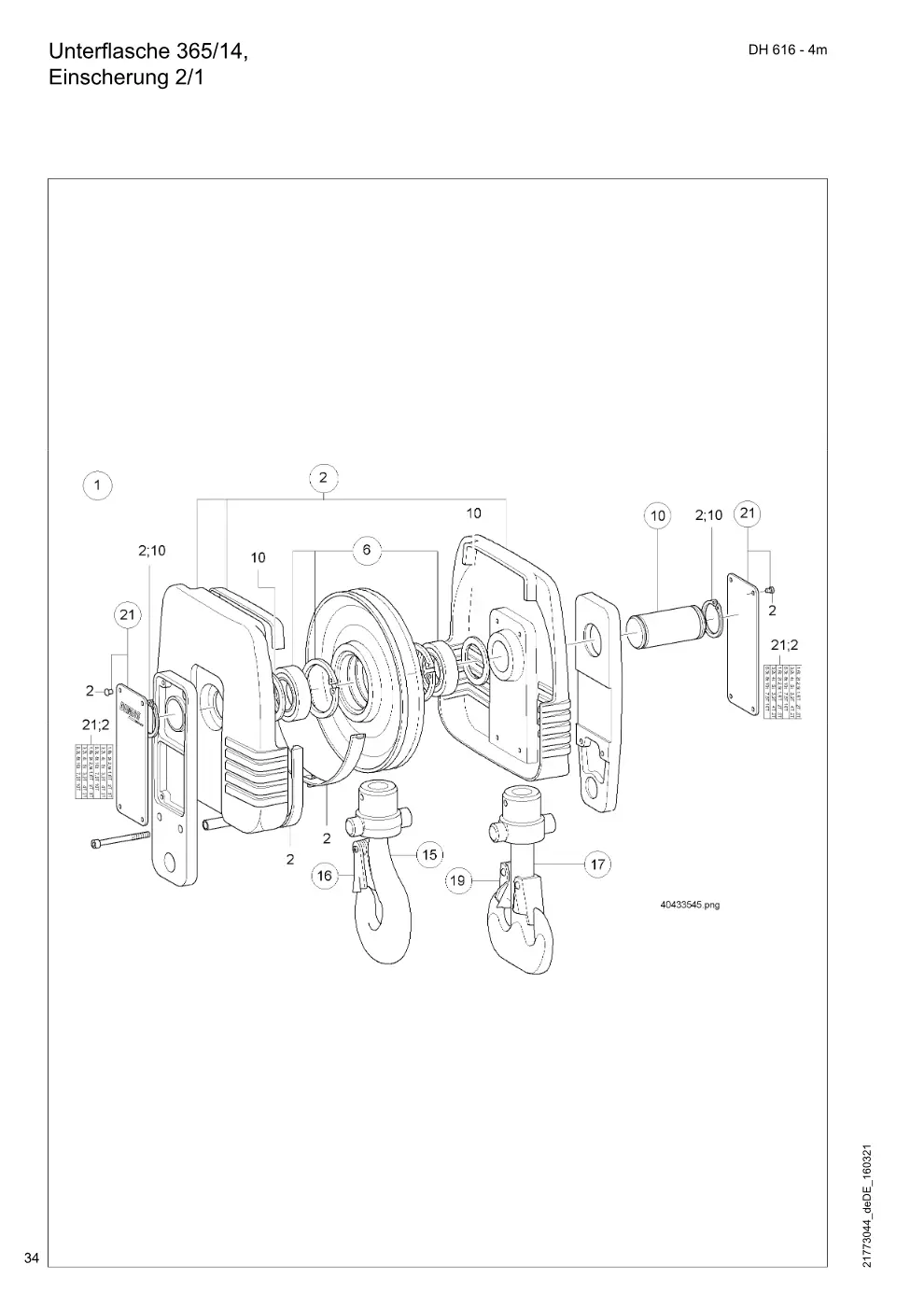

Unterflasche 365/14, Einscherung 2/1 (Seite 34)

Demag DH 600 – Unterflasche 365/14, Einscherung 2/1, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 365/14	82922033	1
2	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 21)	82930533	1
6	Seilrollenset 365 14 Hart	82967133	1
10	Bolzenset 70x149	82930933	1
15	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 16)	15084833	1
16	Hakenmaulsicherung E 5 /D 6	34187933	1
17	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 19)	15085133	1
19	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
21	Traglastschildset Neutral	71390033	1

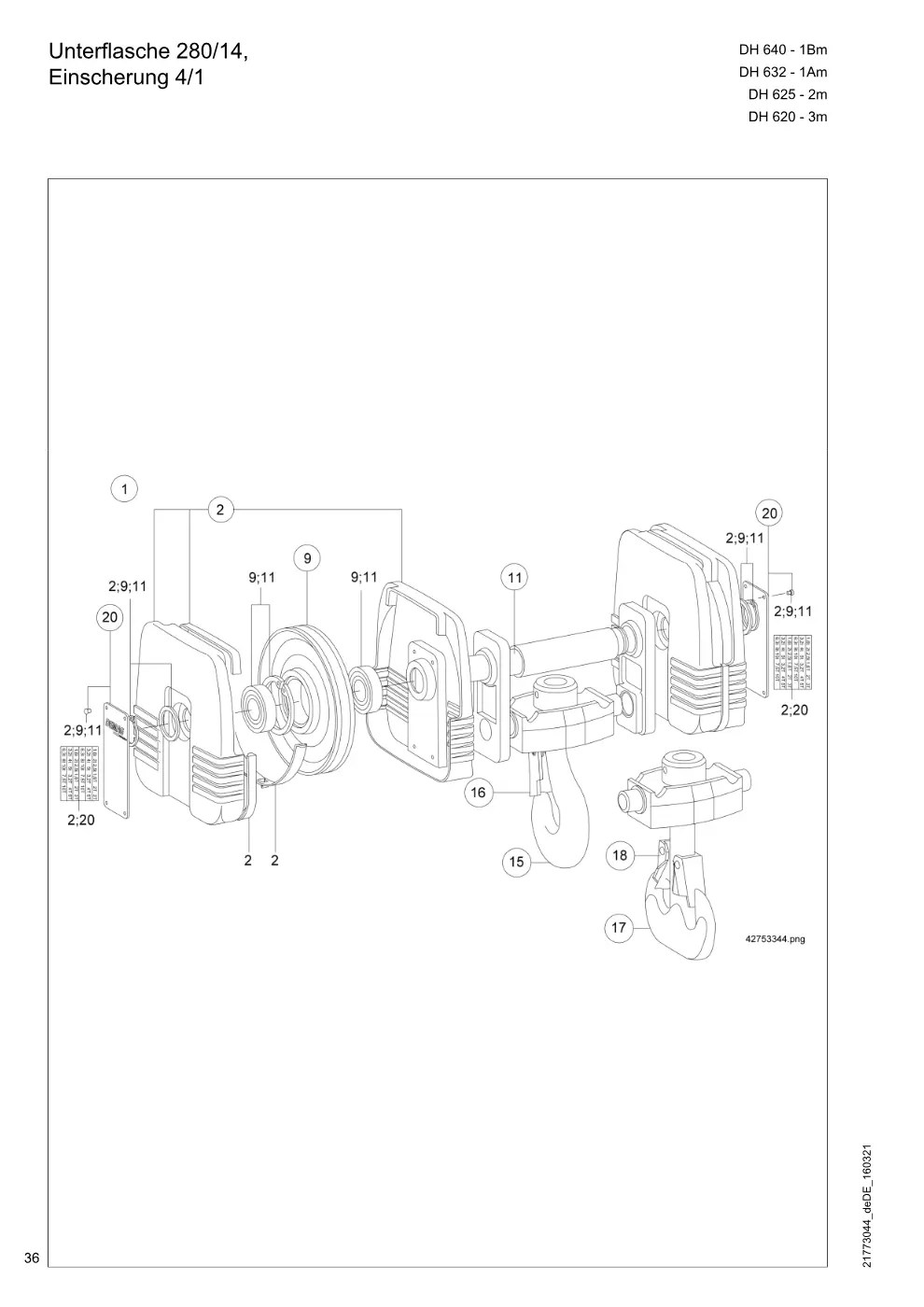

Unterflasche 280/14, Einscherung 4/1 (Seite 36)

Demag DH 600 – Unterflasche 280/14, Einscherung 4/1, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14	82926033	1
2	Seilrollenhaube Set 4/1 4m kpl. (Teil-Nr. 20)	70598333	1
9	Seilrolle Ufl.4/2 2m,3m 4/1	82968233	1
11	Bolzenset 280 55x369 4/1	47932333	1
15	Einfachhaken mit Traverse GSN 5 S kpl. (Teil-Nr. 16)	82926133	1
16	Hakenmaulsicherung E 5 /D 6	34187933	1
17	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 18)	82926933	1
18	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
20	Traglastschildset Neutral	71390033	1

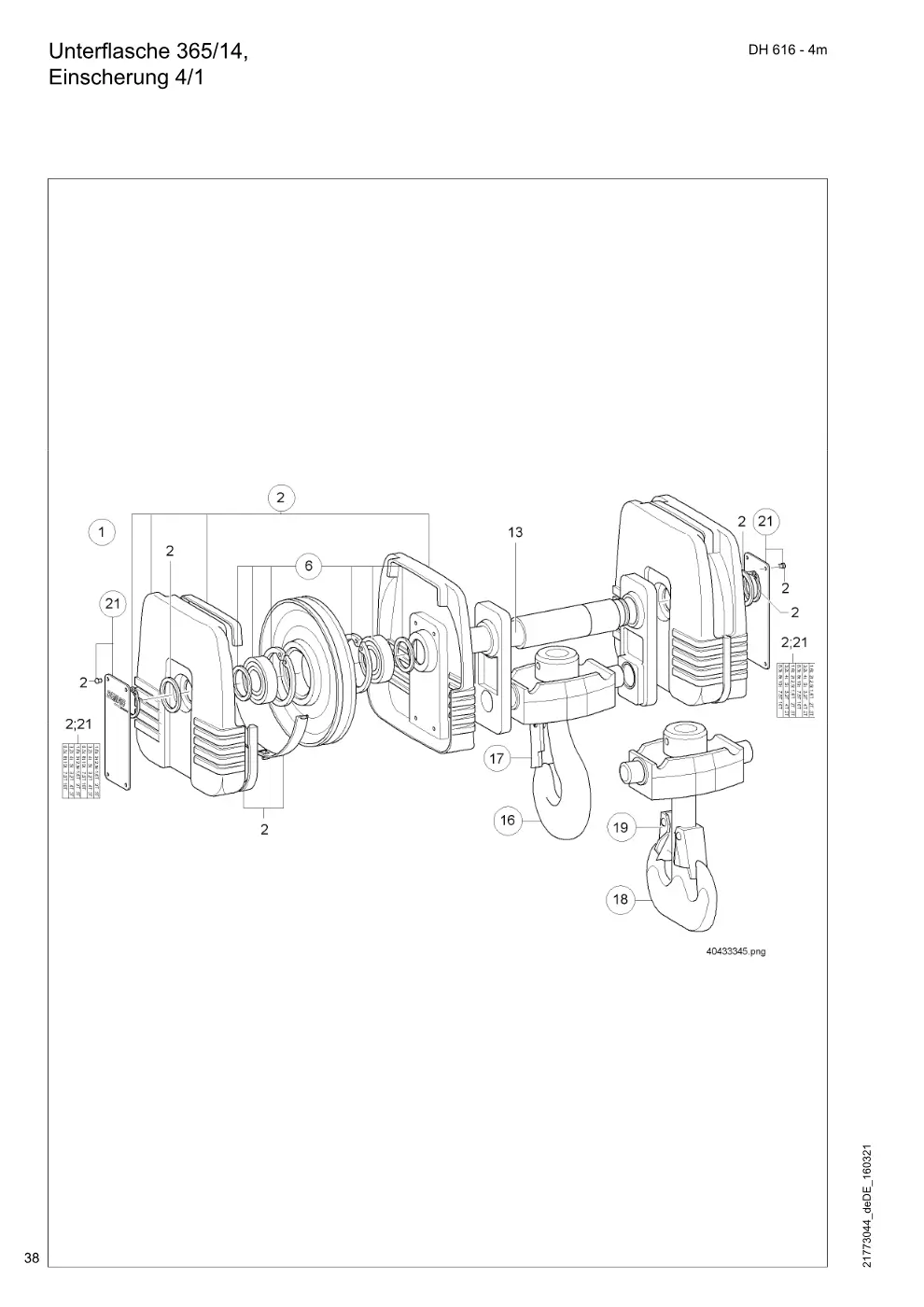

Unterflasche 365/14, Einscherung 4/1 (Seite 38)

Demag DH 600 – Unterflasche 365/14, Einscherung 4/1, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/14	82925033	1
2	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 21)	82930533	2
6	Seilrolle Ufl. 4/2 4m	82967233	1
13	Bolzen 70h 8x 474 Nut	82925144	1
16	Einfachhaken mit Traverse GSN 5 S kpl. (Teil-Nr. 17)	82924233	1
17	Hakenmaulsicherung E 5 /D 6	34187933	1
18	Doppellasthaken GSN 5-S +TRAV kpl. (Teil-Nr. 19)	82924644	1
19	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
21	Traglastschildset Neutral	71390033	1

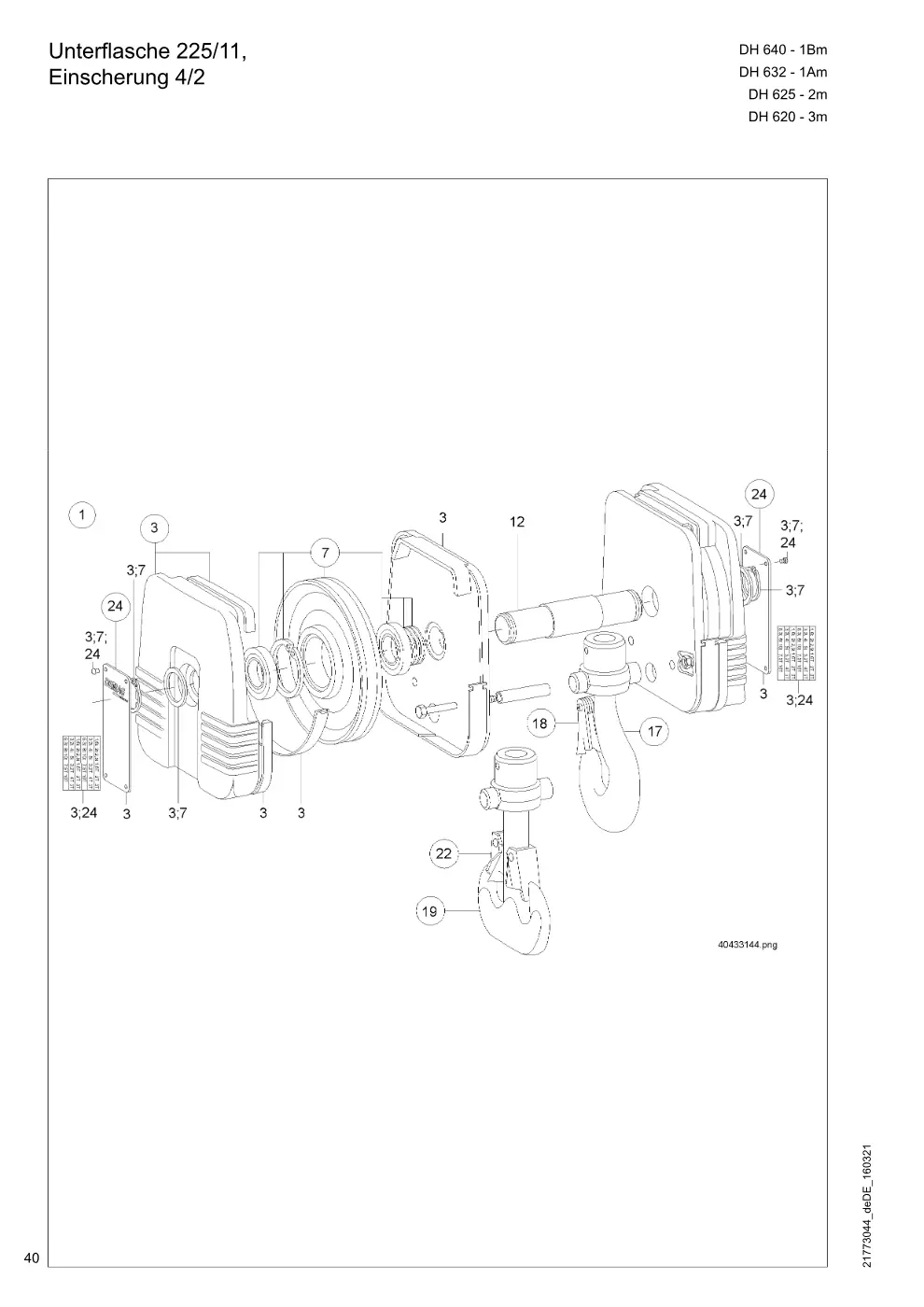

Unterflasche 225/11, Einscherung 4/2 (Seite 40)

Demag DH 600 – Unterflasche 225/11, Einscherung 4/2, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/11	82926833	1
3	Seilrollenhaube Set 4/1, 4/2	70598233	1
7	Seilrollenset 225/11	82911233	1
12	Bolzen 45h 8x 217 Nut	82927244	1
17	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 18)	15084333	1
18	Hakenmaulsicherung 2,5	34182633	1
19	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 22)	15084533	1
22	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
24	Traglastschildset Neutral	71390033	1

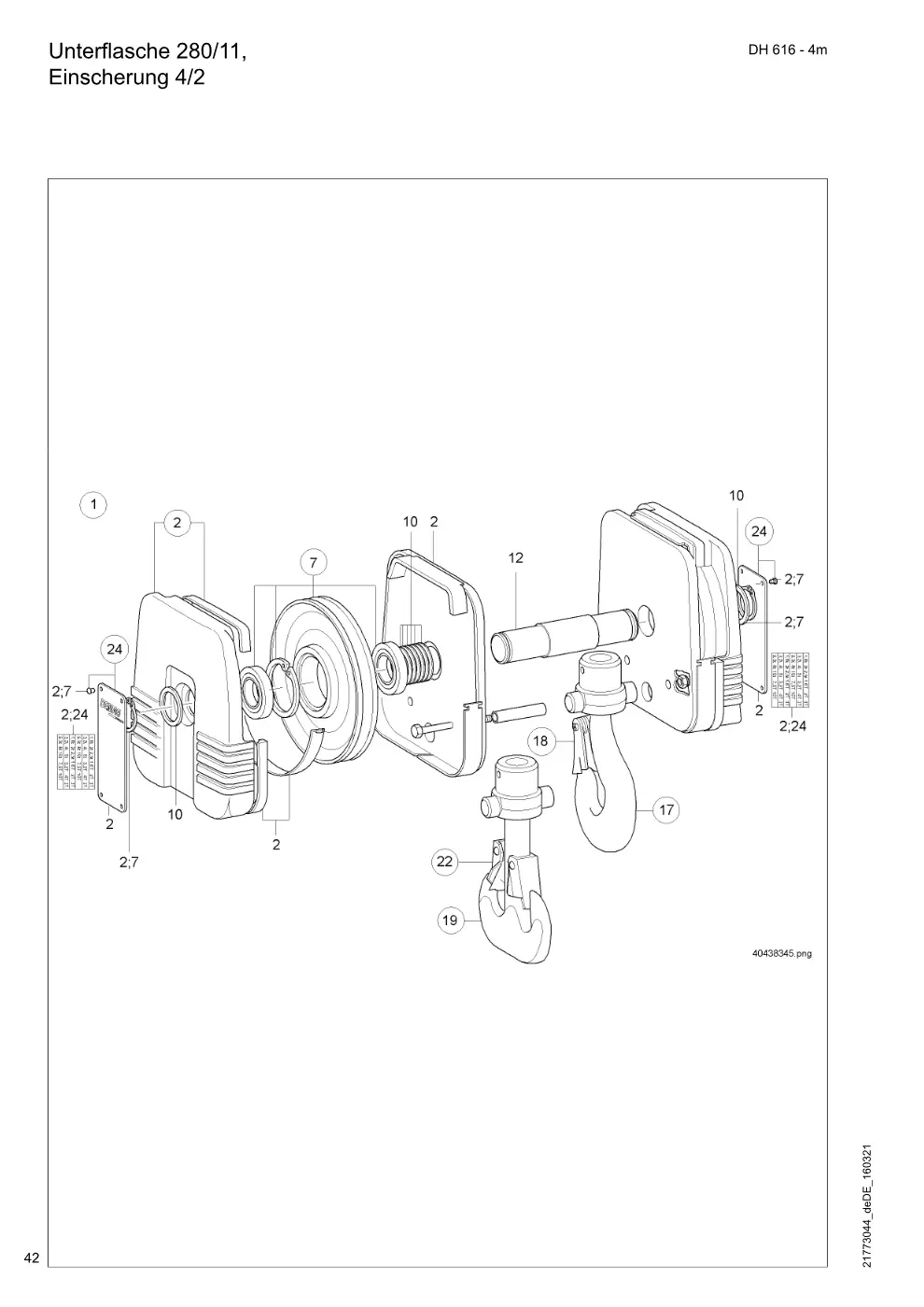

Unterflasche 280/11, Einscherung 4/2 (Seite 42)

Demag DH 600 – Unterflasche 280/11, Einscherung 4/2, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/ 11	82928033	1
2	Seilrollenhaube Set 2/1 4m	70587933	1
7	Seilrollenset 280/11,3	82968533	1
10	Passscheibe 55X 68X1	34138199	16
12	Bolzen 55h 8x 233 Nut	82928944	1
17	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 18)	15084333	1
18	Hakenmaulsicherung 2,5	34182633	1
19	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 22)	15084533	1
22	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
24	Traglastschildset Neutral	71390033	1

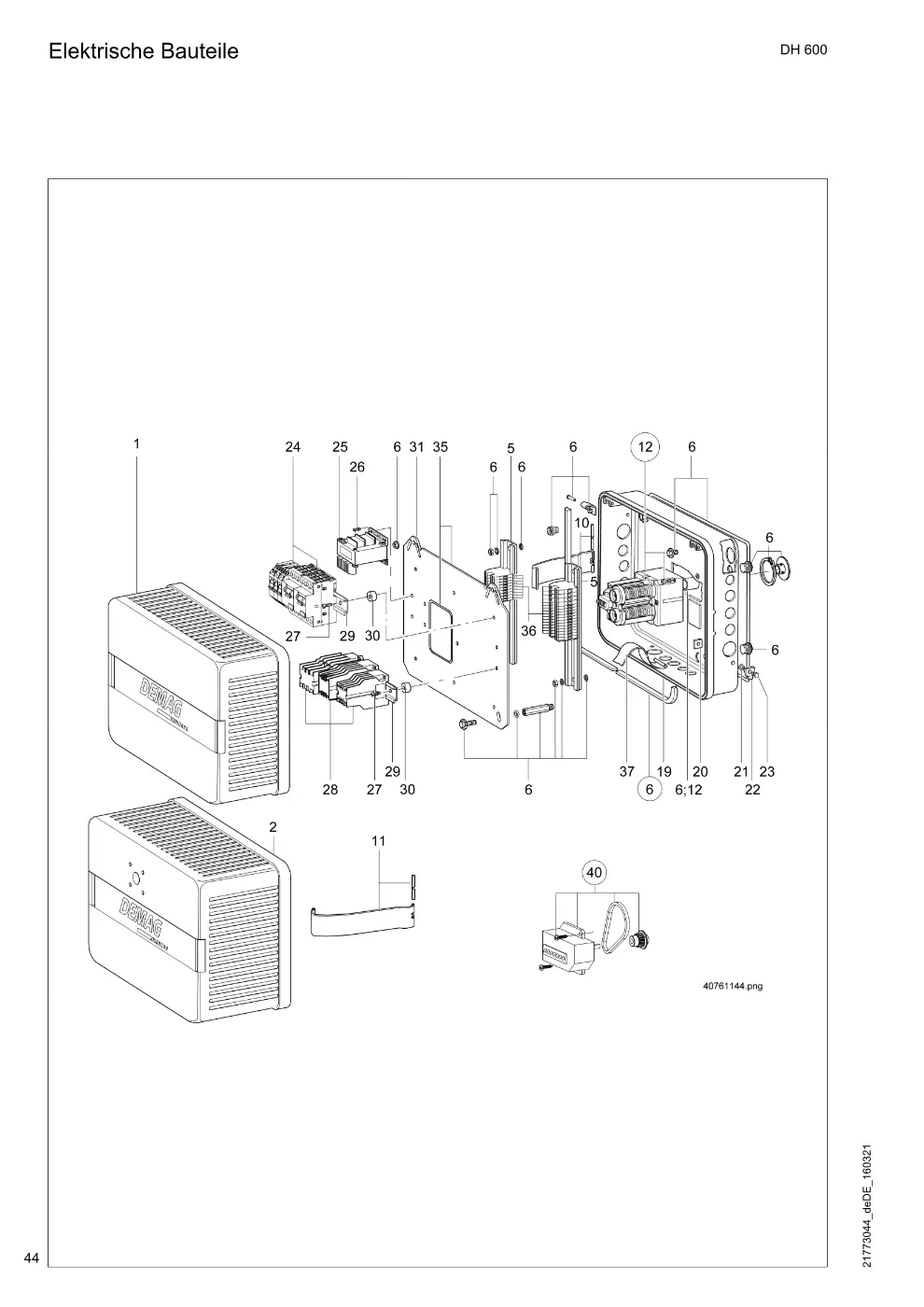

Elektrische Bauteile (Seite 44)

Demag DH 600 – Elektrische Bauteile, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 500	36031446	1
2	Haube lang DH 500	36033346	1
5	Tragschiene 35 / 7,5X 270M	89493644	2
6	Montageteileset DH 500/600	82309533	1
10	Feder Halterung kurz	36051946	2
11	Feder Halterung lang	36051146	2
12	Getriebegrenzschalter Set DGS 3 -142	87520033	1
12	Getriebegrenzschalter Set DGS 4 -142	87520133	1
19	Gehäuseunterteil DH 500- 600	36031646	1
20	Vierkantmutter M 6X 20X 5	98115244	2
21	Scheibe 6 X 10 X 2,5	34087544	2
22	Zugentlastungsklemme	50441944	2
23	Sechskantschraube M 6 X 12	30740399	2
26	Zylinderschraube M 4 X 8 Z3	31892599	4
27	Zylinderschraube M 5 X 22Z4-1	31895899	8
30	Scheibe 6,3X 20 X10	89487444	8
35	Kantenabdeckung 1,5 1 Meter	89502444	1
37	Scharnierprofil DH300/500	36030246	1
40	Servicepack Zähler DGS	87530244	1

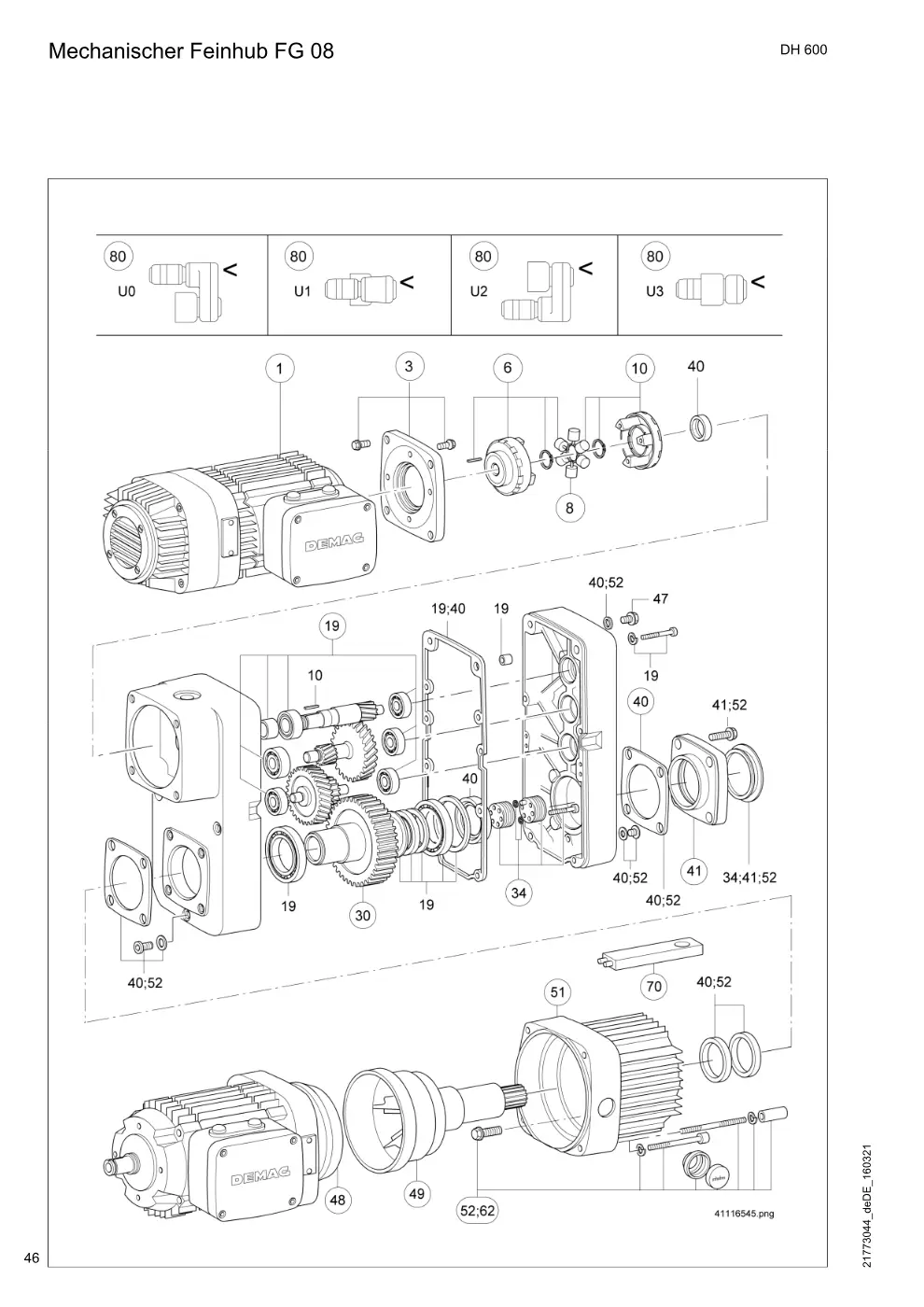

Mechanischer Feinhub FG 08 (Seite 46)

Demag DH 600 – Mechanischer Feinhub FG 08, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Zwischenflanschset 160.1 Mot. 71	71522033	1
3	Zwischenflanschset 160.2 Mot. 80/90	71522233	1
6	Kupplungsset M H1N-16 Mot. 71	35190533	1
6	Kupplungsset M H1N-19 Mot. 80	35190733	1
6	Kupplungsset M H1N-24 Mot. 90	35190933	1
8	Rollenstern Kupplung H1	75226033	1
10	Kupplungsset G H1N-24	35193233	1
19	Lagerset FG08	35060133	1
30	Hohlwellenset FG08 U-Ausf 1 : 10	71735233	1
34	Bremshubeinstellung Set FG08	35064133	1
40	Dichtungsset FG08	35060233	1
41	Lagerdeckelset FG08	35060333	1
49	Bremswellenset FG08KB112	71785133	1
49	Bremswellenset FG08KB125	71785233	1
49	Bremswellenset FG08KB140	71785333	1
49	Bremswellenset FG08KB112ZN	71786633	1
49	Bremswellenset FG08KB125ZN	71786733	1
49	Bremswellenset FG08KB140ZN	71786833	1
51	Haubenset FG08/KB 112	71781433	1
51	Haubenset FG08/KB 125	71781633	1
51	Haubenset FG08/KB 140	71781833	1
52	Montageteileset FG08 KB	71731033	1
62	Befestigungsset Haube FG08	35064033	1
70	Nachstellschlüssel Bremse FG08	71739844	1

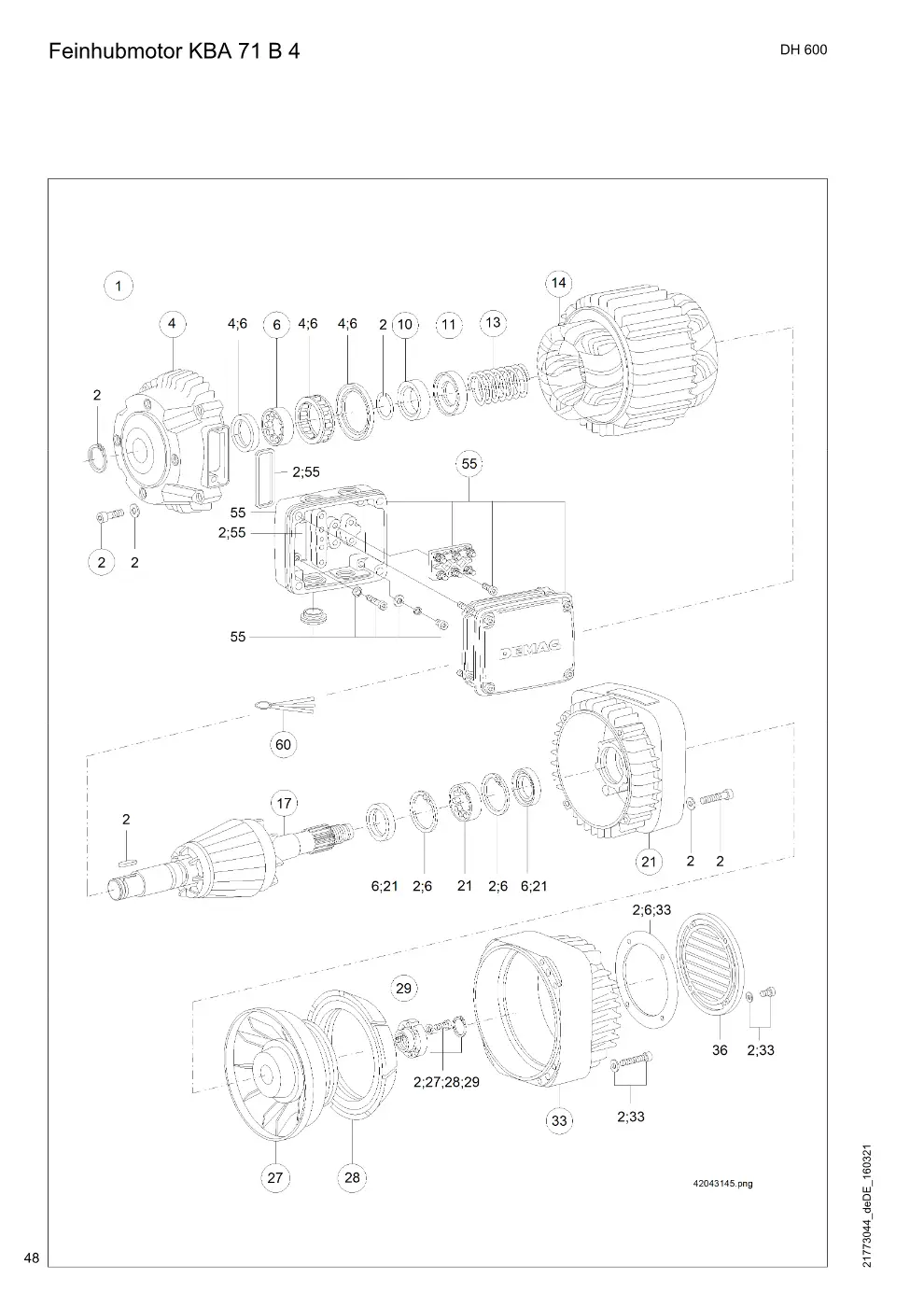

Feinhubmotor KBA 71 B 4 (Seite 48)

Demag DH 600 – Feinhubmotor KBA 71 B 4, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015084	3

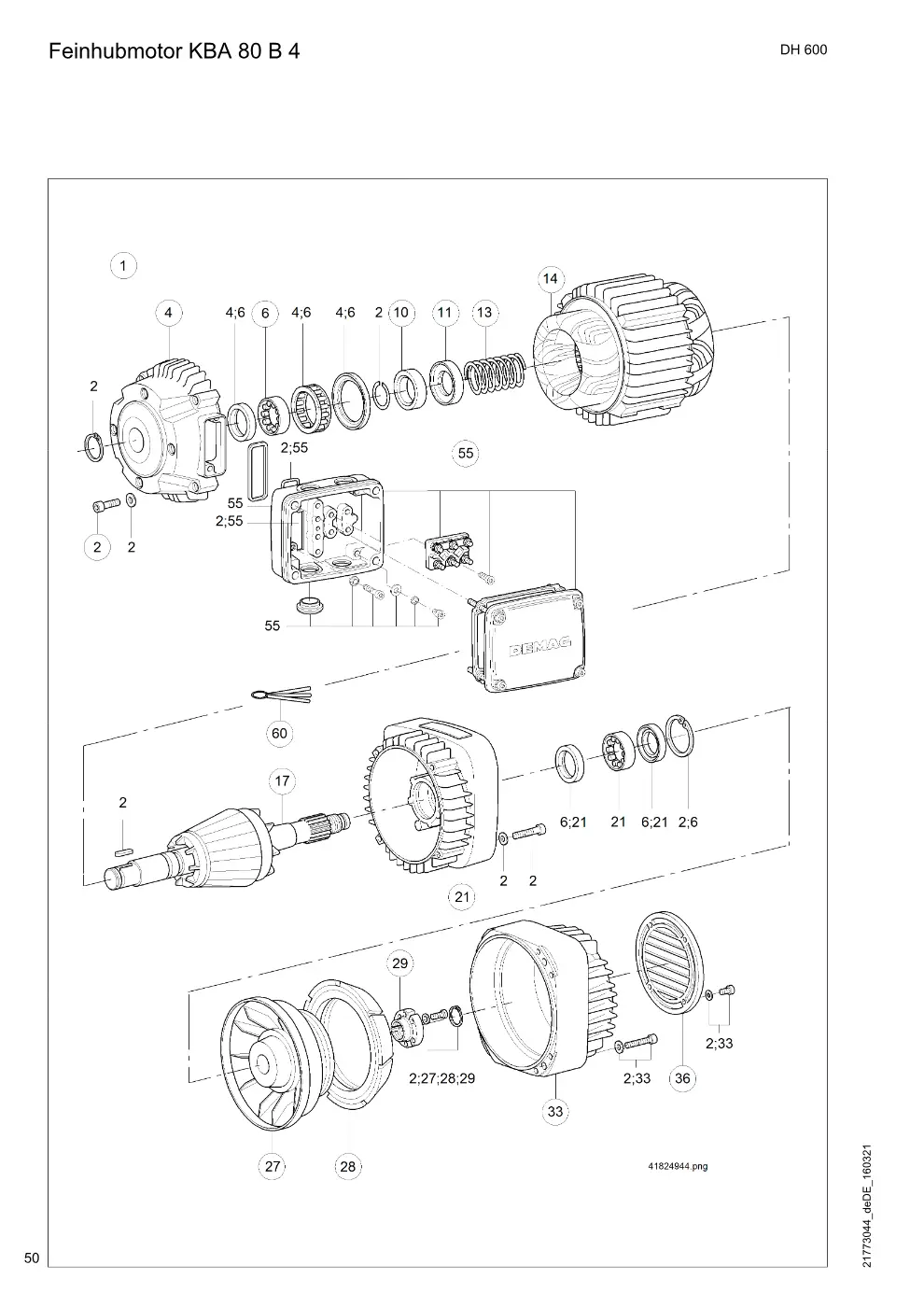

Feinhubmotor KBA 80 B 4 (Seite 50)

Demag DH 600 – Feinhubmotor KBA 80 B 4, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015084	3

Feinhubmotor KBA 90 B 4 (Seite 52)

Demag DH 600 – Feinhubmotor KBA 90 B 4, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015184	3

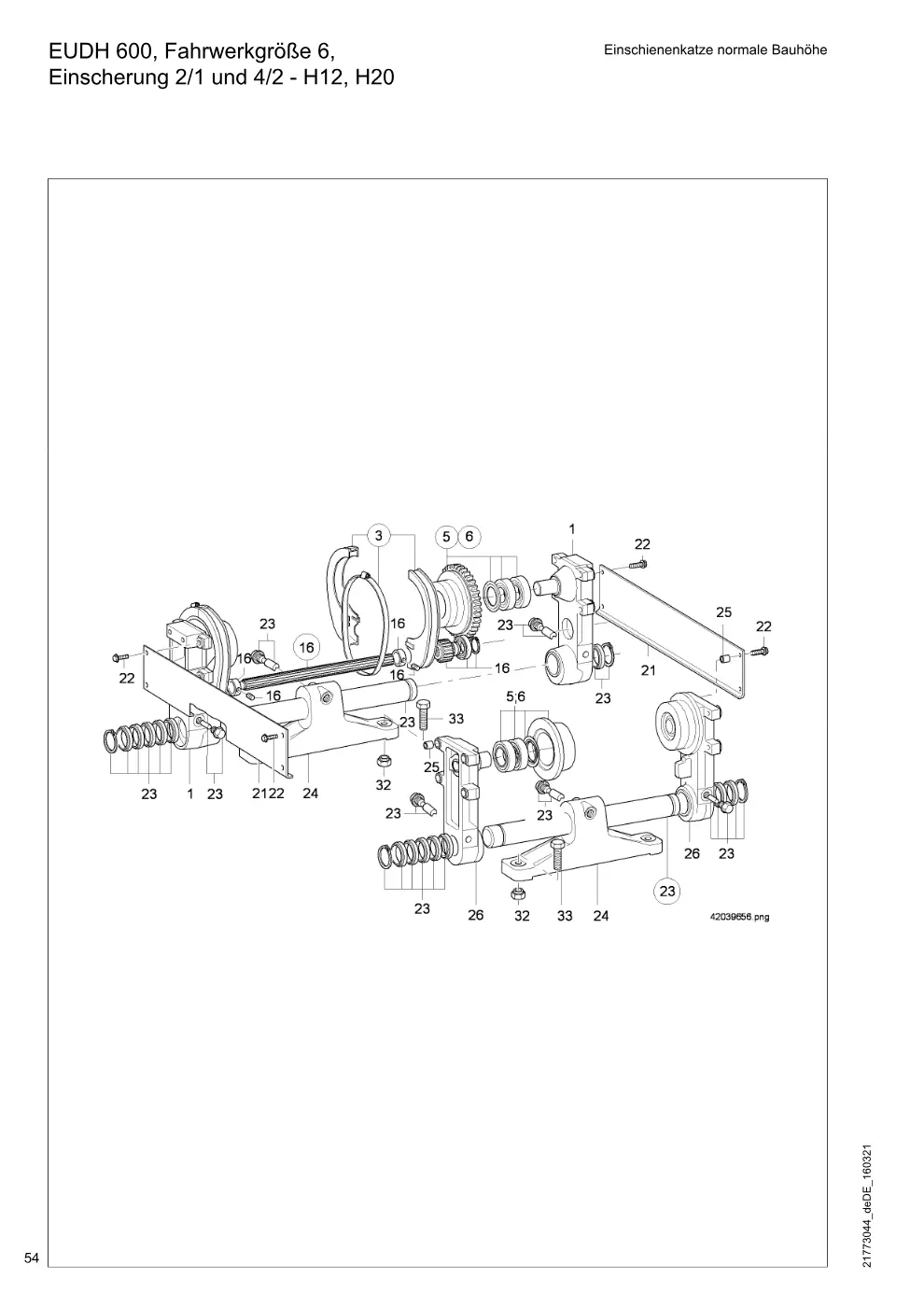

EUDH 600, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe Einscherung 2/1 und 4/2 - H12, H20 (Seite 54)

Demag DH 600 – EUDH 600, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe Einscherung 2/1 und 4/2 - H12, H20, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm A Mit Bolzen	83121944	2
3	Haubenset Fahrwerk	59549433	2
5	Laufradset zyl.125 MZ/OZ	75216133	1
6	Laufradset keg.125 MZ/OZ	75217133	1
16	Ritzelwellenset N25/W25x465 Flb. 119 - 165 mm, AMK 10	75210833	1
16	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
16	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
16	Ritzelwellenset N30/W30x480 Flb. 119 - 165 mm, AUK 30	75211233	1
16	Ritzelwellenset N30/W30x560 Flb. 166 - 245 mm, AUK 30	75211333	1
16	Ritzelwellenset N30/W30x650 Flb. 246 - 335 mm, AUK 30	75211433	1
21	Seitenblech DH 500-H12 DH 600	83025544	2
21	Seitenblech DH 500-H20 DH 600	83025644	2
22	Sicherungsschraube M10X30 VB.RIPP	10011498	8
23	Tragbolzenset EUDH GR 6 Flb. 119 - 165 mm	83027833	1
23	Tragbolzenset EUDH GR 6 Flb. 166 - 245 mm	83027933	1
24	Traverse UDH 500 GR. 6 2/1 DH 600	83028444	2
25	Spannstift 13 X 12	34578399	8
26	Holm mit Bolzen NA UDH 6	83122444	2
33	Sechskantschraube M20 X 60	30967699	4

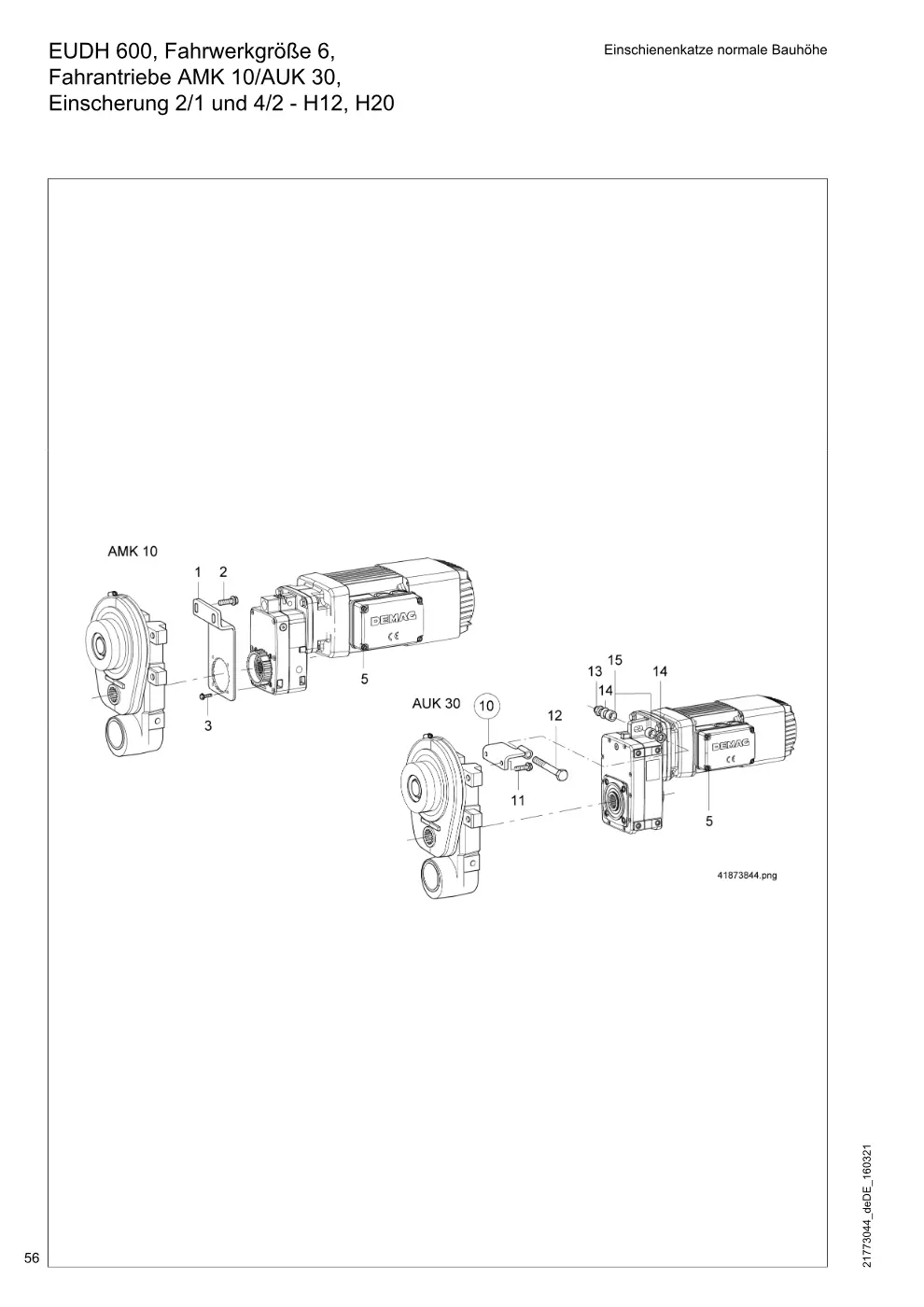

EUDH 600, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe Fahrantriebe AMK 10/AUK 30, Einscherung 2/1 und 4/2 - H12, H20 (Seite 56)

Demag DH 600 – EUDH 600, Fahrwerkgröße 6, Einschienenkatze normale Bauhöhe Fahrantriebe AMK 10/AUK 30, Einscherung 2/1 und 4/2 - H12, H20, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10	31923999	4
5	Antrieb AMK10DD M0 25 25,7 DH 632, 625, 620, 616, ZBF 63 A 8/2 B 003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 DH 640, ZBF 71 A 8/2 B 003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 DH 625, 620, 616, ZBF 71 A 8/2 B 003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 DH 640, 632, ZBF 80 A 8/2 B 020	84505146	1
5	Antrieb AMK10DD M0 25 10,5 DH 616, ZBF 71 A 8/2 B 003	84504746	1
5	Antrieb AMK10DD M0 25 10,5 DH 620, ZBF 80 A 8/2 B 020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 DH 640, 632, 625, ZBF 90 B 8/2 B 020	84515246	1
5	Antrieb AMK10DD M0 25 8,3 DH 616, ZBF 80 A 8/2 B 020	84505346	1
5	Antrieb AUK30DDB14 30 7,8 DH 632, 625, 620, ZBF 90 B 8/2 B 020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 DH 640, ZBF 100 A 8/2 B 050	84515946	1
0	Bestellteil Fahrgeschw. 31,5 m/min, 8/31,5 m/min	88888888	1
10	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 11 - 15)	83127544	1
11	Sicherungsschraube M10X20 VB.RIPP AUK 30	10011198	2
12	Sechskantschraube M12 X100 AUK 30	15049499	1
13	Sicherungsmutter V M12 AUK 30	33461244	1
14	Scheibe 13 X 35 X 5 AUK 30	16062399	2
15	Federelement 13 X35X12 AUK 30	81120444	2

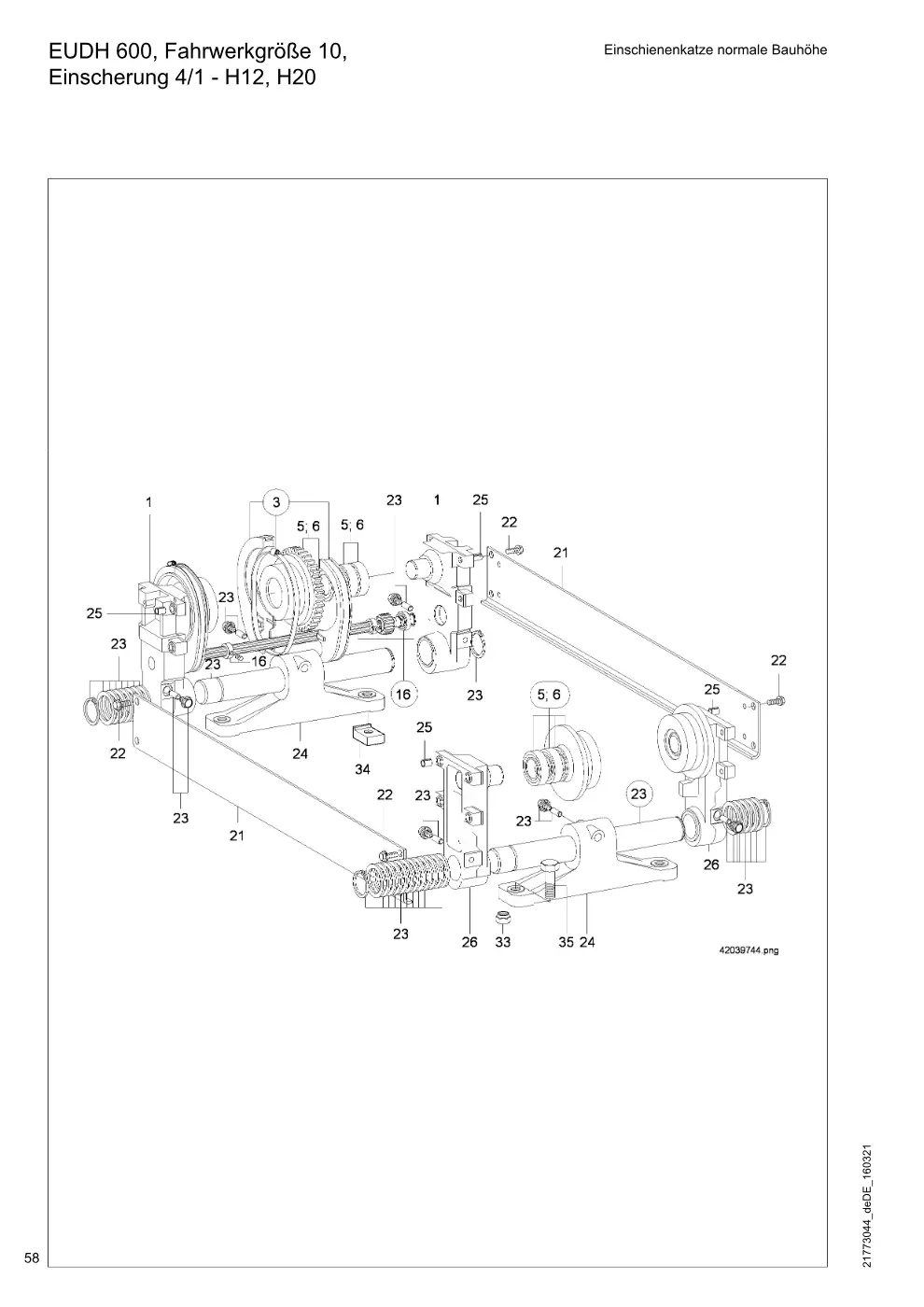

EUDH 600, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe Einscherung 4/1 - H12, H20 (Seite 58)

Demag DH 600 – EUDH 600, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe Einscherung 4/1 - H12, H20, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	1
3	Haubenset Fahrwerk	83038133	2
5	Laufradset zyl.160 MZ/OZ	75216333	1
6	Laufradset keg.160 MZ/OZ	75217333	1
16	Ritzelwellenset N30/W30x560 Flb. 149 - 225 mm, AMK 20, AUK 30	75211333	1
16	Ritzelwellenset N30/W30x650 Flb. 226 - 305 mm, AMK 20, AUK 30	75211433	1
21	Endplatte ZL3	80355444	2
21	Seitenblech DH 500-H20	83035644	2
22	Sicherungsschraube M12X35 VB.RIPP	34276444	8
23	Tragbolzenset EUDH GR10 Flb. 149 - 225 mm	83037933	1
23	Tragbolzenset EUDH GR10 Flb. 226 - 305 mm	83038033	1
24	Traverse UDH 500 GR.10 4/1	83038244	2
25	Spannstift 16 X 18	34547399	8
26	Holm mit Bolzen NA UDH10	83132444	2
34	Haltemutter M20	82325944	2
36	Sechskantschraube M20 X 75	30751999	4

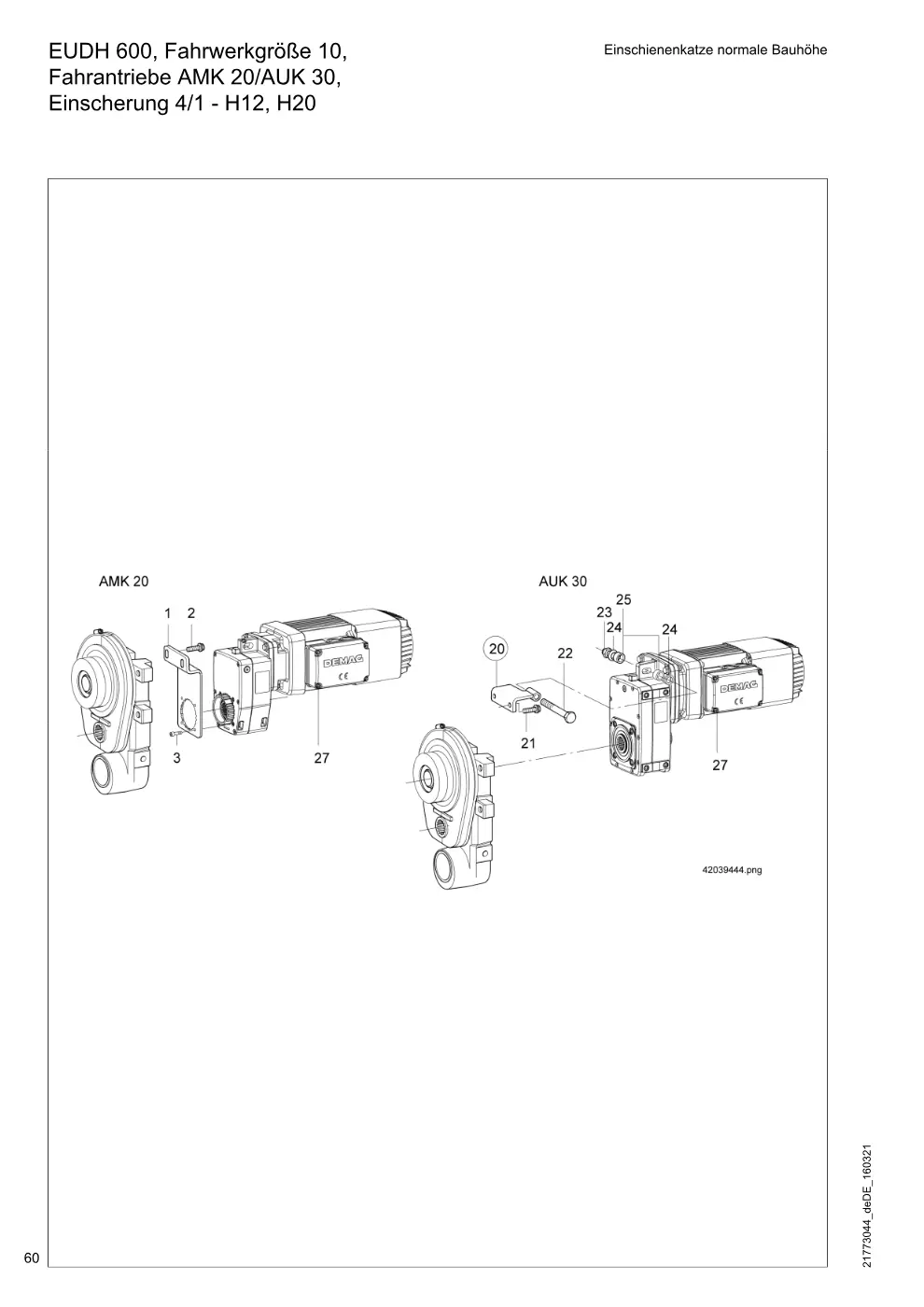

EUDH 600, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe Fahrantriebe AMK 20/AUK 30, Einscherung 4/1 - H12, H20 (Seite 60)

Demag DH 600 – EUDH 600, Fahrwerkgröße 10, Einschienenkatze normale Bauhöhe Fahrantriebe AMK 20/AUK 30, Einscherung 4/1 - H12, H20, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 20	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 20	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 20	31923999	4
20	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 11 - 15)	83127544	1
21	Sicherungsschraube M10X20 VB.RIPP AUK 30	10011198	2
22	Sechskantschraube M12 X100 AUK 30	15049499	1
23	Sicherungsmutter V M12 AUK 30	33461244	1
24	Scheibe 13 X 35 X 5 AUK 30	16062399	2
25	Federelement 13 X35X12 AUK 30	81120444	2
27	Antrieb AMK20DD M0 30 25,3 DH 616, ZBF 63 A 8/2 B 003	84510046	1
27	Antrieb AMK20DD M0 30 25,3 DH 632, 625, 620, ZBF 71 A 8/2 B 003	84510546	1
27	Antrieb AMK20DD M0 30 25,3 DH 640, ZBF 80 A 8/2 B 020	84511046	1
27	Antrieb AMK20DD M0 30 16,4 DH 625, 620, 616, ZBF 80 A 8/2 B 020	84511146	1
27	Antrieb AUK30DDB14 30 15,7 DH 640, 632, ZBF 90 B 8/2 B 020	84515346	1
27	Antrieb AUK30DDB14 30 10,1 DH 625, 620, 616, ZBF 90 B 8/2 B 020	84515246	1
27	Antrieb AUK30DDB14 30 10,1 DH 632, ZBF 100 A 8/2 B 050	84516046	1
27	Antrieb AUK30DDB14 30 7,8 DH 616, ZBF 90 B 8/2 B 020	84515146	1
27	Antrieb AUK30DDB14 30 7,8 DH 625, 620, ZBF 100 A 8/2 B 050	84515946	1
0	Bestellteil Fahrgeschw. 40 m/min, 10/40 m/min	88888888	1

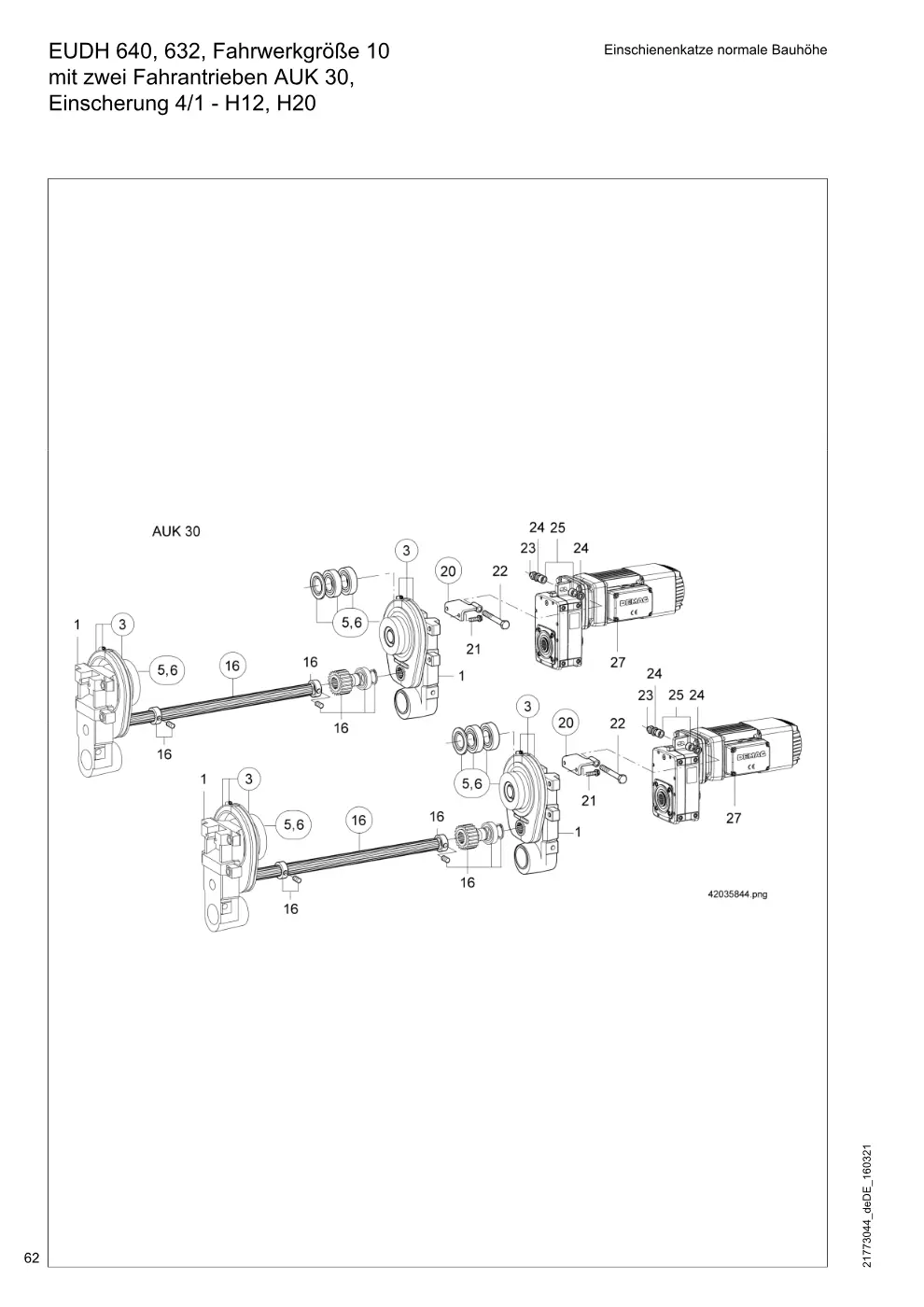

EUDH 640, 632, Fahrwerkgröße 10 Einschienenkatze normale Bauhöhe mit zwei Fahrantrieben AUK 30, Einscherung 4/1 - H12, H20 (Seite 62)

Demag DH 600 – EUDH 640, 632, Fahrwerkgröße 10 Einschienenkatze normale Bauhöhe mit zwei Fahrantrieben AUK 30, Einscherung 4/1 - H12, H20, Zeichnung Seite 62

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	4
3	Haubenset Fahrwerk	83038133	4
5	Laufrad zylindrisch 160 1SPK MZ	83093444	4
6	Laufrad kegelig 160 1SPK MZ	83093344	4
16	Ritzelwellenset N30/W30x560 Flb. 149 - 225 mm	75211333	1
16	Ritzelwellenset N30/W30x650 Flb. 226 - 305 mm	75211433	1
20	Drehmomentstütze AUK30/EUDH AUK 30	83127544	2
21	Sicherungsschraube M10X20 VB.RIPP AUK 30	10011198	2
22	Sechskantschraube M12 X100 AUK 30	15049499	1
23	Sicherungsmutter V M12 AUK 30	33461244	1
24	Scheibe 13 X 35 X 5	16062399	2
25	Federelement 13 X35X12	81120444	2
27	Antrieb AUK30DDB14 30 10,1 DH 640, ZBF 90 B 8/2 B 020	84515246	2
27	Antrieb AUK30DDB14 30 7,8 DH 632, ZBF 90 B 8/2 B 020	84515146	2
27	Antrieb AUK30DDB14 30 7,8 DH 640, ZBF 100 A 8/2 B 050	84515946	2

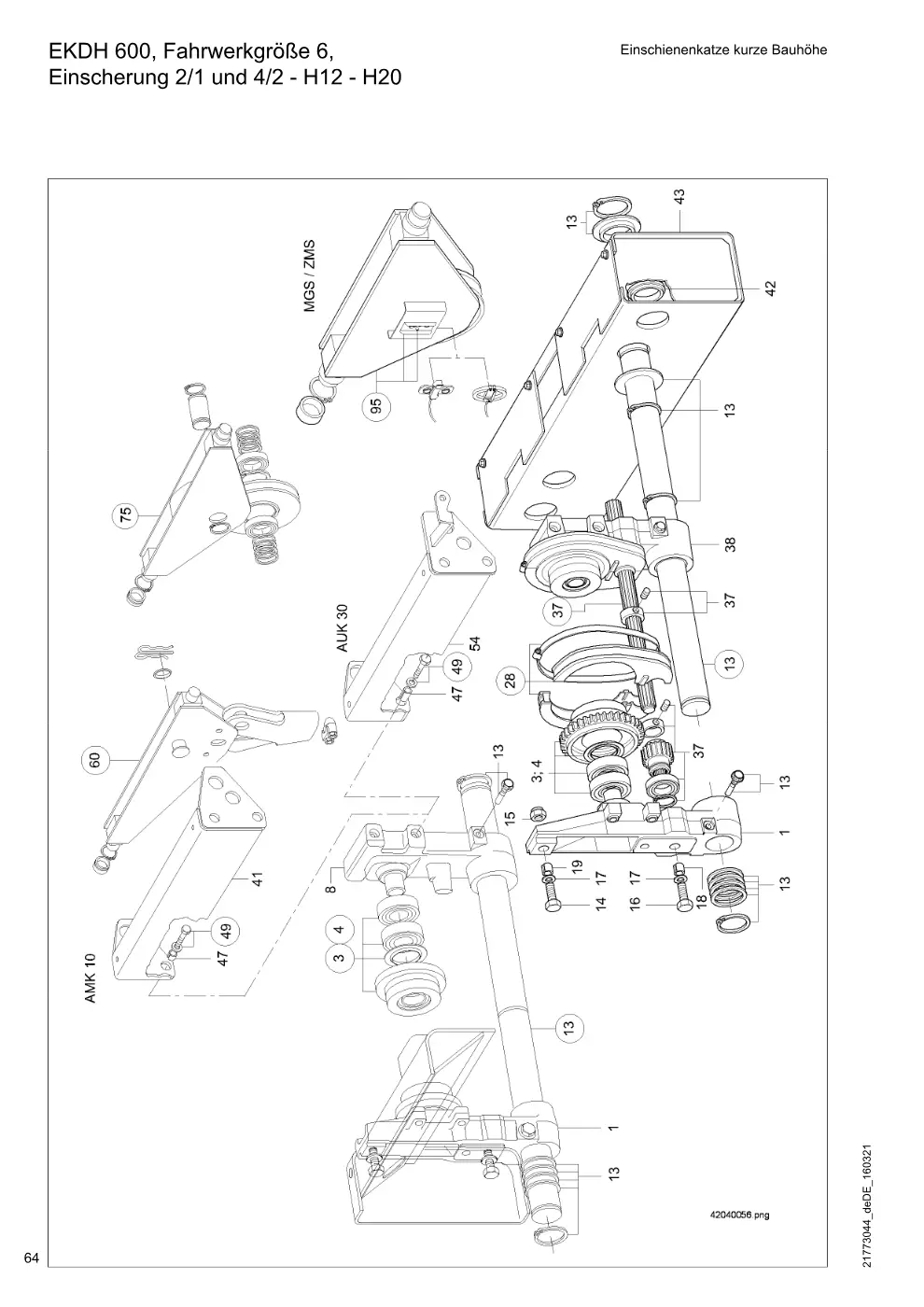

EKDH 600, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Einscherung 2/1 und 4/2 - H12 - H20 (Seite 64)

Demag DH 600 – EKDH 600, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Einscherung 2/1 und 4/2 - H12 - H20, Zeichnung Seite 64

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH 6	83172944	2
3	Laufradset zyl.125 MZ/OZ	75216133	1
4	Laufradset keg.125 MZ/OZ	75217133	1
8	Holm mit Bolzen NA KDH 6	83170944	1
13	Tragbolzenset EKDH GR 6 Flb. 100 - 165 mm	83077233	1
13	Tragbolzenset EKDH GR 6 Flb. 246 - 305 mm	83077333	1
13	Tragbolzenset EKDH GR 6 Flb. 306 - 420 mm	83077433	1
14	Sechskantschraube M16 X 60	30966699	2
15	Sicherungsmutter V M16	33461444	2
16	Sechskantschraube M16 X 45	30749099	2
17	Scheibe 17 X 30 X 4	31621199	4
18	Spannstift 21 X 16	34548199	2
19	Spannstift 21 X 24	34550399	2
28	Haubenset Fahrwerk	59549433	2
37	Ritzelwellenset N25/W25x465 Flb. 100 - 165 mm, AMK 10	75210833	1
37	Ritzelwellenset N25/W25x545 Flb. 166 - 245 mm, AMK 10	75210933	1
37	Ritzelwellenset N25/W25x635 Flb. 246 - 335 mm, AMK 10	75211033	1
37	Ritzelwellenset N25/W25x750 Flb. 306 - 420 mm, AMK 10	75211133	1
37	Ritzelwellenset N30/W30x480 Flb. 100 - 165 mm, AUK 30	75211233	1
37	Ritzelwellenset N30/W30x560 Flb. 166 - 245 mm, AUK 30	75211333	1
37	Ritzelwellenset N30/W30x650 Flb. 246 - 335 mm, AUK 30	75211433	1
37	Ritzelwellenset N30/W30x765 Flb. 336 - 420 mm, AUK 30	75211533	1
38	Holm mit Bolzen A KDH 6	83171344	1
41	Verbindungsblech KDH 5- 600-H12 AMK 10	83177644	1
41	Verbindungsblech KDH 5- 600-H20 AMK 10	83177744	1
42	Deckel GGK 76	83076444	4
43	Gegengewichtskasten KDH 500H20	83176044	1
47	Spannstift 21 X 28	34577599	4
49	Schraubset M16x 55 HV	47936233	1
54	Verbindungsblech KDH 5- 600-H12 AUK 30	83177844	1
54	Verbindungsblech KDH 5- 600-H20 AUK 30	83177944	1

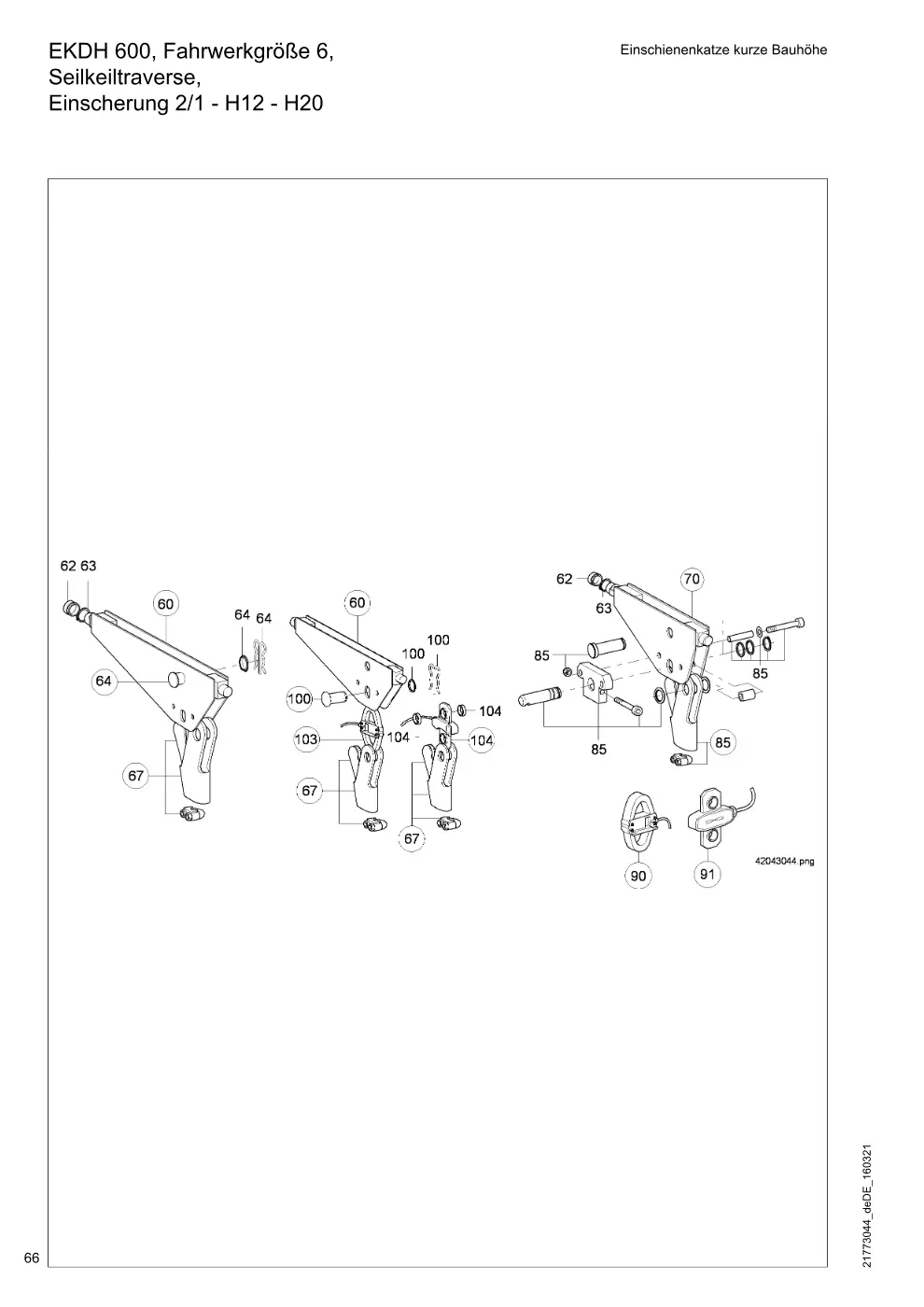

EKDH 600, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 2/1 - H12 - H20 (Seite 66)

Demag DH 600 – EKDH 600, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 2/1 - H12 - H20, Zeichnung Seite 66

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Seilkeiltraverse 5/ 600H12 2/1 DH 600, kpl. (Teil-Nr. 62 - 64, 67)	82889644	1
60	Seilkeiltraverse 5/ 600H20 DH 600, kpl. (Teil-Nr. 62 - 64, 67)	82889744	1
62	Buchse 30 x 40 x 20	82872844	1
63	Sicherungsring 40X2,5	34246999	1
64	Bolzenanschlussset+Federstecker	82358033	1
67	Seiltaschenset DH425 2/1 DH 600	82821833	1
70	Seilkeiltraverse KDH 640 H12 mit MGS/ZMS, kpl. (Teil-Nr. 62, 63, 85)	82894144	1
70	Seilkeiltraverse KDH 640 H20 mit MGS/ZMS, kpl. (Teil-Nr. 62, 63, 85)	82894244	1
85	Seiltaschenset EKDH640	82828633	1
90	Gerät MGS 4,0 T DH 640	49169433	1
91	Zugmessstab Set ZMS 3,15t DH 640	49160133	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 3,15 T DH 632	49160633	1
103	Gerät MGS 2,5 T Set DH 625	49159233	1
103	Gerät MGS 2,0 T Set DH 620	49169233	1
103	Gerät MGS 1,6 T Set DH 616	49179233	1
104	Zugmessstab Set ZMS 3,15t DH 600	49160133	1

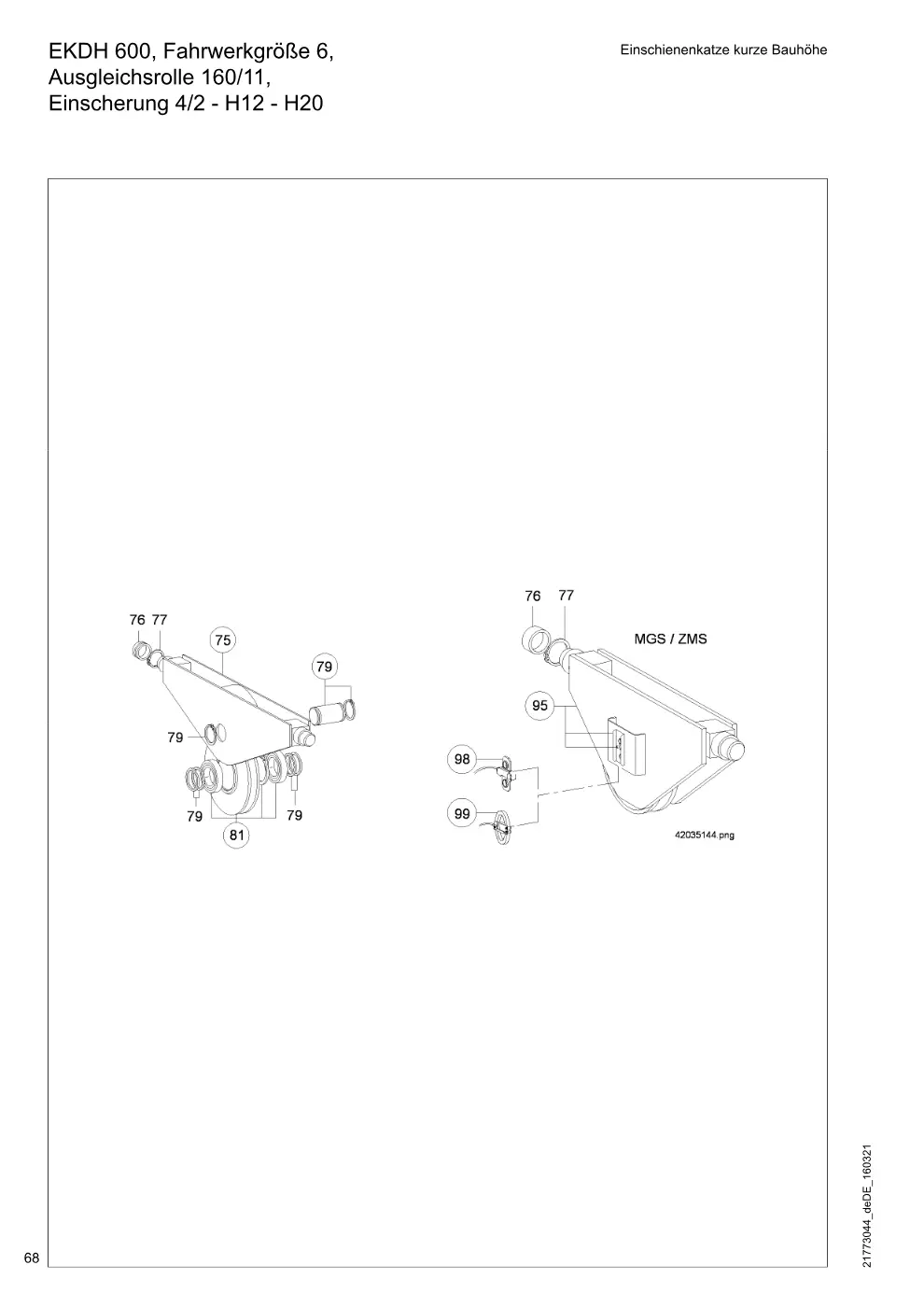

EKDH 600, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Ausgleichsrolle 160/11, Einscherung 4/2 - H12 - H20 (Seite 68)

Demag DH 600 – EKDH 600, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Ausgleichsrolle 160/11, Einscherung 4/2 - H12 - H20, Zeichnung Seite 68

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
75	Ausgleichsrolle 160/11 H12 kpl. (Teil-Nr. 76 - 81)	82887044	1
75	Ausgleichsrolle 160/11 H20 kpl. (Teil-Nr. 76 - 81)	82887244	1
76	Buchse 30 x 40 x 20	82872844	1
77	Sicherungsring 40X2,5	34246999	1
79	Oberflaschenbolzen DH3-600	82815433	1
80	Passscheibe 45X 55X1	34144699	8
81	Seilrolle 160-11Ausg.R	82829044	1
95	Ausgleichsrolle KDH500600H12 ZMS, kpl. (Teil-Nr. 98)	90491846	1
95	Ausgleichsrolle KDH516616H12 MGS, kpl. (Teil-Nr. 99)	90492046	1
95	Ausgleichsrolle KDH520620H12 MGS, kpl. (Teil-Nr. 99)	90492146	1
95	Ausgleichsrolle KDH525625H12 MGS, kpl. (Teil-Nr. 99)	90492346	1
95	Ausgleichsrolle KDH532632H12 MGS, kpl. (Teil-Nr. 99)	90492446	1
95	Ausgleichsrolle KDH500600H20 ZMS, kpl. (Teil-Nr. 98)	90492546	1
95	Ausgleichsrolle KDH516616H20 MGS, kpl. (Teil-Nr. 99)	90492746	1
95	Ausgleichsrolle KDH520620H20 MGS, kpl. (Teil-Nr. 99)	90492846	1
95	Ausgleichsrolle KDH525625H20 MGS, kpl. (Teil-Nr. 99)	90492946	1
95	Ausgleichsrolle KDH532632H20 MGS, kpl. (Teil-Nr. 99)	90493046	1
95	Ausgleichsrolle KDH 640 H12 MGS, kpl. (Teil-Nr. 99)	90494446	1
95	Ausgleichsrolle KDH 640 H20 MGS, kpl. (Teil-Nr. 99)	90494646	1
98	Zugmessstab Set ZMS 1,25t DH 616, DH 620, DH 625, DH 632	49139133	1
98	Zugmessstab Set ZMS 2,00t DH 640	49160033	1
99	Gerät MGS 1,6 T Set DH 640	49159633	1
99	Gerät MGS 0,8 T Set DH 620	49169133	1
99	Gerät MGS 1,25 T Set DH 632	49169633	1
99	Gerät MGS 0,624 T Set DH 616	49179133	1
99	Gerät MGS 1,0 T Set DH 625	49179633	1

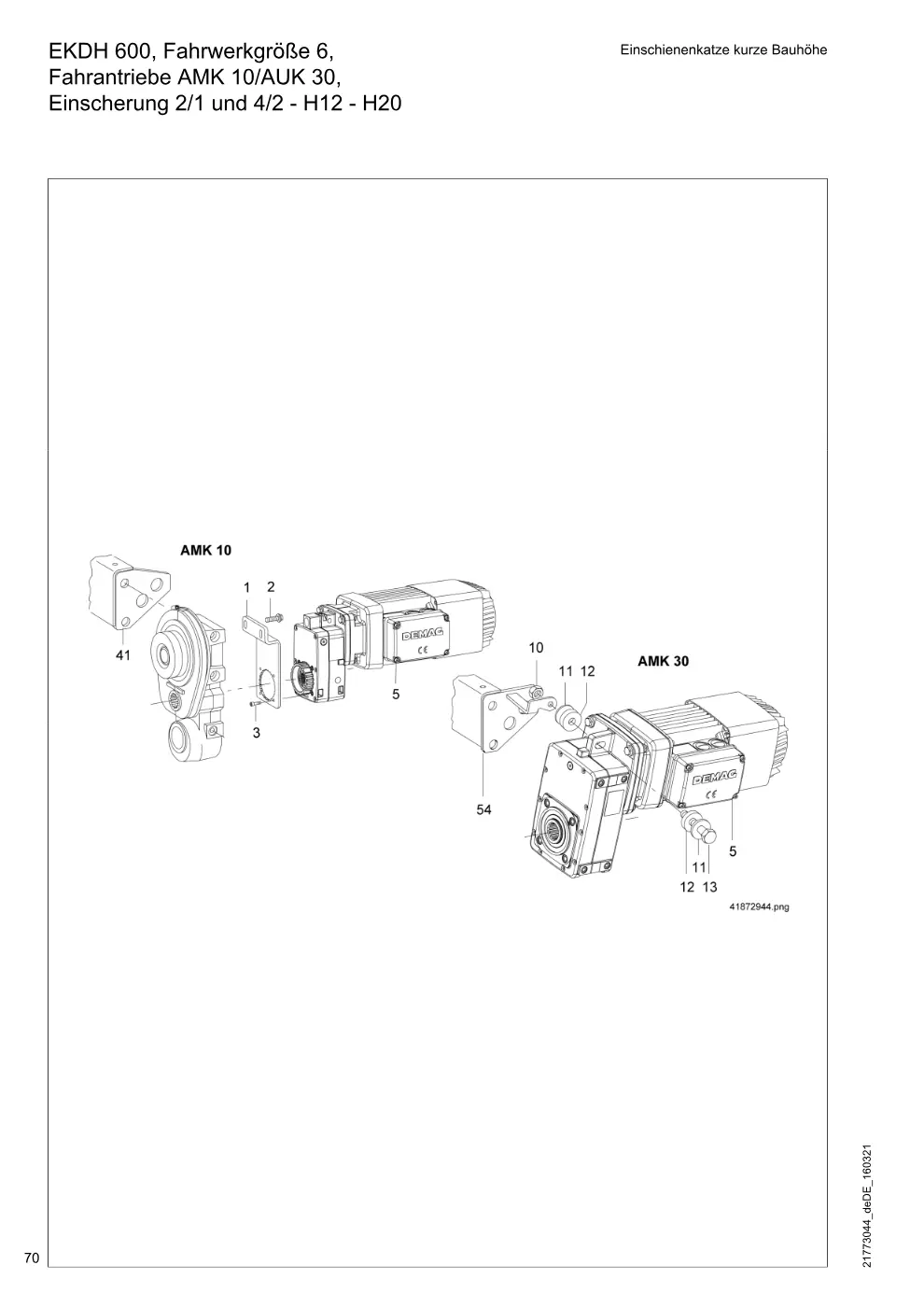

EKDH 600, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Fahrantriebe AMK 10/AUK 30, Einscherung 2/1 und 4/2 - H12 - H20 (Seite 70)

Demag DH 600 – EKDH 600, Fahrwerkgröße 6, Einschienenkatze kurze Bauhöhe Fahrantriebe AMK 10/AUK 30, Einscherung 2/1 und 4/2 - H12 - H20, Zeichnung Seite 70

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10	31923999	4
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 632, 625, 620, 616, ZBF 63 A 8/2 B 003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 640, ZBF 71 A 8/2 B 003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 625, 620, 616, ZBF 71 A 8/2 B 003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 640, 632, ZBF 80 A 8/2 B 020	84505146	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 616, ZBF 71 A 8/2 B 003	84504746	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 620, ZBF 80 A 8/2 B 020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 640, 632, 625, ZBF 90 B 8/2 B 020	84515246	1
5	Antrieb AMK10DD M0 25 8,3 Fahrgeschw. 40 m/min, 10/40 m/min , DH 616, ZBF 80 A 8/2 B 020	84505346	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 632, 625, 620, ZBF 90 B 8/2 B 020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 640, ZBF 100 A 8/2 B 050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30	15054799	1
41	Verbindungsblech KDH 5- 600-H12 AMK 10	83186844	1
41	Verbindungsblech KDH 5- 600-H20 AMK 10	83186944	1
54	Verbindungsblech KDH 5- 600-H12 AUK 30	83177844	1
54	Verbindungsblech KDH 5- 600-H20 AUK 30	83177944	1

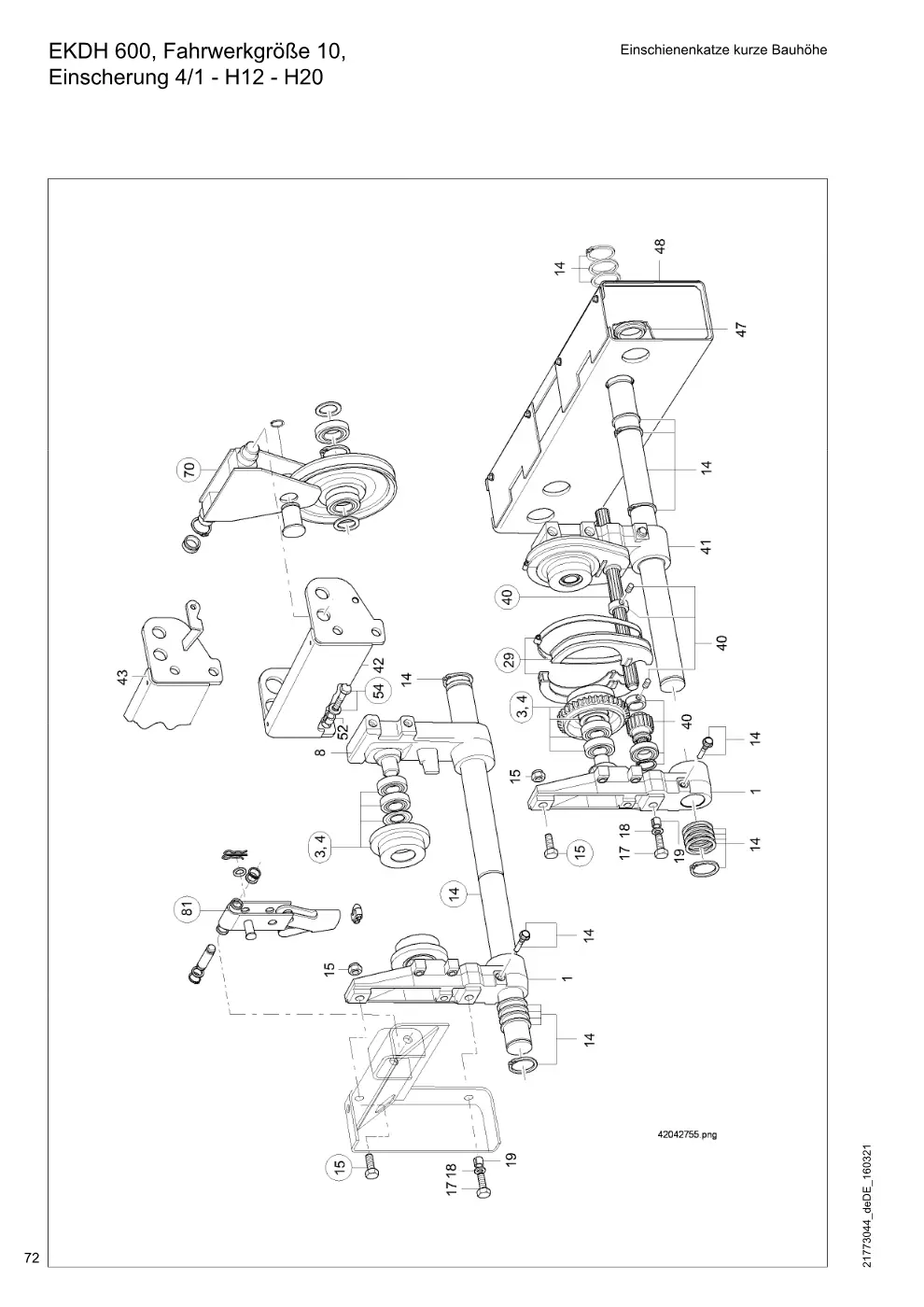

EKDH 600, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Einscherung 4/1 - H12 - H20 (Seite 72)

Demag DH 600 – EKDH 600, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Einscherung 4/1 - H12 - H20, Zeichnung Seite 72

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH10	83182944	2
3	Laufradset zyl.160 MZ/OZ	75216333	1
4	Laufradset keg.160 MZ/OZ	75217333	1
8	Holm mit Bolzen NA KDH10	83180944	1
14	Tragbolzenset EKDH GR10 Flb. 110 - 135 mm	83085433	1
14	Tragbolzenset EKDH GR10 Flb. 136 - 215 mm	83085433	1
14	Tragbolzenset EKDH GR10 Flb. 216 - 305 mm	83085533	1
14	Tragbolzenset EKDH GR10 Flb. 306 - 420 mm	83085733	1
15	Schraubset M20x 65 HV	47936833	2
17	Sechskantschraube M16 X 60	30415099	2
18	Scheibe 17 X 30 X 4	31621199	2
19	Spannstift 21 X 28	34577599	2
40	Ritzelwellenset N30/W30x480 Flb. 110 - 135 mm, AMK 20, AUK 30	75211233	1
40	Ritzelwellenset N30/W30x560 Flb. 136 - 215 mm, AMK 20, AUK 30	75211333	1
40	Ritzelwellenset N30/W30x650 Flb. 216 - 305 mm, AMK 20, AUK 30	75211433	1
40	Ritzelwellenset N30/W30x765 Flb. 306 - 420 mm, AMK 20, AUK 30	75211533	1
41	Holm mit Bolzen A KDH10	83191944	1
42	Verbindungsblech KDH 5- 600-H12 AMK 20	83186844	1
42	Verbindungsblech KDH 5- 600-H20 AMK 20	83186944	1
43	Verbindungsblech KDH 5- 600-H12 AUK 30	83187044	1
43	Verbindungsblech KDH 5- 600-H20 AUK 30	83187144	1
47	Deckel GGK 76	83076444	4
48	Gegengewichtskasten KDH 500H20 DH 600	83176044	1
52	Spannstift 28 X 36	34578999	4
53	Scheibe 23 X 39 X 4	31622199	4
54	Schraubset M22x 70 HV	47937633	4

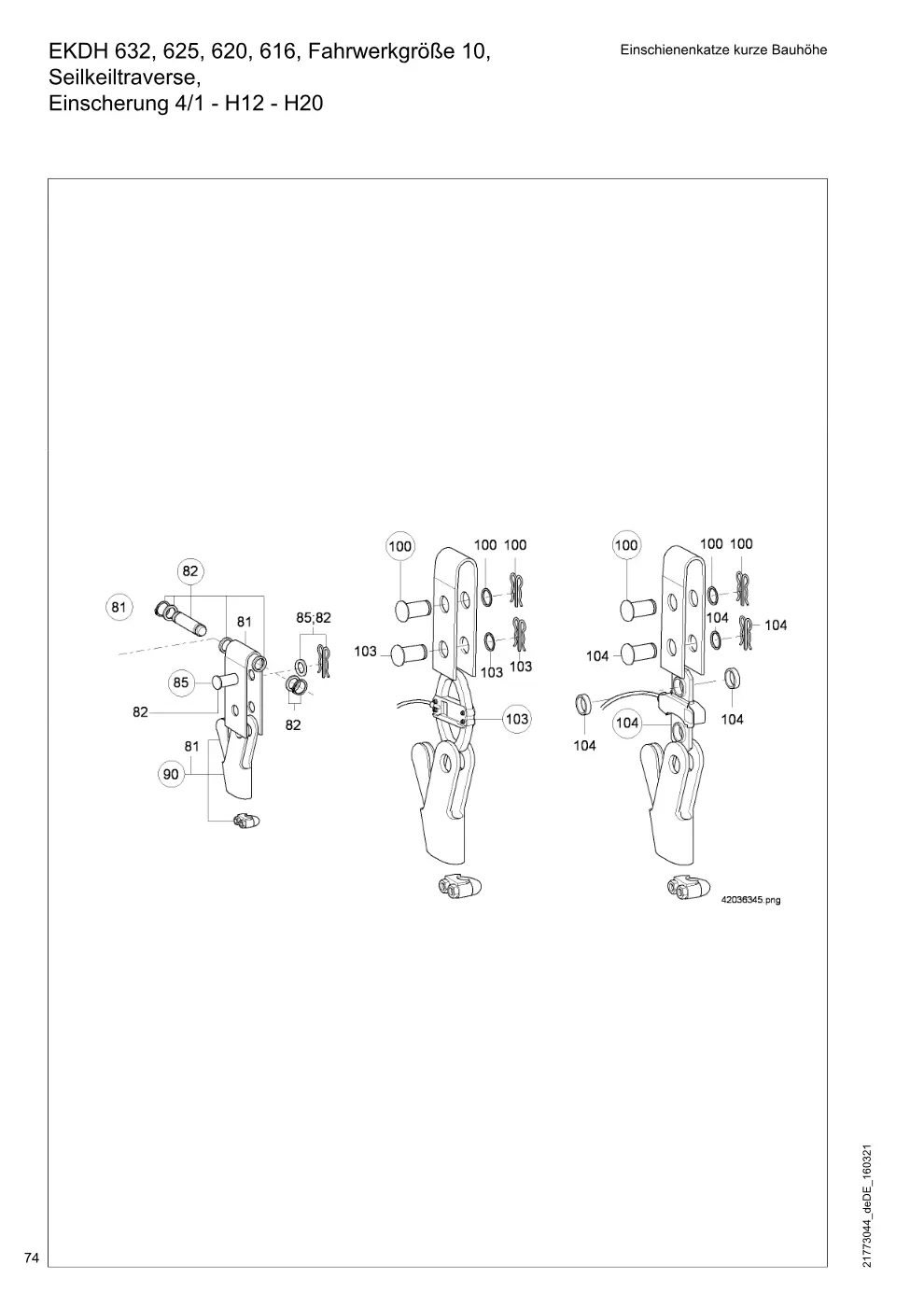

EKDH 632, 625, 620, 616, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 4/1 - H12 - H20 (Seite 74)

Demag DH 600 – EKDH 632, 625, 620, 616, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 4/1 - H12 - H20, Zeichnung Seite 74

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
81	Seilkeiltraverse DH 600 kpl. (Teil-Nr. 82, 85, 90)	82821233	1
82	Bolzenanschlussset 2/1	82357833	1
85	Bolzenanschlussset+Federstecker	82358033	1
90	Seiltaschenset DH 600	82831833	1
100	Bolzenanschlussset+Federstecker	82358033	1
103	Gerät MGS 3,15 T DH 632, kpl. (Teil-Nr. 100)	49160633	1
103	Gerät MGS 2,5 T Set DH 625, kpl. (Teil-Nr. 100)	49159233	1
103	Gerät MGS 2,0 T Set DH 620, kpl. (Teil-Nr. 100)	49169233	1
103	Gerät MGS 1,6 T Set DH 616, kpl. (Teil-Nr. 100)	49179233	1
104	Zugmessstab Set ZMS 3,15t DH 632, 625, 620, 616, kpl. (Teil-Nr. 100)	49160133	1

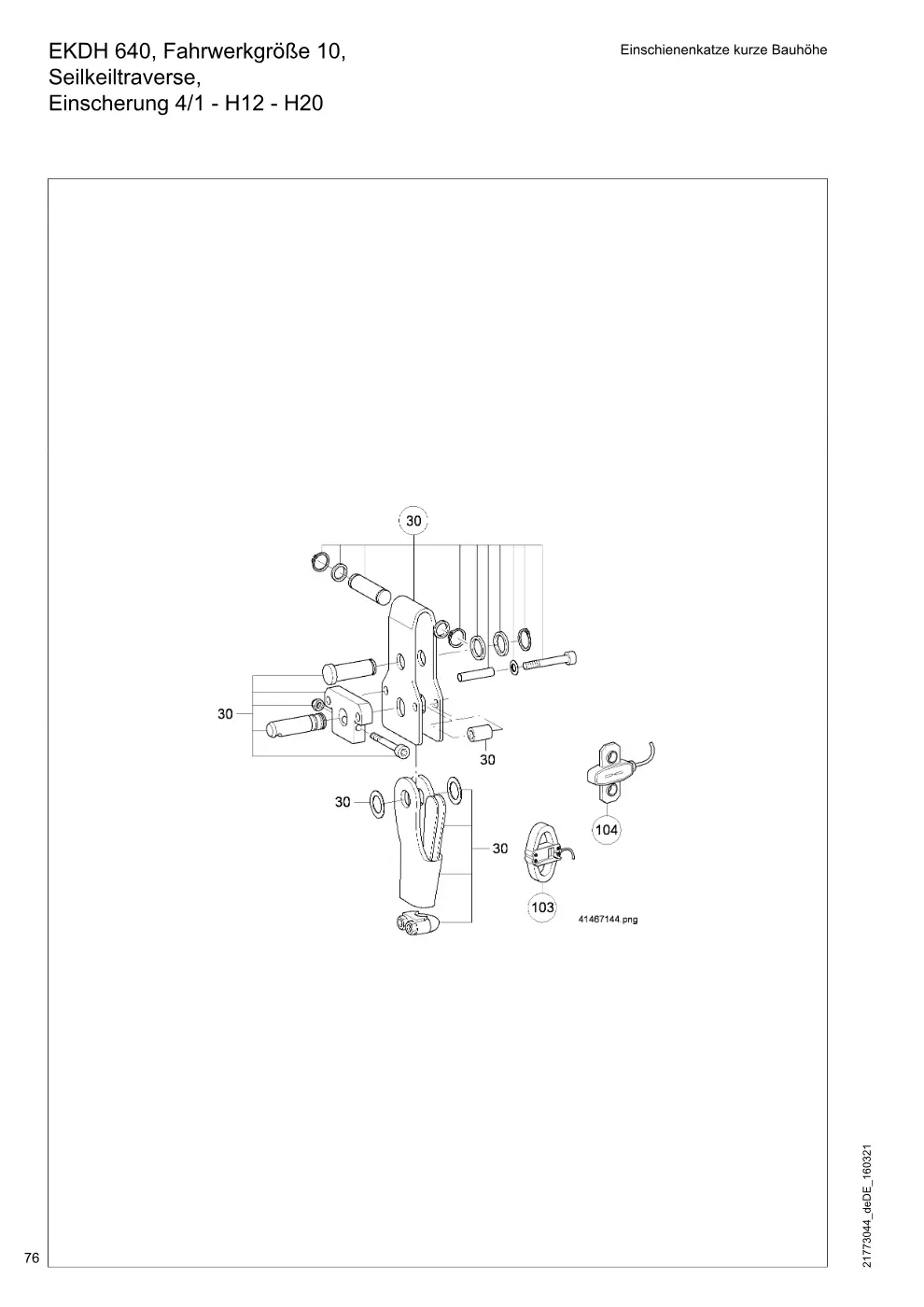

EKDH 640, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 4/1 - H12 - H20 (Seite 76)

Demag DH 600 – EKDH 640, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Seilkeiltraverse, Einscherung 4/1 - H12 - H20, Zeichnung Seite 76

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
30	Seilkeiltraverse DH 640	82894033	1
103	Gerät MGS 2,0 T Set DH 640	49169233	1
104	Zugmessstab Set ZMS 3,15t DH 640	49160133	1

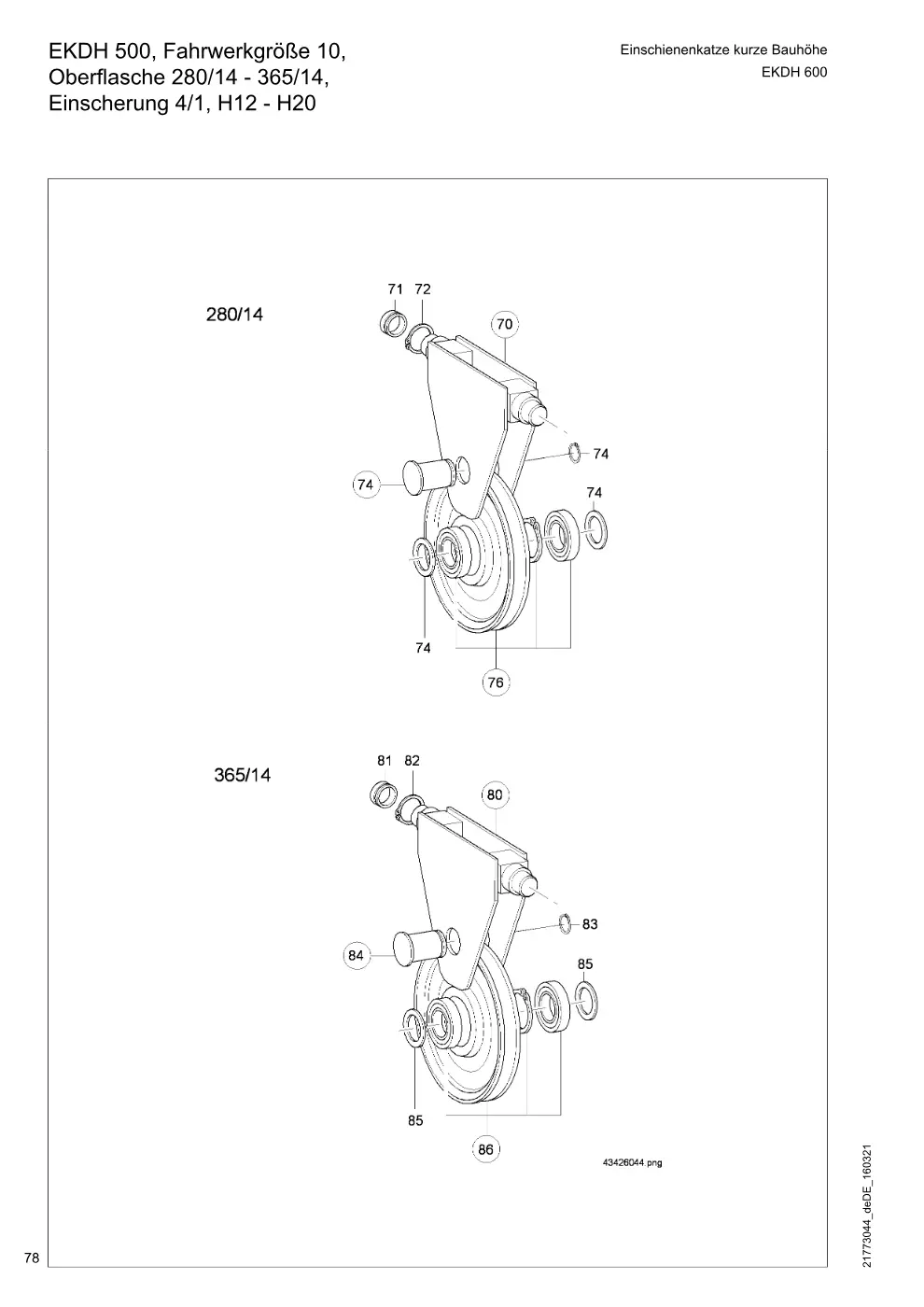

EKDH 500, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Oberflasche 280/14 - 365/14, Einscherung 4/1, H12 - H20 (Seite 78)

Demag DH 600 – EKDH 500, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe Oberflasche 280/14 - 365/14, Einscherung 4/1, H12 - H20, Zeichnung Seite 78

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Oberflasche 280 14 5- 600H12 kpl. (Teil-Nr. 71, 72, 74, 76)	82863044	1
70	Oberflasche 280 14 5- 600H20 kpl. (Teil-Nr. 71, 72, 74, 76)	82865044	1
71	Buchse 42,5x 59,5x 26	82890544	1
72	Sicherungsring 60X2	34255599	1
74	Kopfbolzen DH 3-600	82883333	1
75	Stützscheibe 55X 68X3	34348399	2
76	Seilrolle 280-14 hart	82968244	1
80	Oberflasche 365 14 H12 kpl. (Teil-Nr. 71 - 76)	82864044	1
80	Oberflasche 365 14 5- 600H20 kpl. (Teil-Nr. 71 - 76)	82866044	1
81	Buchse 42,5x 59,5x 26	82890544	1
82	Sicherungsring 60X2	34255599	1
83	Sicherungsring 70X2,5	34256099	1
84	Kopfbolzen 70g 6X 77Nut	82826444	1
85	Passscheibe 70X 90X0,5	34137599	2
86	Seilrollenset 365 14 Hart	82967133	1

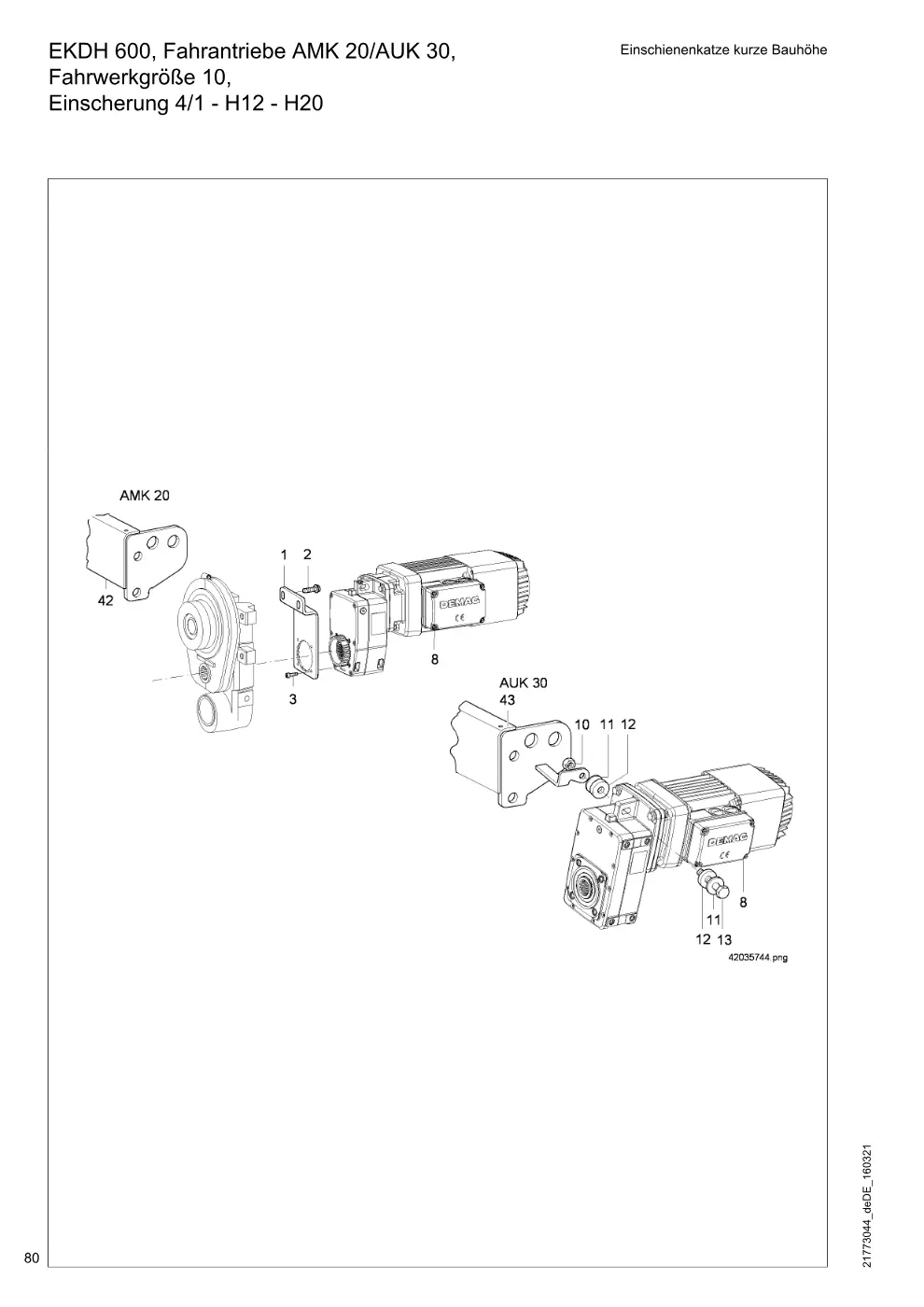

EKDH 600, Fahrantriebe AMK 20/AUK 30, Einschienenkatze kurze Bauhöhe Fahrwerkgröße 10, Einscherung 4/1 - H12 - H20 (Seite 80)

Demag DH 600 – EKDH 600, Fahrantriebe AMK 20/AUK 30, Einschienenkatze kurze Bauhöhe Fahrwerkgröße 10, Einscherung 4/1 - H12 - H20, Zeichnung Seite 80

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 20	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 20	10011198	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 20	31923999	4
8	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 616, ZBF 63 A 8/2 B 003	84510046	1
8	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 625, 620, ZBF 71 A 8/2 B 003	84510546	1
8	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 640, 632, ZBF 80 A 8/2 B 020	84511046	1
8	Antrieb AMK20DD M0 30 16,4 Fahrgeschw. 20 m/min, 5/20 m/min , DH 625, 620, 616, ZBF 80 A 8/2 B 020	84511146	1
8	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 20 m/min, 5/20 m/min , DH 640, 632, ZBF 90 B 8/2 B 020	84515346	1
8	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 625, 620, 616, ZBF 90 B 8/2 B 020	84515246	1
8	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 632, ZBF 100 A 8/2 B 050	84516046	1
8	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 616, ZBF 90 B 8/2 B 020	84515146	1
8	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 625, 620, ZBF 100 A 8/2 B 050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30	15054799	1
42	Verbindungsblech KDH 5- 600-H12 AMK 20	83186844	1
42	Verbindungsblech KDH 5- 600-H20 AMK 20	83186944	1
43	Verbindungsblech KDH 5- 600-H12 AUK 30	83187044	1
43	Verbindungsblech KDH 5- 600-H20 AUK 30	83187144	1

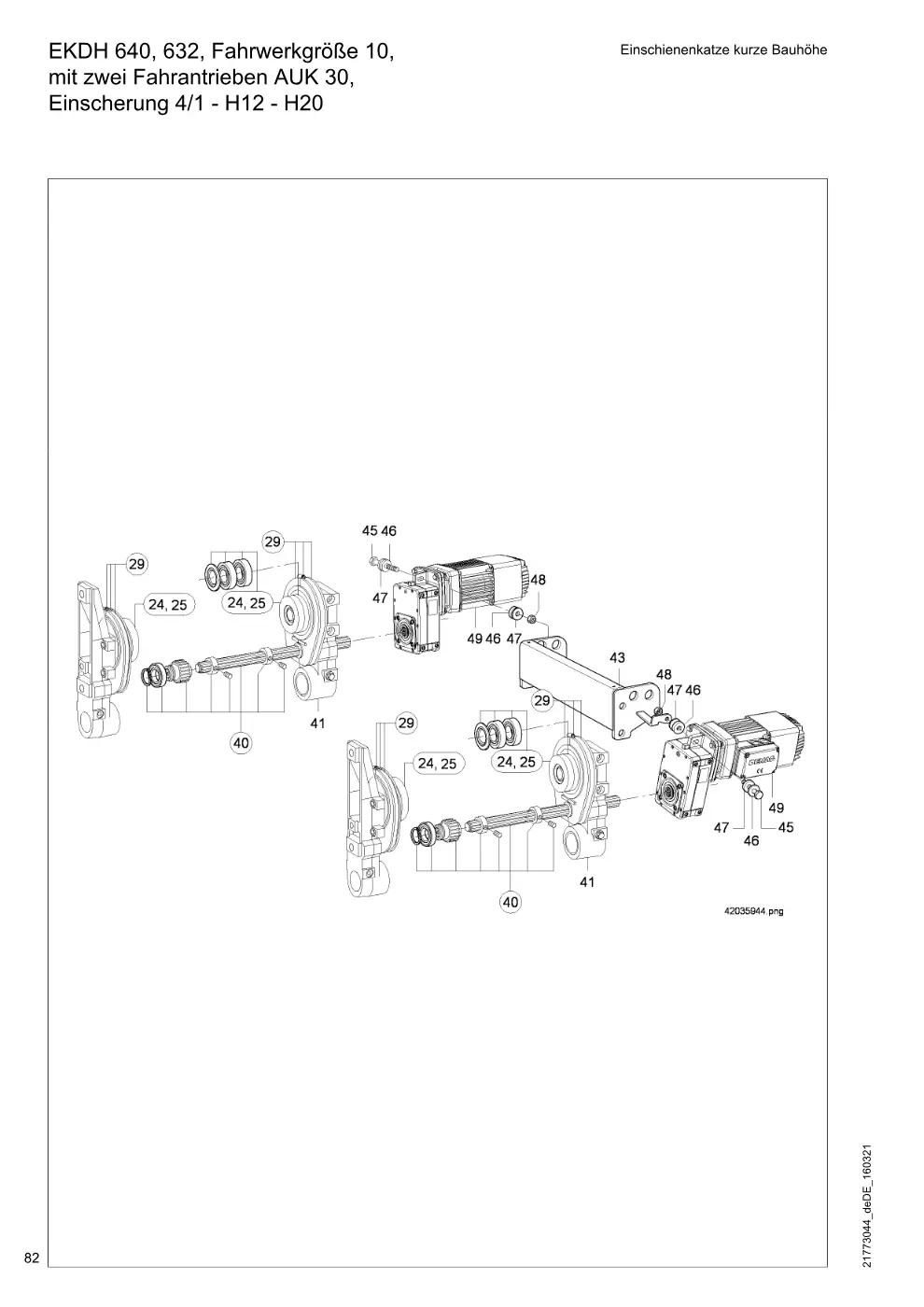

EKDH 640, 632, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe mit zwei Fahrantrieben AUK 30, Einscherung 4/1 - H12 - H20 (Seite 82)

Demag DH 600 – EKDH 640, 632, Fahrwerkgröße 10, Einschienenkatze kurze Bauhöhe mit zwei Fahrantrieben AUK 30, Einscherung 4/1 - H12 - H20, Zeichnung Seite 82

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH10	83182944	2
24	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093444	4
25	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093344	4
26	Lagerdichtring 6211 IV	30016244	1
27	Zylinderrollenlager NJ 211 E	36126199	1
28	Rillenkugellager 6211 Z	36821199	1
29	Haubenset Fahrwerk	83038133	4
40	Ritzelwellenset N30/W30x480 Flb. 110 - 135 mm	75211233	2
40	Ritzelwellenset N30/W30x560 Flb. 136 - 215 mm	75211333	2
40	Laufradset zyl.160 MZ/OZ Flb. 216 - 305 mm	75216333	2
40	Ritzelwellenset N30/W30x765 Flb. 306 - 420 mm	75211533	2
41	Holm mit Bolzen A KDH10	83191944	2
43	Verbindungsblech KDH 600H12 Gr10	83197044	1
43	Verbindungsblech KDH 600H20 Gr10	83197144	1
45	Sechskantschraube M12 X130	15049999	2
46	Dämpfungselement	81195444	4
47	Scheibe 13 X 35 X 5	16062399	4
48	Sicherungsmutter V M12	33461244	2
49	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 31,5 m/min, 8/31,5 m/min , DH 640, ZBF 90 B 8/2 B 020	84515246	2
49	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 632, ZBF 90 B 8/2 B 020	84515146	2
49	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 40 m/min, 10/40 m/min , DH 640, ZBF 100 A 8/2 B 050	84515946	2

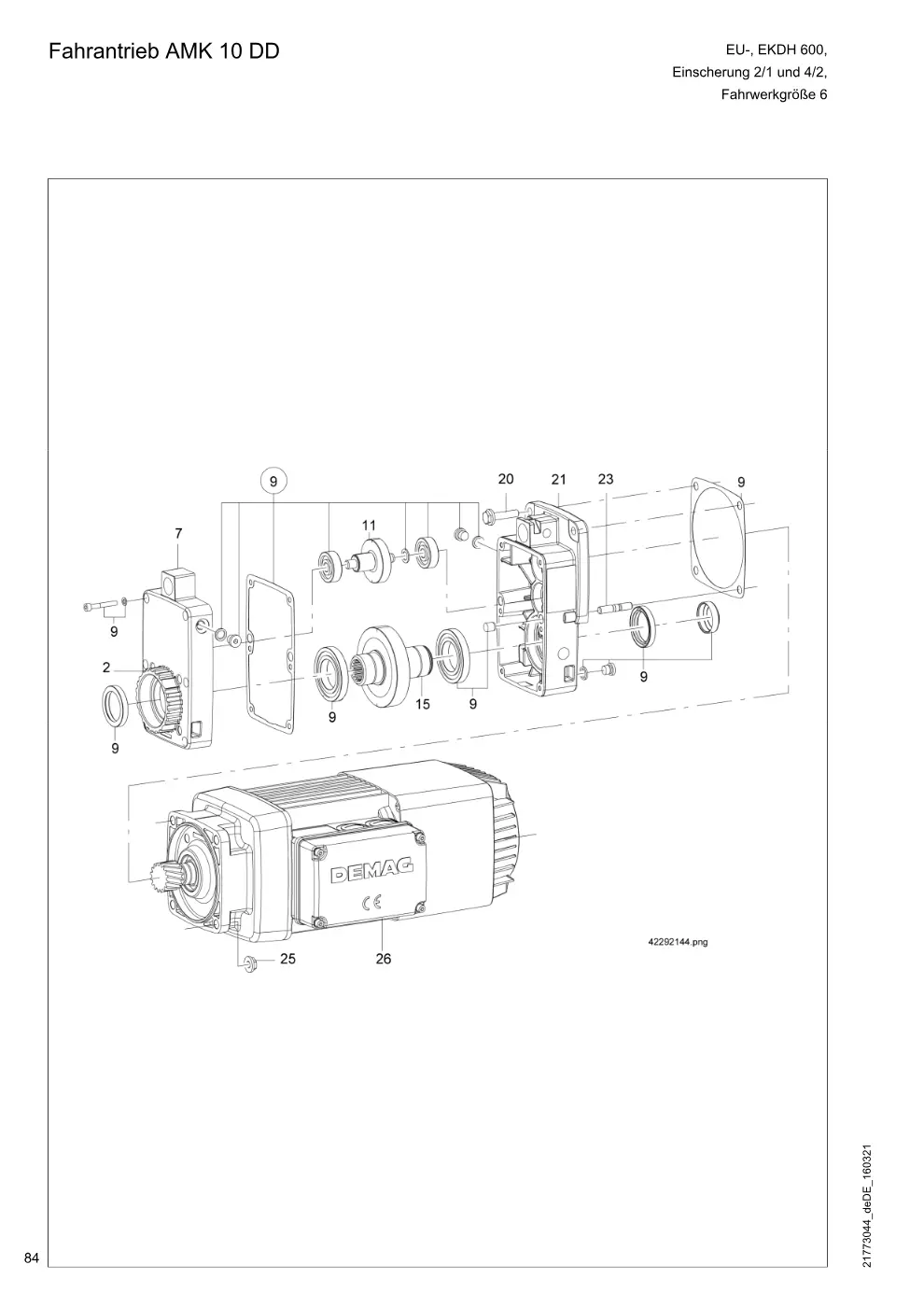

Fahrantrieb AMK 10 DD (Seite 84)

Demag DH 600 – Fahrantrieb AMK 10 DD, Zeichnung Seite 84

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
7	Getriebedeckel AM10	78701444	1
9	Lagerungs- und Dichtungsset A10	78701533	1
11	Doppelrad Z13M1.25Z 34M1.25 i = 8,32	84131946	1
11	Doppelrad Z13M1.25Z 37M1.25 i = 10,5	84131846	1
11	Doppelrad Z11M1.25Z 40M1.25 i = 15,7	84130746	1
11	Doppelrad Z11M1.25Z 45M1.25 i = 25,7	84130546	1
15	Abtriebswelle m.Zahnrad Z70 i = 8,32; 10,5	84134046	1
15	Abtriebswelle m.Zahnrad Z69 i = 15,7; 25,7	84132046	1
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A10	78700444	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

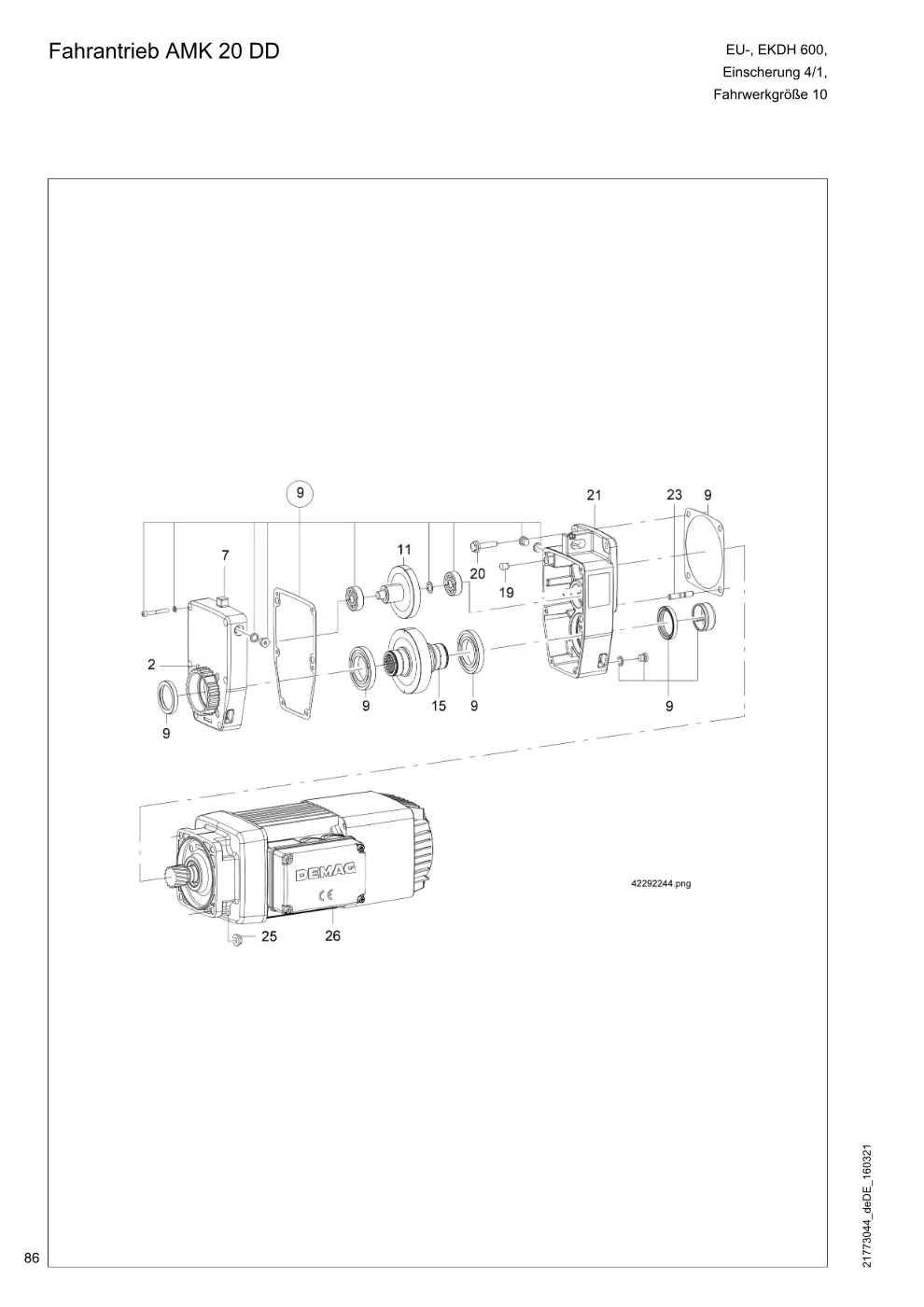

Fahrantrieb AMK 20 DD (Seite 86)

Demag DH 600 – Fahrantrieb AMK 20 DD, Zeichnung Seite 86

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M 8X12M12 C	34301544	4
9	Lagerungs- und Dichtungsset A20 ab 01.01.1999	78711533	1
11	Doppelrad Z16M1.50Z 77M0.93 i = 25,3	84139346	1
11	Doppelrad Z16M1.50Z 54M1.25 i = 16,4	84139546	1
15	Abtriebswelle m.Zahnrad Z63 i = 16,4-25,3	84142046	1
19	Zylinderstift 10 m 6X 12	15055399	2
20	Sicherungsschraube M 8X35 VB.RIPP	10010898	2
21	Getriebegehäuse A20	78710444	1
23	Stiftschraube M 8 X 22	15064299	2
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

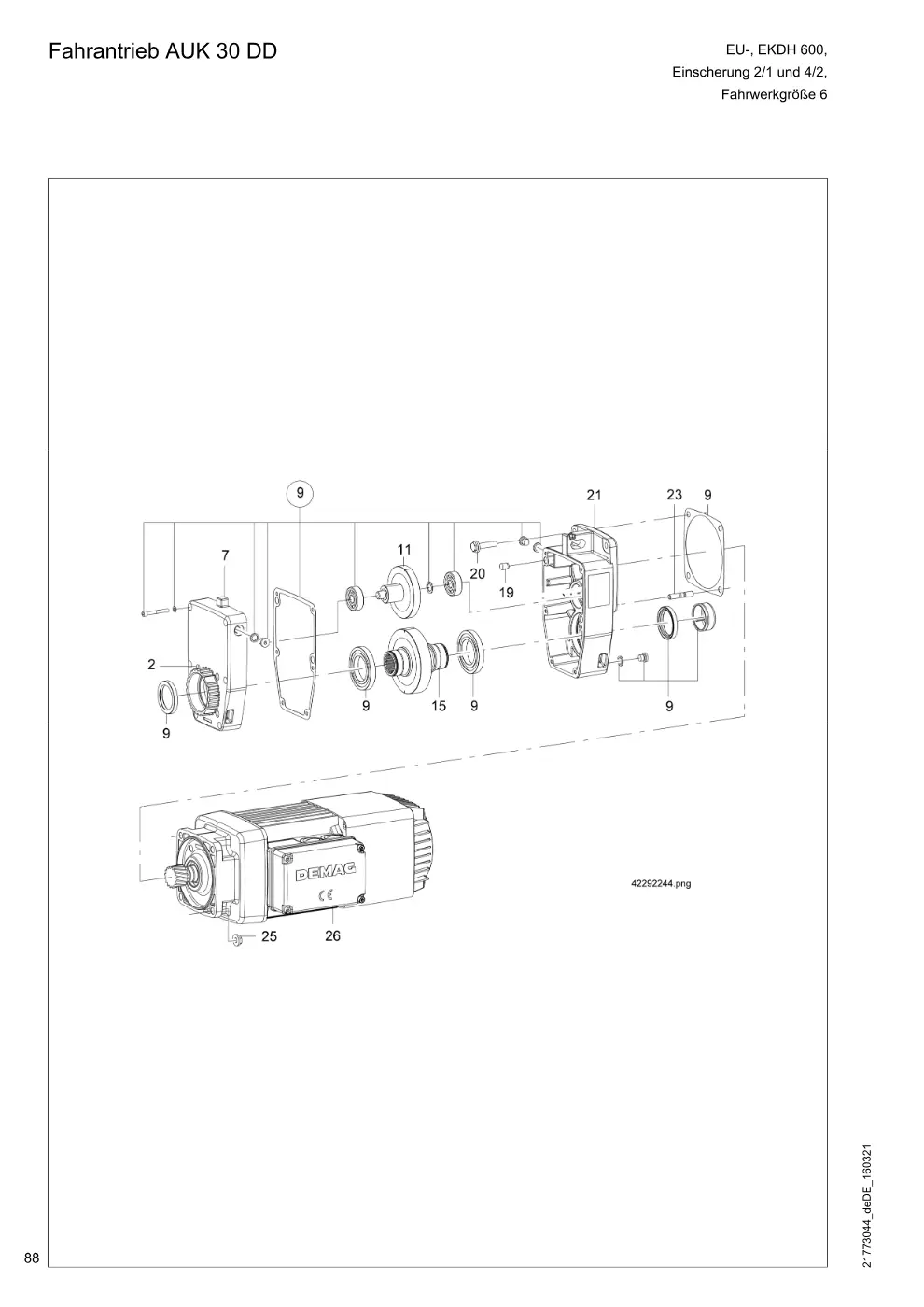

Fahrantrieb AUK 30 DD (Seite 88)

Demag DH 600 – Fahrantrieb AUK 30 DD, Zeichnung Seite 88

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M10X18M16 C	33893244	4
7	Getriebedeckel AF30/AG30	78721044	1
9	Lagerungs- und Dichtungsset A30 ab 01.01.1999	78721533	1
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K30	84151946	1
19	Zylinderstift 10 m 6X 12	15055399	2
20	Sicherungsschraube M10X40 VB.RIPP	10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25 MA= 75 Nm	15059999	2
25	Sicherungsmutter M10 VB.RIPP	30028344	4

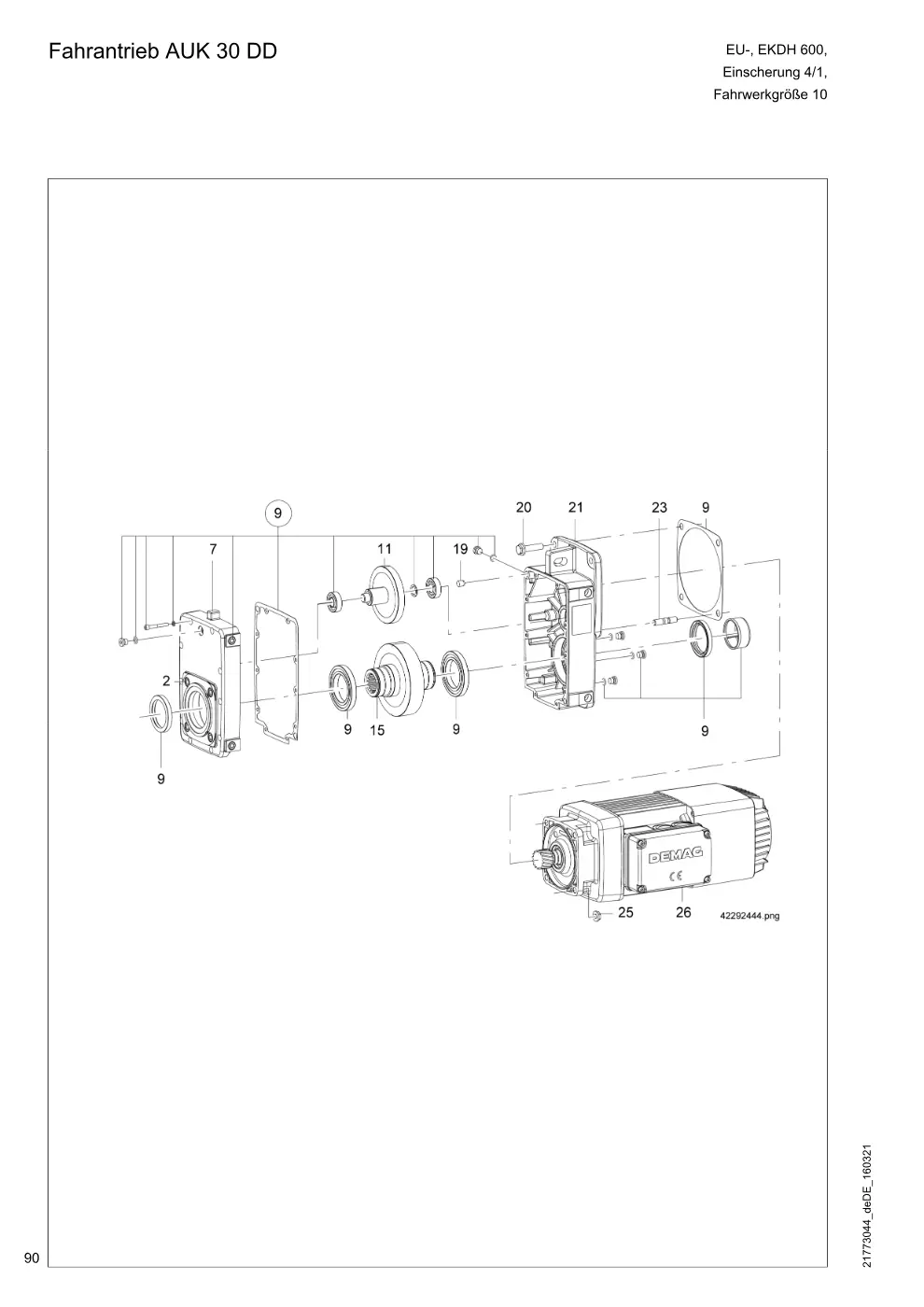

Fahrantrieb AUK 30 DD (Seite 90)

Demag DH 600 – Fahrantrieb AUK 30 DD, Zeichnung Seite 90

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Gewindeeinsatz M10X18M16 C	33893244	4
7	Getriebedeckel AF30/AG30	78721044	1
7	Getriebedeckel AF30/AG30	78721084	1
8	Gewindeeinsatz M 8X12M14 C	33893344	4
9	Lagerungs- und Dichtungsset A30	78721533	1
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
11	Doppelrad Z15M1.60Z 58M1.25 i = 15,7	84147346	1
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K30	84151946	1
20	Sicherungsschraube M10X40 VB.RIPP	10011698	2
21	Getriebegehäuse AG30	78720644	1
21	Getriebegehäuse AG30	78720684	1
23	Stiftschraube M10 X 25	15059999	2
25	Sicherungsmutter M10 VB.RIPP MA= 75 Nm	30028344	4

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
