Demag DH 300 – Ersatzteilliste 22230144

Einzelteile, Ausgabe 12/2004, Demag-Nr. 22230144 – 37 Zeichnungen, 1151 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

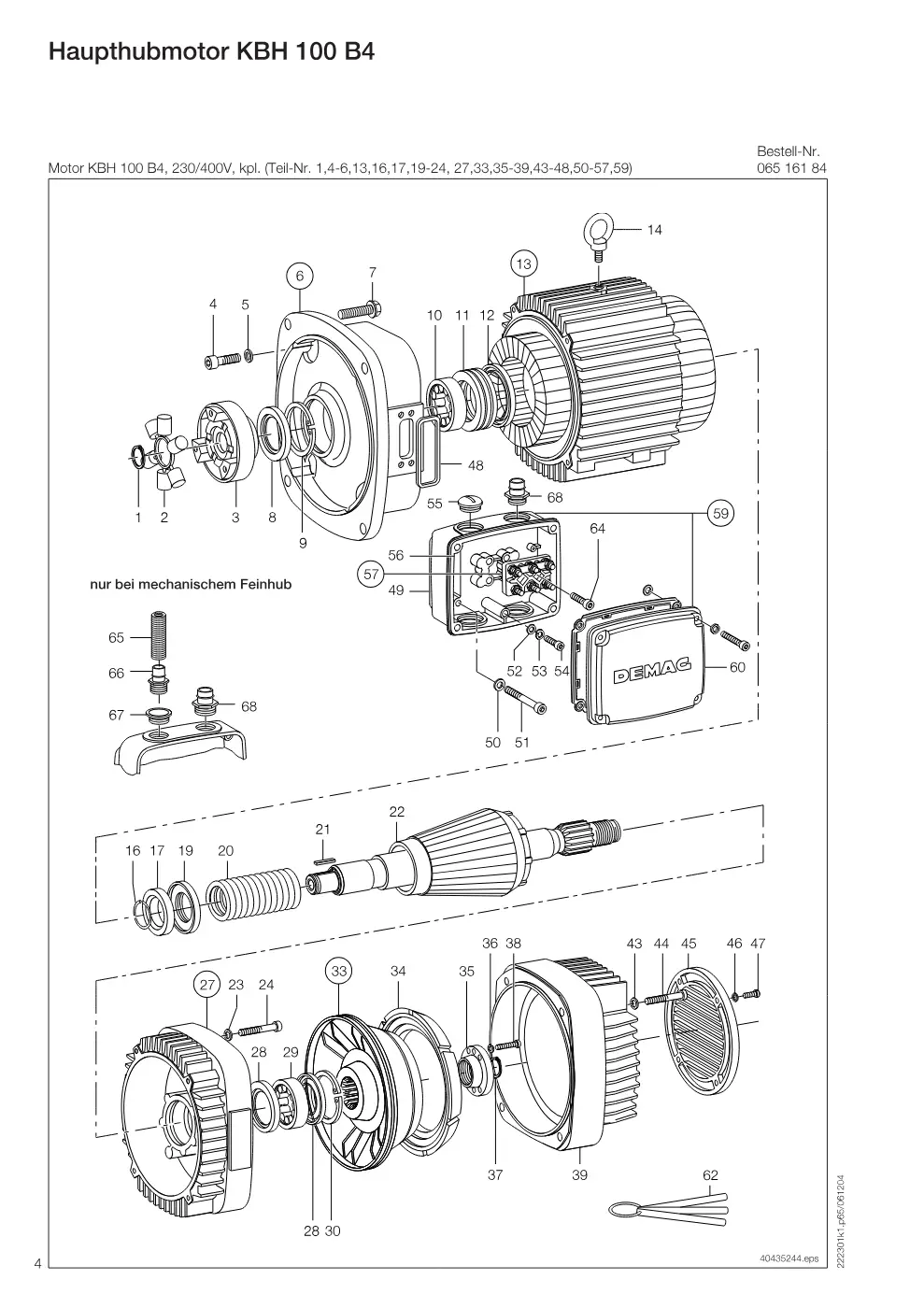

Haupthubmotor KBH 100 B4 (Seite 4)

Demag DH 300 – Haupthubmotor KBH 100 B4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 24X1,2	34252499	1
2	Rollenstern Kupplung H2	71832144	1
3	Kupplungshälfte H 2N-24K	71830344	1
4	Innensechskantzyl.Schraube M 6 X 25 MA= 11 Nm	32001499	4
5	Sicherungsscheibe S 6	00465598	4
6	Lagerschild KBH100 DH 300 kpl. (Teil-Nr. 8 - 12)	06963984	1
7	Sicherungsschraube M10X50X26VBRIP MA= 75 Nm	30023544	4
8	Wellendichtring 32 X 52 X6	06983384	1
9	Sicherungsring 52X2	34265199	1
10	Zylinderrollenlager RNU 205 F = 32 mm	36520599	1
11	Axialrillenkugellager 51108	36400899	1
12	Wellendichtring 50 X60,5X5	06983284	1
13	Ständer KBA100B 4 AB kpl. (Teil-Nr. 14), 230/400 V, 50 HZ	06617484	1
14	Ringschraube M 8	31350099	1
16	Sprengring 32 X1,3	06981584	1
17	Druckringsatz KB100	06980884	1
19	Tellerfederpaket KB 100	06982284	1
20	Feder GBBL 5 X43 X 75 663 N	06977684	1
21	Passfeder B 8X 7X 20	35457199	1
22	Läufer KBA100B 4 KUP	06932984	1
23	Sicherungsscheibe S 6	00465598	4
24	Innensechskantzyl.Schraube M 6 X 55 MA= 11 Nm	32143899	4
27	Lagerschild BS KB 100 kpl. (Teil-Nr. 28 - 30)	06960684	1
28	Wellendichtring 32 X 52 X6	06983384	2
29	Zylinderrollenlager RNU 205 F = 32 mm	36520599	1
30	Sicherungsring 52X2	34265199	1
33	Kegelbremsscheibe leicht KB100 kpl. (Teil-Nr. 34)	06979184	1
34	Bremsring kegelig A-KB100	06978684	1
35	Spannmutter KB 100	06971484	1
36	Sicherungsscheibe S 6	00465598	4
37	Sicherungsring 21X1,2	34260299	1
38	Innensechskantzyl.Schraube M 6 X 20 MA= 11 Nm	32142099	4
39	Bremshaube KB 100	06970184	1
39	Bremshaube KB 100	06970384	1
43	Sicherungsscheibe S 6	00465598	4
44	Innensechskantzyl.Schraube M 6 X 55 MA= 11 Nm	32143899	4
45	Jalousie KB100	06971984	1
46	Sicherungsscheibe S 6	00465598	4
47	Innensechskantzyl.Schraube M 6 X 12 MA= 5 Nm	31958899	4
48	Dichtung SB 112-125	07481584	1
49	Klemmenkastenunterteil KB 100-125	06998184	1
50	Sicherungsscheibe S 6	00465598	4
51	Innensechskantzyl.Schraube M 6 X 30 MA= 11 Nm	32154199	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M32X1,5	79499044	4
56	Leitungsdurchführung	06990984	1
57	Klemmenplatte KB100-125 kpl. (Teil-Nr. 64)	06992284	1
59	Klemmenkasten KB100-125 kpl. (Teil-Nr. 49, 60)	06998584	1
60	Deckel Klemmenkasten KB 100-125 MA= 5 Nm	06997484	1
62	Fühlerlehrensatz	10015184	3
64	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M32-M25	79499544	1
68	Rohrstutzen M32X1,5 NW24	82157244	1

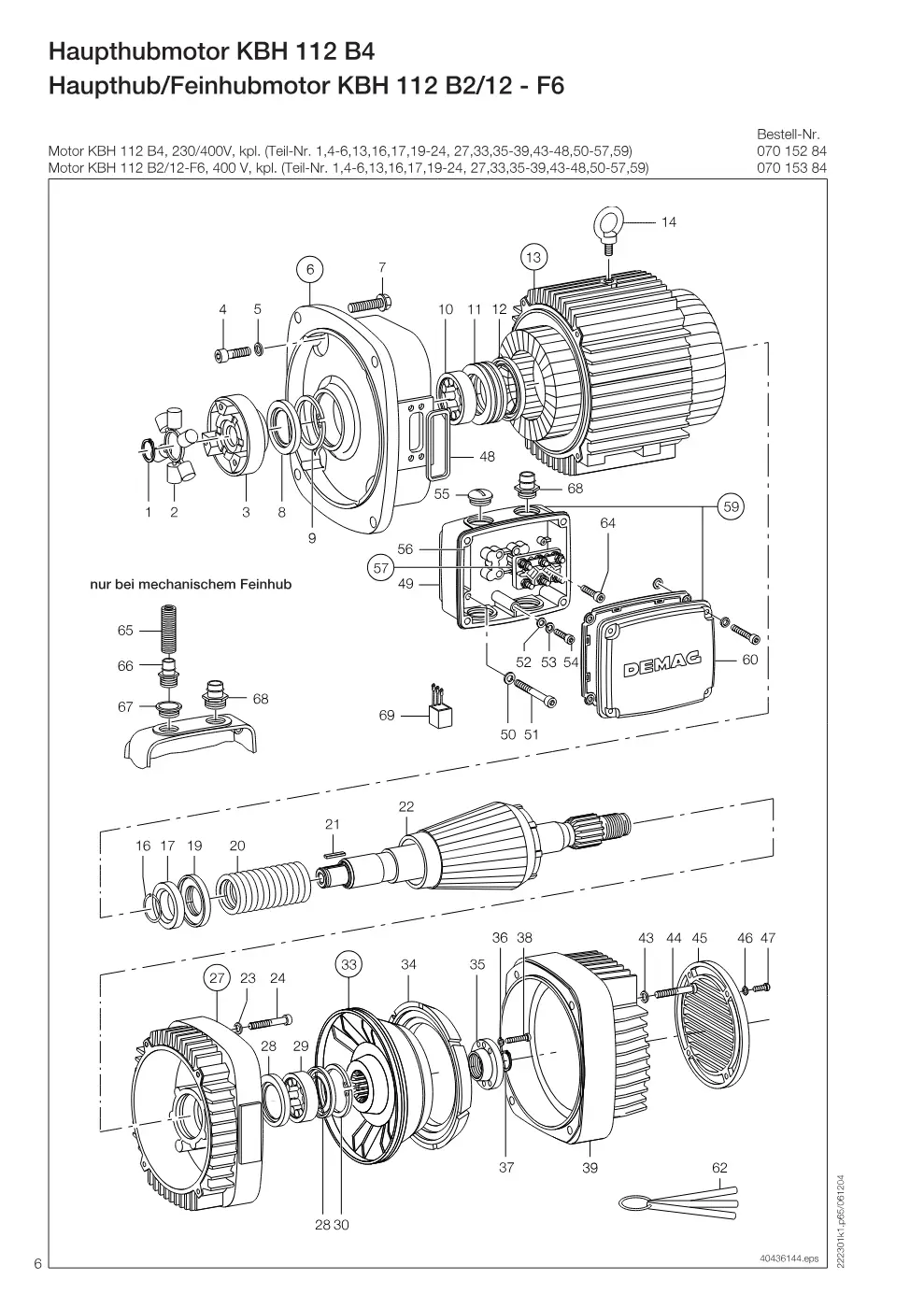

Haupthubmotor KBH 112 B4 Haupthub/Feinhubmotor KBH 112 B2/12 - F6 (Seite 6)

Demag DH 300 – Haupthubmotor KBH 112 B4 Haupthub/Feinhubmotor KBH 112 B2/12 - F6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 28X1,5	34252899	1
2	Rollenstern Kupplung H2	71832144	1
3	Kupplungshälfte H 2N-28	71830544	1
4	Innensechskantzyl.Schraube M 8 X 30 MA= 25 Nm	31924399	4
5	Sicherungsscheibe S 8	00465698	4
6	Lagerschild KBH112 DH 300 kpl. (Teil-Nr. 8 - 12)	07463984	1
7	Sicherungsschraube M10X50X26VBRIP MA= 75 Nm	30023544	4
8	Wellendichtring 35 X 62 X6	07480384	1
9	Sicherungsring 62X2	34265699	1
10	Zylinderrollenlager RNU 305 F = 35 mm	36545599	1
11	Axialrillenkugellager 51110	36401099	1
12	Wellendichtring 58 X70,5X5	07480184	1
13	Ständer KBH112B 2/12AB kpl. (Teil-Nr. 14), 400 V, 50 HZ	07121384	1
13	Ständer KBA112B 4 AB kpl. (Teil-Nr. 14), 230/400 V, 50 HZ	07116984	1
14	Ringschraube M10	31350199	1
16	Sprengring 34,9X1,3	00468298	1
17	Druckringsatz KB112	07480884	1
19	Tellerfederpaket KB 112	07482284	1
20	Feder GBGN 4,75X46,75X63 KBH 112 B2/12, 245 N	07477784	1
20	Feder GBBL 5,6 X47,6X 77 KBH 112 B4, 824 N	07477684	1
21	Passfeder B 8X 7X 32	35457599	1
22	Läufer KBA112B 4 KUP	07434284	1
22	Läufer KBH112B 8/2 KUP KBH 112 B2/12	07436384	1
23	Sicherungsscheibe S 8	00465698	4
24	Innensechskantzyl.Schraube M 8 X 55 MA= 25 Nm	31934699	4
27	Lagerschild BS KB 112 kpl. (Teil-Nr. 28 - 30)	07460684	1
28	Wellendichtring 35 X 62 X6	07480384	2
29	Zylinderrollenlager RNU 305 F = 35 mm	36545599	1
30	Sicherungsring 62X2	34265699	1
33	Kegelbremsscheibe leicht KB112 KBH 112 B4, kpl. (Teil-Nr. 34)	07479184	1
33	Kegelbremsscheibe leicht KB112 KBH 112 B2/12, kpl. (Teil-Nr. 34)	07479284	1
34	Bremsring kegelig A-KB112 KBH 112 B4	07478684	1
34	Bremsring kegelig B-KB112 KBH 112 B2/12	07478784	1
35	Spannmutter KB 112	07471484	1
36	Sicherungsscheibe S 6	00465598	4
37	Sicherungsring 24X1,2	34252499	1
38	Innensechskantzyl.Schraube M 6 X 22 MA= 11 Nm	32143499	4
39	Bremshaube KB 112	07470184	1
39	Bremshaube KB 112	07470384	1
43	Sicherungsscheibe S 8	00465698	4
44	Innensechskantzyl.Schraube M 8 X 55 MA= 25 Nm	31934699	4
45	Jalousie KB 112	07471984	1
46	Sicherungsscheibe S 6	00465598	4
47	Innensechskantzyl.Schraube M 6 X 12 MA= 5 Nm	31958899	4
48	Dichtung SB 112-125	07481584	1
49	Klemmenkastenunterteil KB 100-125	06998184	1
50	Sicherungsscheibe S 6	00465598	4
51	Innensechskantzyl.Schraube M 6 X 30 MA= 11 Nm	32154199	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M32X1,5	79499044	4
56	Leitungsdurchführung	06990984	1
57	Klemmenplatte KB100-125 kpl. (Teil-Nr. 64)	06992284	1
59	Klemmenkasten KB100-125 kpl. (Teil-Nr. 49, 60)	06998584	1
60	Deckel Klemmenkasten KB 100-125 MA= 5 Nm	06997484	1
62	Fühlerlehrensatz	10015184	3
64	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M32-M25	79499544	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
69	VDR-Widerstand <= 400V 112 B2/12, für 12-polige Wicklung	06988184	1
69	VDR-Widerstand 401-500V 112 B2/12, für 12-polige Wicklung	06988284	1

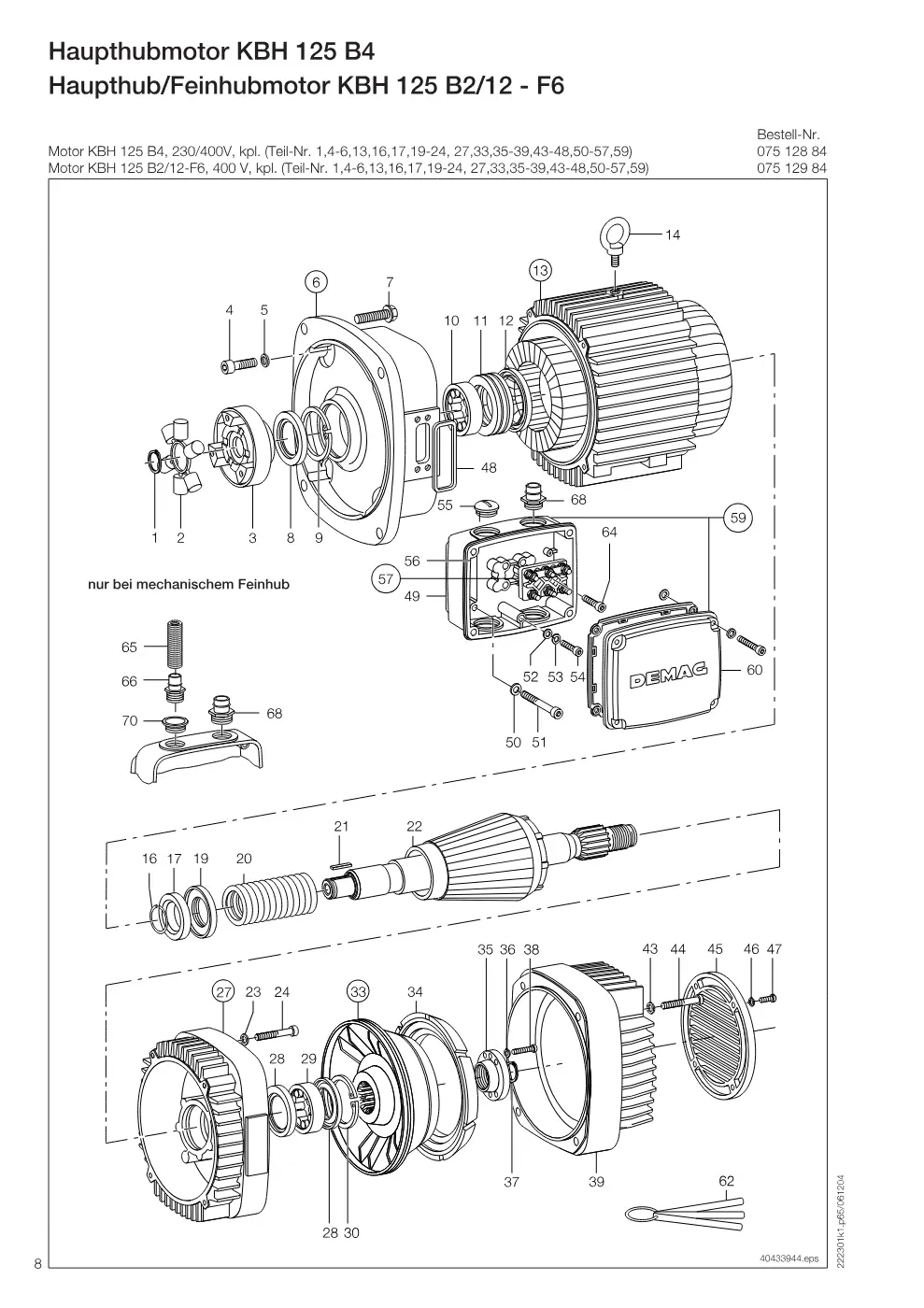

Haupthubmotor KBH 125 B4 Haupthub/Feinhubmotor KBH 125 B2/12 - F6 (Seite 8)

Demag DH 300 – Haupthubmotor KBH 125 B4 Haupthub/Feinhubmotor KBH 125 B2/12 - F6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 32X1,5	34253299	1
2	Rollenstern Kupplung H2	71832144	1
3	Kupplungshälfte H 2N-32	71830644	1
4	Innensechskantzyl.Schraube M 8 X 30 MA= 25 Nm	31924399	4
5	Sicherungsscheibe S 8	00465698	4
6	Lagerschild KBH125 DH 300 kpl. (Teil-Nr. 8 - 12)	07963984	1
7	Sicherungsschraube M10X50X26VBRIP MA= 75 Nm	30023544	4
8	Wellendichtring 42 X 72X 7	00463398	1
9	Sicherungsring 72X2,5	34266199	1
10	Zylinderrollenlager RNU 306 F = 42 mm	36134499	1
11	Axialrillenkugellager 51112	36401299	1
12	Wellendichtring 72 X85,5X5	07980184	1
13	Ständer KBA125B 4 AB kpl. (Teil-Nr. 14), 230/400 V, 50 HZ	07616684	1
13	Ständer KBH125B 2/12AB kpl. (Teil-Nr. 14), 400 V, 50 HZ	07616184	1
14	Ringschraube M10	31350199	1
16	Sprengring 41,9X1,3	00468398	1
17	Druckringsatz KB125	07980884	1
19	Tellerfederpaket KB 125	07982284	1
20	Feder GBBL 6,5 X55,5X119 KBH 125 B4, 1001 N	07977684	1
20	Feder GBGN 5,3 X54,3X114 KBH 125 B2/12, 358 N	07977784	1
21	Passfeder B10X 8X 32	35447199	1
22	Läufer KBA125B 4 KUP	07931784	1
22	Läufer KBH125B12/2 KUP	07935284	1
23	Sicherungsscheibe S 8	00465698	4
24	Innensechskantzyl.Schraube M 8 X 60 MA= 25 Nm	31924799	4
27	Lagerschild BS KB 125 kpl. (Teil-Nr. 28 - 30)	07960684	1
28	Wellendichtring 42 X 72X 7	00463398	2
29	Zylinderrollenlager RNU 306 F = 42 mm	36134499	1
30	Sicherungsring 72X2,5	34266199	1
33	Kegelbremsscheibe leicht 125 KBH 125 B4, kpl. (Teil-Nr. 34)	07979184	1
33	Kegelbremsscheibe leicht 125 KBH 125 B2/12, kpl. (Teil-Nr. 34)	07979284	1
34	Bremsring kegelig A-KB125 KBH 125 B4	07978684	1
34	Bremsring kegelig B-KB125 KBH 125 B2/12	07978784	1
35	Spannmutter KB 125	07971484	1
36	Sicherungsscheibe S 8	00465698	4
37	Sicherungsring 30X1,5	34253099	1
38	Innensechskantzyl.Schraube M 8 X 25 MA= 25 Nm	31924299	4
39	Bremshaube KB 125	07970184	1
39	Bremshaube KB 125	07970384	1
43	Sicherungsscheibe S 8	00465698	4
44	Innensechskantzyl.Schraube M 8 X 60 MA= 25 Nm	31924799	4
45	Jalousie KB 125	07971984	1
46	Sicherungsscheibe S 6	00465598	4
47	Innensechskantzyl.Schraube M 6 X 12 MA= 5 Nm	31958899	4
48	Dichtung SB 112-125	07481584	1
49	Klemmenkastenunterteil KB 100-125	06998184	1
50	Sicherungsscheibe S 6	00465598	4
51	Innensechskantzyl.Schraube M 6 X 30 MA= 11 Nm	32154199	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M32X1,5	79499044	4
56	Leitungsdurchführung	06990984	1
57	Klemmenplatte KB100-125 kpl. (Teil-Nr. 64)	06992284	1
59	Klemmenkasten KB100-125 kpl. (Teil-Nr. 49, 60)	06998584	1
60	Deckel Klemmenkasten KB 100-125 MA= 5 Nm	06997484	1
62	Fühlerlehrensatz	10015384	1
64	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
70	Reduktion M32-M25	79499544	1

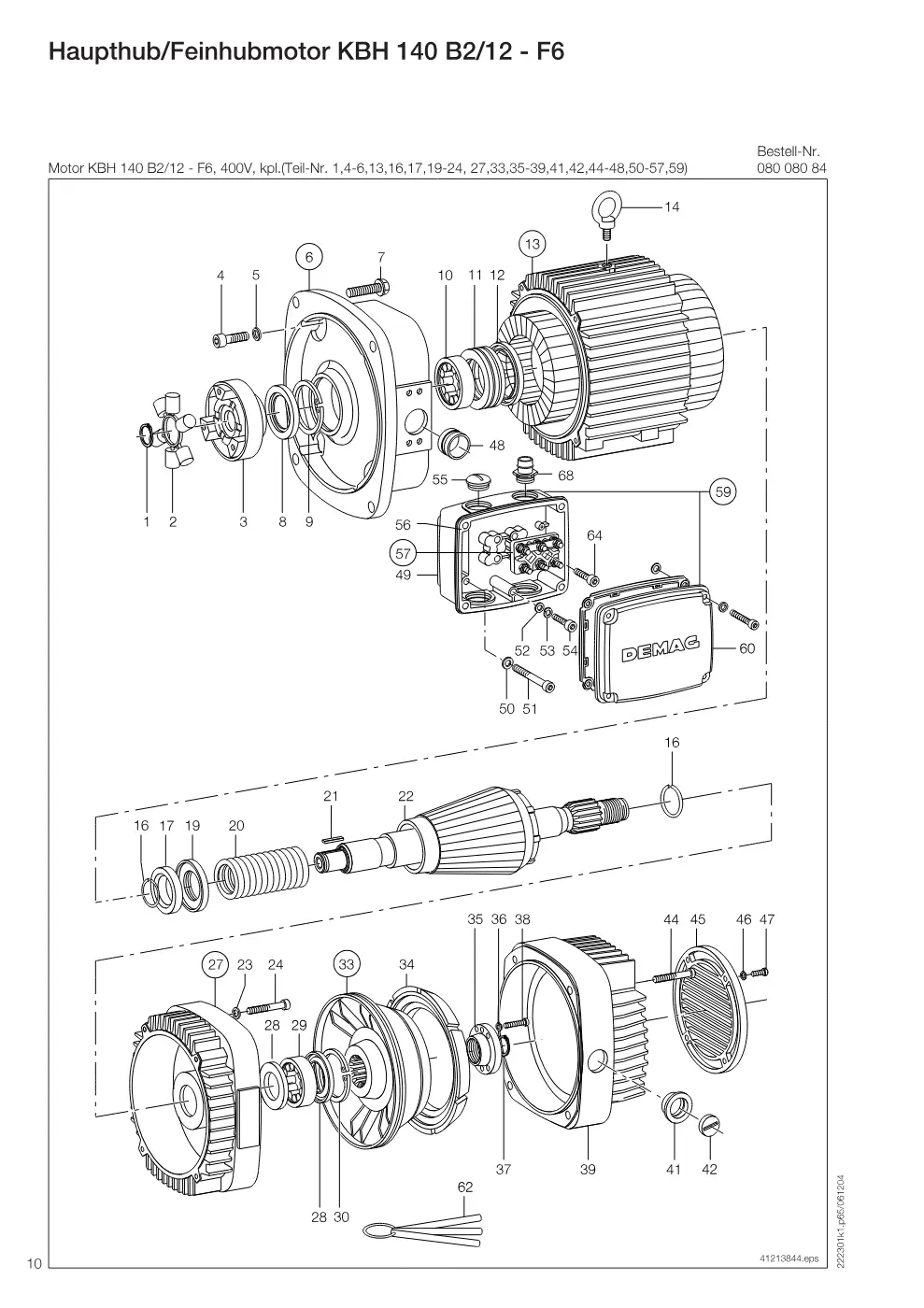

Haupthub/Feinhubmotor KBH 140 B2/12 - F6 (Seite 10)

Demag DH 300 – Haupthub/Feinhubmotor KBH 140 B2/12 - F6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 32X1,5	34253299	1
2	Rollenstern Kupplung H2	71832144	1
3	Kupplungshälfte H 2N-32	71830644	1
4	Innensechskantzyl.Schraube M10 X 35 MA= 51 Nm	31925899	4
5	Sicherungsscheibe S 10	00505998	4
6	Lagerschild KB140 DH 300 kpl. (Teil-Nr. 8 - 12)	08463984	1
7	Sicherungsschraube M10X50X26VBRIP MA= 75 Nm	30023544	4
8	Wellendichtring 46,2X 80X 7	00463498	1
9	Sicherungsring 80X2,5	34266599	1
10	Zylinderrollenlager RNU 307 ECP	36545799	1
11	Axialrillenkugellager 51113	36401399	1
12	Wellendichtring 76 X90,5X6	08480184	1
13	Ständer KBH140B 2/12AB kpl. (Teil-Nr. 14), 400 V, 50 HZ	08115084	1
14	Ringschraube M12	31350299	1
16	Sprengring 46,2X1,6	37414644	2
17	Druckringsatz KB140	08480884	1
19	Tellerfederpaket KB 140	08482284	1
20	Feder GBGN 6 X60 X116 424 N	08477784	1
21	Passfeder B10X 8X 32	35447199	1
22	Läufer KBA140B 8/2 KUP KBH 140 B2/12	08434584	1
23	Sicherungsscheibe S 10	00505998	4
24	Innensechskantzyl.Schraube M10 X 70 MA= 51 Nm	31926299	4
27	Lagerschild BS KB 140 kpl. (Teil-Nr. 28 - 30)	08460684	1
28	Wellendichtring 46,2X 80X 7	00463498	2
29	Zylinderrollenlager RNU 307 ECP	36545799	1
30	Sicherungsring 80X2,5	34266599	1
33	Kegelbremsscheibe leicht KB140 kpl. (Teil-Nr. 34)	08479184	1
34	Bremsring kegelig B-KB140	08478784	1
35	Spannmutter KB 140	08471484	1
36	Sicherungsscheibe S 8	00465698	4
37	Sicherungsring 35X1,5	34253599	1
38	Innensechskantzyl.Schraube M 8 X 30 MA= 25 Nm	31924399	4
39	Bremshaube KB 140	08470184	1
39	Bremshaube KB 140	08470384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechskantzyl.Schraube M10 X 70 MA= 51 Nm	31926299	4
45	Jalousie KB 140 BLECH	08491184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechskantzyl.Schraube M 8 X 16 MA= 12 Nm	31881799	4
48	Dichtung SB 112-125	07481584	1
49	Klemmenkastenunterteil KB 100-125	06998184	1
50	Sicherungsscheibe S 6	00465598	4
51	Innensechskantzyl.Schraube M 6 X 30 MA= 11 Nm	32154199	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M32X1,5	79499044	4
56	Leitungsdurchführung	06990984	1
57	Klemmenplatte KB100-125 kpl. (Teil-Nr. 64)	06992284	1
59	Klemmenkasten KB100-125 kpl. (Teil-Nr. 49, 60)	06998584	1
60	Deckel Klemmenkasten KB 100-125 MA= 5 Nm	06997484	1
62	Fühlerlehrensatz	10015384	3
64	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
68		22230104

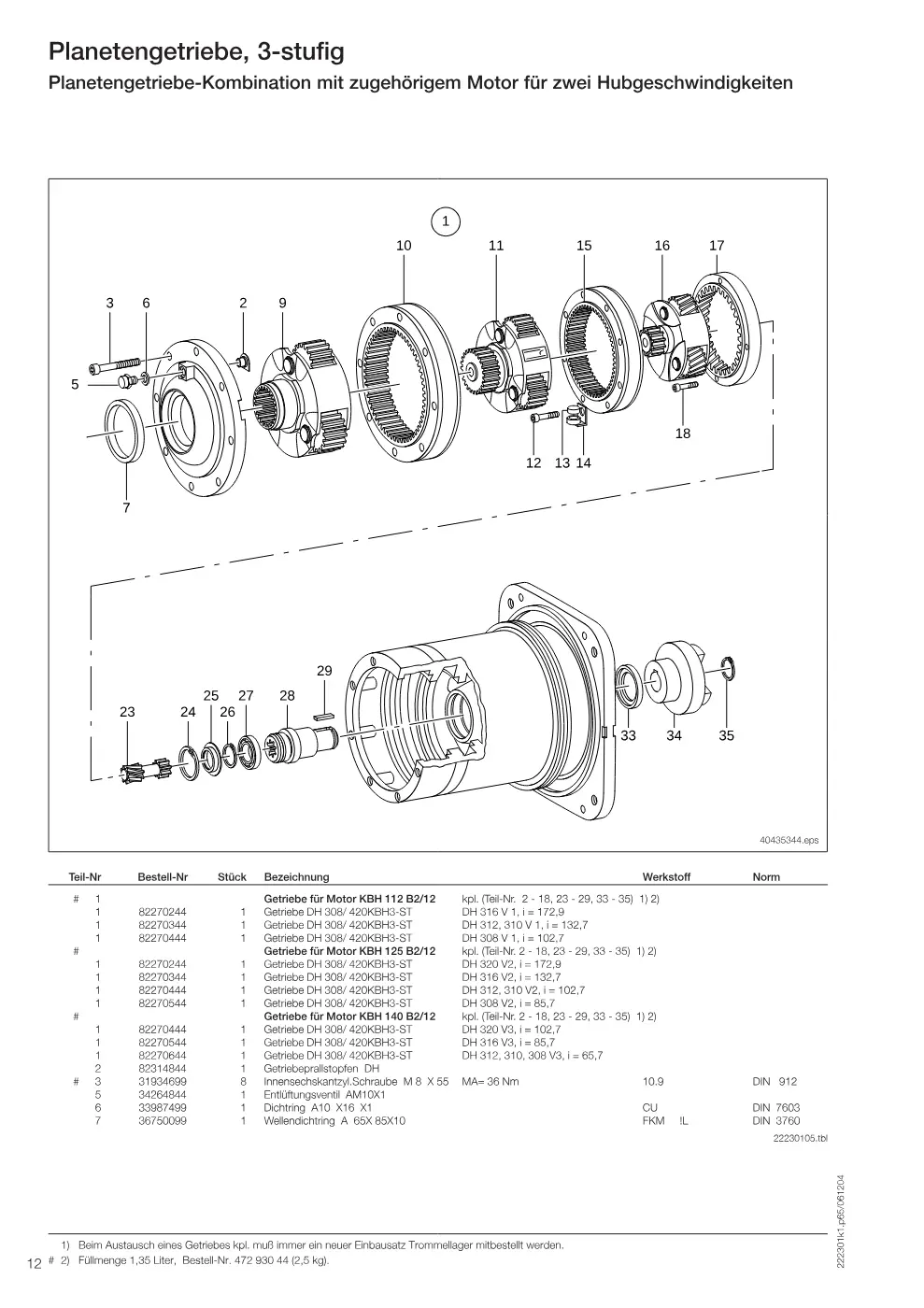

Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 12)

Demag DH 300 – Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 316 V 1, i = 172,9	82270244	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 312, 310 V 1, i = 132,7	82270344 → 82273333	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 125 B2/12 Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 308 V 1, i = 102,7 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35)	82270444 → 82273433	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 320 V2, i = 172,9	82270244	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 316 V2, i = 132,7	82270344 → 82273333	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 312, 310 V2, i = 102,7	82270444 → 82273433	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 140 B2/12 Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 308 V2, i = 85,7 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35)	82270544 → 82270533	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 320 V3, i = 102,7	82270444 → 82273433	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 316 V3, i = 85,7	82270544 → 82270533	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B2/12 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35) , DH 312, 310, 308 V3, i = 65,7	82270644 → 82273533	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M 8 X 55 MA= 36 Nm	31934699	8
5	Entlüftungsventil AM10X1	34264844	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 65X 85X10	36750099	1
9	Planetenträger 5.4 A DH 316 V1, i = 172,9	81400146	1
9	Planetenträger 5.4 A DH 312, 310 V1, i = 132,7	81400146	1
9	Planetenträger 5.7 A Abtriebsstufe KBH 125 B2/12 DH 308 V1, i = 102,7	81400246	1
9	Planetenträger 5.4 A DH 320 V2, i = 172,9	81400146	1
9	Planetenträger 5.4 A DH 316 V2, i = 132,7	81400146	1
9	Planetenträger 5.7 A DH 312, 310 V2, i = 102,7	81400246	1
9	Planetenträger 5.4 A Abtriebsstufe KBH 140 B2/12 DH 308 V2, i = 85,7	81400146	1
9	Planetenträger 5.7 A DH 320 V3, i = 102,7	81400246	1
9	Planetenträger 5.4 A DH 316 V3, i = 85,7	81400146	1
9	Planetenträger 5.4 A DH 312, 310, 308 V3, i = 65,7	81400146	1
10	Innenzahnkranz Z77M2 B 28 Zwischenstufe KBH 112 B2/12	82029044	1
11	Planetenträger 6.4 E DH 316 V1, i = 172,9	81400446	1
11	Planetenträger 6.7 E DH 312, 310 V1, i = 132,7	81400546	1
11	Planetenträger 6.7 E Zwischenstufe KBH 125 B2/12 DH 308 V1, i = 102,7	81400646	1
11	Planetenträger 6.4 E DH 320 V2, i = 172,9	81400446	1
11	Planetenträger 6.7 E DH 316 V2, i = 132,7	81400546	1
11	Planetenträger 6.7 E DH 312, 310 V2, i = 102,7	81400646	1
11	Planetenträger 6.4 E Zwischenstufe KBH 140 B2/12 DH 308 V2, i = 85,7	81400446	1
11	Planetenträger 6.7 E DH 320 V3, i = 102,7	81400646	1
11	Planetenträger 6.4 E DH 316 V3, i = 85,7	81400446	1
11	Planetenträger 6.7 E DH 312, 310, 308 V3, i = 65,7	81400546	1
12	Innensechskantzyl.Schraube M 6 X 25	31922899	6
13	Rundmagnet 20X 6	82313644	1
14	Magnethalter DH 300	82213544	1
15	Innenzahnkranz Z89M1,5 B 16 Eingangsstufe KBH 112 B2/12	82018944	1
16	Planetenträger 7.1 SE DH 316 V1, i = 172,9	81400746	1
16	Planetenträger 7.1 SE DH 312, 310 V1, i = 132,7	81400846	1
16	Planetenträger 7.1 SE Eingangsstufe KBH 125 B2/12 DH 308 V1, i = 102,7	81400846	1
16	Planetenträger 7.1 SE DH 320 V2, i = 172,9	81400746	1
16	Planetenträger 7.1 SE DH 316 V2, i = 132,7	81400846	1
16	Planetenträger 7.1 SE DH 312, 310 V2, i = 102,7	81400846	1
16	Planetenträger 7.7 SE Eingangsstufe KBH 140 B2/12 DH 308 V2, i = 85,7	81400946	1
16	Planetenträger 7.1 SE DH 320 V3, i = 102,7	81400846	1
16	Planetenträger 7.7 SE DH 316 V3, i = 85,7	81400946	1
16	Planetenträger 7.7 SE DH 312, 310, 308 V3, i = 65,7	81401046	1
17	Innenzahnkranz Z86M1,25B 16	82004044	1
18	Innensechskantzyl.Schraube M 6 X 25 Eingangsstufe KBH 112 B2/12	31922899	4
23	Sonnenritzel Z 13 M1,25B 21 DH 316 V1, i = 172,9	82002144	1
23	Sonnenritzel Z 13 M1,25B 21 DH 312, 310 V1, i = 132,7	82002144	1
23	Sonnenritzel Z 13 M1,25B 21 Eingangsstufe KBH 125 B2/12 DH 308 V1, i = 102,7	82002144	1
23	Sonnenritzel Z 13 M1,25B 21 DH 320 V2, i = 172,9	82002144	1
23	Sonnenritzel Z 13 M1,25B 21 DH 316 V2, i = 132,7	82002144	1
23	Sonnenritzel Z 13 M1,25B 21 DH 312, 310 V2, i = 102,7	82002144	1
23	Sonnenritzel Z 31 M1,25B 21 Eingangsstufe KBH 140 B2/12 DH 308 V2, i = 85,7	82002244	1
23	Sonnenritzel Z 13 M1,25B 21 DH 320 V3, i = 102,7	82002144	1
23	Sonnenritzel Z 31 M1,25B 21 DH 316 V3, i = 85,7	82002244	1
23	Sonnenritzel Z 31 M1,25B 21 DH 312, 310, 308 V3, i = 65,7	82002244	1
24	Sicherungsring 62X2	34265699	1
25	Stauscheibe DH 300	82212944	1
26	Sicherungsring 35X1,5	34253599	1
27	Rillenkugellager 6007	36050799	1
28	Antriebswelle DH 300	82214044	1
29	Passfeder AB10X 8X 32	35484599	1
33	Wellendichtring A 40X 55X 7	34230344	1
34	Kupplungshälfte H 2N-32	71830644	1
35	Sicherungsring 32X1,5	34253299	1

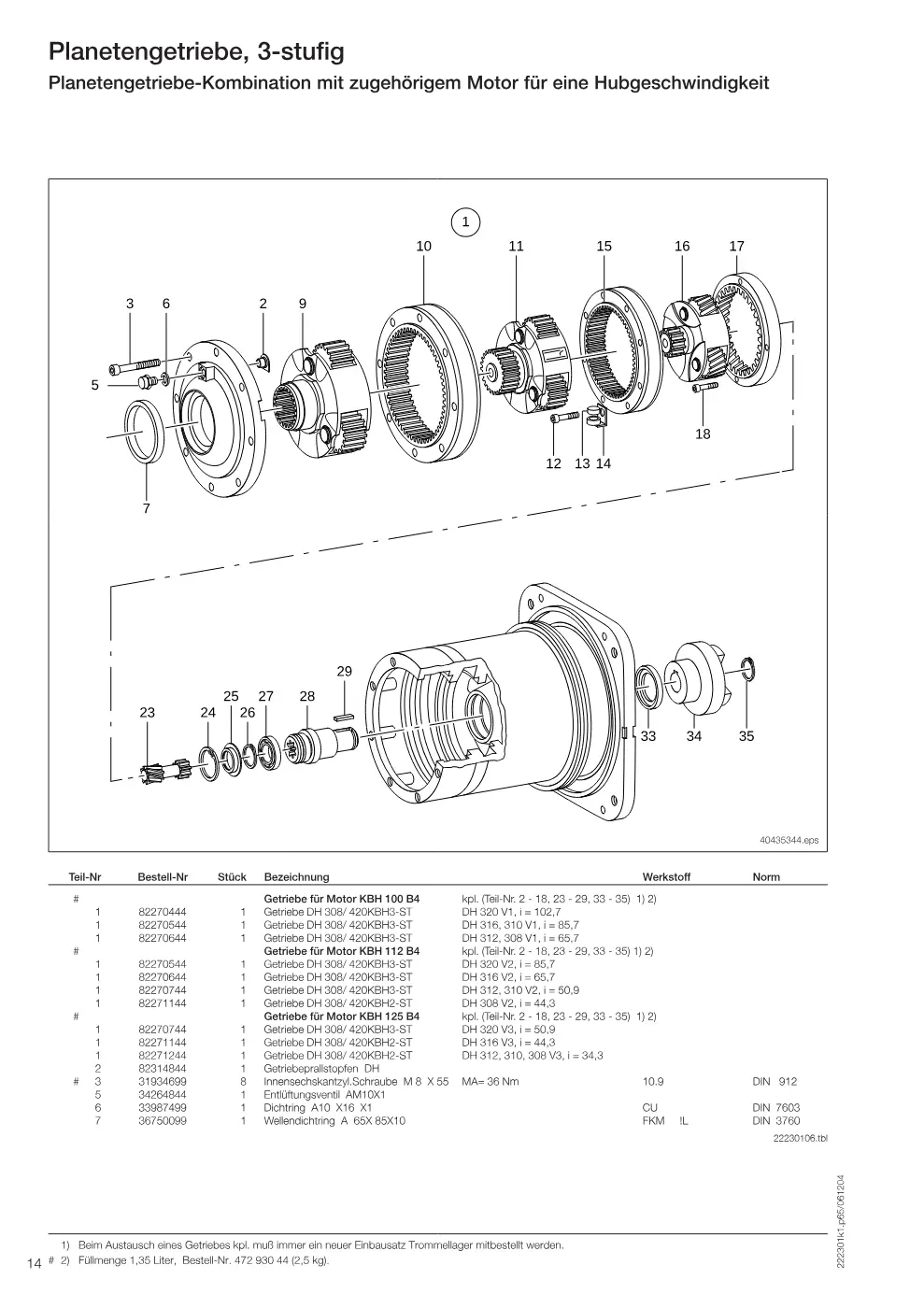

Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 14)

Demag DH 300 – Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH 308/ 420KBH3-ST DH 320 V1, i = 102,7	82270444 → 82273433	1
1	Getriebe DH 308/ 420KBH3-ST DH 316, 310 V1, i = 85,7	82270544 → 82270533	1
1	Getriebe DH 308/ 420KBH3-ST Getriebe für Motor KBH 112 B4 DH 312, 308 V1, i = 65,7 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35)	82270644 → 82273533	1
1	Getriebe DH 308/ 420KBH3-ST DH 320 V2, i = 85,7	82270544 → 82270533	1
1	Getriebe DH 308/ 420KBH3-ST DH 316 V2, i = 65,7	82270644 → 82273533	1
1	Getriebe DH 308/ 420KBH3-ST DH 312, 310 V2, i = 50,9	82270744 → 82270733	1
1	Getriebe DH 308/ 420KBH2-ST Getriebe für Motor KBH 125 B4 DH 308 V2, i = 44,3 kpl. (Teil-Nr. 2 - 18, 23 - 29, 33 - 35)	82271144 → 82271133	1
1	Getriebe DH 308/ 420KBH3-ST DH 320 V3, i = 50,9	82270744 → 82270733	1
1	Getriebe DH 308/ 420KBH2-ST DH 316 V3, i = 44,3	82271144 → 82271133	1
1	Getriebe DH 308/ 420KBH2-ST DH 312, 310, 308 V3, i = 34,3	82271244 → 82271233	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M 8 X 55 MA= 36 Nm	31934699	8
5	Entlüftungsventil AM10X1	34264844	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 65X 85X10	36750099	1
9	Planetenträger 5.7 A DH 320 V1, i = 102,7	81400246	1
9	Planetenträger 5.4 A DH 316, 310 V1, i = 85,7	81400146	1
9	Planetenträger 5.4 A Abtriebsstufe KBH 112 B4 DH 312, 308 V1, i = 65,7	81400146	1
9	Planetenträger 5.4 A DH 320 V2, i = 85,7	81400146	1
9	Planetenträger 5.4 A DH 316 V2, i = 65,7	81400146	1
9	Planetenträger 5.7 A Abtriebsstufe KBH 125 B4 DH 312, 310 V2, i = 50,9	81400246	1
9	Planetenträger 5.7 A DH 320 V3, i = 50,9	81400246	1
10	Innenzahnkranz Z77M2 B 28 Zwischenstufe KBH 100 B4	82029044	1
11	Planetenträger 6.7 E DH 320 V1, i = 102,7	81400646	1
11	Planetenträger 6.4 E DH 316, 310 V1, i = 85,7	81400446	1
11	Planetenträger 6.7 E Zwischenstufe KBH 112 B4 DH 312, 308 V1, i = 65,7	81400546	1
11	Planetenträger 6.4 E DH 320 V2, i = 85,7	81400446	1
11	Planetenträger 6.7 E DH 316 V2, i = 65,7	81400546	1
11	Planetenträger 6.7 E Zwischenstufe KBH 125 B4 DH 312, 310 V2, i = 50,9	81400646	1
11	Planetenträger 6.7 E DH 320 V3, i = 50,9	81400646	1
12	Innensechskantzyl.Schraube M 6 X 25	31922899	6
13	Rundmagnet 20X 6	82313644	1
14	Magnethalter DH 300	82213544	1
15	Innenzahnkranz Z89M1,5 B 16 Eingangsstufe KBH 100 B4	82018944	1
16	Planetenträger 7.1 SE DH 320 V1, i = 102,7	81400846	1
16	Planetenträger 7.7 SE DH 316, 310 V1, i = 85,7	81400946	1
16	Planetenträger 7.7 SE Eingangsstufe KBH 112 B4 DH 312, 308 V1, i = 65,7	81401046	1
16	Planetenträger 7.7 SE DH 320 V2, i = 85,7	81400946	1
16	Planetenträger 7.7 SE DH 316 V2, i = 65,7	81401046	1
16	Planetenträger 7.7 SE Eingangsstufe KBH 125 B4 DH 312, 310 V2, i = 50,9	81401046	1
16	Planetenträger 7.7 SE DH 320 V3, i = 50,9	81401046	1
17	Innenzahnkranz Z86M1,25B 16	82004044	1
18	Innensechskantzyl.Schraube M 6 X 25	31922899	4

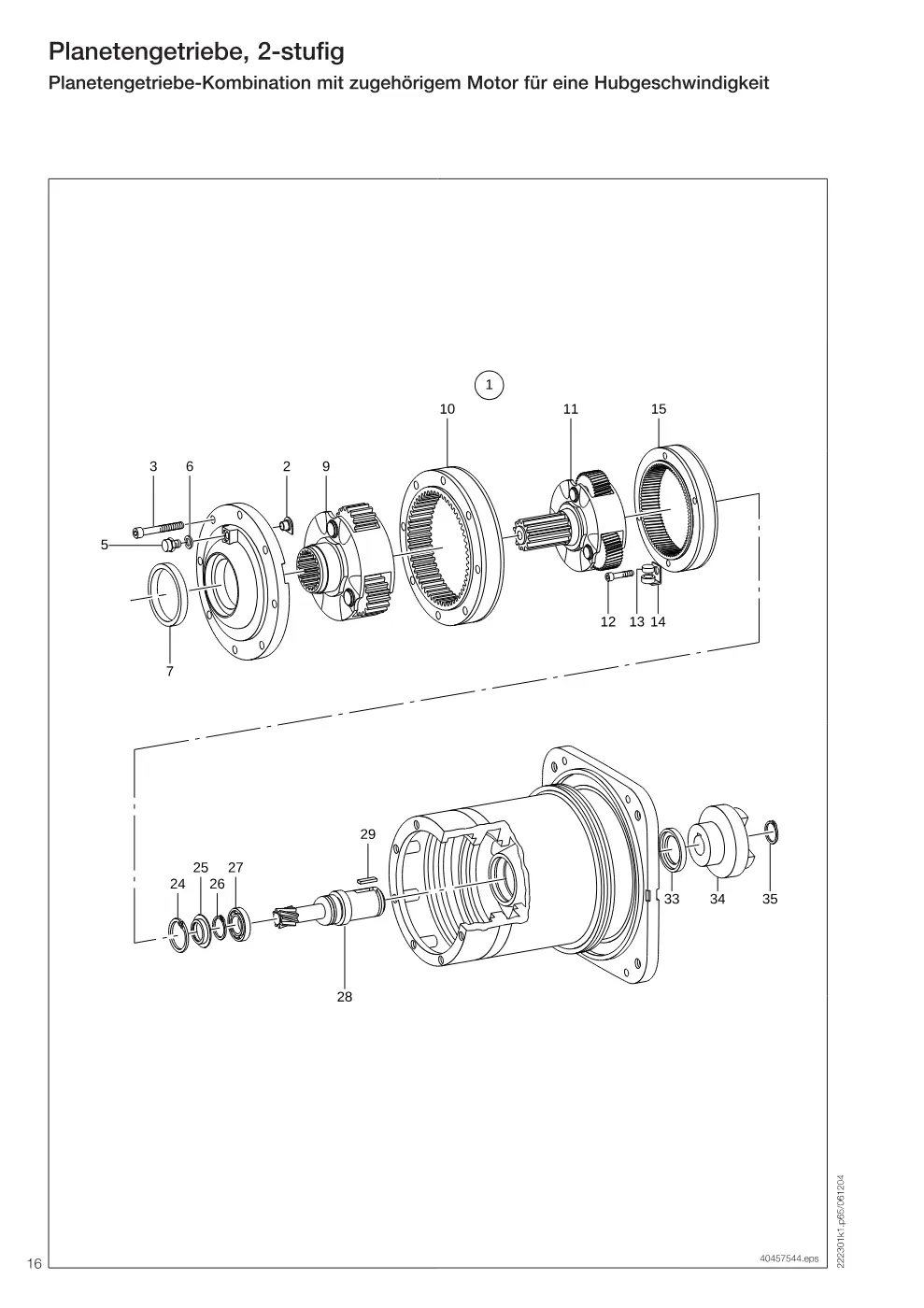

Planetengetriebe, 2-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 16)

Demag DH 300 – Planetengetriebe, 2-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH 308/ 420KBH2-ST Getriebe für Motor KBH 125 B4 DH 308 V2, i = 44,3 kpl. (Teil-Nr. 2 - 15, 24 - 29, 33 - 35)	82271144 → 82271133	1
1	Getriebe DH 308/ 420KBH2-ST DH 316 V3, i = 44,3	82271144 → 82271133	1
1	Getriebe DH 308/ 420KBH2-ST DH 312, 310, 308 V3, i = 34,3	82271244 → 82271233	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M 8 X 55 MA= 36 Nm	31934699	8
5	Entlüftungsventil AM10X1	34264844	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 65X 85X10 Abtriebsstufe KBH 112 B4	36750099	1
9	Planetenträger 5.2 A Abtriebsstufe KBH 125 B4 DH 308 V2, i = 44,3	81400046	1
9	Planetenträger 5.2 A DH 316 V3, i = 44,3	81400046	1
9	Planetenträger 5.4 A DH 312, 310, 308 V3, i = 34,3	81400146	1
10	Innenzahnkranz Z77M2 B 28 Eingangsstufe KBH 112 B4	82029044	1
11	Planetenträger 6.1 SV Eingangsstufe KBH 125 B4 DH 308 V2, i = 44,3	81401146	1
11	Planetenträger 6.1 SV DH 316 V3, i = 44,3	81401146	1
11	Planetenträger 6.1 SE DH 312, 310, 308 V3, i = 34,3	81401246	1
12	Innensechskantzyl.Schraube M 6 X 25	31922899	6
13	Rundmagnet 20X 6	82313644	1
14	Magnethalter DH 300	82213544	1
15	Innenzahnkranz Z86M1,5 B 20	82014044	1
24	Sicherungsring 62X2	34265699	1
25	Stauscheibe DH 300	82212944	1
26	Sicherungsring 35X1,5	34253599	1
27	Rillenkugellager 6007 Eingangsstufe KBH 112 B4	36050799	1
28	Sonnenritzel Z 13 M1,5 B 23 Eingangsstufe KBH 125 B4 DH 308 V2, i = 44,3	82012544	1
28	Sonnenritzel Z 13 M1,5 B 23 DH 316 V3, i = 44,3	82012544	1
28	Sonnenritzel Z 13 M1,5 B 23 DH 312, 310, 308 V3, i = 34,3	82012544	1
29	Passfeder AB10X 8X 32	35484599	1
33	Wellendichtring A 40X 55X 7	34230344	1
34	Kupplungshälfte H 2N-32	71830644	1
35	Sicherungsring 32X1,5	34253299	1

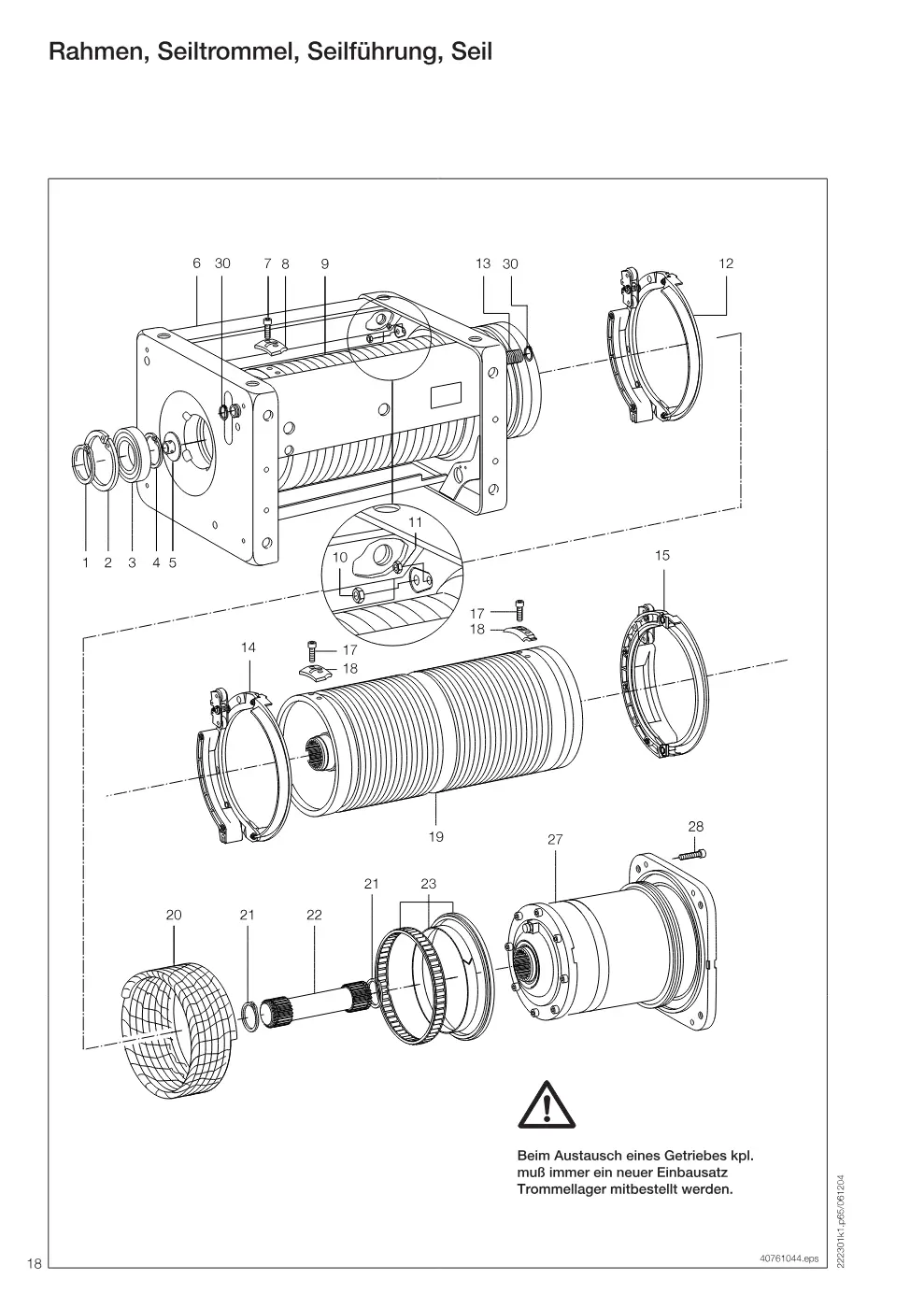

Rahmen, Seiltrommel, Seilführung, Seil (Seite 18)

Demag DH 300 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 65X2,5	34255799	1
2	Sicherungsring 100X3	34267099	1
3	Rillenkugellager 6013 2Z	36813399	1
4	Sicherungsring 50X2	34265099	1
5	Kupplungszapfen DGS/DH 300	87527044	1
6	Rahmen 300-H12 4/1	82276444	1
6	Rahmen 300-H20 4/1	82276644	1
6	Rahmen 300-H12 2/1-4/2	82276544	1
6	Rahmen 300-H20 2/1-4/2	82276744	1
7	Innensechskantzyl.Schraube M 8 X 25 1/1, 2/1, 4/1	31924299	6
8	Seilklemme 11 1/1, 2/1, 4/1	82234844	3
9	Seiltrommel 3-400H12 1Ri 1/1, 2/1, 4/1	82230244 → 82230233	1
9	Seiltrommel 300H20 1Ri 1/1, 2/1, 4/1	82230444 → 82230433	1
10	Sicherungsmutter M10 VB.RIPP	30028344	4
11	Sicherungsmutter M 8 VB.RIPP	30028244	4
12	Seilführung 3-4/11 LI 1/1, 2/1, 4/1	82280044	1
12	Seilführung 3-4/11 LI 1/1, 2/1, 4/1, Säurefest	82280244	1
13	Wellschlauch FFMYDNW23 H 12	89506044	0,59
13	Wellschlauch FFMYDNW23 H 20	89506044	0,85
13	Wellschlauch GRAU 23 H 12	79057744	0,59
13	Wellschlauch GRAU 23 H 20	79057744	0,85
14	Seilführung 3-4/ 7,5 LI 2/2, 4/2	82281044	1
14	Seilführung 3-4/ 7,5 LI 2/2, 4/2, Säurefest	82281144	1
15	Seilführung 3-4/ 7,5 RE 2/2, 4/2	82281244	1
15	Seilführung 3-4/ 7,5 RE 2/2, 4/2, Säurefest	82282144	1
17	Innensechskantzyl.Schraube M 6 X 20 2/2, 4/2	31922799	12
18	Seilklemme P 5 2/2, 4/2	58111344	6
19	Seiltrommel 300H12 2Ri 2/2, 4/2	82231244 → 82231233	1
19	Seiltrommel 300H20 2Ri 2/2, 4/2	82231444 → 82231433	1
20	Drahtseil 11 18X 7+SE SZ 1/1, H 12, DH 320	82247544	27,4
20	Drahtseil 11 18X7 SE1960 1/1, H 12, DH 316, 312, 310, 308	82247044	27,4
20	Drahtseil 11 18X 7+SE SZ 1/1, H 20, DH 320	82247544	43,6
20	Drahtseil 11 18X7 SE1960 1/1, H 20, DH 316, 312, 310, 308	82247044	43,6
20	Drahtseil 11 8X19+SES ZS 2/1, H 12, DH 320, 316, 312	82249044	28,2
20	Drahtseil 11 8X19+SES ZS 2/1, H 12, DH 310, 308	82249044	28,4
20	Drahtseil 11 8X19+SES ZS 2/1, H 20, DH 320, 316, 312	82249044	44,4
20	Drahtseil 11 8X19+SES ZS 2/1, H 20, DH 310, 308	82249044	44,6
20	Drahtseil 11 8X19+SES ZS 4/1, H 12, DH 320, 316, 312	82249044	29,6
20	Drahtseil 11 8X19+SES ZS 4/1, H 12, DH 310, 308	82249044	30,3
20	Drahtseil 11 8X19+SES ZS 4/1, H 20, DH 320, 316, 312	82249044	45,9
20	Drahtseil 11 8X19+SES ZS 4/1, H 20, DH 310, 308	82249044	46,5
20	Drahtseil 7 16X 7+SE SZ 2/2, H 12, DH 316, 312, 310, 308, 2 x 16,6 m	82246044	16,6
20	Drahtseil 7 16X 7+SE SZ 2/2, H 20, DH 316, 312, 310, 308, 2 x 28 m	82246044	28
20	Drahtseil 7,5 8X19+SES SZ 4/2, H 12, DH 320, 316, 312	58169044	34
20	Drahtseil 7,5 8X19+SES SZ 4/2, H 12, DH 310, 308	58169044	34,5
20	Drahtseil 7,5 8X19+SES SZ 4/2, H 20, DH 320, 316, 312	58169044	56,8
20	Drahtseil 7,5 8X19+SES SZ 4/2, H 20, DH 310, 308	58169044	57,3
21	Sicherungsring 47X1,75	34254799	2
22	Steckwelle DH 300- 400H12	82217644 → 82217633	1
22	Steckwelle DH 300- 400H20	82217744	1
23	Einbausatz Trommellager 30Brt	82236544 → 82236533	1
23	Einbausatz Trommellager 26Brt alte Ausführung	82235744 → 82235733	1
28	Innensechskantzyl.Schraube M 8 X 25	31924299	4
30	Sicherungsring 28X1,5	34252899	2

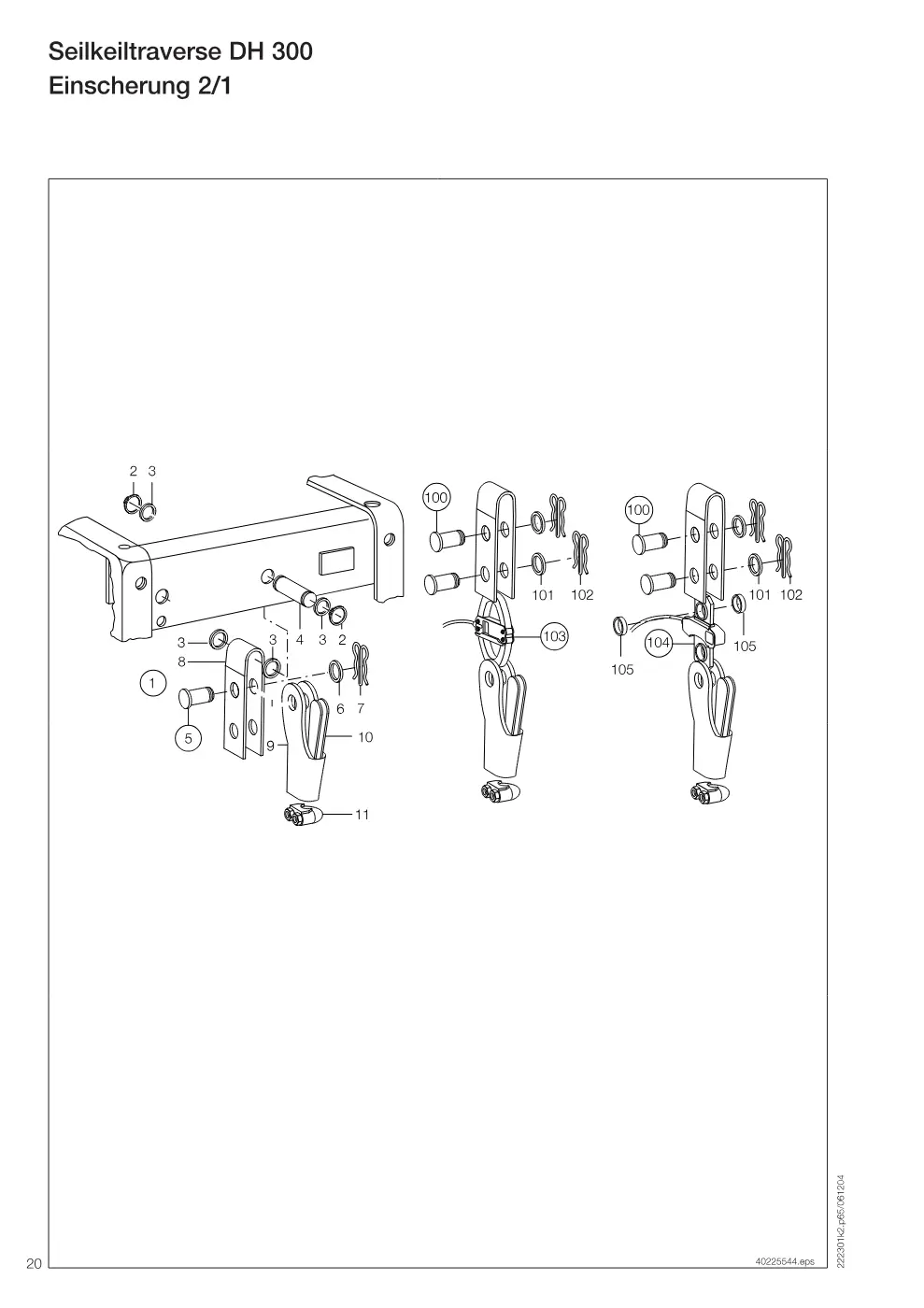

Seilkeiltraverse DH 300 Einscherung 2/1 (Seite 20)

Demag DH 300 – Seilkeiltraverse DH 300 Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 3- 400 kpl. (Teil-Nr. 2 - 5, 8	82830044 → 82830033	1
2	Sicherungsring 20X1,75	34247099	2
3	Passscheibe 20X 28X1	34350199	4
4	Bolzen 20 H 9X 103 Nut	82811644	1
5	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 6	82258044 → 82258033	1
6	Stützscheibe 20X 28X2	34348699	1
7	Doppelfederstecker 2,8 X 41	34306844	1
8	Halteblech Traverse 308- 420	82811244	1
9	Seiltasche C 9,5-11	82813044	1
10	Seilkeil B 7,5-11	82811844	1
11	Seilklemme 11,0-18,0M14	60079144	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82258044 → 82258033	1
101	Stützscheibe 20X 28X2	34348699	2
102	Doppelfederstecker 2,8 X 41	34306844	1
103	Gerät MGS 2,0 T DH 320, kpl. (Teil-Nr. 100)	49160544	1
103	Gerät MGS 1,6 T DH 316, kpl. (Teil-Nr. 100)	49159644	1
103	Gerät MGS 1,25 T DH 312, kpl. (Teil-Nr. 100)	49169644	1
103	Gerät MGS 1,0 T DH 310, kpl. (Teil-Nr. 100)	49179644	1
103	Gerät MGS 0,8 T DH 308, kpl. (Teil-Nr. 100)	49189644	1
104	Zugmessstab ZMS 2,00 T DH 300 DH 300, kpl. (Teil-Nr. 100, 105)	49160044	1
105	Ring 22 X 25 X6	34205644	2

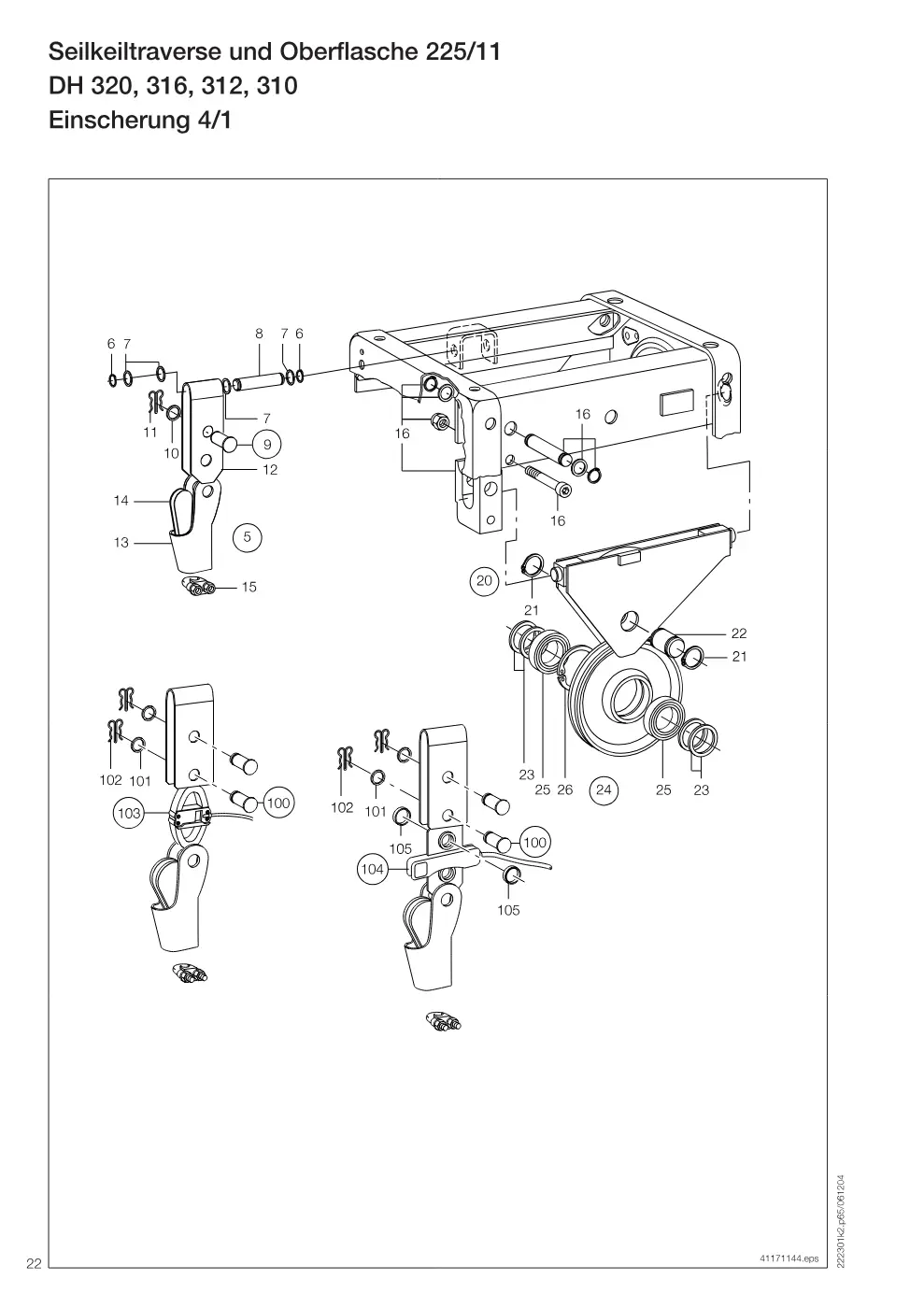

Seilkeiltraverse und Oberflasche 225/11 DH 320, 316, 312, 310 (Seite 22)

Demag DH 300 – Seilkeiltraverse und Oberflasche 225/11 DH 320, 316, 312, 310, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Seilkeiltraverse 3- 400 kpl. (Teil-Nr. 6 - 9, 12, 13)	82830044 → 82830033	1
6	Sicherungsring 20X1,75	34247099	2
7	Passscheibe 20X 28X1	34350199	4
8	Bolzen 20 H 9X 103 Nut	82811644	1
9	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 10, 11)	82258044 → 82258033	1
10	Stützscheibe 20X 28X2	34348699	2
11	Doppelfederstecker 2,8 X 41	34306844	1
12	Halteblech Traverse 308- 420	82811244	1
13	Seiltasche C 9,5-11	82813044	1
14	Seilkeil B 7,5-11	82811844	1
15	Seilklemme 11,0-18,0M14	60079144	1
16	Montageteile Oberflasche 300	82815844 → 82815833	1
20	Oberflasche 225 11 300 4/1 kpl. (Teil-Nr. 21 - 24)	82814044 → 82814033	1
21	Sicherungsring 45X1,75	34254599	2
22	Bolzen 45 H 9X 72 Nut	82815444 → 82815433	1
23	Passscheibe 45X 55X1	34144699	4
24	Seilrolle 225 11 kpl. (Teil-Nr. 25, 26)	82911244 → 82911233	1
25	Rillenkugellager 6209 2Z	15066699	2
26	Sicherungsring 85X3	34266699	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82258044 → 82258033	1
101	Stützscheibe 20X 28X2	34348699	2
102	Doppelfederstecker 2,8 X 41	34306844	1
103	Gerät MGS 2,0 T DH 320, kpl. (Teil-Nr. 100)	49160544	1
103	Gerät MGS 1,6 T DH 316, kpl. (Teil-Nr. 100)	49159644	1
103	Gerät MGS 1,25 T DH 312, kpl. (Teil-Nr. 100)	49169644	1
103	Gerät MGS 1,0 T DH 310, kpl. (Teil-Nr. 100)	49179644	1
104	Zugmessstab ZMS 2,00 T DH 300 DH 300, kpl. (Teil-Nr. 100, 105)	49160044	1
105	Ring 22 X 25 X6	34205644	2

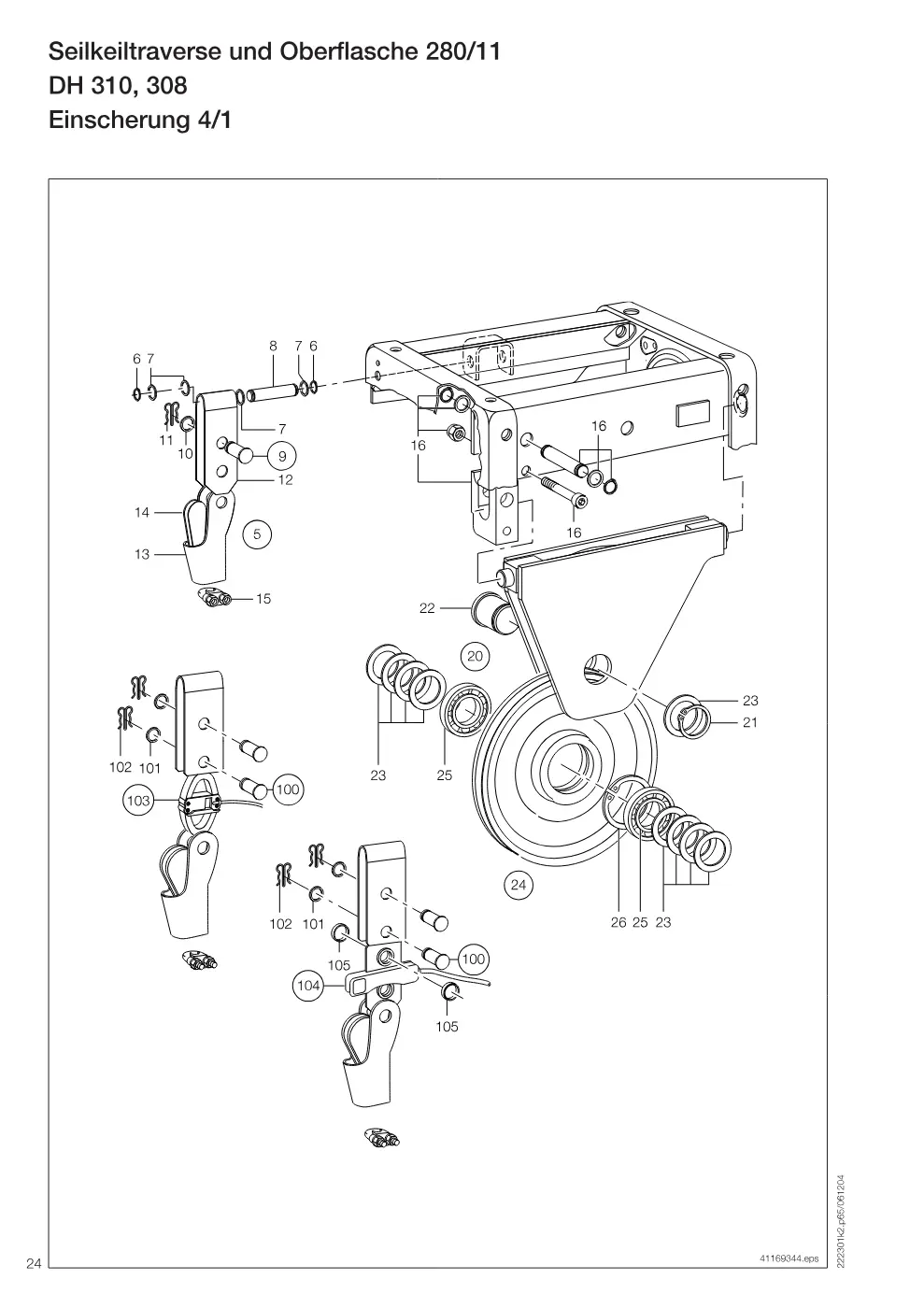

Seilkeiltraverse und Oberflasche 280/11 DH 310, 308 (Seite 24)

Demag DH 300 – Seilkeiltraverse und Oberflasche 280/11 DH 310, 308, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Seilkeiltraverse 3- 400 kpl. (Teil-Nr. 6 - 9, 12, 13)	82830044 → 82830033	1
6	Sicherungsring 20X1,75	34247099	2
7	Passscheibe 20X 28X1	34350199	4
8	Bolzen 20 H 9X 103 Nut	82811644	1
9	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 10, 11)	82258044 → 82258033	1
10	Stützscheibe 20X 28X2	34348699	2
11	Doppelfederstecker 2,8 X 41	34306844	1
12	Halteblech Traverse 308- 420	82811244	1
13	Seiltasche C 9,5-11	82813044	1
14	Seilkeil B 7,5-11	82811844	1
15	Seilklemme 11,0-18,0M14	60079144	1
16	Montageteile Oberflasche 300	82815844 → 82815833	1
20	Oberflasche 280 11 300 4/1 kpl. (Teil-Nr. 21 - 24)	82816044	1
21	Sicherungsring 55X2	34255299	1
22	Kopfbolzen 55G 6X75,5Nut	82883344	1
23	Passscheibe 55X 68X1	34138199	9
24	Seilrolle 280 11,3 Hart kpl. (Teil-Nr. 25, 26)	82968544 → 82968533	1
25	Rillenkugellager 6211 2Z	15066799	2
26	Sicherungsring 100X3	34267099	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82258044 → 82258033	1
101	Stützscheibe 20X 28X2	34348699	2
102	Doppelfederstecker 2,8 X 41	34306844	1
103	Gerät MGS 1,0 T DH 310, kpl. (Teil-Nr. 100)	49179644	1
103	Gerät MGS 0,8 T DH 308, kpl. (Teil-Nr. 100)	49189644	1
104	Zugmessstab ZMS 2,00 T DH 300 DH 300, kpl. (Teil-Nr. 100, 105)	49160044	1
105	Ring 22 X 25 X6	34205644	2

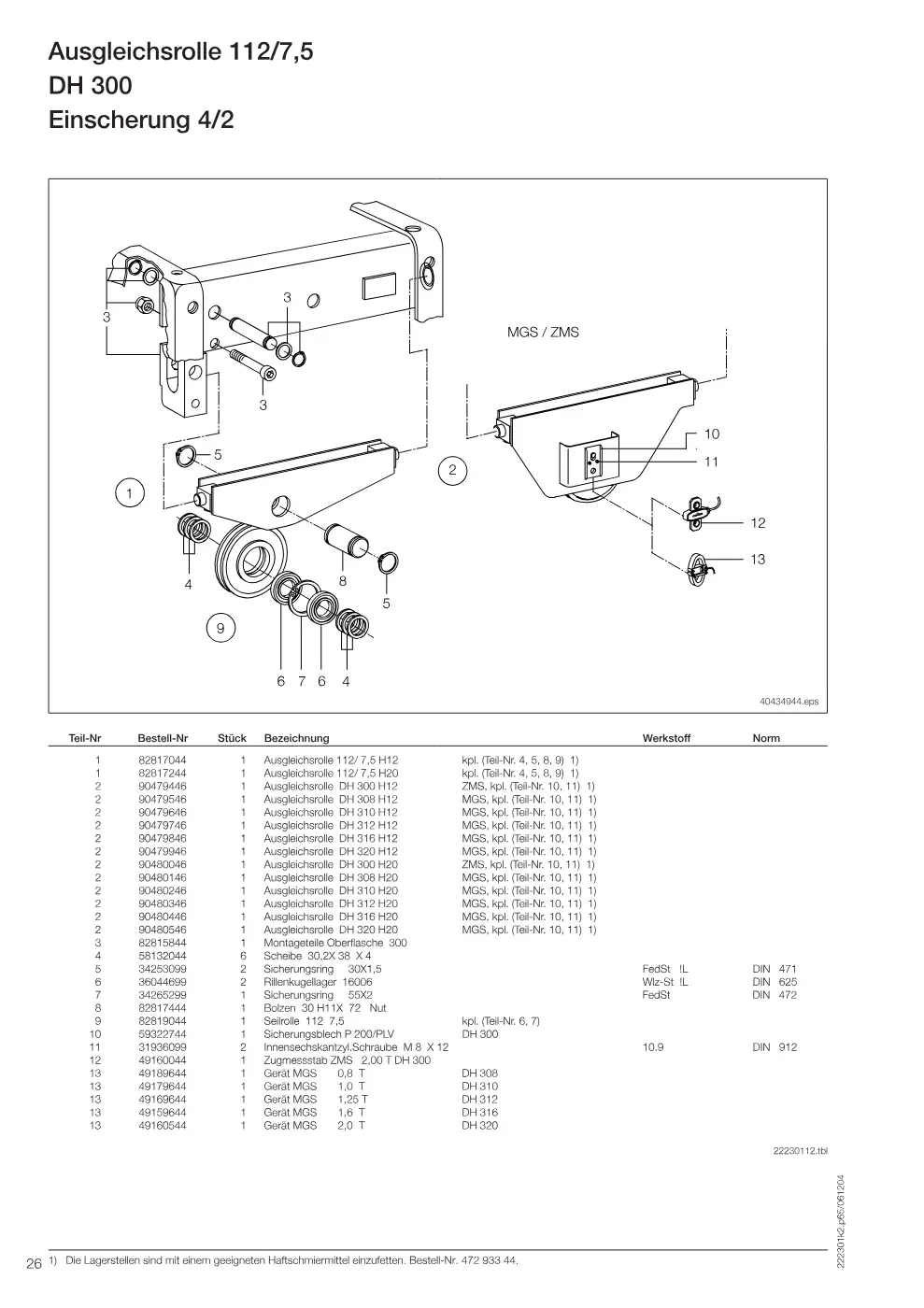

Ausgleichsrolle 112/7,5 DH 300 (Seite 26)

Demag DH 300 – Ausgleichsrolle 112/7,5 DH 300, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 112/ 7,5 H12 kpl. (Teil-Nr. 4, 5, 8	82817044	1
1	Ausgleichsrolle 112/ 7,5 H20 kpl. (Teil-Nr. 4, 5, 8	82817244	1
2	Ausgleichsrolle DH 300 H12 ZMS, kpl. (Teil-Nr. 10, 11)	90479446	1
2	Ausgleichsrolle DH 308 H12 MGS, kpl. (Teil-Nr. 10, 11)	90479546	1
2	Ausgleichsrolle DH 310 H12 MGS, kpl. (Teil-Nr. 10, 11)	90479646	1
2	Ausgleichsrolle DH 312 H12 MGS, kpl. (Teil-Nr. 10, 11)	90479746	1
2	Ausgleichsrolle DH 316 H12 MGS, kpl. (Teil-Nr. 10, 11)	90479846	1
2	Ausgleichsrolle DH 320 H12 MGS, kpl. (Teil-Nr. 10, 11)	90479946	1
2	Ausgleichsrolle DH 300 H20 ZMS, kpl. (Teil-Nr. 10, 11)	90480046	1
2	Ausgleichsrolle DH 308 H20 MGS, kpl. (Teil-Nr. 10, 11)	90480146	1
2	Ausgleichsrolle DH 310 H20 MGS, kpl. (Teil-Nr. 10, 11)	90480246	1
2	Ausgleichsrolle DH 312 H20 MGS, kpl. (Teil-Nr. 10, 11)	90480346	1
2	Ausgleichsrolle DH 316 H20 MGS, kpl. (Teil-Nr. 10, 11)	90480446	1
2	Ausgleichsrolle DH 320 H20 MGS, kpl. (Teil-Nr. 10, 11)	90480546	1
3	Montageteile Oberflasche 300	82815844 → 82815833	1
4	Scheibe 30,2X 38 X 4	58132044	6
5	Sicherungsring 30X1,5	34253099	2
6	Rillenkugellager 16006	36044699	2
7	Sicherungsring 55X2	34265299	1
8	Bolzen 30 H11X 72 Nut	82817444	1
9	Seilrolle 112 7,5 kpl. (Teil-Nr. 6	82819044	1
10	Sicherungsblech P 200/PLV DH 300	59322744	1
11	Innensechskantzyl.Schraube M 8 X 12	31936099	2
12	Zugmessstab ZMS 2,00 T DH 300	49160044	1
13	Gerät MGS 0,8 T DH 308	49189644	1
13	Gerät MGS 1,0 T DH 310	49179644	1
13	Gerät MGS 1,25 T DH 312	49169644	1
13	Gerät MGS 1,6 T DH 316	49159644	1
13	Gerät MGS 2,0 T DH 320	49160544	1

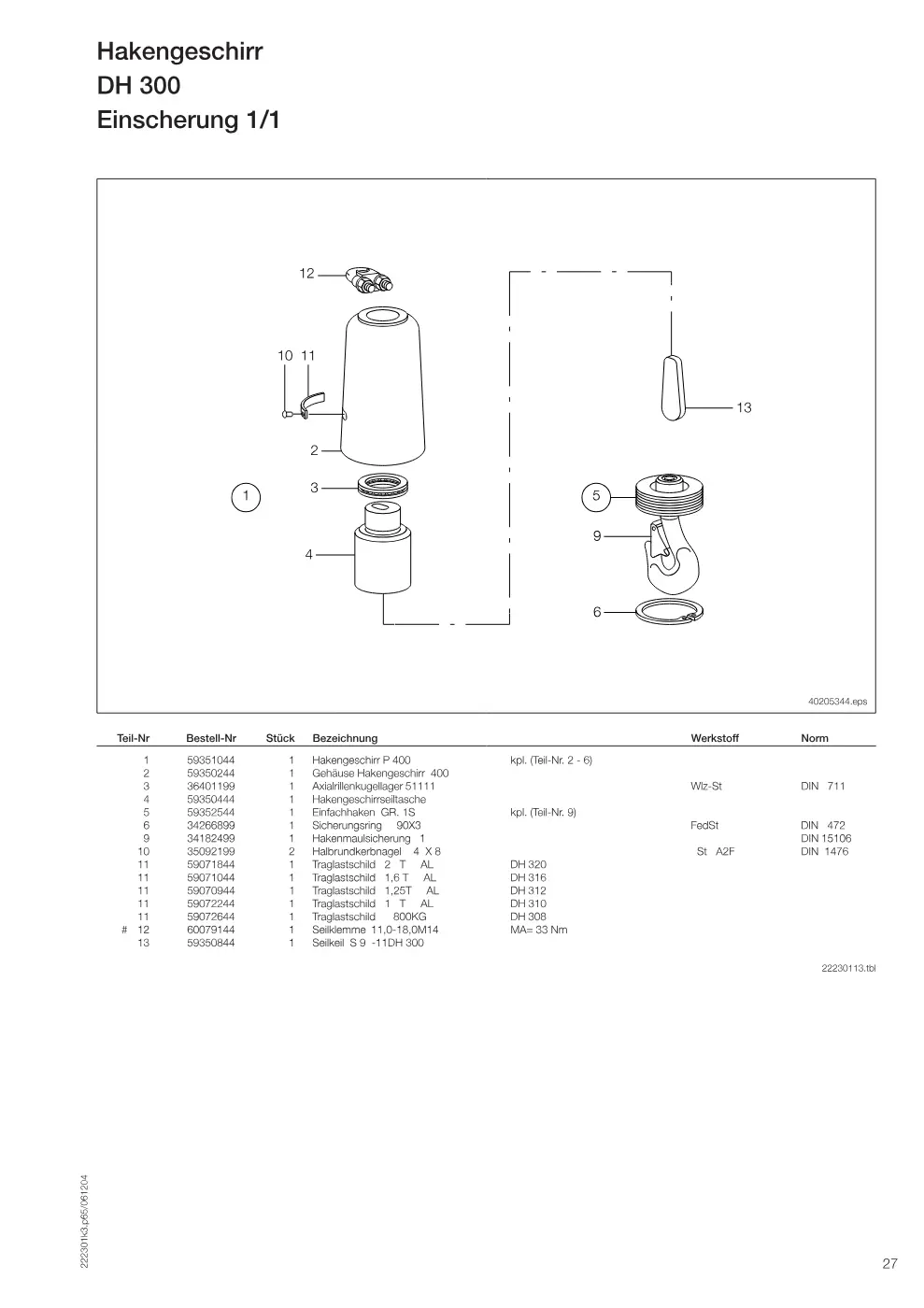

Hakengeschirr DH 300 (Seite 27)

Demag DH 300 – Hakengeschirr DH 300, Zeichnung Seite 27

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr P 400 kpl. (Teil-Nr. 2 -	59351044 → 59351033	1
2	Gehäuse Hakengeschirr 400	59350244	1
3	Axialrillenkugellager 51111	36401199	1
4	Hakengeschirrseiltasche	59350444	1
5	Einfachhaken GR. 1S kpl. (Teil-Nr.	59352544	1
6	Sicherungsring 90X3	34266899	1
9	Hakenmaulsicherung 1	34182499 → 34182433	1
10	Halbrundkerbnagel 4 X 8	35092199	2
11	Traglastschild 2 T AL DH 320	59071844	1
11	Traglastschild 1,6 T AL DH 316	59071044	1
11	Traglastschild 1,25T AL DH 312	59070944	1
11	Traglastschild 1 T AL DH 310	59072244	1
11	Traglastschild 800KG DH 308	59072644	1
12	Seilklemme 11,0-18,0M14 MA= 33 Nm	60079144	1
13	Seilkeil S 9 -11DH 300	59350844	1

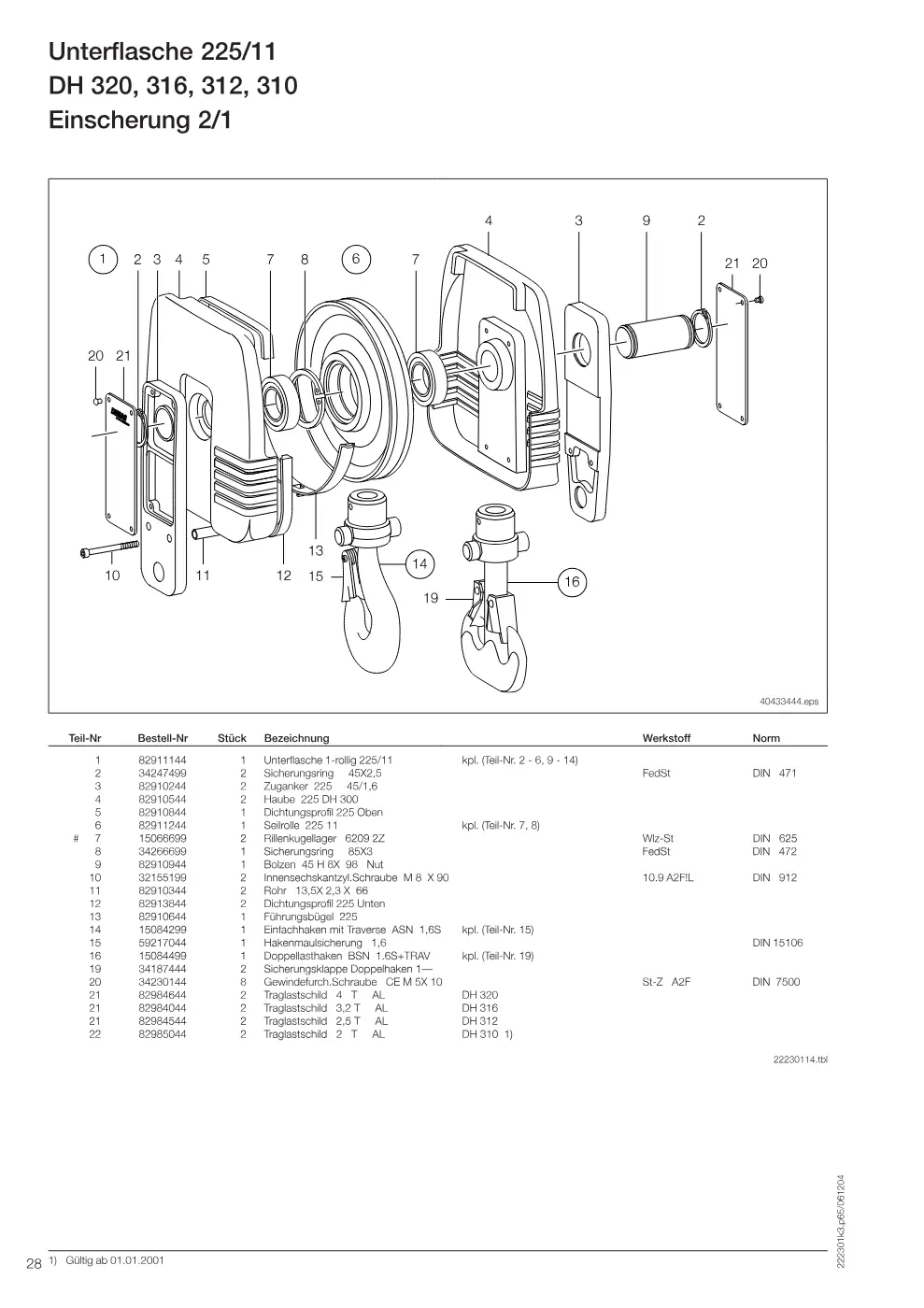

Unterflasche 225/11 DH 320, 316, 312, 310 (Seite 28)

Demag DH 300 – Unterflasche 225/11 DH 320, 316, 312, 310, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 225/11 kpl. (Teil-Nr. 2 - 6, 9 - 14)	82911144 → 82911133	1
2	Sicherungsring 45X2,5	34247499	2
3	Zuganker 225 45/1,6	82910244	2
4	Haube 225 DH 300	82910544	2
5	Dichtungsprofil 225 Oben	82910844	1
6	Seilrolle 225 11 kpl. (Teil-Nr. 7	82911244 → 82911233	1
7	Rillenkugellager 6209 2Z	15066699	2
8	Sicherungsring 85X3	34266699	1
9	Bolzen 45 H 8X 98 Nut	82910944 → 47930533	1
10	Innensechskantzyl.Schraube M 8 X 90	32155199	2
11	Rohr 13,5X 2,3 X 66	82910344	2
12	Dichtungsprofil 225 Unten	82913844	2
13	Führungsbügel 225	82910644	1
14	Einfachhaken mit Traverse ASN 1,6S kpl. (Teil-Nr. 15)	15084299 → 15084233	1
15	Hakenmaulsicherung 1,6	59217044 → 59217033	1
16	Doppellasthaken BSN 1.6S+TRAV kpl. (Teil-Nr. 19)	15084499	1
19	Sicherungsklappe Doppelhaken 1—	34187444	2
20	Gewindefurch.Schraube CE M 5X 10	34230144	8
21	Traglastschild 4 T AL DH 320	82984644	2
21	Traglastschild 3,2 T AL DH 316	82984044	2
21	Traglastschild 2,5 T AL DH 312	82984544	2
22	Traglastschild 2 T AL DH 310	82985044	2

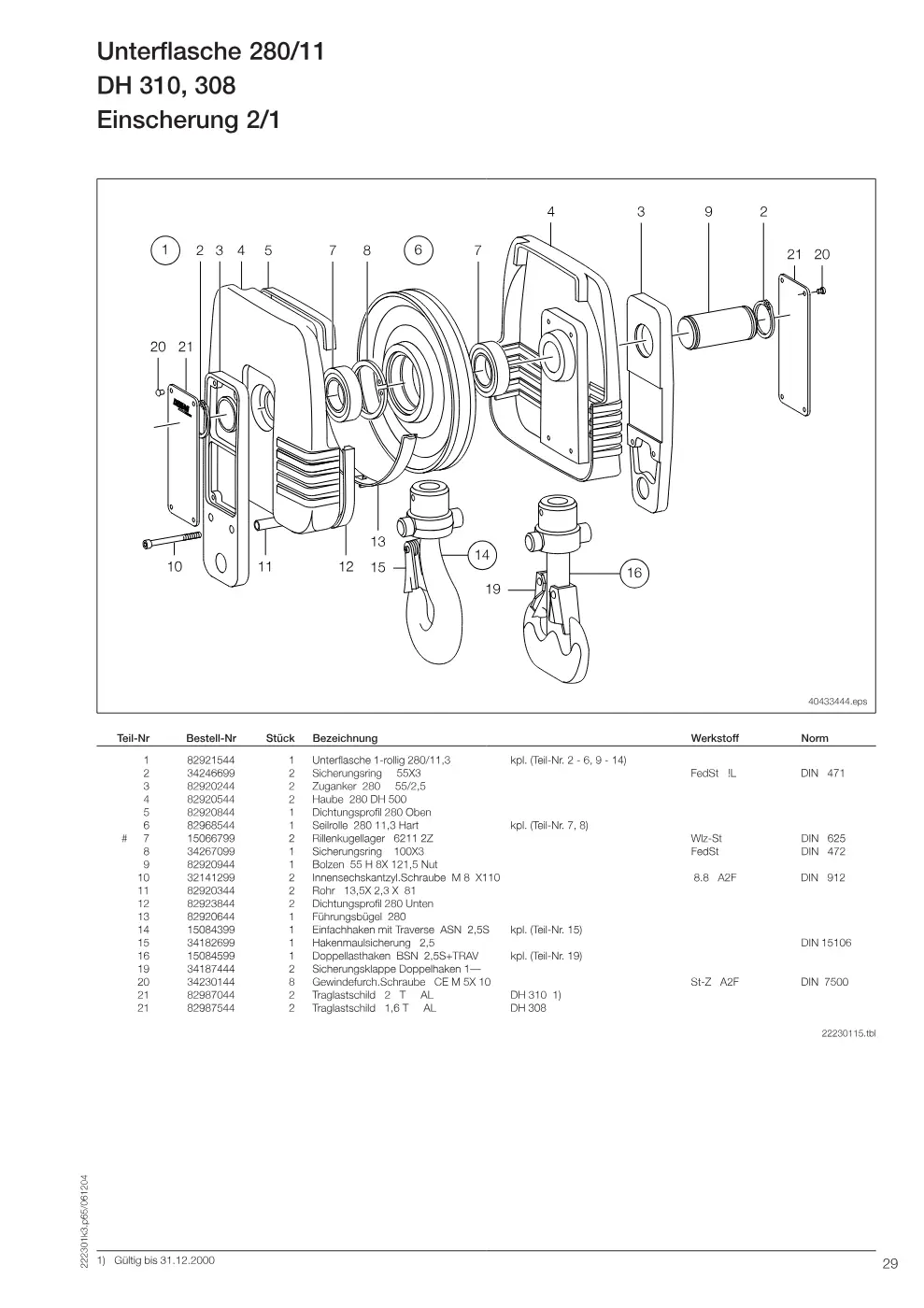

Unterflasche 280/11 DH 310, 308 (Seite 29)

Demag DH 300 – Unterflasche 280/11 DH 310, 308, Zeichnung Seite 29

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 280/11,3 kpl. (Teil-Nr. 2 - 6, 9 - 14)	82921544 → 82921533	1
2	Sicherungsring 55X3	34246699	2
3	Zuganker 280 55/2,5	82920244	2
4	Haube 280 DH 500	82920544	2
5	Dichtungsprofil 280 Oben	82920844	1
6	Seilrolle 280 11,3 Hart kpl. (Teil-Nr. 7	82968544 → 82968533	1
7	Rillenkugellager 6211 2Z	15066799	2
8	Sicherungsring 100X3	34267099	1
9	Bolzen 55 H 8X 121,5 Nut	82920944	1
10	Innensechskantzyl.Schraube M 8 X110	32141299	2
11	Rohr 13,5X 2,3 X 81	82920344	2
12	Dichtungsprofil 280 Unten	82923844	2
13	Führungsbügel 280	82920644	1
14	Einfachhaken mit Traverse ASN 2,5S kpl. (Teil-Nr. 15)	15084399 → 15084333	1
15	Hakenmaulsicherung 2,5	34182699 → 34182633	1
16	Doppellasthaken BSN 2,5S+TRAV kpl. (Teil-Nr. 19)	15084599	1
19	Sicherungsklappe Doppelhaken 1—	34187444	2
20	Gewindefurch.Schraube CE M 5X 10	34230144	8
21	Traglastschild 2 T AL DH 310	82987044	2
21	Traglastschild 1,6 T AL DH 308	82987544	2

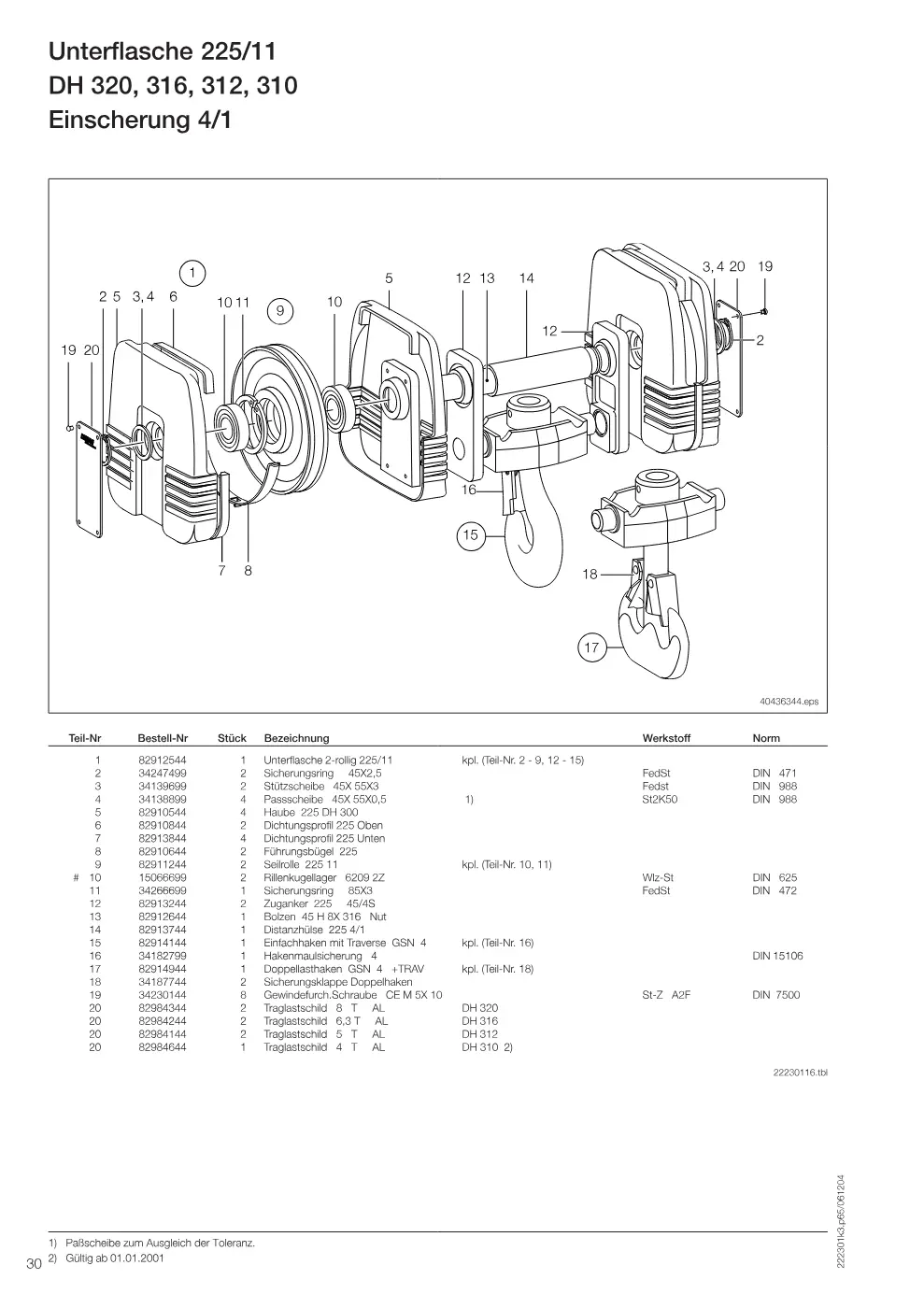

Unterflasche 225/11 DH 320, 316, 312, 310 (Seite 30)

Demag DH 300 – Unterflasche 225/11 DH 320, 316, 312, 310, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/11 kpl. (Teil-Nr. 2 - 9, 12 - 15)	82912544 → 82912533	1
2	Sicherungsring 45X2,5	34247499	2
3	Stützscheibe 45X 55X3	34139699	2
4	Passscheibe 45X 55X0,5	34138899	4
5	Haube 225 DH 300	82910544	4
6	Dichtungsprofil 225 Oben	82910844	2
7	Dichtungsprofil 225 Unten	82913844	4
8	Führungsbügel 225	82910644	2
9	Seilrolle 225 11 kpl. (Teil-Nr. 10, 11)	82911244 → 82911233	2
10	Rillenkugellager 6209 2Z	15066699	2
11	Sicherungsring 85X3	34266699	1
12	Zuganker 225 45/4S	82913244	2
13	Bolzen 45 H 8X 316 Nut	82912644	1
14	Distanzhülse 225 4/1	82913744	1
15	Einfachhaken mit Traverse GSN 4 kpl. (Teil-Nr. 16)	82914144 → 82914133	1
16	Hakenmaulsicherung 4	34182799 → 34182733	1
17	Doppellasthaken GSN 4 +TRAV kpl. (Teil-Nr. 18)	82914944	1
18	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
19	Gewindefurch.Schraube CE M 5X 10	34230144	8
20	Traglastschild 8 T AL DH 320	82984344	2
20	Traglastschild 6,3 T AL DH 316	82984244	2
20	Traglastschild 5 T AL DH 312	82984144	2
20	Traglastschild 4 T AL DH 310	82984644	1

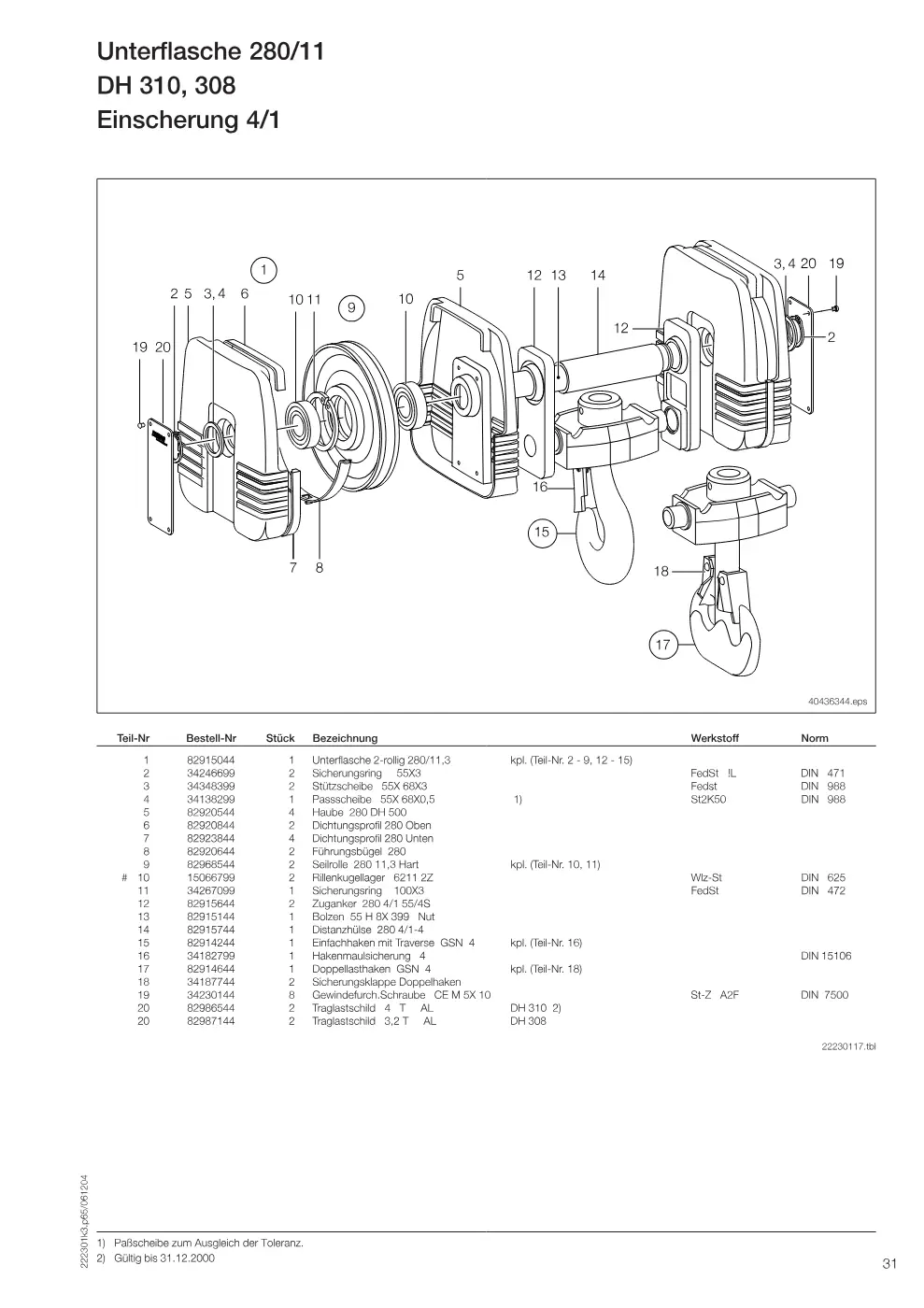

Unterflasche 280/11 DH 310, 308 (Seite 31)

Demag DH 300 – Unterflasche 280/11 DH 310, 308, Zeichnung Seite 31

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/11,3 kpl. (Teil-Nr. 2 - 9, 12 - 15)	82915044 → 82915033	1
2	Sicherungsring 55X3	34246699	2
3	Stützscheibe 55X 68X3	34348399	2
4	Passscheibe 55X 68X0,5	34138299	1
5	Haube 280 DH 500	82920544	4
6	Dichtungsprofil 280 Oben	82920844	2
7	Dichtungsprofil 280 Unten	82923844	4
8	Führungsbügel 280	82920644	2
9	Seilrolle 280 11,3 Hart kpl. (Teil-Nr. 10, 11)	82968544 → 82968533	2
10	Rillenkugellager 6211 2Z	15066799	2
11	Sicherungsring 100X3	34267099	1
12	Zuganker 280 4/1 55/4S	82915644	2
13	Bolzen 55 H 8X 399 Nut	82915144	1
14	Distanzhülse 280 4/1-4	82915744	1
15	Einfachhaken mit Traverse GSN 4 kpl. (Teil-Nr. 16)	82914244 → 82914233	1
16	Hakenmaulsicherung 4	34182799 → 34182733	1
17	Doppellasthaken GSN 4 kpl. (Teil-Nr. 18)	82914644	1
18	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
19	Gewindefurch.Schraube CE M 5X 10	34230144	8
20	Traglastschild 4 T AL DH 310	82986544	2
20	Traglastschild 3,2 T AL DH 308	82987144	2

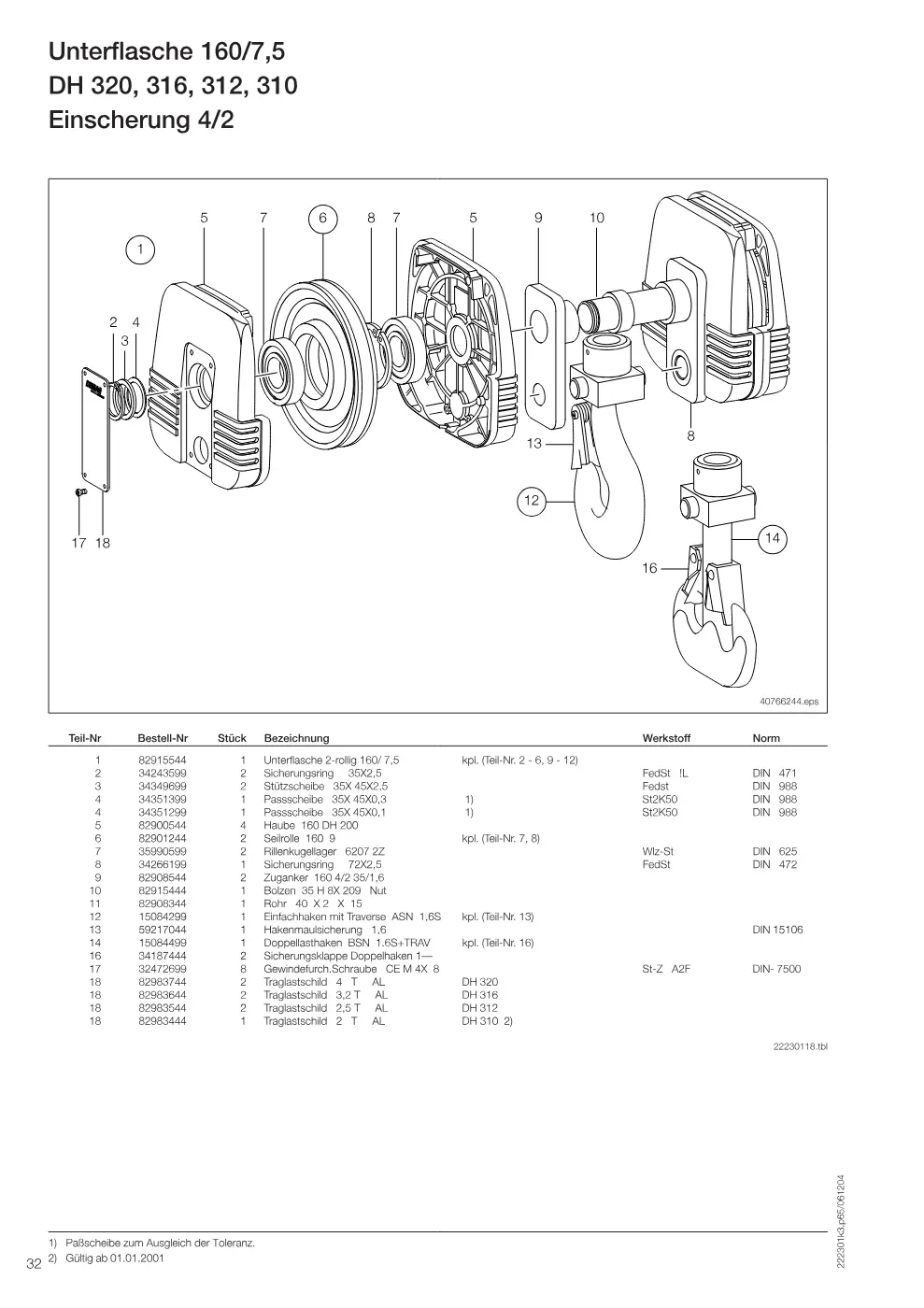

Unterflasche 160/7,5 DH 320, 316, 312, 310 (Seite 32)

Demag DH 300 – Unterflasche 160/7,5 DH 320, 316, 312, 310, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7,5 kpl. (Teil-Nr. 2 - 6, 9 - 12)	82915544 → 82915533	1
2	Sicherungsring 35X2,5	34243599	2
3	Stützscheibe 35X 45X2,5	34349699	2
4	Passscheibe 35X 45X0,3	34351399	1
4	Passscheibe 35X 45X0,1	34351299	1
5	Haube 160 DH 200	82900544	4
6	Seilrolle 160 9 kpl. (Teil-Nr. 7	82901244	2
7	Rillenkugellager 6207 2Z	35990599	2
8	Sicherungsring 72X2,5	34266199	1
9	Zuganker 160 4/2 35/1,6	82908544	2
10	Bolzen 35 H 8X 209 Nut	82915444	1
11	Rohr 40 X 2 X 15	82908344	1
12	Einfachhaken mit Traverse ASN 1,6S kpl. (Teil-Nr. 13)	15084299 → 15084233	1
13	Hakenmaulsicherung 1,6	59217044 → 59217033	1
14	Doppellasthaken BSN 1.6S+TRAV kpl. (Teil-Nr. 16)	15084499	1
16	Sicherungsklappe Doppelhaken 1—	34187444	2
17	Gewindefurch.Schraube CE M 4X 8	32472699	8
18	Traglastschild 4 T AL DH 320	82983744	2
18	Traglastschild 3,2 T AL DH 316	82983644	2
18	Traglastschild 2,5 T AL DH 312	82983544	2
18	Traglastschild 2 T AL DH 310	82983444	1

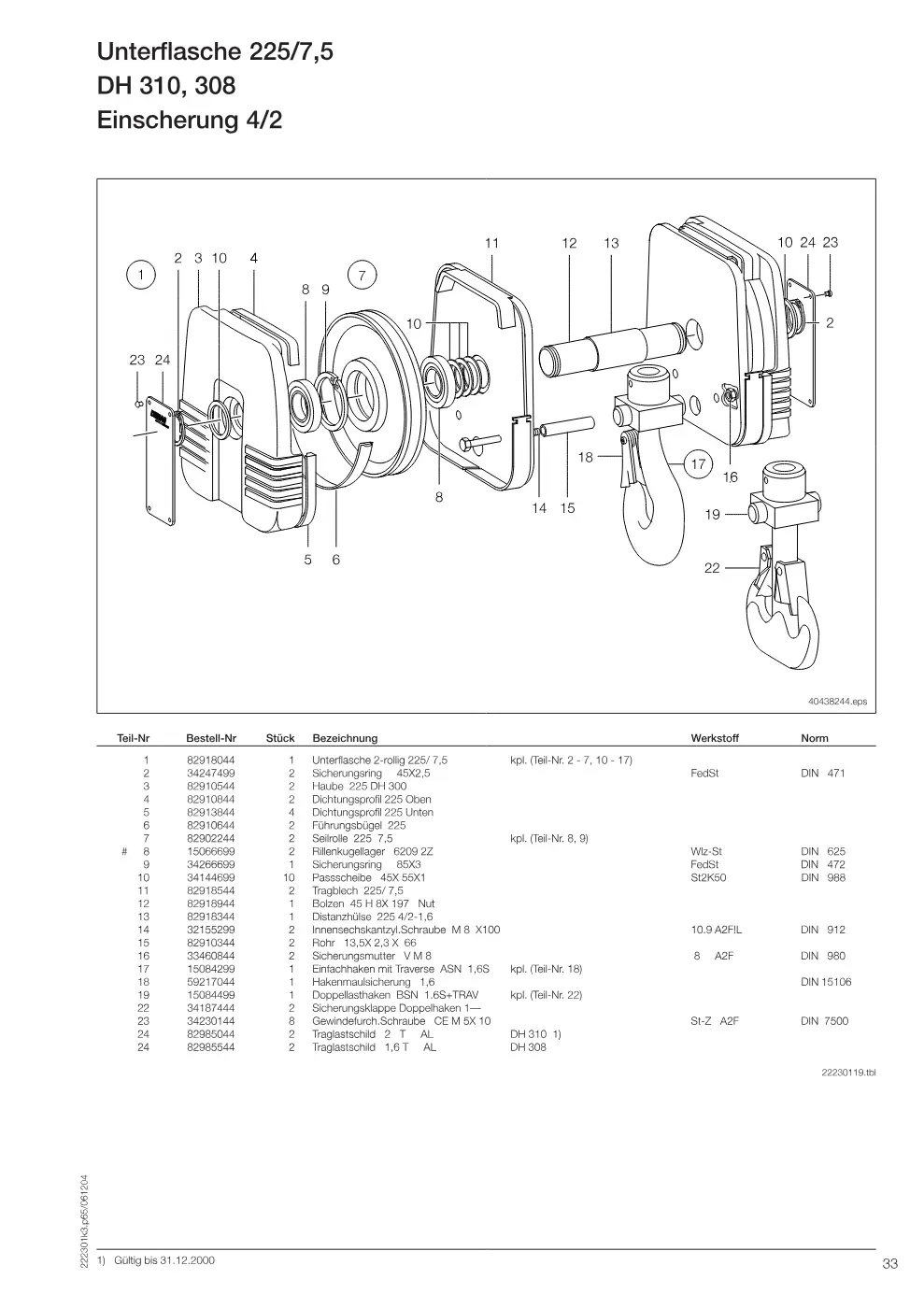

Unterflasche 225/7,5 DH 310, 308 (Seite 33)

Demag DH 300 – Unterflasche 225/7,5 DH 310, 308, Zeichnung Seite 33

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/ 7,5 kpl. (Teil-Nr. 2 - 7, 10 - 17)	82918044 → 82918033	1
2	Sicherungsring 45X2,5	34247499	2
3	Haube 225 DH 300	82910544	2
4	Dichtungsprofil 225 Oben	82910844	2
5	Dichtungsprofil 225 Unten	82913844	4
6	Führungsbügel 225	82910644	2
7	Seilrolle 225 7,5 kpl. (Teil-Nr. 8	82902244 → 82902233	2
8	Rillenkugellager 6209 2Z	15066699	2
9	Sicherungsring 85X3	34266699	1
10	Passscheibe 45X 55X1	34144699	10
11	Tragblech 225/ 7,5	82918544	2
12	Bolzen 45 H 8X 197 Nut	82918944	1
13	Distanzhülse 225 4/2-1,6	82918344	1
14	Innensechskantzyl.Schraube M 8 X100	32155299	2
15	Rohr 13,5X 2,3 X 66	82910344	2
16	Sicherungsmutter V M 8	33460844	2
17	Einfachhaken mit Traverse ASN 1,6S kpl. (Teil-Nr. 18)	15084299 → 15084233	1
18	Hakenmaulsicherung 1,6	59217044 → 59217033	1
19	Doppellasthaken BSN 1.6S+TRAV kpl. (Teil-Nr. 22)	15084499	1
22	Sicherungsklappe Doppelhaken 1—	34187444	2
23	Gewindefurch.Schraube CE M 5X 10	34230144	8
24	Traglastschild 2 T AL DH 310	82985044	2
24	Traglastschild 1,6 T AL DH 308	82985544	2

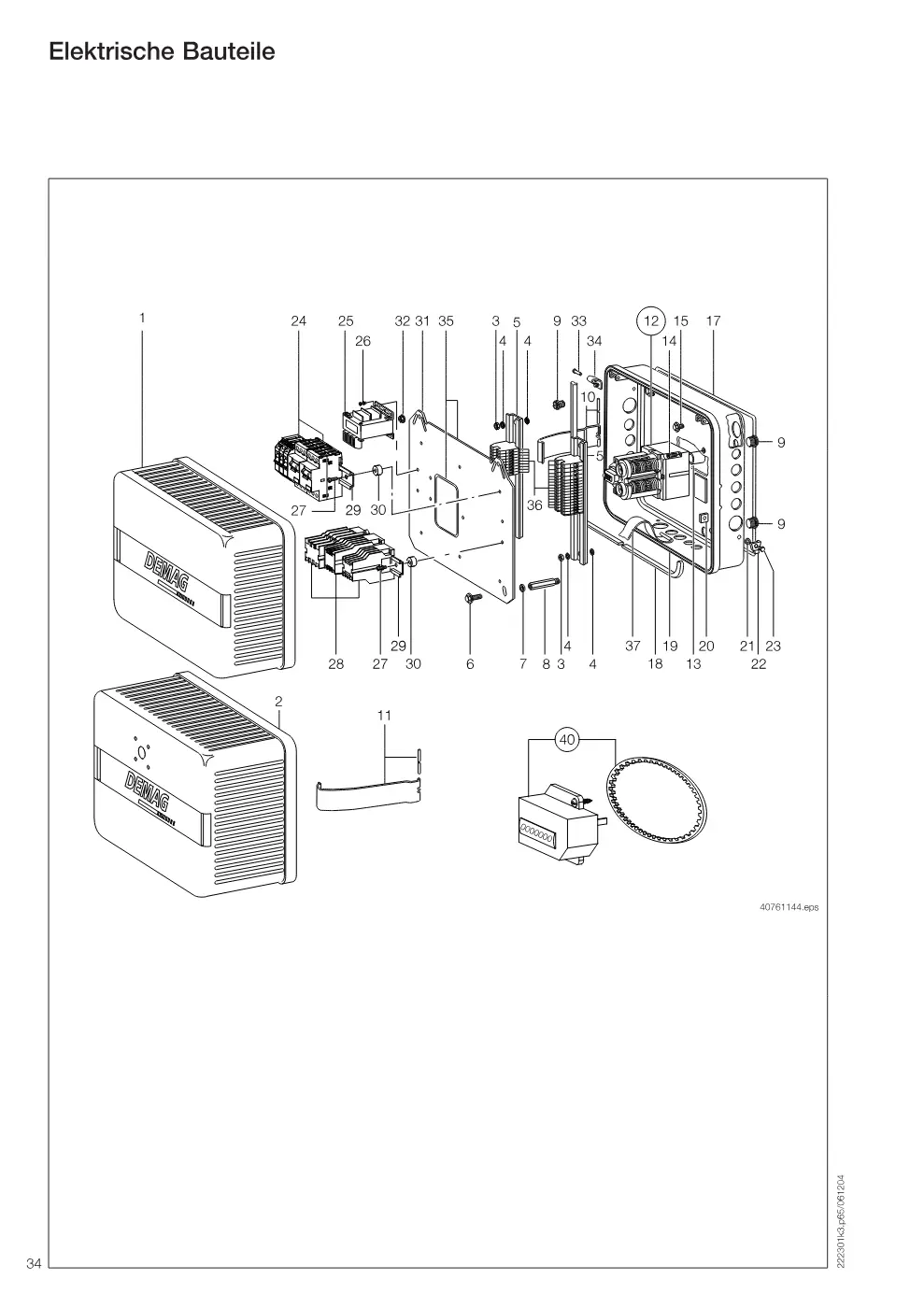

Elektrische Bauteile (Seite 34)

Demag DH 300 – Elektrische Bauteile, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 300 kurz	36050846	1
2	Haube lang DH 300	36050946	1
3	Sechskantmutter M 6	33757199	4
4	Fächerscheibe I 6,4	34368699	8
5	Tragschiene 35 / 7,5X 270M	89493644	2
6	Sicherungsschraube M 6X16 VB.RIPP	30020844 → 10010298	2
7	Speed-Fix SFR5228 D5,5	34228144	2
8	Stiftschraube DH 300/ 500	36032146	2
9	Würgenippel PG 9 RD GE K	50453044	3
10	Feder Halterung kurz	36051946	2
11	Feder Halterung lang	36051146	2
12	Getr.Grenzschalter DGS 3 -142 kpl. (Teil-Nr. 13)	87520044 → 87520033	1
12	Getr.Grenzschalter DGS 4 -142 kpl. (Teil-Nr. 13)	87520144 → 87520133	1
13	Kupplungshülse 30MM	87531844	1
14	Innensechskantzyl.Schraube M 5 X 25	53696384	2
15	Sicherungsschraube M 8X16 VB.RIPP	30021544	2
17	Dichtung rund 7	36051646	1,4
18	Dichtungsprofil 7/11X8	36051846	1,5
19	Gehäuseunterteil DH 300	36050646	1
20	Vierkantmutter M 6X 20X 5	98115244	2
21	Scheibe 6 X 10 X 2,5	34087544	2
22	Zugentlastungsklemme	50441944	2
23	Sechskantschraube M 6 X 12	30740399	2
26	Zylinderschraube M 4X 8Z DIN84	31892599
27	Zylinderschraube M 5X22Z4-1DIN84	31895899
30	Scheibe 6,3X 20 X10	89487444
32	Sicherungsmutter M 6 VB.RIPP	30028144	2
33	Rohrniet B6 X1 X28	37438199	2
34	Scharnier mit Gewindebolzen	36054746	2
35	Kantenabdeckung 1,5	89502444	0,8
37	Scharnierprofil DH300/500	36030246	1
40	Servicepack Zähler DGS	87530244	1

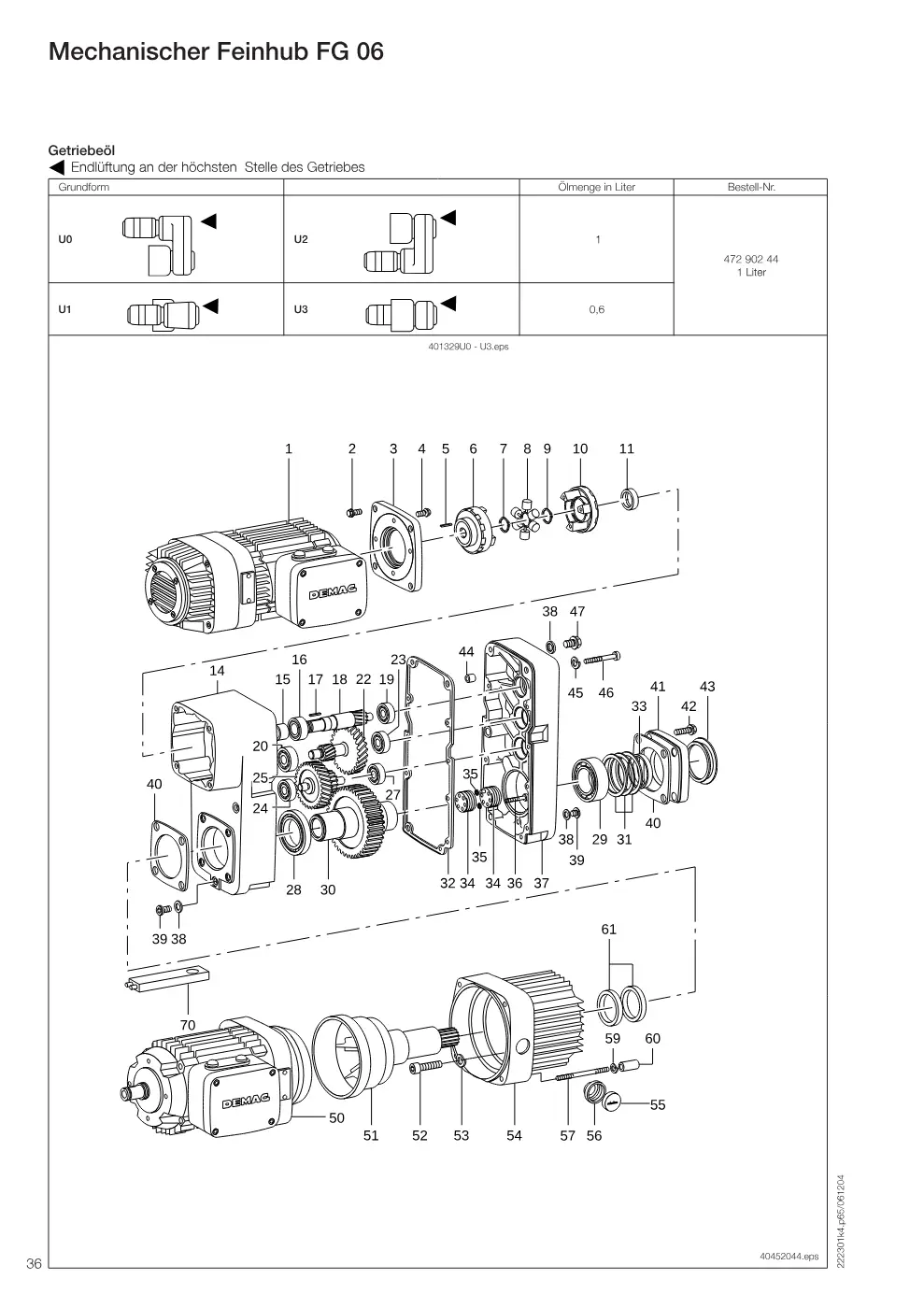

Mechanischer Feinhub FG 06 (Seite 36)

Demag DH 300 – Mechanischer Feinhub FG 06, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Sicherungsschraube M 8X20 VB.RIPP MA= 45 Nm	30021744	4
3	Zwischenflansch D04 71 125.1 Mot. 71	71502044 → 71502033	1
4	Sicherungsschraube M 6X18 VB.RIPP Mot. 71, MA= 18 Nm	30020944	4
5	Passfeder B 5X 5X 20 Mot. 71	35457799	1
6	Kupplungshälfte H 1N-16 Mot. 71	71820544	1
7	Sicherungsring 16X1 Mot. 71	34251699	1
8	Rollenstern Kupplung H1	71822144	1
9	Sicherungsring 16X1	34251699	1
10	Kupplungshälfte H 1N-16	71820544	1
11	Wellendichtring A 22X 32X 7	37651799 → 35055233	1
14	Getriebegehäuse FG06	71778444	1
15	Buchse 16,8X 22 X10	71516944	1
16	Rillenkugellager 6003 RS	36814399	1
17	Passfeder B 5X 5X 21	35487399	1
18	Ritzelwelle Z20M1,25 1 1 : 10	71726044	1
19	Rillenkugellager 6201	36055199	1
20	Rillenkugellager 6301	36060199	1
22	Doppelrad 1 Z30/ 57 1 : 10	81366346	1
23	Rillenkugellager 6201	36055199	1
24	Rillenkugellager 6202	36055299	1
25	Doppelrad 2 Z28/ 67 1 : 10	81368346	1
27	Rillenkugellager 6201	36055199	1
28	Rillenkugellager 16009 ab März 1987	36044999	1
29	Rillenkugellager 6009	36050999	1
30	Hohlwelle FG06 1 : 10	81369346 → 81369333	1
31	Passscheibe 60X 75X0,5	34137899
31	Passscheibe 60X 75X0,2	34137999
31	Passscheibe 60X 75X0,1	34138099
32	Dichtung Gehäuse FG06	71778844	1
33	Wellendichtring A 45X 65X 8	36639899	1
34	Spannmutter FG06+Stift	71774044 → 35059133	2
35	O-Ring 5 X 2 B	36714599	2
36	Innensechskantzyl.Schraube M 5 X 35 MA= 6 Nm	31921999	4
37	Getriebedeckel FG06	71778644	1
38	O-Ring 8 X 2 B	36710199	7
39	Verschlussschraube M10X1	31339499	6
40	Dichtung Lagerdeckel FG06	71721044	2
41	Deckel Lager FG06	71722244 → 35055333	1
42	Sicherungsschraube M 8X25 VB.RIPP MA= 45 Nm	30021944 → 10010798	4
43	Stopfen 75 X13	71723344	1
44	Buchse 7 X 12 X10	71521144	2
45	Scheibe 6,4X 11 X 1,6	34045599	12
46	Innensechskantzyl.Schraube M 6 X 45 MA= 12 Nm	31923699	12
47	Entlüftungsschraube M10X1 X 8	31342244	1
47	Entlüftungsventil AM10X1	34264844	1
51	Bremswelle FG06KB100B.T.ZN	71776944 → 71776933	1
52	Innensechskantzyl.Schraube M 8 X 25 MA= 35 Nm	31924299	4
53	Federring 8 A	34310899	4
54	Haube FG06/KB 100	71772044 → 71772033	1
55	Fenster	60105044	1
56	Kontrollauge KB/6	60104944	1
57	Stiftschraube M 6 X 50X 60	60063944	4
59	Federring 6 A	34380699	4
60	Mutter mit Innensechskant M 6 MA= 10 Nm	60065744	4
61	Wellendichtring A 45X 65X 8	36639899	2
70	Nachstellschlüssel Bremse FG06	71729844	1

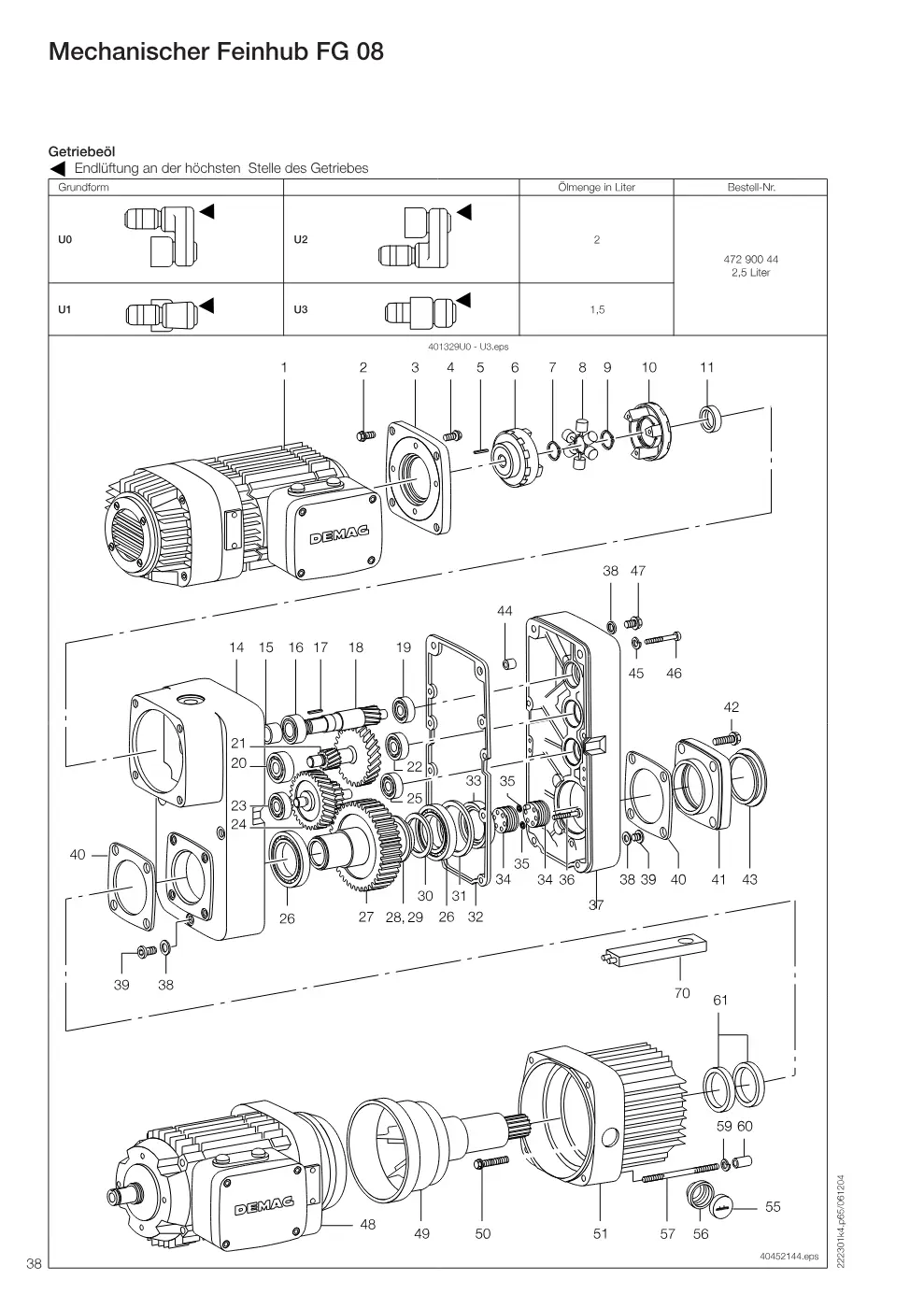

Mechanischer Feinhub FG 08 (Seite 38)

Demag DH 300 – Mechanischer Feinhub FG 08, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Sicherungsschraube M10X25 VB.RIPP Mot. 71, MA= 75 Nm	30022944	4
2	Sicherungsschraube M10X30 VB.RIPP Mot. 80, MA= 75 Nm	30023044	4
3	Zwischenflansch D06 71 160.1 Mot. 71	71522044	1
3	Zwischenflansch D06 160.2 Mot. 80	71522244	1
4	Sicherungsschraube M 6X18 VB.RIPP Mot. 71, MA= 18 Nm	30020944	4
4	Sicherungsschraube M 8X20 VB.RIPP Mot. 80, MA= 45 Nm	30021744	4
5	Passfeder B 5X 5X 20 Mot. 71	35457799	1
5	Passfeder B 6X 6X 20 Mot. 80	35425799	1
6	Kupplungshälfte H 1N-16 Mot. 71	71820544	1
6	Kupplungshälfte H 1N-19 Mot. 80	71820644	1
7	Sicherungsring 16X1 Mot. 71	34251699	1
7	Sicherungsring 19X1,2 Mot. 80	34251999	1
8	Rollenstern Kupplung H1	71822144	1
9	Sicherungsring 24X1,2	34252499	1
10	Kupplungshälfte H 1N-24	71820744	1
11	Wellendichtring A 35X 47X 7	37653099	1
14	Getriebegehäuse FG08	71730444	1
15	Buchse 24,8X 35 X11	71636944	1
16	Rillenkugellager 6205 RS	36824599	1
17	Passfeder B 8X 7X 21	35487499	1
18	Ritzelwelle Z37M1,25 1 1 : 10	71736644	1
19	Rillenkugellager 6302	36060299	1
20	Zylinderrollenlager NJ 2203	36185399 → 15108999	1
21	Doppelrad Z20/ 41 1 : 10	81371346	1
22	Rillenkugellager 6303	36060399	1
23	Rillenkugellager 6305	36060599	1
24	Doppelrad Z22/ 56 1 : 10	81373646	1
25	Zylinderrollenlager NJ 305 E	36123199	1
26	Rillenkugellager 16014	36045499	2
27	Hohlwelle FG08U-Ausf+Zrad 1 : 10	71735244 → 71735233	1
28	Passscheibe 70X 90X1	34137799	1
29	Scheibe 70,5X 90 X 4	83034844	1
30	Tellerfeder 70,6X90 X2,5	71734644	1
31	Passscheibe 90X110X0,1	34143999
31	Passscheibe 90X110X0,3	34350999
32	Dichtung Gehäuse FG08	71730244	1
33	Wellendichtring AS 70X100X10	36637599	1
34	Spannmutter FG08+Stift	71784044 → 35064133	2
35	O-Ring 5 X 2 B	36714599	2
36	Innensechskantzyl.Schraube M 8 X 50 MA= 25 Nm	31924699	4
37	Getriebedeckel FG08	71730644	1
38	O-Ring 10 X 2 B	36707399	7
39	Verschlussschraube M12X1,5	31327599	6
40	Dichtung Lagerdeckel FG08	71731044	2
41	Deckel Lager FG08	71731244 → 35060333	1
42	Sicherungsschraube M10X30 VB.RIPP MA= 65 Nm	30023044	4
43	Stopfen 108 X15	71733344	1
44	Buchse 10,5X 16 X12	71531144	2
45	Federring 10 A	34309699	8
46	Innensechskantzyl.Schraube M10 X 60 MA= 69 Nm	31926199	8
47	Entlüftungsschraube M12X1,5	31343544	1
47	Entlüftungsventil AM12X1,5	00728898	1
49	Bremswelle FG08KB112B.T.ZN	71786644 → 71786633	1
49	Bremswelle FG08KB125B.T.ZN	71786744 → 71786733	1
50	Sicherungsschraube M10X30 VB.RIPP MA= 65 Nm	30023044	4
51	Haube FG08/KB 112	71781444 → 71781433	1
51	Haube FG08/KB 125	71781644 → 71781633	1
55	Fenster	60105044	1
56	Kontrollauge KB/6	60104944	1
57	Stiftschraube M 8 X 58X 70	60064744	4
59	Federring 8 A	34380899	4
60	Mutter mit Innensechskant M 8 MA= 25 Nm	60065944	4
61	Wellendichtring AS 70X100X10	36637599	2
70	Nachstellschlüssel Bremse FG08	71739844	1

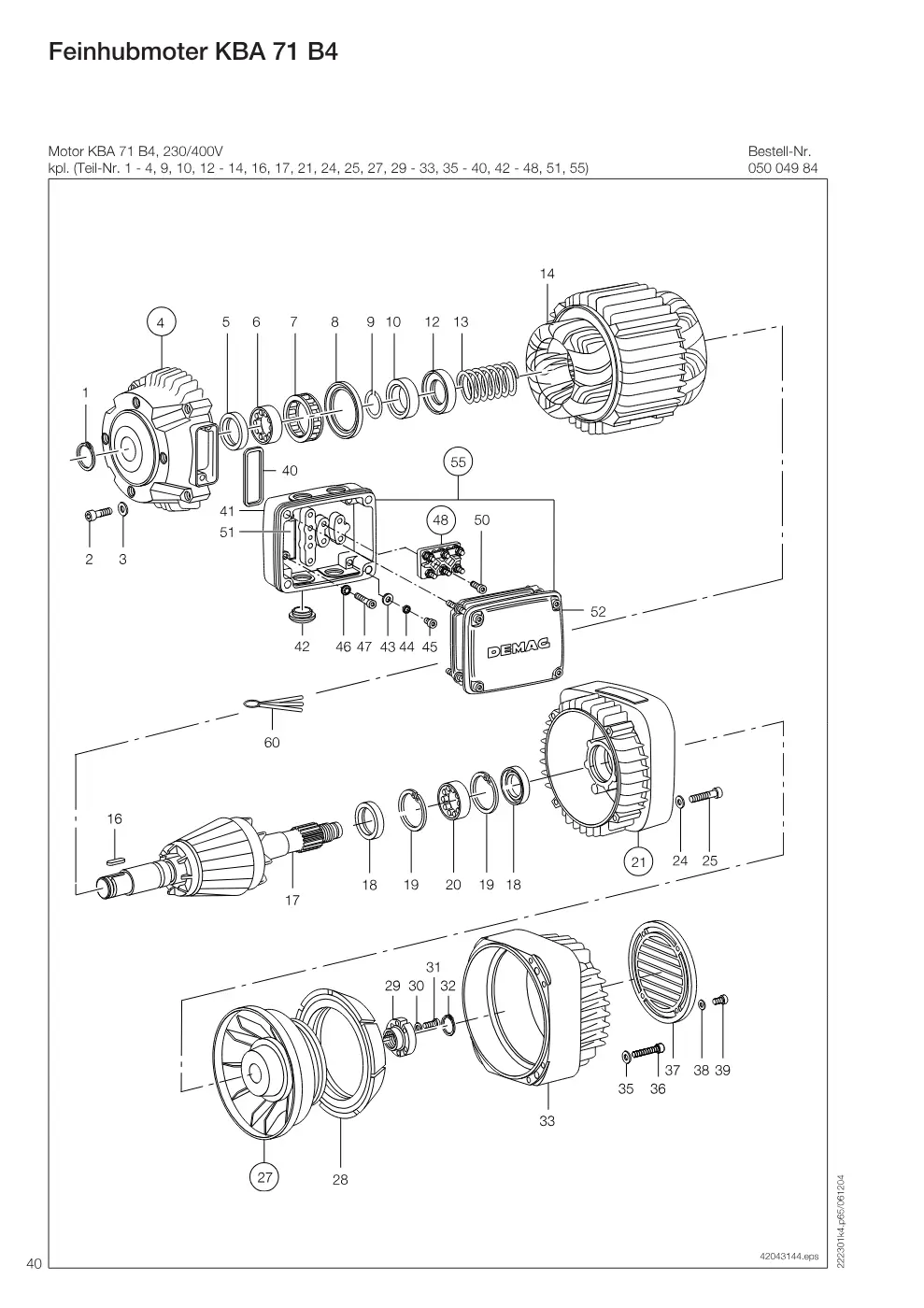

Feinhubmoter KBA 71 B4 (Seite 40)

Demag DH 300 – Feinhubmoter KBA 71 B4, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 16X1	34251699	1
2	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	4
3	Sicherungsscheibe S 5	00465498	4
4	Lagerschild AS KB 71 kpl. (Teil-Nr. 5 -	05460384	1
5	Wellendichtring 19,3X35X5,8	61464444	1
6	Zylinderrollenlager RNU 202 ECP	36520299	1
7	Axialrillenkugellager 51105	36400599	1
8	Wellendichtring 32 X42,5X5	05483284	1
9	Sprengring 19,3X1,3	05481584	1
10	Druckringsatz KBA,KBF71	05480884	1
12	Tellerfederpaket KBA,KBF	05482284	1
13	Feder 2,8 X27,8X 57 GBGN 171 N	05477984	1
14	Ständer KBA 71B 4 AB 230/400 V, 50 HZ	05117784	1
16	Passfeder B 5X 5X 20	35457799	1
17	Läufer KBA 71B 2 KUP	05437584	1
18	Wellendichtring 19,3X35X5,8	61464444	2
19	Sicherungsring 35X1,5	34263599	2
20	Zylinderrollenlager RNU 202 ECP	36520299	1
21	Lagerschild BS KB 71 kpl. (Teil-Nr. 18 - 20)	05460684	1
24	Sicherungsscheibe S 5	00465498	4
25	Innensechskantzyl.Schraube M 5 X 40 MA= 6 Nm	31922099	4
27	Kegelbremsscheibe leicht KB 71 kpl. (Teil-Nr. 28)	05479184	1
28	Bremsring kegelig A-KB 71 Form A	05478684	1
29	Spannmutter KB 71	05471484	1
30	Sicherungsscheibe S 5	00465498	4
31	Innensechskantzyl.Schraube M 5 X 20 MA= 6 Nm	31921699	4
32	Sicherungsring 12X1	34251299	1
33	Bremshaube KB 71	05470184	1
33	Bremshaube KB 71	05470384	1
35	Sicherungsscheibe S 5	00465498	4
36	Innensechskantzyl.Schraube M 5 X 40 MA= 6 Nm	31922099	4
37	Jalousie KB 71	05468984	1
38	Sicherungsscheibe S 5	00465498	4
39	Innensechskantzyl.Schraube M 5 X 8 MA= 3 Nm	32157599	4
40	O-Ring 46 X 2,5+-0,08	05480684	1
41	Klemmenkastenunterteil KB 71- 90	05495484	1
42	Verschlussschraube M25X1,5	79499144	4
43	Scheibe A 5,3x 10 x1	34050599	1
44	Sicherungsscheibe S 5	00465498	1
45	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
46	Sicherungsscheibe S 5	00465498	2
47	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	2
48	Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 50)	05492284	1
50	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
51	Leitungsdurchführung	05490984	1
52	Deckel Klemmenkasten KB 71- 90	05494684	1
55	Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 41, 52)	03612884	1
60	Fühlerlehrensatz	10015084	3

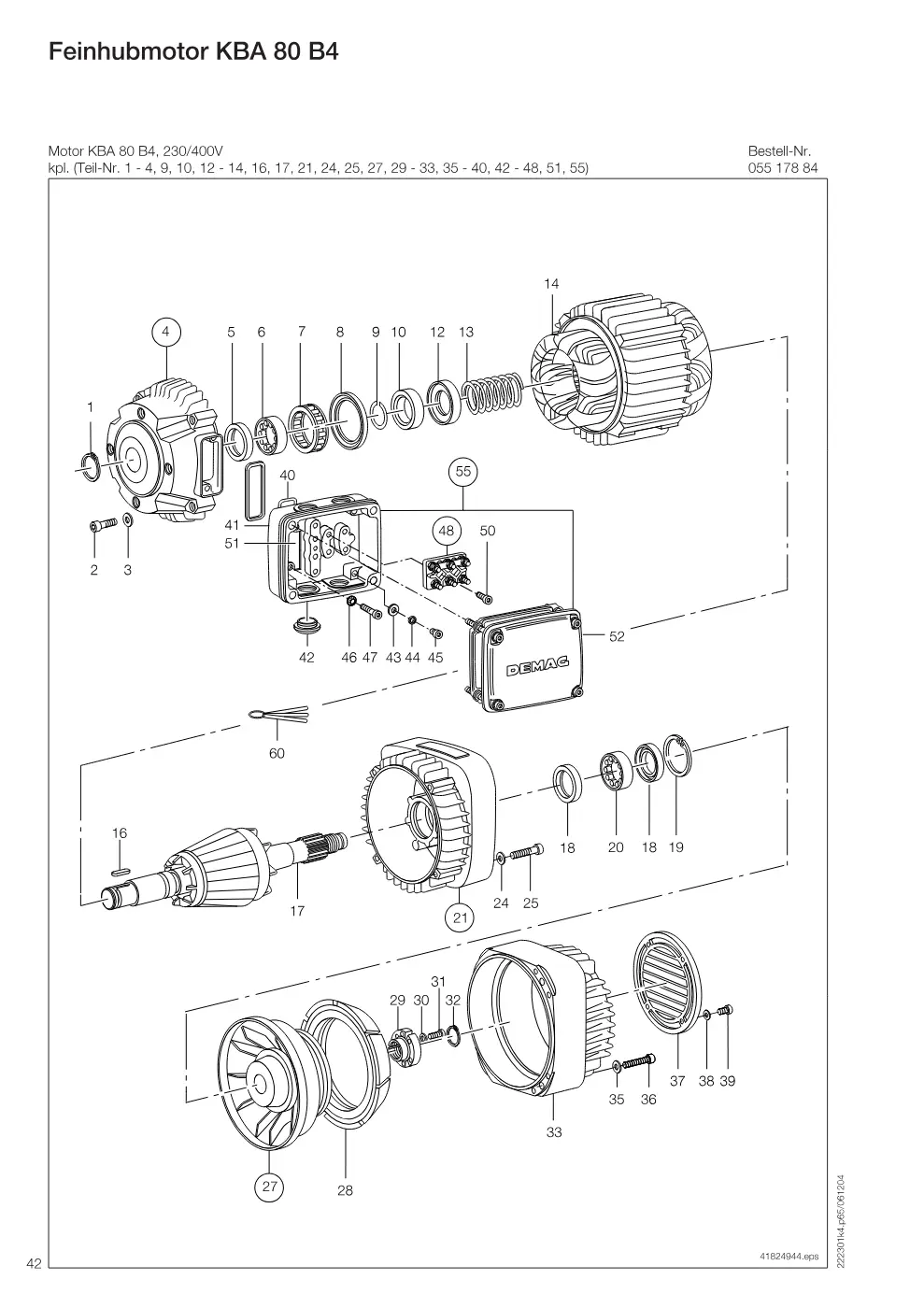

Feinhubmotor KBA 80 B4 (Seite 42)

Demag DH 300 – Feinhubmotor KBA 80 B4, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 19X1,2	34251999	1
2	Innensechskantzyl.Schraube M 6 X 25 MA= 11 Nm	32001499	4
3	Sicherungsscheibe S 6	00465598	4
4	Lagerschild AS KB 80 kpl. (Teil-Nr. 5 -	05960384	1
5	Wellendichtring 22,9X 40 X5	61764444	1
6	Zylinderrollenlager RNU 203 TN9 F = 22,9 mm	36525399	1
7	Axialrillenkugellager 51106	36400699	1
8	Wellendichtring 37 X47,5X5	05980184	1
9	Sprengring 22,9X1,3	37412344	1
10	Druckringsatz KB 80	05980884	1
12	Tellerfederpaket KB 80	05982284	1
13	Feder GBGN 3,4 X32,4X67 300 N	05977984	1
14	Ständer KBA 80B 4 AB 230/400 V, 50 HZ	05618284	1
16	Passfeder B 6X 6X 20	35425799	1
17	Läufer KBA 80B 4 KUP	05932784	1
18	Wellendichtring 22,9X 40 X5	61764444	2
19	Sicherungsring 40X1,75	34264099	1
20	Zylinderrollenlager RNU 203 TN9 F = 22,9 mm	36525399	1
21	Lagerschild BS KB 80 kpl. (Teil-Nr. 18 - 20)	05960684	1
24	Sicherungsscheibe S 6	00465598	4
25	Innensechskantzyl.Schraube M 6 X 45 MA= 11 Nm	32154299	4
27	Kegelbremsscheibe leicht KB 80 kpl. (Teil-Nr. 28)	05979184	1
28	Bremsring kegelig A-KB 80 Form A	05978684	1
29	Spannmutter KB 80	05971484	1
30	Sicherungsscheibe S 5	00465498	4
31	Innensechskantzyl.Schraube M 5 X 20 MA= 6 Nm	31921699	4
32	Sicherungsring 15X1	34251599	1
33	Bremshaube KB 80	05970184	1
33	Bremshaube KB 80 ZN	05970384	1
35	Sicherungsscheibe S 6	00465598	4
36	Innensechskantzyl.Schraube M 6 X 45 MA= 11 Nm	32154299	4
37	Jalousie KB 80	05971984	1
38	Sicherungsscheibe S 5	00465498	4
39	Innensechskantzyl.Schraube M 5 X 10 MA= 3 Nm	31921399	4
40	O-Ring 46 X 2,5+-0,08	05480684	1
41	Klemmenkastenunterteil KB 71- 90	05495484	1
42	Verschlussschraube M25X1,5	79499144	4
43	Scheibe A 5,3x 10 x1	34050599	1
44	Sicherungsscheibe S 5	00465498	1
45	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
46	Sicherungsscheibe S 5	00465498	2
47	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	2
48	Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 50)	05492284	1
50	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
51	Leitungsdurchführung	05490984	1
52	Deckel Klemmenkasten KB 71- 90	05494684	1
55	Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 41, 52)	03612884	1
60	Fühlerlehrensatz	10015084	3

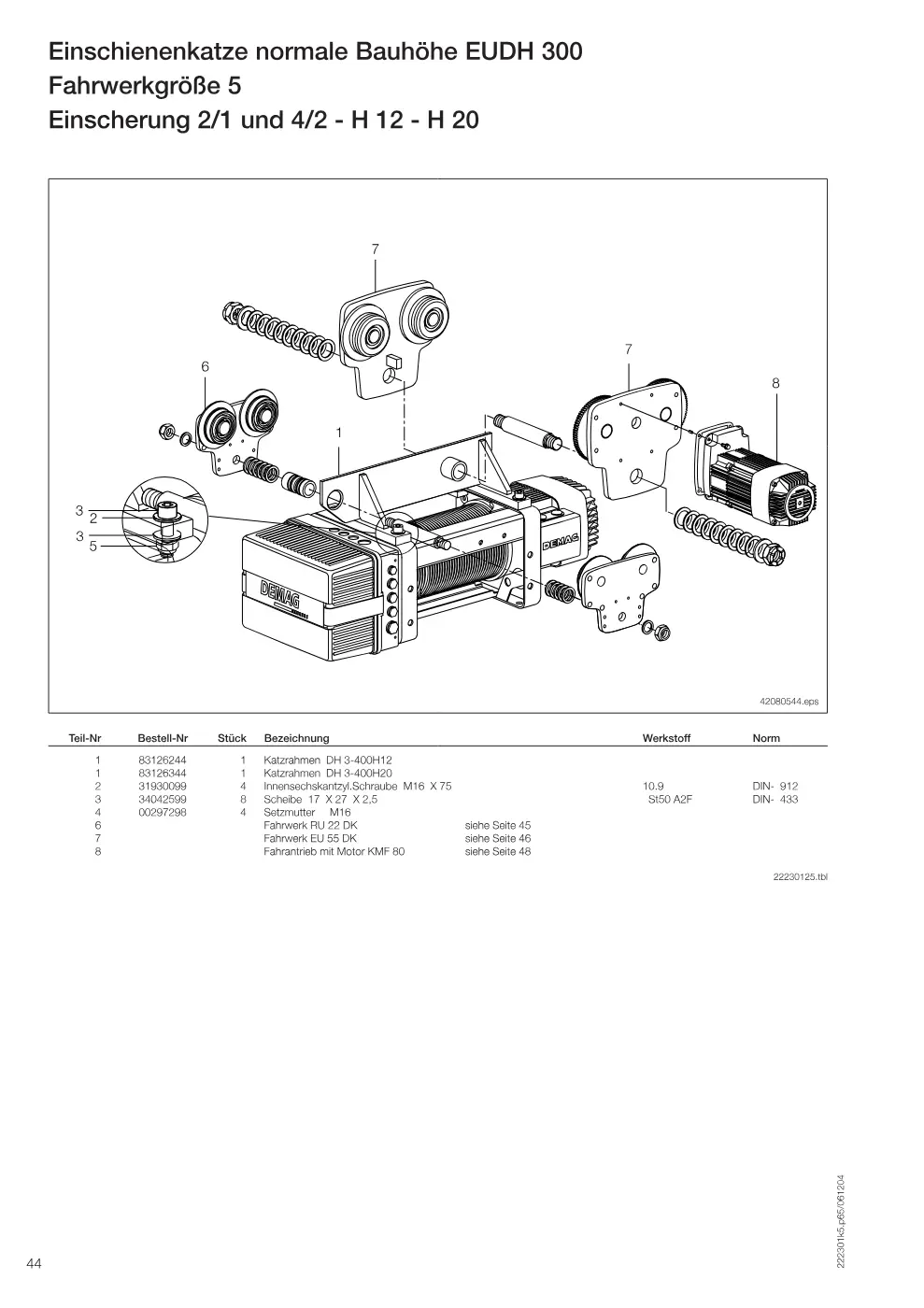

Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 5 (Seite 45)

Demag DH 300 – Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 5, Zeichnung Seite 45

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Katzrahmen DH 3-400H12	83126244	1
1	Katzrahmen DH 3-400H20	83126344	1
1	Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr.	84011344	1
2	Innensechskantzyl.Schraube M16 X 75	31930099	4
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4	84011644	2
3	Scheibe 17 X 27 X 2,5	34042599	8
3	Traverse RU22 Flb. 82-143 kpl. (Teil-Nr. 8 - 11)	83955644	1
3	Traverse RU22 Flb.144-200 kpl. (Teil-Nr. 8 - 11)	83955744	1
3	Traverse RU22 Flb.201-300 kpl. (Teil-Nr. 8 - 11)	83955844	1
4	Setzmutter M16	00297298	4
4	Traglastschild 2600KG	83964744	1
5	Laufrad universal 112 1SPK OZ kpl. (Teil-Nr. 6 -	84016044	2
6	Buchse 30,2X 38 X17,4	84017244	1
7	Rillenkugellager 6206 2Z	36822699	1
8	Sechskantmutter M30 X2 MA= 160 Nm	33468799	2
9	Scheibe 35,5X 50 X 4 Flb. 106 - 143 mm	50222044	18
9	Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm	50222044	16
9	Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm	50222044	27
10	Rohr 51 X 7,1 X 109 Flb. 106 - 143 mm	83955044	1
10	Rohr 51 X 7,1 X 174 Flb. 144 - 200 mm	83955144	1
10	Rohr 51 X 7,1 X 230 Flb. 201 - 300 mm	83955244	1
11	Sicherungsring 52X3	34244299	2
14	Innensechskantzyl.Schraube M 8 X 20	32141099	2
15	Stromabnehmerrohr 400	83973744	1

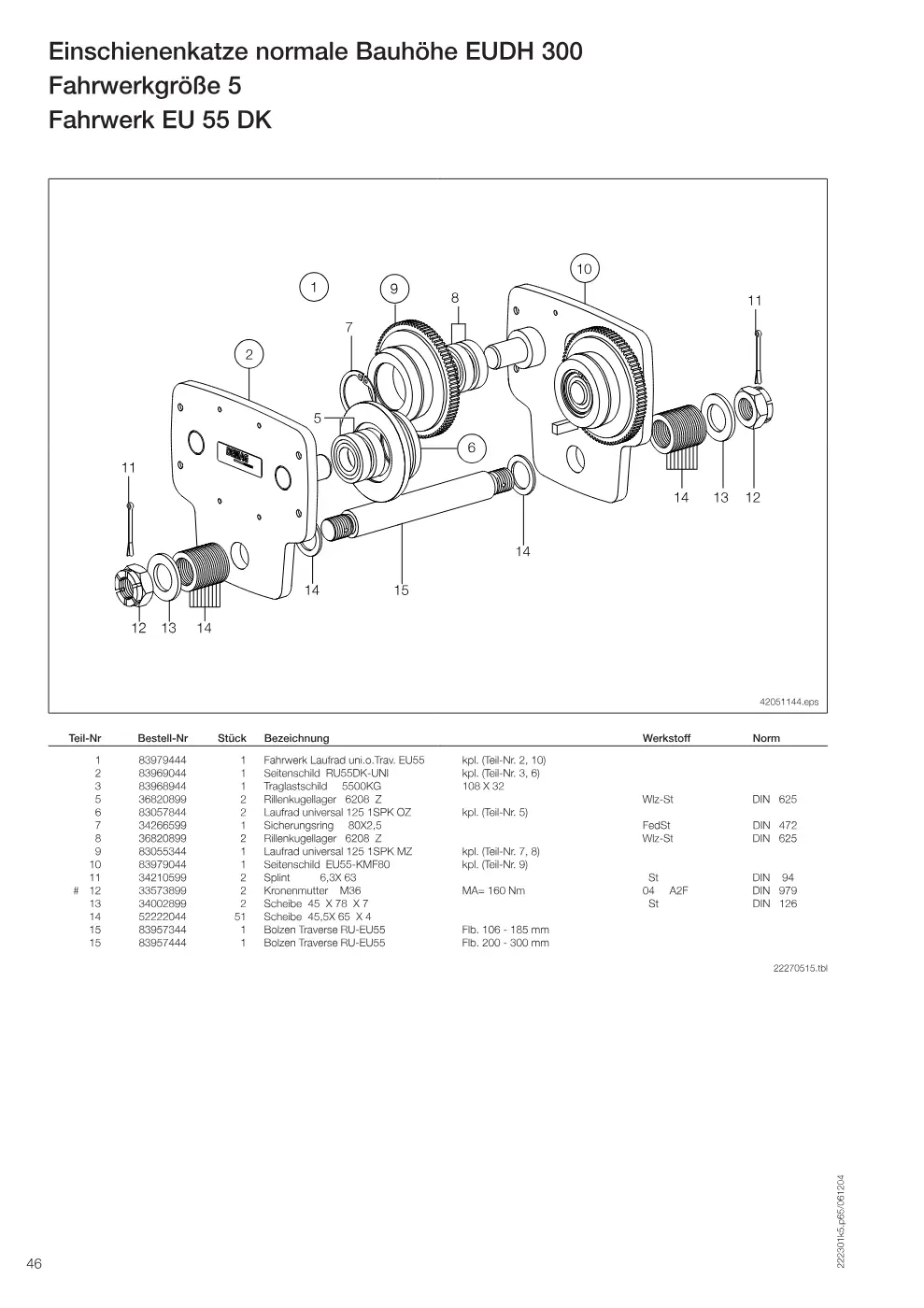

Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 5 (Seite 47)

Demag DH 300 – Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 5, Zeichnung Seite 47

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU55 kpl. (Teil-Nr. 2, 10)	83979444	1
2	Seitenschild RU55DK-UNI kpl. (Teil-Nr. 3	83969044	1
3	Traglastschild 5500KG 108 X 32	83968944	1
5	Rillenkugellager 6208 Z	36820899	2
6	Laufrad universal 125 1SPK OZ kpl. (Teil-Nr.	83057844	2
7	Sicherungsring 80X2,5	34266599	1
8	Rillenkugellager 6208 Z	36820899	2
9	Laufrad universal 125 1SPK MZ kpl. (Teil-Nr. 7	83055344	1
10	Seitenschild EU55-KMF80 kpl. (Teil-Nr.	83979044	1
11	Splint 6,3X 63	34210599	2
12	Kronenmutter M36 MA= 160 Nm	33573899	2
13	Scheibe 45 X 78 X 7	34002899	2
14	Scheibe 45,5X 65 X 4	52222044	51
15	Bolzen Traverse RU-EU55 Flb. 106 - 185 mm	83957344	1
15	Bolzen Traverse RU-EU55 Flb. 200 - 300 mm	83957444	1

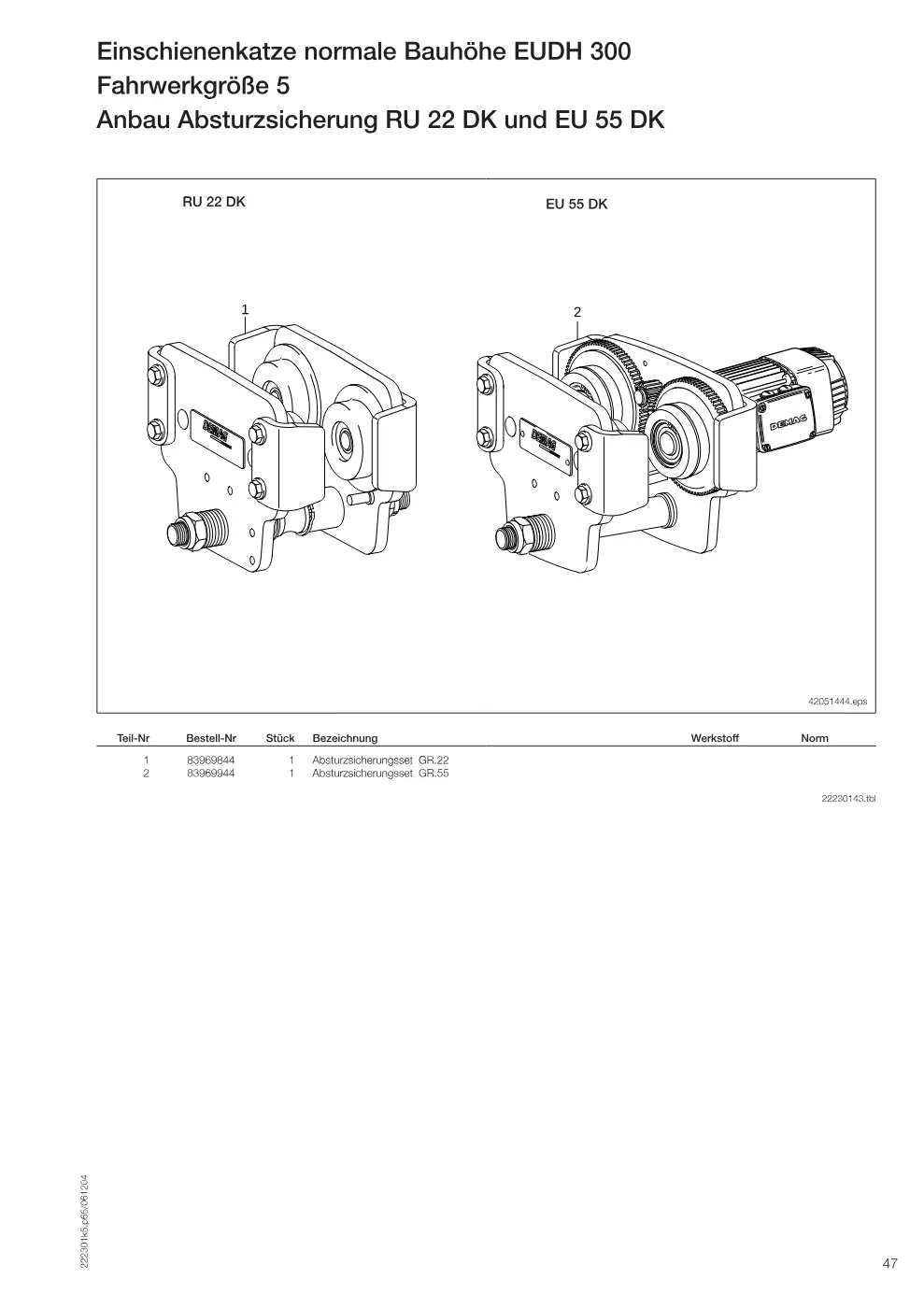

Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 5 (Seite 48)

Demag DH 300 – Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 5, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.22	83969844	1
2	Absturzsicherungsset GR.55	83969944	1

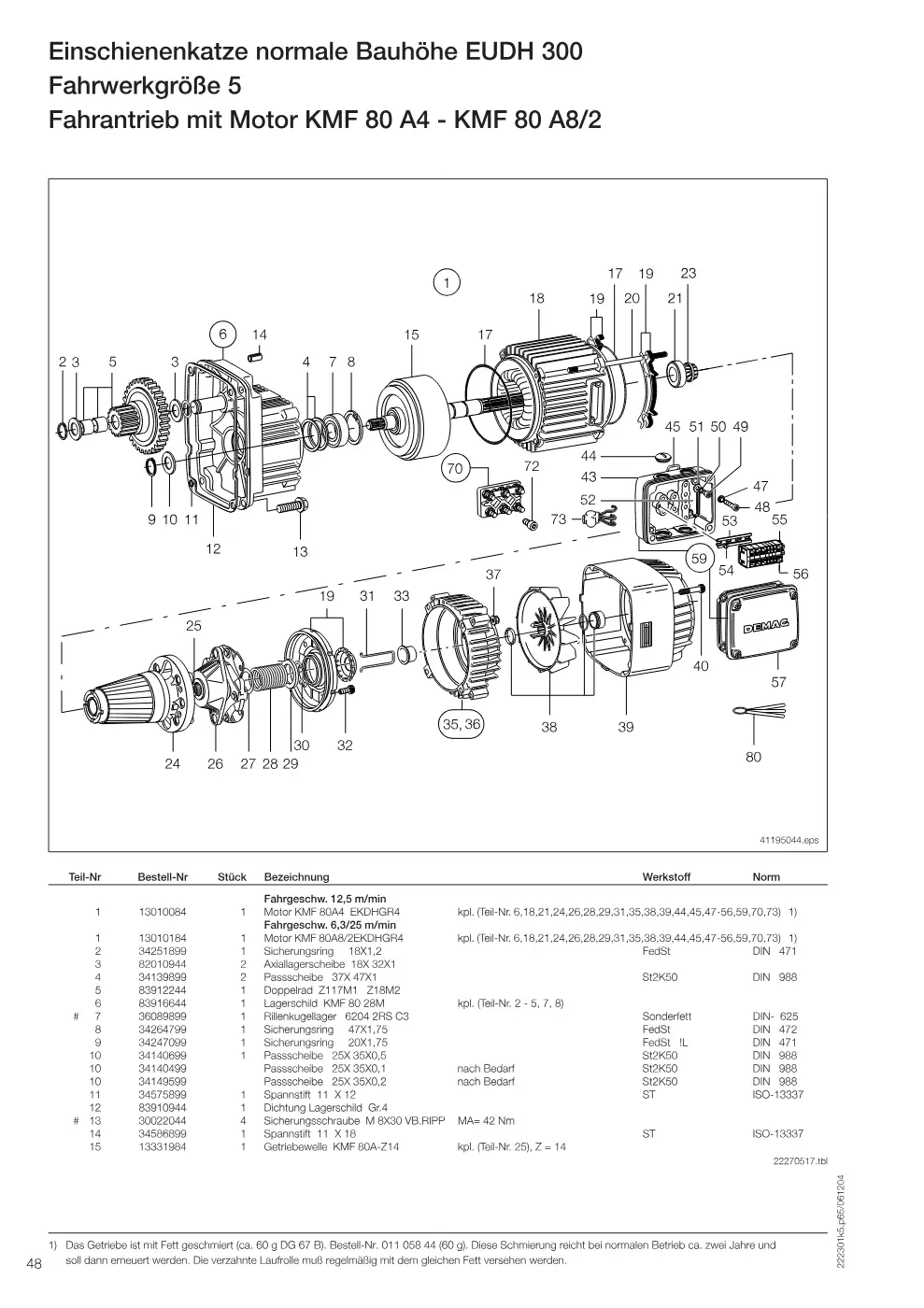

Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 5 (Seite 49)

Demag DH 300 – Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 5, Zeichnung Seite 49

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor KMF 80A4 EKDHGR4 Fahrgeschw. 6,3/25 m/min kpl. (Teil-Nr. 6,18,21,24,26,28,29,31,35,38,39,44,45,47-56,59,70,73)	13010084	1
1	Motor KMF 80A8/2EKDHGR4 kpl. (Teil-Nr. 6,18,21,24,26,28,29,31,35,38,39,44,45,47-56,59,70,73)	13010184	1
2	Sicherungsring 18X1,2	34251899	1
3	Axiallagerscheibe 18X 32X1	82010944	2
4	Passscheibe 37X 47X1	34139899	2
5	Doppelrad Z117M1 Z18M2	83912244	1
6	Lagerschild KMF 80 28M kpl. (Teil-Nr. 2 - 5, 7	83916644 → 83916633	1
7	Rillenkugellager 6204 2RS C3	36089899	1
8	Sicherungsring 47X1,75	34264799	1
9	Sicherungsring 20X1,75	34247099	1
10	Passscheibe 25X 35X0,5	34140699	1
10	Passscheibe 25X 35X0,1 nach Bedarf	34140499
10	Passscheibe 25X 35X0,2 nach Bedarf	34149599
11	Spannstift 11 X 12	34575899	1
12	Dichtung Lagerschild Gr.4	83910944	1
13	Sicherungsschraube M 8X30 VB.RIPP MA= 42 Nm	30022044 → 30022544	4
14	Spannstift 11 X 18	34586899	1
15	Getriebewelle KMF 80A-Z14 kpl. (Teil-Nr. 25), Z = 14	13331984 → 13331933	1
17	O-Ring 120,37X 1,78 N	36720399	2
18	Ständer KMF 80A 4 AB 400 V, 50 HZ	13104484	1
18	Ständer KMF 80A 8/2 AB 400 V, 50 HZ	13104784 → 13104733	1
19	Bremsbelagträger KM 80	13389584 → 13389533	1
20	Stiftschraube M 6 X175	30243699	4
21	Dämpferring KM 80	13386584 → 12880533	1
23	Druckringsatz KM 80	13385284 → 13385233	1
24	Läufer KMF 80A 8/2 KMF 80 A4	13345584 → 13345533	1
25	Sprengring A 20	34190699	1
26	Mitnehmer KMK 80	13376084 → 13376033	1
27	Passscheibe 30X 42X0,5	34144599	1
28	Feder 3 X30 X56 RTWS 56 N, KMF 80 A8/2	13374184 → 12880333	1
28	Feder 3 X30 X61 RTBL 69 N, KMF 80 A4	13374884	1
29	Federtopf KM 80	13376684	1
30	Sicherungsring 28X2	34245099	1
31	Bremslüftbügel KM 80	13377084	1
32	Innensechskantzyl.Schraube M 6 X 20 MA= 10,5 Nm	32011399	4
33	Lagerbuchse KM 80	13381384	1
35	Lagerschild BS KM 80 kpl. (Teil-Nr. 33)	13361384 → 13361333	1
36	Lagerschild BS KM 80 kpl. (Teil-Nr. 33)	13363184 → 13363133	1
37	Sechskantmutter M 6 MA= 10,5 Nm	15108499	4
38	Lüfterset KM 80	13389684 → 13382033	1
39	Lüfterhaube KM 80	13382084 → 13382033	1
40	Innensechskantzyl.Schraube M 5 X 50 MA= 3 Nm	31922199	4
43	Klemmenkastenunterteil KB 71- 90	05495484	1
44	Verschlussschraube M25X1,5	79499144	4
45	O-Ring 46 X 2,5+-0,08	05480684	1
47	Sicherungsscheibe S 5	00465498	2
48	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	2
49	Innensechskantzyl.Schraube M 5 X 12 > = 15 A, MA= 6 Nm	31921499	1
50	Sicherungsscheibe S 5 > = 15 A	00465498	1
51	Scheibe A 5,3x 10 x1 > = 15 A	34050599	1
52	Leitungsdurchführung	05490984	1
53	Tragschiene 15 / 5,5X 90M < = 15 A	14986284	1
54	Innensechskantzyl.Schraube M 4 X 8 < = 15 A	32052899	2
55	Endwinkel TS15 < = 15 A	89541944	2
56	Reihenklemmenmodul KM < = 15 A, 6 Klemmen, 2 Geschwindigkeiten	03495684	1
56	Reihenklemmenmodul KM < = 15 A, 3 Klemmen, 1 Geschwindigkeit	03495784	1
57	Deckel Klemmenkasten KB 71- 90	05494684	1
59	Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 43, 57)	03612884	1
70	Klemmenplatte KB 71- 90 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72)	05492284	1
72	Innensechskantzyl.Schraube M 5 X 12 > = 15 A	31921499	1
73	VDR-Widerstand <= 400V nur für 8/2-polig	13387084	1
80	Fühlerlehrensatz	10040984	3

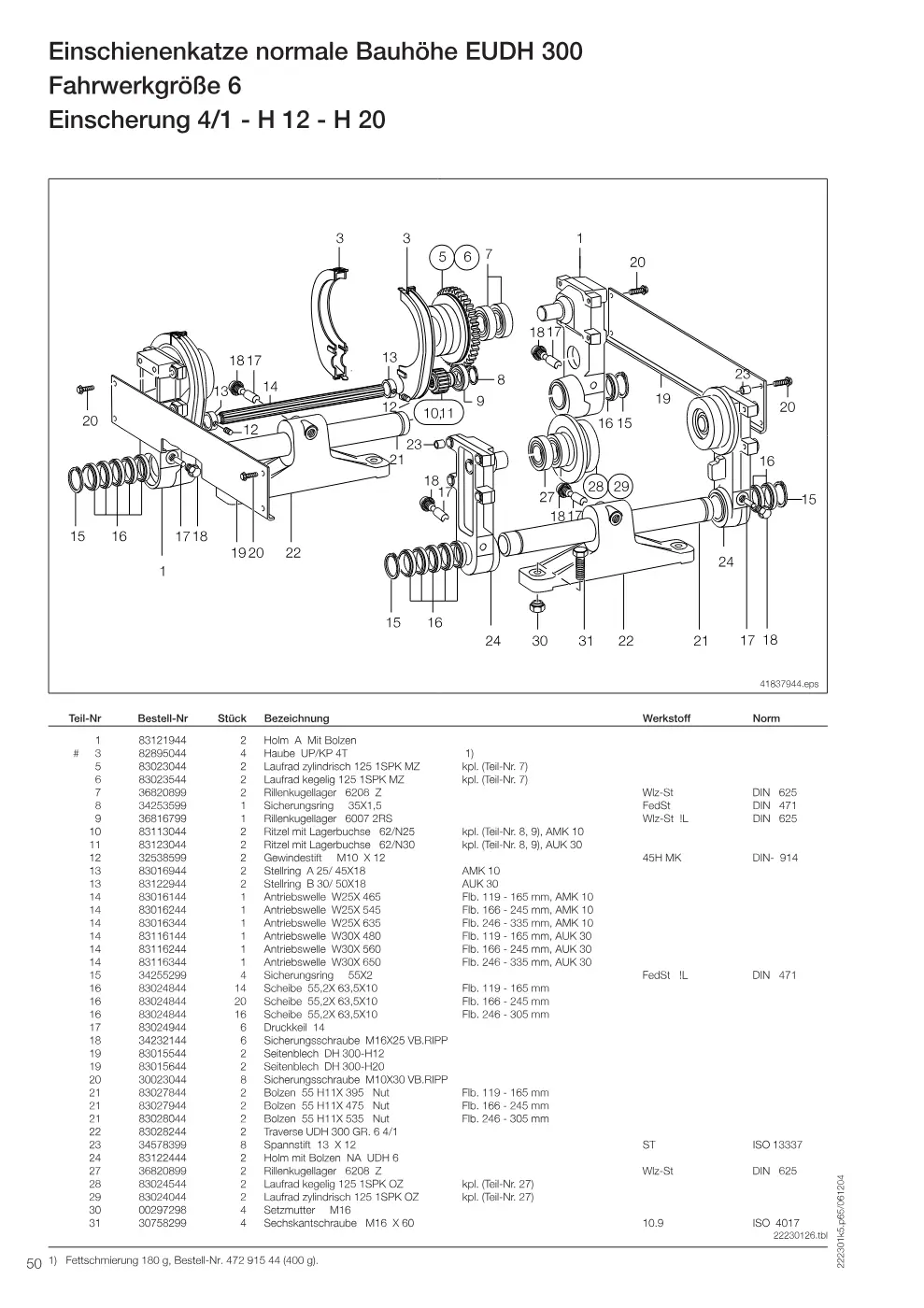

Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 6 (Seite 51)

Demag DH 300 – Einschienenkatze normale Bauhöhe EUDH 300 Fahrwerkgröße 6, Zeichnung Seite 51

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm A Mit Bolzen	83121944	2
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
3	Haube UP/KP 4T	82895044	4
3	Innensechskantzyl.Schraube M 8 X 18 AMK 10	31923999	4
5	Laufrad zylindrisch 125 1SPK MZ kpl. (Teil-Nr.	83023044	2
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 316, 312, 310, 308, ZBF 63 A 8/2 B003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 20 m/min, 5/20 m/min Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 320, ZBF 71 A 8/2 B003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 308, ZBF 63 A 8/2 B003	84504146	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 312, 310, ZBF 71 A 8/2 B003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 320, 316, ZBF 80 A 8/2 B020	84505146	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 308, ZBF 71 A 8/2 B003	84504746	1
5	Antrieb AMK10DD M0 25 10,5 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 310, ZBF 80 A 8/2 B020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 320, 316, 312, ZBF 90 B 8/2 B020	84515246	1
5	Antrieb AMK10DD M0 25 8,3 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 308, ZBF 80 A 8/2 B020	84505346	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 316, 312, 310, ZBF 90 B 8/2 B020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min , DH 320, ZBF 100 A 8/2 B050	84515946	1
6	Laufrad kegelig 125 1SPK MZ kpl. (Teil-Nr.	83023544	2
7	Rillenkugellager 6208 Z	36820899	2
8	Sicherungsring 35X1,5	34253599	1
9	Rillenkugellager 6007 2RS	36816799	1
10	Ritzel mit Lagerbuchse 62/N25 kpl. (Teil-Nr. 8, , AMK 10	83113044	2
10	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 11 - 15)	83127544	1
11	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 8, , AUK 30	83123044	2
11	Sicherungsschraube M10X20 VB.RIPP AUK 30	30022744	2
12	Gewindestift M10 X 12	32538599	2
12	Sechskantschraube M12 X100 AUK 30	15049499	1
13	Stellring A 25/ 45X18 AMK 10	83016944	2
13	Stellring B 30/ 50X18 AUK 30	83122944	2
13	Sicherungsmutter V M12 AUK 30	33461244	1
14	Antriebswelle W25X 465 Flb. 119 - 165 mm, AMK 10	83016144	1
14	Antriebswelle W25X 545 Flb. 166 - 245 mm, AMK 10	83016244	1
14	Antriebswelle W25X 635 Flb. 246 - 335 mm, AMK 10	83016344	1
14	Antriebswelle W30X 480 Flb. 119 - 165 mm, AUK 30	83116144	1
14	Antriebswelle W30X 560 Flb. 166 - 245 mm, AUK 30	83116244 → 75211333	1
14	Antriebswelle W30X 650 Flb. 246 - 335 mm, AUK 30	83116344	1
14	Scheibe 13 X 35 X 5 AUK 30	16062399	2
15	Sicherungsring 55X2	34255299	4
15	Federelement 13 X35X12 AUK 30	81120444	2
16	Scheibe 55,2X 63,5X10 Flb. 119 - 165 mm	83024844	14
16	Scheibe 55,2X 63,5X10 Flb. 166 - 245 mm	83024844	20
16	Scheibe 55,2X 63,5X10 Flb. 246 - 305 mm	83024844	16
17	Druckkeil 14	83024944	6
18	Sicherungsschraube M16X25 VB.RIPP	34232144	6
19	Seitenblech DH 300-H12	83015544	2
19	Seitenblech DH 300-H20	83015644	2
20	Sicherungsschraube M10X30 VB.RIPP	30023044	8
21	Bolzen 55 H11X 395 Nut Flb. 119 - 165 mm	83027844	2
21	Bolzen 55 H11X 475 Nut Flb. 166 - 245 mm	83027944	2
21	Bolzen 55 H11X 535 Nut Flb. 246 - 305 mm	83028044 → 83028033	2
22	Traverse UDH 300 GR. 6 4/1	83028244	2
23	Spannstift 13 X 12	34578399	8
24	Holm mit Bolzen NA UDH 6	83122444	2
27	Rillenkugellager 6208 Z	36820899	2
28	Laufrad kegelig 125 1SPK OZ kpl. (Teil-Nr. 27)	83024544	2
29	Laufrad zylindrisch 125 1SPK OZ kpl. (Teil-Nr. 27)	83024044	2
30	Setzmutter M16	00297298	4
31	Sechskantschraube M16 X 60	30758299	4
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	30022744	2

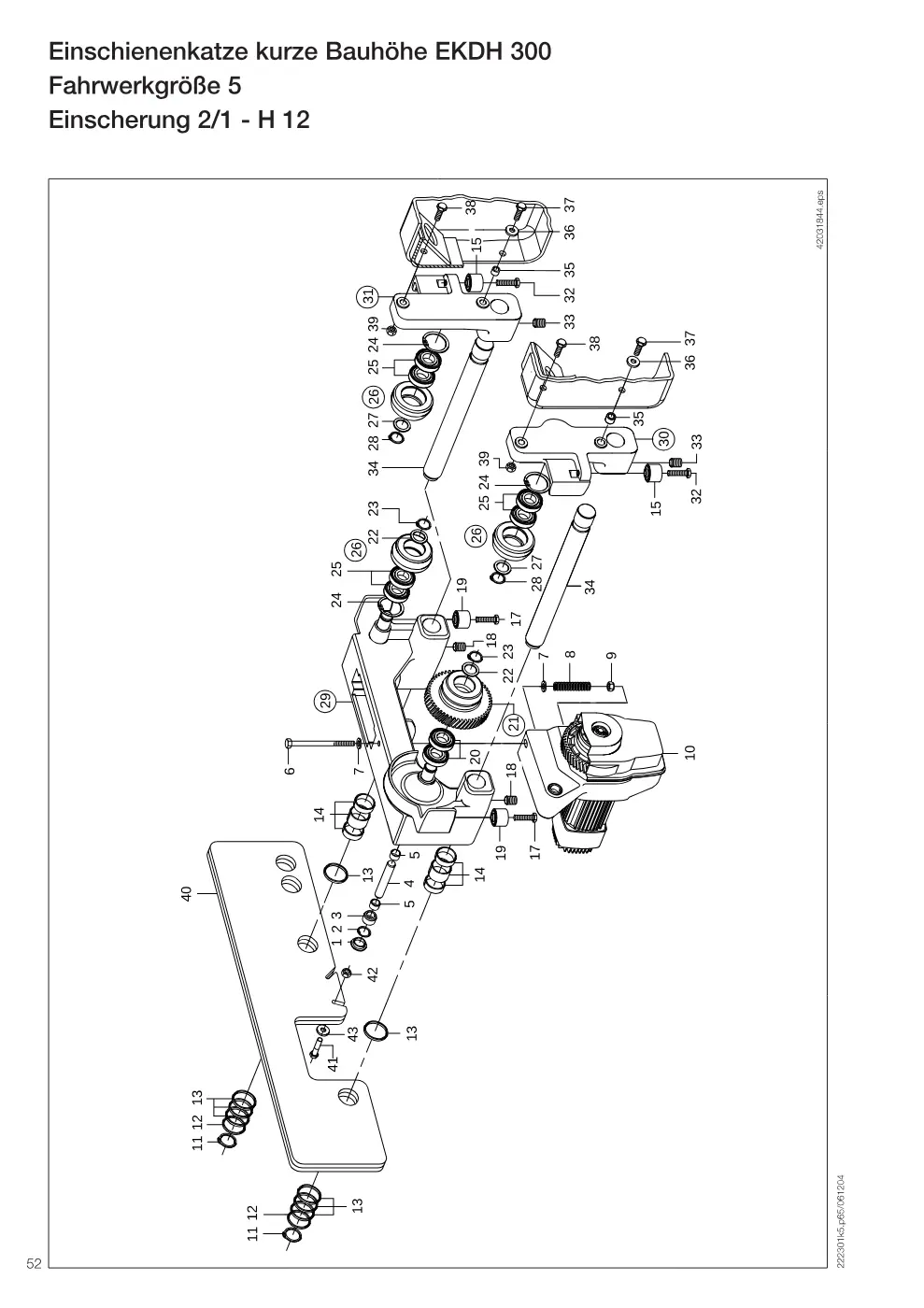

Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 5 (Seite 53)

Demag DH 300 – Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 5, Zeichnung Seite 53

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 X 31,5X19	83051944	1
4	Bolzen 20 H 8X 121,5 M10	83051844	1
5	Buchse 20X 23X15 B	87040342	2
6	Sechskantschraube M12 X190	15060499	1
7	Scheibe 13 X 30 X 6	34069699	2
8	Druckfeder 14,3 X24,3X 96	83151444	1
9	Sicherungsmutter V M12	33461244	1
11	Sicherungsring 45X2,5	34247499	2
12	Stützscheibe 45X 55X3	34139699	2
13	Scheibe 51,2X 57 X 4	83153244	6
14	Rohr 50 X55 X 16 nach Bedarf	83153344	2
14	Rohr 50 X55 X 31 nach Bedarf	83153444	2
14	Rohr 50 X55 X 50 nach Bedarf	83153544	2
14	Rohr 50 X55 X 94 nach Bedarf	83153644	2
15	Führungsrolle KDH160	83155944	1
17	Sechskantschraube M12 X 50 MA= 79 Nm	15048199	2
18	Gewindestift M20 X 25 MA= 200 Nm	15060699	2
19	Führungsrolle KDH160	83155944	2
20	Rillenkugellager 6208 2Z	36822899	2
21	Antriebsrad 1-DH 200 kpl. (Teil-Nr. 20)	83152544	1
22	Passscheibe 40X 50X1	34141399	2
23	Sicherungsring 40X2,5	34246999	2
24	Sicherungsring 80X2,5	34266599	1
25	Rillenkugellager 6208 2Z	36822899	2
26	Laufrad universal 125 KG-L kpl. (Teil-Nr. 24, 25)	83054744	1
27	Passscheibe 40X 50X1	34141399	1
28	Sicherungsring 40X2,5	34246999	1
29	Seitenschild DH 200-H10 H 12, kpl. (Teil-Nr. 17, 19, 21 - 23, 26)	83053844	1
30	Holm NA-E KDH 300- 400 kpl. (Teil-Nr. 15, 26 - 28, 32)	83060944	1
31	Holm NA-M KDH 300- 400 kpl. (Teil-Nr. 15, 26 - 28, 32)	83060844	1
32	Sechskantschraube M12 X 55	15048399	1
33	Gewindestift M20 X 25 MA= 200 Nm	32755699	2
34	Tragbolzen KDH200 Flb. 106 - 199 mm	83154144	2
34	Tragbolzen KDH200 Flb. 200 - 300 mm	83154244	2
34	Tragbolzen KDH200 GR5 Flb. 301 - 400 mm	83154344	2
35	Spannstift 16 X 18	34547399	2
36	Scheibe 13 X 24 X 3	31621699	2
37	Sechskantschraube M12 X 40 MA= 86 Nm	15047899	2
38	Sechskantschraube M16 X 70 MA= 215 Nm	30969999	2
39	Sicherungsmutter V M16	33461444	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, ohne Feinhub F10	83168044	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, mit Feinhub F10	83168044	3
41	Sicherungsschraube M10X45 VB.RIPP Flb. 106 - 199 mm, ohne Feinhub F10, MA= 60 Nm	30023344 → 30046544	2
41	Sechskantschraube M10 X 75 Flb. 106 - 199 mm, mit Feinhub F10, MA= 60 Nm	15054699	2
42	Sicherungsmutter M10 VB.RIPP	30028344	2
43	Scheibe A10,5x 20 x2 mit Feinhub F 10	34065599	2

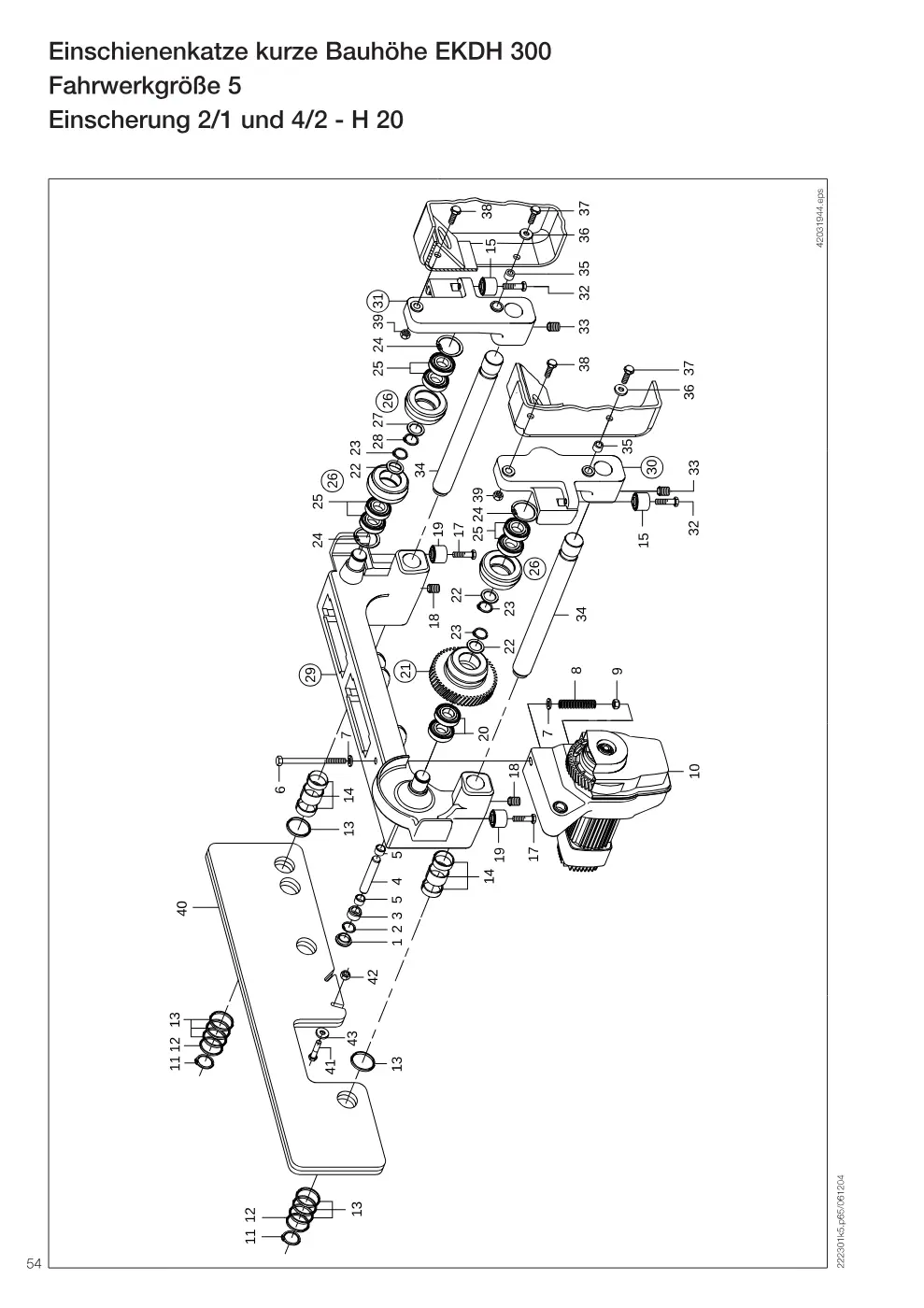

Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 5 (Seite 55)

Demag DH 300 – Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 5, Zeichnung Seite 55

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Stopfen 30,9X 8,6	34255544	1
2	Sicherungsring 32X1,2	34263299	1
3	Buchse 12 X 31,5X19	83051944	1
4	Bolzen 20 H 8X 121,5 M10	83051844	1
5	Buchse 20X 23X15 B	87040342	2
6	Sechskantschraube M12 X190	15060499	1
7	Scheibe 13 X 30 X 6	34069699	2
8	Druckfeder 14,3 X24,3X 96	83151444	1
9	Sicherungsmutter V M12	33461244	1
11	Sicherungsring 45X2,5	34247499	2
12	Stützscheibe 45X 55X3	34139699	2
13	Scheibe 51,2X 57 X 4	83153244	6
14	Rohr 50 X55 X 16 nach Bedarf	83153344	2
14	Rohr 50 X55 X 31 nach Bedarf	83153444	2
14	Rohr 50 X55 X 50 nach Bedarf	83153544	2
14	Rohr 50 X55 X 94 nach Bedarf	83153644	2
15	Führungsrolle KDH160	83155944	1
17	Sechskantschraube M12 X 50 MA= 79 Nm	15048199	2
18	Gewindestift M20 X 25 MA= 200 Nm	15060699	2
19	Führungsrolle KDH160	83155944	2
20	Rillenkugellager 6208 2Z	36822899	2
21	Antriebsrad 1-DH 200 kpl. (Teil-Nr. 20)	83152544	1
22	Passscheibe 40X 50X1	34141399	2
23	Sicherungsring 40X2,5	34246999	2
24	Sicherungsring 80X2,5	34266599	1
25	Rillenkugellager 6208 2Z	36822899	2
26	Laufrad universal 125 KG-L kpl. (Teil-Nr. 24, 25)	83054744	1
27	Passscheibe 40X 50X1	34141399	1
28	Sicherungsring 40X2,5	34246999	1
29	Seitenschild 3- 400H20 kpl. (Teil-Nr. 17, 19, 21 - 23, 26)	83163044	1
30	Holm NA-E KDH 300- 400 kpl. (Teil-Nr. 15, 26 - 28, 32)	83060944	1
31	Holm NA-M KDH 300- 400 kpl. (Teil-Nr. 15, 26 - 28, 32)	83060844	1
32	Sechskantschraube M12 X 55	15048399	1
33	Gewindestift M20 X 25 MA= 200 Nm	32755699	2
34	Tragbolzen KDH200 Flb. 106 - 199 mm	83154144	2
34	Tragbolzen KDH200 Flb. 200 - 300 mm	83154244	2
34	Tragbolzen KDH200 GR5 Flb. 301 - 400 mm	83154344	2
35	Spannstift 16 X 18	34547399	2
36	Scheibe 13 X 24 X 3	31621699	2
37	Sechskantschraube M12 X 40 MA= 86 Nm	15047899	2
38	Sechskantschraube M16 X 70 MA= 215 Nm	30969999	2
39	Sicherungsmutter V M16	33461444	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, ohne Feinhub F10	83168044	2
40	Gegengewicht EKDH3,2/ 5 Flb. 106 - 199 mm, mit Feinhub F10	83168044	3
41	Sicherungsschraube M10X45 VB.RIPP Flb. 106 - 199 mm, ohne Feinhub F10, MA= 60 Nm	30023344 → 30046544	2
41	Sechskantschraube M10 X 75 Flb. 106 - 199 mm, mit Feinhub F10, MA= 60 Nm	15054699	2
42	Sicherungsmutter M10 VB.RIPP	30028344	2
43	Scheibe A10,5x 20 x2 mit Feinhub F10	34065599	2

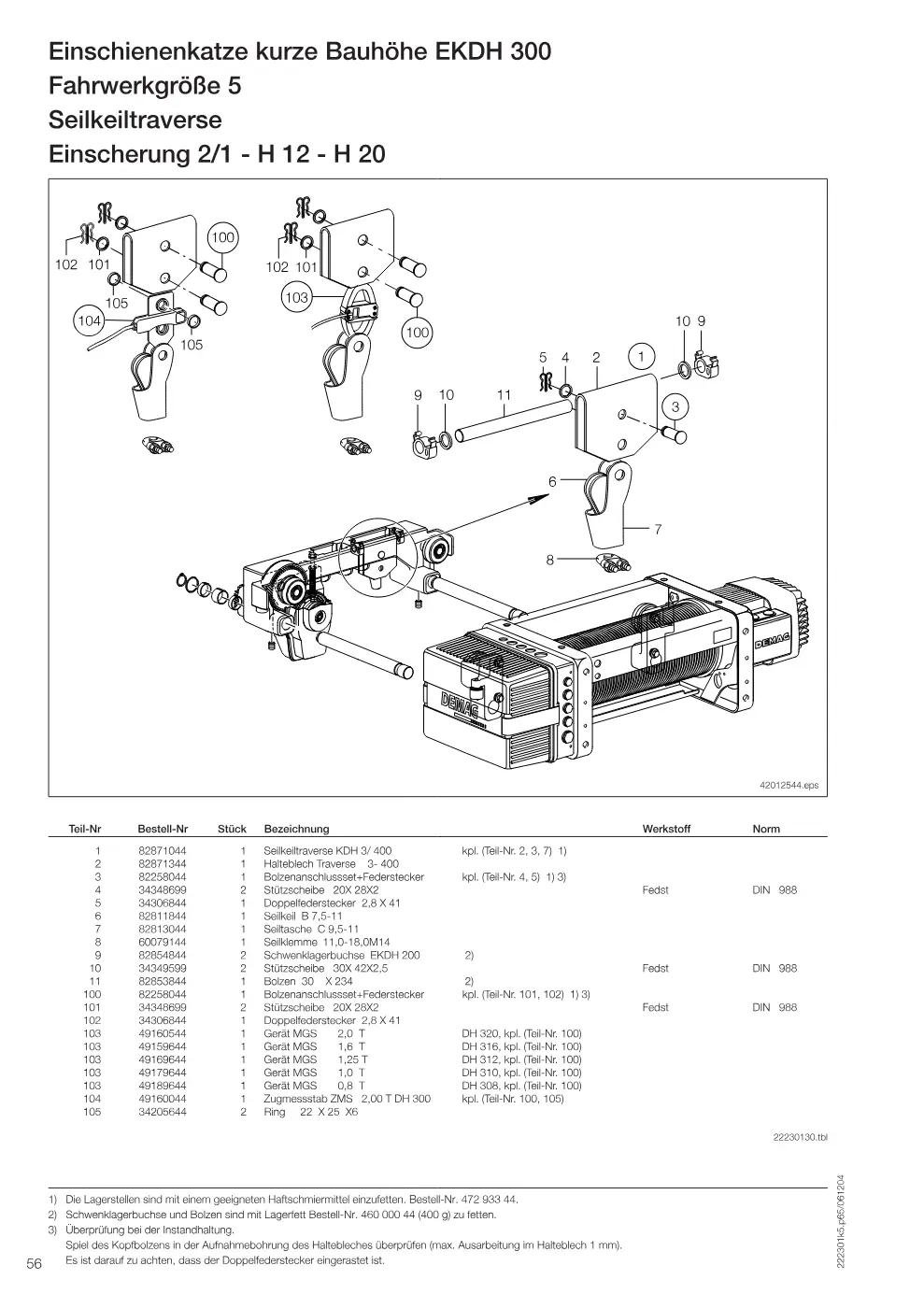

Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 5 (Seite 57)

Demag DH 300 – Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 5, Zeichnung Seite 57

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse KDH 3/ 400 kpl. (Teil-Nr. 2, 3	82871044 → 82871033	1
2	Halteblech Traverse 3- 400	82871344	1
3	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 4	82258044 → 82258033	1
4	Stützscheibe 20X 28X2	34348699	2
5	Doppelfederstecker 2,8 X 41	34306844	1
6	Seilkeil B 7,5-11	82811844	1
7	Seiltasche C 9,5-11	82813044	1
8	Seilklemme 11,0-18,0M14	60079144	1
9	Schwenklagerbuchse EKDH 200	82854844	2
10	Stützscheibe 30X 42X2,5	34349599	2
11	Bolzen 30 X 234	82853844	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82258044 → 82258033	1
101	Stützscheibe 20X 28X2	34348699	2
102	Doppelfederstecker 2,8 X 41	34306844	1
103	Gerät MGS 2,0 T DH 320, kpl. (Teil-Nr. 100)	49160544	1
103	Gerät MGS 1,6 T DH 316, kpl. (Teil-Nr. 100)	49159644	1
103	Gerät MGS 1,25 T DH 312, kpl. (Teil-Nr. 100)	49169644	1
103	Gerät MGS 1,0 T DH 310, kpl. (Teil-Nr. 100)	49179644	1
103	Gerät MGS 0,8 T DH 308, kpl. (Teil-Nr. 100)	49189644	1
104	Zugmessstab ZMS 2,00 T DH 300 kpl. (Teil-Nr. 100, 105)	49160044	1
105	Ring 22 X 25 X6	34205644	2

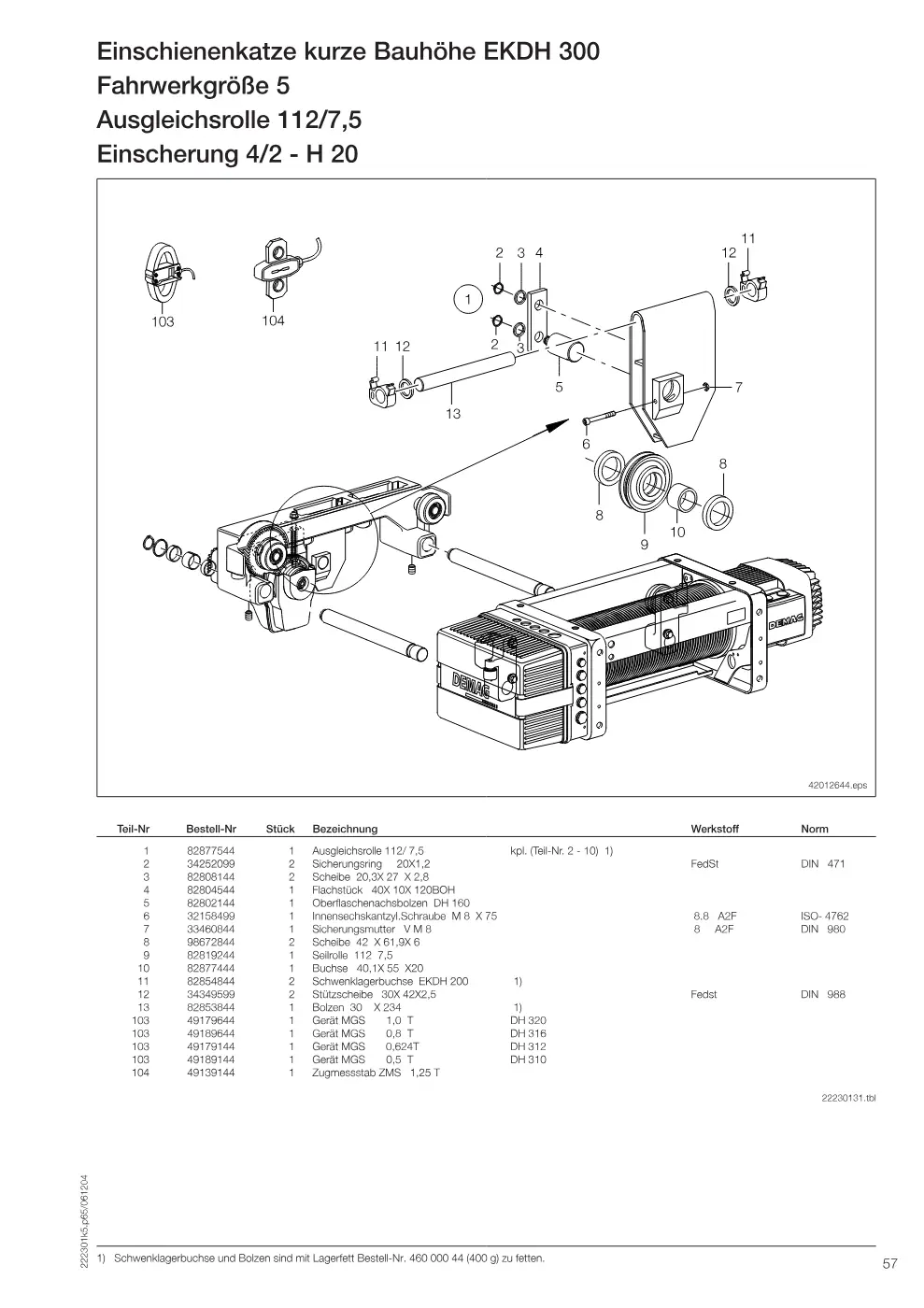

Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 5 (Seite 58)

Demag DH 300 – Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 5, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 112/ 7,5 kpl. (Teil-Nr. 2 - 10)	82877544	1
1	Antrieb EKDH 5 ZBF80A4 Fahrgeschw. 25 m/min, 6,3/25 m/min kpl. (Teil-Nr. 2, 14 - 18, 22 - 33, 37, 40 - 44, 54, 55, 60)	80366346	1
1	Antrieb EKDH 5 ZBF80A28 Fahrgeschw. 6,3/19 m/min kpl. (Teil-Nr. 2, 14 - 18, 22 - 33, 37, 40 - 44, 54, 55, 60)	80366446	1
1	Antrieb EKDH 5 ZBF80A412 Fahrgeschw. 4,1/12,5m/min kpl. (Teil-Nr. 2, 14 - 18, 22 - 33, 37, 40 - 44, 54, 55, 60)	80367146	1
1	Antrieb EKDH 5 ZBF80A412 kpl. (Teil-Nr. 2, 14 - 18, 22 - 33, 37, 40 - 44, 54, 55, 60)	80367046	1
2	Sicherungsring 20X1,2	34252099	2
2	Antriebsschwinge Gr. 5 kpl. (Teil-Nr. 3 - 5, 8 - 11), FH = 24,7 m/min	83196044	1
3	Scheibe 20,3X 27 X 2,8	82808144	2
3	Sicherungsschraube M 8X16 VB.RIPP	30021544	1
4	Flachstück 40X 10X 120BOH	82804544	1
4	Haube 160 DH 160	83051744	1
5	Oberflaschenachsbolzen DH 160	82802144	1
5	Antriebsrad 2-DH 200 kpl. (Teil-Nr. 6	83153044	1
6	Innensechskantzyl.Schraube M 8 X 75	32158499	1
6	Rillenkugellager 6206 2Z	36822699	2
7	Sicherungsmutter V M 8	33460844	1
7	Sicherungsring 62X2	34265699	1
8	Scheibe 42 X 61,9X 6	98672844	2
8	Sicherungsring 18X1,2	34251899	1
9	Seilrolle 112 7,5	82819244	1
9	Axiallagerscheibe 18X 32X1	82010944	2
10	Buchse 40,1X 55 X20	82877444	1
10	Doppelrad Z109M1 Z18M2 FH = 24,7 m/min	83195344	1
11	Schwenklagerbuchse EKDH 200	82854844	2
11	Buchse 20X 23X15 B	87040342	2
12	Stützscheibe 30X 42X2,5	34349599	2
13	Bolzen 30 X 234	82853844	1
103	Gerät MGS 1,0 T DH 320	49179644	1
103	Gerät MGS 0,8 T DH 316	49189644	1
103	Gerät MGS 0,624T DH 312	49179144	1
103	Gerät MGS 0,5 T DH 310	49189144	1
104	Zugmessstab ZMS 1,25 T	49139144	1
14	Sicherungsschraube M 8X20 VB.RIPP	30021744	4
15	Steckritzel Z 13 M1 B 16 FH = 24,7 m/min	83195544	1
16	Wellendichtring A 25X 42X 7	36646499	1
17	Sicherungsring 25X2	34250399	1
18	Lagerschild Fahrwerk Z 80	21868484	1
19	O-Ring 55 X 2.5 N	36722499	4
20	Rillenkugellager 6205 2Z	15073599	1
21	Sicherungsring 52X2	34265199	1
22	Läufer ZBF 80A IKO	21834284	1
23	Ständer ZBF 80A 4 230/400 V, 50 Hz	21603584	1
23	Ständer ZBF 80A 8/2 400 V, 50 Hz	21603884	1
23	Ständer ZBF 80A 12/4 400 V, 50 Hz	21605684	1
24	Verschlussschraube M25X1,5	79499144	4
25	Scheibe A 5,3x 10 x1	34050599	1
26	Sicherungsscheibe S 5	00465498	1
27	Innensechskantzyl.Schraube M 5 X 12	31921499	1
28	Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 29 - 31), Z 80	05492284	1
29	Ständeranschlusszubehör Z 63 Z 80	20892084	1
30	Sicherungsscheibe S 5	00465498	1
31	Innensechskantzyl.Schraube M 5 X 12	31921499	1
32	Dichtung Z 63-80	21880284	1
33	Deckel Klemmenkasten Z 63- 80 kpl. (Teil-Nr. 32)	21880084	1
34	Bremsenansteuerung GF 0,8A 8/2, 4/12	26094384	2
35	Innensechskantzyl.Schraube M 4 X 30	31940999	2
36	Bremsenansteuerung GE 1,5A ZBF 80 A 4	26089284 → 26089084	1
37	Stromrelais SE0,25-4,0A AC	26086484	1
38	Innensechskantzyl.Schraube M 4 X 30	31940999	2
39	Innensechskantzyl.Schraube M 6 X 20	32142099	4
40	Sicherungsscheibe S 6	00465598	4
41	Rillenkugellager 6204 2Z	15073499	1
42	Lagerdichtring 6204ZIV	34273544	1
43	Wellring 40X 46,5X0,5	34273244	1
44	Lagerschild BS ZB 80 B020	21866384	1
45	Sicherungsscheibe S 5	00465498	4
46	Innensechskantzyl.Schraube M 5 X 20	31921699	4
47	Abdeckband B020 IP 55	26023084	1
48	Halter Abdeckband B020 IP 55	26023384	1
49	Bundbolzen B020 A2-70 MK	26020984	3
50	Passfeder A 5X 5X 18	35424299	1
51	Mitnehmer B020-ZB080	26021584	1
52	Sicherungsring 17X1	34251799	1
53	Überholungsset B020/ZBF 80 kpl. (Teil-Nr. 49, 51, 52, 54, 57, 60)	26097384 → 26097133	1
54	Ankerscheibe B020	26022984	1
55	Anschlagscheibe B020	26020584	1
56	Magnetkörper B020 180V	26025084	1
57	Feder Distanzierung B020	26021284	3
58	Bremsfeder Rot B020 3,3 Nm	26021184	3
59	Sechskantmutter M 6	15056499	3
60	Wellendichtring AS 16X 30X 7	15088599	1
60	Wellendichtring AS 16X 30X 7 IP 55	15143199	1
61	Lüfterrad leicht Z 80	21871584	1
62	Sicherungsring 14X1	34251499	1
63	Lüfterhaube lang ZB 80	21871084	1
64	Sicherungsscheibe S 5	00465498	4
65	Innensechskantzyl.Schraube M 5 X 30	31921899	4
66	Stützscheibe 16X 30X0,5 IP 55	15163999	1
67	Scheibe A 6,4x 12 x1,6 IP 55	15152199	3
68	Verschleissset B020 kpl. (Teil-Nr. 55, 58, 59)	26097584	1

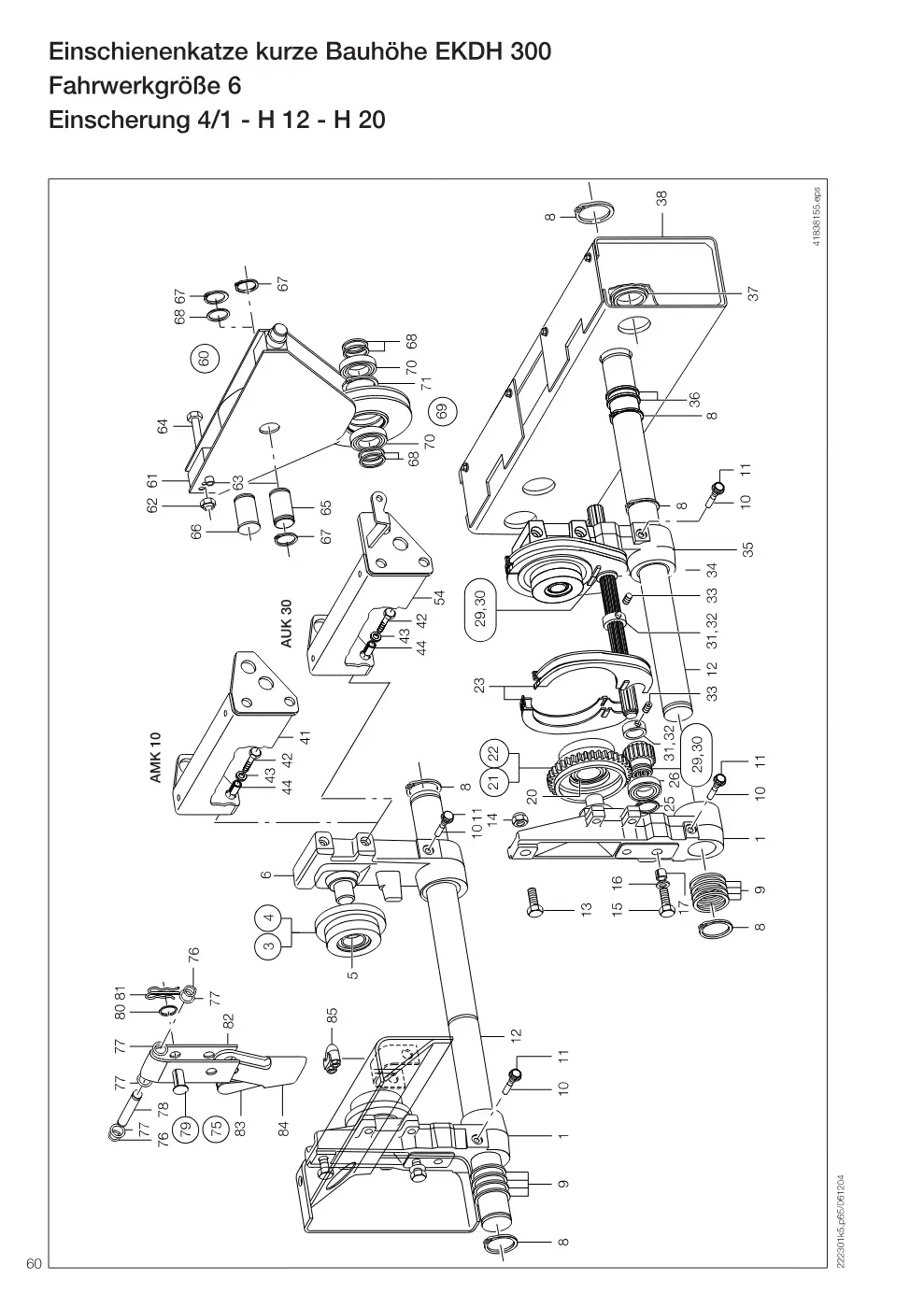

Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 6 (Seite 61)

Demag DH 300 – Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 6, Zeichnung Seite 61

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH 6	83172944	2
3	Laufrad zylindrisch 125 1SPK OZ kpl. (Teil-Nr.	83024044	2
4	Laufrad kegelig 125 1SPK OZ kpl. (Teil-Nr.	83024544	2
5	Rillenkugellager 6208 Z	36820899	2
6	Holm mit Bolzen NA KDH 6	83170944	1
8	Sicherungsring 65X2,5	34255799	8
9	Scheibe 65,5X 80 X 4 Flb. 100 - 165 mm	59684344	76
9	Scheibe 65,5X 80 X 4 Flb. 166 - 245 mm	59684344	76
9	Scheibe 65,5X 80 X 4 Flb. 246 - 305 mm	59684344	32
9	Scheibe 65,5X 80 X 4 Flb. 306 - 420 mm	59684344	60
10	Druckkeil 14	83024944	4
11	Sicherungsschraube M16X25 VB.RIPP	34232144	4
12	Bolzen 65 H11X1054 Nut Flb. 100 - 165 mm	83077244 → 83077233	2
12	Bolzen 65 H11X1054 Nut Flb. 166 - 245 mm	83077244 → 83077233	2
12	Bolzen 65 H11X1114 Nut Flb. 246 - 305 mm	83077344 → 83077333	2
12	Bolzen 65 H11X1245 Nut Flb. 306 - 420 mm	83077444 → 83077433	2
13	Sechskantschraube M16 X 50	30749199	2
14	Sicherungsmutter V M16	33461444	2
15	Sechskantschraube M12 X 45	15048099	2
16	Scheibe 13 X 24 X 3	31621699	2
17	Spannstift 16 X 18	34547399	2
20	Rillenkugellager 6208 Z	36820899	2
21	Laufrad zylindrisch 125 1SPK MZ kpl. (Teil-Nr. 20)	83023044	2
22	Laufrad kegelig 125 1SPK MZ kpl. (Teil-Nr. 20)	83023544	2
23	Haube UP/KP 4T	82895044	4
25	Sicherungsring 35X1,5	34253599	1
26	Rillenkugellager 6007 2RS	36816799	1
29	Ritzel mit Lagerbuchse 62/N25 kpl. (Teil-Nr. 25, 26), AMK 10	83113044	2
30	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 25, 26), AUK 30	83123044	2
31	Stellring A 25/ 45X18 AMK 10	83016944	2
32	Stellring B 30/ 50X18 AUK 30	83122944	2
33	Gewindestift M10 X 12	32538599	2
34	Antriebswelle W25X 465 Flb. 100 - 165 mm, AMK 10	83016144	1
34	Antriebswelle W25X 545 Flb. 166 - 245 mm, AMK 10	83016244	1
34	Antriebswelle W25X 635 Flb. 246 - 335 mm, AMK 10	83016344	1
34	Antriebswelle W25X 750 Flb. 336 - 420 mm, AMK 10	83016444	1
34	Antriebswelle W30X 480 Flb. 100 - 165 mm, AUK 30	83116144	1
34	Antriebswelle W30X 560 Flb. 166 - 245 mm, AUK 30	83116244 → 75211333	1
34	Antriebswelle W30X 650 Flb. 246 - 335 mm, AUK 30	83116344	1
34	Antriebswelle W30X 765 Flb. 336 - 420 mm, AUK 30	83116444	1
35	Holm mit Bolzen A KDH 6	83171344	1
36	Scheibe 65,5X 80 X 4 nach Bedarf	59684344	4
37	Deckel GGK 66	83066444	4
38	Gegengewichtskasten KDH 300H20	83166044	1
41	Verbindungsblech KDH 3- 400-H12 AMK 10	83175644	1
41	Verbindungsblech KDH 3- 400-H20 AMK 10	83175744	1
42	Sechskantschraube M16 X 55	31609599 → 47936233	4
43	Scheibe 17 X 30 X 4	31621199	4
44	Spannstift 21 X 28	34577599	4
54	Verbindungsblech KDH 3- 400-H12 AUK 30	83175844	1
54	Verbindungsblech KDH 3- 400-H20 AUK 30	83175944	1

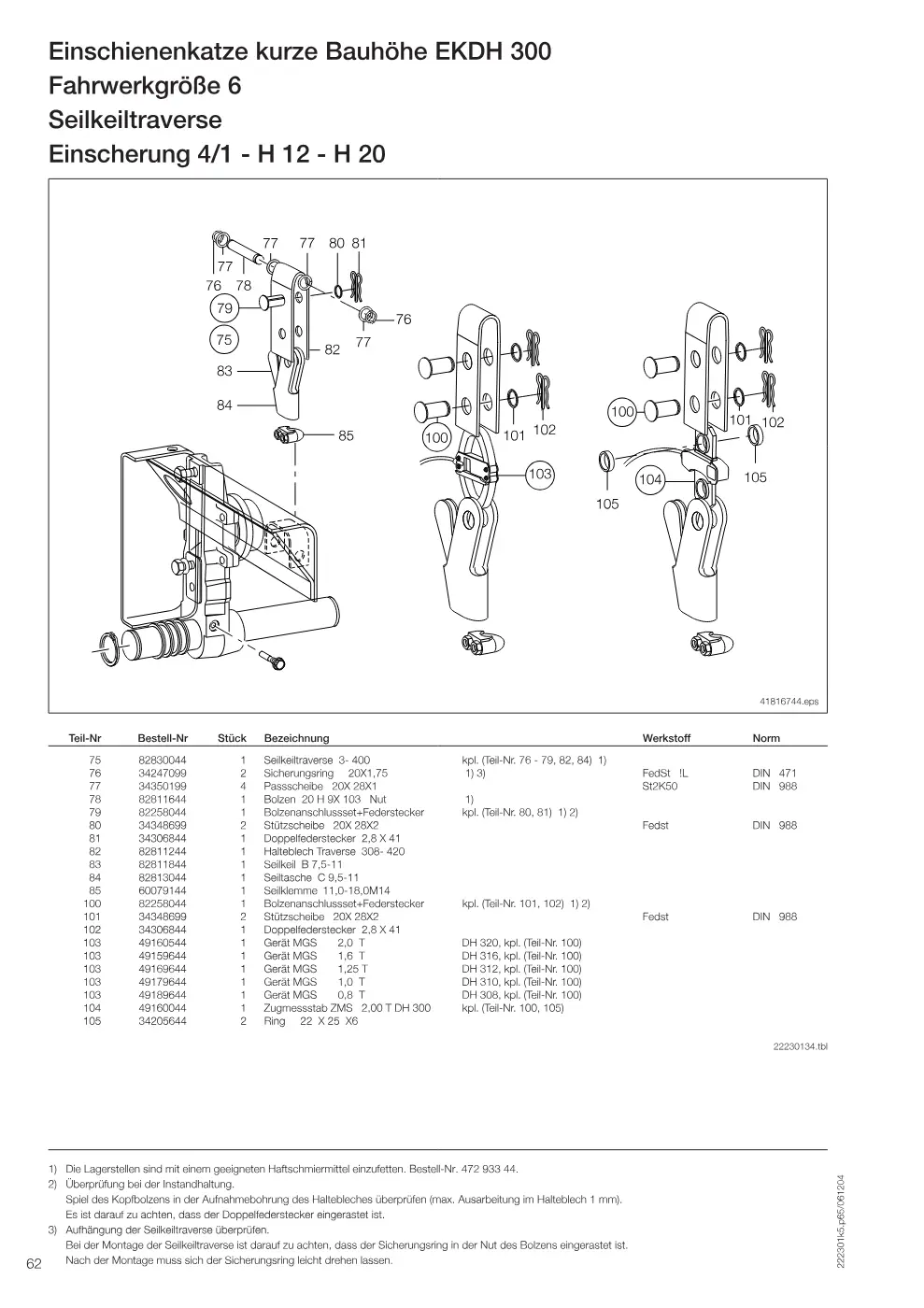

Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 6 (Seite 63)

Demag DH 300 – Einschienenkatze kurze Bauhöhe EKDH 300 Fahrwerkgröße 6, Zeichnung Seite 63

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
75	Seilkeiltraverse 3- 400 kpl. (Teil-Nr. 76 - 79, 82, 84)	82830044 → 82830033	1
76	Sicherungsring 20X1,75	34247099	2
77	Passscheibe 20X 28X1	34350199	4
78	Bolzen 20 H 9X 103 Nut	82811644	1
79	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 80, 81)	82258044 → 82258033	1
80	Stützscheibe 20X 28X2	34348699	2
81	Doppelfederstecker 2,8 X 41	34306844	1
82	Halteblech Traverse 308- 420	82811244	1
83	Seilkeil B 7,5-11	82811844	1
84	Seiltasche C 9,5-11	82813044	1
85	Seilklemme 11,0-18,0M14	60079144	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82258044 → 82258033	1
101	Stützscheibe 20X 28X2	34348699	2
102	Doppelfederstecker 2,8 X 41	34306844	1
103	Gerät MGS 2,0 T DH 320, kpl. (Teil-Nr. 100)	49160544	1
103	Gerät MGS 1,6 T DH 316, kpl. (Teil-Nr. 100)	49159644	1
103	Gerät MGS 1,25 T DH 312, kpl. (Teil-Nr. 100)	49169644	1
103	Gerät MGS 1,0 T DH 310, kpl. (Teil-Nr. 100)	49179644	1
103	Gerät MGS 0,8 T DH 308, kpl. (Teil-Nr. 100)	49189644	1
104	Zugmessstab ZMS 2,00 T DH 300 kpl. (Teil-Nr. 100, 105)	49160044	1
105	Ring 22 X 25 X6	34205644	2
60	Oberflasche 225 11 3- 400H12 kpl. (Teil-Nr. 60 - 65, 67 - 69)	82873044	1
60	Oberflasche 225 11 3- 400H20 kpl. (Teil-Nr. 60 - 65, 67 - 69)	82875044	1
60	Oberflasche 280 11 3- 400H12 kpl. (Teil-Nr. 60 - 64, 66 - 69)	82874044	1
60	Oberflasche 280 11 3- 400H20 kpl. (Teil-Nr. 60 - 64, 66 - 69)	82876044	1
61	Achszapfen Oberflasche 225	82873344	1
61	Achszapfen Oberflasche 280	82874344	1
62	Sicherungsmutter V M10	33461044	1
63	Spannstift 14 X 60	15090999	2
63	Spannstift 16 X 65	15091099	2
64	Sechskantschraube M10 X 75 MA= 60 Nm	15054699	1
64	Sechskantschraube M10 X 80 MA= 60 Nm	15046199	1
65	Bolzen 45 H 9X 72 Nut	82815444 → 82815433	1
67	Sicherungsring 45X1,75	34254599	2
67	Sicherungsring 55X2	34255299	1
68	Passscheibe 45X 55X1	34144699	2
68	Passscheibe 55X 68X1	34138199	5
69	Seilrolle 225 11 kpl. (Teil-Nr. 70, 71)	82911244 → 82911233	1
69	Seilrolle 280 11,3 Hart kpl. (Teil-Nr. 70, 71)	82968544 → 82968533	1
70	Rillenkugellager 6209 2Z	15066699	2
70	Rillenkugellager 6211 2Z	15066799	2
71	Sicherungsring 85X3	34266699	1
71	Sicherungsring 100X3	34267099	1
66	Kopfbolzen 55G 6X75,5Nut	82883344	1
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	30022744	2
3	Innensechskantzyl.Schraube M 8 X 18 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min AMK 10	31923999	4
5	Antrieb AMK10DD M0 25 25,7 DH 316, 312, 310, 308, ZBF 63 A 8/2 B003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 20 m/min, 5/20 m/min DH 320, ZBF 71 A 8/2 B003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 DH 308, ZBF 63 A 8/2 B003	84504146	1
5	Antrieb AMK10DD M0 25 15,7 DH 312, 310, ZBF 71 A 8/2 B003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min DH 320, 316, ZBF 80 A 8/2 B020	84505146	1
5	Antrieb AMK10DD M0 25 10,5 DH 308, ZBF 71 A 8/2 B003	84504746	1
5	Antrieb AMK10DD M0 25 10,5 DH 310, ZBF 80 A 8/2 B020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 320, 316, 312, ZBF 90 B 8/2 B020	84515246	1
5	Antrieb AMK10DD M0 25 8,3 DH 308, ZBF 80 A 8/2 B020	84505346	1
5	Antrieb AUK30DDB14 30 7,8 DH 316, 312, 310, ZBF 90 B 8/2 B020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 DH 320, ZBF 100 A 8/2 B050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30	15054799	1
41	Verbindungsblech KDH 3- 400-H12 AMK 10	83175644	1
41	Verbindungsblech KDH 3- 400-H20 AMK 10	83175744	1
54	Verbindungsblech KDH 3- 400-H12 AUK 30	83175844	1
54	Verbindungsblech KDH 3- 400-H20 AUK 30	83175944	1

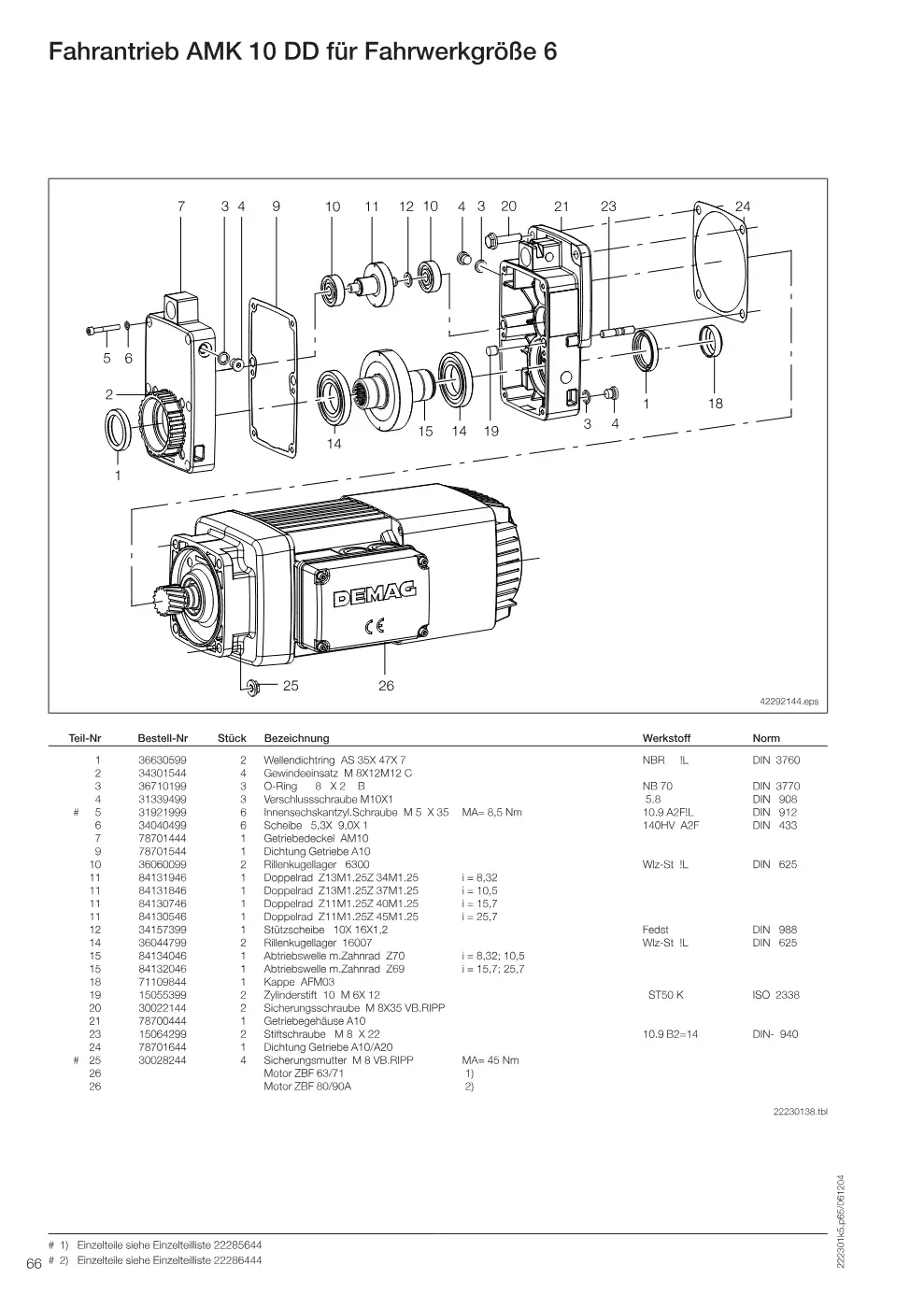

Fahrantrieb AMK 10 DD für Fahrwerkgröße 6 (Seite 67)

Demag DH 300 – Fahrantrieb AMK 10 DD für Fahrwerkgröße 6, Zeichnung Seite 67

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Wellendichtring AS 35X 47X 7	36630599	2
2	Gewindeeinsatz M 8X12M12 C	34301544	4
3	O-Ring 8 X 2 B	36710199	3
4	Verschlussschraube M10X1	31339499	3
5	Innensechskantzyl.Schraube M 5 X 35 MA= 8,5 Nm	31921999	6
6	Scheibe 5,3X 9,0X 1	34040499	6
7	Getriebedeckel AM10	78701444	1
9	Dichtung Getriebe A10	78701544	1
10	Rillenkugellager 6300	36060099	2
11	Doppelrad Z13M1.25Z 34M1.25 i = 8,32	84131946	1
11	Doppelrad Z13M1.25Z 37M1.25 i = 10,5	84131846	1
11	Doppelrad Z11M1.25Z 40M1.25 i = 15,7	84130746	1
11	Doppelrad Z11M1.25Z 45M1.25 i = 25,7	84130546	1
12	Stützscheibe 10X 16X1,2	34157399	1
14	Rillenkugellager 16007	36044799	2
15	Abtriebswelle m.Zahnrad Z70 i = 8,32; 10,5	84134046	1
15	Abtriebswelle m.Zahnrad Z69 i = 15,7; 25,7	84132046	1
18	Kappe AFM03	71109844	1
19	Zylinderstift 10 M 6X 12	15055399	2
20	Sicherungsschraube M 8X35 VB.RIPP	30022144 → 10010898	2
21	Getriebegehäuse A10	78700444	1
23	Stiftschraube M 8 X 22	15064299	2
24	Dichtung Getriebe A10/A20	78701644	1
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

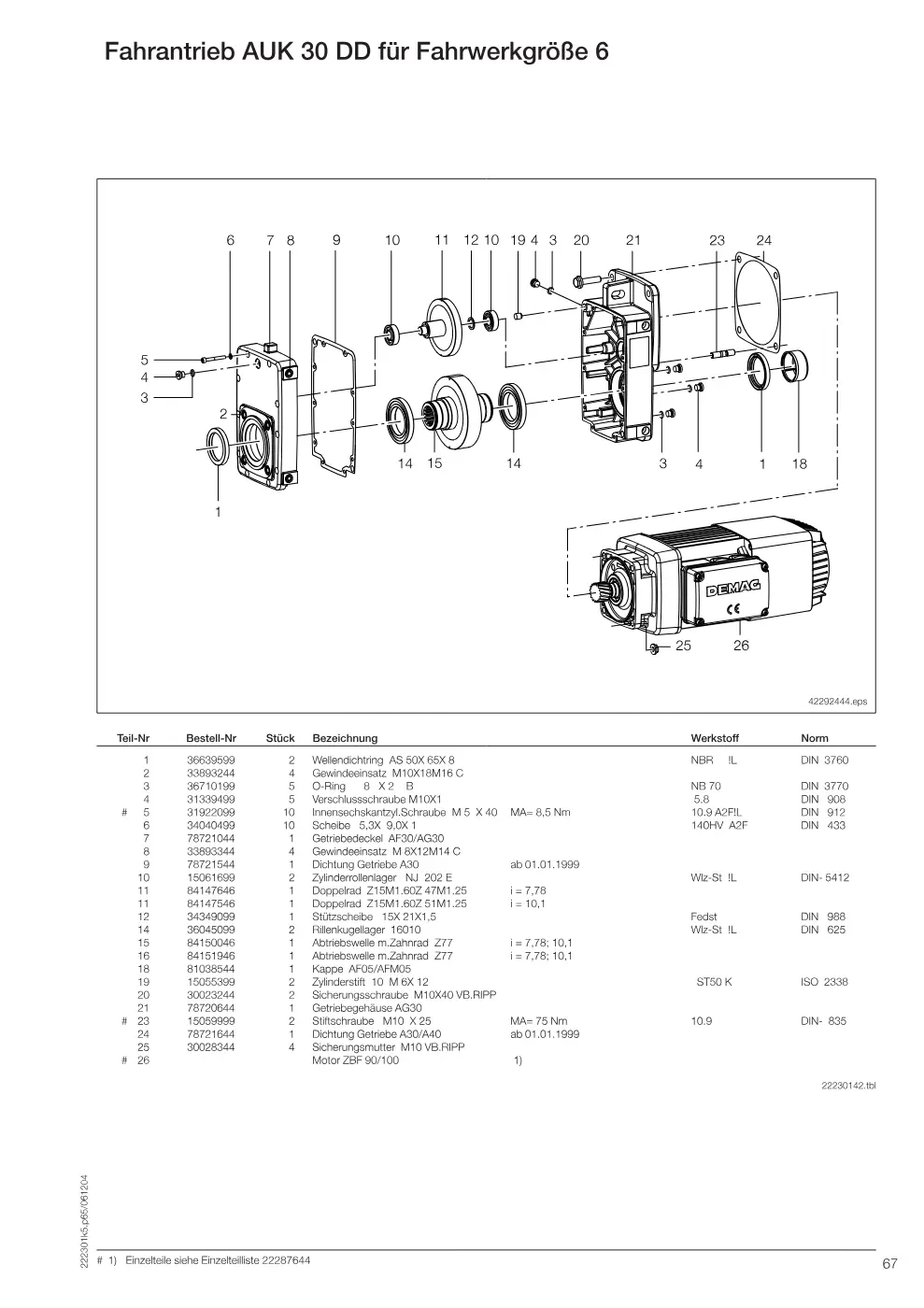

Fahrantrieb AUK 30 DD für Fahrwerkgröße 6 (Seite 68)

Demag DH 300 – Fahrantrieb AUK 30 DD für Fahrwerkgröße 6, Zeichnung Seite 68

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Wellendichtring AS 50X 65X 8	36639599	2
2	Gewindeeinsatz M10X18M16 C	33893244	4
3	O-Ring 8 X 2 B	36710199	5
4	Verschlussschraube M10X1	31339499	5
5	Innensechskantzyl.Schraube M 5 X 40 MA= 8,5 Nm	31922099	10
6	Scheibe 5,3X 9,0X 1	34040499	10
7	Getriebedeckel AF30/AG30	78721044	1
8	Gewindeeinsatz M 8X12M14 C	33893344	4
9	Dichtung Getriebe A30 ab 01.01.1999	78721544	1
10	Zylinderrollenlager NJ 202 E	15061699	2
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
12	Stützscheibe 15X 21X1,5	34349099	1
14	Rillenkugellager 16010	36045099	2
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1	84150046	1
16	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1	84151946	1
18	Kappe AF05/AFM05	81038544	1
19	Zylinderstift 10 M 6X 12	15055399	2
20	Sicherungsschraube M10X40 VB.RIPP	30023244 → 10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25 MA= 75 Nm	15059999	2
24	Dichtung Getriebe A30/A40 ab 01.01.1999	78721644	1
25	Sicherungsmutter M10 VB.RIPP	30028344	4

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
