Demag DH 1000 – Ersatzteilliste 22231144

Einzelteile, Ausgabe 06/2005, Demag-Nr. 22231144 – 35 Zeichnungen, 1105 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

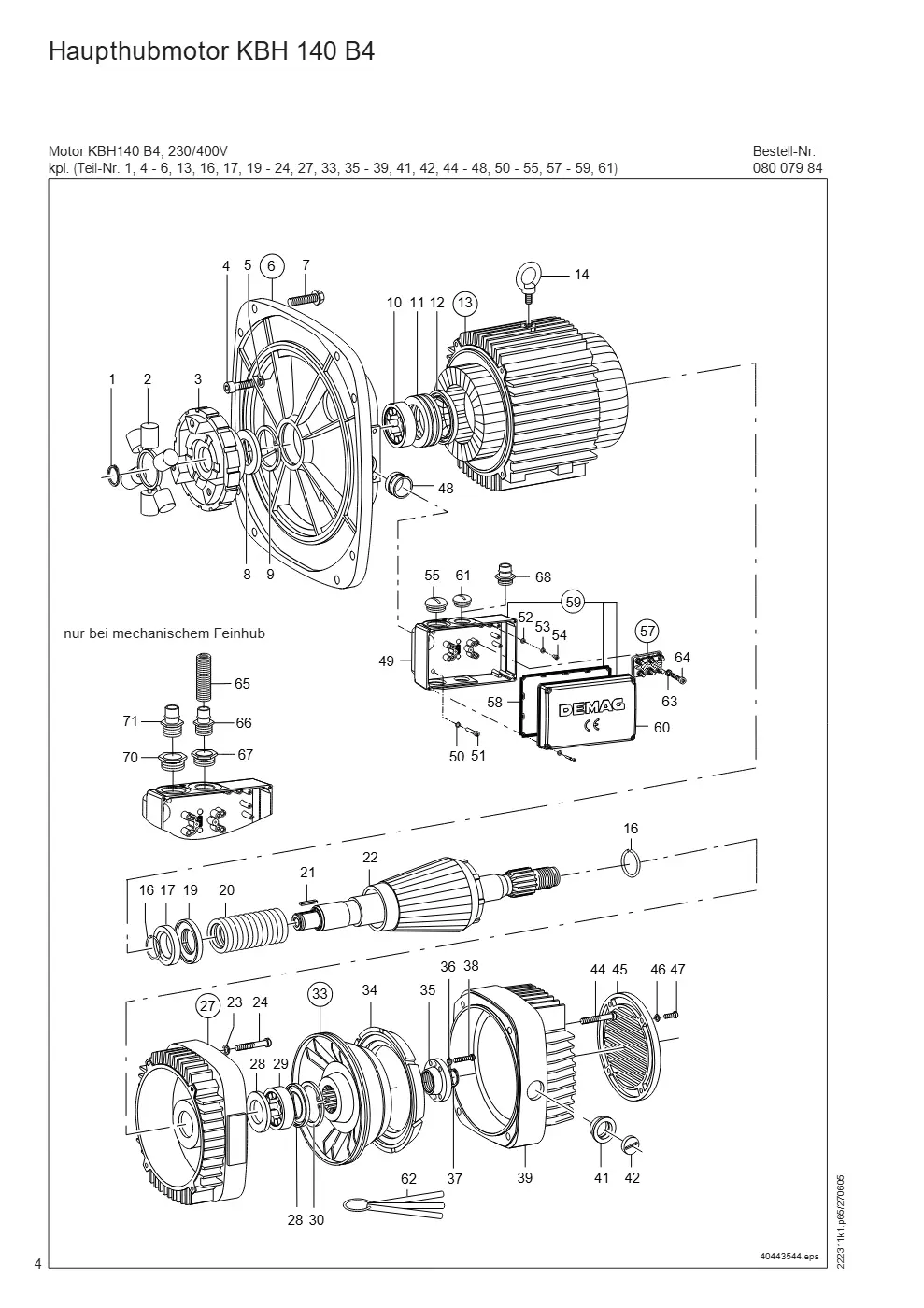

Haupthubmotor KBH 140 B4 (Seite 4)

Demag DH 1000 – Haupthubmotor KBH 140 B4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 32X1,5	34253299	1
2	Rollenstern Kupplung H3	71842144	1
3	Kupplungshälfte H 3ND-32K	71845544	1
4	Innensechskantzyl.Schraube M10 X 35	31925899	4
5	Sicherungsscheibe S 10	00505998	4
6	Lagerschild KBH140 DH1000 kpl. (Teil-Nr. 8 - 12)	08465984	1
7	Sicherungsschraube M12X75 VB.RIPP	30024344	4
8	Wellendichtring 46,2X 80X 7	00463498	1
9	Sicherungsring 80X2,5	34266599	1
10	Zylinderrollenlager RNU 307 ECP	36545799	1
11	Axialrillenkugellager 51113	36401399	1
12	Wellendichtring 76 X90,5X6	08480184	1
13	Ständer K KBA140B 4 AB kpl. (Teil-Nr. 14), 230/400V	08103284	1
14	Ringschraube M12	31350299	1
16	Sprengring 46,2X1,6	37414644	2
17	Druckringsatz KB140	08480884	1
19	Tellerfederpaket KB 140	08482284	1
20	Feder GBBL 8 X62 X114 1588 N	08477684	1
21	Passfeder B10X 8X 32	35447199	1
22	Läufer KBA140B 4 KUP	08430984	1
23	Sicherungsscheibe S 10	00505998	4
24	Innensechskantzyl.Schraube M10 X 70	31926299	4
27	Lagerschild BS KB 140 kpl. (Teil-Nr. 28 - 30)	08460684	1
28	Wellendichtring 46,2X 80X 7	00463498	2
29	Zylinderrollenlager RNU 307 ECP	36545799	1
30	Sicherungsring 80X2,5	34266599	1
33	Kegelbremsscheibe leicht KB140 kpl. (Teil-Nr. 34)	08479184	1
34	Bremsring kegelig A-KB140	08478684	1
35	Spannmutter KB 140	08471484	1
36	Sicherungsscheibe S 8	00465698	4
37	Sicherungsring 35X1,5	34253599	1
38	Innensechskantzyl.Schraube M 8 X 30	31924399	4
39	Bremshaube KB 140	08470184	1
39	Bremshaube KB 140	08470384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechskantzyl.Schraube M10 X 70	31926299	4
45	Jalousie KB 140 BLECH	08491184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechskantzyl.Schraube M 8 X 16	31881799	4
48	Leitungsdurchführung	08480284	1
49	Klemmenkastenunterteil KBZ140-160	20440884	1
50	Sicherungsscheibe S 8	00465698	4
51	Innensechskantzyl.Schraube M 8 X 40	32154699	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB140-160 kpl. (Teil-Nr. 63, 64)	08492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB140-160 kpl. (Teil-Nr. 49, 58, 60)	08498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	2
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 6	00465598	1
64	Innensechskantzyl.Schraube M 6 X 20	32142099	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M40X1,5 NW37	82157444	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

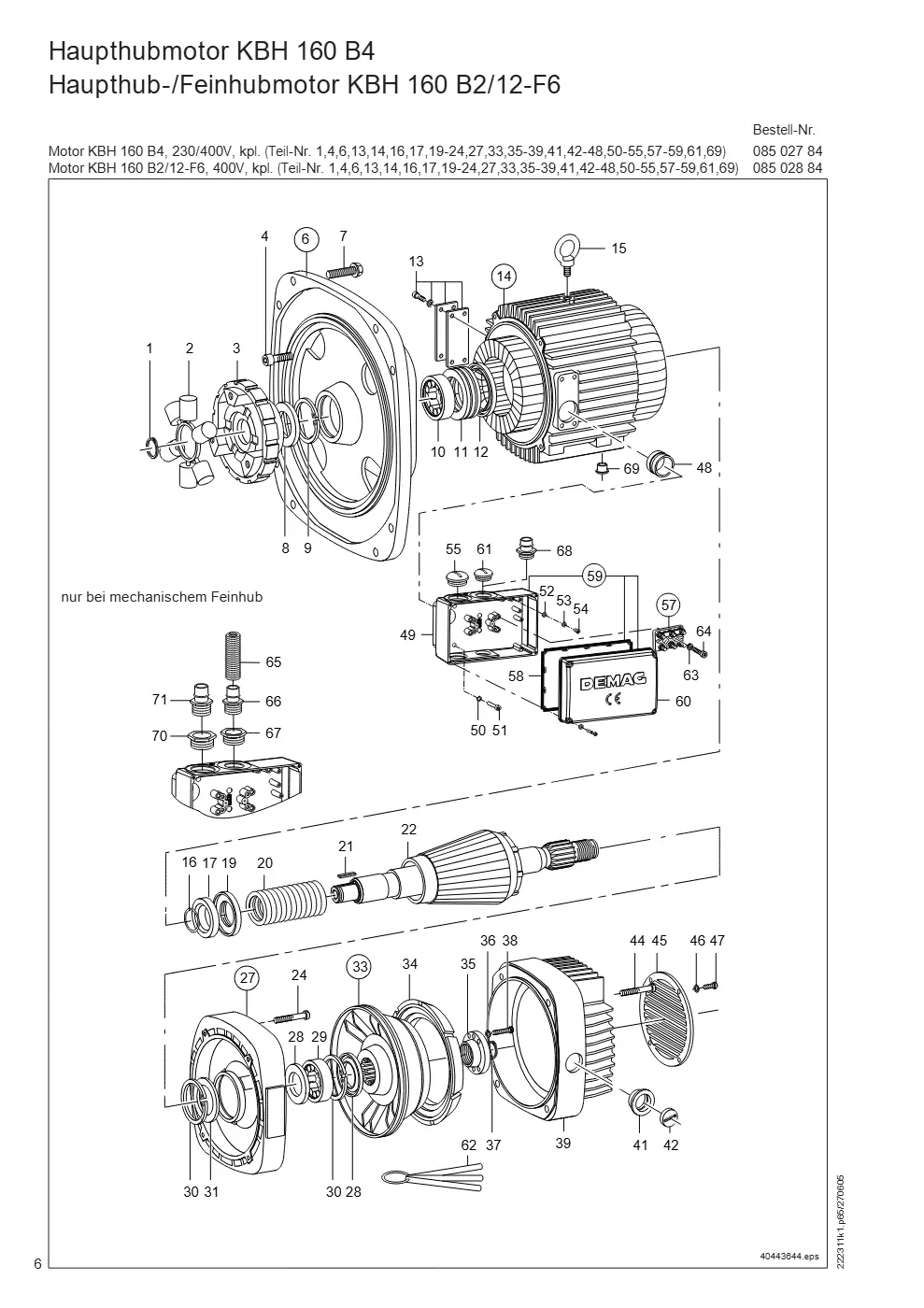

Haupthubmotor KBH 160 B4 Haupthub-/Feinhubmotor KBH 160 B2/12-F6 (Seite 6)

Demag DH 1000 – Haupthubmotor KBH 160 B4 Haupthub-/Feinhubmotor KBH 160 B2/12-F6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 42X1,75	34254299	1
2	Rollenstern Kupplung H3	71842144	1
3	Kupplungshälfte H 3ND-42	71845744	1
4	Innensechskantzyl.Schraube M10 X 40	31925999	4
6	Lagerschild KBH160 DH1000 kpl. (Teil-Nr. 8 - 12)	08966084	1
7	Sicherungsschraube M12X75 VB.RIPP	30024344	8
8	Wellendichtring 52 X 90X 8	08981484	1
9	Sicherungsring 90X3	34266899	1
10	Zylinderrollenlager RNU 308 ECP	36192999	1
11	Axialrillenkugellager 51115	36401599	1
12	Wellendichtring 86 X100,5X6	08980184	1
13	Abdeckplatte SB,G160	08911384	1
14	Ständer KBA160B 4 AB kpl. (Teil-Nr. 15), 230/400V,50HZ	08603284	1
14	Ständer KBH160B 2/12AB kpl. (Teil-Nr. 15), 400V,50HZ	08603384	1
15	Ringschraube M12	31350299	1
16	Sprengring 52 X1,6	02963184	1
17	Druckringsatz KB160	08980884	1
19	Tellerfederpaket KB 160	08982284	1
20	Feder GBBL 9,5 X69,5X130 KBH160B4, 1775 N	08977684	1
20	Feder GBGN 7 X67 X144 KBH160B2/12, 574 N	08977784	1
21	Passfeder B12X 8X 43	35486199	1
22	Läufer KBA160B 4 GTR	08932784	1
22	Läufer KBH160B12 GTR	08933684	1
24	Innensechskantzyl.Schraube M10 X 40	31925999	4
27	Lagerschild BS KB 160 kpl. (Teil-Nr. 28 - 31)	08960684	1
28	Wellendichtring 52 X 90X 8	08981484	2
29	Zylinderrollenlager RNU 308 ECP	36192999	1
30	Sicherungsring 90X3	34266899	2
31	Stützscheibe KB 160	08963084	1
33	Kegelbremsscheibe leicht 532 kpl. (Teil-Nr. 34)	08979184	1
34	Bremsring kegelig 9V 532KB160	08974684	1
35	Spannmutter KB 160	08971484	1
36	Sicherungsscheibe S 10	00505998	4
37	Sicherungsring 40X1,75	34254099	1
38	Innensechskantzyl.Schraube M10 X 35	31925899	4
39	Bremshaube KB 160	08970184	1
39	Bremshaube KB 160	08970384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechskantzyl.Schraube M10 X 70	31926299	4
45	Jalousie KB 160 BLECH	08991184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechskantzyl.Schraube M 8 X 16	31881799	4
48	Leitungsdurchführung	08480284	1
49	Klemmenkastenunterteil KBZ140-160	20440884	1
50	Sicherungsscheibe S 8	00465698	4
51	Innensechskantzyl.Schraube M 8 X 40	32154699	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB140-160 kpl. (Teil-Nr. 63, 64)	08492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB140-160 kpl. (Teil-Nr. 49, 58, 60)	08498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	2
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 6	00465598	1
64	Innensechskantzyl.Schraube M 6 X 20	32142099	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M40X1,5 NW37	82157444	1
69	Stopfen 10,5X 9,5	60045944	6
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

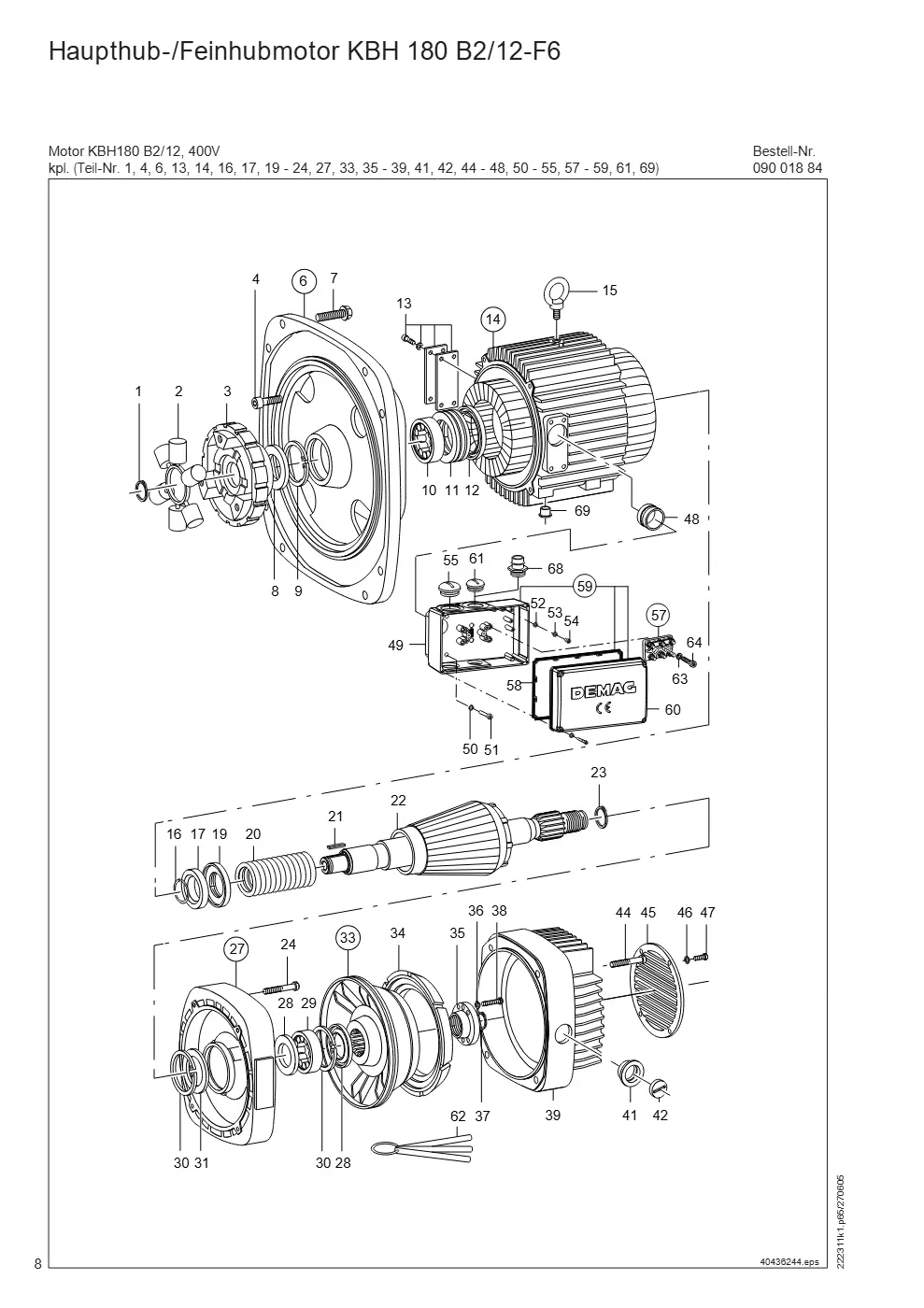

Haupthub-/Feinhubmotor KBH 180 B2/12-F6 (Seite 8)

Demag DH 1000 – Haupthub-/Feinhubmotor KBH 180 B2/12-F6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 48X1,75	34254899	1
2	Rollenstern Kupplung H3	71842144	1
3	Kupplungshälfte H 3ND-48	71845844	1
4	Innensechskantzyl.Schraube M12 X 40	31927499	4
6	Lagerschild KBH180 DH1000 kpl. (Teil-Nr. 8 - 12)	09468484	1
7	Sicherungsschraube M12X75 VB.RIPP	30024344	8
8	Wellendichtring 58,5X100X 8	00519798	1
9	Sicherungsring 100X3	34267099	1
10	Zylinderrollenlager RNU 309 ECP	36545999	1
11	Axialrillenkugellager 51117	36401799	1
12	Wellendichtring 86 X100,5X6	08980184	1
13	Abdeckplatte KPL.	09911984	1
14	Ständer KBH180B 2/12AB kpl. (Teil-Nr. 15), 400V,50HZ	09102784	1
15	Ringschraube M16	31350399	1
16	Sprengring 58,5X1,6	37415844	1
17	Druckringsatz KB180	09480884	1
19	Tellerfederpaket KB 180	09482284	1
20	Feder GBGN 7,5 X74,5X197 739 N	09477784	1
21	Passfeder B14X 9X 43	35486299	1
22	Läufer KBH180B12/2 GTR	09432484	1
23	Sicherungsring 58X2	34255499	1
24	Innensechskantzyl.Schraube M12 X 40	31927499	4
27	Lagerschild BS KB 180 kpl. (Teil-Nr. 28 - 31)	09460684	1
28	Wellendichtring 58,5X100X 8	00519798	2
29	Zylinderrollenlager RNU 309 ECP	36545999	1
30	Sicherungsring 100X3	34267099	2
31	Stützscheibe KB 180	09463084	1
33	Kegelbremsscheibe DH 532-A kpl. (Teil-Nr. 34)	09475584	1
34	Bremsring kegelig 9V 532KB180	09474684	1
35	Spannmutter KB 180	09471484	1
36	Sicherungsscheibe S 10	00505998	4
37	Sicherungsring 45X1,75	34254599	1
38	Innensechskantzyl.Schraube M10 X 35	31925899	4
39	Bremshaube KB 180	09470184	1
39	Bremshaube KB 180	09470384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechskantzyl.Schraube M12 X 80	31927899	4
45	Jalousie KB 180 BLECH	09491184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechskantzyl.Schraube M 8 X 16	31881799	4
48	Leitungsdurchführung	09480284	1
49	Klemmenkastenunterteil KBZ180-225	20440784	1
50	Sicherungsscheibe S 10	00505998	4
51	Innensechskantzyl.Schraube M10 X 50	32155799	4
52	Scheibe A 8,4x 16 x1,6	34065499	1
53	Sicherungsscheibe S 8	00465698	1
54	Innensechskantzyl.Schraube M 8 X 16	31881799	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB180-225 kpl. (Teil-Nr. 63, 64)	09492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB180-225 kpl. (Teil-Nr. 49, 58, 60)	09498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	2
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 8	00465698	1
64	Innensechskantzyl.Schraube M 8 X 20	32141099	1
68	Rohrstutzen M40X1,5 NW37	82157444	1
69	Stopfen 10,5X 9,5	60045944	6

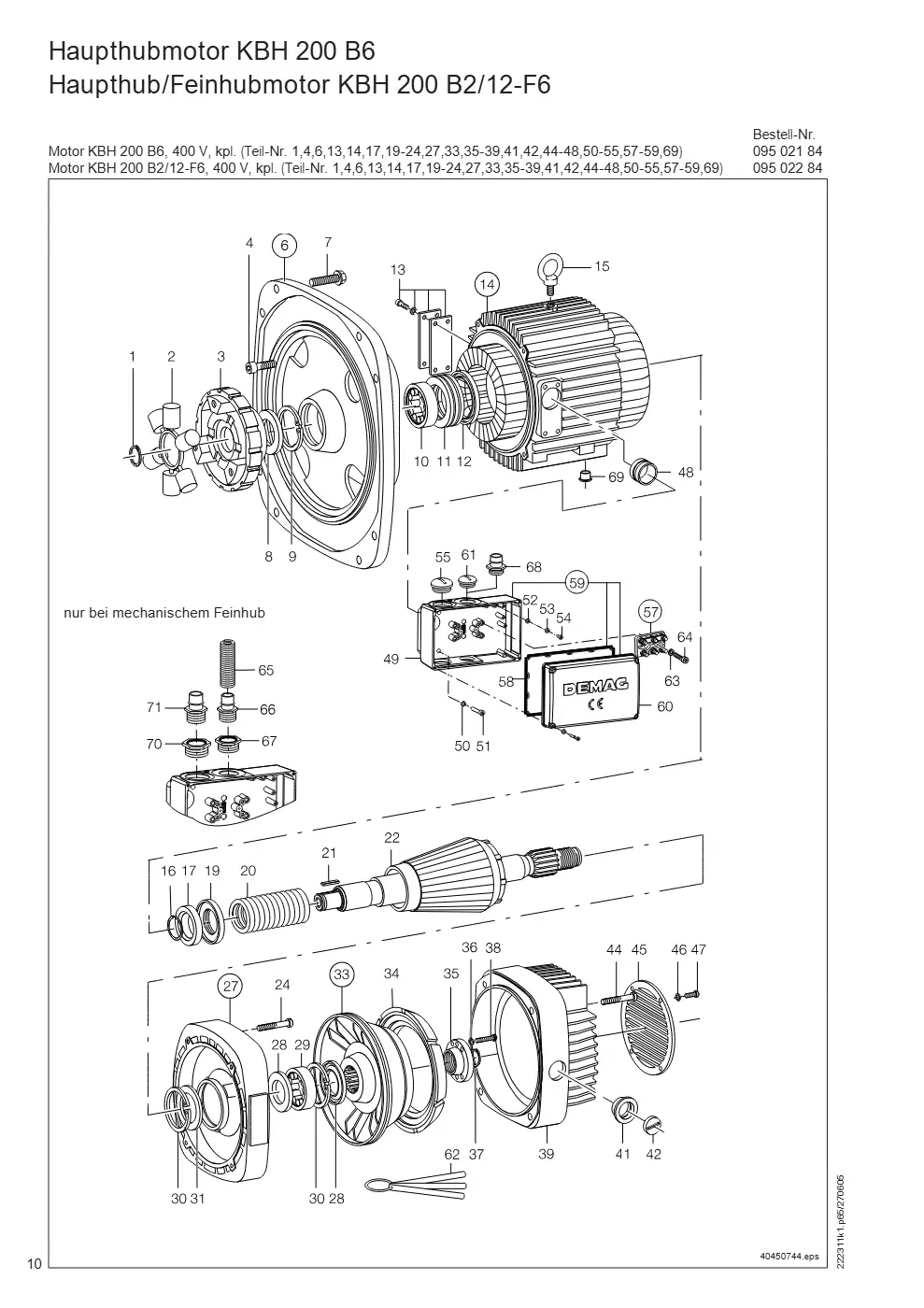

Haupthubmotor KBH 200 B6 Haupthub/Feinhubmotor KBH 200 B2/12-F6 (Seite 10)

Demag DH 1000 – Haupthubmotor KBH 200 B6 Haupthub/Feinhubmotor KBH 200 B2/12-F6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 55X2	34255299	1
2	Rollenstern Kupplung H3	71842144	1
3	Kupplungshälfte H 3ND-55L	71846344	1
4	Innensechskantzyl.Schraube M16 X 50	31928899	4
6	Lagerschild KBH200 DH1000 kpl. (Teil-Nr. 8 - 12)	09963384	1
7	Sicherungsschraube M12X75 VB.RIPP	30024344	8
8	Wellendichtring 65 X110X10	00519898	1
9	Sicherungsring 110X4	34267299	1
10	Zylinderrollenlager RNU 310 ECP	36546199	1
11	Axialrillenkugellager 51118	36401899	1
12	Wellendichtring 106 X120,5X6	09986984	1
13	Abdeckplatte KPL.	09911984	1
14	Ständer KBH200B 6 AB kpl. (Teil-Nr. 15), 400V,50HZ	09605984	1
14	Ständer KBH200B 2/12AB kpl. (Teil-Nr. 15), 400V,50HZ	09605784	1
15	Ringschraube M20	31350499	1
16	Sprengring 65 X1,6	00541498	1
17	Druckringsatz KB200,225	09980884	1
19	Tellerfederpaket KB 225	09982284	1
20	Feder GBGN 10 X84 X154 KBH 200B2/12, 1000 N	09977784	1
20	Feder SIWS 12 X86 X175 KBH 200B6, 3050 N	09978384	1
21	Passfeder B14X 9X 43	35486299	1
22	Läufer KBA200B 6 GTR	09932884	1
22	Läufer KBH200B 2/12GTR	09932484	1
24	Innensechskantzyl.Schraube M12 X 45	31926999	4
27	Lagerschild BS KB 200 kpl. (Teil-Nr. 28 - 31)	09960684	1
28	Wellendichtring 65 X110X10	00519898	2
29	Zylinderrollenlager RNU 310 ECP	36546199	1
30	Sicherungsring 110X4	34267299	2
31	Stützscheibe KB 225	09963084	1
33	Kegelbremsscheibe leicht 532 kpl. (Teil-Nr. 34), KBH 200B6	09970584	1
33	Kegelbremsscheibe DH 532-A kpl. (Teil-Nr. 34), KBH 200B2/12-F6	09972584	1
34	Bremsring kegelig 9V 532KB200	09972884	1
35	Spannmutter KB 200,225	09971484	1
36	Sicherungsscheibe S 12	00506098	4
37	Sicherungsring 52X2	34255199	1
38	Innensechskantzyl.Schraube M12 X 40	31927499	4
39	Bremshaube KB 200	09970184	1
39	Bremshaube KB 200	09970384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechskantzyl.Schraube M12 X 80	31927899	4
45	Jalousie KB200-225BLECH	09991184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechskantzyl.Schraube M 8 X 20	31924199	4
48	Leitungsdurchführung	09480284	1
49	Klemmenkastenunterteil KBZ180-225	20440784	1
50	Sicherungsscheibe S 10	00505998	4
51	Innensechskantzyl.Schraube M10 X 50	31926099	4
52	Scheibe A 8,4x 16 x1,6	34065499	1
53	Sicherungsscheibe S 8	00465698	1
54	Innensechskantzyl.Schraube M 8 X 16	31881799	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB180-225 kpl. (Teil-Nr. 63, 64)	09492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB180-225 kpl. (Teil-Nr. 49, 58, 60)	09498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	1
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 8	00465698	1
64	Innensechskantzyl.Schraube M 8 X 20	32141099	1
65	Wellschlauch FFMYDNW23	89506044	1
66	Rohrstutzen M25X1,5 NW24	82157144	1
67	Reduktion M40-M25 M KBH 200B2/12-F6	79499444	2
68	Rohrstutzen M40X1,5 NW37	82157444	1
69	Stopfen 16,5X14,3X 9,5A	60046044	6
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

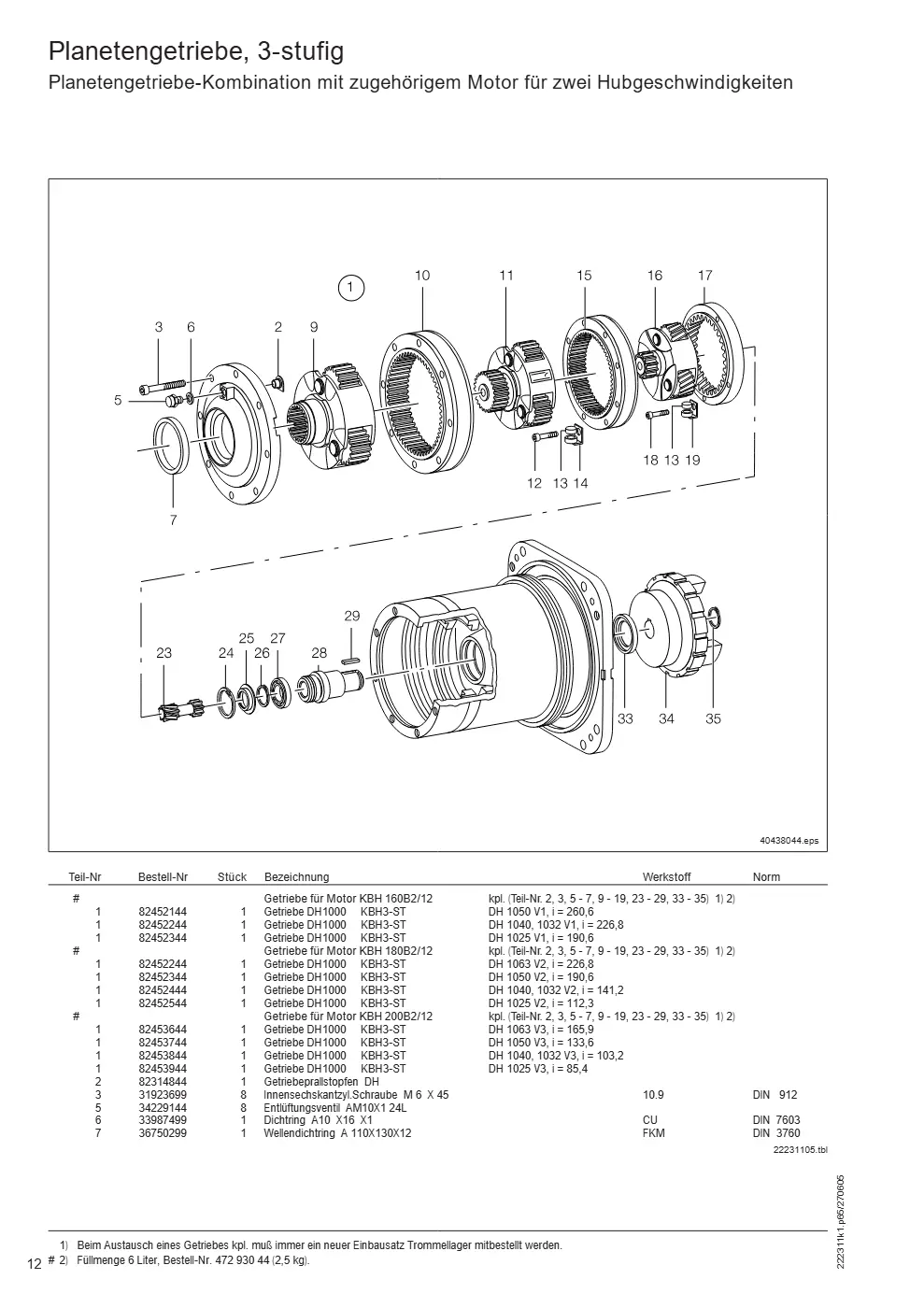

Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 12)

Demag DH 1000 – Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH1000 KBH3-ST DH 1050 V1, i = 260,6	82452144 → 82452133	1
1	Getriebe DH1000 KBH3-ST DH 1040, 1032 V1, i = 226,8	82452244 → 82452233	1
1	Getriebe DH1000 KBH3-ST Getriebe für Motor KBH 180B2/12 DH 1025 V1, i = 190,6 kpl. (Teil-Nr. 2, 3, 5 - 7, 9 - 19, 23 - 29, 33 - 35)	82452344 → 82452333	1
1	Getriebe DH1000 KBH3-ST DH 1063 V2, i = 226,8	82452244 → 82452233	1
1	Getriebe DH1000 KBH3-ST DH 1050 V2, i = 190,6	82452344 → 82452333	1
1	Getriebe DH1000 KBH3-ST DH 1040, 1032 V2, i = 141,2	82452444 → 82452433	1
1	Getriebe DH1000 KBH3-ST Getriebe für Motor KBH 200B2/12 DH 1025 V2, i = 112,3 kpl. (Teil-Nr. 2, 3, 5 - 7, 9 - 19, 23 - 29, 33 - 35)	82452544 → 82452533	1
1	Getriebe DH1000 KBH3-ST DH 1063 V3, i = 165,9	82453644 → 82453633	1
1	Getriebe DH1000 KBH3-ST DH 1050 V3, i = 133,6	82453744	1
1	Getriebe DH1000 KBH3-ST DH 1040, 1032 V3, i = 103,2	82453844 → 82453833	1
1	Getriebe DH1000 KBH3-ST DH 1025 V3, i = 85,4	82453944 → 82453933	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M 6 X 45	31923699	8
5	Entlüftungsventil AM10X1 24L	34229144	8
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 110X130X12	36750299	1
9	Planetenträger 3.1 A DH 1050 V1, i = 260,6	81404046	1
9	Planetenträger 3.1 A DH 1040, 1032 V1, i = 226,8	81404046	1
9	Planetenträger 3.1 A Abtriebsstufe KBH 180B2/12 DH 1025 V1, i = 190,6	81404046	1
9	Planetenträger 3.1 A DH 1063 V2, i = 226,8	81404046	1
9	Planetenträger 3.1 A DH 1050 V2, i = 190,6	81404046	1
9	Planetenträger 3.6 A DH 1040, 1032 V2, i = 141,2	81404146	1
9	Planetenträger 3.5 A Abtriebsstufe KBH 200B2/12 DH 1025 V2, i = 112,3	81404246	1
9	Planetenträger 3.1 A DH 1063 V3, i = 165,9	81404046	1
9	Planetenträger 3.5 A DH 1050 V3, i = 133,6	81404246	1
9	Planetenträger 3.6 A DH 1040, 1032 V3, i = 103,2	81404146	1
9	Planetenträger 3.1 A DH 1025 V3, i = 85,4	81404046	1
10	Innenzahnkranz Z77M3,5 B 40 Zwischenstufe KBH 160B2/12	82049044	1
11	Planetenträger 4.2 V DH 1050 V1, i = 260,6	81404346	1
11	Planetenträger 4.3 V DH 1040, 1032 V1, i = 226,8	81404446	1
11	Planetenträger 4.2 V Zwischenstufe KBH 180B2/12 DH 1025 V1, i = 190,6	81404346	1
11	Planetenträger 4.3 V DH 1063 V2, i = 226,8	81404446	1
11	Planetenträger 4.2 V DH 1050 V2, i = 190,6	81404346	1
11	Planetenträger 4.2 E DH 1040, 1032 V2, i = 141,2	81404546	1
11	Planetenträger 4.2 E Zwischenstufe KBH 200B2/12 DH 1025 V2, i = 112,3	81404646	1
11	Planetenträger 4.3 V DH 1063 V3, i = 165,9	81404446	1
11	Planetenträger 4.3 E DH 1050 V3, i = 133,6	81406046	1
11	Planetenträger 4.2 E DH 1040, 1032 V3, i = 103,2	81404546	1
11	Planetenträger 4.6 V DH 1025 V3, i = 85,4	81406246	1
12	Innensechskantzyl.Schraube M10 X 40	31925999	4
13	Rundmagnet 20X 6	82313644	2
14	Magnethalter DH1000	82413544	1
15	Innenzahnkranz Z74M2,5 B 34 Eingangsstufe KBH 160B2/12	82039044	1
16	Planetenträger 5.1 SV DH 1050 V1, i = 260,6	81403446	1
16	Planetenträger 5.1 SE DH 1040, 1032 V1, i = 226,8	81405146	1
16	Planetenträger 5.3 SV Eingangsstufe KBH 180B2/12 DH 1025 V1, i = 190,6	81405246	1
16	Planetenträger 5.1 SE DH 1063 V2, i = 226,8	81405146	1
16	Planetenträger 5.3 SV DH 1050 V2, i = 190,6	81405246	1
16	Planetenträger 5.1 SV DH 1040, 1032 V2, i = 141,2	81403446	1
16	Planetenträger 5.3 SV Eingangsstufe KBH 200B2/12 DH 1025 V2, i = 112,3	81405246	1
16	Planetenträger 5.3 SE DH 1063 V3, i = 165,9	81405346	1
16	Planetenträger 5.1 SE DH 1050 V3, i = 133,6	81405146	1
16	Planetenträger 5.3 SV DH 1040, 1032 V3, i = 103,2	81405246	1
16	Planetenträger 5.7 E DH 1025 V3, i = 85,4	81406846	1
17	Innenzahnkranz Z74M2 B 28	82024044	1
18	Innensechskantzyl.Schraube M 8 X 35	31924499	4
19	Magnethalter DH1000 Eingangsstufe KBH 160B2/12	82413544	1
23	Sonnenritzel Z 13 M2 B 30 DH 1050 V1, i = 260,6	82022144	1
23	Sonnenritzel Z 13 M2 B 30 DH 1040, 1032 V1, i = 226,8	82022144	1
23	Sonnenritzel Z 19 M2 B 32 Eingangsstufe KBH 180B2/12 DH 1025 V1, i = 190,6	82022244	1
23	Sonnenritzel Z 13 M2 B 30 DH 1063 V2, i = 226,8	82022144	1
23	Sonnenritzel Z 19 M2 B 32 DH 1050 V2, i = 190,6	82022244	1
23	Sonnenritzel Z 13 M2 B 30 DH 1040, 1032 V2, i = 141,2	82022144	1
23	Sonnenritzel Z 19 M2 B 32 Eingangsstufe KBH 200B2/12 DH 1025 V2, i = 112,3	82022244	1
23	Sonnenritzel Z 19 M2 B 32 DH 1063 V3, i = 165,9	82022244	1
23	Sonnenritzel Z 13 M2 B 30 DH 1050 V3, i = 133,6	82022144	1
23	Sonnenritzel Z 19 M2 B 32 DH 1040, 1032 V3, i = 103,2	82022244	1
23	Sonnenritzel Z 31 M2 B 34 DH 1025 V3, i = 85,4	82022044	1
24	Sicherungsring 90X3	34266899	1
25	Stauscheibe DH1000	82412944	1
26	Sicherungsring 50X2	34255099	1
27	Rillenkugellager 6210	36056099	1
28	Antriebswelle DH1000	82413244	1
29	Passfeder AB16X10X 40	35485199	1
33	Wellendichtring A 60X 80X 8	34231044	1
34	Kupplungshälfte H 3ND-55	71845944	1
35	Sicherungsring 55X2	34255299	1

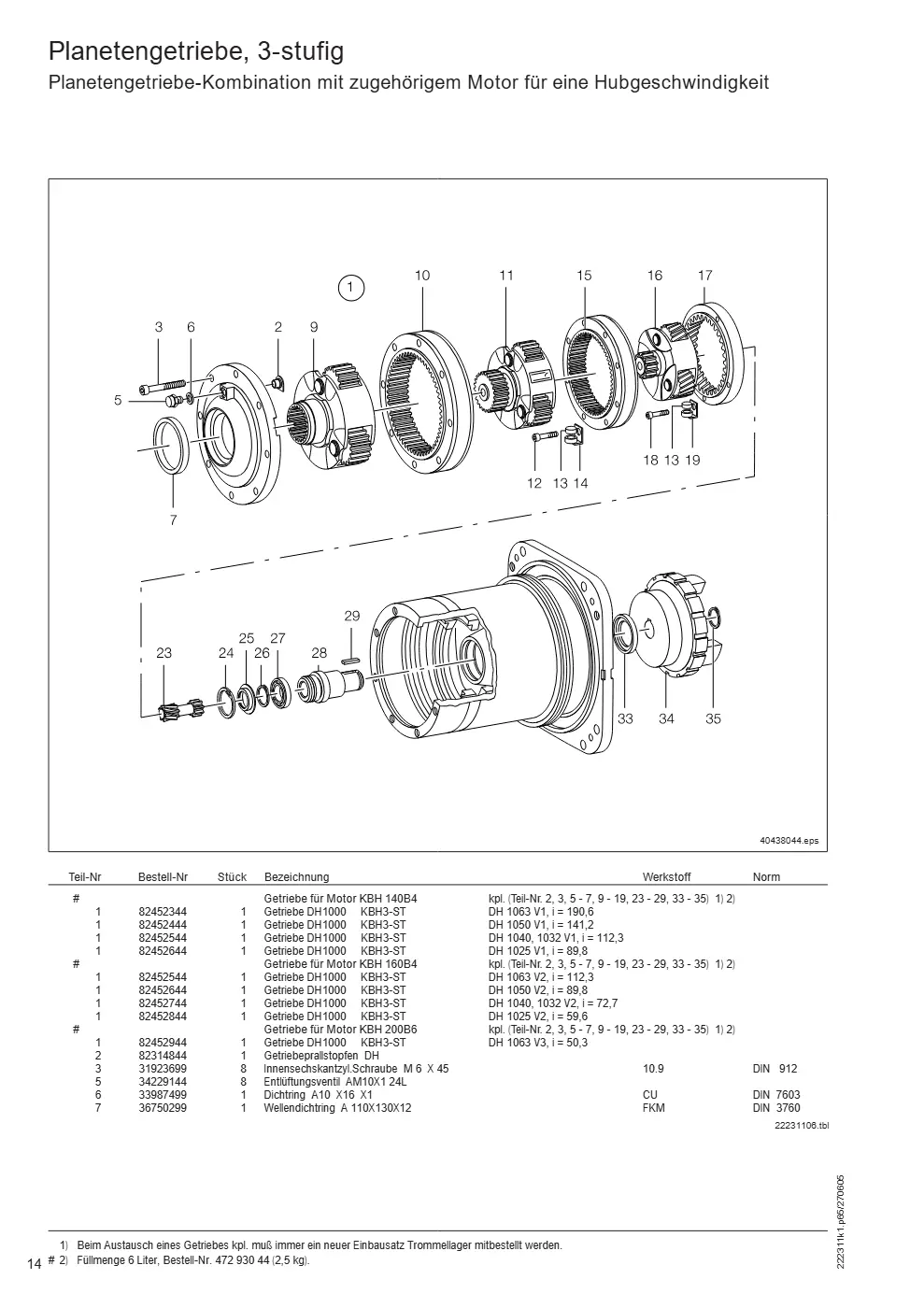

Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 14)

Demag DH 1000 – Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH1000 KBH3-ST DH 1063 V1, i = 190,6	82452344 → 82452333	1
1	Getriebe DH1000 KBH3-ST DH 1050 V1, i = 141,2	82452444 → 82452433	1
1	Getriebe DH1000 KBH3-ST DH 1040, 1032 V1, i = 112,3	82452544 → 82452533	1
1	Getriebe DH1000 KBH3-ST Getriebe für Motor KBH 160B4 DH 1025 V1, i = 89,8 kpl. (Teil-Nr. 2, 3, 5 - 7, 9 - 19, 23 - 29, 33 - 35)	82452644 → 82452633	1
1	Getriebe DH1000 KBH3-ST DH 1063 V2, i = 112,3	82452544 → 82452533	1
1	Getriebe DH1000 KBH3-ST DH 1050 V2, i = 89,8	82452644 → 82452633	1
1	Getriebe DH1000 KBH3-ST DH 1040, 1032 V2, i = 72,7	82452744 → 82452733	1
1	Getriebe DH1000 KBH3-ST Getriebe für Motor KBH 200B6 DH 1025 V2, i = 59,6 kpl. (Teil-Nr. 2, 3, 5 - 7, 9 - 19, 23 - 29, 33 - 35)	82452844 → 82452833	1
1	Getriebe DH1000 KBH3-ST DH 1063 V3, i = 50,3	82452944 → 82452933	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M 6 X 45	31923699	8
5	Entlüftungsventil AM10X1 24L	34229144	8
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 110X130X12	36750299	1
9	Planetenträger 3.1 A DH 1063 V1, i = 190,6	81404046	1
9	Planetenträger 3.6 A DH 1050 V1, i = 141,2	81404146	1
9	Planetenträger 3.5 A DH 1040, 1032 V1, i = 112,3	81404246	1
9	Planetenträger 3.6 A Abtriebsstufe KBH 160B4 DH 1025 V1, i = 89,8	81404146	1
9	Planetenträger 3.5 A DH 1063 V2, i = 112,3	81404246	1
9	Planetenträger 3.6 A DH 1050 V2, i = 89,8	81404146	1
9	Planetenträger 3.5 A DH 1040, 1032 V2, i = 72,7	81404246	1
9	Planetenträger 3.6 A Abtriebsstufe KBH 200B6 DH 1025 V2, i = 59,6	81404146	1
9	Planetenträger 3.5 A DH 1063 V3, i = 50,3	81404246	1
10	Innenzahnkranz Z77M3,5 B 40 Zwischenstufe KBH 140B4	82049044	1
11	Planetenträger 4.2 V DH 1063 V1, i = 190,6	81404346	1
11	Planetenträger 4.2 E DH 1050 V1, i = 141,2	81404546	1
11	Planetenträger 4.2 E DH 1040, 1032 V1, i = 112,3	81404646	1
11	Planetenträger 4.3 E Zwischenstufe KBH 160B4 DH 1025 V1, i = 89,8	81404746	1
11	Planetenträger 4.2 E DH 1063 V2, i = 112,3	81404646	1
11	Planetenträger 4.3 E DH 1050 V2, i = 89,8	81404746	1
11	Planetenträger 4.6 E DH 1040, 1032 V2, i = 72,7	81404846	1
11	Planetenträger 4.6 E Zwischenstufe KBH 200B6 DH 1025 V2, i = 59,6	81404946	1
11	Planetenträger 4.6 E DH 1063 V3, i = 50,3	81404846	1
12	Innensechskantzyl.Schraube M10 X 40	31925999	4
13	Rundmagnet 20X 6	82313644	2
14	Magnethalter DH1000	82413544	1
15	Innenzahnkranz Z74M2,5 B 34 Eingangsstufe KBH 140B4	82039044	1
16	Planetenträger 5.3 SV DH 1063 V1, i = 190,6	81405246	1
16	Planetenträger 5.1 SV DH 1050 V1, i = 141,2	81403446	1
16	Planetenträger 5.3 SV DH 1040, 1032 V1, i = 112,3	81405246	1
16	Planetenträger 5.3 SE Eingangsstufe KBH 160B4 DH 1025 V1, i = 89,8	81405346	1
16	Planetenträger 5.3 SV DH 1063 V2, i = 112,3	81405246	1
16	Planetenträger 5.3 SE DH 1050 V2, i = 89,8	81405346	1
16	Planetenträger 5.3 SE DH 1040, 1032 V2, i = 72,7	81405446	1
16	Planetenträger 5.4 E Eingangsstufe KBH 200B6 DH 1025 V2, i = 59,6	81405546	1
16	Planetenträger 5.7 E DH 1063 V3, i = 50,3	81406846	1
17	Innenzahnkranz Z74M2 B 28	82024044	1
18	Innensechskantzyl.Schraube M 8 X 35	31924499	4
19	Magnethalter DH1000 Eingangsstufe KBH 140B4	82413544	1
23	Sonnenritzel Z 19 M2 B 32 DH 1063 V1, i = 190,6	82022244	1
23	Sonnenritzel Z 13 M2 B 30 DH 1050 V1, i = 141,2	82022144	1
23	Sonnenritzel Z 19 M2 B 32 DH 1040, 1032 V1, i = 112,3	82022244	1
23	Sonnenritzel Z 19 M2 B 32 Eingangsstufe KBH 160B4 DH 1025 V1, i = 89,8	82022244	1
23	Sonnenritzel Z 19 M2 B 32 DH 1063 V2, i = 112,3	82022244	1
23	Sonnenritzel Z 19 M2 B 32 DH 1050 V2, i = 89,8	82022244	1
23	Sonnenritzel Z 19 M2 B 32 DH 1040, 1032 V2, i = 72,7	82022244	1
23	Sonnenritzel Z 22 M2 B 32 Eingangsstufe KBH 200B6 DH 1025 V2, i = 59,6	82022344	1
23	Sonnenritzel Z 31 M2 B 34 DH 1063 V1, i = 50,3	82022044	1
24	Sicherungsring 90X3	34266899	1
25	Stauscheibe DH1000	82412944	1
26	Sicherungsring 50X2	34255099	1
27	Rillenkugellager 6210	36056099	1
28	Antriebswelle DH1000	82413244	1
29	Passfeder AB16X10X 40	35485199	1
33	Wellendichtring A 60X 80X 8	34231044	1
34	Kupplungshälfte H 3ND-55	71845944	1
35	Sicherungsring 55X2	34255299	1

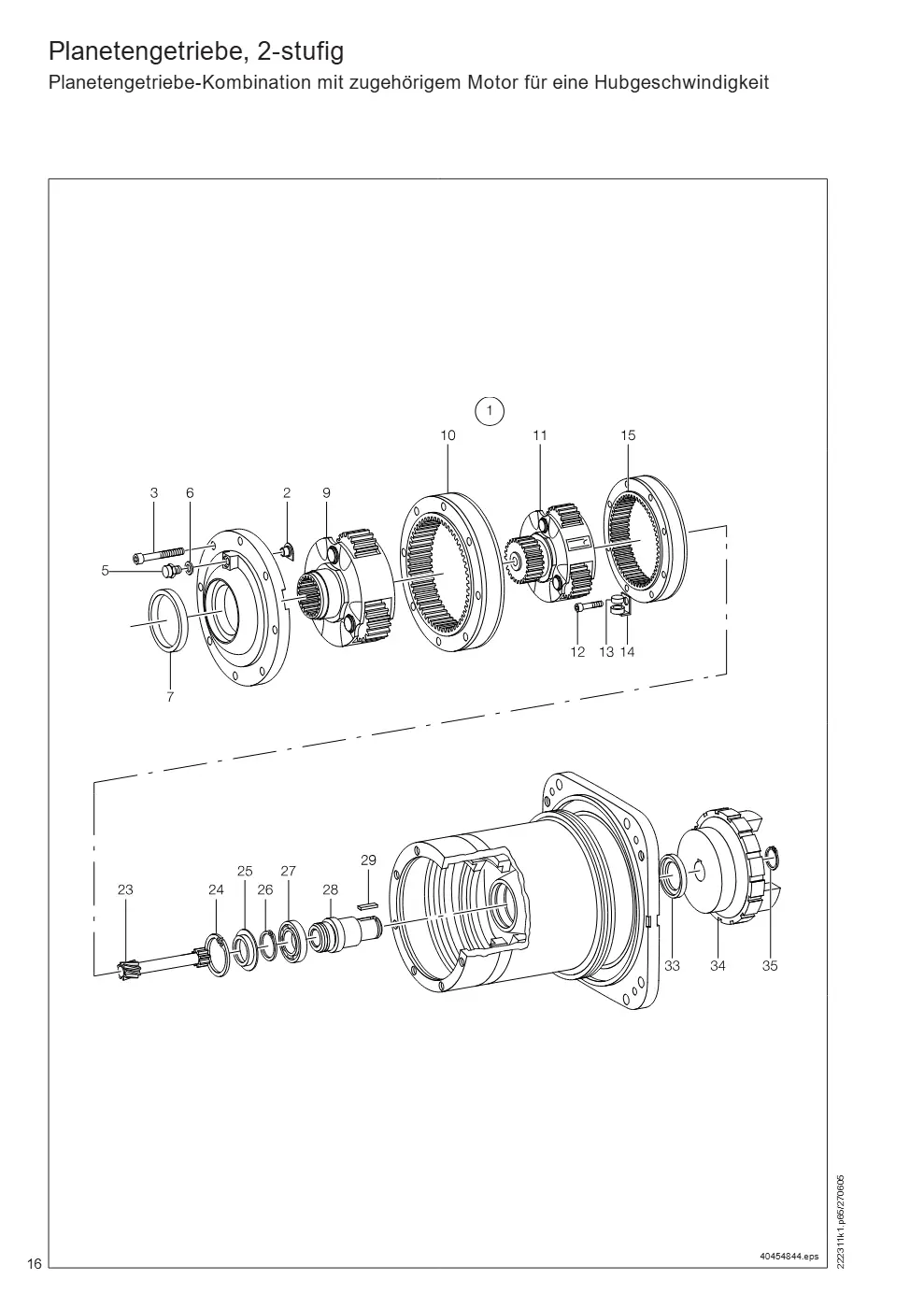

Planetengetriebe, 2-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 16)

Demag DH 1000 – Planetengetriebe, 2-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH1000 KBH2-ST DH 1050 V3, i = 37,6	82453144 → 82453133	1
1	Getriebe DH1000 KBH2-ST DH 1040, 1032 V3, i = 32,8	82453244 → 82453233	1
1	Getriebe DH1000 KBH2-ST DH 1025 V3, i = 24,5	82453344 → 82453333	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M12 X 80	31927899	8
5	Entlüftungsventil AM10X1 24L	34229144	8
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 110X130X12 Abtriebsstufe KBH 200B6	36750299	1
9	Planetenträger 3.1 A DH 1050 V3, i = 37,6	81404046	1
9	Planetenträger 3.1 A DH 1040, 1032 V3, i = 32,8	81404046	1
9	Planetenträger 3.1 A DH 1025 V3, i = 24,5	81404046	1
10	Innenzahnkranz Z77M3,5 B 40 Eingangsstufe KBH 200B6	82049044	1
11	Planetenträger 4.2 V DH 1050 V3, i = 37,6	81406946	1
11	Planetenträger 4.3 V DH 1040, 1032 V3, i = 32,8	81407046	1
11	Planetenträger 4.6 V DH 1025 V3, i = 24,5	81407146	1
12	Innensechskantzyl.Schraube M10 X 40	31925999	4
13	Rundmagnet 20X 6	82313644	1
14	Magnethalter DH 500	82313544	1
15	Innenzahnkranz Z71M2,5 B 28 Eingangsstufe KBH 200B6	82034044	1
23	Sonnenritzel Z 16 M2,5 B 42 DH 1050 V3, i = 37,6	82032144	1
23	Sonnenritzel Z 19 M2,5 B 42 DH 1040, 1032 V3, i = 32,8	82032244	1
23	Sonnenritzel Z 28 M2,5 B 42 DH 1025 V3, i = 24,5	82032344	1
24	Sicherungsring 90X3	34266899	1
25	Stauscheibe DH1000	82412944	1
26	Sicherungsring 50X2	34255099	1
27	Rillenkugellager 6210	36056099	1
28	Antriebswelle DH1000	82413244	1
29	Passfeder AB16X10X 40	35485199	1
33	Wellendichtring A 60X 80X 8	34231044	1
34	Kupplungshälfte H 3ND-55	71845944	1
35	Sicherungsring 55X2	34255299	1

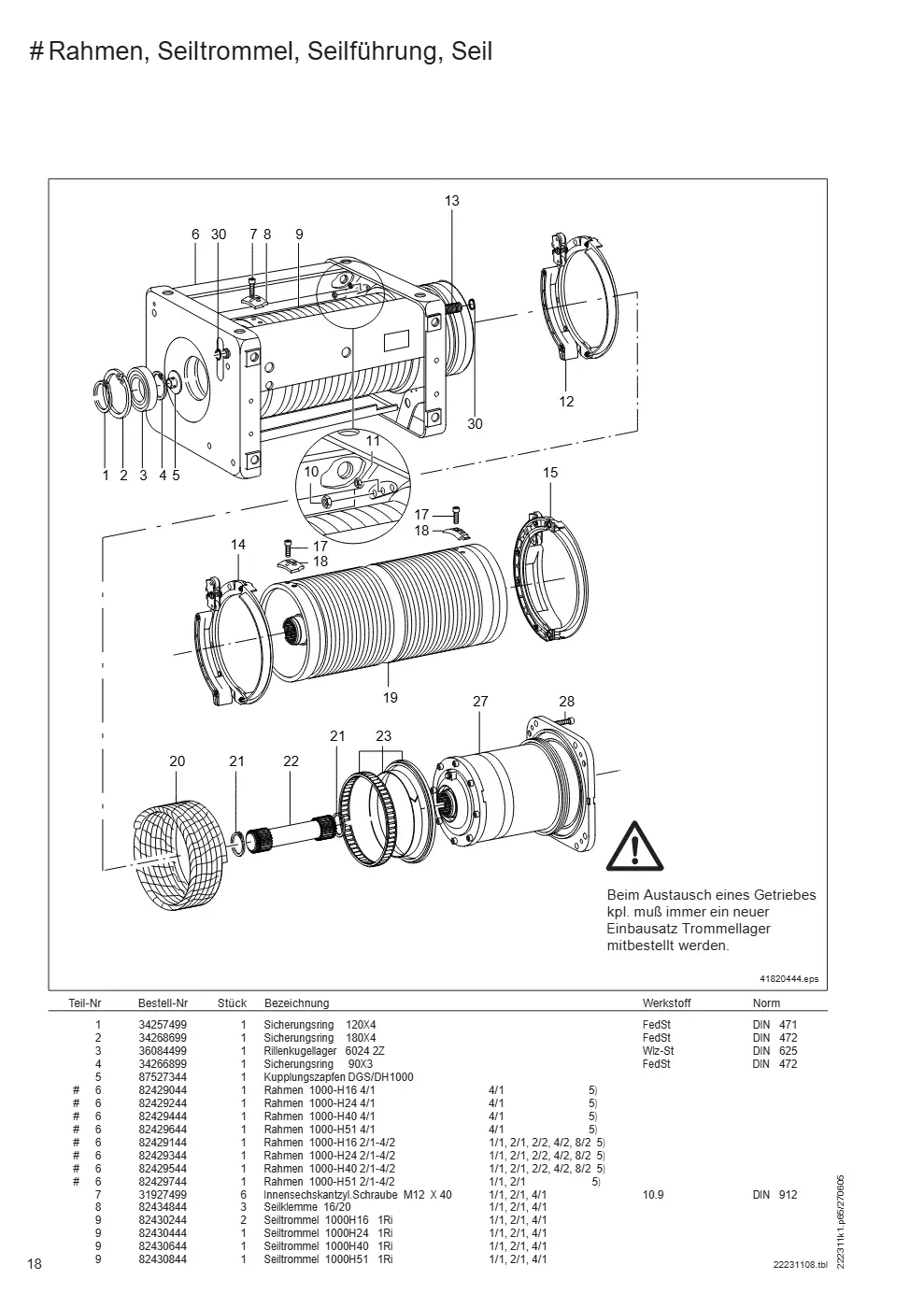

# Rahmen, Seiltrommel, Seilführung, Seil (Seite 18)

Demag DH 1000 – # Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 120X4	34257499	1
2	Sicherungsring 180X4	34268699	1
3	Rillenkugellager 6024 2Z	36084499	1
4	Sicherungsring 90X3	34266899	1
5	Kupplungszapfen DGS/DH1000	87527344	1
6	Rahmen 1000-H16 4/1 4/1	82429044 → 82429033	1
6	Rahmen 1000-H24 4/1 4/1	82429244 → 82429233	1
6	Rahmen 1000-H40 4/1 4/1	82429444 → 82429433	1
6	Rahmen 1000-H51 4/1 4/1	82429644 → 82429633	1
6	Rahmen 1000-H16 2/1-4/2 1/1, 2/1, 2/2, 4/2, 8/2	82429144	1
6	Rahmen 1000-H24 2/1-4/2 1/1, 2/1, 2/2, 4/2, 8/2	82429344 → 82429233	1
6	Rahmen 1000-H40 2/1-4/2 1/1, 2/1, 2/2, 4/2, 8/2	82429544	1
6	Rahmen 1000-H51 2/1-4/2 1/1, 2/1	82429744	1
7	Innensechskantzyl.Schraube M12 X 40 1/1, 2/1, 4/1	31927499	6
8	Seilklemme 16/20 1/1, 2/1, 4/1	82434844	3
9	Seiltrommel 1000H16 1Ri 1/1, 2/1, 4/1	82430244 → 82430233	2
9	Seiltrommel 1000H24 1Ri 1/1, 2/1, 4/1	82430444 → 82430433	1
9	Seiltrommel 1000H40 1Ri 1/1, 2/1, 4/1	82430644 → 82430633	1
9	Seiltrommel 1000H51 1Ri 1/1, 2/1, 4/1	82430844 → 82430833	1
10	Sicherungsmutter M12 VB.RIPP	30028444	8
11	Sicherungsmutter M10 VB.RIPP	30028344	4
12	Seilführung 10 /20 LI 1/1, 2/1, 4/1	82480044	1
12	Seilführung 10 /20 LI 1/1, 2/1, 4/1, Säurefest	82480244	1
13	Wellschlauch FFMYDNW37 H16	89509244	0,88
13	Wellschlauch FFMYDNW37 H24	89509244	1,15
13	Wellschlauch FFMYDNW37 H40	89509244	1,7
13	Wellschlauch FFMYDNW37 H52	89509244	2,1
13	Wellschlauch GRAU 37 H16	79057844	0,88
13	Wellschlauch GRAU 37 H24	79057844	1,15
13	Wellschlauch GRAU 37 H40	79057844	1,7
13	Wellschlauch GRAU 37 H51	79057844	2,1
13	Wellschlauch GRAU 37	79057844	1
14	Seilführung 10 /14 LI 2/2, 4/2	82481044	1
14	Seilführung 10 /14 Li 2/2, 4/2, Säurefest	82481144	1
15	Seilführung 10 /14 Re 2/2, 4/2	82481244	1
15	Seilführung 10 /14 RE 2/2, 4/2, Säurefest	82481844	1
17	Innensechskantzyl.Schraube M10 X 35 2/2, 4/2	31925899	12
18	Seilklemme 14 2/2, 4/2	82334844	6
19	Seiltrommel 1000H16 2Ri 2/2, 4/2	82431244 → 82431233	4
19	Seiltrommel 1000H24 2Ri 2/2, 4/2	82431444 → 82431433	1
19	Seiltrommel 1000H40 2Ri 2/2, 4/2	82431644 → 82431633	1
19	Seiltrommel 1000H51 2Ri 2/2, 4/2	44112946	1
20	Drahtseil 20 18X 7+SE SZ 1/1, H 16, DH 1063	82447544	38,5
20	Drahtseil 20 36X 7 1/1, H 16, DH 1050, 1040, 1032, 1025	82447044	38,5
20	Drahtseil 20 18X 7+SE SZ 1/1, H 24, DH 1063	82447544	54,1
20	Drahtseil 20 36X 7 1/1, H 24, DH 1050, 1040, 1032, 1025	82447044	54,1
20	Drahtseil 20 18X 7+SE SZ 1/1, H 40, DH 1063	82447544	86,1
20	Drahtseil 20 36X 7 1/1, H 40, DH 1050, 1040, 1032, 1025	82447044	86,1
20	Drahtseil 20 18X 7+SE SZ 1/1, H 51, DH 1063	82447544	108,1
20	Drahtseil 20 36X 7 1/1, H 51, DH 1050, 1040, 1032, 1025	82447044	108,1
20	Drahtseil 20 8X36+SES ZS 2/1, H 16, DH 1063, 1050, 1040	82449044	39,6
20	Drahtseil 20 8X36+SES ZS 2/1, H 16, DH 1032, 1025	82449044	40
20	Drahtseil 20 8X36+SES ZS 2/1, H 24, DH 1063, 1050, 1040	82449044	55,3
20	Drahtseil 20 8X36+SES ZS 2/1, H 24, DH 1032, 1025	82449044	55,7
20	Drahtseil 20 36X 7 2/1, H 40, DH 1063, 1050, 1040	82447044	87,3
20	Drahtseil 20 36X 7 2/1, H 40, DH 1032, 1025	82447044	87,7
20	Drahtseil 20 36X 7 2/1, H 51, DH 1063, 1050, 1040	82447044	109,3
20	Drahtseil 20 36X 7 2/1, H 51, DH 1032, 1025	82447044	109,7
20	Drahtseil 20 8X36+SES ZS 4/1, H 16, DH 1063, 1050, 1040	82449044	42
20	Drahtseil 20 8X36+SES ZS 4/1, H 16, DH 1032, 1025	82449044	43,2
20	Drahtseil 20 8X36+SES ZS 4/1, H 24, DH 1063, 1050, 1040	82449044	57,7
20	Drahtseil 20 8X36+SES ZS 4/1, H 24, DH 1032, 1025	82449044	58,8
20	Drahtseil 20 8X36+SES ZS 4/1, H 40, DH 1063, 1050, 1040	82449044	89,7
20	Drahtseil 20 8X36+SES ZS 4/1, H 40, DH 1032, 1025	82449044	90,8
20	Drahtseil 20 8X36+SES ZS 4/1, H 51, DH 1063, 1050, 1040	82449044	111,7
20	Drahtseil 20 8X36+SES ZS 4/1, H 51, DH 1032, 1025	82449044	112,8
20	Drahtseil 14 18X 7+SE SZ 2/2, H 16, DH 1063, 2 X 22,6 m	82347544	22,6
20	Drahtseil 14 18X 7+SE SZ 2/2, H 16, DH 1050, 1040, 1032, 1025, 2 X 22,6 m	82347044	22,6
20	Drahtseil 14 18X 7+SE SZ 2/2, H 24, DH 1063, 2 X 33,8 m	82347544	33,8
20	Drahtseil 14 18X 7+SE SZ 2/2, H 24, DH 1050, 1040, 1032, 1025, 2 X 33,8 m	82347044	33,8
20	Drahtseil 14 18X 7+SE SZ 2/2, H 40, DH 1063, 2 X 56,4 m	82347544	56,4
20	Drahtseil 14 18X 7+SE SZ 2/2, H 40, DH 1050, 1040, 1032, 1025, 2 X 56,4 m	82347044	56,4
20	Drahtseil 14 18X 7+SE SZ 2/2, H 51, DH 1063, 2 X 72,8 m	82347544	72,8
20	Drahtseil 14 18X 7+SE SZ 2/2, H 51, DH 1050, 1040, 1032, 1025, 2 X 72,8 m	82347044	72,8
20	Drahtseil 14 8X36+SES ZS 4/2, H 16, DH 1063, 1050, 1040	82349044	47,1
20	Drahtseil 14 8X36+SES ZS 4/2, H 16, DH 1032, 1025	82349044	47,6
20	Drahtseil 14 8X36+SES ZS 4/2, H 24, DH 1063, 1050, 1040	82349044	69,3
20	Drahtseil 14 8X36+SES ZS 4/2, H 24, DH 1032, 1025	82349044	69,8
20	Drahtseil 14 8X36+SES ZS 4/2, H 40, DH 1063, 1050, 1040	82349044	114,5
20	Drahtseil 14 8X36+SES ZS 4/2, H 40, DH 1032, 1025	82349044	115
20	Drahtseil 14 8X36+SES ZS 4/2, H 51, DH 1063, 1050, 1040	82349044	147,3
20	Drahtseil 14 8X36+SES ZS 4/2, H 51, DH 1032, 1025	82349044	147,8
21	Sicherungsring 85X3	34256699	2
22	Steckwelle DH1000H16	82417644 → 82417633	1
22	Steckwelle DH1000H24	82417744 → 82417733	1
22	Steckwelle DH1000H40	82417844 → 82417833	1
22	Steckwelle DH1000H51	82417944 → 82417933	1
23	Einbausatz Trommellager 50Brt	82436144 → 82436133	1
23	Einbausatz Trommellager 40Brt alte Ausführung	82435744 → 82435733	1
28	Innensechskantzyl.Schraube M10 X 35	31925899	4
30	Sicherungsring 42X1,75	34254299	2

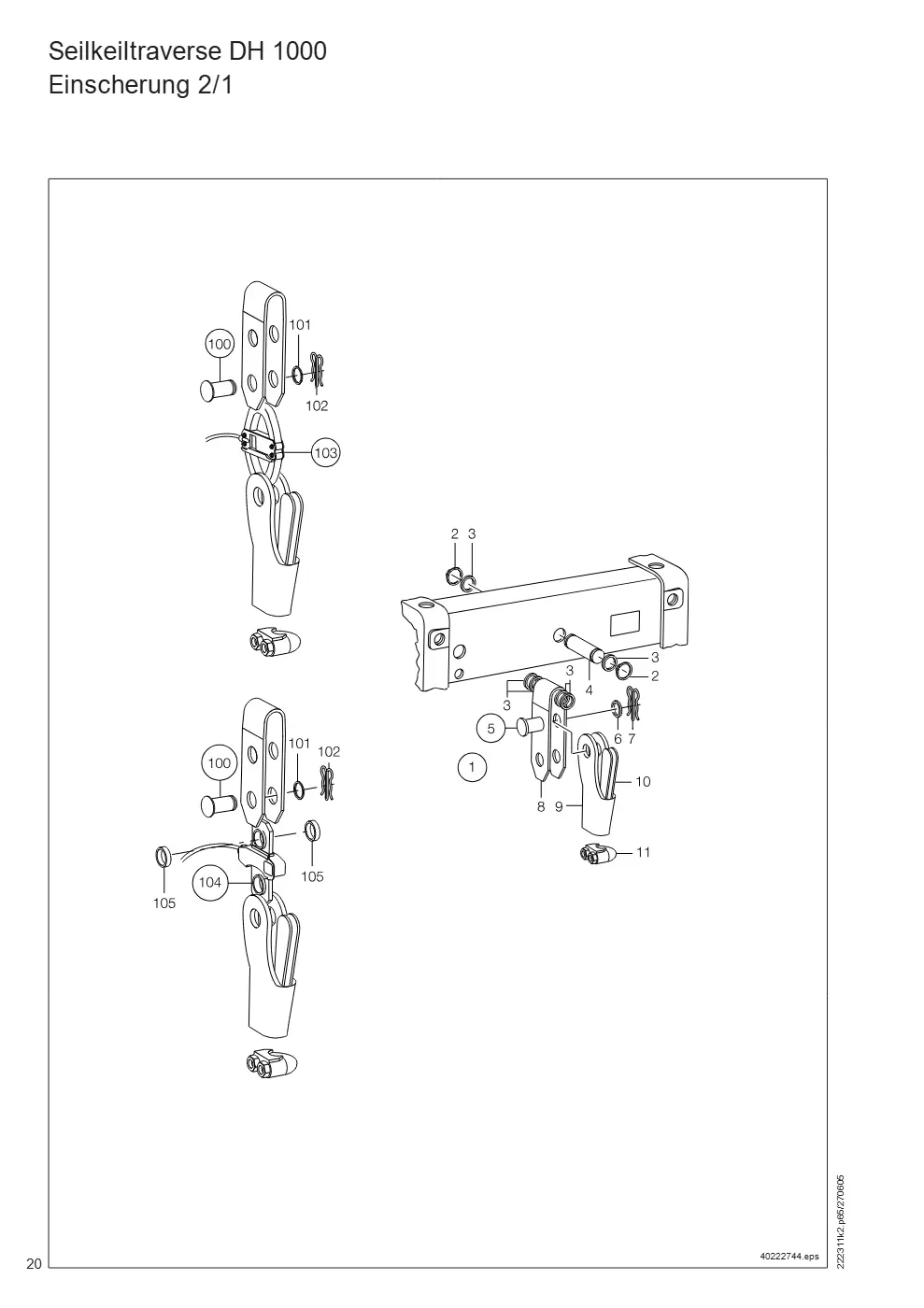

Seilkeiltraverse DH 1000 Einscherung 2/1 (Seite 20)

Demag DH 1000 – Seilkeiltraverse DH 1000 Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 1000 2-4/1 kpl. (Teil-Nr. 2 -	82850044 → 82850033	1
2	Sicherungsring 35X2,5	34243599	2
3	Passscheibe 35X 45X1	34351499	6
4	Bolzen 35 H 8X 145 Nut	82831644	1
5	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 7	82458044	1
6	Stützscheibe 40X 50X2,5	34349799	1
7	Doppelfederstecker 4 X 83	34307044	1
8	Halteblech Traverse 1000	82831244	1
9	Seiltasche F16 -20	58032844	1
10	Seilkeil F20 P1000	58000444	1
11	Seilklemme 20 -25 M20	60079444	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82458044	1
101	Stützscheibe 40X 50X2,5	34349799	1
102	Doppelfederstecker 4 X 83	34307044	1
103	Gerät MGS 6,25 T DH 1063, kpl. (Teil-Nr. 100)	49160744	1
103	Gerät MGS 5,0 T DH 1050, kpl. (Teil-Nr. 100)	49159444	1
103	Gerät MGS 4,0 T DH 1040, kpl. (Teil-Nr. 100)	49169444	1
103	Gerät MGS 3,15 T DH 1032, kpl. (Teil-Nr. 100)	49179444	1
103	Gerät MGS 2,5 T DH 1025, kpl. (Teil-Nr. 100)	49189444	1
104	Zugmessstab ZMS 6,25tDH1000 kpl. (Teil-Nr. 100, 105)	49160244	1
105	Ring 43 X 50 X11,5	34205944	2

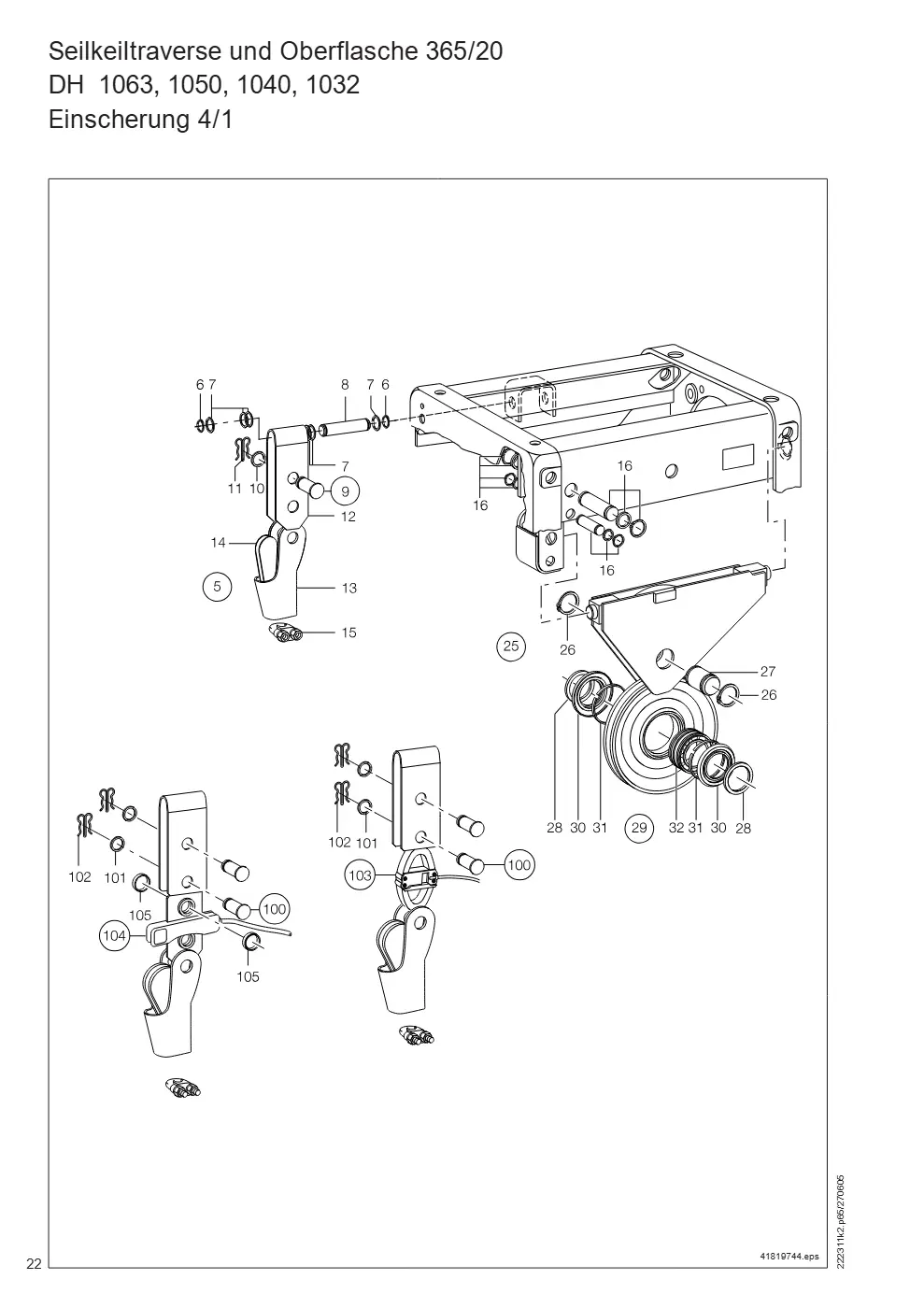

Seilkeiltraverse und Oberflasche 365/20 DH 1063, 1050, 1040, 1032 (Seite 22)

Demag DH 1000 – Seilkeiltraverse und Oberflasche 365/20 DH 1063, 1050, 1040, 1032, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Seilkeiltraverse 1000 2-4/1 kpl. (Teil-Nr. 6 - 13)	82850044 → 82850033	1
6	Sicherungsring 35X2,5	34243599	2
7	Passscheibe 35X 45X1	34351499	6
8	Bolzen 35 H 8X 145 Nut	82831644	1
9	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 10, 11)	82458044	1
10	Stützscheibe 40X 50X2,5	34349799	1
11	Doppelfederstecker 4 X 83	34307044	1
12	Halteblech Traverse 1000	82831244	1
13	Seiltasche F16 -20	58032844	1
14	Seilkeil F20 P1000	58000444	1
15	Seilklemme 20 -25 M20	60079444	1
16	Montageteile Oberflasche 1000	82835644 → 82835633	1
25	Oberflasche 365 20 1000 4/1 kpl. (Teil-Nr. 26 - 29)	82834044	1
26	Sicherungsring 70X2,5	34256099	2
27	Bolzen 70 H 8X 105 Nut	82835444	1
28	Scheibe 90 X 70,2X 6	82835844	2
29	Seilrolle 365 20 Hart kpl. (Teil-Nr. 30 - 32)	82967844	1
30	Deckel Lager 365	82931944	2
31	Sprengring WRE110	34230944	2
32	Zylinderrollenlager SL 045014X	34230844	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82458044	1
101	Stützscheibe 40X 50X2,5	34349799	1
102	Doppelfederstecker 4 X 83	34307044	1
103	Gerät MGS 6,25 T DH 1063, kpl. (Teil-Nr. 100)	49160744	1
103	Gerät MGS 5,0 T DH 1050, kpl. (Teil-Nr. 100)	49159444	1
103	Gerät MGS 4,0 T DH 1040, kpl. (Teil-Nr. 100)	49169444	1
103	Gerät MGS 3,15 T DH 1032, kpl. (Teil-Nr. 100)	49179444	1
104	Zugmessstab ZMS 6,25tDH1000 kpl. (Teil-Nr. 100, 105)	49160244	1
105	Ring 43 X 50 X11,5	34205944	2

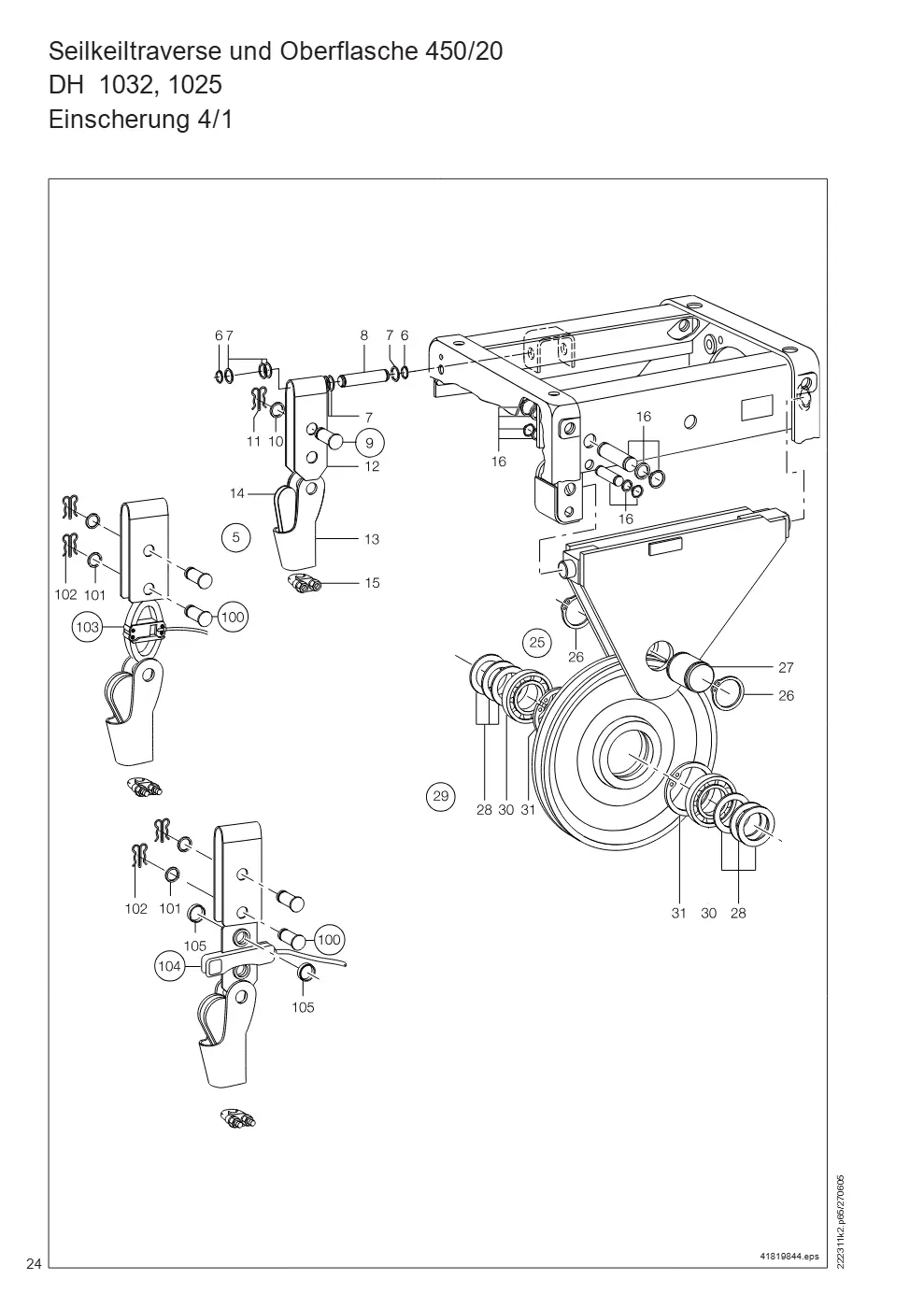

Seilkeiltraverse und Oberflasche 450/20 DH 1032, 1025 (Seite 24)

Demag DH 1000 – Seilkeiltraverse und Oberflasche 450/20 DH 1032, 1025, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Seilkeiltraverse 1000 2-4/1 kpl. (Teil-Nr. 6 - 13)	82850044 → 82850033	1
6	Sicherungsring 35X2,5	34243599	2
7	Passscheibe 35X 45X1	34351499	6
8	Bolzen 35 H 8X 145 Nut	82831644	1
9	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 10, 11)	82458044	1
10	Stützscheibe 40X 50X2,5	34349799	1
11	Doppelfederstecker 4 X 83	34307044	1
12	Halteblech Traverse 1000	82831244	1
13	Seiltasche F16 -20	58032844	1
14	Seilkeil F20 P1000	58000444	1
15	Seilklemme 20 -25 M20	60079444	1
16	Montageteile Oberflasche 1000	82835644 → 82835633	1
25	Oberflasche 450 20 1000 kpl. (Teil-Nr. 26 - 29)	82836044	1
26	Sicherungsring 90X3	34256899	2
27	Bolzen 90 H 9X 107 Nut	82836444	1
28	Passscheibe 90X110X0,3	34350999	2
29	Seilrolle 450 20,4 Hart kpl. (Teil-Nr. 30 - 31)	82944644	1
30	Rillenkugellager 6018 2Z	36085299	2
31	Sicherungsring 140X4	34267899	2
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82458044	1
101	Stützscheibe 40X 50X2,5	34349799	1
102	Doppelfederstecker 4 X 83	34307044	1
103	Gerät MGS 3,15 T DH 1032, kpl. (Teil-Nr. 100)	49179444	1
103	Gerät MGS 2,5 T DH 1025, kpl. (Teil-Nr. 100)	49189444	1
104	Zugmessstab ZMS 6,25tDH1000 kpl. (Teil-Nr. 100, 105)	49160244	1
105	Ring 43 X 50 X11,5	34205944	2

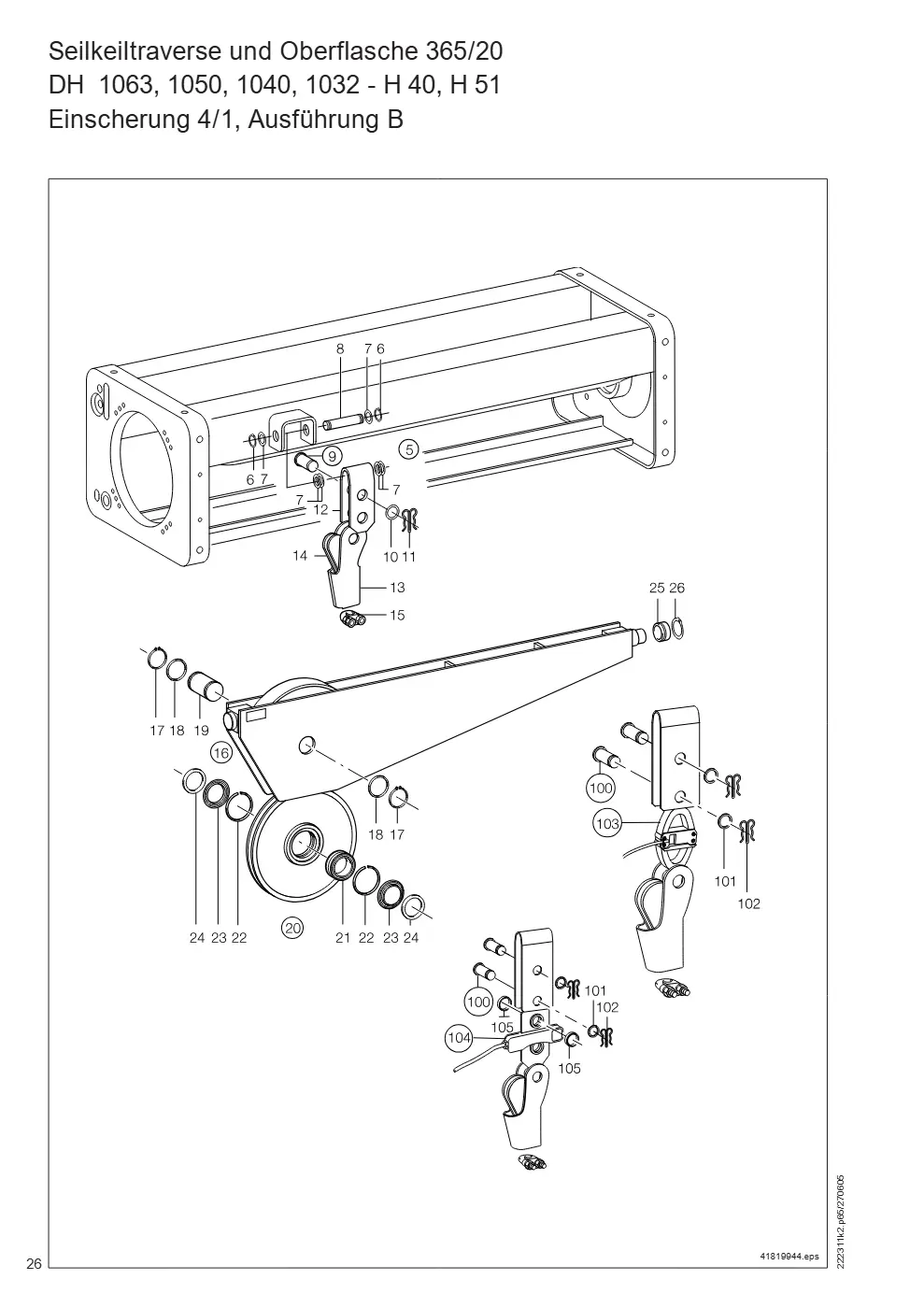

Seilkeiltraverse und Oberflasche 365/20 DH 1063, 1050, 1040, 1032 - H 40, H 51 (Seite 26)

Demag DH 1000 – Seilkeiltraverse und Oberflasche 365/20 DH 1063, 1050, 1040, 1032 - H 40, H 51, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Seilkeiltraverse 1000 2-4/1 kpl. (Teil-Nr. 6 - 13)	82850044 → 82850033	1
6	Sicherungsring 35X2,5	34243599	2
7	Passscheibe 35X 45X1	34351499	6
8	Bolzen 35 H 8X 145 Nut	82831644	1
9	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 10, 11)	82458044	1
10	Stützscheibe 40X 50X2,5	34349799	1
11	Doppelfederstecker 4 X 83	34307044	1
12	Halteblech Traverse 1000	82831244	1
13	Seiltasche F16 -20	58032844	1
14	Seilkeil F20 P1000	58000444	1
15	Seilklemme 20 -25 M20	60079444	1
16	Oberflasche DH1063-40 4/1 H40 H 40, kpl. (Teil-Nr. 17 - 20, 24 - 26)	55000846	1
16	Oberflasche DH1063-40 4/1 H51 H 51, kpl. (Teil-Nr. 17 - 20, 24 - 26)	55000946	1
17	Sicherungsring 70X2,5	34256099	2
18	Stützscheibe 70X 90X3,5	34139599	2
19	Oberflaschenachsbolzen 365/20	44849246	1
20	Seilrolle 365 20 Hart kpl. (Teil-Nr. 21 - 23)	82967844	1
21	Zylinderrollenlager SL 045014X	34230844	1
22	Sprengring WRE110	34230944	2
23	Deckel Lager 365	82931944	2
24	Scheibe 90 X 70,2X 6	82835844	2
25	Buchse 50 X 64,5X32	82822944	1
26	Sicherungsring 65X2,5	34255799	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82458044	1
101	Stützscheibe 40X 50X2,5	34349799	1
102	Doppelfederstecker 4 X 83	34307044	1
103	Gerät MGS 6,25 T DH 1063, kpl. (Teil-Nr. 100)	49160744	1
103	Gerät MGS 5,0 T DH 1050, kpl. (Teil-Nr. 100)	49159444	1
103	Gerät MGS 4,0 T DH 1040, kpl. (Teil-Nr. 100)	49169444	1
103	Gerät MGS 3,15 T DH 1032, kpl. (Teil-Nr. 100)	49179444	1
104	Zugmessstab ZMS 6,25tDH1000 kpl. (Teil-Nr. 100, 105)	49160244	1
105	Ring 43 X 50 X11,5	34205944	2

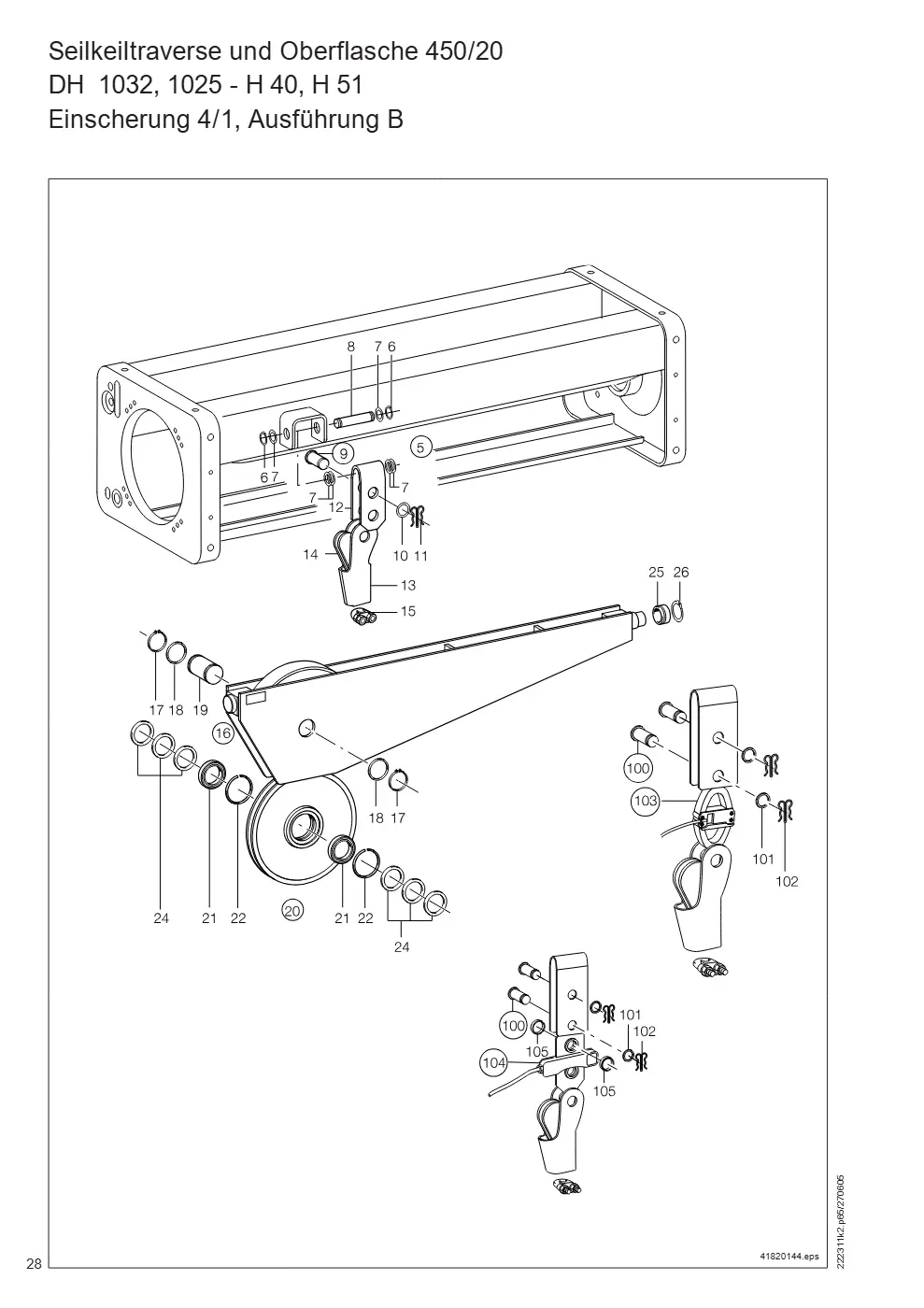

Seilkeiltraverse und Oberflasche 450/20 DH 1032, 1025 - H 40, H 51 (Seite 28)

Demag DH 1000 – Seilkeiltraverse und Oberflasche 450/20 DH 1032, 1025 - H 40, H 51, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Seilkeiltraverse 1000 2-4/1 kpl. (Teil-Nr. 6 - 13)	82850044 → 82850033	1
6	Sicherungsring 35X2,5	34243599	2
7	Passscheibe 35X 45X1	34351499	6
8	Bolzen 35 H 8X 145 Nut	82831644	1
9	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 10, 11)	82458044	1
10	Stützscheibe 40X 50X2,5	34349799	1
11	Doppelfederstecker 4 X 83	34307044	1
12	Halteblech Traverse 1000	82831244	1
13	Seiltasche F16 -20	58032844	1
14	Seilkeil F20 P1000	58000444	1
15	Seilklemme 20 -25 M20	60079444	1
16	Oberflasche DH1032-25 4/1 H40 H 40, kpl. (Teil-Nr. 17 - 20, 24 - 26)	55001146	1
16	Oberflasche DH1032-25 4/1 H51 H 51, kpl. (Teil-Nr. 17 - 20, 24 - 26)	55001246	1
17	Sicherungsring 90X3	34256899	2
18	Stützscheibe 90X110X3,5	34348899	2
19	Oberflaschenachsbolzen 450/20	44851246	1
20	Seilrolle 450 20,4 Hart	82944644	1
21	Rillenkugellager 6018 2Z	36085299	2
22	Sicherungsring 140X4	34267899	2
24	Passscheibe 90X110X0,3	34350999	6
25	Buchse 50 X 64,5X32	82822944	1
26	Sicherungsring 65X2,5	34255799	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82458044	1
101	Stützscheibe 40X 50X2,5	34349799	1
102	Doppelfederstecker 4 X 83	34307044	1
103	Gerät MGS 3,15 T DH 1032, kpl. (Teil-Nr. 100)	49179444	1
103	Gerät MGS 2,5 T DH 1025, kpl. (Teil-Nr. 100)	49189444	1
104	Zugmessstab ZMS 6,25tDH1000 kpl. (Teil-Nr. 100, 105)	49160244	1
105	Ring 43 X 50 X11,5	34205944	2

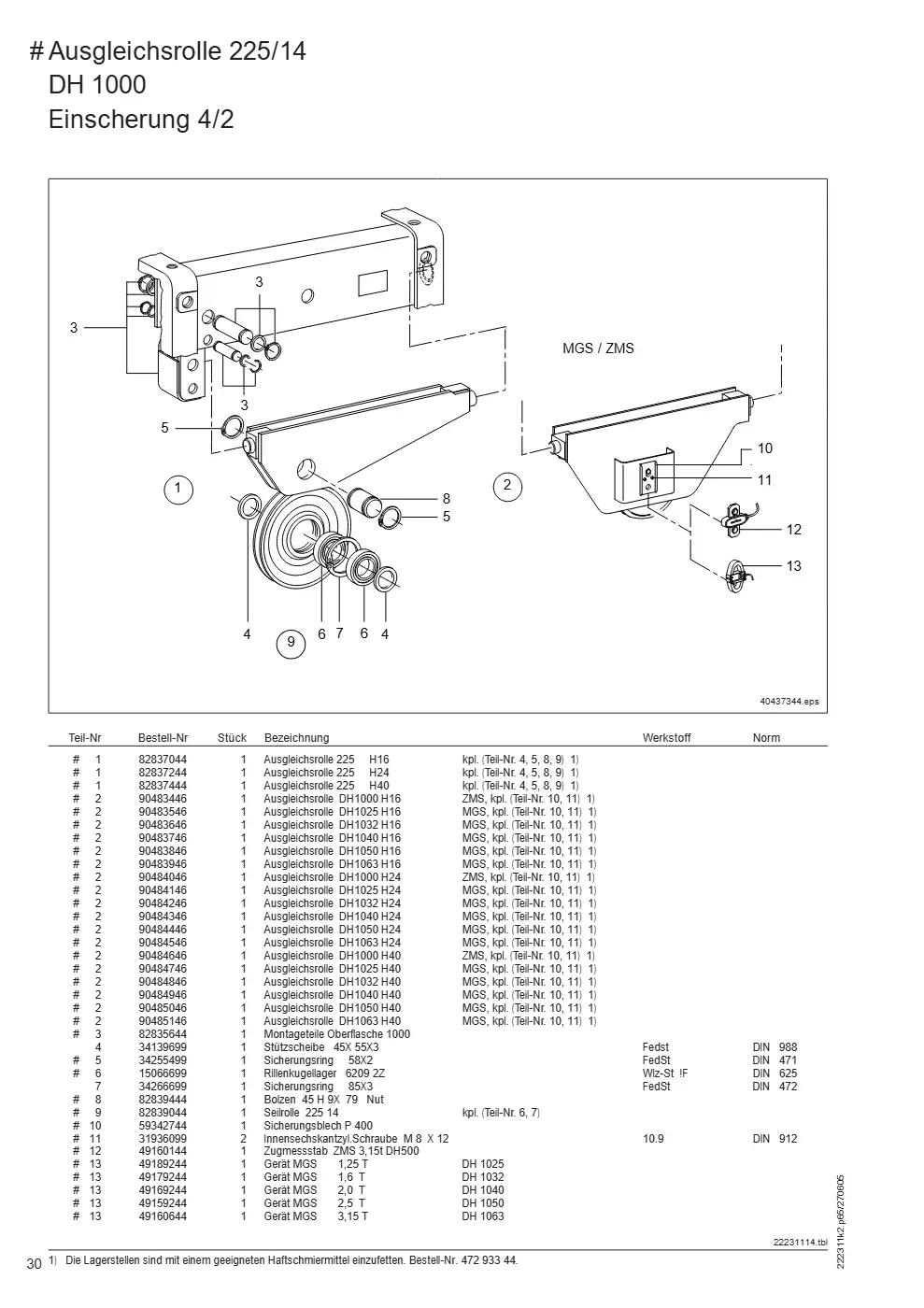

# Ausgleichsrolle 225/14 DH 1000 (Seite 30)

Demag DH 1000 – # Ausgleichsrolle 225/14 DH 1000, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 225 H16 kpl. (Teil-Nr. 4, 5, 8	82837044	1
1	Ausgleichsrolle 225 H24 kpl. (Teil-Nr. 4, 5, 8	82837244	1
1	Ausgleichsrolle 225 H40 kpl. (Teil-Nr. 4, 5, 8	82837444	1
2	Ausgleichsrolle DH1000 H16 ZMS, kpl. (Teil-Nr. 10, 11)	90483446	1
2	Ausgleichsrolle DH1025 H16 MGS, kpl. (Teil-Nr. 10, 11)	90483546	1
2	Ausgleichsrolle DH1032 H16 MGS, kpl. (Teil-Nr. 10, 11)	90483646	1
2	Ausgleichsrolle DH1040 H16 MGS, kpl. (Teil-Nr. 10, 11)	90483746	1
2	Ausgleichsrolle DH1050 H16 MGS, kpl. (Teil-Nr. 10, 11)	90483846	1
2	Ausgleichsrolle DH1063 H16 MGS, kpl. (Teil-Nr. 10, 11)	90483946	1
2	Ausgleichsrolle DH1000 H24 ZMS, kpl. (Teil-Nr. 10, 11)	90484046	1
2	Ausgleichsrolle DH1025 H24 MGS, kpl. (Teil-Nr. 10, 11)	90484146	1
2	Ausgleichsrolle DH1032 H24 MGS, kpl. (Teil-Nr. 10, 11)	90484246	1
2	Ausgleichsrolle DH1040 H24 MGS, kpl. (Teil-Nr. 10, 11)	90484346	1
2	Ausgleichsrolle DH1050 H24 MGS, kpl. (Teil-Nr. 10, 11)	90484446	1
2	Ausgleichsrolle DH1063 H24 MGS, kpl. (Teil-Nr. 10, 11)	90484546	1
2	Ausgleichsrolle DH1000 H40 ZMS, kpl. (Teil-Nr. 10, 11)	90484646	1
2	Ausgleichsrolle DH1025 H40 MGS, kpl. (Teil-Nr. 10, 11)	90484746	1
2	Ausgleichsrolle DH1032 H40 MGS, kpl. (Teil-Nr. 10, 11)	90484846	1
2	Ausgleichsrolle DH1040 H40 MGS, kpl. (Teil-Nr. 10, 11)	90484946	1
2	Ausgleichsrolle DH1050 H40 MGS, kpl. (Teil-Nr. 10, 11)	90485046	1
2	Ausgleichsrolle DH1063 H40 MGS, kpl. (Teil-Nr. 10, 11)	90485146	1
3	Montageteile Oberflasche 1000	82835644 → 82835633	1
4	Stützscheibe 45X 55X3	34139699	1
5	Sicherungsring 58X2	34255499	1
6	Rillenkugellager 6209 2Z	15066699	1
7	Sicherungsring 85X3	34266699	1
8	Bolzen 45 H 9X 79 Nut	82839444	1
9	Seilrolle 225 14 kpl. (Teil-Nr. 6	82839044	1
10	Sicherungsblech P 400	59342744	1
11	Innensechskantzyl.Schraube M 8 X 12	31936099	2
12	Zugmessstab ZMS 3,15t DH500	49160144	1
13	Gerät MGS 1,25 T DH 1025	49189244	1
13	Gerät MGS 1,6 T DH 1032	49179244	1
13	Gerät MGS 2,0 T DH 1040	49169244	1
13	Gerät MGS 2,5 T DH 1050	49159244	1
13	Gerät MGS 3,15 T DH 1063	49160644	1

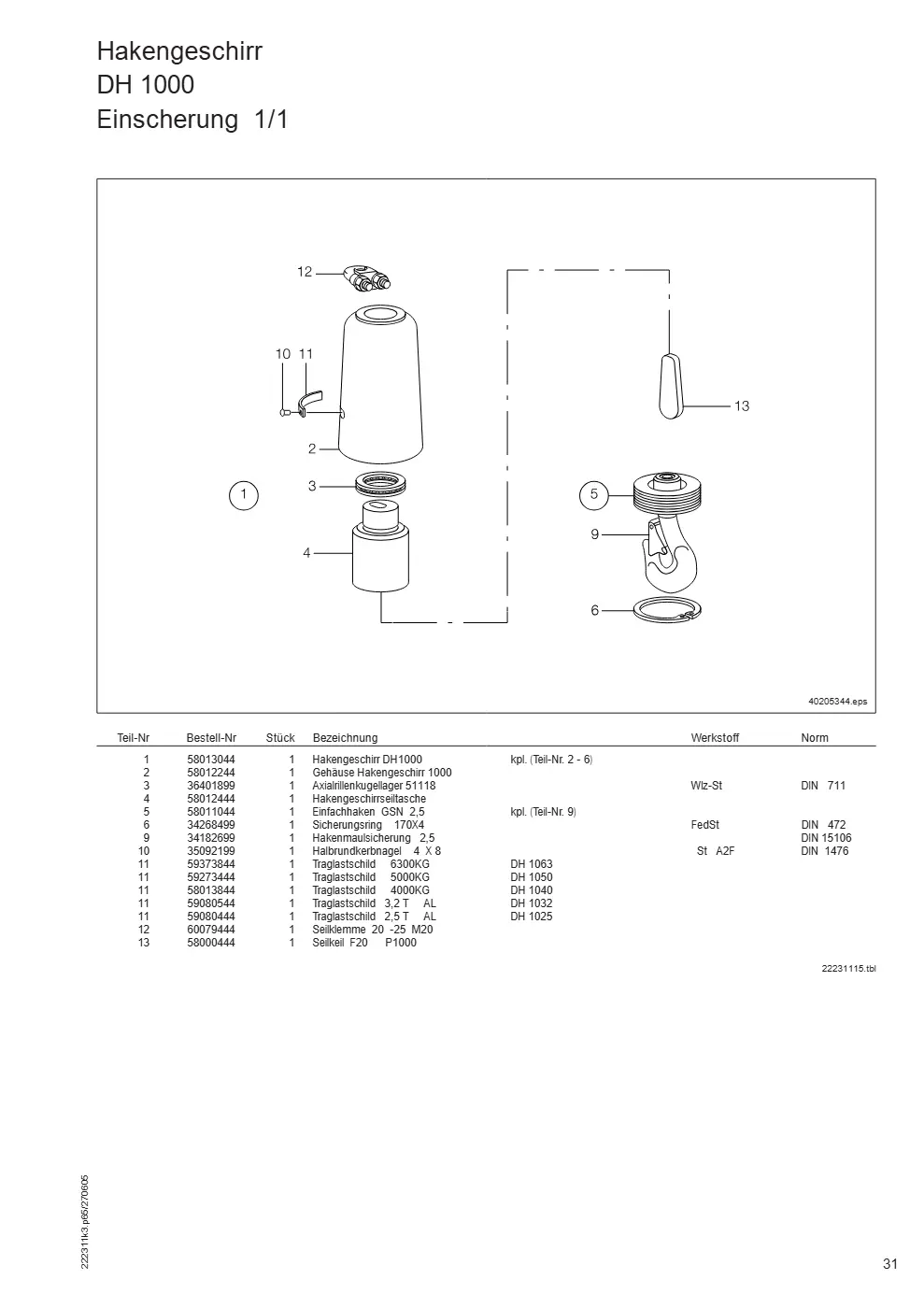

Hakengeschirr DH 1000 (Seite 31)

Demag DH 1000 – Hakengeschirr DH 1000, Zeichnung Seite 31

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr DH1000 kpl. (Teil-Nr. 2 -	58013044 → 58013033	1
2	Gehäuse Hakengeschirr 1000	58012244	1
3	Axialrillenkugellager 51118	36401899	1
4	Hakengeschirrseiltasche	58012444	1
5	Einfachhaken GSN 2,5 kpl. (Teil-Nr.	58011044	1
6	Sicherungsring 170X4	34268499	1
9	Hakenmaulsicherung 2,5	34182699 → 34182633	1
10	Halbrundkerbnagel 4 X 8	35092199	1
11	Traglastschild 6300KG DH 1063	59373844	1
11	Traglastschild 5000KG DH 1050	59273444	1
11	Traglastschild 4000KG DH 1040	58013844	1
11	Traglastschild 3,2 T AL DH 1032	59080544	1
11	Traglastschild 2,5 T AL DH 1025	59080444	1
12	Seilklemme 20 -25 M20	60079444	1
13	Seilkeil F20 P1000	58000444	1

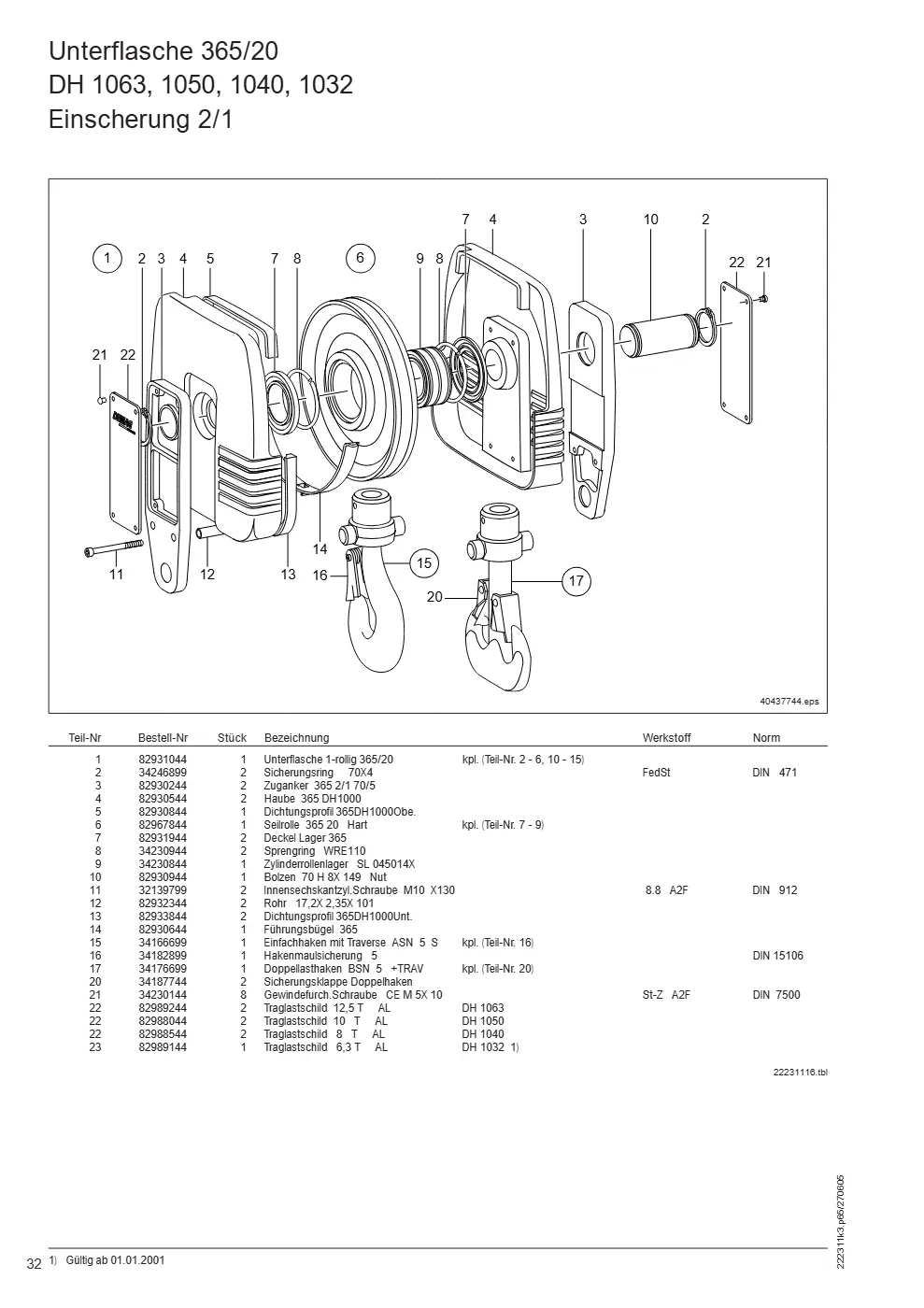

Unterflasche 365/20 DH 1063, 1050, 1040, 1032 (Seite 32)

Demag DH 1000 – Unterflasche 365/20 DH 1063, 1050, 1040, 1032, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 365/20 kpl. (Teil-Nr. 2 - 6, 10 - 15)	82931044 → 82931033	1
2	Sicherungsring 70X4	34246899	2
3	Zuganker 365 2/1 70/5	82930244	2
4	Haube 365 DH1000	82930544 → 82930533	2
5	Dichtungsprofil 365DH1000Obe.	82930844	1
6	Seilrolle 365 20 Hart kpl. (Teil-Nr. 7 -	82967844	1
7	Deckel Lager 365	82931944	2
8	Sprengring WRE110	34230944	2
9	Zylinderrollenlager SL 045014X	34230844	1
10	Bolzen 70 H 8X 149 Nut	82930944	1
11	Innensechskantzyl.Schraube M10 X130	32139799	2
12	Rohr 17,2X 2,35X 101	82932344	2
13	Dichtungsprofil 365DH1000Unt.	82933844	2
14	Führungsbügel 365	82930644	1
15	Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 16)	34166699	1
16	Hakenmaulsicherung 5	34182899	1
17	Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 20)	34176699	1
20	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
21	Gewindefurch.Schraube CE M 5X 10	34230144	8
22	Traglastschild 12,5 T AL DH 1063	82989244	2
22	Traglastschild 10 T AL DH 1050	82988044	2
22	Traglastschild 8 T AL DH 1040	82988544	2
23	Traglastschild 6,3 T AL DH 1032	82989144	1

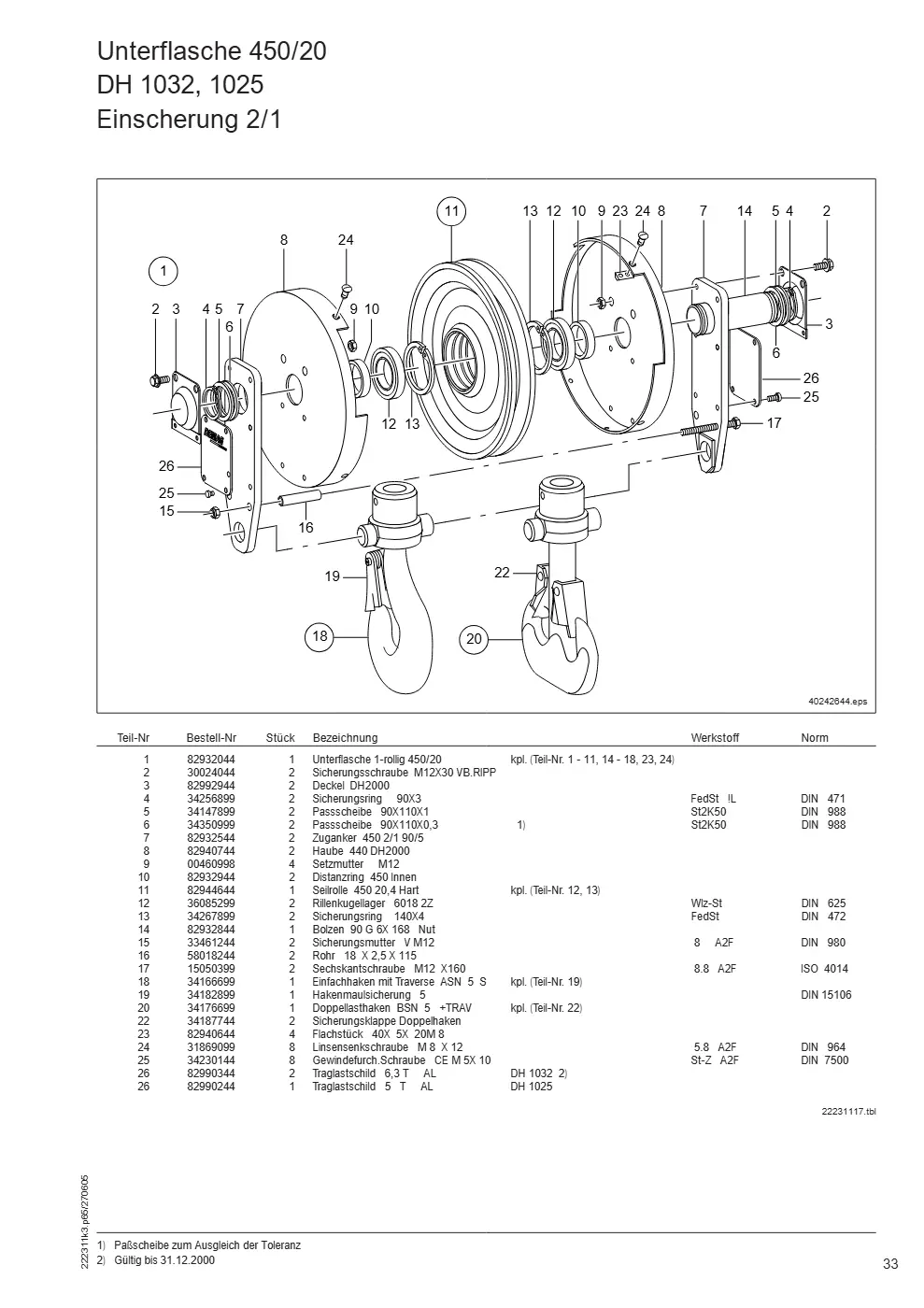

Unterflasche 450/20 DH 1032, 1025 (Seite 33)

Demag DH 1000 – Unterflasche 450/20 DH 1032, 1025, Zeichnung Seite 33

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 450/20 kpl. (Teil-Nr. 1 - 11, 14 - 18, 23, 24)	82932044 → 82932033	1
2	Sicherungsschraube M12X30 VB.RIPP	30024044	2
3	Deckel DH2000	82992944	2
4	Sicherungsring 90X3	34256899	2
5	Passscheibe 90X110X1	34147899	2
6	Passscheibe 90X110X0,3	34350999	2
7	Zuganker 450 2/1 90/5	82932544	2
8	Haube 440 DH2000	82940744	2
9	Setzmutter M12	00460998	4
10	Distanzring 450 Innen	82932944	2
11	Seilrolle 450 20,4 Hart kpl. (Teil-Nr. 12, 13)	82944644	1
12	Rillenkugellager 6018 2Z	36085299	2
13	Sicherungsring 140X4	34267899	2
14	Bolzen 90 G 6X 168 Nut	82932844	1
15	Sicherungsmutter V M12	33461244	2
16	Rohr 18 X 2,5 X 115	58018244	2
17	Sechskantschraube M12 X160	15050399	2
18	Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 19)	34166699	1
19	Hakenmaulsicherung 5	34182899	1
20	Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 22)	34176699	1
22	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
23	Flachstück 40X 5X 20M 8	82940644	4
24	Linsensenkschraube M 8 X 12	31869099 → 32119799	8
25	Gewindefurch.Schraube CE M 5X 10	34230144	8
26	Traglastschild 6,3 T AL DH 1032	82990344	2
26	Traglastschild 5 T AL DH 1025	82990244	1

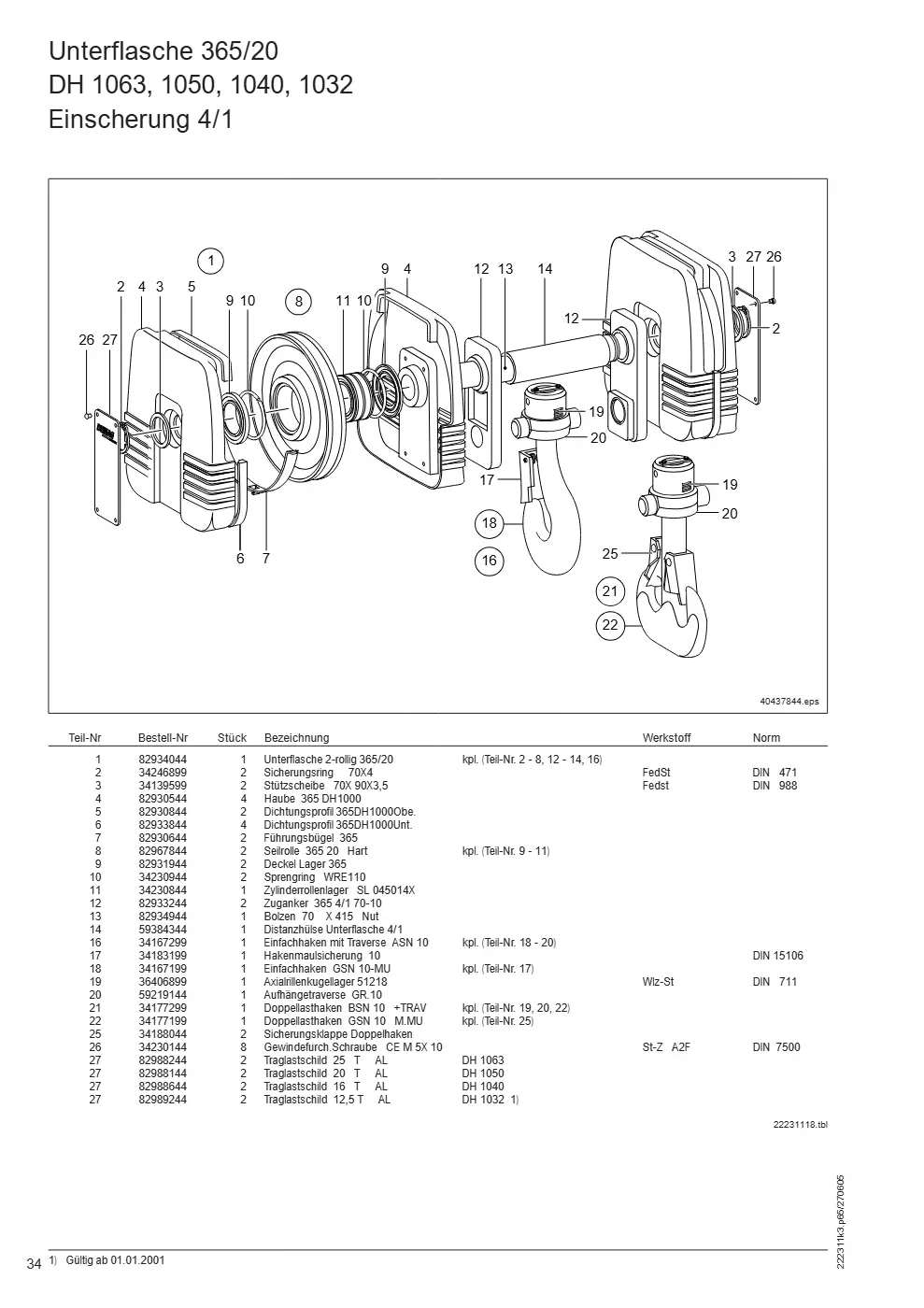

Unterflasche 365/20 DH 1063, 1050, 1040, 1032 (Seite 34)

Demag DH 1000 – Unterflasche 365/20 DH 1063, 1050, 1040, 1032, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/20 kpl. (Teil-Nr. 2 - 8, 12 - 14, 16)	82934044 → 82934033	1
2	Sicherungsring 70X4	34246899	2
3	Stützscheibe 70X 90X3,5	34139599	2
4	Haube 365 DH1000	82930544 → 82930533	4
5	Dichtungsprofil 365DH1000Obe.	82930844	2
6	Dichtungsprofil 365DH1000Unt.	82933844	4
7	Führungsbügel 365	82930644	2
8	Seilrolle 365 20 Hart kpl. (Teil-Nr. 9 - 11)	82967844	2
9	Deckel Lager 365	82931944	2
10	Sprengring WRE110	34230944	2
11	Zylinderrollenlager SL 045014X	34230844	1
12	Zuganker 365 4/1 70-10	82933244	2
13	Bolzen 70 X 415 Nut	82934944	1
14	Distanzhülse Unterflasche 4/1	59384344	1
16	Einfachhaken mit Traverse ASN 10 kpl. (Teil-Nr. 18 - 20)	34167299 → 34167233	1
17	Hakenmaulsicherung 10	34183199 → 34183133	1
18	Einfachhaken GSN 10-MU kpl. (Teil-Nr. 17)	34167199	1
19	Axialrillenkugellager 51218	36406899	1
20	Aufhängetraverse GR.10	59219144	1
21	Doppellasthaken BSN 10 +TRAV kpl. (Teil-Nr. 19, 20, 22)	34177299	1
22	Doppellasthaken GSN 10 M.MU kpl. (Teil-Nr. 25)	34177199	1
25	Sicherungsklappe Doppelhaken	34188044 → 34188033	2
26	Gewindefurch.Schraube CE M 5X 10	34230144	8
27	Traglastschild 25 T AL DH 1063	82988244	2
27	Traglastschild 20 T AL DH 1050	82988144	2
27	Traglastschild 16 T AL DH 1040	82988644	2
27	Traglastschild 12,5 T AL DH 1032	82989244	2

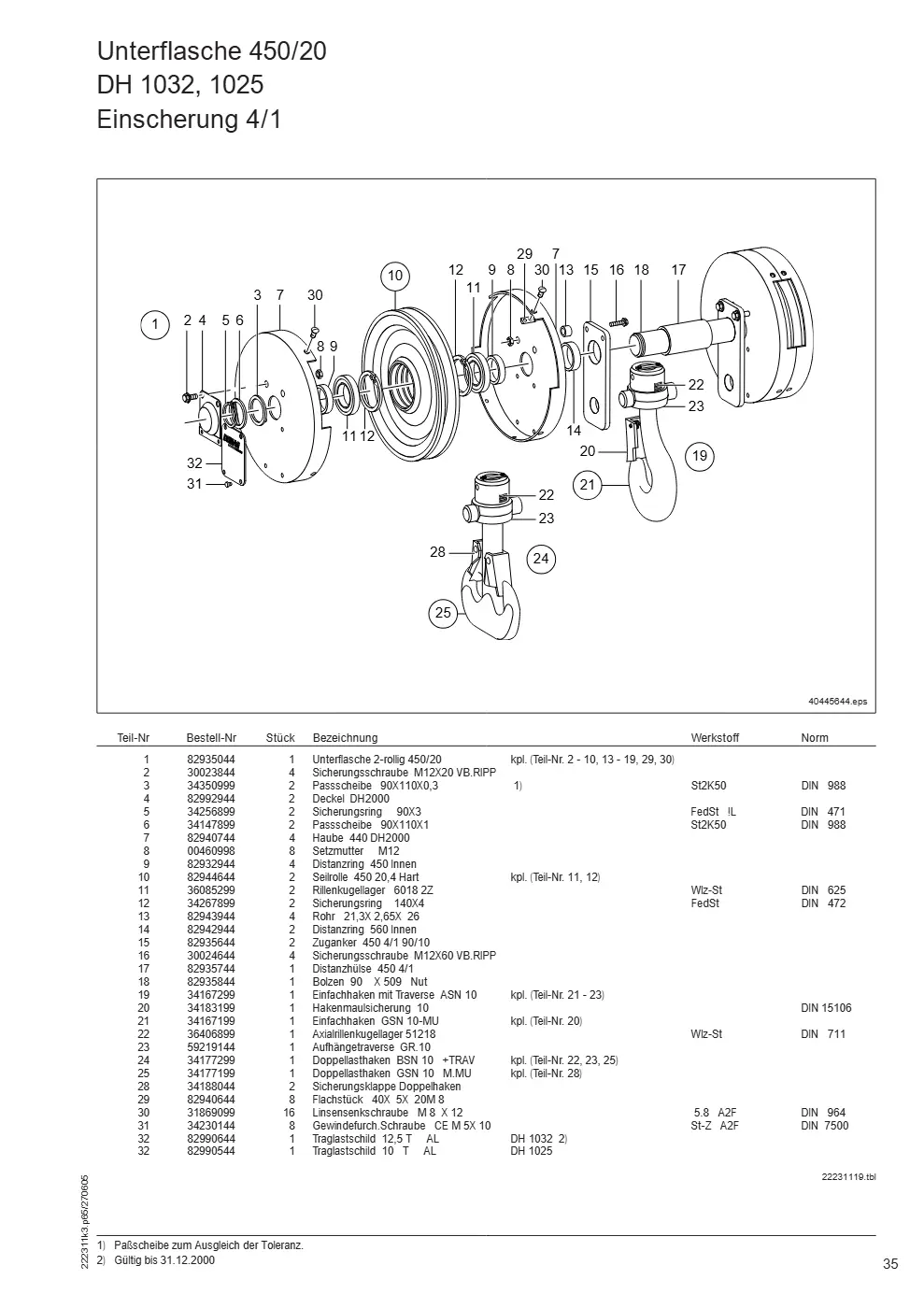

Unterflasche 450/20 DH 1032, 1025 (Seite 35)

Demag DH 1000 – Unterflasche 450/20 DH 1032, 1025, Zeichnung Seite 35

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 450/20 kpl. (Teil-Nr. 2 - 10, 13 - 19, 29, 30)	82935044 → 82935033	1
2	Sicherungsschraube M12X20 VB.RIPP	30023844 → 34275644	4
3	Passscheibe 90X110X0,3	34350999	2
4	Deckel DH2000	82992944	2
5	Sicherungsring 90X3	34256899	2
6	Passscheibe 90X110X1	34147899	2
7	Haube 440 DH2000	82940744	4
8	Setzmutter M12	00460998	8
9	Distanzring 450 Innen	82932944	4
10	Seilrolle 450 20,4 Hart kpl. (Teil-Nr. 11, 12)	82944644	2
11	Rillenkugellager 6018 2Z	36085299	2
12	Sicherungsring 140X4	34267899	2
13	Rohr 21,3X 2,65X 26	82943944	4
14	Distanzring 560 Innen	82942944	2
15	Zuganker 450 4/1 90/10	82935644	2
16	Sicherungsschraube M12X60 VB.RIPP	30024644	4
17	Distanzhülse 450 4/1	82935744	1
18	Bolzen 90 X 509 Nut	82935844	1
19	Einfachhaken mit Traverse ASN 10 kpl. (Teil-Nr. 21 - 23)	34167299 → 34167233	1
20	Hakenmaulsicherung 10	34183199 → 34183133	1
21	Einfachhaken GSN 10-MU kpl. (Teil-Nr. 20)	34167199	1
22	Axialrillenkugellager 51218	36406899	1
23	Aufhängetraverse GR.10	59219144	1
24	Doppellasthaken BSN 10 +TRAV kpl. (Teil-Nr. 22, 23, 25)	34177299	1
25	Doppellasthaken GSN 10 M.MU kpl. (Teil-Nr. 28)	34177199	1
28	Sicherungsklappe Doppelhaken	34188044 → 34188033	2
29	Flachstück 40X 5X 20M 8	82940644	8
30	Linsensenkschraube M 8 X 12	31869099 → 32119799	16
31	Gewindefurch.Schraube CE M 5X 10	34230144	8
32	Traglastschild 12,5 T AL DH 1032	82990644	1
32	Traglastschild 10 T AL DH 1025	82990544	1

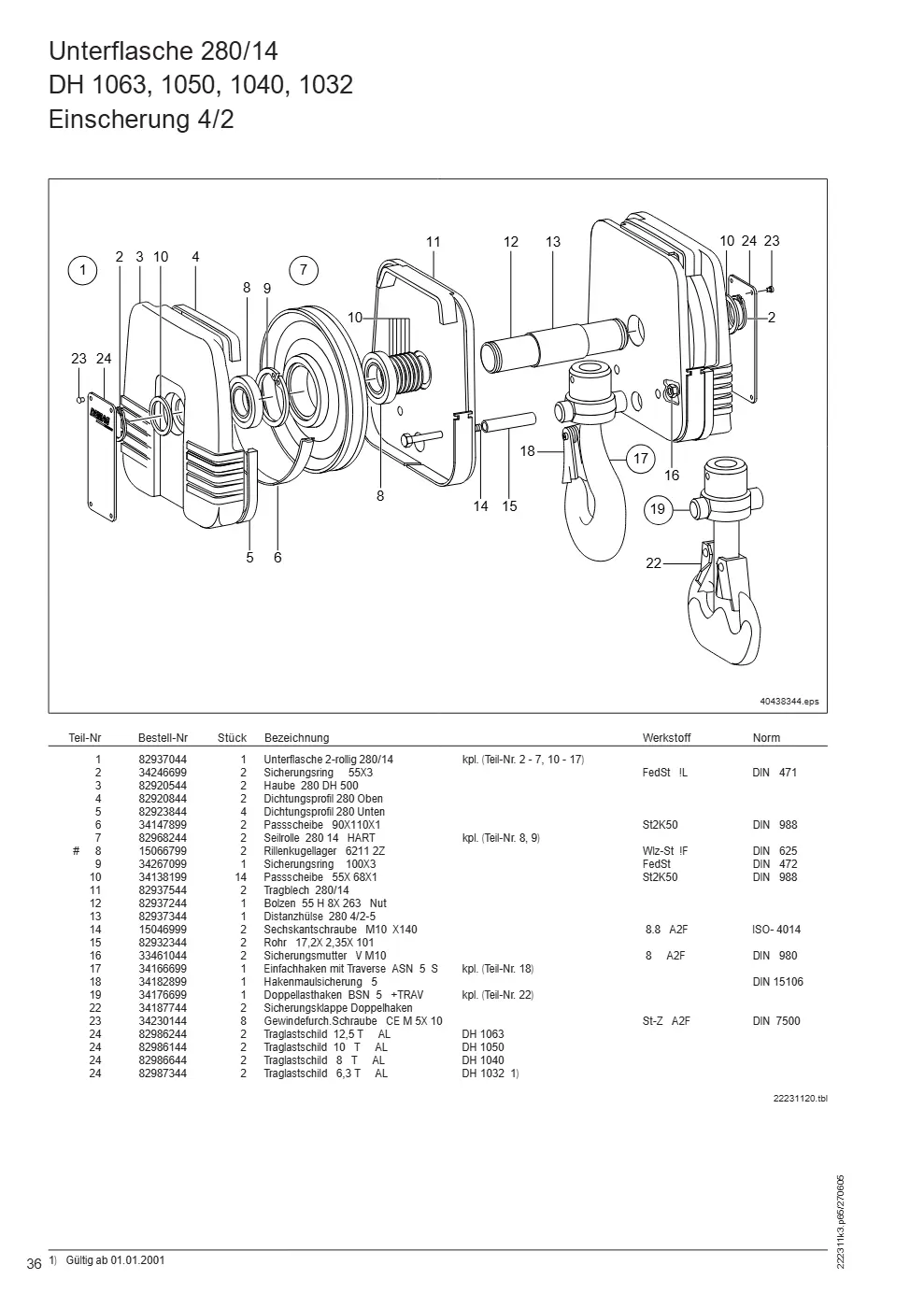

Unterflasche 280/14 DH 1063, 1050, 1040, 1032 (Seite 36)

Demag DH 1000 – Unterflasche 280/14 DH 1063, 1050, 1040, 1032, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14 kpl. (Teil-Nr. 2 - 7, 10 - 17)	82937044 → 82937033	1
2	Sicherungsring 55X3	34246699	2
3	Haube 280 DH 500	82920544	2
4	Dichtungsprofil 280 Oben	82920844	2
5	Dichtungsprofil 280 Unten	82923844	4
6	Passscheibe 90X110X1	34147899	2
7	Seilrolle 280 14 HART kpl. (Teil-Nr. 8	82968244	2
8	Rillenkugellager 6211 2Z	15066799	2
9	Sicherungsring 100X3	34267099	1
10	Passscheibe 55X 68X1	34138199	14
11	Tragblech 280/14	82937544	2
12	Bolzen 55 H 8X 263 Nut	82937244	1
13	Distanzhülse 280 4/2-5	82937344	1
14	Sechskantschraube M10 X140	15046999	2
15	Rohr 17,2X 2,35X 101	82932344	2
16	Sicherungsmutter V M10	33461044	2
17	Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 18)	34166699	1
18	Hakenmaulsicherung 5	34182899	1
19	Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 22)	34176699	1
22	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
23	Gewindefurch.Schraube CE M 5X 10	34230144	8
24	Traglastschild 12,5 T AL DH 1063	82986244	2
24	Traglastschild 10 T AL DH 1050	82986144	2
24	Traglastschild 8 T AL DH 1040	82986644	2
24	Traglastschild 6,3 T AL DH 1032	82987344	2

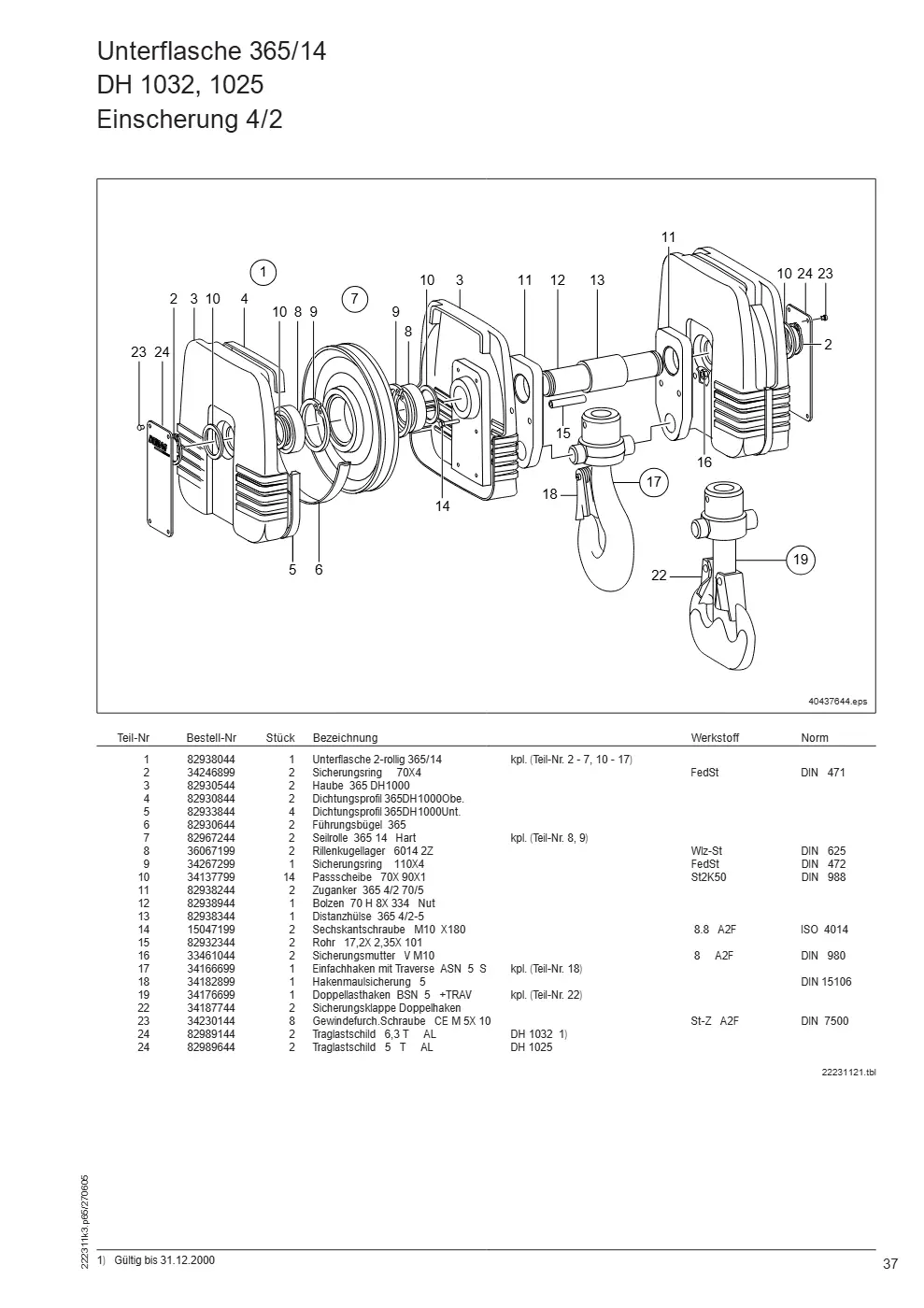

Unterflasche 365/14 DH 1032, 1025 (Seite 37)

Demag DH 1000 – Unterflasche 365/14 DH 1032, 1025, Zeichnung Seite 37

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/14 kpl. (Teil-Nr. 2 - 7, 10 - 17)	82938044 → 82938033	1
2	Sicherungsring 70X4	34246899	2
3	Haube 365 DH1000	82930544 → 82930533	2
4	Dichtungsprofil 365DH1000Obe.	82930844	2
5	Dichtungsprofil 365DH1000Unt.	82933844	4
6	Führungsbügel 365	82930644	2
7	Seilrolle 365 14 Hart kpl. (Teil-Nr. 8	82967244	2
8	Rillenkugellager 6014 2Z	36067199	2
9	Sicherungsring 110X4	34267299	1
10	Passscheibe 70X 90X1	34137799	14
11	Zuganker 365 4/2 70/5	82938244	2
12	Bolzen 70 H 8X 334 Nut	82938944	1
13	Distanzhülse 365 4/2-5	82938344	1
14	Sechskantschraube M10 X180	15047199	2
15	Rohr 17,2X 2,35X 101	82932344	2
16	Sicherungsmutter V M10	33461044	2
17	Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 18)	34166699	1
18	Hakenmaulsicherung 5	34182899	1
19	Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 22)	34176699	1
22	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
23	Gewindefurch.Schraube CE M 5X 10	34230144	8
24	Traglastschild 6,3 T AL DH 1032	82989144	2
24	Traglastschild 5 T AL DH 1025	82989644	2

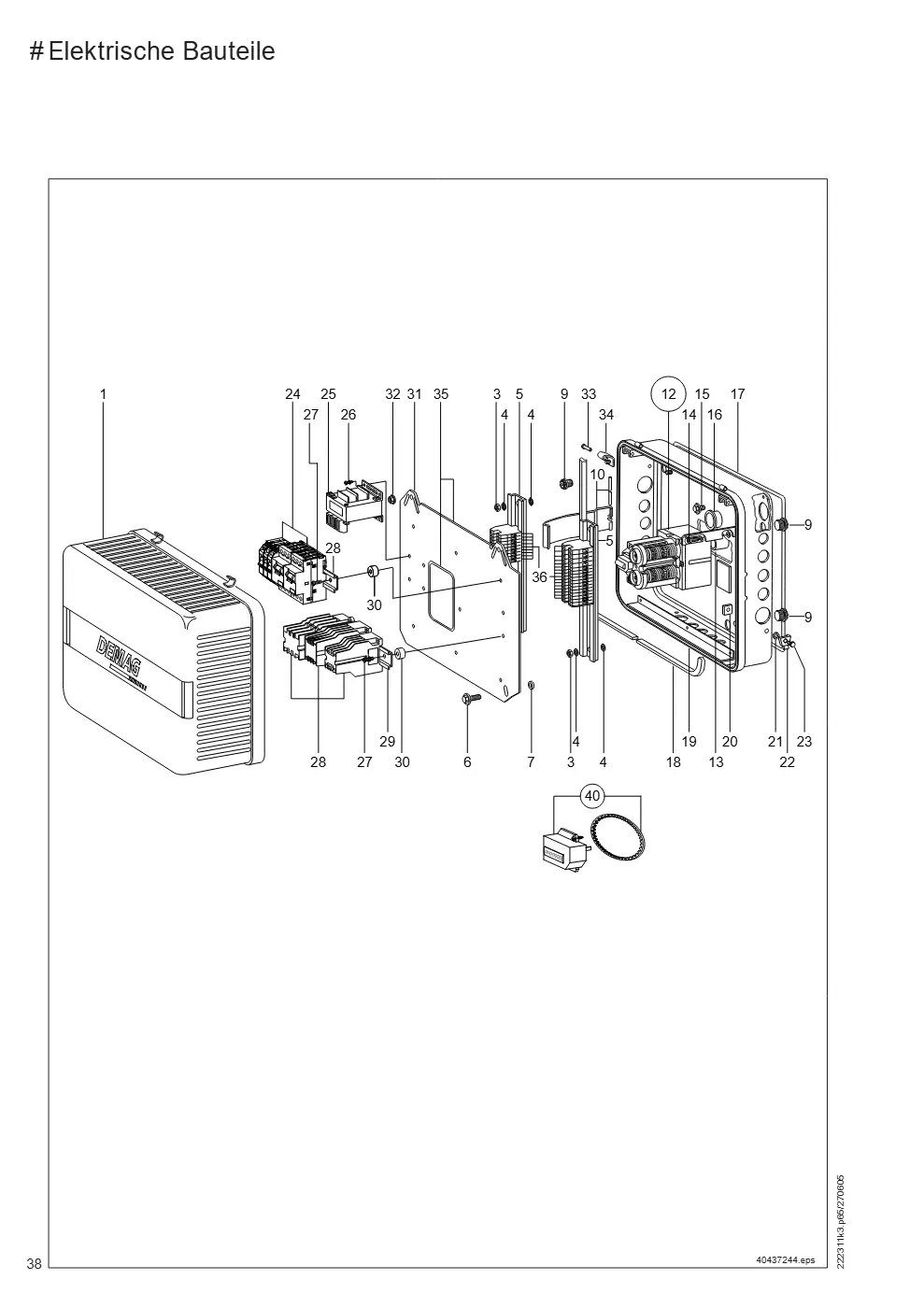

# Elektrische Bauteile (Seite 38)

Demag DH 1000 – # Elektrische Bauteile, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH1000	36030646	1
3	Sechskantmutter M 6	33757199	4
4	Fächerscheibe I 6,4	34368699	8
5	Tragschiene 35 / 7,5X 400M	89509344	2
6	Sicherungsschraube M 6X16 VB.RIPP	30020844 → 10010298	2
7	Speed-Fix SFR5228 D5,5	34228144	2
9	Würgenippel PG 9 RD GE K	50453044	3
10	Feder Halterung DH1000	82456244	2
12	Getriebegrenzschalter DGS 3 -142 kpl. (Teil-Nr. 13)	87520044 → 87520033	1
12	Getriebegrenzschalter DGS 4 -142 kpl. (Teil-Nr. 13)	87520144 → 87520133	1
13	Kupplungshülse 30MM	87531844	1
14	Innensechskantzyl.Schraube M 5 X 25	53696384	2
15	Sicherungsschraube M12X20 VB.RIPP	30023844 → 34275644	4
17	Dichtung rund 7	36051646	2,15
18	Dichtungsprofil 7/11X8	36051846	2,28
19	Gehäuseunterteil DH 1000	36031246	1
20	Vierkantmutter M 6X 20X 5	98115244	2
21	Scheibe 6 X 10 X 2,5	34087544	2
22	Zugentlastungsklemme	50441944	2
23	Sechskantschraube M 6 X 12	30740399	2
26	Zylinderschraube M 4 X 8 Z3	31892599
27	Zylinderschraube M 5 X 22Z4-1	31895899
30	Scheibe 6,3X 20 X10	89487444
32	Sicherungsmutter M 8 VB.RIPP	30028244	2
33	Rohrniet B8 X1 X45	37438299	2
34	Scharnier DH1000	36030946	2
35	Kantenabdeckung 1,5	89502444	1
40	Servicepack Zähler DGS	87530244	1

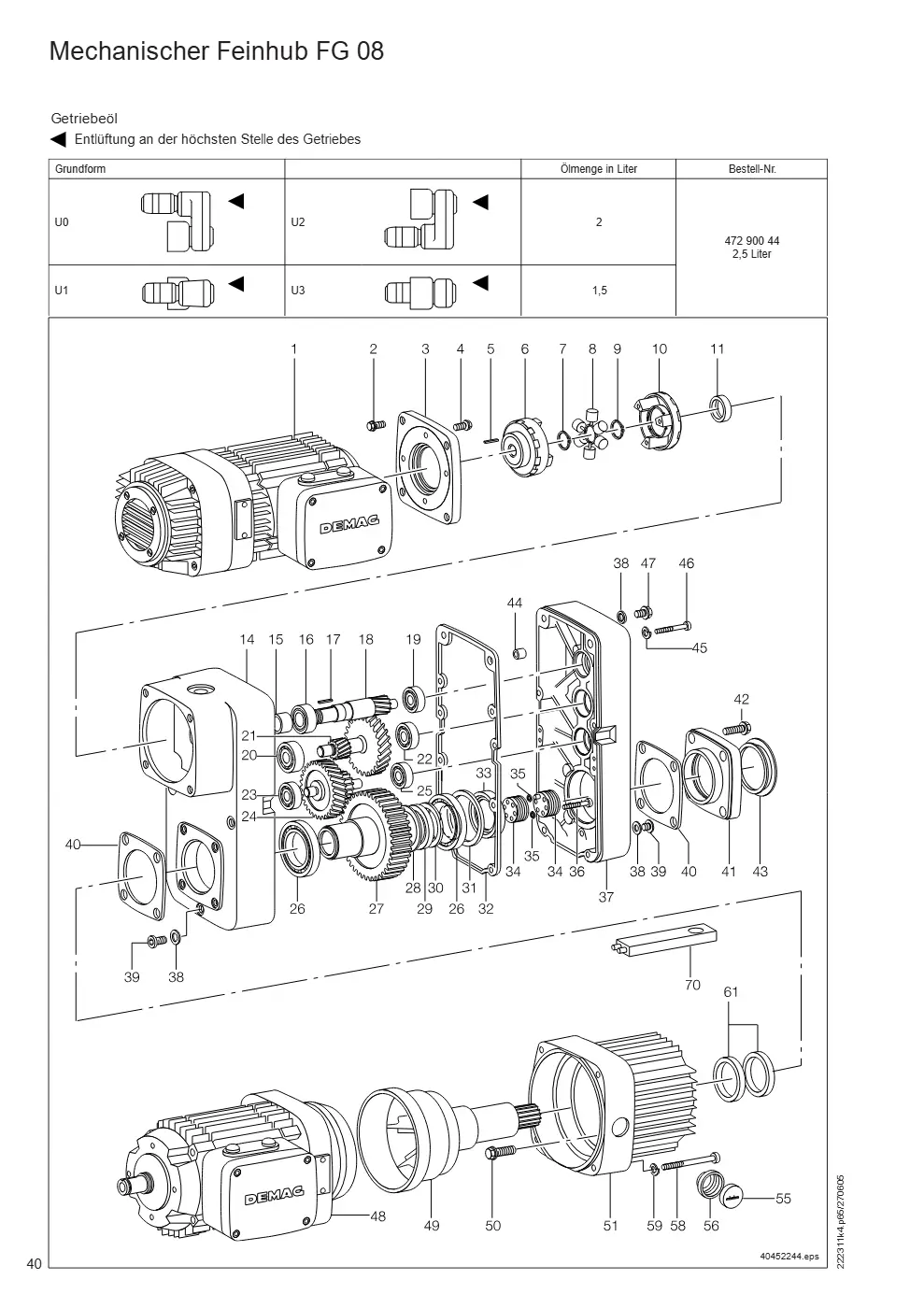

Mechanischer Feinhub FG 08 (Seite 40)

Demag DH 1000 – Mechanischer Feinhub FG 08, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Sicherungsschraube M10X30 VB.RIPP MA= 75 Nm	30023044	4
3	Zwischenflansch D06 160.2	71522244	1
4	Sicherungsschraube M 8X20 VB.RIPP MA= 45 Nm	30021744	4
5	Passfeder B 6X 6X 20	35425799	1
6	Kupplungshälfte H 1N-19	71820644	1
7	Sicherungsring 19X1,2	34251999	1
8	Rollenstern Kupplung H1	71822144	1
9	Sicherungsring 24X1,2	34252499	1
10	Kupplungshälfte H 1N-24	71820744	1
11	Wellendichtring A 35X 47X 7	37653099	1
14	Getriebegehäuse FG08	71730444	1
15	Buchse 24,8X 35 X11	71636944	1
16	Rillenkugellager 6205 RS	36824599	1
17	Passfeder B 8X 7X 21	35487499	1
18	Ritzelwelle Z37M1,25 1 1 : 10	71736644	1
19	Rillenkugellager 6302	36060299	1
20	Zylinderrollenlager NJ 2203	36185399 → 15108999	1
21	Doppelrad Z20/ 41 1 : 10	81371346	1
22	Rillenkugellager 6303	36060399	1
23	Rillenkugellager 6305	36060599	1
24	Doppelrad Z22/ 56 1 : 10	81373646	1
25	Zylinderrollenlager NJ 305 E	36123199	1
26	Rillenkugellager 16014	36045499	2
27	Hohlwelle FG08U-Ausf+Zrad 1 : 10	71735244 → 71735233	1
28	Passscheibe 70X 90X1	34137799	1
29	Scheibe 70,5X 90 X 4	83034844	1
30	Tellerfeder 70,6X90 X2,5	71734644	1
31	Passscheibe 90X110X0,1	34143999	1
31	Passscheibe 90X110X0,3	34350999	1
32	Dichtung Gehäuse FG08	71730244	1
33	Wellendichtring AS 70X100X10	36637599	1
34	Spannmutter FG08+Stift	71784044 → 35064133	2
35	O-Ring 5 X 2 B	36714599	2
36	Innensechskantzyl.Schraube M 8 X 50 MA= 25 Nm	31924699	4
37	Getriebedeckel FG08	71730644	1
38	O-Ring 10 X 2 B	36707399	7
39	Verschlussschraube M12X1,5	31327599	6
40	Dichtung Lagerdeckel FG08	71731044	2
41	Deckel Lager FG08	71731244 → 35060333	1
42	Sicherungsschraube M10X30 VB.RIPP MA= 65 Nm	30023044	4
43	Stopfen 108 X15	71733344	1
44	Buchse 10,5X 16 X12	71531144	2
45	Federring 10 A	34309699	8
46	Innensechskantzyl.Schraube M10 X 60 MA= 69 Nm	31926199	8
47	Entlüftungsschraube M12X1,5	31343544	1
47	Entlüftungsventil AM12X1,5	00728898	1
49	Bremswelle FG08KB140B.T.ZN	71786844 → 71786833	1
50	Sicherungsschraube M10X30 VB.RIPP MA= 65 Nm	30023044	4
51	Haube FG08/KB 140	71781844 → 71781833	1
55	Fenster	60105044	1
56	Kontrollauge KB/6	60104944	1
58	Innensechskantzyl.Schraube M10 X 70 MA= 50 Nm	31926299	4
59	Federring 10 A	34309699	4
61	Wellendichtring AS 70X100X10	36637599	2
70	Nachstellschlüssel Bremse FG08	71739844	1

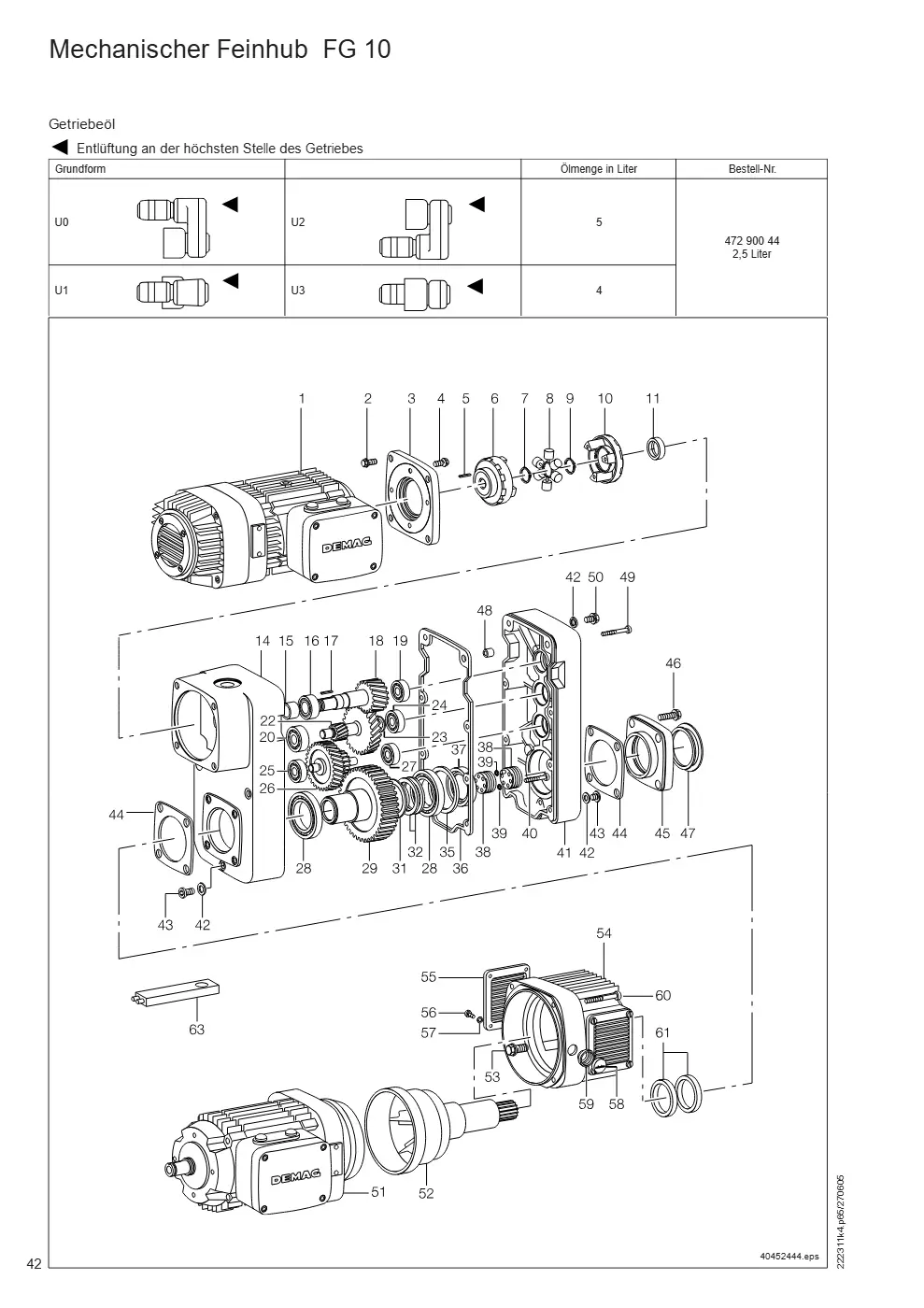

Mechanischer Feinhub FG 10 (Seite 42)

Demag DH 1000 – Mechanischer Feinhub FG 10, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Sicherungsschraube M10X30 VB.RIPP MA= 65 Nm	30023044	4
3	Zwischenflansch D08 200.2 Mot. 90	71532244	1
3	Zwischenflansch D08112 200.4 Mot. 100 für H2	71532644	1
4	Sicherungsschraube M 8X20 VB.RIPP Mot. 90, MA= 30 Nm	30021744	4
4	Sicherungsschraube M10X30 VB.RIPP Mot. 100, MA= 65 Nm	30023044	4
5	Passfeder B 6X 6X 20 Mot. 90	35425799	1
5	Passfeder B 8X 7X 32 Mot. 100	35457599	1
6	Kupplungshälfte H 1N-24 Mot. 90	71820744	1
6	Kupplungshälfte H 2N-24K Mot. 100	71830344	1
7	Sicherungsring 24X1,2	34252499	1
8	Rollenstern Kupplung H1 Mot. 90	71822144	1
8	Rollenstern Kupplung H2 Mot. 100	71832144	1
9	Sicherungsring 24X1,2	34252499	1
10	Kupplungshälfte H 1N-24 Mot. 90	71820744	1
10	Kupplungshälfte H 2N-24 Mot. 100	71830444	1
11	Wellendichtring A 35X 62X 7	36676399	1
14	Getriebegehäuse FG10	71740444	1
15	Rohr 35 X 5 X 12 Mot. 90	71636844	1
16	Rillenkugellager 6307 RS	36844799	1
17	Passfeder B 8X 7X 21 Mot. 90	35487499	1
17	Passfeder B 8X 7X 33 Mot. 100	35487699	1
18	Ritzelwelle Z37M2 1 1 : 10, Haupthubmot. 160	71656644	1
18	Ritzelwelle Z30M2 1 1 : 15, Haupthubmot. 200	71656844 → 71656833	1
19	Rillenkugellager 6404	36064499	1
20	Zylinderrollenlager NJ 306 E	36143199	1
22	Doppelrad 1 Z20/ 41 1 : 10, Haupthubmot. 160	81376946	1
22	Doppelrad 1 Z20/ 54 1 : 15, Haupthubmot. 200	81346546	1
23	Stützscheibe 35X 45X2,5	34349699	1
24	Rillenkugellager 6307	36060799	1
25	Rillenkugellager 6407	36064799	1
26	Doppelrad 2 Z20/ 57 1 : 10, Haupthubmot. 160	81378946	1
26	Doppelrad 2 Z14/ 53 1 : 15, Haupthubmot. 200	81378546	1
27	Zylinderrollenlager NJ 308 E	36147299	1
28	Rillenkugellager 16020	36046099	2
29	Hohlwelle FG10/U-Ausf. Haupthubmot. 160	71745244 → 71745233	1
29	Hohlwelle FG10/U-Ausf. Haupthubmot. 200	71745344 → 71745333	1
31	Tellerfeder 140 X101 X3,8	71744644	1
32	Passscheibe 100X120X1	34146999	2
35	Passscheibe 120X150X0,1	34153399
35	Passscheibe 120X150X0,3	34153899
36	Dichtung Gehäuse FG10	71740244	1
37	Wellendichtring AS100X130X12	36691199	1
38	Spannmutter FG10+Stift	71794044 → 35069133	2
39	O-Ring 8 X 2 B	36710199	2
40	Innensechskantzyl.Schraube M12 X 70 MA= 120 Nm	31927799	4
41	Getriebedeckel FG10	71740644	1
42	O-Ring 14 X 2,5 B	36707499	7
43	Verschlussschraube M16X1,5	31340399	6
44	Dichtung Lagerdeckel FG10	71741044	2
45	Deckel Lager FG10	71741244 → 35065333	1
46	Sicherungsschraube M16X35 VB.RIPP MA= 270 Nm	30024844	4
47	Stopfen 145 X25	71743344	1
48	Buchse 14 X 20 X15	71651144	2
49	Innensechskantzyl.Schraube M12 X100 MA= 120 Nm	31928099	8
50	Entlüftungsschraube M16X1,5X12	31342344	1
50	Entlüftungsventil AM16X1,5	34307744	1
52	Bremswelle FG10KB160B.T.ZN	71796644 → 71796633	1
52	Bremswelle FG10KB200B.T.ZN	71796844 → 71796833	1
53	Sicherungsschraube M16X35 VB.RIPP MA= 270 Nm	30024844	4
54	Haube FG10/KB 160	71791444 → 71791433	1
54	Haube FG10/KB 200	71791844 → 71791833	1
55	Jalousie FG10-KB160/180	71790444	2
55	Jalousie FG10-KB200/225	71790644	2
56	Zylinderschraube M 6 X 12	32905899	8
57	Federring 6 A	34380699	8
58	Fenster	60105044	1
59	Kontrollauge KB/6	60104944	1
60	Innensechskantzyl.Schraube M10 X 70 Haupthubmot. 160, MA= 70 Nm	31926299	4
60	Innensechskantzyl.Schraube M12 X 80 Haupthubmot. 200, MA= 120 Nm	31927899	4
61	Wellendichtring AS100X130X12	36691199	2
63	Nachstellschlüssel Bremse FG10	71749844	1

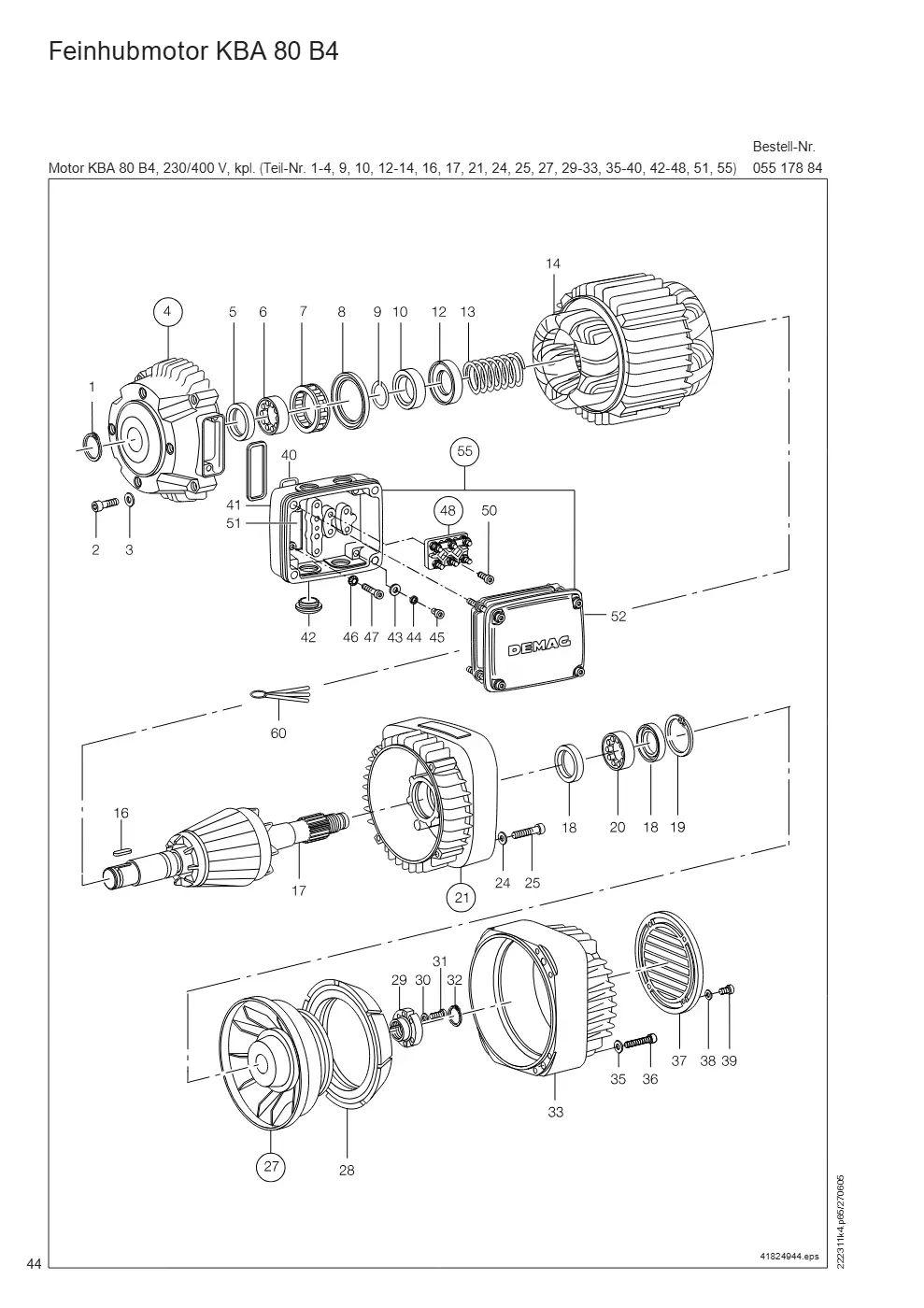

Feinhubmotor KBA 80 B4 (Seite 44)

Demag DH 1000 – Feinhubmotor KBA 80 B4, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 19X1,2	34251999	1
2	Innensechskantzyl.Schraube M 6 X 25 MA= 11 Nm	32001499	4
3	Sicherungsscheibe S 6	00465598	4
4	Lagerschild AS KB 80 kpl. (Teil-Nr. 5 -	05960384	1
5	Wellendichtring 22,9X 40 X5	61764444	1
6	Zylinderrollenlager RNU 203 TN9 F = 22,9 mm	36525399	1
7	Axialrillenkugellager 51106	36400699	1
8	Wellendichtring 37 X47,5X5	05980184	1
9	Sprengring 22,9X1,3	37412344	1
10	Druckringsatz KB 80	05980884	1
12	Tellerfederpaket KB 80	05982284	1
13	Feder GBGN 3,4 X32,4X67 300 N	05977984	1
14	Ständer KBA 80B 4 AB 230/400 V, 50 HZ	05618284	1
16	Passfeder B 6X 6X 20	35425799	1
17	Läufer KBA 80B 4 KUP	05932784	1
18	Wellendichtring 22,9X 40 X5	61764444	2
19	Sicherungsring 40X1,75	34264099	1
20	Zylinderrollenlager RNU 203 TN9 F = 22,9 mm	36525399	1
21	Lagerschild BS KB 80 kpl. (Teil-Nr. 18 - 20)	05960684	1
24	Sicherungsscheibe S 6	00465598	4
25	Innensechskantzyl.Schraube M 6 X 45 MA= 11 Nm	32154299	4
27	Kegelbremsscheibe leicht KB 80 kpl. (Teil-Nr. 28)	05979184	1
28	Bremsring kegelig A-KB 80 Form A	05978684	1
29	Spannmutter KB 80	05971484	1
30	Sicherungsscheibe S 5	00465498	4
31	Innensechskantzyl.Schraube M 5 X 20 MA= 6 Nm	31921699	4
32	Sicherungsring 15X1	34251599	1
33	Bremshaube KB 80	05970184	1
33	Bremshaube KB 80 ZN	05970384	1
35	Sicherungsscheibe S 6	00465598	4
36	Innensechskantzyl.Schraube M 6 X 45 MA= 11 Nm	32154299	4
37	Jalousie KB 80	05971984	1
38	Sicherungsscheibe S 5	00465498	4
39	Innensechskantzyl.Schraube M 5 X 10 MA= 3 Nm	31921399	4
40	O-Ring 46 X 2,5+-0,08	05480684	1
41	Klemmenkastenunterteil KB 71- 90	05495484	1
42	Verschlussschraube M25X1,5	79499144	4
43	Scheibe A 5,3x 10 x1	34050599	1
44	Sicherungsscheibe S 5	00465498	1
45	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
46	Sicherungsscheibe S 5	00465498	2
47	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	2
48	Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 50)	05492284	1
50	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
51	Leitungsdurchführung	05490984	1
52	Deckel Klemmenkasten KB 71- 90	05494684	1
55	Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 41, 52)	03612884	1
60	Fühlerlehrensatz	10015084	3

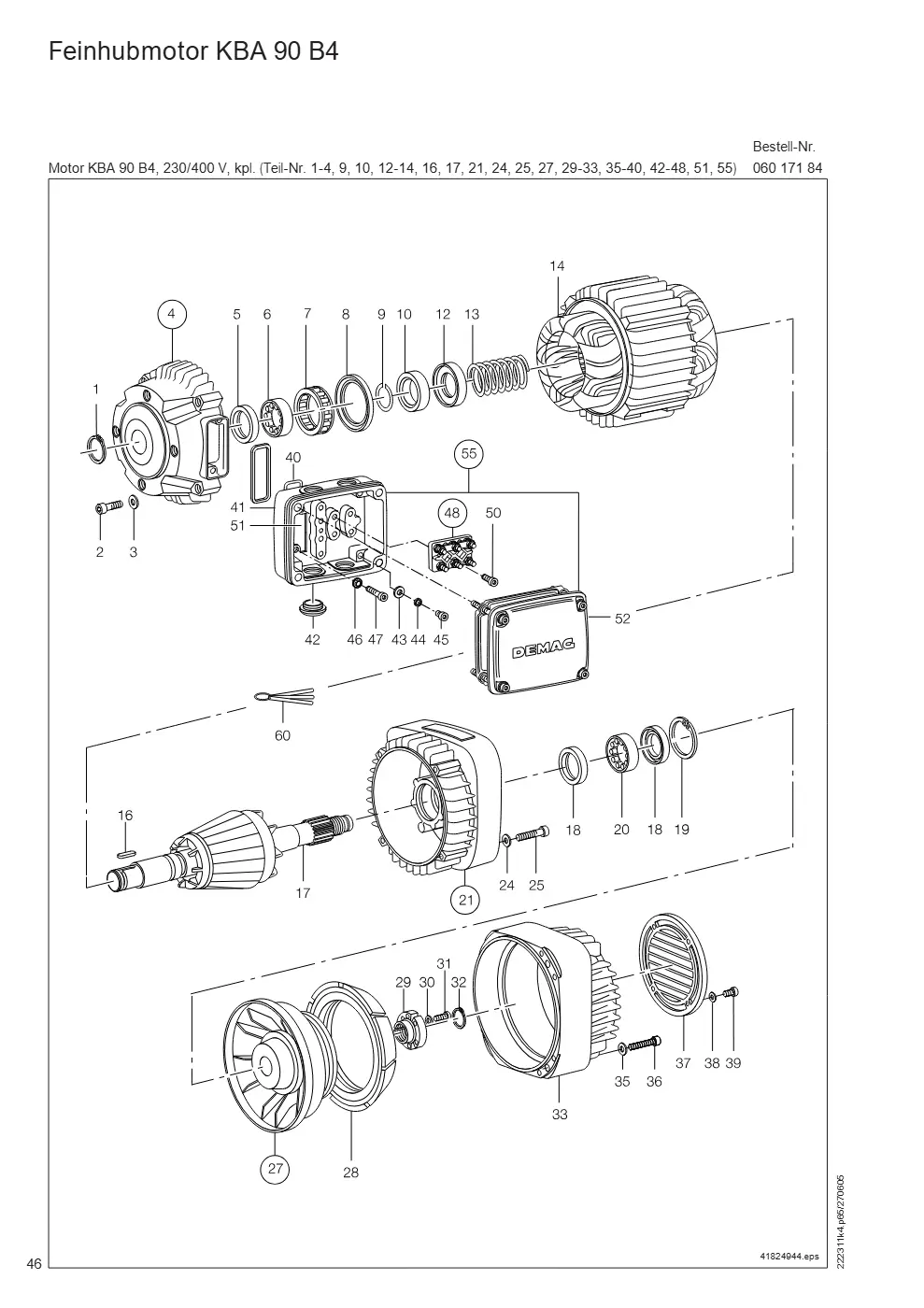

Feinhubmotor KBA 90 B4 (Seite 46)

Demag DH 1000 – Feinhubmotor KBA 90 B4, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 24X1,2	34252499	1
2	Innensechskantzyl.Schraube M 6 X 30 MA= 11 Nm	32154199	4
3	Sicherungsscheibe S 6	00465598	4
4	Lagerschild AS KB 90 kpl. (Teil-Nr. 5 -	06460384	1
5	Wellendichtring 27 X 47 X6	06480384	1
6	Zylinderrollenlager RNU 204 F = 27 mm	36520499	1
7	Axialrillenkugellager 51107	36400799	1
8	Wellendichtring 42 X52,5X5	06480184	1
9	Sprengring 27 X1,3	06481584	1
10	Druckringsatz KB 90	06480884	1
12	Tellerfederpaket KB 90	06482284	1
13	Feder GBRT 4,4 X37,4X56 440 N	06477884	1
14	Ständer KBA 90B 4 AB 230/400 V, 50 HZ	06118384	1
16	Passfeder B 8X 7X 20	35457199	1
17	Läufer KBA 90B 4 KUP	06432684	1
18	Wellendichtring 27 X 47 X6	06480384	2
19	Sicherungsring 47X1,75	34264799	1
20	Zylinderrollenlager RNU 204 F = 27 mm	36520499	1
21	Lagerschild BS KB 90 kpl. (Teil-Nr. 18 - 20)	06460684	1
24	Sicherungsscheibe S 6	00465598	4
25	Innensechskantzyl.Schraube M 6 X 45 MA= 11 Nm	32154299	4
27	Kegelbremsscheibe leicht KB 90 kpl. (Teil-Nr. 28)	06479184	1
28	Bremsring kegelig A-KB 90 Form A	06478684	1
29	Spannmutter KB 90	06471484	1
30	Sicherungsscheibe S 6	00465598	4
31	Innensechskantzyl.Schraube M 6 X 20	32142099	4
32	Sicherungsring 17X1	34251799	1
33	Bremshaube KB 90	06470184	1
33	Bremshaube KB 90	06470384	1
35	Sicherungsscheibe S 6	00465598	4
36	Innensechskantzyl.Schraube M 6 X 45 MA= 11 Nm	32154299	4
37	Jalousie KB 90	06471984	1
38	Sicherungsscheibe S 6	00465598	4
39	Innensechskantzyl.Schraube M 6 X 10 MA= 5 Nm	31921099	4
40	O-Ring 46 X 2,5+-0,08	05480684	1
41	Klemmenkastenunterteil KB 71- 90	05495484	1
42	Verschlussschraube M25X1,5	79499144	4
43	Scheibe A 5,3x 10 x1	34050599	1
44	Sicherungsscheibe S 5	00465498	1
45	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
46	Sicherungsscheibe S 5	00465498	2
47	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	2
48	Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 50)	05492284	1
50	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
51	Leitungsdurchführung	05490984	1
52	Deckel Klemmenkasten KB 71- 90	05494684	1
55	Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 41, 52)	03612884	1
60	Fühlerlehrensatz	10015184	3

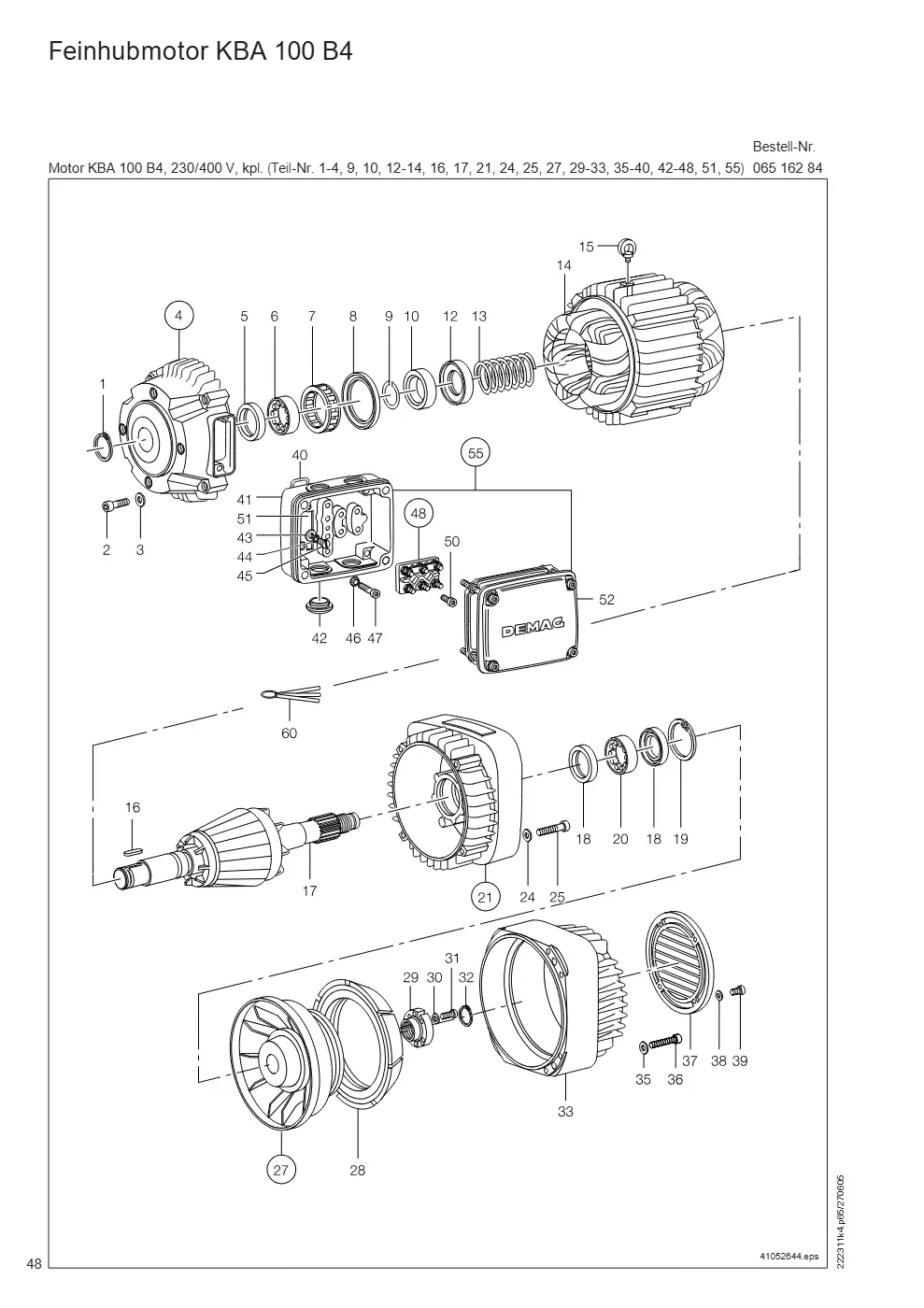

Feinhubmotor KBA 100 B4 (Seite 48)

Demag DH 1000 – Feinhubmotor KBA 100 B4, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 24X1,2	34252499	1
2	Innensechskantzyl.Schraube M 6 X 35 MA= 11 Nm	32141999	4
3	Sicherungsscheibe S 6	00465598	4
4	Lagerschild AS KB 100 kpl. (Teil-Nr. 5 -	06960384	1
5	Wellendichtring 32 X 52 X6	06983384	1
6	Zylinderrollenlager RNU 205 F = 32 mm	36520599	1
7	Axialrillenkugellager 51108	36400899	1
8	Wellendichtring 50 X60,5X5	06983284	1
9	Sprengring 32 X1,3	06981584	1
10	Druckringsatz KB100	06980884	1
12	Tellerfederpaket KB 100	06982284	1
13	Feder GBBL 5 X43 X 75 663 N	06977684	1
14	Ständer KBA100B 4 AB kpl. (Teil-Nr. 15), 230/400 V, 50 HZ	06617484	1
15	Ringschraube M 8	31350099	1
16	Passfeder B 8X 7X 20	35457199	1
17	Läufer KBA100B 4 KUP	06932984	1
18	Wellendichtring 32 X 52 X6	06983384	2
19	Sicherungsring 52X2	34265199	1
20	Zylinderrollenlager RNU 205 F = 32 mm	36520599	1
21	Lagerschild BS KB 100 kpl. (Teil-Nr. 18 - 20)	06960684	1
24	Sicherungsscheibe S 6	00465598	4
25	Innensechskantzyl.Schraube M 6 X 55 MA= 11 Nm	32143899	4
27	Kegelbremsscheibe leicht KB100 kpl. (Teil-Nr. 28)	06979184	1
28	Bremsring kegelig A-KB100	06978684	1
29	Spannmutter KB 100	06971484	1
30	Sicherungsscheibe S 6	00465598	4
31	Innensechskantzyl.Schraube M 6 X 20 MA= 11 Nm	32142099	4
32	Sicherungsring 21X1,2	34260299	1
33	Bremshaube KB 100	06970184	1
33	Bremshaube KB 100	06970384	1
35	Sicherungsscheibe S 6	00465598	4
36	Innensechskantzyl.Schraube M 6 X 55 MA= 11 Nm	32143899	4
37	Jalousie KB100	06971984	1
38	Sicherungsscheibe S 6	00465598	4
39	Innensechskantzyl.Schraube M 6 X 12 MA= 5 Nm	31958899	4
40	O-Ring 58 X 2,5+-0,08	06980684	1
41	Klemmenkastenunterteil KB 100-125	06998184	1
42	Verschlussschraube M32X1,5	79499044	4
43	Scheibe A 6,4x 12 x1,6	34065399	1
44	Sicherungsscheibe S 6	00465598	1
45	Innensechskantzyl.Schraube M 6 X 12 MA= 11 Nm	31958899	1
46	Sicherungsscheibe S 6	00465598	2
47	Innensechskantzyl.Schraube M 6 X 35 MA= 11 Nm	32141999	2
48	Klemmenplatte KB100-125 kpl. (Teil-Nr. 50)	06992284	1
50	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
51	Leitungsdurchführung	06990984	1
52	Deckel Klemmenkasten KB 100-125	06997484	1
55	Klemmenkasten KB100-125 kpl. (Teil-Nr. 41, 52)	06998584	1
60	Fühlerlehrensatz	10015184	3

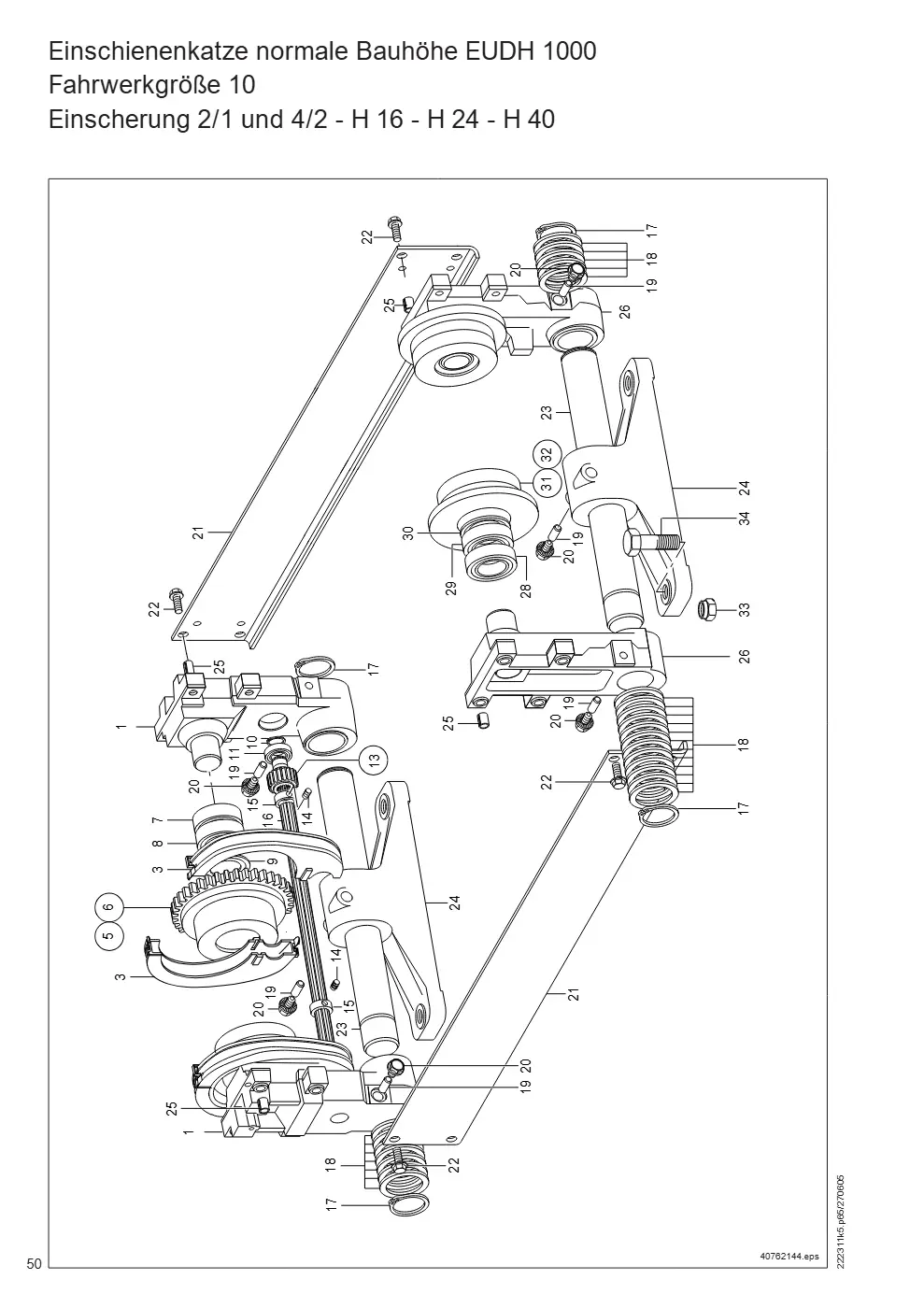

Einschienenkatze normale Bauhöhe EUDH 1000 Fahrwerkgröße 10 (Seite 50)

Demag DH 1000 – Einschienenkatze normale Bauhöhe EUDH 1000 Fahrwerkgröße 10, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	2
1	Drehmomentstütze GR.6-10 A20 AMK 20	83120944	1
3	Haube Fahrwerk Gr.10	82895144	4
3	Innensechskantzyl.Schraube M 8 X 18 AMK 20	31923999	4
5	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 7 -	83093444	2
6	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 7 -	83093344	2
7	Rillenkugellager 6211 Z	36821199	1
8	Zylinderrollenlager NJ 211 E	36126199	1
9	Lagerdichtring 6211 IV	30016244	1
10	Sicherungsring 35X1,5	34253599	1
11	Rillenkugellager 6007 2RS	36816799	1
13	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 10, 11) AMK20, AUK30	83123044	2
13	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 10, 11)	83123044	1
14	Gewindestift M10 X 12	32538599	2
15	Stellring B 30/ 50X18 AMK20, AUK30	83122944	2
16	Antriebswelle W30X 560 Flb. 149 - 225 mm, AMK20, AUK30	83116244 → 75211333	1
16	Antriebswelle W30X 650 Flb. 226 - 315 mm, AMK20, AUK30	83116344	1
17	Sicherungsring 70X2,5	34256099	4
18	Scheibe 70,5X 90 X 4 Flb. 149 - 225 mm	83034844	48
18	Scheibe 70,5X 90 X 4 Flb. 226 - 305 mm	83034844	50
19	Druckkeil 14	83024944	6
20	Sicherungsschraube M16X25 VB.RIPP	34232144	6
20	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 21 - 25)	83127544	1
21	Seitenblech DH1000-H16	83035744	2
21	Seitenblech DH1000-H24	83035844	2
21	Seitenblech DH1000-H40	83035944	8
21	Sicherungsschraube M10X20 VB.RIPP AUK 30	30022744	2
22	Sicherungsschraube M12X35 VB.RIPP	30024144 → 34276444	8
22	Sechskantschraube M12 X100 AUK 30	15049499	1
23	Bolzen 70 H11X 530 Nut Flb. 149 - 225 mm	83037944	2
23	Bolzen 70 H11X 610 Nut Flb. 226 - 305 mm	83038044	2
23	Sicherungsmutter V M12 AUK 30	33461244	1
24	Traverse UDH1000 GR.10 2/1	83038444	2
24	Scheibe 13 X 35 X 5 AUK 30	16062399	2
25	Spannstift 16 X 18	34547399	8
25	Federelement 13 X35X12 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min AUK 30	81120444	2
26	Holm mit Bolzen NA UDH10	83132444	2
28	Rillenkugellager 6211 Z	36821199	1
29	Zylinderrollenlager NJ 211 E	36126199	1
30	Lagerdichtring 6211 IV	30016244	1
31	Laufrad kegelig 160 1SPK OZ kpl. (Teil-Nr. 28 - 30)	83094344	2
32	Laufrad zylindrisch 160 1SPK OZ kpl. (Teil-Nr. 28 - 30)	83094444	2
33	Setzmutter M24	30018644	4
34	Sechskantschraube M24 X 70	30813999	4
2	Sicherungsschraube M10X20 VB.RIPP AMK 20	30022744	2
27	Antrieb AMK20DD M0 30 25,3 DH 1032, 1025, ZBF 63 A 8/2 B003	84510046	1
27	Antrieb AMK20DD M0 30 25,3 DH 1050, 1040, ZBF 71 A 8/2 B003	84510546	1
27	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 20 m/min, 5/20 m/min DH 1063, ZBF 80 A 8/2 B020	84511046	1
27	Antrieb AMK20DD M0 30 16,4 DH 1040, 1032, 1025, ZBF 80 A 8/2 B020	84511146	1
27	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min DH 1063, 1050, ZBF 90 B 8/2 B020	84515346	1
27	Antrieb AMK20DD M0 30 9,9 DH 1025, ZBF 80 A 8/2 B020	84511246	1
27	Antrieb AUK30DDB14 30 10,1 DH 1040, 1032, ZBF 90 B 8/2 B020	84515246	1
27	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 1063, 1050, ZBF 100 A 8/2 B050	84516046	1
27	Antrieb AUK30DDB14 30 7,8 DH 1032, 1025, ZBF 90 B 8/2 B020	84515146	1
27	Antrieb AUK30DDB14 30 7,8 DH 1050, 1040, ZBF 100 A 8/2 B050	84515946	1
27	Antrieb AUK30DDB14 30 7,8 DH 1063, ZBF 90 B 8/2 B020	84515146	2

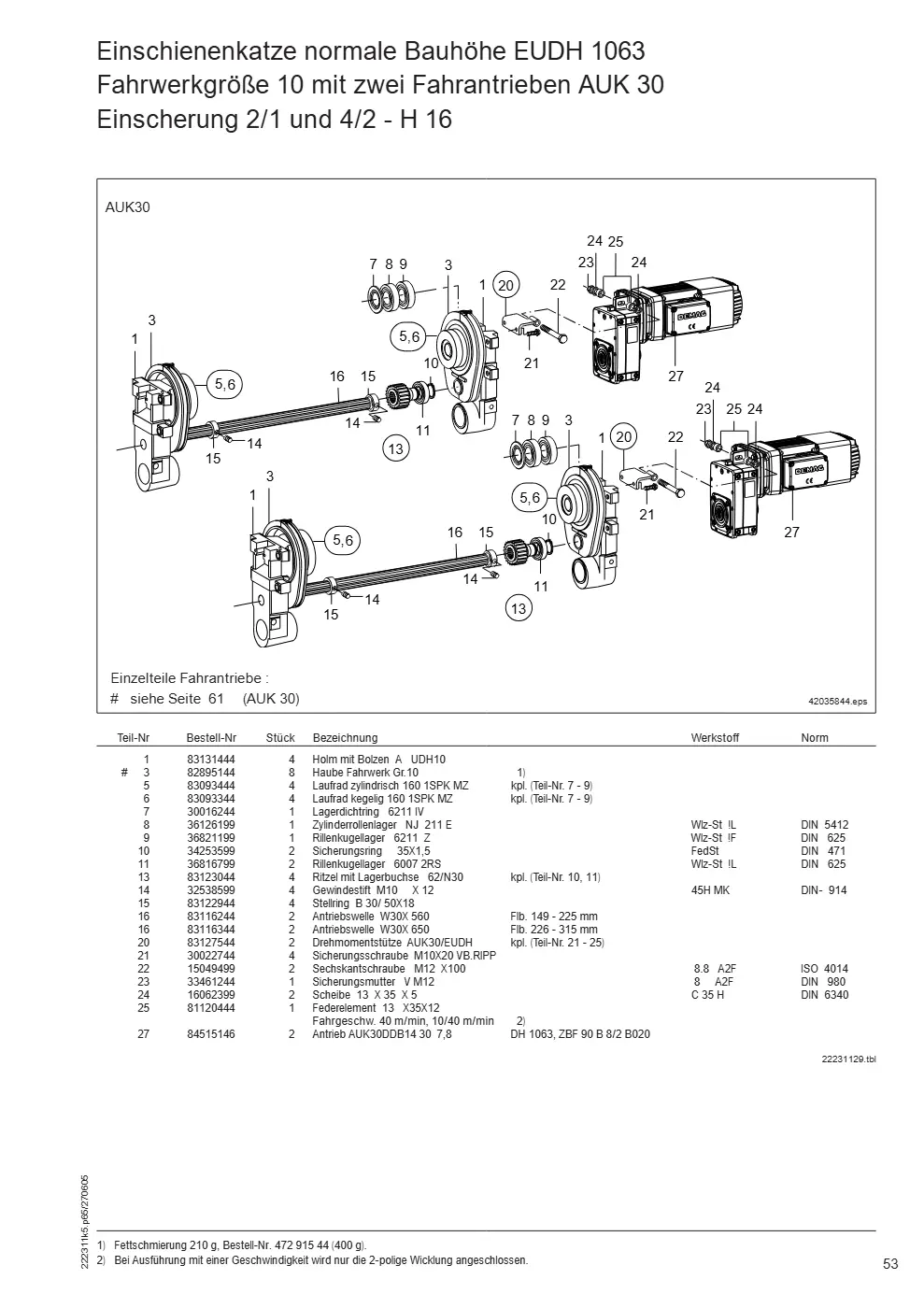

Einschienenkatze normale Bauhöhe EUDH 1063 Fahrwerkgröße 10 mit zwei Fahrantrieben AUK 30 (Seite 53)

Demag DH 1000 – Einschienenkatze normale Bauhöhe EUDH 1063 Fahrwerkgröße 10 mit zwei Fahrantrieben AUK 30, Zeichnung Seite 53

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	4
3	Haube Fahrwerk Gr.10	82895144	8
5	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 7 -	83093444	4
6	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 7 -	83093344	4
7	Lagerdichtring 6211 IV	30016244	1
8	Zylinderrollenlager NJ 211 E	36126199	1
9	Rillenkugellager 6211 Z	36821199	1
10	Sicherungsring 35X1,5	34253599	2
11	Rillenkugellager 6007 2RS	36816799	2
13	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 10, 11)	83123044	4
14	Gewindestift M10 X 12	32538599	4
15	Stellring B 30/ 50X18	83122944	4
16	Antriebswelle W30X 560 Flb. 149 - 225 mm	83116244 → 75211333	2
16	Antriebswelle W30X 650 Flb. 226 - 315 mm	83116344	2
20	Drehmomentstütze AUK30/EUDH kpl. (Teil-Nr. 21 - 25)	83127544	2
21	Sicherungsschraube M10X20 VB.RIPP	30022744	4
22	Sechskantschraube M12 X100	15049499	2
23	Sicherungsmutter V M12	33461244	1
24	Scheibe 13 X 35 X 5	16062399	2
25	Federelement 13 X35X12 Fahrgeschw. 40 m/min, 10/40 m/min	81120444	1
27	Antrieb AUK30DDB14 30 7,8 DH 1063, ZBF 90 B 8/2 B020	84515146	2

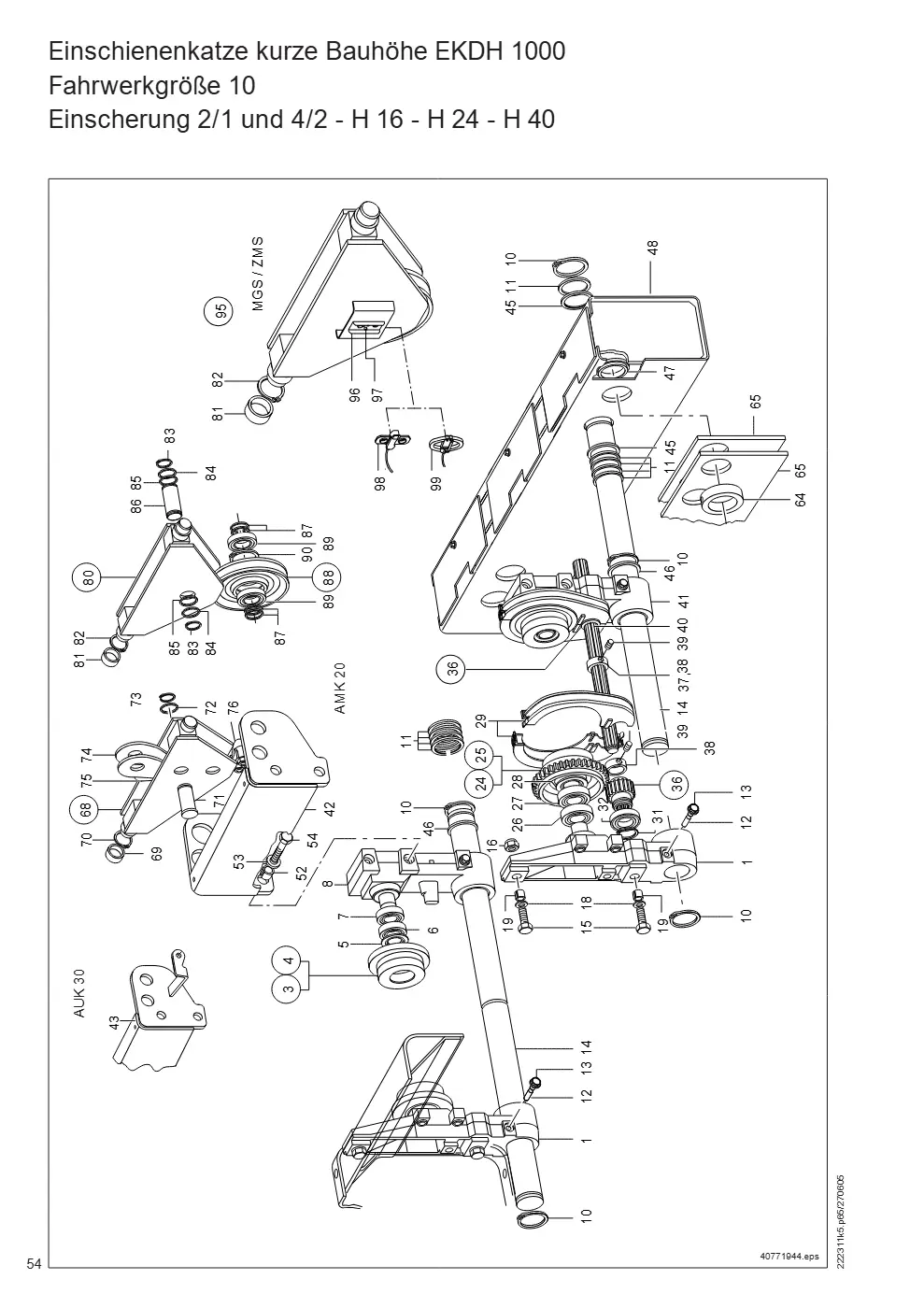

Einschienenkatze kurze Bauhöhe EKDH 1000 Fahrwerkgröße 10 (Seite 54)

Demag DH 1000 – Einschienenkatze kurze Bauhöhe EKDH 1000 Fahrwerkgröße 10, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH10	83182944	2
3	Laufrad zylindrisch 160 1SPK OZ kpl. (Teil-Nr. 5 -	83094444	2
4	Laufrad kegelig 160 1SPK OZ kpl. (Teil-Nr. 5 -	83094344	2
5	Lagerdichtring 6211 IV	30016244	1
6	Zylinderrollenlager NJ 211 E	36126199	1
7	Rillenkugellager 6211 Z	36821199	1
8	Holm mit Bolzen NA KDH10	83180944	1
10	Sicherungsring 75X2,5	34256299	8
11	Scheibe 75,5X 95 X 4 Flb. 110 - 135 mm	83084844	56
11	Scheibe 75,5X 95 X 4 Flb. 136 - 215 mm	83084844	56
11	Scheibe 75,5X 95 X 4 Flb. 216 - 305 mm	83084844	48
11	Scheibe 75,5X 95 X 4 Flb. 306 - 420 mm	83084844	60
12	Druckkeil 14	83024944	4
13	Sicherungsschraube M16X25 VB.RIPP	34232144	4
14	Bolzen 75 H11X1130 Nut Flb. 110 - 135 mm	83085444	2
14	Bolzen 75 H11X1130 Nut Flb. 136 - 215 mm	83085444	2
14	Bolzen 75 H11X1220 Nut Flb. 216 - 305 mm	83085544	2
14	Bolzen 75 H11X1335 Nut Flb. 306 - 420 mm	83085744	2
15	Sechskantschraube M20 X 75	30956299	4
16	Sicherungsmutter V M20	33461644	2
18	Scheibe 21 X 37 X 4	31621999	4
19	Spannstift 25 X 28	34550199	4
24	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093444	2
25	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093344	2
26	Rillenkugellager 6211 Z	36821199	1
27	Zylinderrollenlager NJ 211 E	36126199	1
28	Lagerdichtring 6211 IV	30016244	1
29	Haube Fahrwerk Gr.10	82895144	4
31	Sicherungsring 35X1,5	34253599	1
32	Rillenkugellager 6007 2RS	36816799	1
36	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 31, 32), AMK20, AUK30	83123044	1
38	Stellring B 30/ 50X18 AMK20, AUK30	83122944	2
39	Gewindestift M10 X 12	32538599	2
40	Antriebswelle W30X 480 Flb. 110 - 135 mm, AMK20, AUK30	83116144	1
40	Antriebswelle W30X 560 Flb. 136 - 215 mm, AMK20, AUK30	83116244 → 75211333	1
40	Antriebswelle W30X 650 Flb. 216 - 305 mm, AMK20, AUK30	83116344	1
40	Antriebswelle W30X 765 Flb. 306 - 420 mm, AMK20, AUK30	83116444	1
41	Holm mit Bolzen A KDH10	83191944	1
42	Verbindungsblech KDH1000H16 Gr10 AMK20	83188944	1
42	Verbindungsblech KDH1000H24 Gr10 AMK20	83189044	1
42	Verbindungsblech KDH1000H40 Gr10 AMK20	83189144	1
43	Verbindungsblech KDH1000H16 Gr10 AUK30	83189244	1
43	Verbindungsblech KDH1000H24 Gr10 AUK30	83189344	1
43	Verbindungsblech KDH1000H40 Gr10 AUK30	83189444	1
45	Stützscheibe 75X 95X3,5	34149299	6
46	Scheibe 75,5X 95 X 4 nach Bedarf	83084844	2
47	Deckel GGK 76	83076444	4
48	Gegengewichtskasten KDH1000 H 16, H 24	83186044	1
48	Gegengewichtskasten KDH1000H40	83186644	1
52	Spannstift 28 X 36	34578999	4
53	Scheibe 23 X 39 X 4	31622199	4
54	Sechskantschraube M22 X 70	31615599 → 47937633	4
64	Stellring A 75/110X22 H 16, H 24	34685999	2
65	Gegengewicht EKDH1000 H 16, H 24	83186244	2

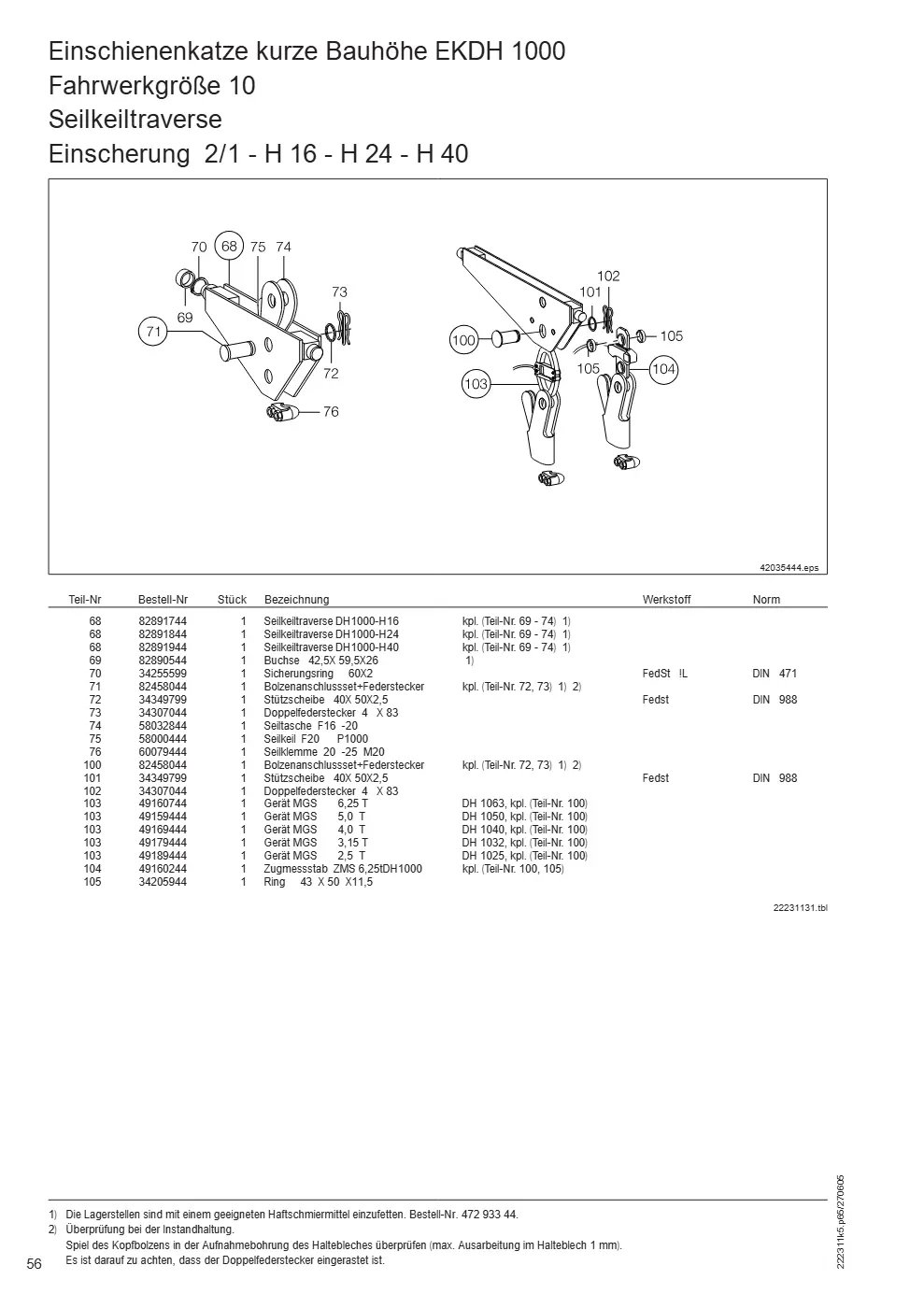

Einschienenkatze kurze Bauhöhe EKDH 1000 Fahrwerkgröße 10 (Seite 56)

Demag DH 1000 – Einschienenkatze kurze Bauhöhe EKDH 1000 Fahrwerkgröße 10, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
68	Seilkeiltraverse DH1000-H16 kpl. (Teil-Nr. 69 - 74)	82891744	1
68	Seilkeiltraverse DH1000-H24 kpl. (Teil-Nr. 69 - 74)	82891844	1
68	Seilkeiltraverse DH1000-H40 kpl. (Teil-Nr. 69 - 74)	82891944	1
69	Buchse 42,5X 59,5X26	82890544	1
70	Sicherungsring 60X2	34255599	1
71	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 72, 73)	82458044	1
72	Stützscheibe 40X 50X2,5	34349799	1
73	Doppelfederstecker 4 X 83	34307044	1
74	Seiltasche F16 -20	58032844	1
75	Seilkeil F20 P1000	58000444	1
76	Seilklemme 20 -25 M20	60079444	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 72, 73)	82458044	1
101	Stützscheibe 40X 50X2,5	34349799	1
102	Doppelfederstecker 4 X 83	34307044	1
103	Gerät MGS 6,25 T DH 1063, kpl. (Teil-Nr. 100)	49160744	1
103	Gerät MGS 5,0 T DH 1050, kpl. (Teil-Nr. 100)	49159444	1
103	Gerät MGS 4,0 T DH 1040, kpl. (Teil-Nr. 100)	49169444	1
103	Gerät MGS 3,15 T DH 1032, kpl. (Teil-Nr. 100)	49179444	1
103	Gerät MGS 2,5 T DH 1025, kpl. (Teil-Nr. 100)	49189444	1
104	Zugmessstab ZMS 6,25tDH1000 kpl. (Teil-Nr. 100, 105)	49160244	1
105	Ring 43 X 50 X11,5	34205944	1
80	Ausgleichsrolle 225/14 H16 kpl. (Teil-Nr. 81 - 88)	82897044	1
80	Ausgleichsrolle 225/14 H24 kpl. (Teil-Nr. 81 - 83, 85 - 88)	82897244	1
80	Ausgleichsrolle 225/14 H40 kpl. (Teil-Nr. 81 - 83, 85 - 88)	82897444	1
81	Buchse 42,5X 59,5X26	82890544	1
82	Sicherungsring 60X2	34255599	1
83	Sicherungsring 45X2,5	34247499	2
84	Stützscheibe 45X 55X3 H 16	34139699	2
85	Passscheibe 45X 55X1 H 16	34144699	2
85	Passscheibe 45X 55X1 H 24	34144699	4
86	Bolzen 45 H 8X 98 Nut	82910944 → 47930533	1
87	Stützscheibe 45X 55X3	34139699	4
88	Seilrolle 225 14 kpl. (Teil-Nr. 89, 90)	82839044	1
89	Rillenkugellager 6209 2Z	15066699	2
90	Sicherungsring 85X3	34266699	1
95	Ausgleichsrolle KDH1000 H16 ZMS, kpl. (Teil-Nr. 96, 97)	90494846	1
95	Ausgleichsrolle KDH1025 H16 MGS, kpl. (Teil-Nr. 96, 97)	90494946	1
95	Ausgleichsrolle KDH1032 H16 MGS, kpl. (Teil-Nr. 96, 97)	90495046	1
95	Ausgleichsrolle KDH1040 H16 MGS, kpl. (Teil-Nr. 96, 97)	90495146	1
95	Ausgleichsrolle KDH1050 H16 MGS, kpl. (Teil-Nr. 96, 97)	90495246	1
95	Ausgleichsrolle KDH1063 H16 MGS, kpl. (Teil-Nr. 96, 97)	90495346	1
95	Ausgleichsrolle KDH1000 H24 ZMS, kpl. (Teil-Nr. 96, 97)	90495446	1
95	Ausgleichsrolle KDH1025 H24 MGS, kpl. (Teil-Nr. 96, 97)	90495546	1
95	Ausgleichsrolle KDH1032 H24 MGS, kpl. (Teil-Nr. 96, 97)	90495646	1
95	Ausgleichsrolle KDH1040 H24 MGS, kpl. (Teil-Nr. 96, 97)	90495746	1
95	Ausgleichsrolle KDH1050 H24 MGS, kpl. (Teil-Nr. 96, 97)	90495846	1
95	Ausgleichsrolle KDH1063 H24 MGS, kpl. (Teil-Nr. 96, 97)	90495946	1
95	Ausgleichsrolle KDH1000 H40 ZMS, kpl. (Teil-Nr. 96, 97)	90496046	1
95	Ausgleichsrolle KDH1025 H40 MGS, kpl. (Teil-Nr. 96, 97)	90496146	1
95	Ausgleichsrolle KDH1032 H40 MGS, kpl. (Teil-Nr. 96, 97)	90496246	1
95	Ausgleichsrolle KDH1040 H40 MGS, kpl. (Teil-Nr. 96, 97)	90496346	1
95	Ausgleichsrolle KDH1050 H40 MGS, kpl. (Teil-Nr. 96, 97)	90496446	1
95	Ausgleichsrolle KDH1063 H40 MGS, kpl. (Teil-Nr. 96, 97)	90496546	1
96	Sicherungsblech P 400	59342744	1
97	Innensechskantzyl.Schraube M 8 X 12	31936099	2
98	Zugmessstab ZMS 3,15t DH500	49160144	1
99	Gerät MGS 1,25 T DH 1025	49189244	1
99	Gerät MGS 1,6 T DH 1032	49179244	1
99	Gerät MGS 2,0 T DH 1040	49169244	1
99	Gerät MGS 2,5 T DH 1050	49159244	1
99	Gerät MGS 3,15 T DH 1063	49160644	1

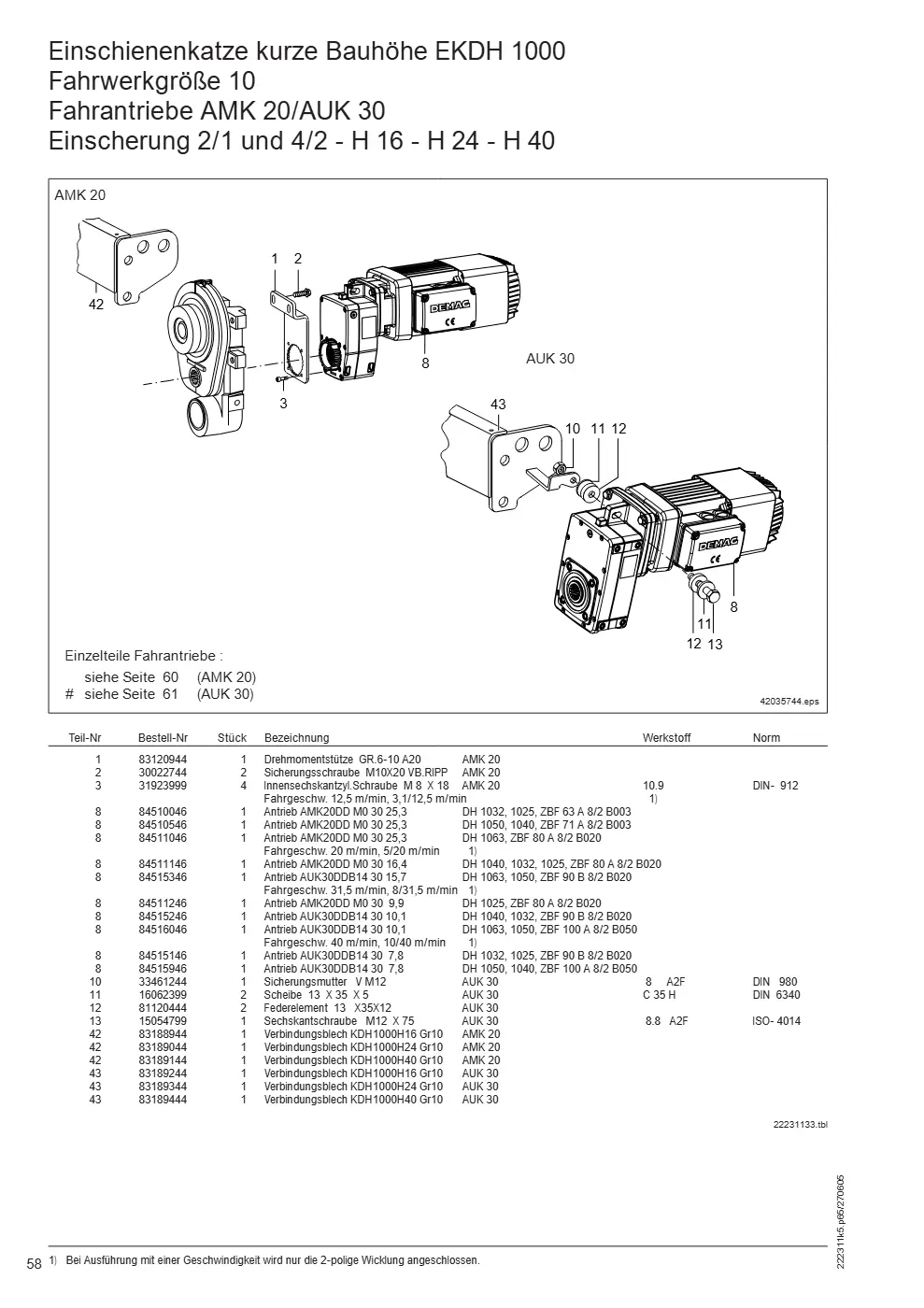

Einschienenkatze kurze Bauhöhe EKDH 1000 Fahrwerkgröße 10 Fahrantriebe AMK 20/AUK 30 (Seite 58)

Demag DH 1000 – Einschienenkatze kurze Bauhöhe EKDH 1000 Fahrwerkgröße 10 Fahrantriebe AMK 20/AUK 30, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 20	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 20	30022744	2
3	Innensechskantzyl.Schraube M 8 X 18 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min AMK 20	31923999	4
8	Antrieb AMK20DD M0 30 25,3 DH 1032, 1025, ZBF 63 A 8/2 B003	84510046	1
8	Antrieb AMK20DD M0 30 25,3 DH 1050, 1040, ZBF 71 A 8/2 B003	84510546	1
8	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 20 m/min, 5/20 m/min DH 1063, ZBF 80 A 8/2 B020	84511046	1
8	Antrieb AMK20DD M0 30 16,4 DH 1040, 1032, 1025, ZBF 80 A 8/2 B020	84511146	1
8	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min DH 1063, 1050, ZBF 90 B 8/2 B020	84515346	1
8	Antrieb AMK20DD M0 30 9,9 DH 1025, ZBF 80 A 8/2 B020	84511246	1
8	Antrieb AUK30DDB14 30 10,1 DH 1040, 1032, ZBF 90 B 8/2 B020	84515246	1
8	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 1063, 1050, ZBF 100 A 8/2 B050	84516046	1
8	Antrieb AUK30DDB14 30 7,8 DH 1032, 1025, ZBF 90 B 8/2 B020	84515146	1
8	Antrieb AUK30DDB14 30 7,8 DH 1050, 1040, ZBF 100 A 8/2 B050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30	15054799	1
42	Verbindungsblech KDH1000H16 Gr10 AMK 20	83188944	1
42	Verbindungsblech KDH1000H24 Gr10 AMK 20	83189044	1
42	Verbindungsblech KDH1000H40 Gr10 AMK 20	83189144	1
43	Verbindungsblech KDH1000H16 Gr10 AUK 30	83189244	1
43	Verbindungsblech KDH1000H24 Gr10 AUK 30	83189344	1
43	Verbindungsblech KDH1000H40 Gr10 AUK 30	83189444	1

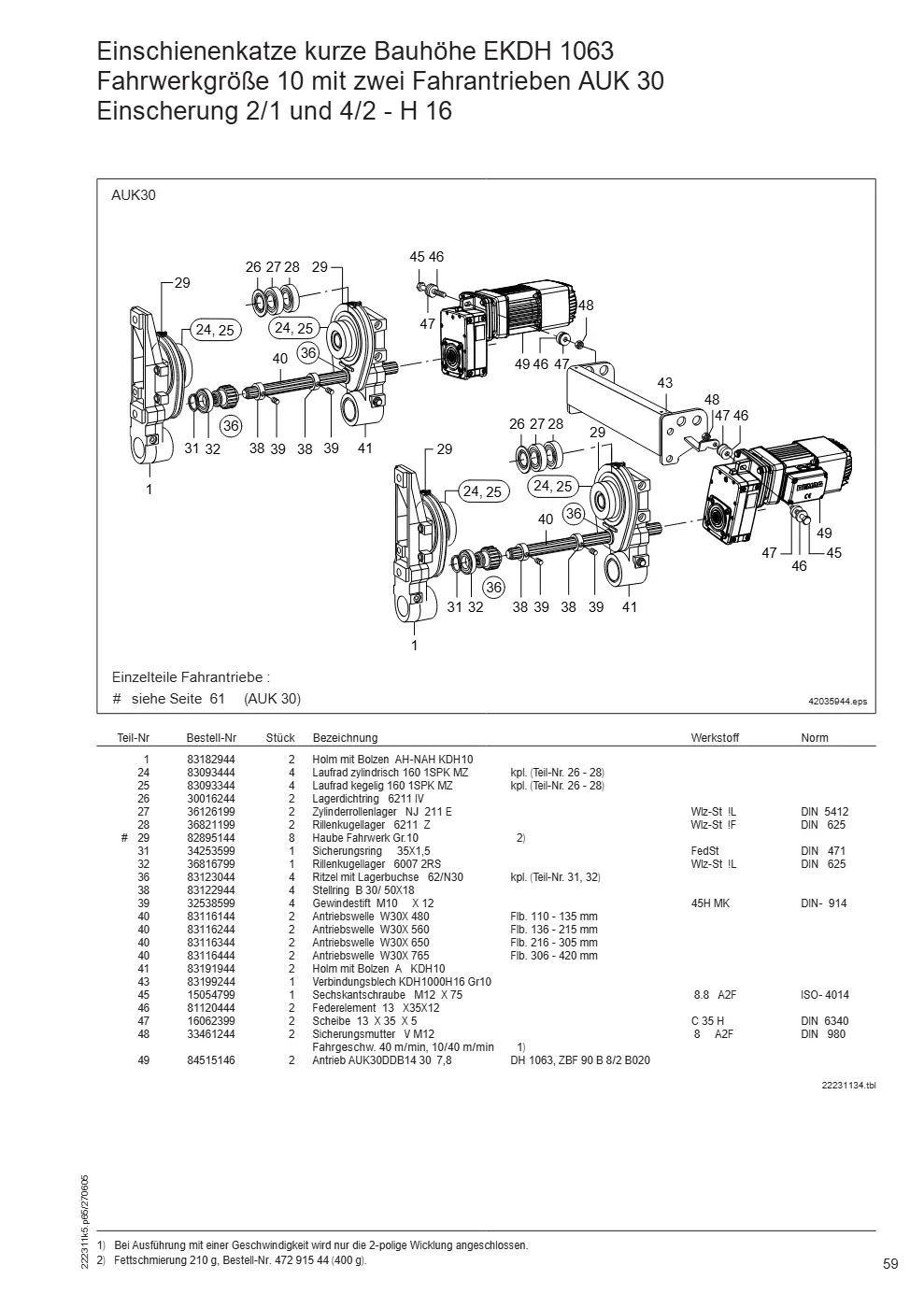

Einschienenkatze kurze Bauhöhe EKDH 1063 Fahrwerkgröße 10 mit zwei Fahrantrieben AUK 30 Einscherung 2/1 und 4/2 - H 16 (Seite 59)

Demag DH 1000 – Einschienenkatze kurze Bauhöhe EKDH 1063 Fahrwerkgröße 10 mit zwei Fahrantrieben AUK 30 Einscherung 2/1 und 4/2 - H 16, Zeichnung Seite 59

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH10	83182944	2
24	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093444	4
25	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093344	4
26	Lagerdichtring 6211 IV	30016244	2
27	Zylinderrollenlager NJ 211 E	36126199	2
28	Rillenkugellager 6211 Z	36821199	2
29	Haube Fahrwerk Gr.10	82895144	8
31	Sicherungsring 35X1,5	34253599	1
32	Rillenkugellager 6007 2RS	36816799	1
36	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 31, 32)	83123044	4
38	Stellring B 30/ 50X18	83122944	4
39	Gewindestift M10 X 12	32538599	4
40	Antriebswelle W30X 480 Flb. 110 - 135 mm	83116144	2
40	Antriebswelle W30X 560 Flb. 136 - 215 mm	83116244 → 75211333	2
40	Antriebswelle W30X 650 Flb. 216 - 305 mm	83116344	2
40	Antriebswelle W30X 765 Flb. 306 - 420 mm	83116444	2
41	Holm mit Bolzen A KDH10	83191944	2
43	Verbindungsblech KDH1000H16 Gr10	83199244	1
45	Sechskantschraube M12 X 75	15054799	1
46	Federelement 13 X35X12	81120444	2
47	Scheibe 13 X 35 X 5	16062399	2
48	Sicherungsmutter V M12 Fahrgeschw. 40 m/min, 10/40 m/min	33461244	2
49	Antrieb AUK30DDB14 30 7,8 DH 1063, ZBF 90 B 8/2 B020	84515146	2

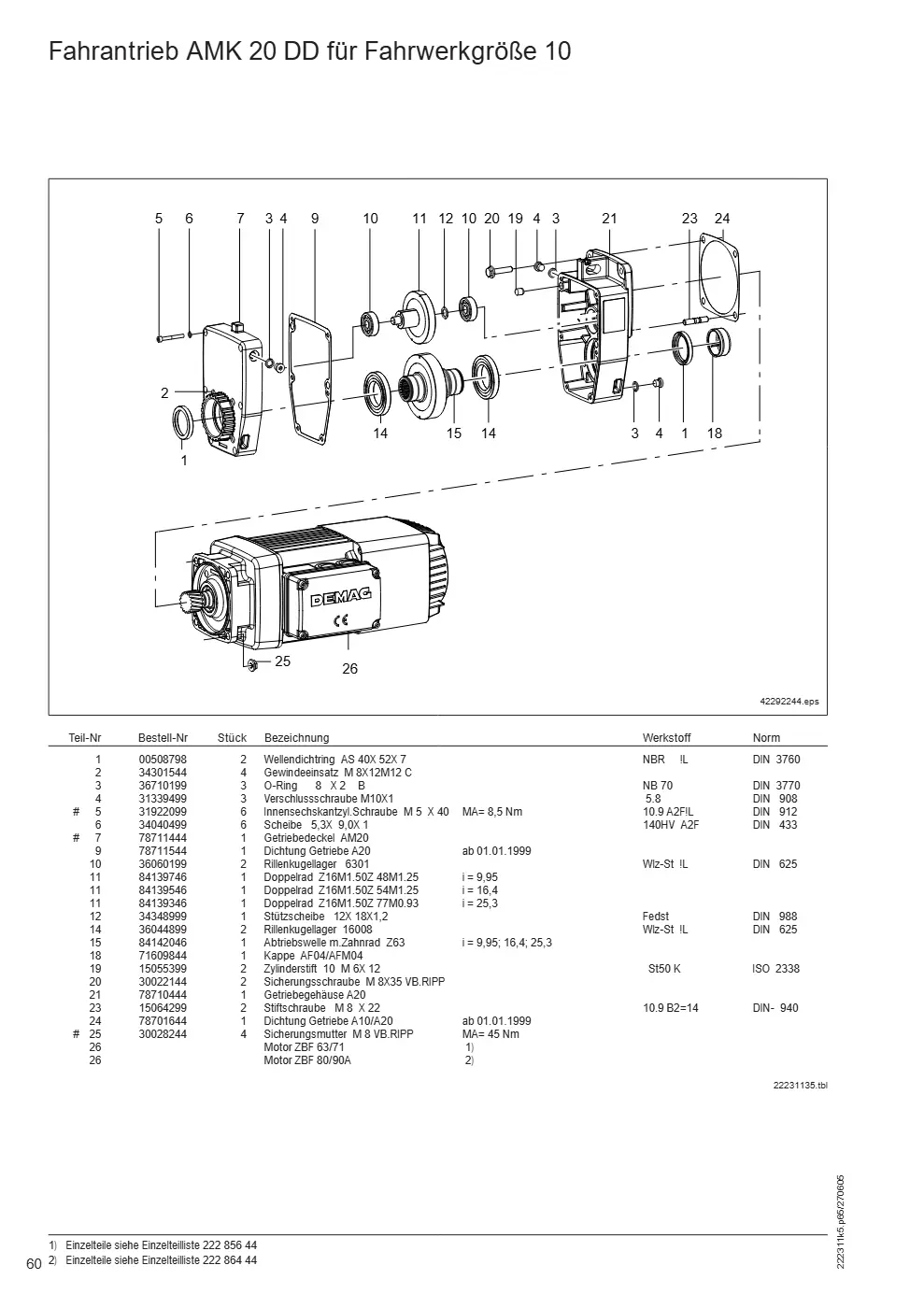

Fahrantrieb AMK 20 DD für Fahrwerkgröße 10 (Seite 60)

Demag DH 1000 – Fahrantrieb AMK 20 DD für Fahrwerkgröße 10, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Wellendichtring AS 40X 52X 7	00508798	2
2	Gewindeeinsatz M 8X12M12 C	34301544	4
3	O-Ring 8 X 2 B	36710199	3
4	Verschlussschraube M10X1	31339499	3
5	Innensechskantzyl.Schraube M 5 X 40 MA= 8,5 Nm	31922099	6
6	Scheibe 5,3X 9,0X 1	34040499	6
7	Getriebedeckel AM20	78711444	1
9	Dichtung Getriebe A20 ab 01.01.1999	78711544	1
10	Rillenkugellager 6301	36060199	2
11	Doppelrad Z16M1.50Z 48M1.25 i = 9,95	84139746	1
11	Doppelrad Z16M1.50Z 54M1.25 i = 16,4	84139546	1
11	Doppelrad Z16M1.50Z 77M0.93 i = 25,3	84139346	1
12	Stützscheibe 12X 18X1,2	34348999	1
14	Rillenkugellager 16008	36044899	2
15	Abtriebswelle m.Zahnrad Z63 i = 9,95; 16,4; 25,3	84142046	1
18	Kappe AF04/AFM04	71609844	1
19	Zylinderstift 10 M 6X 12	15055399	2
20	Sicherungsschraube M 8X35 VB.RIPP	30022144 → 10010898	2
21	Getriebegehäuse A20	78710444	1
23	Stiftschraube M 8 X 22	15064299	2
24	Dichtung Getriebe A10/A20 ab 01.01.1999	78701644	1
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

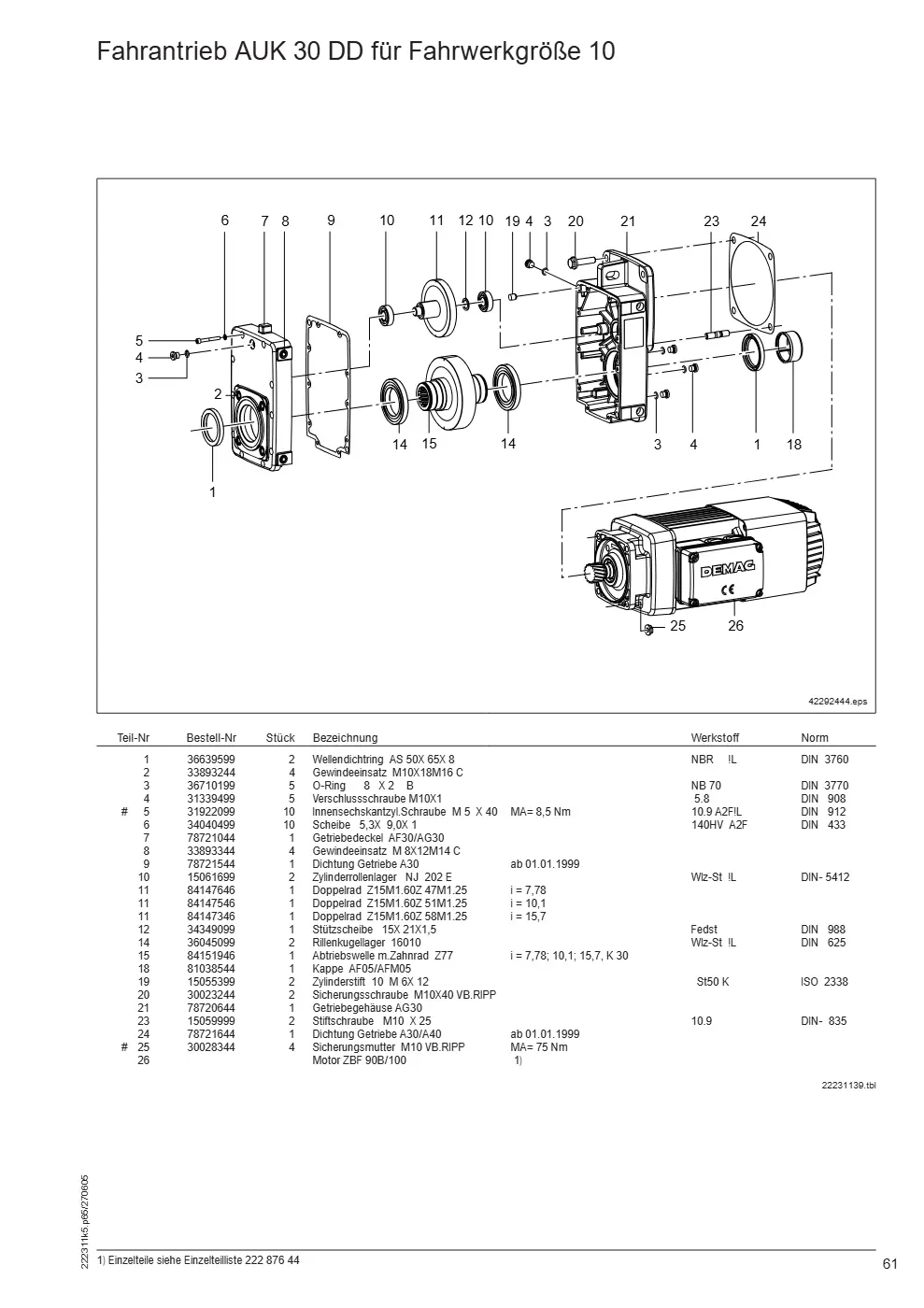

Fahrantrieb AUK 30 DD für Fahrwerkgröße 10 (Seite 61)

Demag DH 1000 – Fahrantrieb AUK 30 DD für Fahrwerkgröße 10, Zeichnung Seite 61

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Wellendichtring AS 50X 65X 8	36639599	2
2	Gewindeeinsatz M10X18M16 C	33893244	4
3	O-Ring 8 X 2 B	36710199	5
4	Verschlussschraube M10X1	31339499	5
5	Innensechskantzyl.Schraube M 5 X 40 MA= 8,5 Nm	31922099	10
6	Scheibe 5,3X 9,0X 1	34040499	10
7	Getriebedeckel AF30/AG30	78721044	1
8	Gewindeeinsatz M 8X12M14 C	33893344	4
9	Dichtung Getriebe A30 ab 01.01.1999	78721544	1
10	Zylinderrollenlager NJ 202 E	15061699	2
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
11	Doppelrad Z15M1.60Z 58M1.25 i = 15,7	84147346	1
12	Stützscheibe 15X 21X1,5	34349099	1
14	Rillenkugellager 16010	36045099	2
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K 30	84151946	1
18	Kappe AF05/AFM05	81038544	1
19	Zylinderstift 10 M 6X 12	15055399	2
20	Sicherungsschraube M10X40 VB.RIPP	30023244 → 10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25	15059999	2
24	Dichtung Getriebe A30/A40 ab 01.01.1999	78721644	1
25	Sicherungsmutter M10 VB.RIPP MA= 75 Nm	30028344	4

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
