Demag DH 2000, Seil ø 28 – Ersatzteilliste 22235844

Ersatzteilliste, Ausgabe 09/2021, Demag-Nr. 22235844 – 26 Zeichnungen, 197 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

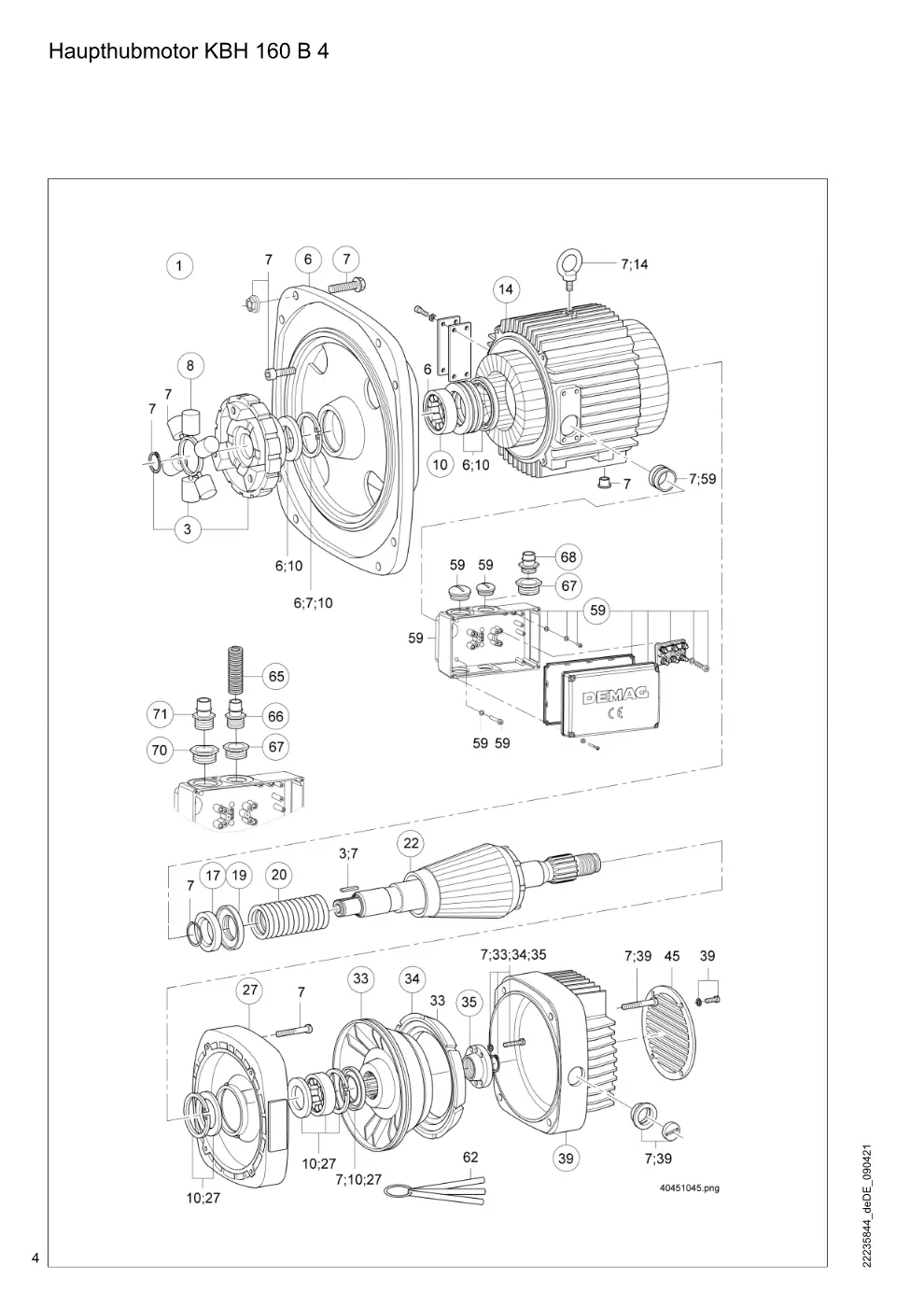

Haupthubmotor KBH 160 B 4 (Seite 4)

Demag DH 2000, Seil ø 28 – Haupthubmotor KBH 160 B 4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M/KBH H3ND-42	35192433	1
8	Rollenstern Kupplung H3	75226233	1
62	Fühlerlehrensatz	10015384	3
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M40X1,5 NW37	82157444	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

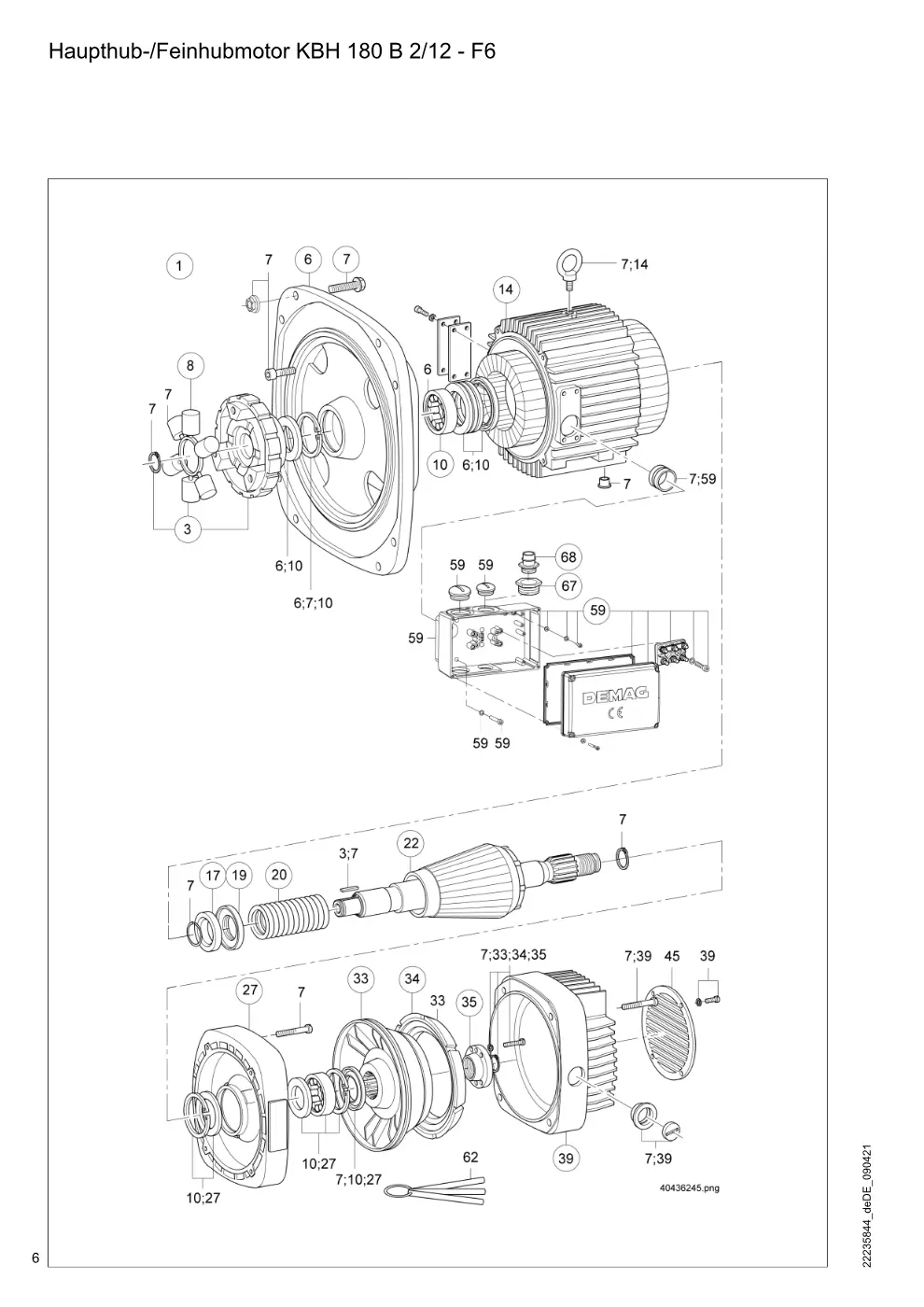

Haupthub-/Feinhubmotor KBH 180 B 2/12 - F6 (Seite 6)

Demag DH 2000, Seil ø 28 – Haupthub-/Feinhubmotor KBH 180 B 2/12 - F6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H3ND-48	35191933	1
8	Rollenstern Kupplung H3	75226233	1
62	Fühlerlehrensatz	10015384	3
68	Rohrstutzen M40X1,5 NW37	82157444	1

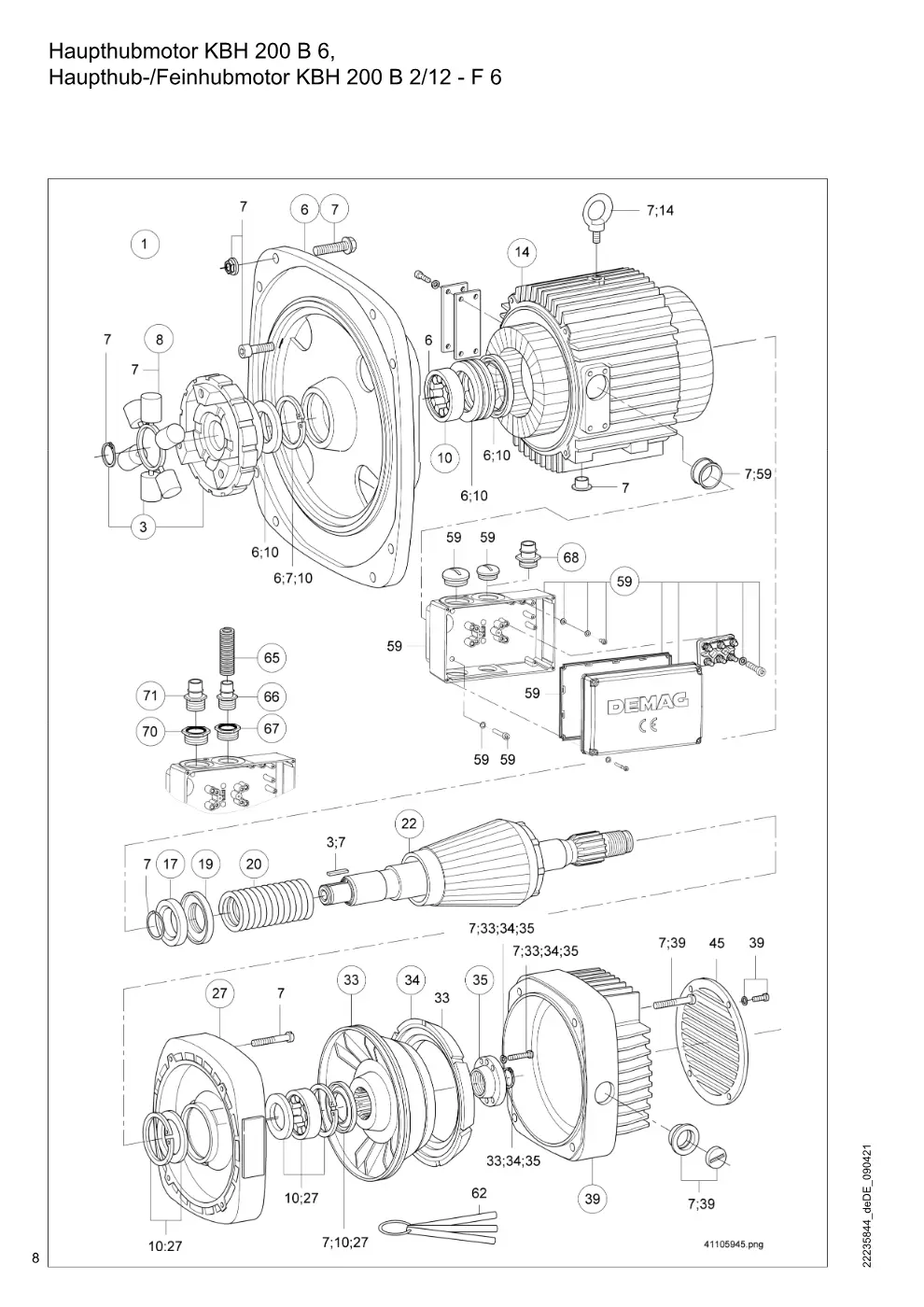

Haupthubmotor KBH 200 B 6, Haupthub-/Feinhubmotor KBH 200 B 2/12 - F 6 (Seite 8)

Demag DH 2000, Seil ø 28 – Haupthubmotor KBH 200 B 6, Haupthub-/Feinhubmotor KBH 200 B 2/12 - F 6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H3ND-55L	35192033	1
8	Rollenstern Kupplung H3	75226233	1
62	Fühlerlehrensatz	10015384	3
65	Wellschlauch FFMYDNW23	89506044	1
66	Rohrstutzen M25X1,5 NW24	82157144	1
67	Reduktion M40-M25 M KBH 200 B 2/12 - F 6	79499444	1
68	Rohrstutzen M40X1,5 NW37 KBH 200 B 6	82157444	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

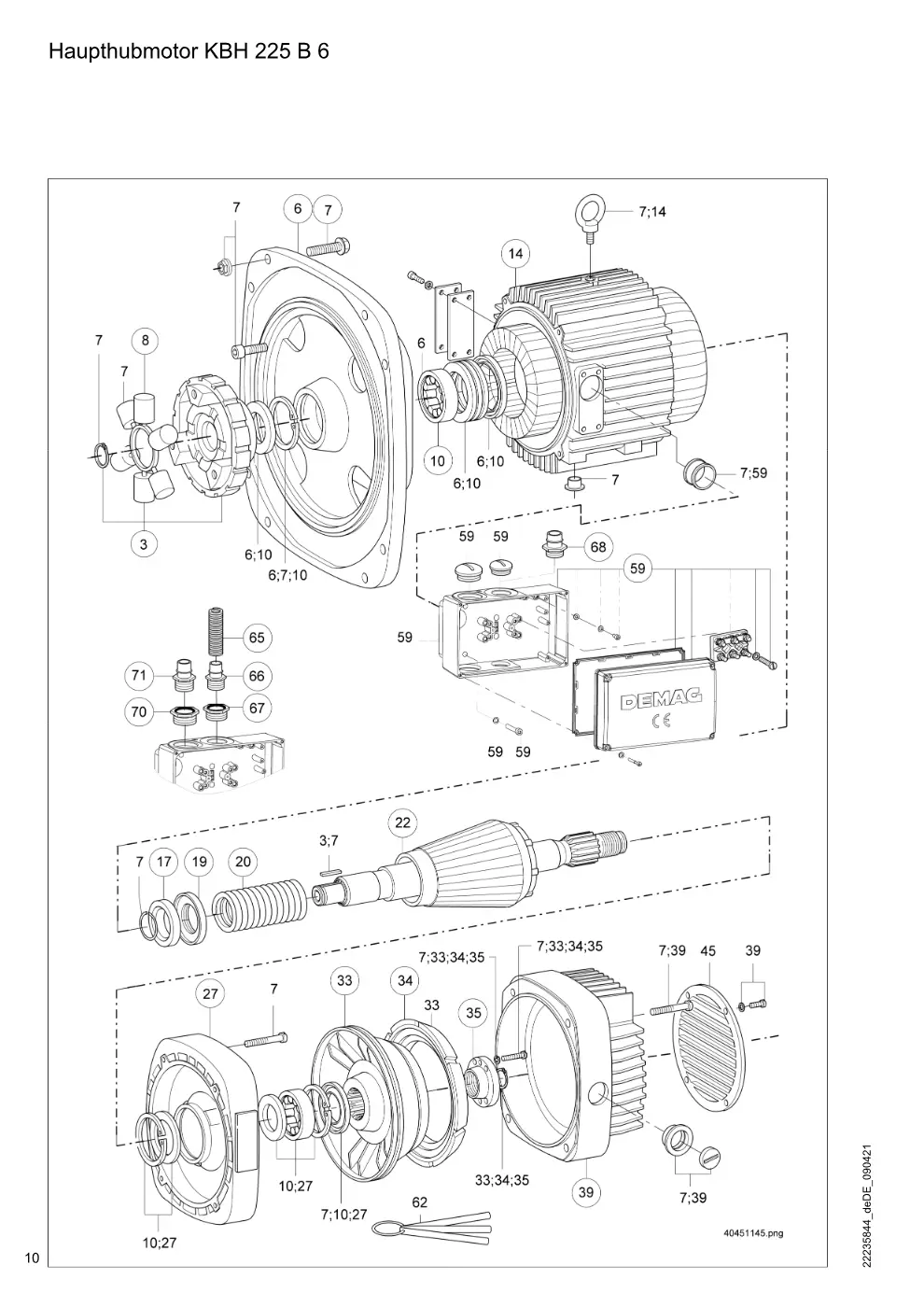

Haupthubmotor KBH 225 B 6 (Seite 10)

Demag DH 2000, Seil ø 28 – Haupthubmotor KBH 225 B 6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kupplungsset M H3ND-60L	35192133	1
8	Rollenstern Kupplung H3	75226233	1
62	Fühlerlehrensatz	10015384	3
65	Wellschlauch FFMYDNW23	89506044	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M40-M25 M	79499444	2
68	Rohrstutzen M40X1,5 NW37	82157444	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW37	82157344	1

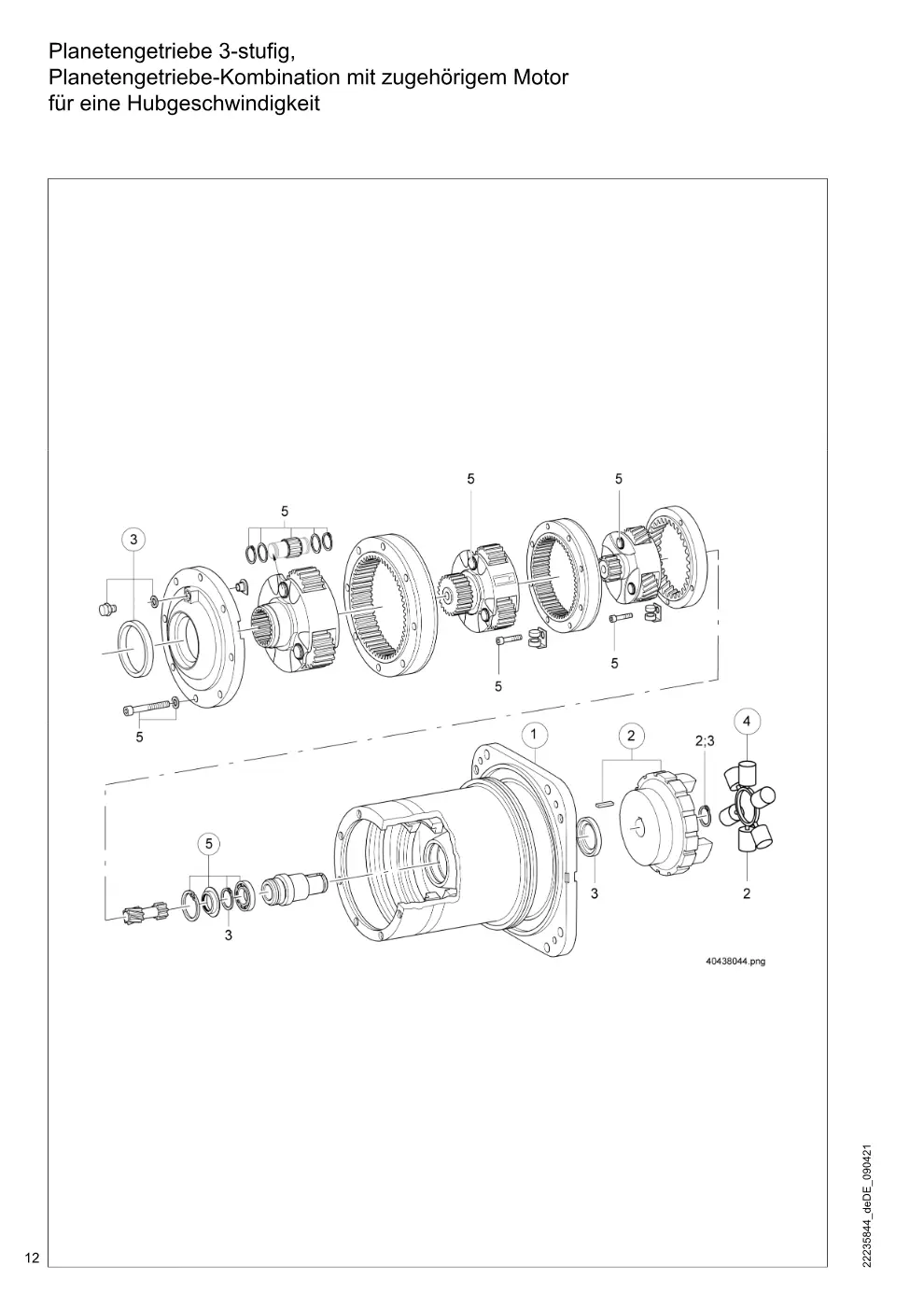

Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 12)

Demag DH 2000, Seil ø 28 – Planetengetriebe 3-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2050, V1, i = 145	82511233	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2125, V2, i = 118,1	82511333	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2100, V2, i = 98,1	82511833	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2080, V2, i = 73,4	82511533	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2063, V2, i = 73,4	82511533	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2050, V2, i = 63,9	82511633	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2125, V3, i = 98,1	82511833	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2100, V3, i = 73,4	82511533	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2080, V3, i = 63,9	82511633	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2063, V3, i = 63,9	82511633	1
1	Getriebeset DH2000 3ST kpl. (Teil-Nr. 2 - , DH 2050, V3, i = 47,7	82511733	1
2	Kupplungsset G H3ND-60L	35193733	1
3	Dichtungsset DH2000	82515033	1
4	Rollenstern Kupplung H3	75226233	1
5	Lagerset DH2000 3Stuf	82517033	1

Planetengetriebe 4-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 14)

Demag DH 2000, Seil ø 28 – Planetengetriebe 4-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2125 V1, i = 597,2	82510133	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2100 V1, i = 456,5	82510233	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2080 V1, i = 371,7	82510333	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2063 V1, i = 371,7	82510333	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2050 V1, i = 295,6	82510433	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2125 V2, i = 406,9	82515533	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2100 V2, i = 331,4	82515633	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2080 V2, i = 263,5	82515733	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2063 V2, i = 263,5	82515733	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2050 V2, i = 214,6	82515833	1
2	Kupplungsset G H3ND-60L	35193733	1
3	Dichtungsset DH2000	82515033	1
4	Rollenstern Kupplung H3	75226233	1
5	Lagerset DH2000 4Stuf	82517133	1

Planetengetriebe 4-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 16)

Demag DH 2000, Seil ø 28 – Planetengetriebe 4-stufig, Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2125 V1, i = 295,6	82510433	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2100 V1, i = 233,5	82510533	1
1	Getriebeset DH2000 4ST kpl. (Teil-Nr. 2 - , DH 2080, 2063 V1, i = 295,6	82510933	1
2	Kupplungsset G H3ND-60L	35193733	1
3	Dichtungsset DH2000	82515033	1
4	Rollenstern Kupplung H3	75226233	1
5	Lagerset DH2000 4Stuf	82517133	1

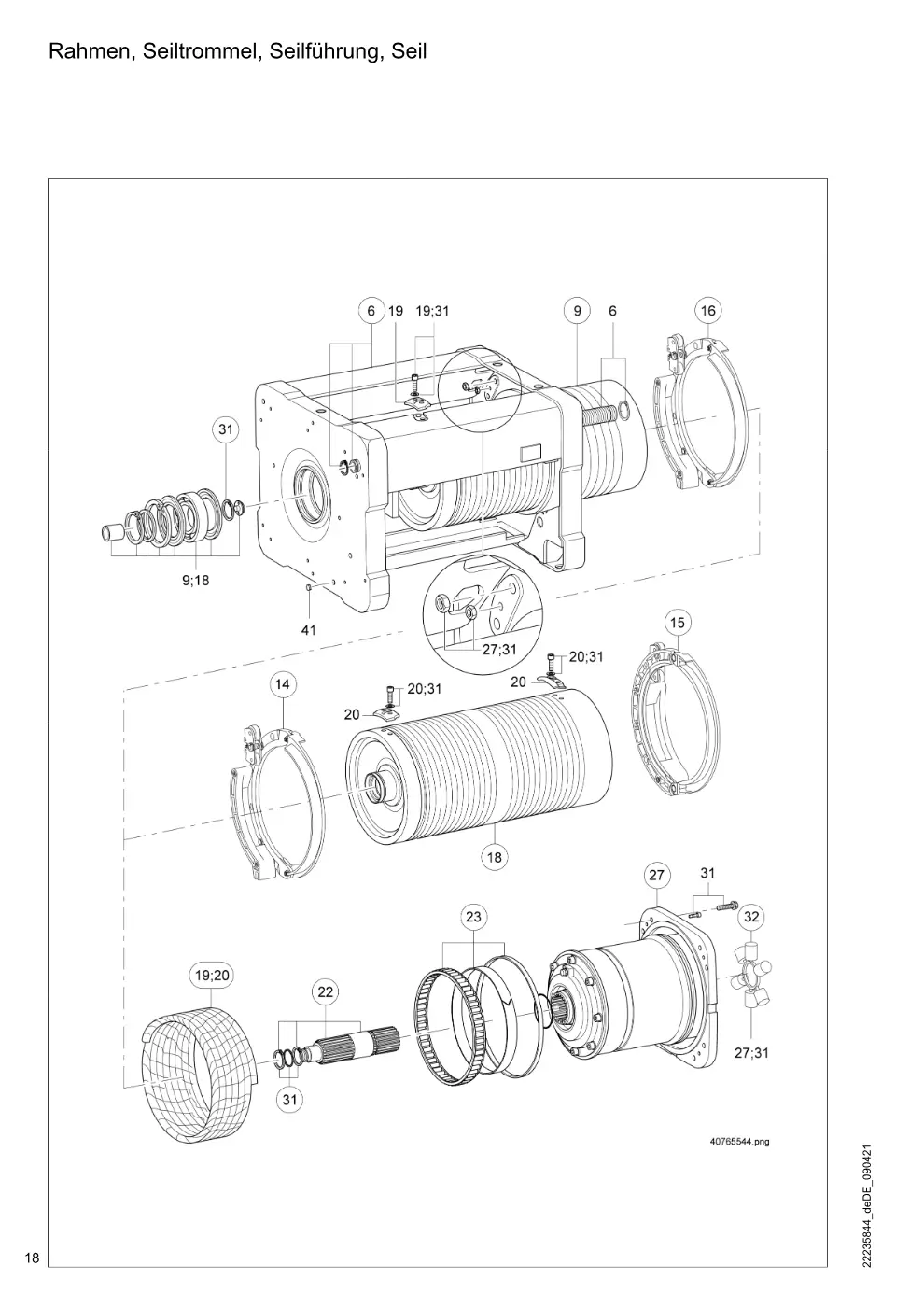

Rahmen, Seiltrommel, Seilführung, Seil (Seite 18)

Demag DH 2000, Seil ø 28 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Rahmen DH2000 H18 1/1, 2/1, 2/2	82578133	1
6	Rahmen DH2000 H18 4/1, 4/2	82578233	1
6	Rahmen DH2000 H27 1/1, 2/1, 2/2	82578533	1
6	Rahmen DH2000 H27 4/1, 4/2	82578633	1
6	Rahmen DH2000 H47 1/1, 2/1, 2/2	82578933	1
6	Rahmen DH2000 H47 4/1, 4/2	82579033	1
9	Seiltrommel 1ril H16 28 1/1, 2/1, 4/1	82580333	1
9	Seiltrommel 1ril H24 28 1/1, 2/1, 4/1	82580533	1
9	Seiltrommel 1ril H42 28 1/1, 2/1, 4/1	82580733	1
14	Seilführung links 20 /20 2/2, 4/2	82564033	1
15	Seilführung rechts 20 /20 2/2, 4/2	82564233	1
16	Seilführung links 20 /28 1/1, 2/1, 4/1	82563033	1
18	Seiltrommel 2ril H18 20 2/2, 4/2	82585233	1
18	Seiltrommel 2ril H27 20 2/2, 4/2	82585433	1
18	Seiltrommel 2ril H47 20 2/2, 4/2	82585633	1
19	Drahtseilset DH2000 28 H16 1/1 DH 2125	82545533	1
19	Drahtseilset DH2000 28 H16 1/1 DH 2100, 2080, 2063	82545633	1
19	Drahtseilset DH2000 28 H24 1/1 DH 2125	82545733	1
19	Drahtseilset DH2000 28 H24 1/1 DH 2100, 2080, 2063	82545833	1
19	Drahtseilset DH2000 28 H42 1/1 DH 2125	82545933	1
19	Drahtseilset DH2000 28 H42 1/1 DH 2100, 2080, 2063	82546033	1
19	Drahtseilset DH2000 28 H16 2/1 DH 2125, 2100	82546133	1
19	Drahtseilset DH2000 28 H16 2/1 DH 2080, 2063	82546233	1
19	Drahtseilset DH2000 28 H24 2/1 DH 2125, 2100	82546333	1
19	Drahtseilset DH2000 28 H24 2/1 DH 2080, 2063	82546433	1
19	Drahtseilset DH2000 28 H42 2/1 DH 2125, 2100	82546533	1
19	Drahtseilset DH2000 28 H42 2/1 DH 2080, 2063	82546633	1
19	Drahtseilset DH2000 28 H16 4/1 DH 2125, 2100	82546733	1
19	Drahtseilset DH2000 28 H16 4/1 DH 2080, 2063	82546833	1
19	Drahtseilset DH2000 28 H24 4/1 DH 2125, 2100	82546933	1
19	Drahtseilset DH2000 28 H24 4/1 DH 2080, 2063	82547033	1
19	Drahtseilset DH2000 28 H42 4/1 DH 2125, 2100	82547133	1
19	Drahtseilset DH2000 28 H42 4/1 DH 2080, 2063	82547233	1
20	Drahtseilset DH2000 20 H18 4/2 H16, DH 2125, 2100, 2080	82544933	1
20	Drahtseilset DH2000 20 H18 4/2 H16, DH 2063, 2050	82545033	1
20	Drahtseilset DH2000 20 H27 4/2 H24, DH 2125, 2100, 2080	82545133	1
20	Drahtseilset DH2000 20 H27 4/2 H24, DH 2063, 2050	82545233	1
20	Drahtseilset DH2000 20 H47 4/2 H42, DH 2125, 2100, 2080	82545333	1
20	Drahtseilset DH2000 20 H47 4/2 H42, DH 2063, 2050	82545433	1
20	Drahtseilset DH2000 20 H18 2/2 H16, DH 2125	82544333	1
20	Drahtseilset DH2000 20 H18 2/2 H16, DH 2100, 2080, 2063, 2050	82544433	1
20	Drahtseilset DH2000 20 H27 2/2 H24, DH 2125	82544533	1
20	Drahtseilset DH2000 20 H27 2/2 H24, DH 2100, 2080, 2063, 2050	82544633	1
20	Drahtseilset DH2000 20 H47 2/2 H42, DH 2125	82544733	1
20	Drahtseilset DH2000 20 H47 2/2 H42, DH 2100, 2063, 2050	82544833	1
22	Steckwelle DH2000 H18	82517433	1
22	Steckwelle DH2000 H27	82517533	1
22	Steckwelle DH2000 H47	82517633	1
23	Einbausatz Trommellager 50BRT	82535733	1
31	Montageteileset DH2000	82509633	1
32	Rollenstern Kupplung H3	75226233	1
41	Stopfen 11 X 7 X 6 A	50449144	8

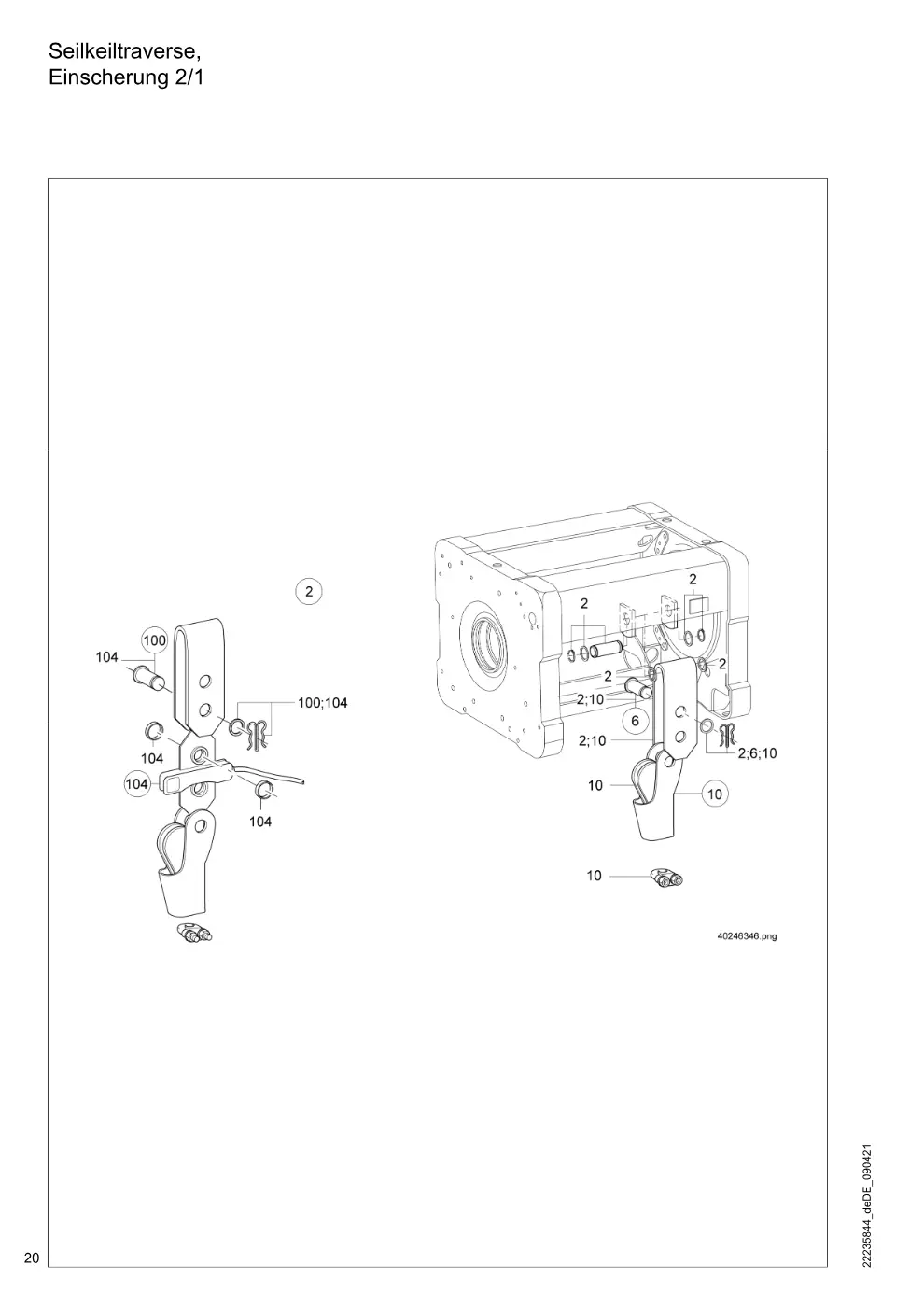

Seilkeiltraverse, Einscherung 2/1 (Seite 20)

Demag DH 2000, Seil ø 28 – Seilkeiltraverse, Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse 2000 2-4/1 kpl. (Teil-Nr. 6, 10)	82860033	1
6	Bolzenanschlussset+Federstecker	82558033	1
10	Seiltaschenset DH2000	82843033	1
100	Bolzenanschlussset+Federstecker	82558033	1
104	Zugmessstab Set ZMS 12,5 T	49160333	1

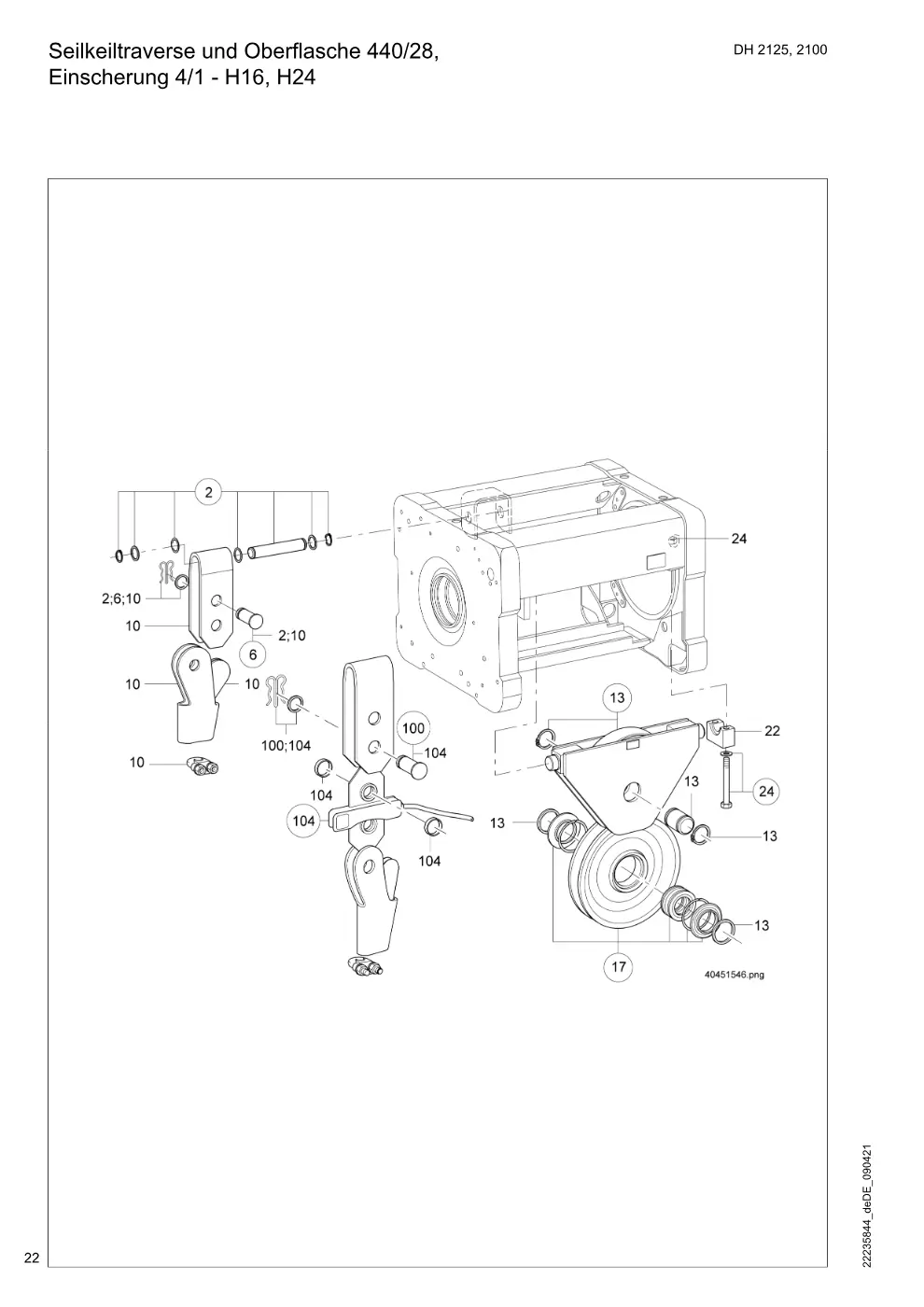

Seilkeiltraverse und Oberflasche 440/28, Einscherung 4/1 - H16, H24 (Seite 22)

Demag DH 2000, Seil ø 28 – Seilkeiltraverse und Oberflasche 440/28, Einscherung 4/1 - H16, H24, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse 2000 2-4/1 kpl. (Teil-Nr. 6, 10)	82860033	1
6	Bolzenanschlussset+Federstecker	82558033	1
10	Seiltaschenset DH2000 kpl. (Teil-Nr.	82843033	1
13	Oberflaschenset 440 28 H16 4/1 kpl. (Teil-Nr. 17)	82845033	1
13	Oberflaschenset 440 28 H24 4/1 kpl. (Teil-Nr. 17)	82846233	1
17	Seilrollenset 440/28	82942533	1
22	Lagerunterteil DH2000	82844844	1
24	Schraubset M20x190 HV	47937533	1
100	Bolzenanschlussset+Federstecker	82558033	1
104	Zugmessstab Set ZMS 12,5 T	49160333	1

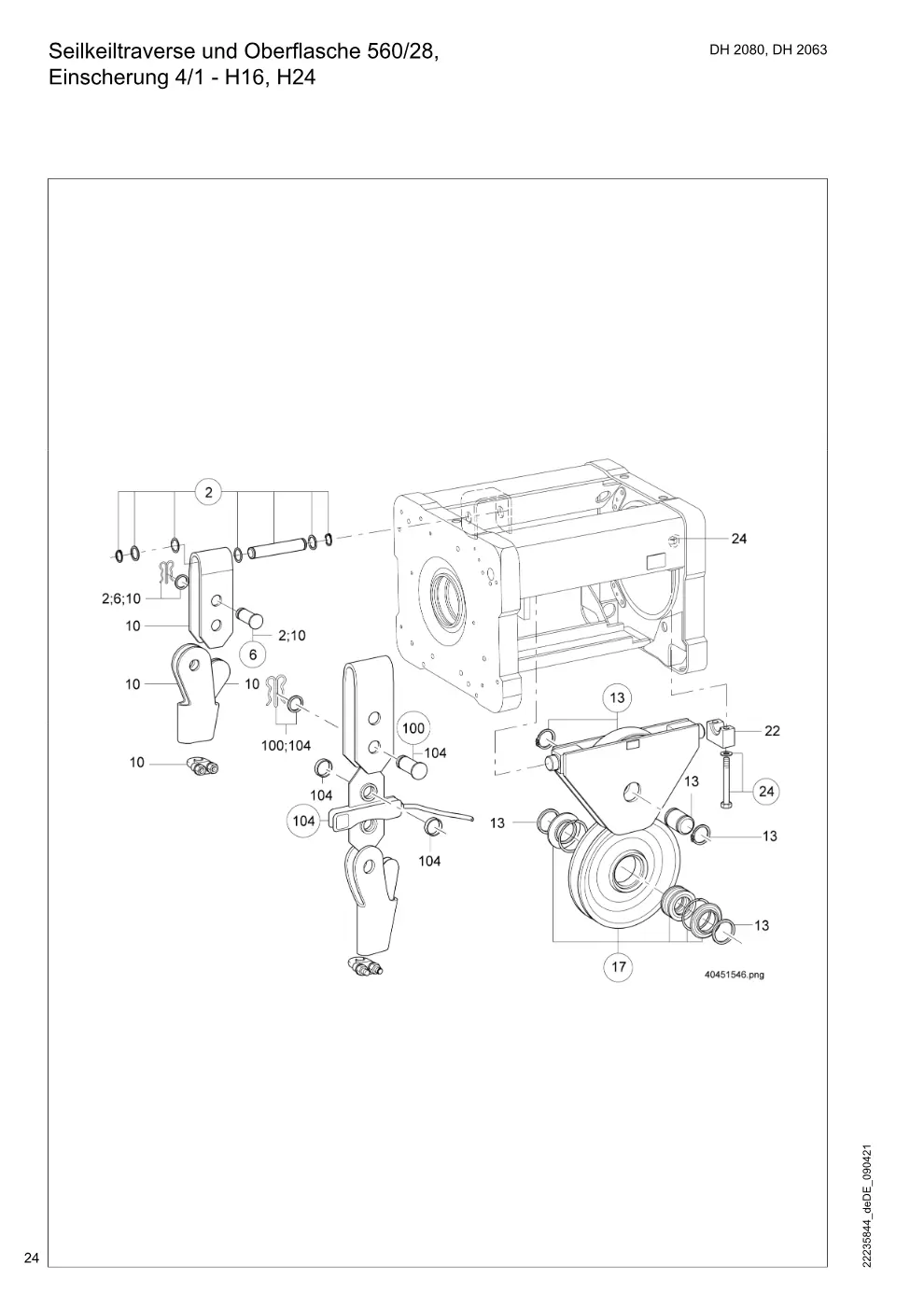

Seilkeiltraverse und Oberflasche 560/28, Einscherung 4/1 - H16, H24 (Seite 24)

Demag DH 2000, Seil ø 28 – Seilkeiltraverse und Oberflasche 560/28, Einscherung 4/1 - H16, H24, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse 2000 2-4/1 kpl. (Teil-Nr. 6, 10)	82860033	1
6	Bolzenanschlussset+Federstecker	82558033	1
10	Seiltaschenset DH2000 kpl. (Teil-Nr.	82843033	1
13	Oberflaschenset 560 28 H16 4/1 kpl. (Teil-Nr. 17)	82846033	1
13	Oberflaschenset 560 28 H24 4/1 kpl. (Teil-Nr. 17)	82846633	1
17	Seilrollenset 560/28	82943533	1
22	Lagerunterteil DH2000	82844844	1
24	Schraubset M20x190 HV	47937533	1
100	Bolzenanschlussset+Federstecker	82558033	1
104	Zugmessstab Set ZMS 12,5 T	49160333	1

Seilkeiltraverse und Oberflasche, 440/28 - DH 2125, 2100, Einscherung 4/1 - H42, Ausführung B (Seite 26)

Demag DH 2000, Seil ø 28 – Seilkeiltraverse und Oberflasche, 440/28 - DH 2125, 2100, Einscherung 4/1 - H42, Ausführung B, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse 2000 2-4/1 kpl. (Teil-Nr. 6, 10)	82860033	1
6	Bolzenanschlussset+Federstecker	82558033	1
10	Seiltaschenset DH2000 kpl. (Teil-Nr.	82843033	1
13	Oberflasche DH2125-00 4/1 H42 H42 - 440/28, kpl. (Teil-Nr. 16)	55001846	1
16	Seilrollenset 440/28	82942533	1
100	Bolzenanschlussset+Federstecker	82558033	1
104	Zugmessstab Set ZMS 12,5 T	49160333	1

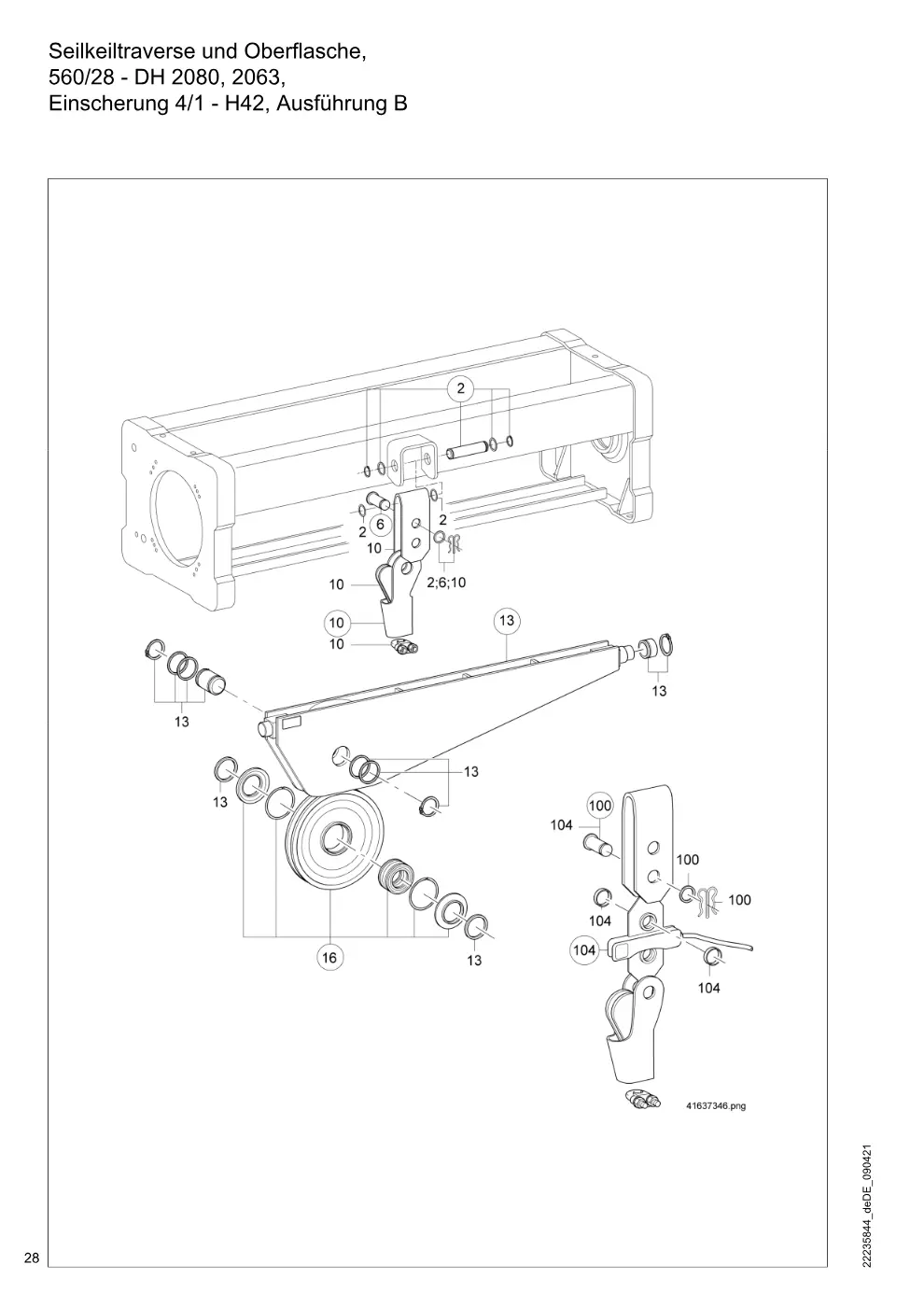

Seilkeiltraverse und Oberflasche, 560/28 - DH 2080, 2063, Einscherung 4/1 - H42, Ausführung B (Seite 28)

Demag DH 2000, Seil ø 28 – Seilkeiltraverse und Oberflasche, 560/28 - DH 2080, 2063, Einscherung 4/1 - H42, Ausführung B, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse 2000 2-4/1 kpl. (Teil-Nr. 6, 10)	82860033	1
6	Bolzenanschlussset+Federstecker	82558033	1
10	Seiltaschenset DH2000 kpl. (Teil-Nr.	82843033	1
13	Oberflasche DH2080-63 4/1 H42 H42 - 560/28, kpl. (Teil-Nr. 16)	55002046	1
16	Seilrollenset 560/28	82943533	1
100	Bolzenanschlussset+Federstecker	82558033	1
104	Zugmessstab Set ZMS 12,5 T	49160333	1

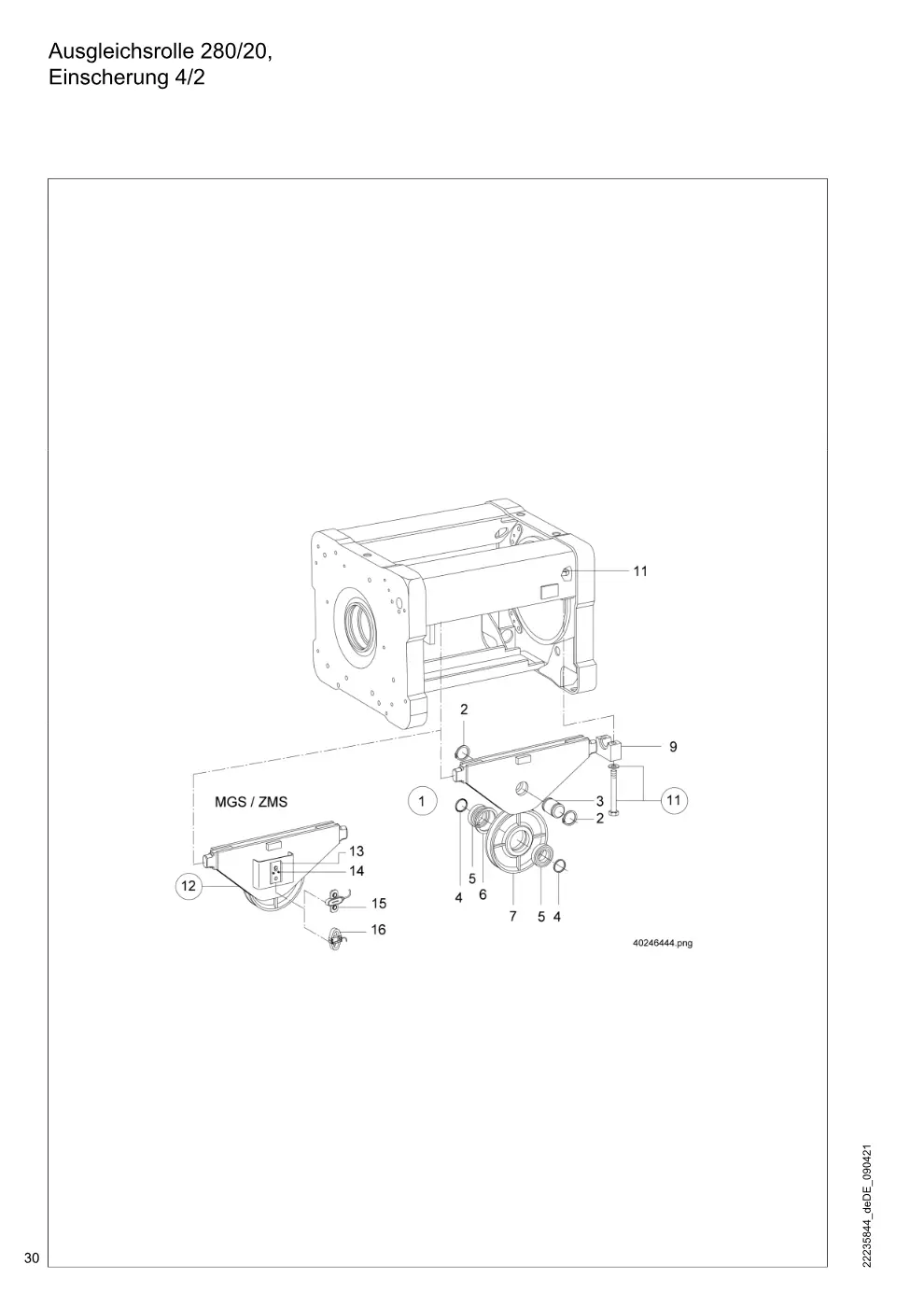

Ausgleichsrolle 280/20, Einscherung 4/2 (Seite 30)

Demag DH 2000, Seil ø 28 – Ausgleichsrolle 280/20, Einscherung 4/2, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 280/20 H18 kpl. (Teil-Nr. 2 -	82847044	1
1	Ausgleichsrolle 280/20 H27 kpl. (Teil-Nr. 2 -	82847244	1
1	Ausgleichsrolle 280/20 H47 kpl. (Teil-Nr. 2 -	82847444	1
2	Sicherungsring 60X2	34255599	2
3	Bolzen 60h 8x 88 Nut	82847644	1
4	Passscheibe 60X 75X1	34352199	2
5	Rillenkugellager 6212 Z	36821299	2
6	Sicherungsring 110X4	34267299	1
7	Seilrolle 280	58092444 → 58094033	1
9	Lagerunterteil DH2000	82844844	1
11	Schraubset M20x190 HV	47937533	2
12	Ausgleichsrolle DH2000 H16 ZMS, kpl. (Teil-Nr. 15, 16)	90486146	1
12	Ausgleichsrolle DH2050 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486246	1
12	Ausgleichsrolle DH2063 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486346	1
12	Ausgleichsrolle DH2080 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486446	1
12	Ausgleichsrolle DH2100 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486546	1
12	Ausgleichsrolle DH2125 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486646	1
12	Ausgleichsrolle DH2000 H24 ZMS, kpl. (Teil-Nr. 15, 16)	90486746	1
12	Ausgleichsrolle DH2050 H24 MGS, kpl. (Teil-Nr. 15, 16)	90486846	1
12	Ausgleichsrolle DH2063 H24 MGS, kpl. (Teil-Nr. 15, 16)	90486946	1
12	Ausgleichsrolle DH2080 H24 MGS, kpl. (Teil-Nr. 15, 16)	90487046	1
12	Ausgleichsrolle DH2100 H24 MGS, kpl. (Teil-Nr. 15, 16)	90487146	1
12	Ausgleichsrolle DH2120 H24 MGS, kpl. (Teil-Nr. 15, 16)	90487246	1
12	Ausgleichsrolle DH2000 H42 ZMS, kpl. (Teil-Nr. 15, 16)	90487346	1
12	Ausgleichsrolle DH2050 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487446	1
12	Ausgleichsrolle DH2063 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487546	1
12	Ausgleichsrolle DH2080 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487646	1
12	Ausgleichsrolle DH2100 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487746	1
12	Ausgleichsrolle DH2125 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487846	1
13	Sicherungsblech P 400	59342744	1
14	Innensechskantzyl.Schraube M 8 X 12	31936099	1
16	Gerät MGS 2,5 T DH 2050	49189444	1
16	Gerät MGS 3,15 T DH 2063	49179444	1
16	Gerät MGS 4,0 T DH 2080	49169444	1
16	Gerät MGS 5,0 T DH 2100	49159444	1
16	Gerät MGS 6,25 T DH 2125	49160744	1

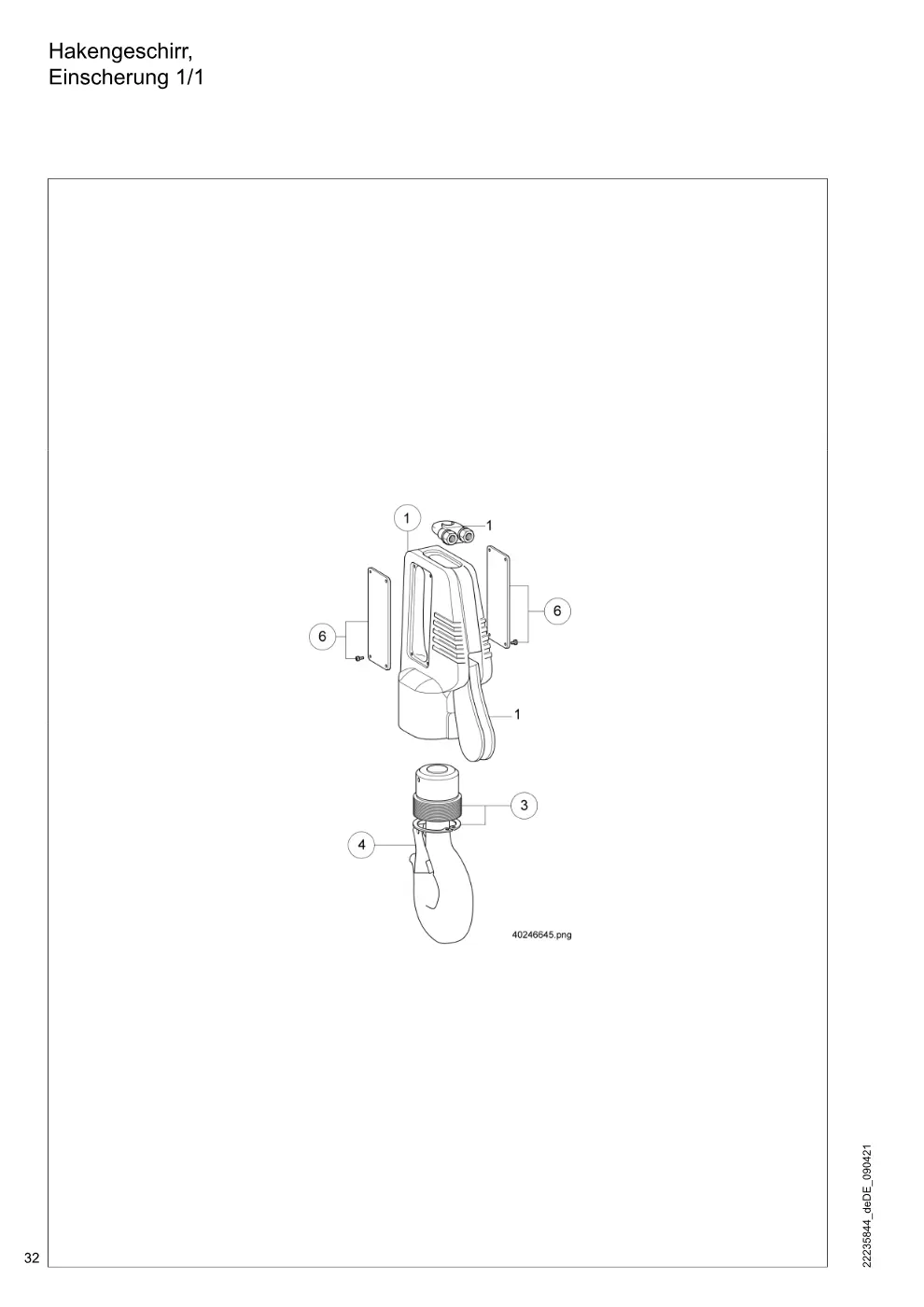

Hakengeschirr, Einscherung 1/1 (Seite 32)

Demag DH 2000, Seil ø 28 – Hakengeschirr, Einscherung 1/1, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr 1/1 kpl. (Teil-Nr. 3	82946033	1
3	Einfachhaken 1/1-GSN 5 -S kpl. (Teil-Nr.	82946533	1
4	Hakenmaulsicherungsset 5	34182833 → 34187933	1
6	Traglastschildset Neutral	71391233	1

Unterflasche 440/28, Einscherung 2/1 (Seite 34)

Demag DH 2000, Seil ø 28 – Unterflasche 440/28, Einscherung 2/1, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 440/28 EH	82941033	1
1	Unterflasche 2-rollig 440/28 DH	82944133	1
10	Seilrollenhaube 2/1 3m,4m	82940733	1
13	Seilrollenset 440/28	82942533	1
17	Bolzenset 90x222 2/1	47932233	1
20	Einfachhaken mit Traverse BSN 10 P kpl. (Teil-Nr. 21)	34167233	1
21	Hakenmaulsicherung 10	34183133	1
26	Doppellasthaken BSN 10 +Trav kpl. (Teil-Nr. 28)	34177233	1
28	Hakenmaulsicherung E 6- 8/D 8-10	34188033	2
32	Traglastschildset Neutral	71391033	1

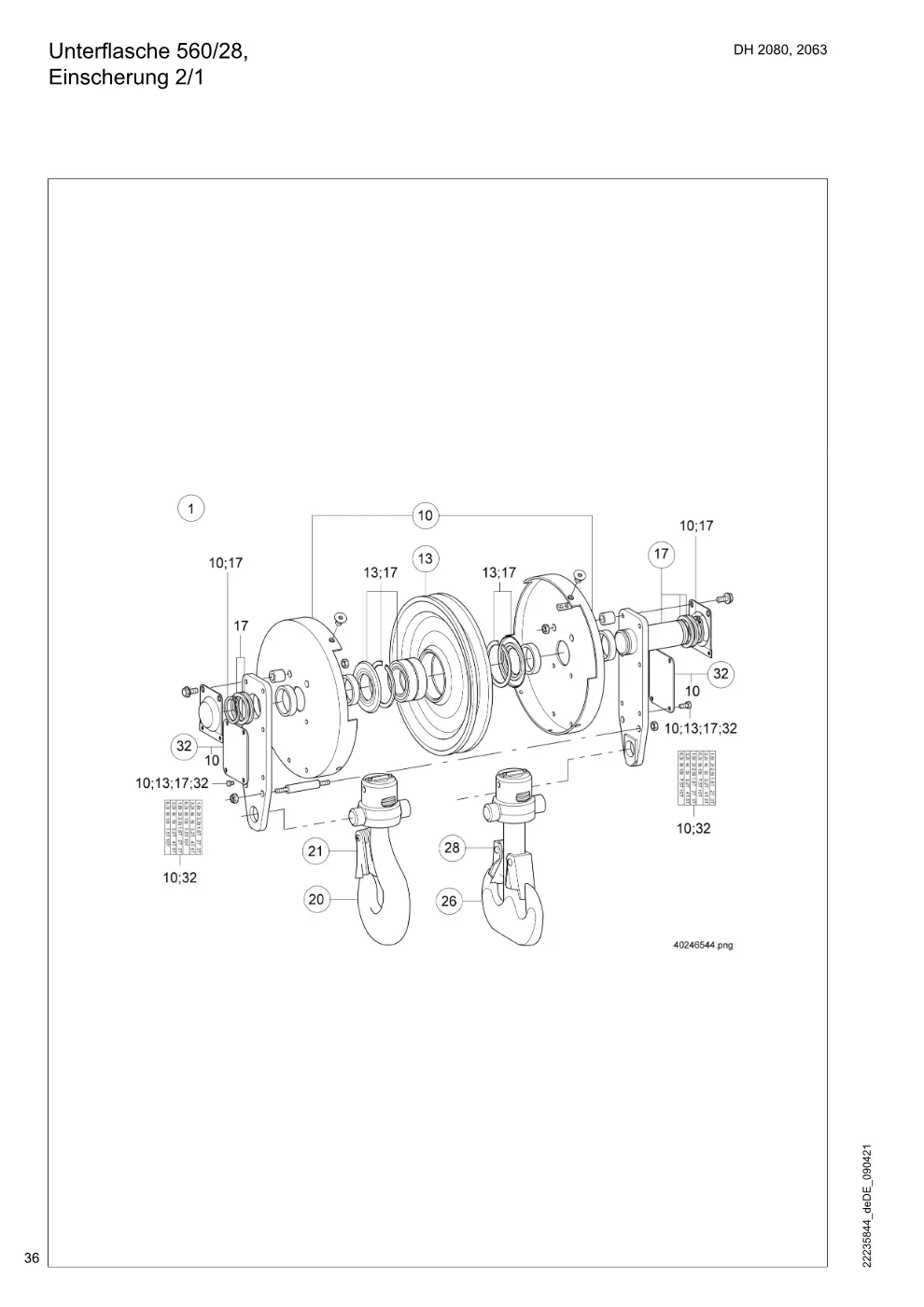

Unterflasche 560/28, Einscherung 2/1 (Seite 36)

Demag DH 2000, Seil ø 28 – Unterflasche 560/28, Einscherung 2/1, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 560/28 EH	82942033	1
1	Unterflasche 1-rollig 560/28 DH	82942133	1
10	Seilrollenhaube 2/1 4/1 DH	82950733	1
13	Seilrollenset 560/28	82943533	1
17	Bolzenset 90x222 2/1	47932233	1
20	Einfachhaken mit Traverse BSN 10 P kpl. (Teil-Nr. 21)	34167233	1
21	Hakenmaulsicherung 10	34183133	1
26	Doppellasthaken BSN 10 +Trav kpl. (Teil-Nr. 28)	34177233	1
28	Hakenmaulsicherung E 6- 8/D 8-10	34188033	2
32	Traglastschildset Neutral	71391033	1

Unterflasche 440/28, Einscherung 4/1 (Seite 38)

Demag DH 2000, Seil ø 28 – Unterflasche 440/28, Einscherung 4/1, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 440/28	82944044	1
7	Seilrollenhaube 2/1 3m,4m	82940733	2
10	Seilrollenset 440/28	82942533	2
20	Bolzenset 440 90x569 4/1	82943433	1
23	Einfachhaken mit Traverse CSN 20 P kpl. (Teil-Nr. 27)	34167833	1
27	Hakenmaulsicherung E20-25/D25	34188533	1
30	Doppellasthaken DSN 20 +TRAV kpl. (Teil-Nr. 32)	34177833	1
32	Hakenmaulsicherung E16 /D20	34188433	2
35	Traglastschildset Neutral	71391033	1

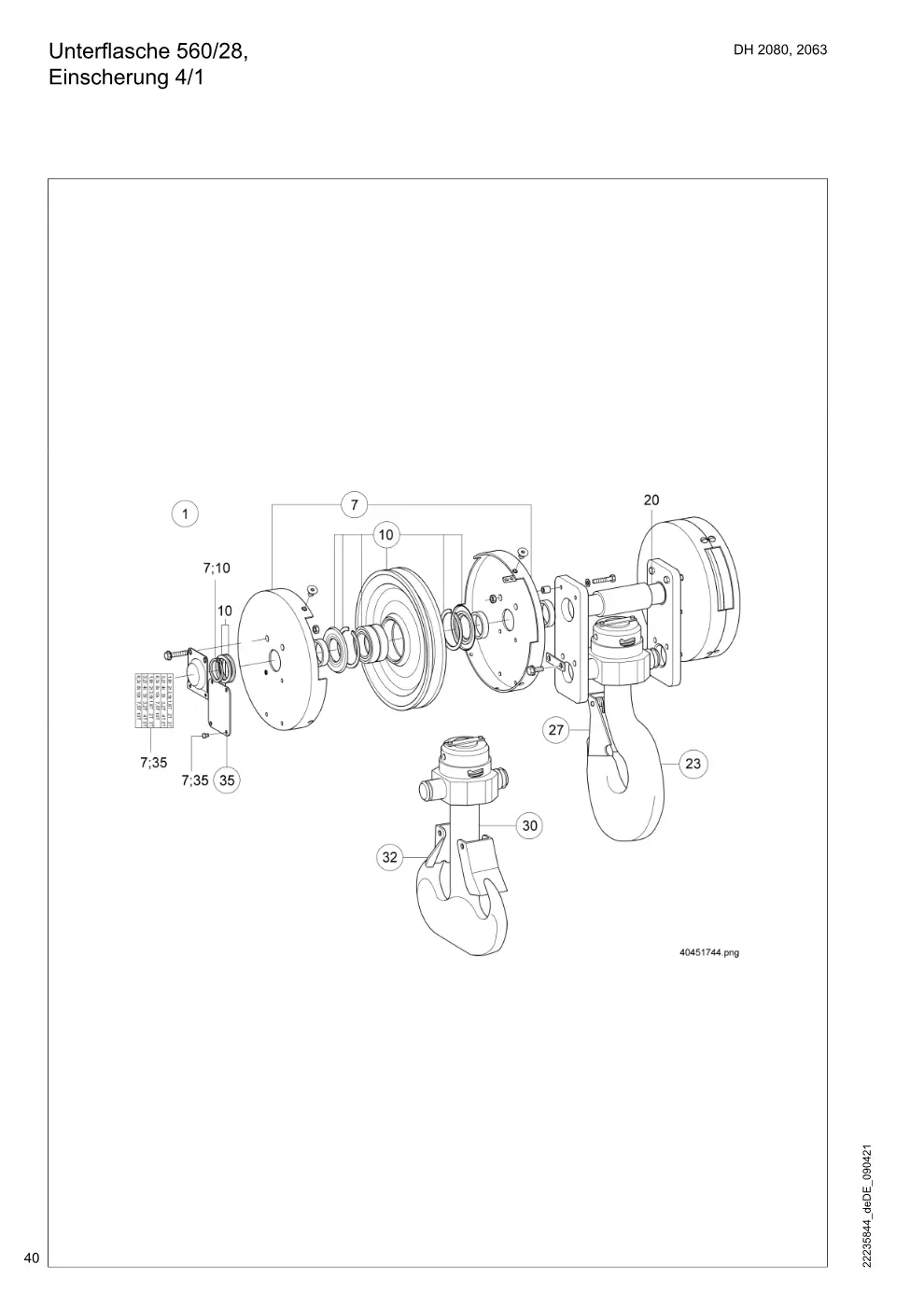

Unterflasche 560/28, Einscherung 4/1 (Seite 40)

Demag DH 2000, Seil ø 28 – Unterflasche 560/28, Einscherung 4/1, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 560/28	82945044	1
7	Seilrollenhaube 2/1 4/1 DH	82950733	2
10	Seilrollenset 560/28	82943533	2
20	Bolzenset 440 90x569 4/1	82943433	1
23	Einfachhaken mit Traverse CSN 20 P kpl. (Teil-Nr. 27)	34167833	1
27	Hakenmaulsicherung E20-25/D25	34188533	1
30	Doppellasthaken DSN 20 +TRAV kpl. (Teil-Nr. 32)	34177833	1
32	Hakenmaulsicherung E16 /D20	34188433	2
35	Traglastschildset Neutral	71391033	1

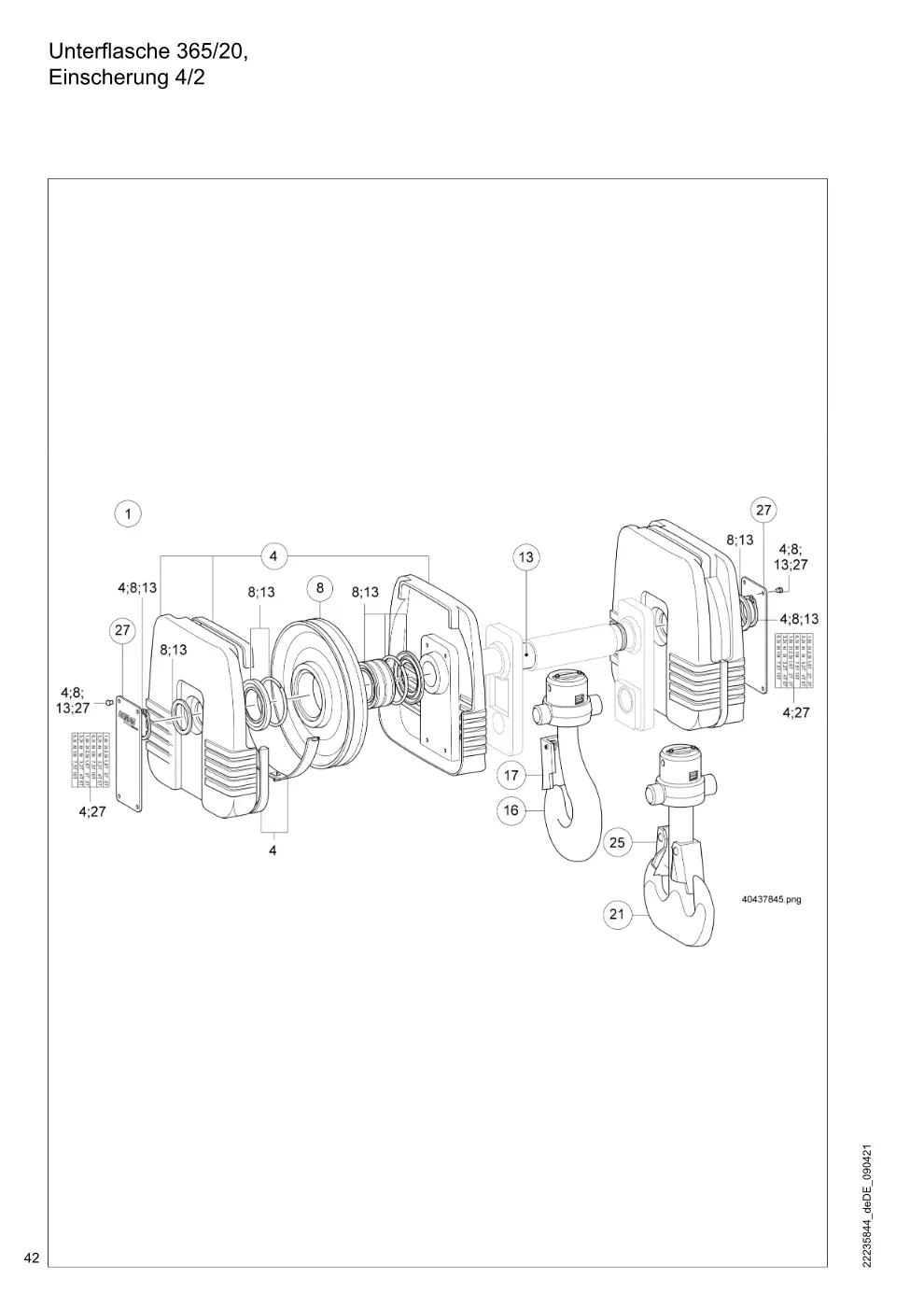

Unterflasche 365/20, Einscherung 4/2 (Seite 42)

Demag DH 2000, Seil ø 28 – Unterflasche 365/20, Einscherung 4/2, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/20 kpl. (Teil-Nr. 4, 8, 13, 16, 27)	82934033	1
4	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 27)	82930533	2
8	Seilrolle Ufl. 2/1 2m	82967833	2
13	Bolzenset 365 70x415 4/1	47931433	1
16	Einfachhaken mit Traverse BSN 10 P kpl. (Teil-Nr. 17)	34167233	1
17	Hakenmaulsicherung 10	34183133	1
21	Doppellasthaken BSN 10 +Trav kpl. (Teil-Nr. 25)	34177233	1
25	Hakenmaulsicherung E 6- 8/D 8-10	34188033	2
27	Traglastschildset Neutral	71391133	1

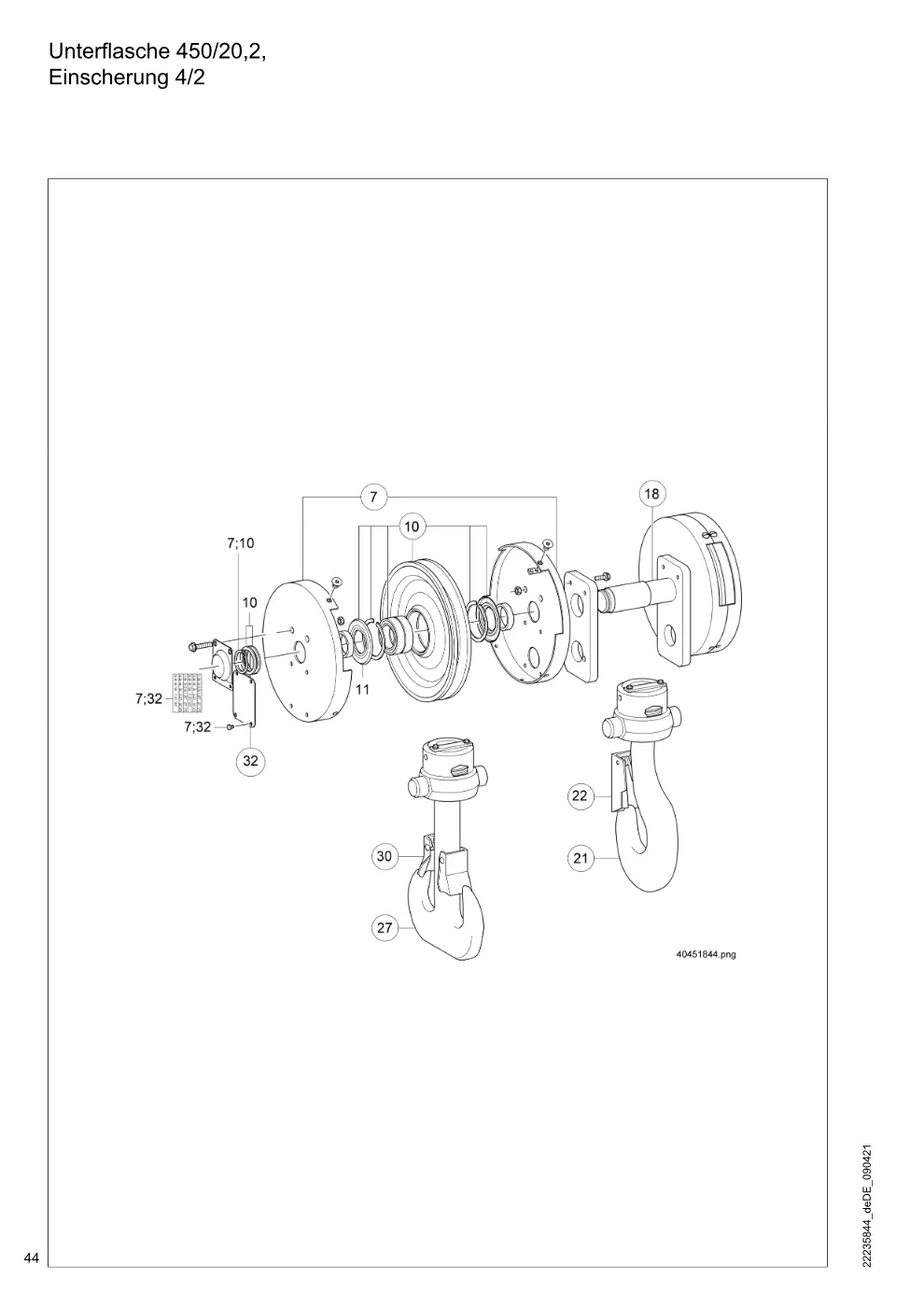

Unterflasche 450/20,2, Einscherung 4/2 (Seite 44)

Demag DH 2000, Seil ø 28 – Unterflasche 450/20,2, Einscherung 4/2, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 450/20	82948044	1
7	Seilrollenhaube Set 450 4/2	82948533	2
10	Seilrollenset 450/20	82944233	2
18	Bolzenset 450 90x457 4/2	82948433	1
21	Einfachhaken mit Traverse BSN 10 P kpl. (Teil-Nr. 22)	34167233	1
22	Hakenmaulsicherung 10	34183133	1
26	Doppellasthaken BSN 10 +Trav kpl. (Teil-Nr. 30)	34177233	1
30	Hakenmaulsicherung E 6- 8/D 8-10	34188033	2
32	Traglastschildset Neutral	71391033	1

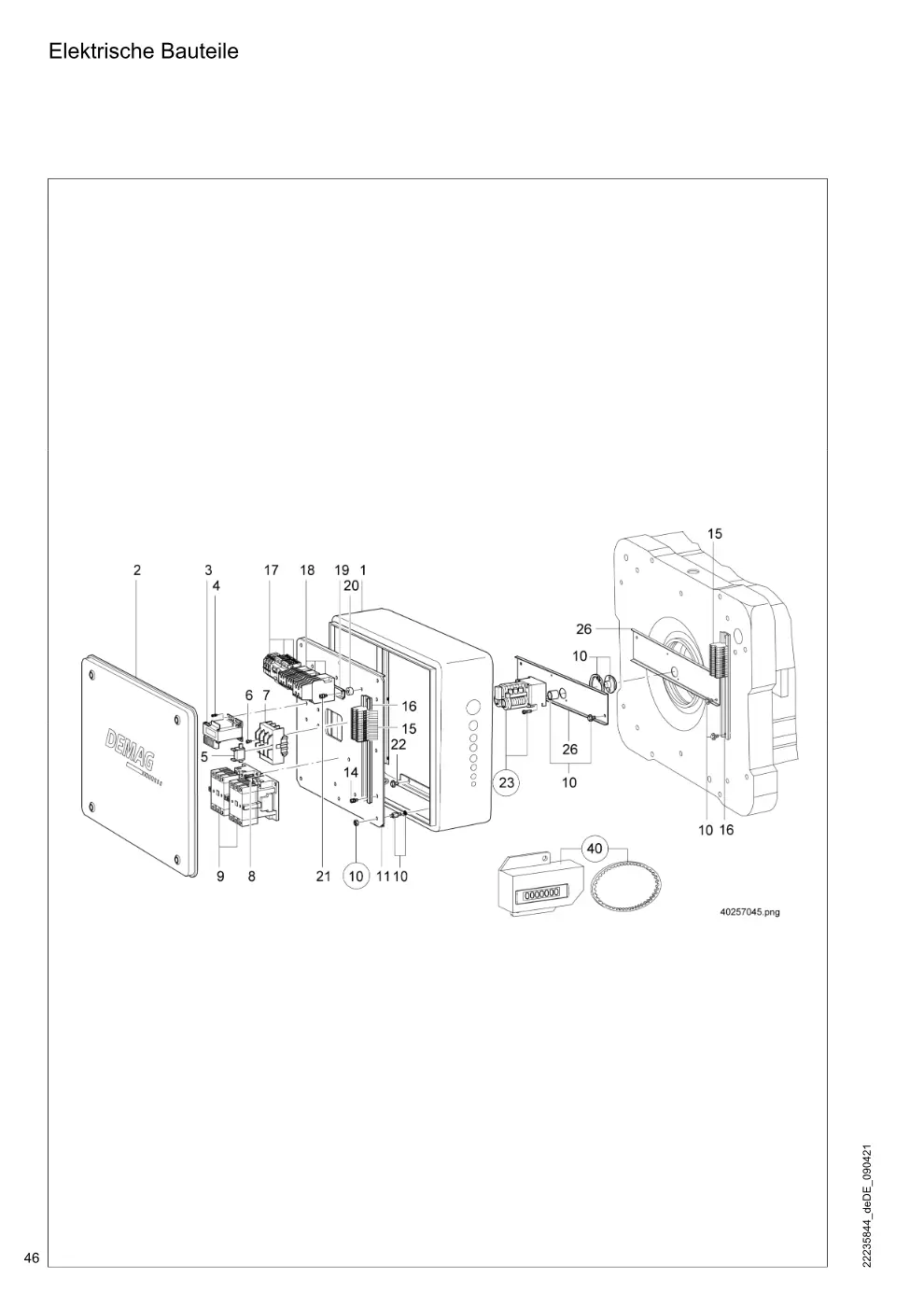

Elektrische Bauteile (Seite 46)

Demag DH 2000, Seil ø 28 – Elektrische Bauteile, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse DH2000	82555044	1
2	Deckel Gehäuse	82556644	1
4	Zylinderschraube M 5 X 8 Z4	31896299	2
6	Zylinderschraube M 6 X 16Z4-1	31895999	1
8	Zylinderschraube M 6 X 20	31818799	1
10	Montageteileset DH2000	82509533	1
14	Zylinderschraube M 5 X 8 Z4	31896299	2
16	Tragschiene 35 / 7,5X 400M	89541544	1
20	Scheibe 6,3X 20 X10	89487444	1
21	Zylinderschraube M 5 X 22Z4-1	31895899	1
23	Getriebegrenzschalter Set DGS 3 -142	87520033	1
23	Getriebegrenzschalter Set DGS 4 -142	87520133	1
26	Montageplatte Endschalter	82556244	1
40	Servicepack Zähler DGS	87530244	1

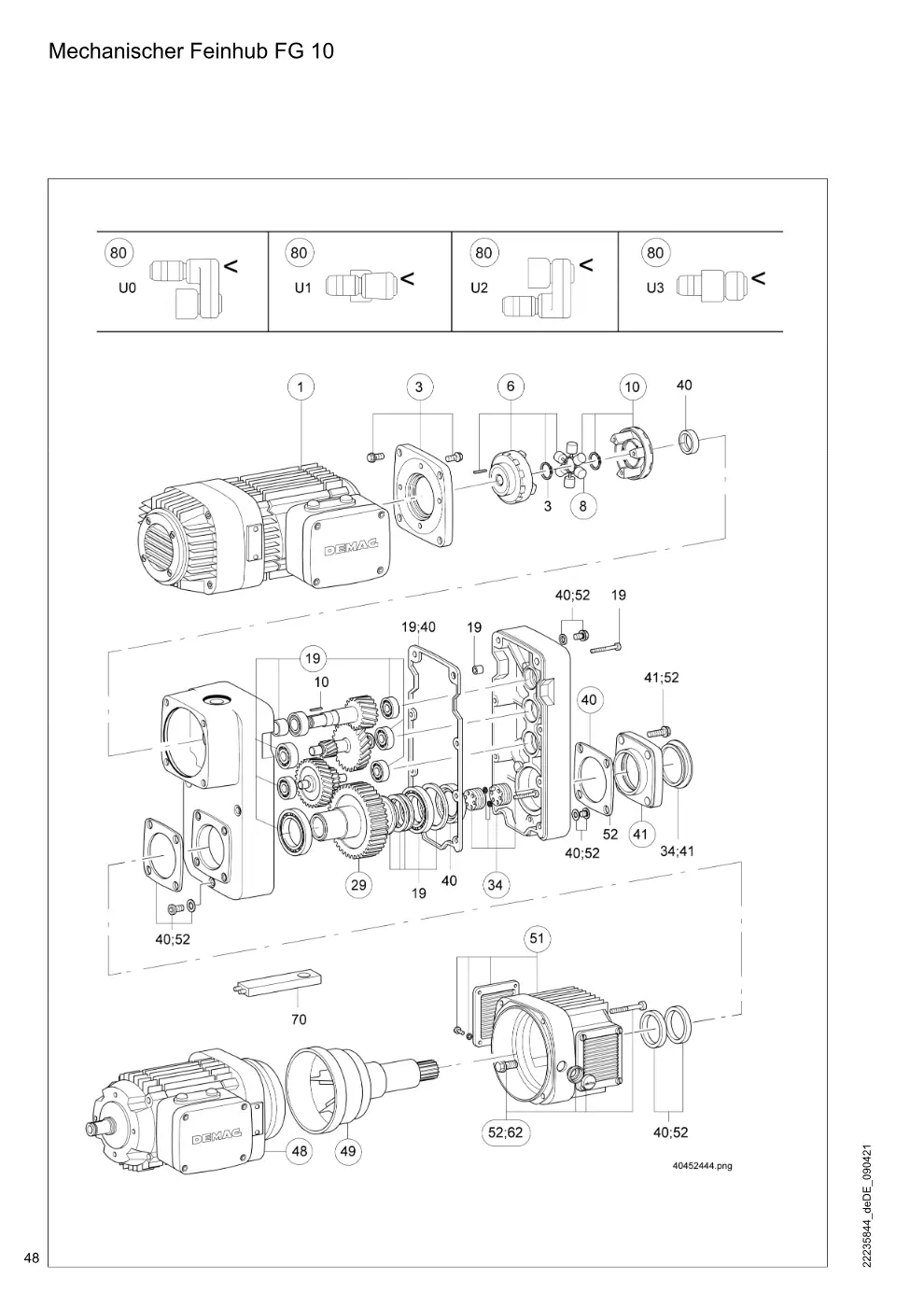

Mechanischer Feinhub FG 10 (Seite 48)

Demag DH 2000, Seil ø 28 – Mechanischer Feinhub FG 10, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Zwischenflansch D08 80 200.2 Mot. 90	71532233	1
3	Zwischenflansch D08100 200.3 Mot. 100 für H1	71532433	1
3	Zwischenflansch D08112 200.4 Mot. 100 für H2	71532633	1
6	Kupplungsset M H1N-24 Mot. 90	35190933	1
6	Kupplungsset M H1N-24 Mot. 100, alte Ausführung	35190933	1
6	Kupplungsset M H2N-24K Mot. 100	35192233	1
8	Rollenstern Kupplung H1	75226033	1
10	Kupplungsset G H1N-24 Mot. 90	35193233	1
10	Kupplungsset G H1N-24 Mot. 100, alte Ausführung	35193233	1
10	Kupplungsset G H2N-24 Mot. 100	35193433	1
19	Lagerset FG10	35165133	1
30	Hohlwellenset FG10 U-Ausf Haupthubmot. 160	71745233	1
30	Hohlwellenset FG10 U-Ausf Haupthubmot. 200/225	71745333	1
34	Bremshubeinstellung Set FG10	35069133	1
40	Dichtungsset FG10	35065233	1
41	Lagerdeckelset FG10	35065333	1
49	Bremswellenset FG10KB160ZN	71796633	1
49	Bremswellenset FG10KB200ZN Mot. KB 225	71796833	1
51	Haubenset FG10/KB 160	71791433	1
51	Haubenset FG10/KB 200	71791833	1
51	Haubenset FG10/KB 225	71791733	1
52	Montageteileset FG10 KB	71741033	1
62	Befestigungsset Haube FG10	35069033	1
70	Nachstellschlüssel Bremse FG10	71749844	1

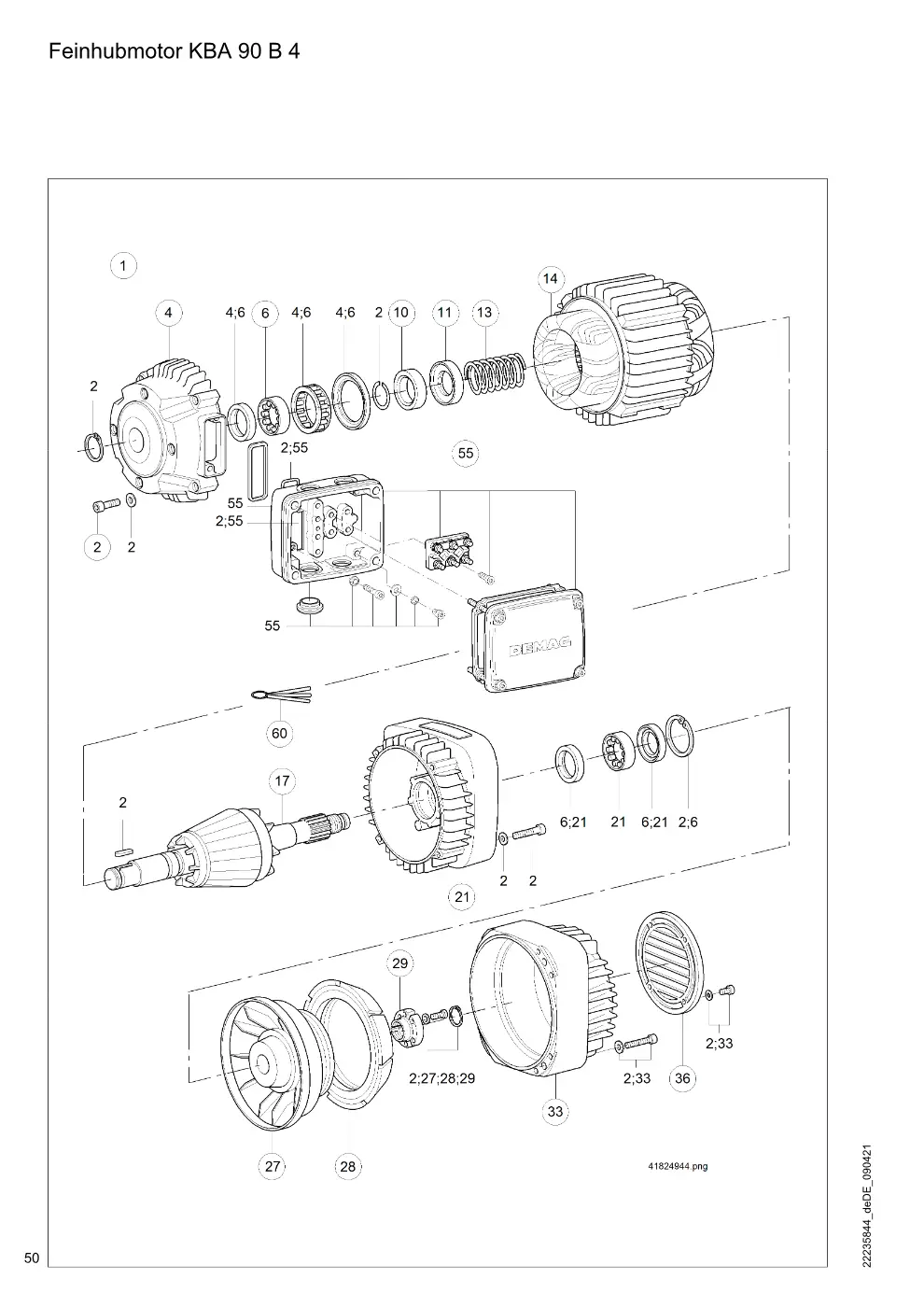

Feinhubmotor KBA 90 B 4 (Seite 50)

Demag DH 2000, Seil ø 28 – Feinhubmotor KBA 90 B 4, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015184	3

Feinhubmotor KBA 100 B 4 (Seite 52)

Demag DH 2000, Seil ø 28 – Feinhubmotor KBA 100 B 4, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015184	3

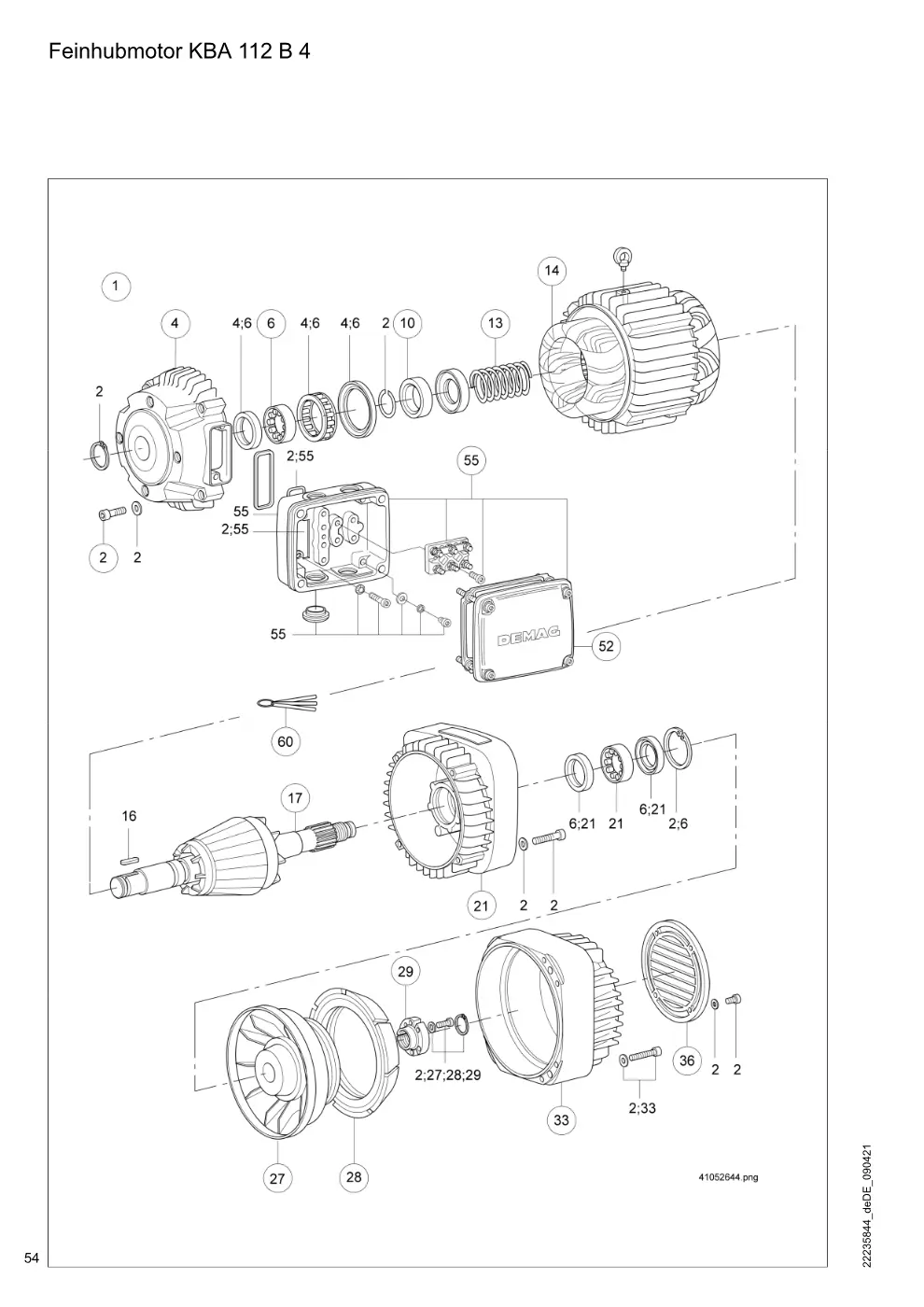

Feinhubmotor KBA 112 B 4 (Seite 54)

Demag DH 2000, Seil ø 28 – Feinhubmotor KBA 112 B 4, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Fühlerlehrensatz	10015284	3

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
