Demag EKDH 312 H 13 4/1 – Ersatzteilliste 22236644

Einzelteile, Ausgabe 03/2091, Demag-Nr. 22236644 – 9 Zeichnungen, 400 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

Haupthubmotor KBH 100 B4 (Seite 3)

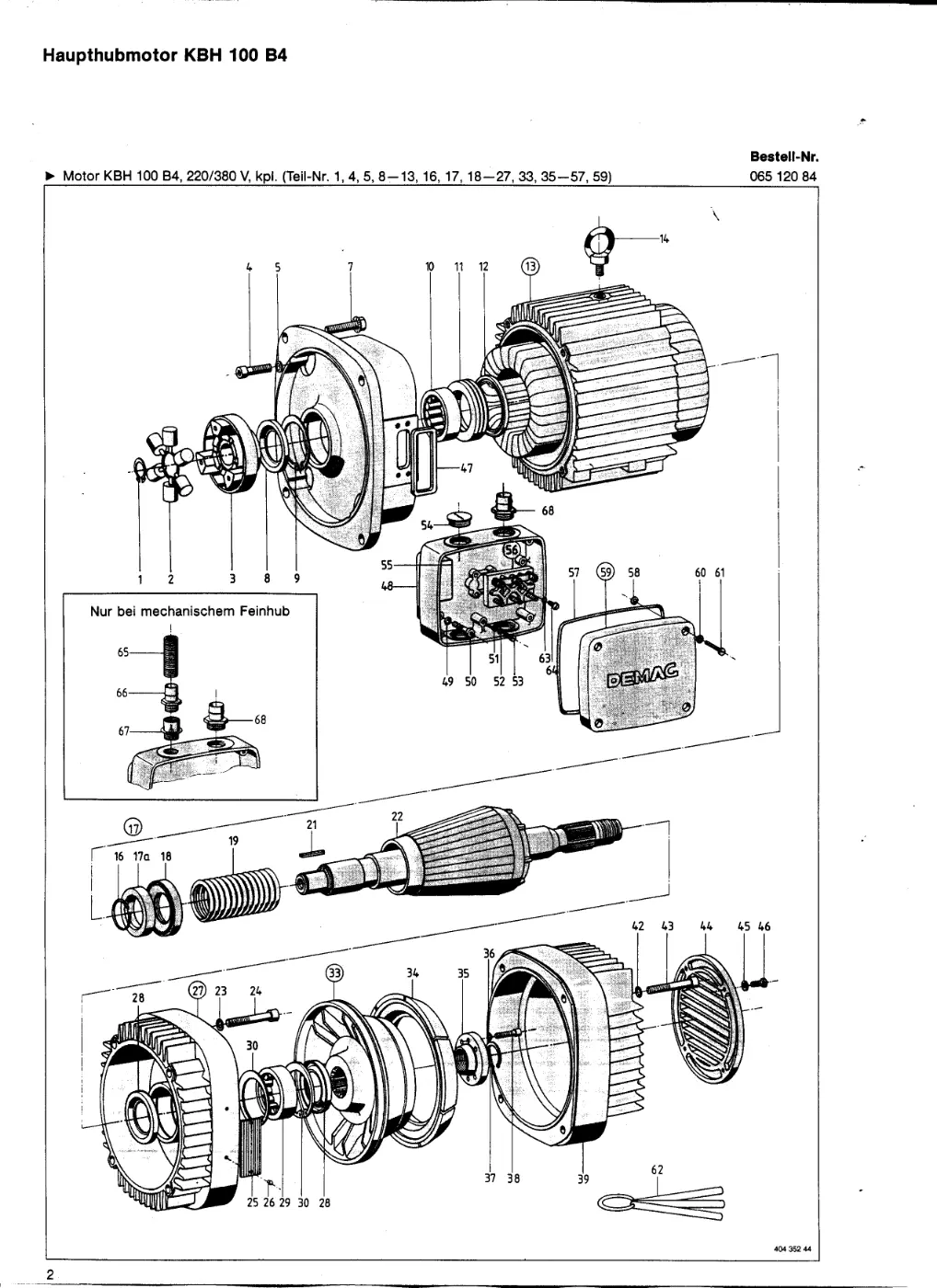

Demag EKDH 312 H 13 4/1 – Haupthubmotor KBH 100 B4, Zeichnung Seite 3

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 24 x 1,2	34252499	1
2	Rollenstern H 2	71832144	1
3	Kupplungshälfte H 2 N-24 K	71830344	1
4	Zylinderschraube M 6 x 25	31922899	4
5	SG-Scheibe S 6	00465598	4
7	Sicherungsschraube M 10 x 50	30023544	4
8	Wellendichtring 32 x 52 x 6 NB	06983384	1
9	Sicherungsring 52 x 2	34265199	1
10	Zylinderrollenlager RNU 205 (F = 32 mm)	36520599	1
11	Axialrillenkugellager 51 108	36400899	1
12	Wellendichtring 50 x 60,5 x 5 NB	06983284	1
13	Ständer kpl., KBH 100 B4, 220/380 V (Teil-Nr. 14) )	06608584	1
14	Ringschraube M 8	31350099	1
16	Sprengring 32 x 1,3	06981584	1
17	Satz Druckringe (Teil-Nr. 17a)	06980884	1
17a	Druckring 7 mm	06979984	1
17a	Druckring 0 mm	06981184	1
17a	Druckring 3 mm	06981284	1
17a	Druckring 6 mm	06980984	1
17a	Druckring 9 mm	06981384	1
17a	Druckring 2 mm	06981484	1
17a	Druckring 5 mm	06982684	1
18	Tellerfederpaket	06982284	1
19	Bremsfeder 663 N (Kennfarbe: goldbronze/blau)	06977684	1
21	Paßfeder B 8 x 7 x 20	35457199	1
22	Läufer )	06932984	1
23	SG-Scheibe S 6	00465598	4
24	Zylinderschraube M 6 x 55	31923799	4
25	Leistungsschild	06988984	1
26	Halbrundkerbnagel 2,6 x 5	34221744 → 35041399	2
27	Lagerschild BS kpl. (Teil-Nr. 28—30)	06960684	1
28	Wellendichtring 32 x 52 x 6 NB	06983384	2
29	Zylinderrollenlager RNU 205 (F = 32 mm)	36520599	1
30	Sicherungsring 52 x 2	34265199	2
33	Kegelbremsscheibe kpl., (Teil-Nr. 34)	06979184	1
34	Bremsring	06978684	1
35	Spannmutter	06971484	1
36	Federring 6	34385399	4
37	Sicherungsring 21 x 1,2	34260299	1
38	Zylinderschraube M 6 x 20	31922799	4
39	Bremshaube	06970184	1
39	Bremshaube )	06970384	1
42	SG-Scheibe S 6	00465598	4
43	Zylinderschraube M 6 x 55	31923799	4
44	Jalousie	06971984	1
45	SG-Scheibe S 6	00465598	4
46	Zylinderschraube M 6 x 12	32905899	4
47	Dichtung	07481584	1
48	Klemmenkastenunterteil	06980184	1
49	SG-Scheibe S 6	00465598	4
50	Zylinderschraube M 6 x 30	31818999	4
51	Scheibe A 6,4 x 12,5 x 16	34065399	1
52	Federring 6	34385399	1
53	Zylinderschraube M 6 x 12	32905899	1
54	Verschluß Pg 21 D	00723998	3
55	Kabeldurchführung	06990984	1
56	Klemmplatte, kpl. (Teil-Nr. 63, 64)	06992284	1
57	Dichtung	06980784	1
58	Scheibe 5,3 x 9,5 x 1	34085599	4
59	Klemmkastendeckel, komplett (Teil-Nr. 58, 60, 61)	06995884	1
60	Schraubensicherung M 6	34387444	4
61	Zylinderschraube M 6 x 30	31818999	4
62	Fühlerlehrensatz 0,30; 0,35; 0,40; 0,45; 0,50; 0,55 mm )	10015184	3
63	SG-Scheibe S 5	00465498	2
64	Schneidschraube BM 5 x 16	32529299	2
65	Wellschlauch, Innen Ø 16 mm	89506144	1
66	Rohrstutzen PG 16	36053846	1
67	Reduzierung PG 21/16	50452944	1
68	Rohrstutzen PG 21	36053746	1

Haupthub/Feinhubmotor KBH 112 B2/12-F6 (Seite 5)

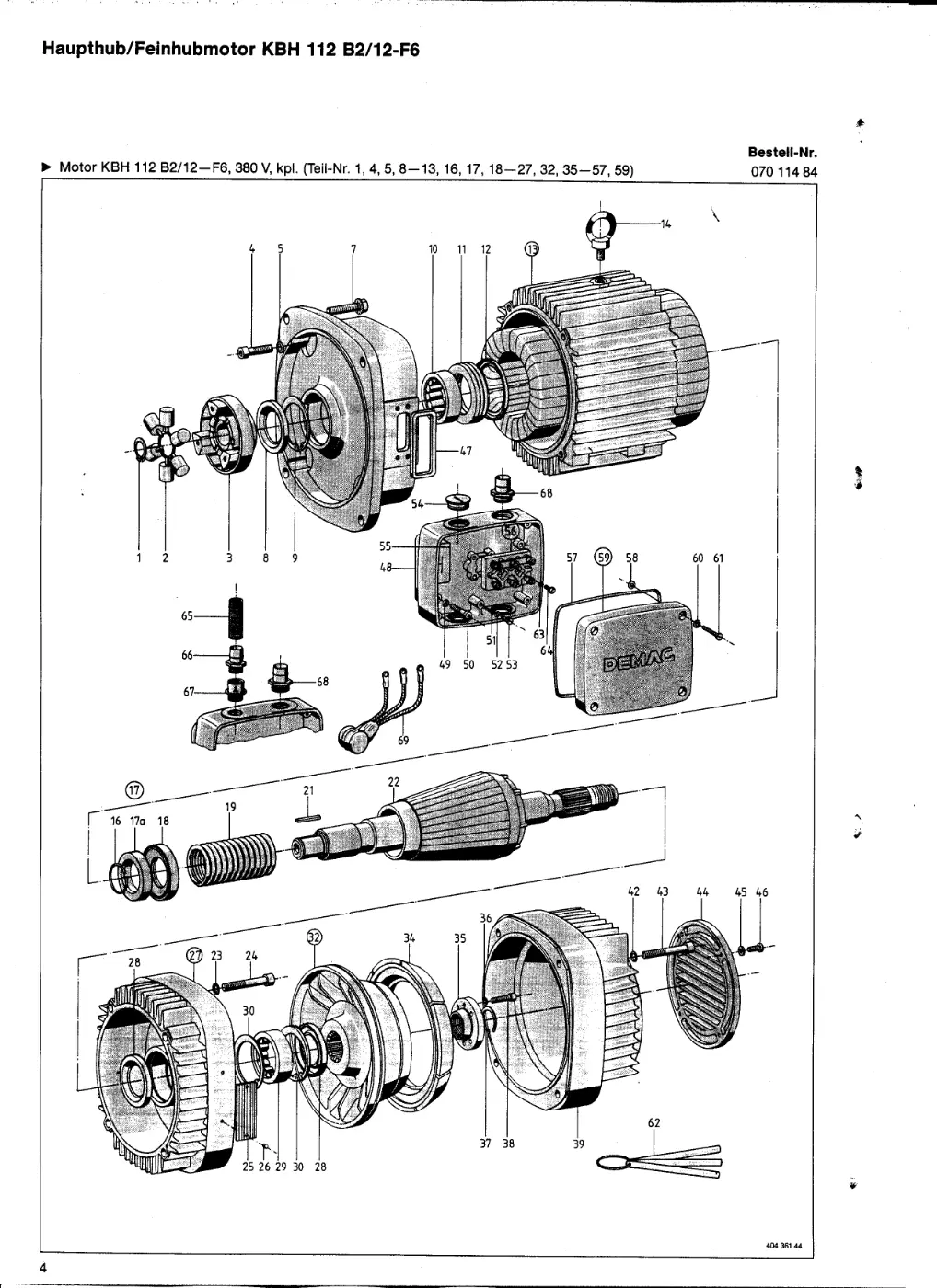

Demag EKDH 312 H 13 4/1 – Haupthub/Feinhubmotor KBH 112 B2/12-F6, Zeichnung Seite 5

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 28 x 1,5	34252899	1
2	Rollenstern H 2	71832144	1
3	Kupplungshälfte H 2 N-28	71830544	1
4	Zylinderschraube M 8 x 30	31924399	4
5	SG-Scheibe S 8	00465698	4
7	Sicherungsschraube M 10 x 50	30023544	4
8	Wellendichtring 35 x 62 x 6 NB	07480384	1
9	Sicherungsring 62 x 2	34265699	1
10	Zylinderrollenlager RNU 305 (F = 35 mm)	36545599	1
11	Axialrillenkugellager 51 110	36401099	1
12	Wellendichtring 58 x 70,5 x 5 NB	07480184	1
13	Ständer kpl., 380 V (Teil-Nr. 14) )	07120784	1
14	Ringschraube M 10	31350199	1
16	Sprengring 34,9 x 1,3	00468298	1
17	Satz Druckringe Teil-Nr. 17a)	07480884	1
17a	Druckring 4 mm	07479984	1
17a	Druckring 8 mm	07480684	1
17a	Druckring 2 mm	07480784	1
17a	Druckring 6 mm	07480984	1
17a	Druckring 0 mm	07481184	1
17a	Druckring 4 mm	07481284	1
17a	Druckring 8 mm	07481384	1
18	Tellerfederpaket	07482284	1
19	Bremsfeder 245 N, (Kennfarbe: goldbronze/grün)	07477784	1
21	Paßfeder B 8 x 7 x 32	35457599	1
22	Läufer )	07436384	1
23	SG-Scheibe S 8	00465698	4
24	Zylinderschraube M 8 x 55	31934699	4
25	Leistungsschild	06988984	1
26	Halbrundkerbnagel 2,6 x 5	34221744 → 35041399	2
27	Lagerschild BS kpl. (Teil-Nr. 28—30)	07460684	1
28	Wellendichtring 35 x 62 x 6 NB	07480384	2
29	Zylinderrollenlager RNU 305 (F = 35 mm)	36545599	1
30	Sicherungsring 62 x 2	34265699	2
32	Kegelbremsscheibe kpl., (Teil-Nr. 34)	07475584	1
34	Bremsring	08478684	1
35	Spannmutter	07471484	1
36	Federring 6	34385399	4
37	Sicherungsring 24 x 1,2	34252499	1
38	Zylinderschraube M 6 x 22	32143499	4
39	Bremshaube	07470184	1
39	Bremshaube )	07470384	1
42	SG-Schraube S 8	00465698	4
43	Zylinderschraube M 8 x 55	31934699	4
44	Jalousie	07471984	1
45	SG-Scheibe S 6	00465598	4
46	Zylinderschraube M 6 x 12	32905899	4
47	Dichtung	07481584	1
48	Klemmenkastenunterteil	06980184	1
49	SG-Scheibe S 6	00465598	4
50	Zylinderschraube M 6 x 30	31818999	4
51	Scheibe A 6,4 x 12,5 x 1,6	34065399	1
52	Federring 6	34385399	1
53	Zylinderschraube M 6 x 12	32905899	1
54	Verschluß PG 21 D	00723998	3
55	Kabeldurchführung	06990984	1
56	Klemmplatte, kpl. (Teil-Nr. 63, 64)	06992284	1
57	Dichtung	06980784	1
58	Scheibe 5,3 x 9,5 x 1	34085599	4
59	Klemmkastendeckel, komplett (Teil-Nr. 58, 60, 61)	06995884	1
60	Schraubensicherung M 6	34387444	4
61	Zylinderschraube M 6 x 30	31818999	4
62	Fühlerlehrensatz 0,30; 0,35; 0,40; 0,45; 0,50; 0,55 mm )	10015184	3
63	SG-Scheibe S 5	00465498	2
64	Schneidschraube BM 5 x 16	32529299	2
68	Rohrstutzen Pg 21	36053746	1
69	Varistor-Satz bis 400 V (für 12polige Wicklung)	06988184	1
69	Varistor-Satz bis 500 V (für 12polige Wicklung)	06988284	1

Planetengetriebe, 3stufig (Seite 8)

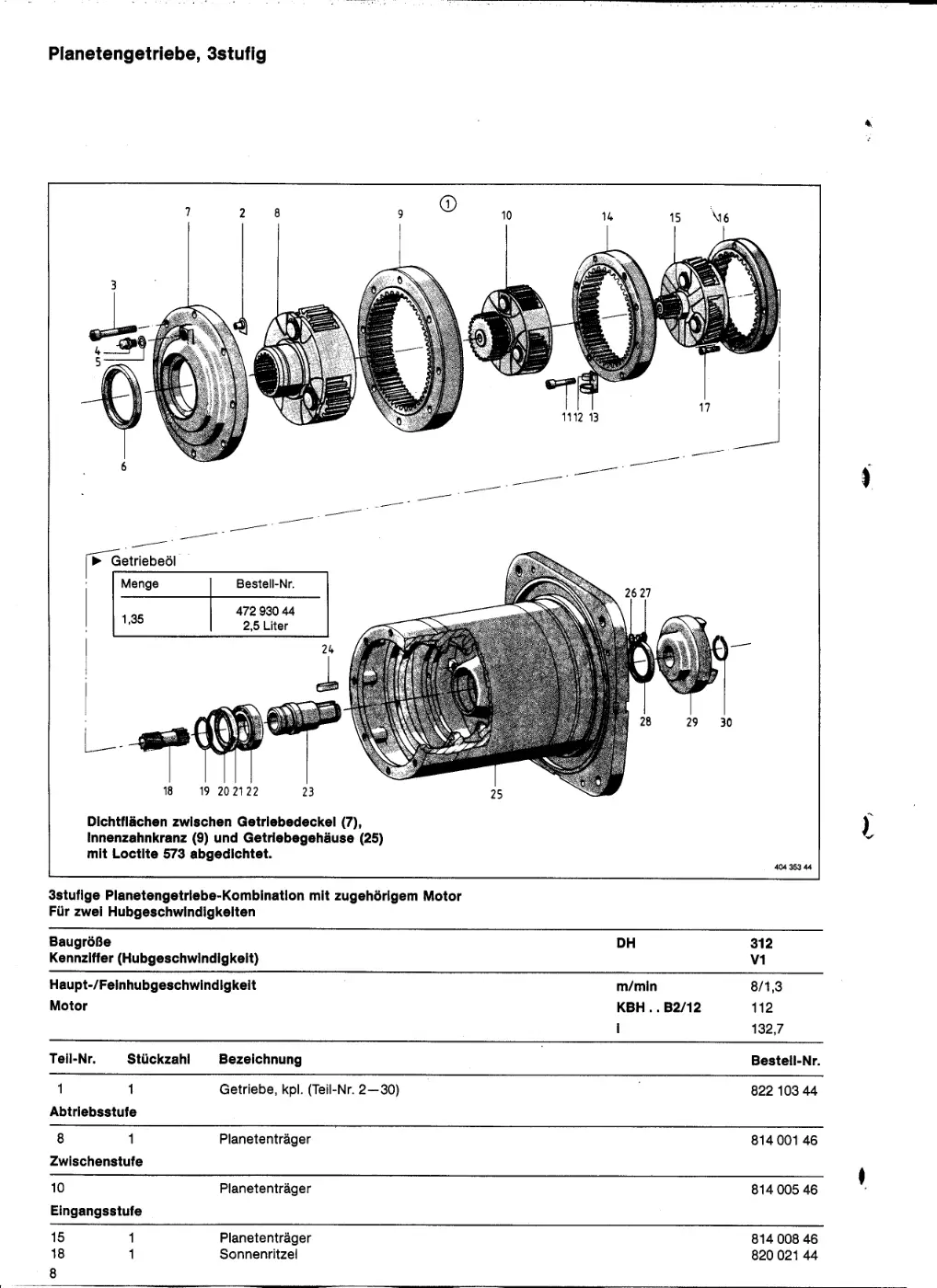

Demag EKDH 312 H 13 4/1 – Planetengetriebe, 3stufig, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe, kpl. (Teil-Nr. 2—30)	82210344	1
1	Getriebe, kpl. (Teil-Nr. 2—30)	82210644	1
8	Planetenträger	81400146	1
10	Planetenträger	81400546
15	Planetenträger	81400846	1
15	Planetenträger	81401046	1
18	Sonnenritzel	82002144	1
18	Sonnenritzel	82002244	1
2	Prallstopfen	82314844	1
3	Zylinderschraube M 8 x 55	31934699	8
4	Entlüftungsventil AM 10 x 1	34229144	1
5	Dichtring A 10 x 16 x 1	33987499	1
6	Wellendichtring A 65 x 85 x 10	36750099	1
7	Getriebedeckel	82212444	1
9	Innenzahnkranz	82029044	1
11	Zylinderschraube M 6 x 25	31922899	4
12	Magnet	82313644	1
13	Magnethalter	82213544	1
14	Innenzahnkranz	82018944	1
16	Innenzahnkranz	82004044	1
17	Zylinderschraube M 6 x 25	31922899	4
19	Sicherungsring 35 x 1,5	34253599	1
20	Sicherungsring 62 x 2	34265699	1
21	Stauscheibe	82212944	1
22	Rillenkugellager 6007	36050799	1
23	Antriebswelle	82213244	1
24	Paßfeder AB 10 x 8 x 32	35484599	1
25	Getriebegehäuse	82212244	1
26	Runddichtring 8 x 2 B	36710199	1
27	Verschlußschraube M 10 x 1	31339499	1
28	Wellendichtring A 40 x 55 x 7	34230344	1
29	Kupplungshälfte H 2 N-32	71830644	1
30	Sicherungsring 32 x 1,5	34253299	1

Rahmen, Seiltrommel, Seilführung, Seil (Seite 10)

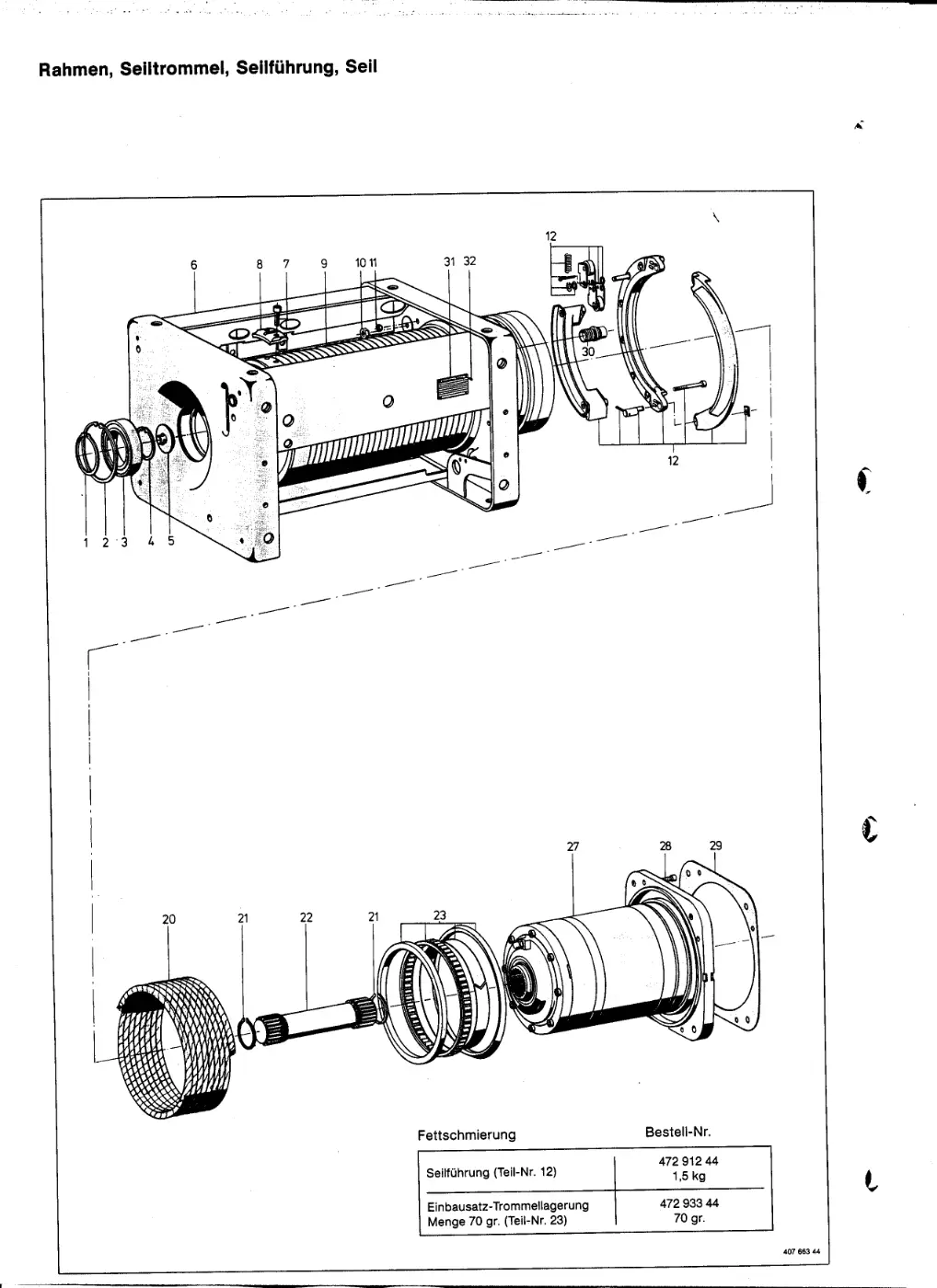

Demag EKDH 312 H 13 4/1 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 65 x 2,5	34255799	1
2	Sicherungsring 100 x 3	34267099	1
3	Rillenkugellager 6013 2 Z	36813399	1
4	Sicherungsring 50 x 2	34265099	1
5	Kupplungszapfen	87527044	1
6	Rahmen	82220144	1
7	Zylinderschraube M 8 x 25	31924299	6
8	Seilklemme 9,5	82234844	3
9	Seiltrommel	82232244	1
10	Setzmutter M 10	00297198 → 10005998	4
11	Setzmutter M 8	00179698	4
12	Seilführung	82292044	1
12	Seilführung	82294644	1
21	Sicherungsring 47 x 1,75	34254799	2
22	Steckwelle (Verzahnung mit Staburags NBU 12 K fetten, Bestell-Nr. 472 933 44)	82217144 → 82217633	1
23	Einbausatz Trommellagerung	82235744 → 82235733	1
28	Zylinderschraube M 8 x 25	31924299	4
29	Dichtung	82214944	1
30	Rohrstutzen PA 6.6	36053946	1
31	Leistungsschild	82326744	1
32	Halbrundkerbnagel 4 x 8	35092199	4

Einscherung 4/1 (Seite 12)

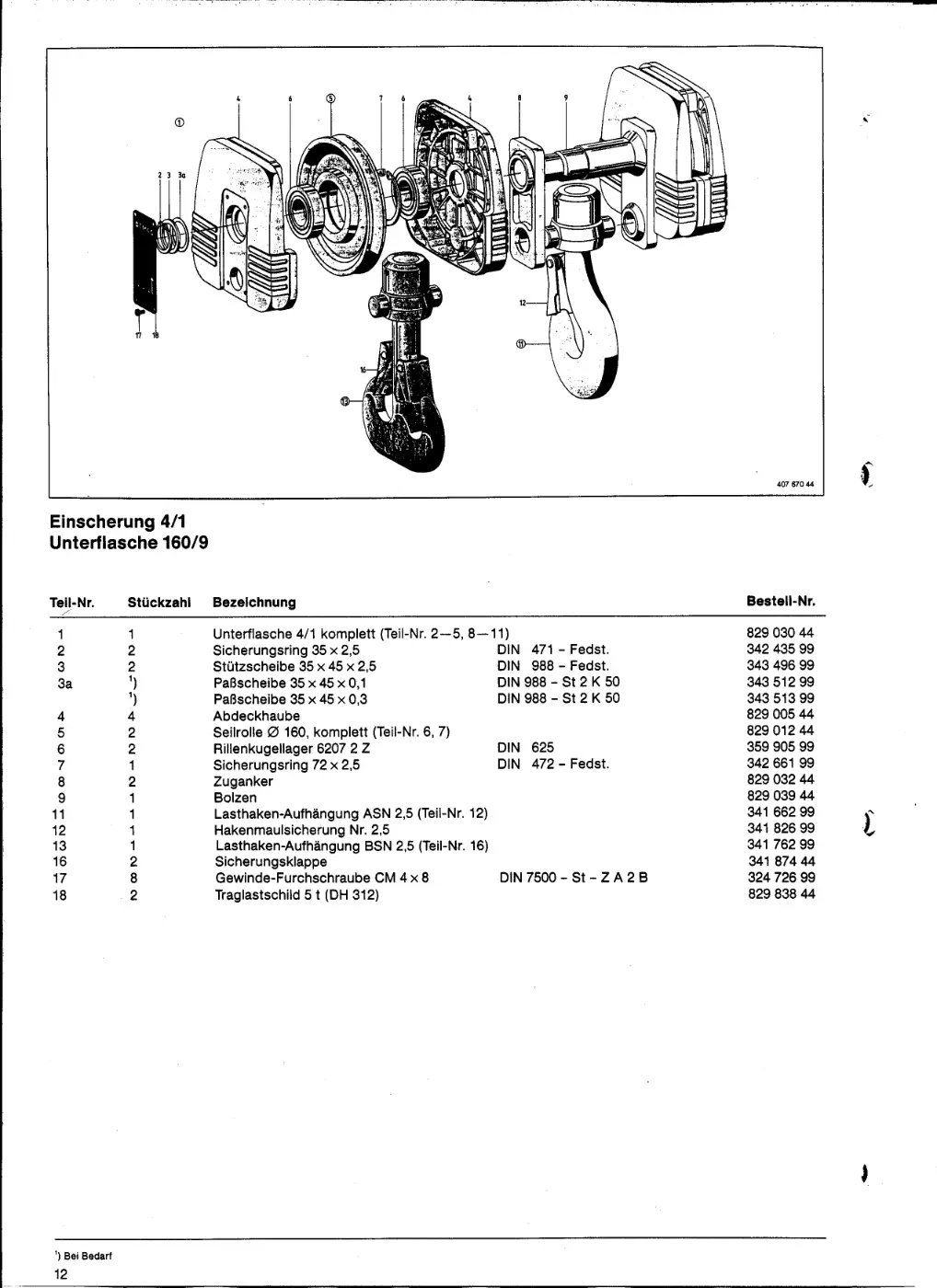

Demag EKDH 312 H 13 4/1 – Einscherung 4/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 4/1 komplett (Teil-Nr. 2—5, 8—11)	82903044 → 71313033	1
2	Sicherungsring 35 x 2,5	34243599	2
3	Stützscheibe 35 x 45 x 2,5	34349699	2
3a	Paßscheibe 35 x 45 x 0,1	34351299
3a	Paßscheibe 35 x 45 x 0,3	34351399
4	Abdeckhaube	82900544	4
5	Seilrolle Ø 160, komplett (Teil-Nr. 6, 7)	82901244	2
6	Rillenkugellager 6207 2 Z	35990599	2
7	Sicherungsring 72 x 2,5	34266199	1
8	Zuganker	82903244	2
9	Bolzen	82903944	1
11	Lasthaken-Aufhängung ASN 2,5 (Teil-Nr. 12)	34166299 → 15084333	1
12	Hakenmaulsicherung Nr. 2,5	34182699 → 34182633	1
13	Lasthaken-Aufhängung BSN 2,5 (Teil-Nr. 16)	34176299	1
16	Sicherungsklappe	34187444	2
17	Gewinde-Furchschraube CM 4 x 8	32472699	8
18	Traglastschild 5 t (DH 312)	82983844	2

Elektrische Bauteile (Seite 13)

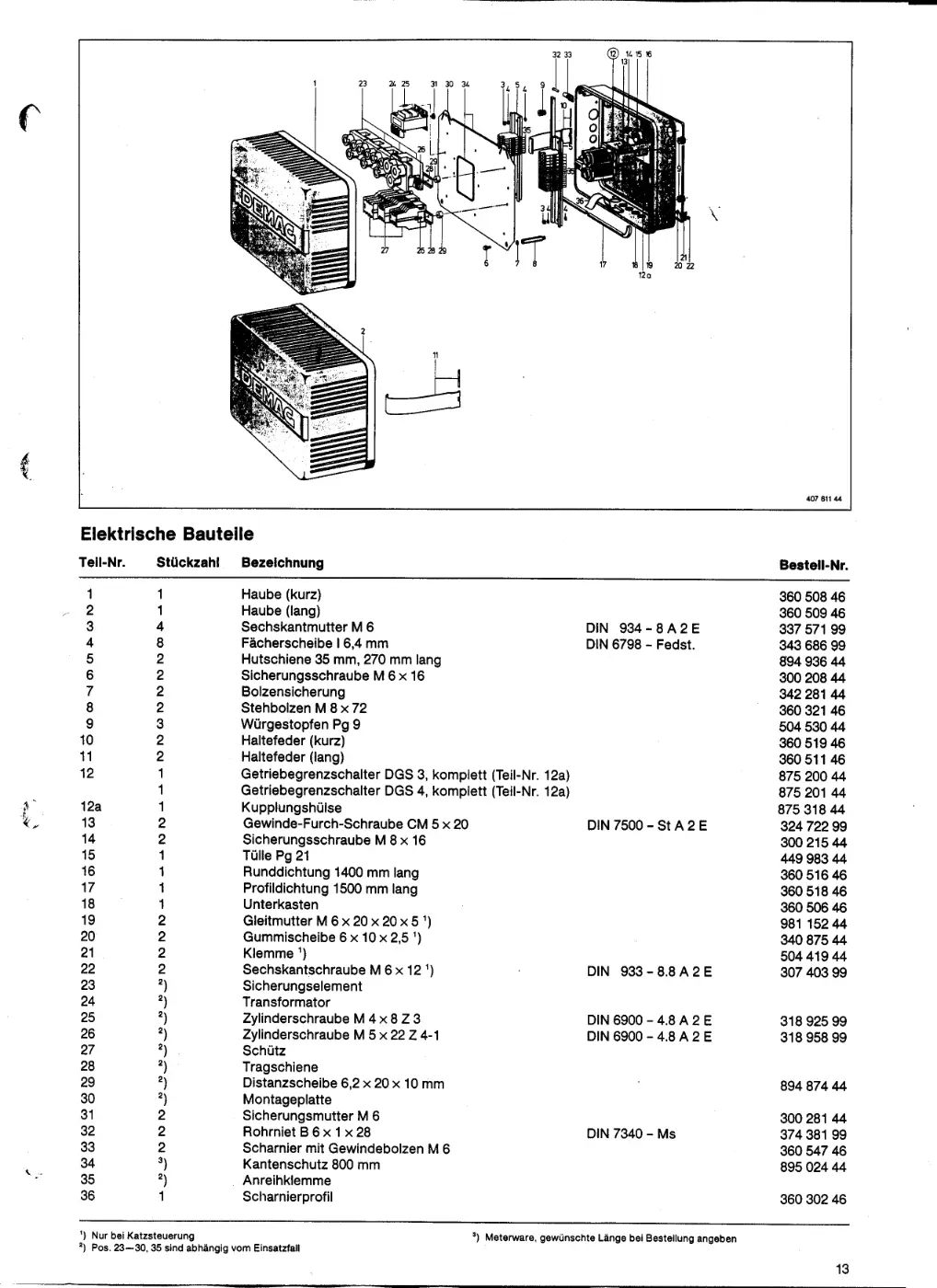

Demag EKDH 312 H 13 4/1 – Elektrische Bauteile, Zeichnung Seite 13

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube (kurz)	36050846	1
2	Haube (lang)	36050946	1
3	Sechskantmutter M 6	33757199	4
4	Fächerscheibe I 6,4 mm	34368699	8
5	Hutschiene 35 mm, 270 mm lang	89493644	2
6	Sicherungsschraube M 6 x 16	30020844 → 10010298	2
7	Bolzensicherung	34228144	2
8	Stehbolzen M 8 x 72	36032146	2
9	Würgestopfen Pg 9	50453044	3
10	Haltefeder (kurz)	36051946	2
11	Haltefeder (lang)	36051146	2
12	Getriebebegrenzschalter DGS 3, komplett (Teil-Nr. 12a)	87520044 → 87520033	1
12	Getriebebegrenzschalter DGS 4, komplett (Teil-Nr. 12a)	87520144 → 87520133	1
12a	Kupplungshülse	87531844	1
13	Gewinde-Furch-Schraube CM 5 x 20	32472299	2
14	Sicherungsschraube M 8 x 16	30021544	2
15	Tülle Pg 21	44998344	1
16	Runddichtung 1400 mm lang	36051646	1
17	Profildichtung 1500 mm lang	36051846	1
18	Unterkasten	36050646	1
19	Gleitmutter M 6 x 20 x 20 x 5 )	98115244	2
20	Gummischeibe 6 x 10 x 2,5 )	34087544	2
21	Klemme )	50441944	2
22	Sechskantschraube M 6 x 12 )	30740399	2
25	Zylinderschraube M 4 x 8 Z 3	31892599
26	Zylinderschraube M 5 x 22 Z 4-1	31895899
29	Distanzscheibe 6,2 x 20 x 10 mm	89487444
31	Sicherungsmutter M 6	30028144	2
32	Rohrniet B 6 x 1 x 28	37438199	2
33	Scharnier mit Gewindebolzen M 6	36054746	2
34	Kantenschutz 800 mm	89502444
36	Scharnierprofil	36030246	1

Fahrwerkgröße 3, KDH 312 H 13 (Seite 14)

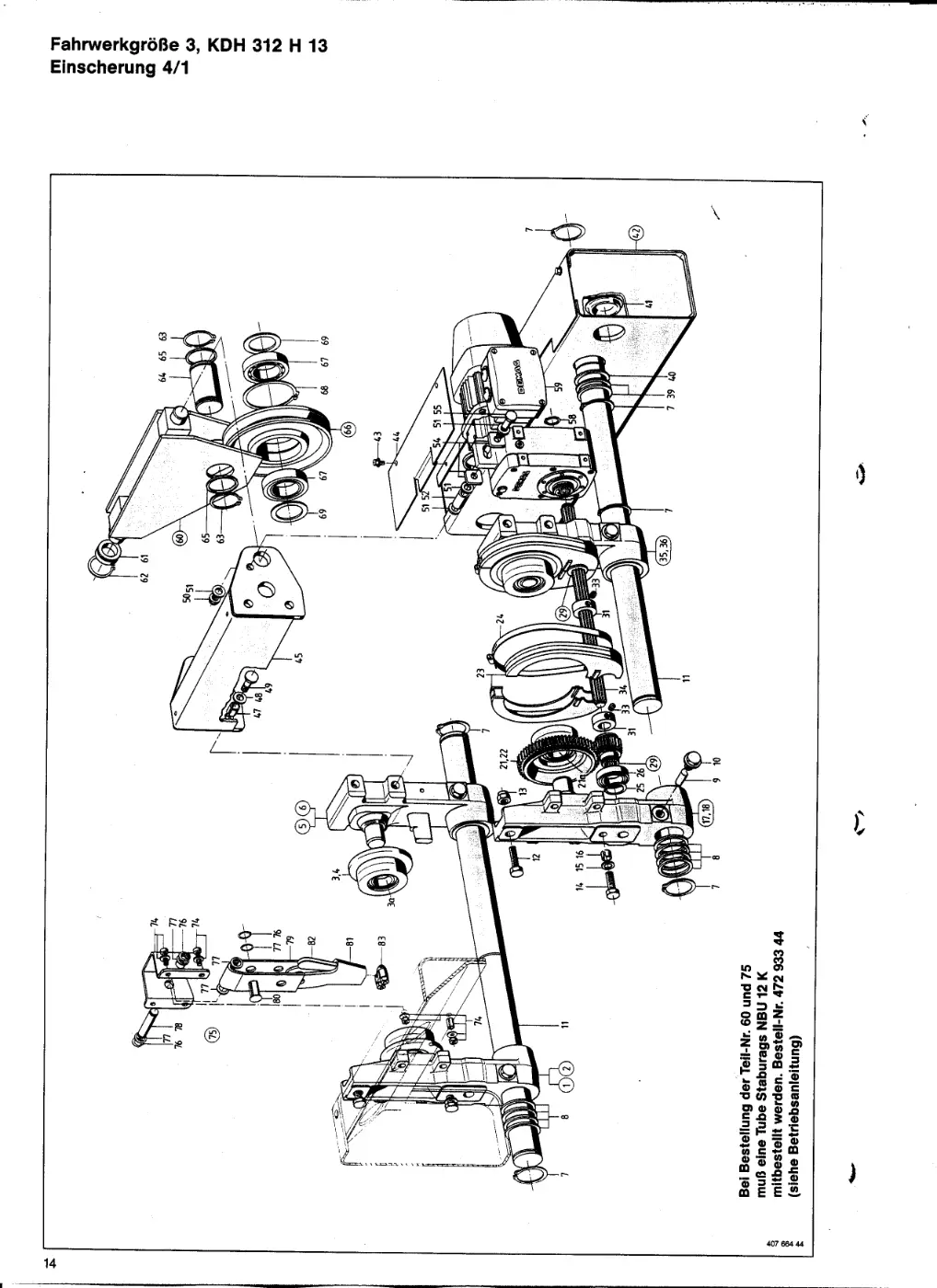

Demag EKDH 312 H 13 4/1 – Fahrwerkgröße 3, KDH 312 H 13, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm, kpl. (Teil-Nr. 3)	83162244	1
3	Laufrad Ø 125, kpl. (Teil-Nr. 3a)	83014044	1
3a	Rillenkugellager 6207 Z (DIN 625)	36820799	2
5	Holm, kpl. (Teil-Nr. 3)	83161244	1
17	Antriebsholm, N 25, kpl. (Teil-Nr. 21, 29)	83162044	1
21	Laufrad Ø 100, kpl. (Teil-Nr. 21a)	83013044	1
21a	Rillenkugellager 6207 Z (DIN 625)	36820799	2
23	Schutzhaube	83018144	4
24	Schellenband	83018244	2
25	Sicherungsring 35 x 1,5 (DIN 471 - Fedst.)	34253599	1
26	Rillenkugellager 6007 2 Z (DIN 625)	36816799	1
29	Ritzel, N 25, kpl. (Teil-Nr. 25, 26)	83113044	1
35	Antriebsholm, N 25, kpl. (Teil-Nr. 21, 29)	83161044	1
2	Holm, kpl. (Teil-Nr. 4)	83162644	1
4	Laufrad Ø 100, kpl. (Teil-Nr. 3a)	83014544	1
6	Holm, kpl. (Teil-Nr. 4)	83161644	1
18	Antriebsholm, N 25, kpl. (Teil-Nr. 22, 29)	83162444	1
22	Laufrad Ø 100, kpl. (Teil-Nr. 21a)	83013544	1
36	Antriebsholm, N 25, kpl. (Teil-Nr. 22, 29)	83161444	1
7	Sicherungsring 65 x 2,5	34255799	8
8	Einstellscheibe für Flanschbreite 86—170 mm	83024844	34
8	Einstellscheibe für Flanschbreite 171—250 mm	83024844	16
8	Einstellscheibe für Flanschbreite 251—305 mm	83024844	12
8	Einstellscheibe für Flanschbreite 306—420 mm	83024844	24
9	Druckkeil 14	83024944	4
10	Sicherungsschraube M 16 x 25	34232144	4
11	Bolzen bis Flanschbreite 250 mm	83067244	2
11	Bolzen bis Flanschbreite 305 mm	83067344	2
11	Bolzen bis Flanschbreite 420 mm	83067444	2
12	Sechskantschraube M 16 x 50	30949199	2
13	Sicherungsmutter VM 16	33461444	2
14	Sechskantschraube M 16 x 45	30747199 → 15048099	2
15	Scheibe HV 13	31621699	2
16	Spannstift 16 x 18	34547399	2
31	Stellring, N 25	83016944	2
33	Gewindestift M 10 x 12	32538599	2
34	Antriebswelle bis Flanschbreite 190 mm	83016144	1
34	Antriebswelle bis Flanschbreite 270 mm	83016244	1
34	Antriebswelle bis Flanschbreite 360 mm	83016344	1
34	Antriebswelle bis Flanschbreite 420 mm	83016444	1
39	Einstellscheibe )	59569844	2
40	Distanzring	83066544	4
41	Verschlußdeckel 66	83066444	4
42	Gegengewichtskasten, kpl. (Teil-Nr. 43, 44)	83166044	1
43	Gewinde-Furchschraube DM 6 x 12	50497844	4
44	Deckel	83166944	2
45	Verbindungsblech (Einscherung 4/1), AF 04	83163344	1
47	Spannstift 16 x 22	34578099	4
48	Scheibe 13 x 24 x 3 HV	31621699	4
49	Sechskantschraube M 12 x 45 HV	31615499	4
50	Sicherungsmutter VM 12	33461244	1
51	Scheibe 13 x 24 x 3 HV	31621799	4
52	Rohrstück 20 x 3,5 x 47,5	83163844	1
54	Federelement 13 x 32 x 9,5, AF 04	81195444	2
55	Sechskantschraube M 12 x 130	30803899	1
58	Sicherungsring 22 x 1,2, W 25	32163299	1
59	Fahrantrieb AF 04—KBF 80 A 8/2; i = 14,5, Fahrgeschwindigkeit ca. 5/20 m/min )	80267546	1
60	Oberflasche 160 (Teil-Nr. 61)	82872544	1
61	Buchse	82872844	1
62	Sicherungsring 40 x 2,5	34246999	1
63	Sicherungsring 45 x 1,75	34254599	2
64	Bolzen	82815444 → 82815433	1
65	Stützscheibe 45 x 55 x 3	34139699	2
66	Seilrolle kpl. (Teil-Nr. 67, 68)	59323044	1
67	Rillenkugellager 6009 Z	36810999	2
68	Sicherungsring 75 x 2,5	34266299	1
69	Scheibe 45,5 x 62 x 2	96625444	2
74	Anbauteile	82810644	1
75	Seilkeiltraverse, kpl. (Teil-Nr. 76—81)	82811344	1
76	Sicherungsring 20 x 1,75	34247099	3
77	Paßscheibe 20 x 28 x 1	34350199	5
78	Bolzen	82811644	1
79	Halteblech	82811244	1
80	Kopfbolzen	59322944	1
81	Seiltasche	59322844	1
82	Seilkeil	82811844	1
83	Drahtseilklemme	60068644 → 60078644	1

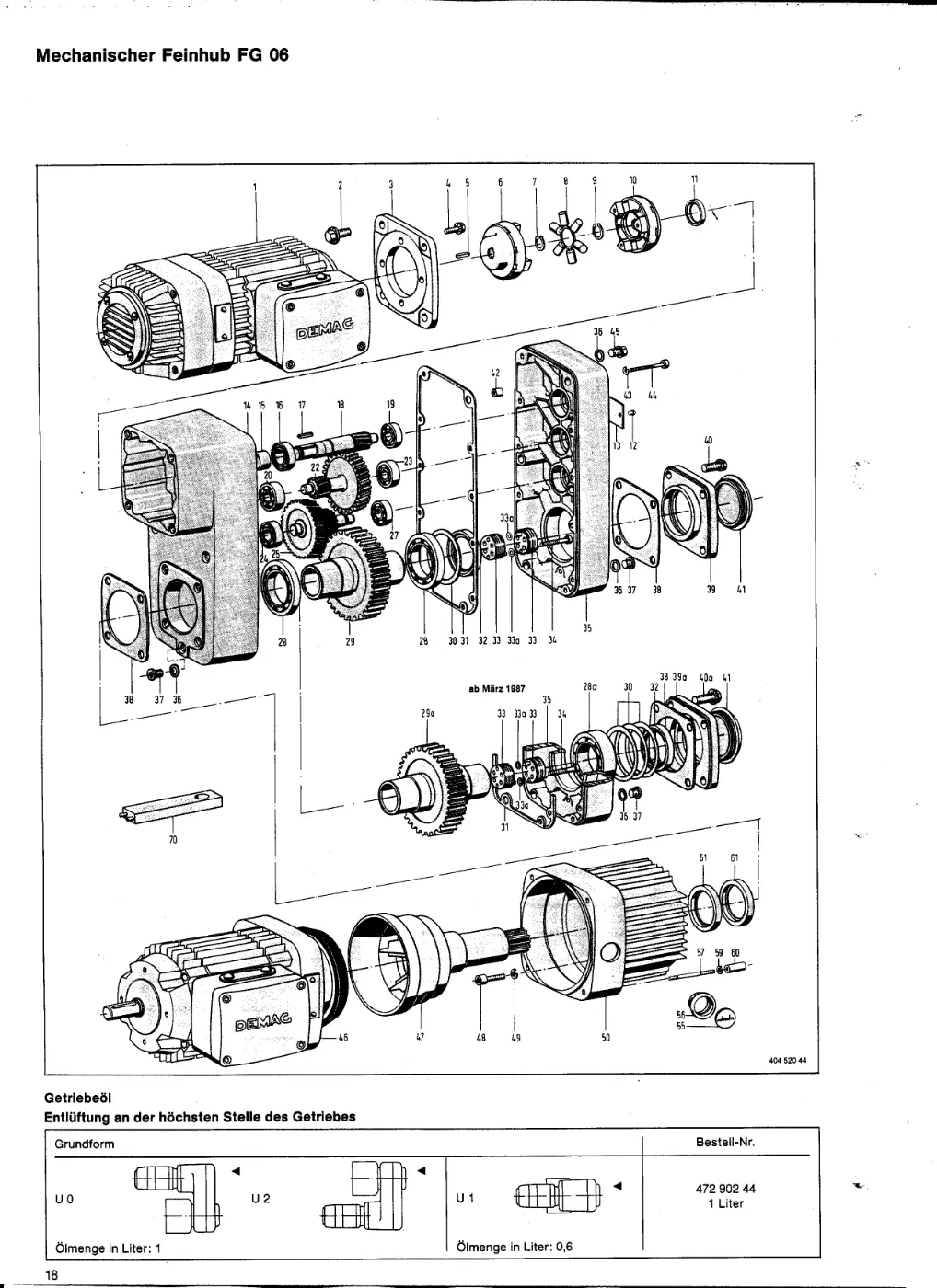

Mechanischer Feinhub FG 06 (Seite 17)

Demag EKDH 312 H 13 4/1 – Mechanischer Feinhub FG 06, Zeichnung Seite 17

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Sicherungsschraube M 8 x 20	30021744	4
3	Zwischenflansch 125.1 (Mot. 71)	71502044 → 71502033	1
4	Sicherungsschraube M 6 x 18 (Mot. 71)	30020944	4
5	Paßfeder B 5 x 5 x 20 (Mot. 71)	35457799	1
6	Kupplungshälfte H 1 N-16 (Mot. 71)	71820544	1
7	Sicherungsring 16 x 1 (Mot. 71)	34251699	1
8	Rollenstern H 1	71822144	1
9	Sicherungsring 16 x 1	34251699	1
10	Kupplungshälfte H 1 N-16	71820544	1
11	Wellendichtring A 22 x 32 x 7	37651799 → 35055233	1
12	Halbrundkerbnagel 2,6 x 5	35096199	4
13	Datenschild, ungestempelt	00508184	1
14	Getriebegehäuse	71720444	1
15	Abstandsring, mit Loctite 675 geklebt und abgedichtet	71516944	1
16	Rillenkugellager 6003 RS	36814399	1
17	Paßfeder B 5 x 5 x 21	35487399	1
18	Ritzelwelle 1 (1:10)	71726044	1
19	Rillenkugellager 6201	36055199	1
20	Rillenkugellager 6301	36060199	1
22	Doppelrad 1 (1:10)	81366346	1
23	Rillenkugellager 6201	36055199	1
24	Rillenkugellager 6202	36055299	1
25	Doppelrad 2 (1:10)	81368346	1
27	Rillenkugellager 6201	36055199	1
28	Rillenkugellager 16009	36044999	2
28a	Rillenkugellager 6009	36050999	1
29	Hohlwelle mit Zahnrad (1:10)	81369146	1
29a	Hohlwelle mit Zahnrad (1:10)	81369346 → 81369333	1
30	Paßscheibe 60 x 75 x 0,1	34138099
30	Paßscheibe 60 x 75 x 0,2	34137999
30	Paßscheibe 60 x 75 x 0,5	34137899
31	Gehäusedichtung	71720944	1
32	Wellendichtring A 45 x 65 x 8	36639899	1
33	Spannmutter mit Stift	71774044 → 35059133	2
33a	Runddichtring 5 x 2	36714599	2
34	Zylinderschraube M 5 x 35	31921999	4
35	Getriebedeckel	71720644	1
36	Runddichtring 8 x 2	36710199	7
37	Verschlußschraube M 10 x 1	31339499	6
38	Lagerdeckeldichtung	71721044	2
39	Lagerdeckel	71721244 → 35055333	1
39a	Lagerdeckel	71722244 → 35055333	1
40	Sicherungsschraube M 8 x 20	30021744	4
40a	Sicherungsschraube M 8 x 25	30021944 → 10010798	4
41	Verschlußstopfen	71723344	1
42	Zentrierbuchse	71521144	2
43	Scheibe 6,4	34045599	12
44	Zylinderschraube M 6 x 45	31923699	12
45	Entlüftungsschraube M 10 x 1	31342244	1
45	Entlüftungsventil AM 10 x 1, für Einsatz bei erschwerten Umweltbedingungen	34229144	1
47	Bremswelle (Mot. 100)	71776944 → 71776933	1
48	Zylinderschraube M 8 x 25	31924299	4
49	Federring A 8	34310899	4
50	Feinganghaube (Mot. 100)	71772044 → 71772033	1
55	Fenster	60105044	1
56	Kontrollauge	60104944	1
57	Stiftschraube M 6 (Mot. 100)	60063944	4
59	Federring A 6 (Mot. 100)	34310699	4
60	Mutter M 6 (Mot. 100)	60065744	4
61	Wellendichtring A 45 x 65 x 8	36639899	2
70	Nachstellschlüssel	41247446	1

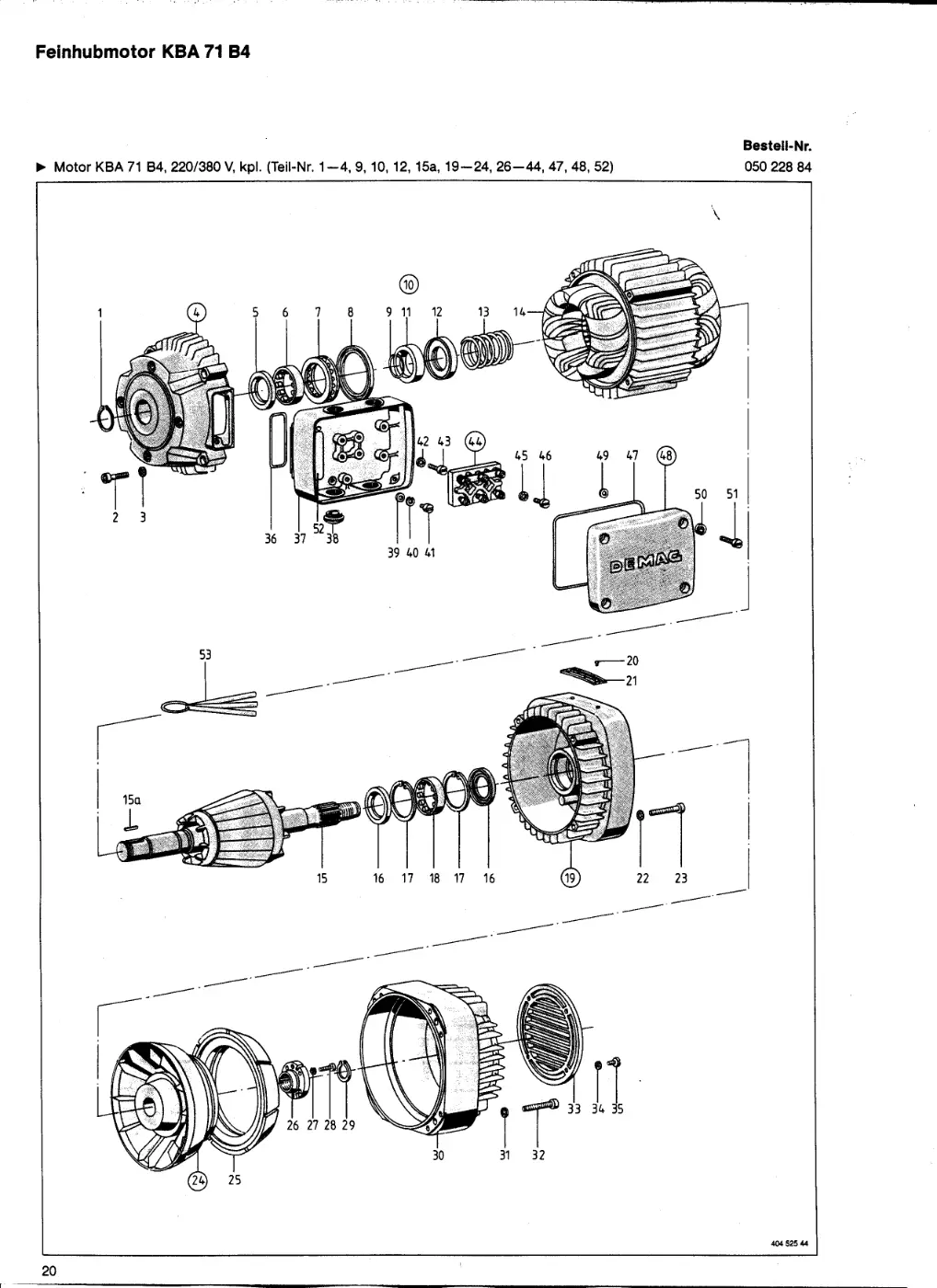

Feinhubmotor KBA 71 B4 (Seite 19)

Demag EKDH 312 H 13 4/1 – Feinhubmotor KBA 71 B4, Zeichnung Seite 19

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 16 x 1	34251699	1
2	Zylinderschraube M 5 x 30	31921899	4
3	Sicherungsscheibe S 5	00465498	4
4	Lagerschild AS, komplett (Teil-Nr. 5—8)	05460384	1
5	Wellendichtring 19,3 x 35 x 5,75	61464444	1
6	Zylinderrollenlager RNU 202	36520299	1
7	Axial-Rillenkugellager 51105	36400599	1
8	Wellendichtring 32 x 42,5 x 5	05483284	1
9	Sprengring	05481584	1
10	Satz-Druckringe, komplett (Teil-Nr. 11) )	05480884	1
11	Druckring 9,3 mm	05479984	1
11	Druckring 9,6 mm	05481184	1
11	Druckring 9,9 mm	05481284	1
11	Druckring 10,2 mm )	05480984	1
11	Druckring 10,5 mm	05481384	1
11	Druckring 10,8 mm	05481484	1
11	Druckring 11,1 mm	05483384	1
12	Tellerfederpaket	05482284	1
13	Bremsfeder 171 N, Kennfarbe (goldbronze/grün)	05477984	1
14	Ständer 220/380 V, 50 Hz )	05100984	1
15	Läufer )	05437584	1
15a	Paßfeder B 5 x 5 x 20	35457799	1
16	Wellendichtring 19,3 x 35 x 5,75	61464444	2
17	Sicherungsring 35 x 1,5	34263599	2
18	Zylinderrollenlager RNU 202	36520299	1
19	Lagerschild BS, komplett (Teil-Nr. 16—18)	05460684	1
20	Halbrundkerbnagel 2.6 x 5	35096199	2
21	Leistungsschild, ungestempelt	05481784	1
22	Sicherungsscheibe S 5	00465498	4
23	Zylinderschraube M 5 x 40	31922099	4
24	Kegelbremsscheibe, leicht, komplett (Teil-Nr. 25)	05479184	1
25	Kegelbremsring, Form A	05478684	1
26	Spannmutter	05471484	1
27	Federring 5	34385299	4
28	Zylinderschraube M 5 x 20	31921699	4
29	Sicherungsring 12 x 1	34251299	1
30	Bremshaube	05470184	1
30	Bremshaube )	05470384	1
31	Sicherungsscheibe S 5	00465498	4
32	Zylinderschraube M 5 x 40	31922099	4
33	Jalousie	05471984	1
34	Sicherungsscheibe S 5	00465498	4
35	Zylinderschraube M 5 x 8	31817899	4
36	Dichtung	05480684	1
37	Klemmenkastenunterteil	05480184	1
38	Verschlußstopfen Pg 16 D	00723898	4
39	Scheibe A 5.3 x 10 x 1	34050599	1
40	Federring 5	34385299	1
41	Zylinderschraube M 5 x 10	31814399	1
42	Sicherungsscheibe S 5	00465498	2
43	Zylinderschraube M 5 x 30	31818199	2
44	Klemmplatte, komplett (Teil-Nr. 45, 46)	05492284	1
45	Sicherungsscheibe S 5	00465498	2
46	Schneidschraube B M 5 x 16	32529299	2
47	Dichtung	05480784	1
48	Klemmenkastendeckel, komplett (Teil-Nr. 49—51)	05492884	1
49	Scheibe 4.3 x 8 x 0.5	34085499	4
50	Schraubensicherung M 5	34387344	4
51	Zylinderschraube M 5 x 30	31818199	4
52	Kabeldurchführung	05490984	1
53	Fühlerlehrensatz 0,25; 0,30; 0,35; 0,40 mm )	10015084	3

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
