Demag DH 200 – Ersatzteilliste 22236844

Einzelteile, Ausgabe 08/2000, Demag-Nr. 22236844 – 17 Zeichnungen, 520 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

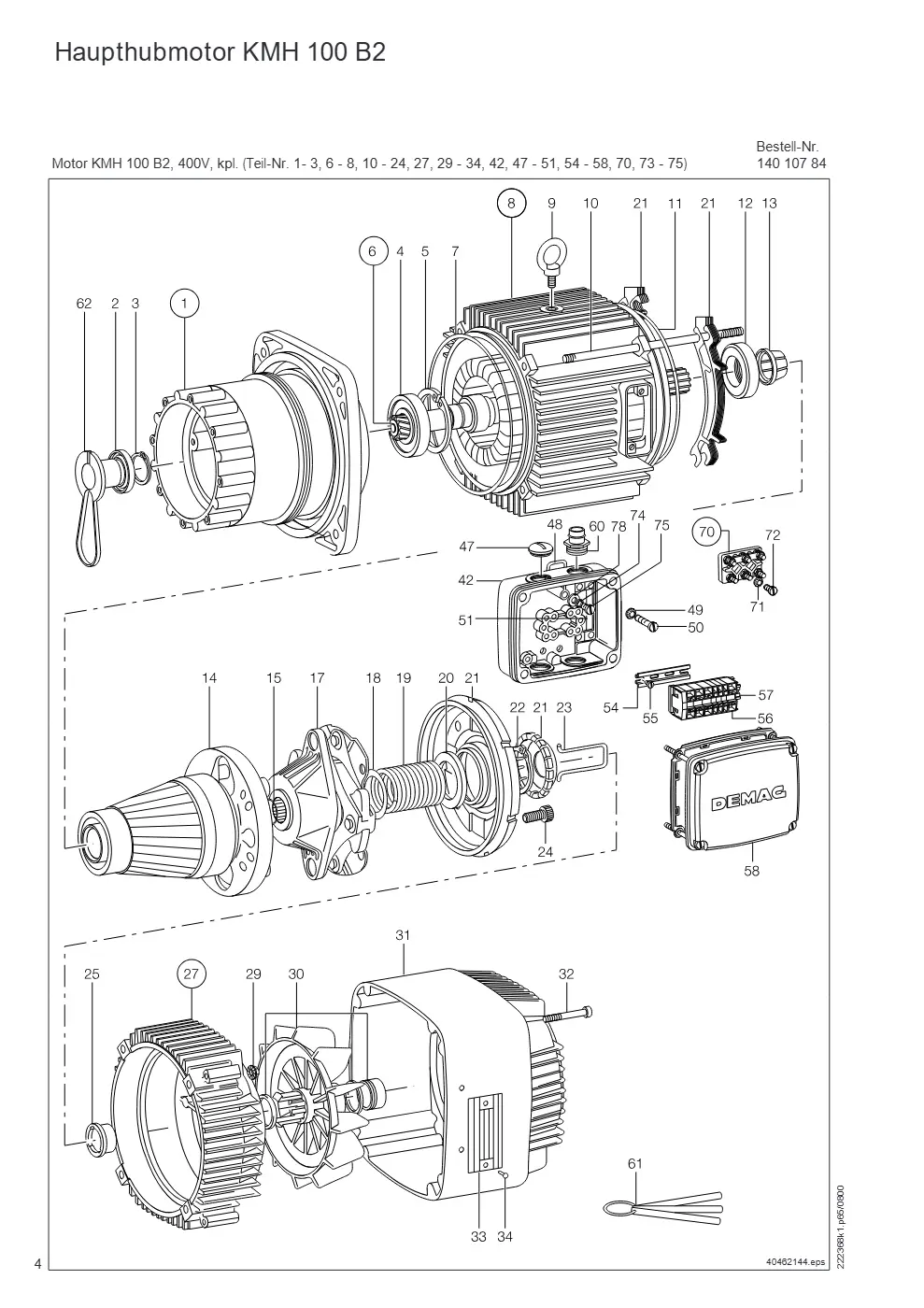

Haupthubmotor KMH 100 B2 (Seite 4)

Demag DH 200 – Haupthubmotor KMH 100 B2, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Getriebe 160/200 kpl. (Teil-Nr. 4	82112644	1
2	Wellendichtring A 30X 52X 7	36750399	1
3	Sicherungsring 30X1,5	34253099	1
4	Rillenkugellager 6206 2RS C3	36090099 → 82116933	1
5	Sicherungsring 62X2	34265699	1
6	Welle KMH100B DH 160 kpl. (Teil-Nr. 15)	14331384	1
7	O-Ring 170 X 2 N	36719399	1
8	Ständer KMH100B 2 AB kpl. (Teil-Nr.	14102284	1
9	Ringschraube M10	31350199	1
10	Stiftschraube M 8 X220	30243899	4
11	O-Ring 150 X 2 N	36719199	1
12	Dämpfer KM 100 GEDREHT	14386284	1
13	Druckringsatz KM100	14385284	1
14	Läufer KMH100B 2/8	14345584 → 14345533	1
15	Sprengring A 28	34191199	1
17	Mitnahme KMK100	14376084 → 14376033	1
18	Passscheibe 42X 52X0,5	34144999	1
19	Feder 4,75X 42 X 81 BL	14374384 → 12879733	1
20	Federtopf KM 100-112	14876684	1
21	Bremsbelagträger KM 100	14389584 → 14389533	1
22	Sicherungsring 40X2,5	34246999	1
23	Bremslüftbügel KM100	14377084	1
24	Innensechsk.Zyl.Schraube M 8 X 30	32012599	4
25	Lagerbuchse KM 100	14381384	1
27	Lagerschild BS KM 100 kpl. (Teil-Nr. 25)	14361384 → 14361333	1
27	Lagerschild BS KM 100 kpl. (Teil-Nr. 25)	14363184	1
29	Sechskantmutter M 8	15108599	4
30	Lüfterset KM 100	14389684 → 14382033	1
31	Lüfterhaube KM100	14382084 → 14382033	1
32	Innensechsk.Zyl.Schraube M 6 X 60	32151699	4
33	Leistungsschild KBH NEUTRAL	06988984	1
34	Senkkerbnagel A 2,6X 6	35041399	2
42	Klemmenkastenunterteil KB 100-125	06998184	1
47	Verschlussschraube PG21 D	00723998	4
48	O-Ring 58 X 2,5 MM 187	06980684	1
49	Sicherungsscheibe S 6	00465598	2
50	Zylinderschraube M 6 X 35	32098899	2
51	Durchführung Leitung	06990984	1
54	Tragschiene 15 / 5,5X 90M	14986284	1
55	Gewindefurch.Schraube CE M 4X 8	32472699	2
56	Reihenklemmenmodul KM 3 Klemmen	03495784	1
57	Endwinkel TS15	89541944	2
58	Klemmenkastendeckel KB 100-125	06997484	1
60	Rohrstutzen PG21/DH 300	36053746	3
61	Fühlerlehrensatz	10041084	3
62	Schutzhülse DK10/16	83703544	1
70	Klemmenplatte KB100-125 6 Klemmen, kpl. (Teil-Nr. 71, 72)	06992284	1
71	Sicherungsscheibe S 5	00465498	2
72	Schneidschraube BM 5 X 16	32529299	2
73	Scheibe A 6,4X 12 X1,6	34065399	1
74	Federring 6	34385399	1
75	Zylinderschraube M 6 X 12	32905899	1

Haupt/Feinhubmotor KMH 100 B2/8 (Seite 6)

Demag DH 200 – Haupt/Feinhubmotor KMH 100 B2/8, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Getriebe 160/200 kpl. (Teil-Nr. 4	82112644	1
2	Wellendichtring A 30X 52X 7	36750399	1
3	Sicherungsring 30X1,5	34253099	1
4	Rillenkugellager 6206 2RS C3	36090099 → 82116933	1
5	Sicherungsring 62X2	34265699	1
6	Welle KMH100B DH 160 kpl. (Teil-Nr. 15)	14331384	1
7	O-Ring 170 X 2 N	36719399	1
8	Ständer KMH100B 2/8 AB	14102384	1
9	Ringschraube M10	31350199	1
10	Stiftschraube M 8 X220	30243899	4
11	O-Ring 150 X 2 N	36719199	1
12	Dämpfer KM 100 GEDREHT	14386284	1
13	Druckringsatz KM100	14385284	1
14	Läufer KMH100B 2/8	14345584 → 14345533	1
15	Sprengring A 28	34191199	1
17	Mitnahme KMK100	14376084 → 14376033	1
18	Passscheibe 42X 52X0,5	34144999	1
19	Feder 4,75X 42 X 77 RTBL	14374784	1
20	Federtopf KM 100-112	14876684	1
21	Bremsbelagträger KM 100	14389584 → 14389533	1
22	Sicherungsring 40X2,5	34246999	1
23	Bremslüftbügel KM100	14377084	1
24	Innensechsk.Zyl.Schraube M 8 X 30	32012599	4
25	Lagerbuchse KM 100	14381384	1
27	Lagerschild BS KM 100 kpl. (Teil-Nr. 25)	14361384 → 14361333	1
27	Lagerschild BS KM 100 kpl. (Teil-Nr. 25)	14363184	1
29	Sechskantmutter M 8	15108599	4
30	Lüfterset KM 100	14389684 → 14382033	1
31	Lüfterhaube KM100	14382084 → 14382033	1
32	Innensechsk.Zyl.Schraube M 6 X 60	32151699	4
33	Leistungsschild KBH NEUTRAL	06988984	1
34	Senkkerbnagel A 2,6X 6	35041399	2
42	Klemmenkastenunterteil KB 100-125	06998184	1
47	Verschlussschraube PG21 D	00723998	4
48	O-Ring 58 X 2,5 MM 187	06980684	1
49	Sicherungsscheibe S 6	00465598	2
50	Zylinderschraube M 6 X 35	32098899	2
51	Durchführung Leitung	06990984	1
54	Tragschiene 15 / 5,5X 90M	14986284	1
55	Gewindefurch.Schraube CE M 4X 8	32472699	2
56	Reihenklemmenmodul KM 6 Klemmen	03495684	1
57	Endwinkel TS15	89541944	2
58	Klemmenkastendeckel KB 100-125	06997484	1
60	Rohrstutzen PG21/DH 300	36053746	1
61	Fühlerlehrensatz	10041084	3
62	Schutzhülse DK10/16	83703544	1
70	Klemmenplatte KB100-125 6 Klemmen, kpl. (Teil-Nr. 71, 72)	06992284	1
71	Sicherungsscheibe S 5	00465498	2
72	Schneidschraube BM 5 X 16	32529299	2
73	Scheibe A 6,4X 12 X1,6	34065399	1
74	Federring 6	34385399	1
75	Zylinderschraube M 6 X 12	32905899	1

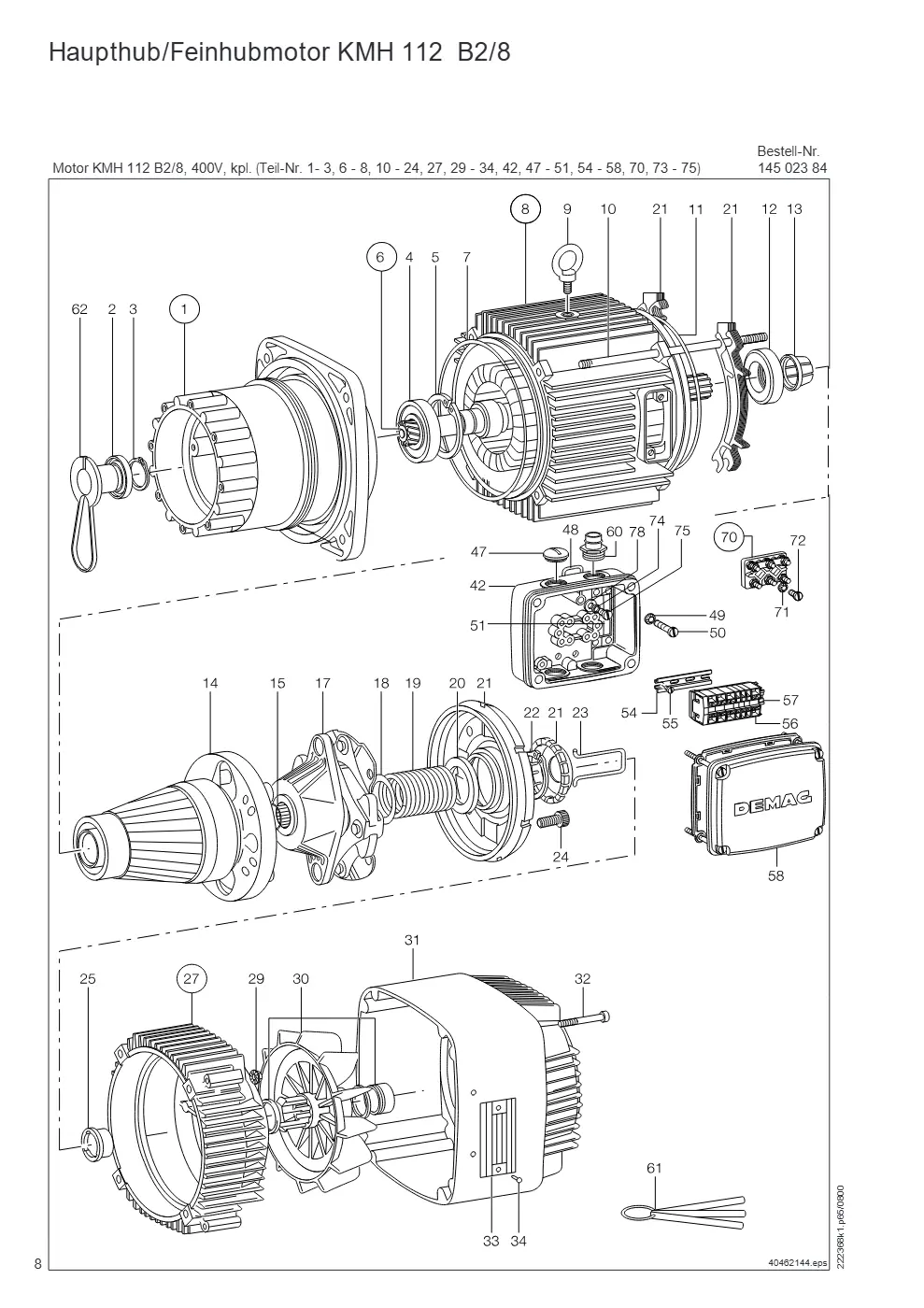

Haupthub/Feinhubmotor KMH 112 B2/8 (Seite 8)

Demag DH 200 – Haupthub/Feinhubmotor KMH 112 B2/8, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Getriebe 160/200 kpl. (Teil-Nr. 4	82112544	1
2	Wellendichtring A 30X 52X 7	36750399	1
3	Sicherungsring 30X1,5	34253099	1
4	Rillenkugellager 6206 2RS C3	36090099 → 82116933	1
5	Sicherungsring 62X2	34265699	1
6	Welle DH 200/KMH112 kpl. (Teil-Nr. 15)	14830984 → 14830933	1
7	O-Ring 170 X 2 N	36719399	1
8	Ständer KMH112B 2/8 AB kpl. (Teil-Nr.	14602184	1
9	Ringschraube M10	31350199	1
10	Stiftschraube M 8 X240	30243999	4
11	O-Ring 170 X 2 N	36719399	1
12	Dämpfer KM 112 VORSER.	14886284	1
13	Druckringsatz KM112	14885284	1
14	Läufer KMH112B21/2	14845484 → 14845433	1
15	Sprengring A 30	34191299	1
17	Mitnahme KMK112	14876084 → 14876033	1
18	Passscheibe 42X 52X0,5	34144999	1
19	Feder 4,25X 42 X135 GE	14874284	1
20	Federtopf KM 100-112	14876684	1
21	Bremsbelagträger KM 112	14889584 → 14889533	1
22	Sicherungsring 40X2,5	34246999	1
23	Bremslüftbügel KM112	14877084	1
24	Innensechsk.Zyl.Schraube M 8 X 30	32012599	4
25	Lagerbuchse KM 112	14881384	1
27	Lagerschild BS KM 112 kpl. (Teil-Nr. 25)	14861384 → 14861333	1
27	Lagerschild BS KM 112 kpl. (Teil-Nr. 25)	14863184 → 14863133	1
29	Sechskantmutter M 8	15108599	4
30	Lüfterset KM 112	14889684 → 14889633	1
31	Lüfterhaube KM112	14882084 → 14889633	1
32	Innensechsk.Zyl.Schraube M 6 X 75	31923499	4
33	Leistungsschild KBH NEUTRAL	06988984	1
34	Senkkerbnagel A 2,6X 6	35041399	2
42	Klemmenkastenunterteil KB 100-125	06998184	1
47	Verschlussschraube PG21 D	00723998	4
48	O-Ring 58 X 2,5 MM 187	06980684	1
49	Sicherungsscheibe S 6	00465598	2
50	Zylinderschraube M 6 X 35	32098899	2
51	Durchführung Leitung	06990984	1
54	Tragschiene 15 / 5,5X 90M	14986284	1
55	Gewindefurch.Schraube CE M 4X 8	32472699	2
56	Reihenklemmenmodul KM 6 Klemmen	03495684	1
57	Endwinkel TS15	89541944	2
58	Klemmenkastendeckel KB 100-125	06997484	1
60	Rohrstutzen PG21/DH 300	36053746	1
61	Fühlerlehrensatz	10041184	3
62	Schutzhülse DK10/16	83703544	1
70	Klemmenplatte KB100-125 6 Klemmen, kpl. (Teil-Nr. 71, 72)	06992284	1
71	Sicherungsscheibe S 5	00465498	2
72	Schneidschraube BM 5 X 16	32529299	2
73	Scheibe A 6,4X 12 X1,6	34065399	1
74	Federring 6	34385399	1
75	Zylinderschraube M 6 X 12	32905899	1

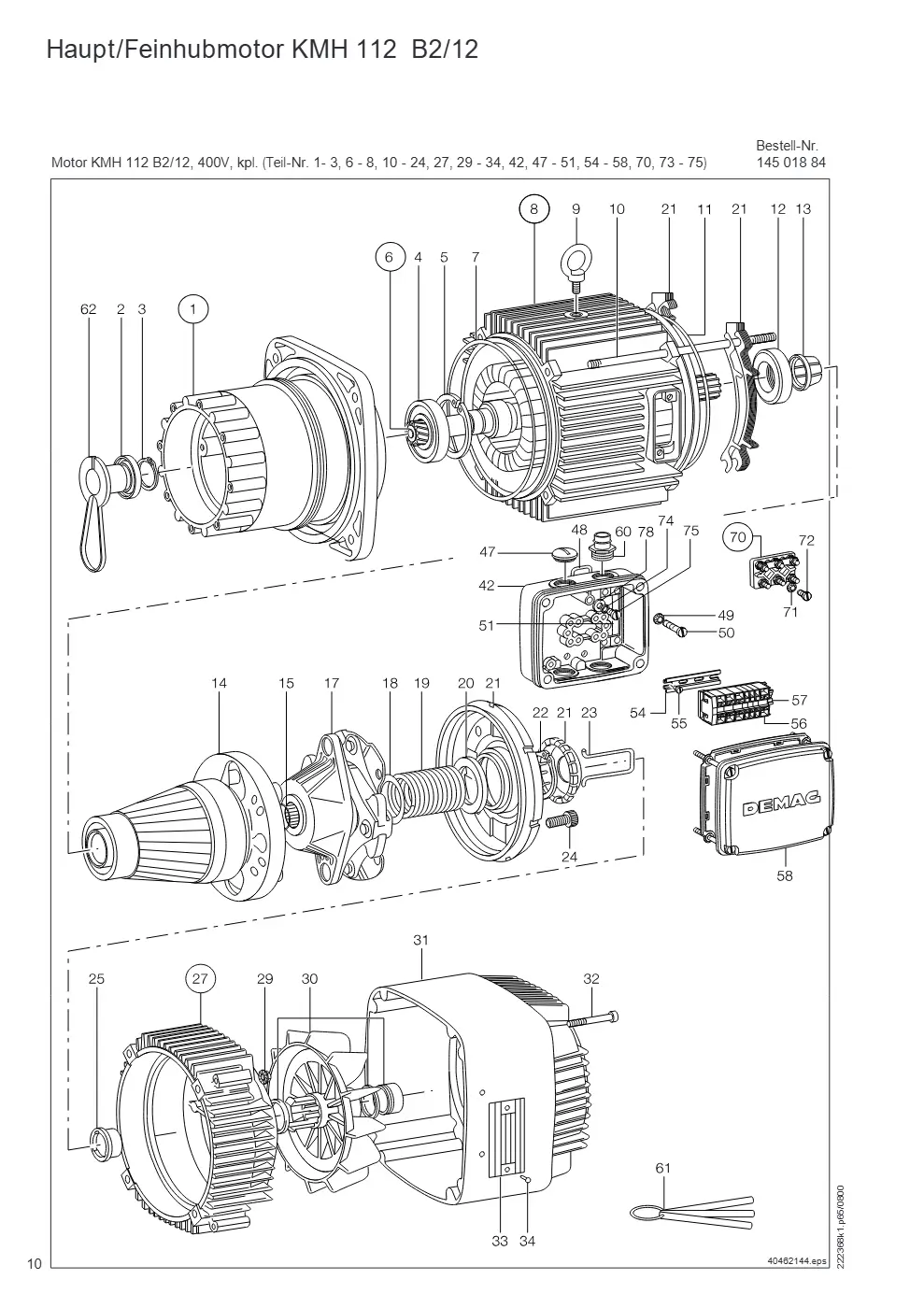

Haupt/Feinhubmotor KMH 112 B2/12 (Seite 10)

Demag DH 200 – Haupt/Feinhubmotor KMH 112 B2/12, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Getriebe 160/200 kpl. (Teil-Nr. 4	82112544	1
2	Wellendichtring A 30X 52X 7	36750399	1
3	Sicherungsring 30X1,5	34253099	1
4	Rillenkugellager 6206 2RS C3	36090099 → 82116933	1
5	Sicherungsring 62X2	34265699	1
6	Welle DH 200/KMH112 kpl. (Teil-Nr. 15)	14830984 → 14830933	1
7	O-Ring 170 X 2 N	36719399	1
8	Ständer KMH112B 2/12AB	14602284	1
9	Ringschraube M10	31350199	1
10	Stiftschraube M 8 X240	30243999	4
11	O-Ring 170 X 2 N	36719399	1
12	Dämpfer KM 112 VORSER.	14886284	1
13	Druckringsatz KM112	14885284	1
14	Läufer KMH112B21/2	14845484 → 14845433	1
15	Sprengring A 30	34191299	1
17	Mitnahme KMK112	14876084 → 14876033	1
18	Passscheibe 42X 52X0,5	34144999	1
19	Feder 4,25X 42 X135 GE	14874284	1
20	Federtopf KM 100-112	14876684	1
21	Bremsbelagträger KM 112	14889584 → 14889533	1
22	Sicherungsring 40X2,5	34246999	1
23	Bremslüftbügel KM112	14877084	1
24	Innensechsk.Zyl.Schraube M 8 X 30	32012599	4
25	Lagerbuchse KM 112	14881384	1
27	Lagerschild BS KM 112 kpl. (Teil-Nr. 25)	14861384 → 14861333	1
27	Lagerschild BS KM 112 kpl. (Teil-Nr. 25)	14863184 → 14863133	1
29	Sechskantmutter M 8	15108599	4
30	Lüfterset KM 112	14889684 → 14889633	1
31	Lüfterhaube KM112	14882084 → 14889633	1
32	Innensechsk.Zyl.Schraube M 6 X 75	31923499	4
33	Leistungsschild KBH NEUTRAL	06988984	1
34	Senkkerbnagel A 2,6X 6	35041399	2
42	Klemmenkastenunterteil KB 100-125	06998184	1
47	Verschlussschraube PG21 D	00723998	4
48	O-Ring 58 X 2,5 MM 187	06980684	1
49	Sicherungsscheibe S 6	00465598	2
50	Zylinderschraube M 6 X 35	32098899	2
51	Durchführung Leitung	06990984	1
54	Tragschiene 15 / 5,5X 90M	14986284	1
55	Gewindefurch.Schraube CE M 4X 8	32472699	2
56	Reihenklemmenmodul KM 6 Klemmen	03495684	1
57	Endwinkel TS15	89541944	2
58	Klemmenkastendeckel KB 100-125	06997484	1
60	Rohrstutzen PG21/DH 300	36053746	1
61	Fühlerlehrensatz	10041184	3
62	Schutzhülse DK10/16	83703544	1
70	Klemmenplatte KB100-125 6 Klemmen, kpl. (Teil-Nr. 71, 72)	06992284	1
71	Sicherungsscheibe S 5	00465498	2
72	Schneidschraube BM 5 X 16	32529299	2
73	Scheibe A 6,4X 12 X1,6	34065399	1
74	Federring 6	34385399	1
75	Zylinderschraube M 6 X 12	32905899	1

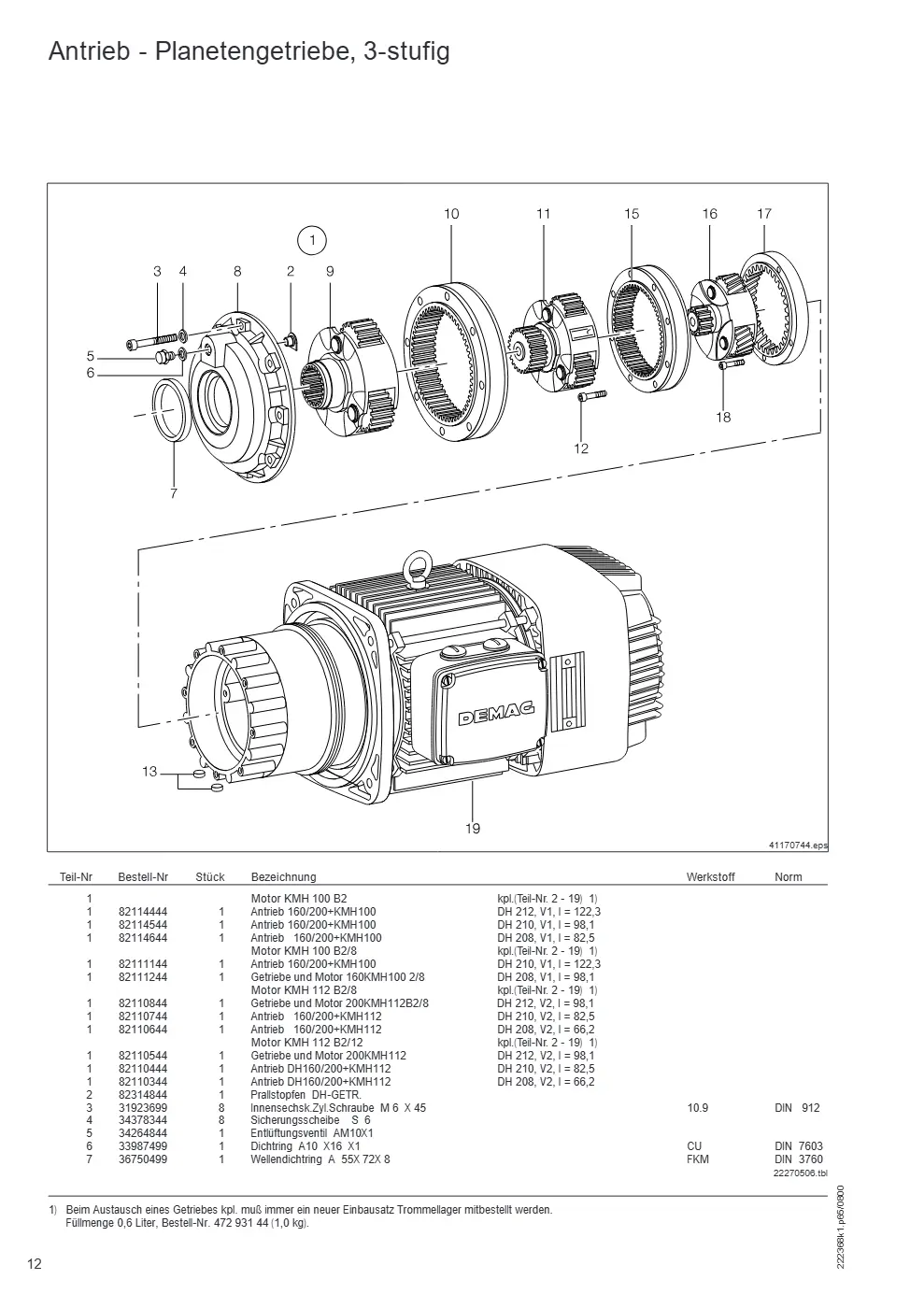

Antrieb - Planetengetriebe, 3-stufig (Seite 12)

Demag DH 200 – Antrieb - Planetengetriebe, 3-stufig, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Antrieb 160/200+KMH100 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 212, V1, I = 122,3	82114444 → 82114433	1
1	Antrieb 160/200+KMH100 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 210, V1, I = 98,1	82114544 → 82114533	1
1	Antrieb 160/200+KMH100 Motor KMH 100 B2/8 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 208, V1, I = 82,5 kpl.(Teil-Nr. 2 - 19)	82114644 → 82114633	1
1	Antrieb 160/200+KMH100 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 210, V1, I = 122,3	82111144 → 82111133	1
1	Getriebe und Motor 160KMH100 2/8 Motor KMH 112 B2/8 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 208, V1, I = 98,1 kpl.(Teil-Nr. 2 - 19)	82111244	1
1	Getriebe und Motor 200KMH112B2/8 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 212, V2, I = 98,1	82110844 → 82110833	1
1	Antrieb 160/200+KMH112 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 210, V2, I = 82,5	82110744 → 82110733	1
1	Antrieb 160/200+KMH112 Motor KMH 112 B2/12 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 208, V2, I = 66,2 kpl.(Teil-Nr. 2 - 19)	82110644 → 82110633	1
1	Getriebe und Motor 200KMH112 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 212, V2, I = 98,1	82110544 → 82110533	1
1	Antrieb DH160/200+KMH112 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 210, V2, I = 82,5	82110444 → 82110433	1
1	Antrieb DH160/200+KMH112 Motor KMH 100 B2 kpl.(Teil-Nr. 2 - 19) , DH 208, V2, I = 66,2	82110344 → 82110333	1
2	Prallstopfen DH-GETR.	82314844	1
3	Innensechsk.Zyl.Schraube M 6 X 45	31923699	8
4	Sicherungsscheibe S 6	34378344 → 465598	8
5	Entlüftungsventil AM10X1	34264844	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 55X 72X 8	36750499	1
8	Getriebdeckel Gleitlagerbuchse	82112844	1
9	Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 212, V1, I = 122,3	81419046	1
9	Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 210, V1, I = 98,1	81419046	1
9	Planetenträger 6.9 A Abtriebsstufe KMH 100B2/8 Abtriebsstufe KMH 100B2, DH 208, V1, I = 82,5	81419346	1
9	Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 210, V1, I = 122,3	81419046	1
9	Planetenträger 6.4 A Abtriebsstufe KMH 112B2/8 Abtriebsstufe KMH 100B2, DH 208, V1, I = 98,1	81419046	1
9	Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 212, V2, I = 98,1	81419046	1
9	Planetenträger 6.9 A Abtriebsstufe KMH 100B2, DH 210, V2, I = 82,5	81419346	1
9	Planetenträger 6.9 A Abtriebsstufe KMH 112B2/12 Abtriebsstufe KMH 100B2, DH 208, V2, I = 66,2	81419346	1
9	Planetenträger 6.9 A Abtriebsstufe KMH 100B2, DH 208, V2, I = 66,2	81419346	1
10	Innenzahnkranz Z89M1,5 B 16	82018944	1
11	Planetenträger 7.3 E Zwischenstufe KMH 100B2, DH 212, V1, I = 122,3	81418446	1
11	Planetenträger 7.5 E Zwischenstufe KMH 100B2, DH 210, V1, I = 98,1	81418146	1
11	Planetenträger 7.3 E Zwischenstufe KMH 100B2/8 Zwischenstufe KMH 100B2, DH 208, V1, I = 82,5	81418446	1
11	Planetenträger 7.3 E Zwischenstufe KMH 100B2, DH 210 V1, I = 122,3	81418446	1
11	Planetenträger 7.5 E Zwischenstufe KMH 112B2/8 Zwischenstufe KMH 100B2, DH 208 V1, I = 98,1	81418146	1
11	Planetenträger 7.5 E Zwischenstufe KMH 100B2, DH 212, V2, I = 98,1	81418146	1
11	Planetenträger 7.3 E Zwischenstufe KMH 100B2, DH 210, V2, I = 82,5	81418446	1
11	Planetenträger 7.5 E Zwischenstufe KMH 112B2/12 Zwischenstufe KMH 100B2, DH 208, V2, I = 66,2	81418146	1
11	Planetenträger 7.5 E Zwischenstufe KMH 100B2, DH 208, V2, I = 66,2	81418146	1
12	Innensechsk.Zyl.Schraube M 6 X 30	31922999	4
13	Rundmagnet 20X 6	82313644	2
15	Innenzahnkranz Z89M1,25B 16	82008944	1
16	Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 212, V1, I = 122,3	81417546	1
16	Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 210, V1, I = 98,1	81417646	1
16	Planetenträger 8.3 S Eingangsstufe KMH 100B2/8 Eingangsstufe KMH 100B2, DH 208, V1, I = 82,5	81417546	1
16	Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 210 V1, I = 122,3	81417546	1
16	Planetenträger 8.3 S Eingangsstufe KMH 112B2/8 Eingangsstufe KMH 100B2, DH 208 V1, I = 98,1	81417646	1
16	Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 212, V2, I = 98,1	81417646	1
16	Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 210, V2, I = 82,5	81417546	1
16	Planetenträger 8.3 S Eingangsstufe KMH 112B2/12 Eingangsstufe KMH 100B2, DH 208, V2, I = 66,2	81417646	1
16	Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 208, V2, I = 66,2	81417646	1
17	Innenzahnkranz Z62M1,25B 14	82001044	1
18	Innensechsk.Zyl.Schraube M 6 X 25	31922899	4

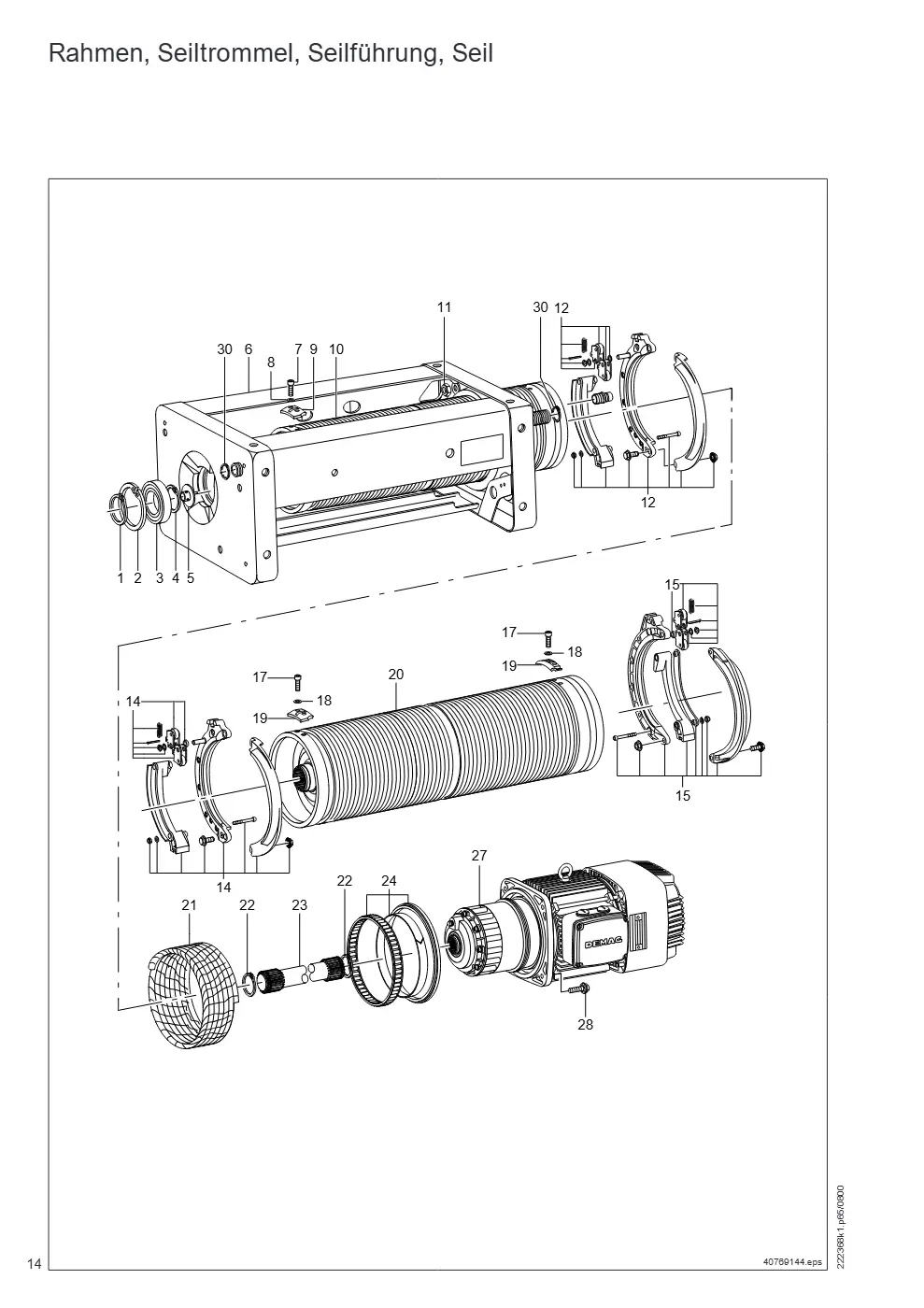

Rahmen, Seiltrommel, Seilführung, Seil (Seite 14)

Demag DH 200 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 55X2	34255299	1
2	Sicherungsring 90X3	34266899	1
3	Rillenkugellager 6011 2Z	36813199	1
4	Sicherungsring 42X1,75	34264299	1
5	Kupplungszapfen DGS/DH 200	87527444	1
6	Rahmen DH 200-H16	82120444	1
7	Innensechsk.Zyl.Schraube M 6 X 22	32143499	4
8	Scheibe 6,4X 11 X1,6	34045599	4
9	Seilklemme 9+8 DH 200	82134844	2
10	Seiltrommel 200H16 1Ril. 1/1, 2/1, 4/1	82130444	1
11	Sicherungsmutter M10 VB.RIPP	30028344	4
12	Seilführung 2/ 9 L 1/1, 2/1, 4/1	82105044	1
12	Seilführung 2/ 9 L 1/1, 2/1, 4/1, säurefest	82105144	1
14	Seilführung 2/ 6,5L 2/2, 4/2, H 16	82106044	1
14	Seilführung 2/ 6,5L 2/2, 4/2, H 16, säurefest	82106144	1
15	Seilführung 2/ 6,5R 2/2, 4/2, H 16	82106244	1
15	Seilführung 2/ 6,5R 2/2, 4/2, H 16, säurefest	82106344	1
17	Innensechsk.Zyl.Schraube M 6 X 16 2/2, 4/2, H 16	31953999	8
18	Scheibe 6,4X 11 X1,6 2/2, 4/2, H 16	34045599	8
19	Seilklemme 5,5 2/2, 4/2, H 16	82817644	4
20	Seiltrommel 200H16 2Ril. 2/2, 4/2	82131444 → 82131433	1
21	Drahtseil 9 16X 7+ESS SZ 1/1, H 16, DH 212	82147044	35,2
21	Drahtseil 9 18X 7+FE SZ 1/1, H 16, DH 210, 208	58448544	35,2
21	Drahtseil 9 8X19+SES ZS 2/1, H 16, DH 200	82149144	35,8
21	Drahtseil 9 8X19+SES ZS 4/1, H 16, DH 200	82149144	37,2
21	Drahtseil 6,516X 7+SE SZ 2/2, H 16, DH 200, 2 X 22 m	82146044	22
21	Drahtseil 6,5 8X19+SES SZ 4/2, H 16, DH 200	58344044	46,2
22	Sicherungsring 40X1,75	34254099	2
23	Steckwelle DH 160- 200 650 H 16	82117944 → 82117933	1
24	Einbausatz Trommellager 27BRT.	82135744 → 82135733	1
28	Sicherungsschraube M10X30 VB.RIPP	30023044	4
30	Sicherungsring 28X1,5	34252899	2

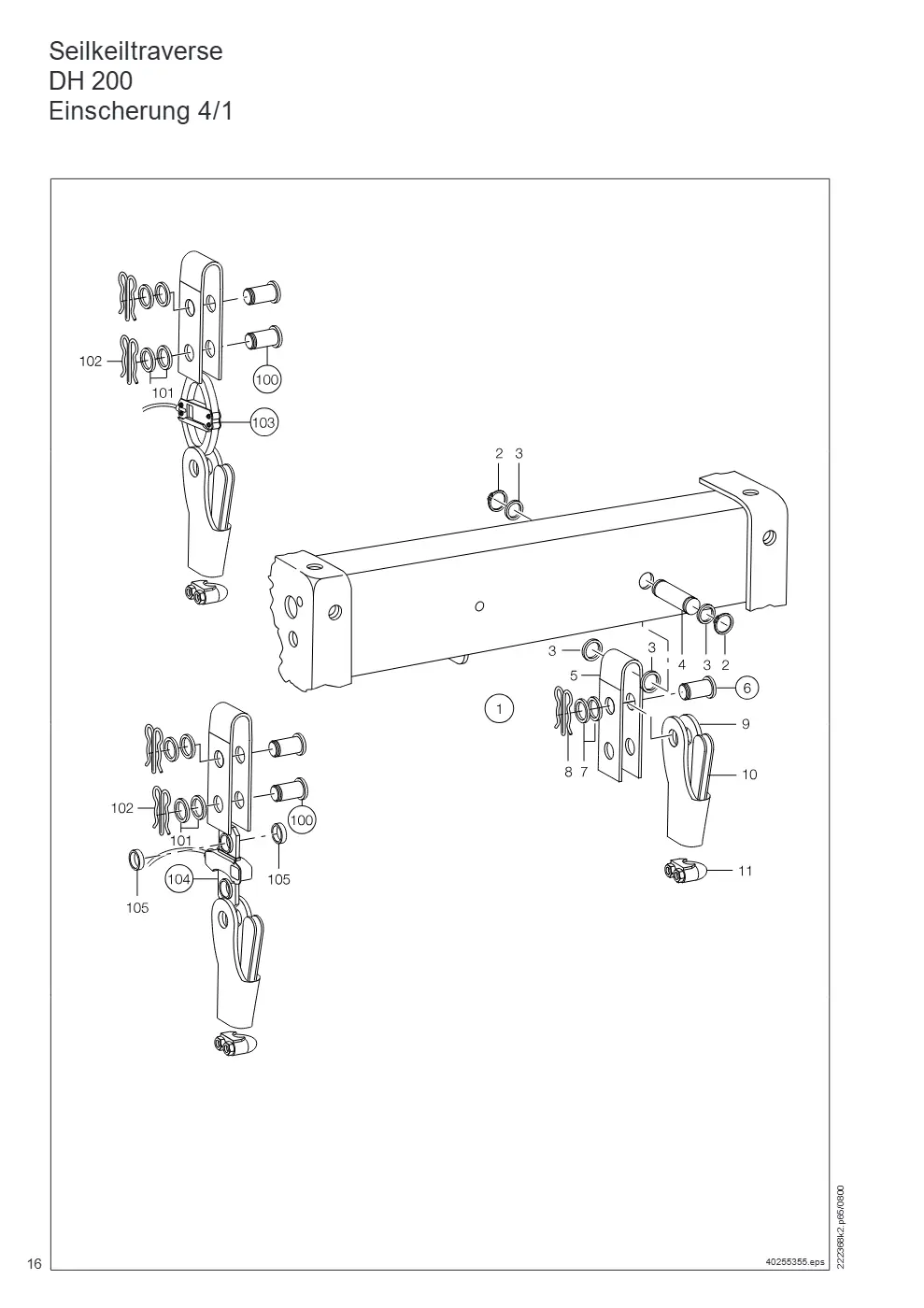

Seilkeiltraverse DH 200 Einscherung 4/1 (Seite 16)

Demag DH 200 – Seilkeiltraverse DH 200 Einscherung 4/1, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse DH 200 4/1 kpl. (Teil-Nr. 2 -	82820044 → 82810133	1
2	Sicherungsring 20X1,75	34247099	2
3	Passscheibe 20X 28X1	34350199	4
4	Bolzen 20 H 9X 103 NUT	82811644	1
5	Halteblech Traverse 308- 420	82811244	1
6	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 7 -	82258044 → 82258033	1
7	Stützscheibe 20X 28X2	34348699	2
8	Doppelfederstecker 2,8 X 41	34306844	1
9	Seiltasche B 7 - 9	82812844 → 82810133	1
10	Seilkeil B 7,5-11	82811844	1
11	Seilklemme 7,0-10,0M 8	60078644	1
100	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 101 - 102)	82258044 → 82258033	1
101	Stützscheibe 20X 28X2	34348699	2
102	Doppelfederstecker 2,8 X 41	34306844	1
103	Gerät MGS 1,25 DH 212, kpl. (Teil-Nr. 100)	49169644	1
103	Gerät MGS 1,0 DH 210, kpl. (Teil-Nr. 100)	49179644	1
103	Gerät MGS 0,8 DH 208, kpl. (Teil-Nr. 100)	49189644	1
104	Zugmessstab 2,0 T kpl. (Teil-Nr. 100, 105)	49160044	1
105	Ring 22 X 25 X6	34205644	2

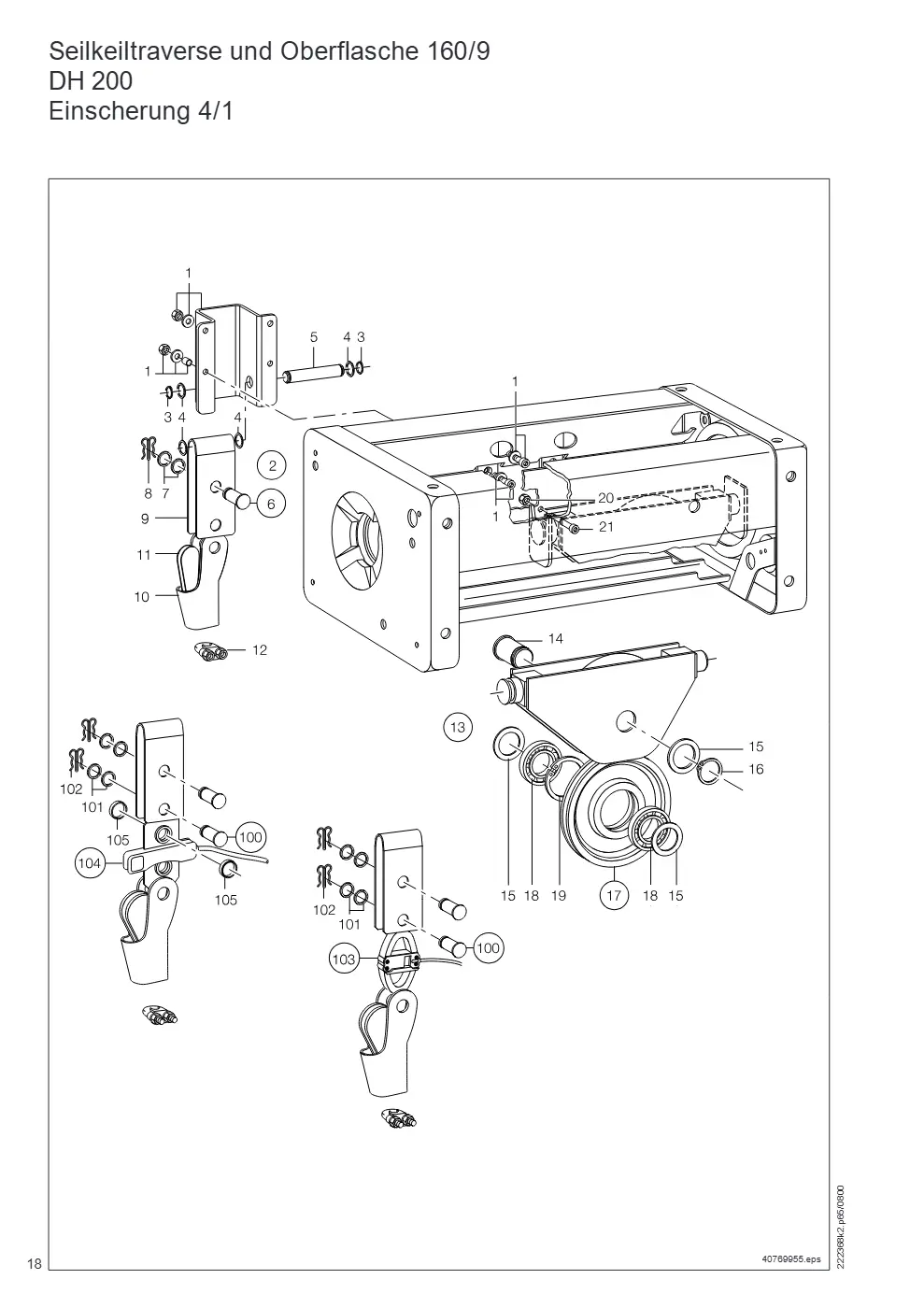

Seilkeiltraverse und Oberflasche 160/9 DH 200 Einscherung 4/1 (Seite 18)

Demag DH 200 – Seilkeiltraverse und Oberflasche 160/9 DH 200 Einscherung 4/1, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Montageteile 200	82800644	1
2	Seilkeiltraverse DH 200 4/1 kpl. (Teil-Nr. 3 - 10)	82820044 → 82810133	1
3	Sicherungsring 20X1,75	34247099	2
4	Passscheibe 20X 28X1	34350199	4
5	Bolzen 20 H 9X 103 NUT	82811644	1
6	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 7	82258044 → 82258033	1
7	Stützscheibe 20X 28X2	34348699	2
8	Doppelfederstecker 2,8 X 41	34306844	1
9	Halteblech Traverse 308- 420	82811244	1
10	Seiltasche B 7 - 9	82812844 → 82810133	1
11	Seilkeil B 7,5-11	82811844	1
12	Seilklemme 7,0-10,0M 8	60078644	1
13	Oberflasche 160-DH 200 kpl. (Teil-Nr. 14 - 17)	82802644	1
14	Kopfbolzen 35H 9X 62NUT	82803044	1
15	Passscheibe 35X 45X1	34351499	3
16	Sicherungsring 35X2,5	34243599	1
17	Seilrolle 160 9 KG-L	82901244	1
18	Rillenkugellager 6207 2Z	35990599	2
19	Sicherungsring 72X2,5	34266199	1
20	Sicherungsmutter V M 8	33460844	1
21	Innensechsk.Zyl.Schraube M 8 X100	31925199	1
100	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 101, 102)	82258044 → 82258033	1
101	Stützscheibe 20X 28X2	34348699	2
102	Doppelfederstecker 2,8 X 41	34306844	1
103	Gerät MGS 1,25 DH 212 kpl. (Teil-Nr. 100)	49169644	1
103	Gerät MGS 1,0 DH 210 kpl. (Teil-Nr. 100)	49179644	1
103	Gerät MGS 0,8 DH 208 kpl. (Teil-Nr. 100)	49189644	1
104	Zugmessstab 2,0 T kpl. (Teil-Nr. 100, 105)	49160044	1
105	Ring 22 X 25 X6	34205644	2

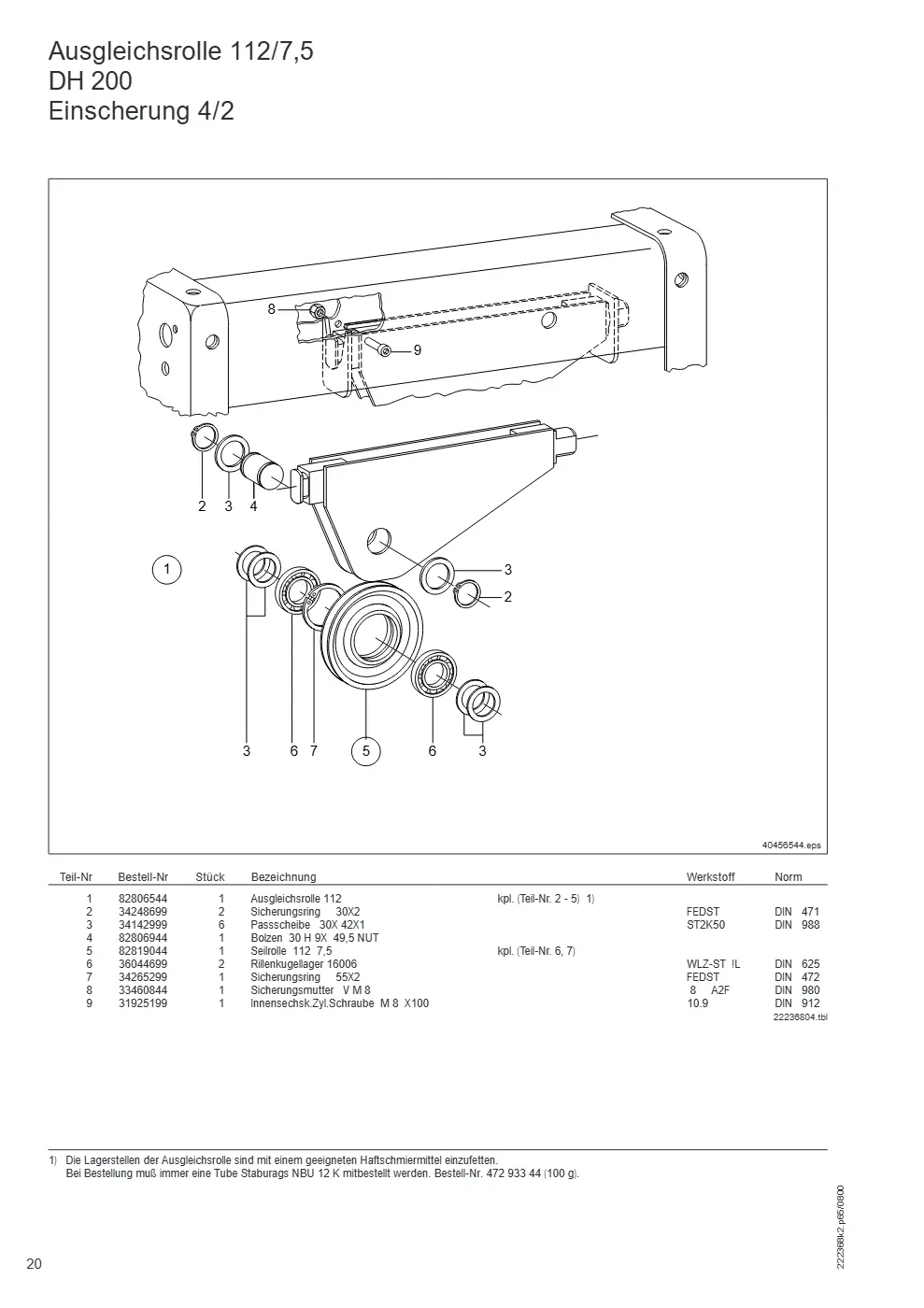

Ausgleichsrolle 112/7,5 DH 200 Einscherung 4/2 (Seite 20)

Demag DH 200 – Ausgleichsrolle 112/7,5 DH 200 Einscherung 4/2, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 112 kpl. (Teil-Nr. 2 -	82806544	1
2	Sicherungsring 30X2	34248699	2
3	Passscheibe 30X 42X1	34142999	6
4	Bolzen 30 H 9X 49,5 NUT	82806944	1
5	Seilrolle 112 7,5 kpl. (Teil-Nr. 6	82819044	1
6	Rillenkugellager 16006	36044699	2
7	Sicherungsring 55X2	34265299	1
8	Sicherungsmutter V M 8	33460844	1
9	Innensechsk.Zyl.Schraube M 8 X100	31925199	1

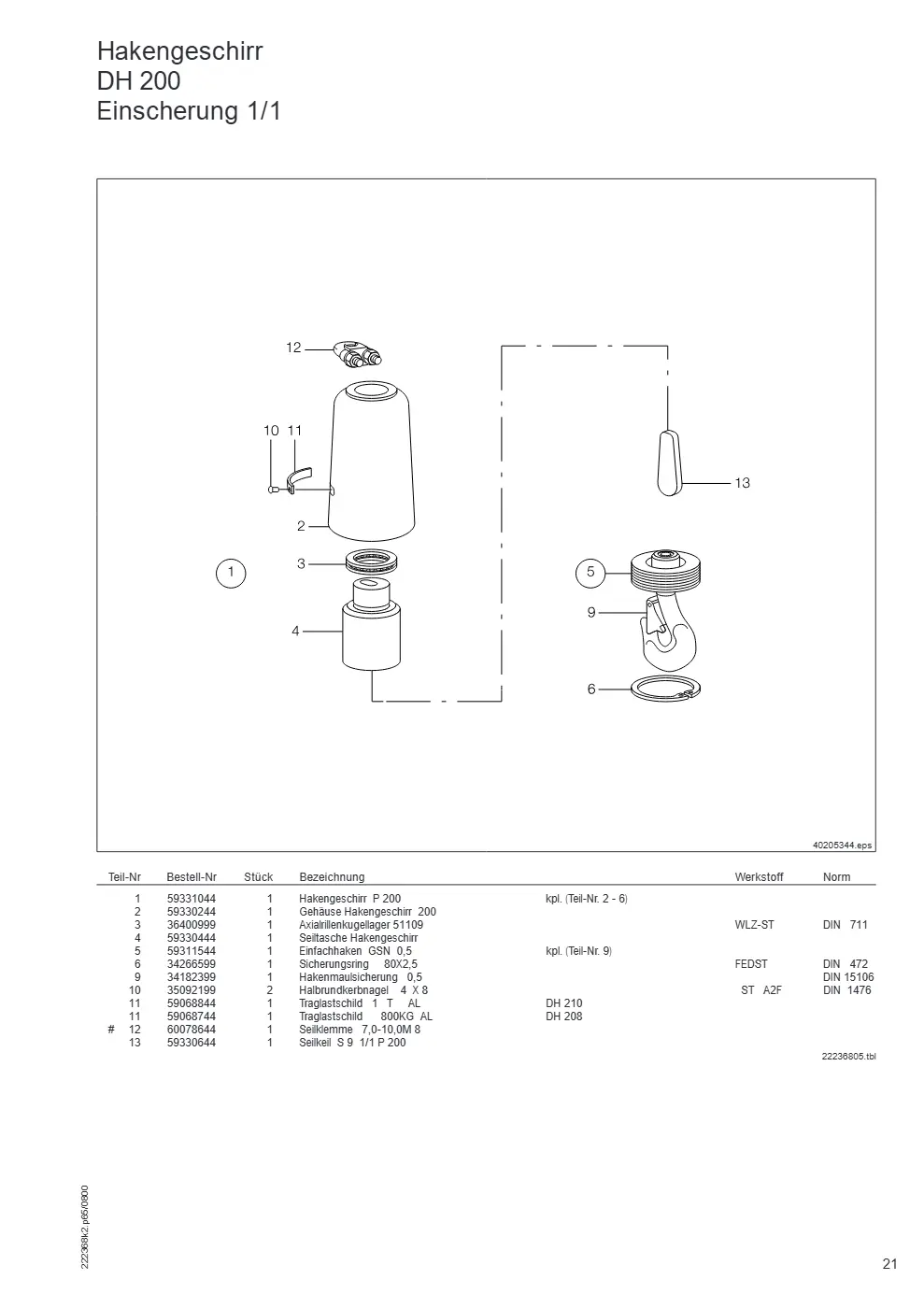

Hakengeschirr DH 200 Einscherung 1/1 (Seite 21)

Demag DH 200 – Hakengeschirr DH 200 Einscherung 1/1, Zeichnung Seite 21

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr P 200 kpl. (Teil-Nr. 2 -	59331044	1
2	Gehäuse Hakengeschirr 200	59330244	1
3	Axialrillenkugellager 51109	36400999	1
4	Seiltasche Hakengeschirr	59330444	1
5	Einfachhaken GSN 0,5 kpl. (Teil-Nr.	59311544	1
6	Sicherungsring 80X2,5	34266599	1
9	Hakenmaulsicherung 0,5	34182399 → 34182333	1
10	Halbrundkerbnagel 4 X 8	35092199	2
11	Traglastschild 1 T AL DH 210	59068844	1
11	Traglastschild 800KG AL DH 208	59068744	1
12	Seilklemme 7,0-10,0M 8	60078644	1
13	Seilkeil S 9 1/1 P 200	59330644	1

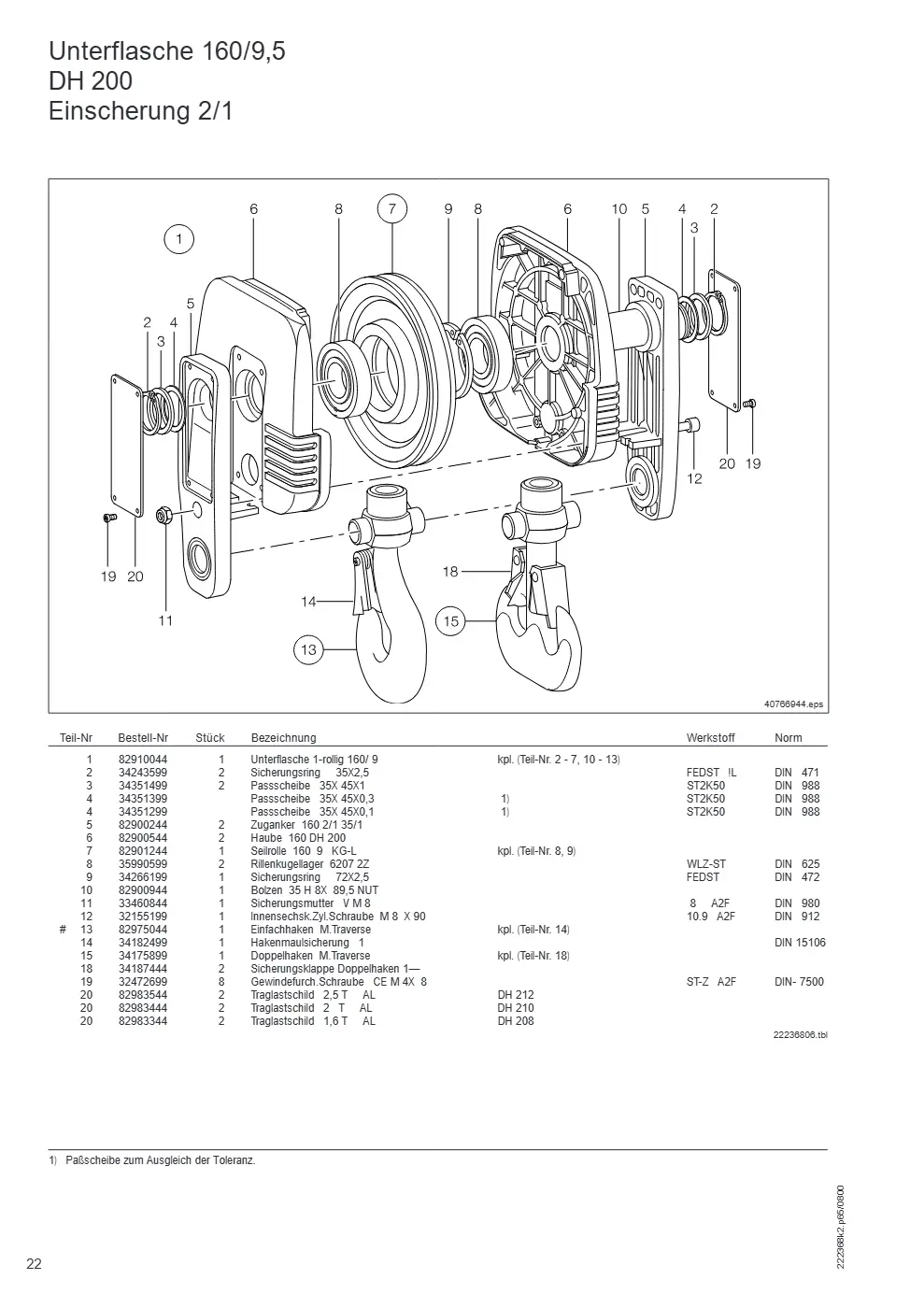

Unterflasche 160/9,5 DH 200 Einscherung 2/1 (Seite 22)

Demag DH 200 – Unterflasche 160/9,5 DH 200 Einscherung 2/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 160/ 9 kpl. (Teil-Nr. 2 - 7, 10 - 13)	82910044	1
2	Sicherungsring 35X2,5	34243599	2
3	Passscheibe 35X 45X1	34351499	2
4	Passscheibe 35X 45X0,3	34351399
4	Passscheibe 35X 45X0,1	34351299
5	Zuganker 160 2/1 35/1	82900244	2
6	Haube 160 DH 200	82900544	2
7	Seilrolle 160 9 KG-L kpl. (Teil-Nr. 8	82901244	1
8	Rillenkugellager 6207 2Z	35990599	2
9	Sicherungsring 72X2,5	34266199	1
10	Bolzen 35 H 8X 89,5 NUT	82900944 → 70185233	1
11	Sicherungsmutter V M 8	33460844	1
12	Innensechsk.Zyl.Schraube M 8 X 90	32155199	1
13	Einfachhaken M.Traverse kpl. (Teil-Nr. 14)	82975044 → 82975033	1
14	Hakenmaulsicherung 1	34182499 → 34182433	1
15	Doppelhaken M.Traverse kpl. (Teil-Nr. 18)	34175899	1
18	Sicherungsklappe Doppelhaken 1—	34187444	2
19	Gewindefurch.Schraube CE M 4X 8	32472699	8
20	Traglastschild 2,5 T AL DH 212	82983544	2
20	Traglastschild 2 T AL DH 210	82983444	2
20	Traglastschild 1,6 T AL DH 208	82983344	2

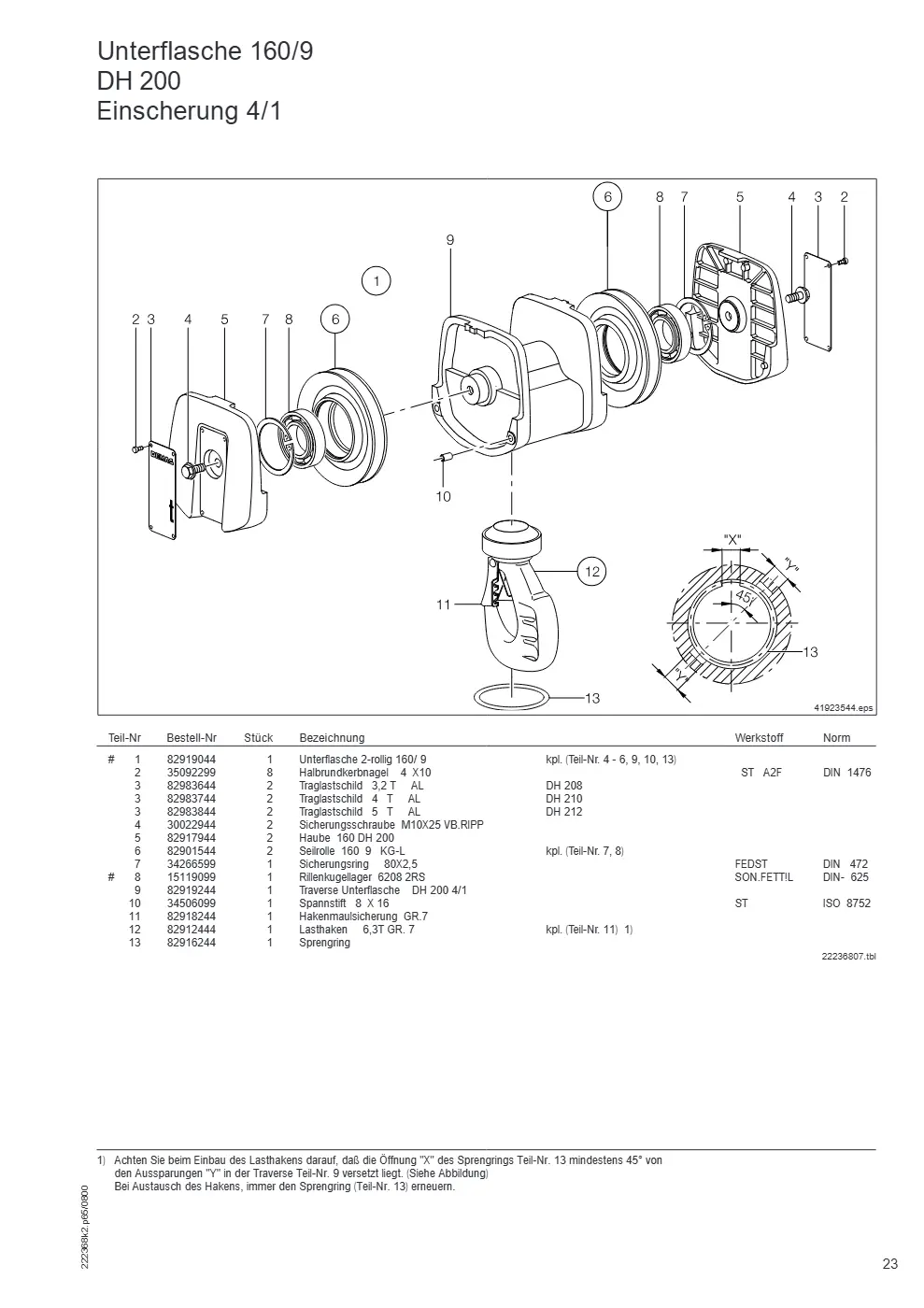

Unterflasche 160/9 DH 200 Einscherung 4/1 (Seite 23)

Demag DH 200 – Unterflasche 160/9 DH 200 Einscherung 4/1, Zeichnung Seite 23

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 9 kpl. (Teil-Nr. 4 - 6, 9, 10, 13)	82919044 → 71313033	1
2	Halbrundkerbnagel 4 X10	35092299	8
3	Traglastschild 3,2 T AL DH 208	82983644	2
3	Traglastschild 4 T AL DH 210	82983744	2
3	Traglastschild 5 T AL DH 212	82983844	2
4	Sicherungsschraube M10X25 VB.RIPP	30022944	2
5	Haube 160 DH 200	82917944 → 47925633	2
6	Seilrolle 160 9 KG-L kpl. (Teil-Nr. 7	82901544	2
7	Sicherungsring 80X2,5	34266599	1
8	Rillenkugellager 6208 2RS	15119099	1
9	Traverse Unterflasche DH 200 4/1	82919244	1
10	Spannstift 8 X 16	34506099	1
11	Hakenmaulsicherung GR.7	82918244 → 82918233	1
12	Lasthaken 6,3T GR. 7 kpl. (Teil-Nr. 11)	82912444	1
13	Sprengring	82916244	1

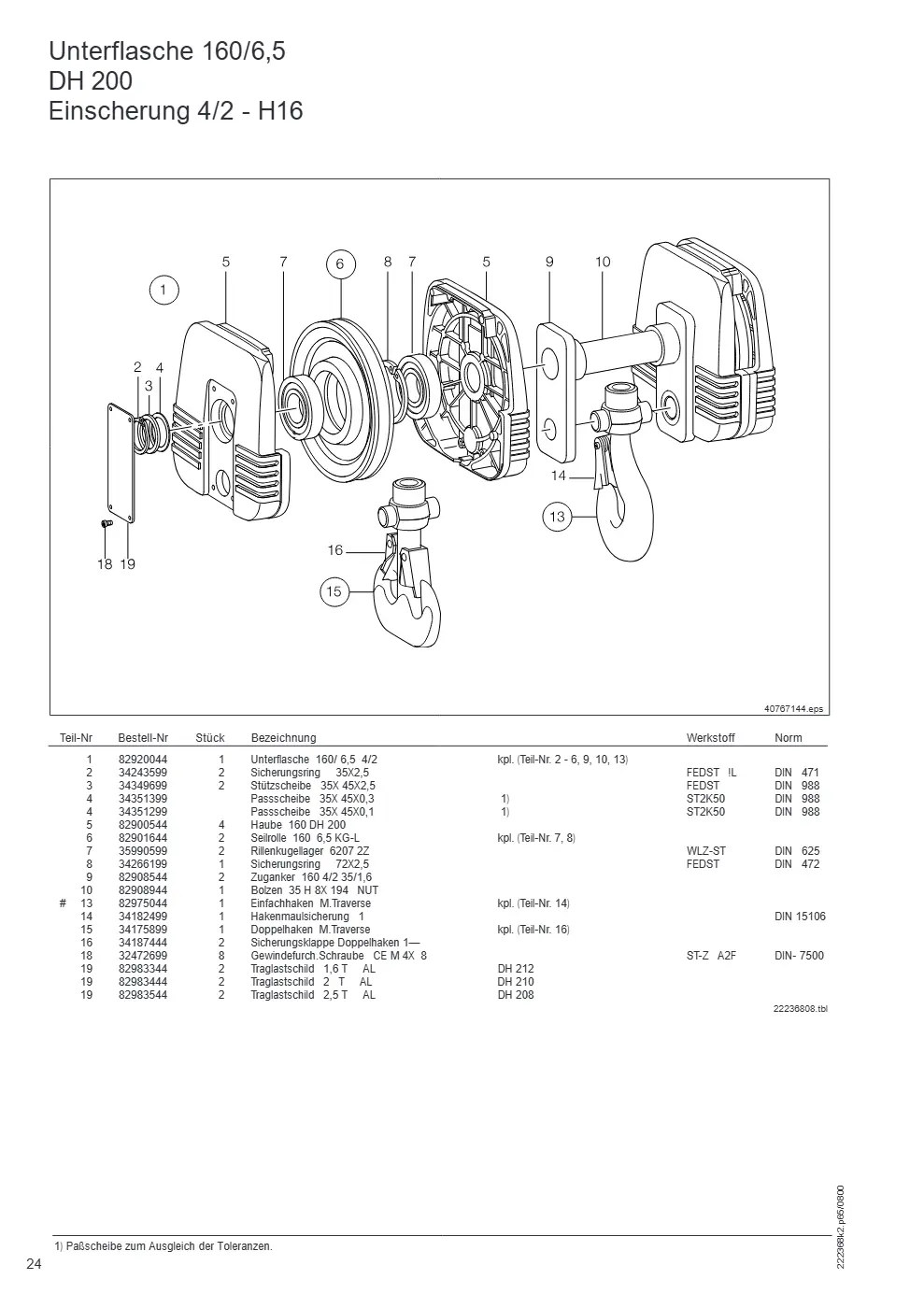

Unterflasche 160/6,5 DH 200 Einscherung 4/2 - H16 (Seite 24)

Demag DH 200 – Unterflasche 160/6,5 DH 200 Einscherung 4/2 - H16, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 160/ 6,5 4/2 kpl. (Teil-Nr. 2 - 6, 9, 10, 13)	82920044	1
2	Sicherungsring 35X2,5	34243599	2
3	Stützscheibe 35X 45X2,5	34349699	2
4	Passscheibe 35X 45X0,3	34351399
4	Passscheibe 35X 45X0,1	34351299
5	Haube 160 DH 200	82900544	4
6	Seilrolle 160 6,5 KG-L kpl. (Teil-Nr. 7	82901644 → 82901633	2
7	Rillenkugellager 6207 2Z	35990599	2
8	Sicherungsring 72X2,5	34266199	1
9	Zuganker 160 4/2 35/1,6	82908544	2
10	Bolzen 35 H 8X 194 NUT	82908944	1
13	Einfachhaken M.Traverse kpl. (Teil-Nr. 14)	82975044 → 82975033	1
14	Hakenmaulsicherung 1	34182499 → 34182433	1
15	Doppelhaken M.Traverse kpl. (Teil-Nr. 16)	34175899	1
16	Sicherungsklappe Doppelhaken 1—	34187444	2
18	Gewindefurch.Schraube CE M 4X 8	32472699	8
19	Traglastschild 1,6 T AL DH 212	82983344	2
19	Traglastschild 2 T AL DH 210	82983444	2
19	Traglastschild 2,5 T AL DH 208	82983544	2

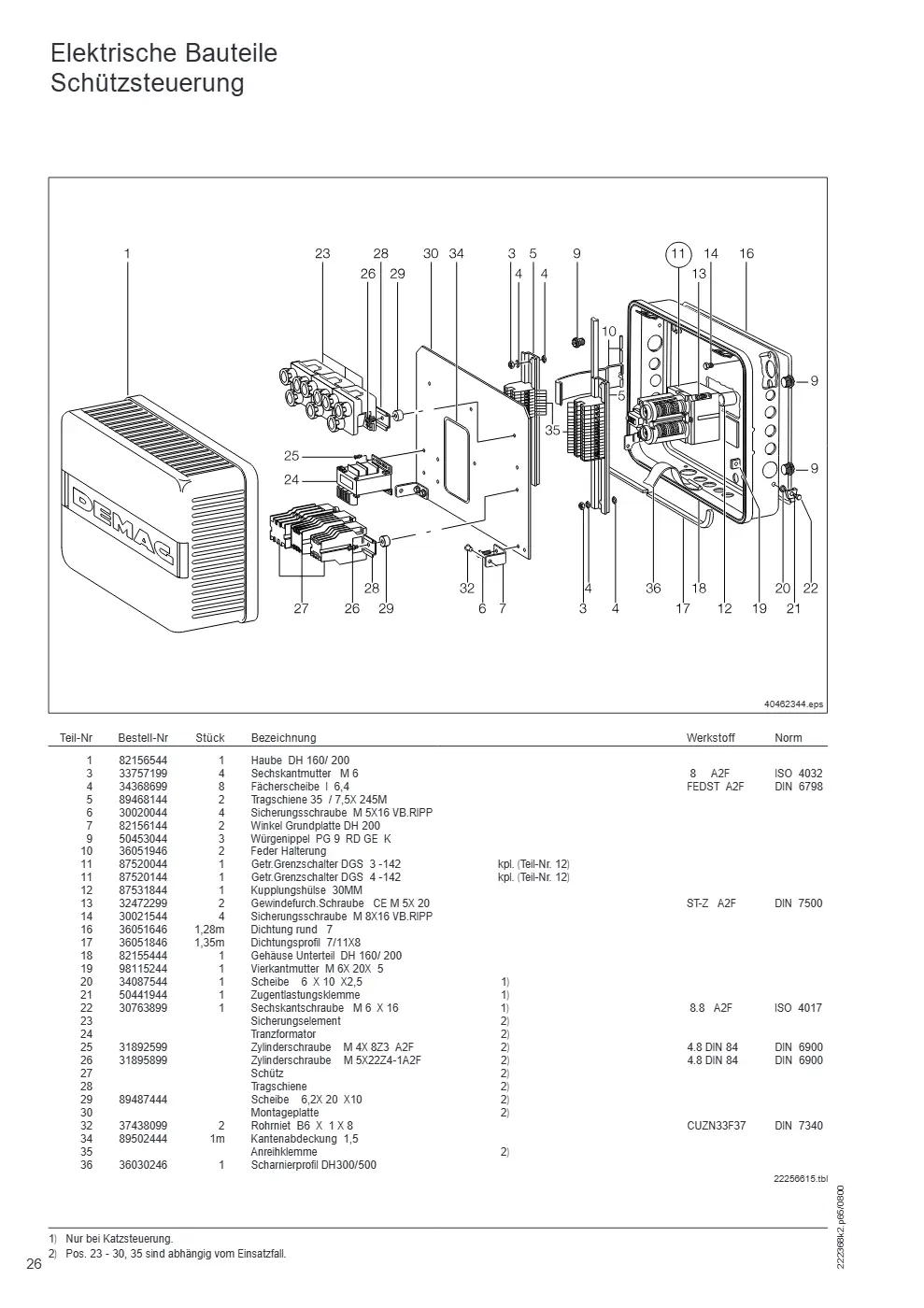

Elektrische Bauteile Schützsteuerung (Seite 26)

Demag DH 200 – Elektrische Bauteile Schützsteuerung, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 160/ 200	82156544	1
3	Sechskantmutter M 6	33757199	4
4	Fächerscheibe I 6,4	34368699	8
5	Tragschiene 35 / 7,5X 245M	89468144	2
6	Sicherungsschraube M 5X16 VB.RIPP	30020044	4
7	Winkel Grundplatte DH 200	82156144	2
9	Würgenippel PG 9 RD GE K	50453044	3
10	Feder Halterung	36051946	2
11	Getr.Grenzschalter DGS 3 -142 kpl. (Teil-Nr. 12)	87520044 → 87520033	1
11	Getr.Grenzschalter DGS 4 -142 kpl. (Teil-Nr. 12)	87520144 → 87520133	1
12	Kupplungshülse 30MM	87531844	1
13	Gewindefurch.Schraube CE M 5X 20	32472299	2
14	Sicherungsschraube M 8X16 VB.RIPP	30021544	4
16	Dichtung rund 7	36051646	1,28
17	Dichtungsprofil 7/11X8	36051846	1,35
18	Gehäuse Unterteil DH 160/ 200	82155444	1
19	Vierkantmutter M 6X 20X 5	98115244	1
20	Scheibe 6 X 10 X2,5	34087544	1
21	Zugentlastungsklemme	50441944	1
22	Sechskantschraube M 6 X 16	30763899	1
25	Zylinderschraube M 4X 8Z3 A2F	31892599
26	Zylinderschraube M 5X22Z4-1A2F	31895899
29	Scheibe 6,2X 20 X10	89487444
32	Rohrniet B6 X 1 X 8	37438099	2
34	Kantenabdeckung 1,5	89502444	1
36	Scharnierprofil DH300/500	36030246	1

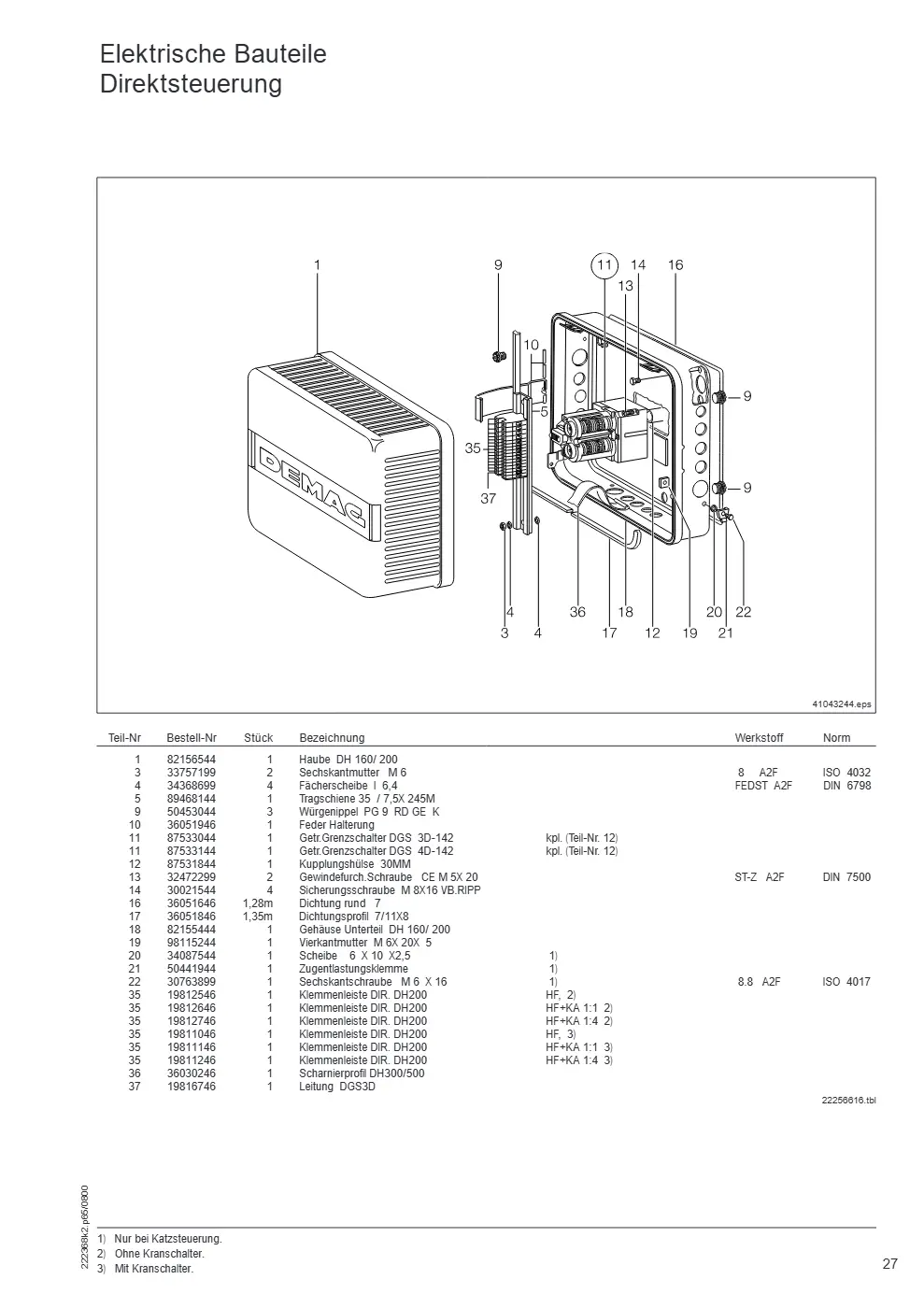

Elektrische Bauteile Direktsteuerung (Seite 27)

Demag DH 200 – Elektrische Bauteile Direktsteuerung, Zeichnung Seite 27

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 160/ 200	82156544	1
3	Sechskantmutter M 6	33757199	2
4	Fächerscheibe I 6,4	34368699	4
5	Tragschiene 35 / 7,5X 245M	89468144	1
9	Würgenippel PG 9 RD GE K	50453044	3
10	Feder Halterung	36051946	1
11	Getr.Grenzschalter DGS 3D-142 kpl. (Teil-Nr. 12)	87533044	1
11	Getr.Grenzschalter DGS 4D-142 kpl. (Teil-Nr. 12)	87533144	1
12	Kupplungshülse 30MM	87531844	1
13	Gewindefurch.Schraube CE M 5X 20	32472299	2
14	Sicherungsschraube M 8X16 VB.RIPP	30021544	4
16	Dichtung rund 7	36051646	1,28
17	Dichtungsprofil 7/11X8	36051846	1,35
18	Gehäuse Unterteil DH 160/ 200	82155444	1
19	Vierkantmutter M 6X 20X 5	98115244	1
20	Scheibe 6 X 10 X2,5	34087544	1
21	Zugentlastungsklemme	50441944	1
22	Sechskantschraube M 6 X 16	30763899	1
35	Klemmenleiste DIR. DH200 HF	19812546	1
35	Klemmenleiste DIR. DH200 HF+KA 1:1	19812646	1
35	Klemmenleiste DIR. DH200 HF+KA 1:4	19812746	1
35	Klemmenleiste DIR. DH200 HF	19811046	1
35	Klemmenleiste DIR. DH200 HF+KA 1:1	19811146	1
35	Klemmenleiste DIR. DH200 HF+KA 1:4	19811246	1
36	Scharnierprofil DH300/500	36030246	1
37	Leitung DGS3D	19816746	1

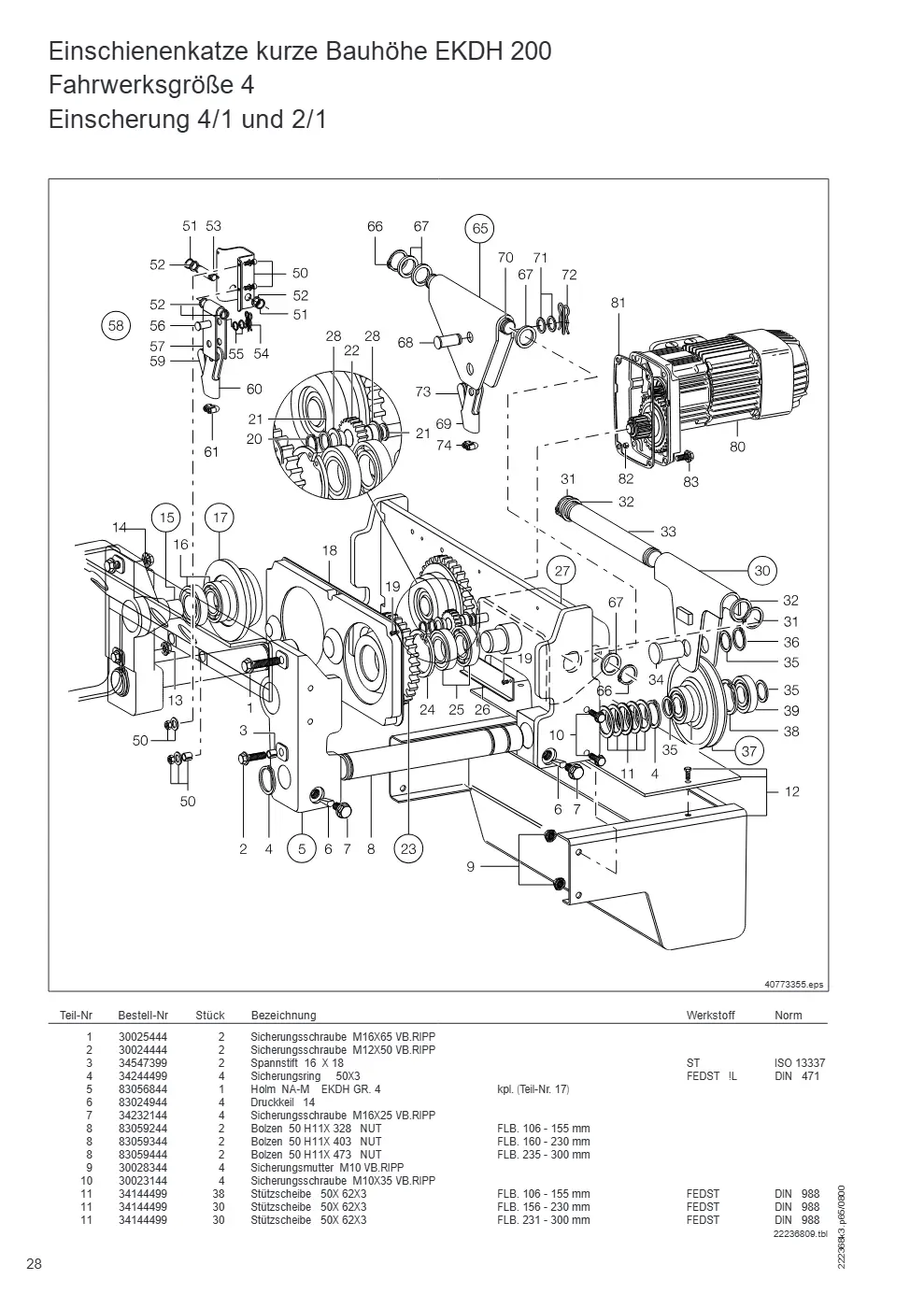

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerksgröße 4 (Seite 28)

Demag DH 200 – Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerksgröße 4, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsschraube M16X65 VB.RIPP	30025444 → 10012498	2
2	Sicherungsschraube M12X50 VB.RIPP	30024444	2
3	Spannstift 16 X 18	34547399	2
4	Sicherungsring 50X3	34244499	4
5	Holm NA-M EKDH GR. 4 kpl. (Teil-Nr. 17)	83056844	1
6	Druckkeil 14	83024944	4
7	Sicherungsschraube M16X25 VB.RIPP	34232144	4
8	Bolzen 50 H11X 328 NUT FLB. 106 - 155 mm	83059244	2
8	Bolzen 50 H11X 403 NUT FLB. 160 - 230 mm	83059344	2
8	Bolzen 50 H11X 473 NUT FLB. 235 - 300 mm	83059444	2
9	Sicherungsmutter M10 VB.RIPP	30028344	4
10	Sicherungsschraube M10X35 VB.RIPP	30023144 → 10011598	4
11	Stützscheibe 50X 62X3 FLB. 106 - 155 mm	34144499	38
11	Stützscheibe 50X 62X3 FLB. 156 - 230 mm	34144499	30
11	Stützscheibe 50X 62X3 FLB. 231 - 300 mm	34144499	30
12	Gegengewichtskasten KDH 200	83058444	1
13	Sicherungsmutter M12 VB.RIPP	30028444	2
14	Sicherungsmutter M16 VB.RIPP	30028644	2
15	Holm NA-E EKDH GR. 4 kpl. (Teil-Nr. 17)	83056644	1
16	Rillenkugellager 6208 Z	36820899	2
17	Laufrad universal 125 1 SPK.OZ kpl. (Teil-Nr. 16)	83057844	1
18	Dichtungshaube KDH 200	83058244	1
19	Schneidschraube AM 5 X 12	32529199	8
20	Sicherungsring 20X1,75	34247099	1
21	Passscheibe 20X 28X1	34350199	2
22	Ritzel Z 30 M 2 B 21	83053744	1
23	Laufrad universal 125 1 SPK.MZ kpl. (Teil-Nr. 24, 25)	83055344	2
24	Sicherungsring 80X2,5	34266599	1
25	Rillenkugellager 6208 Z	36820899	2
26	Dichtungsblech KDH 200	83058144	1
27	Seitenschild KDH 200 kpl. (Teil-Nr. 18 - 23, 26, 28)	83052644	1
28	Bundbuchse 20X 23X11,5F	34222044	2
30	Oberflasche 160-DH 200 Einscherung 4/1, kpl. (Teil-Nr. 31 - 37)	82871544	1
31	Sicherungsring 40X2,5	34246999	2
32	Passscheibe 40X 50X1	34141399	2
33	Bolzen 40 H 9X 311 NUT	82871744	1
34	Kopfbolzen 35H 9X 62NUT	82803044	1
35	Passscheibe 35X 45X1	34351499	3
36	Sicherungsring 35X2,5	34243599	1
37	Seilrolle 160 9 KG-L kpl. (Teil-Nr. 38, 39)	82901244	1
38	Sicherungsring 72X2,5	34266199	1
39	Rillenkugellager 6207 2Z	35990599	2
50	Montageteile 200	82800644	1
51	Sicherungsring 20X1,75	34247099	3
52	Passscheibe 20X 28X1	34350199	4
53	Bolzen 20 H 9X 103 NUT	82811644	1
54	Doppelfederstecker 2,8 X 41	34306844	1
55	Stützscheibe 20X 28X2	34348699	2
56	Bolzenanschlussset + Federstecker	82258044 → 82258033	1
57	Halteblech Traverse 308- 420	82811244	1
58	Seilkeiltraverse DH 200 4/1 kpl. (Teil-Nr. 52 - 57, 60)	82820044 → 82810133	1
59	Seilkeil B 7,5-11	82811844	1
60	Seiltasche B 7 - 9	82812844 → 82810133	1
61	Seilklemme 7,0-10,0M 8	60078644	1
65	Seilkeiltraverse DH 200 2/1 Einscherung 2/1, kpl. (Teil-Nr. 66 - 72)	82861544	1
66	Sicherungsring 28X2	34245099	2
67	Passscheibe 30X 42X1	34142999	4
68	Bolzenanschlussset + Federstecker	82258044 → 82258033	1
69	Seiltasche B 7 - 9	82812844 → 82810133	1
70	Bolzen 28,3H11X311 NUT	82861744	1
71	Stützscheibe 20X 28X2	34348699	2
72	Doppelfederstecker 2,8 X 41	34306844	1
73	Seilkeil B 7,5-11	82811844	1
74	Seilklemme 7,0-10,0M 8	60078644	1
80	Motor KMF 80A 4 KDHGR4 Fahrgeschw. 12,5 m/min Fahrgeschw. 6,2/25 m/min, siehe Seite 30, 31	13010084	1
80	Motor KMF 80A 8/2KDHGR4 Fahrgeschw. 6,2/25 m/min, siehe Seite 30, 31	13010184	1
81	Dichtung Lagerschild GR.4	83910944	1
82	Spannstift 11 X 12	34575899	1
83	Sicherungsschraube M 8X25 VB.RIPP	30021944 → 10010798	4

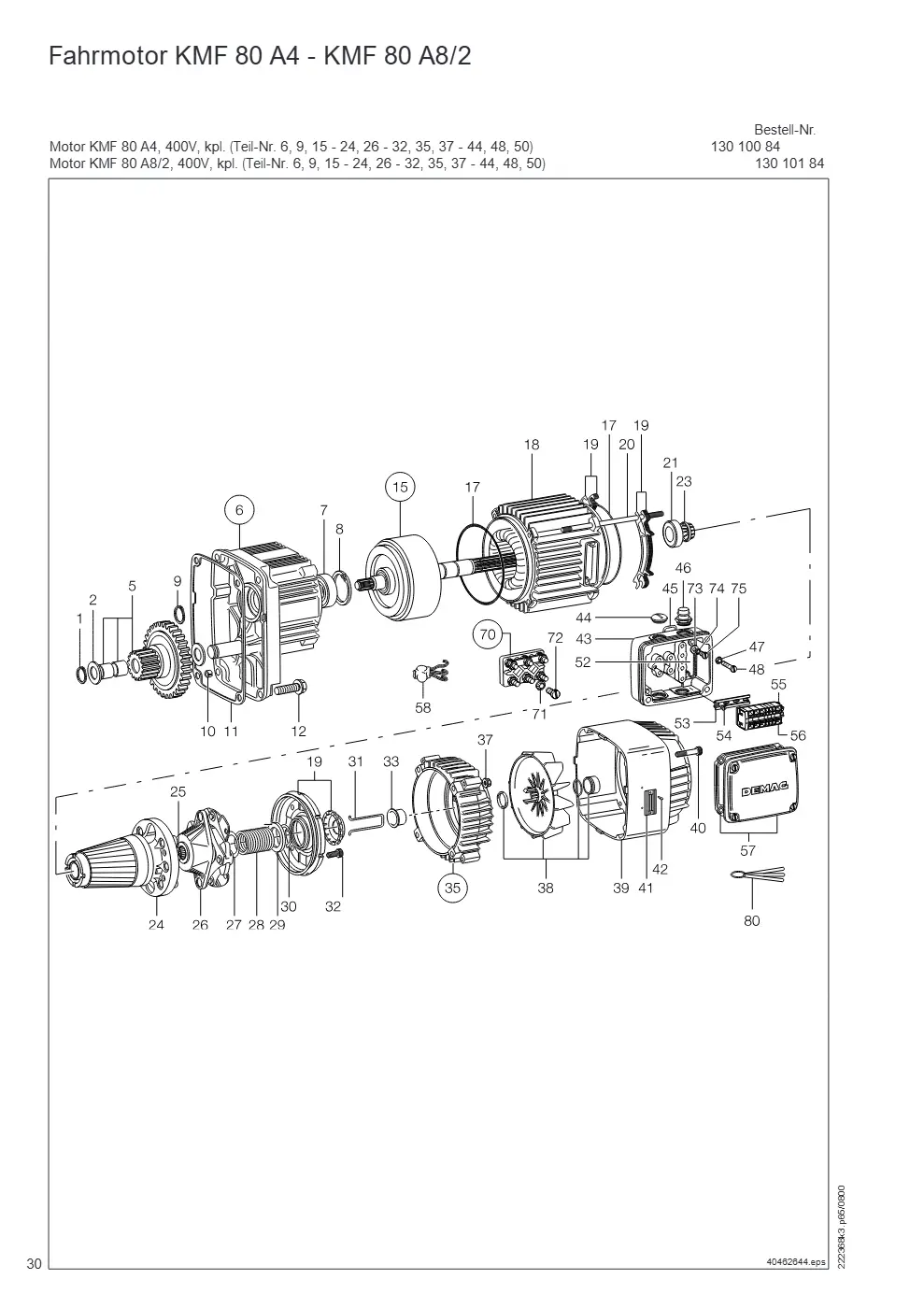

Fahrmotor KMF 80 A4 - KMF 80 A8/2 (Seite 30)

Demag DH 200 – Fahrmotor KMF 80 A4 - KMF 80 A8/2, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 18X1,2	34251899	1
2	Axiallagerscheibe 18X 32X1	82010944	2
5	Doppelrad Z117M1 Z18M2	83912244	1
6	Lagerschild KMF 80 28M kpl. (Teil-Nr. 1, 2, 5, 7	83916644 → 83916633	1
7	Rillenkugellager 6204 2RS	36826499	1
8	Sicherungsring 47X1,75	34264799	1
9	Sicherungsring 20X1,75	34247099	1
10	Spannstift 11 X 12	34575899	1
11	Dichtung Lagerschild GR.4	83910944	1
12	Sicherungsschraube M 8X25 VB.RIPP	30021944 → 10010798	4
15	Welle Getriebe KMF 80A kpl. (Teil-Nr. 25)	13331984 → 13331933	1
16	Isoliertopf KMF 80	13331284	1
17	O-Ring 120,37X 1,78 N	36720399	2
18	Ständer KMF 80A 4 AB	13100784	1
18	Ständer KMF 80A 8/2 AB	13100984	1
19	Bremsbelagträger KM 80	13389584 → 13389533	1
20	Stiftschraube M 6 X175	30243699	4
21	Dämpferring KM 80	13386584 → 12880533	1
23	Druckringsatz KM 80	13385284 → 13385233	1
24	Läufer KMF 80A 8/2	13345584 → 13345533	1
25	Sprengring A 20	34190699	1
26	Mitnahme KMK 80	13376084 → 13376033	1
27	Passscheibe 52X 59X0,3	34145599	1
28	Feder 3 X 30 X 61 RTBL A4	13374884	1
28	Feder 3 X 30 X 56 RTWS A8/2	13374184 → 12880333	1
29	Federtopf KM 80	13376684	1
30	Sicherungsring 28X2	34245099	1
31	Bremslüftbügel KM 80	13377084	1
32	Innensechsk.Zyl.Schraube M 6 X 20	32011399	4
33	Lagerbuchse KM 80	13381384	1
35	Lagerschild BS KM 80 kpl. (Teil-Nr. 33)	13361384 → 13361333	1
35	Lagerschild BS KM 80 kpl. (Teil-Nr. 33)	13363184 → 13363133	1
37	Sechskantmutter M 6	15108499	4
38	Lüfterset KM 80	13389684 → 13382033	1
39	Lüfterhaube KM 80	13382084 → 13382033	1
40	Innensechsk.Zyl.Schraube M 5 X 50	31922199	4
41	Leistungsschild KB Neutral AL	05481784	1
42	Senkkerbnagel A 2,6X 6	35041399	2
43	Klemmenkastenunterteil KB 71- 90	05495484	1
44	Verschlussschraube PG16 D	00723898	4
45	O-Ring 46 X 2,5 MM 150	05480684	1
46	Rohrstutzen PG21	36053746	1
47	Sicherungsscheibe S 5	00465498	2
48	Zylinderschraube M 5 X 30	31818199	2
52	Durchführung Leitung	05490984	1
53	Tragschiene 15 / 5,5X 90M	14986284	1
54	Gewindefurch.Schraube CE M 4X 8	32472699	2
55	Endwinkel TS15	89541944	2
56	Reihenklemmenmodul KM 6 Klemmen	03495684	1
56	Reihenklemmenmodul KM 3 KLemmen	03495784	1
57	Klemmenkastendeckel KB 71- 90	05494684	1
58	Varistorsatz < 400 V 8/2	13387084	1
70	Klemmenplatte KB 71- 90 6 Klemmen, kpl. (Teil-Nr. 71, 72)	05492284	1
71	Sicherungsscheibe S 5	00465498	2
72	Schneidschraube BM 5 X 16	32529299	2
73	Scheibe A 5,3X 10 X1	34050599	1
74	Sicherungsscheibe S 5	00465498	1
75	Zylinderschraube M 5 X 10	31814399	1
80	Fühlerlehrensatz	10040984	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
