Demag DH 325 – Ersatzteilliste 22257944

Einzelteile, Ausgabe 05/1996, Demag-Nr. 22257944 – 12 Zeichnungen, 409 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

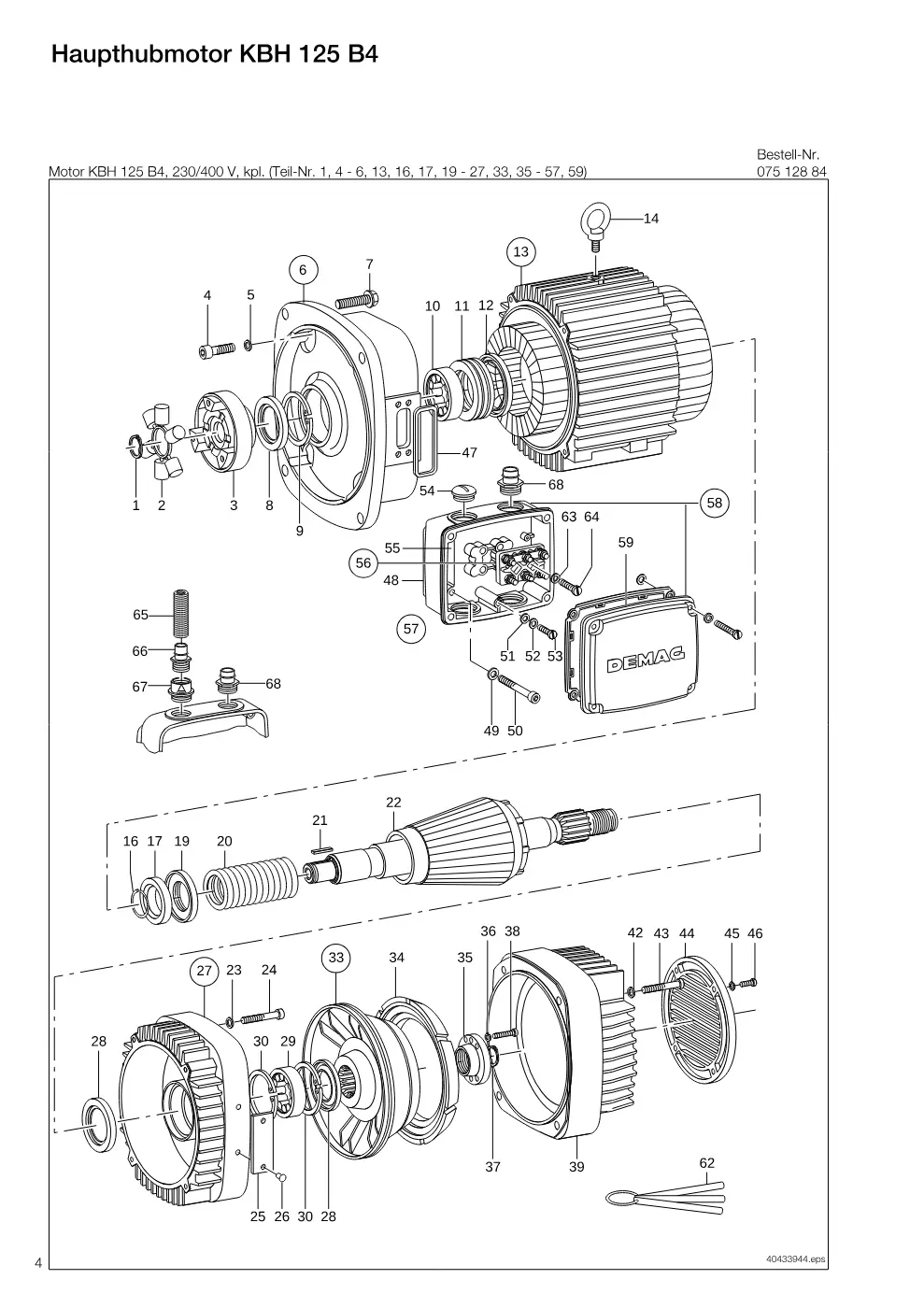

Haupthubmotor KBH 125 B4 (Seite 4)

Demag DH 325 – Haupthubmotor KBH 125 B4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	SICHER.RING 32X1,5	34253299	1
2	ROLLENSTERN-KUPPL.H2	71832144	1
3	KUPPL.HAELFTE-H 2N-32	71830644	1
4	ZYL.SHR I6KT M 8 X 30	31924399	4
5	SG-SCHEIBE S 8	00465698	4
6	LAGERSCHILD,KPL. DH 300 KPL. (TEIL-NR. 8-12)	07963984	1
7	SICH.SHR M10X50 VB.RIPP	30023544	4
8	WEL-DICHTR. 42 X 72X 7	00463398	1
9	SICHER.RING 72X2,5	34266199	1
10	ZYL.ROLLAG.RNU 306	36134499	1
11	AX.RIL.KUGELL.51112 (F = 42 mm)	36401299	1
12	WEL-DICHTR. 72 X85,5X5	07980184	1
13	STAENDER 230/400V50AB KPL. (TEIL-NR. 14)	07616684	1
14	RINGSHR M10	31350199	1
16	SPRENGRING 41,9X1,3	00468398	1
17	DRUCKRINGE, SATZ KPL. (TEIL-NR. 18)	07980884	1
18	DRUCKRING 42 /72X 9,8	07982584	1
18	DRUCKRING 10,2	07980684	1
18	DRUCKRING 10,6	07980784	1
18	DRUCKRING 11,0	07980984	1
18	DRUCKRING 11,4	07981184	1
18	DRUCKRING 11,8	07981284	1
18	DRUCKRING 12,2	07981384	1
19	TELLERFEDERPAKET	07982284	1
20	FED- 6,5 X49 X119 GBBL	07977684	1
21	PASSFEDER B10X 8X 32	35447199	1
22	LAEUFER, GETRIEBE	07931784	1
23	SG-SCHEIBE S 8	00465698	4
24	ZYL.SHR I6KT M 8 X 60	31924799	4
25	SCHILD-LE KBH NEUTRAL	06988984	1
26	KERBNAGEL,SENK-A 2,6X 6	35041399	2
27	LAGERSCHILD BS, KPL. KPL. (TEIL-NR. 28-30)	07960684	1
28	WEL-DICHTR. 42 X 72X 7	00463398	2
29	ZYL.ROLLAG.RNU 306 (F = 42 mm)	36134499	1
30	SICHER.RING 72X2,5	34266199	2
33	BR.SCHEIBE-KEG.LEI. 532 KPL. (TEIL-NR. 34)	07979184	1
34	BREMSRING-KEG.532 ASBFR	07978684	1
35	SPANNMUTTER	07971484	1
36	SG-SCHEIBE S 8	00465698	4
37	SICHER.RING 30X1,5	34253099	1
38	ZYL.SHR I6KT M 8 X 25	31924299	4
39	BREMSHAUBE, BEARB.	07970184	1
39	BREMSHAUBE, VERZINKT	07970384	1
42	SG-SCHEIBE S 8	00465698	4
43	ZYL.SHR I6KT M 8 X 60	31924799	4
44	JALOUSIE	07971984	1
45	SG-SCHEIBE S 6	00465598	4
46	ZYL.SHR M 6 X 12	32905899	4
47	DICHTUNG	07481584	1
48	KLEKA-UNTERTEIL, BEARB.	06998184	1
49	SG-SCHEIBE S 6	00465598	4
50	ZYL.SHR M 6 X 30	31818999	4
51	SCHEIBE A 6,4X 12 X1,6	34065399	1
52	FEDERRING 6	34385399	1
53	ZYL.SHR M 6 X 12	32905899	1
54	VERSCHLUSS-SHR PG21 D	00723998	3
55	KABELDURCHFUEHRUNG	06990984	1
56	KLEMMENPLATTE, KPL. KPL. (TEIL-NR. 63, 64)	06992284	1
59	KLEMMENKASTENDECKEL,KPL	06997484	1
62	FUEHLERLEHRE, SATZ 0,35; 0,40; 0,45; 0,50; 0,55; 0,60mm	10015384	3
63	SG-SCHEIBE S 5	00465498	2
64	SCHNEIDSHR BM 5 X 16	32529299	2
65	SCHLAUCH WELL FFMYDNW17	89506144	1
66	ROHRSTUTZEN-PG16/FEINH.	36053846	1
67	REDUKTION PG21 -16 K	50452944	1
68	ROHRSTUTZEN-PG21/DH 300	36053746	1

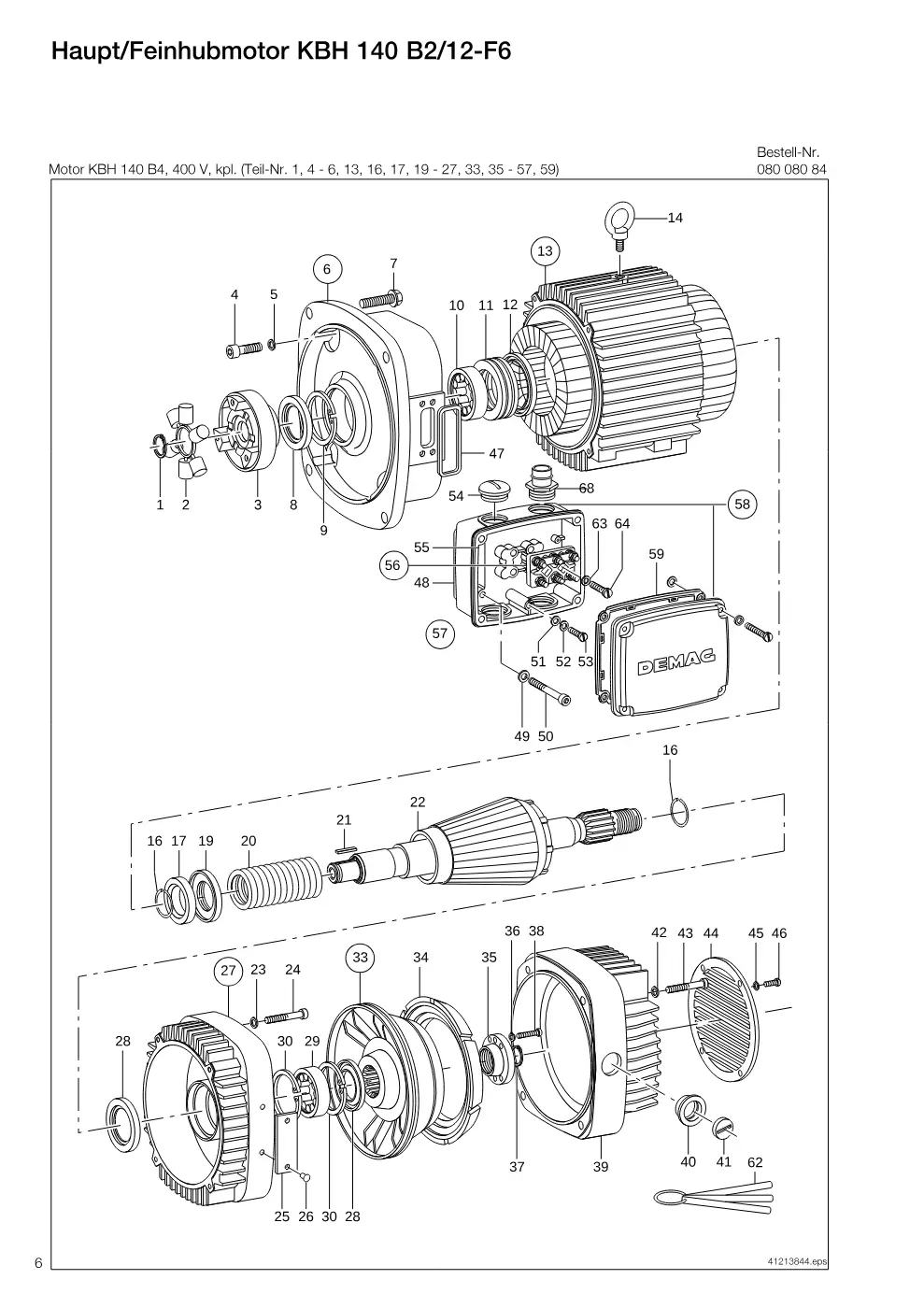

Haupt/Feinhubmotor KBH 140 B2/12-F6 (Seite 6)

Demag DH 325 – Haupt/Feinhubmotor KBH 140 B2/12-F6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	SICHER.RING 32X1,5	34253299	1
2	ROLLENSTERN-KUPPL.H2	71832144	1
3	KUPPL.HAELFTE-H 2N-32	71830644	1
4	ZYL.SHR I6KT M10 X 35	31925899	4
5	SG-SCHEIBE S 10	00505998	4
6	LAGERSCHILD,KPL. DH 300 KPL. (TEIL-NR. 8 - 12)	08463984	1
7	SICH.SHR M10X50 VB.RIPP	30023544	4
8	WEL-DICHTR. 46,2X 80X 7	00463498	1
9	SICHER.RING 80X2,5	34266599	1
10	ZYL.ROLLAG.RNU 307 ECP	36545799	1
11	AX.RIL.KUGELL.51113	36401399	1
12	WEL-DICHTR. 76 X90,5X6	08480184	1
13	STAENDER 400V 50 AB KPL. (TEIL-NR. 14)	08115084	1
14	RINGSHR M12	31350299	1
16	SPRENGRING 46,2X1,6	37414644	2
17	DRUCKRINGE, SATZ KPL. (TEIL-NR. 18)	08480884	1
18	DRUCKRING 46,2/76X11,3	08479984	1
18	DRUCKRING 46,2/76X11,7	08481884	1
18	DRUCKRING 46,2/76X12,1	08480684	1
18	DRUCKRING 46,2/76X12,5	08480784	1
18	DRUCKRING 46,2/76X12,9	08480984	1
18	DRUCKRING 46,2/76X13,3	08481484	1
18	DRUCKRING 46,2/76X13,7	08481584	1
18	DRUCKRING 46,2/76X14,1	08481984	1
19	TELLERFEDERPAKET	08482284	1
20	FED- 6 X54 X116 GBGN	08477784	1
21	PASSFEDER B10X 8X 32	35447199	1
22	LAEUFER, GETRIEBE	08434584	1
23	SG-SCHEIBE S 10	00505998	4
24	ZYL.SHR I6KT M10 X 70	31926299	4
25	SCHILD-LE KBH NEUTRAL	06988984	1
26	KERBNAGEL,SENK-A 2,6X 6	35041399	2
27	LAGERSCHILD BS, KPL. KPL. (TEIL-NR. 28 - 30)	08460684	1
28	WEL-DICHTR. 46,2X 80X 7	00463498	2
29	ZYL.ROLLAG.RNU 307 ECP	36545799	1
30	SICHER.RING 80X2,5	34266599	1
33	BR.SCHEIBE-KEG.LEI. 532 KPL. (TEIL-NR. 34)	08479184	1
34	BREMSRING-KEG.532 ASBFR	08478684	1
35	SPANNMUTTER	08471484	1
36	SG-SCHEIBE S 8	00465698	4
37	SICHER.RING 35X1,5	34253599	1
38	ZYL.SHR I6KT M 8 X 30	31924399	4
39	BREMSHAUBE, BEARB.	08470184	1
39	BREMSHAUBE, VERZINKT	08470384	1
40	KONTROLLAUGE	60104944	1
41	FENSTER	60105044	1
42	SG-SCHEIBE S 10	00505998	4
43	ZYL.SHR I6KT M10 X 70	31926299	4
44	JALOUSIE, BEARB.	08472284	1
45	SG-SCHEIBE S 8	00465698	4
46	ZYL.SHR M 8 X 16	31819199	4
47	DICHTUNG	07481584	1
48	KLEKA-UNTERTEIL,BEARB.	08497584	1
49	SG-SCHEIBE S 6	00465598	4
50	ZYL.SHR M 6 X 30	31818999	4
51	SCHEIBE A 6,4X 12 X1,6	34065399	1
52	FEDERRING 6	34385399	1
53	ZYL.SHR M 6 X 12	32905899	1
54	VERSCHLUSS-SHR PG21 D	00723998	3
55	KABELDURCHFUEHRUNG	06990984	1
56	KLEMMENPLATTE, KPL. KPL. (TEIL-NR. 63, 64)	06992284	1
59	KLEMMENKASTENDECKEL,KPL	08497484	1
62	FUEHLERLEHRE, SATZ 0,35; 0,40; 0,45; 0,50; 0,55; 0,60mm	10015384	3
63	SG-SCHEIBE S 5	00465498	2
64	SCHNEIDSHR BM 5 X 16	32529299	2
68	ROHRSTUTZEN-PG21/DH 300	36053746	1

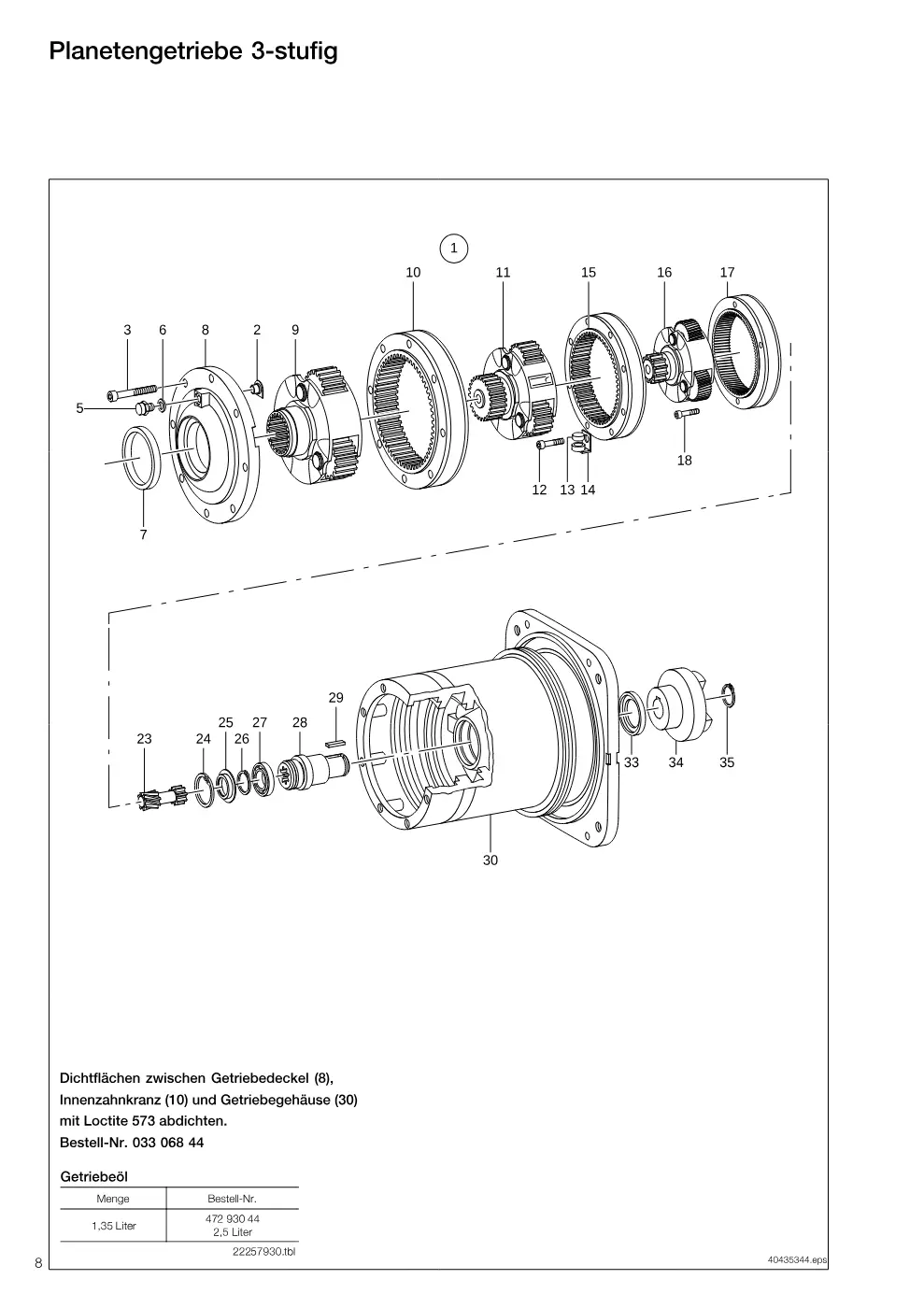

Planetengetriebe 3-stufig (Seite 8)

Demag DH 325 – Planetengetriebe 3-stufig, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	PRALLSTOPFEN-DH-GETR.	82314844	1
3	ZYL.SHR I6KT M 8 X 55	31934699	8
5	ENTLUEFTVENTIL AM10X1	34229144	1
6	DICHTRG A10 X16 X1	33987499	1
7	WEL-DICHTR.A 65X 85X10	36750099	1
8	GETR.DECKEL-DH 300	82212444	1
10	ZAHNKR.I.Z 77M 2 B 28	82029044	1
12	ZYL.SHR I6KT M 6 X 25	31922899	6
13	MAGNET-GETRIEBE-DH	82313644	1
14	MAGNETHALTER-DH 300	82213544	1
15	ZAHNKR.I.Z 89M 1,5 B 16	82018944	1
17	ZAHNKR.I.Z 86M 1,25B 16	82004044	1
18	ZYL.SHR I6KT M 6 X 25	31922899	4
24	SICHER.RING 62X2	34265699	1
25	STAUSCHEIBE-DH 300	82212944	1
26	SICHER.RING 35X1,5	34253599	1
27	RIL-KUGELL. 6007	36050799	1
28	ANTR.WELLE-DH 300	82214044	1
29	PASSFEDER AB10X 8X 32	35484599	1
30	GETR.GEHAEUSE-DH 300	82211844	1
33	WEL-DICHTR.A 40X 55X 7	34230344	1
34	KUPPL.HAELFTE-H 2N-32	71830644	1
35	SICHER.RING 32X1,5	34253299	1

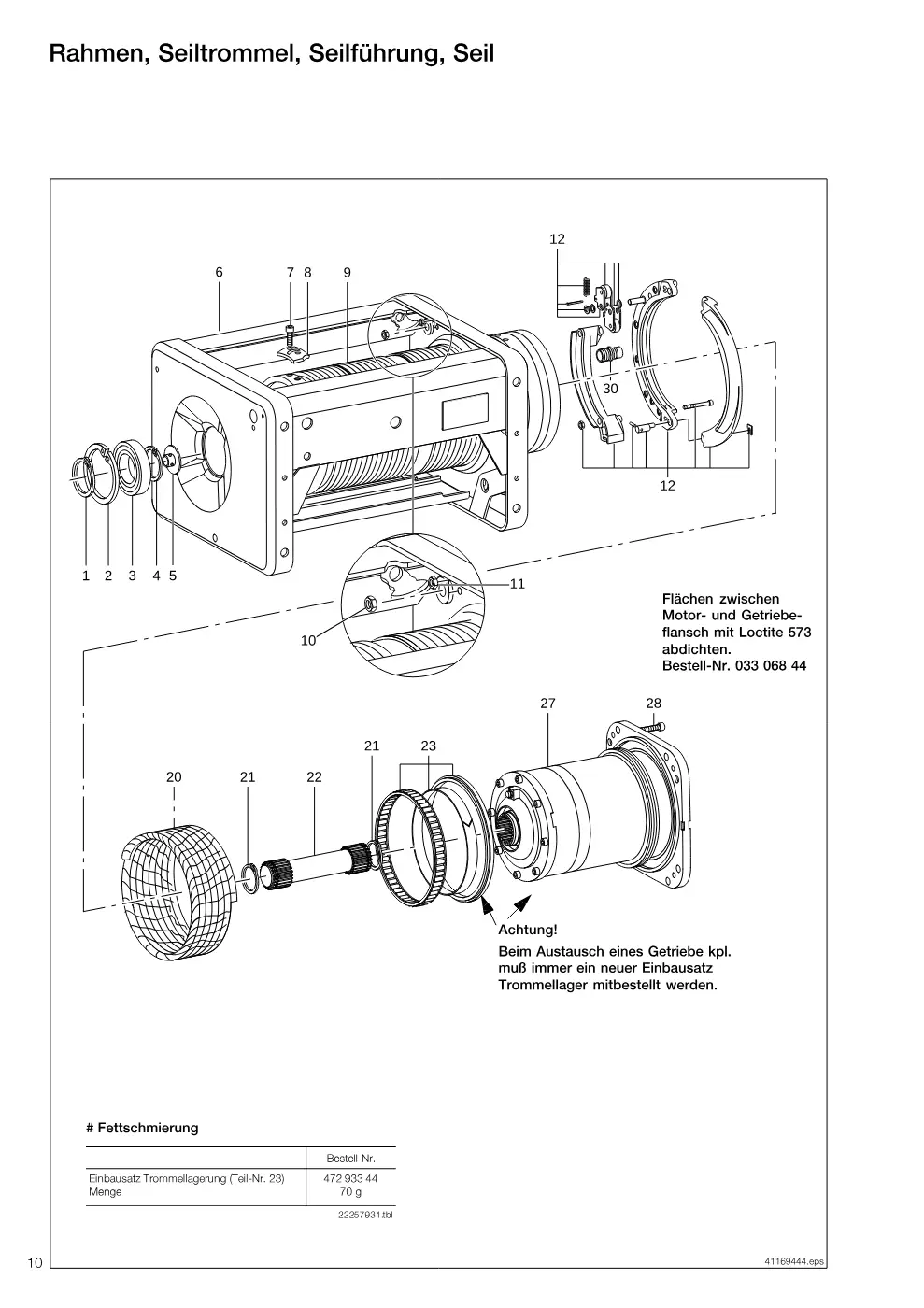

Rahmen, Seiltrommel, Seilführung, Seil (Seite 10)

Demag DH 325 – Rahmen, Seiltrommel, Seilführung, Seil, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	RAHMEN-DH 325-H12	82222844	1
6	RAHMEN-DH 325-H20	82222944	1
7	ZYL.SHR I6KT M 8 X 25	31924299	6
8	SEILKLEMME 11	82234844	3
9	SEILTR. 300 1RIL.11	82230244 → 82230233	1
9	SEILTR. 300 1RIL.11	82230444 → 82230433	1
12	SEILFUEHRUNG 3/11 -L	82290044	1
12	SEILFUEHRUNG 3/11 -L SÄUREFEST	82290244	1
20	DRAHTS.11 8X25+SES ZS	82249244	29,6
22	STECKWELLE-DH 300-H12 VERZAHNUNG MIT STABURAGS NBU 12 K FETTEN, BESTELL-NR. 472 933 44	82217144 → 82217633	1
22	STECKWELLE-DH 300-H20 VERZAHNUNG MIT STABURAGS NBU 12 K FETTEN, BESTELL-NR. 472 933 44	82217244	1
1	SICHER.RING 65X2,5	34255799	1
2	SICHER.RING 100X3	34267099	1
3	RIL-KUGELL. 6013 2Z	36813399	1
4	SICHER.RING 50X2	34265099	1
5	KUPPL.ZAPFEN DGS/DH 300	87527044	1
10	SICH.MUTTER M10 VB.RIPP	30028344	4
11	SICH.MUTTER M 8 VB.RIPP	30028244	4
21	SICHER.RING 47X1,75	34254799	2
23	EINBAUSA.TROMLAG.DH 300 (BREITE 30mm)	82236544 → 82236533	1
28	ZYL.SHR I6KT M 8 X 25	31924299	4
30	ROHRSTUTZEN-DH 300/ 500	36053946	1

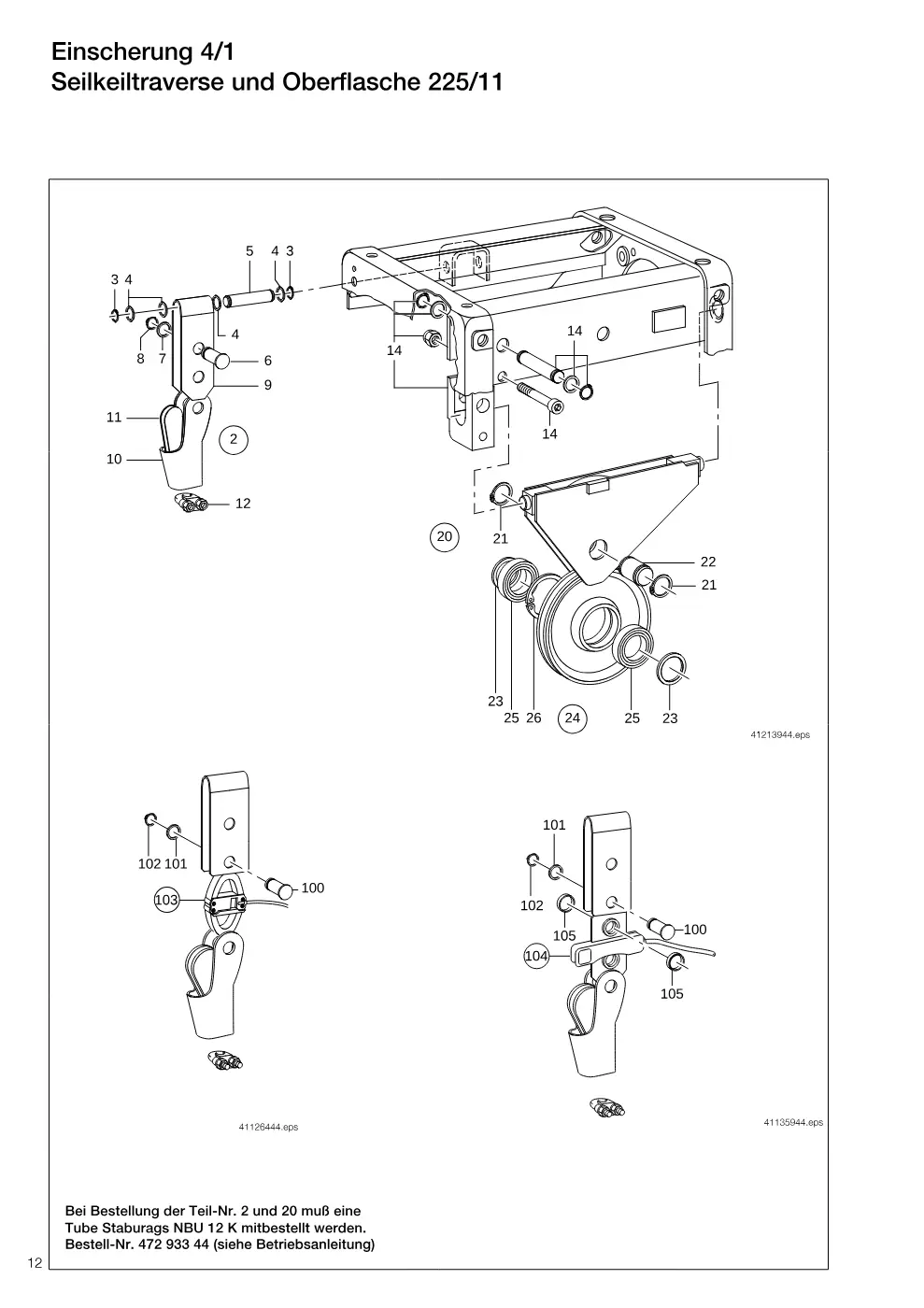

Einscherung 4/1 Seilkeiltraverse und Oberflasche 225/11 (Seite 12)

Demag DH 325 – Einscherung 4/1 Seilkeiltraverse und Oberflasche 225/11, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	SEILKEILTRAV.DH 325 KPL. (TEIL-NR. 3 - 10)	82810444 → 82830133	1
3	SICHER.RING 20X1,75	34247099	2
4	PASSSCHEIBE 20X 28X1	34350199	4
5	BOLZ. 20 H 9X 103 NUT	82811644	1
6	BOLZ.KOPF 25H 9X 57 NUT	82821344	1
7	PASSSCHEIBE 35x45x2	34149899	1
8	SICHER.RING 25X2	34250399	1
9	HALTEBLECH-SEILKEILTRAV	82811144	1
10	SEILTASCHE-D 9 -14	59345244	1
11	SEILKEIL-D 11-14	82821844	1
12	SEILKLEMME 10,5-16,0M12	60069144 → 60079144	1
14	ANBAUTEILE-OBERFLASCHE	82815844 → 82815833	1
20	OBERFLASCHE 225/11 KPL. (TEIL-NR. 21 - 24)	82814044 → 82814033	1
21	SICHER.RING 45X1,75	34254599	2
22	BOLZ. 45 H 9X 72 NUT	82815444 → 82815433	1
23	PASSSCHEIBE 45X 55X1	34144699	2
24	SEILROLLE 225 11 KG-L KPL. (TEIL-NR. 25, 26)	82911244 → 82911233	1
25	RIL-KUGELL. 6209 2Z	36822999	2
26	SICHER.RING 85X3	34266699	1
100	BOLZ.KOPF 25H 9X 57 NUT	82821344	1
101	PASSSCHEIBE 35x45x2	34149899	1
102	SICHER.RING 25X2	34250399	1
103	GERAET-MGS 2,5 T KPL. (TEIL-NR. 100-102)	46959244	1
104	ZUGMESSSTAB-M.Z-BOLZEN KPL. (TEIL-NR. 100-102,105)	46949244	1
105	RING 27 X 32 X8	34205744	2

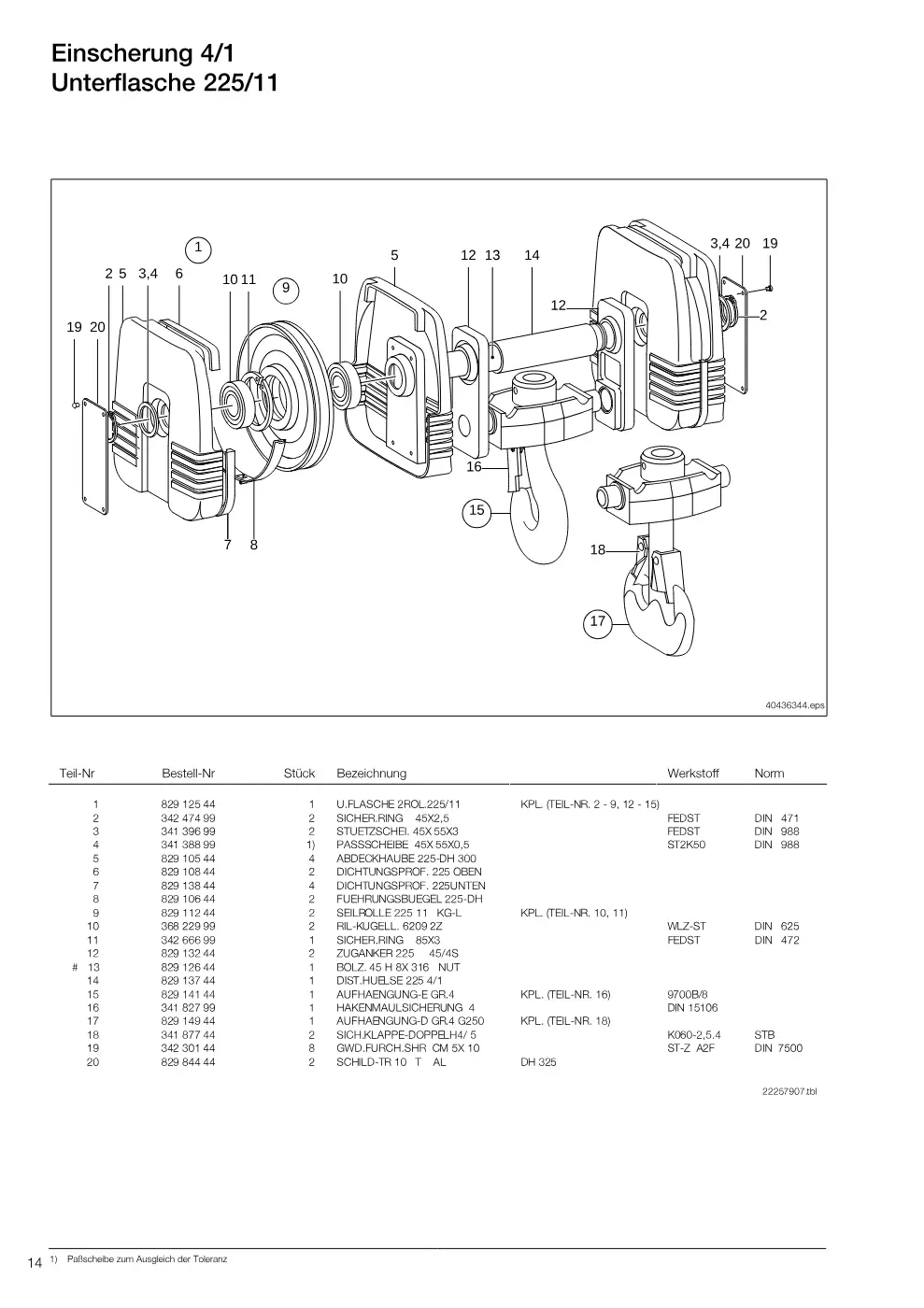

Einscherung 4/1 Unterflasche 225/11 (Seite 14)

Demag DH 325 – Einscherung 4/1 Unterflasche 225/11, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	U.FLASCHE 2ROL.225/11 KPL. (TEIL-NR. 2 - 9, 12 - 15)	82912544 → 82912533	1
2	SICHER.RING 45X2,5	34247499	2
3	STUETZSCHEI. 45X 55X3	34139699	2
4	PASSSCHEIBE 45X 55X0,5	34138899	1
5	ABDECKHAUBE 225-DH 300	82910544	4
6	DICHTUNGSPROF. 225 OBEN	82910844	2
7	DICHTUNGSPROF. 225UNTEN	82913844	4
8	FUEHRUNGSBUEGEL 225-DH	82910644	2
9	SEILROLLE 225 11 KG-L KPL. (TEIL-NR. 10, 11)	82911244 → 82911233	2
10	RIL-KUGELL. 6209 2Z	36822999	2
11	SICHER.RING 85X3	34266699	1
12	ZUGANKER 225 45/4S	82913244	2
13	BOLZ. 45 H 8X 316 NUT	82912644	1
14	DIST.HUELSE 225 4/1	82913744	1
15	AUFHAENGUNG-E GR.4 KPL. (TEIL-NR. 16)	82914144 → 82914133	1
16	HAKENMAULSICHERUNG 4	34182799 → 34182733	1
17	AUFHAENGUNG-D GR.4 G250 KPL. (TEIL-NR. 18)	82914944	1
18	SICH.KLAPPE-DOPPELH4/ 5	34187744 → 34187733	2
19	GWD.FURCH.SHR CM 5X 10	34230144	8
20	SCHILD-TR 10 T AL DH 325	82984444	2

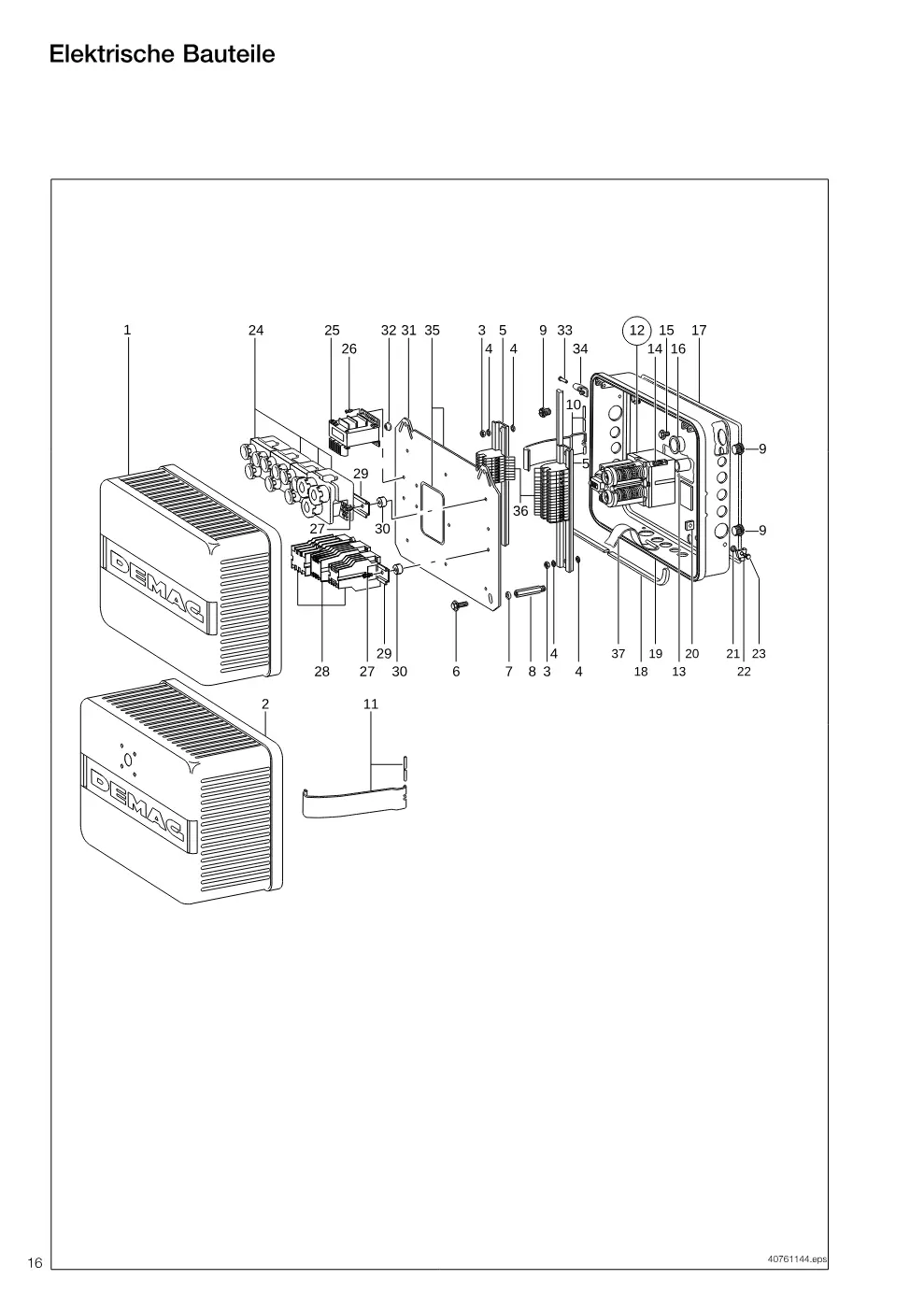

Elektrische Bauteile (Seite 16)

Demag DH 325 – Elektrische Bauteile, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	HAUBE DH300	36050846	1
2	HAUBE DH300 LANG	36050946	1
3	6KT-MUTTER M 6	33757199	4
4	FAECH.SCHEIBE I 6,4	34368699	8
5	TRAGSCH.35 / 7,5X 270M	89493644	2
6	SICH.SHR M 6X16 VB.RIPP	30020844 → 10010298	2
7	SPEED-FIX SFR5228 D5,5	34228144	2
8	BOLZ.STEH-DH 300/ 500	36032146	2
9	NIPPEL-W PG 9 RD GE K	50453044	3
10	FED-HALTE-KURZ-DH3/ 500	36051946	2
11	FED-HALTE-LANG-DH3/ 500	36051146	2
12	SCHALTER-GT DGS3 KPL. (TEIL-NR. 13)	87520044 → 87520033	1
12	SCHALTER-GT DGS4 KPL. (TEIL-NR. 13)	87520144 → 87520133	1
13	KUPPLUNGSHUELSE 30MM	87531844	1
14	GWD.FURCH.SHR CM 5X 20	32472299	2
15	SICH.SHR M 8X16 VB.RIPP	30021544	2
16	TUELLE-E PG21 EINSTECK	44998344	1
17	RUNDDICHTUNG 7	36051646	1
18	DICHTPROFIL 7/11X8	36051846	1
19	UNTERKASTEN-DH 300	36050646	1
20	MUTTER-SCHIEBE-M 6	98115244	2
21	SCHEIBE 6 X 10 X 2,5	34087544	2
22	KLEMME-ZUGENTLASTUNG	50441944	2
23	6KT-SHR M 6 X 12	30740399	2
26	ZYL.SHR M 4X 8Z3 A2F	31892599	2
27	ZYL.SHR M 5X22Z4-1 A2F	31895899	2
30	SCHEIBE 6,2X 20 X10	89487444	2
32	SICH.MUTTER M 6 VB.RIPP	30028144	2
33	ROHRNIET B6 X1 X28	37438199	2
34	SCHARNIER-M.GWD.BOLZEN	36054746	2
35	KANTENSCHUTZ 1,5	89502444	3
37	SCHARNIERPROF.DH300/500	36030246	1

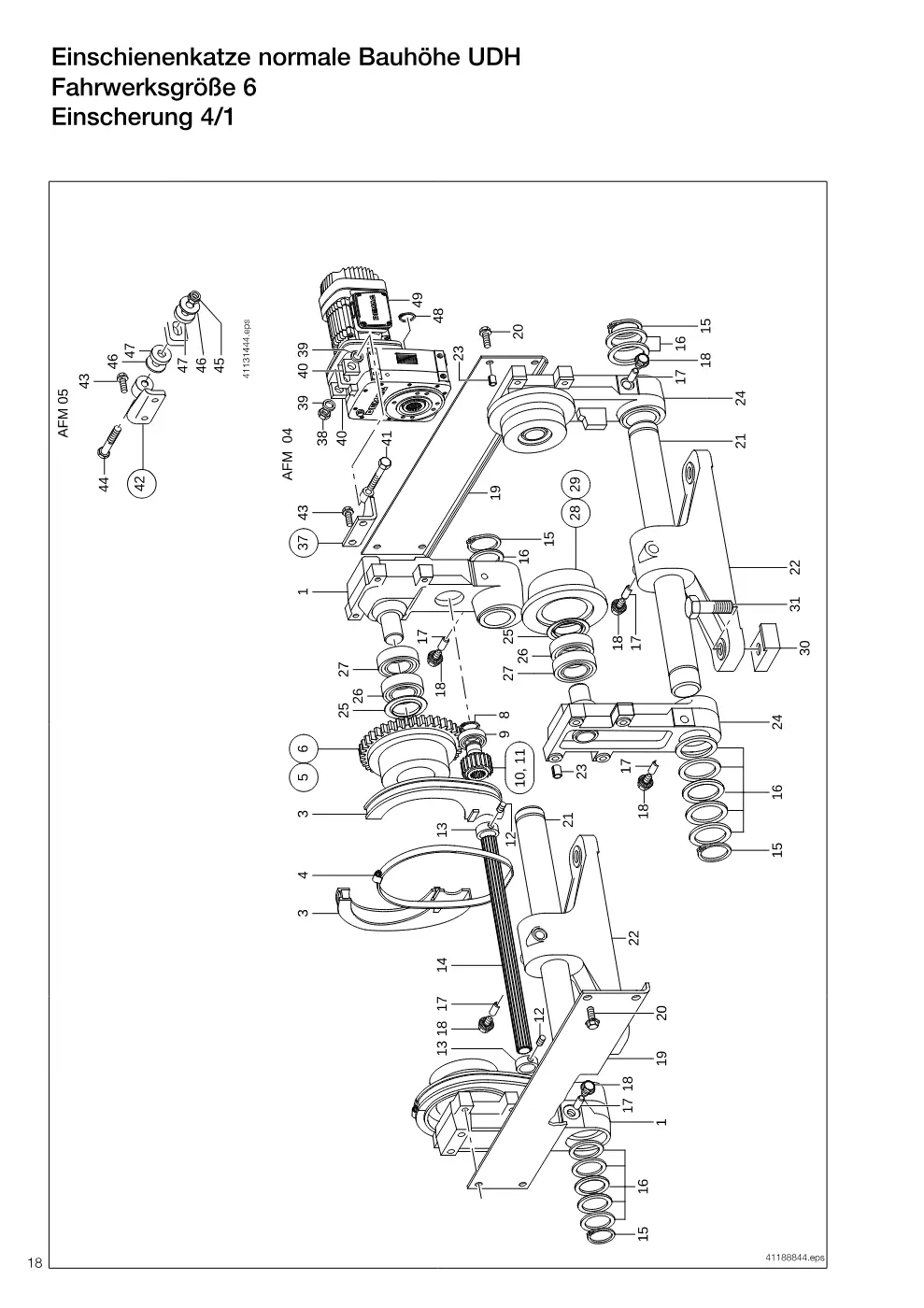

Einschienenkatze normale Bauhöhe UDH Fahrwerksgröße 6 (Seite 18)

Demag DH 325 – Einschienenkatze normale Bauhöhe UDH Fahrwerksgröße 6, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	HOLM-A M.BOLZEN	83121944	2
3	SCHUTZHAUBE-UP/KP 4T	59549444 → 59549433	4
4	SCHELLENBAND-UP/KP 4T	59549544	2
5	LAUFRAD-ZYL125 1 SPK.MZ KPL. (TEIL-NR. 25 - 27)	83022944	2
6	LAUFRAD-KEG125 1 SPK.MZ KPL. (TEIL-NR. 25 - 27)	83023444	2
8	SICHER.RING 35X1,5	34253599	1
9	RIL-KUGELL. 6007 2RS	36816799	1
10	RITZEL-LAGERB. 62/N25 KPL. (TEIL-NR. 8	83113044	2
11	RITZEL-LAGERB. 62/N30 KPL. (TEIL-NR. 8, AFM04/MOT. 90, AFM05	83123044	2
12	GWD-STIFT M10 X 12	32538599	2
13	STELLRING A 25/ 45X18 AFM 04	83016944	2
13	STELLRING B 30/ 50X18 AFM 04/AFM 05	83122944	2
14	ANTR.WELLE-W25 X 465 BIS FLBR 180 mm	83016144	1
14	ANTR.WELLE-W25X 545 BIS FLBR 260 mm	83016244	1
14	ANTR.WELLE-W25X 635 BIS FLBR 350 mm	83016344	1
14	ANTR.WELLE-W30X 480 BIS FLBR 180 mm, AFM05, AFM04/MOT.90	83116144	1
14	ANTR.WELLE-W30X 560 BIS FLBR 260 mm, AFM05, AFM04/MOT.90	83116244 → 75211333	1
14	ANTR.WELLE-W30X 650 BIS FLBR 350 mm, AFM05, AFM04/MOT.90	83116344	1
15	SICHER.RING 55X2	34255299	4
16	SCHEIBE 55,2X 60 X10 FLBR 119 - 165 mm	83024844	14
16	SCHEIBE 55,2X 60 X10 FLBR 166 - 245 mm	83024844	20
16	SCHEIBE 55,2X 60 X10 FLBR 246 - 305 mm	83024844	16
17	DRUCKKEIL 14	83024944	6
18	SICH.SHR M16X25 VB.RIPP	34232144	6
19	SEITENBL.DH 300-H12	83015544	2
19	SEITENBL.DH 300-H20	83015644	2
20	SICH.SHR M10X30 VB.RIPP	30023044	8
21	BOLZ. 55 H11X 395 NUT BIS FLBR 165 mm	83027844	2
21	BOLZ. 55 H11X 475 NUT BIS FLBR 245 mm	83027944	2
21	BOLZ. 55 H11X 535 NUT BIS FLBR 305 mm	83028044 → 83028033	2
22	TRAVERSE-UDH 300 4/1	83028244	2
23	SPANNSTIFT 13 X 12	34578399	8
24	HOLM-NA M.BOLZEN	83122444	2
25	LAGERDICHTR. 6208 IV	00725698	1
26	ZYL.ROLLAG.NJ 208 E	36128599	1
27	RIL-KUGELL. 6208 Z	36820899	1
28	LAUFRAD-KEG125 1 SPK.OZ KPL. (TEIL-NR. 25 - 27)	83024444	2
29	LAUFRAD-ZYL125 1 SPK.OZ KPL. (TEIL-NR. 25 - 27)	83023844	2
30	HALTEMUTTER M16	82225944	4
31	6KT-SHR M16 X 60	30758299	4
37	DREHMOM.STUETZE-AF/M 04 KPL. (TEIL-NR. 38 - 41 ,43)	83110544	1
38	SICH.MUTTER V M12	33461244	1
39	SCHEIBE A13 X 24 X2,5 AFM 04	34059199	2
40	DAEMPFUNGSELEMENT AFM 04	81195444	2
41	6KT-SHR M12 X 90 AFM 04	30803499	1
42	DREHMOM.STUETZE-AFM05 KPL. (TEIL-NR. 43 - 47)	83117544	1
43	SICH.SHR M10X30 VB.RIPP	30023044	2
44	6KT-SHR M12 X100 AFM 05	30437199	1
45	SICH.MUTTER V M12	33461244	1
46	SCHEIBE 13 X 35 X5 AFM 05	16062399	2
47	FEDERELEM.13 X35X10 AFM 05	81120944	2
48	SICHER.RING 22X1,2 N25, AFM 04	32163299	1
48	SICHER.RING 26X1,2 N30, AFM 04/AFM 05	32162999	1

Einschienenkatze kurze Bauhöhe KDH Fahrwerksgröße 6 Einscherung 4/1 (Seite 24)

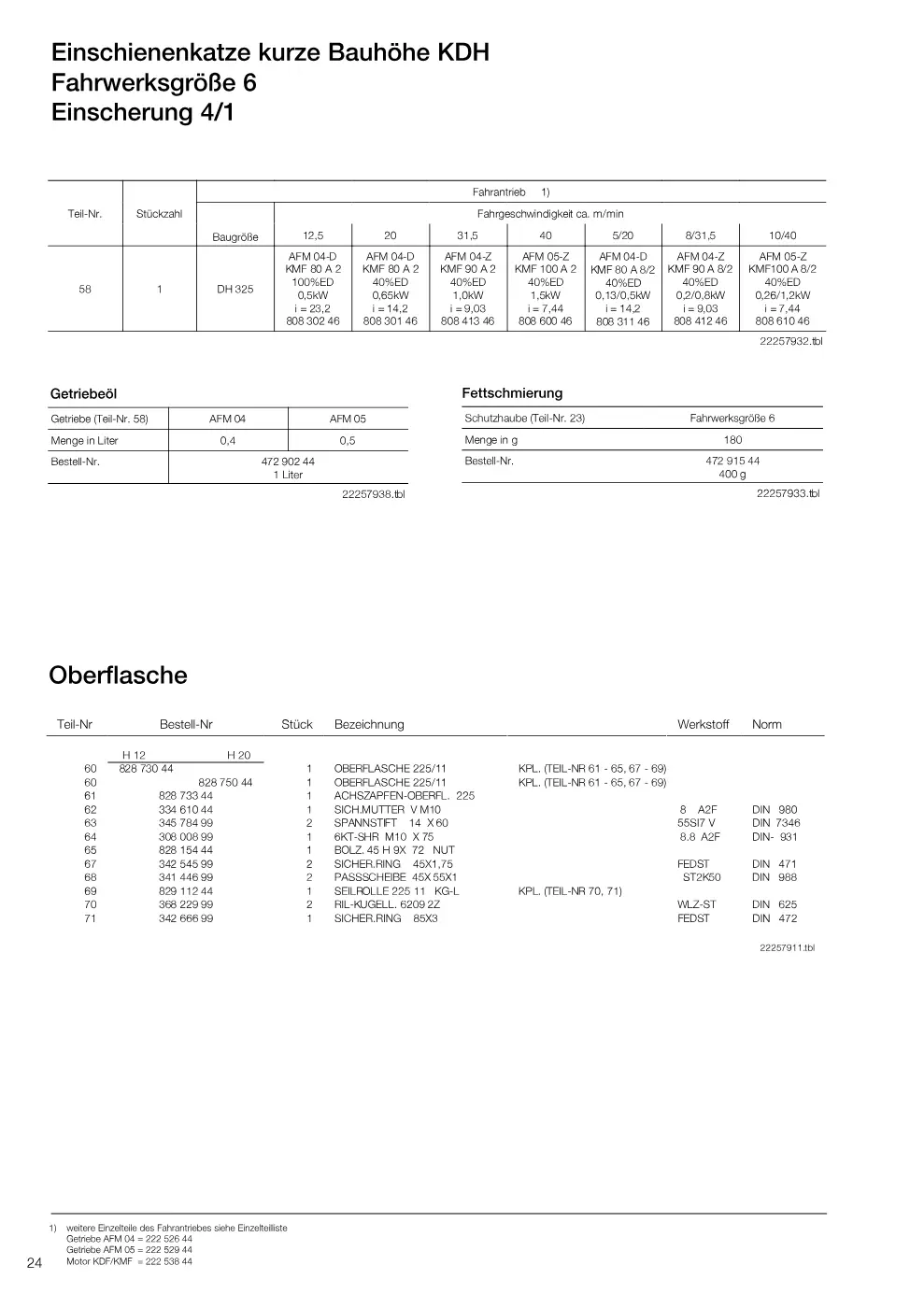

Demag DH 325 – Einschienenkatze kurze Bauhöhe KDH Fahrwerksgröße 6 Einscherung 4/1, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	OBERFLASCHE 225/11 KPL. (TEIL-NR 61 - 65, 67 - 69)	82873044	1
60	OBERFLASCHE 225/11 KPL. (TEIL-NR 61 - 65, 67 - 69)	82875044	1
61	ACHSZAPFEN-OBERFL. 225	82873344	1
62	SICH.MUTTER V M10	33461044	1
63	SPANNSTIFT 14 X 60	34578499	2
64	6KT-SHR M10 X 75	30800899 → 15054699	1
65	BOLZ. 45 H 9X 72 NUT	82815444 → 82815433	1
67	SICHER.RING 45X1,75	34254599	2
68	PASSSCHEIBE 45X 55X1	34144699	2
69	SEILROLLE 225 11 KG-L KPL. (TEIL-NR 70, 71)	82911244 → 82911233	1
70	RIL-KUGELL. 6209 2Z	36822999	2
71	SICHER.RING 85X3	34266699	1

Einschienenkatze kurze Bauhöhe KDH Fahrwerksgröße 6 Einscherung 4/1 (Seite 25)

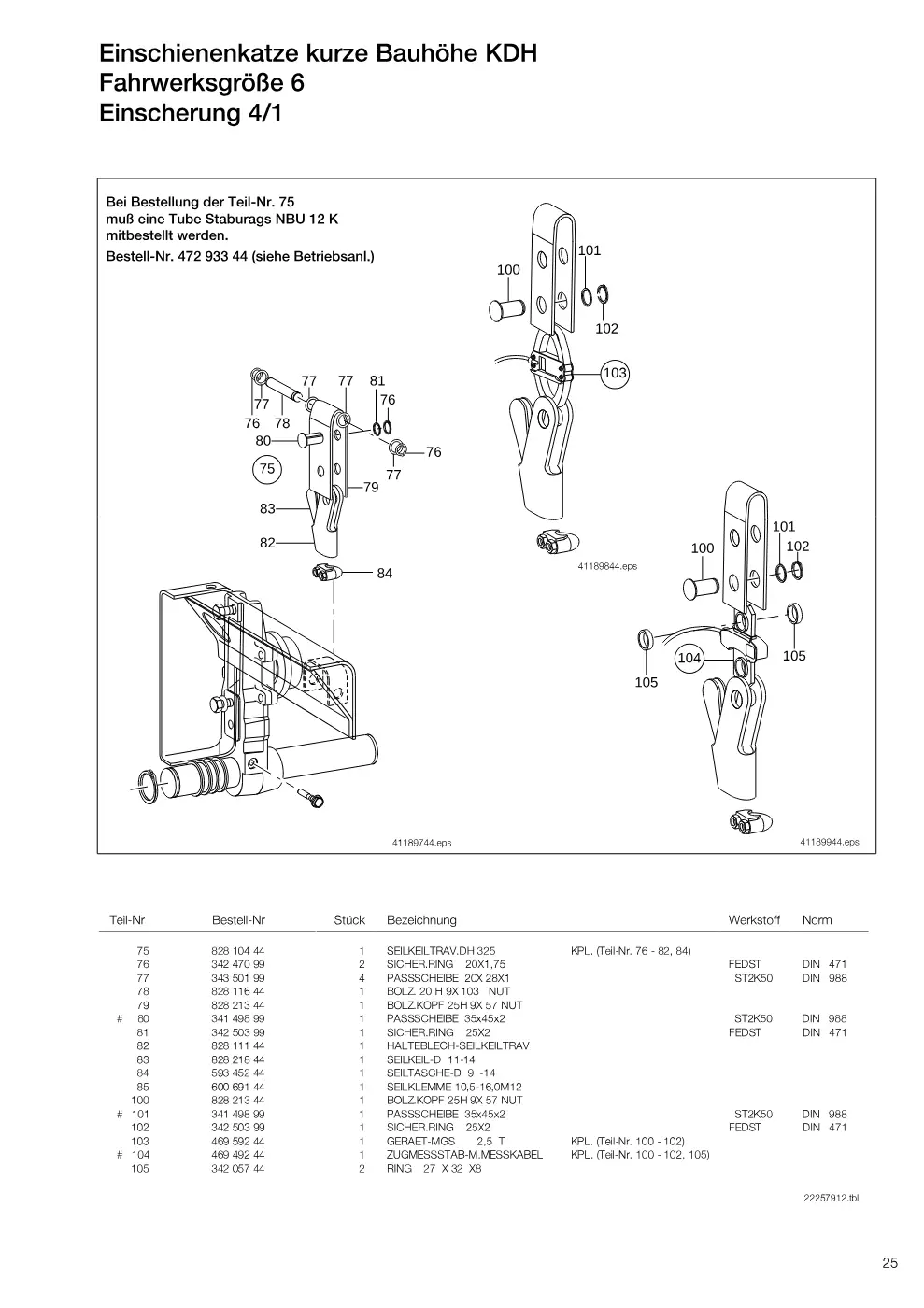

Demag DH 325 – Einschienenkatze kurze Bauhöhe KDH Fahrwerksgröße 6 Einscherung 4/1, Zeichnung Seite 25

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
75	SEILKEILTRAV.DH 325 KPL. (Teil-Nr. 76 - 82, 84)	82810444 → 82830133	1
76	SICHER.RING 20X1,75	34247099	2
77	PASSSCHEIBE 20X 28X1	34350199	4
78	BOLZ. 20 H 9X 103 NUT	82811644	1
79	BOLZ.KOPF 25H 9X 57 NUT	82821344	1
80	PASSSCHEIBE 35x45x2	34149899	1
81	SICHER.RING 25X2	34250399	1
82	HALTEBLECH-SEILKEILTRAV	82811144	1
83	SEILKEIL-D 11-14	82821844	1
84	SEILTASCHE-D 9 -14	59345244	1
85	SEILKLEMME 10,5-16,0M12	60069144 → 60079144	1
100	BOLZ.KOPF 25H 9X 57 NUT	82821344	1
101	PASSSCHEIBE 35x45x2	34149899	1
102	SICHER.RING 25X2	34250399	1
103	GERAET-MGS 2,5 T KPL. (Teil-Nr. 100 - 102)	46959244	1
104	ZUGMESSSTAB-M.MESSKABEL KPL. (Teil-Nr. 100 - 102, 105)	46949244	1
105	RING 27 X 32 X8	34205744	2

Mechanischer Feinhub FG 08 (Seite 26)

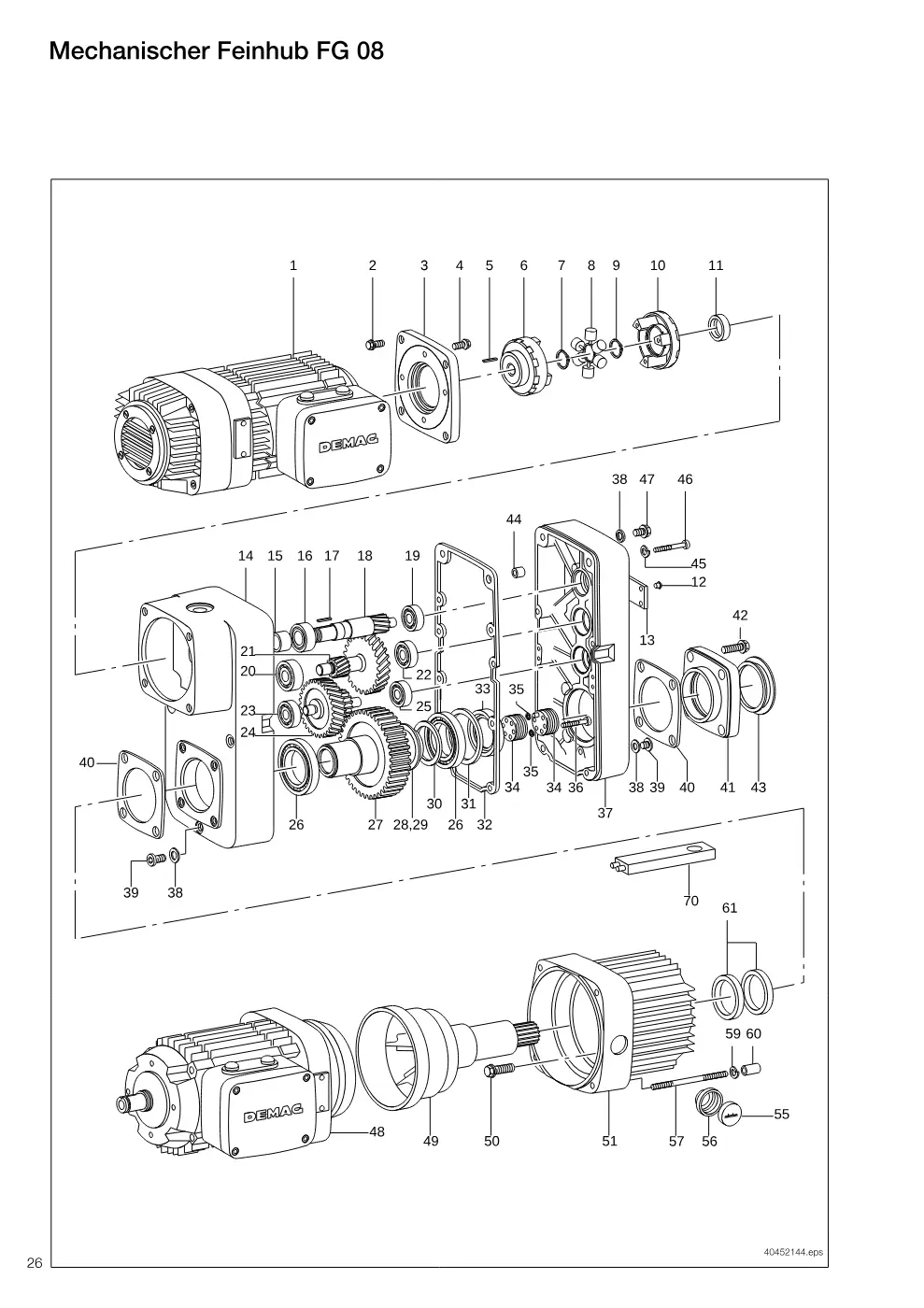

Demag DH 325 – Mechanischer Feinhub FG 08, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	SICH.SHR M10X30 VB.RIPP MOT. 80	30023044	4
3	ZW.FLANSCH-D06 160.2 MOT. 80	71522244	1
4	SICH.SHR M 8X20 VB.RIPP MOT. 80	30021744	4
5	PASSFEDER B 6X 6X 20 MOT. 80	35425799	1
6	KUPPL.HAELFTE-H 1N-19 MOT. 80	71820644	1
7	SICHER.RING 19X1,2 MOT. 80	34251999	1
8	ROLLENSTERN-KUPPL.H1	71822144	1
9	SICHER.RING 24X1,2	34252499	1
10	KUPPL.HAELFTE-H 1N-24	71820744	1
11	WEL-DICHTR.A 35X 47X 7	37653099	1
12	KERBNAGEL,SENK-A 2,6X 6	35041399	4
13	SCHILD-LE GETRIEBE UNGESTEMPELT	00508184	1
14	GETR.GEHAEUSE-FG08	71730444	1
15	BUCHSE 24,8X 35 X11	71636944	1
16	RIL-KUGELL. 6205 RS	36824599	1
17	PASSFEDER B 8X 7X 21	35487499	1
18	RITZELWE.Z 37M 1,25 1 1:10	71736644	1
19	RIL-KUGELL. 6302	36060299	1
20	ZYL.ROLLAG.NJ 2203	36185399 → 15108999	1
21	DOPPELRAD Z20/ 41 1:10	81371346	1
22	RIL-KUGELL. 6303	36060399	1
23	RIL-KUGELL. 6305	36060599	1
24	DOPPELRAD Z22/ 56 1:10	81373646	1
25	ZYL.ROLLAG.NJ 305 E	36123199	1
26	RIL-KUGELL.16014	36045499	2
27	HOHLWE.FG08/U-AUSF. 1:10	71735244 → 71735233	1
28	PASSSCHEIBE 70X 90X1	34137799	1
29	SCHEIBE 70,5X 90 X 4	83034844	1
30	FED-TEL 70,6X90 X2,5	71734644	1
31	PASSSCHEIBE 90X110X0,1	34143999	2
31	PASSSCHEIBE 90X110X0,3	34350999	2
32	DICHTUNG-GEHAEUSE-FG08	71730244	1
33	WEL-DICHTR.AS 70X100X10	36637599	1
34	SPANNMUTTER-FG08M.STIFT	71784044 → 35064133	2
35	RING,O- 5 X 2 B	36714599	2
36	ZYL.SHR I6KT M 8 X 50	31924699	4
37	GETR.DECKEL-FG08	71730644	1
38	RING,O- 10 X 2 B	36707399	7
39	VERSCHL.SHR M12X1,5	31327599	6
40	DICHTUNG-LAGERDE.FG08	71731044	2
41	LAGERDECKEL-FG08	71731244 → 35060333	1
42	SICH.SHR M10X30 VB.RIPP	30023044	4
43	STOPF.108 X15	71733344	1
44	BUCHSE 10,5X 16 X12	71531144	2
45	FEDERRING 10 A	34311099	8
46	ZYL.SHR I6KT M10 X 60	31926199	8
47	SHR,ENTLUEFT-M12X1,5	31342544	1
47	ENTLUEFTVENTIL AM12X1,5 MOTOR KBH125	00728898	1
49	BREMSWE.FG08 B.T.ZN MOT. 125	71786744 → 71786733	1
50	SICH.SHR M10X30 VB.RIPP	30023044	4
51	HAUBE-FG08/KB125 MOT. 125	71781644 → 71781633	1
55	FENSTER	60105044	1
56	KONTROLLAUGE	60104944	1
57	STIFTSHR M 8X 58X70 MOT. 125	60064744	4
59	FEDERRING 8 A MOT. 125	34310899	4
60	MUTTER M 8 M.IN-6KT MOT. 125	60065944	4
61	WEL-DICHTR.AS 70X100X10	36637599	2
70	NACHST.SCHL.BREMSE-FG08	71739844	1

Feinhubmotor KBA 80 B4 (Seite 29)

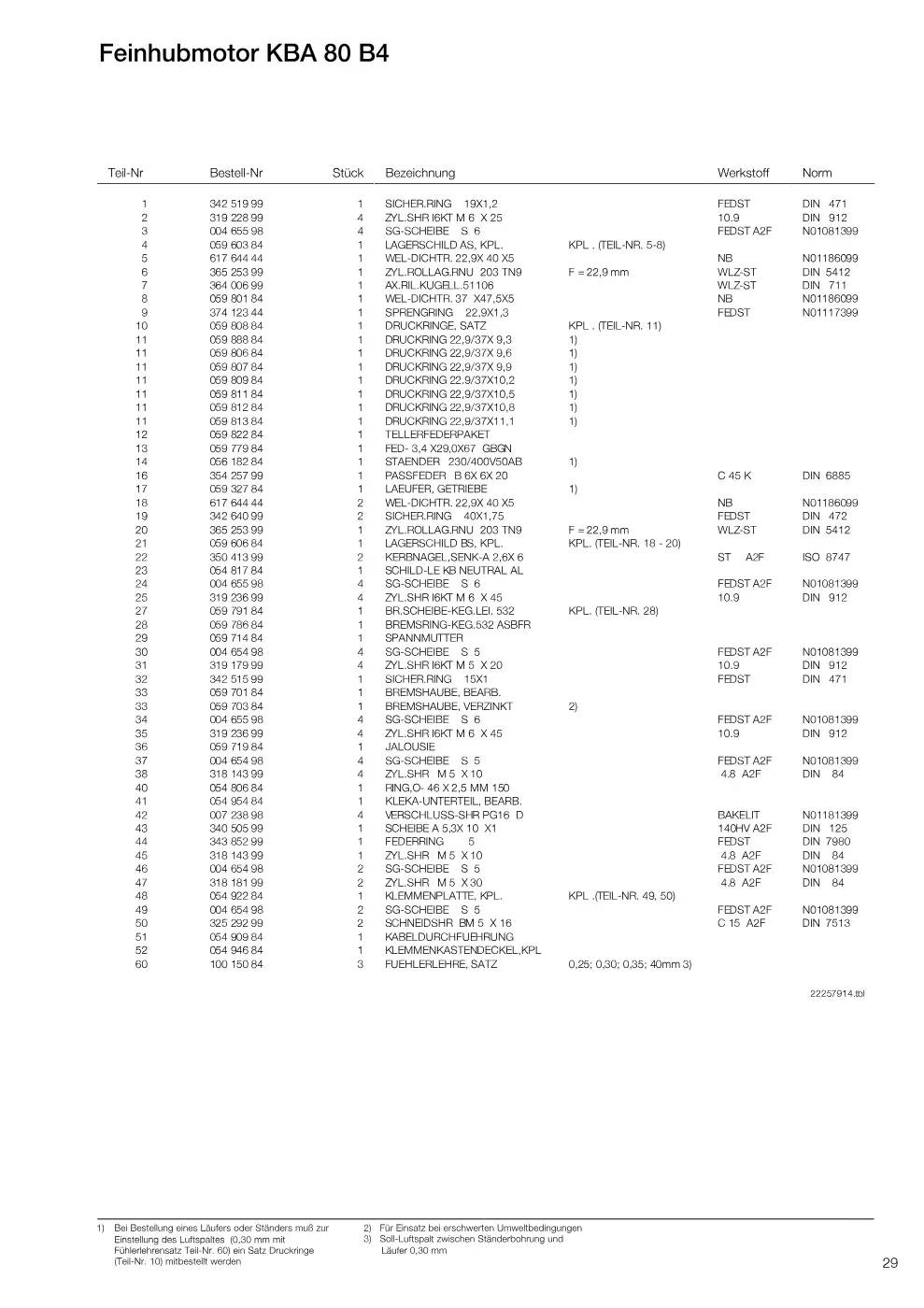

Demag DH 325 – Feinhubmotor KBA 80 B4, Zeichnung Seite 29

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	SICHER.RING 19X1,2	34251999	1
2	ZYL.SHR I6KT M 6 X 25	31922899	4
3	SG-SCHEIBE S 6	00465598	4
4	LAGERSCHILD AS, KPL. KPL . (TEIL-NR. 5-8)	05960384	1
5	WEL-DICHTR. 22,9X 40 X5	61764444	1
6	ZYL.ROLLAG.RNU 203 TN9 F = 22,9 mm	36525399	1
7	AX.RIL.KUGELL.51106	36400699	1
8	WEL-DICHTR. 37 X47,5X5	05980184	1
9	SPRENGRING 22,9X1,3	37412344	1
10	DRUCKRINGE, SATZ KPL . (TEIL-NR. 11)	05980884	1
11	DRUCKRING 22,9/37X 9,3	05988884	1
11	DRUCKRING 22,9/37X 9,6	05980684	1
11	DRUCKRING 22,9/37X 9,9	05980784	1
11	DRUCKRING 22.9/37X10,2	05980984	1
11	DRUCKRING 22,9/37X10,5	05981184	1
11	DRUCKRING 22,9/37X10,8	05981284	1
11	DRUCKRING 22,9/37X11,1	05981384	1
12	TELLERFEDERPAKET	05982284	1
13	FED- 3,4 X29,0X67 GBGN	05977984	1
14	STAENDER 230/400V50AB	05618284	1
16	PASSFEDER B 6X 6X 20	35425799	1
17	LAEUFER, GETRIEBE	05932784	1
18	WEL-DICHTR. 22,9X 40 X5	61764444	2
19	SICHER.RING 40X1,75	34264099	2
20	ZYL.ROLLAG.RNU 203 TN9 F = 22,9 mm	36525399	1
21	LAGERSCHILD BS, KPL. KPL. (TEIL-NR. 18 - 20)	05960684	1
22	KERBNAGEL,SENK-A 2,6X 6	35041399	2
23	SCHILD-LE KB NEUTRAL AL	05481784	1
24	SG-SCHEIBE S 6	00465598	4
25	ZYL.SHR I6KT M 6 X 45	31923699	4
27	BR.SCHEIBE-KEG.LEI. 532 KPL. (TEIL-NR. 28)	05979184	1
28	BREMSRING-KEG.532 ASBFR	05978684	1
29	SPANNMUTTER	05971484	1
30	SG-SCHEIBE S 5	00465498	4
31	ZYL.SHR I6KT M 5 X 20	31917999	4
32	SICHER.RING 15X1	34251599	1
33	BREMSHAUBE, BEARB.	05970184	1
33	BREMSHAUBE, VERZINKT	05970384	1
34	SG-SCHEIBE S 6	00465598	4
35	ZYL.SHR I6KT M 6 X 45	31923699	4
36	JALOUSIE	05971984	1
37	SG-SCHEIBE S 5	00465498	4
38	ZYL.SHR M 5 X 10	31814399	4
40	RING,O- 46 X 2,5 MM 150	05480684	1
41	KLEKA-UNTERTEIL, BEARB.	05495484	1
42	VERSCHLUSS-SHR PG16 D	00723898	4
43	SCHEIBE A 5,3X 10 X1	34050599	1
44	FEDERRING 5	34385299	1
45	ZYL.SHR M 5 X 10	31814399	1
46	SG-SCHEIBE S 5	00465498	2
47	ZYL.SHR M 5 X 30	31818199	2
48	KLEMMENPLATTE, KPL. KPL .(TEIL-NR. 49, 50)	05492284	1
49	SG-SCHEIBE S 5	00465498	2
50	SCHNEIDSHR BM 5 X 16	32529299	2
51	KABELDURCHFUEHRUNG	05490984	1
52	KLEMMENKASTENDECKEL,KPL	05494684	1
60	FUEHLERLEHRE, SATZ 0,25; 0,30; 0,35; 40mm	10015084	3

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
