Demag DH 500/600 – Ersatzteilliste 22260744
Einzelteile, Ausgabe 04/2000, Demag-Nr. 22260744 – 26 Zeichnungen, 716 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.
Im Partfinder mit Zeichnung öffnenEinschienenkatze normale Bauhöhe EUDH 500/600 Fahrwerkgröße 6 Einscherung 2/1 und 4/2 - H 12 - H 20 (Seite 4)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | HOLM BOLZ. A | 83121944 | 2 |
| 3 | HAUBE UP/KP 4T | 59549444 → 59549433 | 4 |
| 4 | BAND,SCHELLEN UP/KP 4T | 59549544 | 2 |
| 5 | LAUFRAD ZYL125 1 SPK.MZ KPL. (TEIL-NR. , DH 500 | 83023044 | 2 |
| 5 | LAUFRAD ZYL125 1 SPK.MZ KPL. (TEIL-NR. 7 - , DH 600 | 83022944 | 2 |
| 6 | LAUFRAD KEG125 1 SPK.MZ KPL. (TEIL-NR. , DH 500 | 83023544 | 2 |
| 6 | LAUFRAD KEG125 1 SPK.MZ KPL. (TEIL-NR. 7 - , DH 600 | 83023444 | 2 |
| 7 | LAGERDICHTR. 6208 IV DH 600 | 00725698 | 1 |
| 8 | ZYL.ROLLAG.NJ 208 E DH 600 | 36128599 | 1 |
| 9 | RIL-KUGELL. 6208 Z DH 500 | 36820899 | 2 |
| 9 | RIL-KUGELL. 6208 Z DH 600 | 36820899 | 1 |
| 10 | SICHER.RING 35X1,5 | 34253599 | 1 |
| 11 | RIL-KUGELL. 6007 2RS | 36816799 | 1 |
| 12 | RITZEL LAGERB. 62/N25 KPL. (TEIL-NR. 10, 11), AFM 03, AFM 04 | 83113044 | 2 |
| 13 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 10, 11), AFM 04/MOT. 90, DH 500 | 83123044 | 2 |
| 13 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 10, 11), AFM 04/MOT. 90, AFM 05, DH 600 | 83123044 | 2 |
| 14 | STIFT,GWD M10 X 12 | 32538599 | 2 |
| 15 | STELLRING A 25/ 45X18 AFM 03, AFM 04 | 83016944 | 2 |
| 15 | STELLRING B 30/ 50X18 AFM 04/MOT. 90, DH 500 | 83122944 | 2 |
| 15 | STELLRING B 30/ 50X18 AFM 04/MOT. 90, AFM 05, DH 600 | 83122944 | 2 |
| 16 | WELLE,ANTR W25X 465 FLBR. 119 - 165 mm, AFM 03, AFM 04 | 83016144 | 1 |
| 16 | WELLE,ANTR W25X 545 FLBR. 166 - 245 mm, AFM 03, AFM 04 | 83016244 | 1 |
| 16 | WELLE,ANTR W25X 635 FLBR. 246 - 335 mm, AFM 03, AFM 04 | 83016344 | 1 |
| 16 | WELLE,ANTR W30X 480 FLBR. 119 - 165 mm, AFM 04/MOT. 90, DH 500 | 83116144 | 1 |
| 16 | WELLE,ANTR W30X 560 FLBR. 166 - 245 mm, AFM 04/MOT. 90, DH 500 | 83116244 → 75211333 | 1 |
| 16 | WELLE,ANTR W30X 650 FLBR. 246 - 335 mm, AFM 04/MOT. 90, DH 500 | 83116344 | 1 |
| 16 | WELLE,ANTR W30X 480 FLBR. 119 - 165 mm, AFM 04/MOT. 90, AFM 05, DH 600 | 83116144 | 1 |
| 16 | WELLE,ANTR W30X 560 FLBR. 166 - 245 mm, AFM 04/MOT. 90, AFM 05, DH 600 | 83116244 → 75211333 | 1 |
| 16 | WELLE,ANTR W30X 650 FLBR. 246 - 335 mm, AFM 04/MOT. 90, AFM 05, DH 600 | 83116344 | 1 |
| 17 | SICHER.RING 55X2 | 34255299 | 4 |
| 18 | SCHEIBE 55,2X 63,5X10 FLBR. 119 - 165 mm | 83024844 | 14 |
| 18 | SCHEIBE 55,2X 63,5X10 FLBR. 166 - 245 mm | 83024844 | 20 |
| 18 | SCHEIBE 55,2X 63,5X10 FLBR. 246 - 305 mm | 83024844 | 16 |
| 19 | DRUCKKEIL 14 | 83024944 | 6 |
| 20 | SICH.SHR M16X25 VB.RIPP | 34232144 | 6 |
| 21 | SEITENBL.DH 500-H12 | 83025544 | 2 |
| 21 | SEITENBL.DH 500-H20 | 83025644 | 2 |
| 22 | SICH.SHR M10X30 VB.RIPP | 30023044 | 8 |
| 23 | BOLZ. 55 H11X 395 NUT FLBR. 119 - 165 mm | 83027844 | 2 |
| 23 | BOLZ. 55 H11X 475 NUT FLBR. 166 - 245 mm | 83027944 | 2 |
| 23 | BOLZ. 55 H11X 535 NUT FLBR. 246 - 305 mm | 83028044 → 83028033 | 2 |
| 24 | TRAV.UDH 500 GR.6 2/1 | 83028444 | 2 |
| 25 | STIFT,SPANN 13 X 12 | 34578399 | 8 |
| 26 | HOLM BOLZ. NA UDH 6 | 83122444 | 2 |
| 27 | RIL-KUGELL. 6208 Z DH 500 | 36820899 | 2 |
| 27 | RIL-KUGELL. 6208 Z DH 600 | 36820899 | 1 |
| 28 | ZYL.ROLLAG.NJ 208 E DH 600 | 36128599 | 1 |
| 29 | LAGERDICHTR. 6208 IV DH 600 | 00725698 | 1 |
| 30 | LAUFRAD ZYL125 1 SPK.OZ KPL. (TEIL-NR. 27), DH 500 | 83024044 | 2 |
| 30 | LAUFRAD ZYL125 1 SPK.OZ KPL. (TEIL-NR. 27 - 29), DH 600 | 83023844 | 2 |
| 31 | LAUFRAD KEG125 1 SPK.OZ KPL. (TEIL-NR. 27), DH 500 | 83024544 | 2 |
| 31 | LAUFRAD KEG125 1 SPK.OZ KPL. (TEIL-NR. 27 - 29), DH 600 | 83024444 | 2 |
| 32 | SETZMUTTER M20 | 00461098 | 4 |
| 33 | 6KT-SHR M20 X 60 | 30967699 | 4 |
| 35 | SET,DREHM.ST.AFM03 KPL. (TEIL-NR. 36) | 83160244 | 1 |
| 36 | SICH.SHR M10X20 VB.RIPP AFM 03 | 30022744 | 2 |
| 37 | DREHMOM.STUETZE AF/M04 KPL. (TEIL-NR. 38 - 42) | 83110544 | 1 |
| 38 | SICH.MUTTER V M12 AFM 04 | 33461244 | 1 |
| 39 | SCHEIBE A13 X 24 X2,5 AFM 04 | 34059199 | 2 |
| 40 | DAEMPFUNGSELEMENT AFM 04 | 81195444 | 2 |
| 41 | 6KT-SHR M12 X 90 AFM 04 | 15049299 | 1 |
| 42 | SICH.SHR M10X30 VB.RIPP AFM 04 | 30023044 | 2 |
| 43 | DREHMOM.STUETZE AFM05 KPL. (TEIL-NR. 44 - 48) | 83117544 | 1 |
| 44 | 6KT-SHR M12 X100 AFM 05 | 15049499 | 1 |
| 45 | SICH.SHR M10X30 VB.RIPP AFM 05 | 30023044 | 2 |
| 46 | SCHEIBE 13 X 35 X5 AFM 05 | 16062399 | 2 |
| 47 | FED-ELEM. 13 X35X10 AFM 05 | 81120944 | 2 |
| 48 | SICH.MUTTER V M12 AFM 05 | 33461244 | 1 |
| 49 | SICHER.RING 22X1,2 AFM 03, AFM 04, N 25 | 32163299 | 1 |
| 49 | SICHER.RING 26X1,2 AFM 04/MOT. 90, AFM 05, N 30 | 32162999 | 1 |

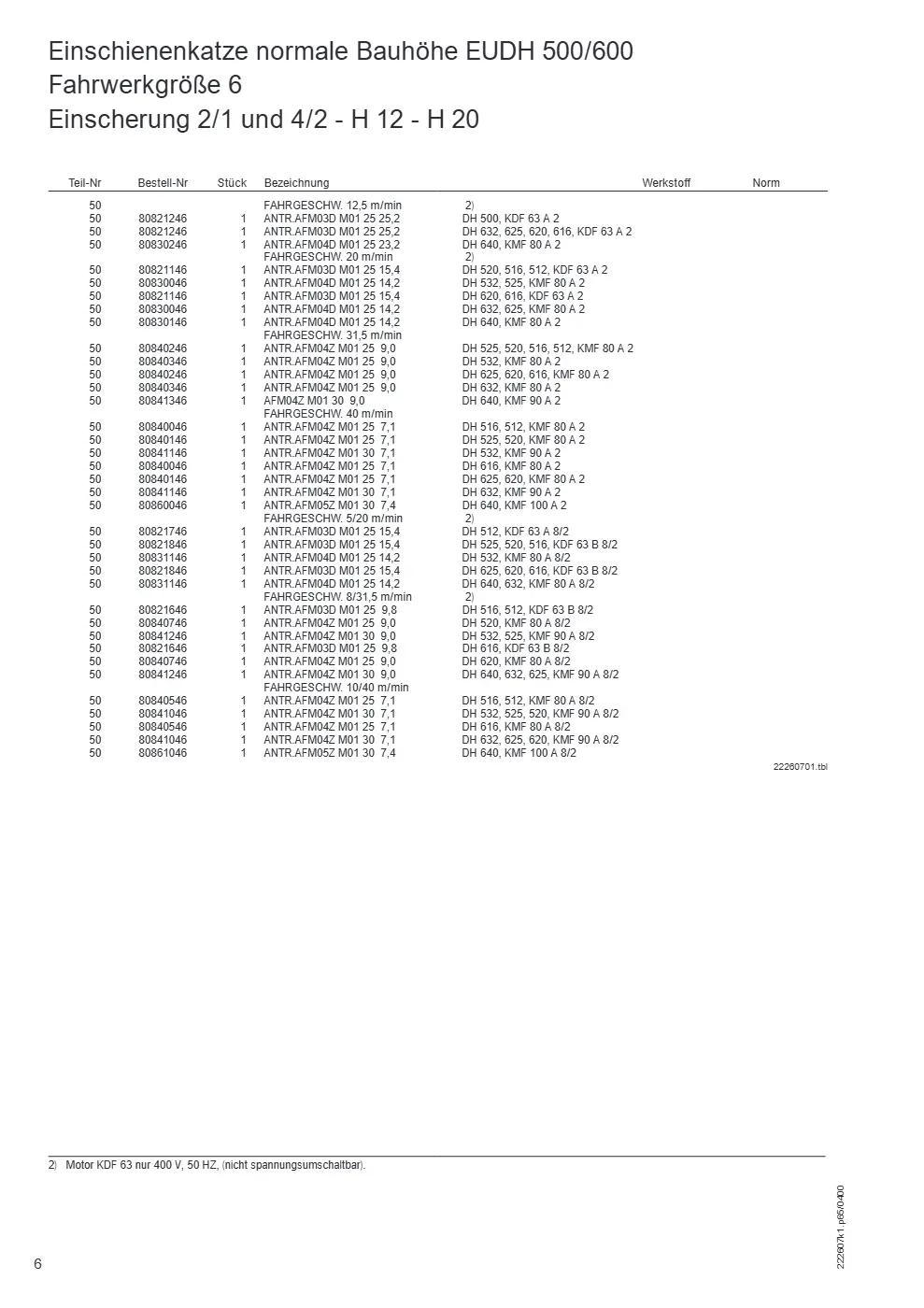

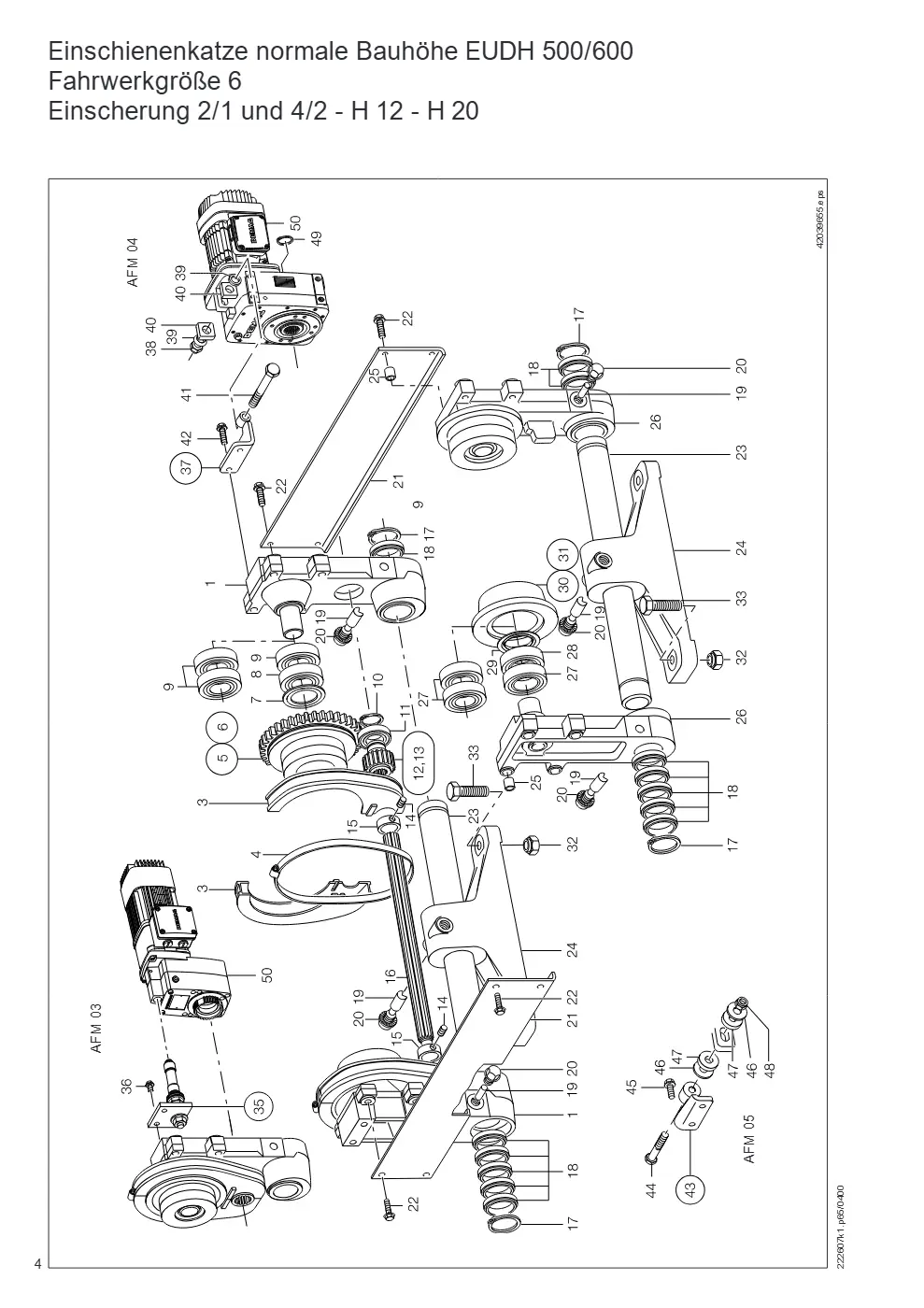

Einschienenkatze normale Bauhöhe EUDH 500/600 Fahrwerkgröße 6 (Seite 6)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 50 | ANTR.AFM03D M01 25 25,2 FAHRGESCHW. 12,5 m/min , DH 500, KDF 63 A 2 | 80821246 | 1 |
| 50 | ANTR.AFM03D M01 25 25,2 FAHRGESCHW. 12,5 m/min , DH 632, 625, 620, 616, KDF 63 A 2 | 80821246 | 1 |
| 50 | ANTR.AFM04D M01 25 23,2 FAHRGESCHW. 20 m/min FAHRGESCHW. 12,5 m/min , DH 640, KMF 80 A 2 | 80830246 | 1 |
| 50 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 520, 516, 512, KDF 63 A 2 | 80821146 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min , DH 532, 525, KMF 80 A 2 | 80830046 | 1 |
| 50 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 620, 616, KDF 63 A 2 | 80821146 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min , DH 632, 625, KMF 80 A 2 | 80830046 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 31,5 m/min FAHRGESCHW. 12,5 m/min , DH 640, KMF 80 A 2 | 80830146 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 525, 520, 516, 512, KMF 80 A 2 | 80840246 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 532, KMF 80 A 2 | 80840346 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 625, 620, 616, KMF 80 A 2 | 80840246 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 632, KMF 80 A 2 | 80840346 | 1 |
| 50 | AFM04Z M01 30 9,0 FAHRGESCHW. 40 m/min FAHRGESCHW. 12,5 m/min , DH 640, KMF 90 A 2 | 80841346 | 1 |
| 50 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 516, 512, KMF 80 A 2 | 80840046 | 1 |
| 50 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 525, 520, KMF 80 A 2 | 80840146 | 1 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min , DH 532, KMF 90 A 2 | 80841146 | 1 |
| 50 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 616, KMF 80 A 2 | 80840046 | 1 |
| 50 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 625, 620, KMF 80 A 2 | 80840146 | 1 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min , DH 632, KMF 90 A 2 | 80841146 | 1 |
| 50 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 5/20 m/min FAHRGESCHW. 12,5 m/min , DH 640, KMF 100 A 2 | 80860046 | 1 |
| 50 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 512, KDF 63 A 8/2 | 80821746 | 1 |
| 50 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 525, 520, 516, KDF 63 B 8/2 | 80821846 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min , DH 532, KMF 80 A 8/2 | 80831146 | 1 |
| 50 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 625, 620, 616, KDF 63 B 8/2 | 80821846 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 8/31,5 m/min FAHRGESCHW. 12,5 m/min , DH 640, 632, KMF 80 A 8/2 | 80831146 | 1 |
| 50 | ANTR.AFM03D M01 25 9,8 FAHRGESCHW. 12,5 m/min , DH 516, 512, KDF 63 B 8/2 | 80821646 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 520, KMF 80 A 8/2 | 80840746 | 1 |
| 50 | ANTR.AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min , DH 532, 525, KMF 90 A 8/2 | 80841246 | 1 |
| 50 | ANTR.AFM03D M01 25 9,8 FAHRGESCHW. 12,5 m/min , DH 616, KDF 63 B 8/2 | 80821646 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 620, KMF 80 A 8/2 | 80840746 | 1 |
| 50 | ANTR.AFM04Z M01 30 9,0 FAHRGESCHW. 10/40 m/min FAHRGESCHW. 12,5 m/min , DH 640, 632, 625, KMF 90 A 8/2 | 80841246 | 1 |
| 50 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 516, 512, KMF 80 A 8/2 | 80840546 | 1 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min , DH 532, 525, 520, KMF 90 A 8/2 | 80841046 | 1 |
| 50 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 616, KMF 80 A 8/2 | 80840546 | 1 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min , DH 632, 625, 620, KMF 90 A 8/2 | 80841046 | 1 |
| 50 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 12,5 m/min , DH 640, KMF 100 A 8/2 | 80861046 | 1 |

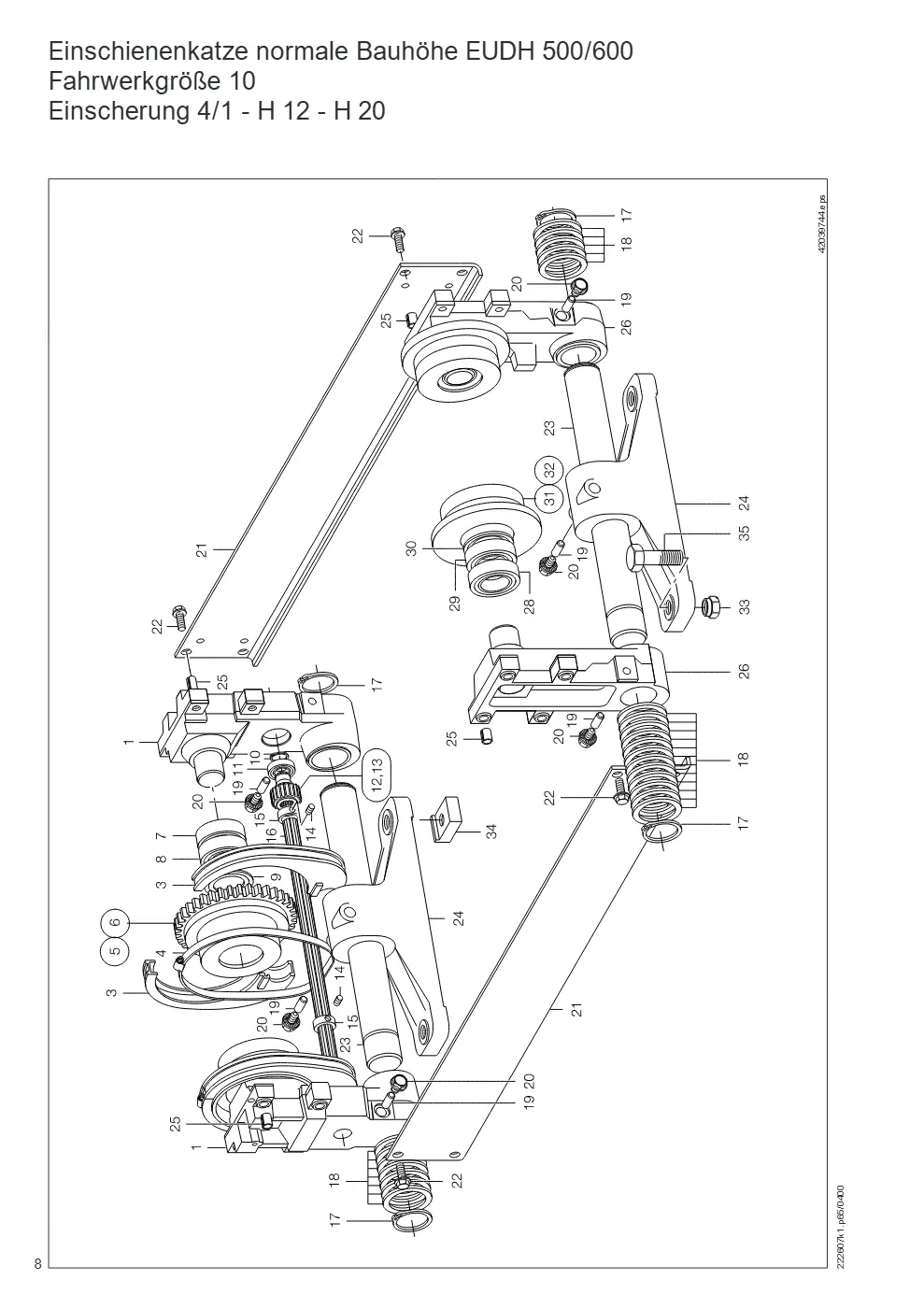

Einschienenkatze normale Bauhöhe EUDH 500/600 Fahrwerkgröße 10 Einscherung 4/1 - H 12 - H 20 (Seite 8)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | HOLM BOLZ. A | 83131444 | 2 |
| 3 | HAUBE FAHRW.GR.10 | 83038144 → 83038133 | 4 |
| 4 | BAND,SCHELLEN UP/KP 6T | 59569544 | 2 |
| 5 | LAUFRAD ZYL160 1 SPK.MZ KPL. (TEIL-NR. 7 - | 83093444 | 2 |
| 6 | LAUFRAD KEG160 1 SPK.MZ KPL. (TEIL-NR. 7 - | 83093344 | 2 |
| 7 | RIL-KUGELL. 6211 Z | 36821199 | 1 |
| 8 | ZYL.ROLLAG.NJ 211 E | 36126199 | 1 |
| 9 | LAGERDICHTR. 6211 IV | 30016244 | 1 |
| 10 | SICHER.RING 35X1,5 | 34253599 | 1 |
| 11 | RIL-KUGELL. 6007 2RS | 36816799 | 1 |
| 12 | RITZEL LAGERB. 62/N25 KPL. (TEIL-NR. 10, 11), AFM 04 | 83113044 | 2 |
| 13 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 10, 11), AFM 04/MOT. 90, AFM 05 | 83123044 | 2 |
| 14 | STIFT,GWD M10 X 12 | 32538599 | 2 |
| 15 | STELLRING A 25/ 45X18 AFM 04 | 83016944 | 2 |
| 15 | STELLRING B 30/ 50X18 AFM 04/MOT. 90, AFM 05 | 83122944 | 2 |
| 16 | WELLE,ANTR W25X 545 FLBR. 149 - 225 mm, AFM 04 | 83016244 | 1 |
| 16 | WELLE,ANTR W25X 635 FLBR. 226 - 315 mm, AFM 04 | 83016344 | 1 |
| 16 | WELLE,ANTR W30X 560 FLBR. 149 - 225 mm, AFM 04/MOT. 90, AFM 05 | 83116244 → 75211333 | 1 |
| 16 | WELLE,ANTR W30X 650 FLBR. 226 - 315 mm, AFM 04/MOT. 90, AFM 05 | 83116344 | 1 |
| 17 | SICHER.RING 70X2,5 | 34256099 | 4 |
| 18 | SCHEIBE 70,5X 90 X 4 FLBR. 149 - 225 mm | 83034844 | 48 |
| 18 | SCHEIBE 70,5X 90 X 4 FLBR. 226 - 305 mm | 83034844 | 50 |
| 19 | DRUCKKEIL 14 | 83024944 | 6 |
| 20 | SICH.SHR M16X25 VB.RIPP | 34232144 | 6 |
| 21 | SEITENBL.DH 500-H12 | 83035544 | 2 |
| 21 | SEITENBL.DH 500-H20 | 83035644 | 2 |
| 22 | SICH.SHR M12X35 VB.RIPP | 30024144 → 34276444 | 8 |
| 23 | BOLZ. 70 H11X 530 NUT FLBR. 149 - 225 mm | 83037944 | 2 |
| 23 | BOLZ. 70 H11X 610 NUT FLBR. 226 - 305 mm | 83038044 | 2 |
| 24 | TRAV.UDH 500 GR.10 4/1 | 83038244 | 2 |
| 25 | STIFT,SPANN 16 X 18 | 34547399 | 8 |
| 26 | HOLM BOLZ. NA UDH10 | 83132444 | 2 |
| 28 | RIL-KUGELL. 6211 Z | 36821199 | 1 |
| 29 | ZYL.ROLLAG.NJ 211 E | 36126199 | 1 |
| 30 | LAGERDICHTR. 6211 IV | 30016244 | 1 |
| 31 | LAUFRAD KEG160 1 SPK.OZ KPL. (TEIL-NR. 28 - 30) | 83094344 | 2 |
| 32 | LAUFRAD ZYL160 1 SPK.OZ KPL. (TEIL-NR. 28 - 30) | 83094444 | 2 |
| 33 | SETZMUTTER M20 DH 500 | 00461098 | 4 |
| 33 | SETZMUTTER M20 DH 600 | 00461098 | 2 |
| 34 | MUTTER,HALT M20 DH 600 | 82325944 | 2 |
| 35 | 6KT-SHR M20 X 75 | 30751999 | 4 |

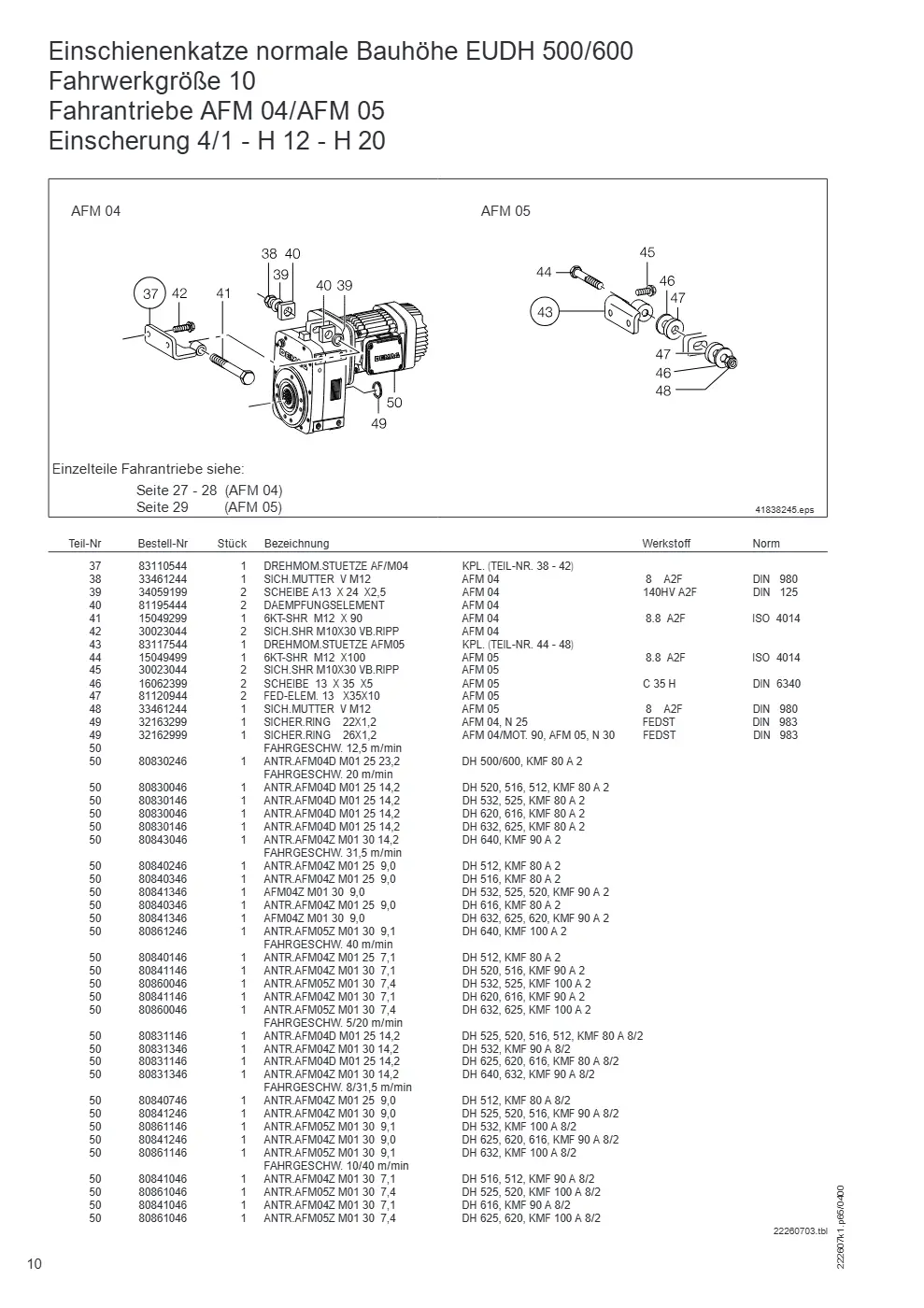

Einschienenkatze normale Bauhöhe EUDH 500/600 Fahrwerkgröße 10 Fahrantriebe AFM 04/AFM 05 (Seite 10)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 37 | DREHMOM.STUETZE AF/M04 KPL. (TEIL-NR. 38 - 42) | 83110544 | 1 |
| 38 | SICH.MUTTER V M12 AFM 04 | 33461244 | 1 |
| 39 | SCHEIBE A13 X 24 X2,5 AFM 04 | 34059199 | 2 |
| 40 | DAEMPFUNGSELEMENT AFM 04 | 81195444 | 2 |
| 41 | 6KT-SHR M12 X 90 AFM 04 | 15049299 | 1 |
| 42 | SICH.SHR M10X30 VB.RIPP AFM 04 | 30023044 | 2 |
| 43 | DREHMOM.STUETZE AFM05 KPL. (TEIL-NR. 44 - 48) | 83117544 | 1 |
| 44 | 6KT-SHR M12 X100 AFM 05 | 15049499 | 1 |
| 45 | SICH.SHR M10X30 VB.RIPP AFM 05 | 30023044 | 2 |
| 46 | SCHEIBE 13 X 35 X5 AFM 05 | 16062399 | 2 |
| 47 | FED-ELEM. 13 X35X10 AFM 05 | 81120944 | 2 |
| 48 | SICH.MUTTER V M12 AFM 05 | 33461244 | 1 |
| 49 | SICHER.RING 22X1,2 AFM 04, N 25 | 32163299 | 1 |
| 49 | SICHER.RING 26X1,2 AFM 04/MOT. 90, AFM 05, N 30 | 32162999 | 1 |
| 50 | ANTR.AFM04D M01 25 23,2 FAHRGESCHW. 20 m/min FAHRGESCHW. 12,5 m/min, DH 500/600, KMF 80 A 2 | 80830246 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 520, 516, 512, KMF 80 A 2 | 80830046 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 532, 525, KMF 80 A 2 | 80830146 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 620, 616, KMF 80 A 2 | 80830046 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 632, 625, KMF 80 A 2 | 80830146 | 1 |
| 50 | ANTR.AFM04Z M01 30 14,2 FAHRGESCHW. 31,5 m/min FAHRGESCHW. 12,5 m/min, DH 640, KMF 90 A 2 | 80843046 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min, DH 512, KMF 80 A 2 | 80840246 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min, DH 516, KMF 80 A 2 | 80840346 | 1 |
| 50 | AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min, DH 532, 525, 520, KMF 90 A 2 | 80841346 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min, DH 616, KMF 80 A 2 | 80840346 | 1 |
| 50 | AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min, DH 632, 625, 620, KMF 90 A 2 | 80841346 | 1 |
| 50 | ANTR.AFM05Z M01 30 9,1 FAHRGESCHW. 40 m/min FAHRGESCHW. 12,5 m/min, DH 640, KMF 100 A 2 | 80861246 | 1 |
| 50 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min, DH 512, KMF 80 A 2 | 80840146 | 1 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min, DH 520, 516, KMF 90 A 2 | 80841146 | 1 |
| 50 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 12,5 m/min, DH 532, 525, KMF 100 A 2 | 80860046 | 1 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min, DH 620, 616, KMF 90 A 2 | 80841146 | 1 |
| 50 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 5/20 m/min FAHRGESCHW. 12,5 m/min, DH 632, 625, KMF 100 A 2 | 80860046 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 525, 520, 516, 512, KMF 80 A 8/2 | 80831146 | 1 |
| 50 | ANTR.AFM04Z M01 30 14,2 FAHRGESCHW. 12,5 m/min, DH 532, KMF 90 A 8/2 | 80831346 | 1 |
| 50 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 625, 620, 616, KMF 80 A 8/2 | 80831146 | 1 |
| 50 | ANTR.AFM04Z M01 30 14,2 FAHRGESCHW. 8/31,5 m/min FAHRGESCHW. 12,5 m/min, DH 640, 632, KMF 90 A 8/2 | 80831346 | 1 |
| 50 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min, DH 512, KMF 80 A 8/2 | 80840746 | 1 |
| 50 | ANTR.AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min, DH 525, 520, 516, KMF 90 A 8/2 | 80841246 | 1 |
| 50 | ANTR.AFM05Z M01 30 9,1 FAHRGESCHW. 12,5 m/min, DH 532, KMF 100 A 8/2 | 80861146 | 1 |
| 50 | ANTR.AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min, DH 625, 620, 616, KMF 90 A 8/2 | 80841246 | 1 |
| 50 | ANTR.AFM05Z M01 30 9,1 FAHRGESCHW. 10/40 m/min FAHRGESCHW. 12,5 m/min, DH 632, KMF 100 A 8/2 | 80861146 | 1 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min, DH 516, 512, KMF 90 A 8/2 | 80841046 | 1 |
| 50 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 12,5 m/min, DH 525, 520, KMF 100 A 8/2 | 80861046 | 1 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min, DH 616, KMF 90 A 8/2 | 80841046 | 1 |
| 50 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 12,5 m/min, DH 625, 620, KMF 100 A 8/2 | 80861046 | 1 |

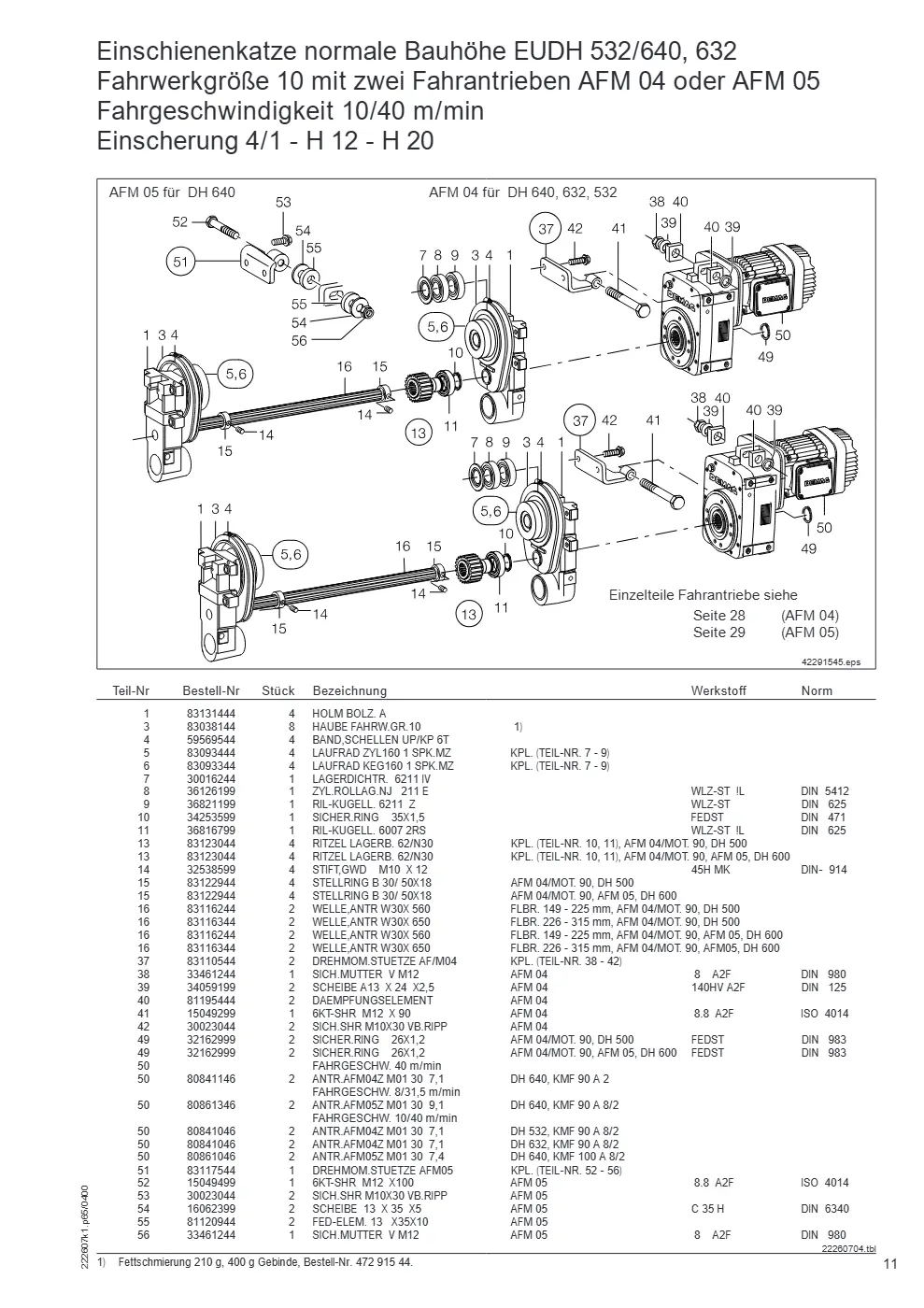

Einschienenkatze normale Bauhöhe EUDH 532/640, 632 Fahrwerkgröße 10 mit zwei Fahrantrieben AFM 04 oder AFM 05 Fahrgeschwindigkeit 10/40 m/mi (Seite 11)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | HOLM BOLZ. A | 83131444 | 4 |
| 3 | HAUBE FAHRW.GR.10 | 83038144 → 83038133 | 8 |
| 4 | BAND,SCHELLEN UP/KP 6T | 59569544 | 4 |
| 5 | LAUFRAD ZYL160 1 SPK.MZ KPL. (TEIL-NR. 7 - | 83093444 | 4 |
| 6 | LAUFRAD KEG160 1 SPK.MZ KPL. (TEIL-NR. 7 - | 83093344 | 4 |
| 7 | LAGERDICHTR. 6211 IV | 30016244 | 1 |
| 8 | ZYL.ROLLAG.NJ 211 E | 36126199 | 1 |
| 9 | RIL-KUGELL. 6211 Z | 36821199 | 1 |
| 10 | SICHER.RING 35X1,5 | 34253599 | 1 |
| 11 | RIL-KUGELL. 6007 2RS | 36816799 | 1 |
| 13 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 10, 11), AFM 04/MOT. 90, DH 500 | 83123044 | 4 |
| 13 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 10, 11), AFM 04/MOT. 90, AFM 05, DH 600 | 83123044 | 4 |
| 14 | STIFT,GWD M10 X 12 | 32538599 | 4 |
| 15 | STELLRING B 30/ 50X18 AFM 04/MOT. 90, DH 500 | 83122944 | 4 |
| 15 | STELLRING B 30/ 50X18 AFM 04/MOT. 90, AFM 05, DH 600 | 83122944 | 4 |
| 16 | WELLE,ANTR W30X 560 FLBR. 149 - 225 mm, AFM 04/MOT. 90, DH 500 | 83116244 → 75211333 | 2 |
| 16 | WELLE,ANTR W30X 650 FLBR. 226 - 315 mm, AFM 04/MOT. 90, DH 500 | 83116344 | 2 |
| 16 | WELLE,ANTR W30X 560 FLBR. 149 - 225 mm, AFM 04/MOT. 90, AFM 05, DH 600 | 83116244 → 75211333 | 2 |
| 16 | WELLE,ANTR W30X 650 FLBR. 226 - 315 mm, AFM 04/MOT. 90, AFM05, DH 600 | 83116344 | 2 |
| 37 | DREHMOM.STUETZE AF/M04 KPL. (TEIL-NR. 38 - 42) | 83110544 | 2 |
| 38 | SICH.MUTTER V M12 AFM 04 | 33461244 | 1 |
| 39 | SCHEIBE A13 X 24 X2,5 AFM 04 | 34059199 | 2 |
| 40 | DAEMPFUNGSELEMENT AFM 04 | 81195444 | 2 |
| 41 | 6KT-SHR M12 X 90 AFM 04 | 15049299 | 1 |
| 42 | SICH.SHR M10X30 VB.RIPP AFM 04 | 30023044 | 2 |
| 49 | SICHER.RING 26X1,2 AFM 04/MOT. 90, DH 500 | 32162999 | 2 |
| 49 | SICHER.RING 26X1,2 AFM 04/MOT. 90, AFM 05, DH 600 | 32162999 | 2 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 8/31,5 m/min FAHRGESCHW. 40 m/min, DH 640, KMF 90 A 2 | 80841146 | 2 |
| 50 | ANTR.AFM05Z M01 30 9,1 FAHRGESCHW. 10/40 m/min FAHRGESCHW. 40 m/min, DH 640, KMF 90 A 8/2 | 80861346 | 2 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 40 m/min, DH 532, KMF 90 A 8/2 | 80841046 | 2 |
| 50 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 40 m/min, DH 632, KMF 90 A 8/2 | 80841046 | 2 |
| 50 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 40 m/min, DH 640, KMF 100 A 8/2 | 80861046 | 2 |
| 51 | DREHMOM.STUETZE AFM05 KPL. (TEIL-NR. 52 - 56) | 83117544 | 1 |
| 52 | 6KT-SHR M12 X100 AFM 05 | 15049499 | 1 |
| 53 | SICH.SHR M10X30 VB.RIPP AFM 05 | 30023044 | 2 |
| 54 | SCHEIBE 13 X 35 X5 AFM 05 | 16062399 | 2 |
| 55 | FED-ELEM. 13 X35X10 AFM 05 | 81120944 | 2 |
| 56 | SICH.MUTTER V M12 AFM 05 | 33461244 | 1 |

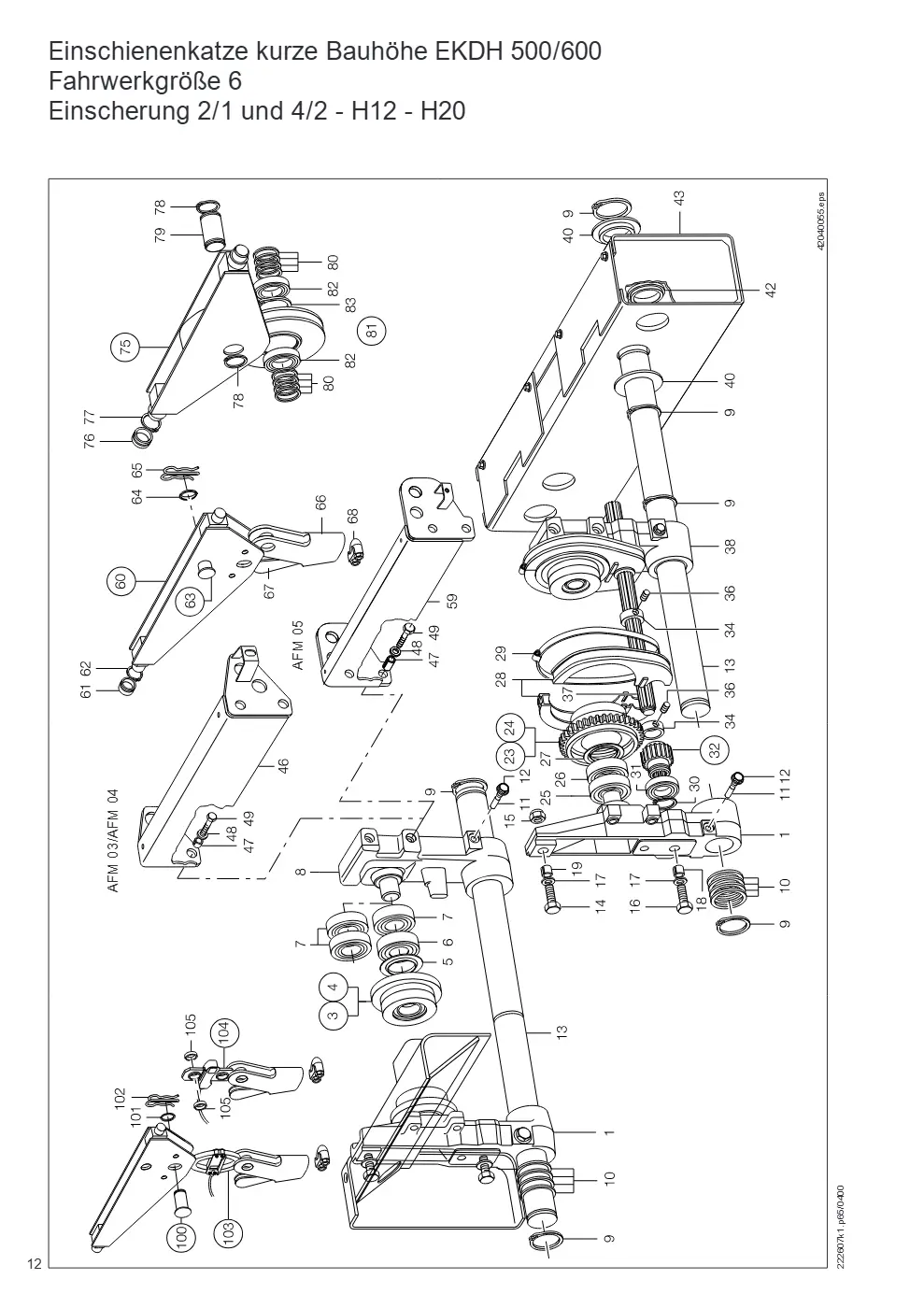

Einschienenkatze kurze Bauhöhe EKDH 500/600 Fahrwerkgröße 6 Einscherung 2/1 und 4/2 - H12 - H20 (Seite 12)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | HOLM BOLZ. AH-NAH KDH 6 | 83172944 | 2 |
| 3 | LAUFRAD ZYL125 1 SPK.OZ KPL. (TEIL-NR. , DH 500 | 83024044 | 2 |
| 3 | LAUFRAD ZYL125 1 SPK.OZ KPL. (TEIL-NR. 5 - , DH 600 | 83023844 | 2 |
| 4 | LAUFRAD KEG125 1 SPK.OZ KPL. (TEIL-NR. , DH 500 | 83024544 | 2 |
| 4 | LAUFRAD KEG125 1 SPK.OZ KPL. (TEIL-NR. 5 - , DH 600 | 83024444 | 2 |
| 5 | LAGERDICHTR. 6208 IV DH 600 | 00725698 | 1 |
| 6 | ZYL.ROLLAG.NJ 208 E DH 600 | 36128599 | 1 |
| 7 | RIL-KUGELL. 6208 Z DH 500 | 36820899 | 2 |
| 7 | RIL-KUGELL. 6208 Z DH 600 | 36820899 | 1 |
| 8 | HOLM BOLZ. NA KDH 6 | 83170944 | 1 |
| 9 | SICHER.RING 65X2,5 | 34255799 | 8 |
| 10 | SCHEIBE 65,5X 80 X 4 FLBR. 100 - 165 mm | 59684344 | 76 |
| 10 | SCHEIBE 65,5X 80 X 4 FLBR. 166 - 245 mm | 59684344 | 76 |
| 10 | SCHEIBE 65,5X 80 X 4 FLBR. 246 - 305 mm | 59684344 | 32 |
| 10 | SCHEIBE 65,5X 80 X 4 FLBR. 306 - 420 mm | 59684344 | 60 |
| 11 | DRUCKKEIL 14 | 83024944 | 4 |
| 12 | SICH.SHR M16X25 VB.RIPP | 34232144 | 4 |
| 13 | BOLZ. 65 H11X1054 NUT FLBR. 100 - 165 mm | 83077244 → 83077233 | 2 |
| 13 | BOLZ. 65 H11X1054 NUT FLBR. 166 - 245 mm | 83077244 → 83077233 | 2 |
| 13 | BOLZ. 65 H11X1114 NUT FLBR. 246 - 305 mm | 83077344 → 83077333 | 2 |
| 13 | BOLZ. 65 H11X1245 NUT FLBR. 306 - 420 mm | 83077444 → 83077433 | 2 |
| 14 | 6KT-SHR M16 X 60 | 30966699 | 2 |
| 15 | SICH.MUTTER V M16 | 33461444 | 2 |
| 16 | 6KT-SHR M16 X 45 | 30749099 | 2 |
| 17 | SCHEIBE 17 X 30 X4 DH 500 | 31621199 | 2 |
| 17 | SCHEIBE 17 X 30 X4 DH 600 | 31621199 | 4 |
| 18 | STIFT,SPANN 21 X 16 | 34548199 | 2 |
| 19 | STIFT,SPANN 21 X 24 | 34550399 | 2 |
| 23 | LAUFRAD ZYL125 1 SPK.MZ KPL. (TEIL-NR. 25), DH 500 | 83023044 | 2 |
| 23 | LAUFRAD ZYL125 1 SPK.MZ KPL. (TEIL-NR. 25 - 27), DH 600 | 83022944 | 2 |
| 24 | LAUFRAD KEG125 1 SPK.MZ KPL. (TEIL-NR. 25), DH 500 | 83023544 | 2 |
| 24 | LAUFRAD KEG125 1 SPK.MZ KPL. (TEIL-NR. 25 - 27), DH 600 | 83023444 | 2 |
| 25 | RIL-KUGELL. 6208 Z DH 500 | 36820899 | 2 |
| 25 | RIL-KUGELL. 6208 Z DH 600 | 36820899 | 1 |
| 26 | ZYL.ROLLAG.NJ 208 E DH 600 | 36128599 | 1 |
| 27 | LAGERDICHTR. 6208 IV DH 600 | 00725698 | 1 |
| 28 | HAUBE UP/KP 4T | 59549444 → 59549433 | 4 |
| 29 | BAND,SCHELLEN UP/KP 4T | 59549544 | 2 |
| 30 | SICHER.RING 35X1,5 | 34253599 | 1 |
| 31 | RIL-KUGELL. 6007 2RS | 36816799 | 1 |
| 32 | RITZEL LAGERB. 62/N25 KPL. (TEIL-NR. 30, 31), AFM 03, AFM 04 | 83113044 | 2 |
| 32 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 30, 31), AFM 04/MOT. 90, DH 500 | 83123044 | 2 |
| 32 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 30, 31), AFM 04/MOT. 90, AFM 05, DH 600 | 83123044 | 2 |
| 34 | STELLRING A 25/ 45X18 AFM 03, AFM 04 | 83016944 | 2 |
| 34 | STELLRING B 30/ 50X18 AFM 04/MOT. 90, DH 500 | 83122944 | 2 |
| 34 | STELLRING B 30/ 50X18 AFM 04/MOT. 90, AFM 05, DH 600 | 83122944 | 2 |
| 36 | STIFT,GWD M10 X 12 | 32538599 | 2 |
| 37 | WELLE,ANTR W25X 465 FLBR. 100 - 165 mm, AFM 03, AFM 04 | 83016144 | 1 |
| 37 | WELLE,ANTR W25X 545 FLBR. 166 - 245 mm, AFM 03, AFM 04 | 83016244 | 1 |
| 37 | WELLE,ANTR W25X 635 FLBR. 246 - 335 mm, AFM 03, AFM 04 | 83016344 | 1 |
| 37 | WELLE,ANTR W25X 750 FLBR. 336 - 420 mm, AFM 03, AFM 04 | 83016444 | 1 |
| 37 | WELLE,ANTR W30X 480 FLBR. 100 - 165 mm, AFM 04/MOT. 90, DH 500 | 83116144 | 1 |
| 37 | WELLE,ANTR W30X 560 FLBR. 166 - 245 mm, AFM 04/MOT. 90, DH 500 | 83116244 → 75211333 | 1 |
| 37 | WELLE,ANTR W30X 650 FLBR. 246 - 335 mm, AFM 04/MOT. 90, DH 500 | 83116344 | 1 |
| 37 | WELLE,ANTR W30X 765 FLBR. 336 - 420 mm, AFM 04/MOT. 90, DH 500 | 83116444 | 1 |
| 37 | WELLE,ANTR W30X 480 FLBR. 100 - 165 mm, AFM 04/MOT. 90, AFM 05, DH 600 | 83116144 | 1 |
| 37 | WELLE,ANTR W30X 560 FLBR. 166 - 245 mm, AFM 04/MOT. 90, AFM 05, DH 600 | 83116244 → 75211333 | 1 |
| 37 | WELLE,ANTR W30X 650 FLBR. 246 - 335 mm, AFM 04/MOT. 90, AFM 05, DH 600 | 83116344 | 1 |
| 37 | WELLE,ANTR W30X 765 FLBR. 336 - 420 mm, AFM 04/MOT. 90, AFM 05, DH 600 | 83116444 | 1 |
| 38 | HOLM BOLZ. A | 83171344 | 1 |
| 40 | BUCHSE 66 X 88,9X15 | 83076544 | 4 |
| 42 | DECKEL GGK 76 | 83076444 | 4 |
| 43 | GEGENGEWKAST.KDH 500H20 | 83176044 | 1 |
| 46 | BL,VERB. KDH 5- 600-H12 AFM 03/04 | 83185944 | 1 |
| 46 | BL,VERB. KDH 5- 600-H20 AFM 03/04 | 83184844 | 1 |
| 47 | STIFT,SPANN 21 X 28 | 34577599 | 4 |
| 48 | SCHEIBE 17 X 30 X4 | 31621199 | 4 |
| 49 | 6KT-SHR M16 X 55 | 31609599 → 47936233 | 4 |
| 59 | BL,VERB. DH 500/ 600H12 AFM 05, DH 600 | 83186344 | 1 |
| 59 | BL,VERB. DH 500/ 600H20 AFM 05, DH 600 | 83185044 | 1 |

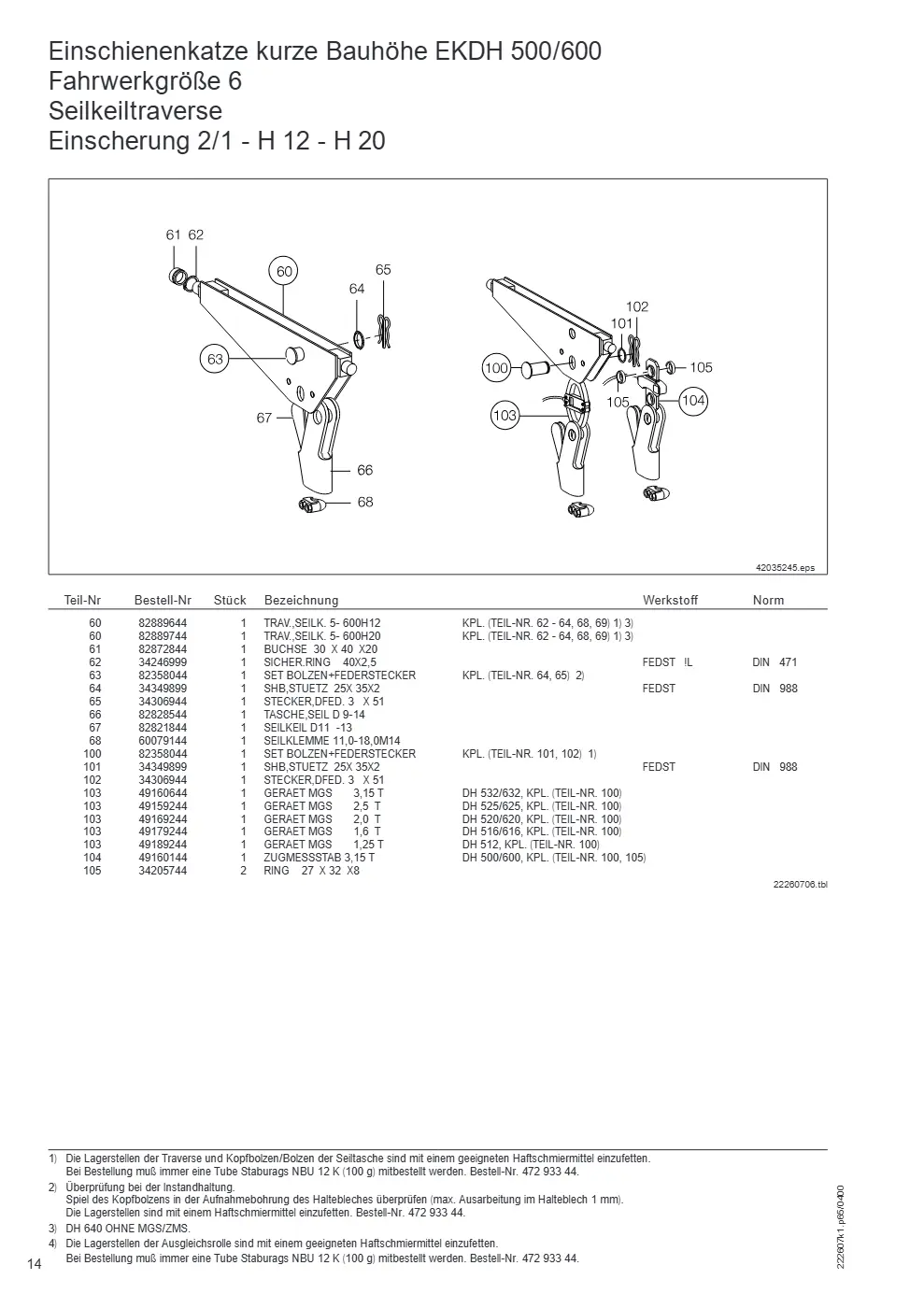

Einschienenkatze kurze Bauhöhe EKDH 500/600 Fahrwerkgröße 6 Seilkeiltraverse (Seite 14)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 60 | TRAV.,SEILK. 5- 600H12 KPL. (TEIL-NR. 62 - 64, 68, 69) | 82889644 | 1 |
| 60 | TRAV.,SEILK. 5- 600H20 KPL. (TEIL-NR. 62 - 64, 68, 69) | 82889744 | 1 |
| 61 | BUCHSE 30 X 40 X20 | 82872844 | 1 |
| 62 | SICHER.RING 40X2,5 | 34246999 | 1 |
| 63 | SET BOLZEN+FEDERSTECKER KPL. (TEIL-NR. 64, 65) | 82358044 → 82358033 | 1 |
| 64 | SHB,STUETZ 25X 35X2 | 34349899 | 1 |
| 65 | STECKER,DFED. 3 X 51 | 34306944 | 1 |
| 66 | TASCHE,SEIL D 9-14 | 82828544 | 1 |
| 67 | SEILKEIL D11 -13 | 82821844 | 1 |
| 68 | SEILKLEMME 11,0-18,0M14 | 60079144 | 1 |
| 100 | SET BOLZEN+FEDERSTECKER KPL. (TEIL-NR. 101, 102) | 82358044 → 82358033 | 1 |
| 101 | SHB,STUETZ 25X 35X2 | 34349899 | 1 |
| 102 | STECKER,DFED. 3 X 51 | 34306944 | 1 |
| 103 | GERAET MGS 3,15 T DH 532/632, KPL. (TEIL-NR. 100) | 49160644 | 1 |
| 103 | GERAET MGS 2,5 T DH 525/625, KPL. (TEIL-NR. 100) | 49159244 | 1 |
| 103 | GERAET MGS 2,0 T DH 520/620, KPL. (TEIL-NR. 100) | 49169244 | 1 |
| 103 | GERAET MGS 1,6 T DH 516/616, KPL. (TEIL-NR. 100) | 49179244 | 1 |
| 103 | GERAET MGS 1,25 T DH 512, KPL. (TEIL-NR. 100) | 49189244 | 1 |
| 104 | ZUGMESSSTAB 3,15 T DH 500/600, KPL. (TEIL-NR. 100, 105) | 49160144 | 1 |
| 105 | RING 27 X 32 X8 | 34205744 | 2 |

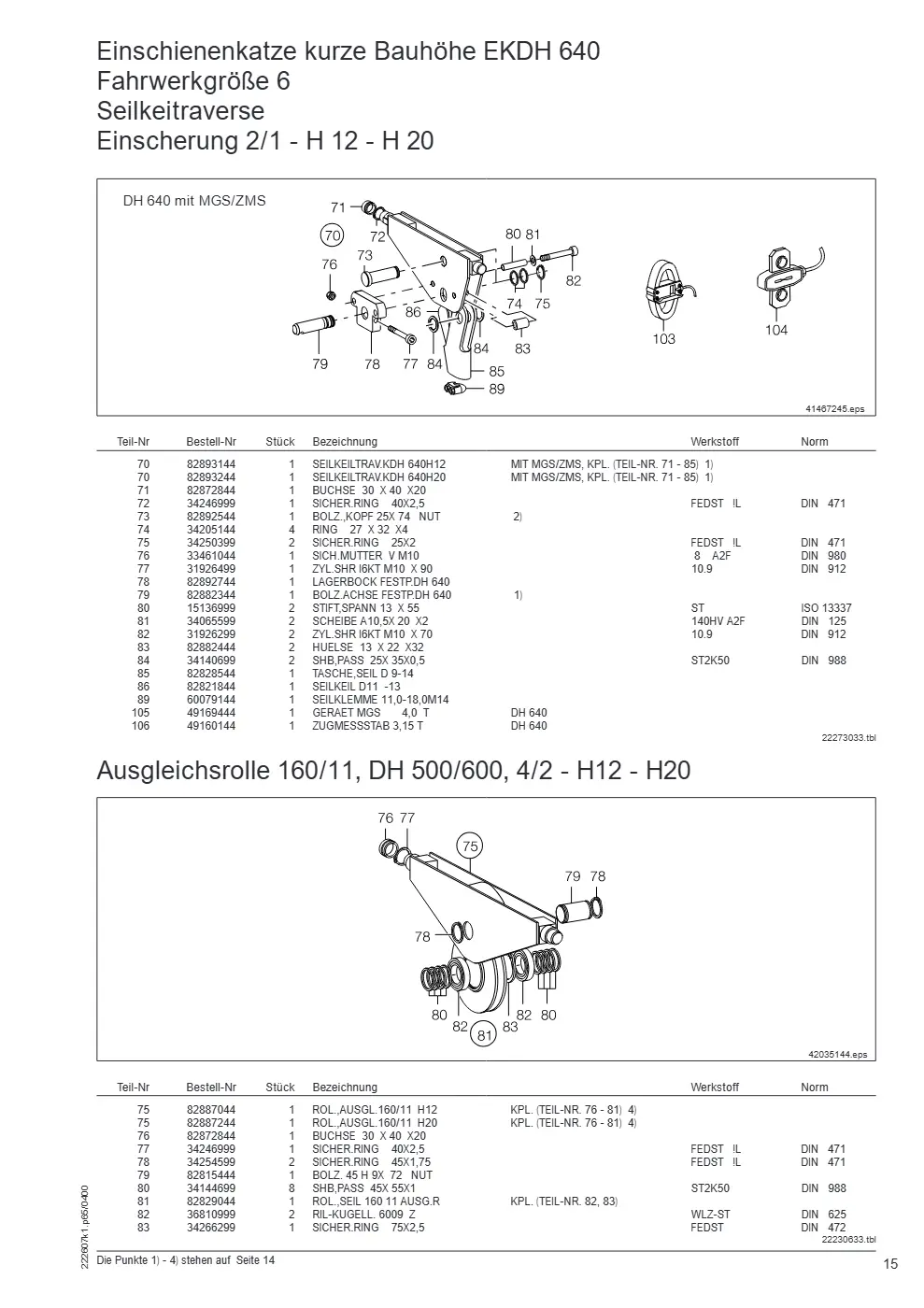

Einschienenkatze kurze Bauhöhe EKDH 640 Fahrwerkgröße 6 Seilkeitraverse (Seite 15)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 70 | SEILKEILTRAV.KDH 640H12 MIT MGS/ZMS, KPL. (TEIL-NR. 71 - 85) | 82893144 | 1 |
| 70 | SEILKEILTRAV.KDH 640H20 MIT MGS/ZMS, KPL. (TEIL-NR. 71 - 85) | 82893244 | 1 |
| 71 | BUCHSE 30 X 40 X20 | 82872844 | 1 |
| 72 | SICHER.RING 40X2,5 | 34246999 | 1 |
| 73 | BOLZ.,KOPF 25X 74 NUT | 82892544 | 1 |
| 74 | RING 27 X 32 X4 | 34205144 | 4 |
| 75 | SICHER.RING 25X2 | 34250399 | 2 |
| 75 | ROL.,AUSGL.160/11 H12 KPL. (TEIL-NR. 76 - 81) | 82887044 | 1 |
| 75 | ROL.,AUSGL.160/11 H20 KPL. (TEIL-NR. 76 - 81) | 82887244 | 1 |
| 76 | SICH.MUTTER V M10 | 33461044 | 1 |
| 76 | BUCHSE 30 X 40 X20 | 82872844 | 1 |
| 77 | ZYL.SHR I6KT M10 X 90 | 31926499 | 1 |
| 77 | SICHER.RING 40X2,5 | 34246999 | 1 |
| 78 | LAGERBOCK FESTP.DH 640 | 82892744 | 1 |
| 78 | SICHER.RING 45X1,75 | 34254599 | 2 |
| 79 | BOLZ.ACHSE FESTP.DH 640 | 82882344 | 1 |
| 79 | BOLZ. 45 H 9X 72 NUT | 82815444 → 82815433 | 1 |
| 80 | STIFT,SPANN 13 X 55 | 15136999 | 2 |
| 80 | SHB,PASS 45X 55X1 | 34144699 | 8 |
| 81 | SCHEIBE A10,5X 20 X2 | 34065599 | 2 |
| 81 | ROL.,SEIL 160 11 AUSG.R KPL. (TEIL-NR. 82, 83) | 82829044 | 1 |
| 82 | ZYL.SHR I6KT M10 X 70 | 31926299 | 2 |
| 82 | RIL-KUGELL. 6009 Z | 36810999 | 2 |
| 83 | HUELSE 13 X 22 X32 | 82882444 | 2 |
| 83 | SICHER.RING 75X2,5 | 34266299 | 1 |
| 84 | SHB,PASS 25X 35X0,5 | 34140699 | 2 |
| 85 | TASCHE,SEIL D 9-14 | 82828544 | 1 |
| 86 | SEILKEIL D11 -13 | 82821844 | 1 |
| 89 | SEILKLEMME 11,0-18,0M14 | 60079144 | 1 |
| 105 | GERAET MGS 4,0 T DH 640 | 49169444 | 1 |
| 106 | ZUGMESSSTAB 3,15 T DH 640 | 49160144 | 1 |

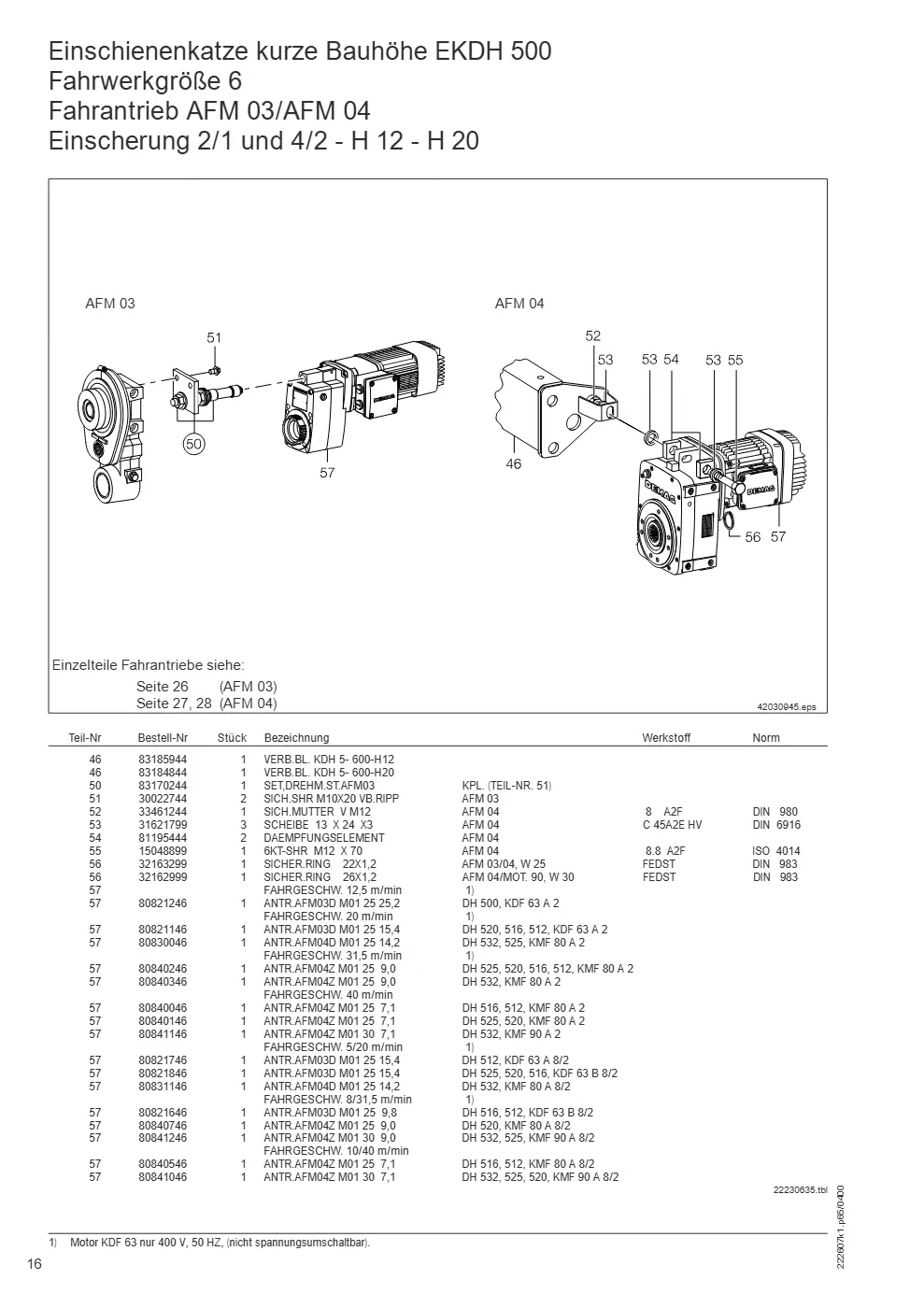

Einschienenkatze kurze Bauhöhe EKDH 500 Fahrwerkgröße 6 Fahrantrieb AFM 03/AFM 04 (Seite 16)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 46 | VERB.BL. KDH 5- 600-H12 | 83185944 | 1 |
| 46 | VERB.BL. KDH 5- 600-H20 | 83184844 | 1 |
| 50 | SET,DREHM.ST.AFM03 KPL. (TEIL-NR. 51) | 83170244 | 1 |
| 51 | SICH.SHR M10X20 VB.RIPP AFM 03 | 30022744 | 2 |
| 52 | SICH.MUTTER V M12 AFM 04 | 33461244 | 1 |
| 53 | SCHEIBE 13 X 24 X3 AFM 04 | 31621799 | 3 |
| 54 | DAEMPFUNGSELEMENT AFM 04 | 81195444 | 2 |
| 55 | 6KT-SHR M12 X 70 AFM 04 | 15048899 | 1 |
| 56 | SICHER.RING 22X1,2 AFM 03/04, W 25 | 32163299 | 1 |
| 56 | SICHER.RING 26X1,2 AFM 04/MOT. 90, W 30 | 32162999 | 1 |
| 57 | ANTR.AFM03D M01 25 25,2 FAHRGESCHW. 20 m/min FAHRGESCHW. 12,5 m/min , DH 500, KDF 63 A 2 | 80821246 | 1 |
| 57 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 520, 516, 512, KDF 63 A 2 | 80821146 | 1 |
| 57 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 31,5 m/min FAHRGESCHW. 12,5 m/min , DH 532, 525, KMF 80 A 2 | 80830046 | 1 |
| 57 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 525, 520, 516, 512, KMF 80 A 2 | 80840246 | 1 |
| 57 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 40 m/min FAHRGESCHW. 12,5 m/min , DH 532, KMF 80 A 2 | 80840346 | 1 |
| 57 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 516, 512, KMF 80 A 2 | 80840046 | 1 |
| 57 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 525, 520, KMF 80 A 2 | 80840146 | 1 |
| 57 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 5/20 m/min FAHRGESCHW. 12,5 m/min , DH 532, KMF 90 A 2 | 80841146 | 1 |
| 57 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 512, KDF 63 A 8/2 | 80821746 | 1 |
| 57 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 525, 520, 516, KDF 63 B 8/2 | 80821846 | 1 |
| 57 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 8/31,5 m/min FAHRGESCHW. 12,5 m/min , DH 532, KMF 80 A 8/2 | 80831146 | 1 |
| 57 | ANTR.AFM03D M01 25 9,8 FAHRGESCHW. 12,5 m/min , DH 516, 512, KDF 63 B 8/2 | 80821646 | 1 |
| 57 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 520, KMF 80 A 8/2 | 80840746 | 1 |
| 57 | ANTR.AFM04Z M01 30 9,0 FAHRGESCHW. 10/40 m/min FAHRGESCHW. 12,5 m/min , DH 532, 525, KMF 90 A 8/2 | 80841246 | 1 |
| 57 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 516, 512, KMF 80 A 8/2 | 80840546 | 1 |
| 57 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min , DH 532, 525, 520, KMF 90 A 8/2 | 80841046 | 1 |

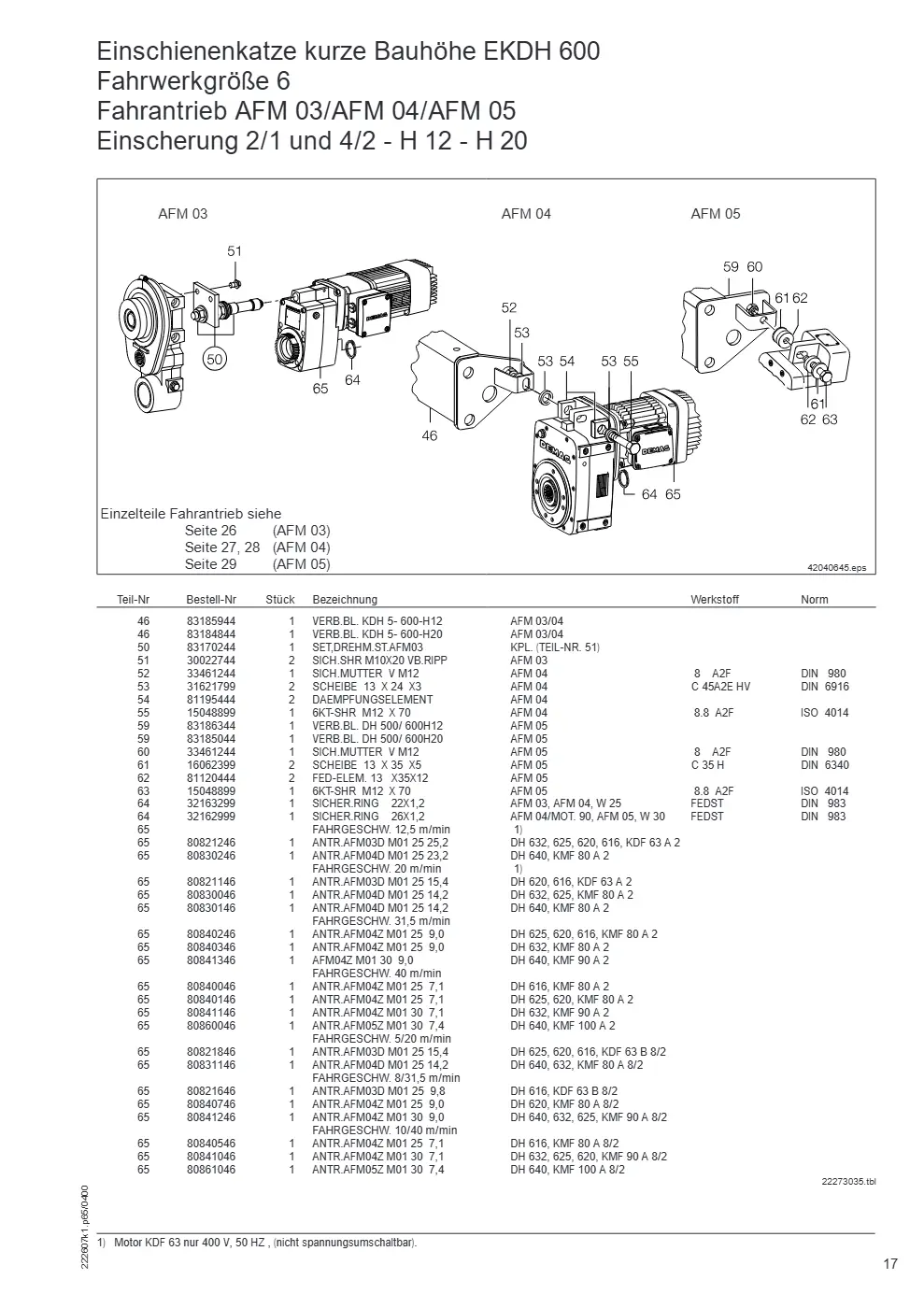

Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 6 Fahrantrieb AFM 03/AFM 04/AFM 05 (Seite 17)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 46 | VERB.BL. KDH 5- 600-H12 AFM 03/04 | 83185944 | 1 |
| 46 | VERB.BL. KDH 5- 600-H20 AFM 03/04 | 83184844 | 1 |
| 50 | SET,DREHM.ST.AFM03 KPL. (TEIL-NR. 51) | 83170244 | 1 |
| 51 | SICH.SHR M10X20 VB.RIPP AFM 03 | 30022744 | 2 |
| 52 | SICH.MUTTER V M12 AFM 04 | 33461244 | 1 |
| 53 | SCHEIBE 13 X 24 X3 AFM 04 | 31621799 | 2 |
| 54 | DAEMPFUNGSELEMENT AFM 04 | 81195444 | 2 |
| 55 | 6KT-SHR M12 X 70 AFM 04 | 15048899 | 1 |
| 59 | VERB.BL. DH 500/ 600H12 AFM 05 | 83186344 | 1 |
| 59 | VERB.BL. DH 500/ 600H20 AFM 05 | 83185044 | 1 |
| 60 | SICH.MUTTER V M12 AFM 05 | 33461244 | 1 |
| 61 | SCHEIBE 13 X 35 X5 AFM 05 | 16062399 | 2 |
| 62 | FED-ELEM. 13 X35X12 AFM 05 | 81120444 | 2 |
| 63 | 6KT-SHR M12 X 70 AFM 05 | 15048899 | 1 |
| 64 | SICHER.RING 22X1,2 AFM 03, AFM 04, W 25 | 32163299 | 1 |
| 64 | SICHER.RING 26X1,2 AFM 04/MOT. 90, AFM 05, W 30 | 32162999 | 1 |
| 65 | ANTR.AFM03D M01 25 25,2 FAHRGESCHW. 12,5 m/min , DH 632, 625, 620, 616, KDF 63 A 2 | 80821246 | 1 |
| 65 | ANTR.AFM04D M01 25 23,2 FAHRGESCHW. 20 m/min FAHRGESCHW. 12,5 m/min , DH 640, KMF 80 A 2 | 80830246 | 1 |
| 65 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 620, 616, KDF 63 A 2 | 80821146 | 1 |
| 65 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min , DH 632, 625, KMF 80 A 2 | 80830046 | 1 |
| 65 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 31,5 m/min FAHRGESCHW. 12,5 m/min , DH 640, KMF 80 A 2 | 80830146 | 1 |
| 65 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 625, 620, 616, KMF 80 A 2 | 80840246 | 1 |
| 65 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 632, KMF 80 A 2 | 80840346 | 1 |
| 65 | AFM04Z M01 30 9,0 FAHRGESCHW. 40 m/min FAHRGESCHW. 12,5 m/min , DH 640, KMF 90 A 2 | 80841346 | 1 |
| 65 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 616, KMF 80 A 2 | 80840046 | 1 |
| 65 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 625, 620, KMF 80 A 2 | 80840146 | 1 |
| 65 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min , DH 632, KMF 90 A 2 | 80841146 | 1 |
| 65 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 5/20 m/min FAHRGESCHW. 12,5 m/min , DH 640, KMF 100 A 2 | 80860046 | 1 |
| 65 | ANTR.AFM03D M01 25 15,4 FAHRGESCHW. 12,5 m/min , DH 625, 620, 616, KDF 63 B 8/2 | 80821846 | 1 |
| 65 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 8/31,5 m/min FAHRGESCHW. 12,5 m/min , DH 640, 632, KMF 80 A 8/2 | 80831146 | 1 |
| 65 | ANTR.AFM03D M01 25 9,8 FAHRGESCHW. 12,5 m/min , DH 616, KDF 63 B 8/2 | 80821646 | 1 |
| 65 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min , DH 620, KMF 80 A 8/2 | 80840746 | 1 |
| 65 | ANTR.AFM04Z M01 30 9,0 FAHRGESCHW. 10/40 m/min FAHRGESCHW. 12,5 m/min , DH 640, 632, 625, KMF 90 A 8/2 | 80841246 | 1 |
| 65 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min , DH 616, KMF 80 A 8/2 | 80840546 | 1 |
| 65 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min , DH 632, 625, 620, KMF 90 A 8/2 | 80841046 | 1 |
| 65 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 12,5 m/min , DH 640, KMF 100 A 8/2 | 80861046 | 1 |

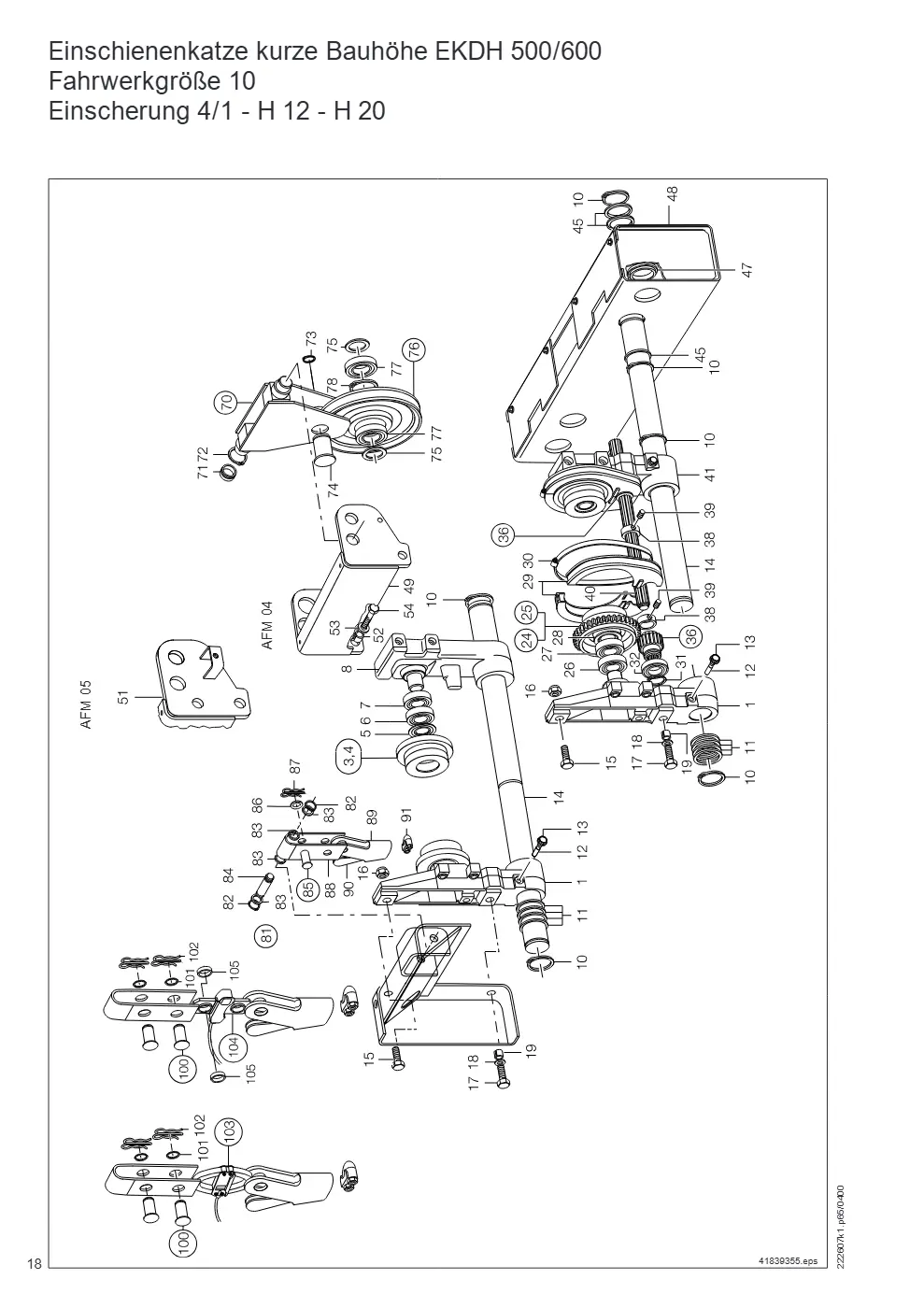

Einschienenkatze kurze Bauhöhe EKDH 500/600 Fahrwerkgröße 10 Einscherung 4/1 - H 12 - H 20 (Seite 18)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | HOLM BOLZ. AH-NAH KDH10 | 83182944 | 2 |
| 3 | LAUFRAD ZYL160 1 SPK.OZ KPL. (TEIL-NR. 5 - | 83094444 | 2 |
| 4 | LAUFRAD KEG160 1 SPK.OZ KPL. (TEIL-NR. 5 - | 83094344 | 1 |
| 5 | LAGERDICHTR. 6211 IV | 30016244 | 1 |
| 6 | ZYL.ROLLAG.NJ 211 E | 36126199 | 1 |
| 7 | RIL-KUGELL. 6211 Z | 36821199 | 1 |
| 8 | HOLM BOLZ. NA KDH10 | 83180944 | 1 |
| 10 | SICHER.RING 75X2,5 | 34256299 | 8 |
| 11 | SCHEIBE 75,5X 95 X 4 FLBR. 110 - 135 mm | 83084844 | 56 |
| 11 | SCHEIBE 75,5X 95 X 4 FLBR. 136 - 215 mm | 83084844 | 56 |
| 11 | SCHEIBE 75,5X 95 X 4 FLBR. 216 - 305 mm | 83084844 | 48 |
| 11 | SCHEIBE 75,5X 95 X 4 FLBR. 306 - 420 mm | 83084844 | 60 |
| 12 | DRUCKKEIL 14 | 83024944 | 4 |
| 13 | SICH.SHR M16X25 VB.RIPP | 34232144 | 4 |
| 14 | BOLZ. 75 H11X1130 NUT FLBR. 110 - 135 mm | 83085444 | 2 |
| 14 | BOLZ. 75 H11X1130 NUT FLBR. 136 - 215 mm | 83085444 | 2 |
| 14 | BOLZ. 75 H11X1220 NUT FLBR. 216 - 305 mm | 83085544 | 2 |
| 14 | BOLZ. 75 H11X1335 NUT FLBR. 306 - 420 mm | 83085744 | 2 |
| 15 | 6KT-SHR M20 X 65 | 31607799 → 47936833 | 2 |
| 16 | 6KT-MUTTER M20 | 31620299 | 2 |
| 17 | 6KT-SHR M16 X 60 | 30415099 | 2 |
| 18 | SCHEIBE 17 X 30 X4 | 31621199 | 2 |
| 19 | STIFT,SPANN 21 X 28 | 34577599 | 2 |
| 24 | LAUFRAD ZYL160 1 SPK.MZ KPL. (TEIL-NR. 26 - 28) | 83093444 | 2 |
| 25 | LAUFRAD KEG160 1 SPK.MZ KPL. (TEIL-NR. 26 - 28) | 83093344 | 2 |
| 26 | RIL-KUGELL. 6211 Z | 36821199 | 1 |
| 27 | ZYL.ROLLAG.NJ 211 E | 36126199 | 1 |
| 28 | LAGERDICHTR. 6211 IV | 30016244 | 1 |
| 29 | HAUBE FAHRW.GR.10 | 83038144 → 83038133 | 4 |
| 30 | BAND,SCHELLEN UP/KP 6T | 59569544 | 2 |
| 31 | SICHER.RING 35X1,5 | 34253599 | 1 |
| 32 | RIL-KUGELL. 6007 2RS | 36816799 | 1 |
| 36 | RITZEL LAGERB. 62/N25 KPL. (TEIL-NR. 31, 32), AFM 04 | 83113044 | 2 |
| 36 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 31, 32), AFM 04/MOT. 90, AFM 05 | 83123044 | 2 |
| 38 | STELLRING A 25/ 45X18 AFM 04 | 83016944 | 2 |
| 38 | STELLRING B 30/ 50X18 AFM 04/MOT. 90, AFM 05 | 83122944 | 2 |
| 39 | STIFT,GWD M10 X 12 | 32538599 | 2 |
| 40 | WELLE,ANTR W25X 465 FLBR. 110 - 135 mm, AFM 04 | 83016144 | 1 |
| 40 | WELLE,ANTR W25X 545 FLBR. 136 - 215 mm, AFM 04 | 83016244 | 1 |
| 40 | WELLE,ANTR W25X 635 FLBR. 216 - 305 mm, AFM 04 | 83016344 | 1 |
| 40 | WELLE,ANTR W25X 750 FLBR. 306 - 420 mm, AFM 04 | 83016444 | 1 |
| 40 | WELLE,ANTR W30X 480 FLBR. 110 - 135 mm, AFM 04/MOT. 90, AFM 05 | 83116144 | 1 |
| 40 | WELLE,ANTR W30X 560 FLBR. 136 - 215 mm, AFM 04/MOT. 90, AFM 05 | 83116244 → 75211333 | 1 |
| 40 | WELLE,ANTR W30X 650 FLBR. 216 - 305 mm, AFM 04/MOT. 90, AFM 05 | 83116344 | 1 |
| 40 | WELLE,ANTR W30X 765 FLBR. 306 - 420 mm, AFM 04/MOT. 90, AFM 05 | 83116444 | 1 |
| 41 | HOLM BOLZ. A | 83191944 | 1 |
| 45 | SHB,STUETZ 75X 95X3,5 | 34149299 | 4 |
| 47 | DECKEL GGK 76 | 83076444 | 4 |
| 48 | GEGENGEWKAST.KDH 500H20 DH 500/600 | 83176044 | 1 |
| 49 | BL,VERB. KDH 5- 600-H12 AFM 04 | 83185244 | 1 |
| 49 | BL,VERB. KDH 5- 600-H20 AFM 04 | 83185444 | 1 |
| 51 | BL,VERB. DH 500-H12 AFM 05 | 83185344 | 1 |
| 51 | BL,VERB. DH 500-H20 AFM 05 | 83185544 | 1 |
| 52 | STIFT,SPANN 28 X 36 | 34578999 | 4 |
| 53 | SCHEIBE 23 X 39 X4 | 31622199 | 4 |
| 54 | 6KT-SHR M22 X 70 | 31615599 → 47937633 | 4 |

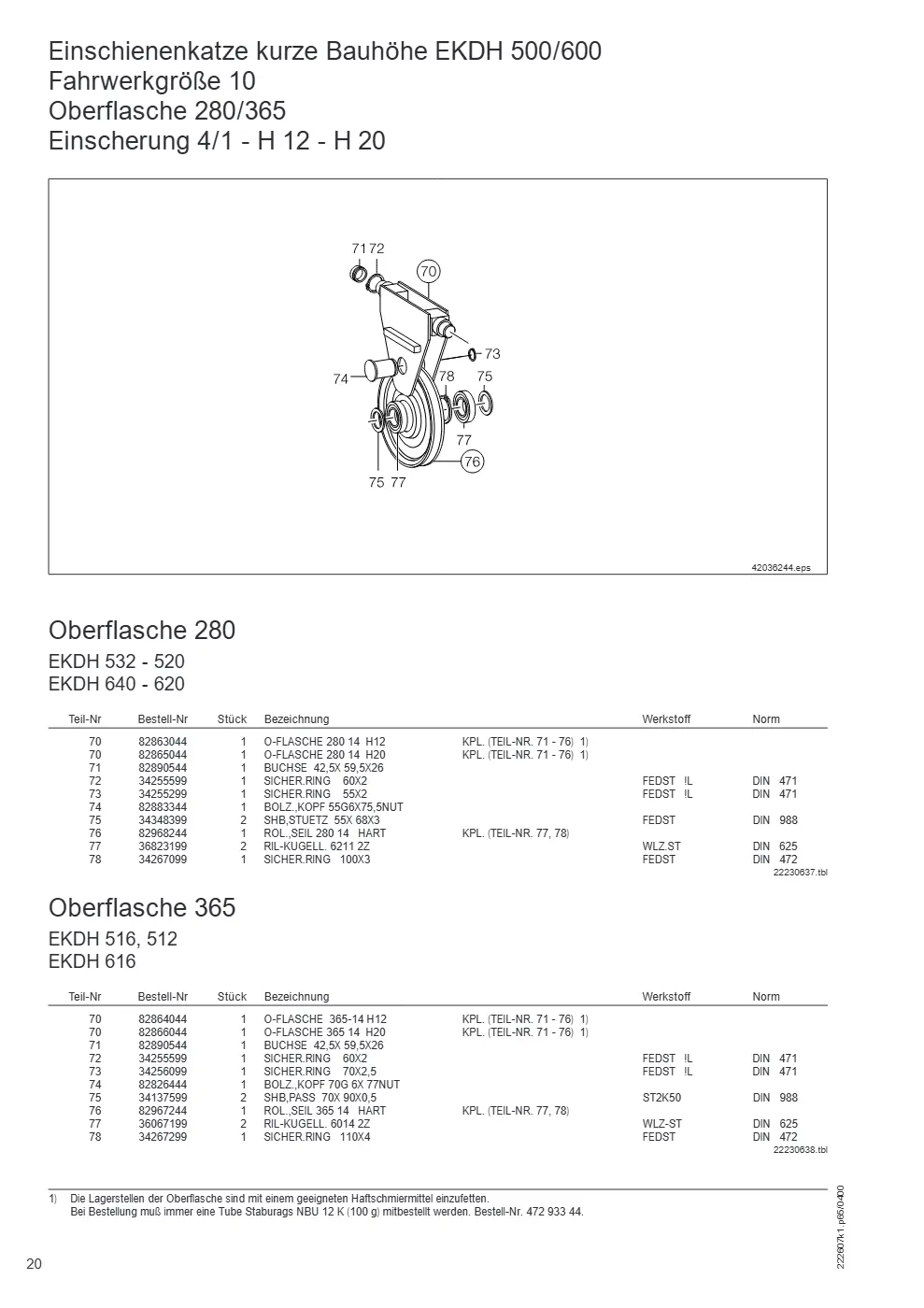

Einschienenkatze kurze Bauhöhe EKDH 500/600 Fahrwerkgröße 10 Oberflasche 280/365 (Seite 20)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 70 | O-FLASCHE 280 14 H12 KPL. (TEIL-NR. 71 - 76) | 82863044 | 1 |
| 70 | O-FLASCHE 280 14 H20 KPL. (TEIL-NR. 71 - 76) | 82865044 | 1 |
| 70 | O-FLASCHE 365-14 H12 KPL. (TEIL-NR. 71 - 76) | 82864044 | 1 |
| 70 | O-FLASCHE 365 14 H20 KPL. (TEIL-NR. 71 - 76) | 82866044 | 1 |
| 71 | BUCHSE 42,5X 59,5X26 | 82890544 | 1 |
| 72 | SICHER.RING 60X2 | 34255599 | 1 |
| 73 | SICHER.RING 55X2 | 34255299 | 1 |
| 73 | SICHER.RING 70X2,5 | 34256099 | 1 |
| 74 | BOLZ.,KOPF 55G6X75,5NUT | 82883344 | 1 |
| 74 | BOLZ.,KOPF 70G 6X 77NUT | 82826444 | 1 |
| 75 | SHB,STUETZ 55X 68X3 | 34348399 | 2 |
| 75 | SHB,PASS 70X 90X0,5 | 34137599 | 2 |
| 76 | ROL.,SEIL 280 14 HART KPL. (TEIL-NR. 77, 78) | 82968244 | 1 |
| 76 | ROL.,SEIL 365 14 HART KPL. (TEIL-NR. 77, 78) | 82967244 | 1 |
| 77 | RIL-KUGELL. 6211 2Z | 36823199 | 2 |
| 77 | RIL-KUGELL. 6014 2Z | 36067199 | 2 |
| 78 | SICHER.RING 100X3 | 34267099 | 1 |
| 78 | SICHER.RING 110X4 | 34267299 | 1 |

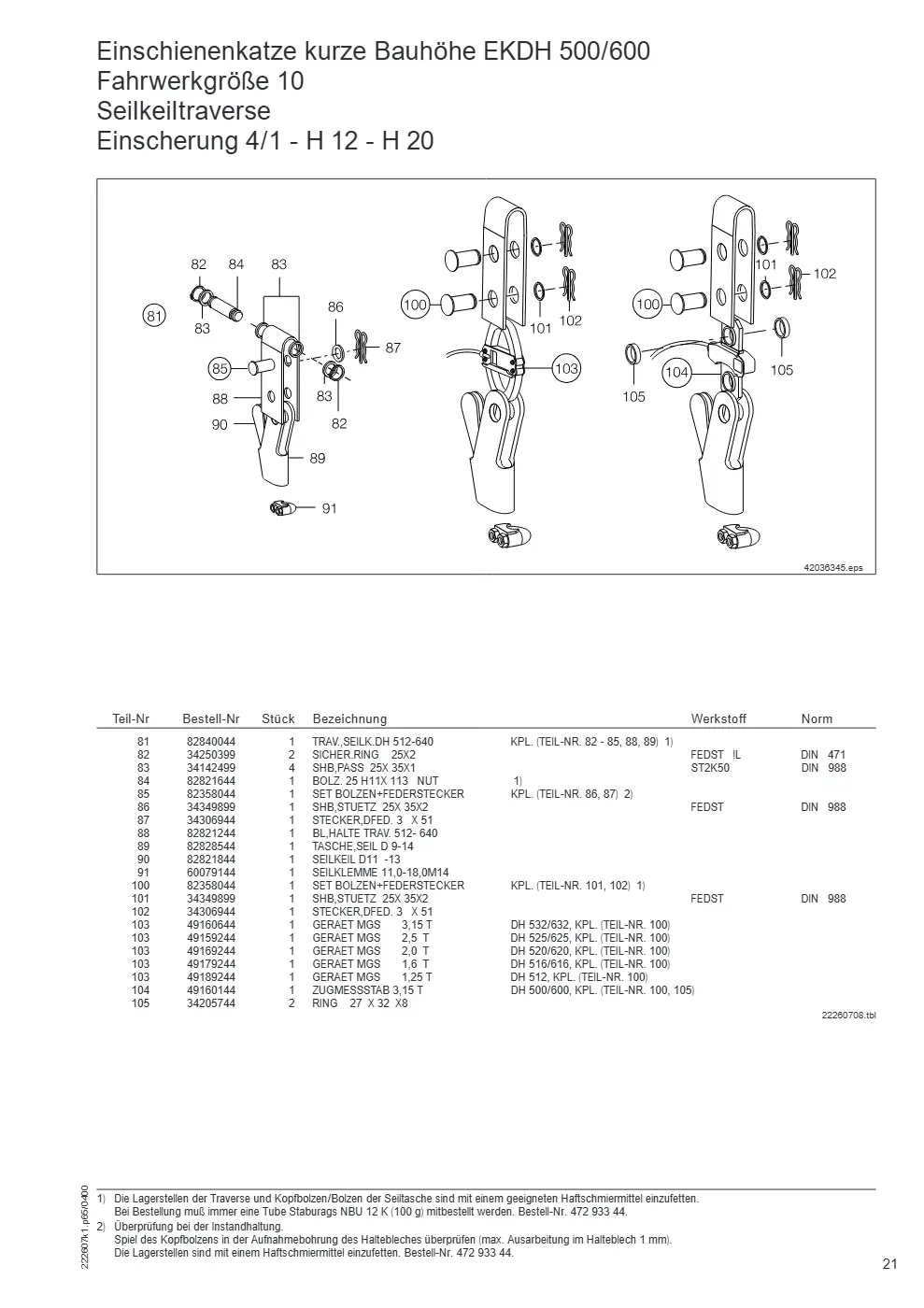

Einschienenkatze kurze Bauhöhe EKDH 500/600 Fahrwerkgröße 10 Seilkeiltraverse (Seite 21)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 81 | TRAV.,SEILK.DH 512-640 KPL. (TEIL-NR. 82 - 85, 88, 89) | 82840044 → 82840033 | 1 |
| 82 | SICHER.RING 25X2 | 34250399 | 2 |
| 83 | SHB,PASS 25X 35X1 | 34142499 | 4 |
| 84 | BOLZ. 25 H11X 113 NUT | 82821644 | 1 |
| 85 | SET BOLZEN+FEDERSTECKER KPL. (TEIL-NR. 86, 87) | 82358044 → 82358033 | 1 |
| 86 | SHB,STUETZ 25X 35X2 | 34349899 | 1 |
| 87 | STECKER,DFED. 3 X 51 | 34306944 | 1 |
| 88 | BL,HALTE TRAV. 512- 640 | 82821244 | 1 |
| 89 | TASCHE,SEIL D 9-14 | 82828544 | 1 |
| 90 | SEILKEIL D11 -13 | 82821844 | 1 |
| 91 | SEILKLEMME 11,0-18,0M14 | 60079144 | 1 |
| 100 | SET BOLZEN+FEDERSTECKER KPL. (TEIL-NR. 101, 102) | 82358044 → 82358033 | 1 |
| 101 | SHB,STUETZ 25X 35X2 | 34349899 | 1 |
| 102 | STECKER,DFED. 3 X 51 | 34306944 | 1 |
| 103 | GERAET MGS 3,15 T DH 532/632, KPL. (TEIL-NR. 100) | 49160644 | 1 |
| 103 | GERAET MGS 2,5 T DH 525/625, KPL. (TEIL-NR. 100) | 49159244 | 1 |
| 103 | GERAET MGS 2,0 T DH 520/620, KPL. (TEIL-NR. 100) | 49169244 | 1 |
| 103 | GERAET MGS 1,6 T DH 516/616, KPL. (TEIL-NR. 100) | 49179244 | 1 |
| 103 | GERAET MGS 1,25 T DH 512, KPL. (TEIL-NR. 100) | 49189244 | 1 |
| 104 | ZUGMESSSTAB 3,15 T DH 500/600, KPL. (TEIL-NR. 100, 105) | 49160144 | 1 |
| 105 | RING 27 X 32 X8 | 34205744 | 2 |

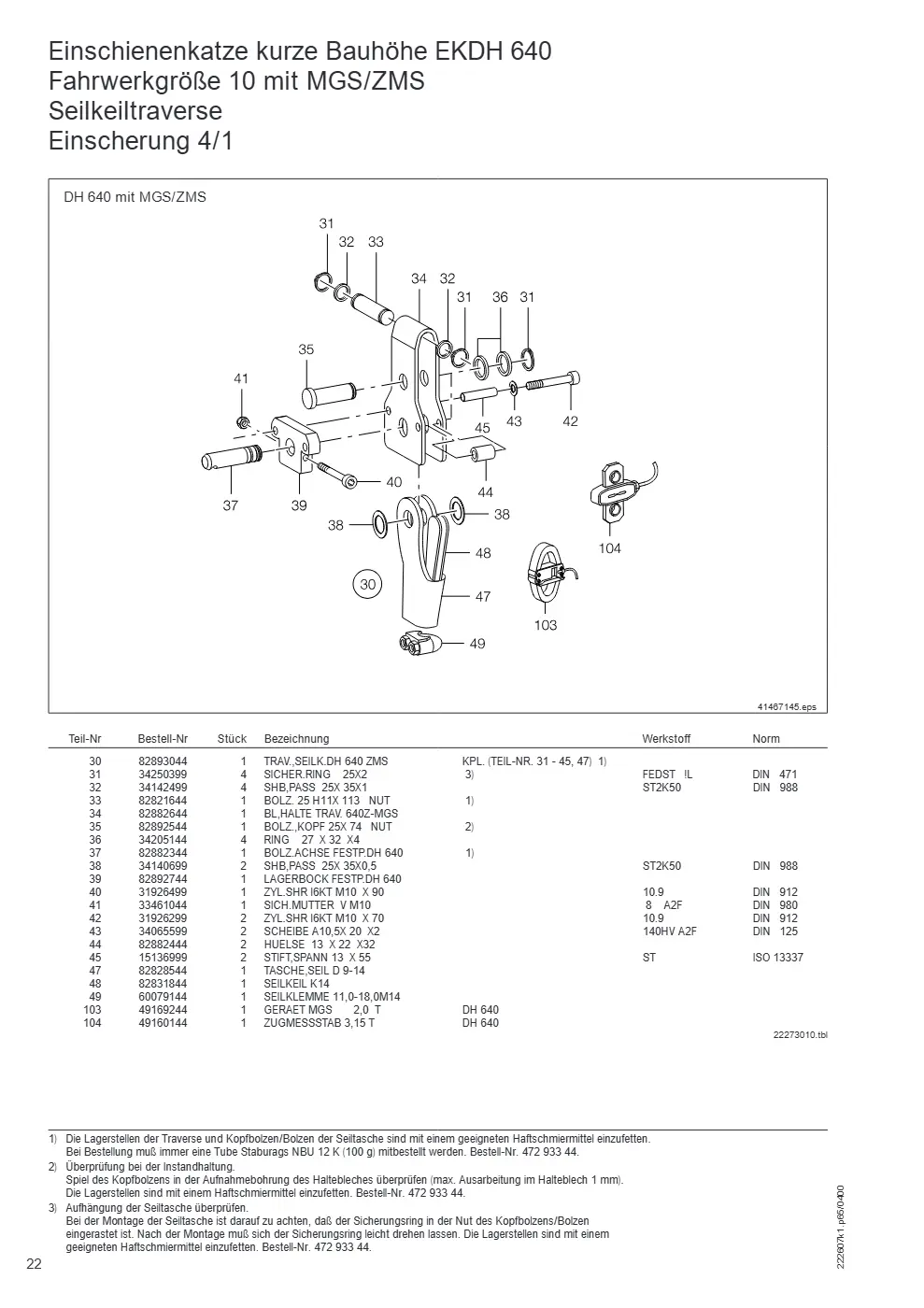

Einschienenkatze kurze Bauhöhe EKDH 640 Fahrwerkgröße 10 mit MGS/ZMS Seilkeiltraverse (Seite 22)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 30 | TRAV.,SEILK.DH 640 ZMS KPL. (TEIL-NR. 31 - 45, 47) | 82893044 | 1 |
| 31 | SICHER.RING 25X2 | 34250399 | 4 |
| 32 | SHB,PASS 25X 35X1 | 34142499 | 4 |
| 33 | BOLZ. 25 H11X 113 NUT | 82821644 | 1 |
| 34 | BL,HALTE TRAV. 640Z-MGS | 82882644 | 1 |
| 35 | BOLZ.,KOPF 25X 74 NUT | 82892544 | 1 |
| 36 | RING 27 X 32 X4 | 34205144 | 4 |
| 37 | BOLZ.ACHSE FESTP.DH 640 | 82882344 | 1 |
| 38 | SHB,PASS 25X 35X0,5 | 34140699 | 2 |
| 39 | LAGERBOCK FESTP.DH 640 | 82892744 | 1 |
| 40 | ZYL.SHR I6KT M10 X 90 | 31926499 | 1 |
| 41 | SICH.MUTTER V M10 | 33461044 | 1 |
| 42 | ZYL.SHR I6KT M10 X 70 | 31926299 | 2 |
| 43 | SCHEIBE A10,5X 20 X2 | 34065599 | 2 |
| 44 | HUELSE 13 X 22 X32 | 82882444 | 2 |
| 45 | STIFT,SPANN 13 X 55 | 15136999 | 2 |
| 47 | TASCHE,SEIL D 9-14 | 82828544 | 1 |
| 48 | SEILKEIL K14 | 82831844 | 1 |
| 49 | SEILKLEMME 11,0-18,0M14 | 60079144 | 1 |
| 103 | GERAET MGS 2,0 T DH 640 | 49169244 | 1 |
| 104 | ZUGMESSSTAB 3,15 T DH 640 | 49160144 | 1 |

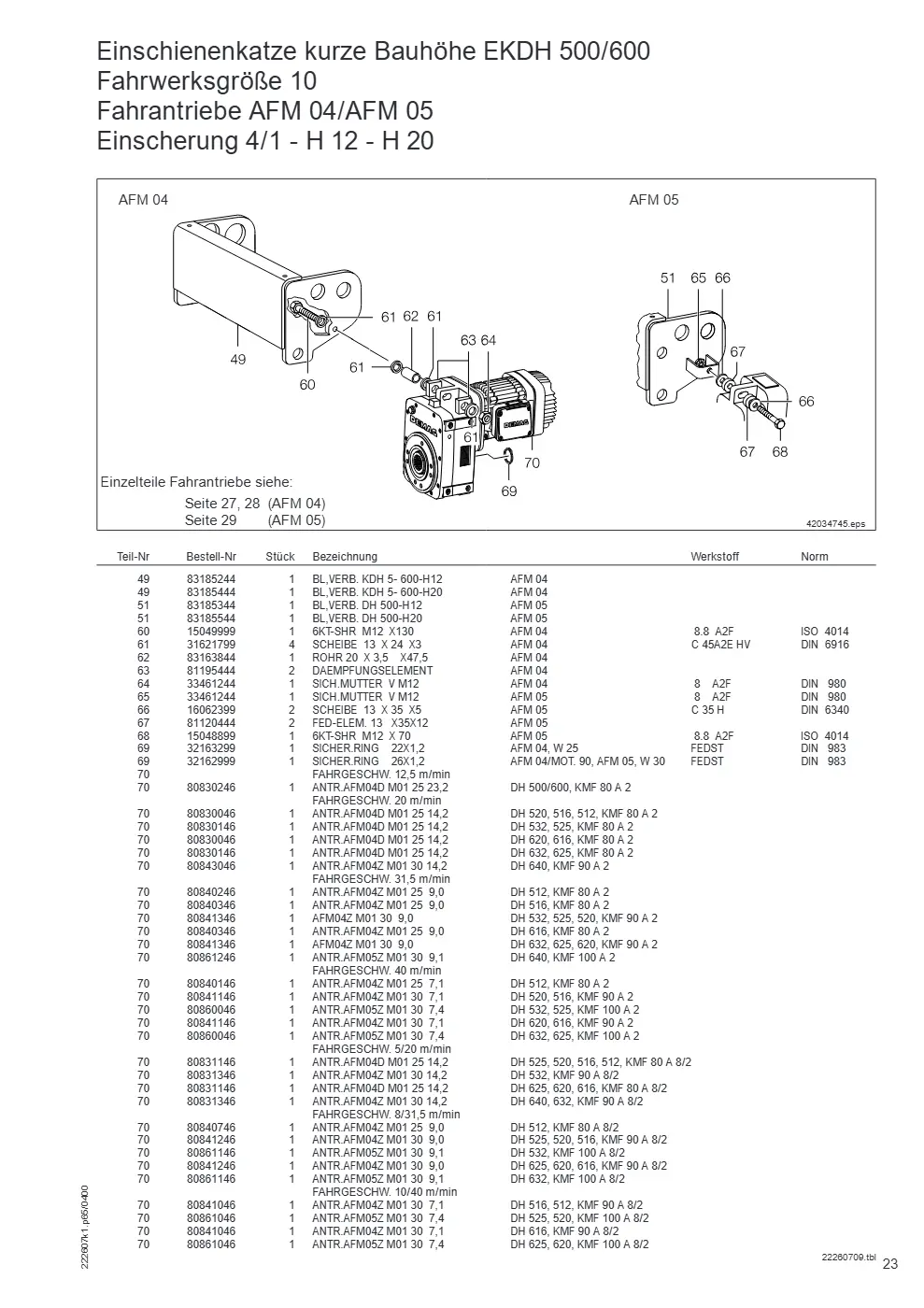

Einschienenkatze kurze Bauhöhe EKDH 500/600 Fahrwerksgröße 10 Fahrantriebe AFM 04/AFM 05 (Seite 23)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 49 | BL,VERB. KDH 5- 600-H12 AFM 04 | 83185244 | 1 |
| 49 | BL,VERB. KDH 5- 600-H20 AFM 04 | 83185444 | 1 |
| 51 | BL,VERB. DH 500-H12 AFM 05 | 83185344 | 1 |
| 51 | BL,VERB. DH 500-H20 AFM 05 | 83185544 | 1 |
| 60 | 6KT-SHR M12 X130 AFM 04 | 15049999 | 1 |
| 61 | SCHEIBE 13 X 24 X3 AFM 04 | 31621799 | 4 |
| 62 | ROHR 20 X 3,5 X47,5 AFM 04 | 83163844 | 1 |
| 63 | DAEMPFUNGSELEMENT AFM 04 | 81195444 | 2 |
| 64 | SICH.MUTTER V M12 AFM 04 | 33461244 | 1 |
| 65 | SICH.MUTTER V M12 AFM 05 | 33461244 | 1 |
| 66 | SCHEIBE 13 X 35 X5 AFM 05 | 16062399 | 2 |
| 67 | FED-ELEM. 13 X35X12 AFM 05 | 81120444 | 2 |
| 68 | 6KT-SHR M12 X 70 AFM 05 | 15048899 | 1 |
| 69 | SICHER.RING 22X1,2 AFM 04, W 25 | 32163299 | 1 |
| 69 | SICHER.RING 26X1,2 AFM 04/MOT. 90, AFM 05, W 30 | 32162999 | 1 |
| 70 | ANTR.AFM04D M01 25 23,2 FAHRGESCHW. 20 m/min FAHRGESCHW. 12,5 m/min, DH 500/600, KMF 80 A 2 | 80830246 | 1 |
| 70 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 520, 516, 512, KMF 80 A 2 | 80830046 | 1 |
| 70 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 532, 525, KMF 80 A 2 | 80830146 | 1 |
| 70 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 620, 616, KMF 80 A 2 | 80830046 | 1 |
| 70 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 632, 625, KMF 80 A 2 | 80830146 | 1 |
| 70 | ANTR.AFM04Z M01 30 14,2 FAHRGESCHW. 31,5 m/min FAHRGESCHW. 12,5 m/min, DH 640, KMF 90 A 2 | 80843046 | 1 |
| 70 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min, DH 512, KMF 80 A 2 | 80840246 | 1 |
| 70 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min, DH 516, KMF 80 A 2 | 80840346 | 1 |
| 70 | AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min, DH 532, 525, 520, KMF 90 A 2 | 80841346 | 1 |
| 70 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min, DH 616, KMF 80 A 2 | 80840346 | 1 |
| 70 | AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min, DH 632, 625, 620, KMF 90 A 2 | 80841346 | 1 |
| 70 | ANTR.AFM05Z M01 30 9,1 FAHRGESCHW. 40 m/min FAHRGESCHW. 12,5 m/min, DH 640, KMF 100 A 2 | 80861246 | 1 |
| 70 | ANTR.AFM04Z M01 25 7,1 FAHRGESCHW. 12,5 m/min, DH 512, KMF 80 A 2 | 80840146 | 1 |
| 70 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min, DH 520, 516, KMF 90 A 2 | 80841146 | 1 |
| 70 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 12,5 m/min, DH 532, 525, KMF 100 A 2 | 80860046 | 1 |
| 70 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min, DH 620, 616, KMF 90 A 2 | 80841146 | 1 |
| 70 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 5/20 m/min FAHRGESCHW. 12,5 m/min, DH 632, 625, KMF 100 A 2 | 80860046 | 1 |
| 70 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 525, 520, 516, 512, KMF 80 A 8/2 | 80831146 | 1 |
| 70 | ANTR.AFM04Z M01 30 14,2 FAHRGESCHW. 12,5 m/min, DH 532, KMF 90 A 8/2 | 80831346 | 1 |
| 70 | ANTR.AFM04D M01 25 14,2 FAHRGESCHW. 12,5 m/min, DH 625, 620, 616, KMF 80 A 8/2 | 80831146 | 1 |
| 70 | ANTR.AFM04Z M01 30 14,2 FAHRGESCHW. 8/31,5 m/min FAHRGESCHW. 12,5 m/min, DH 640, 632, KMF 90 A 8/2 | 80831346 | 1 |
| 70 | ANTR.AFM04Z M01 25 9,0 FAHRGESCHW. 12,5 m/min, DH 512, KMF 80 A 8/2 | 80840746 | 1 |
| 70 | ANTR.AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min, DH 525, 520, 516, KMF 90 A 8/2 | 80841246 | 1 |
| 70 | ANTR.AFM05Z M01 30 9,1 FAHRGESCHW. 12,5 m/min, DH 532, KMF 100 A 8/2 | 80861146 | 1 |
| 70 | ANTR.AFM04Z M01 30 9,0 FAHRGESCHW. 12,5 m/min, DH 625, 620, 616, KMF 90 A 8/2 | 80841246 | 1 |
| 70 | ANTR.AFM05Z M01 30 9,1 FAHRGESCHW. 10/40 m/min FAHRGESCHW. 12,5 m/min, DH 632, KMF 100 A 8/2 | 80861146 | 1 |
| 70 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min, DH 516, 512, KMF 90 A 8/2 | 80841046 | 1 |
| 70 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 12,5 m/min, DH 525, 520, KMF 100 A 8/2 | 80861046 | 1 |
| 70 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 12,5 m/min, DH 616, KMF 90 A 8/2 | 80841046 | 1 |
| 70 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 12,5 m/min, DH 625, 620, KMF 100 A 8/2 | 80861046 | 1 |

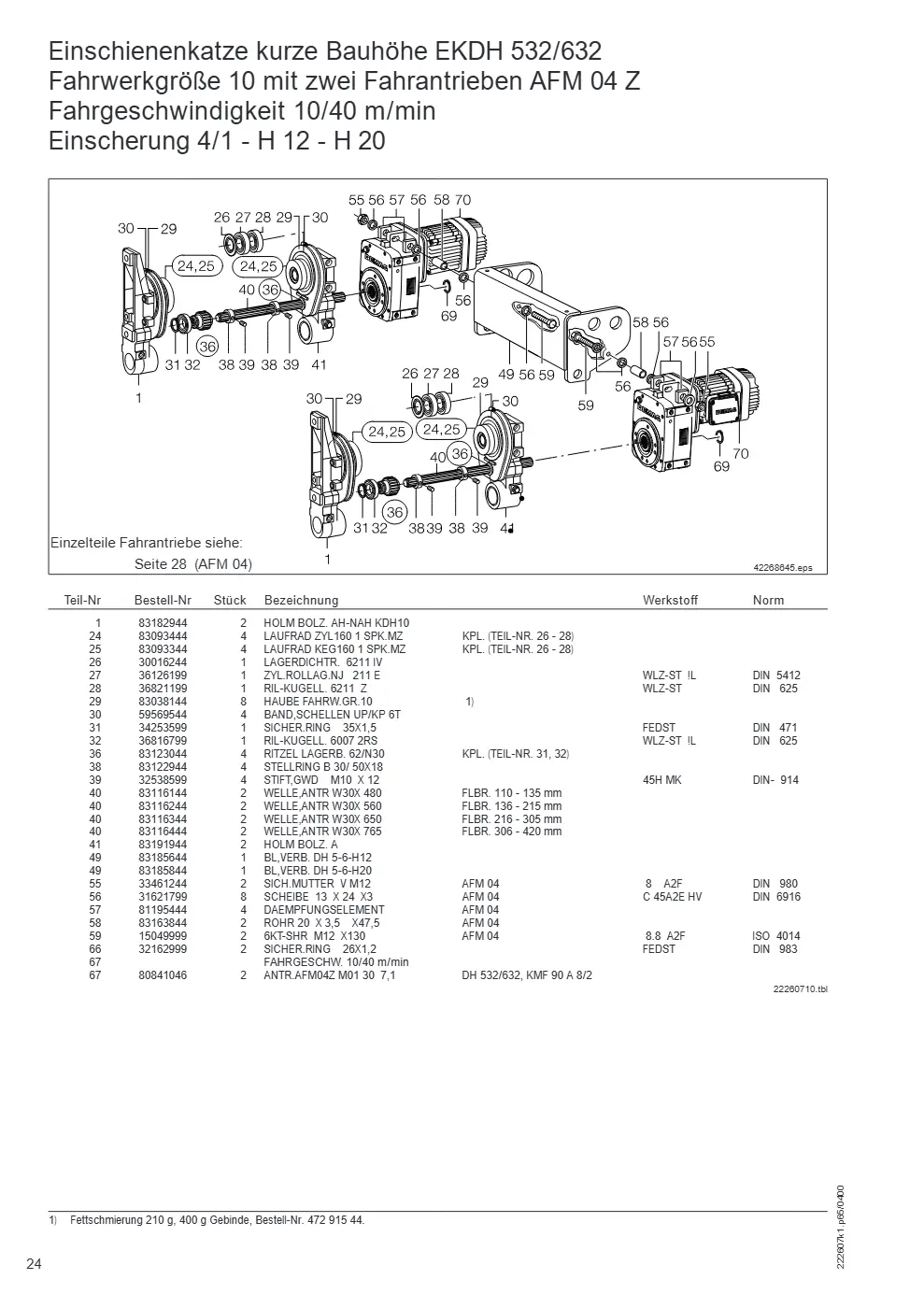

Einschienenkatze kurze Bauhöhe EKDH 532/632 Fahrwerkgröße 10 mit zwei Fahrantrieben AFM 04 Z Fahrgeschwindigkeit 10/40 m/min (Seite 24)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | HOLM BOLZ. AH-NAH KDH10 | 83182944 | 2 |
| 24 | LAUFRAD ZYL160 1 SPK.MZ KPL. (TEIL-NR. 26 - 28) | 83093444 | 4 |
| 25 | LAUFRAD KEG160 1 SPK.MZ KPL. (TEIL-NR. 26 - 28) | 83093344 | 4 |
| 26 | LAGERDICHTR. 6211 IV | 30016244 | 1 |
| 27 | ZYL.ROLLAG.NJ 211 E | 36126199 | 1 |
| 28 | RIL-KUGELL. 6211 Z | 36821199 | 1 |
| 29 | HAUBE FAHRW.GR.10 | 83038144 → 83038133 | 8 |
| 30 | BAND,SCHELLEN UP/KP 6T | 59569544 | 4 |
| 31 | SICHER.RING 35X1,5 | 34253599 | 1 |
| 32 | RIL-KUGELL. 6007 2RS | 36816799 | 1 |
| 36 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 31, 32) | 83123044 | 4 |
| 38 | STELLRING B 30/ 50X18 | 83122944 | 4 |
| 39 | STIFT,GWD M10 X 12 | 32538599 | 4 |
| 40 | WELLE,ANTR W30X 480 FLBR. 110 - 135 mm | 83116144 | 2 |
| 40 | WELLE,ANTR W30X 560 FLBR. 136 - 215 mm | 83116244 → 75211333 | 2 |
| 40 | WELLE,ANTR W30X 650 FLBR. 216 - 305 mm | 83116344 | 2 |
| 40 | WELLE,ANTR W30X 765 FLBR. 306 - 420 mm | 83116444 | 2 |
| 41 | HOLM BOLZ. A | 83191944 | 2 |
| 49 | BL,VERB. DH 5-6-H12 | 83185644 | 1 |
| 49 | BL,VERB. DH 5-6-H20 | 83185844 | 1 |
| 55 | SICH.MUTTER V M12 AFM 04 | 33461244 | 2 |
| 56 | SCHEIBE 13 X 24 X3 AFM 04 | 31621799 | 8 |
| 57 | DAEMPFUNGSELEMENT AFM 04 | 81195444 | 4 |
| 58 | ROHR 20 X 3,5 X47,5 AFM 04 | 83163844 | 2 |
| 59 | 6KT-SHR M12 X130 AFM 04 | 15049999 | 2 |
| 66 | SICHER.RING 26X1,2 | 32162999 | 2 |
| 67 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 10/40 m/min, DH 532/632, KMF 90 A 8/2 | 80841046 | 2 |

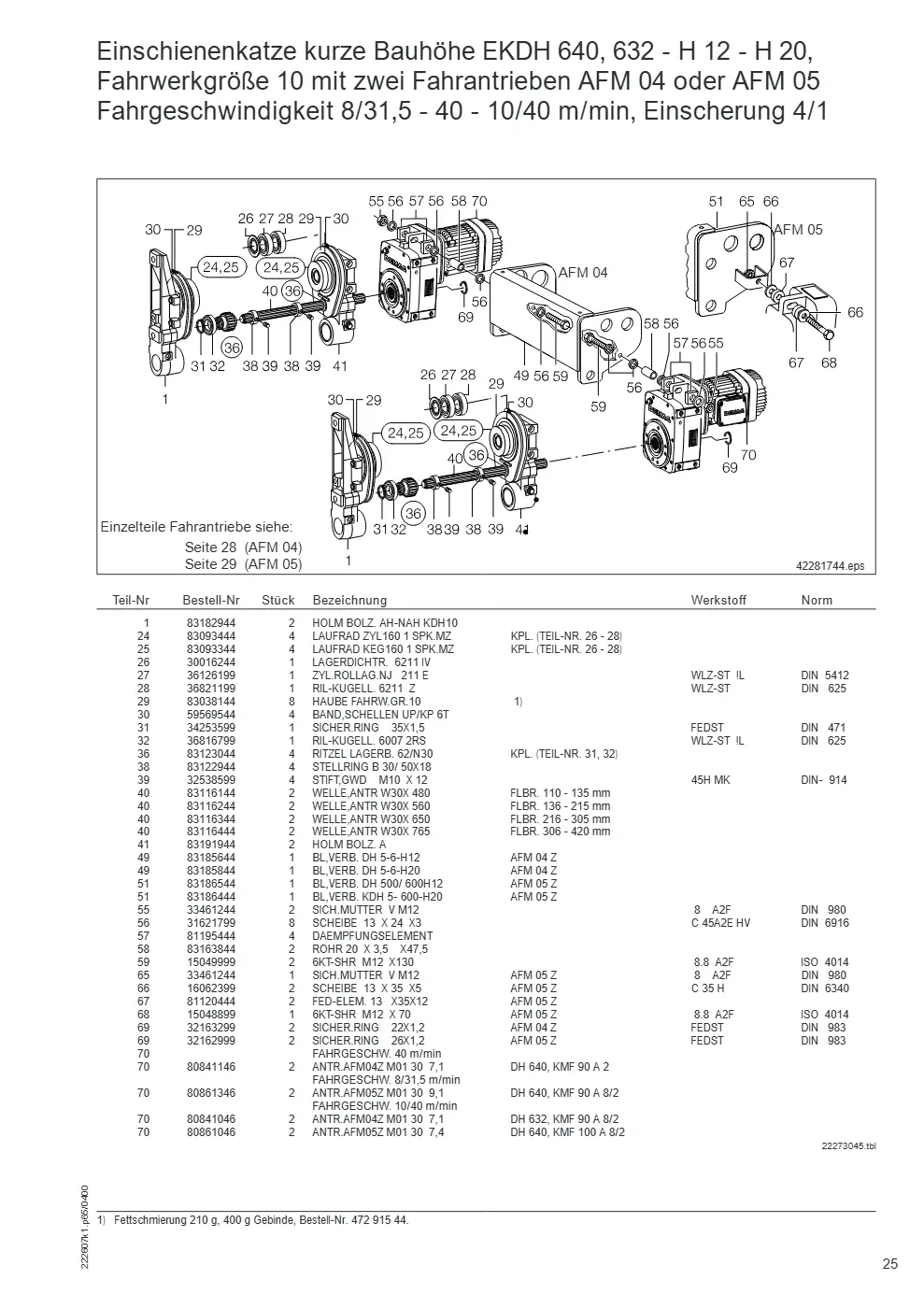

Einschienenkatze kurze Bauhöhe EKDH 640, 632 - H 12 - H 20, Fahrwerkgröße 10 mit zwei Fahrantrieben AFM 04 oder AFM 05 Fahrgeschwindigkeit 8 (Seite 25)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | HOLM BOLZ. AH-NAH KDH10 | 83182944 | 2 |
| 24 | LAUFRAD ZYL160 1 SPK.MZ KPL. (TEIL-NR. 26 - 28) | 83093444 | 4 |
| 25 | LAUFRAD KEG160 1 SPK.MZ KPL. (TEIL-NR. 26 - 28) | 83093344 | 4 |
| 26 | LAGERDICHTR. 6211 IV | 30016244 | 1 |
| 27 | ZYL.ROLLAG.NJ 211 E | 36126199 | 1 |
| 28 | RIL-KUGELL. 6211 Z | 36821199 | 1 |
| 29 | HAUBE FAHRW.GR.10 | 83038144 → 83038133 | 8 |
| 30 | BAND,SCHELLEN UP/KP 6T | 59569544 | 4 |
| 31 | SICHER.RING 35X1,5 | 34253599 | 1 |
| 32 | RIL-KUGELL. 6007 2RS | 36816799 | 1 |
| 36 | RITZEL LAGERB. 62/N30 KPL. (TEIL-NR. 31, 32) | 83123044 | 4 |
| 38 | STELLRING B 30/ 50X18 | 83122944 | 4 |
| 39 | STIFT,GWD M10 X 12 | 32538599 | 4 |
| 40 | WELLE,ANTR W30X 480 FLBR. 110 - 135 mm | 83116144 | 2 |
| 40 | WELLE,ANTR W30X 560 FLBR. 136 - 215 mm | 83116244 → 75211333 | 2 |
| 40 | WELLE,ANTR W30X 650 FLBR. 216 - 305 mm | 83116344 | 2 |
| 40 | WELLE,ANTR W30X 765 FLBR. 306 - 420 mm | 83116444 | 2 |
| 41 | HOLM BOLZ. A | 83191944 | 2 |
| 49 | BL,VERB. DH 5-6-H12 AFM 04 Z | 83185644 | 1 |
| 49 | BL,VERB. DH 5-6-H20 AFM 04 Z | 83185844 | 1 |
| 51 | BL,VERB. DH 500/ 600H12 AFM 05 Z | 83186544 | 1 |
| 51 | BL,VERB. KDH 5- 600-H20 AFM 05 Z | 83186444 | 1 |
| 55 | SICH.MUTTER V M12 | 33461244 | 2 |
| 56 | SCHEIBE 13 X 24 X3 | 31621799 | 8 |
| 57 | DAEMPFUNGSELEMENT | 81195444 | 4 |
| 58 | ROHR 20 X 3,5 X47,5 | 83163844 | 2 |
| 59 | 6KT-SHR M12 X130 | 15049999 | 2 |
| 65 | SICH.MUTTER V M12 AFM 05 Z | 33461244 | 1 |
| 66 | SCHEIBE 13 X 35 X5 AFM 05 Z | 16062399 | 2 |
| 67 | FED-ELEM. 13 X35X12 AFM 05 Z | 81120444 | 2 |
| 68 | 6KT-SHR M12 X 70 AFM 05 Z | 15048899 | 1 |
| 69 | SICHER.RING 22X1,2 AFM 04 Z | 32163299 | 2 |
| 69 | SICHER.RING 26X1,2 AFM 05 Z | 32162999 | 2 |
| 70 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 8/31,5 m/min FAHRGESCHW. 40 m/min, DH 640, KMF 90 A 2 | 80841146 | 2 |
| 70 | ANTR.AFM05Z M01 30 9,1 FAHRGESCHW. 10/40 m/min FAHRGESCHW. 40 m/min, DH 640, KMF 90 A 8/2 | 80861346 | 2 |
| 70 | ANTR.AFM04Z M01 30 7,1 FAHRGESCHW. 40 m/min, DH 632, KMF 90 A 8/2 | 80841046 | 2 |
| 70 | ANTR.AFM05Z M01 30 7,4 FAHRGESCHW. 40 m/min, DH 640, KMF 100 A 8/2 | 80861046 | 2 |

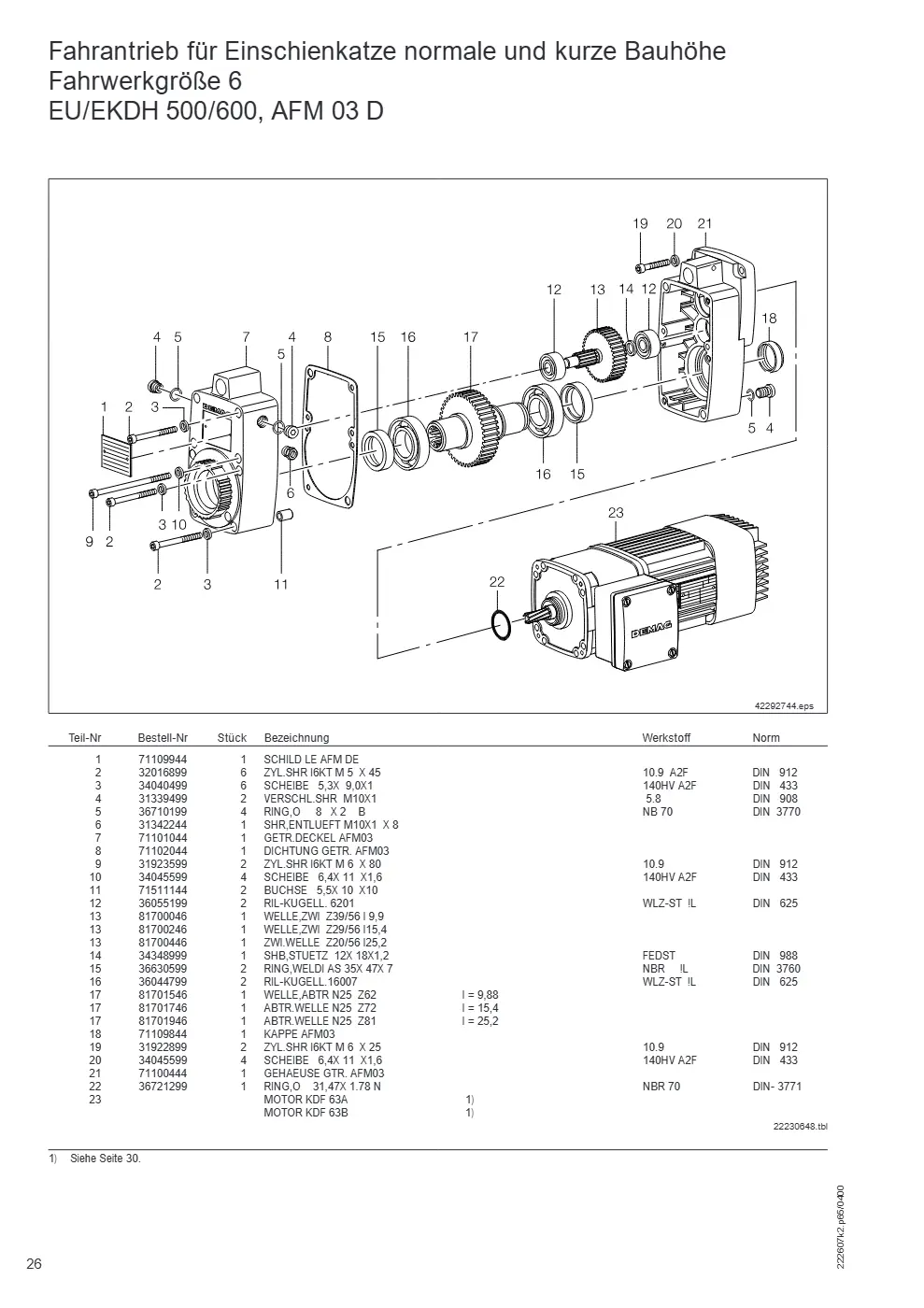

Fahrantrieb für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 6 EU/EKDH 500/600, AFM 03 D (Seite 26)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | SCHILD LE AFM DE | 71109944 | 1 |
| 2 | ZYL.SHR I6KT M 5 X 45 | 32016899 | 6 |
| 3 | SCHEIBE 5,3X 9,0X1 | 34040499 | 6 |
| 4 | VERSCHL.SHR M10X1 | 31339499 | 2 |
| 5 | RING,O 8 X 2 B | 36710199 | 4 |
| 6 | SHR,ENTLUEFT M10X1 X 8 | 31342244 | 1 |
| 7 | GETR.DECKEL AFM03 | 71101044 | 1 |
| 8 | DICHTUNG GETR. AFM03 | 71102044 → 71102033 | 1 |
| 9 | ZYL.SHR I6KT M 6 X 80 | 31923599 | 2 |
| 10 | SCHEIBE 6,4X 11 X1,6 | 34045599 | 4 |
| 11 | BUCHSE 5,5X 10 X10 | 71511144 | 2 |
| 12 | RIL-KUGELL. 6201 | 36055199 | 2 |
| 13 | WELLE,ZWI Z39/56 I 9,9 | 81700046 | 1 |
| 13 | WELLE,ZWI Z29/56 I15,4 | 81700246 | 1 |
| 13 | ZWI.WELLE Z20/56 I25,2 | 81700446 | 1 |
| 14 | SHB,STUETZ 12X 18X1,2 | 34348999 | 1 |
| 15 | RING,WELDI AS 35X 47X 7 | 36630599 | 2 |
| 16 | RIL-KUGELL.16007 | 36044799 | 2 |
| 17 | WELLE,ABTR N25 Z62 I = 9,88 | 81701546 | 1 |
| 17 | ABTR.WELLE N25 Z72 I = 15,4 | 81701746 | 1 |
| 17 | ABTR.WELLE N25 Z81 I = 25,2 | 81701946 | 1 |
| 18 | KAPPE AFM03 | 71109844 | 1 |
| 19 | ZYL.SHR I6KT M 6 X 25 | 31922899 | 2 |
| 20 | SCHEIBE 6,4X 11 X1,6 | 34045599 | 4 |
| 21 | GEHAEUSE GTR. AFM03 | 71100444 | 1 |
| 22 | RING,O 31,47X 1.78 N | 36721299 | 1 |

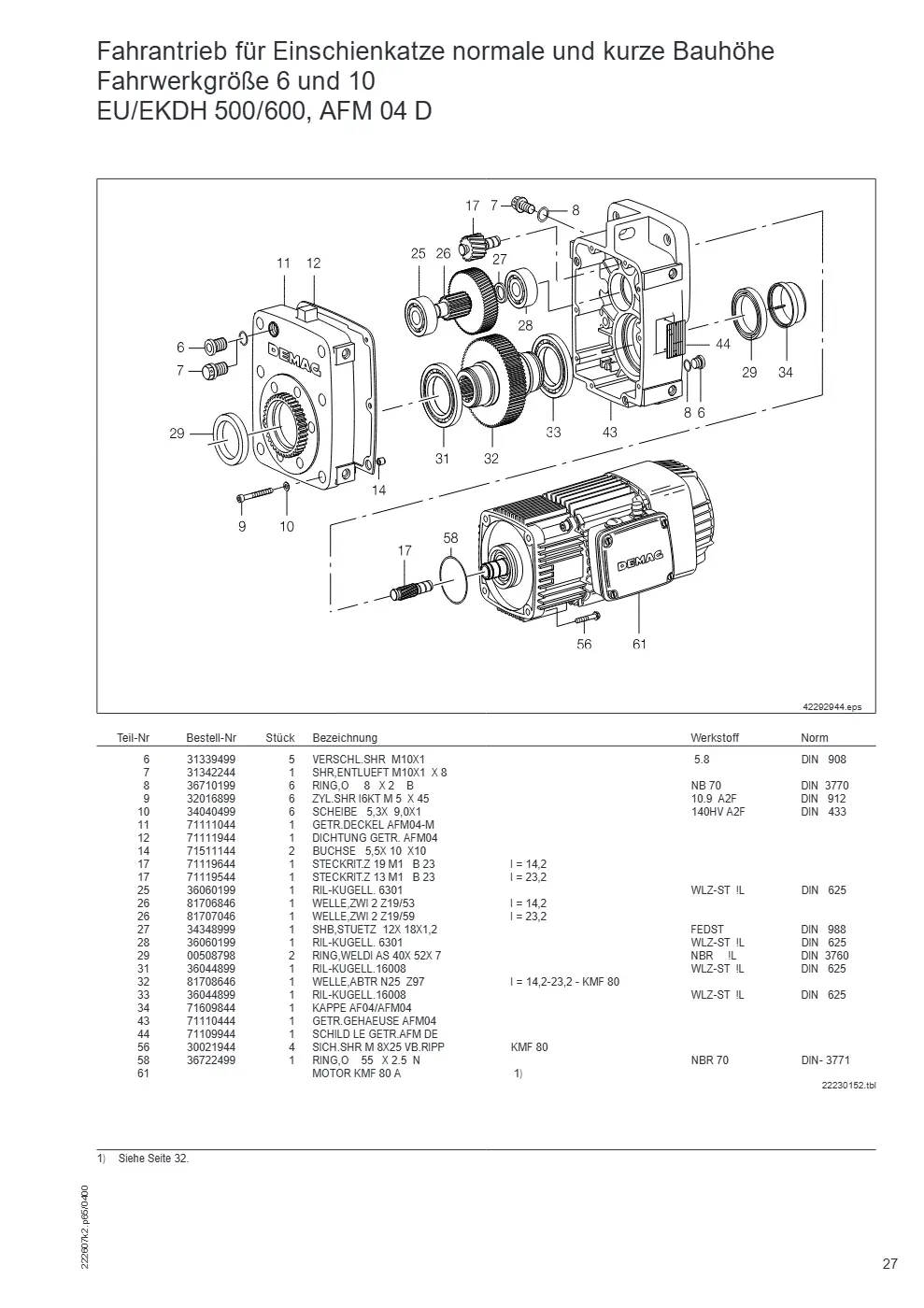

Fahrantrieb für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 6 und 10 EU/EKDH 500/600, AFM 04 D (Seite 27)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 6 | VERSCHL.SHR M10X1 | 31339499 | 5 |
| 7 | SHR,ENTLUEFT M10X1 X 8 | 31342244 | 1 |
| 8 | RING,O 8 X 2 B | 36710199 | 6 |
| 9 | ZYL.SHR I6KT M 5 X 45 | 32016899 | 6 |
| 10 | SCHEIBE 5,3X 9,0X1 | 34040499 | 6 |
| 11 | GETR.DECKEL AFM04-M | 71111044 | 1 |
| 12 | DICHTUNG GETR. AFM04 | 71111944 → 71111933 | 1 |
| 14 | BUCHSE 5,5X 10 X10 | 71511144 | 2 |
| 17 | STECKRIT.Z 19 M1 B 23 I = 14,2 | 71119644 | 1 |
| 17 | STECKRIT.Z 13 M1 B 23 I = 23,2 | 71119544 | 1 |
| 25 | RIL-KUGELL. 6301 | 36060199 | 1 |
| 26 | WELLE,ZWI 2 Z19/53 I = 14,2 | 81706846 | 1 |
| 26 | WELLE,ZWI 2 Z19/59 I = 23,2 | 81707046 | 1 |
| 27 | SHB,STUETZ 12X 18X1,2 | 34348999 | 1 |
| 28 | RIL-KUGELL. 6301 | 36060199 | 1 |
| 29 | RING,WELDI AS 40X 52X 7 | 00508798 | 2 |
| 31 | RIL-KUGELL.16008 | 36044899 | 1 |
| 32 | WELLE,ABTR N25 Z97 I = 14,2-23,2 - KMF 80 | 81708646 | 1 |
| 33 | RIL-KUGELL.16008 | 36044899 | 1 |
| 34 | KAPPE AF04/AFM04 | 71609844 | 1 |
| 43 | GETR.GEHAEUSE AFM04 | 71110444 | 1 |
| 44 | SCHILD LE GETR.AFM DE | 71109944 | 1 |
| 56 | SICH.SHR M 8X25 VB.RIPP KMF 80 | 30021944 → 10010798 | 4 |
| 58 | RING,O 55 X 2.5 N | 36722499 | 1 |

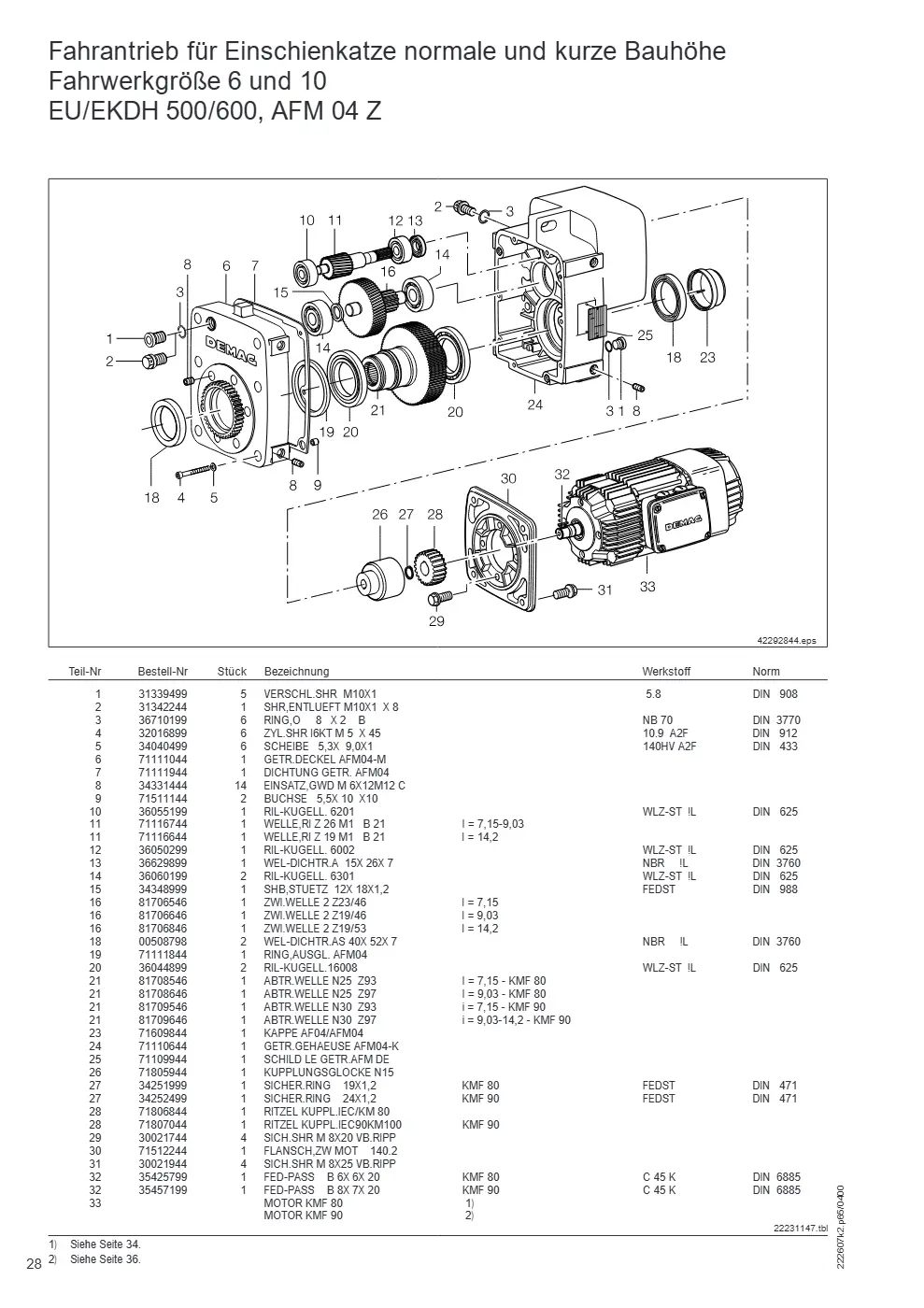

Fahrantrieb für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 6 und 10 EU/EKDH 500/600, AFM 04 Z (Seite 28)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | VERSCHL.SHR M10X1 | 31339499 | 5 |
| 2 | SHR,ENTLUEFT M10X1 X 8 | 31342244 | 1 |
| 3 | RING,O 8 X 2 B | 36710199 | 6 |
| 4 | ZYL.SHR I6KT M 5 X 45 | 32016899 | 6 |
| 5 | SCHEIBE 5,3X 9,0X1 | 34040499 | 6 |
| 6 | GETR.DECKEL AFM04-M | 71111044 | 1 |
| 7 | DICHTUNG GETR. AFM04 | 71111944 → 71111933 | 1 |
| 8 | EINSATZ,GWD M 6X12M12 C | 34331444 | 14 |
| 9 | BUCHSE 5,5X 10 X10 | 71511144 | 2 |
| 10 | RIL-KUGELL. 6201 | 36055199 | 1 |
| 11 | WELLE,RI Z 26 M1 B 21 I = 7,15-9,03 | 71116744 | 1 |
| 11 | WELLE,RI Z 19 M1 B 21 I = 14,2 | 71116644 | 1 |
| 12 | RIL-KUGELL. 6002 | 36050299 → 83514033 | 1 |
| 13 | WEL-DICHTR.A 15X 26X 7 | 36629899 | 1 |
| 14 | RIL-KUGELL. 6301 | 36060199 | 2 |
| 15 | SHB,STUETZ 12X 18X1,2 | 34348999 | 1 |
| 16 | ZWI.WELLE 2 Z23/46 I = 7,15 | 81706546 | 1 |
| 16 | ZWI.WELLE 2 Z19/46 I = 9,03 | 81706646 | 1 |
| 16 | ZWI.WELLE 2 Z19/53 I = 14,2 | 81706846 | 1 |
| 18 | WEL-DICHTR.AS 40X 52X 7 | 00508798 | 2 |
| 19 | RING,AUSGL. AFM04 | 71111844 | 1 |
| 20 | RIL-KUGELL.16008 | 36044899 | 2 |
| 21 | ABTR.WELLE N25 Z93 I = 7,15 - KMF 80 | 81708546 | 1 |
| 21 | ABTR.WELLE N25 Z97 I = 9,03 - KMF 80 | 81708646 | 1 |
| 21 | ABTR.WELLE N30 Z93 i = 7,15 - KMF 90 | 81709546 | 1 |
| 21 | ABTR.WELLE N30 Z97 i = 9,03-14,2 - KMF 90 | 81709646 | 1 |
| 23 | KAPPE AF04/AFM04 | 71609844 | 1 |
| 24 | GETR.GEHAEUSE AFM04-K | 71110644 | 1 |
| 25 | SCHILD LE GETR.AFM DE | 71109944 | 1 |
| 26 | KUPPLUNGSGLOCKE N15 | 71805944 | 1 |
| 27 | SICHER.RING 19X1,2 KMF 80 | 34251999 | 1 |
| 27 | SICHER.RING 24X1,2 KMF 90 | 34252499 | 1 |
| 28 | RITZEL KUPPL.IEC/KM 80 | 71806844 | 1 |
| 28 | RITZEL KUPPL.IEC90KM100 KMF 90 | 71807044 | 1 |
| 29 | SICH.SHR M 8X20 VB.RIPP | 30021744 | 4 |
| 30 | FLANSCH,ZW MOT 140.2 | 71512244 | 1 |
| 31 | SICH.SHR M 8X25 VB.RIPP | 30021944 → 10010798 | 4 |
| 32 | FED-PASS B 6X 6X 20 KMF 80 | 35425799 | 1 |
| 32 | FED-PASS B 8X 7X 20 KMF 90 | 35457199 | 1 |

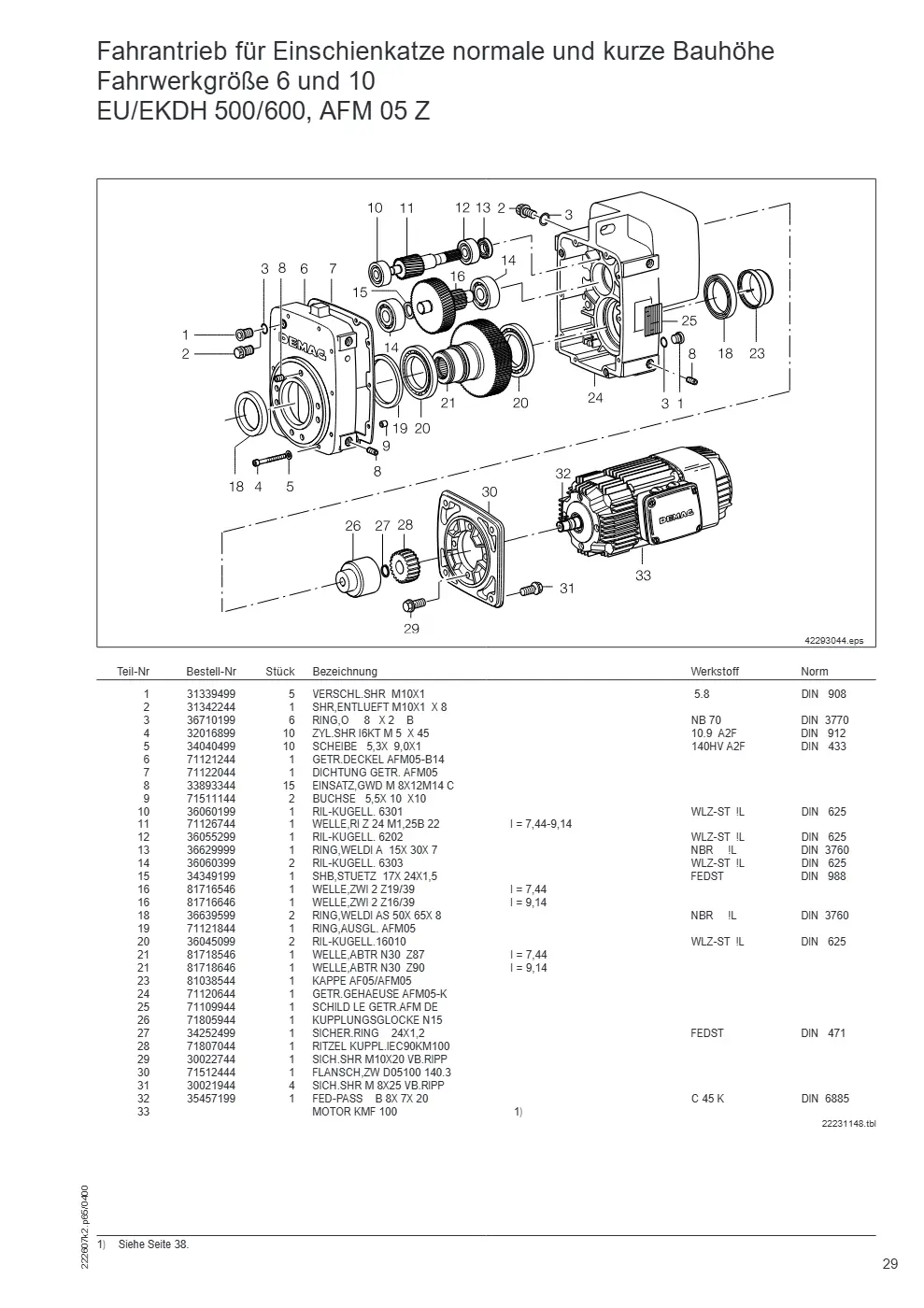

Fahrantrieb für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 6 und 10 EU/EKDH 500/600, AFM 05 Z (Seite 29)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | VERSCHL.SHR M10X1 | 31339499 | 5 |
| 2 | SHR,ENTLUEFT M10X1 X 8 | 31342244 | 1 |
| 3 | RING,O 8 X 2 B | 36710199 | 6 |
| 4 | ZYL.SHR I6KT M 5 X 45 | 32016899 | 10 |
| 5 | SCHEIBE 5,3X 9,0X1 | 34040499 | 10 |
| 6 | GETR.DECKEL AFM05-B14 | 71121244 | 1 |
| 7 | DICHTUNG GETR. AFM05 | 71122044 → 71122033 | 1 |
| 8 | EINSATZ,GWD M 8X12M14 C | 33893344 | 15 |
| 9 | BUCHSE 5,5X 10 X10 | 71511144 | 2 |
| 10 | RIL-KUGELL. 6301 | 36060199 | 1 |
| 11 | WELLE,RI Z 24 M1,25B 22 I = 7,44-9,14 | 71126744 | 1 |
| 12 | RIL-KUGELL. 6202 | 36055299 | 1 |
| 13 | RING,WELDI A 15X 30X 7 | 36629999 | 1 |
| 14 | RIL-KUGELL. 6303 | 36060399 | 2 |
| 15 | SHB,STUETZ 17X 24X1,5 | 34349199 | 1 |
| 16 | WELLE,ZWI 2 Z19/39 I = 7,44 | 81716546 | 1 |
| 16 | WELLE,ZWI 2 Z16/39 I = 9,14 | 81716646 | 1 |
| 18 | RING,WELDI AS 50X 65X 8 | 36639599 | 2 |
| 19 | RING,AUSGL. AFM05 | 71121844 | 1 |
| 20 | RIL-KUGELL.16010 | 36045099 | 2 |
| 21 | WELLE,ABTR N30 Z87 I = 7,44 | 81718546 | 1 |
| 21 | WELLE,ABTR N30 Z90 I = 9,14 | 81718646 | 1 |
| 23 | KAPPE AF05/AFM05 | 81038544 | 1 |
| 24 | GETR.GEHAEUSE AFM05-K | 71120644 | 1 |
| 25 | SCHILD LE GETR.AFM DE | 71109944 | 1 |
| 26 | KUPPLUNGSGLOCKE N15 | 71805944 | 1 |
| 27 | SICHER.RING 24X1,2 | 34252499 | 1 |
| 28 | RITZEL KUPPL.IEC90KM100 | 71807044 | 1 |
| 29 | SICH.SHR M10X20 VB.RIPP | 30022744 | 1 |
| 30 | FLANSCH,ZW D05100 140.3 | 71512444 | 1 |
| 31 | SICH.SHR M 8X25 VB.RIPP | 30021944 → 10010798 | 4 |
| 32 | FED-PASS B 8X 7X 20 | 35457199 | 1 |

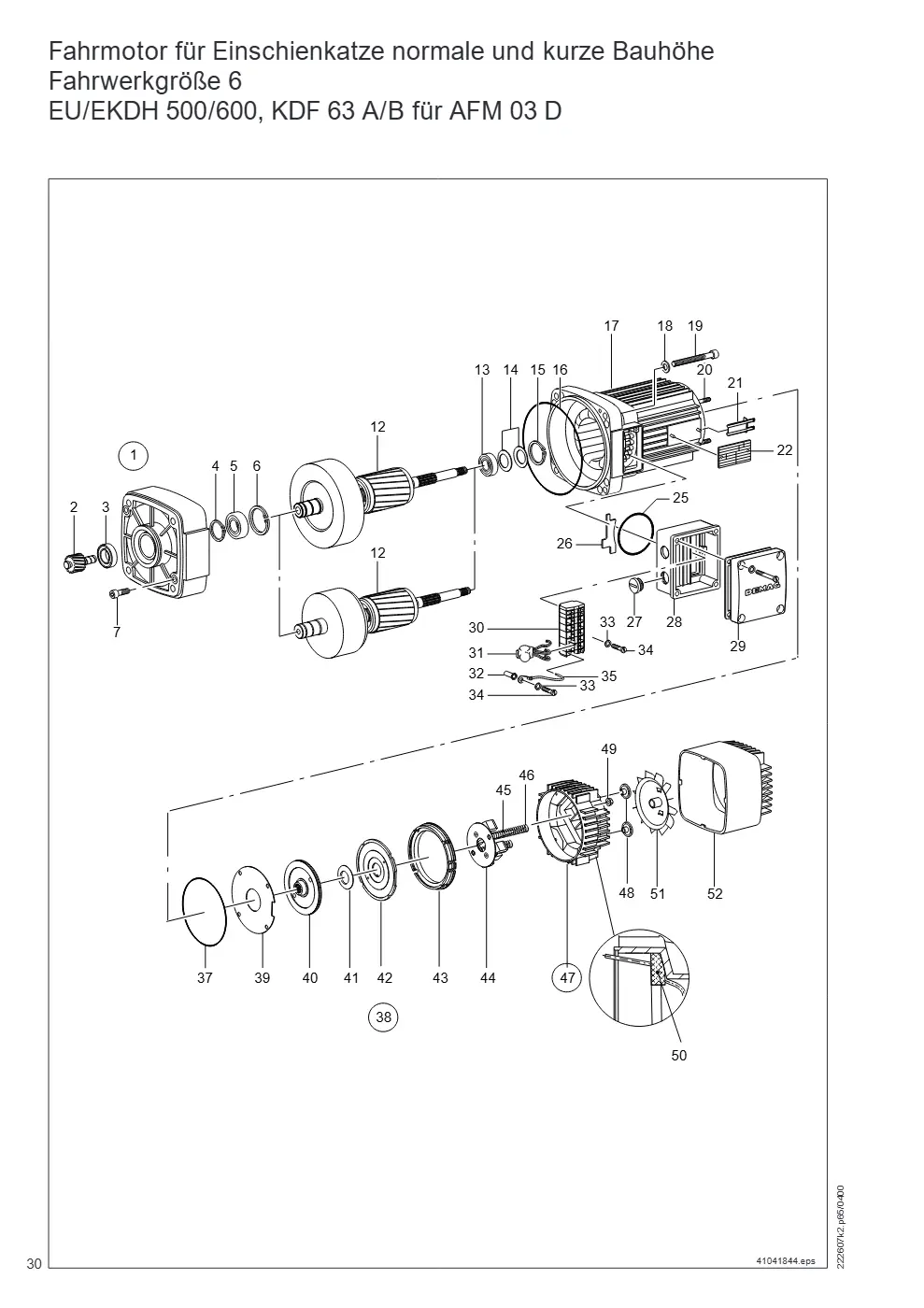

Fahrmotor für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 6 EU/EKDH 500/600, KDF 63 A/B für AFM 03 D (Seite 30)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | LAGERSCH.AS KD 63AFM03 KPL. (TEIL-NR. 3, 5, , KDF 63 A | 12460384 | 1 |
| 1 | LAGERSCH.AS SKD63AFM03 KPL. (TEIL-NR. 3, 5, , KDF 63 B | 12461184 | 1 |
| 3 | WEL-DICHTR.A 22X 40X 7 | 36639199 | 1 |
| 4 | SICHER.RING 17X1,5 | 34244799 | 1 |
| 5 | RIL-KUGELL. 6203 | 36055399 | 1 |
| 6 | SICHER.RING 40X1,75 | 34264099 | 1 |
| 12 | LAEUFER KDF63A/AFM03 | 12432784 | 1 |
| 12 | LAEUFER KDF63A/AFM03 M 0,8, I = 50 | 12444584 | 1 |
| 12 | LAEUFER KDF63B/AFM03 | 12432684 | 1 |
| 12 | LAEUFER KDF63B/AFM03 M 0,8, I = 50 | 12444484 | 1 |
| 13 | RIL-KUGELL. 6002 2RS | 36816299 → 12434033 | 1 |
| 14 | FED-TEL 31,7X20,4X0,40 | 34255944 → 12434033 | 2 |
| 15 | SICHER.RING 32X1,5 | 34272199 | 1 |
| 16 | RING,O 94,97X 1,78 N MOT. KDF 63 A | 36722599 → 12434033 | 1 |
| 16 | RING,O 120,37X 1,78 N MOT. KDF 63 B | 36720399 | 1 |
| 17 | STAENDER KDF 63A 2 DB 230/400 V, 50 HZ | 12413284 | 1 |
| 17 | STAENDER KDF 63A 8/2 AB 400 V, 50 HZ | 12410284 | 1 |
| 17 | STAENDER KDF 63B 8/2 AB 400 V, 50 HZ | 12410584 | 1 |
| 18 | SCHEIBE 6,4X 11 X1,6 | 34045599 | 4 |
| 19 | ZYL.SHR I6KT M 6 X 80 MOT. KDF 63 A | 31923599 | 4 |
| 19 | SICH.SHR M 8X35 VB.RIPP MOT. KDF 63 B | 30022144 → 10010898 | 4 |
| 20 | STIFTSHR M 5 X 33X 13 | 30249799 | 4 |
| 21 | LEITUNGSKANAL KD63 | 12481384 | 1 |
| 22 | SCHILD LE MOT13/3-13/6 | 60005144 | 1 |
| 25 | RING,O 46 X 2,5 MM 150 | 05480684 | 1 |
| 26 | KABELSCHUTZ | 12480584 | 1 |
| 27 | VERSCHL.SHR PG16 D | 00723898 | 1 |
| 28 | KL.KASTEN KD63 | 12480184 | 1 |
| 29 | KLEKA.DECKEL KD63 | 12480484 | 1 |
| 30 | LEISTE,KL.KD63 1GSCHW | 79200644 | 1 |
| 30 | LEISTE,KL.KD63 2GSCHW | 79200744 | 1 |
| 31 | VARISTORSATZ <= 400 V | 89581044 | 1 |
| 32 | NIET,RHR A6 X0,4 X10 | 37437999 | 1 |
| 33 | SHB,SICHER. S 5 | 00465498 | 2 |
| 34 | ZYL.SHR M 5 X 16 | 31815599 | 2 |
| 35 | VERB.LTG. KDF63Z63,71PE | 19812146 | 1 |
| 37 | RING,O 94,97X 1,78 N | 36722599 → 12434033 | 1 |
| 38 | SET,BREMSEN KD63/400V50 KPL. (TEIL-NR. 21, 37 - 48) | 12487084 → 12487033 | 1 |
| 39 | REIBBLECH KD63 | 12473484 | 1 |
| 40 | SHB,BREMS KD63 | 12482884 | 1 |
| 41 | SHB,DICHT KD63 | 12480984 | 1 |
| 42 | REIBPLATTE KD63 | 12482084 | 1 |
| 43 | LIPPENDICHTUNG KD63 | 12474884 | 1 |
| 44 | PLATTE,ANKER KD 63 | 12482384 | 1 |
| 45 | FUEHRUNG,BRFED. KD 63 | 12482784 | 1 |
| 46 | FED-DRU 1,1 X 7,2X 38RT MOT. KDF 63 A | 34087299 | 2 |
| 46 | FED-DRU 1,1 X 7,2X 44BL MOT. KDF 63 B | 34086199 | 2 |
| 47 | GEHAEUSE WS-BR.400V50HZ KPL. (TEIL-NR. 50) | 12484484 | 1 |
| 48 | STOPF. 6X 18 X7 | 12471784 | 2 |
| 49 | 6KT-MUTTER M 5 | 33703099 | 4 |
| 50 | DURCHFUEHR,KABEL KD63 | 12481084 | 1 |
| 51 | LUEFTER KD63 | 12481284 | 1 |
| 52 | HAUBE,LUEFTER KD63 | 12481184 → 12481133 | 1 |

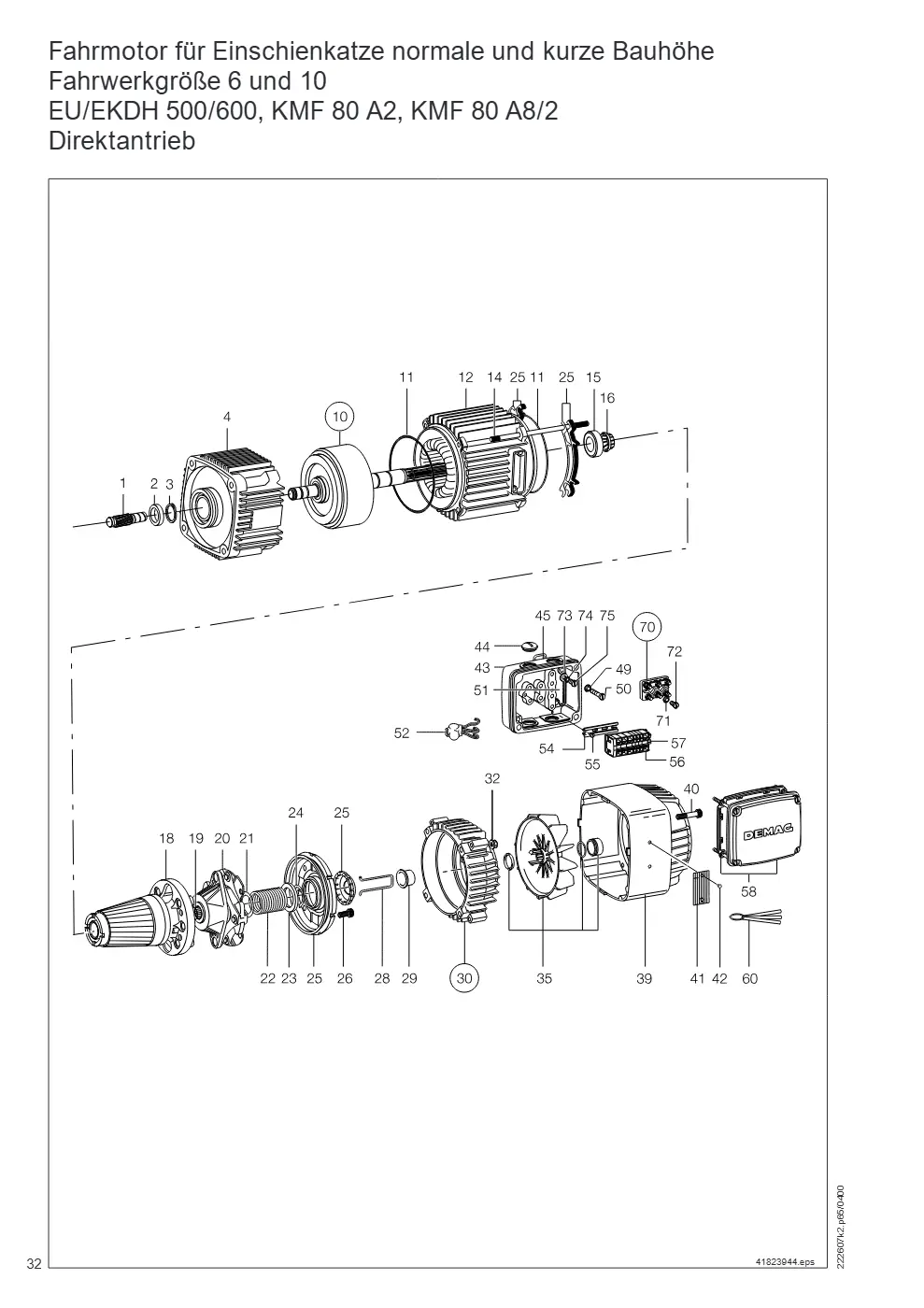

Fahrmotor für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 6 und 10 EU/EKDH 500/600, KMF 80 A2, KMF 80 A8/2 (Seite 32)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 2 | WEL-DICHTR.A 20X 35X 7 | 36687599 | 1 |
| 3 | SICHER.RING 20X1,75 | 34247099 | 1 |
| 4 | LAGERSCH.KMF 80AFM04 | 13362584 → 13362533 | 1 |
| 10 | WELLE KMF 80A IKO KPL. (TEIL-NR. 19) | 13335884 | 1 |
| 11 | RING,O 120,37X 1,78 N | 36720399 | 2 |
| 12 | STAENDER KMF 80A 2 AB 230/400 V, 50 HZ | 13104584 | 1 |
| 12 | STAENDER KMF 80A 8/2 AB 400 V, 50 HZ | 13104784 → 13104733 | 1 |
| 14 | STIFTSHR M 6 X220 | 30242799 | 4 |
| 15 | DAEMPFERRING KM 80 | 13386584 → 12880533 | 1 |
| 16 | DRUCKRINGSATZ KM 80 | 13385284 → 13385233 | 1 |
| 18 | LAEUFER KMF 80A 8/2 | 13345584 → 13345533 | 1 |
| 19 | SPRENGRING A 20 | 34190699 | 1 |
| 20 | MITNAHME KMK 80 | 13376084 → 13376033 | 1 |
| 21 | SHB,PASS 30X 42X0,5 | 34144599 | 1 |
| 22 | FED 3 X 30 X 61 RTBL A 2 | 13374884 | 1 |
| 22 | FED 3 X 30 X 56 RTWS A 8/2 | 13374184 → 12880333 | 1 |
| 23 | TOPF,FEDER KM 80 | 13376684 | 1 |
| 24 | SICHER.RING 28X2 | 34245099 | 1 |
| 25 | BREMSBELTR.KM 80 | 13389584 → 13389533 | 1 |
| 26 | ZYL.SHR I6KT M 6 X 20 | 32011399 | 4 |
| 28 | BUEGEL,BREMSLUEFT KM 80 | 13377084 | 1 |
| 29 | BUCHSE,LAG. KM 80 | 13381384 | 1 |
| 30 | LAGERSCH.BS KM 80 KPL. (TEIL-NR. 29) | 13361384 → 13361333 | 1 |
| 30 | LAGERSCH.BS KM 80 KPL. (TEIL-NR. 29) | 13363184 → 13363133 | 1 |
| 32 | 6KT-MUTTER M 6 | 15108499 | 4 |
| 35 | SET,LUEFTER KM 80 | 13389684 → 13382033 | 1 |
| 39 | HAUBE,LUEFTER KM 80 | 13382084 → 13382033 | 1 |
| 40 | ZYL.SHR I6KT M 5 X 50 | 31922199 | 4 |
| 41 | SCHILD LE KB NEUTRAL AL | 05481784 | 1 |
| 42 | KERBNAGEL,SENK A 2,6X 6 | 35041399 | 2 |
| 43 | KLEKA.UNTERT.KB 71- 90 | 05495484 | 1 |
| 44 | VERSCHL.SHR PG16 D | 00723898 | 4 |
| 45 | RING,O 46 X 2,5 MM 150 | 05480684 | 1 |
| 49 | SHB,SICHER. S 5 | 00465498 | 2 |
| 50 | ZYL.SHR M 5 X 30 | 31818199 | 2 |
| 51 | DURCHFUEHR,KABEL | 05490984 | 1 |
| 52 | VARISTORSATZ < 400 V NUR FÜR 8/2-POLIG | 13387084 | 1 |
| 54 | TRAGSCH.15 / 5,5X 90M | 14986284 | 1 |
| 55 | SHR,FURCH CE M 4X 8 | 32472699 | 2 |
| 56 | REIHENKLEMMENMODUL KM 6 KLEMMEN | 03495684 | 1 |
| 56 | REIHENKLEMMENMODUL KM 3 KLEMMEN | 03495784 | 1 |
| 57 | ENDWINKEL TS15 | 89541944 | 2 |
| 58 | KLEKA.DECKEL KB 71- 90 | 05494684 | 1 |
| 60 | FUEHLERLEHRENSATZ | 10040984 | 3 |
| 70 | PLATTE,KL. KB 71- 90 6 KLEMMEN | 05492284 | 1 |
| 71 | SHB,SICHER. S 5 | 00465498 | 2 |
| 72 | SCHNEIDSHR BM 5 X 16 | 32529299 | 2 |
| 73 | SCHEIBE A 5,3X 10 X1 | 34050599 | 1 |
| 74 | RING,FED. 5 | 34385299 | 1 |
| 75 | ZYL.SHR M 5 X 10 | 31814399 | 1 |

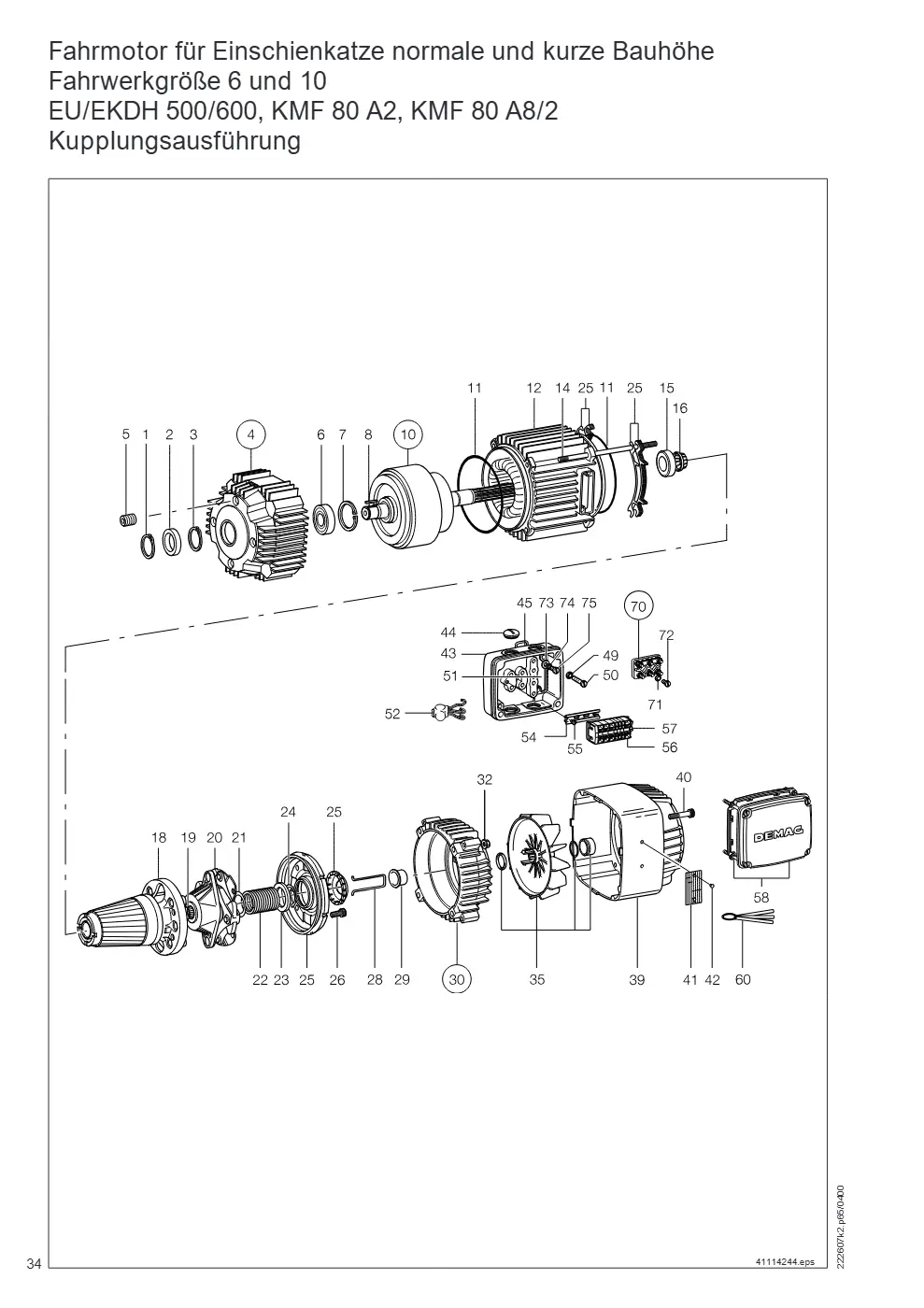

Fahrmotor für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 6 und 10 EU/EKDH 500/600, KMF 80 A2, KMF 80 A8/2 (Seite 34)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | SICHER.RING 19X1,2 | 34251999 | 1 |
| 2 | WEL-DICHTR.A 20X 35X 7 NUR F. ÖLDICHTE AUSFÜHRUNG | 36687599 | 1 |
| 3 | SICHER.RING 20X1,75 | 34247099 | 1 |
| 4 | LAGERSCH.AS KM 80 KPL. (TEIL-NR. 5 - | 13360384 → 13360333 | 1 |
| 5 | EINSATZ,GWD M 8X12M14 C | 33893344 | 4 |
| 6 | RIL-KUGELL. 6204 2RS C3 | 36089899 | 1 |
| 7 | SICHER.RING 47X1,75 | 34264799 | 1 |
| 8 | FED-PASS B 6X 6X 20 | 35425799 | 1 |
| 10 | WELLE KUPPLUNG KMF 80A KPL. (TEIL-NR. 19) | 13336084 | 1 |
| 11 | RING,O 120,37X 1,78 N | 36720399 | 2 |
| 12 | STAENDER KMF 80A 2 AB 230/400 V, 50 HZ | 13104584 | 1 |
| 12 | STAENDER KMF 80A 8/2 AB 400 V, 50 HZ | 13104784 → 13104733 | 1 |
| 14 | STIFTSHR M 6 X175 | 30243699 | 4 |
| 15 | DAEMPFERRING KM 80 | 13386584 → 12880533 | 1 |
| 16 | DRUCKRINGSATZ KM 80 | 13385284 → 13385233 | 1 |
| 18 | LAEUFER KMF 80A 8/2 | 13345584 → 13345533 | 1 |
| 19 | SPRENGRING A 20 | 34190699 | 1 |
| 20 | MITNAHME KMK 80 | 13376084 → 13376033 | 1 |
| 21 | SHB,PASS 30X 42X0,5 | 34144599 | 1 |
| 22 | FED 3 X 30 X 61 RTBL A 2 | 13374884 | 1 |
| 22 | FED 3 X 30 X 56 RTWS A 8/2 | 13374184 → 12880333 | 1 |
| 23 | TOPF,FEDER KM 80 | 13376684 | 1 |
| 24 | SICHER.RING 28X2 | 34245099 | 1 |
| 25 | BREMSBELTR.KM 80 | 13389584 → 13389533 | 1 |
| 26 | ZYL.SHR I6KT M 6 X 20 | 32011399 | 4 |
| 28 | BUEGEL,BREMSLUEFT KM 80 | 13377084 | 1 |
| 29 | BUCHSE,LAG. KM 80 | 13381384 | 1 |
| 30 | LAGERSCH.BS KM 80 KPL. (TEIL-NR. 29) | 13361384 → 13361333 | 1 |
| 30 | LAGERSCH.BS KM 80 KPL. (TEIL-NR. 29) | 13363184 → 13363133 | 1 |
| 32 | 6KT-MUTTER M 6 | 15108499 | 4 |
| 35 | SET,LUEFTER KM 80 | 13389684 → 13382033 | 1 |
| 39 | HAUBE,LUEFTER KM 80 | 13382084 → 13382033 | 1 |
| 40 | ZYL.SHR I6KT M 5 X 50 | 31922199 | 4 |
| 41 | SCHILD LE KB NEUTRAL AL | 05481784 | 1 |
| 42 | KERBNAGEL,SENK A 2,6X 6 | 35041399 | 2 |
| 43 | KLEKA.UNTERT.KB 71- 90 | 05495484 | 1 |
| 44 | VERSCHL.SHR PG16 D | 00723898 | 4 |
| 45 | RING,O 46 X 2,5 MM 150 | 05480684 | 1 |
| 49 | SHB,SICHER. S 5 | 00465498 | 2 |
| 50 | ZYL.SHR M 5 X 30 | 31818199 | 2 |
| 51 | DURCHFUEHR. LTG | 05490984 | 1 |
| 52 | VARISTORSATZ < 400 V NUR FÜR 8/2-POLIG | 13387084 | 1 |
| 54 | TRAGSCH.15 / 5,5X 90M | 14986284 | 1 |
| 55 | SHR,FURCH CE M 4X 8 | 32472699 | 2 |
| 56 | REIHENKLEMMENMODUL KM 6 KLEMMEN | 03495684 | 1 |
| 56 | REIHENKLEMMENMODUL KM 3 KLEMMEN | 03495784 | 1 |
| 57 | ENDWINKEL TS15 | 89541944 | 2 |
| 58 | KLEKA.DECKEL KB 71- 90 | 05494684 | 1 |
| 60 | FUEHLERLEHRENSATZ | 10040984 | 3 |
| 70 | PLATTE,KL. KB 71- 90 | 05492284 | 1 |
| 71 | SHB,SICHER. S 5 | 00465498 | 2 |
| 72 | SCHNEIDSHR BM 5 X 16 | 32529299 | 2 |
| 73 | SCHEIBE A 5,3X 10 X1 | 34050599 | 1 |
| 74 | RING,FED. 5 | 34385299 | 1 |
| 75 | ZYL.SHR M 5 X 10 | 31814399 | 1 |

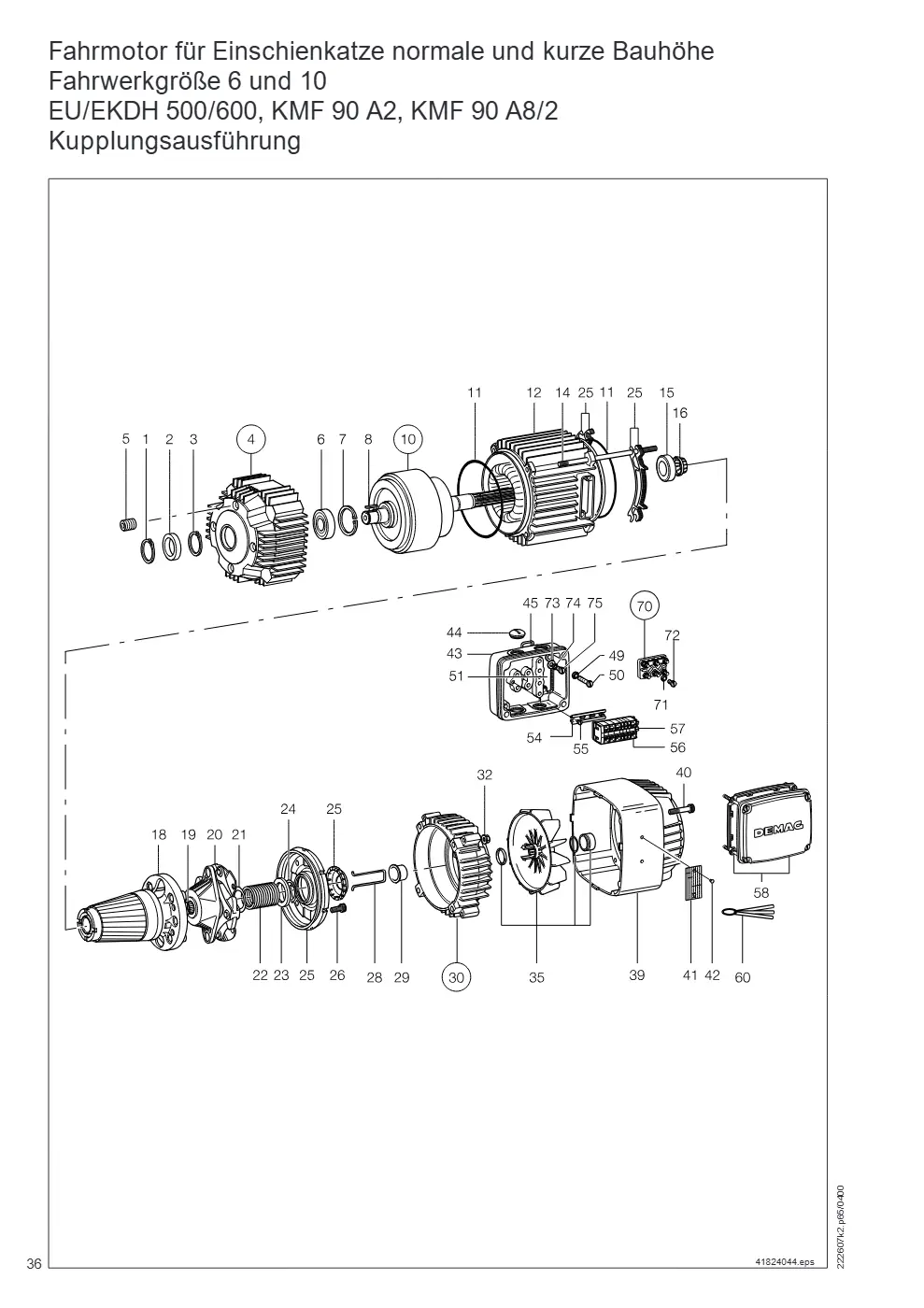

Fahrmotor für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 6 und 10 EU/EKDH 500/600, KMF 90 A2, KMF 90 A8/2 (Seite 36)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | SICHER.RING 24X1,2 | 34252499 | 1 |
| 2 | RING,WELDI A 25X 42X 7 NUR F. ÖLDICHTE AUSFÜHRUNG | 36646499 | 1 |
| 3 | SICHER.RING 25X2 | 34250399 | 1 |
| 4 | LAGERSCH.KM 90-AS KPL. (TEIL-NR. 5 - | 13860384 → 13860333 | 1 |
| 5 | EINSATZ,GWD M 8X12M14 C | 33893344 | 4 |
| 6 | RIL-KUGELL. 6205 2RS C3 | 36089999 | 1 |
| 7 | SICHER.RING 52X2 | 34265199 | 1 |
| 8 | FED-PASS B 8X 7X 20 | 35457199 | 1 |
| 10 | WELLE KMF 90A-KUPPLUNG KPL. (TEIL-NR. 19) | 13846784 → 13846733 | 1 |
| 11 | RING,O 133,07X 1,78 N | 36719099 | 2 |
| 12 | STAENDER KMF 90A 2 AB 230/400 V, 50 HZ | 13603184 | 1 |
| 12 | STAENDER KMF 90A 8/2 AB 400 V, 50 HZ | 13603284 | 1 |
| 14 | STIFTSHR M 6 X190 | 30242599 | 4 |
| 15 | DAEMPFERRING KM 90 | 13886584 | 1 |
| 16 | DRUCKRINGSATZ KM 90 | 13885284 | 1 |
| 18 | LAEUFER KMF 90A 8/2 | 13847184 → 13847133 | 1 |
| 19 | SPRENGRING A 24 | 34190799 | 1 |
| 20 | MITNAHME KMK 90 | 13876084 | 1 |
| 21 | SHB,PASS 35X 45X0,5 | 34143699 | 1 |
| 22 | FED 3 X 35 X 91 GNWS A 2 | 13874984 | 1 |
| 22 | FED 3 X 35 X 76 RTWS A 8/2 | 13874284 | 1 |
| 23 | TOPF,FEDER KM 90 | 13876684 | 1 |
| 24 | SICHER.RING 32X2 | 34249599 | 1 |
| 25 | BREMSBELTR.KM 90 | 13889584 → 13889533 | 1 |
| 26 | ZYL.SHR I6KT M 6 X 25 | 32011499 | 4 |
| 28 | BUEGEL,BREMSLUEFT KM 90 | 13877084 | 1 |
| 29 | BUCHSE,LAG. KM 90 | 13881384 | 1 |
| 30 | LAGERSCH.BS KMK 90 KPL. (TEIL-NR. 29) | 13861384 → 13861333 | 1 |
| 30 | LAGERSCH.BS KM 90 KPL. (TEIL-NR. 29) | 13863184 → 13863133 | 1 |
| 32 | 6KT-MUTTER M 6 | 15108499 | 4 |
| 35 | SET,LUEFTER KM 90 | 13889684 → 13882233 | 1 |
| 39 | HAUBE,LUEFTER KM 90 | 13882084 → 13882033 | 1 |
| 40 | ZYL.SHR I6KT M 6 X 60 | 32151699 | 4 |
| 41 | SCHILD LE KB NEUTRAL AL | 05481784 | 1 |
| 42 | KERBNAGEL,SENK A 2,6X 6 | 35041399 | 2 |
| 43 | KLEKA.UNTERT.KB 71- 90 | 05495484 | 1 |
| 44 | VERSCHL.SHR PG16 D | 00723898 | 4 |
| 45 | RING,O 46 X 2,5 MM 150 | 05480684 | 1 |
| 49 | SHB,SICHER. S 5 | 00465498 | 2 |
| 50 | ZYL.SHR M 5 X 30 | 31818199 | 2 |
| 51 | DURCHFUEHR. LTG | 05490984 | 1 |
| 54 | TRAGSCH.15 / 5,5X 90M | 14986284 | 1 |
| 55 | SHR,FURCH CE M 4X 8 | 32472699 | 2 |
| 56 | REIHENKLEMMENMODUL KM 6 KLEMMEN | 03495684 | 1 |
| 56 | REIHENKLEMMENMODUL KM 3 KLEMMEN | 03495784 | 1 |
| 57 | ENDWINKEL TS15 | 89541944 | 2 |
| 58 | KLEKA.DECKEL KB 71- 90 | 05494684 | 1 |
| 60 | FUEHLERLEHRENSATZ | 10041084 | 3 |
| 70 | PLATTE,KL. KB 71- 90 6 KLEMMEN, KPL. (TEIL-NR. 71, 72) | 05492284 | 1 |
| 71 | SHB,SICHER. S 5 | 00465498 | 2 |
| 72 | SCHNEIDSHR BM 5 X 16 | 32529299 | 2 |
| 73 | SCHEIBE A 5,3X 10 X1 | 34050599 | 1 |
| 74 | RING,FED. 5 | 34385299 | 1 |
| 75 | ZYL.SHR M 5 X 10 | 31814399 | 1 |

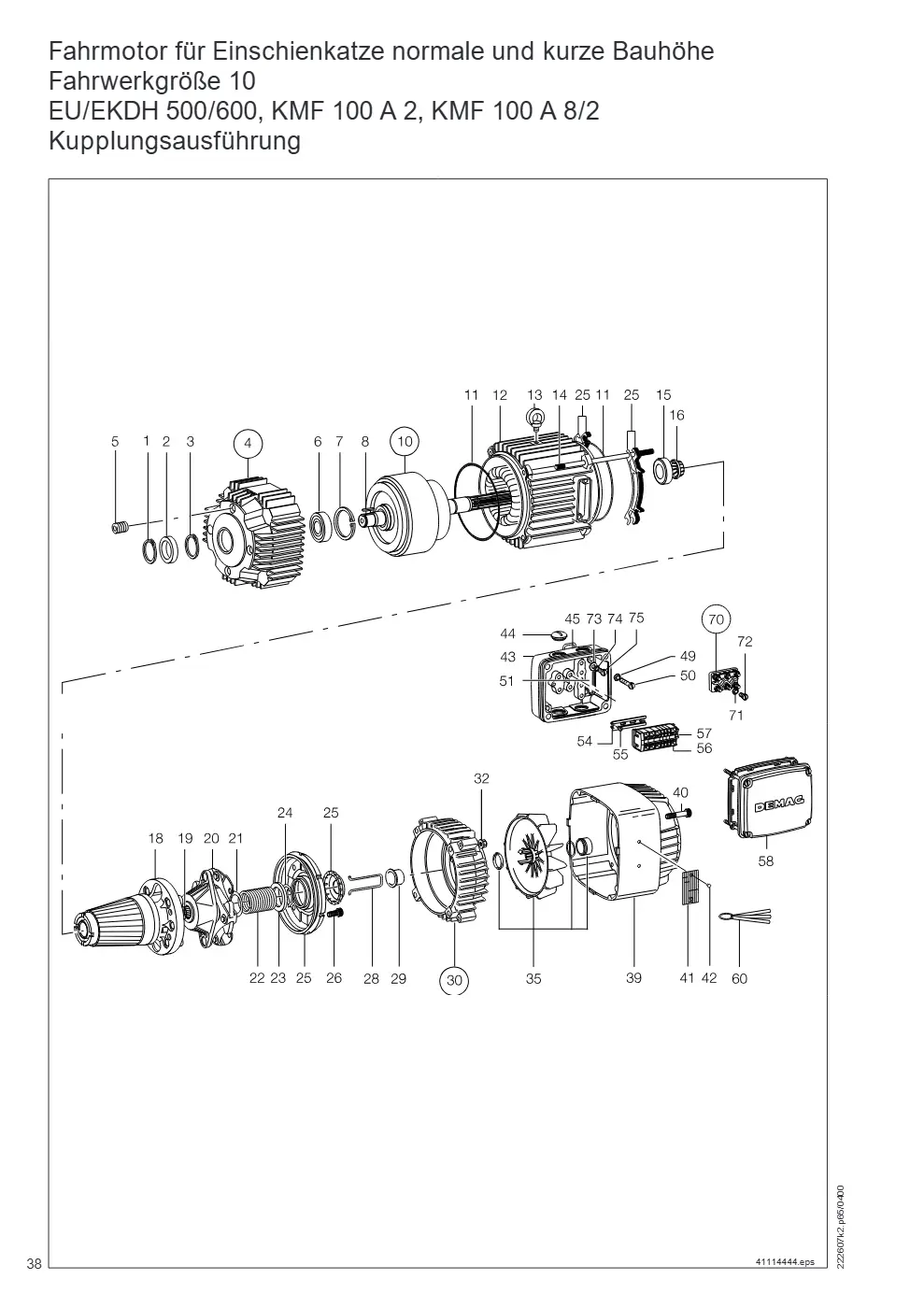

Fahrmotor für Einschienkatze normale und kurze Bauhöhe Fahrwerkgröße 10 EU/EKDH 500/600, KMF 100 A 2, KMF 100 A 8/2 (Seite 38)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | SICHER.RING 24X1,2 | 34252499 | 1 |
| 2 | WEL-DICHTR.A 30X 47X 7 NUR F. ÖLDICHTE AUSF. | 36678199 | 1 |
| 3 | SICHER.RING 30X2 | 34248699 | 1 |
| 4 | LAGERSCH.AS KM 100 KPL. (TEIL-NR. 5 - | 14360384 → 14360333 | 1 |
| 5 | EINSATZ,GWD M10X18M16 C | 33893244 | 4 |
| 6 | RIL-KUGELL. 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 7 | SICHER.RING 62X2 | 34265699 | 1 |
| 8 | FED-PASS B 8X 7X 20 | 35457199 | 1 |
| 10 | WELLE KUPPLUNG KMF100A KPL. (TEIL-NR. 19) | 14330884 | 1 |
| 11 | RING,O 150 X 2 N | 36719199 | 2 |
| 12 | STAENDER KMF100A 2 AB 230/400 V, 50 HZ | 14101784 | 1 |
| 12 | STAENDER KMF100A 8/2 AB 400 V, 50 HZ | 14101884 | 1 |
| 13 | RINGSHR M 8 | 31350099 | 1 |
| 14 | STIFTSHR M 8 X220 | 30243899 | 4 |
| 15 | DAEMPFER KM 100 GEDREHT | 14386284 | 1 |
| 16 | DRUCKRINGSATZ KM100 | 14385284 | 1 |
| 18 | LAEUFER KMF100A 8/2 | 14345284 | 1 |
| 19 | SPRENGRING A 28 | 34191199 | 1 |
| 20 | MITNAHME KMK100 | 14376084 → 14376033 | 1 |
| 21 | SHB,PASS 42X 52X0,5 | 34144999 | 1 |
| 22 | FED 4,5 X 42 X 72 RTWS A 2 | 14374884 → 12881433 | 1 |
| 22 | FED 4,25X 42 X 67 GN A 8/2 | 14374584 | 1 |
| 23 | TOPF,FEDER KM 100-112 | 14876684 | 1 |
| 24 | SICHER.RING 40X2,5 | 34246999 | 1 |
| 25 | BREMSBELTR.KM 100 | 14389584 → 14389533 | 1 |
| 26 | ZYL.SHR I6KT M 8 X 30 | 32012599 | 4 |
| 28 | BUEGEL,BREMSLUEFT KM100 | 14377084 | 1 |
| 29 | BUCHSE,LAG. KM 100 | 14381384 | 1 |
| 30 | LAGERSCH.BS KM 100 KPL. (TEIL-NR. 29) | 14361384 → 14361333 | 1 |
| 30 | LAGERSCH.BS KM 100CR KPL. (TEIL-NR. 29) | 14363184 | 1 |
| 32 | 6KT-MUTTER M 8 | 15108599 | 4 |
| 35 | SET,LUEFTER KM 100 | 14389684 → 14382033 | 1 |
| 39 | HAUBE,LUEFTER KM100 | 14382084 → 14382033 | 1 |
| 40 | ZYL.SHR I6KT M 6 X 60 | 32151699 | 4 |
| 41 | SCHILD LE KB NEUTRAL AL | 06982984 | 1 |
| 42 | KERBNAGEL,SENK A 2,6X 6 | 35041399 | 2 |
| 43 | KLEKA.UNTERT.KB 100-125 | 06998184 | 1 |
| 44 | VERSCHL.SHR PG21 D | 00723998 | 4 |
| 45 | RING,O 58 X 2,5 MM 187 | 06980684 | 1 |
| 49 | SHB,SICHER. S 6 | 00465598 | 2 |
| 50 | ZYL.SHR M 6 X 35 | 32098899 | 2 |
| 51 | DURCHFUEHR,KABEL | 06990984 | 1 |
| 54 | TRAGSCH.15 / 5,5X 90M | 14986284 | 1 |
| 55 | SHR,FURCH CE M 4X 8 | 32472699 | 2 |
| 56 | REIHENKLEMMENMODUL KM 6 KLEMMEN | 03495684 | 1 |
| 56 | REIHENKLEMMENMODUL KM 3 KLEMMEN | 03495784 | 1 |
| 57 | ENDWINKEL TS15 | 89541944 | 2 |
| 58 | KLEKA.DECKEL KB 100-125 | 06997484 | 1 |
| 60 | FUEHLERLEHRENSATZ | 10041084 | 3 |
| 70 | PLATTE,KL. KB100-125 6 KLEMMEN, KPL. (TEIL-NR. 71, 72) | 06992284 | 1 |
| 71 | SHB,SICHER. S 5 | 00465498 | 2 |
| 72 | SCHNEIDSHR BM 5 X 16 | 32529299 | 2 |
| 73 | SCHEIBE A 6,4X 12 X1,6 | 34065399 | 1 |
| 74 | RING,FED. 6 | 34385399 | 1 |
| 75 | ZYL.SHR M 6 X 12 | 32905899 | 1 |
Zum Ersatzteilshop ·
Partfinder ·
Alle Kategorien ·
Impressum ·
AGB ·
Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
