Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Ersatzteilliste 22265444

Einzelteile, Ausgabe 06/2003, Demag-Nr. 22265444 – 25 Zeichnungen, 890 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

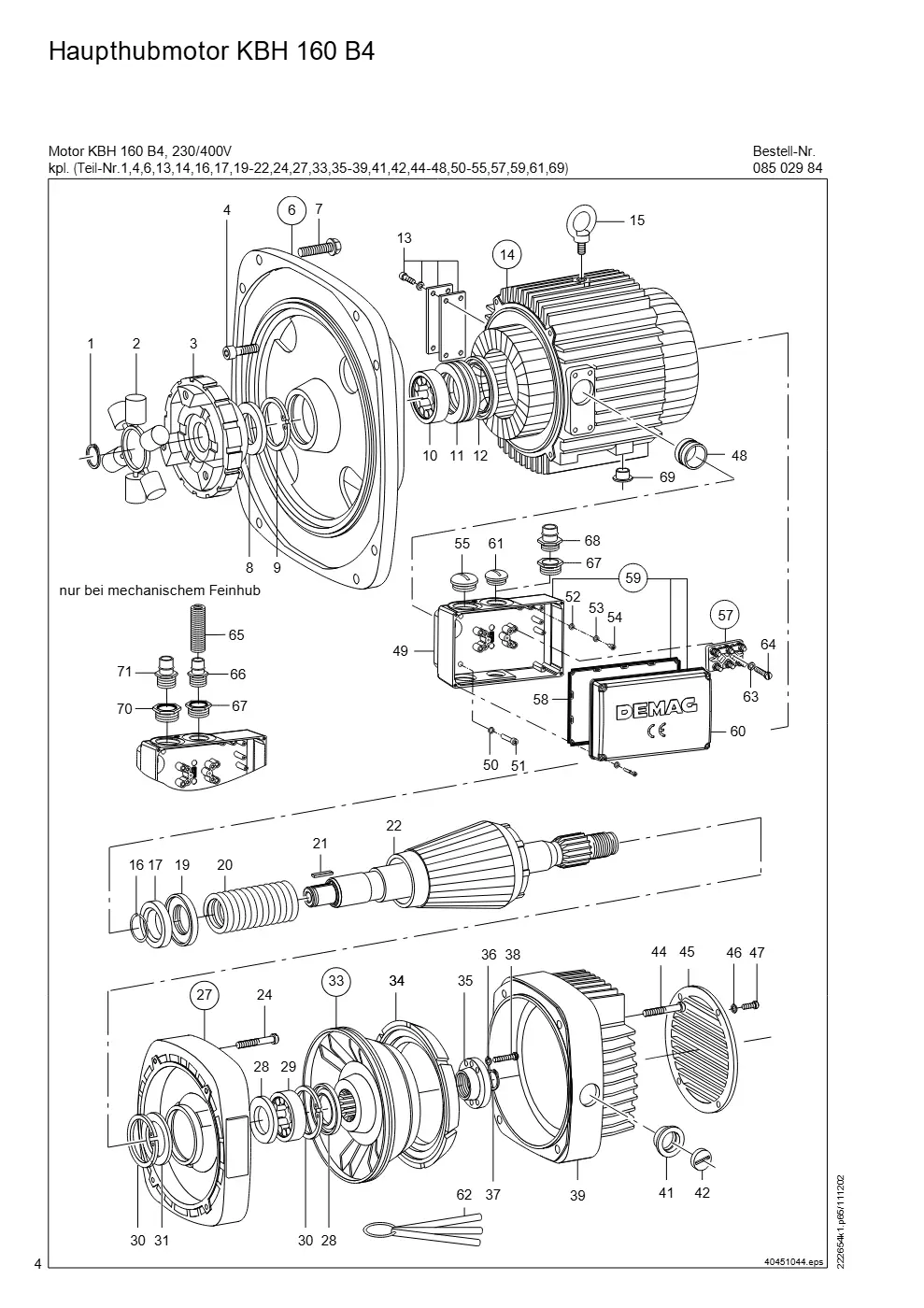

Haupthubmotor KBH 160 B4 (Seite 4)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Haupthubmotor KBH 160 B4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 42X1,75	34254299	1
2	Rollenstern Kupplung H3	71842144	1
3	Kupplungshälfte H 3ND-42	71845744	1
4	Innensechsk.Zyl.Schraube M10 X 40	31925999	4
6	Lagerschild KBH160 DH2000 kpl. (Teil-Nr. 8 - 12)	08967384	1
7	Sicherungsschraube M16X85X38VBRIP	30023644	8
8	Wellendichtring 52 X 90X 8	08981484	1
9	Sicherungsring 90X3	34266899	1
10	Zylinderrollenlager RNU 308 ECP	36192999	1
11	Axialrillenkugellager 51115	36401599	1
12	Wellendichtring 86 X100,5X6	08980184	1
13	Abdeckplatte SB,G160	08911384	1
14	Ständer KBA160B 4 AB kpl. (Teil-Nr. 15)	08603284	1
15	Ringschraube M12	31350299	1
16	Sprengring 52,0X1,6	02963184	1
17	Druckringsatz KB160	08980884	1
19	Tellerfederpaket KB 160	08982284	1
20	Feder 9,5 X69,5X130 GBBL 1775 N	08977684	1
21	Passfeder B12X 8X 43	35486199	1
22	Läufer KBA160B 4 GTR	08932784	1
24	Innensechsk.Zyl.Schraube M10 X 40	31925999	4
27	Lagerschild BS KB 160 kpl. (Teil-Nr. 28 - 31)	08960684	1
28	Wellendichtring 52 X 90X 8	08981484	2
29	Zylinderrollenlager RNU 308 ECP	36192999	1
30	Sicherungsring 90X3	34266899	2
31	Stützscheibe KB 160	08963084	1
33	Kegelbremsscheibe leicht 532 kpl. (Teil-Nr. 34)	08979184	1
34	Bremsring kegelig 9V 532KB160	08974684	1
35	Spannmutter KB 160	08971484	1
36	Sicherungsscheibe S 10	00505998	4
37	Sicherungsring 40X1,75	34254099	1
38	Innensechsk.Zyl.Schraube M10 X 35	31925899	4
39	Bremshaube KB 160	08970184	1
39	Bremshaube KB 160	08970384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechsk.Zyl.Schraube M10 X 70	31926299	4
45	Jalousie KB 160 BLECH	08991184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechsk.Zyl.Schraube M 8 X 16	31881799	4
48	Durchführung Leitung	08480284	1
49	Klemmenkastenunterteil KBZ140-160	20440884	1
50	Sicherungsscheibe S 8	00465698	4
51	Innensechsk.Zyl.Schraube M 8 X 40	32154699	4
52	Scheibe A 6,4X 12 X1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechsk.Zyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB140-160 kpl. (Teil-Nr. 63, 64)	08492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB140-160 kpl. (Teil-Nr. 49, 58, 60)	08498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	2
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 6	00465598	1
64	Innensechsk.Zyl.Schraube M 6 X 20	32142099	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5NW17	82157044	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M40X1,5NW37	82157444	1
69	Stopfen 10,5X 9,5	60045944	6
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5NW37	82157344	1

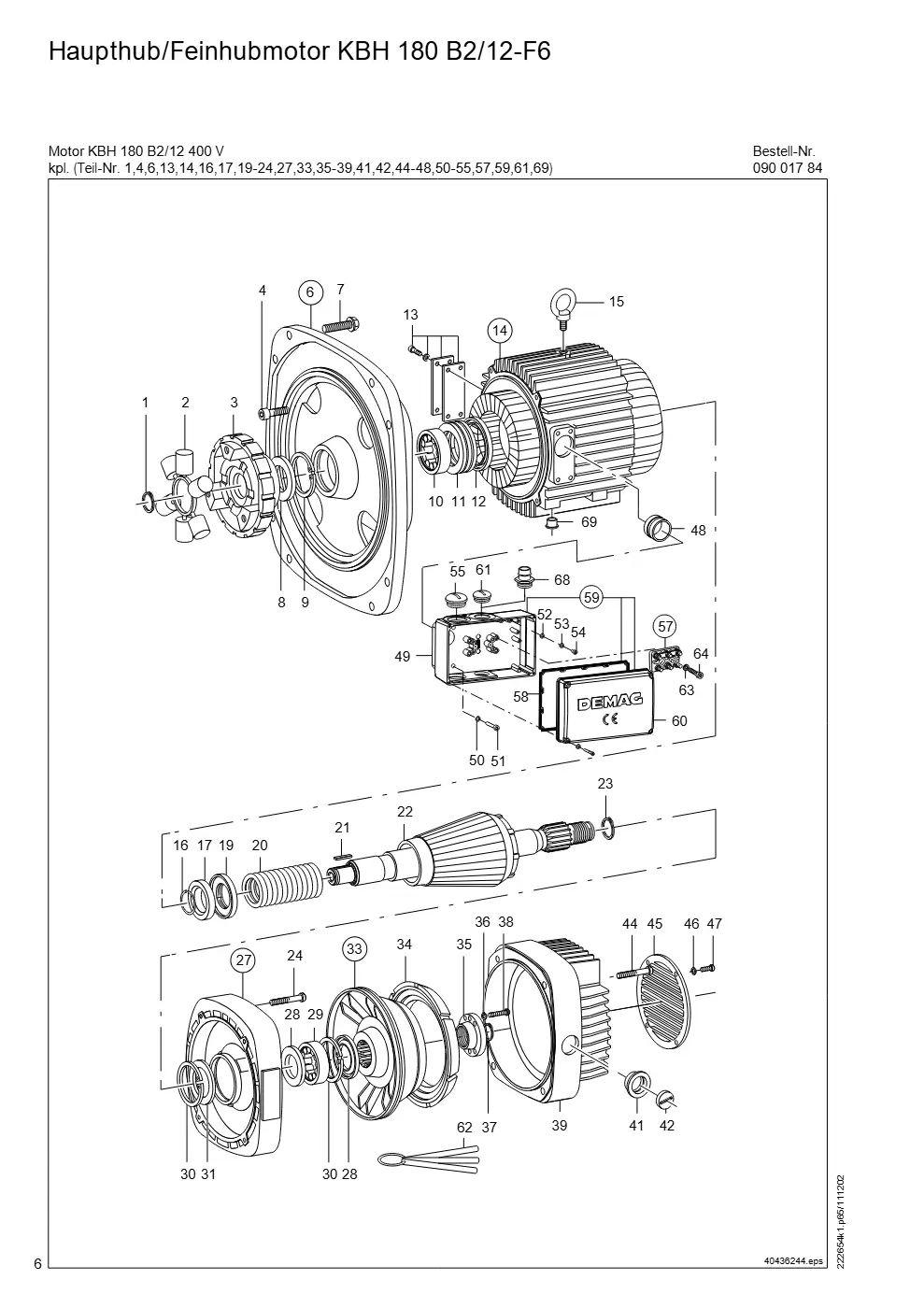

Haupthub/Feinhubmotor KBH 180 B2/12-F6 (Seite 6)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Haupthub/Feinhubmotor KBH 180 B2/12-F6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 48X1,75	34254899	1
2	Rollenstern Kupplung H3	71842144	1
3	Kupplungshälfte H 3ND-48	71845844	1
4	Innensechsk.Zyl.Schraube M12 X 40	31927499	4
6	Lagerschild KBH180 DH2000 kpl. (Teil-Nr. 8 - 12)	09467384	1
7	Sicherungsschraube M16X85X38VBRIP	30023644	8
8	Wellendichtring 58,5X100X 8	00519798	1
9	Sicherungsring 100X3	34267099	1
10	Zylinderrollenlager RNU 309 ECP	36545999	1
11	Axialrillenkugellager 51117	36401799	1
12	Wellendichtring 96 X110,5X6	09480184	1
13	Abdeckplatte KPL.	09911984	1
14	Ständer KBH180B 2/12AB kpl. (Teil-Nr. 15)	09102784	1
15	Ringschraube M16	31350399	1
16	Sprengring 58,5X1,6	37415844	1
17	Druckringsatz KB180	09480884	1
19	Tellerfederpaket KB 180	09482284	1
20	Feder 7,5 X74,5X197 GBGN 739 N	09477784	1
21	Passfeder B14X 9X 43	35486299	1
22	Läufer KBH180B12/2 GTR	09432484	1
23	Sicherungsring 58X2	34255499	1
24	Innensechsk.Zyl.Schraube M12 X 40	31927499	4
27	Lagerschild BS KB 180 kpl. (Teil-Nr. 28 - 31)	09460684	1
28	Wellendichtring 58,5X100X 8	00519798	2
29	Zylinderrollenlager RNU 309 ECP	36545999	1
30	Sicherungsring 100X3	34267099	2
31	Stützscheibe KB 180	09463084	1
33	Kegelbremsscheibe DH 532-A kpl. (Teil-Nr. 34)	09475584	1
34	Bremsring kegelig 9V 532KB180	09474684	1
35	Spannmutter KB 180	09471484	1
36	Sicherungsscheibe S 10	00505998	4
37	Sicherungsring 45X1,75	34254599	1
38	Innensechsk.Zyl.Schraube M10 X 35	31925899	4
39	Bremshaube KB 180	09470184	1
39	Bremshaube KB 180	09470384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechsk.Zyl.Schraube M12 X 80	31927899	4
45	Jalousie KB 180 BLECH	09491184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechsk.Zyl.Schraube M 8 X 16	31881799	4
48	Durchführung Leitung	09480284	1
49	Klemmenkastenunterteil KBZ180-225	20440784	1
50	Sicherungsscheibe S 10	00505998	4
51	Innensechsk.Zyl.Schraube M10 X 50	32155799	4
52	Scheibe A 8,4X 16 X1,6	34065499	1
53	Sicherungsscheibe S 8	00465698	1
54	Innensechsk.Zyl.Schraube M 8 X 16	31881799	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB180-225 kpl. (Teil-Nr. 63, 64)	09492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB180-225 kpl. (Teil-Nr. 49, 58, 60)	09498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	2
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 8	00465698	1
64	Innensechsk.Zyl.Schraube M 8 X 20	32141099	1
68	Rohrstutzen M40X1,5NW37	82157444	1
69	Stopfen 10,5X 9,5	60045944	6

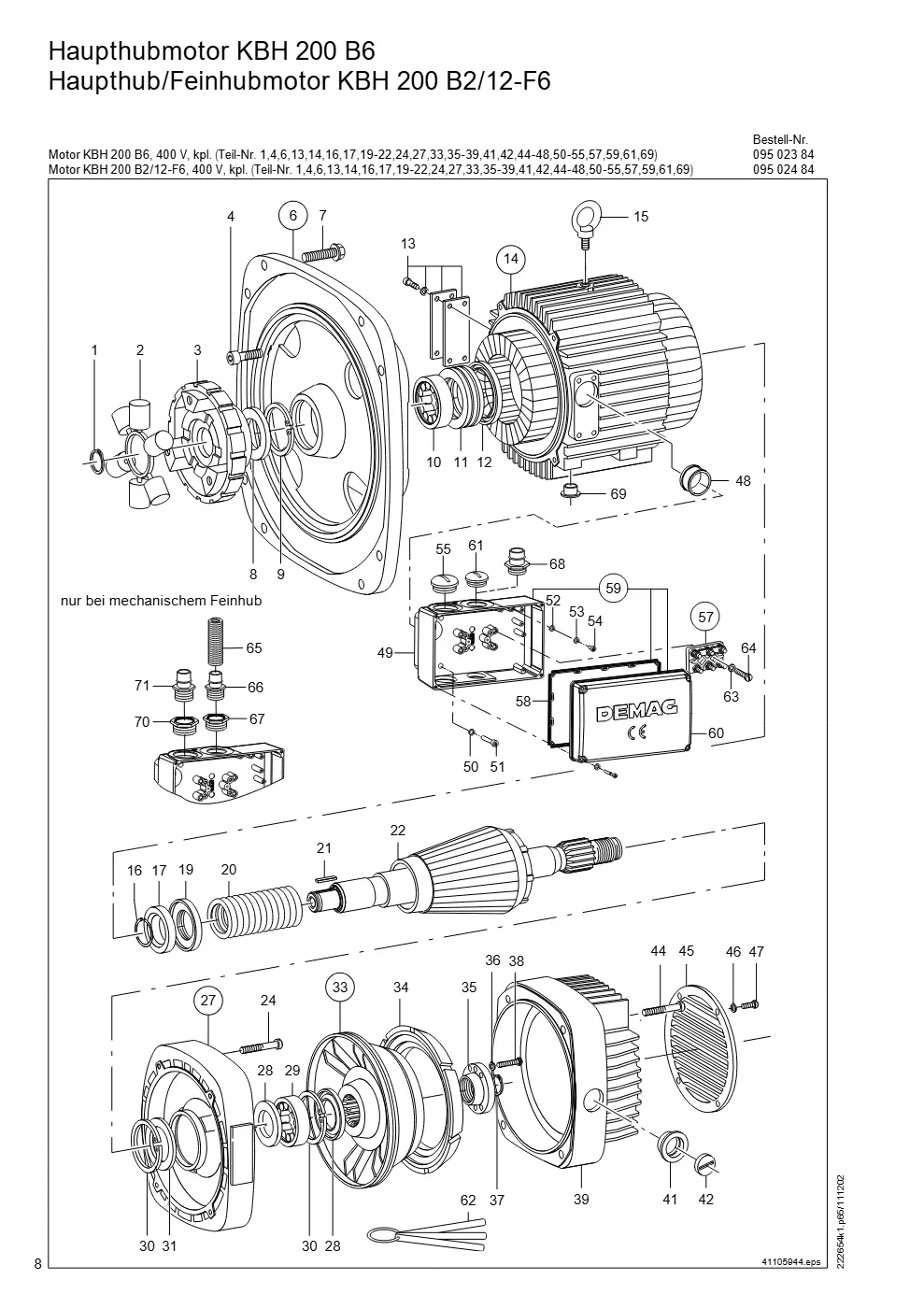

Haupthubmotor KBH 200 B6 Haupthub/Feinhubmotor KBH 200 B2/12-F6 (Seite 8)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Haupthubmotor KBH 200 B6 Haupthub/Feinhubmotor KBH 200 B2/12-F6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 55X2	34255299	1
2	Rollenstern Kupplung H3	71842144	1
3	Kupplungshälfte H 3ND-55L	71846344	1
4	Innensechsk.Zyl.Schraube M16 X 50	31928899	4
6	Lagerschild KBH200 DH2000 kpl. (Teil-Nr. 8 - 12)	09964384	1
7	Sicherungsschraube M16X85X38VBRIP	30023644	8
8	Wellendichtring 65 X110X10	00519898	1
9	Sicherungsring 110X4	34267299	1
10	Zylinderrollenlager RNU 310 ECP	36546199	1
11	Axialrillenkugellager 51118	36401899	1
12	Wellendichtring 106 X120,5X6	09986984	1
13	Abdeckplatte KPL.	09911984	1
14	Ständer KBH200B 6 AB kpl. (Teil-Nr. 15)	09605984	1
14	Ständer KBH200B 2/12AB kpl. (Teil-Nr. 15)	09605784	1
15	Ringschraube M20	31350499	1
16	Sprengring 65 X1,6	00541498	1
17	Druckringsatz KB200,225	09980884	1
19	Tellerfederpaket KB 225	09982284	1
20	Feder 12 X86 X175 SIWS KBH 200 B 6, 3050 N	09978384	1
20	Feder 10 X84 X154 GBGN KBH 200 B 2/12, 1000 N	09977784	1
21	Passfeder B16X10X 50	35448299	1
22	Läufer KBA200B 6 GTR	09932884	1
22	Läufer KBH200B 2/12GTR	09932484	1
24	Innensechsk.Zyl.Schraube M12 X 45	31926999	4
27	Lagerschild BS KB 200 kpl. (Teil-Nr. 28 - 31)	09960684	1
28	Wellendichtring 65 X110X10	00519898	2
29	Zylinderrollenlager RNU 310 ECP	36546199	1
30	Sicherungsring 110X4	34267299	2
31	Stützscheibe KB 225	09963084	1
33	Kegelbremsscheibe leicht 532 kpl. (Teil-Nr. 34), KBH 200 B 6	09970584	1
33	Kegelbremsscheibe DH 532-A kpl. (Teil-Nr. 34), KBH 200 B 2/12	09972584	1
34	Bremsring kegelig 9V 532KB200	09972884	1
35	Spannmutter KB 200,225	09971484	1
36	Sicherungsscheibe S 12	00506098	4
37	Sicherungsring 52X2	34255199	1
38	Innensechsk.Zyl.Schraube M12 X 40	31927499	4
39	Bremshaube KB 200	09970184	1
39	Bremshaube KB 200	09970384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechsk.Zyl.Schraube M12 X 80	31927899	4
45	Jalousie KB200-225BLECH	09991184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechsk.Zyl.Schraube M 8 X 20	31924199	4
48	Durchführung Leitung	09480284	1
49	Klemmenkastenunterteil KBZ180-225	20440784	1
50	Sicherungsscheibe S 10	00505998	4
51	Innensechsk.Zyl.Schraube M10 X 50	31926099	4
52	Scheibe A 8,4X 16 X1,6	34065499	1
53	Sicherungsscheibe S 8	00465698	1
54	Innensechsk.Zyl.Schraube M 8 X 16	31881799	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB180-225 kpl. (Teil-Nr. 63, 64)	09492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB180-225 kpl. (Teil-Nr. 49, 58, 60)	09498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	2
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 8	00465698	1
64	Innensechsk.Zyl.Schraube M 8 X 20	32141099	1
65	Wellschlauch FFMYDNW23	89506044	1
66	Rohrstutzen M25X1,5NW24	82157144	1
67	Reduktion M40-M25 M KBH 200 B 2/12 - F 6	79499444	1
68	Rohrstutzen M40X1,5NW37 KBH 200 B 6	82157444	1
69	Stopfen 16,5X14,3X 9,5A	60046044	6
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5NW37	82157344	1

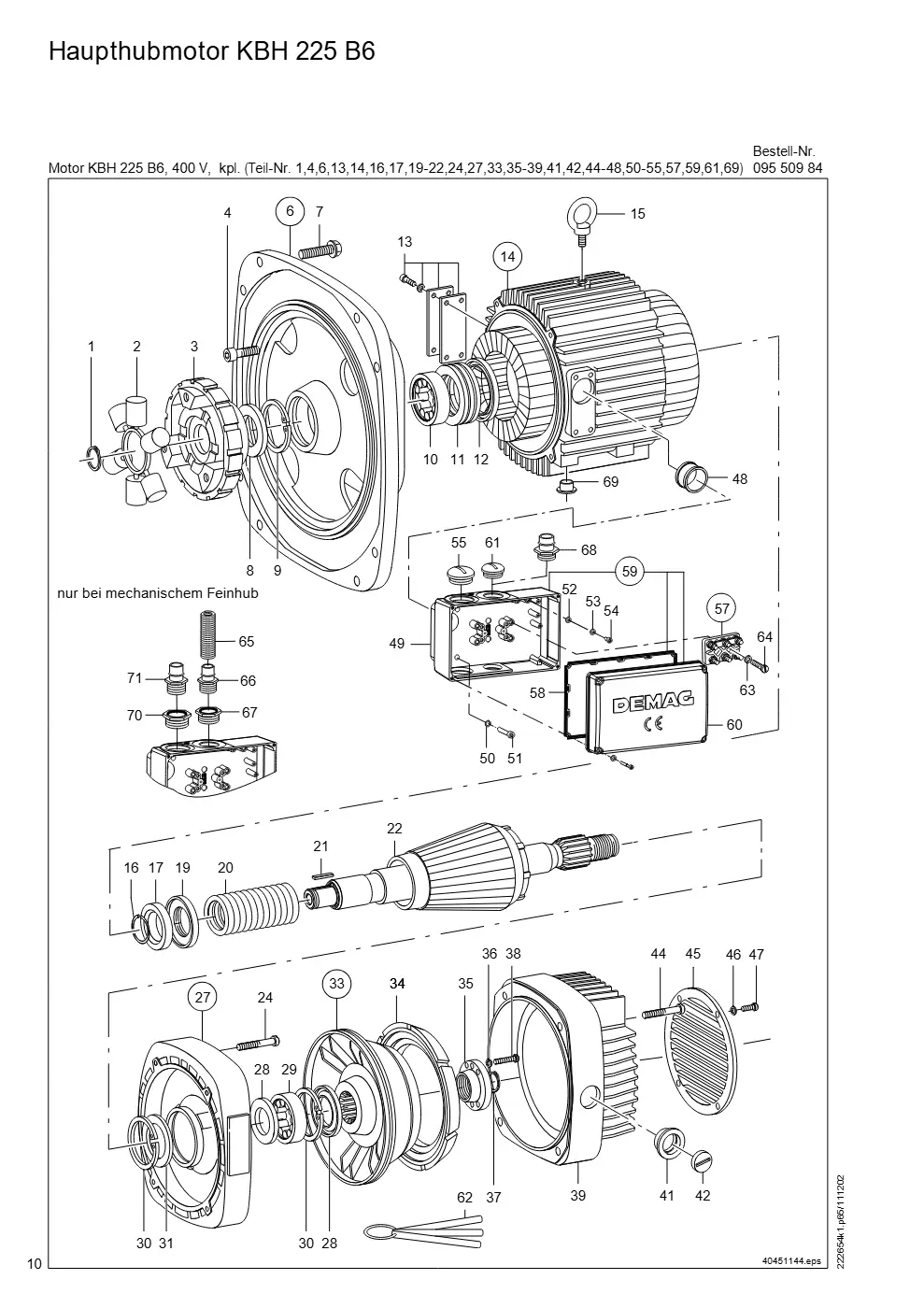

Haupthubmotor KBH 225 B6 (Seite 10)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Haupthubmotor KBH 225 B6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 60X2	34255599	1
2	Rollenstern Kupplung H3	71842144	1
3	Kupplungshälfte H 3ND-60L	71846244	1
4	Innensechsk.Zyl.Schraube M16 X 50	31928899	4
6	Lagerschild KBH225 DH2000 kpl. (Teil-Nr. 8 - 12)	09967384	1
7	Sicherungsschraube M16X85X38VBRIP	30023644	8
8	Wellendichtring 65 X110X10	00519898	1
9	Sicherungsring 110X4	34267299	1
10	Zylinderrollenlager RNU 310 ECP	36546199	1
11	Axialrillenkugellager 51118	36401899	1
12	Wellendichtring 106 X120,5X6	09986984	1
13	Abdeckplatte KPL.	09911984	1
14	Ständer KBH225B 6 AB kpl. (Teil-Nr. 15), 400 V, 50 HZ	09601784	1
15	Ringschraube M24	31350599	1
16	Sprengring 65 X1,6	00541498	1
17	Druckringsatz KB200,225	09980884	1
19	Tellerfederpaket KB 225	09982284	1
20	Feder 12 X86 X197 GBBL 3401 N	09977684	1
21	Passfeder B18X11X 50	35465899	1
22	Läufer KBH225B 4,6 GTR	09942684	1
24	Innensechsk.Zyl.Schraube M16 X 50	31928899	4
27	Lagerschild BS KB 225 kpl. (Teil-Nr. 28 - 31)	09965684	1
28	Wellendichtring 65 X110X10	00519898	2
29	Zylinderrollenlager RNU 310 ECP	36546199	1
30	Sicherungsring 110X4	34267299	2
31	Stützscheibe KB 225	09963084	1
33	Kegelbremsscheibe leicht 532 kpl. (Teil-Nr. 34)	09979184	1
34	Bremsring kegelig 532AKB22536	09978684	1
35	Spannmutter KB 200,225	09971484	1
36	Sicherungsscheibe S 12	00506098	4
37	Sicherungsring 52X2	34255199	1
38	Innensechsk.Zyl.Schraube M12 X 40	31927499	4
39	Bremshaube KB 225	09975184	1
39	Bremshaube KB 225	09975384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechsk.Zyl.Schraube M16 X 90	31929299	4
45	Jalousie KB200-225BLECH	09991184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechsk.Zyl.Schraube M 8 X 20	31924199	4
48	Durchführung Leitung	09987084	1
49	Klemmenkastenunterteil KBZ180-225	20440784	1
50	Sicherungsscheibe S 10	00505998	4
51	Innensechsk.Zyl.Schraube M10 X 50	32155799	4
52	Scheibe A 8,4X 16 X1,6	34065499	1
53	Sicherungsscheibe S 8	00465698	1
54	Innensechsk.Zyl.Schraube M 8 X 16	31881799	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB180-225 kpl. (Teil-Nr. 63, 64)	09492284	1
59	Klemmenkasten KB180-225 kpl. (Teil-Nr. 49, 58, 60)	09498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	1
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 8	00465698	1
64	Innensechsk.Zyl.Schraube M 8 X 20	32141099	1
65	Wellschlauch FFMYDNW23	89506044	1
66	Rohrstutzen M25X1,5NW17	82157044	1
67	Reduktion M40-M25 M	79499444	2
68	Rohrstutzen M40X1,5NW37	82157444	1
69	Stopfen 16,5X14,3X 9,5A	60046044	6
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5NW37	82157344	1

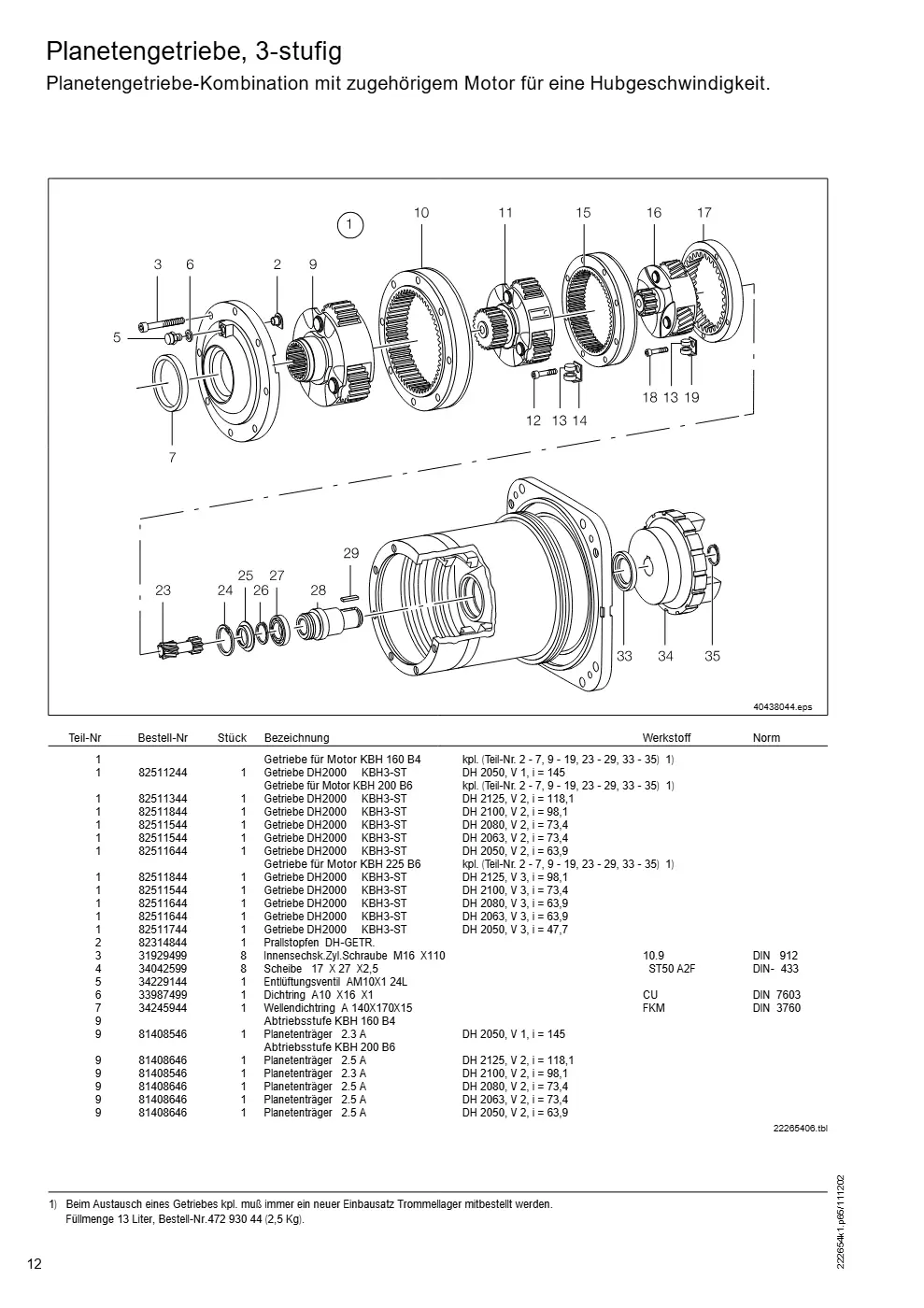

Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit. (Seite 12)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit., Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 200 B6 Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2050, V 1, i = 145 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35)	82511244 → 82511233	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2125, V 2, i = 118,1	82511344 → 82511333	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2100, V 2, i = 98,1	82511844 → 82511833	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2080, V 2, i = 73,4	82511544 → 82511533	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2063, V 2, i = 73,4	82511544 → 82511533	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 225 B6 Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2050, V 2, i = 63,9 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35)	82511644 → 82511633	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2125, V 3, i = 98,1	82511844 → 82511833	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2100, V 3, i = 73,4	82511544 → 82511533	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2080, V 3, i = 63,9	82511644 → 82511633	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2063, V 3, i = 63,9	82511644 → 82511633	1
1	Getriebe DH2000 KBH3-ST Getriebe für Motor KBH 160 B4 kpl. (Teil-Nr. 2 - 7, 9 - 19, 23 - 29, 33 - 35) , DH 2050, V 3, i = 47,7	82511744 → 82511733	1
2	Prallstopfen DH-GETR.	82314844	1
3	Innensechsk.Zyl.Schraube M16 X110	31929499	8
4	Scheibe 17 X 27 X2,5	34042599	8
5	Entlüftungsventil AM10X1 24L	34229144	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 140X170X15	34245944	1
9	Planetenträger 2.3 A Abtriebsstufe KBH 200 B6 Abtriebsstufe KBH 160 B4, DH 2050, V 1, i = 145	81408546	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 160 B4, DH 2125, V 2, i = 118,1	81408646	1
9	Planetenträger 2.3 A Abtriebsstufe KBH 160 B4, DH 2100, V 2, i = 98,1	81408546	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 160 B4, DH 2080, V 2, i = 73,4	81408646	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 160 B4, DH 2063, V 2, i = 73,4	81408646	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 160 B4, DH 2050, V 2, i = 63,9	81408646	1
9	Planetenträger 2.3 A DH 2125, V 3, i = 98,1	81408546	1
9	Planetenträger 2.5 A DH 2100, V 3, i = 73,4	81408646	1
9	Planetenträger 2.5 A DH 2080, V 3, i = 63,9	81408646	1
9	Planetenträger 2.5 A DH 2063, V 3, i = 63,9	81408646	1
9	Planetenträger 2.5 A DH 2050, V 3, i = 47,7	81408646	1
10	Innenzahnkranz Z65M5 B 65	82059044	1
11	Planetenträger 3.1 E Zwischenstufe KBH 200 B6 Zwischenstufe KBH 160 B4, DH 2050, V 1, i = 145	81408746	1
11	Planetenträger 3.1 E Zwischenstufe KBH 160 B4, DH 2125, V 2, i = 118,1	81408846	1
11	Planetenträger Zwischenstufe KBH 160 B4, DH 2100, V 2, i = 98,1	81409646	1
11	Planetenträger 3.6 E Zwischenstufe KBH 160 B4, DH 2080, V 2, i = 73,4	81409046	1
11	Planetenträger 3.6 E Zwischenstufe KBH 160 B4, DH 2063, V 2, i = 73,4	81409046	1
11	Planetenträger 3.6 E Zwischenstufe KBH 225 B6 Zwischenstufe KBH 160 B4, DH 2050, V 2, i = 63,9	81409046	1
11	Planetenträger Zwischenstufe KBH 160 B4, DH 2125, V 3, i = 98,1	81409646	1
11	Planetenträger 3.6 E Zwischenstufe KBH 160 B4, DH 2100, V 3, i = 73,4	81409046	1
11	Planetenträger 3.6 E Zwischenstufe KBH 160 B4, DH 2080, V 3, i = 63,9	81409046	1
11	Planetenträger 3.6 E Zwischenstufe KBH 160 B4, DH 2063, V 3, i = 63,9	81409046	1
11	Planetenträger 3.6 E Zwischenstufe KBH 160 B4, DH 2050, V 3, i = 47,7	81409046	1
12	Innensechsk.Zyl.Schraube M12 X 60	31927699	8
13	Rundmagnet 20X 6	82313644	2
14	Halter Magnet DH2000	82513544	1
15	Innenzahnkranz Z77M3,5 B 40	82049044	1
16	Planetenträger 4.3 V Eingangsstufe KBH 200 B6 Eingangsstufe KBH 160 B4, DH 2050, V 1, i = 145	81407046	1
16	Planetenträger 4.3 V Eingangsstufe KBH 160 B4, DH 2125, V 2, i = 118,1	81407046	1
16	Planetenträger Eingangsstufe KBH 160 B4, DH 2100, V 2, i = 98,1	81409746	1
16	Planetenträger 4.2 E Eingangsstufe KBH 160 B4, DH 2080, V 2, i = 73,4	81409346	1
16	Planetenträger 4.2 E Eingangsstufe KBH 160 B4, DH 2063, V 2, i = 73,4	81409346	1
16	Planetenträger 4.3 E Eingangsstufe KBH 225 B6 Eingangsstufe KBH 160 B4, DH 2050, V 2, i = 63,9	81409446	1
16	Planetenträger Eingangsstufe KBH 160 B4, DH 2125, V 3, i = 98,1	81409746	1
16	Planetenträger 4.2 E Eingangsstufe KBH 160 B4, DH 2100, V 3, i = 73,4	81409346	1
16	Planetenträger 4.3 E Eingangsstufe KBH 160 B4, DH 2080, V 3, i = 63,9	81409446	1
16	Planetenträger 4.3 E Eingangsstufe KBH 160 B4, DH 2063, V 3, i = 63,9	81409446	1
16	Planetenträger 4.6 E Eingangsstufe KBH 160 B4, DH 2050, V 3, i = 47,7	81409546	1
17	Innenzahnkranz Z71M2,5 B 28	82034044	1
18	Innensechsk.Zyl.Schraube M10 X 40	31925999	4
19	Halter Magnet DH1000	82413544	1
23	Sonnenritzel Z 19 M2,5 B 42 Eingangsstufe KBH 200 B6 Eingangsstufe KBH 160 B4, DH 2050, V 1, i = 145	82032644	1
23	Sonnenritzel Z 19 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2125, V 2, i = 118,1	82032644	1
23	Sonnenritzel Z 16 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2100, V 2, i = 98,1	82032544	1
23	Sonnenritzel Z 16 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2080, V 2, i = 73,4	82032544	1
23	Sonnenritzel Z 16 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2063, V 2, i = 73,4	82032544	1
23	Sonnenritzel Z 19 M2,5 B 42 Eingangsstufe KBH 225 B6 Eingangsstufe KBH 160 B4, DH 2050, V 2, i = 63,9	82032644	1
23	Sonnenritzel Z 16 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2125, V 3, i = 98,1	82032544	1
23	Sonnenritzel Z 16 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2100, V 3, i = 73,4	82032544	1
23	Sonnenritzel Z 19 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2080, V 3, i = 63,9	82032644	1
23	Sonnenritzel Z 19 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2063, V 3, i = 63,9	82032644	1
23	Sonnenritzel Z 28 M2,5 B 42 Eingangsstufe KBH 160 B4, DH 2050, V 3, i = 47,7	82032744	1
24	Sicherungsring 110X4	34267299	1
25	Stauscheibe DH2000	82512944	1
26	Sicherungsring 60X2	34255599	1
27	Rillenkugellager 6212	36056299	1
28	Antriebswelle DH2000	82513244	1
29	Passfeder B18X11X 50	35465899	1
33	Wellendichtring A 72X100X10	34233944	1
34	Kupplungshälfte H 3ND-60L	71846244	1
35	Sicherungsring 60X2	34255599	1

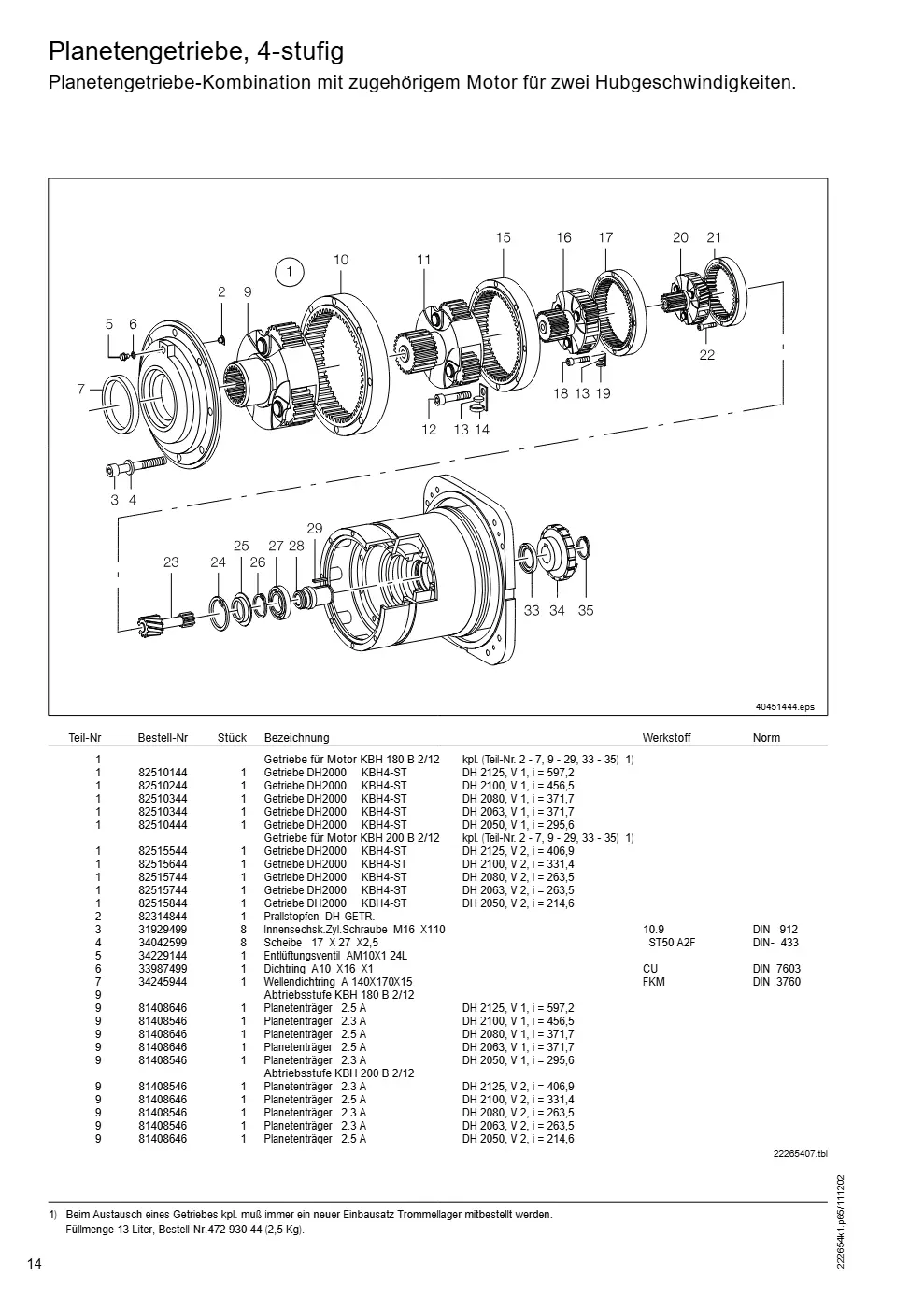

Planetengetriebe, 4-stufig Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten. (Seite 14)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Planetengetriebe, 4-stufig Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten., Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2125, V 1, i = 597,2	82510144 → 82510133	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2100, V 1, i = 456,5	82510244 → 82510233	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2080, V 1, i = 371,7	82510344	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2063, V 1, i = 371,7	82510344	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 200 B 2/12 Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2050, V 1, i = 295,6 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35)	82510444 → 82510433	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2125, V 2, i = 406,9	82515544 → 82515533	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2100, V 2, i = 331,4	82515644 → 82515633	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2080, V 2, i = 263,5	82515744 → 82515733	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2063, V 2, i = 263,5	82515744 → 82515733	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 180 B 2/12 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2050, V 2, i = 214,6	82515844 → 82515833	1
2	Prallstopfen DH-GETR.	82314844	1
3	Innensechsk.Zyl.Schraube M16 X110	31929499	8
4	Scheibe 17 X 27 X2,5	34042599	8
5	Entlüftungsventil AM10X1 24L	34229144	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 140X170X15	34245944	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 180 B 2/12, DH 2125, V 1, i = 597,2	81408646	1
9	Planetenträger 2.3 A Abtriebsstufe KBH 180 B 2/12, DH 2100, V 1, i = 456,5	81408546	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 180 B 2/12, DH 2080, V 1, i = 371,7	81408646	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 180 B 2/12, DH 2063, V 1, i = 371,7	81408646	1
9	Planetenträger 2.3 A Abtriebsstufe KBH 200 B 2/12 Abtriebsstufe KBH 180 B 2/12, DH 2050, V 1, i = 295,6	81408546	1
9	Planetenträger 2.3 A Abtriebsstufe KBH 180 B 2/12, DH 2125, V 2, i = 406,9	81408546	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 180 B 2/12, DH 2100, V 2, i = 331,4	81408646	1
9	Planetenträger 2.3 A Abtriebsstufe KBH 180 B 2/12, DH 2080, V 2, i = 263,5	81408546	1
9	Planetenträger 2.3 A Abtriebsstufe KBH 180 B 2/12, DH 2063, V 2, i = 263,5	81408546	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 180 B 2/12, DH 2050, V 2, i = 214,6	81408646	1
10	Innenzahnkranz Z65M5 B 65	82059044	1
11	Planetenträger 3.1 E Zwischenstufe KBH 180 B 2/12, DH 2125, V 1, i = 597,2	81408846	1
11	Planetenträger 3.6 E Zwischenstufe KBH 180 B 2/12, DH 2100, V 1, i = 456,5	81408946	1
11	Planetenträger 3.6 E Zwischenstufe KBH 180 B 2/12, DH 2080, V 1, i = 371,7	81409046	1
11	Planetenträger 3.6 E Zwischenstufe KBH 180 B 2/12, DH 2063, V 1, i = 371,7	81409046	1
11	Planetenträger 3.6 E Zwischenstufe KBH 200 B 2/12 Zwischenstufe KBH 180 B 2/12, DH 2050, V 1, i = 295,6	81408946	1
11	Planetenträger 3.6 E Zwischenstufe KBH 180 B 2/12, DH 2125, V 2, i = 406,9	81408946	1
11	Planetenträger 3.6 E Zwischenstufe KBH 180 B 2/12, DH 2100, V 2, i = 331,4	81409046	1
11	Planetenträger 3.6 E Zwischenstufe KBH 180 B 2/12, DH 2080, V 2, i = 263,5	81408946	1
11	Planetenträger 3.6 E Zwischenstufe KBH 180 B 2/12, DH 2063, V 2, i = 263,5	81408946	1
11	Planetenträger 3.6 E Zwischenstufe KBH 180 B 2/12, DH 2050, V 2, i = 214,6	81409046	1
12	Innensechsk.Zyl.Schraube M12 X 60	31927699	8
13	Rundmagnet 20X 6	82313644	2
14	Halter Magnet DH2000	82513544	1
15	Innenzahnkranz Z77M3,5 B 40	82049044	1
16	Planetenträger 4.3 V Zwischenstufe KBH 180 B 2/12, DH 2125, V 1, i = 597,2	81404446	1
16	Planetenträger 4.2 E Zwischenstufe KBH 180 B 2/12, DH 2100, V 1, i = 456,5	81404546	1
16	Planetenträger 4.2 E Zwischenstufe KBH 180 B 2/12, DH 2080, V 1, i = 371,7	81404546	1
16	Planetenträger 4.2 E Zwischenstufe KBH 180 B 2/12, DH 2063, V 1, i = 371,7	81404546	1
16	Planetenträger 4.6 E Zwischenstufe KBH 200 B 2/12 Zwischenstufe KBH 180 B 2/12, DH 2050, V 1, I = 295,6	81404946	1
16	Planetenträger 4.2 E Zwischenstufe KBH 180 B 2/12, DH 2125, V 2, i = 406,9	81404546	1
16	Planetenträger 4.2 E Zwischenstufe KBH 180 B 2/12, DH 2100, V 2, i = 331,4	81404546	1
16	Planetenträger 4.6 E Zwischenstufe KBH 180 B 2/12, DH 2080, V 2, i = 263,5	81404946	1
16	Planetenträger 4.6 E Zwischenstufe KBH 180 B 2/12, DH 2063, V 2, i = 263,5	81404946	1
16	Planetenträger 4.6 E Zwischenstufe KBH 180 B 2/12, DH 2050, V 2, i = 214,6	81404946	1
17	Innenzahnkranz Z74M2,5 B 34	82039044	1
18	Innensechsk.Zyl.Schraube M10 X 40	31925999	6
19	Halter Magnet DH1000	82413544	1
20	Planetenträger 5.3 SE Eingangsstufe KBH 180 B 2/12, DH 2125, V 1, i = 597,2	81405346	1
20	Planetenträger 5.3 SV Eingangsstufe KBH 180 B 2/12, DH 2100, V 1, i = 456,5	81405246	1
20	Planetenträger 5.3 SV Eingangsstufe KBH 180 B 2/12, DH 2080, V 1, i = 371,7	81405246	1
20	Planetenträger 5.3 SV Eingangsstufe KBH 180 B 2/12, DH 2063, V 1, i = 371,7	81405246	1
20	Planetenträger 5.3 SE Eingangsstufe KBH 200 B 2/12 Eingangsstufe KBH 180 B 2/12, DH 2050, V 1, i = 295,6	81405446	1
20	Planetenträger 5.4 V Eingangsstufe KBH 180 B 2/12, DH 2125, V 2, i = 406,9	81416846	1
20	Planetenträger 5.4 V Eingangsstufe KBH 180 B 2/12, DH 2100, V 2, i = 331,4	81416846	1
20	Planetenträger 5.4 E Eingangsstufe KBH 180 B 2/12, DH 2080, V 2, i = 263,5	81405546	1
20	Planetenträger 5.4 E Eingangsstufe KBH 180 B 2/12, DH 2063, V 2, i = 263,5	81405546	1
20	Planetenträger 5.4 E Eingangsstufe KBH 180 B 2/12, DH 2050, V 2, i = 214,6	81405546	1
21	Innenzahnkranz Z74M2 B 28	82024044	1
22	Innensechsk.Zyl.Schraube M 8 X 35	31924499	4
23	Sonnenritzel Z 19 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2125, V 1, i = 597,2	82022644	1
23	Sonnenritzel Z 19 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2100, V 1, i = 456,5	82022644	1
23	Sonnenritzel Z 19 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2080, V 1, i = 371,7	82022644	1
23	Sonnenritzel Z 19 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2063, V 1, i = 371,7	82022644	1
23	Sonnenritzel Z 19 M2 B 31 Eingangsstufe KBH 200 B 2/12 Eingangsstufe KBH 180 B 2/12, DH 2050, V 1, i = 295,6	82022644	1
23	Sonnenritzel Z 22 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2125, V 2, i = 406,9	82022444	1
23	Sonnenritzel Z 22 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2100, V 2, i = 331,4	82022444	1
23	Sonnenritzel Z 22 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2080, V 2, i = 263,5	82022444	1
23	Sonnenritzel Z 22 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2063, V 2, i = 263,5	82022444	1
23	Sonnenritzel Z 22 M2 B 31 Eingangsstufe KBH 180 B 2/12, DH 2050, V 2, i = 214,6	82022444	1
24	Sicherungsring 110X4	34267299	1
25	Stauscheibe DH2000	82512944	1
26	Sicherungsring 60X2	34255599	1
27	Rillenkugellager 6212	36056299	1
28	Antriebswelle DH2000	82513244	1
29	Passfeder B18X11X 50	35465899	1
33	Wellendichtring A 72X100X10	34233944	1
34	Kupplungshälfte H 3ND-60L	71846244	1
35	Sicherungsring 60X2	34255599	1

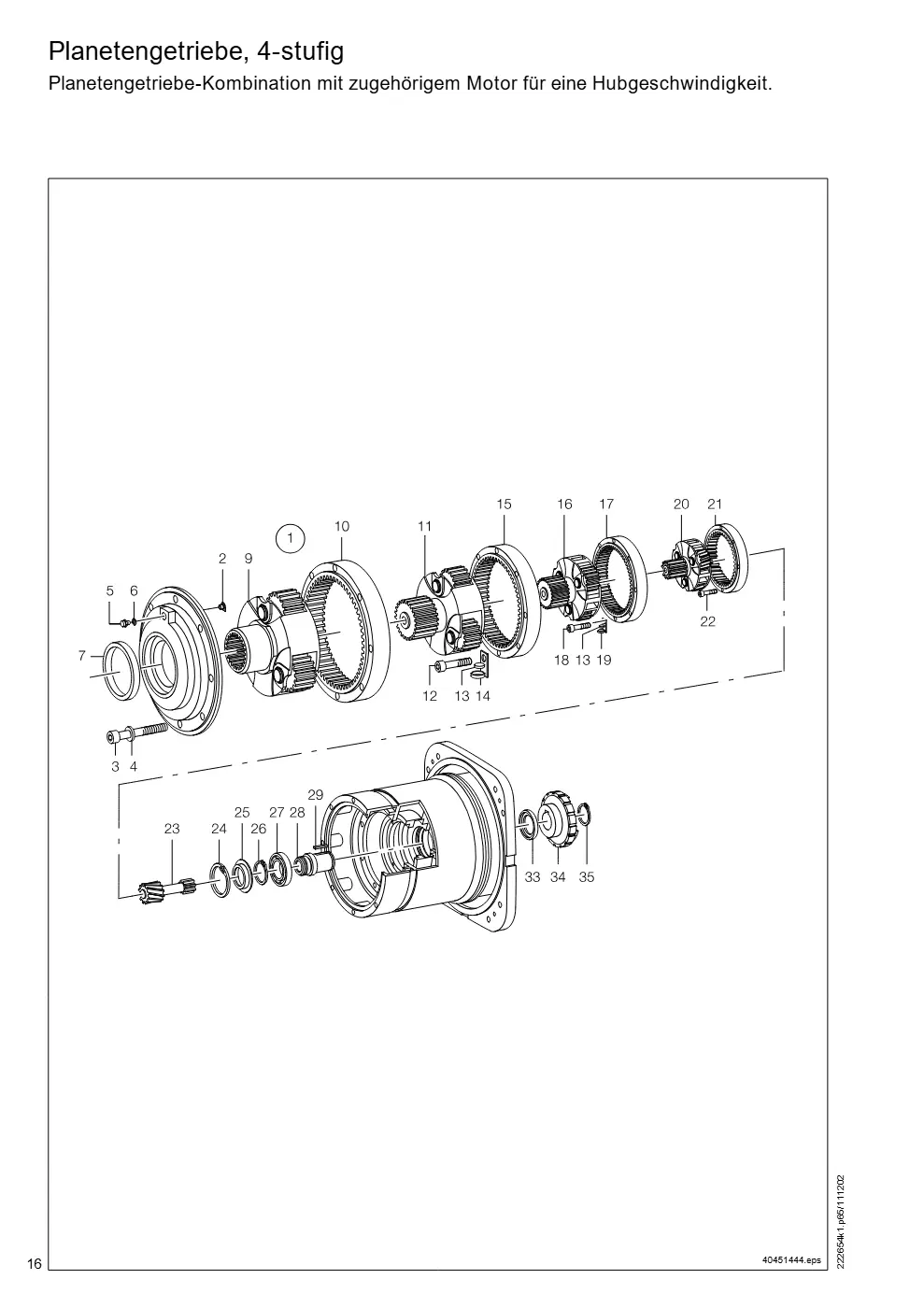

Planetengetriebe, 4-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit. (Seite 16)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Planetengetriebe, 4-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit., Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 160 B 4 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2125, V 1, i = 295,6	82510444 → 82510433	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 160 B 4 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2100, V 1, i = 233,5	82510544 → 82510533	1
1	Getriebe DH2000 KBH4-ST Getriebe für Motor KBH 160 B 4 kpl. (Teil-Nr. 2 - 7, 9 - 29, 33 - 35) , DH 2080, 2063, V 1, i = 181,2	82510944 → 82510933	1
2	Prallstopfen DH-GETR.	82314844	1
3	Innensechsk.Zyl.Schraube M16 X110	31929499	8
4	Scheibe 17 X 27 X2,5	34042599	8
5	Entlüftungsventil AM10X1 24L	34229144	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 140X170X15	34245944	1
9	Planetenträger 2.3 A Abtriebsstufe KBH 160 B 4, DH 2125, V 1, i = 295,6	81408546	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 160 B 4, DH 2100, V 1, i = 233,5	81408646	1
9	Planetenträger 2.5 A Abtriebsstufe KBH 160 B 4, DH 2080, 2063, V 1, i = 181,2	81408646	1
10	Innenzahnkranz Z65M5 B 65	82059044	1
11	Planetenträger 3.6 E Zwischenstufe KBH 160 B 4, DH 2125, V 1, i = 295,6	81408946	1
11	Planetenträger 3.5 E Zwischenstufe KBH 160 B 4, DH 2100, V 1, i = 233,5	81416446	1
11	Planetenträger 3.5 E Zwischenstufe KBH 160 B 4, DH 2080, 2063, V 1, i = 181,2	81416446	1
12	Innensechsk.Zyl.Schraube M12 X 60	31927699	8
13	Rundmagnet 20X 6	82313644	2
14	Halter Magnet DH2000	82513544	1
15	Innenzahnkranz Z77M3,5 B 40	82049044	1
16	Planetenträger 4.6 E Zwischenstufe KBH 160 B 4, DH 2125, V 1, i = 295,6	81404946	1
16	Planetenträger 4.6 E Zwischenstufe KBH 160 B 4, DH 2100, V 1, i = 233,5	81404846	1
16	Planetenträger 4.6 E Zwischenstufe KBH 160 B 4, DH 2080, 2063, V 1, i = 181,2	81404846	1
17	Innenzahnkranz Z74M2,5 B 34	82039044	1
18	Innensechsk.Zyl.Schraube M10 X 40	31925999	6
19	Halter Magnet DH1000	82413544	1
20	Planetenträger 5.3 SE Eingangsstufe KBH 160 B 4, DH 2125, V 1, i = 295,6	81405446	1
20	Planetenträger 5.4 E Eingangsstufe KBH 160 B 4, DH 2100, V 1, i = 233,5	81405546	1
20	Planetenträger 5.7 E Eingangsstufe KBH 160 B 4, DH 2080, 2063, V 1, i = 181,2	81406846	1
21	Innenzahnkranz Z74M2 B 28	82024044	1
22	Innensechsk.Zyl.Schraube M 8 X 35	31924499	4
23	Sonnenritzel Z 22 M2 B 31 Eingangsstufe KBH 160 B 4, DH 2125, V 1, i = 295,6	82022444	1
23	Sonnenritzel Z 22 M2 B 31 Eingangsstufe KBH 160 B 4, DH 2100, V 1, i = 233,5	82022444	1
23	Sonnenritzel Z 31 M2 B 34 Eingangsstufe KBH 160 B 4, DH 2080, 2063, V 1, i = 181,2	82022744	1
24	Sicherungsring 110X4	34267299	1
25	Stauscheibe DH2000	82512944	1
26	Sicherungsring 60X2	34255599	1
27	Rillenkugellager 6212	36056299	1
28	Antriebswelle DH2000	82513244	1
29	Passfeder B18X11X 50	35465899	1
33	Wellendichtring A 72X100X10	34233944	1
34	Kupplungshälfte H 3ND-60L	71846244	1
35	Sicherungsring 60X2	34255599	1

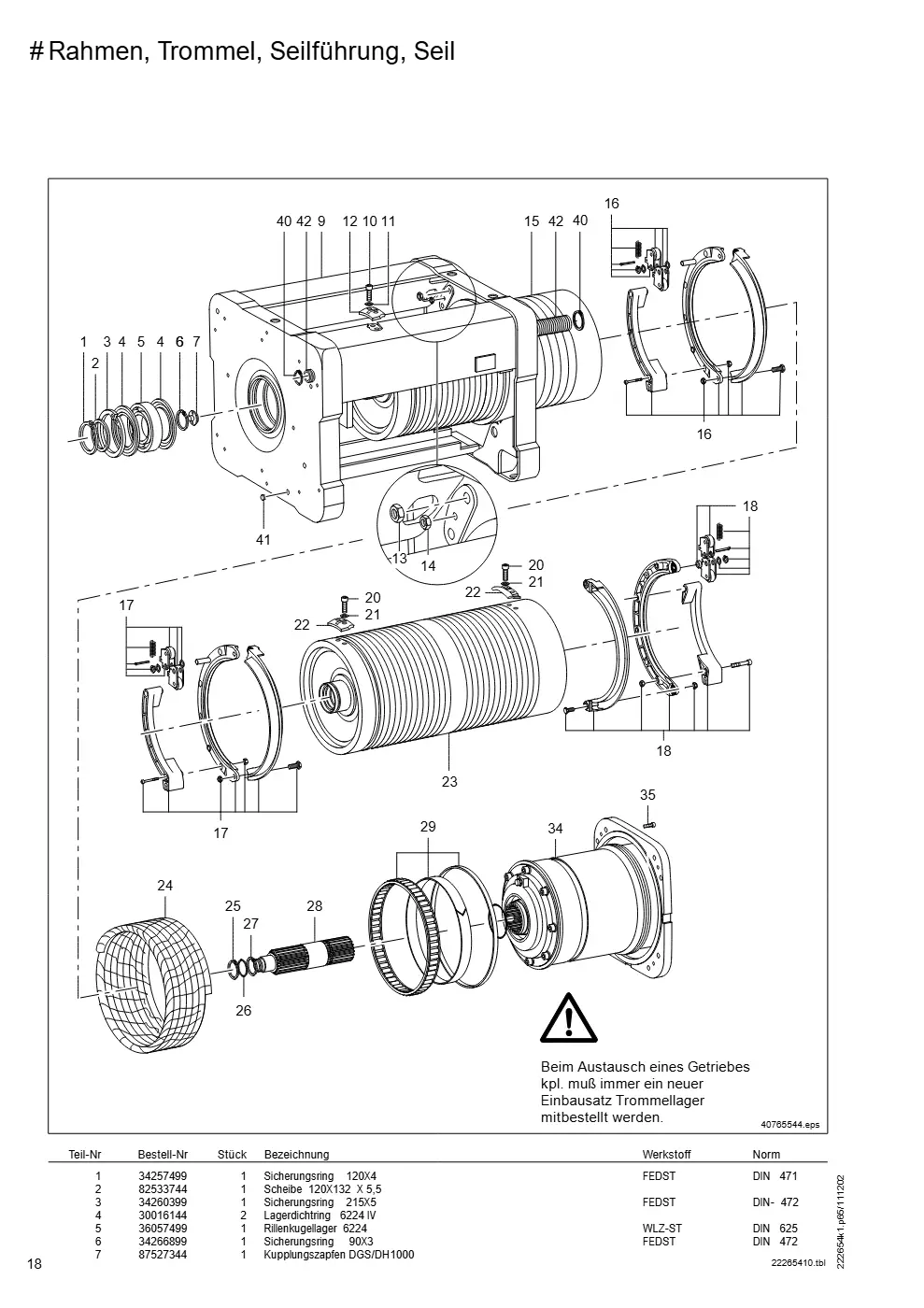

# Rahmen, Trommel, Seilführung, Seil (Seite 18)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – # Rahmen, Trommel, Seilführung, Seil, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 120X4	34257499	1
2	Scheibe 120X132 X 5,5	82533744	1
3	Sicherungsring 215X5	34260399	1
4	Lagerdichtring 6224 IV	30016144	2
5	Rillenkugellager 6224	36057499	1
6	Sicherungsring 90X3	34266899	1
7	Kupplungszapfen DGS/DH1000	87527344	1
8	Spannstift 5 X 24	34502699	1
9	Rahmen 2000-H18 1/1-2/2 1/1, 2/2	82578044	1
9	Rahmen 2000-H18 2/1	82578144 → 82578133	1
9	Rahmen 2000-H18 4/1	82578244 → 82578233	1
9	Rahmen 2000-H18 4/2	82578344	1
9	Rahmen 2000-H27 1/1-2/2 1/1, 2/2	82578444	1
9	Rahmen 2000-H27 2/1	82578544	1
9	Rahmen 2000-H27 4/1	82578644 → 82578633	1
9	Rahmen 2000-H27 4/2	82578744	1
9	Rahmen 2000-H47 1/1-2/2 1/1, 2/2	82578844	1
9	Rahmen 2000-H47 2/1	82578944 → 82578933	1
9	Rahmen 2000-H47 4/1	82579044 → 82579033	1
9	Rahmen 2000-H47 4/2	82579144	1
10	Innensechsk.Zyl.Schraube M12 X 55 1/1, 2/1, 4/1	31926899	6
11	Scheibe 13 X 20 X2 1/1, 2/1, 4/1	15159599	6
12	Seilklemme 25 1/1, 2/1, 4/1	82534844	3
13	Sicherungsmutter M16 VB.RIPP	30028644	8
14	Sicherungsmutter M10 VB.RIPP	30028344	4
15	Seiltrommel 2000H18 1Ri 1/1, 2/1, 4/1	82584244 → 82584233	1
15	Seiltrommel 2000H27 1Ri 1/1, 2/1, 4/1	82584444 → 82584433	1
15	Seiltrommel 2000H47 1Ri 1/1, 2/1, 4/1	82584644 → 82584633	1
16	Seilführung 20/25 LI 1/1, 2/1, 4/1	82565044 → 82565033	1
17	Seilführung 20/20 LI 2/2, 4/2	82564044 → 82564033	1
18	Seilführung 20/20 RE 2/2, 4/2	82564244 → 82564233	1
20	Innensechsk.Zyl.Schraube M12 X 45 2/2, 4/2	31926999	12
21	Scheibe 13 X 20 X2 2/2, 4/2	15159599	12
22	Seilklemme 16/20 2/2, 4/2	82434844	6
23	Seiltrommel 2000H18 2Ri 2/2, 4/2	82585244 → 82585233	1
23	Seiltrommel 2000H27 2Ri 2/2, 4/2	82585444 → 82585433	1
23	Seiltrommel 2000H47 2Ri 2/2, 4/2	82585644 → 82585633	1
24	Drahtseil 25 18X 7+SE SZ 1/1, H 18, DH 2125, 2100, 2080, 2063	82548744	44,4
24	Drahtseil 25 18X 7+SE SZ 1/1, H 27, DH 2125, 2100, 2080, 2063	82548744	62,7
24	Drahtseil 25 18X 7+SE SZ 1/1, H 47, DH 2125, 2100, 2080, 2063	82548744	103,1
24	Drahtseil 25 10X26+SESUZS 2/1, H 18, DH 2125, 2100	82548644	45,5
24	Drahtseil 25 10X26+SESUZS 2/1, H 18, DH 2080, 2063	82548644	45,7
24	Drahtseil 25 10X26+SESUZS 2/1, H 27, DH 2125, 2100	82548644	63,9
24	Drahtseil 25 10X26+SESUZS 2/1, H 27, DH 2080, 2063	82548644	64,1
24	Drahtseil 25 18X 7+SE SZ 2/1, H 47, DH 2125, 2100	82548744	104,3
24	Drahtseil 25 18X 7+SE SZ 2/1, H 47, DH 2080, 2063	82548744	104,6
24	Drahtseil 25 10X26+SESUZS 4/1, H 18, DH 2125, 2100	82548644	48,3
24	Drahtseil 25 10X26+SESUZS 4/1, H 18, DH 2080, 2063	82548644	48,9
24	Drahtseil 25 10X26+SESUZS 4/1, H 27, DH 2125, 2100	82548644	66,7
24	Drahtseil 25 10X26+SESUZS 4/1, H 27, DH 2080, 2063	82548644	67,3
24	Drahtseil 25 10X26+SESUZS 4/1, H 47, DH 2125, 2100	82548844	105,1
24	Drahtseil 25 10X26+SESUZS 4/1, H 47, DH 2080, 2063	82548644	105,7
24	Drahtseil 20 18X 7+SE SZ 2/2, H 18, DH 2125, 2 x 20,4 m	82447544	20,4
24	Drahtseil 20 36X 7 2/2, H 18, DH 2100, 2080, 2063, 2050, 2 x 20,4 m	82447044	20,4
24	Drahtseil 20 18X 7+SE SZ 2/2, H 27, DH 2125, 2 x 31,4 m	82447544	31,4
24	Drahtseil 20 36X 7 2/2, H 27, DH 2100, 2080, 2063, 2050, 2 x 31,4 m	82447044	31,4
24	Drahtseil 20 18X 7+SE SZ 2/2, H 47, DH 2125, 2 x 55,4	82447544	55,4
24	Drahtseil 20 36X 7 2/2, H 47, DH 2100, 2063, 2050, 2 x 55,4 m	82447044	55,4
24	Drahtseil 20 8X36+SES ZS 4/2, H 18, DH 2125, 2100, 2080	82449044	43,2
24	Drahtseil 20 8X36+SES ZS 4/2, H 18, DH 2063, 2050	82449044	43,7
24	Drahtseil 20 8X36+SES ZS 4/2, H 27, DH 2125, 2100, 2080	82449044	65,2
24	Drahtseil 20 8X36+SES ZS 4/2, H 27, DH 2063, 2050	82449044	65,7
24	Drahtseil 20 8X36+SES ZS 4/2, H 47, DH 2125, 2100, 2080	82449044	113,2
24	Drahtseil 20 8X36+SES ZS 4/2, H 47, DH 2063, 2050	82449044	113,7
25	Sicherungsring 60X2	34255599	1
26	Stützscheibe 60X 75X3	34348499	1
27	Sicherungsring 80X2,5	34266599	1
28	Steckwelle DH2000H18	82517444 → 82517433	1
28	Steckwelle DH2000H27	82517544 → 82517533	1
28	Steckwelle DH2000H47	82517644 → 82517633	1
29	Einbausatz Trommellager 50BRT.	82535744 → 82535733	1
35	Innensechsk.Zyl.Schraube M10 X 45	31931899	4
40	Sicherungsring 42X1,75	34254299	2
41	Stopfen 11 X 7 X 6 A	50449144	8
42	Wellschlauch FFMYDNW37 H 18	89509244	1,05
42	Wellschlauch FFMYDNW37 H 27	89509244	1,35
42	Wellschlauch FFMYDNW37 H 47	89509244	2,01
42	Wellschlauch GRAU 37 H 18	79057844	1,05
42	Wellschlauch GRAU 37 H 27	79057844	1,35
42	Wellschlauch GRAU 37 H 47	79057844	2,01

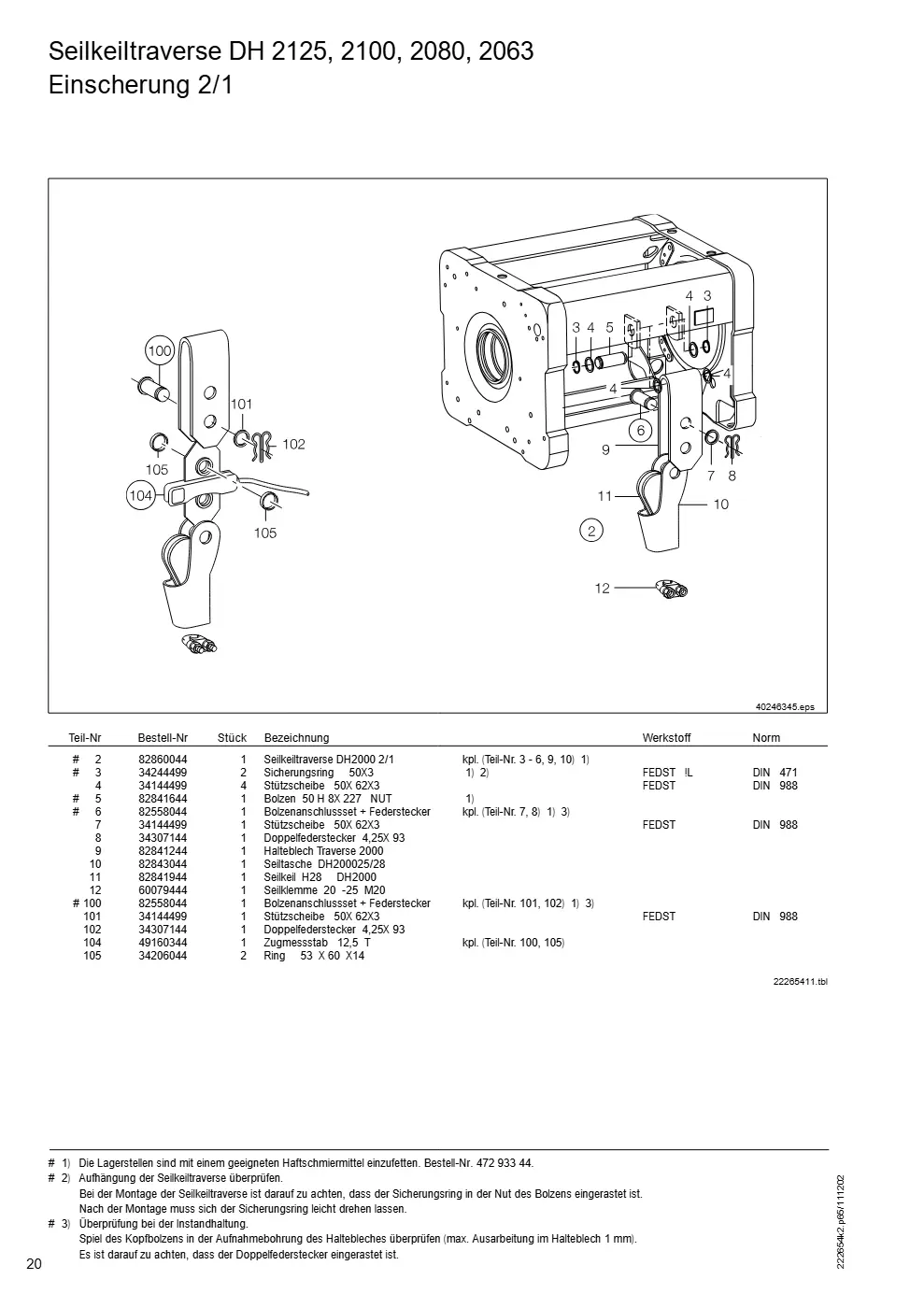

Seilkeiltraverse DH 2125, 2100, 2080, 2063 Einscherung 2/1 (Seite 20)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Seilkeiltraverse DH 2125, 2100, 2080, 2063 Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse DH2000 2/1 kpl. (Teil-Nr. 3 - 6, 9, 10)	82860044 → 82860033	1
3	Sicherungsring 50X3	34244499	2
4	Stützscheibe 50X 62X3	34144499	4
5	Bolzen 50 H 8X 227 NUT	82841644	1
6	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 7	82558044 → 82558033	1
7	Stützscheibe 50X 62X3	34144499	1
8	Doppelfederstecker 4,25X 93	34307144	1
9	Halteblech Traverse 2000	82841244	1
10	Seiltasche DH200025/28	82843044	1
11	Seilkeil H28 DH2000	82841944	1
12	Seilklemme 20 -25 M20	60079444	1
100	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 101, 102)	82558044 → 82558033	1
101	Stützscheibe 50X 62X3	34144499	1
102	Doppelfederstecker 4,25X 93	34307144	1
104	Zugmessstab 12,5 T kpl. (Teil-Nr. 100, 105)	49160344	1
105	Ring 53 X 60 X14	34206044	2

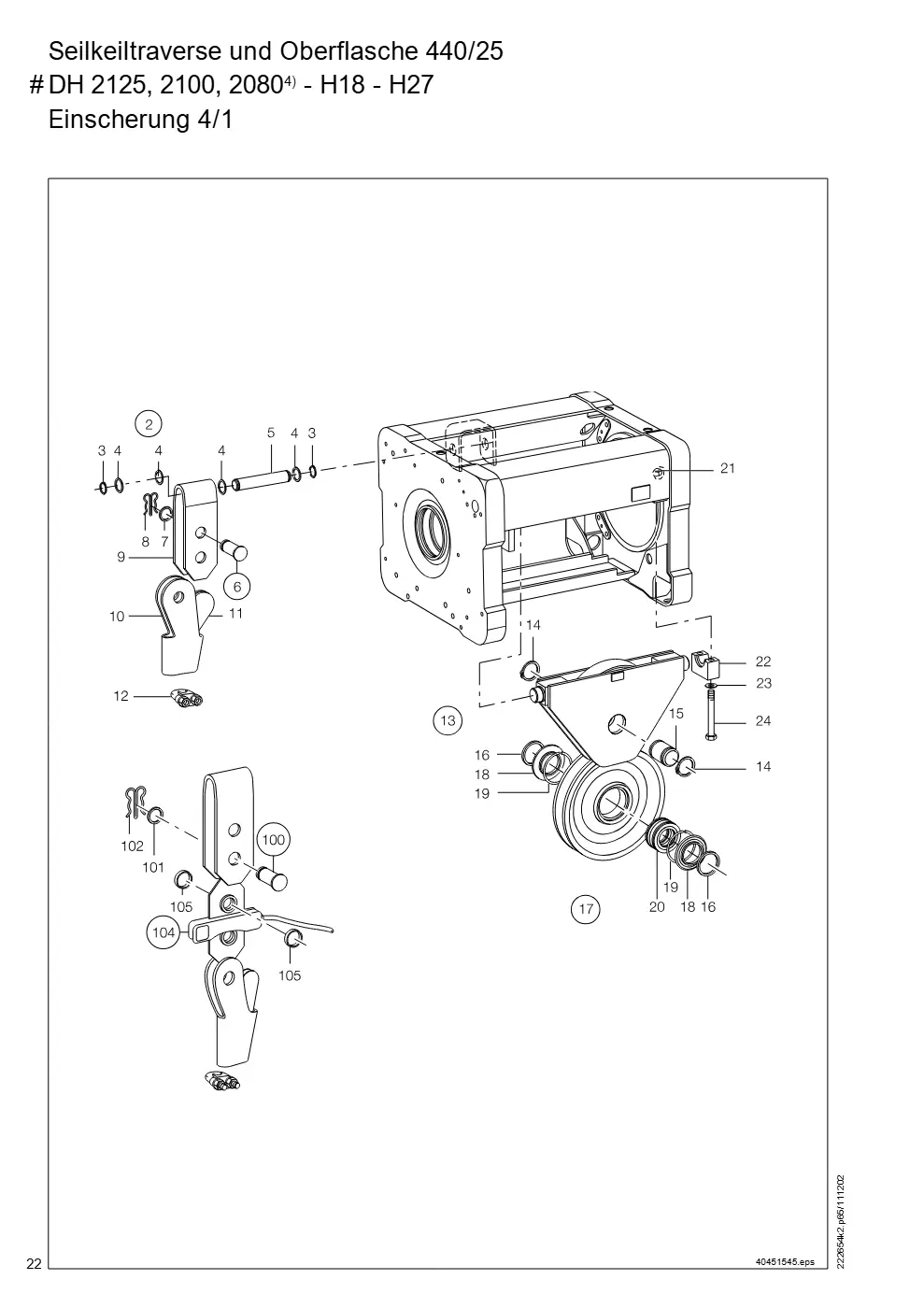

Seilkeiltraverse und Oberflasche 440/25 # DH 2125, 2100, 2080 - H18 - H27 4) (Seite 22)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Seilkeiltraverse und Oberflasche 440/25 # DH 2125, 2100, 2080 - H18 - H27 4), Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse DH2000 2/1 kpl. (Teil-Nr. 3 - 6, 9, 10)	82860044 → 82860033	1
3	Sicherungsring 50X3	34244499	2
4	Stützscheibe 50X 62X3	34144499	4
5	Bolzen 50 H 8X 227 NUT	82841644	1
6	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 7	82558044 → 82558033	1
7	Stützscheibe 50X 62X3	34144499	1
8	Doppelfederstecker 4,25X 93	34307144	1
9	Halteblech Traverse 2000	82841244	1
10	Seiltasche DH200025/28	82843044	1
11	Seilkeil H28 DH2000	82841944	1
12	Seilklemme 20 -25 M20	60079444	1
13	Oberflasche 440 25 H18 kpl. (Teil-Nr. 14 - 17)	82843444	1
13	Oberflasche 440 25 H27 kpl. (Teil-Nr. 14 - 17)	82843844	1
14	Sicherungsring 90X3	34256899	2
15	Bolzen 90 H 9X 128 NUT	82845444	1
16	Stützscheibe 90X110X3,5	34348899	2
17	Seilrolle 440 25 Hart kpl. (Teil-Nr. 18 - 20)	82945444	1
18	Deckel Lager 440/DH2000	82941944	2
19	Sprengring WRE 140	34234744	2
20	Zylinderrollenlager SL 045018X	34234644	1
21	Sechskantmutter M20	31620299	2
22	Lagerunterteil DH2000	82844844	1
23	Scheibe 21 X 37 X4	31621299	2
24	Sechskantschraube M20 X190	31612399 → 47937533	2
100	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 101, 102)	82558044 → 82558033	1
101	Stützscheibe 50X 62X3	34144499	1
102	Doppelfederstecker 4,25X 93	34307144	1
104	Zugmessstab 12,5 T kpl. (Teil-Nr. 100, 105)	49160344	1
105	Ring 53 X 60 X14 überprü üfen. fen (max. Ausarbeitung im Halteblech 1 mm).	34206044	2

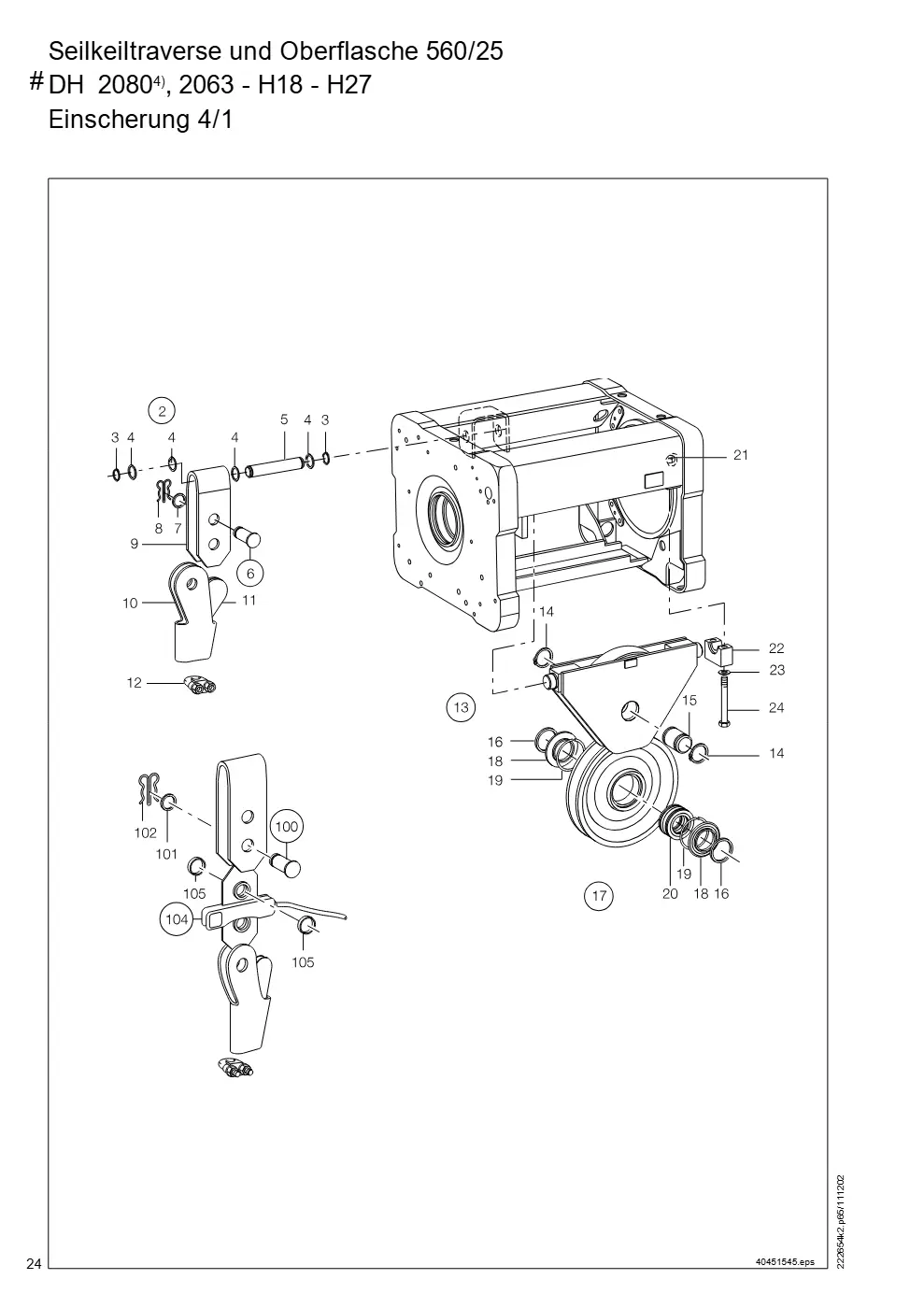

Seilkeiltraverse und Oberflasche 560/25 # DH 2080 , 2063 - H18 - H27 4) (Seite 24)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Seilkeiltraverse und Oberflasche 560/25 # DH 2080 , 2063 - H18 - H27 4), Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse DH2000 2/1 kpl. (Teil-Nr. 3 - 6, 9, 10)	82860044 → 82860033	1
3	Sicherungsring 50X3	34244499	2
4	Stützscheibe 50X 62X3	34144499	4
5	Bolzen 50 H 8X 227 NUT	82841644	1
6	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 7	82558044 → 82558033	1
7	Stützscheibe 50X 62X3	34144499	1
8	Doppelfederstecker 4,25X 93	34307144	1
9	Halteblech Traverse 2000	82841244	1
10	Seiltasche DH200025/28	82843044	1
11	Seilkeil H28 DH2000	82841944	1
12	Seilklemme 20 -25 M20	60079444	1
13	Oberflasche 560 25 H18 kpl. (Teil-Nr. 14 - 17)	82843644	1
13	Oberflasche 560 25 H27 kpl. (Teil-Nr. 14 - 17)	82844044	1
14	Sicherungsring 90X3	34256899	2
15	Bolzen 90 H 9X 128 NUT	82845444	1
16	Stützscheibe 90X110X3,5	34348899	2
17	Seilrolle 560 25 Hart kpl. (Teil-Nr. 18 - 20)	82945744	1
18	Deckel Lager 440/DH2000	82941944	2
19	Sprengring WRE 140	34234744	2
20	Zylinderrollenlager SL 045018X	34234644	1
21	Sechskantmutter M20	31620299	2
22	Lagerunterteil DH2000	82844844	1
23	Scheibe 21 X 37 X4	31621299	2
24	Sechskantschraube M20 X190	31612399 → 47937533	2
100	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 101, 102)	82558044 → 82558033	1
101	Stützscheibe 50X 62X3	34144499	1
102	Doppelfederstecker 4,25X 93	34307144	1
104	Zugmessstab 12,5 T kpl. (Teil-Nr. 100, 105)	49160344	1
105	Ring 53 X 60 X14 überprü überprü fen (max. Ausarbeitung im Halteblech 1 mm). fen (max. Ausarbeitung im Halteblech 1 mm).	34206044	2

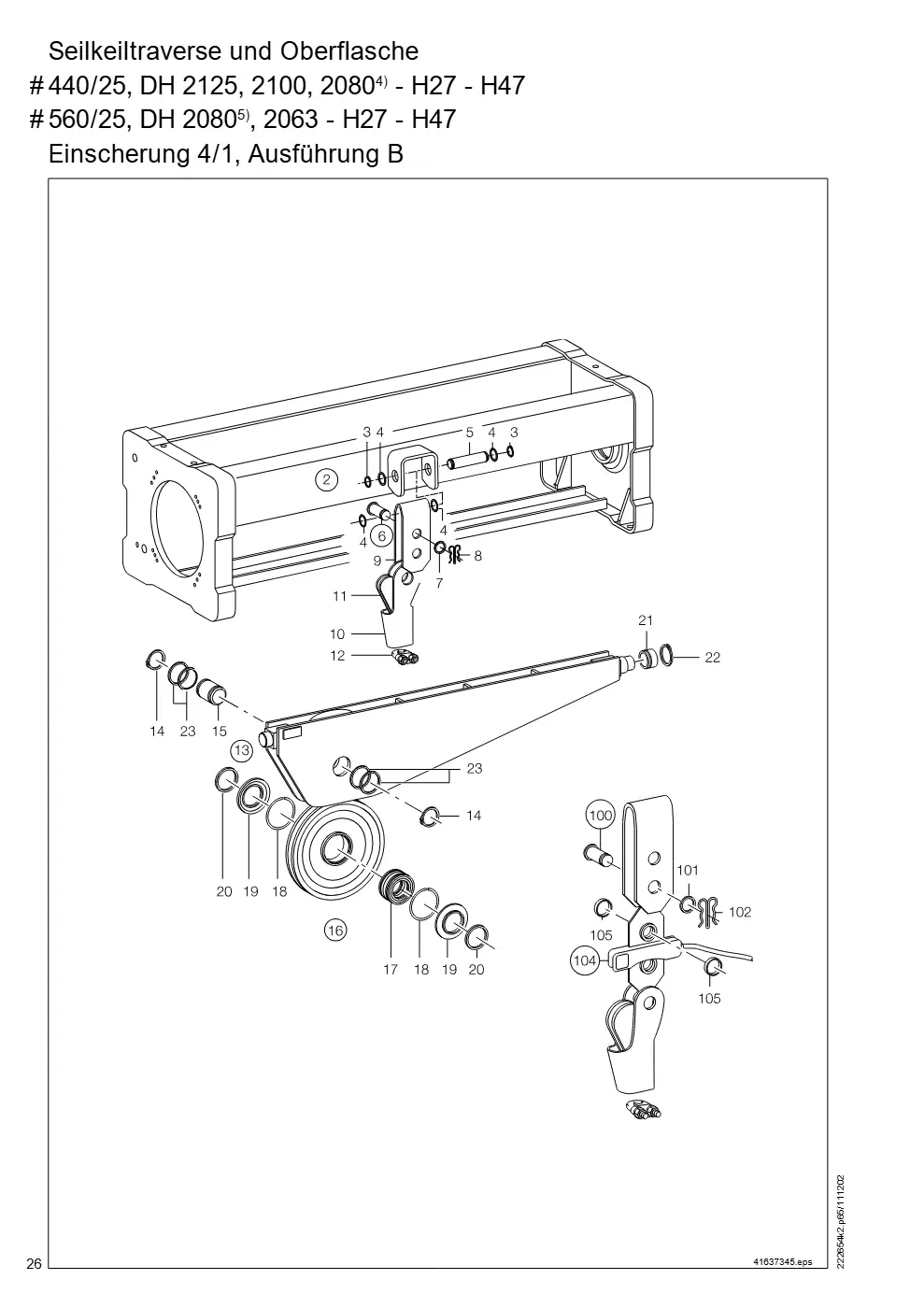

Seilkeiltraverse und Oberflasche # 440/25, DH 2125, 2100, 2080 - H27 - H47 4) (Seite 26)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Seilkeiltraverse und Oberflasche # 440/25, DH 2125, 2100, 2080 - H27 - H47 4), Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilkeiltraverse DH2000 2/1 kpl. (Teil-Nr. 3 - 6, 9, 10)	82860044 → 82860033	1
3	Sicherungsring 50X3	34244499	2
4	Stützscheibe 50X 62X3	34144499	4
5	Bolzen 50 H 8X 227 NUT	82841644	1
6	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 7	82558044 → 82558033	1
7	Stützscheibe 50X 62X3	34144499	1
8	Doppelfederstecker 4,25X 93	34307144	1
9	Halteblech Traverse 2000	82841244	1
10	Seiltasche DH200025/28	82843044	1
11	Seilkeil H28 DH2000	82841944	1
12	Seilklemme 20 -25 M20	60079444	1
13	Oberflasche DH2125-00 4/1 H 27 - 440/25, kpl. (Teil-Nr. 14 - 16, 20 - 23)	55012246	1
13	Oberflasche DH2125-00 4/1 H 47 - 440/25, kpl. (Teil-Nr. 14 - 16, 20 - 23)	55012346	1
13	Oberflasche DH2080-63 4/1 H 27 - 560/25, kpl. (Teil-Nr. 14 - 16, 20 - 23)	55012446	1
13	Oberflasche DH2080-63 4/1 H 47 - 560/25, kpl. (Teil-Nr. 14 - 16, 20 - 23)	55012546	1
14	Sicherungsring 90X3	34256899	2
15	Bolzen 90 H 7X 143,5 NUT	58053644	1
16	Seilrolle 440 25 Hart kpl. (Teil-Nr. 17 - 19)	82945444	1
16	Seilrolle 560 25 Hart kpl. (Teil-Nr. 17 - 19)	82945744	1
17	Zylinderrollenlager SL 045018X	34234644	1
18	Sprengring WRE 140	34234744	2
19	Deckel Lager 440/DH2000	82941944	2
20	Stützscheibe 90X110X3,5	34348899	2
21	Buchse 73 X 91,5X41	58050544	1
22	Sicherungsring 90X3	34256899	1
23	Stützscheibe 90X110X3,5	34348899	4
100	Bolzenanschlussset + Federstecker kpl. (Teil-Nr. 101, 102)	82558044 → 82558033	1
101	Stützscheibe 50X 62X3	34144499	1
102	Doppelfederstecker 4,25X 93	34307144	1
104	Zugmessstab 12,5 T kpl. (Teil-Nr. 100, 105)	49160344	1
105	Ring 53 X 60 X14	34206044	2
105	Ring 53 X 60 X14 überprü überprü fen (max. Ausarbeitung im Halteblech 1 mm). fen (max. Ausarbeitung im Halteblech 1 mm).	34206044	2

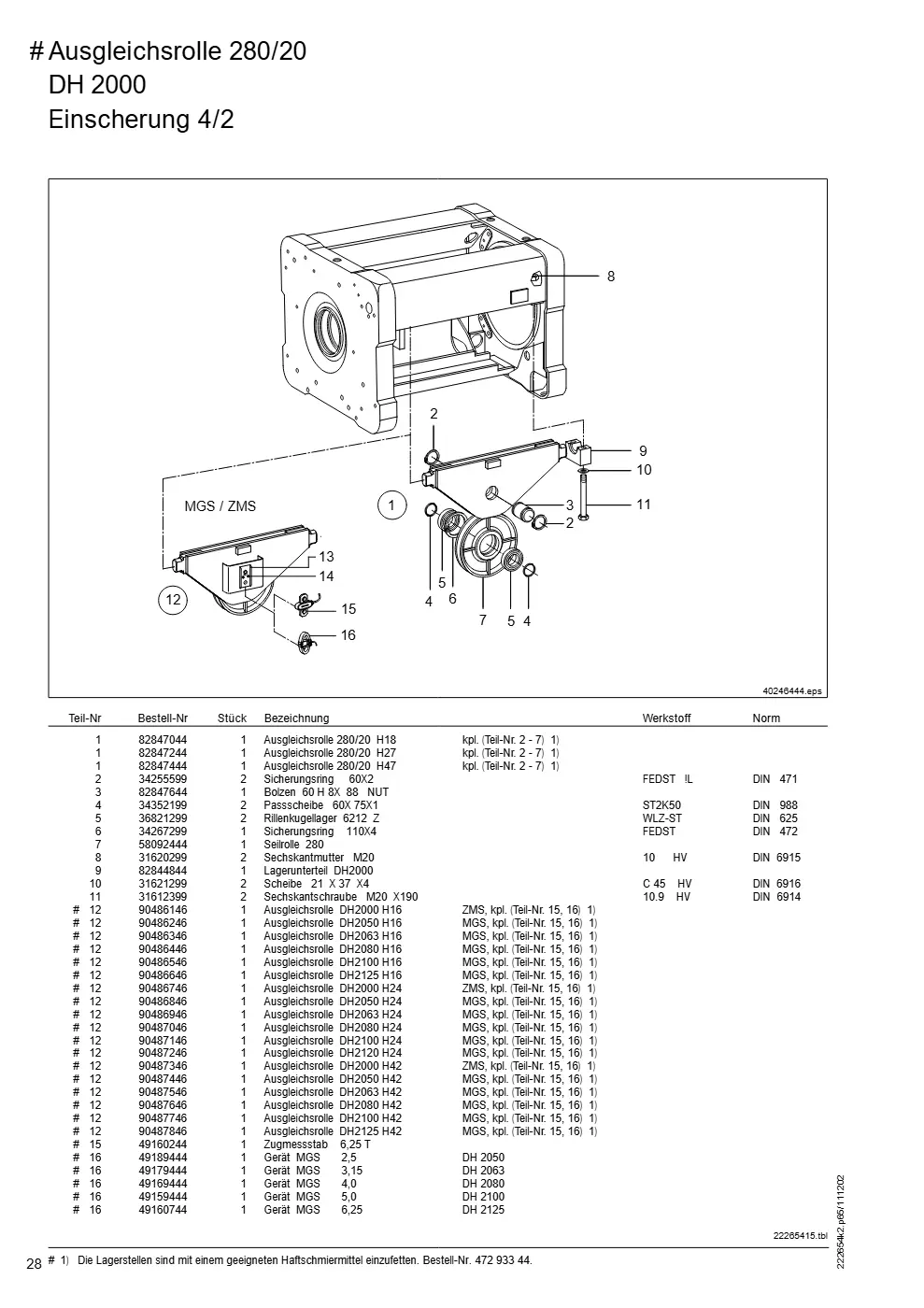

# Ausgleichsrolle 280/20 DH 2000 (Seite 28)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – # Ausgleichsrolle 280/20 DH 2000, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 280/20 H18 kpl. (Teil-Nr. 2 -	82847044	1
1	Ausgleichsrolle 280/20 H27 kpl. (Teil-Nr. 2 -	82847244	1
1	Ausgleichsrolle 280/20 H47 kpl. (Teil-Nr. 2 -	82847444	1
2	Sicherungsring 60X2	34255599	2
3	Bolzen 60 H 8X 88 NUT	82847644	1
4	Passscheibe 60X 75X1	34352199	2
5	Rillenkugellager 6212 Z	36821299	2
6	Sicherungsring 110X4	34267299	1
7	Seilrolle 280	58092444 → 58094033	1
8	Sechskantmutter M20	31620299	2
9	Lagerunterteil DH2000	82844844	1
10	Scheibe 21 X 37 X4	31621299	2
11	Sechskantschraube M20 X190	31612399 → 47937533	2
12	Ausgleichsrolle DH2000 H16 ZMS, kpl. (Teil-Nr. 15, 16)	90486146	1
12	Ausgleichsrolle DH2050 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486246	1
12	Ausgleichsrolle DH2063 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486346	1
12	Ausgleichsrolle DH2080 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486446	1
12	Ausgleichsrolle DH2100 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486546	1
12	Ausgleichsrolle DH2125 H16 MGS, kpl. (Teil-Nr. 15, 16)	90486646	1
12	Ausgleichsrolle DH2000 H24 ZMS, kpl. (Teil-Nr. 15, 16)	90486746	1
12	Ausgleichsrolle DH2050 H24 MGS, kpl. (Teil-Nr. 15, 16)	90486846	1
12	Ausgleichsrolle DH2063 H24 MGS, kpl. (Teil-Nr. 15, 16)	90486946	1
12	Ausgleichsrolle DH2080 H24 MGS, kpl. (Teil-Nr. 15, 16)	90487046	1
12	Ausgleichsrolle DH2100 H24 MGS, kpl. (Teil-Nr. 15, 16)	90487146	1
12	Ausgleichsrolle DH2120 H24 MGS, kpl. (Teil-Nr. 15, 16)	90487246	1
12	Ausgleichsrolle DH2000 H42 ZMS, kpl. (Teil-Nr. 15, 16)	90487346	1
12	Ausgleichsrolle DH2050 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487446	1
12	Ausgleichsrolle DH2063 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487546	1
12	Ausgleichsrolle DH2080 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487646	1
12	Ausgleichsrolle DH2100 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487746	1
12	Ausgleichsrolle DH2125 H42 MGS, kpl. (Teil-Nr. 15, 16)	90487846	1
15	Zugmessstab 6,25 T	49160244	1
16	Gerät MGS 2,5 DH 2050	49189444	1
16	Gerät MGS 3,15 DH 2063	49179444	1
16	Gerät MGS 4,0 DH 2080	49169444	1
16	Gerät MGS 5,0 DH 2100	49159444	1
16	Gerät MGS 6,25 DH 2125	49160744	1

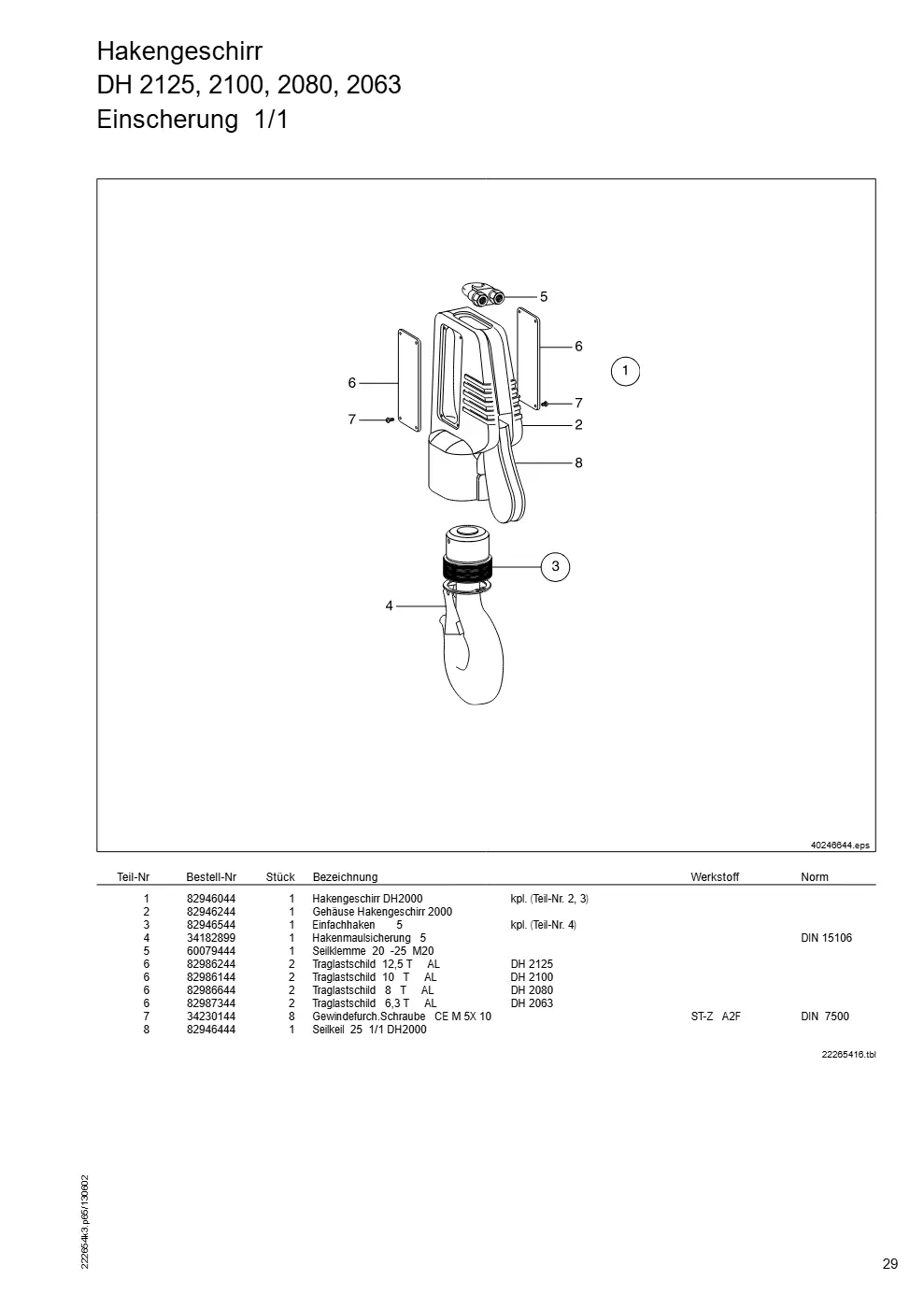

Hakengeschirr DH 2125, 2100, 2080, 2063 (Seite 29)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Hakengeschirr DH 2125, 2100, 2080, 2063, Zeichnung Seite 29

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr DH2000 kpl. (Teil-Nr. 2	82946044	1
2	Gehäuse Hakengeschirr 2000	82946244	1
3	Einfachhaken 5 kpl. (Teil-Nr.	82946544	1
4	Hakenmaulsicherung 5	34182899	1
5	Seilklemme 20 -25 M20	60079444	1
6	Traglastschild 12,5 T AL DH 2125	82986244	2
6	Traglastschild 10 T AL DH 2100	82986144	2
6	Traglastschild 8 T AL DH 2080	82986644	2
6	Traglastschild 6,3 T AL DH 2063	82987344	2
7	Gewindefurch.Schraube CE M 5X 10	34230144	8
8	Seilkeil 25 1/1 DH2000	82946444	1

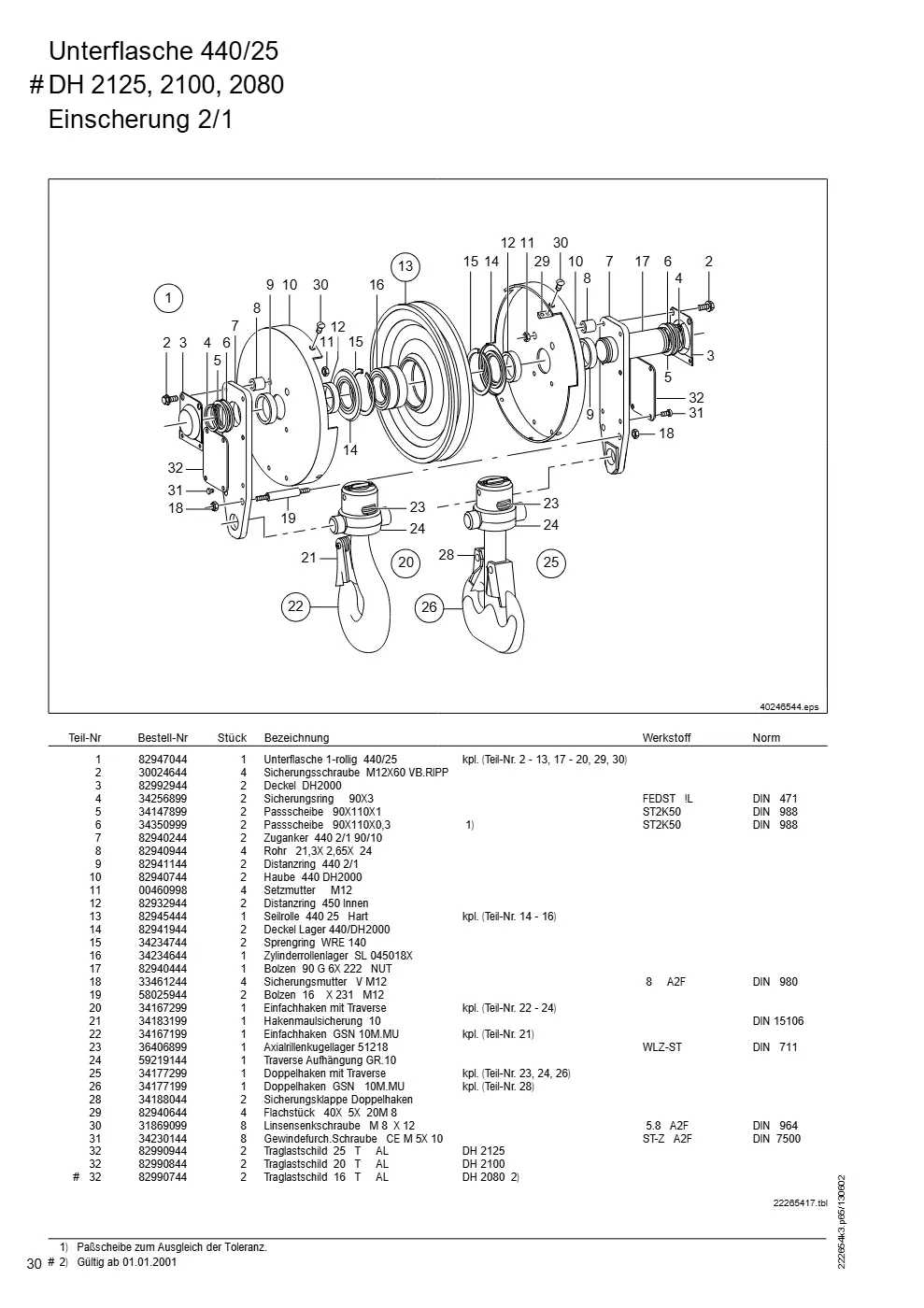

Unterflasche 440/25 # DH 2125, 2100, 2080 (Seite 30)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Unterflasche 440/25 # DH 2125, 2100, 2080, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 440/25 kpl. (Teil-Nr. 2 - 13, 17 - 20, 29, 30)	82947044	1
2	Sicherungsschraube M12X60 VB.RIPP	30024644	4
3	Deckel DH2000	82992944	2
4	Sicherungsring 90X3	34256899	2
5	Passscheibe 90X110X1	34147899	2
6	Passscheibe 90X110X0,3	34350999	2
7	Zuganker 440 2/1 90/10	82940244	2
8	Rohr 21,3X 2,65X 24	82940944	4
9	Distanzring 440 2/1	82941144	2
10	Haube 440 DH2000	82940744	2
11	Setzmutter M12	00460998	4
12	Distanzring 450 Innen	82932944	2
13	Seilrolle 440 25 Hart kpl. (Teil-Nr. 14 - 16)	82945444	1
14	Deckel Lager 440/DH2000	82941944	2
15	Sprengring WRE 140	34234744	2
16	Zylinderrollenlager SL 045018X	34234644	1
17	Bolzen 90 G 6X 222 NUT	82940444	1
18	Sicherungsmutter V M12	33461244	4
19	Bolzen 16 X 231 M12	58025944	2
20	Einfachhaken mit Traverse kpl. (Teil-Nr. 22 - 24)	34167299 → 34167233	1
21	Hakenmaulsicherung 10	34183199 → 34183133	1
22	Einfachhaken GSN 10M.MU kpl. (Teil-Nr. 21)	34167199	1
23	Axialrillenkugellager 51218	36406899	1
24	Traverse Aufhängung GR.10	59219144	1
25	Doppelhaken mit Traverse kpl. (Teil-Nr. 23, 24, 26)	34177299	1
26	Doppelhaken GSN 10M.MU kpl. (Teil-Nr. 28)	34177199	1
28	Sicherungsklappe Doppelhaken	34188044 → 34188033	2
29	Flachstück 40X 5X 20M 8	82940644	4
30	Linsensenkschraube M 8 X 12	31869099 → 32119799	8
31	Gewindefurch.Schraube CE M 5X 10	34230144	8
32	Traglastschild 25 T AL DH 2125	82990944	2
32	Traglastschild 20 T AL DH 2100	82990844 → 71391033	2
32	Traglastschild 16 T AL DH 2080	82990744	2

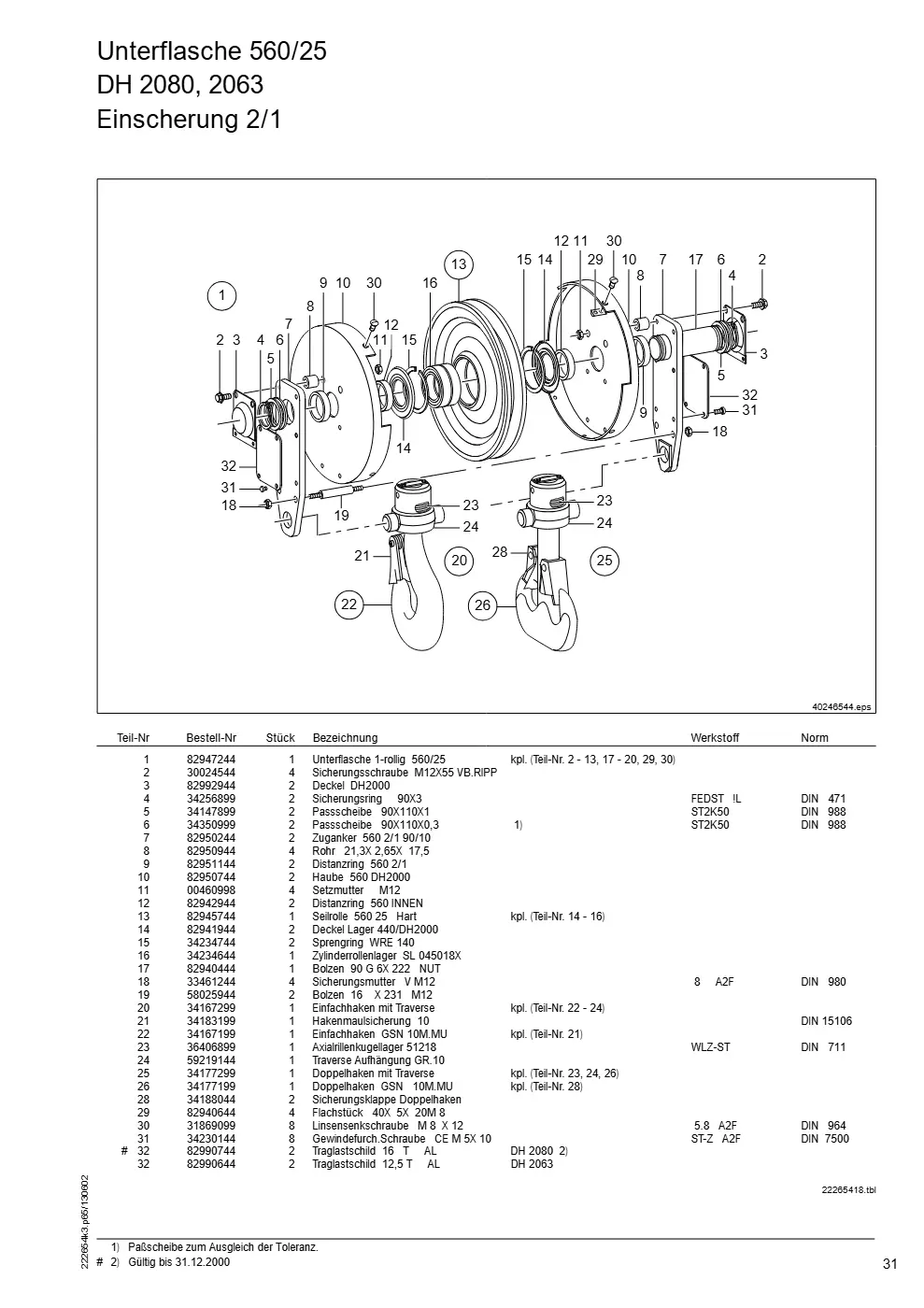

Unterflasche 560/25 DH 2080, 2063 (Seite 31)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Unterflasche 560/25 DH 2080, 2063, Zeichnung Seite 31

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 560/25 kpl. (Teil-Nr. 2 - 13, 17 - 20, 29, 30)	82947244	1
2	Sicherungsschraube M12X55 VB.RIPP	30024544	4
3	Deckel DH2000	82992944	2
4	Sicherungsring 90X3	34256899	2
5	Passscheibe 90X110X1	34147899	2
6	Passscheibe 90X110X0,3	34350999	2
7	Zuganker 560 2/1 90/10	82950244	2
8	Rohr 21,3X 2,65X 17,5	82950944	4
9	Distanzring 560 2/1	82951144	2
10	Haube 560 DH2000	82950744 → 82950733	2
11	Setzmutter M12	00460998	4
12	Distanzring 560 INNEN	82942944	2
13	Seilrolle 560 25 Hart kpl. (Teil-Nr. 14 - 16)	82945744	1
14	Deckel Lager 440/DH2000	82941944	2
15	Sprengring WRE 140	34234744	2
16	Zylinderrollenlager SL 045018X	34234644	1
17	Bolzen 90 G 6X 222 NUT	82940444	1
18	Sicherungsmutter V M12	33461244	4
19	Bolzen 16 X 231 M12	58025944	2
20	Einfachhaken mit Traverse kpl. (Teil-Nr. 22 - 24)	34167299 → 34167233	1
21	Hakenmaulsicherung 10	34183199 → 34183133	1
22	Einfachhaken GSN 10M.MU kpl. (Teil-Nr. 21)	34167199	1
23	Axialrillenkugellager 51218	36406899	1
24	Traverse Aufhängung GR.10	59219144	1
25	Doppelhaken mit Traverse kpl. (Teil-Nr. 23, 24, 26)	34177299	1
26	Doppelhaken GSN 10M.MU kpl. (Teil-Nr. 28)	34177199	1
28	Sicherungsklappe Doppelhaken	34188044 → 34188033	2
29	Flachstück 40X 5X 20M 8	82940644	4
30	Linsensenkschraube M 8 X 12	31869099 → 32119799	8
31	Gewindefurch.Schraube CE M 5X 10	34230144	8
32	Traglastschild 16 T AL DH 2080	82990744	2
32	Traglastschild 12,5 T AL DH 2063	82990644	2

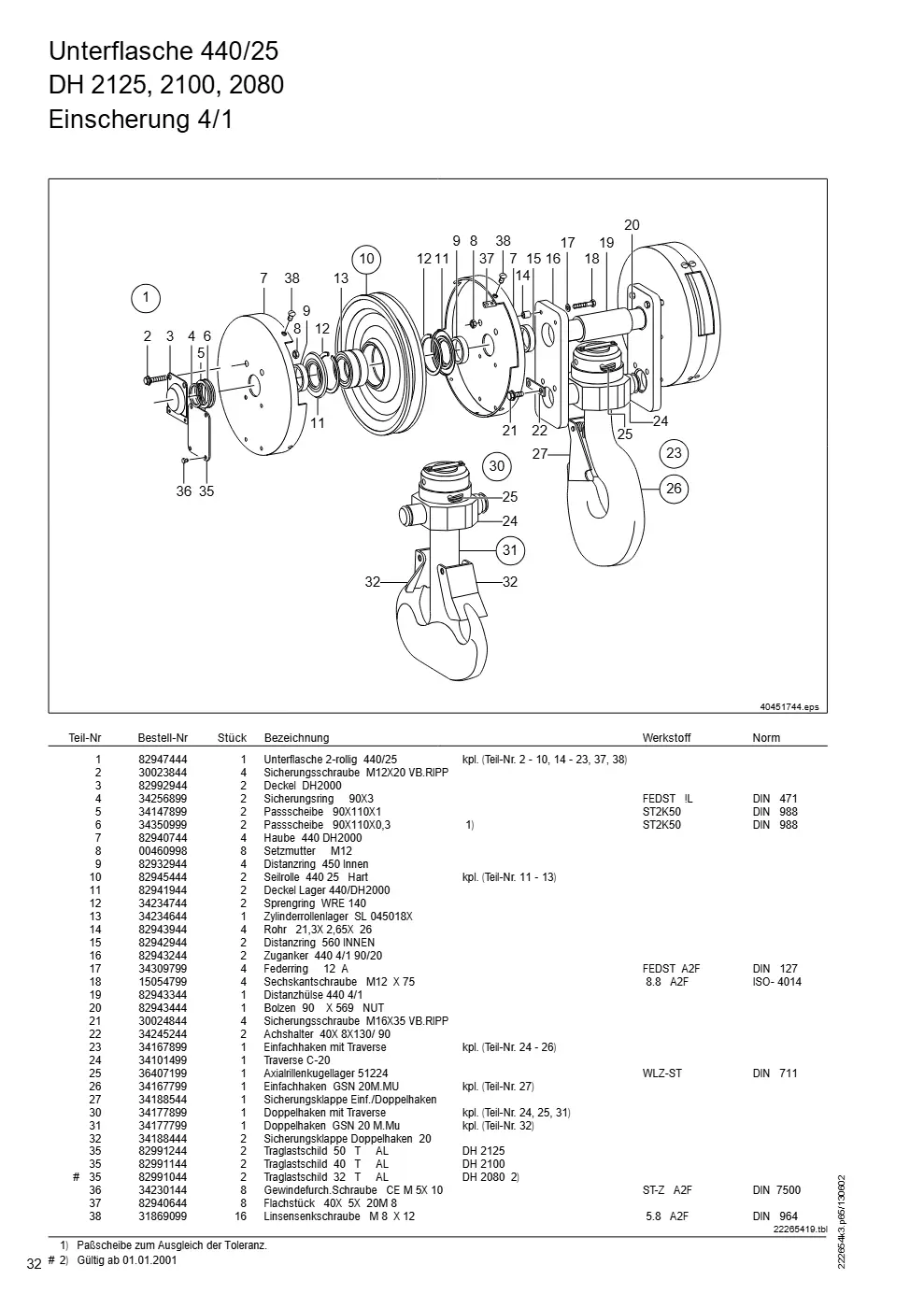

Unterflasche 440/25 DH 2125, 2100, 2080 (Seite 32)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Unterflasche 440/25 DH 2125, 2100, 2080, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 440/25 kpl. (Teil-Nr. 2 - 10, 14 - 23, 37, 38)	82947444	1
2	Sicherungsschraube M12X20 VB.RIPP	30023844 → 34275644	4
3	Deckel DH2000	82992944	2
4	Sicherungsring 90X3	34256899	2
5	Passscheibe 90X110X1	34147899	2
6	Passscheibe 90X110X0,3	34350999	2
7	Haube 440 DH2000	82940744	4
8	Setzmutter M12	00460998	8
9	Distanzring 450 Innen	82932944	4
10	Seilrolle 440 25 Hart kpl. (Teil-Nr. 11 - 13)	82945444	2
11	Deckel Lager 440/DH2000	82941944	2
12	Sprengring WRE 140	34234744	2
13	Zylinderrollenlager SL 045018X	34234644	1
14	Rohr 21,3X 2,65X 26	82943944	4
15	Distanzring 560 INNEN	82942944	2
16	Zuganker 440 4/1 90/20	82943244	2
17	Federring 12 A	34309799	4
18	Sechskantschraube M12 X 75	15054799	4
19	Distanzhülse 440 4/1	82943344	1
20	Bolzen 90 X 569 NUT	82943444	1
21	Sicherungsschraube M16X35 VB.RIPP	30024844	4
22	Achshalter 40X 8X130/ 90	34245244	2
23	Einfachhaken mit Traverse kpl. (Teil-Nr. 24 - 26)	34167899	1
24	Traverse C-20	34101499	1
25	Axialrillenkugellager 51224	36407199	1
26	Einfachhaken GSN 20M.MU kpl. (Teil-Nr. 27)	34167799	1
27	Sicherungsklappe Einf./Doppelhaken	34188544 → 34188533	1
30	Doppelhaken mit Traverse kpl. (Teil-Nr. 24, 25, 31)	34177899	1
31	Doppelhaken GSN 20 M.Mu kpl. (Teil-Nr. 32)	34177799	1
32	Sicherungsklappe Doppelhaken 20	34188444	2
35	Traglastschild 50 T AL DH 2125	82991244	2
35	Traglastschild 40 T AL DH 2100	82991144	2
35	Traglastschild 32 T AL DH 2080	82991044	2
36	Gewindefurch.Schraube CE M 5X 10	34230144	8
37	Flachstück 40X 5X 20M 8	82940644	8
38	Linsensenkschraube M 8 X 12	31869099 → 32119799	16

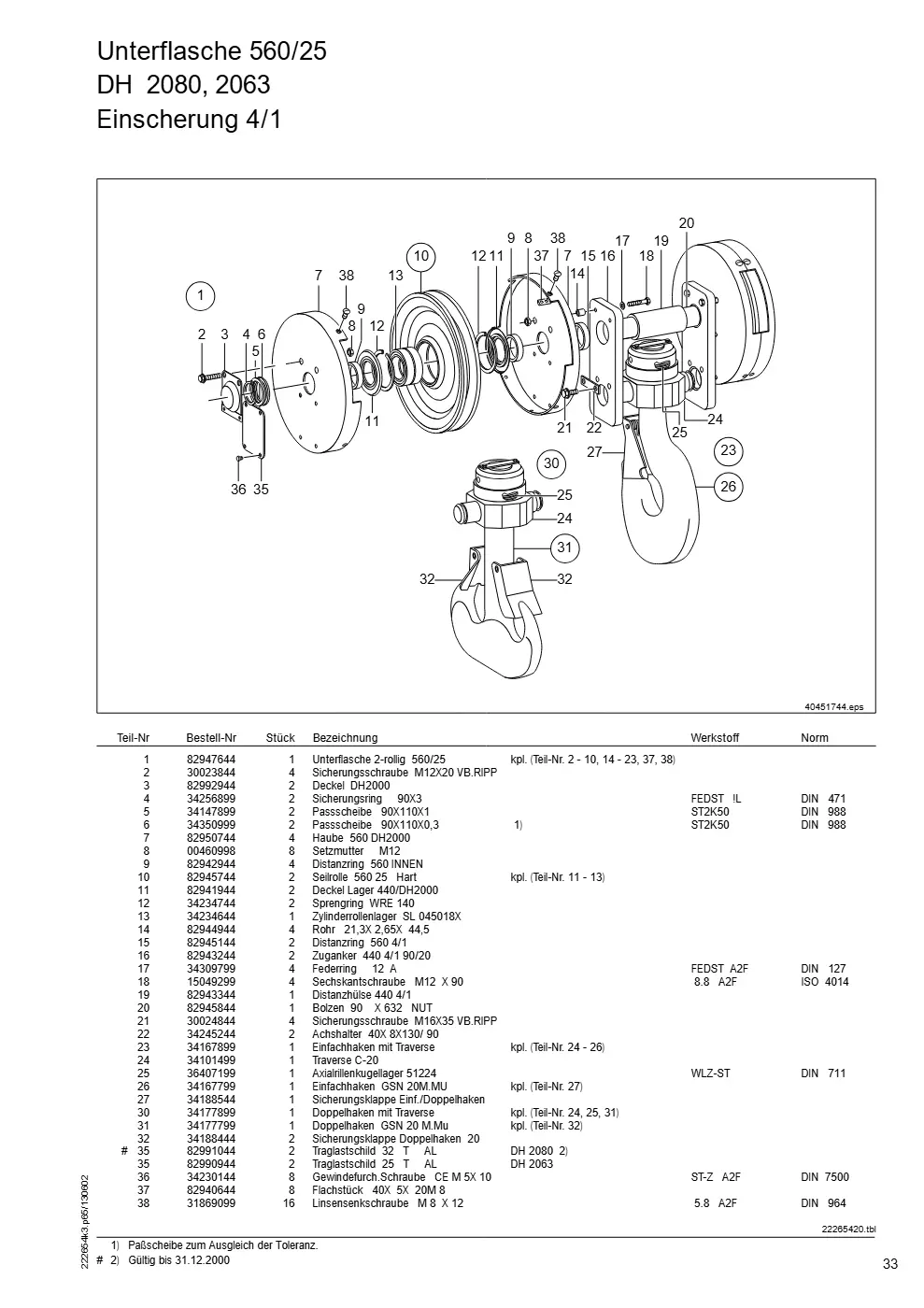

Unterflasche 560/25 DH 2080, 2063 (Seite 33)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Unterflasche 560/25 DH 2080, 2063, Zeichnung Seite 33

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 560/25 kpl. (Teil-Nr. 2 - 10, 14 - 23, 37, 38)	82947644	1
2	Sicherungsschraube M12X20 VB.RIPP	30023844 → 34275644	4
3	Deckel DH2000	82992944	2
4	Sicherungsring 90X3	34256899	2
5	Passscheibe 90X110X1	34147899	2
6	Passscheibe 90X110X0,3	34350999	2
7	Haube 560 DH2000	82950744 → 82950733	4
8	Setzmutter M12	00460998	8
9	Distanzring 560 INNEN	82942944	4
10	Seilrolle 560 25 Hart kpl. (Teil-Nr. 11 - 13)	82945744	2
11	Deckel Lager 440/DH2000	82941944	2
12	Sprengring WRE 140	34234744	2
13	Zylinderrollenlager SL 045018X	34234644	1
14	Rohr 21,3X 2,65X 44,5	82944944	4
15	Distanzring 560 4/1	82945144	2
16	Zuganker 440 4/1 90/20	82943244	2
17	Federring 12 A	34309799	4
18	Sechskantschraube M12 X 90	15049299	4
19	Distanzhülse 440 4/1	82943344	1
20	Bolzen 90 X 632 NUT	82945844	1
21	Sicherungsschraube M16X35 VB.RIPP	30024844	4
22	Achshalter 40X 8X130/ 90	34245244	2
23	Einfachhaken mit Traverse kpl. (Teil-Nr. 24 - 26)	34167899	1
24	Traverse C-20	34101499	1
25	Axialrillenkugellager 51224	36407199	1
26	Einfachhaken GSN 20M.MU kpl. (Teil-Nr. 27)	34167799	1
27	Sicherungsklappe Einf./Doppelhaken	34188544 → 34188533	1
30	Doppelhaken mit Traverse kpl. (Teil-Nr. 24, 25, 31)	34177899	1
31	Doppelhaken GSN 20 M.Mu kpl. (Teil-Nr. 32)	34177799	1
32	Sicherungsklappe Doppelhaken 20	34188444	2
35	Traglastschild 32 T AL DH 2080	82991044	2
35	Traglastschild 25 T AL DH 2063	82990944	2
36	Gewindefurch.Schraube CE M 5X 10	34230144	8
37	Flachstück 40X 5X 20M 8	82940644	8
38	Linsensenkschraube M 8 X 12	31869099 → 32119799	16

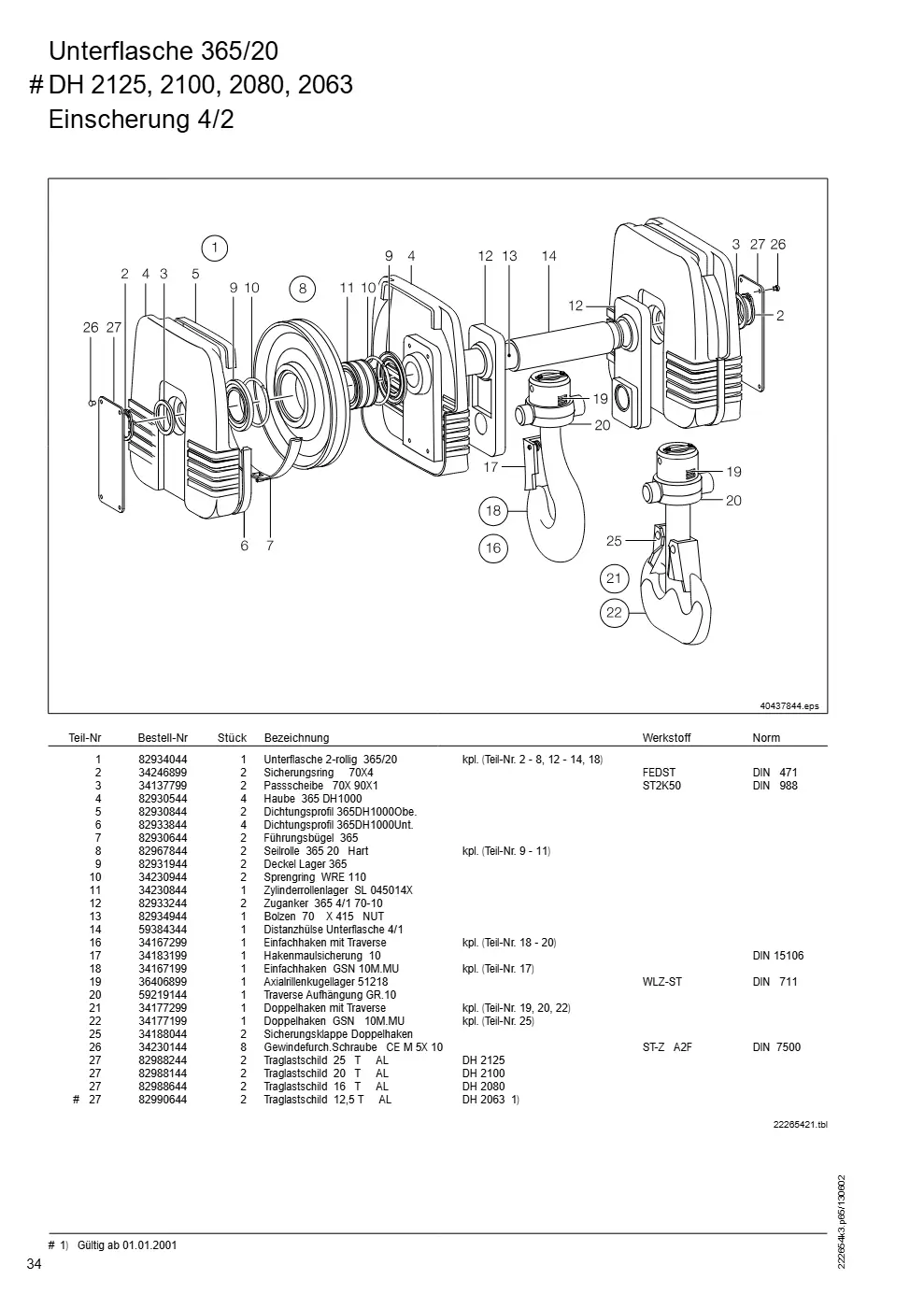

Unterflasche 365/20 # DH 2125, 2100, 2080, 2063 (Seite 34)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Unterflasche 365/20 # DH 2125, 2100, 2080, 2063, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/20 kpl. (Teil-Nr. 2 - 8, 12 - 14, 18)	82934044 → 82934033	1
2	Sicherungsring 70X4	34246899	2
3	Passscheibe 70X 90X1	34137799	2
4	Haube 365 DH1000	82930544 → 82930533	4
5	Dichtungsprofil 365DH1000Obe.	82930844	2
6	Dichtungsprofil 365DH1000Unt.	82933844	4
7	Führungsbügel 365	82930644	2
8	Seilrolle 365 20 Hart kpl. (Teil-Nr. 9 - 11)	82967844	2
9	Deckel Lager 365	82931944	2
10	Sprengring WRE 110	34230944	2
11	Zylinderrollenlager SL 045014X	34230844	1
12	Zuganker 365 4/1 70-10	82933244	2
13	Bolzen 70 X 415 NUT	82934944	1
14	Distanzhülse Unterflasche 4/1	59384344	1
16	Einfachhaken mit Traverse kpl. (Teil-Nr. 18 - 20)	34167299 → 34167233	1
17	Hakenmaulsicherung 10	34183199 → 34183133	1
18	Einfachhaken GSN 10M.MU kpl. (Teil-Nr. 17)	34167199	1
19	Axialrillenkugellager 51218	36406899	1
20	Traverse Aufhängung GR.10	59219144	1
21	Doppelhaken mit Traverse kpl. (Teil-Nr. 19, 20, 22)	34177299	1
22	Doppelhaken GSN 10M.MU kpl. (Teil-Nr. 25)	34177199	1
25	Sicherungsklappe Doppelhaken	34188044 → 34188033	2
26	Gewindefurch.Schraube CE M 5X 10	34230144	8
27	Traglastschild 25 T AL DH 2125	82988244	2
27	Traglastschild 20 T AL DH 2100	82988144	2
27	Traglastschild 16 T AL DH 2080	82988644	2
27	Traglastschild 12,5 T AL DH 2063	82990644	2

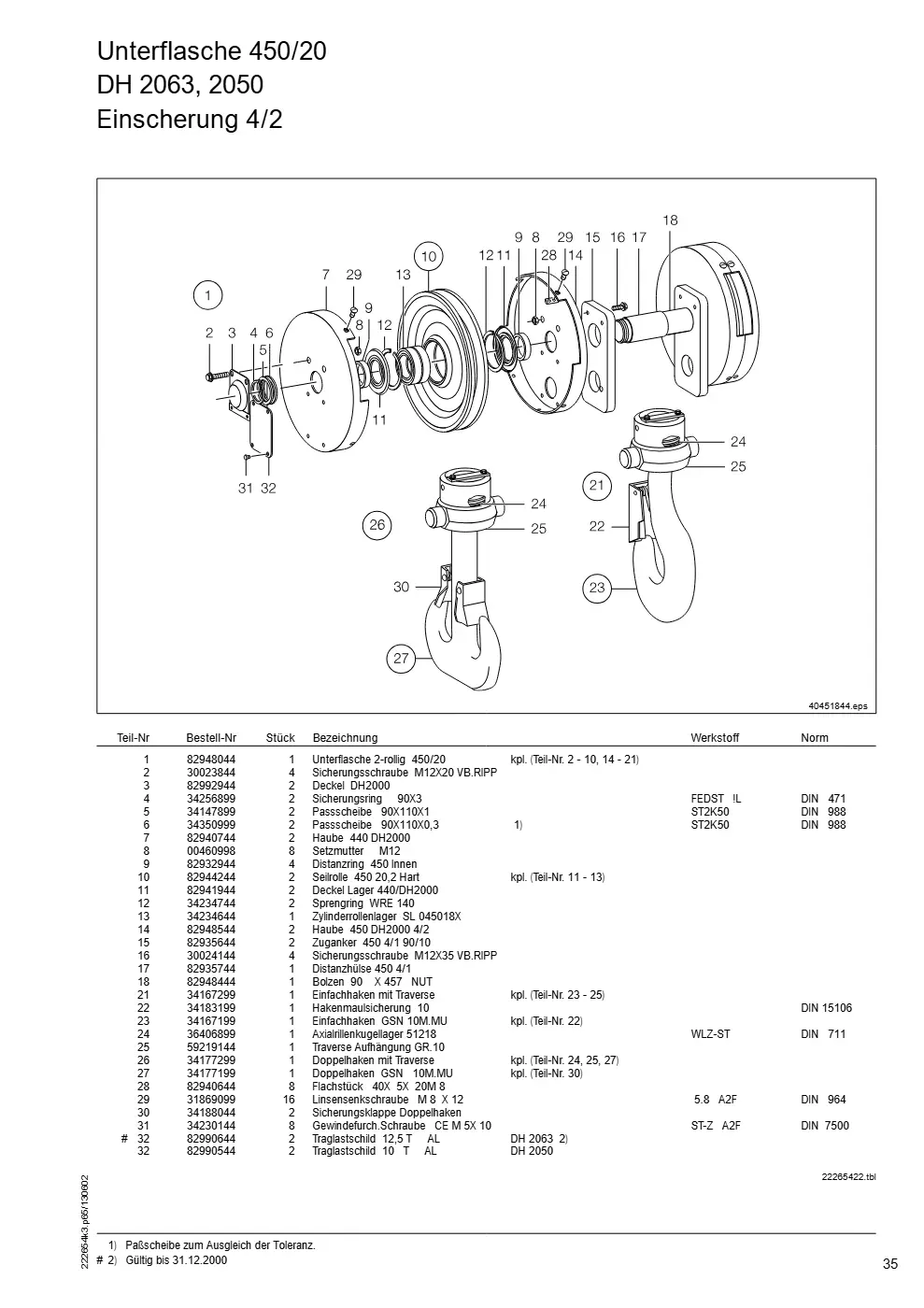

Unterflasche 450/20 DH 2063, 2050 (Seite 35)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Unterflasche 450/20 DH 2063, 2050, Zeichnung Seite 35

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 450/20 kpl. (Teil-Nr. 2 - 10, 14 - 21)	82948044	1
2	Sicherungsschraube M12X20 VB.RIPP	30023844 → 34275644	4
3	Deckel DH2000	82992944	2
4	Sicherungsring 90X3	34256899	2
5	Passscheibe 90X110X1	34147899	2
6	Passscheibe 90X110X0,3	34350999	2
7	Haube 440 DH2000	82940744	2
8	Setzmutter M12	00460998	8
9	Distanzring 450 Innen	82932944	4
10	Seilrolle 450 20,2 Hart kpl. (Teil-Nr. 11 - 13)	82944244 → 82944233	2
11	Deckel Lager 440/DH2000	82941944	2
12	Sprengring WRE 140	34234744	2
13	Zylinderrollenlager SL 045018X	34234644	1
14	Haube 450 DH2000 4/2	82948544	2
15	Zuganker 450 4/1 90/10	82935644	2
16	Sicherungsschraube M12X35 VB.RIPP	30024144 → 34276444	4
17	Distanzhülse 450 4/1	82935744	1
18	Bolzen 90 X 457 NUT	82948444	1
21	Einfachhaken mit Traverse kpl. (Teil-Nr. 23 - 25)	34167299 → 34167233	1
22	Hakenmaulsicherung 10	34183199 → 34183133	1
23	Einfachhaken GSN 10M.MU kpl. (Teil-Nr. 22)	34167199	1
24	Axialrillenkugellager 51218	36406899	1
25	Traverse Aufhängung GR.10	59219144	1
26	Doppelhaken mit Traverse kpl. (Teil-Nr. 24, 25, 27)	34177299	1
27	Doppelhaken GSN 10M.MU kpl. (Teil-Nr. 30)	34177199	1
28	Flachstück 40X 5X 20M 8	82940644	8
29	Linsensenkschraube M 8 X 12	31869099 → 32119799	16
30	Sicherungsklappe Doppelhaken	34188044 → 34188033	2
31	Gewindefurch.Schraube CE M 5X 10	34230144	8
32	Traglastschild 12,5 T AL DH 2063	82990644	2
32	Traglastschild 10 T AL DH 2050	82990544	2

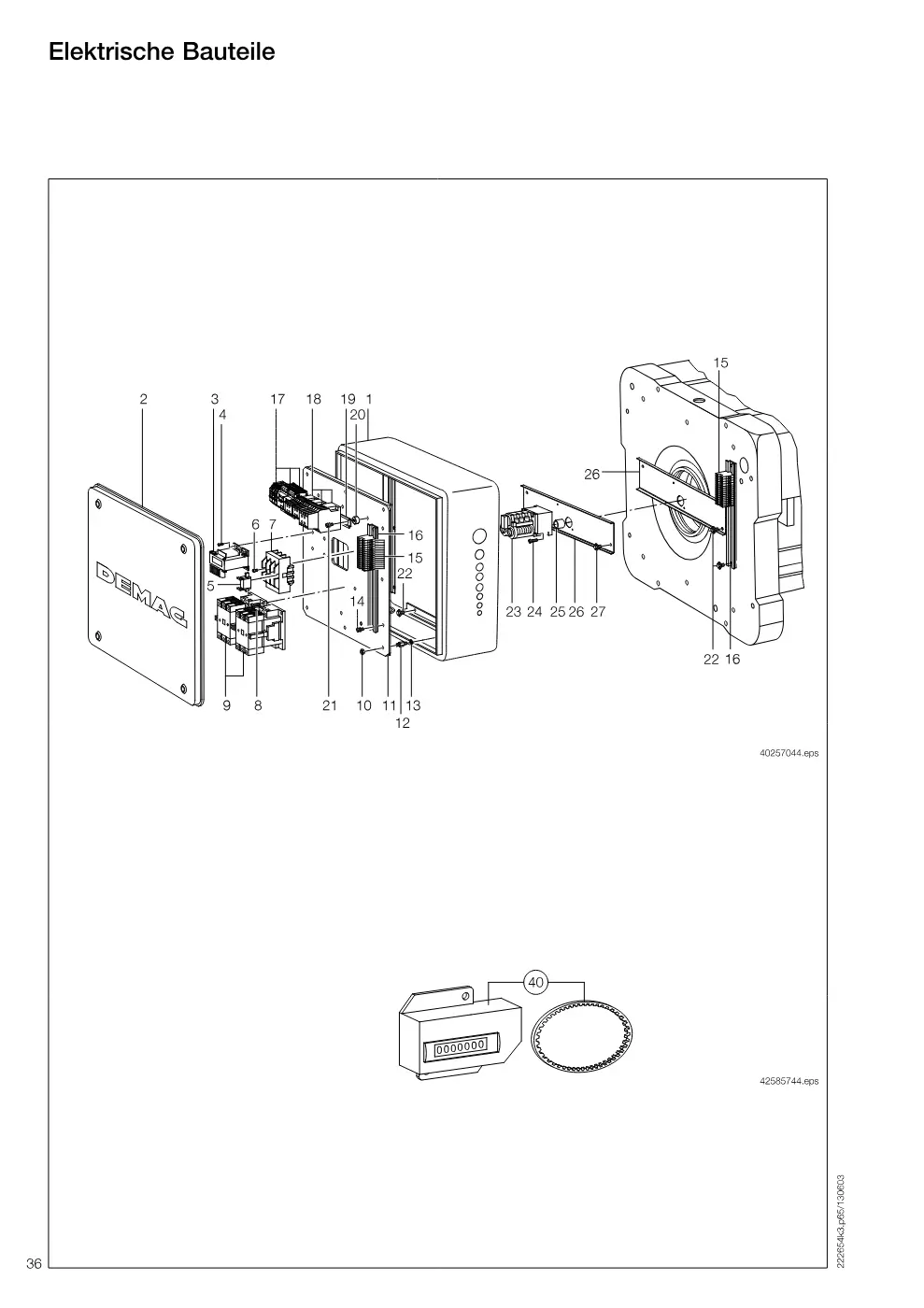

Elektrische Bauteile (Seite 36)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Elektrische Bauteile, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse DH2000	82555044	1
2	Deckel Gehäuse	82556644	1
4	Zylinderschraube M 5X 8Z4 +SHB	31896299	2
6	Zylinderschraube M 6X16Z4-1 +SHB	31895999
8	Zylinderschraube M 6 X 20	31818799
10	Sicherungsmutter M 8 VB.RIPP	30028244	6
12	Distanzstück M 8X 44	82555944	6
13	Fächerscheibe A 8,4	34360899	6
14	Zylinderschraube M 5X 8Z4 +SHB	31896299	2
16	Tragschiene 35 / 7,5X 400M	89541544	1
20	Scheibe 6,3X 20 X10	89487444
21	Zylinderschraube M 5X22Z4-1 +SHB	31895899
22	Sicherungsschraube M 8X16 VB.RIPP	30021544	6
23	Getr.Grenzschalter DGS 3 -142	87520044 → 87520033	1
23	Getr.Grenzschalter DGS 4 -142	87520144 → 87520133	1
24	Innensechskantzyl.Schraube M 5 X 25	53696384	2
25	Kupplungshülse 30MM	87531844	1
26	Montageplatte Endschalter	82556244	1
27	Sicherungsschraube M 8X16 VB.RIPP	30021544	2
40	Servicepack Zähler DGS	87530244	1

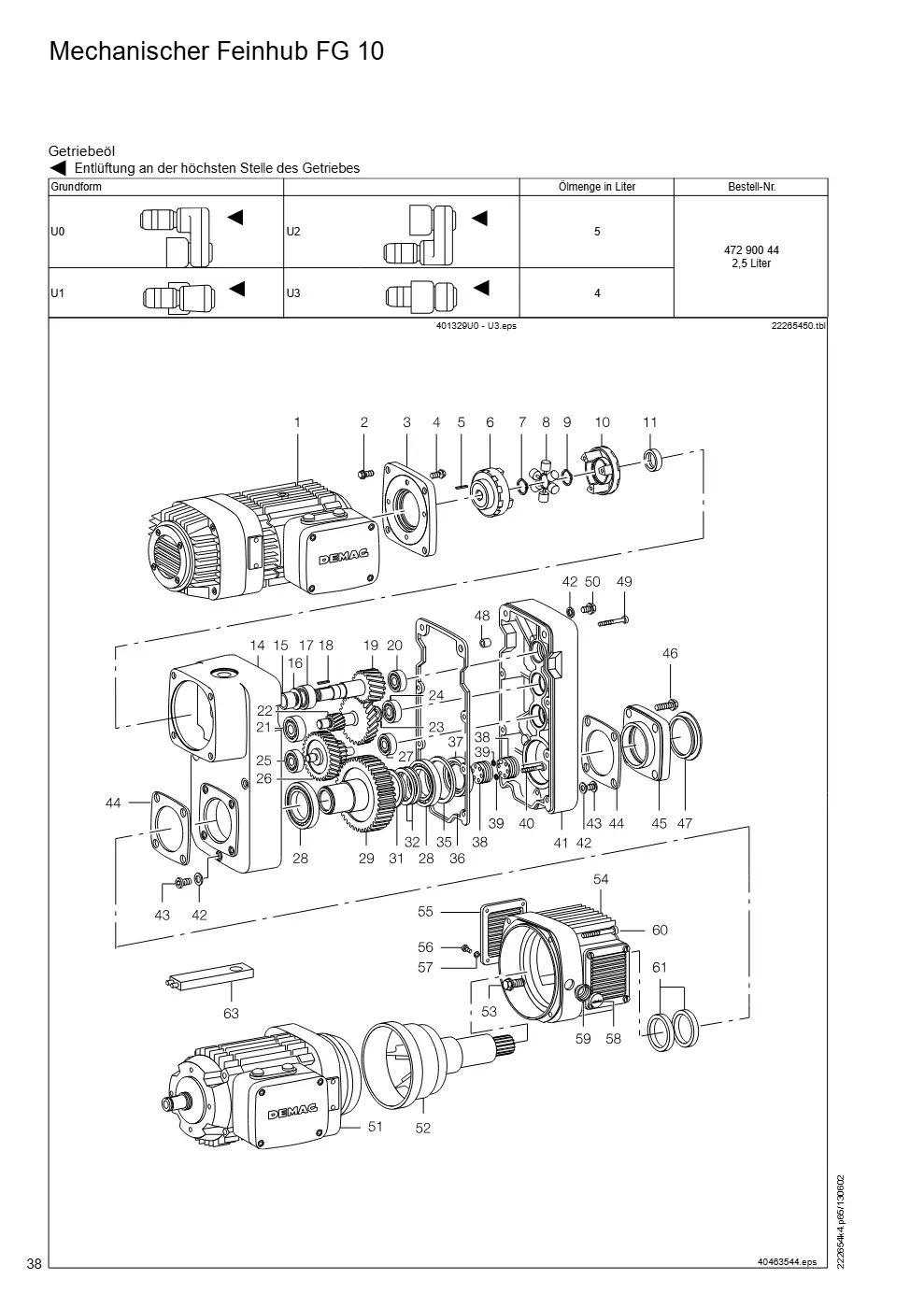

Mechanischer Feinhub FG 10 (Seite 38)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Mechanischer Feinhub FG 10, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Sicherungsschraube M10X30 VB.RIPP	30023044	4
3	Zwischenflansch D08 200.2 Mot. 90	71532244	1
3	Zwischenflansch D08112 200.4 Mot. 100/112	71532644	1
4	Sicherungsschraube M 8X20 VB.RIPP Mot. 90	30021744	4
4	Sicherungsschraube M10X30 VB.RIPP Mot. 100/112	30023044	4
5	Passfeder B 8X 7X 20 Mot. 90/100	35457199	1
5	Passfeder B 8X 7X 32 Mot. 112	35457599	1
6	Kupplungshälfte H 1N-24 Mot. 90	71820744	1
6	Kupplungshälfte H 2N-24K Mot. 100	71830344	1
6	Kupplungshälfte H 2N-28 Mot. 112	71830544	1
7	Sicherungsring 24X1,2 Mot. 90/100	34252499	1
7	Sicherungsring 28X1,5 Mot. 112	34252899	1
8	Rollenstern Kupplung H1 Mot. 90	71822144	1
8	Rollenstern Kupplung H2 Mot. 100/112	71832144	1
9	Sicherungsring 24X1,2 Mot. 90/100	34252499	1
9	Sicherungsring 32X1,5 Mot. 112	34253299	1
10	Kupplungshälfte H 1N-24 Mot. 90	71820744	1
10	Kupplungshälfte H 2N-24 Mot. 100	71830444	1
10	Kupplungshälfte H 2N-32 Mot. 112	71830644	1
11	Wellendichtring A 35X 62X 7	36676399	1
12	Senkkerbnagel A 2,6X 6	35041399	4
13	Leistungsschild Getriebe	00508184	1
14	Gehäuse Getriebe FG10	71740444	1
15	Rohr 35 X 5 X 12 Mot. 90	71636844	1
16	Stützscheibe 32X 45X2,5 Mot. 112	34157299	1
17	Rillenkugellager 6307	36060799	1
18	Passfeder B 8X 7X 21 Mot. 90	35487499	1
18	Passfeder B 8X 7X 33 Mot. 100	35487699	1
18	Passfeder B10X 8X 33 Mot. 112	35488099	1
19	Ritzelwelle Z 37 M2 1 1 : 10, Mot. 160	71656644	1
19	Ritzelwelle Z 30 M2 1 1 : 15, Mot. 200	71656844 → 71656833	1
19	Ritzelwelle Z 30 M2 B 41 1 : 15, Mot. 225	71746844	1
20	Rillenkugellager 6404	36064499	1
21	Zylinderrollenlager NJ 306 E	36143199	1
22	Doppelrad 1 Z20/ 41 1 : 10, Mot. 160	81376946	1
22	Doppelrad 1 Z26/ 47 1 : 15, Mot. 200/225	81376546	1
23	Stützscheibe 35X 45X2,5	34349699	1
24	Rillenkugellager 6307	36060799	1
25	Rillenkugellager 6407	36064799	1
26	Doppelrad 2 Z20/ 57 1 : 10, Mot. 160	81378946	1
26	Doppelrad 2 Z14/ 53 1 : 15, Mot. 200/225	81378546	1
27	Zylinderrollenlager NJ 308 E	36147299	1
28	Rillenkugellager 16020	36046099	2
29	Hohlwelle FG10/U-AUSF. 1 : 10, Mot. 160	71745244 → 71745233	1
29	Hohlwelle FG10/U-AUSF. 1 : 15, Mot. 200/225	71745344 → 71745333	1
31	Tellerfeder 140 X101 X3,8	71744644	1
32	Passscheibe 100X120X1	34146999	2
35	Passscheibe 120X150X0,1	34153399	1
35	Passscheibe 120X150X0,3	34153899	1
36	Dichtung Gehäuse FG10	71740244	1
37	Wellendichtring AS100X130X12	36691199	1
38	Spannmutter FG10+Stift	71794044 → 35069133	2
39	O-Ring 8 X 2 B	36710199	2
40	Innensechsk.Zyl.Schraube M12 X 70	31927799	4
41	Deckel Getriebe FG10	71740644	1
42	O-Ring 14 X 2,5 B	36707499	7
43	Verschlussschraube M16X1,5	31340399	6
44	Dichtung Lagerdeckel FG10	71741044	2
45	Deckel Lager FG10	71741244 → 35065333	1
46	Sicherungsschraube M16X35 VB.RIPP	30024844	4
47	Stopfen 145 X25	71743344	1
48	Buchse 14 X 20 X15	71651144	2
49	Innensechsk.Zyl.Schraube M12 X100	31928099	8
50	Entlüftungsschraube M16X1,5X12	31342344	1
50	Entlüftungsventil AM16X1,5	34307744	1
52	Bremswelle FG10KB160N.G.ZN	71797644	1
52	Bremswelle FG10KB200N.G.ZN	71797844	1
52	Bremswelle FG10KB225N.G.ZN	71797944	1
52	Bremswelle FG10KB160B.T.ZN	71796644 → 71796633	1
52	Bremswelle FG10KB200B.T.ZN	71796844 → 71796833	1
52	Bremswelle FG10KB225B.T.ZN	71796944 → 71796933	1
53	Sicherungsschraube M16X35 VB.RIPP	30024844	4
54	Haube FG10/KB 160	71791444 → 71791433	1
54	Haube FG10/KB 200	71791844 → 71791833	1
54	Haube FG10/KB 225	71792044 → 71791733	1
55	Jalousie FG10-KB160/180	71790444	2
55	Jalousie FG10-KB200/225	71790644	2
56	Zylinderschraube M 6 X 12	32905899	8
57	Federring 6 A	34380699	8
58	Fenster	60105044	1
59	Kontrollauge KB/6	60104944	1
60	Innensechsk.Zyl.Schraube M10 X 70 Mot. 160	31926299	4
60	Innensechsk.Zyl.Schraube M12 X 80 Mot. 200	31927899	4
60	Innensechsk.Zyl.Schraube M16 X 90 Mot. 225	31929299	4
61	Wellendichtring AS100X130X12	36691199	2
63	Nachstellschlüssel Bremse FG10	71749844	1

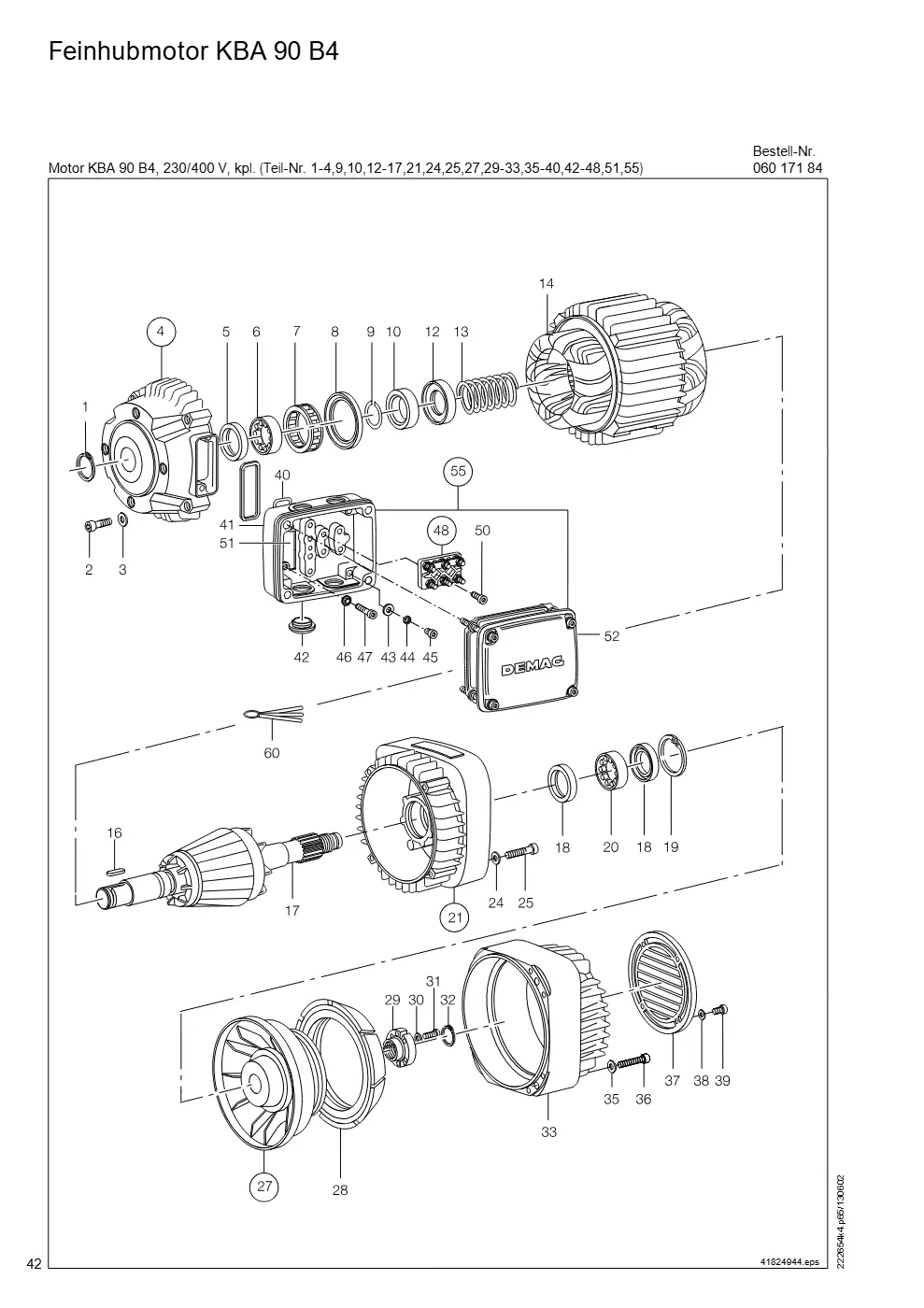

Feinhubmotor KBA 90 B4 (Seite 42)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Feinhubmotor KBA 90 B4, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 24X1,2	34252499	1
2	Innensechsk.Zyl.Schraube M 6 X 30	32154199	4
3	Sicherungsscheibe S 6	00465598	4
4	Lagerschild AS KB 90 kpl. (Teil-Nr. 5 -	06460384	1
5	Wellendichtring 27 X 47 X6	06480384	1
6	Zylinderrollenlager RNU 204 F = 27 mm	36520499	1
7	Axialrillenkugellager 51107	36400799	1
8	Wellendichtring 42 X52,5X5	06480184	1
9	Sprengring 27,0X1,3	06481584	1
10	Druckringsatz KB 90	06480884	1
12	Tellerfederpaket KB 90	06482284	1
13	Feder 4,4 X37,4X56 GBRT 440 N	06477884	1
14	Ständer KBA 90B 4 AB 230/400 V, 50 HZ	06118384	1
16	Passfeder B 8X 7X 20	35457199	1
17	Läufer KBA 90B 4 KUP	06432684	1
18	Wellendichtring 27 X 47 X6	06480384	2
19	Sicherungsring 47X1,75	34264799	1
20	Zylinderrollenlager RNU 204 F = 27 mm	36520499	1
21	Lagerschild BS KB 90 kpl. (Teil-Nr. 18 - 20)	06460684	1
24	Sicherungsscheibe S 6	00465598	4
25	Innensechsk.Zyl.Schraube M 6 X 45	32154299	4
27	Kegelbremsscheibe leicht KB 90 kpl. (Teil-Nr. 28)	06479184	1
28	Bremsring kegelig AKB 90 Form A	06478684	1
29	Spannmutter KB 90	06471484	1
30	Sicherungsscheibe S 6	00465598	4
31	Innensechsk.Zyl.Schraube M 6 X 20	32142099	4
32	Sicherungsring 17X1	34251799	1
33	Bremshaube KB 90	06470184	1
33	Bremshaube KB 90	06470384	1
35	Sicherungsscheibe S 6	00465598	4
36	Innensechsk.Zyl.Schraube M 6 X 45	32154299	4
37	Jalousie KB 90	06471984	1
38	Sicherungsscheibe S 6	00465598	4
39	Innensechsk.Zyl.Schraube M 6 X 10	31921099	4
40	O-Ring 46 X 2,5 MM 150	05480684	1
41	Klemmenkastenunterteil KB 71- 90	05495484	1
42	Verschlussschraube M25X1,5	79499144	4
43	Scheibe A 5,3X 10 X1	34050599	1
44	Sicherungsscheibe S 5	00465498	1
45	Innensechsk.Zyl.Schraube M 5 X 12	31921499	1
46	Sicherungsscheibe S 5	00465498	2
47	Innensechsk.Zyl.Schraube M 5 X 30	31921899	2
48	Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 50)	05492284	1
50	Innensechsk.Zyl.Schraube M 5 X 12	31921499	1
51	Durchführung Leitung	05490984	1
52	Deckel Klemmenkasten KB 71- 90	05494684	1
55	Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 41, 52)	03612884	1
60	Fühlerlehrensatz	10015184	3

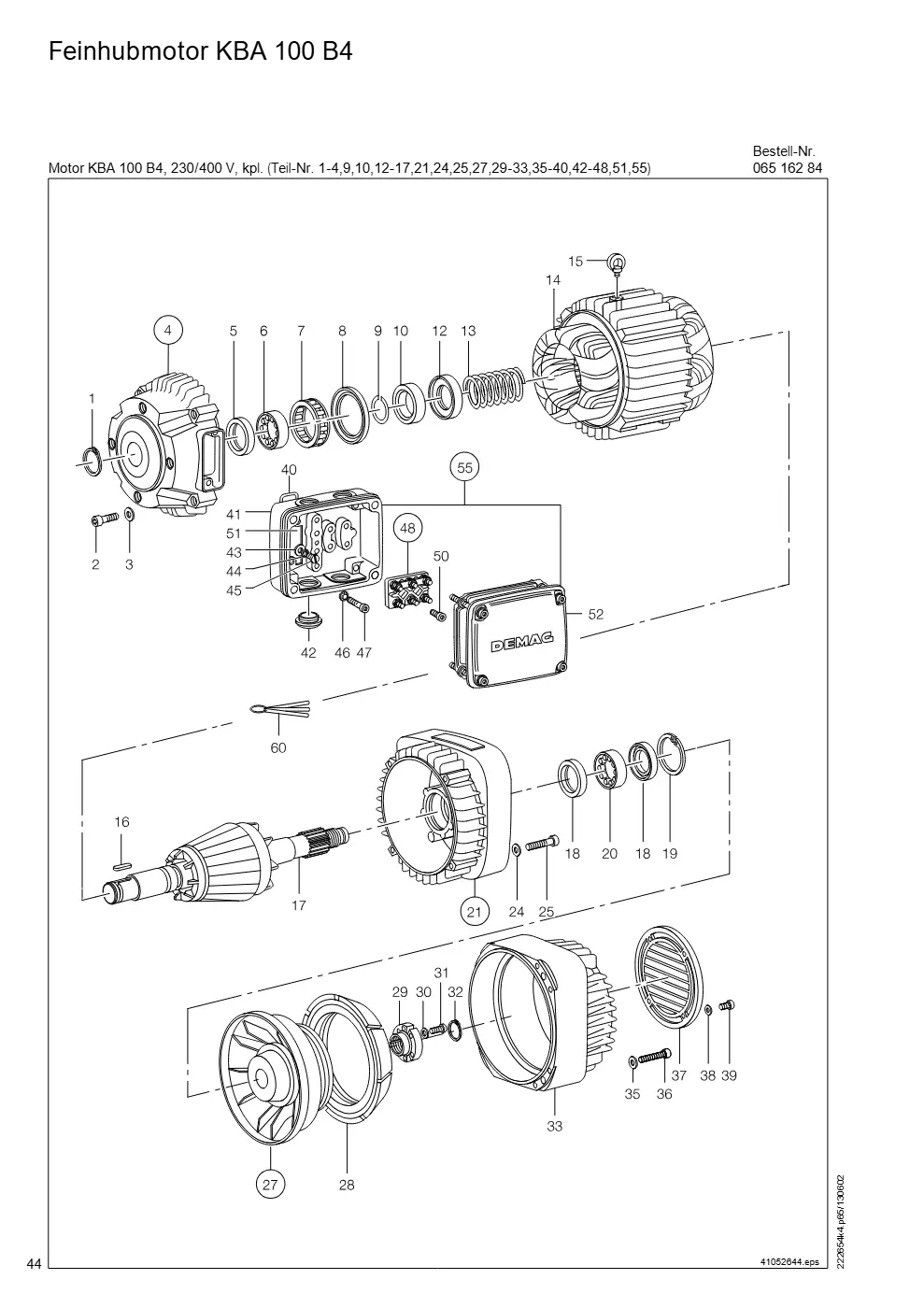

Feinhubmotor KBA 100 B4 (Seite 44)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Feinhubmotor KBA 100 B4, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 24X1,2	34252499	1
2	Innensechsk.Zyl.Schraube M 6 X 35	32141999	4
3	Sicherungsscheibe S 6	00465598	4
4	Lagerschild AS KB 100 kpl. (Teil-Nr. 5 -	06960384	1
5	Wellendichtring 32 X 52 X6	06983384	1
6	Zylinderrollenlager RNU 205 F = 32 mm	36520599	1
7	Axialrillenkugellager 51108	36400899	1
8	Wellendichtring 50 X60,5X5	06983284	1
9	Sprengring 32,0X1,3	06981584	1
10	Druckringsatz KB100	06980884	1
12	Tellerfederpaket KB 100	06982284	1
13	Feder 5 X43 X75 GBBL 663 N	06977684	1
14	Ständer KBA100B 4 AB kpl. (Teil-Nr. 15), 230/400 V, 50 HZ	06617484	1
15	Ringschraube M 8	31350099	1
16	Passfeder B 8X 7X 20	35457199	1
17	Läufer KBA100B 4 KUP	06932984	1
18	Wellendichtring 32 X 52 X6	06983384	2
19	Sicherungsring 52X2	34265199	1
20	Zylinderrollenlager RNU 205 F = 32 mm	36520599	1
21	Lagerschild BS KB 100 kpl. (Teil-Nr. 18 - 20)	06960684	1
24	Sicherungsscheibe S 6	00465598	4
25	Innensechsk.Zyl.Schraube M 6 X 55	32143899	4
27	Kegelbremsscheibe leicht KB100 kpl. (Teil-Nr. 28)	06979184	1
28	Bremsring kegelig AKB100	06978684	1
29	Spannmutter KB 100	06971484	1
30	Sicherungsscheibe S 6	00465598	4
31	Innensechsk.Zyl.Schraube M 6 X 20	32142099	4
32	Sicherungsring 21X1,2	34260299	1
33	Bremshaube KB 100	06970184	1
33	Bremshaube KB 100	06970384	1
35	Sicherungsscheibe S 6	00465598	4
36	Innensechsk.Zyl.Schraube M 6 X 55	32143899	4
37	Jalousie KB 100	06971984	1
38	Sicherungsscheibe S 6	00465598	4
39	Innensechsk.Zyl.Schraube M 6 X 12	31958899	4
40	O-Ring 58 X 2,5 MM 187	06980684	1
41	Klemmenkastenunterteil KB 100-125	06998184	1
42	Verschlussschraube M32X1,5	79499044	4
43	Scheibe A 6,4X 12 X1,6	34065399	1
44	Sicherungsscheibe S 6	00465598	1
45	Innensechsk.Zyl.Schraube M 6 X 12	31958899	1
46	Sicherungsscheibe S 6	00465598	2
47	Innensechsk.Zyl.Schraube M 6 X 35	32141999	2
48	Klemmenplatte KB100-125 kpl. (Teil-Nr. 50)	06992284	1
50	Innensechsk.Zyl.Schraube M 5 X 12	31921499	1
51	Durchführung Leitung	06990984	1
52	Deckel Klemmenkasten KB 100-125	06997484	1
55	Klemmenkasten KB100-125 kpl. (Teil-Nr. 41, 52)	06998584	1
60	Fühlerlehrensatz	10015184	3

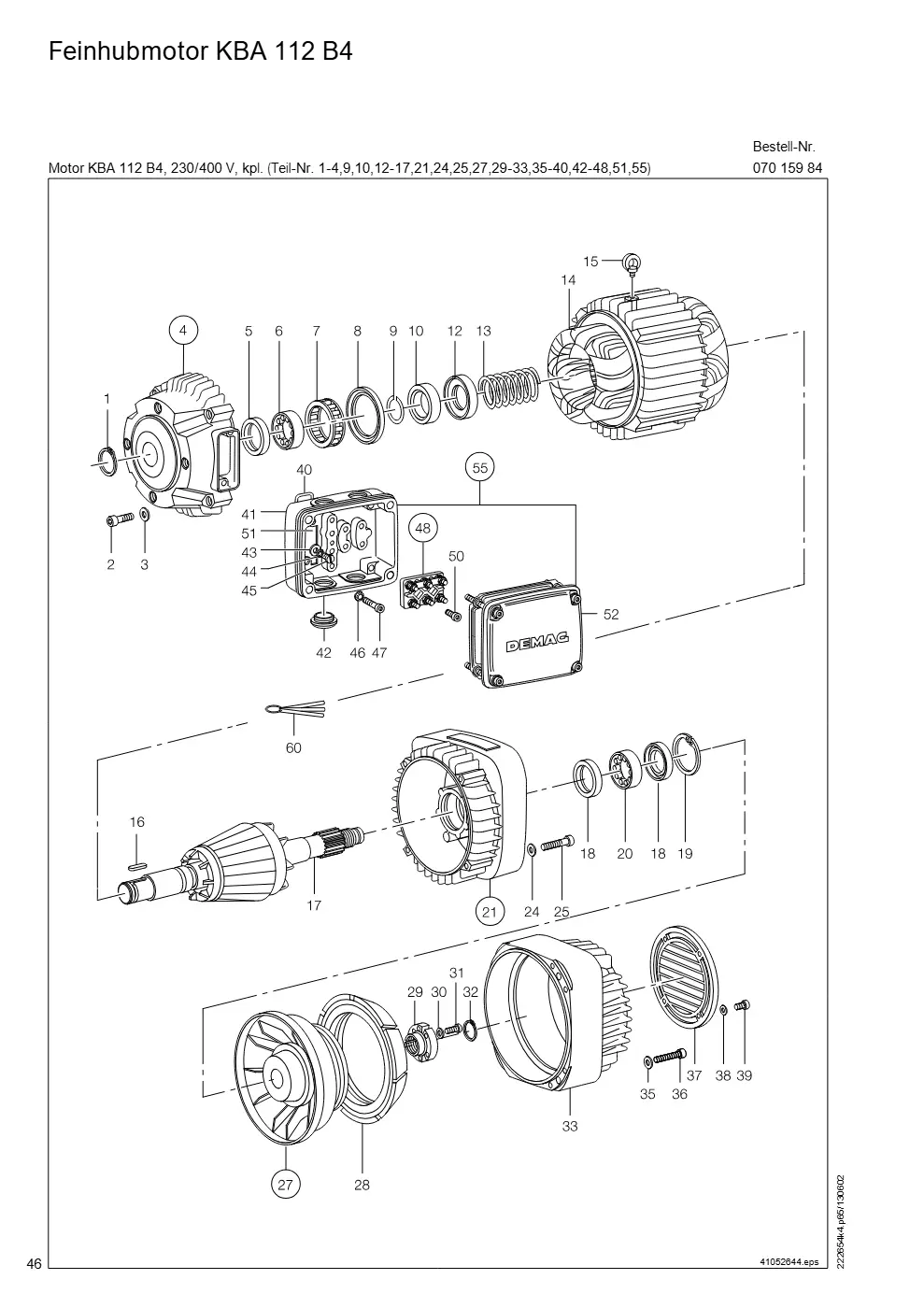

Feinhubmotor KBA 112 B4 (Seite 46)

Demag DH 2000, Seil ø 25 (ab Fabrik-Nr. 417 043 69) – Feinhubmotor KBA 112 B4, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 28X1,5	34252899	1
2	Innensechsk.Zyl.Schraube M 8 X 40	31924599	4
3	Sicherungsscheibe S 8	00465698	4
4	Lagerschild AS KB 112 kpl. (Teil-Nr. 5 -	07460384	1
5	Wellendichtring 35 X 62 X6	07480384	1
6	Zylinderrollenlager RNU 305 F = 35 mm	36545599	1
7	Axialrillenkugellager 51110	36401099	1
8	Wellendichtring 58 X70,5X5	07480184	1
9	Sprengring 34,9X1,3	00468298	1
10	Druckringsatz KB112	07480884	1
12	Tellerfederpaket KB 112	07482284	1
13	Feder 5,6 X47,6X77 GBBL 824 N	07477684	1
14	Ständer KBA112B 4 AB kpl. (Teil-Nr. 15), 230/400 V, 50 HZ	07116984	1
15	Ringschraube M10	31350199	1
16	Passfeder B 8X 7X 32	35457599	1
17	Läufer KBA112B 4 KUP	07434284	1
18	Wellendichtring 35 X 62 X6	07480384	2
19	Sicherungsring 62X2	34265699	1
20	Zylinderrollenlager RNU 305 F = 35 mm	36545599	1
21	Lagerschild BS KB 112 kpl. (Teil-Nr. 18 - 20)	07460684	1
24	Sicherungsscheibe S 8	00465698	4
25	Innensechsk.Zyl.Schraube M 8 X 55	31934699	4
27	Kegelbremsscheibe leicht KB112 kpl. (Teil-Nr. 28)	07479184	1
28	Bremsring kegelig AKB112	07478684	1
29	Spannmutter KB 112	07471484	1
30	Sicherungsscheibe S 6	00465598	4
31	Innensechsk.Zyl.Schraube M 6 X 22	32143499	4
32	Sicherungsring 24X1,2	34252499	1
33	Bremshaube KB 112	07470184	1
33	Bremshaube KB 112	07470384	1
35	Sicherungsscheibe S 8	00465698	4
36	Innensechsk.Zyl.Schraube M 8 X 55	31934699	4
37	Jalousie KB 112	07471984	1
38	Sicherungsscheibe S 6	00465598	4
39	Innensechsk.Zyl.Schraube M 6 X 12	31958899	4
40	Dichtung SB 112-125	07481584	1
41	Klemmenkastenunterteil KB 100-125	06998184	1
42	Verschlussschraube M32X1,5	79499044	4
43	Scheibe A 6,4X 12 X1,6	34065399	1
44	Sicherungsscheibe S 6	00465598	1
45	Innensechsk.Zyl.Schraube M 6 X 12	31958899	1
46	Sicherungsscheibe S 6	00465598	2
47	Innensechsk.Zyl.Schraube M 6 X 35	32141999	2
48	Klemmenplatte KB100-125 kpl. (Teil-Nr. 50)	06992284	1
49	Sicherungsscheibe S 5	00465498	2
50	Innensechsk.Zyl.Schraube M 5 X 12	31921499	1
51	Durchführung Leitung	06990984	1
52	Deckel Klemmenkasten KB 100-125	06997484	1
55	Klemmenkasten KB100-125 kpl. (Teil-Nr. 41, 52)	06998584	1
60	Fühlerlehrensatz	10015184	3

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
