Demag DH 2080 H47 KV2 1/1 F10 – Ersatzteilliste 22269344

Einzelteile, Ausgabe 03/2099, Demag-Nr. 22269344 – 6 Zeichnungen, 231 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

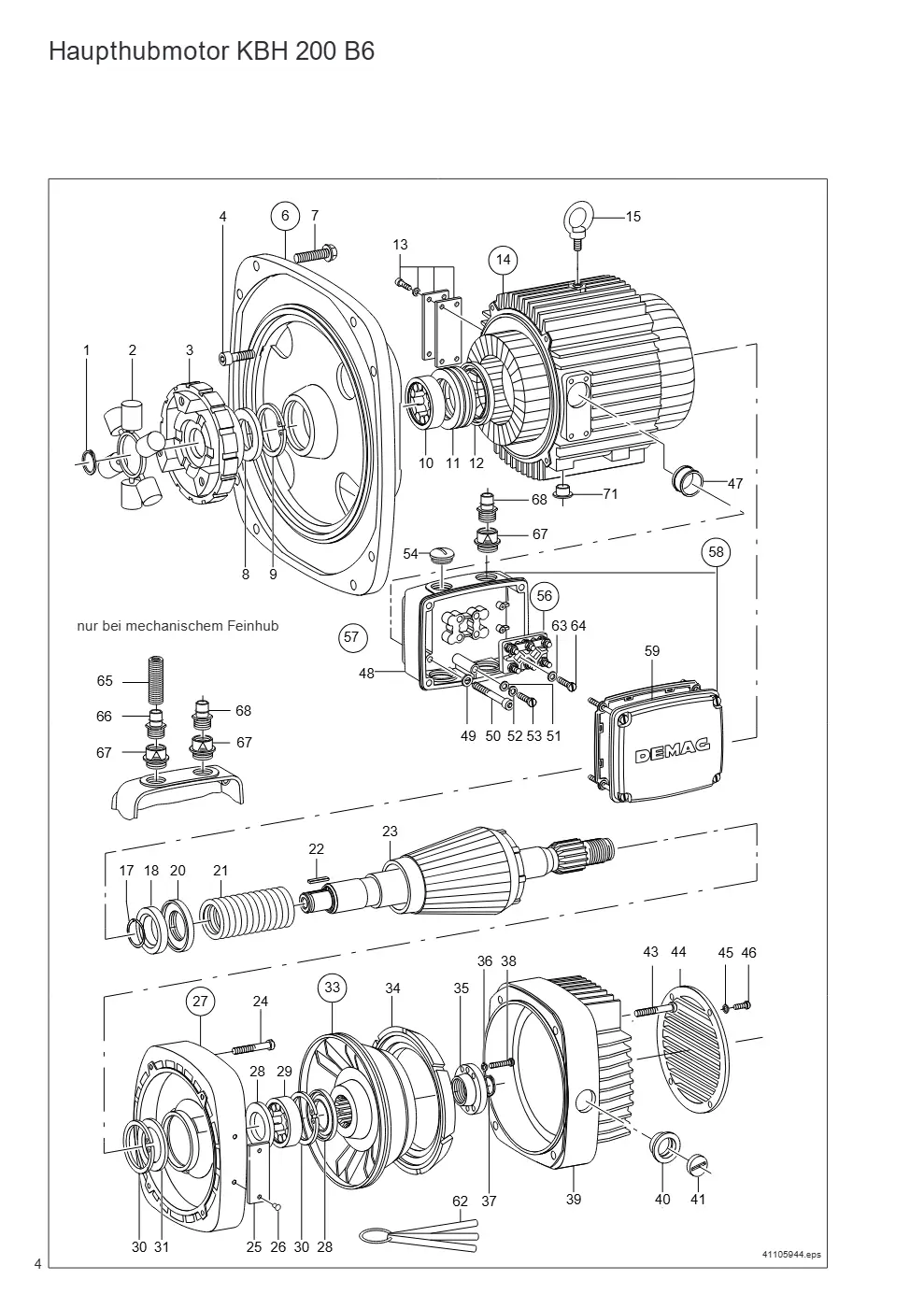

Haupthubmotor KBH 200 B6 (Seite 4)

Demag DH 2080 H47 KV2 1/1 F10 – Haupthubmotor KBH 200 B6, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	SICHER.RING 55X2	34255299	1
2	ROLLENSTERN-KUPPL.H 3	71842144	1
3	KUPPL.HAELFTE-H 3ND-55L	71846344	1
4	ZYL.SHR I6KT M16 X 50	31928899	4
6	LAGERSCHILD-KBH200 KPL. (TEIL-NR. 8 - 12)	09964384	1
7	SICH.SHR M16X85 VB.RIPP	30023644	8
8	WEL-DICHTR. 65 X110X10	00519898	1
9	SICHER.RING 110X4	34267299	1
10	ZYL.ROLLAG.RNU 310 ECP	36546199	1
11	AX.RIL.KUGELL.51118	36401899	1
12	WEL-DICHTR.106 X120,5X6	09986984	1
13	ABDECKPLATTE, KPL. STAENDER-KBH200B6	09911984	1
15	RINGSHR M20	31350499	1
17	SPRENGRING 65 X1,6	00541498	1
18	DRUCKRINGE-KB200225SATZ	09980884	1
20	TELLERFED.PAKET-KB 225	09982284	1
21	FED-12 X86 X175 SIWS 3050 N	09978384	1
22	PASSFEDER B16X10X 50	35448299	1
23	LAEUFER-KBA200B 6 GETR	09932884	1
24	ZYL.SHR I6KT M12 X 45	31926999	4
25	SCHILD-LE KBH NEUTRAL	06988984	1
26	KERBNAGEL,SENK-A 2,6X 6	35041399	2
27	LAGERSCHILD-BS-KB 200 KPL. (TEIL-NR. 28 - 31)	09960684	1
28	WEL-DICHTR. 65 X110X10	00519898	2
29	ZYL.ROLLAG.RNU 310 ECP	36546199	1
30	SICHER.RING 110X4	34267299	2
31	STUETZSCHEIBE-KB 225	09963084	1
33	BR.SCHEIBE-KEG.LEI. 532 KPL. (TEIL-NR. 34)	09970584	1
34	BREMSRING-KEG9V-SCHLITZ	09972884	1
35	SPANNMUTTER-KB 200,225	09971484	1
36	SG-SCHEIBE S 12	00506098	4
37	SICHER.RING 52X2	34255199	1
38	ZYL.SHR I6KT M12 X 40	31927499	4
39	BREMSHAUBE-KB 200	09970184	1
39	BREMSHAUBE-KB 200 ZN	09970384	1
40	KONTROLLAUGE	60104944	1
41	FENSTER	60105044	1
43	ZYL.SHR I6KT M12 X 80	31927899	4
44	JALOUSIE-KB200-225BLECH	09991184	1
45	SG-SCHEIBE S 8	00465698	4
46	ZYL.SHR I6KT M 8 X 20	31924199	4
47	KABELDURCHFG.KB 180,200	09480284	1
48	KLEKA.UNTERT.KB 180-225	09494984	1
49	SG-SCHEIBE S 10	00505998	4
50	ZYL.SHR I6KT M10 X 50	31926099	4
51	SCHEIBE A 8,4X 16 X1,6	34065499	1
52	SG-SCHEIBE S 8	00465698	1
53	6KT-SHR M 8 X 16	30763999	1
54	VERSCHLUSS-SHR PG36 D	00724198	4
56	KLEMMENPLATTE-KB180-225 KPL.(TEIL-NR. 63, 64)	09492284	1
57	STAENDERANSCHL.KB180200 KPL.(TEIL-NR. 47, 49 - 54, 56)	09495684	1
58	KLEMMENKASTEN-KB180-225 KPL.(TEIL-NR. 48, 59)	09498584	1
59	KLEKA.DECKEL-KB 180-225	09496484	1
62	FUEHLERLEHRE-SATZ 0,35; 0,40; 0,45; 0,50; 0,55; 0,60 mm	10015384	3
63	SG-SCHEIBE S 8	00465698	2
64	SHR,FURCH- E M 8X 25	32472599	2
65	SCHLAUCH WELL FFMYDNW23	89506044	1
66	ROHRSTUTZEN-PG29/DH 500	36053646	1
67	REDUKTION PG36 -29 M	60081699	2
68	ROHRSTUTZEN-PG29/NW37	36054846	1
71	STOPF. 16,5X14,3X9,5A	60046044	6

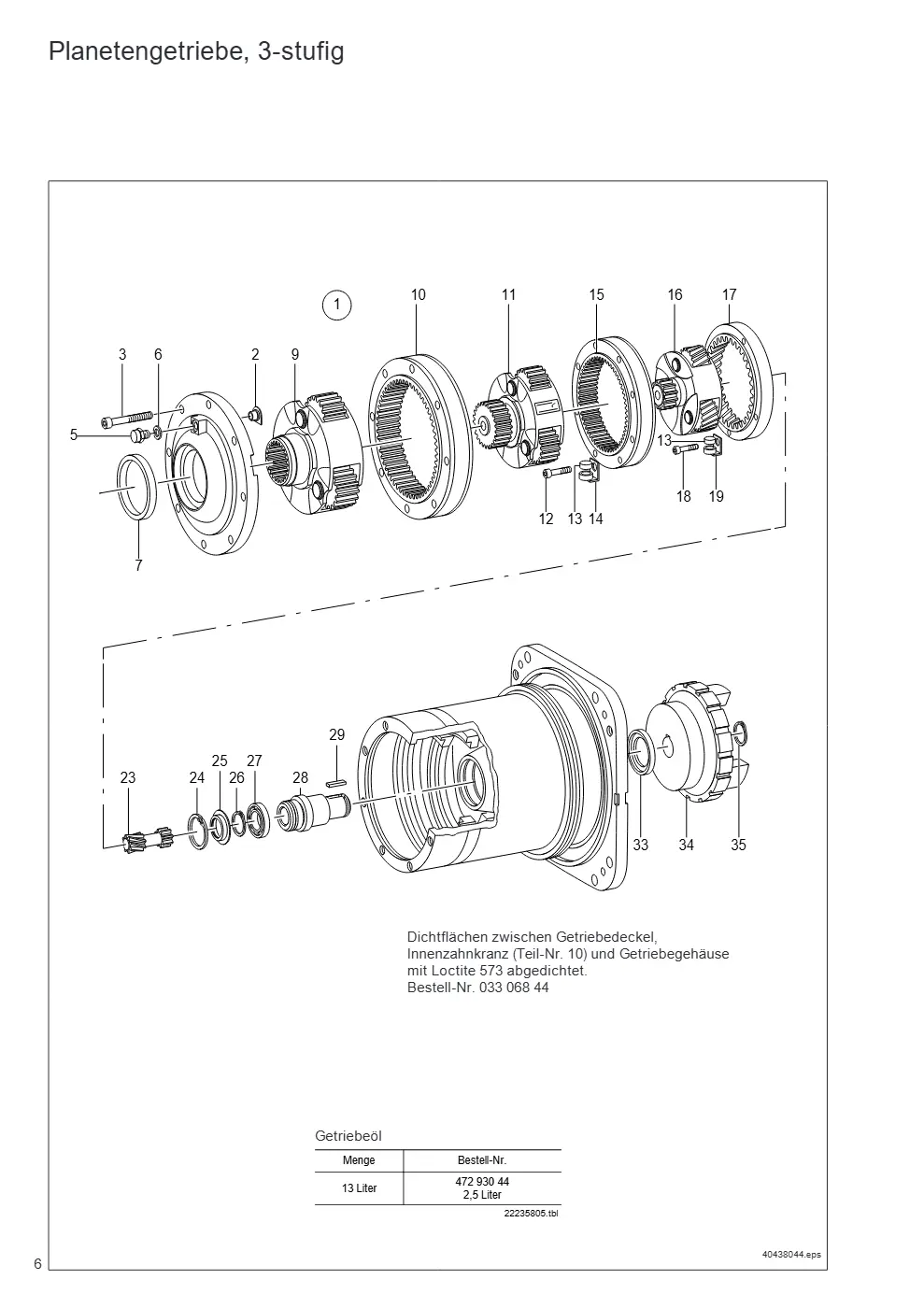

Planetengetriebe, 3-stufig (Seite 6)

Demag DH 2080 H47 KV2 1/1 F10 – Planetengetriebe, 3-stufig, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	PRALLSTOPFEN-DH-GETR.	82314844	1
3	ZYL.SHR I6KT M16 X110	31929499	8
4	SCHEIBE 17 X 27 X2,5	34042599	8
5	ENTLUEFTVENTIL AM10X1	34229144	1
6	DICHTRG A10 X16 X1	33987499	1
7	WEL-DICHTR.A 140X170X15	34245944	1
10	ZAHNKR.I.Z 65M 5 B 65	82059044	1
12	ZYL.SHR I6KT M12 X 60	31927699	8
13	MAGNET-GETRIEBE-DH	82313644	2
14	MAGNETHALTER-DH2000	82513544	1
15	ZAHNKR.I.Z 77M 3,5 B 40	82049044	1
17	ZAHNKR.I.Z 71M 2,5 B 28	82034044	1
18	ZYL.SHR I6KT M10 X 40	31925999	4
19	MAGNETHALTER-DH1000	82413544	1
24	SICHER.RING 110X4	34267299	1
25	STAUSCHEIBE-DH2000	82512944	1
26	SICHER.RING 60X2	34255599	1
27	RIL-KUGELL. 6212	36056299	1
28	ANTR.WELLE-DH2000	82513244	1
29	PASSFEDER B18X11X 50	35465899	1
33	WEL-DICHTR.A 72X100X10	34233944	1
34	KUPPL.HAELFTE-H 3ND-60L	71846244	1
35	SICHER.RING 60X2	34255599	1

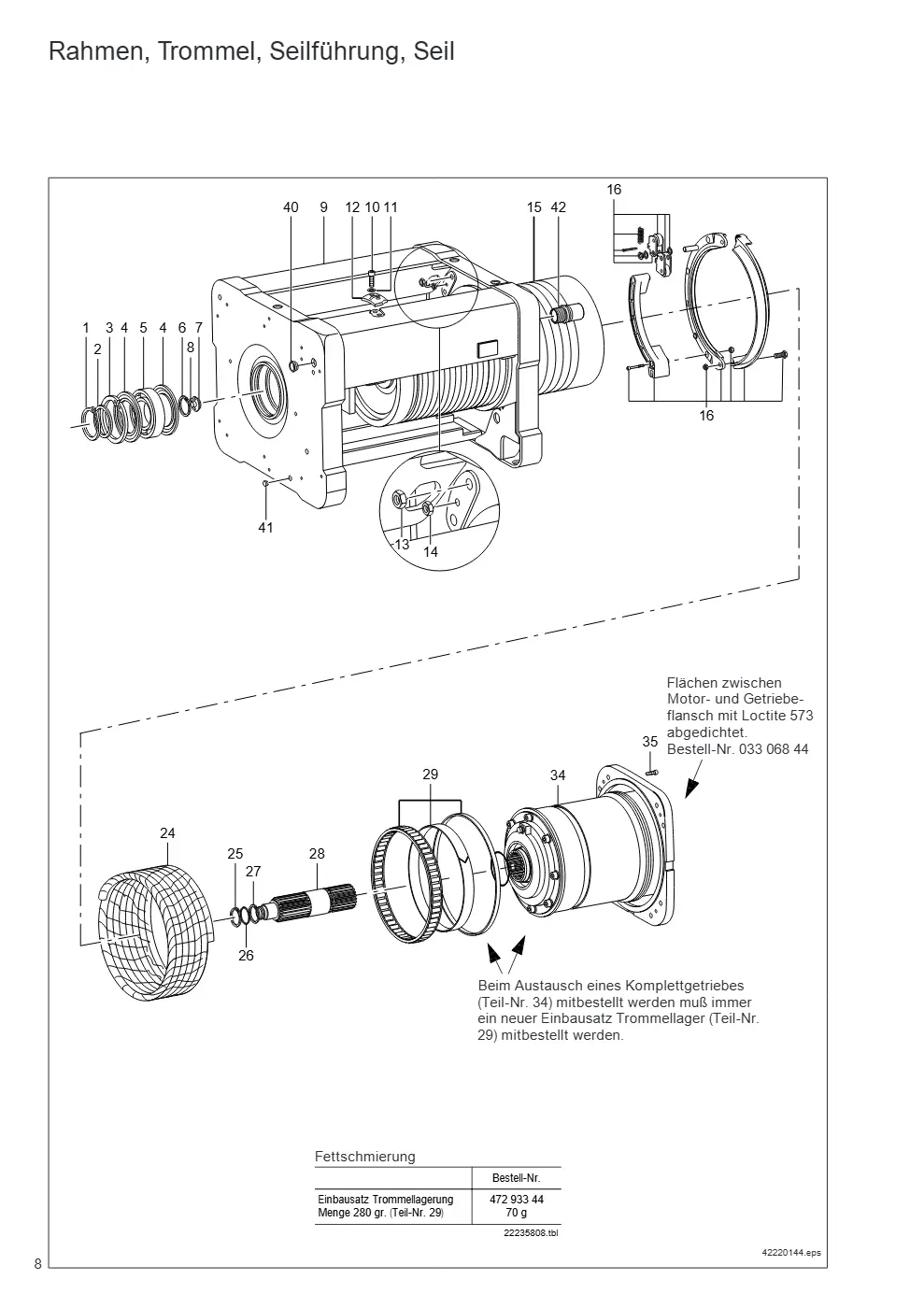

Rahmen, Trommel, Seilführung, Seil (Seite 8)

Demag DH 2080 H47 KV2 1/1 F10 – Rahmen, Trommel, Seilführung, Seil, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	SICHER.RING 120X4	34257499	1
2	SCHEIBE120 X132 X 5,5	82533744	1
3	SICHER.RING 215X5	34260399	1
4	LAGERDICHTR. 6224 IV	30016144	2
5	RIL-KUGELL. 6224	36057499	1
6	SICHER.RING 90X3	34266899	1
7	KUPPL.ZAPFEN DGS/DH1000	87527344	1
8	SPANNSTIFT 5 X 24	34502699	1
9	RAHMEN-DH2000-H47 1/1	82528844	1
10	ZYL.SHR I6KT M12 X 55	31926899	6
11	SCHEIBE 13 X 20 X2	34042499	6
12	SEILKLEMME16/20	82434844	3
13	SICH.MUTTER M16 VB.RIPP	30028644	8
14	SICH.MUTTER M10 VB.RIPP	30028344	4
15	SEILTR.2000 1RIL.28 LI	82530744	1
16	SEILFUEHRUNG 20/28 -L	82563044 → 82563033	1
24	DRAHTS.20,2 8X25 +SE SZ	82549844	162,0
25	SICHER.RING 60X2	34255599	1
26	STUETZSCHEI. 60X 75X3	34348499	1
27	SICHER.RING 80X2,5	34266599	1
28	STECKWELLE-DH2000-H47 VERZAHNUNG MIT STABURAGS NBU 12K FETTEN, BESTELL-NR. 472 933 44	82514844	1
29	EINBAUSA.TROMLAG.DH2000	82535744 → 82535733	1
35	ZYL.SHR I6KT M10 X 45	31931899	4
40	TUELLE-E PG29 EINSTECK	44998444	1
41	STOPFEN 11 X 7 X 6 A	50449144	8
42	ROHRSTUTZEN-NW37	36054946	1

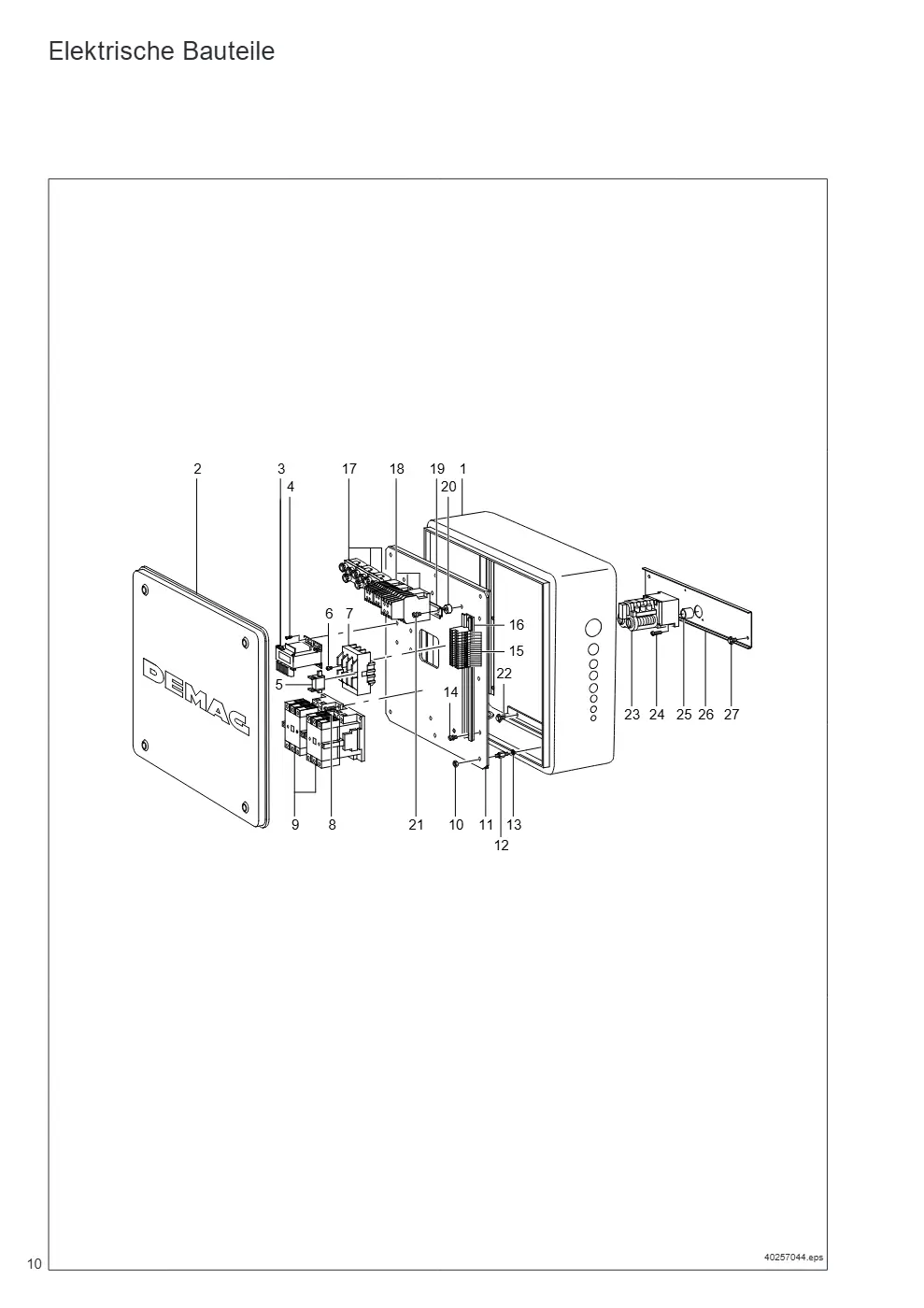

Elektrische Bauteile (Seite 10)

Demag DH 2080 H47 KV2 1/1 F10 – Elektrische Bauteile, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	GEHAEUSE-ELEKTRO-DH2000	82555044	1
2	GEHAEUSE-ELEKTRO-DECKEL	82556644	1
4	ZYL.SHR M 5X 8Z4 A2F	31896299	2
6	ZYL.SHR M 6X16Z4-1 A2F	31895999	1
8	ZYL.SHR M 6 X 20	31818799	1
10	SICH-MUTTER M 8 VB. RIPP	30028244	6
12	DIST.STUECK-M 8X 44	82555944	6
13	FAECH.SCHEIBE A 8,4	34360899	8
14	ZYL.SHR M 5X 8Z4 A2F	31896299	2
15	TRAGSCH.35 / 7,5X 440M	89407344	1
20	SCHEIBE 6,2X 20 X10	89487444	1
21	ZYL.SHR M 5X22Z4-1 A2F	31895899	1
22	SICH.SHR M 8X16 VB.RIPP	30021544	6
23	SCHALTER-GT DGS3	87520044 → 87520033	1
23	SCHALTER-GT DGS4	87520144 → 87520133	1
24	GWD.FURCH.SHR CM 5X 20	32472299	2
25	KUPPLUNGSHUELSE 30MM	87531844	1
26	MONT.PLATTE ENDSCHALTER	82556244	1
27	SICH.SHR M 8X16 VB.RIPP	30021544	2

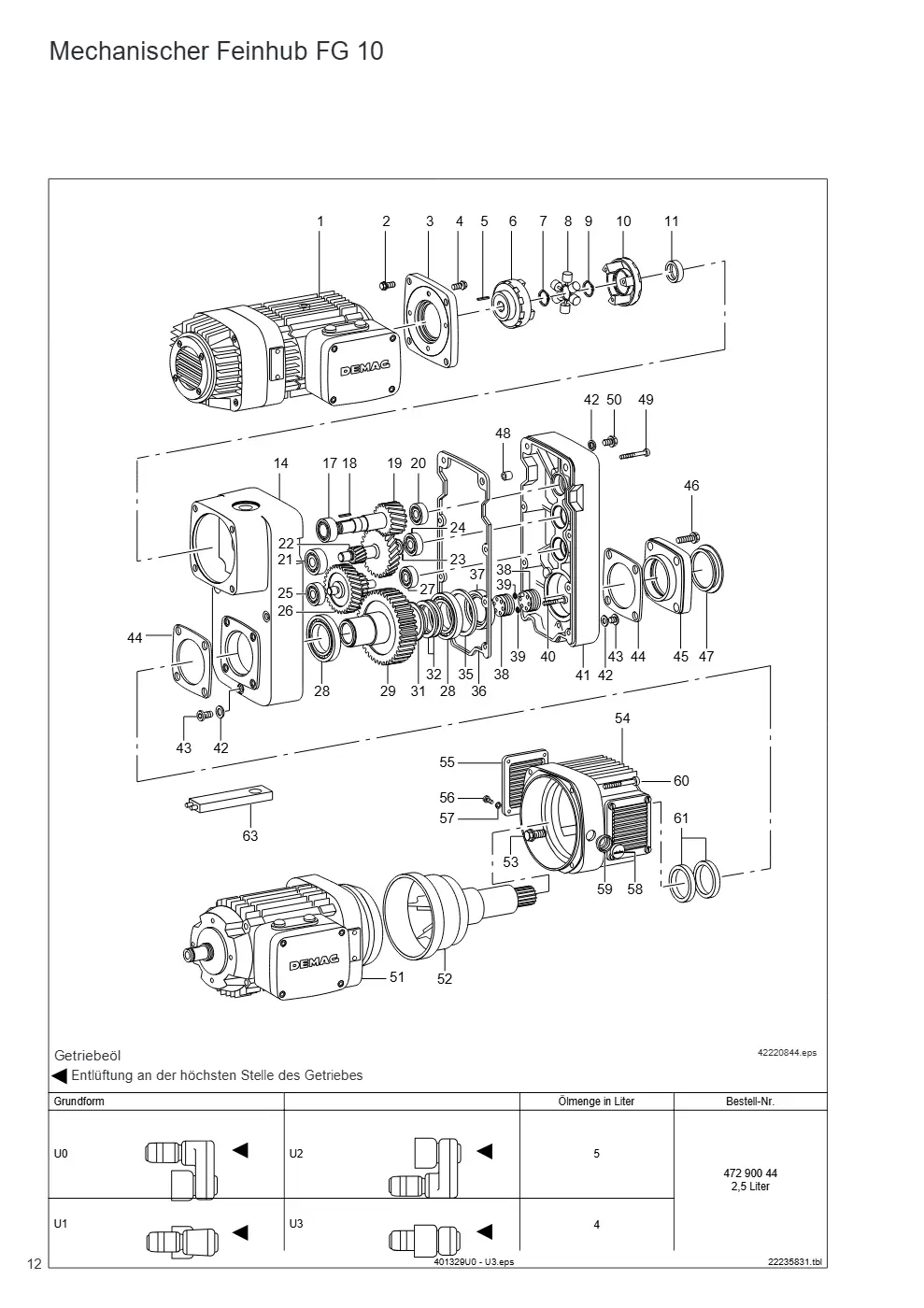

Mechanischer Feinhub FG 10 (Seite 12)

Demag DH 2080 H47 KV2 1/1 F10 – Mechanischer Feinhub FG 10, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	SICH.SHR M10X30 VB.RIPP	30023044	4
3	ZW.FLANSCH-D08 200.4 MOT. 100	71532644	1
4	SICH.SHR M10X30 VB.RIPP MOT. 100	30023044	4
5	PASSFEDER B 8X 7X 20 MOT. 100	35457199	1
6	KUPPL.HAELFTE-H 2N-24K MOT. 100	71830344	1
7	SICHER.RING 24X1,2 MOT. 100	34252499	1
8	ROLLENSTERN-KUPPL.H2 MOT. 100	71832144	1
9	SICHER.RING 24X1,2 MOT. 100	34252499	1
10	KUPPL.HAELFTE-H 2N-24 MOT. 100	71830444	1
11	WEL-DICHTR.A 35X 62X 7	36676399	1
14	GETR.GEHAEUSE-FG10	71740444	1
17	RIL-KUGELL. 6307	36060799	1
18	PASSFEDER B 8X 7X 33 MOT. 100	35487699	1
19	RITZELWE.Z 30 M2 1 1:15 b. HAUPTHUBMOT. 200	71656844 → 71656833	1
20	RIL-KUGELL. 6404	36064499	1
21	ZYL.ROLLAG.NJ 306	36143199	1
22	DOPPELRAD 1 Z26/ 47 1:15 b. HAUPTHUBMOT. 200 FG10 I15,7	81376546	1
23	STUETZSCHEI. 35X 45X2,5	34349699	1
24	RIL-KUGELL. 6307	36060799	1
25	RIL-KUGELL. 6407	36064799	1
26	DOPPELRAD 2 Z14/ 53 1:15 b.HAUPTHUBMOT. 200 FG10 I--	81378546	1
27	ZYL.ROLLAG.NJ 308 E	36147299	1
28	RIL-KUGELL.16020	36046099	2
29	HOHLWE.FG10/U-AUSF. 1:15 b. HAUPTHUBMOT. 200	71745344 → 71745333	1
31	FED-TEL140 X101 X3,8	71744644	1
32	PASSSCHEIBE100X120X1	34146999	2
35	PASSSCHEIBE120X150X0,1	34153399	1
35	PASSSCHEIBE120X150X0,3	34153899	1
36	DICHTUNG-GEHAEUSE-FG10	71740244	1
37	WEL-DICHTR.AS100X130X12	36691199	1
38	SPANNMUTTER-FG10M.STIFT	71794044 → 35069133	2
39	RING,O- 8 X 2 B	36710199	2
40	ZYL.SHR I6KT M12 X 70	31927799	4
41	GETR.DECKEL-FG10	71740644	1
42	RING,O- 14 X 2,5 B	36707499	7
43	VERSCHL.SHR M16X1,5	31340399	6
44	DICHTUNG-LAGERDE.FG10	71741044	2
45	LAGERDECKEL-FG10	71741244 → 35065333	1
46	SICH.SHR M16X35 VB.RIPP	30024844	4
47	STOPF.145 X25	71743344	1
48	BUCHSE 14 X 20 X15	71651144	2
49	ZYL.SHR I6KT M12 X100	31928099	8
50	SHR,ENTLUEFT-M16X1,5X12	31342344	1
50	ENTLUEFTVENTIL AM16X1,5	00728998	1
52	BREMSWE.FG10KB200B.T.ZN	71796844 → 71796833	1
53	SICH.SHR M16X35 VB.RIPP	30024844	4
54	HAUBE-FG10/KB200	71791844 → 71791833	1
55	JALOUSIE-FG10-KB200/225	71790644	2
56	ZYL.SHR M 6 X 12	32905899	8
57	FEDERRING 6 A	34380699	8
58	FENSTER	60105044	1
59	KONTROLLAUGE	60104944	1
60	ZYL.SHR I6KT M12 X 80 MOT 200	31927899	4
61	WEL-DICHTR.AS100X130X12	36691199	2
63	NACHST.SCHL.BREMSE-FG10	71749844	1

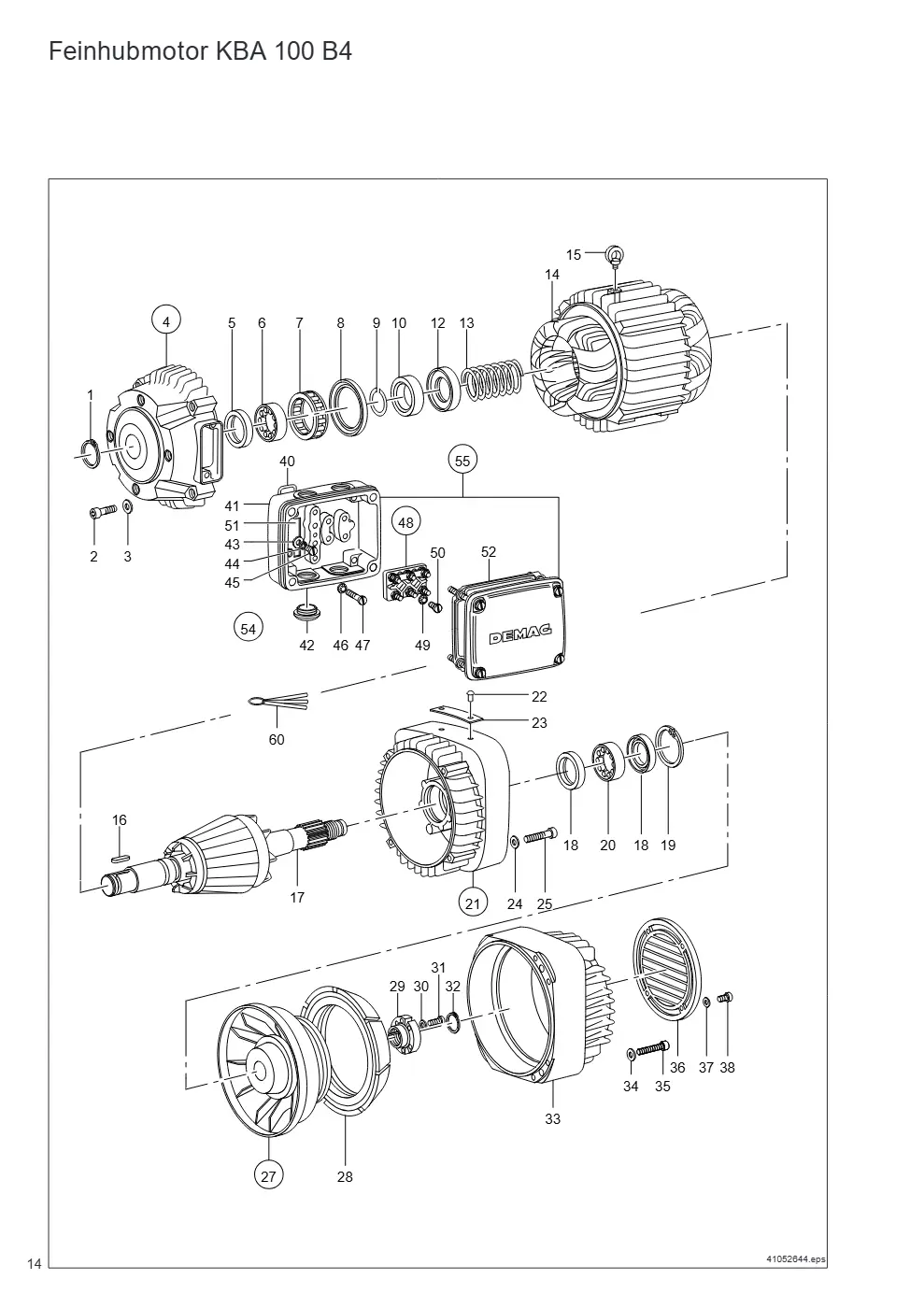

Feinhubmotor KBA 100 B4 (Seite 14)

Demag DH 2080 H47 KV2 1/1 F10 – Feinhubmotor KBA 100 B4, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	SICHER.RING 24X1,2	34252499	1
2	ZYL.SHR I6KT M 6 X 35	31923099	4
3	SG-SCHEIBE S 6	00465598	4
4	LAGERSCHILD-AS-KB 100 KPL. (TEIL-NR. 5 -	06960384	1
5	WEL-DICHTR. 32 X 52 X6	06983384	1
6	ZYL.ROLLAG.RNU 205 F = 32mm	36520599	1
7	AX.RIL.KUGELL.51108	36400899	1
8	WEL-DICHTR. 50 X60,5X5	06983284	1
9	SPRENGRING 32,0X1,3	06981584	1
10	DRUCKRINGE-KB 100 SATZ	06980884	1
12	TELLERFED.PAKET-KB 100	06982284	1
13	FED- 5 X38 X 75 GBBL 663 N	06977684	1
15	RINGSHR M 8	31350099	1
16	PASSFEDER B 8X 7X 20	35457199	1
17	LAEUFER-KBA100B 4 GETR	06932984	1
18	WEL-DICHTR. 32 X 52 X6	06983384	2
19	SICHER.RING 52X2	34265199	1
20	ZYL.ROLLAG.RNU 205 F = 32mm	36520599	1
21	LAGERSCHILD-BS-KB 100 KPL. (TEIL-NR. 18 - 20)	06960684	1
22	KERBNAGEL,SENK-A 2,6X 6	35041399	2
23	SCHILD-LE KB NEUTRAL AL	06982984	1
24	SG-SCHEIBE S 6	00465598	4
25	ZYL.SHR I6KT M 6 X 55	31923799	4
27	BR.SCHEIBE-KEG.LEI. 532 KPL. (TEIL-NR. 28)	06979184	1
28	BREMSRING-KEG.532 ASBFR	06978684	1
29	SPANNMUTTER-KB 100	06971484	1
30	SG-SCHEIBE S 6	00465598	4
31	ZYL.SHR I6KT M 6 X 20	31922799	4
32	SICHER.RING 21X1,2	34260299	1
33	BREMSHAUBE-KB 100BEARB.	06970184	1
33	BREMSHAUBE-KB 100 ZN	06970384	1
34	SG-SCHEIBE S 6	00465598	4
35	ZYL.SHR I6KT M 6 X 55	31923799	4
36	JALOUSIE-KB 100	06971984	1
37	SG-SCHEIBE S 6	00465598	4
38	ZYL.SHR M 6 X 12	32905899	4
40	RING,O- 58 X 2,5 MM 187	06980684	1
41	KLEKA.UNTERT.KB 100-125	06998184	1
42	VERSCHLUSS-SHR PG21 D	00723998	4
43	SCHEIBE A 6,4X 12 X1,6	34065399	1
44	SG-SCHEIBE S 6	00465598	1
45	ZYL.SHR M 6 X 12	32905899	1
46	SG-SCHEIBE S 6	00465598	2
47	ZYL.SHR M 6 X 35	32098899	2
48	KLEMMENPLATTE-KB100-125 KPL. (TEIL-NR. 49, 50)	06992284	1
49	SG-SCHEIBE S 5	00465498	2
50	SCHNEIDSHR BM 5 X 16	32529299	2
51	KABELDURCHFUEHRUNG	06990984	1
52	KLEKA.DECKEL-KB 100-125	06997484	1
54	STAENDERANSCHL.KB100125 KPL. (TEIL-NR. 40, 42 - 48, 51)	06999784	1
55	KLEMMENKASTEN-KB100-125 KPL. (TEIL-NR. 41, 52)	06998584	1
60	FUEHLERLEHRE-SATZ 0,30; 0,35; 0,40; 0,45; 0,50; 0,55 mm	10015184	3
