Demag DH 200 ab 1.6.1997 – Ersatzteilliste 22270544
Einzelteile, Ausgabe 01/2008, Demag-Nr. 22270544 – 35 Zeichnungen, 1009 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

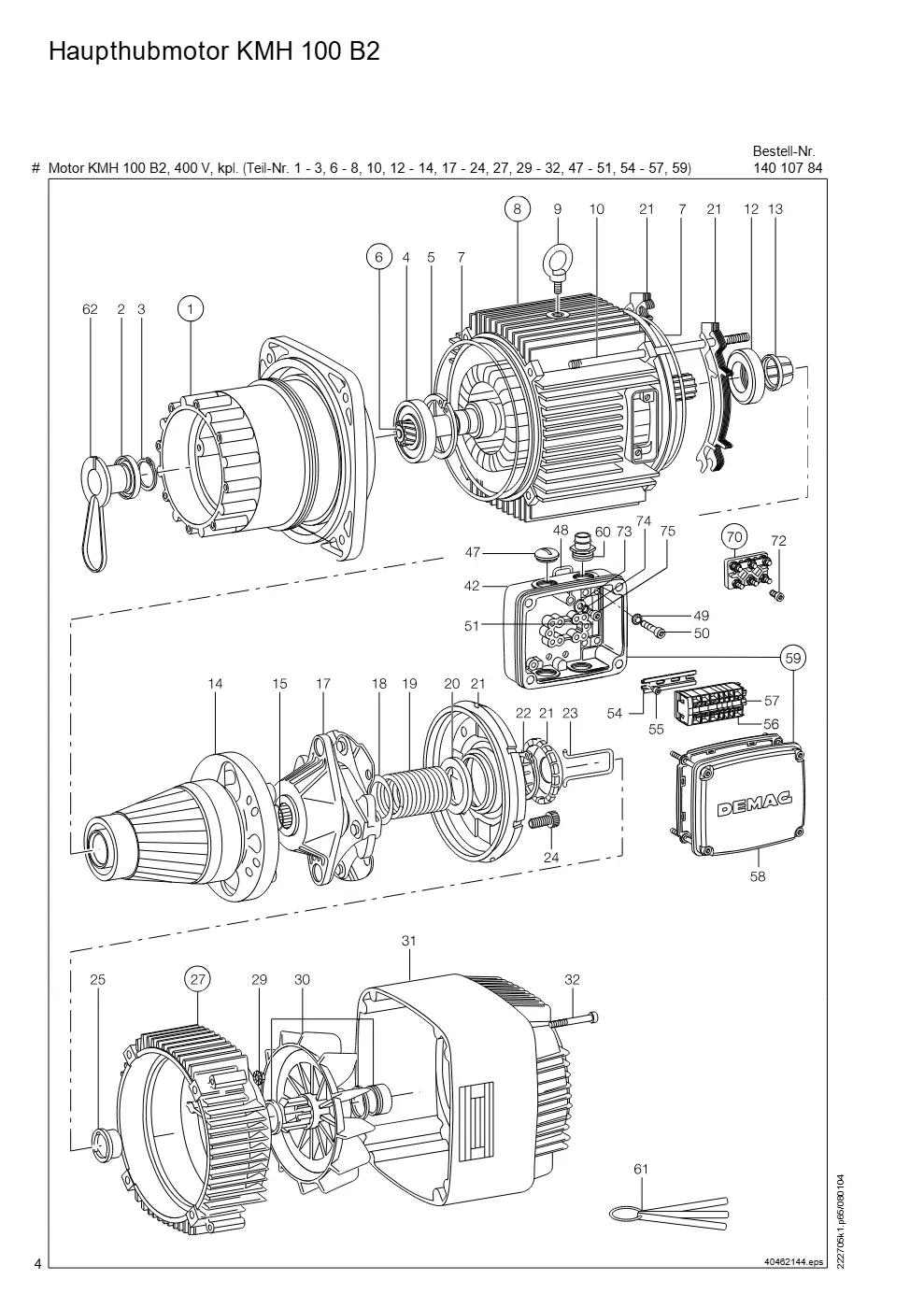

Im Partfinder mit Zeichnung öffnenHaupthubmotor KMH 100 B2 (Seite 4)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112644 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Welle KMH100B DH 160 kpl. (Teil-Nr. 15) | 14331384 | 1 |
| 7 | O-Ring 150 X 2 N | 36719199 | 2 |
| 8 | Ständer KMH100B 2 AB kpl. (Teil-Nr. | 14102284 | 1 |
| 9 | Ringschraube M10 | 31350199 | 1 |
| 10 | Stiftschraube M 8 X220 | 30243899 | 4 |
| 12 | Dämpfer KM 100 GEDREHT | 14386284 | 1 |
| 13 | Druckringsatz KM100 | 14385284 | 1 |
| 14 | Läufer KMH100B 2/8 | 14345584 → 14345533 | 1 |
| 15 | Sprengring A 28 | 34191199 | 1 |
| 17 | Mitnehmer KMK100 | 14376084 → 14376033 | 1 |
| 18 | Passscheibe 42X 52X0,5 | 34144999 | 1 |
| 19 | Feder 4,75X42 X81 BL | 14374384 → 12879733 | 1 |
| 20 | Federtopf KM 100-112 | 14876684 | 1 |
| 21 | Bremsbelagträger KM 100 | 14389584 → 14389533 | 1 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 23 | Bremslüftbügel KM100 | 14377084 | 1 |
| 24 | Innensechskantzyl.Schraube M 8 X 30 | 32012599 | 4 |
| 25 | Lagerbuchse KM 100 | 14381384 | 1 |
| 27 | Lagerschild BS KM 100 kpl. (Teil-Nr. 25) | 14361384 → 14361333 | 1 |
| 27 | Lagerschild BS KM 100 kpl. (Teil-Nr. 25) | 14363184 | 1 |
| 29 | Sechskantmutter M 8 | 15108599 | 4 |
| 30 | Lüfterset KM 100 | 14389684 → 14382033 | 1 |
| 31 | Lüfterhaube KM100 | 14382084 → 14382033 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 60 | 32151699 | 4 |
| 42 | Klemmenkastenunterteil KB 100-125 | 06998184 | 1 |
| 47 | Verschlussschraube M32X1,5 | 79499044 | 4 |
| 48 | O-Ring 58 X 2,5+-0,08 | 06980684 | 1 |
| 49 | Sicherungsscheibe S 6 | 00465598 | 2 |
| 50 | Innensechskantzyl.Schraube M 6 X 30 | 32154199 | 2 |
| 51 | Leitungsdurchführung | 06990984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 3 Klemmen | 03495784 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 100-125 | 06997484 | 1 |
| 59 | Klemmenkasten KB100-125 kpl. (Teil-Nr. 42, 58) | 06998584 | 1 |
| 60 | Rohrstutzen M32X1,5 NW24 | 82157244 | 1 |
| 61 | Fühlerlehrensatz | 10041084 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB100-125 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 06992284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 6,4X 12 X1,6 > = 15 A | 34065399 | 1 |
| 74 | Sicherungsscheibe S 6 > = 15 A | 00465598 | 1 |
| 75 | Innensechskantzyl.Schraube M 6 X 12 > = 15 A | 31958899 | 1 |

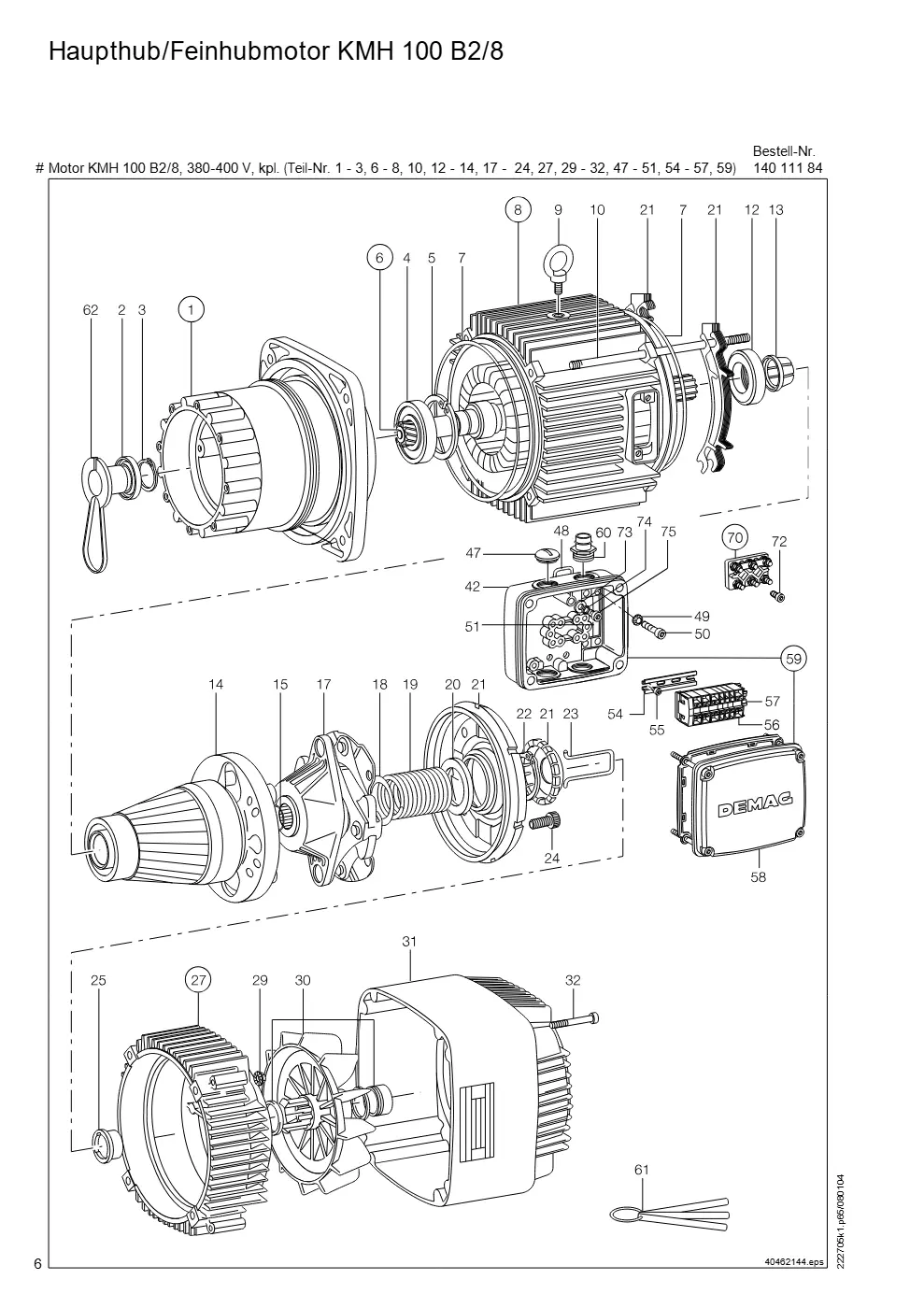

Haupthub/Feinhubmotor KMH 100 B2/8 (Seite 6)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112644 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Welle KMH100B DH 160 kpl. (Teil-Nr. 15) | 14331384 | 1 |
| 7 | O-Ring 150 X 2 N | 36719199 | 2 |
| 8 | Ständer KMH100B 2/8 AB | 14104784 | 1 |
| 9 | Ringschraube M10 | 31350199 | 1 |
| 10 | Stiftschraube M 8 X220 | 30243899 | 4 |
| 12 | Dämpfer KM 100 GEDREHT | 14386284 | 1 |
| 13 | Druckringsatz KM100 | 14385284 | 1 |
| 14 | Läufer KMH100B 2/8 | 14345584 → 14345533 | 1 |
| 15 | Sprengring A 28 | 34191199 | 1 |
| 17 | Mitnehmer KMK100 | 14376084 → 14376033 | 1 |
| 18 | Passscheibe 42X 52X0,5 | 34144999 | 1 |
| 19 | Feder 4,75X42 X77 RTBL | 14374784 | 1 |
| 20 | Federtopf KM 100-112 | 14876684 | 1 |
| 21 | Bremsbelagträger KM 100 | 14389584 → 14389533 | 1 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 23 | Bremslüftbügel KM100 | 14377084 | 1 |
| 24 | Innensechskantzyl.Schraube M 8 X 30 | 32012599 | 4 |
| 25 | Lagerbuchse KM 100 | 14381384 | 1 |
| 27 | Lagerschild BS KM 100 kpl. (Teil-Nr. 25) | 14361384 → 14361333 | 1 |
| 27 | Lagerschild BS KM 100 kpl. (Teil-Nr. 25) | 14363184 | 1 |
| 29 | Sechskantmutter M 8 | 15108599 | 4 |
| 30 | Lüfterset KM 100 | 14389684 → 14382033 | 1 |
| 31 | Lüfterhaube KM100 | 14382084 → 14382033 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 60 | 32151699 | 4 |
| 42 | Klemmenkastenunterteil KB 100-125 | 06998184 | 1 |
| 47 | Verschlussschraube M32X1,5 | 79499044 | 4 |
| 48 | O-Ring 58 X 2,5+-0,08 | 06980684 | 1 |
| 49 | Sicherungsscheibe S 6 | 00465598 | 2 |
| 50 | Innensechskantzyl.Schraube M 6 X 30 | 32154199 | 2 |
| 51 | Leitungsdurchführung | 06990984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 6 Klemmen | 03495684 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 100-125 | 06997484 | 1 |
| 59 | Klemmenkasten KB100-125 kpl. (Teil-Nr. 42, 58) | 06998584 | 1 |
| 60 | Rohrstutzen M32X1,5 NW24 | 82157244 | 1 |
| 61 | Fühlerlehrensatz | 10041084 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB100-125 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 06992284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 6,4X 12 X1,6 > = 15 A | 34065399 | 1 |
| 74 | Sicherungsscheibe S 6 > = 15 A | 00465598 | 1 |
| 75 | Innensechskantzyl.Schraube M 6 X 12 > = 15 A | 31958899 | 1 |

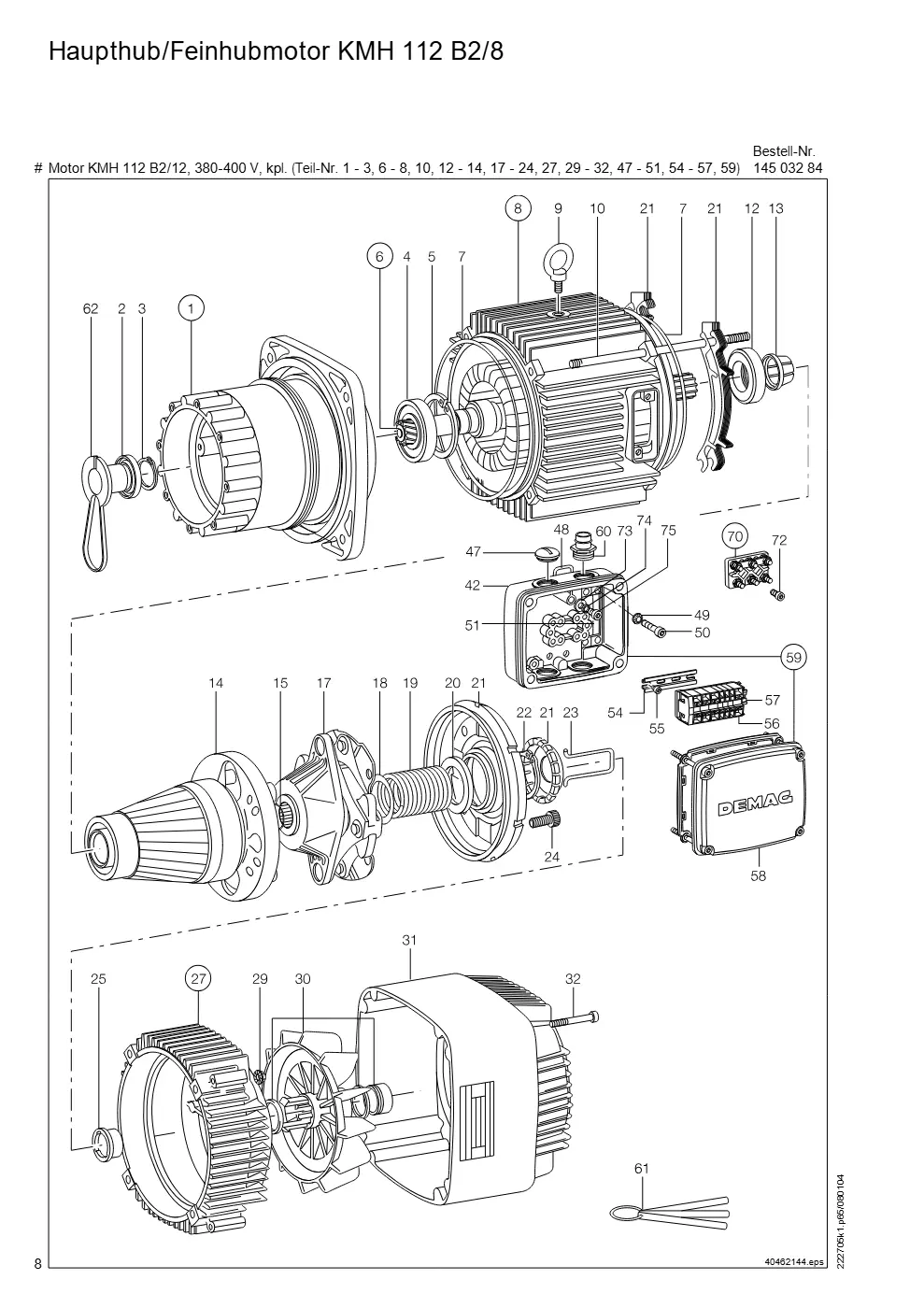

Haupthub/Feinhubmotor KMH 112 B2/8 (Seite 8)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112544 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Welle DH 200/KMH112 kpl. (Teil-Nr. 15) | 14830984 → 14830933 | 1 |
| 7 | O-Ring 170 X 2 N | 36719399 | 2 |
| 8 | Ständer KMH112B 2/8 AB kpl. (Teil-Nr. | 14603184 | 1 |
| 9 | Ringschraube M10 | 31350199 | 1 |
| 10 | Stiftschraube M 8 X240 | 30243999 | 4 |
| 12 | Dämpfer KM112 Vorser. | 14886284 | 1 |
| 13 | Druckringsatz KM112 | 14885284 | 1 |
| 14 | Läufer KMH112B21/2 | 14845484 → 14845433 | 1 |
| 15 | Sprengring A 30 | 34191299 | 1 |
| 17 | Mitnehmer KMK112 | 14876084 → 14876033 | 1 |
| 18 | Passscheibe 42X 52X0,5 | 34144999 | 1 |
| 19 | Feder 4,25X42 X135 GE | 14874284 | 1 |
| 20 | Federtopf KM 100-112 | 14876684 | 1 |
| 21 | Bremsbelagträger KM 112 | 14889584 → 14889533 | 1 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 23 | Bremslüftbügel KM112 | 14877084 | 1 |
| 24 | Innensechskantzyl.Schraube M 8 X 30 | 32012599 | 4 |
| 25 | Lagerbuchse KM 112 | 14881384 | 1 |
| 27 | Lagerschild BS KM 112 kpl. (Teil-Nr. 25) | 14861384 → 14861333 | 1 |
| 27 | Lagerschild BS KM 112 kpl. (Teil-Nr. 25) | 14863184 → 14863133 | 1 |
| 29 | Sechskantmutter M 8 | 15108599 | 4 |
| 30 | Lüfterset KM 112 | 14889684 → 14889633 | 1 |
| 31 | Lüfterhaube KM112 | 14882084 → 14889633 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 75 | 31923499 | 4 |
| 42 | Klemmenkastenunterteil KB 100-125 | 06998184 | 1 |
| 47 | Verschlussschraube M32X1,5 | 79499044 | 4 |
| 48 | O-Ring 58 X 2,5+-0,08 | 06980684 | 1 |
| 49 | Sicherungsscheibe S 6 | 00465598 | 2 |
| 50 | Innensechskantzyl.Schraube M 6 X 30 | 32154199 | 2 |
| 51 | Leitungsdurchführung | 06990984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 6 Klemmen | 03495684 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 100-125 | 06997484 | 1 |
| 59 | Klemmenkasten KB100-125 kpl. (Teil-Nr. 42, 58) | 06998584 | 1 |
| 60 | Rohrstutzen M32X1,5 NW24 | 82157244 | 1 |
| 61 | Fühlerlehrensatz | 10041184 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB100-125 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 06992284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 6,4X 12 X1,6 > = 15 A | 34065399 | 1 |
| 74 | Sicherungsscheibe S 6 > = 15 A | 00465598 | 1 |
| 75 | Innensechskantzyl.Schraube M 6 X 12 > = 15 A | 31958899 | 1 |
Haupthub/Feinhubmotor KMH 112 B2/12 (Seite 10)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Getriebegehäuse 160/200 kpl. (Teil-Nr. 4 | 82112544 | 1 |
| 2 | Wellendichtring A 30X 52X 7 | 36750399 | 1 |
| 3 | Sicherungsring 30X1,5 | 34253099 | 1 |
| 4 | Rillenkugellager 6206 2RS C3 | 36090099 → 82116933 | 1 |
| 5 | Sicherungsring 62X2 | 34265699 | 1 |
| 6 | Welle DH 200/KMH112 kpl. (Teil-Nr. 15) | 14830984 → 14830933 | 1 |
| 7 | O-Ring 170 X 2 N | 36719399 | 2 |
| 8 | Ständer KMH112B 2/12AB kpl. (Teil-Nr. | 14603284 → 14603233 | 1 |
| 9 | Ringschraube M10 | 31350199 | 1 |
| 10 | Stiftschraube M 8 X240 | 30243999 | 4 |
| 12 | Dämpfer KM112 Vorser. | 14886284 | 1 |
| 13 | Druckringsatz KM112 | 14885284 | 1 |
| 14 | Läufer KMH112B21/2 | 14845484 → 14845433 | 1 |
| 15 | Sprengring A 30 | 34191299 | 1 |
| 17 | Mitnehmer KMK112 | 14876084 → 14876033 | 1 |
| 18 | Passscheibe 42X 52X0,5 | 34144999 | 1 |
| 19 | Feder 4,25X42 X135 GE | 14874284 | 1 |
| 20 | Federtopf KM 100-112 | 14876684 | 1 |
| 21 | Bremsbelagträger KM 112 | 14889584 → 14889533 | 1 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 23 | Bremslüftbügel KM112 | 14877084 | 1 |
| 24 | Innensechskantzyl.Schraube M 8 X 30 | 32012599 | 4 |
| 25 | Lagerbuchse KM 112 | 14881384 | 1 |
| 27 | Lagerschild BS KM 112 kpl. (Teil-Nr. 25) | 14861384 → 14861333 | 1 |
| 27 | Lagerschild BS KM 112 kpl. (Teil-Nr. 25) | 14863184 → 14863133 | 1 |
| 29 | Sechskantmutter M 8 | 15108599 | 4 |
| 30 | Lüfterset KM 112 | 14889684 → 14889633 | 1 |
| 31 | Lüfterhaube KM112 | 14882084 → 14889633 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 75 | 31923499 | 4 |
| 42 | Klemmenkastenunterteil KB 100-125 | 06998184 | 1 |
| 47 | Verschlussschraube M32X1,5 | 79499044 | 4 |
| 48 | O-Ring 58 X 2,5+-0,08 | 06980684 | 1 |
| 49 | Sicherungsscheibe S 6 | 00465598 | 2 |
| 50 | Innensechskantzyl.Schraube M 6 X 30 | 32154199 | 2 |
| 51 | Leitungsdurchführung | 06990984 | 1 |
| 54 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 55 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 6 Klemmen | 03495684 | 1 |
| 57 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 58 | Deckel Klemmenkasten KB 100-125 | 06997484 | 1 |
| 59 | Klemmenkasten KB100-125 kpl. (Teil-Nr. 42, 58) | 06998584 | 1 |
| 60 | Rohrstutzen M32X1,5 NW24 | 82157244 | 1 |
| 61 | Fühlerlehrensatz | 10041184 | 3 |
| 62 | Schutzhülse DK10/16 | 83703544 | 1 |
| 70 | Klemmenplatte KB100-125 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 06992284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | Scheibe A 6,4X 12 X1,6 > = 15 A | 34065399 | 1 |
| 74 | Sicherungsscheibe S 6 > = 15 A | 00465598 | 1 |
| 75 | Innensechskantzyl.Schraube M 6 X 12 > = 15 A | 31958899 | 1 |

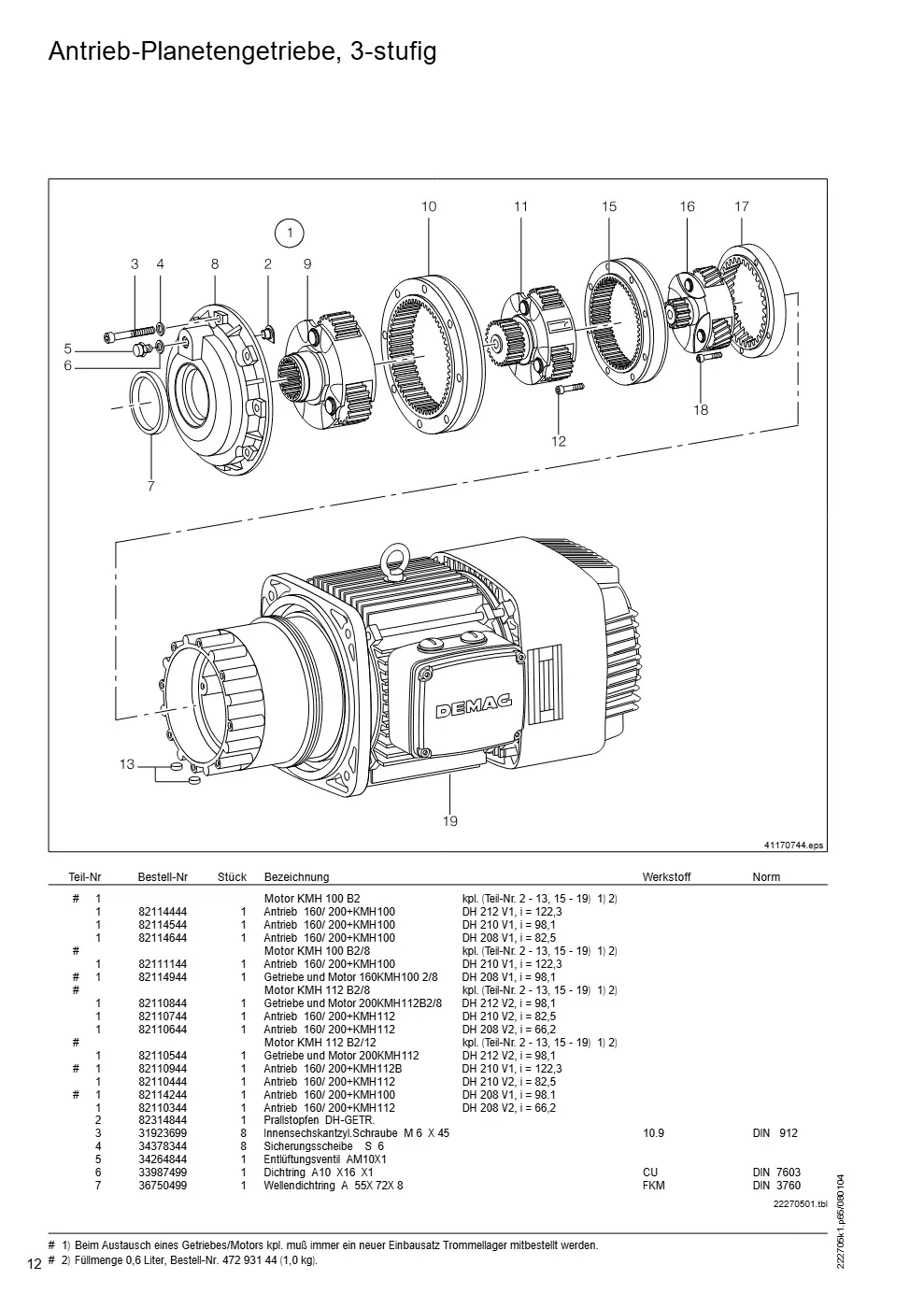

Antrieb-Planetengetriebe, 3-stufig (Seite 12)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 212 V1, i = 122,3 | 82114444 → 82114433 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 210 V1, i = 98,1 | 82114544 → 82114533 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 100 B2/8 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 208 V1, i = 82,5 kpl. (Teil-Nr. 2 - 13, 15 - 19) | 82114644 → 82114633 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 210 V1, i = 122,3 | 82111144 → 82111133 | 1 |
| 1 | Getriebe und Motor 160KMH100 2/8 Motor KMH 112 B2/8 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 208 V1, i = 98,1 kpl. (Teil-Nr. 2 - 13, 15 - 19) | 82114944 → 82114933 | 1 |
| 1 | Getriebe und Motor 200KMH112B2/8 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 212 V2, i = 98,1 | 82110844 → 82110833 | 1 |
| 1 | Antrieb 160/ 200+KMH112 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 210 V2, i = 82,5 | 82110744 → 82110733 | 1 |
| 1 | Antrieb 160/ 200+KMH112 Motor KMH 112 B2/12 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 208 V2, i = 66,2 kpl. (Teil-Nr. 2 - 13, 15 - 19) | 82110644 → 82110633 | 1 |
| 1 | Getriebe und Motor 200KMH112 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 212 V2, i = 98,1 | 82110544 → 82110533 | 1 |
| 1 | Antrieb 160/ 200+KMH112B Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 210 V1, i = 122,3 | 82110944 → 82110933 | 1 |
| 1 | Antrieb 160/ 200+KMH112 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 210 V2, i = 82,5 | 82110444 → 82110433 | 1 |
| 1 | Antrieb 160/ 200+KMH100 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 208 V1, i = 98.1 | 82114244 → 82114233 | 1 |
| 1 | Antrieb 160/ 200+KMH112 Motor KMH 100 B2 kpl. (Teil-Nr. 2 - 13, 15 - 19) , DH 208 V2, i = 66,2 | 82110344 → 82110333 | 1 |
| 2 | Prallstopfen DH-GETR. | 82314844 | 1 |
| 3 | Innensechskantzyl.Schraube M 6 X 45 | 31923699 | 8 |
| 4 | Sicherungsscheibe S 6 | 34378344 → 465598 | 8 |
| 5 | Entlüftungsventil AM10X1 | 34264844 | 1 |
| 6 | Dichtring A10 X16 X1 | 33987499 | 1 |
| 7 | Wellendichtring A 55X 72X 8 | 36750499 | 1 |
| 8 | Deckel Getriebe DH 200 | 82112844 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 212 V1, i = 122,3 | 81419046 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 210 V1, i = 98,1 | 81419046 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 100B2/8 Abtriebsstufe KMH 100B2, DH 208 V1, i = 82,5 | 81419346 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 210 V1, i = 122,3 | 81419046 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 112B2/8 Abtriebsstufe KMH 100B2, DH 208 V1, i = 98,1 | 81419046 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 212 V2, i = 98,1 | 81419046 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 100B2, DH 210 V2, i = 82,5 | 81419346 | 1 |
| 9 | Planetenträger 6.4 A Abtriebsstufe KMH 100B2, DH 208 V1, i = 98,1 | 81419046 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 112B2/12 Abtriebsstufe KMH 100B2, DH 208 V2, i = 66,2 | 81419346 | 1 |
| 9 | Planetenträger 6.9 A Abtriebsstufe KMH 100B2, DH 208 V2, i = 66,2 | 81419346 | 1 |
| 10 | Innenzahnkranz Z89M1,5 B 16 | 82018944 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 100B2, DH 212 V1, i = 122,3 | 81417846 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 100B2, DH 210 V1, i = 98,1 | 81418146 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 100B2/8 Zwischenstufe KMH 100B2, DH 208 V1, i = 82,5 | 81418446 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 100B2, DH 210 V1, i = 122,3 | 81417846 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 112B2/8 Zwischenstufe KMH 100B2, DH 208 V1, i = 98,1 | 81418146 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 100B2, DH 212 V2, i = 98,1 | 81418146 | 1 |
| 11 | Planetenträger 7.3 E Zwischenstufe KMH 100B2, DH 210 V2, i = 82,5 | 81418446 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 112B2/12 Zwischenstufe KMH 100B2, DH 208 V2, i = 66,2 | 81418646 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 100B2, DH 208 V1, i = 98,1 | 81418146 | 1 |
| 11 | Planetenträger 7.5 E Zwischenstufe KMH 100B2, DH 208 V2, i = 66,2 | 81418646 | 1 |
| 12 | Innensechskantzyl.Schraube M 6 X 30 | 31922999 | 4 |
| 13 | Rundmagnet 20X 6 | 82313644 | 2 |
| 15 | Innenzahnkranz Z89M1,25B 16 | 82008944 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 212 V1, i = 122,3 | 81417546 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 210 V1, i = 98,1 | 81417646 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2/8 Eingangsstufe KMH 100B2, DH 208 V1, i = 82,5 | 81417546 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 210 V1, i = 122,3 | 81417546 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 112B2/8 Eingangsstufe KMH 100B2, DH 208 V1, i = 98,1 | 81417646 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 212 V2, i = 98,1 | 81417646 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 210 V2, i = 82,5 | 81417546 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 112B2/12 Eingangsstufe KMH 100B2, DH 208 V2, i = 66,2 | 81417646 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 208 V1, i = 98,1 | 81417646 | 1 |
| 16 | Planetenträger 8.3 S Eingangsstufe KMH 100B2, DH 208 V2, i = 66,2 | 81417646 | 1 |
| 17 | Innenzahnkranz Z62M1,25B 14 | 82001044 | 1 |
| 18 | Innensechskantzyl.Schraube M 6 X 25 | 31922899 | 4 |

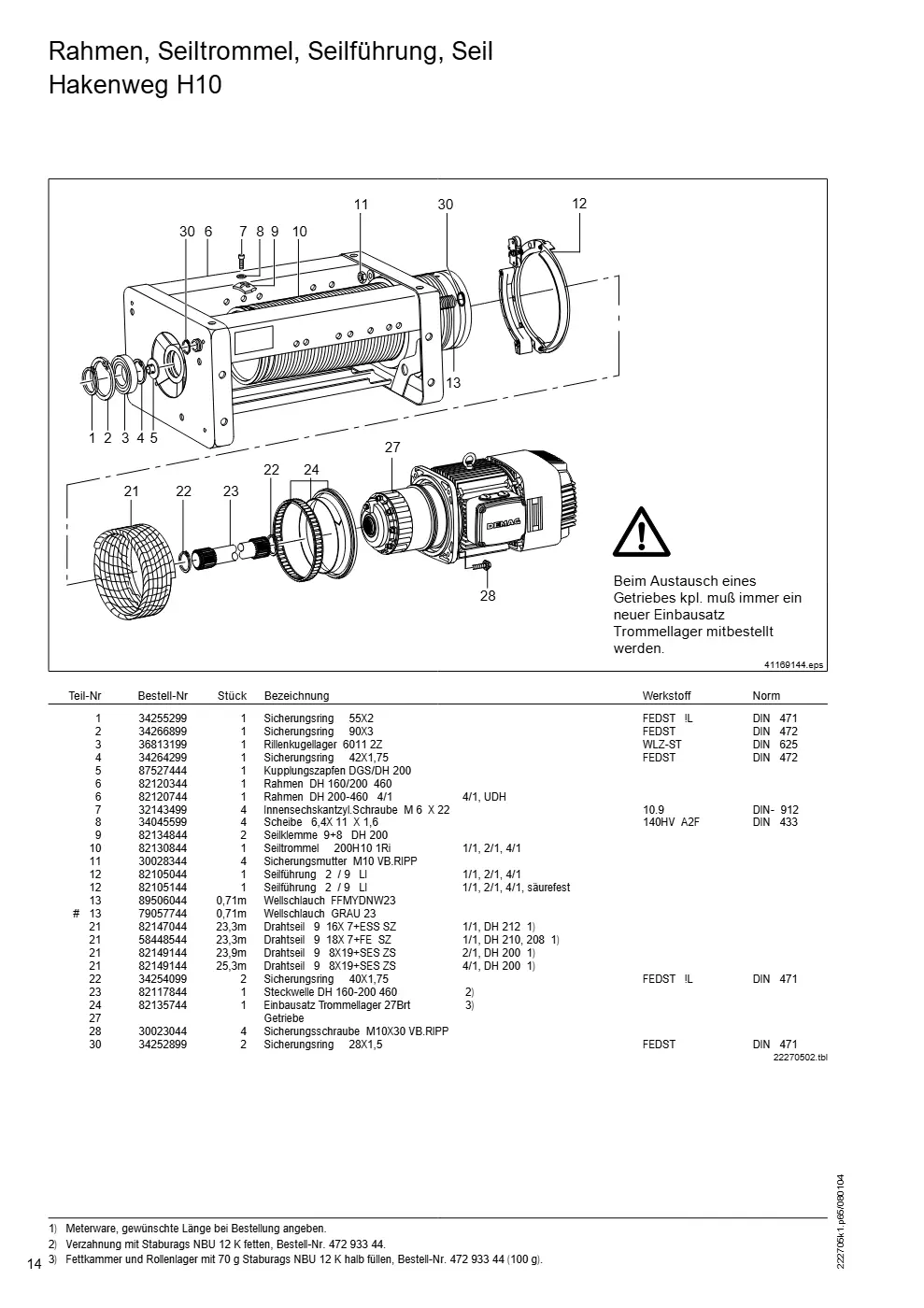

Rahmen, Seiltrommel, Seilführung, Seil Hakenweg H10 (Seite 14)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Sicherungsring 55X2 | 34255299 | 1 |
| 2 | Sicherungsring 90X3 | 34266899 | 1 |
| 3 | Rillenkugellager 6011 2Z | 36813199 | 1 |
| 4 | Sicherungsring 42X1,75 | 34264299 | 1 |
| 5 | Kupplungszapfen DGS/DH 200 | 87527444 | 1 |
| 6 | Rahmen DH 160/200 460 | 82120344 → 82120333 | 1 |
| 6 | Rahmen DH 200-460 4/1 4/1, UDH | 82120744 | 1 |
| 7 | Innensechskantzyl.Schraube M 6 X 22 | 32143499 | 4 |
| 8 | Scheibe 6,4X 11 X 1,6 | 34045599 | 4 |
| 9 | Seilklemme 9+8 DH 200 | 82134844 | 2 |
| 10 | Seiltrommel 200H10 1Ri 1/1, 2/1, 4/1 | 82130844 → 82130833 | 1 |
| 11 | Sicherungsmutter M10 VB.RIPP | 30028344 | 4 |
| 12 | Seilführung 2 / 9 LI 1/1, 2/1, 4/1 | 82105044 | 1 |
| 12 | Seilführung 2 / 9 LI 1/1, 2/1, 4/1, säurefest | 82105144 | 1 |
| 13 | Wellschlauch FFMYDNW23 | 89506044 | 0,71 |
| 13 | Wellschlauch GRAU 23 | 79057744 | 0,71 |
| 21 | Drahtseil 9 16X 7+ESS SZ 1/1, DH 212 | 82147044 | 23,3 |
| 21 | Drahtseil 9 18X 7+FE SZ 1/1, DH 210, 208 | 58448544 | 23,3 |
| 21 | Drahtseil 9 8X19+SES ZS 2/1, DH 200 | 82149144 | 23,9 |
| 21 | Drahtseil 9 8X19+SES ZS 4/1, DH 200 | 82149144 | 25,3 |
| 22 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 23 | Steckwelle DH 160-200 460 | 82117844 → 82117833 | 1 |
| 24 | Einbausatz Trommellager 27Brt | 82135744 → 82135733 | 1 |
| 28 | Sicherungsschraube M10X30 VB.RIPP | 30023044 | 4 |
| 30 | Sicherungsring 28X1,5 | 34252899 | 2 |

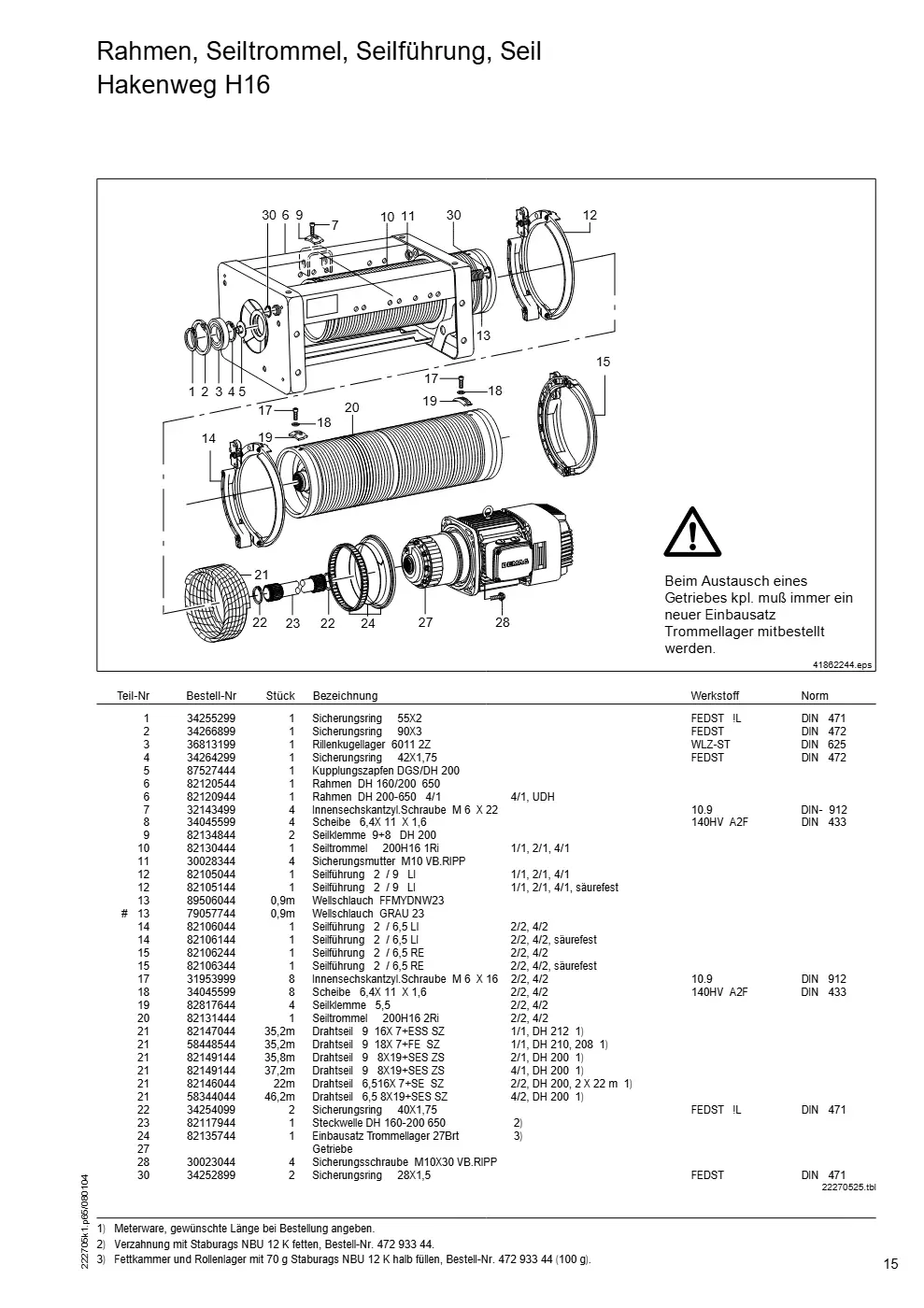

Rahmen, Seiltrommel, Seilführung, Seil Hakenweg H16 (Seite 15)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Sicherungsring 55X2 | 34255299 | 1 |
| 2 | Sicherungsring 90X3 | 34266899 | 1 |
| 3 | Rillenkugellager 6011 2Z | 36813199 | 1 |
| 4 | Sicherungsring 42X1,75 | 34264299 | 1 |
| 5 | Kupplungszapfen DGS/DH 200 | 87527444 | 1 |
| 6 | Rahmen DH 160/200 650 | 82120544 → 82120533 | 1 |
| 6 | Rahmen DH 200-650 4/1 4/1, UDH | 82120944 | 1 |
| 7 | Innensechskantzyl.Schraube M 6 X 22 | 32143499 | 4 |
| 8 | Scheibe 6,4X 11 X 1,6 | 34045599 | 4 |
| 9 | Seilklemme 9+8 DH 200 | 82134844 | 2 |
| 10 | Seiltrommel 200H16 1Ri 1/1, 2/1, 4/1 | 82130444 | 1 |
| 11 | Sicherungsmutter M10 VB.RIPP | 30028344 | 4 |
| 12 | Seilführung 2 / 9 LI 1/1, 2/1, 4/1 | 82105044 | 1 |
| 12 | Seilführung 2 / 9 LI 1/1, 2/1, 4/1, säurefest | 82105144 | 1 |
| 13 | Wellschlauch FFMYDNW23 | 89506044 | 0,9 |
| 13 | Wellschlauch GRAU 23 | 79057744 | 0,9 |
| 14 | Seilführung 2 / 6,5 LI 2/2, 4/2 | 82106044 | 1 |
| 14 | Seilführung 2 / 6,5 LI 2/2, 4/2, säurefest | 82106144 | 1 |
| 15 | Seilführung 2 / 6,5 RE 2/2, 4/2 | 82106244 | 1 |
| 15 | Seilführung 2 / 6,5 RE 2/2, 4/2, säurefest | 82106344 | 1 |
| 17 | Innensechskantzyl.Schraube M 6 X 16 2/2, 4/2 | 31953999 | 8 |
| 18 | Scheibe 6,4X 11 X 1,6 2/2, 4/2 | 34045599 | 8 |
| 19 | Seilklemme 5,5 2/2, 4/2 | 82817644 | 4 |
| 20 | Seiltrommel 200H16 2Ri 2/2, 4/2 | 82131444 → 82131433 | 1 |
| 21 | Drahtseil 9 16X 7+ESS SZ 1/1, DH 212 | 82147044 | 35,2 |
| 21 | Drahtseil 9 18X 7+FE SZ 1/1, DH 210, 208 | 58448544 | 35,2 |
| 21 | Drahtseil 9 8X19+SES ZS 2/1, DH 200 | 82149144 | 35,8 |
| 21 | Drahtseil 9 8X19+SES ZS 4/1, DH 200 | 82149144 | 37,2 |
| 21 | Drahtseil 6,516X 7+SE SZ 2/2, DH 200, 2 X 22 m | 82146044 | 22 |
| 21 | Drahtseil 6,5 8X19+SES SZ 4/2, DH 200 | 58344044 | 46,2 |
| 22 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 23 | Steckwelle DH 160-200 650 | 82117944 → 82117933 | 1 |
| 24 | Einbausatz Trommellager 27Brt | 82135744 → 82135733 | 1 |
| 28 | Sicherungsschraube M10X30 VB.RIPP | 30023044 | 4 |
| 30 | Sicherungsring 28X1,5 | 34252899 | 2 |

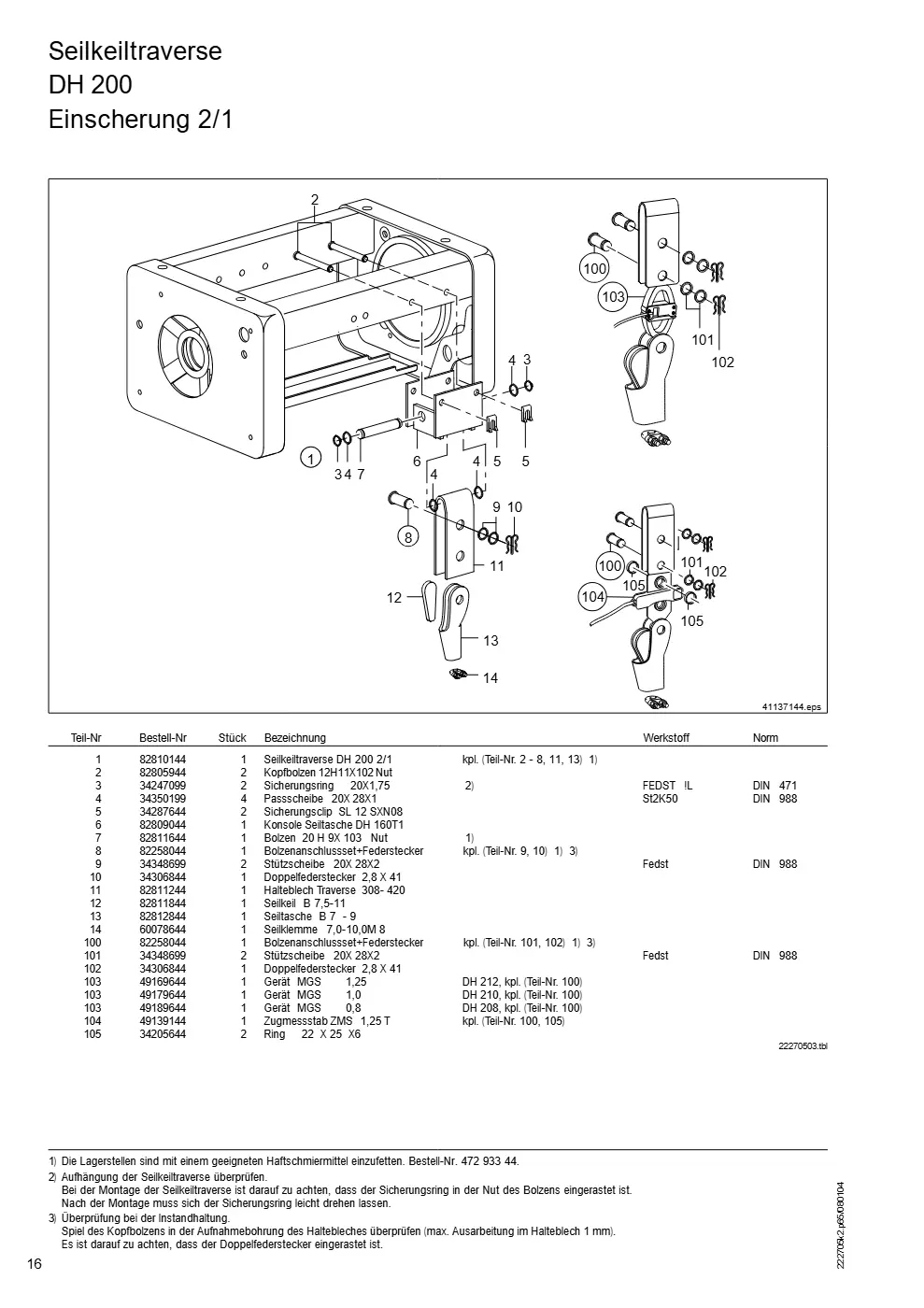

Seilkeiltraverse DH 200 (Seite 16)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Seilkeiltraverse DH 200 2/1 kpl. (Teil-Nr. 2 - 8, 11, 13) | 82810144 | 1 |
| 2 | Kopfbolzen 12H11X102 Nut | 82805944 | 2 |
| 3 | Sicherungsring 20X1,75 | 34247099 | 2 |
| 4 | Passscheibe 20X 28X1 | 34350199 | 4 |
| 5 | Sicherungsclip SL 12 SXN08 | 34287644 | 2 |
| 6 | Konsole Seiltasche DH 160T1 | 82809044 | 1 |
| 7 | Bolzen 20 H 9X 103 Nut | 82811644 | 1 |
| 8 | Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 9, 10) | 82258044 → 82258033 | 1 |
| 9 | Stützscheibe 20X 28X2 | 34348699 | 2 |
| 10 | Doppelfederstecker 2,8 X 41 | 34306844 | 1 |
| 11 | Halteblech Traverse 308- 420 | 82811244 | 1 |
| 12 | Seilkeil B 7,5-11 | 82811844 | 1 |
| 13 | Seiltasche B 7 - 9 | 82812844 → 82810133 | 1 |
| 14 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 100 | Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102) | 82258044 → 82258033 | 1 |
| 101 | Stützscheibe 20X 28X2 | 34348699 | 2 |
| 102 | Doppelfederstecker 2,8 X 41 | 34306844 | 1 |
| 103 | Gerät MGS 1,25 DH 212, kpl. (Teil-Nr. 100) | 49169644 | 1 |
| 103 | Gerät MGS 1,0 DH 210, kpl. (Teil-Nr. 100) | 49179644 | 1 |
| 103 | Gerät MGS 0,8 DH 208, kpl. (Teil-Nr. 100) | 49189644 | 1 |
| 104 | Zugmessstab ZMS 1,25 T kpl. (Teil-Nr. 100, 105) | 49139144 | 1 |
| 105 | Ring 22 X 25 X6 | 34205644 | 2 |

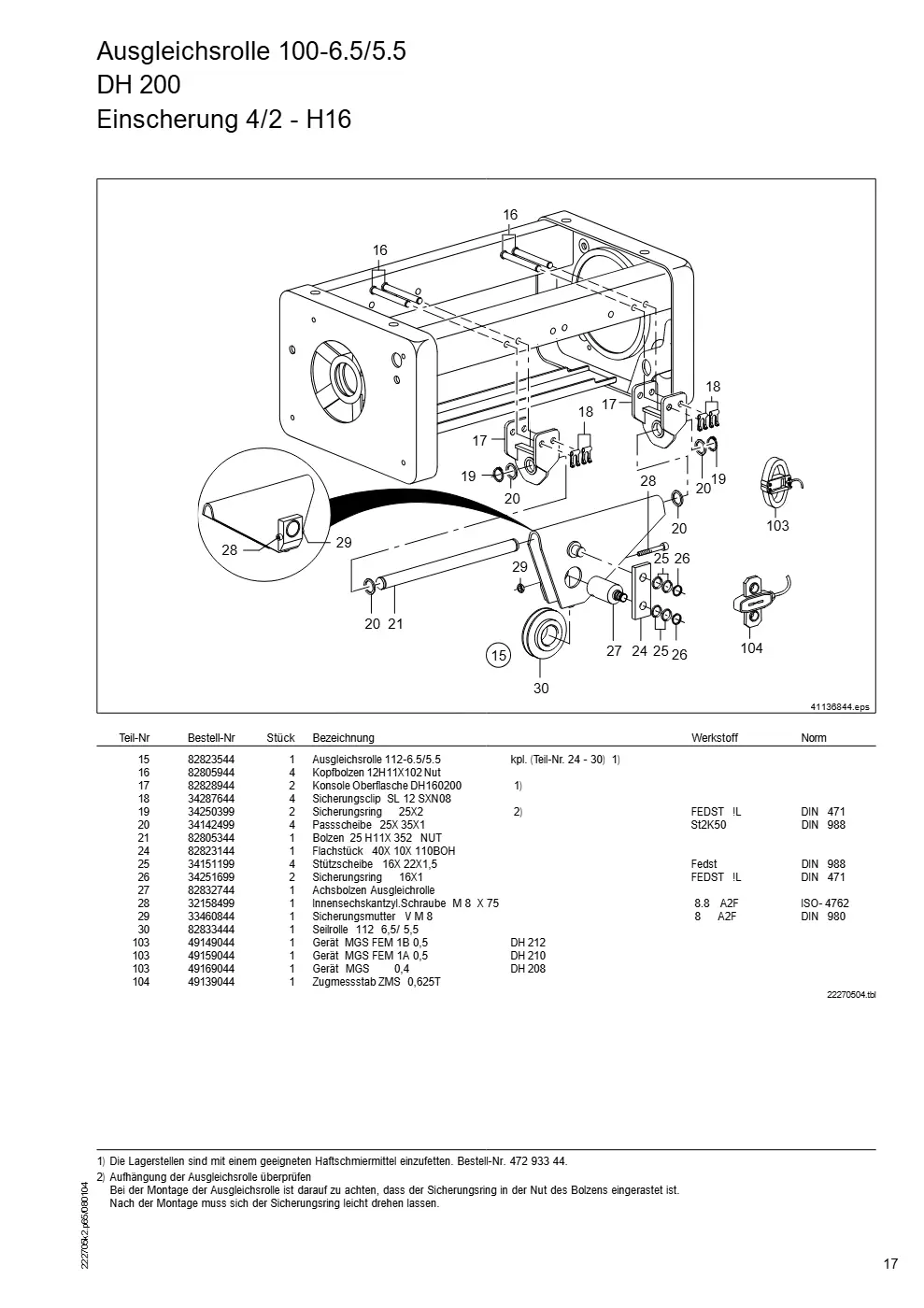

Ausgleichsrolle 100-6.5/5.5 DH 200 (Seite 17)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 15 | Ausgleichsrolle 112-6.5/5.5 kpl. (Teil-Nr. 24 - 30) | 82823544 | 1 |
| 16 | Kopfbolzen 12H11X102 Nut | 82805944 | 4 |
| 17 | Konsole Oberflasche DH160200 | 82828944 | 2 |
| 18 | Sicherungsclip SL 12 SXN08 | 34287644 | 4 |
| 19 | Sicherungsring 25X2 | 34250399 | 2 |
| 20 | Passscheibe 25X 35X1 | 34142499 | 4 |
| 21 | Bolzen 25 H11X 352 NUT | 82805344 | 1 |
| 24 | Flachstück 40X 10X 110BOH | 82823144 | 1 |
| 25 | Stützscheibe 16X 22X1,5 | 34151199 | 4 |
| 26 | Sicherungsring 16X1 | 34251699 | 2 |
| 27 | Achsbolzen Ausgleichrolle | 82832744 | 1 |
| 28 | Innensechskantzyl.Schraube M 8 X 75 | 32158499 | 1 |
| 29 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 30 | Seilrolle 112 6,5/ 5,5 | 82833444 | 1 |
| 103 | Gerät MGS FEM 1B 0,5 DH 212 | 49149044 | 1 |
| 103 | Gerät MGS FEM 1A 0,5 DH 210 | 49159044 | 1 |
| 103 | Gerät MGS 0,4 DH 208 | 49169044 | 1 |
| 104 | Zugmessstab ZMS 0,625T | 49139044 | 1 |

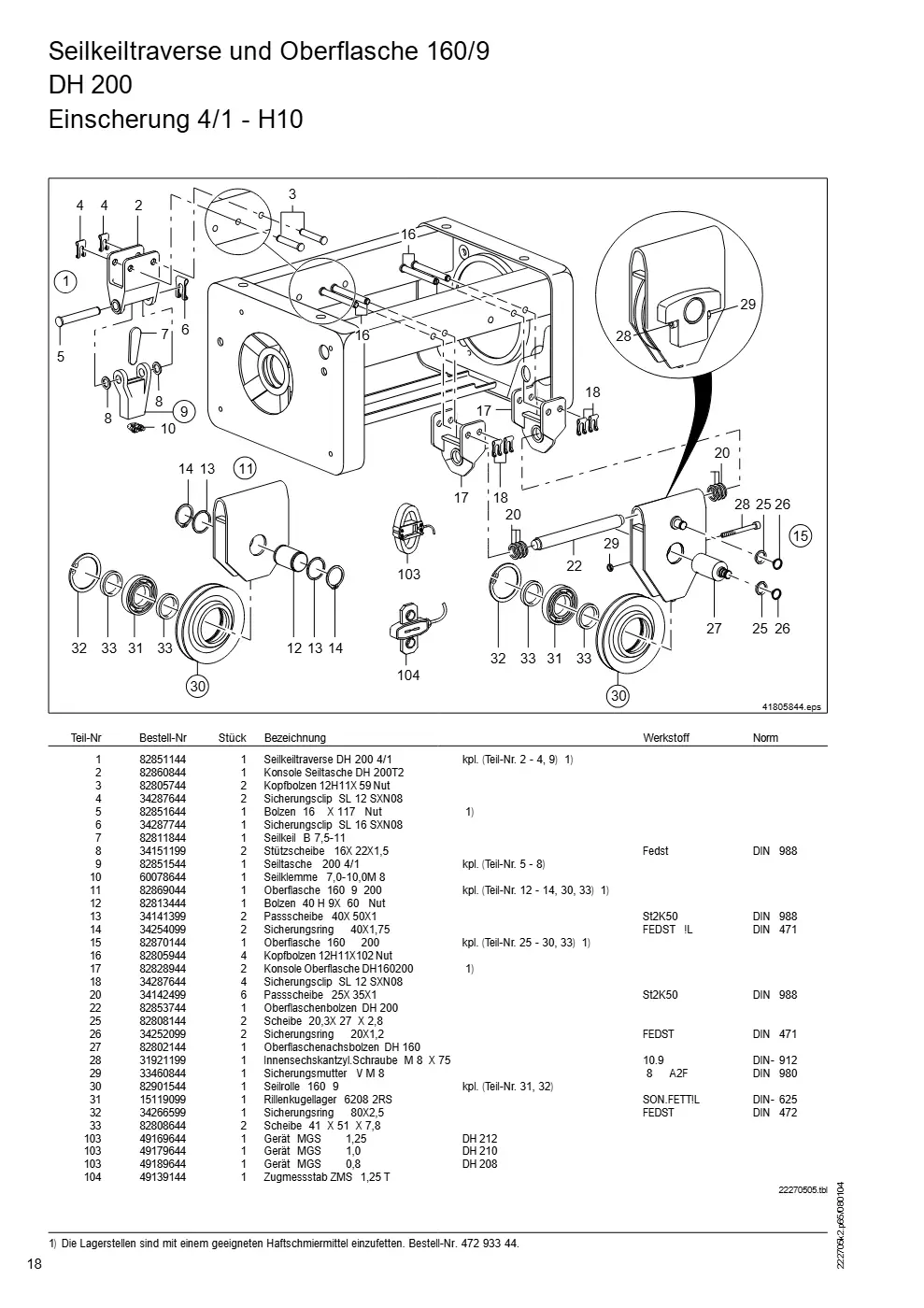

Seilkeiltraverse und Oberflasche 160/9 DH 200 (Seite 18)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Seilkeiltraverse DH 200 4/1 kpl. (Teil-Nr. 2 - 4 | 82851144 → 82851133 | 1 |
| 2 | Konsole Seiltasche DH 200T2 | 82860844 | 1 |
| 3 | Kopfbolzen 12H11X 59 Nut | 82805744 | 2 |
| 4 | Sicherungsclip SL 12 SXN08 | 34287644 | 2 |
| 5 | Bolzen 16 X 117 Nut | 82851644 | 1 |
| 6 | Sicherungsclip SL 16 SXN08 | 34287744 | 1 |
| 7 | Seilkeil B 7,5-11 | 82811844 | 1 |
| 8 | Stützscheibe 16X 22X1,5 | 34151199 | 2 |
| 9 | Seiltasche 200 4/1 kpl. (Teil-Nr. 5 - | 82851544 | 1 |
| 10 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 11 | Oberflasche 160 9 200 kpl. (Teil-Nr. 12 - 14, 30, 33) | 82869044 | 1 |
| 12 | Bolzen 40 H 9X 60 Nut | 82813444 | 1 |
| 13 | Passscheibe 40X 50X1 | 34141399 | 2 |
| 14 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 15 | Oberflasche 160 200 kpl. (Teil-Nr. 25 - 30, 33) | 82870144 → 82870133 | 1 |
| 16 | Kopfbolzen 12H11X102 Nut | 82805944 | 4 |
| 17 | Konsole Oberflasche DH160200 | 82828944 | 2 |
| 18 | Sicherungsclip SL 12 SXN08 | 34287644 | 4 |
| 20 | Passscheibe 25X 35X1 | 34142499 | 6 |
| 22 | Oberflaschenbolzen DH 200 | 82853744 | 1 |
| 25 | Scheibe 20,3X 27 X 2,8 | 82808144 | 2 |
| 26 | Sicherungsring 20X1,2 | 34252099 | 2 |
| 27 | Oberflaschenachsbolzen DH 160 | 82802144 | 1 |
| 28 | Innensechskantzyl.Schraube M 8 X 75 | 31921199 | 1 |
| 29 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 30 | Seilrolle 160 9 kpl. (Teil-Nr. 31, 32) | 82901544 | 1 |
| 31 | Rillenkugellager 6208 2RS | 15119099 | 1 |
| 32 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 33 | Scheibe 41 X 51 X 7,8 | 82808644 | 2 |
| 103 | Gerät MGS 1,25 DH 212 | 49169644 | 1 |
| 103 | Gerät MGS 1,0 DH 210 | 49179644 | 1 |
| 103 | Gerät MGS 0,8 DH 208 | 49189644 | 1 |
| 104 | Zugmessstab ZMS 1,25 T | 49139144 | 1 |

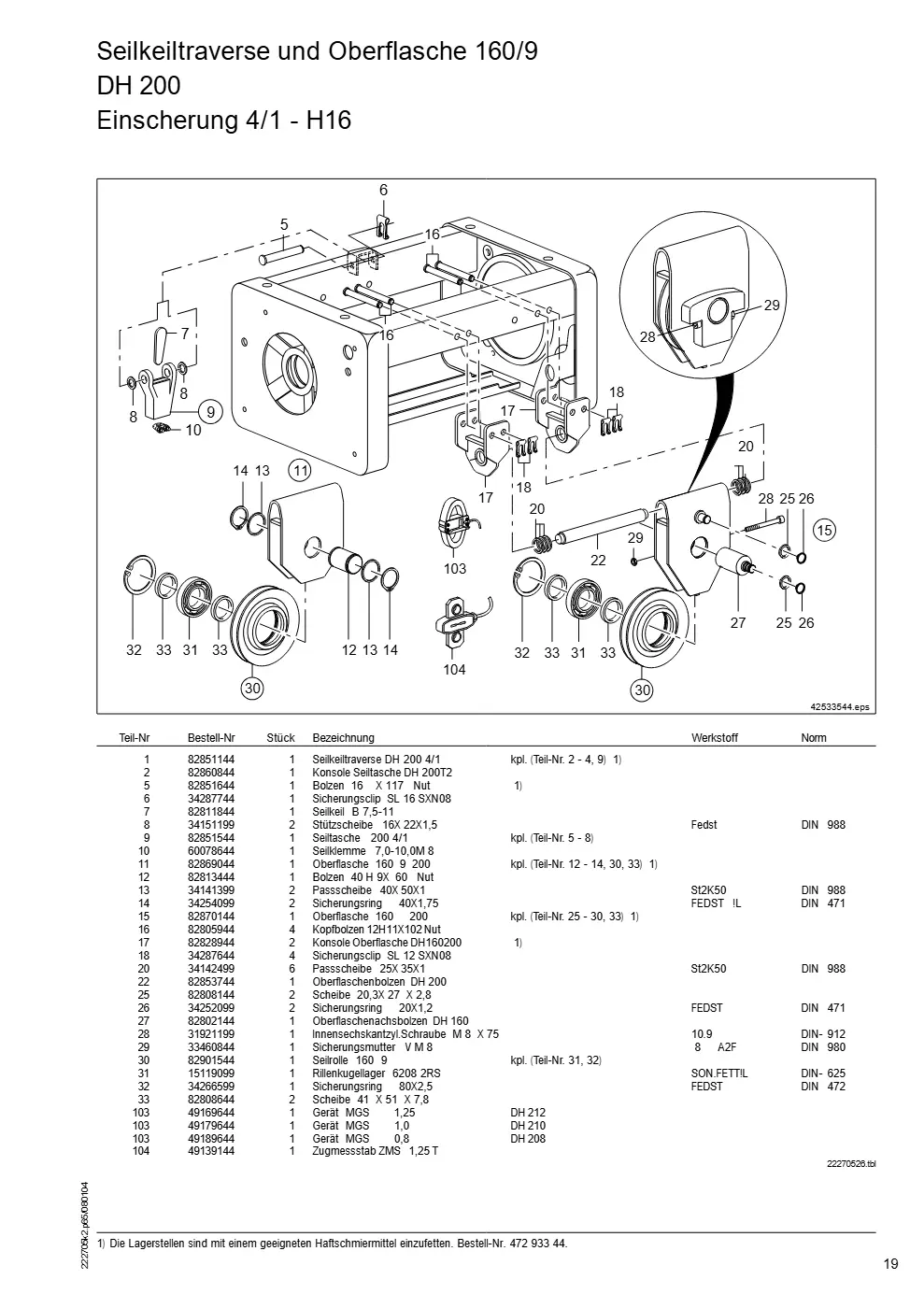

Seilkeiltraverse und Oberflasche 160/9 DH 200 (Seite 19)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Seilkeiltraverse DH 200 4/1 kpl. (Teil-Nr. 2 - 4 | 82851144 → 82851133 | 1 |
| 2 | Konsole Seiltasche DH 200T2 | 82860844 | 1 |
| 5 | Bolzen 16 X 117 Nut | 82851644 | 1 |
| 6 | Sicherungsclip SL 16 SXN08 | 34287744 | 1 |
| 7 | Seilkeil B 7,5-11 | 82811844 | 1 |
| 8 | Stützscheibe 16X 22X1,5 | 34151199 | 2 |
| 9 | Seiltasche 200 4/1 kpl. (Teil-Nr. 5 - | 82851544 | 1 |
| 10 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 11 | Oberflasche 160 9 200 kpl. (Teil-Nr. 12 - 14, 30, 33) | 82869044 | 1 |
| 12 | Bolzen 40 H 9X 60 Nut | 82813444 | 1 |
| 13 | Passscheibe 40X 50X1 | 34141399 | 2 |
| 14 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 15 | Oberflasche 160 200 kpl. (Teil-Nr. 25 - 30, 33) | 82870144 → 82870133 | 1 |
| 16 | Kopfbolzen 12H11X102 Nut | 82805944 | 4 |
| 17 | Konsole Oberflasche DH160200 | 82828944 | 2 |
| 18 | Sicherungsclip SL 12 SXN08 | 34287644 | 4 |
| 20 | Passscheibe 25X 35X1 | 34142499 | 6 |
| 22 | Oberflaschenbolzen DH 200 | 82853744 | 1 |
| 25 | Scheibe 20,3X 27 X 2,8 | 82808144 | 2 |
| 26 | Sicherungsring 20X1,2 | 34252099 | 2 |
| 27 | Oberflaschenachsbolzen DH 160 | 82802144 | 1 |
| 28 | Innensechskantzyl.Schraube M 8 X 75 | 31921199 | 1 |
| 29 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 30 | Seilrolle 160 9 kpl. (Teil-Nr. 31, 32) | 82901544 | 1 |
| 31 | Rillenkugellager 6208 2RS | 15119099 | 1 |
| 32 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 33 | Scheibe 41 X 51 X 7,8 | 82808644 | 2 |
| 103 | Gerät MGS 1,25 DH 212 | 49169644 | 1 |
| 103 | Gerät MGS 1,0 DH 210 | 49179644 | 1 |
| 103 | Gerät MGS 0,8 DH 208 | 49189644 | 1 |
| 104 | Zugmessstab ZMS 1,25 T | 49139144 | 1 |

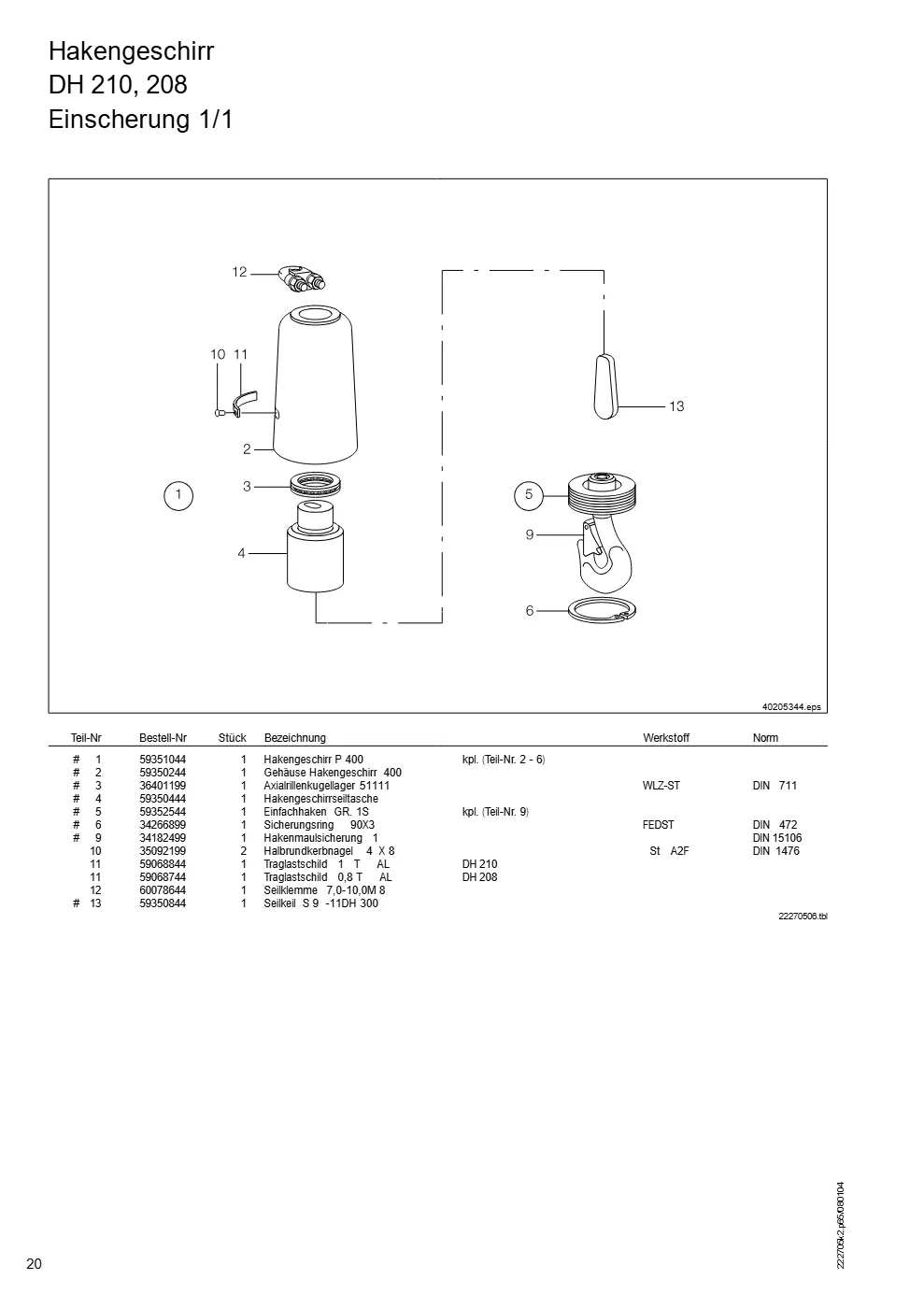

Hakengeschirr DH 210, 208 (Seite 20)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Hakengeschirr P 400 kpl. (Teil-Nr. 2 - | 59351044 → 59351033 | 1 |
| 2 | Gehäuse Hakengeschirr 400 | 59350244 | 1 |
| 3 | Axialrillenkugellager 51111 | 36401199 | 1 |
| 4 | Hakengeschirrseiltasche | 59350444 | 1 |
| 5 | Einfachhaken GR. 1S kpl. (Teil-Nr. | 59352544 | 1 |
| 6 | Sicherungsring 90X3 | 34266899 | 1 |
| 9 | Hakenmaulsicherung 1 | 34182499 → 34182433 | 1 |
| 10 | Halbrundkerbnagel 4 X 8 | 35092199 | 2 |
| 11 | Traglastschild 1 T AL DH 210 | 59068844 | 1 |
| 11 | Traglastschild 0,8 T AL DH 208 | 59068744 | 1 |
| 12 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 13 | Seilkeil S 9 -11DH 300 | 59350844 | 1 |

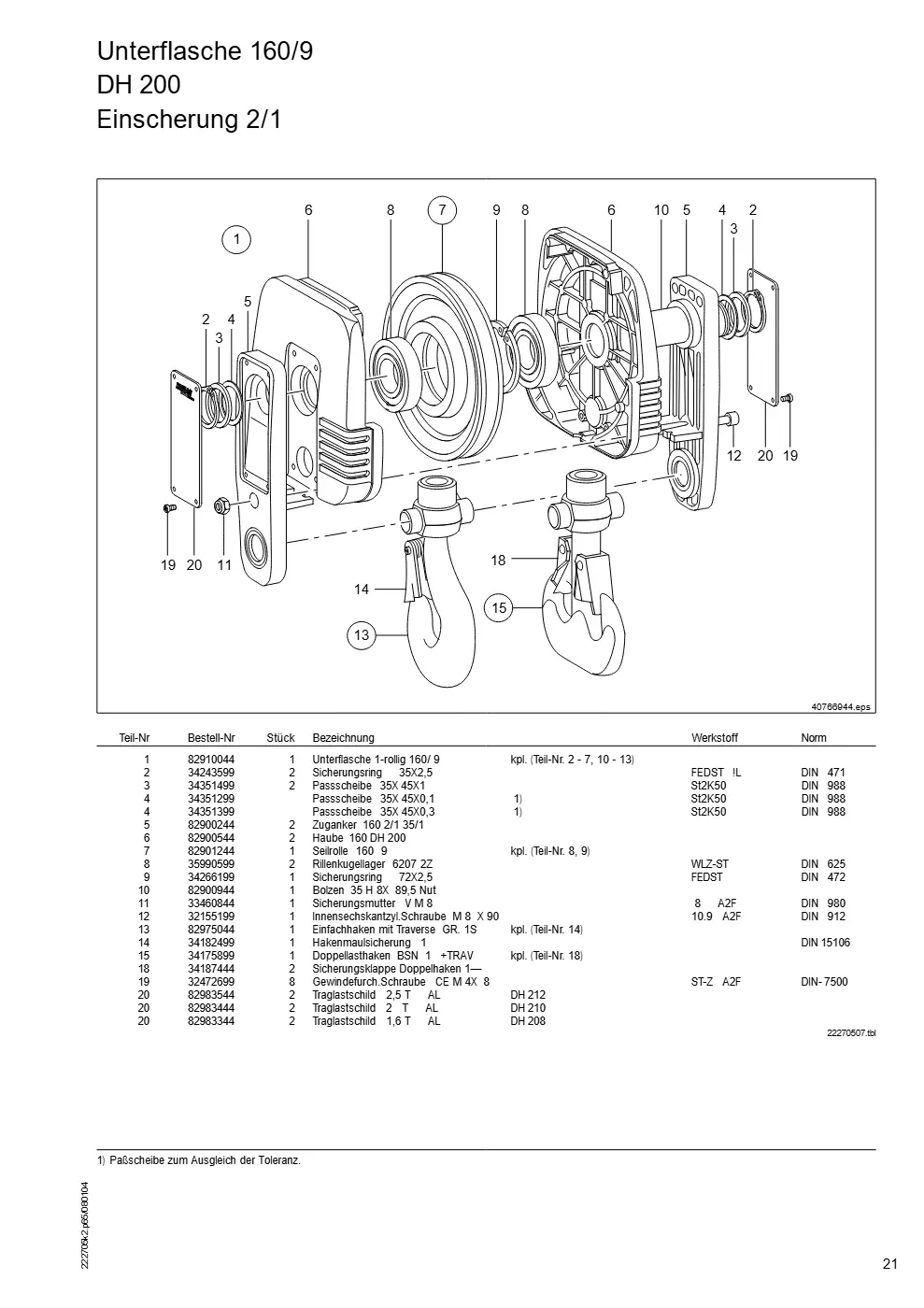

Unterflasche 160/9 DH 200 (Seite 21)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Unterflasche 1-rollig 160/ 9 kpl. (Teil-Nr. 2 - 7, 10 - 13) | 82910044 | 1 |
| 2 | Sicherungsring 35X2,5 | 34243599 | 2 |
| 3 | Passscheibe 35X 45X1 | 34351499 | 2 |
| 4 | Passscheibe 35X 45X0,1 | 34351299 | |
| 4 | Passscheibe 35X 45X0,3 | 34351399 | |
| 5 | Zuganker 160 2/1 35/1 | 82900244 | 2 |
| 6 | Haube 160 DH 200 | 82900544 | 2 |
| 7 | Seilrolle 160 9 kpl. (Teil-Nr. 8 | 82901244 | 1 |
| 8 | Rillenkugellager 6207 2Z | 35990599 | 2 |
| 9 | Sicherungsring 72X2,5 | 34266199 | 1 |
| 10 | Bolzen 35 H 8X 89,5 Nut | 82900944 → 70185233 | 1 |
| 11 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 12 | Innensechskantzyl.Schraube M 8 X 90 | 32155199 | 1 |
| 13 | Einfachhaken mit Traverse GR. 1S kpl. (Teil-Nr. 14) | 82975044 → 82975033 | 1 |
| 14 | Hakenmaulsicherung 1 | 34182499 → 34182433 | 1 |
| 15 | Doppellasthaken BSN 1 +TRAV kpl. (Teil-Nr. 18) | 34175899 | 1 |
| 18 | Sicherungsklappe Doppelhaken 1— | 34187444 | 2 |
| 19 | Gewindefurch.Schraube CE M 4X 8 | 32472699 | 8 |
| 20 | Traglastschild 2,5 T AL DH 212 | 82983544 | 2 |
| 20 | Traglastschild 2 T AL DH 210 | 82983444 | 2 |
| 20 | Traglastschild 1,6 T AL DH 208 | 82983344 | 2 |

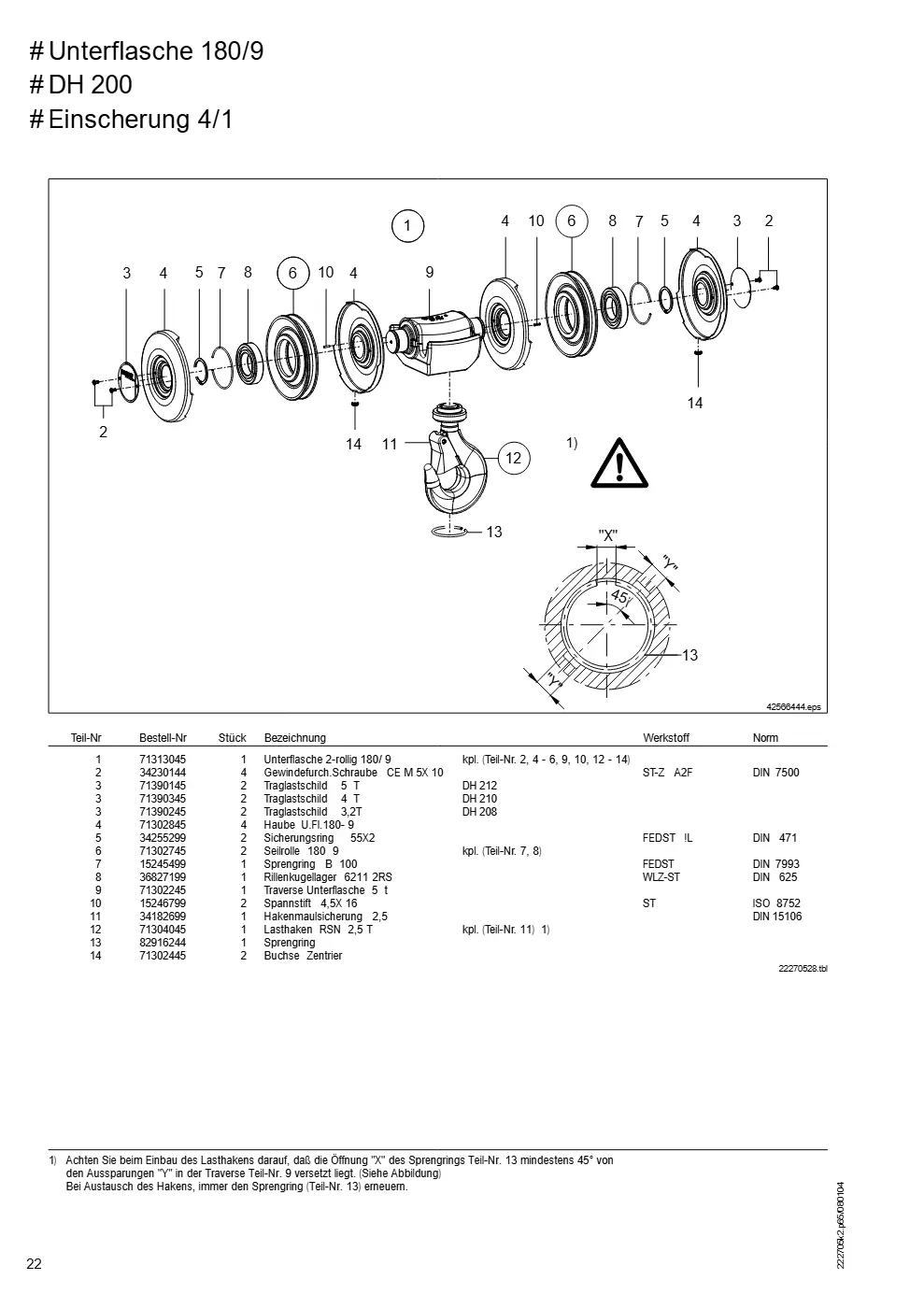

# Unterflasche 180/9 # DH 200 (Seite 22)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Unterflasche 2-rollig 180/ 9 kpl. (Teil-Nr. 2, 4 - 6, 9, 10, 12 - 14) | 71313045 | 1 |
| 2 | Gewindefurch.Schraube CE M 5X 10 | 34230144 | 4 |
| 3 | Traglastschild 5 T DH 212 | 71390145 | 2 |
| 3 | Traglastschild 4 T DH 210 | 71390345 | 2 |
| 3 | Traglastschild 3,2T DH 208 | 71390245 | 2 |
| 4 | Haube U.Fl.180- 9 | 71302845 | 4 |
| 5 | Sicherungsring 55X2 | 34255299 | 2 |
| 6 | Seilrolle 180 9 kpl. (Teil-Nr. 7 | 71302745 | 2 |
| 7 | Sprengring B 100 | 15245499 | 1 |
| 8 | Rillenkugellager 6211 2RS | 36827199 | 1 |
| 9 | Traverse Unterflasche 5 t | 71302245 | 1 |
| 10 | Spannstift 4,5X 16 | 15246799 | 2 |
| 11 | Hakenmaulsicherung 2,5 | 34182699 → 34182633 | 1 |
| 12 | Lasthaken RSN 2,5 T kpl. (Teil-Nr. 11) | 71304045 | 1 |
| 13 | Sprengring | 82916244 | 1 |
| 14 | Buchse Zentrier | 71302445 | 2 |

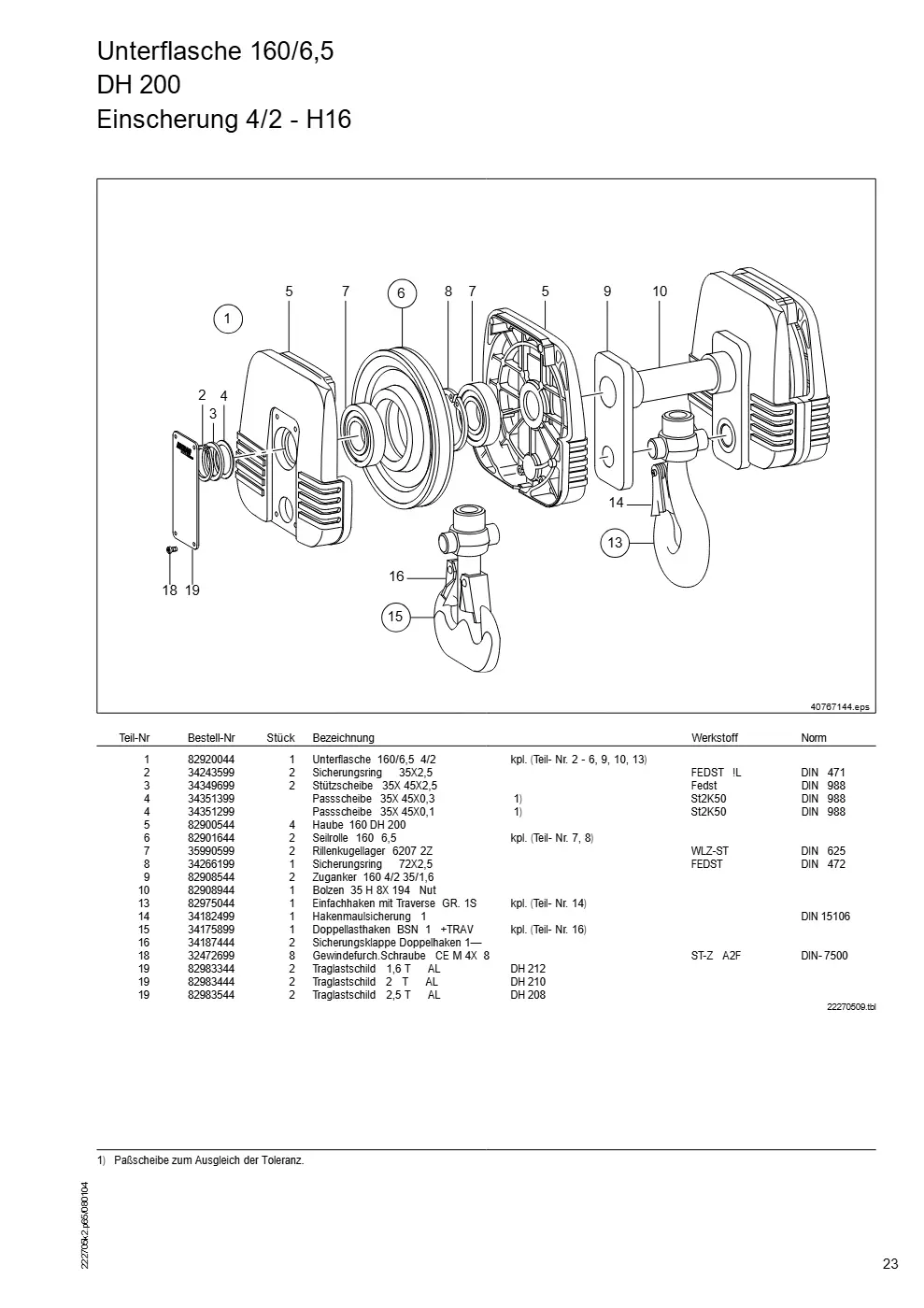

Unterflasche 160/6,5 DH 200 (Seite 23)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Unterflasche 160/6,5 4/2 kpl. (Teil- Nr. 2 - 6, 9, 10, 13) | 82920044 | 1 |
| 2 | Sicherungsring 35X2,5 | 34243599 | 2 |
| 3 | Stützscheibe 35X 45X2,5 | 34349699 | 2 |
| 4 | Passscheibe 35X 45X0,3 | 34351399 | |
| 4 | Passscheibe 35X 45X0,1 | 34351299 | |
| 5 | Haube 160 DH 200 | 82900544 | 4 |
| 6 | Seilrolle 160 6,5 kpl. (Teil- Nr. 7 | 82901644 → 82901633 | 2 |
| 7 | Rillenkugellager 6207 2Z | 35990599 | 2 |
| 8 | Sicherungsring 72X2,5 | 34266199 | 1 |
| 9 | Zuganker 160 4/2 35/1,6 | 82908544 | 2 |
| 10 | Bolzen 35 H 8X 194 Nut | 82908944 | 1 |
| 13 | Einfachhaken mit Traverse GR. 1S kpl. (Teil- Nr. 14) | 82975044 → 82975033 | 1 |
| 14 | Hakenmaulsicherung 1 | 34182499 → 34182433 | 1 |
| 15 | Doppellasthaken BSN 1 +TRAV kpl. (Teil- Nr. 16) | 34175899 | 1 |
| 16 | Sicherungsklappe Doppelhaken 1— | 34187444 | 2 |
| 18 | Gewindefurch.Schraube CE M 4X 8 | 32472699 | 8 |
| 19 | Traglastschild 1,6 T AL DH 212 | 82983344 | 2 |
| 19 | Traglastschild 2 T AL DH 210 | 82983444 | 2 |
| 19 | Traglastschild 2,5 T AL DH 208 | 82983544 | 2 |

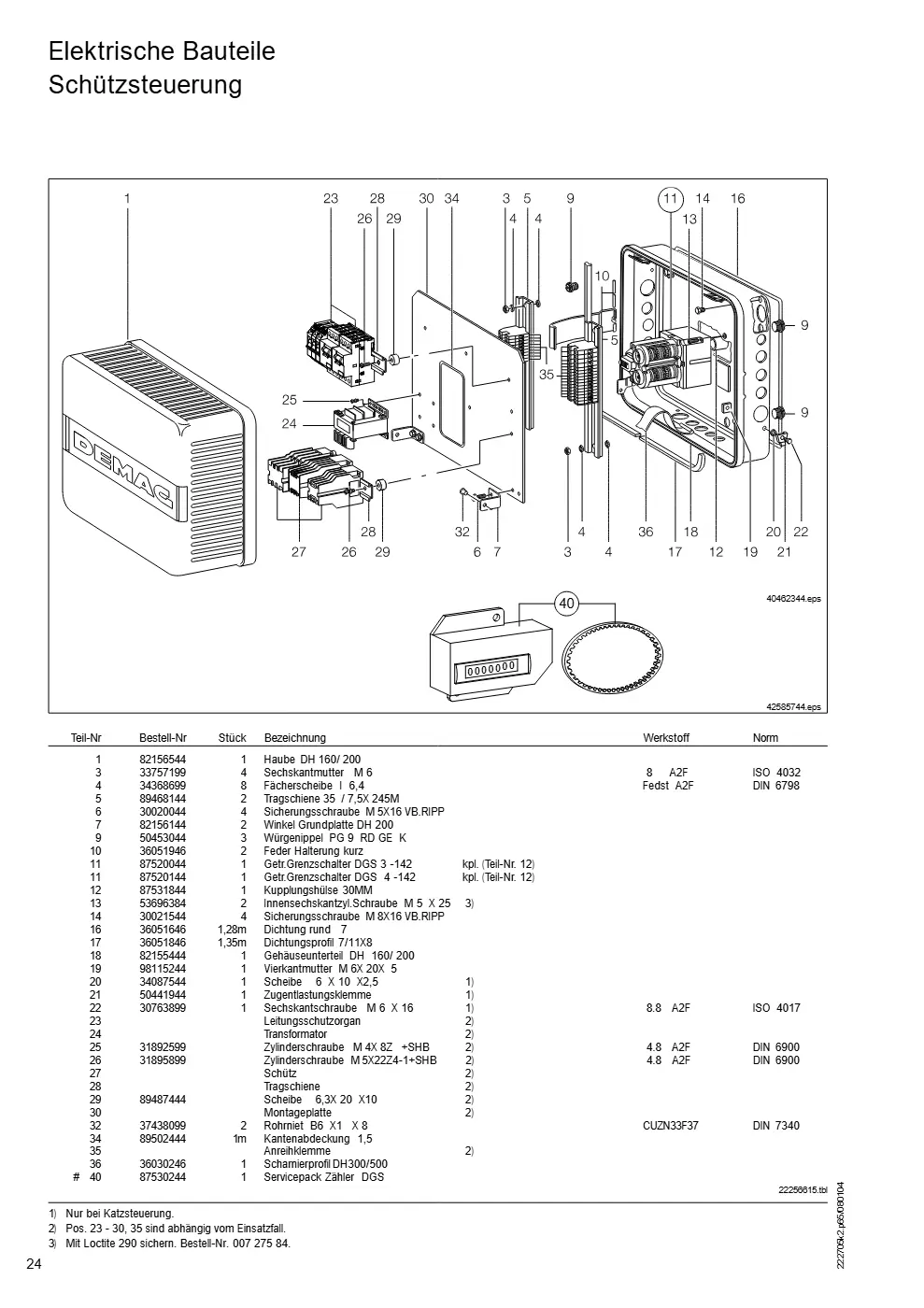

Elektrische Bauteile Schützsteuerung (Seite 24)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Haube DH 160/ 200 | 82156544 | 1 |
| 3 | Sechskantmutter M 6 | 33757199 | 4 |
| 4 | Fächerscheibe I 6,4 | 34368699 | 8 |
| 5 | Tragschiene 35 / 7,5X 245M | 89468144 | 2 |
| 6 | Sicherungsschraube M 5X16 VB.RIPP | 30020044 | 4 |
| 7 | Winkel Grundplatte DH 200 | 82156144 | 2 |
| 9 | Würgenippel PG 9 RD GE K | 50453044 | 3 |
| 10 | Feder Halterung kurz | 36051946 | 2 |
| 11 | Getr.Grenzschalter DGS 3 -142 kpl. (Teil-Nr. 12) | 87520044 → 87520033 | 1 |
| 11 | Getr.Grenzschalter DGS 4 -142 kpl. (Teil-Nr. 12) | 87520144 → 87520133 | 1 |
| 12 | Kupplungshülse 30MM | 87531844 | 1 |
| 13 | Innensechskantzyl.Schraube M 5 X 25 | 53696384 | 2 |
| 14 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 4 |
| 16 | Dichtung rund 7 | 36051646 | 1,28 |
| 17 | Dichtungsprofil 7/11X8 | 36051846 | 1,35 |
| 18 | Gehäuseunterteil DH 160/ 200 | 82155444 | 1 |
| 19 | Vierkantmutter M 6X 20X 5 | 98115244 | 1 |
| 20 | Scheibe 6 X 10 X2,5 | 34087544 | 1 |
| 21 | Zugentlastungsklemme | 50441944 | 1 |
| 22 | Sechskantschraube M 6 X 16 | 30763899 | 1 |
| 25 | Zylinderschraube M 4X 8Z +SHB | 31892599 | |
| 26 | Zylinderschraube M 5X22Z4-1+SHB | 31895899 | |
| 29 | Scheibe 6,3X 20 X10 | 89487444 | |
| 32 | Rohrniet B6 X1 X 8 | 37438099 | 2 |
| 34 | Kantenabdeckung 1,5 | 89502444 | 1 |
| 36 | Scharnierprofil DH300/500 | 36030246 | 1 |
| 40 | Servicepack Zähler DGS | 87530244 | 1 |

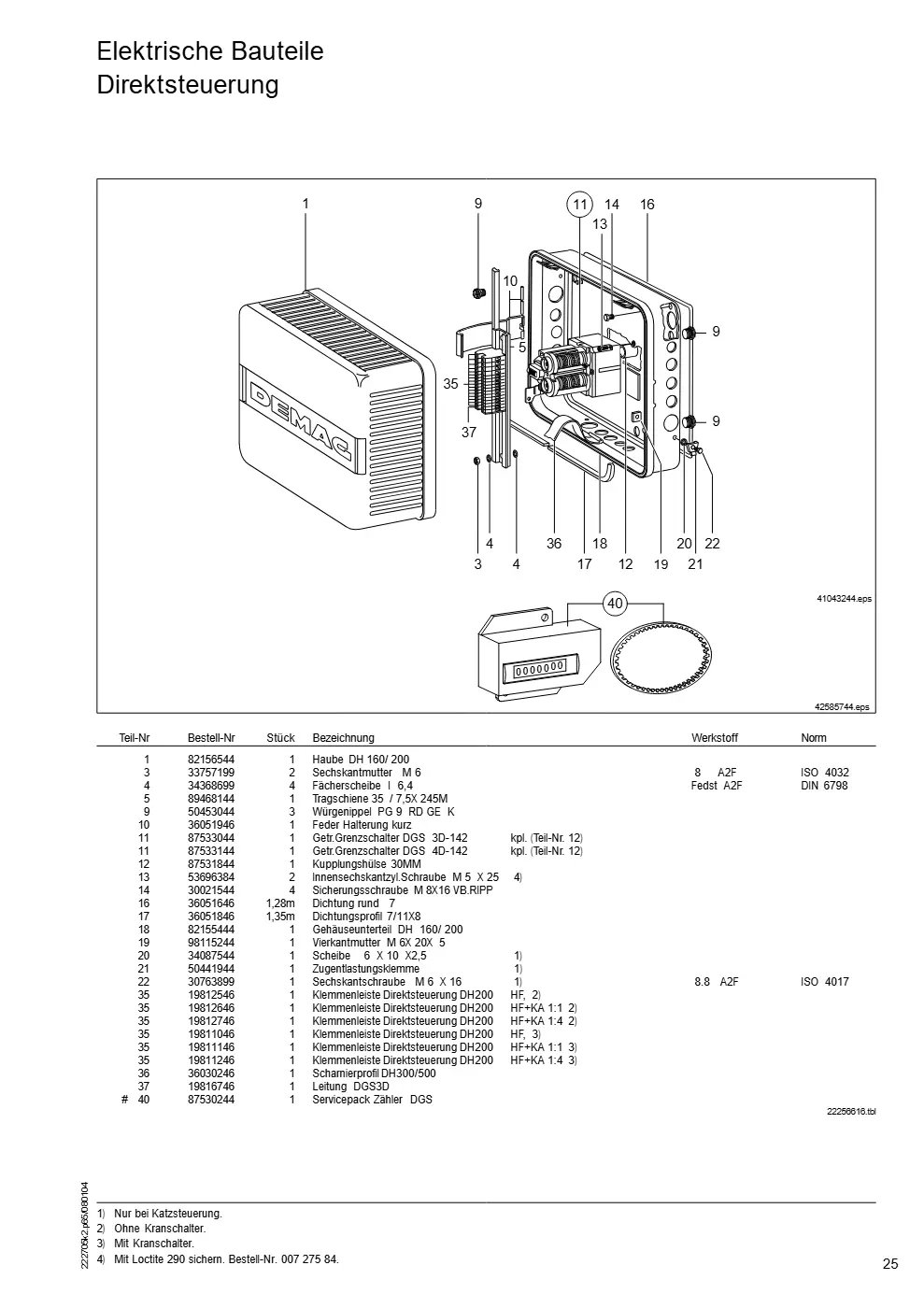

Elektrische Bauteile Direktsteuerung (Seite 25)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Haube DH 160/ 200 | 82156544 | 1 |
| 3 | Sechskantmutter M 6 | 33757199 | 2 |
| 4 | Fächerscheibe I 6,4 | 34368699 | 4 |
| 5 | Tragschiene 35 / 7,5X 245M | 89468144 | 1 |
| 9 | Würgenippel PG 9 RD GE K | 50453044 | 3 |
| 10 | Feder Halterung kurz | 36051946 | 1 |
| 11 | Getr.Grenzschalter DGS 3D-142 kpl. (Teil-Nr. 12) | 87533044 | 1 |
| 11 | Getr.Grenzschalter DGS 4D-142 kpl. (Teil-Nr. 12) | 87533144 | 1 |
| 12 | Kupplungshülse 30MM | 87531844 | 1 |
| 13 | Innensechskantzyl.Schraube M 5 X 25 | 53696384 | 2 |
| 14 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 4 |
| 16 | Dichtung rund 7 | 36051646 | 1,28 |
| 17 | Dichtungsprofil 7/11X8 | 36051846 | 1,35 |
| 18 | Gehäuseunterteil DH 160/ 200 | 82155444 | 1 |
| 19 | Vierkantmutter M 6X 20X 5 | 98115244 | 1 |
| 20 | Scheibe 6 X 10 X2,5 | 34087544 | 1 |
| 21 | Zugentlastungsklemme | 50441944 | 1 |
| 22 | Sechskantschraube M 6 X 16 | 30763899 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF | 19812546 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF+KA 1:1 | 19812646 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF+KA 1:4 | 19812746 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF | 19811046 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF+KA 1:1 | 19811146 | 1 |
| 35 | Klemmenleiste Direktsteuerung DH200 HF+KA 1:4 | 19811246 | 1 |
| 36 | Scharnierprofil DH300/500 | 36030246 | 1 |
| 37 | Leitung DGS3D | 19816746 | 1 |
| 40 | Servicepack Zähler DGS | 87530244 | 1 |

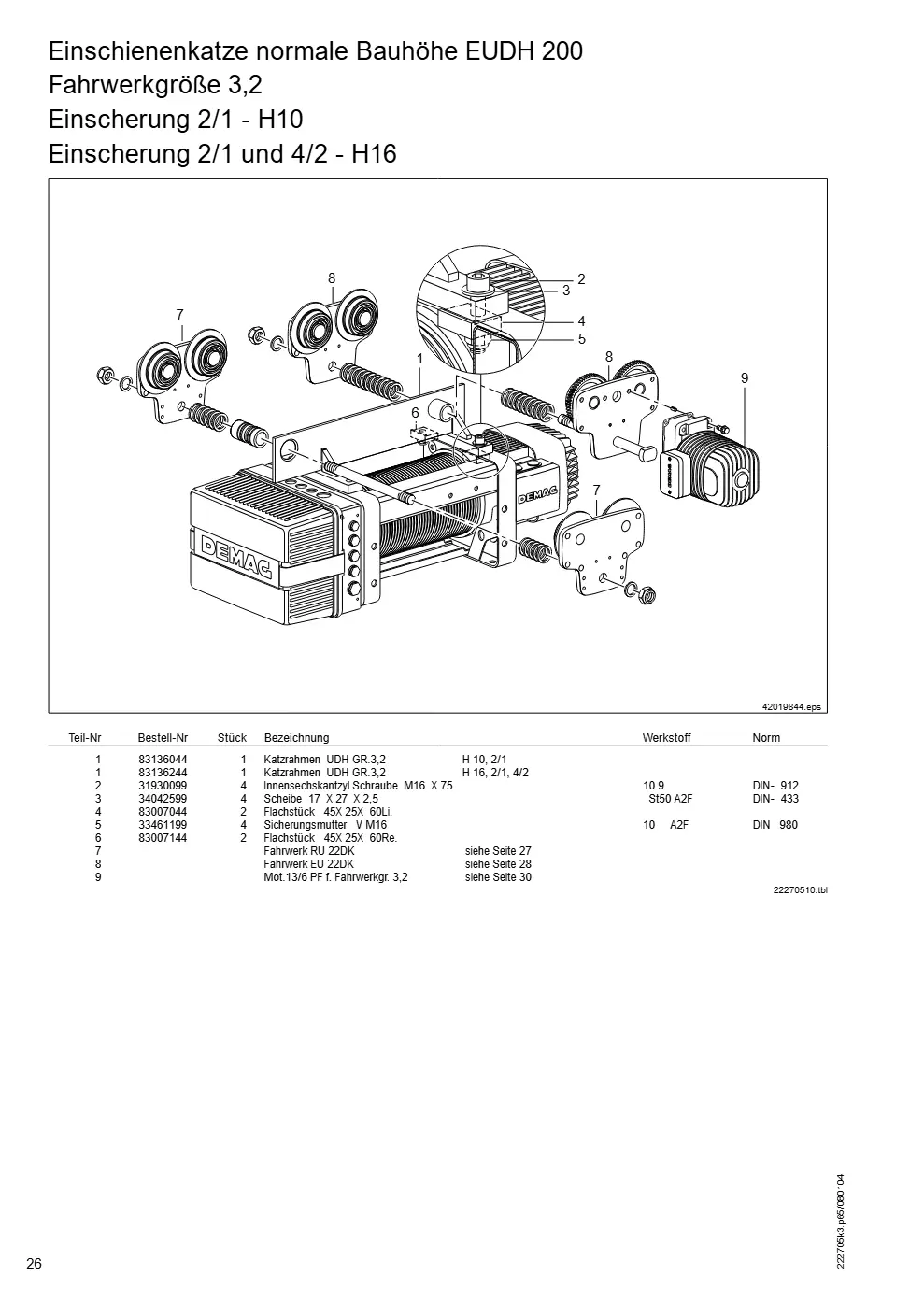

Einschienenkatze normale Bauhöhe EUDH 200 Fahrwerkgröße 3,2 (Seite 26)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Katzrahmen UDH GR.3,2 H 10, 2/1 | 83136044 | 1 |
| 1 | Katzrahmen UDH GR.3,2 H 16, 2/1, 4/2 | 83136244 | 1 |
| 1 | Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr. | 84011344 | 1 |
| 2 | Innensechskantzyl.Schraube M16 X 75 | 31930099 | 4 |
| 2 | Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4 | 84011644 | 2 |
| 3 | Scheibe 17 X 27 X 2,5 | 34042599 | 4 |
| 4 | Flachstück 45X 25X 60Li. | 83007044 | 2 |
| 4 | Traglastschild 2600KG | 83964744 | 1 |
| 5 | Sicherungsmutter V M16 | 33461199 | 4 |
| 5 | Laufrad universal 112 1SPK OZ kpl. (Teil-Nr. 6 | 84016044 | 2 |
| 6 | Flachstück 45X 25X 60Re. | 83007144 | 2 |
| 6 | Buchse 30,2X 38 X17,4 | 84017244 | 1 |
| 7 | Rillenkugellager 6206 2Z | 36822699 | 1 |
| 8 | Sechskantmutter M30 X2 | 33468799 | 2 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 82 - 98 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 21 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 106 - 143 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 18 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 144 - 163 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 32 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 170 - 200 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 16 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 201 - 220 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 41 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 240 - 300 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 27 |
| 10 | Rohr 51 X 7,1 X 97 Flb. 82 - 98 mm, H10, 2/1 - H16, 2/1, 4/2 | 83957544 | 1 |
| 10 | Rohr 51 X 7,1 X 109 Flb. 106 - 143 mm, H10, 2/1 - H16, 2/1, 4/2 | 83955044 | 1 |
| 10 | Rohr 51 X 7,1 X 174 Flb. 170 - 220 mm, H10, 2/1 - H16, 2/1, 4/2 | 83955144 | 1 |
| 10 | Rohr 51 X 7,1 X 230 Flb. 240 - 300 mm, H10, 2/1 - H16, 2/1, 4/2 | 83955244 | 1 |
| 11 | Sicherungsring 52X3 | 34244299 | 2 |
| 12 | Bolzen Traverse RU22 Flb. 82 - 143 mm, H10, 2/1 - H16, 2/1, 4/2 | 83955344 | 1 |
| 12 | Bolzen Traverse RU22 Flb. 144 - 200 mm, H10, 2/1 - H16, 2/1, 4/2 | 83955444 | 1 |
| 12 | Bolzen Traverse RU22 Flb. 201 - 300 mm, H10, 2/1 - H16, 2/1, 4/2 | 83955544 | 1 |
| 14 | Innensechskantzyl.Schraube M 8 X 20 | 32141099 | 2 |
| 15 | Stromabnehmerrohr 400 | 83973744 | 1 |

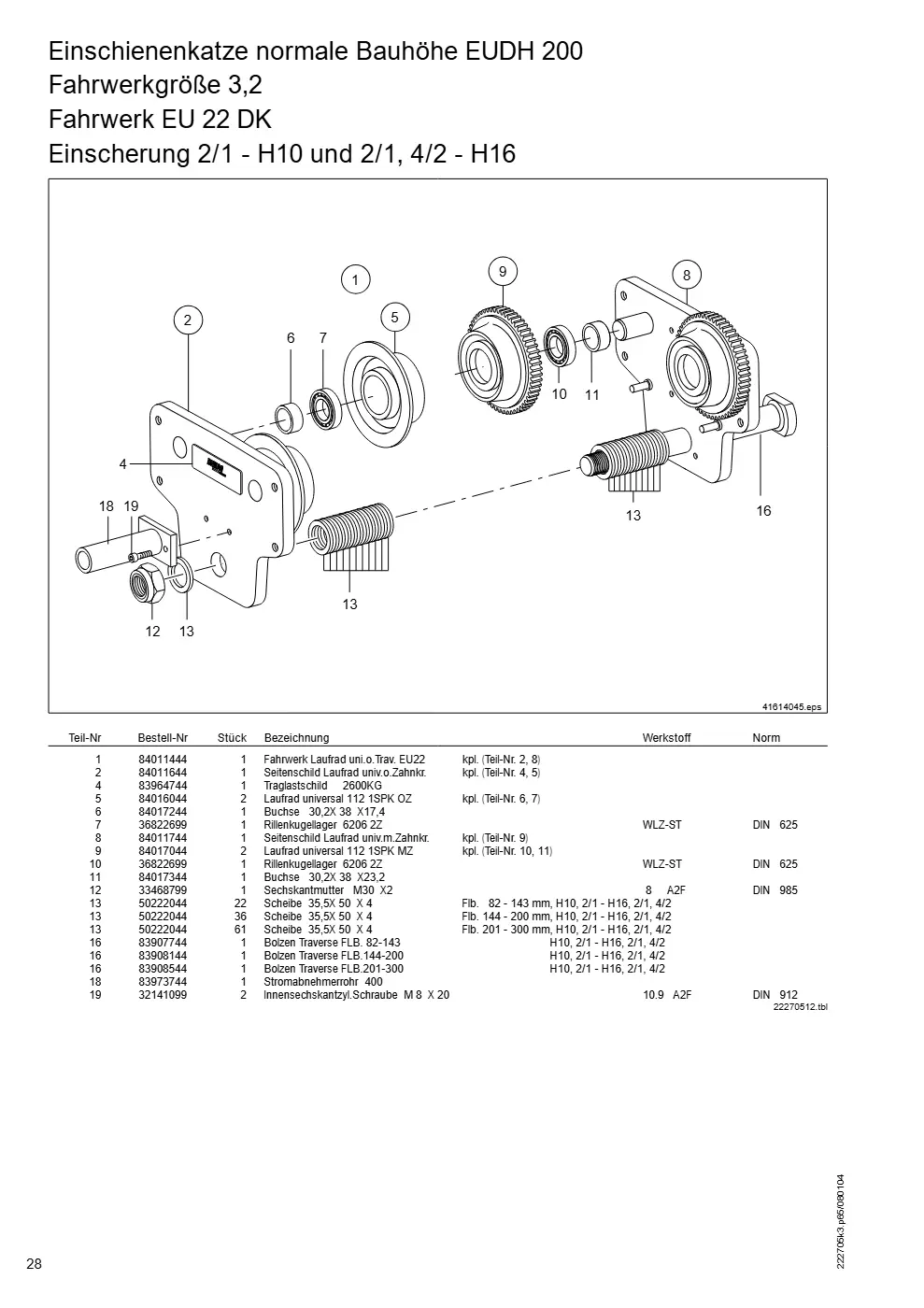

Einschienenkatze normale Bauhöhe EUDH 200 Fahrwerkgröße 3,2 (Seite 28)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Fahrwerk Laufrad uni.o.Trav. EU22 kpl. (Teil-Nr. 2 | 84011444 | 1 |
| 2 | Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4 | 84011644 | 1 |
| 4 | Traglastschild 2600KG | 83964744 | 1 |
| 5 | Laufrad universal 112 1SPK OZ kpl. (Teil-Nr. 6 | 84016044 | 2 |
| 6 | Buchse 30,2X 38 X17,4 | 84017244 | 1 |
| 7 | Rillenkugellager 6206 2Z | 36822699 | 1 |
| 8 | Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr. | 84011744 | 1 |
| 9 | Laufrad universal 112 1SPK MZ kpl. (Teil-Nr. 10, 11) | 84017044 | 2 |
| 10 | Rillenkugellager 6206 2Z | 36822699 | 1 |
| 11 | Buchse 30,2X 38 X23,2 | 84017344 | 1 |
| 12 | Sechskantmutter M30 X2 | 33468799 | 1 |
| 13 | Scheibe 35,5X 50 X 4 Flb. 82 - 143 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 22 |
| 13 | Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 36 |
| 13 | Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm, H10, 2/1 - H16, 2/1, 4/2 | 50222044 | 61 |
| 16 | Bolzen Traverse FLB. 82-143 H10, 2/1 - H16, 2/1, 4/2 | 83907744 | 1 |
| 16 | Bolzen Traverse FLB.144-200 H10, 2/1 - H16, 2/1, 4/2 | 83908144 | 1 |
| 16 | Bolzen Traverse FLB.201-300 H10, 2/1 - H16, 2/1, 4/2 | 83908544 | 1 |
| 18 | Stromabnehmerrohr 400 | 83973744 | 1 |
| 19 | Innensechskantzyl.Schraube M 8 X 20 | 32141099 | 2 |

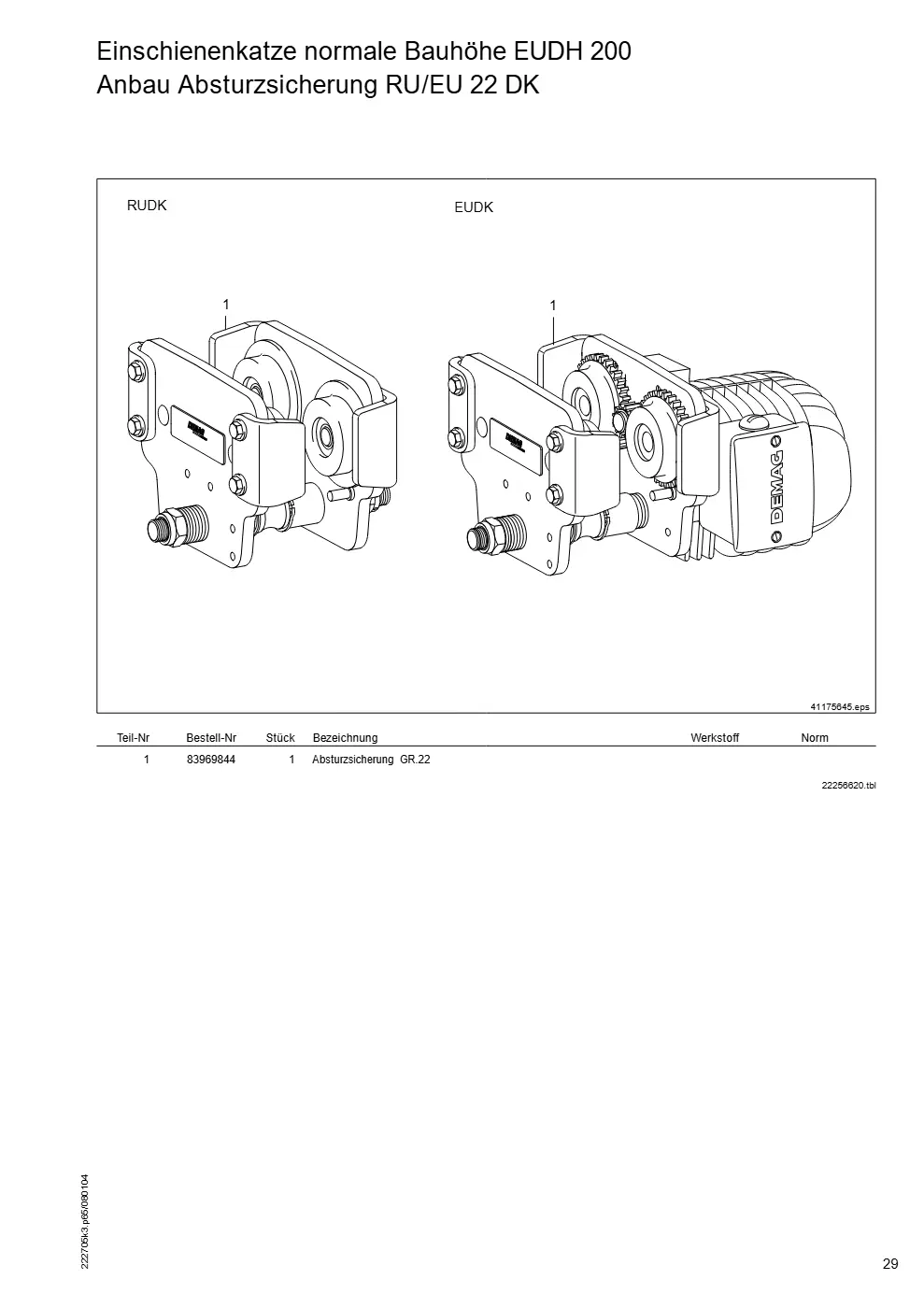

Einschienenkatze normale Bauhöhe EUDH 200 Anbau Absturzsicherung RU/EU 22 DK (Seite 29)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Absturzsicherung GR.22 | 83969844 | 1 |

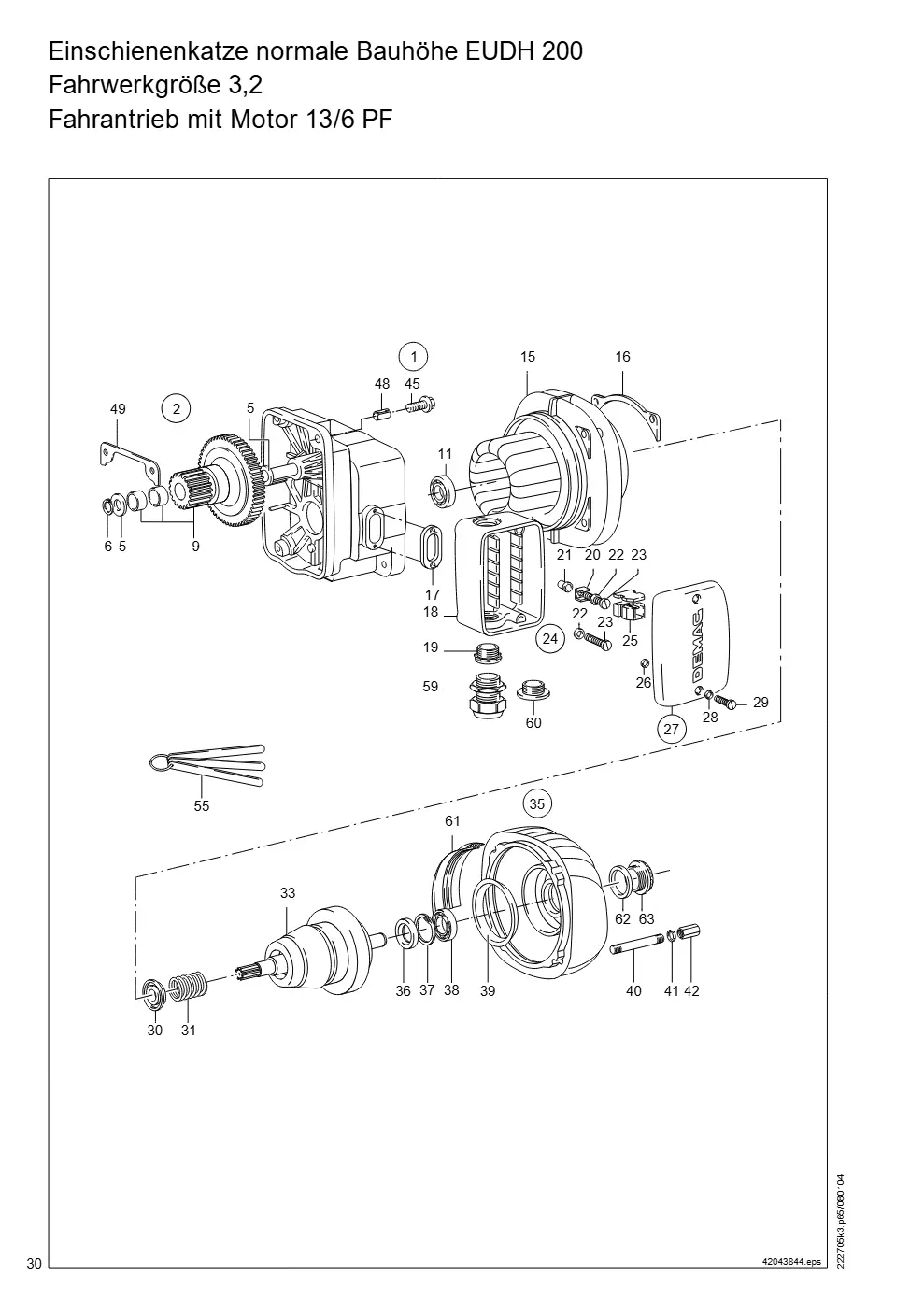

Einschienenkatze normale Bauhöhe EUDH 200 Fahrwerkgröße 3,2 (Seite 30)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Motor 7 M/MIN13/6PKF 8 Fahrgeschw. 14 m/min Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 81808846 | 1 |
| 1 | Motor PKF4 220/380V50AB Fahrgeschw. 28 m/min Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 56303644 | 1 |
| 1 | Motor PKF2 220/380V50AB Fahrgeschw. 4,6/14 m/min Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 56303344 | 1 |
| 1 | Motor 4,6/14M 13/6PKF AB Fahrgeschw. 7/28 m/min Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 56305644 | 1 |
| 1 | Motor 7/28M 13/6PKF8-2AB Fahrgeschw. 7 m/min, kpl. (Teil-Nr. 2, 12, 13, 15, 16, 24, 25, 27, 30, 31, 33, 40 - 42) | 56305744 | 1 |
| 2 | Lagerschild PKF-M5 Bo.Kurz kpl. (Teil-Nr. 5, 6, 9, 11) | 56307144 | 1 |
| 5 | Scheibe 15D12X 26 X 2 | 56377844 | 2 |
| 6 | Sicherungsring 15X1 | 34251599 | 1 |
| 9 | Doppelrad Z103M1 Z18M2 | 56317344 | 1 |
| 11 | Rillenkugellager 6003 | 36050399 | 1 |
| 15 | Ständer F 13/ 6PF2 | 56372244 | 1 |
| 15 | Ständer F 13/ 6PF4 AB | 56382244 → 56382233 | 1 |
| 15 | Ständer F 13/ 6PF8/2AB | 56372544 → 56372533 | 1 |
| 15 | Ständer F 13/6PF12/4AB | 56370144 → 56370133 | 1 |
| 16 | Segment 13/3P | 56025444 | 14 |
| 17 | Dichtung Klemmenkastenunterteil | 56368944 → 56369233 | 1 |
| 18 | Klemmenkastenunterteil M25X1,5 | 56369044 | 1 |
| 19 | Würgenippel M25 ZU/ 9-16 K | 79494644 | 2 |
| 20 | Flachstecker 6,3-0,8/2X | 44016499 | 1 |
| 21 | Rohrniet A6 X0,4 X10 | 37437999 | 1 |
| 22 | Fächerscheibe A 5,3 | 34360599 | 2 |
| 23 | Zylinderschraube M 5 X 20 | 31817999 | 2 |
| 24 | Klemmenkasten 13 KF-PKF kpl. (Teil-Nr. 17 - 23, 27) | 56368544 | 1 |
| 25 | Klemmenleiste 4X 4,8 STST | 50577344 → 56369233 | 1 |
| 25 | Klemmenleiste 6X 4,8 STST | 50577444 → 56369233 | 1 |
| 26 | Scheibe 3,7X 7 X 1 | 34043599 | 2 |
| 27 | Deckel Klemmenkasten EU kpl. (Teil-Nr. 26, 28, 29) | 56368744 → 56369233 | 1 |
| 28 | Schraubensicherung M 4 | 34387244 | 2 |
| 29 | Zylinderschraube M 4 X 16 | 31816699 | 2 |
| 30 | Druckring 7,3 13/3P 13/6 PF | 56022544 | 1 |
| 30 | Druckring 7,6 13/3P 13/6 PF | 56022644 | 1 |
| 30 | Druckring 7,9 13/3P 13/6 PF | 56022744 | 1 |
| 30 | Druckring 8,2 13/3P 13/6 PF | 56022844 | 1 |
| 31 | Druckfeder 1,8 X25,8X 84 30 N | 56379344 | 1 |
| 33 | Läufer 13/ 6PF 8-2 | 56304744 → 56304733 | 1 |
| 33 | Läufer 13/ 6PF8-2B.Sch | 56304844 → 56304833 | 1 |
| 35 | Lagerschild B13/ 6PF8-2 kpl. (Teil-Nr. 36 - 39, 63) | 56305544 → 56305533 | 1 |
| 36 | Wellendichtring 17 X 35X 5 | 56024544 | 1 |
| 37 | Sicherungsring 35X1,5 | 34263599 | 1 |
| 38 | Rillenkugellager 6003 | 36050399 | 1 |
| 39 | Bremsbelag PK 1 ASBFR | 56029044 → 56029033 | 1 |
| 40 | Stiftschraube M 5 X 79X 87 | 60063844 | 4 |
| 41 | Federring 5 A | 34380599 | 4 |
| 42 | Mutter mit Innensechskant M 5 | 60065444 | 4 |
| 45 | Sicherungsschraube M 8X25 VB.RIPP | 30021944 → 10010798 | 4 |
| 48 | Spannstift 11 X 12 | 34575899 | 1 |
| 49 | Dichtung Fahrantrieb PK | 58136944 | 1 |
| 55 | Fühlerlehrensatz | 10015084 | 3 |
| 59 | Verschraubung kompl. M25 RD K | 79495944 | 1 |
| 60 | Verschlussschraube M25X1,5 | 79499144 | 1 |
| 61 | Dichtungsprofil 13P | 60077444 | 1 |
| 62 | Dichtring Anschl.Gew PG21 K | 60087599 | 1 |
| 63 | Verschlussschraube PG21 K | 60070644 | 1 |

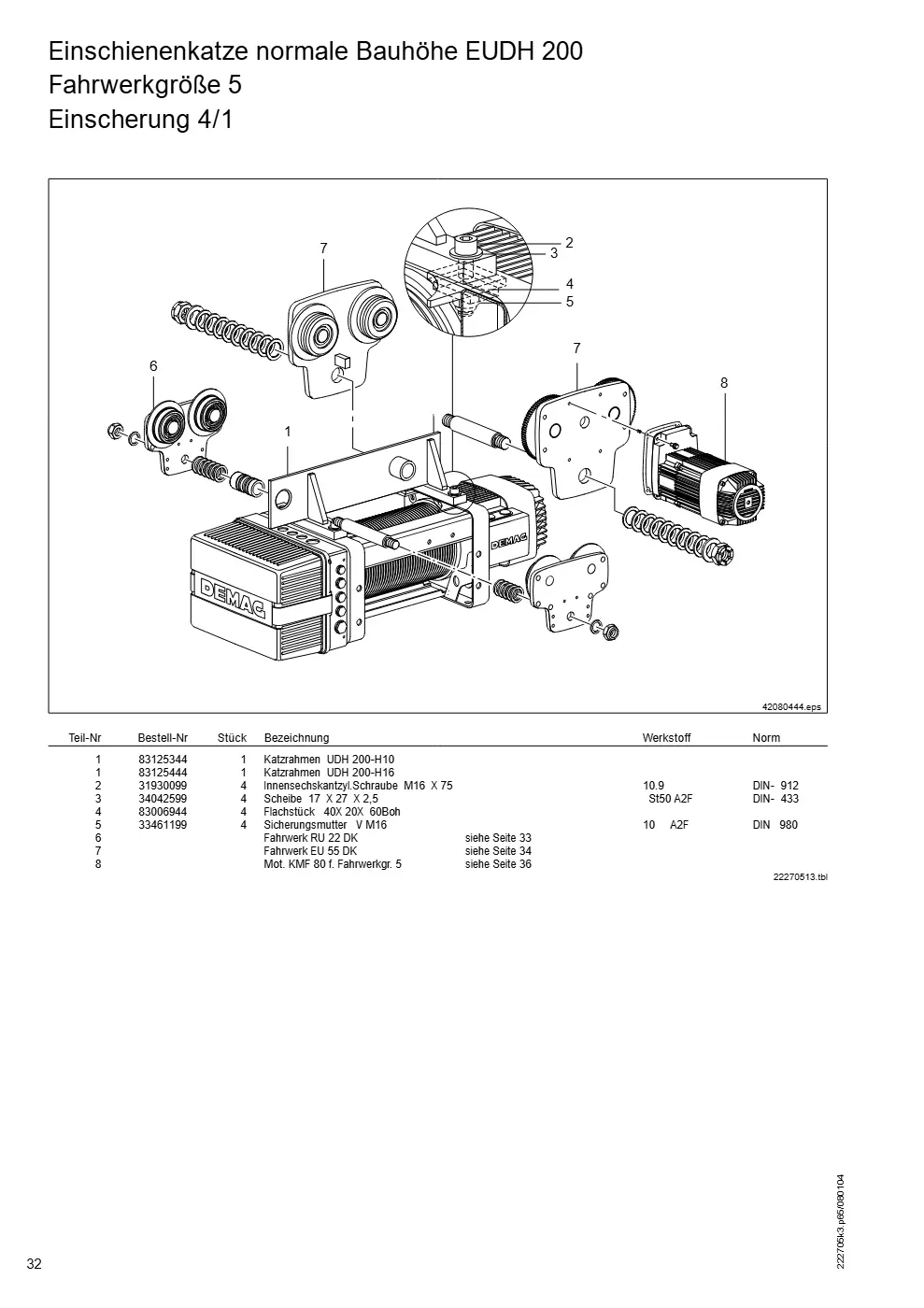

Einschienenkatze normale Bauhöhe EUDH 200 Fahrwerkgröße 5 (Seite 32)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Katzrahmen UDH 200-H10 | 83125344 | 1 |
| 1 | Katzrahmen UDH 200-H16 | 83125444 | 1 |
| 1 | Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr. | 84011344 | 1 |
| 2 | Innensechskantzyl.Schraube M16 X 75 | 31930099 | 4 |
| 2 | Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4 | 84011644 | 2 |
| 3 | Scheibe 17 X 27 X 2,5 | 34042599 | 4 |
| 3 | Traverse RU22 Flb. 82-143 kpl. (Teil-Nr. 8 - 11) | 83955644 | 1 |
| 3 | Traverse RU22 Flb.144-200 kpl. (Teil-Nr. 8 - 11) | 83955744 | 1 |
| 3 | Traverse RU22 Flb.201-300 kpl. (Teil-Nr. 8 - 11) | 83955844 | 1 |
| 4 | Flachstück 40X 20X 60Boh | 83006944 | 4 |
| 4 | Traglastschild 2600KG | 83964744 | 1 |
| 5 | Sicherungsmutter V M16 | 33461199 | 4 |
| 5 | Laufrad universal 112 1SPK OZ kpl. (Teil-Nr. 6 - | 84016044 | 2 |
| 6 | Buchse 30,2X 38 X17,4 | 84017244 | 1 |
| 7 | Rillenkugellager 6206 2Z | 36822699 | 1 |
| 8 | Sechskantmutter M30 X2 160 Nm | 33468799 | 2 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 106 - 143 mm | 50222044 | 18 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 144 - 200 mm | 50222044 | 16 |
| 9 | Scheibe 35,5X 50 X 4 Flb. 201 - 300 mm | 50222044 | 27 |
| 10 | Rohr 51 X 7,1 X 109 Flb. 106 - 143 mm | 83955044 | 1 |
| 10 | Rohr 51 X 7,1 X 174 Flb. 144 - 200 mm | 83955144 | 1 |
| 10 | Rohr 51 X 7,1 X 230 Flb. 201 - 300 mm | 83955244 | 1 |
| 11 | Sicherungsring 52X3 | 34244299 | 2 |
| 14 | Innensechskantzyl.Schraube M 8 X 20 | 32141099 | 2 |
| 15 | Stromabnehmerrohr 400 | 83973744 | 1 |

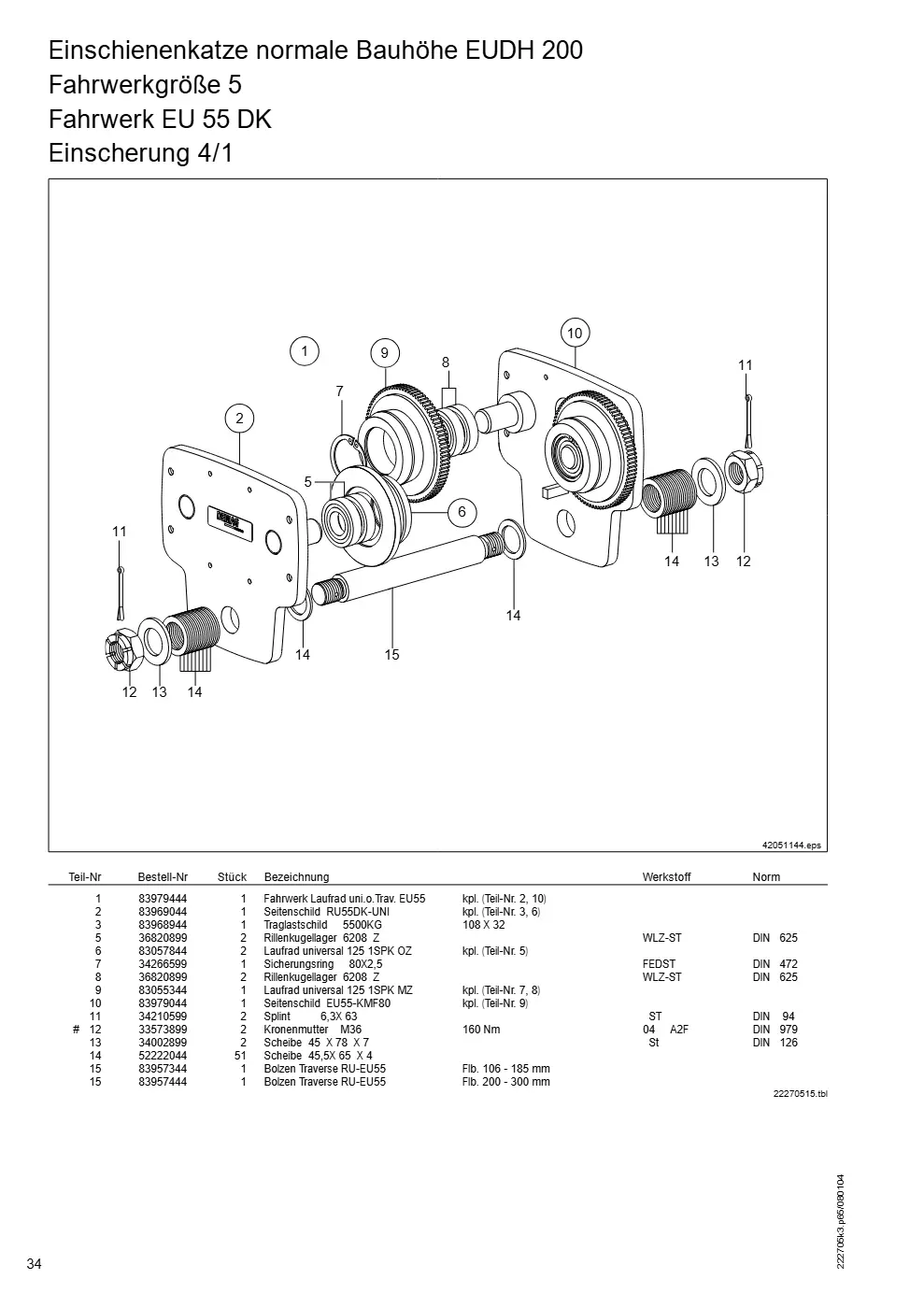

Einschienenkatze normale Bauhöhe EUDH 200 Fahrwerkgröße 5 (Seite 34)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Fahrwerk Laufrad uni.o.Trav. EU55 kpl. (Teil-Nr. 2, 10) | 83979444 | 1 |
| 2 | Seitenschild RU55DK-UNI kpl. (Teil-Nr. 3 | 83969044 | 1 |
| 3 | Traglastschild 5500KG 108 X 32 | 83968944 | 1 |
| 5 | Rillenkugellager 6208 Z | 36820899 | 2 |
| 6 | Laufrad universal 125 1SPK OZ kpl. (Teil-Nr. | 83057844 | 2 |
| 7 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 8 | Rillenkugellager 6208 Z | 36820899 | 2 |
| 9 | Laufrad universal 125 1SPK MZ kpl. (Teil-Nr. 7 | 83055344 | 1 |
| 10 | Seitenschild EU55-KMF80 kpl. (Teil-Nr. | 83979044 | 1 |
| 11 | Splint 6,3X 63 | 34210599 | 2 |
| 12 | Kronenmutter M36 160 Nm | 33573899 | 2 |
| 13 | Scheibe 45 X 78 X 7 | 34002899 | 2 |
| 14 | Scheibe 45,5X 65 X 4 | 52222044 | 51 |
| 15 | Bolzen Traverse RU-EU55 Flb. 106 - 185 mm | 83957344 | 1 |
| 15 | Bolzen Traverse RU-EU55 Flb. 200 - 300 mm | 83957444 | 1 |

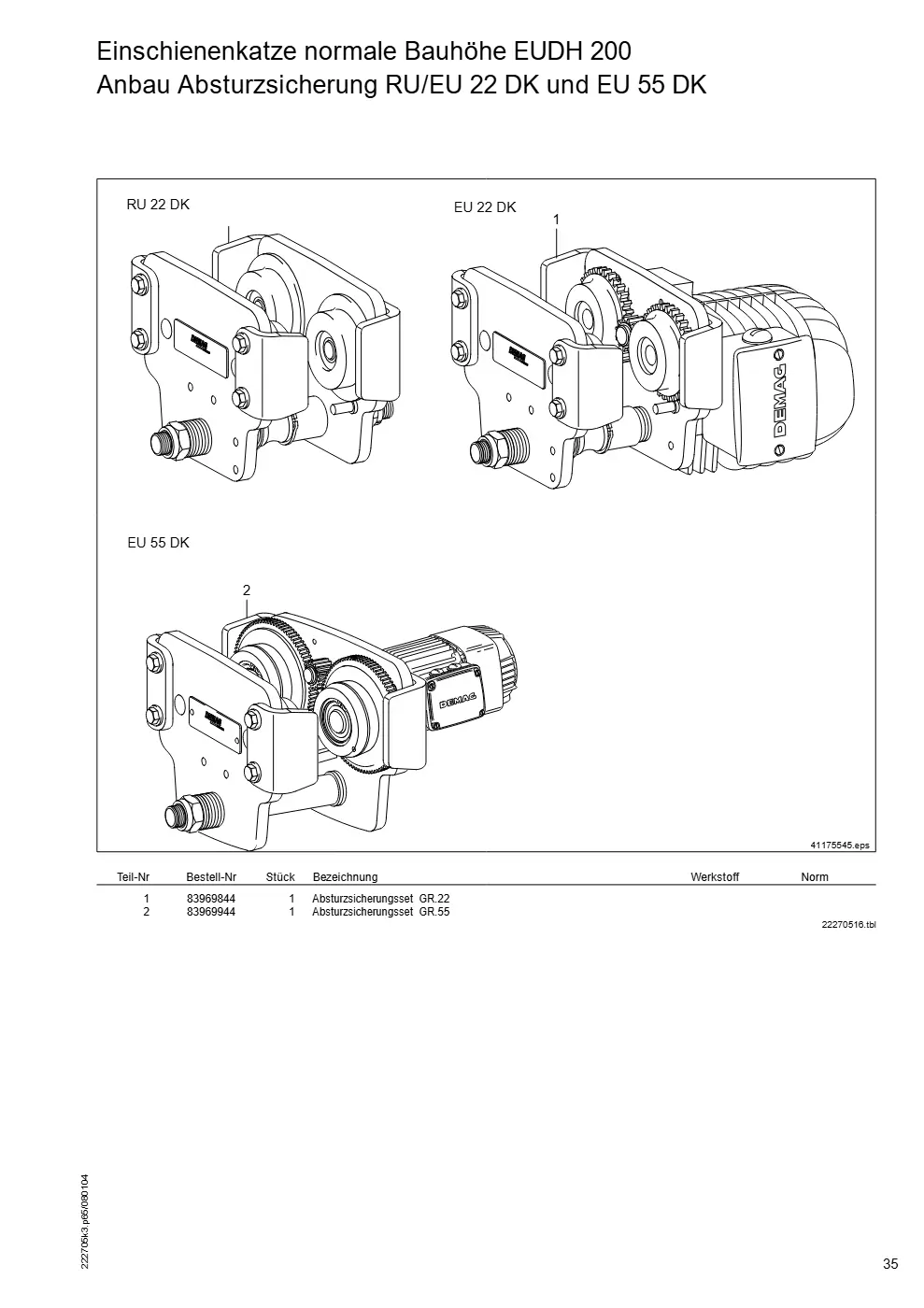

Einschienenkatze normale Bauhöhe EUDH 200 Anbau Absturzsicherung RU/EU 22 DK und EU 55 DK (Seite 35)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Absturzsicherungsset GR.22 | 83969844 | 1 |
| 2 | Absturzsicherungsset GR.55 | 83969944 | 1 |

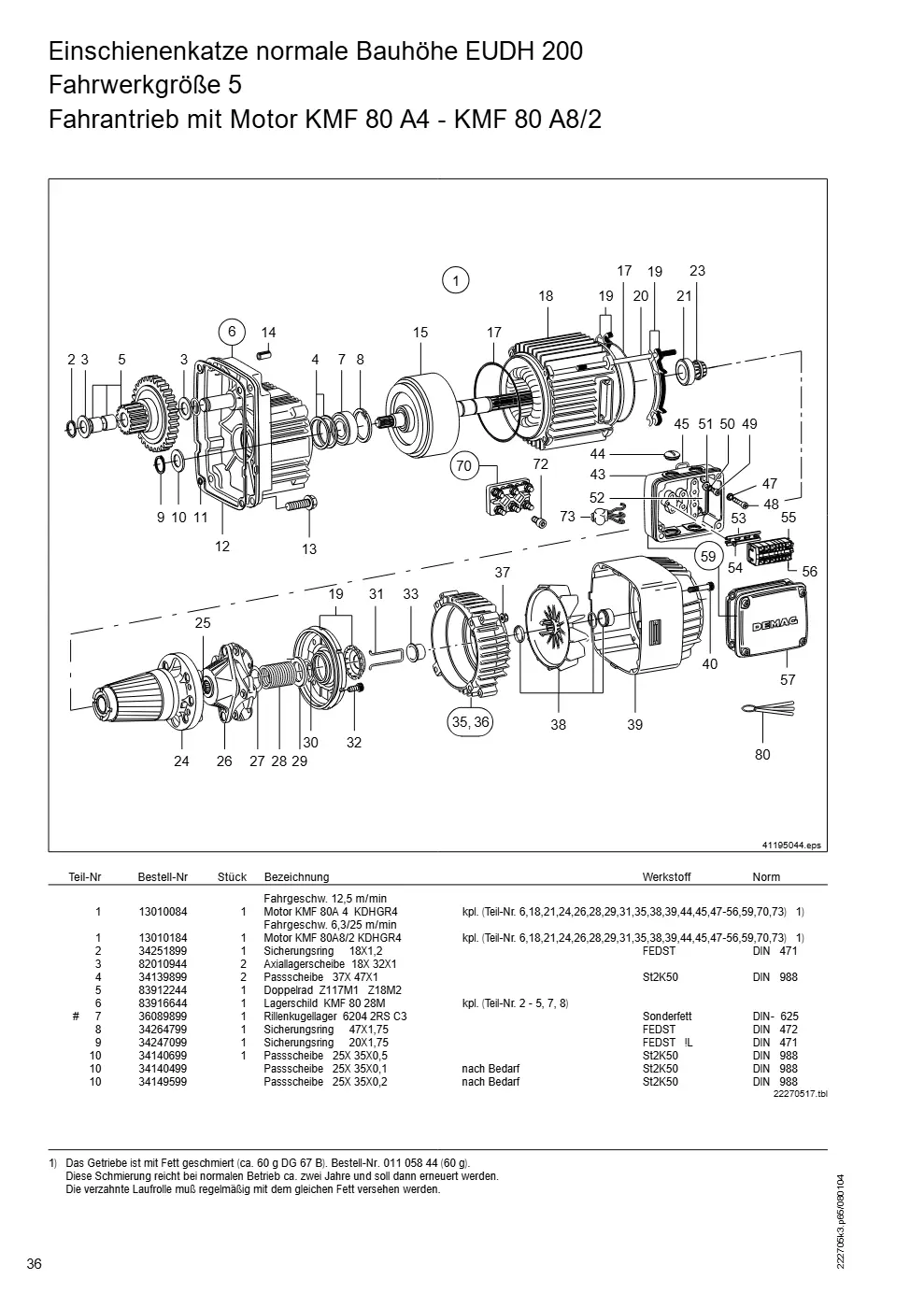

Einschienenkatze normale Bauhöhe EUDH 200 Fahrwerkgröße 5 (Seite 36)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Motor KMF 80A 4 KDHGR4 Fahrgeschw. 6,3/25 m/min kpl. (Teil-Nr. 6,18,21,24,26,28,29,31,35,38,39,44,45,47-56,59,70,73) | 13010084 | 1 |
| 1 | Motor KMF 80A8/2 KDHGR4 kpl. (Teil-Nr. 6,18,21,24,26,28,29,31,35,38,39,44,45,47-56,59,70,73) | 13010184 | 1 |
| 2 | Sicherungsring 18X1,2 | 34251899 | 1 |
| 3 | Axiallagerscheibe 18X 32X1 | 82010944 | 2 |
| 4 | Passscheibe 37X 47X1 | 34139899 | 2 |
| 5 | Doppelrad Z117M1 Z18M2 | 83912244 | 1 |
| 6 | Lagerschild KMF 80 28M kpl. (Teil-Nr. 2 - 5, 7 | 83916644 → 83916633 | 1 |
| 7 | Rillenkugellager 6204 2RS C3 | 36089899 | 1 |
| 8 | Sicherungsring 47X1,75 | 34264799 | 1 |
| 9 | Sicherungsring 20X1,75 | 34247099 | 1 |
| 10 | Passscheibe 25X 35X0,5 | 34140699 | 1 |
| 10 | Passscheibe 25X 35X0,1 nach Bedarf | 34140499 | |
| 10 | Passscheibe 25X 35X0,2 nach Bedarf | 34149599 | |
| 11 | Spannstift 11 X 12 | 34575899 | 1 |
| 12 | Dichtung Lagerschild Gr.4 | 83910944 | 1 |
| 13 | Sicherungsschraube M 8X30 VB.RIPP 42 Nm | 30022044 → 30022544 | 4 |
| 14 | Spannstift 11 X 18 | 34586899 | 1 |
| 15 | Getriebewelle KMF 80A-Z14 kpl. (Teil-Nr. 25), Z = 14 | 13331984 → 13331933 | 1 |
| 17 | O-Ring 120,37X 1,78 N | 36720399 | 2 |
| 18 | Ständer KMF 80A 4 AB 400 V, 50 HZ | 13104484 | 1 |
| 18 | Ständer KMF 80A 8/2 AB 400 V, 50 HZ | 13104784 → 13104733 | 1 |
| 19 | Bremsbelagträger KM 80 | 13389584 → 13389533 | 1 |
| 20 | Stiftschraube M 6 X175 | 30243699 | 4 |
| 21 | Dämpferring KM 80 | 13386584 → 12880533 | 1 |
| 23 | Druckringsatz KM 80 | 13385284 → 13385233 | 1 |
| 24 | Läufer KMF 80A 8/2 KMF 80 A4 | 13345584 → 13345533 | 1 |
| 25 | Sprengring A 20 | 34190699 | 1 |
| 26 | Mitnehmer KMK 80 | 13376084 → 13376033 | 1 |
| 27 | Passscheibe 30X 42X0,5 | 34144599 | 1 |
| 28 | Feder 3 X30 X56 RTWS 56 N, KMF 80 A8/2 | 13374184 → 12880333 | 1 |
| 28 | Feder 3 X30 X61 RTBL 69 N, KMF 80 A4 | 13374884 | 1 |
| 29 | Federtopf KM 80 | 13376684 | 1 |
| 30 | Sicherungsring 28X2 | 34245099 | 1 |
| 31 | Bremslüftbügel KM 80 | 13377084 | 1 |
| 32 | Innensechskantzyl.Schraube M 6 X 20 10,5 Nm | 32011399 | 4 |
| 33 | Lagerbuchse KM 80 | 13381384 | 1 |
| 35 | Lagerschild BS KM 80 kpl. (Teil-Nr. 33) | 13361384 → 13361333 | 1 |
| 36 | Lagerschild BS KM 80 kpl. (Teil-Nr. 33) | 13363184 → 13363133 | 1 |
| 37 | Sechskantmutter M 6 10,5 Nm | 15108499 | 4 |
| 38 | Lüfterset KM 80 | 13389684 → 13382033 | 1 |
| 39 | Lüfterhaube KM 80 | 13382084 → 13382033 | 1 |
| 40 | Innensechskantzyl.Schraube M 5 X 50 3 Nm | 31922199 | 4 |
| 43 | Klemmenkastenunterteil KB 71- 90 | 05495484 | 1 |
| 44 | Verschlussschraube M25X1,5 | 79499144 | 4 |
| 45 | O-Ring 46 X 2,5+-0,08 | 05480684 | 1 |
| 47 | Sicherungsscheibe S 5 | 00465498 | 2 |
| 48 | Innensechskantzyl.Schraube M 5 X 30 6 Nm | 31921899 | 2 |
| 49 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 50 | Sicherungsscheibe S 5 > = 15 A | 00465498 | 1 |
| 51 | Scheibe A 5,3X 10 X1 > = 15 A | 34050599 | 1 |
| 52 | Leitungsdurchführung | 05490984 | 1 |
| 53 | Tragschiene 15 / 5,5X 90M < = 15 A | 14986284 | 1 |
| 54 | Innensechskantzyl.Schraube M 4 X 8 < = 15 A | 32052899 | 2 |
| 55 | Endwinkel TS15 < = 15 A | 89541944 | 2 |
| 56 | Reihenklemmenmodul KM < = 15 A, 6 Klemmen, 2 Geschwindigkeiten | 03495684 | 1 |
| 56 | Reihenklemmenmodul KM < = 15 A, 3 Klemmen, 1 Geschwindigkeit | 03495784 | 1 |
| 57 | Deckel Klemmenkasten KB 71- 90 | 05494684 | 1 |
| 59 | Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 43, 57) | 03612884 | 1 |
| 70 | Klemmenplatte KB 71- 90 > = 15 A, 6 Klemmen, kpl. (Teil-Nr. 72) | 05492284 | 1 |
| 72 | Innensechskantzyl.Schraube M 5 X 12 > = 15 A | 31921499 | 1 |
| 73 | VDR-Widerstand <= 400V nur für 8/2-polig | 13387084 | 1 |
| 80 | Fühlerlehrensatz | 10040984 | 3 |

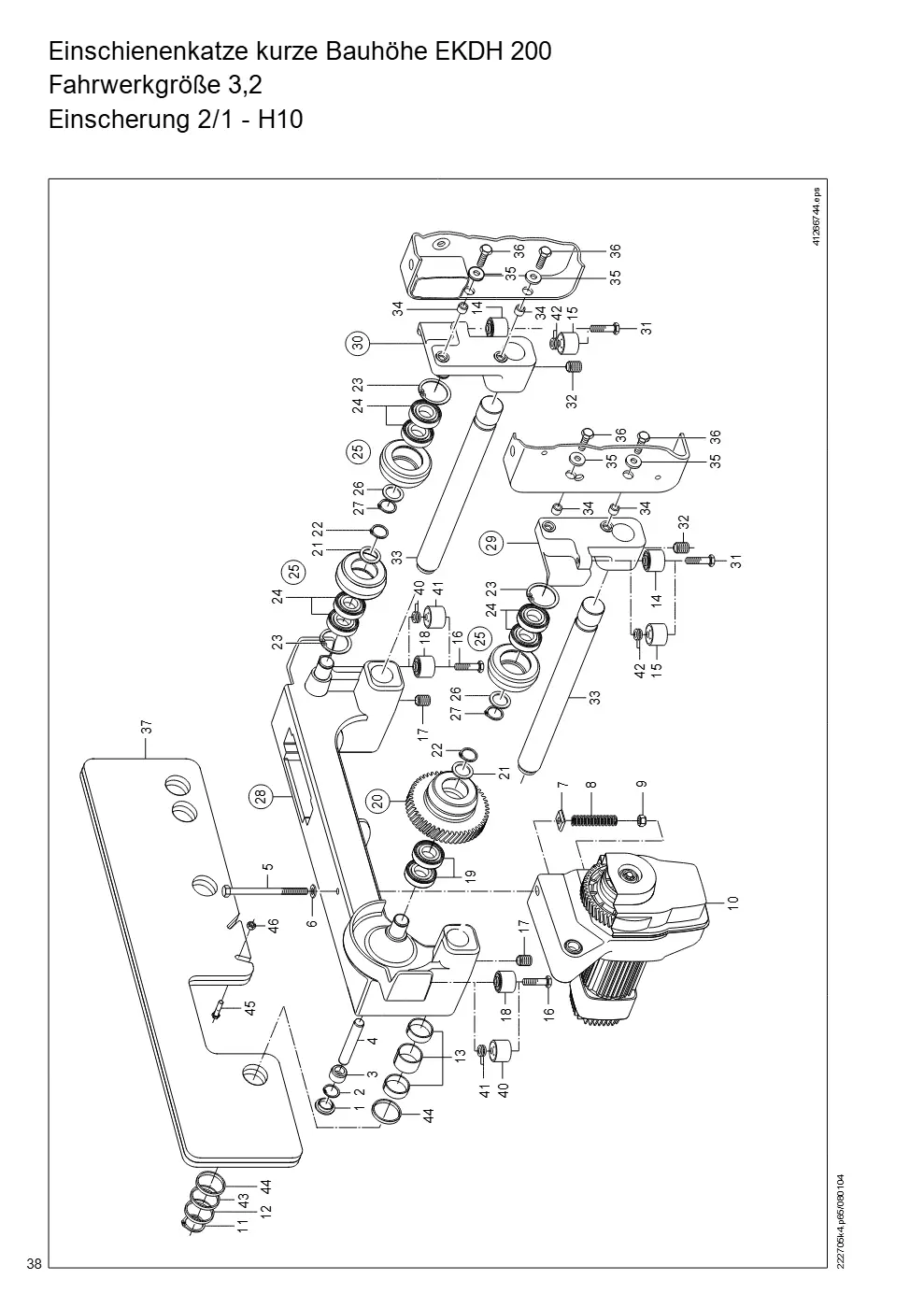

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 3,2 (Seite 38)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Stopfen 30,9X 8,6 | 34255544 | 1 |
| 2 | Sicherungsring 32X1,2 | 34263299 | 1 |
| 3 | Buchse 12 X 31,5X19 | 83051944 | 1 |
| 4 | Bolzen 20 H 8X 121,5 M10 | 83051844 | 1 |
| 5 | Sechskantschraube M12 X190 | 15060499 | 1 |
| 6 | Scheibe 13 X 30 X 6 | 34069699 | 1 |
| 7 | Flachstück 30X 6X 30Boh | 83052344 | 1 |
| 8 | Druckfeder 12,2 X21,4X 96 | 83052244 | 1 |
| 9 | Sicherungsmutter V M12 | 33461244 | 1 |
| 11 | Sicherungsring 40X2,5 | 34246999 | 2 |
| 12 | Stützscheibe 40X 50X2,5 | 34349799 | 2 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 82 - 105 mm | 83158244 | 10 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 106 - 199 mm | 83158244 | 6 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 200 - 300 mm | 83158244 | 6 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 301 - 400 mm | 83158244 | 6 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 82 - 105 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 106 - 199 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 200 - 300 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 301 - 400 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 82 - 105 mm | 83158444 | 4 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 106 - 199 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 200 - 300 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 301 - 400 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 82 - 105 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 106 - 199 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 200 - 300 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 301 - 400 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 82 - 105 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 106 - 199 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 200 - 300 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 301 - 400 mm | 83158644 | 2 |
| 14 | Führungsrolle KDH 160 | 83155944 | 1 |
| 15 | Führungsrolle KDH 160 exzentrisch nur bei Flb. 82 - 105 mm | 83156044 | 1 |
| 16 | Sechskantschraube M12 X 50 | 15048199 | 2 |
| 17 | Gewindestift M20 X 25 | 15060699 | 2 |
| 18 | Führungsrolle KDH 160 | 83155944 | 2 |
| 19 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 20 | Laufrad universal 100 1SPK MZ kpl. (Teil-Nr. 19) | 83053344 | 1 |
| 21 | Passscheibe 30X 42X1 | 34142999 | 2 |
| 22 | Sicherungsring 30X2 | 34248699 | 2 |
| 23 | Sicherungsring 62X2 | 34265699 | 1 |
| 24 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 25 | Laufrad 100 KDH 160 kpl. (Teil-Nr. 23, 24) | 83155544 | 1 |
| 26 | Passscheibe 30X 42X1 | 34142999 | 1 |
| 27 | Sicherungsring 30X2 | 34248699 | 1 |
| 28 | Seitenschild DH 160/460 kpl. (Teil-Nr. 20 - 22, 25, 40, 41), Flb. | 90550546 | 1 |
| 28 | Seitenschild DH 160/460 kpl. (Teil-Nr. 16, 18, 20 - 22, 25), Flb. 106 - 400 mm | 83051044 | 1 |
| 29 | Holm NA-E FLB 82-105 kpl. (Teil-Nr. 15, 25 - 27, 31, 42) | 83156544 | 1 |
| 29 | Holm NA-E KDH 160 4/1 kpl. (Teil-Nr. 14, 25 - 27, 31), Flb. 106 - 400 mm | 83156644 | 1 |
| 30 | Holm NA-M FLB. 82-105 kpl. (Teil-Nr. 15, 25 - 27, 31, 42) | 83156744 | 1 |
| 30 | Holm NA-M KDH 160 4/1 kpl. (Teil-Nr. 14, 25 - 27, 31), Flb. 106 - 400 mm | 83156844 | 1 |
| 31 | Sechskantschraube M12 X 50 | 15048199 | 1 |
| 32 | Gewindestift M20 X 25 | 32755699 | 2 |
| 33 | Tragbolzen KDH160 Flb. 82 - 105 mm nur mit Teil-Nr. 37 | 83159244 | 2 |
| 33 | Tragbolzen KDH160 Flb. 106 - 199 mm | 83159144 | 2 |
| 33 | Tragbolzen KDH160 Flb. 200 - 300 mm | 83159244 | 2 |
| 33 | Tragbolzen KDH160 GR3,2 Flb. 301 - 400 mm | 83159344 | 2 |
| 34 | Spannstift 18 X 12 | 34579699 | 4 |
| 35 | Scheibe 13 X 30 X 6 | 34069699 | 4 |
| 36 | Sechskantschraube M12 X 35 | 15047799 | 4 |
| 37 | Gegengewicht EKDH3,2/ 5 Flb. 82 - 105 mm | 83168044 | 2 |
| 40 | Scheibe 13 X 20 X 2 Flb. 82 - 105 mm | 34042499 | 4 |
| 41 | Führungsrolle KDH 160 exzentrisch nur bei Flb. 82 - 105 mm | 83156044 | 2 |
| 42 | Scheibe 13 X 20 X 2 Flb. 82 - 105 mm | 34042499 | 2 |
| 43 | Rohr 51 X 2,5 X 4 Flb. 82 - 105 mm | 83158244 | 10 |
| 44 | Scheibe 45,5X 65 X 4 | 52222044 | 4 |
| 45 | Sicherungsschraube M10X45 VB.RIPP | 30023344 → 30046544 | 2 |
| 46 | Sicherungsmutter M10 VB.RIPP | 30028344 | 2 |

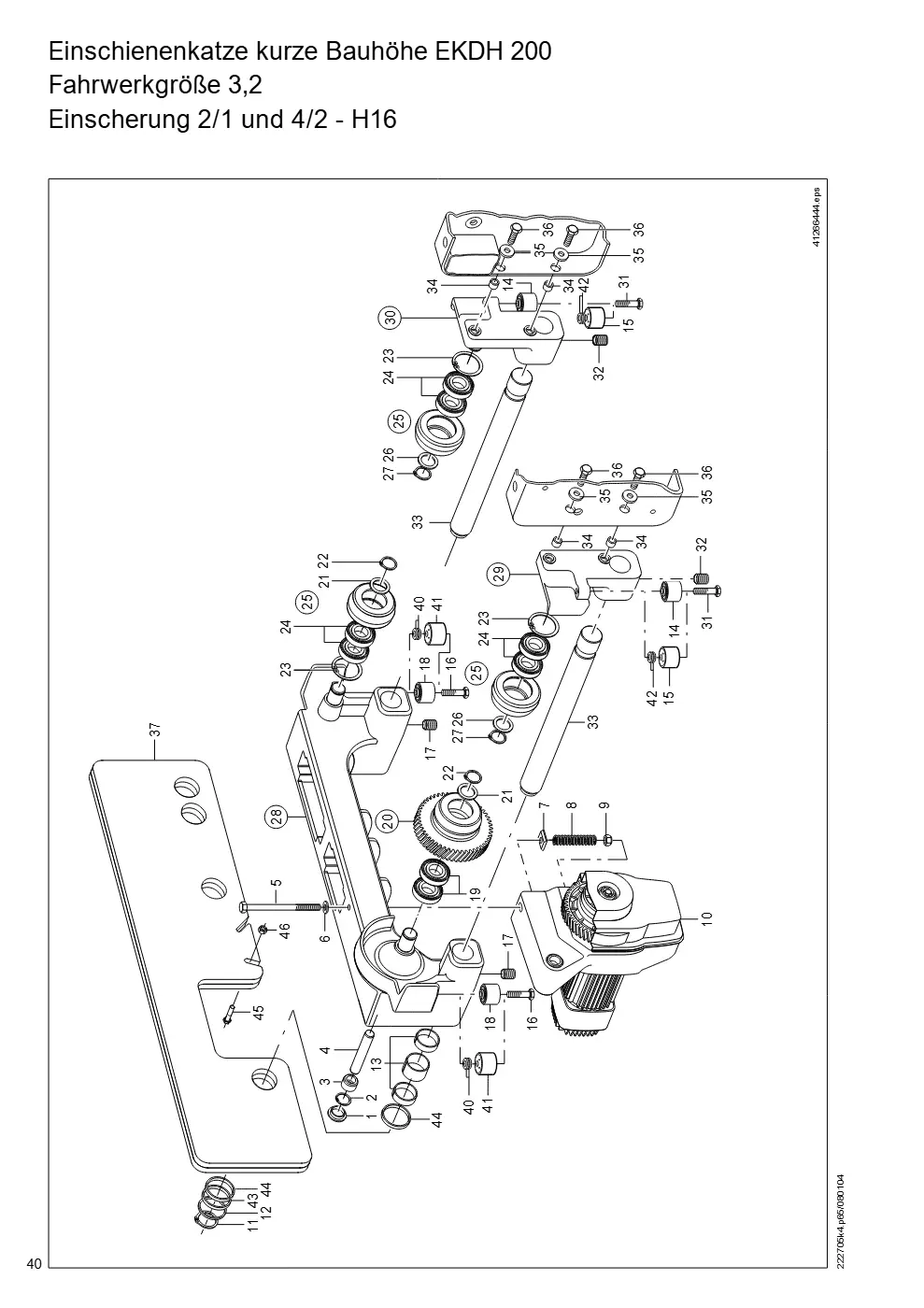

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 3,2 (Seite 40)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Stopfen 30,9X 8,6 | 34255544 | 1 |
| 2 | Sicherungsring 32X1,2 | 34263299 | 1 |
| 3 | Buchse 12 X 31,5X19 | 83051944 | 1 |
| 4 | Bolzen 20 H 8X 121,5 M10 | 83051844 | 1 |
| 5 | Sechskantschraube M12 X190 | 15060499 | 1 |
| 6 | Scheibe 13 X 30 X 6 | 34069699 | 1 |
| 7 | Flachstück 30X 6X 30Boh | 83052344 | 1 |
| 8 | Druckfeder 12,2 X21,4X 96 | 83052244 | 1 |
| 9 | Sicherungsmutter V M12 | 33461244 | 1 |
| 11 | Sicherungsring 40X2,5 | 34246999 | 2 |
| 12 | Stützscheibe 40X 50X2,5 | 34349799 | 2 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 82 - 105 mm | 83158244 | 10 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 106 - 199 mm | 83158244 | 6 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 200 - 300 mm | 83158244 | 6 |
| 13 | Rohr 51 X 2,5 X 4 Flb. 301 - 400 mm | 83158244 | 6 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 82 - 105 mm | 83158344 | 2 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 106 - 199 mm | 83158344 | 1 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 200 - 300 mm | 83158344 | 1 |
| 13 | Rohr 45 X 2,5 X 16 Flb. 301 - 400 mm | 83158344 | 1 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 82 - 105 mm | 83158444 | 4 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 106 - 199 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 200 - 300 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 32 Flb. 301 - 400 mm | 83158444 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 82 - 105 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 106 - 199 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 200 - 300 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 40 Flb. 301 - 400 mm | 83158544 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 82 - 105 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 106 - 199 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 200 - 300 mm | 83158644 | 2 |
| 13 | Rohr 45 X 2,5 X 94 Flb. 301 - 400 mm | 83158644 | 2 |
| 14 | Führungsrolle KDH 160 | 83155944 | 1 |
| 15 | Führungsrolle KDH 160 exzentrisch nur bei Flb. 82 - 105 mm | 83156044 | 1 |
| 16 | Sechskantschraube M12 X 50 | 15048199 | 1 |
| 17 | Gewindestift M20 X 25 | 15060699 | 2 |
| 18 | Führungsrolle KDH 160 | 83155944 | 2 |
| 19 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 20 | Laufrad universal 100 1SPK MZ kpl. (Teil-Nr. 19) | 83053344 | 1 |
| 21 | Passscheibe 30X 42X1 | 34142999 | 2 |
| 22 | Sicherungsring 30X2 | 34248699 | 2 |
| 23 | Sicherungsring 62X2 | 34265699 | 1 |
| 24 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 25 | Laufrad 100 KDH 160 kpl. (Teil-Nr. 23, 24) | 83155544 | 1 |
| 26 | Passscheibe 30X 42X1 | 34142999 | 1 |
| 27 | Sicherungsring 30X2 | 34248699 | 1 |
| 28 | Seitenschild DH 160/650 kpl. (Teil-Nr. 20 - 22, 25, 40, 41), Flb. | 90550646 | 1 |
| 28 | Seitenschild DH 160/650 kpl. (Teil-Nr. 16, 18, 20 - 22, 25), Flb. 106 - 400 mm | 83050844 | 1 |
| 29 | Holm NA-E FLB 82-105 kpl. (Teil-Nr. 15, 25 - 27, 31, 42) | 83156544 | 1 |
| 29 | Holm NA-E KDH 160 4/1 kpl. (Teil-Nr. 14, 25 - 27, 31), Flb. 106 - 400 mm | 83156644 | 1 |
| 30 | Holm NA-M FLB. 82-105 kpl. (Teil-Nr. 15, 25 - 27, 31, 42) | 83156744 | 1 |
| 30 | Holm NA-M KDH 160 4/1 kpl. (Teil-Nr. 14, 25 - 27, 31), Flb. 106 - 400 mm | 83156844 | 1 |
| 31 | Sechskantschraube M12 X 50 | 15048199 | 1 |
| 32 | Gewindestift M20 X 25 | 32755699 | 2 |
| 33 | Tragbolzen KDH160 Flb. 82 - 105 mm nur mit Teil-Nr. 37 | 83159244 | 2 |
| 33 | Tragbolzen KDH160 Flb. 106 - 199 mm | 83159144 | 2 |
| 33 | Tragbolzen KDH160 Flb. 200 - 300 mm | 83159244 | 2 |
| 33 | Tragbolzen KDH160 GR3,2 Flb. 301 - 400 mm | 83159344 | 2 |
| 34 | Spannstift 18 X 12 | 34579699 | 4 |
| 35 | Scheibe 13 X 30 X 6 | 34069699 | 4 |
| 36 | Sechskantschraube M12 X 35 | 15047799 | 4 |
| 37 | Gegengewicht EKDH3,2/ 5 nur bei Flb. 82 - 105 mm | 83168044 | 2 |
| 40 | Scheibe 13 X 20 X 2 nur bei Flb. 82 - 105 mm | 34042499 | 4 |
| 41 | Führungsrolle KDH 160 exzentrisch nur bei Flb. 82 - 105 mm | 83156044 | 2 |
| 42 | Scheibe 13 X 20 X 2 nur bei Flb. 82 - 105 mm | 34042499 | 2 |
| 43 | Rohr 51 X 2,5 X 4 Flb. 82 - 105 mm | 83158244 | 10 |
| 44 | Scheibe 45,5X 65 X 4 | 52222044 | 4 |
| 45 | Sicherungsschraube M10X45 VB.RIPP | 30023344 → 30046544 | 2 |
| 46 | Sicherungsmutter M10 VB.RIPP | 30028344 | 2 |

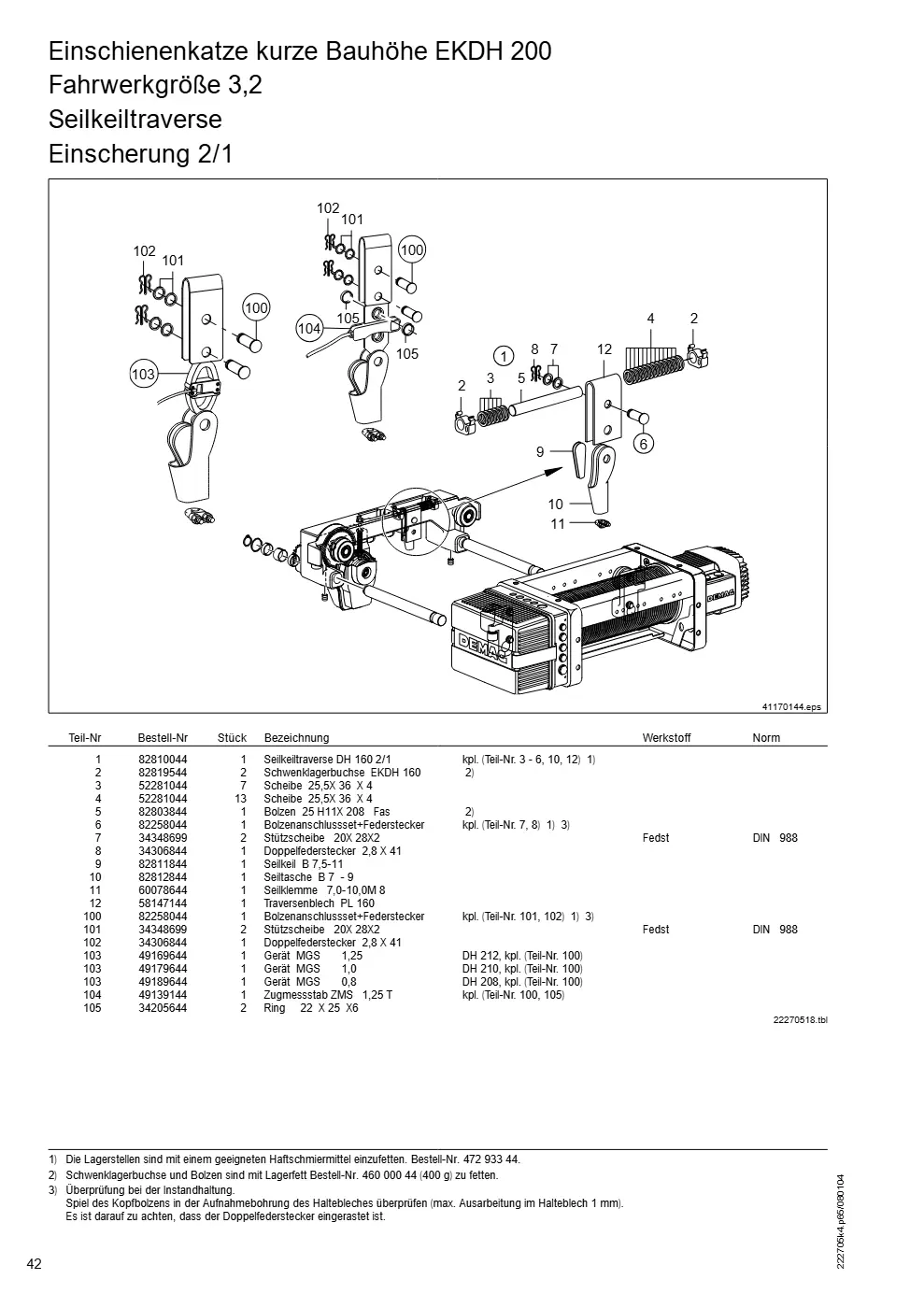

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 3,2 (Seite 42)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Seilkeiltraverse DH 160 2/1 kpl. (Teil-Nr. 3 - 6, 10, 12) | 82810044 | 1 |
| 2 | Schwenklagerbuchse EKDH 160 | 82819544 | 2 |
| 3 | Scheibe 25,5X 36 X 4 | 52281044 | 7 |
| 4 | Scheibe 25,5X 36 X 4 | 52281044 | 13 |
| 5 | Bolzen 25 H11X 208 Fas | 82803844 | 1 |
| 6 | Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 7 | 82258044 → 82258033 | 1 |
| 7 | Stützscheibe 20X 28X2 | 34348699 | 2 |
| 8 | Doppelfederstecker 2,8 X 41 | 34306844 | 1 |
| 9 | Seilkeil B 7,5-11 | 82811844 | 1 |
| 10 | Seiltasche B 7 - 9 | 82812844 → 82810133 | 1 |
| 11 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 12 | Traversenblech PL 160 | 58147144 | 1 |
| 100 | Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102) | 82258044 → 82258033 | 1 |
| 101 | Stützscheibe 20X 28X2 | 34348699 | 2 |
| 102 | Doppelfederstecker 2,8 X 41 | 34306844 | 1 |
| 103 | Gerät MGS 1,25 DH 212, kpl. (Teil-Nr. 100) | 49169644 | 1 |
| 103 | Gerät MGS 1,0 DH 210, kpl. (Teil-Nr. 100) | 49179644 | 1 |
| 103 | Gerät MGS 0,8 DH 208, kpl. (Teil-Nr. 100) | 49189644 | 1 |
| 104 | Zugmessstab ZMS 1,25 T kpl. (Teil-Nr. 100, 105) | 49139144 | 1 |
| 105 | Ring 22 X 25 X6 | 34205644 | 2 |

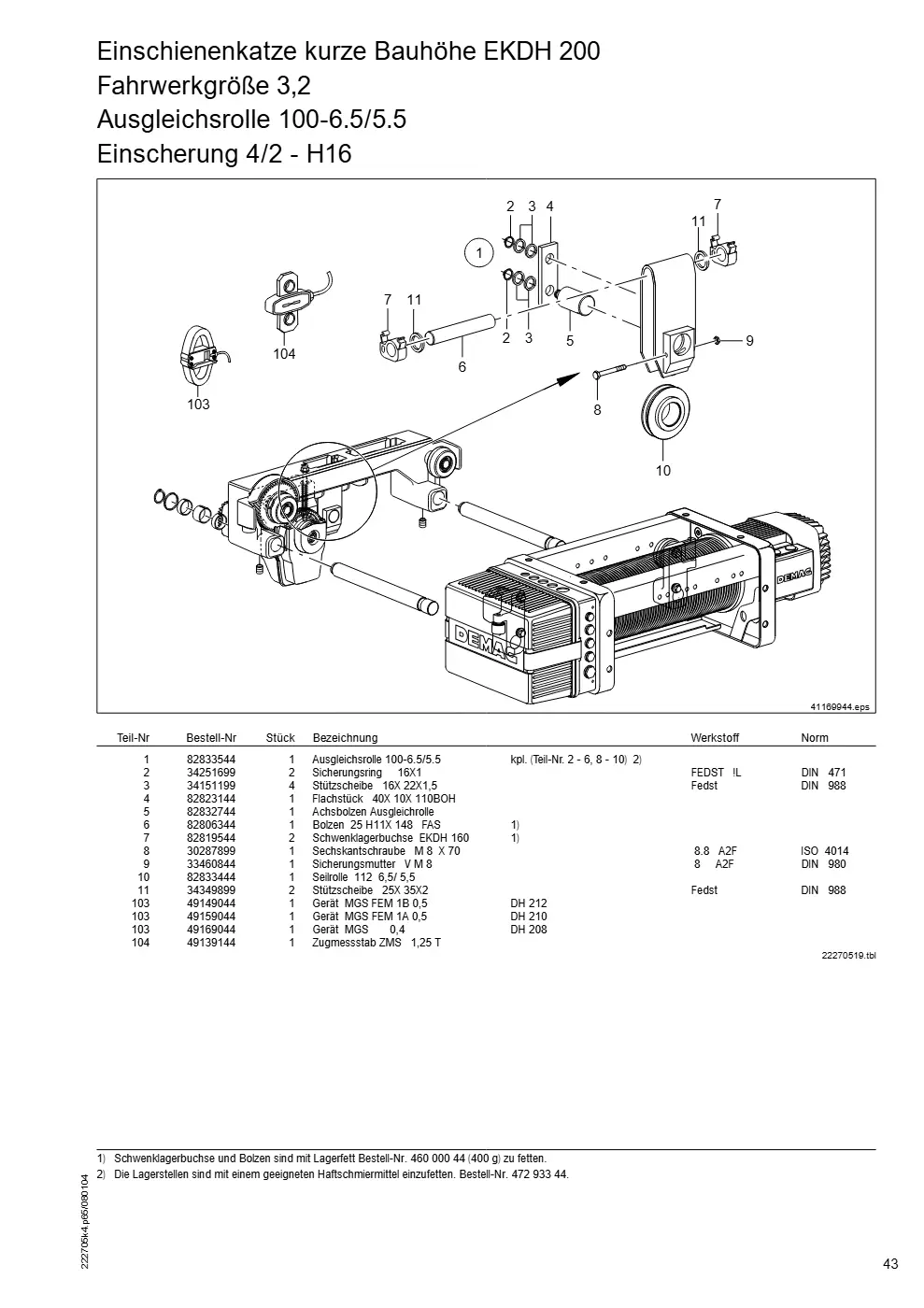

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 3,2 (Seite 43)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Ausgleichsrolle 100-6.5/5.5 kpl. (Teil-Nr. 2 - 6, 8 - 10) | 82833544 | 1 |
| 2 | Sicherungsring 16X1 | 34251699 | 2 |
| 3 | Stützscheibe 16X 22X1,5 | 34151199 | 4 |
| 4 | Flachstück 40X 10X 110BOH | 82823144 | 1 |
| 5 | Achsbolzen Ausgleichrolle | 82832744 | 1 |
| 6 | Bolzen 25 H11X 148 FAS | 82806344 | 1 |
| 7 | Schwenklagerbuchse EKDH 160 | 82819544 | 2 |
| 8 | Sechskantschraube M 8 X 70 | 30287899 | 1 |
| 9 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 10 | Seilrolle 112 6,5/ 5,5 | 82833444 | 1 |
| 11 | Stützscheibe 25X 35X2 | 34349899 | 2 |
| 103 | Gerät MGS FEM 1B 0,5 DH 212 | 49149044 | 1 |
| 103 | Gerät MGS FEM 1A 0,5 DH 210 | 49159044 | 1 |
| 103 | Gerät MGS 0,4 DH 208 | 49169044 | 1 |
| 104 | Zugmessstab ZMS 1,25 T | 49139144 | 1 |

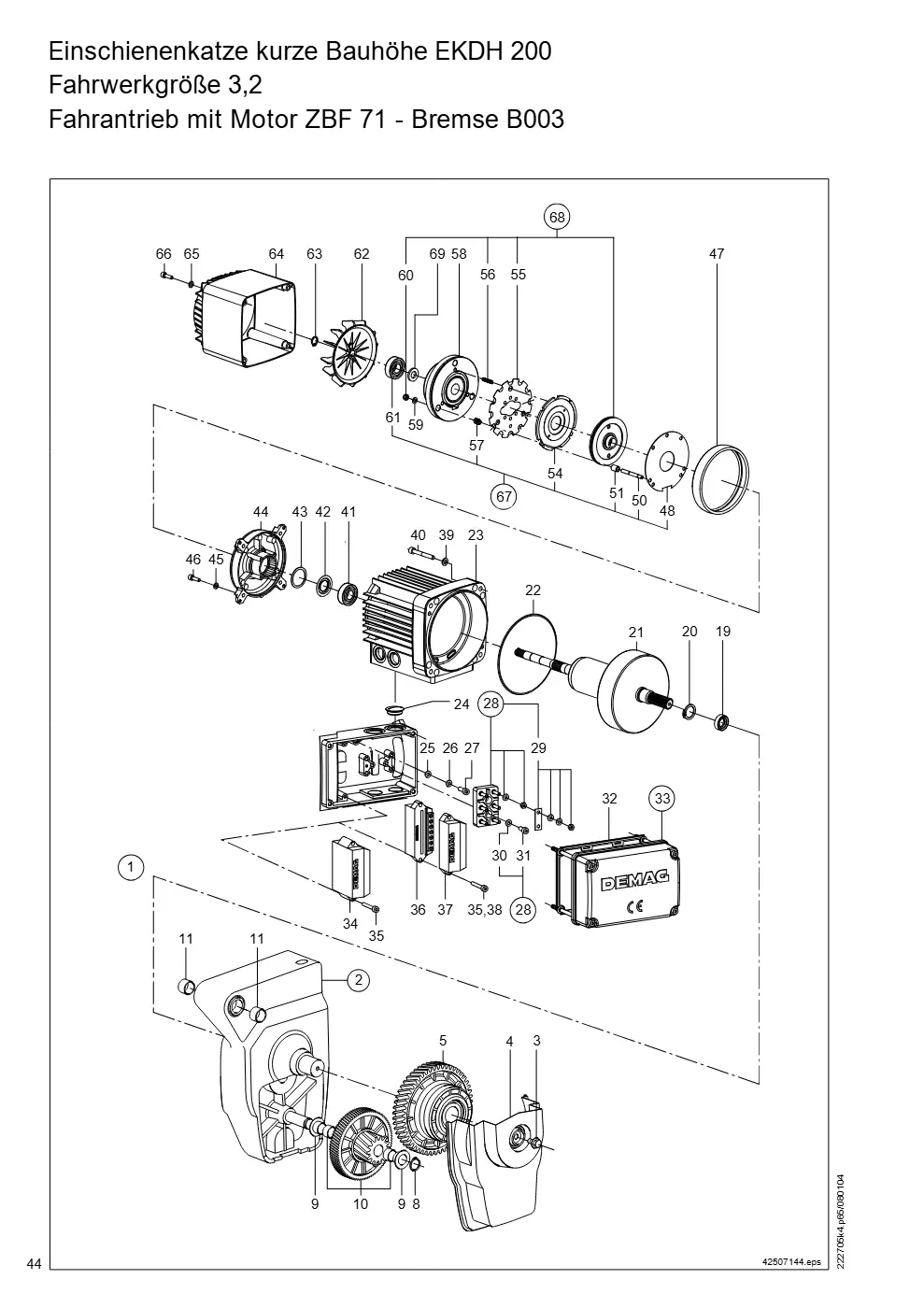

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 3,2 (Seite 44)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 14 m/min kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367446 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A4 Fahrgeschw. 28 m/min kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367246 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7/14 m/min kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367446 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A48 Fahrgeschw. 7/28 m/min kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367346 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A28 kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80367446 | 1 |
| 2 | Antriebsschwinge EKDH 160 kpl. (Teil-Nr. 3 - 5, 8 - 11) | 83002044 | 1 |
| 3 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 1 |
| 4 | Haube 160 DH 160 | 83051744 | 1 |
| 5 | Antriebsrad DH 160 3,2T | 83053444 | 1 |
| 8 | Sicherungsring 18X1,2 | 34251899 | 1 |
| 9 | Axiallagerscheibe 18X 32X1 | 82010944 | 2 |
| 10 | Doppelrad Z 86M1,25Z14M3 | 83063544 | 1 |
| 11 | Buchse 20X 23X15 B | 87040342 | 2 |
| 19 | Rillenkugellager 6204 2RS | 36826499 | 1 |
| 20 | Sicherungsring 20X1,75 | 34247099 | 1 |
| 21 | Läufer ZBF 63B DH 160 A4, A8/2, A8/4, ZBF 71 | 20833284 | 1 |
| 22 | O-Ring 120,37X 1,78 N | 36720399 | 1 |
| 23 | Ständer ZBF 71A 8/2 A4, A8/4 | 21100784 | 1 |
| 24 | Verschlussschraube M20X1,5 | 79499244 | 4 |
| 25 | Scheibe A 5,3X 10 X1 | 34050599 | 1 |
| 26 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 27 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 28 | Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 29 - 31), ZBF 71 | 05492284 | 1 |
| 29 | Ständeranschlusszubehör Z 63 ZBF 71 | 20892084 | 1 |
| 30 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 31 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 32 | Dichtung Z 63-80 | 21880284 | 1 |
| 33 | Deckel Klemmenkasten Z 63- 80 kpl. (Teil-Nr. 32) | 21880084 | 1 |
| 34 | Bremsenansteuerung GF 0,8A | 26094384 | 1 |
| 35 | Innensechskantzyl.Schraube M 4 X 30 | 31940999 | 2 |
| 36 | Bremsenansteuerung GE 1,5A | 26089284 → 26089084 | 1 |
| 37 | Stromrelais SE0,25-4,0A AC | 26086484 | 1 |
| 38 | Innensechskantzyl.Schraube M 4 X 20 | 31940899 | 2 |
| 39 | Sicherungsscheibe S 6 | 00465598 | 4 |
| 40 | Innensechskantzyl.Schraube M 6 X 45 | 32154299 | 4 |
| 41 | Rillenkugellager 6202 2Z C3 | 15124399 | 1 |
| 42 | Lagerdichtring 6202ZIV | 34273344 | 1 |
| 43 | Wellring 28X 34,5X0,5 | 34272844 | 1 |
| 44 | Lagerschild BS ZB 63 | 20867284 | 1 |
| 45 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 46 | Innensechskantzyl.Schraube M 5 X 18 | 15177499 | 4 |
| 47 | Abdeckband BOO7 B003 | 26013084 | 1 |
| 48 | Reibblech B002/B003 | 12473484 | 1 |
| 50 | Stiftschraube M 5 X 38X 18 | 26000884 | 3 |
| 51 | Hülse 5,2x 9 x11,8 | 26001684 | 3 |
| 54 | Ankerscheibe KD 63 | 12482184 | 1 |
| 55 | Anschlagscheibe B007 B003 | 26010584 | 1 |
| 56 | Bremsfeder B003 Rot 1,9 Nm | 26001184 | 3 |
| 57 | Feder Distanzierung B003 | 26001284 | 3 |
| 58 | Magnetkörper B003 180V | 26005084 | 1 |
| 59 | Stützscheibe 12X 22X0,5 | 15163899 | 3 |
| 60 | Sechskantmutter M 5 | 15056399 | 3 |
| 61 | Wellendichtring AS 12X 22X 7 | 15088399 | 1 |
| 61 | Wellendichtring AS 12X 22X 7 | 15142999 | 1 |
| 62 | Lüfterrad leicht Z 63 | 20871584 | 1 |
| 63 | Sicherungsring 11X1 | 34260199 | 1 |
| 64 | Lüfterhaube lang ZB 63 | 20871084 → 20874033 | 1 |
| 65 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 66 | Innensechskantzyl.Schraube M 5 X 18 | 15177499 | 4 |
| 67 | Überholungsset B003 kpl. (Teil-Nr. 48, 50, 51, 54, 57, 61) | 26096084 → 26096033 | 1 |
| 68 | Verschleissset B003 kpl. (Teil-Nr. 55, 56, 60) | 26096284 → 26096233 | 1 |
| 69 | Scheibe A 5,3X 10 X1 | 15152099 | 1 |

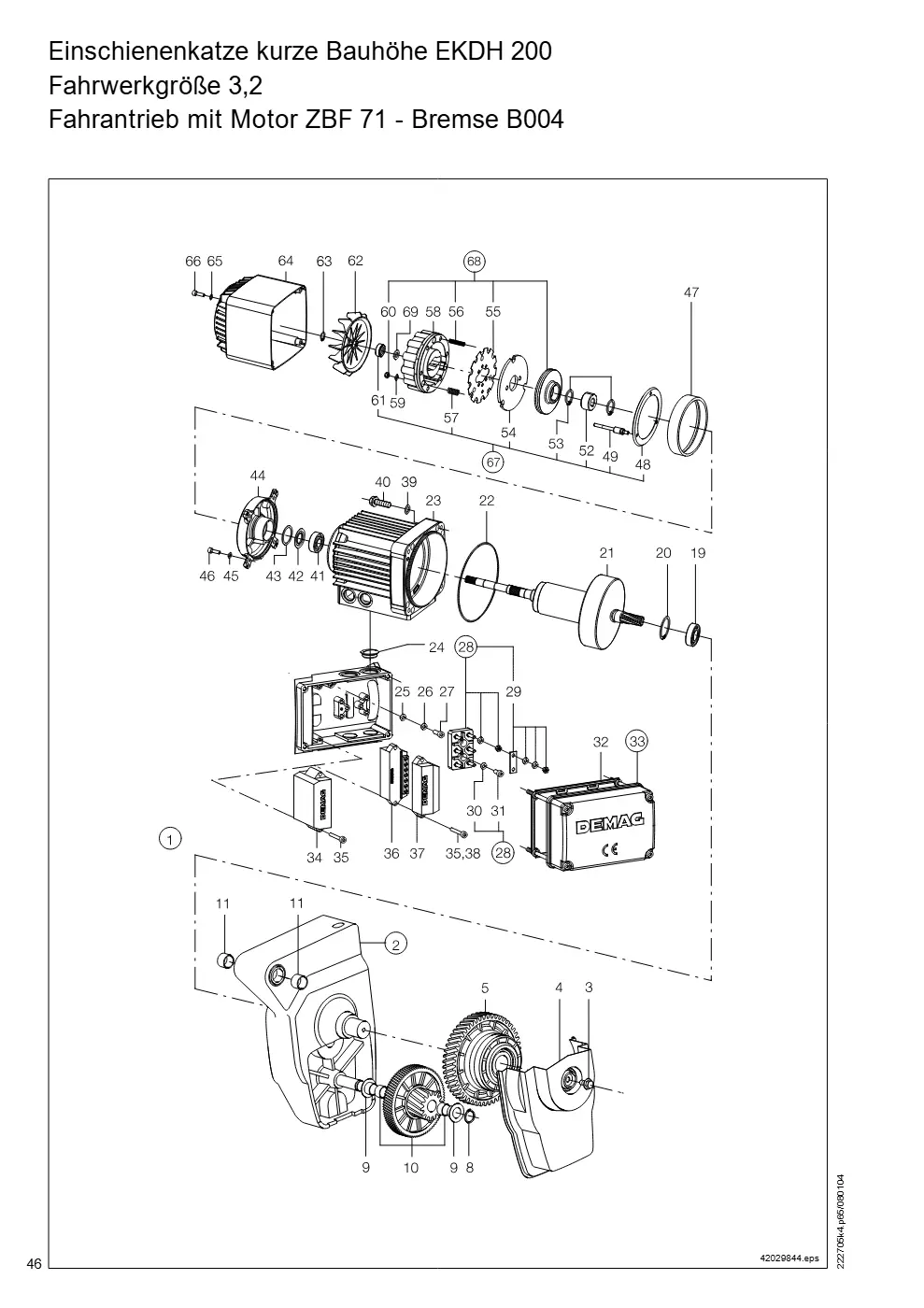

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 3,2 (Seite 46)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 14 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366246 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A4 Fahrgeschw. 28 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366046 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7/14 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366246 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A48 Fahrgeschw. 7/28 m/min Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366146 | 1 |
| 1 | Antrieb EKDH 3.2 ZBF71A28 Fahrgeschw. 7 m/min , kpl. (Teil-Nr. 2, 19 - 24, 28, 33 - 66) | 80366246 | 1 |
| 2 | Antriebsschwinge EKDH 160 kpl. (Teil-Nr. 3 - 5, 8 - 11) | 83002044 | 1 |
| 2 | Antriebsschwinge GR. 3,2 kpl. (Teil-Nr. 3, 4, 6 - 9, 11, 12) | 83068044 | 1 |
| 3 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 1 |
| 4 | Haube 160 DH 160 | 83051744 | 1 |
| 4 | Haube 160 DH 160 | 83051744 | 1 |
| 5 | Antriebsrad DH 160 3,2T | 83053444 | 1 |
| 5 | Rillenkugellager 6206 2Z | 36822699 | 2 |
| 8 | Sicherungsring 18X1,2 | 34251899 | 1 |
| 9 | Axiallagerscheibe 18X 32X1 | 82010944 | 2 |
| 10 | Doppelrad Z 86M1,25Z14M3 | 83063544 | 1 |
| 10 | Sicherungsring 62X2 | 34265699 | 1 |
| 11 | Buchse 20X 23X15 B | 87040342 | 2 |
| 19 | Rillenkugellager 6204 2RS | 36826499 | 1 |
| 20 | Sicherungsring 20X1,75 | 34247099 | 1 |
| 21 | Läufer ZBF 63B DH 160 A4, A8/2, A8/4, ZBF 71 | 20833284 | 1 |
| 22 | O-Ring 120,37X 1,78 N | 36720399 | 1 |
| 23 | Ständer ZBF 71A 8/2 A4, A8/4 | 21100784 | 1 |
| 24 | Verschlussschraube M20X1,5 | 79499244 | 4 |
| 25 | Scheibe A 5,3X 10 X1 | 34050599 | 1 |
| 26 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 27 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 28 | Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 29 - 31), ZBF 71 | 05492284 | 1 |
| 29 | Ständeranschlusszubehör Z 63 ZBF 71 | 20892084 | 1 |
| 30 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 31 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 32 | Dichtung Z 63-80 | 21880284 | 1 |
| 33 | Deckel Klemmenkasten Z 63- 80 kpl. (Teil-Nr. 32) | 21880084 | 1 |
| 34 | Bremsenansteuerung GF 0,8A U AC = 230 - 500 V | 26094384 | 1 |
| 35 | Innensechskantzyl.Schraube M 4 X 30 | 31940999 | 2 |
| 36 | Bremsenansteuerung GE 1,5A U AC = 110 - 500 V | 26089284 → 26089084 | 1 |
| 37 | Stromrelais SE0,25-4,0A AC | 26086484 | 1 |
| 38 | Innensechskantzyl.Schraube M 4 X 20 | 31940899 | 2 |
| 39 | Sicherungsscheibe S 6 | 00465598 | 4 |
| 40 | Innensechskantzyl.Schraube M 6 X 45 | 32154299 | 4 |
| 41 | Rillenkugellager 6202 2Z C3 | 15124399 | 1 |
| 42 | Lagerdichtring 6202ZIV | 34273344 | 1 |
| 43 | Wellring 28X 34,5X0,5 | 34272844 | 1 |
| 44 | Lagerschild BS ZB 63 ZBF 71 | 20867284 | 1 |
| 45 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 46 | Innensechskantzyl.Schraube M 5 X 18 | 15177499 | 4 |
| 47 | Abdeckband BOO7 B004 | 26013084 | 1 |
| 48 | Halter Abdeckband B007 B004 | 26013384 | 1 |
| 49 | Bundbolzen B007 A2-70 MK B004 | 26010984 | 3 |
| 52 | Mitnehmer B007 B004 | 03828384 | 1 |
| 53 | Sicherungsring 15X1 | 34251599 | 2 |
| 54 | Ankerscheibe nachgearbeitet B004 | 26070284 | 1 |
| 55 | Anschlagscheibe B007 B004 | 26010584 | 1 |
| 56 | Bremsfeder B004 Blau 1,8 Nm | 26012784 | 6 |
| 57 | Feder Distanzierung B007 | 26011284 | 3 |
| 58 | Magnetkörper B007 180V | 26015084 | 1 |
| 59 | Scheibe A 5,3X 10 X1 | 15152099 | 3 |
| 60 | Sechskantmutter M 5 | 15056399 | 3 |
| 61 | Wellendichtring AS 12X 22X 7 | 15088399 | 1 |
| 61 | Wellendichtring AS 12X 22X 7 | 15142999 | 1 |
| 62 | Lüfterrad leicht Z 63 | 20871584 | 1 |
| 63 | Sicherungsring 11X1 | 34260199 | 1 |
| 64 | Lüfterhaube lang ZB 63 | 20871084 → 20874033 | 1 |
| 65 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 66 | Innensechskantzyl.Schraube M 5 X 18 | 15177499 | 4 |
| 67 | Überholungsset B004/ZBF 63 kpl. (Teil-Nr. 49, 52 - 54, 57, 61), ZBF 71 | 26096484 → 26096633 | 1 |
| 68 | Verschleissset B004 kpl. (Teil-Nr. 55, 56, 60) | 26096584 → 26097033 | 1 |
| 69 | Stützscheibe 12X 22X0,5 | 15163899 | 1 |
| 6 | Antriebsrad KDH-GR.3,2 | 83067744 | 1 |
| 7 | Doppelrad Z86M1,25-Z14M3 | 83077844 | 1 |
| 12 | Rillenkugellager 6204 2RS | 36826499 | 1 |

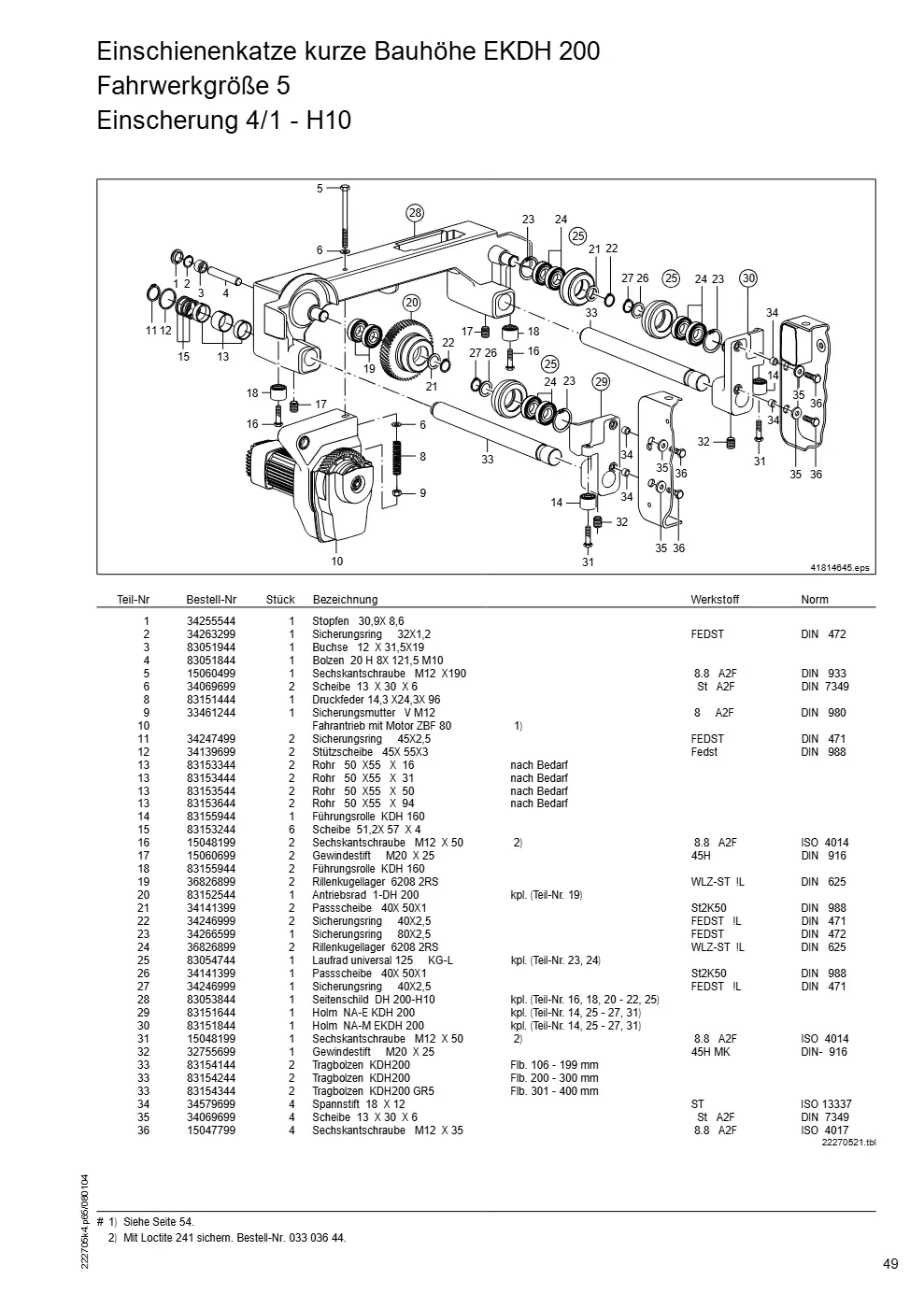

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 5 (Seite 49)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Stopfen 30,9X 8,6 | 34255544 | 1 |
| 2 | Sicherungsring 32X1,2 | 34263299 | 1 |
| 3 | Buchse 12 X 31,5X19 | 83051944 | 1 |
| 4 | Bolzen 20 H 8X 121,5 M10 | 83051844 | 1 |
| 5 | Sechskantschraube M12 X190 | 15060499 | 1 |
| 6 | Scheibe 13 X 30 X 6 | 34069699 | 2 |
| 8 | Druckfeder 14,3 X24,3X 96 | 83151444 | 1 |
| 9 | Sicherungsmutter V M12 | 33461244 | 1 |
| 11 | Sicherungsring 45X2,5 | 34247499 | 2 |
| 12 | Stützscheibe 45X 55X3 | 34139699 | 2 |
| 13 | Rohr 50 X55 X 16 nach Bedarf | 83153344 | 2 |
| 13 | Rohr 50 X55 X 31 nach Bedarf | 83153444 | 2 |
| 13 | Rohr 50 X55 X 50 nach Bedarf | 83153544 | 2 |
| 13 | Rohr 50 X55 X 94 nach Bedarf | 83153644 | 2 |
| 14 | Führungsrolle KDH 160 | 83155944 | 1 |
| 15 | Scheibe 51,2X 57 X 4 | 83153244 | 6 |
| 16 | Sechskantschraube M12 X 50 | 15048199 | 2 |
| 17 | Gewindestift M20 X 25 | 15060699 | 2 |
| 18 | Führungsrolle KDH 160 | 83155944 | 2 |
| 19 | Rillenkugellager 6208 2RS | 36826899 | 2 |
| 20 | Antriebsrad 1-DH 200 kpl. (Teil-Nr. 19) | 83152544 | 1 |
| 21 | Passscheibe 40X 50X1 | 34141399 | 2 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 2 |
| 23 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 24 | Rillenkugellager 6208 2RS | 36826899 | 2 |
| 25 | Laufrad universal 125 KG-L kpl. (Teil-Nr. 23, 24) | 83054744 | 1 |
| 26 | Passscheibe 40X 50X1 | 34141399 | 1 |
| 27 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 28 | Seitenschild DH 200-H10 kpl. (Teil-Nr. 16, 18, 20 - 22, 25) | 83053844 | 1 |
| 29 | Holm NA-E KDH 200 kpl. (Teil-Nr. 14, 25 - 27, 31) | 83151644 | 1 |
| 30 | Holm NA-M EKDH 200 kpl. (Teil-Nr. 14, 25 - 27, 31) | 83151844 | 1 |
| 31 | Sechskantschraube M12 X 50 | 15048199 | 1 |
| 32 | Gewindestift M20 X 25 | 32755699 | 1 |
| 33 | Tragbolzen KDH200 Flb. 106 - 199 mm | 83154144 | 2 |
| 33 | Tragbolzen KDH200 Flb. 200 - 300 mm | 83154244 | 2 |
| 33 | Tragbolzen KDH200 GR5 Flb. 301 - 400 mm | 83154344 | 2 |
| 34 | Spannstift 18 X 12 | 34579699 | 4 |
| 35 | Scheibe 13 X 30 X 6 | 34069699 | 4 |
| 36 | Sechskantschraube M12 X 35 | 15047799 | 4 |

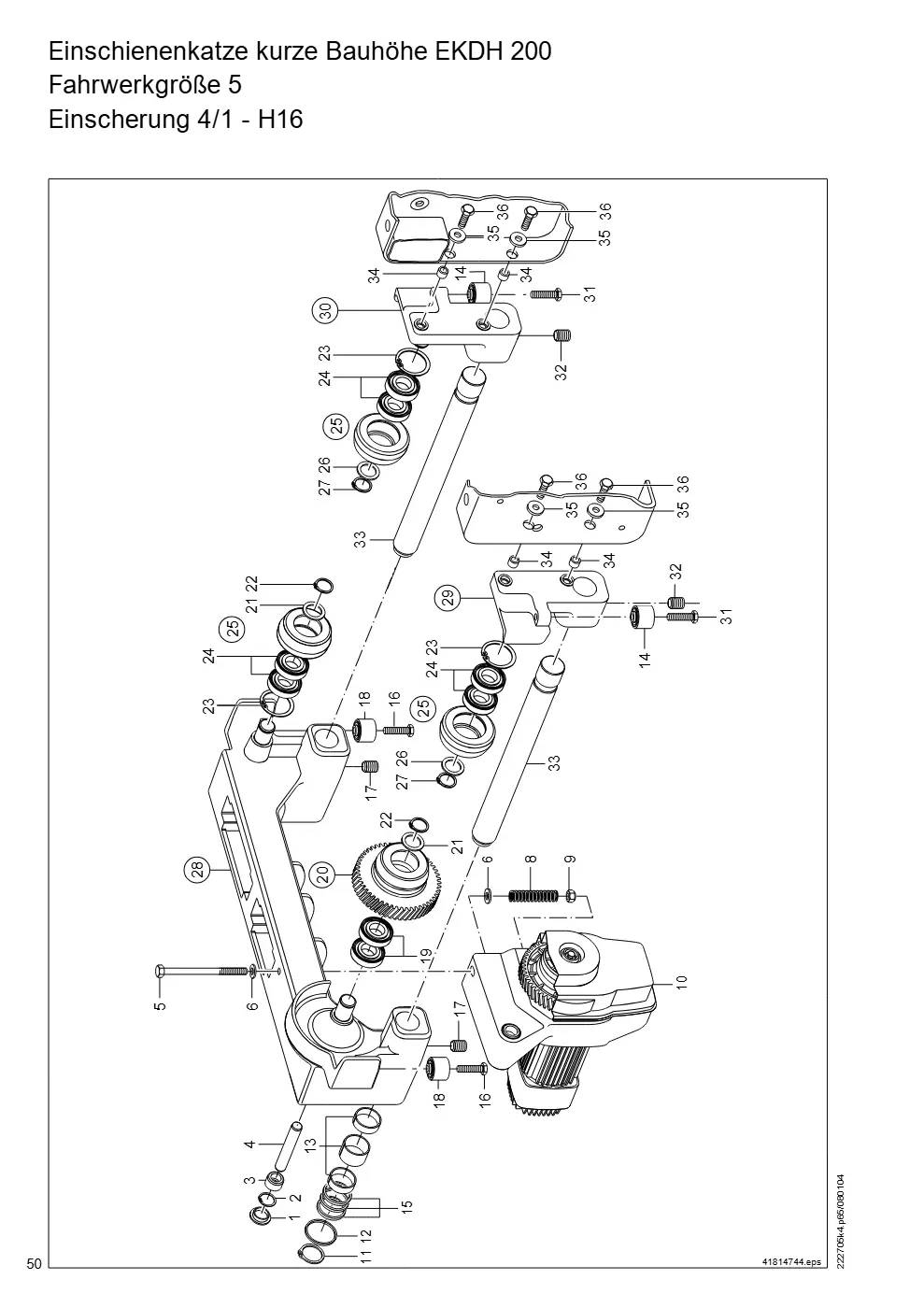

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 5 (Seite 50)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Stopfen 30,9X 8,6 | 34255544 | 1 |
| 2 | Sicherungsring 32X1,2 | 34263299 | 1 |
| 3 | Buchse 12 X 31,5X19 | 83051944 | 1 |
| 4 | Bolzen 20 H 8X 121,5 M10 | 83051844 | 1 |
| 5 | Sechskantschraube M12 X190 | 15060499 | 1 |
| 6 | Scheibe 13 X 30 X 6 | 34069699 | 2 |
| 8 | Druckfeder 14,3 X24,3X 96 | 83151444 | 1 |
| 9 | Sicherungsmutter V M12 | 33461244 | 1 |
| 11 | Sicherungsring 45X2,5 | 34247499 | 2 |
| 12 | Stützscheibe 45X 55X3 | 34139699 | 2 |
| 13 | Rohr 50 X55 X 16 nach Bedarf | 83153344 | 2 |
| 13 | Rohr 50 X55 X 31 nach Bedarf | 83153444 | 2 |
| 13 | Rohr 50 X55 X 50 nach Bedarf | 83153544 | 2 |
| 13 | Rohr 50 X55 X 94 nach Bedarf | 83153644 | 2 |
| 14 | Führungsrolle KDH 160 | 83155944 | 1 |
| 15 | Scheibe 51,2X 57 X 4 | 83153244 | 6 |
| 16 | Sechskantschraube M12 X 50 | 15048199 | 2 |
| 17 | Gewindestift M20 X 25 | 15060699 | 2 |
| 18 | Führungsrolle KDH 160 | 83155944 | 2 |
| 19 | Rillenkugellager 6208 2RS | 36826899 | 2 |
| 20 | Antriebsrad 1-DH 200 kpl.(Teil-Nr. 19) | 83152544 | 1 |
| 21 | Passscheibe 40X 50X1 | 34141399 | 2 |
| 22 | Sicherungsring 40X2,5 | 34246999 | 2 |
| 23 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 24 | Rillenkugellager 6208 2RS | 36826899 | 2 |
| 25 | Laufrad universal 125 KG-L kpl.(Teil-Nr. 23, 24) | 83054744 | 1 |
| 26 | Passscheibe 40X 50X1 | 34141399 | 1 |
| 27 | Sicherungsring 40X2,5 | 34246999 | 1 |
| 28 | Seitenschild DH 200-H16 kpl.(Teil-Nr. 16, 18, 20 - 22, 25) | 83054044 | 1 |
| 29 | Holm NA-E KDH 200 kpl.(Teil-Nr. 14, 25 - 27, 31) | 83151644 | 1 |
| 30 | Holm NA-M EKDH 200 kpl.(Teil-Nr. 14, 25 - 27, 31) | 83151844 | 1 |
| 31 | Sechskantschraube M12 X 50 | 15048199 | 1 |
| 32 | Gewindestift M20 X 25 | 32755699 | 1 |
| 33 | Tragbolzen KDH200 Flb. 106 - 199 mm | 83154144 | 2 |
| 33 | Tragbolzen KDH200 Flb. 200 - 300 mm | 83154244 | 2 |
| 33 | Tragbolzen KDH200 GR5 Flb. 301 - 400 mm | 83154344 | 2 |
| 34 | Spannstift 18 X 12 | 34579699 | 4 |
| 35 | Scheibe 13 X 30 X 6 | 34069699 | 4 |
| 36 | Sechskantschraube M12 X 35 | 15047799 | 4 |

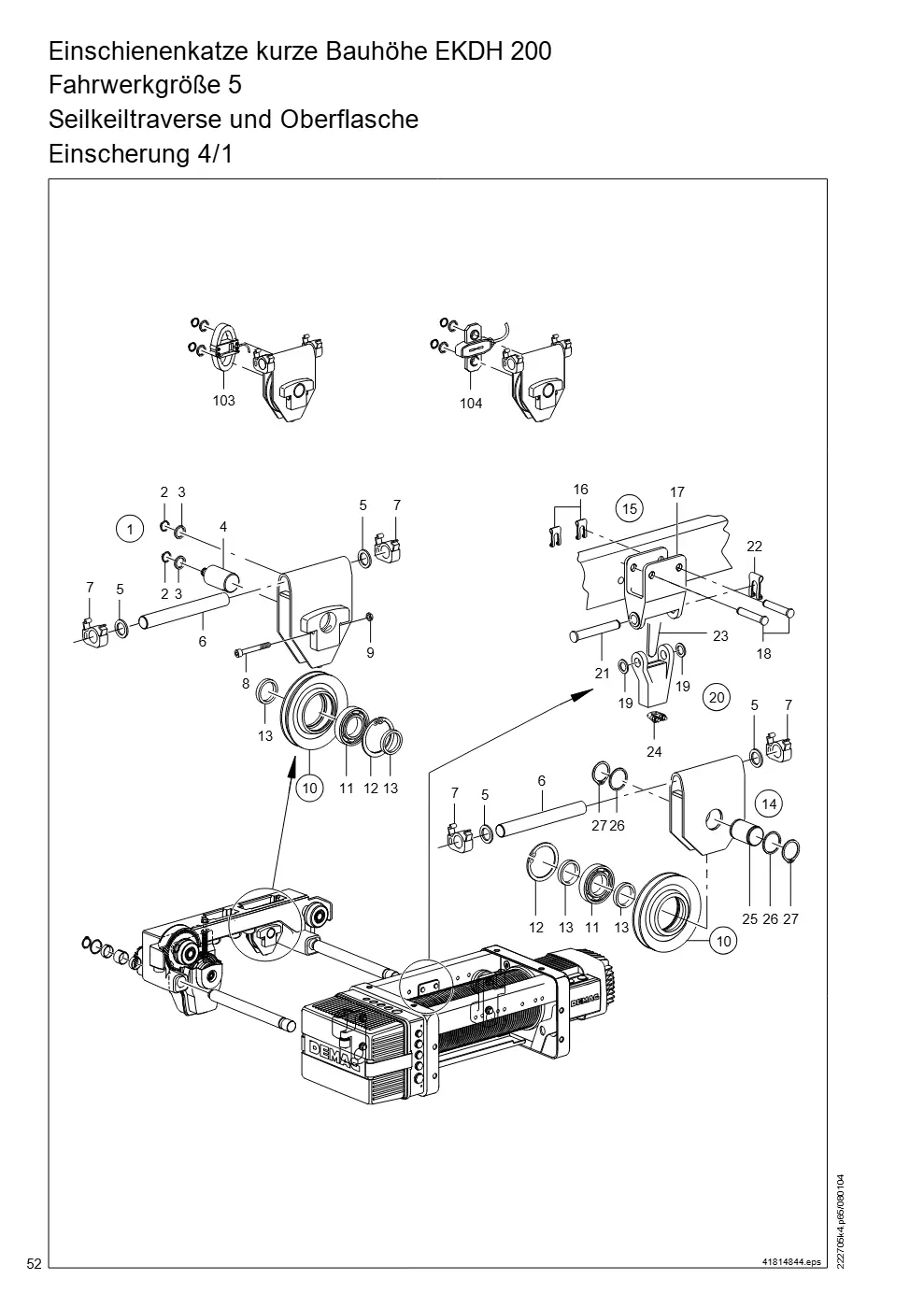

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 5 (Seite 52)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Oberflasche 160 200 kpl. (Teil-Nr. 2 - 4, 8 - 10, 13) | 82870144 → 82870133 | 1 |
| 2 | Sicherungsring 20X1,2 | 34252099 | 2 |
| 3 | Scheibe 20,3X 27 X 2,8 | 82808144 | 2 |
| 4 | Oberflaschenachsbolzen DH 160 | 82802144 | 1 |
| 5 | Stützscheibe 30X 42X2,5 | 34349599 | 2 |
| 6 | Bolzen 30 X 234 | 82853844 | 1 |
| 7 | Schwenklagerbuchse EKDH 200 | 82854844 | 2 |
| 8 | Innensechskantzyl.Schraube M 8 X 75 | 31921199 | 1 |
| 9 | Sicherungsmutter V M 8 | 33460844 | 1 |
| 10 | Seilrolle 160 9 kpl. (Teil-Nr. 11, 12) | 82901544 | 1 |
| 11 | Rillenkugellager 6208 2RS | 15119099 | 1 |
| 12 | Sicherungsring 80X2,5 | 34266599 | 1 |
| 13 | Scheibe 41 X 51 X 7,8 | 82808644 | 2 |
| 14 | Oberflasche 160 9 200 kpl. (Teil-Nr. 10, 13, 25 - 27) | 82869044 | 1 |
| 15 | Seilkeiltraverse DH 200 4/1 kpl. (Teil-Nr. 16 - 18, 20) | 82851144 → 82851133 | 1 |
| 16 | Sicherungsclip SL 12 SXN08 | 34287644 | 2 |
| 17 | Konsole Seiltasche DH 200T2 | 82860844 | 1 |
| 18 | Kopfbolzen 12H11X 59 Nut | 82805744 | 2 |
| 19 | Stützscheibe 16X 22X1,5 | 34151199 | 2 |
| 20 | Seiltasche 200 4/1 kpl. (Teil-Nr. 19, 21 - 23) | 82851544 | 1 |
| 21 | Bolzen 16 X 117 Nut | 82851644 | 1 |
| 22 | Sicherungsclip SL 16 SXN08 | 34287744 | 1 |
| 23 | Seilkeil B 7,5-11 | 82811844 | 1 |
| 24 | Seilklemme 7,0-10,0M 8 | 60078644 | 1 |
| 25 | Bolzen 40 H 9X 60 Nut | 82813444 | 1 |
| 26 | Passscheibe 40X 50X1 | 34141399 | 2 |
| 27 | Sicherungsring 40X1,75 | 34254099 | 2 |
| 103 | Gerät MGS 1,25 DH 212 | 49169644 | 1 |
| 103 | Gerät MGS 1,0 DH 210 | 49179644 | 1 |
| 103 | Gerät MGS 0,8 DH 208 | 49189644 | 1 |
| 104 | Zugmessstab ZMS 1,25 T | 49139144 | 1 |

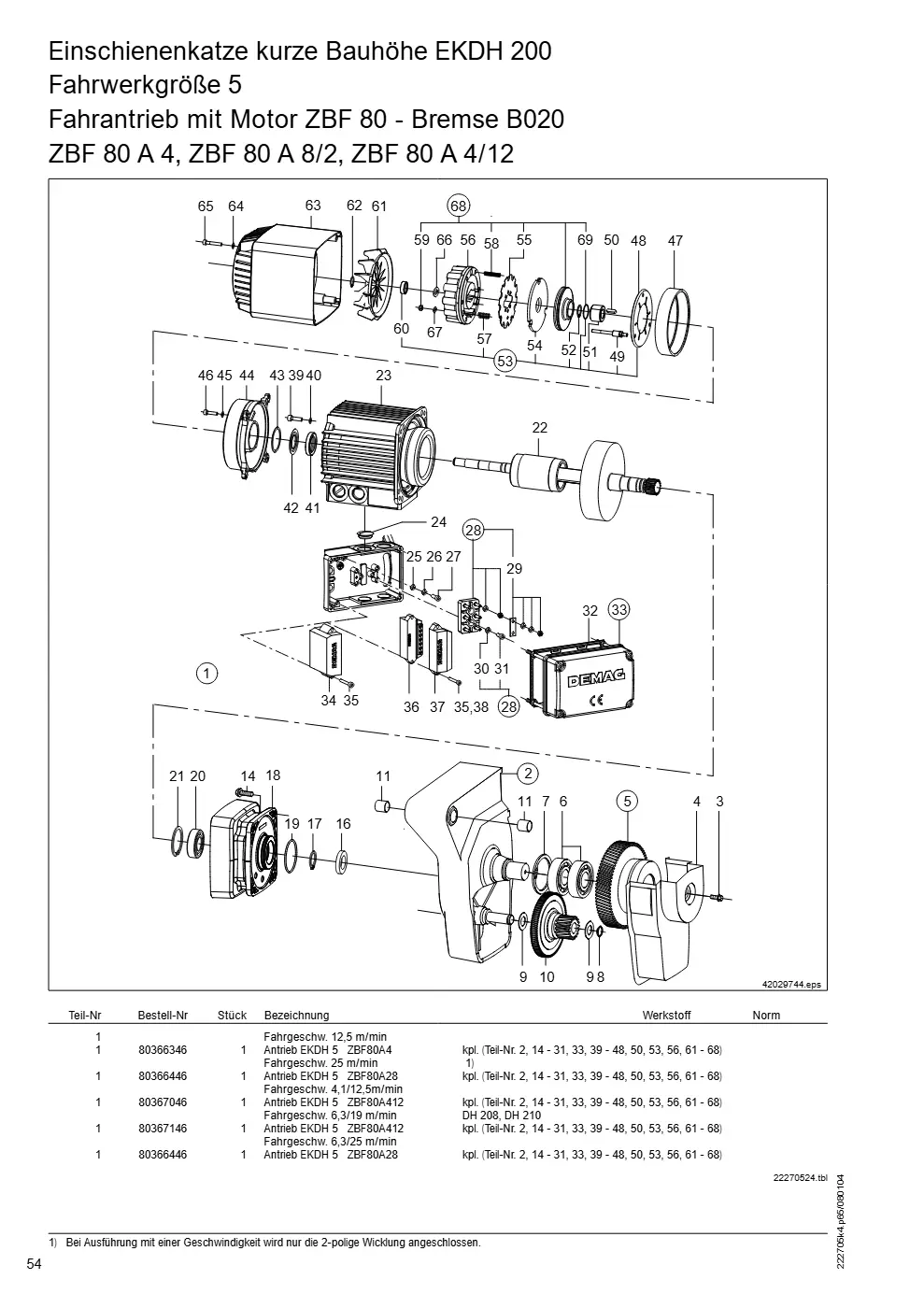

Einschienenkatze kurze Bauhöhe EKDH 200 Fahrwerkgröße 5 (Seite 54)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Antrieb EKDH 5 ZBF80A4 Fahrgeschw. 25 m/min Fahrgeschw. 12,5 m/min, kpl. (Teil-Nr. 2, 14 - 31, 33, 39 - 48, 50, 53, 56, 61 - 68) | 80366346 | 1 |
| 1 | Antrieb EKDH 5 ZBF80A28 Fahrgeschw. 4,1/12,5m/min Fahrgeschw. 12,5 m/min, kpl. (Teil-Nr. 2, 14 - 31, 33, 39 - 48, 50, 53, 56, 61 - 68) | 80366446 | 1 |
| 1 | Antrieb EKDH 5 ZBF80A412 Fahrgeschw. 6,3/19 m/min Fahrgeschw. 12,5 m/min, kpl. (Teil-Nr. 2, 14 - 31, 33, 39 - 48, 50, 53, 56, 61 - 68) DH 208, DH 210 | 80367046 | 1 |
| 1 | Antrieb EKDH 5 ZBF80A412 Fahrgeschw. 6,3/25 m/min Fahrgeschw. 12,5 m/min, kpl. (Teil-Nr. 2, 14 - 31, 33, 39 - 48, 50, 53, 56, 61 - 68) | 80367146 | 1 |
| 1 | Antrieb EKDH 5 ZBF80A28 Fahrgeschw. 12,5 m/min, kpl. (Teil-Nr. 2, 14 - 31, 33, 39 - 48, 50, 53, 56, 61 - 68) | 80366446 | 1 |
| 2 | Antriebsschwinge Gr. 5 kpl. (Teil-Nr. 3 - 5, 8 - 11), FH = 24,7 m/min | 83196044 | 1 |
| 3 | Sicherungsschraube M 8X16 VB.RIPP | 30021544 | 1 |
| 4 | Haube 160 DH 160 | 83051744 | 1 |
| 5 | Antriebsrad 2-DH 200 kpl. (Teil-Nr. 6 | 83153044 | 1 |
| 6 | Rillenkugellager 6206 2RS | 36826699 | 2 |
| 7 | Sicherungsring 62X2 | 34265699 | 1 |
| 8 | Sicherungsring 18X1,2 | 34251899 | 1 |
| 9 | Axiallagerscheibe 18X 32X1 | 82010944 | 2 |
| 10 | Doppelrad Z109M1 Z18M2 FH = 24,7 m/min | 83195344 | 1 |
| 11 | Buchse 20X 23X15 B | 87040342 | 2 |
| 14 | Sicherungsschraube M 8X20 VB.RIPP | 30021744 | 4 |
| 16 | Wellendichtring A 25X 42X 7 | 36646499 | 1 |
| 17 | Sicherungsring 25X2 | 34250399 | 1 |
| 18 | Lagerschild Fahrwerk Z 80 | 21868484 | 1 |
| 19 | O-Ring 55 X 2.5 N | 36722499 | 4 |
| 20 | Rillenkugellager 6205 2Z | 15073599 | 1 |
| 21 | Sicherungsring 52X2 | 34265199 | 1 |
| 22 | Läufer ZBF 80A IKO | 21834284 | 1 |
| 23 | Ständer ZBF 80A 4 230/400 V, 50 Hz | 21603584 | 1 |
| 23 | Ständer ZBF 80A 8/2 400 V, 50 Hz | 21603884 | 1 |
| 23 | Ständer ZBF 80A 12/4 400 V, 50 Hz | 21605684 | 1 |
| 24 | Verschlussschraube M25X1,5 | 79499144 | 4 |
| 25 | Scheibe A 5,3X 10 X1 | 34050599 | 1 |
| 26 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 27 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 28 | Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 29 - 31), Z 80 | 05492284 | 1 |
| 29 | Ständeranschlusszubehör Z 63 Z 80 | 20892084 | 1 |
| 30 | Sicherungsscheibe S 5 | 00465498 | 1 |
| 31 | Innensechskantzyl.Schraube M 5 X 12 | 31921499 | 1 |
| 32 | Dichtung Z 63-80 | 21880284 | 1 |
| 33 | Deckel Klemmenkasten Z 63- 80 kpl. (Teil-Nr. 32) | 21880084 | 1 |
| 34 | Bremsenansteuerung GF 0,8A A2/8, 4/12 | 26094384 | 1 |
| 35 | Innensechskantzyl.Schraube M 4 X 30 | 31940999 | 2 |
| 36 | Bremsenansteuerung GE 1,5A A4 | 26089284 → 26089084 | 1 |
| 37 | Stromrelais SE0,25-4,0A AC A4 | 26086484 | 1 |
| 38 | Innensechskantzyl.Schraube M 4 X 20 | 31940899 | 2 |
| 39 | Innensechskantzyl.Schraube M 6 X 20 | 32142099 | 4 |
| 40 | Sicherungsscheibe S 6 | 00465598 | 4 |
| 41 | Rillenkugellager 6204 2Z | 15073499 | 1 |
| 42 | Lagerdichtring 6204ZIV | 34273544 | 1 |
| 43 | Wellring 40X 46,5X0,5 | 34273244 | 1 |
| 44 | Lagerschild BS ZB 80 B020 | 21866384 | 1 |
| 45 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 46 | Innensechskantzyl.Schraube M 5 X 20 | 31921699 | 4 |
| 47 | Abdeckband B020 IP 55 | 26023084 | 1 |
| 48 | Reibblech B020 IP 55 | 26020784 | 1 |
| 49 | Bundbolzen B020 A2-70 MK | 26020984 | 3 |
| 50 | Passfeder A 5X 5X 18 | 35424299 | 1 |
| 51 | Mitnehmer B020-ZB080 | 26021584 | 1 |
| 52 | Sicherungsring 17X1 | 34251799 | 1 |
| 53 | Überholungsset B020/ZBF 80 kpl. (Teil-Nr. 49, 51, 52, 54, 57, 60) | 26097384 → 26097133 | 1 |
| 54 | Ankerscheibe B020 | 26022984 | 1 |
| 55 | Anschlagscheibe B020 | 26020584 | 1 |
| 56 | Magnetkörper B020 180V | 26025084 | 1 |
| 57 | Feder Distanzierung B020 | 26021284 | 3 |
| 58 | Bremsfeder B020 Rot 3,3 Nm | 26021184 | 3 |
| 59 | Sechskantmutter M 6 | 15056499 | 3 |
| 60 | Wellendichtring AS 16X 30X 7 | 15088599 | 1 |
| 60 | Wellendichtring AS 16X 30X 7 IP 55 | 15143199 | 1 |
| 61 | Lüfterrad leicht Z 80 | 21871584 | 1 |
| 62 | Sicherungsring 14X1 | 34251499 | 1 |
| 63 | Lüfterhaube lang ZB 80 | 21871084 | 1 |
| 64 | Sicherungsscheibe S 5 | 00465498 | 4 |
| 65 | Innensechskantzyl.Schraube M 5 X 30 | 31921899 | 4 |
| 66 | Stützscheibe 16X 30X0,5 IP 55 | 15163999 | 1 |
| 67 | Scheibe A 6,4X 12 X1,6 IP 55 | 15152199 | 3 |
| 68 | Verschleissset B020 kpl. (Teil-Nr. 55, 58, 59) | 26097584 | 1 |
| 69 | O-Ring 35 X 2 N | 15161499 | 1 |
Zum Ersatzteilshop ·
Partfinder ·
Alle Kategorien ·
Impressum ·
AGB ·
Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
