Demag DH 600 – Ersatzteilliste 22273044

Einzelteile, Ausgabe 06/2004, Demag-Nr. 22273044 – 40 Zeichnungen, 1152 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

Haupthubmotor KBH 112 B4 (Seite 4)

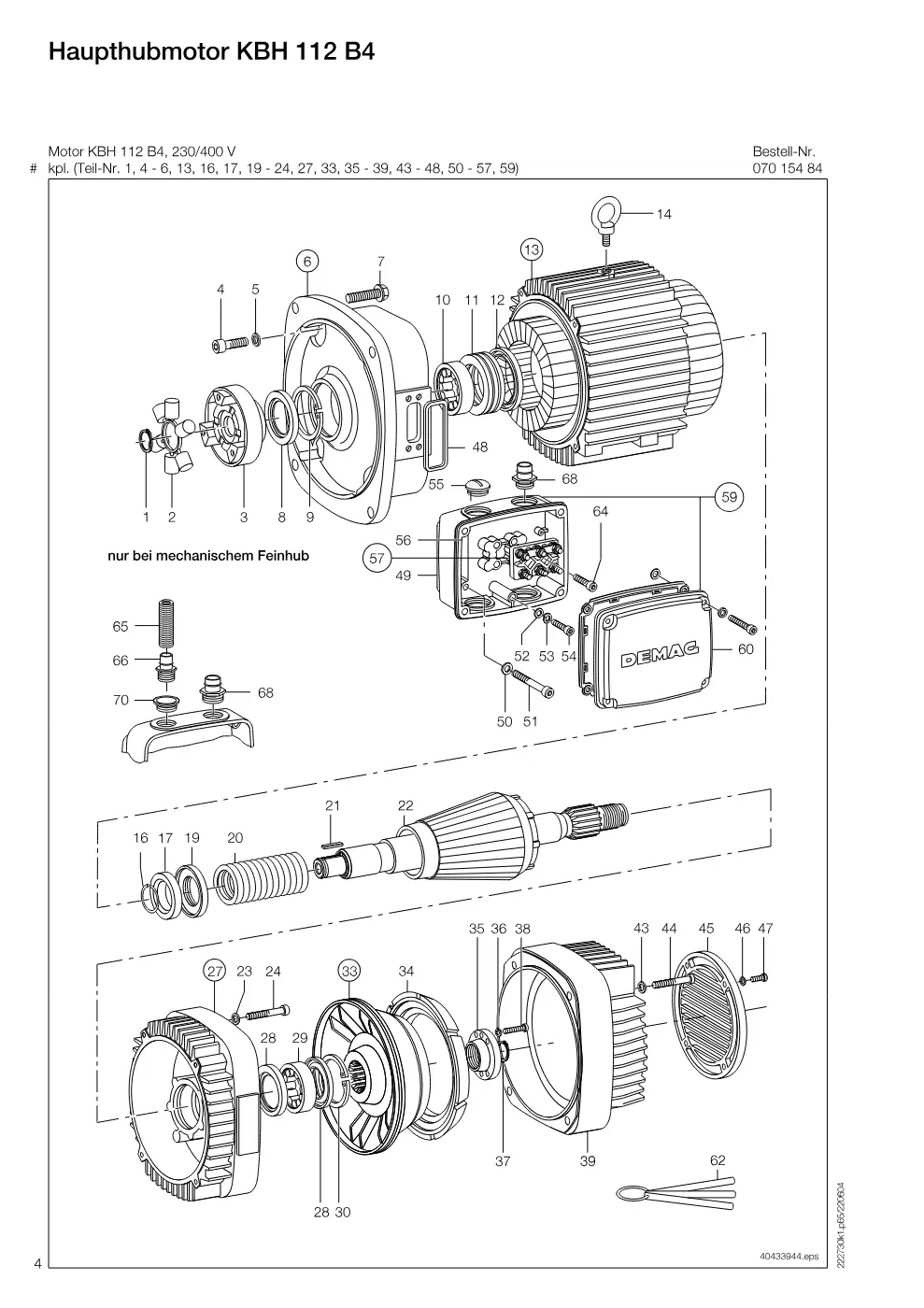

Demag DH 600 – Haupthubmotor KBH 112 B4, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 28X1,5	34252899	1
2	Rollenstern Kupplung H2	71832144	1
3	Kupplungshälfte H 2N-28	71830544	1
4	Innensechskantzyl.Schraube M 8 X 30	31924399	4
5	Sicherungsscheibe S 8	00465698	4
6	Lagerschild KBH112 DH 500 kpl. (Teil-Nr. 8 - 12)	07464984	1
7	Sicherungsschraube M12X55 VB.RIPP	30024544	4
8	Wellendichtring 35 X 62 X6	07480384	1
9	Sicherungsring 62X2	34265699	1
10	Zylinderrollenlager RNU 305 F = 35 mm	36545599	1
11	Axialrillenkugellager 51110	36401099	1
12	Wellendichtring 58 X70,5X5	07480184	1
13	Ständer KBA112B 4 AB kpl. (Teil-Nr. 14), 230/400 V, 50 HZ	07116984	1
14	Ringschraube M10	31350199	1
16	Sprengring 34,9X1,3	00468298	1
17	Druckringsatz KB112	07480884	1
19	Tellerfederpaket KB 112	07482284	1
20	Feder 5,6 X47,6X 77 GBBL 824 N	07477684	1
21	Passfeder B 8X 7X 32	35457599	1
22	Läufer KBA112B 4 KUP	07434284	1
23	Sicherungsscheibe S 8	00465698	4
24	Innensechskantzyl.Schraube M 8 X 55	31934699	4
27	Lagerschild BS KB 112 kpl. (Teil-Nr. 28 - 30)	07460684	1
28	Wellendichtring 35 X 62 X6	07480384	2
29	Zylinderrollenlager RNU 305 F = 35 mm	36545599	1
30	Sicherungsring 62X2	34265699	1
33	Kegelbremsscheibe leicht KB112 kpl. (Teil-Nr. 34)	07479184	1
34	Bremsring kegelig A-KB112	07478684	1
35	Spannmutter KB 112	07471484	1
36	Sicherungsscheibe S 6	00465598	4
37	Sicherungsring 24X1,2	34252499	1
38	Innensechskantzyl.Schraube M 6 X 22	32143499	4
39	Bremshaube KB 112	07470184	1
39	Bremshaube KB 112	07470384	1
43	Sicherungsscheibe S 8	00465698	4
44	Innensechskantzyl.Schraube M 8 X 55	31934699	4
45	Jalousie KB 112	07471984	1
46	Sicherungsscheibe S 6	00465598	4
47	Innensechskantzyl.Schraube M 6 X 12	31958899	4
48	Dichtung SB 112-125	07481584	1
49	Klemmenkastenunterteil KB 100-125	06998184	1
50	Sicherungsscheibe S 6	00465598	4
51	Innensechskantzyl.Schraube M 6 X 30	32154199	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M32X1,5	79499044	4
56	Leitungsdurchführung	06990984	1
57	Klemmenplatte KB100-125 kpl. (Teil-Nr. 64)	06992284	1
59	Klemmenkasten KB100-125 kpl. (Teil-Nr. 49, 60)	06998584	1
60	Deckel Klemmenkasten KB 100-125	06997484	1
62	Fühlerlehrensatz	10015184	3
64	Innensechskantzyl.Schraube M 5 X 12	31921499	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
70	Reduktion M32-M25	79499544	1

Haupthubmotor KBH 125 B4 Haupthub/Feinhubmotor KBH 125 B2/12 - F6 (Seite 6)

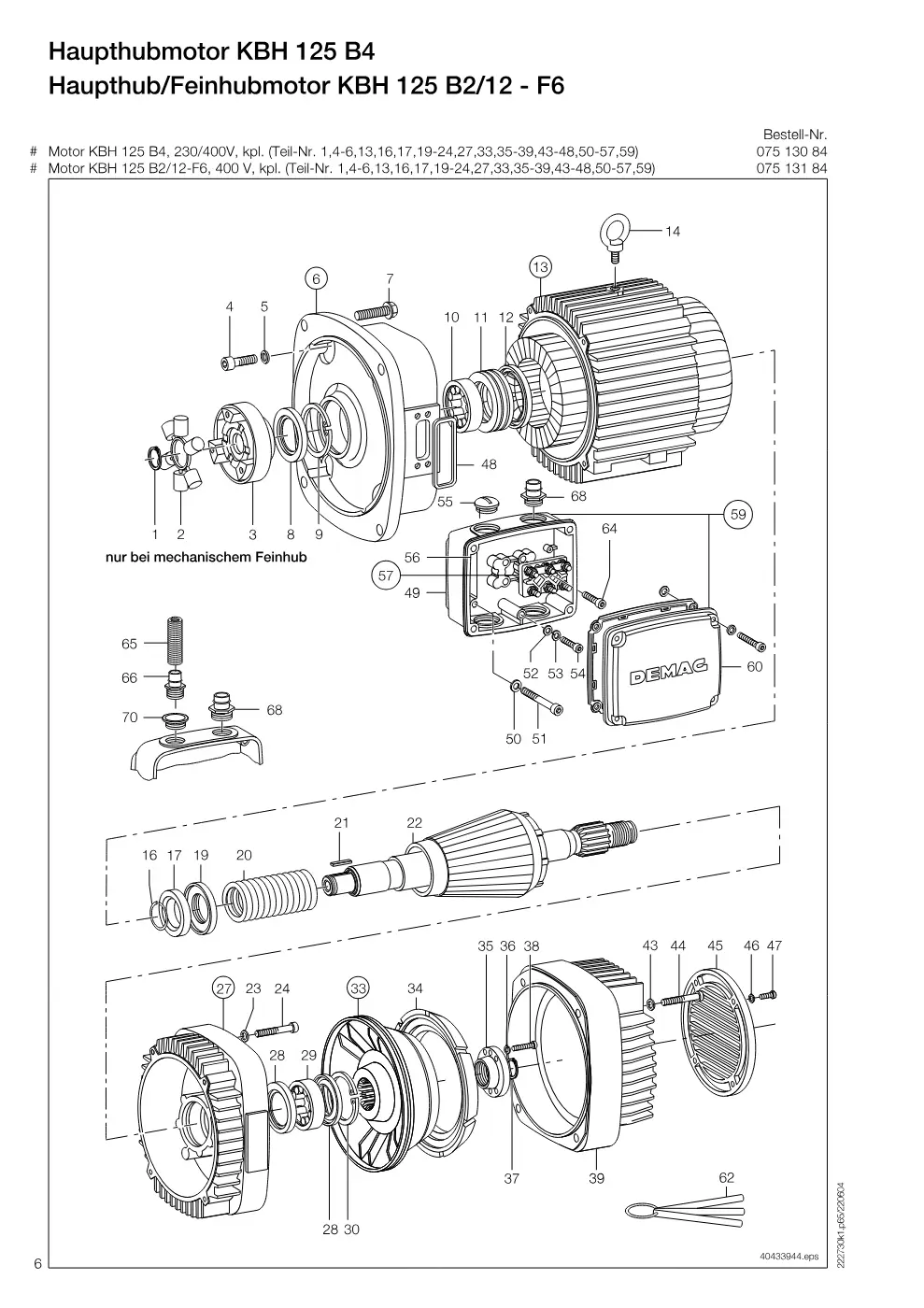

Demag DH 600 – Haupthubmotor KBH 125 B4 Haupthub/Feinhubmotor KBH 125 B2/12 - F6, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 32X1,5	34253299	1
2	Rollenstern Kupplung H2	71832144	1
3	Kupplungshälfte H 2N-32	71830644	1
4	Innensechskantzyl.Schraube M 8 X 30	31924399	4
5	Sicherungsscheibe S 8	00465698	4
6	Lagerschild KBH125 DH 500 kpl. (Teil-Nr. 8 - 12)	07964984	1
7	Sicherungsschraube M12X55 VB.RIPP	30024544	4
8	Wellendichtring 42 X 72X 7	00463398	1
9	Sicherungsring 72X2,5	34266199	1
10	Zylinderrollenlager RNU 306 F = 42 mm	36134499	1
11	Axialrillenkugellager 51112	36401299	1
12	Wellendichtring 72 X85,5X5	07980184	1
13	Ständer KBA125B 4 AB kpl. (Teil-Nr. 14), 230/400 V, 50 HZ	07616684	1
13	Ständer KBH125B 2/12AB kpl. (Teil-Nr. 14), 400 V, 50 HZ	07616184	1
14	Ringschraube M10	31350199	1
16	Sprengring 41,9X1,3	00468398	1
17	Druckringsatz KB125	07980884	1
19	Tellerfederpaket KB 125	07982284	1
20	Feder 6,5 X55,5X119 GBBL KBH 125 B 4, 1001 N	07977684	1
20	Feder 5,3 X54,3X114 GBGN KBH 125 B 2/12, 358 N	07977784	1
21	Passfeder B10X 8X 32	35447199	1
22	Läufer KBH125B12/2 KUP	07935284	1
22	Läufer KBA125B 4 KUP	07931784	1
23	Sicherungsscheibe S 8	00465698	4
24	Innensechskantzyl.Schraube M 8 X 60	31924799	4
27	Lagerschild BS KB 125 kpl. (Teil-Nr. 28 - 30)	07960684	1
28	Wellendichtring 42 X 72X 7	00463398	2
29	Zylinderrollenlager RNU 306 F = 42 mm	36134499	1
30	Sicherungsring 72X2,5	34266199	1
33	Kegelbremsscheibe leicht 125 kpl. (Teil-Nr. 34), KBH 125 B 4	07979184	1
33	Kegelbremsscheibe leicht 125 kpl. (Teil-Nr. 34), KBH 125 B 2/12	07979284	1
34	Bremsring kegelig A-KB125 KBH 125 B 4	07978684	1
34	Bremsring kegelig B-KB125 KBH 125 B 2/12	07978784	1
35	Spannmutter KB 125	07971484	1
36	Sicherungsscheibe S 8	00465698	4
37	Sicherungsring 30X1,5	34253099	1
38	Innensechskantzyl.Schraube M 8 X 25	31924299	4
39	Bremshaube KB 125	07970184	1
39	Bremshaube KB 125	07970384	1
43	Sicherungsscheibe S 8	00465698	4
44	Innensechskantzyl.Schraube M 8 X 60	31924799	4
45	Jalousie KB 125	07971984	1
46	Sicherungsscheibe S 6	00465598	4
47	Innensechskantzyl.Schraube M 6 X 12	31958899	4
48	Dichtung SB 112-125	07481584	1
49	Klemmenkastenunterteil KB 100-125	06998184	1
50	Sicherungsscheibe S 6	00465598	4
51	Innensechskantzyl.Schraube M 6 X 30	32154199	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M32X1,5	79499044	4
56	Leitungsdurchführung	06990984	1
57	Klemmenplatte KB100-125 kpl. (Teil-Nr. 64)	06992284	1
59	Klemmenkasten KB100-125 kpl. (Teil-Nr. 49, 60)	06998584	1
60	Deckel Klemmenkasten KB 100-125	06997484	1
62	Fühlerlehrensatz	10015384	3
64	Innensechskantzyl.Schraube M 5 X 12	31921499	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
68	Rohrstutzen M32X1,5 NW24	82157244	1
70	Reduktion M32-M25	79499544	1

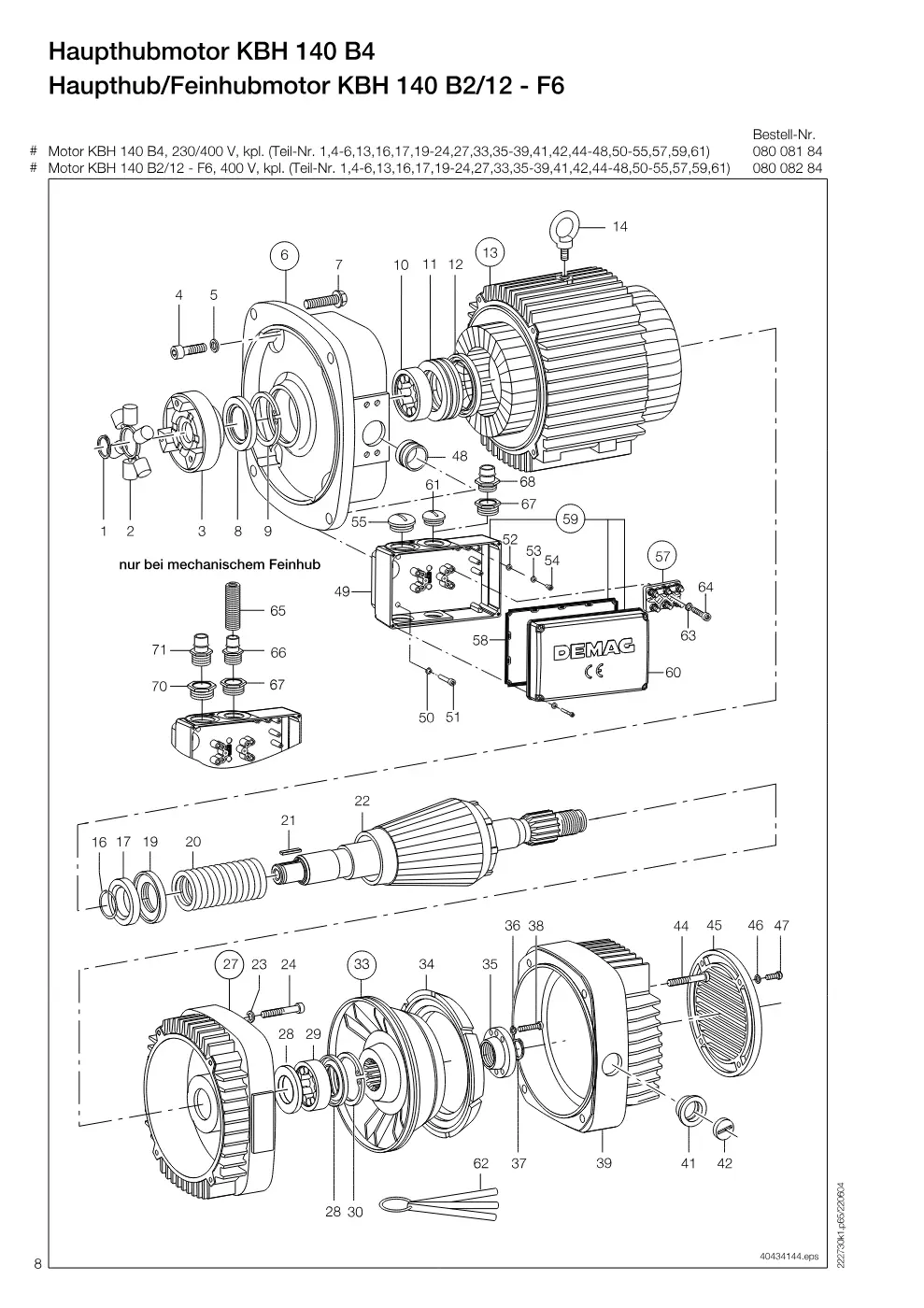

Haupthubmotor KBH 140 B4 Haupthub/Feinhubmotor KBH 140 B2/12 - F6 (Seite 8)

Demag DH 600 – Haupthubmotor KBH 140 B4 Haupthub/Feinhubmotor KBH 140 B2/12 - F6, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 32X1,5	34253299	1
2	Rollenstern Kupplung H2	71832144	1
3	Kupplungshälfte H 2N-32	71830644	1
4	Innensechskantzyl.Schraube M10 X 35	31925899	4
5	Sicherungsscheibe S 10	00505998	4
6	Lagerschild KBH140 DH 500 kpl. (Teil-Nr. 8 - 12)	08464984	1
7	Sicherungsschraube M12X55 VB.RIPP	30024544	4
8	Wellendichtring 46,2X 80X 7	00463498	1
9	Sicherungsring 80X2,5	34266599	1
10	Zylinderrollenlager RNU 307 ECP	36545799	1
11	Axialrillenkugellager 51113	36401399	1
12	Wellendichtring 76 X90,5X6	08480184	1
13	Ständer K KBA140B 4 AB kpl. (Teil-Nr. 14), 230/400 V, 50 HZ	08103284	1
13	Ständer KBH140B 2/12AB kpl. (Teil-Nr. 14), 400 V, 50 HZ	08115084	1
14	Ringschraube M12	31350299	1
16	Sprengring 46,2X1,6	37414644	2
17	Druckringsatz KB140	08480884	1
19	Tellerfederpaket KB 140	08482284	1
20	Feder 8 X62 X114 GBBL KBH 140 B 4, 1588 N	08477684	1
20	Feder 6 X60 X116 GBGN KBH 140 B 2/12, 424 N	08477784	1
21	Passfeder B10X 8X 32	35447199	1
22	Läufer KBA140B 4 KUP	08430984	1
22	Läufer KBA140B 8/2 KUP KBH 140 B 2/12	08434584	1
23	Sicherungsscheibe S 10	00505998	4
24	Innensechskantzyl.Schraube M10 X 70	31926299	4
27	Lagerschild BS KB 140 kpl. (Teil-Nr. 28 - 30)	08460684	1
28	Wellendichtring 46,2X 80X 7	00463498	2
29	Zylinderrollenlager RNU 307 ECP	36545799	1
30	Sicherungsring 80X2,5	34266599	1
33	Kegelbremsscheibe leicht KB140 kpl. (Teil-Nr. 34), KBH 140 B 4	08479184	1
33	Kegelbremsscheibe leicht KB140 kpl. (Teil-Nr. 34), KBH 140 B 2/12	08479284	1
34	Bremsring kegelig A-KB140 KBH 140 B 4	08478684	1
34	Bremsring kegelig B-KB140 KBH 140 B 2/12	08478784	1
35	Spannmutter KB 140	08471484	1
36	Sicherungsscheibe S 8	00465698	4
37	Sicherungsring 35X1,5	34253599	1
38	Innensechskantzyl.Schraube M 8 X 30	31924399	4
39	Bremshaube KB 140	08470184	1
39	Bremshaube KB 140	08470384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechskantzyl.Schraube M10 X 70	31926299	4
45	Jalousie KB 140 BLECH	08491184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechskantzyl.Schraube M 8 X 16	31881799	4
48	Leitungsdurchführung	08480284	1
49	Klemmenkastenunterteil KBZ140-160	20440884	1
50	Sicherungsscheibe S 8	00465698	4
51	Innensechskantzyl.Schraube M 8 X 40	32154699	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB140-160 kpl. (Teil-Nr. 63, 64)	08492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB140-160 kpl. (Teil-Nr. 49, 58, 60)	08498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	2
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 6	00465598	1
64	Innensechskantzyl.Schraube M 6 X 20	32142099	1
65	Wellschlauch FFMYDNW17	89506144	1
66	Rohrstutzen M25X1,5 NW17	82157044	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M25X1,5 NW24	82157144	1
70	Reduktion M50-M32 M	79499344	1
71	Rohrstutzen M32X1,5 NW24	82157244	1

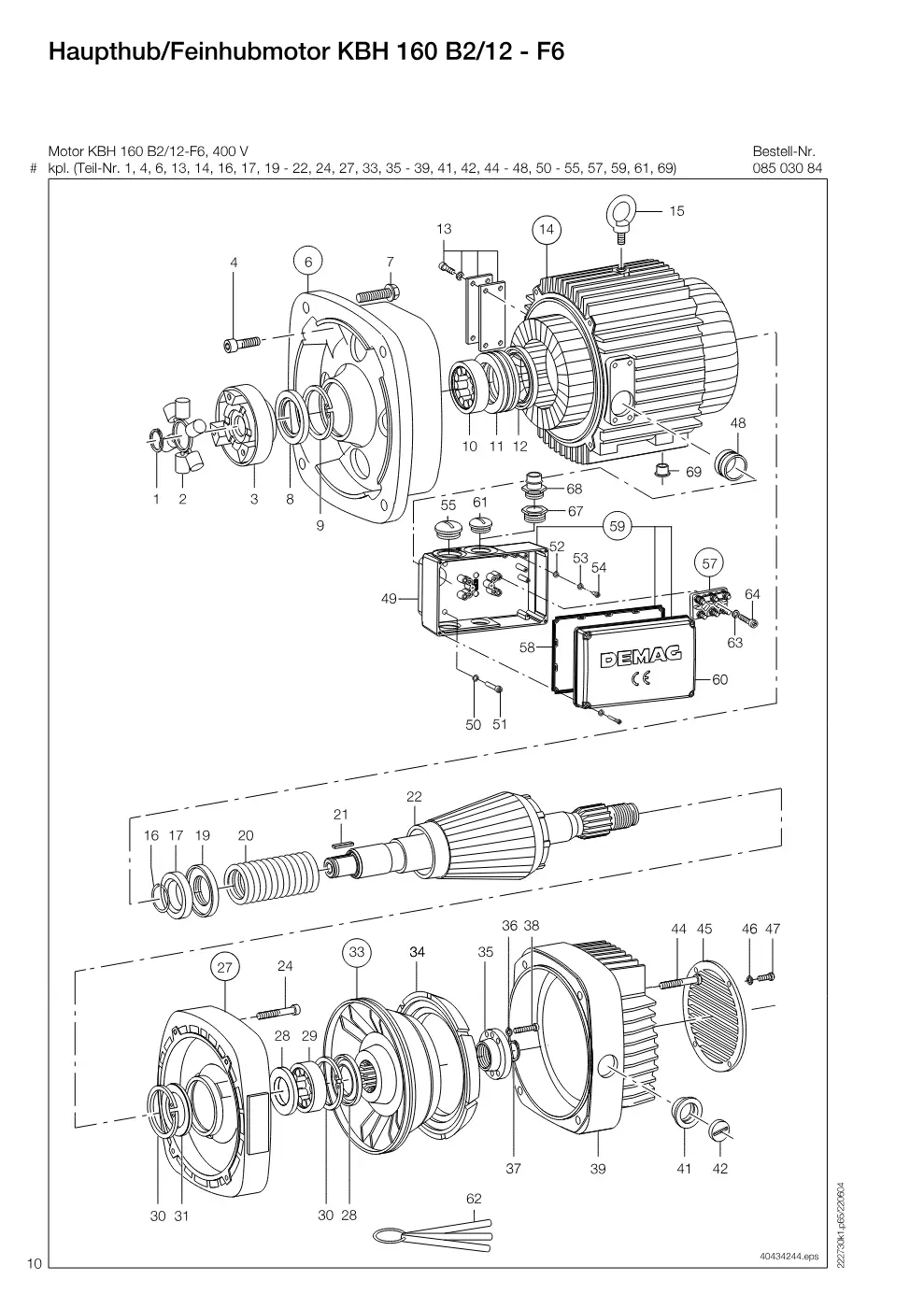

Haupthub/Feinhubmotor KBH 160 B2/12 - F6 (Seite 10)

Demag DH 600 – Haupthub/Feinhubmotor KBH 160 B2/12 - F6, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 32X1,5	34253299	1
2	Rollenstern Kupplung H2	71832144	1
3	Kupplungshälfte H 2N-32	71830644	1
4	Innensechskantzyl.Schraube M10 X 50	31926099	4
6	Lagerschild KBH160 DH 500 kpl. (Teil-Nr. 8 - 12)	08964984	1
7	Sicherungsschraube M12X55 VB.RIPP	30024544	4
8	Wellendichtring 52 X 90X 8	08981484	1
9	Sicherungsring 90X3	34266899	1
10	Zylinderrollenlager RNU 308 ECP	36192999	1
11	Axialrillenkugellager 51115	36401599	1
12	Wellendichtring 86 X100,5X6	08980184	1
13	Abdeckplatte SB,G160	08911384	1
14	Ständer KBH160B 2/12AB kpl. (Teil-Nr. 15), 400 V, 50 HZ	08603384	1
15	Ringschraube M12	31350299	1
16	Sprengring 52 X1,6	02963184	1
17	Druckringsatz KB160	08980884	1
19	Tellerfederpaket KB 160	08982284	1
20	Feder 7 X67 X144 GBGN 574 N	08977784	1
21	Passfeder B10X 8X 32	35447199	1
22	Läufer KBH160B 2/12GTR	08933884	1
24	Innensechskantzyl.Schraube M10 X 40	31925999	4
27	Lagerschild BS KB 160 kpl. (Teil-Nr. 28 - 31)	08960684	1
28	Wellendichtring 52 X 90X 8	08981484	2
29	Zylinderrollenlager RNU 308 ECP	36192999	1
30	Sicherungsring 90X3	34266899	2
31	Stützscheibe KB 160	08963084	1
33	Kegelbremsscheibe leicht 532 kpl. (Teil-Nr. 34)	08979184	1
34	Bremsring kegelig 9V 532KB160	08974684	1
35	Spannmutter KB 160	08971484	1
36	Sicherungsscheibe S 10	00505998	4
37	Sicherungsring 40X1,75	34254099	1
38	Innensechskantzyl.Schraube M10 X 35	31925899	4
39	Bremshaube KB 160	08970184	1
39	Bremshaube KB 160	08970384	1
41	Kontrollauge KB/6	60104944	1
42	Fenster	60105044	1
44	Innensechskantzyl.Schraube M10 X 70	31926299	4
45	Jalousie KB 160 BLECH	08991184	1
46	Sicherungsscheibe S 8	00465698	4
47	Innensechskantzyl.Schraube M 8 X 16	31881799	4
48	Leitungsdurchführung	08480284	1
49	Klemmenkastenunterteil KBZ140-160	20440884	1
50	Sicherungsscheibe S 8	00465698	4
51	Innensechskantzyl.Schraube M 8 X 40	32154699	4
52	Scheibe A 6,4x 12 x1,6	34065399	1
53	Sicherungsscheibe S 6	00465598	1
54	Innensechskantzyl.Schraube M 6 X 12	31958899	1
55	Verschlussschraube M50X1,5	79498844	2
57	Klemmenplatte KB140-160 kpl. (Teil-Nr. 63, 64)	08492284	1
58	Dichtung Z132	23880284	1
59	Klemmenkasten KB140-160 kpl. (Teil-Nr. 49, 58, 60)	08498584	1
60	Deckel Klemmenkasten Z132	23880084	1
61	Verschlussschraube M40X1,5	79498944	2
62	Fühlerlehrensatz	10015384	3
63	Sicherungsscheibe S 6	00465598	1
64	Innensechskantzyl.Schraube M 6 X 20	32142099	1
67	Reduktion M40-M25 M	79499444	1
68	Rohrstutzen M25X1,5 NW24	82157144	1
69	Stopfen 10,5X 9,5	60045944	12

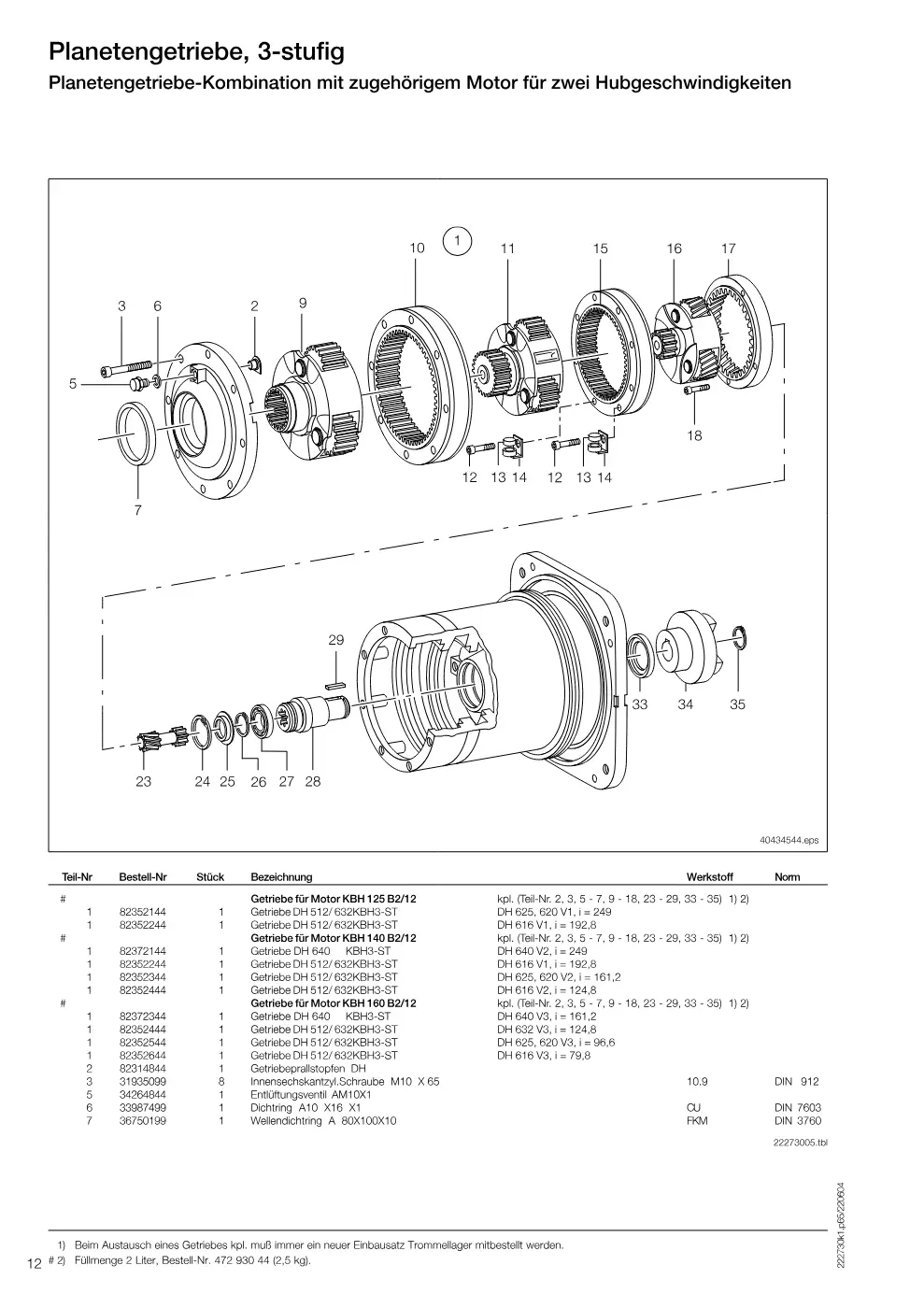

Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 12)

Demag DH 600 – Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH 512/ 632KBH3-ST DH 625, 620 V1, i = 249	82352144 → 82372133	1
1	Getriebe DH 512/ 632KBH3-ST Getriebe für Motor KBH 140 B2/12 DH 616 V1, i = 192,8 kpl. (Teil-Nr. 2, 3, 5 - 7, 9 - 18, 23 - 29, 33 - 35)	82352244 → 82372233	1
1	Getriebe DH 640 KBH3-ST DH 640 V2, i = 249	82372144 → 82372133	1
1	Getriebe DH 512/ 632KBH3-ST DH 616 V1, i = 192,8	82352244 → 82372233	1
1	Getriebe DH 512/ 632KBH3-ST DH 625, 620 V2, i = 161,2	82352344 → 82372333	1
1	Getriebe DH 512/ 632KBH3-ST Getriebe für Motor KBH 160 B2/12 DH 616 V2, i = 124,8 kpl. (Teil-Nr. 2, 3, 5 - 7, 9 - 18, 23 - 29, 33 - 35)	82352444 → 82372433	1
1	Getriebe DH 640 KBH3-ST DH 640 V3, i = 161,2	82372344 → 82372333	1
1	Getriebe DH 512/ 632KBH3-ST DH 632 V3, i = 124,8	82352444 → 82372433	1
1	Getriebe DH 512/ 632KBH3-ST DH 625, 620 V3, i = 96,6	82352544 → 82352533	1
1	Getriebe DH 512/ 632KBH3-ST DH 616 V3, i = 79,8	82352644 → 82372633	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M10 X 65	31935099	8
5	Entlüftungsventil AM10X1	34264844	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 80X100X10	36750199	1
9	Planetenträger 4.2 A DH 625, 620 V1, i = 249	81402046	1
9	Planetenträger 4.2 A Abtriebsstufe KBH 140 B2/12 DH 616 V1, i = 192,8	81402046	1
9	Planetenträger 4.2 A DH 640 V2, i = 249	81402046	1
9	Planetenträger 4.2 A DH 632 V2, i = 192,8	81402046	1
9	Planetenträger 4.6 A DH 625, 620 V2, i = 161,2	81402146	1
9	Planetenträger 4.6 A Abtriebsstufe KBH 160 B2/12 DH 616 V2, i = 124,8	81402146	1
9	Planetenträger 4.6 A DH 640 V3, i = 161,2	81401946	1
9	Planetenträger 4.6 A DH 632 V3, i = 124,8	81402146	1
9	Planetenträger 4.6 A DH 625, 620 V3, i = 96,6	81402146	1
9	Planetenträger 4.2 A DH 616 V3, i = 79,8	81402046	1
10	Innenzahnkranz Z74M2,5 B 34	82039044	1
11	Planetenträger 5.2 V Zwischenstufe KBH 125 B2/12, DH 625, 620 V1, i = 249	81402246	1
11	Planetenträger 5.4 V Zwischenstufe KBH 140 B2/12 Zwischenstufe KBH 125 B2/12, DH 616 V1, i = 192,8	81402346	1
11	Planetenträger 5.2 V Zwischenstufe KBH 125 B2/12, DH 640 V2, i = 249	81402246	1
11	Planetenträger 5.4 V Zwischenstufe KBH 125 B2/12, DH 632 V2, i = 192,8	81402346	1
11	Planetenträger 5.2 E Zwischenstufe KBH 125 B2/12, DH 625, 620 V2, i = 161,2	81402446	1
11	Planetenträger 5.4 E Zwischenstufe KBH 160 B2/12 Zwischenstufe KBH 125 B2/12, DH 616 V2, i = 124,8	81402546	1
11	Planetenträger 5.2 E Zwischenstufe KBH 125 B2/12, DH 640 V3, i = 161,2	81402446	1
11	Planetenträger 5.4 E Zwischenstufe KBH 125 B2/12, DH 632 V3, i = 124,8	81402546	1
11	Planetenträger 5.7 E Zwischenstufe KBH 125 B2/12, DH 625, 620 V3, i = 96,6	81402646	1
11	Planetenträger 5.7 V Zwischenstufe KBH 125 B2/12, DH 616 V3, i = 79,8	81402746	1
12	Innensechskantzyl.Schraube M 8 X 35	31924499	6
13	Rundmagnet 20X 6	82313644	2
14	Magnethalter DH 500	82313544	2
15	Innenzahnkranz Z77M2 B 28	82029044	1
16	Planetenträger 6.1 SV Eingangsstufe KBH 125 B2/12, DH 625, 620 V1, i = 249	81401146	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 140 B2/12 Eingangsstufe KBH 125 B2/12, DH 616 V1, i = 192,8	81401246	1
16	Planetenträger 6.1 SV Eingangsstufe KBH 125 B2/12, DH 640 V2, i = 249	81401146	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 125 B2/12, DH 632 V2, i = 192,8	81401246	1
16	Planetenträger 6.1 SV Eingangsstufe KBH 125 B2/12, DH 625, 620 V2, i = 161,2	81401146	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 160 B2/12 Eingangsstufe KBH 125 B2/12, DH 616 V2, i = 124,8	81401246	1
16	Planetenträger 6.1 SV Eingangsstufe KBH 125 B2/12, DH 640 V3, i = 161,2	81401146	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 125 B2/12, DH 632 V3, i = 124,8	81401246	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 125 B2/12, DH 625, 620 V3, i = 96,6	81403146	1
16	Planetenträger 6.6 SE Eingangsstufe KBH 125 B2/12, DH 616 V3, i = 79,8	81403246	1
17	Innenzahnkranz Z86M1,5 B 20	82014044	1
18	Innensechskantzyl.Schraube M 6 X 25	31922899	6
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 125 B2/12, DH 625, 620 V1, i = 249	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 140 B2/12 Eingangsstufe KBH 125 B2/12, DH 616 V1, i = 192,8	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 125 B2/12, DH 640 V2, i = 249	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 125 B2/12, DH 632 V2, i = 192,8	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 125 B2/12, DH 625, 620 V2, i = 161,2	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 160 B2/12 Eingangsstufe KBH 125 B2/12, DH 616 V2, i = 124,8	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 125 B2/12, DH 640 V3, i = 161,2	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 125 B2/12, DH 632 V3, i = 124,8	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 125 B2/12, DH 625, 620 V3, i = 96,6	82012144	1
23	Sonnenritzel Z 28 M1,5 B 27 Eingangsstufe KBH 125 B2/12, DH 616 V3, i = 79,8	82012244	1
24	Sicherungsring 68X2,5	34265899	1
25	Stauscheibe DH 500	82312944	1
26	Sicherungsring 40X1,75	34254099	1
27	Rillenkugellager 6008	36050899	1
28	Antriebswelle DH 500	82312544	1
29	Passfeder B10X 8X 32	35447199	1
33	Wellendichtring A 48X 62X 8	34228744	1
34	Kupplungshälfte H 2N-32	71830644	1
35	Sicherungsring 32X1,5	34253299	1

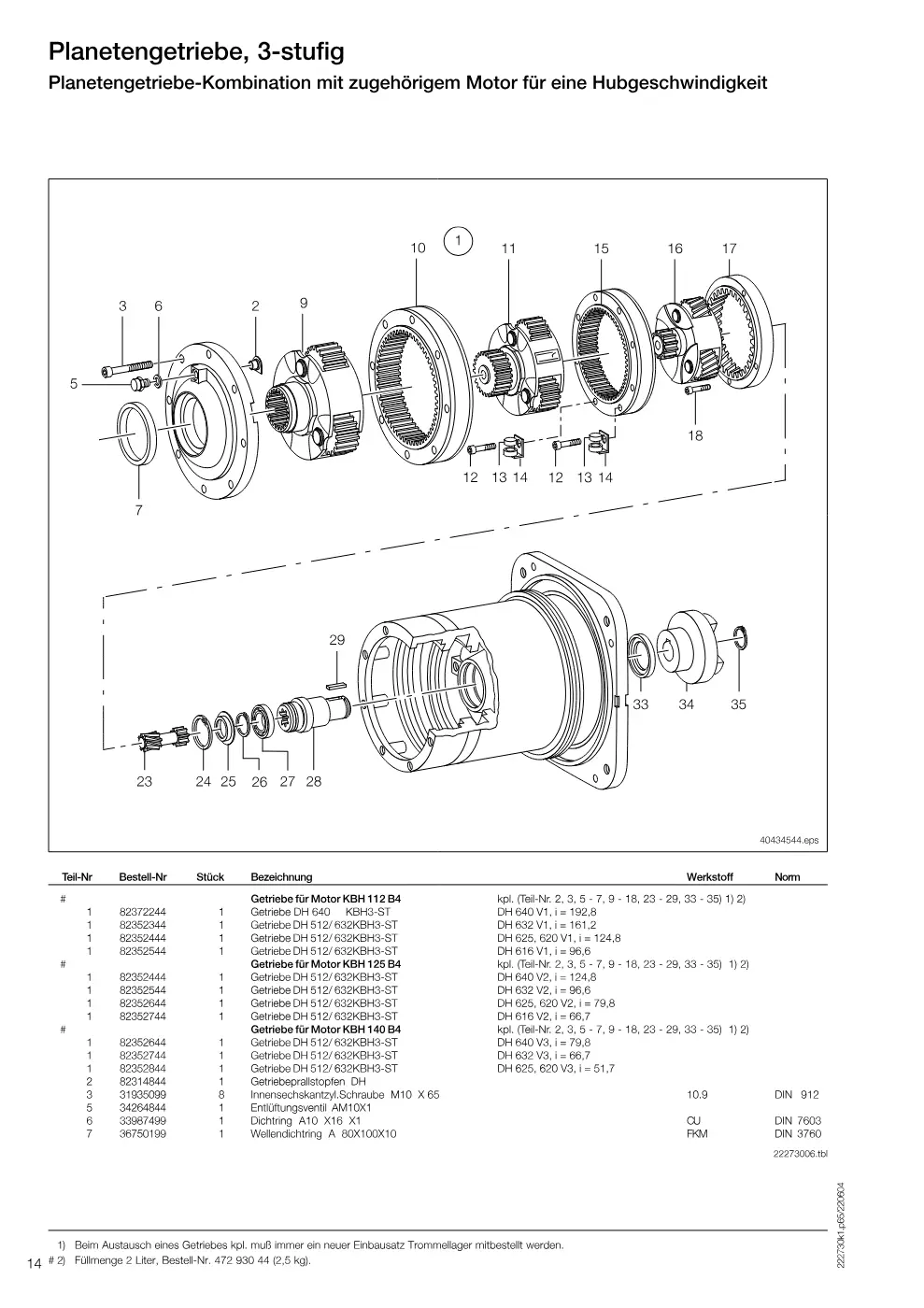

Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 14)

Demag DH 600 – Planetengetriebe, 3-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH 640 KBH3-ST DH 640 V1, i = 192,8	82372244 → 82372233	1
1	Getriebe DH 512/ 632KBH3-ST DH 632 V1, i = 161,2	82352344 → 82372333	1
1	Getriebe DH 512/ 632KBH3-ST DH 625, 620 V1, i = 124,8	82352444 → 82372433	1
1	Getriebe DH 512/ 632KBH3-ST Getriebe für Motor KBH 125 B4 DH 616 V1, i = 96,6 kpl. (Teil-Nr. 2, 3, 5 - 7, 9 - 18, 23 - 29, 33 - 35)	82352544 → 82352533	1
1	Getriebe DH 512/ 632KBH3-ST DH 640 V2, i = 124,8	82352444 → 82372433	1
1	Getriebe DH 512/ 632KBH3-ST DH 632 V2, i = 96,6	82352544 → 82352533	1
1	Getriebe DH 512/ 632KBH3-ST DH 625, 620 V2, i = 79,8	82352644 → 82372633	1
1	Getriebe DH 512/ 632KBH3-ST Getriebe für Motor KBH 140 B4 DH 616 V2, i = 66,7 kpl. (Teil-Nr. 2, 3, 5 - 7, 9 - 18, 23 - 29, 33 - 35)	82352744 → 82352733	1
1	Getriebe DH 512/ 632KBH3-ST DH 640 V3, i = 79,8	82352644 → 82372633	1
1	Getriebe DH 512/ 632KBH3-ST DH 632 V3, i = 66,7	82352744 → 82352733	1
1	Getriebe DH 512/ 632KBH3-ST DH 625, 620 V3, i = 51,7	82352844 → 82352833	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M10 X 65	31935099	8
5	Entlüftungsventil AM10X1	34264844	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 80X100X10	36750199	1
9	Planetenträger 4.2 A DH 640 V1, i = 192,8	81402046	1
9	Planetenträger 4.6 A DH 632 V1, i = 161,2	81402146	1
9	Planetenträger 4.6 A DH 625, 620 V1, i = 124,8	81402146	1
9	Planetenträger 4.6 A Abtriebsstufe KBH 125 B4 DH 616 V1, i = 96,6	81402146	1
9	Planetenträger 4.6 A DH 640 V2, i = 124,8	81401946	1
9	Planetenträger 4.6 A DH 632 V2, i = 96,6	81402146	1
9	Planetenträger 4.2 A DH 625, 620 V2, i = 79,8	81402046	1
9	Planetenträger 4.6 A Abtriebsstufe KBH 140 B4 DH 616 V2, i = 66,7	81402146	1
9	Planetenträger 4.2 A DH 640 V3, i = 79,8	81402046	1
9	Planetenträger 4.6 A DH 632 V3, i = 66,7	81402146	1
9	Planetenträger 4.6 A DH 625, 620 V3, i = 51,7	81402146	1
10	Innenzahnkranz Z74M2,5 B 34 Zwischenstufe KBH 112 B4	82039044	1
11	Planetenträger 5.4 V DH 640 V1, i = 192,8	81402346	1
11	Planetenträger 5.2 E DH 632 V1, i = 161,2	81402446	1
11	Planetenträger 5.4 E DH 625, 620 V1, i = 124,8	81402546	1
11	Planetenträger 5.7 E Zwischenstufe KBH 125 B4 DH 616 V1, i = 96,6	81402646	1
11	Planetenträger 5.4 E DH 640 V2, i = 124,8	81402546	1
11	Planetenträger 5.7 E DH 632 V2, i = 96,6	81402646	1
11	Planetenträger 5.7 V DH 625, 620 V2, i = 79,8	81402746	1
11	Planetenträger 5.4 E Zwischenstufe KBH 140 B4 DH 616 V2, i = 66,7	81402546	1
11	Planetenträger 5.7 V DH 640 V3, i = 79,8	81402746	1
11	Planetenträger 5.4 E DH 632 V3, i = 66,7	81402546	1
11	Planetenträger 5.7 E DH 625, 620 V3, i = 51,7	81402646	1
12	Innensechskantzyl.Schraube M 8 X 35	31924499	6
13	Rundmagnet 20X 6	82313644	2
14	Magnethalter DH 500	82313544	2
15	Innenzahnkranz Z77M2 B 28	82029044	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 112 B4, DH 640 V1, i = 192,8	81401246	1
16	Planetenträger 6.1 SV Eingangsstufe KBH 112 B4, DH 632 V1, i = 161,2	81401146	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 112 B4, DH 625, 620 V1, i = 124,8	81401246	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 125 B4 Eingangsstufe KBH 112 B4, DH 616 V1, i = 96,6	81403146	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 112 B4, DH 640 V2, i = 124,8	81401246	1
16	Planetenträger 6.1 SE Eingangsstufe KBH 112 B4, DH 632 V2, i = 96,6	81403146	1
16	Planetenträger 6.6 SE Eingangsstufe KBH 112 B4, DH 625, 620 V2, i = 79,8	81403246	1
16	Planetenträger 6.6 SE Eingangsstufe KBH 140 B4 Eingangsstufe KBH 112 B4, DH 616 V2, i = 66,7	81403346	1
16	Planetenträger 6.6 SE Eingangsstufe KBH 112 B4, DH 640 V3, i = 79,8	81403246	1
16	Planetenträger 6.6 SE Eingangsstufe KBH 112 B4, DH 632 V3, i = 66,7	81403346	1
16	Planetenträger 6.6 SE Eingangsstufe KBH 112 B4, DH 625, 620 V3, i = 51,7	81403246	1
17	Innenzahnkranz Z86M1,5 B 20	82014044	1
18	Innensechskantzyl.Schraube M 6 X 25 Eingangsstufe KBH 112 B4	31922899	6
23	Sonnenritzel Z 13 M1,5 B 30 DH 640 V1, i = 192,8	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 DH 632 V1, i = 161,2	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 DH 625, 620 V1, i = 124,8	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 Eingangsstufe KBH 125 B4 DH 616 V1, i = 96,6	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 DH 640 V2, i = 124,8	82012144	1
23	Sonnenritzel Z 13 M1,5 B 30 DH 632 V2, i = 96,6	82012144	1
23	Sonnenritzel Z 28 M1,5 B 27 DH 625, 620 V2, i = 79,8	82012244	1
23	Sonnenritzel Z 28 M1,5 B 27 Eingangsstufe KBH 140 B4 DH 616 V2, i = 66,7	82012244	1
23	Sonnenritzel Z 28 M1,5 B 27 DH 640 V3, i = 79,8	82012244	1
23	Sonnenritzel Z 28 M1,5 B 27 DH 632 V3, i = 66,7	82012244	1
23	Sonnenritzel Z 28 M1,5 B 27 DH 625, 620 V3, i = 51,7	82012244	1
24	Sicherungsring 68X2,5	34265899	1
25	Stauscheibe DH 500	82312944	1
26	Sicherungsring 40X1,75	34254099	1
27	Rillenkugellager 6008	36050899	1
28	Antriebswelle DH 500	82312544	1
29	Passfeder B10X 8X 32	35447199	1
33	Wellendichtring A 48X 62X 8	34228744	1
34	Kupplungshälfte H 2N-32	71830644	1
35	Sicherungsring 32X1,5	34253299	1

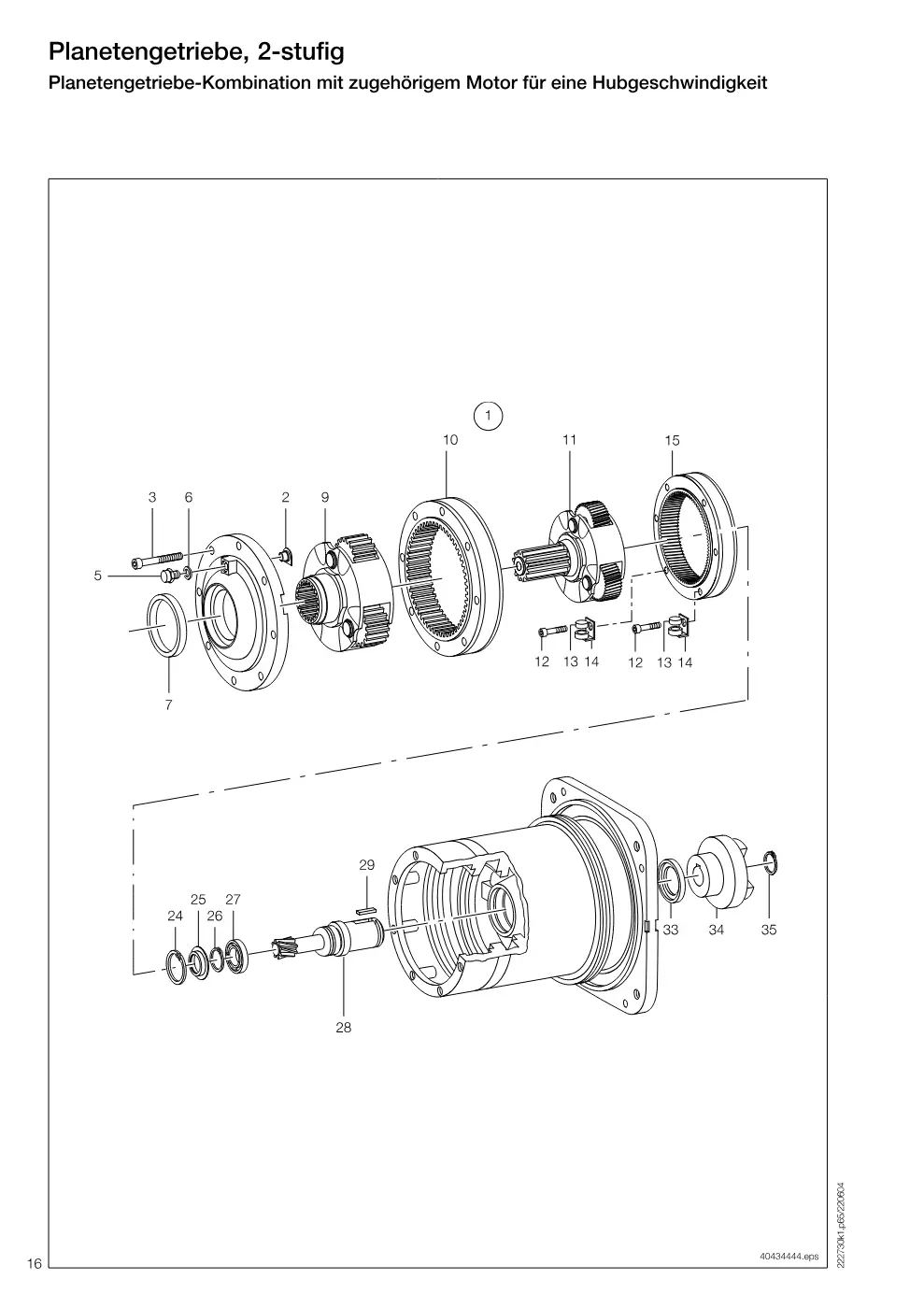

Planetengetriebe, 2-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit (Seite 16)

Demag DH 600 – Planetengetriebe, 2-stufig Planetengetriebe-Kombination mit zugehörigem Motor für eine Hubgeschwindigkeit, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Getriebe DH 512/ 632KBH2-ST DH 616 V3, i = 37,6	82353144 → 82353133	1
2	Getriebeprallstopfen DH	82314844	1
3	Innensechskantzyl.Schraube M10 X 65	31935099	8
5	Entlüftungsventil AM10X1	34264844	1
6	Dichtring A10 X16 X1	33987499	1
7	Wellendichtring A 80X100X10 Abtriebsstufe KBH 140 B4	36750199	1
9	Planetenträger 4.2 A DH 616 V3, i = 37,6	81402046	1
10	Innenzahnkranz Z74M2,5 B 34 Eingangsstufe KBH 140 B4	82039044	1
11	Planetenträger 5.1 SV DH 616 V3, i = 37,6	81403446	1
12	Innensechskantzyl.Schraube M 8 X 35	31924499	6
13	Rundmagnet 20X 6	82313644	2
14	Magnethalter DH 500	82313544	2
15	Innenzahnkranz Z74M2 B 28	82024044	1
24	Sicherungsring 68X2,5	34265899	1
25	Stauscheibe DH 500	82312944	1
26	Sicherungsring 40X1,75	34254099	1
27	Rillenkugellager 6008 Eingangsstufe KBH 140 B4	36050899	1
28	Sonnenritzel Z 13 M2 B 33 DH 616 V3, i = 37,6	82022544	1
29	Passfeder B10X 8X 32	35447199	1
33	Wellendichtring A 48X 62X 8	34228744	1
34	Kupplungshälfte H 2N-32	71830644	1
35	Sicherungsring 32X1,5	34253299	1

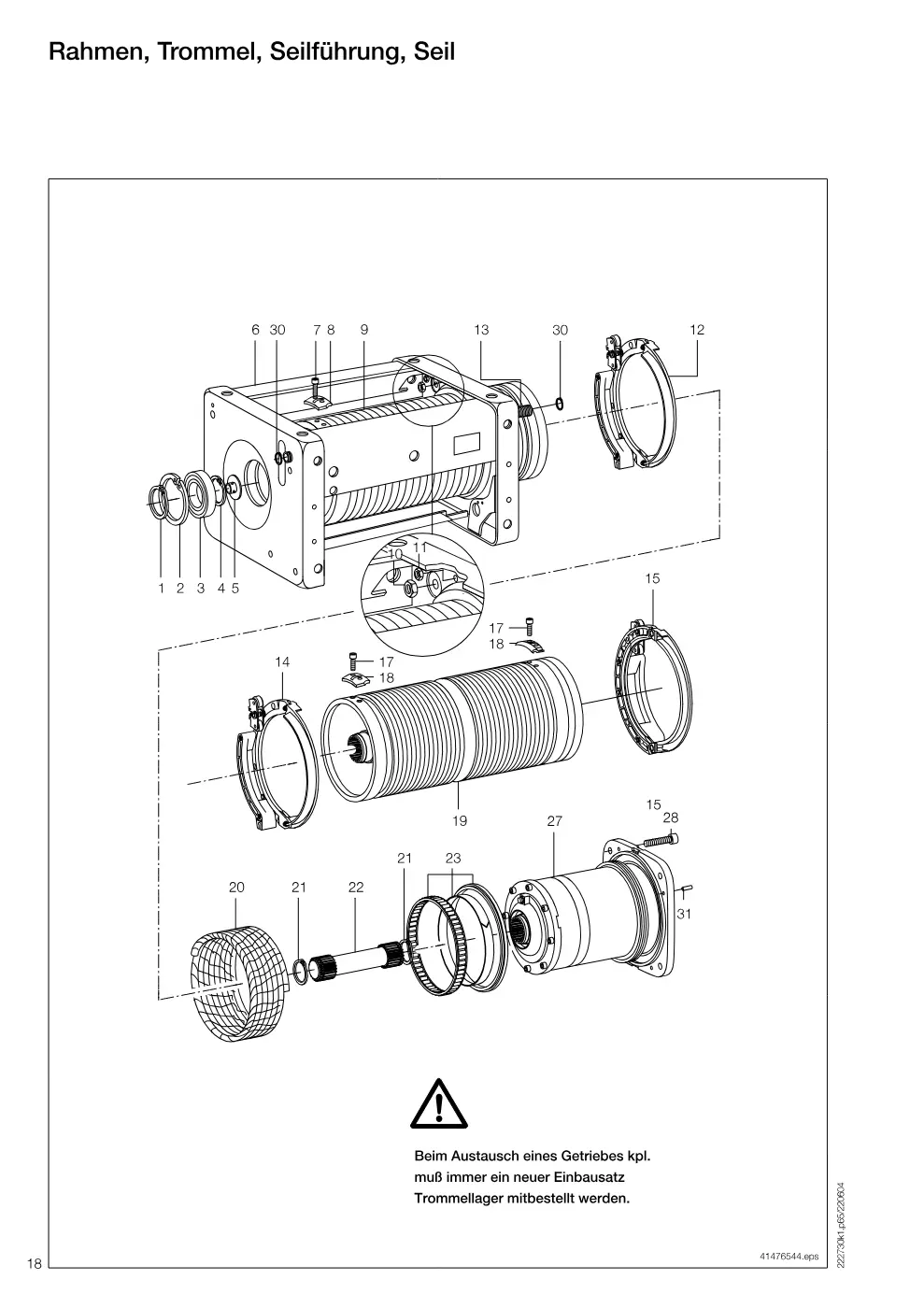

Rahmen, Trommel, Seilführung, Seil (Seite 18)

Demag DH 600 – Rahmen, Trommel, Seilführung, Seil, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 80X2,5	34256599	1
2	Sicherungsring 125X4	34267599	1
3	Rillenkugellager 6016 2Z	36066999	1
4	Sicherungsring 65X2,5	34265799	1
5	Kupplungszapfen DGS/DH 500	87527144	1
6	Rahmen 600-H12 4/1	82379244 → 82379233	1
6	Rahmen 600-H20 4/1	82379444 → 82379433	1
6	Rahmen 600-H40 4/1	82379644 → 82379633	1
6	Rahmen 600-H52 4/1	82379844	1
6	Rahmen 600-H12 2/1-4/2 1/1, 2/2, 8/2	82379344	1
6	Rahmen 600-H20 2/1-4/2 1/1, 2/2, 8/2	82379544	1
6	Rahmen 600-H40 2/1-4/2 1/1	82379744 → 82379633	1
6	Rahmen 600-H52 2/1-4/2 1/1	82379944	1
7	Innensechskantzyl.Schraube M10 X 30 1/1, 2/1, 4/1	31925799	6
8	Seilklemme 14 1/1, 2/1, 4/1	82334844	3
9	Seiltrommel 5-600H12 1Ri 1/1, 2/1, 4/1	82374144 → 82374133	1
9	Seiltrommel 5-600H20 1Ri 1/1, 2/1, 4/1	82374244 → 82374233	1
9	Seiltrommel 5-600H12 2Ri 2/2, 4/2, 8/2	82374544 → 82374533	1
9	Seiltrommel 5-600H20 2Ri 2/2, 4/2, 8/2	82374644 → 82374633	1
9	Seiltrommel 5-600H40 1Ri 1/1, 2/1, 4/1	82375544 → 82375533	1
9	Seiltrommel 625H52 1R14LI 1/1, 2/1, 4/1	82363444	1
9	Seiltrommel 600H52 1R14LI 1/1, 2/1, 4/1	82363544	1
10	Sicherungsmutter M12 VB.RIPP	30028444	4
11	Setzmutter M 8	00179698	2
12	Seilführung 5-6/14 LI 1/1, 2/1, 4/1	82380044	1
12	Seilführung 5-6/14 LI 1/1, 2/1, 4/1, säurefest	82380244	1
13	Wellschlauch FFMYDNW23 H 12	89506044	0,65
13	Wellschlauch FFMYDNW23 H 20	89506044	0,92
13	Wellschlauch FFMYDNW23 H 40	89506044	1,65
13	Wellschlauch FFMYDNW23 H 52	89506044	2,05
13	Wellschlauch GRAU 23 H 12	79057744	0,65
13	Wellschlauch GRAU 23 H 20	79057744	0,92
13	Wellschlauch GRAU 23 H 40	79057744	1,65
13	Wellschlauch GRAU 23 H 52	79057744	2,05
14	Seilführung 5-6/11,3 LI 2/2, 4/2	82381044	1
14	Seilführung 5-6/11,3 LI 2/2, 4/2, säurefest	82381144	1
15	Seilführung 5-6/11,3 RE 2/2, 4/2	82381244	1
15	Seilführung 5-6/11,3 RE 2/2, 4/2, säurefest	82382144	1
17	Innensechskantzyl.Schraube M 8 X 25 2/2, 4/2	31924299	12
18	Seilklemme 11 2/2, 4/2	82234844	6
19	Seiltrommel 5-600H12 2Ri 2/2, 4/2	82374544 → 82374533	1
19	Seiltrommel 5-600H20 2Ri 2/2, 4/2	82374644 → 82374633	1
20	Drahtseil 14 18X 7+SE SZ 1/1, H 12, DH 632	82347544	27,4
20	Drahtseil 14 18X 7+SE SZ 1/1, H 12, DH 625, 620, 616	82347044	27,4
20	Drahtseil 14 18X 7+SE SZ 1/1, H 20, DH 632	82347544	43,4
20	Drahtseil 14 18X 7+SE SZ 1/1, H 20, DH 625, 620, 616	82347044	43,4
20	Drahtseil 14 8X36+SES ZS 2/1, H 12, DH 640, 632, 625, 620	82349344	28,3
20	Drahtseil 14 8X36+SES ZS 2/1, H 12, DH 616	82349344	28,5
20	Drahtseil 14 8X36+SES ZS 2/1, H 20, DH 640, 632, 625, 620	82349344	44,3
20	Drahtseil 14 8X36+SES ZS 2/1, H 20, DH 616	82349344	44,6
20	Drahtseil 14 8X36+SES ZS 4/1, H 12, DH 640, 632, 625, 620	82349344	30
20	Drahtseil 14 8X36+SES ZS 4/1, H 12, DH 616	82349344	30,7
20	Drahtseil 14 8X36+SES ZS 4/1, H 20, DH 640, 632, 625, 620	82349344	46
20	Drahtseil 14 8X36+SES ZS 4/1, H 20, DH 616	82349344	46,7
20	Drahtseil 11 18X7 SE1960 2/2, H 12, DH 640, 2 x 13,8 m	82247044	13,8
20	Drahtseil 11 18X 7+SE SZ 2/2, H 12, DH 632, 625, 620, 616, 2 x 13,8 m	82247544	13,8
20	Drahtseil 11 18X7 SE1960 2/2, H 20, DH 640, 2 x 23,2 m	82247044	23,2
20	Drahtseil 11 18X 7+SE SZ 2/2, H 20, DH 632, 625, 620, 616, 2 x 23,2 m	82247544	23,2
20	Drahtseil 11 8X19+SES ZS 4/2, H 12, DH 640, 632, 625, 620	82249044	29,2
20	Drahtseil 11 8X19+SES ZS 4/2, H 12, DH 616	82249044	29,5
20	Drahtseil 11 8X19+SES ZS 4/2, H 20, DH 640, 632, 625, 620	82249044	49,1
20	Drahtseil 11 8X19+SES ZS 4/2, H 20, DH 616	82249044	49,4
21	Sicherungsring 60X2	34255599	2
22	Steckwelle DH 500- 600H12	82317644 → 82317633	1
22	Steckwelle DH 500- 600H20	82317744 → 82317733	1
23	Einbausatz Trommellager 30Brt Getriebe siehe Seite 12 - 17	82336544 → 82336533	1
28	Innensechskantzyl.Schraube M 8 X 25	31924299	2
30	Sicherungsring 28X1,5	34252899	2
31	Spannstift 10 X 30	15082199	2

Seilkeiltraverse DH 600 Einscherung 2/1 (Seite 20)

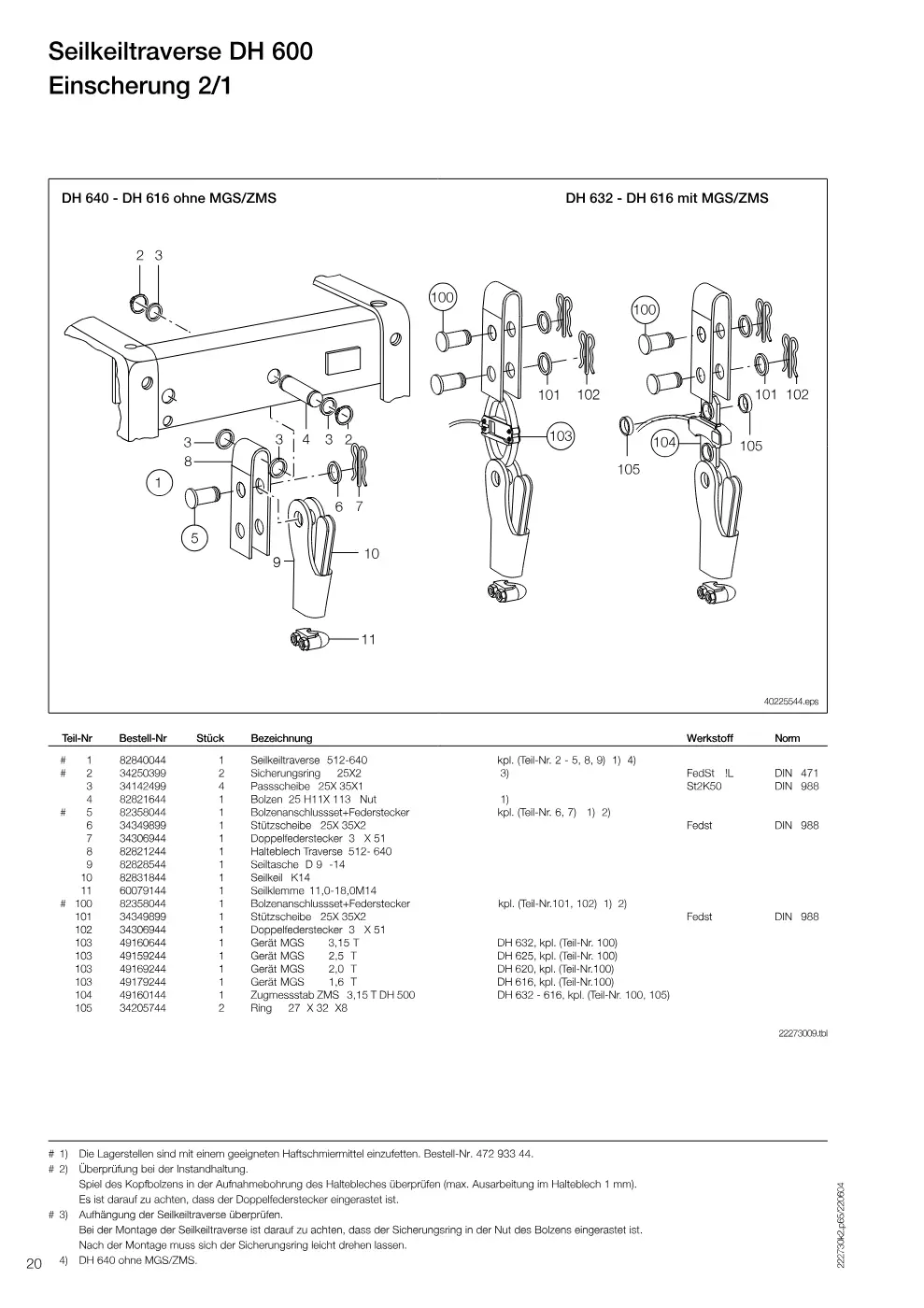

Demag DH 600 – Seilkeiltraverse DH 600 Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seilkeiltraverse 512-640 kpl. (Teil-Nr. 2 - 5, 8	82840044 → 82840033	1
2	Sicherungsring 25X2	34250399	2
3	Passscheibe 25X 35X1	34142499	4
4	Bolzen 25 H11X 113 Nut	82821644	1
5	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 6	82358044 → 82358033	1
6	Stützscheibe 25X 35X2	34349899	1
7	Doppelfederstecker 3 X 51	34306944	1
8	Halteblech Traverse 512- 640	82821244	1
9	Seiltasche D 9 -14	82828544	1
10	Seilkeil K14	82831844	1
11	Seilklemme 11,0-18,0M14	60079144	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr.101, 102)	82358044 → 82358033	1
101	Stützscheibe 25X 35X2	34349899	1
102	Doppelfederstecker 3 X 51	34306944	1
103	Gerät MGS 3,15 T DH 632, kpl. (Teil-Nr. 100)	49160644	1
103	Gerät MGS 2,5 T DH 625, kpl. (Teil-Nr. 100)	49159244	1
103	Gerät MGS 2,0 T DH 620, kpl. (Teil-Nr.100)	49169244	1
103	Gerät MGS 1,6 T DH 616, kpl. (Teil-Nr.100)	49179244	1
104	Zugmessstab ZMS 3,15 T DH 500 DH 632 - 616, kpl. (Teil-Nr. 100, 105)	49160144	1
105	Ring 27 X 32 X8	34205744	2

Seilkeiltraverse DH 640 Einscherung 2/1 (Seite 21)

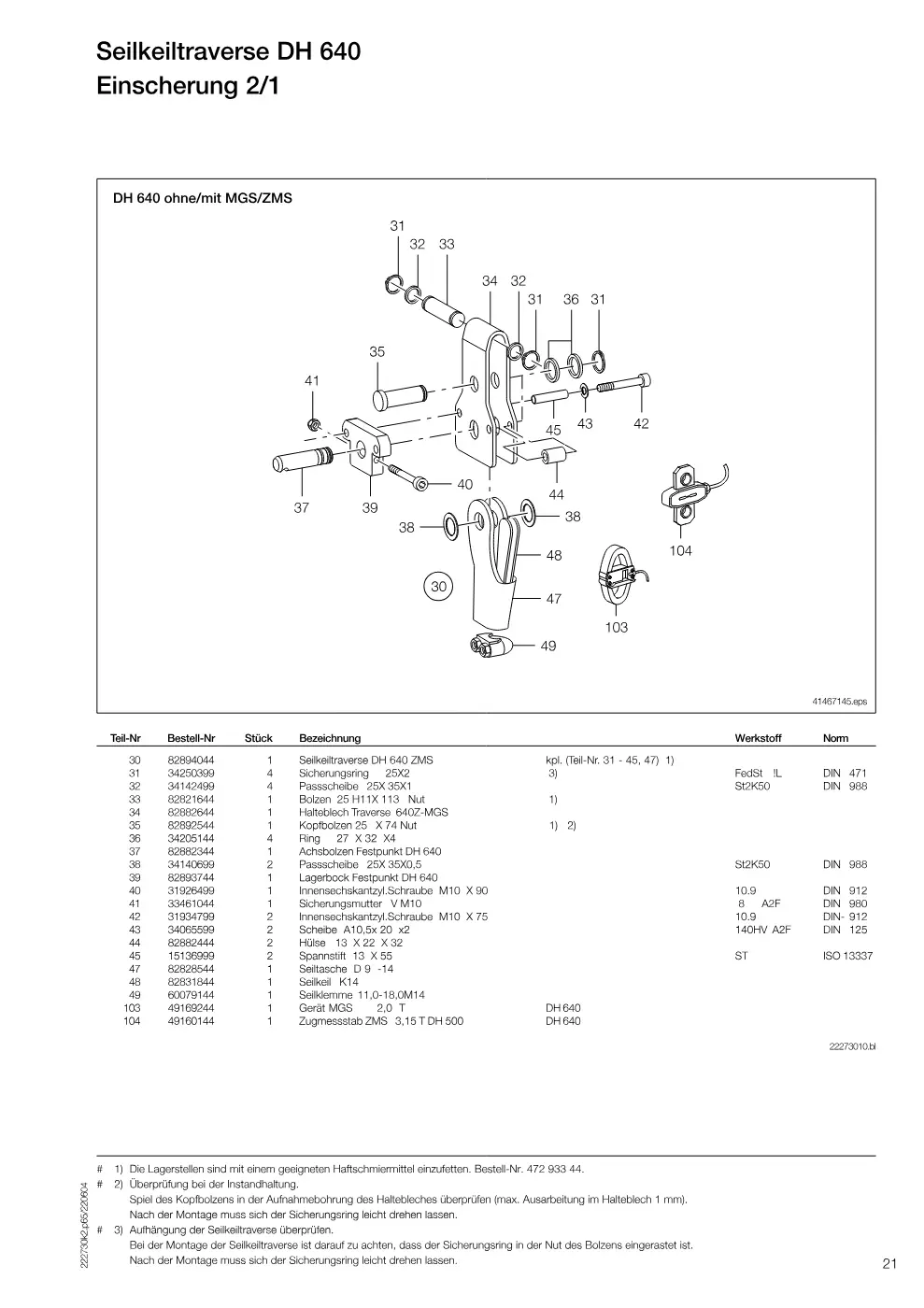

Demag DH 600 – Seilkeiltraverse DH 640 Einscherung 2/1, Zeichnung Seite 21

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
30	Seilkeiltraverse DH 640 ZMS kpl. (Teil-Nr. 31 - 45, 47)	82894044	1
31	Sicherungsring 25X2	34250399	4
32	Passscheibe 25X 35X1	34142499	4
33	Bolzen 25 H11X 113 Nut	82821644	1
34	Halteblech Traverse 640Z-MGS	82882644	1
35	Kopfbolzen 25 X 74 Nut	82892544	1
36	Ring 27 X 32 X4	34205144	4
37	Achsbolzen Festpunkt DH 640	82882344	1
38	Passscheibe 25X 35X0,5	34140699	2
39	Lagerbock Festpunkt DH 640	82893744	1
40	Innensechskantzyl.Schraube M10 X 90	31926499	1
41	Sicherungsmutter V M10	33461044	1
42	Innensechskantzyl.Schraube M10 X 75	31934799	2
43	Scheibe A10,5x 20 x2	34065599	2
44	Hülse 13 X 22 X 32	82882444	2
45	Spannstift 13 X 55	15136999	2
47	Seiltasche D 9 -14	82828544	1
48	Seilkeil K14	82831844	1
49	Seilklemme 11,0-18,0M14	60079144	1
103	Gerät MGS 2,0 T DH 640	49169244	1
104	Zugmessstab ZMS 3,15 T DH 500 überprüfen (max. Ausarbeitung im Halteblech 1 mm). üfen. DH 640	49160144	1

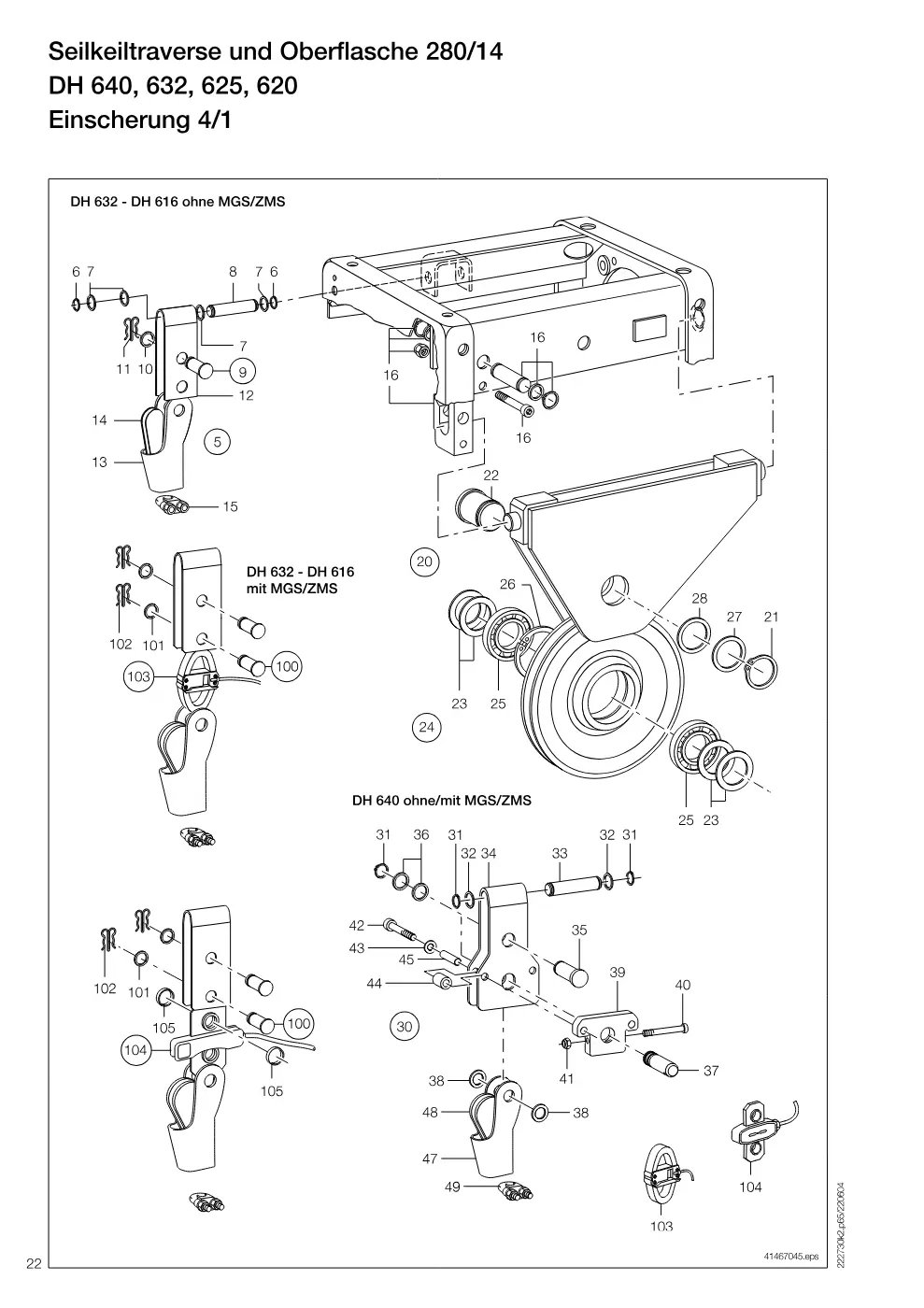

Seilkeiltraverse und Oberflasche 280/14 DH 640, 632, 625, 620 (Seite 22)

Demag DH 600 – Seilkeiltraverse und Oberflasche 280/14 DH 640, 632, 625, 620, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Seilkeiltraverse 512-640 kpl. (Teil-Nr. 6 - 9, 12, 13)	82840044 → 82840033	1
6	Sicherungsring 25X2	34250399	2
7	Passscheibe 25X 35X1	34142499	4
8	Bolzen 25 H11X 113 Nut	82821644	1
9	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 10, 11)	82358044 → 82358033	1
10	Stützscheibe 25X 35X2	34349899	1
11	Doppelfederstecker 3 X 51	34306944	1
12	Halteblech Traverse 512- 640	82821244	1
13	Seiltasche D 9 -14	82828544	1
14	Seilkeil K14	82831844	1
15	Seilklemme 11,0-18,0M14	60079144	1
16	Haltert.O-Flasche/Ausgl.Rol. DH 500	82318444 → 82318433	1
20	Oberflasche 280 14 5- 600 4/1 kpl. (Teil-Nr. 21 - 24, 27, 28)	82824944	1
21	Sicherungsring 55X2	34255299	1
22	Kopfbolzen 55G 6X75,5Nut	82883344	1
23	Passscheibe 55X 68X1	34138199	4
24	Seilrolle 280 14 HART kpl. (Teil-Nr. 25, 26)	82968244	1
25	Rillenkugellager 6211 2Z	15066799	2
26	Sicherungsring 100X3	34267099	1
27	Stützscheibe 55X 68X3	34348399	1
28	Passscheibe 55X 68X1	34138199	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82358044 → 82358033	1
101	Stützscheibe 25X 35X2	34349899	1
102	Doppelfederstecker 3 X 51	34306944	1
103	Gerät MGS 3,15 T DH 632, kpl. (Teil-Nr. 100)	49160644	1
103	Gerät MGS 2,5 T DH 625, kpl. (Teil-Nr. 100)	49159244	1
103	Gerät MGS 2,0 T DH 620, kpl. (Teil-Nr. 100)	49169244	1
103	Gerät MGS 2,0 T DH 640	49169244	1
104	Zugmessstab ZMS 3,15 T DH 500 DH 632 - DH 620, kpl. (Teil-Nr. 100, 105)	49160144	1
104	Zugmessstab ZMS 3,15 T DH 500 überprüfen (max. Ausarbeitung im Halteblech 1 mm). DH 640	49160144	1
30	Seilkeiltraverse DH 640 ZMS kpl. (Teil-Nr. 31 - 45, 47)	82894044	1
31	Sicherungsring 25X2	34250399	4
32	Passscheibe 25X 35X1	34142499	4
33	Bolzen 25 H11X 113 Nut	82821644	1
34	Halteblech Traverse 640Z-MGS	82882644	1
35	Kopfbolzen 25 X 74 Nut	82892544	1
36	Ring 27 X 32 X4	34205144	4
37	Achsbolzen Festpunkt DH 640	82882344	1
38	Passscheibe 25X 35X0,5	34140699	2
39	Lagerbock Festpunkt DH 640	82893744	1
40	Innensechskantzyl.Schraube M10 X 90	31926499	1
41	Sicherungsmutter V M10	33461044	1
42	Innensechskantzyl.Schraube M10 X 75	31934799	2
43	Scheibe A10,5x 20 x2	34065599	2
44	Hülse 13 X 22 X 32	82882444	2
45	Spannstift 13 X 55	15136999	2
47	Seiltasche D 9 -14	82828544	1
48	Seilkeil K14	82831844	1
49	Seilklemme 11,0-18,0M14	60079144	1

Seilkeiltraverse und Oberflasche 365/14 DH 616 (Seite 24)

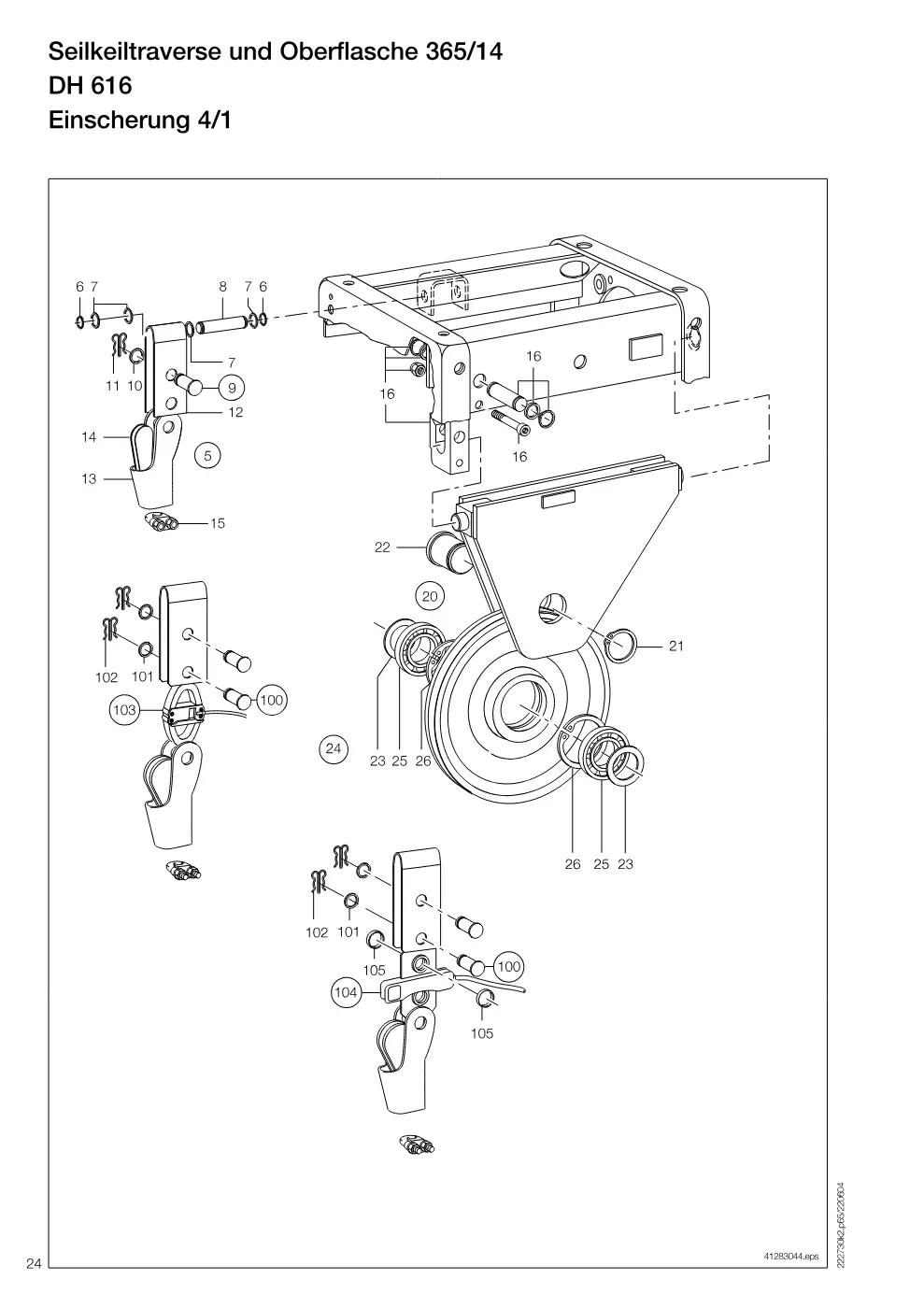

Demag DH 600 – Seilkeiltraverse und Oberflasche 365/14 DH 616, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
5	Seilkeiltraverse 512-640 kpl. (Teil-Nr. 6 - 9, 12, 13)	82840044 → 82840033	1
6	Sicherungsring 25X2	34250399	2
7	Passscheibe 25X 35X1	34142499	4
8	Bolzen 25 H11X 113 Nut	82821644	1
9	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 10, 11)	82358044 → 82358033	1
10	Stützscheibe 25X 35X2	34349899	1
11	Doppelfederstecker 3 X 51	34306944	1
12	Halteblech Traverse 512- 640	82821244	1
13	Seiltasche D 9 -14	82828544	1
14	Seilkeil K14	82831844	1
15	Seilklemme 11,0-18,0M14	60079144	1
16	Haltert.O-Flasche/Ausgl.Rol. DH 500	82318444 → 82318433	1
20	Oberflasche 365 14 5- 600 4/1 kpl. (Teil-Nr. 21 - 24)	82826044	1
21	Sicherungsring 70X2,5	34256099	1
22	Kopfbolzen 70G 6X 77 Nut	82826444	1
23	Passscheibe 70X 90X1	34137799	2
24	Seilrolle 365 14 Hart kpl. (Teil-Nr. 25, 26)	82967244	1
25	Rillenkugellager 6014 2Z	36067199	2
26	Sicherungsring 110X4	34267299	2
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82358044 → 82358033	1
101	Stützscheibe 25X 35X2	34349899	1
102	Doppelfederstecker 3 X 51	34306944	1
103	Gerät MGS 1,6 T DH 616, kpl. (Teil-Nr. 100)	49179244	1
104	Zugmessstab ZMS 3,15 T DH 500 DH 616, kpl. (Teil-Nr. 100, 105)	49160144	1
105	Ring 27 X 32 X8 überprüfen (max. Ausarbeitung im Halteblech 1 mm). üfen.	34205744	2

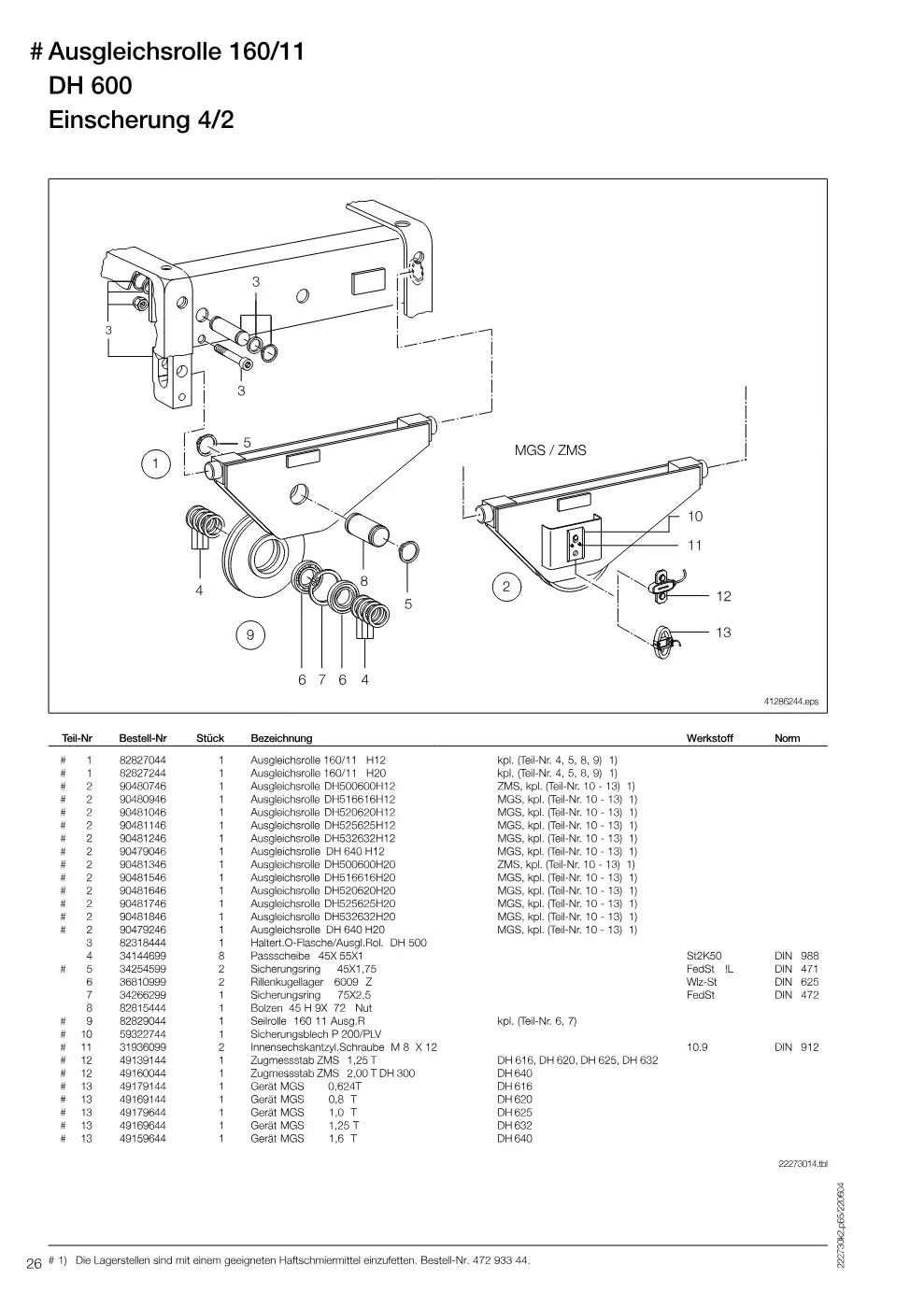

# Ausgleichsrolle 160/11 DH 600 (Seite 26)

Demag DH 600 – # Ausgleichsrolle 160/11 DH 600, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Ausgleichsrolle 160/11 H12 kpl. (Teil-Nr. 4, 5, 8	82827044	1
1	Ausgleichsrolle 160/11 H20 kpl. (Teil-Nr. 4, 5, 8	82827244	1
2	Ausgleichsrolle DH500600H12 ZMS, kpl. (Teil-Nr. 10 - 13)	90480746	1
2	Ausgleichsrolle DH516616H12 MGS, kpl. (Teil-Nr. 10 - 13)	90480946	1
2	Ausgleichsrolle DH520620H12 MGS, kpl. (Teil-Nr. 10 - 13)	90481046	1
2	Ausgleichsrolle DH525625H12 MGS, kpl. (Teil-Nr. 10 - 13)	90481146	1
2	Ausgleichsrolle DH532632H12 MGS, kpl. (Teil-Nr. 10 - 13)	90481246	1
2	Ausgleichsrolle DH 640 H12 MGS, kpl. (Teil-Nr. 10 - 13)	90479046	1
2	Ausgleichsrolle DH500600H20 ZMS, kpl. (Teil-Nr. 10 - 13)	90481346	1
2	Ausgleichsrolle DH516616H20 MGS, kpl. (Teil-Nr. 10 - 13)	90481546	1
2	Ausgleichsrolle DH520620H20 MGS, kpl. (Teil-Nr. 10 - 13)	90481646	1
2	Ausgleichsrolle DH525625H20 MGS, kpl. (Teil-Nr. 10 - 13)	90481746	1
2	Ausgleichsrolle DH532632H20 MGS, kpl. (Teil-Nr. 10 - 13)	90481846	1
2	Ausgleichsrolle DH 640 H20 MGS, kpl. (Teil-Nr. 10 - 13)	90479246	1
3	Haltert.O-Flasche/Ausgl.Rol. DH 500	82318444 → 82318433	1
4	Passscheibe 45X 55X1	34144699	8
5	Sicherungsring 45X1,75	34254599	2
6	Rillenkugellager 6009 Z	36810999	2
7	Sicherungsring 75X2,5	34266299	1
8	Bolzen 45 H 9X 72 Nut	82815444 → 82815433	1
9	Seilrolle 160 11 Ausg.R kpl. (Teil-Nr. 6	82829044	1
10	Sicherungsblech P 200/PLV	59322744	1
11	Innensechskantzyl.Schraube M 8 X 12	31936099	2
12	Zugmessstab ZMS 1,25 T DH 616, DH 620, DH 625, DH 632	49139144	1
12	Zugmessstab ZMS 2,00 T DH 300 DH 640	49160044	1
13	Gerät MGS 0,624T DH 616	49179144	1
13	Gerät MGS 0,8 T DH 620	49169144	1
13	Gerät MGS 1,0 T DH 625	49179644	1
13	Gerät MGS 1,25 T DH 632	49169644	1
13	Gerät MGS 1,6 T DH 640	49159644	1

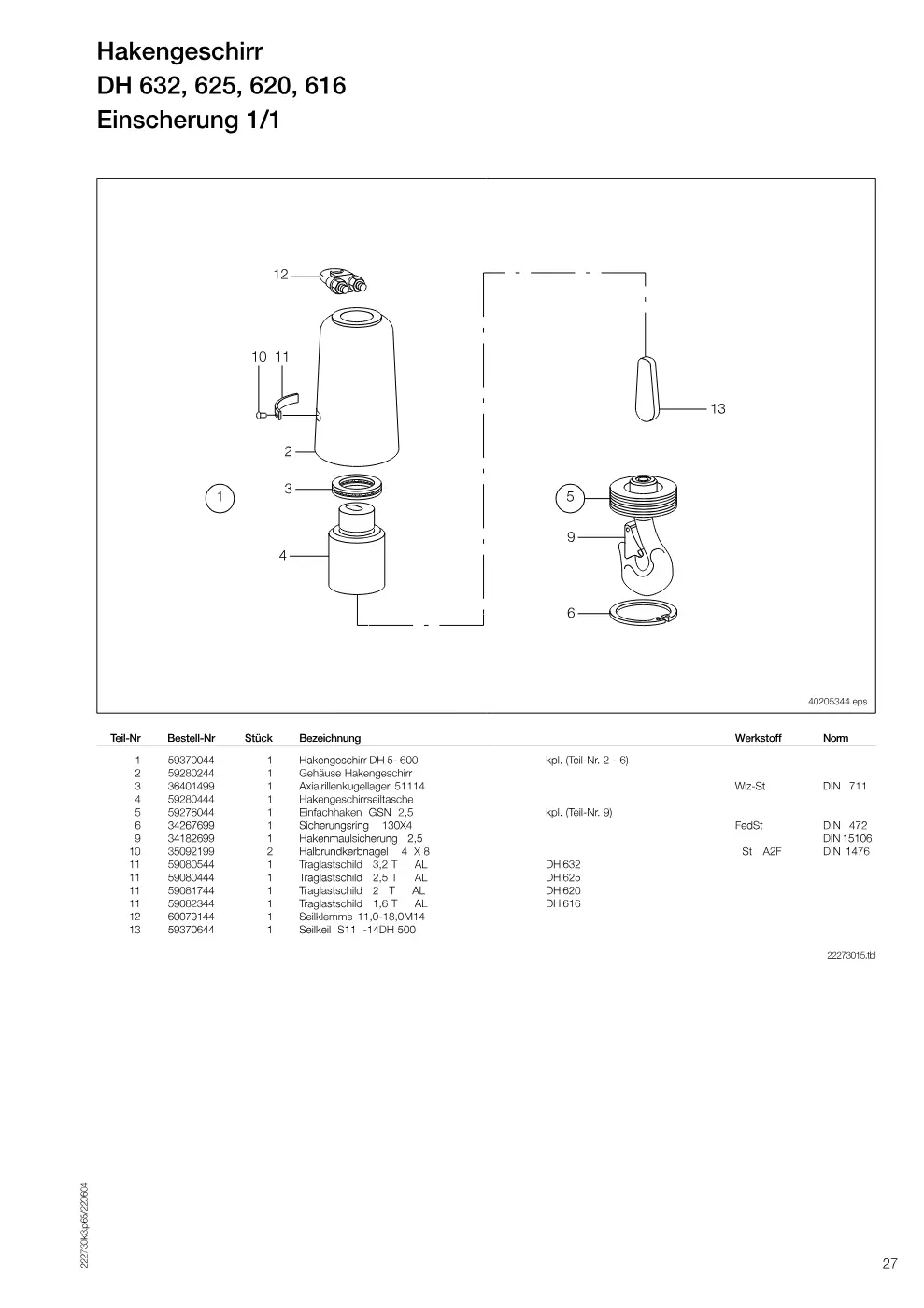

Hakengeschirr DH 632, 625, 620, 616 (Seite 27)

Demag DH 600 – Hakengeschirr DH 632, 625, 620, 616, Zeichnung Seite 27

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr DH 5- 600 kpl. (Teil-Nr. 2 -	59370044 → 59370033	1
2	Gehäuse Hakengeschirr	59280244	1
3	Axialrillenkugellager 51114	36401499	1
4	Hakengeschirrseiltasche	59280444	1
5	Einfachhaken GSN 2,5 kpl. (Teil-Nr.	59276044	1
6	Sicherungsring 130X4	34267699	1
9	Hakenmaulsicherung 2,5	34182699 → 34182633	1
10	Halbrundkerbnagel 4 X 8	35092199	2
11	Traglastschild 3,2 T AL DH 632	59080544	1
11	Traglastschild 2,5 T AL DH 625	59080444	1
11	Traglastschild 2 T AL DH 620	59081744	1
11	Traglastschild 1,6 T AL DH 616	59082344	1
12	Seilklemme 11,0-18,0M14	60079144	1
13	Seilkeil S11 -14DH 500	59370644	1

Unterflasche 280/14 DH 640, 632, 625, 620 (Seite 28)

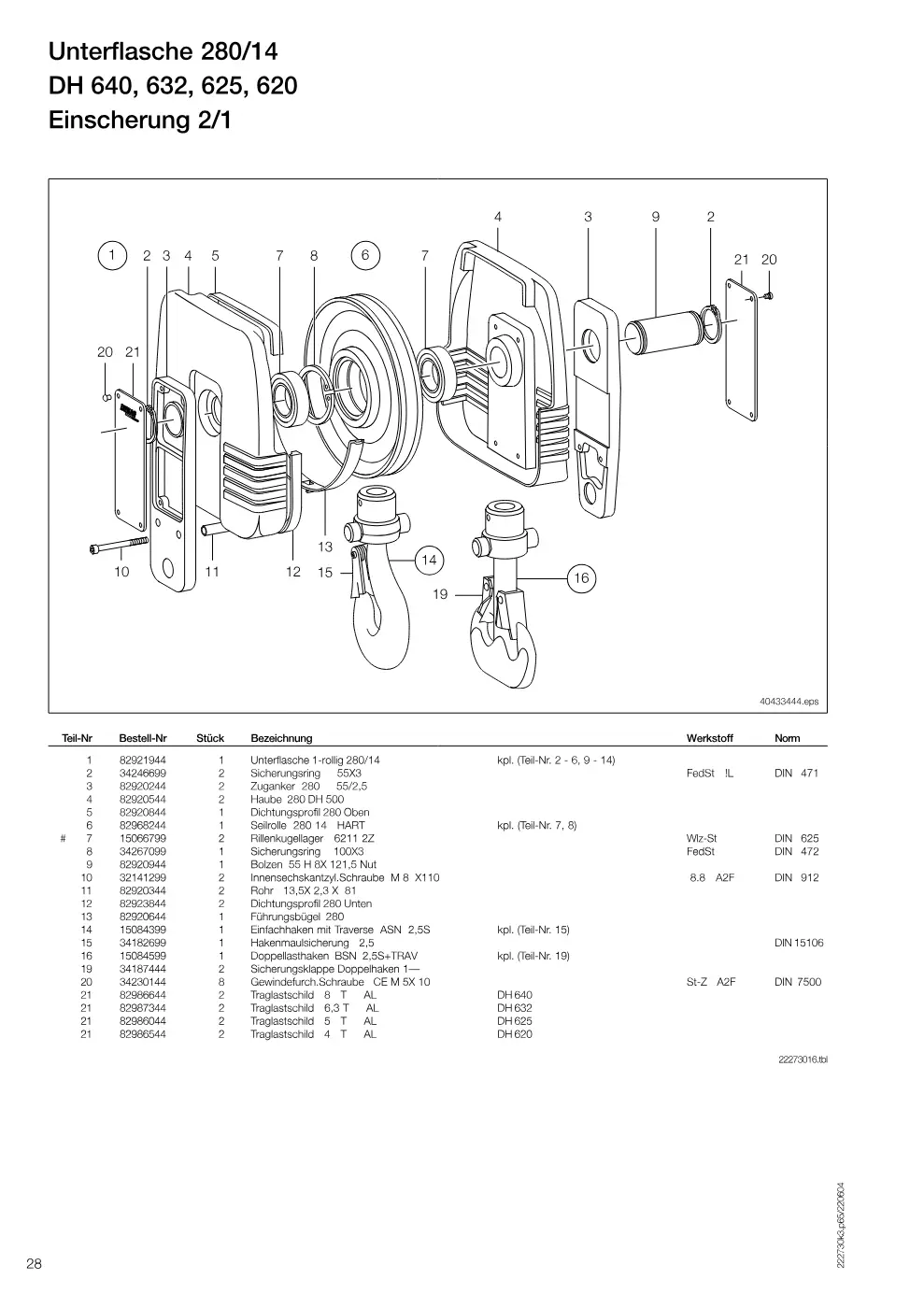

Demag DH 600 – Unterflasche 280/14 DH 640, 632, 625, 620, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 280/14 kpl. (Teil-Nr. 2 - 6, 9 - 14)	82921944	1
2	Sicherungsring 55X3	34246699	2
3	Zuganker 280 55/2,5	82920244	2
4	Haube 280 DH 500	82920544	2
5	Dichtungsprofil 280 Oben	82920844	1
6	Seilrolle 280 14 HART kpl. (Teil-Nr. 7	82968244	1
7	Rillenkugellager 6211 2Z	15066799	2
8	Sicherungsring 100X3	34267099	1
9	Bolzen 55 H 8X 121,5 Nut	82920944	1
10	Innensechskantzyl.Schraube M 8 X110	32141299	2
11	Rohr 13,5X 2,3 X 81	82920344	2
12	Dichtungsprofil 280 Unten	82923844	2
13	Führungsbügel 280	82920644	1
14	Einfachhaken mit Traverse ASN 2,5S kpl. (Teil-Nr. 15)	15084399 → 15084333	1
15	Hakenmaulsicherung 2,5	34182699 → 34182633	1
16	Doppellasthaken BSN 2,5S+TRAV kpl. (Teil-Nr. 19)	15084599	1
19	Sicherungsklappe Doppelhaken 1—	34187444	2
20	Gewindefurch.Schraube CE M 5X 10	34230144	8
21	Traglastschild 8 T AL DH 640	82986644	2
21	Traglastschild 6,3 T AL DH 632	82987344	2
21	Traglastschild 5 T AL DH 625	82986044	2
21	Traglastschild 4 T AL DH 620	82986544	2

Unterflasche 365/14 DH 616 (Seite 29)

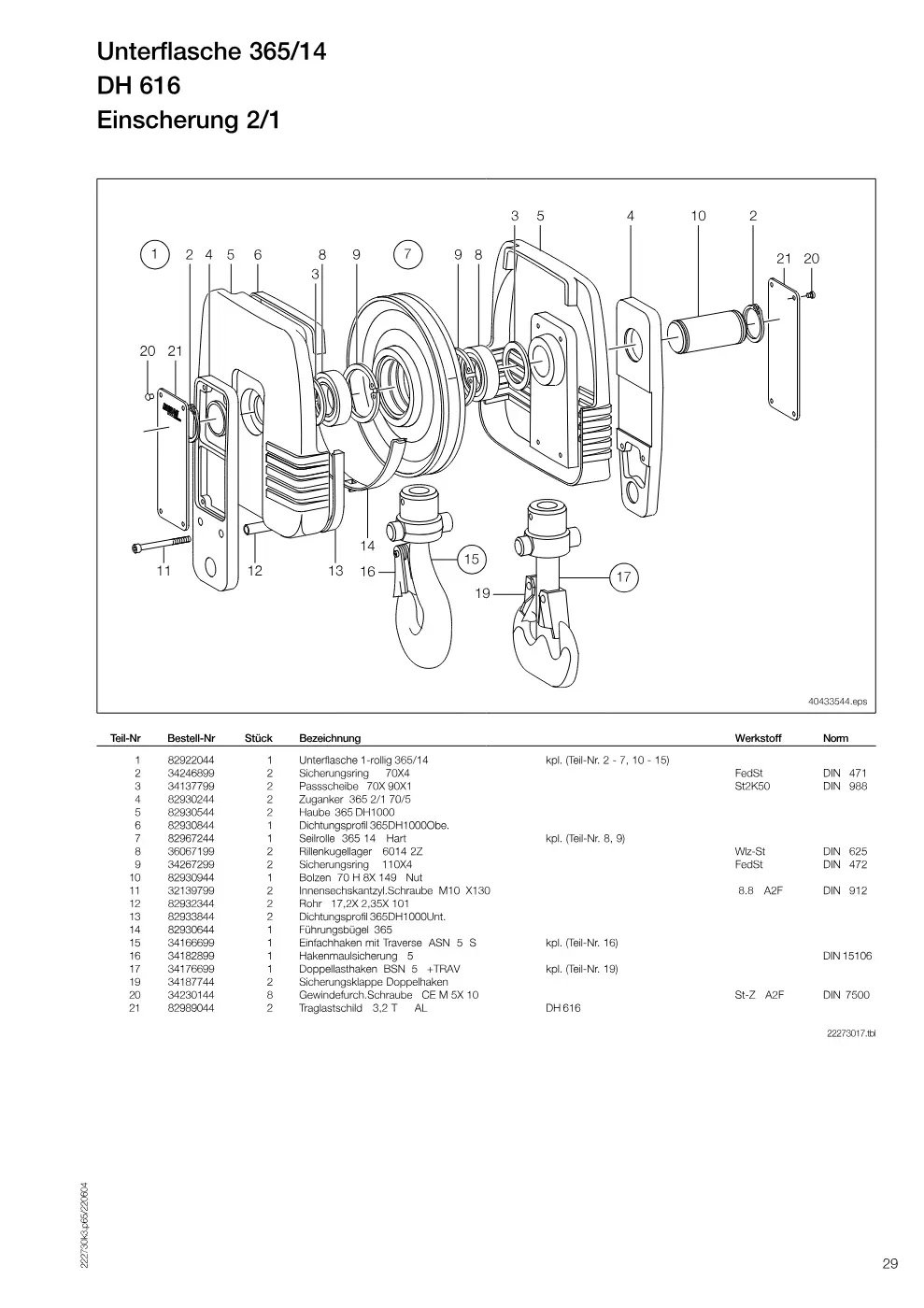

Demag DH 600 – Unterflasche 365/14 DH 616, Zeichnung Seite 29

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 365/14 kpl. (Teil-Nr. 2 - 7, 10 - 15)	82922044 → 82922033	1
2	Sicherungsring 70X4	34246899	2
3	Passscheibe 70X 90X1	34137799	2
4	Zuganker 365 2/1 70/5	82930244	2
5	Haube 365 DH1000	82930544 → 82930533	2
6	Dichtungsprofil 365DH1000Obe.	82930844	1
7	Seilrolle 365 14 Hart kpl. (Teil-Nr. 8	82967244	1
8	Rillenkugellager 6014 2Z	36067199	2
9	Sicherungsring 110X4	34267299	2
10	Bolzen 70 H 8X 149 Nut	82930944	1
11	Innensechskantzyl.Schraube M10 X130	32139799	2
12	Rohr 17,2X 2,35X 101	82932344	2
13	Dichtungsprofil 365DH1000Unt.	82933844	2
14	Führungsbügel 365	82930644	1
15	Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 16)	34166699	1
16	Hakenmaulsicherung 5	34182899	1
17	Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 19)	34176699	1
19	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
20	Gewindefurch.Schraube CE M 5X 10	34230144	8
21	Traglastschild 3,2 T AL DH 616	82989044	2

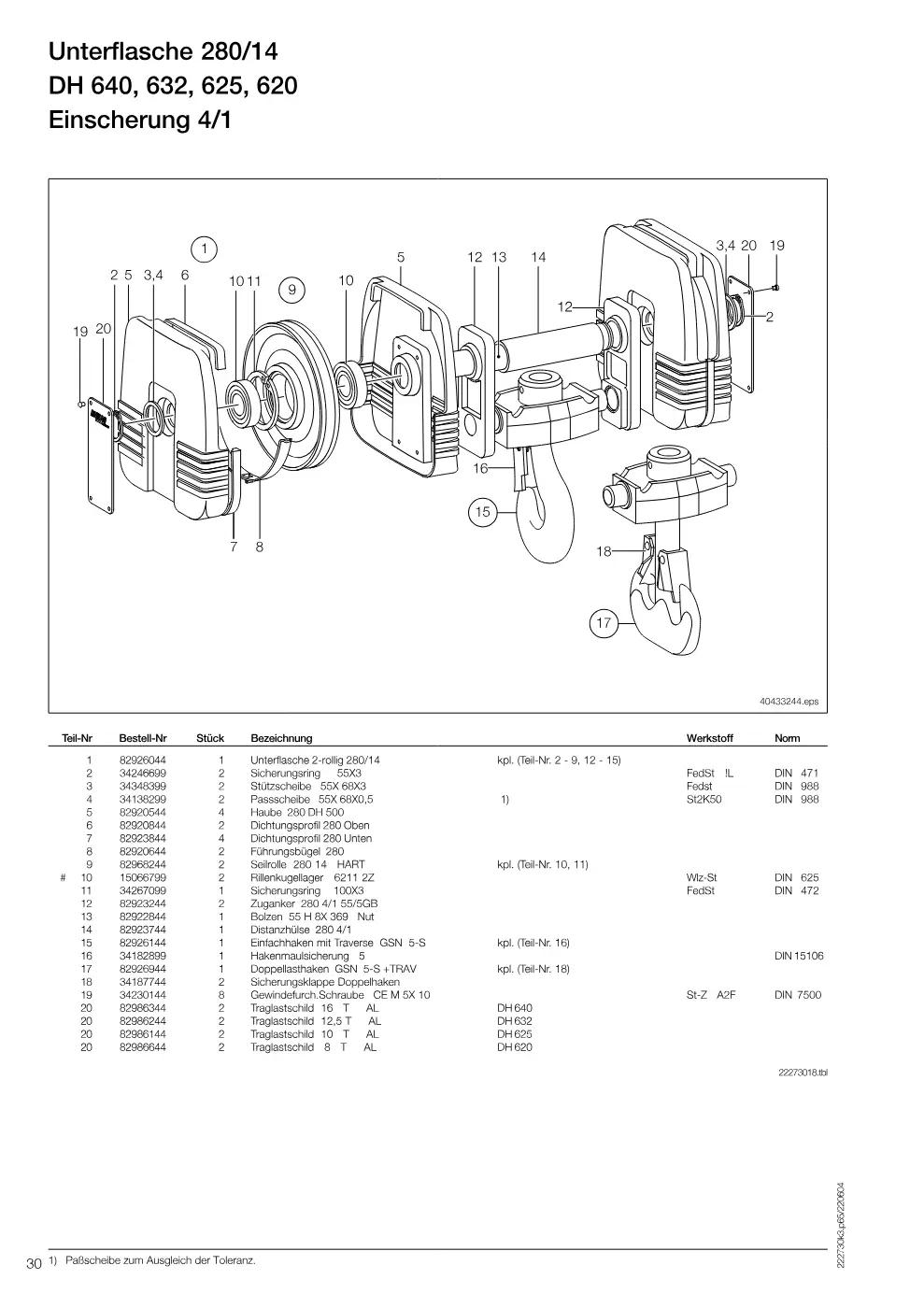

Unterflasche 280/14 DH 640, 632, 625, 620 (Seite 30)

Demag DH 600 – Unterflasche 280/14 DH 640, 632, 625, 620, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14 kpl. (Teil-Nr. 2 - 9, 12 - 15)	82926044 → 82926033	1
2	Sicherungsring 55X3	34246699	2
3	Stützscheibe 55X 68X3	34348399	2
4	Passscheibe 55X 68X0,5	34138299	2
5	Haube 280 DH 500	82920544	4
6	Dichtungsprofil 280 Oben	82920844	2
7	Dichtungsprofil 280 Unten	82923844	4
8	Führungsbügel 280	82920644	2
9	Seilrolle 280 14 HART kpl. (Teil-Nr. 10, 11)	82968244	2
10	Rillenkugellager 6211 2Z	15066799	2
11	Sicherungsring 100X3	34267099	1
12	Zuganker 280 4/1 55/5GB	82923244	2
13	Bolzen 55 H 8X 369 Nut	82922844 → 47932333	1
14	Distanzhülse 280 4/1	82923744	1
15	Einfachhaken mit Traverse GSN 5-S kpl. (Teil-Nr. 16)	82926144 → 82926133	1
16	Hakenmaulsicherung 5	34182899	1
17	Doppellasthaken GSN 5-S +TRAV kpl. (Teil-Nr. 18)	82926944 → 82926933	1
18	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
19	Gewindefurch.Schraube CE M 5X 10	34230144	8
20	Traglastschild 16 T AL DH 640	82986344	2
20	Traglastschild 12,5 T AL DH 632	82986244	2
20	Traglastschild 10 T AL DH 625	82986144	2
20	Traglastschild 8 T AL DH 620	82986644	2

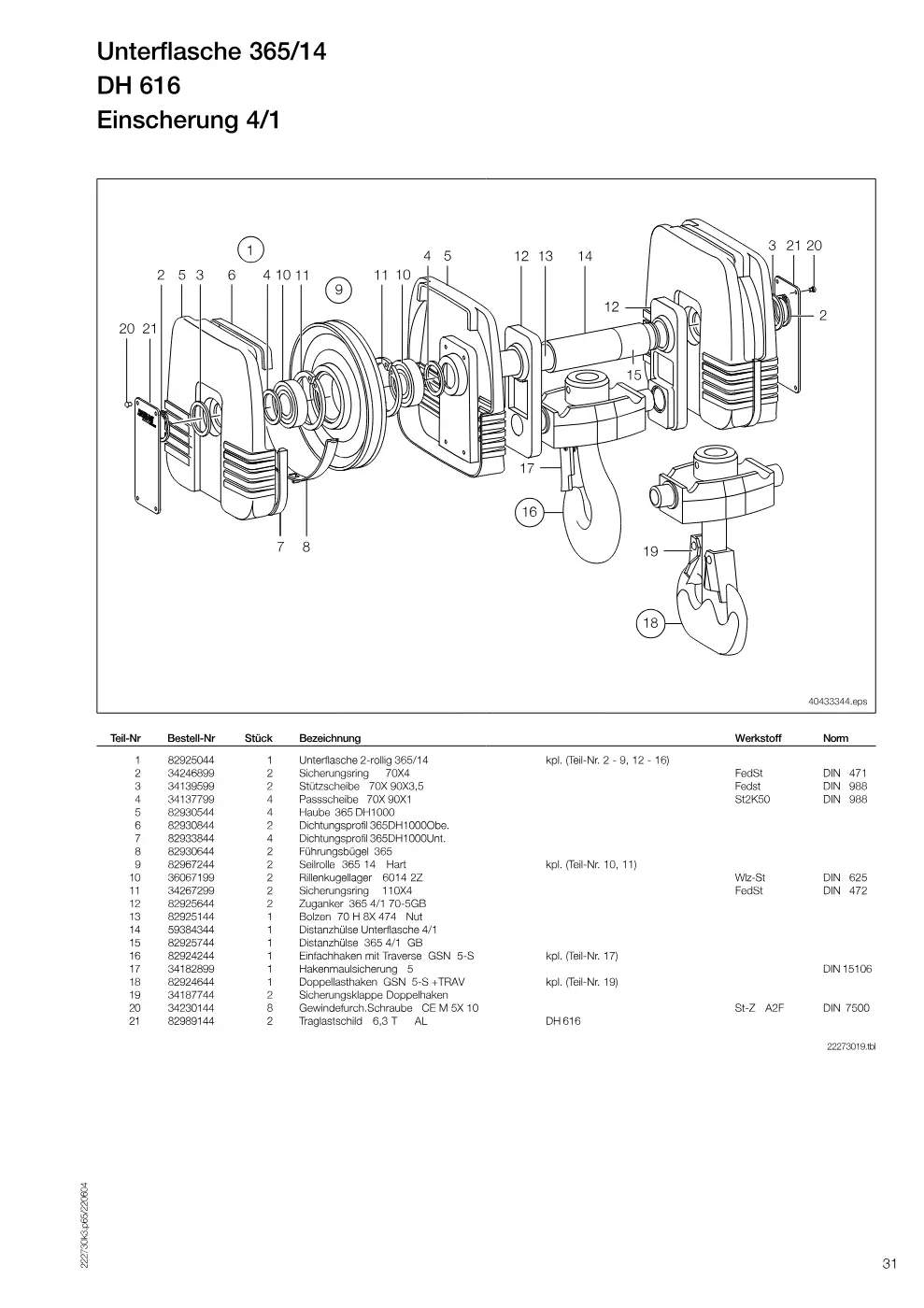

Unterflasche 365/14 DH 616 (Seite 31)

Demag DH 600 – Unterflasche 365/14 DH 616, Zeichnung Seite 31

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/14 kpl. (Teil-Nr. 2 - 9, 12 - 16)	82925044 → 82925033	1
2	Sicherungsring 70X4	34246899	2
3	Stützscheibe 70X 90X3,5	34139599	2
4	Passscheibe 70X 90X1	34137799	4
5	Haube 365 DH1000	82930544 → 82930533	4
6	Dichtungsprofil 365DH1000Obe.	82930844	2
7	Dichtungsprofil 365DH1000Unt.	82933844	4
8	Führungsbügel 365	82930644	2
9	Seilrolle 365 14 Hart kpl. (Teil-Nr. 10, 11)	82967244	2
10	Rillenkugellager 6014 2Z	36067199	2
11	Sicherungsring 110X4	34267299	2
12	Zuganker 365 4/1 70-5GB	82925644	2
13	Bolzen 70 H 8X 474 Nut	82925144	1
14	Distanzhülse Unterflasche 4/1	59384344	1
15	Distanzhülse 365 4/1 GB	82925744	1
16	Einfachhaken mit Traverse GSN 5-S kpl. (Teil-Nr. 17)	82924244 → 82924233	1
17	Hakenmaulsicherung 5	34182899	1
18	Doppellasthaken GSN 5-S +TRAV kpl. (Teil-Nr. 19)	82924644	1
19	Sicherungsklappe Doppelhaken	34187744 → 34187733	2
20	Gewindefurch.Schraube CE M 5X 10	34230144	8
21	Traglastschild 6,3 T AL DH 616	82989144	2

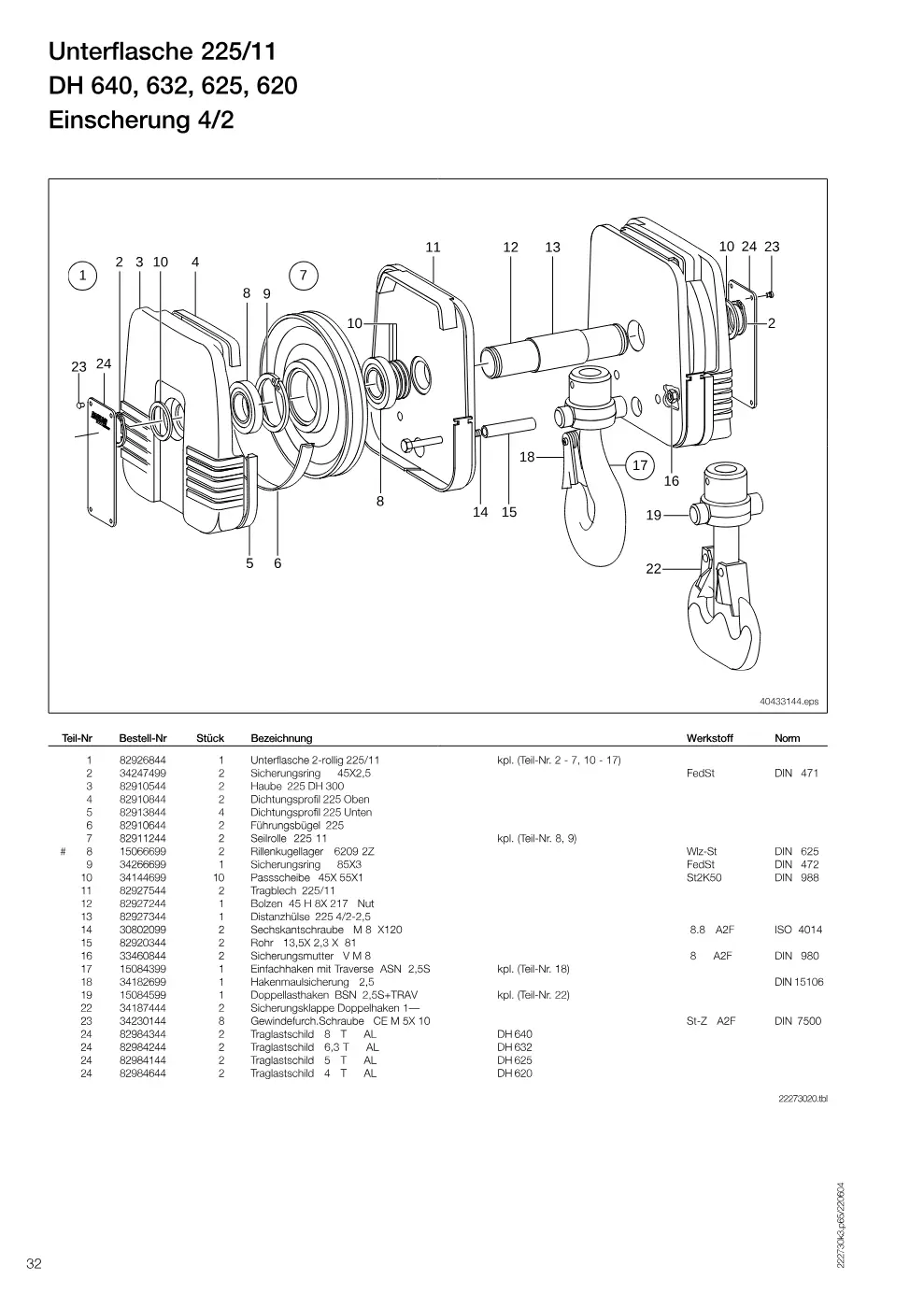

Unterflasche 225/11 DH 640, 632, 625, 620 (Seite 32)

Demag DH 600 – Unterflasche 225/11 DH 640, 632, 625, 620, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/11 kpl. (Teil-Nr. 2 - 7, 10 - 17)	82926844 → 82926833	1
2	Sicherungsring 45X2,5	34247499	2
3	Haube 225 DH 300	82910544	2
4	Dichtungsprofil 225 Oben	82910844	2
5	Dichtungsprofil 225 Unten	82913844	4
6	Führungsbügel 225	82910644	2
7	Seilrolle 225 11 kpl. (Teil-Nr. 8	82911244 → 82911233	2
8	Rillenkugellager 6209 2Z	15066699	2
9	Sicherungsring 85X3	34266699	1
10	Passscheibe 45X 55X1	34144699	10
11	Tragblech 225/11	82927544	2
12	Bolzen 45 H 8X 217 Nut	82927244	1
13	Distanzhülse 225 4/2-2,5	82927344	1
14	Sechskantschraube M 8 X120	30802099	2
15	Rohr 13,5X 2,3 X 81	82920344	2
16	Sicherungsmutter V M 8	33460844	2
17	Einfachhaken mit Traverse ASN 2,5S kpl. (Teil-Nr. 18)	15084399 → 15084333	1
18	Hakenmaulsicherung 2,5	34182699 → 34182633	1
19	Doppellasthaken BSN 2,5S+TRAV kpl. (Teil-Nr. 22)	15084599	1
22	Sicherungsklappe Doppelhaken 1—	34187444	2
23	Gewindefurch.Schraube CE M 5X 10	34230144	8
24	Traglastschild 8 T AL DH 640	82984344	2
24	Traglastschild 6,3 T AL DH 632	82984244	2
24	Traglastschild 5 T AL DH 625	82984144	2
24	Traglastschild 4 T AL DH 620	82984644	2

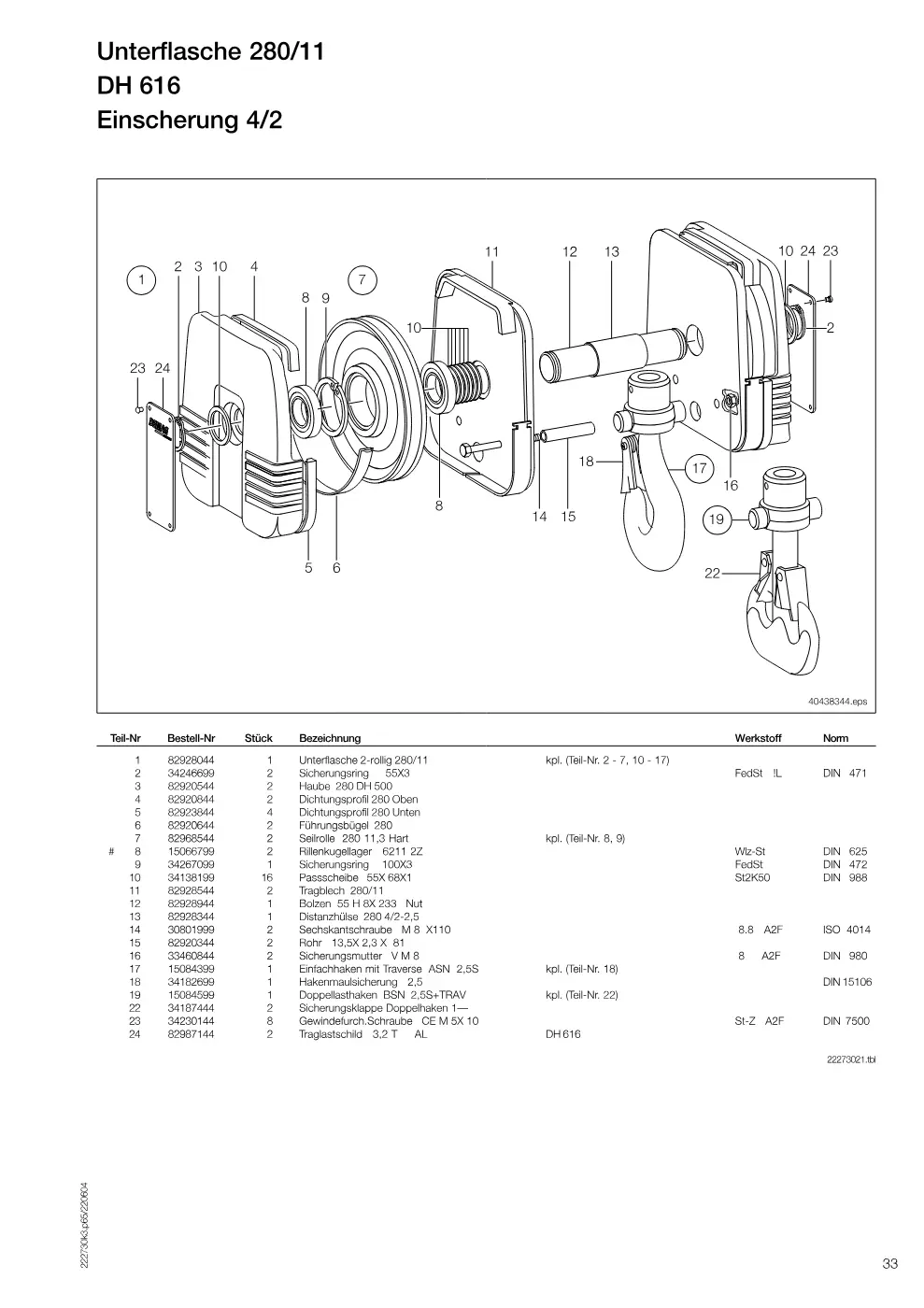

Unterflasche 280/11 DH 616 (Seite 33)

Demag DH 600 – Unterflasche 280/11 DH 616, Zeichnung Seite 33

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/11 kpl. (Teil-Nr. 2 - 7, 10 - 17)	82928044 → 82928033	1
2	Sicherungsring 55X3	34246699	2
3	Haube 280 DH 500	82920544	2
4	Dichtungsprofil 280 Oben	82920844	2
5	Dichtungsprofil 280 Unten	82923844	4
6	Führungsbügel 280	82920644	2
7	Seilrolle 280 11,3 Hart kpl. (Teil-Nr. 8	82968544 → 82968533	2
8	Rillenkugellager 6211 2Z	15066799	2
9	Sicherungsring 100X3	34267099	1
10	Passscheibe 55X 68X1	34138199	16
11	Tragblech 280/11	82928544	2
12	Bolzen 55 H 8X 233 Nut	82928944	1
13	Distanzhülse 280 4/2-2,5	82928344	1
14	Sechskantschraube M 8 X110	30801999	2
15	Rohr 13,5X 2,3 X 81	82920344	2
16	Sicherungsmutter V M 8	33460844	2
17	Einfachhaken mit Traverse ASN 2,5S kpl. (Teil-Nr. 18)	15084399 → 15084333	1
18	Hakenmaulsicherung 2,5	34182699 → 34182633	1
19	Doppellasthaken BSN 2,5S+TRAV kpl. (Teil-Nr. 22)	15084599	1
22	Sicherungsklappe Doppelhaken 1—	34187444	2
23	Gewindefurch.Schraube CE M 5X 10	34230144	8
24	Traglastschild 3,2 T AL DH 616	82987144	2

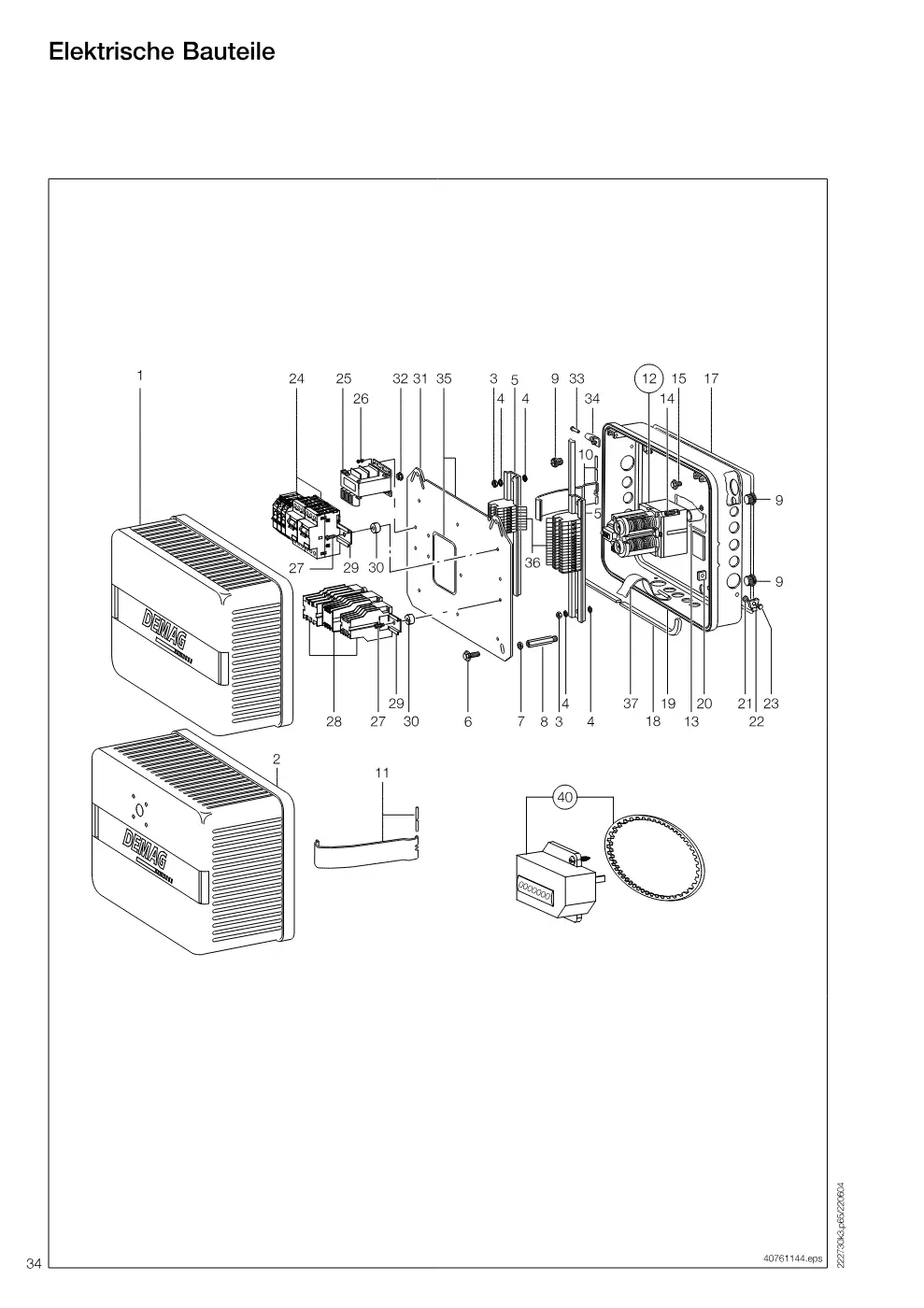

Elektrische Bauteile (Seite 34)

Demag DH 600 – Elektrische Bauteile, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube DH 500	36031446	1
2	Haube lang DH 500	36033346	1
3	Sechskantmutter M 6	33757199	4
4	Fächerscheibe I 6,4	34368699	8
5	Tragschiene 35 / 7,5X 270M	89493644	2
6	Sicherungsschraube M 6X16 VB.RIPP	30020844 → 10010298	2
7	Speed-Fix SFR5228 D5,5	34228144	2
8	Stiftschraube DH 300/ 500	36032146	2
9	Würgenippel PG 9 RD GE K	50453044	3
10	Feder Halterung kurz	36051946	2
11	Feder Halterung lang	36051146	2
12	Getr.Grenzschalter DGS 3 -142 kpl. (Teil-Nr. 13)	87520044 → 87520033	1
12	Getr.Grenzschalter DGS 4 -142 kpl. (Teil-Nr. 13)	87520144 → 87520133	1
13	Kupplungshülse 30MM	87531844	1
14	Innensechskantzyl.Schraube M 5 X 25	53696384	2
15	Sicherungsschraube M 8X16 VB.RIPP	30021544	2
17	Dichtung rund 7	36051646	1,54
18	Dichtungsprofil 7/11X8	36051846	1,65
19	Gehäuseunterteil DH 500- 600	36031646	1
20	Vierkantmutter M 6X 20X 5	98115244	2
21	Scheibe 6 X 10 X 2,5	34087544	2
22	Zugentlastungsklemme	50441944	2
23	Sechskantschraube M 6 X 12	30740399	2
26	Zylinderschraube M 4X 8Z DIN84	31892599	4
27	Zylinderschraube M 5X22Z4-1DIN84	31895899	8
30	Scheibe 6,3X 20 X10	89487444	8
32	Sicherungsmutter M 6 VB.RIPP	30028144	2
33	Rohrniet B6 X1 X28	37438199	2
34	Scharnier mit Gewindebolzen	36054746	2
35	Kantenabdeckung 1,5	89502444	1
37	Scharnierprofil DH300/500	36030246	1
40	Servicepack Zähler DGS	87530244	1

Mechanischer Feinhub FG 08 (Seite 36)

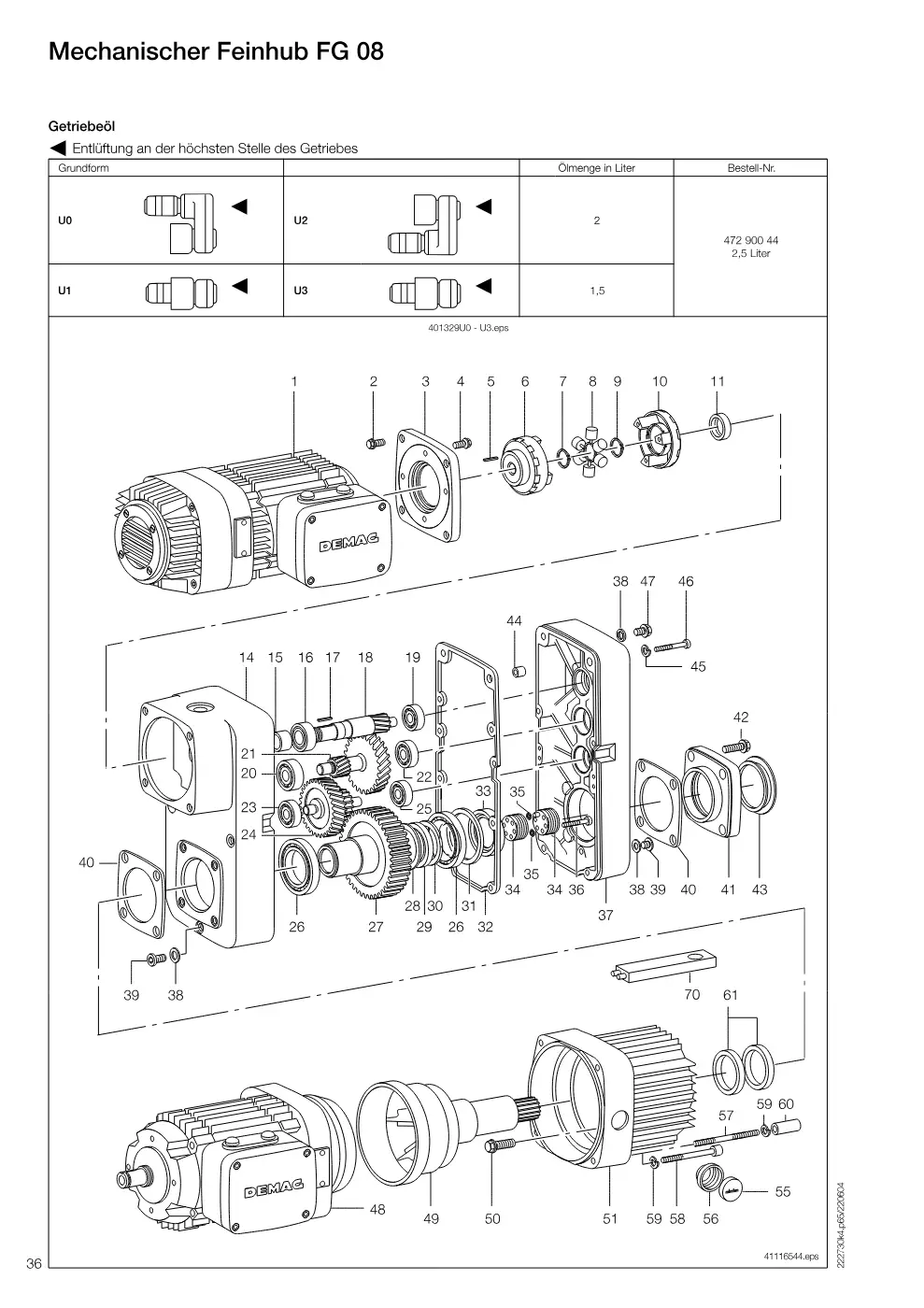

Demag DH 600 – Mechanischer Feinhub FG 08, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Sicherungsschraube M10X25 VB.RIPP Mot. 71	30022944	4
2	Sicherungsschraube M10X30 VB.RIPP Mot. 80	30023044	4
3	Zwischenflansch D06 71 160.1 Mot. 71	71522044	1
3	Zwischenflansch D06 160.2 Mot. 80	71522244	1
4	Sicherungsschraube M 6X18 VB.RIPP Mot. 71	30020944	4
4	Sicherungsschraube M 8X20 VB.RIPP Mot. 80	30021744	4
5	Passfeder B 5X 5X 20 Mot. 71	35457799	1
5	Passfeder B 6X 6X 20 Mot. 80	35425799	1
6	Kupplungshälfte H 1N-16 Mot. 71	71820544	1
6	Kupplungshälfte H 1N-19 Mot. 80	71820644	1
7	Sicherungsring 16X1 Mot. 71	34251699	1
7	Sicherungsring 19X1,2 Mot. 80	34251999	1
8	Rollenstern Kupplung H1	71822144	1
9	Sicherungsring 24X1,2	34252499	1
10	Kupplungshälfte H 1N-24	71820744	1
11	Wellendichtring A 35X 47X 7	37653099	1
14	Getriebegehäuse FG08	71730444	1
15	Buchse 24,8X 35 X11	71636944	1
16	Rillenkugellager 6205 RS	36824599	1
17	Passfeder B 8X 7X 21	35487499	1
18	Ritzelwelle Z37M1,25 1 1 : 10	71736644	1
19	Rillenkugellager 6302	36060299	1
20	Zylinderrollenlager NJ 2203	36185399 → 15108999	1
21	Doppelrad Z20/ 41 1 : 10	81371346	1
22	Rillenkugellager 6303	36060399	1
23	Rillenkugellager 6305	36060599	1
24	Doppelrad Z22/ 56 1 : 10	81373646	1
25	Zylinderrollenlager NJ 305 E	36123199	1
26	Rillenkugellager 16014	36045499	2
27	Hohlwelle FG08U-Ausf+Zrad 1 : 10	71735244 → 71735233	1
28	Passscheibe 70X 90X1	34137799	1
29	Scheibe 70,5X 90 X 4	83034844	1
30	Tellerfeder 70,6X90 X2,5	71734644	1
31	Passscheibe 90X110X0,1	34143999	1
31	Passscheibe 90X110X0,3	34350999	1
32	Dichtung Gehäuse FG08	71730244	1
33	Wellendichtring AS 70X100X10	36637599	1
34	Spannmutter FG08+Stift	71784044 → 35064133	2
35	O-Ring 5 X 2 B	36714599	2
36	Innensechskantzyl.Schraube M 8 X 50	31924699	4
37	Getriebedeckel FG08	71730644	1
38	O-Ring 10 X 2 B	36707399	7
39	Verschlussschraube M12X1,5	31327599	6
40	Dichtung Lagerdeckel FG08	71731044	2
41	Deckel Lager FG08	71731244 → 35060333	1
42	Sicherungsschraube M10X30 VB.RIPP	30023044	4
43	Stopfen 108 X15	71733344	1
44	Buchse 10,5X 16 X12	71531144	2
45	Federring 10 A	34309699	8
46	Innensechskantzyl.Schraube M10 X 60	31926199	8
47	Entlüftungsschraube M12X1,5	31343544	1
47	Entlüftungsventil AM12X1,5	00728898	1
49	Bremswelle FG08KB112B.T.ZN Mot. 112	71786644 → 71786633	1
49	Bremswelle FG08KB125B.T.ZN Mot. 125	71786744 → 71786733	1
49	Bremswelle FG08KB140B.T.ZN Mot. 140	71786844 → 71786833	1
50	Sicherungsschraube M10X30 VB.RIPP	30023044	4
51	Haube FG08/KB 112 Mot. 112	71781444 → 71781433	1
51	Haube FG08/KB 125 Mot. 125	71781644 → 71781633	1
51	Haube FG08/KB 140 Mot. 140	71781844 → 71781833	1
55	Fenster	60105044	1
56	Kontrollauge KB/6	60104944	1
57	Stiftschraube M 8 X 58X 70 Mot. 112/125	60064744	4
58	Innensechskantzyl.Schraube M10 X 70 Mot. 140	31926299	4
59	Federring 8 A Mot. 112/125	34310899	4
59	Federring 10 A Mot. 140	34309699	4
60	Mutter mit Innensechskant M 8 Mot. 112/125	60065944	4
61	Wellendichtring AS 70X100X10	36637599	2
70	Nachstellschlüssel Bremse FG08	71739844	1

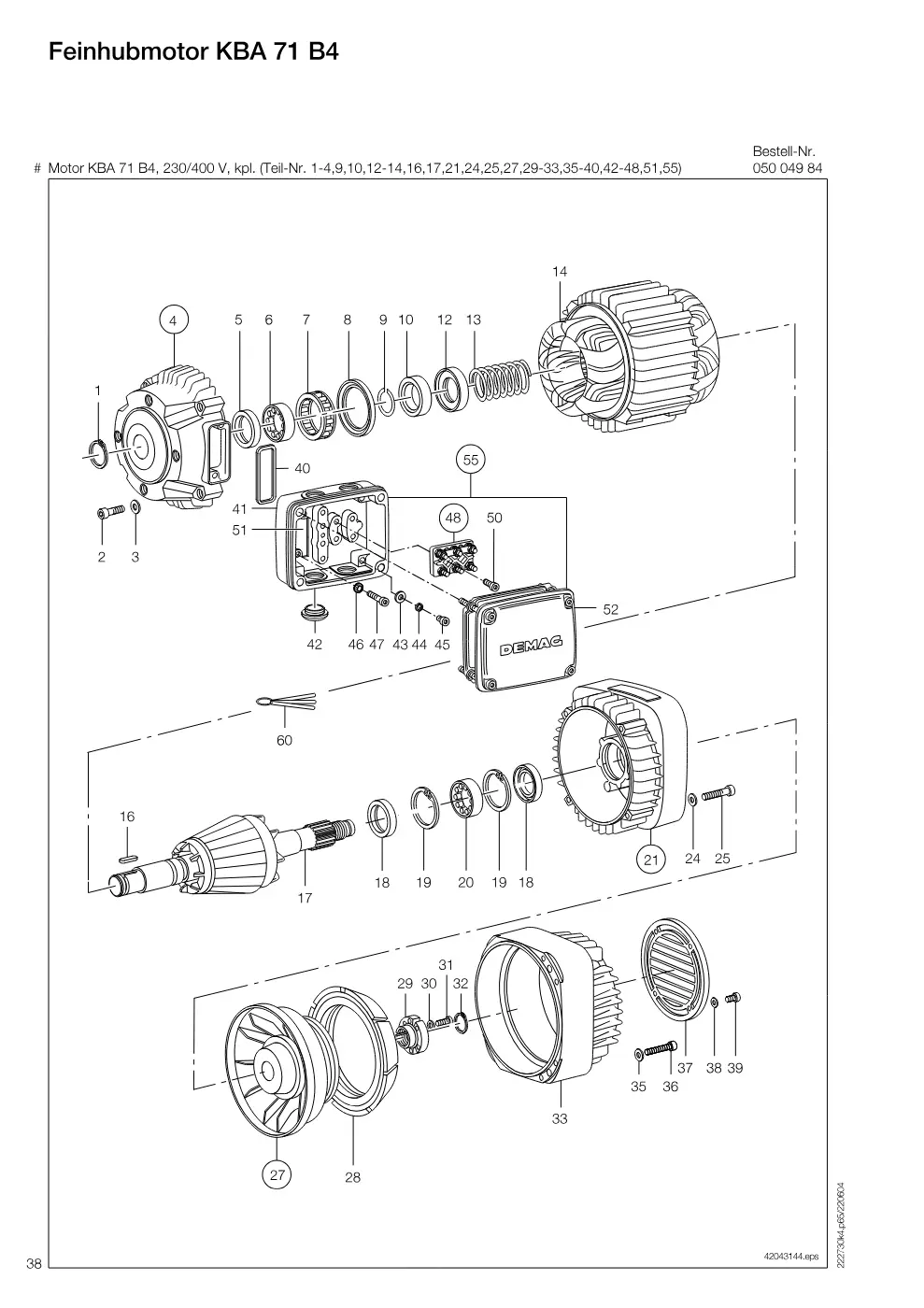

Feinhubmotor KBA 71 B4 (Seite 38)

Demag DH 600 – Feinhubmotor KBA 71 B4, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 16X1	34251699	1
2	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	4
3	Sicherungsscheibe S 5	00465498	4
4	Lagerschild AS KB 71 kpl. (Teil-Nr. 5 -	05460384	1
5	Wellendichtring 19,3X35X5,8	61464444	1
6	Zylinderrollenlager RNU 202 ECP	36520299	1
7	Axialrillenkugellager 51105	36400599	1
8	Wellendichtring 32 X42,5X5	05483284	1
9	Sprengring 19,3X1,3	05481584	1
10	Druckringsatz KBA,KBF71	05480884	1
12	Tellerfederpaket KBA,KBF	05482284	1
13	Feder 2,8 X27,8X 57 GBGN 171 N	05477984	1
14	Ständer KBA 71B 4 AB 230/400 V, 50 HZ	05117784	1
16	Passfeder B 5X 5X 20	35457799	1
17	Läufer KBA 71B 2 KUP	05437584	1
18	Wellendichtring 19,3X35X5,8	61464444	2
19	Sicherungsring 35X1,5	34263599	2
20	Zylinderrollenlager RNU 202 ECP	36520299	1
21	Lagerschild BS KB 71 kpl. (Teil-Nr. 18 - 20)	05460684	1
24	Sicherungsscheibe S 5	00465498	4
25	Innensechskantzyl.Schraube M 5 X 40 MA= 6 Nm	31922099	4
27	Kegelbremsscheibe leicht KB 71 kpl. (Teil-Nr. 28)	05479184	1
28	Bremsring kegelig A-KB 71 Form A	05478684	1
29	Spannmutter KB 71	05471484	1
30	Sicherungsscheibe S 5	00465498	4
31	Innensechskantzyl.Schraube M 5 X 20 MA= 6 Nm	31921699	4
32	Sicherungsring 12X1	34251299	1
33	Bremshaube KB 71	05470184	1
33	Bremshaube KB 71	05470384	1
35	Sicherungsscheibe S 5	00465498	4
36	Innensechskantzyl.Schraube M 5 X 40 MA= 6 Nm	31922099	4
37	Jalousie KB 71	05468984	1
38	Sicherungsscheibe S 5	00465498	4
39	Innensechskantzyl.Schraube M 5 X 8 MA= 3 Nm	32157599	4
40	O-Ring 46 X 2,5+-0,08	05480684	1
41	Klemmenkastenunterteil KB 71- 90	05495484	1
42	Verschlussschraube M25X1,5	79499144	4
43	Scheibe A 5,3x 10 x1	34050599	1
44	Sicherungsscheibe S 5	00465498	1
45	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
46	Sicherungsscheibe S 5	00465498	2
47	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	2
48	Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 50)	05492284	1
50	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
51	Leitungsdurchführung	05490984	1
52	Deckel Klemmenkasten KB 71- 90	05494684	1
55	Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 41, 52)	03612884	1
60	Fühlerlehrensatz äche verzinkt.	10015084	3

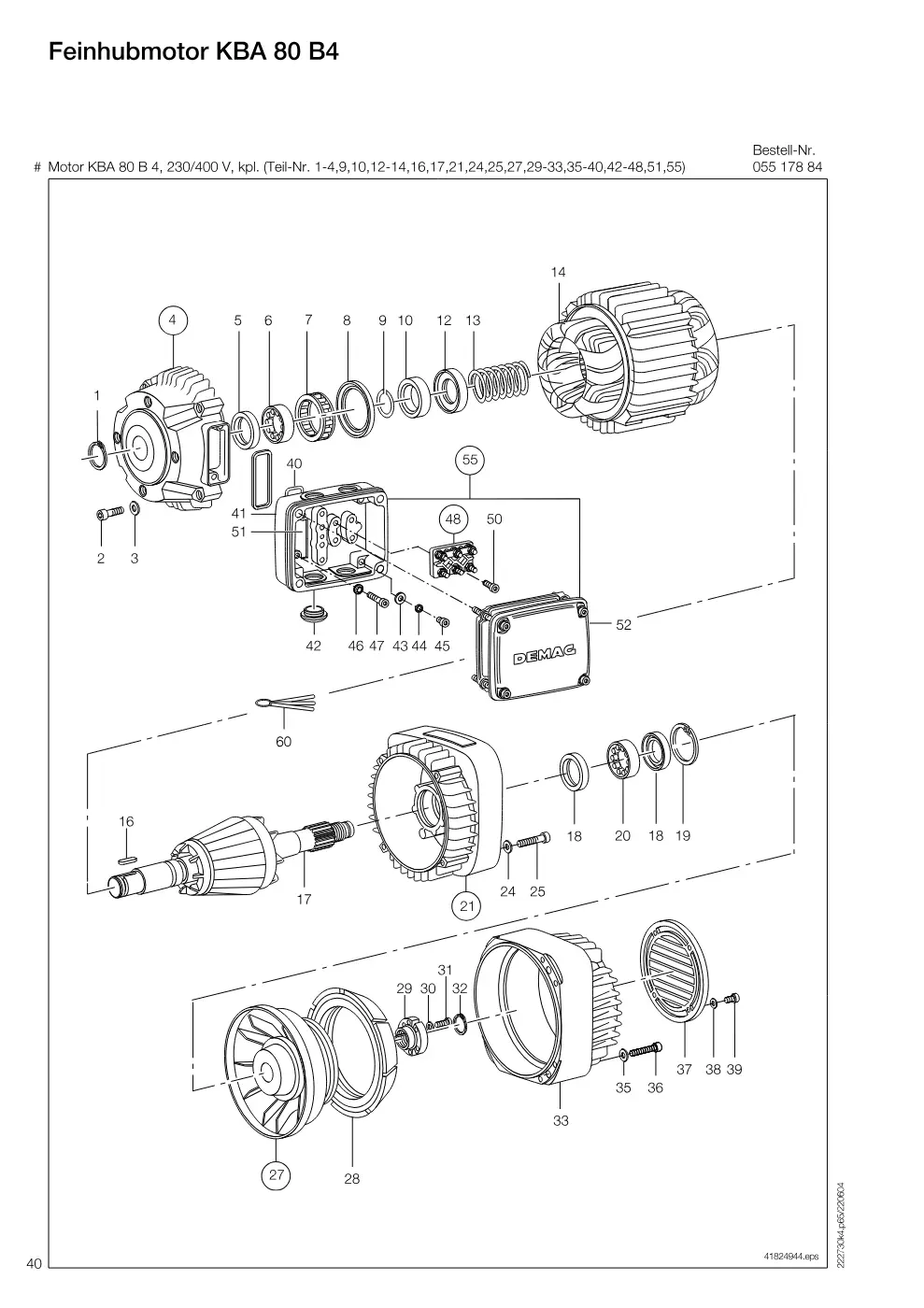

Feinhubmotor KBA 80 B4 (Seite 40)

Demag DH 600 – Feinhubmotor KBA 80 B4, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 19X1,2	34251999	1
2	Innensechskantzyl.Schraube M 6 X 25 MA= 11 Nm	32001499	4
3	Sicherungsscheibe S 6	00465598	4
4	Lagerschild AS KB 80 kpl. (Teil-Nr. 5 -	05960384	1
5	Wellendichtring 22,9X 40 X5	61764444	1
6	Zylinderrollenlager RNU 203 TN9 F = 22,9 mm	36525399	1
7	Axialrillenkugellager 51106	36400699	1
8	Wellendichtring 37 X47,5X5	05980184	1
9	Sprengring 22,9X1,3	37412344	1
10	Druckringsatz KB 80	05980884	1
12	Tellerfederpaket KB 80	05982284	1
13	Feder 3,4 X32,4X67 GBGN 300 N	05977984	1
14	Ständer KBA 80B 4 AB 230/400 V, 50 HZ	05618284	1
16	Passfeder B 6X 6X 20	35425799	1
17	Läufer KBA 80B 4 KUP	05932784	1
18	Wellendichtring 22,9X 40 X5	61764444	2
19	Sicherungsring 40X1,75	34264099	1
20	Zylinderrollenlager RNU 203 TN9 F = 22,9 mm	36525399	1
21	Lagerschild BS KB 80 kpl. (Teil-Nr. 18 - 20)	05960684	1
24	Sicherungsscheibe S 6	00465598	4
25	Innensechskantzyl.Schraube M 6 X 45 MA= 11 Nm	32154299	4
27	Kegelbremsscheibe leicht KB 80 kpl. (Teil-Nr. 28)	05979184	1
28	Bremsring kegelig A-KB 80 Form A	05978684	1
29	Spannmutter KB 80	05971484	1
30	Sicherungsscheibe S 5	00465498	4
31	Innensechskantzyl.Schraube M 5 X 20 MA= 6 Nm	31921699	4
32	Sicherungsring 15X1	34251599	1
33	Bremshaube KB 80	05970184	1
33	Bremshaube KB 80 ZN	05970384	1
35	Sicherungsscheibe S 6	00465598	4
36	Innensechskantzyl.Schraube M 6 X 45 MA= 11 Nm	32154299	4
37	Jalousie KB 80	05971984	1
38	Sicherungsscheibe S 5	00465498	4
39	Innensechskantzyl.Schraube M 5 X 10 MA= 3 Nm	31921399	4
40	O-Ring 46 X 2,5+-0,08	05480684	1
41	Klemmenkastenunterteil KB 71- 90	05495484	1
42	Verschlussschraube M25X1,5	79499144	4
43	Scheibe A 5,3x 10 x1	34050599	1
44	Sicherungsscheibe S 5	00465498	1
45	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
46	Sicherungsscheibe S 5	00465498	2
47	Innensechskantzyl.Schraube M 5 X 30 MA= 6 Nm	31921899	2
48	Klemmenplatte KB 71- 90 kpl. (Teil-Nr. 50)	05492284	1
50	Innensechskantzyl.Schraube M 5 X 12 MA= 6 Nm	31921499	1
51	Leitungsdurchführung	05490984	1
52	Deckel Klemmenkasten KB 71- 90	05494684	1
55	Klemmenkasten KB 71- 90 kpl. (Teil-Nr. 41, 52)	03612884	1
60	Fühlerlehrensatz	10015084	3

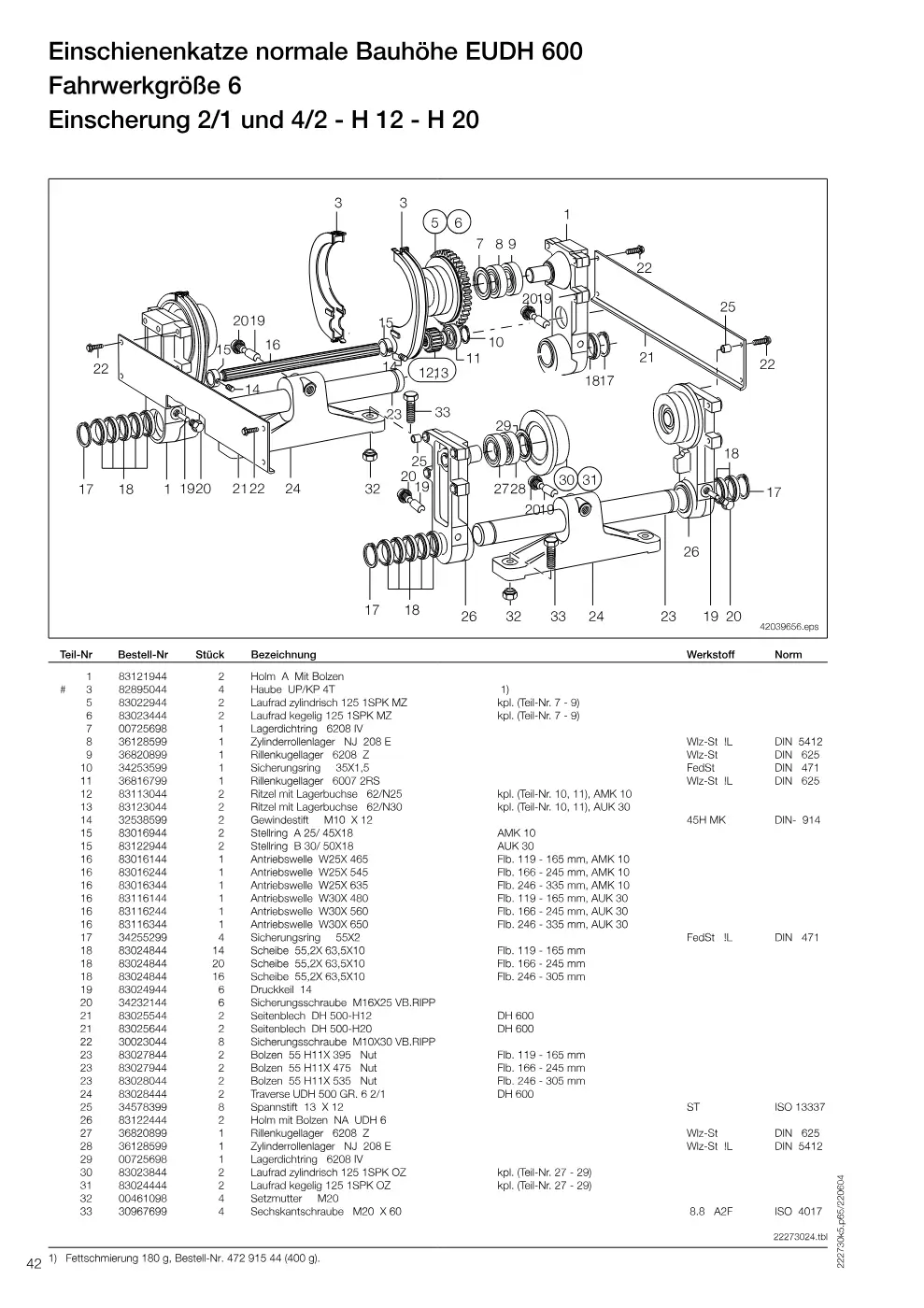

Einschienenkatze normale Bauhöhe EUDH 600 Fahrwerkgröße 6 (Seite 42)

Demag DH 600 – Einschienenkatze normale Bauhöhe EUDH 600 Fahrwerkgröße 6, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm A Mit Bolzen	83121944	2
3	Haube UP/KP 4T	82895044	4
5	Laufrad zylindrisch 125 1SPK MZ kpl. (Teil-Nr. 7 -	83022944	2
6	Laufrad kegelig 125 1SPK MZ kpl. (Teil-Nr. 7 -	83023444	2
7	Lagerdichtring 6208 IV	00725698	1
8	Zylinderrollenlager NJ 208 E	36128599	1
9	Rillenkugellager 6208 Z	36820899	1
10	Sicherungsring 35X1,5	34253599	1
11	Rillenkugellager 6007 2RS	36816799	1
12	Ritzel mit Lagerbuchse 62/N25 kpl. (Teil-Nr. 10, 11), AMK 10	83113044	2
13	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 10, 11), AUK 30	83123044	2
14	Gewindestift M10 X 12	32538599	2
15	Stellring A 25/ 45X18 AMK 10	83016944	2
15	Stellring B 30/ 50X18 AUK 30	83122944	2
16	Antriebswelle W25X 465 Flb. 119 - 165 mm, AMK 10	83016144	1
16	Antriebswelle W25X 545 Flb. 166 - 245 mm, AMK 10	83016244	1
16	Antriebswelle W25X 635 Flb. 246 - 335 mm, AMK 10	83016344	1
16	Antriebswelle W30X 480 Flb. 119 - 165 mm, AUK 30	83116144	1
16	Antriebswelle W30X 560 Flb. 166 - 245 mm, AUK 30	83116244 → 75211333	1
16	Antriebswelle W30X 650 Flb. 246 - 335 mm, AUK 30	83116344	1
17	Sicherungsring 55X2	34255299	4
18	Scheibe 55,2X 63,5X10 Flb. 119 - 165 mm	83024844	14
18	Scheibe 55,2X 63,5X10 Flb. 166 - 245 mm	83024844	20
18	Scheibe 55,2X 63,5X10 Flb. 246 - 305 mm	83024844	16
19	Druckkeil 14	83024944	6
20	Sicherungsschraube M16X25 VB.RIPP	34232144	6
21	Seitenblech DH 500-H12 DH 600	83025544	2
21	Seitenblech DH 500-H20 DH 600	83025644	2
22	Sicherungsschraube M10X30 VB.RIPP	30023044	8
23	Bolzen 55 H11X 395 Nut Flb. 119 - 165 mm	83027844	2
23	Bolzen 55 H11X 475 Nut Flb. 166 - 245 mm	83027944	2
23	Bolzen 55 H11X 535 Nut Flb. 246 - 305 mm	83028044 → 83028033	2
24	Traverse UDH 500 GR. 6 2/1 DH 600	83028444	2
25	Spannstift 13 X 12	34578399	8
26	Holm mit Bolzen NA UDH 6	83122444	2
27	Rillenkugellager 6208 Z	36820899	1
28	Zylinderrollenlager NJ 208 E	36128599	1
29	Lagerdichtring 6208 IV	00725698	1
30	Laufrad zylindrisch 125 1SPK OZ kpl. (Teil-Nr. 27 - 29)	83023844	2
31	Laufrad kegelig 125 1SPK OZ kpl. (Teil-Nr. 27 - 29)	83024444	2
32	Setzmutter M20	00461098	4
33	Sechskantschraube M20 X 60	30967699	4

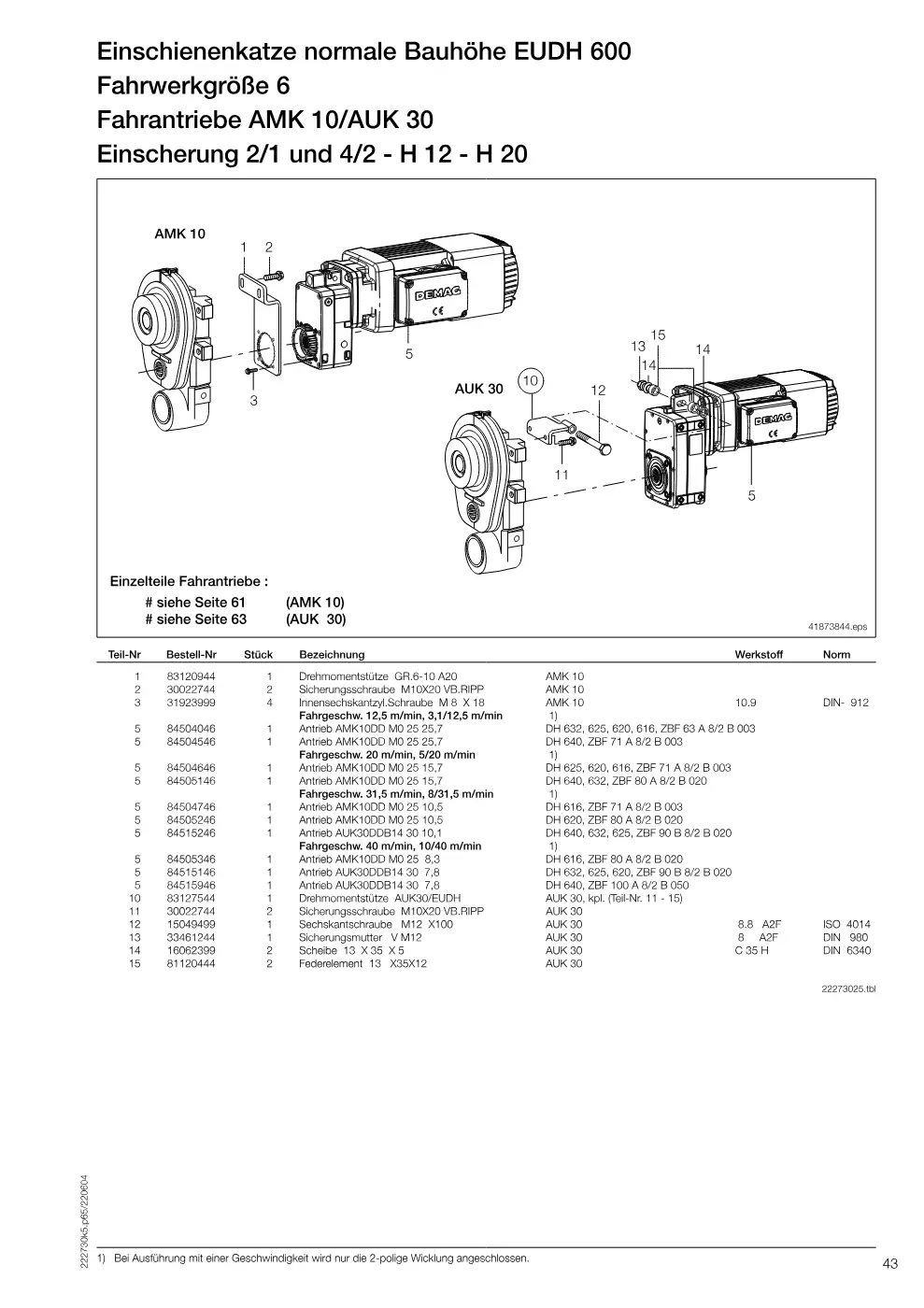

Einschienenkatze normale Bauhöhe EUDH 600 Fahrwerkgröße 6 (Seite 43)

Demag DH 600 – Einschienenkatze normale Bauhöhe EUDH 600 Fahrwerkgröße 6, Zeichnung Seite 43

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	30022744	2
3	Innensechskantzyl.Schraube M 8 X 18 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min AMK 10	31923999	4
5	Antrieb AMK10DD M0 25 25,7 DH 632, 625, 620, 616, ZBF 63 A 8/2 B 003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 20 m/min, 5/20 m/min DH 640, ZBF 71 A 8/2 B 003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 DH 625, 620, 616, ZBF 71 A 8/2 B 003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min DH 640, 632, ZBF 80 A 8/2 B 020	84505146	1
5	Antrieb AMK10DD M0 25 10,5 DH 616, ZBF 71 A 8/2 B 003	84504746	1
5	Antrieb AMK10DD M0 25 10,5 DH 620, ZBF 80 A 8/2 B 020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 640, 632, 625, ZBF 90 B 8/2 B 020	84515246	1
5	Antrieb AMK10DD M0 25 8,3 DH 616, ZBF 80 A 8/2 B 020	84505346	1
5	Antrieb AUK30DDB14 30 7,8 DH 632, 625, 620, ZBF 90 B 8/2 B 020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 DH 640, ZBF 100 A 8/2 B 050	84515946	1
10	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 11 - 15)	83127544	1
11	Sicherungsschraube M10X20 VB.RIPP AUK 30	30022744	2
12	Sechskantschraube M12 X100 AUK 30	15049499	1
13	Sicherungsmutter V M12 AUK 30	33461244	1
14	Scheibe 13 X 35 X 5 AUK 30	16062399	2
15	Federelement 13 X35X12 AUK 30	81120444	2

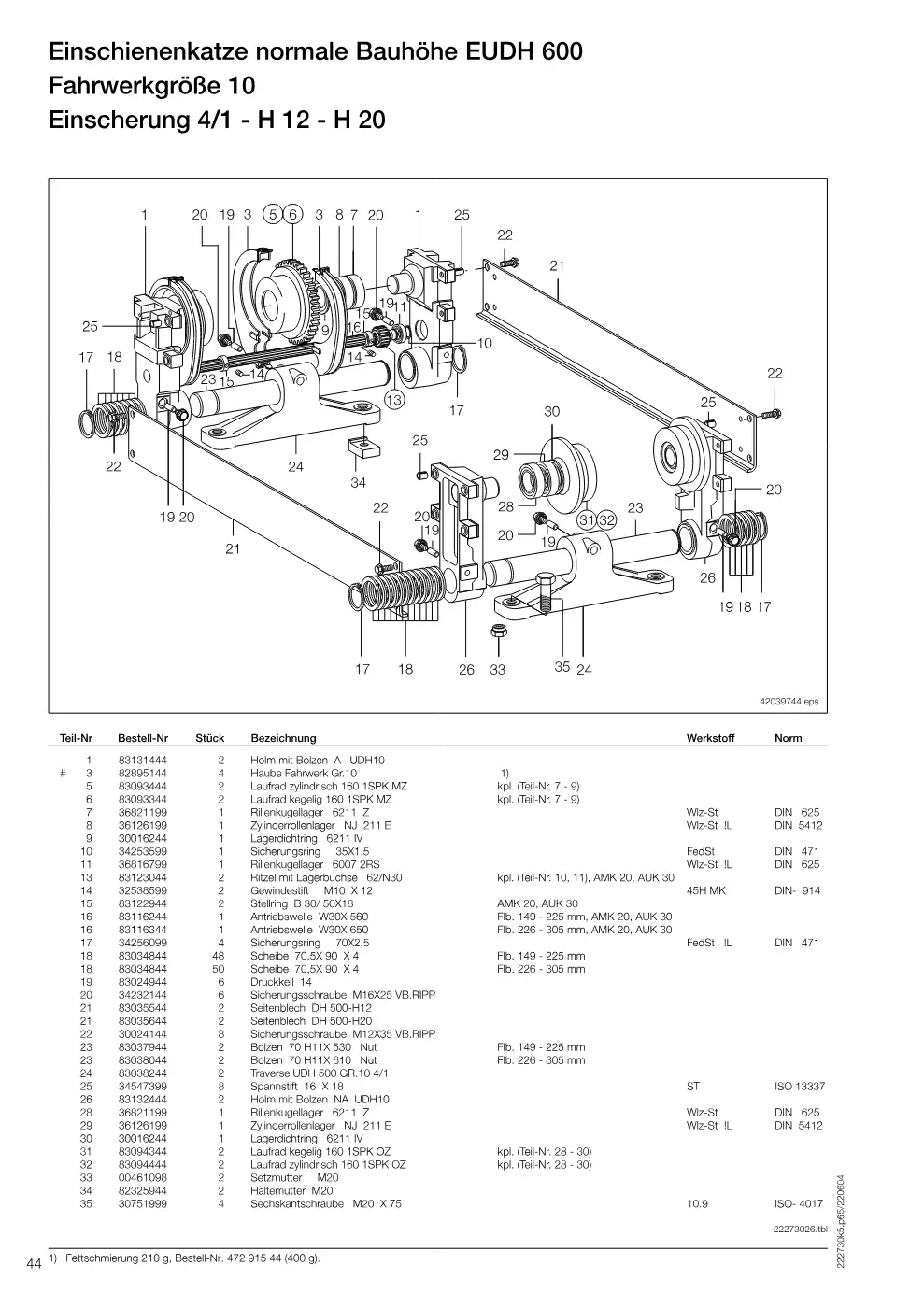

Einschienenkatze normale Bauhöhe EUDH 600 Fahrwerkgröße 10 (Seite 44)

Demag DH 600 – Einschienenkatze normale Bauhöhe EUDH 600 Fahrwerkgröße 10, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	2
3	Haube Fahrwerk Gr.10	82895144	4
5	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 7 -	83093444	2
6	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 7 -	83093344	2
7	Rillenkugellager 6211 Z	36821199	1
8	Zylinderrollenlager NJ 211 E	36126199	1
9	Lagerdichtring 6211 IV	30016244	1
10	Sicherungsring 35X1,5	34253599	1
11	Rillenkugellager 6007 2RS	36816799	1
13	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 10, 11), AMK 20, AUK 30	83123044	2
14	Gewindestift M10 X 12	32538599	2
15	Stellring B 30/ 50X18 AMK 20, AUK 30	83122944	2
16	Antriebswelle W30X 560 Flb. 149 - 225 mm, AMK 20, AUK 30	83116244 → 75211333	1
16	Antriebswelle W30X 650 Flb. 226 - 305 mm, AMK 20, AUK 30	83116344	1
17	Sicherungsring 70X2,5	34256099	4
18	Scheibe 70,5X 90 X 4 Flb. 149 - 225 mm	83034844	48
18	Scheibe 70,5X 90 X 4 Flb. 226 - 305 mm	83034844	50
19	Druckkeil 14	83024944	6
20	Sicherungsschraube M16X25 VB.RIPP	34232144	6
21	Seitenblech DH 500-H12	83035544	2
21	Seitenblech DH 500-H20	83035644	2
22	Sicherungsschraube M12X35 VB.RIPP	30024144 → 34276444	8
23	Bolzen 70 H11X 530 Nut Flb. 149 - 225 mm	83037944	2
23	Bolzen 70 H11X 610 Nut Flb. 226 - 305 mm	83038044	2
24	Traverse UDH 500 GR.10 4/1	83038244	2
25	Spannstift 16 X 18	34547399	8
26	Holm mit Bolzen NA UDH10	83132444	2
28	Rillenkugellager 6211 Z	36821199	1
29	Zylinderrollenlager NJ 211 E	36126199	1
30	Lagerdichtring 6211 IV	30016244	1
31	Laufrad kegelig 160 1SPK OZ kpl. (Teil-Nr. 28 - 30)	83094344	2
32	Laufrad zylindrisch 160 1SPK OZ kpl. (Teil-Nr. 28 - 30)	83094444	2
33	Setzmutter M20	00461098	2
34	Haltemutter M20	82325944	2
35	Sechskantschraube M20 X 75	30751999	4

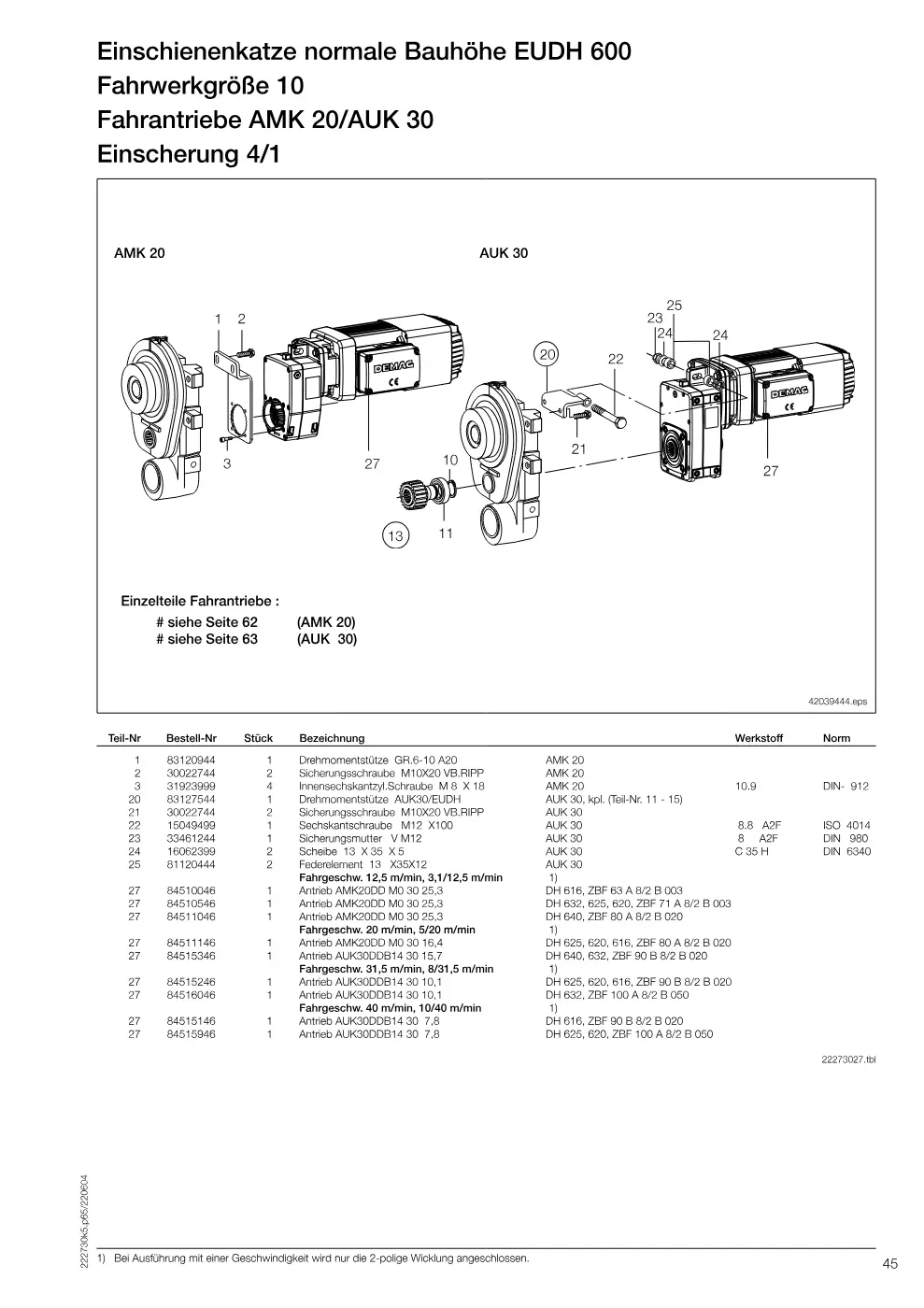

Einschienenkatze normale Bauhöhe EUDH 600 Fahrwerkgröße 10 (Seite 45)

Demag DH 600 – Einschienenkatze normale Bauhöhe EUDH 600 Fahrwerkgröße 10, Zeichnung Seite 45

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Drehmomentstütze GR.6-10 A20 AMK 20	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 20	30022744	2
3	Innensechskantzyl.Schraube M 8 X 18 AMK 20	31923999	4
20	Drehmomentstütze AUK30/EUDH AUK 30, kpl. (Teil-Nr. 11 - 15)	83127544	1
21	Sicherungsschraube M10X20 VB.RIPP AUK 30	30022744	2
22	Sechskantschraube M12 X100 AUK 30	15049499	1
23	Sicherungsmutter V M12 AUK 30	33461244	1
24	Scheibe 13 X 35 X 5 AUK 30	16062399	2
25	Federelement 13 X35X12 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min AUK 30	81120444	2
27	Antrieb AMK20DD M0 30 25,3 DH 616, ZBF 63 A 8/2 B 003	84510046	1
27	Antrieb AMK20DD M0 30 25,3 DH 632, 625, 620, ZBF 71 A 8/2 B 003	84510546	1
27	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 20 m/min, 5/20 m/min DH 640, ZBF 80 A 8/2 B 020	84511046	1
27	Antrieb AMK20DD M0 30 16,4 DH 625, 620, 616, ZBF 80 A 8/2 B 020	84511146	1
27	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min DH 640, 632, ZBF 90 B 8/2 B 020	84515346	1
27	Antrieb AUK30DDB14 30 10,1 DH 625, 620, 616, ZBF 90 B 8/2 B 020	84515246	1
27	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 632, ZBF 100 A 8/2 B 050	84516046	1
27	Antrieb AUK30DDB14 30 7,8 DH 616, ZBF 90 B 8/2 B 020	84515146	1
27	Antrieb AUK30DDB14 30 7,8 DH 625, 620, ZBF 100 A 8/2 B 050	84515946	1

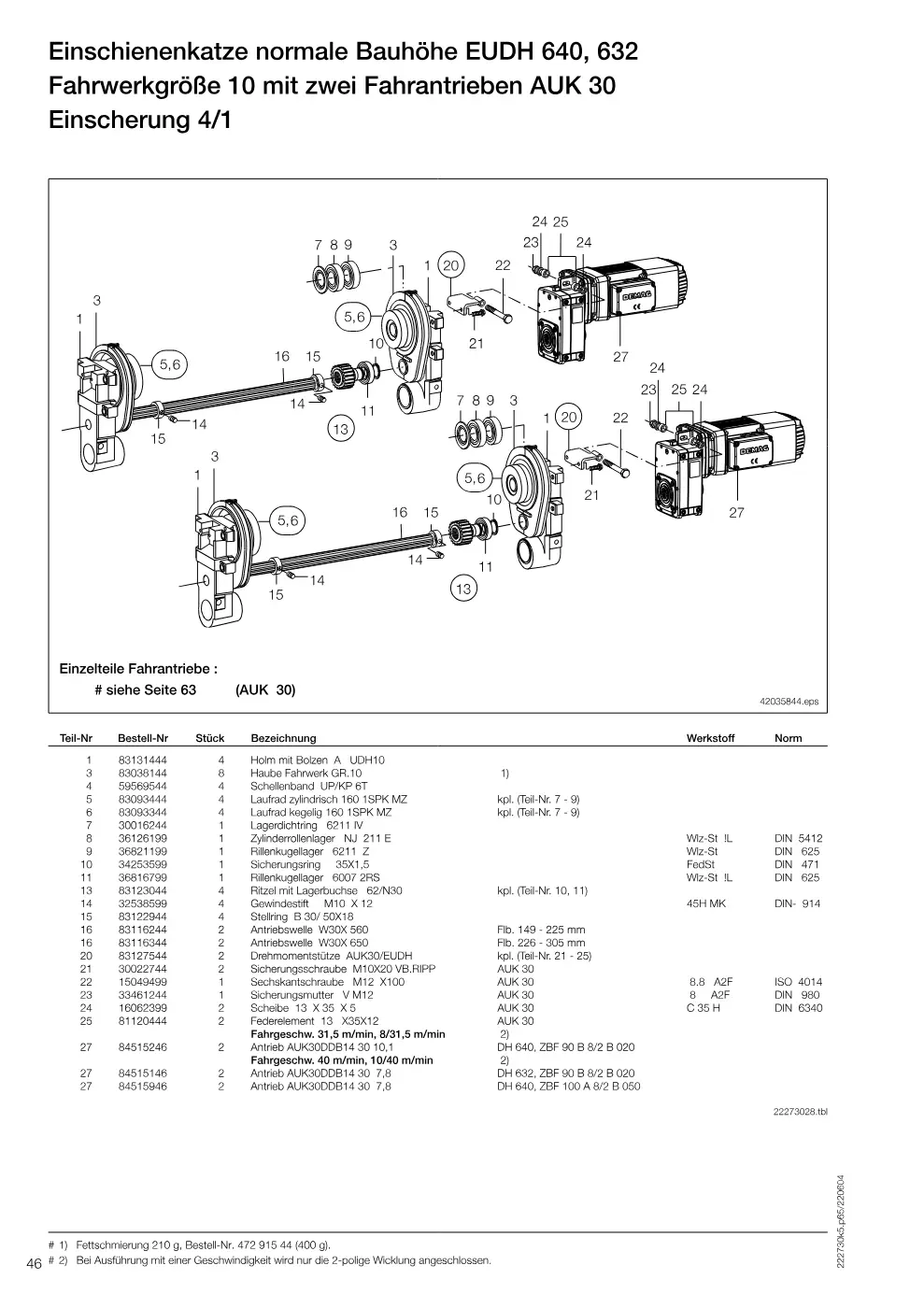

Einschienenkatze normale Bauhöhe EUDH 640, 632 Fahrwerkgröße 10 mit zwei Fahrantrieben AUK 30 (Seite 46)

Demag DH 600 – Einschienenkatze normale Bauhöhe EUDH 640, 632 Fahrwerkgröße 10 mit zwei Fahrantrieben AUK 30, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen A UDH10	83131444	4
3	Haube Fahrwerk GR.10	83038144 → 83038133	8
4	Schellenband UP/KP 6T	59569544	4
5	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 7 -	83093444	4
6	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 7 -	83093344	4
7	Lagerdichtring 6211 IV	30016244	1
8	Zylinderrollenlager NJ 211 E	36126199	1
9	Rillenkugellager 6211 Z	36821199	1
10	Sicherungsring 35X1,5	34253599	1
11	Rillenkugellager 6007 2RS	36816799	1
13	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 10, 11)	83123044	4
14	Gewindestift M10 X 12	32538599	4
15	Stellring B 30/ 50X18	83122944	4
16	Antriebswelle W30X 560 Flb. 149 - 225 mm	83116244 → 75211333	2
16	Antriebswelle W30X 650 Flb. 226 - 305 mm	83116344	2
20	Drehmomentstütze AUK30/EUDH kpl. (Teil-Nr. 21 - 25)	83127544	2
21	Sicherungsschraube M10X20 VB.RIPP AUK 30	30022744	2
22	Sechskantschraube M12 X100 AUK 30	15049499	1
23	Sicherungsmutter V M12 AUK 30	33461244	1
24	Scheibe 13 X 35 X 5 AUK 30	16062399	2
25	Federelement 13 X35X12 Fahrgeschw. 31,5 m/min, 8/31,5 m/min AUK 30	81120444	2
27	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 640, ZBF 90 B 8/2 B 020	84515246	2
27	Antrieb AUK30DDB14 30 7,8 DH 632, ZBF 90 B 8/2 B 020	84515146	2
27	Antrieb AUK30DDB14 30 7,8 DH 640, ZBF 100 A 8/2 B 050	84515946	2

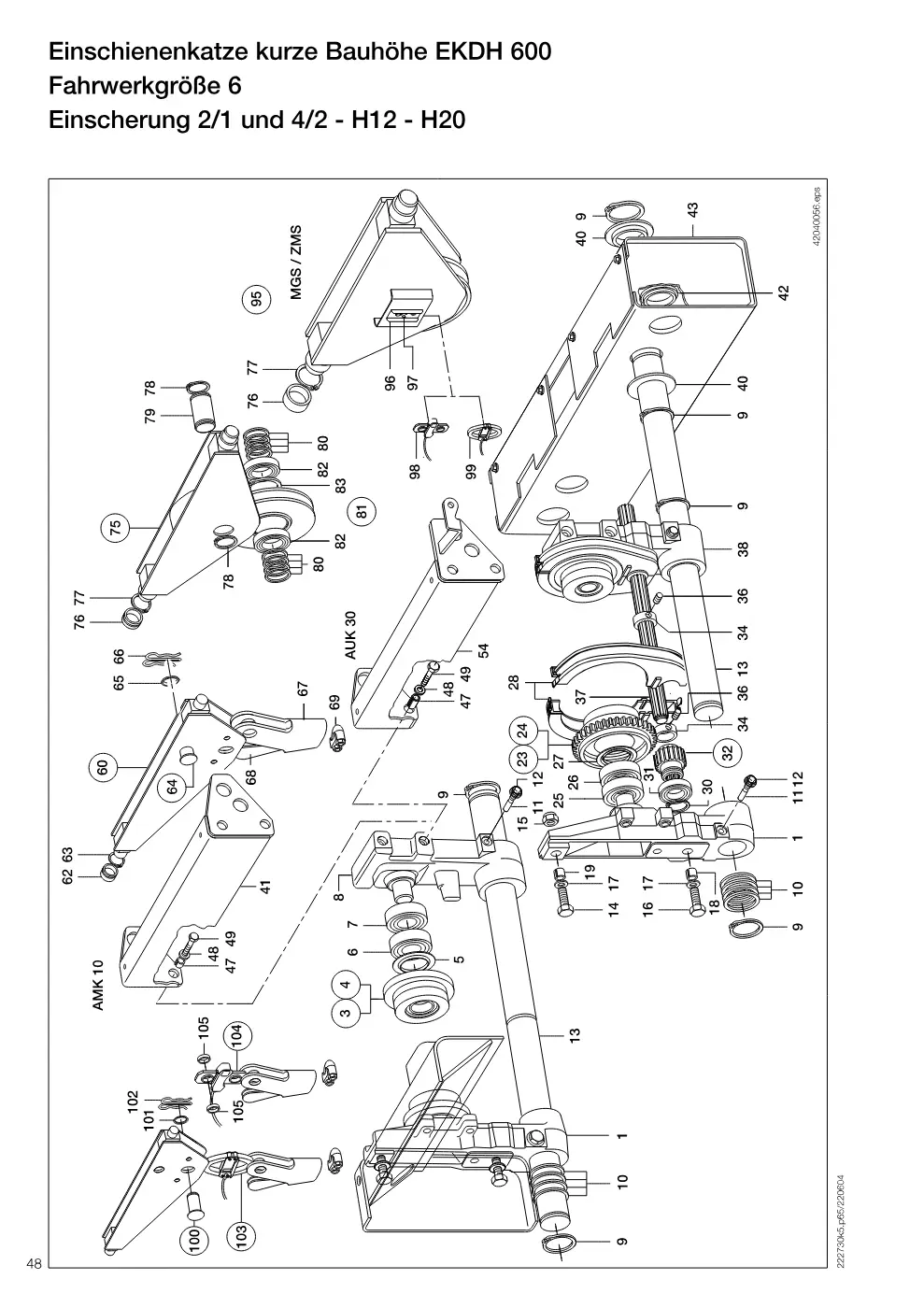

Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 6 (Seite 48)

Demag DH 600 – Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 6, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH 6	83172944	2
3	Laufrad zylindrisch 125 1SPK OZ kpl. (Teil-Nr. 5 -	83023844	2
4	Laufrad kegelig 125 1SPK OZ kpl. (Teil-Nr. 5 -	83024444	2
5	Lagerdichtring 6208 IV	00725698	1
6	Zylinderrollenlager NJ 208 E	36128599	1
7	Rillenkugellager 6208 Z	36820899	1
8	Holm mit Bolzen NA KDH 6	83170944	1
9	Sicherungsring 65X2,5	34255799	8
10	Scheibe 65,5X 80 X 4 Flb. 100 - 165 mm	59684344	76
10	Scheibe 65,5X 80 X 4 Flb. 166 - 245 mm	59684344	76
10	Scheibe 65,5X 80 X 4 Flb. 246 - 305 mm	59684344	32
10	Scheibe 65,5X 80 X 4 Flb. 306 - 420 mm	59684344	60
11	Druckkeil 14	83024944	4
12	Sicherungsschraube M16X25 VB.RIPP	34232144	4
13	Bolzen 65 H11X1054 Nut Flb. 100 - 165 mm	83077244 → 83077233	2
13	Bolzen 65 H11X1054 Nut Flb. 166 - 245 mm	83077244 → 83077233	2
13	Bolzen 65 H11X1114 Nut Flb. 246 - 305 mm	83077344 → 83077333	2
13	Bolzen 65 H11X1245 Nut Flb. 306 - 420 mm	83077444 → 83077433	2
14	Sechskantschraube M16 X 60	30966699	2
15	Sicherungsmutter V M16	33461444	2
16	Sechskantschraube M16 X 45	30749099	2
17	Scheibe 17 X 30 X 4	31621199	4
18	Spannstift 21 X 16	34548199	2
19	Spannstift 21 X 24	34550399	2
23	Laufrad zylindrisch 125 1SPK MZ kpl. (Teil-Nr. 25 - 27)	83022944	2
24	Laufrad kegelig 125 1SPK MZ kpl. (Teil-Nr. 25 - 27)	83023444	2
25	Rillenkugellager 6208 Z	36820899	1
26	Zylinderrollenlager NJ 208 E	36128599	1
27	Lagerdichtring 6208 IV	00725698	1
28	Haube UP/KP 4T	82895044	4
30	Sicherungsring 35X1,5	34253599	1
31	Rillenkugellager 6007 2RS	36816799	1
32	Ritzel mit Lagerbuchse 62/N25 kpl. (Teil-Nr. 30, 31), AMK 10	83113044	2
32	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 30, 31), AUK 30	83123044	2
34	Stellring A 25/ 45X18 AMK 10	83016944	2
34	Stellring B 30/ 50X18 AUK 30	83122944	2
36	Gewindestift M10 X 12	32538599	2
37	Antriebswelle W25X 465 Flb. 100 - 165 mm, AMK 10	83016144	1
37	Antriebswelle W25X 545 Flb. 166 - 245 mm, AMK 10	83016244	1
37	Antriebswelle W25X 635 Flb. 246 - 335 mm, AMK 10	83016344	1
37	Antriebswelle W25X 750 Flb. 306 - 420 mm, AMK 10	83016444	1
37	Antriebswelle W30X 480 Flb. 100 - 165 mm, AUK 30	83116144	1
37	Antriebswelle W30X 560 Flb. 166 - 245 mm, AUK 30	83116244 → 75211333	1
37	Antriebswelle W30X 650 Flb. 246 - 335 mm, AUK 30	83116344	1
37	Antriebswelle W30X 765 Flb. 336 - 420 mm, AUK 30	83116444	1
38	Holm mit Bolzen A KDH 6	83171344	1
40	Buchse 66 X 88,9X15	83076544	4
41	Verbindungsblech KDH 5- 600-H12 AMK 10	83177644	1
41	Verbindungsblech KDH 5- 600-H20 AMK 10	83177744	1
42	Deckel GGK 76	83076444	4
43	Gegengewichtskasten KDH 500H20	83176044	1
47	Spannstift 21 X 28	34577599	4
48	Scheibe 17 X 30 X 4	31621199	4
49	Sechskantschraube M16 X 55	31609599 → 47936233	4
54	Verbindungsblech KDH 5- 600-H12 AUK 30	83177844	1
54	Verbindungsblech KDH 5- 600-H20 AUK 30	83177944	1

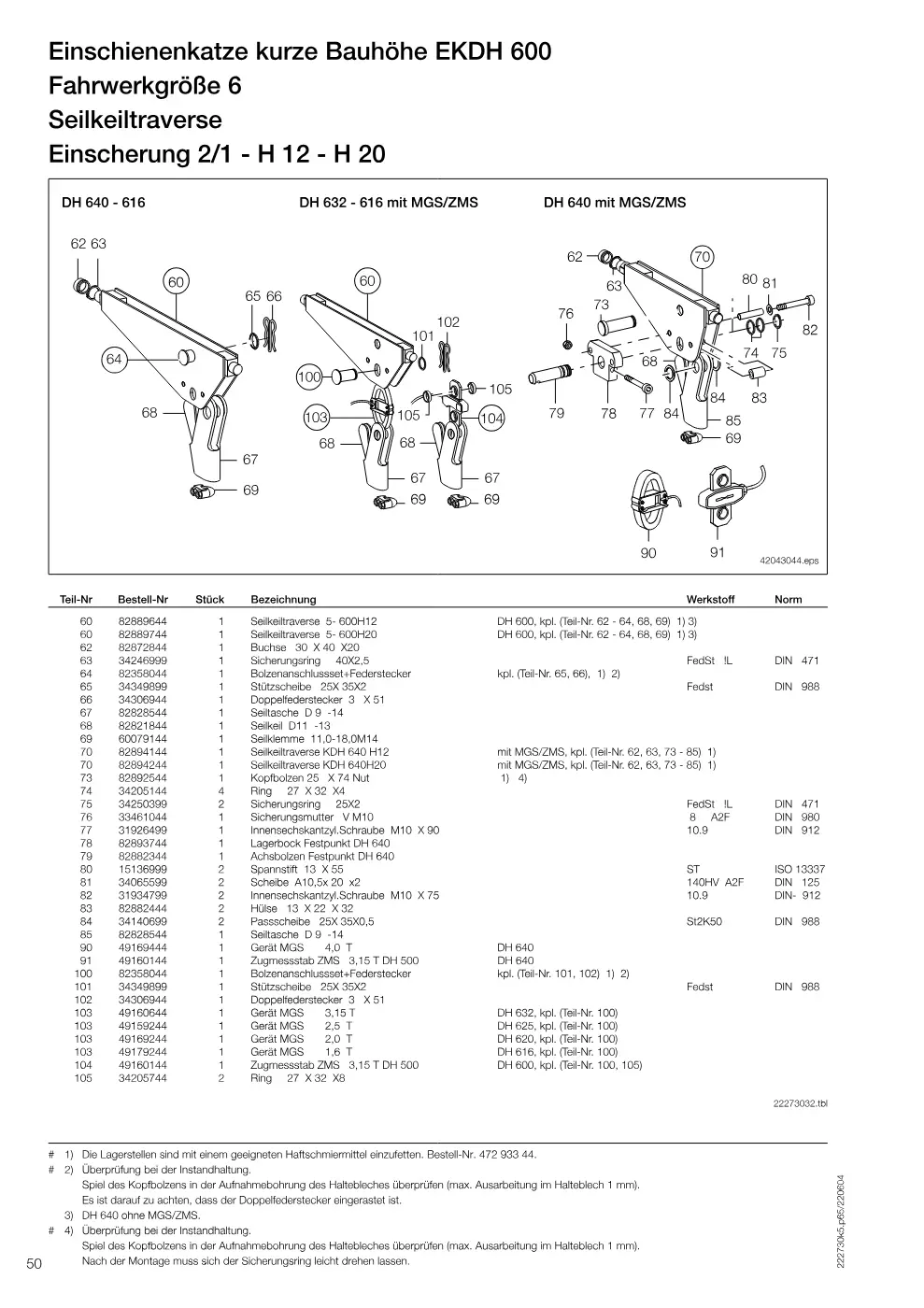

Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 6 (Seite 50)

Demag DH 600 – Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 6, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
60	Seilkeiltraverse 5- 600H12 DH 600, kpl. (Teil-Nr. 62 - 64, 68, 69)	82889644	1
60	Seilkeiltraverse 5- 600H20 DH 600, kpl. (Teil-Nr. 62 - 64, 68, 69)	82889744	1
62	Buchse 30 X 40 X20	82872844	1
63	Sicherungsring 40X2,5	34246999	1
64	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 65, 66)	82358044 → 82358033	1
65	Stützscheibe 25X 35X2	34349899	1
66	Doppelfederstecker 3 X 51	34306944	1
67	Seiltasche D 9 -14	82828544	1
68	Seilkeil D11 -13	82821844	1
69	Seilklemme 11,0-18,0M14	60079144	1
70	Seilkeiltraverse KDH 640 H12 mit MGS/ZMS, kpl. (Teil-Nr. 62, 63, 73 - 85)	82894144	1
70	Seilkeiltraverse KDH 640H20 mit MGS/ZMS, kpl. (Teil-Nr. 62, 63, 73 - 85)	82894244	1
73	Kopfbolzen 25 X 74 Nut	82892544	1
74	Ring 27 X 32 X4	34205144	4
75	Sicherungsring 25X2	34250399	2
75	Ausgleichsrolle 160/11 H12 kpl. (Teil-Nr. 76 - 81)	82887044	1
75	Ausgleichsrolle 160/11 H20 kpl. (Teil-Nr. 76 - 81)	82887244	1
76	Sicherungsmutter V M10	33461044	1
76	Buchse 30 X 40 X20	82872844	1
77	Innensechskantzyl.Schraube M10 X 90	31926499	1
77	Sicherungsring 40X2,5	34246999	1
78	Lagerbock Festpunkt DH 640	82893744	1
78	Sicherungsring 45X1,75	34254599	2
79	Achsbolzen Festpunkt DH 640	82882344	1
79	Bolzen 45 H 9X 72 Nut	82815444 → 82815433	1
80	Spannstift 13 X 55	15136999	2
80	Passscheibe 45X 55X1	34144699	8
81	Scheibe A10,5x 20 x2	34065599	2
81	Seilrolle 160 11 Ausg.R kpl. (Teil-Nr. 82, 83)	82829044	1
82	Innensechskantzyl.Schraube M10 X 75	31934799	2
82	Rillenkugellager 6009 Z	36810999	2
83	Hülse 13 X 22 X 32	82882444	2
83	Sicherungsring 75X2,5	34266299	1
84	Passscheibe 25X 35X0,5	34140699	2
85	Seiltasche D 9 -14	82828544	1
90	Gerät MGS 4,0 T DH 640	49169444	1
91	Zugmessstab ZMS 3,15 T DH 500 DH 640	49160144	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82358044 → 82358033	1
101	Stützscheibe 25X 35X2	34349899	1
102	Doppelfederstecker 3 X 51	34306944	1
103	Gerät MGS 3,15 T DH 632, kpl. (Teil-Nr. 100)	49160644	1
103	Gerät MGS 2,5 T DH 625, kpl. (Teil-Nr. 100)	49159244	1
103	Gerät MGS 2,0 T DH 620, kpl. (Teil-Nr. 100)	49169244	1
103	Gerät MGS 1,6 T DH 616, kpl. (Teil-Nr. 100)	49179244	1
104	Zugmessstab ZMS 3,15 T DH 500 DH 600, kpl. (Teil-Nr. 100, 105)	49160144	1
105	Ring 27 X 32 X8 überprüfen (max. Ausarbeitung im Halteblech 1 mm).	34205744	2
95	Ausgleichsrolle KDH 500600 H12 ZMS, kpl. (Teil-Nr. 96 - 99)	90491846	1
95	Ausgleichsrolle KDH 516616 H12 MGS, kpl. (Teil-Nr. 96 - 99)	90492046	1
95	Ausgleichsrolle KDH 520620 H12 MGS, kpl. (Teil-Nr. 96 - 99)	90492146	1
95	Ausgleichsrolle KDH 525625 H12 MGS, kpl. (Teil-Nr. 96 - 99)	90492346	1
95	Ausgleichsrolle KDH 532632 H12 MGS, kpl. (Teil-Nr. 96 - 99)	90492446	1
95	Ausgleichsrolle KDH 640 H12 MGS, kpl. (Teil-Nr. 96 - 99)	90494446	1
95	Ausgleichsrolle KDH 640 H20 MGS, kpl. (Teil-Nr. 96 - 99)	90494646	1
95	Ausgleichsrolle KDH 500600 H20 ZMS, kpl. (Teil-Nr. 96 - 99)	90492546	1
95	Ausgleichsrolle KDH 516616 H20 MGS, kpl. (Teil-Nr. 96 - 99)	90492746	1
95	Ausgleichsrolle KDH 520620 H20 MGS, kpl. (Teil-Nr. 96 - 99)	90492846	1
95	Ausgleichsrolle KDH 525625 H20 MGS, kpl. (Teil-Nr. 96 - 99)	90492946	1
95	Ausgleichsrolle KDH 532632 H20 MGS, kpl. (Teil-Nr. 96 - 99)	90493046	1
96	Sicherungsblech P 200/PLV	59322744	1
97	Innensechskantzyl.Schraube M 8 X 12	31936099	2
98	Zugmessstab ZMS 1,25 T DH 616, DH 620, DH 625, DH 632	49139144	1
98	Zugmessstab ZMS 2,00 T DH 300 DH 640	49160044	1
99	Gerät MGS 0,624T DH 616	49179144	1
99	Gerät MGS 0,8 T DH 620	49169144	1
99	Gerät MGS 1,0 T DH 625	49179644	1
99	Gerät MGS 1,25 T DH 632	49169644	1
99	Gerät MGS 1,6 T DH 640	49159644	1
1	Drehmomentstütze GR.6-10 A20 AMK 10	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 10	30022744	2
3	Innensechskantzyl.Schraube M 8 X 18 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min AMK 10	31923999	4
5	Antrieb AMK10DD M0 25 25,7 DH 632, 625, 620, 616, ZBF 63 A 8/2 B 003	84504046	1
5	Antrieb AMK10DD M0 25 25,7 Fahrgeschw. 20 m/min, 5/20 m/min DH 640, ZBF 71 A 8/2 B 003	84504546	1
5	Antrieb AMK10DD M0 25 15,7 DH 625, 620, 616, ZBF 71 A 8/2 B 003	84504646	1
5	Antrieb AMK10DD M0 25 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min DH 640, 632, ZBF 80 A 8/2 B 020	84505146	1
5	Antrieb AMK10DD M0 25 10,5 DH 616, ZBF 71 A 8/2 B 003	84504746	1
5	Antrieb AMK10DD M0 25 10,5 DH 620, ZBF 80 A 8/2 B 020	84505246	1
5	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 640, 632, 625, ZBF 90 B 8/2 B 020	84515246	1
5	Antrieb AMK10DD M0 25 8,3 DH 616, ZBF 80 A 8/2 B 020	84505346	1
5	Antrieb AUK30DDB14 30 7,8 DH 632, 625, 620, ZBF 90 B 8/2 B 020	84515146	1
5	Antrieb AUK30DDB14 30 7,8 DH 640, ZBF 100 A 8/2 B 050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30	15054799	1
41	Verbindungsblech KDH 5- 600-H12 AMK 10	83186844	1
41	Verbindungsblech KDH 5- 600-H20 AMK 10	83186944	1
54	Verbindungsblech KDH 5- 600-H12 AUK 30	83177844	1
54	Verbindungsblech KDH 5- 600-H20 AUK 30	83177944	1

Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 10 (Seite 54)

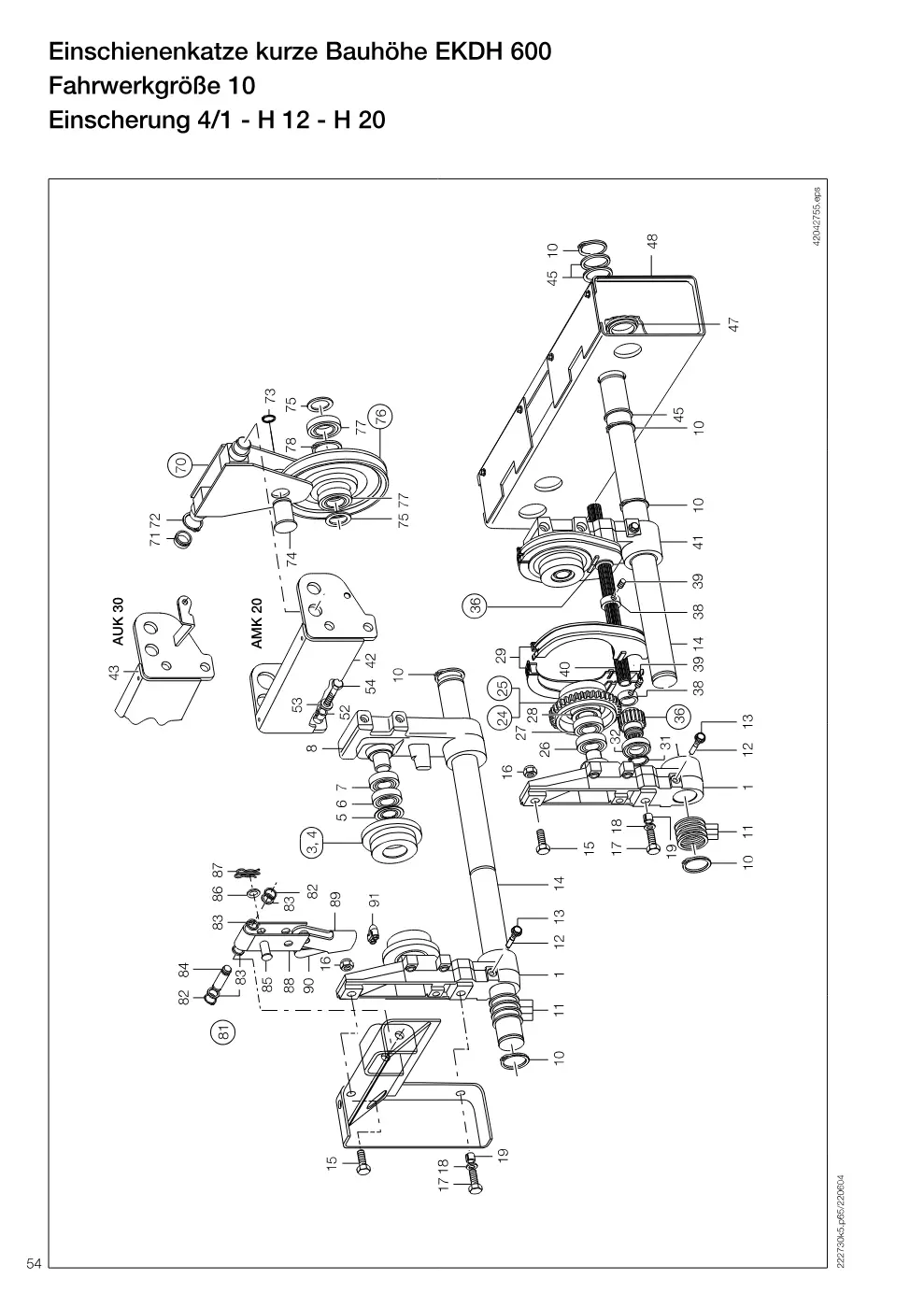

Demag DH 600 – Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 10, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH10	83182944	2
3	Laufrad zylindrisch 160 1SPK OZ kpl. (Teil-Nr. 5 -	83094444	2
4	Laufrad kegelig 160 1SPK OZ kpl. (Teil-Nr. 5 -	83094344	1
5	Lagerdichtring 6211 IV	30016244	1
6	Zylinderrollenlager NJ 211 E	36126199	1
7	Rillenkugellager 6211 Z	36821199	1
8	Holm mit Bolzen NA KDH10	83180944	1
10	Sicherungsring 75X2,5	34256299	8
11	Scheibe 75,5X 95 X 4 Flb. 110 - 135 mm	83084844	56
11	Scheibe 75,5X 95 X 4 Flb. 136 - 215 mm	83084844	56
11	Scheibe 75,5X 95 X 4 Flb. 216 - 305 mm	83084844	48
11	Scheibe 75,5X 95 X 4 Flb. 306 - 420 mm	83084844	60
12	Druckkeil 14	83024944	4
13	Sicherungsschraube M16X25 VB.RIPP	34232144	4
14	Bolzen 75 H11X1130 Nut Flb. 110 - 135 mm	83085444	2
14	Bolzen 75 H11X1130 Nut Flb. 136 - 215 mm	83085444	2
14	Bolzen 75 H11X1220 Nut Flb. 216 - 305 mm	83085544	2
14	Bolzen 75 H11X1335 Nut Flb. 306 - 420 mm	83085744	2
15	Sechskantschraube M20 X 65	31607799 → 47936833	2
16	Sechskantmutter M20	31620299	2
17	Sechskantschraube M16 X 60	30415099	2
18	Scheibe 17 X 30 X 4	31621199	2
19	Spannstift 21 X 28	34577599	2
24	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093444	2
25	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093344	2
26	Rillenkugellager 6211 Z	36821199	1
27	Zylinderrollenlager NJ 211 E	36126199	1
28	Lagerdichtring 6211 IV	30016244	1
29	Haube Fahrwerk Gr.10	82895144	4
31	Sicherungsring 35X1,5	34253599	1
32	Rillenkugellager 6007 2RS	36816799	1
36	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 31, 32), AMK 20, AUK 30	83123044	2
38	Stellring B 30/ 50X18 AMK 20, AUK 30	83122944	2
39	Gewindestift M10 X 12	32538599	2
40	Antriebswelle W30X 480 Flb. 110 - 135 mm, AMK 20, AUK 30	83116144	1
40	Antriebswelle W30X 560 Flb. 136 - 215 mm, AMK 20, AUK 30	83116244 → 75211333	1
40	Antriebswelle W30X 650 Flb. 216 - 305 mm, AMK 20, AUK 30	83116344	1
40	Antriebswelle W30X 765 Flb. 306 - 420 mm, AMK 20, AUK 30	83116444	1
41	Holm mit Bolzen A KDH10	83191944	1
42	Verbindungsblech KDH 5- 600-H12 AMK 20	83186844	1
42	Verbindungsblech KDH 5- 600-H20 AMK 20	83186944	1
43	Verbindungsblech KDH 5- 600-H12 AUK 30	83187044	1
43	Verbindungsblech KDH 5- 600-H20 AUK 30	83187144	1
45	Stützscheibe 75X 95X3,5	34149299	4
47	Deckel GGK 76	83076444	4
48	Gegengewichtskasten KDH 500H20 DH 600	83176044	1
52	Spannstift 28 X 36	34578999	4
53	Scheibe 23 X 39 X 4	31622199	4
54	Sechskantschraube M22 X 70	31615599 → 47937633	4

Einschienenkatze kurze Bauhöhe EKDH 632, 625, 620, 616 Fahrwerkgröße 10 (Seite 56)

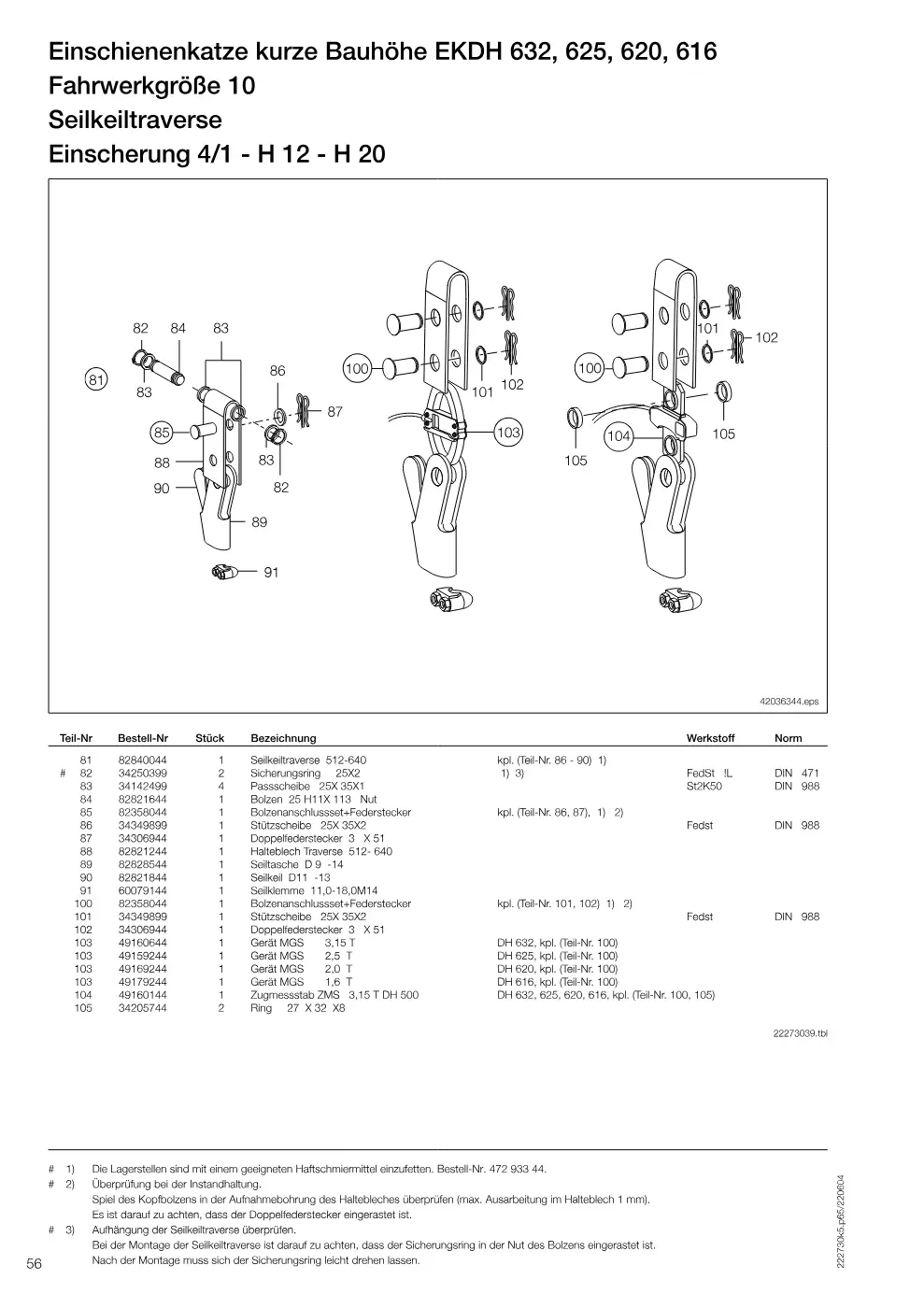

Demag DH 600 – Einschienenkatze kurze Bauhöhe EKDH 632, 625, 620, 616 Fahrwerkgröße 10, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
81	Seilkeiltraverse 512-640 kpl. (Teil-Nr. 86 - 90)	82840044 → 82840033	1
82	Sicherungsring 25X2	34250399	2
83	Passscheibe 25X 35X1	34142499	4
84	Bolzen 25 H11X 113 Nut	82821644	1
85	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 86, 87)	82358044 → 82358033	1
86	Stützscheibe 25X 35X2	34349899	1
87	Doppelfederstecker 3 X 51	34306944	1
88	Halteblech Traverse 512- 640	82821244	1
89	Seiltasche D 9 -14	82828544	1
90	Seilkeil D11 -13	82821844	1
91	Seilklemme 11,0-18,0M14	60079144	1
100	Bolzenanschlussset+Federstecker kpl. (Teil-Nr. 101, 102)	82358044 → 82358033	1
101	Stützscheibe 25X 35X2	34349899	1
102	Doppelfederstecker 3 X 51	34306944	1
103	Gerät MGS 3,15 T DH 632, kpl. (Teil-Nr. 100)	49160644	1
103	Gerät MGS 2,5 T DH 625, kpl. (Teil-Nr. 100)	49159244	1
103	Gerät MGS 2,0 T DH 620, kpl. (Teil-Nr. 100)	49169244	1
103	Gerät MGS 1,6 T DH 616, kpl. (Teil-Nr. 100)	49179244	1
104	Zugmessstab ZMS 3,15 T DH 500 DH 632, 625, 620, 616, kpl. (Teil-Nr. 100, 105)	49160144	1
105	Ring 27 X 32 X8 überprü berprüfen. fen (max. Ausarbeitung im Halteblech 1 mm).	34205744	2

Einschienenkatze kurze Bauhöhe EKDH 640 Fahrwerkgröße 10 ohne/mit MGS/ZMS (Seite 57)

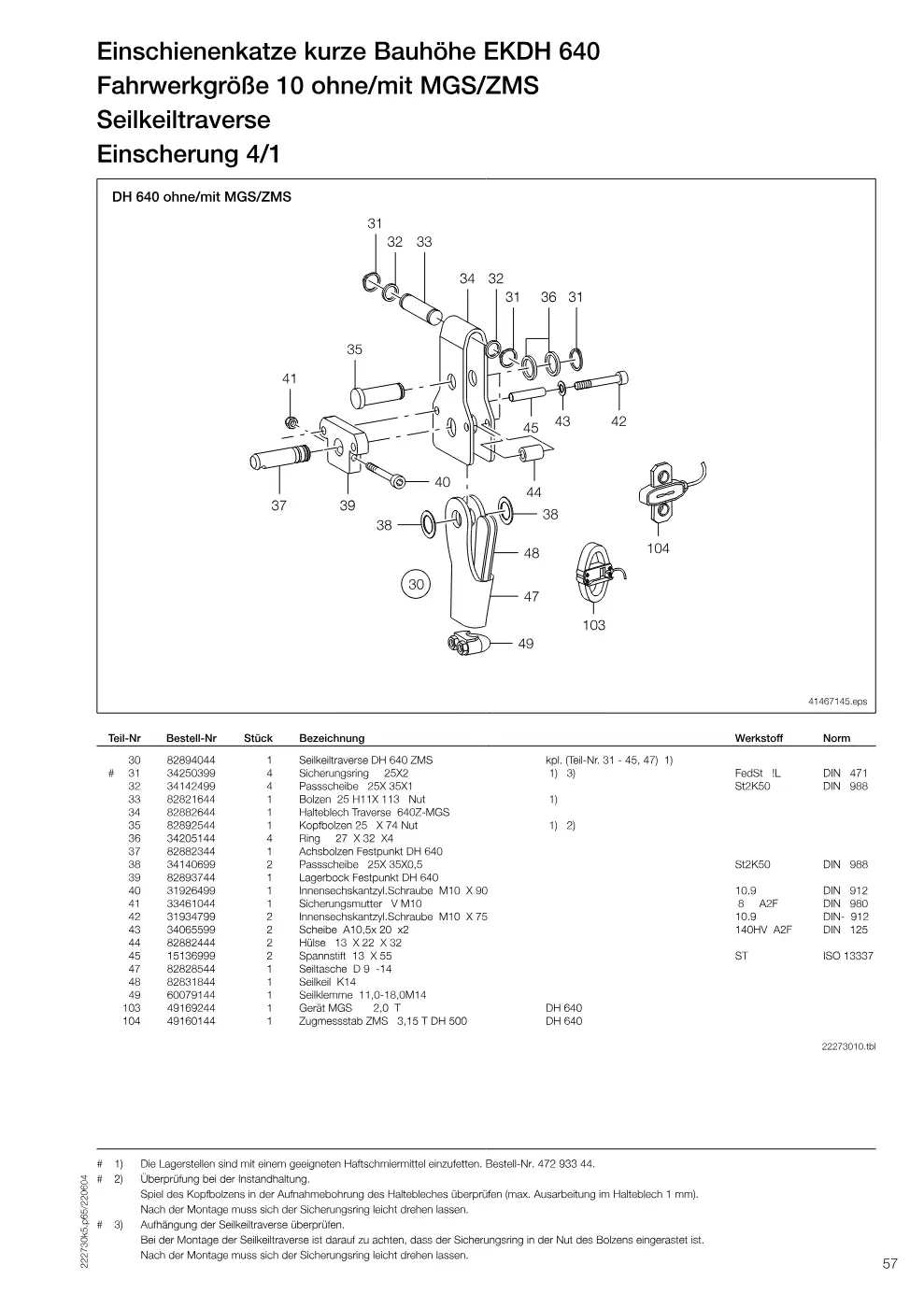

Demag DH 600 – Einschienenkatze kurze Bauhöhe EKDH 640 Fahrwerkgröße 10 ohne/mit MGS/ZMS, Zeichnung Seite 57

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
30	Seilkeiltraverse DH 640 ZMS kpl. (Teil-Nr. 31 - 45, 47)	82894044	1
31	Sicherungsring 25X2	34250399	4
32	Passscheibe 25X 35X1	34142499	4
33	Bolzen 25 H11X 113 Nut	82821644	1
34	Halteblech Traverse 640Z-MGS	82882644	1
35	Kopfbolzen 25 X 74 Nut	82892544	1
36	Ring 27 X 32 X4	34205144	4
37	Achsbolzen Festpunkt DH 640	82882344	1
38	Passscheibe 25X 35X0,5	34140699	2
39	Lagerbock Festpunkt DH 640	82893744	1
40	Innensechskantzyl.Schraube M10 X 90	31926499	1
41	Sicherungsmutter V M10	33461044	1
42	Innensechskantzyl.Schraube M10 X 75	31934799	2
43	Scheibe A10,5x 20 x2	34065599	2
44	Hülse 13 X 22 X 32	82882444	2
45	Spannstift 13 X 55	15136999	2
47	Seiltasche D 9 -14	82828544	1
48	Seilkeil K14	82831844	1
49	Seilklemme 11,0-18,0M14	60079144	1
103	Gerät MGS 2,0 T DH 640	49169244	1
104	Zugmessstab ZMS 3,15 T DH 500 überprü berprüfen. DH 640 fen (max. Ausarbeitung im Halteblech 1 mm).	49160144	1

Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 10 (Seite 58)

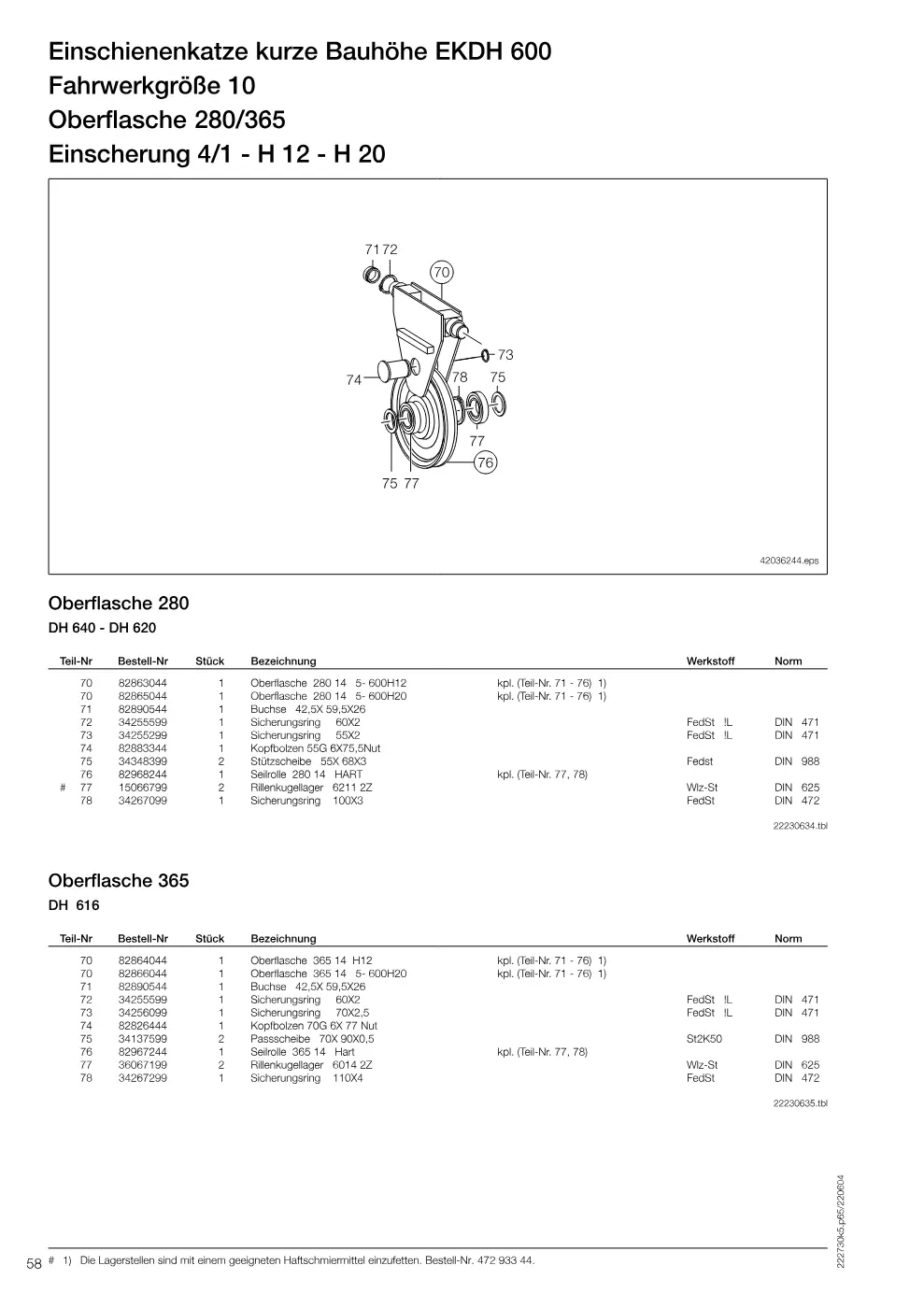

Demag DH 600 – Einschienenkatze kurze Bauhöhe EKDH 600 Fahrwerkgröße 10, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Oberflasche 280 14 5- 600H12 kpl. (Teil-Nr. 71 - 76)	82863044	1
70	Oberflasche 280 14 5- 600H20 kpl. (Teil-Nr. 71 - 76)	82865044	1
70	Oberflasche 365 14 H12 kpl. (Teil-Nr. 71 - 76)	82864044	1
70	Oberflasche 365 14 5- 600H20 kpl. (Teil-Nr. 71 - 76)	82866044	1
71	Buchse 42,5X 59,5X26	82890544	1
72	Sicherungsring 60X2	34255599	1
73	Sicherungsring 55X2	34255299	1
73	Sicherungsring 70X2,5	34256099	1
74	Kopfbolzen 55G 6X75,5Nut	82883344	1
74	Kopfbolzen 70G 6X 77 Nut	82826444	1
75	Stützscheibe 55X 68X3	34348399	2
75	Passscheibe 70X 90X0,5	34137599	2
76	Seilrolle 280 14 HART kpl. (Teil-Nr. 77, 78)	82968244	1
76	Seilrolle 365 14 Hart kpl. (Teil-Nr. 77, 78)	82967244	1
77	Rillenkugellager 6211 2Z	15066799	2
77	Rillenkugellager 6014 2Z	36067199	2
78	Sicherungsring 100X3	34267099	1
78	Sicherungsring 110X4	34267299	1
1	Drehmomentstütze GR.6-10 A20 AMK 20	83120944	1
2	Sicherungsschraube M10X20 VB.RIPP AMK 20	30022744	2
3	Innensechskantzyl.Schraube M 8 X 18 Fahrgeschw. 12,5 m/min, 3,1/12,5 m/min AMK 20	31923999	4
8	Antrieb AMK20DD M0 30 25,3 DH 616, ZBF 63 A 8/2 B 003	84510046	1
8	Antrieb AMK20DD M0 30 25,3 DH 625, 620, ZBF 71 A 8/2 B 003	84510546	1
8	Antrieb AMK20DD M0 30 25,3 Fahrgeschw. 20 m/min, 5/20 m/min DH 640, 632, ZBF 80 A 8/2 B 020	84511046	1
8	Antrieb AMK20DD M0 30 16,4 DH 625, 620, 616, ZBF 80 A 8/2 B 020	84511146	1
8	Antrieb AUK30DDB14 30 15,7 Fahrgeschw. 31,5 m/min, 8/31,5 m/min DH 640, 632, ZBF 90 B 8/2 B 020	84515346	1
8	Antrieb AUK30DDB14 30 10,1 DH 625, 620, 616, ZBF 90 B 8/2 B 020	84515246	1
8	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 632, ZBF 100 A 8/2 B 050	84516046	1
8	Antrieb AUK30DDB14 30 7,8 DH 616, ZBF 90 B 8/2 B 020	84515146	1
8	Antrieb AUK30DDB14 30 7,8 DH 625, 620, ZBF 100 A 8/2 B 050	84515946	1
10	Sicherungsmutter V M12 AUK 30	33461244	1
11	Scheibe 13 X 35 X 5 AUK 30	16062399	2
12	Federelement 13 X35X12 AUK 30	81120444	2
13	Sechskantschraube M12 X 75 AUK 30	15054799	1
42	Verbindungsblech KDH 5- 600-H12 AMK 20	83186844	1
42	Verbindungsblech KDH 5- 600-H20 AMK 20	83186944	1
43	Verbindungsblech KDH 5- 600-H12 AUK 30	83187044	1
43	Verbindungsblech KDH 5- 600-H20 AUK 30	83187144	1

Einschienenkatze kurze Bauhöhe EKDH 640, 632 Fahrwerkgröße 10 mit zwei Fahrantrieben AUK 30 (Seite 60)

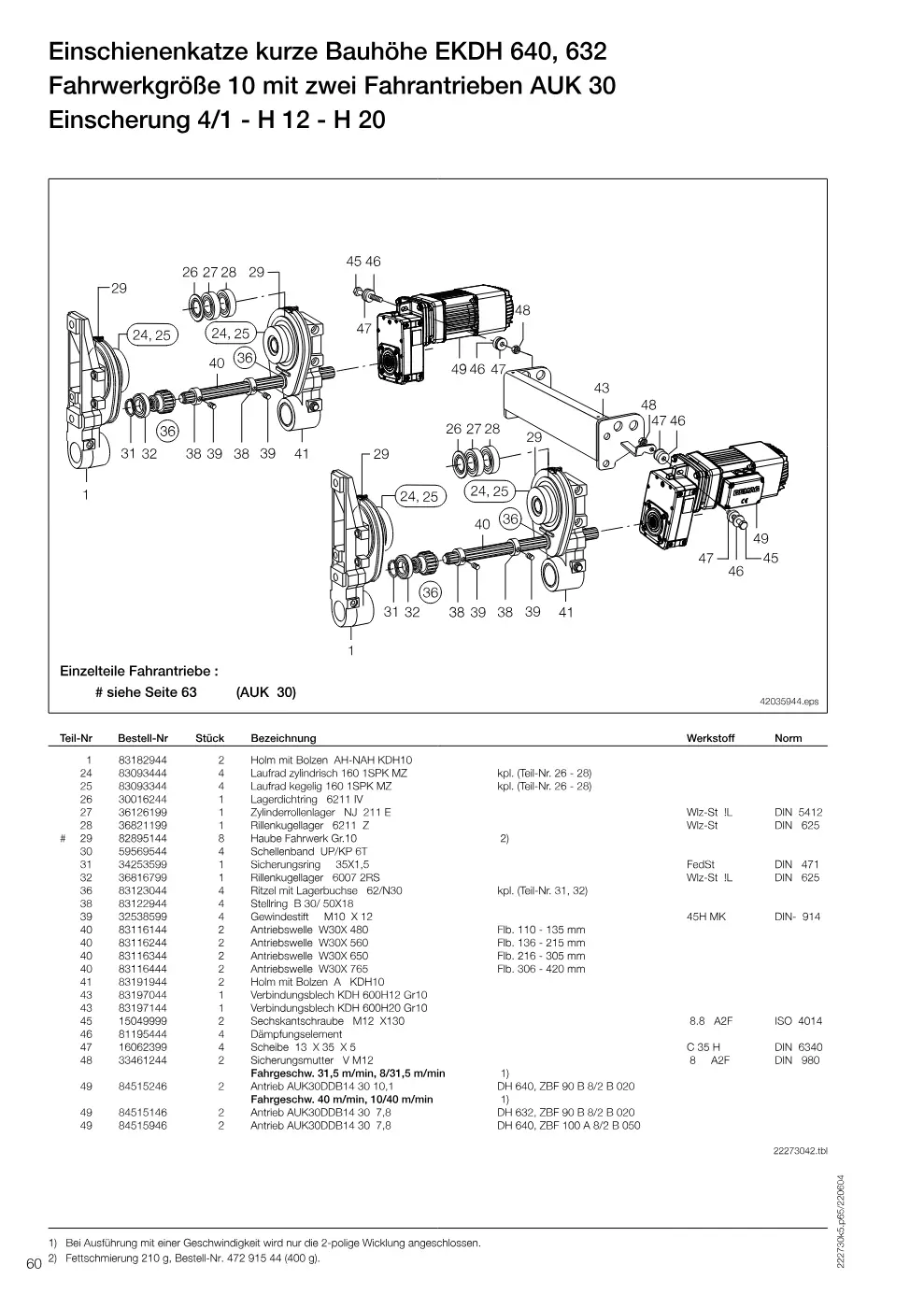

Demag DH 600 – Einschienenkatze kurze Bauhöhe EKDH 640, 632 Fahrwerkgröße 10 mit zwei Fahrantrieben AUK 30, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Holm mit Bolzen AH-NAH KDH10	83182944	2
24	Laufrad zylindrisch 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093444	4
25	Laufrad kegelig 160 1SPK MZ kpl. (Teil-Nr. 26 - 28)	83093344	4
26	Lagerdichtring 6211 IV	30016244	1
27	Zylinderrollenlager NJ 211 E	36126199	1
28	Rillenkugellager 6211 Z	36821199	1
29	Haube Fahrwerk Gr.10	82895144	8
30	Schellenband UP/KP 6T	59569544	4
31	Sicherungsring 35X1,5	34253599	1
32	Rillenkugellager 6007 2RS	36816799	1
36	Ritzel mit Lagerbuchse 62/N30 kpl. (Teil-Nr. 31, 32)	83123044	4
38	Stellring B 30/ 50X18	83122944	4
39	Gewindestift M10 X 12	32538599	4
40	Antriebswelle W30X 480 Flb. 110 - 135 mm	83116144	2
40	Antriebswelle W30X 560 Flb. 136 - 215 mm	83116244 → 75211333	2
40	Antriebswelle W30X 650 Flb. 216 - 305 mm	83116344	2
40	Antriebswelle W30X 765 Flb. 306 - 420 mm	83116444	2
41	Holm mit Bolzen A KDH10	83191944	2
43	Verbindungsblech KDH 600H12 Gr10	83197044	1
43	Verbindungsblech KDH 600H20 Gr10	83197144	1
45	Sechskantschraube M12 X130	15049999	2
46	Dämpfungselement	81195444	4
47	Scheibe 13 X 35 X 5	16062399	4
48	Sicherungsmutter V M12 Fahrgeschw. 31,5 m/min, 8/31,5 m/min	33461244	2
49	Antrieb AUK30DDB14 30 10,1 Fahrgeschw. 40 m/min, 10/40 m/min DH 640, ZBF 90 B 8/2 B 020	84515246	2
49	Antrieb AUK30DDB14 30 7,8 DH 632, ZBF 90 B 8/2 B 020	84515146	2
49	Antrieb AUK30DDB14 30 7,8 DH 640, ZBF 100 A 8/2 B 050	84515946	2

Fahrantrieb AMK 10 DD für Fahrwerkgröße 6 (Seite 61)

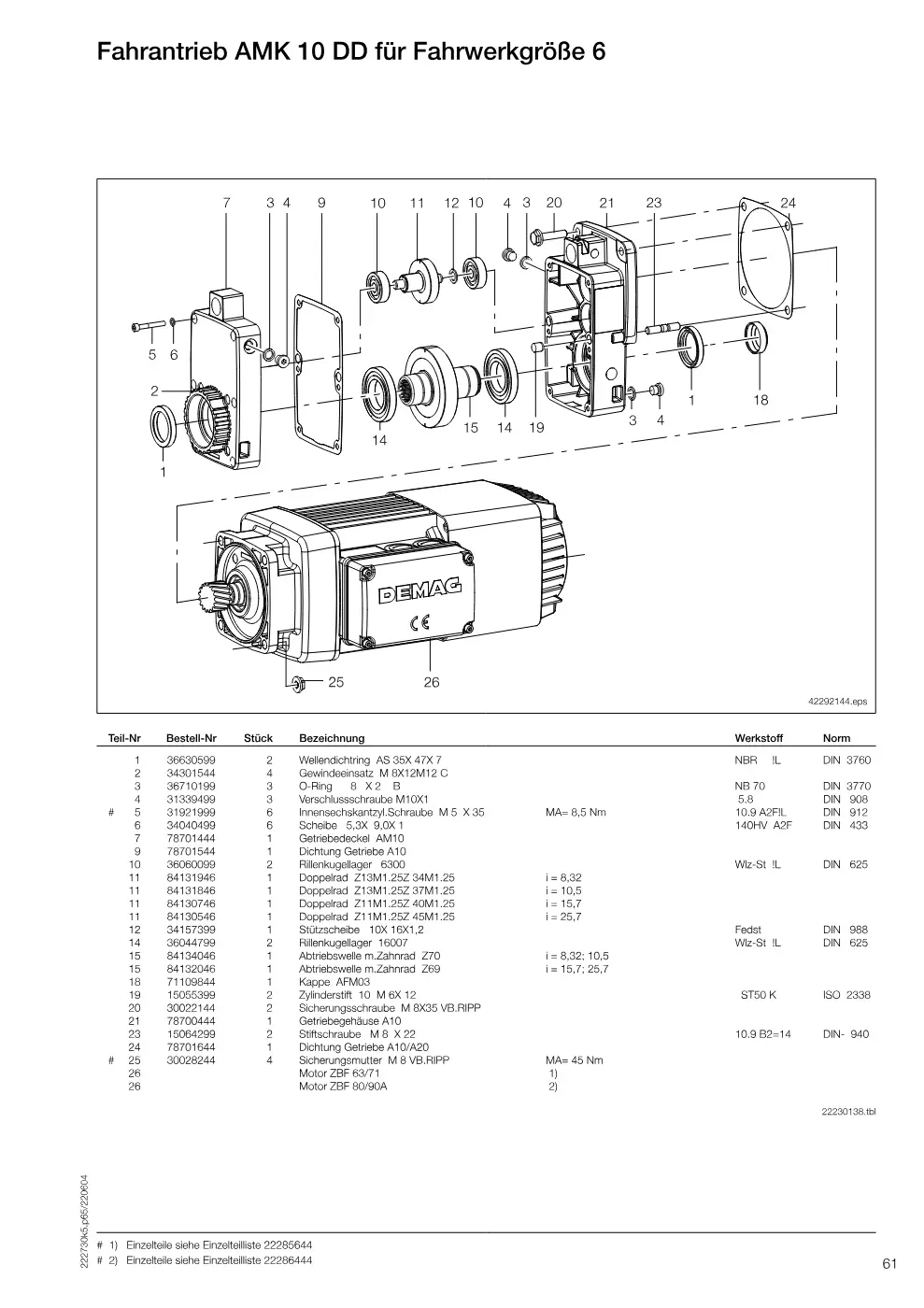

Demag DH 600 – Fahrantrieb AMK 10 DD für Fahrwerkgröße 6, Zeichnung Seite 61

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Wellendichtring AS 35X 47X 7	36630599	2
2	Gewindeeinsatz M 8X12M12 C	34301544	4
3	O-Ring 8 X 2 B	36710199	3
4	Verschlussschraube M10X1	31339499	3
5	Innensechskantzyl.Schraube M 5 X 35 MA= 8,5 Nm	31921999	6
6	Scheibe 5,3X 9,0X 1	34040499	6
7	Getriebedeckel AM10	78701444	1
9	Dichtung Getriebe A10	78701544	1
10	Rillenkugellager 6300	36060099	2
11	Doppelrad Z13M1.25Z 34M1.25 i = 8,32	84131946	1
11	Doppelrad Z13M1.25Z 37M1.25 i = 10,5	84131846	1
11	Doppelrad Z11M1.25Z 40M1.25 i = 15,7	84130746	1
11	Doppelrad Z11M1.25Z 45M1.25 i = 25,7	84130546	1
12	Stützscheibe 10X 16X1,2	34157399	1
14	Rillenkugellager 16007	36044799	2
15	Abtriebswelle m.Zahnrad Z70 i = 8,32; 10,5	84134046	1
15	Abtriebswelle m.Zahnrad Z69 i = 15,7; 25,7	84132046	1
18	Kappe AFM03	71109844	1
19	Zylinderstift 10 M 6X 12	15055399	2
20	Sicherungsschraube M 8X35 VB.RIPP	30022144 → 10010898	2
21	Getriebegehäuse A10	78700444	1
23	Stiftschraube M 8 X 22	15064299	2
24	Dichtung Getriebe A10/A20	78701644	1
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

Fahrantrieb AMK 20 DD für Fahrwerkgröße 10 (Seite 62)

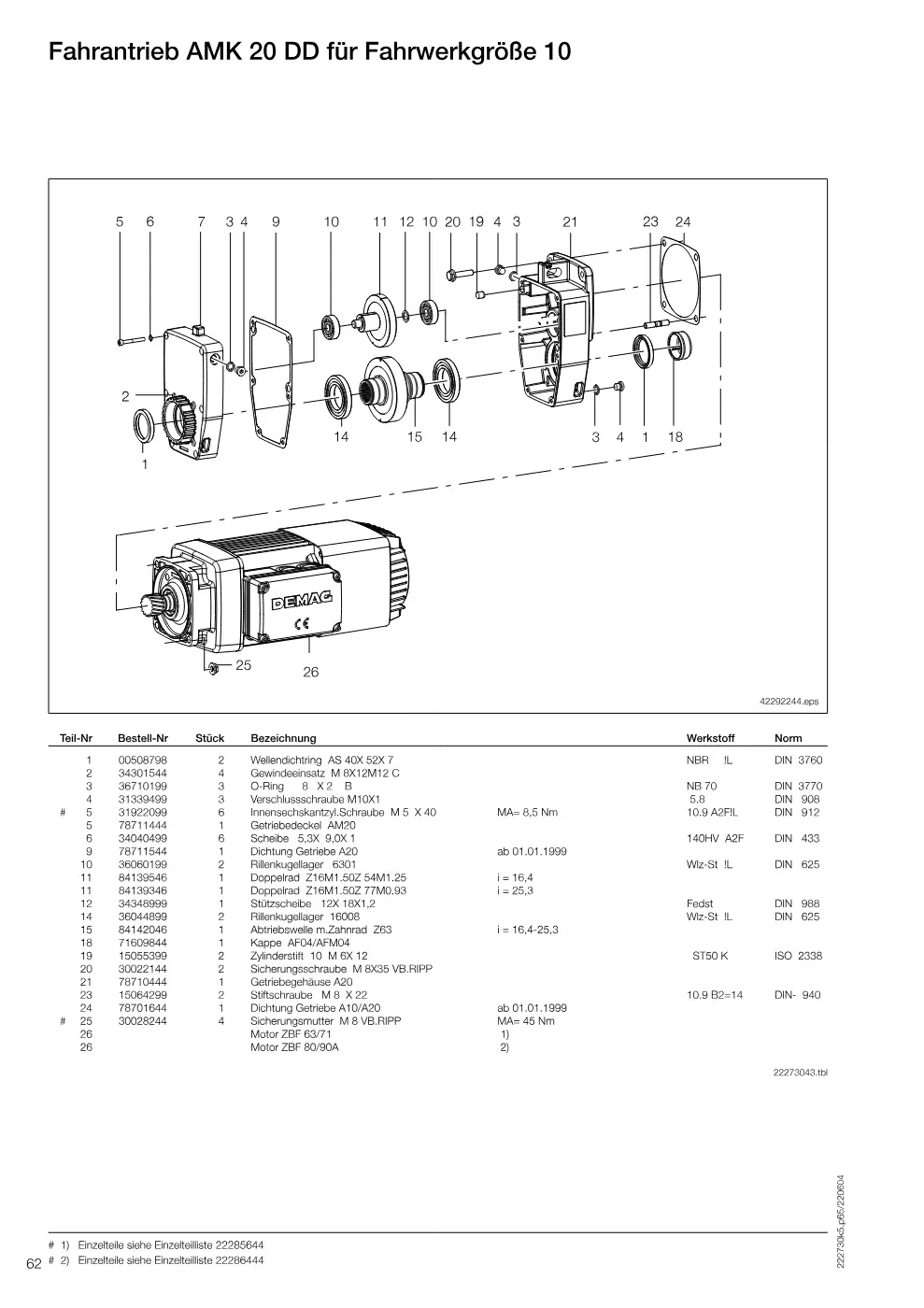

Demag DH 600 – Fahrantrieb AMK 20 DD für Fahrwerkgröße 10, Zeichnung Seite 62

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Wellendichtring AS 40X 52X 7	00508798	2
2	Gewindeeinsatz M 8X12M12 C	34301544	4
3	O-Ring 8 X 2 B	36710199	3
4	Verschlussschraube M10X1	31339499	3
5	Innensechskantzyl.Schraube M 5 X 40 MA= 8,5 Nm	31922099	6
5	Getriebedeckel AM20	78711444	1
6	Scheibe 5,3X 9,0X 1	34040499	6
9	Dichtung Getriebe A20 ab 01.01.1999	78711544	1
10	Rillenkugellager 6301	36060199	2
11	Doppelrad Z16M1.50Z 54M1.25 i = 16,4	84139546	1
11	Doppelrad Z16M1.50Z 77M0.93 i = 25,3	84139346	1
12	Stützscheibe 12X 18X1,2	34348999	1
14	Rillenkugellager 16008	36044899	2
15	Abtriebswelle m.Zahnrad Z63 i = 16,4-25,3	84142046	1
18	Kappe AF04/AFM04	71609844	1
19	Zylinderstift 10 M 6X 12	15055399	2
20	Sicherungsschraube M 8X35 VB.RIPP	30022144 → 10010898	2
21	Getriebegehäuse A20	78710444	1
23	Stiftschraube M 8 X 22	15064299	2
24	Dichtung Getriebe A10/A20 ab 01.01.1999	78701644	1
25	Sicherungsmutter M 8 VB.RIPP MA= 45 Nm	30028244	4

Fahrantrieb AUK 30 DD für Fahrwerkgröße 6 (Seite 63)

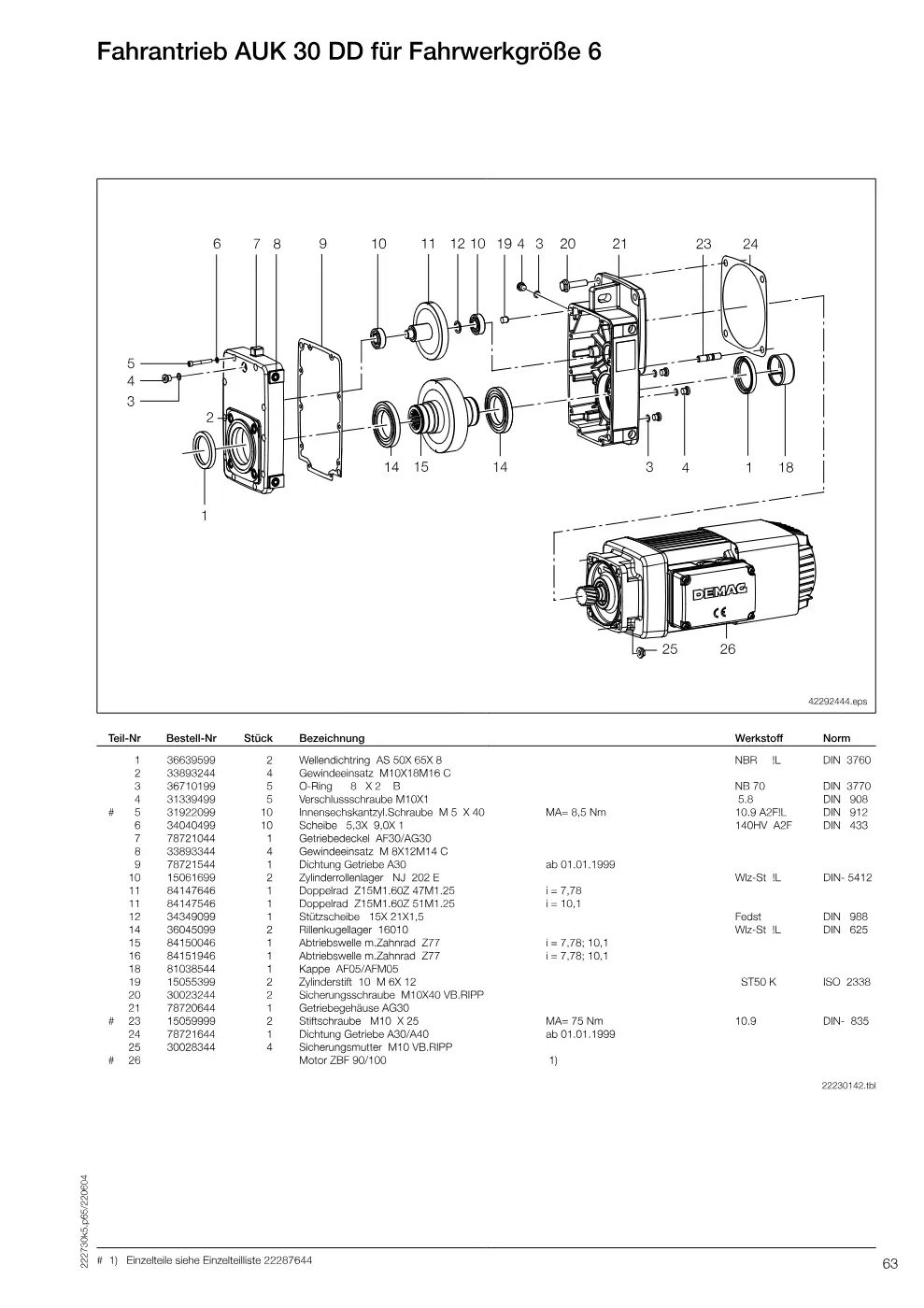

Demag DH 600 – Fahrantrieb AUK 30 DD für Fahrwerkgröße 6, Zeichnung Seite 63

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Wellendichtring AS 50X 65X 8	36639599	2
2	Gewindeeinsatz M10X18M16 C	33893244	4
3	O-Ring 8 X 2 B	36710199	5
4	Verschlussschraube M10X1	31339499	5
5	Innensechskantzyl.Schraube M 5 X 40 MA= 8,5 Nm	31922099	10
6	Scheibe 5,3X 9,0X 1	34040499	10
7	Getriebedeckel AF30/AG30	78721044	1
8	Gewindeeinsatz M 8X12M14 C	33893344	4
9	Dichtung Getriebe A30 ab 01.01.1999	78721544	1
10	Zylinderrollenlager NJ 202 E	15061699	2
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
12	Stützscheibe 15X 21X1,5	34349099	1
14	Rillenkugellager 16010	36045099	2
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1	84150046	1
16	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1	84151946	1
18	Kappe AF05/AFM05	81038544	1
19	Zylinderstift 10 M 6X 12	15055399	2
20	Sicherungsschraube M10X40 VB.RIPP	30023244 → 10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25 MA= 75 Nm	15059999	2
24	Dichtung Getriebe A30/A40 ab 01.01.1999	78721644	1
25	Sicherungsmutter M10 VB.RIPP	30028344	4

Fahrantrieb AUK 30 DD für Fahrwerkgröße 10 (Seite 64)

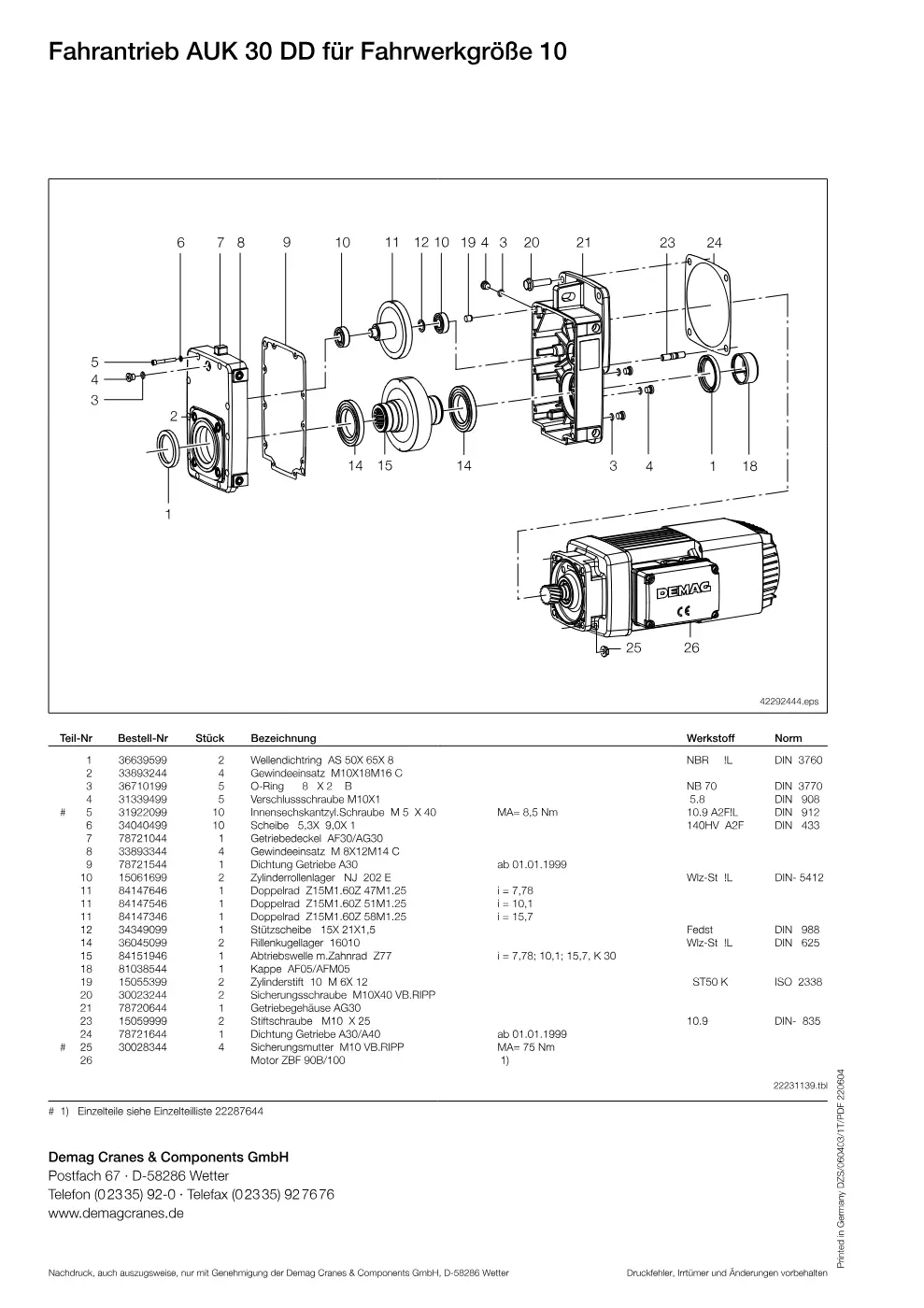

Demag DH 600 – Fahrantrieb AUK 30 DD für Fahrwerkgröße 10, Zeichnung Seite 64

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Wellendichtring AS 50X 65X 8	36639599	2
2	Gewindeeinsatz M10X18M16 C	33893244	4
3	O-Ring 8 X 2 B	36710199	5
4	Verschlussschraube M10X1	31339499	5
5	Innensechskantzyl.Schraube M 5 X 40 MA= 8,5 Nm	31922099	10
6	Scheibe 5,3X 9,0X 1	34040499	10
7	Getriebedeckel AF30/AG30	78721044	1
8	Gewindeeinsatz M 8X12M14 C	33893344	4
9	Dichtung Getriebe A30 ab 01.01.1999	78721544	1
10	Zylinderrollenlager NJ 202 E	15061699	2
11	Doppelrad Z15M1.60Z 47M1.25 i = 7,78	84147646	1
11	Doppelrad Z15M1.60Z 51M1.25 i = 10,1	84147546	1
11	Doppelrad Z15M1.60Z 58M1.25 i = 15,7	84147346	1
12	Stützscheibe 15X 21X1,5	34349099	1
14	Rillenkugellager 16010	36045099	2
15	Abtriebswelle m.Zahnrad Z77 i = 7,78; 10,1; 15,7, K 30	84151946	1
18	Kappe AF05/AFM05	81038544	1
19	Zylinderstift 10 M 6X 12	15055399	2
20	Sicherungsschraube M10X40 VB.RIPP	30023244 → 10011698	2
21	Getriebegehäuse AG30	78720644	1
23	Stiftschraube M10 X 25	15059999	2
24	Dichtung Getriebe A30/A40 ab 01.01.1999	78721644	1
25	Sicherungsmutter M10 VB.RIPP MA= 75 Nm	30028344	4

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
