Demag Zweischienenkatze EZDH 300 / 400 – Ersatzteilliste 22297844

Einzelteile, Ausgabe 07/2003, Demag-Nr. 22297844 – 7 Zeichnungen, 150 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

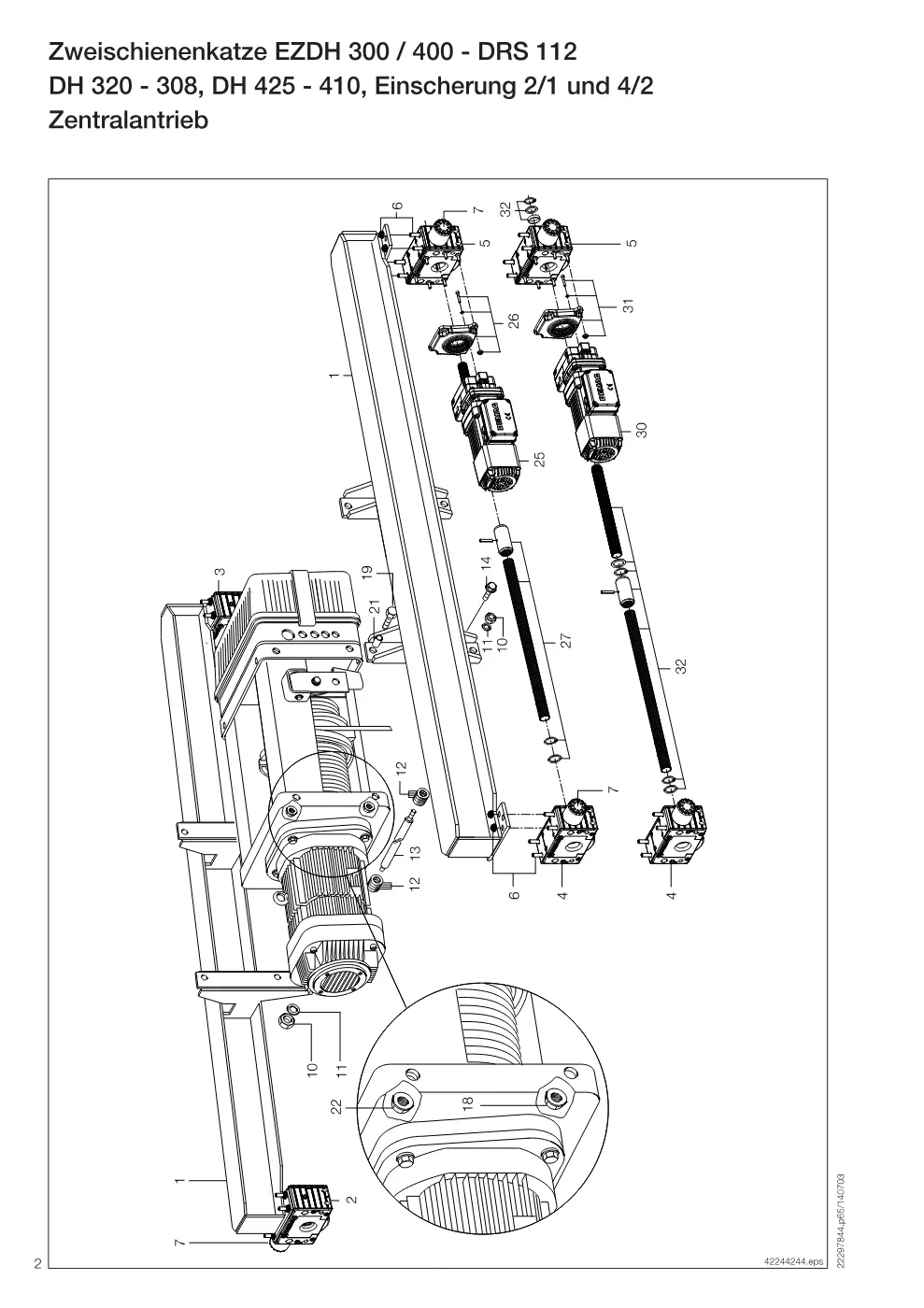

Zweischienenkatze EZDH 300 / 400 - DRS 112 DH 320 - 308, DH 425 - 410, Einscherung 2/1 und 4/2 (Seite 2)

Demag Zweischienenkatze EZDH 300 / 400 – Zweischienenkatze EZDH 300 / 400 - DRS 112 DH 320 - 308, DH 425 - 410, Einscherung 2/1 und 4/2, Zeichnung Seite 2

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Radblock DRS 112-NA -A60-X-X-X	86090746	1
3	Radblock DRS 112-NA -A47-X-X-X	86090646	1
4	Radblock DRS 112-MA30-A60-X-X-X	86090446	1
5	Radblock DRS 112- A30-A47-X-X-A10	86090046	1
5	Radblock DRS 112- A30-A47-X-X-A20	86096046	1
6	Kopfanschlussset DRS	75362044	4
7	Puffer Set DPZ 70	86081046	4
10	Sicherungsmutter V M16	33461444	4
11	Scheibe 17 X 30 X 4	31621199	4
12	Passscheibe 17X 24X0,3 bei Bedarf	34148399
12	Passscheibe 17X 24X0,5 bei Bedarf	34143099
13	Zugstange M 16X 530	83219044	2
14	Sicherungsschraube M16X45 VB.RIPP	30025044	4
18	Sicherungsmutter M16 VB.RIPP	30028644	4
19	Sicherungsschraube M12X40 VB.RIPP	30024244 → 34352944	4
21	Spannstift 16 X 24	34578199	4
22	Sicherungsmutter M12 VB.RIPP Fahrgeschw. 20 m/min Fahrgeschw. 5/20 m/min	30028444	4
25	Antrieb AME10DD M3 11 52,5 ZBF 63 A 8/2 B003 (DH 316 - 308, DH 416 - 410)	84508546	1
25	Antrieb AME10DD M3 11 52,5 Fahrgeschw. 25 m/min Fahrgeschw. 6,3/25 m/min ZBF 71 A 8/2 B003 (DH 320, DH 425 - 420)	84508646	1
25	Antrieb AME10DD M3 11 40,8 ZBF 63 A 8/2 B003 (DH 312 - 308, DH 412 - 410)	84508746	1
25	Antrieb AME10DD M3 11 40,8 Fahrgeschw. 31,5 m/min Fahrgeschw. 8/31,5 m/min ZBF 71 A 8/2 B003 (DH 320 - 316, DH 420 - 416)	84508846	1
25	Antrieb AME10DD M3 11 32,9 ZBF 63 A 8/2 B003 (DH 310 - 308, DH 410)	84508946	1
25	Antrieb AME10DD M3 11 32,9 Fahrgeschw. 40 m/min Fahrgeschw. 10/40 m/min ZBF 71 A 8/2 B003 (DH 316 - 312, DH 416 - 412)	84509046	1
25	Antrieb AME10DD M3 11 25,7 ZBF 71 A 8/2 B003 (DH 310 - 308, DH 410)	84509146	1
26	Drehmomentstützenset MA112-1	75379644	1
27	Antriebselement DRS112/AME10 IKA = 1000 mm, H 12	86000146	1
27	Antriebselement DRS112/AME10 IKA = 1400 mm, H 12, H 20	86000246	1
27	Antriebselement DRS112/AME10 IKA = 2240 mm, H 12, H 20	86000346	1
27	Antriebselement DRS112/AME10 Fahrgeschw. 12,5 m/min Fahrgeschw. 3,15/12,5 m/min IKA = 2800 mm, H 12, H 20	86000446	1
30	Antrieb AMK20TD M3 30 77,4 Fahrgeschw. 16 m/min Fahrgeschw. 4/16 m/min ZBF 63 A 8/2 B003 (DH 320 - 308, DH425 - 410)	84533046	1
30	Antrieb AMK20TD M3 30 61,4 ZBF 63 A 8/2 B003 (DH 320 - 308, DH 420 - 410)	84533146	1
30	Antrieb AMK20TD M3 30 61,4 Fahrgeschw. 25 m/min Fahrgeschw. 6,3/25 m/min ZBF 71 A 8/2 B003 (DH 425)	84513146	1
30	Antrieb AMK20TD M3 30 39,9 Fahrgeschw. 31,5 m/min Fahrgeschw. 8/31,5 m/min ZBF 80 A 8/2 B020 (DH 425)	84513446	1
30	Antrieb AMK20TD M3 30 31,7 Fahrgeschw. 40 m/min Fahrgeschw. 10/40 m/min ZBF 80 A 8/2 B020 (DH 320, DH 420)	84533246	1
30	Antrieb AMK20DD M3 30 25,3 ZBF 80 A 8/2 B020 (DH 316 - 312, DH 416 - 412)	84533346	1
31	Drehmomentstützenset MA112-1	75379644	1
32	Antriebselement DRS112/AMK20 IKA = 1000 mm, H 12	86001146	1
32	Antriebselement DRS112/AMK20 IKA = 1400 mm, H 12, H 20	86001246	1
32	Antriebselement DRS112/AMK20 IKA = 2240 mm, H 12, H 20	86001346	1
32	Antriebselement DRS112/AMK20 IKA = 2800 mm, H 12, H 20	86001446	1

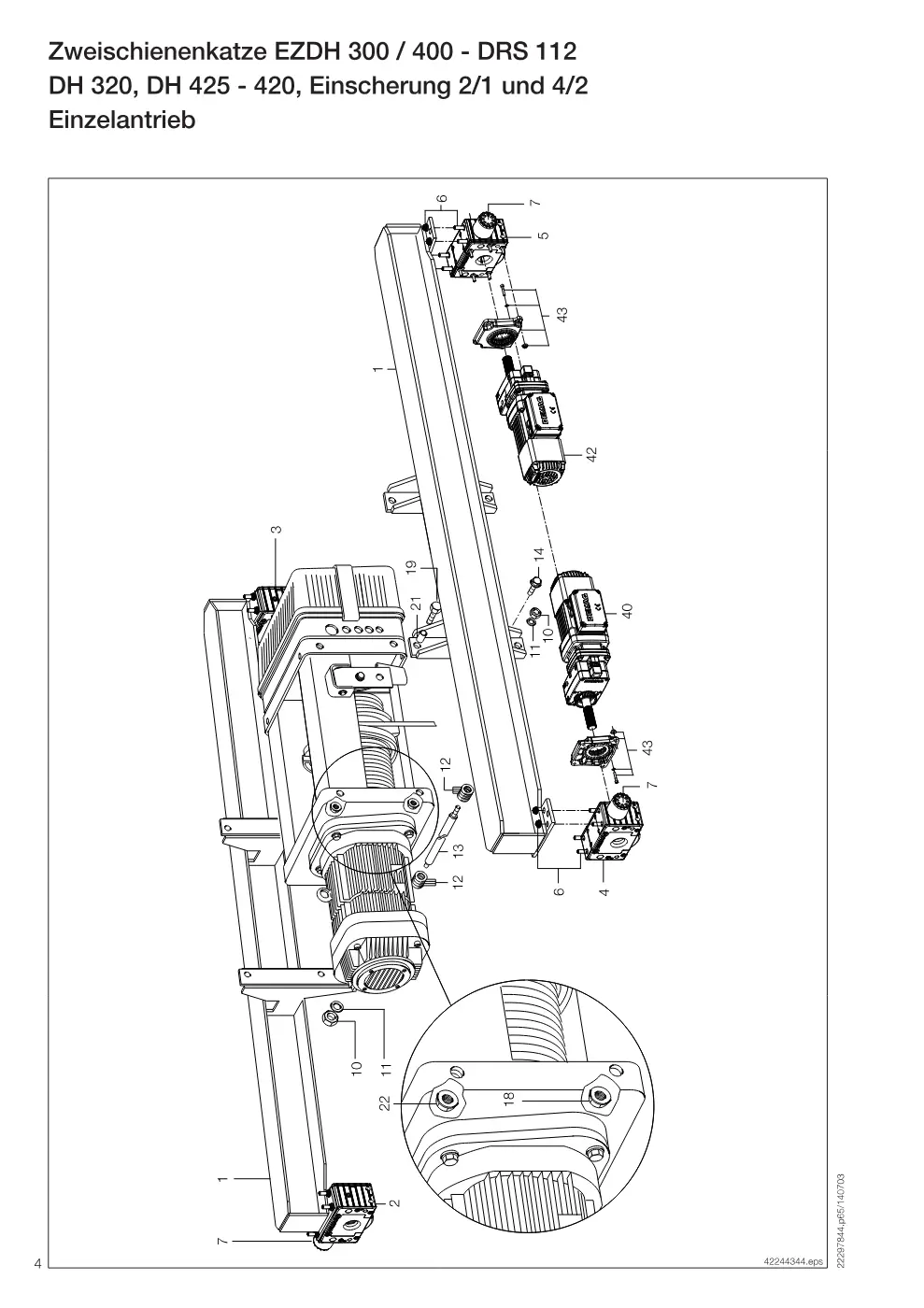

Zweischienenkatze EZDH 300 / 400 - DRS 112 DH 320, DH 425 - 420, Einscherung 2/1 und 4/2 (Seite 4)

Demag Zweischienenkatze EZDH 300 / 400 – Zweischienenkatze EZDH 300 / 400 - DRS 112 DH 320, DH 425 - 420, Einscherung 2/1 und 4/2, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Radblock DRS 112-NA -A60-X-X-X	86090746	1
3	Radblock DRS 112-NA -A60-X-X-X	86090746	1
4	Radblock DRS 112- A30-A60-X-X-A10	86090146	1
5	Radblock DRS 112- A30-A60-X-X-A10	86090146	1
6	Kopfanschlussset DRS	75362044	4
7	Puffer Set DPZ 70	86081046	4
10	Sicherungsmutter V M16	33461444	4
11	Scheibe 17 X 30 X 4	31621199	4
12	Passscheibe 17X 24X0,3 bei Bedarf	34148399
12	Passscheibe 17X 24X0,5 bei Bedarf	34143099
13	Zugstange M 16X 530	83219044	2
14	Sicherungsschraube M16X45 VB.RIPP	30025044	4
18	Sicherungsmutter M16 VB.RIPP	30028644	4
19	Sicherungsschraube M12X40 VB.RIPP	30024244 → 34352944	4
21	Spannstift 16 X 24	34578199	4
22	Sicherungsmutter M12 VB.RIPP Fahrgeschw. 31,5 m/min Fahrgeschw. 8/31,5 m/min	30028444	4
40	Antrieb AME10DD M1 30 32,9 Fahrgeschw. 40 m/min Fahrgeschw. 10/40 m/min ZBF 71 A 8/2 B003 (DH 425)	84508446	1
40	Antrieb AME10DD M1 30 25,7 Fahrgeschw. 31,5 m/min Fahrgeschw. 8/31,5 m/min ZBF 71 A 8/2 B003 (DH 320, DH 425 - 420)	84526346	1
42	Antrieb AME10DD M3 30 32,9 Fahrgeschw. 40 m/min Fahrgeschw. 10/40 m/min ZBF 71 A 8/2 B003 (DH 425)	84526046	1
42	Antrieb AME10DD M3 30 25,7 ZBF 71 A 8/2 B003 (DH 320, DH 425 - 420)	84526146	1
43	Drehmomentstützenset MA112-1	75379644	2

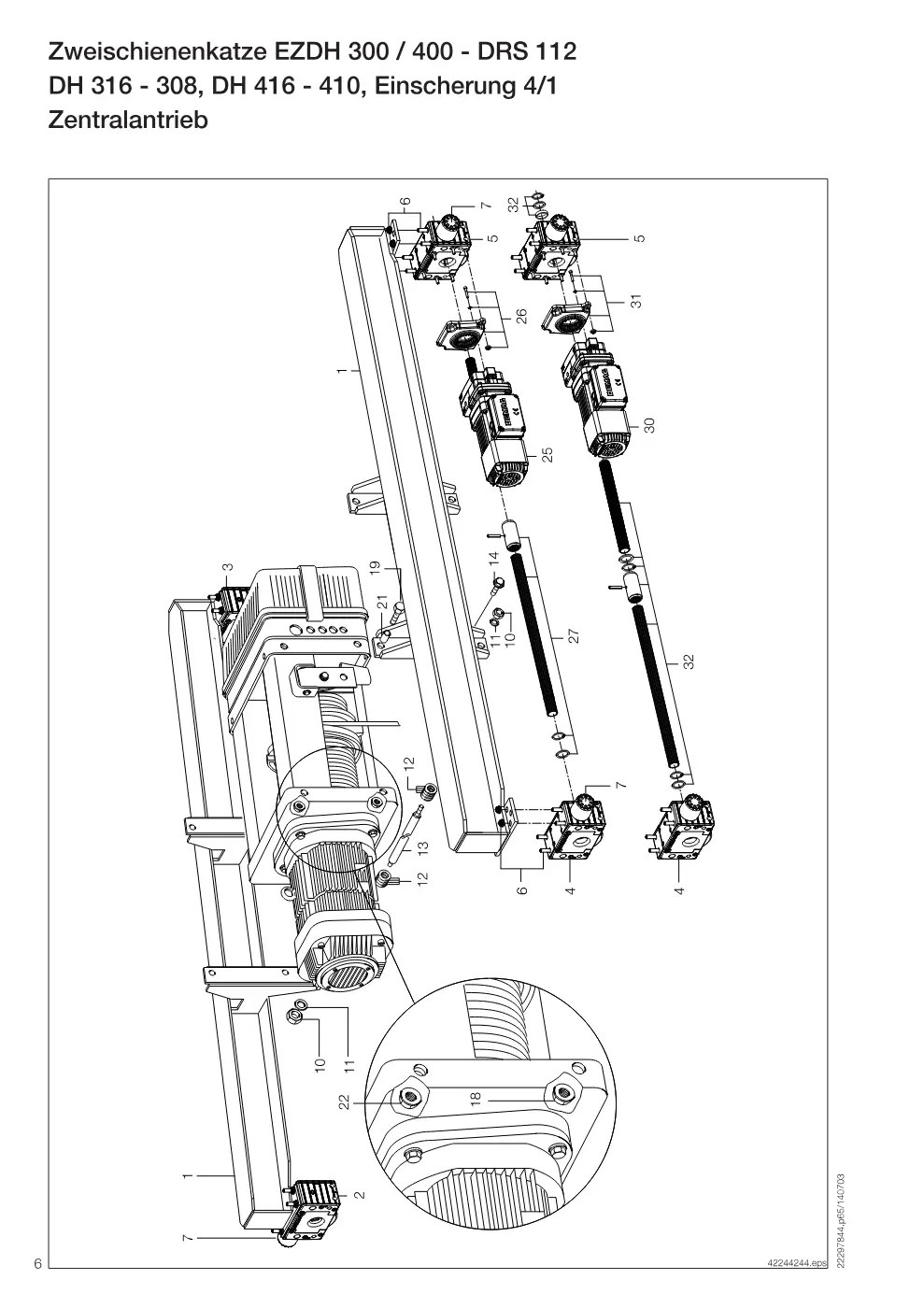

Zweischienenkatze EZDH 300 / 400 - DRS 112 DH 316 - 308, DH 416 - 410, Einscherung 4/1 (Seite 6)

Demag Zweischienenkatze EZDH 300 / 400 – Zweischienenkatze EZDH 300 / 400 - DRS 112 DH 316 - 308, DH 416 - 410, Einscherung 4/1, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Radblock DRS 112-NA -A60-X-X-X	86090746	1
3	Radblock DRS 112-NA -A47-X-X-X	86090646	1
4	Radblock DRS 112-MA30-A60-X-X-X	86090446	1
5	Radblock DRS 112- A30-A47-X-X-A10	86090046	1
5	Radblock DRS 112- A30-A47-X-X-A20	86096046	1
6	Kopfanschlussset DRS	75362044	4
7	Puffer Set DPZ 70	86081046	4
10	Sicherungsmutter V M16	33461444	4
11	Scheibe 17 X 30 X 4	31621199	4
12	Passscheibe 17X 24X0,3 bei Bedarf	34148399
12	Passscheibe 17X 24X0,5 bei Bedarf	34143099
13	Zugstange M 16X 530	83219044	2
14	Sicherungsschraube M16X45 VB.RIPP	30025044	4
18	Sicherungsmutter M16 VB.RIPP	30028644	4
19	Sicherungsschraube M12X40 VB.RIPP	30024244 → 34352944	4
21	Spannstift 16 X 24	34578199	4
22	Sicherungsmutter M12 VB.RIPP Fahrgeschw. 5 m/min Fahrgeschw. 5/20 m/min	30028444	4
25	Antrieb AME10DD M3 11 52,5 ZBF 63 A 8/2 B003 (DH 308)	84508546	1
25	Antrieb AME10DD M3 11 52,5 Fahrgeschw. 25 m/min Fahrgeschw. 6,3/25 m/min ZBF 71 A 8/2 B003 (DH 312 - 310, DH 412 - 410)	84508646	1
25	Antrieb AME10DD M3 11 40,8 ZBF 71 A 8/2 B003 (DH 310 - 308, DH 410)	84508846	1
26	Drehmomentstützenset MA112-1	75379644	1
27	Antriebselement DRS112/AME10 IKA = 1000 mm, H 12	86000146	1
27	Antriebselement DRS112/AME10 IKA = 1400 mm, H 12, H 20	86000246	1
27	Antriebselement DRS112/AME10 IKA = 2240 mm, H 12, H 20	86000346	1
27	Antriebselement DRS112/AME10 Fahrgeschw. 12,5 m/min Fahrgeschw. 3,15/12,5 m/min IKA = 2800 mm, H 12, H 20	86000446	1
30	Antrieb AMK20TD M3 30 77,4 ZBF 63 A 8/2 B003 (DH 312 - 308, DH 412 - 410)	84533046	1
30	Antrieb AMK20TD M3 30 77,4 Fahrgeschw. 16 m/min Fahrgeschw. 4/16 m/min ZBF 71 A 8/2 B003 (DH 316, DH 416)	84512946	1
30	Antrieb AMK20TD M3 30 61,4 ZBF 63 A 8/2 B003 (DH 310 - 308, DH 410)	84533146	1
30	Antrieb AMK20TD M3 30 61,4 Fahrgeschw. 20 m/min Fahrgeschw. 5/20 m/min ZBF 71 A 8/2 B003 (DH 316 - 312, DH 416 - 412)	84513146	1
30	Antrieb AMK20TD M3 30 52,1 Fahrgeschw. 25 m/min Fahrgeschw. 6,3/25 m/min ZBF 80 A 8/2 B020 (DH 316, DH 416)	84513346	1
30	Antrieb AMK20TD M3 30 39,9 Fahrgeschw. 31,5 m/min Fahrgeschw. 8/31,5 m/min ZBF 80 A 8/2 B020 (DH 312, DH 412)	84513446	1
30	Antrieb AMK20TD M3 30 31,7 Fahrgeschw. 40 m/min Fahrgeschw. 10/40 m/min ZBF 80 A 8/2 B020 (DH 310 - 308, DH 410)	84533246	1
30	Antrieb AMK20DD M3 30 25,3 ZBF 80 A 8/2 B020 (DH 308)	84533346	1
31	Drehmomentstützenset MA112-1	75379644	1
32	Antriebselement DRS112/AMK20 IKA = 1000 mm, H 12	86001146	1
32	Antriebselement DRS112/AMK20 IKA = 1400 mm, H 12, H 20	86001246	1
32	Antriebselement DRS112/AMK20 IKA = 2240 mm, H 12, H 20	86001346	1
32	Antriebselement DRS112/AMK20 IKA = 2800 mm, H 12, H 20	86001446	1

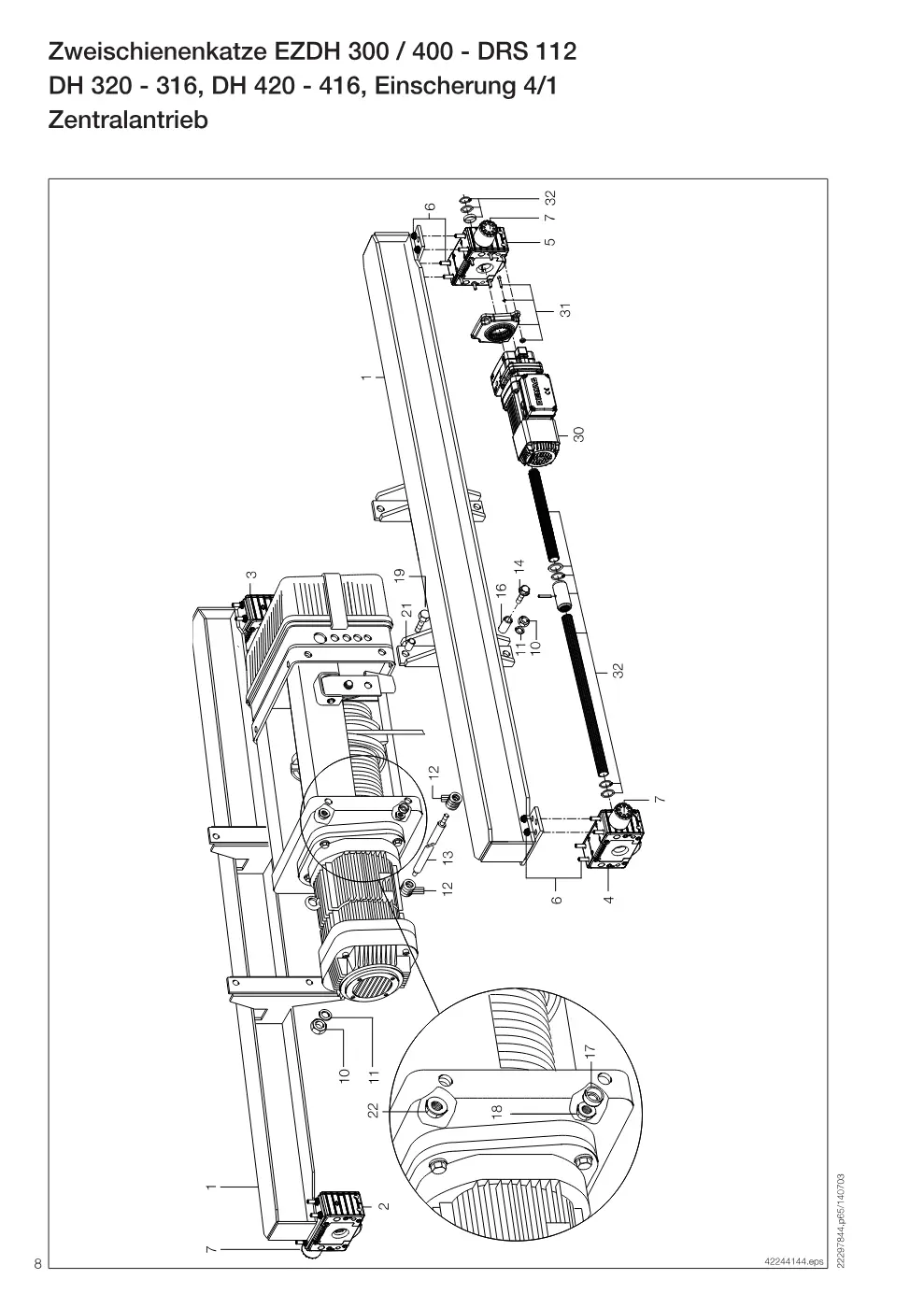

Zweischienenkatze EZDH 300 / 400 - DRS 112 DH 320 - 316, DH 420 - 416, Einscherung 4/1 (Seite 8)

Demag Zweischienenkatze EZDH 300 / 400 – Zweischienenkatze EZDH 300 / 400 - DRS 112 DH 320 - 316, DH 420 - 416, Einscherung 4/1, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Radblock DRS 112-NA -A60-X-X-X	86090746	1
3	Radblock DRS 112-NA -A47-X-X-X	86090646	1
4	Radblock DRS 112-MA30-A60-X-X-X	86090446	1
5	Radblock DRS 112- A30-A47-X-X-A10	86090046	1
5	Radblock DRS 112- A30-A47-X-X-A20	86096046	1
6	Kopfanschlussset DRS	75362044	4
7	Puffer Set DPZ 70	86081046	4
10	Sicherungsmutter V M16	33461444	4
11	Scheibe 17 X 30 X 4	31621199	4
12	Passscheibe 17X 24X0,3 bei Bedarf	34148399
12	Passscheibe 17X 24X0,5 bei Bedarf	34143099
13	Zugstange M 16X 530	83219044	2
14	Sicherungsschraube M16X55 VB.RIPP	34353244	4
16	Spannstift 21 X 24	34550399	4
17	Scheibe 16,5X 30 X11	83231244	4
18	Sicherungsmutter M16 VB.RIPP	30028644	4
19	Sicherungsschraube M12X40 VB.RIPP	30024244 → 34352944	4
21	Spannstift 16 X 24	34578199	4
22	Sicherungsmutter M12 VB.RIPP Fahrgeschw. 12,5 m/min Fahrgeschw. 3,15/12,5 m/min	30028444	4
30	Antrieb AMK20TD M3 30 77,4 Fahrgeschw. 16 m/min Fahrgeschw. 4/16 m/min ZBF 71 A 8/2 B003 (DH 320, DH 420)	84512946	1
30	Antrieb AMK20TD M3 30 61,4 Fahrgeschw. 20 m/min Fahrgeschw. 5/20 m/min ZBF 80 A 8/2 B020 (DH 320, DH 420)	84513046	1
30	Antrieb AMK20TD M3 30 52,1 ZBF 80 A 8/2 B020 (DH 320, DH 420)	84513346	1
31	Drehmomentstützenset MA112-1	75379644	1
32	Antriebselement DRS112/AMK20 IKA = 1000 mm, H 12	86001146	1
32	Antriebselement DRS112/AMK20 IKA = 1400 mm, H 12, H 20	86001246	1
32	Antriebselement DRS112/AMK20 IKA = 2240 mm, H 12, H 20	86001346	1
32	Antriebselement DRS112/AMK20 IKA = 2800 mm, H 12, H 20	86001446	1

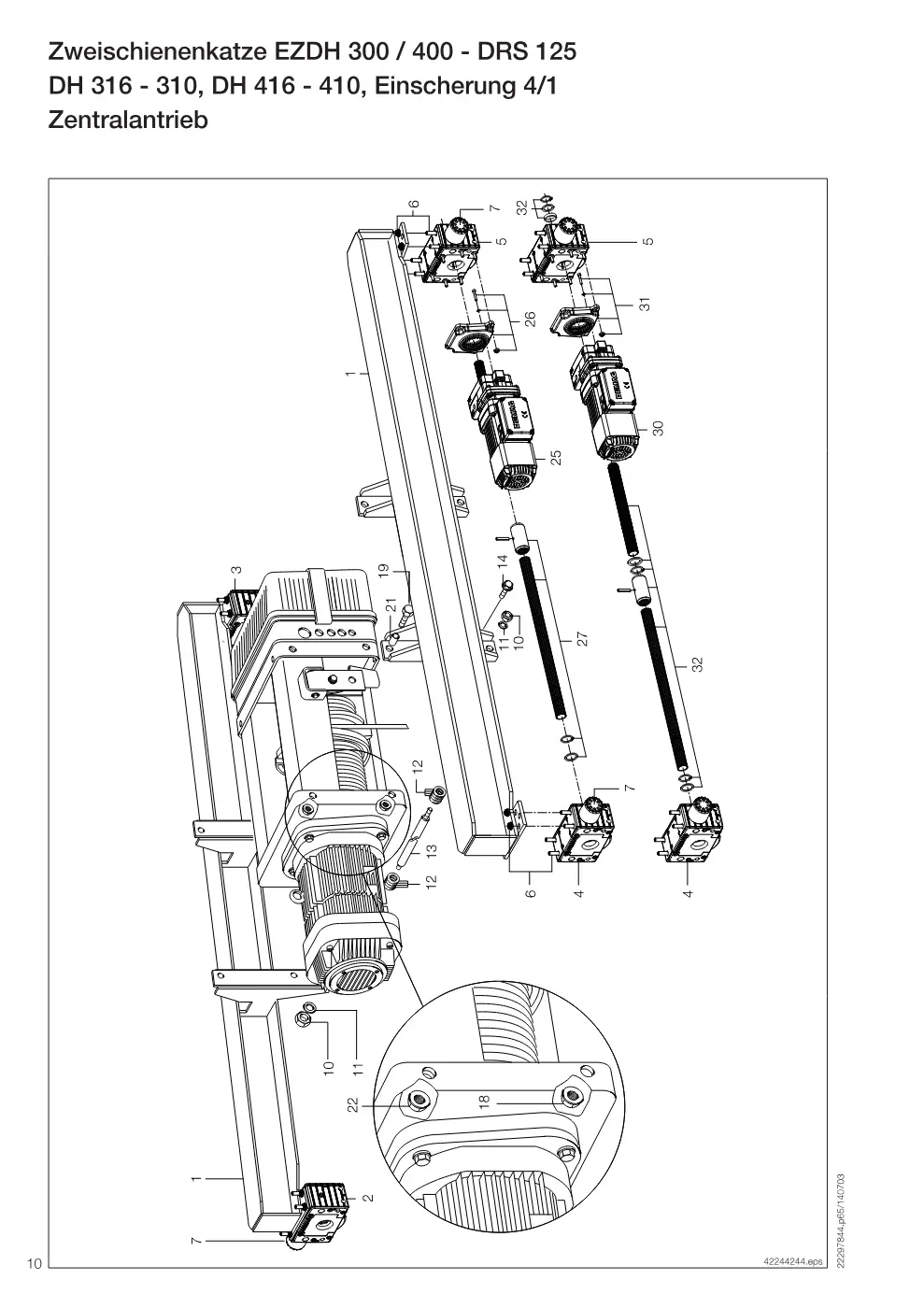

Zweischienenkatze EZDH 300 / 400 - DRS 125 DH 316 - 310, DH 416 - 410, Einscherung 4/1 (Seite 10)

Demag Zweischienenkatze EZDH 300 / 400 – Zweischienenkatze EZDH 300 / 400 - DRS 125 DH 316 - 310, DH 416 - 410, Einscherung 4/1, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Radblock DRS 125-NA -A60-X-X-X	86092246	1
3	Radblock DRS 125-NA -A47-X-X-X	86092146	1
4	Radblock DRS 125-MA35-A60-X-X-X	86091946	1
5	Radblock DRS 125- A35-A47-X-X-A20	86091246	1
5	Radblock DRS 125- A35-A47-X-X-A30	86096146	1
6	Kopfanschlussset DRS	75362044	4
7	Puffer Set DPZ 70	86081046	4
10	Sicherungsmutter V M16	33461444	4
11	Scheibe 17 X 30 X 4	31621199	4
12	Passscheibe 17X 24X0,3 bei Bedarf	34148399
12	Passscheibe 17X 24X0,5 bei Bedarf	34143099
13	Zugstange M 16X 530	83219044	2
14	Sicherungsschraube M16X45 VB.RIPP	30025044	4
18	Sicherungsmutter M16 VB.RIPP	30028644	4
19	Sicherungsschraube M12X40 VB.RIPP	30024244 → 34352944	4
21	Spannstift 16 X 24	34578199	4
22	Sicherungsmutter M12 VB.RIPP Fahrgeschw. 25 m/min Fahrgeschw. 6,3/25 m/min	30028444	4
25	Antrieb AME20TD M3 11 44,1 Fahrgeschw. 31,5 m/min Fahrgeschw. 8/31,5 m/min ZBF 80 A 8/2 B020 (DH 316, DH 416)	84533446	1
25	Antrieb AME20TD M3 11 35 Fahrgeschw. 40 m/min Fahrgeschw. 10/40 m/min ZBF 80 A 8/2 B020 (DH 312, DH 412)	84533546	1
25	Antrieb AME20DD M3 11 28 ZBF 80 A 8/2 B020 (DH 310, DH 410)	84533646	1
26	Drehmomentstützenset MA125-1	75239644	1
27	Antriebselement DRS125/AME20 IKA = 1000 mm, H 12	86010146	1
27	Antriebselement DRS125/AME20 IKA = 1400 mm, H 12, H 20	86010246	1
27	Antriebselement DRS125/AME20 IKA = 2240 mm, H 12, H 20	86010346	1
27	Antriebselement DRS125/AME20 Fahrgeschw. 31,5 m/min Fahrgeschw. 8/31,5 m/min IKA = 2800 mm, H 12, H 20	86010446	1
30	Antrieb AMK30DD M3 35 36,1 Fahrgeschw. 40 m/min Fahrgeschw. 10/40 m/min ZBF 90 B 8/2 B020 (DH 316, DH 416)	84543046	1
30	Antrieb AMK30DD M3 35 29,2 ZBF 90 B 8/2 B020 (DH 316 - 312, DH 416 - 412)	84543146	1
31	Drehmomentstützenset MA125-2	75239144	1
32	Antriebselement DRS125 IKA = 1000 mm, H 12	86011146	1
32	Antriebselement DRS125 IKA = 1400 mm, H 12, H 20	86011246	1
32	Antriebselement DRS125/AMK30 IKA = 2240 mm, H 12, H 20	86011346	1
32	Antriebselement DRS125/AMK30 IKA = 2800 mm, H 12, H 20	86011446	1

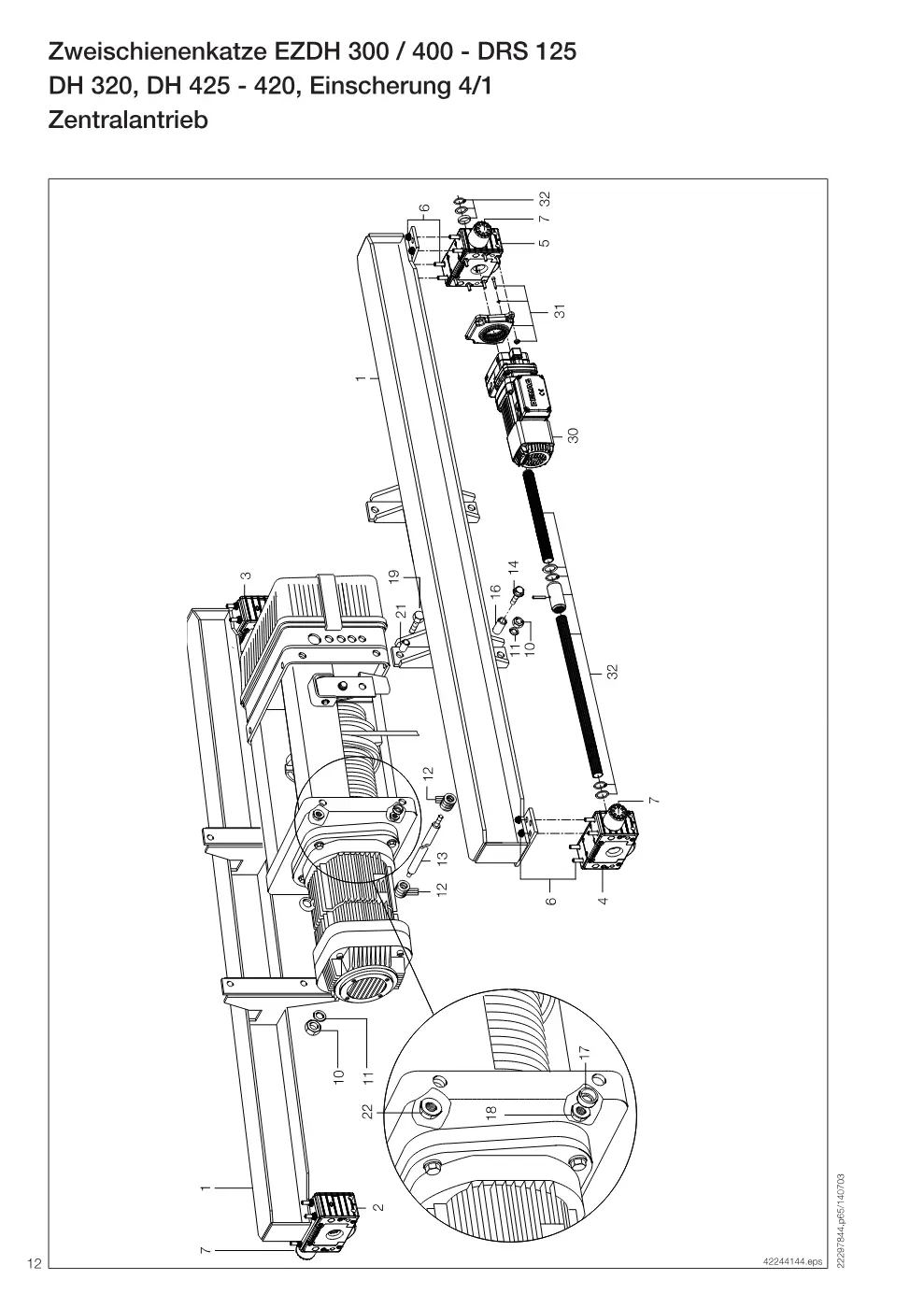

Zweischienenkatze EZDH 300 / 400 - DRS 125 DH 320, DH 425 - 420, Einscherung 4/1 (Seite 12)

Demag Zweischienenkatze EZDH 300 / 400 – Zweischienenkatze EZDH 300 / 400 - DRS 125 DH 320, DH 425 - 420, Einscherung 4/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Radblock DRS 125-NA -A60-X-X-X	86092246	1
3	Radblock DRS 125-NA -A47-X-X-X	86092146	1
4	Radblock DRS 125-MA35-A60-X-X-X	86091946	1
5	Radblock DRS 125- A35-A47-X-X-A30	86096146	1
6	Kopfanschlussset DRS	75362044	4
7	Puffer Set DPZ 70	86081046	4
10	Sicherungsmutter V M16	33461444	4
11	Scheibe 17 X 30 X 4	31621199	4
12	Passscheibe 17X 24X0,3 bei Bedarf	34148399
12	Passscheibe 17X 24X0,5 bei Bedarf	34143099
13	Zugstange M 16X 530	83219044	2
14	Sicherungsschraube M16X55 VB.RIPP	34353244	4
16	Spannstift 21 X 24	34550399	4
17	Scheibe 16,5X 30 X11	83231244	4
18	Sicherungsmutter M16 VB.RIPP	30028644	4
19	Sicherungsschraube M12X40 VB.RIPP	30024244 → 34352944	4
21	Spannstift 16 X 24	34578199	4
22	Sicherungsmutter M12 VB.RIPP Fahrgeschw. 12,5 m/min Fahrgeschw. 3,15/12,5 m/min	30028444	4
30	Antrieb AMK30TD M3 35 86,4 Fahrgeschw. 16 m/min Fahrgeschw. 4/16 m/min ZBF 80 A 8/2 B020 (DH 425)	84543246	1
30	Antrieb AMK30DD M3 35 71,9 Fahrgeschw. 20 m/min Fahrgeschw. 5/20 m/min ZBF 80 A 8/2 B020 (DH 425)	84543346	1
30	Antrieb AMK30DD M3 35 55,7 Fahrgeschw. 25 m/min Fahrgeschw. 6,3/25 m/min ZBF 90 A 8/2 B020 (DH 425)	84543446	1
30	Antrieb AMK30DD M3 35 45,5 Fahrgeschw. 31,5 m/min Fahrgeschw. 8/31,5 m/min ZBF 90 B 8/2 B020 (DH 320, DH 425 - 420)	84543546	1
30	Antrieb AMK30DD M3 35 36,1 ZBF 90 B 8/2 B020 (DH 320, DH 420)	84543046	1
30	Antrieb AMK30DD M3 35 36,1 Fahrgeschw. 40 m/min Fahrgeschw. 10/40 m/min ZBF 100 A 8/2 B050 (DH 425)	84543646	1
30	Antrieb AMK30DD M3 35 29,2 ZBF 100 A 8/2 B050 (DH 320, DH 425 - 420)	84543746	1
31	Drehmomentstützenset MA125-2	75239144	1
32	Antriebselement DRS125 IKA = 1000 mm, H 12	86011146	1
32	Antriebselement DRS125 IKA = 1400 mm, H 12, H 20	86011246	1
32	Antriebselement DRS125/AMK30 IKA = 2240 mm, H 12, H 20	86011346	1
32	Antriebselement DRS125/AMK30 IKA = 2800 mm, H 12, H 20	86011446	1

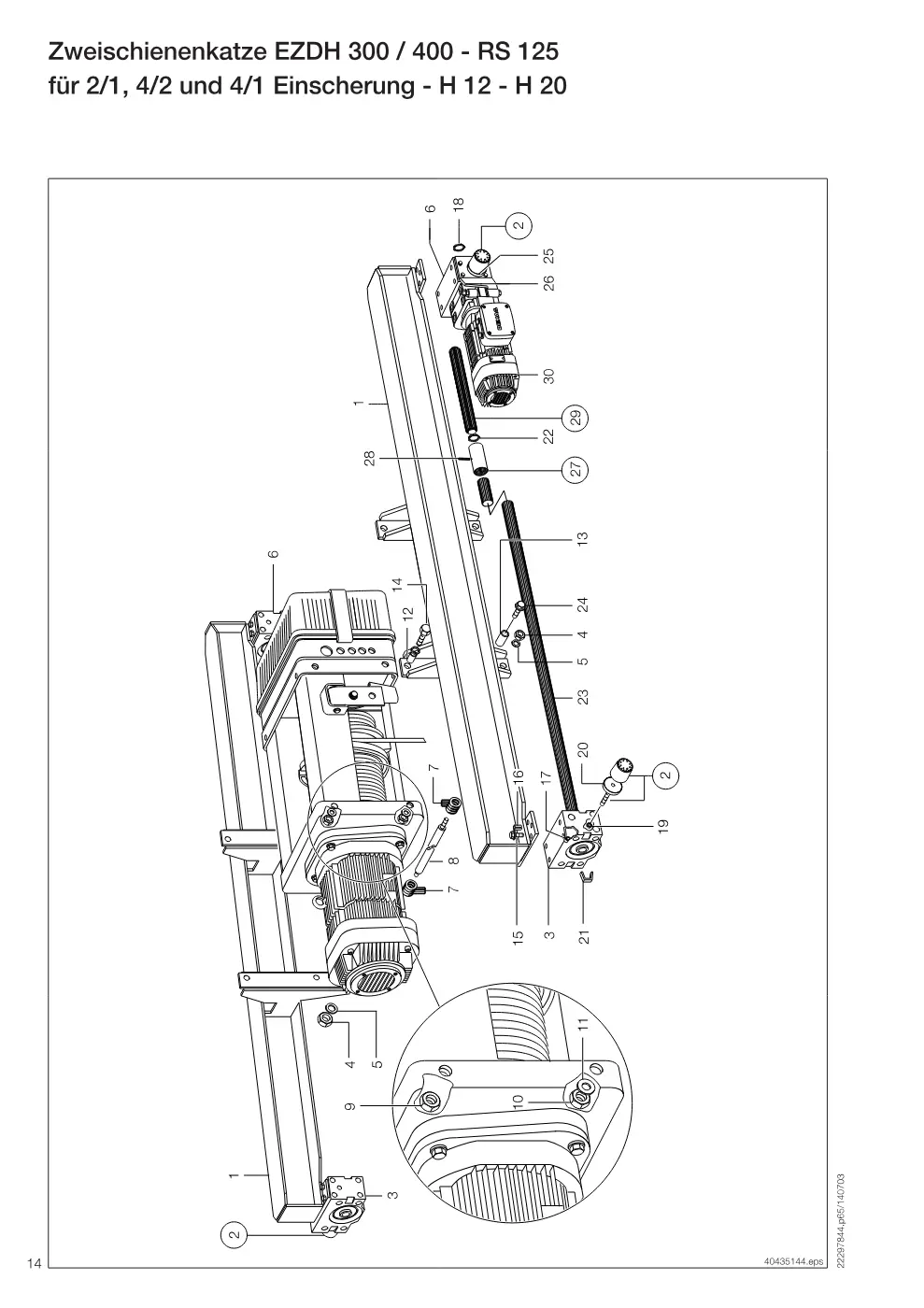

Zweischienenkatze EZDH 300 / 400 - RS 125 für 2/1, 4/2 und 4/1 Einscherung - H 12 - H 20 (Seite 14)

Demag Zweischienenkatze EZDH 300 / 400 – Zweischienenkatze EZDH 300 / 400 - RS 125 für 2/1, 4/2 und 4/1 Einscherung - H 12 - H 20, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Puffer 70X 70 M12 MU kpl. (Teil-Nr. 19)	81152244	4
3	Radblock RS125A 60	81112544	2
4	Sicherungsmutter V M16	33461444	4
5	Scheibe 17 X 30 X 4	31621199	4
6	Radblock RS125A 60 wahlweise	81112544	2
6	Radblock RS125A 47 wahlweise	81122944	2
7	Passscheibe 17X 24X0,5 bei Bedarf	34143099
7	Passscheibe 17X 24X0,3 bei Bedarf	34148399
8	Zugstange M 16X 530	83219044	2
9	Sicherungsmutter M12 VB.RIPP	30028444	4
10	Setzmutter M24	30018644	4
11	Scheibe 16,5X 30 X11 DH 320, 4/1	83231244	4
12	Spannstift 16 X 24	34578199	4
13	Spannstift 21 X 24 DH 320, 4/1	34550399	4
14	Sicherungsschraube M12X40 VB.RIPP	30024244 → 34352944	4
15	Sicherungsschraube M12X30 VB.RIPP	30024044	16
16	Spannstift 8 X 24	34517399	8
17	Setzmutter M12	00460998	16
18	Sicherungsring 26X1,2	32162999	1
19	Setzmutter M12	00460998	4
20	Scheibe Puffer 70/17	81156244	1
21	Feder Sicherung RS 125	81184244	1
22	Sicherungsring 30X1,5	32162799	1
23	Welle W30 X 753 IKA = 1000 mm, H 12 (2/1, 4/2, 4/1), H 20 4/1	81171044	1
23	Welle W30 X1153 IKA = 1400 mm, H 12, H 20 (2/1, 4/2, 4/1)	81171144	1
23	Welle W30 X1993 IKA = 2240 mm, H 12, H 20 (2/1, 4/2, 4/1)	81171244	1
23	Welle W30 X2553 IKA = 2800 mm, H 12, H 20 (2/1, 4/2, 4/1)	81171344	1
24	Sicherungsschraube M16X55 VB.RIPP DH 320, 4/1	34353244	4
24	Sicherungsschraube M16X45 VB.RIPP DH 320, 2/1, 4/2	30025044	4
25	Distanzscheibe 10 PU 70	75200244	1
26	Drehmomentstützenset RS125 AF04 AF 04 / AFL 04	81182044	1
26	Drehmomentstützenset RS125 AF06 AF 06	81166544	1
26	Drehmomentstützenset RS125 AF05 AF 05	81182144	1
27	Kupplung Zahnwelle N30K+Stift kpl. (Teil-Nr. 28)	81170144	1
28	Spannstift 8 X 40	34507499	1
29	Antriebswelle W30X 295 Fahrgeschw. 4/16 m/min kpl. (Teil-Nr. 18, 22)	81170744	1
30	Antrieb AFM05D M01 35 71,4 Fahrgeschw. 5/20 m/min KMF 80 A 8/2, DH 320 (4/1)	80867746	1
30	Antrieb AFM04D M01 30 55,4 KDF 63 A 8/2, DH 312 - 308 (2/1+ 4/2)	80842646	1
30	Antrieb AFM04D M01 30 55,4 KDF 63 A 8/2, DH 316 (2/1 + 4/2), DH 320 (4/1 + 4/2), DH 310 - 308 (4/1)	80842746	1
30	Antrieb AFM05D M01 35 58,1 Fahrgeschw. 6,3/25 m/min KMF 80 A 8/2, DH 320 (4/1)	80866646	1
30	Antrieb AFM04D M01 30 44,4 KDF 63 A 8/2, DH 310 - 308 (2/1 + 4/2)	80841446	1
30	Antrieb AFM04D M01 30 44,4 KDF 63 B 8/2, DH 316 - 312 (2/1 + 4/2)	80841746	1
30	Antrieb AFM04D M01 30 44,4 KMF 80 A 8/2, DH 320 (4/1 + 4/2), DH 312 - 310 (4/1)	80842046	1
30	Antrieb AFM05D M01 30 46,4 Fahrgeschw. 8/31,5 m/min KMF 90 A 8/2, DH 320 - 316 (4/1)	80864046	1
30	Antrieb AFM04D M01 30 35,2 KDF 63 A 8/2, DH 308 (2/1 + 4/2)	80841546	1
30	Antrieb AFM04D M01 30 35,2 KDF 63 B 8/2, DH 312 - 310 (2/1 + 4/2)	80841846	1
30	Antrieb AFM04D M01 30 35,2 KMF 80 A 8/2, DH 316 (2/1 + 4/2), DH 320 (4/1 + 4/2), DH 310 - 308 (4/1)	80842146	1
30	Antrieb AFM05Z M01 30 35,3 Fahrgeschw. 10/40 m/min KMF 90 A 8/2, DH 320 - 312 (4/1)	80864146	1
30	Antrieb AFM04D M01 30 28,2 KDF 63 B 8/2, DH 310 - 308 (2/1 + 4/2), DH 308 (4/1)	80841946	1
30	Antrieb AFM04D M01 30 28,2 KMF 80 A 8/2, DH 316 - 312 (2/1 + 4/2)	80842246	1
30	Antrieb AFM05D M01 30 28,7 KMF 90 A 8/2, DH 320 (4/1 + 4/2), DH 316 - 310 (4/1)	80864246	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
