Demag DKUN 1 – Ersatzteilliste 22249544

Ersatzteilliste, Ausgabe 08/2012, Demag-Nr. 22249544 – 17 Zeichnungen, 101 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

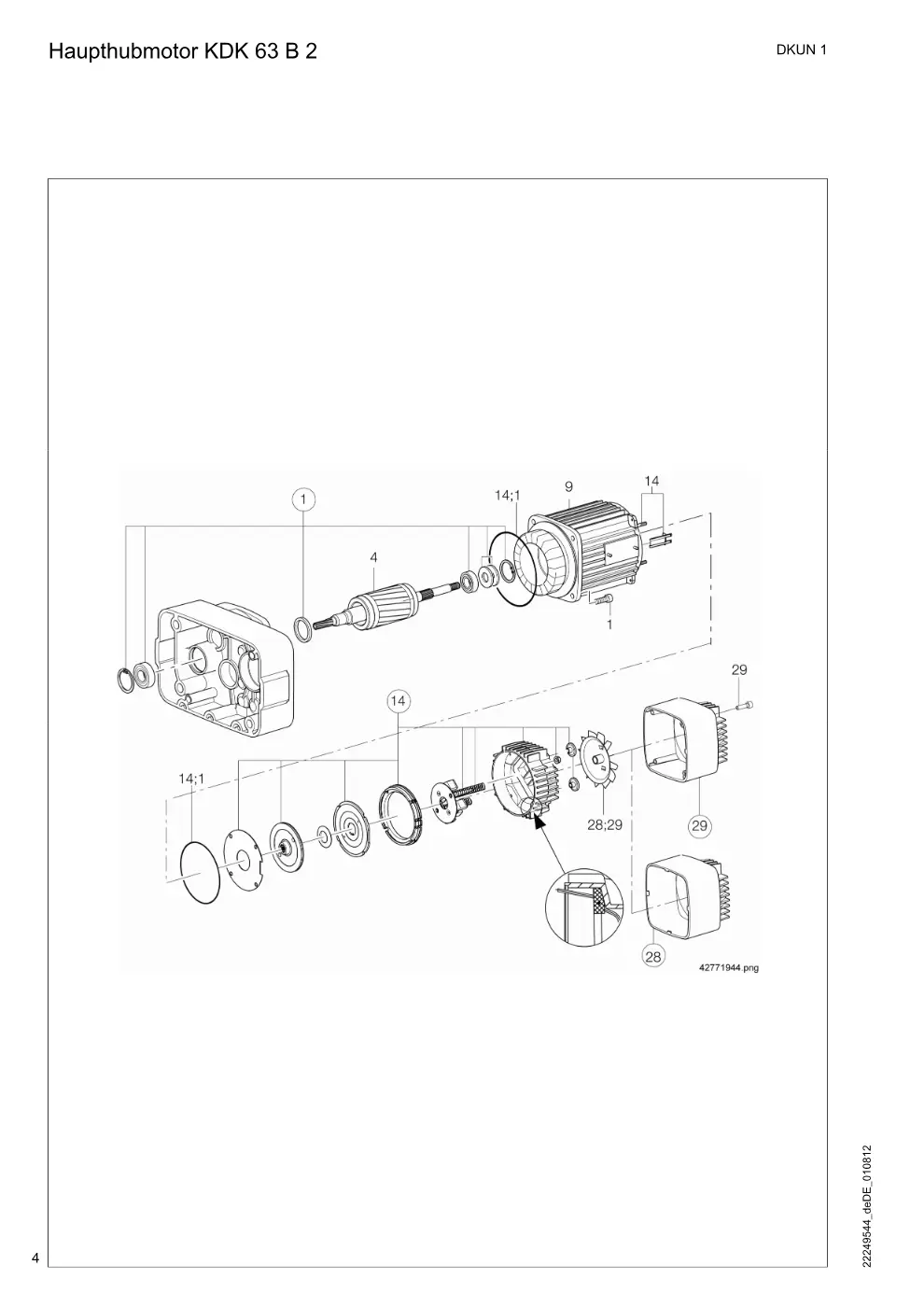

Haupthubmotor KDK 63 B 2 (Seite 4)

Demag DKUN 1 – Haupthubmotor KDK 63 B 2, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Kleinteile Set KDK 63	12434033	1
4	Läufer KD 63B/DK 1	12435184	1
9	Ständer KDK 63B 2 AB	12417284	1
14	Bremsenset KDF63/400V50	12487033	1
28	Lüfterhaubenset KD63	12481133	1
29	Lüfterhaubenset KD63	12495833	1

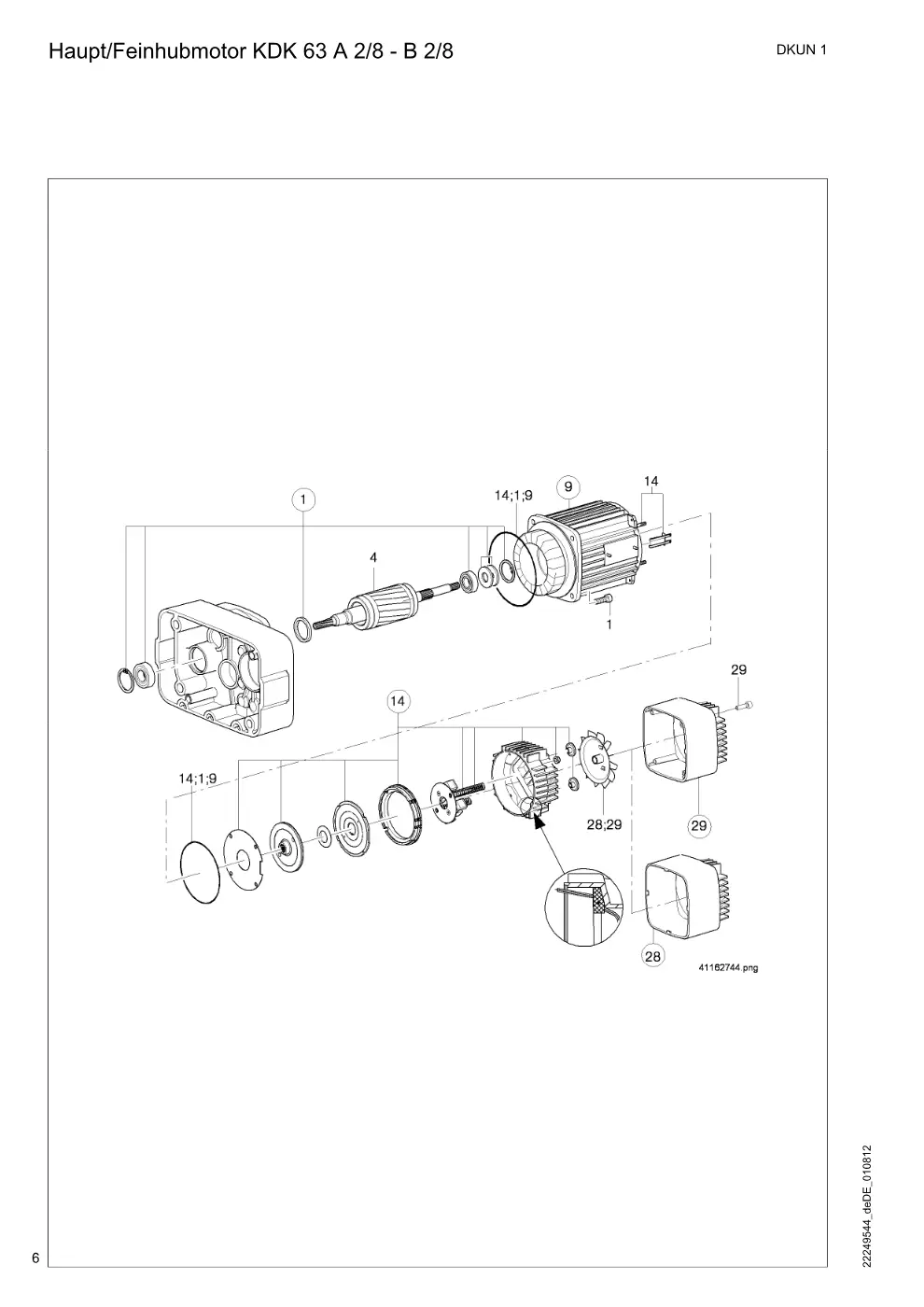

Haupt/Feinhubmotor KDK 63 A 2/8 - B 2/8 (Seite 6)

Demag DKUN 1 – Haupt/Feinhubmotor KDK 63 A 2/8 - B 2/8, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Kleinteile Set KDK 63	12434033	1
4	Läufer KD 63A/DK 1 A 2/8	12435284	1
4	Läufer KD 63B/DK 1 B 2/8	12435184	1
9	Ständerset KDK 63A 2/8 400V 50Hz	12414233	1
9	Ständerset KDK 63B 2/8 400V 50Hz	12415233	1
14	Bremsenset KDF63/400V50	12487033	1
28	Lüfterhaubenset KD63	12481133	1
29	Lüfterhaubenset KD63 ab 03/2003	12495833	1

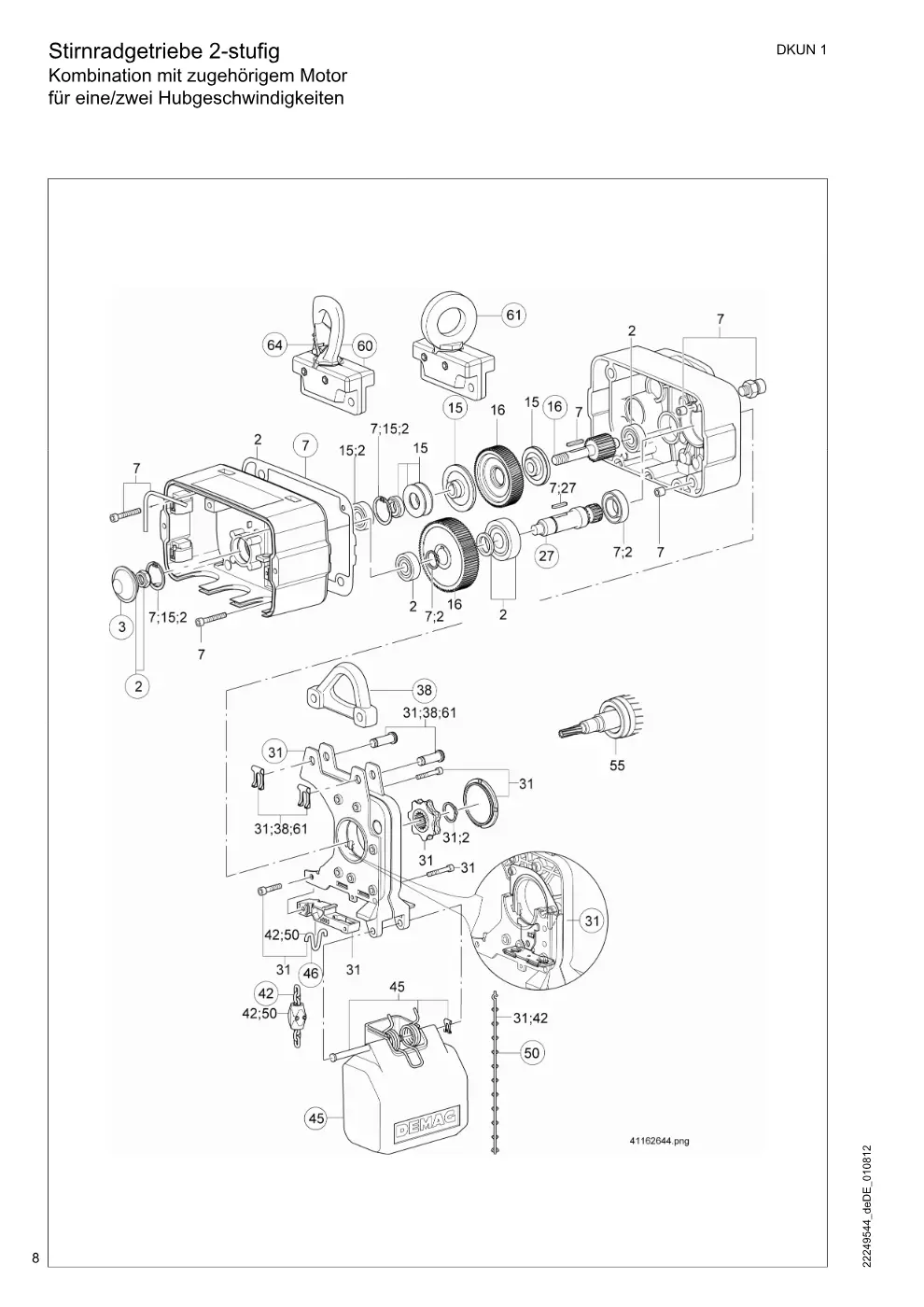

Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 8)

Demag DKUN 1 – Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Lagerset DK 1	83414833	1
3	Stopfen mit O-Ring x4	75225733	1
7	Dichtung Getriebe Set DK 1	83413933	1
15	Kupplung DK 1 Set Verzahnungsset für Mot. KDK 63 A 2/8	83426033	1
16	Verzahnungsset DK 1 V1 Verzahnungsset für Mot. KDK 63 B 2/8 160, 125, 100, i = 50,5	83446433	1
16	Verzahnungsset DK 1 V2 200, i = 50,5	83446533	1
16	Verzahnungsset DK 1 V2 Verzahnungsset für Mot. KDK 63 B 2 125, 100, i = 27,5	83446533	1
16	Verzahnungsset DK 1 V1 200, 125, i = 50,5	83446433	1
16	Verzahnungsset DK 1 V2 125, i = 27,5	83446533	1
27	Abtriebswelle DK 1	83416233	1
31	Kettenführungsset DK 1	83437733	1
38	Tragösenset k.+l. DK1	83470433	1
42	Kettenset DK 1 L=3m	75227033	1
42	Kettenset DK 1 L= 3,5m	75230433	1
42	Kettenset DK 1 L=4m	75227133	1
42	Kettenset DK 1 L= 4,5m	75230533	1
42	Kettenset DK 1 L=5m	75227233	1
42	Kettenset DK 1 L=6m	75227333	1
42	Kettenset DK 1 L= 6,5m	75230633	1
42	Kettenset DK 1 L= 7,0m	75230733	1
42	Kettenset DK 1 L=8m	75227433	1
42	Kettenset DK 1 L= 8,5m	75230833	1
42	Kettenset DK 1 L= 9,0m	75230933	1
42	Kettenset DK 1 L=10,0m	75231033	1
42	Kettenset DK 1 L=11,0m	75231133	1
42	Kettenset DK 1 L=12,0m	75231233	1
42	Kettenset DK 1 L=13,0m	75231333	1
42	Kettenset DK 1 L=14,0m	75231433	1
42	Kettenset DK 1 L=15,0m	75231533	1
42	Kettenset DK 1 L=16,0m	75231633	1
42	Kettenset DK 1 L=17,0m	75231733	1
42	Kettenset DK 1 L=18,0m	75231933	1
42	Kettenset DK 1 L=19,0m	75232033	1
42	Kettenset DK 1 L=20,0m	75232133	1
42	Kettenset DK 1 L=23,0m	75232433	1
42	Kettenset DK 1 L=24,0m	75232533	1
42	Kettenset DK 1 L=25,0m	75232633	1
42	Kettenset DK 1 L=26,0m	75232733	1
42	Kettenset DK 1 L=27,0m	75232833	1
42	Kettenset DK 1 L=28,0m	75232933	1
42	Kettenset DK 1 L=30,0m	75233033	1
42	Kettenset DK 1 L=40,0m	75233133	1
42	Kettenset DK 1 L=50,0m	75233233	1
45	Kettenspeicher DK 1-5 Gr.1 max. Kettenlänge 8 m	83606833	1
45	Kettenspeicher DK 1-5 Gr.2 max. Kettenlänge 16 m	83608433	1
46	Kettenfestpunkt 2/1 x4	83416533	1
50	Einführungsstück DK 1 Set Stufe 1 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8	83407833	1
55	Läufer KD 63A/DK 1 Stufe 1 für zwei Hubgeschwindigkeiten 160, 125, 100, i = 50,5 Mot. KDK 63 B 2/8	12435284	1
55	Läufer KD 63B/DK 1 200, i = 50,5	12435184	1
55	Läufer KD 63B/DK 1 Stufe 1 für eine Hubgeschwindigkeit 125, 100, i = 27,5 Mot. KDK 63 B 2	12435184	1
55	Läufer KD 63B/DK 1 200, 125, i = 50,5	12435184	1
55	Läufer KD 63B/DK 1 125, i = 27,5	12435184	1
60	Hakentraverse Set DK 1 kpl. (Teil-Nr. 64)	83462033	1
61	Ringöse DK1 Set	83464033	1
64	Hakenmaulsicherungsset Gr 3 x4	83665933	1

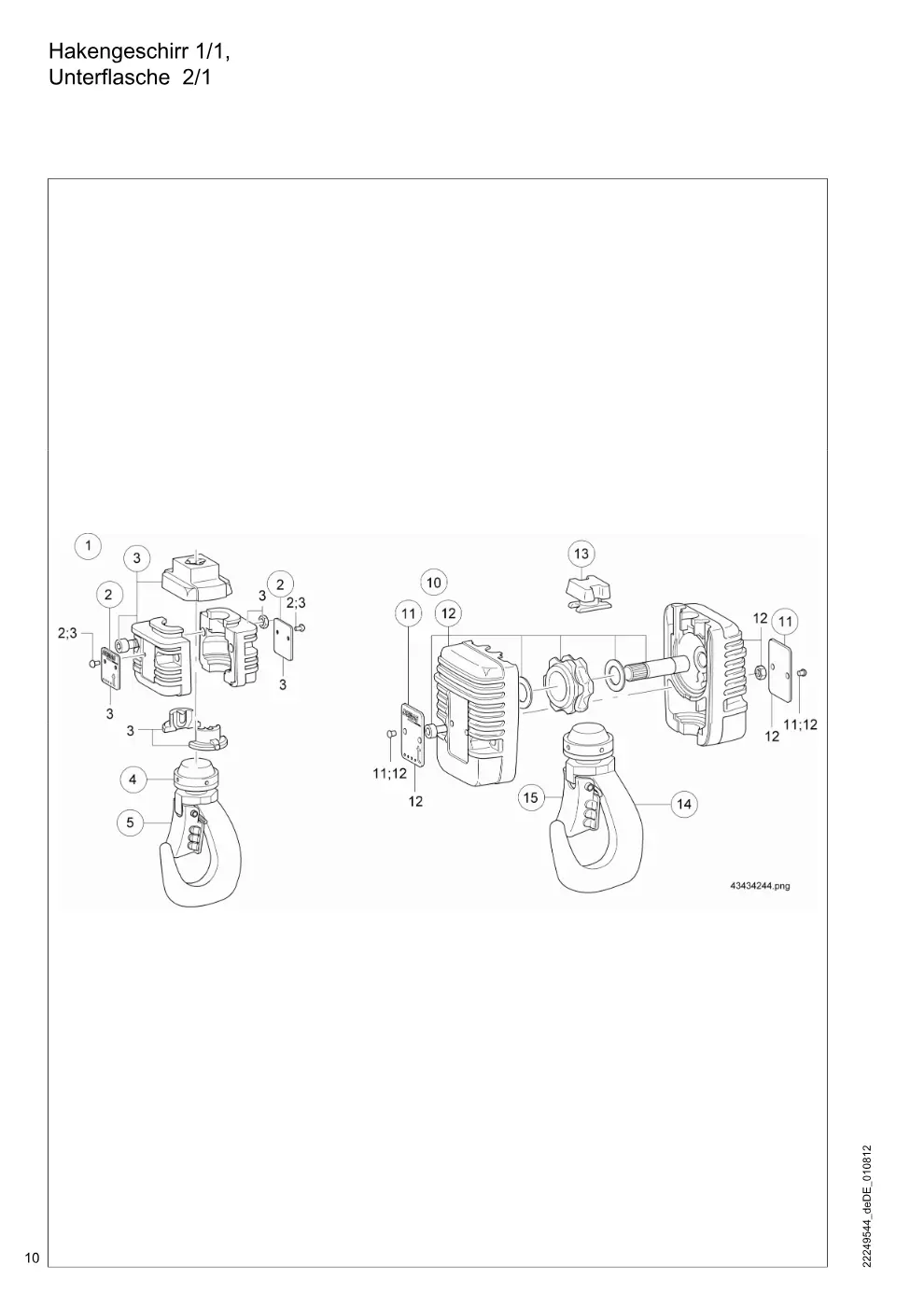

Hakengeschirr 1/1, Unterflasche 2/1 (Seite 10)

Demag DKUN 1 – Hakengeschirr 1/1, Unterflasche 2/1, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirrset DK 1 kpl. (Teil-Nr. 3	83474033	1
2	Traglastschildset Neutral 1/1 DKUN 1, 100	71392033	1
3	Hakengeschirrhälfte DK 1 kpl. (Teil-Nr.	83575233	1
4	Lasthakenset Nr.2 400kg kpl. (Teil-Nr.	83565033	1
5	Hakenmaulsicherungsset Gr. 2	83565933	1
10	Unterflaschenset DK 1 cpl. (Teil-Nr. 12, 14)	83484133	1
11	Traglastschildset Neutral 2/1	71393033	1
12	Unterflaschenhälfte Set DK 1 kpl. (Teil-Nr. 11)	83585233	1
13	Pufferstopfen Unterflasche x5	83586133 → 75260733	1
14	Lasthakenset Nr.3 800kg kpl. (Teil-Nr. 15)	83665033	1
15	Hakenmaulsicherungsset Gr 3 x4	83665933	1

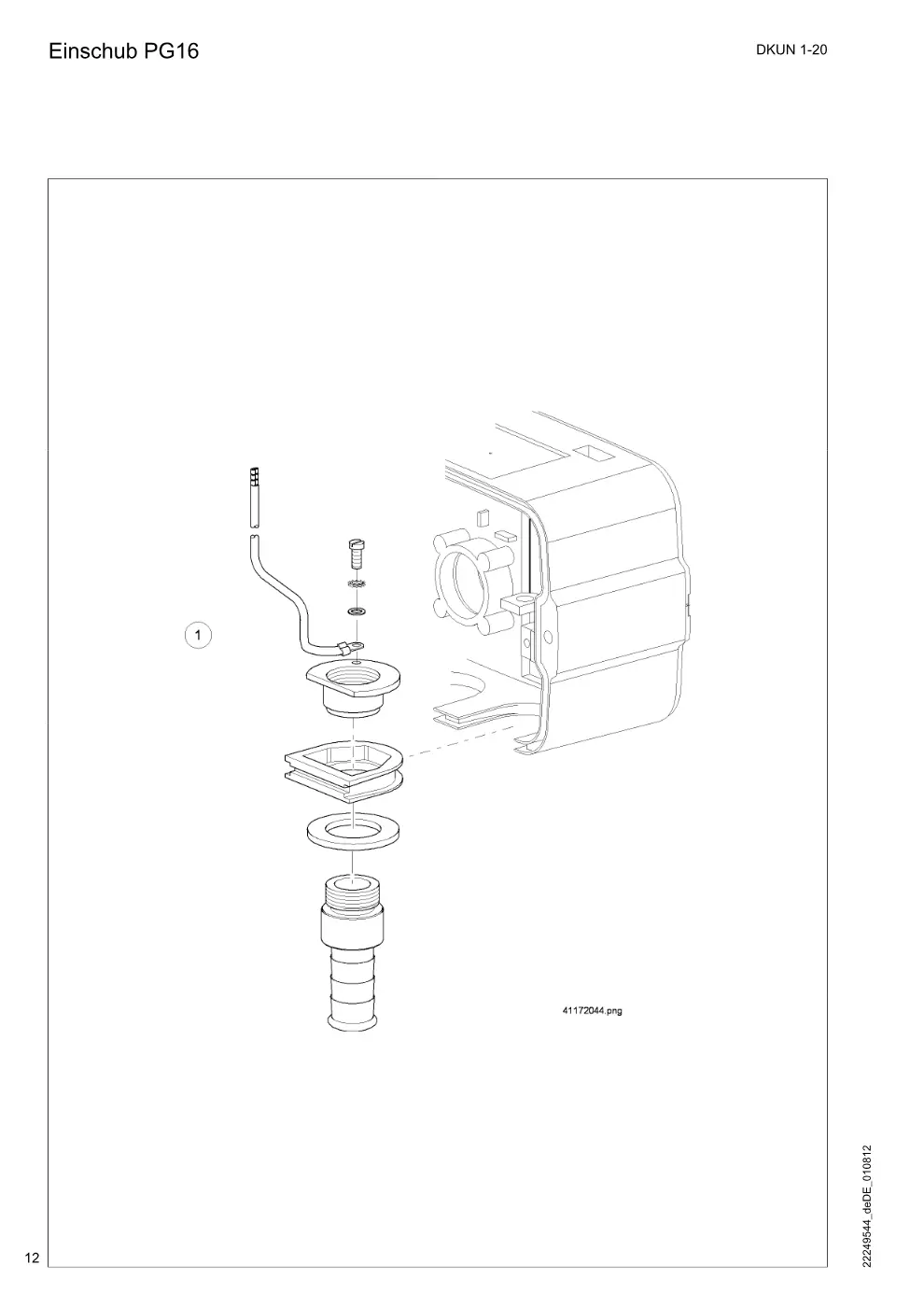

Einschub PG16 (Seite 12)

Demag DKUN 1 – Einschub PG16, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Einschub PG16 DK 1-20	83653033	1

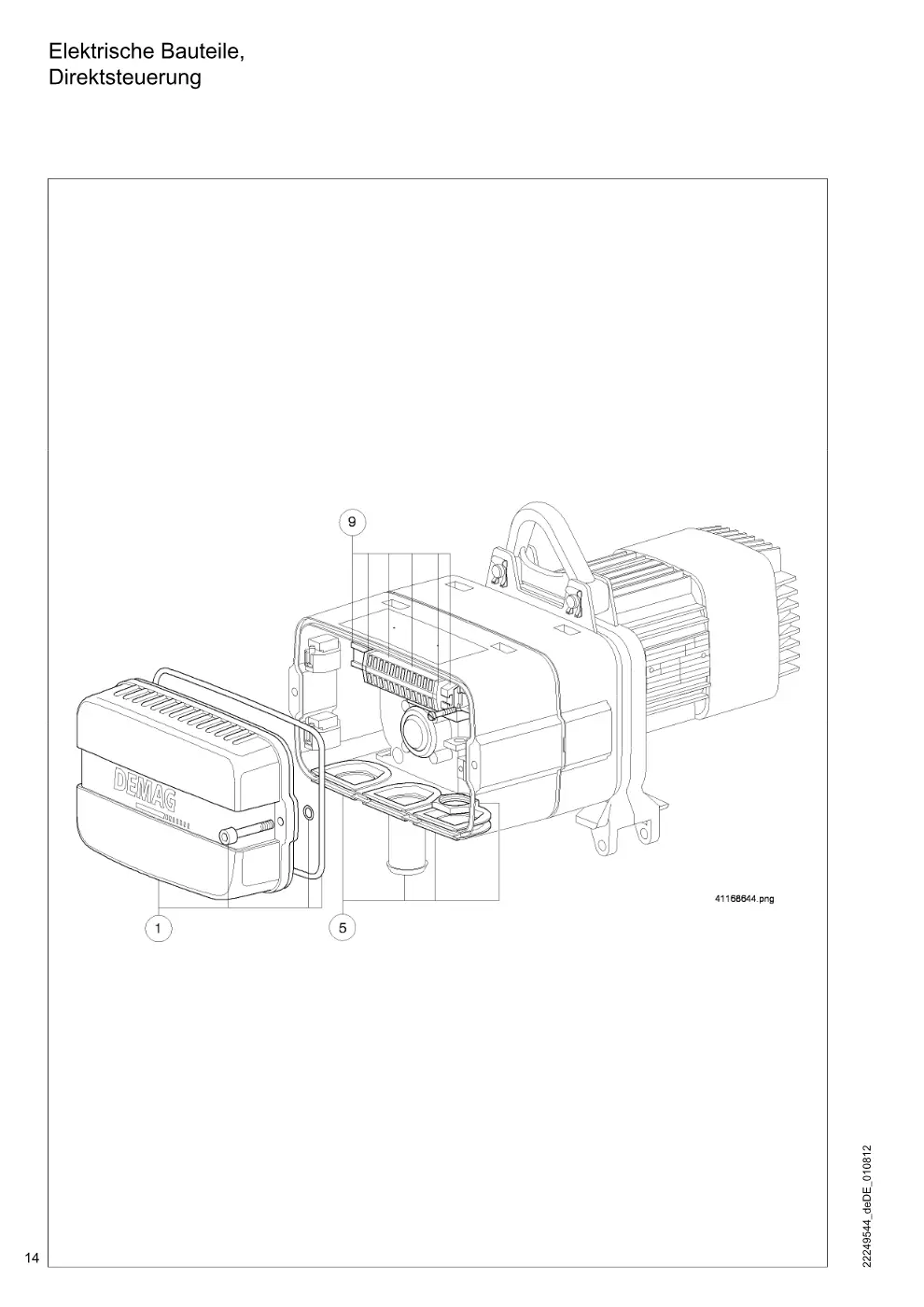

Elektrische Bauteile, Direktsteuerung (Seite 14)

Demag DKUN 1 – Elektrische Bauteile, Direktsteuerung, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz Set DK 1	83412033	1
5	Einschubset Steuerung	83612933	1
9	Anreihklemme Set	89528933	1

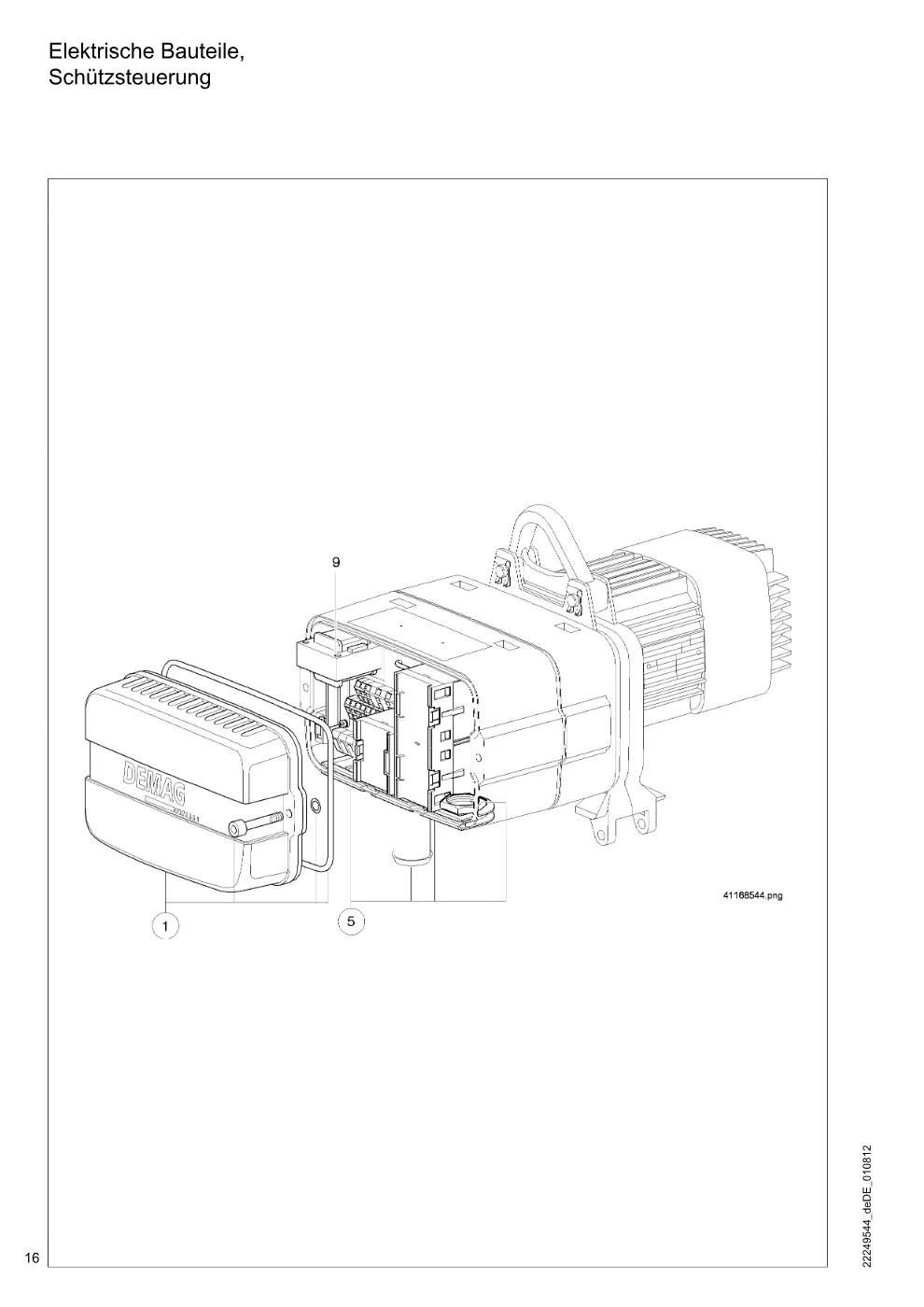

Elektrische Bauteile, Schützsteuerung (Seite 16)

Demag DKUN 1 – Elektrische Bauteile, Schützsteuerung, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz Set DK 1	83412033	1
5	Einschubset Steuerung	83612933	1
9	Apparatesatz *** 24V50HZ VDE Apparatesatz 3-Phasen-Ausf., Haupthub	46980444	1
9	Apparatesatz 400/ 24V50HZ VDE Apparatesatz 3-Phasen-Ausf., Haupthub	46980244	1
9	Apparatesatz 400/ 24V50HZ VDE Apparatesatz 3-Phasen-Ausf., Haupthub	46980044	1
9	Apparatesatz *** 24V50HZ VDE Apparatesatz 3-Phasen-Ausf., Haupt - Feinhub	46980544	1
9	Apparatesatz 400/ 24V50HZ VDE Apparatesatz 3-Phasen-Ausf., Haupt - Feinhub	46980333	1
9	Apparatesatz 400/ 24V50HZ VDE Apparatesatz 3-Phasen-Ausf., Haupt - Feinhub	46980133	1

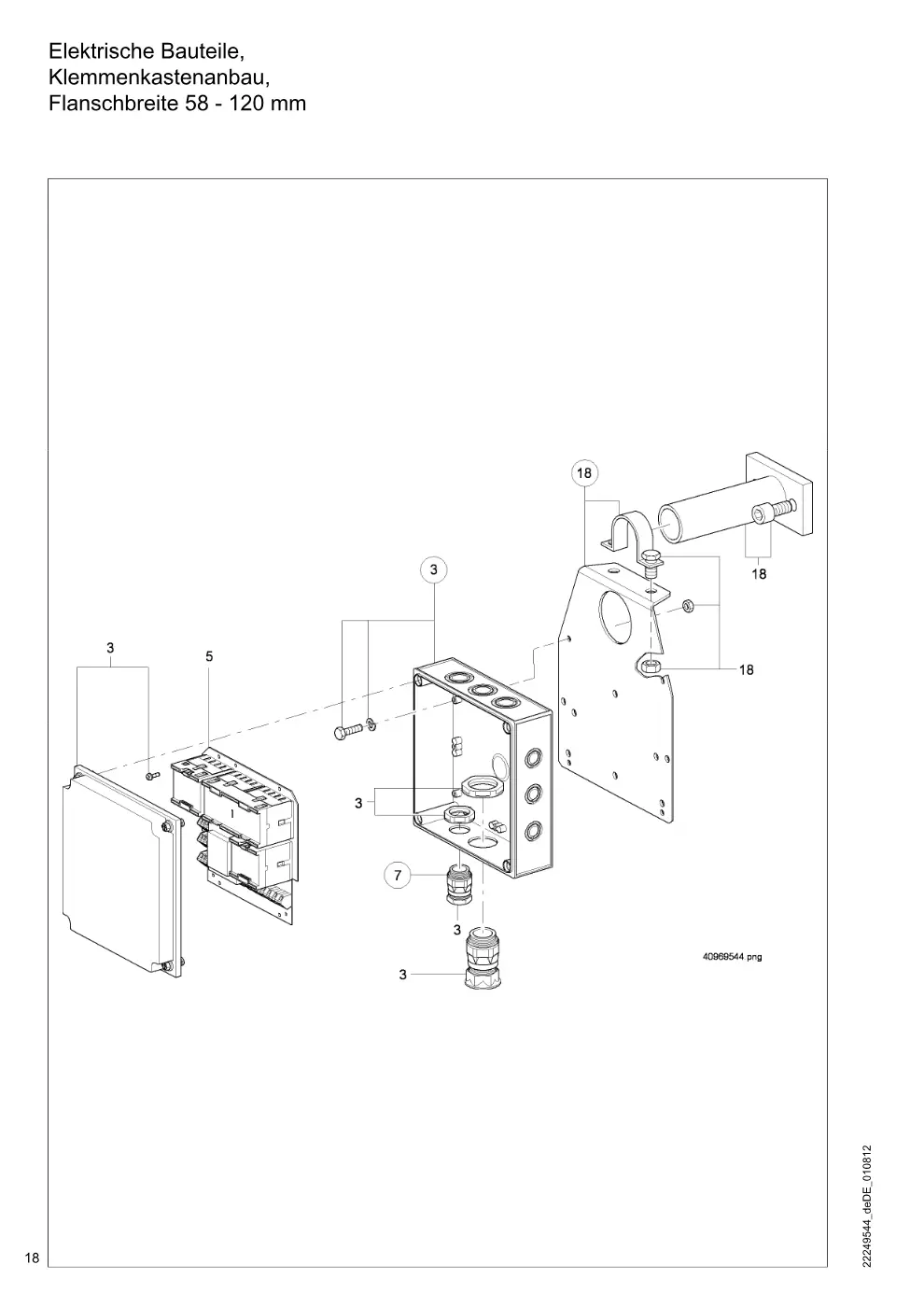

Elektrische Bauteile, Klemmenkastenanbau, Flanschbreite 58 - 120 mm (Seite 18)

Demag DKUN 1 – Elektrische Bauteile, Klemmenkastenanbau, Flanschbreite 58 - 120 mm, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Klemmenkastenanbau Set	56323433	1
3	Klemmenkastenset	79214533	1
5	Leiterkarte *** 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 1 Geschwindigkeit	46949446	1
5	Leiterkarte 400/ 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 1 Geschwindigkeit	46949246	1
5	Leiterkarte 400/ 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 1 Geschwindigkeit	46949046	1
5	Leiterkarte *** 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 2 Geschwindigkeiten	46949546	1
5	Leiterkarte 400/ 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 2 Geschwindigkeiten	46949346	1
5	Leiterkarte 400/ 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 2 Geschwindigkeiten	46949146	1
7	Verschraubung kompl. PG16 x10	50468633	1

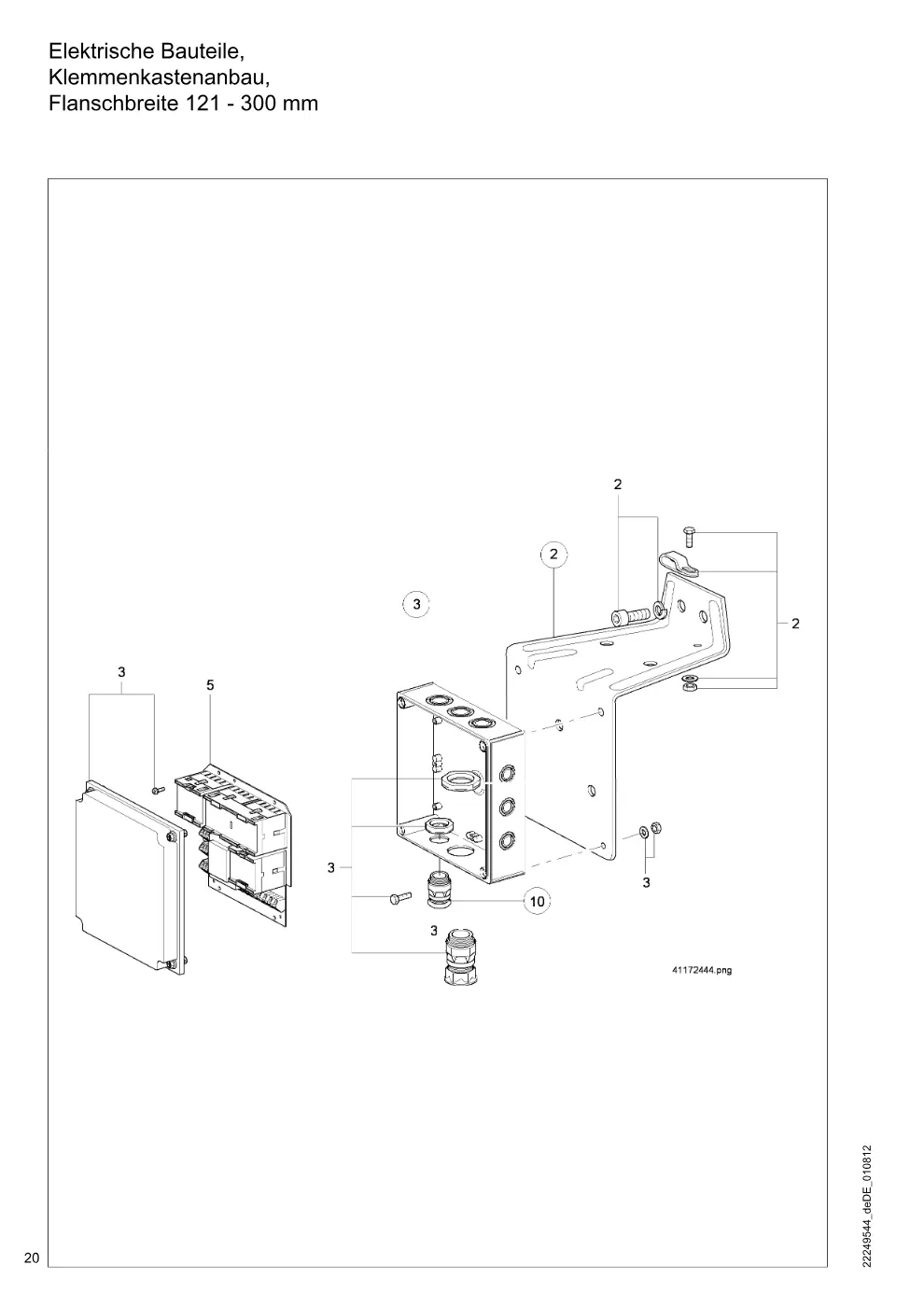

Elektrische Bauteile, Klemmenkastenanbau, Flanschbreite 121 - 300 mm (Seite 20)

Demag DKUN 1 – Elektrische Bauteile, Klemmenkastenanbau, Flanschbreite 121 - 300 mm, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Klemmenkastenanbau Set	56323433	1
3	Klemmenkastenset	79214533	1
5	Leiterkarte 400/ 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 1 Geschwindigkeit	46949046	1
5	Leiterkarte 400/ 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 2 Geschwindigkeiten	46949146	1
5	Leiterkarte 400/ 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 1 Geschwindigkeit	46949246	1
5	Leiterkarte 400/ 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 2 Geschwindigkeiten	46949346	1
5	Leiterkarte *** 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 1 Geschwindigkeit	46949446	1
5	Leiterkarte *** 24V50HZ VDE Zusatzgehäuse 3-Phasen-Ausf., Katzfahren, 2 Geschwindigkeiten	46949546	1
10	Verschraubung kompl. PG16 x10	50468633	1

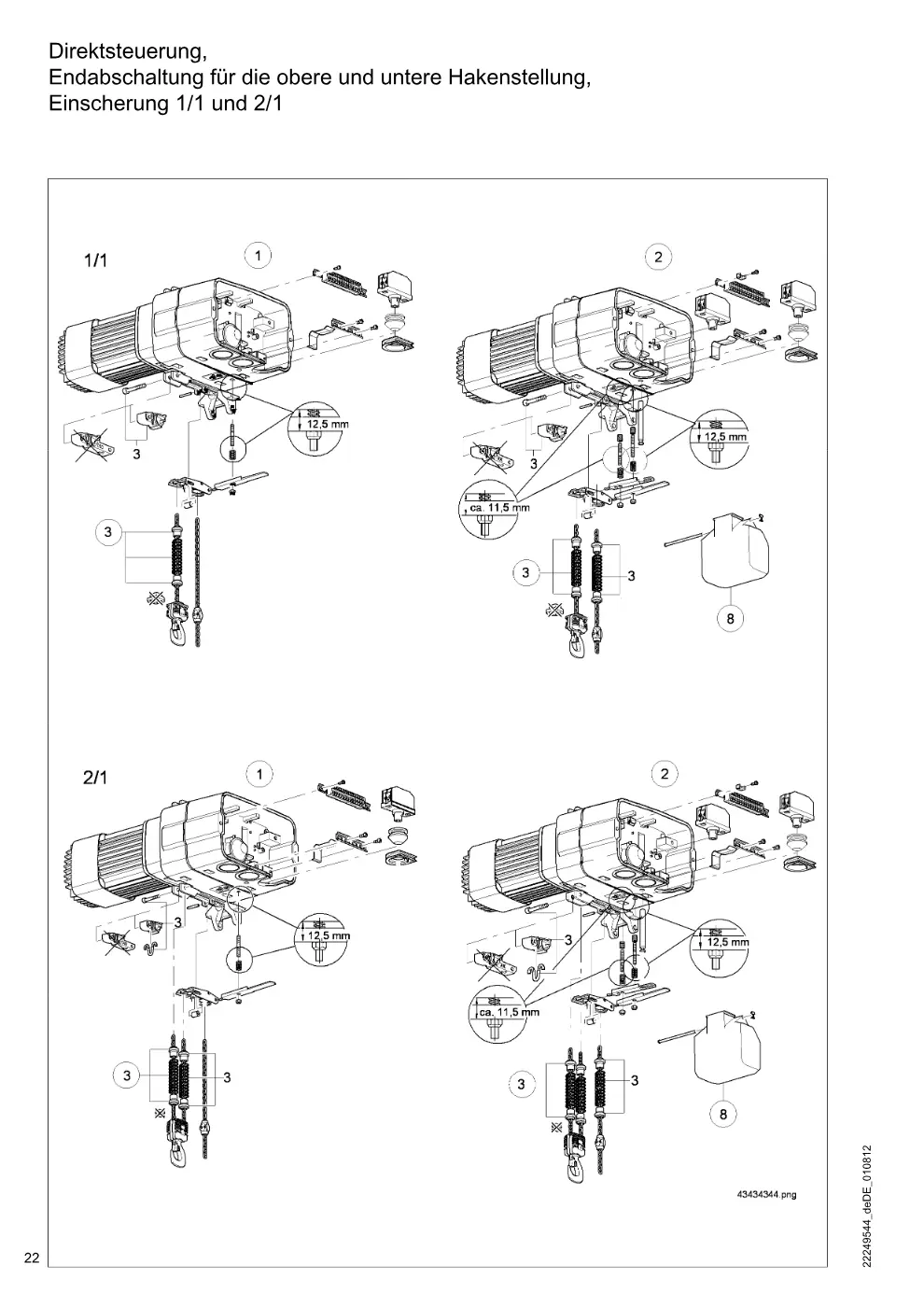

Direktsteuerung, Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 und 2/1 (Seite 22)

Demag DKUN 1 – Direktsteuerung, Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 und 2/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Endabschaltungsset DK 1 O	83478133	1
2	Endabschaltungsset DK 1 O+U	83478333	1
3	Anschlagset Endabsch.	83417133	1
8	Kettenspeicher DK 1-5 Gr.2 max. Kettenlänge 16 m	83608433	1

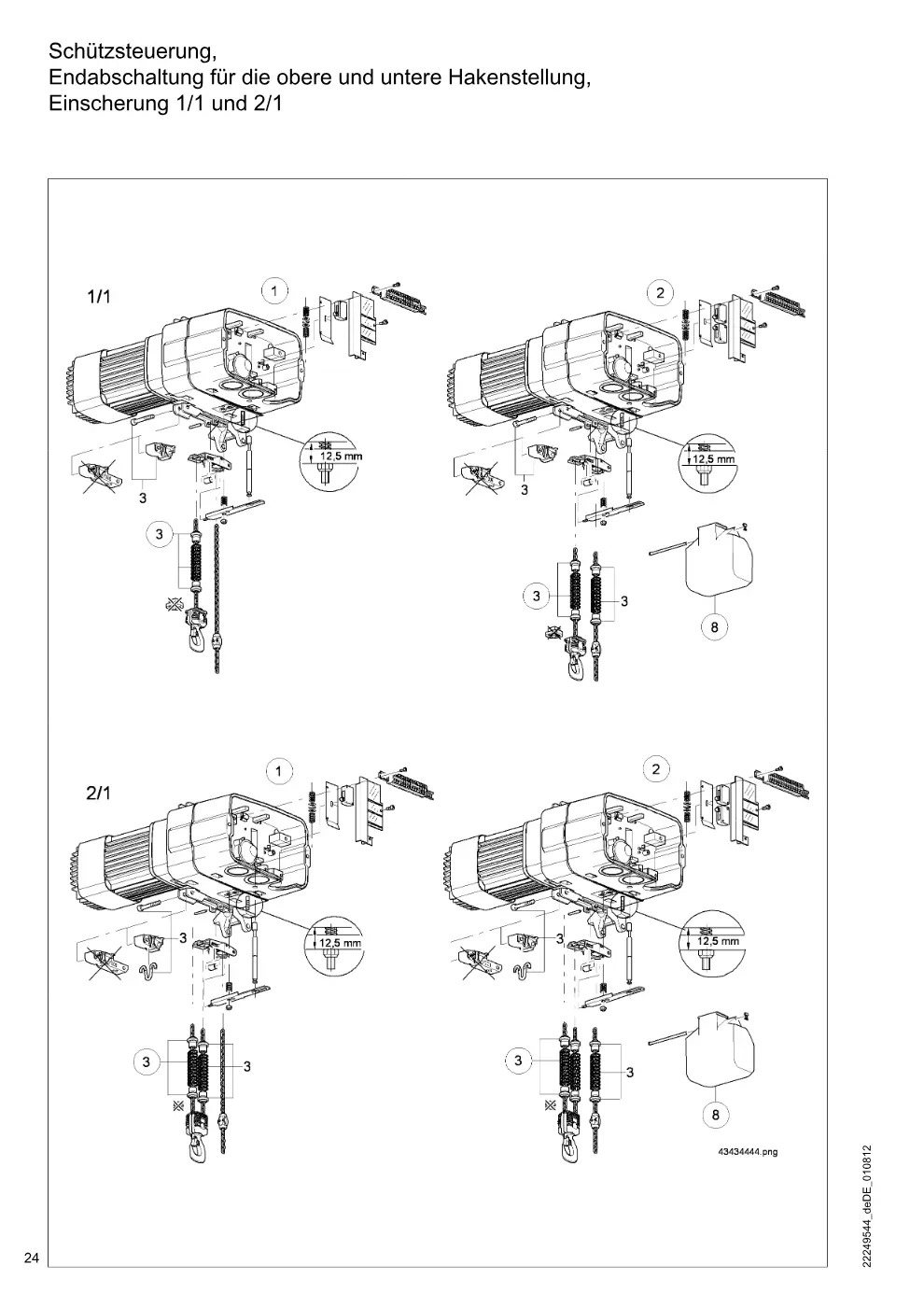

Schützsteuerung, Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 und 2/1 (Seite 24)

Demag DKUN 1 – Schützsteuerung, Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 und 2/1, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Endabschaltungsset DK 1 O	83478233	1
2	Endabschaltungsset DK 1 O+U	83478633	1
3	Anschlagset Endabsch.	83417133	1
8	Kettenspeicher DK 1-5 Gr.2 max. Kettenlänge 16 m	83608433	1

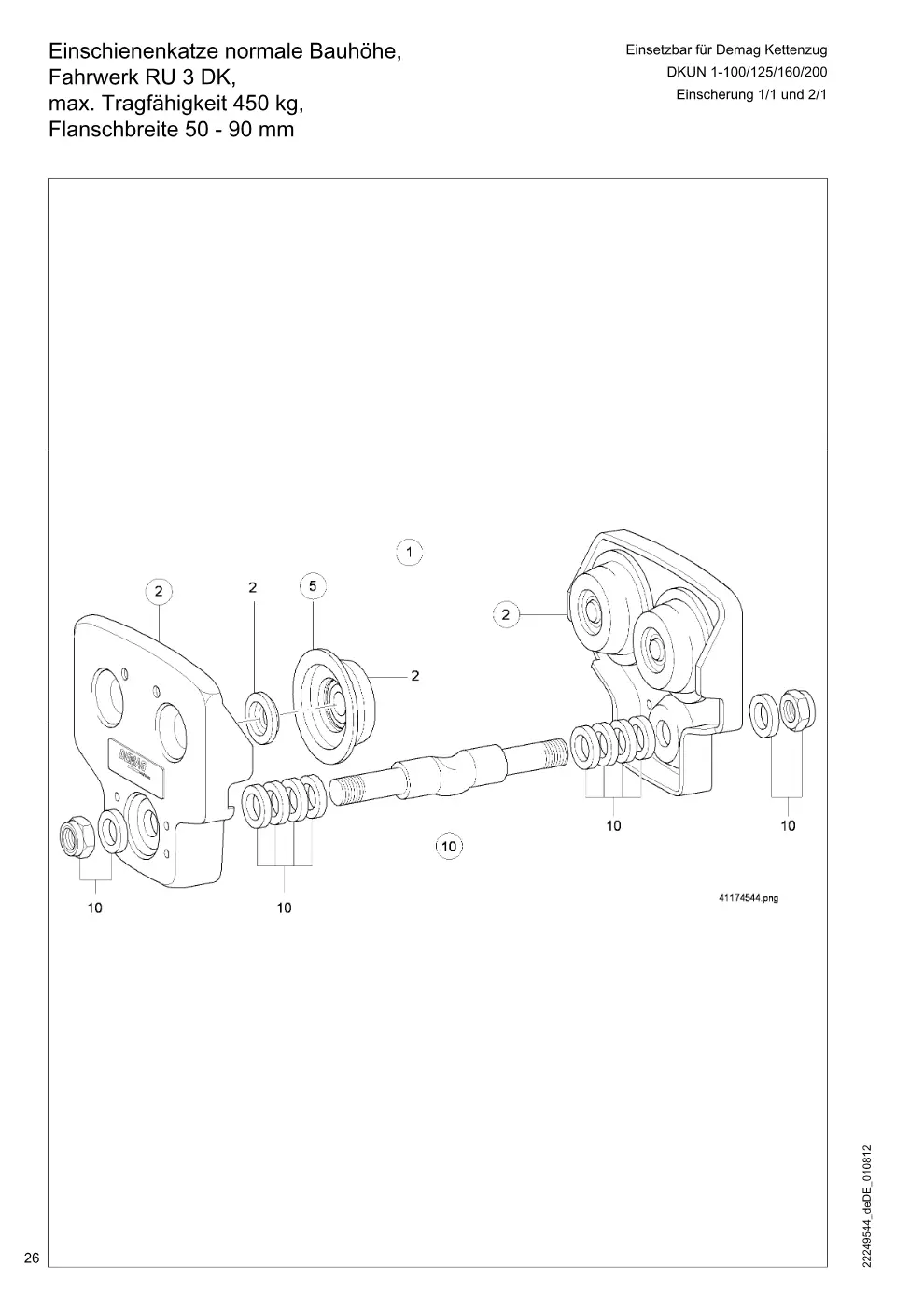

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 3 DK, max. Tragfähigkeit 450 kg, (Seite 26)

Demag DKUN 1 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 3 DK, max. Tragfähigkeit 450 kg,, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.m.Trav. RU 3 kpl. (Teil-Nr. 2, 10)	83970144	1
2	Seitenschild Laufrad univ.o.Zahnkr.	83961044 → 83970144	2
5	Laufradset univ. 4xOZ	83961533	1
10	Traverse RU 3 DK	83950344	1

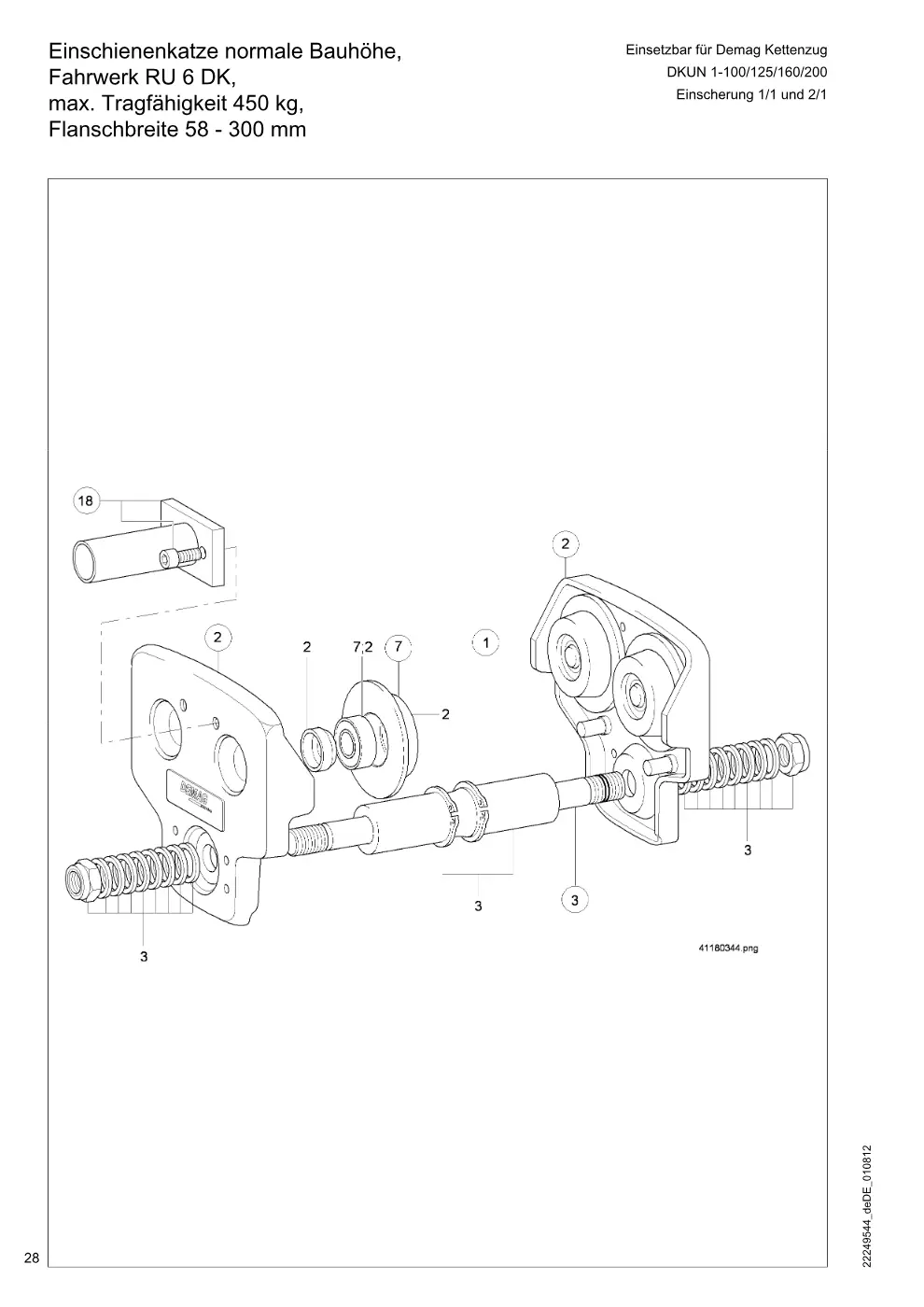

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 6 DK, max. Tragfähigkeit 450 kg, (Seite 28)

Demag DKUN 1 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 6 DK, max. Tragfähigkeit 450 kg,, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad keg.o.Trav. RU 6 kpl. (Teil-Nr.	83972044	1
2	Seitenschild Laufrad keg. o.Zahnkr.	83971144	2
3	Traverse RU 6 Flb. 58- 90	83963944	1
3	Traverse RU 6 Flb. 91-143	83964044	1
3	Traverse RU 6 Flb.144-200	83971044	1
3	Traverse RU 6 Flb.201-300	83971544	1
7	Laufradset kon. 65 4xOZ	83963533	1
18	Stromabnehmerrohr 400 Set	83973733	1

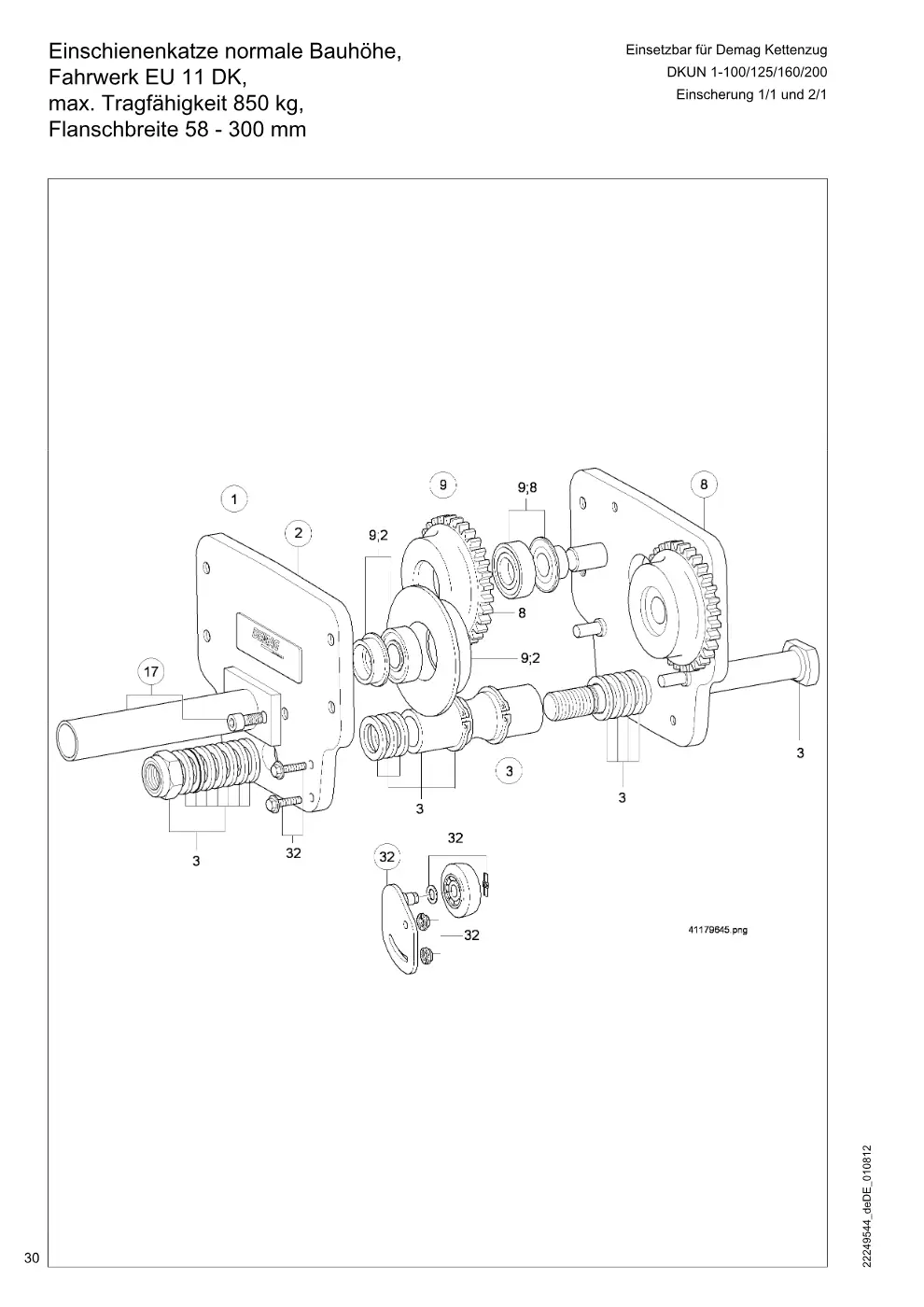

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk EU 11 DK, max. Tragfähigkeit 850 kg, (Seite 30)

Demag DKUN 1 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk EU 11 DK, max. Tragfähigkeit 850 kg,, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11 kpl. (Teil-Nr. 2	84010244	1
2	Seitenschild Laufrad univ.o.Zahnkr.	84010644	1
3	Traverse EU11 Flb. 58- 90	83952344	1
3	Traverse EU11 Flb. 91-143	83952444	1
3	Traverse EU11 Flb.144-200	83959444	1
3	Traverse EU11 Flb.201-300	83959544	1
8	Seitenschild Laufrad univ.m.Zahnkr.	84010744 → 84010444	1
9	Laufradset Uni 2xMZ 2xOZ	84015033	1
17	Stromabnehmerrohr 400 Set	83973733	1
32	Stützrolleneinheit Set Flb. 58 -143 mm	83913033	1

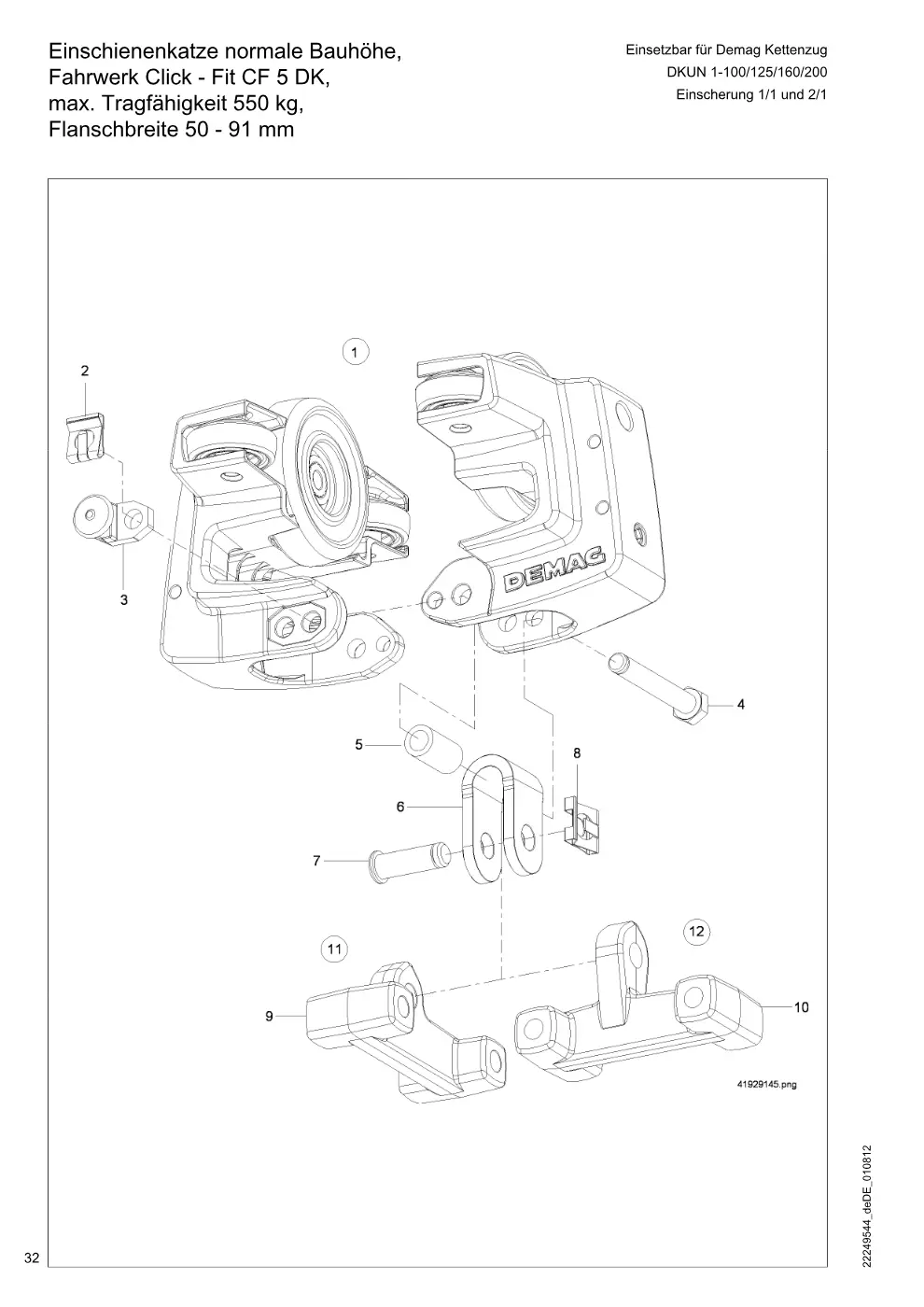

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk Click - Fit CF 5 DK, max. Tragfähigkeit 550 kg, (Seite 32)

Demag DKUN 1 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk Click - Fit CF 5 DK, max. Tragfähigkeit 550 kg,, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Click-Fit CF 5 Azurblau kpl. (Teil-Nr. 2 -	84020544	1
2	Sicherungsclip SL 10 SXN08	34287544	1
3	Sicherungselemente CF5	84001544	1
4	Kopfbolzen 10 X64,8Nut	84002244	1
5	Rohr 16 X 2,8X 29	84002744	1
6	Bügel Tragöse CF5	84002544	1
7	Kopfbolzen 12h11X 30Nut	84002144	1
8	Sicherungsclip SL 12 SXN08	34287644	1
9	Tragöse quer CF5/8DK 1	84003244	1
10	Tragöse parallel CF5/8	84006244	1
11	Tragösenset quer CF5/8 DK 1 kpl. (Teil-Nr. 6 -	84000144	1
12	Tragösenset parallel CF5/8 DK 1 kpl. (Teil-Nr. 6 - 8, 10)	84000444	1

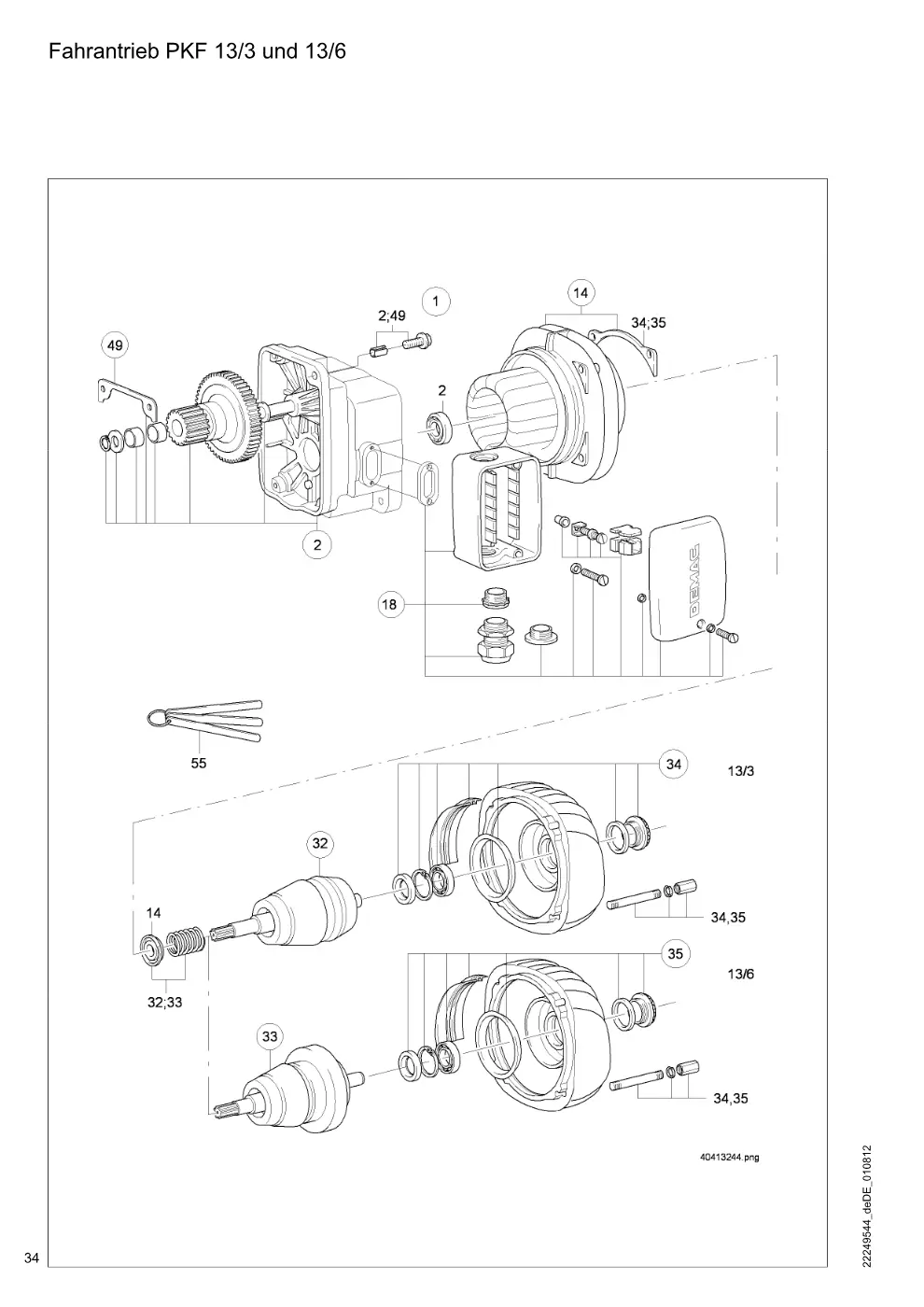

Fahrantrieb PKF 13/3 und 13/6 (Seite 34)

Demag DKUN 1 – Fahrantrieb PKF 13/3 und 13/6, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 7M 13/3PKF8 AB 220 - 400V 50Hz	56306744	1
1	Motor 14M 13/3PKF4 AB 220 - 400V 50Hz	56306444	1
1	Motor 28M 13/3PKF2 AB 220 - 400V 50Hz	56306244	1
1	Motor 4,6/14M 13/6PKF AB 380 - 400V 50Hz	56305644	1
1	Motor 7/28M 13/6PKF8-2AB 380 - 400V 50Hz	56305744	1
2	Lagerschildset PKF-M5	56307133	1
14	Ständerset F13/3 P2K 220/380V 50Hz, 230/400V 50Hz	56010633	1
14	Ständerset F13/3 PF4 220/380V 50Hz, 230/400V 50Hz	56371433	1
14	Ständerset F13/3 PF8 220/380V 50Hz, 230/400V 50Hz	56371733	1
14	Ständerset F13/6 PF8 380/400V 50Hz	56372533	1
14	Ständerset F13/6PF12 380/400V 50Hz	56370133	1
18	Klemmenkastenset PKF	56369233	1
32	Läuferset 13/3 PKF	56379133	1
32	Läuferset 13/3 PKF+BS	56379233	1
33	Läuferset 13/6 PF 8-2	56304733	1
33	Läuferset 13/6PF8-2 BS	56304833	1
34	Lagerschildset B 13/3 P	56024033	1
35	Lagerschildset B 13/6	56305533	1
49	Dichtungsset PKF13/3+6	58136933	1
55	Fühlerlehrensatz	10015084	3

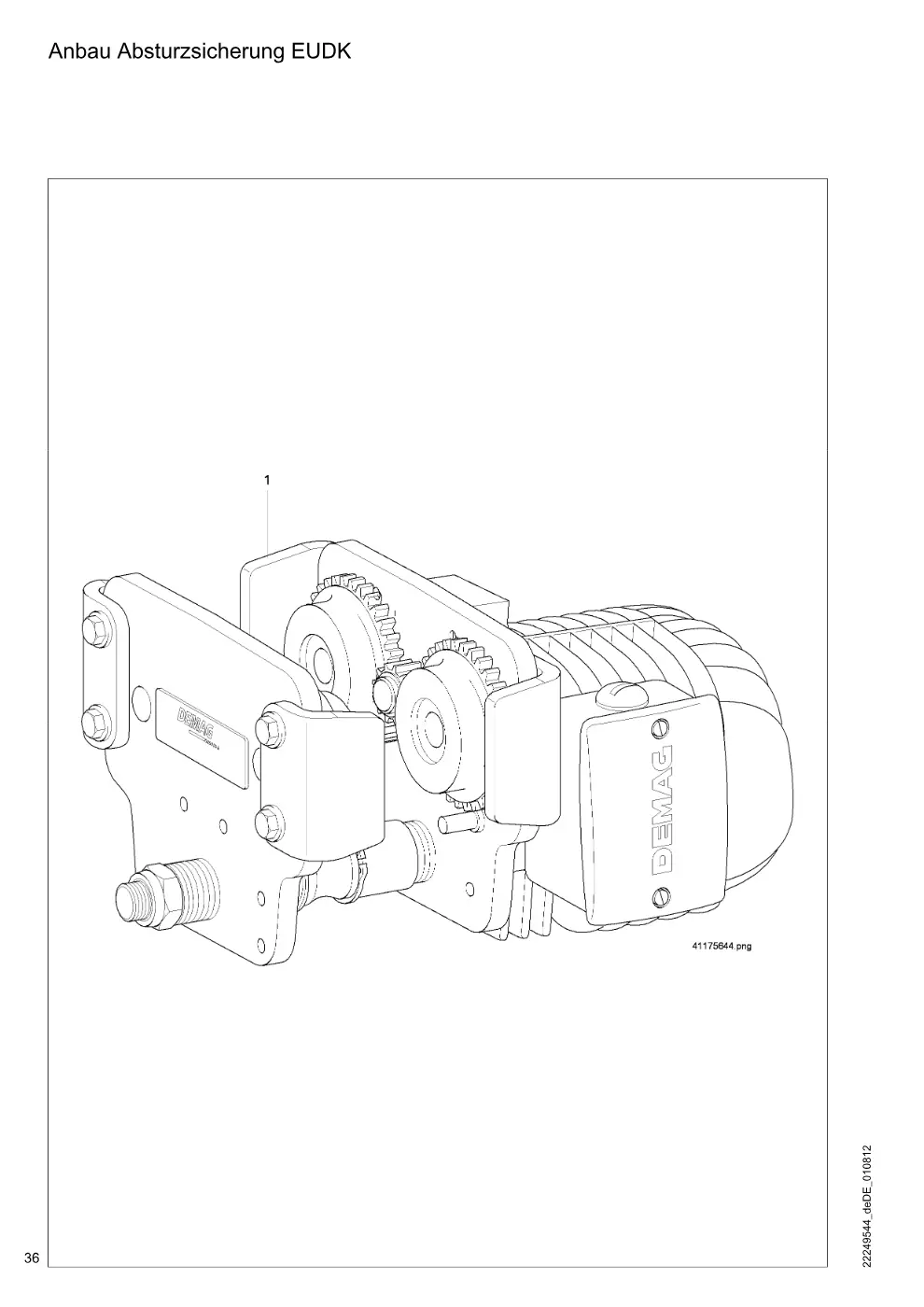

Anbau Absturzsicherung EUDK (Seite 36)

Demag DKUN 1 – Anbau Absturzsicherung EUDK, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.11	83969744	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
