Demag DKUN 2 – Ersatzteilliste 22250044

Ersatzteilliste, Ausgabe 12/2014, Demag-Nr. 22250044 – 29 Zeichnungen, 195 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

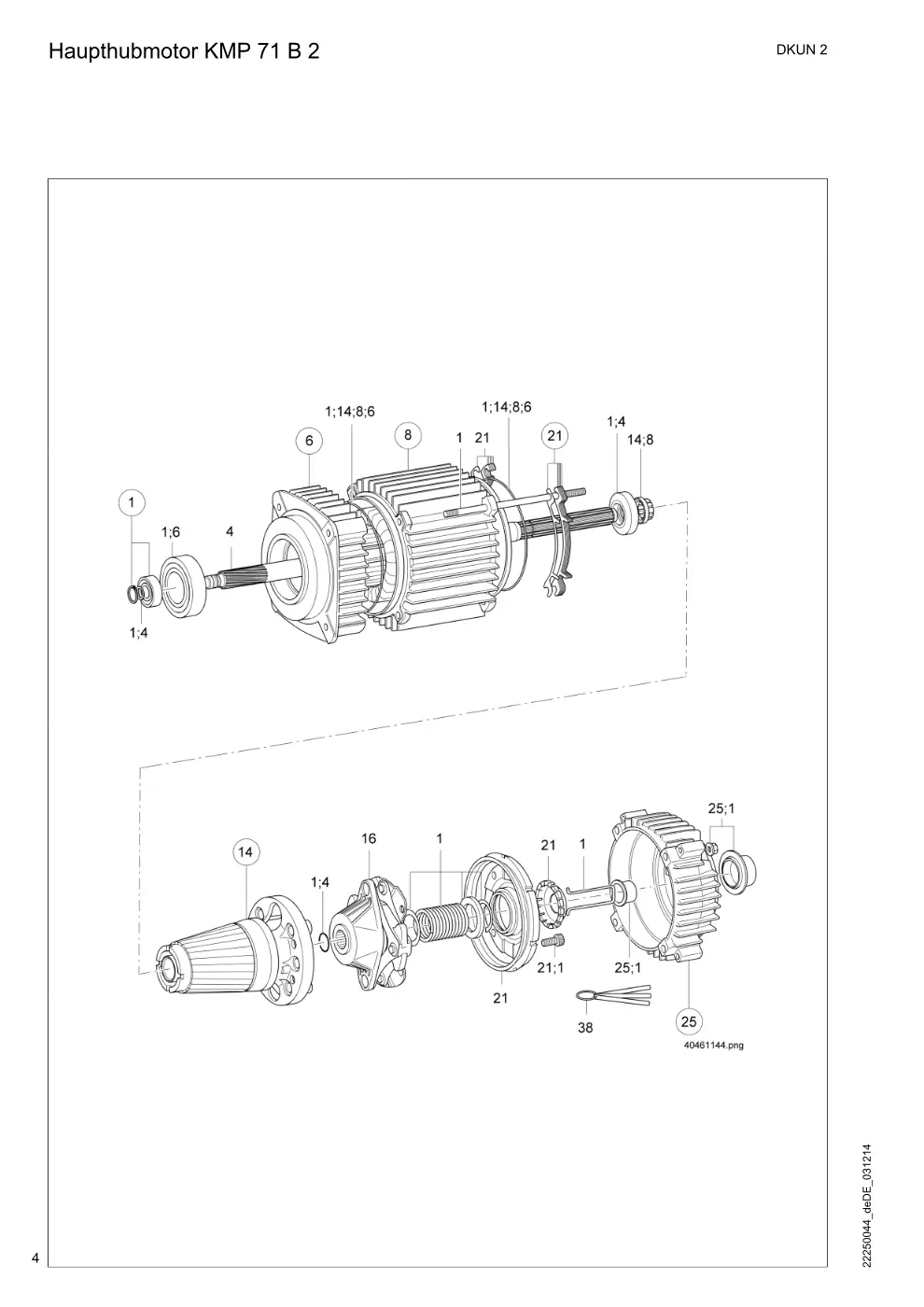

Haupthubmotor KMP 71 B 2 (Seite 4)

Demag DKUN 2 – Haupthubmotor KMP 71 B 2, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Kleinteile Set KMP 71B2	12878433	1
4	Welle Kupplung KMP Set	12835833	1
6	Zwischenflanschset KM71B	83531233	1
8	Ständerset KMK/P	12600633	1
14	Läuferset KMK 71B2 Set	12845833	1
16	Mitnehmer KM 71	12876033	1
21	Bremsbelagträger Set KM71	12889533	1
25	Lagerschildset KMP 71-BS	12861433	1
38	Fühlerlehrensatz	10040984	1

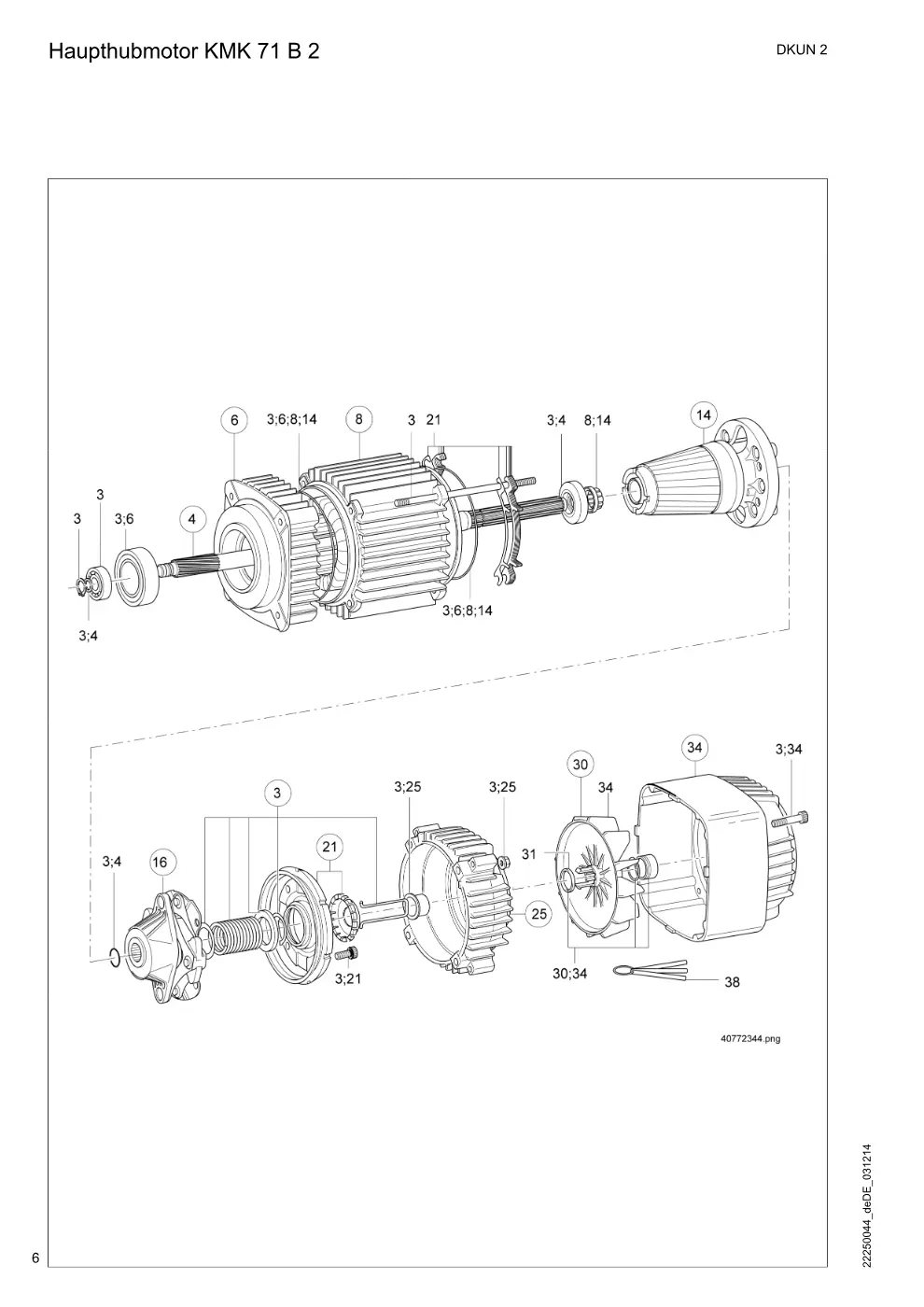

Haupthubmotor KMK 71 B 2 (Seite 6)

Demag DKUN 2 – Haupthubmotor KMK 71 B 2, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK 71B2	12878533	1
4	Welle Kupplung KMK Set	12835533	1
6	Zwischenflanschset KM71B	83531233	1
8	Ständerset KMK/P	12600633	1
14	Läuferset KMK 71B2 Set	12845833	1
16	Mitnehmer KM 71	12876033	1
21	Bremsbelagträger Set KM71	12889533	1
25	Lagerschildset BS KM 71	12861333	1
30	Lüfterset KM 71	12882233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	12889633	1
38	Fühlerlehrensatz	10040984	3

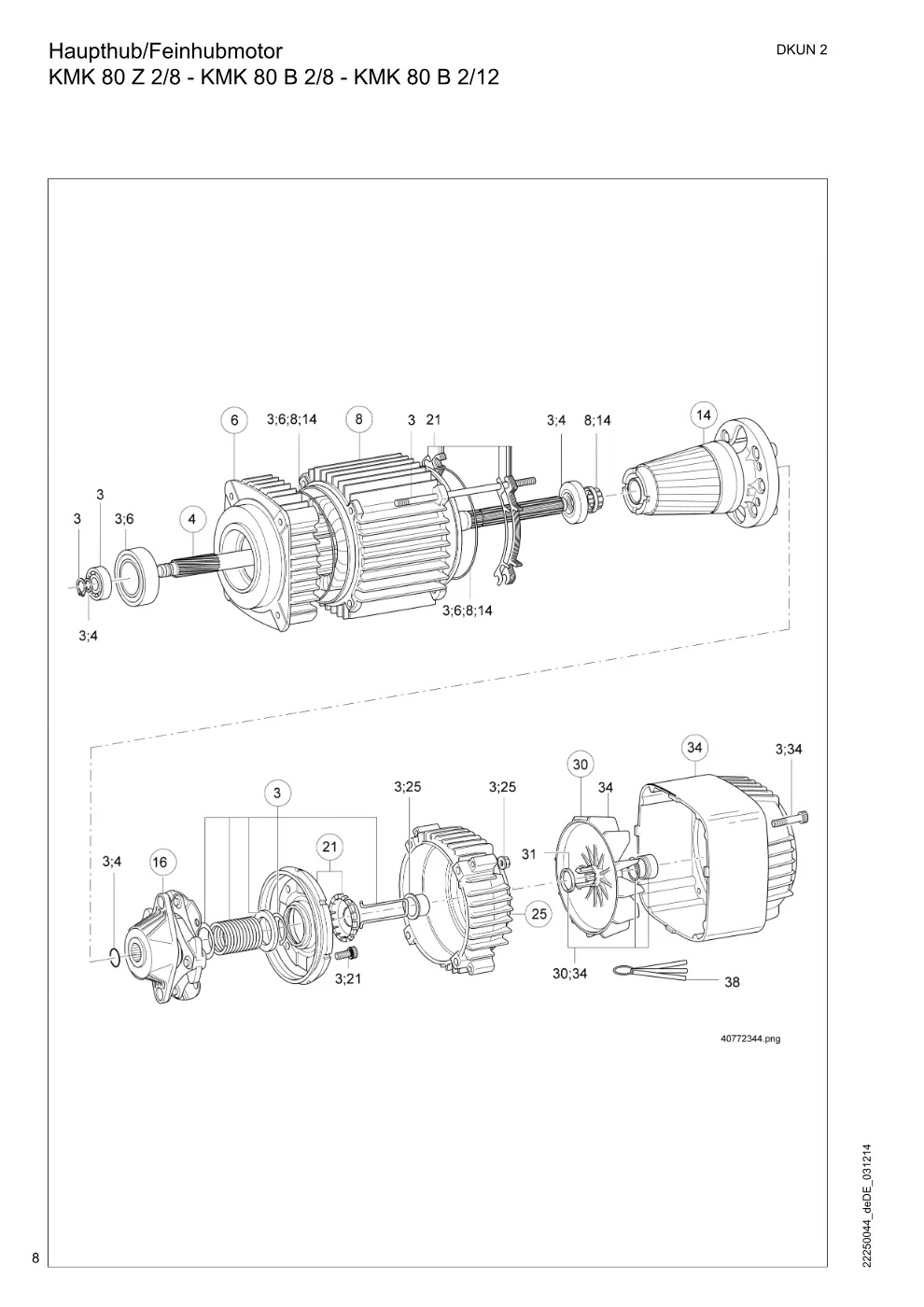

Haupthub/Feinhubmotor KMK 80 Z 2/8 - KMK 80 B 2/8 - KMK 80 B 2/12 (Seite 8)

Demag DKUN 2 – Haupthub/Feinhubmotor KMK 80 Z 2/8 - KMK 80 B 2/8 - KMK 80 B 2/12, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK 80Z 80 Z 2/8	12878633	1
3	Kleinteile Set KMK 80B 80 B 2/8, 80 B 2/12	12878733	1
4	Welle Kupplung KMK Set 80 Z 2/8	13335533	1
4	Getriebewelle KMK80B Set 80 B 2/8, 80 B 2/12	13335633	1
6	Zwischenflanschset KM80Z	83531033	1
6	Zwischenflanschset KM80B 80 B 2/8, 80 B 2/12	83531433	1
8	Ständerset KMK 380 V, 50 Hz	13101733	1
8	Ständerset KMK 380 V, 50 Hz	13101833	1
8	Ständerset KMK 380 V, 50 Hz	13100333	1
14	Läuferset KMK 80Z 80 Z 2/8	13345633	1
14	Läuferset KMK 80B 80 B 2/8, 80 B 2/12	13345733	1
16	Mitnehmer KM 80	13376033	1
21	Bremsbelagträger Set KM80	13389533	1
25	Lagerschildset BS KM 80	13361333	1
30	Lüfterset KM 80	13382233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	13382033	1
38	Fühlerlehrensatz	10040984	3

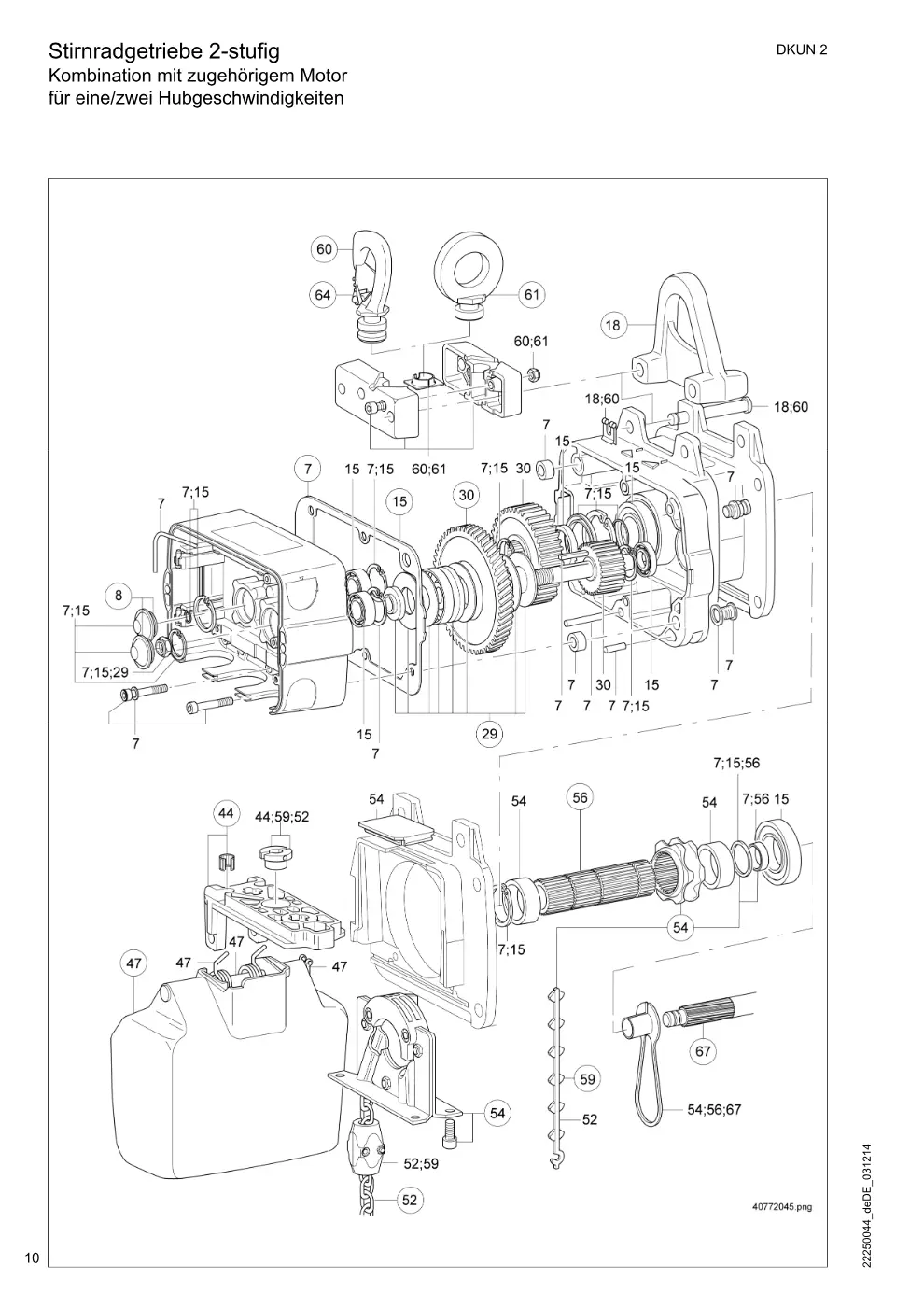

Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 10)

Demag DKUN 2 – Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Dichtung Getriebe Set DK 2	83513933	1
8	Stopfen mit O-Ring x4	75225733	1
15	Lagerset DK 2	83514033	1
18	Tragösenset kurz DK 2	83571133	1
18	Tragösenset lang DK 2	83571333	1
29	Kupplung DK 2 Set	83526033	1
30	Verzahnungsset DK 2 V3 Verzahnungsset für Mot. KMK 80 B 2/12, 160 V3, i = 16,5	83572533	1
30	Verzahnungsset DK 2 V3 Verzahnungsset für Mot. KMK 71 B 2, 160 V3, i = 16,5	83572533	1
30	Verzahnungsset DK 2 V2 Verzahnungsset für Mot. KMK 80 B 2/8, 250, 200 V2, i = 29,7	83572633	1
30	Verzahnungsset DK 2 V2 Verzahnungsset für Mot. KMK 71 B 2, 250, 200 V2, i = 29,7	83572633	1
30	Verzahnungsset DK 2 V2 Verzahnungsset für Mot. KMK 80 B 2/8, 315 V2, i = 34,1	83572733	1
30	Verzahnungsset DK 2 V2 Verzahnungsset für Mot. KMK 71 B 2, 315 V2, i = 34,1	83572733	1
30	Verzahnungsset DK 2 V1 Verzahnungsset für Mot. KMK 80 B 2/8, 400, 315 V1, i = 52,2	83572833	1
30	Verzahnungsset DK 2 V1 Verzahnungsset für Mot. KMK 80 Z 2/8, 250, 200 V1, i = 52,2	83572833	1
30	Verzahnungsset DK 2 V1 Verzahnungsset für Mot. KMK 71 B 2, 400, 315 V1, i = 52,2	83572833	1
30	Verzahnungsset DK 2 V1 Verzahnungsset für Mot. KMP 71 B 2, 250, 200 V1, i = 52,2	83572833	1
44	Grundplatte Kettenführung DK2 Set	83529433	1
47	Kettenspeicher DK 1-5 Gr.1 max. 7 m	83606833	1
47	Kettenspeicher DK 1-5 Gr.2 max. 15 m	83608433	1
47	Kettenspeicherset DK2-5 Gr3 max. 24 m	83606733	1
52	Kettenset DK 2/PK 1L=3,0m	75227533	1
52	Kettenset DK 2/PK 1L=3,5m	75227633	1
52	Kettenset DK 2/PK 1L=4,0m	75227733	1
52	Kettenset DK 2/PK 1L=4,5m	75227833	1
52	Kettenset DK 2/PK 1L=5,0m	75227933	1
52	Kettenset DK 2/PK 1L=6,0m	75228033	1
52	Kettenset DK2/PK1 L= 6,5m	75247433	1
52	Kettenset DK 2/PK 1L=7,0m	75228133	1
52	Kettenset DK 2/PK 1L=8,0m	75228233	1
52	Kettenset DK2/PK1 L= 8,5m	75233333	1
52	Kettenset DK2/PK1 L= 9m	75233433	1
52	Kettenset DK2/PK1 L=10m	75233533	1
52	Kettenset DK2/PK1 L=11m	75233633	1
52	Kettenset DK2/PK1 L=12m	75233733	1
52	Kettenset DK2/PK1 L=13m	75233833	1
52	Kettenset DK2/PK1 L=14m	75233933	1
52	Kettenset DK2/PK1 L=15m	75234033	1
52	Kettenset DK2/PK1 L=16m	75234133	1
52	Kettenset DK2/PK1 L=17m	75234333	1
52	Kettenset DK2/PK1 L=18m	75234533	1
52	Kettenset DK2/PK1 L=19m	75234733	1
52	Kettenset DK2/PK1 L=20m	75234933	1
52	Kettenset DK2/PK1 L=21m	75235033	1
52	Kettenset DK2/PK1 L=22m	75235133	1
52	Kettenset DK2/PK1 L=23m	75246533	1
52	Kettenset DK2/PK1 L=24m	75246633	1
52	Kettenset DK2/PK1 L=25m	75246733	1
52	Kettenset DK2/PK1 L=26m	75246833	1
52	Kettenset DK2/PK1 L=27m	75246933	1
52	Kettenset DK2/PK1 L=28m	75247033	1
52	Kettenset DK2/PK1 L=30m	75247133	1
52	Kettenset DK2/PK1 L=40m	75247233	1
52	Kettenset DK2/PK1 L=50m	75247333	1
54	Kettenführungsset DK 2 Gr3	83537733	1
56	Abtriebswelle Set DK 2	83536233	1
59	Einführungsstück DK 2 Set	83507833	1
60	Hakentraverse Set DK 2	83562033	1
61	Ringöse quer DK 2 Set	83564033	1
64	Hakenmaulsicherungsset Gr. 3 x4	83665933	1

Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 12)

Demag DKUN 2 – Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
67	Getriebewelle KMK80B Set Getriebewelle für Mot. KMK 80 B 2/12, 160 V3, i = 16,5	13335633	1
67	Getriebewelle KMK80B Set Getriebewelle für Mot. KMK 80 B 2/8, 400, 315 V1, i = 52,2	13335633	1
67	Getriebewelle KMK80B Set Getriebewelle für Mot. KMK 80 B 2/8, 315 V2, i = 34,1	13335633	1
67	Getriebewelle KMK80B Set Getriebewelle für Mot. KMK 80 B 2/8, 250, 200 V2, i = 29,7	13335633	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 80 Z 2/8, 250, 200 V1, i = 52,2	13335533	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 71 B 2, 160 V3, i = 16,5	12835533	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 71 B 2, 400, 315 V1, i = 52,2	13335533	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 71 B 2, 315 V2, i = 34,1	13335533	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 71 B 2, 250, 200 V2, i = 29,7	13335533	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMP 71 B 2, 250, 200 V1, i = 52,2	13335533	1

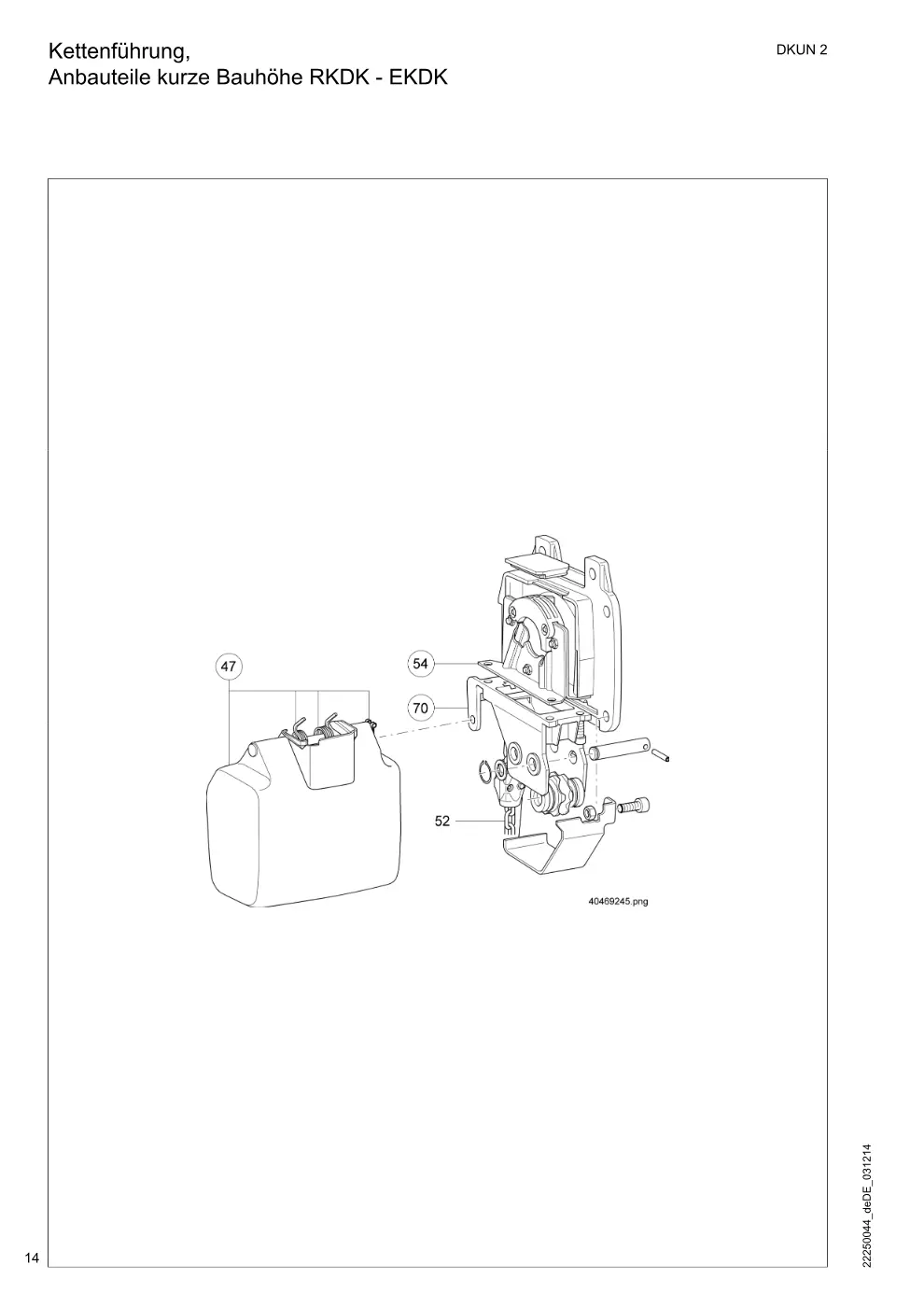

Kettenführung, Anbauteile kurze Bauhöhe RKDK - EKDK (Seite 14)

Demag DKUN 2 – Kettenführung, Anbauteile kurze Bauhöhe RKDK - EKDK, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Umlenkrollenträger DK2 Set	83525033	1

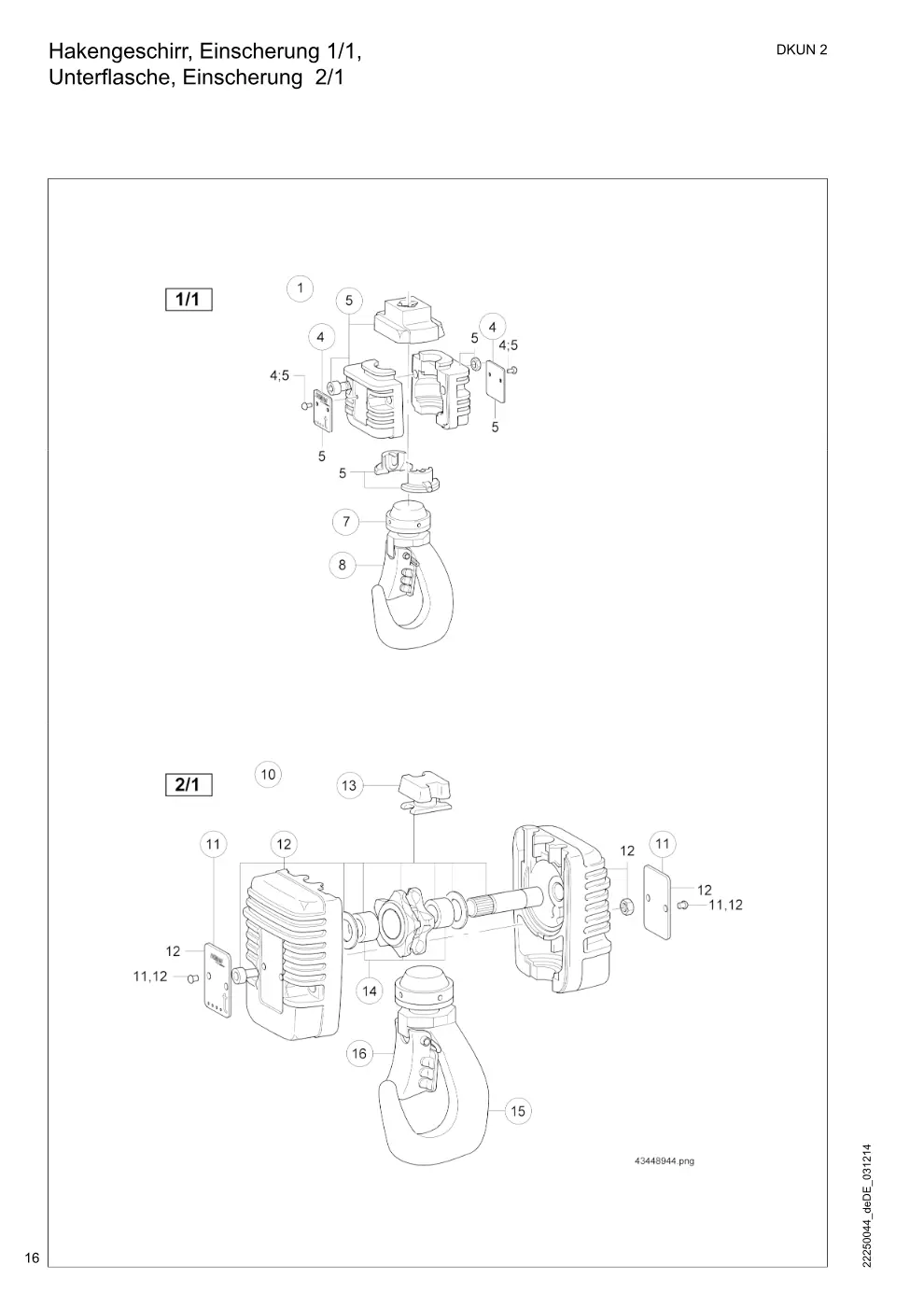

Hakengeschirr, Einscherung 1/1, Unterflasche, Einscherung 2/1 (Seite 16)

Demag DKUN 2 – Hakengeschirr, Einscherung 1/1, Unterflasche, Einscherung 2/1, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirrset DK 2 kpl. (Teil-Nr. 5	83574033	1
4	Traglastschildset DK2 1/1	71393233	1
5	Hakengeschirrhälfte Set DK2 kpl. (Teil-Nr.	83575333	1
7	Lasthakenset Nr.2 400kg kpl. (Teil-Nr.	83565033	1
8	Hakenmaulsicherungsset Gr. 2 x4	83565933	1
10	Unterflaschenset DK 2 kpl. (Teil-Nr. 12, 15)	83584133	1
11	Traglastschildset DK2 2/1	71393333	1
12	Unterflaschenset ohne Haken DK2 kpl. (Teil-Nr. 11 , 13, 14)	83585333	1
13	Pufferstopfen Unterflasche x5	83586133 → 75260733	1
14	Umlenkradset DK2	83586033	1
15	Lasthakenset Nr.3 800kg kpl. (Teil-Nr. 16)	83665033	1
16	Hakenmaulsicherungsset Gr. 3 x4	83665933	1

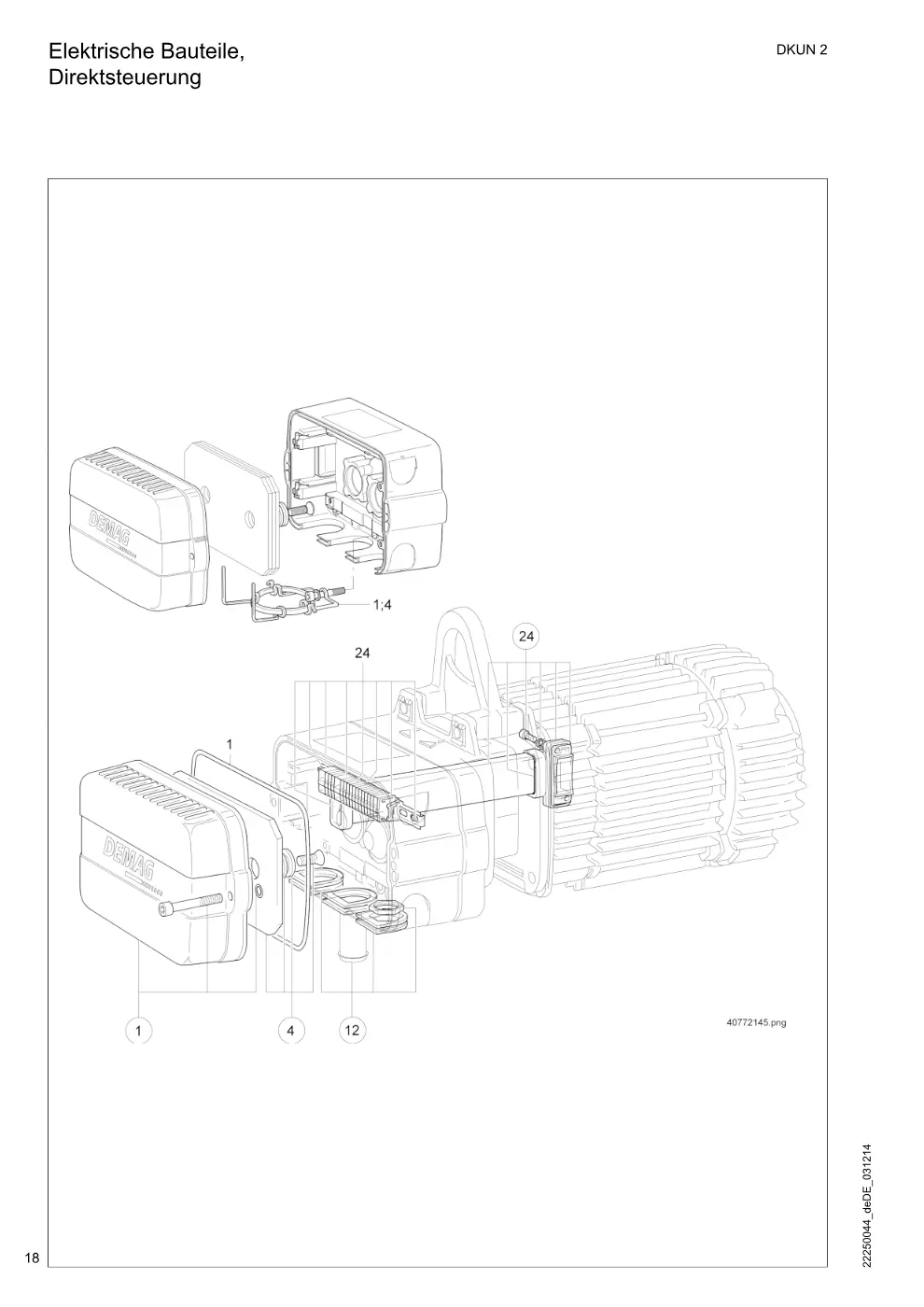

Elektrische Bauteile, Direktsteuerung (Seite 18)

Demag DKUN 2 – Elektrische Bauteile, Direktsteuerung, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz Set DK 2	83512033	1
1	Haube lang Set DK 2	83512333	1
4	Gegengewichtsset DK 2	83512733	1
12	Einschubset Steuerung	83612933	1
24	Steuerungsset Kleinteile DK	89529733	0

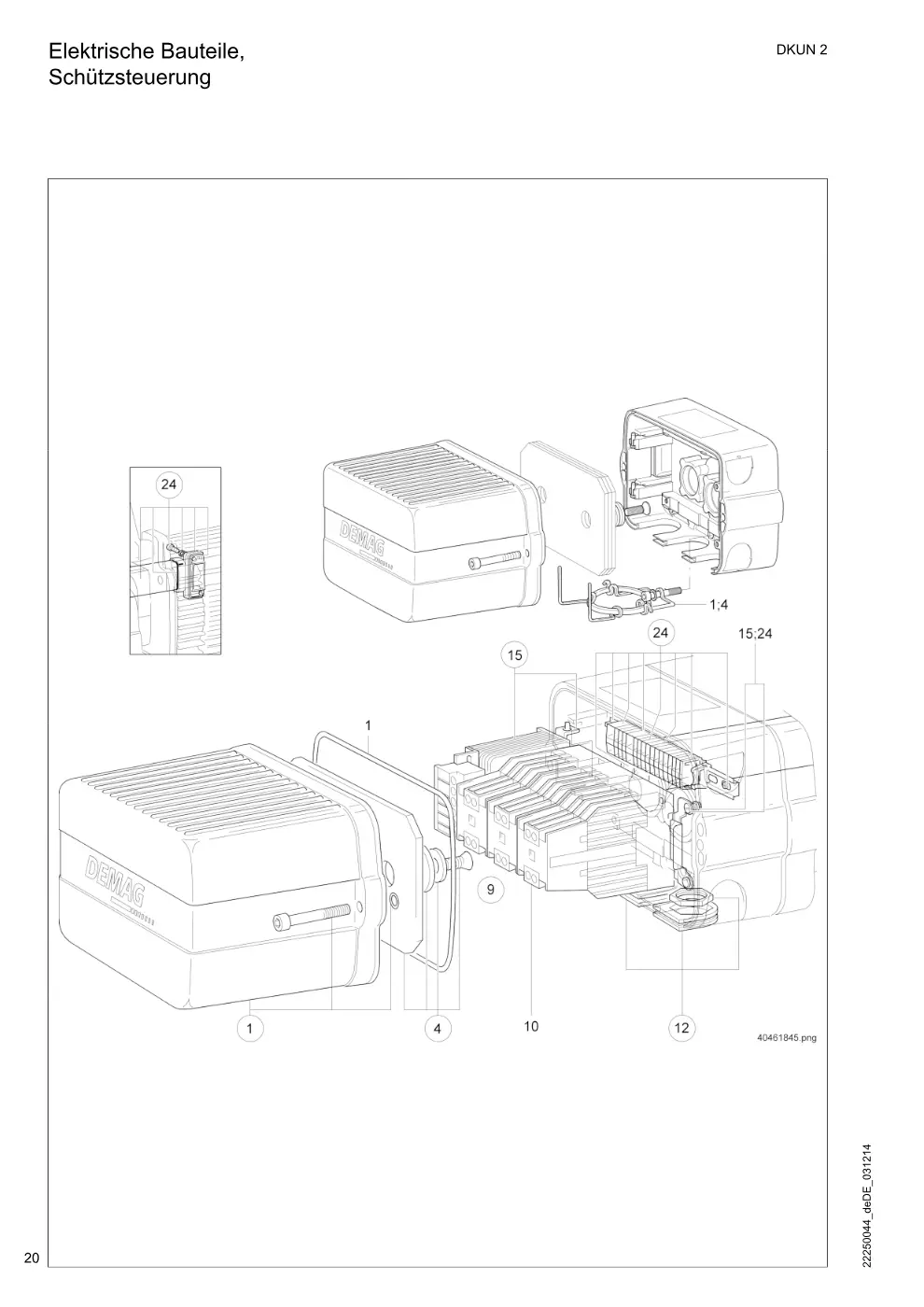

Elektrische Bauteile, Schützsteuerung (Seite 20)

Demag DKUN 2 – Elektrische Bauteile, Schützsteuerung, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube lang Set DK 2	83512333	1
4	Gegengewichtsset DK 2	83512733	1
9	Apparatesatz 220-500V50HZ VDE Haupthub	38025546	1
9	Apparatesatz 220-500V50HZ VDE Haupt - Feinhub	38025646	1
9	Apparatesatz 220-500V50HZ VDE Haupthub + Katzfahren	38025746	1
9	Apparatesatz 220-500V50HZ VDE Haupt - Feinhub + Katzfahren	38025846	1
9	Apparatesatz 220-500V50HZ VDE Haupthub + Katzfahren, 2 Geschw., 1:4	38025946	1
9	Apparatesatz 220-500V50HZ VDE Haupt - Feinhub + Katzfahren, 2 Geschw.	38026046	1
9	Apparatesatz 380/220V50HZ VDE Haupthub	38026146	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub	38026246	1
9	Apparatesatz 380/220V50HZ VDE Haupthub + Katzfahren	38026346	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub + Katzfahren	38026446	1
9	Apparatesatz 380/220V50HZ VDE Haupthub + Katzfahren, 2 Geschw., 1:4	38026546	1
9	Apparatesatz 380/220V50HZ VDE Haupthub	38026646	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub	38026746	1
9	Apparatesatz 380/220V50HZ VDE Haupthub + Katzfahren	38026846	1
10	Schütz DSW 3TF8133 230/220V50HZ 1 Ö	87535033	2
10	Schütz DSW 3TF8133 42V50HZ 1 Ö	87535233	2
10	Schütz DSUB 111 230/220V50HZ 1 S + 1 Ö	87536044	1
10	Schütz DSUB 111 42V50HZ 1 S + 1 Ö	87536244	1
10	Schütz DSKR 110 230/220V50HZ 1 S	87545544	1
10	Schütz DSKR 110 42V50HZ 1 S	87548744	1
12	Einschubset Steuerung	83612933	1
15	Steuertransformator 400/42V DK Set 50/60 Hz	89553933	1
15	Steuertransformator 400/230V DK Set 50/60 Hz	89569933	1
24	Steuerungsset Kleinteile DK	89529733	1

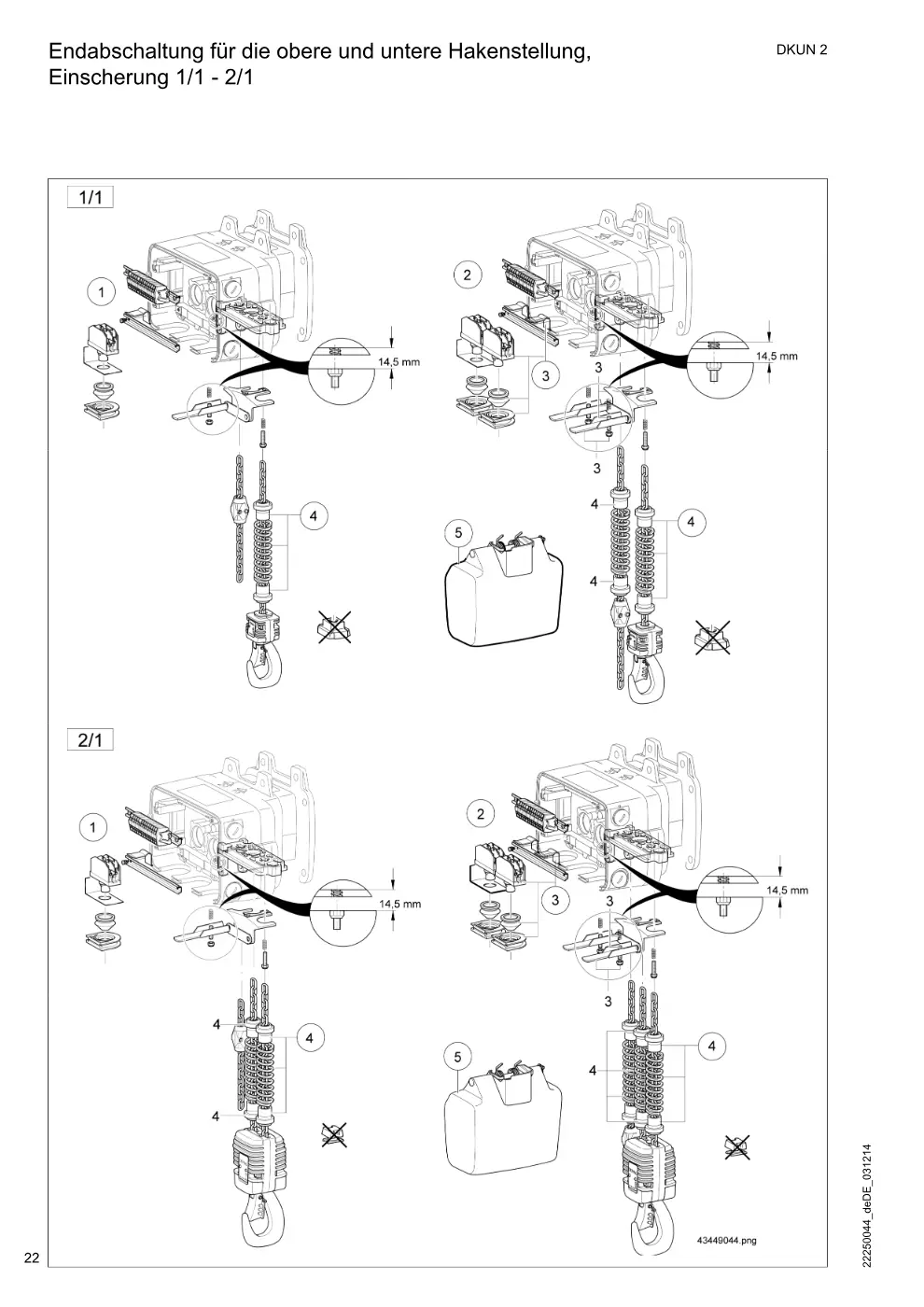

Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1 (Seite 22)

Demag DKUN 2 – Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Endabschaltungsset DK 2	83578333	1
2	Endabschaltungsset DK 2	83578333	1
3	Endabschaltungsset DK 2	83578233	1
4	Abschalthülse DK2 Set	83528633	1
5	Kettenspeicherset DK2-5 Gr3 max. Kettenlänge 21 m	83606733	1

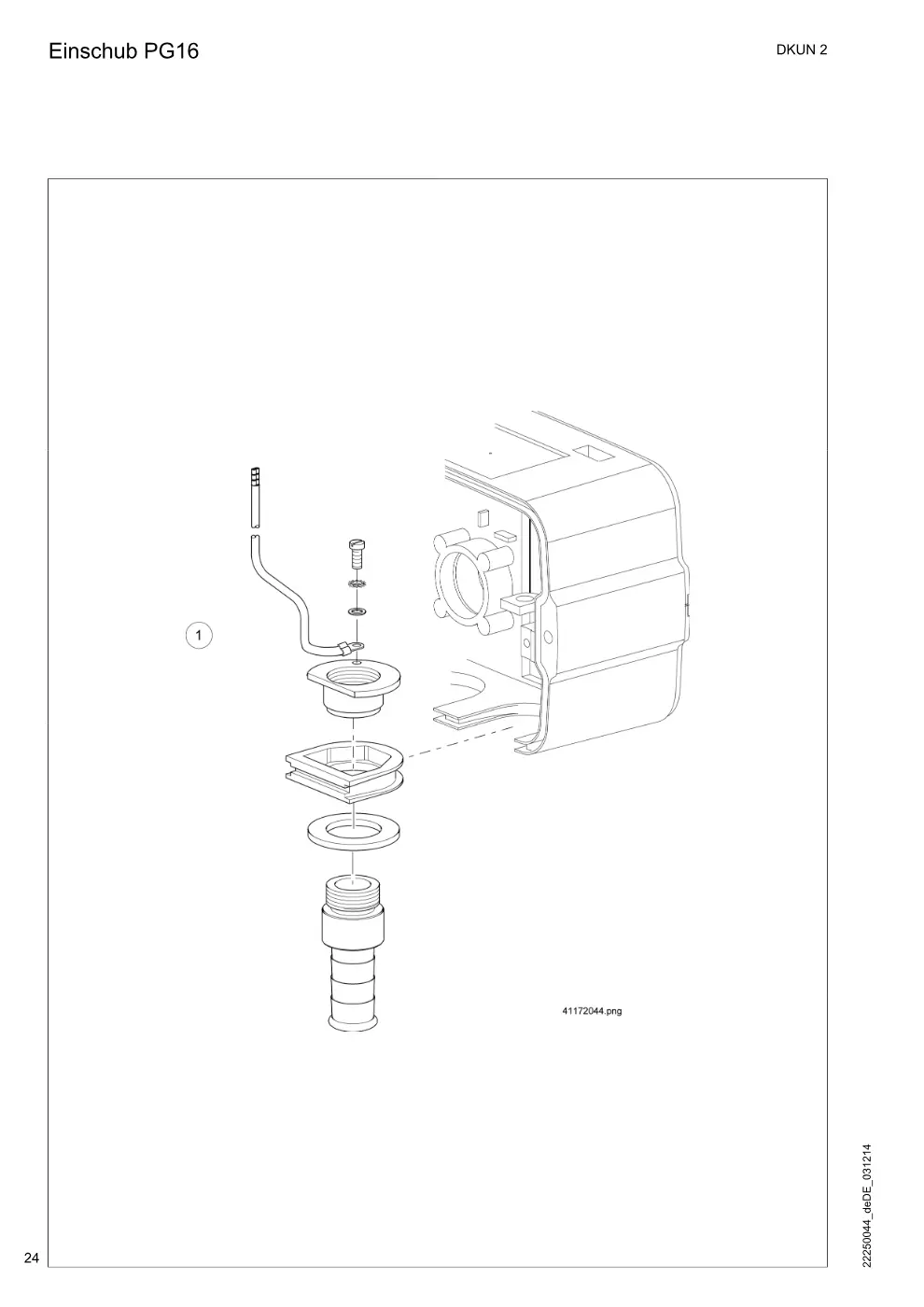

Einschub PG16 (Seite 24)

Demag DKUN 2 – Einschub PG16, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Einschub PG16 DK 1-20 verstärkt	83653033	1

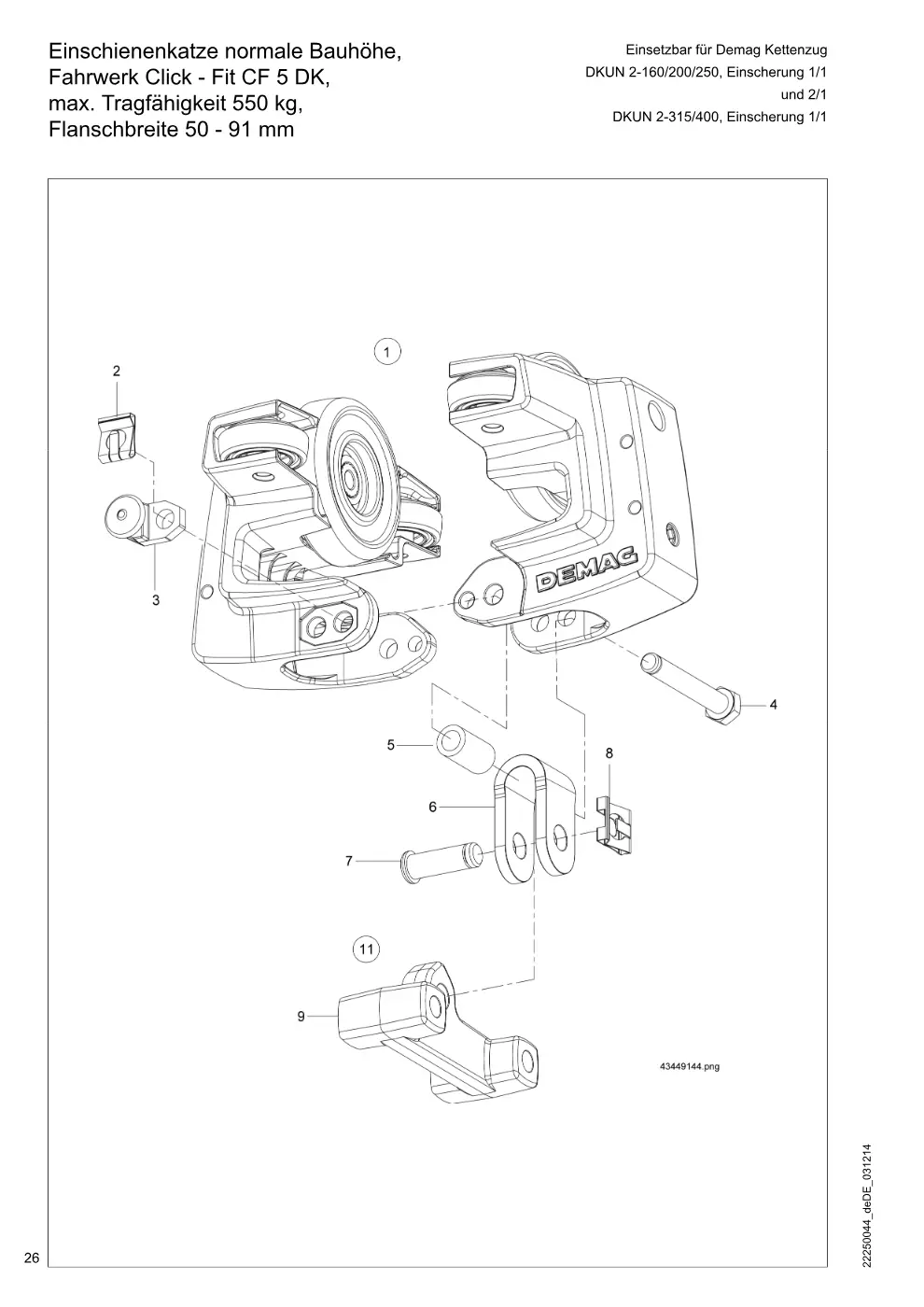

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk Click - Fit CF 5 DK, DKUN 2-160/200/250, Einscherung 1/1 max. Trag (Seite 26)

Demag DKUN 2 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk Click - Fit CF 5 DK, DKUN 2-160/200/250, Einscherung 1/1 max. Trag, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Click-Fit CF 5 Azurblau kpl. (Teil-Nr. 2 -	84020544	1
2	Sicherungsclip SL 10 SXN08	34287544	1
3	Sicherungselemente CF5	84001544	1
4	Kopfbolzen 10 X64,8Nut	84002244	1
5	Rohr 16 X 2,8X 29	84002744	1
6	Bügel Tragöse CF5	84002544	1
7	Kopfbolzen 12h11X 30Nut	84002144	1
8	Sicherungsclip SL 12 SXN08	34287644	1
9	Tragöse quer CF5DK 2	84003444	1
11	Tragösenset quer CF5 DK 2 kpl. (Teil-Nr. 6 -	84000244	1

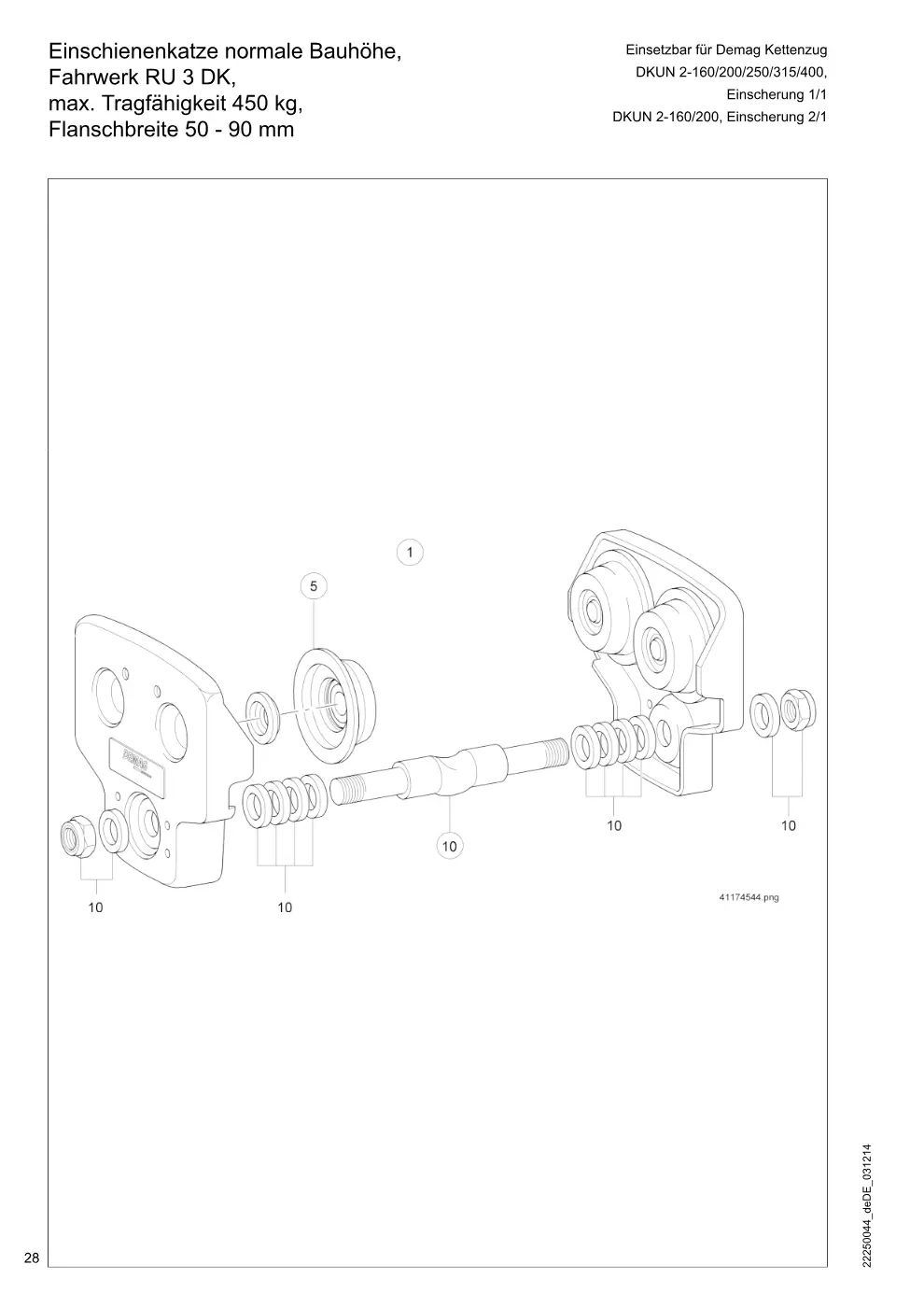

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 3 DK, DKUN 2-160/200/250/315/400, max. Tragfähigkeit 450 kg, (Seite 28)

Demag DKUN 2 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 3 DK, DKUN 2-160/200/250/315/400, max. Tragfähigkeit 450 kg,, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.m.Trav. RU 3	83970144	1
5	Laufrad universal RU 3DK	83961544	4
10	Traverse RU 3 DK	83950344	1

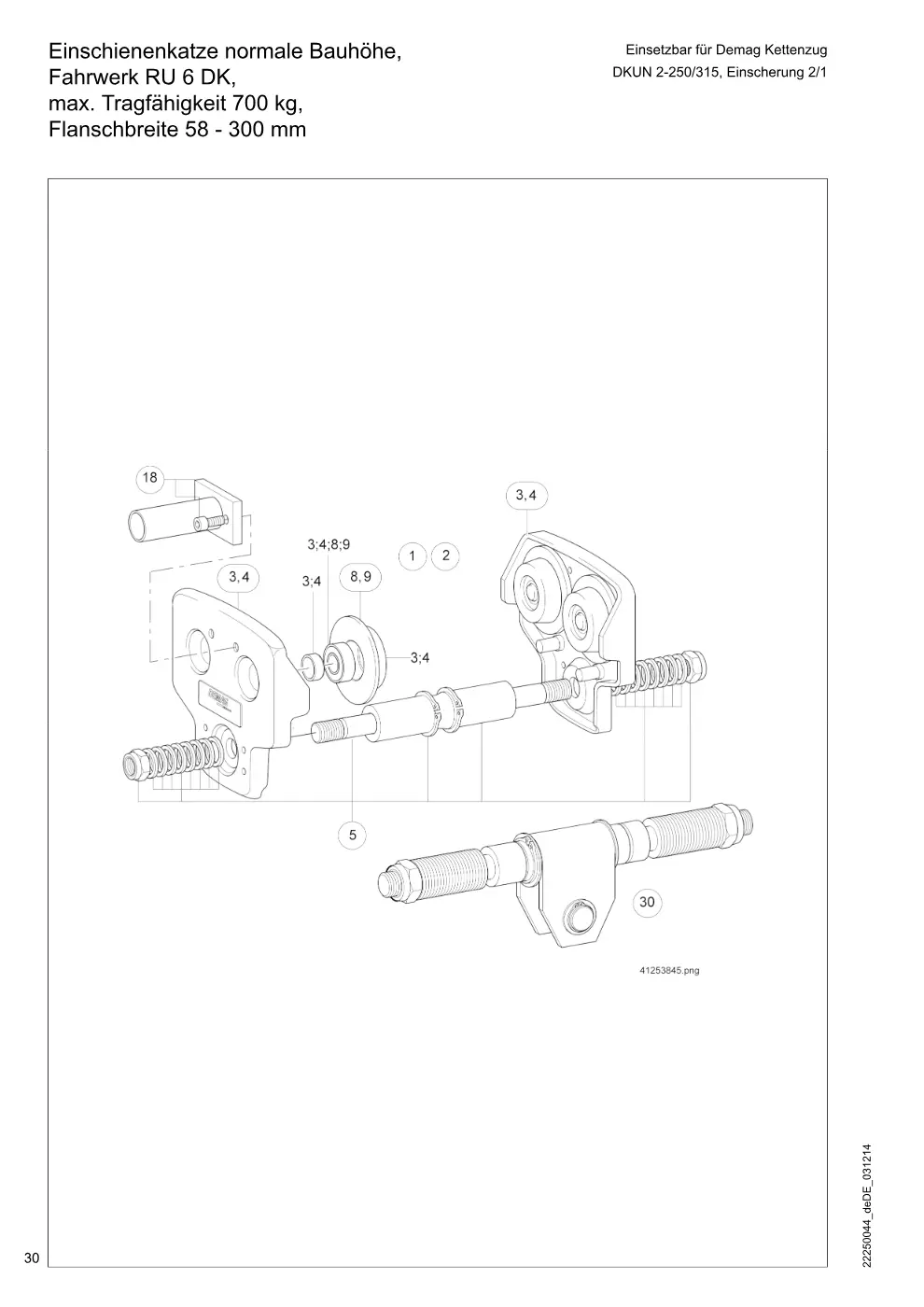

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 6 DK, DKUN 2-250/315, Einscherung 2/1 max. Tragfähigkeit 700 kg (Seite 30)

Demag DKUN 2 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 6 DK, DKUN 2-250/315, Einscherung 2/1 max. Tragfähigkeit 700 kg, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6 kpl. (Teil-Nr.	83963444	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6 kpl. (Teil-Nr.	83963244	1
3	Seitenschild RU6DK kpl. (Teil-Nr.	83963144	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83963044	2
5	Traverse RU 6 Flb. 58- 90	83963944	1
5	Traverse RU 6 Flb. 91-143	83964044	1
5	Traverse RU 6 Flb.144-200	83952044	1
5	Traverse RU 6 Flb.201-300	83952144	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	4
9	Laufrad konisch 65 1SPK OZ	83963544	4
18	Stromabnehmerrohr 400 Set	83973733	1
30	Traverse RU 2/6 Flb.144-200	56314044	1
30	Traverse RU 2/6 Flb.201-300	56314544	1

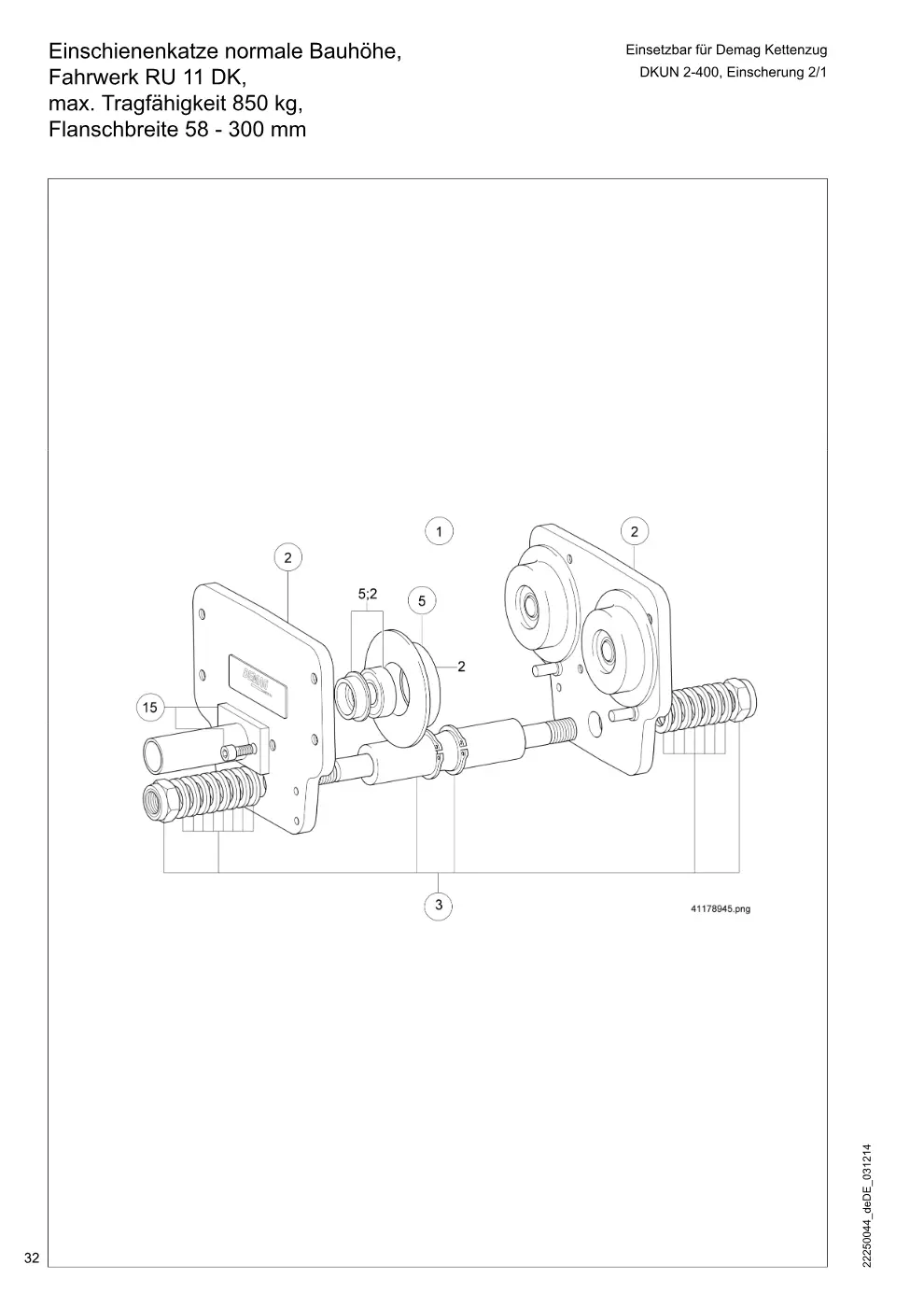

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 11 DK, DKUN 2-400, Einscherung 2/1 max. Tragfähigkeit 850 kg, (Seite 32)

Demag DKUN 2 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 11 DK, DKUN 2-400, Einscherung 2/1 max. Tragfähigkeit 850 kg,, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU11 kpl. (Teil-Nr.	84010144	1
2	Seitenschild Laufrad univ.o.Zahnkr.	84010644	2
3	Traverse RU11 Flb.144-200	83958944	1
3	Traverse RU11 Flb.201-300	83959044	1
3	Traverse RU11 Flb. 58- 90	83965944	1
3	Traverse RU11 Flb. 91-143	83966044	1
5	Laufrad universal 80 1SPK OZ	84014044	4
15	Stromabnehmerrohr 400 Set	83973733	1

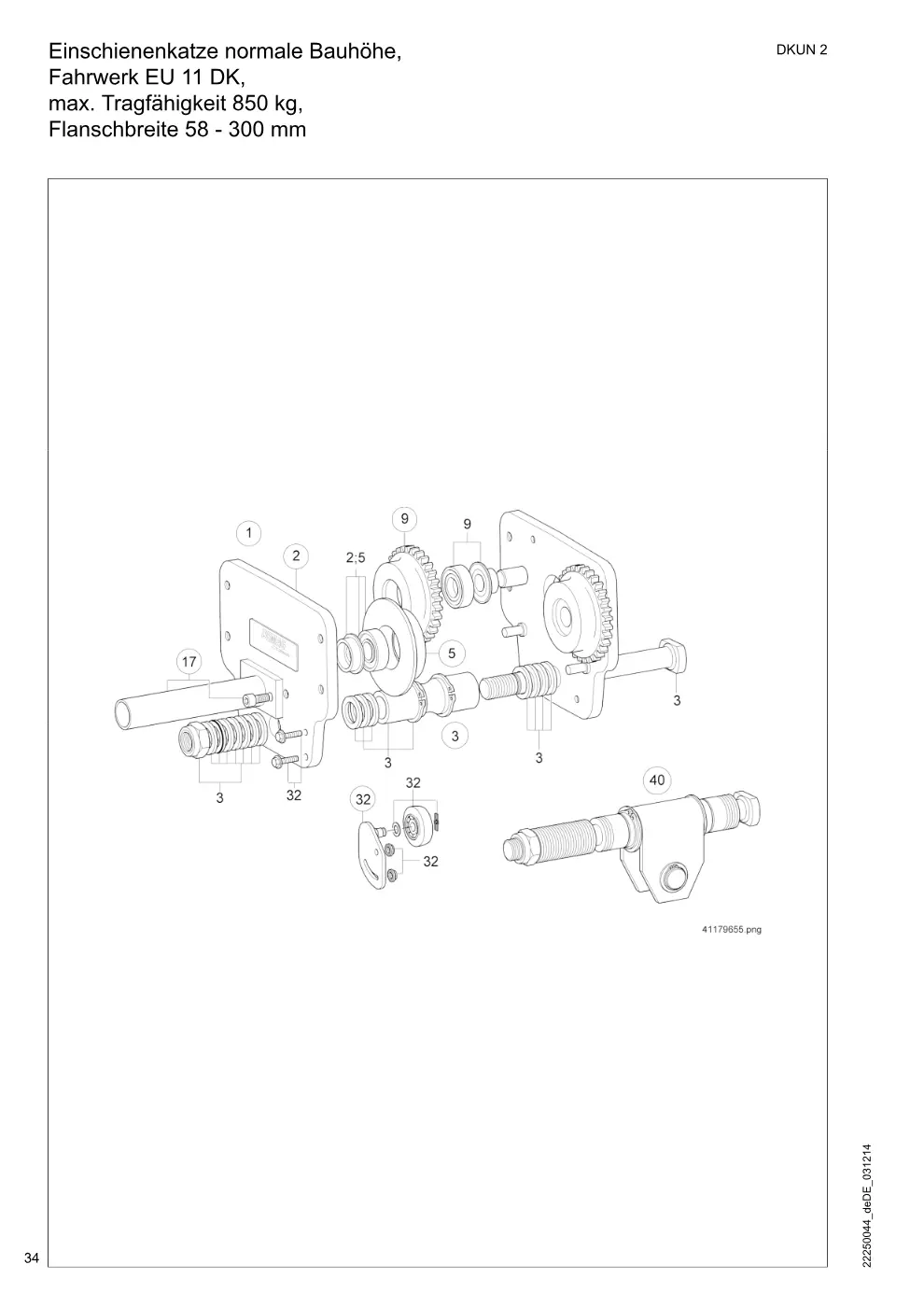

Einschienenkatze normale Bauhöhe, Fahrwerk EU 11 DK, max. Tragfähigkeit 850 kg, (Seite 34)

Demag DKUN 2 – Einschienenkatze normale Bauhöhe, Fahrwerk EU 11 DK, max. Tragfähigkeit 850 kg,, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11	84010244	1
2	Seitenschild Laufrad univ.o.Zahnkr.	84010644	1
3	Traverse EU11 Flb. 58- 90	83952344	1
3	Traverse EU11 Flb. 91-143	83952444	1
3	Traverse EU11 Flb.144-200	83959444	1
3	Traverse EU11 Flb.201-300	83959544	1
5	Laufrad universal 80 1SPK OZ	84014044	2
9	Laufrad universal 80 1SPK MZ	84015044	2
17	Stromabnehmerrohr 400 Set	83973733	1
32	Stützrolleneinheit Set	83913033	1
40	Traverse EUPKDK Flb.144-200	83974844	1
40	Traverse EUPKDK Flb.201-300	83974944	1

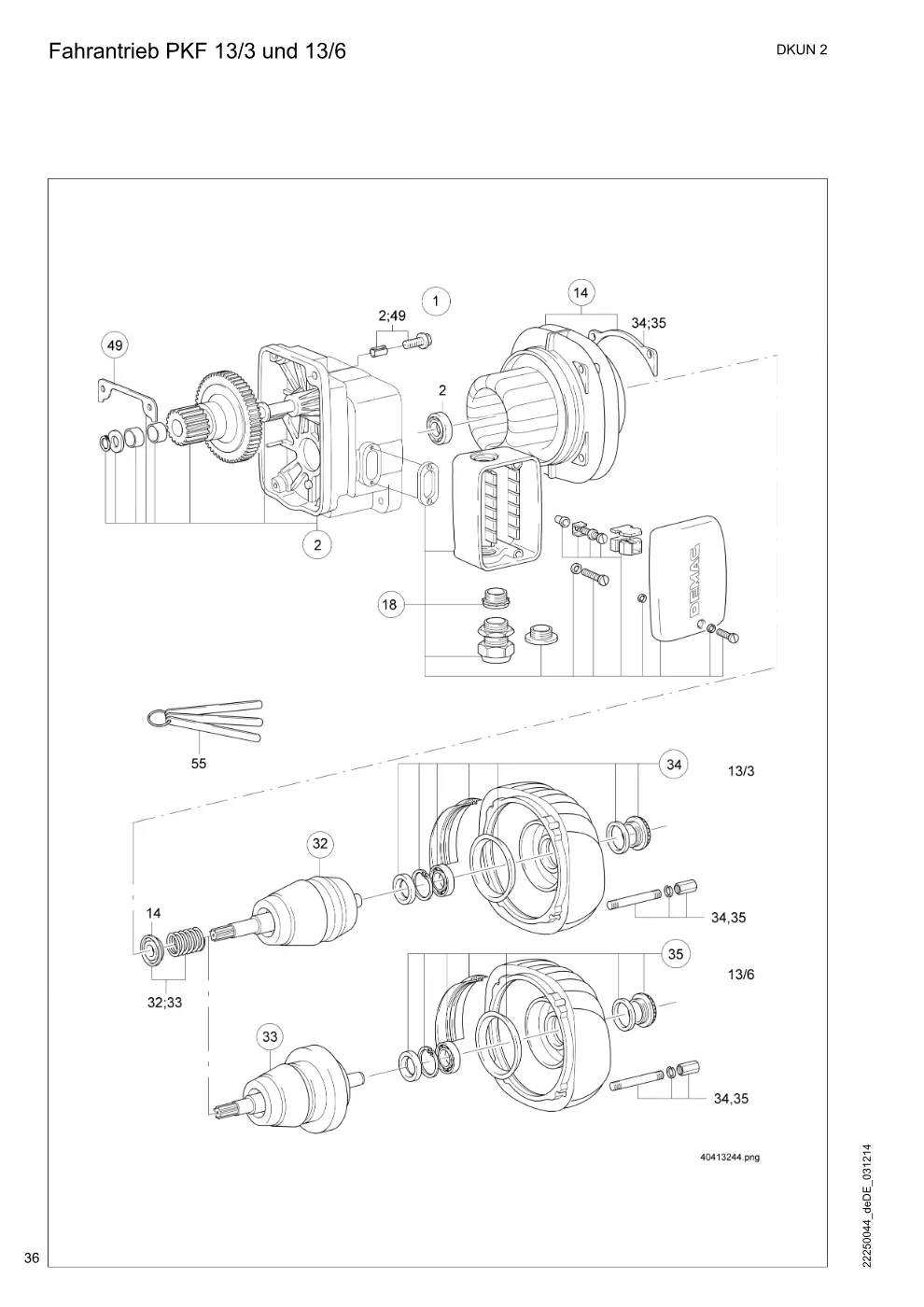

Fahrantrieb PKF 13/3 und 13/6 (Seite 36)

Demag DKUN 2 – Fahrantrieb PKF 13/3 und 13/6, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 7M 13/3PKF8 AB 220 - 400V 50 Hz	56306744	1
1	Motor 14M 13/3PKF4 AB 220 - 400V 50 Hz	56306444	1
1	Motor 28M 13/3PKF2 AB 220 - 400V 50 Hz	56306244	1
1	Motor 4,6/14M 13/6PKF AB 380 - 400V 50 Hz	56305644	1
1	Motor 7/28M 13/6PKF8-2AB 380 - 400V 50 Hz	56305744	1
2	Lagerschildset PKF-M5	56307133	1
14	Ständerset F13/3 P2K 220/380V 50 Hz, 230/400V 50 Hz	56010633	1
14	Ständerset F13/3 PF4 220/380V 50 Hz, 230/400V 50 Hz	56371433	1
14	Ständerset F13/3 PF8 220/380V 50 Hz, 230/400V 50 Hz	56371733	1
14	Ständerset F13/6 PF8 380/400V 50 Hz	56372533	1
14	Ständerset F13/6 PF12 380/400V 50 Hz	56370133	1
18	Klemmenkastenset PKF	56369233	1
32	Läuferset 13/3 PKF	56379133	1
32	Läuferset 13/3 PKF+BS	56379233	1
33	Läuferset 13/6 PF 8-2	56304733	1
33	Läuferset 13/6PF8-2 BS	56304833	1
34	Lagerschildset B 13/3 P	56024033	1
35	Lagerschildset B 13/6	56305533	1
49	Dichtungsset PKF13/3+6	58136933	1
55	Fühlerlehrensatz	10015084	3

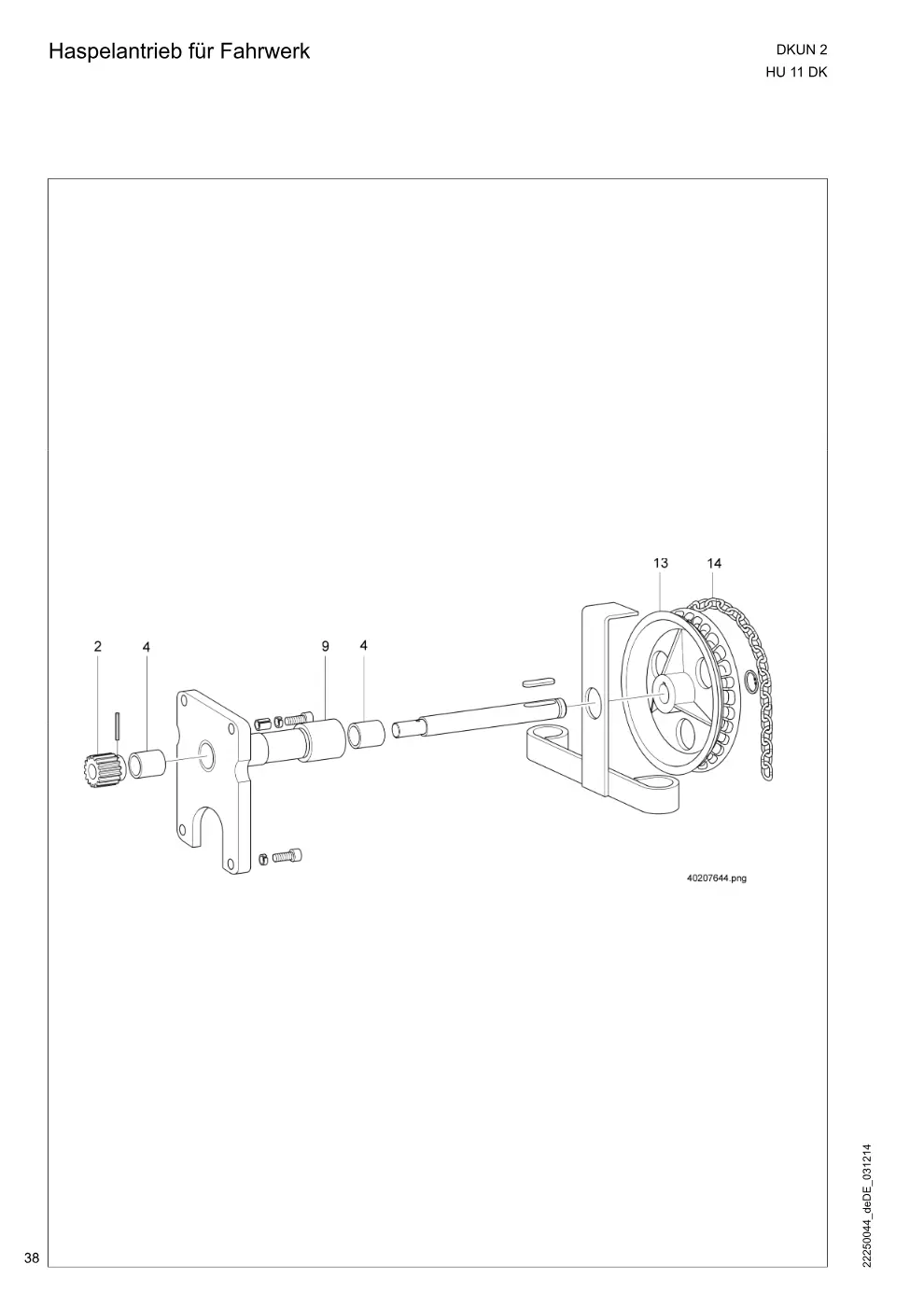

Haspelantrieb für Fahrwerk (Seite 38)

Demag DKUN 2 – Haspelantrieb für Fahrwerk, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Ritzel Z 18 M 2 B 34	56189644	1
4	Buchse 25X 28X30 B	34219944	2
9	Buchse 37 X 42,4X44	50221944	1
13	Haspelrad 200 FAHRWERK	50226344	1
14	Rundstahlkette 3- 5X18,5	47260499	1

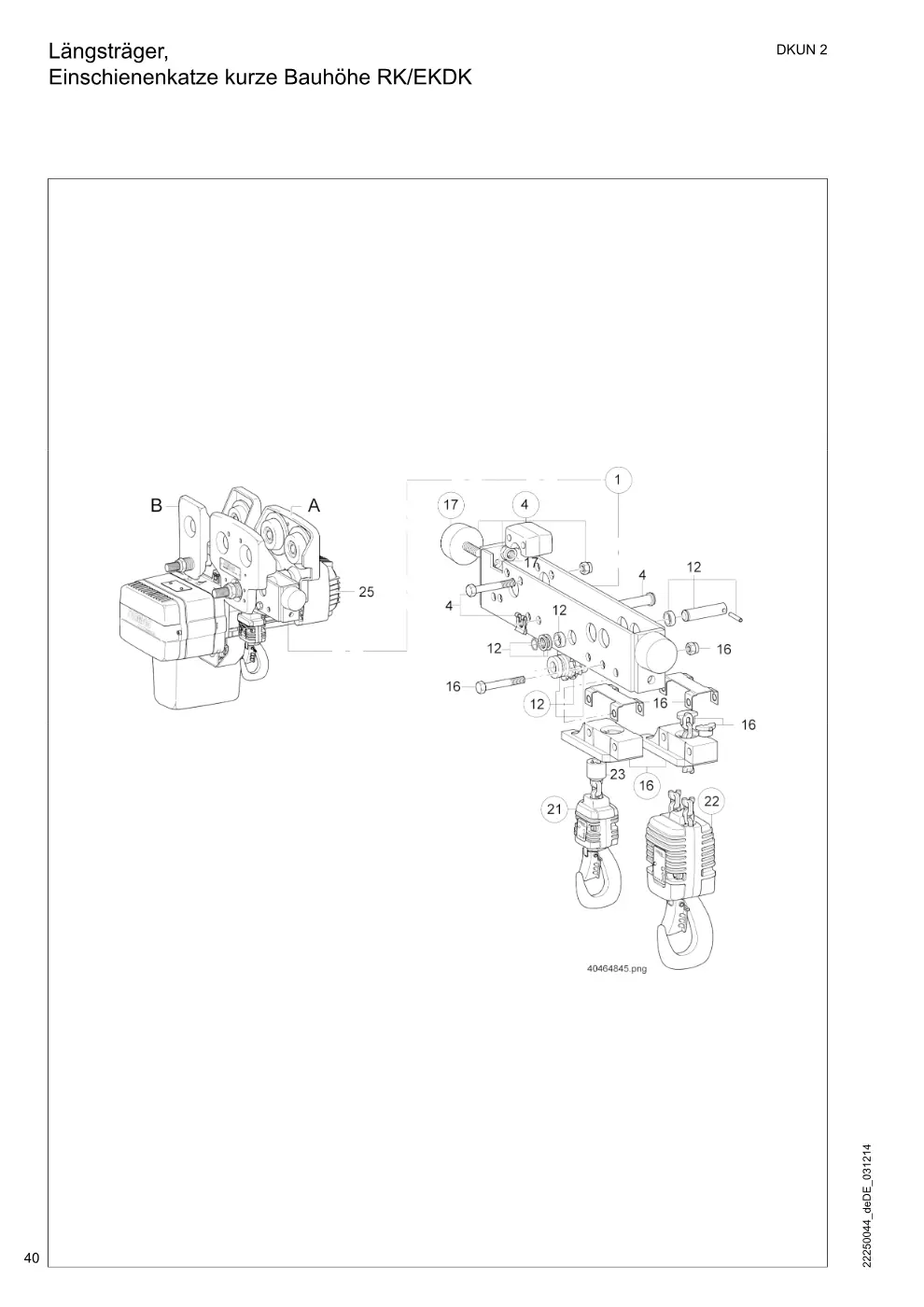

Längsträger, Einschienenkatze kurze Bauhöhe RK/EKDK (Seite 40)

Demag DKUN 2 – Längsträger, Einschienenkatze kurze Bauhöhe RK/EKDK, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Längsträger DK 2 Gr. 11	83940144	1
4	Pendellager Puffer DK 2	83985533	1
12	Umlenkradset EK/EKDK Nadelkranz, z = 5	83585933	1
16	Endhalterset DK2	83985433	1
17	Pufferset DK2/5/10	97820633	1
21	Hakengeschirrset DK 2 1/1	83574033	1
22	Unterflaschenset DK 2	83584133	1
23	Abschaltteller DK 5 DK 2, 1/1	83628544	1

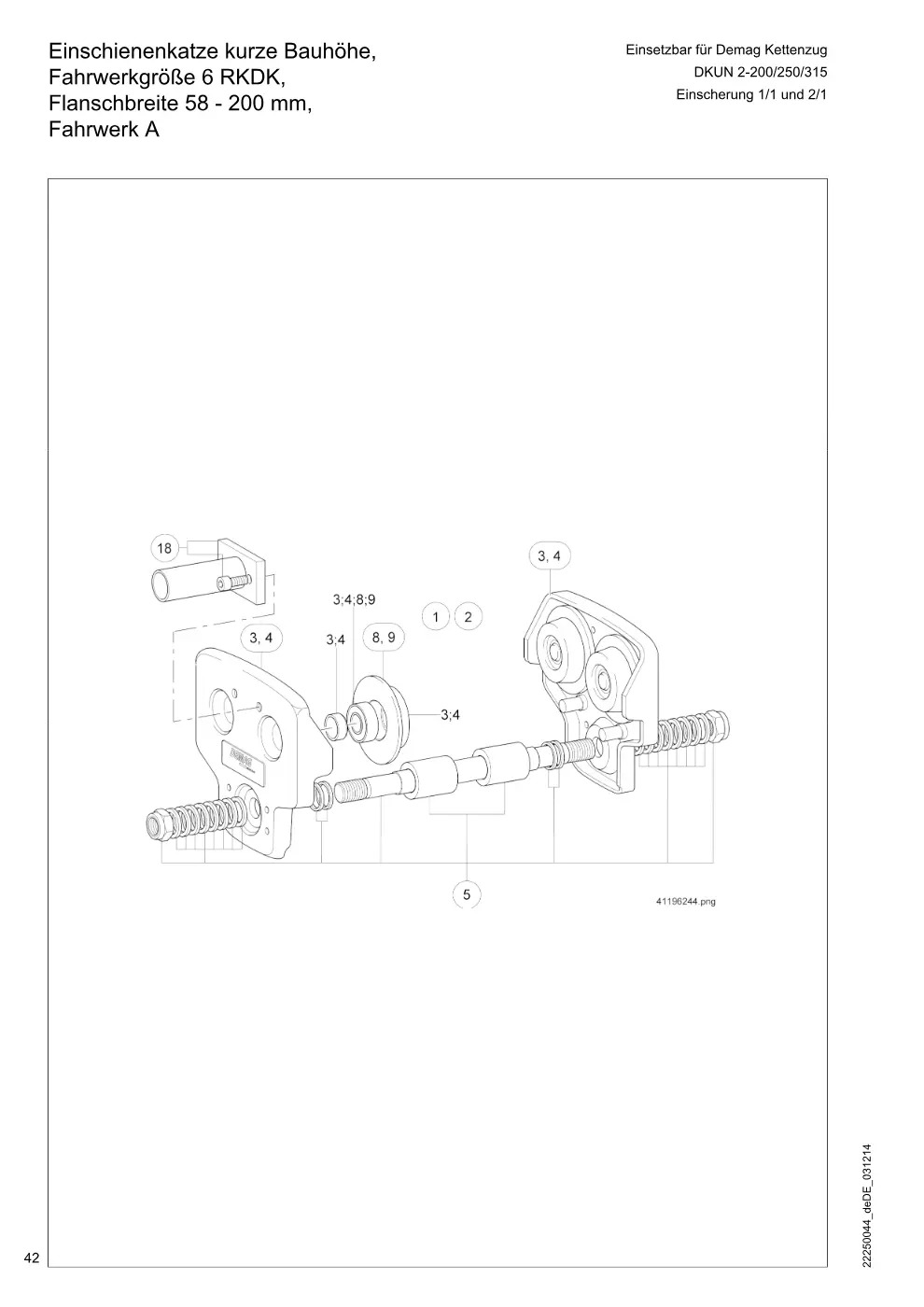

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 6 RKDK, Flanschbreite 58 - 200 mm, (Seite 42)

Demag DKUN 2 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 6 RKDK, Flanschbreite 58 - 200 mm,, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6 kpl. (Teil-Nr.	83963444	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6 kpl. (Teil-Nr.	83963244	1
3	Seitenschild RU6DK kpl. (Teil-Nr.	83963144	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83963044	2
5	Traverse RKDK Flb. 58- 90	83990744	1
5	Traverse RKDK Flb. 91-143	83991844	1
5	Traverse RKDK Flb.144-200	83992144	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	4
9	Laufrad konisch 65 1SPK OZ	83963544	4
18	Stromabnehmerrohr 400 Set	83973733	1

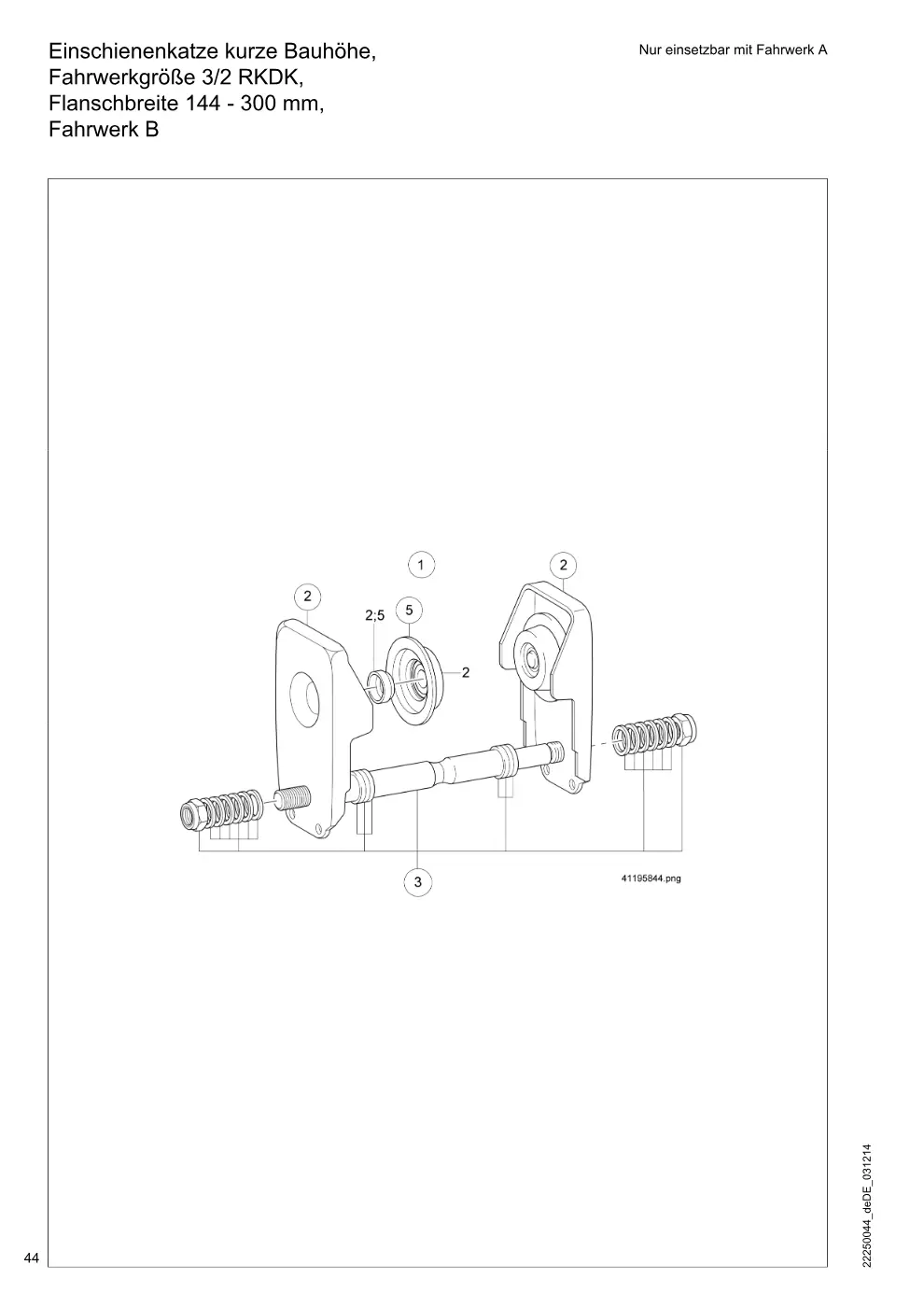

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 3/2 RKDK, Flanschbreite 144 - 300 mm, (Seite 44)

Demag DKUN 2 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 3/2 RKDK, Flanschbreite 144 - 300 mm,, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU 3/2 kpl. (Teil-Nr.	83982044	1
2	Seitenschild Laufrad univ.o.Zahnkr.	83980444	2
3	Traverse RKDK Flb.144-200	83981444	1
3	Traverse RKDK Flb.201-300	83981544	1
5	Laufrad universal RU 3DK	83961544	2

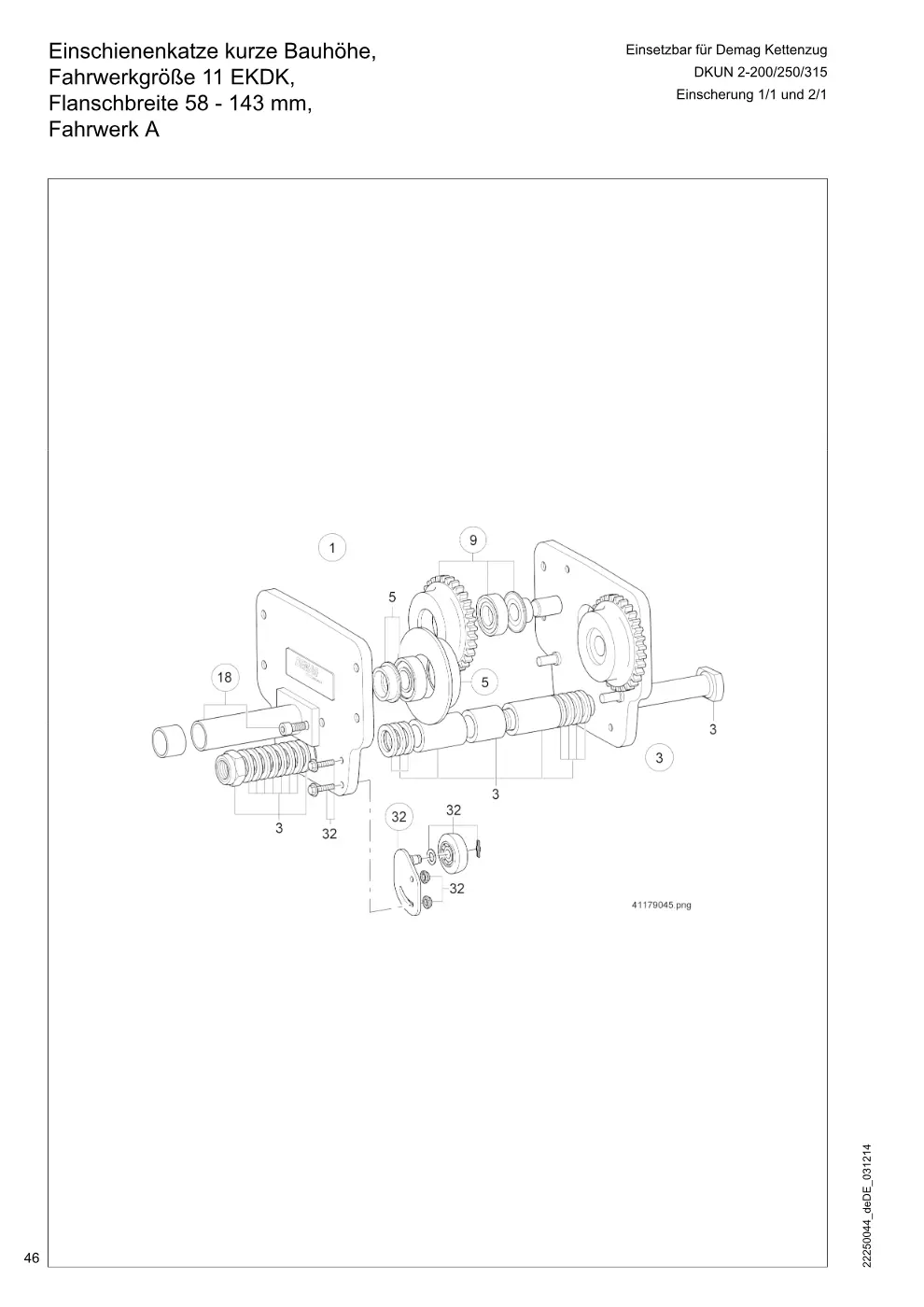

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 EKDK, Flanschbreite 58 - 143 mm, (Seite 46)

Demag DKUN 2 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 EKDK, Flanschbreite 58 - 143 mm,, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11	84010444	1
3	Traverse EKDK Flb. 91-143	83989644	1
5	Laufrad universal 80 1SPK OZ	84014044	2
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1
32	Stützrolleneinheit Set	83913033	1

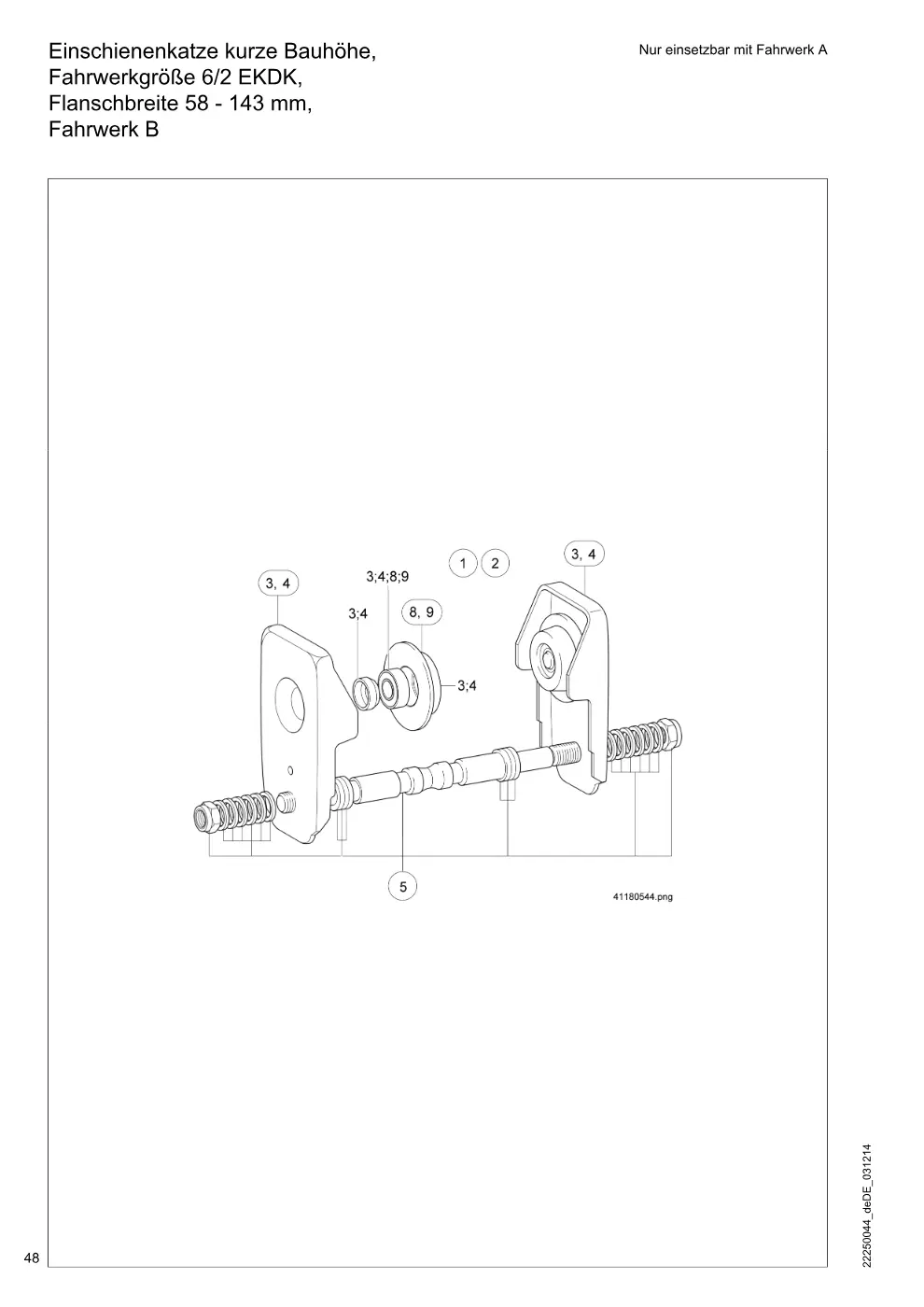

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 58 - 143 mm, (Seite 48)

Demag DKUN 2 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 58 - 143 mm,, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6/2 kpl. (Teil-Nr.	83983944	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6/2 kpl. (Teil-Nr.	83984044	1
3	Seitenschild RU 6-2 ZYL	83982544	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83982444	2
5	Traverse RKDK Flb. 58- 90	83983244	1
5	Traverse RKDK Flb. 91-143	83983344	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	2
9	Laufrad konisch 65 1SPK OZ	83963544	2

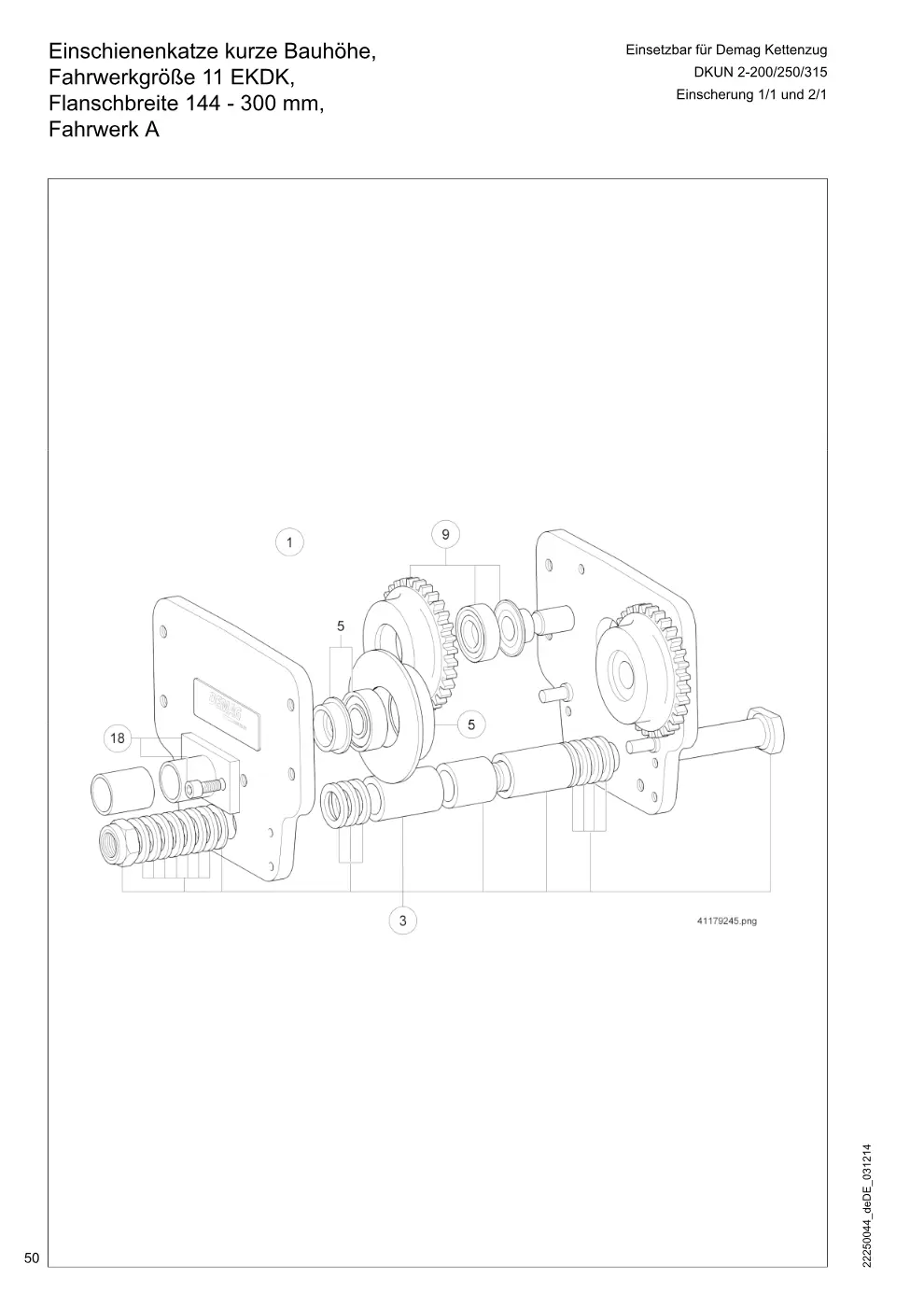

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 EKDK, Flanschbreite 144 - 300 mm, (Seite 50)

Demag DKUN 2 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 EKDK, Flanschbreite 144 - 300 mm,, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11	84010444	1
3	Traverse EKDK Flb.144-200	83994644	1
3	Traverse EKDK Flb.201-300	83994744	1
5	Laufrad universal 80 1SPK OZ	84014044	2
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 144 - 300 mm, (Seite 52)

Demag DKUN 2 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 144 - 300 mm,, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6/2 kpl. (Teil-Nr.	83983944	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6/2 kpl. (Teil-Nr.	83984044	1
3	Seitenschild RU 6-2 ZYL	83982544	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83982444	2
5	Traverse RKDK Flb.144-200	83983444	1
5	Traverse RKDK Flb.201-300	83983544	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	2
9	Laufrad konisch 65 1SPK OZ	83963544	2

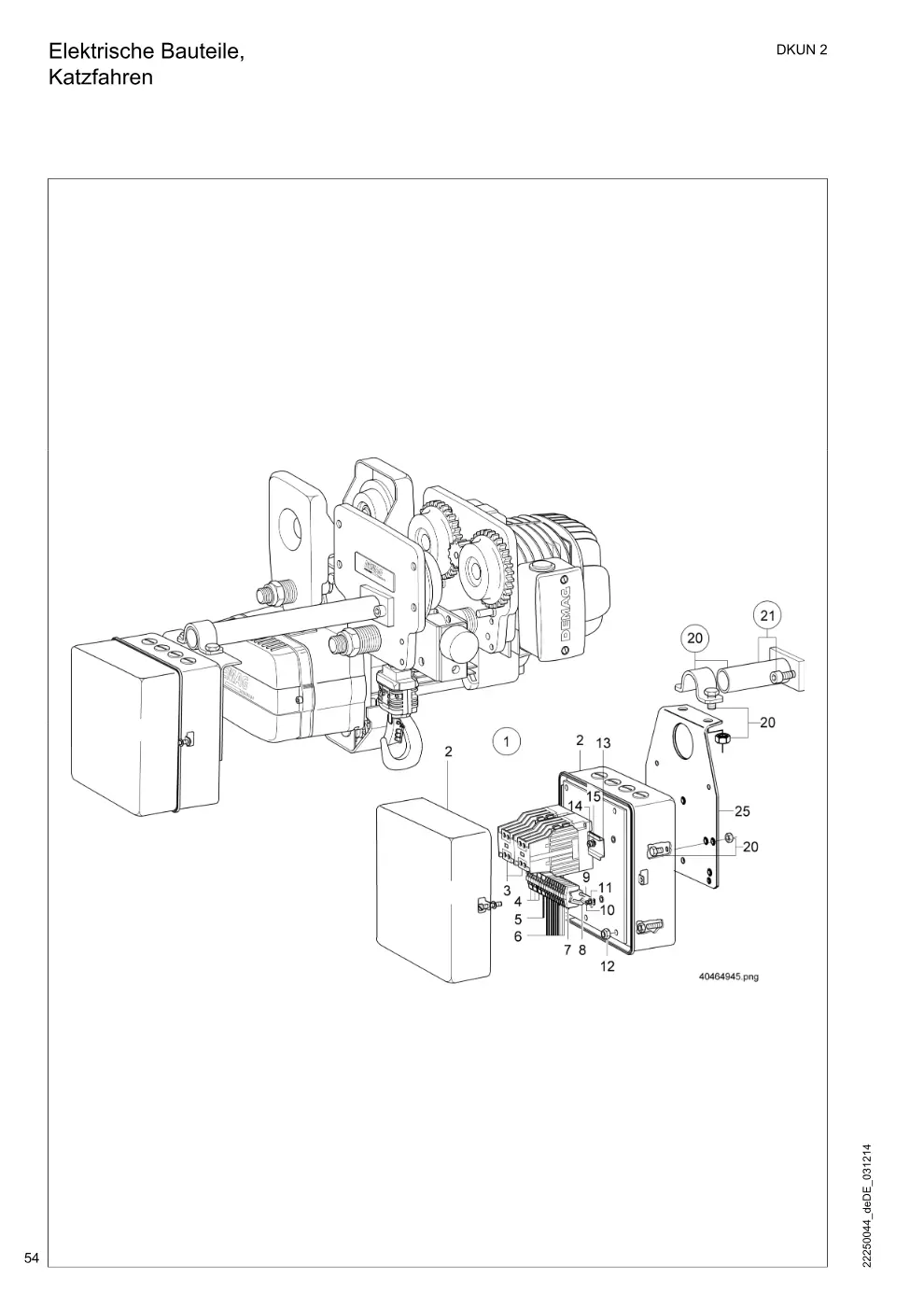

Elektrische Bauteile, Katzfahren (Seite 54)

Demag DKUN 2 – Elektrische Bauteile, Katzfahren, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Elektrik 220V Katzfahren 1:4, kpl. (Teil-Nr. 2 - 11, 13 - 15)	38047046	1
1	Gehäuse Elektrik 220V Katzfahren 1:1, kpl. (Teil-Nr. 2 - 11, 13 - 15)	38047146	1
2	Gehäuse 232X 212X137M	57538144	1
3	Schütz DSW 3TF8133 230/220V50HZ 1 Ö	87535033	1
3	Schütz DSUB 111 230/220V50HZ 1 S + 1 Ö	87536044	1
4	Anreihklemme 2,5X4X1DRDR 4 Leiter	89539544	1
5	Anreihklemme 2,5X4X1DRDR 4 Leiter	89528444	3
6	Anreihklemme 2,5X2X1DRDR 2 Leiter	89528344	9
7	Endplatte 264-368	89528544	1
8	Endwinkel TS15	89541944	1
9	Tragschiene 15 / 5,5X 120M	89543344	1
10	Zylinderschraube M 4 X 8	31817499	2
11	Fächerscheibe A 4,3	34398199	2
12	Sechskantmutter M 6	15056499	4
13	Tragschiene 35 / 7,5X 170M	89406944	1
14	Zylinderschraube M 5 X 8	31817899	2
15	Fächerscheibe A 5,3	34360599	2
20	Klemmenkastenanbau kpl. (Teil-Nr. 21)	83973444 → 74918546	1
21	Stromabnehmerrohr 400 Set	83973733	1
25	Klemmenkastenanbau Set kpl. (Teil-Nr. 20, 21)	70271633	1

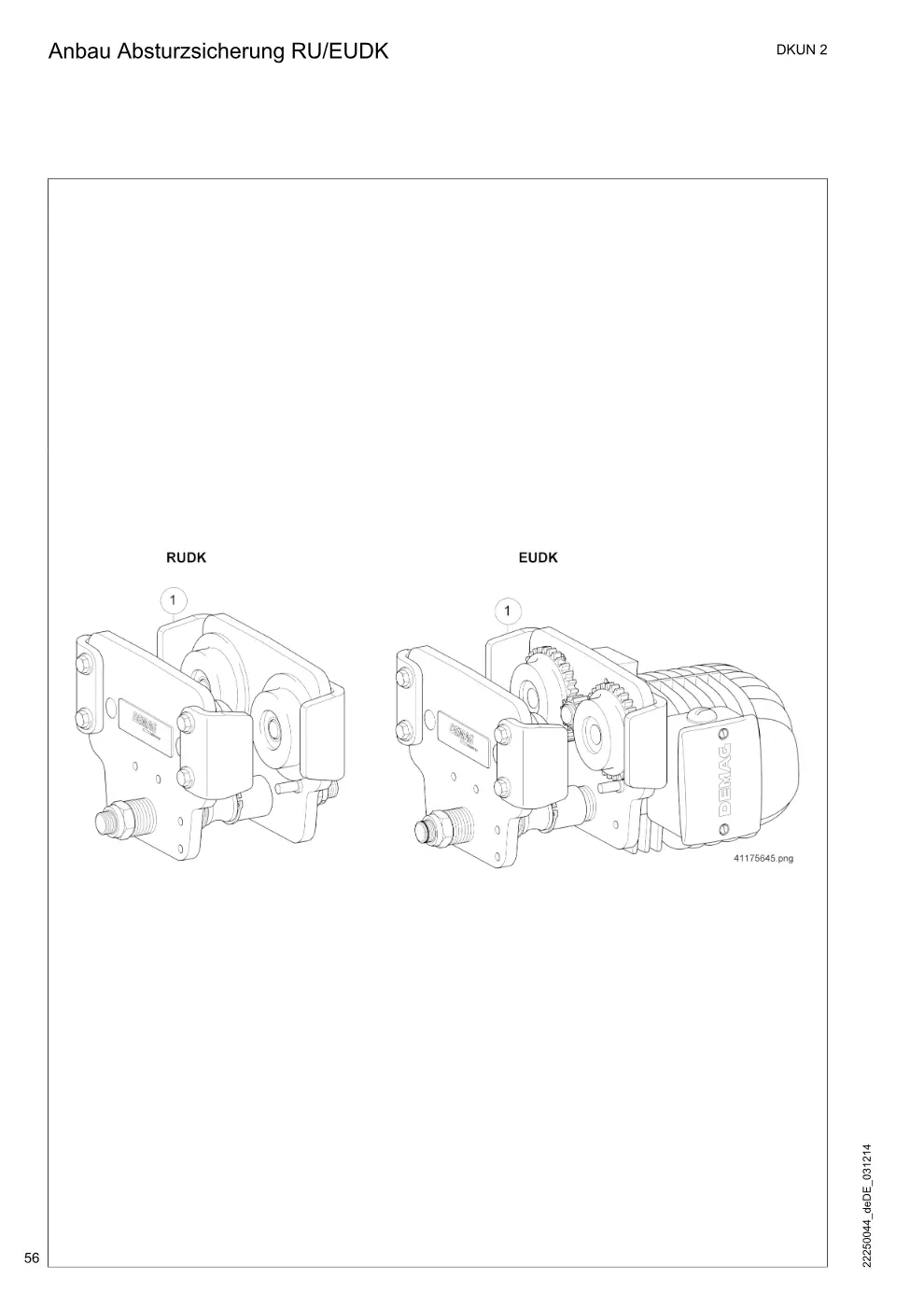

Anbau Absturzsicherung RU/EUDK (Seite 56)

Demag DKUN 2 – Anbau Absturzsicherung RU/EUDK, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.11	83969744	1

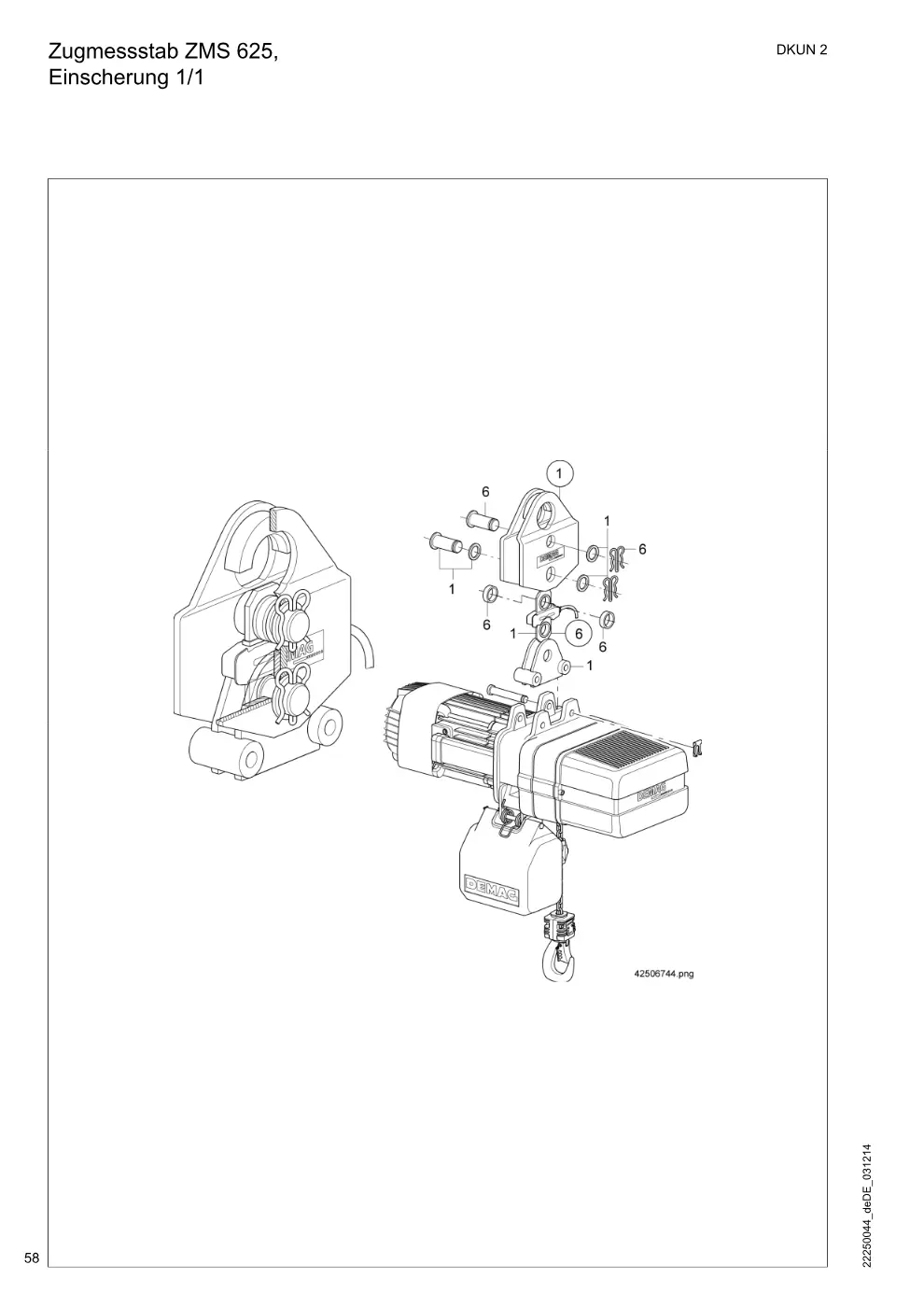

Zugmessstab ZMS 625, Einscherung 1/1 (Seite 58)

Demag DKUN 2 – Zugmessstab ZMS 625, Einscherung 1/1, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Zugmessstab Set 0,625t DK 2 kpl. (Teil-Nr.	83561333	1
6	Zugmessstab Set ZMS 0,625t	49139033	1

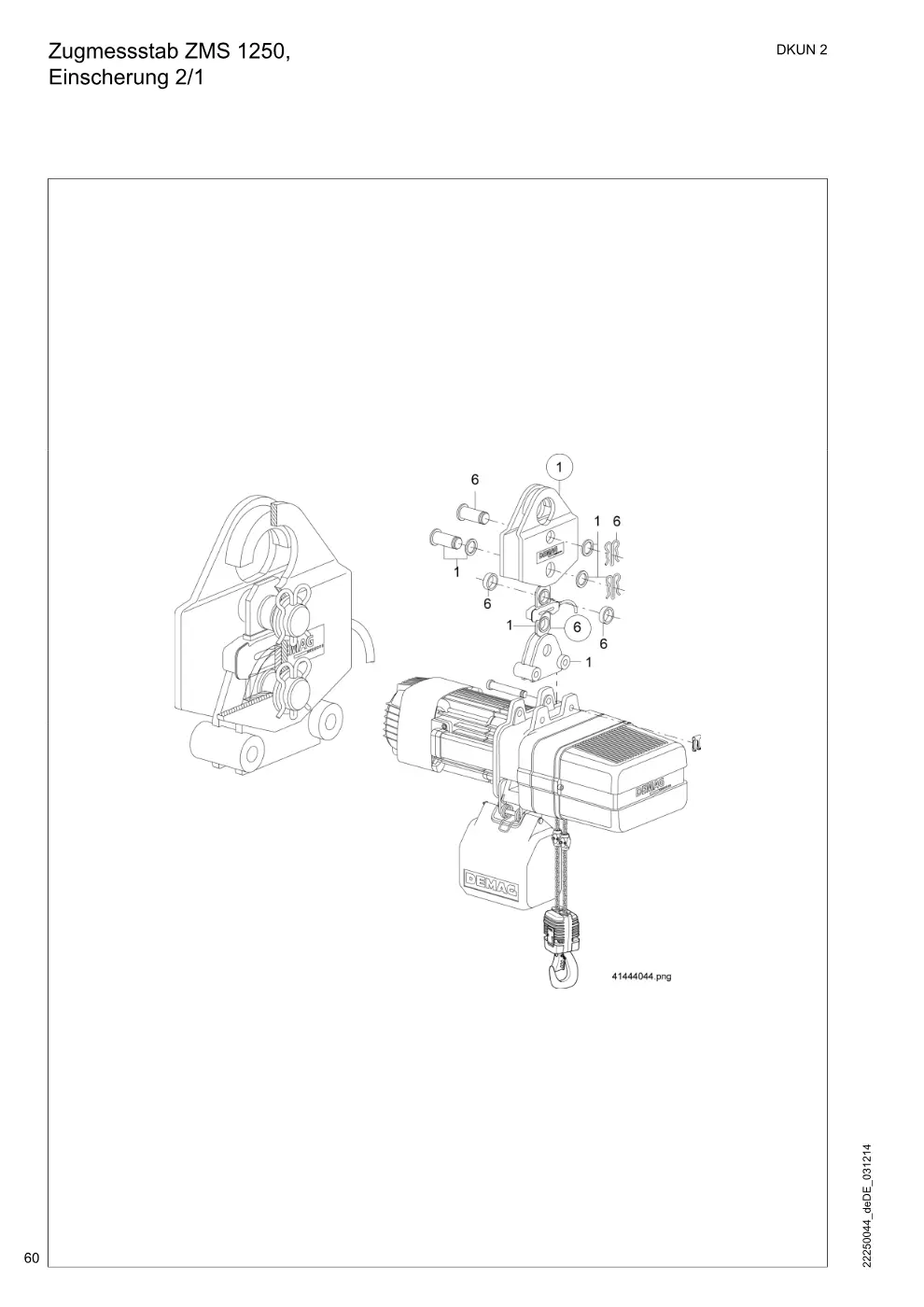

Zugmessstab ZMS 1250, Einscherung 2/1 (Seite 60)

Demag DKUN 2 – Zugmessstab ZMS 1250, Einscherung 2/1, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Zugmessstab Set 1,25 t DK 2 kpl. (Teil-Nr.	83561033	1
6	Zugmessstab Set ZMS 1,25t	49139133	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
