Demag DKUN 5 – Ersatzteilliste 22250544

Ersatzteilliste, Ausgabe 12/2014, Demag-Nr. 22250544 – 30 Zeichnungen, 202 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

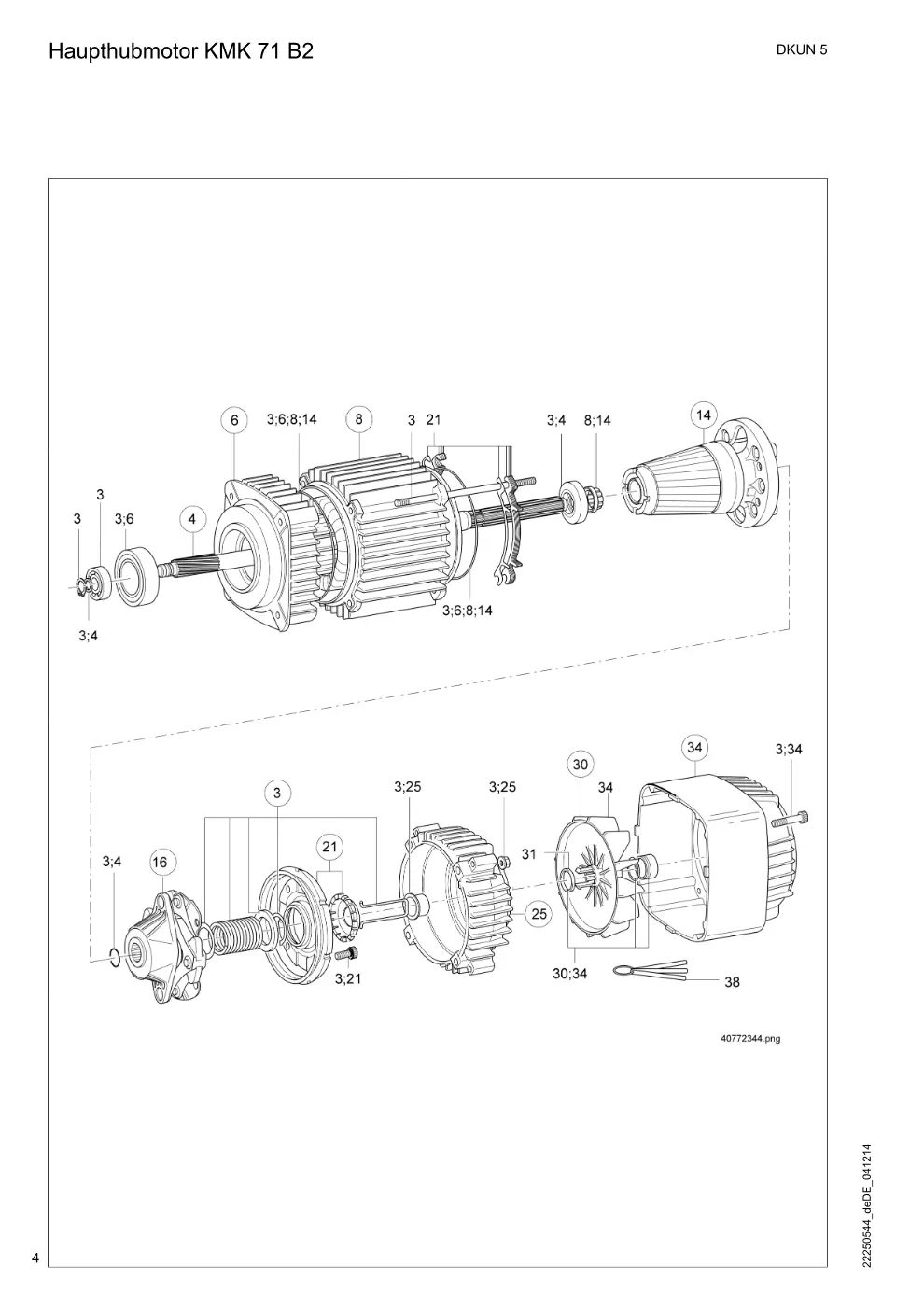

Haupthubmotor KMK 71 B2 (Seite 4)

Demag DKUN 5 – Haupthubmotor KMK 71 B2, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK 71B2	12878833	1
4	Welle Kupplung KMK Set	12835733	1
6	Zwischenflanschset KM71B	83630833	1
8	Ständerset KMK/P	12600633	1
14	Läuferset KMK 71B2 Set	12845833	1
16	Mitnehmer KM 71	12876033	1
21	Bremsbelagträger Set KM71	12889533	1
25	Lagerschildset BS KM 71	12861333	1
30	Lüfterset KM 71	12882233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	12889633	1
38	Fühlerlehrensatz	10040984	3

Haupthubmotor KMK 80 B2 Haupt/Feinhubmotor KMK 80 B2/8 (Seite 6)

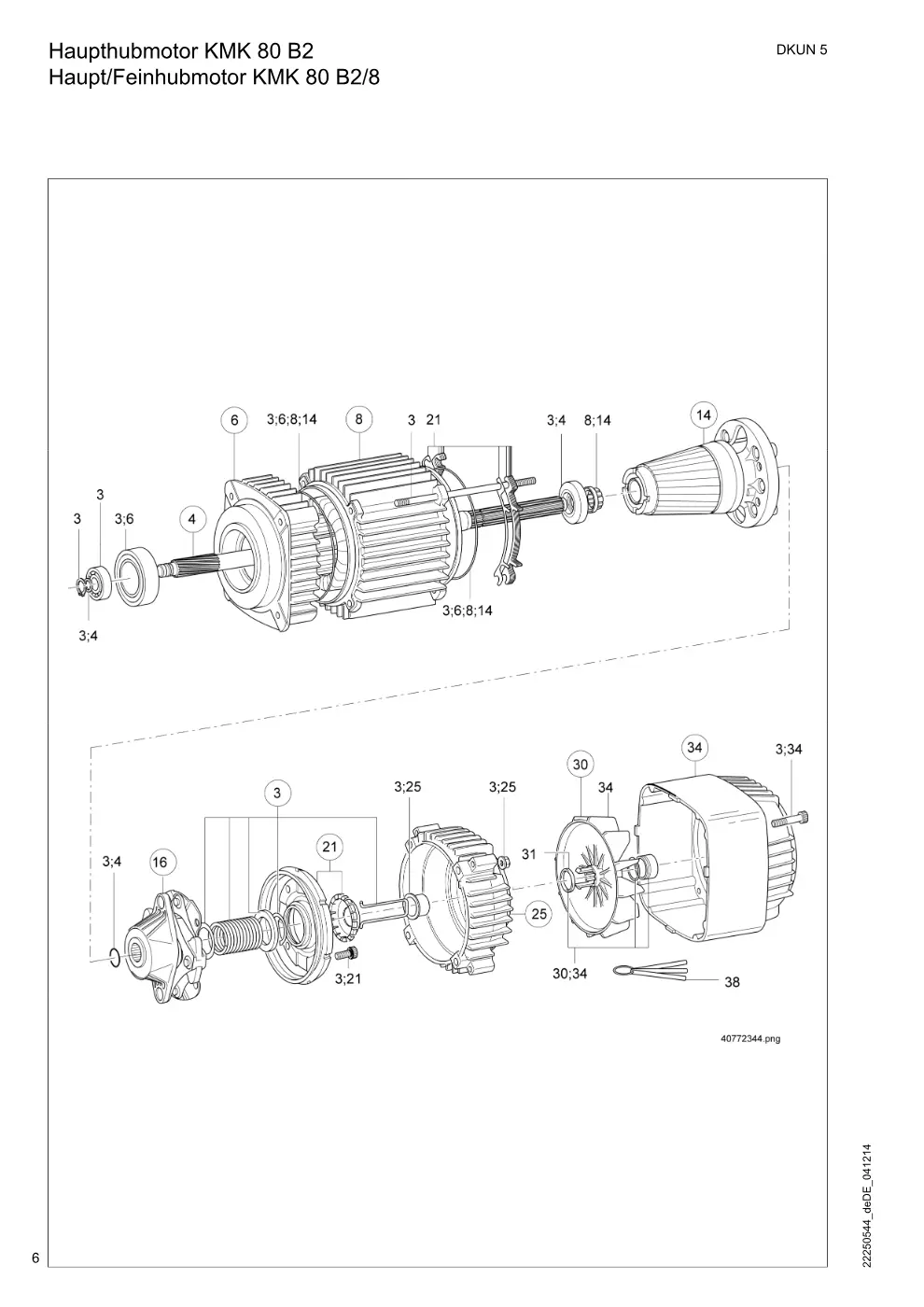

Demag DKUN 5 – Haupthubmotor KMK 80 B2 Haupt/Feinhubmotor KMK 80 B2/8, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK 80B2	12879233	1
3	Kleinteile Set KMK 80B	12879333	1
4	Welle Kupplung KMK Set	13335733	1
6	Zwischenflansch KM 80B-DK 5	83631244	1
8	Ständerset KMK 80B2	13100133	1
8	Ständerset KMK	13101833	1
14	Läuferset KMK 80B	13345733	1
16	Mitnehmer KM 80	13376033	1
21	Bremsbelagträger Set KM80	13389533	1
25	Lagerschildset BS KM 80	13361333	1
30	Lüfterset KM 80	13382233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	13382033	1
38	Fühlerlehrensatz	10040984	3

Haupt/Feinhubmotor KMK 90 Z2/8 - KMK 90 B2/8 (Seite 8)

Demag DKUN 5 – Haupt/Feinhubmotor KMK 90 Z2/8 - KMK 90 B2/8, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK90Z2/8 DK5	12879433	1
3	Kleinteile Set KMK 90B 2/8	12879533	1
4	Getriebewelle KMK Set 90 Z 2/8	13847733	1
4	Welle Kupplung KMK Set 90 B 2/8	13847833	1
6	Zwischenflanschset KM90Z	83631433	1
6	Zwischenflanschset KM90B	83631633	1
8	Ständerset KMK 90Z	13600733	1
8	Ständerset KMK 90B 2/8	13600833	1
14	Läuferset KMH 90B 90 B 2/8	13845733	1
14	Läuferset KMK 90Z 90 Z 2/8	13847233	1
16	Mitnehmer KM 90	13876033	1
21	Bremsbelagträger Set KM90	13889533	1
25	Lagerschildset BS KMK90	13861333	1
30	Lüfterset KM 90	13882233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	13882033	1
38	Fühlerlehrensatz	10041084	3

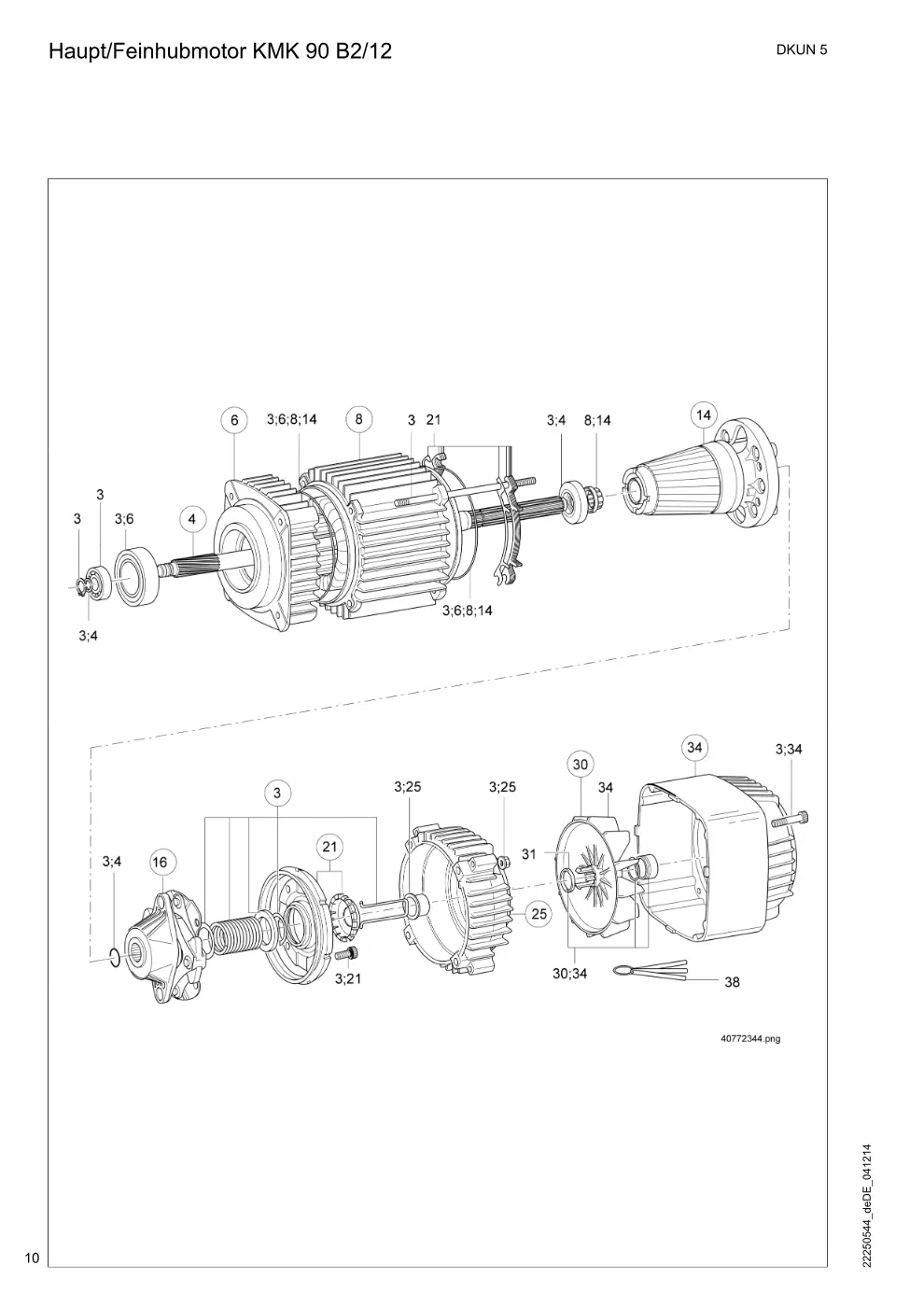

Haupt/Feinhubmotor KMK 90 B2/12 (Seite 10)

Demag DKUN 5 – Haupt/Feinhubmotor KMK 90 B2/12, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK90Z2/8 DK5 KMK 90 B2/12	12879433	1
4	Welle Kupplung KMK Set	13847833	1
6	Zwischenflanschset KM90B	83631633	1
8	Ständerset KMK 90B	13600333	1
14	Läuferset KMH 90B	13845733	1
16	Mitnehmer KM 90	13876033	1
21	Bremsbelagträger Set KM90	13889533	1
25	Lagerschildset BS KMK90	13861333	1
30	Lüfterset KM 90	13882233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	13882033	1
38	Fühlerlehrensatz	10041084	3

Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 12)

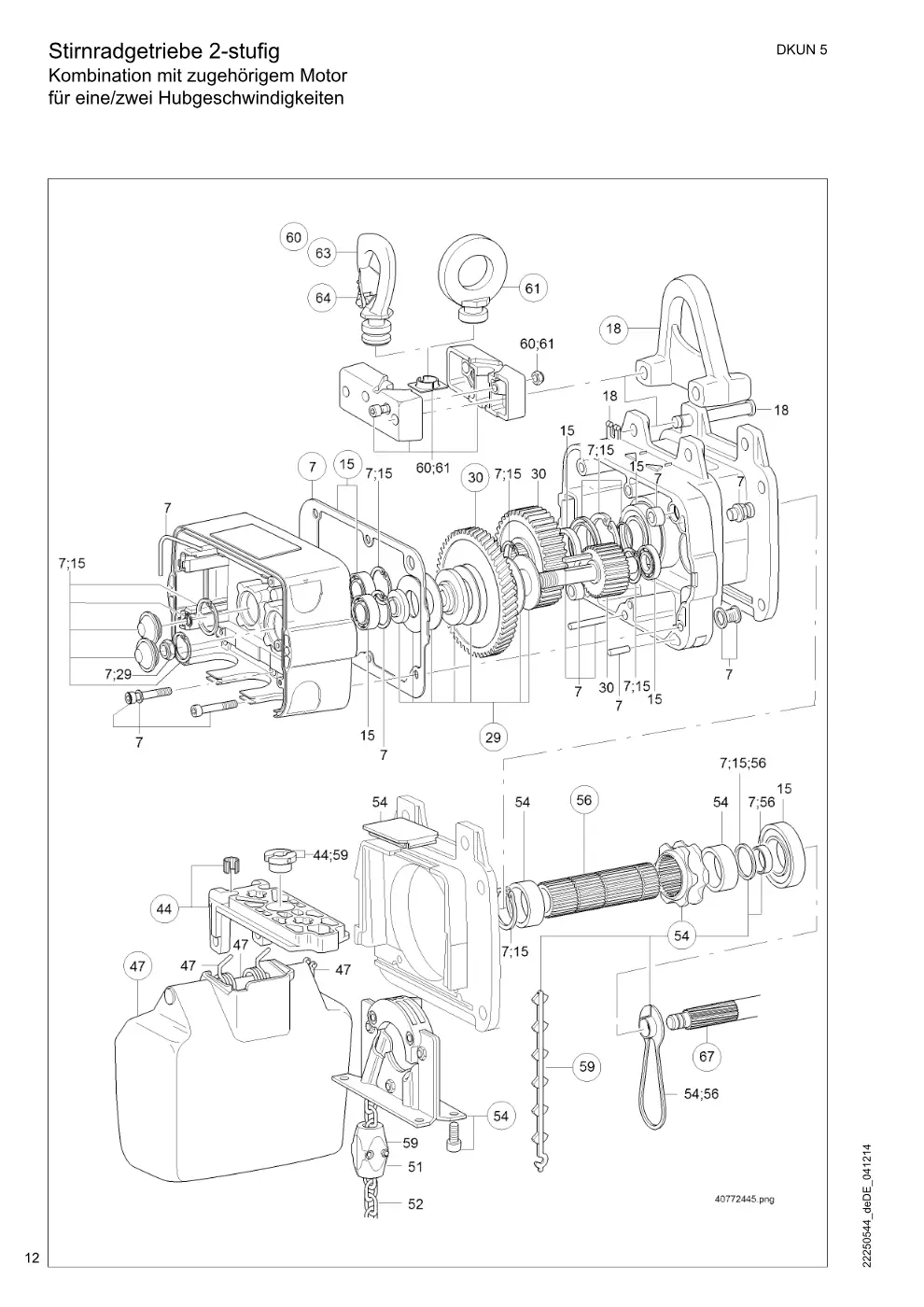

Demag DKUN 5 – Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Dichtung Getriebe Set DK 5	83613933	1
15	Lagerset DK 5	83614033	1
18	Tragösenset kurz DK 5	83661133	1
18	Tragösenset lang DK 5	83670433	1
29	Kupplungsset DK 5	83626033	1
30	Verzahnungsset DK 5 V3 Verzahnungsset für Mot. KMK 90 B 2/12, 250, V3, i = 21	83677533	1
30	Verzahnungsset DK 5 V3 Verzahnungsset für Mot. KMK 80 B 2	83677533	1
30	Verzahnungsset DK 5 V2 Verzahnungsset für Mot. KMK 80 B 2, 500, 400, 315, V2, i = 34,6	83677633	1
30	Verzahnungsset DK 5 V1 Verzahnungsset für Mot. KMK 80 B 2/8	83677733	1
30	Verzahnungsset DK 5 V1 Verzahnungsset für Mot. KMK 90 B 2/8, 630, V1, i = 63,9	83677733	1
30	Verzahnungsset DK 5 V1 Verzahnungsset für Mot. KMK 80 B 2, 630, V1, i = 63,9	83677733	1
30	Verzahnungsset DK 5 V1 Verzahnungsset für Mot. KMK 90 Z 2/8, 500, 400, V1, i = 63,9	83677733	1
30	Verzahnungsset DK 5 V1 Verzahnungsset für Mot. KMK 71 B 2, 500, 400, 315, V1, i = 63,9	83677733	1
30	Verzahnungsset DK 5 V2 Verzahnungsset für Mot. KMK 80 B 2/8, 315, V2, i = 39,5	83677833	1
30	Verzahnungsset DK 5 V2 Verzahnungsset für Mot. KMK 90 B 2/8, 500, 400, V2, i = 39,5	83677833	1
44	Grundplatte Kettenführung DK 5 Set	83629433	1
47	Kettenspeicher DK 1-5 Gr.1 max. 4 m	83606833	1
47	Kettenspeicher DK 1-5 Gr.2 max. 8 m	83608433	1
47	Kettenspeicherset DK2-5 Gr3 max. 15 m	83606733	1
51	Anschlagstück DK 5	83608344	1
52	Kettenset DK5/PK2 L= 3,0m	75247533	1
52	Kettenset DK5/PK2 L= 3,5m	75247633	1
52	Kettenset DK 5/PK 2L=4,0m	75228333	1
52	Kettenset DK5/PK2 L= 4,5m	75247733	1
52	Kettenset DK5/PK2 L= 5,0m	75247833	1
52	Kettenset DK 5/PK 2L=6,0m	75228433	1
52	Kettenset DK5/PK2 L= 6,5m	75247933	1
52	Kettenset DK 5/PK 2L=7,0m	75228533	1
52	Kettenset DK 5/PK 2L=8,0m	75228633	1
52	Kettenset DK5/PK2 L= 8,5m	75248033	1
52	Kettenset DK5/PK2 L= 9,0m	75248133	1
52	Kettenset DK5/PK2 L=10,0m	75248233	1
52	Kettenset DK5/PK2 L=11,0m	75248333	1
52	Kettenset DK5/PK2 L=12,0m	75248433	1
52	Kettenset DK5/PK2 L=13,0m	75248533	1
52	Kettenset DK5/PK2 L=14,0m	75248633	1
52	Kettenset DK5/PK2 L=15,0m	75248733	1
52	Kettenset DK5/PK2 L=16,0m	75248833	1
52	Kettenset DK5/PK2 L=17,0m	75248933	1
52	Kettenset DK5/PK2 L=18,0m	75249033	1
52	Kettenset DK5/PK2 L=19,0m	75249133	1
52	Kettenset DK5/PK2 L=20,0m	75249233	1
52	Kettenset DK5/PK2 L=21,0m	75249333	1
52	Kettenset DK5/PK2 L=22,0m	75249433	1
52	Kettenset DK5/PK2 L=23,0m	75249533	1
52	Kettenset DK5/PK2 L=24,0m	75249633	1
52	Kettenset DK5/PK2 L=25,0m	75249733	1
52	Kettenset DK5/PK2 L=26,0m	75249833	1
52	Kettenset DK5/PK2 L=27,0m	75249933	1
52	Kettenset DK5/PK2 L=28,0m	75250033	1
52	Kettenset DK5/PK2 L=30,0m	75250133	1
52	Kettenset DK5/PK2 L=40,0m	75250233	1
52	Kettenset DK5/PK2 L=50,0m	75250333	1
54	Kettenführungsset DKUN 5	83637733	1
56	Abtriebswelle Set DK 5	83636233	1
59	Einführungsstück DK 5 Set	83607833	1
60	Hakentraverse Set DK 5	83661933	1
61	Ringöse quer DK 5 Set	83663933	1
63	Lasthakenset Nr.4	83765033	1
64	Hakenmaulsicherungsset Gr. 4 x5	83765933	1

Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 14)

Demag DKUN 5 – Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 80 B 2/8, 315, V1, i = 63,9	13335733	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 80 B 2/8, 315, V2, i = 39,5	13335733	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 90 B 2/12, 250, V3, i = 21	13847833	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 90 B 2/8, 630, V1, i = 63,9	13847833	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 90 B 2/8, 500, 400, V2, i = 39,5	13847833	1
67	Getriebewelle KMK Set Getriebewelle für Mot. KMK 90 Z 2/8, 500, 400, V1, i = 63,9	13847733	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 71 B 2, 500, 400, 315, V1, i = 63,9	12835733	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 80 B 2, 630, V1, i = 63,9	13335733	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 80 B 2, 500, 400, 315, V2, i = 34,6	13335733	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 80 B 2, 250, V3, i = 21	13335733	1

Kettenführung, Anbauteile kurze Bauhöhe RKDK - EKDK (Seite 16)

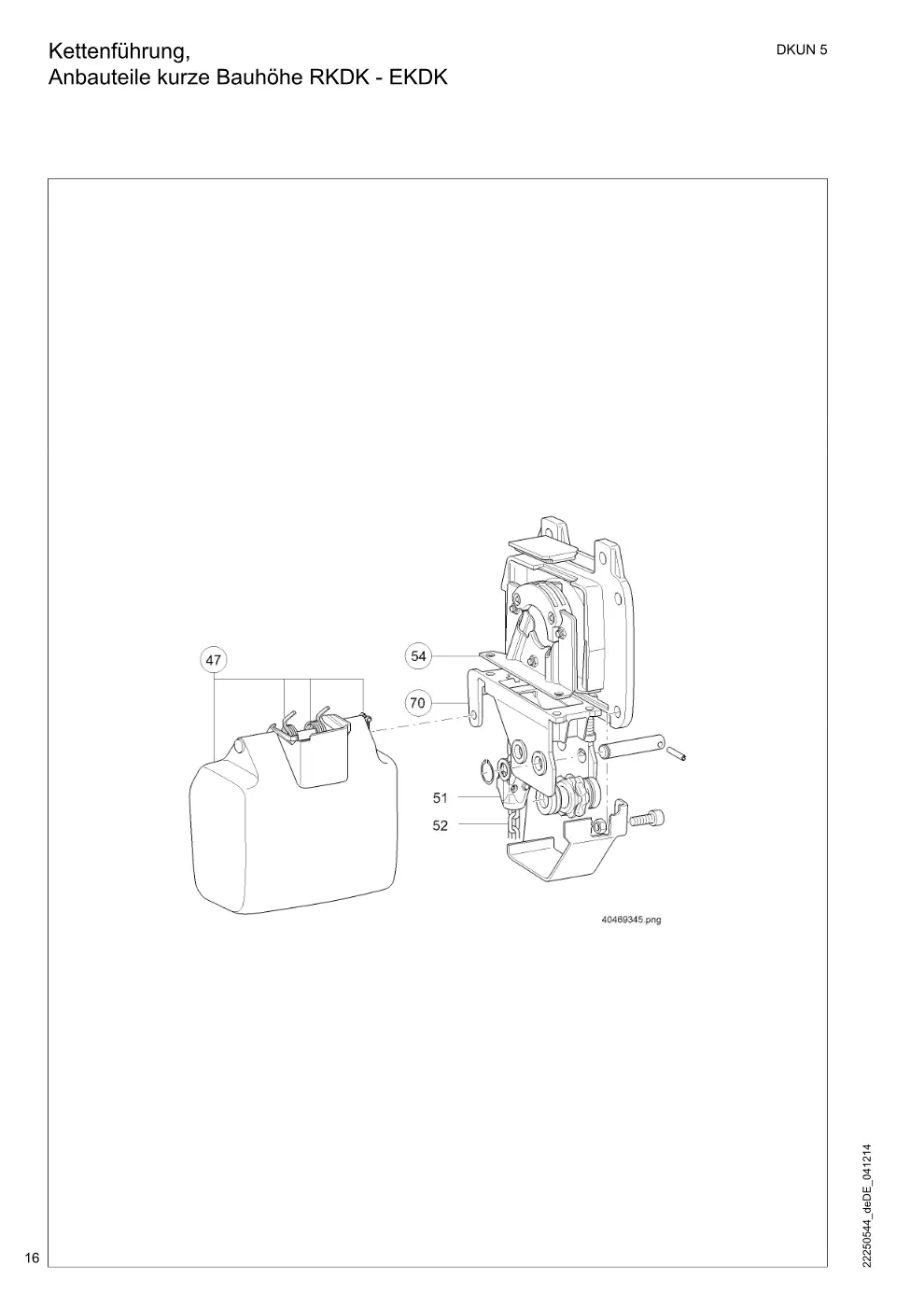

Demag DKUN 5 – Kettenführung, Anbauteile kurze Bauhöhe RKDK - EKDK, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Umlenkrollenträger DK 5 Set	83625233	1

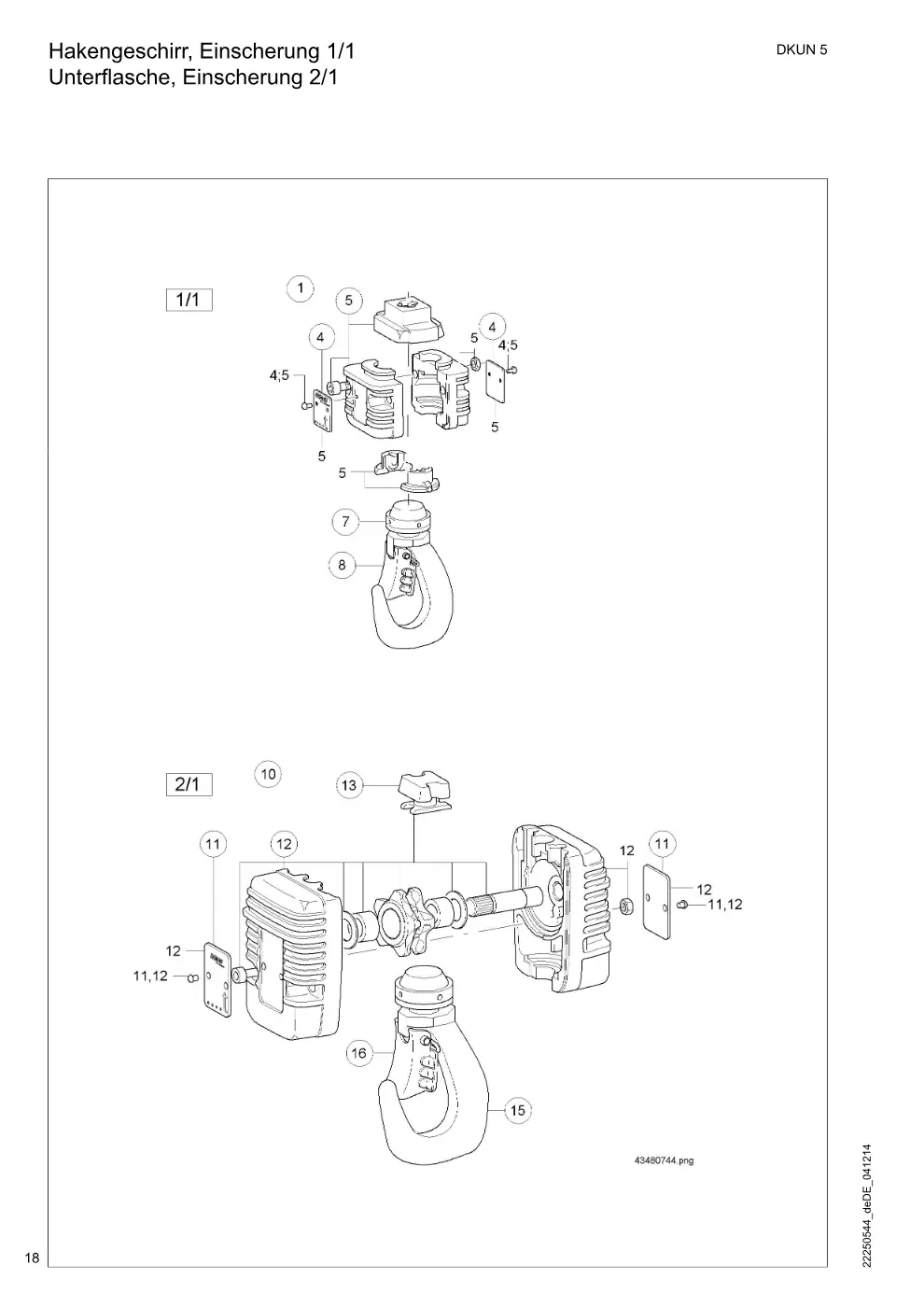

Hakengeschirr, Einscherung 1/1 Unterflasche, Einscherung 2/1 (Seite 18)

Demag DKUN 5 – Hakengeschirr, Einscherung 1/1 Unterflasche, Einscherung 2/1, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirrset DK 5 kpl. (Teil-Nr. 5	83674033	1
4	Traglastschildset DK5 1/1	71393433	1
5	Hakengeschirrhälfte Set DK5 kpl. (Teil-Nr.	83675233	1
7	Lasthakenset Nr.3 800kg kpl. (Teil-Nr.	83665033	1
8	Hakenmaulsicherungsset Gr. 3 x4	83665933	1
10	Unterflaschenset DK 5 kpl. (Teil-Nr. 12, 15)	83688133	1
11	Traglastschildset DK5 2/1	71393533	1
12	Unterflaschenset ohne Haken DK5 kpl. (Teil-Nr. 11, 13)	83684933	1
13	Pufferstopfen Unterflasche x5	83686133	1
15	Lasthakenset Nr.4 kpl. (Teil-Nr. 16)	83765033	1
16	Hakenmaulsicherungsset Gr. 4 x5	83765933	1

Elektrische Bauteile, Direktsteuerung (Seite 20)

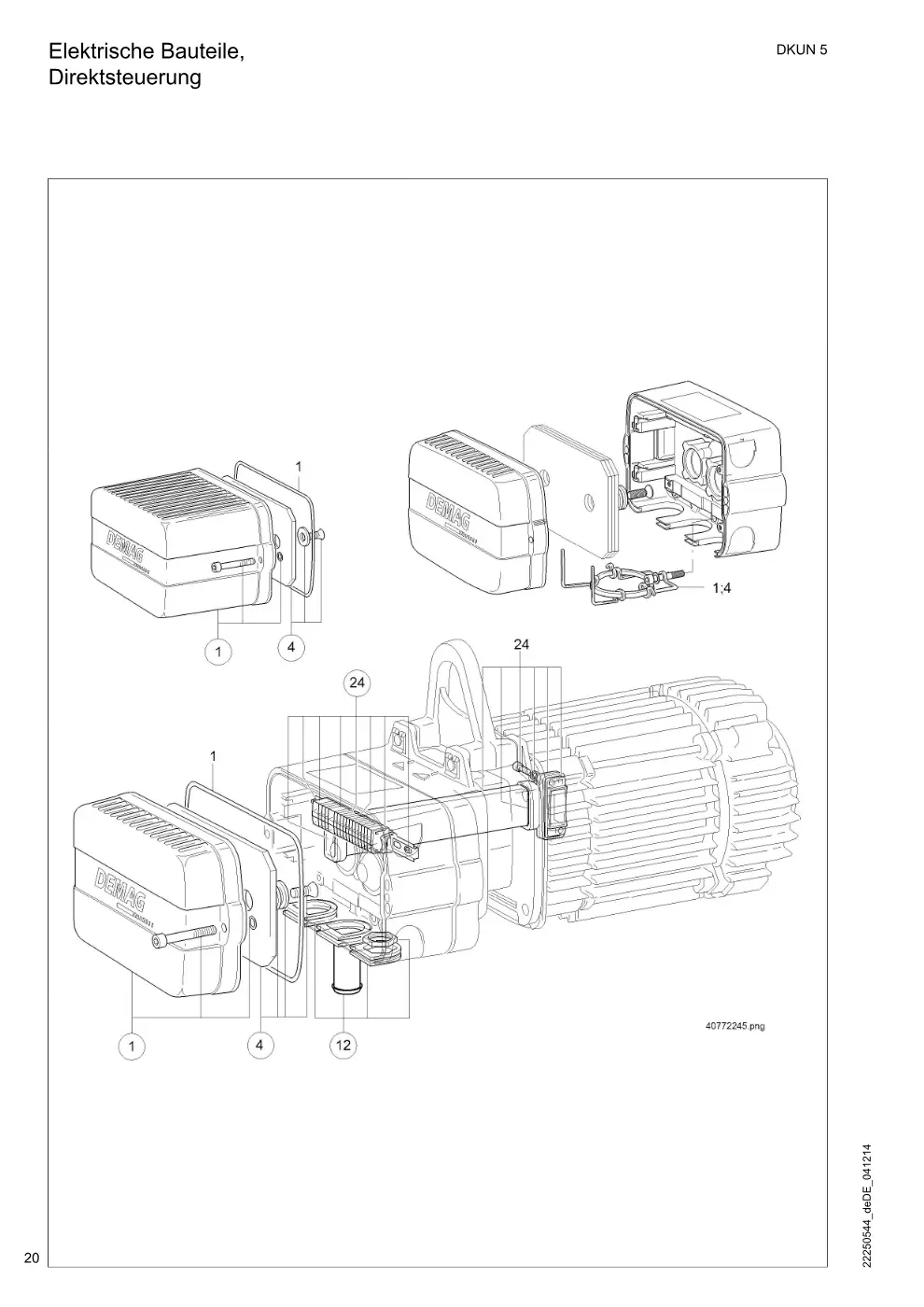

Demag DKUN 5 – Elektrische Bauteile, Direktsteuerung, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz Set DK5	83612033	1
1	Haube lang Set DK5	83612333	1
4	Gegengewichtsset DK 5	83612733	1
12	Einschubset Steuerung	83612933	1
24	Steuerungsset Kleinteile .	89526733	1

Elektrische Bauteile, Schützsteuerung (Seite 22)

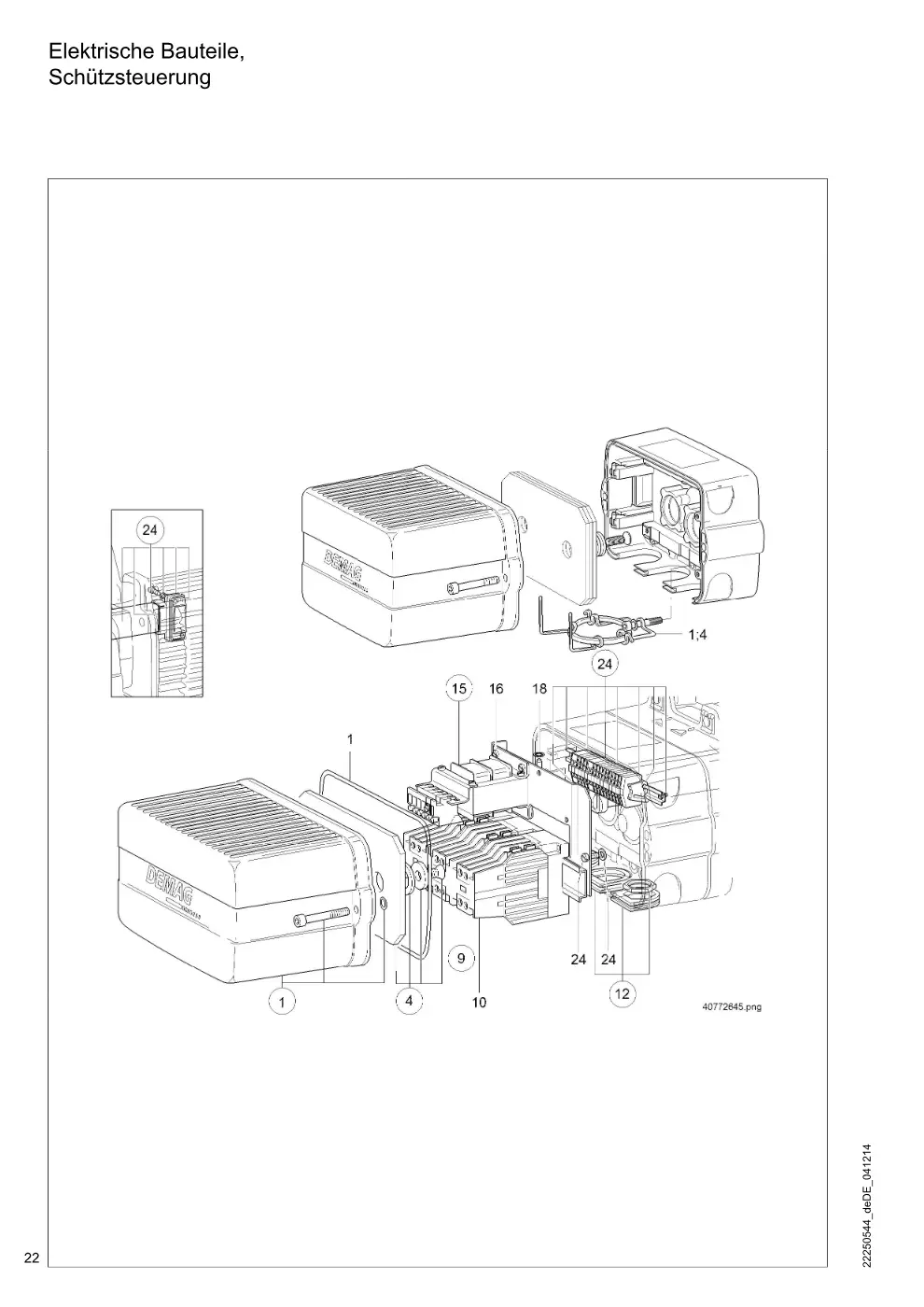

Demag DKUN 5 – Elektrische Bauteile, Schützsteuerung, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube lang Set DK5	83612333	1
4	Gegengewichtsset DK 5	83612733	1
9	Apparatesatz 220-500V50HZ VDE Haupthub	38028546	1
9	Apparatesatz 220-500V50HZ VDE Haupt - Feinhub	38028646	1
9	Apparatesatz 220-500V50HZ VDE Haupthub + Katzfahren	38028746	1
9	Apparatesatz 220-500V50HZ VDE Haupt - Feinhub + Katzfahren	38028846	1
9	Apparatesatz 220-500V50HZ VDE Haupthub + Katzfahren, 2 Geschw., 1:4	38028946	1
9	Apparatesatz 220-500V50HZ VDE Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	38029046	1
9	Apparatesatz 380/220V50HZ VDE Haupthub	38029146	1
9	Apparatesatz 380/220V50HZ VDE Haupthub + Katzfahren	38029346	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub + Katzfahren	38029446	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub	38029546	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	38029646	1
9	Apparatesatz 380/220V50HZ VDE Haupthub	38029746	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub	38029846	1
9	Apparatesatz 380/220V50HZ VDE Haupthub + Katzfahren	38029946	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub + Katzfahren	38030046	1
9	Apparatesatz 380/220V50HZ VDE Haupthub + Katzfahren, 2 Geschw., 1:4	38030146	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub + Katzfahren, 2 Geschw., 1:4	38030246	0
10	Schütz DSW 3TF8133 230/220V50HZ 1 Ö	87535033	2
10	Schütz DSW 3TF8133 42V50HZ 1 Ö	87535233	2
10	Schütz DSUB 111 230/220V50HZ 1 S + 1 Ö	87536044	1
10	Schütz DSUB 111 42V50HZ 1 S + 1 Ö	87536244	1
10	Schütz DSKR 110 230/220V50HZ 1 S	87545544	1
10	Schütz DSKR 110 42V50HZ 1 S	87548744	1
12	Einschubset Steuerung	83612933	1
15	Steuertransformator 400/42V DK Set	89553933	1
15	Steuertransformator 400/230V DK Set	89569933	1
16	Zylinderschraube M 4 X 8 Z3	31892599	4
18	Klemmscheibe 4X1.5X11.2	34280444	1
24	Steuerungsset Kleinteile .	89526733	1

Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1 (Seite 24)

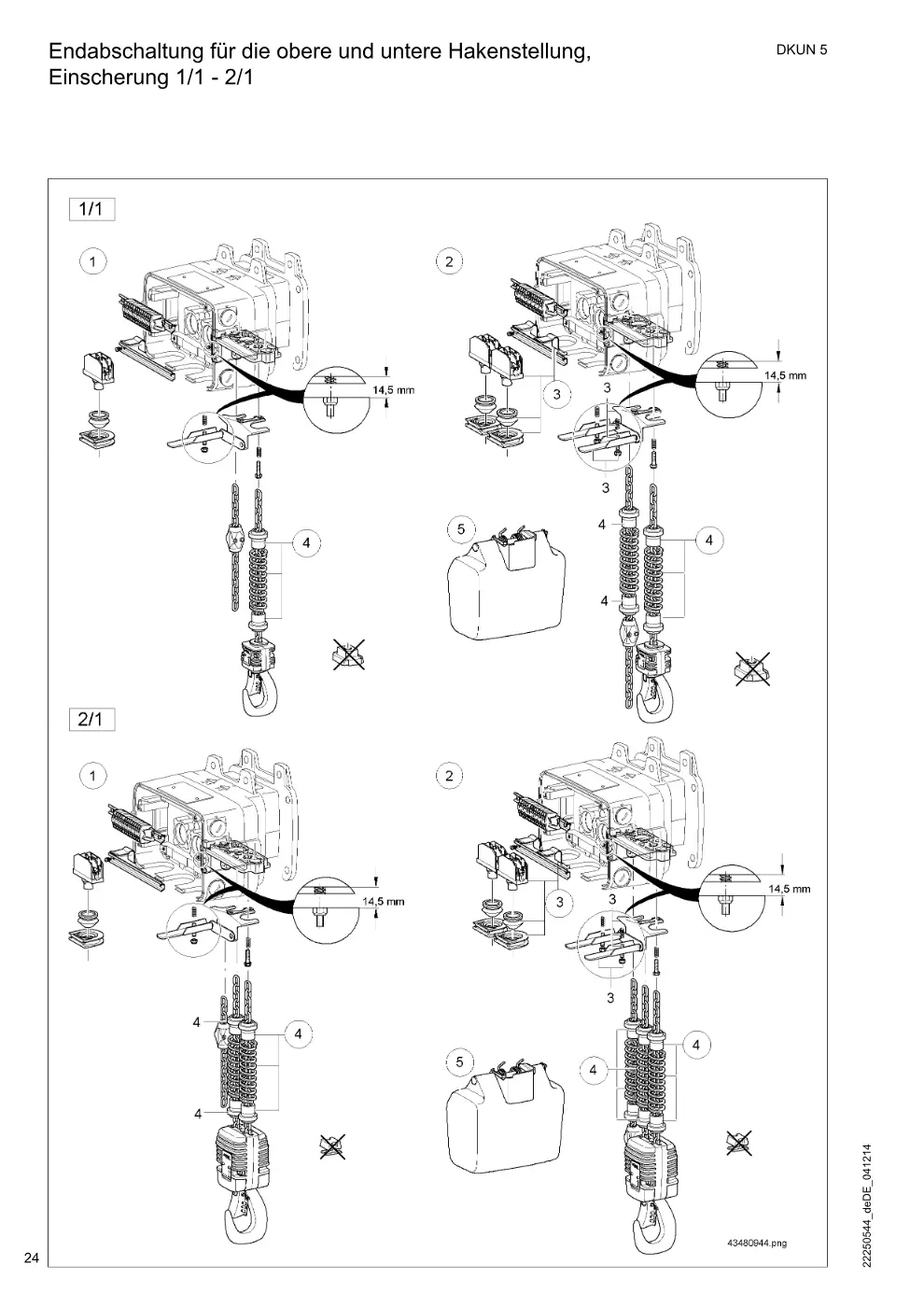

Demag DKUN 5 – Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Endabschaltungsset DK 5	83678333	1
2	Endabschaltungsset DK 5	83678333	1
3	Endabschaltungsset DK 5	83678233	1
4	Abschalthülse DK5 Set	83628633	1
5	Kettenspeicherset DK2-5 Gr3 max. Kettenlänge 21 m	83606733	1

Einschub PG16 (Seite 26)

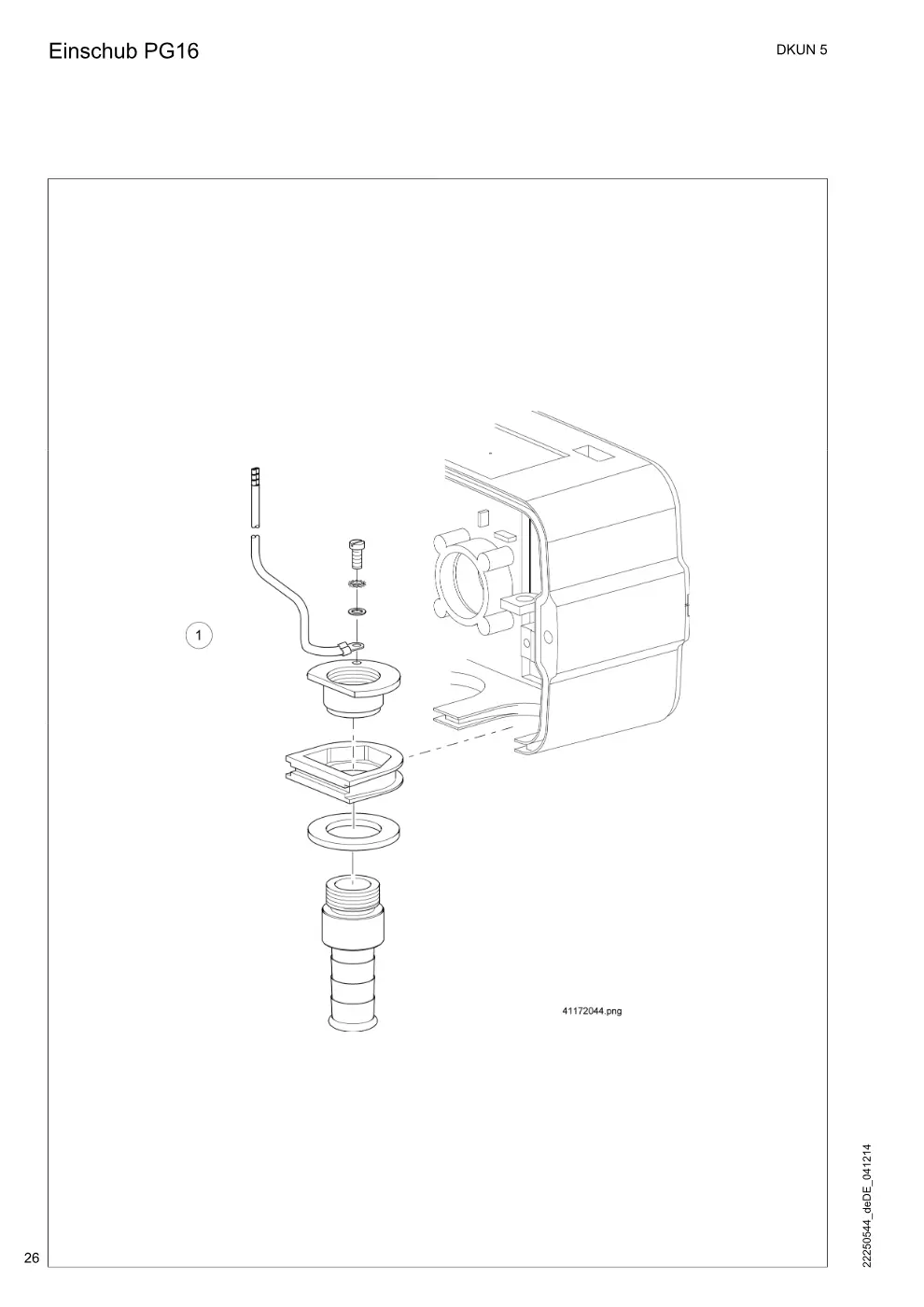

Demag DKUN 5 – Einschub PG16, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Einschub PG16 DK 1-20 verstärkt	83653033	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk Click - Fit CF 8, DKUN 5-250/315, Einscherung 1/1 und max. Tragfäh (Seite 28)

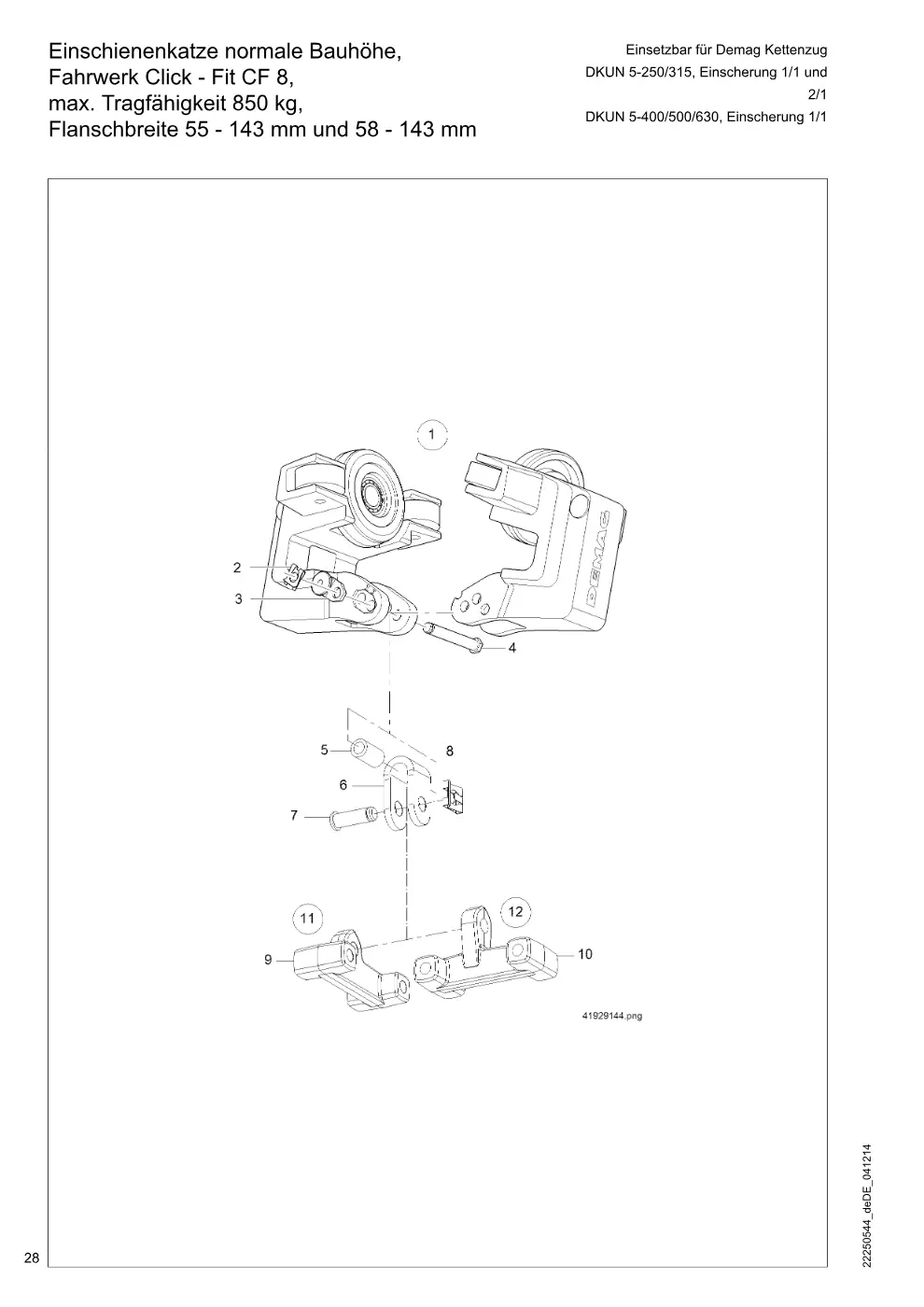

Demag DKUN 5 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk Click - Fit CF 8, DKUN 5-250/315, Einscherung 1/1 und max. Tragfäh, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Click-Fit CF8 parallel kpl. (Teil-Nr. 2 -	84008844	1
1	Fahrwerk Click-Fit CF8 geneigt kpl. (Teil-Nr. 2 -	84008744	1
2	Sicherungsclip SL 10 SXN08	34287544	1
3	Sicherungselemente CF5	84001544	1
4	Kopfbolzen 10 X64,8Nut	84002244	1
5	Rohr 16 X 2,8X 29	84002744	1
6	Bügel Tragöse CF5	84002544	1
7	Kopfbolzen 12h11X 30Nut	84002144	1
8	Sicherungsclip SL 12 SXN08	34287644	1
9	Tragöse quer CF8 DK 5	84003844	1
10	Tragöse parallel CF8	84006844	1
11	Tragösenset quer CF8 DK 5 kpl. (Teil-Nr. 6 -	84000344	1
12	Tragösenset parallel CF8 DK 5 kpl. (Teil-Nr. 6 - 8, 10)	84000644	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 3 DK, DKUN 5-250/315, Einscherung 1/1 max. Tragfähigkeit 450 kg (Seite 30)

Demag DKUN 5 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 3 DK, DKUN 5-250/315, Einscherung 1/1 max. Tragfähigkeit 450 kg, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.m.Trav. RU 3	83970144	1
5	Laufrad universal RU 3DK	83961544	4
10	Traverse RU 3 DK	83950344	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 6 DK, DKUN 5-250/315, Einscherung 2/1 DKUN 5-400/500/630, Einsc (Seite 32)

Demag DKUN 5 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 6 DK, DKUN 5-250/315, Einscherung 2/1 DKUN 5-400/500/630, Einsc, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6 kpl. (Teil-Nr.	83963444	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6 kpl. (Teil-Nr.	83963244	1
3	Seitenschild RU6DK kpl. (Teil-Nr.	83963144	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83963044	2
5	Traverse RU 6 Flb. 58- 90	83963944	1
5	Traverse RU 6 Flb. 91-143	83964044	1
5	Traverse RU 6 Flb.144-200	83952044	1
5	Traverse RU 6 Flb.201-300	83952144	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	4
9	Laufrad konisch 65 1SPK OZ	83963544	4
18	Stromabnehmerrohr 400 Set	83973733	1
30	Traverse RU 2/6 Flb.144-200	56314044	1
30	Traverse RU 2/6 Flb.201-300	56314544	1

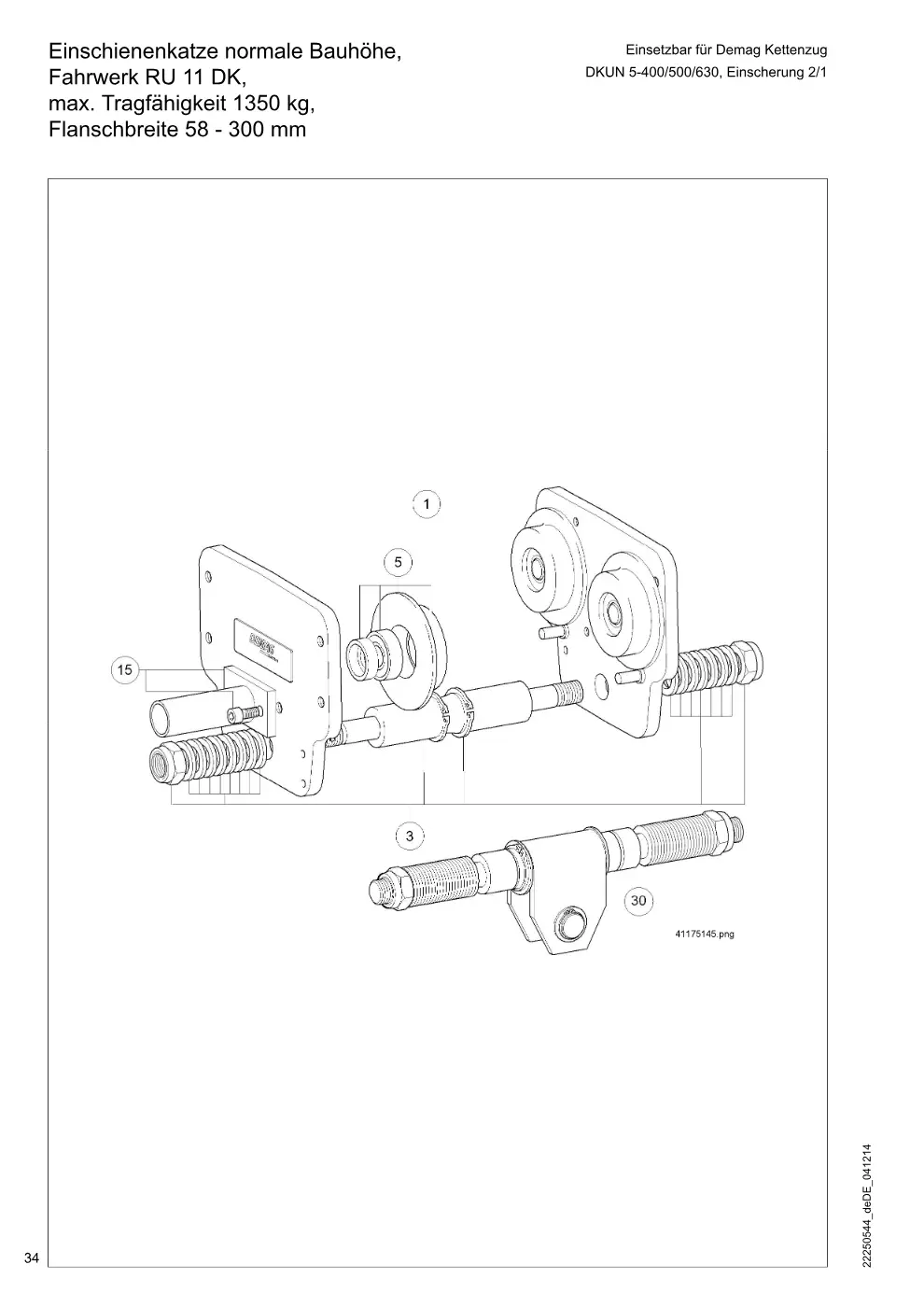

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 11 DK, DKUN 5-400/500/630, Einscherung 2/1 max. Tragfähigkeit 1 (Seite 34)

Demag DKUN 5 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 11 DK, DKUN 5-400/500/630, Einscherung 2/1 max. Tragfähigkeit 1, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU11	84010344	1
3	Traverse RU11 Flb.144-200	83953544	1
3	Traverse RU11 Flb.201-300	83953644	1
3	Traverse RU11 Flb. 58- 90	83965944	1
3	Traverse RU11 Flb. 91-143	83966044	1
5	Laufradset uni 80 4xOZ	84014033	4
15	Stromabnehmerrohr 400 Set	83973733	1
30	Traverse RU 5/11Flb.144-200	56324044	1
30	Traverse RU Flb.201-300	56324544	1

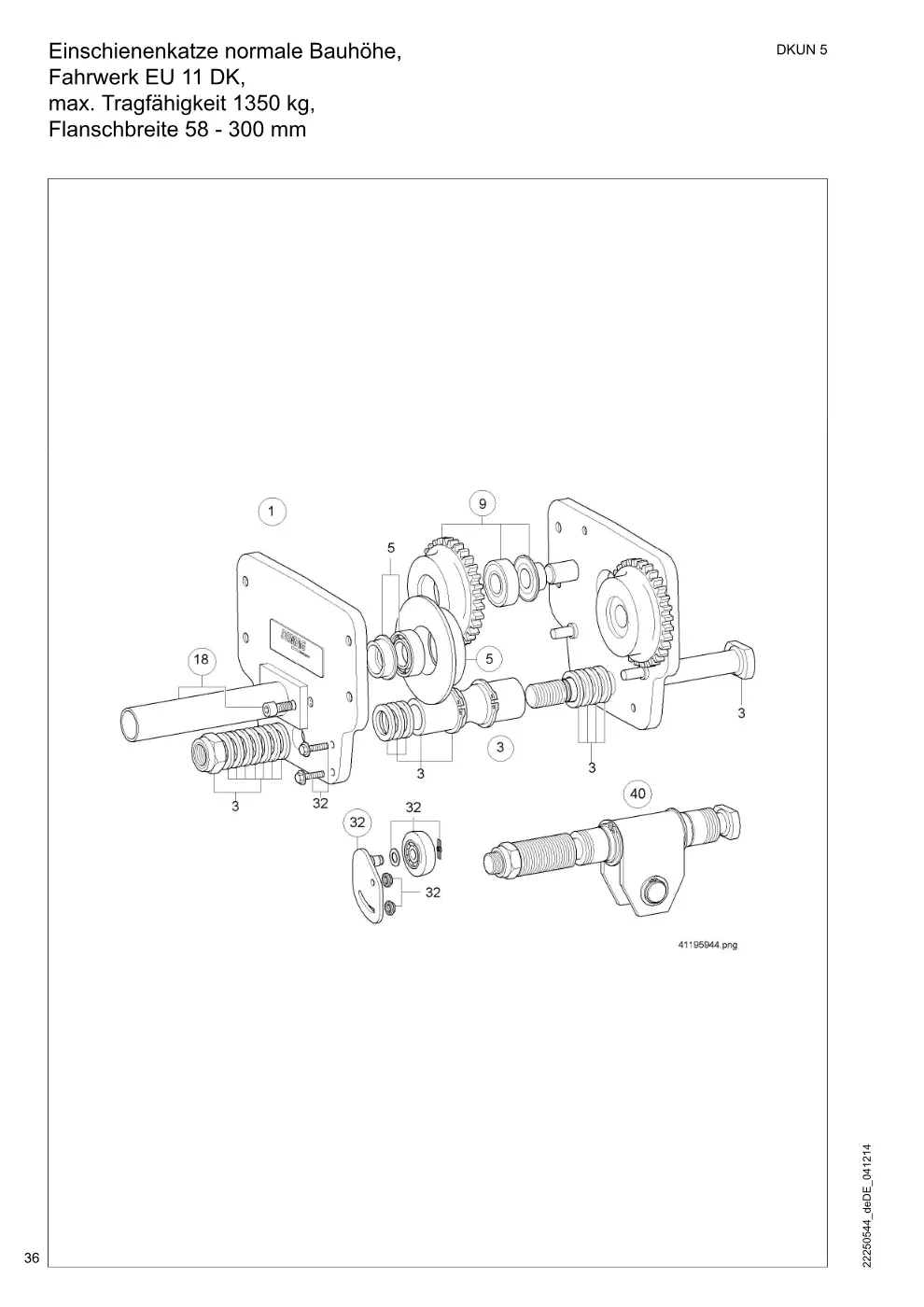

Einschienenkatze normale Bauhöhe, Fahrwerk EU 11 DK, max. Tragfähigkeit 1350 kg, (Seite 36)

Demag DKUN 5 – Einschienenkatze normale Bauhöhe, Fahrwerk EU 11 DK, max. Tragfähigkeit 1350 kg,, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11	84010444	1
3	Traverse EU11 Flb. 58- 90	83952344	1
3	Traverse EU11 Flb. 91-143	83952444	1
3	Traverse EU11 Flb.144-200	83954444	1
3	Traverse EU11 Flb.201-300	83954544	1
5	Laufrad universal 80 1SPK OZ	84014044	2
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1
32	Stützrolleneinheit Set	83913033	1
40	Traverse EUPKDK Flb.144-200	83974844	1
40	Traverse EUPKDK Flb.201-300	83974944	1

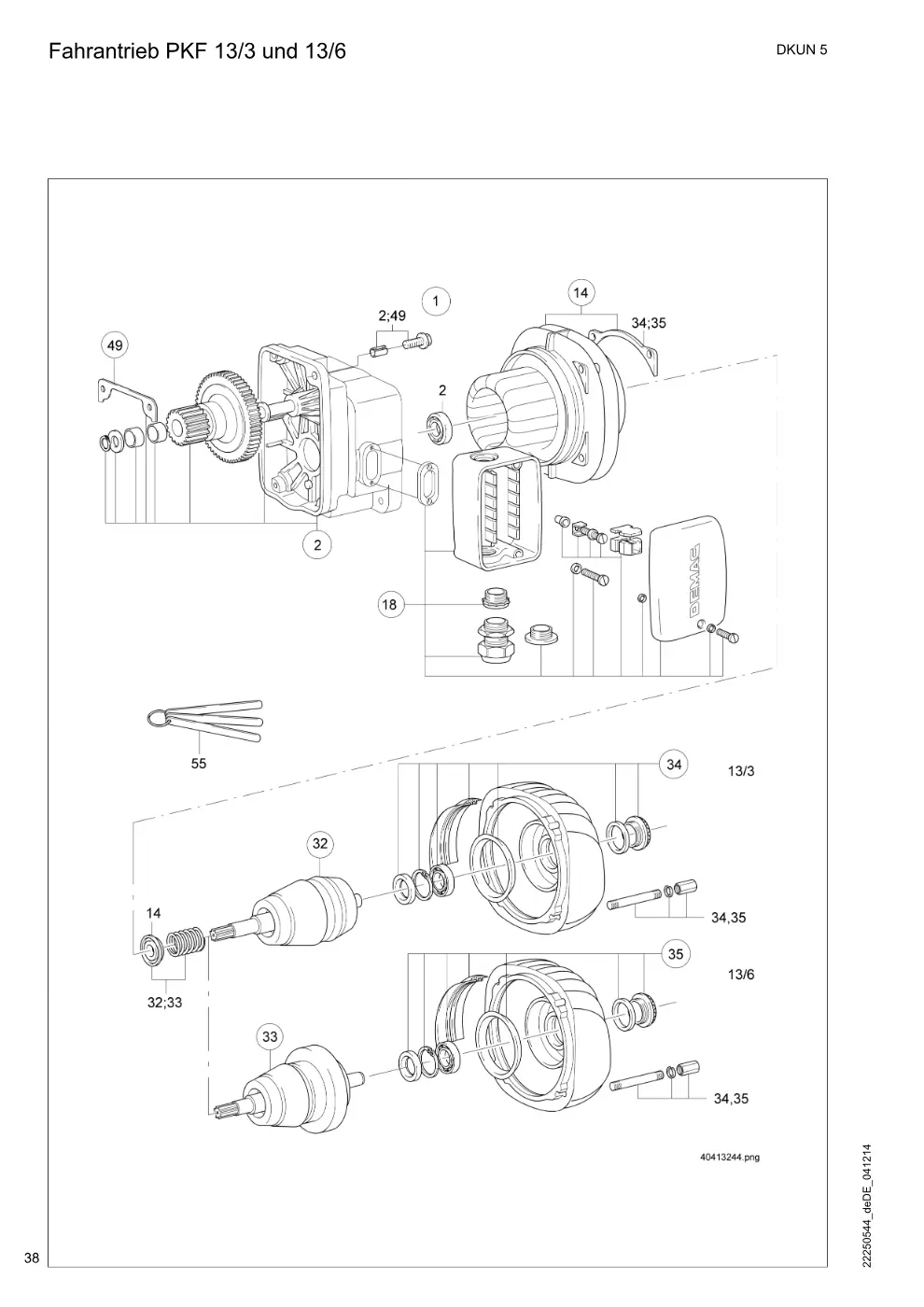

Fahrantrieb PKF 13/3 und 13/6 (Seite 38)

Demag DKUN 5 – Fahrantrieb PKF 13/3 und 13/6, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 7M 13/3PKF8 AB 220 - 400V 50 Hz	56306744	1
1	Motor 14M 13/3PKF4 AB 220 - 400V 50 Hz	56306444	1
1	Motor 28M 13/3PKF2 AB 220 - 400V 50 Hz	56306244	1
1	Motor 4,6/14M 13/6PKF AB 380 - 400V 50 Hz	56305644	1
1	Motor 7/28M 13/6PKF8-2AB 380 - 400V 50 Hz	56305744	1
2	Lagerschildset PKF-M5	56307133	1
14	Ständerset F13/3 P2K 220/380V 50 Hz, 230/400V 50 Hz	56010633	1
14	Ständerset F13/3 PF4 220/380V 50 Hz, 230/400V 50 Hz	56371433	1
14	Ständerset F13/3 PF8 220/380V 50 Hz, 230/400V 50 Hz	56371733	1
14	Ständerset F13/6 PF8 380/400V 50 Hz	56372533	1
14	Ständerset F13/6 PF12 380/400V 50 Hz	56370133	1
18	Klemmenkastenset PKF	56369233	1
32	Läuferset 13/3 PKF	56379133	1
32	Läuferset 13/3 PKF+BS	56379233	1
33	Läuferset 13/6 PF 8-2	56304733	1
33	Läuferset 13/6PF8-2 BS	56304833	1
34	Lagerschildset B 13/3 P	56024033	1
35	Lagerschildset B 13/6	56305533	1
49	Dichtungsset PKF13/3+6	58136933	1
55	Fühlerlehrensatz	10015084	3

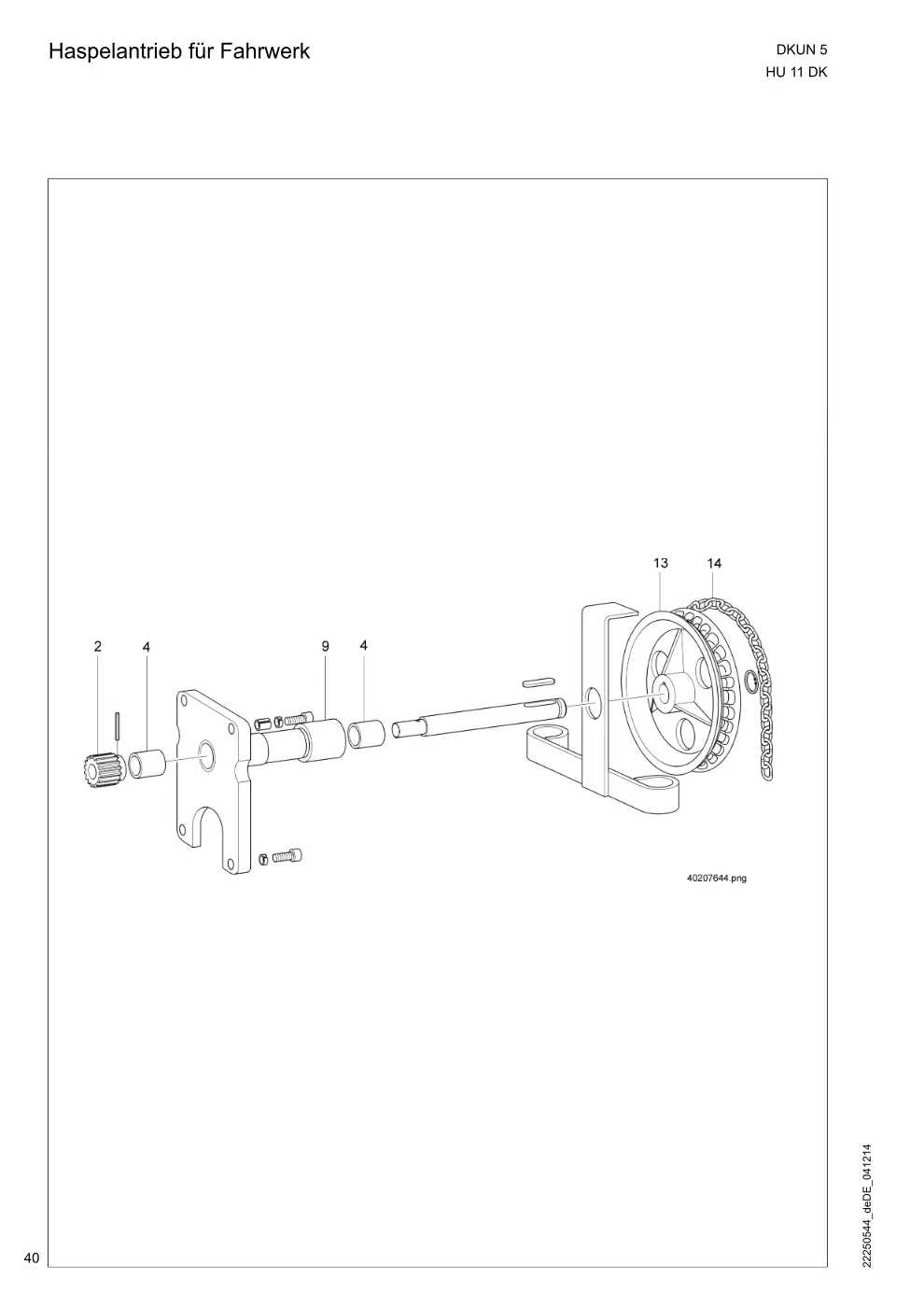

Haspelantrieb für Fahrwerk (Seite 40)

Demag DKUN 5 – Haspelantrieb für Fahrwerk, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Ritzel Z 18 M 2 B 34	56189644	1
4	Buchse 25X 28X30 B	34219944	2
9	Buchse 37 X 42,4X44	50221944	1
13	Haspelrad 200 FAHRWERK	50226344	1
14	Rundstahlkette 3- 5X18,5	47260499	1

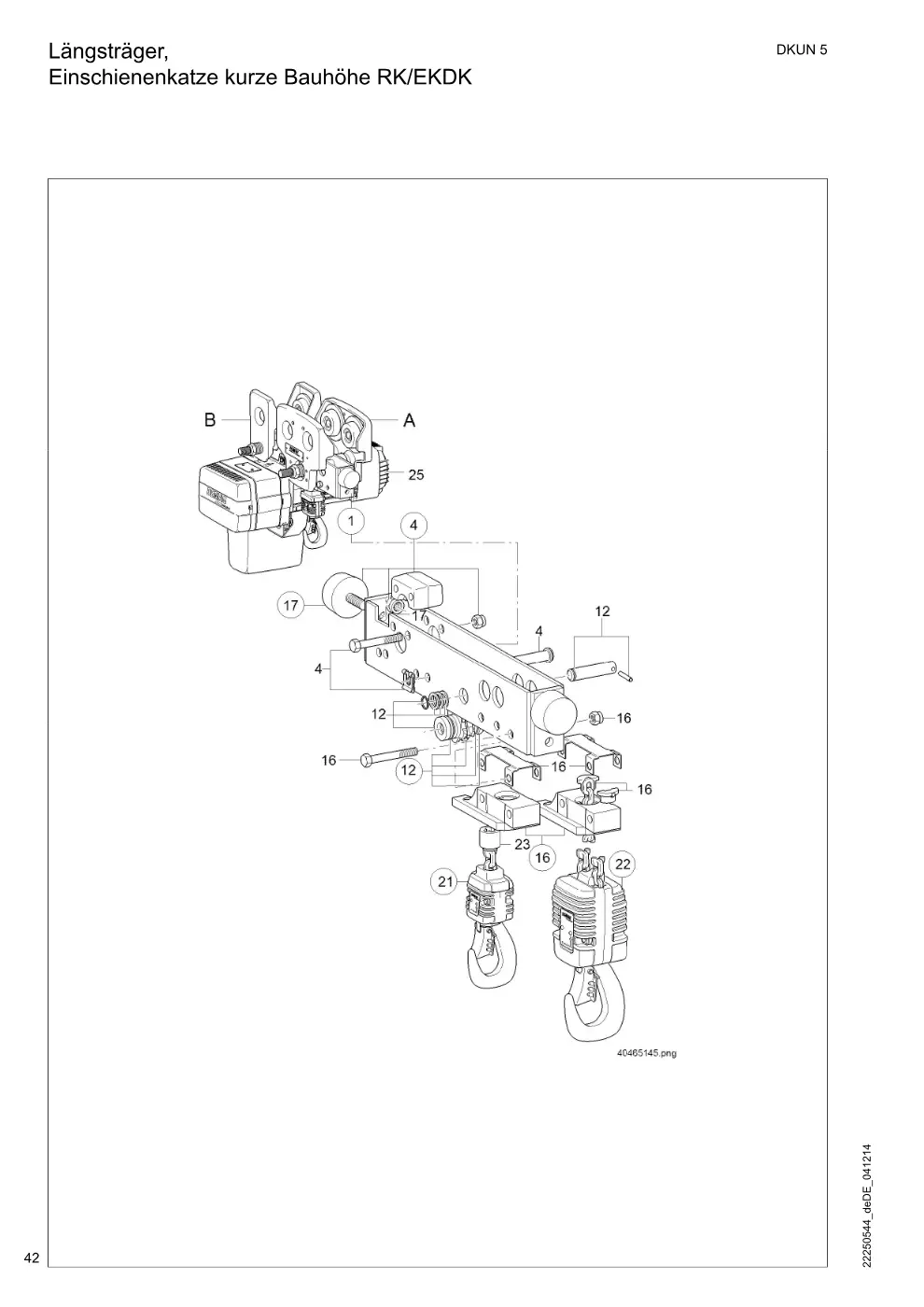

Längsträger, Einschienenkatze kurze Bauhöhe RK/EKDK (Seite 42)

Demag DKUN 5 – Längsträger, Einschienenkatze kurze Bauhöhe RK/EKDK, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Längsträger DK 5 Gr. 6	83941144	1
1	Längsträger DK 5 Gr. 11	83941544	1
4	Pendellager Puffer DK 5	83985633	1
12	Umlenkradset EK/EKDK Nadelkranz, Z = 5	83688033	1
16	Endhalterset 5,3X15,2	83990633	1
21	Hakengeschirrset DK 5 1/1	83674033	1
22	Unterflaschenset DK 5	83688133	1
23	Abschaltteller DK 5	83628544	1

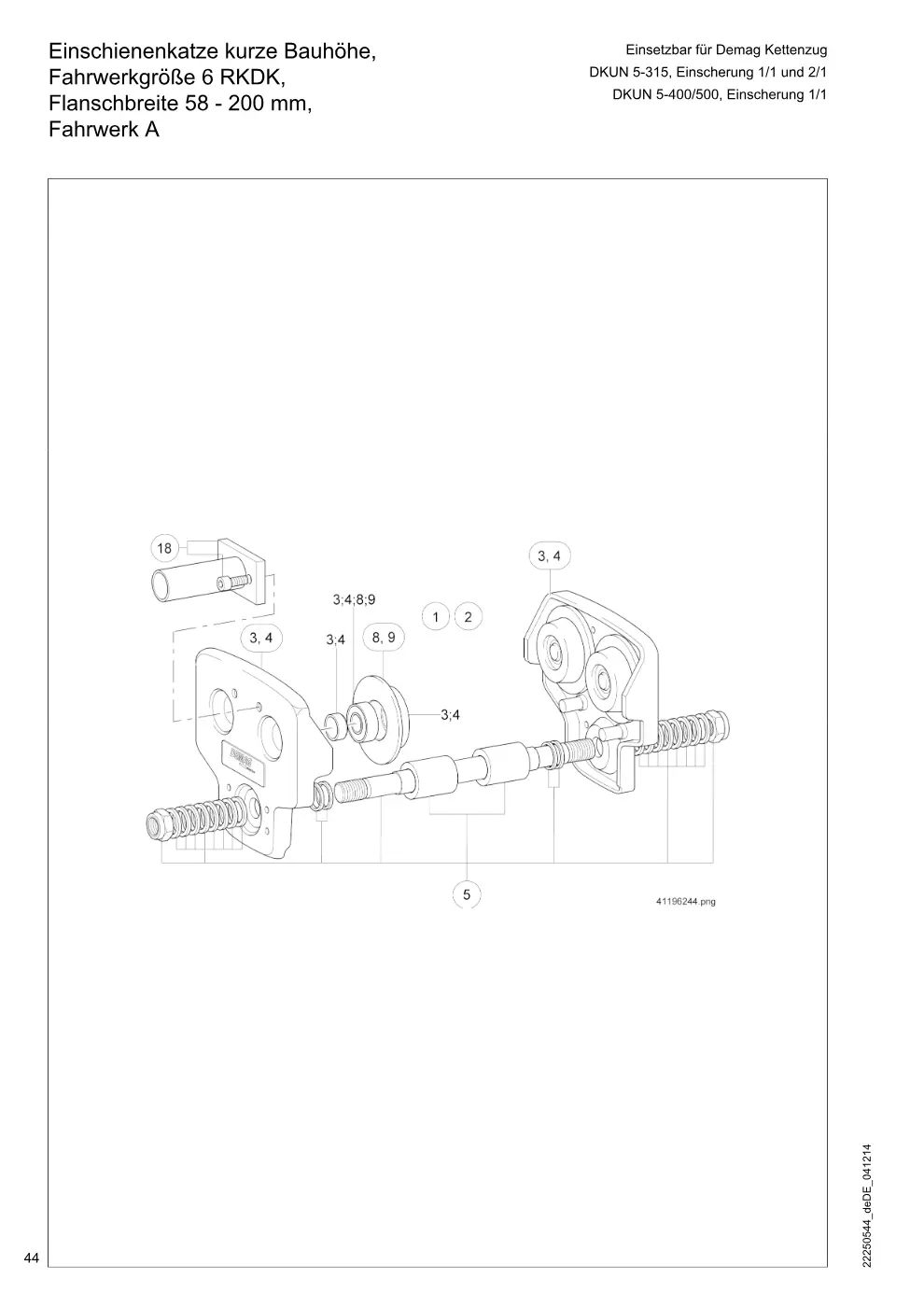

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 6 RKDK, DKUN 5-315, Einscherung 1/1 und 2/1 DKUN 5-400/500, Ein (Seite 44)

Demag DKUN 5 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 6 RKDK, DKUN 5-315, Einscherung 1/1 und 2/1 DKUN 5-400/500, Ein, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6 kpl. (Teil-Nr.	83963444	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6 kpl. (Teil-Nr.	83963244	1
3	Seitenschild RU6DK kpl. (Teil-Nr.	83963144	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83963044	2
5	Traverse RKDK Flb. 58- 90	83990744	1
5	Traverse RKDK Flb. 91-143	83991844	1
5	Traverse RKDK Flb.144-200	83992144	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	4
9	Laufrad konisch 65 1SPK OZ	83963544	4
18	Stromabnehmerrohr 400 Set	83973733	1

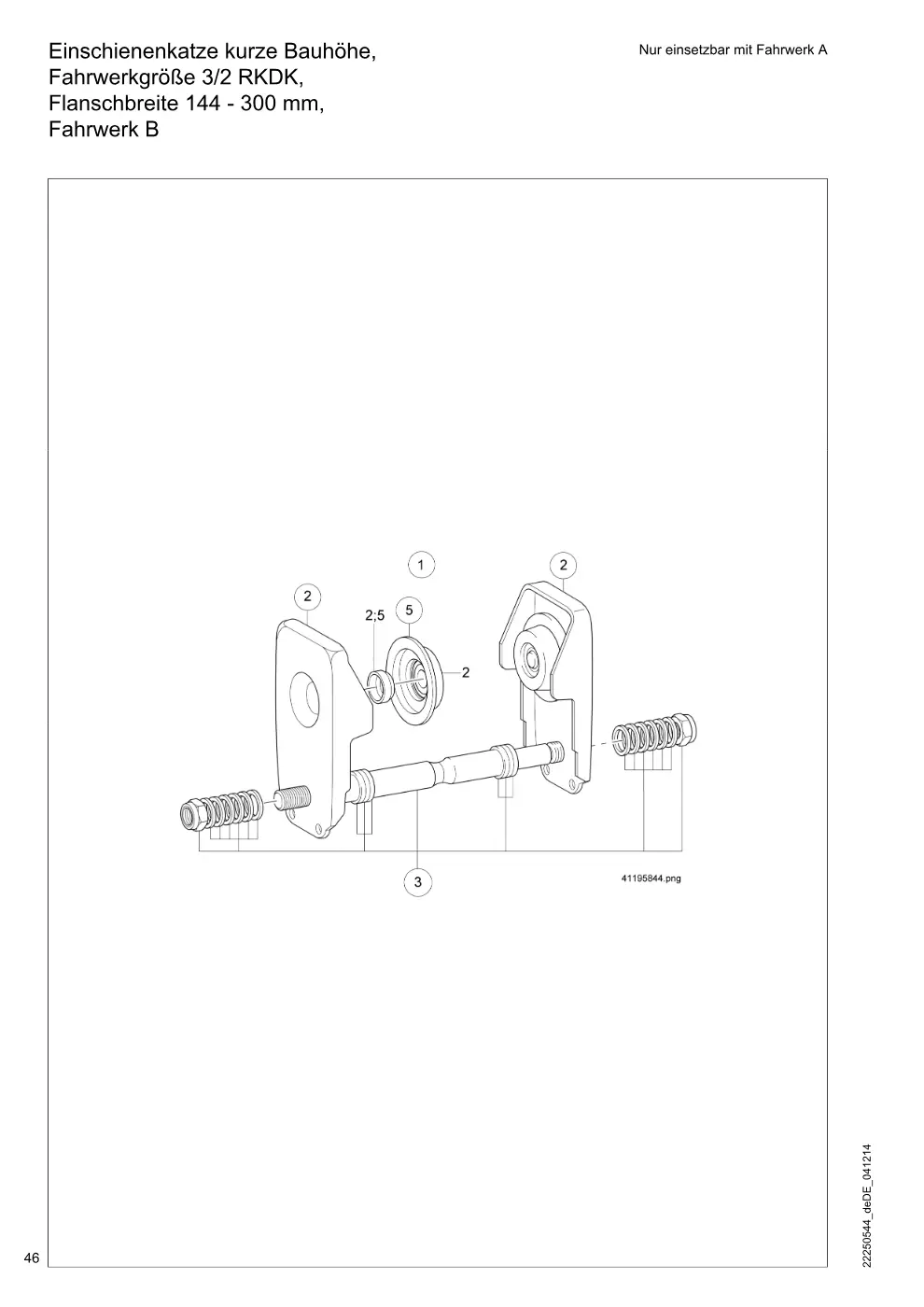

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 3/2 RKDK, Flanschbreite 144 - 300 mm, (Seite 46)

Demag DKUN 5 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 3/2 RKDK, Flanschbreite 144 - 300 mm,, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU 3/2 kpl. (Teil-Nr.	83982044	1
2	Seitenschild Laufrad univ.o.Zahnkr.	83980444	2
3	Traverse RKDK Flb.144-200	83981444	1
3	Traverse RKDK Flb.201-300	83981544	1
5	Laufrad universal RU 3DK	83961544	2

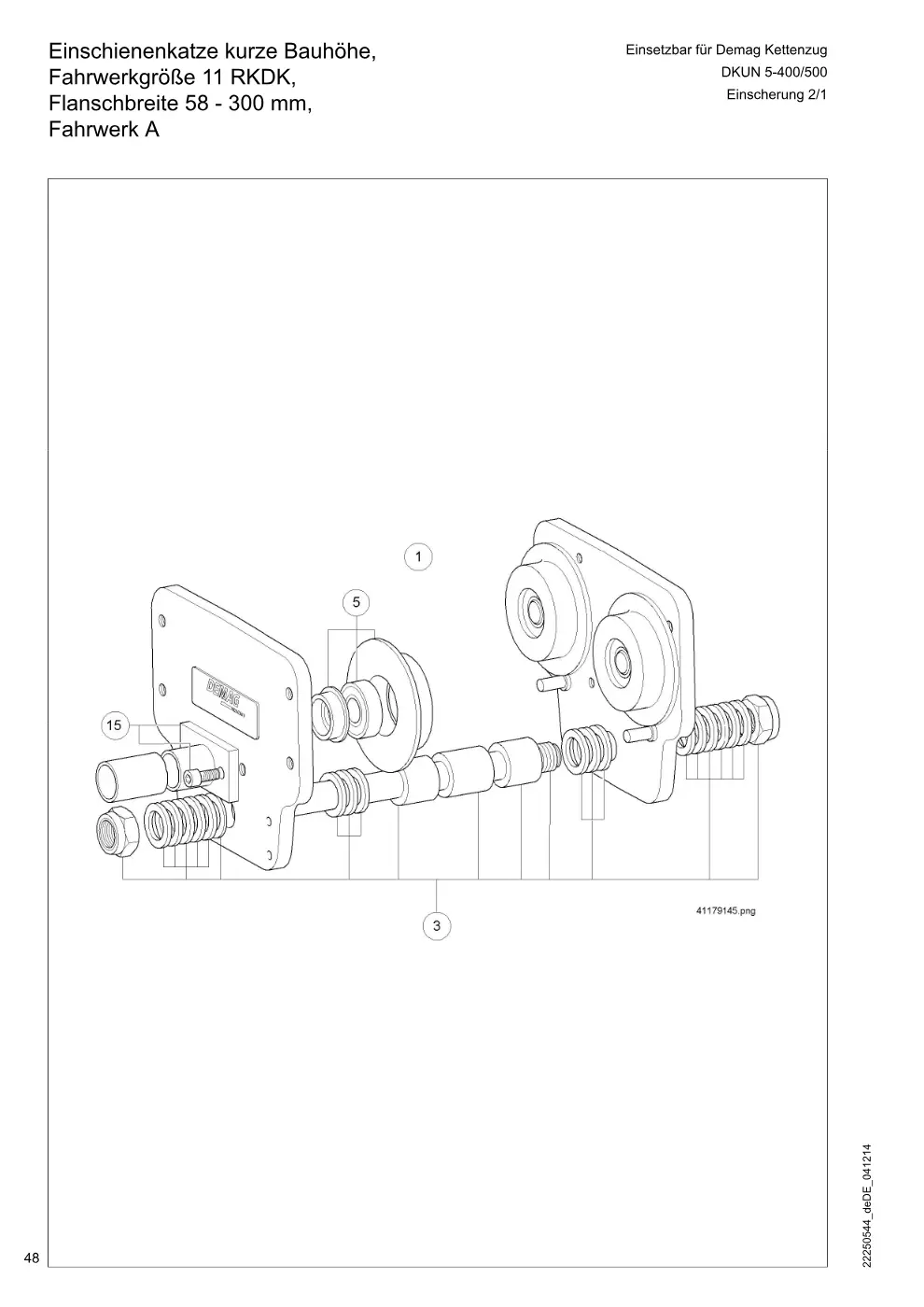

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 RKDK, Flanschbreite 58 - 300 mm, (Seite 48)

Demag DKUN 5 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 RKDK, Flanschbreite 58 - 300 mm,, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU11	84010344	1
3	Traverse RKDK Flb. 58- 90	83994044	1
3	Traverse RKDK Flb. 91-143	83994144	1
3	Traverse RKDK Flb.144-200	83994244	1
3	Traverse RKDK Flb.201-300	83994344	1
5	Laufrad universal 80 1SPK OZ	84014044	4
15	Stromabnehmerrohr 400 Set	83973733	1

Einschienenkatze kurze Bauhöhe, Einsetzbar nur mit Fahrwerk A Fahrwerkgröße 6/2 RKDK, Flanschbreite 58 - 300 mm, (Seite 50)

Demag DKUN 5 – Einschienenkatze kurze Bauhöhe, Einsetzbar nur mit Fahrwerk A Fahrwerkgröße 6/2 RKDK, Flanschbreite 58 - 300 mm,, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6/2 kpl. (Teil-Nr.	83983944	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6/2 kpl. (Teil-Nr.	83984044	1
3	Seitenschild RU 6-2 ZYL	83982544	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83982444	2
5	Traverse RKDK Flb. 58- 90	83983244	1
5	Traverse RKDK Flb. 91-143	83983344	1
5	Traverse RKDK Flb.144-200	83983444	1
5	Traverse RKDK Flb.201-300	83983544	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	2
9	Laufrad konisch 65 1SPK OZ	83963544	2

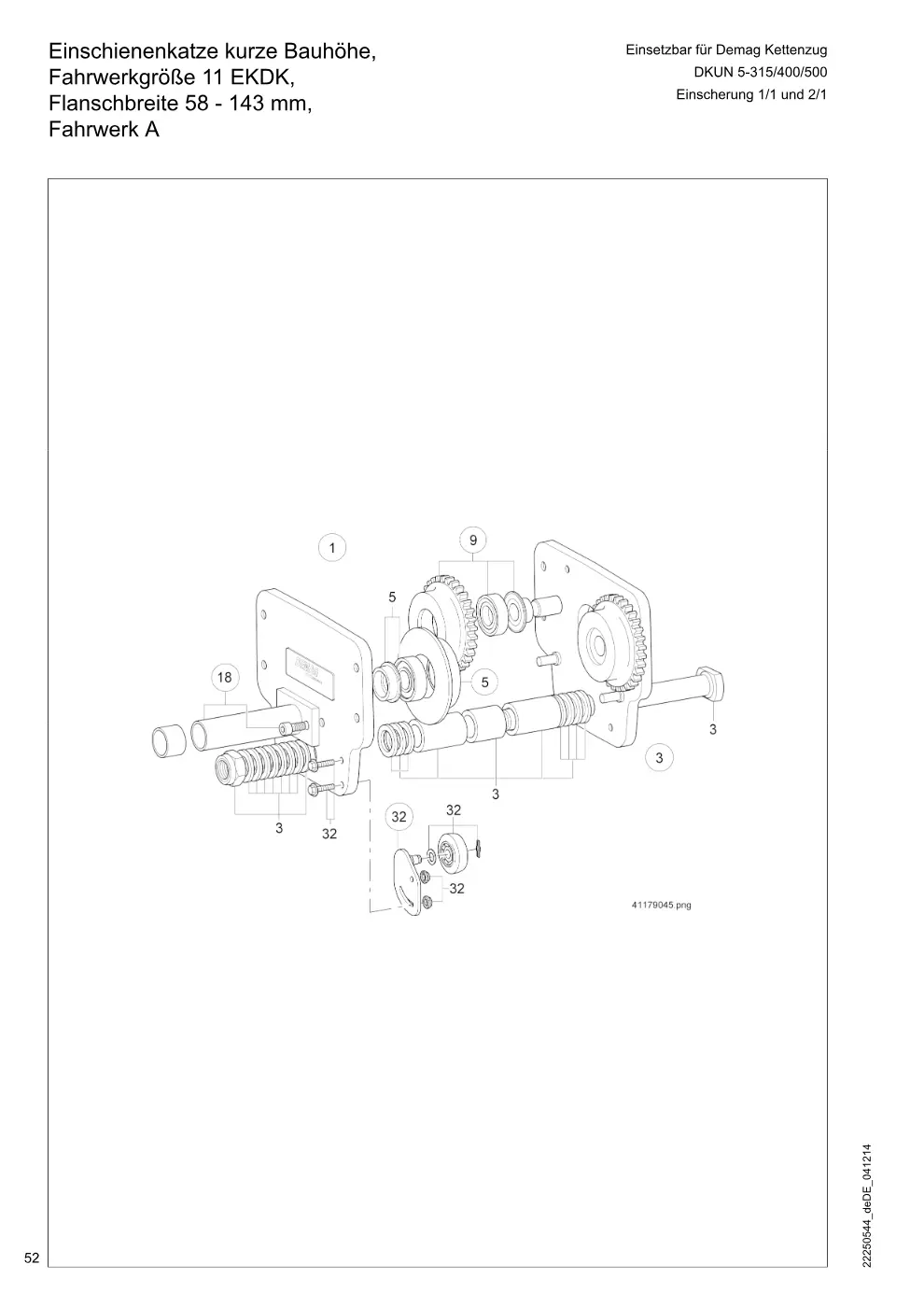

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 EKDK, Flanschbreite 58 - 143 mm, (Seite 52)

Demag DKUN 5 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 EKDK, Flanschbreite 58 - 143 mm,, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11	84010444	1
3	Traverse EKDK Flb. 91-143	83989644	1
5	Laufrad universal 80 1SPK OZ	84014044	2
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1
32	Stützrolleneinheit Set	83913033	1

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 58 - 143 mm, (Seite 54)

Demag DKUN 5 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 58 - 143 mm,, Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6/2 kpl. (Teil-Nr.	83983944	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6/2 kpl. (Teil-Nr.	83984044	1
3	Seitenschild RU 6-2 ZYL	83982544	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83982444	2
5	Traverse RKDK Flb. 58- 90	83983244	1
5	Traverse RKDK Flb. 91-143	83983344	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	2
9	Laufrad konisch 65 1SPK OZ	83963544	2

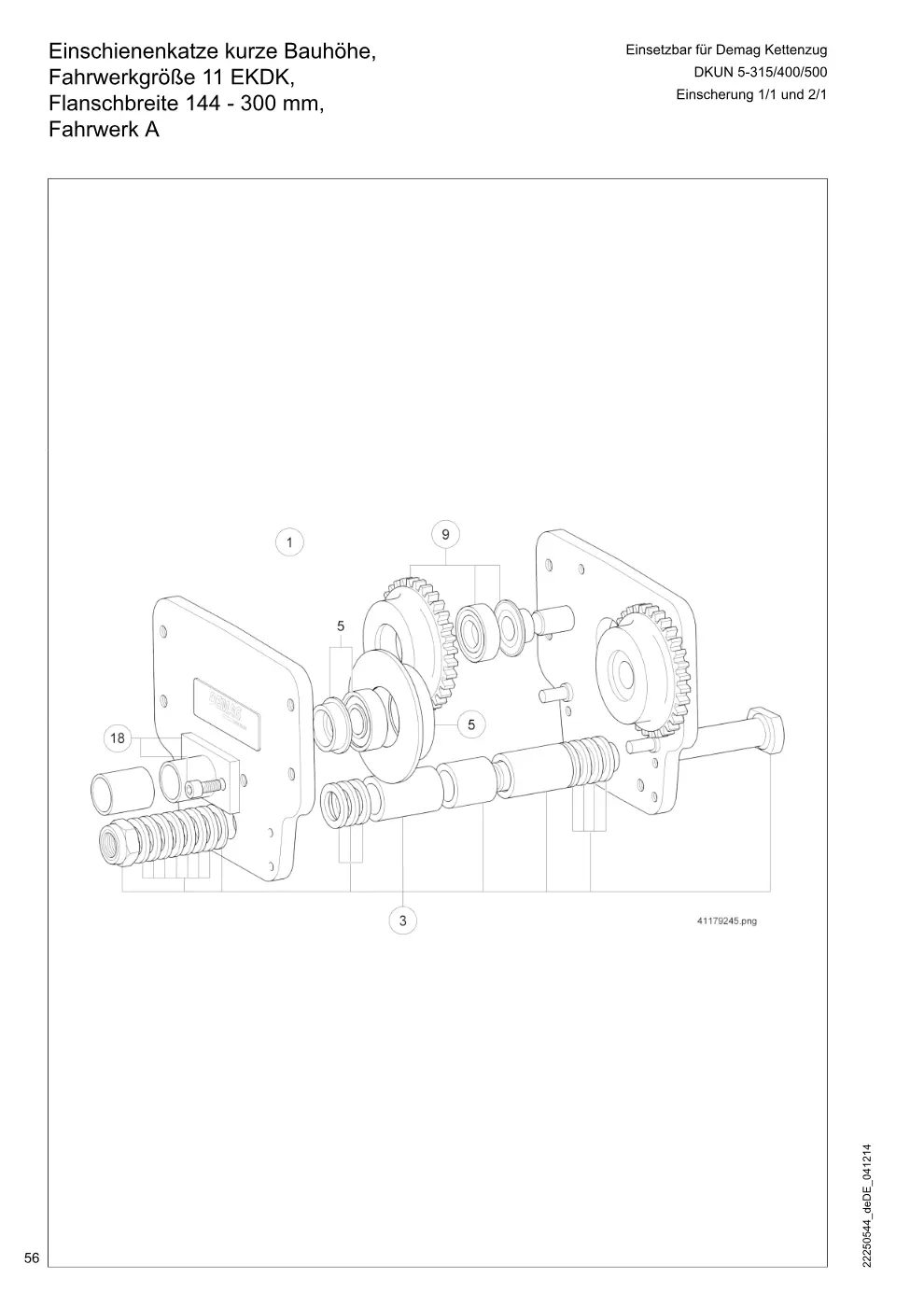

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 EKDK, Flanschbreite 144 - 300 mm, (Seite 56)

Demag DKUN 5 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerkgröße 11 EKDK, Flanschbreite 144 - 300 mm,, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11	84010444	1
3	Traverse EKDK Flb.144-200	83994644	1
3	Traverse EKDK Flb.201-300	83994744	1
5	Laufrad universal 80 1SPK OZ	84014044	2
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1

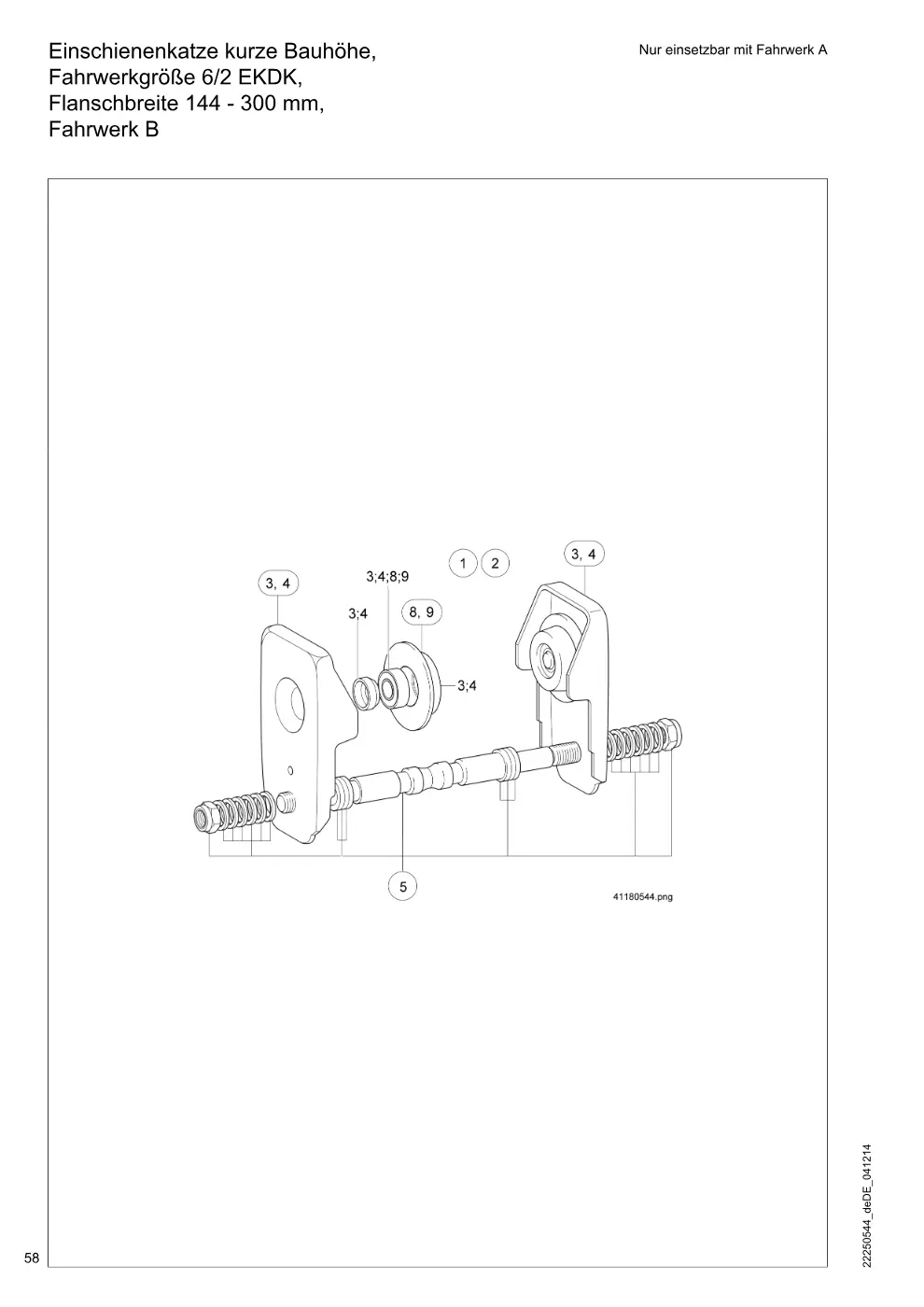

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 144 - 300 mm, (Seite 58)

Demag DKUN 5 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 144 - 300 mm,, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6/2 kpl. (Teil-Nr.	83983944	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6/2 kpl. (Teil-Nr.	83984044	1
3	Seitenschild RU 6-2 ZYL	83982544	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83982444	2
5	Traverse RKDK Flb.144-200	83983444	1
5	Traverse RKDK Flb.201-300	83983544	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	2
9	Laufrad konisch 65 1SPK OZ	83963544	2

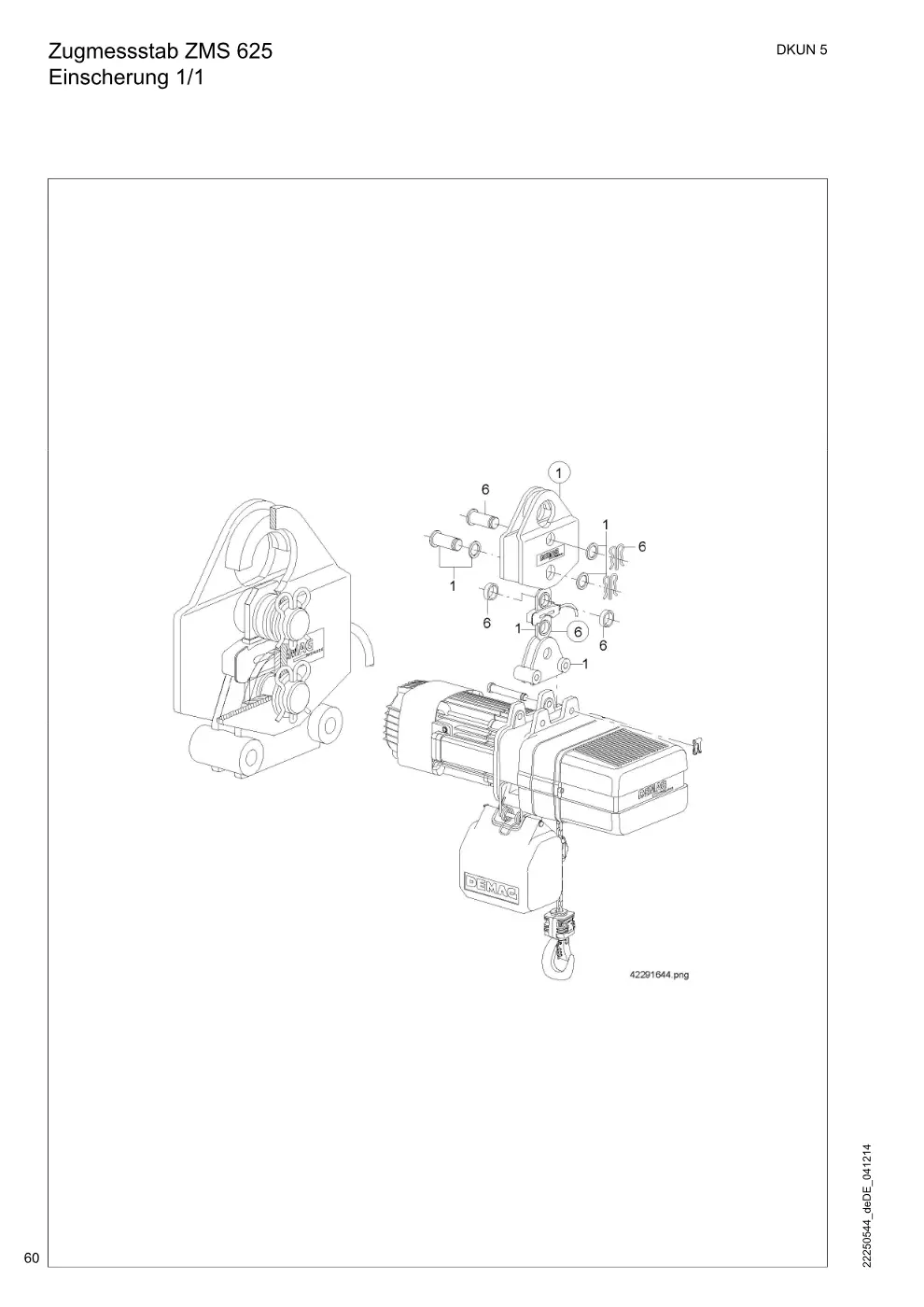

Zugmessstab ZMS 625 Einscherung 1/1 (Seite 60)

Demag DKUN 5 – Zugmessstab ZMS 625 Einscherung 1/1, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Zugmessstab Set 0,625t DK 5 kpl. (Teil-Nr.	83661433	1
6	Zugmessstab Set ZMS 0,625t	49139033	1

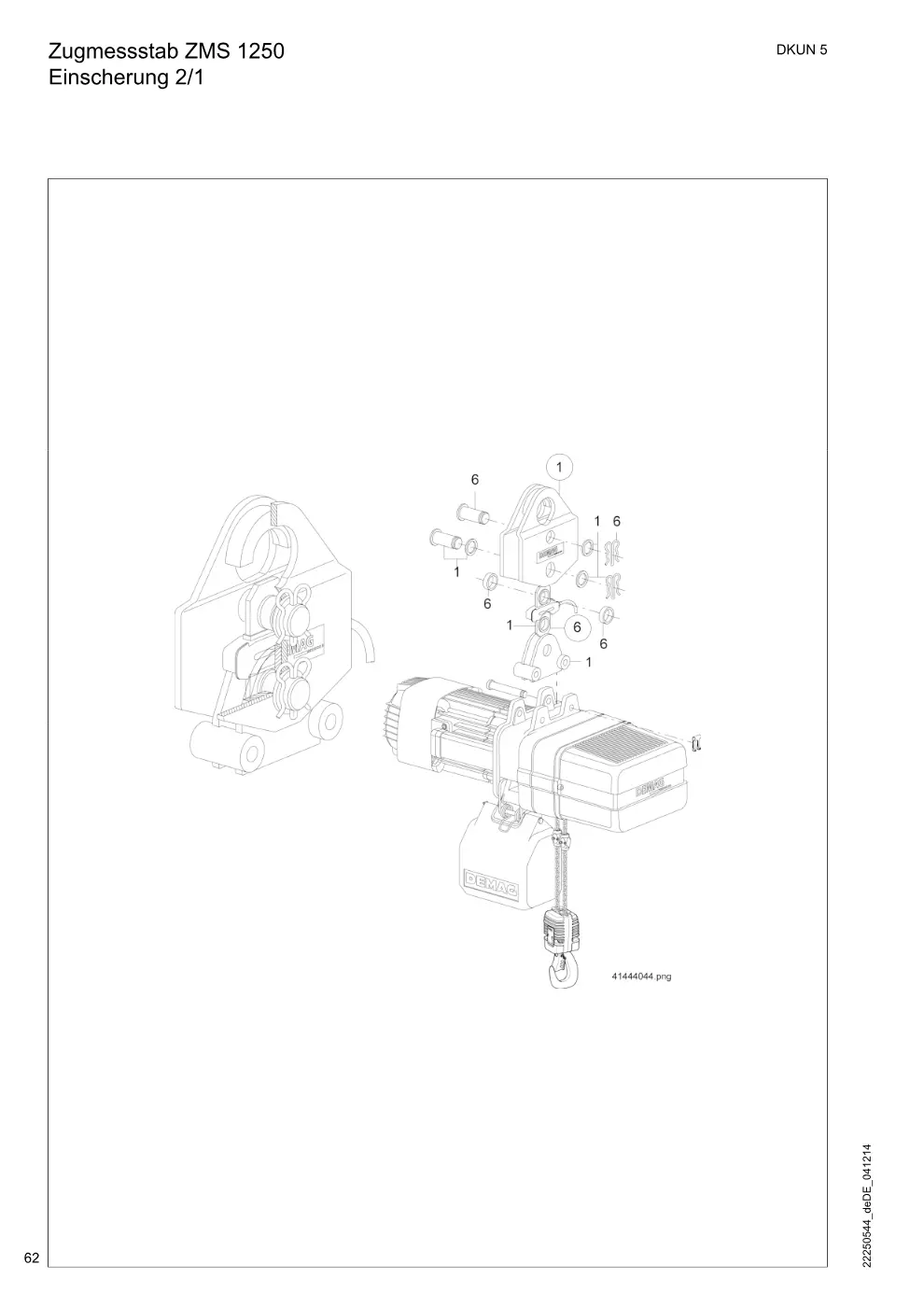

Zugmessstab ZMS 1250 Einscherung 2/1 (Seite 62)

Demag DKUN 5 – Zugmessstab ZMS 1250 Einscherung 2/1, Zeichnung Seite 62

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Zugmessstab Set 1,25 t DK 5 kpl. (Teil-Nr.	83661533	1
6	Zugmessstab Set ZMS 1,25t	49139133	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
