Demag DKUN 10 – Ersatzteilliste 22251044

Ersatzteilliste, Ausgabe 01/2015, Demag-Nr. 22251044 – 30 Zeichnungen, 191 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

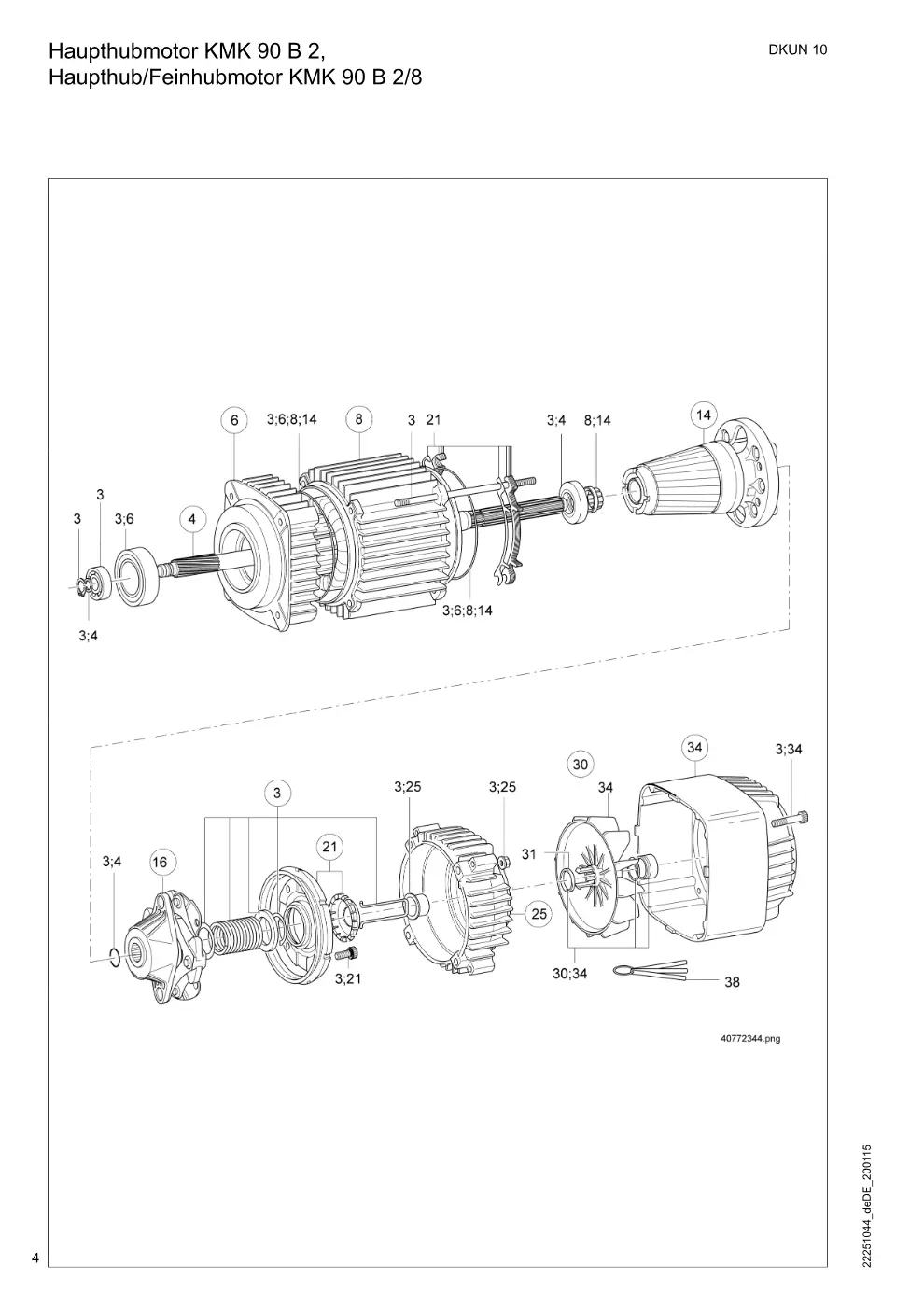

Haupthubmotor KMK 90 B 2, Haupthub/Feinhubmotor KMK 90 B 2/8 (Seite 4)

Demag DKUN 10 – Haupthubmotor KMK 90 B 2, Haupthub/Feinhubmotor KMK 90 B 2/8, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK 90B2	12879633	1
4	Welle KMK Set	13847633	1
6	Zwischenflanschset KM90B	83731233	1
8	Ständerset KMK 90B2	13600533	1
8	Ständerset KMK 90B 2/8	13600833	1
14	Läuferset KMH 90B	13845733	1
16	Mitnehmer KM 90	13876033	1
21	Bremsbelagträger Set KM90	13889533	1
25	Lagerschildset BS KMK90	13861333	1
30	Lüfterset KM 90	13882233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	13882033	1
38	Fühlerlehrensatz	10041084	3

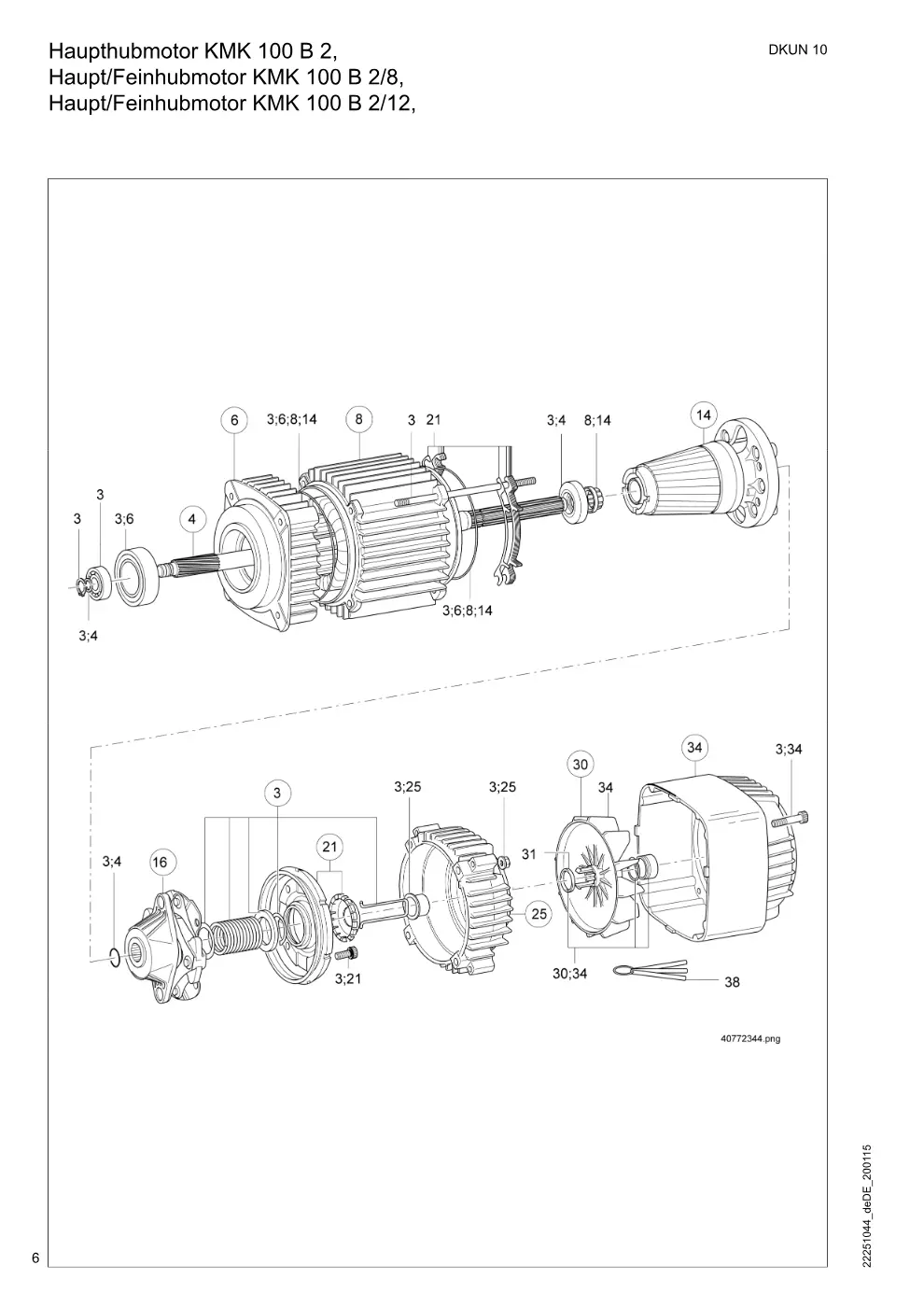

Haupthubmotor KMK 100 B 2, Haupt/Feinhubmotor KMK 100 B 2/8, Haupt/Feinhubmotor KMK 100 B 2/12, (Seite 6)

Demag DKUN 10 – Haupthubmotor KMK 100 B 2, Haupt/Feinhubmotor KMK 100 B 2/8, Haupt/Feinhubmotor KMK 100 B 2/12,, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK100B 2 B 2	12879733	1
3	Kleinteile Set KMK100B 2/ 8 B 2/8	12879833	1
3	Kleinteile Set KMK100B 2/12 B 2/12	12879933	1
4	Welle Kupplung DK10/16	14335633	1
6	Zwischenflanschset KM100B2	83731433	1
8	Ständerset KMK 100B2	14101633	1
8	Ständer KMK 100B2/8	14101433	1
8	Ständer KMK 100B2/12	14101333	1
14	Läuferset KMH 100B	14345533	1
16	Mitnehmer KM 100	14376033	1
21	Bremsbelagträger KMK 100	14389533	1
25	Lagerschildset BS KM100	14361333	1
30	Lüfterset KM 100	14382233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	14382033	1
38	Fühlerlehrensatz	10041084	3

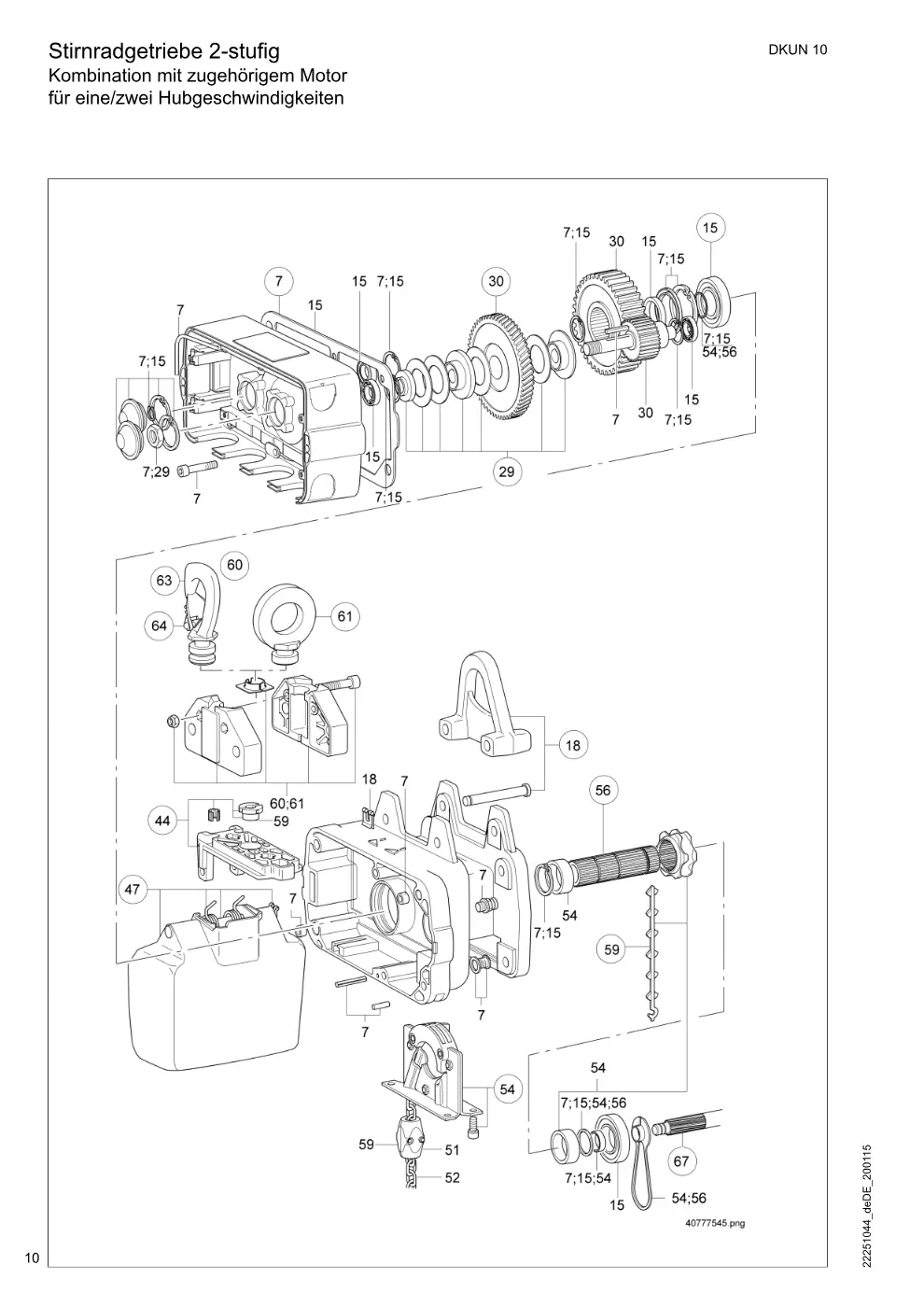

Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 8)

Demag DKUN 10 – Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Dichtung Getriebe	83713933	1
15	Lagerset DK10/16	83714033	2
18	Tragösenset DK10	83770233	1
18	Tragösenset DK10/16	83770433	1
29	Kupplungsset DK10/16	83726033	1
30	Verzahnungsset DK10 V3 Verzahnungsset für Mot. KMK 100 B 2/12, 500, V3, i = 36,2	83797333	1
30	Verzahnungsset DK10 V3 Verzahnungsset für Mot. KMK 90 B 2, 500, V3, i = 36,2	83797333	1
30	Verzahnungsset DK10 V2 Verzahnungsset für Mot. KMK 90 B 2/8, 630, V2, i = 58,8	83797433	1
30	Verzahnungsset DK10 V2 Verzahnungsset für Mot. KMK 100 B 2/8, 1000, 800, V2, i = 58,8	83797433	1
30	Verzahnungsset DK10 V2 Verzahnungsset für Mot. KMK 90 B 2, 800, 630, V2, i = 58,8	83797433	1
30	Verzahnungsset DK10 V2 Verzahnungsset für Mot. KMK 100 B 2, 1000, V2, i = 58,8	83797433	1
30	Verzahnungsset DK10 V1 Verzahnungsset für Mot. KMK 90 B 2/8, 1000, 800, 630, V1, i = 79,9	83797533	1
30	Verzahnungsset DK10 V1 Verzahnungsset für Mot. KMK 100 B 2/8, 1250, V1, i = 79,9	83797533	1
30	Verzahnungsset DK10 V1 Verzahnungsset für Mot. KMK 90 B 2, 1250, 1000, 800, 630, V1, i = 79,9	83797533	1
44	Grundplatte Kettenführung DK10	83729433	1
47	Kettenspeicher DK 10-20 Gr.4 max. 8 m	83806333	1
47	Kettenspeicher DK 10-20 Gr.5 max. 20 m	83806533	1
51	Anschlagstück DK10	83708344	1
52	Kettenset DK10/PK 5L=4,0m	75228733	1
52	Kettenset DK10/PK 5L=5,0m	75228833	1
52	Kettenset DK10/PK 5L=6,0m	75228933	1
52	Kettenset DK10/PK 5L=7,0m	75229033	1
52	Kettenset DK10/PK 5L=8,0m	75229133	1
52	Kettenset DK10/PK 5L=8,5m	75229233	1
52	Kettenset DK10/PK5L=10,0m	75229333	1
52	Kettenset DK10/PK5L=12,0m	75229433	1
52	Kettenset DK10/PK5 L=3,5m	75250433	1
52	Kettenset DK10/PK5 L=4,5m	75250533	1
52	Kettenset DK10/PK5 L=6,5m	75250633	1
52	Kettenset DK10/PK5 L=9m	75250733	1
52	Kettenset DK10/PK5 L=11m	75250833	1
52	Kettenset DK10/PK5 L=13m	75250933	1
52	Kettenset DK10/PK5 L=14m	75251033	1
52	Kettenset DK10/PK5 L=15m	75251133	1
52	Kettenset DK10/PK5 L=16m	75251233	1
52	Kettenset DK10/PK5 L=17m	75251333	1
52	Kettenset DK10/PK5 L=18m	75251433	1
52	Kettenset DK10/PK5 L=19m	75251533	1
52	Kettenset DK10/PK5 L=20m	75251633	1
52	Kettenset DK10/PK5 L=21m	75251733	1
52	Kettenset DK10/PK5 L=22m	75251833	1
52	Kettenset DK10/PK5 L=23m	75251933	1
52	Kettenset DK10/PK5 L=24m	75252033	1
52	Kettenset DK10/PK5 L=25m	75252133	1
52	Kettenset DK10/PK5 L=26m	75252233	1
52	Kettenset DK10/PK5 L=27m	75252333	1
52	Kettenset DK10/PK5 L=28m	75252433	1
52	Kettenset DK10/PK5 L=30m	75252533	1
52	Kettenset DK10/PK5 L=40m	75252633	1
52	Kettenset DK10/PK5 L=50m	75252733	1
54	Kettenführungsset DK10	83737733	1
56	Abtriebswelle Set DK10/16	83738033	1
59	Einführungsstück DK10 Set	83707833	1
60	Hakentraverse Set DK10	83761933	1
61	Ringöse quer DK10 Set	83764533	1
63	Einfachhaken 1/1-RSN 2,5-T	83865033	1
64	Hakenmaulsicherungsset GR. 5 x5	83865633	1

Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 10)

Demag DKUN 10 – Stirnradgetriebe 2-stufig Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2/8, 1000, 800, 630, V1, i = 79,9	13847633	1
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2/8, 630, V2, i = 58,8	13847633	1
67	Welle Kupplung DK10/16 Getriebewelle für Mot. KMK 100 B 2/8, 1250, V1, i = 79,9	14335633	1
67	Welle Kupplung DK10/16 Getriebewelle für Mot. KMK 100 B 2/8, 1000, 800, V2, i = 58,8	14335633	1
67	Welle Kupplung DK10/16 Getriebewelle für Mot. KMK 100 B 2/12, 500, V3, i = 36,2	14335633	1
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2, 1250, 1000, 800, 630, V1, i = 79,9	13847633	1
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2, 800, 630, V2, i = 58,8	13847633	1
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2, 500, V3, i = 36,2	13847633	1
67	Welle Kupplung DK10/16 Getriebewelle für Mot. KMK 100 B 2, 1000, V2, i = 58,8	14335633	1

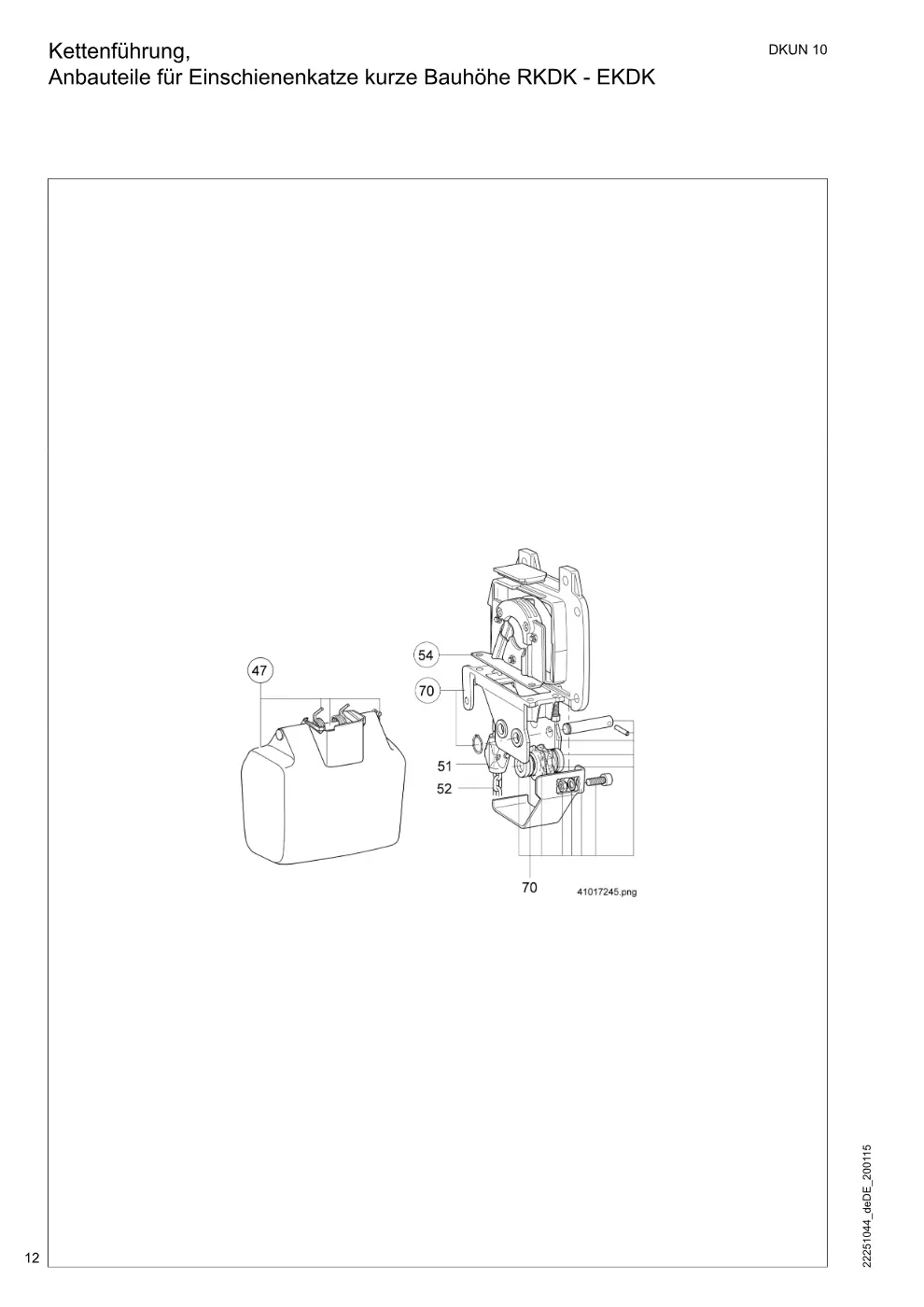

Kettenführung, Anbauteile für Einschienenkatze kurze Bauhöhe RKDK - EKDK (Seite 12)

Demag DKUN 10 – Kettenführung, Anbauteile für Einschienenkatze kurze Bauhöhe RKDK - EKDK, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Umlenkrollenträger DK10 Set	83725233	1

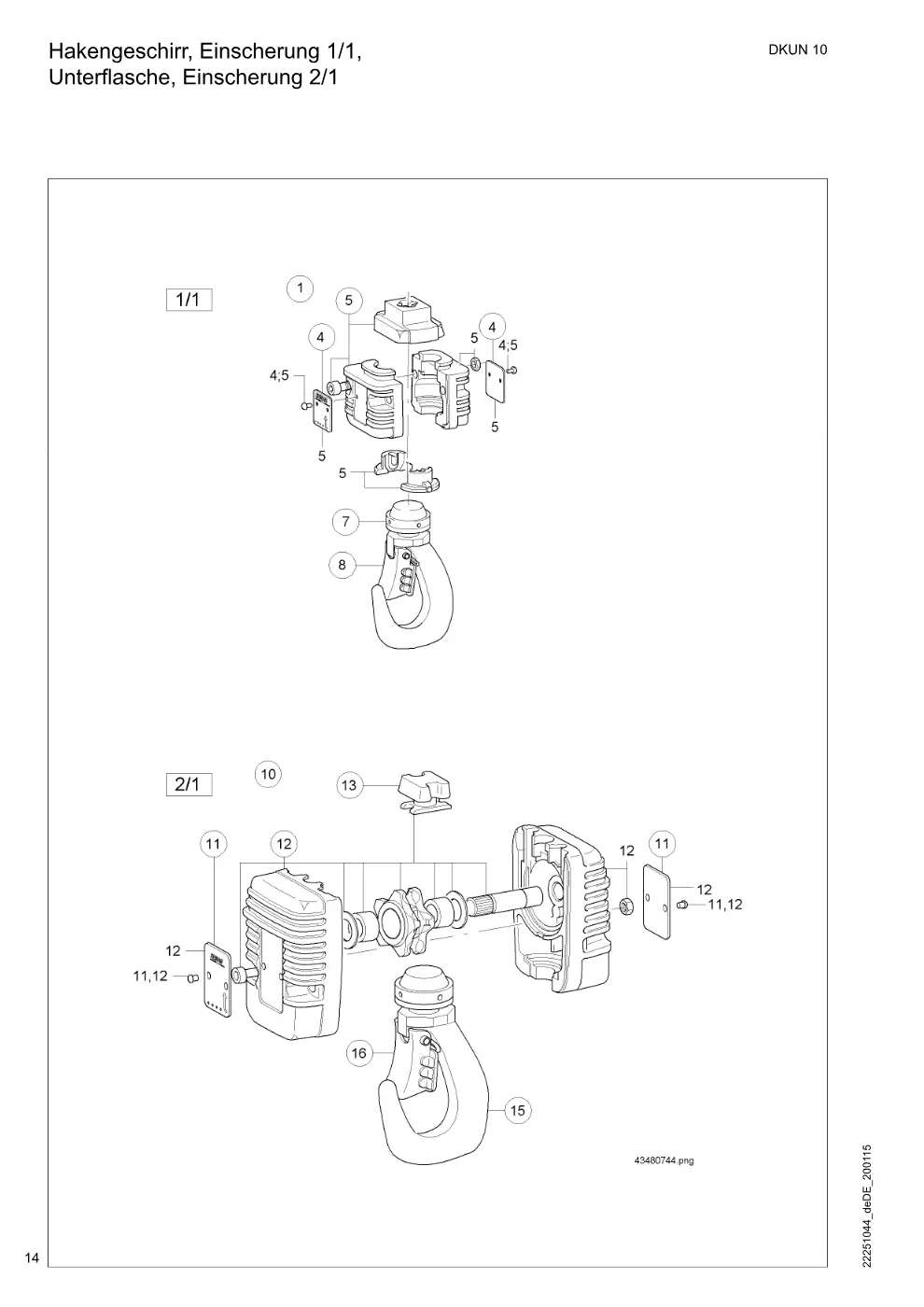

Hakengeschirr, Einscherung 1/1, Unterflasche, Einscherung 2/1 (Seite 14)

Demag DKUN 10 – Hakengeschirr, Einscherung 1/1, Unterflasche, Einscherung 2/1, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirrset DK10 kpl. (Teil-Nr. 5	83774033	1
4	Traglastschildset DK10/DC10	83590833	1
5	Hakengeschirrhälfte DK10 kpl. (Teil-Nr.	83775233	1
7	Lasthakenset Nr.4 kpl. (Teil-Nr.	83765033	1
8	Hakenmaulsicherungsset Gr. 4 x5	83765933	1
10	Unterflaschenset DK10 kpl. (Teil-Nr. 12, 15)	83788133	1
11	Traglastschildset DK10	83592833	1
12	Unterflaschenhälfte Set DK10 kpl. (Teil-Nr. 11, 13)	83785233	1
13	Pufferstopfen Unterflasche x5	83786133 → 75260933	1
15	Einfachhaken 1/1-RSN 2,5-T kpl. (Teil-Nr. 16)	83865033	1
16	Hakenmaulsicherungsset GR. 5 x5	83865633	1

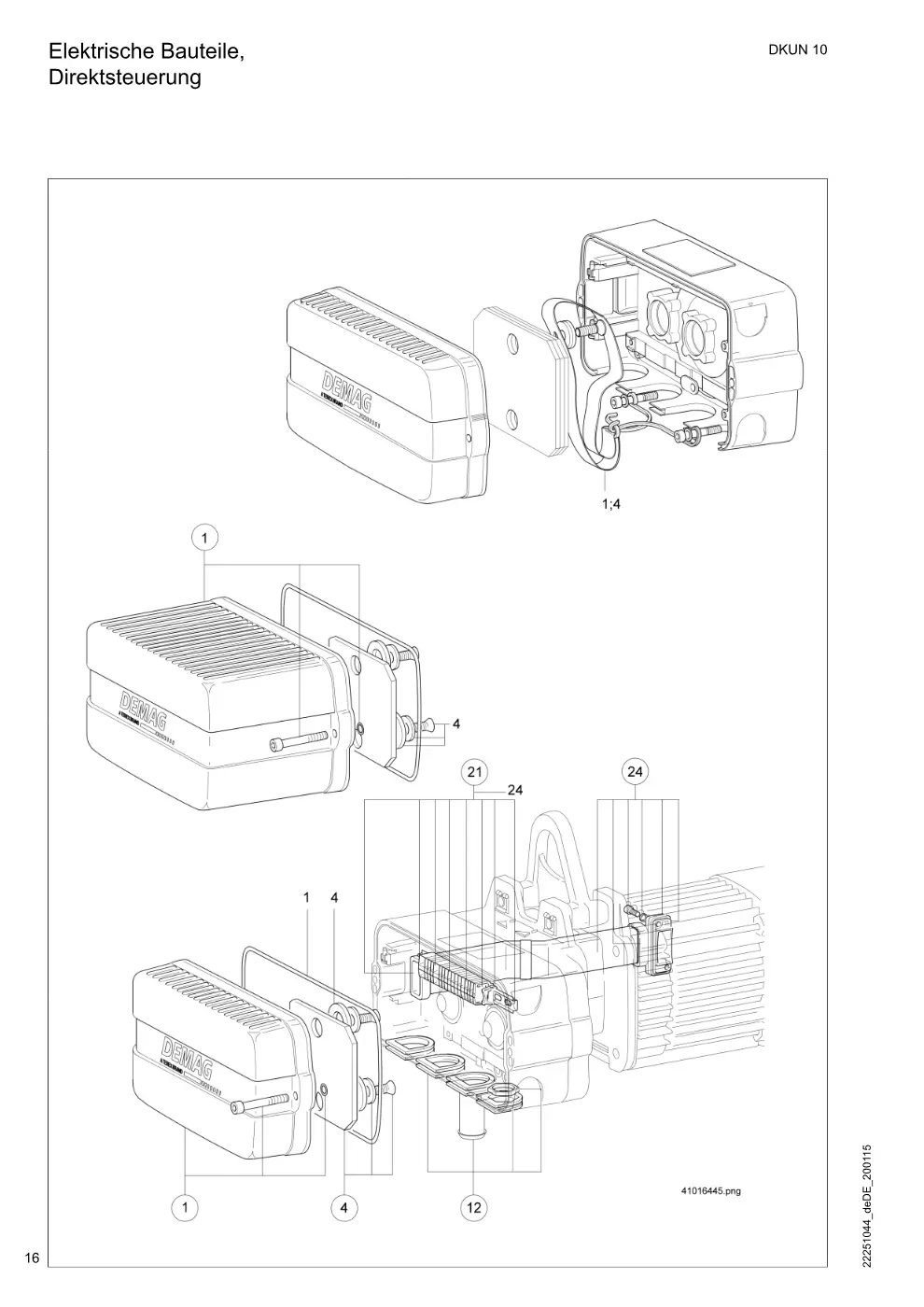

Elektrische Bauteile, Direktsteuerung (Seite 16)

Demag DKUN 10 – Elektrische Bauteile, Direktsteuerung, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz Set DK10-20	83712033	1
1	Haube lang Set DK10-20	83712333	1
4	Gegengewichtsset DK10/16	83712733	1
12	Einschubset Steuerung	83612933	1
21	Anreihklemme Set	89528933	1
24	Steuerungsset Kleinteile DK10/16 kpl. (Teil-Nr. 21)	89526833	1

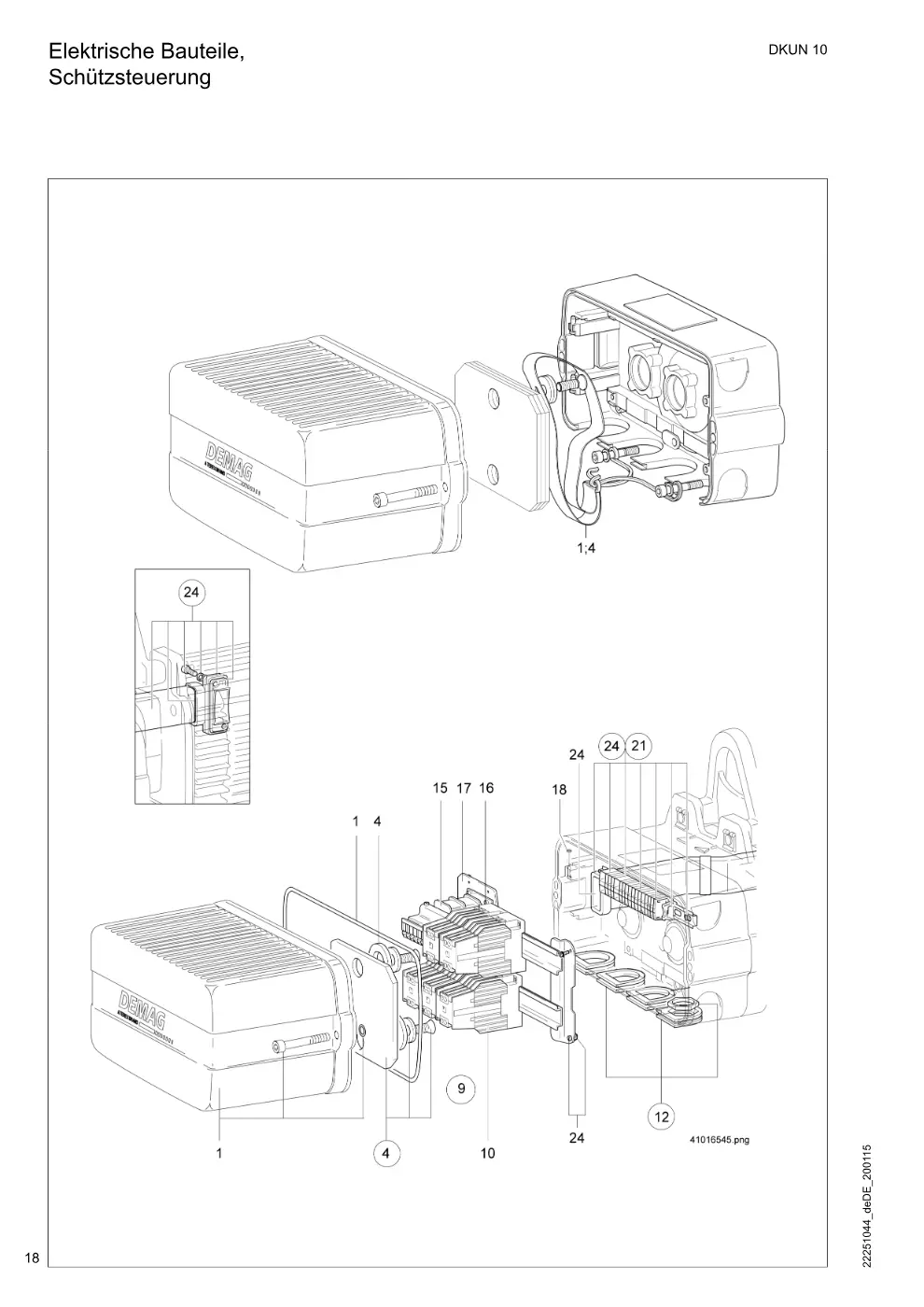

Elektrische Bauteile, Schützsteuerung (Seite 18)

Demag DKUN 10 – Elektrische Bauteile, Schützsteuerung, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube lang Set DK10-20	83712333	1
4	Gegengewichtsset DK10/16	83712733	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub	19801846	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub	19800646	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub	19801246	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19801946	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19800746	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19801346	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren	19802046	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren	19800846	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren	19801446	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19802146	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19800946	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19801546	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren, 2 Geschw., 1:4	19802246	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren, 2 Geschw., 1:4	19801046	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren, 2 Geschw., 1:4	19801646	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw.	19802346	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw.	19801146	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw.	19801746	1
10	Schütz DSW 3TF8133 42V50HZ 1 Ö	87535233	2
10	Schütz DSW 3TF8133 230/220V50HZ 1 Ö	87535033	2
10	Schütz DSUB 111 42V50HZ 1 S + 1 Ö	87536244	1
10	Schütz DSUB 111 230/220V50HZ 1 S + 1 Ö	87536044	1
10	Schütz DSKR 110 42V50HZ 1 S	87548744	1
10	Schütz DSKR 110 230/220V50HZ 1 S	87545544	1
10	Kompaktwendeschütz 42V50HZ 1 S + 1 Ö	89510544	1
10	Kompaktwendeschütz 230V50HZ 1 S + 1 Ö	89563444	1
10	Leistungsschütz AC 25C 42V56 11E	57524444	1
10	Leistungsschütz AC 25C230V56 11E	57524844	1
10	Schütz DSW 3TF8633 42V50HZ 1 Ö	87559233	1
10	Schütz DSW 3TF8633 230/220V50HZ 1 Ö	87559033	1
12	Einschubset Steuerung	83612933	1
15	Steuertransformator 400/42V DK Set	89553933	1
15	Steuertransformator 400/230V DK Set	89569933	1
15	Steuertransformator 63VA400/ 42V	89595044	1
15	Steuertransformator 63VA400/230V	89597144	1
16	Zylinderschraube M 4 X 8 Z3	31892599	4
17	Montageplatte DK10-20	83712244	1
18	Klemmscheibe 4X1.5X11.2	34280444	1
21	Anreihklemme Set	89528933	1
24	Steuerungsset Kleinteile DK10/16 kpl. (Teil-Nr. 21)	89526833	1

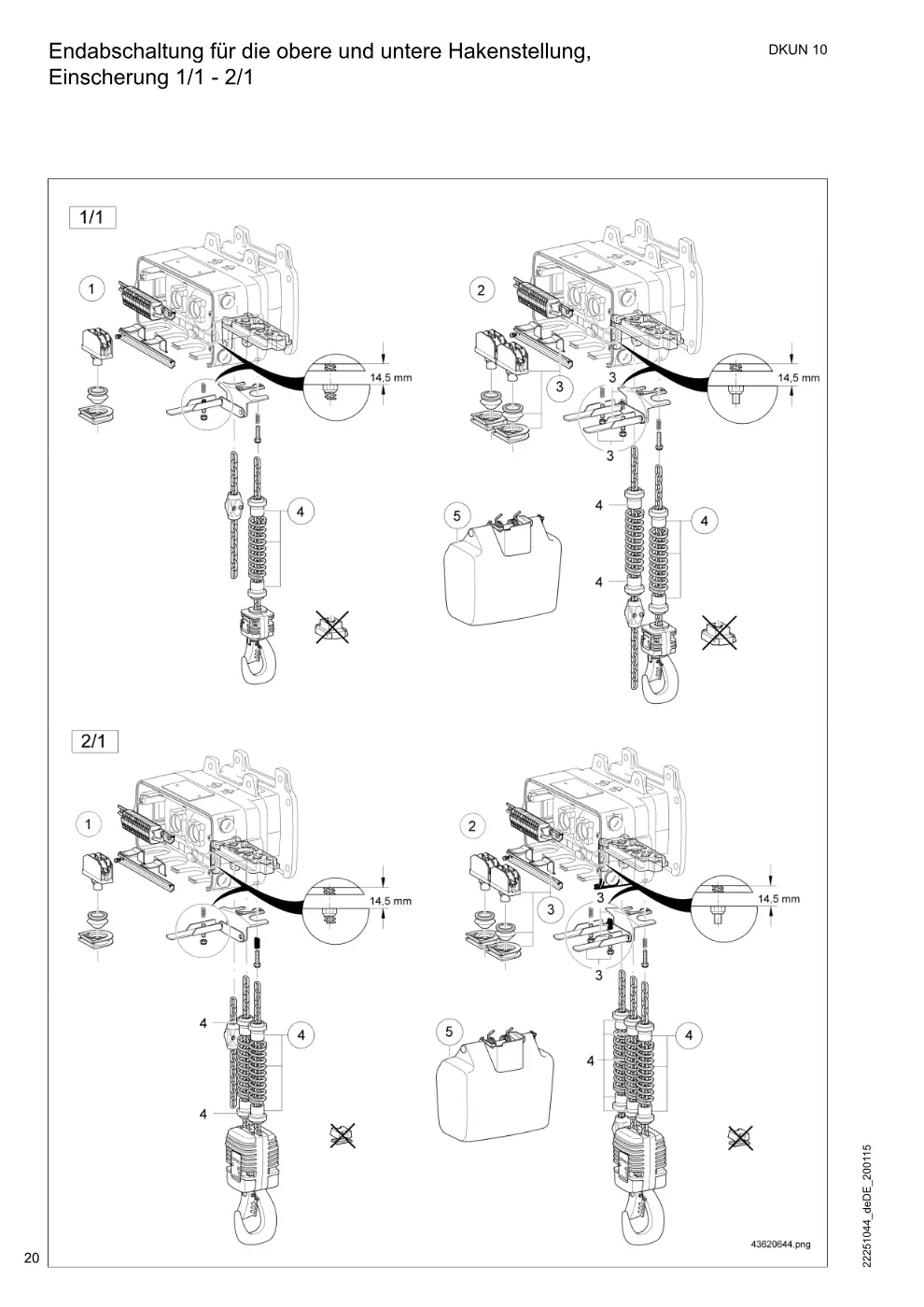

Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1 (Seite 20)

Demag DKUN 10 – Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Endabschaltungsset DK 10	83778333	1
2	Endabschaltungsset DK 10 Grundset	83778333	1
3	Endabschaltungsset DK 10 Zusatzset	83778233	1
4	Abschalthülse DK10 Set	83728633	1
5	Kettenspeicher DK 10-20 Gr.5 max. Kettenlänge 17 m	83806533	1

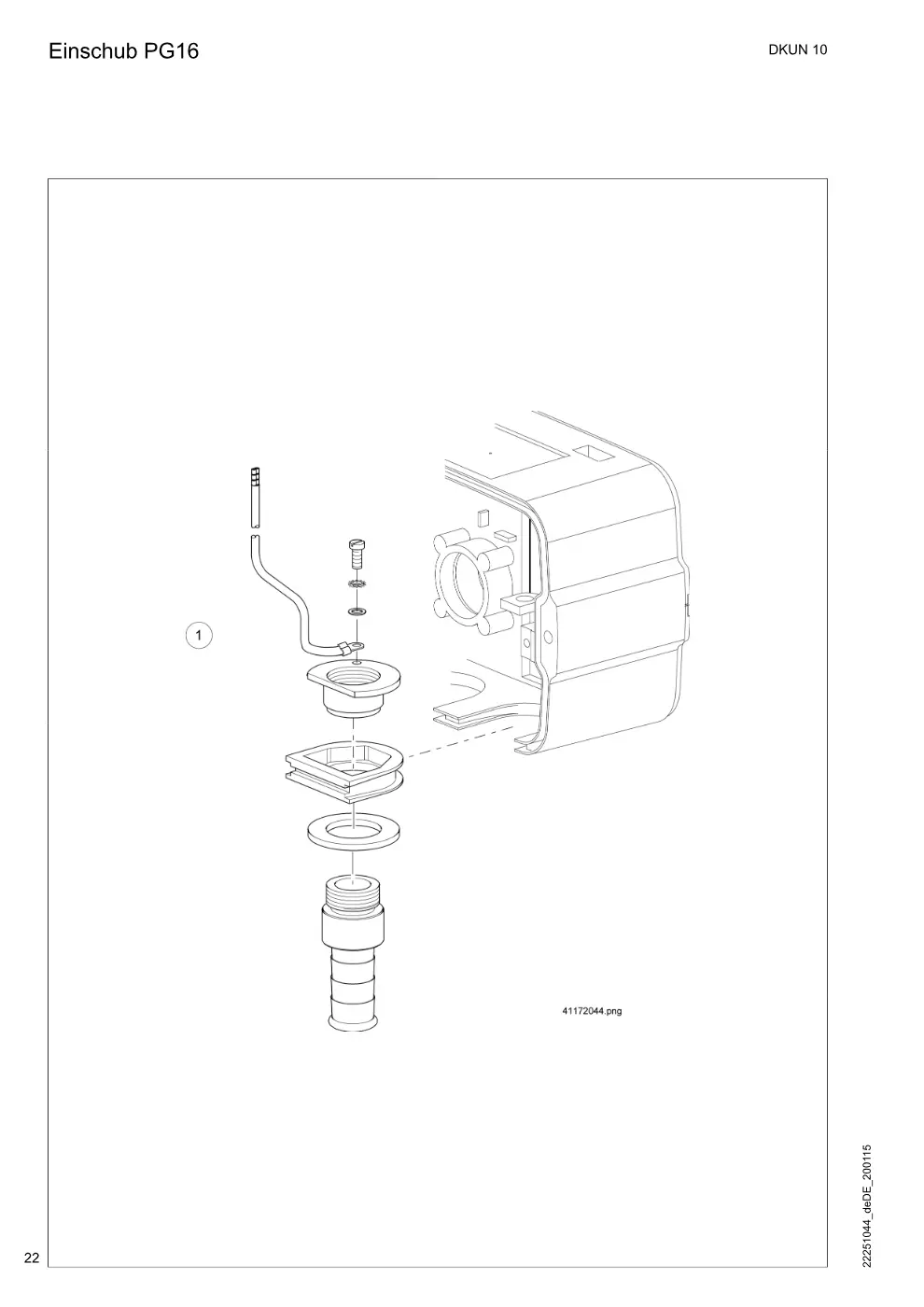

Einschub PG16 (Seite 22)

Demag DKUN 10 – Einschub PG16, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Einschub PG16 DK 1-20 verstärkt	83653033	1

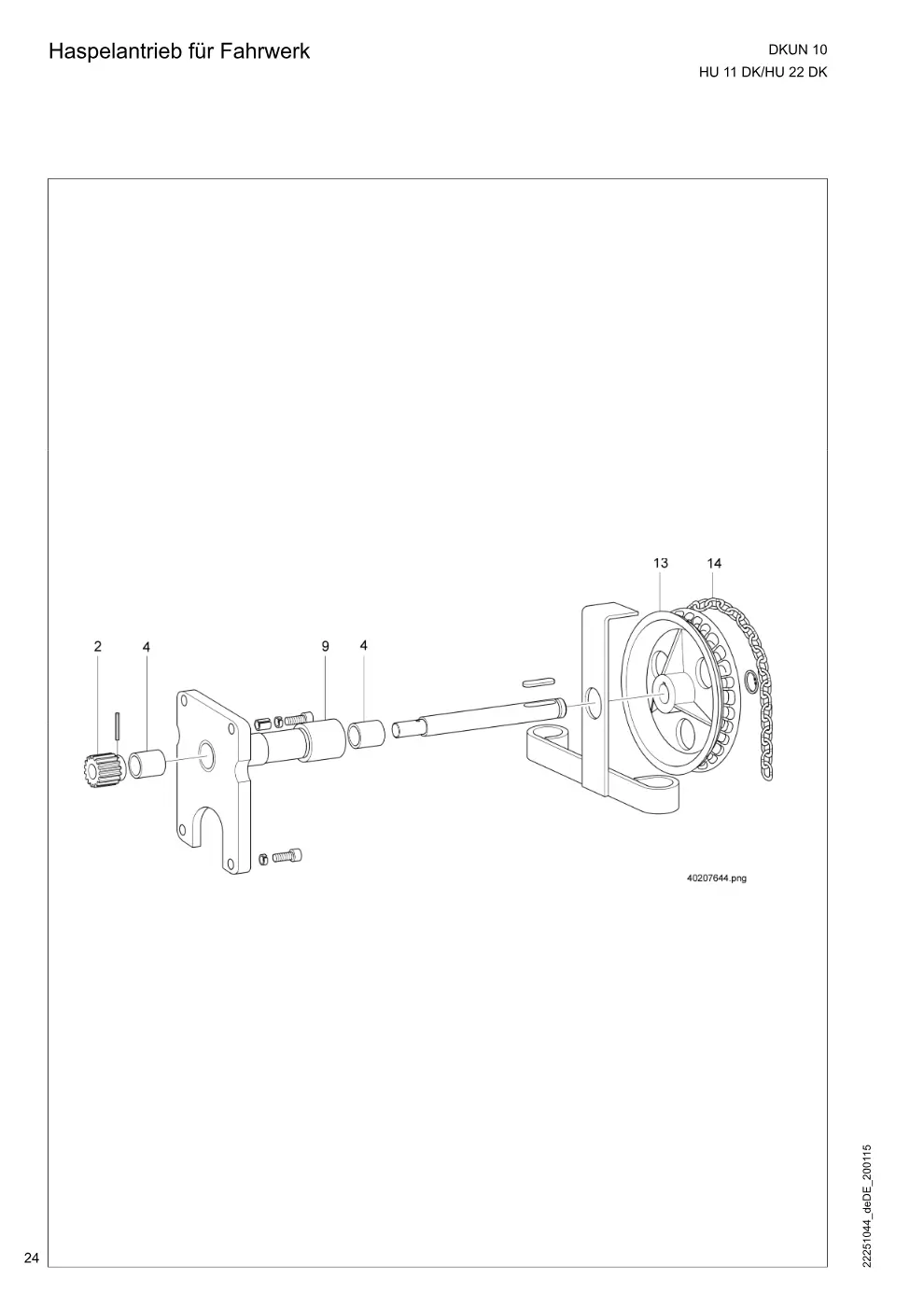

Haspelantrieb für Fahrwerk (Seite 24)

Demag DKUN 10 – Haspelantrieb für Fahrwerk, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Ritzel Z 18 M 2 B 34	56189644	1
4	Buchse 25X 28X30 B	34219944	2
9	Buchse 37 X 42,4X44	50221944	1
13	Haspelrad 200 FAHRWERK	50226344	1
14	Rundstahlkette 3- 5X18,5	47260499	1

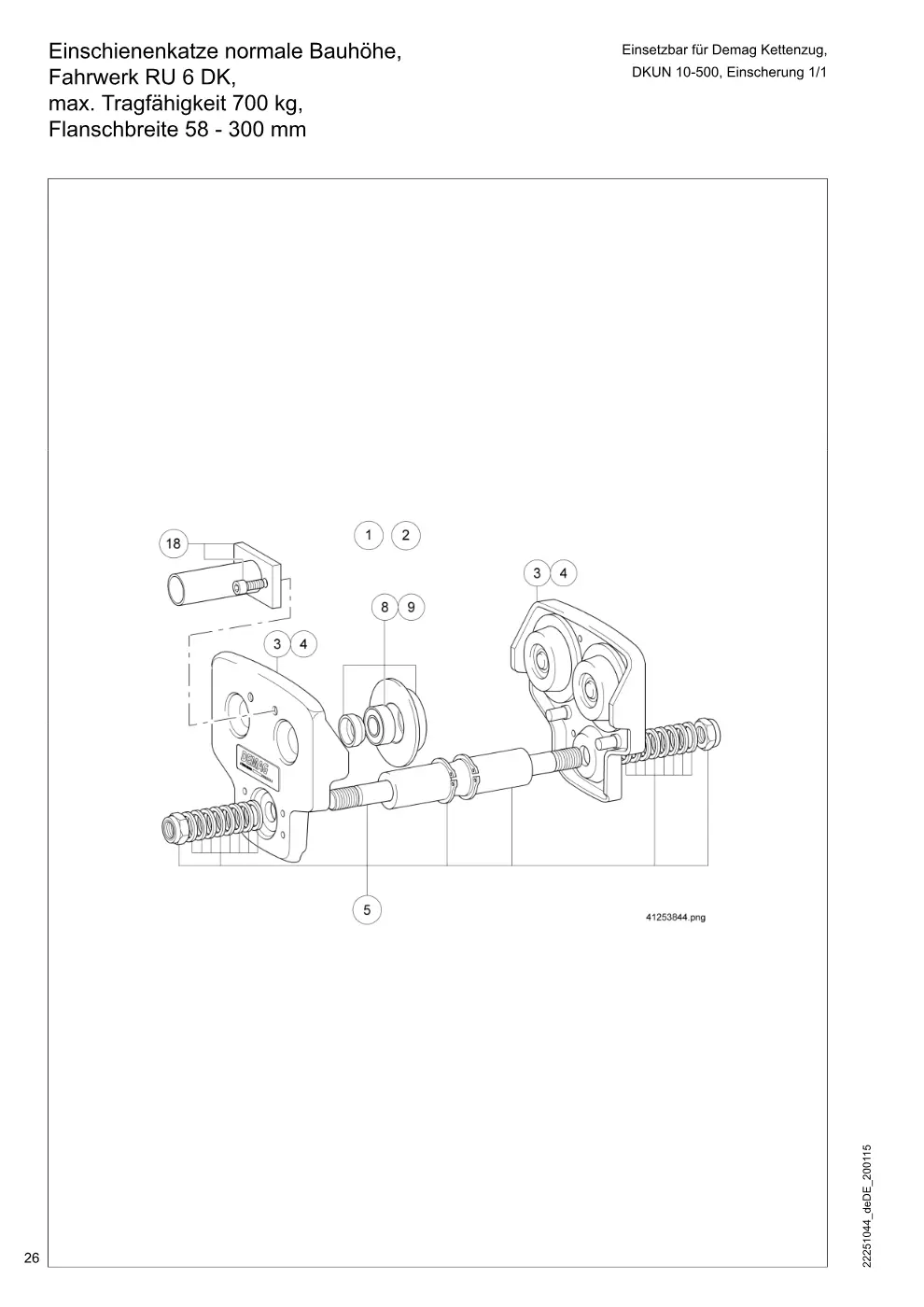

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 6 DK, DKUN 10-500, Einscherung 1/1 max. Tragfähigkeit 700 kg, (Seite 26)

Demag DKUN 10 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 6 DK, DKUN 10-500, Einscherung 1/1 max. Tragfähigkeit 700 kg,, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6 kpl. (Teil-Nr.	83963444	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6 kpl. (Teil-Nr.	83963244	1
3	Seitenschild RU6DK kpl. (Teil-Nr.	83963144	2
4	Seitenschild Laufrad kon. o.Zahnkr. kpl. (Teil-Nr.	83963044	2
5	Traverse RU 6 Flb. 58- 90	83963944	1
5	Traverse RU 6 Flb. 91-143	83964044	1
5	Traverse RU 6 Flb.144-200	83952044	1
5	Traverse RU 6 Flb.201-300	83952144	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	4
9	Laufrad konisch 65 1SPK OZ	83963544	4
18	Stromabnehmerrohr 400 Set	83973733	1

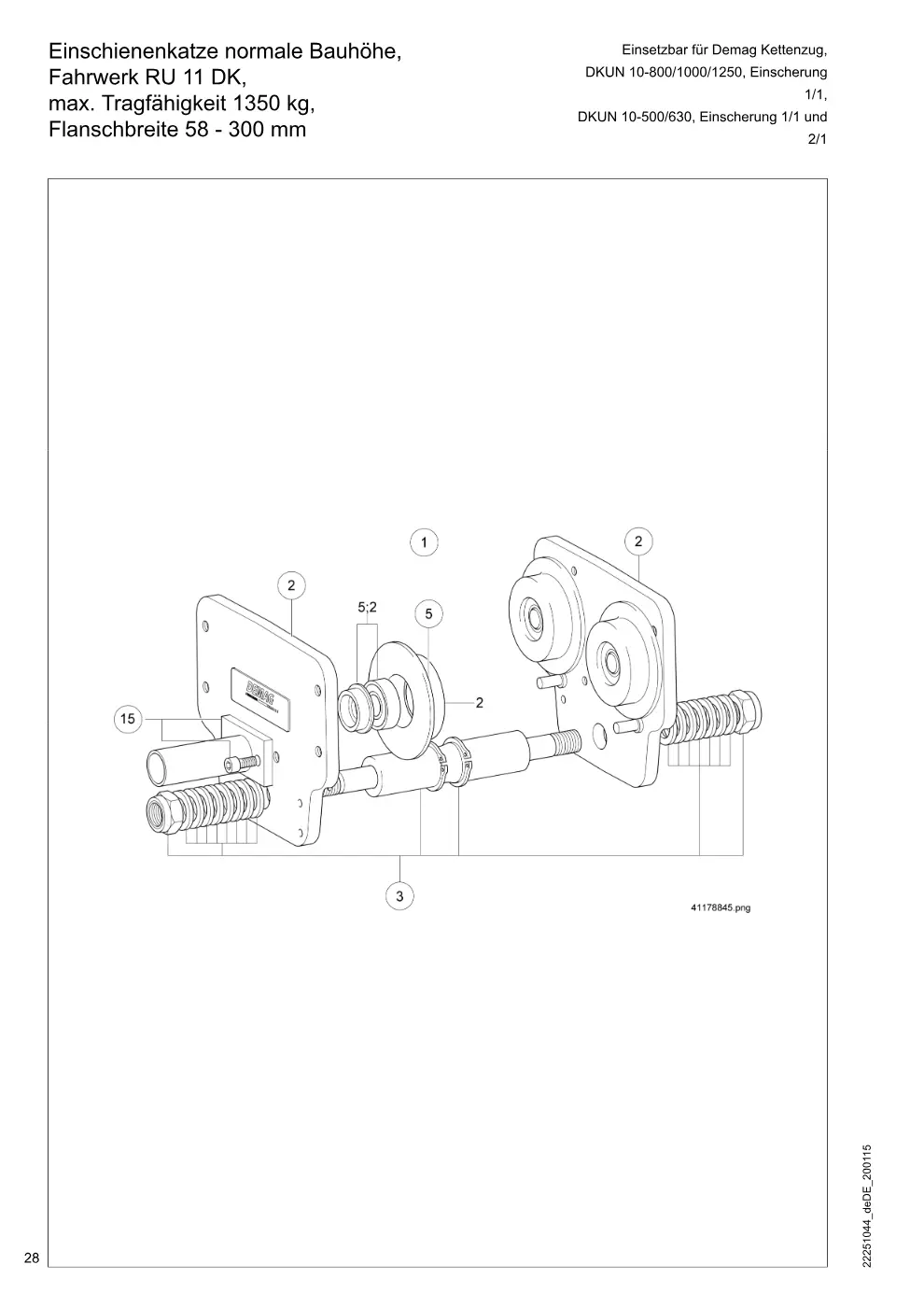

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 11 DK, DKUN 10-800/1000/1250, Einscherung max. Tragfähigkeit 1 (Seite 28)

Demag DKUN 10 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 11 DK, DKUN 10-800/1000/1250, Einscherung max. Tragfähigkeit 1, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU11 kpl. (Teil-Nr.	84010344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84010844 → 84010444	2
3	Traverse RU11 Flb.144-200	83953544	1
3	Traverse RU11 Flb.201-300	83953644	1
3	Traverse RU11 Flb. 58- 90	83965944	1
3	Traverse RU11 Flb. 91-143	83966044	1
5	Laufrad universal 80 1SPK OZ	84014044	4
15	Stromabnehmerrohr 400 Set	83973733	1

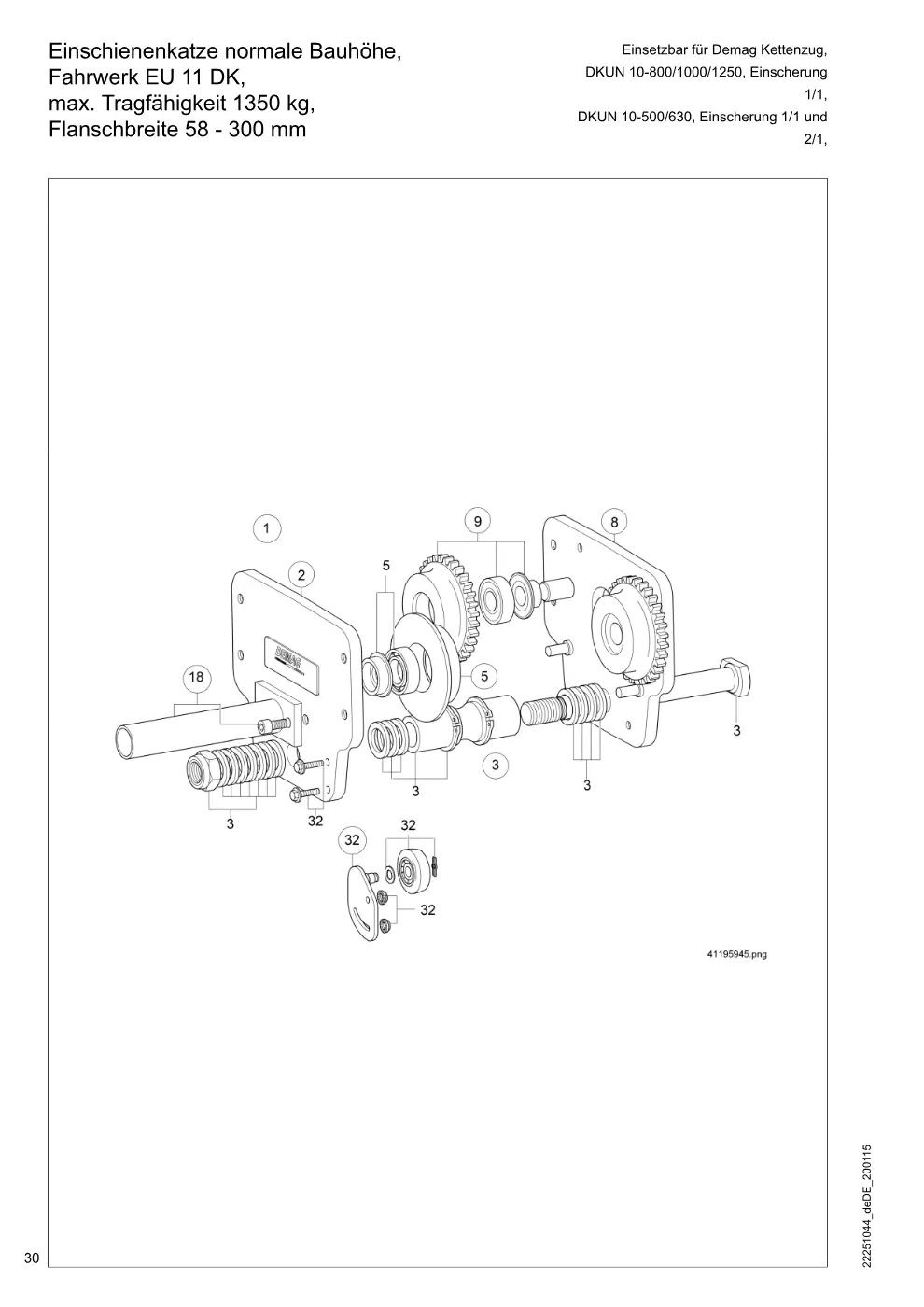

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 11 DK, DKUN 10-800/1000/1250, Einscherung max. Tragfähigkeit 1 (Seite 30)

Demag DKUN 10 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 11 DK, DKUN 10-800/1000/1250, Einscherung max. Tragfähigkeit 1, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11 kpl. (Teil-Nr. 2	84010444	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84010844 → 84010444	1
3	Traverse EU11 Flb. 58- 90	83952344	1
3	Traverse EU11 Flb. 91-143	83952444	1
3	Traverse EU11 Flb.144-200	83954444	1
3	Traverse EU11 Flb.201-300	83954544	1
5	Laufrad universal 80 1SPK OZ	84014044	2
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84010744 → 84010444	1
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1
32	Stützrolleneinheit Set	83913033	1

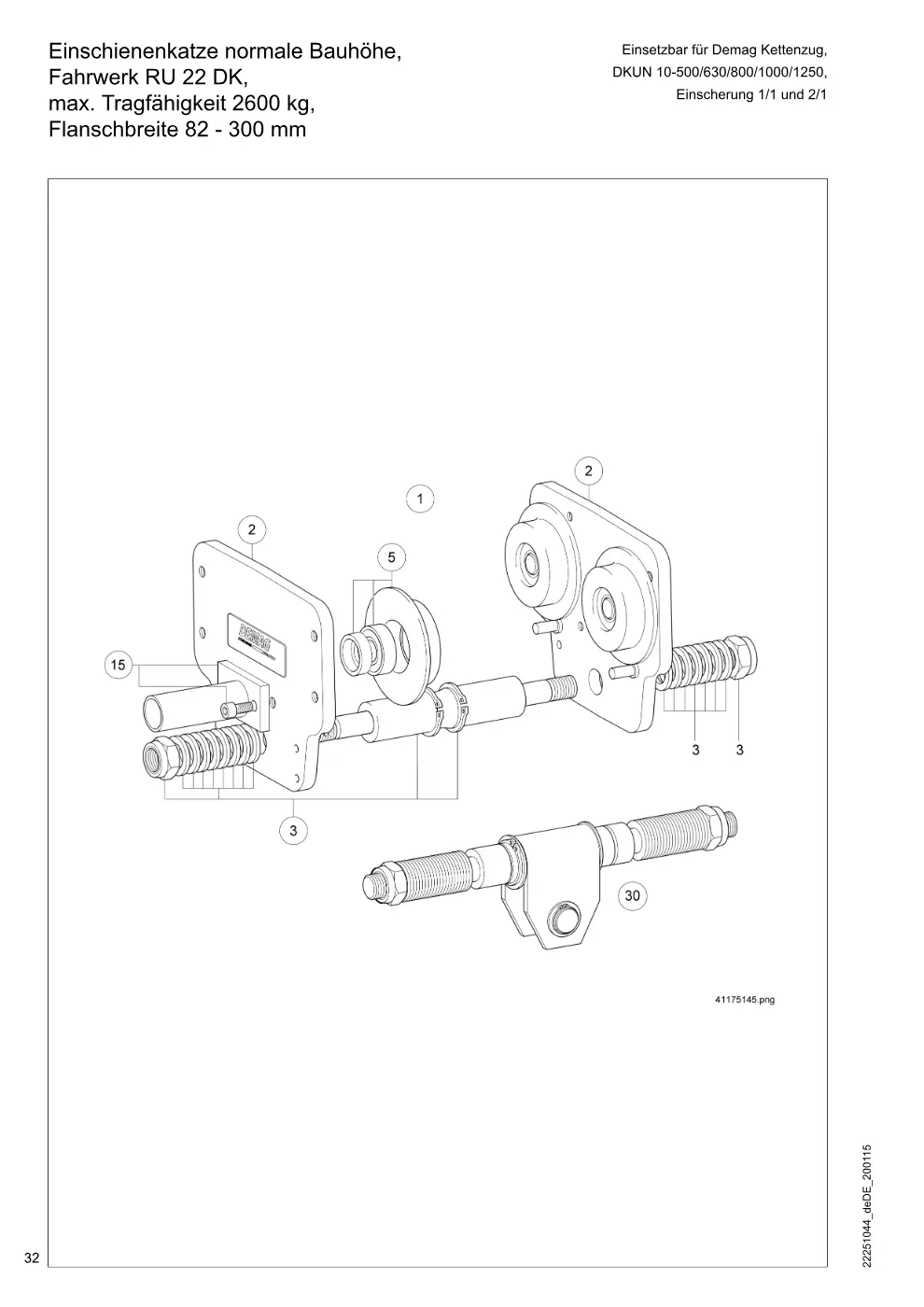

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 22 DK, DKUN 10-500/630/800/1000/1250, max. Tragfähigkeit 2600 (Seite 32)

Demag DKUN 10 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 22 DK, DKUN 10-500/630/800/1000/1250, max. Tragfähigkeit 2600 , Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr.	84011344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84011644	2
3	Traverse RU22 Flb. 82-143	83955644	1
3	Traverse RU22 Flb.144-200	83955744	1
3	Traverse RU22 Flb.201-300	83955844	1
5	Laufrad universal 112 1SPK OZ	84016044	4
15	Stromabnehmerrohr 400 Set	83973733	1
30	Traverse RU10PK Flb.144-200	56334044	1
30	Traverse RU10PK Flb.201-300	56334544	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 22 DK, DKUN 10-500/630/800/1000/1250, max. Tragfähigkeit 2600 (Seite 34)

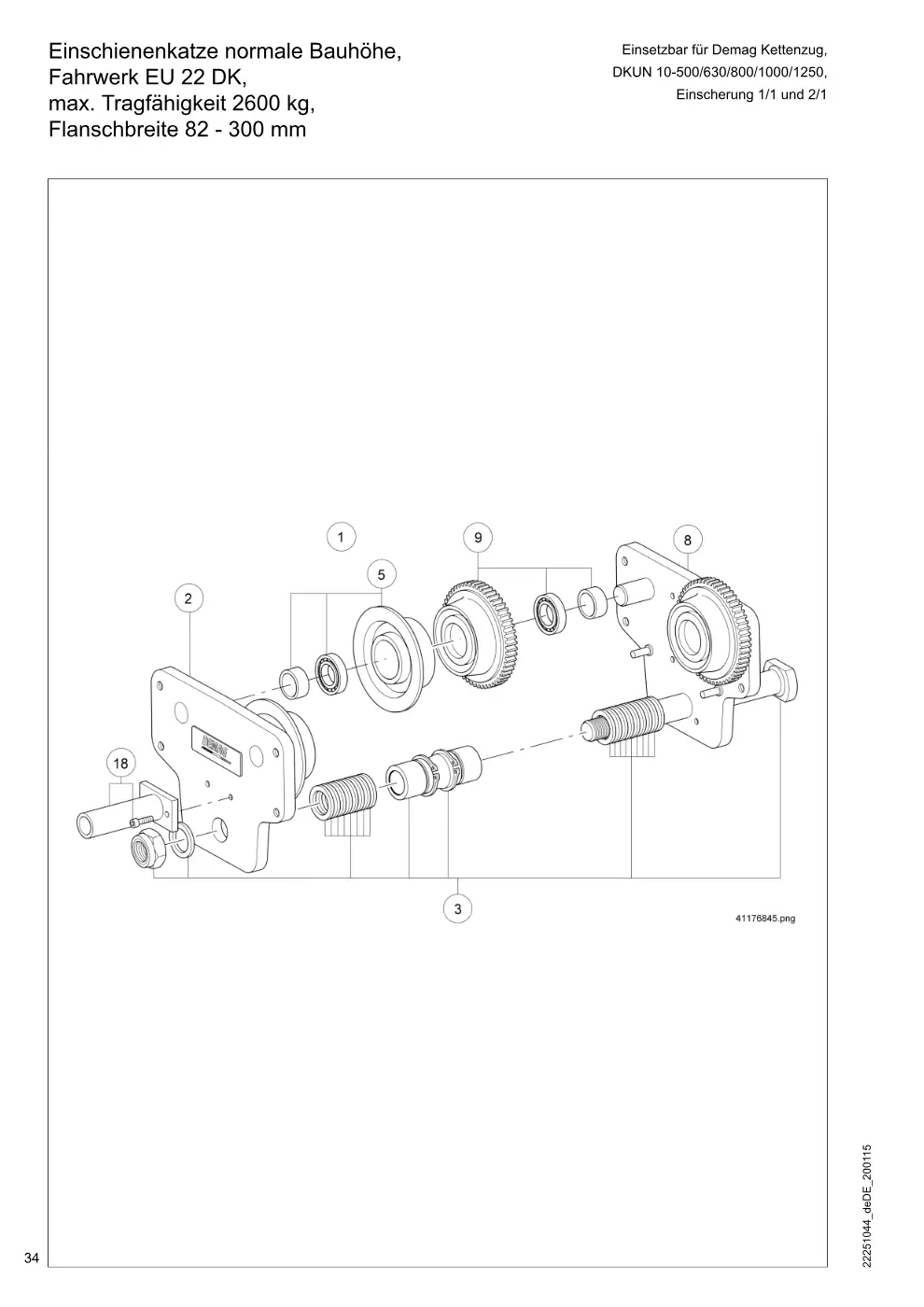

Demag DKUN 10 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 22 DK, DKUN 10-500/630/800/1000/1250, max. Tragfähigkeit 2600 , Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU22 kpl. (Teil-Nr. 2	84011444	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84011644	1
3	Traverse EU22 Flb. 82-143	83956344	1
3	Traverse EU22 Flb.144-200	83956444	1
3	Traverse EU22 Flb.201-300	83956544	1
5	Laufrad universal 112 1SPK OZ	84016044	2
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84011744	1
9	Laufrad universal 112 1SPK MZ	84017044	2
18	Stromabnehmerrohr 400 Set	83973733	1
40	Traverse EU10/22Flb.144-200	83976844	1
40	Traverse EU10/22Flb.201-300	83976944	1

Fahrantrieb PKF 13/3 und 13/6 (Seite 36)

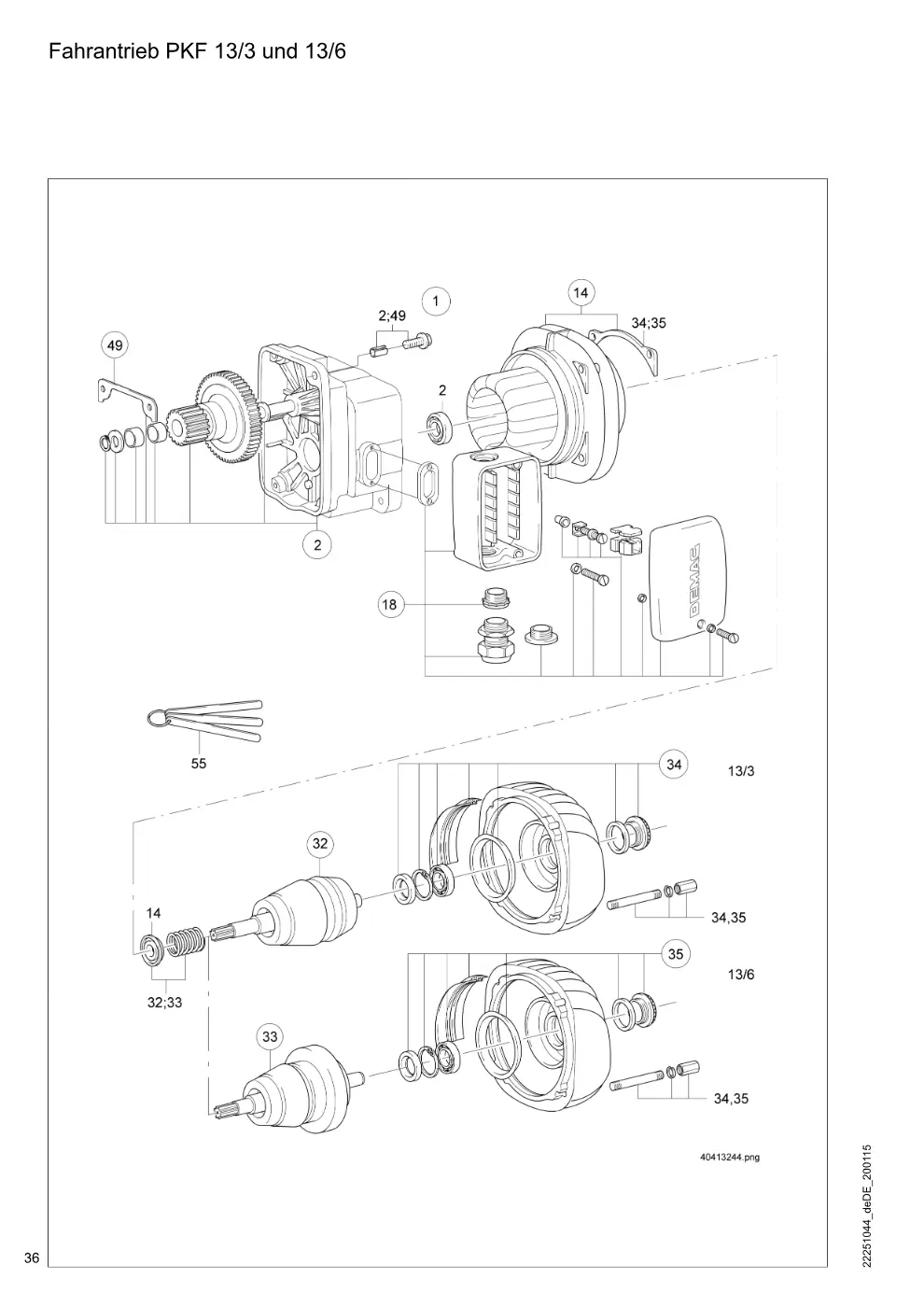

Demag DKUN 10 – Fahrantrieb PKF 13/3 und 13/6, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 7M 13/3PKF8 AB 220 - 400V 50 Hz	56306744	1
1	Motor 14M 13/3PKF4 AB 220 - 400V 50 Hz	56306444	1
1	Motor 28M 13/3PKF2 AB 220 - 400V 50 Hz	56306244	1
1	Motor 4,6/14M 13/6PKF AB 380 - 400V 50 Hz	56305644	1
1	Motor 7/28M 13/6PKF8-2AB 380 - 400V 50 Hz	56305744	1
2	Lagerschildset PKF-M5	56307133	1
14	Ständerset F13/3 P2K 220/380V 50 Hz, 230/400V 50 Hz	56010633	1
14	Ständerset F13/3 PF4 220/380V 50 Hz, 230/400V 50 Hz	56371433	1
14	Ständerset F13/3 PF8 220/380V 50 Hz, 230/400V 50 Hz	56371733	1
14	Ständerset F13/6 PF8 380/400V 50 Hz	56372533	1
14	Ständerset F13/6 PF12 380/400V 50 Hz	56370133	1
18	Klemmenkastenset PKF	56369233	1
32	Läuferset 13/3 PKF	56379133	1
32	Läuferset 13/3 PKF+BS	56379233	1
33	Läuferset 13/6 PF 8-2	56304733	1
33	Läuferset 13/6PF8-2 BS	56304833	1
34	Lagerschildset B 13/3 P	56024033	1
35	Lagerschildset B 13/6	56305533	1
49	Dichtungsset PKF13/3+6	58136933	1
55	Fühlerlehrensatz	10015084	3

Längsträger Einschienenkatze kurze Bauhöhe RK/EKDK (Seite 38)

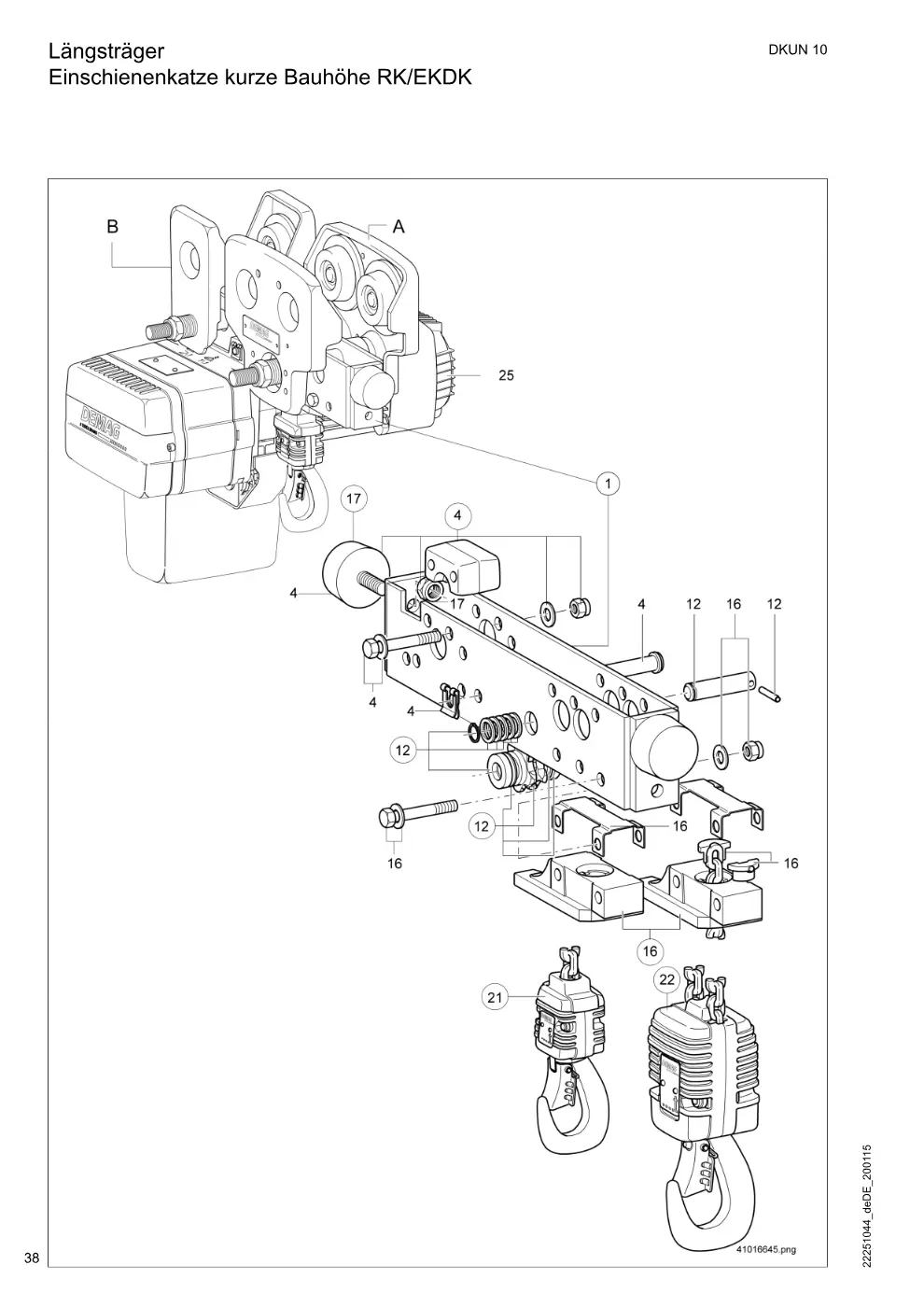

Demag DKUN 10 – Längsträger Einschienenkatze kurze Bauhöhe RK/EKDK, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Längsträger DK10 Gr. 11	83942544	1
1	Längsträger DK10 Gr. 22	83945144	1
4	Pendellager Puffer DK 10	83985733	1
12	Umlenkradset RK/EKDK Nadelkranz, Z = 5	83788033	1
16	Endhalterset 7,4X21,2	83993433	1
17	Pufferset DK2/5/10	97820633	1
21	Hakengeschirrset DK10 1/1	83774033	1
22	Unterflaschenset DK10	83788133	1

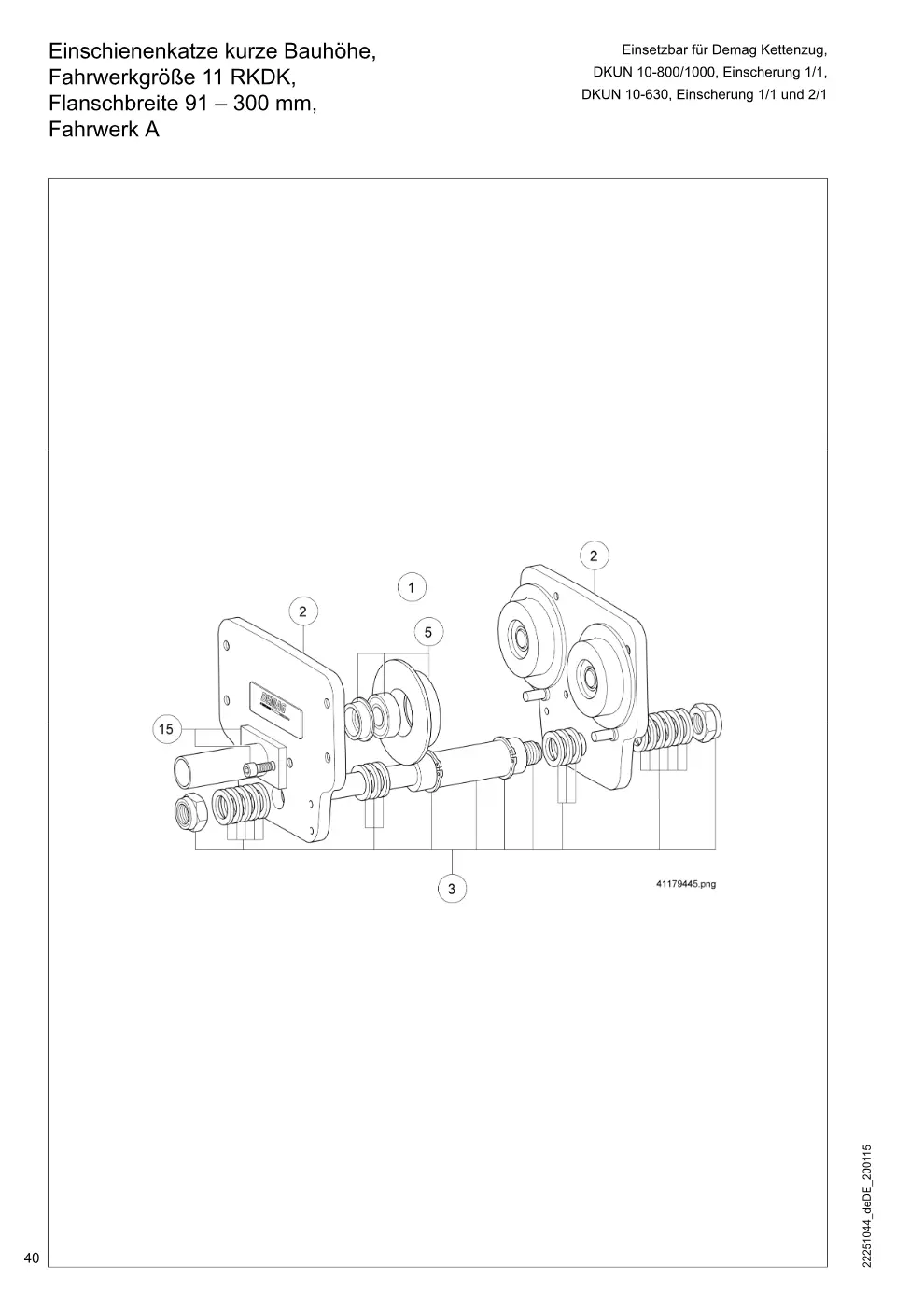

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 11 RKDK, DKUN 10-800/1000, Einscherung 1/1, DKUN 10-630, Einsc (Seite 40)

Demag DKUN 10 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 11 RKDK, DKUN 10-800/1000, Einscherung 1/1, DKUN 10-630, Einsc, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU11 kpl. (Teil-Nr.	84010344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84010844 → 84010444	2
3	Traverse RKDK10 Flb. 91-143	83996844	1
3	Traverse RKDK10 Flb.144-200	83996944	1
3	Traverse RKDK10 Flb.201-300	83997044	1
5	Laufrad universal 80 1SPK OZ	84014044	4
15	Stromabnehmerrohr 400 Set	83973733	1

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 RKDK, Flanschbreite 91 – 300 mm, (Seite 42)

Demag DKUN 10 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 RKDK, Flanschbreite 91 – 300 mm,, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6/2 kpl. (Teil-Nr.	83983944	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6/2 kpl. (Teil-Nr.	83984044	1
3	Seitenschild RU 6-2 ZYL kpl. (Teil-Nr.	83982544	2
4	Seitenschild Laufrad kon. o.Zahnkr. kpl. (Teil-Nr.	83982444	2
5	Traverse RKDK Flb. 91-143	83983344	1
5	Traverse RKDK Flb.144-200	83983444	1
5	Traverse RKDK Flb.201-300	83983544	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	1
9	Laufrad konisch 65 1SPK OZ	83963544	1

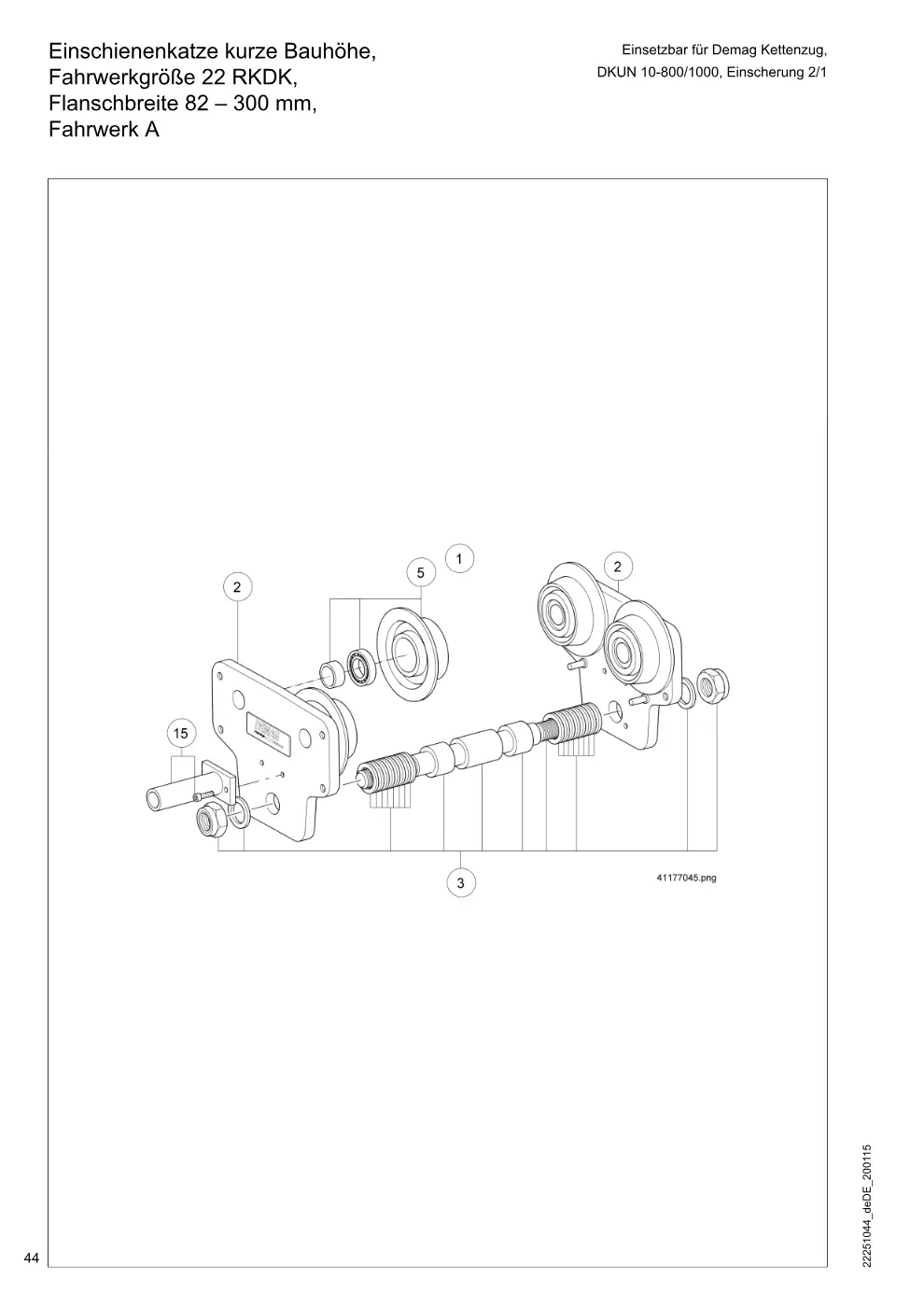

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 22 RKDK, DKUN 10-800/1000, Einscherung 2/1 Flanschbreite 82 – (Seite 44)

Demag DKUN 10 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 22 RKDK, DKUN 10-800/1000, Einscherung 2/1 Flanschbreite 82 – , Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr.	84011344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84011644	2
3	Traverse RKDK Flb. 82-143	83996044	1
3	Traverse RKDK Flb.144-200	83996144	1
3	Traverse RKDK Flb.201-300	83996244	1
5	Laufrad universal 112 1SPK OZ	84016044	4
15	Stromabnehmerrohr 400 Set	83973733	1

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 11 EKDK, DKUN 10-800/1000, Einscherung 1/1, DKUN 10-630, Einsc (Seite 46)

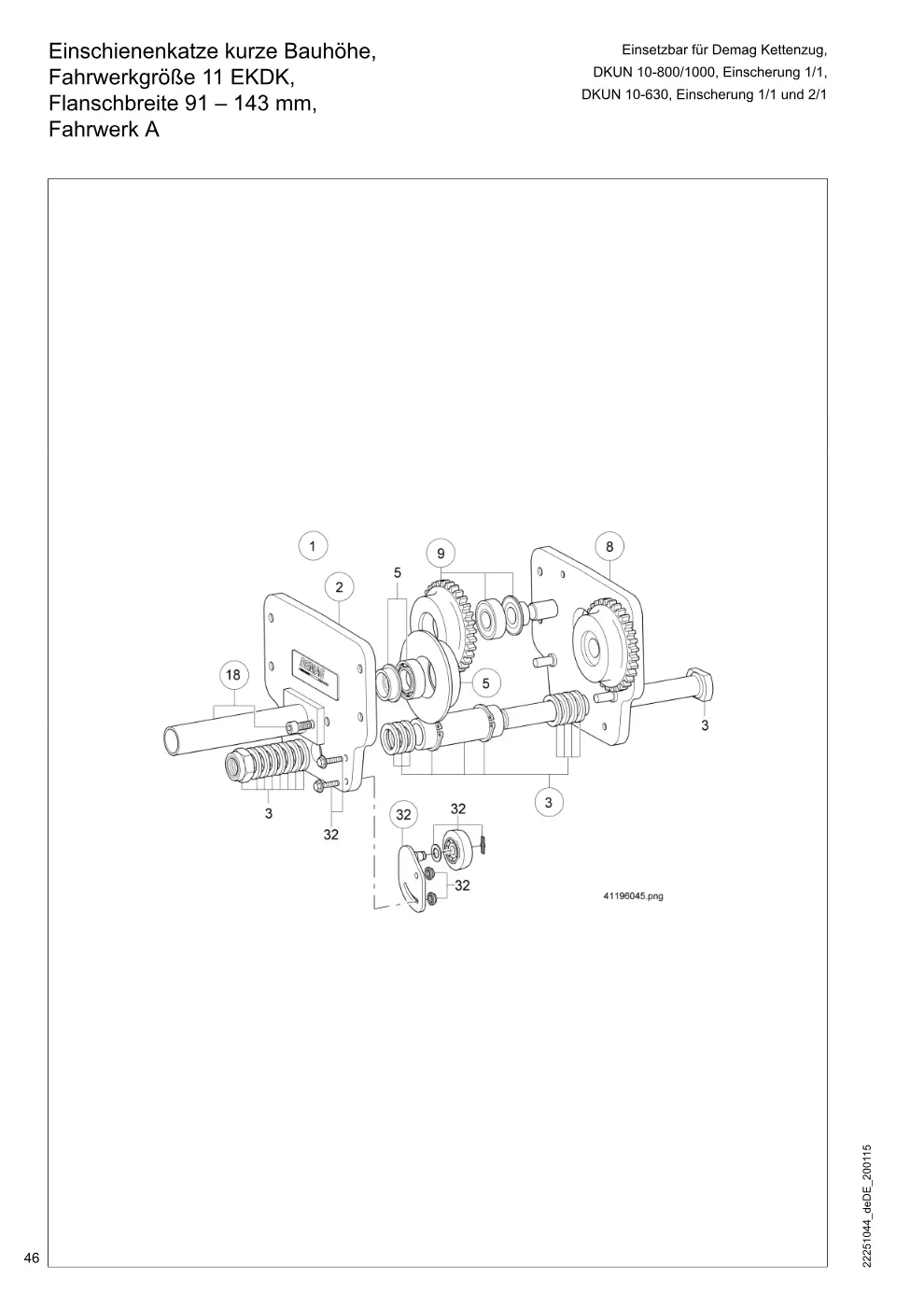

Demag DKUN 10 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 11 EKDK, DKUN 10-800/1000, Einscherung 1/1, DKUN 10-630, Einsc, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11 kpl. (Teil-Nr. 2	84010444	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84010844 → 84010444	1
3	Traverse EKDK10 Flb. 91-143	83995144	1
5	Laufrad universal 80 1SPK OZ	84014044	2
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84010744 → 84010444	1
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1
32	Stützrolleneinheit Set	83913033	1

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 91 – 143 mm, (Seite 48)

Demag DKUN 10 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 91 – 143 mm,, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6/2 kpl. (Teil-Nr.	83983944	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6/2 kpl. (Teil-Nr.	83984044	1
3	Seitenschild RU 6-2 ZYL kpl. (Teil-Nr.	83982544	2
4	Seitenschild Laufrad kon. o.Zahnkr. kpl. (Teil-Nr.	83982444	2
5	Traverse RKDK Flb. 91-143	83983344	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	1
9	Laufrad konisch 65 1SPK OZ	83963544	1

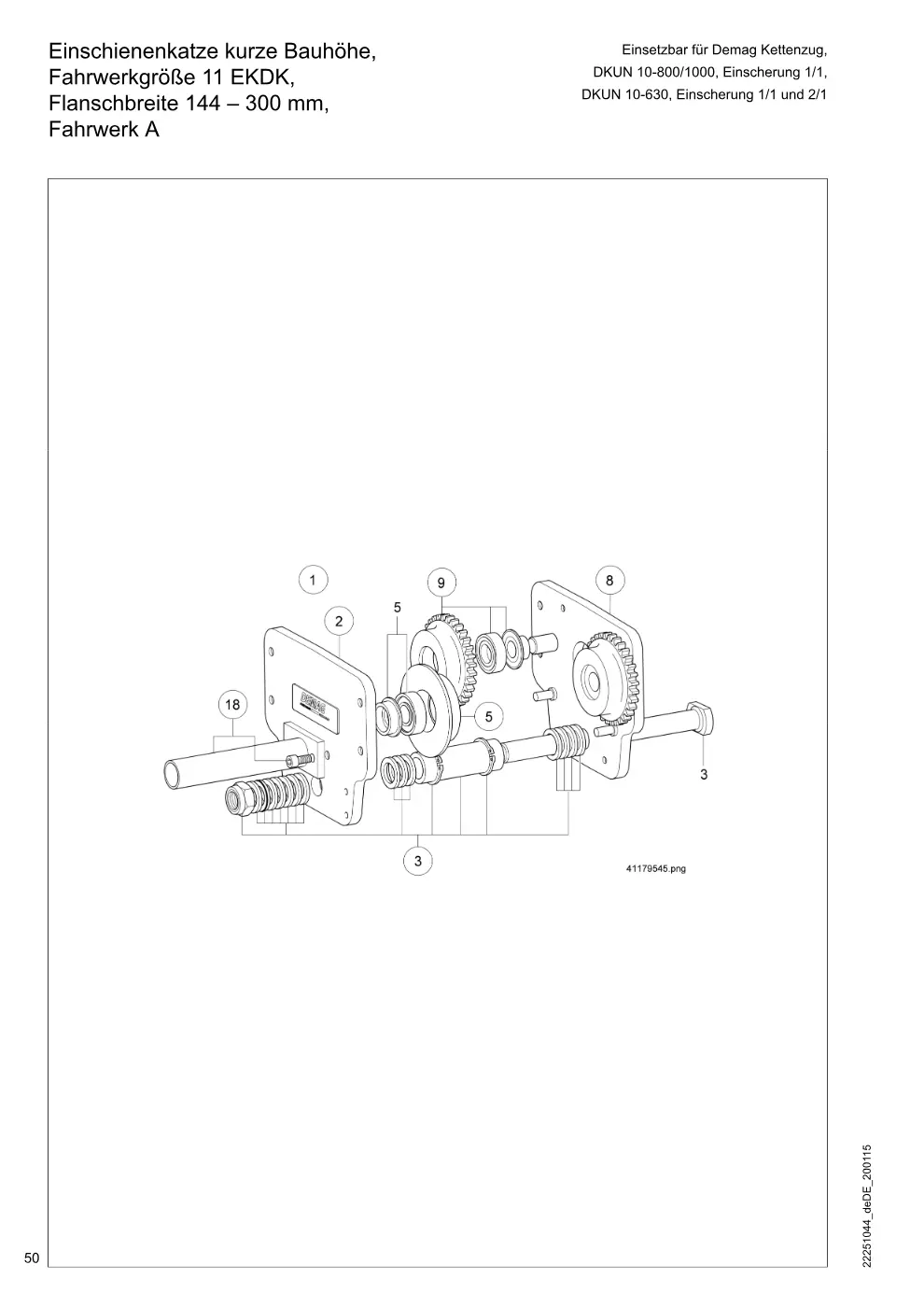

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 11 EKDK, DKUN 10-800/1000, Einscherung 1/1, DKUN 10-630, Einsc (Seite 50)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11 kpl. (Teil-Nr. 2	84010444	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84010844 → 84010444	1
3	Traverse EKDK10 Flb.144-200	83995244	1
3	Traverse EKDK10 Flb.201-300	83995344	1
5	Laufrad universal 80 1SPK OZ	84014044	2
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84010744 → 84010444	1
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1

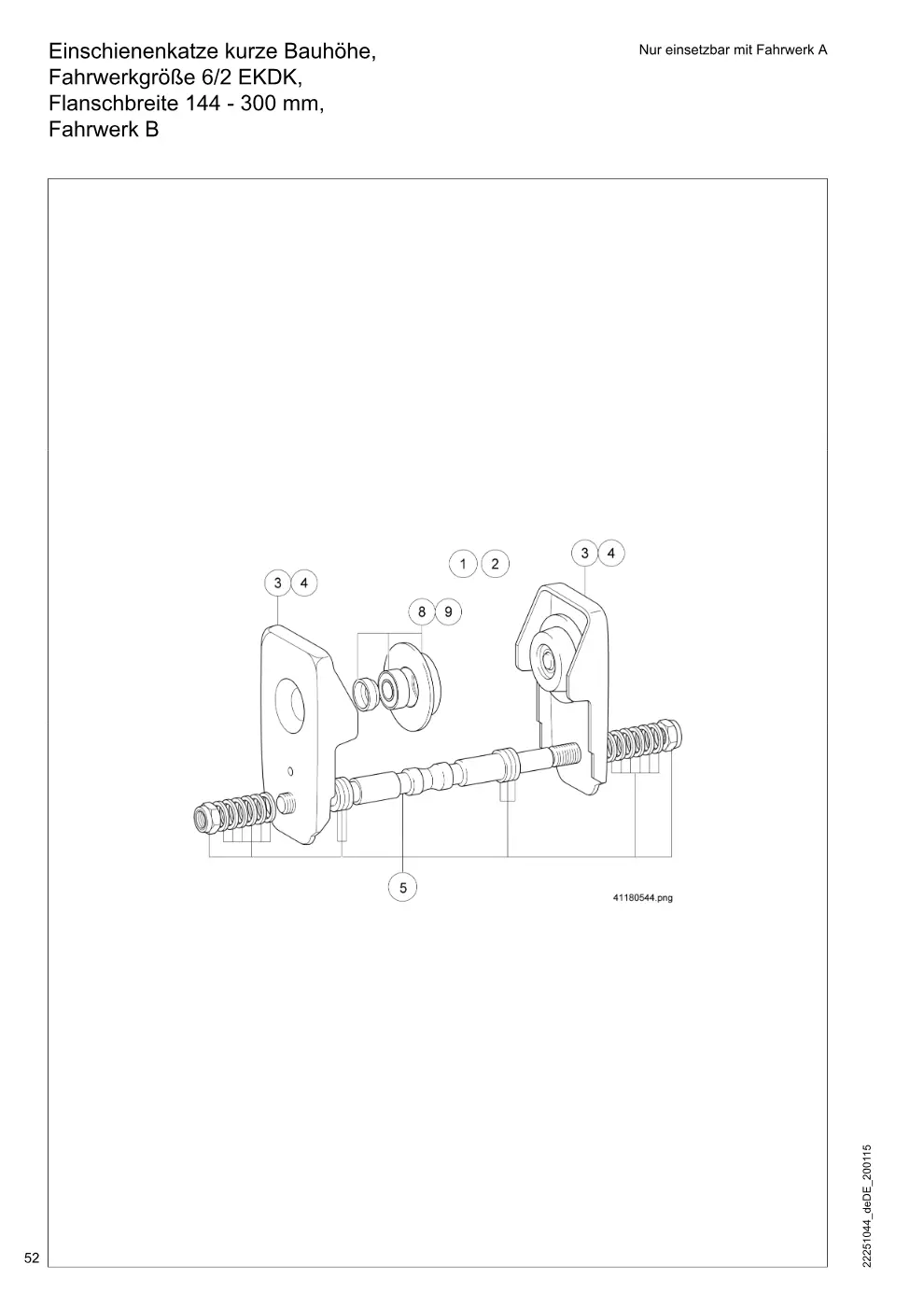

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 144 - 300 mm, (Seite 52)

Demag DKUN 10 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 6/2 EKDK, Flanschbreite 144 - 300 mm,, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6/2 kpl. (Teil-Nr.	83983944	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6/2 kpl. (Teil-Nr.	83984044	1
3	Seitenschild RU 6-2 ZYL kpl. (Teil-Nr.	83982544	2
4	Seitenschild Laufrad kon. o.Zahnkr. kpl. (Teil-Nr.	83982444	2
5	Traverse RKDK Flb.144-200	83983444	1
5	Traverse RKDK Flb.201-300	83983544	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	2
9	Laufrad konisch 65 1SPK OZ	83963544	2

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 22 EKDK, DKUN 10-800/1000, Einscherung 2/1 Flanschbreite 82 – (Seite 54)

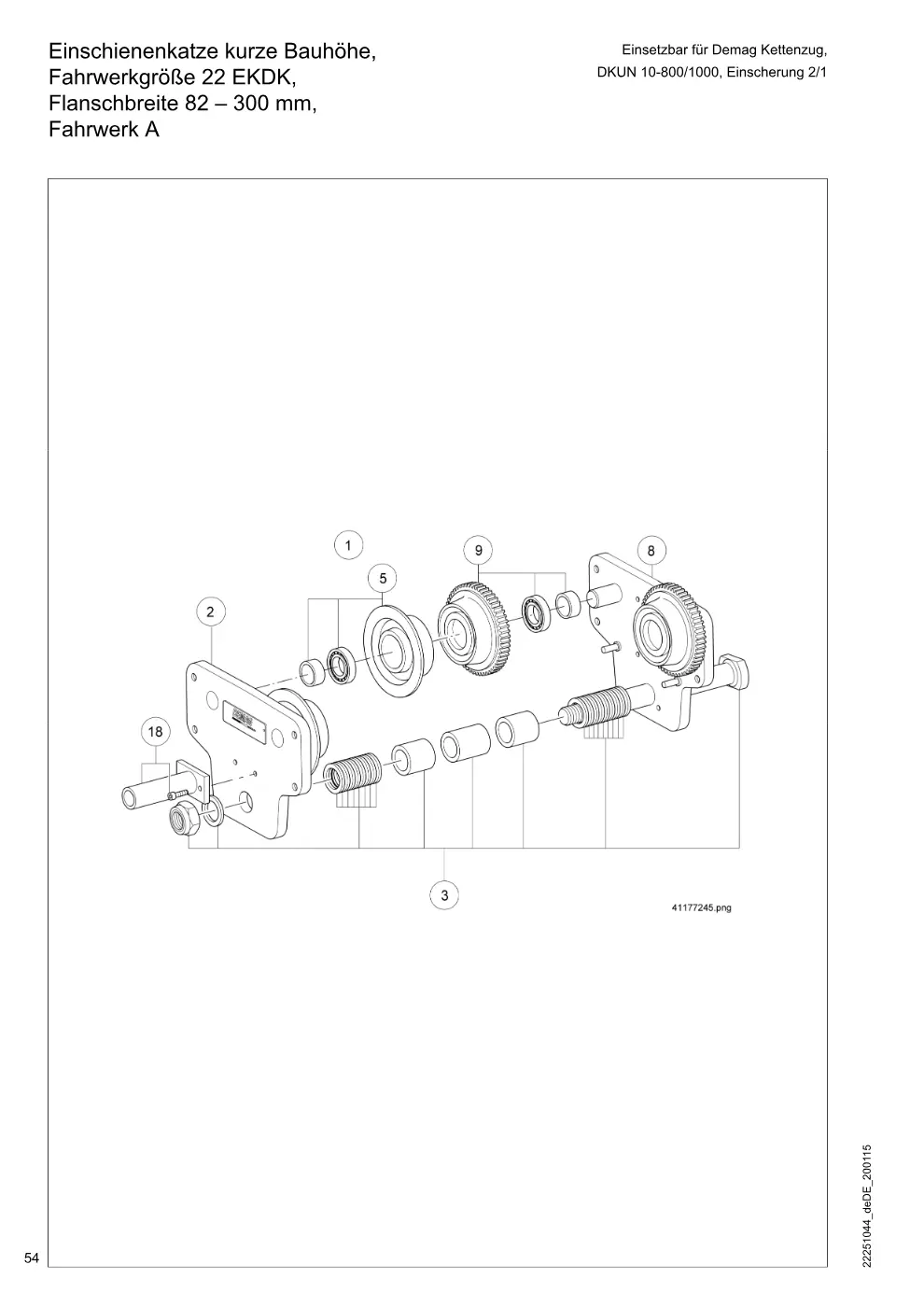

Demag DKUN 10 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerkgröße 22 EKDK, DKUN 10-800/1000, Einscherung 2/1 Flanschbreite 82 – , Zeichnung Seite 54

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU22 kpl. (Teil-Nr. 2	84011444	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84011644	1
3	Traverse EKDK Flb. 82-143	83996344	1
3	Traverse EKDK Flb.144-200	83996444	1
3	Traverse EKDK Flb.201-300	83996544	1
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84011744	1
9	Laufradset Uni 2xMZ 2xOZ	84017033	1
18	Stromabnehmerrohr 400 Set	83973733	1

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 11/2 RKDK, Flanschbreite 82 – 300 mm, (Seite 56)

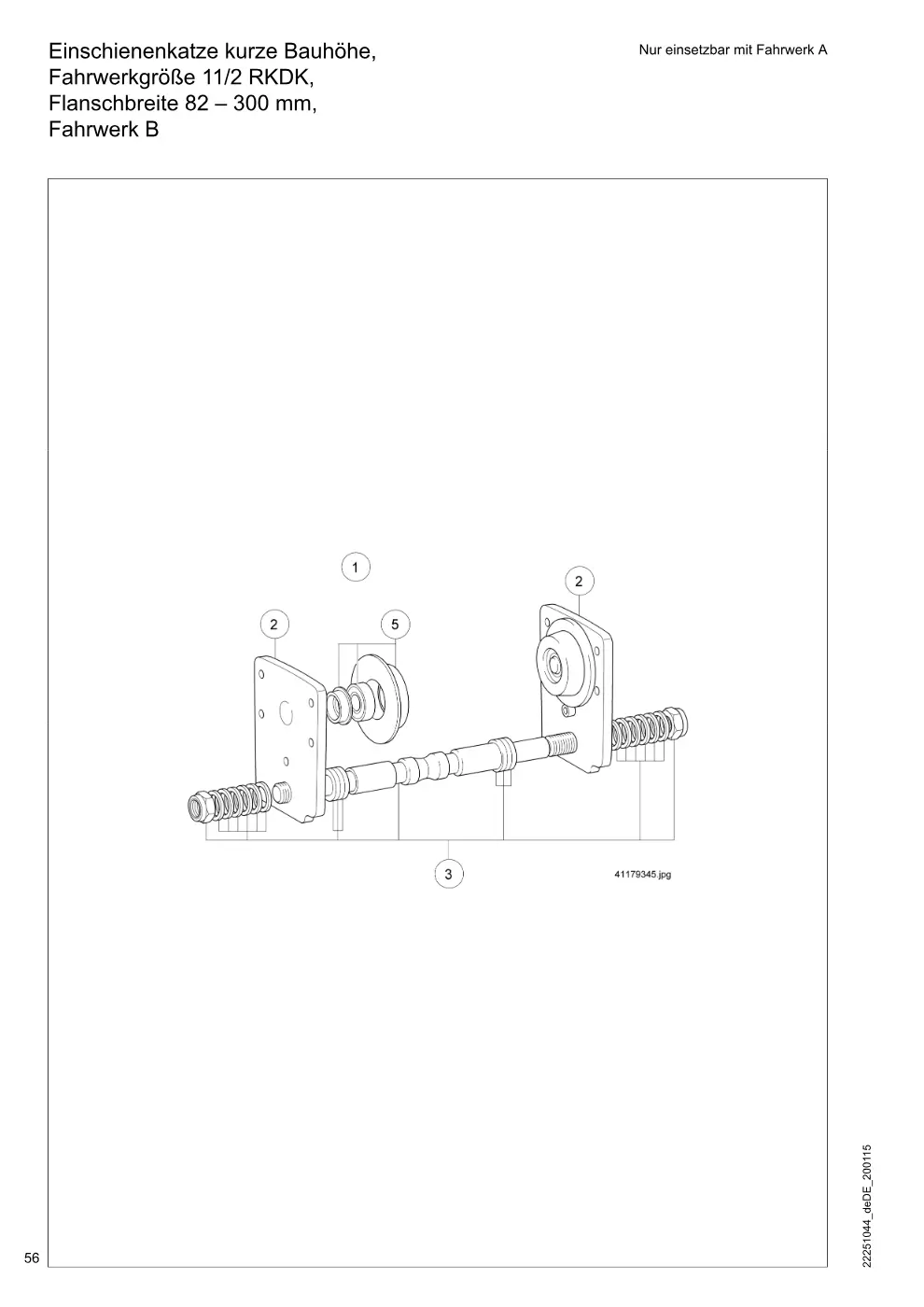

Demag DKUN 10 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 11/2 RKDK, Flanschbreite 82 – 300 mm,, Zeichnung Seite 56

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. kpl. (Teil-Nr.	84011244	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84010944	2
3	Traverse RKDK Flb. 82-143	83985144	1
3	Traverse RKDK Flb.144-200	83985244	1
3	Traverse RKDK Flb.201-300	83985344	1
5	Laufrad universal 80 1SPK OZ	84014044	2

Zugmeßstab ZMS 1250, Einscherung 1/1 (Seite 58)

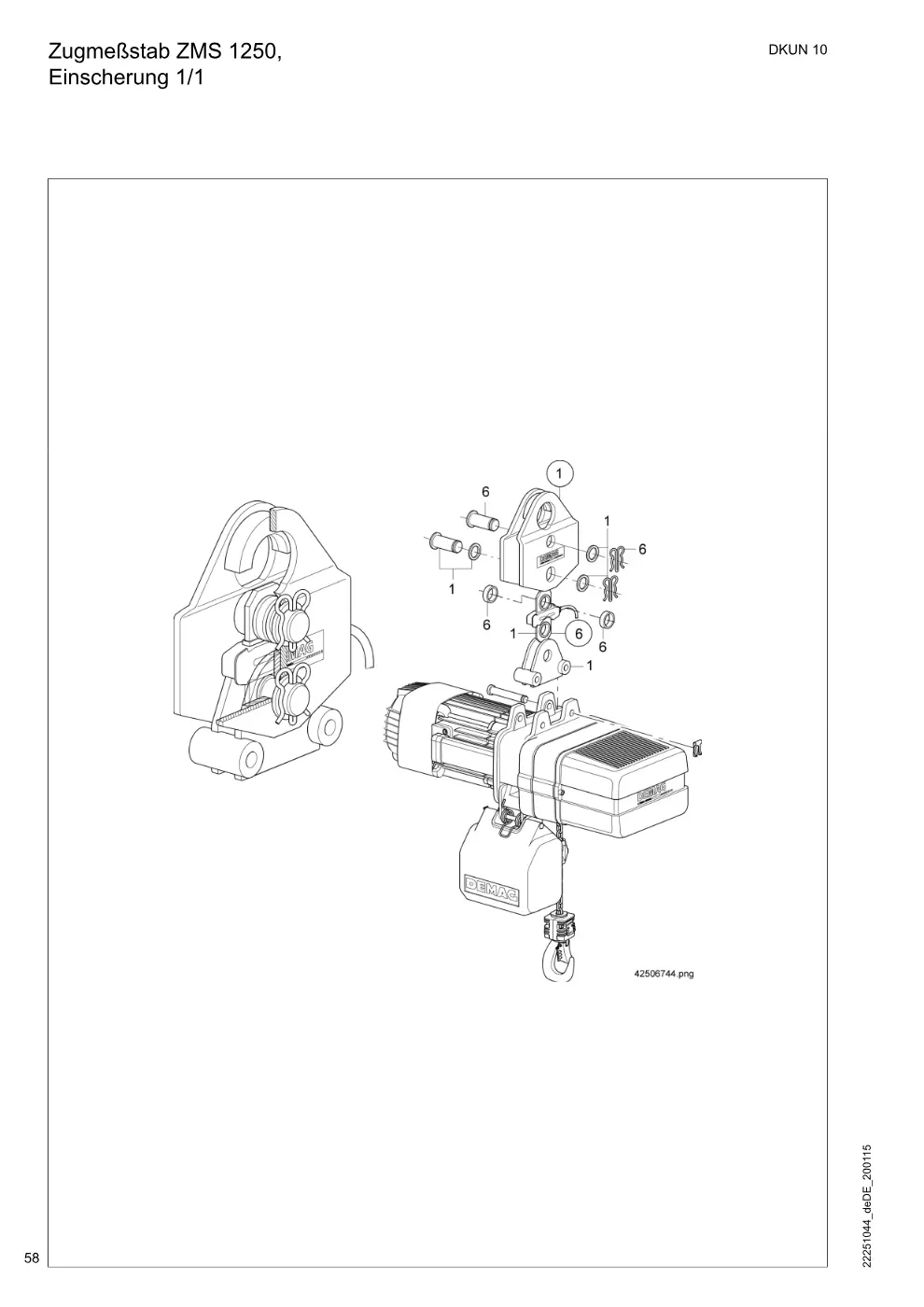

Demag DKUN 10 – Zugmeßstab ZMS 1250, Einscherung 1/1, Zeichnung Seite 58

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Zugmessstab Set 1,25 t DK10	83761433	1
6	Zugmessstab Set ZMS 1,25t	49139133	1

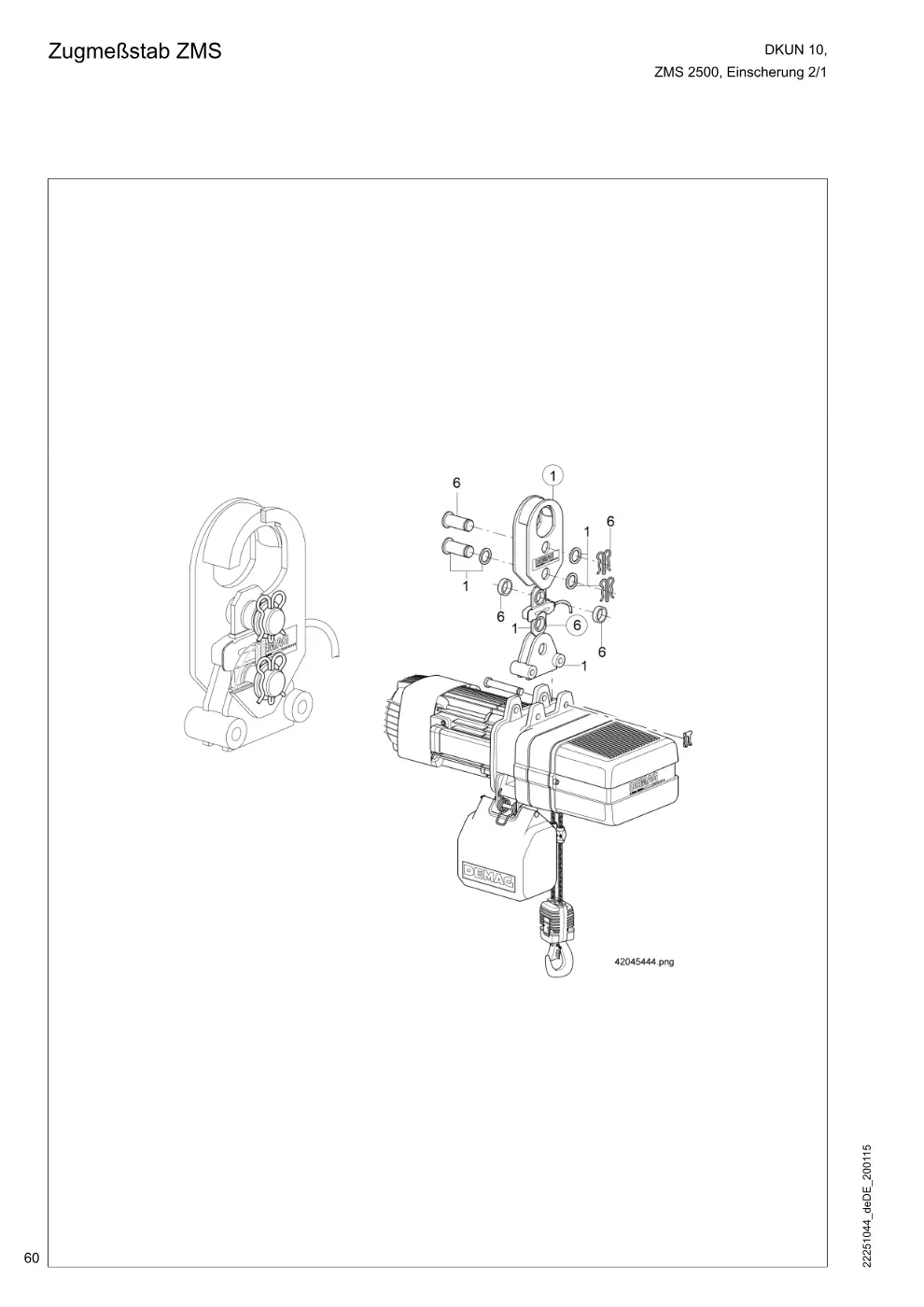

Zugmeßstab ZMS ZMS 2500, Einscherung 2/1 (Seite 60)

Demag DKUN 10 – Zugmeßstab ZMS ZMS 2500, Einscherung 2/1, Zeichnung Seite 60

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Zugmessstab Set 2,5 t DK10 DK16	83761833	1
6	Zugmessstab Set ZMS 2,50t	49139233	1

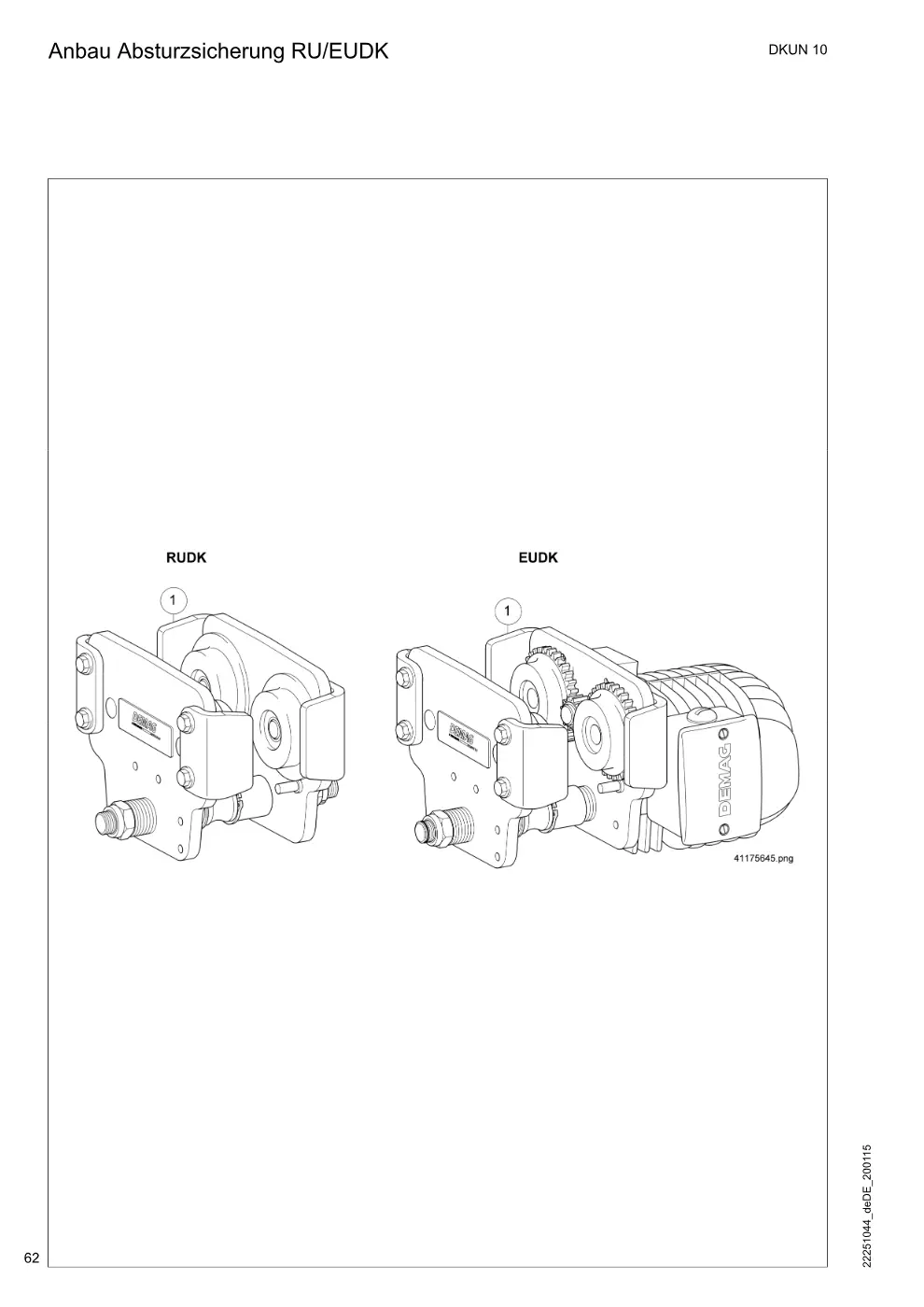

Anbau Absturzsicherung RU/EUDK (Seite 62)

Demag DKUN 10 – Anbau Absturzsicherung RU/EUDK, Zeichnung Seite 62

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.11	83969744	4
1	Absturzsicherungsset GR.22	83969844	4

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
