Demag DKUN 16 – Ersatzteilliste 22254544

Ersatzteilliste, Ausgabe 01/2015, Demag-Nr. 22254544 – 22 Zeichnungen, 147 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

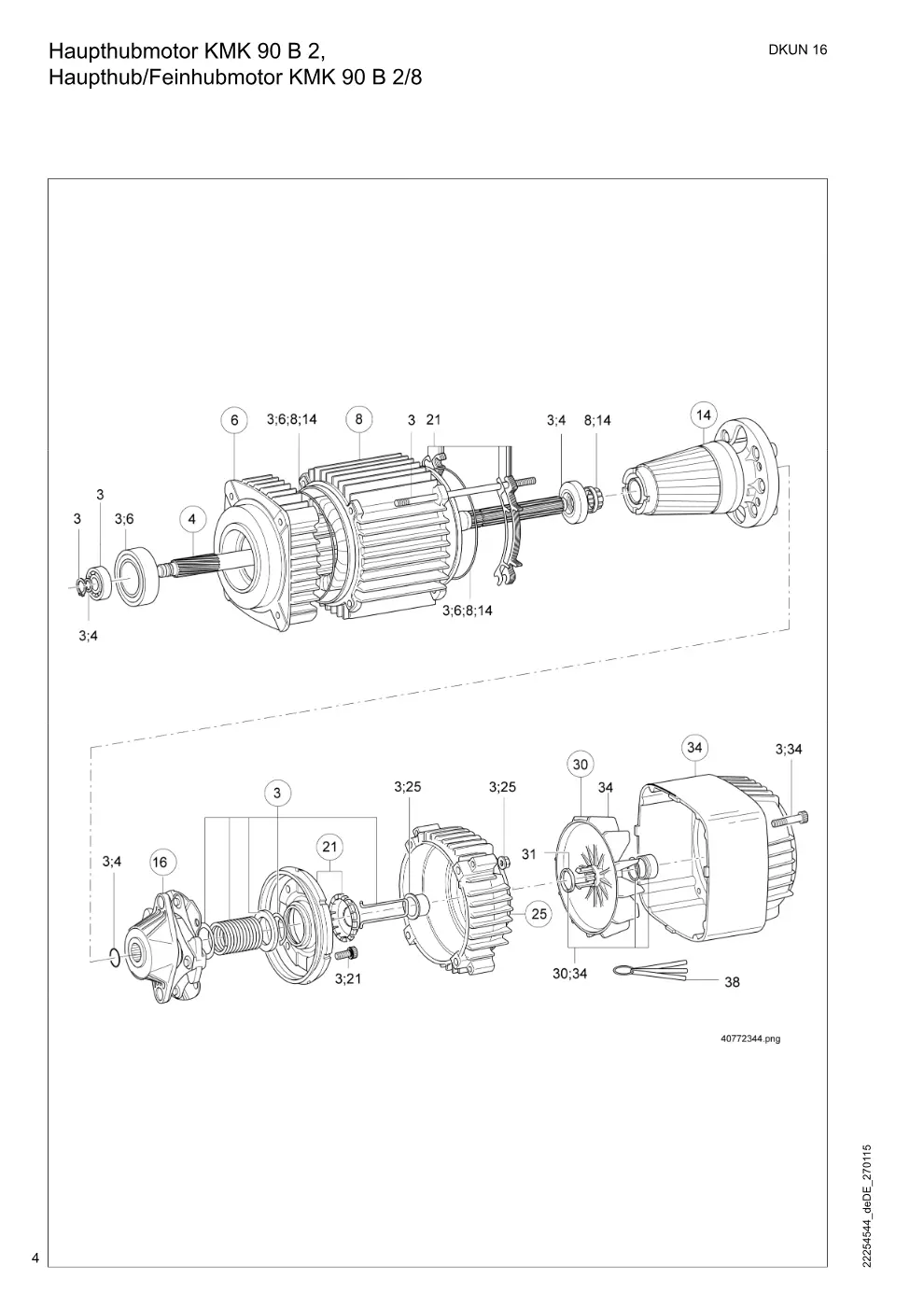

Haupthubmotor KMK 90 B 2, Haupthub/Feinhubmotor KMK 90 B 2/8 (Seite 4)

Demag DKUN 16 – Haupthubmotor KMK 90 B 2, Haupthub/Feinhubmotor KMK 90 B 2/8, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK 90B2	12879633	1
4	Welle KMK Set	13847633	1
6	Zwischenflanschset KM90B	83731233	1
8	Ständerset KMK 90B2	13600533	1
8	Ständerset KMK 90B 2/8	13600833	1
14	Läuferset KMH 90B	13845733	1
16	Mitnehmer KM 90	13876033	1
21	Bremsbelagträger Set KM90	13889533	1
25	Lagerschildset BS KMK90	13861333	1
30	Lüfterset KM 90	13882233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	13882033	1
38	Fühlerlehrensatz	10041084	3

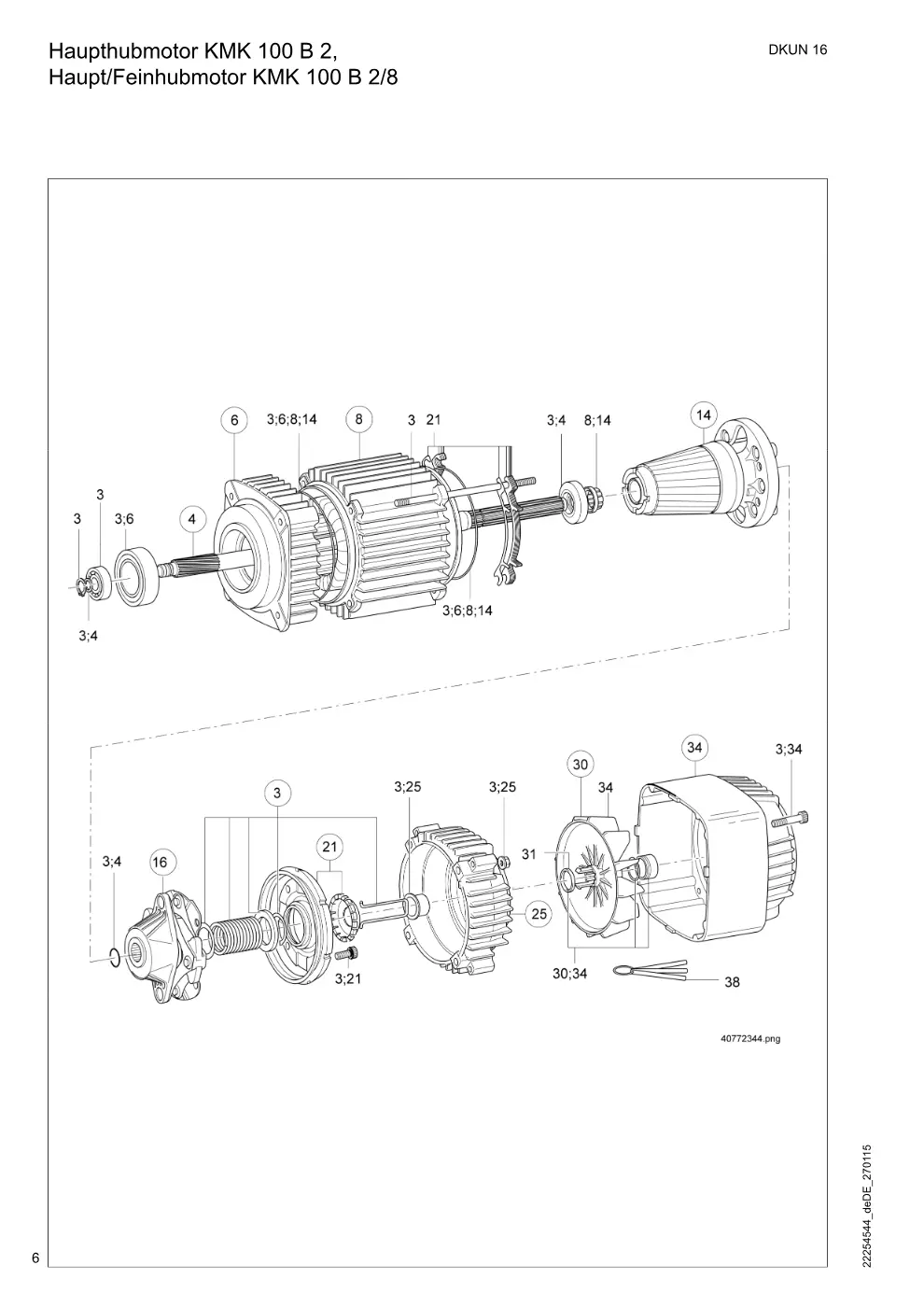

Haupthubmotor KMK 100 B 2, Haupt/Feinhubmotor KMK 100 B 2/8 (Seite 6)

Demag DKUN 16 – Haupthubmotor KMK 100 B 2, Haupt/Feinhubmotor KMK 100 B 2/8, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK100B 2 B 2	12879733	1
3	Kleinteile Set KMK100B 2/ 8 B 2/8	12879833	1
4	Welle Kupplung DK10/16	14335633	1
6	Zwischenflanschset KM100B2	83731433	1
8	Ständerset KMK 100B2	14101633	1
8	Ständer KMK 100B2/8	14101433	1
14	Läuferset KMH 100B	14345533	1
16	Mitnehmer KM 100	14376033	1
21	Bremsbelagträger KMK 100	14389533	1
25	Lagerschildset BS KM100	14361333	1
30	Lüfterset KM 100	14382233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	14382033	1
38	Fühlerlehrensatz	10041084	3

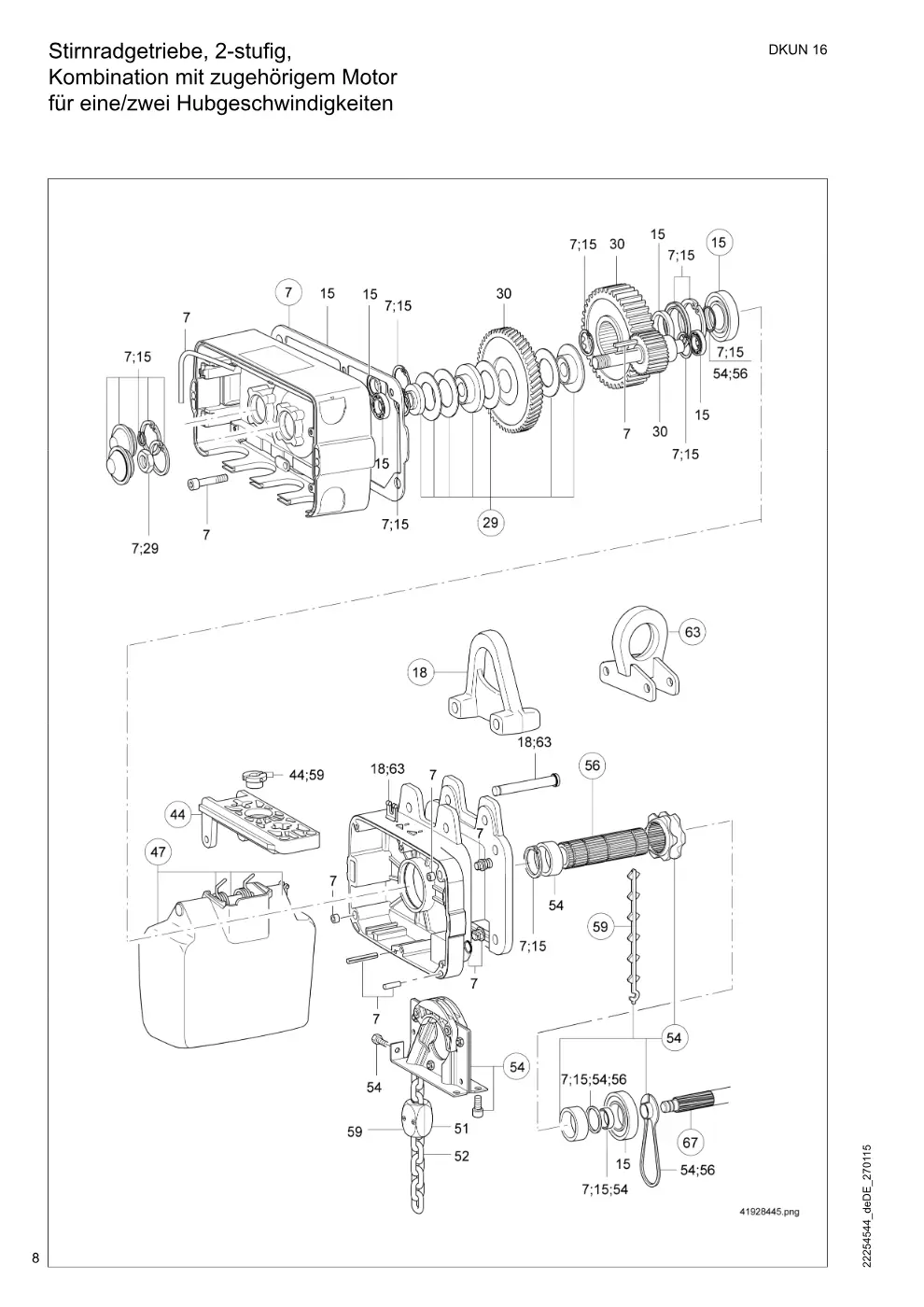

Stirnradgetriebe, 2-stufig, Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten (Seite 8)

Demag DKUN 16 – Stirnradgetriebe, 2-stufig, Kombination mit zugehörigem Motor für eine/zwei Hubgeschwindigkeiten, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Dichtung Getriebe	83713933	1
15	Lagerset DK10/16	83714033	1
18	Tragösenset DK10/16	83770433	1
29	Kupplungsset DK10/16	83726033	1
30	Verzahnungsset DK16 V1 Verzahnungsset für Mot. KMK 90 B 2, 800, V1, i = 86	83896233	1
30	Verzahnungsset DK16 V1 Verzahnungsset für Mot. KMK 90 B 2, 1250, 1000, 800, V1, i = 86	83896233	1
30	Verzahnungsset DK16 V2 Verzahnungsset für Mot. KMK 90 B 2, 800, V2, i = 55,7	83896333	1
30	Verzahnungsset DK16 V1 Verzahnungsset für Mot. KMK 100 B 2, 1600, V1, i = 86	83896233	1
30	Verzahnungsset DK16 V2 Verzahnungsset für Mot. KMK 100 B 2, 1000, V2, i = 55,7	83896333	1
30	Verzahnungsset DK16 V1 Verzahnungsset für Mot. KMK 90 B 2/8, 1000, 800, V1, i = 86	83896233	1
30	Verzahnungsset DK16 V1 Verzahnungsset für Mot. KMK 100 B 2/8, 1600, 1250, V1, i = 86	83896233	1
30	Verzahnungsset DK16 V2 Verzahnungsset für Mot. KMK 100 B 2/8, 1000, 800, V2, i = 55,7	83896333	1
44	Grundplatte Kettenführung DK 16	83746033	1
47	Kettenspeicher DK 10-20 Gr.4 max. 5 m	83806333	1
47	Kettenspeicher DK 10-20 Gr.5 max. 14 m	83806533	1
51	Anschlagstück DK16	83738344	1
52	Kettenset DK16 L= 4,0m	75252833	1
52	Kettenset DK16 L= 4,5m	75252933	1
52	Kettenset DK16 L= 5,0m	75253033	1
52	Kettenset DK16 L= 6,0m	75253133	1
52	Kettenset DK16 L= 6,5m	75253333	1
52	Kettenset DK16 L= 7,0m	75253433	1
52	Kettenset DK16 L= 8,0m	75253533	1
52	Kettenset DK16 L= 8,5m	75253633	1
52	Kettenset DK16 L= 9,0m	75253733	1
52	Kettenset DK16 L=10,0m	75253833	1
52	Kettenset DK16 L=11,0m	75253933	1
52	Kettenset DK16 L=12,0m	75254033	1
52	Kettenset DK16 L=13,0m	75254133	1
52	Kettenset DK16 L=14,0m	75254533	1
52	Kettenset DK16 L=15,0m	75254733	1
52	Kettenset DK16 L=16,0m	75254933	1
52	Kettenset DK16 L=17,0m	75255033	1
52	Kettenset DK16 L=18,0m	75255133	1
52	Kettenset DK16 L=19,0m	75255333	1
52	Kettenset DK16 L=20,0m	75255433	1
52	Kettenset DK16 L=30,0m	75255533	1
52	Kettenset DK16 L=40,0m	75255633	1
54	Kettenführungsset DK 16	83757033	1
56	Abtriebswelle Set DK10/16	83738033	1
59	Einführungsstück DK16 Set	83737833	1
63	Ringöse quer DK 16 Set	83774533	1
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2, 800, V2, i = 55,7	13847633	1
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2, 800, V1, i = 86	13847633	1
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2, 1250, 1000, 800, V1, i = 86	13847633	1
67	Welle Kupplung DK10/16 Getriebewelle für Mot. KMK 100 B 2, 1600, V1, i = 86	14335633	1
67	Welle Kupplung DK10/16 Getriebewelle für Mot. KMK 100 B 2, 1000, V2, i = 55,7	14335633	1
67	Welle KMK Set Getriebewelle für Mot. KMK 90 B 2/8, 1000, 800, V1, i = 86	13847633	1
67	Welle Kupplung DK10/16 Getriebewelle für Mot. KMK 100 B 2/8, 1600, 1250, V1, i = 86	14335633	1
67	Welle Kupplung DK10/16 Getriebewelle für Mot. KMK 100 B 2/8, 1000, 800, V2, i = 55,7	14335633	1

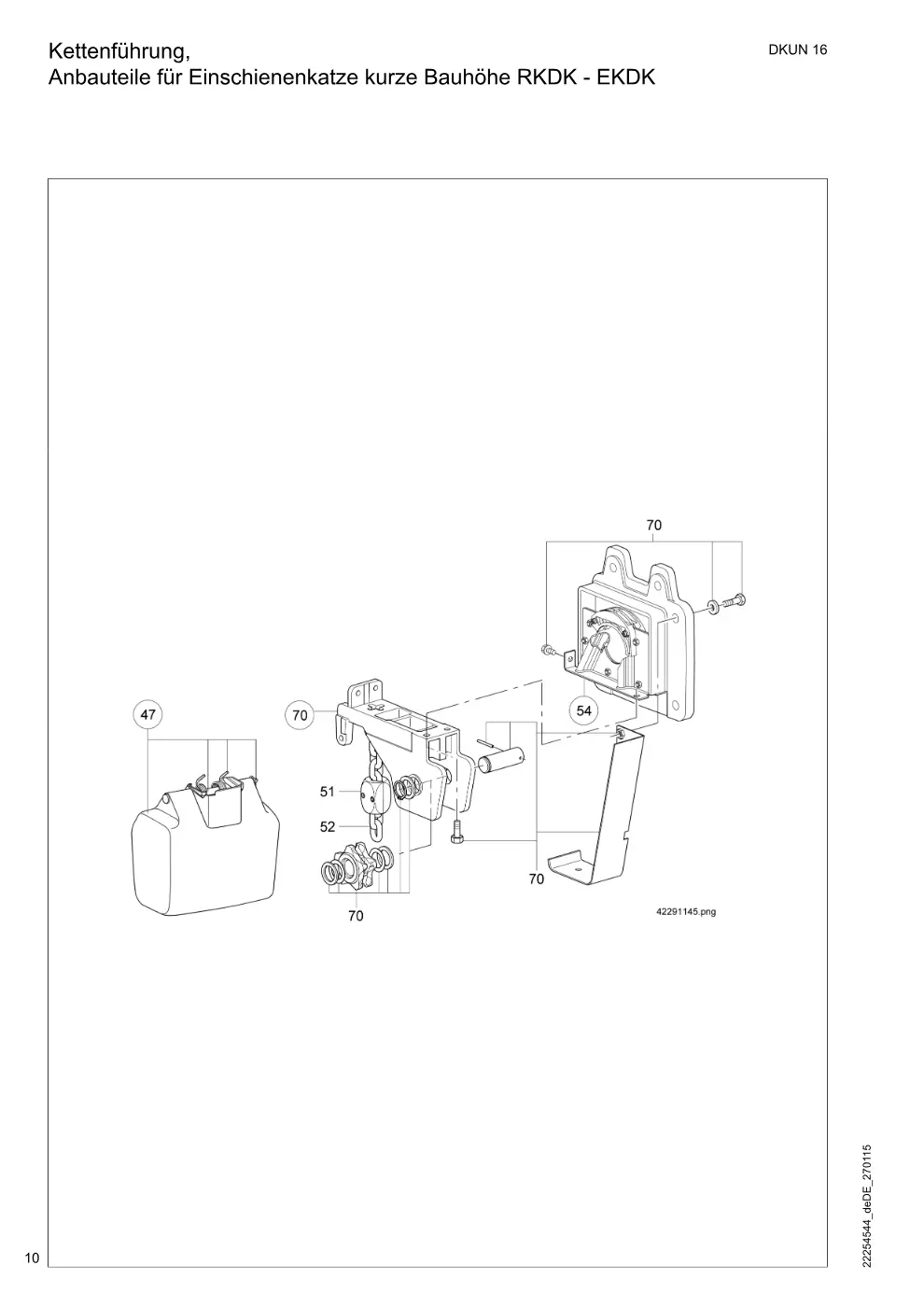

Kettenführung, Anbauteile für Einschienenkatze kurze Bauhöhe RKDK - EKDK (Seite 10)

Demag DKUN 16 – Kettenführung, Anbauteile für Einschienenkatze kurze Bauhöhe RKDK - EKDK, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
70	Umlenkrollenträger DK 16 Set	83752833	1

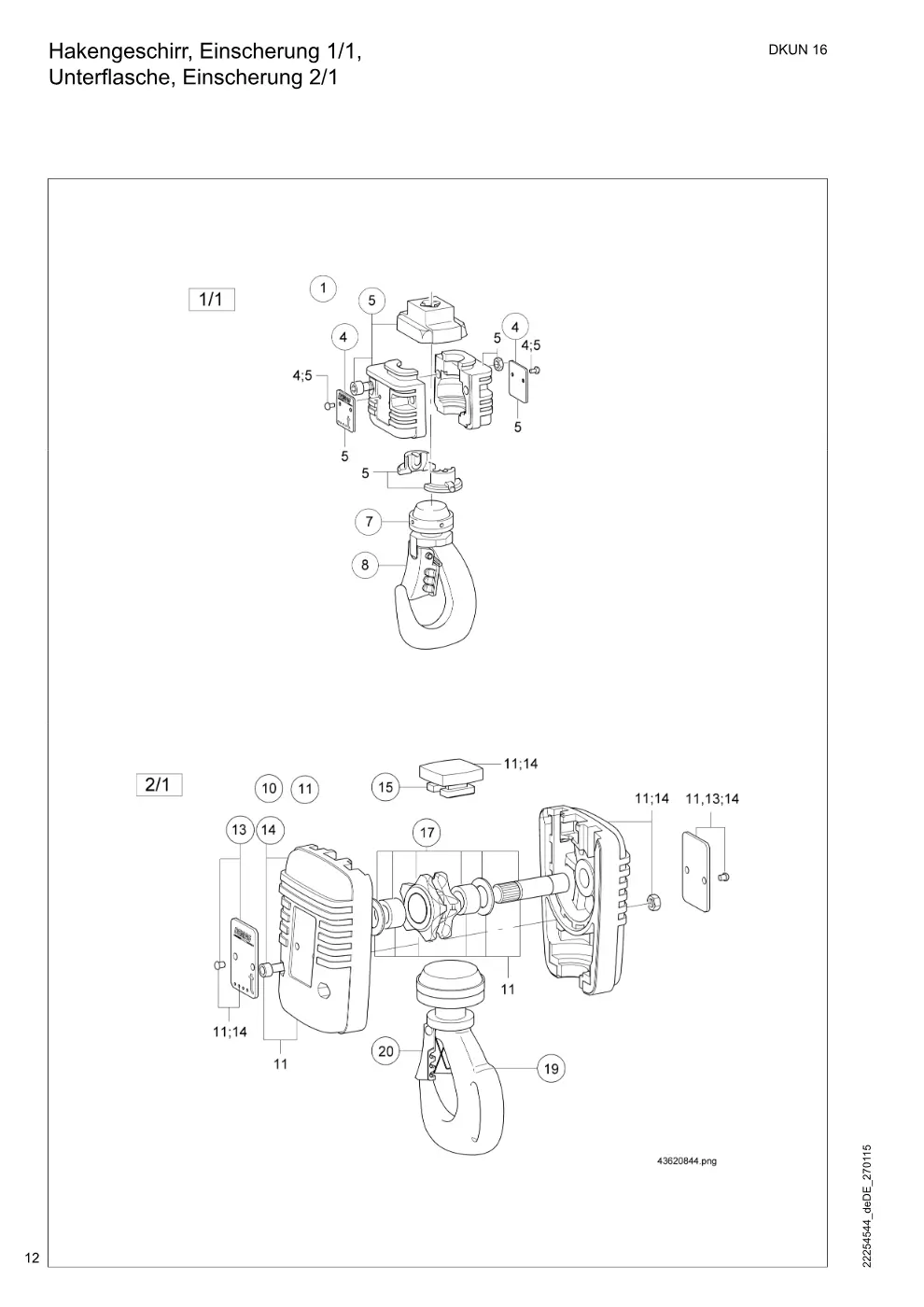

Hakengeschirr, Einscherung 1/1, Unterflasche, Einscherung 2/1 (Seite 12)

Demag DKUN 16 – Hakengeschirr, Einscherung 1/1, Unterflasche, Einscherung 2/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr DC16/DK16 kpl. (Teil-Nr. 5	72144133	1
4	Traglastschildset DK 16	83599533 → 72144933	1
5	Hakengeschirrhälfte DK 16 kpl. (Teil-Nr.	83776233	1
7	Einfachhaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	83865033	1
8	Hakenmaulsicherungsset GR. 5 x5	83865633	1
10	Unterflaschenset DC16/DK16 2/1. kpl. (Teil-Nr. 11, 19)	72144233	1
11	Unterflaschenset DC16/DK16 2/1 kpl. (Teil-Nr. 14, 17)	72144633	1
13	Traglastschild DC16/DK16 2/1	72145033	1
14	Unterflaschenhälfte Set DK 16 kpl. (Teil-Nr. 13, 15)	83784233	1
15	Pufferstopfen Unterflasche 5,0T	83886144	1
17	Umlenkrad m.Bolzen DK16 Nadelkranz, Z = 5	83785833	1
19	Lasthaken DC16 DK16 2/1 kpl. (Teil-Nr. 20)	82903433	1
20	Hakenmaulsicherungsset GR. 6	82907733	1

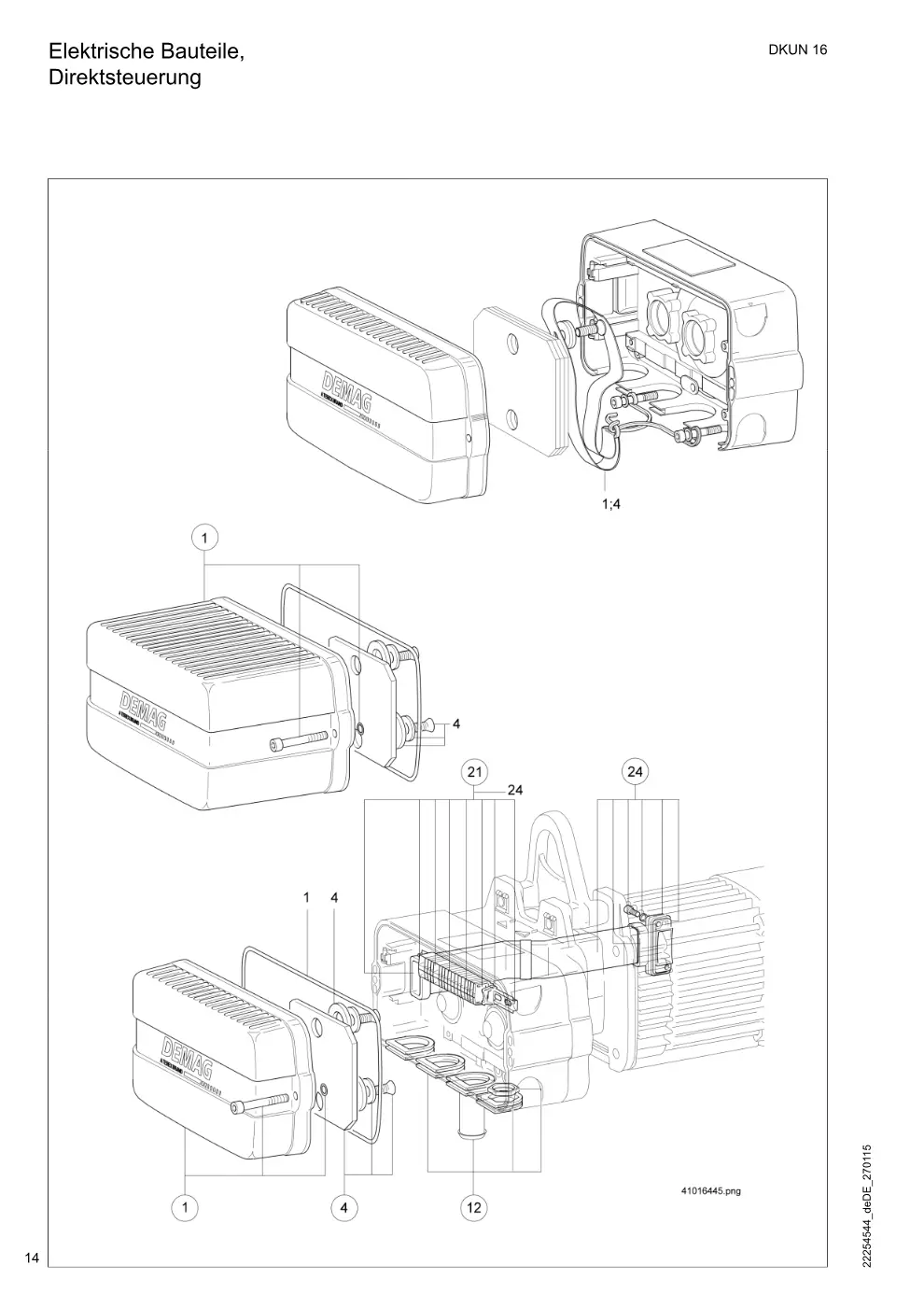

Elektrische Bauteile, Direktsteuerung (Seite 14)

Demag DKUN 16 – Elektrische Bauteile, Direktsteuerung, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz Set DK10-20	83712033	1
1	Haube lang Set DK10-20	83712333	1
4	Gegengewichtsset DK10/16	83712733	1
12	Einschubset Steuerung	83612933	1
21	Anreihklemme Set	89528933	1
24	Steuerungsset Kleinteile DK10/16 kpl. (Teil-Nr. 21)	89526833	1

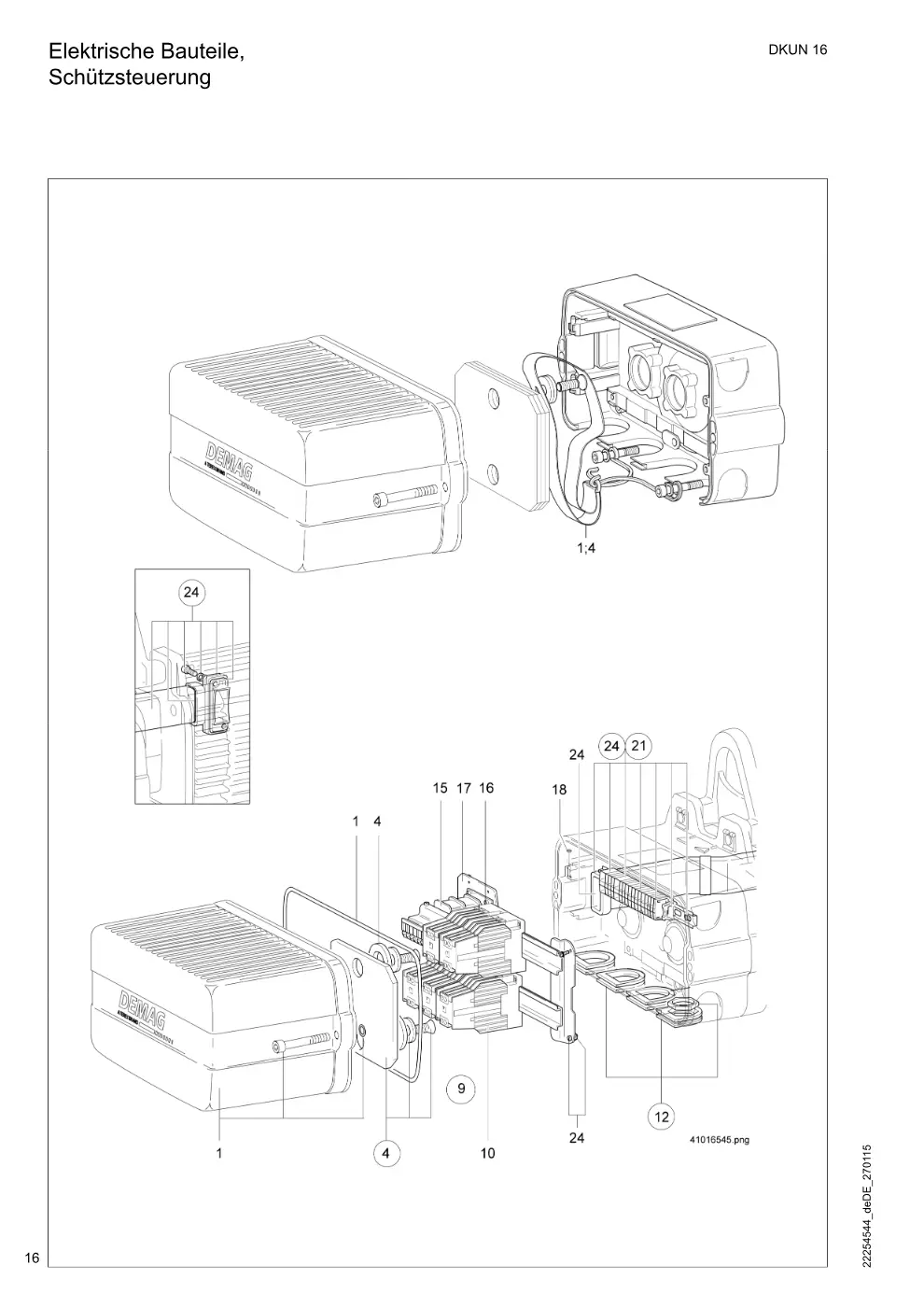

Elektrische Bauteile, Schützsteuerung (Seite 16)

Demag DKUN 16 – Elektrische Bauteile, Schützsteuerung, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube lang Set DK10-20	83712333	1
4	Gegengewichtsset DK10/16	83712733	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub	19801846	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub	19800646	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub	19801246	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19801946	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19800746	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt-/Feinhub	19801346	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren	19802046	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren	19800846	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren	19801446	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19802146	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19800946	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren	19801546	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren, 2 Geschw., 1:4	19802246	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren, 2 Geschw., 1:4	19801046	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupthub + Katzfahren, 2 Geschw., 1:4	19801646	1
9	Apparatesatz 230V 50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw.	19802346	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw.	19801146	1
9	Apparatesatz 400/230V50HZ VDE Apparatesatz 3-Phasen-Ausf. kpl. (Teil-Nr. 10, 15, 24), Haupt - Feinhub + Katzfahren, 2 Geschw.	19801746	1
10	Schütz DSW 3TF8133 42V50HZ 1 Ö	87535233	2
10	Schütz DSW 3TF8133 230/220V50HZ 1 Ö	87535033	2
10	Schütz DSUB 111 42V50HZ 1 S + 1 Ö	87536244	1
10	Schütz DSUB 111 230/220V50HZ 1 S + 1 Ö	87536044	1
10	Schütz DSKR 110 42V50HZ 1 S	87548744	1
10	Schütz DSKR 110 230/220V50HZ 1 S	87545544	1
10	Kompaktwendeschütz 42V50HZ 1 S + 1 Ö	89510544	1
10	Kompaktwendeschütz 230V50HZ 1 S + 1 Ö	89563444	1
10	Leistungsschütz AC 25C 42V56 11E	57524444	1
10	Leistungsschütz AC 25C230V56 11E	57524844	1
10	Schütz DSW 3TF8633 42V50HZ 1 Ö	87559233	1
10	Schütz DSW 3TF8633 230/220V50HZ 1 Ö	87559033	1
12	Einschubset Steuerung	83612933	1
15	Steuertransformator 400/42V DK Set	89553933	1
15	Steuertransformator 400/230V DK Set	89569933	1
15	Steuertransformator 63VA400/ 42V	89595044	1
15	Steuertransformator 63VA400/230V	89597144	1
16	Zylinderschraube M 4 X 8 Z3	31892599	4
17	Montageplatte DK10-20	83712244	1
18	Klemmscheibe 4X1.5X11.2	34280444	1
21	Anreihklemme Set	89528933	1
24	Steuerungsset Kleinteile DK10/16 kpl. (Teil-Nr. 21)	89526833	1

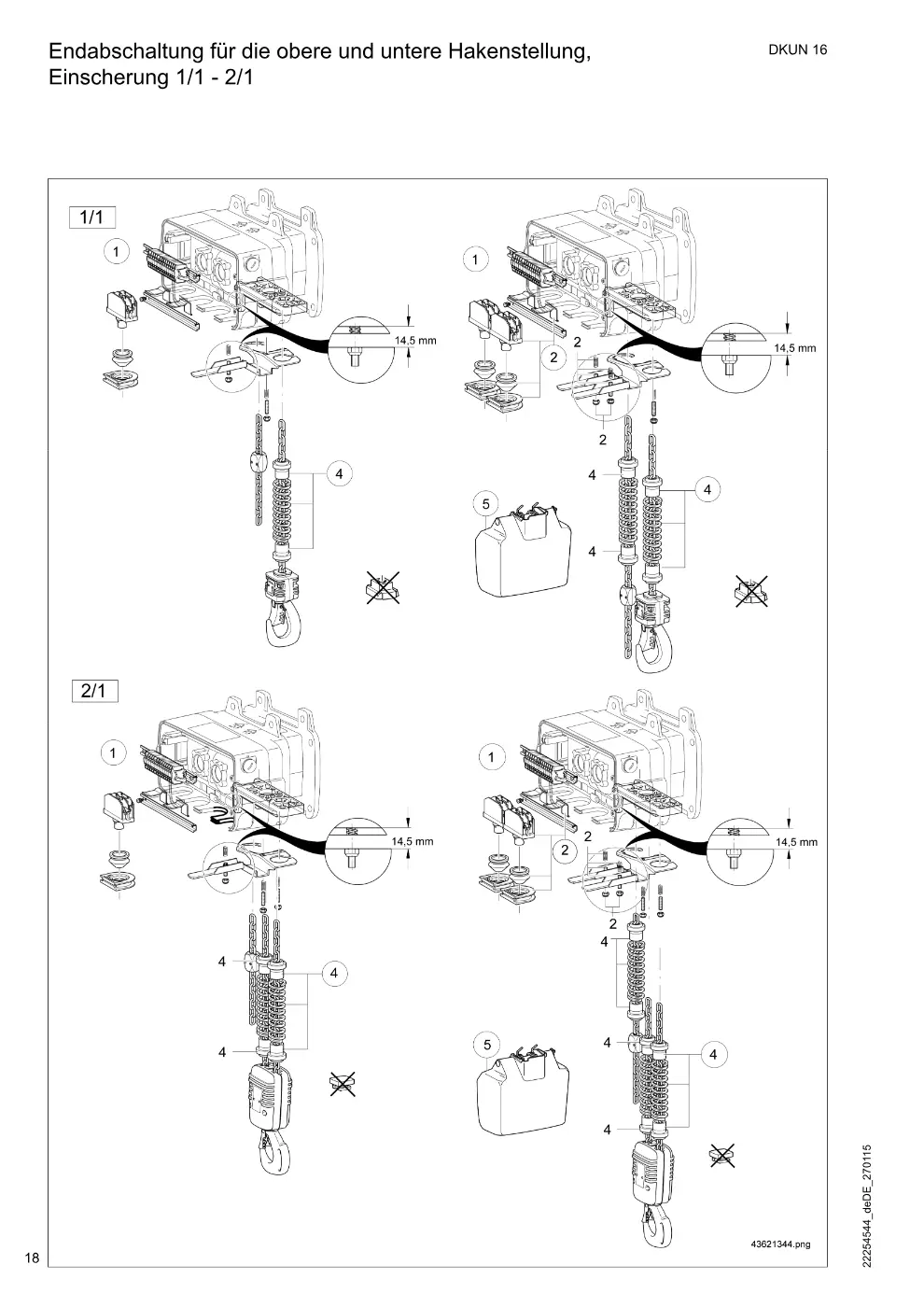

Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1 (Seite 18)

Demag DKUN 16 – Endabschaltung für die obere und untere Hakenstellung, Einscherung 1/1 - 2/1, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Endabschaltungsset DK 16	83778633	1
2	Endabschaltungsset DK 16 Grundset	83778633	1
3	Endabschaltungsset DK 10 Zusatzset DK 10/16	83778233	1
4	Abschalthülse DK16 Set	83748733	1
5	Kettenspeicher DK 10-20 Gr.5 max. Kettenlänge 11 m	83806533	1
5	Kettenspeicher DK20 Gr.6 DK 16, max. Kettenlänge 27 m	83806733	1

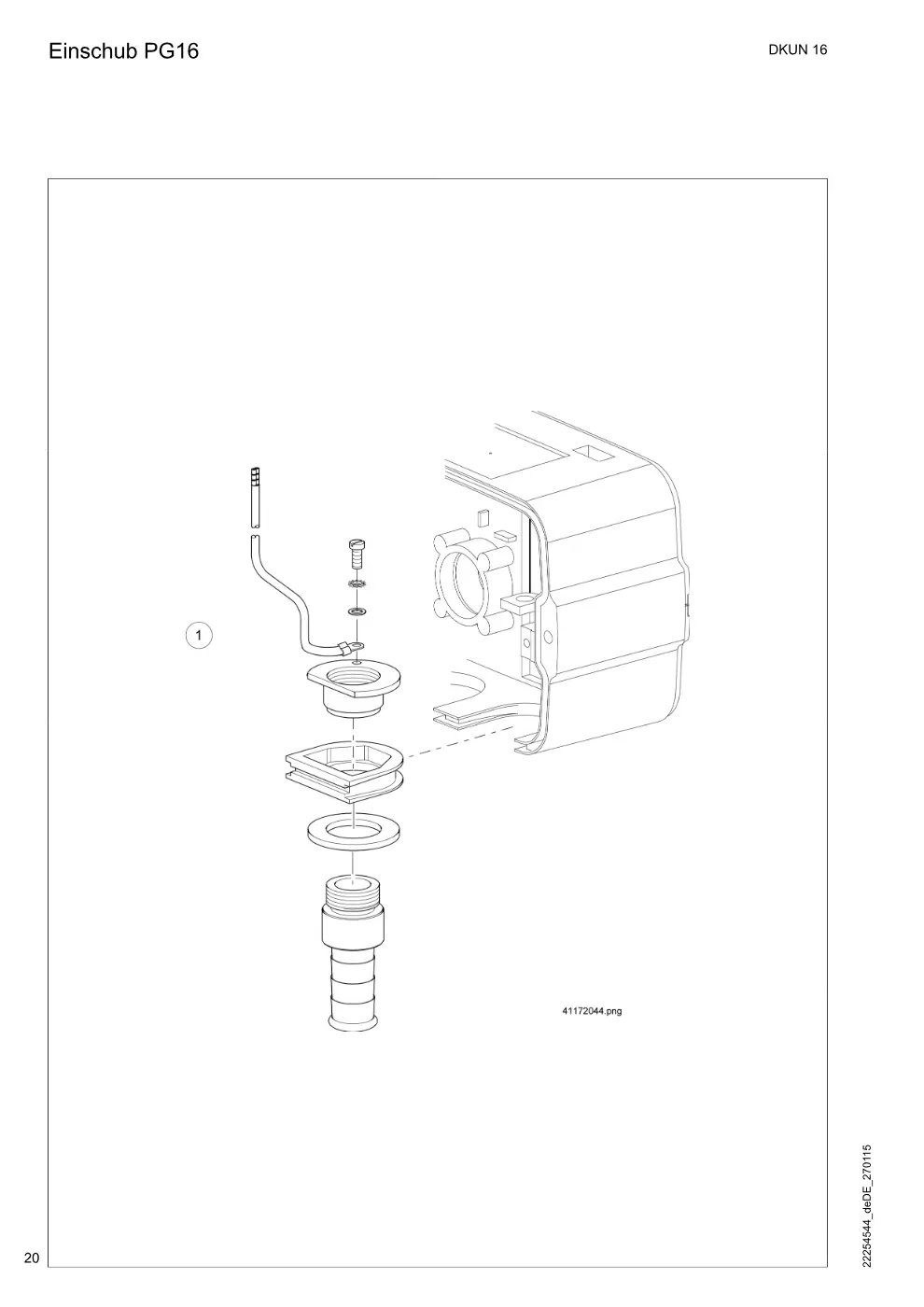

Einschub PG16 (Seite 20)

Demag DKUN 16 – Einschub PG16, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Einschub PG16 DK 1-20 verstärkt	83653033	1

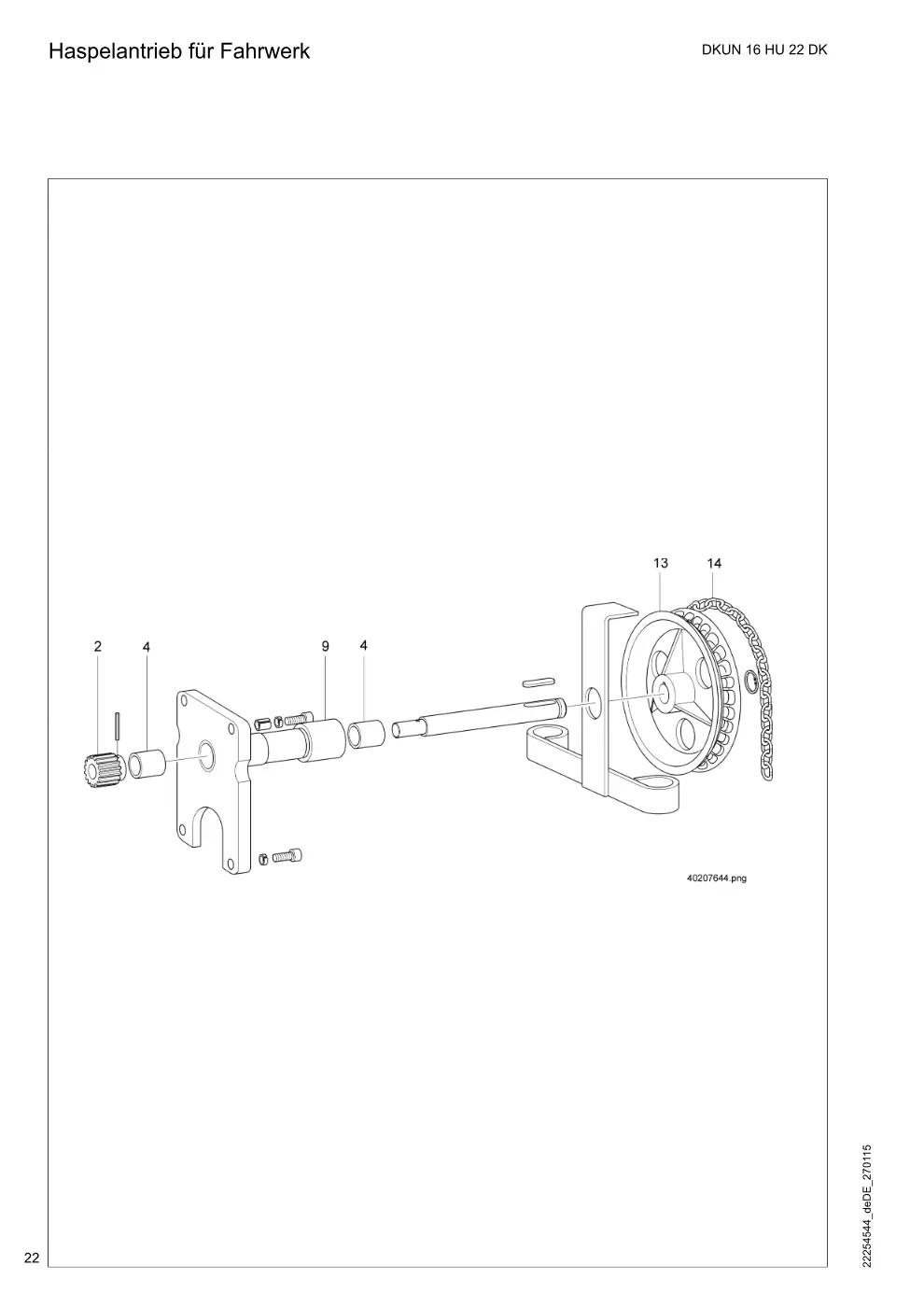

Haspelantrieb für Fahrwerk (Seite 22)

Demag DKUN 16 – Haspelantrieb für Fahrwerk, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Ritzel Z 18 M 2 B 34	56189644	1
4	Buchse 25X 28X30 B	34219944	2
9	Buchse 37 X 42,4X44	50221944	1
13	Haspelrad 200 FAHRWERK	50226344	1
14	Rundstahlkette 3- 5X18,5	47260499	1

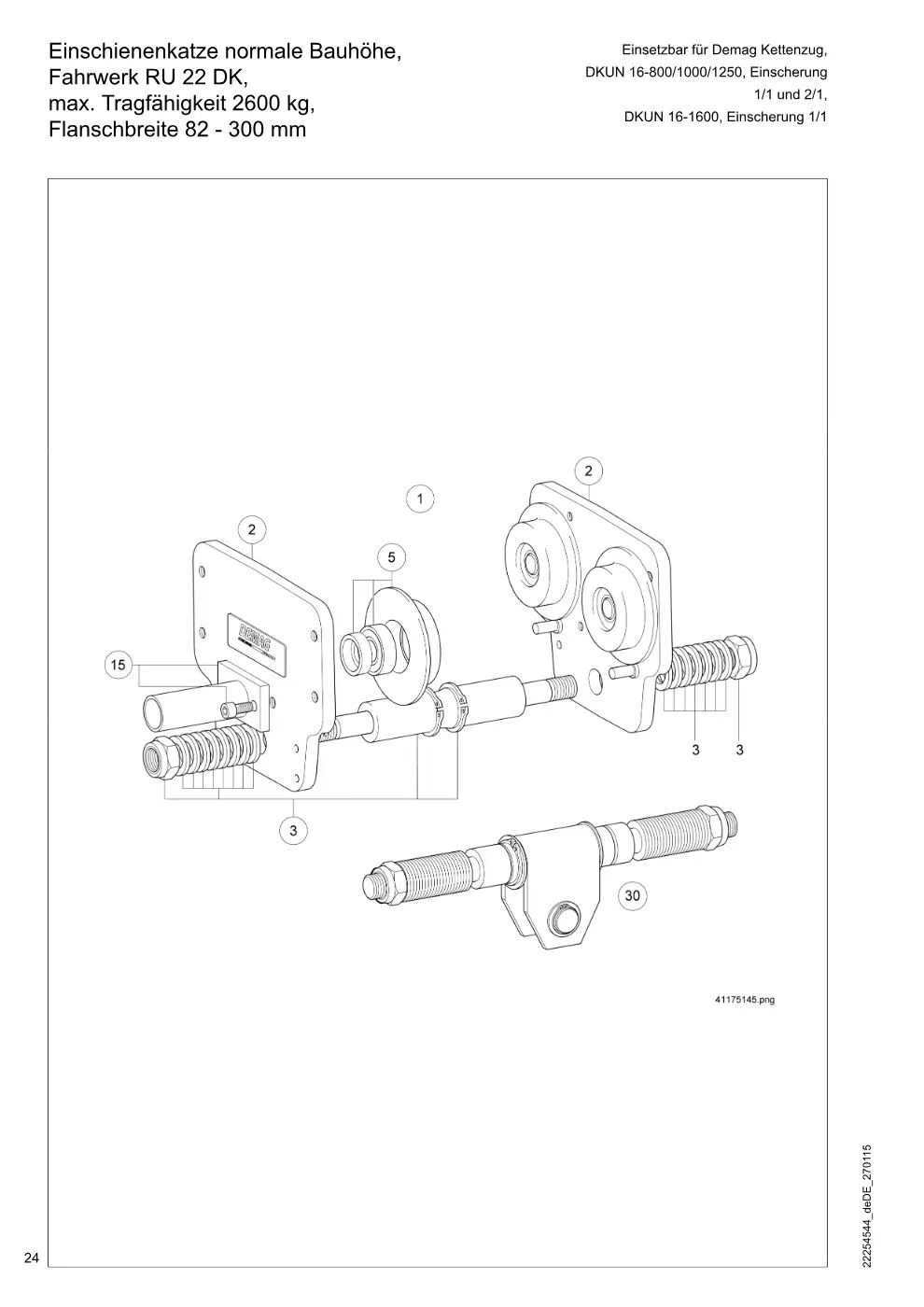

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 22 DK, DKUN 16-800/1000/1250, Einscherung max. Tragfähigkeit 2 (Seite 24)

Demag DKUN 16 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 22 DK, DKUN 16-800/1000/1250, Einscherung max. Tragfähigkeit 2, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU22 kpl. (Teil-Nr.	84011344	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84011644	2
3	Traverse RU22 Flb. 82-143	83955644	1
3	Traverse RU22 Flb.144-200	83955744	1
3	Traverse RU22 Flb.201-300	83955844	1
5	Laufrad universal 112 1SPK OZ	84016044	4
15	Stromabnehmerrohr 400 Set	83973733	1
30	Traverse RU10PK Flb.144-200	56334044	1
30	Traverse RU10PK Flb.201-300	56334544	1

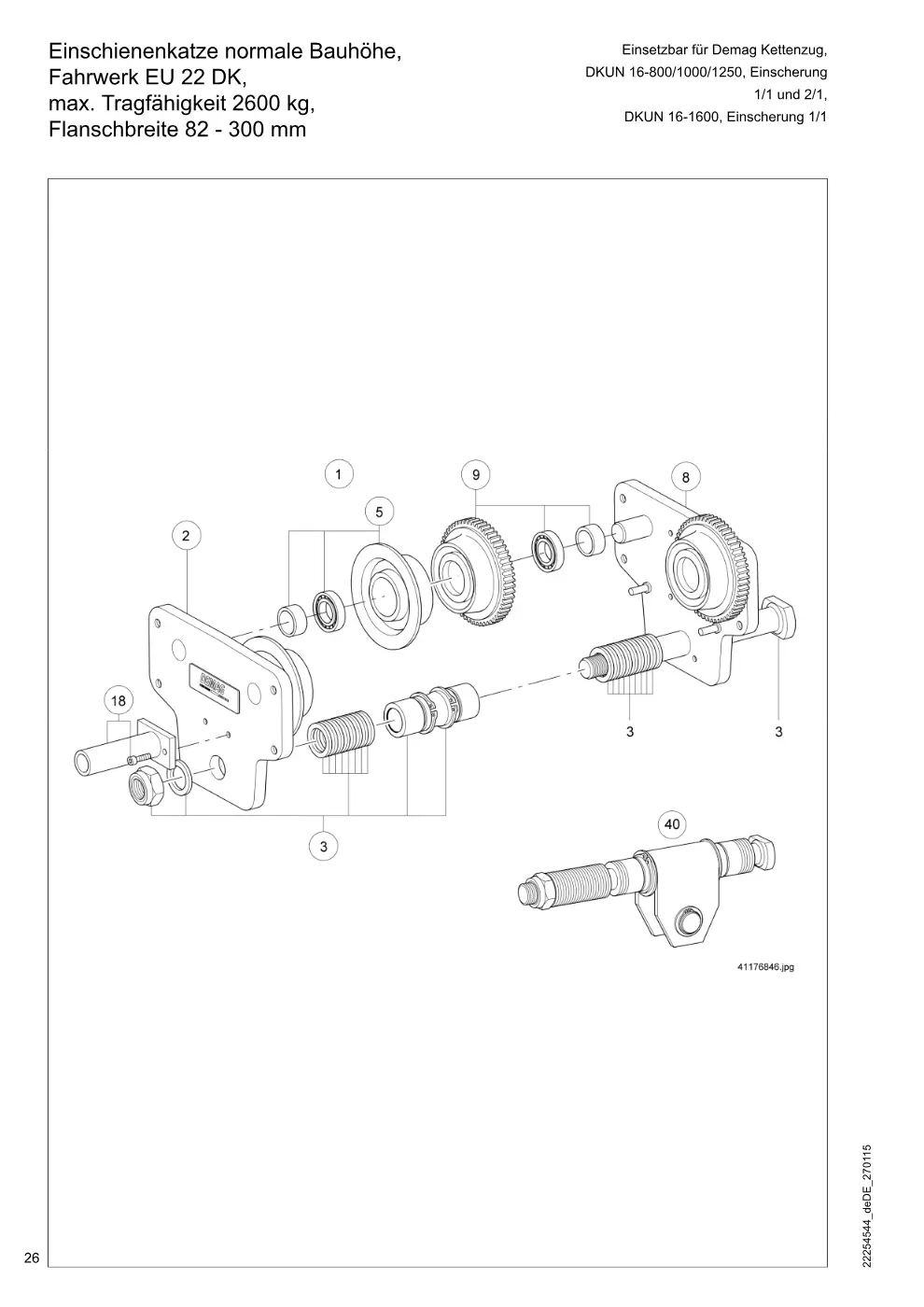

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 22 DK, DKUN 16-800/1000/1250, Einscherung max. Tragfähigkeit 2 (Seite 26)

Demag DKUN 16 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 22 DK, DKUN 16-800/1000/1250, Einscherung max. Tragfähigkeit 2, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU22 kpl. (Teil-Nr. 2	84011444	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84011644	1
3	Traverse EU22 Flb. 82-143	83956344	1
3	Traverse EU22 Flb.144-200	83956444	1
3	Traverse EU22 Flb.201-300	83956544	1
5	Laufrad universal 112 1SPK OZ	84016044	2
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84011744	1
9	Laufrad universal 112 1SPK MZ	84017044	2
18	Stromabnehmerrohr 400 Set	83973733	1
40	Traverse EU10/22Flb.144-200	83976844	1
40	Traverse EU10/22Flb.201-300	83976944	1

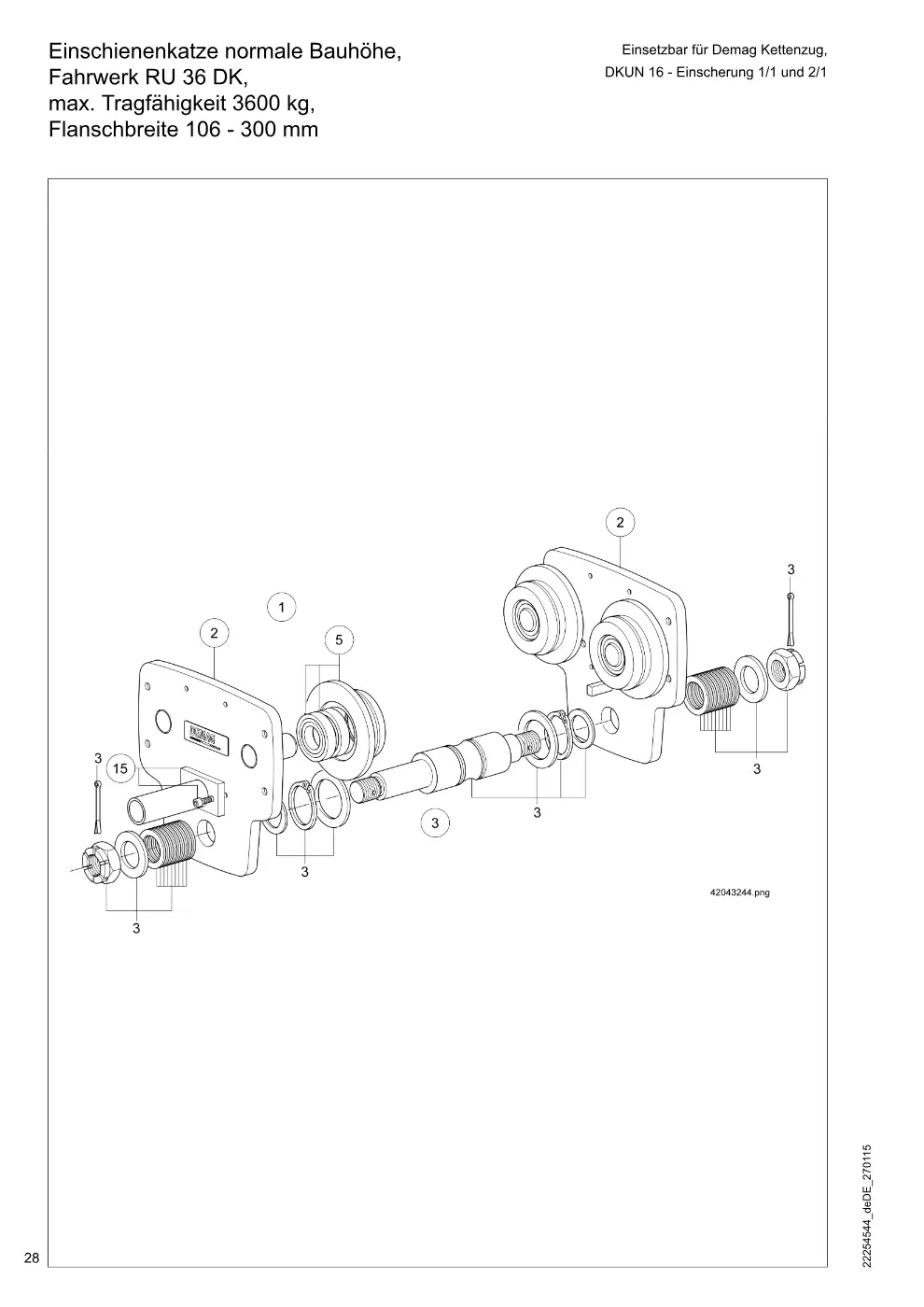

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 36 DK, DKUN 16 - Einscherung 1/1 und 2/1 max. Tragfähigkeit 36 (Seite 28)

Demag DKUN 16 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk RU 36 DK, DKUN 16 - Einscherung 1/1 und 2/1 max. Tragfähigkeit 36, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU36 kpl. (Teil-Nr.	84029244	1
2	Seitenschild RU36DK-UNI kpl. (Teil-Nr.	84029044	2
3	Traverse RUEU36 Flb.106-186	83959144	1
3	Traverse RUEU36 Flb.187-300	83959944	1
5	Laufrad universal 125 1SPK OZ	83057844	4
15	Stromabnehmerrohr 400 Set	83973733	1

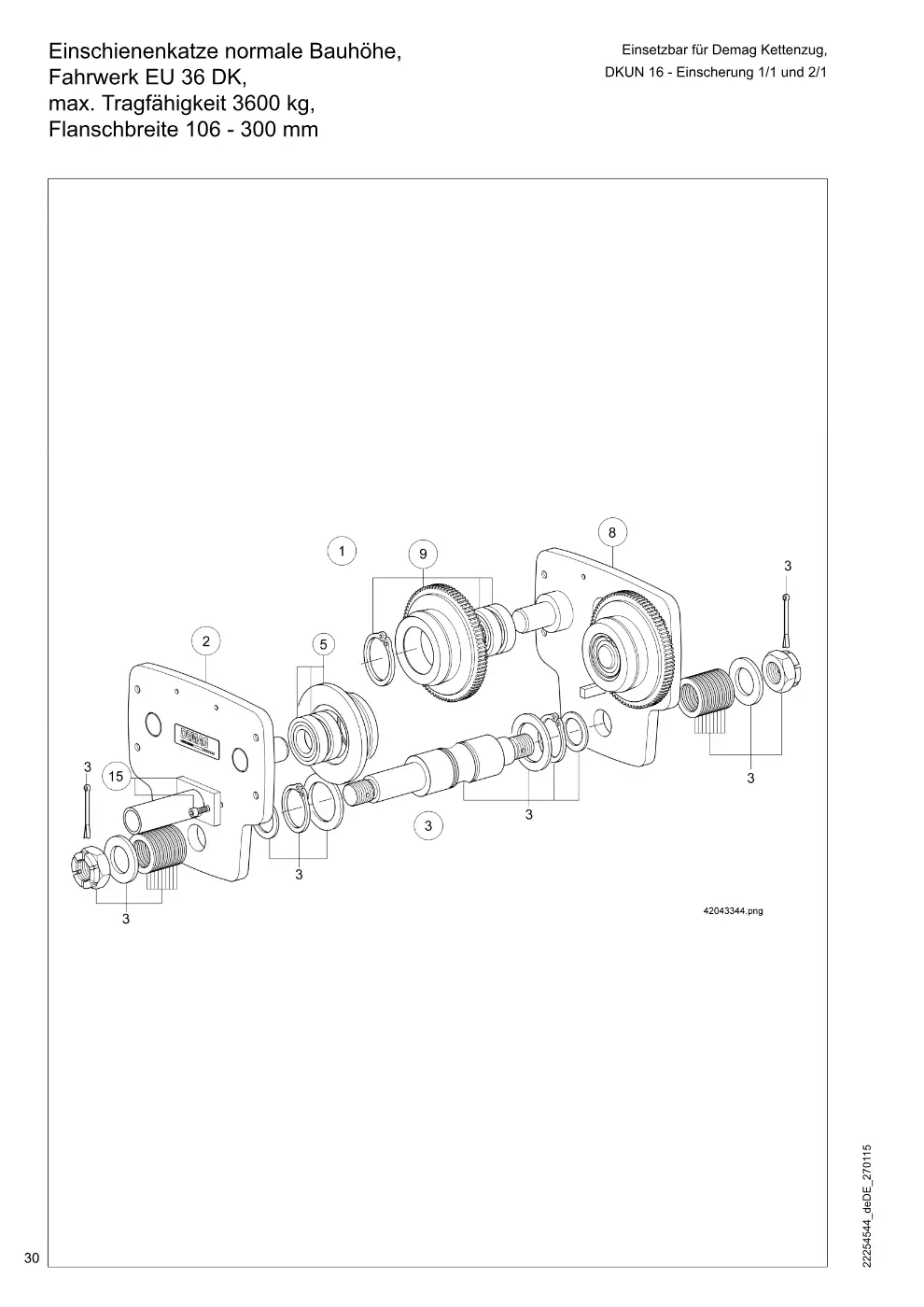

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 36 DK, DKUN 16 - Einscherung 1/1 und 2/1 max. Tragfähigkeit 36 (Seite 30)

Demag DKUN 16 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk EU 36 DK, DKUN 16 - Einscherung 1/1 und 2/1 max. Tragfähigkeit 36, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU36 kpl. (Teil-Nr. 2	84039244	1
2	Seitenschild RU36DK-UNI kpl. (Teil-Nr.	84029044	1
3	Traverse RUEU36 Flb.106-186	83959144	1
3	Traverse RUEU36 Flb.187-300	83959944	1
5	Laufrad universal 125 1SPK OZ	83057844	2
8	Seitenschild EU55-13/6 kpl. (Teil-Nr.	83979144	1
9	Laufrad universal 125 1SPK MZ	83055344	2
15	Stromabnehmerrohr 400 Set	83973733	1

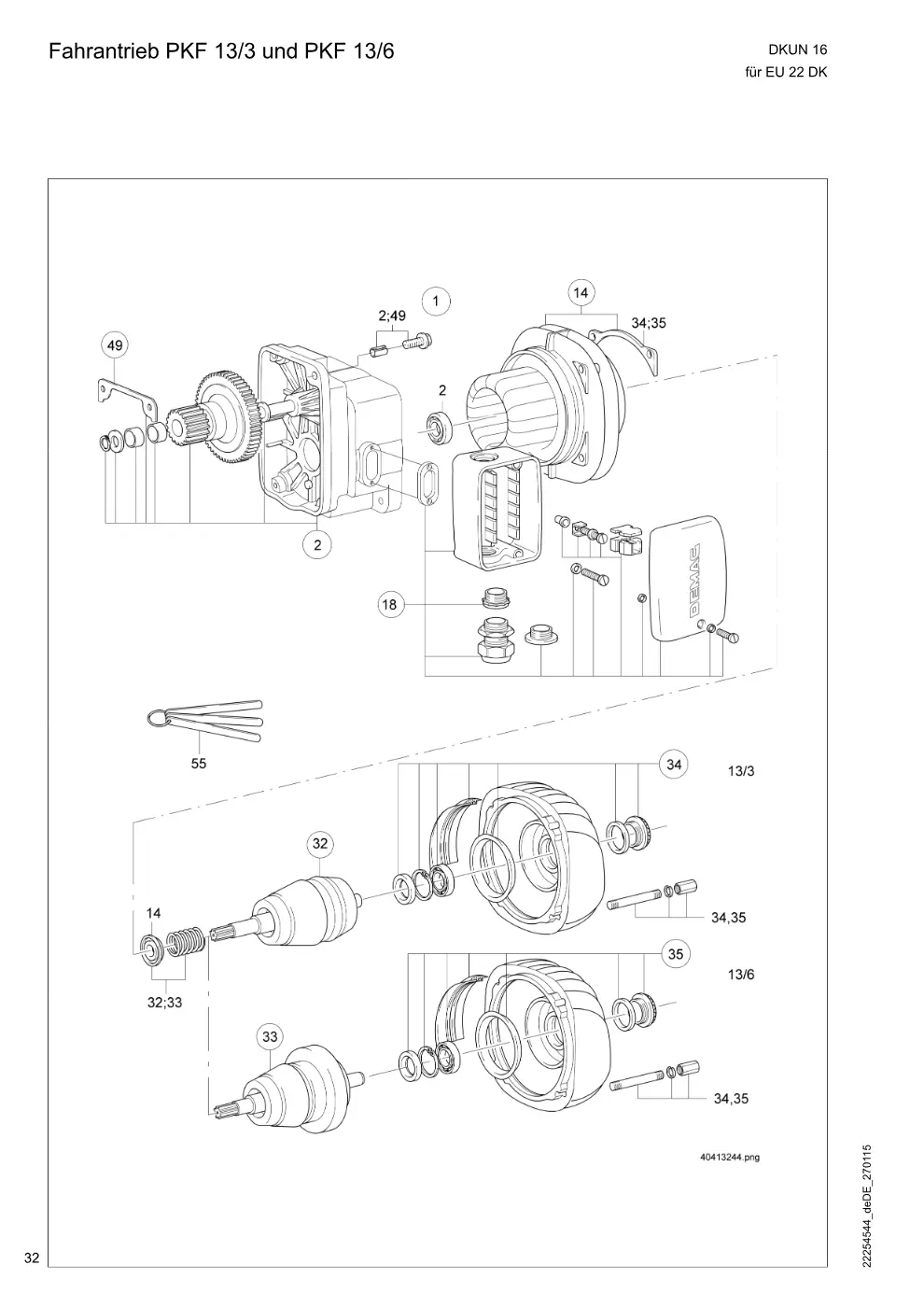

Fahrantrieb PKF 13/3 und PKF 13/6 (Seite 32)

Demag DKUN 16 – Fahrantrieb PKF 13/3 und PKF 13/6, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 7M 13/3PKF8 AB 220 - 400V 50 Hz	56306744	1
1	Motor 14M 13/3PKF4 AB 220 - 400V 50 Hz	56306444	1
1	Motor 28M 13/3PKF2 AB 220 - 400V 50 Hz	56306244	1
1	Motor 4,6/14M 13/6PKF AB 380 - 400V 50 Hz	56305644	1
1	Motor 7/28M 13/6PKF8-2AB 380 - 400V 50 Hz	56305744	1
2	Lagerschildset PKF-M5	56307133	1
14	Ständerset F13/3 P2K 220/380V 50 Hz, 230/400V 50 Hz	56010633	1
14	Ständerset F13/3 PF4 220/380V 50 Hz, 230/400V 50 Hz	56371433	1
14	Ständerset F13/3 PF8 220/380V 50 Hz, 230/400V 50 Hz	56371733	1
14	Ständerset F13/6 PF8 380/400V 50 Hz	56372533	1
14	Ständerset F13/6 PF12 380/400V 50 Hz	56370133	1
18	Klemmenkastenset PKF	56369233	1
32	Läuferset 13/3 PKF	56379133	1
32	Läuferset 13/3 PKF+BS	56379233	1
33	Läuferset 13/6 PF 8-2	56304733	1
33	Läuferset 13/6PF8-2 BS	56304833	1
34	Lagerschildset B 13/3 P	56024033	1
35	Lagerschildset B 13/6	56305533	1
49	Dichtungsset PKF13/3+6	58136933	1
55	Fühlerlehrensatz	10015084	3

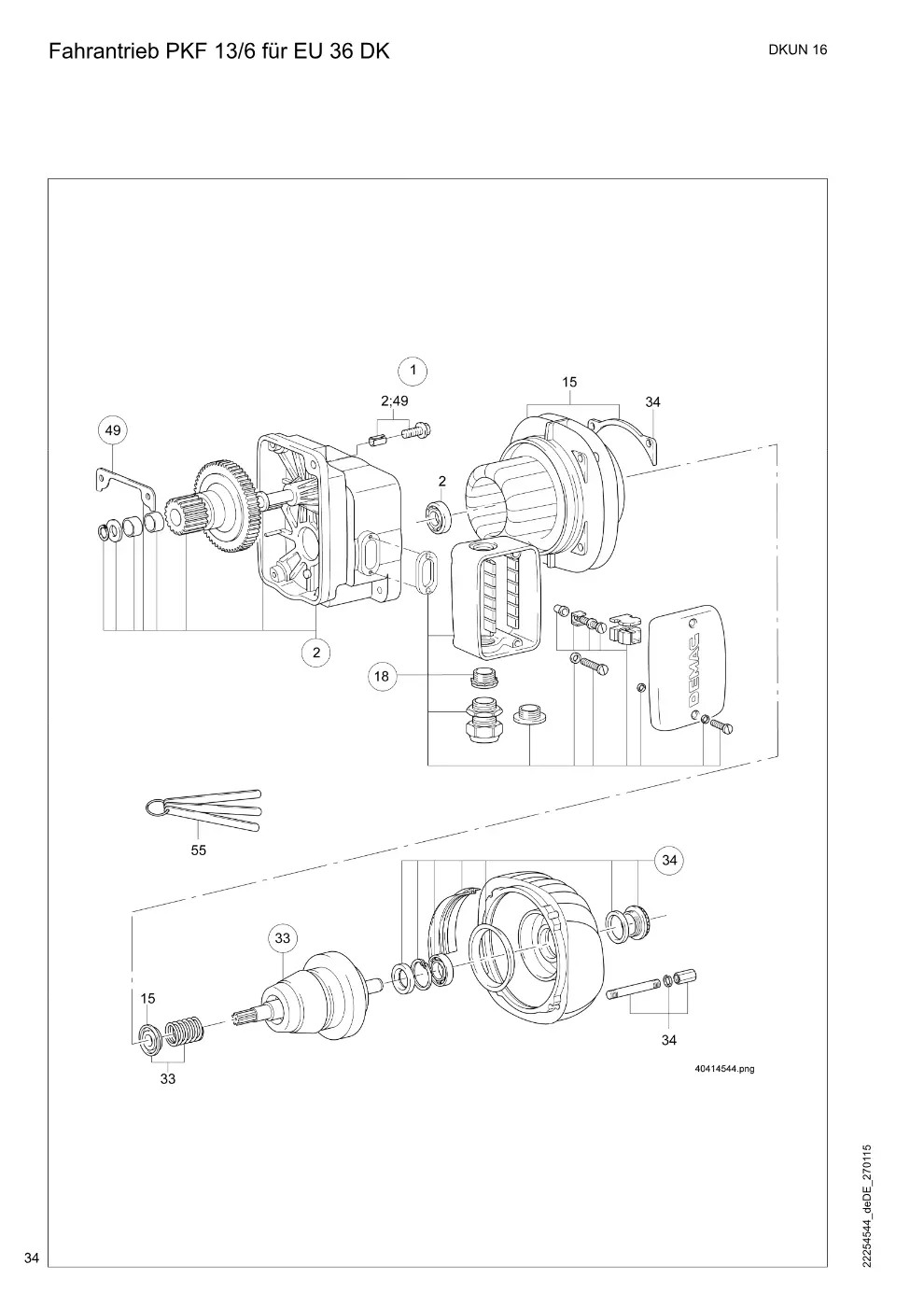

Fahrantrieb PKF 13/6 für EU 36 DK (Seite 34)

Demag DKUN 16 – Fahrantrieb PKF 13/6 für EU 36 DK, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 14M 13/ 6PF4 AB 230/400V 50 Hz	56391644	1
1	Motor 28M 220/380V50AB 230/400V 50 Hz	56391344	1
1	Motor 7M 230/400V 230/400V 50 Hz	56396444	1
1	Motor 4,2/12M 13/6PF12-4 400V 50 Hz	56398244	1
1	Motor 7/28M 13/ 6PF8-2AB 400V 50 Hz	56396844	1
2	Lagerschildset PKF-M5	56378933	1
15	Ständerset F13/6 PF2 230/400V 50 Hz	56372233	1
15	Ständerset F13/6 PF4AB 230/400V 50 Hz	56382233	1
15	Ständerset F13/6 PF8AB 230/400V 50 Hz	56381733	1
15	Ständerset F13/6 PF8 230/400V 50 Hz	56372533	1
15	Ständerset F13/6 PF12 230/400V 50 Hz	56370133	1
18	Klemmenkastenset PKF	56369233	1
33	Läuferset 13/6PF8-2 BS	56304833	1
33	Läuferset 13/6 PF 8-2	56304733	1
34	Lagerschildset B 13/6	56305533	1
49	Dichtungsset PKF13/3+6	58136933	1
55	Fühlerlehrensatz	10015084	3

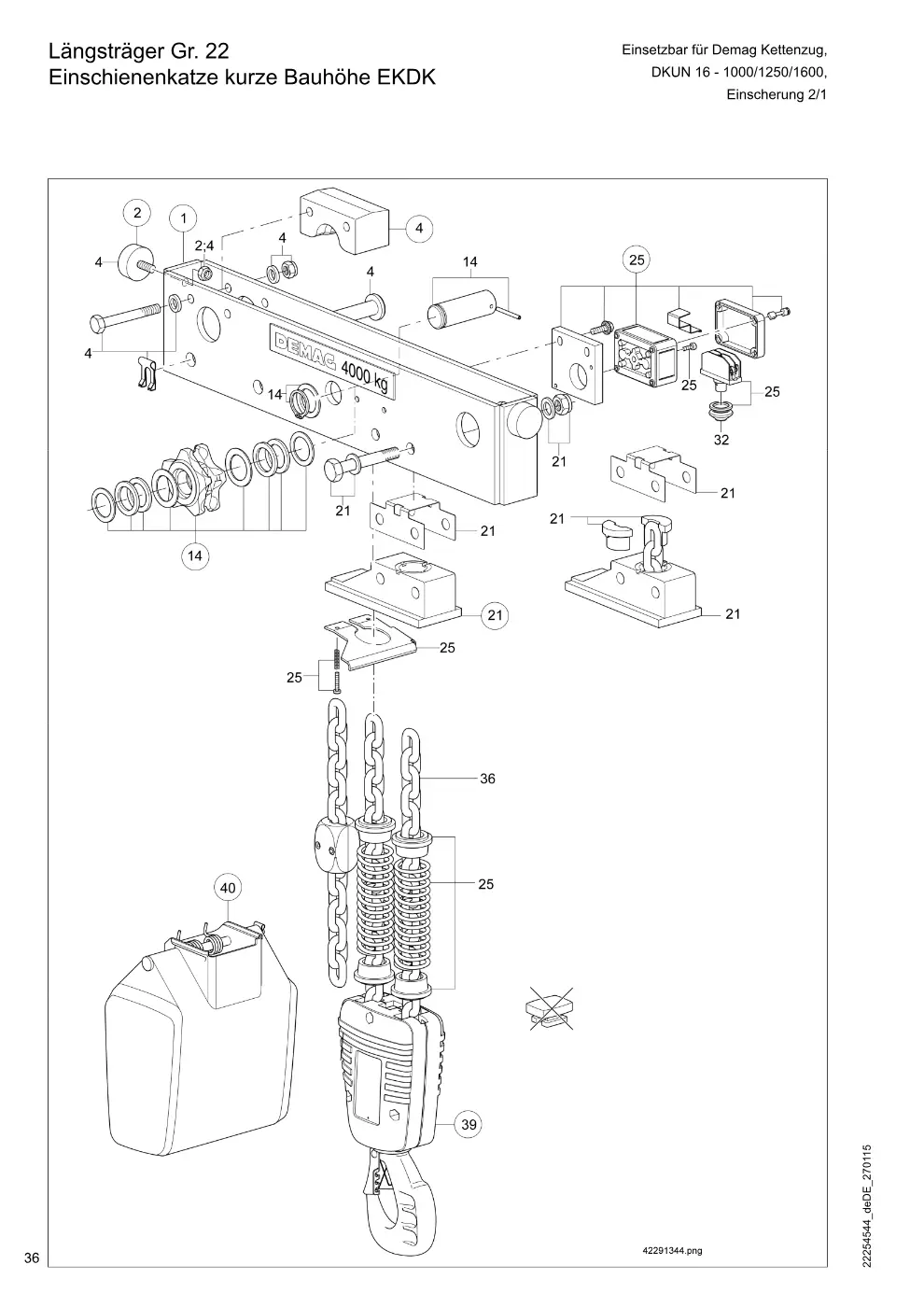

Längsträger Gr. 22 Einsetzbar für Demag Kettenzug, Einschienenkatze kurze Bauhöhe EKDK DKUN 16 - 1000/1250/1600, (Seite 36)

Demag DKUN 16 – Längsträger Gr. 22 Einsetzbar für Demag Kettenzug, Einschienenkatze kurze Bauhöhe EKDK DKUN 16 - 1000/1250/1600,, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Längsträger KDK16	83755044	1
2	Pufferset DK2/5/10	97820633	1
4	Pendellager Puffer DK 16	83985833	1
14	Umlenkradset RK/EKDK	83788533	1
21	Endhalterset 8,7X24,2	83752233	1
25	Endabschaltung KDK 16	83754633	1
32	Kappe Gummi Set 10 pcs.	87404533	1
36	Kette 8,7X 24,2	83739944 → 75115446	1
39	Unterflaschenset DC16/DK16 2/1.	72144233	1
40	Kettenspeicher DK 10-20 Gr.4 max. 3 m	83806333	1
40	Kettenspeicher DK 10-20 Gr.5 max. 8 m	83806533	1
40	Kettenspeicher DK20 Gr.6 max. 16 m	83806733	1

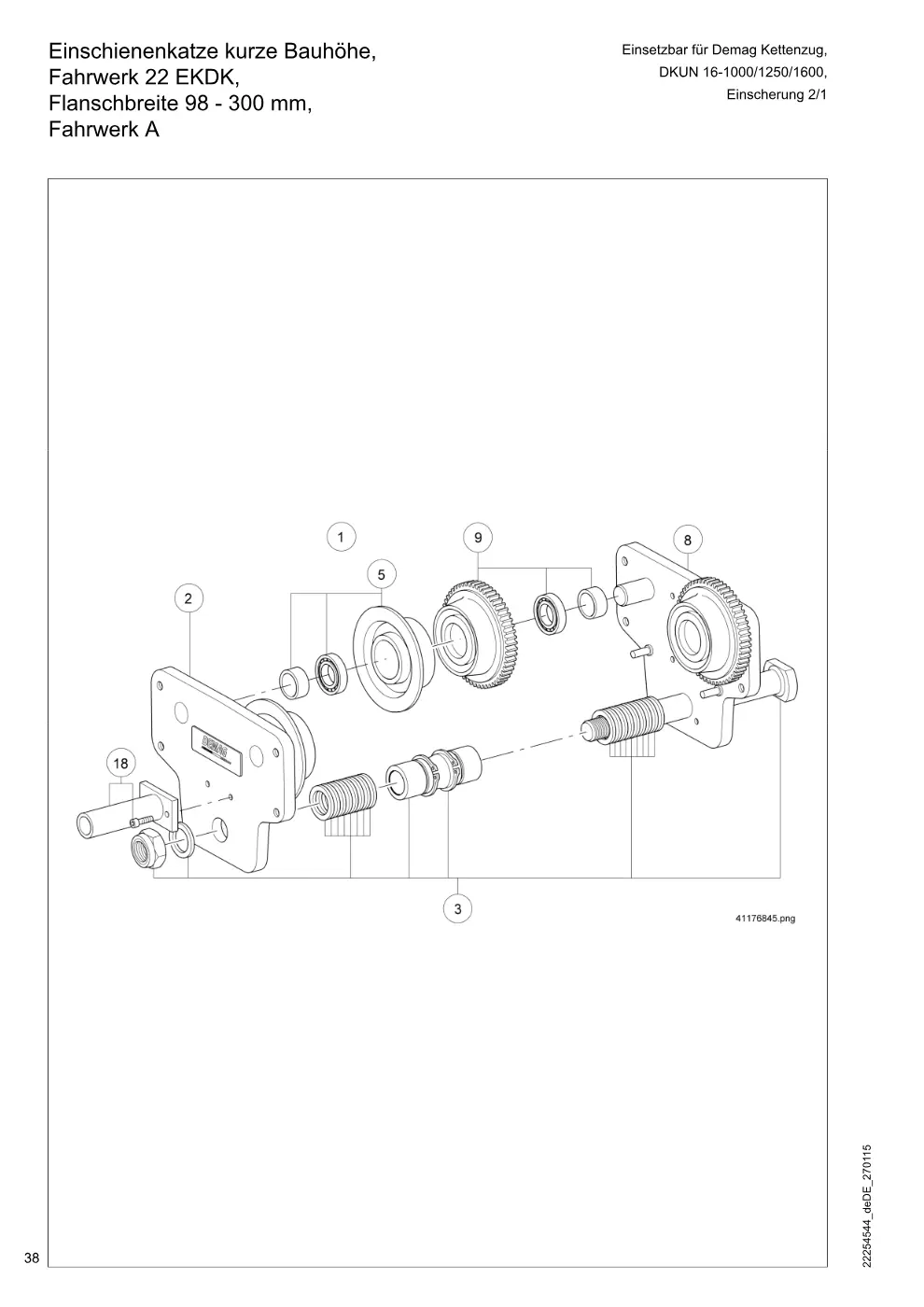

Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk 22 EKDK, DKUN 16-1000/1250/1600, Flanschbreite 98 - 300 mm, (Seite 38)

Demag DKUN 16 – Einschienenkatze kurze Bauhöhe, Einsetzbar für Demag Kettenzug, Fahrwerk 22 EKDK, DKUN 16-1000/1250/1600, Flanschbreite 98 - 300 mm,, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU22 kpl. (Teil-Nr. 2	84011444	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84011644	1
3	Traverse EKDK20 Flb. 98-143	84050544	1
3	Traverse EKDK20 Flb.144-200	84050644	1
3	Traverse EKDK20 Flb.201-300	84050744	1
5	Laufrad universal 112 1SPK OZ	84016044	2
8	Seitenschild Laufrad univ.m.Zahnkr. kpl. (Teil-Nr.	84011744	1
9	Laufrad universal 112 1SPK MZ	84017044	2
18	Stromabnehmerrohr 400 Set	83973733	1

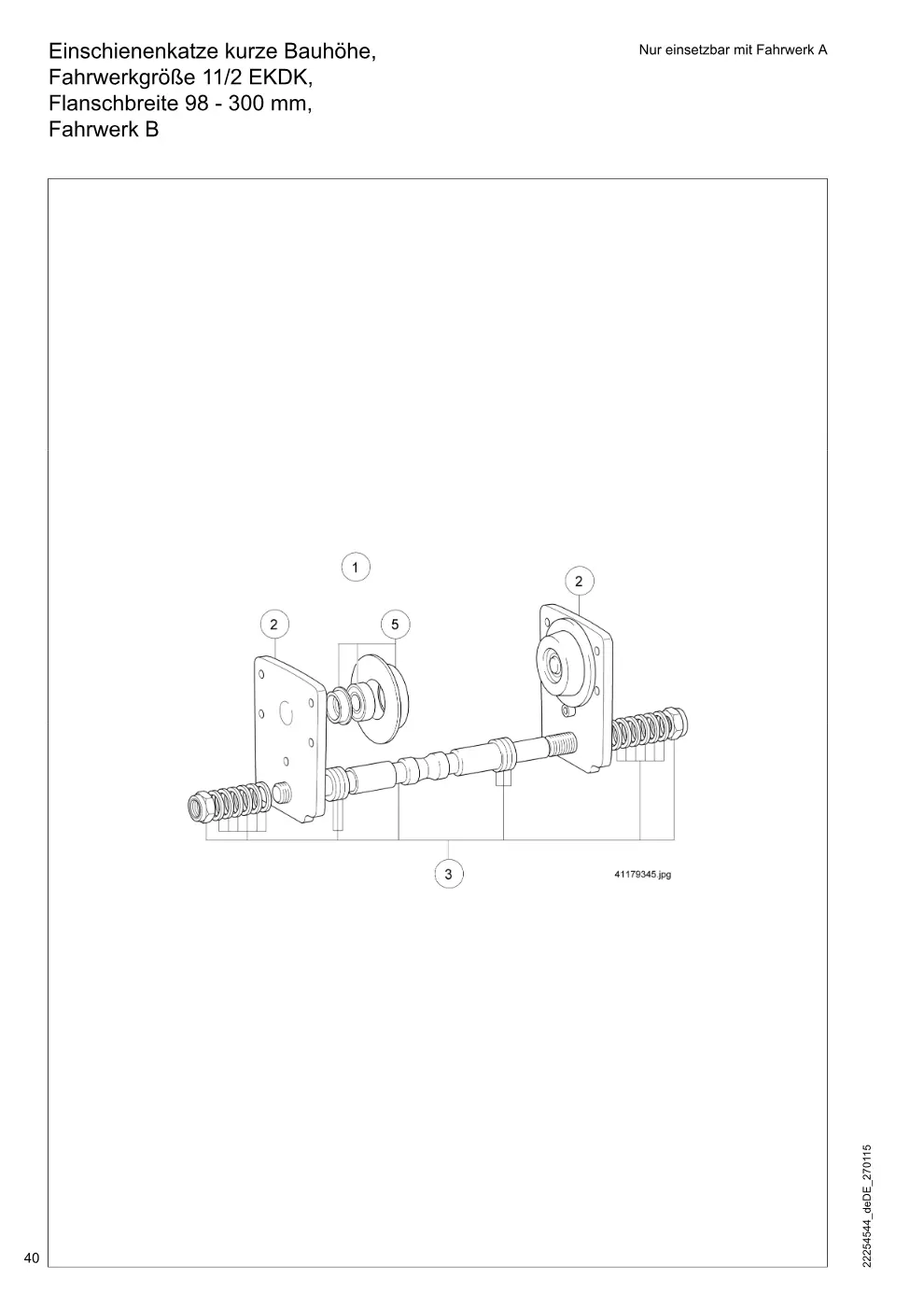

Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 11/2 EKDK, Flanschbreite 98 - 300 mm, (Seite 40)

Demag DKUN 16 – Einschienenkatze kurze Bauhöhe, Nur einsetzbar mit Fahrwerk A Fahrwerkgröße 11/2 EKDK, Flanschbreite 98 - 300 mm,, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. kpl. (Teil-Nr.	84011244	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr.	84010944	2
3	Traverse KDK16 Flb. 98-200	83754144	1
3	Traverse KDK16 Flb.201-300	83754244	1
5	Laufrad universal 80 1SPK OZ	84014044	2

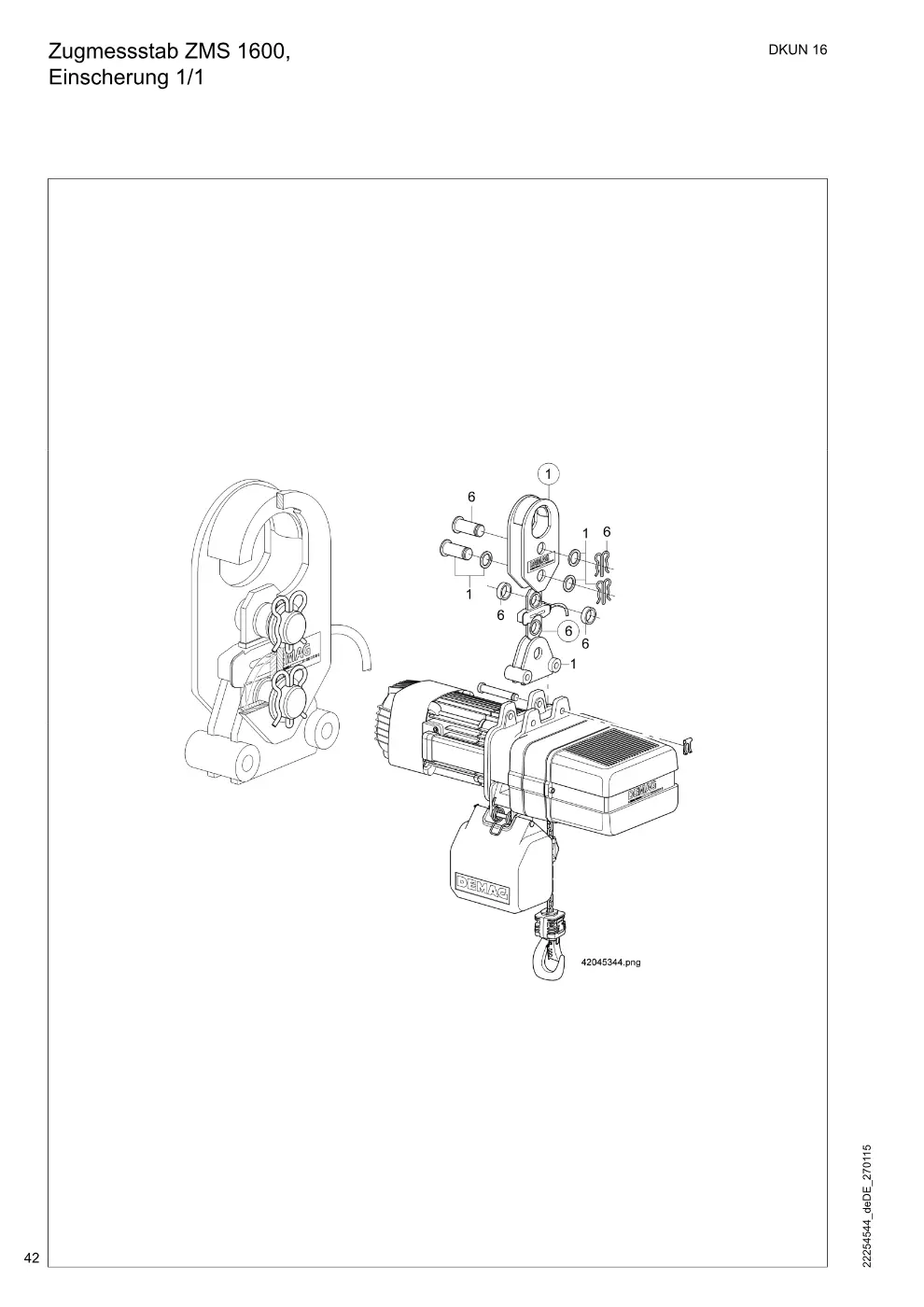

Zugmessstab ZMS 1600, Einscherung 1/1 (Seite 42)

Demag DKUN 16 – Zugmessstab ZMS 1600, Einscherung 1/1, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Zugmessstab Set 2,5 t DK10 DK16	83761833	1
6	Zugmessstab Set ZMS 2,50t	49139233	1

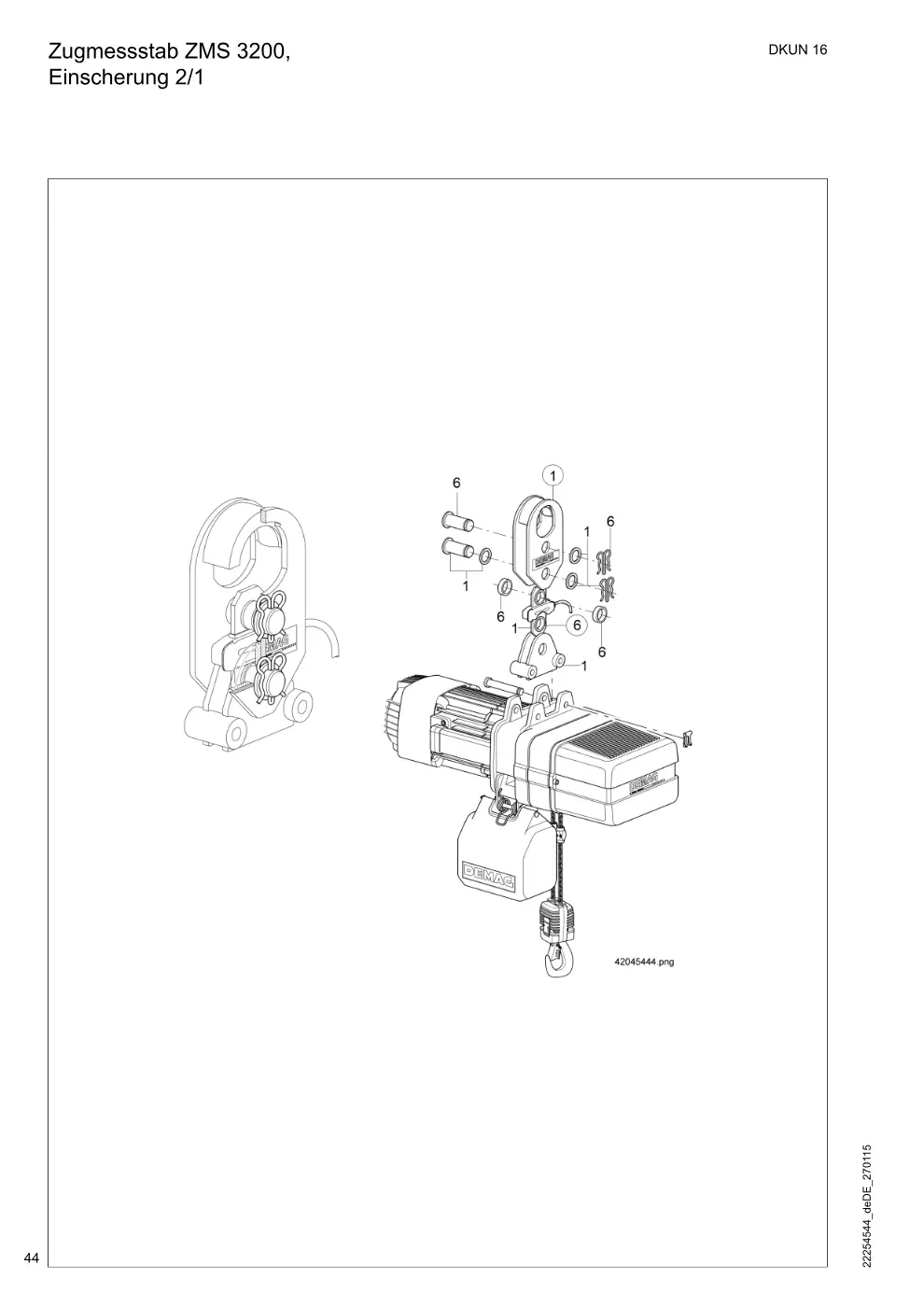

Zugmessstab ZMS 3200, Einscherung 2/1 (Seite 44)

Demag DKUN 16 – Zugmessstab ZMS 3200, Einscherung 2/1, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Zugmessstab Set 3,2 t DK16	83771833	1
6	Zugmessstab Set ZMS 3,15t	49160133	1

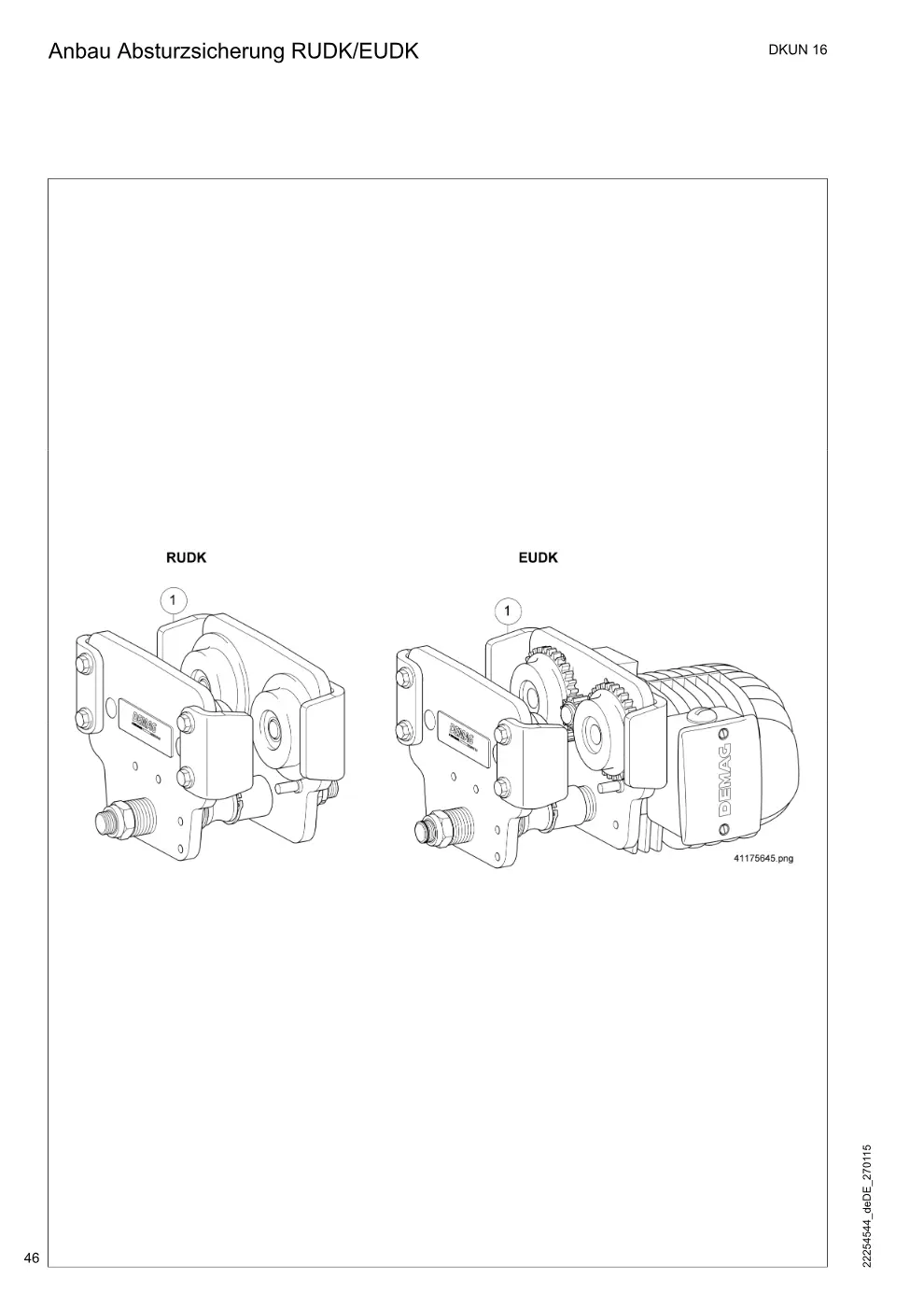

Anbau Absturzsicherung RUDK/EUDK (Seite 46)

Demag DKUN 16 – Anbau Absturzsicherung RUDK/EUDK, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.22	83969844	1
1	Absturzsicherungsset GR.55 GR. 36	83969944	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
