Demag Manulift DKM 2 – Ersatzteilliste 22259144

Ersatzteilliste, Ausgabe 09/2009, Demag-Nr. 22259144 – 8 Zeichnungen, 84 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

Haupthub/Feinhubmotor KMK 80 Z 2/8 - KMK 80 B 2/8 (Seite 4)

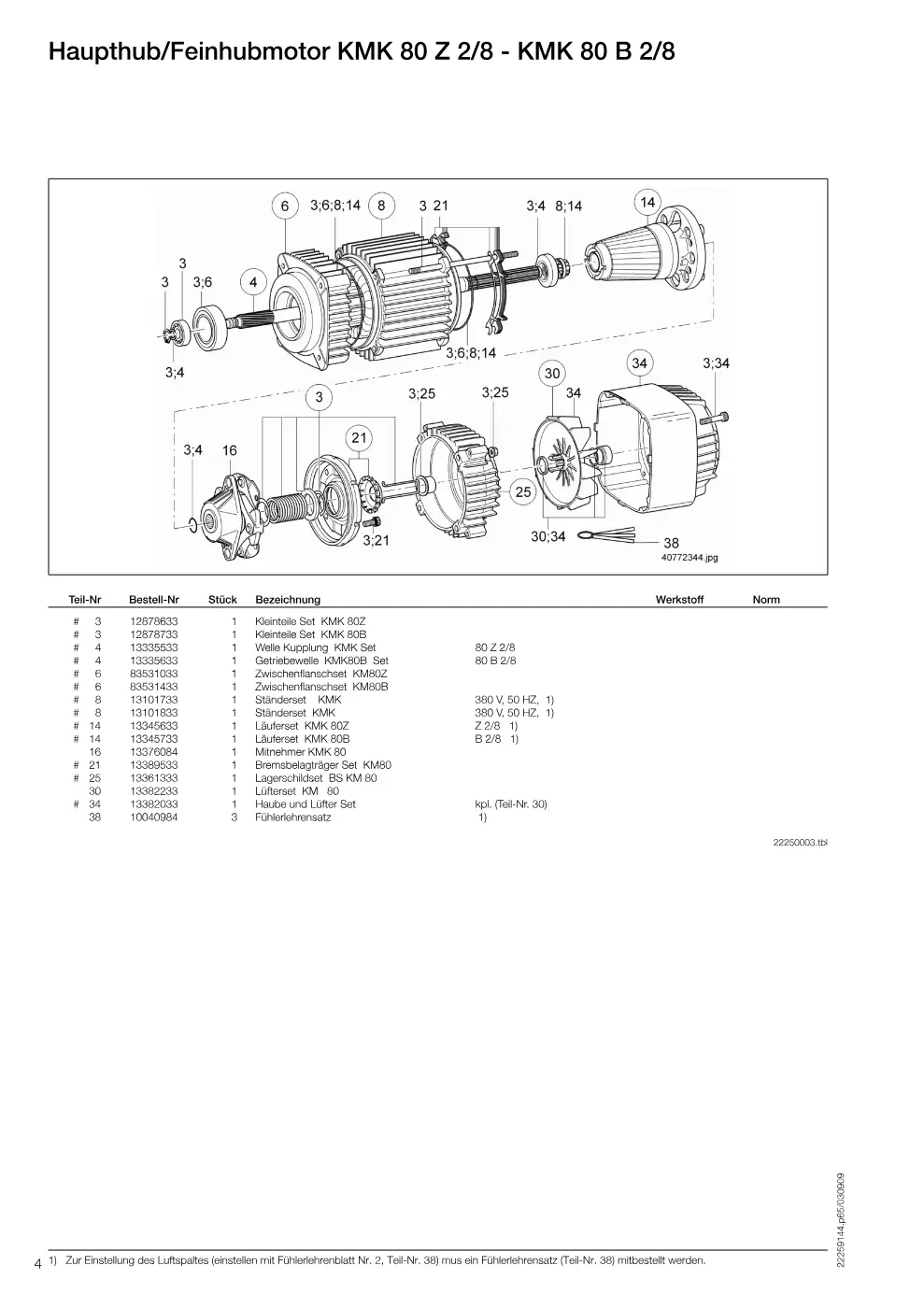

Demag Manulift DKM 2 – Haupthub/Feinhubmotor KMK 80 Z 2/8 - KMK 80 B 2/8, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK 80Z	12878633	1
3	Kleinteile Set KMK 80B	12878733	1
4	Welle Kupplung KMK Set 80 Z 2/8	13335533	1
4	Getriebewelle KMK80B Set 80 B 2/8	13335633	1
6	Zwischenflanschset KM80Z	83531033	1
6	Zwischenflanschset KM80B	83531433	1
8	Ständerset KMK 380 V, 50 HZ	13101733	1
8	Ständerset KMK 380 V, 50 HZ	13101833	1
14	Läuferset KMK 80Z Z 2/8	13345633	1
14	Läuferset KMK 80B B 2/8	13345733	1
16	Mitnehmer KMK 80	13376084 → 13376033	1
21	Bremsbelagträger Set KM80	13389533	1
25	Lagerschildset BS KM 80	13361333	1
30	Lüfterset KM 80	13382233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	13382033	1
38	Fühlerlehrensatz	10040984	3

Haupthub/Feinhubmotor KMK 80 B 2/12 (Seite 5)

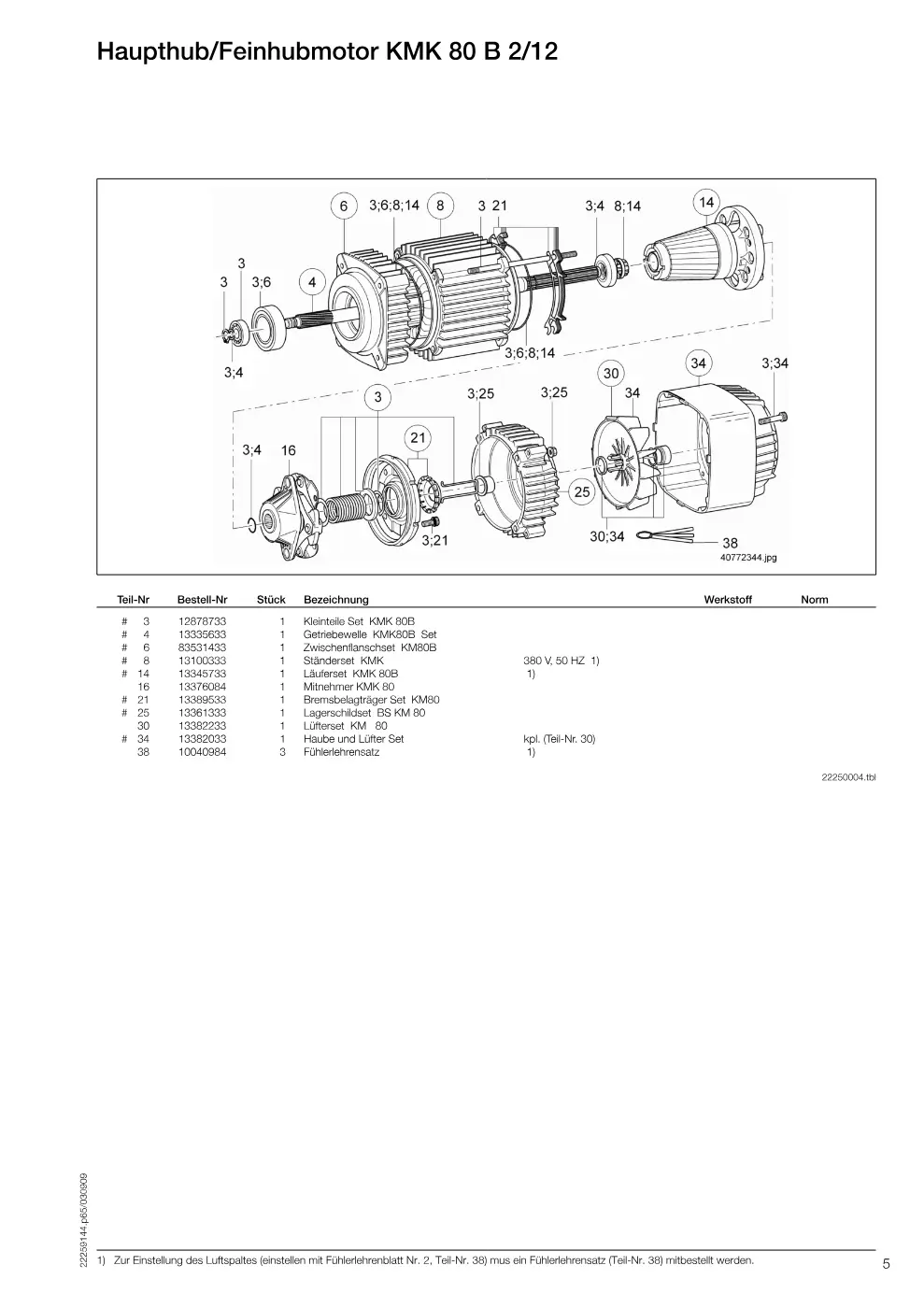

Demag Manulift DKM 2 – Haupthub/Feinhubmotor KMK 80 B 2/12, Zeichnung Seite 5

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
3	Kleinteile Set KMK 80B	12878733	1
4	Getriebewelle KMK80B Set	13335633	1
6	Zwischenflanschset KM80B	83531433	1
8	Ständerset KMK 380 V, 50 HZ	13100333	1
14	Läuferset KMK 80B	13345733	1
16	Mitnehmer KMK 80	13376084 → 13376033	1
21	Bremsbelagträger Set KM80	13389533	1
25	Lagerschildset BS KM 80	13361333	1
30	Lüfterset KM 80	13382233	1
34	Haube und Lüfter Set kpl. (Teil-Nr. 30)	13382033	1
38	Fühlerlehrensatz	10040984	3

Stirnradgetriebe, 2-stufig Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 6)

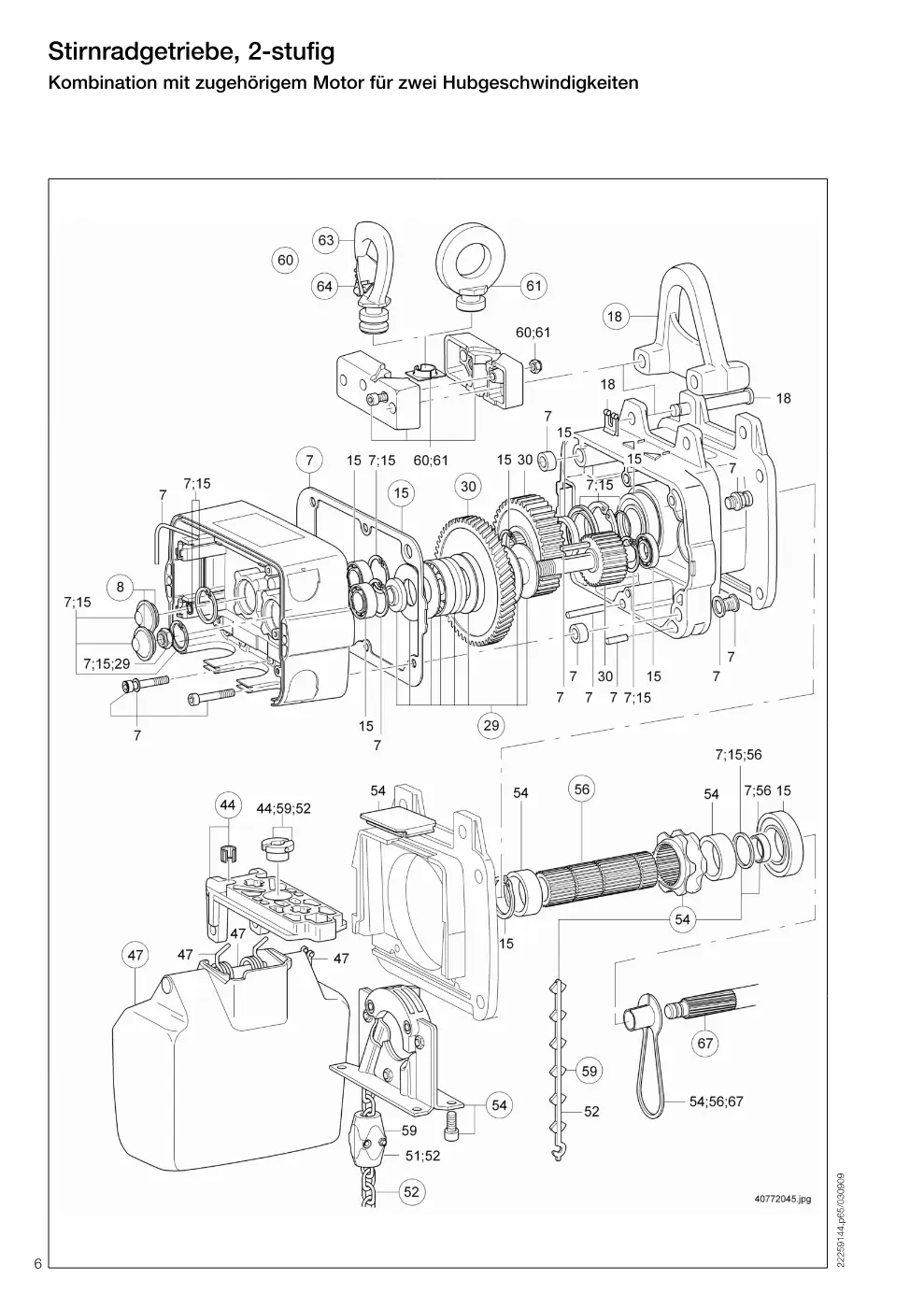

Demag Manulift DKM 2 – Stirnradgetriebe, 2-stufig Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Dichtung Getriebe Set DK 2	83513933	1
8	Stopfen mit O-Ring x4	75225733	1
15	Lagerset DK 2	83514033	1
18	Tragösenset kurz DK 2	83571133	1
18	Tragösenset lang DK 2	83571333	1
29	Kupplung DK 2 Set	83526033	1
30	Verzahnungsset DK 2 V3 Verzahnungsset für Mot. KMK 80 B 2/8 Verzahnungsset für Mot. KMK 80 B 2/12, 125, V 3, i = 16,5	83572533	1
30	Verzahnungsset DK 2 V2 Verzahnungsset für Mot. KMK 80 Z 2/8 Verzahnungsset für Mot. KMK 80 B 2/12, 250, V 2, i = 29,7	83572633	1
30	Verzahnungsset DK 2 V1 Verzahnungsset für Mot. KMK 80 B 2/12, 250, V 1, i = 52,2	83572833	1
44	Grundplatte Kettenführung DK2 Set	83529433	1
47	Kettenspeicher DK 1-5 Gr.1	83606833	1
51	Anschlagstück DK 2	83508344	1
52	Kettenset DK 2/PK 1L=3,0m	75227533	1
52	Kettenset DK 2/PK 1L=3,5m	75227633	1
52	Kettenset DK 2/PK 1L=4,0m	75227733	1
52	Kettenset DK 2/PK 1L=4,5m	75227833	1
52	Kettenset DK 2/PK 1L=5,0m	75227933	1
52	Kettenset DK 2/PK 1L=6,0m	75228033	1
52	Kettenset DK 2/PK 1L=7,0m	75228133	1
52	Kettenset DK 2/PK 1L=8,0m	75228233	1
54	Kettenführungsset DK 2 Gr3	83537733	1
56	Abtriebswelle Set DK 2	83536233	1
59	Einführungsstück DK 2 Set	83507833	1
60	Hakentraverse Set DK 2 kpl. (Teil-Nr. 63)	83562033	1
61	Ringöse quer DK 2 Set	83564033	1
63	Lasthakenset Nr 3	83665233	1
64	Hakenmaulsicherungsset Gr 3 x4	83665933	1
67	Getriebewelle KMK80B Set Getriebewelle für Mot. KMK 80 B 2/8 Getriebewelle für Mot. KMK 80 B 2/12, 125, V 3, i = 16,5	13335633	1
67	Getriebewelle KMK80B Set Getriebewelle für Mot. KMK 80 Z 2/8 Getriebewelle für Mot. KMK 80 B 2/12, 250, V 2, i = 29,7	13335633	1
67	Welle Kupplung KMK Set Getriebewelle für Mot. KMK 80 B 2/12, 250, V 1, i = 52,2	13335533	1

Elektrische Bauteile Direktsteuerung (Seite 8)

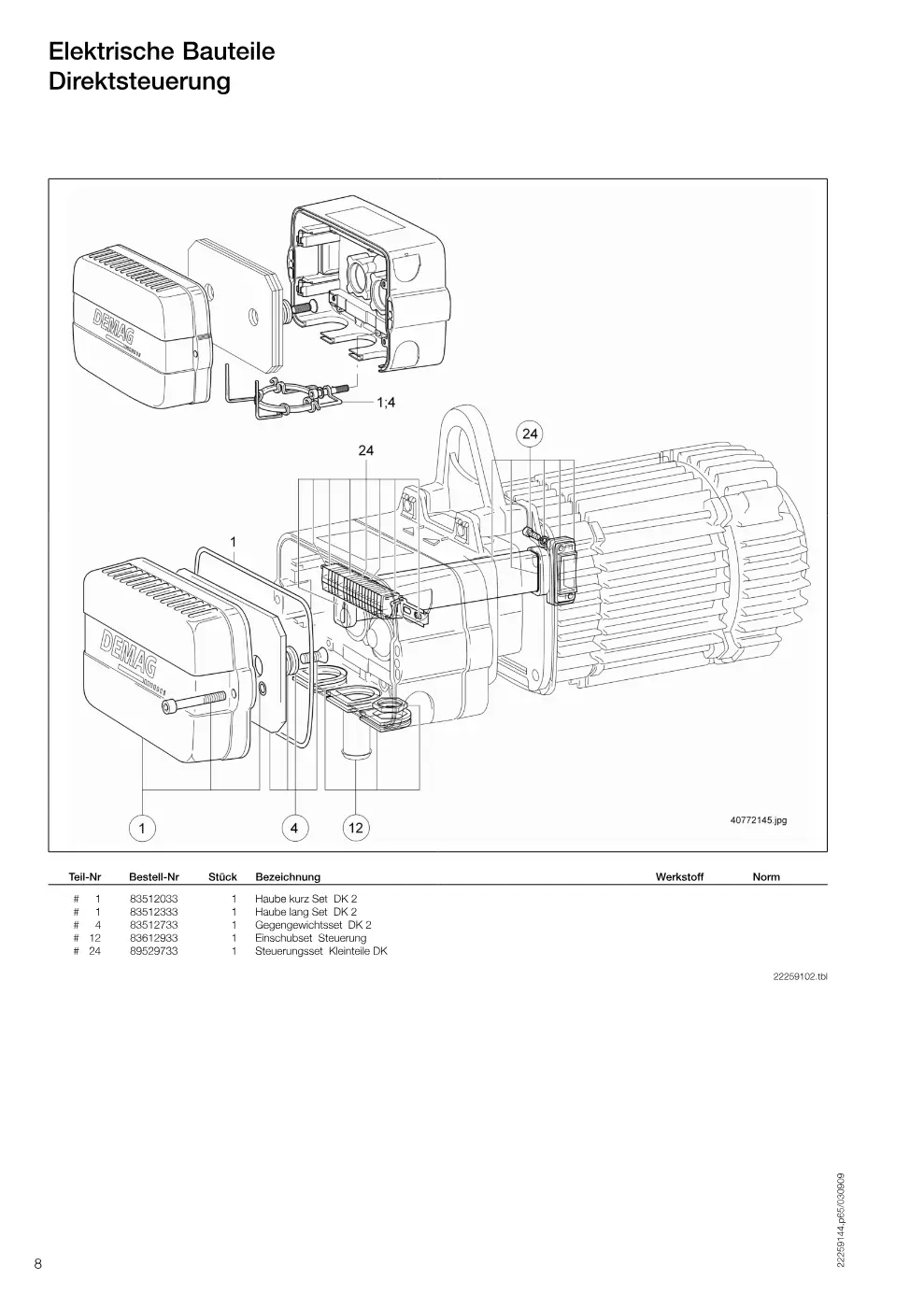

Demag Manulift DKM 2 – Elektrische Bauteile Direktsteuerung, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz Set DK 2	83512033	1
1	Haube lang Set DK 2	83512333	1
4	Gegengewichtsset DK 2	83512733	1
12	Einschubset Steuerung	83612933	1
24	Steuerungsset Kleinteile DK	89529733	1

Elektrische Bauteile Schützsteuerung (Seite 9)

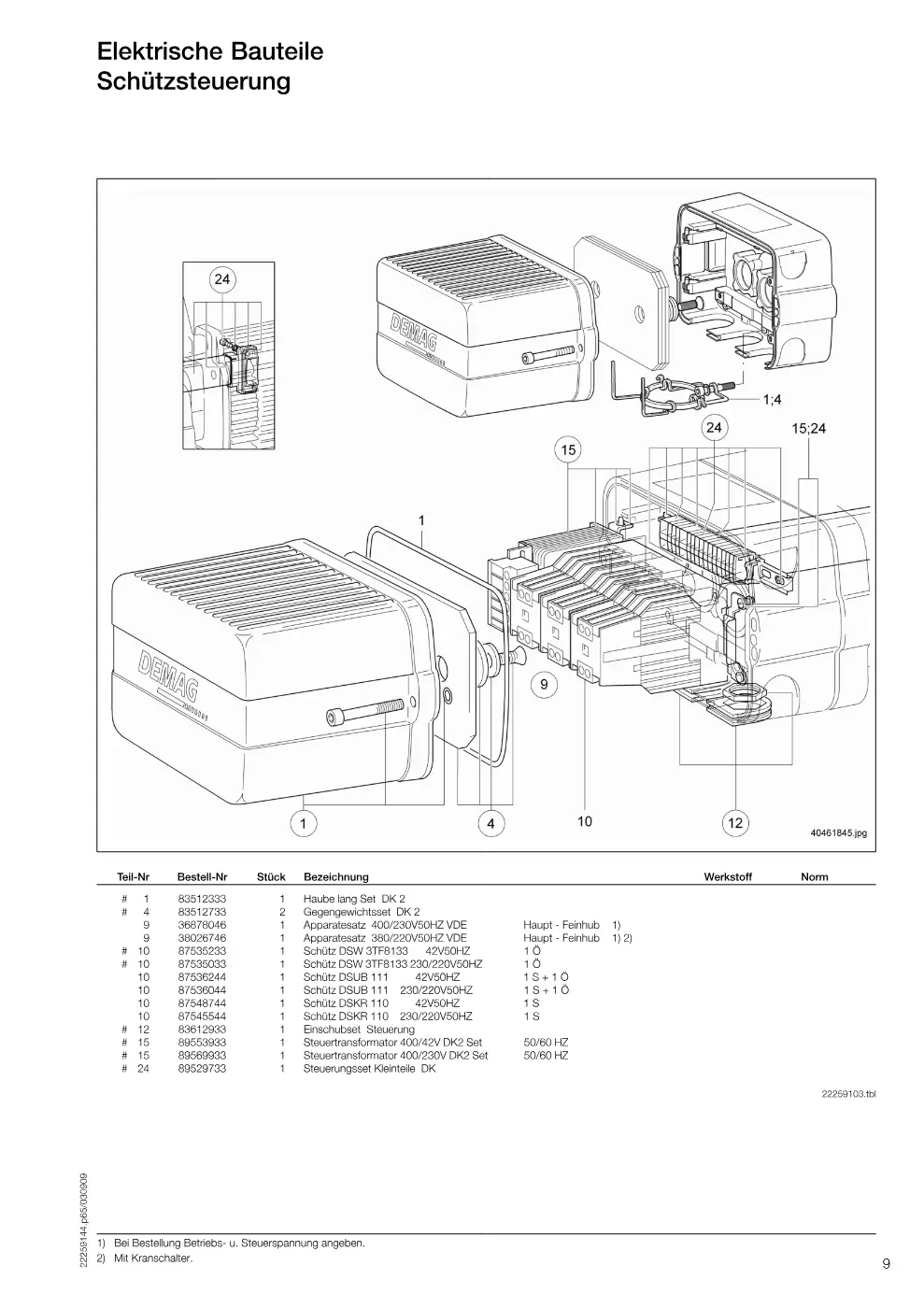

Demag Manulift DKM 2 – Elektrische Bauteile Schützsteuerung, Zeichnung Seite 9

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube lang Set DK 2	83512333	1
4	Gegengewichtsset DK 2	83512733	2
9	Apparatesatz 400/230V50HZ VDE Haupt - Feinhub	36878046	1
9	Apparatesatz 380/220V50HZ VDE Haupt - Feinhub	38026746	1
10	Schütz DSW 3TF8133 42V50HZ 1 Ö	87535233	1
10	Schütz DSW 3TF8133 230/220V50HZ 1 Ö	87535033	1
10	Schütz DSUB 111 42V50HZ 1 S + 1 Ö	87536244	1
10	Schütz DSUB 111 230/220V50HZ 1 S + 1 Ö	87536044	1
10	Schütz DSKR 110 42V50HZ 1 S	87548744	1
10	Schütz DSKR 110 230/220V50HZ 1 S	87545544	1
12	Einschubset Steuerung	83612933	1
15	Steuertransformator 400/42V DK2 Set 50/60 HZ	89553933	1
15	Steuertransformator 400/230V DK2 Set 50/60 HZ	89569933	1
24	Steuerungsset Kleinteile DK	89529733	1

Steuergerät DSM 5 (Seite 10)

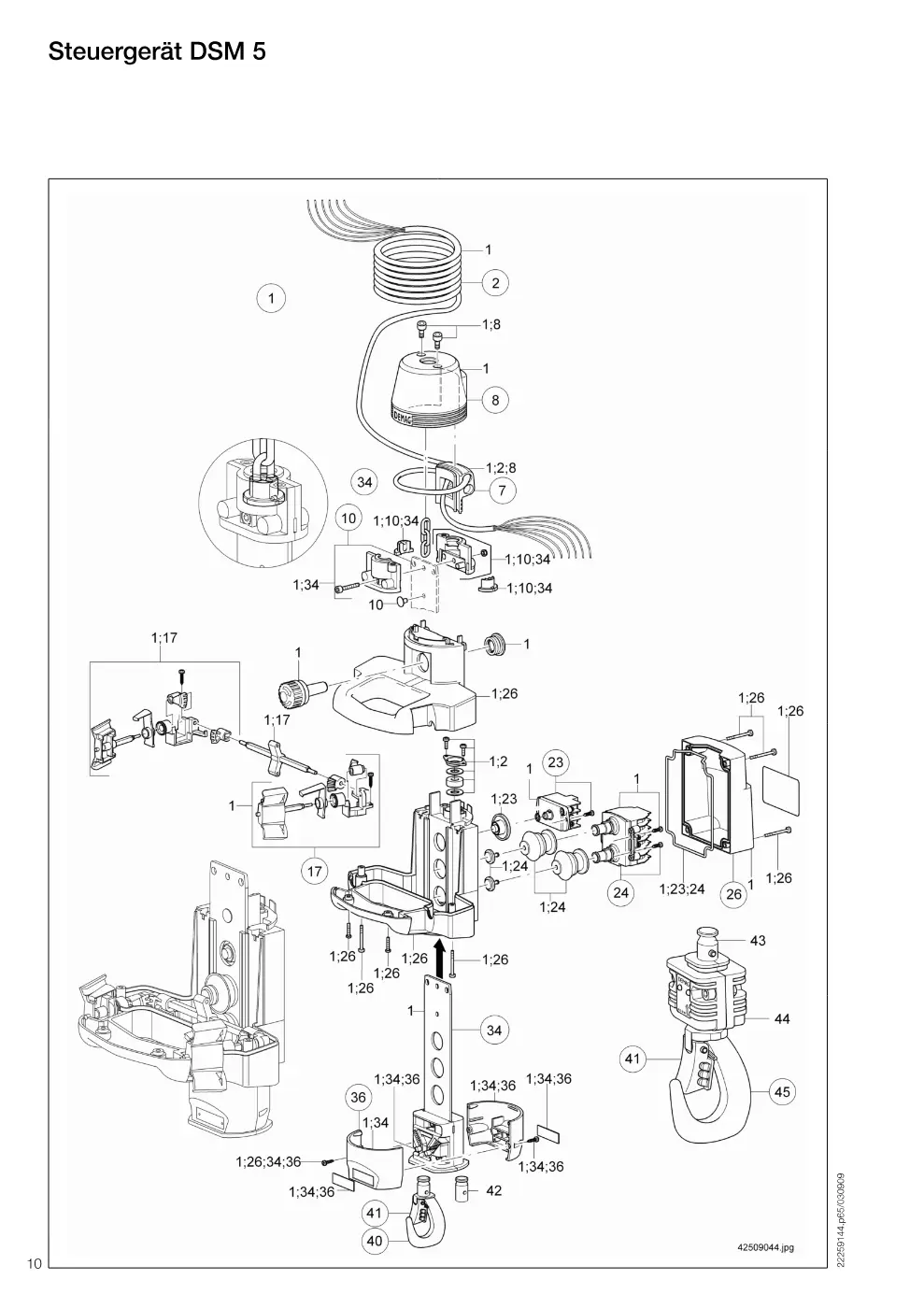

Demag Manulift DKM 2 – Steuergerät DSM 5, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Steuergerät DSM5/250 DKM 2/ 2,8m	77205433	1
1	Steuergerät DK-M2-250 DKM 2/ 4,3m	83554333	1
2	Wendelleitung KPL 2800 DKM 2	79202633	1
2	Wendelleitung KPL 4300 DKM 2	79202733	1
7	Wendelleitung Einführung	77203933 → 75271633	1
8	Kappe DSM 5 Set	77206833	1
10	Halter Kette 4,2x12,2	77207333 → 77201233	1
17	Lager DSM 5	77207533	1
23	Schaltelement CBDN 3OE	77207933	1
24	Schaltelement CB/DSM	77204533	1
24	Blockschaltelement DK2 DKM 2, 250/2,8	77206033	1
26	Gehäuseset DSM5/D-BP	77200233	1
34	Traglastelement 125/250	77207633	1
34	Traglastelement 250	77207733	1
36	Entriegelungshälfte	77201833	1
40	Lasthaken DKDSM5 250KG kpl. (Teil-Nr. 41)	83566544	1
41	Hakenmaulsicherungsset Gr. 2	83565933	1
42	Kupplungsstiftset DSM5	83558044	1
43	Kupplungsstift DSM5	83558244	1
44	Hakengeschirrhälfte DK 1	83575233	1
45	Lasthaken DSM5 250KG kpl. (Teil-Nr. 41, 43, 44)	83558444	1

Einschienenkatze normale Bauhöhe Einsetzbar für Demag-Kettenzug Fahrwerk RU 3 DK DKM 2 - 125/250, Einscherung 1/1 max. Tragfähigkeit 450 kg (Seite 12)

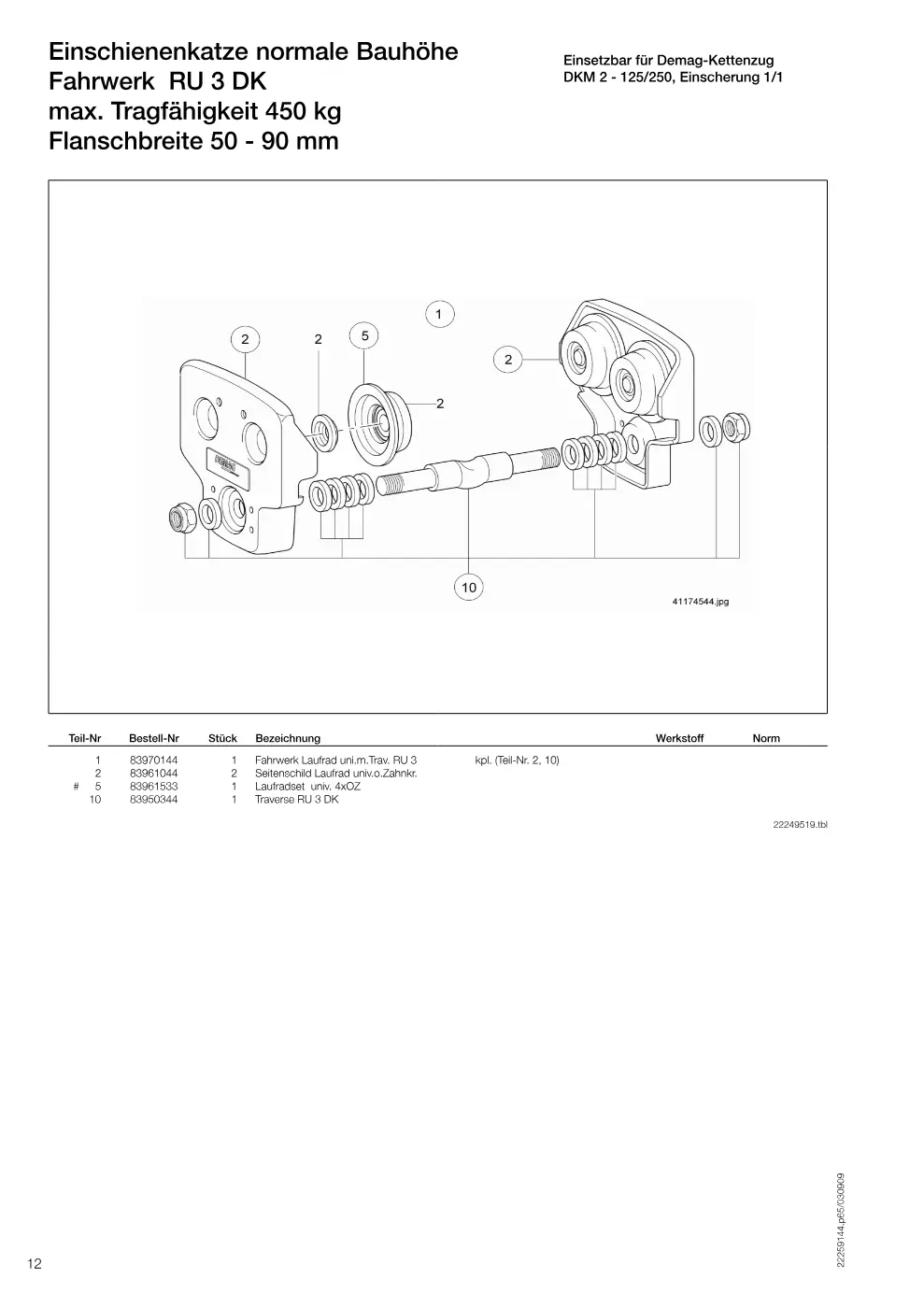

Demag Manulift DKM 2 – Einschienenkatze normale Bauhöhe Einsetzbar für Demag-Kettenzug Fahrwerk RU 3 DK DKM 2 - 125/250, Einscherung 1/1 max. Tragfähigkeit 450 kg, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.m.Trav. RU 3 kpl. (Teil-Nr. 2, 10)	83970144	1
2	Seitenschild Laufrad univ.o.Zahnkr.	83961044 → 83970144	2
5	Laufradset univ. 4xOZ	83961533	1
10	Traverse RU 3 DK	83950344	1

Einschienenkatze normale Bauhöhe Einsetzbar für Demag-Kettenzug DKM 2 - 125/250, Einscherung 1/1 Fahrwerk Click - Fit CF5 DK max. Tragfähigk (Seite 13)

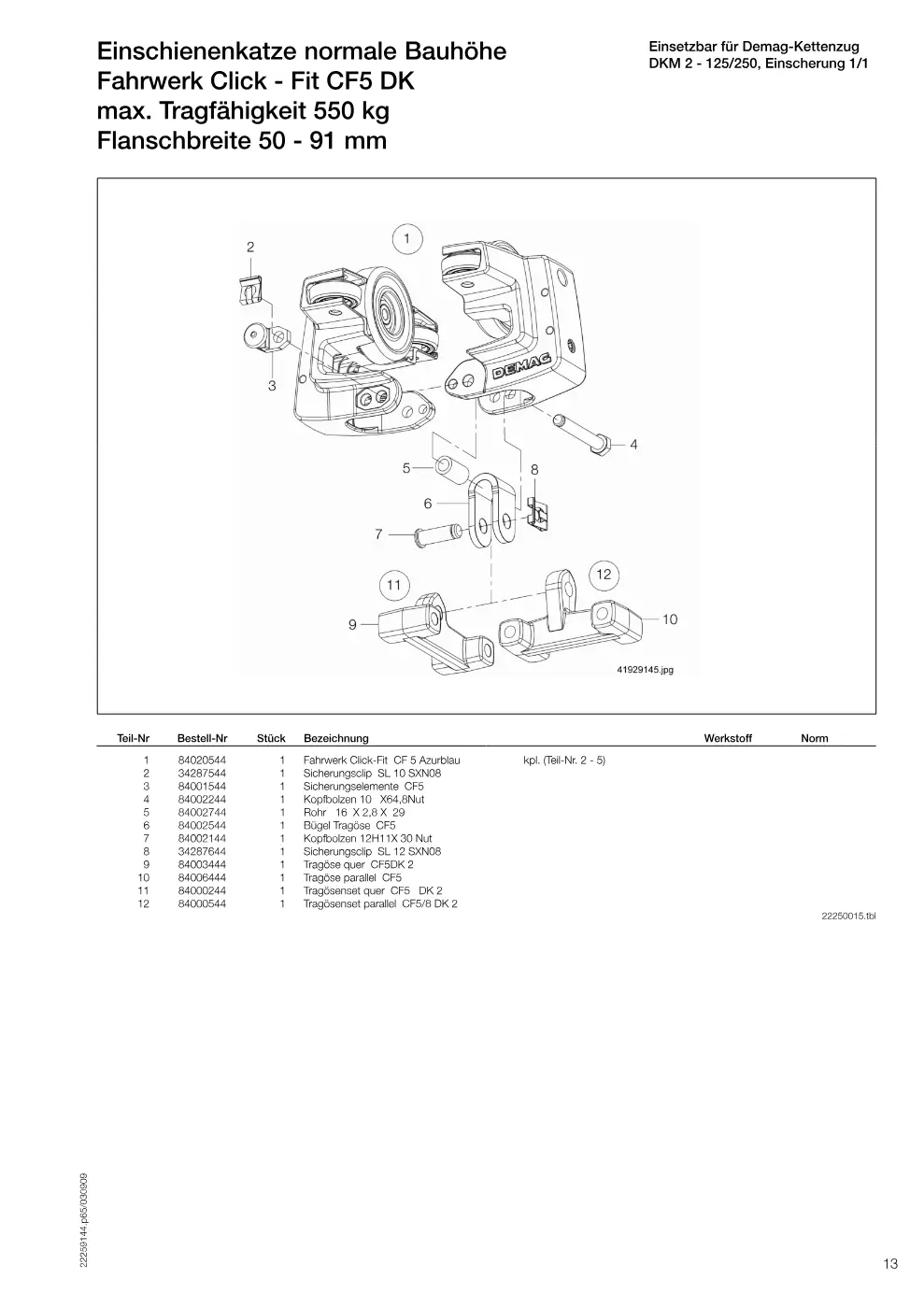

Demag Manulift DKM 2 – Einschienenkatze normale Bauhöhe Einsetzbar für Demag-Kettenzug DKM 2 - 125/250, Einscherung 1/1 Fahrwerk Click - Fit CF5 DK max. Tragfähigk, Zeichnung Seite 13

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Click-Fit CF 5 Azurblau kpl. (Teil-Nr. 2 -	84020544	1
2	Sicherungsclip SL 10 SXN08	34287544	1
3	Sicherungselemente CF5	84001544	1
4	Kopfbolzen 10 X64,8Nut	84002244	1
5	Rohr 16 X 2,8 X 29	84002744	1
6	Bügel Tragöse CF5	84002544	1
7	Kopfbolzen 12H11X 30 Nut	84002144	1
8	Sicherungsclip SL 12 SXN08	34287644	1
9	Tragöse quer CF5DK 2	84003444	1
10	Tragöse parallel CF5	84006444	1
11	Tragösenset quer CF5 DK 2	84000244	1
12	Tragösenset parallel CF5/8 DK 2	84000544	1
