Demag Manulift DKM 1 – Ersatzteilliste 22259544

Einzelteile, Ausgabe 01/2020, Demag-Nr. 22259544 – 8 Zeichnungen, 180 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

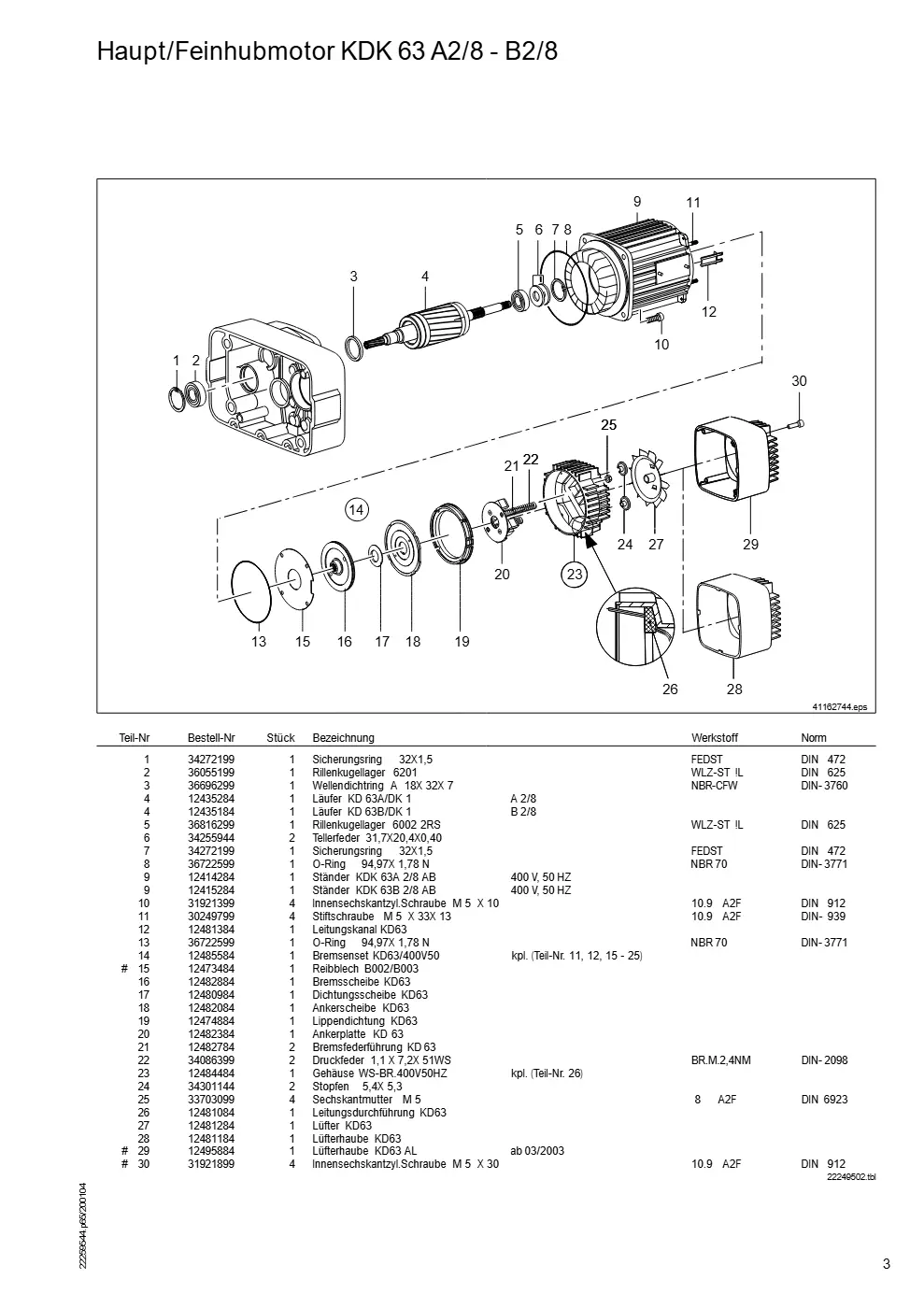

Haupt/Feinhubmotor KDK 63 A2/8 - B2/8 (Seite 3)

Demag Manulift DKM 1 – Haupt/Feinhubmotor KDK 63 A2/8 - B2/8, Zeichnung Seite 3

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Sicherungsring 32X1,5	34272199	1
2	Rillenkugellager 6201	36055199	1
3	Wellendichtring A 18X 32X 7	36696299	1
4	Läufer KD 63A/DK 1 A 2/8	12435284	1
4	Läufer KD 63B/DK 1 B 2/8	12435184	1
5	Rillenkugellager 6002 2RS	36816299 → 12434033	1
6	Tellerfeder 31,7X20,4X0,40	34255944 → 12434033	2
7	Sicherungsring 32X1,5	34272199	1
8	O-Ring 94,97X 1,78 N	36722599 → 12434033	1
9	Ständer KDK 63A 2/8 AB 400 V, 50 HZ	12414284 → 12414233	1
9	Ständer KDK 63B 2/8 AB 400 V, 50 HZ	12415284 → 12415233	1
10	Innensechskantzyl.Schraube M 5 X 10	31921399	4
11	Stiftschraube M 5 X 33X 13	30249799	4
12	Leitungskanal KD63	12481384	1
13	O-Ring 94,97X 1,78 N	36722599 → 12434033	1
14	Bremsenset KD63/400V50 kpl. (Teil-Nr. 11, 12, 15 - 25)	12485584	1
15	Reibblech B002/B003	12473484	1
16	Bremsscheibe KD63	12482884	1
17	Dichtungsscheibe KD63	12480984	1
18	Ankerscheibe KD63	12482084	1
19	Lippendichtung KD63	12474884	1
20	Ankerplatte KD 63	12482384	1
21	Bremsfederführung KD 63	12482784	2
22	Druckfeder 1,1 X 7,2X 51WS	34086399	2
23	Gehäuse WS-BR.400V50HZ kpl. (Teil-Nr. 26)	12484484	1
24	Stopfen 5,4X 5,3	34301144	2
25	Sechskantmutter M 5	33703099	4
26	Leitungsdurchführung KD63	12481084	1
27	Lüfter KD63	12481284	1
28	Lüfterhaube KD63	12481184 → 12481133	1
29	Lüfterhaube KD63 AL ab 03/2003	12495884 → 12495833	1
30	Innensechskantzyl.Schraube M 5 X 30	31921899	4

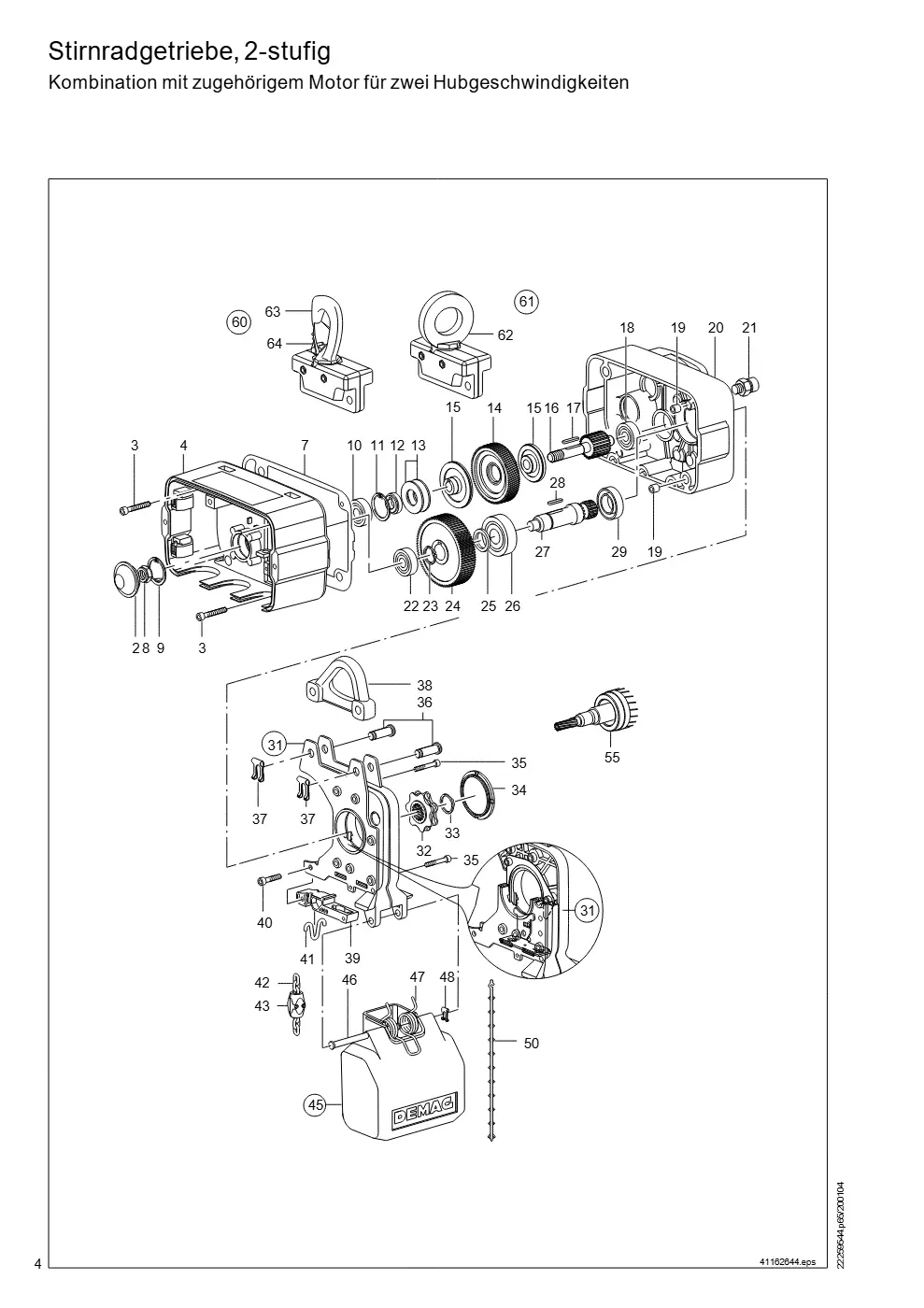

Stirnradgetriebe, 2-stufig Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten (Seite 4)

Demag Manulift DKM 1 – Stirnradgetriebe, 2-stufig Kombination mit zugehörigem Motor für zwei Hubgeschwindigkeiten, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Stopfen mit O-Ring	83625744	1
3	Innensechskantzyl.Schraube M 6 X 40	32143699	4
4	Gehäuse Getriebe DK 1 T.2	83410444	1
7	Dichtung Getriebe DK 1	83413944	1
8	Sicherungsmutter M12X1 LH	83414744	1
9	Sicherungsring 32X1,5	34272199	1
10	Rillenkugellager 6201	36055199	1
11	Sicherungsring 32X1,5	34272199	1
12	Druckring DK 1	83413844 → 83426033	1
13	Tellerfeder 40 X20,4X1,5 B	33974099 → 83426033	2
14	Zahnrad Z 85 M 0,8 B 16 Stufe 1 für zwei Hubgeschwindigkeiten Stufe 1 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8, 80,125, V 1, I = 50,5 Mot. KDK 63 B 2/8	83423044	1
14	Zahnrad Z 85 M 0,8 B 16 Stufe 1 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8, 80,125, V 2, I = 27,5	83423044	1
15	Kupplungsset DK 1 XX	83426044 → 83426033	1
16	Ritzelwelle Z 16 M1 B 26 Stufe 2 für zwei Hubgeschwindigkeiten Stufe 2 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8, 80,125, V 1, I = 50,5 Mot. KDK 63 B 2/8	83415544	1
16	Ritzelwelle Z 26 M1 B 25 Stufe 2 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8, 80,125, V 2, I = 27,5	83415344 → 83446533	1
17	Passfeder AB 5X 5X 32	35474699 → 83413933	1
18	Rillenkugellager 6201	36055199	1
19	Buchse 7 X 12 X10	71521144	2
20	Gehäuse Getriebe DK 1 T.1	83410244	1
21	Entlüftungsventil AM10X1	34264844	1
22	Rillenkugellager 6201	36055199	1
23	Sicherungsring 20X1,75	34247099	1
24	Zahnrad Z 95 M 1 B 20 Stufe 2 für zwei Hubgeschwindigkeiten Stufe 2 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8, 80,125, V 1, I = 50,5 Mot. KDK 63 B 2/8	83414444	1
24	Zahnrad Z 84 M 1 B 20 Stufe 2 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8, 80,125, V 2, I = 27,5	83414244 → 83446533	1
25	Stützscheibe 20X 28X2	34348699	1
26	Rillenkugellager 6204	36055499	1
27	Abtriebswelle DK 1	83416244 → 83416233	1
28	Passfeder B 6X 6X 16	35425599	1
29	Wellendichtring A 25X 40X 7	36677999	1
31	Kettenführungsset DK 1 kpl. (Teil-Nr. 32, 50)	83437744 → 83437733	1
32	Kettenrad 3,6X10,6 Z 7	83417444 → 83437733	1
33	Sicherungsring 22X1,75	34250299	1
34	Kappe 50,5X 60 X 6,6	83417044	1
35	Innensechskantzyl.Schraube M 6 X 40	32143699	4
36	Kopfbolzen 10H11X 30 NUT	83461644	2
37	Sicherungsclip SL 10 SXN08	34287544	2
38	Tragöse kurz DK 1	83470444 → 83470433	1
38	Tragöse lang DK 1	83470244 → 83470433	1
39	Anschlag 1/1-2/1	83416044	1
40	Innensechskantzyl.Schraube M 4 X 30	31953599	2
41	Kettenfestpunkt 2/1	83416544	1
42	Kette 3,6X 10,6	83469944	1
43	Anschlagstück DK 1	83508544	1
45	Kettenspeicher DK 1- 5 GR. 1 kpl. (Teil-Nr. 46 - 48)	83606844 → 83606833	1
45	Kettenspeicher DK 1- 5 GR. 2 kpl. (Teil-Nr. 46 - 48)	83608444 → 83608433	1
46	Kopfbolzen 8H11X135,5NU	83606944	1
47	Federdoppelscheibe DK 2/ 5	83607544	1
48	Sicherungsclip SL 8 SXN08	34286944	1
50	Einführstück DK 1 3,6X10,6	83407844 → 83407833	1
55	Läufer KD 63A/DK 1 Stufe 1 für zwei Hubgeschwindigkeiten Stufe 1 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8, 80,125, V 1, I = 50,5 Mot. KDK 63 B 2/8	12435284	1
55	Läufer KD 63B/DK 1 Stufe 1 für zwei Hubgeschwindigkeiten Mot. KDK 63 A 2/8, 80,125, V 2, I = 27,5	12435184	1
60	Hakentraverse DK 1 kpl. (Teil-Nr. 63, 64)	83462044 → 83462033	1
61	Ringöse DK 1 kpl. (Teil-Nr. 62)	83464044 → 83464033	1
62	Ringöse DK 2	83564244	1
63	Lasthaken Nummer 3 800KG	83665244	1
64	Hakenmaulsicherung GR.3	83665944 → 83665933	1

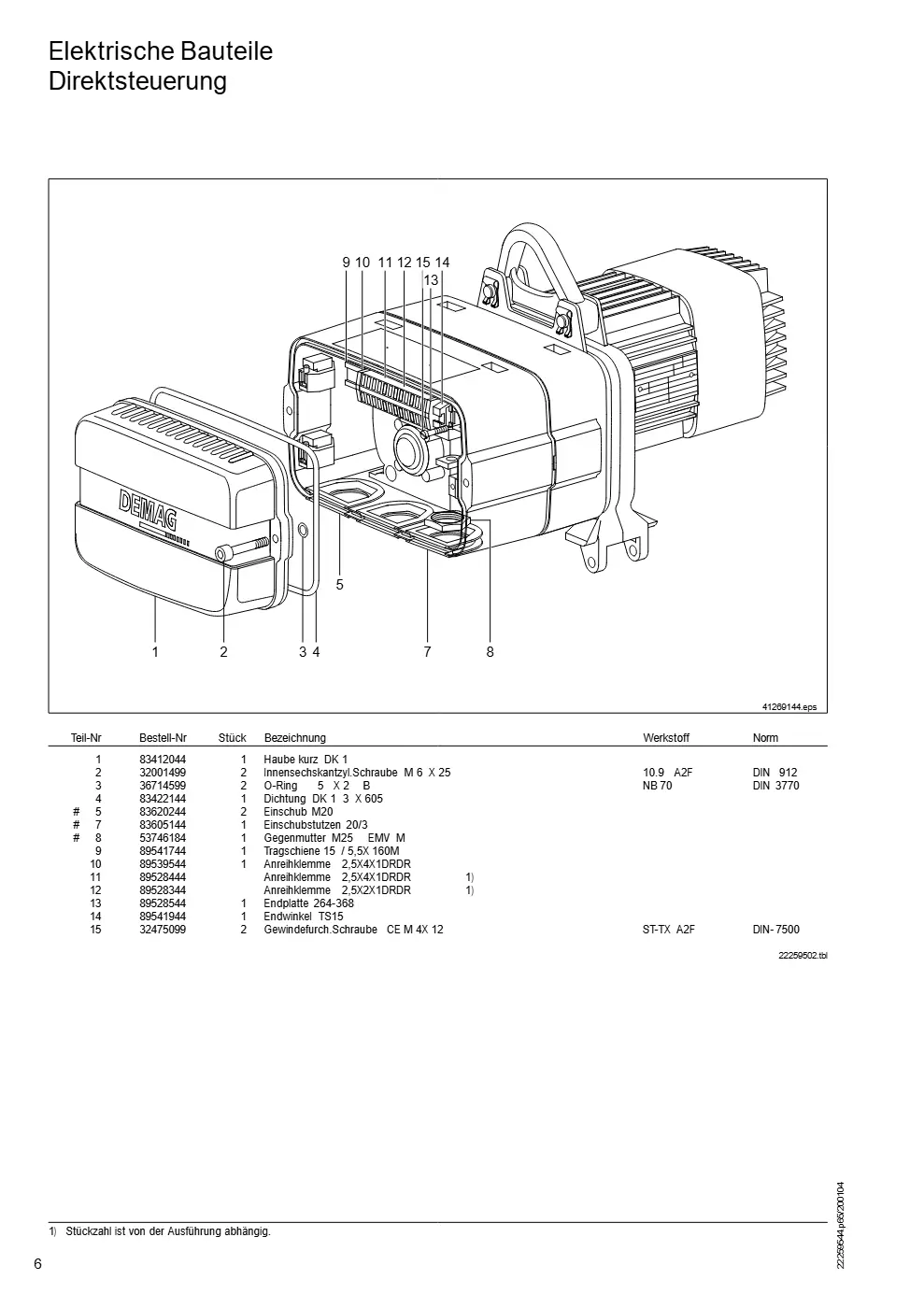

Elektrische Bauteile Direktsteuerung (Seite 6)

Demag Manulift DKM 1 – Elektrische Bauteile Direktsteuerung, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz DK 1	83412044 → 83412033	1
2	Innensechskantzyl.Schraube M 6 X 25	32001499	2
3	O-Ring 5 X 2 B	36714599	2
4	Dichtung DK 1 3 X 605	83422144	1
5	Einschub M20	83620244	2
7	Einschubstutzen 20/3	83605144	1
8	Gegenmutter M25 EMV M	53746184	1
9	Tragschiene 15 / 5,5X 160M	89541744	1
10	Anreihklemme 2,5X4X1DRDR	89539544	1
11	Anreihklemme 2,5X4X1DRDR	89528444
12	Anreihklemme 2,5X2X1DRDR	89528344
13	Endplatte 264-368	89528544	1
14	Endwinkel TS15	89541944	1
15	Gewindefurch.Schraube CE M 4X 12	32475099	2

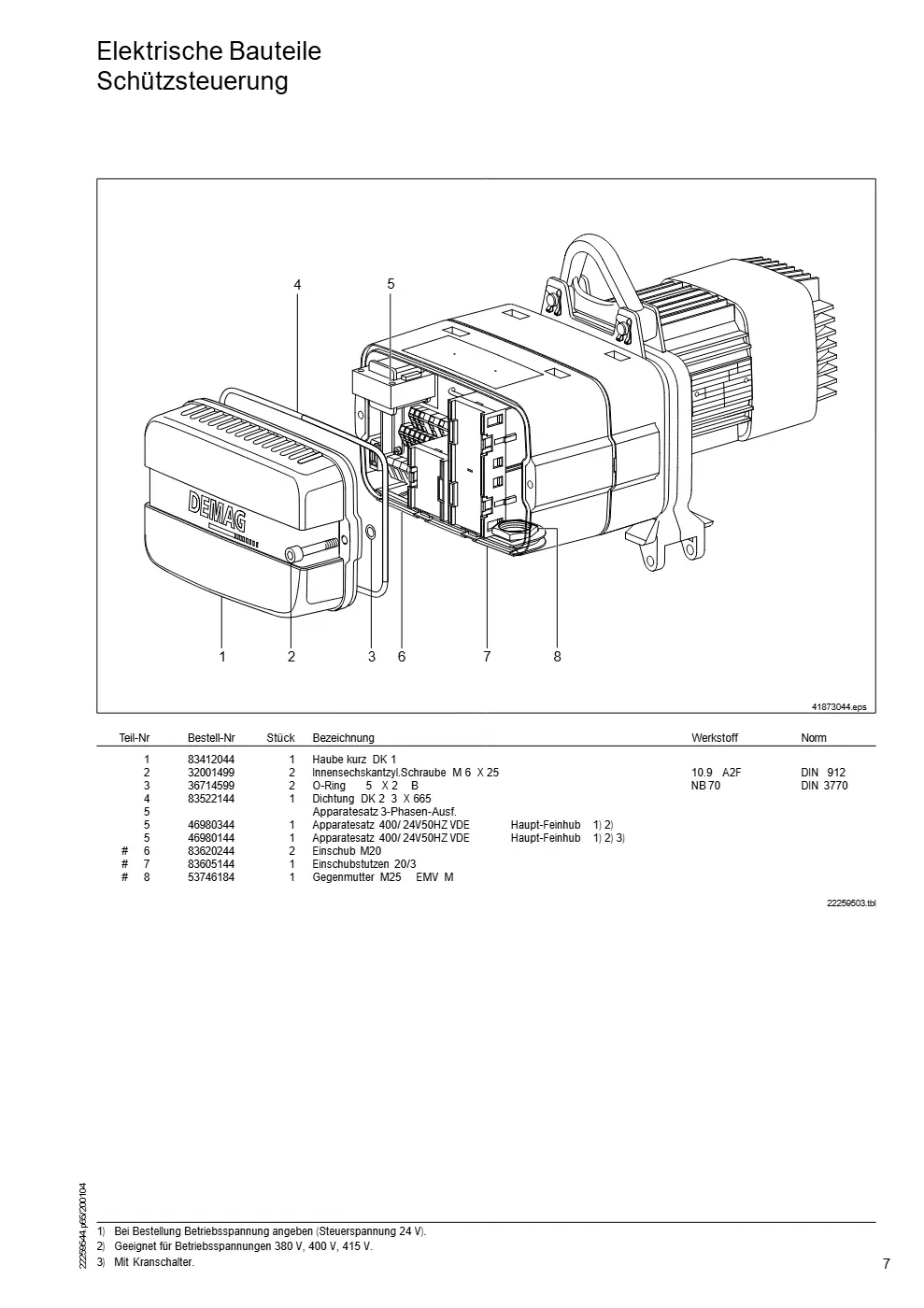

Elektrische Bauteile Schützsteuerung (Seite 7)

Demag Manulift DKM 1 – Elektrische Bauteile Schützsteuerung, Zeichnung Seite 7

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haube kurz DK 1	83412044 → 83412033	1
2	Innensechskantzyl.Schraube M 6 X 25	32001499	2
3	O-Ring 5 X 2 B	36714599	2
4	Dichtung DK 2 3 X 665	83522144	1
5	Apparatesatz 400/ 24V50HZ VDE Apparatesatz 3-Phasen-Ausf., Haupt-Feinhub	46980344 → 46980333	1
5	Apparatesatz 400/ 24V50HZ VDE Apparatesatz 3-Phasen-Ausf., Haupt-Feinhub	46980144 → 46980133	1
6	Einschub M20	83620244	2
7	Einschubstutzen 20/3	83605144	1
8	Gegenmutter M25 EMV M	53746184	1

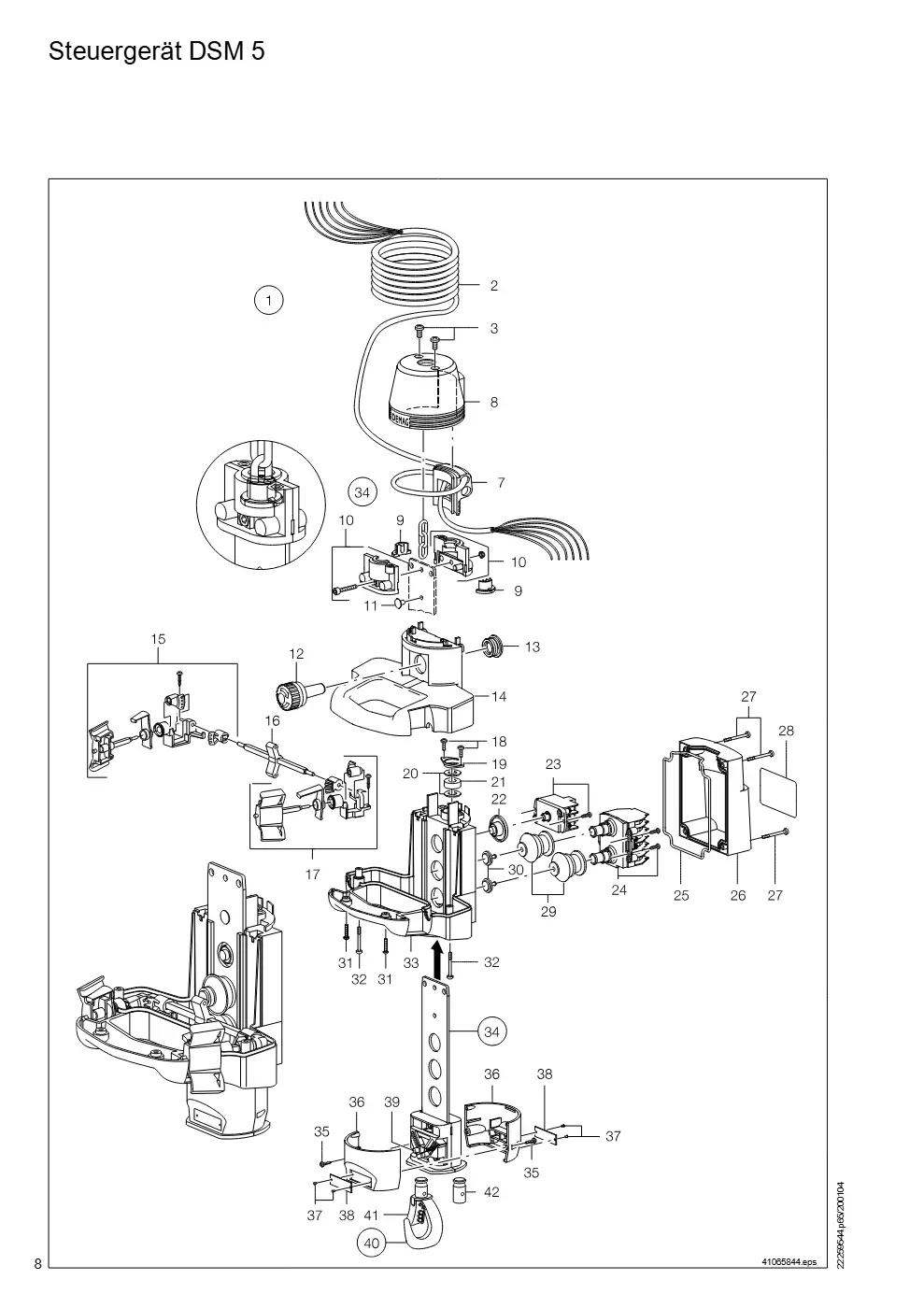

Steuergerät DSM 5 (Seite 8)

Demag Manulift DKM 1 – Steuergerät DSM 5, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Steuergerät DSM5/125 DKM 1, 80; 2,8m; kpl. (Teil-Nr. 2 - 8, 11 - 34)	77206244 → 77206233	1
1	Steuergerät DSM5/125 DKM 1, 80; 4,3m; kpl. (Teil-Nr. 2 - 8, 11 - 34)	77206344 → 77206333	1
2	Wendelleitung 9X0,75X2800 DKM 1, 80/125; 2,8m	79202444 → 79202433	1
2	Wendelleitung 9X0,75X4300 DKM 1, 80/125; 4,3m	79202544 → 79202533	1
3	Linsenschraube M 5 X10	34327299	2
7	Wendelleitungseinführung DSM5	77203944	1
8	Kappe DSM5	77206844 → 77206833	1
9	Kettenschließstück 3,6X10,6	83417644	2
10	Halter Kettenlast	77207344	1
11	Stromschienenstift DFL	87350344	1
12	Notdruckknopf Oberteil	77204744	1
13	Schraubring DST	87415444	1
14	Gehäuseoberteil DSM5	77200044	1
15	Lager links DSM5	77207444	1
16	Hebel DSM5	77203144	1
17	Lager rechts DSM5	77207544 → 77207533	1
18	Linsenschraube M 4 X10	34331699	2
19	Stopfbuchsenbrille	87265344	1
20	Druckring 12 X20,5	87269144	2
21	Dichtring 10 X20,5	87269344	1
22	Membrane DSM	87404744	1
23	Schaltelement CBDN 3OE	77207944 → 77207933	1
24	Schaltelement CB/DSM	77204544 → 77204533	1
25	Dichtungsschnur RD DSM	87465544	1
26	Deckel DSM5	77200244	1
27	Blechschraube ST 3,9X32 -C-H	35184599	4
28	Typenschild DSM5/125 DKM 1, 80; 2,8m	77209044	1
28	Typenschild DSM5/125 DKM 1, 80; 4,3m	77209144	1
29	Kappe DSM5	77202344	2
30	Druckstück DSM5	77203744	2
31	Linsenschraube M 4 X16	34331799	2
32	Linsenschraube BM 4 X30X10 K	34331599	2
33	Gehäuseunterteil DSM5	77200144	1
34	Traglastelement 125 80, kpl. (Teil-Nr. 35, 36, 39)	77207644 → 77207633	1
35	Blechschraube ST 3,5X13 -C-H	35185399	2
36	Entriegelungshälfte	77201844	2
37	Halbrundkerbnagel 2 X 6	35090299	4
38	Traglastschild 80KG AL	56553844	2
38	Traglastschild 125KG AL	56553944	2
39	Zylinderstift 6 H 8X 50	34426999	2
40	Lasthaken DKDSM5 250KG kpl.(Teil-Nr. 41)	83566544	1
41	Hakenmaulsicherung GR.2	83565944 → 83565933	1
42	Set Kupplungsstift DSM5	83558044	1

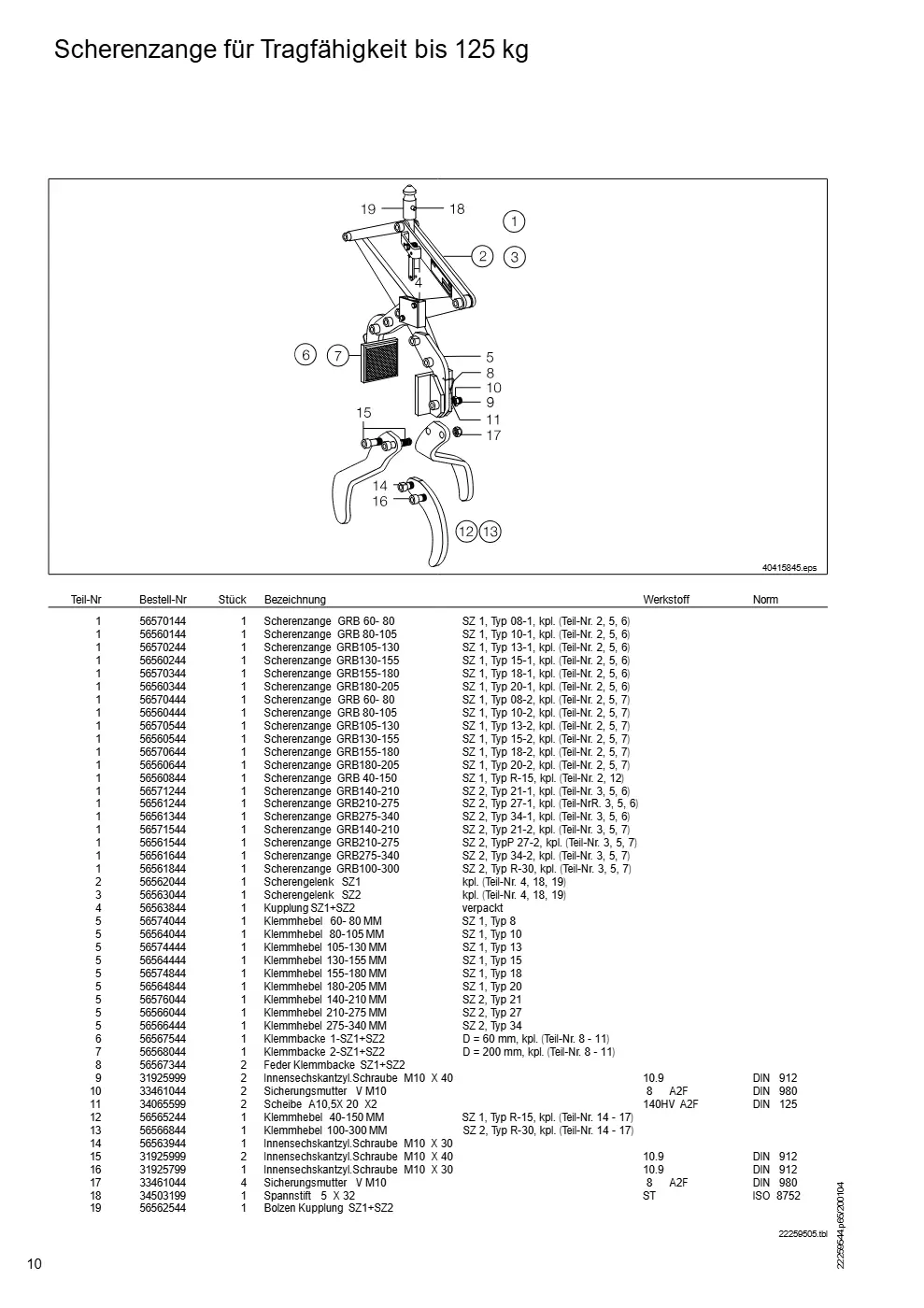

Scherenzange für Tragfähigkeit bis 125 kg (Seite 10)

Demag Manulift DKM 1 – Scherenzange für Tragfähigkeit bis 125 kg, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Scherenzange GRB 60- 80 SZ 1, Typ 08-1, kpl. (Teil-Nr. 2, 5	56570144	1
1	Scherenzange GRB 80-105 SZ 1, Typ 10-1, kpl. (Teil-Nr. 2, 5	56560144	1
1	Scherenzange GRB105-130 SZ 1, Typ 13-1, kpl. (Teil-Nr. 2, 5	56570244	1
1	Scherenzange GRB130-155 SZ 1, Typ 15-1, kpl. (Teil-Nr. 2, 5	56560244	1
1	Scherenzange GRB155-180 SZ 1, Typ 18-1, kpl. (Teil-Nr. 2, 5	56570344	1
1	Scherenzange GRB180-205 SZ 1, Typ 20-1, kpl. (Teil-Nr. 2, 5	56560344	1
1	Scherenzange GRB 60- 80 SZ 1, Typ 08-2, kpl. (Teil-Nr. 2, 5	56570444	1
1	Scherenzange GRB 80-105 SZ 1, Typ 10-2, kpl. (Teil-Nr. 2, 5	56560444	1
1	Scherenzange GRB105-130 SZ 1, Typ 13-2, kpl. (Teil-Nr. 2, 5	56570544	1
1	Scherenzange GRB130-155 SZ 1, Typ 15-2, kpl. (Teil-Nr. 2, 5	56560544	1
1	Scherenzange GRB155-180 SZ 1, Typ 18-2, kpl. (Teil-Nr. 2, 5	56570644	1
1	Scherenzange GRB180-205 SZ 1, Typ 20-2, kpl. (Teil-Nr. 2, 5	56560644	1
1	Scherenzange GRB 40-150 SZ 1, Typ R-15, kpl. (Teil-Nr. 2, 12)	56560844	1
1	Scherenzange GRB140-210 SZ 2, Typ 21-1, kpl. (Teil-Nr. 3, 5	56571244	1
1	Scherenzange GRB210-275 SZ 2, Typ 27-1, kpl. (Teil-NrR. 3, 5	56561244	1
1	Scherenzange GRB275-340 SZ 2, Typ 34-1, kpl. (Teil-Nr. 3, 5	56561344	1
1	Scherenzange GRB140-210 SZ 2, Typ 21-2, kpl. (Teil-Nr. 3, 5	56571544	1
1	Scherenzange GRB210-275 SZ 2, TypP 27-2, kpl. (Teil-Nr. 3, 5	56561544	1
1	Scherenzange GRB275-340 SZ 2, Typ 34-2, kpl. (Teil-Nr. 3, 5	56561644	1
1	Scherenzange GRB100-300 SZ 2, Typ R-30, kpl. (Teil-Nr. 3, 5	56561844	1
2	Scherengelenk SZ1 kpl. (Teil-Nr. 4, 18, 19)	56562044	1
3	Scherengelenk SZ2 kpl. (Teil-Nr. 4, 18, 19)	56563044	1
4	Kupplung SZ1+SZ2 verpackt	56563844	1
5	Klemmhebel 60- 80 MM SZ 1, Typ 8	56574044	1
5	Klemmhebel 80-105 MM SZ 1, Typ 10	56564044	1
5	Klemmhebel 105-130 MM SZ 1, Typ 13	56574444	1
5	Klemmhebel 130-155 MM SZ 1, Typ 15	56564444	1
5	Klemmhebel 155-180 MM SZ 1, Typ 18	56574844	1
5	Klemmhebel 180-205 MM SZ 1, Typ 20	56564844	1
5	Klemmhebel 140-210 MM SZ 2, Typ 21	56576044	1
5	Klemmhebel 210-275 MM SZ 2, Typ 27	56566044	1
5	Klemmhebel 275-340 MM SZ 2, Typ 34	56566444	1
6	Klemmbacke 1-SZ1+SZ2 D = 60 mm, kpl. (Teil-Nr. 8 - 11)	56567544	1
7	Klemmbacke 2-SZ1+SZ2 D = 200 mm, kpl. (Teil-Nr. 8 - 11)	56568044	1
8	Feder Klemmbacke SZ1+SZ2	56567344	2
9	Innensechskantzyl.Schraube M10 X 40	31925999	2
10	Sicherungsmutter V M10	33461044	2
11	Scheibe A10,5X 20 X2	34065599	2
12	Klemmhebel 40-150 MM SZ 1, Typ R-15, kpl. (Teil-Nr. 14 - 17)	56565244	1
13	Klemmhebel 100-300 MM SZ 2, Typ R-30, kpl. (Teil-Nr. 14 - 17)	56566844	1
14	Innensechskantzyl.Schraube M10 X 30	56563944	1
15	Innensechskantzyl.Schraube M10 X 40	31925999	2
16	Innensechskantzyl.Schraube M10 X 30	31925799	1
17	Sicherungsmutter V M10	33461044	4
18	Spannstift 5 X 32	34503199	1
19	Bolzen Kupplung SZ1+SZ2	56562544	1

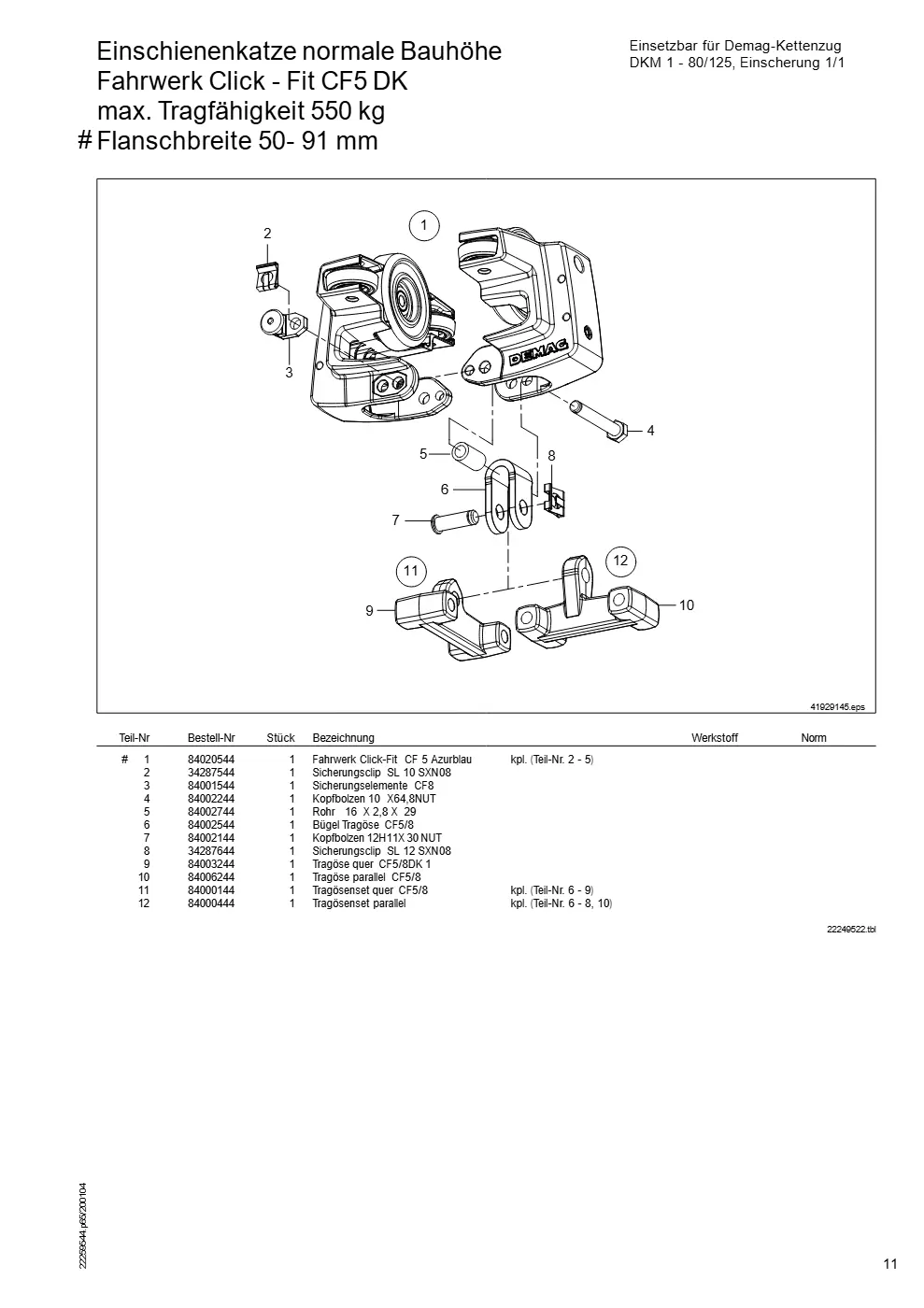

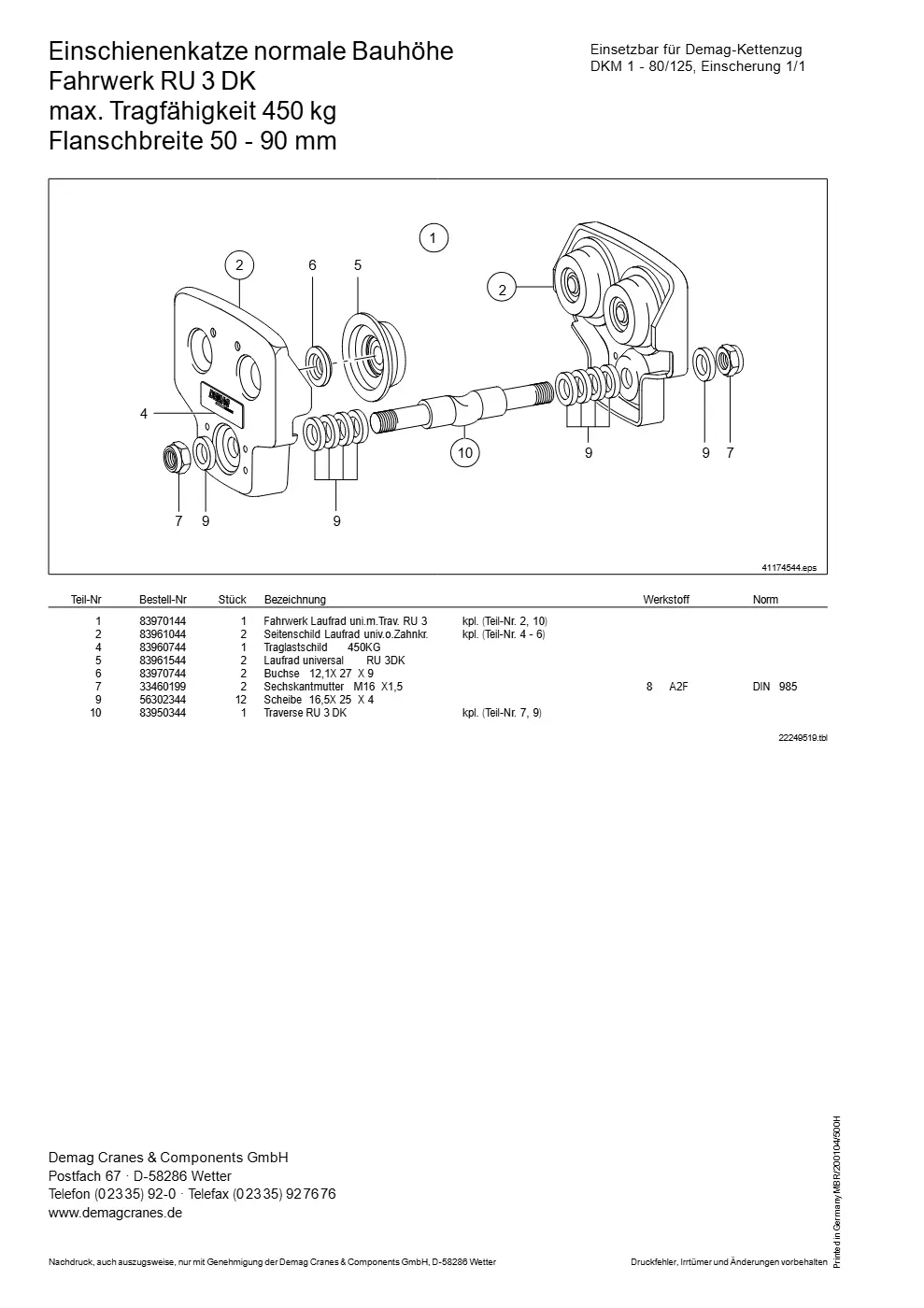

Einschienenkatze normale Bauhöhe Einsetzbar für Demag-Kettenzug DKM 1 - 80/125, Einscherung 1/1 Fahrwerk Click - Fit CF5 DK max. Tragfähigke (Seite 11)

Demag Manulift DKM 1 – Einschienenkatze normale Bauhöhe Einsetzbar für Demag-Kettenzug DKM 1 - 80/125, Einscherung 1/1 Fahrwerk Click - Fit CF5 DK max. Tragfähigke, Zeichnung Seite 11

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Click-Fit CF 5 Azurblau kpl. (Teil-Nr. 2 -	84020544	1
2	Sicherungsclip SL 10 SXN08	34287544	1
3	Sicherungselemente CF8	84001544	1
4	Kopfbolzen 10 X64,8NUT	84002244	1
5	Rohr 16 X 2,8 X 29	84002744	1
6	Bügel Tragöse CF5/8	84002544	1
7	Kopfbolzen 12H11X 30 NUT	84002144	1
8	Sicherungsclip SL 12 SXN08	34287644	1
9	Tragöse quer CF5/8DK 1	84003244	1
10	Tragöse parallel CF5/8	84006244	1
11	Tragösenset quer CF5/8 kpl. (Teil-Nr. 6 -	84000144	1
12	Tragösenset parallel kpl. (Teil-Nr. 6 - 8, 10)	84000444	1

Einschienenkatze normale Bauhöhe Einsetzbar für Demag-Kettenzug DKM 1 - 80/125, Einscherung 1/1 Fahrwerk RU 3 DK max. Tragfähigkeit 450 kg (Seite 12)

Demag Manulift DKM 1 – Einschienenkatze normale Bauhöhe Einsetzbar für Demag-Kettenzug DKM 1 - 80/125, Einscherung 1/1 Fahrwerk RU 3 DK max. Tragfähigkeit 450 kg, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.m.Trav. RU 3 kpl. (Teil-Nr. 2, 10)	83970144	1
2	Seitenschild Laufrad univ.o.Zahnkr. kpl. (Teil-Nr. 4 -	83961044 → 83970144	2
4	Traglastschild 450KG	83960744	1
5	Laufrad universal RU 3DK	83961544	2
6	Buchse 12,1X 27 X 9	83970744	2
7	Sechskantmutter M16 X1,5	33460199	2
9	Scheibe 16,5X 25 X 4	56302344	12
10	Traverse RU 3 DK kpl. (Teil-Nr. 7	83950344	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
