Demag DR-Com Zweischienenkatze EZDR 5-10 – Ersatzteilliste 21496444

Techn. Daten, Betriebsanleitung, Einzelteile, Ausgabe 11/2004, Demag-Nr. 21496444 – 5 Zeichnungen, 46 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

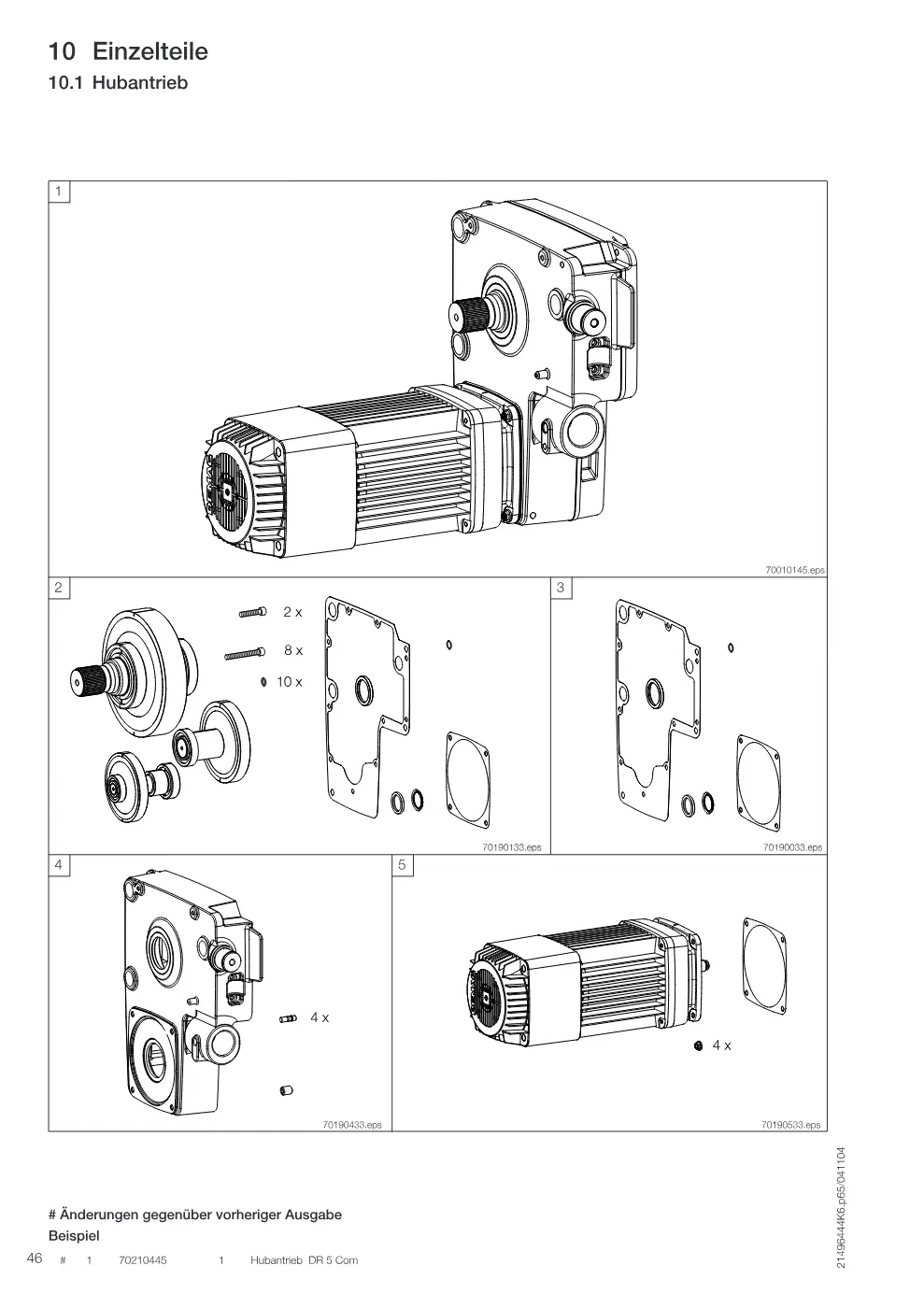

Einzelteile 10.1 Hubantrieb (Seite 46)

Demag DR-Com Zweischienenkatze EZDR 5-10 – Einzelteile 10.1 Hubantrieb, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb DR 5 Com	70210445	1
1	Hubantrieb DR10-V0	70410445	1
2	Hubgetriebe DR 5 V0 Set	70398833	1
2	Hubgetriebe DR10 V0 Set	70598833	1
3	Dichtung DR 5 Set	70390033	1
3	Dichtung DR10 Set	70590033	1
4	Getriebegehäuse DR 5 Set	70390433	1
4	Getriebegehäuse DR10 Set	70590433	1
5	Hubmotor DR 5 V1 Set	70390533	1
5	Hubmotor DR10 V1 Set	70590533	1

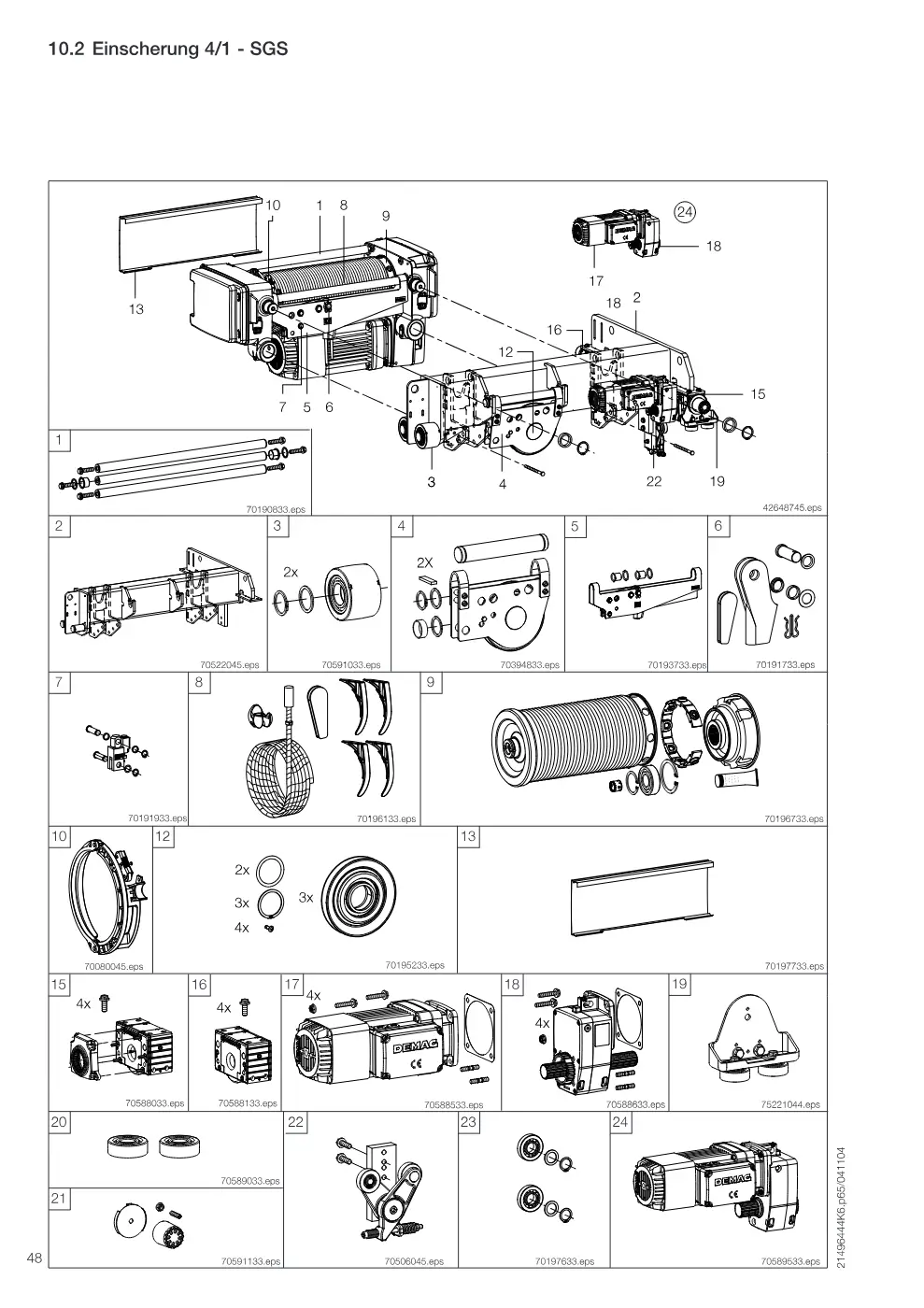

Einscherung 4/1 - SGS (Seite 48)

Demag DR-Com Zweischienenkatze EZDR 5-10 – Einscherung 4/1 - SGS, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR 5 H12 Set	70390833	1
1	Bolzen DR 5 H20 Set	70390933	1
1	Bolzen DR10 H12 Set	70590833	1
1	Bolzen DR10 H20 Set	70590933	1
2	Katzrahmen H12-SP1400	70520045	1
2	Katzrahmen H12-SP2240	70520545	1
2	Katzrahmen H12-SP2800	70521045	1
2	Katzrahmen H20-SP1400	70520145	1
2	Katzrahmen H20-SP2240	70520645	1
2	Katzrahmen H20-SP2800	70521145	1
2	Katzrahmen H12 SP1400	70510045	1
2	Katzrahmen H12 SP2240	70510545	1
2	Katzrahmen H12 SP2800	70511045	1
2	Katzrahmen H20-SP1400	70510145	1
2	Katzrahmen H20 SP2240	70510645	1
2	Katzrahmen H20-SP2800	70511145	1
3	Radsatz EZDR Set	70591033	1
4	Oberflasche EZDR 5 4/1 Set	70394833	1
4	Oberflasche EZDR10 4/1 Set 2m, 3m	70594833	1
5	Seilkeiltraverse H12 4/1 2m SGS	70393733	1
5	Seilkeiltraverse H20 4/1 2m SGS	70394033 → 47986933	1
5	Seilkeiltraverse H12 4/1 2m SGS	70593733	1
5	Seilkeiltraverse H20 4/1 2m SGS	70594033 → 47989333	1
6	Seiltasche DR 5 Set	70391733	1
6	Seiltasche DR10 Set	70591733	1
7	Überlastabschaltung DR 5 2m SGS	70392233 → 71952733	1
7	Überlastabschaltung DR10 2m SGS	70592233 → 71912733	1
8	Drahtseil DR 5 H12 4/1 Set 2m	70396133	1
8	Drahtseil DR 5 H20 4/1 Set 2m	70396233	1
8	Drahtseil DR10 H20 4/1 Set 2m	70596233	1
9	Seiltrommel DR 5 H12 1r	70396733 → 70376033	1
9	Seiltrommel DR 5 H20 1r	70396833	1
9	Seiltrommel DR10 H12 1r	70596733	1
9	Seiltrommel DR10 H20 1r	70596833	1
10	Seilführung DR 5/ 9 Li Set	70280045 → 70280233	1
10	Seilführung DR 10/13 Li Set	70480045 → 70485033	1
12	Seilrolle DR 5 4/1 Set	70395233	1
12	Seilrolle DR10 4/1 Set 2m, 3m	70595233	1
13	Verkleidungsblech DR 5 Com H12	70387733 → 70397733	1
13	Verkleidungsblech DR 5 Com H20	70387833 → 70397833	1
13	Verkleidungsblech DR10 Com H12	70587733 → 70597733	1
13	Verkleidungsblech DR10 Com H20	70587833 → 70597833	1
15	Radblock 125 A Set	70588033	1
16	Radblock 125 NA Set	70588133	1
17	Fahrmotor EZDR Set	70588533 → 70588833	1
18	Getriebe Set	70588633	1
19	Rollenführungsset DRS125	75221044	1
20	Laufrolle B62 DRS Set	70589033 → 75231833	1
21	Puffer 70x 70 Set	70591133	1
22	Stützrolle EZDR	70506045	1
23	Stützrolle DR 3 Set EZDR 10	70197633	1
24	Fahrantrieb EZDR Set	70589533 → 70589833	1
24	Fahrantrieb EKDR10 ZBA71	70450045	1

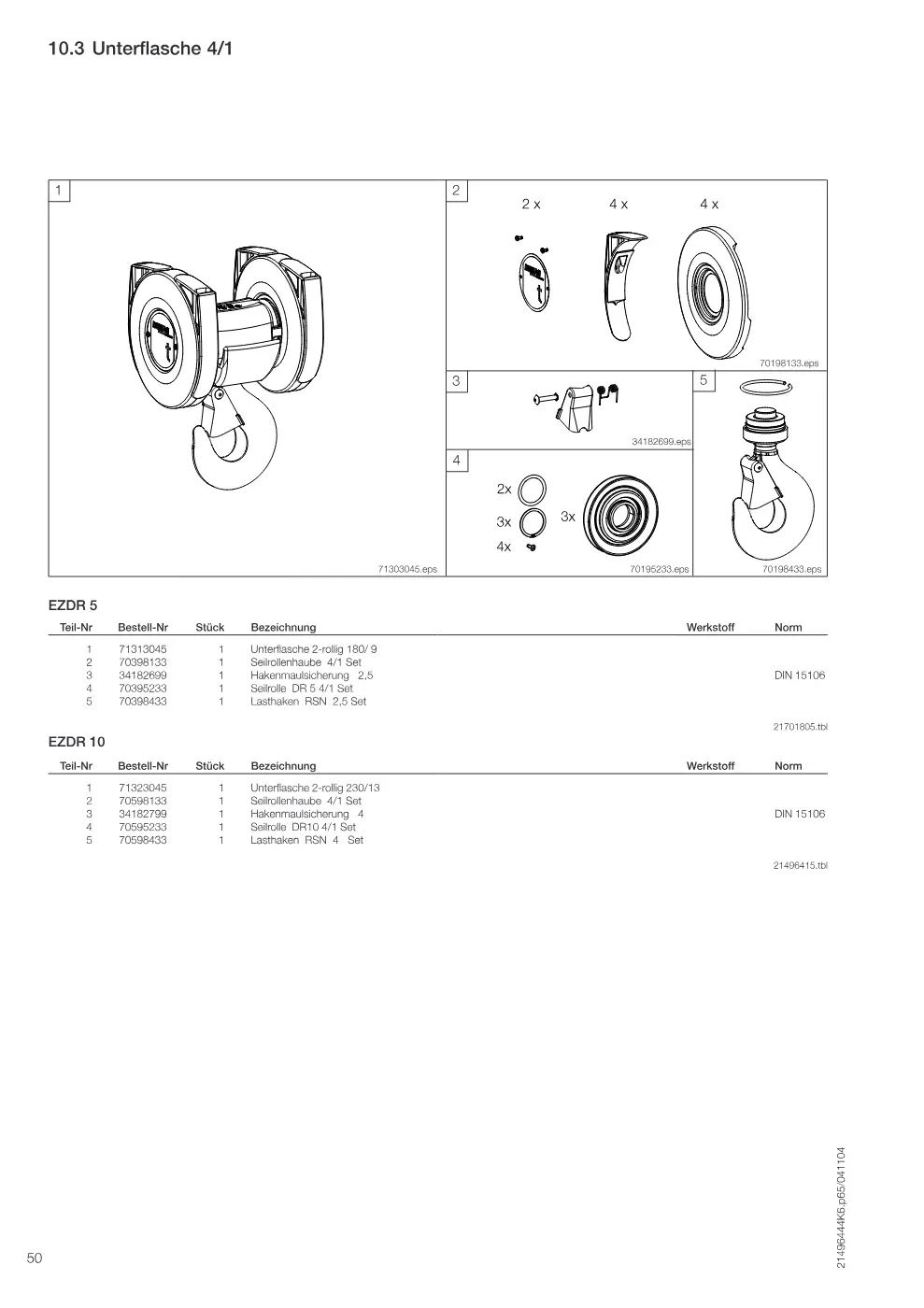

Unterflasche 4/1 (Seite 50)

Demag DR-Com Zweischienenkatze EZDR 5-10 – Unterflasche 4/1, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 180/ 9	71313045	1
1	Unterflasche 2-rollig 230/13	71323045 → 71323033	1
2	Seilrollenhaube 4/1 Set	70398133	1
2	Seilrollenhaube 4/1 Set	70598133	1
3	Hakenmaulsicherung 2,5	34182699 → 34182633	1
3	Hakenmaulsicherung 4	34182799 → 34182733	1
4	Seilrolle DR 5 4/1 Set	70395233	1
4	Seilrolle DR10 4/1 Set	70595233	1
5	Lasthaken RSN 2,5 Set	70398433	1
5	Lasthaken RSN 4 Set	70598433	1

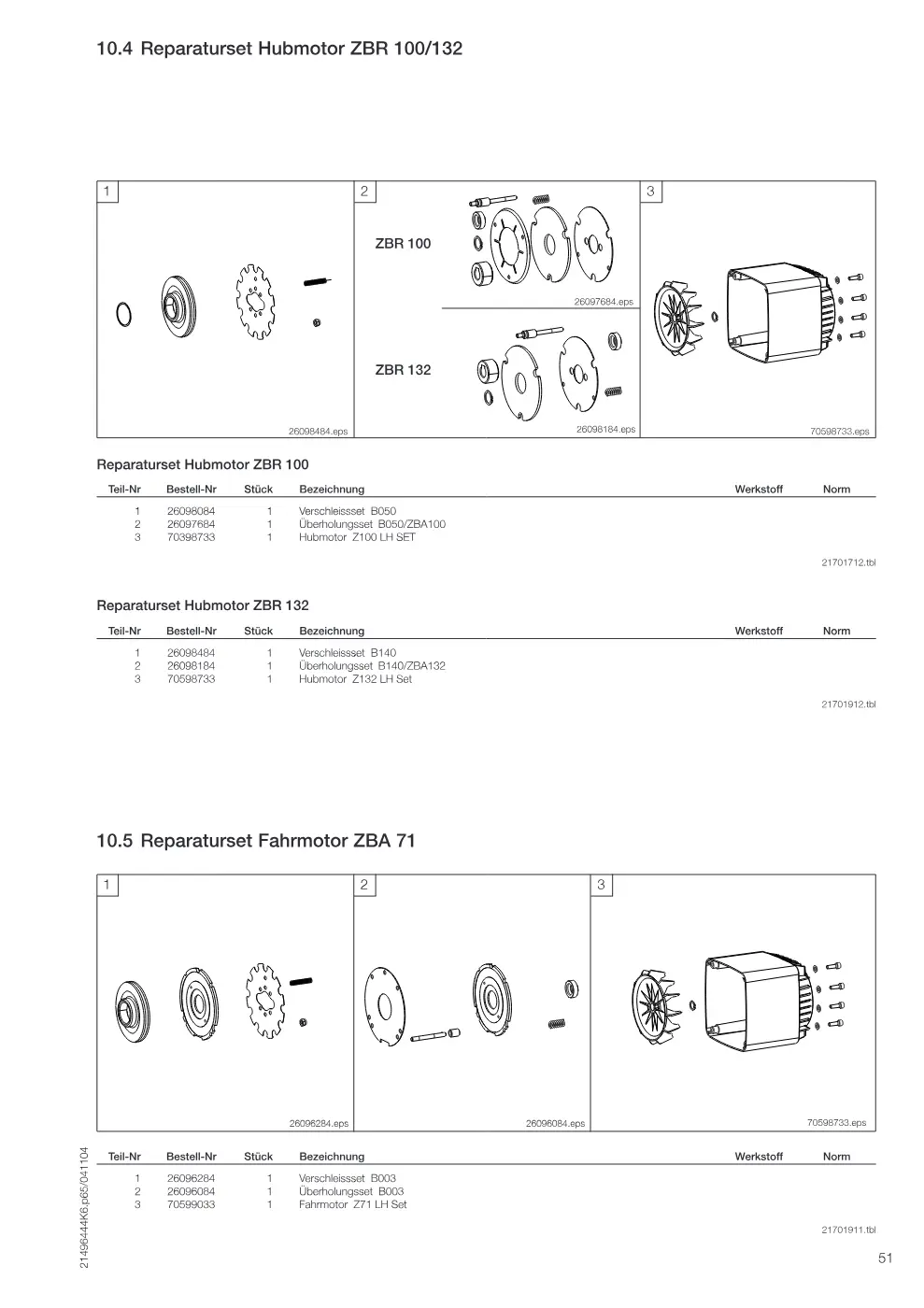

Reparaturset Hubmotor ZBR 100/132 (Seite 51)

Demag DR-Com Zweischienenkatze EZDR 5-10 – Reparaturset Hubmotor ZBR 100/132, Zeichnung Seite 51

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verschleissset B050	26098084 → 26098033	1
1	Verschleissset B140	26098484 → 26098433	1
1	Verschleissset B003	26096284 → 26096233	1
2	Überholungsset B050/ZBA100	26097684 → 26097633	1
2	Überholungsset B140/ZBA132	26098184 → 26098133	1
2	Überholungsset B003	26096084 → 26096033	1
3	Hubmotor Z100 LH SET	70398733 → 22874033	1
3	Hubmotor Z132 LH Set	70598733 → 23874033	1
3	Fahrmotor Z71 LH Set	70599033 → 20874033	1

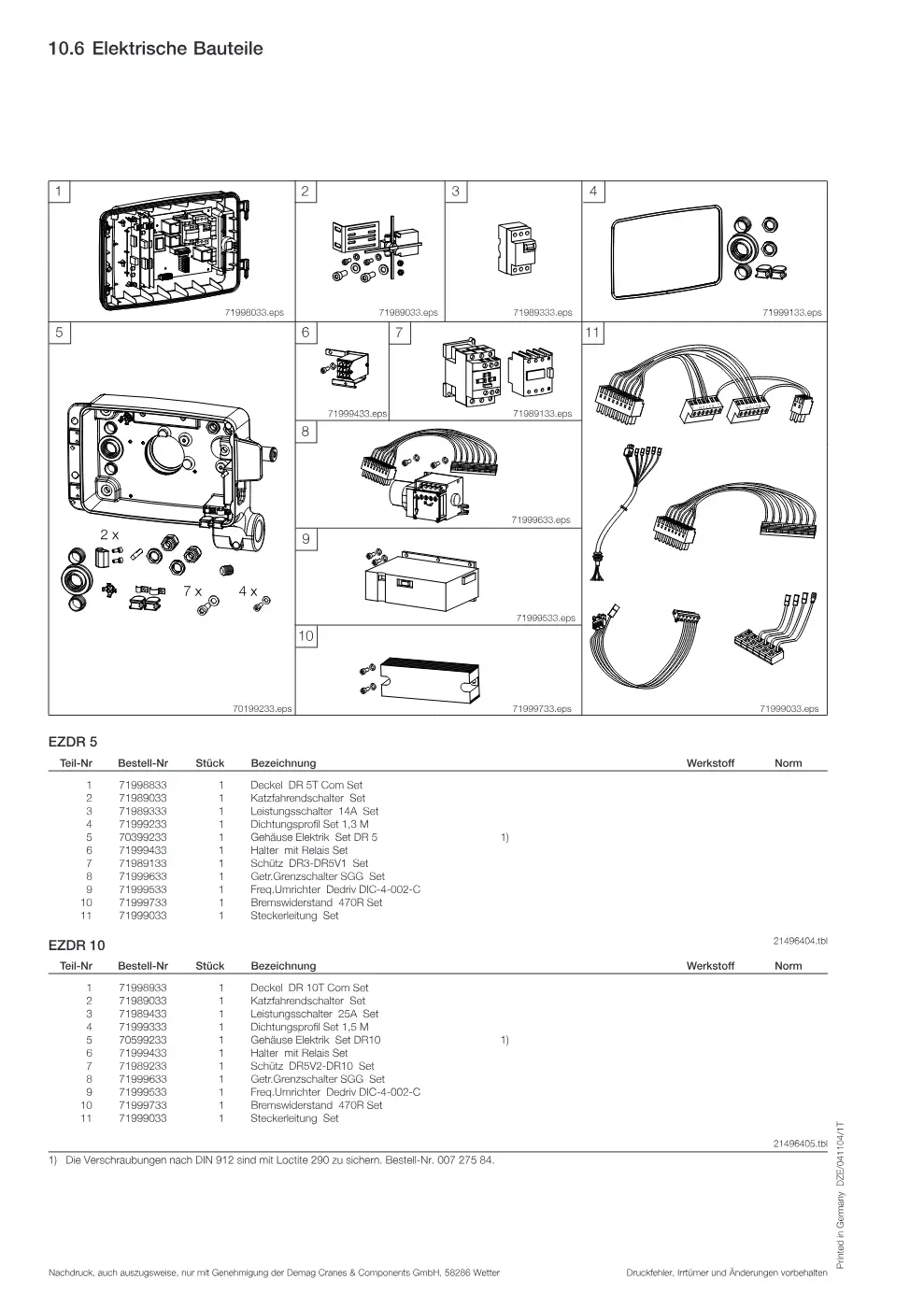

Elektrische Bauteile (Seite 52)

Demag DR-Com Zweischienenkatze EZDR 5-10 – Elektrische Bauteile, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Deckel DR 5T Com Set	71998833	1
1	Deckel DR 10T Com Set	71998933	1
2	Katzfahrendschalter Set	71989033 → 73014233	1
3	Leistungsschalter 14A Set	71989333	1
3	Leistungsschalter 25A Set	71989433	1
4	Dichtungsprofil Set 1,3 M	71999233	1
4	Dichtungsprofil Set 1,5 M	71999333	1
5	Gehäuse Elektrik Set DR 5	70399233	1
5	Gehäuse Elektrik Set DR10	70599233	1
6	Halter mit Relais Set	71999433	1
7	Schütz DR3-DR5V1 Set	71989133	1
7	Schütz DR5V2-DR10 Set	71989233	1
8	Getr.Grenzschalter SGG Set	71999633	1
9	Freq.Umrichter Dedriv DIC-4-002-C	71999533	1
10	Bremswiderstand 470R Set	71999733	1
11	Steckerleitung Set	71999033	1
