Demag EKDR-Pro 3 – Ersatzteilliste 21701744
Einzelteile, Ausgabe 01/2011, Demag-Nr. 21701744 – 6 Zeichnungen, 64 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

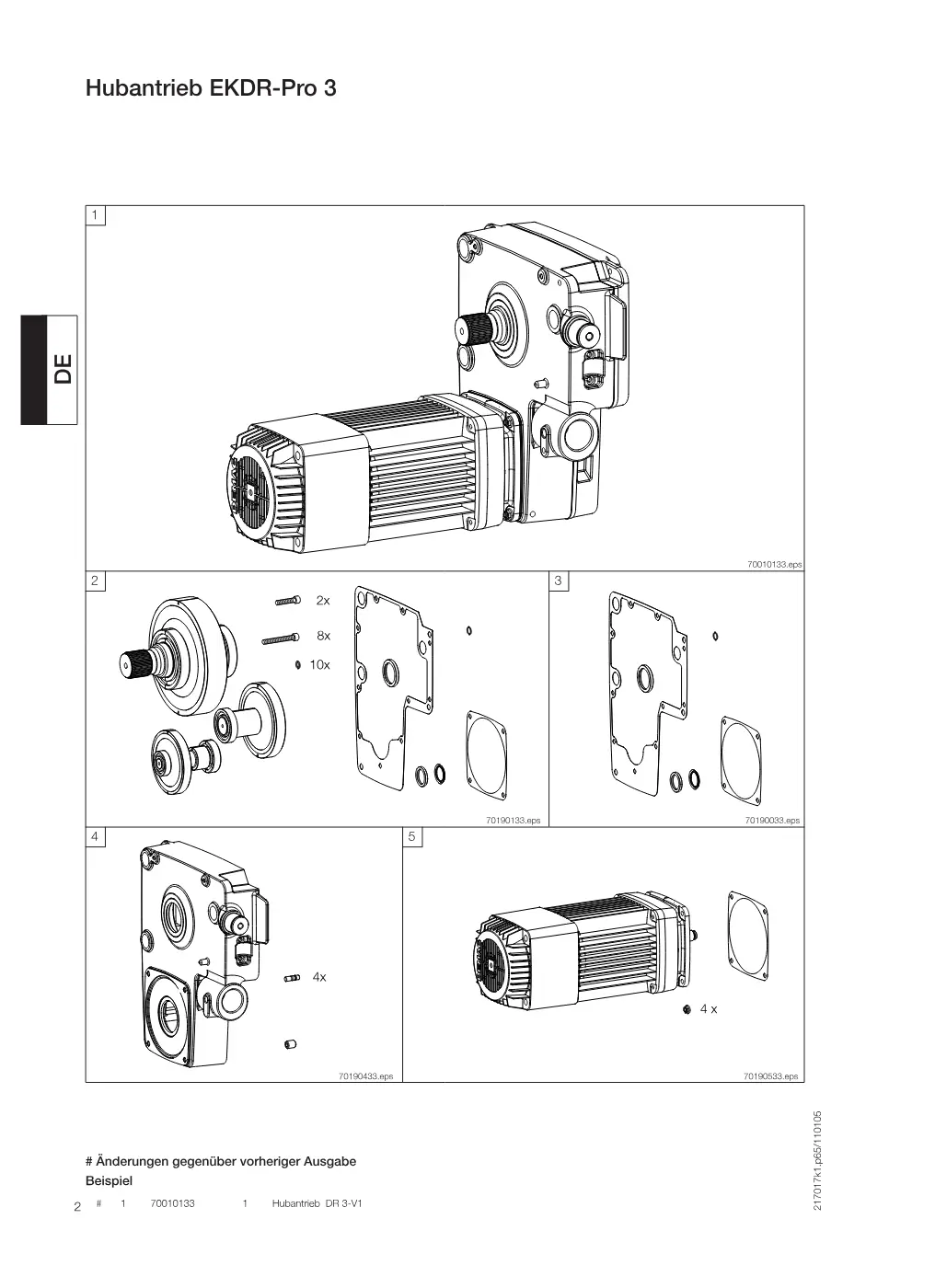

Im Partfinder mit Zeichnung öffnenHubantrieb EKDR-Pro 3 (Seite 2)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Hubantrieb DR 3-V1 | 70010133 | 1 |
| 1 | Hubantrieb DR 3-V2 | 70010233 | 1 |
| 1 | Hubantrieb DR 3-V3 | 70010333 | 1 |
| 2 | Hubgetriebe DR 3 V1 Set | 70190133 | 1 |
| 2 | Hubgetriebe DR 3 V2 Set | 70190233 | 1 |
| 2 | Hubgetriebe DR 3 V3 Set | 70190333 | 1 |
| 3 | Dichtung DR 3 Set | 70190033 | 1 |
| 4 | Getriebegehäuse DR 3 Set | 70190433 | 1 |
| 5 | Hubmotor DR 3 V1 Set | 70190533 | 1 |
| 5 | Hubmotor DR 3 V2 Set | 70190633 | 1 |
| 5 | Hubmotor DR 3 V3 Set | 70190733 | 1 |

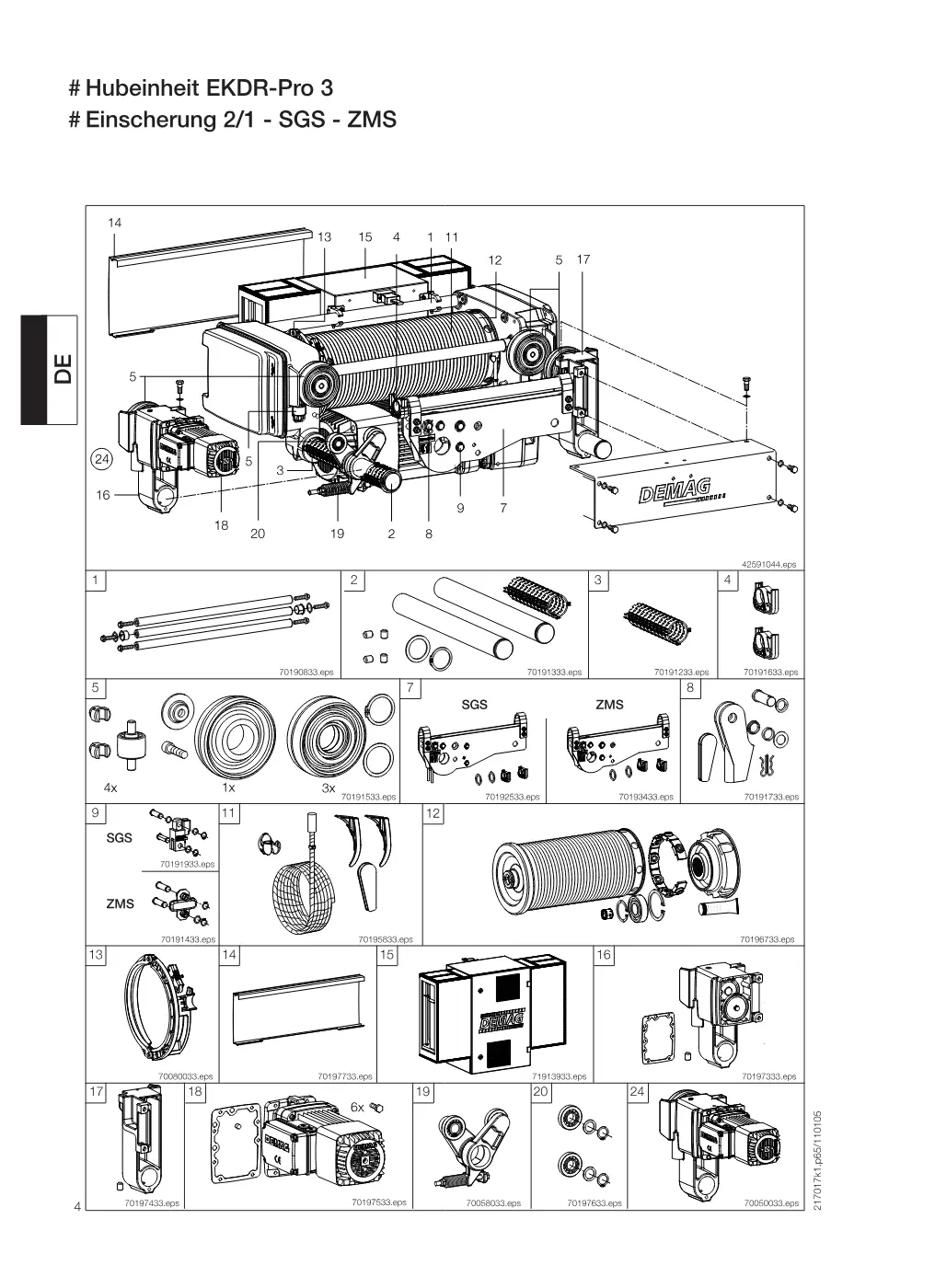

# Hubeinheit EKDR-Pro 3 (Seite 4)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Bolzen DR 3 H12 Set | 70190833 | 1 |
| 1 | Bolzen DR 3 H20 Set | 70190933 | 1 |
| 2 | Tragbolzen DR 3 Set | 70191333 | 1 |
| 3 | Distanzbuchse DR 3 Set | 70191233 | 1 |
| 4 | Schwenklagerbuchse Set | 70191633 | 1 |
| 5 | Radsatz DR 3 Set | 70191533 | 1 |
| 7 | Seilkeiltraverse H12 2/1 2m SGS | 70192533 | 1 |
| 7 | Seilkeiltraverse H12 2/1 3m SGS | 70192633 | 1 |
| 7 | Seilkeiltraverse H12 2/1 4m SGS | 70192733 | 1 |
| 7 | Seilkeiltraverse H20 2/1 2m SGS | 70192833 | 1 |
| 7 | Seilkeiltraverse H20 2/1 3m SGS | 70192933 | 1 |
| 7 | Seilkeiltraverse H20 2/1 4m SGS | 70193033 | 1 |
| 7 | Seilkeiltraverse H12 ZMS | 70193433 | 1 |
| 7 | Seilkeiltraverse H20 ZMS | 70193533 | 1 |
| 8 | Seiltasche DR 3 Set | 70191733 | 1 |
| 9 | Überlastabschaltung DR 3 2m SGS | 70191933 → 71932733 | 1 |
| 9 | Überlastabschaltung DR 3 3m SGS | 70192033 → 71932833 | 1 |
| 9 | Überlastabschaltung DR 3 4m SGS | 70192133 → 71932933 | 1 |
| 9 | Zugmessstab ZMS DR 3 2/1 Set | 70191433 | 1 |
| 11 | Drahtseil DR 3 H12 2/1 Set 2m, 3m | 70195833 | 1 |
| 11 | Drahtseil DR 3 H20 2/1 Set 2m, 3m | 70195933 | 1 |
| 11 | Drahtseil DR 3 H12 2/1 Set 4m | 70199633 | 1 |
| 11 | Drahtseil DR 3 H20 2/1 Set 4m | 70199733 | 1 |
| 12 | Seiltrommel DR 3 H12 1r | 70196733 | 1 |
| 12 | Seiltrommel DR 3 H20 1r | 70196833 → 70176133 | 1 |
| 13 | Seilführung DR 3/ 7 Li Set | 70080033 → 70080233 | 1 |
| 13 | Seilführung DR 3/ 7 Li Set säurefest | 70080233 | 1 |
| 14 | Verkleidungsblech DR 3 H12 V1, V2 | 70197733 | 1 |
| 14 | Verkleidungsblech DR 3 H20 V1, V2 | 70197833 | 1 |
| 15 | Gehäuse kompl. DR3 FU | 71933933 | 1 |
| 16 | Holm A DR 3 Set | 70197333 | 1 |
| 17 | Holm NA DR 3 Set | 70197433 | 1 |
| 18 | Fahrmotor DR 3 Set | 70197533 | 1 |
| 19 | Stützrolle DR 3 | 70058033 → 70059033 | 1 |
| 20 | Stützrolle DR 3 Set | 70197633 | 1 |
| 24 | Fahrantrieb EKDR 3 ZBA 71 | 70050033 | 1 |

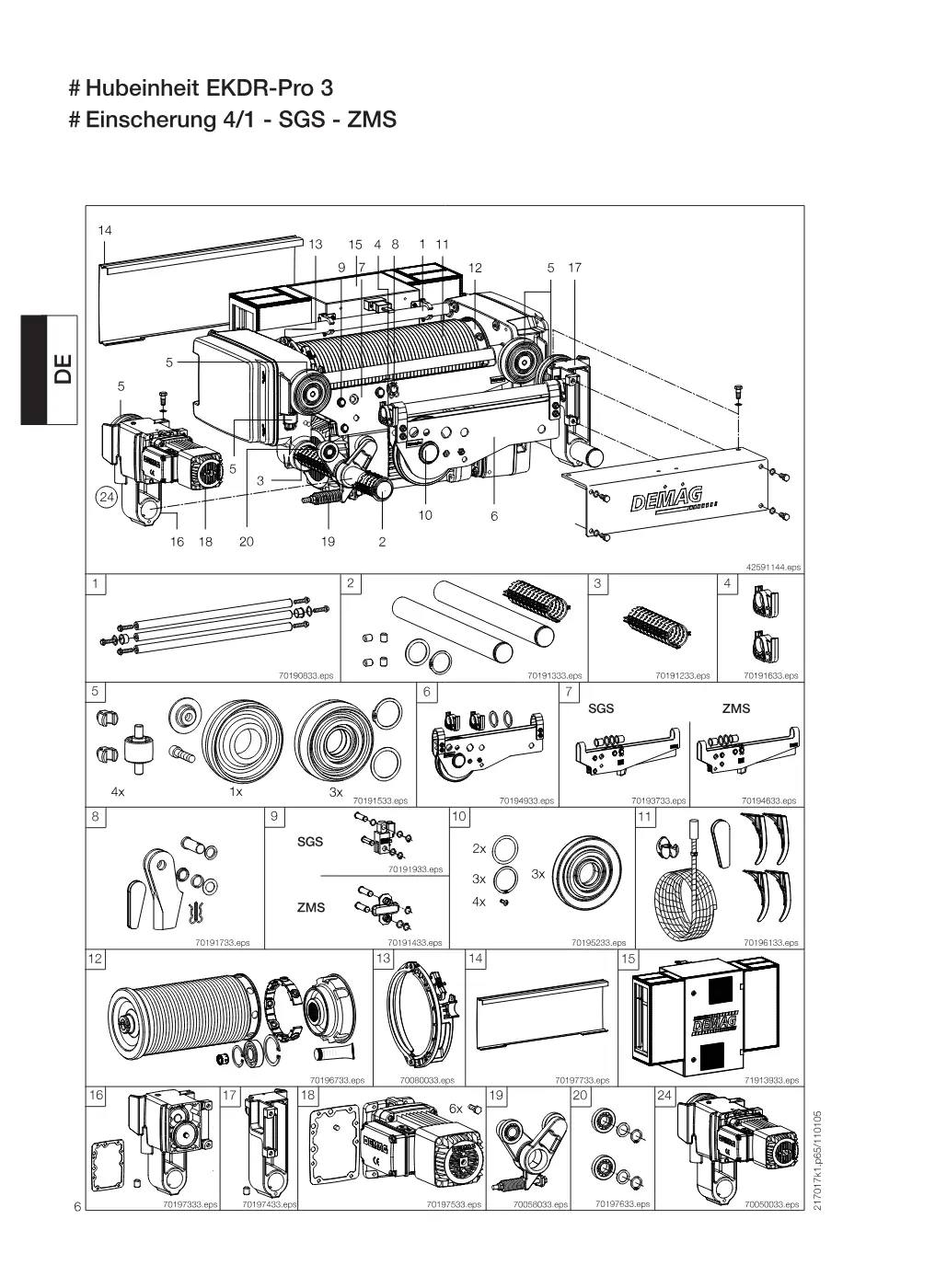

# Hubeinheit EKDR-Pro 3 (Seite 6)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Bolzen DR 3 H12 Set | 70190833 | 1 |
| 1 | Bolzen DR 3 H20 Set | 70190933 | 1 |
| 2 | Tragbolzen DR 3 Set | 70191333 | 1 |
| 3 | Distanzbuchse DR 3 Set | 70191233 | 1 |
| 4 | Schwenklagerbuchse Set | 70191633 | 1 |
| 5 | Radsatz DR 3 Set | 70191533 | 1 |
| 6 | Oberflasche DR 3 H12 Set | 70194933 | 1 |
| 6 | Oberflasche DR 3 H20 Set | 70195033 | 1 |
| 7 | Seilkeiltraverse H12 4/1 2m SGS | 70193733 | 1 |
| 7 | Seilkeiltraverse H12 4/1 3m SGS | 70193833 | 1 |
| 7 | Seilkeiltraverse H12 4/1 4m SGS | 70193933 | 1 |
| 7 | Seilkeiltraverse H20 4/1 2m SGS | 70194033 | 1 |
| 7 | Seilkeiltraverse H20 4/1 3m SGS | 70194133 | 1 |
| 7 | Seilkeiltraverse H20 4/1 4m SGS | 70194233 | 1 |
| 7 | Seilkeiltraverse H12 4/1 ZMS | 70194633 | 1 |
| 7 | Seilkeiltraverse H20 4/1 ZMS | 70194733 | 1 |
| 8 | Seiltasche DR 3 Set | 70191733 | 1 |
| 9 | Überlastabschaltung DR 3 2m SGS | 70191933 → 71932733 | 1 |
| 9 | Überlastabschaltung DR 3 3m SGS | 70192033 → 71932833 | 1 |
| 9 | Überlastabschaltung DR 3 4m SGS | 70192133 → 71932933 | 1 |
| 9 | Zugmessstab ZMS DR 3 4/1 Set | 70191833 | 1 |
| 10 | Seilrolle DR 3 4/1 Set | 70195233 | 1 |
| 11 | Drahtseil DR 3 H12 4/1 Set 2m, 3m | 70196133 | 1 |
| 11 | Drahtseil DR 3 H20 4/1 Set 2m, 3m | 70196233 | 1 |
| 11 | Drahtseil DR 3 H12 4/1 Set 4m | 70199833 | 1 |
| 11 | Drahtseil DR 3 H20 4/1 Set 4m | 70199933 | 1 |
| 12 | Seiltrommel DR 3 H12 1r | 70196733 | 1 |
| 12 | Seiltrommel DR 3 H20 1r | 70196833 → 70176133 | 1 |
| 13 | Seilführung DR 3/ 7 Li Set | 70080033 → 70080233 | 1 |
| 13 | Seilführung DR 3/ 7 Li Set säurefest | 70080233 | 1 |
| 14 | Verkleidungsblech DR 3 H12 V1, V2 | 70197733 | 1 |
| 14 | Verkleidungsblech DR 3 H20 V1, V2 | 70197833 | 1 |
| 15 | Gehäuse kompl. DR3 FU | 71933933 | 1 |
| 16 | Holm A DR 3 Set | 70197333 | 1 |
| 17 | Holm NA DR 3 Set | 70197433 | 1 |
| 18 | Fahrmotor DR 3 Set | 70197533 | 1 |
| 19 | Stützrolle DR 3 | 70058033 → 70059033 | 1 |
| 20 | Stützrolle DR 3 Set | 70197633 | 1 |
| 24 | Fahrantrieb EKDR 3 ZBA 71 | 70050033 | 1 |

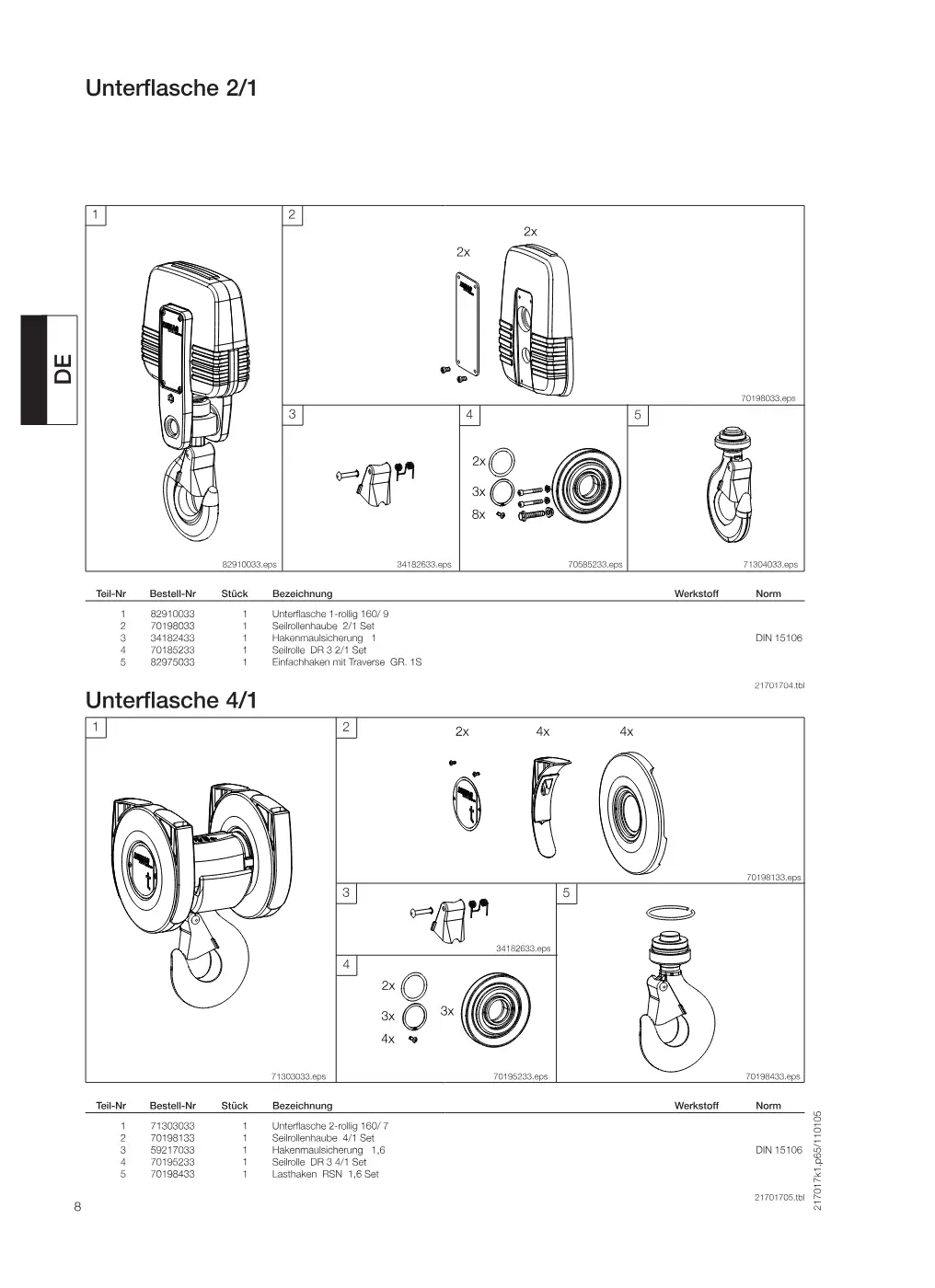

Unterflasche 2/1 (Seite 8)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Unterflasche 1-rollig 160/ 9 | 82910033 | 1 |
| 1 | Unterflasche 2-rollig 160/ 7 | 71303033 | 1 |
| 2 | Seilrollenhaube 2/1 Set | 70198033 | 1 |
| 2 | Seilrollenhaube 4/1 Set | 70198133 | 1 |
| 3 | Hakenmaulsicherung 1 | 34182433 | 1 |
| 3 | Hakenmaulsicherung 1,6 | 59217033 | 1 |
| 4 | Seilrolle DR 3 2/1 Set | 70185233 | 1 |
| 4 | Seilrolle DR 3 4/1 Set | 70195233 | 1 |
| 5 | Einfachhaken mit Traverse GR. 1S | 82975033 | 1 |
| 5 | Lasthaken RSN 1,6 Set | 70198433 | 1 |

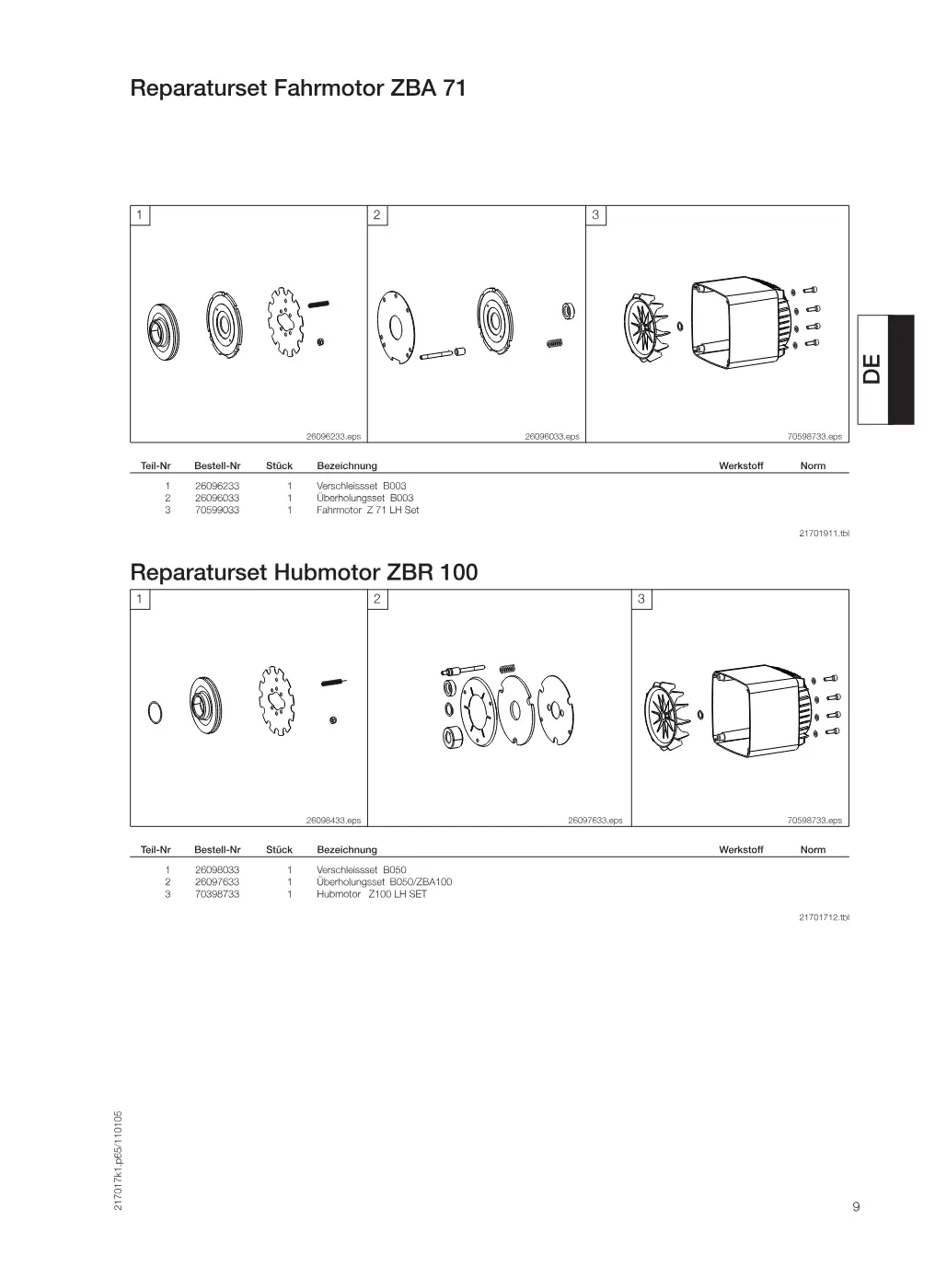

Reparaturset Fahrmotor ZBA 71 (Seite 9)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Verschleissset B003 | 26096233 | 1 |
| 1 | Verschleissset B050 | 26098033 | 1 |
| 2 | Überholungsset B003 | 26096033 | 1 |
| 2 | Überholungsset B050/ZBA100 | 26097633 | 1 |
| 3 | Fahrmotor Z 71 LH Set | 70599033 → 20874033 | 1 |
| 3 | Hubmotor Z100 LH SET | 70398733 → 22874033 | 1 |

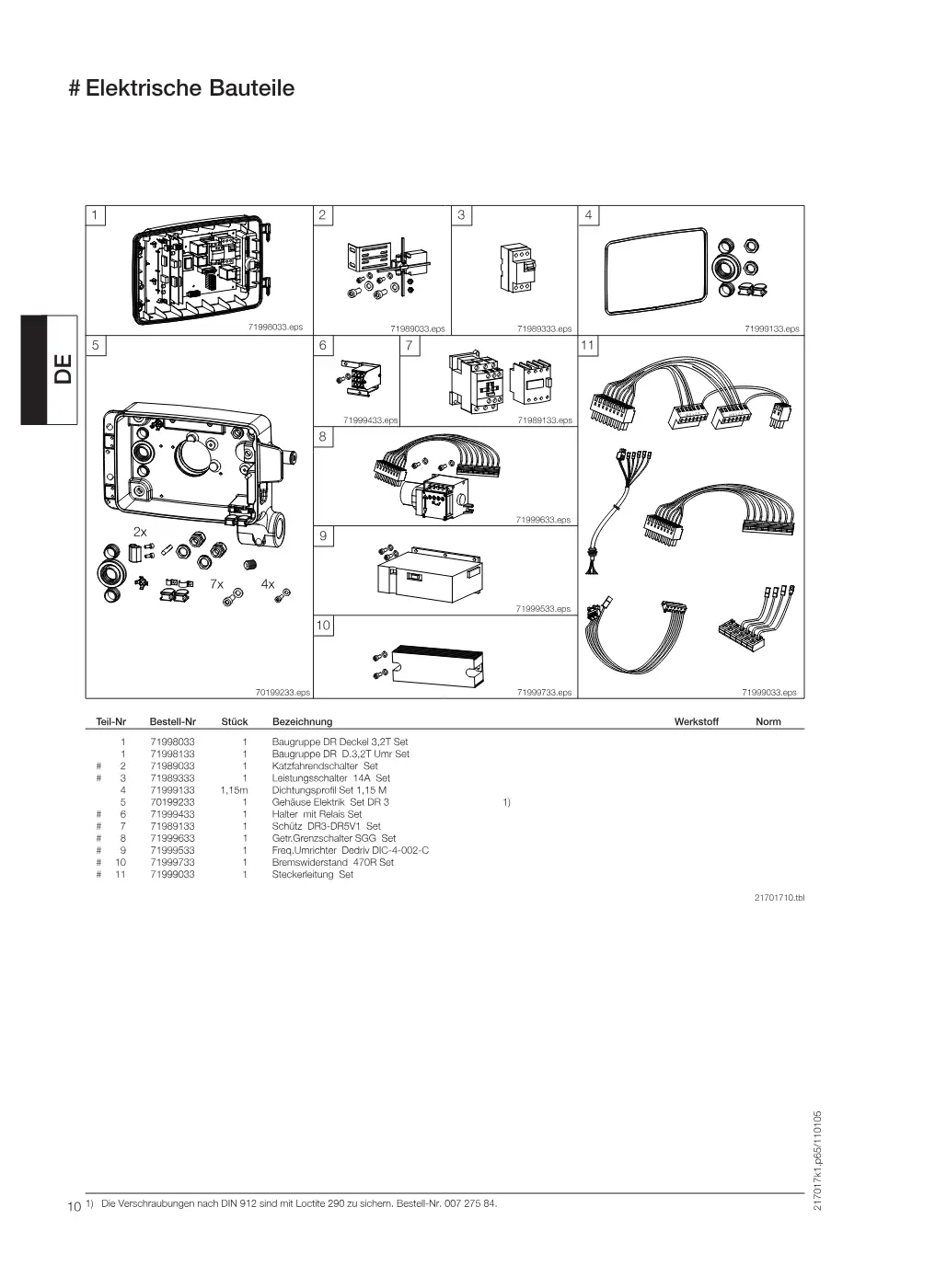

# Elektrische Bauteile (Seite 10)
Diese Zeichnung im Partfinder öffnen
| Pos. | Benennung | Identnummer | Stück |
|---|---|---|---|
| 1 | Baugruppe DR Deckel 3,2T Set | 71998033 | 1 |
| 1 | Baugruppe DR D.3,2T Umr Set | 71998133 | 1 |
| 2 | Katzfahrendschalter Set | 71989033 → 73014233 | 1 |
| 3 | Leistungsschalter 14A Set | 71989333 | 1 |
| 4 | Dichtungsprofil Set 1,15 M | 71999133 | 1,15 |
| 5 | Gehäuse Elektrik Set DR 3 | 70199233 | 1 |
| 6 | Halter mit Relais Set | 71999433 | 1 |
| 7 | Schütz DR3-DR5V1 Set | 71989133 | 1 |
| 8 | Getr.Grenzschalter SGG Set | 71999633 | 1 |
| 9 | Freq.Umrichter Dedriv DIC-4-002-C | 71999533 | 1 |
| 10 | Bremswiderstand 470R Set | 71999733 | 1 |
| 11 | Steckerleitung Set | 71999033 | 1 |
