Demag EKDR 5 – Ersatzteilliste 21701844

Einzelteile, Ausgabe 01/2019, Demag-Nr. 21701844 – 8 Zeichnungen, 101 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

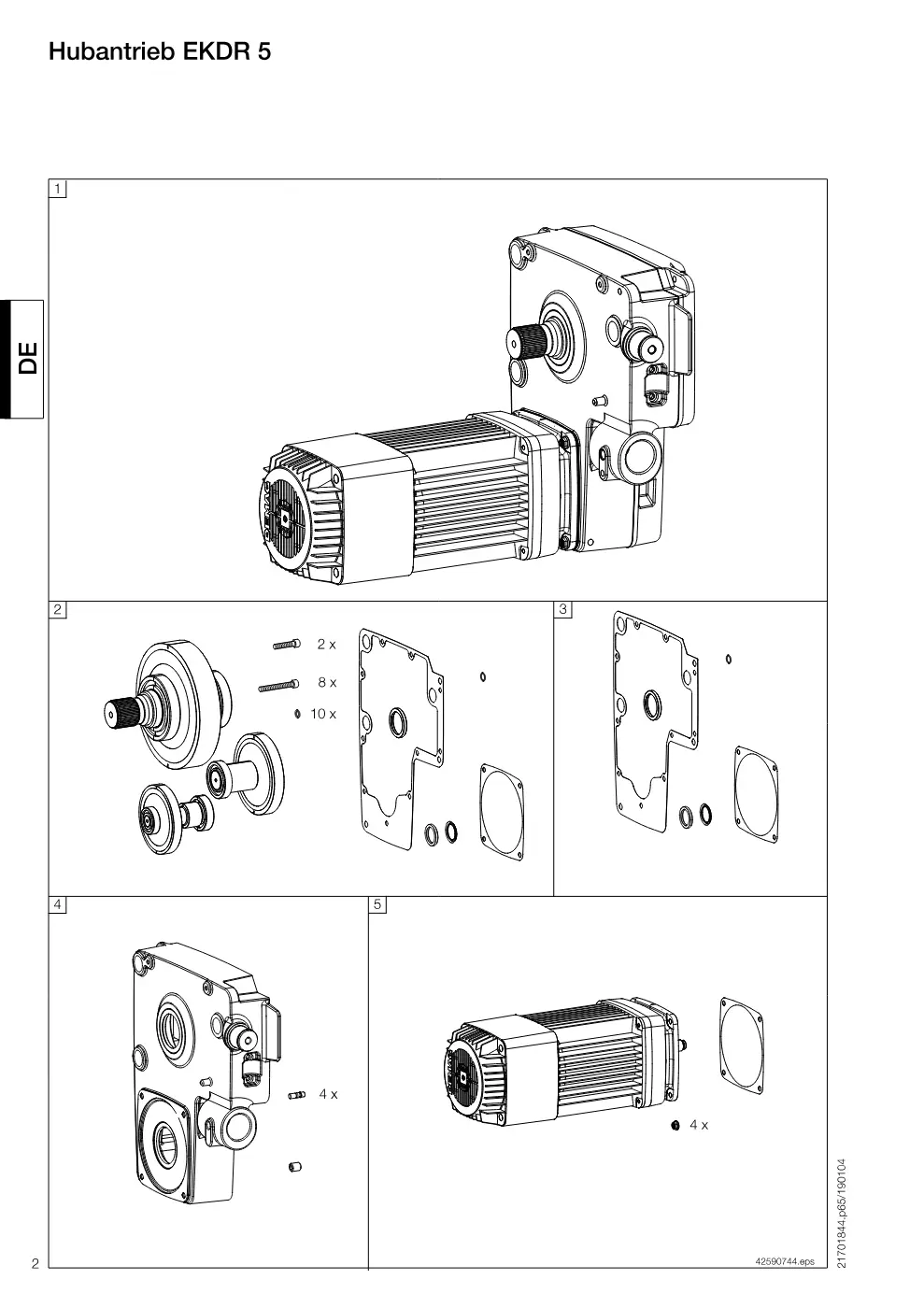

Hubantrieb EKDR 5 (Seite 2)

Demag EKDR 5 – Hubantrieb EKDR 5, Zeichnung Seite 2

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb DCH 5-V1	70210145	1
1	Hubantrieb DCH 5-V2	70210245	1
1	Hubantrieb DCH 5-V3	70210345	1
2	Hubgetriebe DR 5 V1 SET	70390145	1
2	Hubgetriebe DR 5 V2 SET	70390245	1
2	Hubgetriebe DR 5 V3 SET	70390345	1
3	Dichtung DR 5 SET	70390045 → 70390033	1
4	Getriebegehäuse DR 5 Set	70390445 → 70390433	1
5	Hubmotor DR 5 V1 Set	70390545 → 70390533	1
5	Hubmotor DR 5 V2 Set	70390645 → 70390633	1
33	Innensechskantzyl.Schraube M3 X 50	32155799	4

Hubeinheit EKDR 5 Einscherung 2/1 - SGS (Seite 4)

Demag EKDR 5 – Hubeinheit EKDR 5 Einscherung 2/1 - SGS, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR 5 H12 Set	70390845	1
1	Bolzen DR 5 H20 Set	70390945 → 70390933	1
2	Tragbolzen DR 5 Set	70391345	1
3	Distanzbuchse DR 3 Set	70391245 → 70391233	1
4	Radsatz DR 5 Set	70391545 → 70391533	1
7	Seilkeiltraverse H12 2/1 2m	70392545	1
7	Seilkeiltraverse H12 2/1 3m	70392645	1
7	Seilkeiltraverse H12 2/1 4m	70392745	1
7	Seilkeiltraverse H20 2/1 2m	70392845	1
7	Seilkeiltraverse H20 2/1 3m	70392945	1
7	Seilkeiltraverse H20 2/1 4m	70393045	1
8	Seiltasche DR 5 Set	70391745 → 70391733	1
9	Überlastabschaltung DR 5 2m	70391945 → 71952733	1
9	Überlastabschaltung DR 5 3m	70392045 → 71952833	1
9	Überlastabschaltung DR 5 4m	70392145 → 71952933	1
9	Überlastabschaltung DR 5 2m	70392245 → 71952733	1
9	Überlastabschaltung DR 5 3m	70392345 → 71952833	1
9	Überlastabschaltung DR 5 4m	70392445 → 71952933	1
10	Schwenklagerbuchse Set	70391645 → 70391633	1
11	Drahtseil DR 5 H12 2/1 Set	70395845 → 70395833	1
11	Drahtseil DR 5 H20 2/1 Set	70395945 → 70395933	1
12	Seiltrommel DR 5 H12 1r	70396745	1
12	Seiltrommel DR 5 H20 1r	70396845	1
13	Seilführung DR 5/ 9 Li Set	70280045 → 70280233	1
14	Holm A DR 5 Set	70397345 → 70397333	1
15	Holm NA DR 5 Set	70397445 → 70397433	1
16	Fahrmotor DR 5 Set	70397545 → 70397533	1
17	Stützrolle DR 5 Set	70397645 → 70397633	1
18	Stützrolle DR 5	70258045	1
22	Verkleidungsblech DR 5 H12	70397745 → 70397733	1
22	Verkleidungsblech DR 5 H20	70397845 → 70397833	1
24	Fahrantrieb EKDR 5 ZBA 71	70250045	1

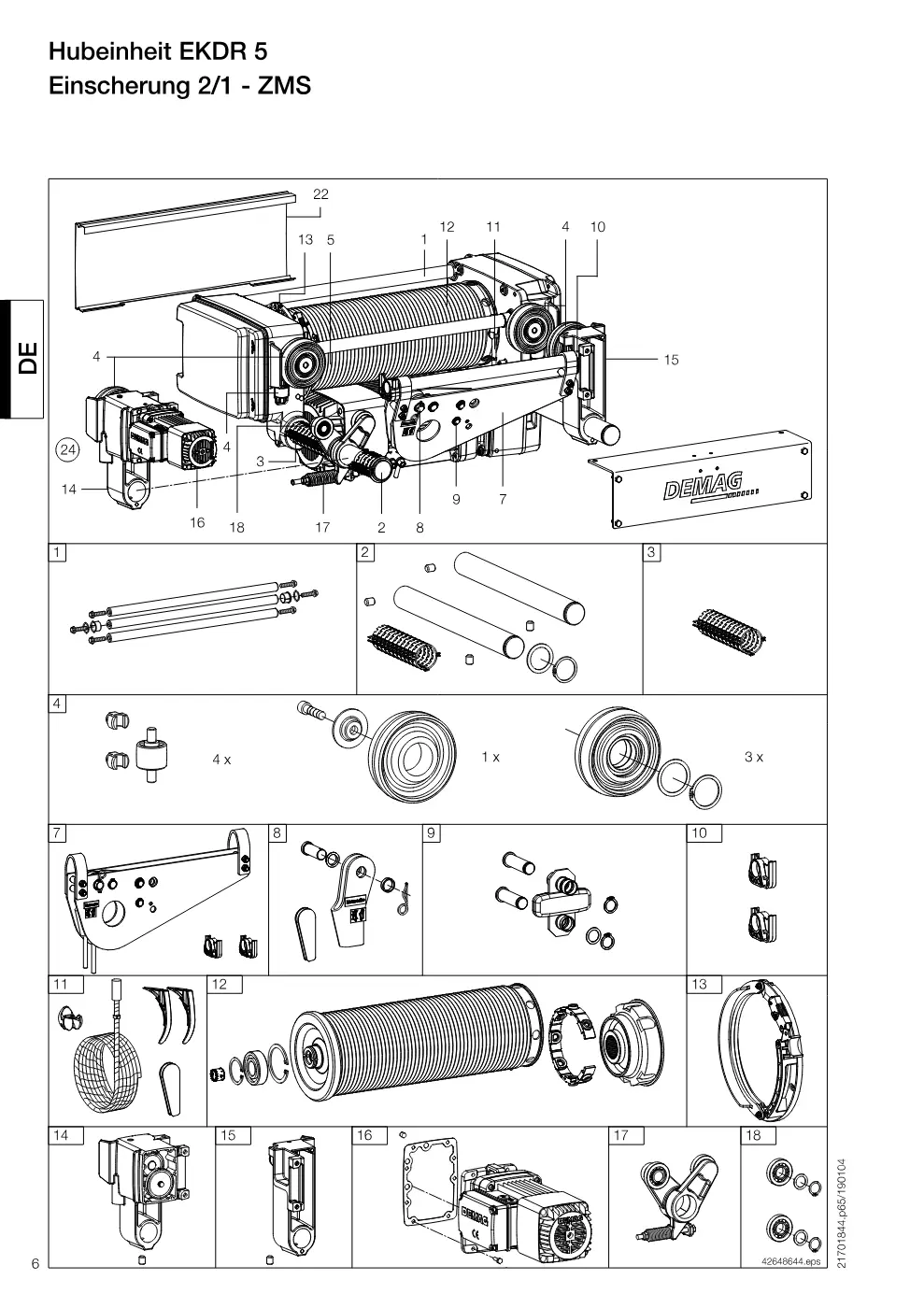

Hubeinheit EKDR 5 Einscherung 2/1 - ZMS (Seite 6)

Demag EKDR 5 – Hubeinheit EKDR 5 Einscherung 2/1 - ZMS, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR 5 H12 Set	70390845	1
1	Bolzen DR 5 H20 Set	70390945 → 70390933	1
2	Tragbolzen DR 5 Set	70391345	1
3	Distanzbuchse DR 3 Set	70391245 → 70391233	1
4	Radsatz DR 5 Set	70391545 → 70391533	1
7	Seilkeiltraverse H12 ZMS	70393445 → 70393433	1
7	Seilkeiltraverse H20 ZMS	70393545 → 70393533	1
8	Seiltasche DR 5 Set	70391745 → 70391733	1
9	Zugmessstab ZMS DR 5 SET	70391845 → 70391833	1
10	Schwenklagerbuchse Set	70391645 → 70391633	1
11	Drahtseil DR 5 H12 2/1 Set	70395845 → 70395833	1
11	Drahtseil DR 5 H20 2/1 Set	70395945 → 70395933	1
12	Seiltrommel DR 5 H12 1r	70396745	1
12	Seiltrommel DR 5 H20 1r	70396845	1
13	Seilführung DR 5/ 9 Li Set	70280045 → 70280233	1
14	Holm A DR 5 Set	70397345 → 70397333	1
15	Holm NA DR 5 Set	70397445 → 70397433	1
16	Fahrmotor DR 5 Set	70397545 → 70397533	1
17	Stützrolle DR 5 Set	70397645 → 70397633	1
18	Stützrolle DR 5	70258045	1
22	Verkleidungsblech DR 5 H12	70397745 → 70397733	1
22	Verkleidungsblech DR 5 H20	70397845 → 70397833	1
24	Fahrantrieb EKDR 5 ZBA 71	70250045	1

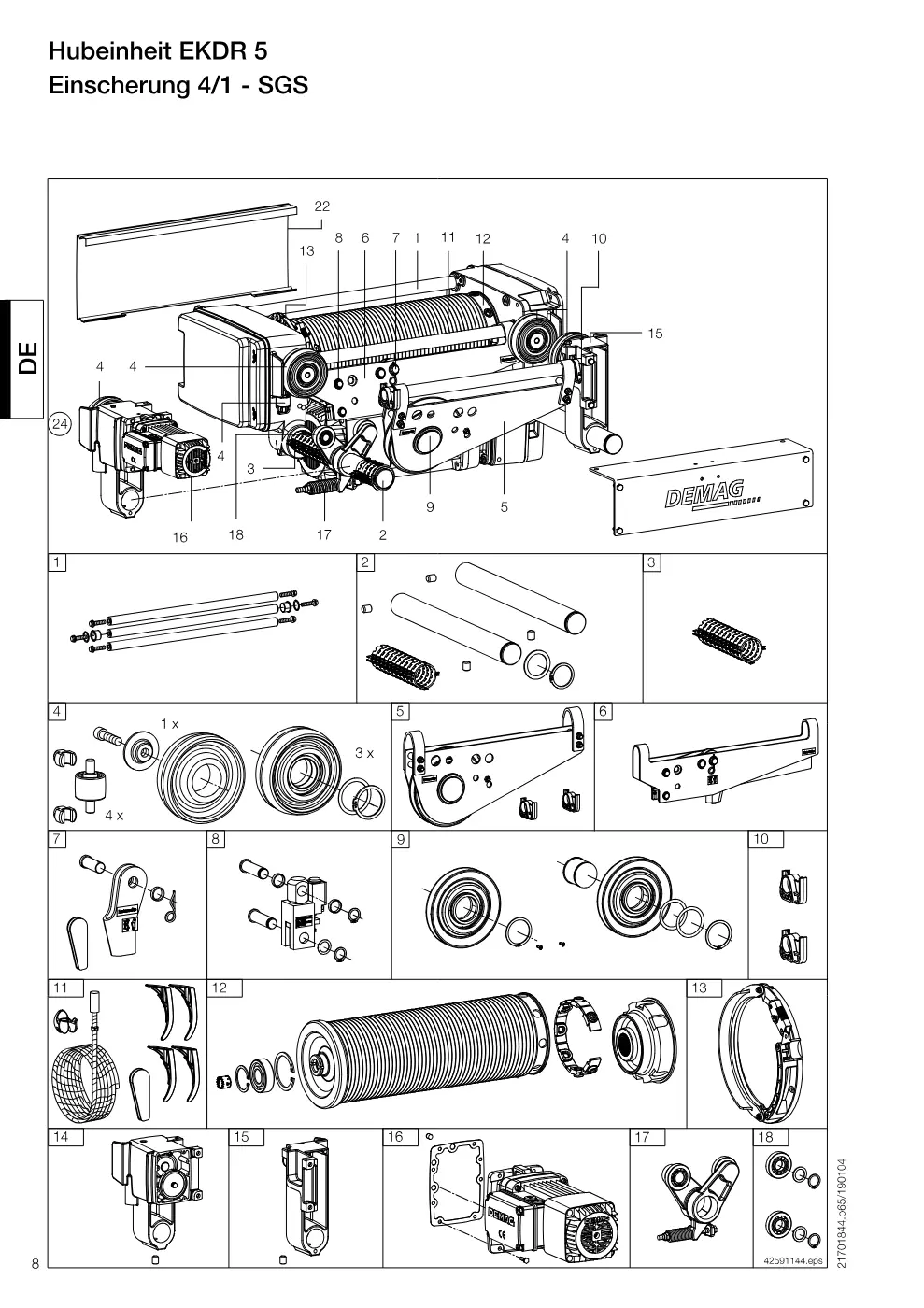

Hubeinheit EKDR 5 Einscherung 4/1 - SGS (Seite 8)

Demag EKDR 5 – Hubeinheit EKDR 5 Einscherung 4/1 - SGS, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR 5 H12 Set	70390845	1
1	Bolzen DR 5 H20 Set	70390945 → 70390933	1
2	Tragbolzen DR 5 Set	70391345	1
3	Distanzbuchse DR 3 Set	70391245 → 70391233	1
4	Radsatz DR 5 Set	70391545 → 70391533	1
5	Oberflasche DR 5 H12 Set	70394945 → 70394933	1
5	Oberflasche DR 5 H20 Set	70395045 → 70395033	1
6	Seilkeiltraverse H12 4/1 2m	70393745	1
6	Seilkeiltraverse H12 4/1 3m	70393845	1
6	Seilkeiltraverse H12 4/1 4m	70393945	1
6	Seilkeiltraverse H20 4/1 2m	70394045 → 47986933	1
6	Seilkeiltraverse H20 4/1 3m	70394145	1
6	Seilkeiltraverse H20 4/1 4m	70394245	1
7	Seiltasche DR 5 Set	70391745 → 70391733	1
8	Schwenklagerbuchse Set	70391645 → 70391633	1
8	Überlastabschaltung DR 5 3m	70392045 → 71952833	1
8	Überlastabschaltung DR 5 4m	70392145 → 71952933	1
8	Überlastabschaltung DR 5 2m	70392245 → 71952733	1
8	Überlastabschaltung DR 5 3m	70392345 → 71952833	1
8	Überlastabschaltung DR 5 4m	70392445 → 71952933	1
9	Seilrolle DR 5 4/1 Set	70395245 → 70395233	1
10	Schwenklagerbuchse Set	70391645 → 70391633	1
11	Drahtseil DR 5 H12 4/1 Set	70396145 → 70396133	1
11	Drahtseil DR 5 H20 4/1 Set	70396245	1
12	Seiltrommel DR 5 H12 1r	70396745	1
12	Seiltrommel DR 5 H20 1r	70396845	1
13	Seilführung DR 5/ 9 Li Set	70280045 → 70280233	1
14	Holm A DR 5 Set	70397345 → 70397333	1
15	Holm NA DR 5 Set	70397445 → 70397433	1
16	Fahrmotor DR 5 Set	70397545 → 70397533	1
17	Stützrolle DR 5 Set	70397645 → 70397633	1
18	Stützrolle DR 5	70258045	1
22	Verkleidungsblech DR 5 H12	70397745 → 70397733	1
22	Verkleidungsblech DR 5 H20	70397845 → 70397833	1
24	Fahrantrieb EKDR 5 ZBA 71	70250045	1

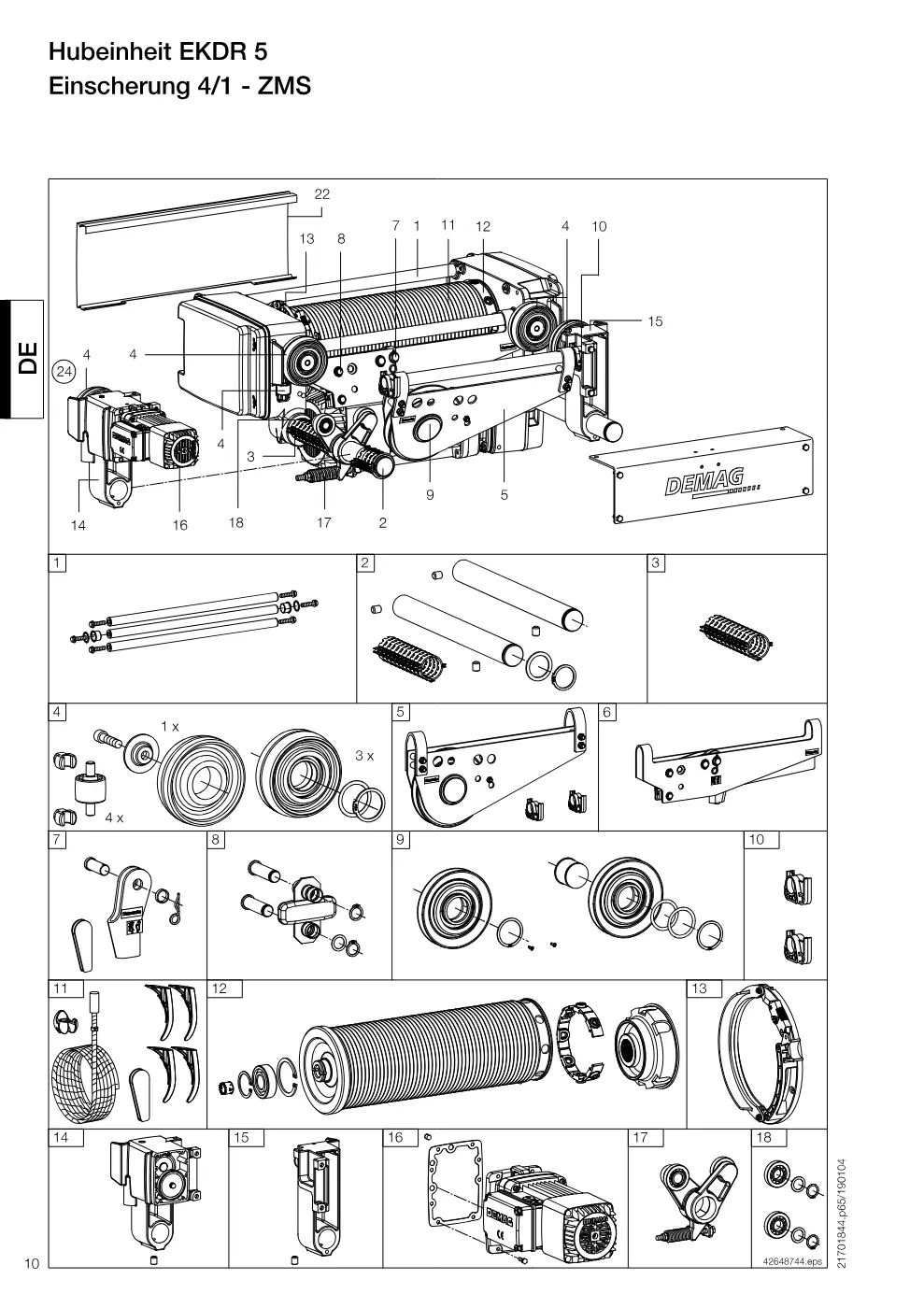

Hubeinheit EKDR 5 Einscherung 4/1 - ZMS (Seite 10)

Demag EKDR 5 – Hubeinheit EKDR 5 Einscherung 4/1 - ZMS, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR 5 H12 Set	70390845	1
1	Bolzen DR 5 H20 Set	70390945 → 70390933	1
2	Tragbolzen DR 5 Set	70391345	1
3	Distanzbuchse DR 3 Set	70391245 → 70391233	1
4	Radsatz DR 5 Set	70391545 → 70391533	1
5	Oberflasche DR 5 H12 Set	70394945 → 70394933	1
5	Oberflasche DR 5 H20 Set	70395045 → 70395033	1
6	Seilkeiltraverse H12 4/1 ZMS	70394645 → 70394633	1
6	Seilkeiltraverse H20 4/1 ZMS	70394745 → 70394733	1
7	Seiltasche DR 5 Set	70391745 → 70391733	1
8	Zugmessstab ZMS DR 5 SET	70391845 → 70391833	1
9	Seilrolle DR 5 4/1 Set	70395245 → 70395233	1
10	Schwenklagerbuchse Set	70391645 → 70391633	1
11	Drahtseil DR 5 H12 4/1 Set	70396145 → 70396133	1
11	Drahtseil DR 5 H20 4/1 Set	70396245	1
12	Seiltrommel DR 5 H12 1r	70396745	1
12	Seiltrommel DR 5 H20 1r	70396845	1
13	Seilführung DR 5/ 9 Li Set	70280045 → 70280233	1
14	Holm A DR 5 Set	70397345 → 70397333	1
15	Holm NA DR 5 Set	70397445 → 70397433	1
16	Fahrmotor DR 5 Set	70397545 → 70397533	1
17	Stützrolle DR 5 Set	70397645 → 70397633	1
18	Stützrolle DR 5	70258045	1
22	Verkleidungsblech DR 5 H12	70397745 → 70397733	1
22	Verkleidungsblech DR 5 H20	70397845 → 70397833	1
24	Fahrantrieb EKDR 5 ZBA 71	70250045	1

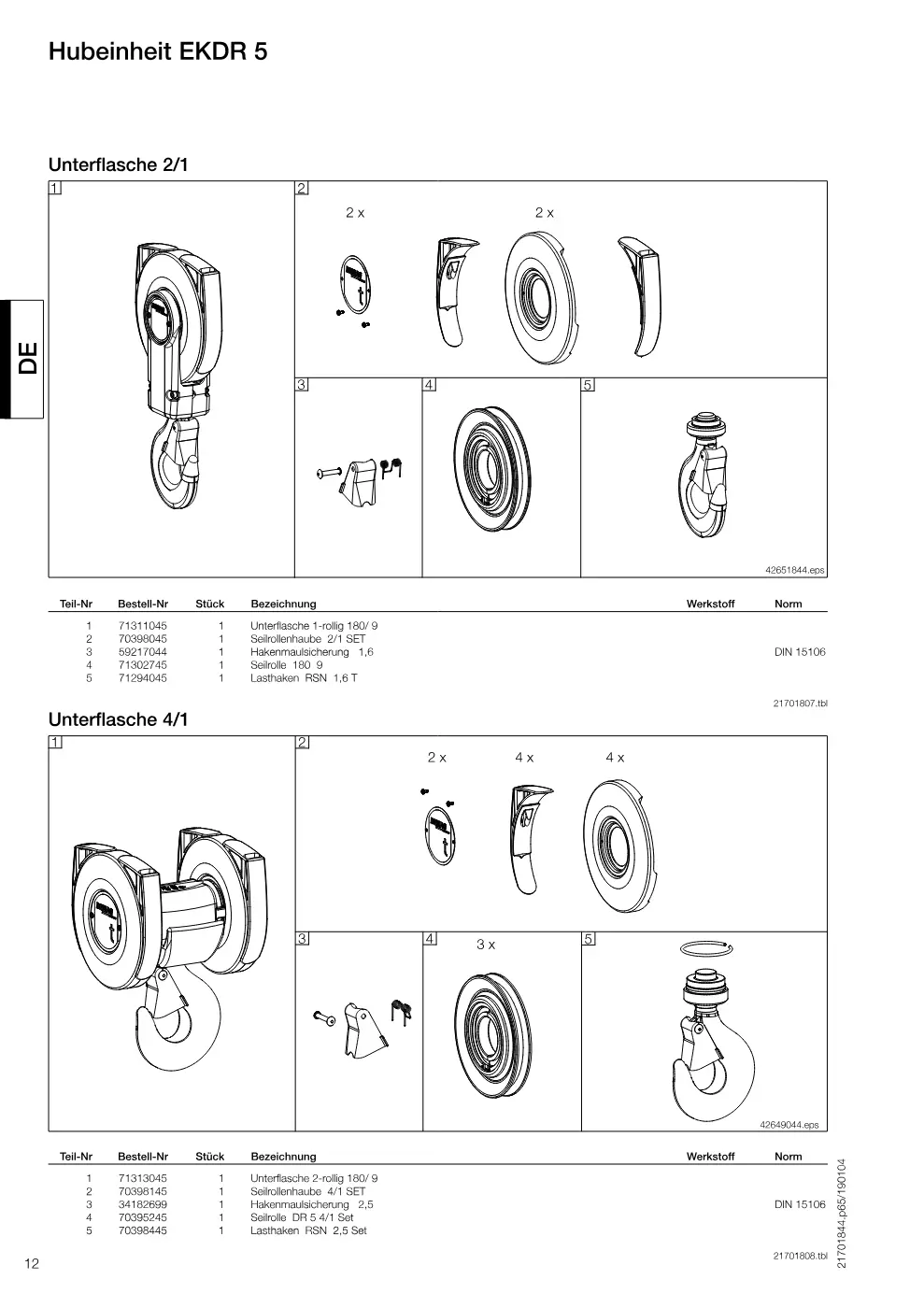

Hubeinheit EKDR 5 (Seite 12)

Demag EKDR 5 – Hubeinheit EKDR 5, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 180/ 9	71311045	1
1	Unterflasche 2-rollig 180/ 9	71313045	1
2	Seilrollenhaube 2/1 SET	70398045 → 70398033	1
2	Seilrollenhaube 4/1 SET	70398145 → 70398133	1
3	Hakenmaulsicherung 1,6	59217044 → 59217033	1
3	Hakenmaulsicherung 2,5	34182699 → 34182633	1
4	Seilrolle 180 9	71302745	1
4	Seilrolle DR 5 4/1 Set	70395245 → 70395233	1
5	Lasthaken RSN 1,6 T	71294045	1
5	Lasthaken RSN 2,5 Set	70398445 → 70398433	1

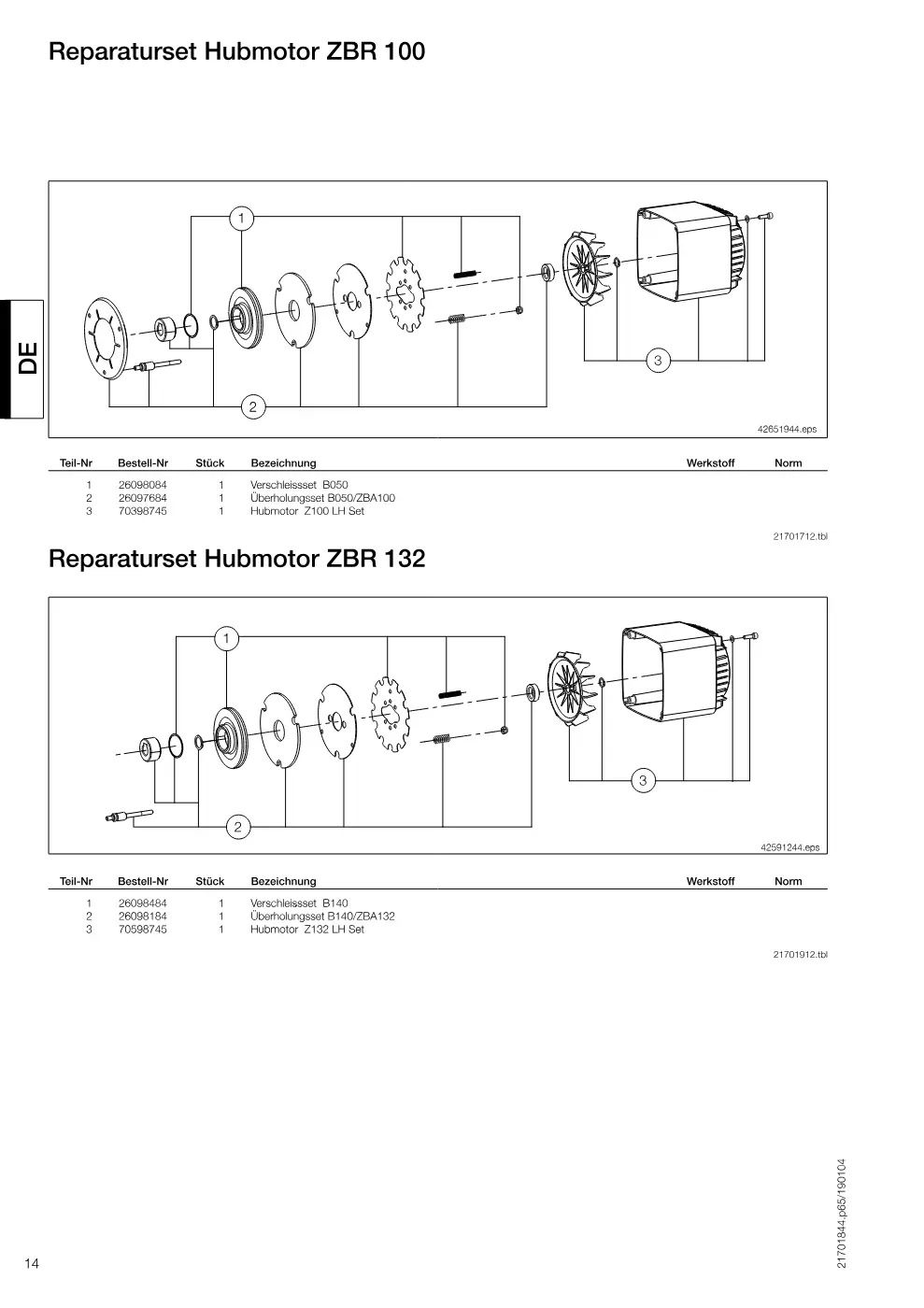

Reparaturset Hubmotor ZBR 100 (Seite 14)

Demag EKDR 5 – Reparaturset Hubmotor ZBR 100, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verschleissset B050	26098084 → 26098033	1
1	Verschleissset B140	26098484 → 26098433	1
2	Überholungsset B050/ZBA100	26097684 → 26097633	1
2	Überholungsset B140/ZBA132	26098184 → 26098133	1
3	Hubmotor Z100 LH Set	70398745	1
3	Hubmotor Z132 LH Set	70598745	1

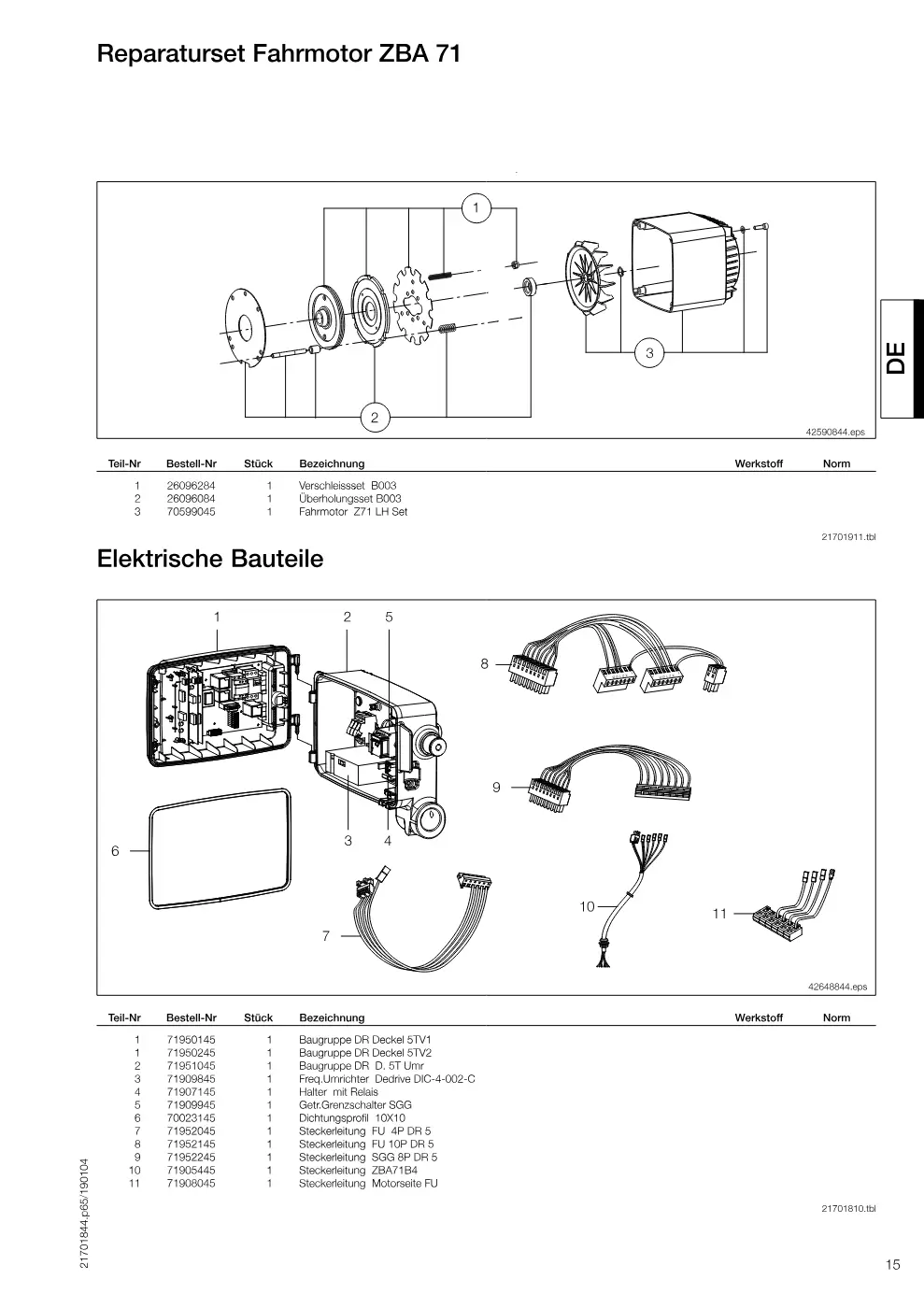

Reparaturset Fahrmotor ZBA 71 (Seite 15)

Demag EKDR 5 – Reparaturset Fahrmotor ZBA 71, Zeichnung Seite 15

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verschleissset B003	26096284 → 26096233	1
1	Baugruppe DR Deckel 5TV1	71950145	1
1	Baugruppe DR Deckel 5TV2	71950245	1
2	Überholungsset B003	26096084 → 26096033	1
2	Baugruppe DR D. 5T Umr	71951045	1
3	Fahrmotor Z71 LH Set 1 2 3 4 5 6 7 8 1 1 1 2 7 X 2 1 0 B 7 X 2 1 0 R 1 2 3 4 5 6 7 8 1 2 10 11	70599045	1
3	Freq.Umrichter Dedrive DIC-4-002-C	71909845 → 71999533	1
4	Halter mit Relais	71907145	1
5	Getr.Grenzschalter SGG	71909945	1
6	Dichtungsprofil 10X10	70023145	1
7	Steckerleitung FU 4P DR 5	71952045	1
8	Steckerleitung FU 10P DR 5	71952145	1
9	Steckerleitung SGG 8P DR 5	71952245	1
10	Steckerleitung ZBA71B4	71905445	1
11	Steckerleitung Motorseite FU	71908045	1
