Ersatzteilshop › Partfinder › Demag DR › EKDR-Pro 10

Demag EKDR-Pro 10 – Ersatzteilliste 21701944

Einzelteile, Ausgabe 12/2020, Demag-Nr. 21701944 – 8 Zeichnungen, 92 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

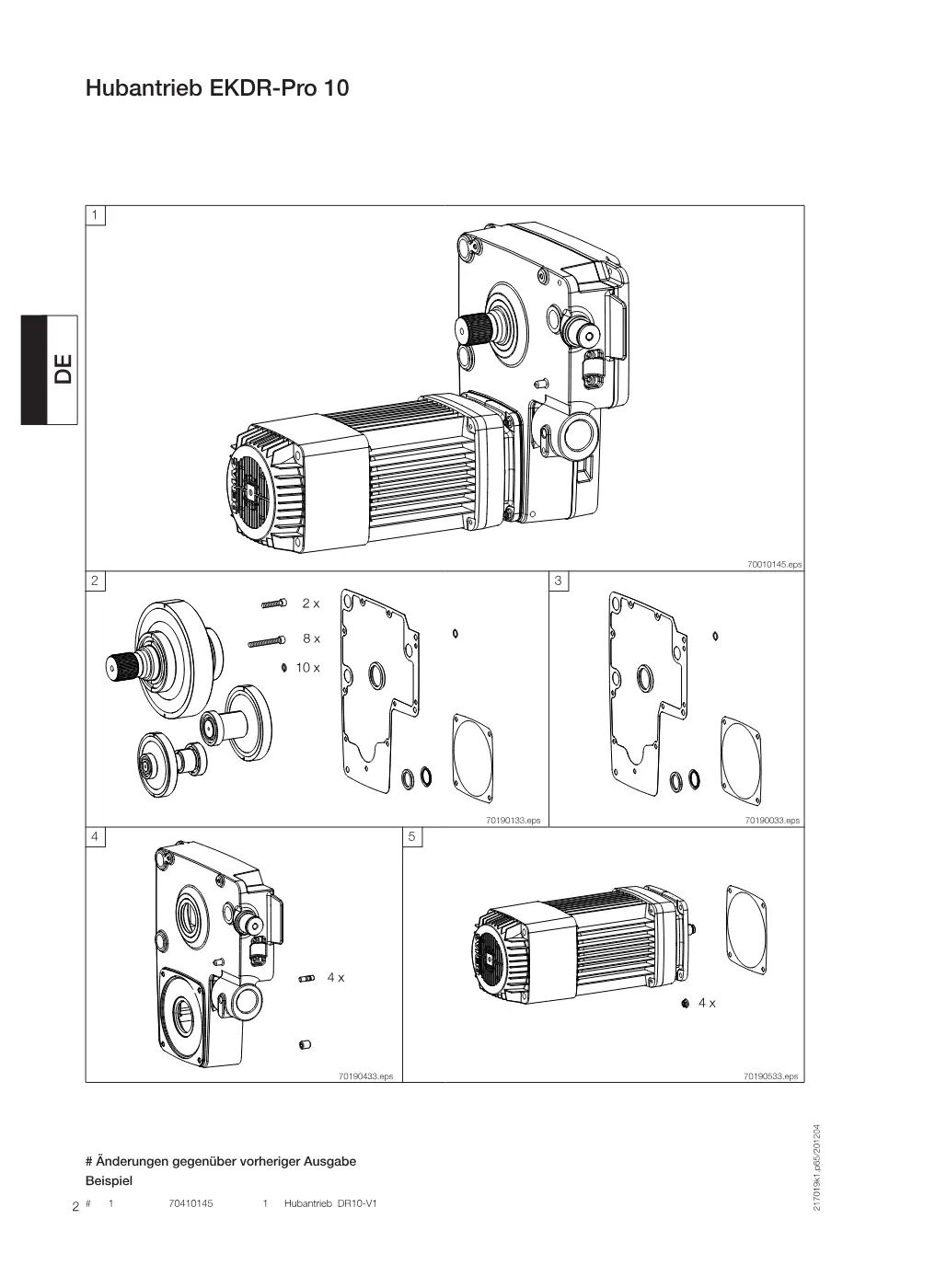

Hubantrieb EKDR-Pro 10 (Seite 2)

Demag EKDR-Pro 10 – Hubantrieb EKDR-Pro 10, Zeichnung Seite 2

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb DR10-V1	70410145	1
1	Hubantrieb DR10-V2	70410245	1
1	Hubantrieb DR10-V3	70410345	1
2	Hubgetriebe DR10 V1 Set	70590133	1
2	Hubgetriebe DR10 V2 Set	70590233	1
2	Hubgetriebe DR10 V3 Set	70590333	1
3	Dichtung DR10 Set	70590033	1
4	Getriebegehäuse DR10 Set	70590433	1
5	Hubmotor DR10 V1 Set	70590533	1
5	Hubmotor DR10 V2 Set	70590633	1
5	Hubmotor DR10 V3 Set	70590733	1

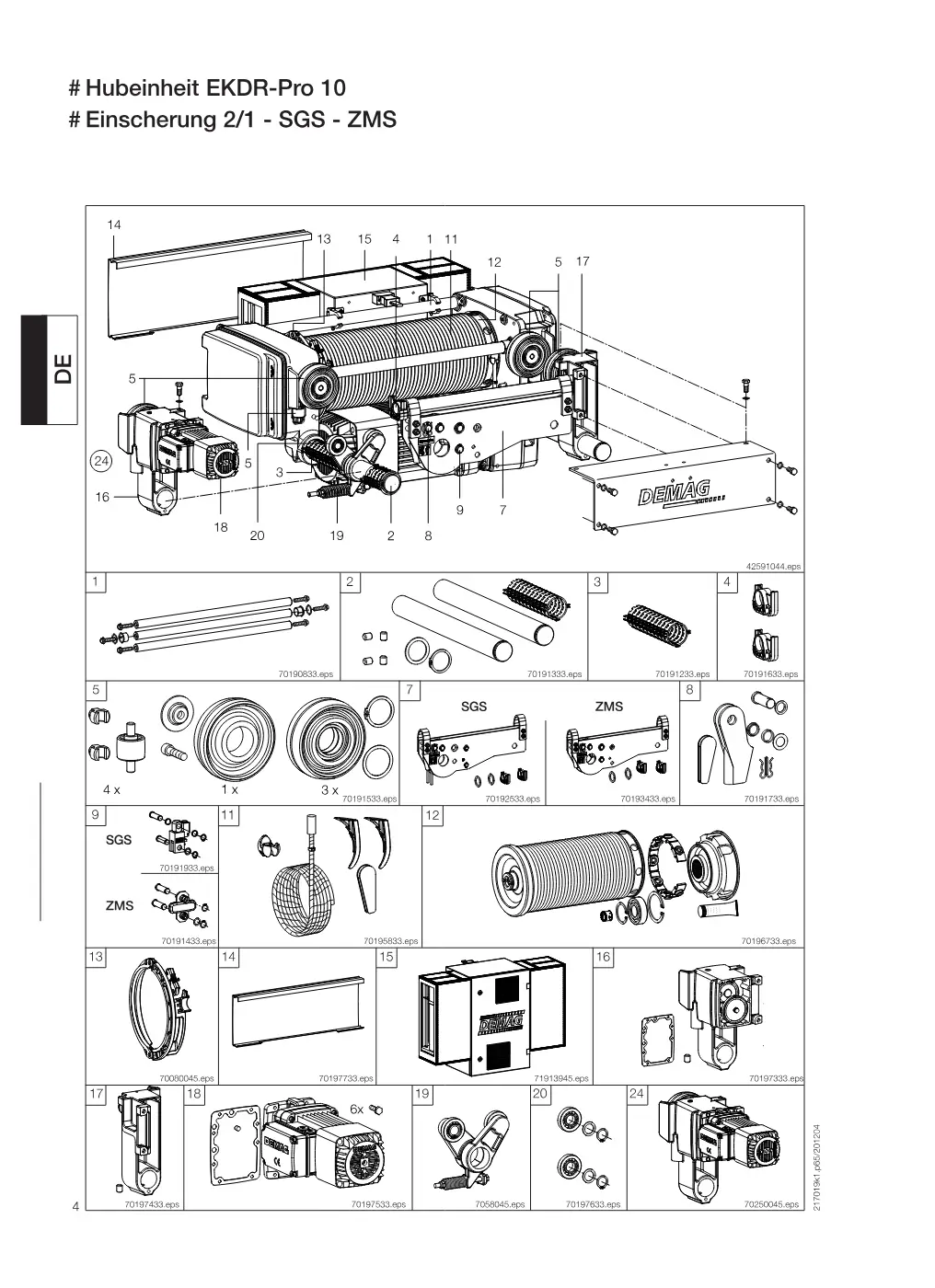

# Hubeinheit EKDR-Pro 10 (Seite 4)

Demag EKDR-Pro 10 – # Hubeinheit EKDR-Pro 10, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR10 H12 Set	70590833	1
1	Bolzen DR10 H20 Set	70590933	1
2	Tragbolzen DR10 Set	70591333	1
3	Distanzbuchse DR10 Set	70591233	1
4	Schwenklagerbuchse Set	70591633	1
5	Radsatz DR10 Set	70591533	1
7	Seilkeiltraverse H12 2/1 2m SGS	70592533	1
7	Seilkeiltraverse H12 2/1 3m SGS	70592633	1
7	Seilkeiltraverse H12 2/1 4m SGS	70592733	1
7	Seilkeiltraverse H20 2/1 2m SGS	70592833	1
7	Seilkeiltraverse H20 2/1 3m SGS	70592933	1
7	Seilkeiltraverse H20 2/1 4m SGS	70593033	1
7	Seilkeiltraverse H12 ZMS	70593433	1
7	Seilkeiltraverse H20 ZMS	70593533	1
8	Seiltasche DR10 Set	70591733	1
9	Überlastabschaltung DR10 2m SGS	70591933 → 71912733	1
9	Überlastabschaltung DR10 3m SGS	70592033 → 71912833	1
9	Überlastabschaltung DR10 4m SGS	70592133 → 71912933	1
9	Zugmessstab ZMS DR10 2/1 Set	70591833	1
11	Drahtseil DR10 H12 2/1 Set 2m	70595833	1
11	Drahtseil DR10 H20 2/1 Set 2m	70595933	1
11	Drahtseil DR10 H12 2/1 Set 3m, 4m	70599633	1
11	Drahtseil DR10 H20 2/1 Set 3m, 4m	70599733	1
12	Seiltrommel DR10 H12 1r	70596733	1
12	Seiltrommel DR10 H20 1r	70596833	1
13	Seilführung DR 10/13 Li Set	70480045 → 70485033	1
14	Verkleidungsblech DR10 H12 V1	70597733	1
14	Verkleidungsblech DR10 H20 V1	70597833	1
15	Gehäuse kompl. DR10 V2	71913945	1
16	Holm A DR10 Set	70597333	1
17	Holm NA DR10 Set	70597433	1
18	Fahrmotor DR10 Set	70597533	1
19	Stützrolle DR10	70458045	1
20	Stützrolle DR10 Set	70597633	1
24	Fahrantrieb EKDR10 ZBA71	70450045	1

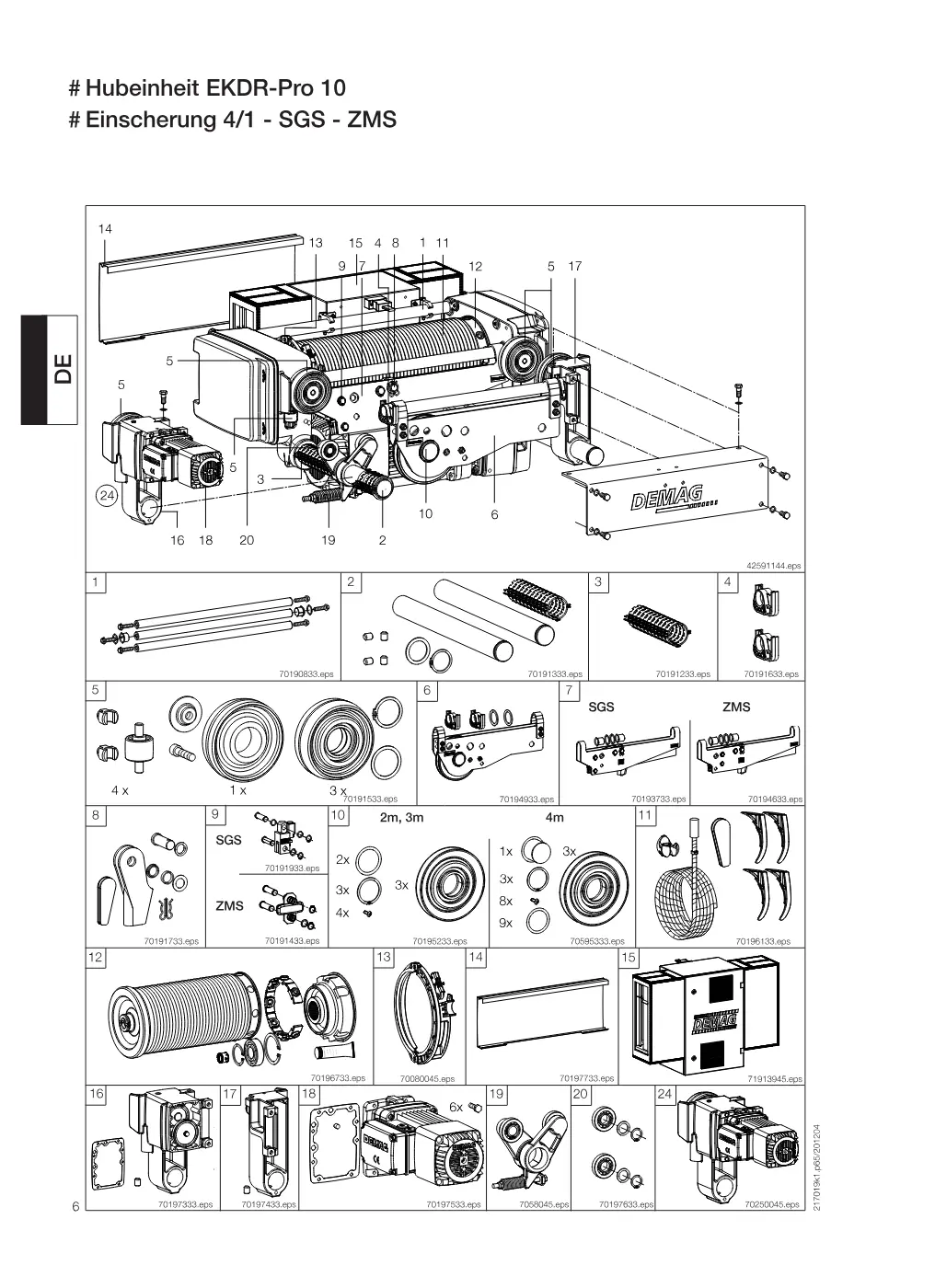

# Hubeinheit EKDR-Pro 10 (Seite 6)

Demag EKDR-Pro 10 – # Hubeinheit EKDR-Pro 10, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR10 H12 Set	70590833	1
1	Bolzen DR10 H20 Set	70590933	1
2	Tragbolzen DR10 Set	70591333	1
3	Distanzbuchse DR10 Set	70591233	1
4	Schwenklagerbuchse Set	70591633	1
5	Radsatz DR10 Set	70591533	1
6	Oberflasche DR10 H12 Set 2m, 3m	70594933	1
6	Oberflasche DR10 H20 Set 2m, 3m	70595033	1
6	Oberflasche DR10 H12 Set 4m	70599333	1
6	Oberflasche DR10 H20 Set 4m	70599433	1
7	Seilkeiltraverse H12 4/1 2m SGS	70593733	1
7	Seilkeiltraverse H12 4/1 3m SGS	70593833	1
7	Seilkeiltraverse H12 4/1 4m SGS	70593933	1
7	Seilkeiltraverse H20 4/1 2m SGS	70594033 → 47989333	1
7	Seilkeiltraverse H20 4/1 3m SGS	70594133	1
7	Seilkeiltraverse H20 4/1 4m SGS	70594233	1
7	Seilkeiltraverse H12 4/1 ZMS	70594633	1
7	Seilkeiltraverse H20 4/1 ZMS	70594733	1
7	Seilkeiltraverse H12 4/1 ZMS	70594433	1
7	Seilkeiltraverse H20 4/1 ZMS	70594533	1
8	Seiltasche DR10 Set	70591733	1
9	Überlastabschaltung DR10 2m SGS	70592233 → 71912733	1
9	Überlastabschaltung DR10 3m SGS	70592333 → 71912833	1
9	Überlastabschaltung DR10 4m SGS	70592433 → 71912933	1
9	Zugmessstab ZMS DR10 4/1 Set	70591433	1
10	Seilrolle DR10 4/1 Set 2m, 3m	70595233	1
10	Seilrolle DR10 4/1 Set 4m	70595333	1
11	Drahtseil DR10 H12 4/1 Set 2m	70596133	1
11	Drahtseil DR10 H20 4/1 Set 2m	70596233	1
11	Drahtseil DR10 H12 4/1 Set 3m, 4m	70599833	1
11	Drahtseil DR10 H20 4/1 Set 3m, 4m	70599933	1
12	Seiltrommel DR10 H12 1r	70596733	1
12	Seiltrommel DR10 H20 1r	70596833	1
13	Seilführung DR 10/13 Li Set	70480045 → 70485033	1
14	Verkleidungsblech DR10 H12 V1	70597733	1
14	Verkleidungsblech DR10 H20 V1	70597833	1
15	Gehäuse kompl. DR10 V2	71913945	1
16	Holm A DR10 Set	70597333	1
17	Holm NA DR10 Set	70597433	1
18	Fahrmotor DR10 Set	70597533	1
19	Stützrolle DR10	70458045	1
20	Stützrolle DR10 Set	70597633	1
24	Fahrantrieb EKDR10 ZBA71	70450045	1

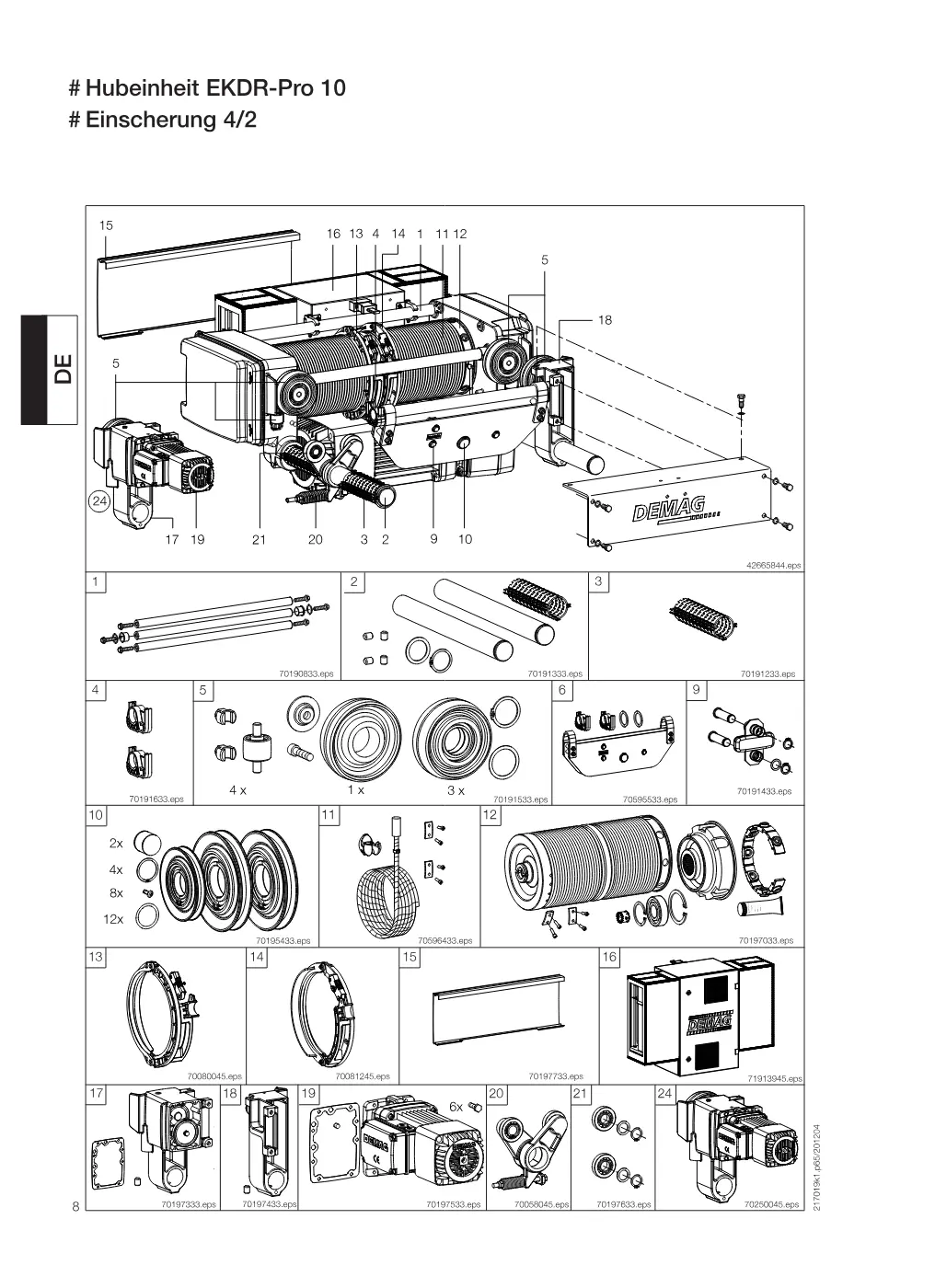

# Hubeinheit EKDR-Pro 10 (Seite 8)

Demag EKDR-Pro 10 – # Hubeinheit EKDR-Pro 10, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR10 H12 Set	70590833	1
1	Bolzen DR10 H20 Set	70590933	1
2	Tragbolzen DR10 Set	70591333	1
3	Distanzbuchse DR10 Set	70591233	1
4	Schwenklagerbuchse Set	70591633	1
5	Radsatz DR10 Set	70591533	1
6	Ausgleichsrolle DR10H12 Set	70595533	1
6	Ausgleichsrolle DR10H20 Set	70595633	1
9	Zugmessstab ZMS DR10 2/1 Set	70591833	1
10	Seilrolle DR10 4/2 Set	70595433	1
11	Drahtseil DR10 H12 4/2 Set	70596433	1
11	Drahtseil DR10 H20 4/2 Set	70596533	1
12	Seiltrommel DR10 H12 2r	70597033	1
12	Seiltrommel DR10 H20 2r	70597133	1
13	Seilführung 10 / 9 LI Set	70481045 → 70484533	1
14	Seilführung 10 / 9 RE Set	70481245 → 70484733	1
15	Verkleidungsblech DR10 H12 V1	70597733	1
15	Verkleidungsblech DR10 H20 V1	70597833	1
16	Gehäuse kompl. DR10 V2	71913945	1
17	Holm A DR10 Set	70597333	1
18	Holm NA DR10 Set	70597433	1
19	Fahrmotor DR10 Set	70597533	1
20	Stützrolle DR10	70458045	1
21	Stützrolle DR10 Set	70597633	1
24	Fahrantrieb EKDR10 ZBA71	70450045	1

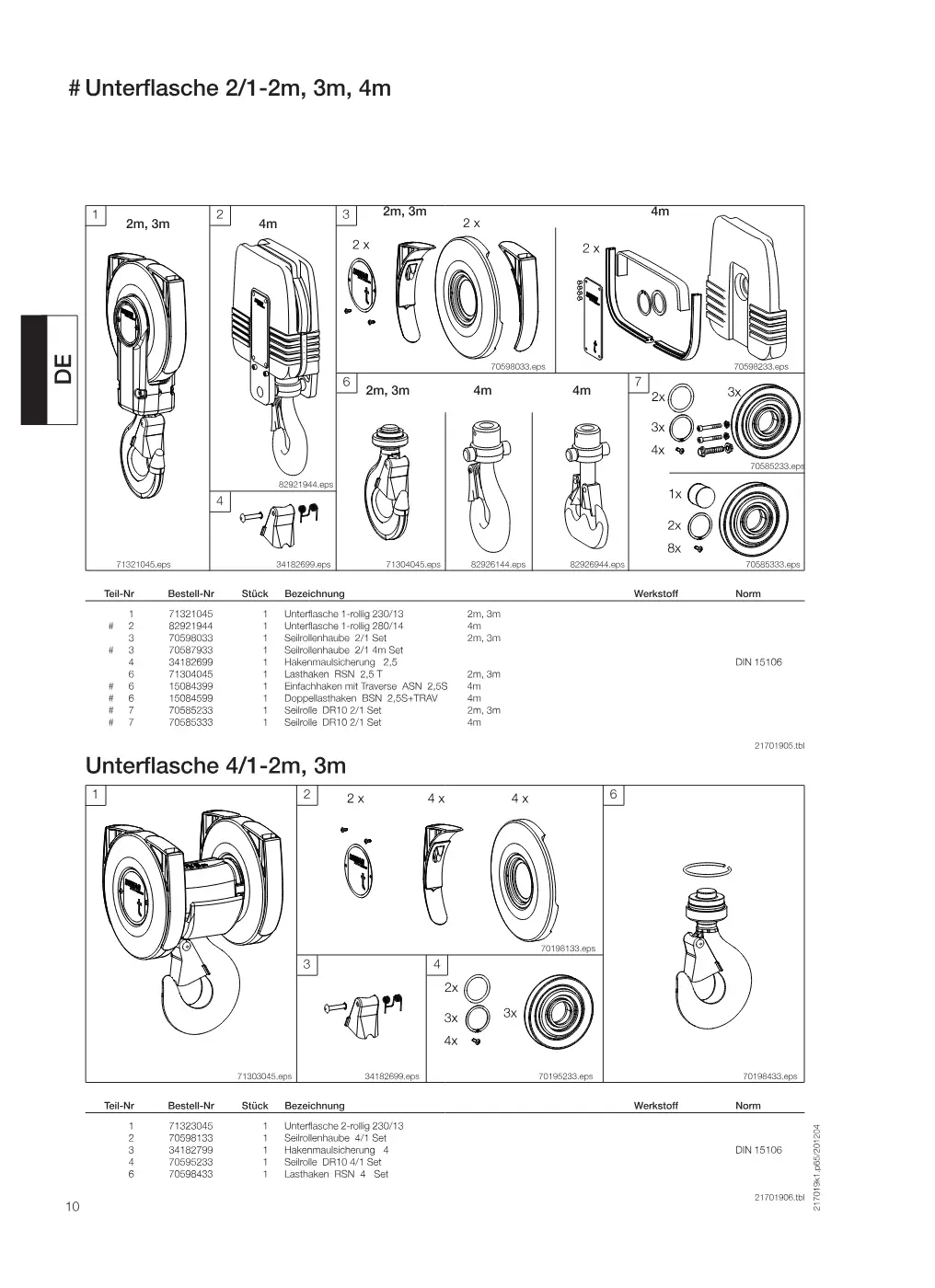

# Unterflasche 2/1-2m, 3m, 4m (Seite 10)

Demag EKDR-Pro 10 – # Unterflasche 2/1-2m, 3m, 4m, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 230/13 2m, 3m	71321045	1
1	34182699.eps 2 6 2 x 4 x 4 x 3 4 3x, 70195233.eps	71303045
1	Unterflasche 2-rollig 230/13	71323045 → 71323033	1
2	Unterflasche 1-rollig 280/14 4m	82921944	1
2	Seilrollenhaube 4/1 Set	70598133	1
3	Seilrollenhaube 2/1 Set 2m, 3m	70598033	1
3	Seilrollenhaube 2/1 4m Set	70587933	1
3	Hakenmaulsicherung 4	34182799 → 34182733	1
4	Hakenmaulsicherung 2,5	34182699 → 34182633	1
4	Seilrolle DR10 4/1 Set	70595233	1
6	Lasthaken RSN 2,5 T 2m, 3m	71304045	1
6	Einfachhaken mit Traverse ASN 2,5S 4m	15084399 → 15084333	1
6	Doppellasthaken BSN 2,5S+TRAV 4m	15084599	1
6	Lasthaken RSN 4 Set	70598433	1
7	Seilrolle DR10 2/1 Set 2m, 3m	70585233	1
7	Seilrolle DR10 2/1 Set 4m	70585333	1

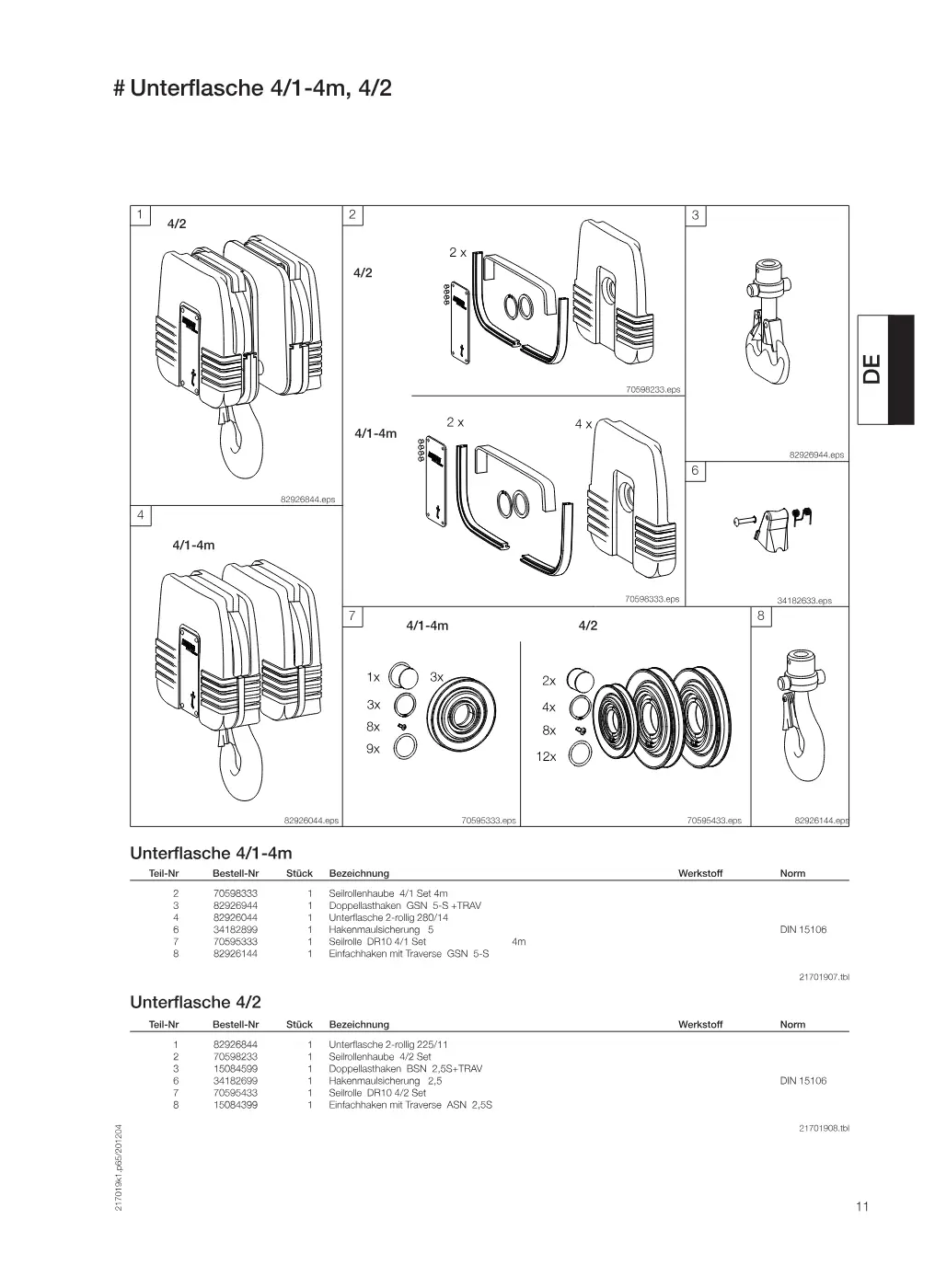

# Unterflasche 4/1-4m, 4/2 (Seite 11)

Demag EKDR-Pro 10 – # Unterflasche 4/1-4m, 4/2, Zeichnung Seite 11

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilrollenhaube 4/1 Set 4m	70598333	1
2	Seilrollenhaube 4/2 Set	70598233	1
3	Doppellasthaken GSN 5-S +TRAV	82926944 → 82926933	1
3	Doppellasthaken BSN 2,5S+TRAV	15084599	1
4	Unterflasche 2-rollig 280/14	82926044 → 82926033	1
6	Hakenmaulsicherung 5	34182899	1
6	Hakenmaulsicherung 2,5	34182699 → 34182633	1
7	Seilrolle DR10 4/1 Set 4m	70595333	1
7	Seilrolle DR10 4/2 Set	70595433	1
8	Einfachhaken mit Traverse GSN 5-S	82926144 → 82926133	1
8	Einfachhaken mit Traverse ASN 2,5S	15084399 → 15084333	1
1	Unterflasche 2-rollig 225/11	82926844 → 82926833	1

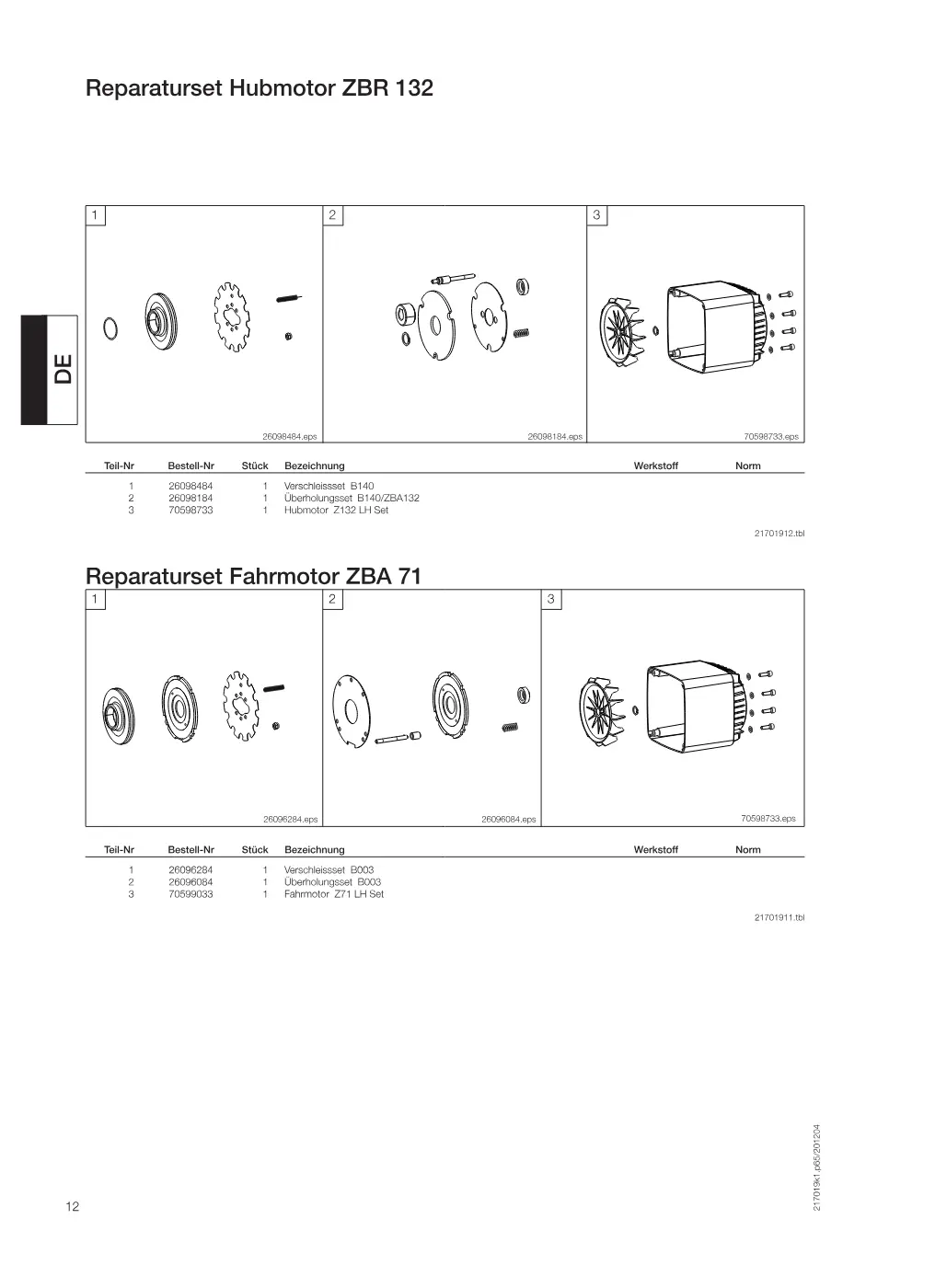

Reparaturset Hubmotor ZBR 132 (Seite 12)

Demag EKDR-Pro 10 – Reparaturset Hubmotor ZBR 132, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verschleissset B140	26098484 → 26098433	1
1	Verschleissset B003	26096284 → 26096233	1
2	Überholungsset B140/ZBA132	26098184 → 26098133	1
2	Überholungsset B003	26096084 → 26096033	1
3	Hubmotor Z132 LH Set	70598733 → 23874033	1
3	Fahrmotor Z71 LH Set	70599033 → 20874033	1

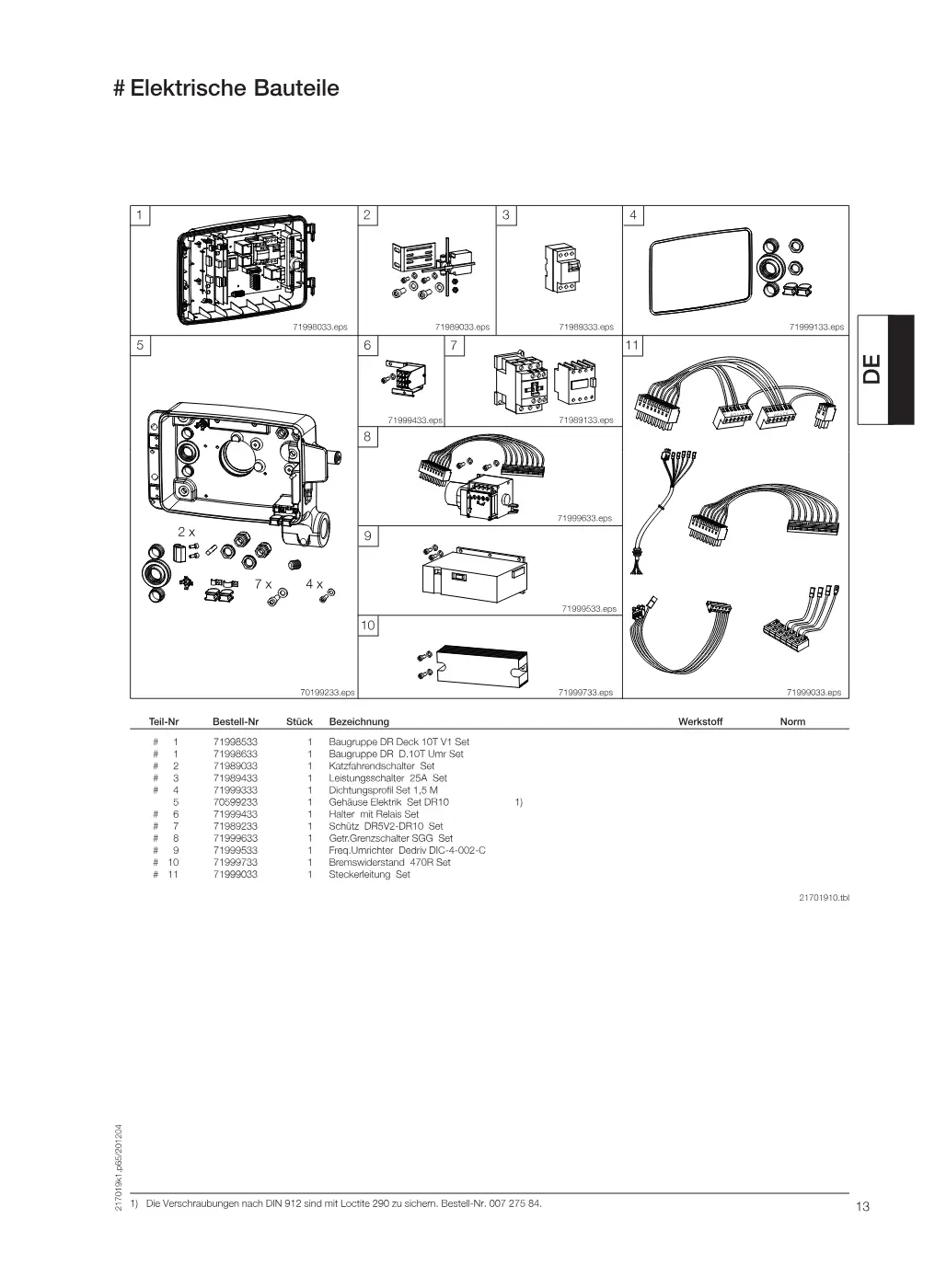

# Elektrische Bauteile (Seite 13)

Demag EKDR-Pro 10 – # Elektrische Bauteile, Zeichnung Seite 13

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe DR Deck 10T V1 Set	71998533	1
1	Baugruppe DR D.10T Umr Set	71998633	1
2	Katzfahrendschalter Set	71989033 → 73014233	1
3	Leistungsschalter 25A Set	71989433	1
4	Dichtungsprofil Set 1,5 M	71999333	1
5	Gehäuse Elektrik Set DR10	70599233	1
6	Halter mit Relais Set	71999433	1
7	Schütz DR5V2-DR10 Set	71989233	1
8	Getr.Grenzschalter SGG Set	71999633	1
9	Freq.Umrichter Dedriv DIC-4-002-C	71999533	1
10	Bremswiderstand 470R Set	71999733	1
11	Steckerleitung Set	71999033	1
