Demag FDR-Pro 10 – Ersatzteilliste 21702444

Ersatzteilliste, Ausgabe 03/2007, Demag-Nr. 21702444 – 11 Zeichnungen, 103 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

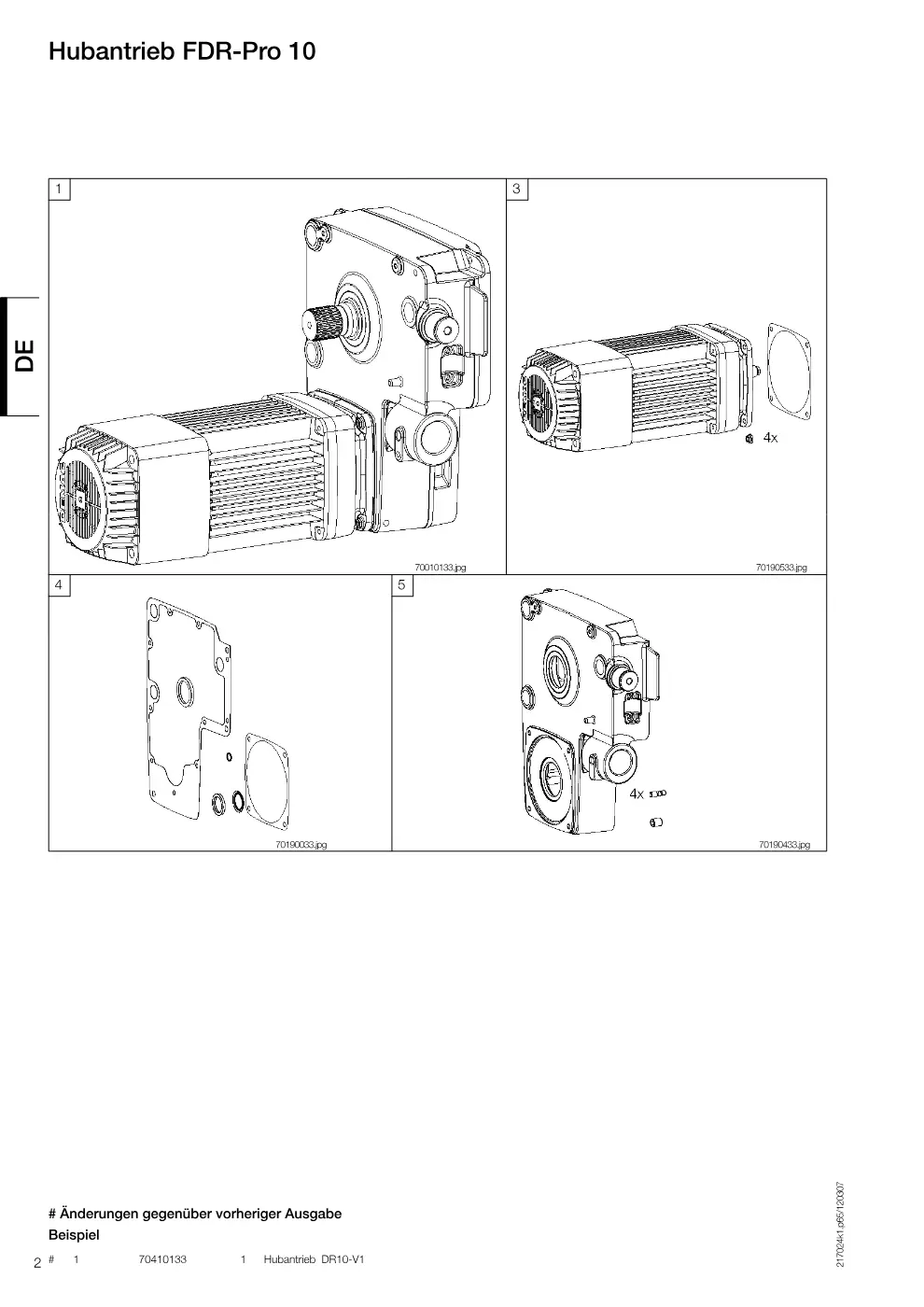

Hubantrieb FDR-Pro 10 (Seite 2)

Demag FDR-Pro 10 – Hubantrieb FDR-Pro 10, Zeichnung Seite 2

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantriebsset DR10-V1 Einscherung 2/1-4/2, 10/1,7 m/min	70410133	1
1	Hubantriebsset DR10-V2 Einscherung 2/1-4/2, 18/1 m/min	70410233	1
1	Hubantriebsset DR10-V3 Einscherung 4/1 Einscherung 2/1-4/2, 1-25 m/min	70410333	1
1	Hubantriebsset DR10-V1 Einscherung 2/1-4/2, 5/0,8 m/min	70410133	1
1	Hubantriebsset DR10-V2 Einscherung 2/1-4/2, 1-9 m/min	70410233	1
1	Hubantriebsset DR10-V3 Einscherung 2/1-4/2, 0,5-12,5 m/min	70410333	1
3	Hubmotorset DR10 V1 Einscherung 2/1-4/2, 10/1,7 m/min	70590533	1
3	Hubmotor ZBR132C4 B140 Einscherung 2/1-4/2, 18/1 m/min	70590633	1
3	Hubmotor ZBR132C4 B140 Einscherung 4/1 Einscherung 2/1-4/2, 1-25 m/min	70590733	1
3	Hubmotorset DR10 V1 Einscherung 2/1-4/2, 5/0,8 m/min	70590533	1
3	Hubmotor ZBR132C4 B140 Einscherung 2/1-4/2, 1-9 m/min	70590633	1
3	Hubmotor ZBR132C4 B140 Einscherung 2/1-4/2, 0,5-12,5 m/min	70590733	1
4	Dichtungsset DR10	70590033	1
5	Getriebegehäuseset DR10	70590433	1

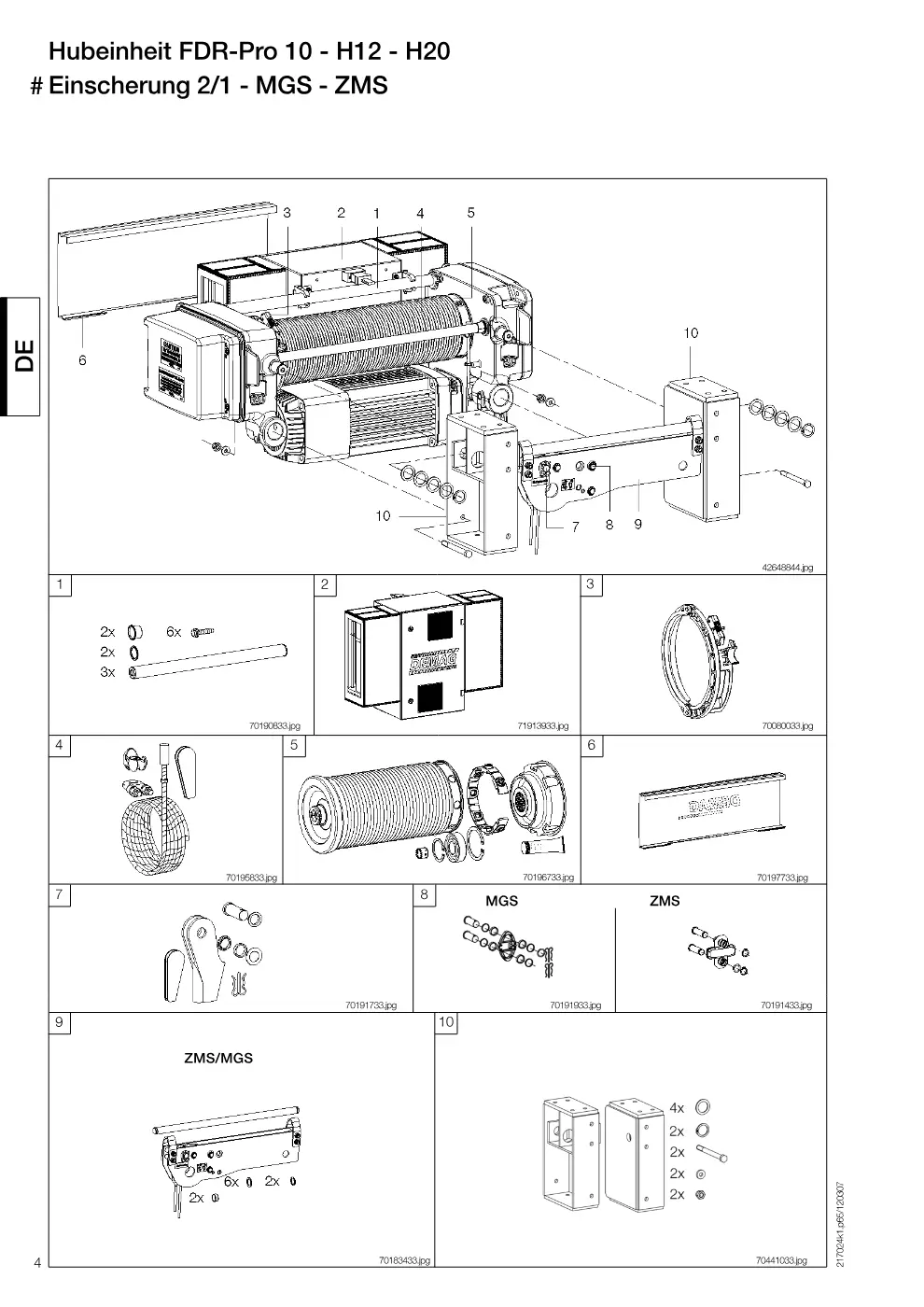

Hubeinheit FDR-Pro 10 - H12 - H20 # Einscherung 2/1 - MGS - ZMS (Seite 4)

Demag FDR-Pro 10 – Hubeinheit FDR-Pro 10 - H12 - H20 # Einscherung 2/1 - MGS - ZMS, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
2	Gehäuse DR10 FU V2 2m	71913933	1
3	Seilführung DR 10/13 Li Set säurefest	70485033	1
4	Drahtseilset DR10 H12 2/1 2m	70595833	1
4	Drahtseilset DR10 H20 2/1 2m	70595933	1
4	Drahtseilset DR10 H12 2/1 3m, 4m	70599633	1
4	Drahtseilset DR10 H20 2/1 3m, 4m	70599733	1
5	Seiltrommel einrillig DR10 H12	70596733	1
5	Seiltrommel einrillig DR10 H20	70596833	1
6	Verkleidungsblech DR10 H12 V1	70597733	1
6	Verkleidungsblech DR10 H20 V1	70597833	1
8	Überlastabschaltung DR 10 2m MGS	71912733	1
8	Überlastabschaltung DR 10 3m MGS	71912833	1
8	Überlastabschaltung DR 10 4m MGS	71912933	1
8	Zugmessstab Set ZMS DR10 2/1	70591833	1
9	Traverse Überlastsichrg. MGS H12 2/1 2m	47988433	1
9	Traverse Überlastsichrg. MGS H12 2/1 3m	47988533	1
9	Traverse Überlastsichrg. MGS H12 2/1 4m	47988633	1
9	Traverse Überlastsichrg. MGS H20 2/1 2m	47988733	1
9	Traverse Überlastsichrg. MGS H20 2/1 3m	47988833	1
9	Traverse Überlastsichrg. MGS H20 2/1 4m	47988933	1
9	Seilkeiltraverse EZDR 10 ZMS FDR-H12	70593333	1
9	Seilkeiltraverse H20 ZMS FDR	70583533	1
10	Fußkonsole FDR 10	70441033	1

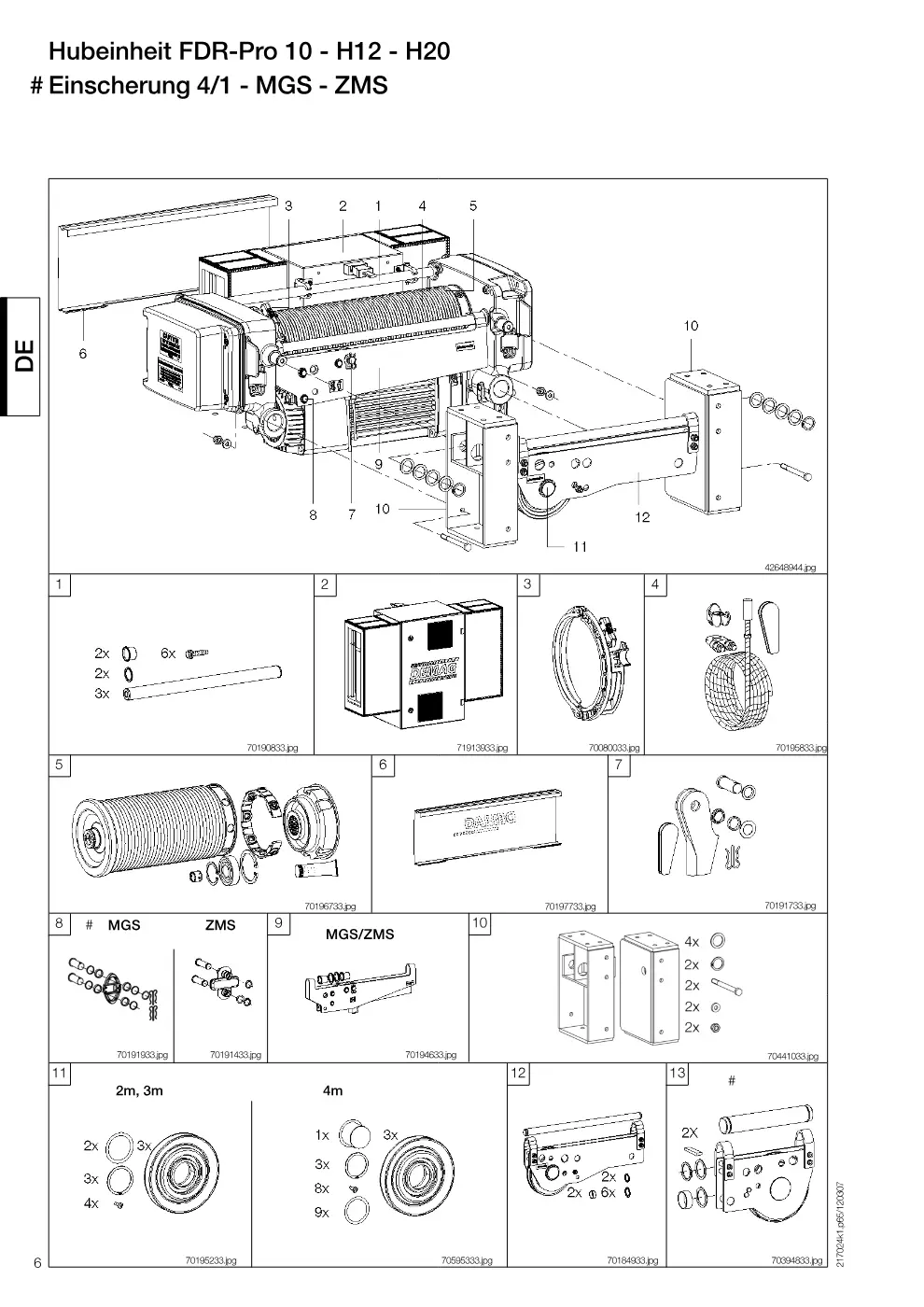

Hubeinheit FDR-Pro 10 - H12 - H20 # Einscherung 4/1 - MGS - ZMS (Seite 6)

Demag FDR-Pro 10 – Hubeinheit FDR-Pro 10 - H12 - H20 # Einscherung 4/1 - MGS - ZMS, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
2	Gehäuse kompl. DR10 FU	71913945	1
3	Seilführungsset DR 10/13 Li säurefest	70485033	1
4	Drahtseilset DR10 H12 4/1 2m	70596133	1
4	Drahtseilset DR10 H20 4/1 2m	70596233	1
4	Drahtseilset DR10 H12 4/1 3m, 4m	70599833	1
4	Drahtseilset DR10 H20 4/1 3m, 4m	70599933	1
5	Seiltrommel einrillig DR10 H12	70596733	1
5	Seiltrommel einrillig DR10 H20	70596833	1
6	Verkleidungsblech DR10 H12 V1	70597733	1
6	Verkleidungsblech DR10 H20 V1	70597833	1
7	Seiltaschenset DR10	70591733	1
8	Überlastabschaltung DR 10 2m MGS	71912733	1
8	Überlastabschaltung DR 10 3m MGS	71912833	1
8	Überlastabschaltung DR 10 4m MGS	71912933	1
8	Zugmessstab Set ZMS DR10 4/1	70591433	1
9	Traverse Überlastsichrg. MGS H12 4/1 2m	47989033	1
9	Traverse Überlastsichrg. MGS H12 4/1 3m	47989133	1
9	Traverse Überlastsichrg. MGS H12 4/1 4m	47989233	1
9	Traverse Überlastsichrg. MGS H20 4/1 2m	47989333	1
9	Traverse Überlastsichrg. MGS H20 4/1 3m	47989433	1
9	Traverse Überlastsichrg. MGS H20 4/1 4m	47989533	1
9	Seilkeiltraverse H12 4/1 ZMS 2m, 3m	70594633	1
9	Seilkeiltraverse H20 4/1 ZMS 2m, 3m	70594733	1
9	Seilkeiltraverse H12 4/1 ZMS 4m	70594433	1
9	Seilkeiltraverse H20 4/1 ZMS 4m	70594533	1
10	Fußkonsole FDR 10	70441033	1
11	Seilrollenset DR10 4/1 2m, 3m	70595233	1
11	Seilrollenset DR10 4/1 4m	70595333	1
12	Oberflaschenset FDR10 H20 2m, 3m	70585033	1
12	Oberflaschenset FDR10 H20 4m 4m	70589433	1
13	Oberflaschenset EZDR10 4/1 FDR-H12, 2m, 3m	70594833	1
13	Oberflaschenset EZDR10 4/1 4m FDR-H12, 4m	70595133	1

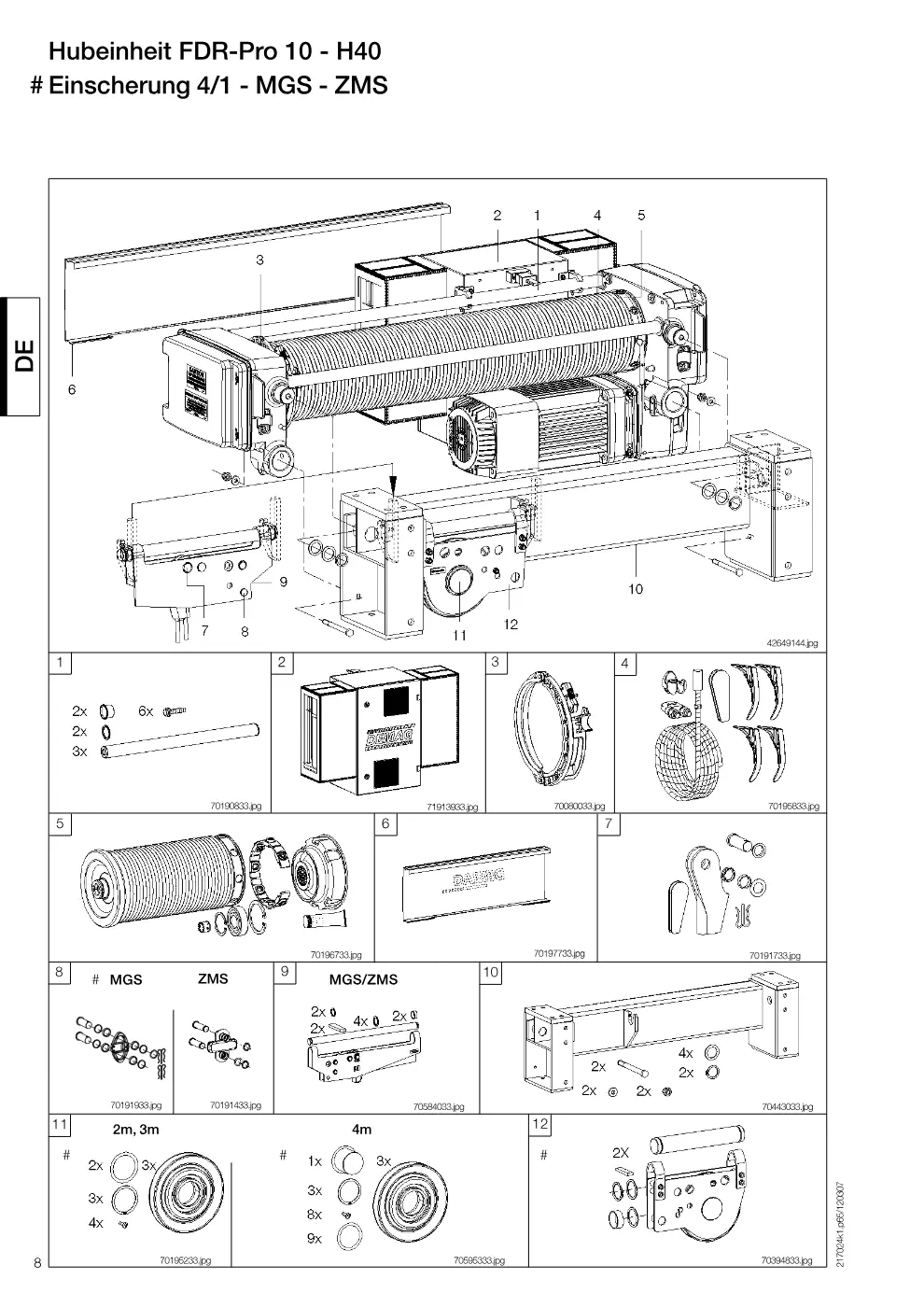

Hubeinheit FDR-Pro 10 - H40 # Einscherung 4/1 - MGS - ZMS (Seite 8)

Demag FDR-Pro 10 – Hubeinheit FDR-Pro 10 - H40 # Einscherung 4/1 - MGS - ZMS, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR10 H40	70594333	1
2	Gehäuse kompl. DR10 FU	71913945	1
3	Seilführungsset DR 10/13 Li säurefest	70485033	1
4	Drahtseilset DR10 H40 4/1 2m	70596033	1
4	Drahtseilset DR10 H40 4/1 3m, 4m	70596333	1
5	Seiltrommel einrillig DR10 H40	70596933	1
6	Verkleidungsblech DR10 H40 V1	70597933	1
7	Seiltaschenset DR10	70591733	1
8	Überlastabschaltung DR 10 2m MGS	71912733	1
8	Überlastabschaltung DR 10 3m MGS	71912833	1
8	Überlastabschaltung DR 10 4m MGS	71912933	1
8	Zugmessstab Set ZMS DR10 4/1	70591433	1
9	Traverse Überlastsichrg. MGS H40 4/1 2m	47987833	1
9	Traverse Überlastsichrg. MGS H40 4/1 3m	47987933	1
9	Traverse Überlastsichrg. MGS H40 4/1 4m	47988033	1
9	Seilkeiltraverse H40 ZMS 2m, 3m	70584033	1
9	Seilkeiltraverse H40 ZMS 4m	70584133	1
10	Fußträger FDR 10 H40	70443033	1
11	Seilrollenset DR10 4/1 2m, 3m	70595233	1
11	Seilrollenset DR10 4/1 4m	70595333	1
12	Oberflaschenset EZDR10 4/1 2m, 3m	70594833	1
12	Oberflaschenset EZDR10 4/1 4m 4m	70595133	1

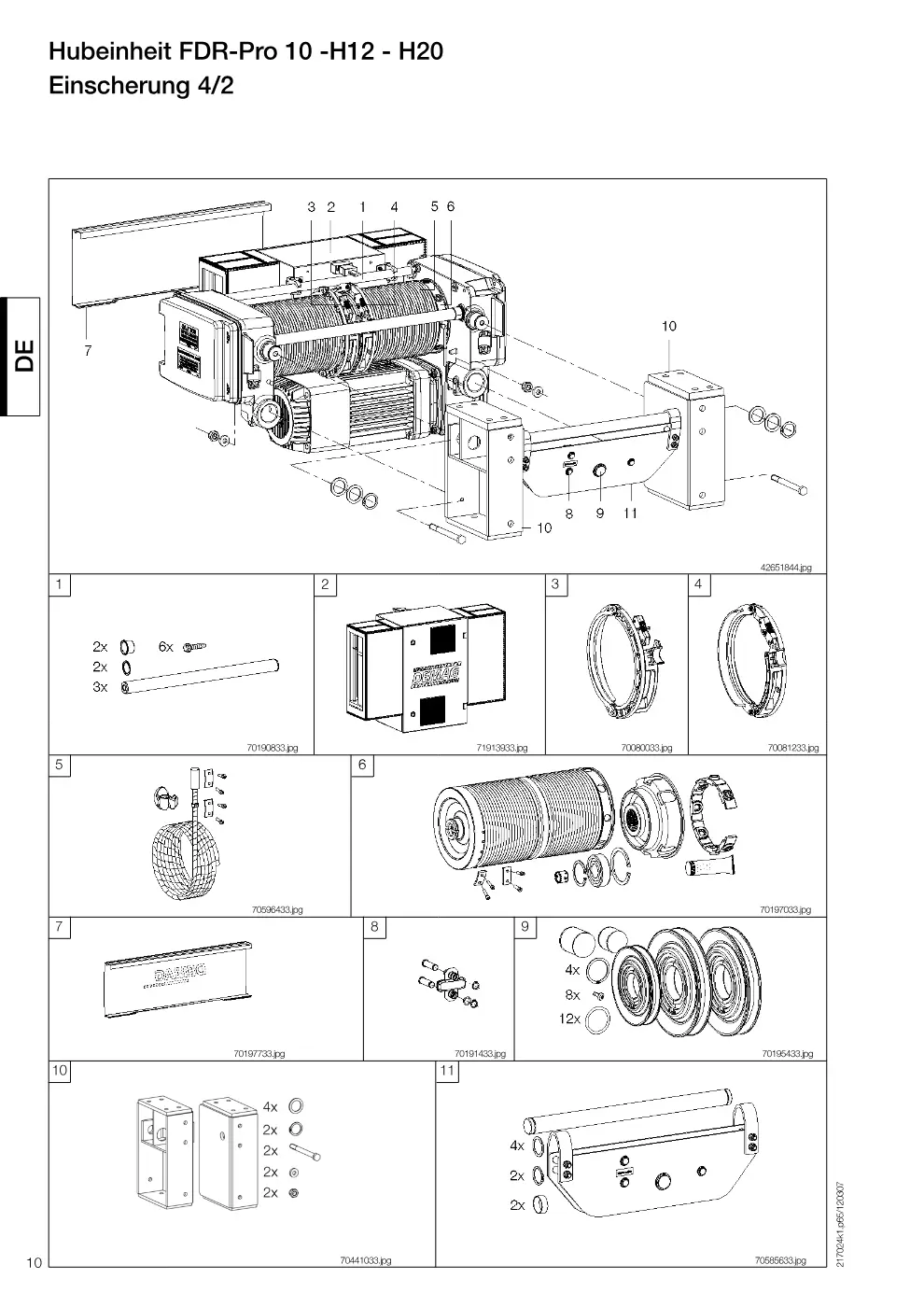

Hubeinheit FDR-Pro 10 -H12 - H20 Einscherung 4/2 (Seite 10)

Demag FDR-Pro 10 – Hubeinheit FDR-Pro 10 -H12 - H20 Einscherung 4/2, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
2	Gehäuse kompl. DR10 FU	71913945	1
3	Seilführungsset DR 10/9 Li säurefest	70484533	1
4	Seilführungsset DR 10/9 Re säurefest	70484733	1
5	Drahtseilset DR10 H12 4/2	70596433	1
5	Drahtseilset DR10 H20 4/2	70596533	1
6	Seiltrommel zweirillig DR10 H12	70597033	1
6	Seiltrommel zweirillig DR10 H20	70597133	1
7	Verkleidungsblech DR10 H12 V1	70597733	1
7	Verkleidungsblech DR10 H20 V1	70597833	1
8	Zugmessstab Set ZMS DR10 2/1 4/2	70591833	1
9	Seilrollenset DR10 4/2	70595433	1
10	Fußkonsole FDR 10	70441033	1
11	Ausgleichsrollenset EZDR10 FDR H12	70595733	1
11	Ausgleichsrollenset FDR10H20	70585633	1

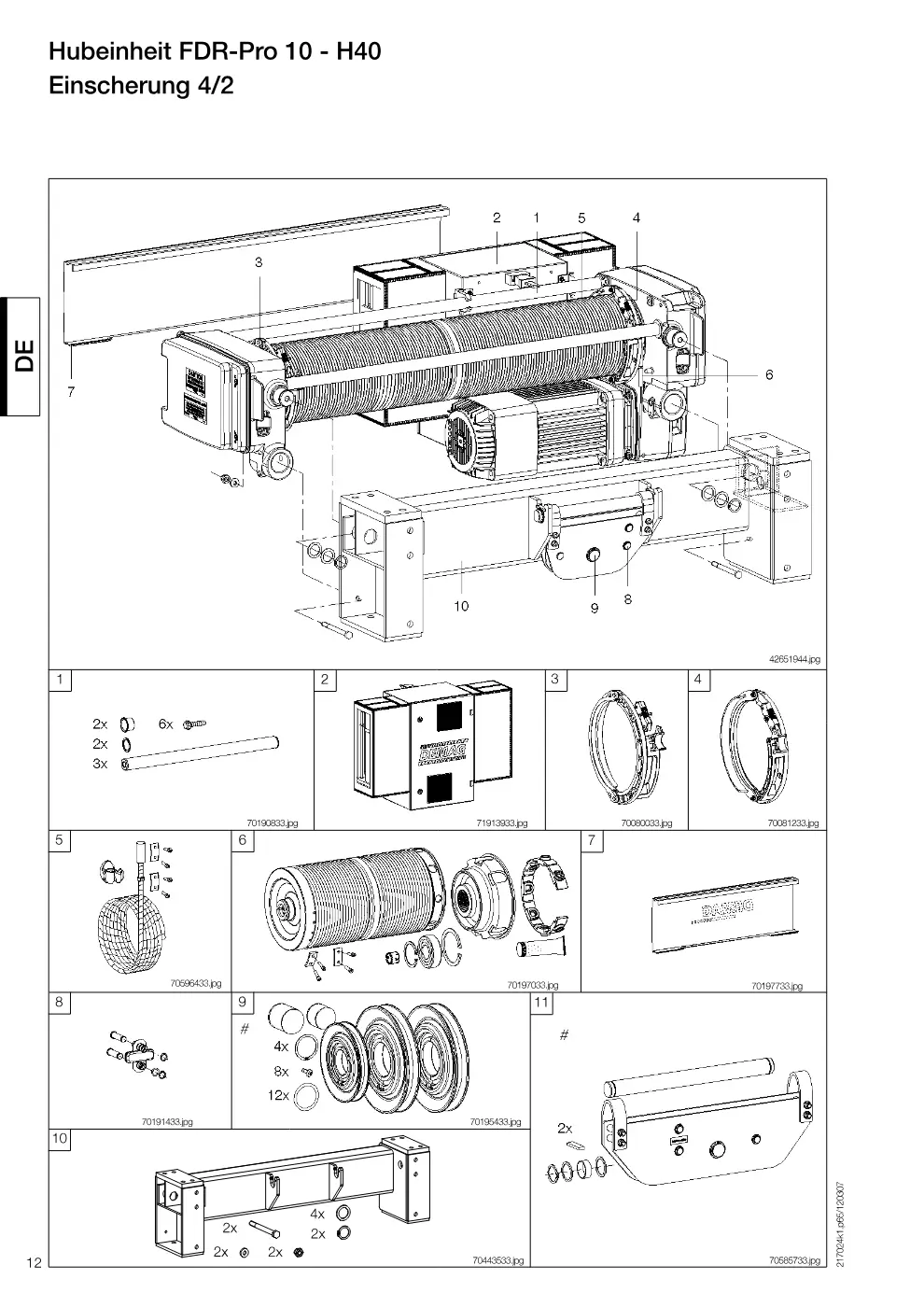

Hubeinheit FDR-Pro 10 - H40 Einscherung 4/2 (Seite 12)

Demag FDR-Pro 10 – Hubeinheit FDR-Pro 10 - H40 Einscherung 4/2, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR10 H40	70594333	1
2	Gehäuse DR10 FU V2 2m	71913933	1
3	Seilführungsset DR 10/9 Li säurefest	70484533	1
4	Seilführungsset DR 10/9 Re säurefest	70484733	1
5	Drahtseilset DR10 H40 4/2	70596633	1
6	Seiltrommel zweirillig DR10 H40	70597233	1
7	Verkleidungsblech DR10 H40 V1	70597933	1
8	Zugmessstab Set ZMS DR10 2/1 4/2	70591833	1
9	Seilrollenset DR10 4/2	70595433	1
10	Fußträger FDR 10 H40	70443533	1
11	Ausgleichsrollenset EZDR10 FDR H40	70595733	1

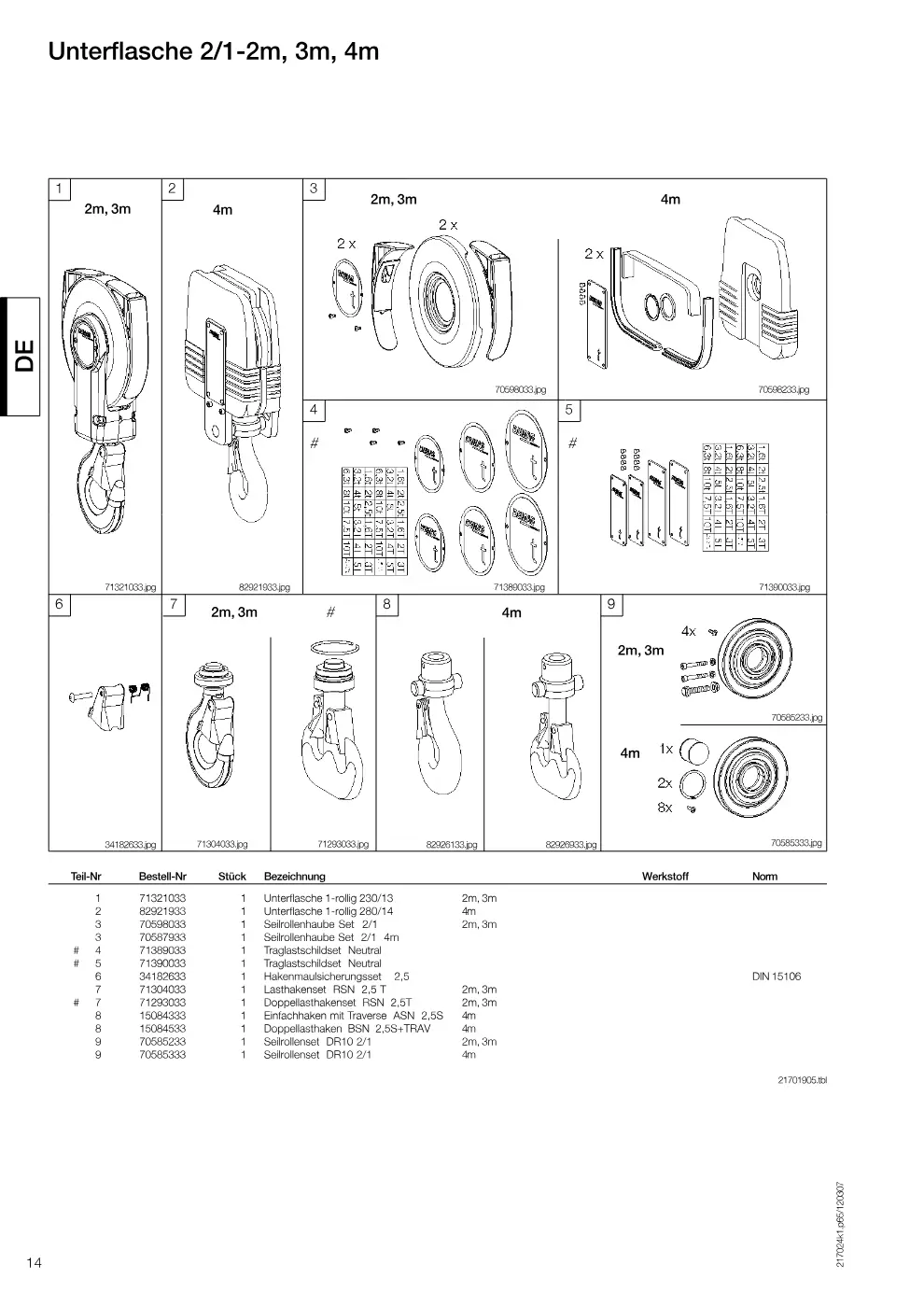

Unterflasche 2/1-2m, 3m, 4m (Seite 14)

Demag FDR-Pro 10 – Unterflasche 2/1-2m, 3m, 4m, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 230/13 2m, 3m	71321033	1
2	Unterflasche 1-rollig 280/14 4m	82921933	1
3	Seilrollenhaube Set 2/1 2m, 3m	70598033	1
3	Seilrollenhaube Set 2/1 4m	70587933	1
4	Traglastschildset Neutral	71389033	1
5	Traglastschildset Neutral	71390033	1
6	Hakenmaulsicherungsset 2,5	34182633	1
7	Lasthakenset RSN 2,5 T 2m, 3m	71304033 → 70398433	1
7	Doppellasthakenset RSN 2,5T 2m, 3m	71293033	1
8	Einfachhaken mit Traverse ASN 2,5S 4m	15084333	1
8	Doppellasthaken BSN 2,5S+TRAV 4m	15084533	1
9	Seilrollenset DR10 2/1 2m, 3m	70585233	1
9	Seilrollenset DR10 2/1 4m	70585333	1

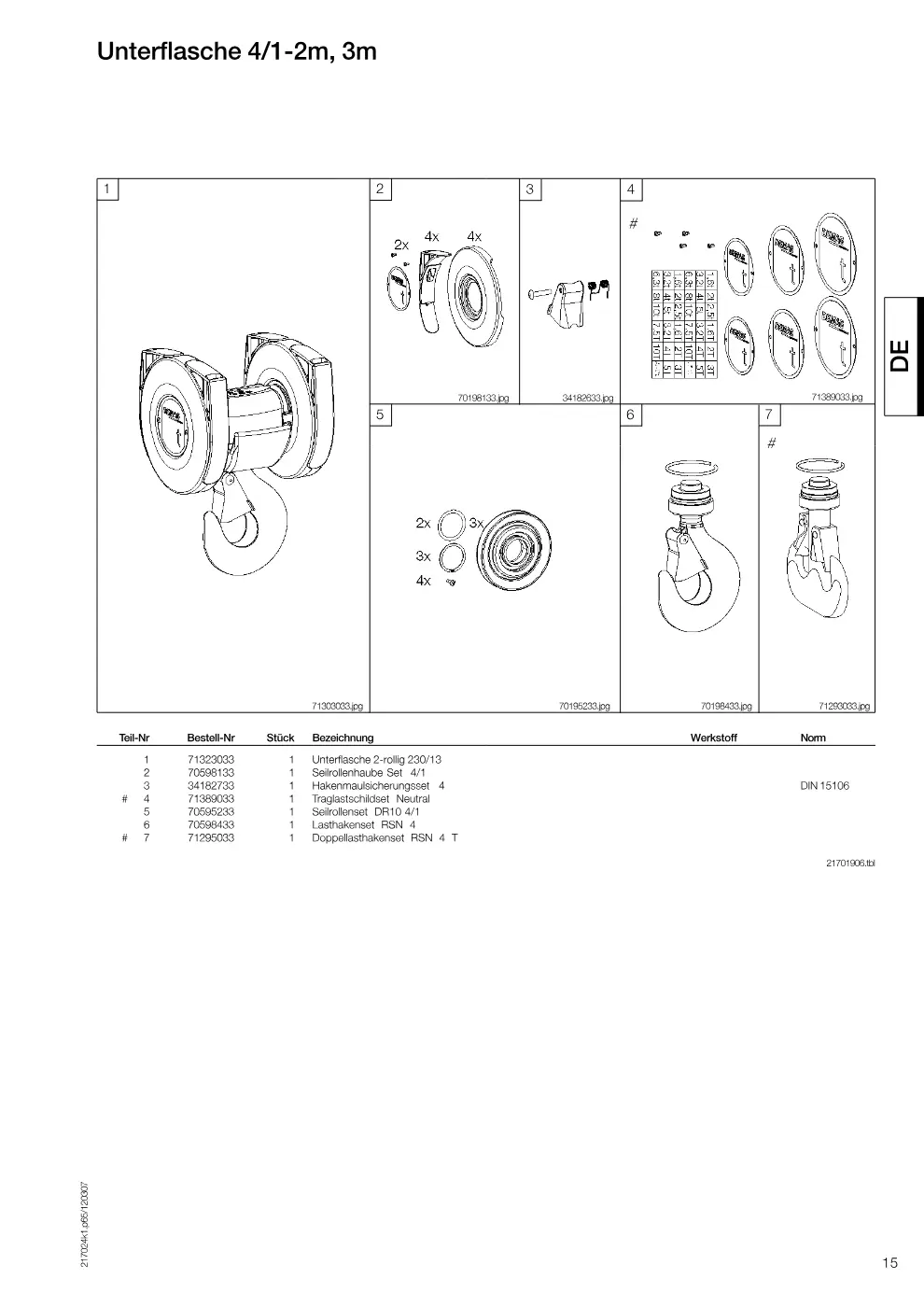

Unterflasche 4/1-2m, 3m (Seite 15)

Demag FDR-Pro 10 – Unterflasche 4/1-2m, 3m, Zeichnung Seite 15

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 230/13	71323033	1
2	Seilrollenhaube Set 4/1	70598133	1
3	Hakenmaulsicherungsset 4	34182733	1
4	Traglastschildset Neutral	71389033	1
5	Seilrollenset DR10 4/1	70595233	1
6	Lasthakenset RSN 4	70598433	1
7	Doppellasthakenset RSN 4 T	71295033	1

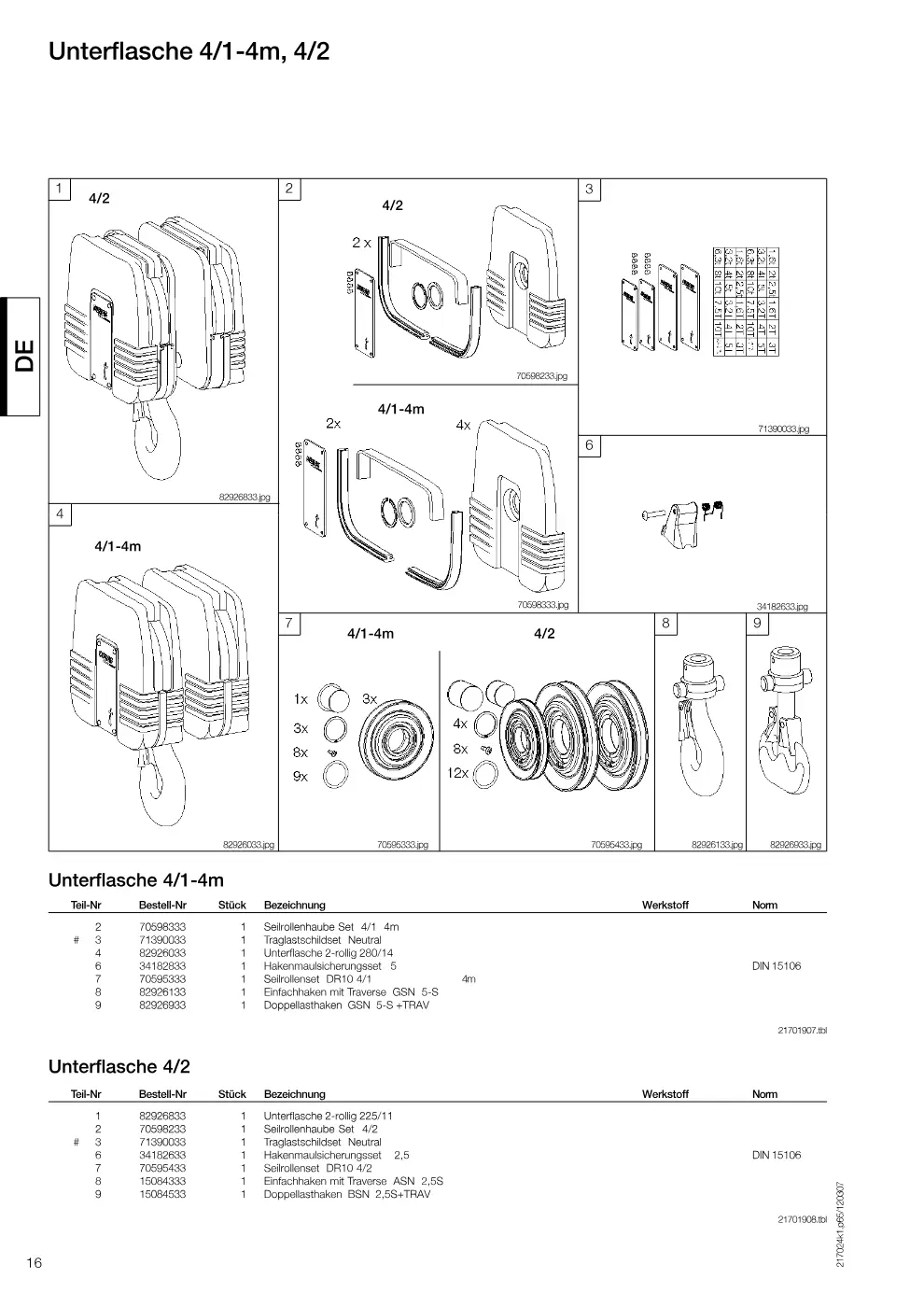

Unterflasche 4/1-4m, 4/2 (Seite 16)

Demag FDR-Pro 10 – Unterflasche 4/1-4m, 4/2, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilrollenhaube Set 4/1 4m	70598333	1
2	Seilrollenhaube Set 4/2	70598233	1
3	Traglastschildset Neutral	71390033	1
4	Unterflasche 2-rollig 280/14	82926033	1
6	Hakenmaulsicherungsset 5	34182833 → 34187933	1
6	Hakenmaulsicherungsset 2,5	34182633	1
7	Seilrollenset DR10 4/1 4m	70595333	1
7	Seilrollenset DR10 4/2	70595433	1
8	Einfachhaken mit Traverse GSN 5-S	82926133	1
8	Einfachhaken mit Traverse ASN 2,5S	15084333	1
9	Doppellasthaken GSN 5-S +TRAV	82926933	1
9	Doppellasthaken BSN 2,5S+TRAV	15084533	1
1	Unterflasche 2-rollig 225/11	82926833	1

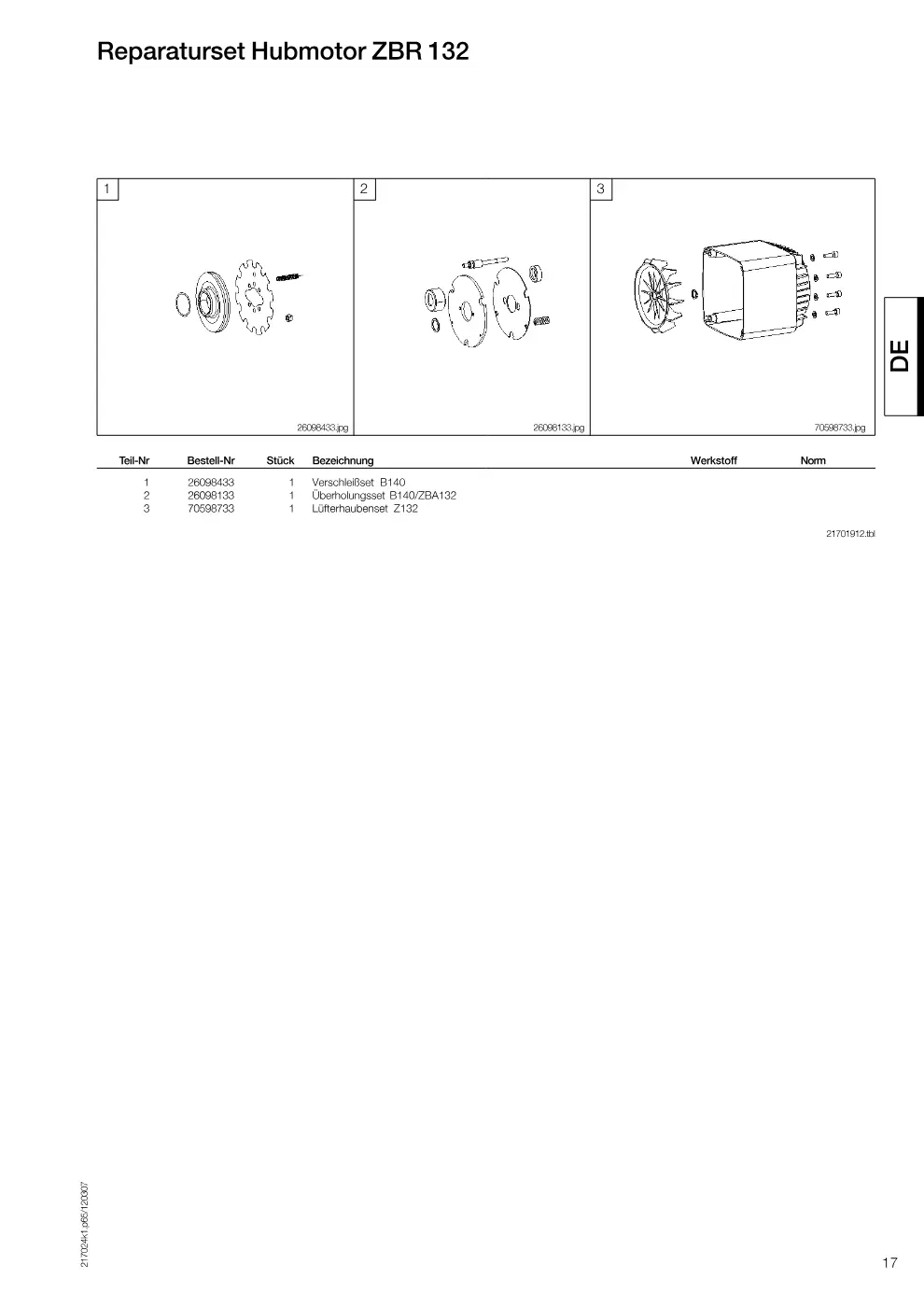

Reparaturset Hubmotor ZBR 132 (Seite 17)

Demag FDR-Pro 10 – Reparaturset Hubmotor ZBR 132, Zeichnung Seite 17

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verschleißset B140	26098433	1
2	Überholungsset B140/ZBA132	26098133	1
3	Lüfterhaubenset Z132	70598733 → 23874033	1

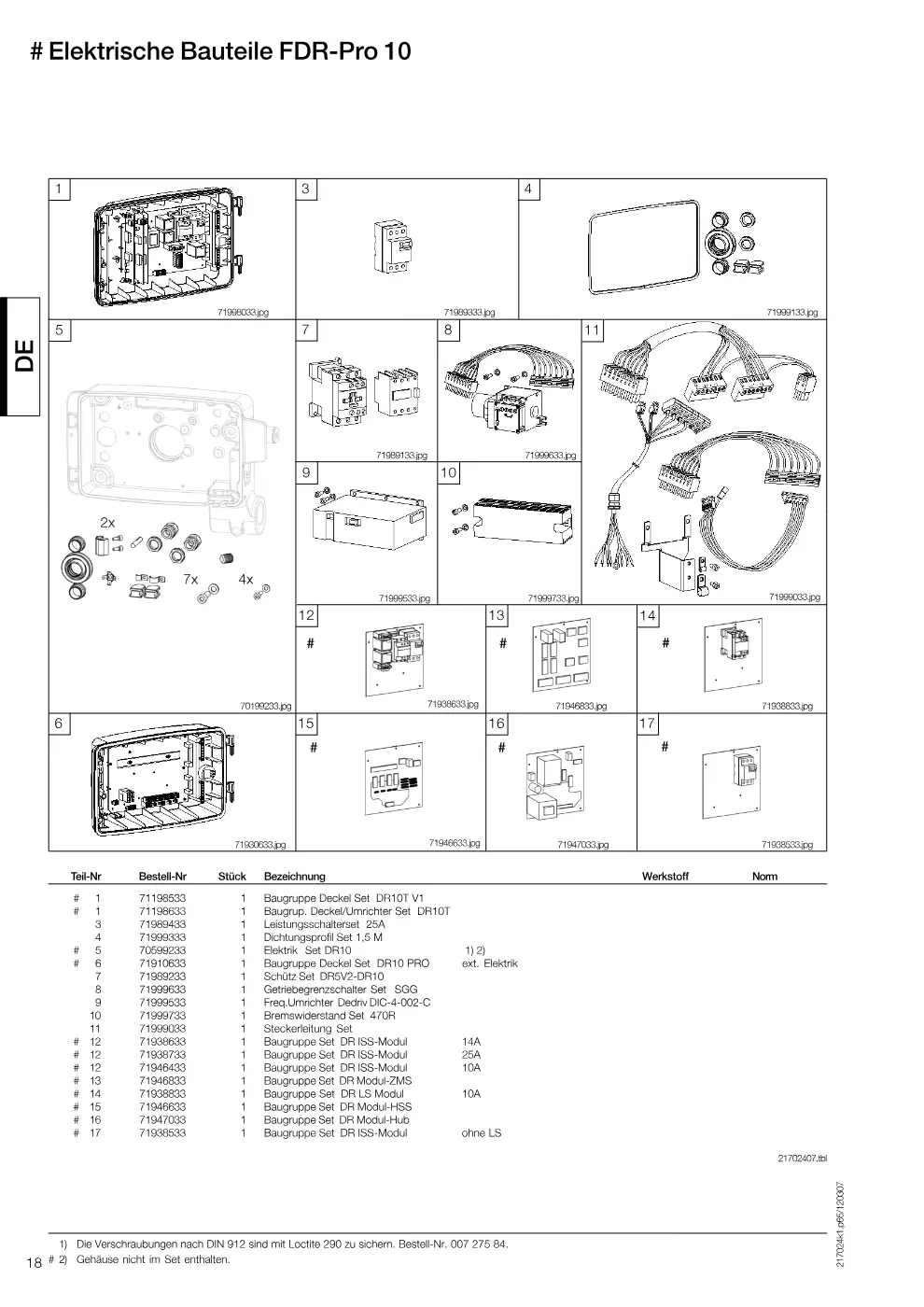

# Elektrische Bauteile FDR-Pro 10 (Seite 18)

Demag FDR-Pro 10 – # Elektrische Bauteile FDR-Pro 10, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel Set DR10T V1	71198533	1
1	Baugrup. Deckel/Umrichter Set DR10T	71198633	1
3	Leistungsschalterset 25A	71989433	1
4	Dichtungsprofil Set 1,5 M	71999333	1
5	Elektrik Set DR10	70599233	1
6	Baugruppe Deckel Set DR10 PRO ext. Elektrik	71910633	1
7	Schütz Set DR5V2-DR10	71989233	1
8	Getriebegrenzschalter Set SGG	71999633	1
9	Freq.Umrichter Dedriv DIC-4-002-C	71999533	1
10	Bremswiderstand Set 470R	71999733	1
11	Steckerleitung Set	71999033	1
12	Baugruppe Set DR ISS-Modul 14A	71938633	1
12	Baugruppe Set DR ISS-Modul 25A	71938733	1
12	Baugruppe Set DR ISS-Modul 10A	71946433	1
13	Baugruppe Set DR Modul-ZMS	71946833	1
14	Baugruppe Set DR LS Modul 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR ISS-Modul ohne LS	71938533	1
