Demag FDR-Com 3-5-10 mit Konsole – Ersatzteilliste 21703044

Ersatzteilliste, Ausgabe 02/2015, Demag-Nr. 21703044 – 8 Zeichnungen, 65 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

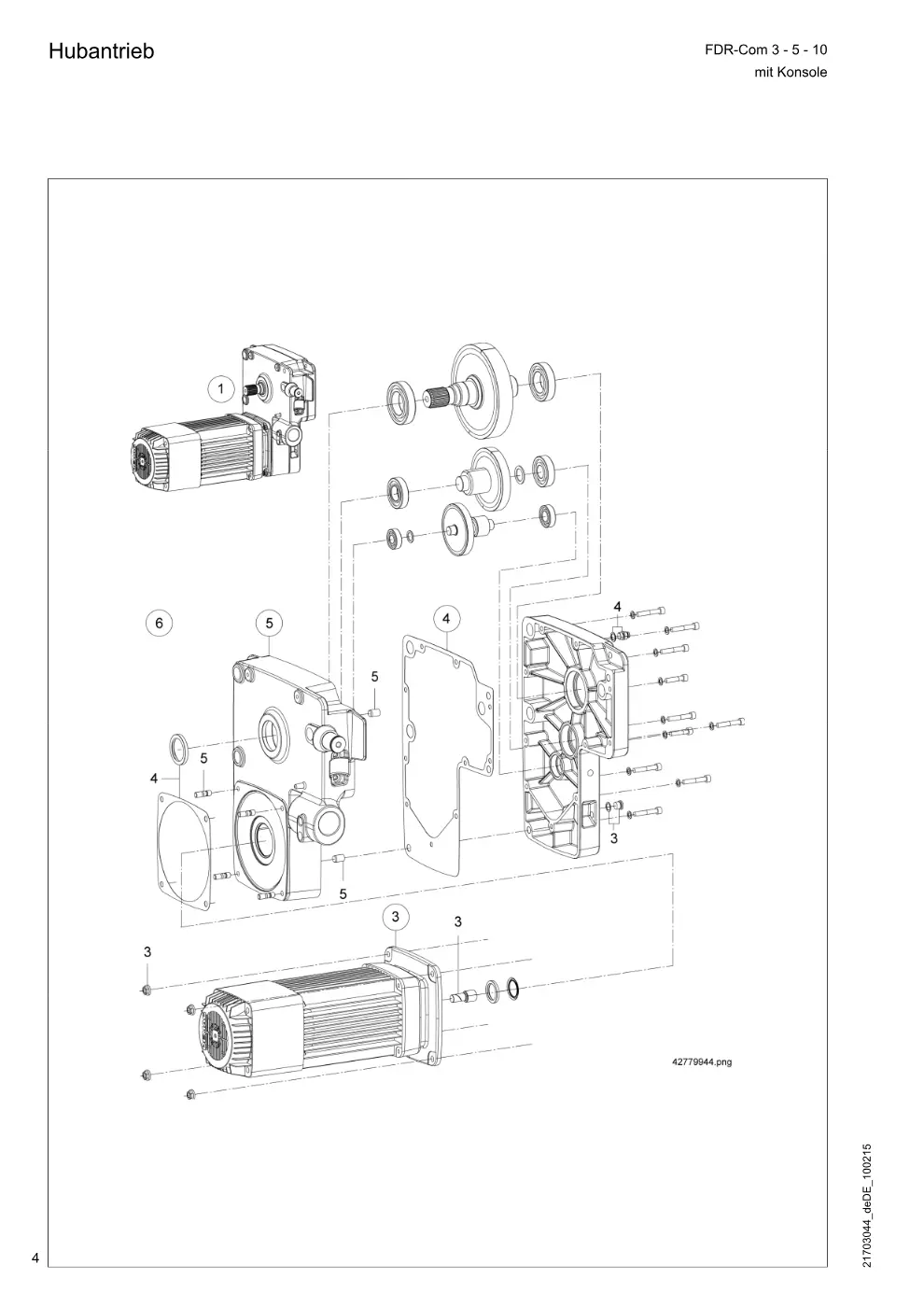

Hubantrieb (Seite 4)

Demag FDR-Com 3-5-10 mit Konsole – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb ZBR132D12/ 2V1 DR 10, 4/1, 4/0,7 m/min	70410533	1
1	Hubantrieb ZBR132D12/ 2V1 DR 10, 4/1, 4/0,7 m/min	70413833	1
3	Hubmotorset ZBR100C12/ 2V0 DR 3, 4/1, 4,5/0,8 m/min	70199033	1
3	Hubmotorset DR 5 V0 DR 5, 4/1, 4,5/0,8 m/min	70399033	1
3	Hubmotorset ZBR132D12/2V0 DR 10, 4/1, 4/0,7 m/min	70598933	1
3	Motor ZBR100C12/2 BR050 DR 3, 4/1, 4,5/0,8 m/min	75510233	1
3	Motor ZBR100E12/2 BR050 DR 5, 4/1, 4,5/0,8 m/min	75512233	1
3	Motor ZBR132D12/2 BR140 DR 10, 4/1, 4/0,7 m/min	75514233	1
4	Dichtungsset DR 3	70190033	1
4	Dichtungsset DR 5 Z100	70390033	1
4	Dichtungsset DR10	70590033	1
5	Getriebegehäuseset DR 3	70190433	1
5	Getriebegehäuseset DR 5	70390433	1
5	Getriebegehäuseset DR10	70590433	1
6	Hubgetriebe DR 3 kpl. (Teil-Nr. 4	70110033	1
6	Hubgetriebe DR 5 kpl. (Teil-Nr. 4	70310033	1

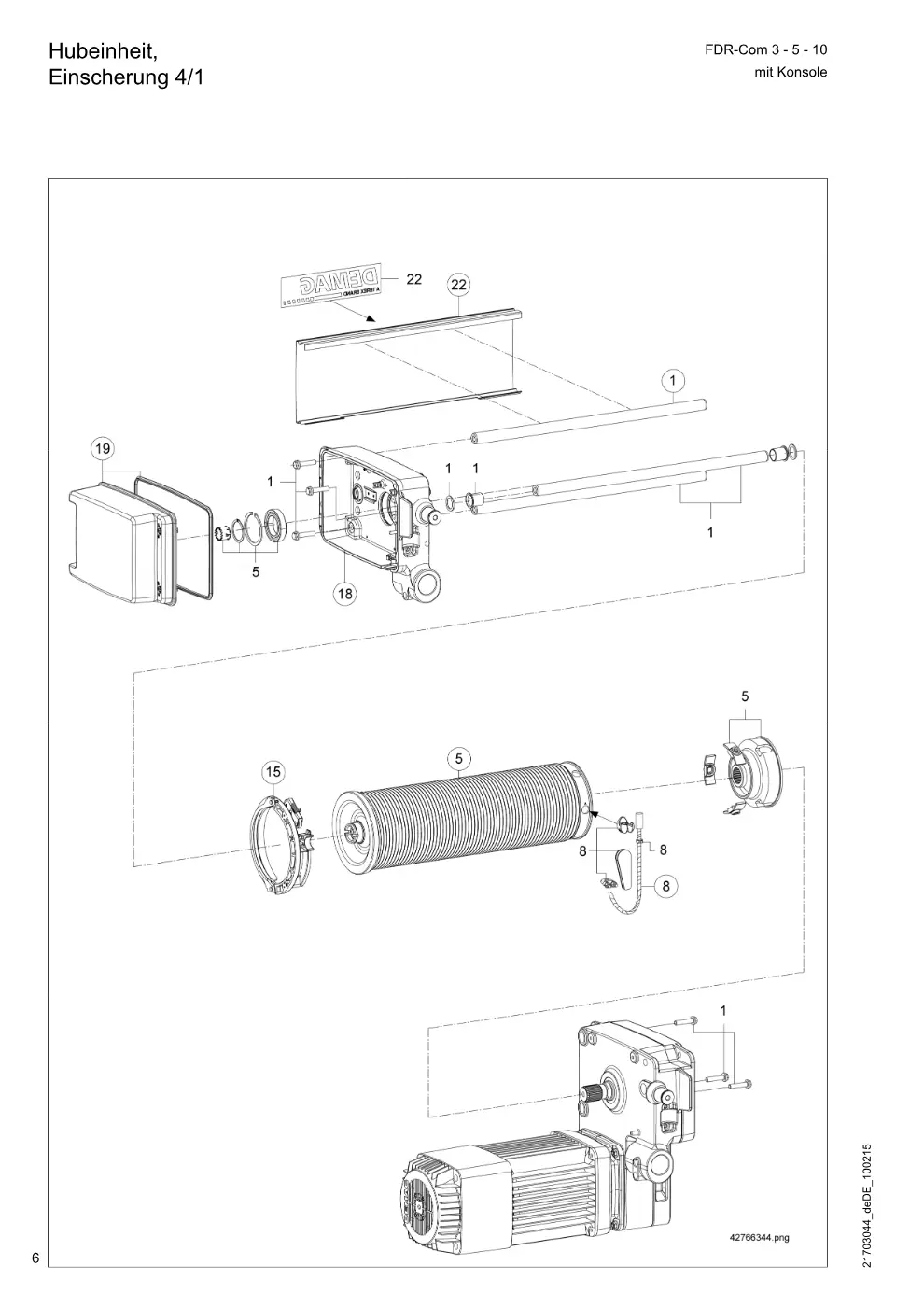

Hubeinheit, Einscherung 4/1 (Seite 6)

Demag FDR-Com 3-5-10 mit Konsole – Hubeinheit, Einscherung 4/1, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR 3 H12	70190833	1
1	Bolzenset DR 3 H20	70190933	1
1	Bolzenset DR 5 H12	70390833	1
1	Bolzenset DR 5 H20	70390933	1
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
3	Seilführungsset links DR 3/ 7V säurefest, verstärkt	70047133	1
3	Seilführungsset links DR 3/ 7 säurefest	70080233	1
3	Seilführungsset links DR 5/ 9V säurefest, verstärkt	70247133	1
3	Seilführungsset links DR 5/ 9 säurefest	70280233	1
3	Seilführungsset links DR 10/13V säurefest, verstärkt	70447133	1
3	Seilführungsset links DR 10/13 säurefest	70485033	1
4	Drahtseilset DR 3 H12 4/1	70196133	1
4	Drahtseilset DR 3 H20 4/1	70196233	1
4	Drahtseilset DR 5 H12 4/1	70396133	1
4	Drahtseilset DR 5 H20 4/1	70396233	1
4	Drahtseilset DR10 13 H12 4/1	70596133	1
4	Drahtseilset DR10 13 H20 4/1	70596233	1
5	Seiltrommel einrillig DR 3 H12 7L	70176033	1
5	Seiltrommel einrillig DR 3 H20 7L	70176133	1
5	Seiltrommel einrillig DR 5 H12 9L	70376033	1
5	Seiltrommel einrillig DR 5 H20 9L	70376133	1
5	Seiltrommel einrillig DR10 H12 13L	70576033	1
5	Seiltrommel einrillig DR10 H20 13L	70576133	1
22	Verkleidungsblech DR 3 H12	70197733	1
22	Verkleidungsblech DR 3 H20	70197833	1
22	Verkleidungsblech DR 5 H12	70397733	1
22	Verkleidungsblech DR 5 H20	70397833	1
22	Verkleidungsblech DR10 H12	70597733	1
22	Verkleidungsblech DR10 H20	70597833	1

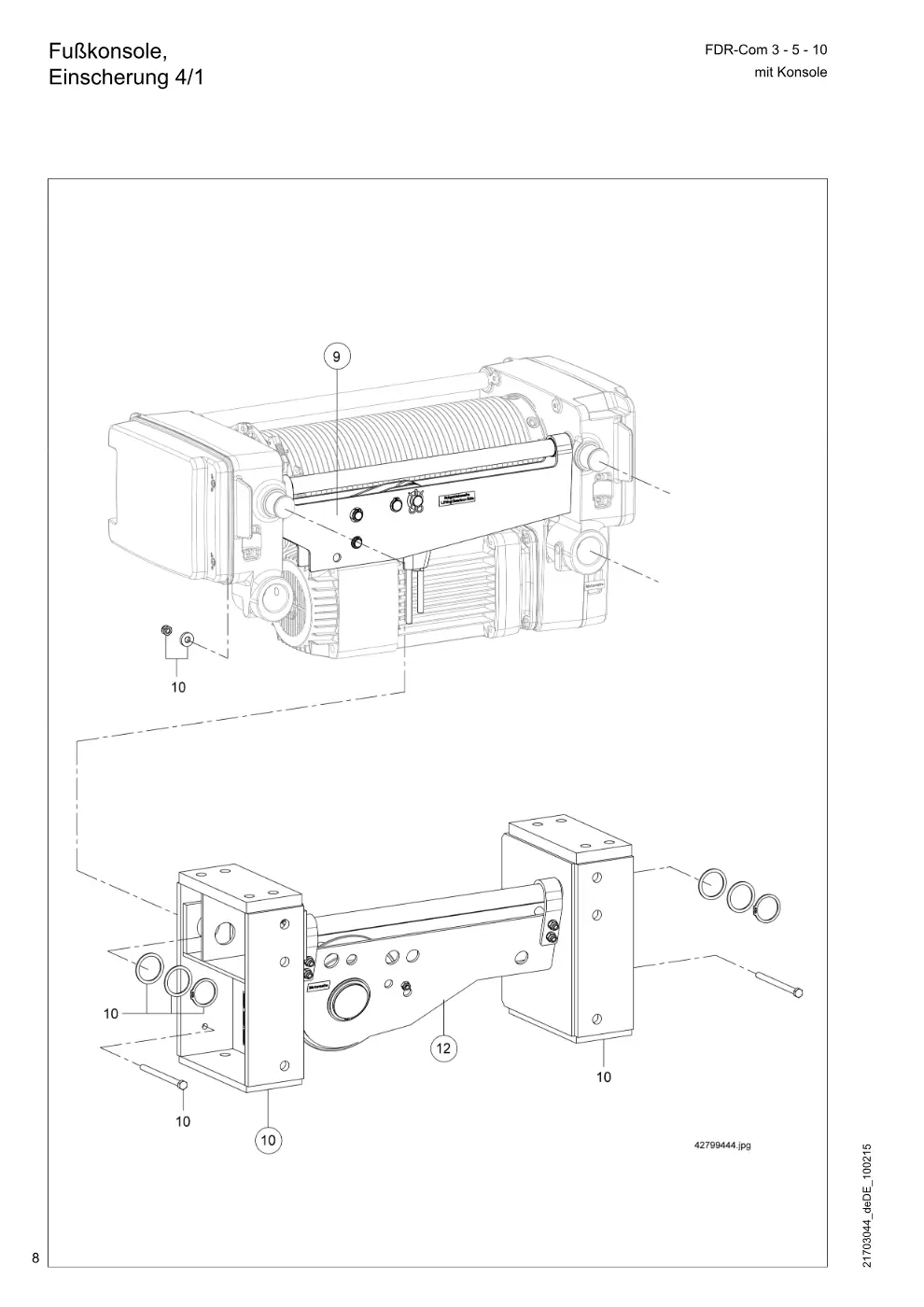

Fußkonsole, Einscherung 4/1 (Seite 8)

Demag FDR-Com 3-5-10 mit Konsole – Fußkonsole, Einscherung 4/1, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Fußkonsole FDR 3	70041033	1
10	Fußkonsole FDR 5	70241033	1
10	Fußkonsole FDR 10	70441033	1

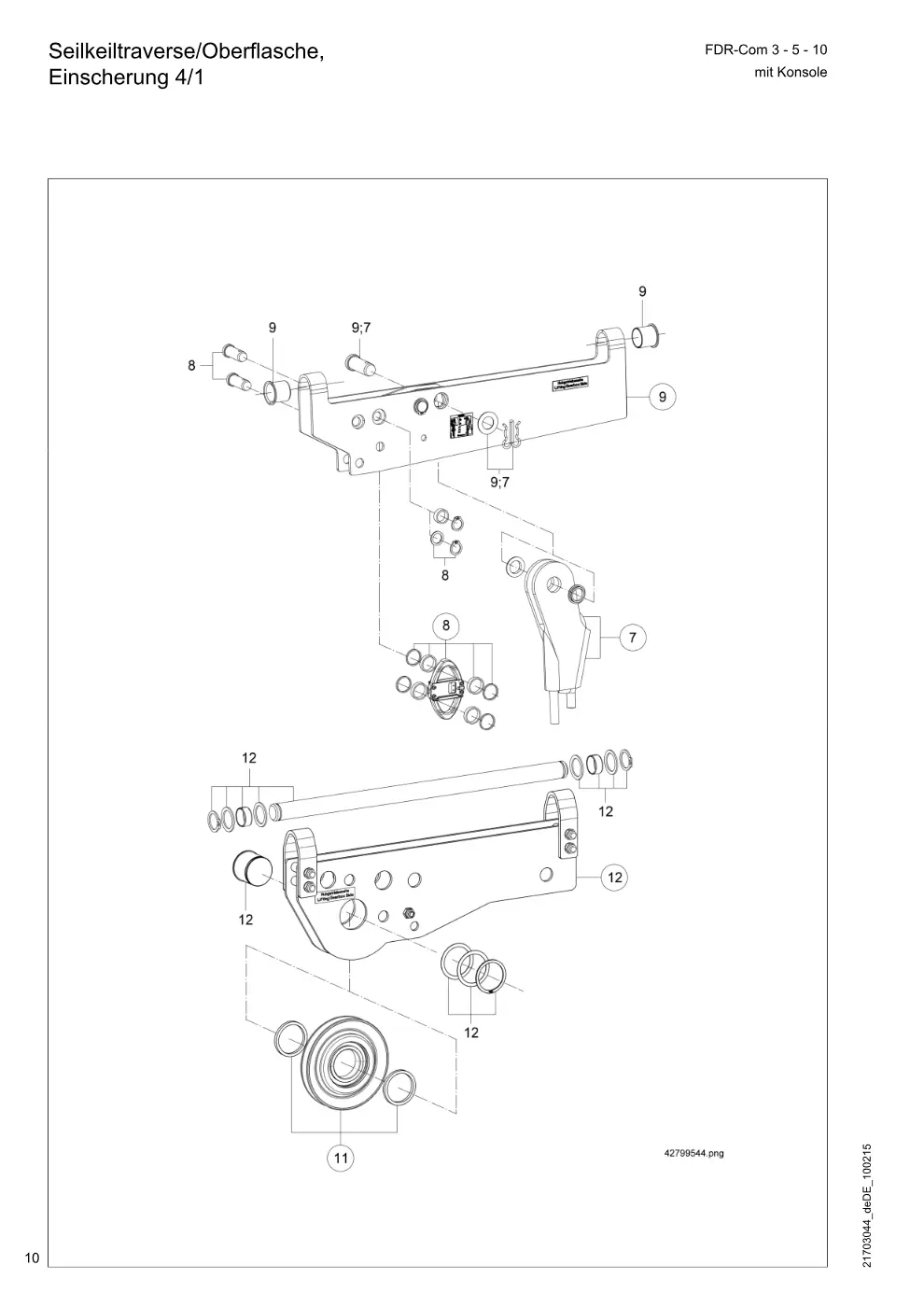

Seilkeiltraverse/Oberflasche, Einscherung 4/1 (Seite 10)

Demag FDR-Com 3-5-10 mit Konsole – Seilkeiltraverse/Oberflasche, Einscherung 4/1, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Seiltaschenset DR 3	70191733	1
7	Seiltaschenset DR 5	70391733	1
7	Seiltaschenset DR10	70591733	1
8	Überlastabschaltung DR 3 2m MGS, 1Am, 3,2t	71932733	1
8	Überlastabschaltung DR 5 2m MGS, 1Am, 5,0t	71952733	1
8	Überlastabschaltung DR 10 2m MGS, 1Am, 10,0t	71912733	1
9	Traverse Überlastsichrg. MGS H12 4/1 2m DR 3, 1Am, 3,2t, kpl. (Teil-Nr. 7	47983933	1
9	Traverse Überlastsichrg. MGS H20 4/1 2m DR 3, 1Am, 3,2t, kpl. (Teil-Nr. 7	47984233	1
9	Traverse Überlastsichrg. MGS H12 4/1 2m DR 5, 1Am, 5t, kpl. (Teil-Nr. 7	47986633	1
9	Traverse Überlastsichrg. MGS H20 4/1 2m DR 5, 1Am, 5t, kpl. (Teil-Nr. 7	47986933	1
9	Traverse Überlastsichrg. MGS H12 4/1 2m DR 10, 1Am, 10t, kpl. (Teil-Nr. 7	47989033	1
9	Traverse Überlastsichrg. MGS H20 4/1 2m DR 10, 1Am, 10t, kpl. (Teil-Nr. 7	47989333	1
11	Seilrollenset DR 3 4/1	70195233	1
11	Seilrollenset DR 5 4/1	70395233	1
11	Seilrollenset DR10 4/1	70595233	1
12	Oberflaschenset FDR 3 H12 kpl. (Teil-Nr. 11)	70184933	1
12	Oberflaschenset FDR 3 H20	70185033	1
12	Oberflaschenset FDR 5 H12	70384933	1
12	Oberflaschenset FDR 5 H20	70385033	1
12	Oberflaschenset EZDR10 4/1 2m, 3m, FDR-H12, kpl. (Teil-Nr. 11)	70594833	1
12	Oberflaschenset FDR10 H20	70585033	1

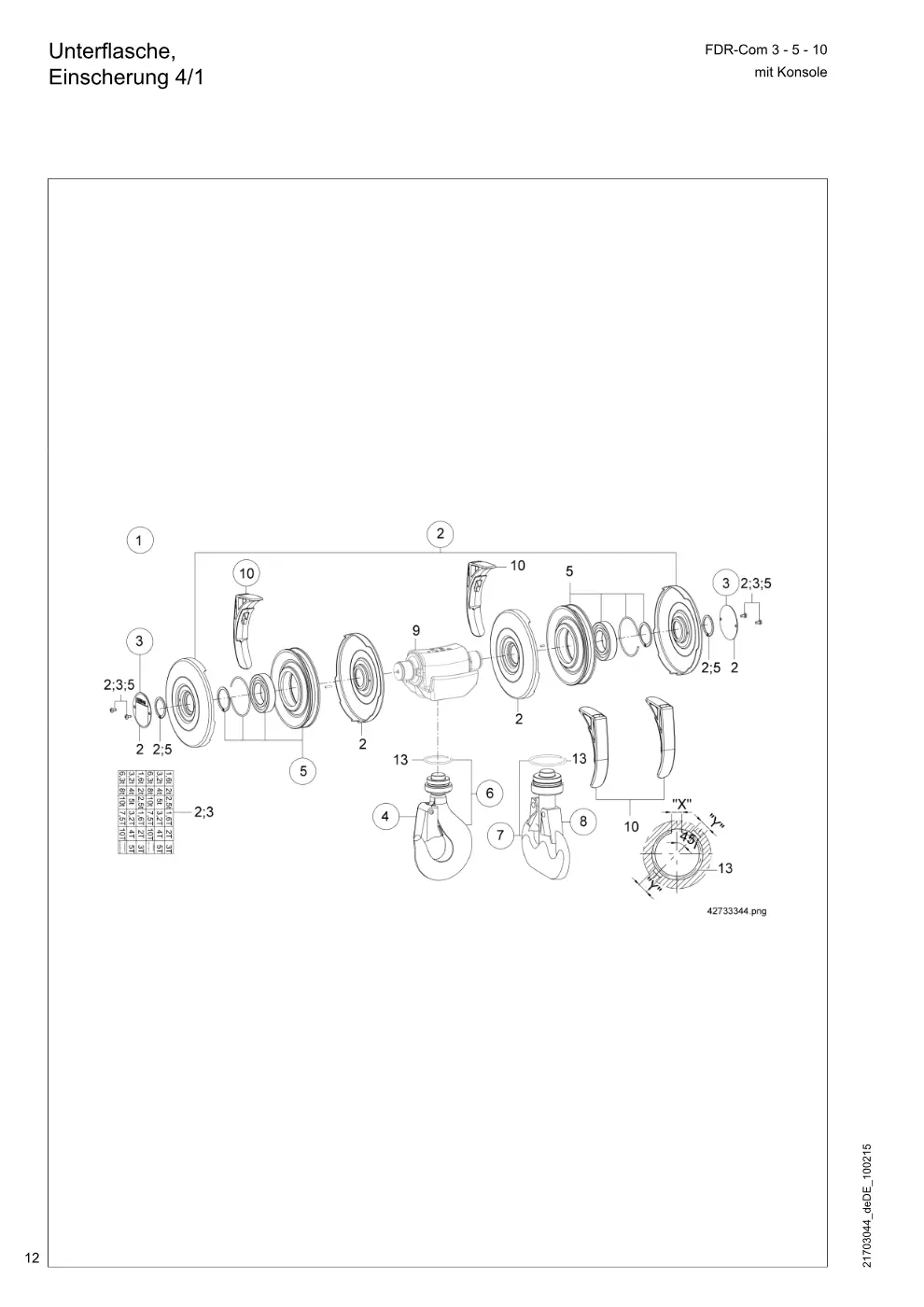

Unterflasche, Einscherung 4/1 (Seite 12)

Demag FDR-Com 3-5-10 mit Konsole – Unterflasche, Einscherung 4/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7 DR 3	71303033	1
1	Unterflasche 2-rollig 180/ 9 DR 5	71313033	1
1	Unterflasche 2-rollig 230/13 DR 10	71323033	1
2	Seilrollenhaube Set 4/1 DR 3, kpl. (Teil-Nr. 3, 10)	70198133	1
2	Seilrollenhaube Set 4/1 DR 5, kpl. (Teil-Nr. 3, 10)	70398133	1
2	Seilrollenhaube Set 4/1 DR 10, kpl. (Teil-Nr. 3, 10)	70598133	1
3	Traglastschildset Neutral DR 3, 5, 10	71389033	1
4	Hakenmaulsicherung 1,6 DR 3	59217033	1
4	Hakenmaulsicherung 2,5 DR 5	34182633	1
4	Hakenmaulsicherung 4 DR 10	34182733	1
5	Seilrollenset DR 3 4/1 DR 3	70195233	1
5	Seilrollenset DR 5 4/1 DR 5	70395233	1
5	Seilrollenset DR10 4/1 DR 10	70595233	1
6	Einfachhaken 1/1-RSN 1,6-T DR 3, kpl. (Teil-Nr.	70198433	1
6	Einfachhaken 1/1-RSN 2,5-T DR 5, kpl. (Teil-Nr.	70398433	1
6	Einfachhaken 1/1-RSN 4 -T DR 10, kpl. (Teil-Nr.	70598433	1
7	Doppellasthaken 1/1-RSN 2,5-T Doppellasthaken DR 3, nicht verfügbar, DR 5, kpl. (Teil-Nr.	71293033	1
7	Doppellasthaken 1/1-RSN 4 -T Doppellasthaken DR 3, nicht verfügbar, DR 10, kpl. (Teil-Nr.	71295033	1
8	Hakenmaulsicherung E 1 /D 1- 2 Hakenmaulsicherung DR 3, nicht verfügbar, DR 5	34187433	1
8	Hakenmaulsicherung E 2- 4/D 4- 5 Hakenmaulsicherung DR 3, nicht verfügbar, DR 10	34187733	1
10	Seilrollenabdeckung Set 160 DR 3	71294533	1
10	Seilrollenabdeckung Set 180 DR 5	71304533	1
10	Seilrollenabdeckung Set 230 DR 10	71314533	1

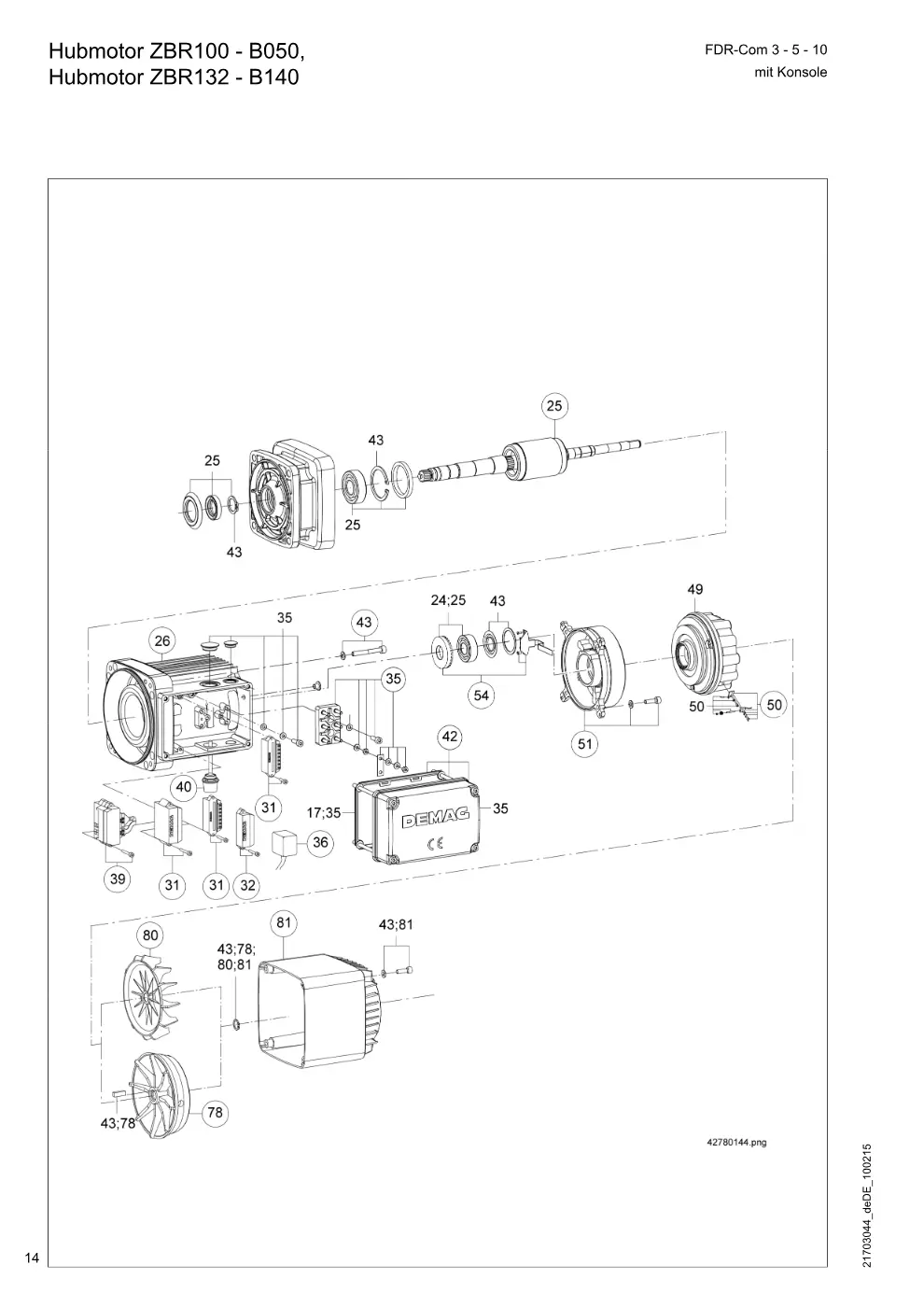

Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140 (Seite 14)

Demag FDR-Com 3-5-10 mit Konsole – Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
25	Läuferset ZBR100C12/2 DR 3, 4/1, 4,5/0,8 m/min	75220233	1
25	Läuferset ZBR100D12/2E12/2 DR 5, 4/1, 4,5/0,8 m/min	75220533	1
25	Läuferset ZBR132D12/2 DR 10, 4/1, 4/0,7 m/min	75222633	1
26	Ständerset ZBR100C12/2 DR 3, 4/1, 4,5/0,8 m/min	26530233	1
26	Ständerset ZBR100D12/2 DR 5, 4/1, 4,5/0,8 m/min	26530133	1
26	Ständerset ZBR132D12/2 DR 10, 4/1, 4/0,7 m/min	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
35	Klemmenkastenset Z112 /132	31816633	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z100	22882533	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB 90/100 B050	22866333	1
51	Lagerschildset BS ZBR100 EG B050	26506433	1
51	Lagerschildset BS ZB112/132 B140	23866333	1
51	Lagerschildset BS ZBR132 EG B140	26516433	1
54	Einbau-Impulsgeber EG/Z 100	46982233	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
78	Lüfterset Z90/100 schwer option	22871733	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z90/100 leicht	22871533	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80)	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), option	22874133	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80), option	23874133	1

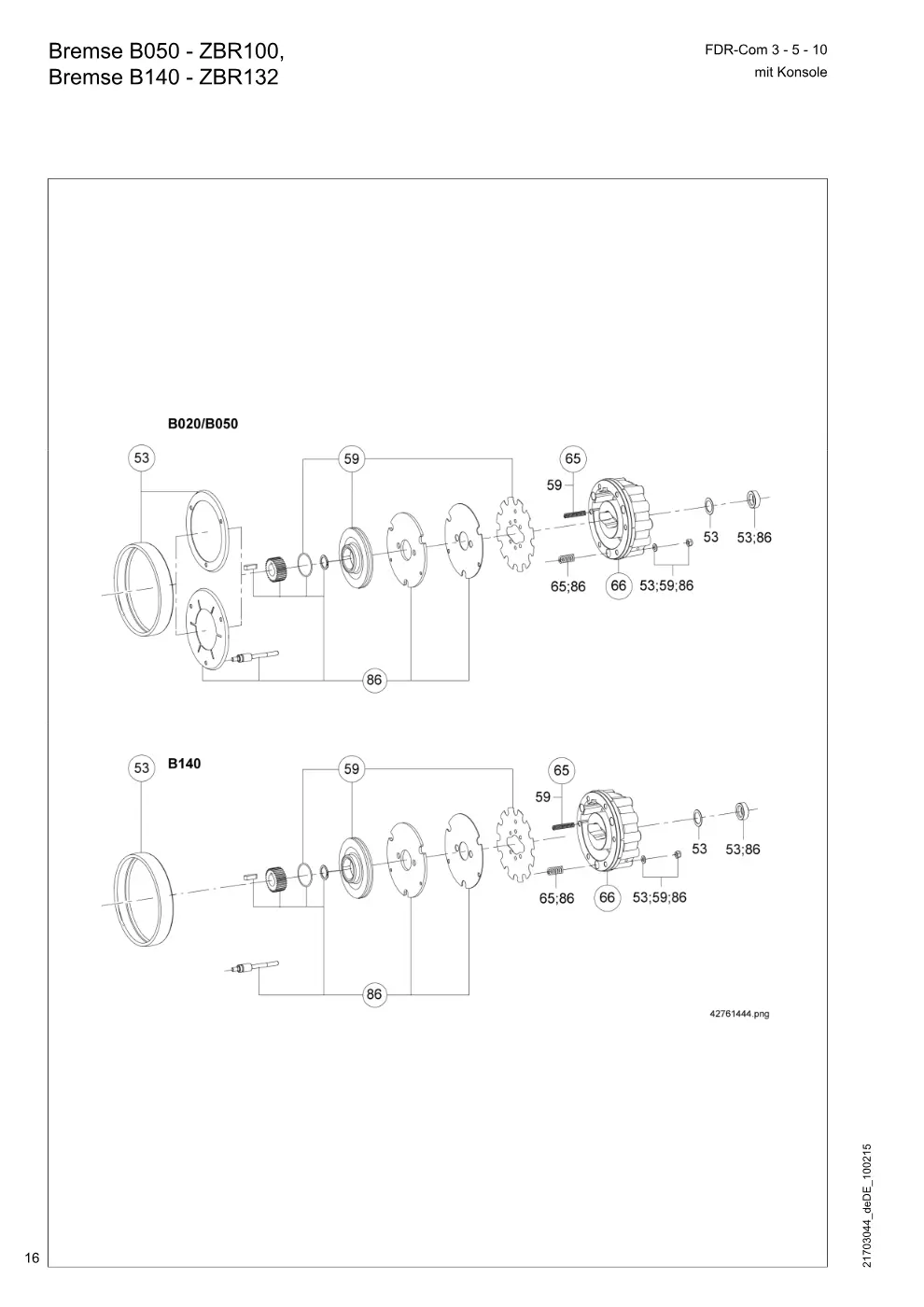

Bremse B050 - ZBR100, Bremse B140 - ZBR132 (Seite 16)

Demag FDR-Com 3-5-10 mit Konsole – Bremse B050 - ZBR100, Bremse B140 - ZBR132, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br.IP55 B050 Option, ZB. 100	26033033	1
53	Abdeckband Br. IP55 B140 Option, ZBR 132	26043033	1
59	Verschleißset B050 ZBR 100	26098033	1
59	Verschleißset B140 ZBR 132	26098433	1
65	Bremsfederset B050 ZBR 100	26031033	1
65	Bremsfederset B140 ZBR 132	26041033	1
66	Magnetkörperset B050 180V ZBR 100	26038533	1
66	Magnetkörperset B050 SOND ZBR 100	26039233	1
66	Magnetkörperset B140 180VZ132 ZBR 132	26048533	1
86	Überholungsset B050/ZB100	26097633	1
86	Überholungsset B140/ZB132	26098133	1

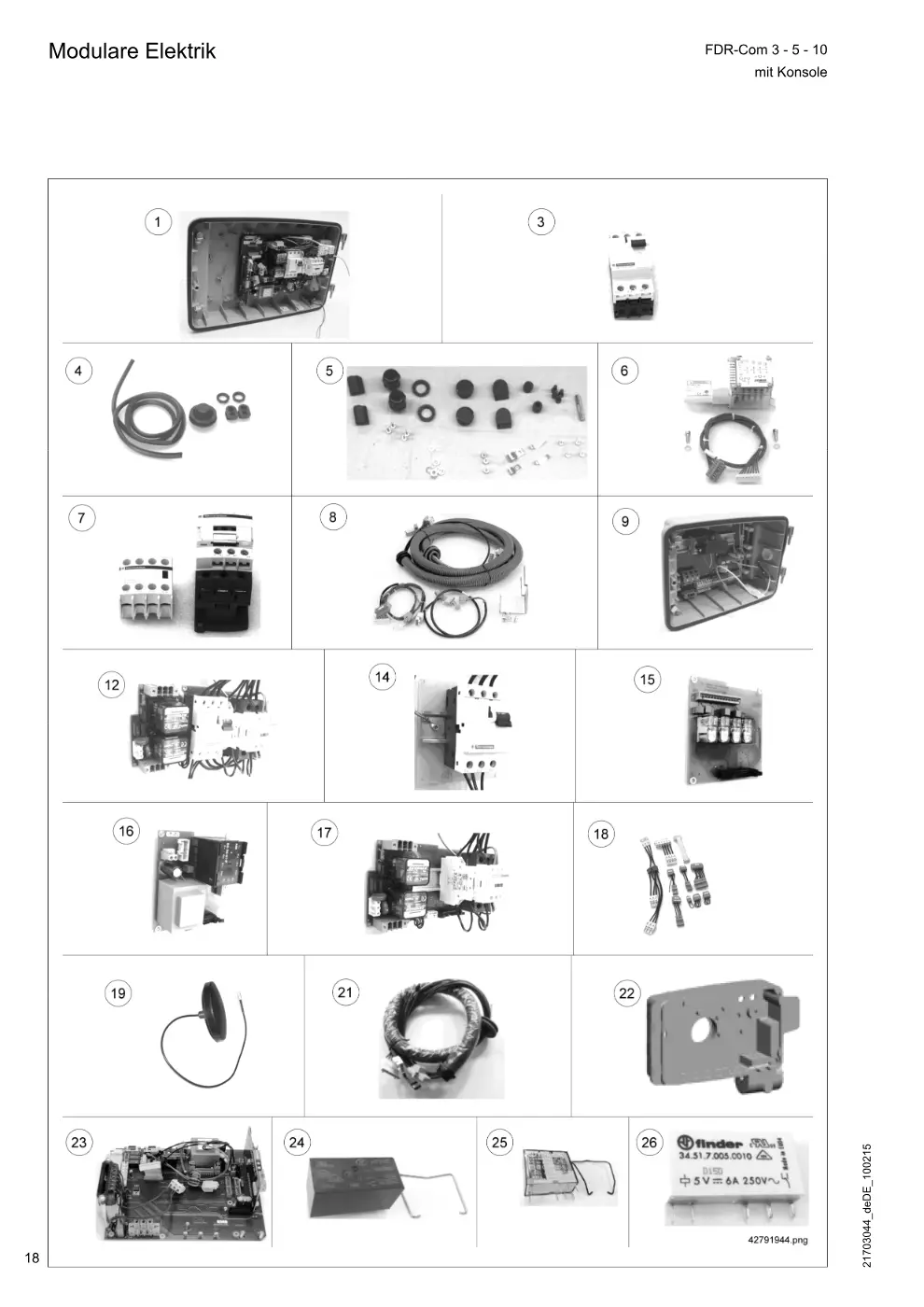

Modulare Elektrik (Seite 18)

Demag FDR-Com 3-5-10 mit Konsole – Modulare Elektrik, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel Set DR 3,2T	71198033	1
1	Baugruppe Deckel Set DR 5TV1	71198233	1
1	Baugruppe Deckel Set DR10T V1	71198533	1
3	Leistungsschalterset 14A	71989333	1
3	Leistungsschalterset 25A	71989433	1
4	Dichtungsprofil Set 1,15 M	71999133	1
4	Dichtungsprofil Set 1,3 M	71999233	1
4	Dichtungsprofil Set 1,5 M	71999333	1
5	Elektrik Set DR 3	70199233	1
5	Elektrik Set DR 5	70399233	1
5	Elektrik Set DR10	70599233	1
6	Getriebegrenzschalter Set SGG	71999633	1
7	Schütz Set DR3-DR5V1	71989133	1
7	Schütz Set DR5V2-DR10	71989233	1
8	Steckerleitung Set	71999033	1
9	Baugruppe Deckel Set DR3 PRO	71930633	1
9	Baugruppe Deckel Set DR5 PRO	71950633	1
9	Baugruppe Deckel Set DR10 PRO	71910633	1
12	Baugruppe Set DR Modul-ISS 14A	71938633	1
12	Baugruppe Set DR Modul-ISS 25A	71938733	1
12	Baugruppe Set DR ISS-Modul	71946433	1
14	Baugruppe Set DR Modul-LS 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR Mod-ISS o. LS	71938533	1
18	Adapter mod.Elek Set	71408633	1
21	Steckerleitung ZBG100D2/12	71955833	1
21	Steckerleitung ZBR132D2/12	71915833	1
22	Gehäuse Elektrik DR 3	70022033	1
22	Gehäuse Elektrik DR 5	70222233	1
22	Gehäuse Elektrik DR10	70422233	1
23	Baugruppe Set DR-Basis SZ	71946233	1
24	Kartenrelais DR3-DR20	47928133	1
25	Kartenrelais HSS	47928233	1
26	Kartenrelais Uni-Out	47928333	1
