Demag FDR-Pro 10 – Ersatzteilliste 21704144

Ersatzteilliste, Ausgabe 04/2016, Demag-Nr. 21704144 – 18 Zeichnungen, 149 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

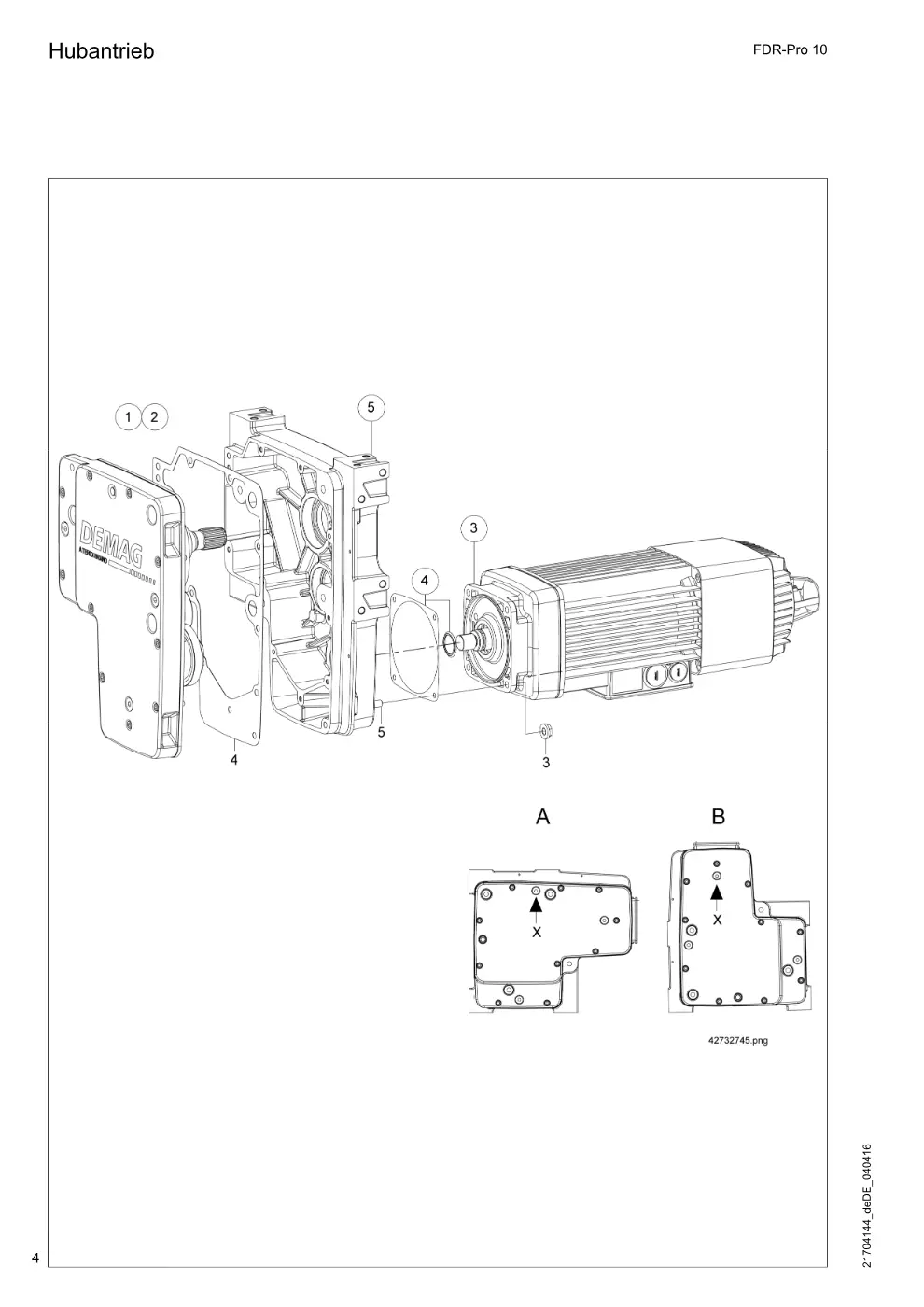

Hubantrieb (Seite 4)

Demag FDR-Pro 10 – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb ZBR132D12/ 2V1 8/1,4 m/min, 1Am	70412233	1
1	Hubantrieb ZBR132D12/ 2V1 10/1,7 m/min, 2m, 3m, 4m	70411233	1
1	Hubantrieb ZBR132B 4 V2 0,4-9 m/min, 1Am	70415333	1
1	Hubantrieb ZBR132C 4 V2 1-18 m/min, 2m	70411333	1
1	Hubantrieb ZBR132B 4 V2 1-18 m/min, 3m, 4m	70415133	1
1	Hubantrieb ZBR132C 4 V3 1-18 m/min, 1Am	70415433	1
1	Hubantrieb ZBR132C 4 V3 1-25 m/min, 2m	70411433	1
1	Hubantrieb ZBR132C 4 V3 1-25 m/min, 3m, 4m	70415233	1
1	Hubantrieb ZBR132D12/ 2V1 4/0,7 m/min, 1Am	70412233	1
1	Hubantrieb ZBR132D12/ 2V1 5/0,8 m/min, 2m, 3m, 4m	70411233	1
1	Hubantrieb ZBR132B 4 V2 0,2-4,5 m/min, 1Am	70415333	1
1	Hubantrieb ZBR132C 4 V2 0,5-9 m/min, 2m	70411333	1
1	Hubantrieb ZBR132B 4 V2 0,5-9 m/min, 3m, 4m	70415133	1
1	Hubantrieb ZBR132C 4 V3 0,5-9 m/min, 1Am	70415433	1
1	Hubantrieb ZBR132C 4 V3 0,5-12,5 m/min, 2m	70411433	1
1	Hubantrieb ZBR132C 4 V3 0,5-12,5 m/min, 3m, 4m	70415233	1
3	Hubmotorset ZBR132D12/2V0 8/1,4 m/min, 1Am	70598933	1
3	Hubmotorset ZBR132D12/2V1 10/1,7 m/min, 2m, 3m, 4m	70590533	1
3	Hubmotorset ZBR132B 4 V2 0,4-9 m/min, 1Am	70585133	1
3	Hubmotorset ZBR132C 4 V2 1-18 m/min, 2m	70590633	1
3	Hubmotorset ZBR132B 4 V2 1-18 m/min, 3m, 4m	70585533	1
3	Hubmotorset ZBR132C 4 V3 1-18 m/min, 1Am	70585933	1
3	Hubmotorset ZBR132C 4 V3 1-25 m/min, 2m	70590733	1
3	Hubmotorset ZBR132C 4 V3 1-25 m/min, 3m, 4m	70585733	1
3	Hubmotorset ZBR132D12/2V0 4/0,7 m/min, 1Am	70598933	1
3	Hubmotorset ZBR132D12/2V1 5/0,8 m/min, 2m, 3m, 4m	70590533	1
3	Hubmotorset ZBR132B 4 V2 0,2-4,5 m/min, 1Am	70585133	1
3	Hubmotorset ZBR132C 4 V2 0,5-9 m/min, 2m	70590633	1
3	Hubmotorset ZBR132B 4 V2 0,5-9 m/min, 3m, 4m	70585533	1
3	Hubmotorset ZBR132C 4 V3 0,5/9 m/min, 1Am	70585933	1
3	Hubmotorset ZBR132C 4 V3 0,5-12,5 m/min, 2m	70590733	1
3	Hubmotorset ZBR132C 4 V3 0,5-12,5 m/min, 3m, 4m	70585733	1
4	Dichtungsset DR10	70590033	1
5	Getriebegehäuseset FDR10	70418033	1

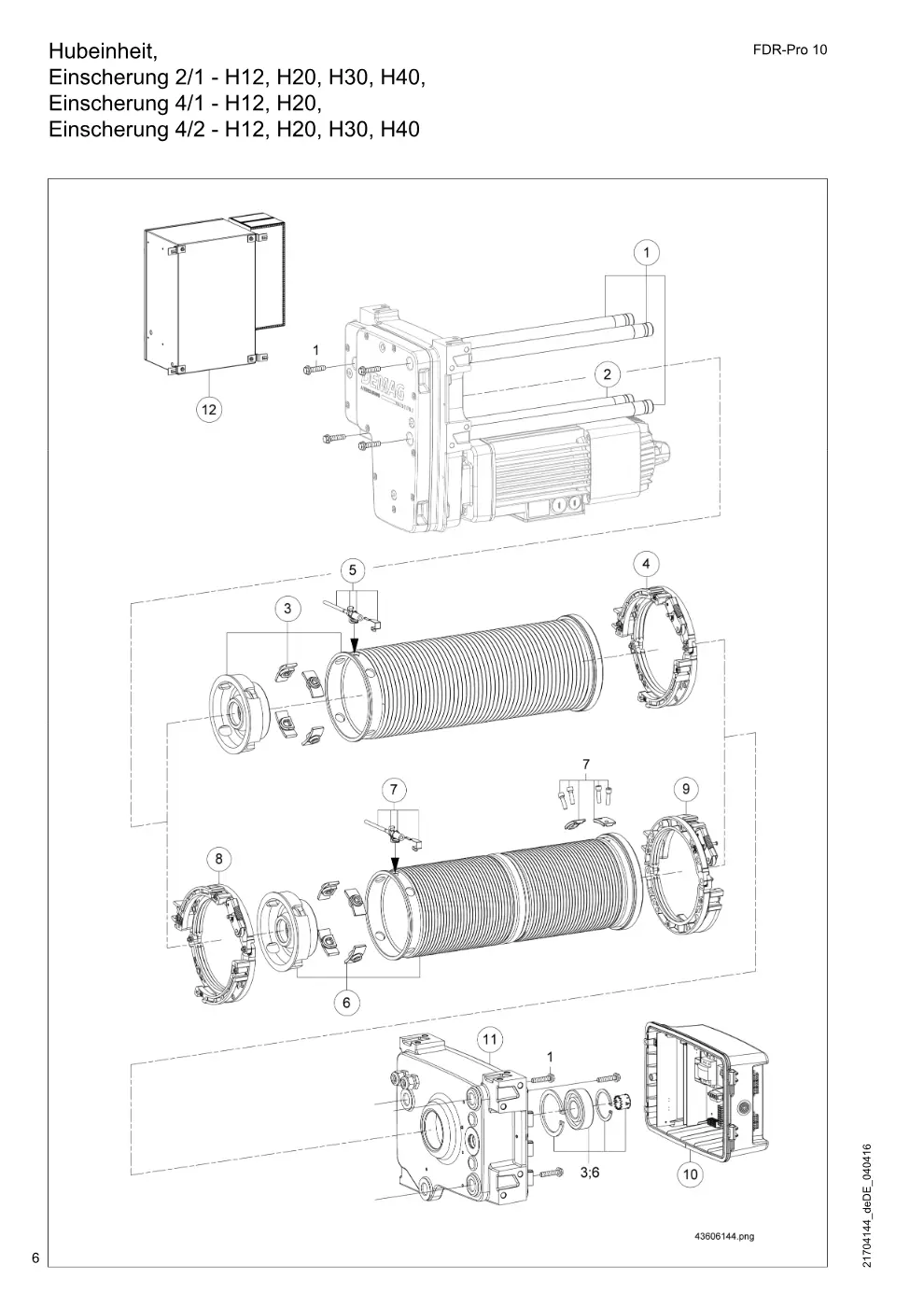

Hubeinheit, Einscherung 2/1 - H12, H20, H30, H40, Einscherung 4/1 - H12, H20, (Seite 6)

Demag FDR-Pro 10 – Hubeinheit, Einscherung 2/1 - H12, H20, H30, H40, Einscherung 4/1 - H12, H20,, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
1	Bolzenset DR10 H30	70599533	1
1	Bolzenset DR10 H40	70594333	1
2	Bolzenset FDR10 H12 für Seilkeiltraverse	70404033	1
2	Bolzenset FDR10 H20 für Seilkeiltraverse	70404133	1
2	Bolzenset FDR10 H30 für Seilkeiltraverse	70404333	1
2	Bolzenset FDR 10 H40 für Seilkeiltraverse	70404233	1
3	Seiltrommel einrillig DR10 H12 13L	70576033	1
3	Seiltrommel einrillig DR10 H20 13L	70576133	1
3	Seiltrommel einrillig DR10 H30 13L	70576233	1
3	Seiltrommel einrillig DR10 H40 13L	70576333	1
4	Seilführungsset links FDR 10/13	70486233	1
4	Seilführungsset links FDR 10/13V verstärkt	70447033	1
5	Drahtseilset DR10 13 H30 4/1 1Am, 2m	70570233	1
5	Drahtseilset DR10 13 H30 4/1 3m, 4m	70570433	1
5	Drahtseilset DR10 13 H12 2/1 1Am, 2m	70595833	1
5	Drahtseilset DR10 H20 2/1 1Am, 2m	70595933	1
5	Drahtseilset DR10 13 H40 4/1 1Am, 2m	70596033	1
5	Drahtseilset DR10 13 H12 4/1 1Am, 2m	70596133	1
5	Drahtseilset DR10 13 H20 4/1 1Am, 2m	70596233	1
5	Drahtseilset DR10 13 H40 4/1 3m, 4m	70596333	1
5	Drahtseilset DR10 13 H12 2/1 3m, 4m	70599633	1
5	Drahtseilset DR10 13 H20 2/1 3m, 4m	70599733	1
5	Drahtseilset DR10 13 H12 4/1 3m, 4m	70599833	1
5	Drahtseilset DR10 13 H20 4/1 3m, 4m	70599933	1
5	Drahtseilset DR10 H30 2/1	75205033	1
6	Seiltrommel zweirillig DR10 H12 9L/R	70576533	1
6	Seiltrommel zweirillig DR10 H20 9L/R	70576633	1
6	Seiltrommel zweirillig DR10 H30 9L/R	70576733	1
6	Seiltrommel zweirillig DR10 H40 9L/R	70576833	1
7	Drahtseilset DR10 9 H12 4/2 1Am	70495333	1
7	Drahtseilset DR10 9 H20 4/2 1Am	70495533	1
7	Drahtseilset DR10 9 H30 4/2 1Am	70495733	1
7	Drahtseilset DR10 9 H40 4/2 1Am	70495933	1
7	Drahtseilset DR10 9 H12 4/2 2m, 3m, 4m	70596433	1
7	Drahtseilset DR10 9 H20 4/2 2m, 3m, 4m	70596533	1
7	Drahtseilset DR10 9 H30 4/2 2m, 3m, 4m	70472433	1
7	Drahtseilset DR10 9 H40 4/2 2m, 3m, 4m	70596633	1
8	Seilführungsset links FDR 10/ 9	70488033	1
8	Seilführungsset links FDR 10/ 9V verstärkt	70447233	1
9	Seilführungsset rechts FDR 10/ 9	70488233	1
9	Seilführungsset rechts FDR 10/ 9V verstärkt	70447433	1
11	Gehäuse Elektrik DR10	70428033	1
12	Gehäuse FDR10 FU 25A 2m, 3m, 4m	73082433	1
12	Gehäuse FDR10 FU 32A 3m, 4m	73082533	1
12	Gehäuse FDR10 FU 40A 2m, 3m, 4m	73082633	1

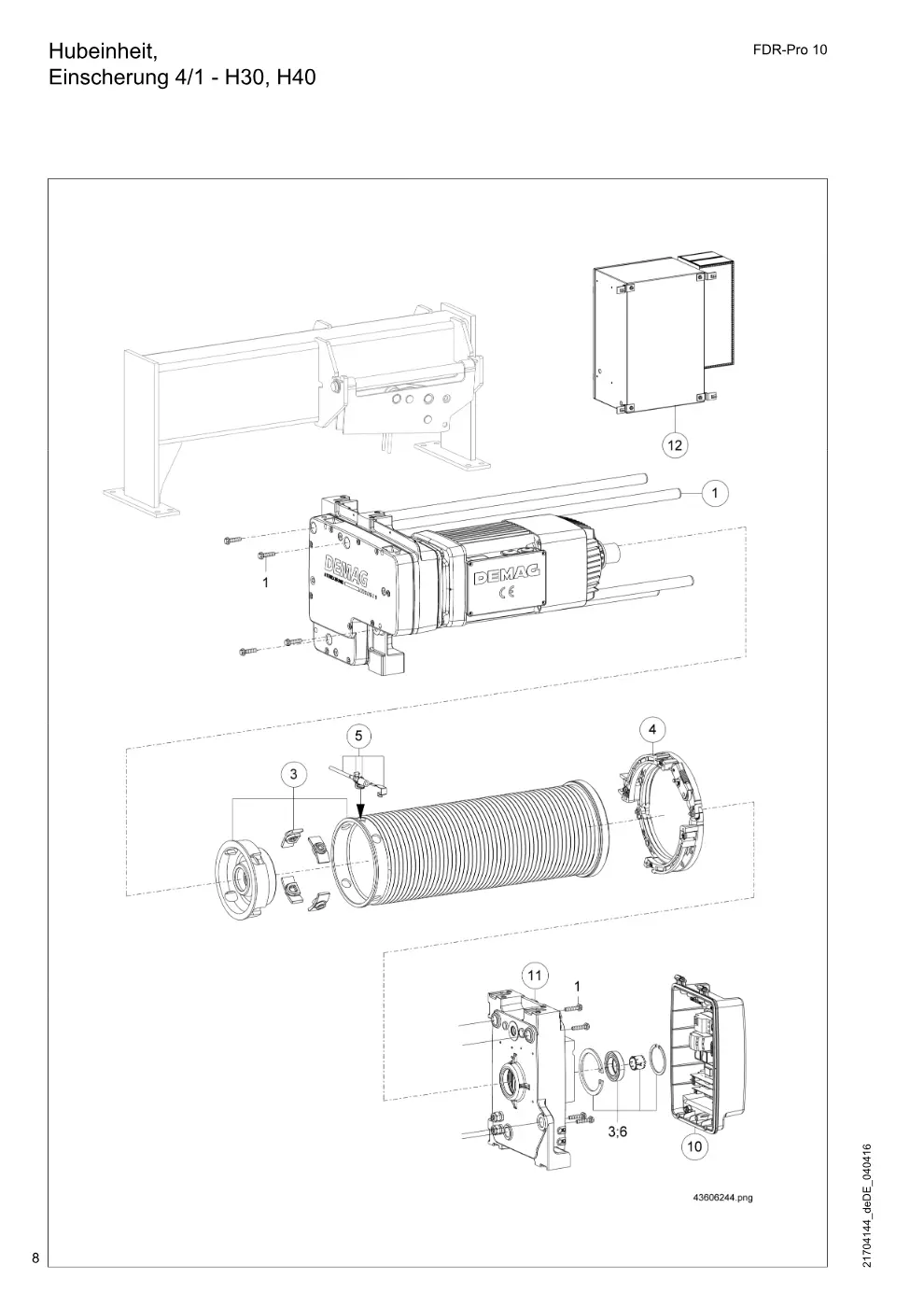

Hubeinheit, Einscherung 4/1 - H30, H40 (Seite 8)

Demag FDR-Pro 10 – Hubeinheit, Einscherung 4/1 - H30, H40, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset FDR10 H30	70404333	1
1	Bolzenset FDR 10 H40	70404233	1
1	Bolzenset DR10 H30	70599533	1
1	Bolzenset DR10 H40	70594333	1
3	Seiltrommel einrillig DR10 H30 13L	70576233	1
3	Seiltrommel einrillig DR10 H40 13L	70576333	1
4	Seilführungsset links FDR 10/13	70486233	1
5	Drahtseilset DR10 13 H30 4/1 1Am, 2m	70570233	1
5	Drahtseilset DR10 13 H30 4/1 3m, 4m	70570433	1
5	Drahtseilset DR10 13 H40 4/1 1Am, 2m	70596033	1
5	Drahtseilset DR10 13 H40 4/1 3m, 4m	70596333	1
11	Gehäuse Elektrik DR10	70428033	1
12	Gehäuse FDR10 FU 25A 2m, 3m, 4m	73082433	1
12	Gehäuse FDR10 FU 32A 3m, 4m	73082533	1
12	Gehäuse FDR10 FU 40A 2m, 3m, 4m	73082633	1

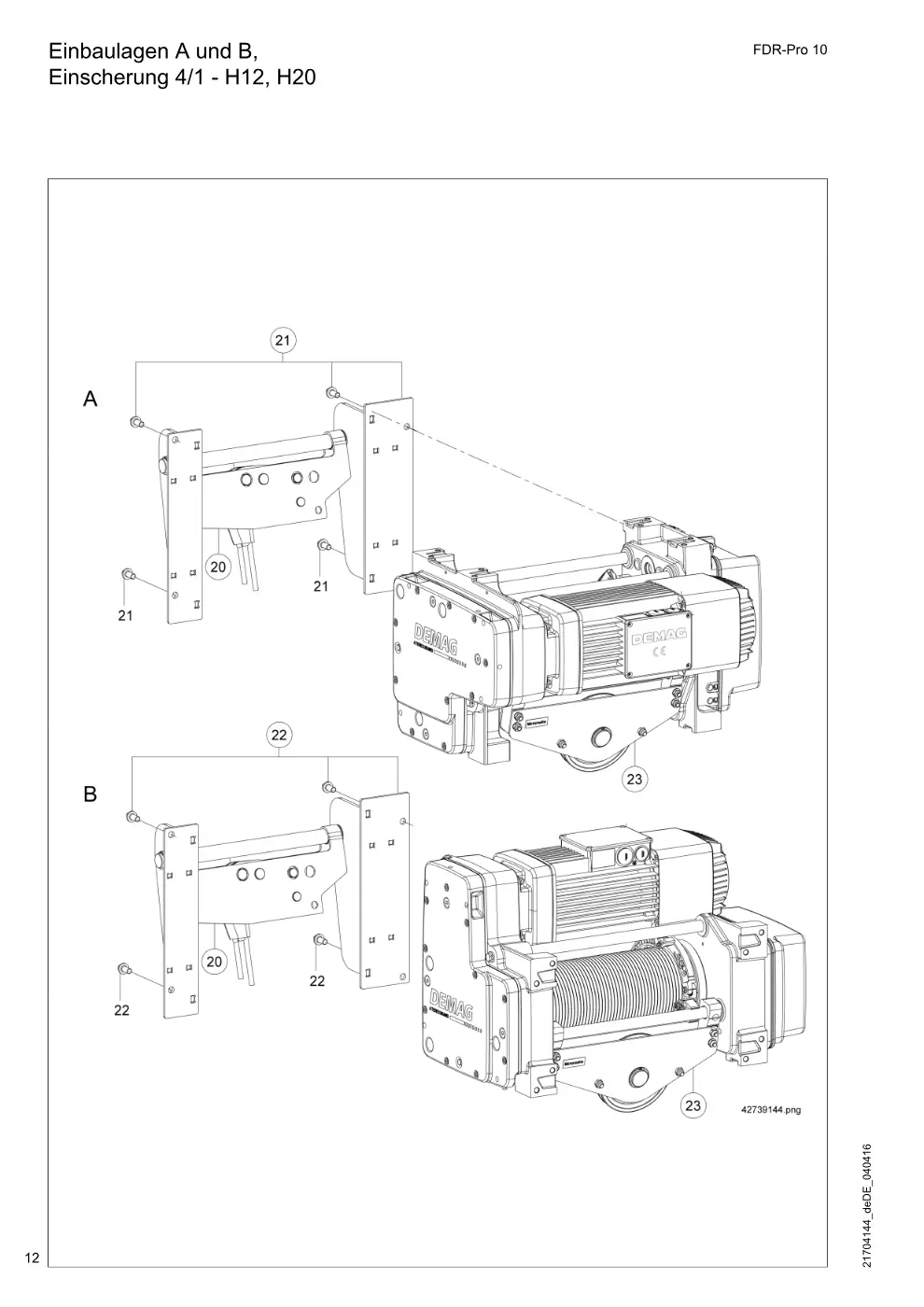

Einbaulagen A und B, Einscherung 4/1 - H12, H20 (Seite 12)

Demag FDR-Pro 10 – Einbaulagen A und B, Einscherung 4/1 - H12, H20, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
21	Halteblech FDR10 Set Einbaulage A	71220033	1
22	Halteblech FDR 10 Set Einbaulage B	71220233	1

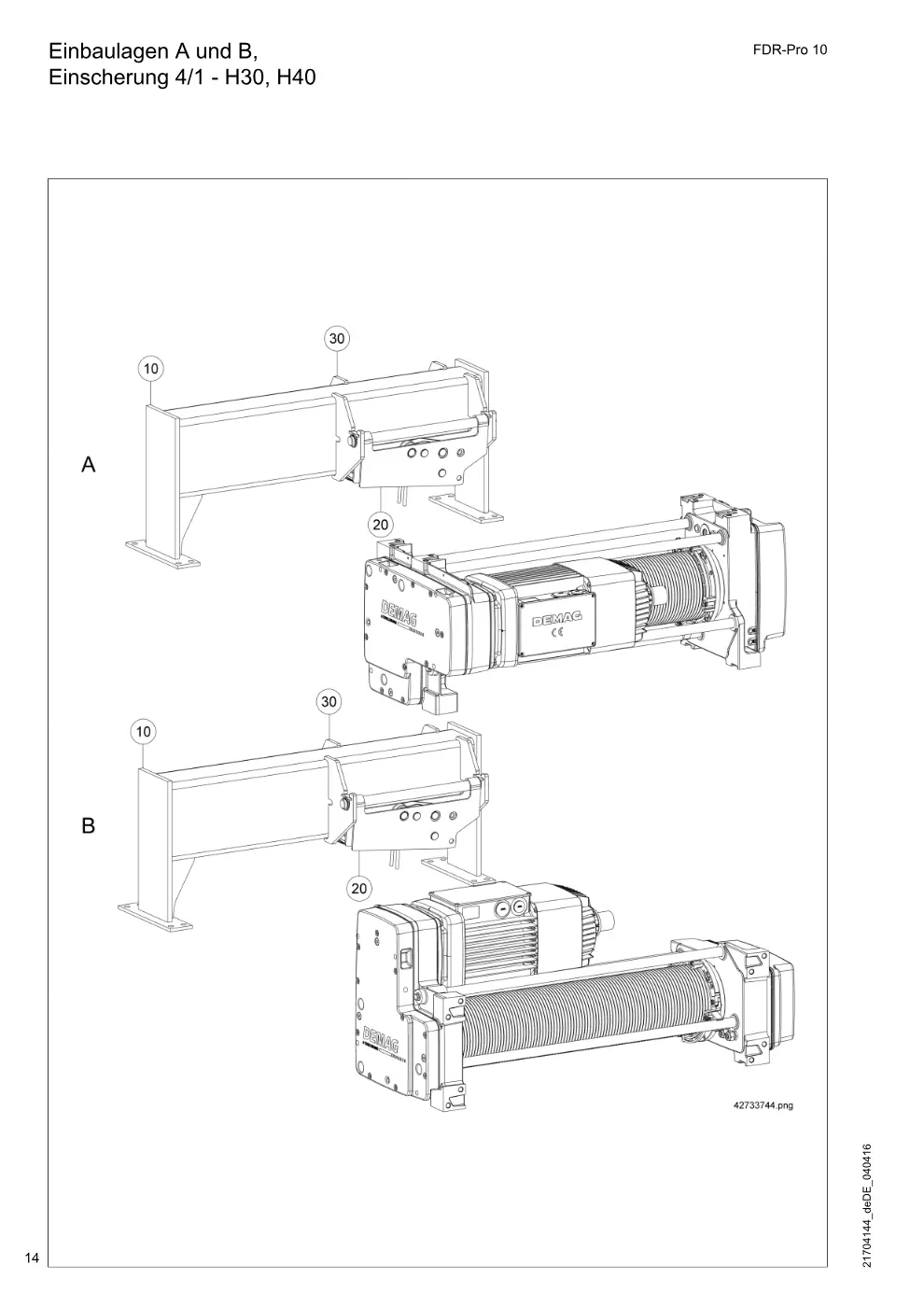

Einbaulagen A und B, Einscherung 4/1 - H30, H40 (Seite 14)

Demag FDR-Pro 10 – Einbaulagen A und B, Einscherung 4/1 - H30, H40, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Anbaukonsole FDR10 H30	70468433	1
10	Anbaukonsole FDR 10 H40	70468533	1

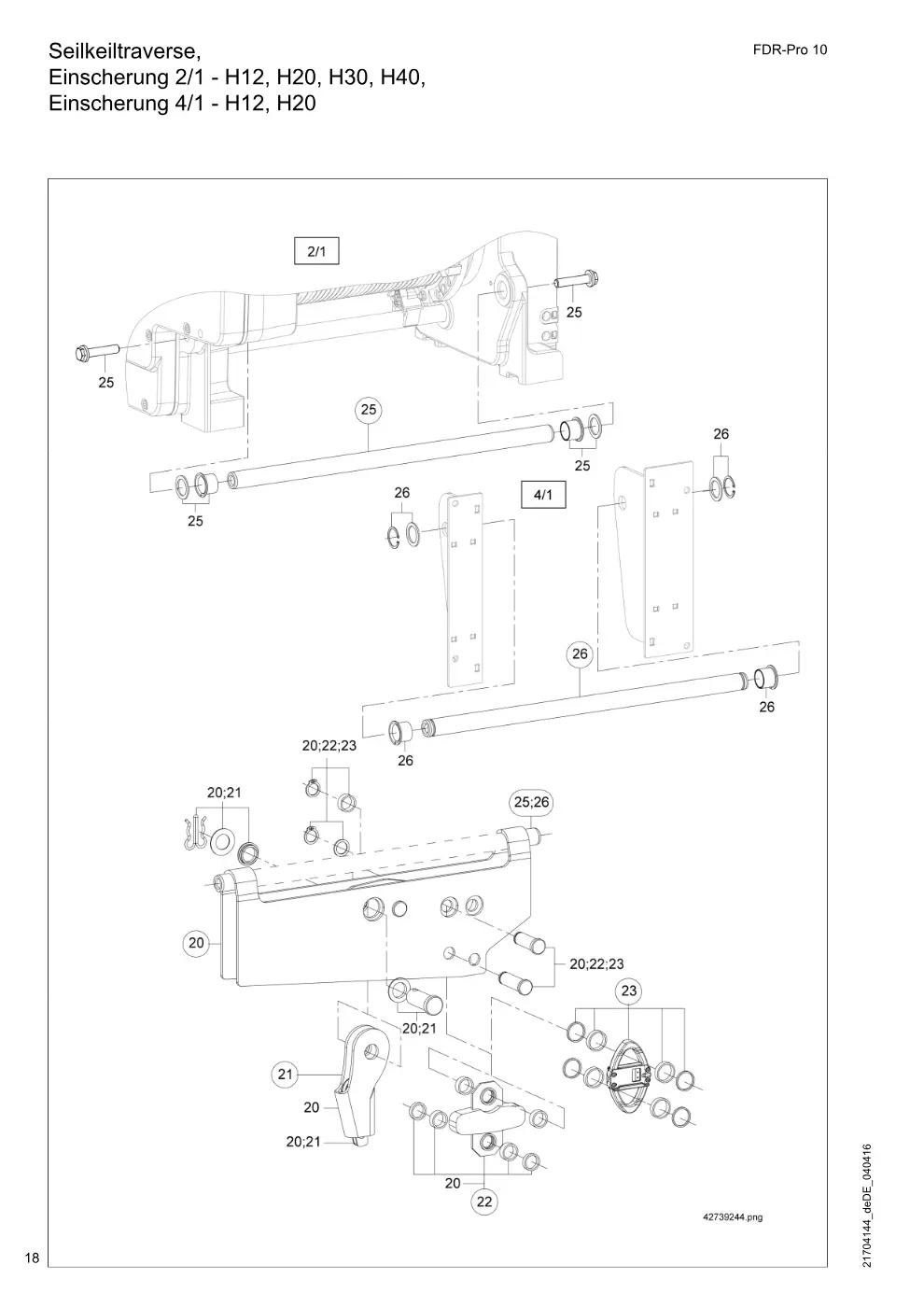

Seilkeiltraverse, Einscherung 2/1 - H12, H20, H30, H40, Einscherung 4/1 - H12, H20 (Seite 18)

Demag FDR-Pro 10 – Seilkeiltraverse, Einscherung 2/1 - H12, H20, H30, H40, Einscherung 4/1 - H12, H20, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Traverse Überlastsichrg. MGS H12 2/1 1A 1Am	75208133	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m 2/1	47989033	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m 2/1	47989133	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m 2/1	47989233	1
20	Traverse Überlastsichrg. MGS H20 1Am 2/1 + 4/1	75208233	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m 2/1	47989333	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m 2/1	47989433	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m 2/1	47989533	1
20	Traverse Überlastsichrg. MGS H30 2/1 1Am	47980033	1
20	Traverse Überlastsichrg. MGS H30 2/1 2m	47980133	1
20	Traverse Überlastsichrg. MGS H30 2/1 3m	47980233	1
20	Traverse Überlastsichrg. MGS H30 2/1 4m	47980333	1
20	Traverse Überlastsichrg. MGS H40 2/1 1Am	47980433	1
20	Traverse Überlastsichrg. MGS H40 2/1 2m	47980533	1
20	Traverse Überlastsichrg. MGS H40 2/1 3m	47980633	1
20	Traverse Überlastsichrg. MGS H40 2/1 4m	47980733	1
20	Seilkeiltraverse H12 4/1 ZMS 1A 1Am	75207033	1
20	Seilkeiltraverse H12 4/1 ZMS 2/1, 2m, 3m	70594633	1
20	Seilkeiltraverse H12 4/1 ZMS 2/1, 4m	70594433	1
20	Seilkeiltraverse H20 4/1 ZMS 1A 1Am	75207133	1
20	Seilkeiltraverse H20 4/1 ZMS 2/1, 2m, 3m	70594733	1
20	Seilkeiltraverse H20 4/1 ZMS 2/1, 4m	70594533	1
20	Seilkeiltraverse FDR10 H30 2/1, ZMS	71227433	1
20	Seilkeiltraverse FDR10 H40 2/1, ZMS	71227933	1
21	Seiltaschenset DR10	70591733	1
22	Zugmessstab Set ZMS DR10 1Am 2/1, 4/2	70580333	1
22	Zugmessstab Set ZMS DR10 4/2	70591833	1
22	Zugmessstab Set ZMS DR10 1Am 4/1	70580433	1
22	Zugmessstab Set ZMS DR10 4/1	70591433	1
23	Überlastabschaltung DR 10 1Am MGS	71913033	1
23	Überlastabschaltung DR 10 2m MGS	71912733	1
23	Überlastabschaltung DR 10 3m MGS	71912833	1
23	Überlastabschaltung DR 10 4m MGS	71912933	1
25	Bolzenset FDR10 H12 2/1	70404033	1
25	Bolzenset FDR10 H20 2/1	70404133	1
25	Bolzenset FDR10 H30 2/1	70404333	1
25	Bolzenset FDR 10 H40 2/1	70404233	1
26	Bolzenset FDR10 4/1 H12	75208533	1
26	Bolzenset FDR10 4/1 H20	71229533	1

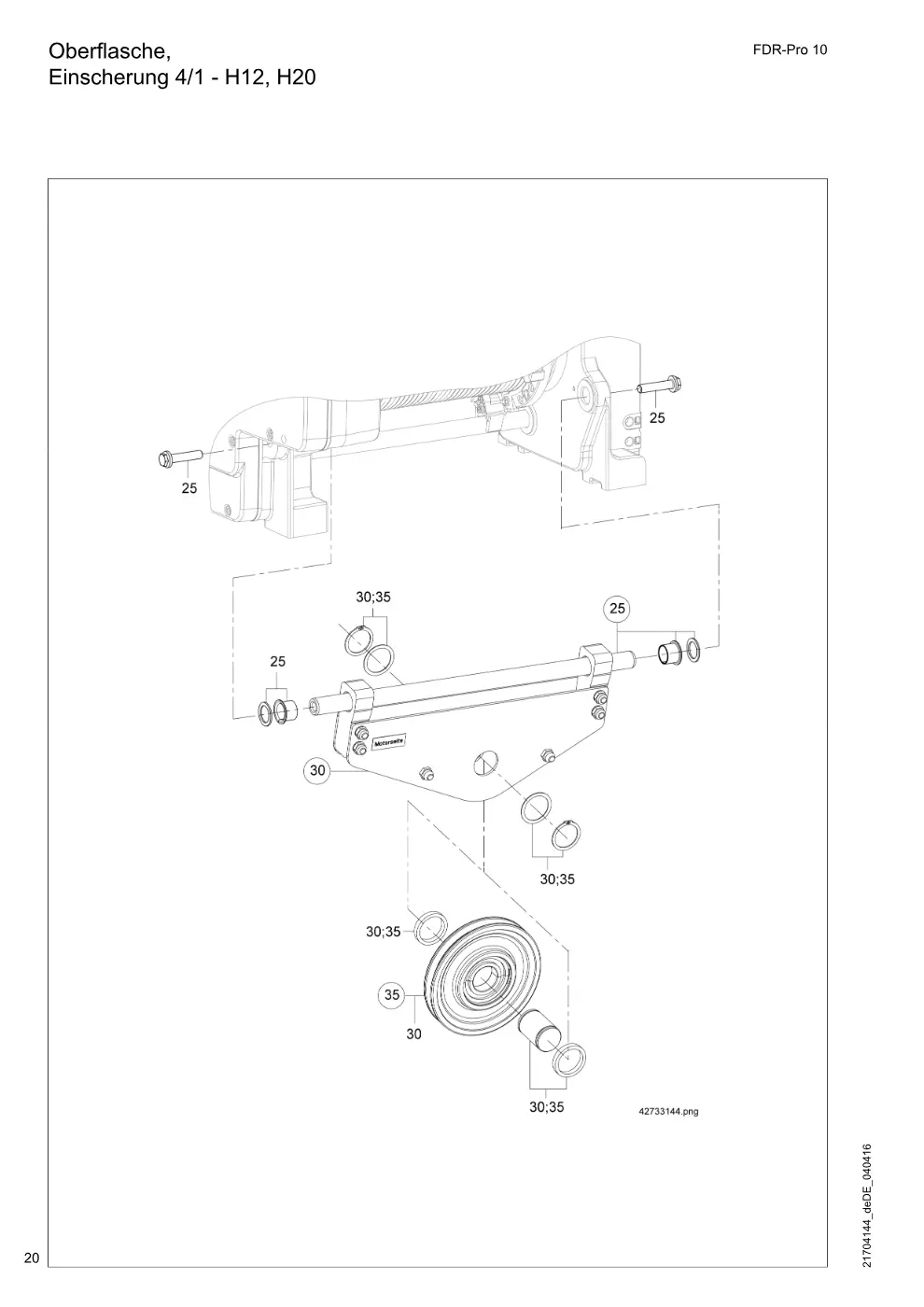

Oberflasche, Einscherung 4/1 - H12, H20 (Seite 20)

Demag FDR-Pro 10 – Oberflasche, Einscherung 4/1 - H12, H20, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
25	Bolzenset FDR10 H12	70404033	1
25	Bolzenset FDR10 H20	70404133	1
30	Oberflasche FDR10 H12 1Am, 2m, 3m	71220433	1
30	Oberflasche FDR10 H12 4m	71225733	1
30	Oberflasche FDR10 H20 1Am, 2m, 3m	71220533	1
30	Oberflasche FDR10 H20 4m	71225833	1
35	Seilrollenset DR10 4/1 1Am, 2m, 3m	70595233	1
35	Seilrollenset DR10 4/1 4m	70595333	1

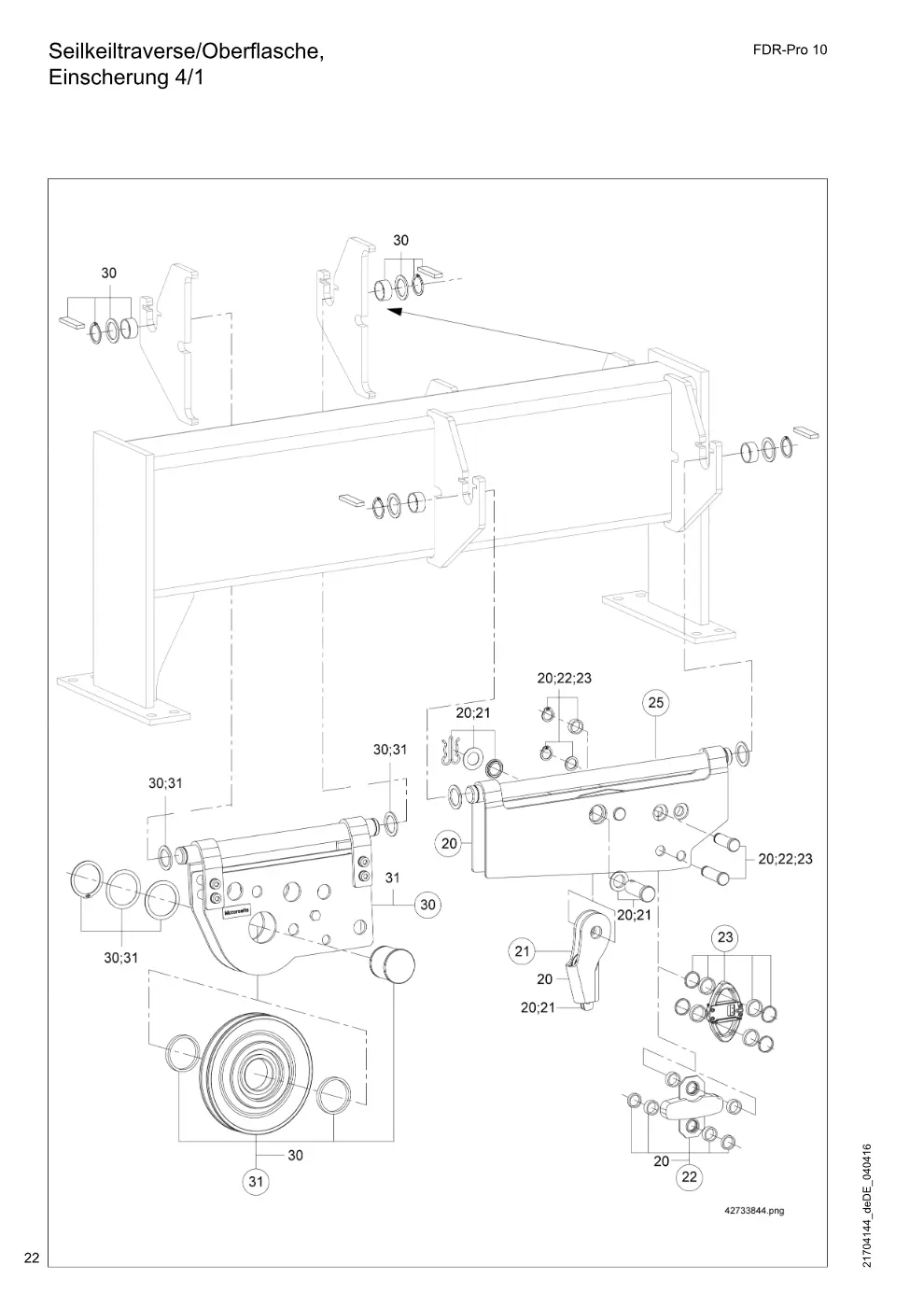

Seilkeiltraverse/Oberflasche, Einscherung 4/1 (Seite 22)

Demag FDR-Pro 10 – Seilkeiltraverse/Oberflasche, Einscherung 4/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Traverse Überlastsichrg. MGS H12 4/1 2m H30, H40	47989033	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m H30, H40	47989133	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m H30, H40	47989233	1
20	Seilkeiltraverse H12 4/1 ZMS 2m, 3m	70594633	1
20	Seilkeiltraverse H12 4/1 ZMS 4m	70594433	1
21	Seiltaschenset DR10	70591733	1
22	Zugmessstab Set ZMS DR10 4/1	70591433	1
23	Überlastabschaltung DR 10 2m	71912733	1
23	Überlastabschaltung DR 10 3m	71912833	1
23	Überlastabschaltung DR 10 4m	71912933	1
25	Bolzenset FDR10 4/1 H40	70539733	1
30	Oberflaschenset EZDR10 4/1 2m, 3m, FDR 10 4/1	70594833	1
30	Oberflaschenset EZDR10 4/1 4m FDR 10 4/1	70595133	1
31	Seilrollenset DR10 4/1 2m, 3m	70595233	1
31	Seilrollenset DR10 4/1 4m	70595333	1

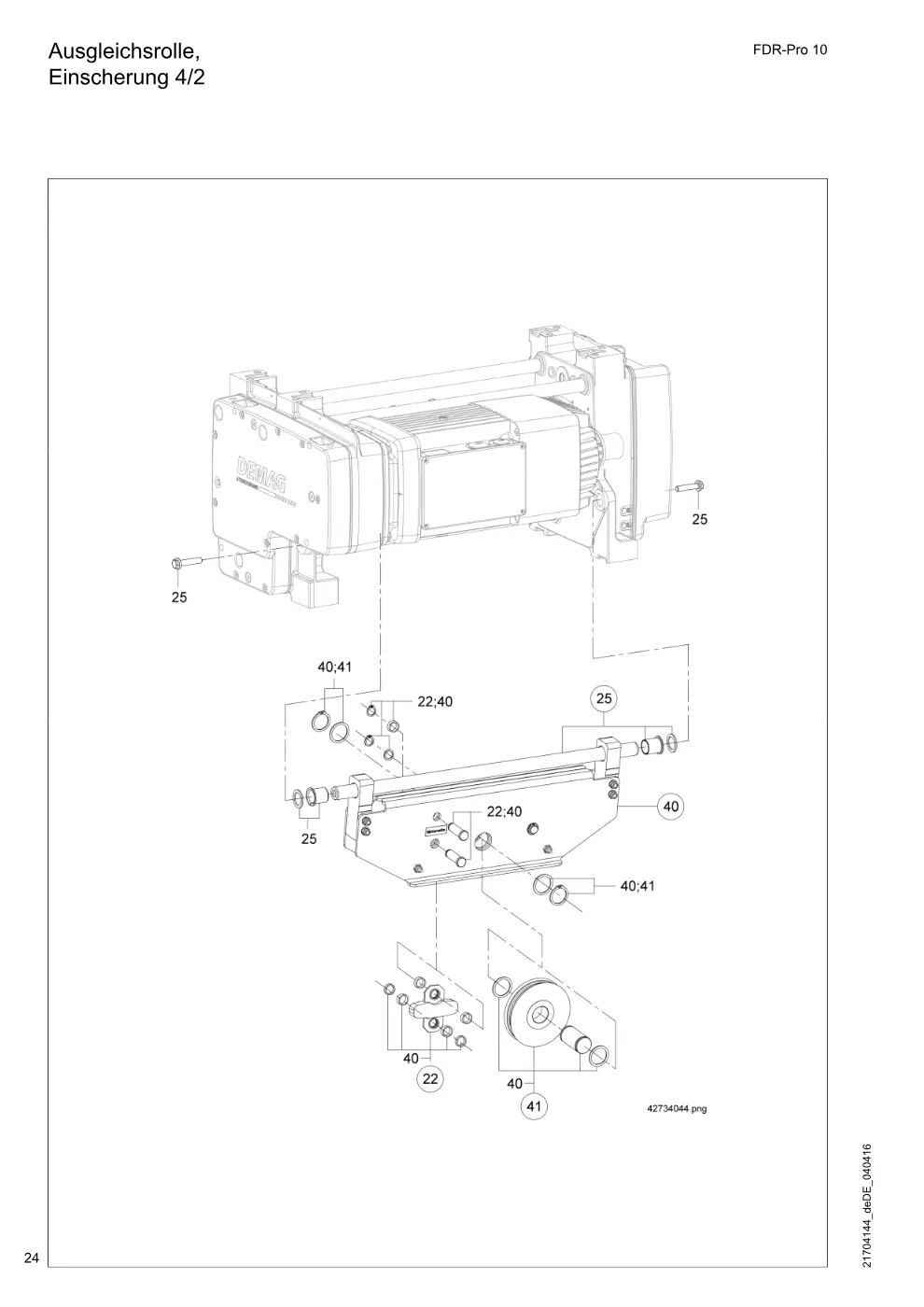

Ausgleichsrolle, Einscherung 4/2 (Seite 24)

Demag FDR-Pro 10 – Ausgleichsrolle, Einscherung 4/2, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
22	Zugmessstab Set ZMS DR10 4/2	70591833	1
25	Bolzenset FDR10 H12	70404033	1
25	Bolzenset FDR10 H20	70404133	1
25	Bolzenset FDR10 H30	70404333	1
25	Bolzenset FDR 10 H40	70404233	1
40	Ausgleichsrolle FDR10 H12	71222933	1
40	Ausgleichsrolle FDR10 H20	71223433	1
40	Ausgleichsrolle FDR10 H30	71225533	1
40	Ausgleichsrolle FDR10 H40	71228533	1
41	Seilrollenset DR10 4/2	70595433	1

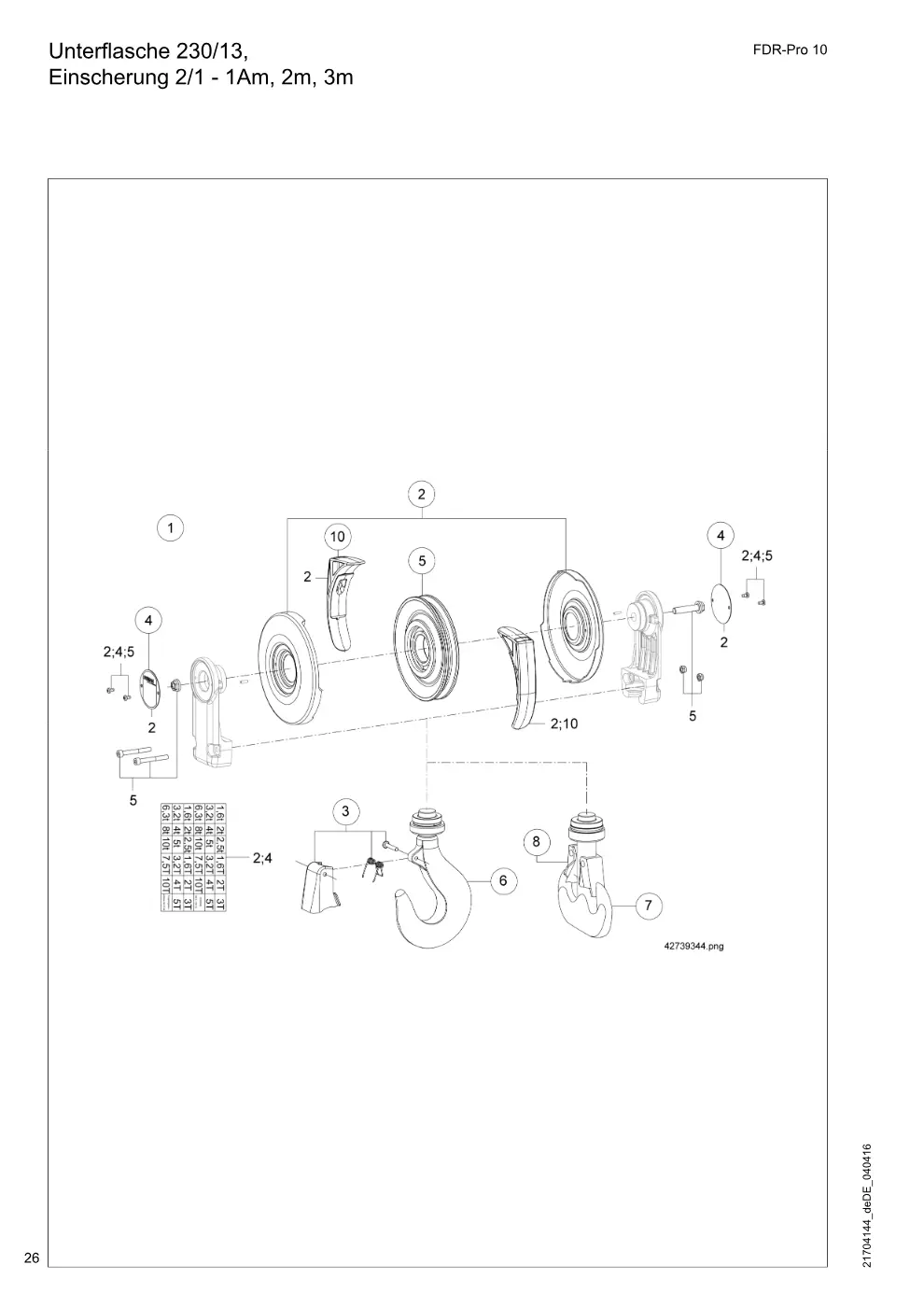

Unterflasche 230/13, Einscherung 2/1 - 1Am, 2m, 3m (Seite 26)

Demag FDR-Pro 10 – Unterflasche 230/13, Einscherung 2/1 - 1Am, 2m, 3m, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 230/13	71321033	1
2	Seilrollenhaube Set 2/1 kpl. (Teil-Nr. 4, 10)	70598033	1
3	Hakenmaulsicherung 2,5	34182633	1
4	Traglastschildset Neutral	71389033	1
5	Seilrollenset DR10 2/1	70585233	1
6	Einfachhaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	70398433	1
7	Doppellasthaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	71293033	1
8	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
10	Seilrollenabdeckung Set 230	71314533	1

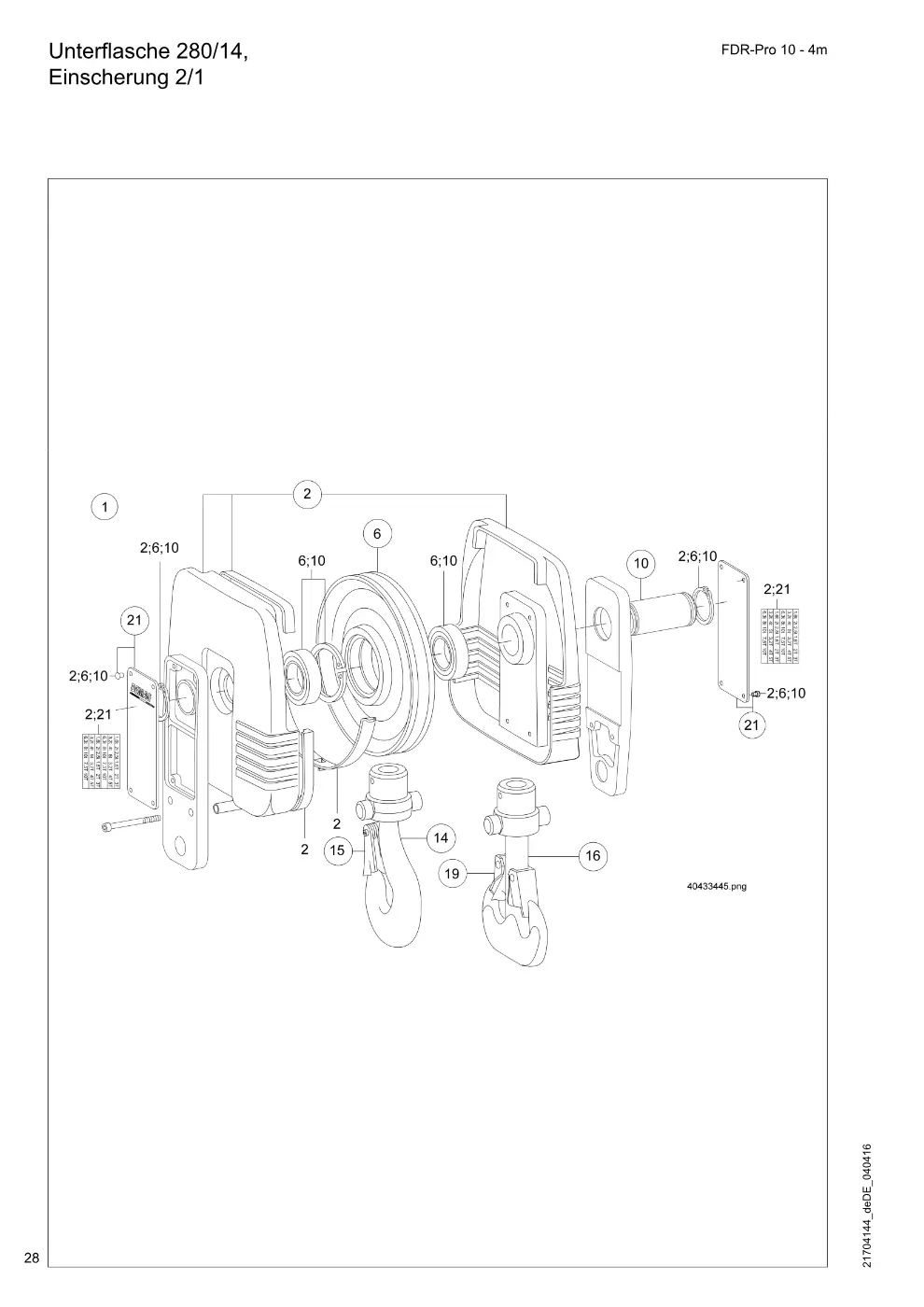

Unterflasche 280/14, Einscherung 2/1 (Seite 28)

Demag FDR-Pro 10 – Unterflasche 280/14, Einscherung 2/1, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 280/14	82921933	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 21)	70587933	1
6	Seilrollenset DR10 2/1	70585333	1
10	Unterflaschenbolzen DH400	82920933	1
14	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 15)	15084333	1
15	Hakenmaulsicherung 2,5	34182633	1
16	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 19)	15084533	1
19	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
21	Traglastschildset Neutral	71390033	1

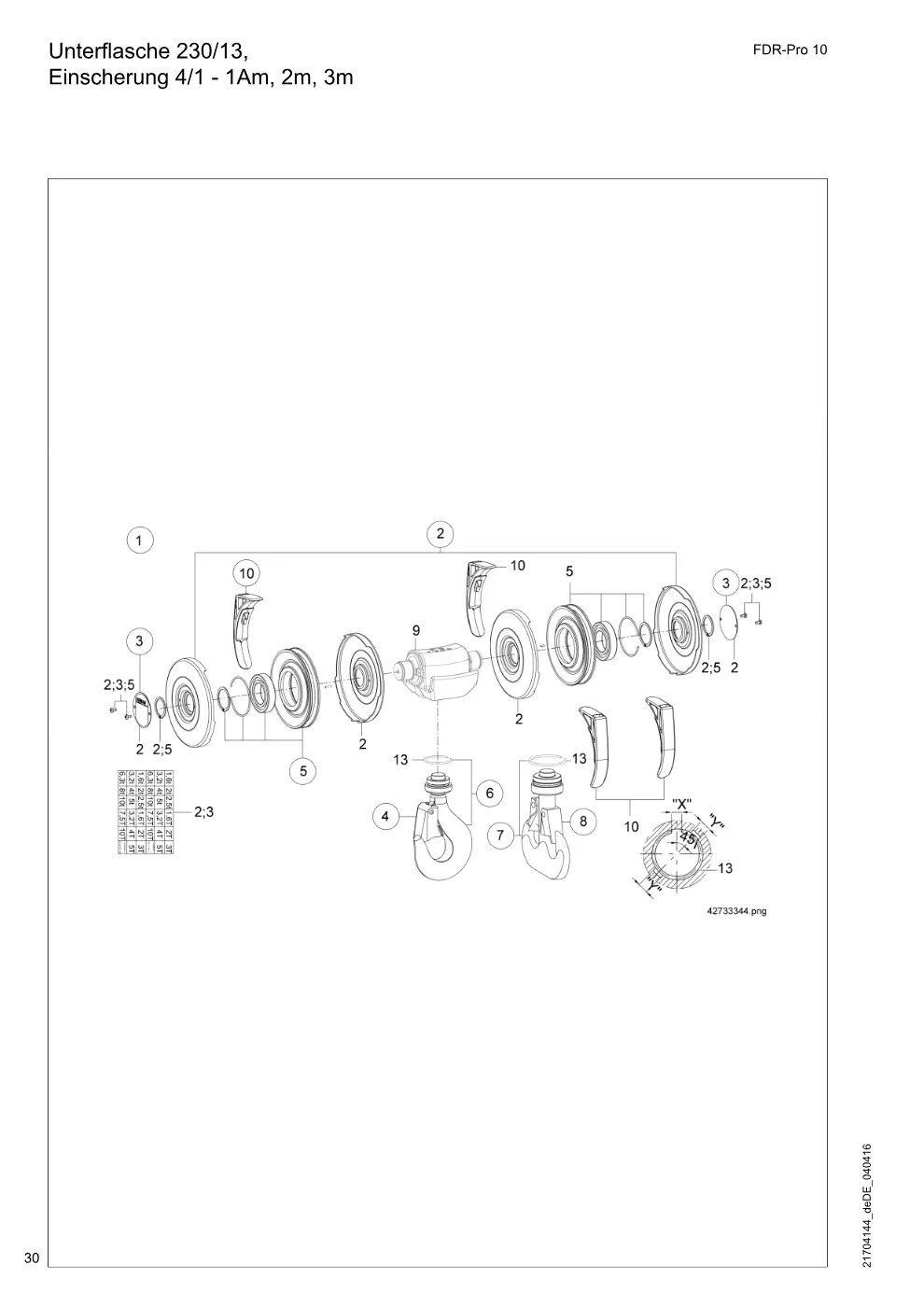

Unterflasche 230/13, Einscherung 4/1 - 1Am, 2m, 3m (Seite 30)

Demag FDR-Pro 10 – Unterflasche 230/13, Einscherung 4/1 - 1Am, 2m, 3m, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 230/13	71323033	1
2	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 3, 10)	70598133	1
3	Traglastschildset Neutral	71389033	1
4	Hakenmaulsicherung 4	34182733	1
5	Seilrollenset DR10 4/1	70595233	1
6	Einfachhaken 1/1-RSN 4 -T kpl. (Teil-Nr.	70598433	1
7	Doppellasthaken 1/1-RSN 4 -T kpl. (Teil-Nr.	71295033	1
8	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
10	Seilrollenabdeckung Set 230	71314533	1

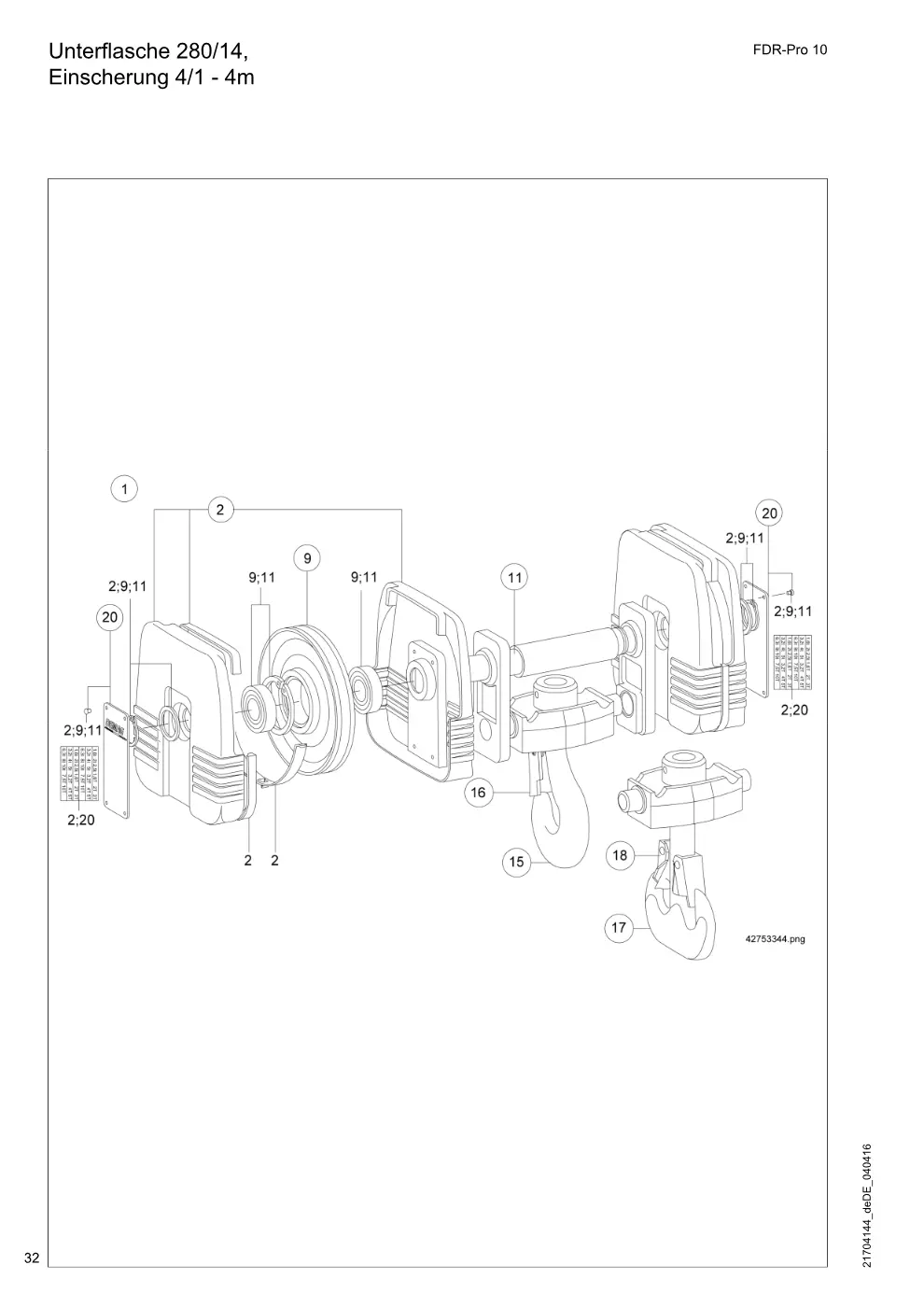

Unterflasche 280/14, Einscherung 4/1 - 4m (Seite 32)

Demag FDR-Pro 10 – Unterflasche 280/14, Einscherung 4/1 - 4m, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14	82926033	1
2	Seilrollenhaube Set 4/1 4m kpl. (Teil-Nr. 20)	70598333	1
3	Seilrollenset DR10 4/1 4m	70595333	1
11	Bolzenset 280 55x369 4/1	47932333	1
15	Einfachhaken mit Traverse GSN 5 S kpl. (Teil-Nr. 16)	82926133	1
16	Hakenmaulsicherung E 5 /D 6	34187933	1
17	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 18)	82926933	1
18	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
20	Traglastschildset Neutral	71390033	1

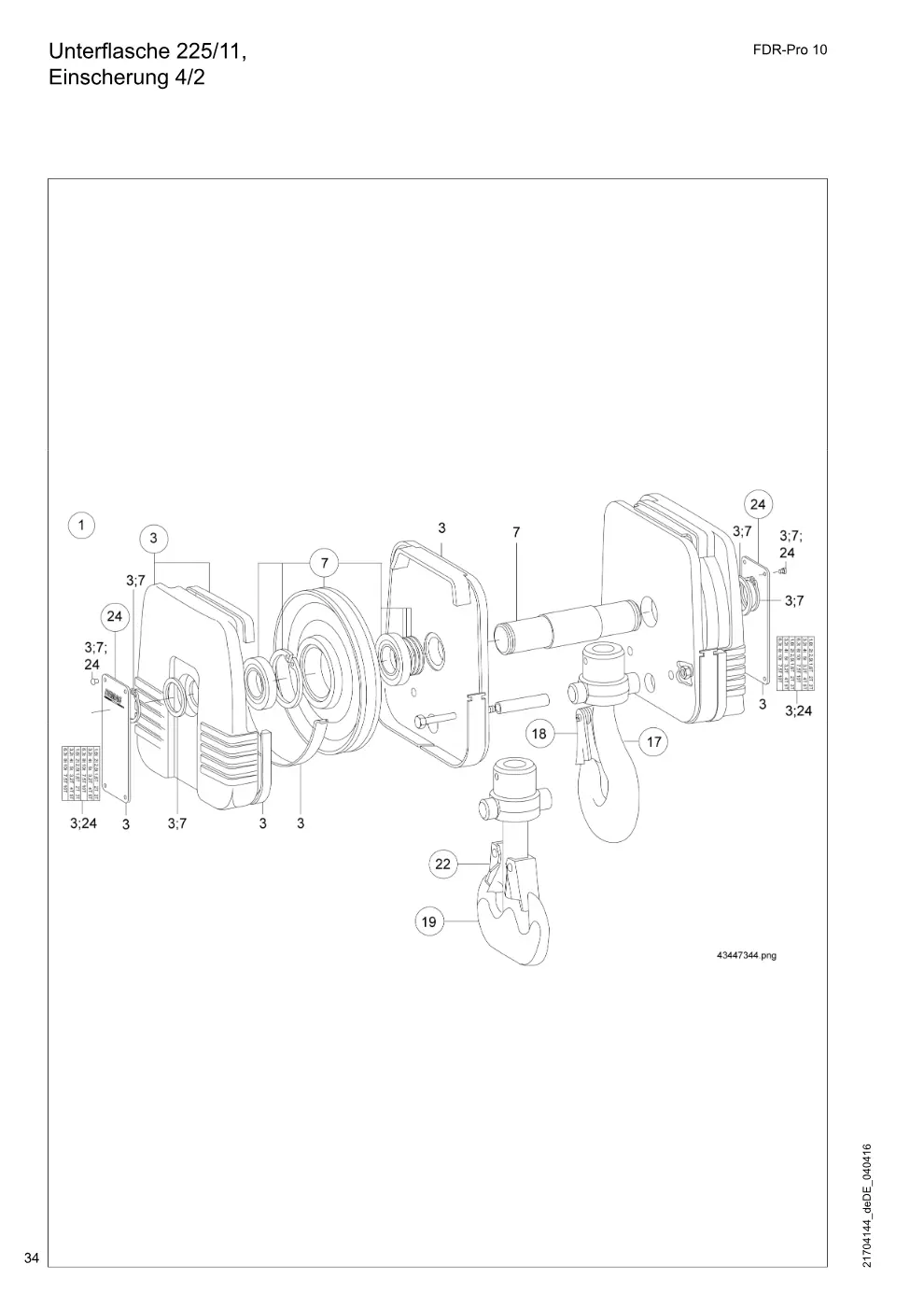

Unterflasche 225/11, Einscherung 4/2 (Seite 34)

Demag FDR-Pro 10 – Unterflasche 225/11, Einscherung 4/2, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 225/11	82926833	1
3	Seilrollenhaube Set 4/1, 4/2 kpl. (Teil-Nr. 24)	70598233	1
7	Seilrollenset DR10 4/2	70595433	1
17	Einfachhaken mit Traverse BSN 2,5T kpl. (Teil-Nr. 18)	15084333	1
18	Hakenmaulsicherung 2,5	34182633	1
19	Doppellasthaken mit Traverse BSN 2,5-T kpl. (Teil-Nr. 22)	15084533	1
22	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
24	Traglastschildset Neutral	71390033	1

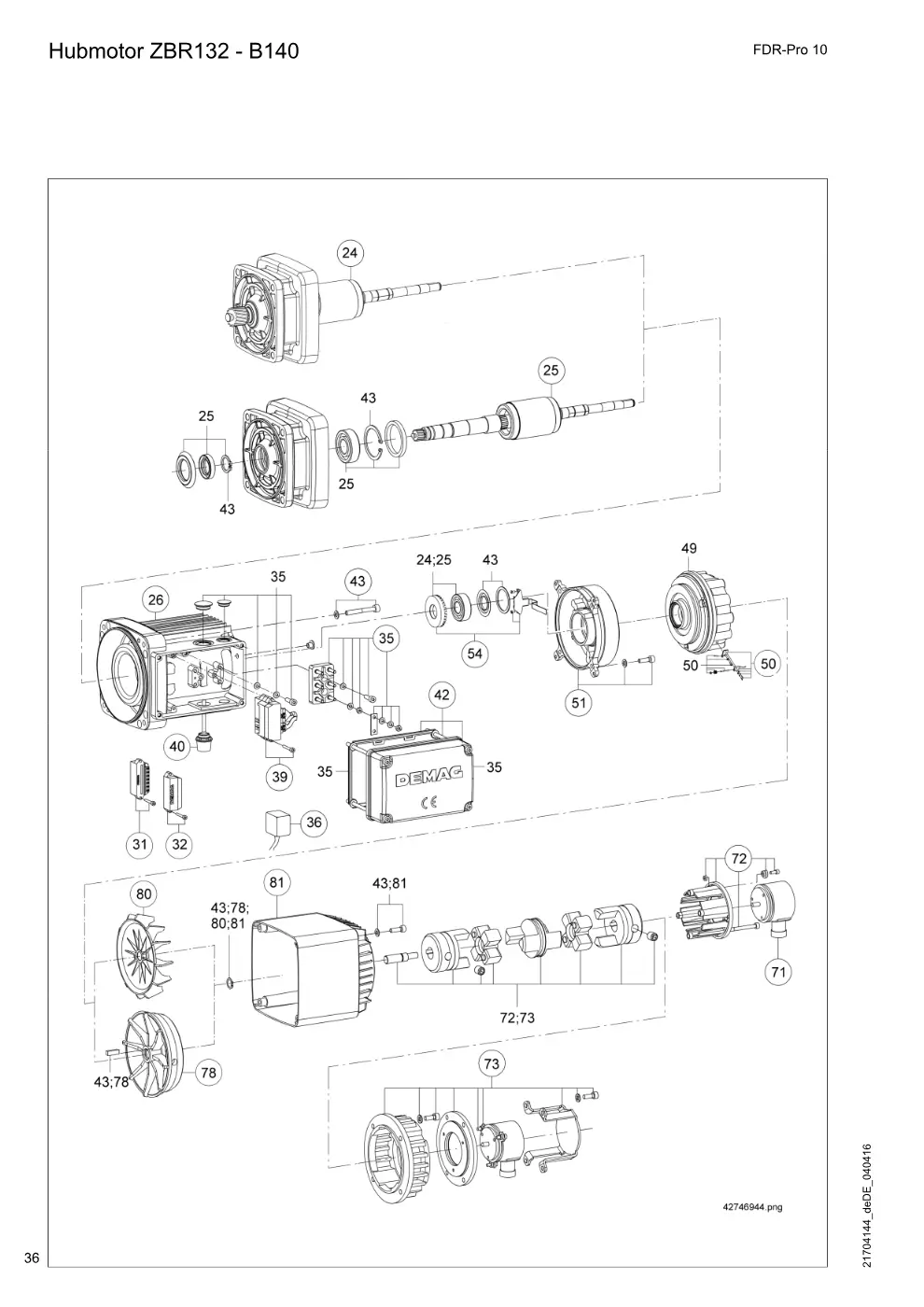

Hubmotor ZBR132 - B140 (Seite 36)

Demag FDR-Pro 10 – Hubmotor ZBR132 - B140, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR132B 4 C 4 2/1, 4/2, 2m, 3m, 4m, 1-18 m/min	75221833	1
24	Läuferset ZBR132B 4 C 4 4/1, 2m, 3m, 4m, 0,5-9 m/min	75221833	1
24	Läuferset ZBR132C 4 2/1, 4/2, 2m, 3m, 4m, 1-25 m/min	75222033	1
24	Läuferset ZBR132C 4 4/1, 2m, 3m, 4m, 0,5-12,5 m/min	75222033	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 2m, 3m, 4m, 10/1,7 m/min	75222533	1
25	Läuferset ZBR132D12/2 4/1, 2m, 3m, 4m, 5/0,8 m/min	75222533	1
25	Läuferset ZBR132B 4 2/1, 4/2, 1Am, 0,4-9 m/min	75221933	1
25	Läuferset ZBR132B 4 4/1, 1Am, 0,2-4,5 m/min	75221933	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 1Am, 8/1,4 m/min	75222633	1
25	Läuferset ZBR132D12/2 4/1, 1Am, 4/0,7 m/min	75222633	1
26	Ständerset ZBR132D12/2	26535133	1
26	Ständerset ZBR132B 4	26535233	1
26	Ständerset ZBR132C 4	26535333	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z112 /132	31816633	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB112/132	23866333	1
51	Lagerschildset BS ZBR132 EG	26516433	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
71	Drehgeber AG 2 TTL nur für 12/2 polig	73056633	1
71	Drehgeber AG1/AG2 TTL	20444284	1
71	Drehgeber AG 3 HTL	20444384	1
72	Anbauteile AG1-3/ Z132	23848133	1
72	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-DG	23848433	1
73	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-SG, option	23848533	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80), option	23874133	1

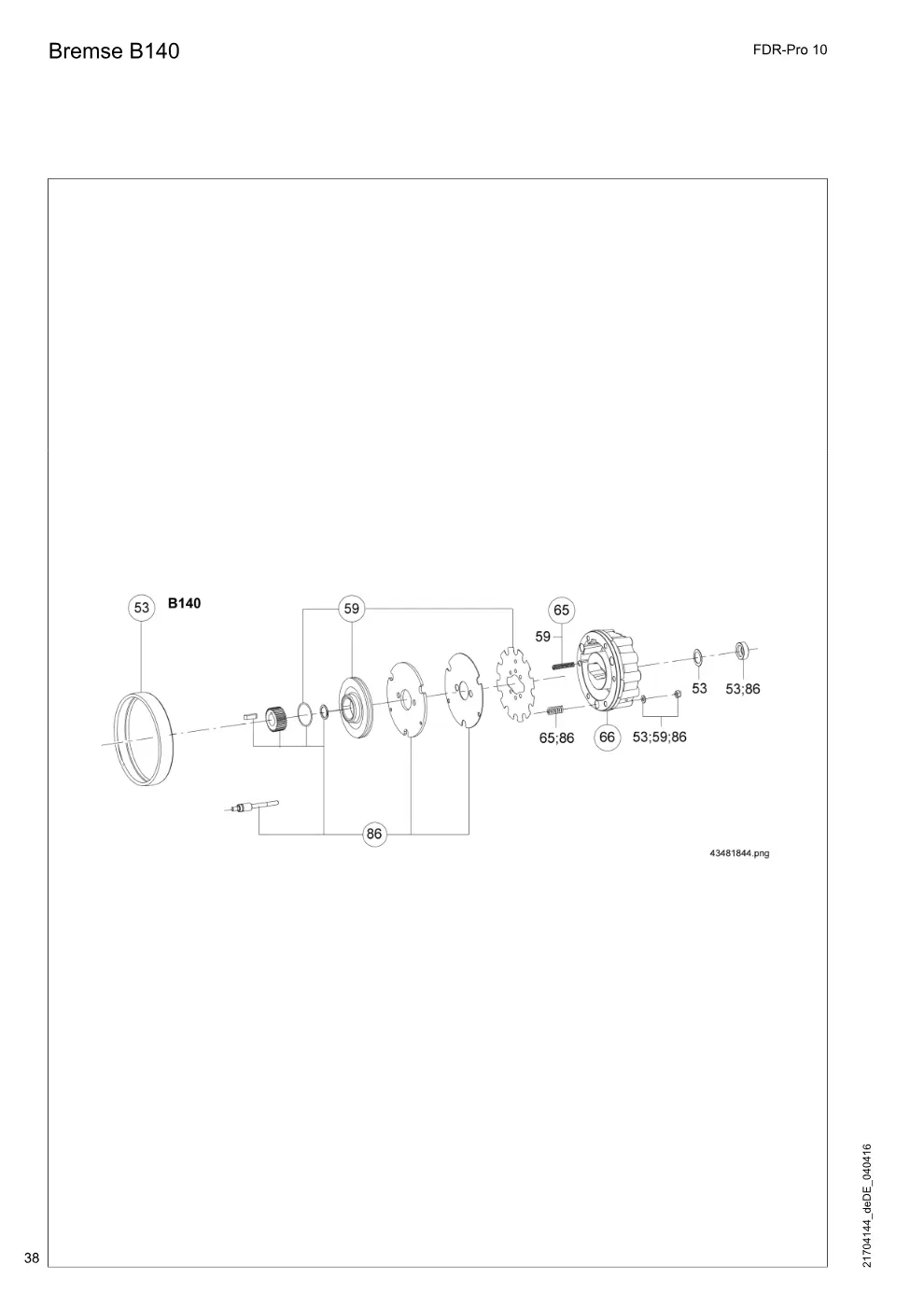

Bremse B140 (Seite 38)

Demag FDR-Pro 10 – Bremse B140, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br. IP55 B140 Option	26043033	1
59	Verschleißset B140	26098433	1
65	Bremsfederset B140	26041033	1
66	Magnetkörperset B140 180VZ132	26048533	1
66	Magnetkörperset B140 Z132SOND	26049233	1
86	Überholungsset B140/ZB132	26098133	1

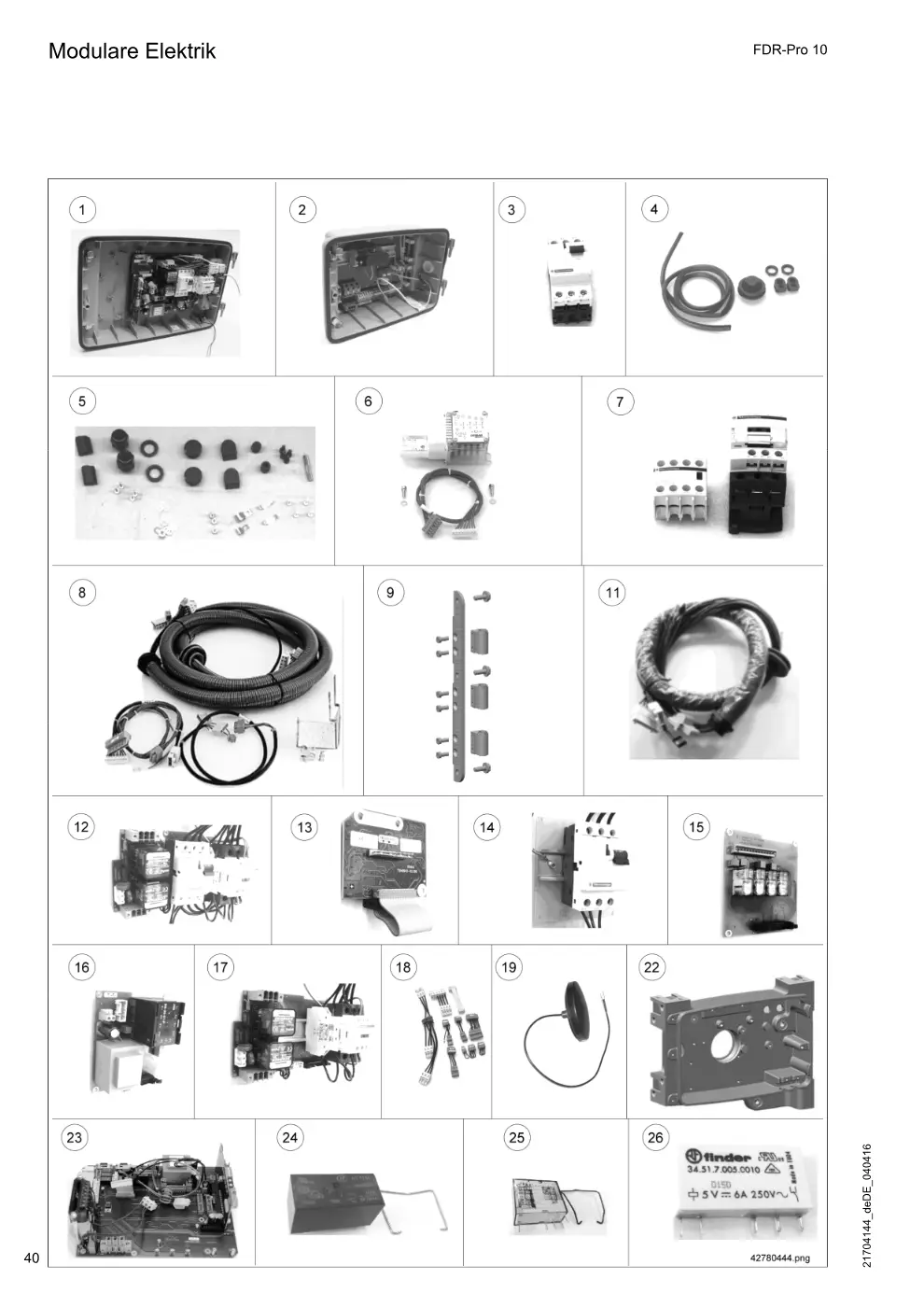

Modulare Elektrik (Seite 40)

Demag FDR-Pro 10 – Modulare Elektrik, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel Set DR10T V1	71198533	1
1	Baugrup. Deckel/Umrichter Set DR10T	71198633	1
2	Baugruppe Deckel Set DR10 PRO ext. Elektrik	71910633	1
3	Leistungsschalterset 25A	71989433	1
4	Dichtungsprofil Set 1,5 M	71999333	1
5	Elektrik Set DR10	70599233	1
6	Getriebegrenzschalter Set SGG	71999633	1
7	Schütz Set DR5V2-DR10	71989233	1
8	Steckerleitung Set FDR Hub-FU	71999933	1
9	Scharnier Haube FDR10 Set	70429033	1
11	Steckerleitung Z132D2/12 H40	71915733	1
11	Steckerleitung ZBR132D2/12	71915833	1
12	Baugruppe Set DR Modul-ISS 14A 14A	71938633	1
12	Baugruppe Set DR Modul-ISS 25A 25A	71938733	1
12	Baugruppe Set DR ISS-Modul 10A	71946433	1
13	Baugruppe Set DR Modul-ZMS	71946833	1
14	Baugruppe Set DR Modul-LS 10A 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR Mod-ISS o. LS ohne LS	71938533	1
18	Adapter mod.Elek Set	71408633	1
19	Antennenset DR3-DR20	71944533	1
22	Gehäuse Elektrik DR10	70428033	1
23	Baugruppe Set DR-Basis SZ	71946233	1
24	Kartenrelais DR3-DR20	47928133	1
25	Kartenrelais HSS	47928233	1
26	Kartenrelais Uni-Out	47928333	1

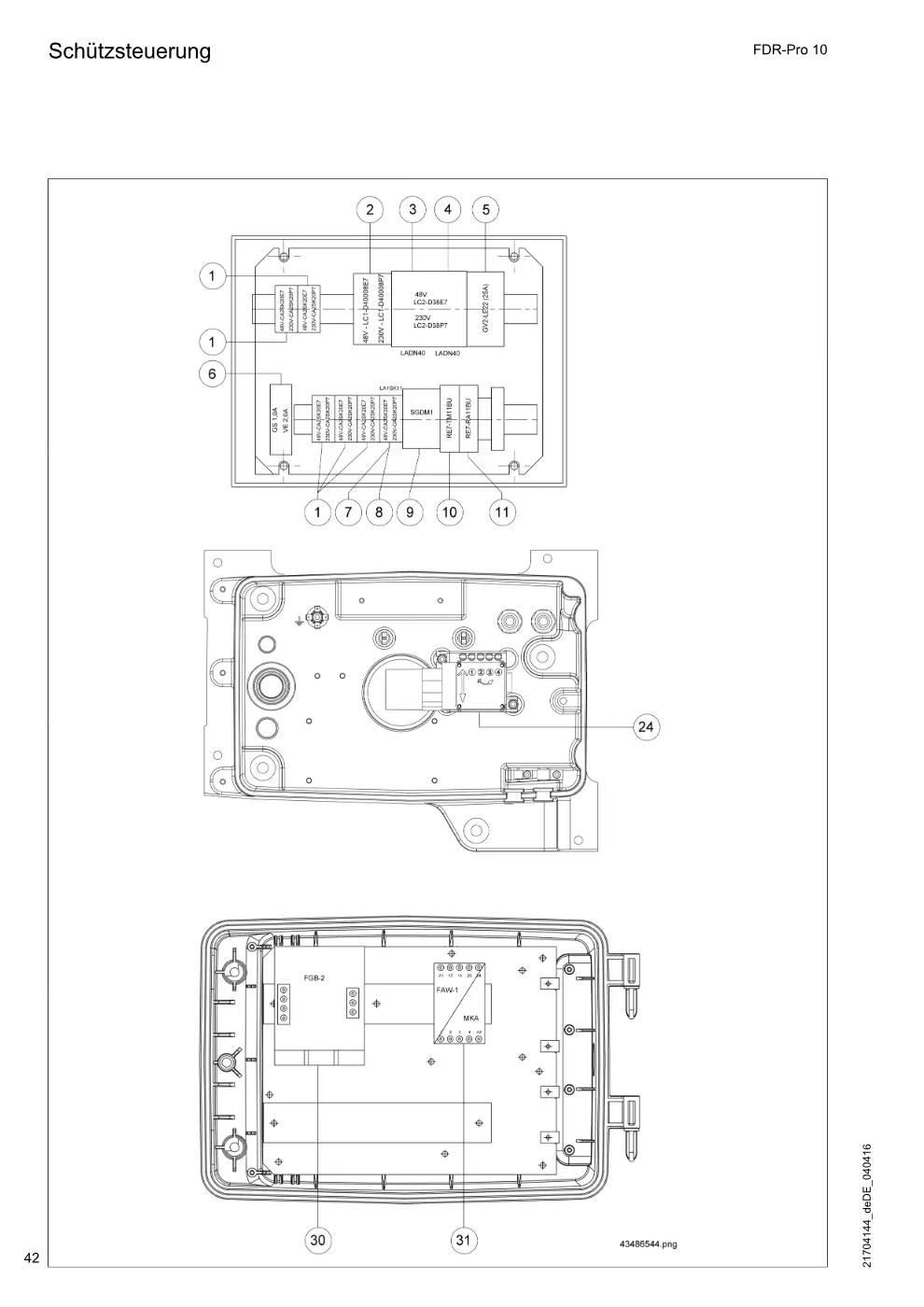

Schützsteuerung (Seite 42)

Demag FDR-Pro 10 – Schützsteuerung, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hilfsschütz 10C230V56 2S	79282833	1
1	Hilfsschütz 10C 48V56 2S	79282933	1
2	Leistungsschütz AC 60C230V56 11E ZBR 132	46208633	1
2	Leistungsschütz AC 60C 48V56 ZBR 132	57550433	1
3	Leistungsschütz AC 50C230V56 11E ZBR 132	46208333	1
3	Leistungsschütz AC 50C48V56 11E ZBR 132	46212433	1
4	Schützhilfsblock 4S F.CA/LC	57530733	1
5	Leistungsschalterset 14A	71989333	1
5	Leistungsschalterset 25A	71989433	1
6	Spannungsrelais VE 150-500V AC	26090284	1
6	Bremsenansteuerung GS 1 AC	26089484	1
7	Hilfsschütz 10C230V56 2S	79282833	1
7	Hilfsschütz 10C 48V56 2S	79282933	1
8	Schützhilfsblock	79283033	1
9	Gerät SGDM-1 42-- 48V	46967244	1
9	Gerät SGDM-1 220--240V	46967044	1
10	Zeitrelais 48-240V 1A	46212633	1
11	Zeitrelais 1A0,05-1S 120C	71918833	1
24	Getriebegrenzschalter Set SGG	71999633	1
30	Gerät FGB-2,EMV	46967444	1
31	Gerät FAW-1 42V- 48V	46952744	1
31	Gerät FAW-1 220V-240V	46952544	1
31	Gerät MKA-2 220V-240V	46953144	1
31	Gerät MKA-2 42V- 48V	46953344	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
