Demag EKDR-Com – Ersatzteilliste 21705044

Ersatzteilliste, Ausgabe 02/2007, Demag-Nr. 21705044 – 5 Zeichnungen, 50 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

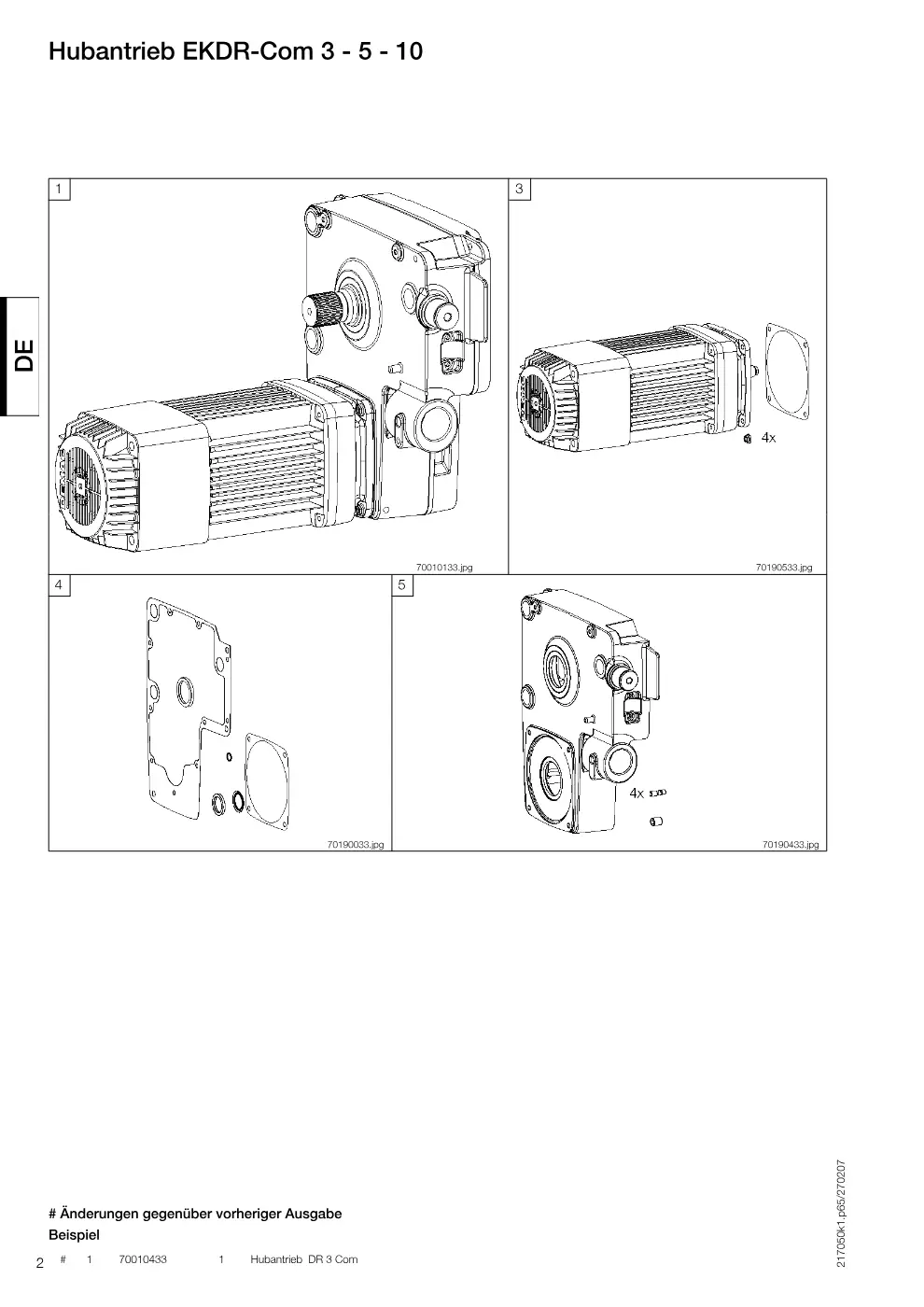

Hubantrieb EKDR-Com 3 - 5 - 10 (Seite 2)

Demag EKDR-Com – Hubantrieb EKDR-Com 3 - 5 - 10, Zeichnung Seite 2

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb DR 3 Com	70010433	1
1	Hubantrieb DR 5 Com	70210433	1
1	Hubantrieb DR10 Com	70410433	1
3	Hubmotorset DR 3 V0	70199033	1
3	Hubmotorset DR 5 V0	70399033	1
3	Hubmotorset DR10 V0	70598933	1
4	Dichtungsset DR 3	70190033	1
4	Dichtungsset DR 5	70390033	1
4	Dichtungsset DR10	70590033	1
5	Getriebegehäuseset DR 3	70190433	1
5	Getriebegehäuseset DR 5	70390433	1
5	Getriebegehäuseset DR10	70590433	1

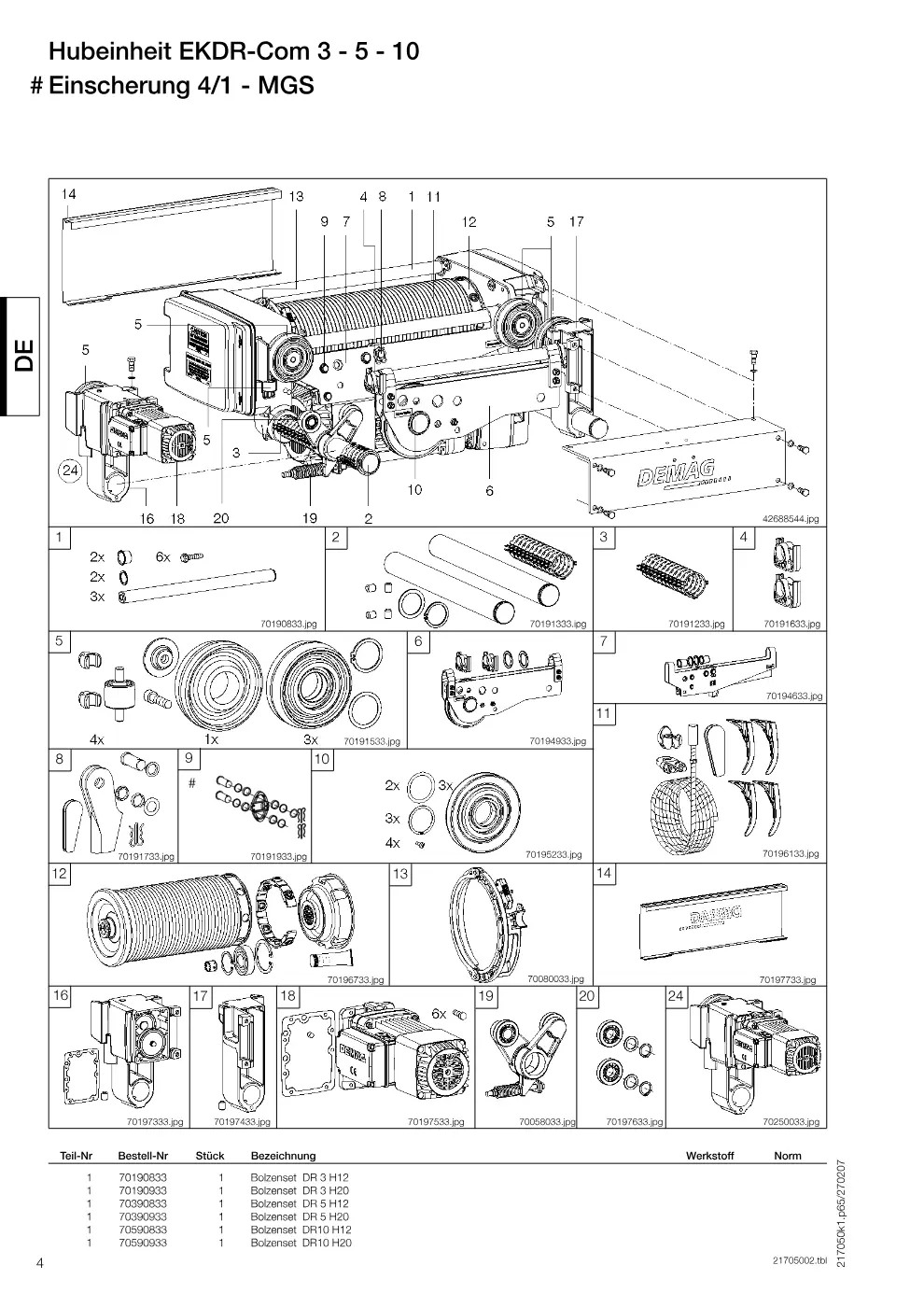

Hubeinheit EKDR-Com 3 - 5 - 10 # Einscherung 4/1 - MGS (Seite 4)

Demag EKDR-Com – Hubeinheit EKDR-Com 3 - 5 - 10 # Einscherung 4/1 - MGS, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR 3 H12	70190833	1
1	Bolzenset DR 3 H20	70190933	1
1	Bolzenset DR 5 H12	70390833	1
1	Bolzenset DR 5 H20	70390933	1
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
2	Tragbolzen DR 3 Set	70191333	1
2	Tragbolzen DR 5 Set	70391333	1
2	Tragbolzen DR10 Set	70591333	1
3	Distanzbuchse DR 3 Set	70191233	1
3	Distanzbuchse DR 5 Set	70391233	1
3	Distanzbuchse DR10 Set	70591233	1
4	Schwenklagerbuchse Set DR 3	70191633	1
4	Schwenklagerbuchse Set DR 5	70391633	1
4	Schwenklagerbuchse Set DR 10	70591633	1
5	Radsatzset DR 3	70191533	1
5	Radsatzset DR 5	70391533	1
5	Radsatzset DR10	70591533	1
6	Oberflaschenset DR 3 H12	70194933	1
6	Oberflaschenset DR 3 H20	70195033	1
6	Oberflasche DR 5 H12	70394933	1
6	Oberflaschenset DR 5 H20	70395033	1
6	Oberflaschenset DR10 H12	70594933	1
6	Oberflaschenset DR10 H20	70595033	1
7	Traverse Überlastsichrg. MGS H12 4/1 2m DR 3, 1Am, 3,2t	47983933	1
7	Traverse Überlastsichrg. MGS H12 4/1 3m DR 3, 1Am, 2,5t	47984033	1
7	Traverse Überlastsichrg. MGS H12 4/1 4m DR 3, 1Am, 2,0t	47984133	1
7	Traverse Überlastsichrg. MGS H20 4/1 2m DR 3, 1Am, 3,2t	47984233	1
7	Traverse Überlastsichrg. MGS H20 4/1 3m DR 3, 1Am, 2,5t	47984333	1
7	Traverse Überlastsichrg. MGS H20 4/1 4m DR 3, 1Am, 2,0t	47984433	1
7	Traverse Überlastsichrg. MGS H12 4/1 2m DR 5	47986633	1
7	Traverse Überlastsichrg. MGS H20 4/1 2m DR 5	47986933	1
7	Traverse Überlastsichrg. MGS H12 4/1 2m DR 10	47989033	1
7	Traverse Überlastsichrg. MGS H20 4/1 2m DR 10	47989333	1
8	Seiltasche DR 3 Set	70191733	1
8	Seiltasche DR 5 Set	70391733	1
8	Seiltasche DR10 Set	70591733	1
9	Überlastabschaltung DR 3 2m	71932733	1
9	Überlastabschaltung DR 5 2m	71952733	1
9	Überlastabschaltung DR 10 2m	71912733	1
10	Seilrolle DR 3 4/1 Set	70195233	1
10	Seilrolle DR 5 4/1 Set	70395233	1
10	Seilrolle DR10 4/1 Set	70595233	1
11	Drahtseilset DR 3 H12 4/1	70196133	1
11	Drahtseilset DR 3 H20 4/1	70196233	1
11	Drahtseilset DR 5 H12 4/1	70396133	1
11	Drahtseilset DR 5 H20 4/1	70396233	1
11	Drahtseilset DR10 H12 4/1	70596133	1
11	Drahtseilset DR10 H20 4/1	70596233	1
12	Seiltrommel einrillig DR 3 H12	70196733	1
12	Seiltrommel einrillig DR 3 H20	70196833 → 70176133	1
12	Seiltrommel einrillig DR 5 H12	70396733 → 70376033	1
12	Seiltrommel einrillig DR 5 H20	70396833	1
12	Seiltrommel einrillig DR10 H12	70596733	1
12	Seiltrommel einrillig DR10 H20	70596833	1
13	Seilführungsset links DR 3/ 7 säurefest	70080233	1
13	Seilführungsset links DR 5/ 9 säurefest	70280233	1
13	Seilführungsset EKDR 10 säurefest	70485033	1
14	Verkleidungsblech DR 3 Com H12	70187733 → 70197733	1
14	Verkleidungsblech DR 3 Com H20	70187833 → 70197833	1
14	Verkleidungsblech DR 5 Com H12	70387733 → 70397733	1
14	Verkleidungsblech DR 5 Com H20	70387833 → 70397833	1
14	Verkleidungsblech DR10 Com H12	70587733 → 70597733	1
14	Verkleidungsblech DR10 Com H20	70587833 → 70597833	1
16	Holmset A DR 3	70197333	1
16	Holmset A DR 5	70397333	1
16	Holmset A DR10	70597333	1
17	Holmset NA DR 3 Set	70197433	1
17	Holmset NA DR 5	70397433	1
17	Holmset NA DR10	70597433	1
18	Fahrmotor DR 3 Set	70197533	1
18	Fahrmotor DR 5 Set	70397533	1
18	Fahrmotor DR10 Set	70597533	1
19	Andruckschwinge DR 3	70059033	1
19	Andruckschwinge DR 5	70259033	1
19	Andruckschwinge DR10	70459033	1
20	Stützrolle DR 3 Set	70197633	1
20	Stützrolle DR 5 Set	70397633	1
20	Stützrolle DR10 Set	70597633	1
24	Fahrantrieb EKDR 3 ZBA 71	70050033	1
24	Fahrantrieb EKDR 5 ZBA 71	70250045	1
24	Fahrantrieb EKDR10 ZBA71	70450045	1

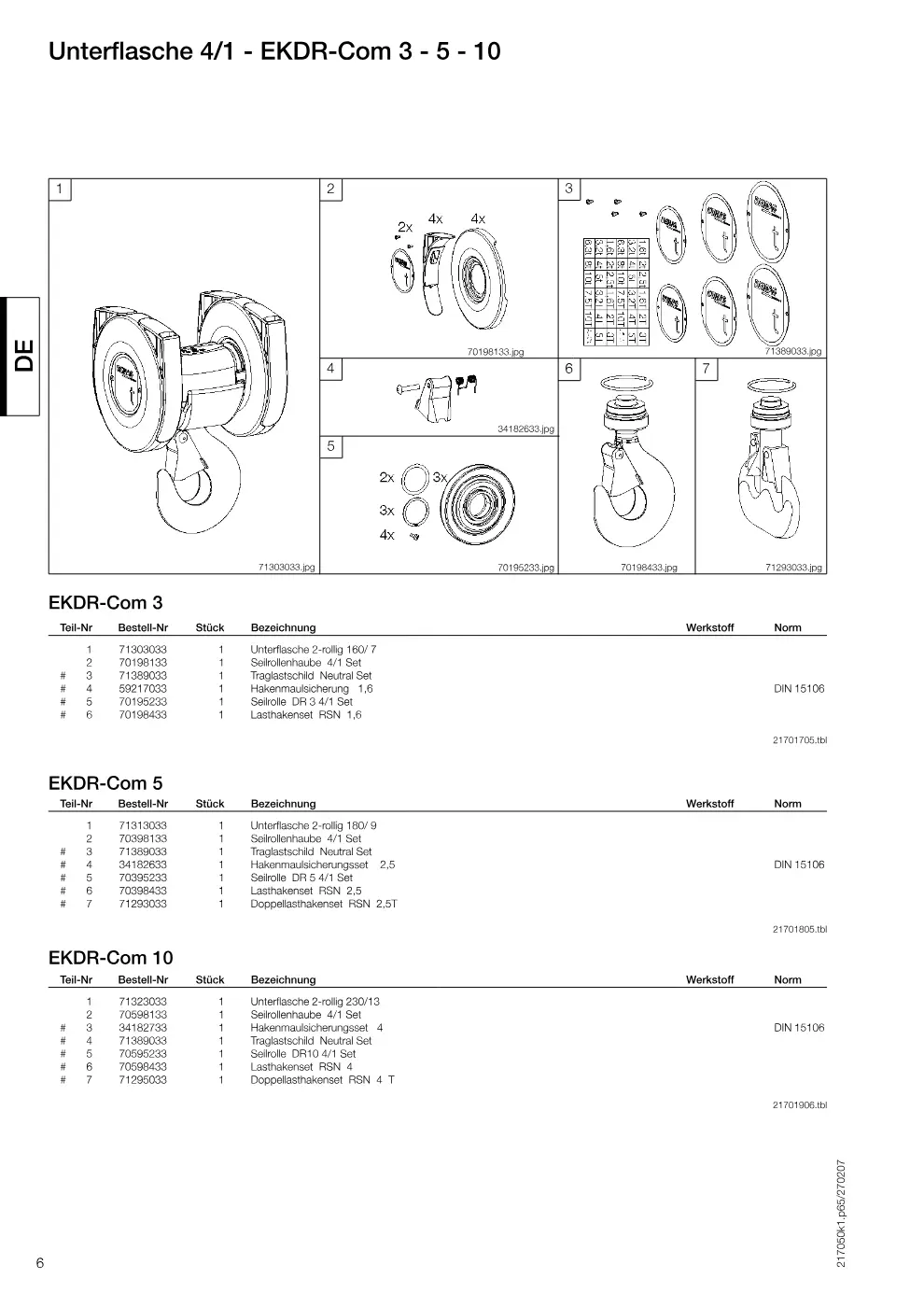

Unterflasche 4/1 - EKDR-Com 3 - 5 - 10 (Seite 6)

Demag EKDR-Com – Unterflasche 4/1 - EKDR-Com 3 - 5 - 10, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7	71303033	1
1	Unterflasche 2-rollig 180/ 9	71313033	1
1	Unterflasche 2-rollig 230/13	71323033	1
2	Seilrollenhaube 4/1 Set	70198133	1
2	Seilrollenhaube 4/1 Set	70398133	1
2	Seilrollenhaube 4/1 Set	70598133	1
3	Traglastschild Neutral Set	71389033	1
3	Hakenmaulsicherungsset 4	34182733	1
4	Hakenmaulsicherung 1,6	59217033	1
4	Hakenmaulsicherungsset 2,5	34182633	1
4	Traglastschild Neutral Set	71389033	1
5	Seilrolle DR 3 4/1 Set	70195233	1
5	Seilrolle DR 5 4/1 Set	70395233	1
5	Seilrolle DR10 4/1 Set	70595233	1
6	Lasthakenset RSN 1,6	70198433	1
6	Lasthakenset RSN 2,5	70398433	1
6	Lasthakenset RSN 4	70598433	1
7	Doppellasthakenset RSN 2,5T	71293033	1
7	Doppellasthakenset RSN 4 T	71295033	1

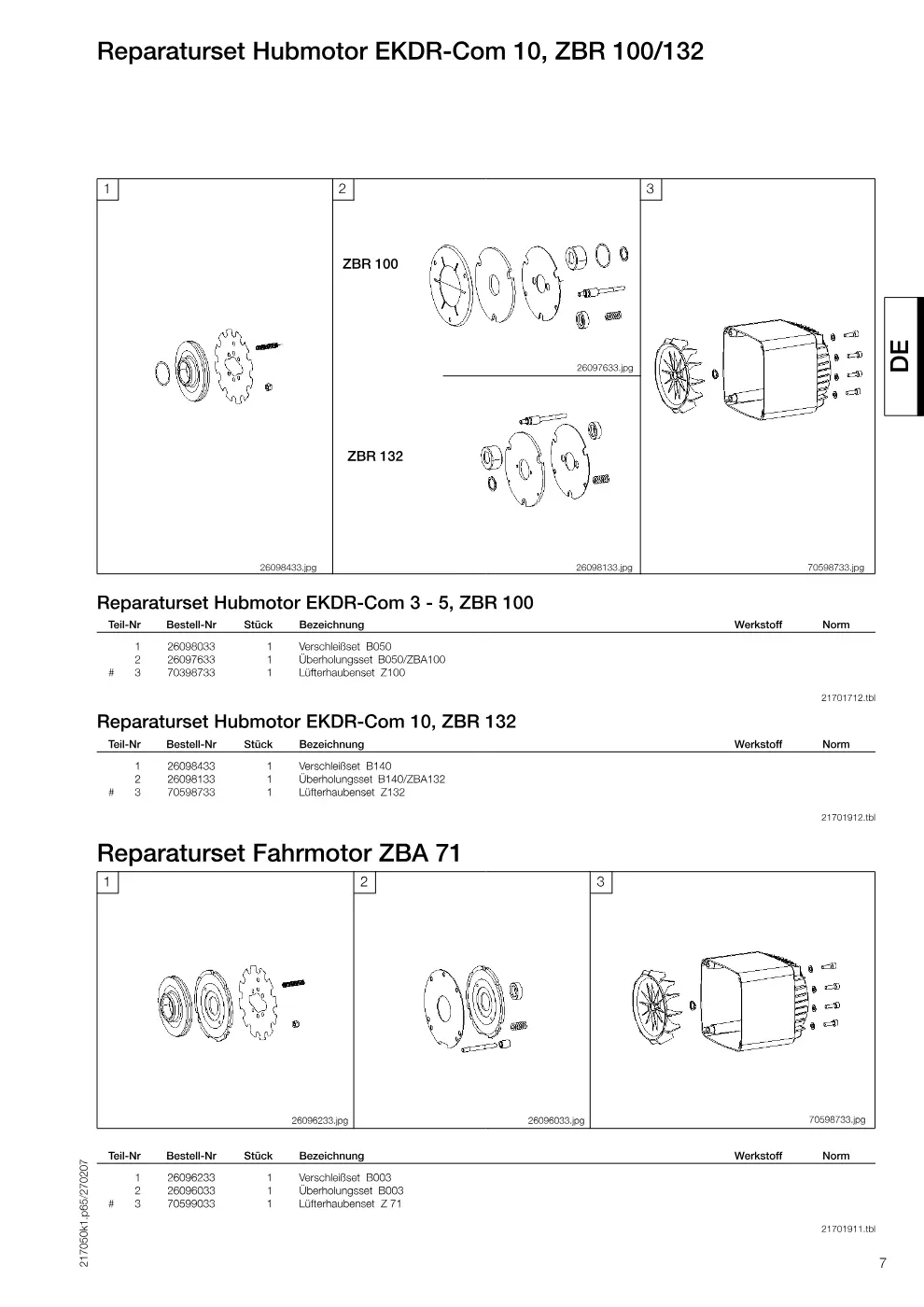

Reparaturset Hubmotor EKDR-Com 10, ZBR 100/132 (Seite 7)

Demag EKDR-Com – Reparaturset Hubmotor EKDR-Com 10, ZBR 100/132, Zeichnung Seite 7

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verschleißset B050	26098033	1
1	Verschleißset B140	26098433	1
1	Verschleißset B003	26096233	1
2	Überholungsset B050/ZBA100	26097633	1
2	Überholungsset B140/ZBA132	26098133	1
2	Überholungsset B003	26096033	1
3	Lüfterhaubenset Z100	70398733 → 22874033	1
3	Lüfterhaubenset Z132	70598733 → 23874033	1
3	Lüfterhaubenset Z 71	70599033 → 20874033	1

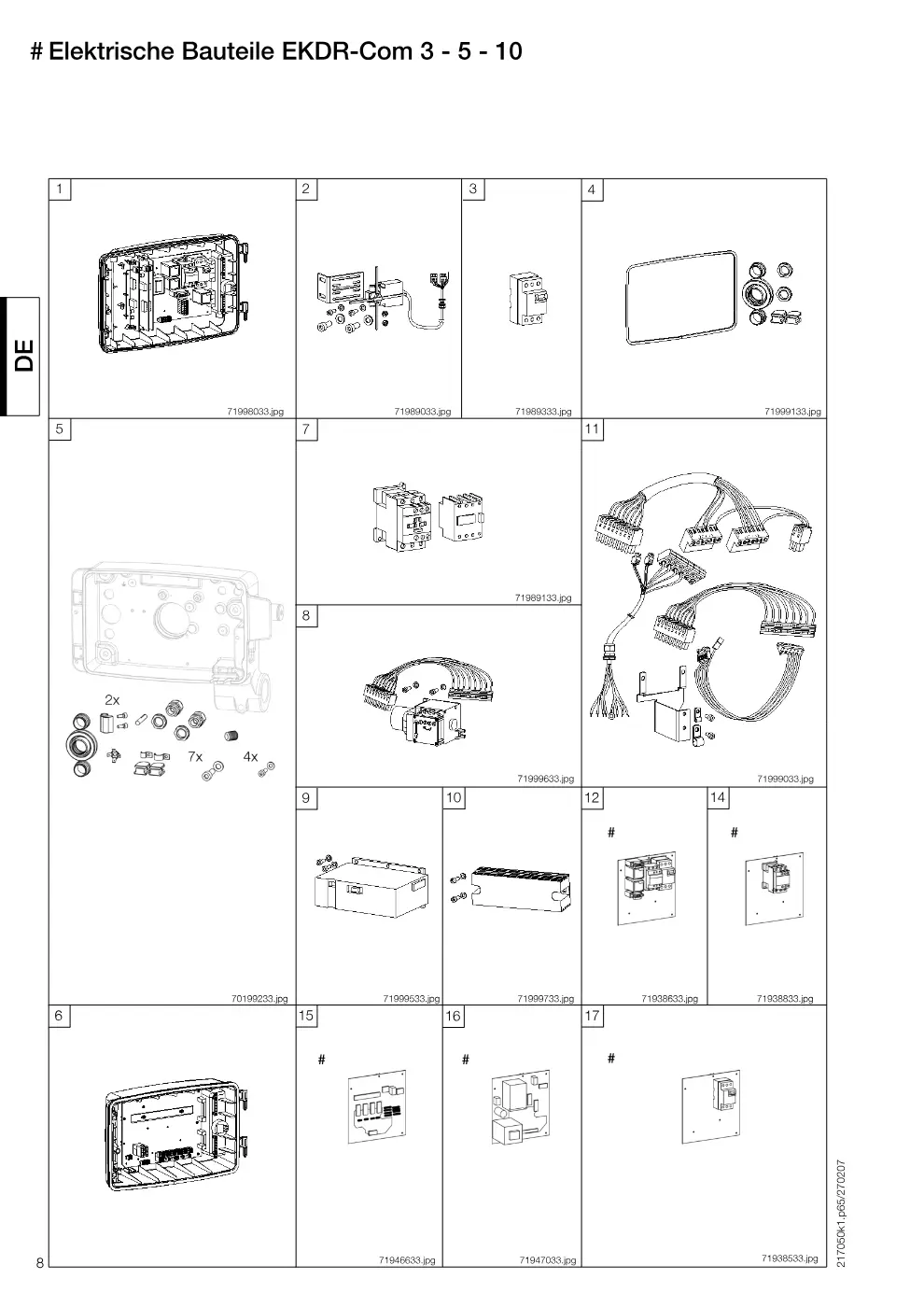

# Elektrische Bauteile EKDR-Com 3 - 5 - 10 (Seite 8)

Demag EKDR-Com – # Elektrische Bauteile EKDR-Com 3 - 5 - 10, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Deckelset DR 3,2T Com DR 3	71198733 → 71198033	1
1	Deckelset DR 5T Com DR 5	71198833 → 71198233	1
1	Deckelset DR 10T Com DR 10	71198933 → 71198533	1
2	Katzfahrendschalter EKDR Set	71989033 → 73014233	1
3	Leistungsschalterset 14A DR 3, DR 5	71989333	1
3	Leistungsschalterset 25A DR 5, DR 10	71989433	1
4	Dichtungsprofil Set 1,15 M DR 3	71999133	1
4	Dichtungsprofil Set 1,3 M DR 5	71999233	1
4	Dichtungsprofil Set 1,5 M DR 10	71999333	1
5	Elektrik Set DR 3	70199233	1
5	Elektrik Set DR 5	70399233	1
5	Elektrik Set DR10	70599233	1
6	Baugruppe Deckel Set DR3 COM	71930733 → 71930633	1
6	Baugruppe Deckel Set DR5 COM	71950733 → 71950633	1
6	Baugruppe Deckel Set DR10 COM	71910733 → 71910633	1
7	Schütz Set DR3-DR5V1 DR 3, DR 5	71989133	1
7	Schütz Set DR5V2-DR10 DR 5, DR 10	71989233	1
8	Getriebegrenzschalter Set SGG	71999633	1
9	Freq.Umrichter Dedriv DIC-4-002-C	71999533	1
10	Bremswiderstand Set 470R	71999733	1
11	Steckerleitung Set	71999033	1
12	Baugruppe Set DR ISS-Modul 14A	71938633	1
12	Baugruppe Set DR ISS-Modul 25A	71938733	1
12	Baugruppe Set DR ISS-Modul 10A	71946433	1
14	Baugruppe Set DR LS Modul 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR ISS-Modul ohne LS	71938533	1
