Demag FDR-Pro 20 – Ersatzteilliste 21710644

Ersatzteilliste, Ausgabe 07/2022, Demag-Nr. 21710644 – 25 Zeichnungen, 159 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

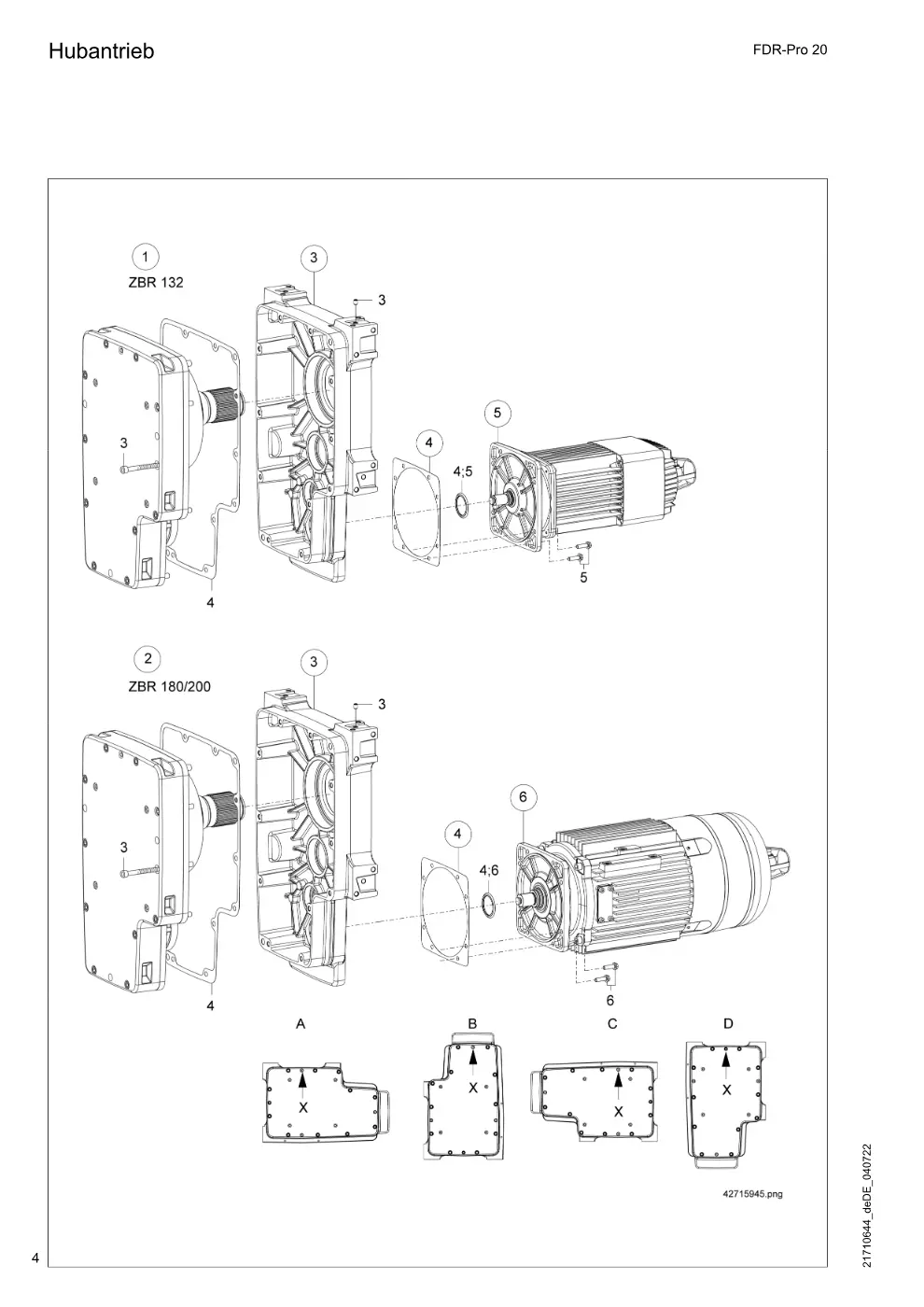

Hubantrieb (Seite 4)

Demag FDR-Pro 20 – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb ZBR132D12/2 DR20 4/1, 8/2; 3/0,5 m/min, 3m, 4m	70610133	1
1	Hubantrieb ZBR132D12/2 DR20 2/1, 4/2; 6/1 m/min, 3m, 4m	70610133	1
1	Hubantrieb ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 3m	70610633	1
1	Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 3m	70610633	1
1	Hubantrieb ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 1Am	70610833	1
1	Hubantrieb ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 3m	70610633	1
1	Hubantrieb ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 1Am	70610833	1
1	Hubantrieb ZBR132C4 DR20 8/1; 0,2-4 m/min, 3m	70610633	1
1	Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 1Am, 2m	70610833	1
1	Hubantrieb ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 4m	70611133	1
1	Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 4m	70611133	1
1	Hubantrieb ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 2m, 3m, 4m	70611233	1
1	Hubantrieb ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 4m	70611133	1
1	Hubantrieb ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 2m, 3m, 4m	70611233	1
1	Hubantrieb ZBR132C4 DR20 8/1; 0,2-4 m/min, 4m	70611133	1
1	Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 3m, 4m	70611233	1
2	Hubantrieb ZBR180A12/2 DR20 2/1, 4/2; 6/1 m/min, 1Am, 2m	70610333	1
2	Hubantrieb ZBR180A12/2 DR20 4/1, 8/2; 3/0,5 m/min, 1Am, 2m	70610333	1
2	Hubantrieb ZBR180A4 DR20 2/1, 4/2; 1-16 m/min, 1Am, 2m	70610933	1
2	Hubantrieb ZBR180A4 DR20 6/1; 0,3-5,3 m/min, 1Am, 2m	70610933	1
2	Hubantrieb ZBR180A4 DR20 8/1; 0,2-4 m/min, 1Am, 2m	70610933	1
2	Hubantrieb ZBR180A4 DR20 4/1, 8/2; 0,5-8 m/min, 1Am, 2m	70610933	1
2	Hubantrieb ZBR200B12/2 DR20 2/1, 4/2; 12/2 m/min, 1Am	70610433	1
2	Hubantrieb ZBR200B12/2 DR20 4/1, 8/2; 6/1 m/min, 1Am	70610433	1
2	Hubantrieb ZBR200B12/2 DR20 6/1; 4/0,7 m/min, 1Am, 2m	70610433	1
2	Hubantrieb ZBR200B12/2 DR20 8/1; 3/0,5 m/min, 1Am	70610433	1
2	Hubantrieb ZBR200B12/2 DR20 2/1, 4/2; 12/2 m/min, 2m, 3m,4m	70611033	1
2	Hubantrieb ZBR200B12/2 DR20 4/1, 8/2; 6/1 m/min, 2m, 3m, 4m	70611033	1
2	Hubantrieb ZBR200B12/2 DR20 6/1; 4/0,7 m/min, 3m, 4m	70611033	1
2	Hubantrieb ZBR200B12/2 DR20 8/1; 3/0,5 m/min, 2m, 3m, 4m	70611033	1
3	Getriebegehäuseset DR20	70612033	1
4	Dichtung DR20 ZBR132 V0, V2	70611733	1
4	Dichtung DR20 ZBR180 V3	70611833	1
4	Dichtung DR20 ZBR200 Ersatzteilsets für Hubmotore	70611933	1

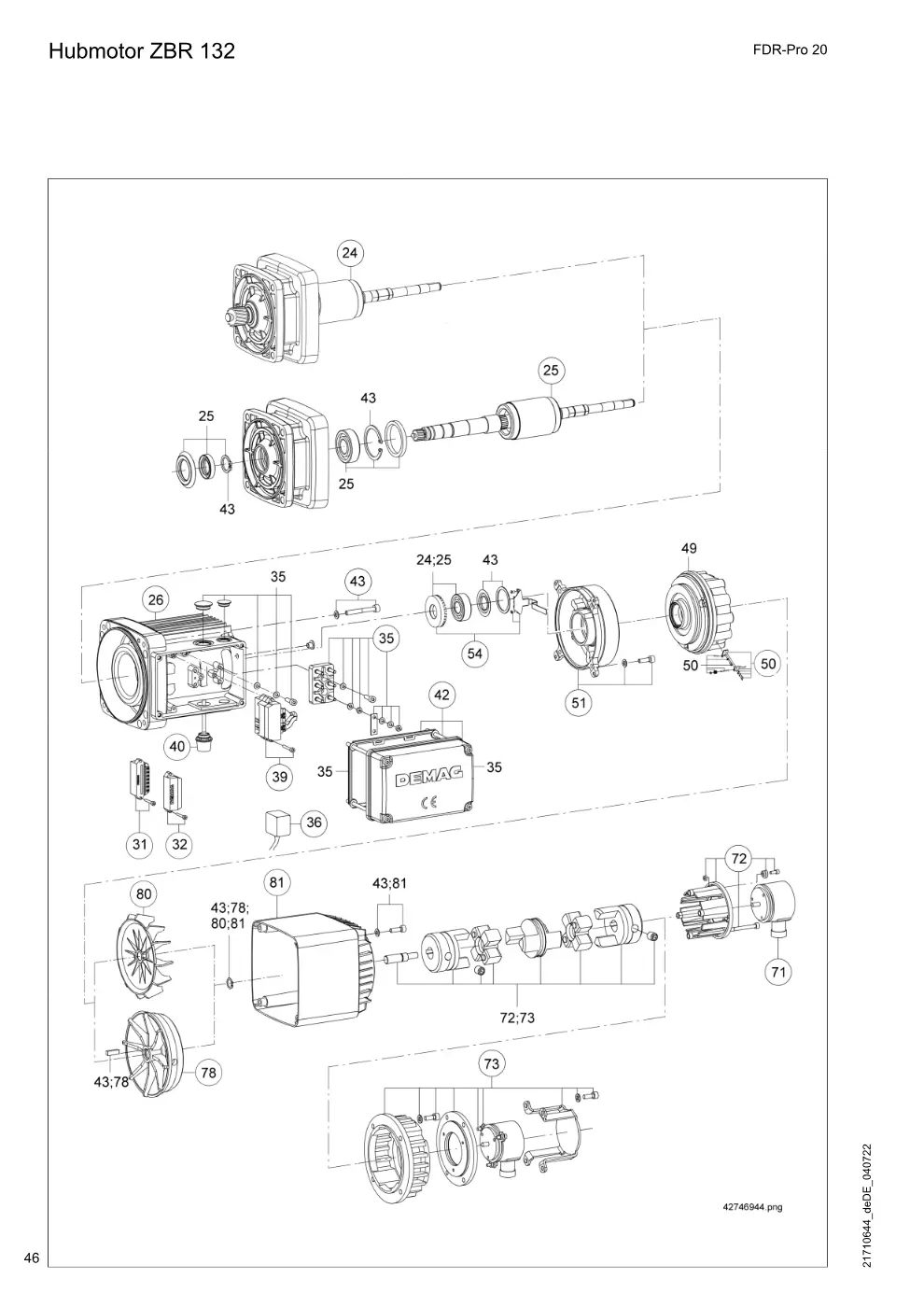

5	Hubmotor ZBR132D12/2 DR20 4/1, 8/2; 3/0,5 m/min, 3m, 4m	70582033	1
5	Hubmotor ZBR132D12/2 DR20 2/1, 4/2; 6/1 m/min, 3m, 4m	70582033	1
5	Hubmotor ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 3m	70582133	1
5	Hubmotor ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 3m	70582133	1
5	Hubmotor ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 1Am	70582533	1
5	Hubmotor ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 3m	70582133	1
5	Hubmotor ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 1Am	70582533	1
5	Hubmotor ZBR132C4 DR20 8/1; 0,2-4 m/min, 3m	70582133	1
5	Hubmotor ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 1Am, 2m	70582533	1
5	Hubmotor ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 4m	70582733	1
5	Hubmotor ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 4m	70582733	1
5	Hubmotor ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 2m, 3m, 4m	70584833	1
5	Hubmotor ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 4m	70582733	1
5	Hubmotor ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 2m, 3m, 4m	70584833	1
5	Hubmotor ZBR132C4 DR20 8/1; 0,2-4 m/min, 4m	70582733	1
5	Hubmotor ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 3m, 4m	70584833	1
6	Hubmotor ZBR180A12/2 DR20 Ersatzteilsets für Hubmotore , 2/1, 4/2; 6/1 m/min, 1Am, 2m	70582233	1
6	Hubmotor ZBR180A12/2 DR20 Ersatzteilsets für Hubmotore , 4/1, 8/2; 3/0,5 m/min, 1Am, 2m	70582233	1
6	Hubmotor ZBR180A4 DR20 Ersatzteilsets für Hubmotore , 2/1, 4/2; 1-16 m/min, 1Am, 2m	70582433	1
6	Hubmotor ZBR180A4 DR20 Ersatzteilsets für Hubmotore , 6/1; 0,3-5,3 m/min, 1Am, 2m	70582433	1
6	Hubmotor ZBR180A4 DR20 Ersatzteilsets für Hubmotore , 8/1; 0,2-4 m/min, 1Am, 2m	70582433	1
6	Hubmotor ZBR180A4 DR20 Ersatzteilsets für Hubmotore , 4/1, 8/2; 0,5-8 m/min, 1Am, 2m	70582433	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 4/1, 8/2; 6/1 m/min, 1Am	70582333	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 6/1; 4/0,7 m/min, 1Am, 2m	70582333	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 8/1; 3/0,5 m/min, 1Am	70582333	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 2/1, 4/2; 12/2 m/min, 2m, 3m,4m	70582633	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 4/1, 8/2; 6/1 m/min, 2m, 3m, 4m	70582633	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 6/1; 4/0,7 m/min, 3m, 4m	70582633	1
6	Hubmotor ZBR200B12/2 DR20 Ersatzteilsets für Hubmotore , 8/1; 3/0,5 m/min, 2m, 3m, 4m	70582633	1

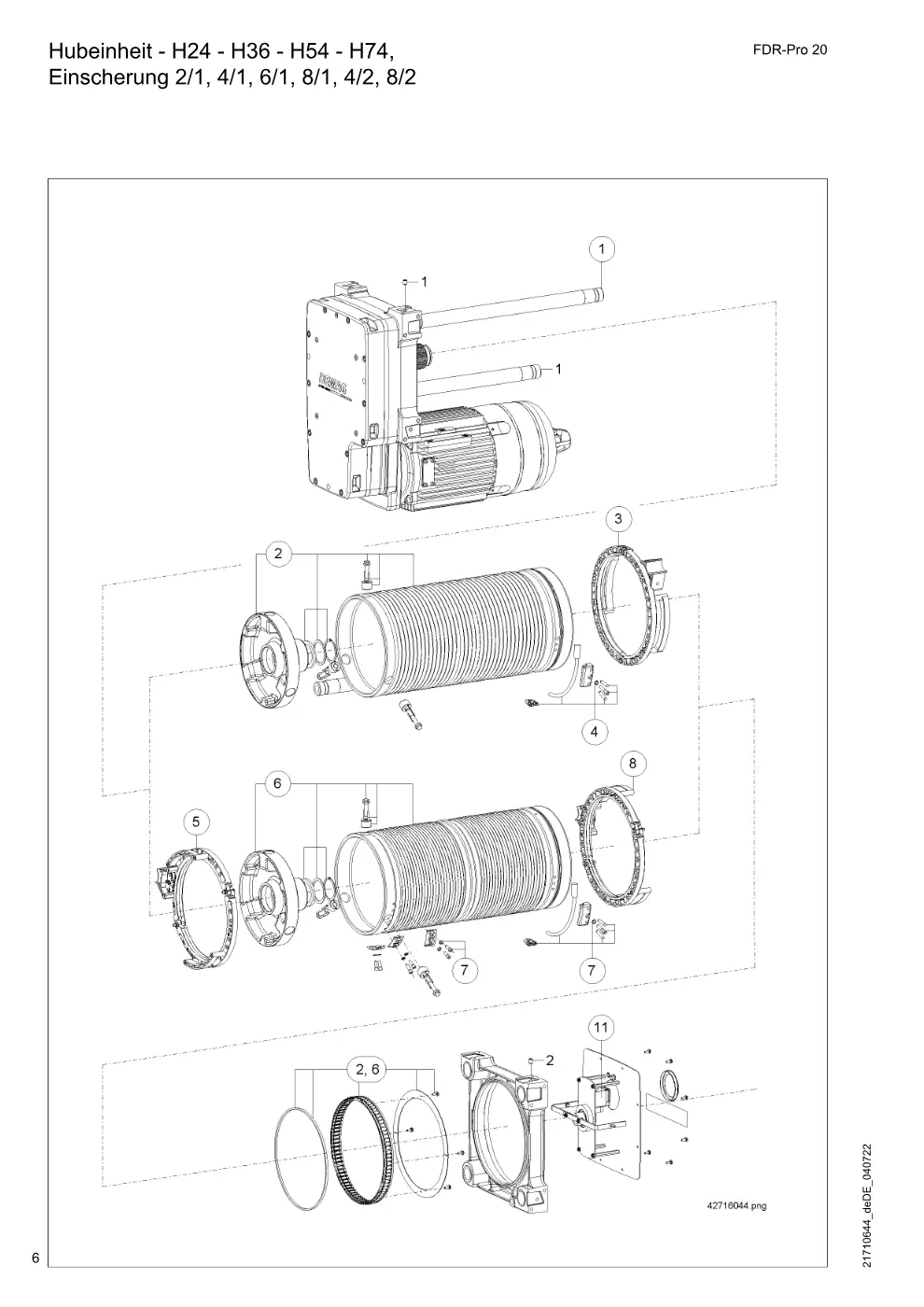

Hubeinheit - H24 - H36 - H54 - H74, Einscherung 2/1, 4/1, 6/1, 8/1, 4/2, 8/2 (Seite 6)

Demag FDR-Pro 20 – Hubeinheit - H24 - H36 - H54 - H74, Einscherung 2/1, 4/1, 6/1, 8/1, 4/2, 8/2, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verbindungsrohr Set DR20 H24 2/1, 4/1, 6/1, 8/1	70604033	1
1	Verbindungsrohr Set DR20 H36 2/1, 4/1, 6/1, 8/1	70604133	1
1	Verbindungsrohr Set DR20 H54 2/1, 4/1, 6/1, 8/1	70604233	1
1	Verbindungsrohr Set DR20 H74 4/1, 6/1, 8/1	70604333	1
2	Seiltrommelset DR20 H24 2/1, 4/1, 6/1, 8/1	70634033	1
2	Seiltrommelset DR20 H36 2/1, 4/1, 6/1, 8/1	70634133	1
2	Seiltrommelset DR20 H54 2/1, 4/1, 6/1, 8/1	70634233	1
2	Seiltrommelset DR20 H74 4/1, 6/1, 8/1	70634333	1
3	Seilführungsset links DR 20/18V säurefest, verstärkt	70647033	1
3	Seilführungsset links DR 20/18 säurefest	70680233	1
4	Drahtseilset DR20 H24 2/1	70790133	1
4	Drahtseilset DR20 H36 2/1	70790233	1
4	Drahtseilset DR20 H54 2/1	70790333	1
4	Drahtseilset DR20 H24 4/1	70791133	1
4	Drahtseilset DR20 H36 4/1	70791233	1
4	Drahtseilset DR20 H54 4/1	70791333	1
4	Drahtseilset DR20 H24 6/1	70792133	1
4	Drahtseilset DR20 H36 6/1	70792233	1
4	Drahtseilset DR20 H54 6/1	70792333	1
4	Drahtseilset DR20 H74 6/1	70792433	1
4	Drahtseilset DR20 H24 8/1	70793133	1
4	Drahtseilset DR20 H36 8/1	70793233	1
4	Drahtseilset DR20 H54 8/1	70793333	1
4	Drahtseilset DR20 H74 8/1	70793433	1
5	Seilführungsset rechts DR 20/13V säurefest, verstärkt	70647333	1
5	Seilführungsset rechts DR 20/13 säurefest	70684233	1
6	Seiltrommelset DR20 H24 4/2, 8/2	70632033	1
6	Seiltrommelset DR20 H36 4/2, 8/2	70632133	1
6	Seiltrommelset DR20 H54 4/2, 8/2	70632233	1
6	Seiltrommelset DR20 H74 4/2, 8/2	70632333	1
7	Drahtseilset DR20 H24 4/2	70794133	1
7	Drahtseilset DR20 H36 4/2	70794233	1
7	Drahtseilset DR20 H54 4/2	70794333	1
7	Drahtseilset DR20 H24 8/2	70795133	1
7	Drahtseilset DR20 H36 8/2	70795233	1
7	Drahtseilset DR20 H54 8/2	70795333	1
7	Drahtseilset DR20 H74 8/2	70795433	1
8	Seilführungsset links DR 20/13V säurefest, verstärkt	70647233	1
8	Seilführungsset links DR 20/13 säurefest	70684033	1
11	Getriebegrenzschalter Set SGG	71999433	1

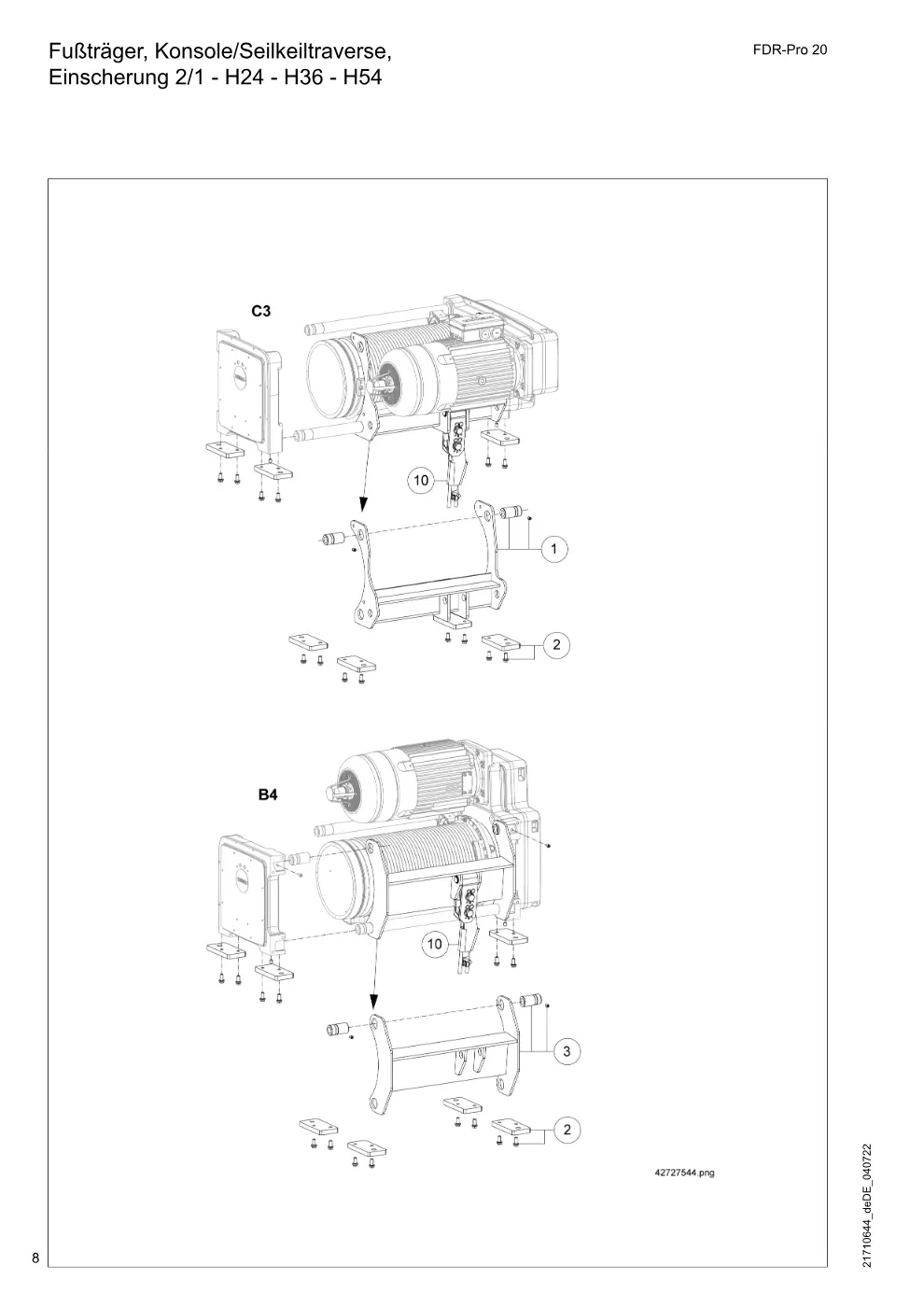

Fußträger, Konsole/Seilkeiltraverse, Einscherung 2/1 - H24 - H36 - H54 (Seite 8)

Demag FDR-Pro 20 – Fußträger, Konsole/Seilkeiltraverse, Einscherung 2/1 - H24 - H36 - H54, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Halteblech Seilkeiltraverse FDR20 Einbaulage C3, H24	71244033	1
1	Halteblech Seilkeiltraverse FDR20 Einbaulage C3, H36	71244133	1
1	Halteblech Seilkeiltraverse FDR20 Einbaulage C3, H54	71244233	1
2	Fußplattenset FDR 20 Einbaulage C3, B4	70768033	1
3	Halteblech Seilkeiltraverse FDR20 Einbaulage B4, H24	71246033	1
3	Halteblech Seilkeiltraverse FDR20 Einbaulage B4, H36	71246133	1
3	Halteblech Seilkeiltraverse FDR20 Einbaulage B4, H54	71246233	1

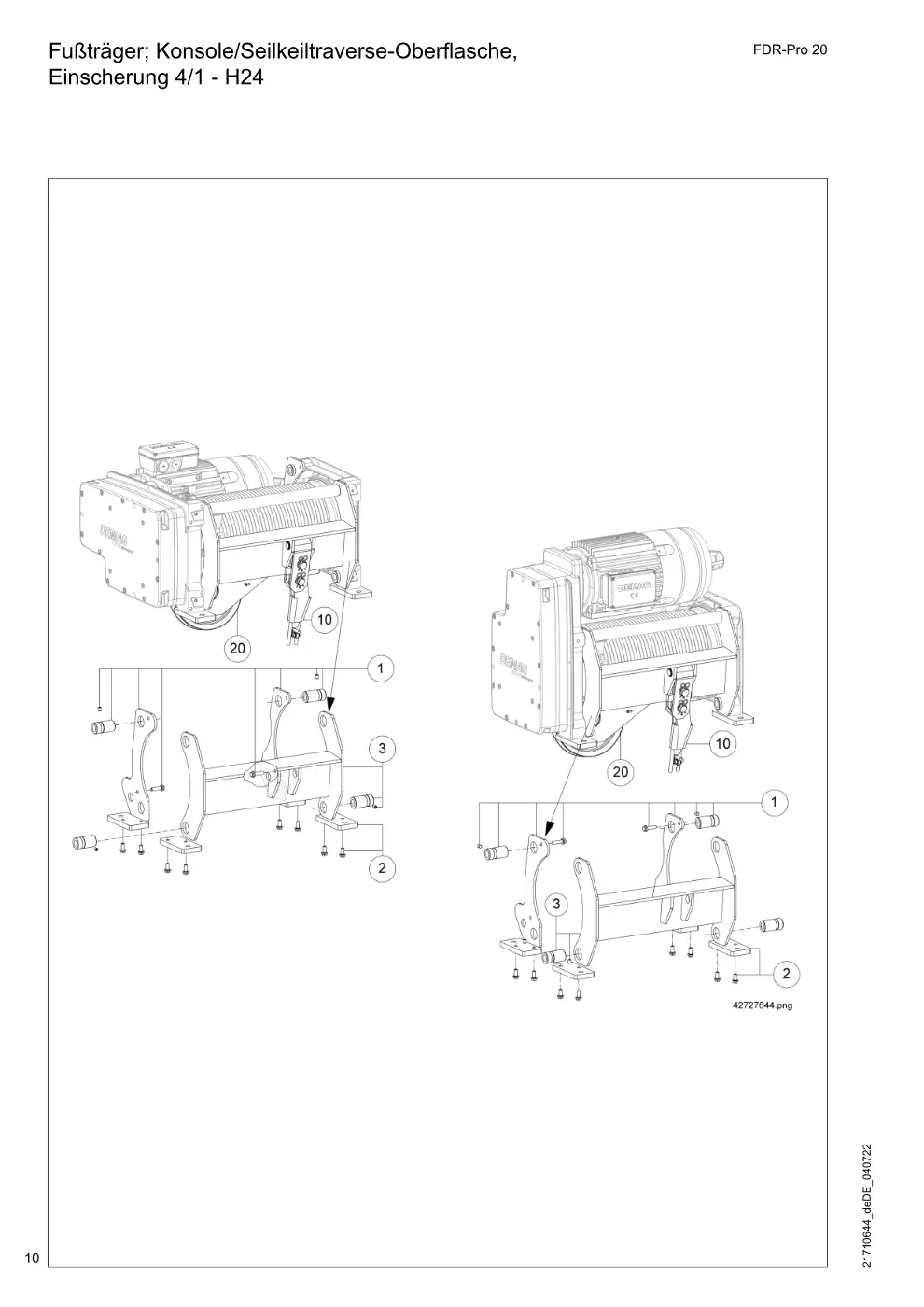

Fußträger; Konsole/Seilkeiltraverse-Oberflasche, Einscherung 4/1 - H24 (Seite 10)

Demag FDR-Pro 20 – Fußträger; Konsole/Seilkeiltraverse-Oberflasche, Einscherung 4/1 - H24, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Halteblech Oberflasche 4/1 H24 Einbaulage C3, B4	71243633	1
2	Fußplattenset FDR 20	70768033	1
3	Halteblech Seilkeiltraverse FDR20	71247033	1

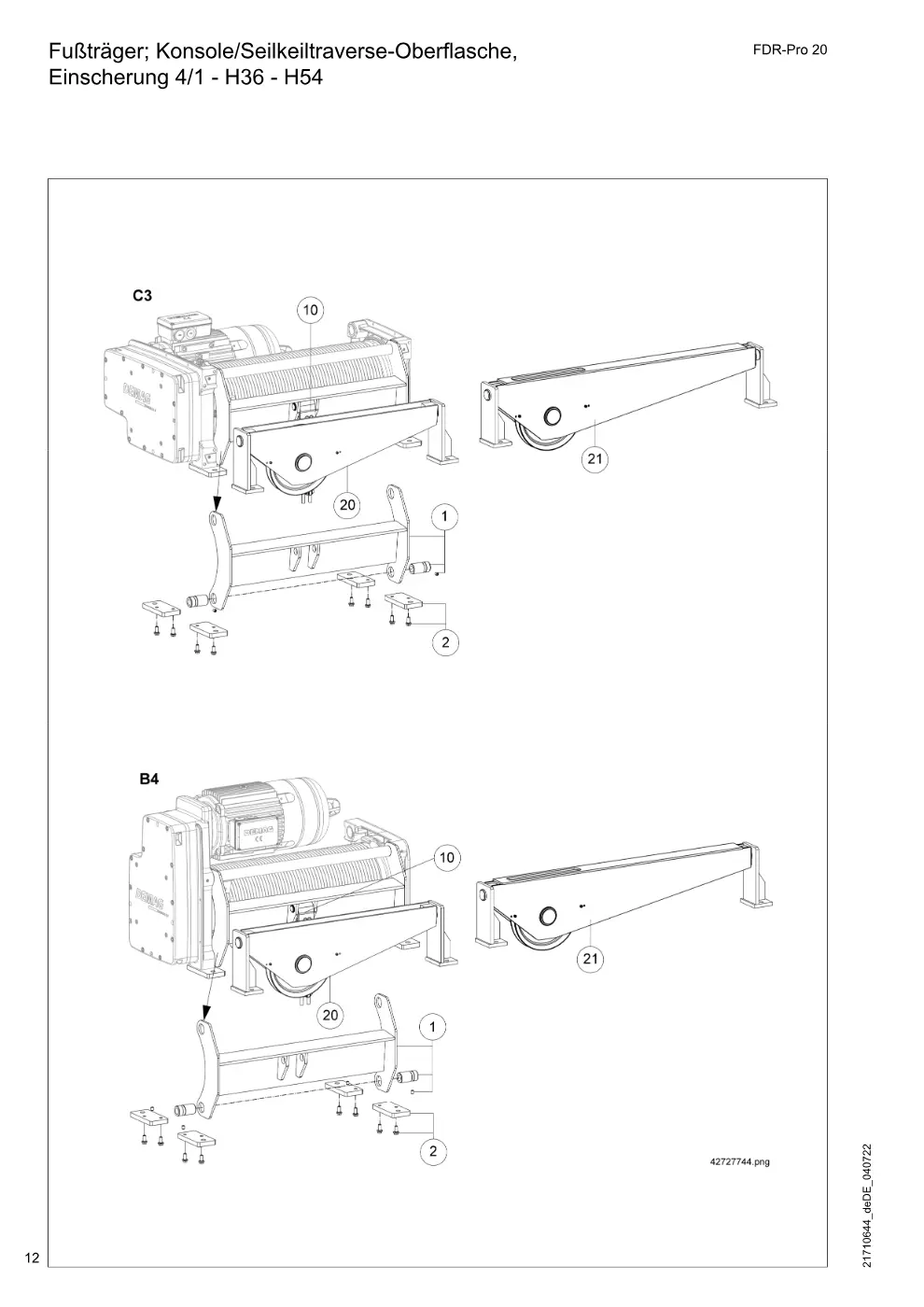

Fußträger; Konsole/Seilkeiltraverse-Oberflasche, Einscherung 4/1 - H36 - H54 (Seite 12)

Demag FDR-Pro 20 – Fußträger; Konsole/Seilkeiltraverse-Oberflasche, Einscherung 4/1 - H36 - H54, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Halteblech Seilkeiltraverse FDR20 Einbaulage C3, B4, H36	71247133	1
1	Halteblech Seilkeiltraverse FDR20 Einbaulage C3, B4, H54	71247233	1
2	Fußplattenset FDR 20	70768033	1

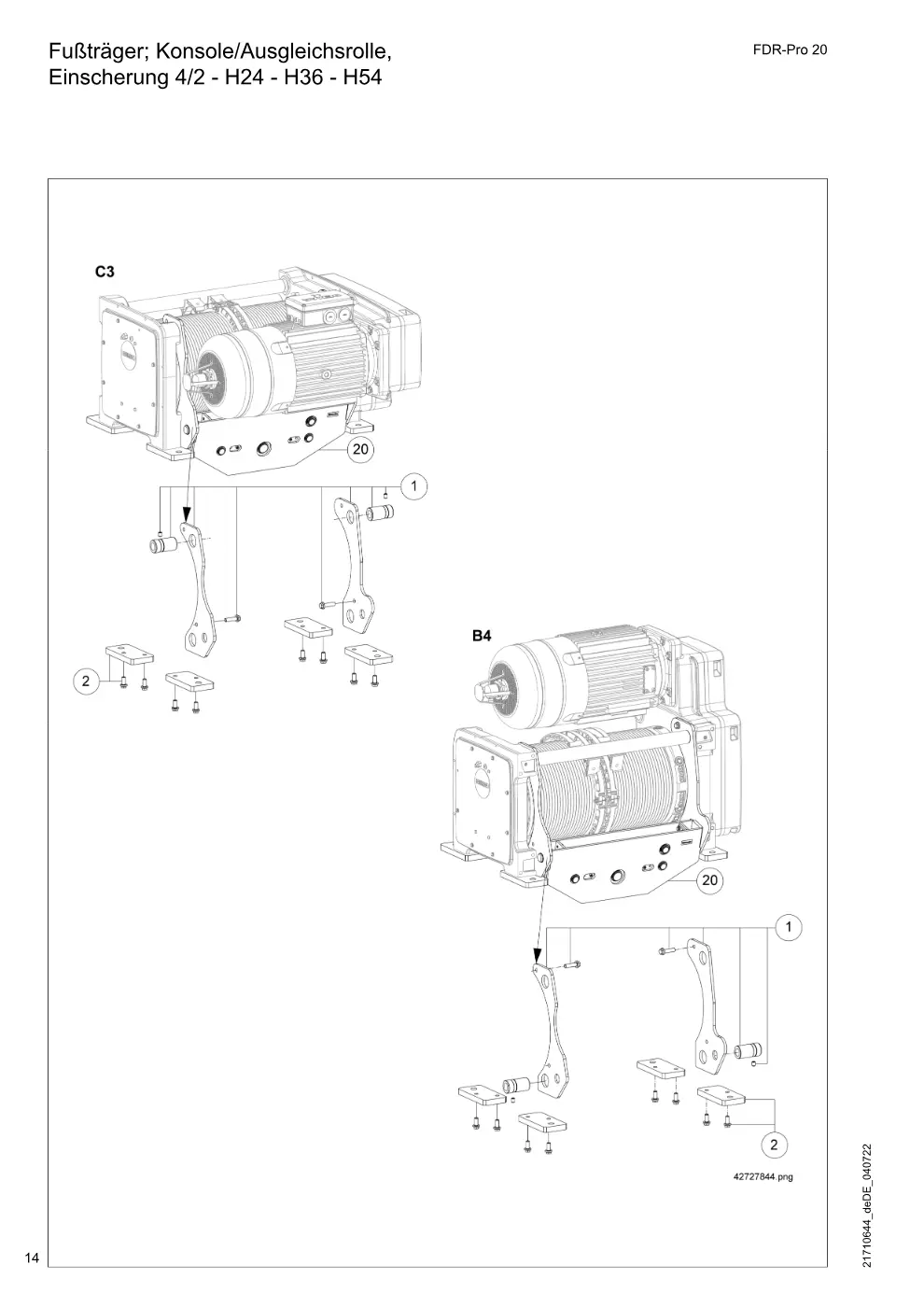

Fußträger; Konsole/Ausgleichsrolle, Einscherung 4/2 - H24 - H36 - H54 (Seite 14)

Demag FDR-Pro 20 – Fußträger; Konsole/Ausgleichsrolle, Einscherung 4/2 - H24 - H36 - H54, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Halteblech Oberflasche 4/1 H24 Einbaulage C3, B4	71243633	1
2	Fußplattenset FDR 20	70768033	1

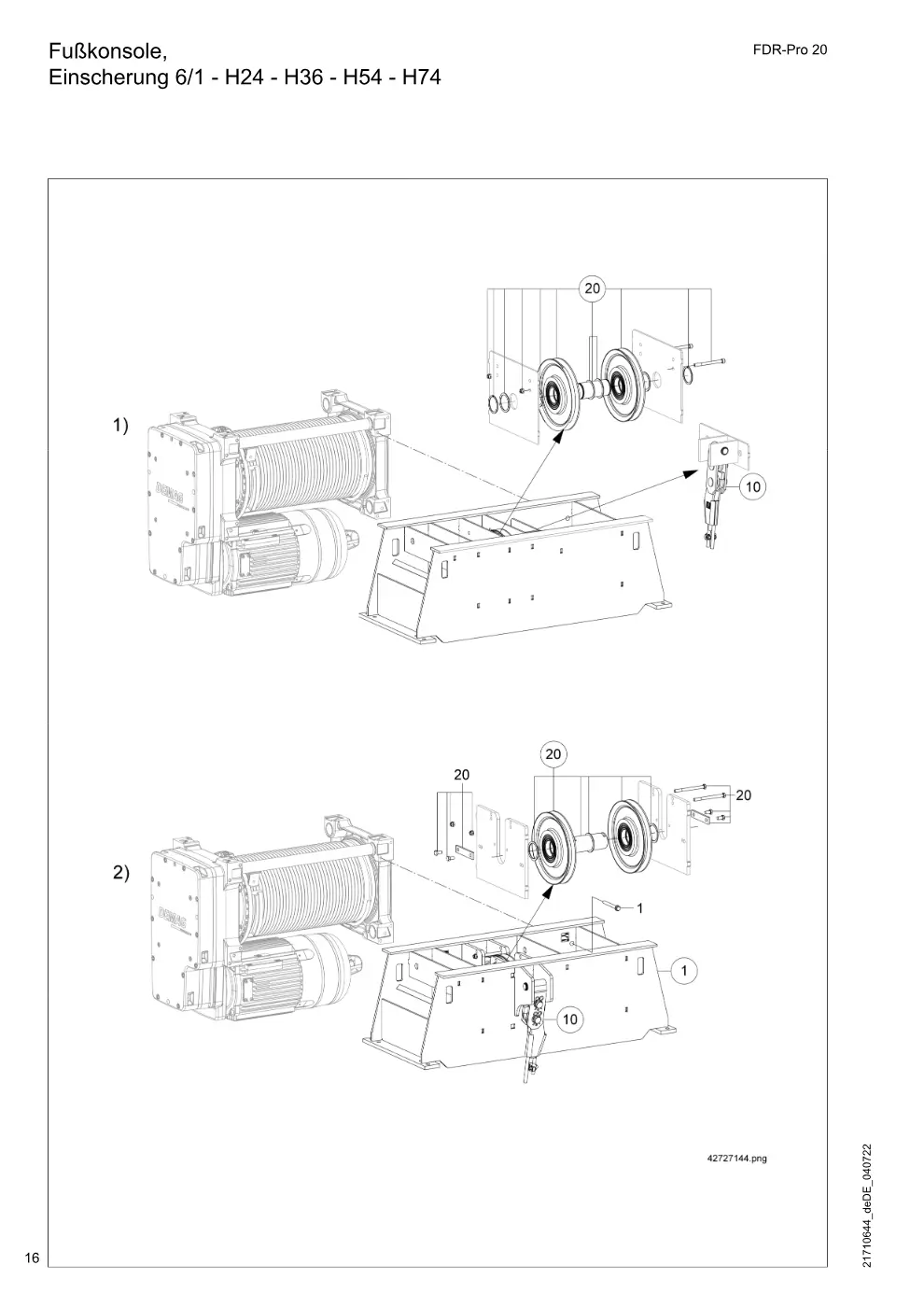

Fußkonsole, Einscherung 6/1 - H24 - H36 - H54 - H74 (Seite 16)

Demag FDR-Pro 20 – Fußkonsole, Einscherung 6/1 - H24 - H36 - H54 - H74, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fußkonsolenset FDR 20 6/1 H24	70762033	1
1	Fußkonsolenset FDR 20 6/1 H36	70762133	1
1	Fußkonsolenset FDR 20 6/1 H54	70762233	1
1	Fußkonsolenset FDR 20 6/1 H74	70762333	1
20	Seilrollenset DR20 6/1 1Am, 2m, 3m	71315933	1
20	Seilrollenset DR20 6/1 4m	71316033	1
20	Seilrollenset DR20 6/1 1Am, 2m, 3m	75203533	1
20	Seilrollenset DR20 6/1 4m	75203633	1

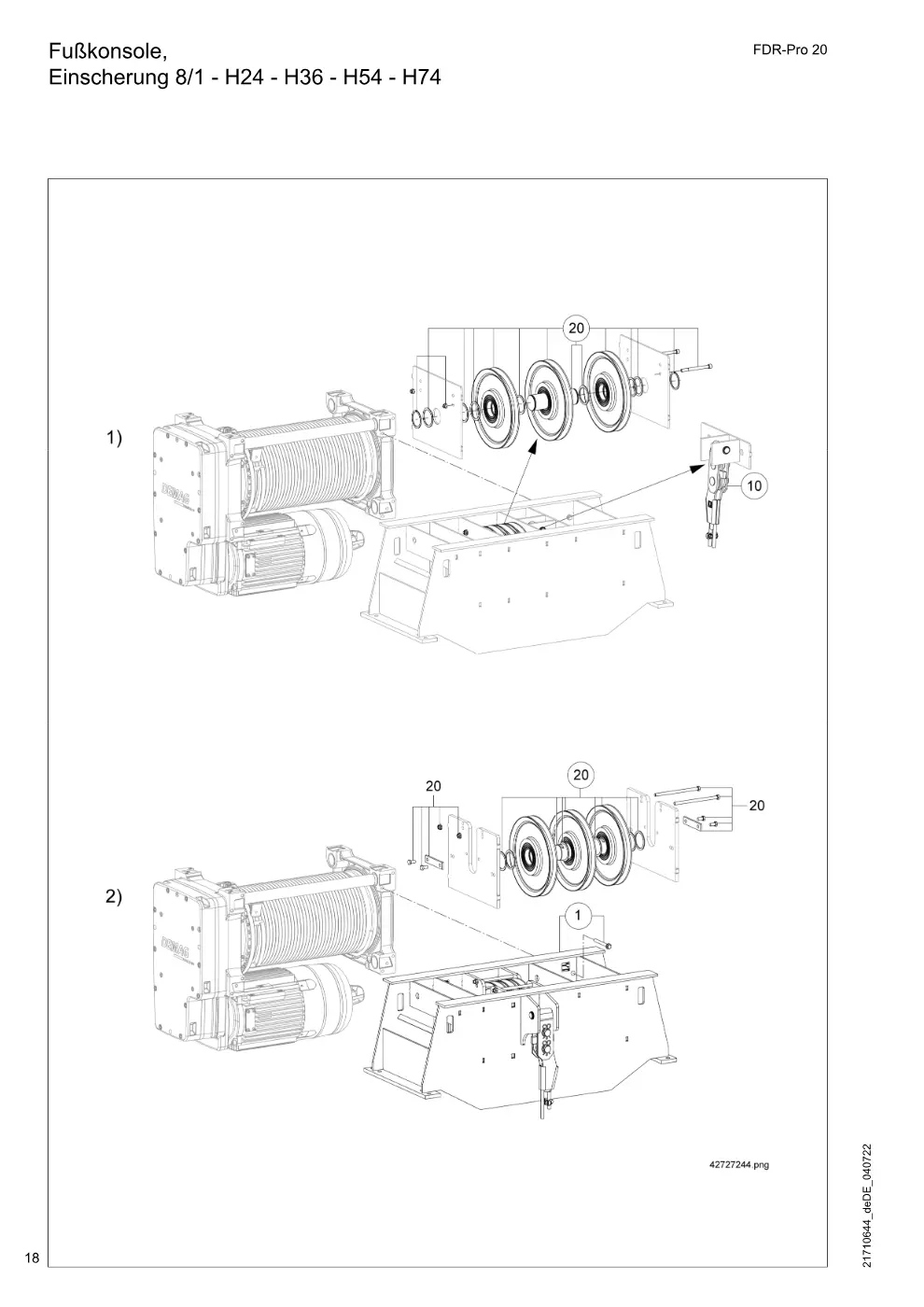

Fußkonsole, Einscherung 8/1 - H24 - H36 - H54 - H74 (Seite 18)

Demag FDR-Pro 20 – Fußkonsole, Einscherung 8/1 - H24 - H36 - H54 - H74, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fußkonsolenset FDR 20 8/1 H24	70763033	1
1	Fußkonsolenset FDR 20 8/1 H36	70763133	1
1	Fußkonsolenset FDR 20 8/1 H54	70763233	1
1	Fußkonsolenset FDR 20 8/1 H74	70763333	1
20	Seilrollenset DR20 8/1	71316133	1
20	Seilrollenset DR20 8/1	75203733	1

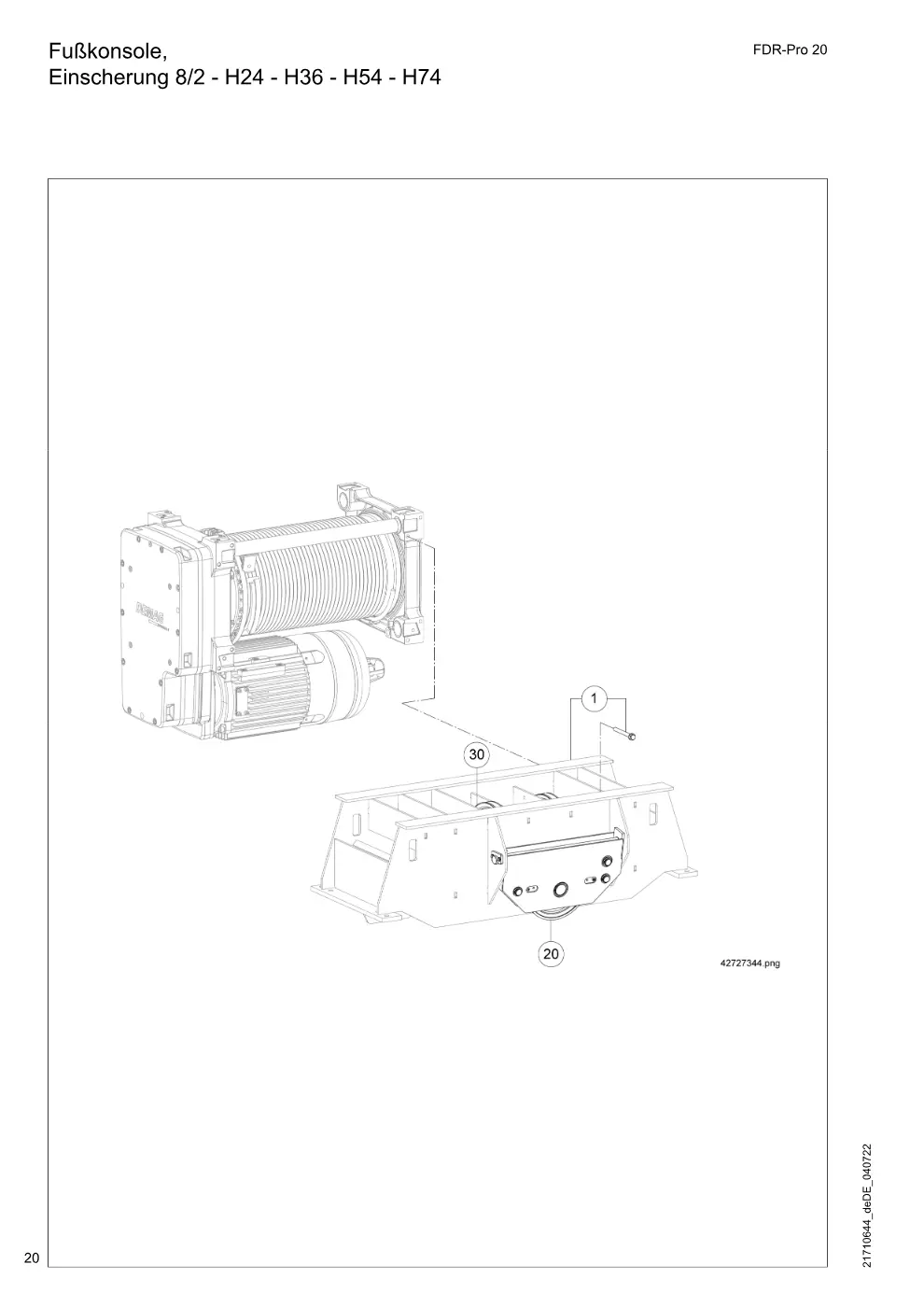

Fußkonsole, Einscherung 8/2 - H24 - H36 - H54 - H74 (Seite 20)

Demag FDR-Pro 20 – Fußkonsole, Einscherung 8/2 - H24 - H36 - H54 - H74, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fußkonsolenset FDR 20 8/2 H24, 1Am, 2m, 3m	70760033	1
1	Fußkonsolenset FDR 20 8/2 H36, 1Am, 2m, 3m	70760133	1
1	Fußkonsolenset FDR 20 8/2 H54, 1Am, 2m, 3m	70760233	1
1	Fußkonsolenset FDR 20 8/2 H74, 1Am, 2m, 3m	70760333	1
1	Fußkonsolenset FDR 20 8/2 H24, 4m	70761033	1
1	Fußkonsolenset FDR 20 8/2 H36, 4m	70761133	1
1	Fußkonsolenset FDR 20 8/2 H54, 4m	70761233	1
1	Fußkonsolenset FDR 20 8/2 H74, 4m	70761333	1

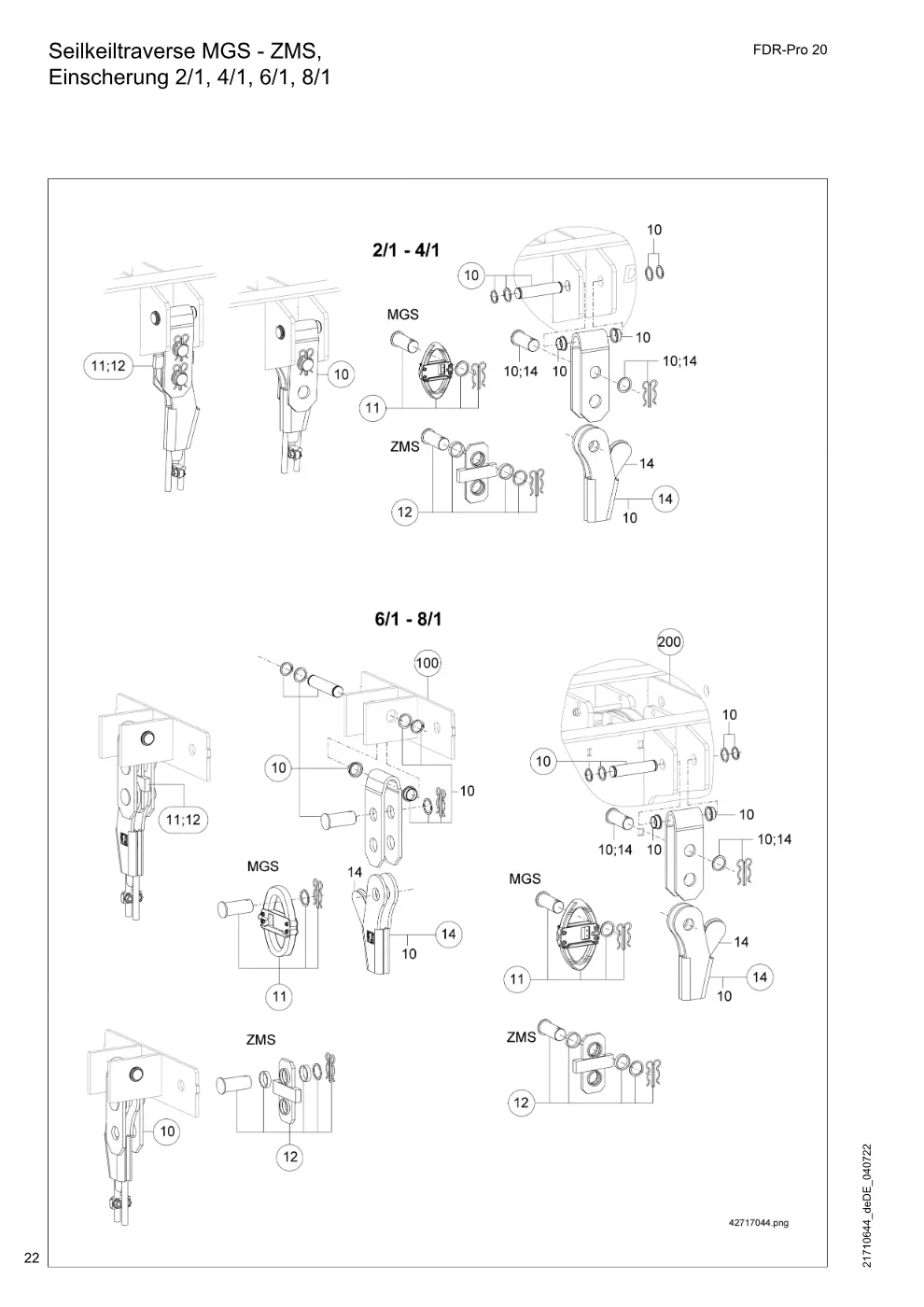

Seilkeiltraverse MGS - ZMS, Einscherung 2/1, 4/1, 6/1, 8/1 (Seite 22)

Demag FDR-Pro 20 – Seilkeiltraverse MGS - ZMS, Einscherung 2/1, 4/1, 6/1, 8/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Seilkeiltraverse ZMS/MGS Set	71230833	1
11	Überlastabschaltung DR 20 1Am MGS	73058233	1
11	Überlastabschaltung DR 20 2m MGS	73058333	1
11	Überlastabschaltung DR 20 3m MGS	73058433	1
11	Überlastabschaltung DR 20 4m MGS	73058533	1
12	Zugmessstab DR20 6,25t ZMS, 2/1, 4/1, 6/1, 8/1	73057833	1
14	Seiltaschenset DR20	47982833	1

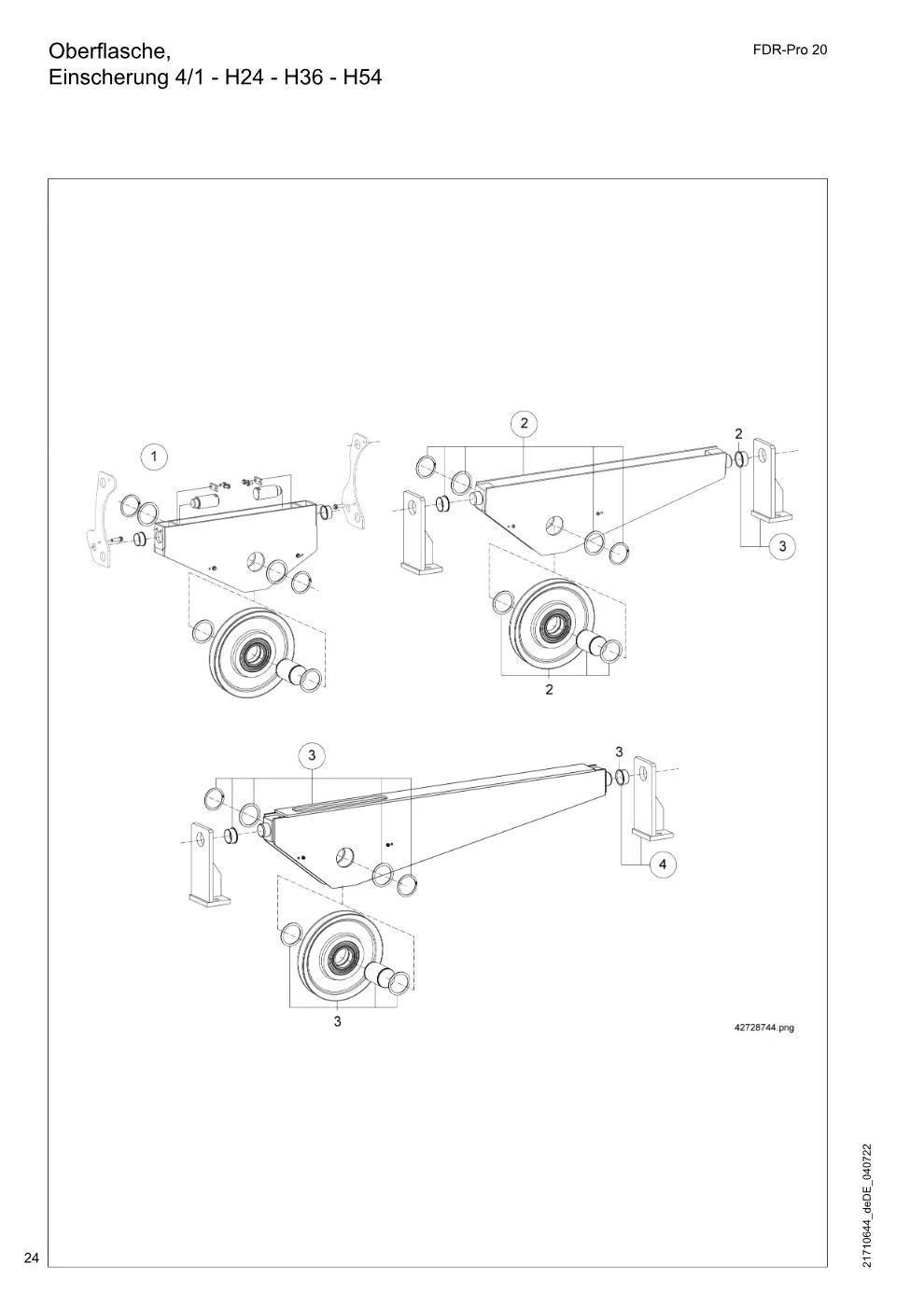

Oberflasche, Einscherung 4/1 - H24 - H36 - H54 (Seite 24)

Demag FDR-Pro 20 – Oberflasche, Einscherung 4/1 - H24 - H36 - H54, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Oberflasche 4/1 FDR20 H24, 1Am, 2m, 3m	71235533	1
1	Oberflasche 4/1 FDR20 H24, 4m	71235633	1
2	Oberflasche 4/1 FDR20 H36, 1Am, 2m, 3m	71236533	1
2	Oberflasche 4/1 FDR20 H36, 4m	71236633	1
3	Oberflasche 4/1 FDR20 H54, 1Am, 2m, 3m	71233533	1
3	Oberflasche 4/1 FDR20 H54, 4m	71233633	1
4	Konsole Oberflasche FDR20	70768533	1

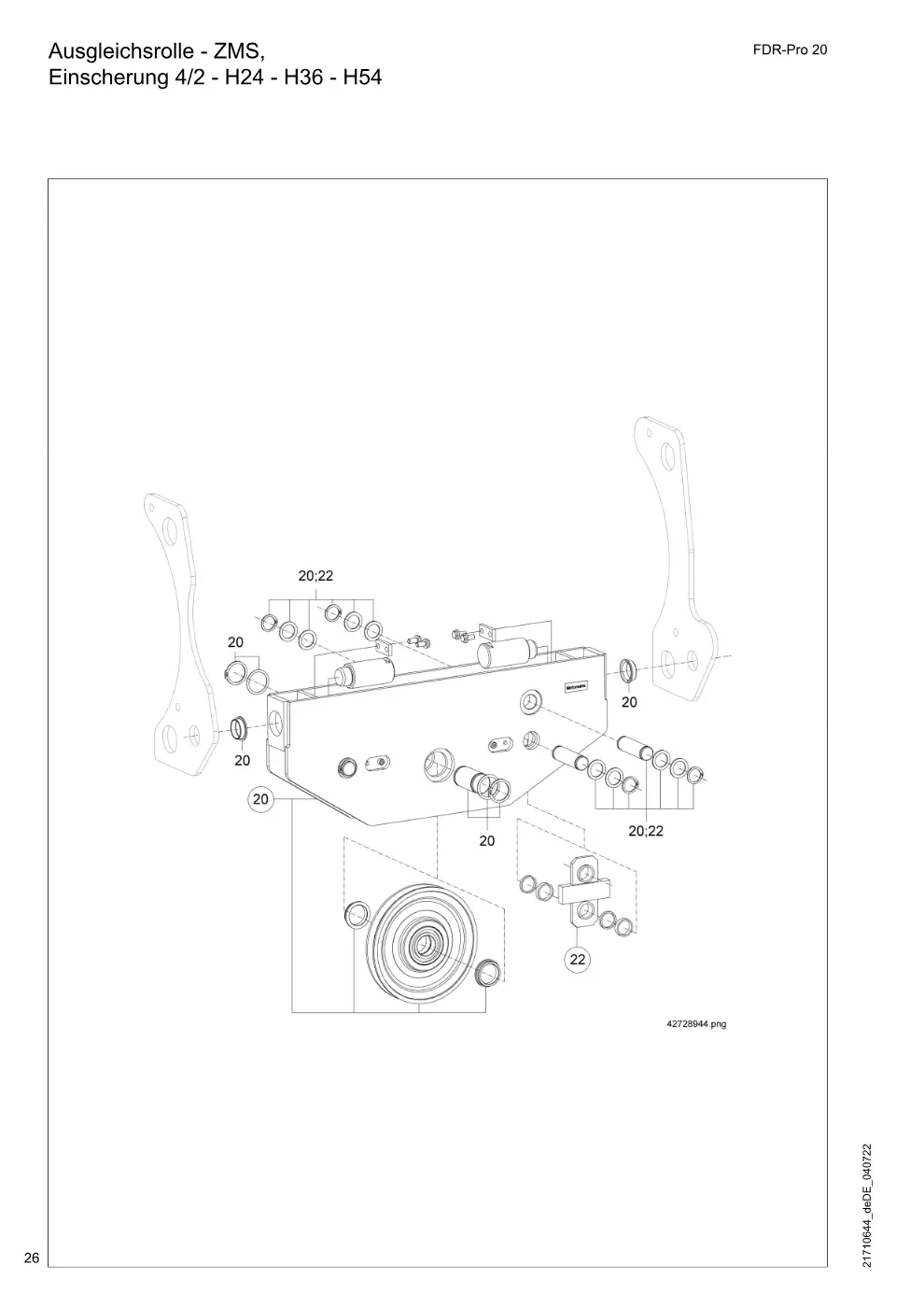

Ausgleichsrolle - ZMS, Einscherung 4/2 - H24 - H36 - H54 (Seite 26)

Demag FDR-Pro 20 – Ausgleichsrolle - ZMS, Einscherung 4/2 - H24 - H36 - H54, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Ausgleichsrolle 4/2 FDR20 H24, 1Am, 2m, 3m	71240033	1
20	Ausgleichsrolle 4/2 FDR20 H24, 4m	71240133	1
20	Ausgleichsrolle 4/2 FDR20 H36, 1Am, 2m, 3m	71241033	1
20	Ausgleichsrolle 4/2 FDR20 H36, 4m	71241133	1
20	Ausgleichsrolle 4/2 FDR20 H54, 1Am, 2m, 3m	71242033	1
20	Ausgleichsrolle 4/2 FDR20 H54, 4m	71242133	1
22	Zugmessstab DR20 4t ZMS	47990833	1

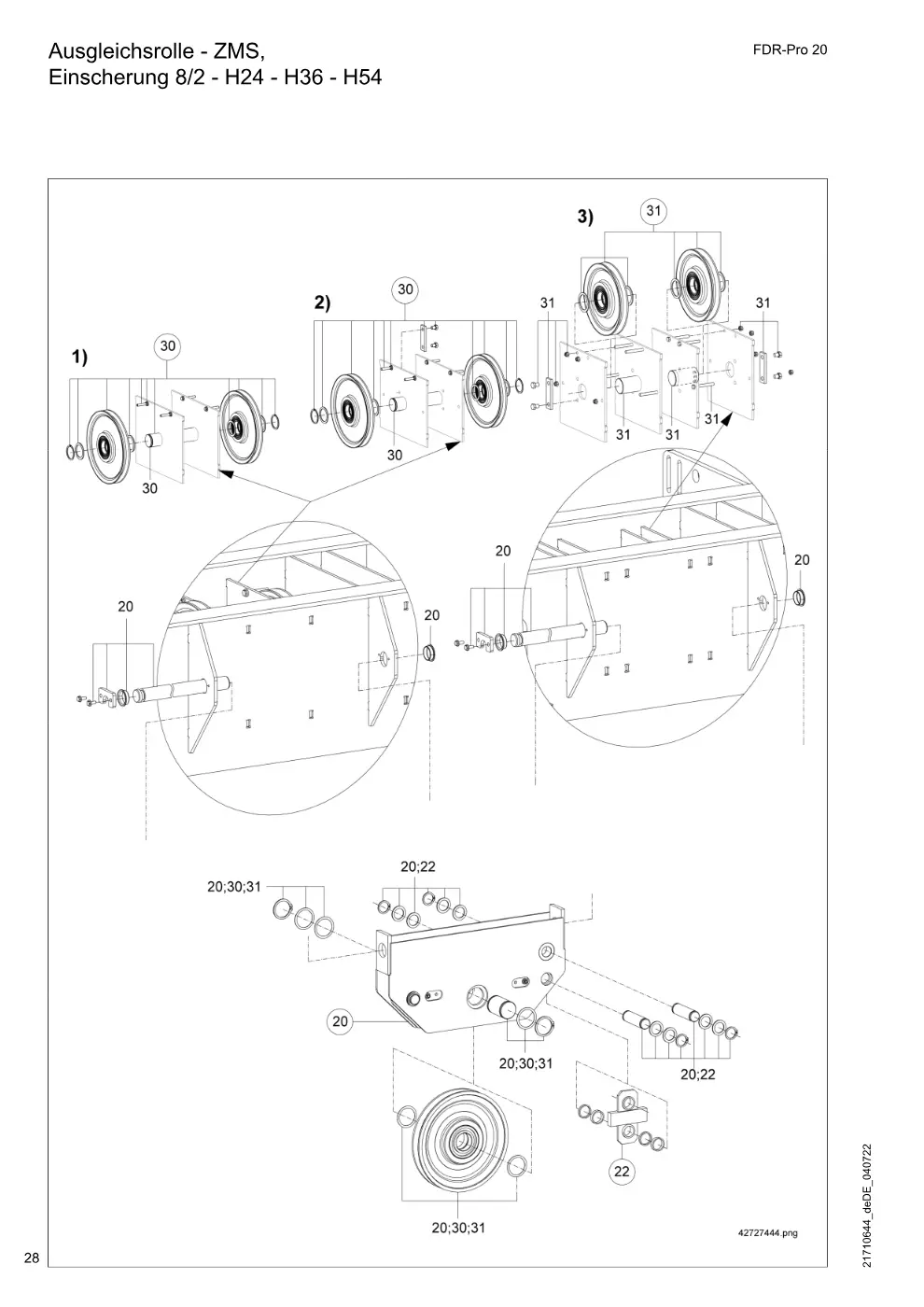

Ausgleichsrolle - ZMS, Einscherung 8/2 - H24 - H36 - H54 (Seite 28)

Demag FDR-Pro 20 – Ausgleichsrolle - ZMS, Einscherung 8/2 - H24 - H36 - H54, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Ausgleichsrollenset 225/14	71230033	1
20	Ausgleichsrollenset 280/14	71230133	1
22	Zugmessstab DR20 4t ZMS, 8/2	47990833	1
30	Seilrollenset DR20 8/2	75204233	1
30	Seilrollenset DR20 8/2	71315733	1
30	Seilrollenset DR20 8/2	75204333	1
30	Seilrollenset DR20 8/2	75203933	1
31	Seilrollenset DR20 8/2	75204433	1
31	Seilrollenset DR20 8/2	75204133	1

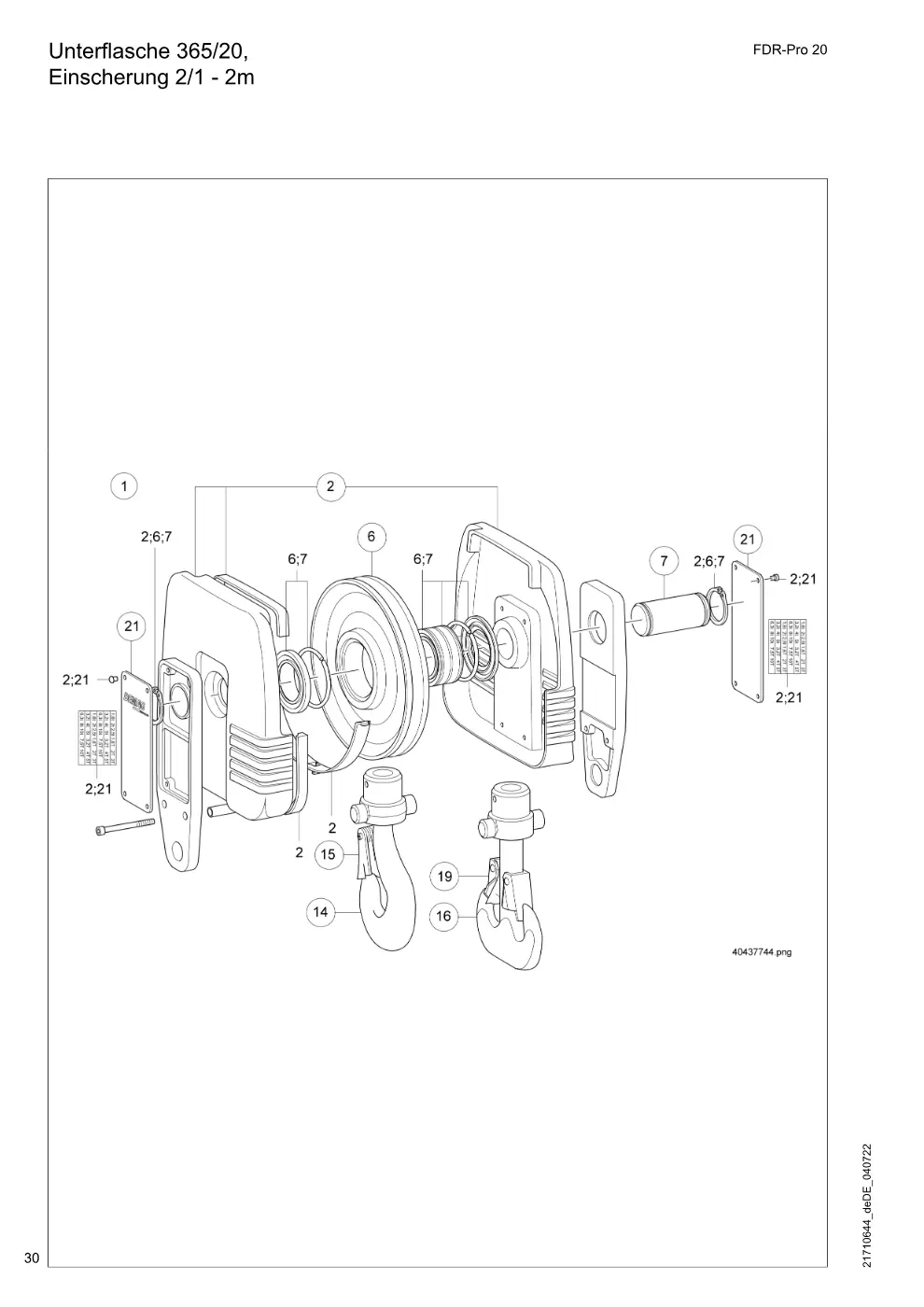

Unterflasche 365/20, Einscherung 2/1 - 2m (Seite 30)

Demag FDR-Pro 20 – Unterflasche 365/20, Einscherung 2/1 - 2m, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 365/20 kpl. (Teil-Nr. 2, 6, 7, 14, 21)	82931033	1
2	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 21)	82930533	1
6	Seilrolle Ufl. 2/1 2m	82967833	1
7	Bolzenset 70x149	82930933	1
14	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 15)	15084833	1
15	Hakenmaulsicherung E 5 /D 6	34187933	1
16	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 19)	15085133	1
19	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
21	Traglastschildset Neutral	71391133	1

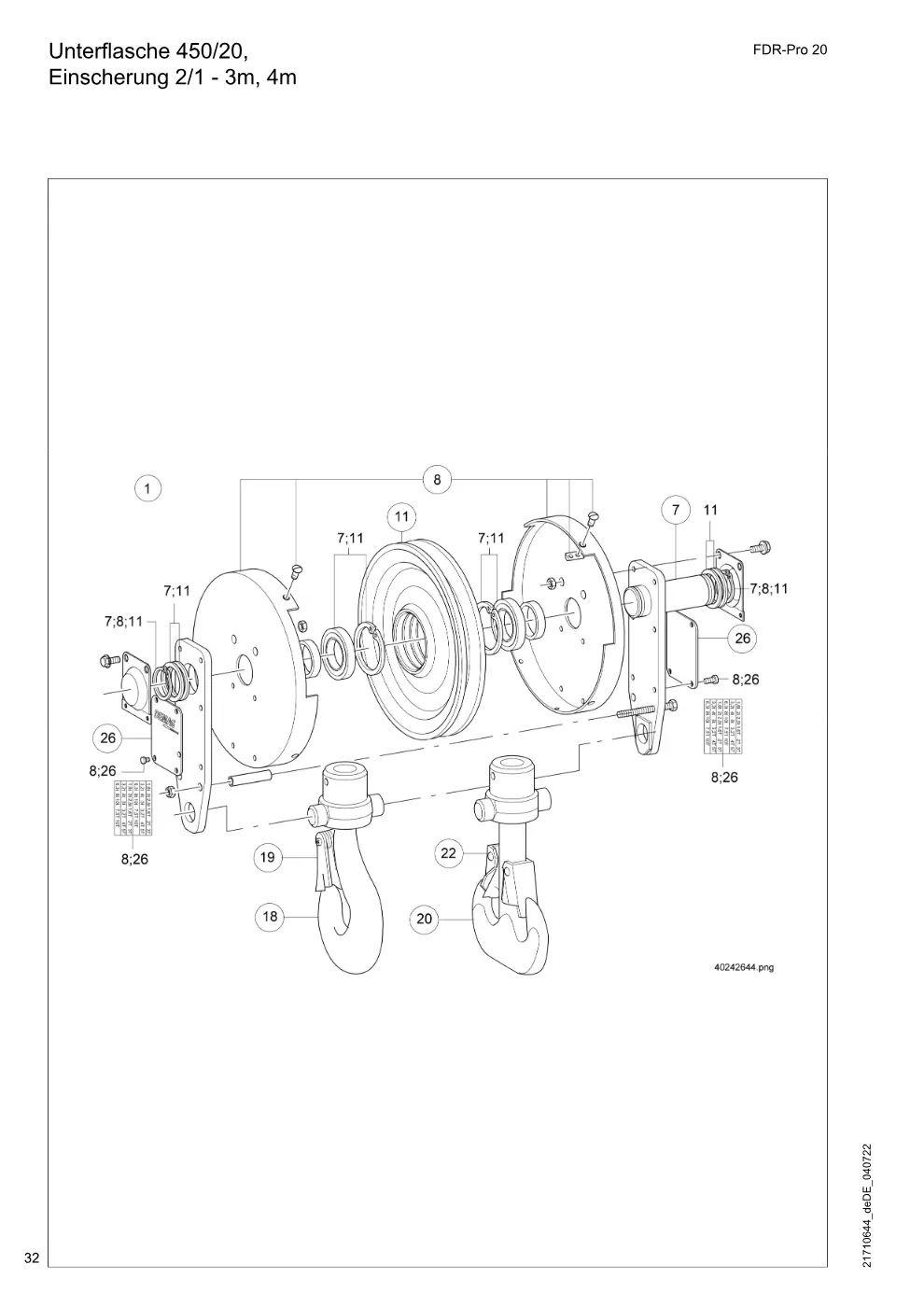

Unterflasche 450/20, Einscherung 2/1 - 3m, 4m (Seite 32)

Demag FDR-Pro 20 – Unterflasche 450/20, Einscherung 2/1 - 3m, 4m, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 450/20 kpl. (Teil-Nr. 7, 8, 11, 18, 26)	82932033	1
7	Bolzenset 90x168	82932833	1
8	Seilrollenhaube 2/1 3m,4m kpl. (Teil-Nr. 26)	82940733	1
11	Seilrolle Ufl.2/1 3m,4m	82944633	1
18	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 20)	15084833	1
19	Hakenmaulsicherung E 5 /D 6	34187933	1
20	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
26	Traglastschildset Neutral	71391033	1

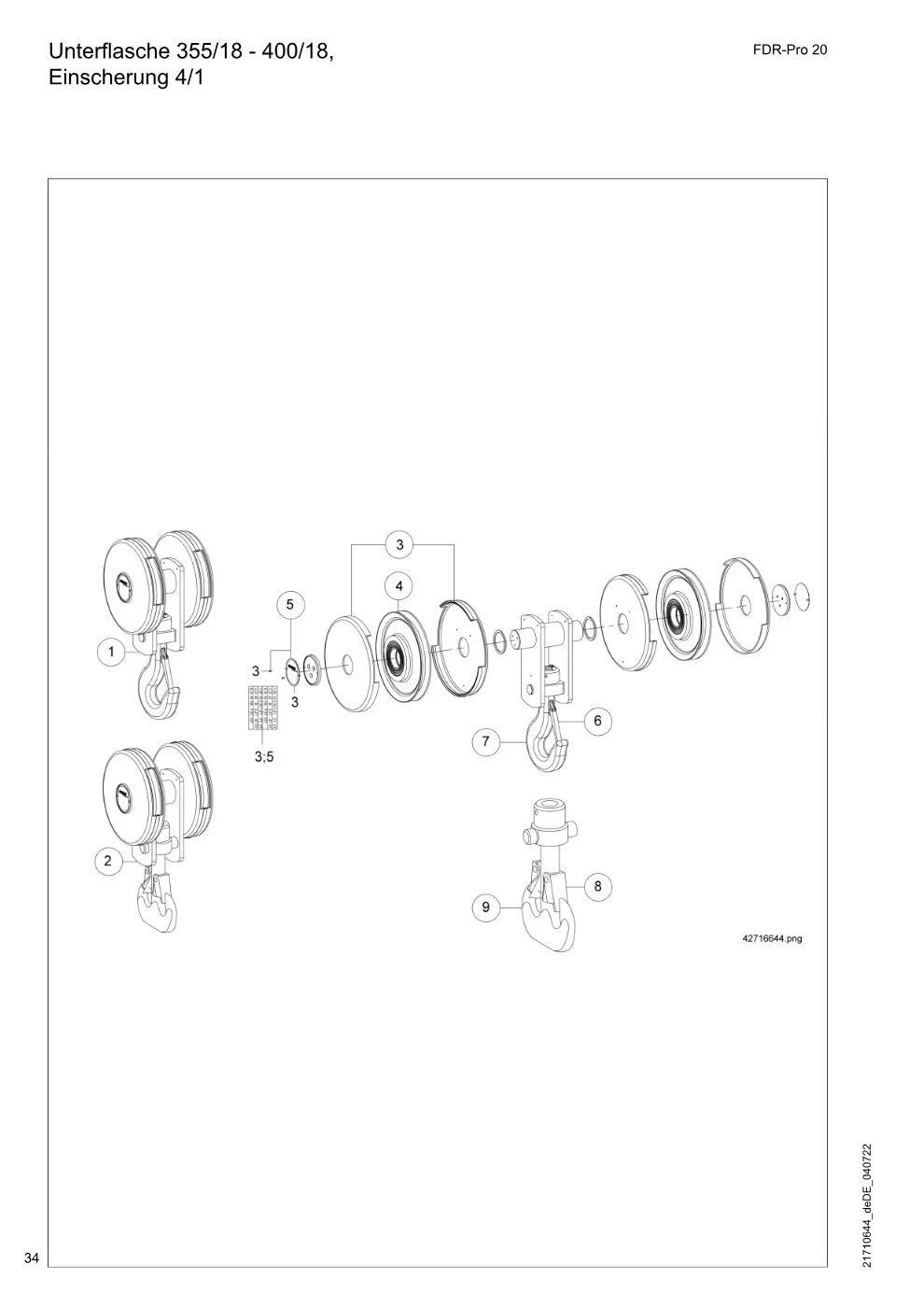

Unterflasche 355/18 - 400/18, Einscherung 4/1 (Seite 34)

Demag FDR-Pro 20 – Unterflasche 355/18 - 400/18, Einscherung 4/1, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71332033	1
1	Unterflasche 2-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 4m	71332533	1
2	Unterflaschenset 2-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71332133	1
2	Unterflaschenset 2-rollig 400/18 DH kpl. (Teil-Nr. 3 - 5, 4m	71332633	1
3	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 1Am, 2m, 3m	71331233	1
3	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 4m	71331733	1
4	Seilrollenset DR20 4/1 1Am, 2m, 3m	71331333	1
4	Seilrollenset DR20 4/1 4m	71331833	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR. 6 E	71331933	1
7	Einfachhaken mit Traverse ASN- 6 V kpl. (Teil-Nr.	71336133	1
8	Hakenmaulsicherungsset GR. 6 D	71315333	1
9	Doppellasthaken mit Traverse DSN- 6 -V kpl. (Teil-Nr.	71315033	1

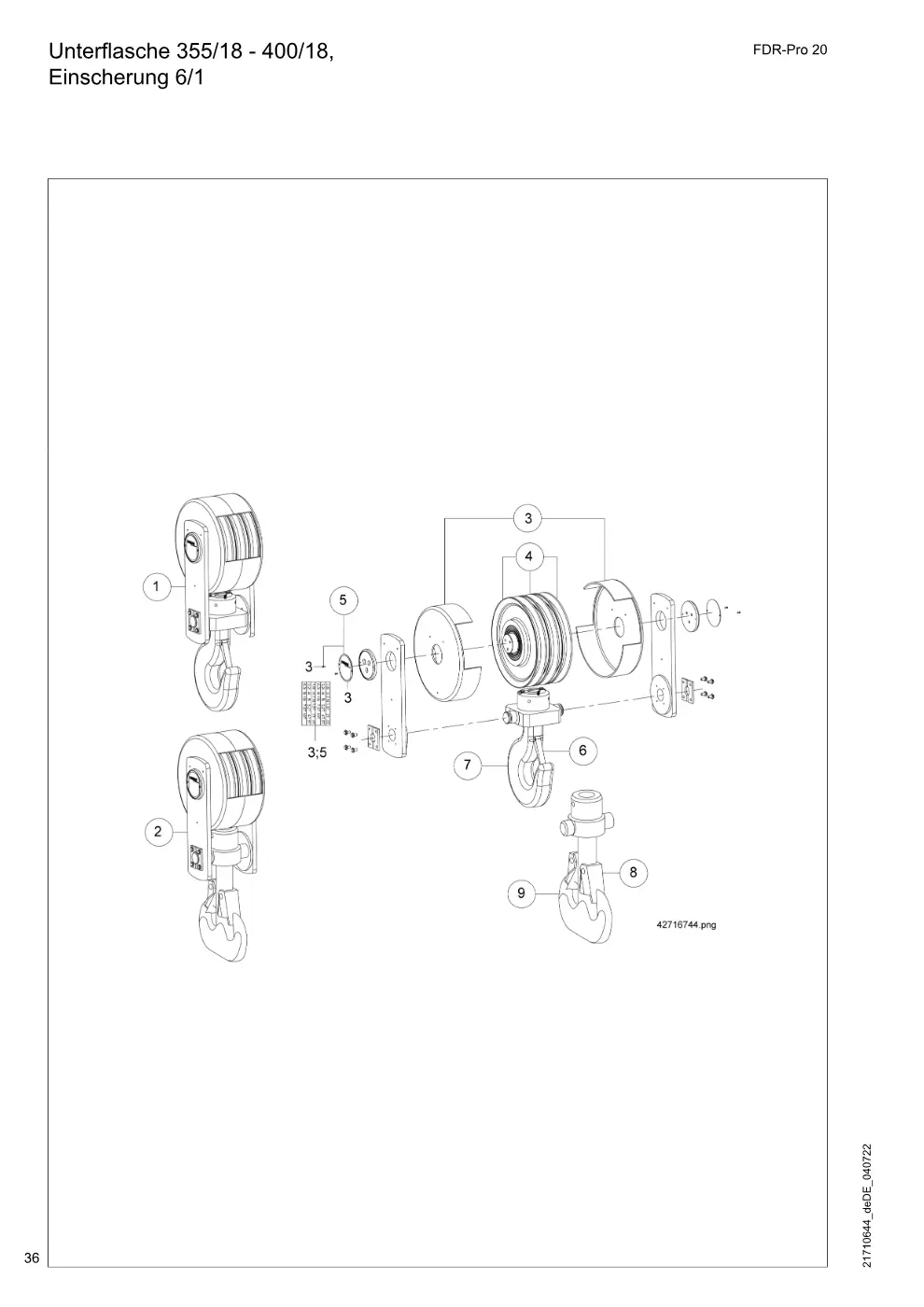

Unterflasche 355/18 - 400/18, Einscherung 6/1 (Seite 36)

Demag FDR-Pro 20 – Unterflasche 355/18 - 400/18, Einscherung 6/1, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 3-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71334033	1
1	Unterflasche 3-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 4m	71334533	1
2	Unterflaschenset 3-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71334133	1
2	Unterflaschenset 3-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 4m	71334633	1
3	Seilrollenhaube Set 6/1 kpl. (Teil-Nr. 1Am, 2m, 3m	71334233	1
3	Seilrollenhaube Set 6/1 kpl. (Teil-Nr. 4m	71334733	1
4	Seilrollenset DR20 6/1 1Am, 2m, 3m	71331433	1
4	Seilrollenset DR20 6/1 4m	71339133	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR.10 E	71334433	1
7	Einfachhaken mit Traverse CSN-10 V kpl. (Teil-Nr.	71337133	1
8	Hakenmaulsicherungsset GR.10 D	71315433	1
9	Doppellasthaken mit Traverse DSN-10 -V kpl. (Teil-Nr.	71315133	1

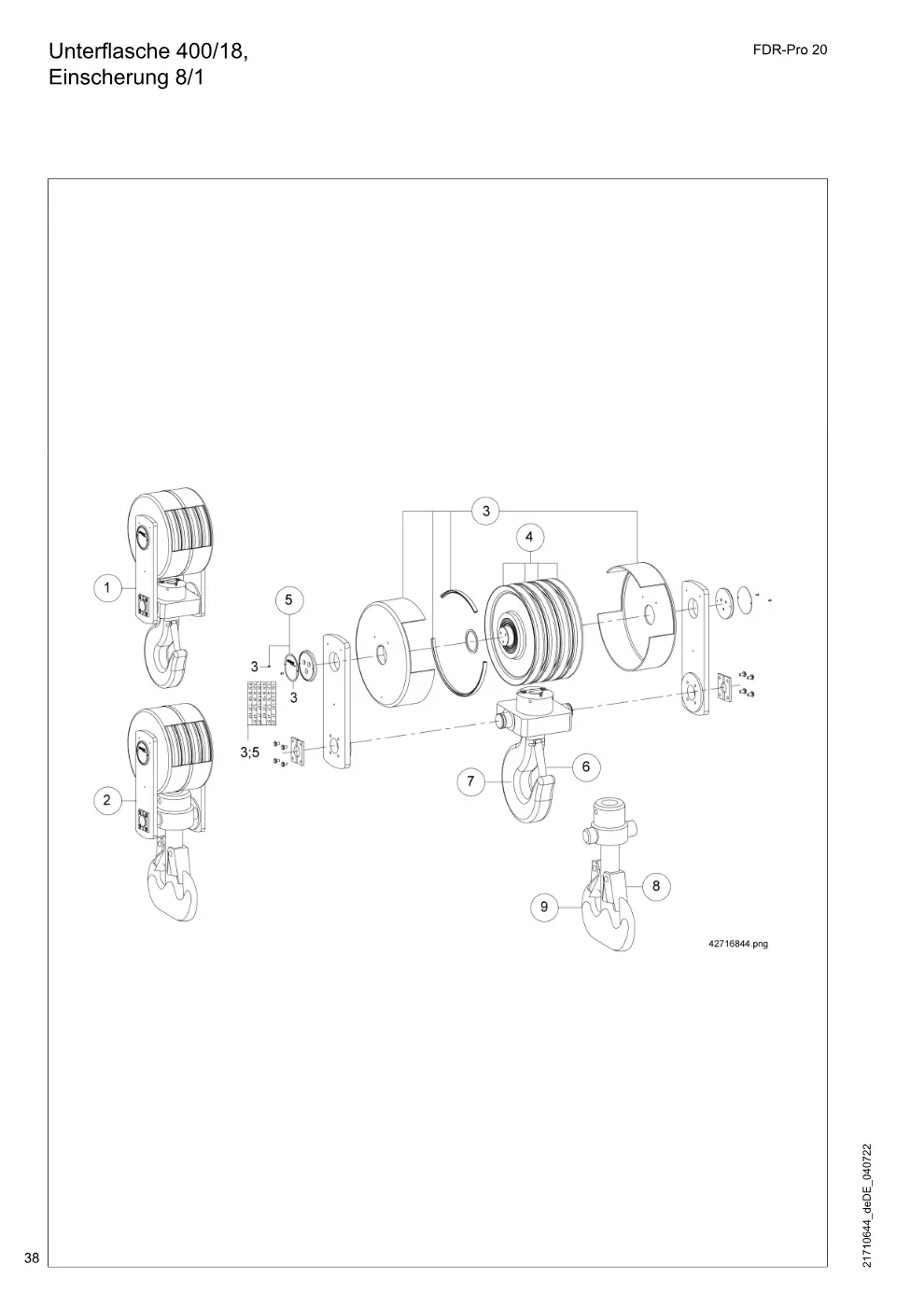

Unterflasche 400/18, Einscherung 8/1 (Seite 38)

Demag FDR-Pro 20 – Unterflasche 400/18, Einscherung 8/1, Zeichnung Seite 38

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 4-rollig 400/18 kpl. (Teil-Nr. 3 - 5	71335033	1
2	Unterflaschenset 4-rollig 400/18 kpl. (Teil-Nr. 3 - 5	71335133	1
3	Seilrollenhaube Set 8/1 kpl. (Teil-Nr.	71335233	1
4	Seilrollenset DR20 8/1 kpl. (Teil-Nr.	71332233	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR.12 E	71335433	1
7	Einfachhaken mit Traverse CSN-12 V kpl. (Teil-Nr.	71338633	1
8	Hakenmaulsicherungsset GR.12 D	71315533	1
9	Doppellasthaken mit Traverse DSN-12 -V kpl. (Teil-Nr.	71315233	1

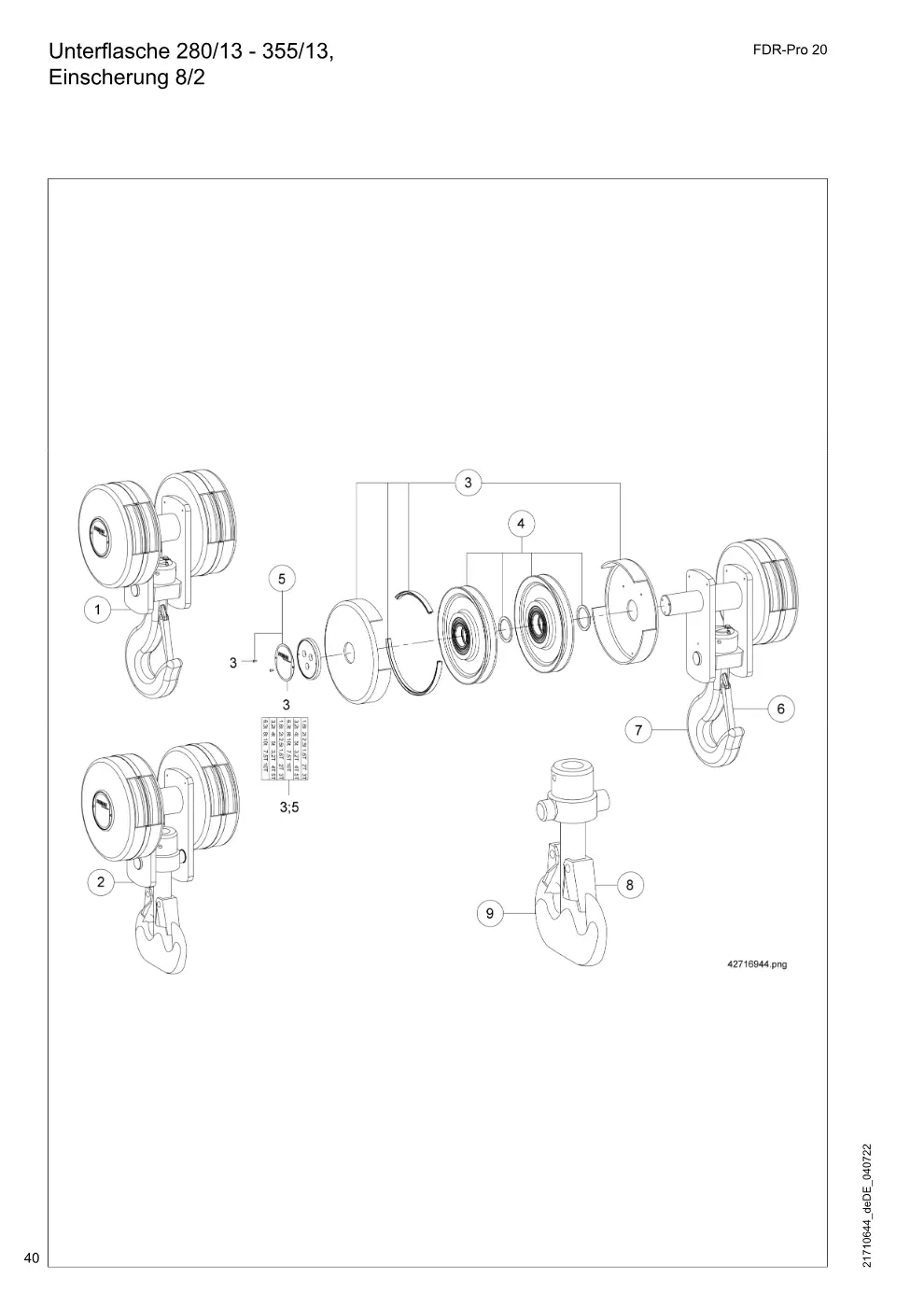

Unterflasche 280/13 - 355/13, Einscherung 8/2 (Seite 40)

Demag FDR-Pro 20 – Unterflasche 280/13 - 355/13, Einscherung 8/2, Zeichnung Seite 40

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 4-rollig 280/13 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71333033	1
1	Unterflasche 4-rollig 355/13 kpl. (Teil-Nr. 3 - 5, 4m	71333533	1
2	Unterflaschenset 4-rollig 280/13 kpl. (Teil-Nr. 3 - 5, 1Am, 2m, 3m	71333133	1
2	Unterflaschenset 4-rollig 355/13 kpl. (Teil-Nr. 3 - 5, 4m	71333633	1
3	Seilrollenhaube Set 8/2 kpl. (Teil-Nr. 1Am, 2m, 3m	71333233	1
3	Seilrollenhaube Set 8/2 kpl. (Teil-Nr. 4m	71333733	1
4	Seilrollenset DR20 8/2 1Am, 2m, 3m	71333833	1
4	Seilrollenset DR20 8/2 4m	71324333	1
5	Traglastschildset Neutral	71388933	1
6	Hakenmaulsicherungsset GR. 6 E	71331933	1
7	Einfachhaken mit Traverse ASN- 6 V kpl. (Teil-Nr.	71336133	1
8	Hakenmaulsicherungsset GR. 6 D	71315333	1
9	Doppellasthaken mit Traverse DSN- 6 -V kpl. (Teil-Nr.	71315033	1

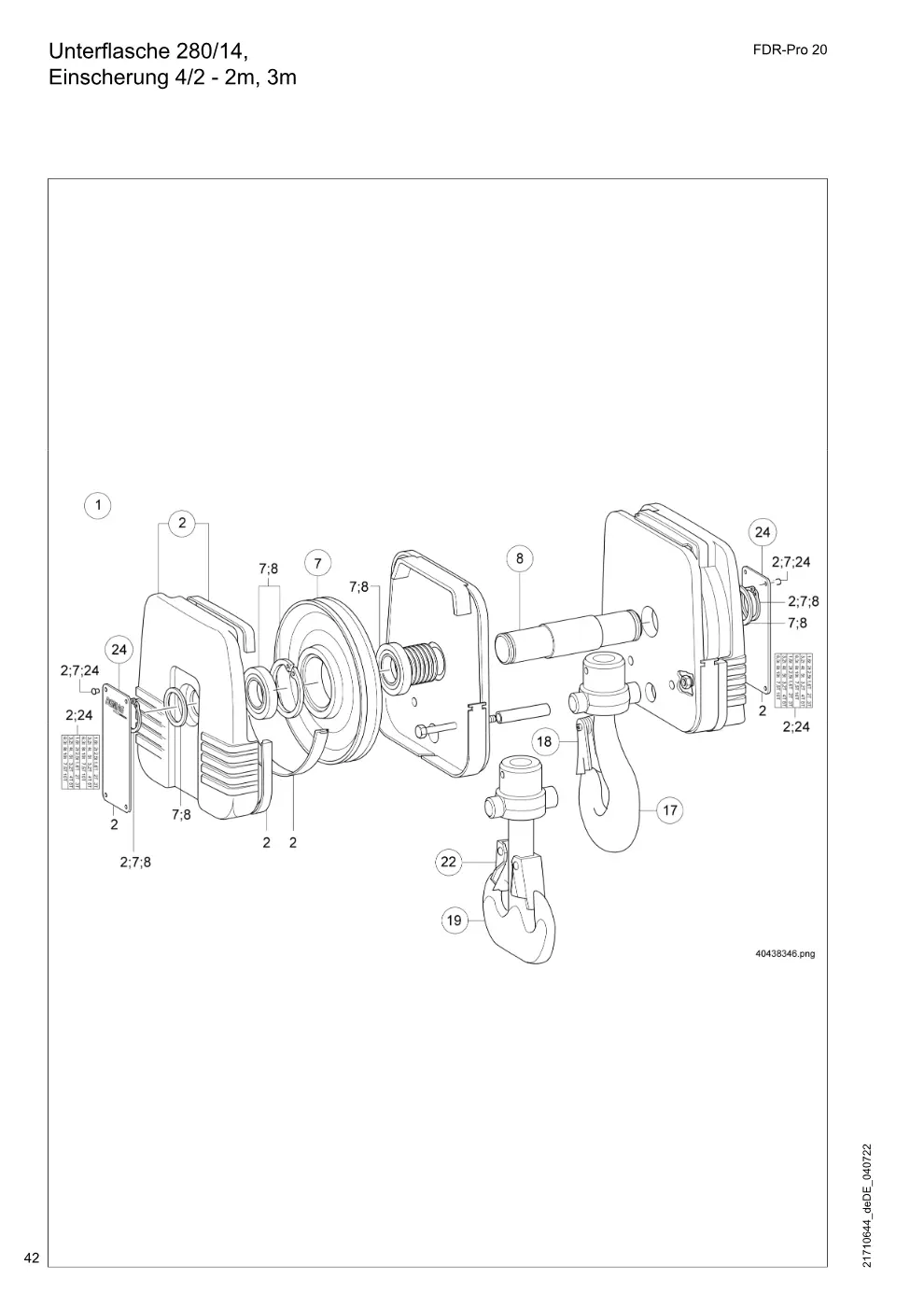

Unterflasche 280/14, Einscherung 4/2 - 2m, 3m (Seite 42)

Demag FDR-Pro 20 – Unterflasche 280/14, Einscherung 4/2 - 2m, 3m, Zeichnung Seite 42

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 280/14 kpl. (Teil-Nr. 2, 7, 8, 17, 24)	82937033	1
2	Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 24)	70587933	1
7	Seilrolle Ufl.4/2 2m,3m	82968233	1
8	Bolzenset 55x263	82937233	1
17	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 18)	15084833	1
18	Hakenmaulsicherung E 5 /D 6	34187933	1
19	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
24	Traglastschildset Neutral	71391233	1

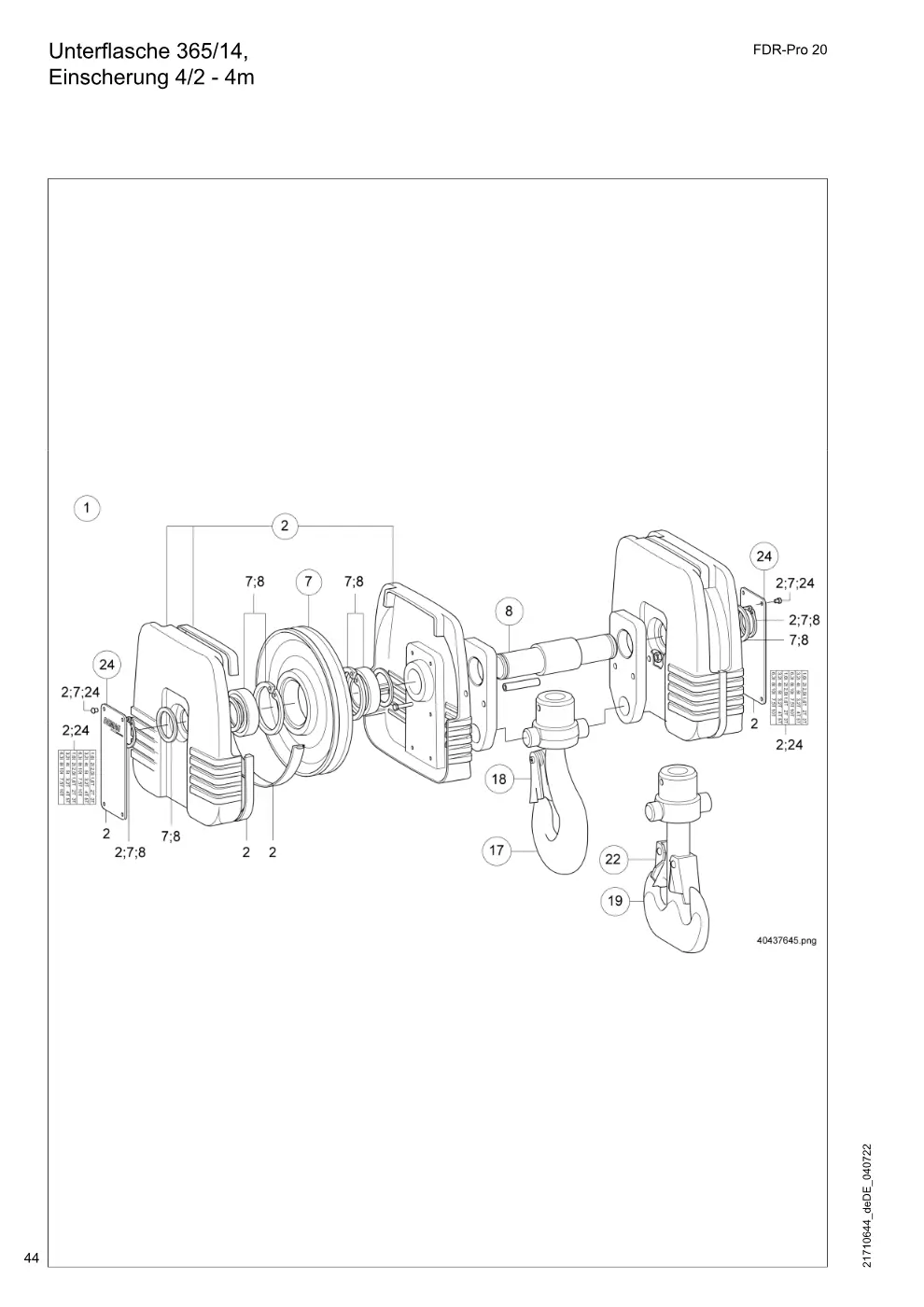

Unterflasche 365/14, Einscherung 4/2 - 4m (Seite 44)

Demag FDR-Pro 20 – Unterflasche 365/14, Einscherung 4/2 - 4m, Zeichnung Seite 44

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 365/14 kpl. (Teil-Nr. 2, 7, 8, 17, 24)	82938033	1
2	Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 24)	82930533	1
7	Seilrolle Ufl. 4/2 4m	82967233	1
8	Bolzenset 70x334	82938933	1
17	Einfachhaken mit Traverse BSN 5 S kpl. (Teil-Nr. 18)	15084833	1
18	Hakenmaulsicherung E 5 /D 6	34187933	1
19	Doppellasthaken mit Traverse BSN 5 -S kpl. (Teil-Nr. 22)	15085133	1
22	Hakenmaulsicherung E 2- 4/D 4- 5	34187733	1
24	Traglastschildset Neutral	71391233	1

Hubmotor ZBR 132 (Seite 46)

Demag FDR-Pro 20 – Hubmotor ZBR 132, Zeichnung Seite 46

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR132C 4 2/1, 4/2, 1-16 m/min, 3m, 4m	75222133	1
24	Läuferset ZBR132C 4 4/1, 8/2, 0,5-8 m/min, 3m, 4m	75222133	1
24	Läuferset ZBR132C 4 6/1, 0,3-5,3 m/min, 3m, 4m	75222133	1
24	Läuferset ZBR132C 4 8/1, 0,2-4 m/min, 3m, 4m	75222133	1
25	Läuferset ZBR132C 4 4/1, 8/2, 0,5-5 m/min, 1Am, 2m, 3m, 4m	75222233	1
25	Läuferset ZBR132C 4 6/1, 0,3-3,3 m/min, 1Am, 2m, 3m, 4m	75222233	1
25	Läuferset ZBR132C 4 8/1, 0,3-2,5 m/min, 1Am, 2m, 3m, 4m	75222233	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 6/1 m/min, 3m, 4m	75222733	1
25	Läuferset ZBR132D12/2 4/1, 8/2, 3/0,5 m/min, 3m, 4m	75222733	1
26	Ständerset ZBR132C 4 4/1, 8/2, 0,5-5 m/min, 1Am, 2m, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 6/1, 0,3-3,3 m/min, 1Am, 2m, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 8/1, 0,3-2,5 m/min, 1Am, 2m, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 2/1, 4/2, 1-16 m/min, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 4/1, 8/2, 0,5-8 m/min, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 6/1, 0,3-5,3 m/min, 3m, 4m	26535333	1
26	Ständerset ZBR132C 4 8/1, 0,2-4 m/min, 3m, 4m	26535333	1
26	Ständerset ZBR132D12/2 2/1, 4/2, 6/1 m/min, 3m, 4m	26535133	1
26	Ständerset ZBR132D12/2 4/1, 8/2, 3/0,5 m/min, 3m, 4m	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z112 /132	31816633	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet	47074133	1
39	Gerät IMP HTL-30V Set	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB112/132 B140	23866333	1
51	Lagerschildset BS ZBR132 EG	26516433	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
71	Drehgeber AG2 TTL 12/2-polig	73056633	1
71	Drehgeber AG1/AG2 TTL	20444284	1
71	Drehgeber AG3 HTL	20444384	1
72	Anbauteile AG1-3/ Z132	23848133	1
72	Anbauteile AG1-3/ Z132 AL-DG	23848433	1
73	Anbauteile AG1-3/ Z132	23848533	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132	23874133	1

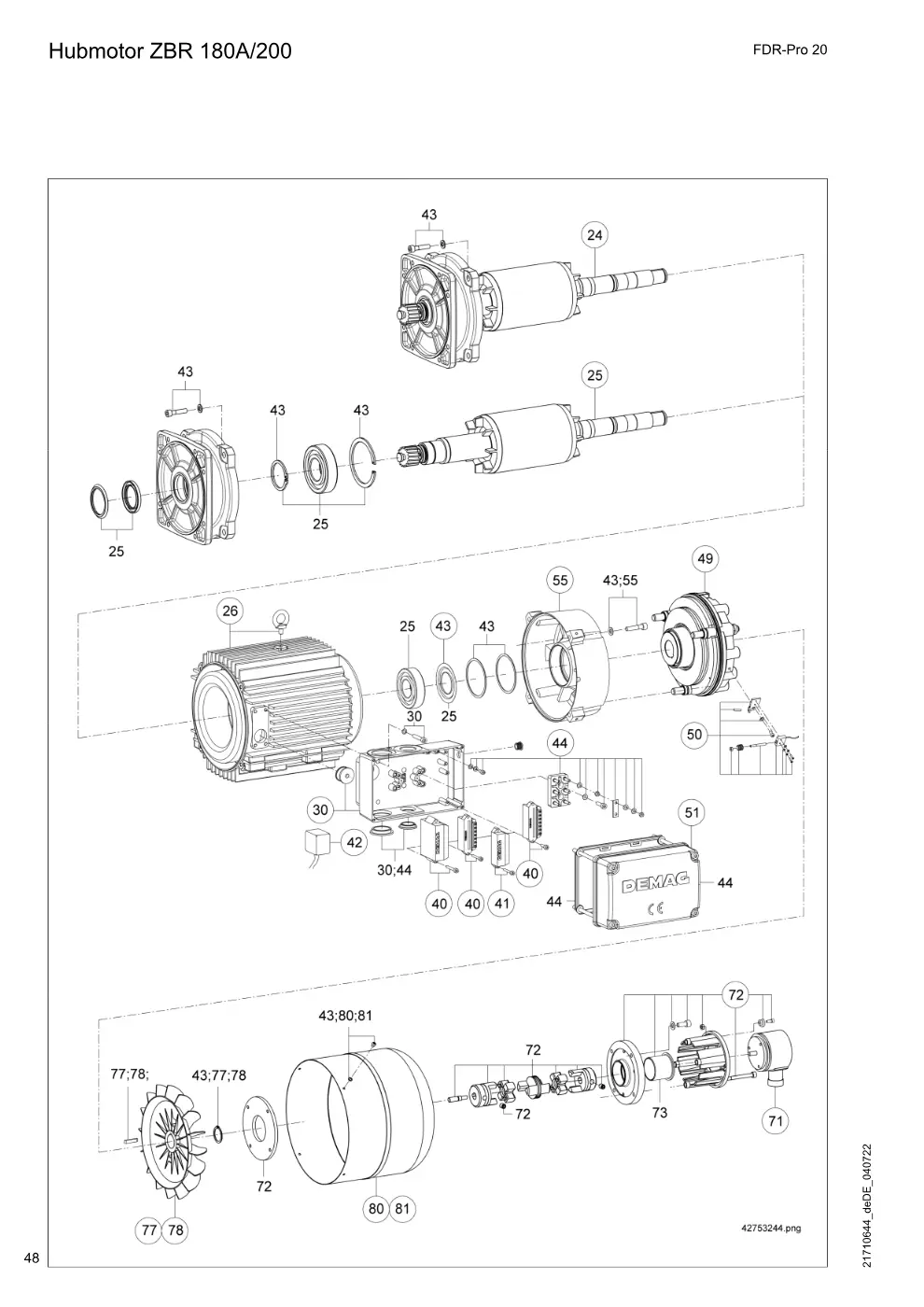

Hubmotor ZBR 180A/200 (Seite 48)

Demag FDR-Pro 20 – Hubmotor ZBR 180A/200, Zeichnung Seite 48

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR180A 4 2/1, 4/2; 1-16 m/min, 1Am, 2m	75223033	1
24	Läuferset ZBR180A 4 4/1, 8/2; 0,5-8 m/min, 1Am, 2m	75223033	1
24	Läuferset ZBR180A 4 6/1; 0,3-5,3 m/min, 1Am, 2m	75223033	1
24	Läuferset ZBR180A 4 8/1; 0,2-4 m/min, 1Am, 2m	75223033	1
25	Läuferset ZBR180A12/2 2/1, 4/2; 6/1 m/min, 1Am, 2m	75223133	1
25	Läuferset ZBR180A12/2 4/1, 8/2; 3/0,5 m/min, 1Am, 2m	75223133	1
25	Läuferset ZBR200B12/2 2/1, 4/2, 12/2m/min, 1Am, 2m, 3m, 4m	75223533	1
25	Läuferset ZBR200B12/2 4/1, 8/2, 6/1m/min, 1Am, 2m, 3m, 4m	75223533	1
25	Läuferset ZBR200B12/2 6/1, 4/0,7m/min, 1Am, 2m, 3m, 4m	75223533	1
25	Läuferset ZBR200B12/2 8/1, 3/0,5m/min, 1Am, 2m, 3m, 4m	75223533	1
26	Ständerset ZBR180A 4 2/1, 4/2; 1-16 m/min, 1Am, 2m	26536233	1
26	Ständerset ZBR180A 4 4/1, 8/2; 0,5-8 m/min, 1Am, 2m	26536233	1
26	Ständerset ZBR180A 4 6/1; 0,3-5,3 m/min, 1Am, 2m	26536233	1
26	Ständerset ZBR180A 4 8/1; 0,2-4 m/min, 1Am, 2m	26536233	1
26	Ständerset ZBR180A12/2 2/1, 4/2; 6/1 m/min, 1Am, 2m	26536133	1
26	Ständerset ZBR180A12/2 4/1, 8/2; 3/0,5 m/min, 1Am, 2m	26536133	1
26	Ständerset ZBR200B12/2 Z180A4, Z200	26537133	1
26	Ständerset ZBR200B12/2 4/1, 8/2, 6/1m/min, 1Am, 2m, 3m, 4m	26537133	1
26	Ständerset ZBR200B12/2 6/1, 4/0,7m/min, 1Am, 2m, 3m, 4m	26537133	1
26	Ständerset ZBR200B12/2 8/1, 3/0,5m/min, 1Am, 2m, 3m, 4m	26537133	1
30	Klemmenkastenunterteil Z160 /180A	20441233	1
30	Klemmenkastenunterteil Z200 /225	20440733	1
40	Bremsenansteuerung GS 1 AC	26089484	1
41	Spannungsrelais VE 42-149V AC	26090184	1
41	Spannungsrelais VE 150-500V AC	26090284	1
43	Montageteileset Z160 /180A	34253533	1
43	Montageteileset Z180B/200	34246433	1
44	Klemmenkastenset Z160 /180A	79498833	1
44	Klemmenkastenset Z180B/200	31920633	1
50	Mikroschalter V4NO Set Z180A	26019333	1
50	Mikroschalter V4NO Set Z200	26057233	1
51	Deckel Klemmenkasten Z132 -225	23882533	1
55	Lagerschildset BS ZB160/180	24366233	1
55	Lagerschildset BS ZBR180A B140	24366433	1
55	Lagerschildset BS ZBR180A B280	24366533	1
55	Lagerschildset BS ZB180/200	25366233	1
55	Lagerschildset BS ZBR200	25366433	1
71	Drehgeber AG2 TTL 12/2-polig	73056633	1
71	Drehgeber AG1/AG2 TTL	20444284	1
71	Drehgeber AG3 HTL	20444384	1
72	Anbauteile AG1-3/ Z160 Z180A	24348133	1
72	Anbauteile AG1-3/ Z200	25348133	1
77	Lüfterrad leicht ZBR180	24871533	1
78	Lüfterset Z160/180leicht	24371533	1
78	Lüfterset Z180/200leicht	25371533	1
80	Lüfterhaubenset Z160/180lang	24371033	1
80	Lüfterhaubenset Z180/200	25371033	1
81	Lüfterhaubenset Z180 A DR20	24372633	1
81	Lüfterhaubenset ZB180/200	25372633	1

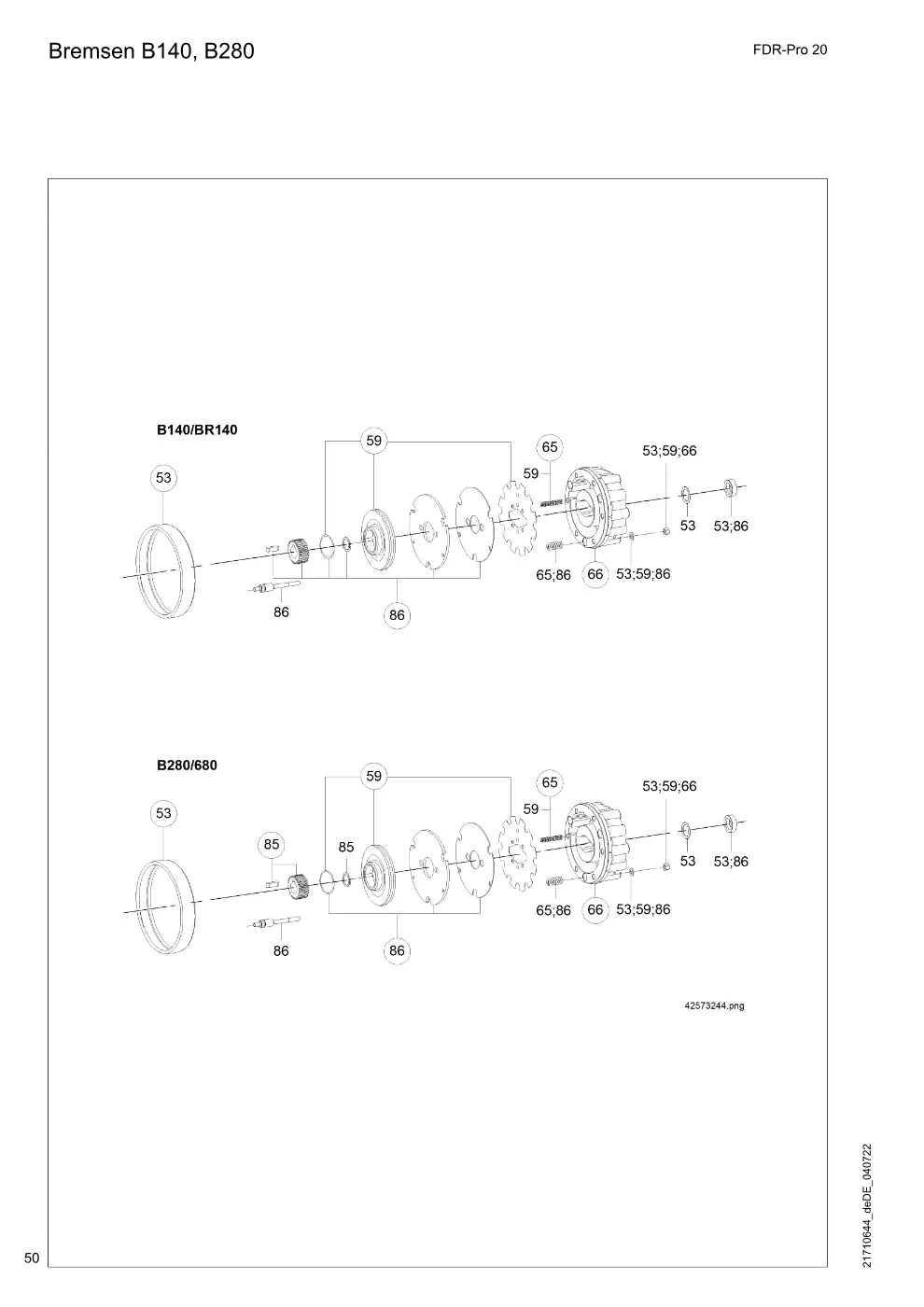

Bremsen B140, B280 (Seite 50)

Demag FDR-Pro 20 – Bremsen B140, B280, Zeichnung Seite 50

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br. IP55 B140 Z132	26043033	1
53	Abdeckband Br.IP55 B140 Z180A12/2	26044033	1
53	Abdeckband Br. IP55 B280 Z180A4, Z200	26054033	1
59	Verschleißset B140 Z132, Z180A12/2	26098433	1
59	Verschleißset B280 Z180A4, Z200, Not-Belag	26051933	1
65	Bremsfederset B140 Z132, Z180A12/2	26041033	1
65	Bremsfederset B280 Z180A4, Z200	26051033	1
66	Magnetkörperset B140 180VZ132	26048533	1
66	Magnetkörperset B280 180V	26055033	1
85	Mitnehmer B280-ZB200	26051633	1
86	Überholungsset B140/ZB132	26098133	1
86	Überholungsset B140/ZB160 Z180A12/2	26098233	1
86	Überholungsset B280/ZB200 Z180A4	26098633	1

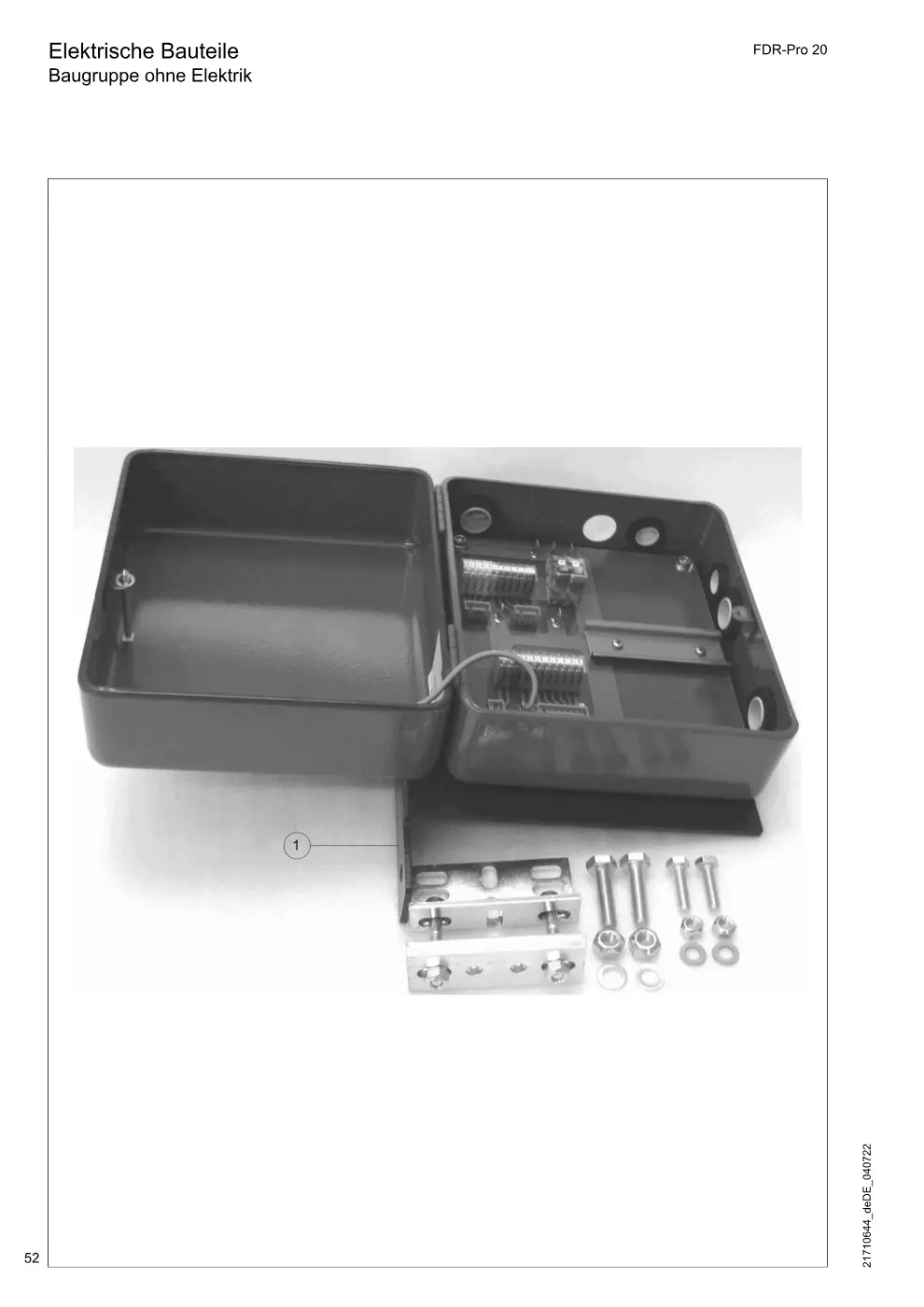

Elektrische Bauteile Baugruppe ohne Elektrik (Seite 52)

Demag FDR-Pro 20 – Elektrische Bauteile Baugruppe ohne Elektrik, Zeichnung Seite 52

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Elektriksatz DR20 Set	71354533	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
