Demag FDR-Pro 3 mit Konsole – Ersatzteilliste 21711044

Ersatzteilliste, Ausgabe 12/2014, Demag-Nr. 21711044 – 11 Zeichnungen, 79 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

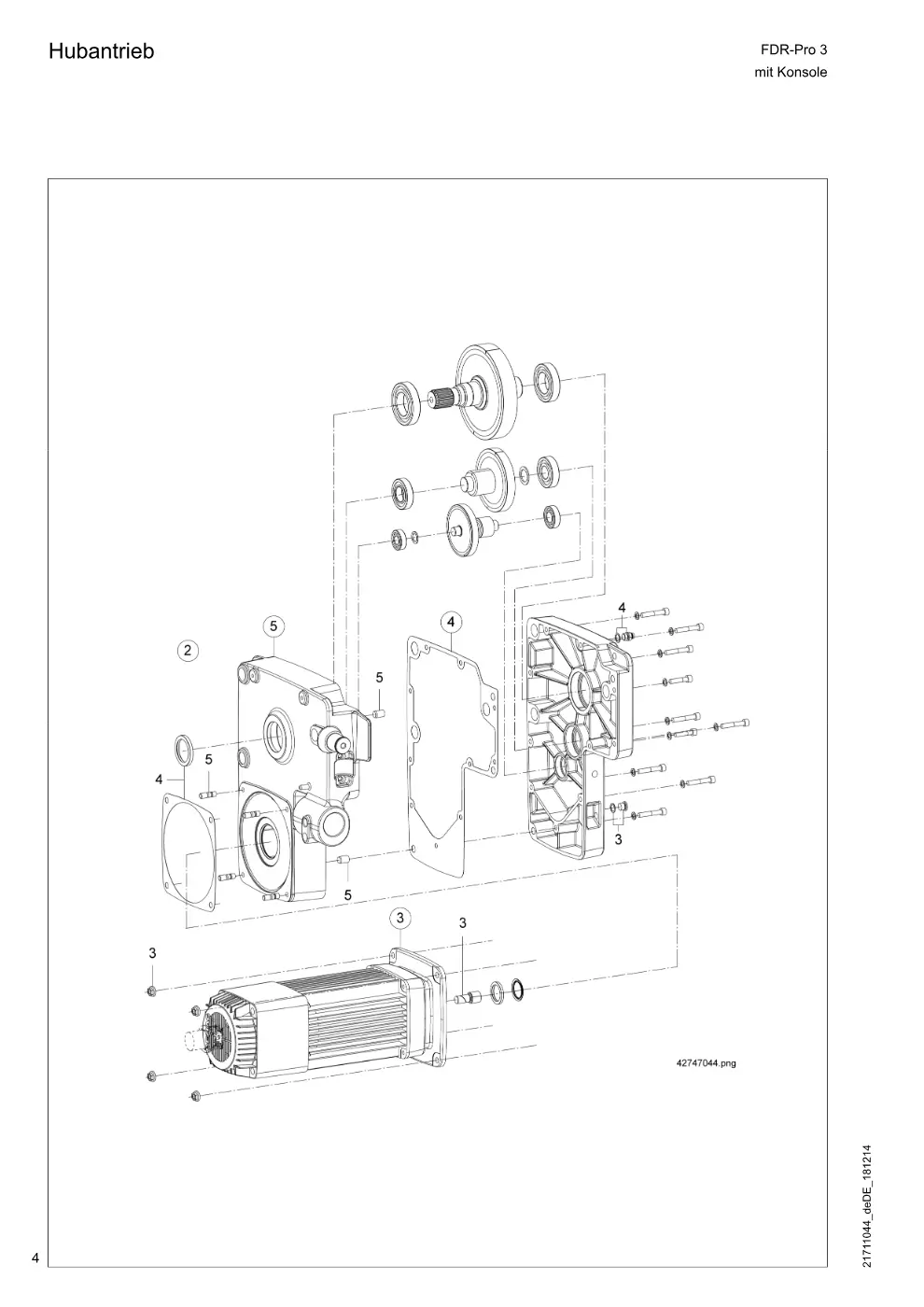

Hubantrieb (Seite 4)

Demag FDR-Pro 3 mit Konsole – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Hubgetriebe DR 3 12/2 m/min, 2m, 3m, 4m	70110133	1
2	Hubgetriebe DR 3 18/3 m/min, 2m, 3m, 4m	70110233	1
2	Hubgetriebe DR 3 1-25 m/min, 2m, 3m, 4m	70110333	1
2	Hubgetriebe DR 3	70110133	1
2	Hubgetriebe DR 3 9/1,5 m/min, 2m, 3m, 4m	70110233	1
2	Hubgetriebe DR 3 0,5-12,5 m/min, 2m, 3m, 4m	70110333	1
5	Hubmotorset ZBR100C12/ 2V1 12/2 m/min, 2m, 3m, 4m	70190533	1
5	Hubmotorset ZBR100D12/ 2V2 18/3 m/min, 2m, 3m, 4m	70190633	1
5	Hubmotorset ZBR100B 4 V3 1-25 m/min, 2m, 3m, 4m	70190733	1
5	Hubmotorset ZBR100C12/ 2V1	70190533	1
5	Hubmotorset ZBR100D12/ 2V2 9/1,5 m/min, 2m, 3m, 4m	70190633	1
5	Hubmotorset ZBR100B 4 V3 0,5-12,5 m/min, 2m, 3m, 4m	70190733	1
5	Getriebegehäuseset DR 3	70190433	1
4	Dichtungsset DR 3	70190033	1

Hubeinheit, Einscherung 2/1 - 4/1 (Seite 6)

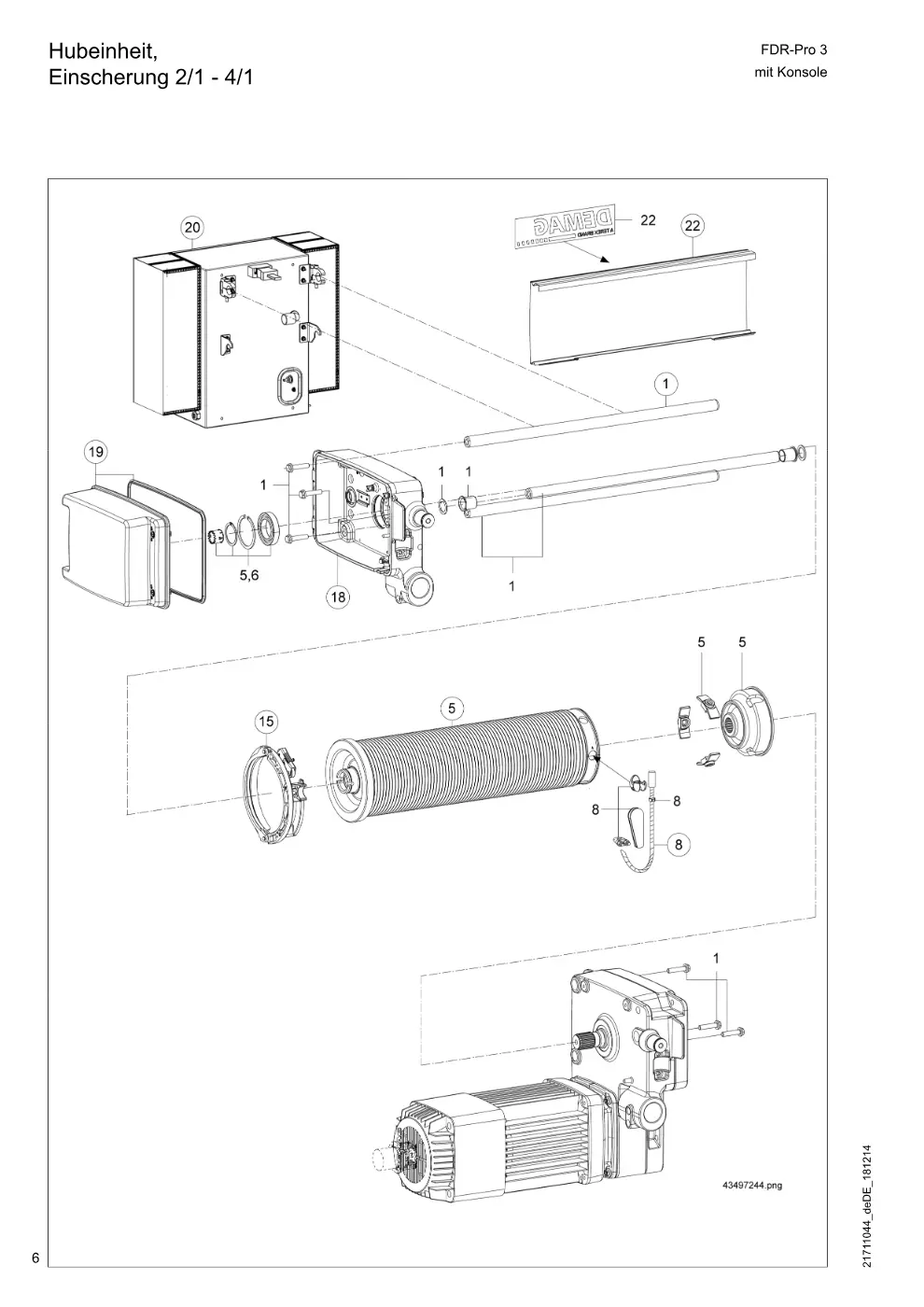

Demag FDR-Pro 3 mit Konsole – Hubeinheit, Einscherung 2/1 - 4/1, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR 3 H12	70190833	1
1	Bolzenset DR 3 H20	70190933	1
5	Seiltrommel einrillig DR 3 H12 7L	70176033	1
5	Seiltrommel einrillig DR 3 H20 7L	70176133	1
8	Drahtseilset DR 3 H12 2/1 2m, 3m	70195833	1
8	Drahtseilset DR 3 H20 2/1 2m, 3m	70195933	1
8	Drahtseilset DR 3 H12 2/1 4m	70199633	1
8	Drahtseilset DR 3 H20 2/1 4m	70199733	1
8	Drahtseilset DR 3 H12 4/1 2m, 3m	70196133	1
8	Drahtseilset DR 3 H20 4/1 2m, 3m	70196233	1
8	Drahtseilset DR 3 H12 4/1 4m	70199833	1
8	Drahtseilset DR 3 H20 4/1 4m	70199933	1
15	Seilführungsset links DR 3/ 7 säurefest	70080233	1
15	Seilführungsset links DR 3/ 7V säurefest, verstärkt	70047133	1
20	Gehäuse DR 3FU V3 2m Krankatze	71933933	1
20	Gehäuse DR 3FU V3 3/4m Krankatze	71933833	1
20	Gehäuse DR 3FU V3 2m Solokatze	71933733	1
20	Gehäuse DR 3FU V3 3/4m Solokatze	71933633	1
22	Verkleidungsblech DR 5 H12	70397733	1
22	Verkleidungsblech DR 5 H20	70397833	1

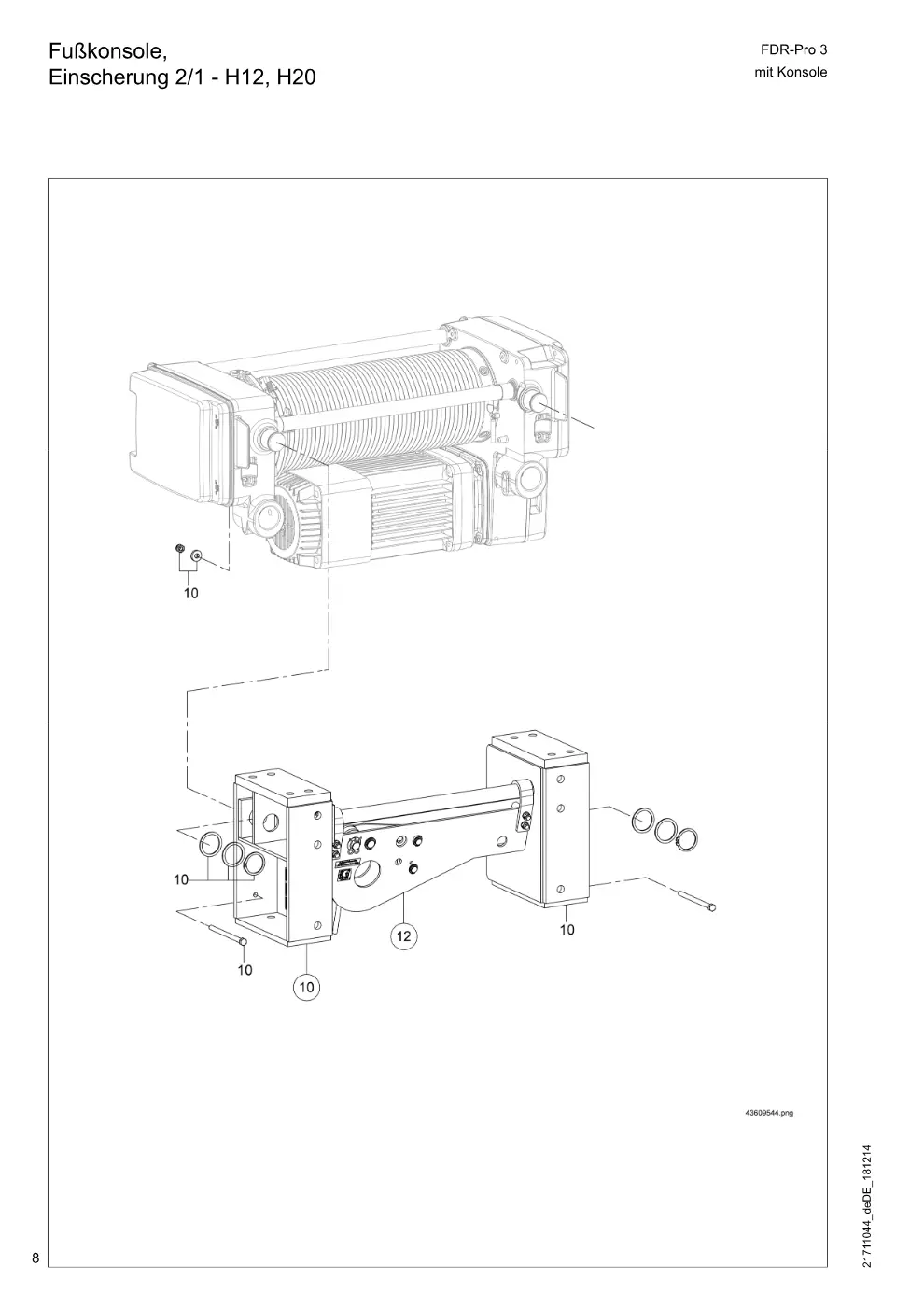

Fußkonsole, Einscherung 2/1 - H12, H20 (Seite 8)

Demag FDR-Pro 3 mit Konsole – Fußkonsole, Einscherung 2/1 - H12, H20, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Fußkonsole FDR 3	70041033	1

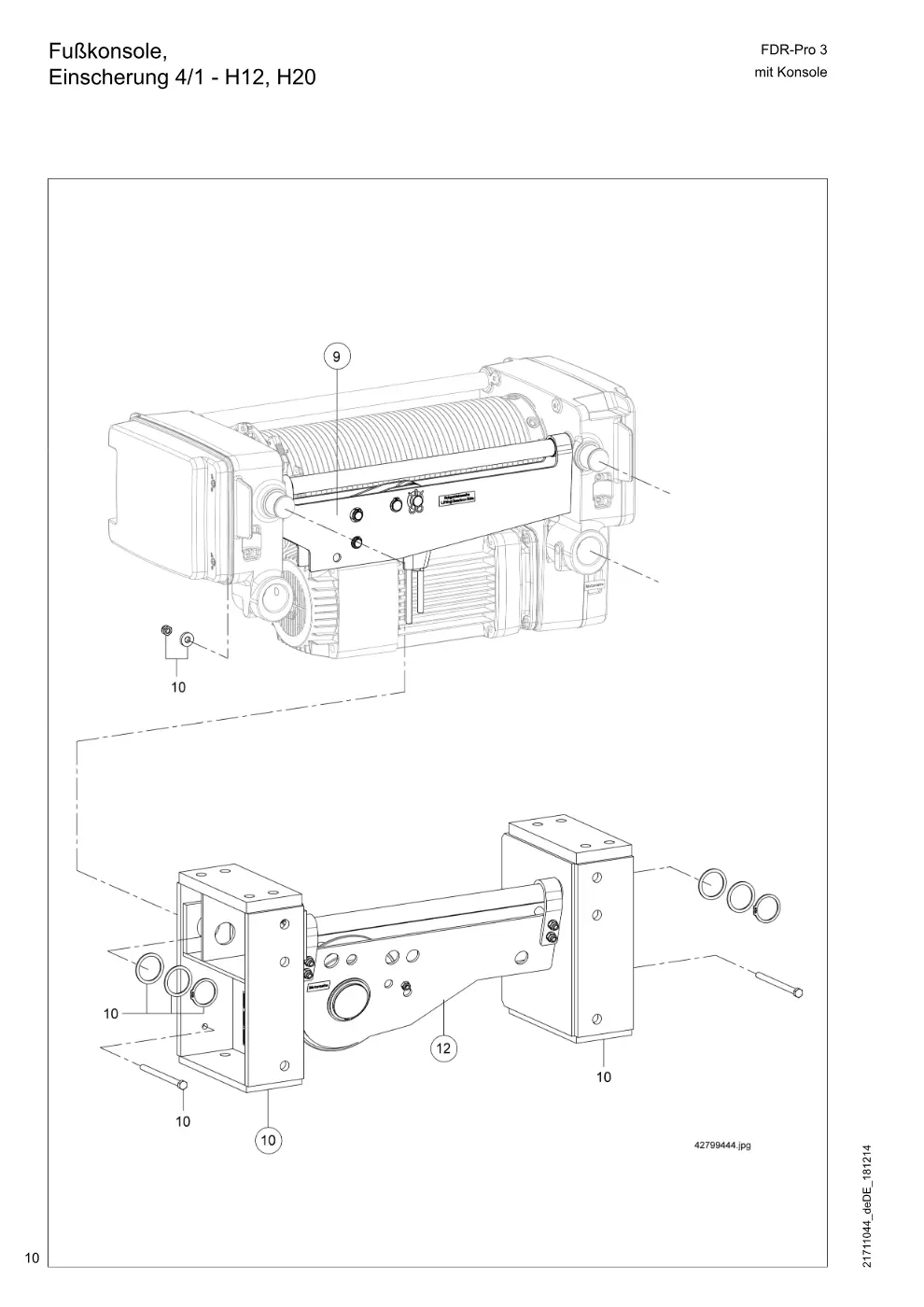

Fußkonsole, Einscherung 4/1 - H12, H20 (Seite 10)

Demag FDR-Pro 3 mit Konsole – Fußkonsole, Einscherung 4/1 - H12, H20, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Fußkonsole FDR 3	70041033	1

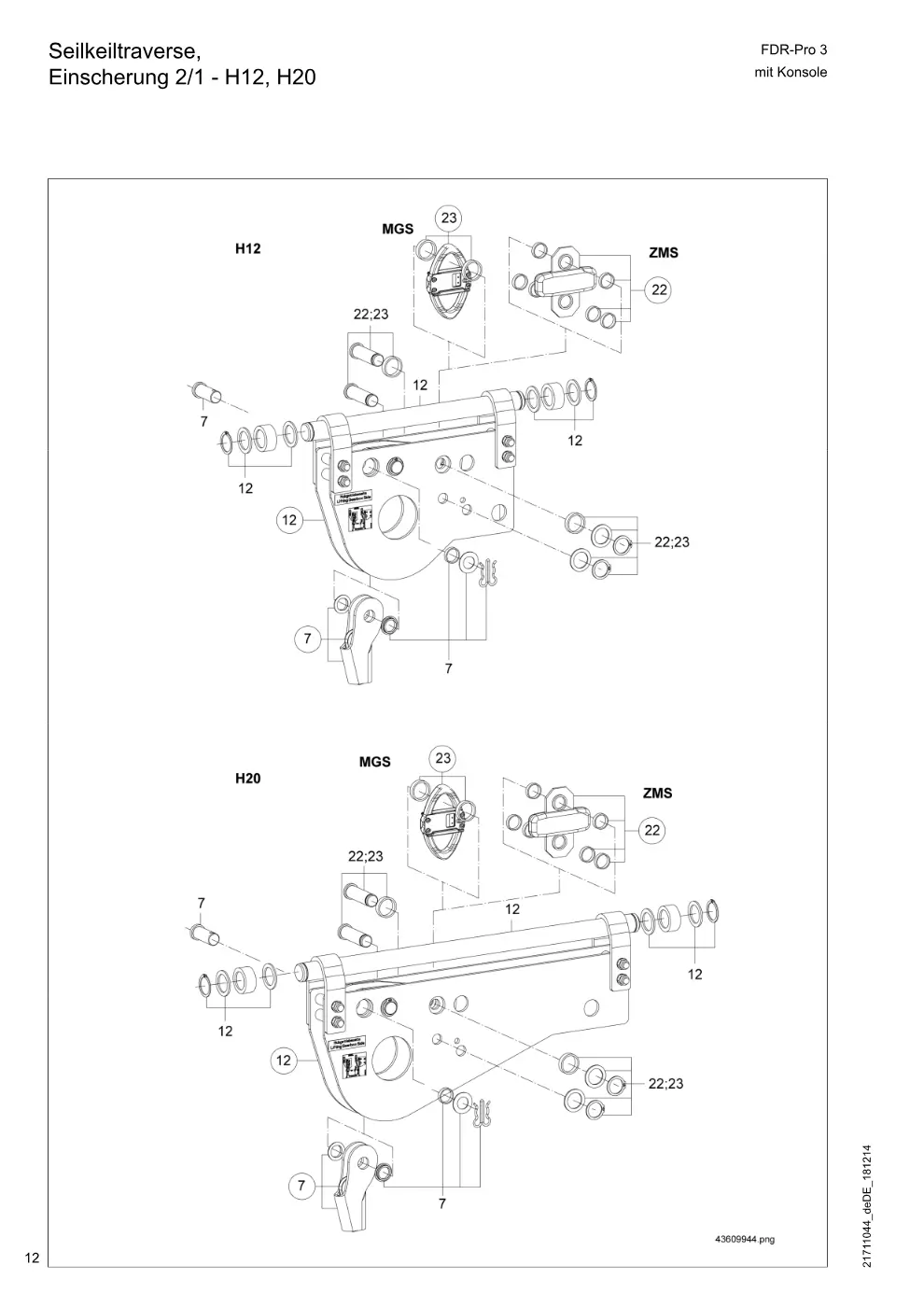

Seilkeiltraverse, Einscherung 2/1 - H12, H20 (Seite 12)

Demag FDR-Pro 3 mit Konsole – Seilkeiltraverse, Einscherung 2/1 - H12, H20, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Seiltaschenset DR 3	70191733	1
12	Traverse Überlastsichrg. MGS H12 2/1 2m kpl. (Teil-Nr. 7, 23)	47983333	1
12	Traverse Überlastsichrg. MGS H12 2/1 3m kpl. (Teil-Nr. 7, 23)	47983433	1
12	Traverse Überlastsichrg. MGS H12 2/1 4m kpl. (Teil-Nr. 7, 23)	47983533	1
12	Seilkeiltraverse H12 ZMS kpl. (Teil-Nr. 7, 22)	70183433	1
12	Traverse Überlastsichrg. MGS H20 2/1 2m kpl. (Teil-Nr. 7, 23)	47983633	1
12	Traverse Überlastsichrg. MGS H20 2/1 3m kpl. (Teil-Nr. 7, 23)	47983733	1
12	Traverse Überlastsichrg. MGS H20 2/1 4m kpl. (Teil-Nr. 7, 23)	47983833	1
12	Seilkeiltraverse H20 ZMS kpl. (Teil-Nr. 7, 22)	70183533	1
22	Zugmessstab Set ZMS DR 3 2/1	70191433	1
23	Überlastabschaltung DR 3 2m MGS	71932733	1
23	Überlastabschaltung DR 3 3m MGS	71932833	1
23	Überlastabschaltung DR 3 4m MGS	71932933	1

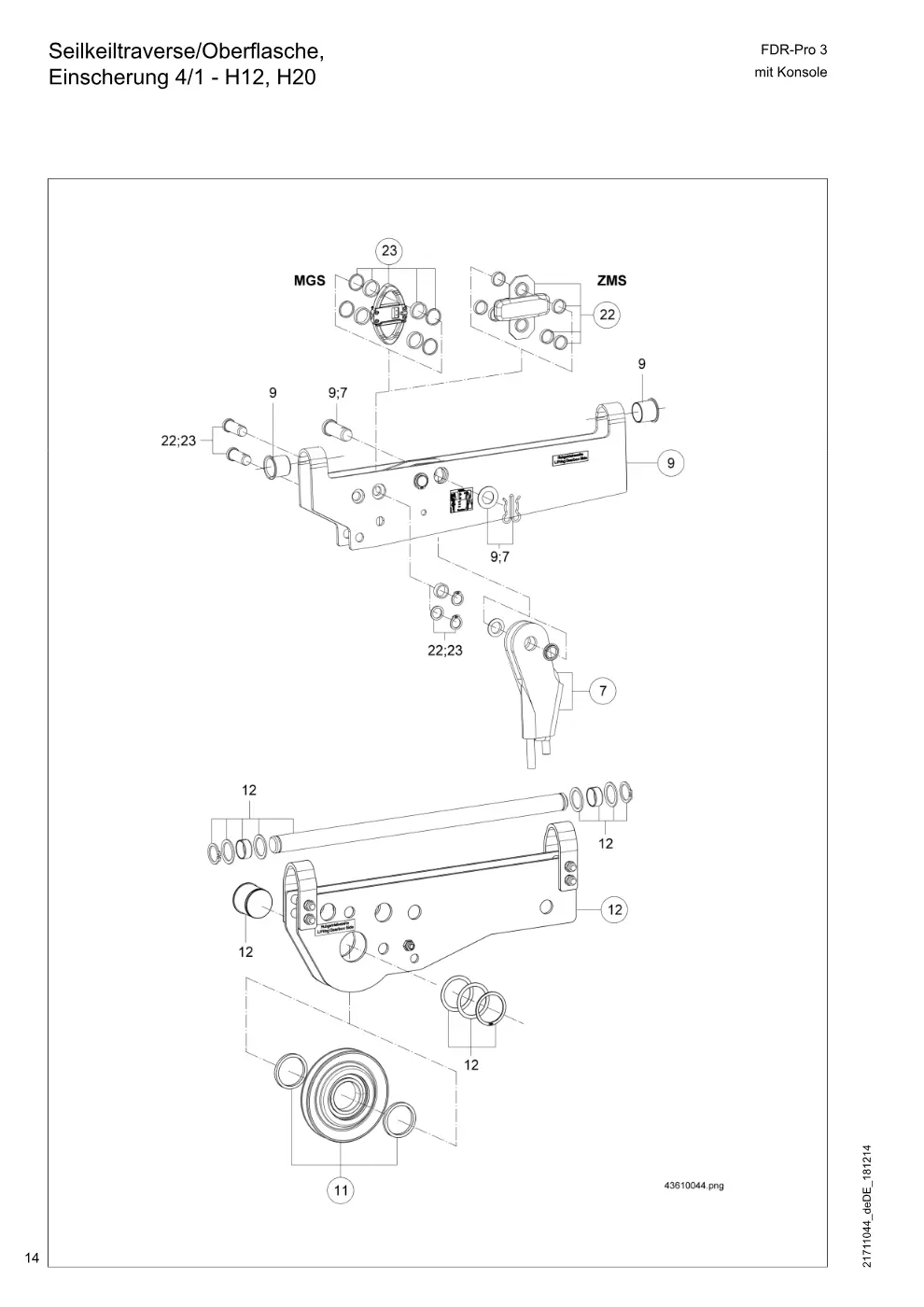

Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20 (Seite 14)

Demag FDR-Pro 3 mit Konsole – Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12, H20, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Seiltaschenset DR 3	70191733	1
9	Traverse Überlastsichrg. MGS H12 4/1 2m	47983933	1
9	Traverse Überlastsichrg. MGS H12 4/1 3m	47984033	1
9	Traverse Überlastsichrg. MGS H12 4/1 4m	47984133	1
9	Traverse Überlastsichrg. MGS H20 4/1 2m	47984233	1
9	Traverse Überlastsichrg. MGS H20 4/1 3m	47984333	1
9	Traverse Überlastsichrg. MGS H20 4/1 4m	47984433	1
9	Seilkeiltraverse H12 4/1 ZMS	70194633	1
9	Seilkeiltraverse H20 4/1 ZMS	70194733	1
11	Seilrollenset DR 3 4/1	70195233	1
12	Oberflaschenset FDR 3 H12	70184933	1
12	Oberflaschenset FDR 3 H20	70185033	1
22	Zugmessstab Set ZMS DR 3 4/1	70191833	1
23	Überlastabschaltung DR 3 2m	71932733	1
23	Überlastabschaltung DR 3 3m	71932833	1
23	Überlastabschaltung DR 3 4m	71932933	1

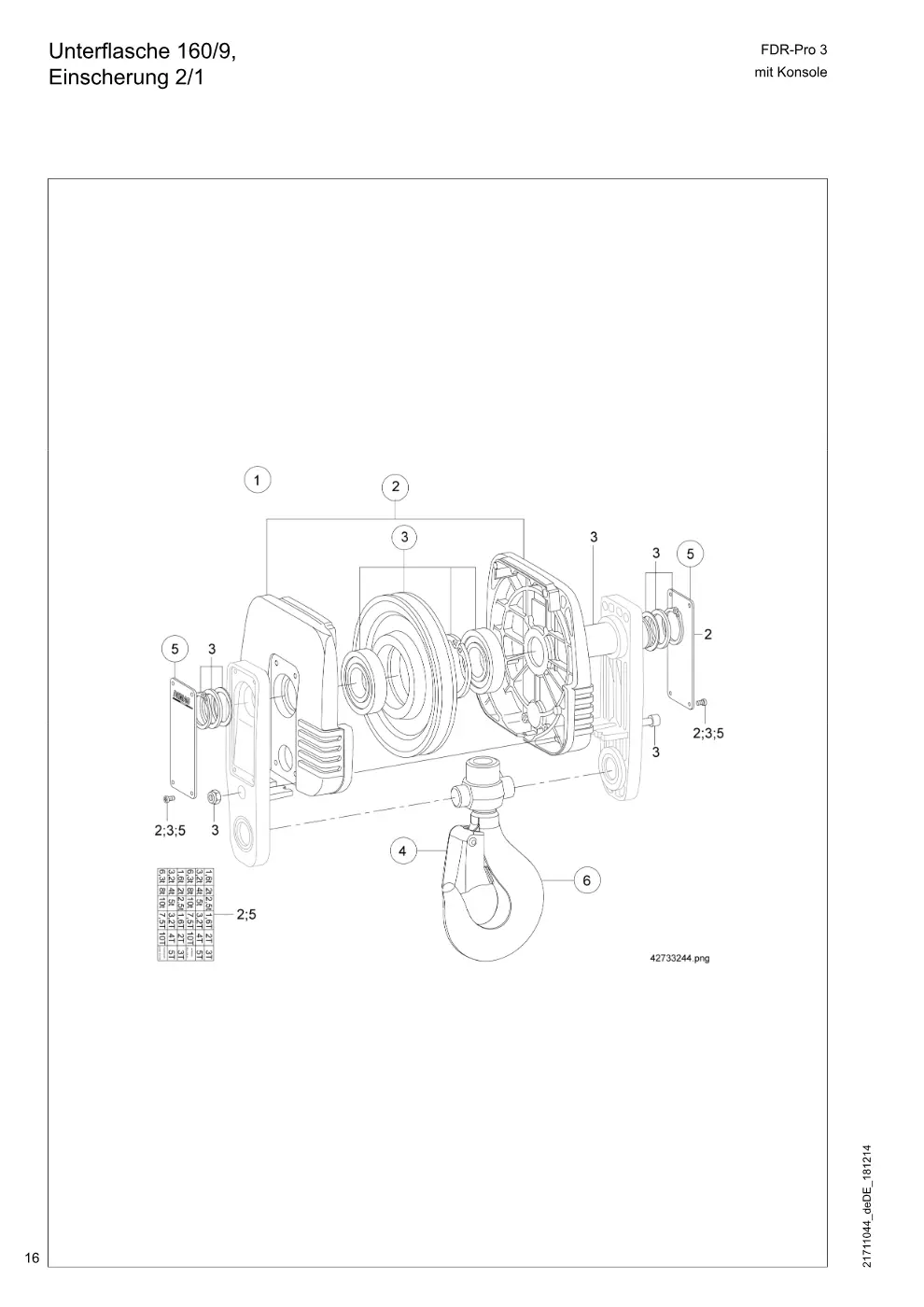

Unterflasche 160/9, Einscherung 2/1 (Seite 16)

Demag FDR-Pro 3 mit Konsole – Unterflasche 160/9, Einscherung 2/1, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 160/ 9 kpl. (Teil-Nr. 2, 3	82910033	1
2	Seilrollenhaube Set 2/1 kpl. (Teil-Nr.	70198033	1
3	Seilrollenset DR 3 2/1	70185233	1
4	Hakenmaulsicherung 1	34182433	1
5	Traglastschildset Neutral	71390033	1
6	Einfachhaken mit Traverse ASN 1 S kpl. (Teil-Nr.	82975033	1

Unterflasche 160/7, Einscherung 4/1 (Seite 18)

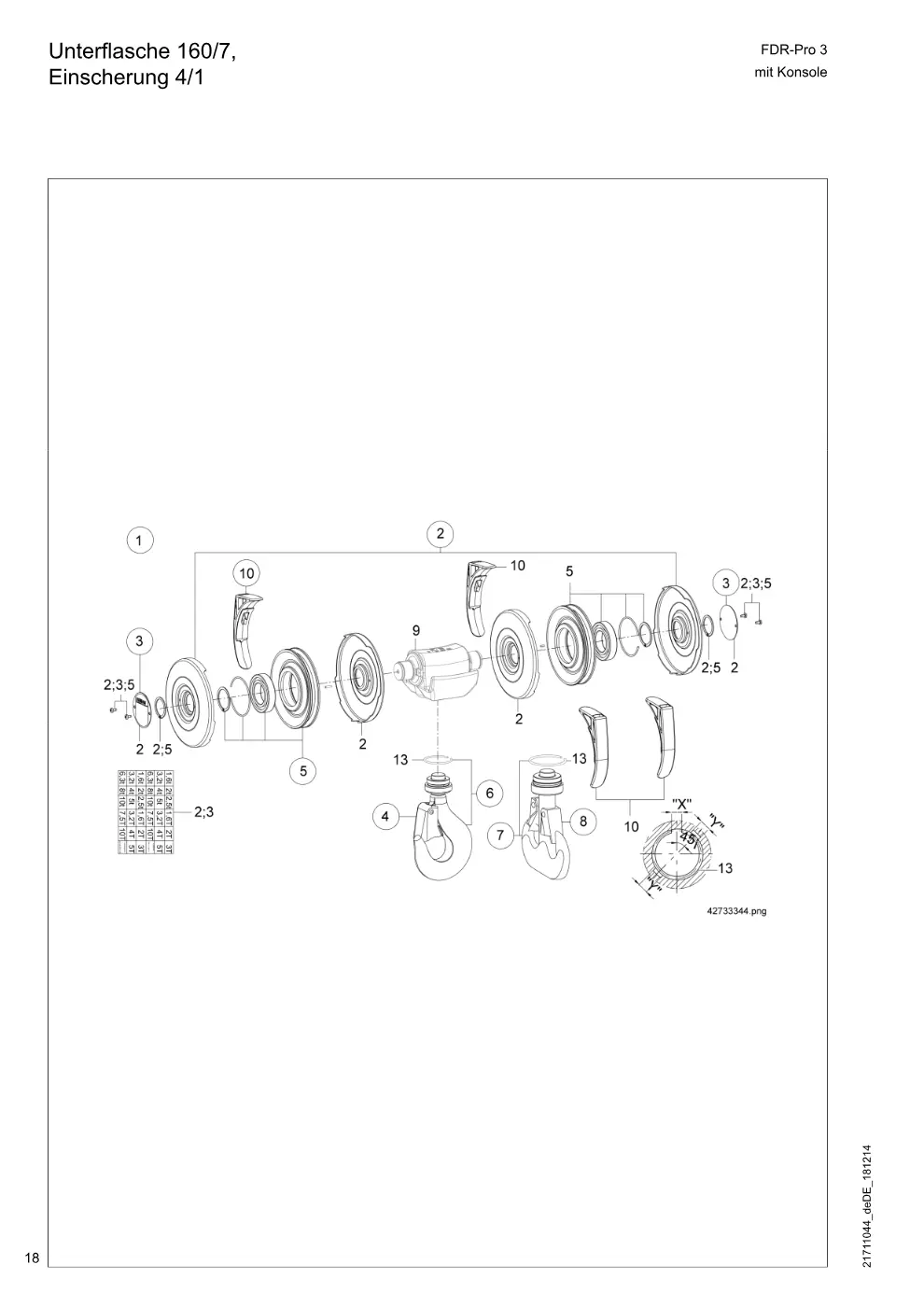

Demag FDR-Pro 3 mit Konsole – Unterflasche 160/7, Einscherung 4/1, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7 kpl. (Teil-Nr. 2, 5 -	71303033	1
2	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 3, 10)	70198133	1
3	Traglastschildset Neutral	71389033	1
4	Hakenmaulsicherung 1,6	59217033	1
5	Seilrollenset DR 3 4/1	70195233	1
6	Einfachhaken 1/1-RSN 1,6-T	70198433	1
10	Seilrollenabdeckung Set 160	71294533	1

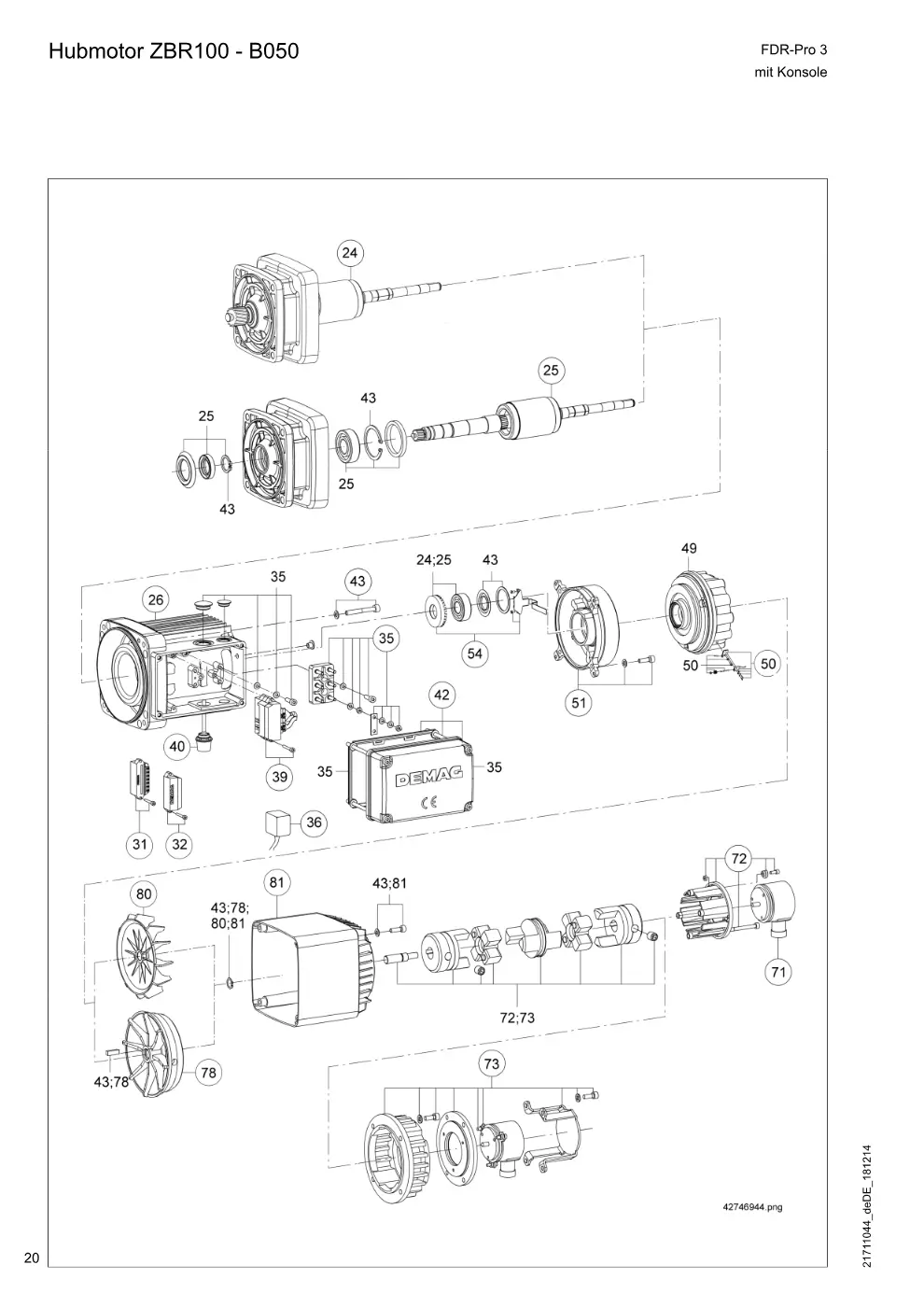

Hubmotor ZBR100 - B050 (Seite 20)

Demag FDR-Pro 3 mit Konsole – Hubmotor ZBR100 - B050, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR100B 4 2/1, 1-25 m/min	75220033	1
24	Läuferset ZBR100B 4 4/1, 0,5-12,5 m/min	75220033	1
25	Läuferset ZBR100C12/2 2/1, 12/2 m/min	75220133	1
25	Läuferset ZBR100C12/2 4/1, 6/1 m/min	75220133	1
25	Läuferset ZBR100D12/2 2/1, 18/3 m/min	75220333	1
25	Läuferset ZBR100D12/2 4/1, 9/1,5 m/min	75220333	1
26	Ständerset ZBR100B 4 2/1, 12/2 m/min	26530333	1
26	Ständerset ZBR100B 4 4/1, 0,5-12,5 m/min	26530333	1
26	Ständerset ZBR100C12/2 2/1, 12/2 m/min	26530233	1
26	Ständerset ZBR100C12/2 4/1, 6/1 m/min	26530233	1
26	Ständerset ZBR100D12/2 2/1, 18/3 m/min	26530133	1
26	Ständerset ZBR100D12/2 4/1, 9/1,5 m/min	26530133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z100	22882533	1
43	Montageteileset Z 90B/100	34243533	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB 90/100 B050	22866333	1
51	Lagerschildset BS ZBR100 EG B050	26506433	1
54	Einbau-Impulsgeber EG/Z 100	46982233	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
71	Drehgeber AG2 TTL5/24 nur für 12/2 polig	73056633	1
72	Anbauteile AG1-3/ Z100	22848133	1
72	Anbauteile AG1-3/ Z100 AL-DG	22848433	1
73	Anbauteile AG1-3/ Z100 AL-SG	22848533	1
78	Lüfterset Z90/100 schwer option	22871733	1
80	Lüfterset Z90/100 leicht	22871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80), DG, lang	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), schwer	22874133	1

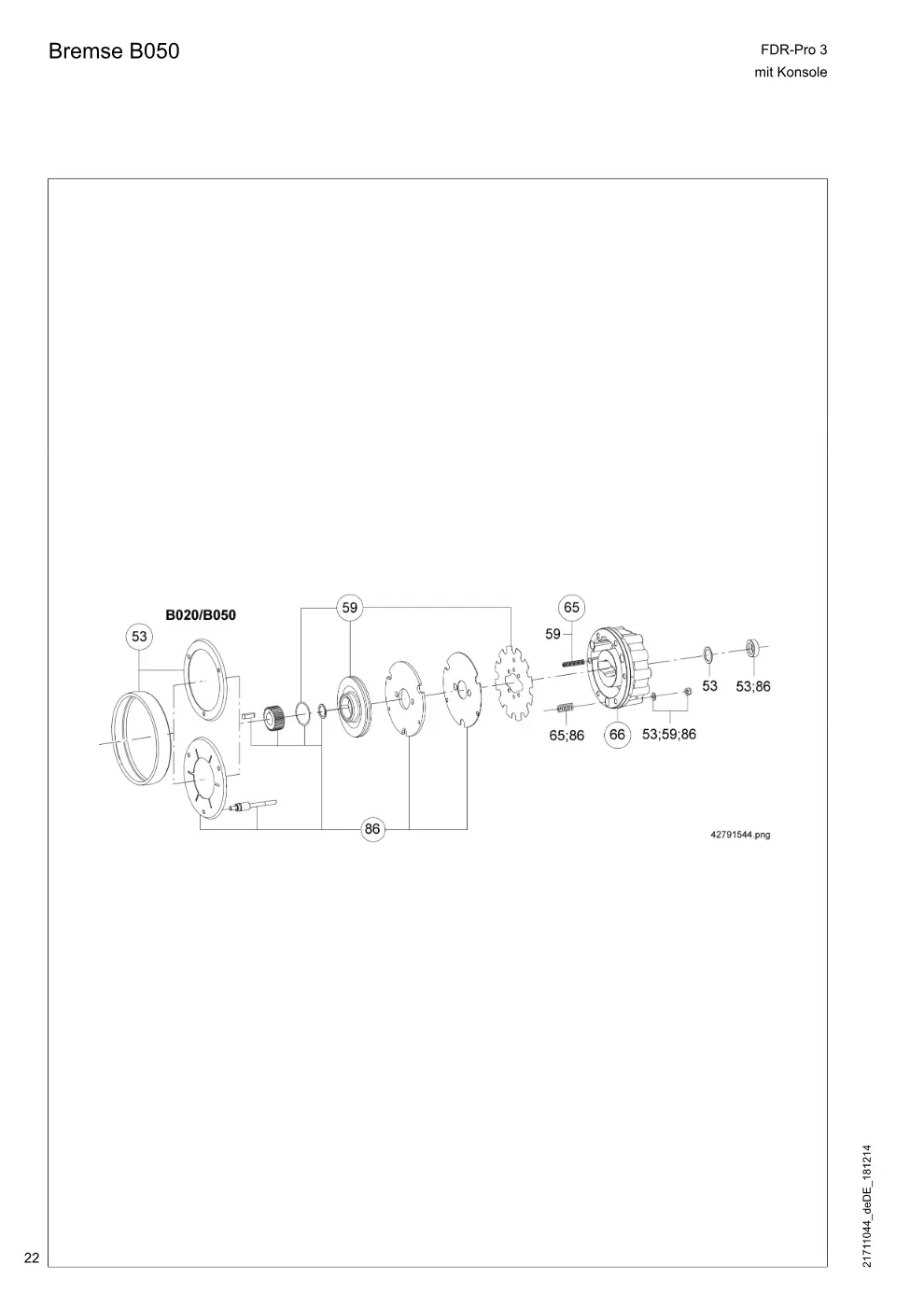

Bremse B050 (Seite 22)

Demag FDR-Pro 3 mit Konsole – Bremse B050, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br.IP55 B050	26033033	1
59	Verschleißset B050	26098033	1
65	Bremsfederset B050	26031033	1
66	Magnetkörperset B050 180V	26038533	1
66	Magnetkörperset B050 SOND	26039233	1
86	Überholungsset B050/ZB100	26097633	1

Modulare Elektrik (Seite 24)

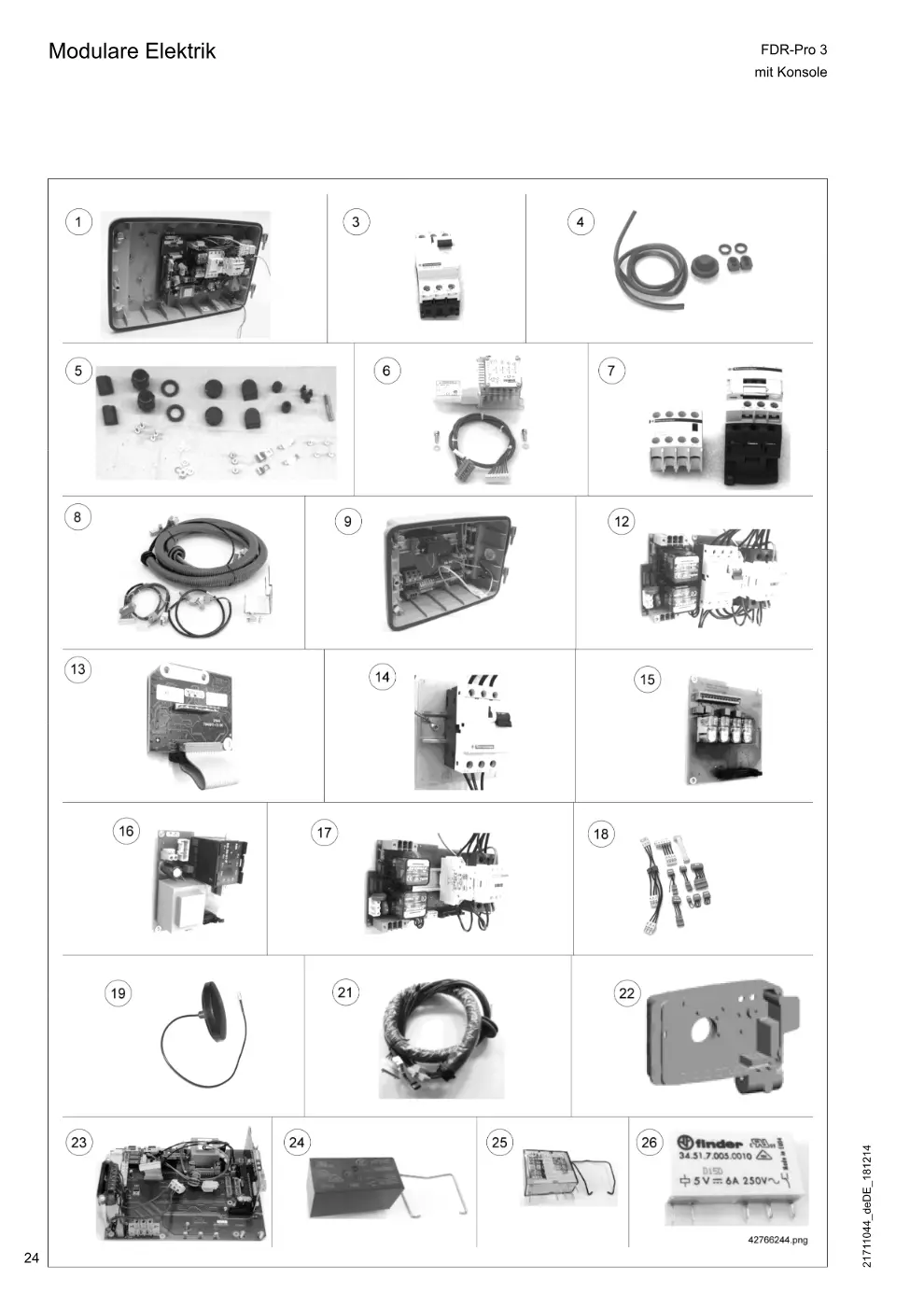

Demag FDR-Pro 3 mit Konsole – Modulare Elektrik, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel Set DR 3,2T	71198033	1
1	Baugrup. Deckel/Umrichter Set DR 3,2T	71198133	1
3	Leistungsschalterset 14A	71989333	1
4	Dichtungsprofil Set 1,15 M	71999133	1
5	Elektrik Set DR 3	70199233	1
6	Getriebegrenzschalter Set SGG	71999633	1
7	Schütz Set DR3-DR5V1	71989133	1
8	Steckerleitung Set	71999033	1
9	Baugruppe Deckel Set DR3 PRO ext. Elektrik	71930633	1
12	Baugruppe Set DR ISS-Modul 10A	71946433	1
12	Baugruppe Set DR Modul-ISS 14A 14A	71938633	1
12	Baugruppe Set DR Modul-ISS 25A 25A	71938733	1
13	Baugruppe Set DR Modul-ZMS	71946833	1
14	Baugruppe Set DR Modul-LS 10A 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR Mod-ISS o. LS	71938533	1
18	Adapter mod.Elek Set	71408633	1
19	Antennenset DR3-DR20	71944533	1
21	Steckerleitung ZBG100D2/12	71955833	1
22	Gehäuse Elektrik DR 5 kpl. (Teil-Nr.	70222233	1
23	Baugruppe Set DR-Basis SZ	71946233	1
24	Kartenrelais DR3-DR20	47928133	1
26	Kartenrelais HSS	47928233	1
26	Kartenrelais Uni-Out	47928333	1
