Demag FDR-Com 3-5-10 – Ersatzteilliste 21711444

Ersatzteilliste, Ausgabe 08/2016, Demag-Nr. 21711444 – 12 Zeichnungen, 91 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

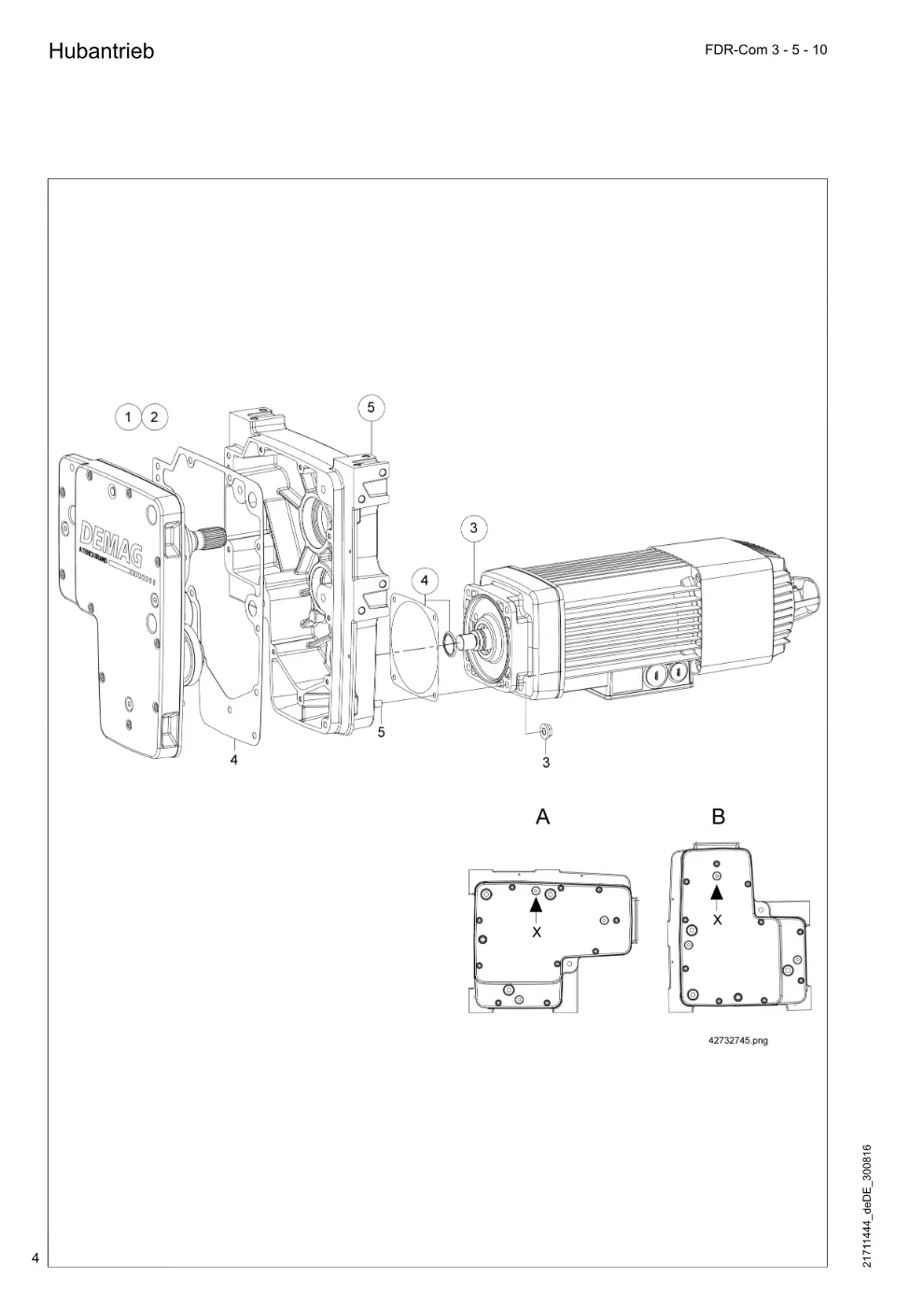

Hubantrieb (Seite 4)

Demag FDR-Com 3-5-10 – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb ZBR132D12/ 2V1 FDR 10	70412233	1
2	Hubgetriebe FDR 3	70111033	1
2	Hubgetriebe FDR 5	70311033	1
3	Hubmotorset ZBR100C12/ 2V0	70199033	1
3	Hubmotorset DR 5 V0	70399033	1
3	Hubmotorset ZBR132D12/2V0	70598933	1
3	Motor ZBR100C12/2 BR050	75510233	1
3	Motor ZBR100E12/2 BR050	75512233	1
3	Motor ZBR132D12/2 BR140	75514233	1
4	Dichtungsset DR 3	70190033	1
4	Dichtungsset DR 5 Z100	70390033	1
4	Dichtungsset DR10	70590033	1
5	Getriebegehäuseset FDR 3	70018033	1
5	Getriebegehäuseset FDR 5	70218033	1
5	Getriebegehäuseset FDR10	70418033	1

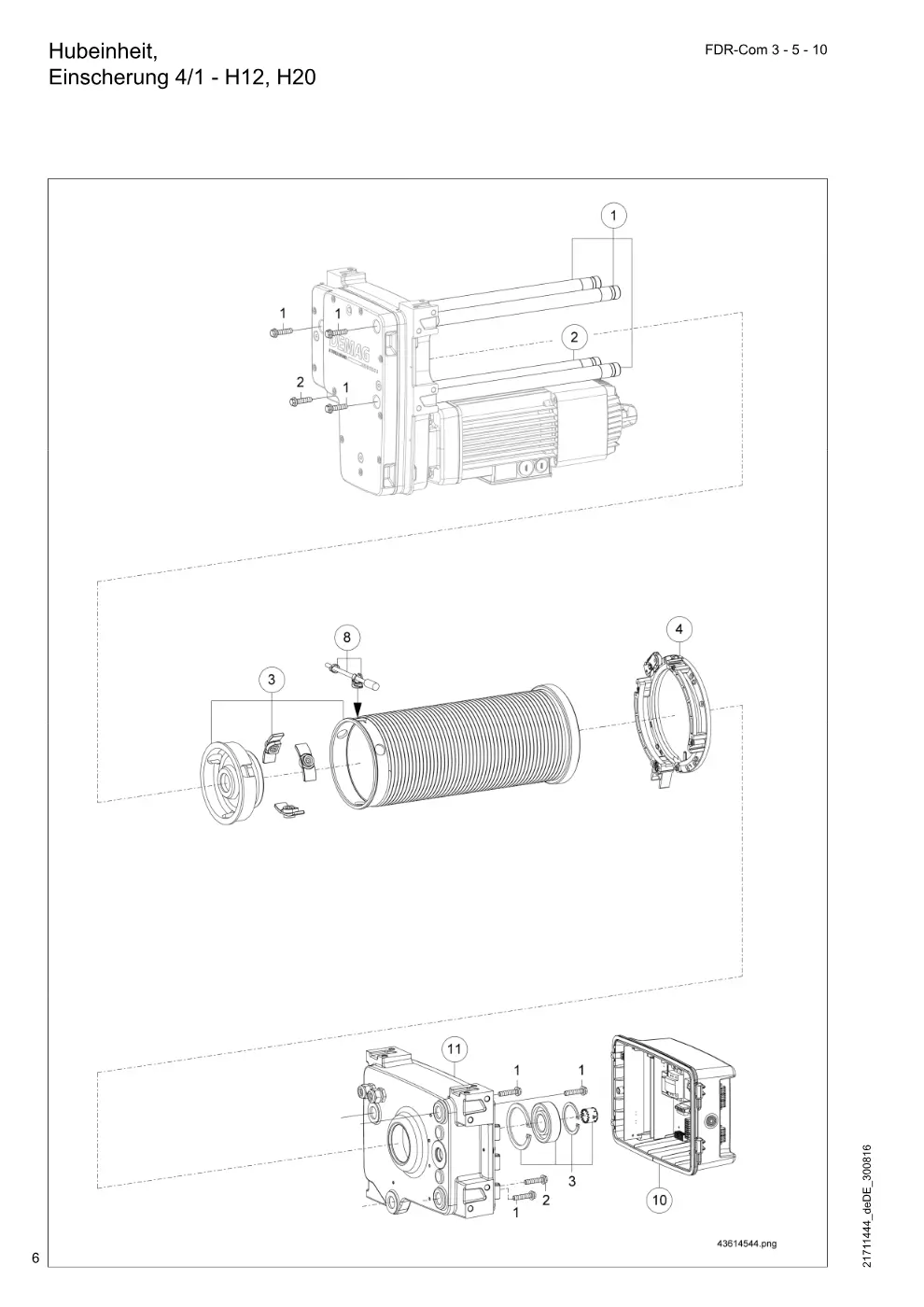

Hubeinheit, Einscherung 4/1 - H12, H20 (Seite 6)

Demag FDR-Com 3-5-10 – Hubeinheit, Einscherung 4/1 - H12, H20, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR 3 H12	70190833	1
1	Bolzenset DR 3 H20	70190933	1
1	Bolzenset DR 5 H12	70390833	1
1	Bolzenset DR 5 H20	70390933	1
1	Bolzenset DR10 H12	70590833	1
1	Bolzenset DR10 H20	70590933	1
2	Bolzenset FDR 3 H12 für Seilkeiltraverse/Oberflasche	70004033	1
2	Bolzenset FDR3 H20 für Seilkeiltraverse/Oberflasche	70004133	1
2	Bolzenset FDR 5 H12 für Seilkeiltraverse/Oberflasche	70204033	1
2	Bolzenset FDR 5 H20 für Seilkeiltraverse/Oberflasche	70204133	1
2	Bolzenset FDR10 H12 für Seilkeiltraverse/Oberflasche	70404033	1
2	Bolzenset FDR10 H20 für Seilkeiltraverse/Oberflasche	70404133	1
3	Seiltrommel einrillig DR 3 H12 7L	70176033	1
3	Seiltrommel einrillig DR 3 H20 7L	70176133	1
3	Seiltrommel einrillig DR 5 H12 9L	70376033	1
3	Seiltrommel einrillig DR 5 H20 9L	70376133	1
3	Seiltrommel einrillig DR10 H12 13L	70576033	1
3	Seiltrommel einrillig DR10 H20 13L	70576133	1
4	Seilführungsset links FDR 3/ 7	70086233	1
4	Seilführungsset links FDR 5/ 9	70286233	1
4	Seilführungsset links FDR 10/13	70486233	1
8	Drahtseilset DR 3 7 H12 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m, 3m	70196133	1
8	Drahtseilset DR 3 7 H20 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m, 3m	70196233	1
8	Drahtseilset DR 5 9 H12 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m	70396133	1
8	Drahtseilset DR 5 9 H20 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m	70396233	1
8	Drahtseilset DR10 13 H12 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m	70596133	1
8	Drahtseilset DR10 13 H20 4/1 ab Fabrik-Nr. 96000000, 1Am, 2m	70596233	1
8	Drahtseilset DR10 13 H12 4/1 ab Fabrik-Nr. 96000000, 3m	70599833	1
8	Drahtseilset DR10 13 H20 4/1 ab Fabrik-Nr. 96000000, 3m	70599933	1
8	Drahtseilset DR 3 7 H12 4/1 ab Fabrik-Nr. 10000000, 2m, 3m, 4m	70196133	1
8	Drahtseilset DR 3 7 H20 4/1 ab Fabrik-Nr. 10000000, 2m, 3m, 4m	70196233	1
8	Drahtseilset DR 5 9 H12 4/1 ab Fabrik-Nr. 10000000, 2m, 3m	70396133	1
8	Drahtseilset DR 5 9 H20 4/1 ab Fabrik-Nr. 10000000, 2m, 3m	70396233	1
8	Drahtseilset DR10 13 H12 4/1 ab Fabrik-Nr. 10000000, 2m, 3m	70596133	1
8	Drahtseilset DR10 13 H20 4/1 ab Fabrik-Nr. 10000000, 2m, 3m	70596233	1
8	Drahtseilset DR10 13 H12 4/1 ab Fabrik-Nr. 10000000, 4m	70599833	1
8	Drahtseilset DR10 13 H20 4/1 ab Fabrik-Nr. 10000000, 4m	70599933	1

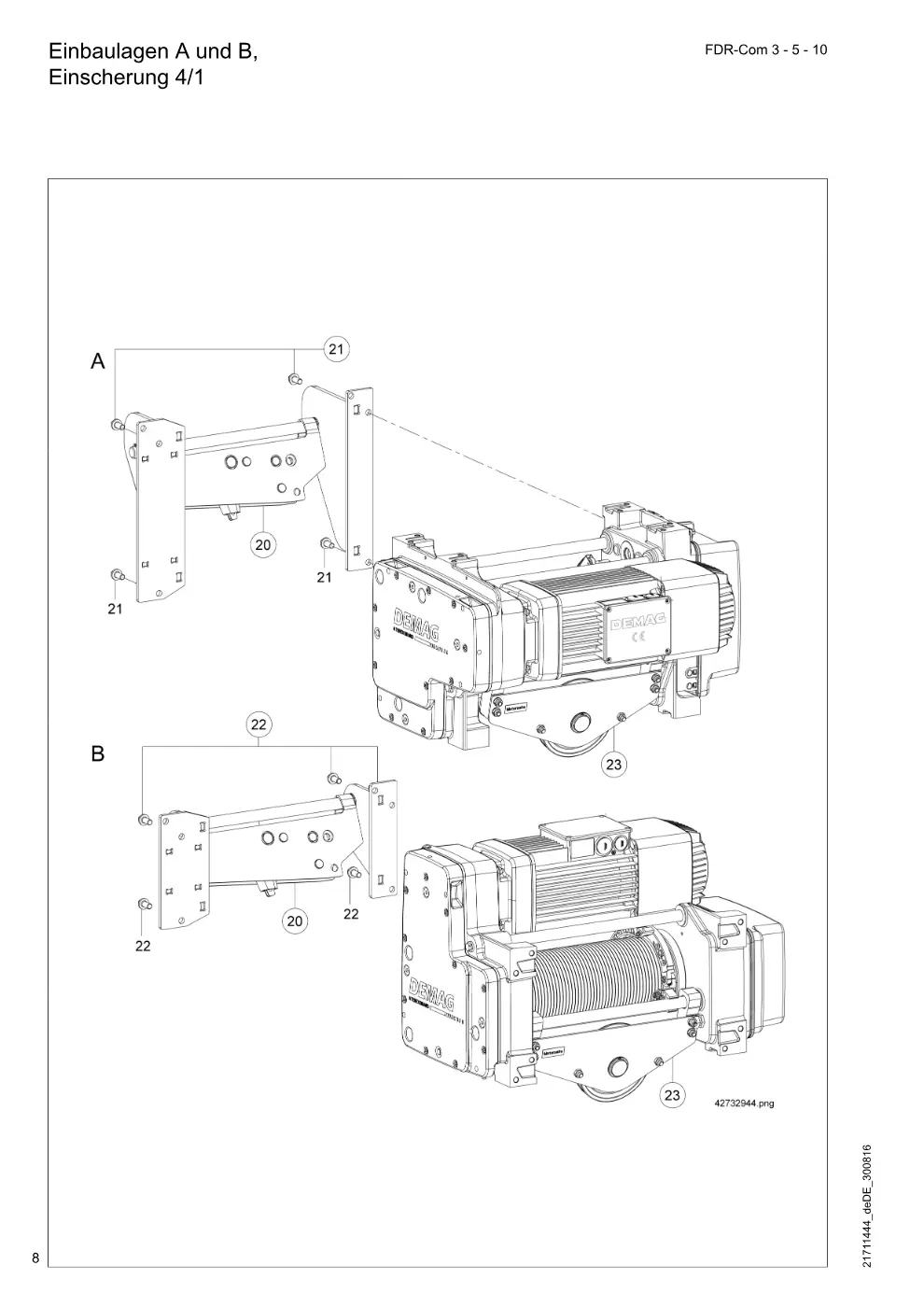

Einbaulagen A und B, Einscherung 4/1 (Seite 8)

Demag FDR-Com 3-5-10 – Einbaulagen A und B, Einscherung 4/1, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
21	Halteblech FDR 3 Set Einbaulage A	71200033	1
21	Halteblech FDR 5 Set Einbaulage A	71210033	1
21	Halteblech FDR10 Set Einbaulage A	71220033	1
22	Halteblech FDR 3 Set Einbaulage B	71200233	1
22	Halteblech FDR 5 Set Einbaulage B	71210233	1
22	Halteblech FDR 10 Set Einbaulage B	71220233	1

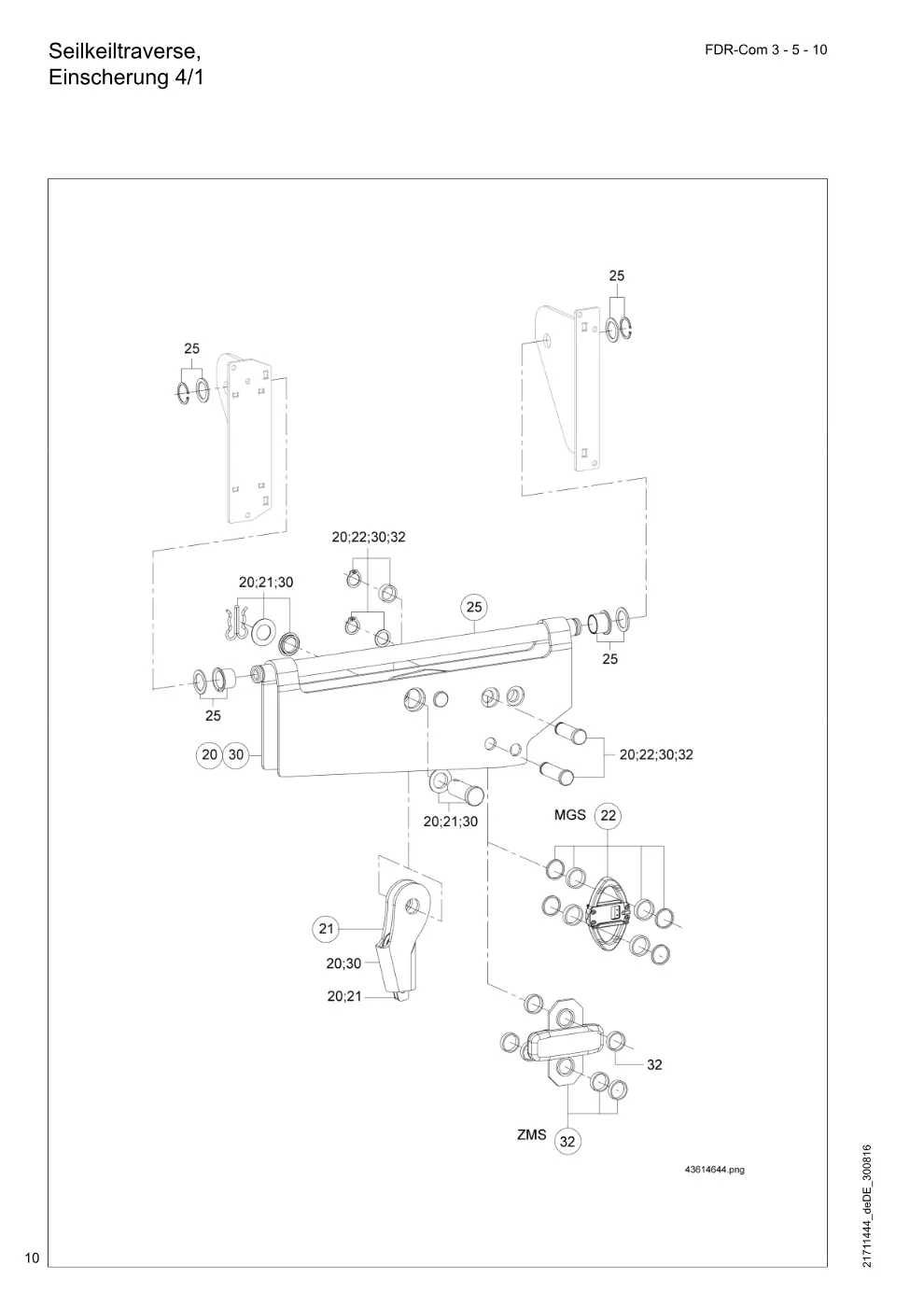

Seilkeiltraverse, Einscherung 4/1 (Seite 10)

Demag FDR-Com 3-5-10 – Seilkeiltraverse, Einscherung 4/1, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 96000000, DR 3, 1Am, 3,2t, kpl. (Teil-Nr. 21, 22)	47983933	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 96000000, DR 3, 2m, 2,5t, kpl. (Teil-Nr. 21, 22)	47984033	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m ab Fabrik-Nr. 96000000, DR 3, 3m, 2,0t, kpl. (Teil-Nr. 21, 22)	47984133	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 96000000, DR 3, 1Am, 3,2t, kpl. (Teil-Nr. 21, 22)	47984233	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 96000000, DR 3, 2m, 2,5t, kpl. (Teil-Nr. 21, 22)	47984333	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m ab Fabrik-Nr. 96000000, DR 3, 3m, 2,0t, kpl. (Teil-Nr. 21, 22)	47984433	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 96000000, DR 5, 1Am, 5,0t, kpl. (Teil-Nr. 21, 22)	47986633	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 96000000, DR 5, 2m, 4,0t, kpl. (Teil-Nr. 21, 22)	47986733	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 96000000, DR 5, 1Am, 5,0t, kpl. (Teil-Nr. 21, 22)	47986933	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 96000000, DR 5, 2m, 4,0t, kpl. (Teil-Nr. 21, 22)	47987033	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 96000000, DR 10, 1Am, 10,0t, kpl. (Teil-Nr. 21, 22)	47989033	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 96000000, DR 10, 2m, 8,0t, kpl. (Teil-Nr. 21, 22)	47989133	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m ab Fabrik-Nr. 96000000, DR 10, 3m, 6,3t, kpl. (Teil-Nr. 21, 22)	47990933	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 96000000, DR 10, 1Am, 10,0t, kpl. (Teil-Nr. 21, 22)	47989333	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 96000000, DR 10, 2m, 8,0t, kpl. (Teil-Nr. 21, 22)	47989433	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m ab Fabrik-Nr. 96000000, DR 10, 3m, 6,3t, kpl. (Teil-Nr. 21, 22)	47996133	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 10000000, DR 3, 2m, 3,2t, kpl. (Teil-Nr. 21, 22)	47983933	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 10000000, DR 3, 3m, 2,5t, kpl. (Teil-Nr. 21, 22)	47984033	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m ab Fabrik-Nr. 10000000, DR 3, 4m, 2,0t, kpl. (Teil-Nr. 21, 22)	47984133	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 10000000, DR 3, 2m, 3,2t, kpl. (Teil-Nr. 21, 22)	47984233	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 10000000, DR 3, 3m, 2,5t, kpl. (Teil-Nr. 21, 22)	47984333	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m ab Fabrik-Nr. 10000000, DR 3, 4m, 2,0t, kpl. (Teil-Nr. 21, 22)	47984433	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 10000000, DR 5, 2m, 5,0t, kpl. (Teil-Nr. 21, 22)	47986633	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 10000000, DR 5, 3m, 4,0t, kpl. (Teil-Nr. 21, 22)	47986733	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 10000000, DR 5, 2m, 5,0t, kpl. (Teil-Nr. 21, 22)	47986933	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 10000000, DR 5, 3m, 4,0t, kpl. (Teil-Nr. 21, 22)	47987033	1
20	Traverse Überlastsichrg. MGS H12 4/1 2m ab Fabrik-Nr. 10000000, DR 10, 2m, 10,0t, kpl. (Teil-Nr. 21, 22)	47989033	1
20	Traverse Überlastsichrg. MGS H12 4/1 3m ab Fabrik-Nr. 10000000, DR 10, 3m, 8,0t, kpl. (Teil-Nr. 21, 22)	47989133	1
20	Traverse Überlastsichrg. MGS H12 4/1 4m ab Fabrik-Nr. 10000000, DR 10, 4m, 6,3t, kpl. (Teil-Nr. 21, 22)	47989233	1
20	Traverse Überlastsichrg. MGS H20 4/1 2m ab Fabrik-Nr. 10000000, DR 10, 2m, 10,0t, kpl. (Teil-Nr. 21, 22)	47989333	1
20	Traverse Überlastsichrg. MGS H20 4/1 3m ab Fabrik-Nr. 10000000, DR 10, 3m, 8,0t, kpl. (Teil-Nr. 21, 22)	47989433	1
20	Traverse Überlastsichrg. MGS H20 4/1 4m ab Fabrik-Nr. 10000000, DR 10, 4m, 6,3t, kpl. (Teil-Nr. 21, 22)	47989533	1
21	Seiltaschenset DR 3	70191733	1
21	Seiltaschenset DR 5	70391733	1
21	Seiltaschenset DR10	70591733	1
22	Überlastabschaltung DR 3 2m ab Fabrik-Nr. 96000000, MGS, 1Am, 3,2t	71932733	1
22	Überlastabschaltung DR 3 3m ab Fabrik-Nr. 96000000, MGS, 2m, 2,5t	71932833	1
22	Überlastabschaltung DR 3 4m ab Fabrik-Nr. 96000000, MGS, 3m, 2,0t	71932933	1
22	Überlastabschaltung DR 5 2m ab Fabrik-Nr. 96000000, MGS, 1Am, 5,0t	71952733	1
22	Überlastabschaltung DR 5 3m ab Fabrik-Nr. 96000000, MGS, 2m, 4,0t	71952833	1
22	Überlastabschaltung DR 10 2m ab Fabrik-Nr. 96000000, MGS, 1Am, 10,0t	71912733	1
22	Überlastabschaltung DR 10 3m ab Fabrik-Nr. 96000000, MGS, 2m, 8,0t	71912833	1
22	Überlastabschaltung DR 10 4m ab Fabrik-Nr. 96000000, MGS, 3m, 6,3t	71912933	1
22	Überlastabschaltung DR 3 2m ab Fabrik-Nr. 10000000, MGS, 2m, 3,2t	71932733	1
22	Überlastabschaltung DR 3 3m ab Fabrik-Nr. 10000000, MGS, 3m, 2,5t	71932833	1
22	Überlastabschaltung DR 3 4m ab Fabrik-Nr. 10000000, MGS, 4m, 2,0t	71932933	1
22	Überlastabschaltung DR 5 2m ab Fabrik-Nr. 10000000, MGS, 2m, 5,0t	71952733	1
22	Überlastabschaltung DR 5 3m ab Fabrik-Nr. 10000000, MGS, 3m, 4,0t	71952833	1
22	Überlastabschaltung DR 10 2m ab Fabrik-Nr. 10000000, MGS, 2m, 10,0t	71912733	1
22	Überlastabschaltung DR 10 3m ab Fabrik-Nr. 10000000, MGS, 3m, 8,0t	71912833	1
22	Überlastabschaltung DR 10 4m ab Fabrik-Nr. 10000000, MGS, 4m, 6,3t	71912933	1
25	Bolzenset FDR 3 4/1	70005433	1
25	Bolzenset FDR 3 4/1	71209533	1
25	Bolzenset FDR 5 4/1	70205433	1
25	Bolzenset FDR 5 4/1	71219533	1
25	Bolzenset FDR10 4/1	75208533	1
25	Bolzenset FDR10 4/1	71229533	1

Seilkeiltraverse, Einscherung 4/1 (Seite 12)

Demag FDR-Com 3-5-10 – Seilkeiltraverse, Einscherung 4/1, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
30	Seilkeiltraverse H12 4/1 ZMS ab Fabrik-Nr. 10000000, DR 3, kpl. (Teil-Nr. 21, 32)	70194633	1
30	Seilkeiltraverse H20 4/1 ZMS ab Fabrik-Nr. 10000000, DR 3, kpl. (Teil-Nr. 21, 32)	70194733	1
30	Seilkeiltraverse H12 4/1 ZMS ab Fabrik-Nr. 10000000, DR 5, kpl. (Teil-Nr. 21, 32)	70394633	1
30	Seilkeiltraverse H20 4/1 ZMS ab Fabrik-Nr. 10000000, DR 5, kpl. (Teil-Nr. 21, 32)	70394733	1
30	Seilkeiltraverse H12 4/1 ZMS ab Fabrik-Nr. 10000000, DR 10, kpl. (Teil-Nr. 21, 32)	70594633	1
30	Seilkeiltraverse H20 4/1 ZMS ab Fabrik-Nr. 10000000, DR 10, kpl. (Teil-Nr. 21, 32)	70594733	1
32	Zugmessstab Set ZMS DR 3 4/1 ab Fabrik-Nr. 10000000	70191833	1
32	Zugmessstab Set ZMS DR 5 4/1 ab Fabrik-Nr. 10000000	70391433	1
32	Zugmessstab Set ZMS DR10 4/1 ab Fabrik-Nr. 10000000	70591433	1

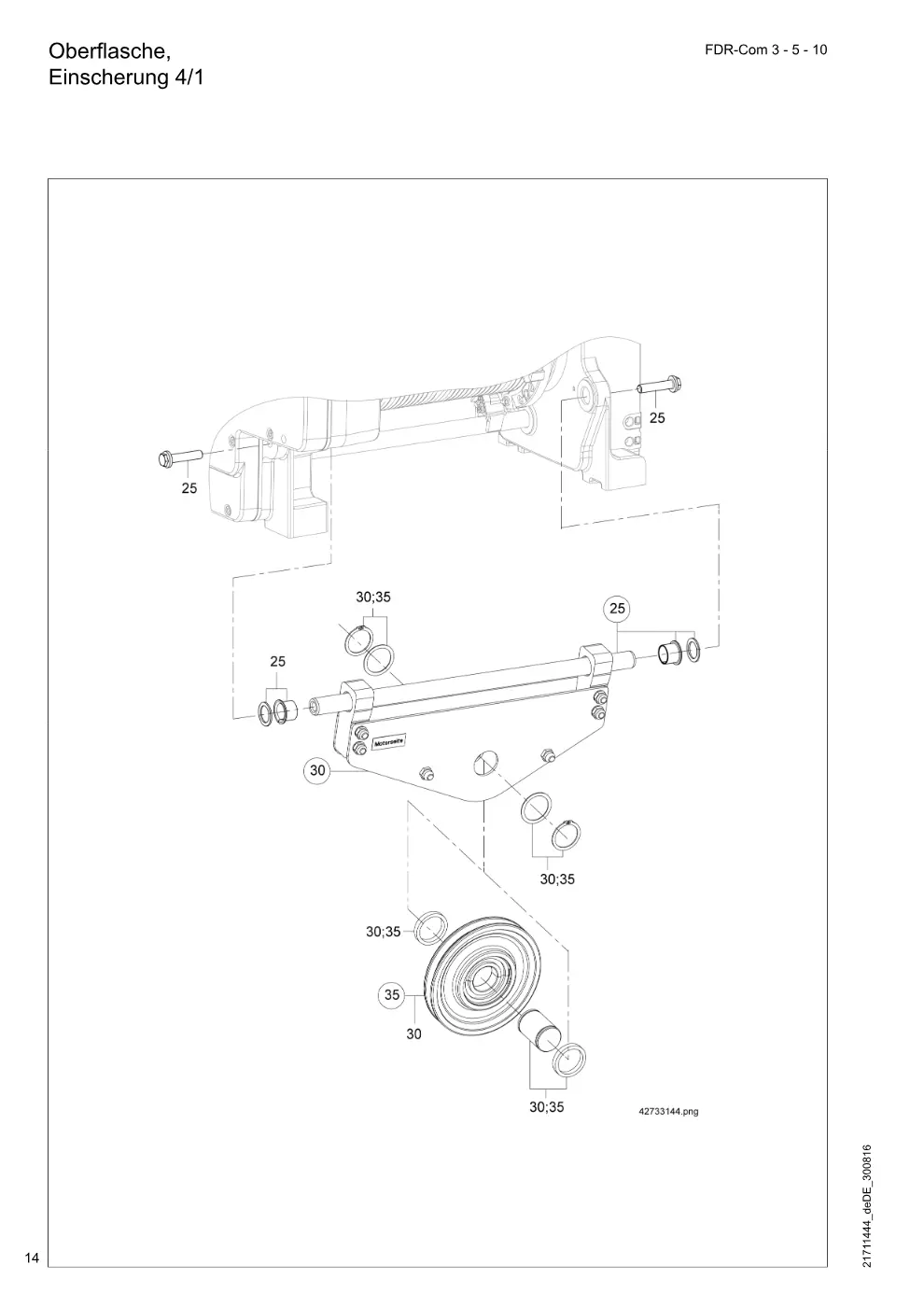

Oberflasche, Einscherung 4/1 (Seite 14)

Demag FDR-Com 3-5-10 – Oberflasche, Einscherung 4/1, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
25	Bolzenset FDR 3 H12	70004033	1
25	Bolzenset FDR3 H20	70004133	1
25	Bolzenset FDR 5 H12	70204033	1
25	Bolzenset FDR 5 H20	70204133	1
25	Bolzenset FDR10 H12	70404033	1
25	Bolzenset FDR10 H20	70404133	1
30	Oberflasche FDR 3 H12	71200433	1
30	Oberflasche FDR 3 H20	71200533	1
30	Oberflasche FDR 5 H12	71210433	1
30	Oberflasche FDR 5 H20	71210533	1
30	Oberflasche FDR10 H12 1 Am	71220433	1
30	Oberflasche FDR10 H20 1 Am	71220533	1
35	Seilrollenset DR 3 4/1	70195233	1
35	Seilrollenset DR 5 4/1	70395233	1
35	Seilrollenset DR10 4/1 1 Am	70595233	1

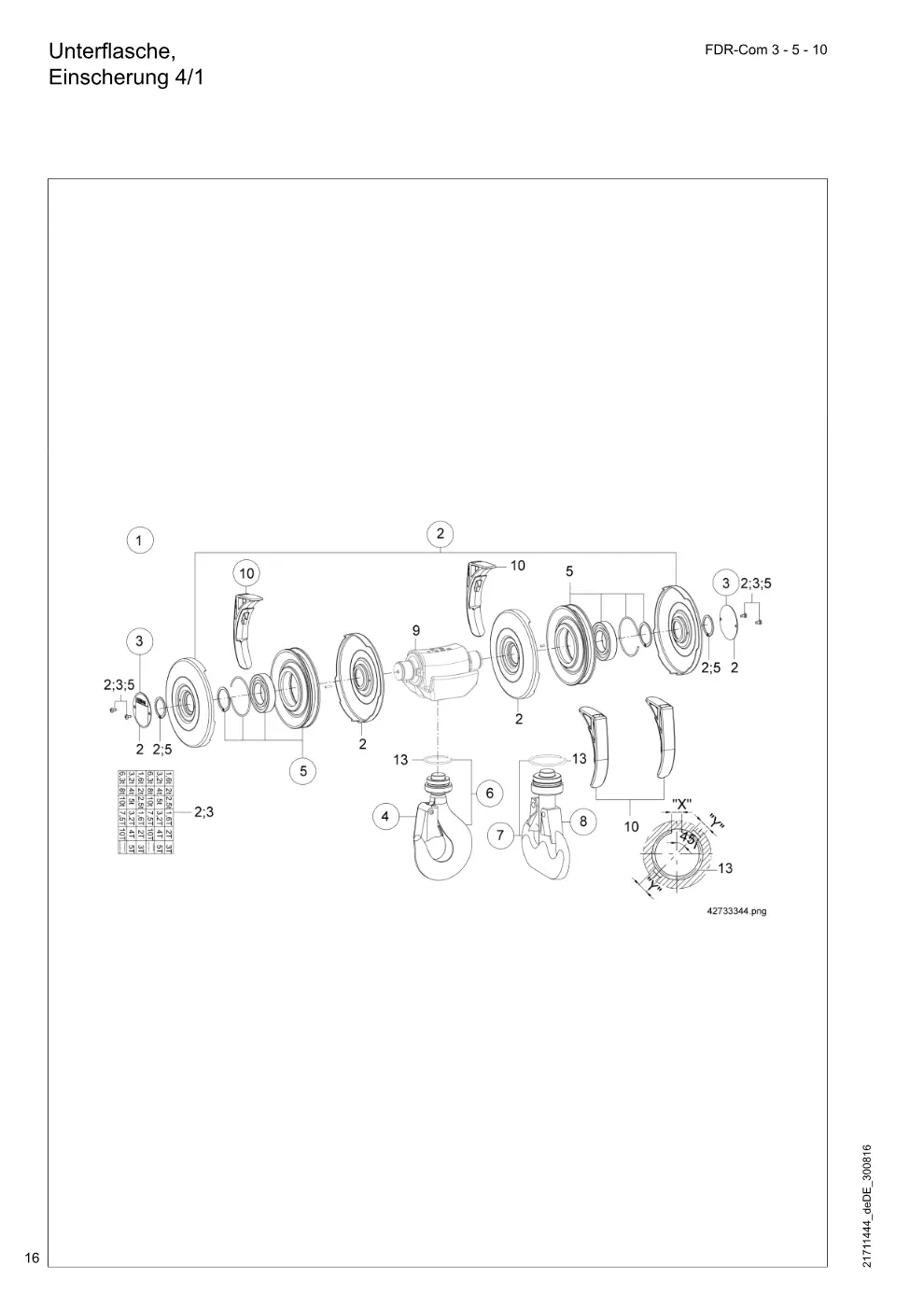

Unterflasche, Einscherung 4/1 (Seite 16)

Demag FDR-Com 3-5-10 – Unterflasche, Einscherung 4/1, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7 DR 3	71303033	1
1	Unterflasche 2-rollig 180/ 9 DR 5	71313033	1
1	Unterflasche 2-rollig 230/13 DR 10	71323033	1
2	Seilrollenhaube Set 4/1 DR 3, kpl. (Teil-Nr. 3, 10)	70198133	1
2	Seilrollenhaube Set 4/1 DR 5, kpl. (Teil-Nr. 3, 10)	70398133	1
2	Seilrollenhaube Set 4/1 DR 10, kpl. (Teil-Nr. 3, 10)	70598133	1
3	Traglastschildset Neutral DR 3, 5, 10	71389033	1
4	Hakenmaulsicherung 1,6 DR 3	59217033	1
4	Hakenmaulsicherung 2,5 DR 5	34182633	1
4	Hakenmaulsicherung 4 DR 10	34182733	1
5	Seilrollenset DR 3 4/1 DR 3	70195233	1
5	Seilrollenset DR 5 4/1 DR 5	70395233	1
5	Seilrollenset DR10 4/1 DR 10	70595233	1
6	Einfachhaken 1/1-RSN 1,6-T DR 3, kpl. (Teil-Nr.	70198433	1
6	Einfachhaken 1/1-RSN 2,5-T DR 5, kpl. (Teil-Nr.	70398433	1
6	Einfachhaken 1/1-RSN 4 -T DR 10, kpl. (Teil-Nr.	70598433	1
7	Doppellasthaken 1/1-RSN 2,5-T Doppellasthaken DR 3, nicht verfügbar, DR 5, kpl. (Teil-Nr.	71293033	1
7	Doppellasthaken 1/1-RSN 4 -T Doppellasthaken DR 3, nicht verfügbar, DR 10, kpl. (Teil-Nr.	71295033	1
8	Hakenmaulsicherung E 1 /D 1- 2 Hakenmaulsicherung DR 3, nicht verfügbar, DR 5	34187433	1
8	Hakenmaulsicherung E 2- 4/D 4- 5 Hakenmaulsicherung DR 3, nicht verfügbar, DR 10	34187733	1
10	Seilrollenabdeckung Set 160 DR 3	71294533	1
10	Seilrollenabdeckung Set 180 DR 5	71304533	1
10	Seilrollenabdeckung Set 230 DR 10	71314533	1

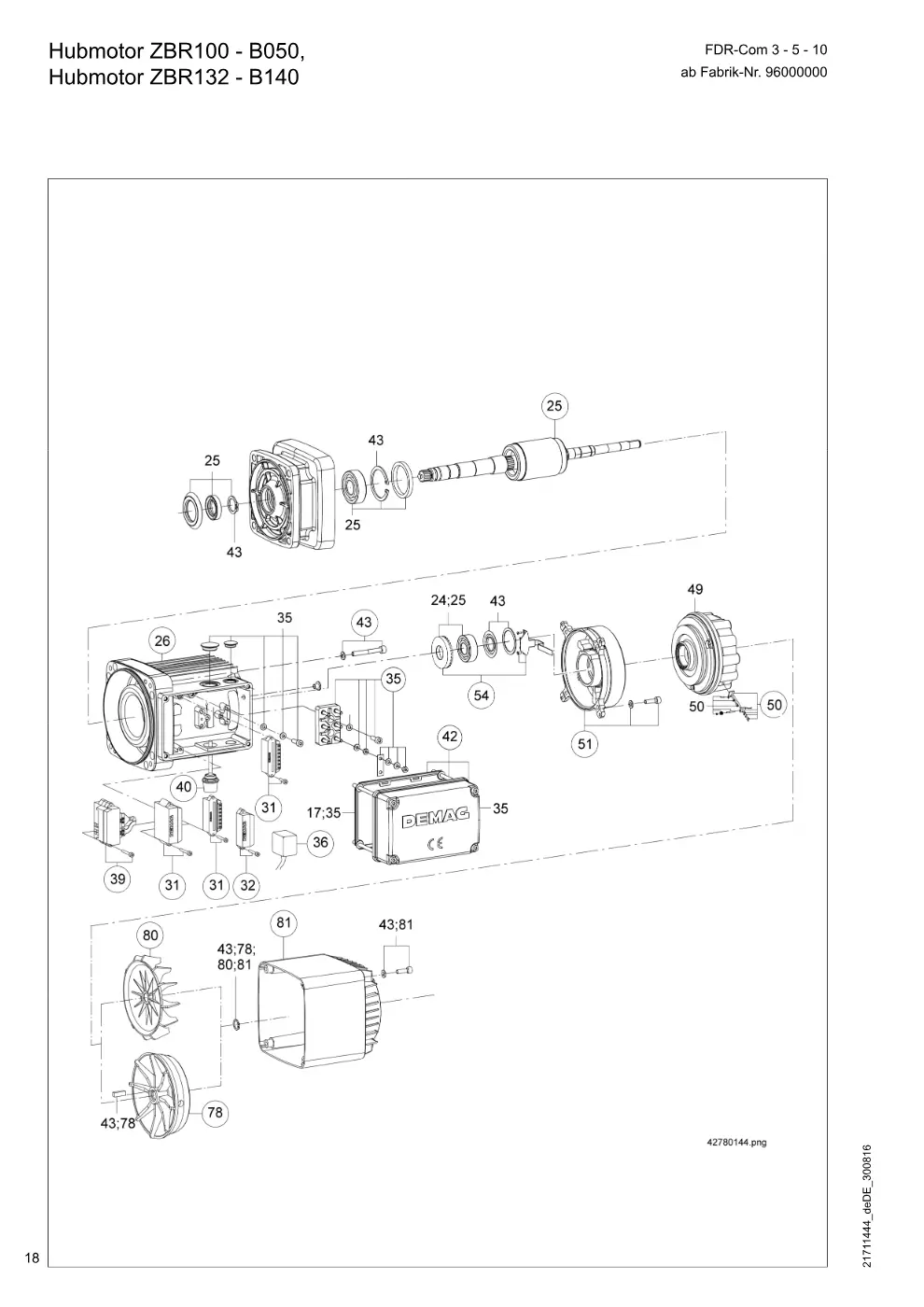

Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140 (Seite 18)

Demag FDR-Com 3-5-10 – Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
25	Läuferset ZBR100C12/2 DR 3, 4/1, 4,5/0,8 m/min	75220233	1
25	Läuferset ZBR100D12/2E12/2 DR 5, 4/1, 4,5/0,8 m/min	75220533	1
25	Läuferset ZBR132D12/2 DR 10, 4/1, 4/0,7 m/min	75222633	1
26	Ständerset ZBR100C12/2 DR 3, 4/1, 4,5/0,8 m/min	26530233	1
26	Ständerset ZBR100D12/2 DR 5, 4/1, 4,5/0,8 m/min	26530133	1
26	Ständerset ZBR132D12/2 DR 10, 4/1, 4/0,7 m/min	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z 90B/100	79499033	1
35	Klemmenkastenset Z112 /132	31816633	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z100	22882533	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB 90/100 B050	22866333	1
51	Lagerschildset BS ZBR100 EG B050	26506433	1
51	Lagerschildset BS ZB112/132 B140	23866333	1
51	Lagerschildset BS ZBR132 EG B140	26516433	1
54	Einbau-Impulsgeber EG/Z 100	46982233	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
78	Lüfterset Z90/100 schwer option	22871733	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z90/100 leicht	22871533	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80)	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), option	22874133	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80), option	23874133	1

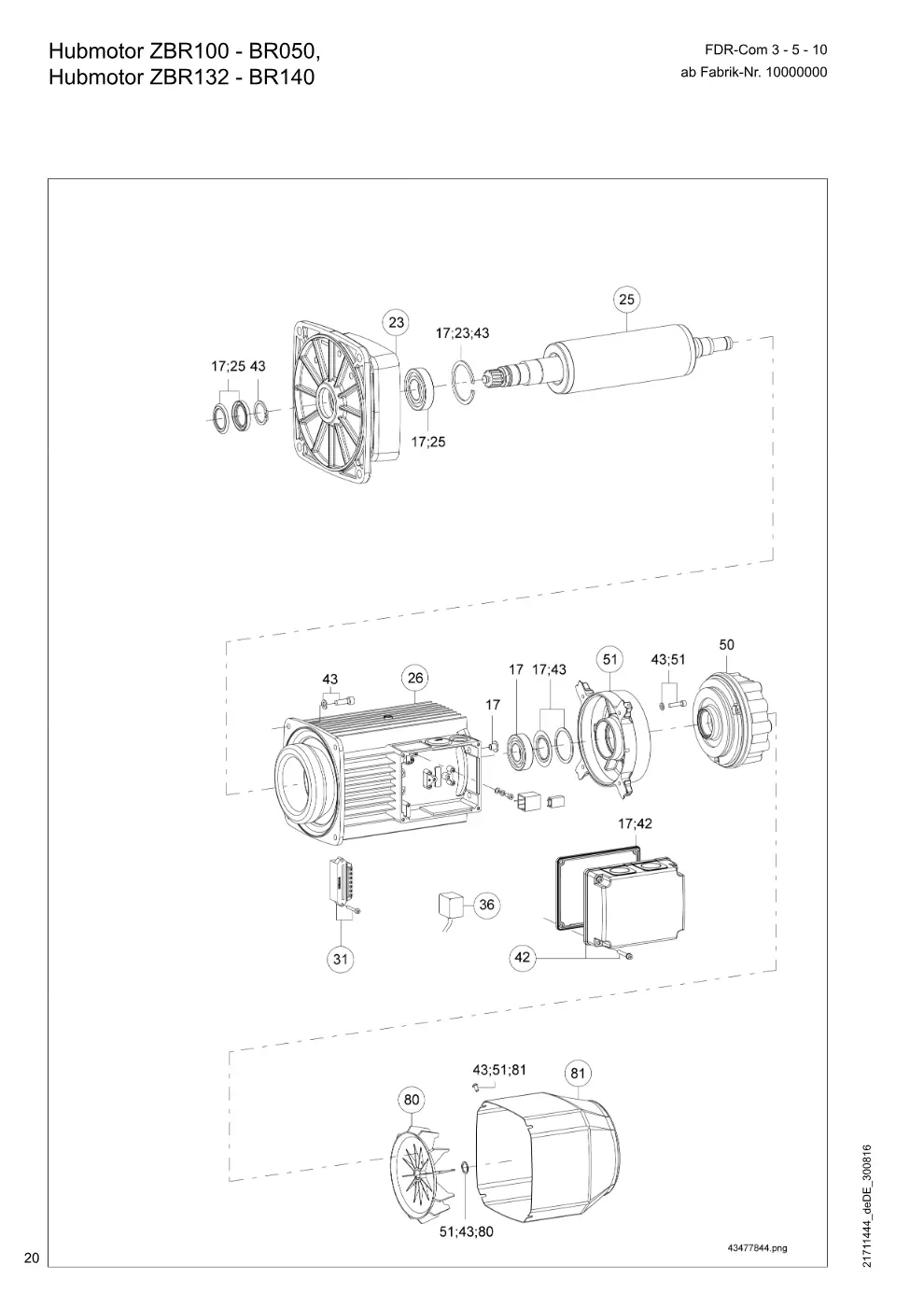

Hubmotor ZBR100 - BR050, Hubmotor ZBR132 - BR140 (Seite 20)

Demag FDR-Com 3-5-10 – Hubmotor ZBR100 - BR050, Hubmotor ZBR132 - BR140, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
17	Lagerungs- und Dichtungsset Z90B/100	36706533	1
17	Lagerungs- und Dichtungsset Z112/132	56233533	1
23	Lagerschildset AS Z 100 DR 3	22861233	1
23	Lagerschildset AS Z 100 DR 5	22863633	1
23	Lagerschildset AS ZB 132 DR 10	26516233	1
25	Läuferset ZBR100C12/2 DR 3	75220233	1
25	Läuferset ZBR100D12/2E12/2 DR 5	75220533	1
25	Läuferset ZBR132B 4 DR 10	75221733	1
26	Ständerset ZBR100C12/2 DR 3	26530233	1
26	Ständerset ZBR100E12/2 DR 5	26530433	1
26	Ständerset ZBR132D12/2 DR 10	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
36	VDR-Widerstand isoliert	26089884	1
42	Deckel Klemmenkasten Z100	22882733	1
42	Deckel Klemmenkasten Z132-225	23882733	1
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
51	Lagerschildset BS ZBR100	22867333	1
51	Lagerschildset BS ZBR132	23867333	1
80	Lüfterset Z90/100 leicht	22871533	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaube ZB 100	22878033	1
81	Lüfterhaube ZB132	23878033	1

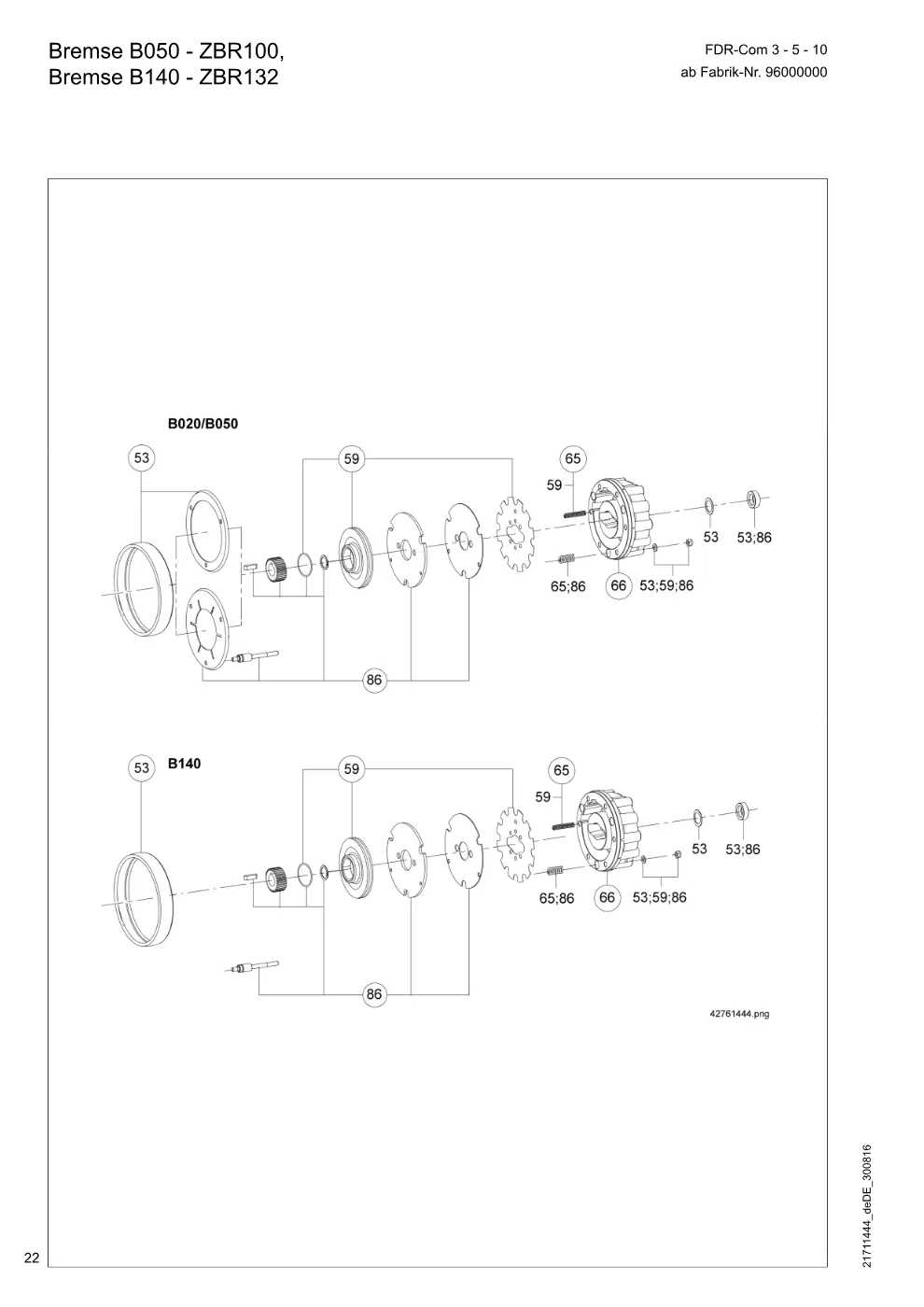

Bremse B050 - ZBR100, Bremse B140 - ZBR132 (Seite 22)

Demag FDR-Com 3-5-10 – Bremse B050 - ZBR100, Bremse B140 - ZBR132, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br.IP55 B050 Option, ZB. 100	26033033	1
53	Abdeckband Br. IP55 B140 Option, ZBR 132	26043033	1
59	Verschleißset B050 ZBR 100	26098033	1
59	Verschleißset B140 ZBR 132	26098433	1
65	Bremsfederset B050 ZBR 100	26031033	1
65	Bremsfederset B140 ZBR 132	26041033	1
66	Magnetkörperset B050 180V ZBR 100	26038533	1
66	Magnetkörperset B050 SOND ZBR 100	26039233	1
66	Magnetkörperset B140 180VZ132 ZBR 132	26048533	1
86	Überholungsset B050/ZB100	26097633	1
86	Überholungsset B140/ZB132	26098133	1

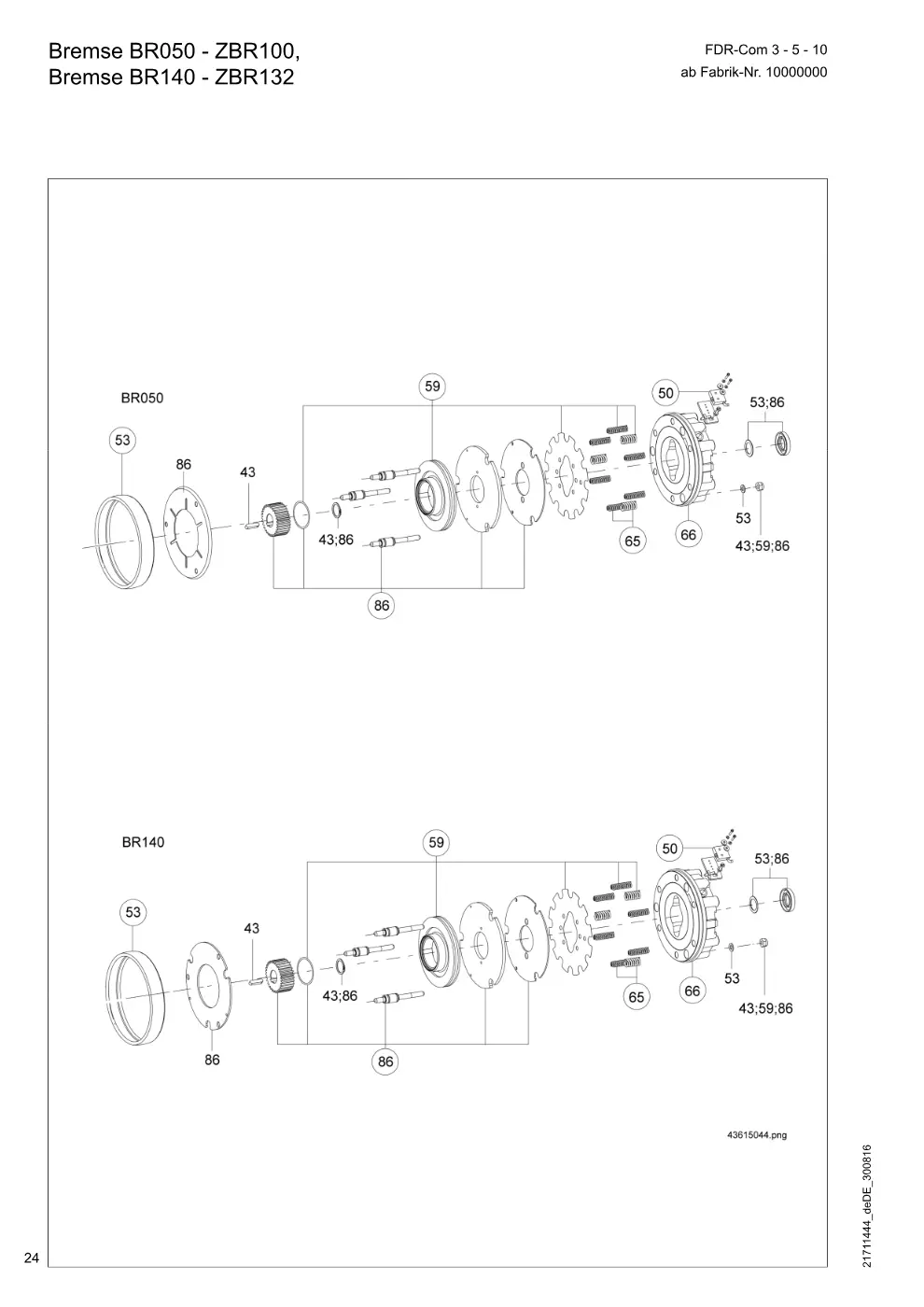

Bremse BR050 - ZBR100, Bremse BR140 - ZBR132 (Seite 24)

Demag FDR-Com 3-5-10 – Bremse BR050 - ZBR100, Bremse BR140 - ZBR132, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
53	Abdeckband Br.IP55 B050 option	26033033	1
53	Abdeckband Br. IP55 B140 option	26043033	1
59	Verschleißset BR050	26106033	1
59	Verschleißset BR140	26107033	1
65	Bremsfederset B050 BR050	26031033	1
65	Bremsfederset B140 BR140	26041033	1
66	Magnetkörperset B050 180V BR050	26038533	1
66	Magnetkörperset B050 SOND BR050	26039233	1
66	Magnetkörperset B140 180VZ132 BR140	26048533	1
66	Magnetkörperset B140 Z132SOND BR140	26049233	1
86	Überholungsset BR050	26106533	1
86	Überholungsset BR140	26107533	1

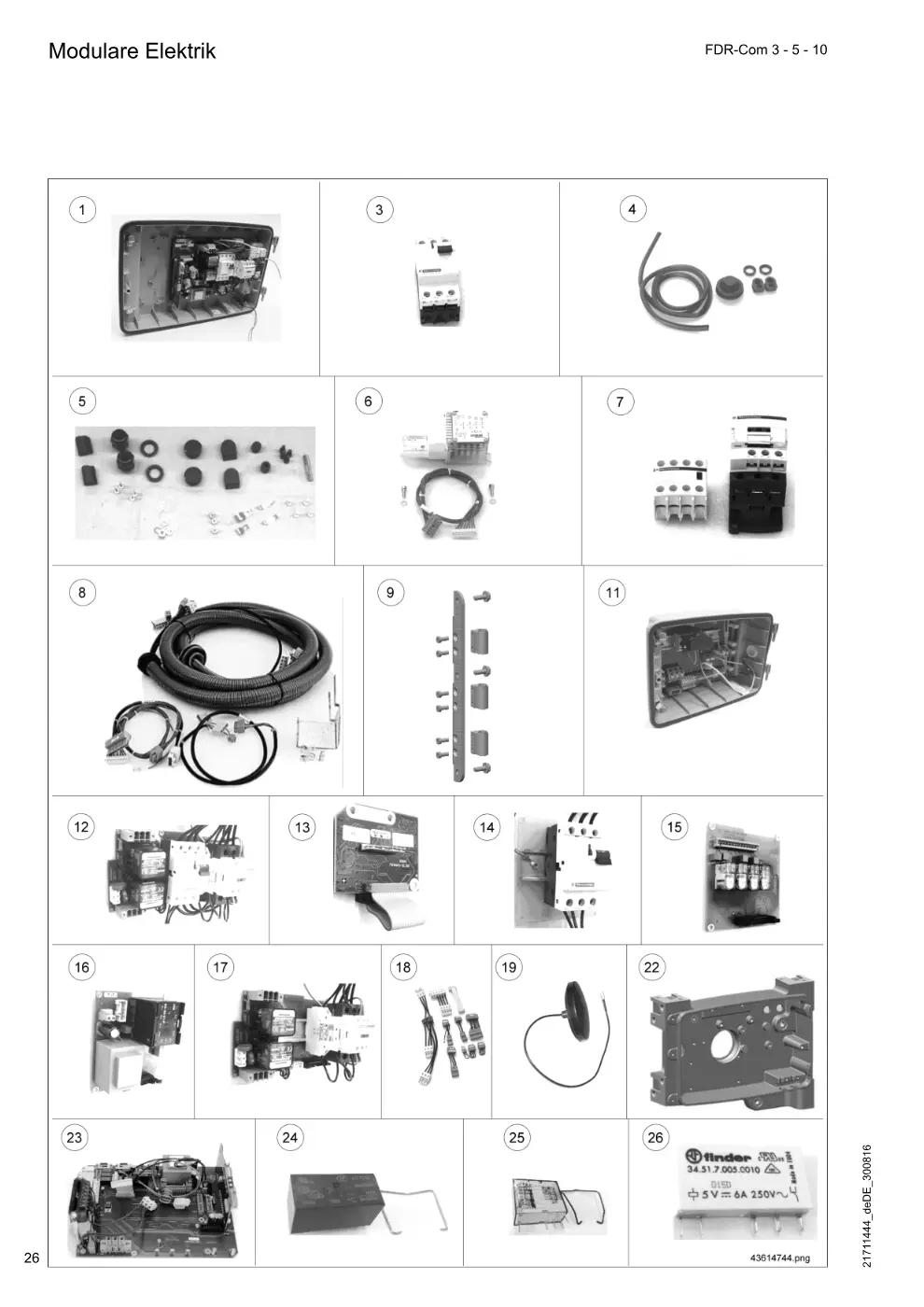

Modulare Elektrik (Seite 26)

Demag FDR-Com 3-5-10 – Modulare Elektrik, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel Set DR 3,2T	71198033	1
1	Baugruppe Deckel Set DR 5TV1	71198233	1
1	Baugruppe Deckel Set DR10T V1	71198533	1
3	Leistungsschalterset 14A	71989333	1
3	Leistungsschalterset 25A	71989433	1
4	Dichtungsprofil Set 1,15 M DR 3	71999133	1
4	Dichtungsprofil Set 1,3 M DR 5	71999233	1
4	Dichtungsprofil Set 1,5 M DR 10	71999333	1
5	Elektrik Set DR 3	70199233	1
5	Elektrik Set DR 5	70399233	1
5	Elektrik Set DR10	70599233	1
6	Getriebegrenzschalter Set SGG	71999633	1
7	Schütz Set DR3-DR5V1	71989133	1
7	Schütz Set DR5V2-DR10	71989233	1
8	Steckerleitung Set	71999033	1
9	Scharnier Haube FDR 3 Set	70029033	1
9	Scharnier Haube FDR5 Set	70229033	1
9	Scharnier Haube FDR10 Set	70429033	1
11	Baugruppe Deckel Set DR3 PRO	71930633	1
11	Baugruppe Deckel Set DR5 PRO	71950633	1
11	Baugruppe Deckel Set DR10 PRO	71910633	1
12	Baugruppe Set DR ISS-Modul 10A	71946433	1
12	Baugruppe Set DR Modul-ISS 14A 14A	71938633	1
12	Baugruppe Set DR Modul-ISS 25A 25A	71938733	1
13	Baugruppe Set DR Modul-ZMS ab Fabrik-Nr. 10000000	71946833	1
14	Baugruppe Set DR Modul-LS 10A 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR Mod-ISS o. LS	71938533	1
18	Adapter mod.Elek Set	71408633	1
19	Antennenset DR 3-20	71944533	1
21	Steckerleitung ZBR132D2/12 DR 5, DR 10	71915833	1
21	Steckerleitung ZBG100D2/12 DR/FDR 3 - 5	71955833	1
22	Gehäuse Elektrik DR 3	70028033	1
22	Gehäuse Elektrik DR 5	70228033	1
22	Gehäuse Elektrik DR10	70428033	1
23	Baugruppe Set DR-Basis SZ	71946233	1
24	Kartenrelais DR 3-20	47928133	1
25	Kartenrelais HSS	47928233	1
26	Kartenrelais Uni-Out	47928333	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
