Demag EZDR-Pro 5 – Ersatzteilliste 21711844

Ersatzteilliste, Ausgabe 01/2007, Demag-Nr. 21711844 – 8 Zeichnungen, 98 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

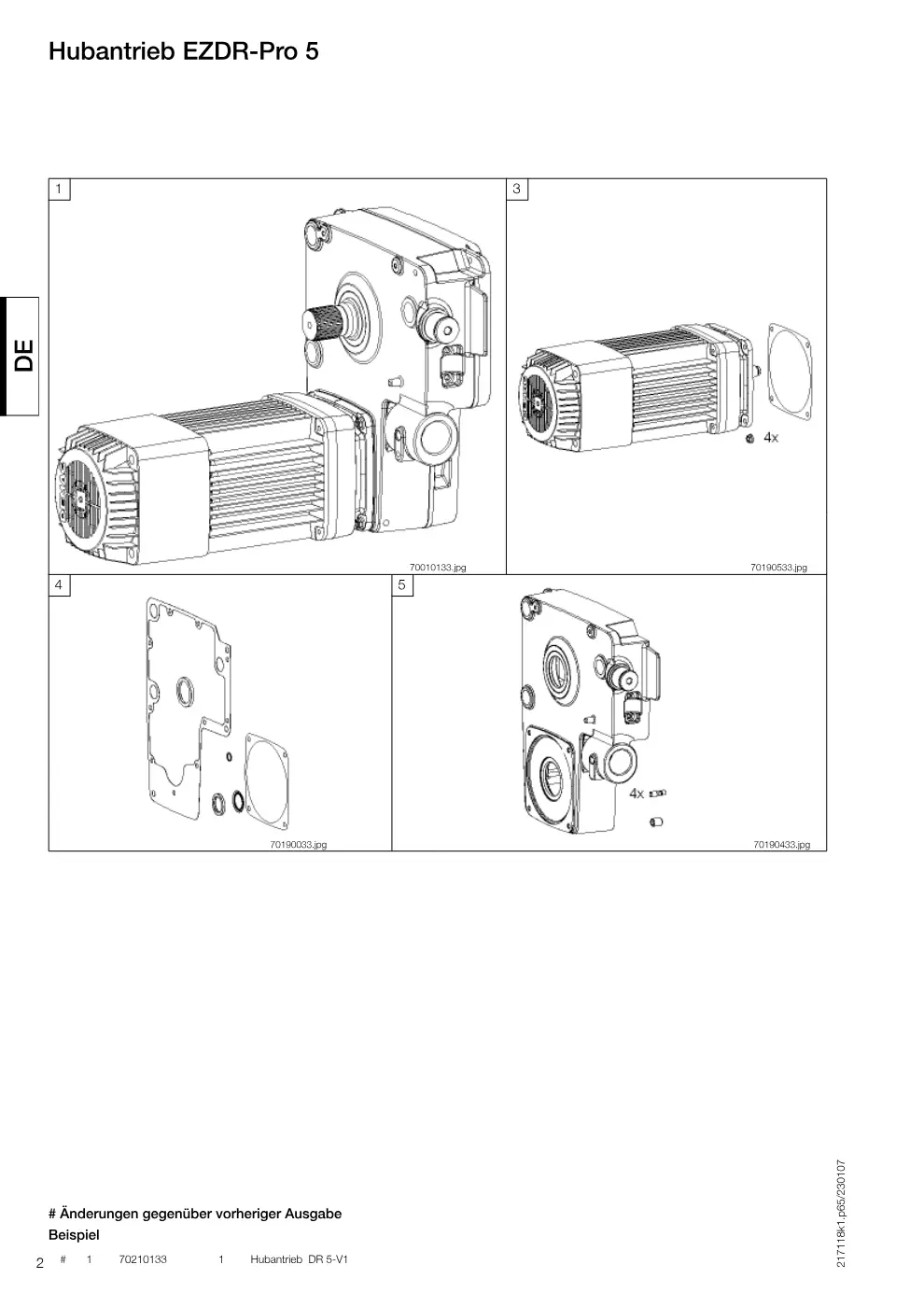

Hubantrieb EZDR-Pro 5 (Seite 2)

Demag EZDR-Pro 5 – Hubantrieb EZDR-Pro 5, Zeichnung Seite 2

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb DR 5-V1 Set 12/2 m/min	70210133	1
1	Hubantrieb DR 5-V2 Set 18/3 m/min	70210233	1
1	Hubantrieb DR 5-V3 Set Einscherung 4/1 0,5-25 m/min	70210333	1
1	Hubantrieb DR 5-V1 Set 6/1 m/min	70210133	1
1	Hubantrieb DR 5-V2 Set 9/1,5 m/min	70210233	1
1	Hubantrieb DR 5-V3 Set Einscherung 2/1-4/2 0,5-12,5 m/min	70210333	1
3	Hubmotor DR 5 V1 Set 12/2 m/min	70390533	1
3	Hubmotor DR 5 V2 Set 18/3 m/min	70390633	1
3	Hubmotor ZBR132B4 B140 Einscherung 4/1 0,5-25 m/min	70390733	1
3	Hubmotor DR 5 V1 Set 6/1 m/min	70390533	1
3	Hubmotor DR 5 V2 Set 9/1,5 m/min	70390633	1
3	Hubmotor ZBR132B4 B140 0,5-12,5 m/min	70390733	1
4	Dichtung DR 5 Set	70390033	1
5	Getriebegehäuse DR 5 Set	70390433	1

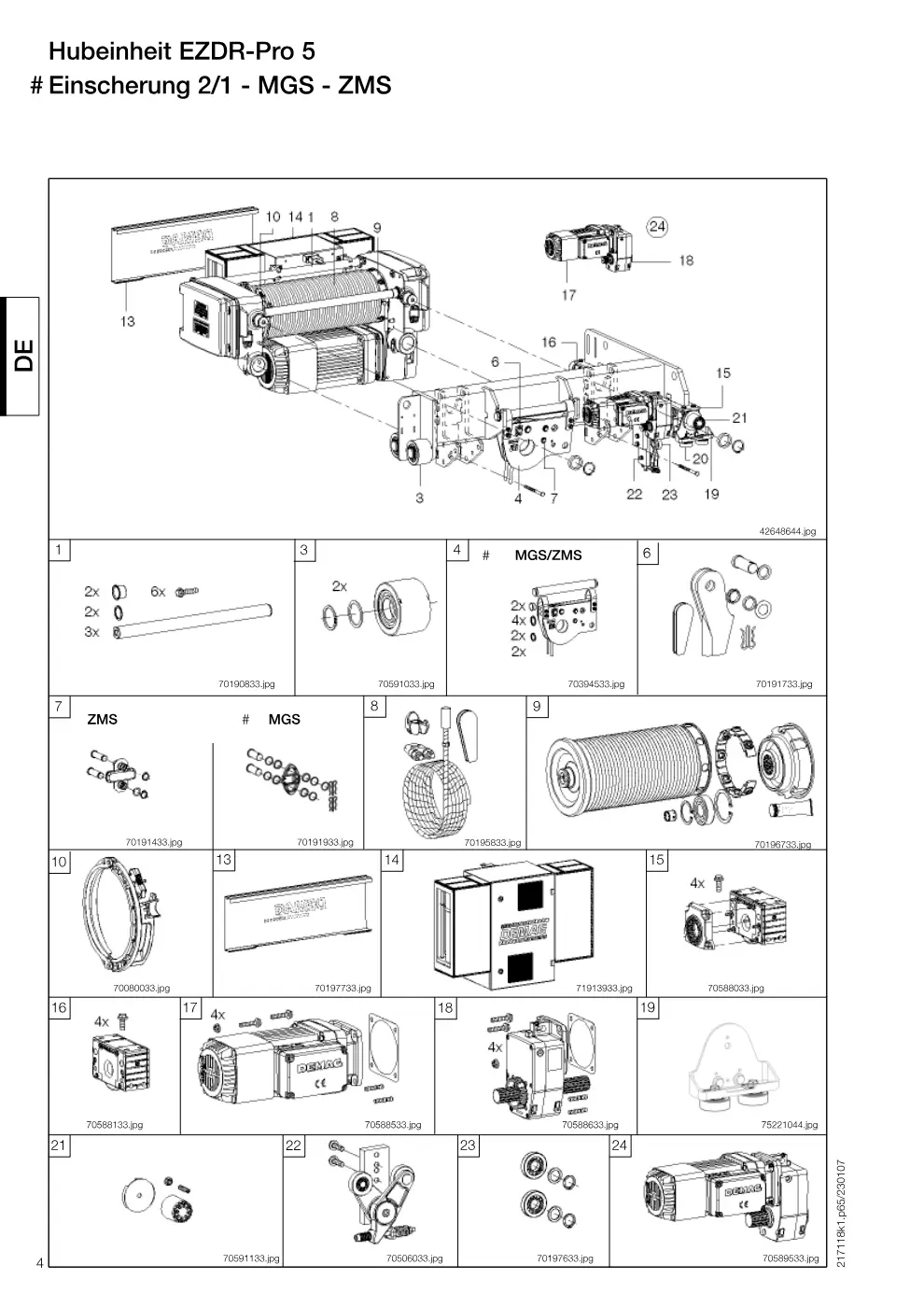

Hubeinheit EZDR-Pro 5 # Einscherung 2/1 - MGS - ZMS (Seite 4)

Demag EZDR-Pro 5 – Hubeinheit EZDR-Pro 5 # Einscherung 2/1 - MGS - ZMS, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR 5 H12 Set	70390833	1
1	Bolzen DR 5 H20 Set	70390933	1
3	Radsatz EZDR Set	70591033	1
4	Traverse Überlastsichrg. MGS 2/1 2m	47985133	1
4	Traverse Überlastsichrg. MGS 2/1 3m	47985233	1
4	Traverse Überlastsichrg. MGS 2/1 4m	47985333	1
4	Seilkeiltraverse EZDR 5 ZMS	70394533	1
6	Seiltasche DR 5 Set	70391733	1
7	Überlastabschaltung DR 5 2m MGS	71952733	1
7	Überlastabschaltung DR 5 3m MGS	71952833	1
7	Überlastabschaltung DR 5 4m MGS	71952933	1
7	Zugmessstab ZMS DR 5 2/1Set	70391833	1
8	Drahtseil DR 5 H12 2/1 Set 2m	70395833	1
8	Drahtseil DR 5 H20 2/1 Set 2m	70395933	1
8	Drahtseil DR 5 H12 2/1 Set 3m, 4m	70399633	1
8	Drahtseil DR 5 H20 2/1 Set 3m, 4m	70399733	1
9	Seiltrommel einrillig DR 5 H12	70396733 → 70376033	1
9	Seiltrommel einrillig DR 5 H20	70396833	1
10	Seilführung DR 5/ 9 Li Set säurefest	70280233	1
13	Verkleidungsblech DR 5 H12 V1, V2	70397733	1
13	Verkleidungsblech DR 5 H20 V1, V2	70397833	1
14	Gehäuse DR5 FU V3 2/3m Krankatze	71953933	1
14	Gehäuse DR5 FU V3 4m Krankatze	71953833	1
14	Gehäuse DR5 FU V3 2/3m Solokatze	71953733	1
14	Gehäuse DR5 FU V3 4m Solokatze	71953633	1
15	Radblock 125 A Set	70588033	1
16	Radblock 125 NA Set	70588133	1
17	Fahrmotor EZDR Set	70588533 → 70588833	1
18	Getriebe Set	70588633	1
19	Rollenführung DRS 125 Set	75231833	1
21	Puffer 70x 70 Set	70591133	1
22	Andruckschwinge Set EZDR	70506033	1
23	Stützrolle DR 3 Set EZDR 5	70197633	1
24	Fahrantrieb EZDR Set	70589533 → 70589833	1

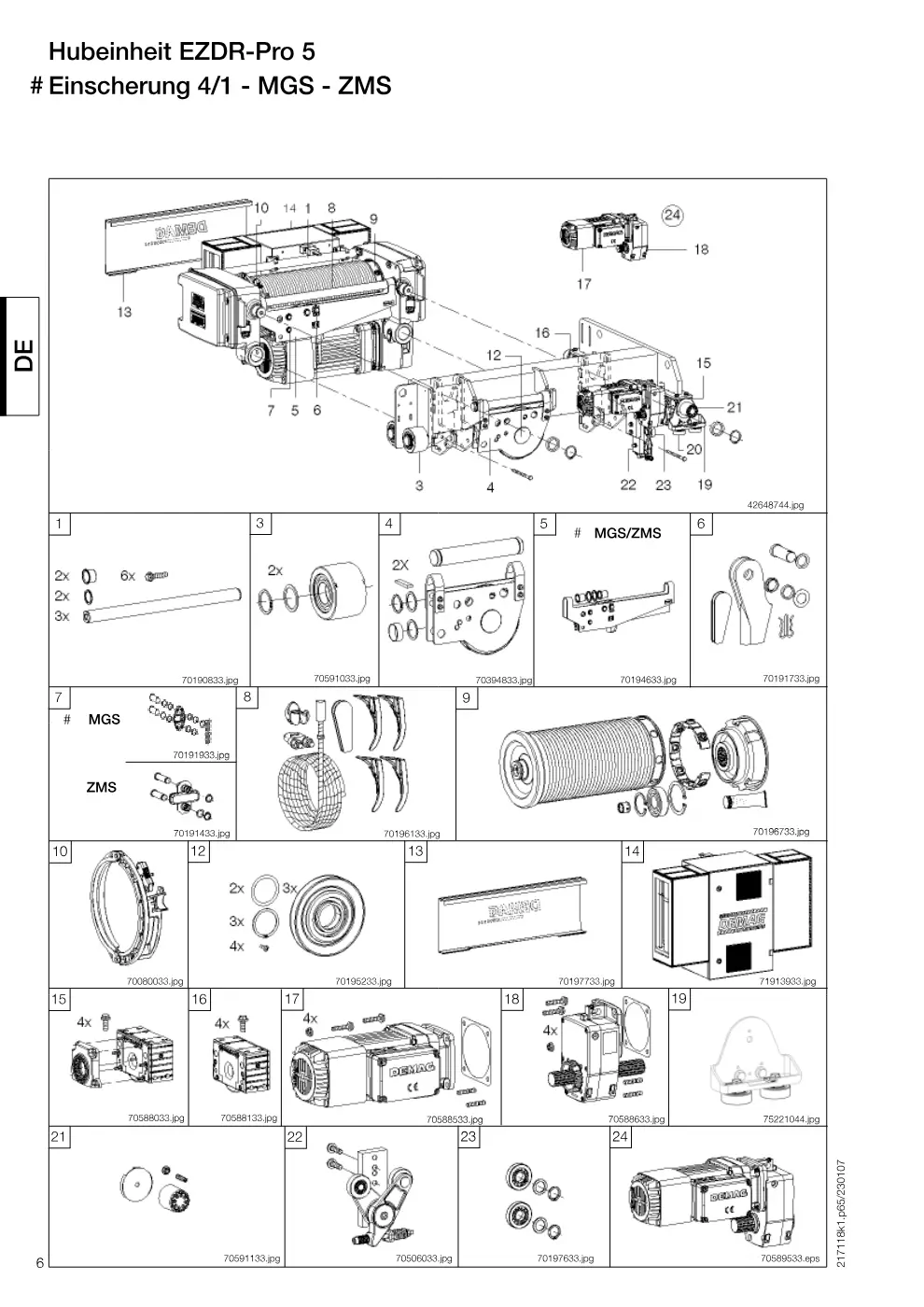

Hubeinheit EZDR-Pro 5 # Einscherung 4/1 - MGS - ZMS (Seite 6)

Demag EZDR-Pro 5 – Hubeinheit EZDR-Pro 5 # Einscherung 4/1 - MGS - ZMS, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR 5 H12 Set	70390833	1
1	Bolzen DR 5 H20 Set	70390933	1
3	Radsatz EZDR Set	70591033	1
4	Oberflasche EZDR 5 4/1 Set	70394833	1
5	Seilkeiltraverse H12 4/1 ZMS	70394633	1
5	Seilkeiltraverse H20 4/1 ZMS	70394733	1
5	Traverse Überlastsichrg. MGS H12 4/1 2m	47986633	1
5	Traverse Überlastsichrg. MGS H20 4/1 2m	47986933	1
5	Traverse Überlastsichrg. MGS H12 4/1 3m	47986733	1
5	Traverse Überlastsichrg. MGS H20 4/1 3m	47987033	1
5	Traverse Überlastsichrg. MGS H12 4/1 4m	47986833	1
5	Traverse Überlastsichrg. MGS H20 4/1 4m	47987133	1
6	Seiltasche DR 5 Set	70391733	1
7	Zugmessstab ZMS DR 5 4/1Set ZMS	70391433	1
7	Überlastabschaltung DR 5 2m MGS	71952733	1
7	Überlastabschaltung DR 5 3m MGS	71952833	1
7	Überlastabschaltung DR 5 4m MGS	71952933	1
8	Drahtseil DR 5 H12 4/1 Set 2m	70396133	1
8	Drahtseil DR 5 H20 4/1 Set 2m	70396233	1
8	Drahtseil DR 5 H12 4/1 Set 3m, 4m	70399833	1
8	Drahtseil DR 5 H20 4/1 Set 3m, 4m	70399933	1
9	Seiltrommel einrillig DR 5 H12	70396733 → 70376033	1
9	Seiltrommel einrillig DR 5 H20	70396833	1
10	Seilführung DR 5/ 9 Li Set säurefest	70280233	1
12	Seilrolle DR 5 4/1 Set	70395233	1
13	Verkleidungsblech DR 5 H12 V1, V2	70397733	1
13	Verkleidungsblech DR 5 H20 V1, V2	70397833	1
14	Gehäuse DR5 FU V3 2/3m Krankatze	71953933	1
14	Gehäuse DR5 FU V3 4m Krankatze	71953833	1
14	Gehäuse DR5 FU V3 2/3m Solokatze	71953733	1
14	Gehäuse DR5 FU V3 4m Solokatze	71953633	1
15	Radblock 125 A Set	70588033	1
16	Radblock 125 NA Set	70588133	1
17	Fahrmotor EZDR Set	70588533 → 70588833	1
18	Getriebe Set	70588633	1
19	Rollenführung DRS 125 Set	75231833	1
21	Puffer 70x 70 Set	70591133	1
22	Andruckschwinge Set EZDR	70506033	1
23	Stützrolle DR 3 Set EZDR 10	70197633	1
24	Fahrantrieb EZDR Set	70589533 → 70589833	1

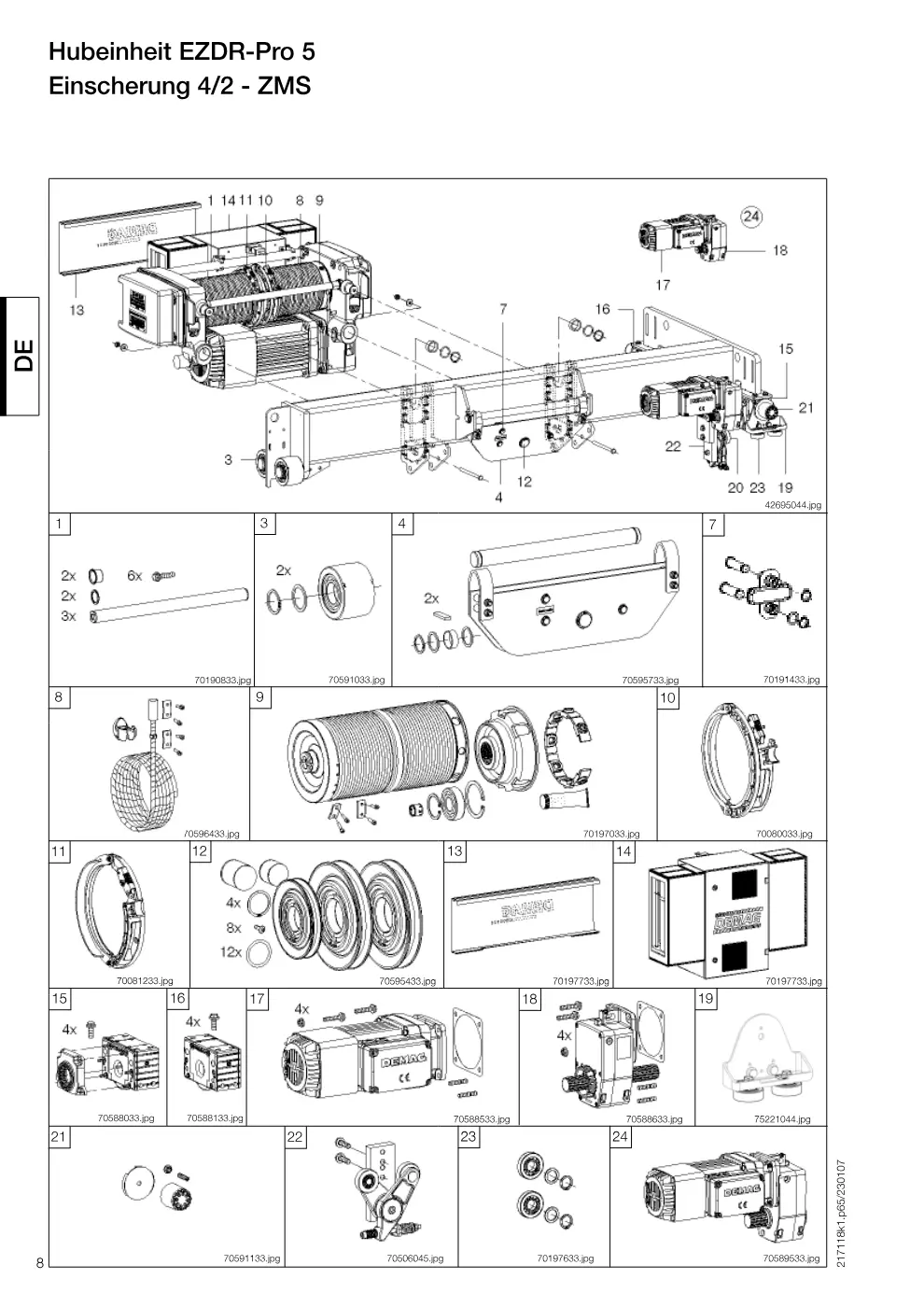

Hubeinheit EZDR-Pro 5 Einscherung 4/2 - ZMS (Seite 8)

Demag EZDR-Pro 5 – Hubeinheit EZDR-Pro 5 Einscherung 4/2 - ZMS, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR 5 H20 Set	70390933	1
3	Radsatz EZDR Set	70591033	1
4	Ausgleichsrolle DR5 Set EZDR5	70395633	1
7	Zugmessstab ZMS DR 5 2/1Set 4/2	70391833	1
8	Drahtseil DR 5 H20 4/2 Set	70396533	1
9	Seiltrommel zweirillig DR 5 H20	70397133 → 70376633	1
10	Seilführung DR 5/ 7 Li Set säurefest	70284033	1
11	Seilführung DR 5/ 7 Re Set säurefest	70284233	1
12	Seilrolle DR 5 4/2 Set	70395333	1
13	Verkleidungsblech DR 5 H20 V1, V2	70397833	1
14	Gehäuse DR5 FU V3 2/3m Krankatze	71953933	1
14	Gehäuse DR5 FU V3 4m Krankatze	71953833	1
14	Gehäuse DR5 FU V3 2/3m Solokatze	71953733	1
14	Gehäuse DR5 FU V3 4m Solokatze	71953633	1
15	Radblock 125 A Set	70588033	1
16	Radblock 125 NA Set	70588133	1
17	Fahrmotor EZDR Set	70588533 → 70588833	1
18	Getriebe Set	70588633	1
19	Rollenführung DRS 125 Set	75231833	1
21	Puffer 70x 70 Set	70591133	1
22	Andruckschwinge Set EZDR	70506033	1
23	Stützrolle DR 3 Set EZDR 10	70197633	1
24	Fahrantrieb EZDR Set	70589533 → 70589833	1

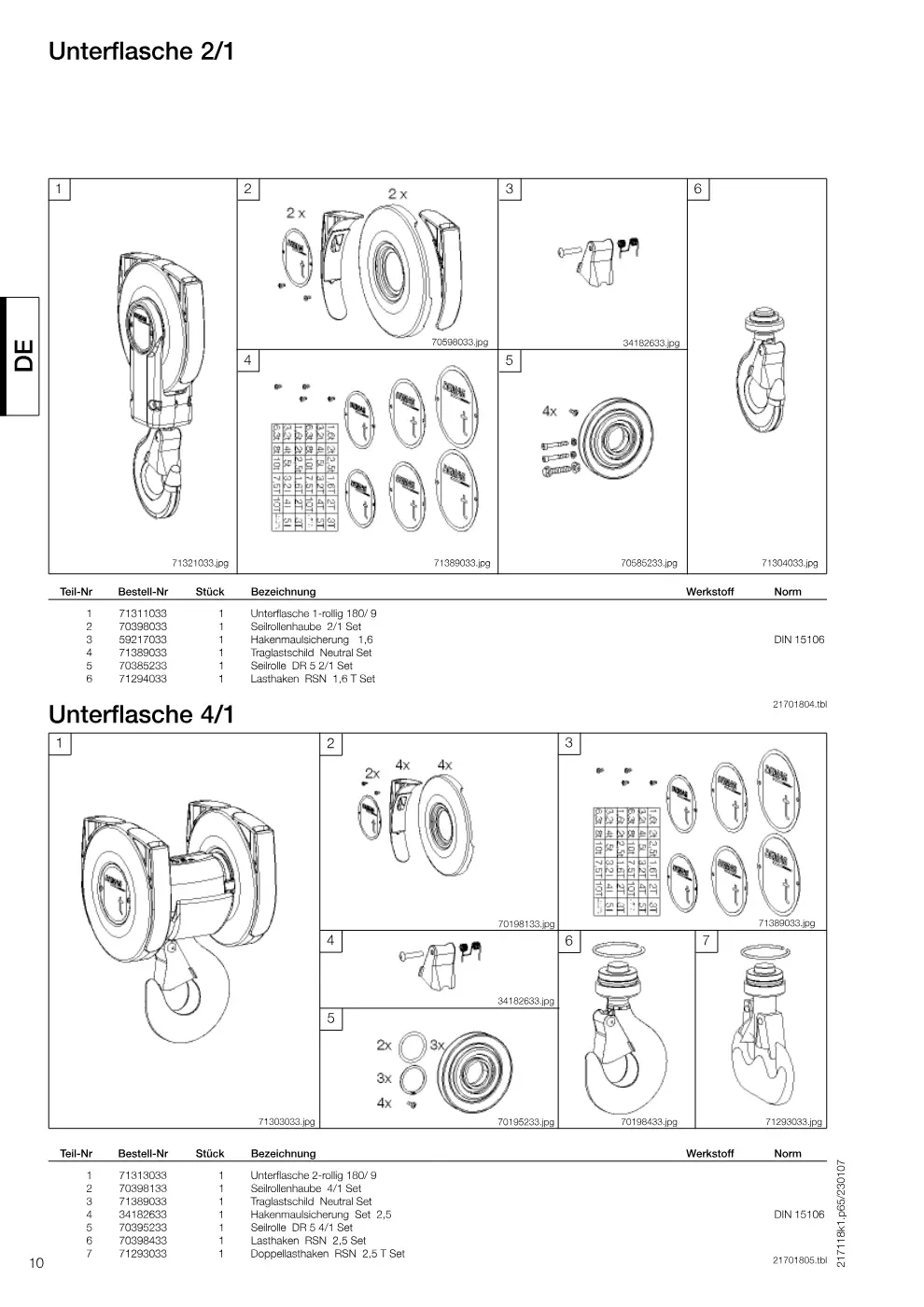

Unterflasche 2/1 (Seite 10)

Demag EZDR-Pro 5 – Unterflasche 2/1, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 180/ 9	71311033	1
1	Unterflasche 2-rollig 180/ 9	71313033	1
2	Seilrollenhaube 2/1 Set	70398033	1
2	Seilrollenhaube 4/1 Set	70398133	1
3	Hakenmaulsicherung 1,6	59217033	1
3	Traglastschild Neutral Set	71389033	1
4	Traglastschild Neutral Set	71389033	1
4	Hakenmaulsicherung Set 2,5	34182633	1
5	Seilrolle DR 5 2/1 Set	70385233	1
5	Seilrolle DR 5 4/1 Set	70395233	1
6	Lasthaken RSN 1,6 T Set	71294033 → 70198433	1
6	Lasthaken RSN 2,5 Set	70398433	1
7	Doppellasthaken RSN 2,5 T Set	71293033	1

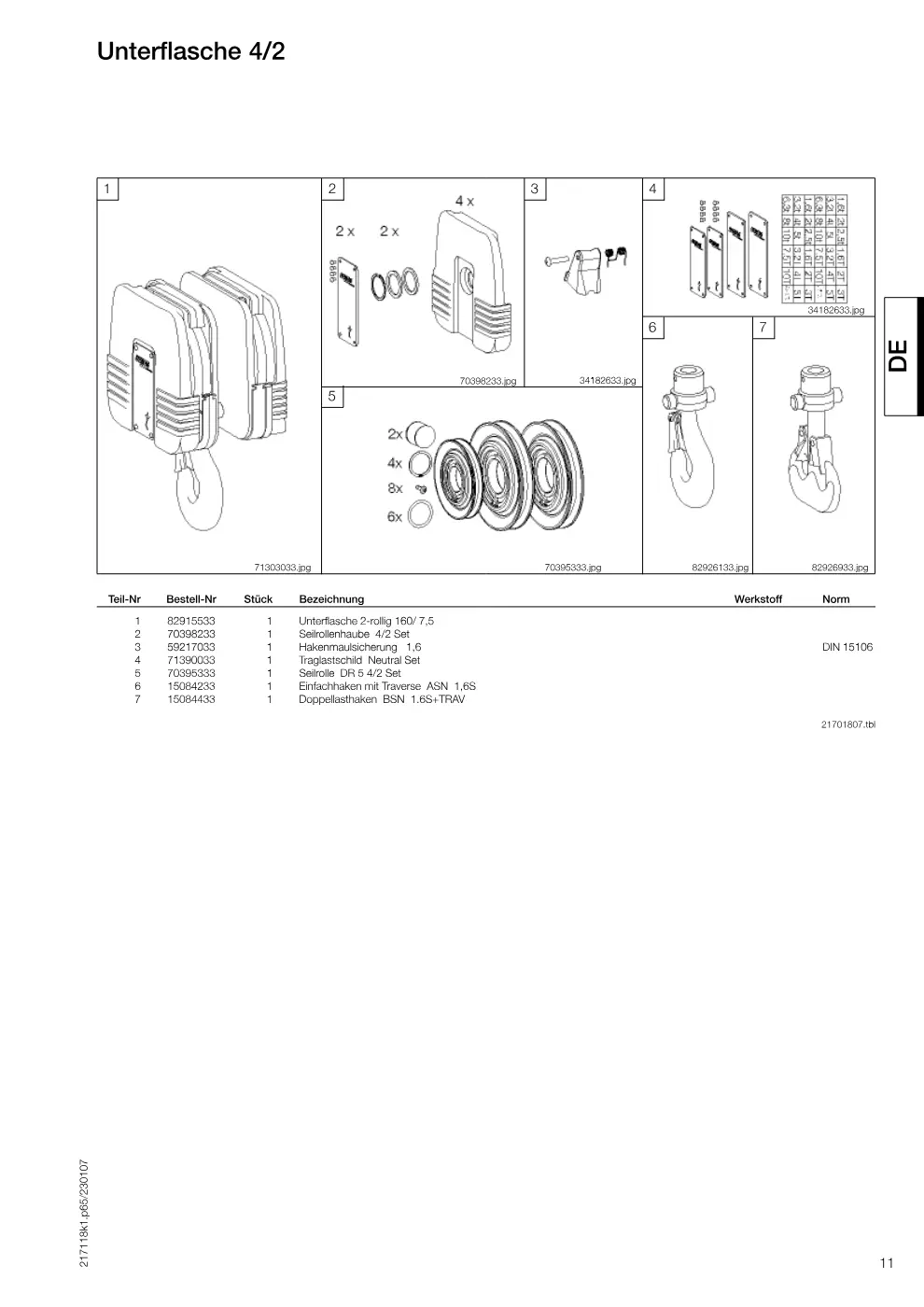

Unterflasche 4/2 (Seite 11)

Demag EZDR-Pro 5 – Unterflasche 4/2, Zeichnung Seite 11

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7,5	82915533	1
2	Seilrollenhaube 4/2 Set	70398233	1
3	Hakenmaulsicherung 1,6	59217033	1
4	Traglastschild Neutral Set	71390033	1
5	Seilrolle DR 5 4/2 Set	70395333	1
6	Einfachhaken mit Traverse ASN 1,6S	15084233	1
7	Doppellasthaken BSN 1.6S+TRAV	15084433	1

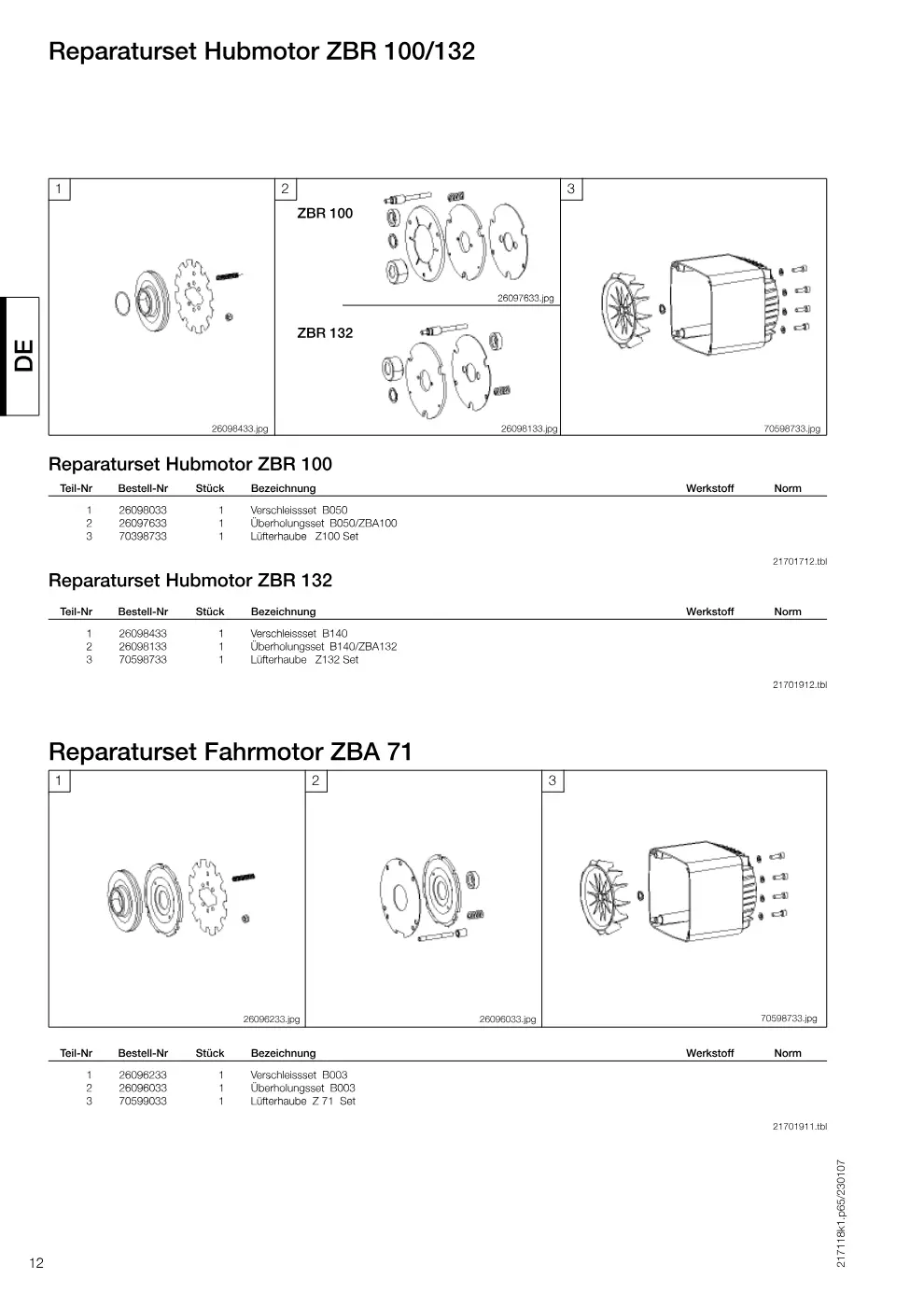

Reparaturset Hubmotor ZBR 100/132 (Seite 12)

Demag EZDR-Pro 5 – Reparaturset Hubmotor ZBR 100/132, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verschleissset B050	26098033	1
1	Verschleissset B140	26098433	1
1	Verschleissset B003	26096233	1
2	Überholungsset B050/ZBA100	26097633	1
2	Überholungsset B140/ZBA132	26098133	1
2	Überholungsset B003	26096033	1
3	Lüfterhaube Z100 Set	70398733 → 22874033	1
3	Lüfterhaube Z132 Set	70598733 → 23874033	1
3	Lüfterhaube Z 71 Set	70599033 → 20874033	1

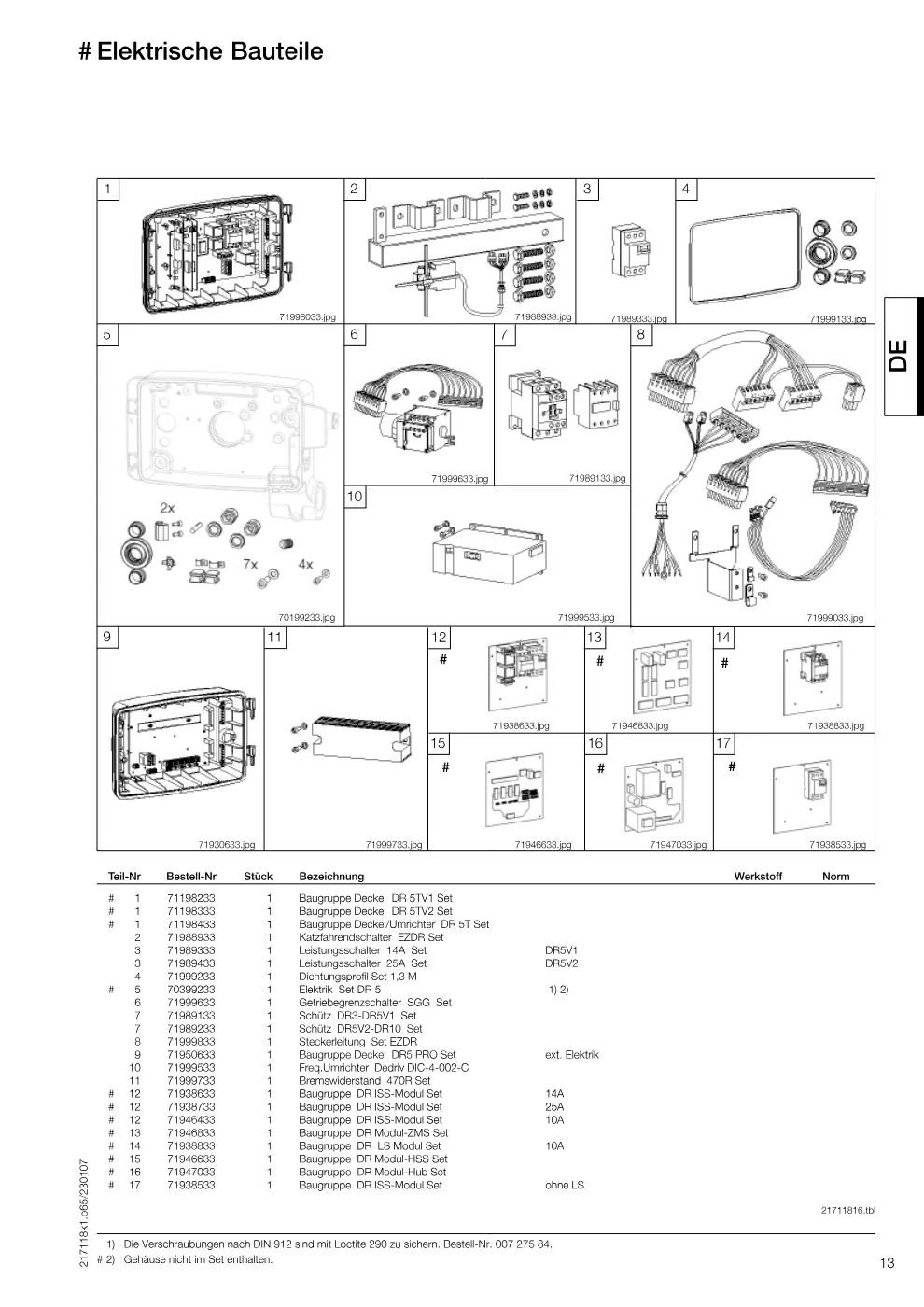

# Elektrische Bauteile (Seite 13)

Demag EZDR-Pro 5 – # Elektrische Bauteile, Zeichnung Seite 13

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel DR 5TV1 Set	71198233	1
1	Baugruppe Deckel DR 5TV2 Set	71198333	1
1	Baugruppe Deckel/Umrichter DR 5T Set	71198433	1
2	Katzfahrendschalter EZDR Set	71988933 → 73014333	1
3	Leistungsschalter 14A Set DR5V1	71989333	1
3	Leistungsschalter 25A Set DR5V2	71989433	1
4	Dichtungsprofil Set 1,3 M	71999233	1
5	Elektrik Set DR 5	70399233	1
6	Getriebegrenzschalter SGG Set	71999633	1
7	Schütz DR3-DR5V1 Set	71989133	1
7	Schütz DR5V2-DR10 Set	71989233	1
8	Steckerleitung Set EZDR	71999833	1
9	Baugruppe Deckel DR5 PRO Set ext. Elektrik	71950633	1
10	Freq.Umrichter Dedriv DIC-4-002-C	71999533	1
11	Bremswiderstand 470R Set	71999733	1
12	Baugruppe DR ISS-Modul Set 14A	71938633	1
12	Baugruppe DR ISS-Modul Set 25A	71938733	1
12	Baugruppe DR ISS-Modul Set 10A	71946433	1
13	Baugruppe DR Modul-ZMS Set	71946833	1
14	Baugruppe DR LS Modul Set 10A	71938833	1
15	Baugruppe DR Modul-HSS Set	71946633	1
16	Baugruppe DR Modul-Hub Set	71947033	1
17	Baugruppe DR ISS-Modul Set ohne LS	71938533	1
