Demag EZDR-Pro 10 – Ersatzteilliste 21711944

Ersatzteilliste, Ausgabe 01/2007, Demag-Nr. 21711944 – 11 Zeichnungen, 147 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

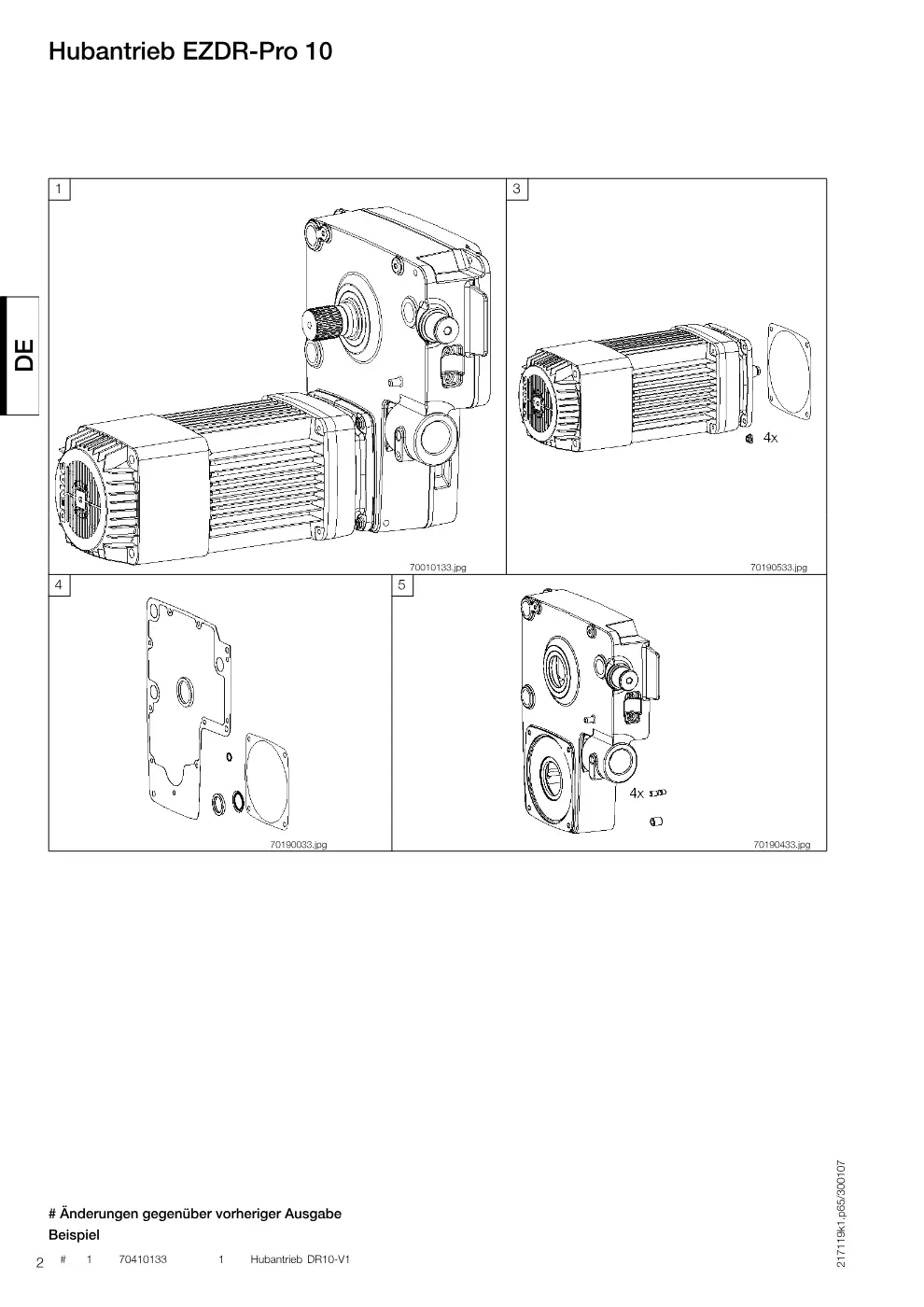

Hubantrieb EZDR-Pro 10 (Seite 2)

Demag EZDR-Pro 10 – Hubantrieb EZDR-Pro 10, Zeichnung Seite 2

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hubantrieb DR10-V1 Set 10/1,7 m/min	70410133	1
1	Hubantrieb DR10-V2 Set 18/1 m/min	70410233	1
1	Hubantrieb DR10-V3 Set Einscherung 6/1 1-25 m/min	70410333	1
1	Hubantrieb DR10-V1 6/1 2,7/0,4 m/min	70410533	1
1	Hubantrieb DR10-V2 Set Einscherung 4/1 0,4-6 m/min	70410233	1
1	Hubantrieb DR10-V1 Set 5/0,8 m/min	70410133	1
1	Hubantrieb DR10-V2 Set 1-9 m/min	70410233	1
1	Hubantrieb DR10-V3 Set Einscherung 2/1-4/2 0,5-12,5 m/min	70410333	1
3	Hubmotor DR10 V1 Set 10/1,7 m/min	70590533	1
3	Hubmotor ZBR132C4 B140 18/1 m/min	70590633	1
3	Hubmotor ZBR132C4 B140 Einscherung 6/1 1-25 m/min	70590733	1
3	Hubmotor DR10 V1 Set 2,7/0,4 m/min	70580233	1
3	Hubmotor ZBR132C4 B140 Einscherung 4/1 0,4-6 m/min	70590633	1
3	Hubmotor DR10 V1 Set 5/0,8 m/min	70590533	1
3	Hubmotor ZBR132C4 B140 1-9 m/min	70590633	1
3	Hubmotor ZBR132C4 B140 0,5-12,5 m/min	70590733	1
4	Dichtung DR10 Set	70590033	1
5	Getriebegehäuse DR10 Set	70590433	1

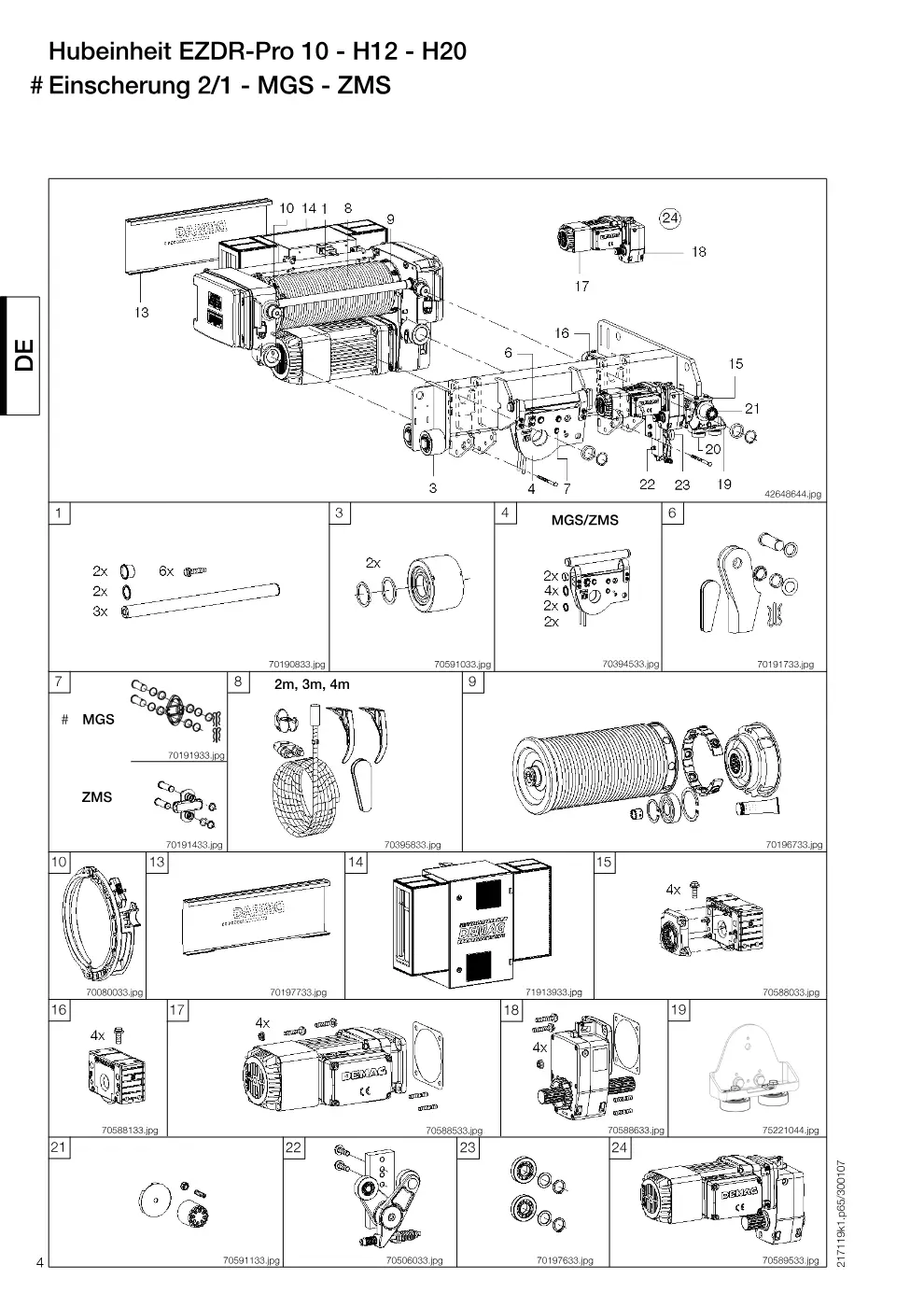

Hubeinheit EZDR-Pro 10 - H12 - H20 # Einscherung 2/1 - MGS - ZMS (Seite 4)

Demag EZDR-Pro 10 – Hubeinheit EZDR-Pro 10 - H12 - H20 # Einscherung 2/1 - MGS - ZMS, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR10 H12 Set	70590833	1
1	Bolzen DR10 H20 Set	70590933	1
3	Radsatz EZDR Set	70591033	1
4	Traverse Überlastsichrg. MGS 2/1 2m	47985433	1
4	Traverse Überlastsichrg. MGS 2/1 3m	47985533	1
4	Traverse Überlastsichrg. MGS 2/1 4m	47985633	1
4	Seilkeiltraverse EZDR 10 ZMS	70593333	1
6	Seiltasche DR10 Set	70591733	1
7	Überlastabschaltung DR 10 2m MGS	71912733	1
7	Überlastabschaltung DR 10 3m MGS	71912833	1
7	Überlastabschaltung DR 10 4m MGS	71912933	1
7	Zugmessstab ZMS DR10 2/1Set	70591833	1
8	Drahtseil DR10 H12 2/1 Set 2m	70595833	1
8	Drahtseil DR10 H20 2/1 Set 2m	70595933	1
8	Drahtseil DR10 H12 2/1 Set 3m, 4m	70599633	1
8	Drahtseil DR10 H20 2/1 Set 3m, 4m	70599733	1
9	Seiltrommel einrillig DR10 H12	70596733	1
9	Seiltrommel einrillig DR10 H20	70596833	1
10	Seilführung EKDR 10 Set säurefest	70485033	1
13	Verkleidungsblech DR10 H12 V1	70597733	1
13	Verkleidungsblech DR10 H20 V1	70597833	1
14	Gehäuse DR10 FU V2 2m Krankatze	71913933	1
14	Gehäuse DR10 FU V2 3m Krankatze	71913833	1
14	Gehäuse DR10 FU V2 4m Krankatze	71913733	1
14	Gehäuse DR10 FU V2 2m Solokatze	71913633	1
14	Gehäuse DR10 FU V2 3m Solokatze	71913533	1
14	Gehäuse DR10 FU V2 4m Solokatze	71913433	1
15	Radblock 125 A Set	70588033	1
16	Radblock 125 NA Set	70588133	1
17	Fahrmotor EZDR Set	70588533 → 70588833	1
18	Getriebe Set	70588633	1
19	Rollenführung DRS 125 Set	75231833	1
21	Puffer 70x 70 Set	70591133	1
22	Andruckschwinge Set EZDR	70506033	1
23	Stützrolle DR 3 Set EZDR 10	70197633	1
24	Fahrantrieb EZDR Set	70589533 → 70589833	1

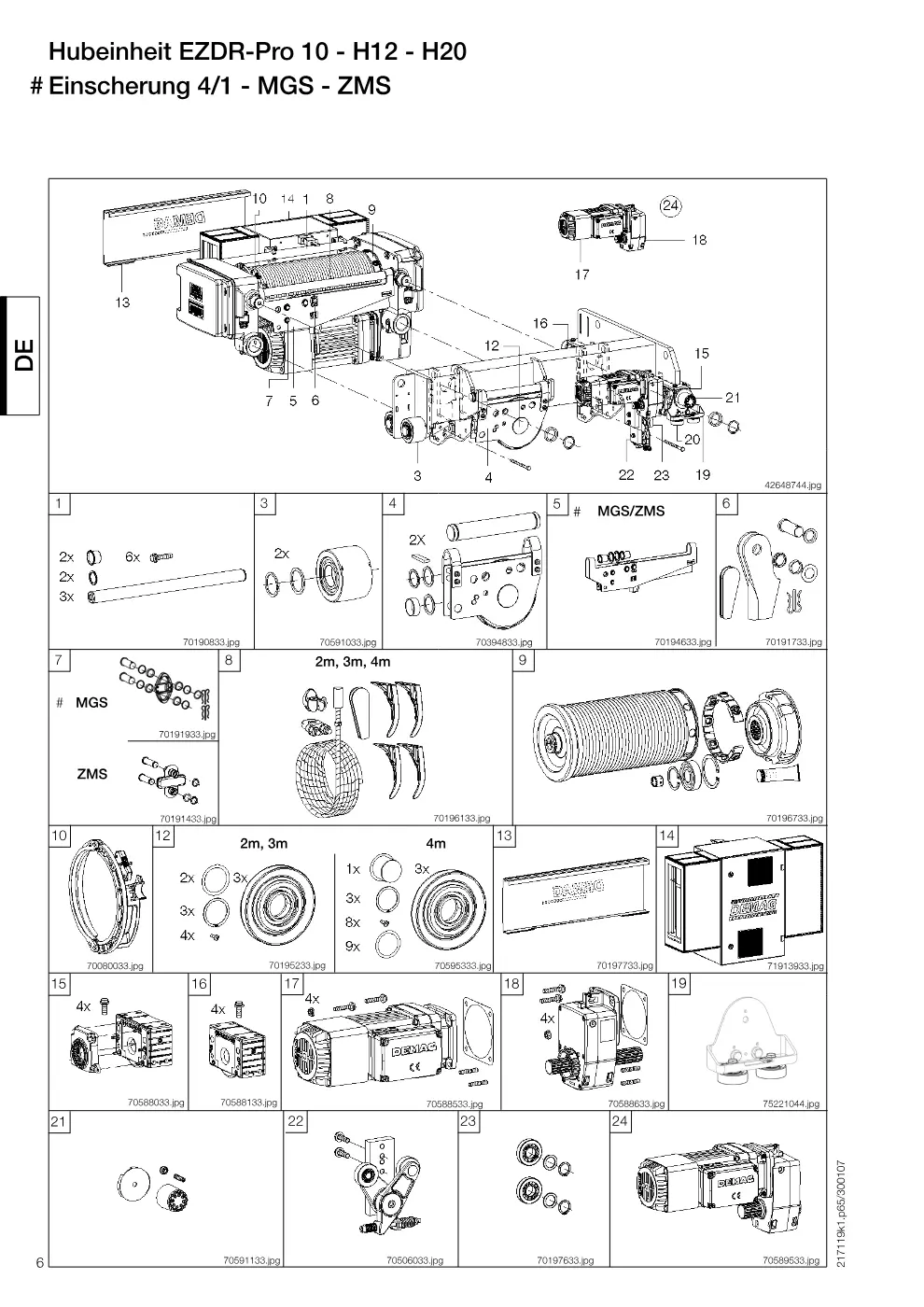

Hubeinheit EZDR-Pro 10 - H12 - H20 # Einscherung 4/1 - MGS - ZMS (Seite 6)

Demag EZDR-Pro 10 – Hubeinheit EZDR-Pro 10 - H12 - H20 # Einscherung 4/1 - MGS - ZMS, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR10 H12 Set	70590833	1
1	Bolzen DR10 H20 Set	70590933	1
3	Radsatz EZDR Set	70591033	1
4	Oberflasche EZDR10 4/1 Set 2m, 3m	70594833	1
4	Oberflasche EZDR10 4/1 4m Set	70595133	1
5	Traverse Überlastsichrg. MGS H12 4/1 2m	47989033	1
5	Traverse Überlastsichrg. MGS H20 4/1 2m	47989333	1
5	Traverse Überlastsichrg. MGS H12 4/1 3m	47989133	1
5	Traverse Überlastsichrg. MGS H20 4/1 3m	47989433	1
5	Traverse Überlastsichrg. MGS H12 4/1 4m	47989233	1
5	Traverse Überlastsichrg. MGS H20 4/1 4m	47989533	1
5	Seilkeiltraverse H12 4/1 ZMS 2m, 3m	70594633	1
5	Seilkeiltraverse H20 4/1 ZMS 2m, 3m	70594733	1
5	Seilkeiltraverse H12 4/1 ZMS 4m	70594433	1
5	Seilkeiltraverse H20 4/1 ZMS 4m	70594533	1
6	Seiltasche DR10 Set	70591733	1
7	Überlastabschaltung DR 10 2m MGS	71912733	1
7	Überlastabschaltung DR 10 3m MGS	71912833	1
7	Überlastabschaltung DR 10 4m MGS	71912933	1
7	Zugmessstab ZMS DR10 4/1Set ZMS	70591433	1
8	Drahtseil DR10 H12 4/1 Set 2m	70596133	1
8	Drahtseil DR10 H20 4/1 Set 2m	70596233	1
8	Drahtseil DR10 H12 4/1 Set 3m, 4m	70599833	1
8	Drahtseil DR10 H20 4/1 Set 3m, 4m	70599933	1
9	Seiltrommel einrillig DR10 H12	70596733	1
9	Seiltrommel einrillig DR10 H20	70596833	1
10	Seilführung EKDR 10 Set säurefest	70485033	1
12	Seilrolle DR10 4/1 Set 2m, 3m	70595233	1
12	Seilrolle DR10 4/1 Set 4m	70595333	1
13	Verkleidungsblech DR10 H12 V1	70597733	1
13	Verkleidungsblech DR10 H20 V1	70597833	1
14	Gehäuse DR10 FU V2 2m	71913933	1
14	Gehäuse DR10 FU V2 3m Krankatze	71913833	1
14	Gehäuse DR10 FU V2 4m Krankatze	71913733	1
14	Gehäuse DR10 FU V2 2m Solokatze	71913633	1
14	Gehäuse DR10 FU V2 3m Solokatze	71913533	1
14	Gehäuse DR10 FU V2 4m Solokatze	71913433	1
15	Radblock 125 A Set	70588033	1
16	Radblock 125 NA Set	70588133	1
17	Fahrmotor EZDR Set	70588533 → 70588833	1
18	Getriebe Set	70588633	1
19	Rollenführung DRS 125 Set	75231833	1
21	Puffer 70x 70 Set	70591133	1
22	Andruckschwinge Set EZDR	70506033	1
23	Stützrolle DR 3 Set EZDR 10	70197633	1
24	Fahrantrieb EZDR Set	70589533 → 70589833	1

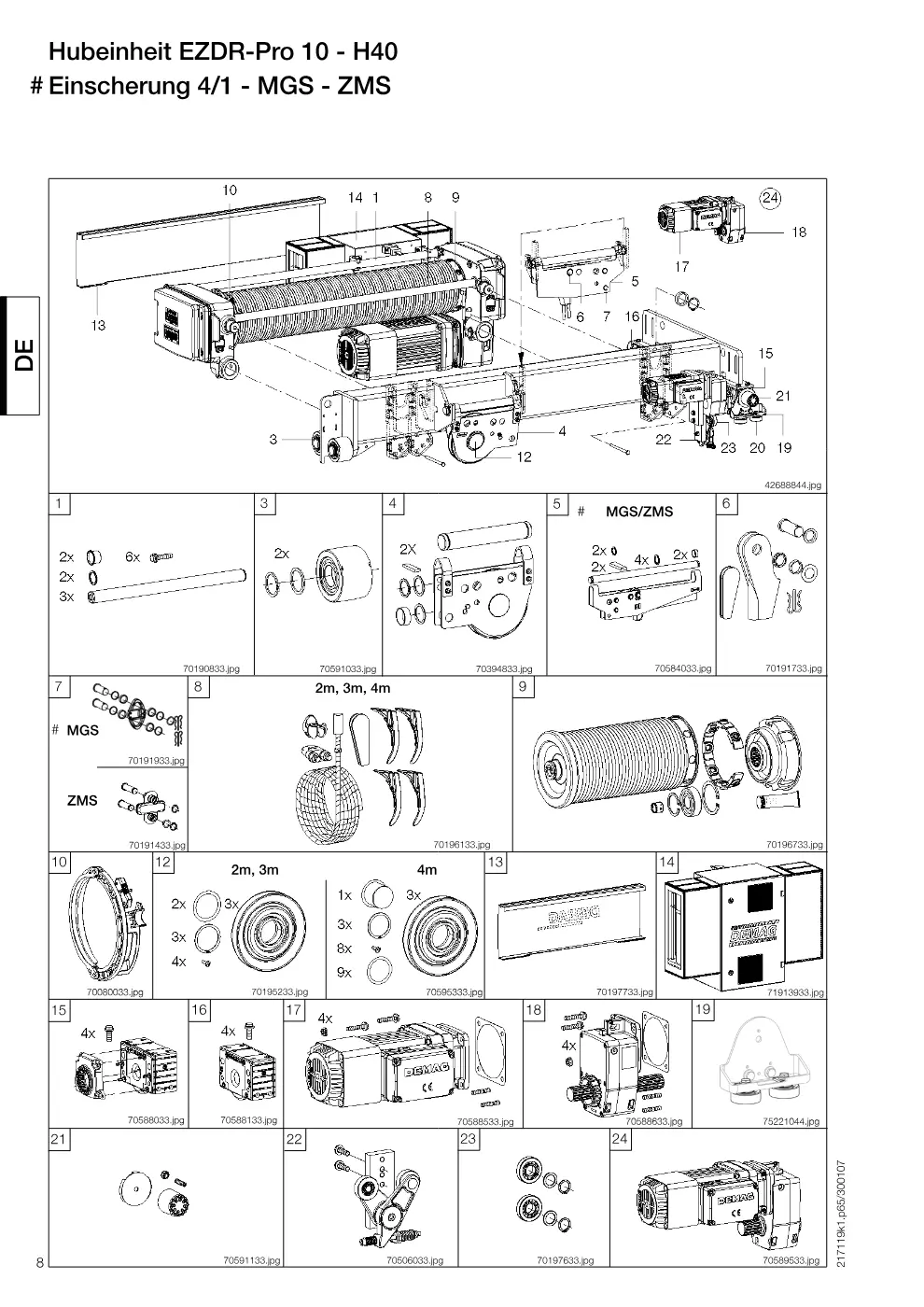

Hubeinheit EZDR-Pro 10 - H40 # Einscherung 4/1 - MGS - ZMS (Seite 8)

Demag EZDR-Pro 10 – Hubeinheit EZDR-Pro 10 - H40 # Einscherung 4/1 - MGS - ZMS, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR10 H40 Set	70594333	1
3	Radsatz EZDR Set	70591033	1
4	Oberflasche EZDR10 4/1 Set 2m, 3m	70594833	1
4	Oberflasche EZDR10 4/1 4m Set	70595133	1
5	Traverse Überlastsichrg. MGS H40 4/1 2m	47987833	1
5	Traverse Überlastsichrg. MGS H40 4/1 3m	47987933	1
5	Traverse Überlastsichrg. MGS H40 4/1 4m	47988033	1
5	Seilkeiltraverse H40 ZMS 2m, 3m	70584033	1
5	Seilkeiltraverse H40 ZMS 4m	70584133	1
6	Seiltasche DR10 Set	70591733	1
7	Überlastabschaltung DR 10 2m MGS	71912733	1
7	Überlastabschaltung DR 10 3m MGS	71912833	1
7	Überlastabschaltung DR 10 4m MGS	71912933	1
7	Zugmessstab ZMS DR10 4/1Set ZMS	70591433	1
8	Drahtseil DR10 H40 4/1 Set 2m	70596033	1
8	Drahtseil DR10 H40 4/1 Set 3m, 4m	70596333	1
9	Seiltrommel einrillig DR10 H40	70596933	1
10	Seilführung EKDR 10 Set säurefest	70485033	1
12	Seilrolle DR10 4/1 Set 2m, 3m	70595233	1
12	Seilrolle DR10 4/1 Set 4m	70595333	1
13	Verkleidungsblech DR10 H40	70597933	1
14	Gehäuse DR10 FU V2 2m Krankatze	71913933	1
14	Gehäuse DR10 FU V2 3m Krankatze	71913833	1
14	Gehäuse DR10 FU V2 4m Krankatze	71913733	1
14	Gehäuse DR10 FU V2 2m Solokatze	71913633	1
14	Gehäuse DR10 FU V2 3m Solokatze	71913533	1
14	Gehäuse DR10 FU V2 4m Solokatze	71913433	1
15	Radblock 125 A Set	70588033	1
16	Radblock 125 NA Set	70588133	1
17	Fahrmotor EZDR Set	70588533 → 70588833	1
18	Getriebe Set	70588633	1
19	Rollenführung DRS 125 Set	75231833	1
21	Puffer 70x 70 Set	70591133	1
22	Andruckschwinge Set EZDR	70506033	1
23	Stützrolle DR 3 Set EZDR 10	70197633	1
24	Fahrantrieb EZDR Set	70589533 → 70589833	1

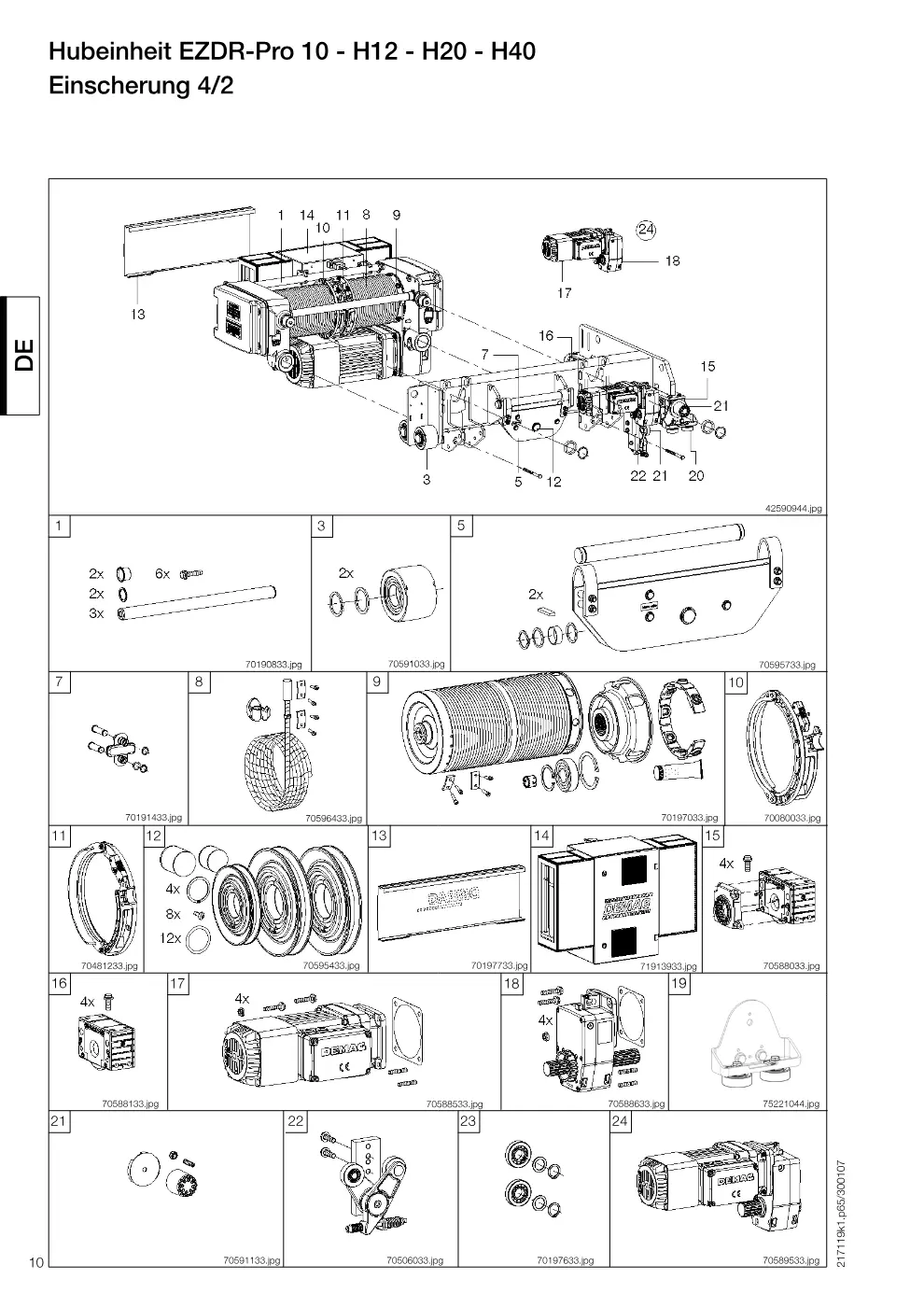

Hubeinheit EZDR-Pro 10 - H12 - H20 - H40 Einscherung 4/2 (Seite 10)

Demag EZDR-Pro 10 – Hubeinheit EZDR-Pro 10 - H12 - H20 - H40 Einscherung 4/2, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR10 H12 Set	70590833	1
1	Bolzen DR10 H20 Set	70590933	1
1	Bolzen DR10 H40 Set	70594333	1
3	Radsatz EZDR Set	70591033	1
5	Ausgleichsrolle EZDR10 Set	70595733	1
7	Zugmessstab ZMS DR10 2/1Set	70591833	1
8	Drahtseil DR10 H12 4/2 Set	70596433	1
8	Drahtseil DR10 H20 4/2 Set	70596533	1
8	Drahtseil DR10 H40 4/2 Set	70596633	1
9	Seiltrommel zweirillig DR10 H12	70597033	1
9	Seiltrommel zweirillig DR10 H20	70597133	1
9	Seiltrommel zweirillig DR10 H40	70597233	1
10	Seilführung DR 10/9 Li Set säurefest	70484533	1
11	Seilführung DR 10/9 Re Set säurefest	70484733	1
12	Seilrolle DR10 4/2 Set	70595433	1
13	Verkleidungsblech DR10 H12 V1	70597733	1
13	Verkleidungsblech DR10 H20 V1	70597833	1
13	Verkleidungsblech DR10 H40 V1	70597933	1
14	Gehäuse DR10 FU V2 2m Krankatze	71913933	1
14	Gehäuse DR10 FU V2 3m Krankatze	71913833	1
14	Gehäuse DR10 FU V2 4m Krankatze	71913733	1
14	Gehäuse DR10 FU V2 2m Solokatze	71913633	1
14	Gehäuse DR10 FU V2 3m Solokatze	71913533	1
14	Gehäuse DR10 FU V2 4m Solokatze	71913433	1
15	Radblock 125 A Set	70588033	1
16	Radblock 125 NA Set	70588133	1
17	Fahrmotor EZDR Set	70588533 → 70588833	1
18	Getriebe Set	70588633	1
19	Rollenführung DRS 125 Set	75231833	1
21	Puffer 70x 70 Set	70591133	1
22	Andruckschwinge Set EZDR	70506033	1
23	Stützrolle DR10 Set EZDR 10	70597633	1
24	Fahrantrieb EZDR Set	70589533 → 70589833	1

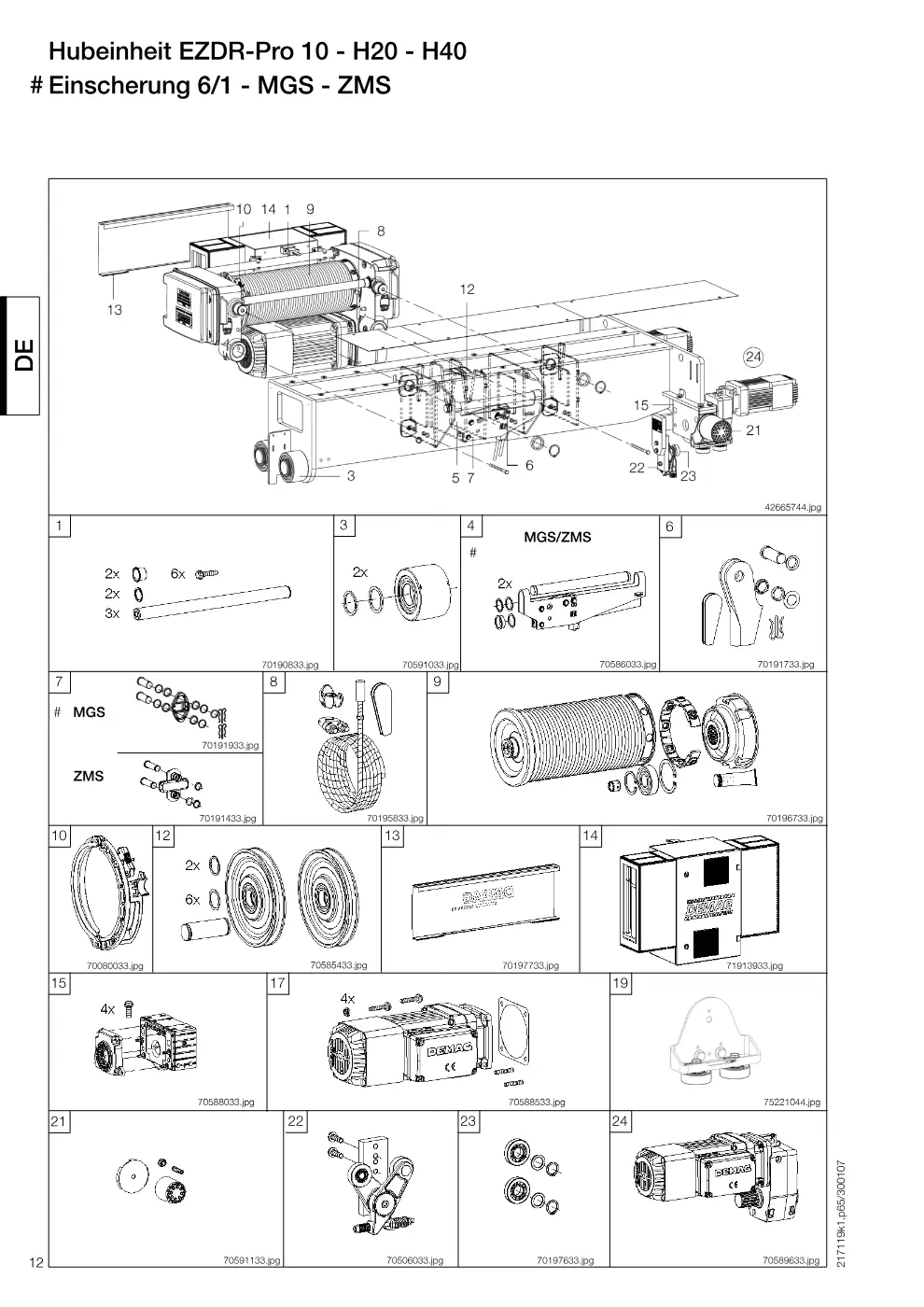

Hubeinheit EZDR-Pro 10 - H20 - H40 # Einscherung 6/1 - MGS - ZMS (Seite 12)

Demag EZDR-Pro 10 – Hubeinheit EZDR-Pro 10 - H20 - H40 # Einscherung 6/1 - MGS - ZMS, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzen DR10 H20 Set	70590933	1
1	Bolzen DR10 H40 Set	70594333	1
3	Radsatz 160 EZDR Set	70581033	1
4	Traverse Überlastsichrg. MGS 6/1 2m	47990233	1
4	Traverse Überlastsichrg. MGS 6/1 3m	47990333	1
4	Traverse Überlastsichrg. MGS 6/1 4m	47990433	1
4	Seilkeiltraverse 6/1 ZMS 2m, 3m	70586333	1
4	Seilkeiltraverse 6/1 ZMS 4m	70586433	1
6	Seiltasche DR10 Set	70591733	1
7	Überlastabschaltung DR 10 2m MGS	71912733	1
7	Überlastabschaltung DR 10 3m MGS	71912833	1
7	Überlastabschaltung DR 10 4m MGS	71912933	1
7	Zugmessstab ZMS DR10 2/1Set ZMS, 6/1	70591833	1
8	Drahtseil DR10 H20 6/1 Set 2m, 3m	70598533	1
8	Drahtseil DR10 H40 6/1 Set 2m, 3m	70598633	1
8	Drahtseil DR10 H20 6/1 Set 4m	70490133	1
8	Drahtseil DR10 H40 6/1 Set 4m	70490233	1
9	Seiltrommel einrillig DR10 H20	70596833	1
9	Seiltrommel einrillig DR10 H40	70596933	1
10	Seilführung EKDR 10 Set	70485033	1
12	Oberflasche 6/1 Set	70585433	1
13	Verkleidungsblech DR10 H20 V1	70597833	1
13	Verkleidungsblech DR10 H40 V1	70597933	1
14	Gehäuse DR10 FU V2 2m Krankatze	71913933	1
14	Gehäuse DR10 FU V2 3m Krankatze	71913833	1
14	Gehäuse DR10 FU V2 4m Krankatze	71913733	1
14	Gehäuse DR10 FU V2 2m Solokatze	71913633	1
14	Gehäuse DR10 FU V2 3m Solokatze	71913533	1
14	Gehäuse DR10 FU V2 4m Solokatze	71913433	1
15	Radblock 160 A Set	70588233	1
17	Fahrmotor ZBA80A4 B007	70585833	2
19	Rollenführung DRS 160 Set	75261833	1
21	Puffer 100 Set	70581133	1
22	Andruckschwinge Set EZDR	70506033	1
23	Stützrolle DR 3 Set EZDR10	70197633	1
24	Fahrantrieb ZBA80A4 AME20	47993933	2

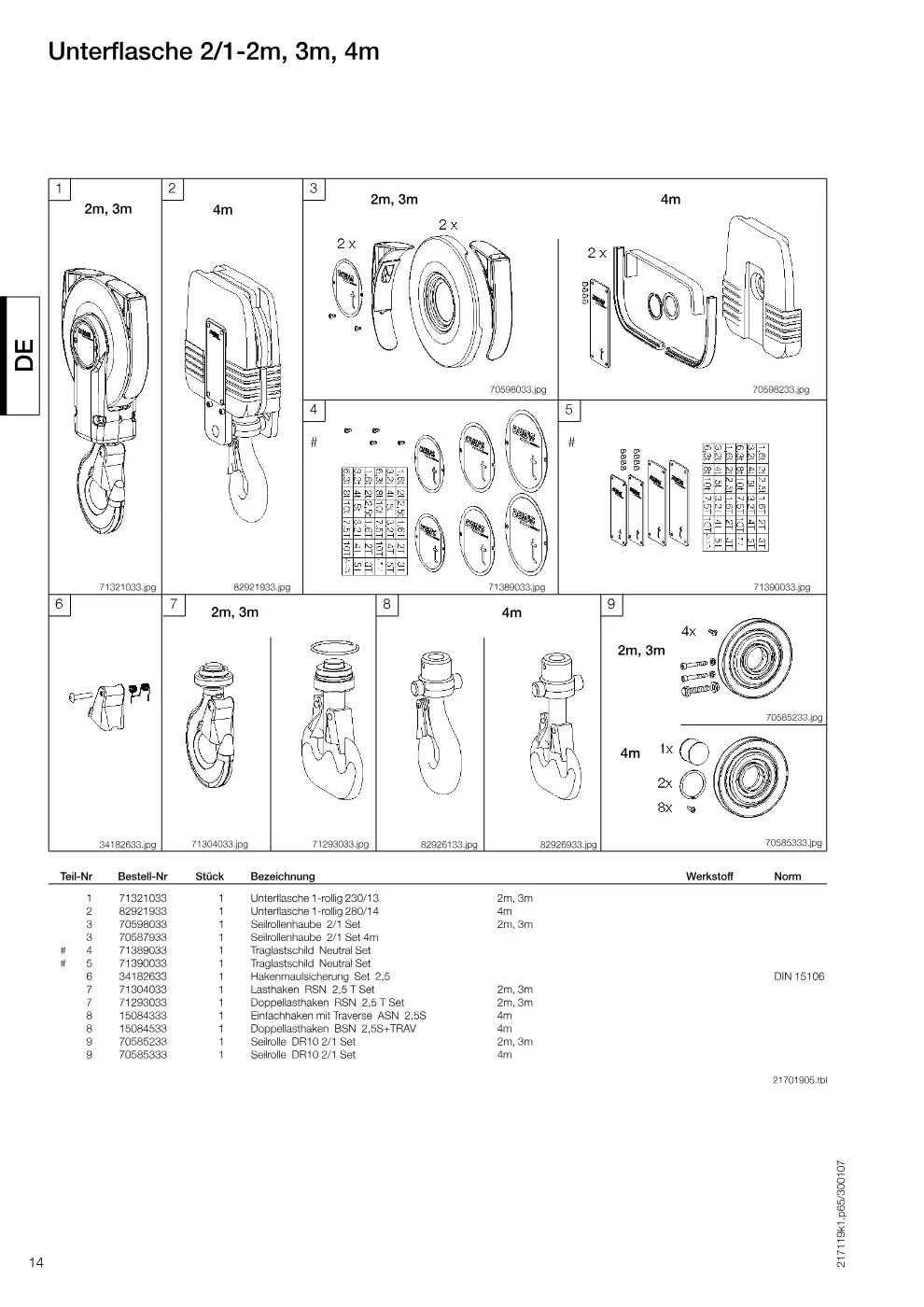

Unterflasche 2/1-2m, 3m, 4m (Seite 14)

Demag EZDR-Pro 10 – Unterflasche 2/1-2m, 3m, 4m, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 230/13 2m, 3m	71321033	1
2	Unterflasche 1-rollig 280/14 4m	82921933	1
3	Seilrollenhaube 2/1 Set 2m, 3m	70598033	1
3	Seilrollenhaube 2/1 Set 4m	70587933	1
4	Traglastschild Neutral Set	71389033	1
5	Traglastschild Neutral Set	71390033	1
6	Hakenmaulsicherung Set 2,5	34182633	1
7	Lasthaken RSN 2,5 T Set 2m, 3m	71304033 → 70398433	1
7	Doppellasthaken RSN 2,5 T Set 2m, 3m	71293033	1
8	Einfachhaken mit Traverse ASN 2,5S 4m	15084333	1
8	Doppellasthaken BSN 2,5S+TRAV 4m	15084533	1
9	Seilrolle DR10 2/1 Set 2m, 3m	70585233	1
9	Seilrolle DR10 2/1 Set 4m	70585333	1

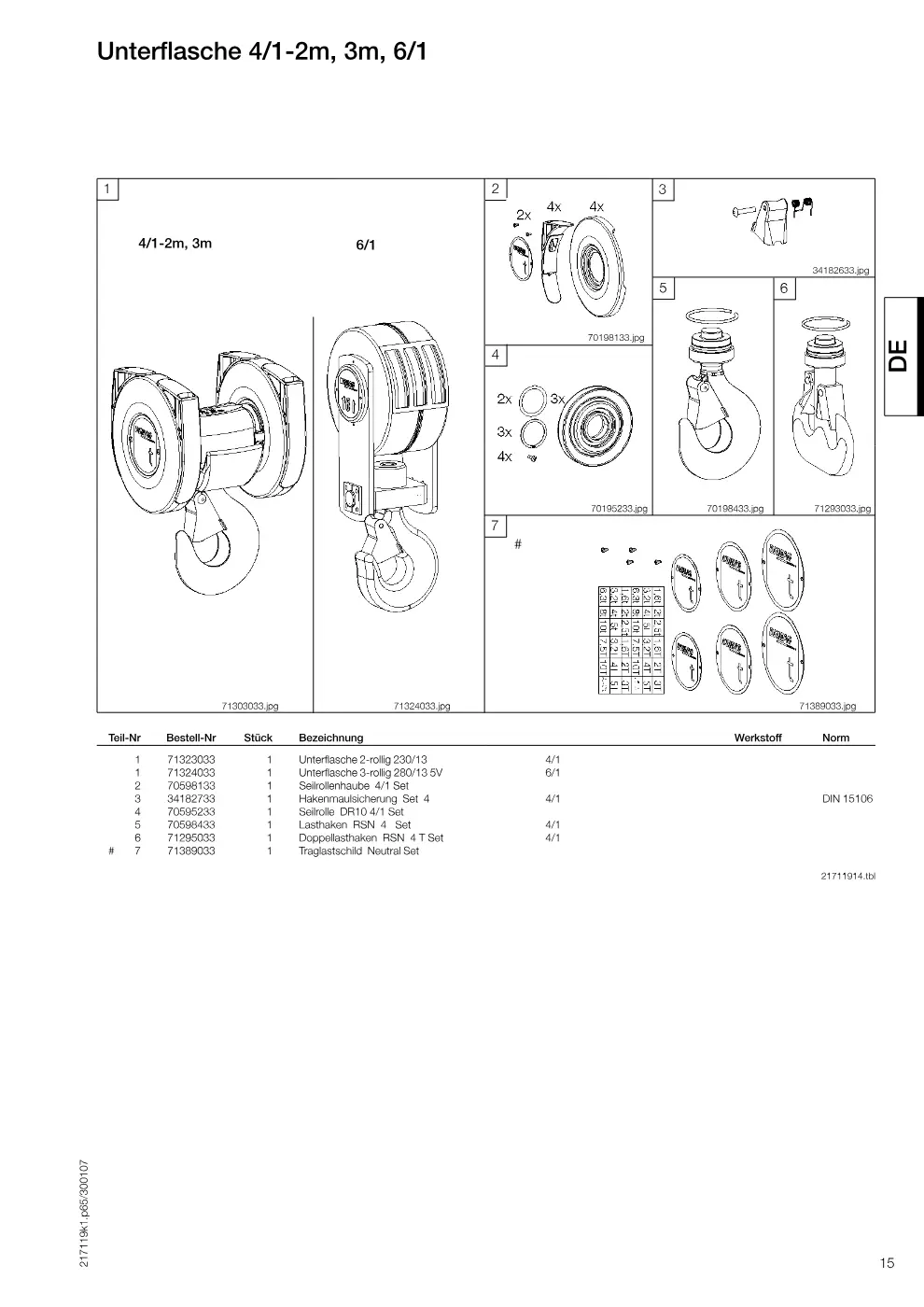

Unterflasche 4/1-2m, 3m, 6/1 (Seite 15)

Demag EZDR-Pro 10 – Unterflasche 4/1-2m, 3m, 6/1, Zeichnung Seite 15

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 230/13 4/1	71323033	1
1	Unterflasche 3-rollig 280/13 5V 6/1	71324033	1
2	Seilrollenhaube 4/1 Set	70598133	1
3	Hakenmaulsicherung Set 4 4/1	34182733	1
4	Seilrolle DR10 4/1 Set	70595233	1
5	Lasthaken RSN 4 Set 4/1	70598433	1
6	Doppellasthaken RSN 4 T Set 4/1	71295033	1
7	Traglastschild Neutral Set	71389033	1

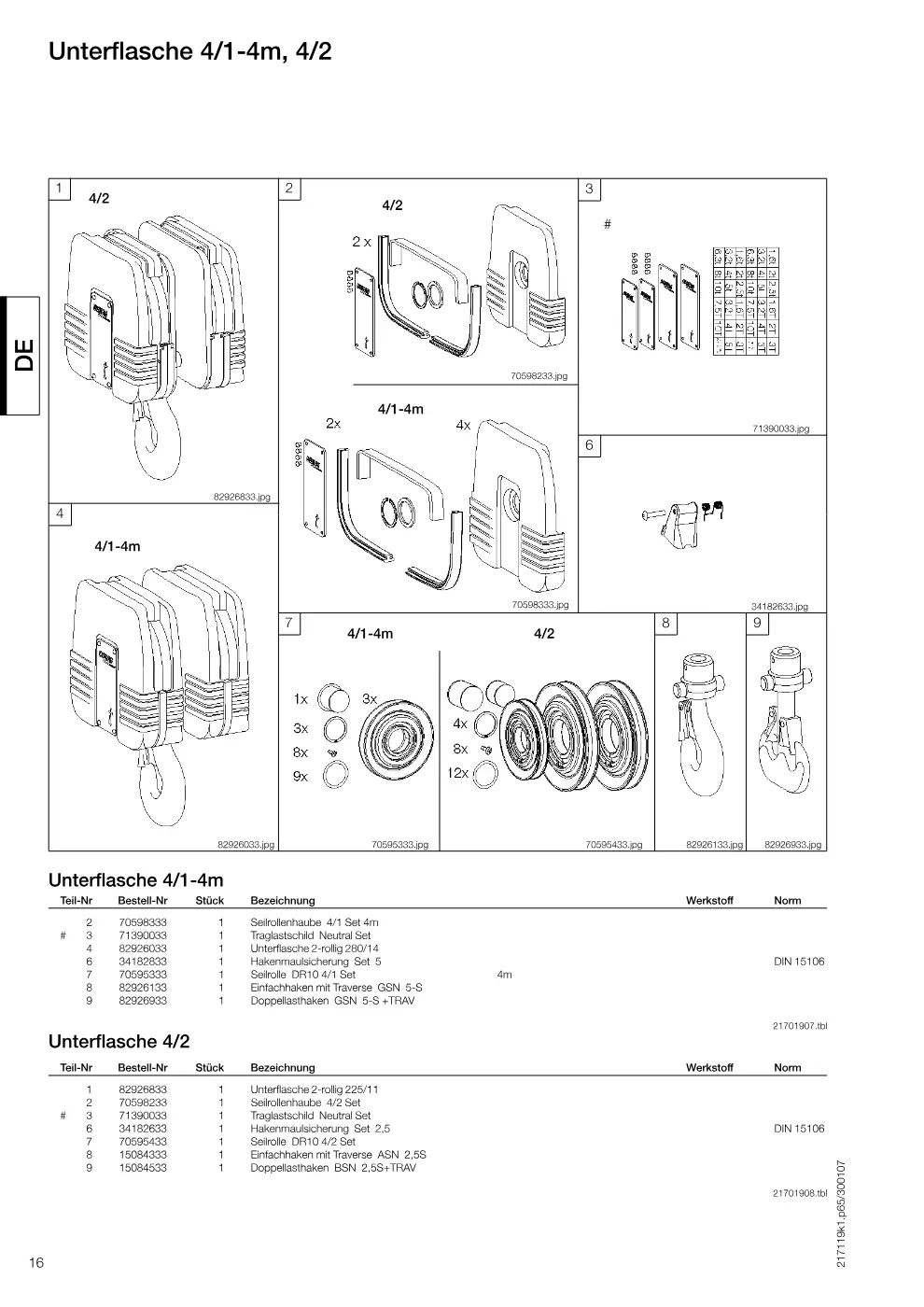

Unterflasche 4/1-4m, 4/2 (Seite 16)

Demag EZDR-Pro 10 – Unterflasche 4/1-4m, 4/2, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seilrollenhaube 4/1 Set 4m	70598333	1
2	Seilrollenhaube 4/2 Set	70598233	1
3	Traglastschild Neutral Set	71390033	1
4	Unterflasche 2-rollig 280/14	82926033	1
6	Hakenmaulsicherung Set 5	34182833 → 34187933	1
6	Hakenmaulsicherung Set 2,5	34182633	1
7	Seilrolle DR10 4/1 Set 4m	70595333	1
7	Seilrolle DR10 4/2 Set	70595433	1
8	Einfachhaken mit Traverse GSN 5-S	82926133	1
8	Einfachhaken mit Traverse ASN 2,5S	15084333	1
9	Doppellasthaken GSN 5-S +TRAV	82926933	1
9	Doppellasthaken BSN 2,5S+TRAV	15084533	1
1	Unterflasche 2-rollig 225/11	82926833	1

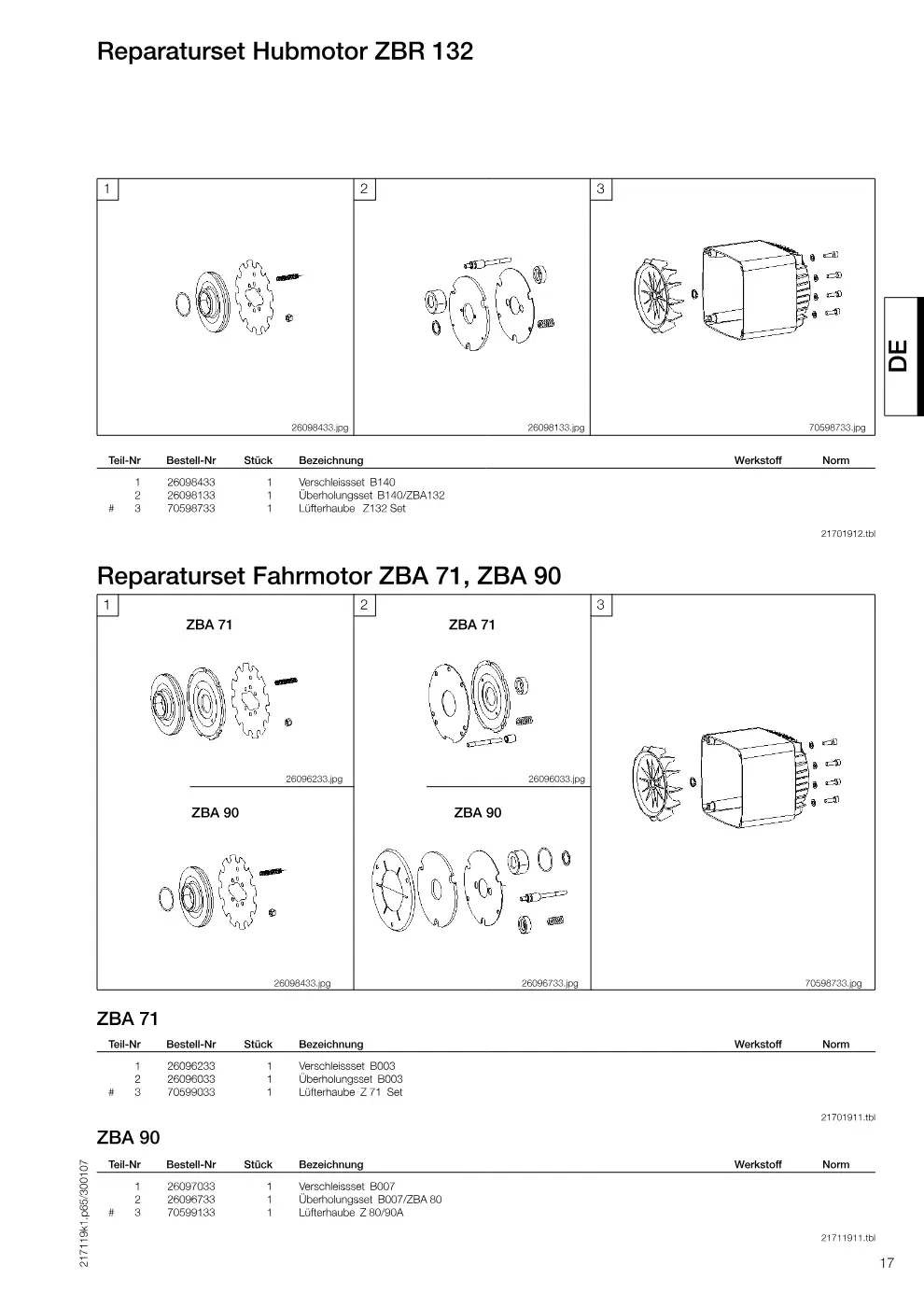

Reparaturset Hubmotor ZBR 132 (Seite 17)

Demag EZDR-Pro 10 – Reparaturset Hubmotor ZBR 132, Zeichnung Seite 17

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Verschleissset B140	26098433	1
1	Verschleissset B003	26096233	1
1	Verschleissset B007	26097033	1
2	Überholungsset B140/ZBA132	26098133	1
2	Überholungsset B003	26096033	1
2	Überholungsset B007/ZBA 80	26096733	1
3	Lüfterhaube Z132 Set	70598733 → 23874033	1
3	Lüfterhaube Z 71 Set	70599033 → 20874033	1
3	Lüfterhaube Z 80/90A	70599133 → 21874033	1

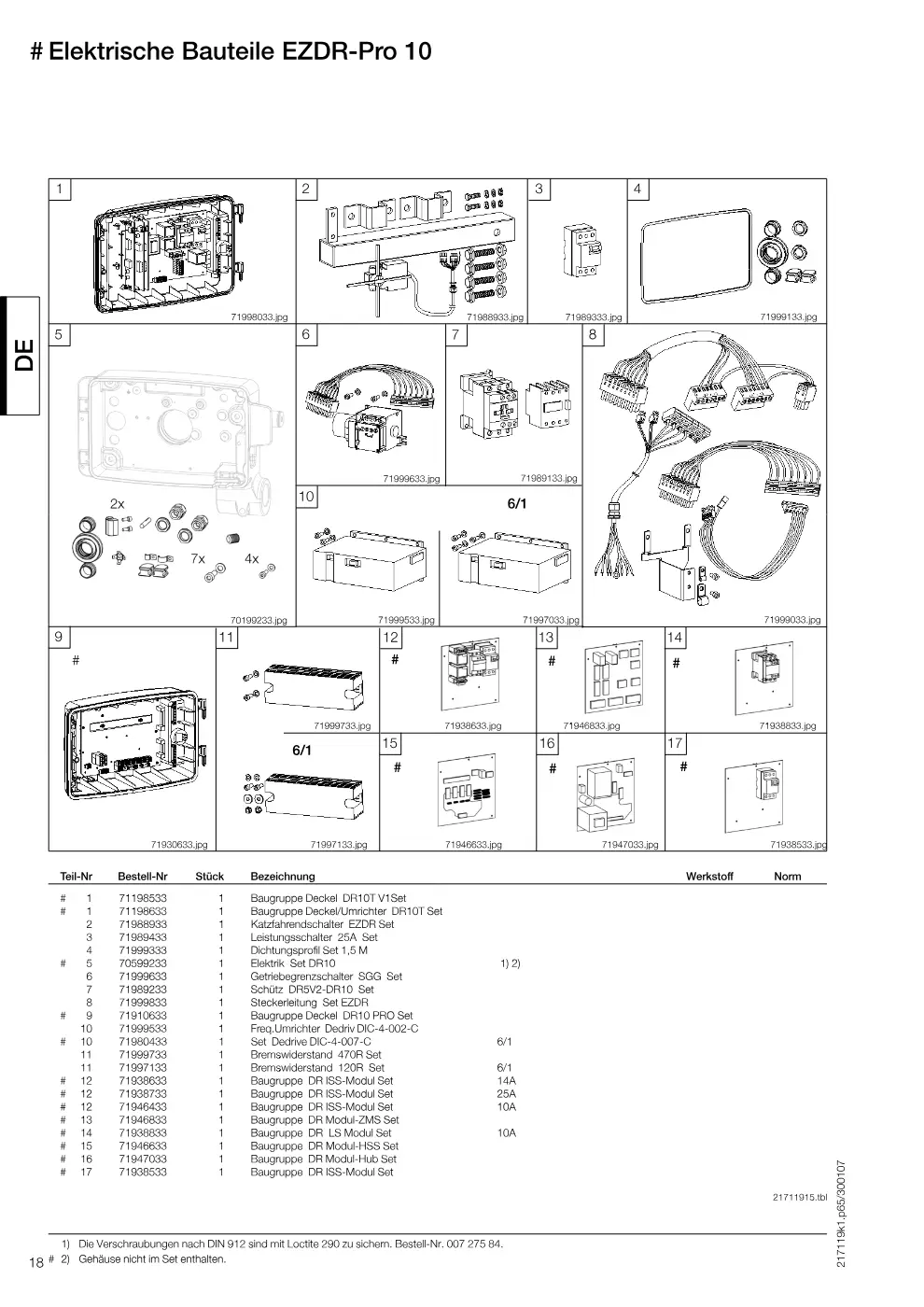

# Elektrische Bauteile EZDR-Pro 10 (Seite 18)

Demag EZDR-Pro 10 – # Elektrische Bauteile EZDR-Pro 10, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel DR10T V1Set	71198533	1
1	Baugruppe Deckel/Umrichter DR10T Set	71198633	1
2	Katzfahrendschalter EZDR Set	71988933 → 73014333	1
3	Leistungsschalter 25A Set	71989433	1
4	Dichtungsprofil Set 1,5 M	71999333	1
5	Elektrik Set DR10	70599233	1
6	Getriebegrenzschalter SGG Set	71999633	1
7	Schütz DR5V2-DR10 Set	71989233	1
8	Steckerleitung Set EZDR	71999833	1
9	Baugruppe Deckel DR10 PRO Set	71910633	1
10	Freq.Umrichter Dedriv DIC-4-002-C	71999533	1
10	Set Dedrive DIC-4-007-C 6/1	71980433	1
11	Bremswiderstand 470R Set	71999733	1
11	Bremswiderstand 120R Set 6/1	71997133	1
12	Baugruppe DR ISS-Modul Set 14A	71938633	1
12	Baugruppe DR ISS-Modul Set 25A	71938733	1
12	Baugruppe DR ISS-Modul Set 10A	71946433	1
13	Baugruppe DR Modul-ZMS Set	71946833	1
14	Baugruppe DR LS Modul Set 10A	71938833	1
15	Baugruppe DR Modul-HSS Set	71946633	1
16	Baugruppe DR Modul-Hub Set	71947033	1
17	Baugruppe DR ISS-Modul Set	71938533	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
