Ersatzteilshop › Partfinder › Demag DR › FDR-Pro 5 mit Konsole

Demag FDR-Pro 5 mit Konsole – Ersatzteilliste 21715044

Ersatzteilliste, Ausgabe 10/2014, Demag-Nr. 21715044 – 14 Zeichnungen, 103 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

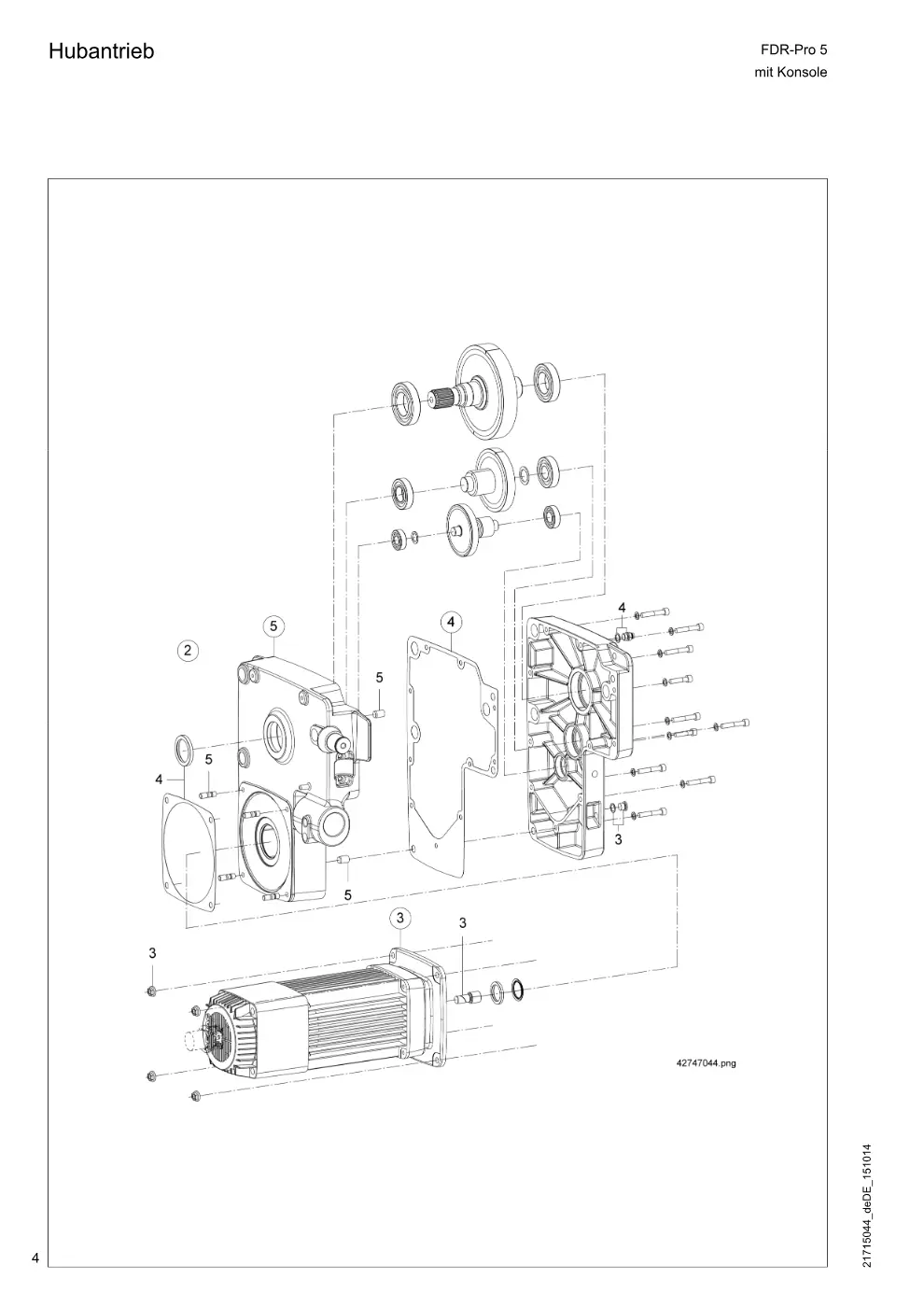

Hubantrieb (Seite 4)

Demag FDR-Pro 5 mit Konsole – Hubantrieb, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Hubgetriebe DR 5 12/2 m/min, 2m, 3m, 4m	70310133	1
2	Hubgetriebe DR 5 18/3 m/min, 2m, 3m, 4m	70310233	1
2	Hubgetriebe DR 5 1-25 m/min, 2m, 3m, 4m	70310333	1
2	Hubgetriebe DR 5 6/1 m/min, 2m, 3m, 4m	70310133	1
2	Hubgetriebe DR 5 9/1,5 m/min, 2m, 3m, 4m	70310233	1
2	Hubgetriebe DR 5 0,5-12,5 m/min, 2m, 3m, 4m	70310333	1
3	Hubmotorset ZBR100D12/2 12/2 m/min, 2m, 3m, 4m	70390533	1
3	Hubmotorset ZBR132D12/2 18/3 m/min, 2m, 3m, 4m	70390633	1
3	Hubmotorset ZBR132B4 B140 1-25 m/min, 2m	70390733	1
3	Hubmotorset ZBR112A4 B140 1-25 m/min, 3m, 4m	70391133	1
3	Hubmotorset ZBR100D12/2 6/1 m/min, 2m, 3m, 4m	70390533	1
3	Hubmotorset ZBR132D12/2 9/1,5 m/min, 2m, 3m, 4m	70390633	1
3	Hubmotorset ZBR132B4 B140 0,5-12,5 m/min, 2m	70390733	1
3	Hubmotorset ZBR112A4 B140 0,5-12,5 m/min, 3m, 4m	70391133	1
4	Dichtungsset DR 5 Z100	70390033	1
5	Getriebegehäuseset DR 5	70390433	1

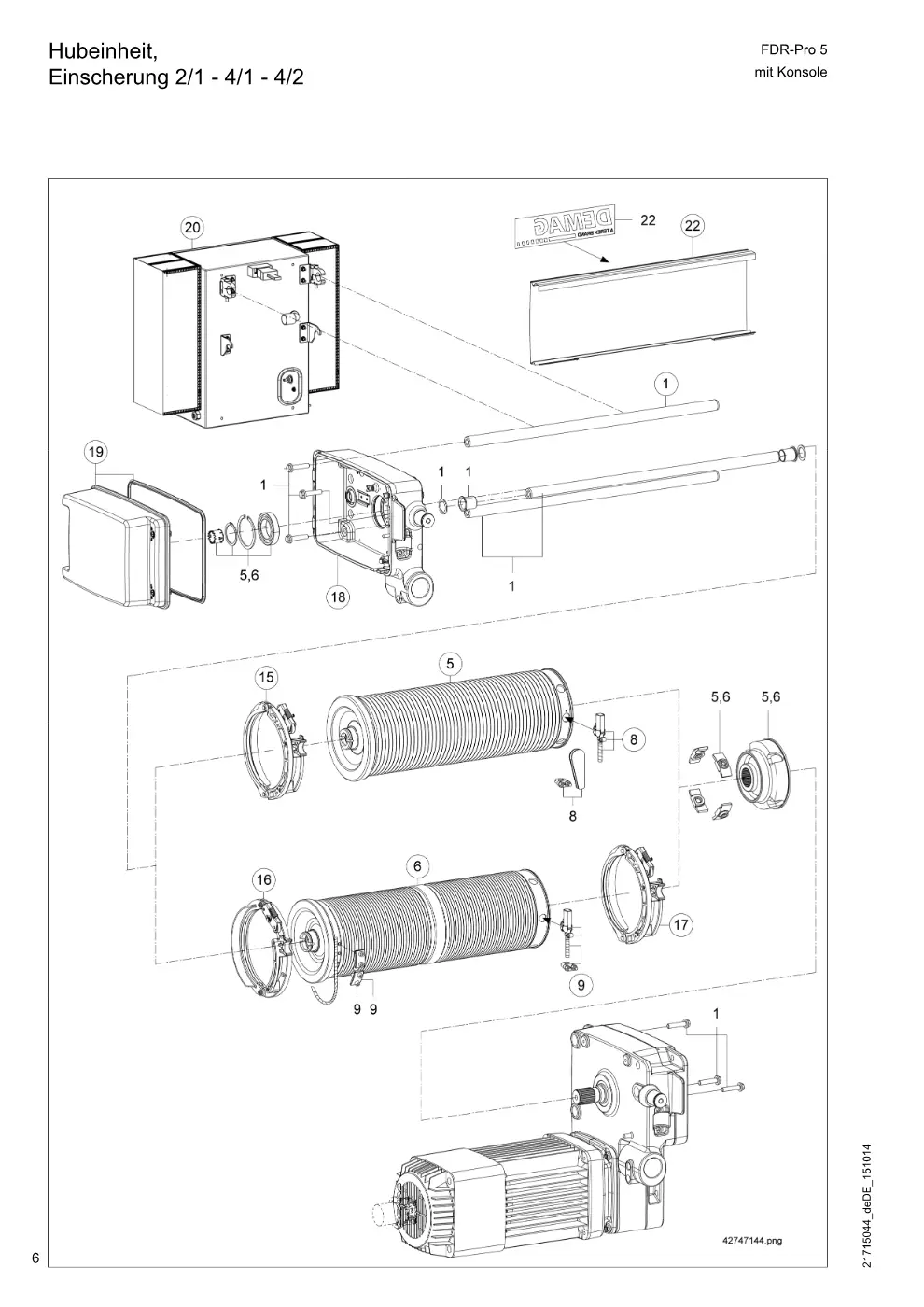

Hubeinheit, Einscherung 2/1 - 4/1 - 4/2 (Seite 6)

Demag FDR-Pro 5 mit Konsole – Hubeinheit, Einscherung 2/1 - 4/1 - 4/2, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bolzenset DR 5 H12	70390833	1
1	Bolzenset DR 5 H20	70390933	1
5	Seiltrommel einrillig DR 5 H12 9L	70376033	1
5	Seiltrommel einrillig DR 5 H20 9L	70376133	1
6	Seiltrommel zweirillig DR 5 H20 7L/R	70376633	1
8	Drahtseilset DR 5 H12 2/1 2m	70395833	1
8	Drahtseilset DR 5 H12 2/1 3m, 4m	70399633	1
8	Drahtseilset DR 5 H20 2/1 2m	70395933	1
8	Drahtseilset DR 5 H20 2/1 3m, 4m	70399733	1
8	Drahtseilset DR 5 H12 4/1 2m	70396133	1
8	Drahtseilset DR 5 H12 4/1 3m, 4m	70399833	1
8	Drahtseilset DR 5 H20 4/1 2m	70396233	1
8	Drahtseilset DR 5 H20 4/1 3m, 4m	70399933	1
9	Drahtseilset DR 5 H20 4/2	70396533	1
15	Seilführungsset links DR 5/ 9 säurefest	70280233	1
15	Seilführungsset links DR 5/ 9V säurefest, verstärkt	70247133	1
16	Seilführungsset links DR 5/ 7 säurefest	70284033	1
16	Seilführungsset links DR 5/ 7V säurefest, verstärkt	70247333	1
17	Seilführungsset rechts DR 5/ 7 säurefest	70284233	1
17	Seilführungsset rechts DR 5/ 7V säurefest, verstärkt	70247533	1
18	Gehäuse Elektrik DR 5	70222233	1
20	Gehäuse DR 5FU V3 2/3m Solokatze	71953733	1
20	Gehäuse DR 5FU V3 4m Solokatze	71953633	1
20	Gehäuse DR 5FU V3 2/3m Krankatze	71953933	1
20	Gehäuse DR 5FU V3 4m Krankatze	71953833	1
22	Verkleidungsblech DR 5 H12	70397733	1
22	Verkleidungsblech DR 5 H20	70397833	1

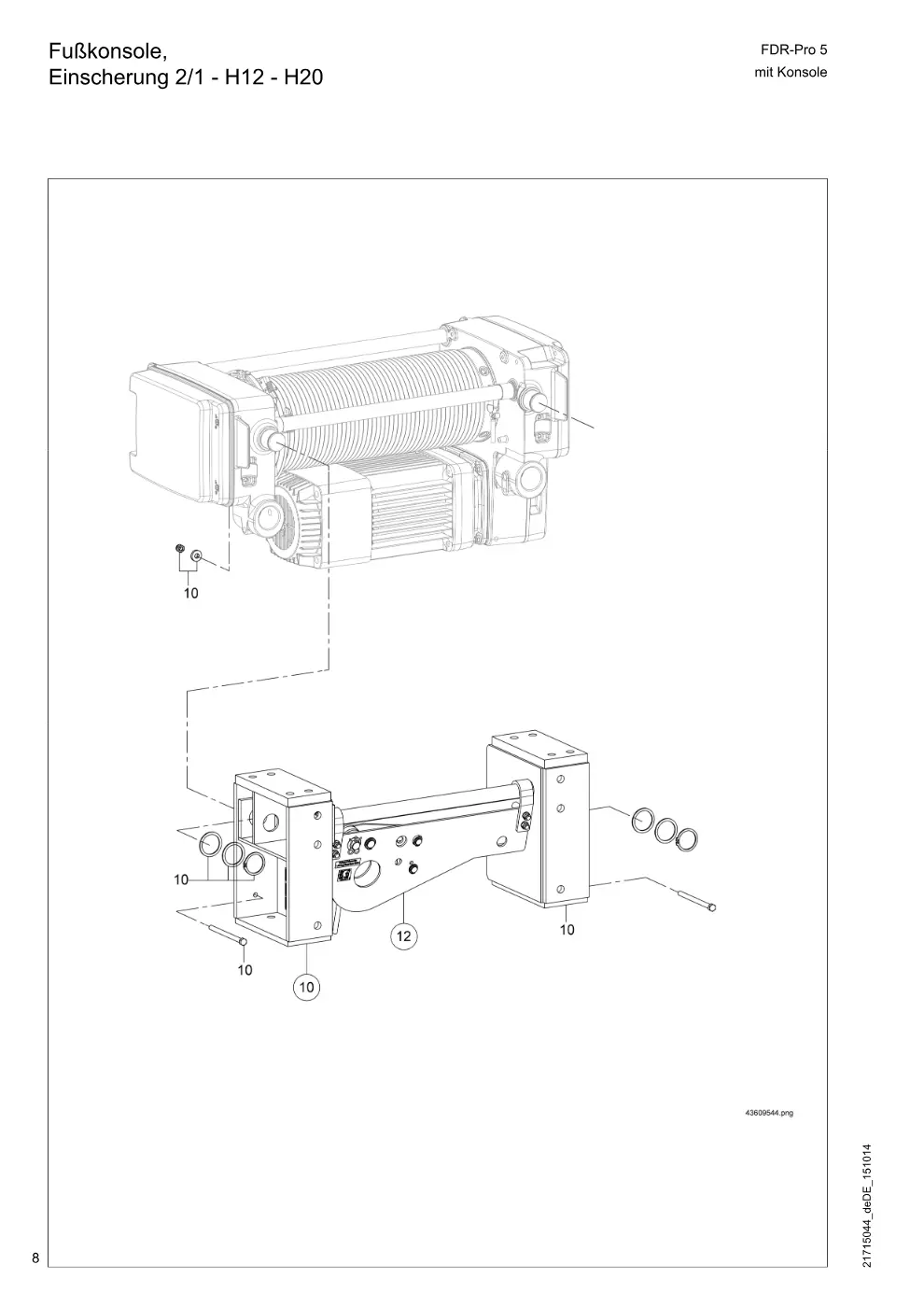

Fußkonsole, Einscherung 2/1 - H12 - H20 (Seite 8)

Demag FDR-Pro 5 mit Konsole – Fußkonsole, Einscherung 2/1 - H12 - H20, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Fußkonsole FDR 5	70241033	1

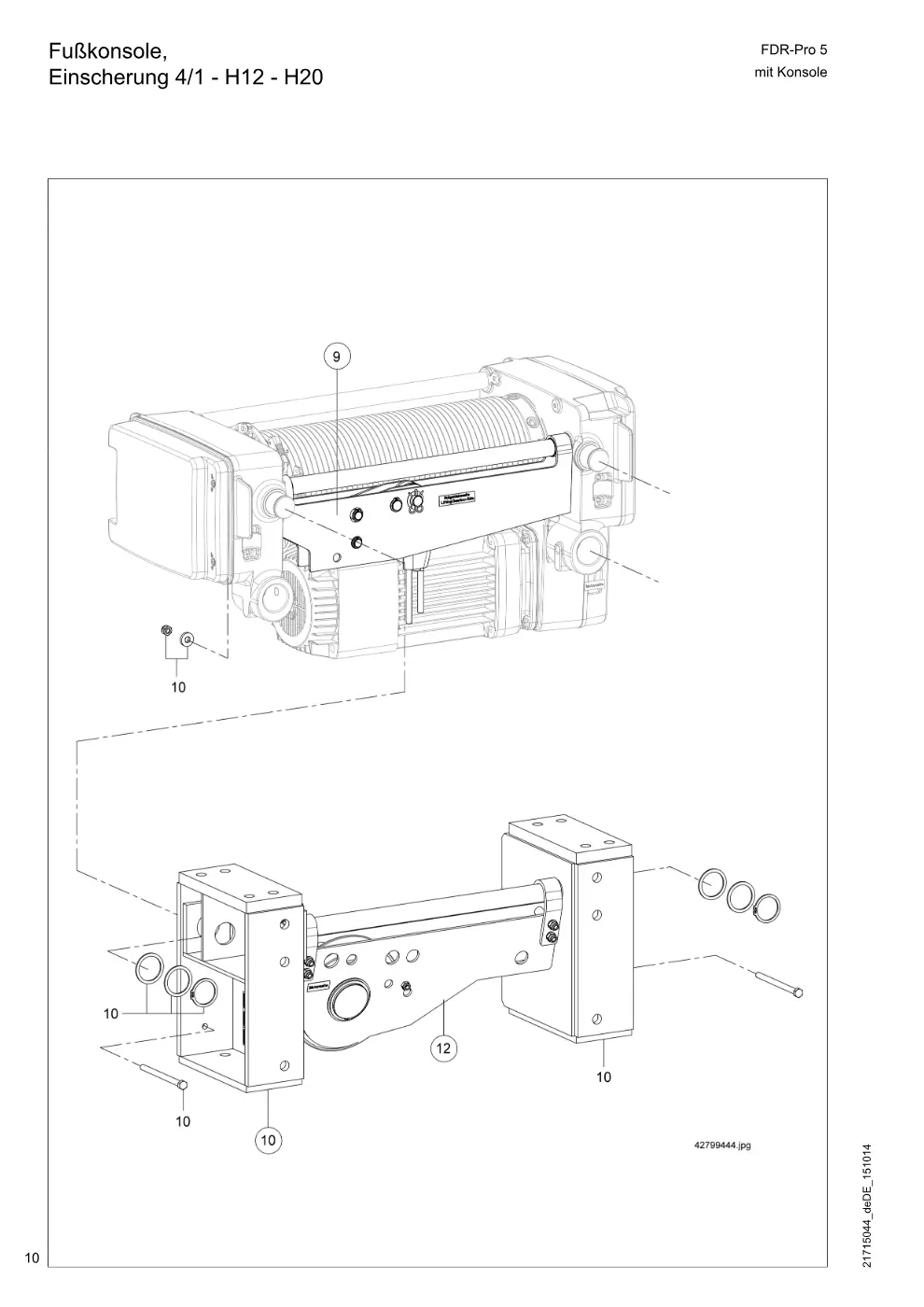

Fußkonsole, Einscherung 4/1 - H12 - H20 (Seite 10)

Demag FDR-Pro 5 mit Konsole – Fußkonsole, Einscherung 4/1 - H12 - H20, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Fußkonsole FDR 5	70241033	1

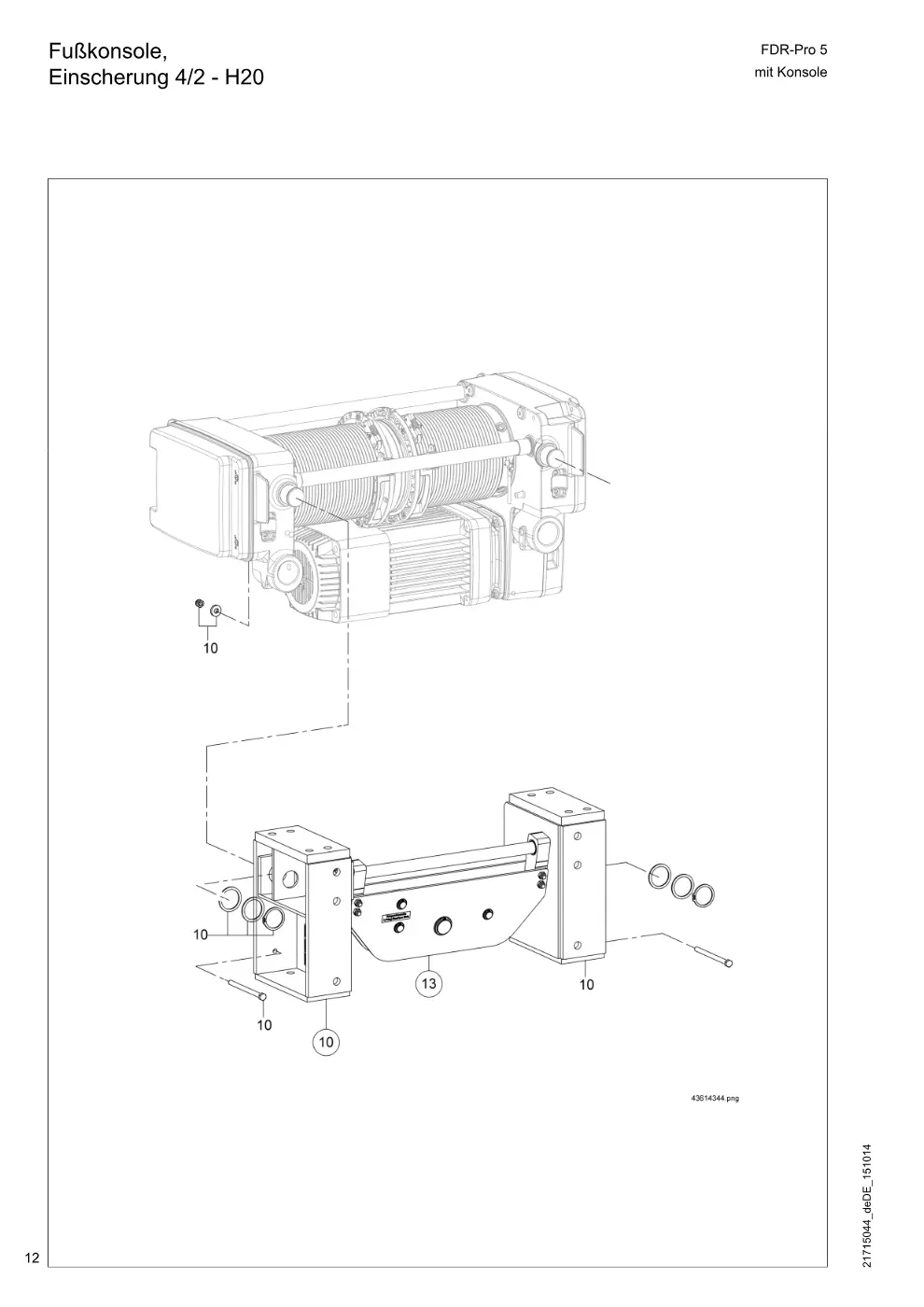

Fußkonsole, Einscherung 4/2 - H20 (Seite 12)

Demag FDR-Pro 5 mit Konsole – Fußkonsole, Einscherung 4/2 - H20, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
10	Fußkonsole FDR 5	70241033	1

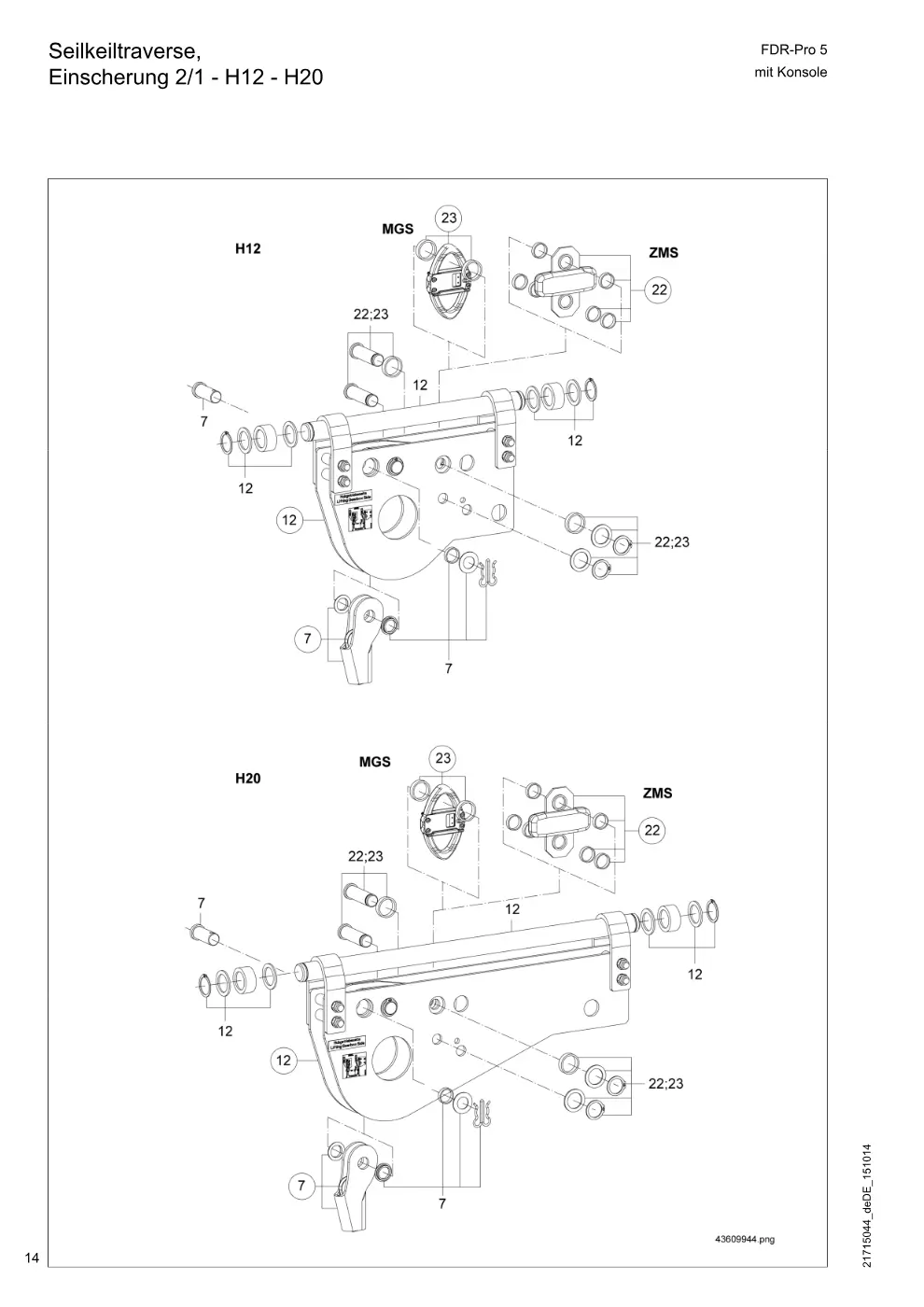

Seilkeiltraverse, Einscherung 2/1 - H12 - H20 (Seite 14)

Demag FDR-Pro 5 mit Konsole – Seilkeiltraverse, Einscherung 2/1 - H12 - H20, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
12	Traverse Überlastsichrg. MGS H12 2/1 2m kpl. (Teil-Nr. 7, 23)	47986033	1
12	Traverse Überlastsichrg. MGS H12 2/1 3m kpl. (Teil-Nr. 7, 23)	47986133	1
12	Traverse Überlastsichrg. MGS H12 2/1 4m kpl. (Teil-Nr. 7, 23)	47986233	1
12	Seilkeiltraverse H12 ZMS kpl. (Teil-Nr. 7, 22)	70383433	1
12	Traverse Überlastsichrg. MGS H20 2/1 2m kpl. (Teil-Nr. 7, 23)	47986333	1
12	Traverse Überlastsichrg. MGS H20 2/1 3m kpl. (Teil-Nr. 7, 23)	47986433	1
12	Traverse Überlastsichrg. MGS H20 2/1 4m kpl. (Teil-Nr. 7, 23)	47986533	1
12	Seilkeiltraverse H20 ZMS kpl. (Teil-Nr. 7, 22)	70383533	1
7	Seiltaschenset DR 5	70391733	1
22	Zugmessstab Set ZMS DR 5 2/1	70391833	1
23	Überlastabschaltung DR 5 2m MGS	71952733	1
23	Überlastabschaltung DR 5 3m MGS	71952833	1
23	Überlastabschaltung DR 5 4m MGS	71952933	1

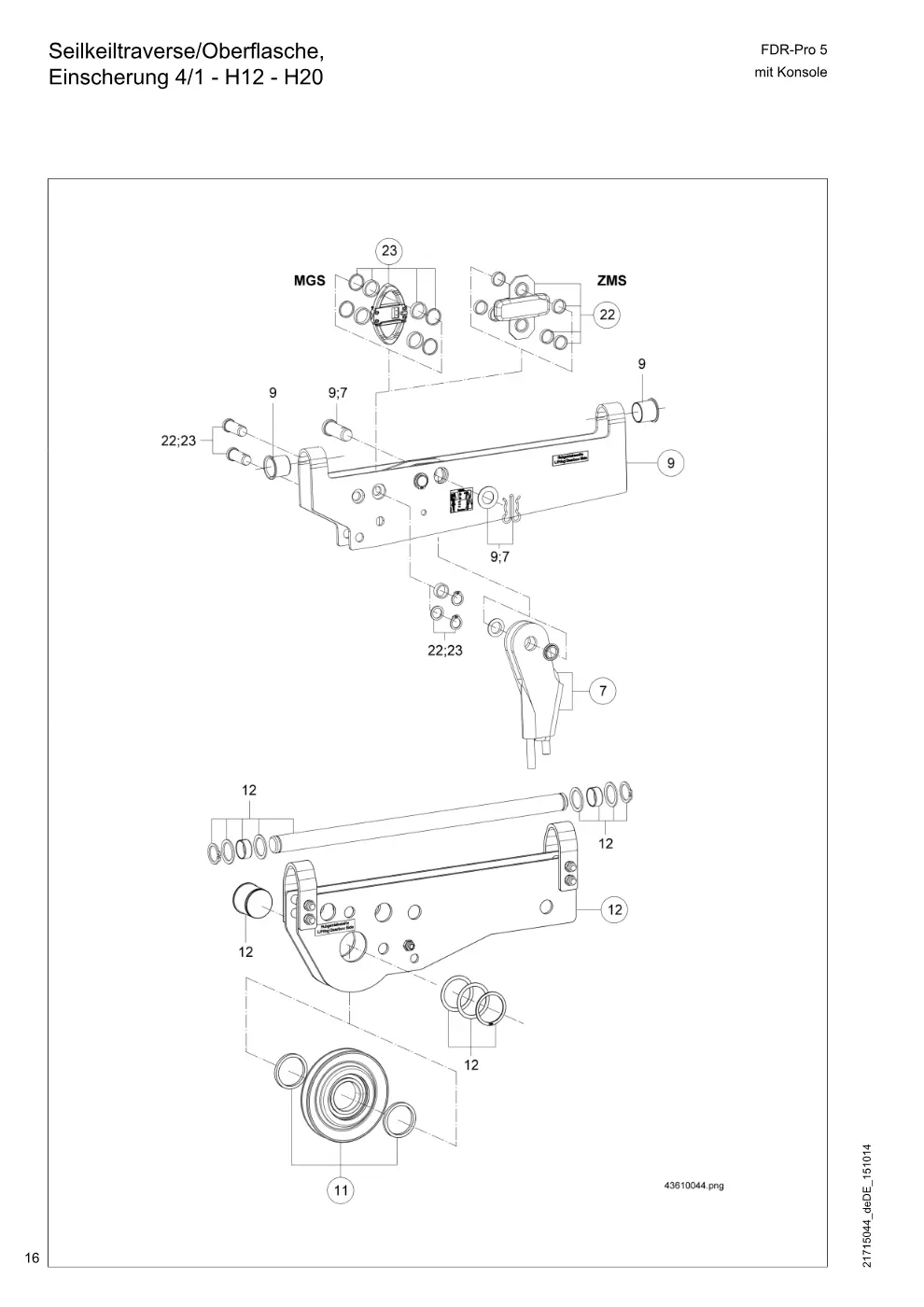

Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12 - H20 (Seite 16)

Demag FDR-Pro 5 mit Konsole – Seilkeiltraverse/Oberflasche, Einscherung 4/1 - H12 - H20, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
7	Seiltaschenset DR 5	70391733	1
8	Überlastabschaltung DR 5 2m MGS	71952733	1
8	Überlastabschaltung DR 5 3m MGS	71952833	1
8	Überlastabschaltung DR 5 4m MGS	71952933	1
9	Traverse Überlastsichrg. MGS H12 4/1 2m	47986633	1
9	Traverse Überlastsichrg. MGS H12 4/1 3m	47986733	1
9	Traverse Überlastsichrg. MGS H12 4/1 4m	47986833	1
9	Traverse Überlastsichrg. MGS H20 4/1 2m	47986933	1
9	Traverse Überlastsichrg. MGS H20 4/1 3m	47987033	1
9	Traverse Überlastsichrg. MGS H20 4/1 4m	47987133	1
9	Seilkeiltraverse H12 4/1 ZMS	70394633	1
9	Seilkeiltraverse H20 4/1 ZMS	70394733	1
11	Seilrollenset DR 5 4/1	70395233	1
12	Oberflaschenset EZDR 5 4/1 2m, 3m, FDR-H12, kpl. (Teil-Nr. 11)	70394833	1
12	Oberflaschenset FDR 5 H20 kpl. (Teil-Nr. 11)	70385033	1
22	Zugmessstab Set ZMS DR 5 4/1	70391433	1
23	Überlastabschaltung DR 5 2m	71952733	1
23	Überlastabschaltung DR 5 3m	71952833	1
23	Überlastabschaltung DR 5 4m	71952933	1

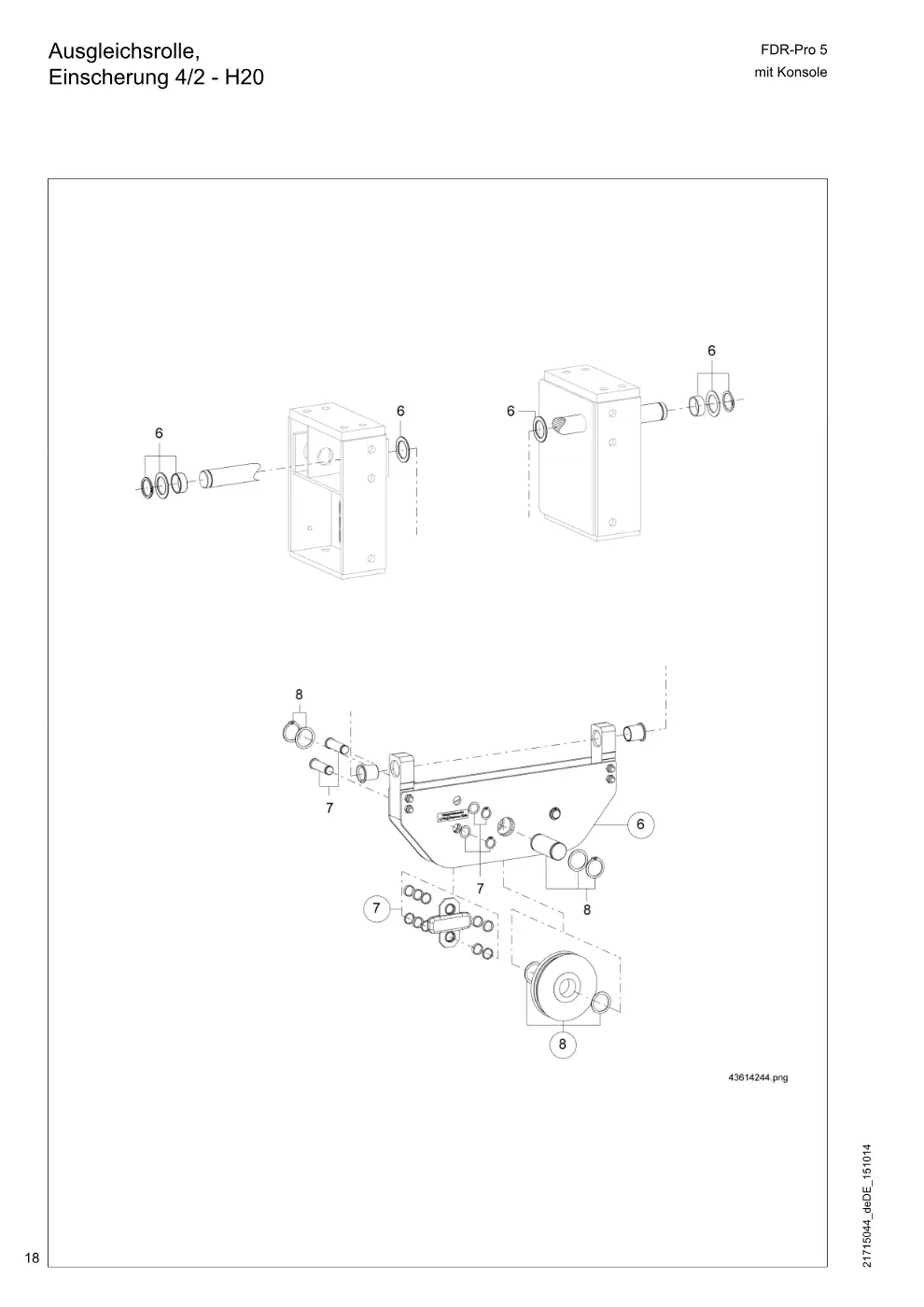

Ausgleichsrolle, Einscherung 4/2 - H20 (Seite 18)

Demag FDR-Pro 5 mit Konsole – Ausgleichsrolle, Einscherung 4/2 - H20, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
6	Ausgleichsrollenset DR5	70395633	1
7	Zugmessstab Set ZMS DR 5 2/1	70391833	1
8	Seilrollenset DR 5 4/2	70395333	1

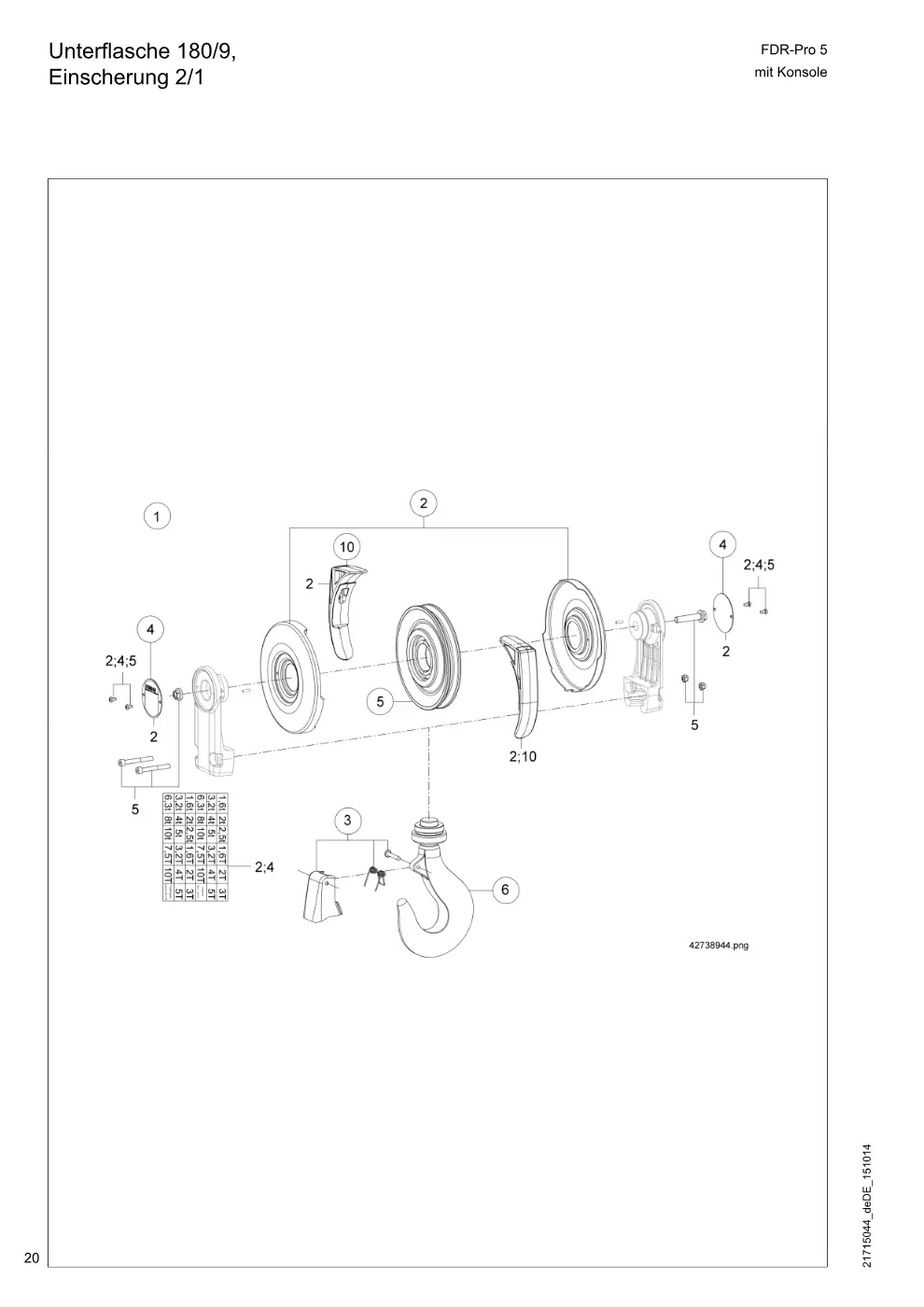

Unterflasche 180/9, Einscherung 2/1 (Seite 20)

Demag FDR-Pro 5 mit Konsole – Unterflasche 180/9, Einscherung 2/1, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 1-rollig 180/ 9	71311033	1
2	Seilrollenhaube Set 2/1 kpl. (Teil-Nr. 4, 10)	70398033	1
3	Hakenmaulsicherung 1,6	59217033	1
4	Traglastschildset Neutral	71389033	1
5	Seilrollenset DR 5 2/1	70385233	1
6	Einfachhaken 1/1-RSN 1,6-T kpl. (Teil-Nr.	70198433	1
10	Seilrollenabdeckung Set 180	71304533	1

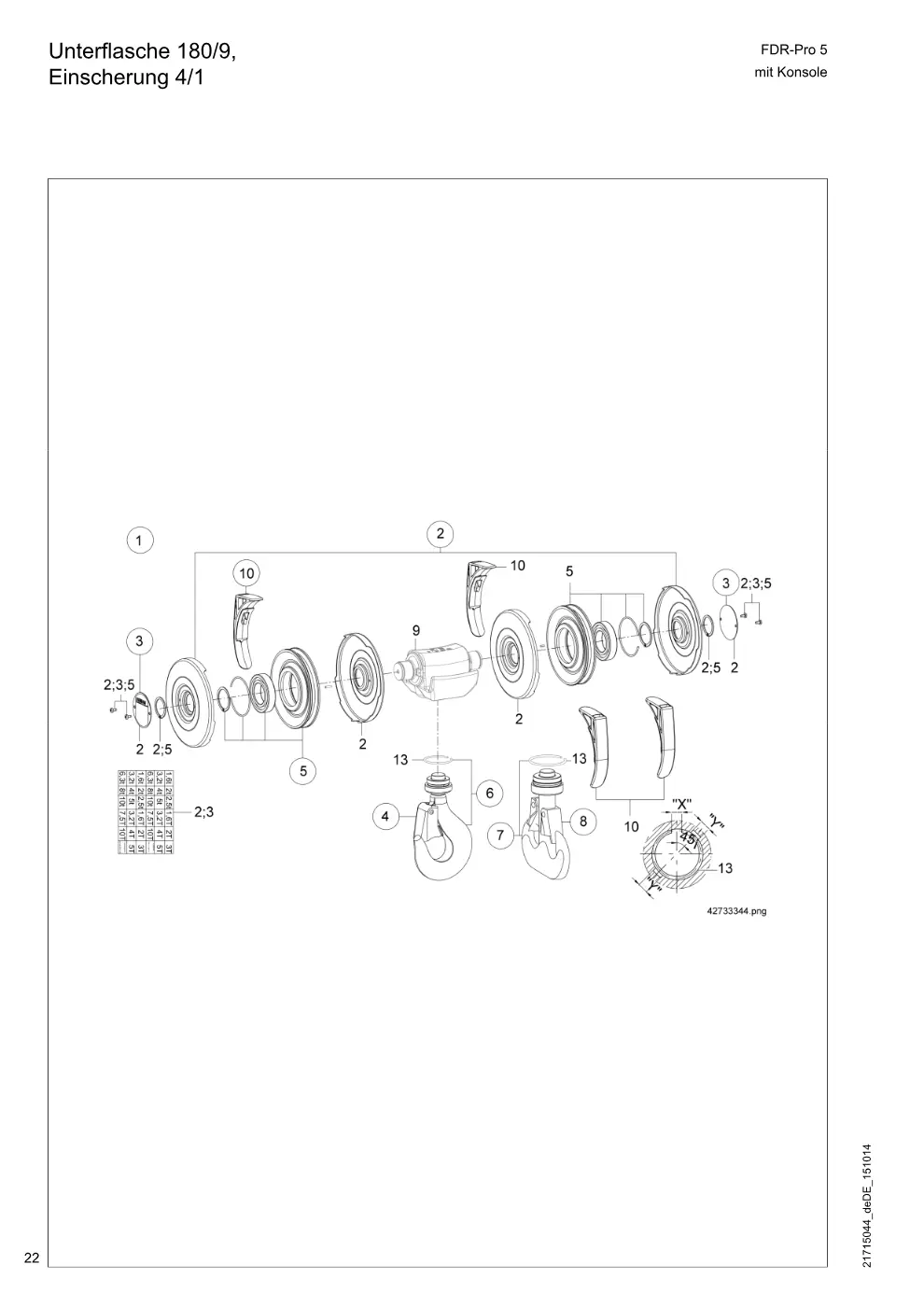

Unterflasche 180/9, Einscherung 4/1 (Seite 22)

Demag FDR-Pro 5 mit Konsole – Unterflasche 180/9, Einscherung 4/1, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 180/ 9 kpl. (Teil-Nr. 2, 5, 6	71313033	1
2	Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 3, 10)	70398133	1
3	Traglastschildset Neutral	71389033	1
4	Hakenmaulsicherung 2,5	34182633	1
5	Seilrollenset DR 5 4/1	70395233	1
6	Einfachhaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	70398433	1
7	Doppellasthaken 1/1-RSN 2,5-T kpl. (Teil-Nr.	71293033	1
8	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
10	Seilrollenabdeckung Set 180	71304533	1

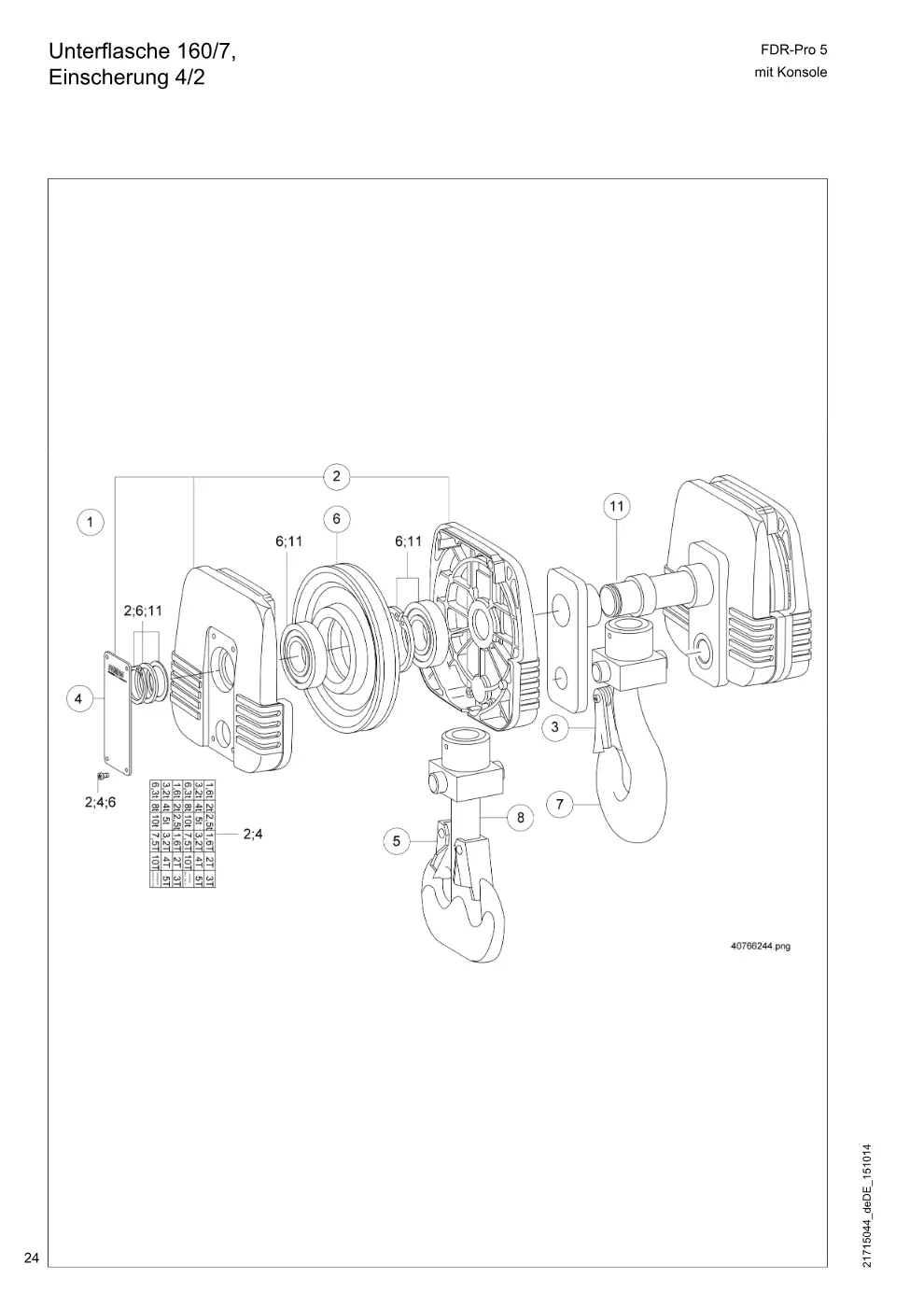

Unterflasche 160/7, Einscherung 4/2 (Seite 24)

Demag FDR-Pro 5 mit Konsole – Unterflasche 160/7, Einscherung 4/2, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Unterflasche 2-rollig 160/ 7,5 kpl. (Teil-Nr. 2, 6	82915533	1
2	Seilrollenhaube Set 4/2 kpl. (Teil-Nr.	70398233	1
3	Hakenmaulsicherung 1,6	59217033	1
4	Traglastschildset Neutral	71390033	1
5	Hakenmaulsicherung E 1 /D 1- 2	34187433	1
6	Seilrollenset DR 5 4/2	70395333	1
7	Einfachhaken mit Traverse BSN 1,6T kpl. (Teil-Nr.	15084233	1
8	Doppellasthaken mit Traverse BSN 1,6-T kpl. (Teil-Nr.	15084433	1
11	Unterflaschenbolzen DH300,400 DR 5	82915433	1

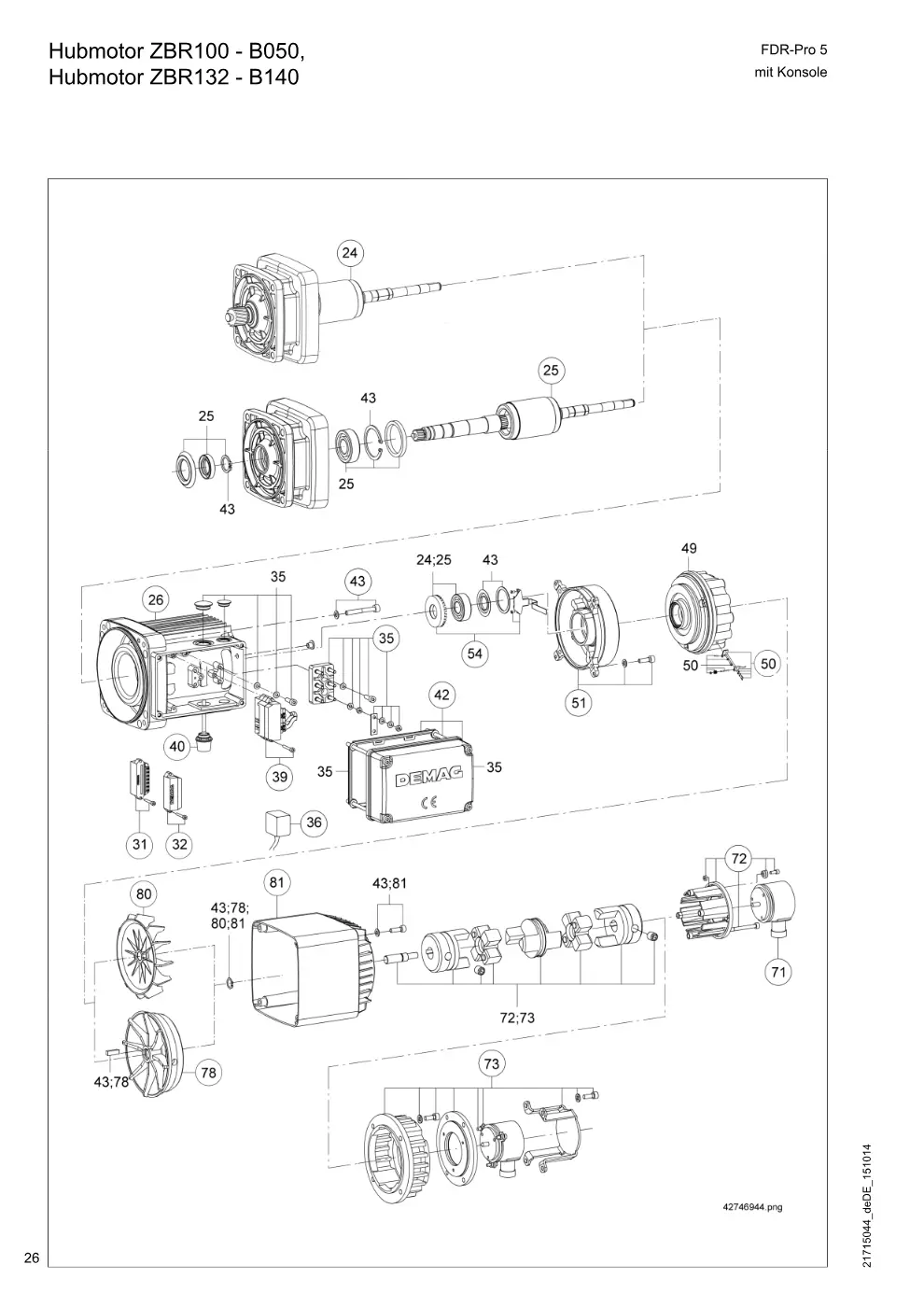

Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140 (Seite 26)

Demag FDR-Pro 5 mit Konsole – Hubmotor ZBR100 - B050, Hubmotor ZBR132 - B140, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
24	Läuferset ZBR132B 4 2/1, 4/2, 2m, 1-25 m/min	75221733	1
24	Läuferset ZBR132B 4 4/1, 2m, 0,5-12,5 m/min	75221733	1
25	Läuferset ZBR100D12/2 2/1, 4/2, 2m-4m, 12/2 m/min	75220433	1
25	Läuferset ZBR100D12/2 4/1, 2m-4m, 6/1 m/min	75220433	1
25	Läuferset ZBR132D12/2 2/1, 4/2, 2m-4m, 18/3 m/min	75222333	1
25	Läuferset ZBR132D12/2 4/1, 2m-4m, 9/1,5 m/min	75222333	1
25	Läuferset ZBR112A 4 2/1, 4/2, 3m, 4m, 0,8/16 m/min	75221533	1
25	Läuferset ZBR112A 4 4/1, 3m, 4m, 0,4/8 m/min	75221533	1
26	Ständerset ZBR100D12/2 2/1, 4/2, 2m-4m, 12/2 m/min	26530133	1
26	Ständerset ZBR100D12/2 4/1, 2m-4m, 6/1 m/min	26530133	1
26	Ständerset ZBR112A 4 2/1, 4/2, 3m, 4m, 0,8/16 m/min	26535433	1
26	Ständerset ZBR112A 4 4/1, 3m, 4m, 0,4/8 m/min	26535433	1
26	Ständerset ZBR132B 4 2/1, 4/2, 2m, 1-25 m/min	26535233	1
26	Ständerset ZBR132B 4 4/1, 2m, 0,5-12,5 m/min	26535233	1
26	Ständerset ZBR132D12/2 2/1, 4/2, 2m-4m, 18/3 m/min	26535133	1
26	Ständerset ZBR132D12/2 4/1, 2m-4m, 9/1,5 m/min	26535133	1
31	Bremsenansteuerung GS 1 AC	26089484	1
32	Spannungsrelais VE 42-149V AC	26090184	1
32	Spannungsrelais VE 150-500V AC	26090284	1
35	Klemmenkastenset Z112 /132	31816633	1
35	Klemmenkastenset Z 90B/100	79499033	1
39	Gerät IMP RS422/5V Set EGS 1 (TTL)	47074033	1
39	Gerät IMP RS422-30VSet EGS 2 (TTL)	47074133	1
39	Gerät IMP HTL-30V Set EGS 3 (HTL)	47074233	1
40	Verbinderset 10POL 250M20	48556633	1
40	Verbinderset 10POL 350M20	48556733	1
42	Deckel Klemmenkasten Z100	22882533	1
42	Deckel Klemmenkasten Z132 -225	23882533	1
43	Montageteileset Z 90B/100	34243533	1
43	Montageteileset Z112 /132	34247433	1
50	Mikroschalter V4NO Set	26019333	1
51	Lagerschildset BS ZB 90/100 B050	22866333	1
51	Lagerschildset BS ZBR100 EG B050	26506433	1
51	Lagerschildset BS ZB112/132 B140	23866333	1
51	Lagerschildset BS ZBR132 EG B140	26516433	1
54	Einbau-Impulsgeber EG/Z 100	46982233	1
54	Einbau-Impulsgeber EG/Z 132	46982333	1
71	Drehgeber AG2 TTL5/24 nur für 12/2 polig	73056633	1
71	Drehgeber AG2 TTL5/24	20444284	1
71	Drehgeber AG3 HTL24/24	20444384	1
72	Anbauteile AG1-3/ Z100	22848133	1
72	Anbauteile AG1-3/ Z100 für Lüfterhaube AL-DG	22848433	1
72	Anbauteile AG1-3/ Z132	23848133	1
72	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-DG	23848433	1
73	Anbauteile AG1-3/ Z100 für Lüfterhaube AL-SG, option	22848533	1
73	Anbauteile AG1-3/ Z132 für Lüfterhaube AL-SG, option	23848533	1
78	Lüfterset Z90/100 schwer option	22871733	1
78	Lüfterset Z112/132schwer option	23871733	1
80	Lüfterset Z90/100 leicht	22871533	1
80	Lüfterset Z112/132leicht	23871533	1
81	Lüfterhaubenset ZB100 kpl. (Teil-Nr. 80)	22874033	1
81	Lüfterhaubenset Z100 kpl. (Teil-Nr. 80), option	22874133	1
81	Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80)	23874033	1
81	Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80), option	23874133	1

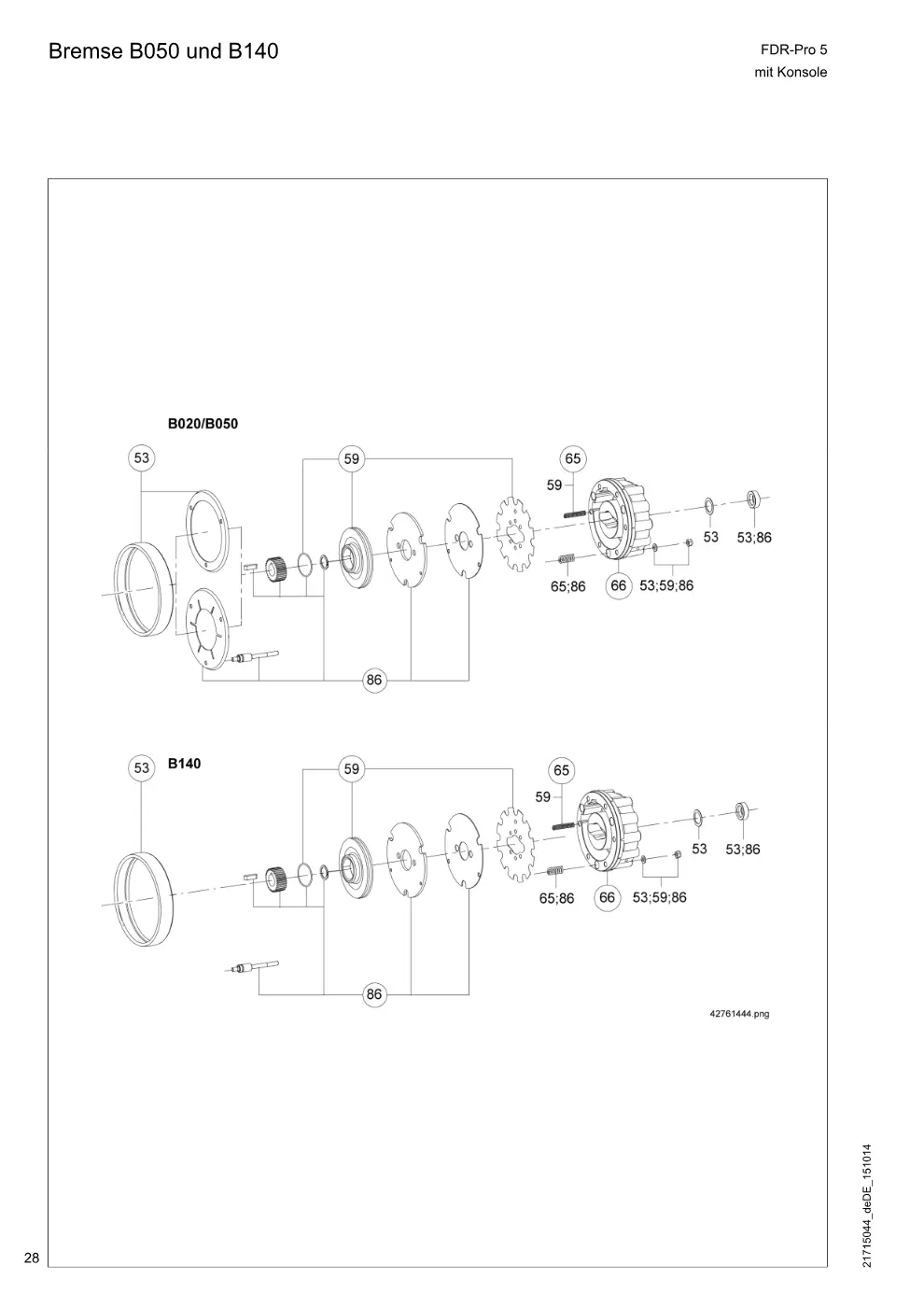

Bremse B050 und B140 (Seite 28)

Demag FDR-Pro 5 mit Konsole – Bremse B050 und B140, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
53	Abdeckband Br.IP55 B050 Option, ZB. 100	26033033	1
53	Abdeckband Br. IP55 B140 Option, ZBR 132	26043033	1
59	Verschleißset B050 ZBR 100	26098033	1
59	Verschleißset B140 ZBR 132	26098433	1
65	Bremsfederset B050 ZBR 100	26031033	1
65	Bremsfederset B140 ZBR 132	26041033	1
66	Magnetkörperset B050 180V ZBR 100	26038533	1
66	Magnetkörperset B050 SOND ZBR 100	26039233	1
66	Magnetkörperset B140 180VZ132 ZBR 132	26048533	1
86	Überholungsset B050/ZB100	26097633	1
86	Überholungsset B140/ZB132	26098133	1

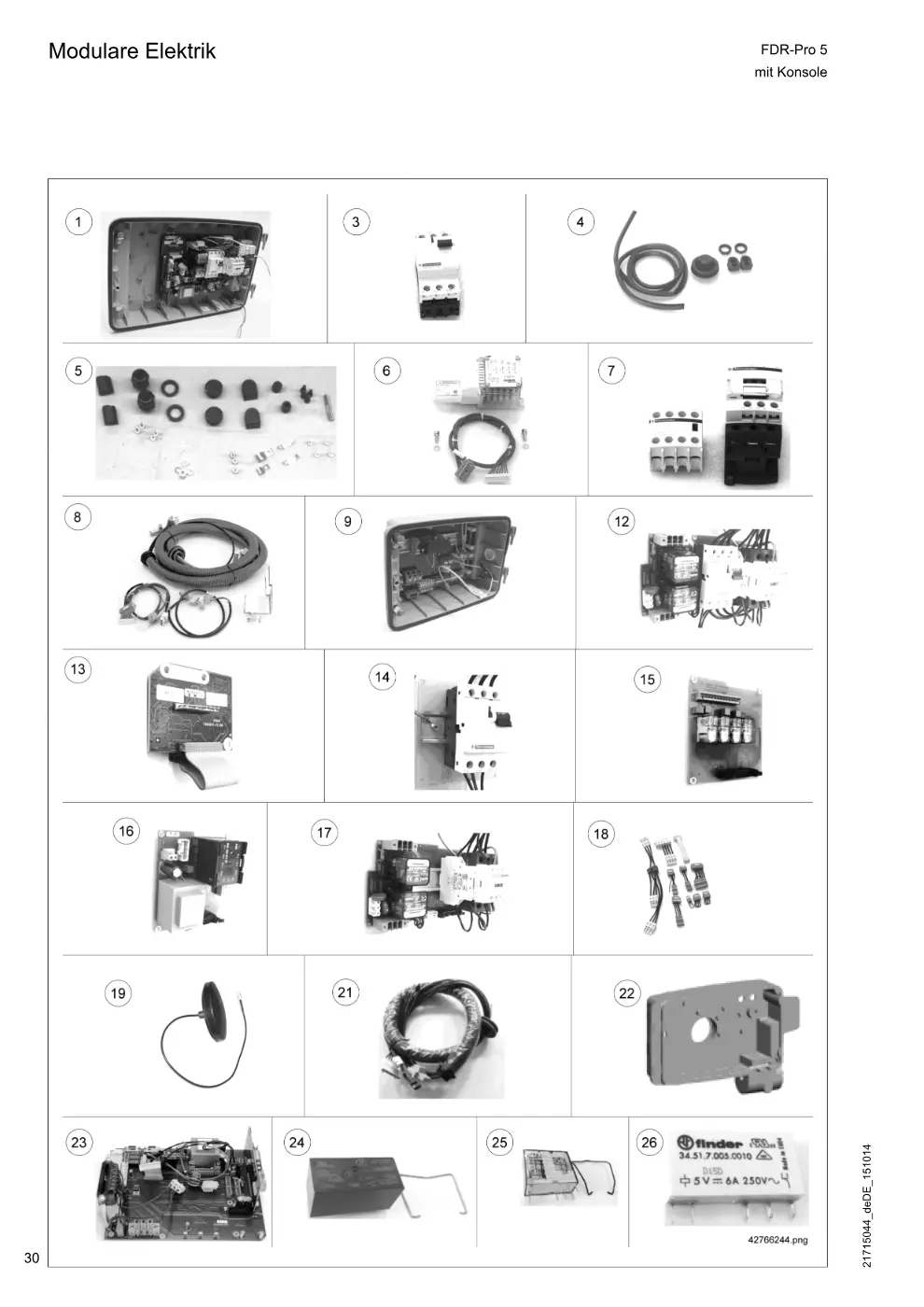

Modulare Elektrik (Seite 30)

Demag FDR-Pro 5 mit Konsole – Modulare Elektrik, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Baugruppe Deckel Set DR 5TV1	71198233	1
1	Baugruppe Deckel Set DR 5TV2	71198333	1
1	Baugrup. Deckel/Umrichter Set DR 5T	71198433	1
3	Leistungsschalterset 25A DR 5, V1	71989433	1
3	Leistungsschalterset 25A DR 5, V2	71989433	1
4	Dichtungsprofil Set 1,3 M	71999233	1
5	Elektrik Set DR 5	70399233	1
6	Getriebegrenzschalter Set SGG	71999633	1
7	Schütz Set DR3-DR5V1	71989133	1
7	Schütz Set DR5V2-DR10	71989233	1
8	Steckerleitung Set	71999033	1
9	Baugruppe Deckel Set DR5 PRO ext. Elektrik	71950633	1
12	Baugruppe Set DR ISS-Modul 10A	71946433	1
12	Baugruppe Set DR Modul-ISS 14A	71938633	1
12	Baugruppe Set DR Modul-ISS 25A	71938733	1
13	Baugruppe Set DR Modul-ZMS	71946833	1
14	Baugruppe Set DR Modul-LS 10A	71938833	1
15	Baugruppe Set DR Modul-HSS	71946633	1
16	Baugruppe Set DR Modul-Hub	71947033	1
17	Baugruppe Set DR Mod-ISS o. LS	71938533	1
18	Adapter mod.Elek Set	71408633	1
19	Antennenset DR3-DR20	71944533	1
21	Steckerleitung ZBG100D2/12	71955833	1
21	Steckerleitung ZBR132D2/12	71915833	1
22	Gehäuse Elektrik DR 5 kpl. (Teil-Nr.	70222233	1
23	Baugruppe Set DR-Basis SZ	71946233	1
24	Kartenrelais DR3-DR20	47928133	1
25	Kartenrelais HSS	47928233	1
26	Kartenrelais Uni-Out	47928333	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
