Demag PKVST 1 – Ersatzteilliste 20661544

Betriebsanleitung, Einzelteile, Ausgabe 07/1997, Demag-Nr. 20661544 – 2 Zeichnungen, 91 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

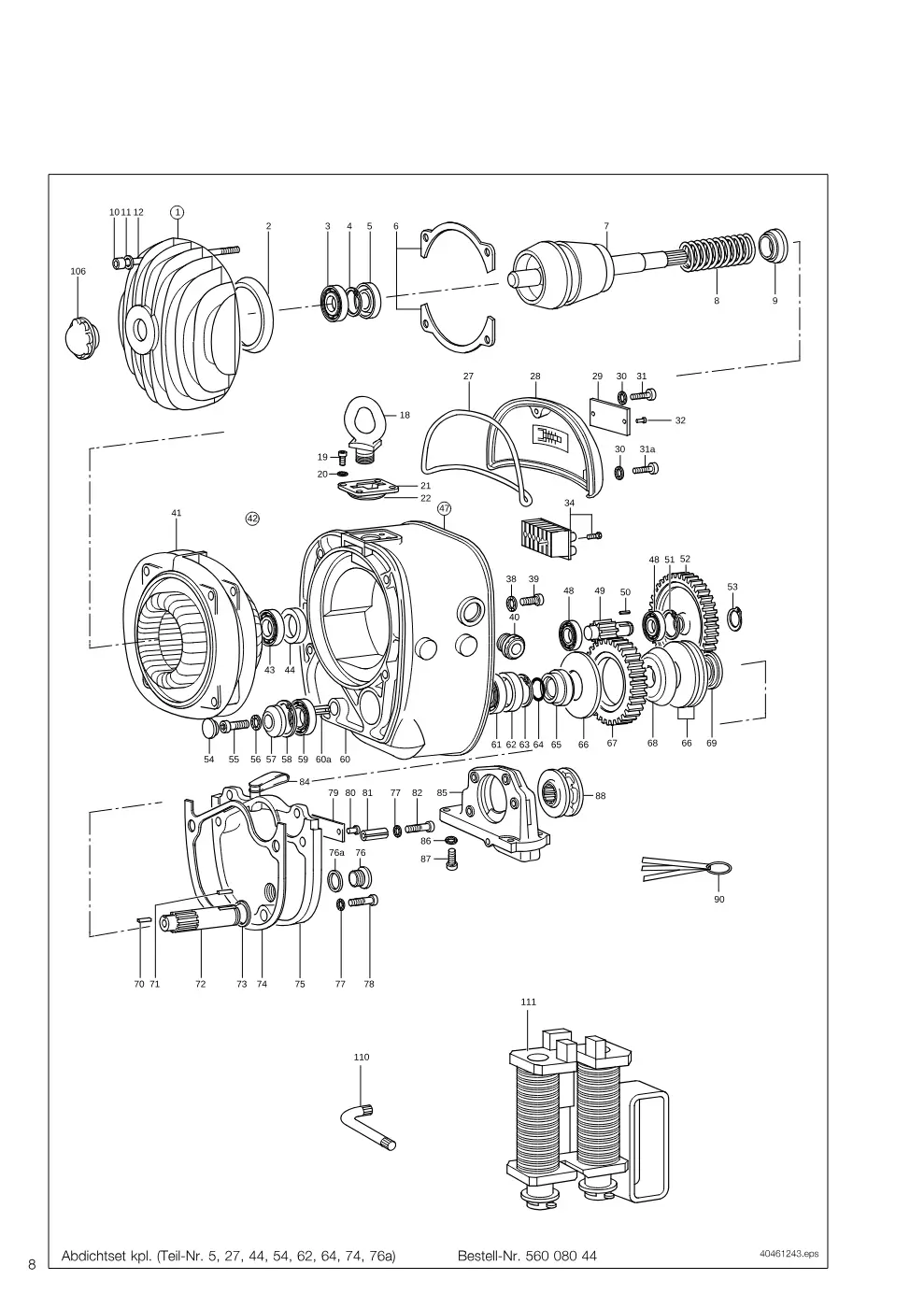

Seite 8 (Seite 8)

Demag PKVST 1 – Seite 8, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	LAGERSCHILD-B-SEITIG-PV KPL. (TEIL-Nr. 2 - 5, 106)	56524044 → 56524033	1
2	BREMSBELAG-M.KLEBEVORR.	56529044	1
3	RIL-KUGELL. 6003 FE.-30+110	36050399	1
4	SICHER.RING 35X1,5 FEDST	34263599	4
5	WEL.DICHTR. 17X 35X 5	56024544	1
6	SEGMENT 13/3P	56025444	1
7	LAEUFER+BREMSSCH. 13/3	56525244	1
8	FED- 2,5 X26 X 87 RT 50N	56024944	1
9	DRUCKRING 7,3 13/3P	56022544	1
9	DRUCKRING 7,6 13/3P	56022644	1
9	DRUCKRING 7,9 13/3P	56022744	1
9	DRUCKRING 8,2 13/3P	56022844	1
10	MUTTER M 5 M.IN-6KT	60065444	4
11	SG-SCHEIBE S 5 FEDST PHR	34378244 → 465498	4
12	STIFTSHR M 5X 54X62	60063544	4
18	AUFHAENGESCHRAUBE-PK 1	56039044	1
19	ZYL.SHR I6KT M 6 X 12 10.9	31922599	2
20	SG-SCHEIBE S 6 FEDST PHR	34378344 → 465598	2
21	LEGESCHLUESSEL-PK 1	56033944	1
22	FED-TEL 35,5X18,3X1,25B 50CRV4	34017999	1
27	DICHTUNGSSCHNUR 5,5	60070044	1
28	KLEMMKASTENDECKEL	56038244	1
29	SCHILD-LE PK/PMV DE-CE	56548844	1
30	SG-SCHEIBE S 5 FEDST PHR	34378244 → 465498	3
31	ZYL.SHR M 5 X 25 4.8	31818099	1
32	ZYL.SHR M 5 X 20 4.8	31817999	2
33	NAGEL,HRD-KERB- 3 X 5 MAKROLON	35098299	2
34	KLEMMLEISTE PKVST1 PKVST1	89582244	1
38	FAECH.SCHEIBE A 4,3 FEDST A2F	34398199	1
39	ZYL.SHR M 4 X 8 CU 3	32092799	1
40	NIPPEL-W PG16 RD OF K	50450344	1
41	STAENDER-F 220/380V50AB 13/3 P2K	56540244	1
42	GETRIEBE-PKVUN1 KPL. (TEIL-NR. 43 - 53, 55 - 59, 61 - 63, 65 - 75, 77 - 82, 85 - 88)	56030044	1
43	RIL-KUGELL. 6003 FE.-30+110	36050399	1
44	WEL-DICHTR.C 17X 35X 8	56033544	1
47	GEHAEUSE-PKVUN1-125/160	56556944	1
48	RIL-KUGELL.16002 WLZ-ST	36044299	2
49	RITZELWE.Z 14 M1,25B 23	56031444	1
50	PASSFEDER B 5X 5X11,5 C 45 K	35470099	1
51	SICHER.RING I 32X1,2 V FEDST	34273144	1
52	ZAHNRAD-Z109 M 1 B 12	56031244	1
53	SICHER.RING 15X1 FEDST	34251599	1
54	STOPF. 16 X 6	56033244	1
55	ZYL.SHR I12KT M 8X1X20 10.9	32319344	1
56	SG-SCHEIBE S 8 FEDST PHR	34378444	1
57	STELLSCHEIBE-PK 1	56032744	1
58	SICHER.RING 35X1,5 FEDST	34263599	1
59	RIL-KUGELL. 6003 2Z WLZ-ST	36812399 → 56009033	1
60	STIFT-KETTENBEF.125/160	56517044	1
61	RIL-KUGELL. 6004 Z WLZ-ST	36810499	1
62	WEL-DICHTR.A 30X 42X 7 NB	36681099	1
63	SICHER.RING 42X1,75 FEDST	34264299	1
64	RING,O- 20 X 3 B NB 70/769	56033444	1
65	TELLERFED.FUEHRUNG-PK 1 KPL. (TEIL-NR. 64)	56032344	1
66	FED-TEL 60 X30,5X2,75	56033644	3
67	ZAHNRAD-Z 68 M 1,25B 17	56514844	1
68	KUPPL.SCHEIBE-PK 1ASBFR	56032144 → 56032033	1
69	TELLERFED.FUEHRUNG-PK 1	56032544	1
70	SPANNSTIFT 2,5X 12 55SI7 V	34499299	1
71	PASSFEDER B 6X 6X 16 C 45 K	35425599	1
72	ABTR.WELLE-PK 1	56031844 → 56031833	1
73	SPRENGRING SW 20 FEDST	34277544	1
74	GETR.DICHTUNG-PK 1	56030544	1
75	GEHAEUSE-DECKEL-PK 1	56030844	1
77	SG-SCHEIBE S 5 FEDST PHR	34378244 → 465498	3
78	ZYL.SHR I6KT M 5 X 25 10.9	31921799	1
79	SCHILD-FI DEMAG AL	56034944	1
80	NAGEL,HRD-KERB- 3 X 5 ST	35091099	2
81	SPANNSTIFT 7 X 20 55SI7 V	34543799	2
82	ZYL.SHR I6KT M 5 X 35 10.9	31921999	2
84	ENTLUEFTUNG-PK 1	56035444	1
85	KETTENFUEHRUNG-PK 1	56034044 → 56034033	1
86	SG-SCHEIBE S 5 FEDST PHR	34378244 → 465498	4
87	ZYL.SHR I6KT M 5 X 20 10.9	31921699	4
88	KETTENRAD-HAELFTE-PK 1	56033044	2
89	VERSCHL.SHR M16X1,5 4.6	31340399	1
90	DICHTRG D16 X22 X1,5 CU	31344399	1
100	FUEHLERLEHRE 0,30X3X250	10092644	1
100	FUEHLERLEHRE 0,35X3X300	10092744	1
106	VERSCHLUSS-SHR PG21 K	60070644	1
110	SHR-DREHER,WINKEL- 8XZN	47299344	1
111	RUTSCHKR.PRUEFER-PK/PM	47299144 → 83670844	1
111	OEL,SCHMIER-CLP 220DG60 1,0KG-DS	47290244	1
111	OEL,SCHMIER-CLP 220DG60 2,5KG-DS	47290044	1

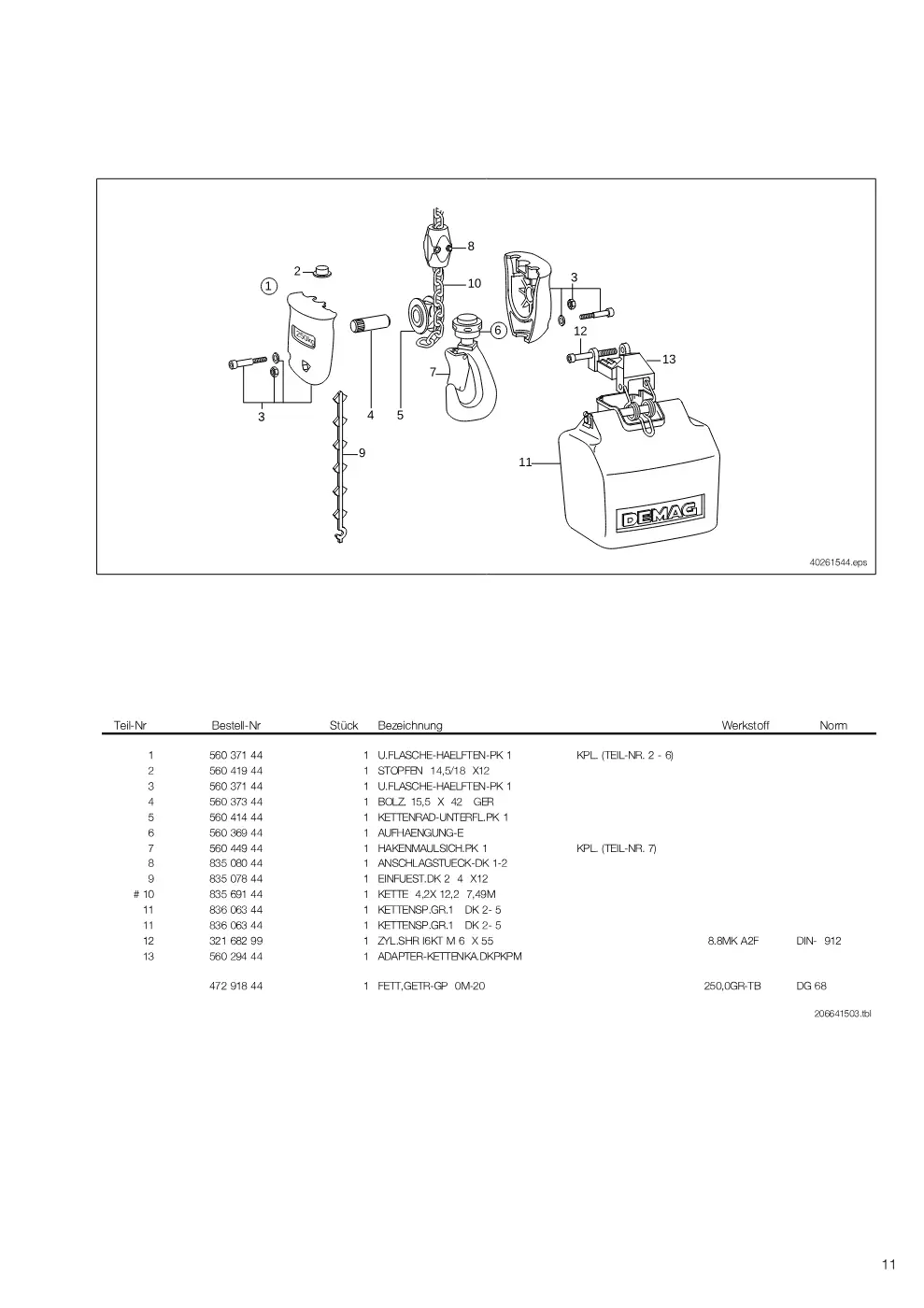

Seite 11 (Seite 11)

Demag PKVST 1 – Seite 11, Zeichnung Seite 11

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	U.FLASCHE-HAELFTEN-PK 1 KPL. (TEIL-NR. 2 -	56037144	1
2	STOPFEN 14,5/18 X12	56041944	1
3	U.FLASCHE-HAELFTEN-PK 1	56037144	1
4	BOLZ. 15,5 X 42 GER	56037344	1
5	KETTENRAD-UNTERFL.PK 1	56041444	1
6	AUFHAENGUNG-E	56036944	1
7	HAKENMAULSICH.PK 1 KPL. (TEIL-NR.	56044944 → 56044933	1
8	ANSCHLAGSTUECK-DK 1-2	83508044	1
9	EINFUEST.DK 2 4 X12	83507844	1
10	KETTE 4,2X 12,2 7,49M	83569144	1
11	KETTENSP.GR.1 DK 2- 5	83606344 → 83606833	1
12	ZYL.SHR I6KT M 6 X 55 8.8MK A2F	32168299	1
13	ADAPTER-KETTENKA.DKPKPM	56029444	1
13	FETT,GETR-GP 0M-20 250,0GR-TB	47291844	1
