Demag PK 1 – Ersatzteilliste 22201144

Einzelteile, Ausgabe 08/1990, Demag-Nr. 22201144 – 16 Zeichnungen, 507 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

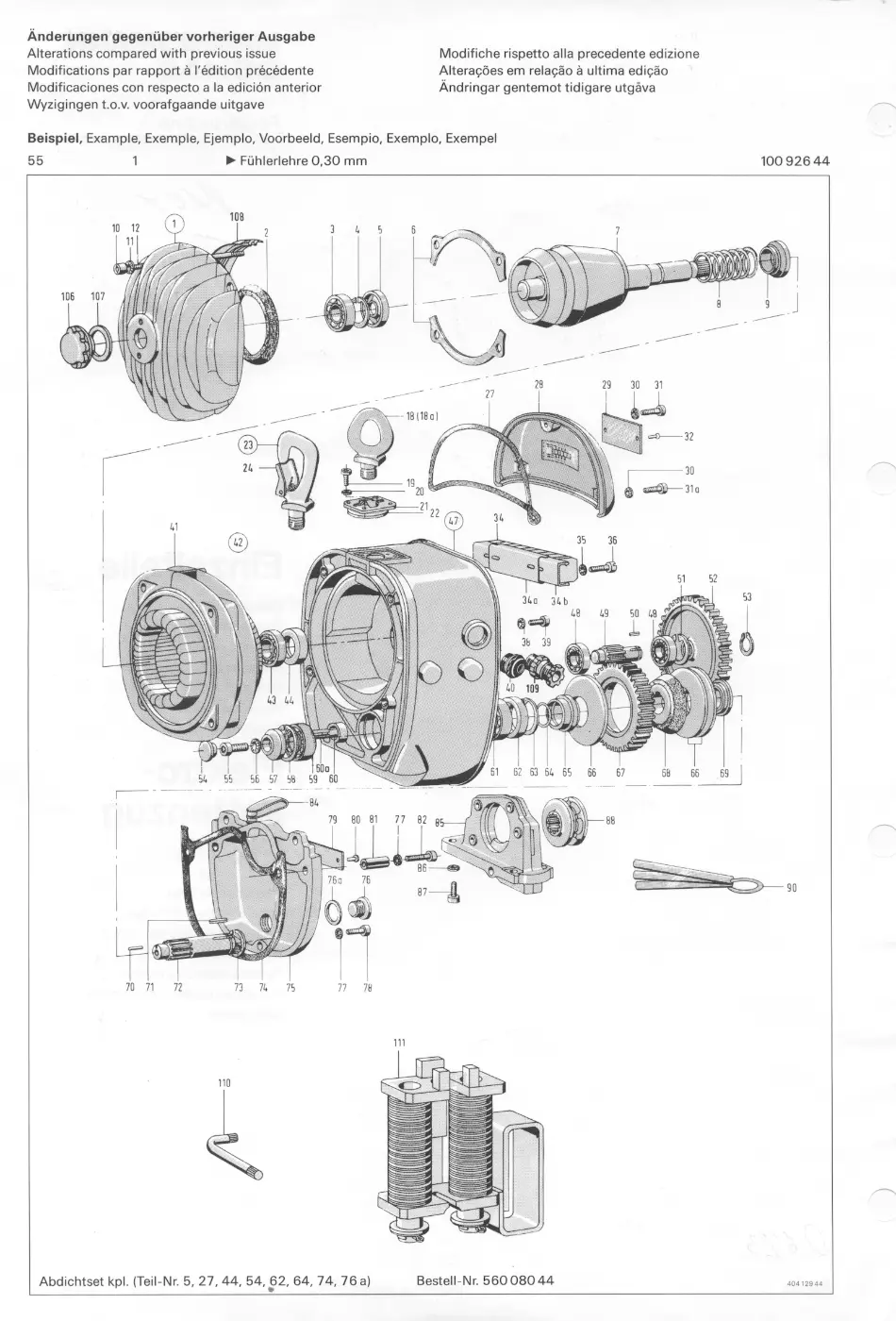

Zeichnung (Seite 2)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	B-seitiges Lagerschild, komplett (Teil-Nr. 2-5, 106)	56024044 → 56024033	1
2	Bremsbelag	56029044 → 56029033	1
3	Rillenkugellager 6003 (DIN 625)	36050399	1
4	Sicherungsring 35 x 1,5 (DIN 472)	34263599	1
5	Dichtungsring 14 PA 101	56024544	1
6	Segment	56025444	14
7	Läufer mit Bremsscheibe 13/3 PK 1 N, PK 1 N-F, PK 1 L	56021644	1
7	Läufer mit Bremsscheibe 13/3 PK 1 N, PK 1 N-F	56021744	1
7	Läufer mit Bremsscheibe 13/6 P, PK 1 L-F	56547744	1
7	Läufer mit Bremsscheibe 13/6 P, PK 1 L-F	56548244	1
8	Bremsfeder 50 N, Kennfarbe: rot	56024944	1
9	Druckring 7,3	56022544	1
9	Druckring 7,6	56022644	1
9	Druckring 7,9	56022744	1
9	Druckring 8,2	56022844	1
10	Mutter M 5 mit Innensechskant	60065444	4
11	Sicherungsscheibe S 5	34378244 → 465498	4
12	Stiftschraube M 5 x 54	60063544	4
18	Aufhängeschraube	56039044	1
18a	Aufhängeschraube	56038844 → 56038833	1
19	Zylinderschraube M 6 x 12 (DIN 912-10.9)	31922599	2
20	Sicherungsscheibe S 6	34378344 → 465598	2
21	Legeschlüssel	56033944	1
22	Tellerfeder B 35,5 (DIN 2093)	34017999	1
23	Aufhängehaken, komplett (Teil-Nr. 24)	56043344 → 56043333	1
24	Hakenmaulsicherung	56044944 → 56044933	1
27	Rundschnurdichtung 5,5	56035344	1
28	Klemmenkastendeckel	56038244	1
29	Leistungsschild (englisch)	56544944	1
29	Leistungsschild	56544844	1
30	Sicherungsscheibe S 5	34378244 → 465498	3
31	Zylinderschraube M 5 x 25 (DIN 84-4.8 A2E)	31818099	1
31a	Zylinderschraube M 5 x 20 (DIN 84-4.8 A2E)	31817999	2
32	Halbrundkerbnagel 3 x 5 (DIN 1476-Makrolon)	35098299	2
34	Klemmenleiste 6 Klemmen SB 4,8	50582744	1
34	Klemmenleiste 10 Klemmen SB 4,8	50582844	1
34a	Tragprofil	50420044	1
34b	Tragschiene 125 mm lang	50575744	1
35	Sicherungsscheibe S 4	34378144	2
36	Zylinderschraube M 4 x 6 (DIN 84-4.8 A2E)	32098699	2
38	Sicherungsscheibe S 4	34378144	1
39	Zylinderschraube M 4 x 8 (DIN 84-Cu 3)	32092799	1
40	Würgenippel Pg 16	50450344	1
41	Ständer 13/3 P 2 K, 220/380 V, 50 Hz (PK 1 N)	56010644 → 56010633	1
41	Ständer 13/3 P 2 K, 290/500 V, 50 Hz (PK 1 N)	56010744	1
41	Ständer 13/3 P 2 K, 240/415 V, 50 Hz (PK 1 N)	56010844	1
41	Ständer 13/3 P 2 K L, 220/380 V, 50 Hz (PK 1 L)	56516244	1
41	Ständer 13/3 P 2 K L, 290/500 V, 50 Hz (PK 1 L)	56516344	1
41	Ständer 13/3 P 2 K L, 240/415 V, 50 Hz (PK 1 L)	56516444	1
41	Ständer 13/3 P 2/8 K, 220/380 V, 50 Hz (PK 1 N-F)	56012644	1
41	Ständer 13/3 P 2/8 K, 290/500 V, 50 Hz (PK 1 N-F)	56012744	1
41	Ständer 13/3 P 2/8 K, 240/415 V, 50 Hz (PK 1 N-F)	56012844	1
41	Ständer 13/6 PM 2/12, 220/380 V, 50 Hz (PK 1 L-F)	56547144	1
41	Ständer 13/6 PM 2/12, 290/500 V, 50 Hz (PK 1 L-F)	56547244	1
41	Ständer 13/6 PM 2/12, 240/415 V, 50 Hz (PK 1 L-F)	56547344	1
42	Getriebe, komplett (Teil-Nr. 43-53, 55-59, 61-75, 77-88)	56030044	1
43	Rillenkugellager 6003 (DIN 625)	36050399	1
44	Wellendichtung C 17 x 35 x 8	56033544	1
47	Gehäuse, komplett (Teil-Nr. 60a)	56557244	1
48	Rillenkugellager 16002 (DIN 625)	36044299	2
49	Ritzelwelle (PK 1 N)	56031444	1
49	Ritzelwelle (PK 1 L)	56037444	1
50	Paßfeder B 5 x 5 x 11,5 (nach DIN 6885-C 45 K)	35470099	1
51	Sicherungsring 32 x 1,2 V	34273144	1
52	Zahnrad 1, z = 109	56031244	1
53	Sicherungsring 15 x 1 (DIN 471)	34251599	1
54	Verschlußstopfen	56033244	1
55	Inzahnschraube XZN M 8 x 1 x 20	32319344	1
56	Sicherungsscheibe S 8	34375844	1
57	Stellscheibe	56032744	1
58	Sicherungsring 35 x 1,5 (DIN 472)	34263599	1
59	Rillenkugellager 6003 2 Z (DIN 625)	36812399 → 56009033	1
60	Stift 4,8 ⌀	56042944	1
60a	Spannstift 6 x 10 (55 Si 7 V)	56042844	1
61	Rillenkugellager 6004 Z (DIN 625)	36810499	1
62	Wellendichtung A 30 x 42 x 7 NB (DIN 3760)	36681099	1
63	Sicherungsring 42 x 1,75 (DIN 472-Fedst.)	34264299	1
64	Runddichtring 20 x 3 B	56033444	1
65	Tellerfederführung 1, komplett (Teil-Nr. 64)	56032344	1
66	Tellerfeder 60/30,5 x 2,75	56033644	3
67	Zahnrad 2, z = 68 (PK 1 N)	56031644 → 56514844	1
67	Zahnrad 2, z = 62 (PK 1 L)	56037644	1
68	Kupplungsscheibe	56032144 → 56032033	1
69	Tellerfederführung 2	56032544	1
70	Spannstift 2,5 x 12 (DIN 1481-55 Si 7 V)	34499299	1
71	Paßfeder B 6 x 6 x 16 (DIN 6885-C 45 K)	35425599	1
72	Abtriebswelle	56031844 → 56031833	1
73	Sprengring SW 20	34277544	1
74	Getriebedichtung	56030544	1
75	Gehäusedeckel	56030844	1
76	Verschlußschraube M 16 x 1,5 (DIN 908-4.6)	31340399	1
76a	Dichtung D 16 x 22 x 1,5 (DIN 7603-Cu)	31344399	1
77	Sicherungsscheibe S 5	34378244 → 465498	3
78	Zylinderschraube M 5 x 25 (DIN 912-10.9 A2E)	31921799	1
79	Firmenschild	56034944	1
80	Halbrundkerbnagel 3 x 5 (DIN 1476-St A2E)	35091099	2
81	Spannstift 7 x 20 (DIN 7346-55 Si 7 V)	34543799	2
82	Zylinderschraube M 5 x 35 (DIN 912-10.9 A2E)	31921999	2
84	Entlüftung	56035444	1
85	Kettenführung	56034044 → 56034033	1
86	Sicherungsscheibe S 5	34378244 → 465498	4
87	Zylinderschraube M 5 x 20 (DIN 912-10.9 A2E)	31921699	4
88	Taschenkettenradhälften	56033044	2
90	Fühlerlehre 0,30 mm	10092644	1
90	Fühlerlehre 0,35 mm	10092744	1
106	Verschlußschraube Pg 21 K	60070644	1
107	Dichtring G Pg 21 (DIN 46320-PE)	60087599	1
108	Motordichtung	60077444	1
109	Verschraubung Pg 16	50468644	1
110	Vielnutschlüssel XZN 8	47299344	1
111	Rutschkraftprüfer	47299144 → 83670844	1

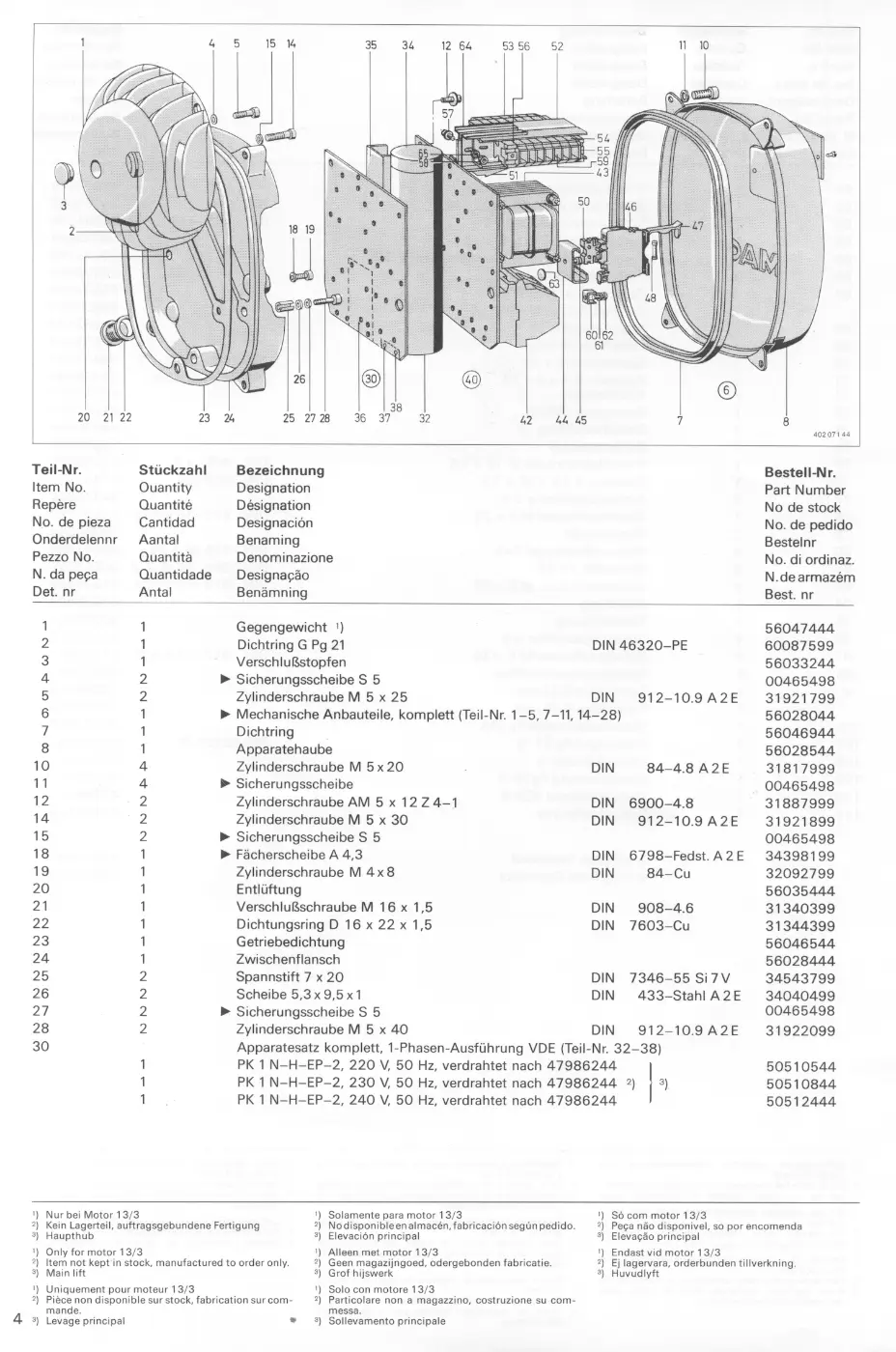

Zeichnung (Seite 6)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gegengewicht	56047444	1
2	Dichtring G Pg 21 (DIN 46320-PE)	60087599	1
3	Verschlußstopfen	56033244	1
4	Sicherungsscheibe S 5	00465498	2
5	Zylinderschraube M 5 x 25 (DIN 912-10.9 A2E)	31921799	2
6	Mechanische Anbauteile, komplett (Teil-Nr. 1-5, 7-11, 14-28)	56028044	1
7	Dichtring	56046944	1
8	Apparatehaube	56028544	1
10	Zylinderschraube M 5 x 20 (DIN 84-4.8 A2E)	31817999	4
11	Sicherungsscheibe	00465498	4
12	Zylinderschraube AM 5 x 12 Z 4-1 (DIN 6900-4.8)	31887999	2
14	Zylinderschraube M 5 x 30 (DIN 912-10.9 A2E)	31921899	2
15	Sicherungsscheibe S 5	00465498	2
18	Fächerscheibe A 4,3 (DIN 6798-Fedst. A2E)	34398199	1
19	Zylinderschraube M 4 x 8 (DIN 84-Cu)	32092799	1
20	Entlüftung	56035444	1
21	Verschlußschraube M 16 x 1,5 (DIN 908-4.6)	31340399	1
22	Dichtungsring D 16 x 22 x 1,5 (DIN 7603-Cu)	31344399	1
23	Getriebedichtung	56046544	1
24	Zwischenflansch	56028444	1
25	Spannstift 7 x 20 (DIN 7346-55 Si 7 V)	34543799	2
26	Scheibe 5,3 x 9,5 x 1 (DIN 433-Stahl A2E)	34040499	2
27	Sicherungsscheibe S 5	00465498	2
28	Zylinderschraube M 5 x 40 (DIN 912-10.9 A2E)	31922099	2
30	PK 1 N-H-EP-2, 220 V, 50 Hz, verdrahtet nach 47986244	50510544	1
30	PK 1 N-H-EP-2, 230 V, 50 Hz, verdrahtet nach 47986244	50510844	1
30	PK 1 N-H-EP-2, 240 V, 50 Hz, verdrahtet nach 47986244	50512444	1
32	Kondensator für PK 1, 220 V, 50 Hz	50501844	1
32	Kondensator für PK 1, 240 V, 50 Hz	50501744	1
34	Entladewiderstand 220 k Ω, ½ W	50506144	1
35	Tragschiene 80 mm lang	89359844	1
35	Flachstecker-Anreihklemme SB 4,8-2	50456944	6
35	Flachstecker-Anreihklemme SB 4,8-4	50457044	1
35	Endplatte 4,8	50457344	1
35	Endwinkel EW 31,5	50577944	2
35	Bezeichnungsschild für Klemme SB 4,8-2	50439644	1
35	Bezeichnungsschild für Klemme SB 4,8-2	89365244	1
35	Bezeichnungsschild für Klemme SB 4,8-4	89365444	1
35	Bezeichnungsschild für Klemme SB 4,8-4	89365644	1
36	Motoranlauf-Relais für PK 1, 220 V, 50 Hz	50505944	1
36	Motoranlauf-Relais für PK 1, 230 V, 50 Hz	50500944	1
36	Motoranlauf-Relais für PK 1, 240 V, 50 Hz	50501444	1
37	Montagewinkel für Kondensator	50505844	1
38	Zylinderschraube M 4 x 8 Z 3 (DIN 6900-4.8 A2E)	31892599	2
40	PK 1-H, 380/42 V, 50 Hz, verdrahtet nach 55066844	89497044	1
40	PK 1-H, 380/220 V, 50/60 Hz, verdrahtet nach 55066844	89498244	1
40	PK 1-HF, 380/42 V, 50 Hz, verdrahtet nach 55067044	89497144	1
40	PK 1-HF, 500/42 V, 50 Hz, verdrahtet nach 55067044	89497544	1
40	PK 1-HF, 380/220 V, 50/60 Hz, verdrahtet nach 55067044	89498344	1
40	PK 1-HF, 220 V, 50/60 Hz, verdrahtet nach 55067144	89498944	1
40	PK 1-H, 220 V oder 380/48 V, 50 Hz, verdrahtet nach 52990744	50490344	1
40	PK 1-HF, 220 V oder 380/48 V, 50 Hz, verdrahtet nach 52991044	50490444	1
42	Schütz 3TB41 02-0AD0, 2S+2Ö, 42 V, 50 Hz	89385944	1
42	Schütz 3TB41 02-0AN1, 2S+2Ö, 220 V, 50/60 Hz	89385844	1
42	Schütz 3TB40 11-0AD0, 1Ö, 42 V, 50 Hz	89383344	2
42	Schütz 3TB40 11-0AN1, 1Ö, 220 V, 50/60 Hz	89383244 → 57522644	2
42	Schütz LC1-D099E, 1Ö, 48 V, 50 Hz	50547344	2
42	Schütz LC1-D128E, 2S+2Ö, 48 V, 50 Hz	50547544	1
42	Spule 3TY4 803-0AD0, für Schütz 3TB40 bis 3TB44, 42 V, 50 Hz	89393344	3
42	Spule 3TY4 803-0AN1, für Schütz 3TB40 bis 3TB44, 220 V, 50/60 Hz	89393444	3
43	Trafo 36 VA, 380/220 V, 50/60 Hz	89362744 → 55026544	1
43	Trafo 36 VA, 220 V oder 380/48 V, 50/60 Hz	89362344	1
43	Trafo 36 VA, 380/42 V, 50/60 Hz	89362044	1
43	Trafo 36 VA, 500/42 V, 50/60 Hz	89362244	1
44	Tragschiene 25 mm lang	89358644	1
45	Senkschraube M 4 x 8 (DIN 963-5.8 A2E)	31848999	1
46	Sicherungsklemme USiG	79016044	1
47	Sicherungsstecker STSi	79020544	1
48	G-Sicherungseinsatz M 1 C (1 A), bei 42 V und 48 V (DIN 41571)	50569999	1
48	G-Sicherungseinsatz M 0,16 C (0,16 A), bei 220 V (DIN 41571)	50572799	1
50	Endwinkel ENK	89474444	1
51	Tragwinkel für Klemmen SB 4,8	50499944	1
52	Tragschiene TSK 31,5, 125 mm lang	50575744	2
53	Flachstecker-Anreihklemme SB 4,8-2	50456944
54	Flachstecker-Anreihklemme SB 4,8-4	50457044
55	Endplatte 4,8	50457344	2
56	Endwinkel EW 31,5	50577944	4
57	Zylinderschraube M 4 x 6 (DIN 84-4.8 A2E)	32098699	2
58	Sechskantmutter M 4 (DIN 934-8 A2E)	33249799	2
59	Klemmenleiste 6 Klemmen SB 4,8	50582744	1
59	Klemmenleiste 10 Klemmen SB 4,8	50582844	1
60	Flachstecker B 6,3-0,8	44016499	1
61	Fächerscheibe A 5,1 (DIN 6798-Fedst. A2E)	34360599	1
62	Zylinderschraube M 5 x 8 (DIN 84-4.8 A2E)	31817899	1
63	Erdungszeichen (DIN 40011)	40023799	1
64	Tragprofil	50420044	2
65	Sicherungsscheibe S 4	34378144	2

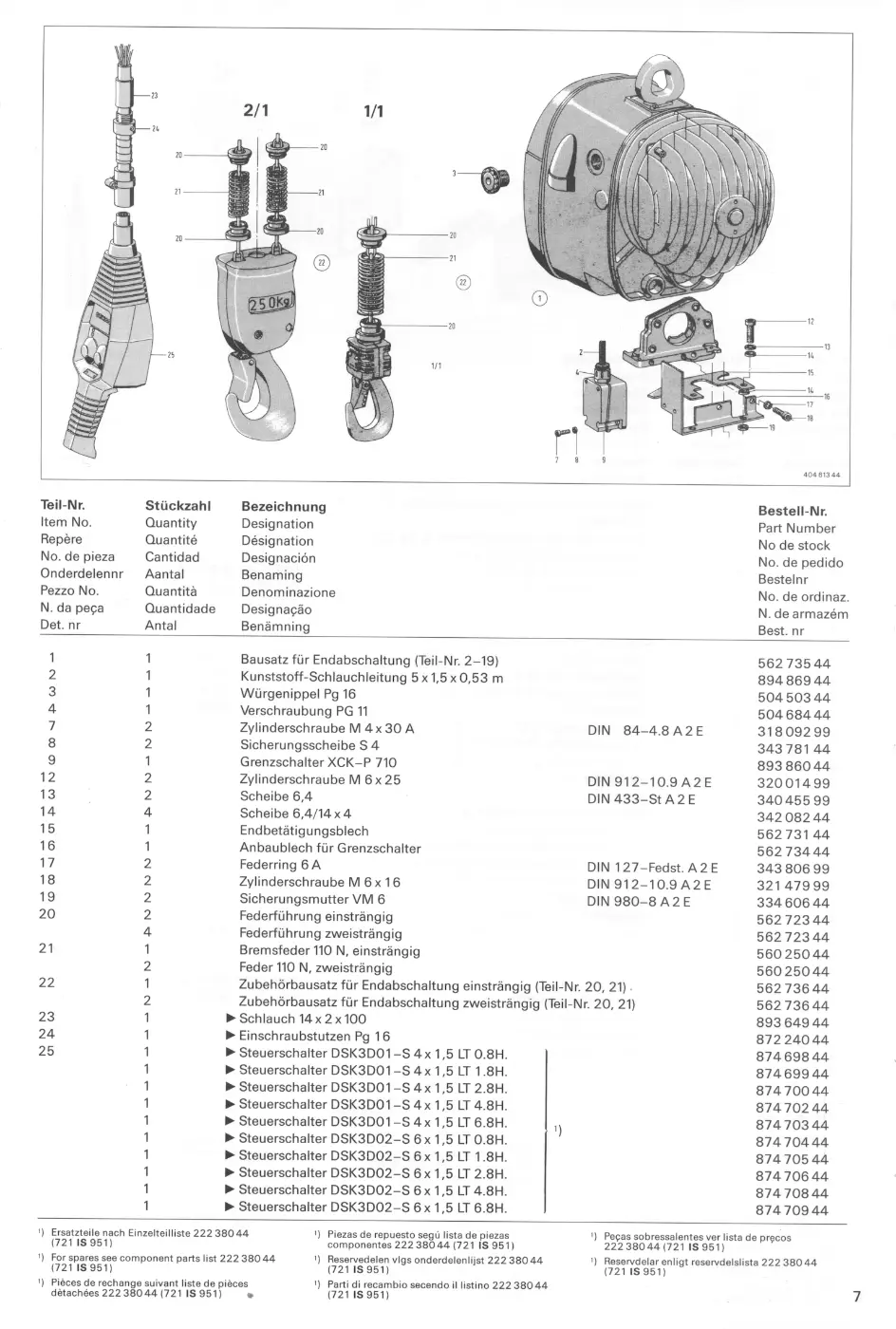

2/1 (Seite 9)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Bausatz für Endabschaltung (Teil-Nr. 2-19)	56273544	1
2	Kunststoff-Schlauchleitung 5 x 1,5 x 0,53 m	89486944	1
3	Würgenippel Pg 16	50450344	1
4	Verschraubung PG 11	50468444	1
7	Zylinderschraube M 4 x 30 A (DIN 84-4.8 A2E)	31809299	2
8	Sicherungsscheibe S 4	34378144	2
9	Grenzschalter XCK-P 710	89386044	1
12	Zylinderschraube M 6 x 25 (DIN 912-10.9 A2E)	32001499	2
13	Scheibe 6,4 (DIN 433-St A2E)	34045599	2
14	Scheibe 6,4/14 x 4	34208244	4
15	Endbetätigungsblech	56273144	1
16	Anbaublech für Grenzschalter	56273444	1
17	Federring 6 A (DIN 127-Fedst. A2E)	34380699	2
18	Zylinderschraube M 6 x 16 (DIN 912-10.9 A2E)	32147999	2
19	Sicherungsmutter VM 6 (DIN 980-8 A2E)	33460644	2
20	Federführung einsträngig	56272344	2
20	Federführung zweisträngig	56272344	4
21	Bremsfeder 110 N, einsträngig	56025044	1
21	Feder 110 N, zweisträngig	56025044	2
22	Zubehörbausatz für Endabschaltung einsträngig (Teil-Nr. 20, 21)	56273644 → 56273633	1
22	Zubehörbausatz für Endabschaltung zweisträngig (Teil-Nr. 20, 21)	56273644 → 56273633	2
23	Schlauch 14 x 2 x 100	89364944	1
24	Einschraubstutzen Pg 16	87224044 → 87224033	1
25	Steuerschalter DSK3D01-S 4 x 1,5 LT 0.8H.	87469844	1
25	Steuerschalter DSK3D01-S 4 x 1,5 LT 1.8H.	87469944	1
25	Steuerschalter DSK3D01-S 4 x 1,5 LT 2.8H.	87470044	1
25	Steuerschalter DSK3D01-S 4 x 1,5 LT 4.8H.	87470244	1
25	Steuerschalter DSK3D01-S 4 x 1,5 LT 6.8H.	87470344	1
25	Steuerschalter DSK3D02-S 6 x 1,5 LT 0.8H.	87470444	1
25	Steuerschalter DSK3D02-S 6 x 1,5 LT 1.8H.	87470544	1
25	Steuerschalter DSK3D02-S 6 x 1,5 LT 2.8H.	87470644	1
25	Steuerschalter DSK3D02-S 6 x 1,5 LT 4.8H.	87470844	1
25	Steuerschalter DSK3D02-S 6 x 1,5 LT 6.8H.	87470944	1

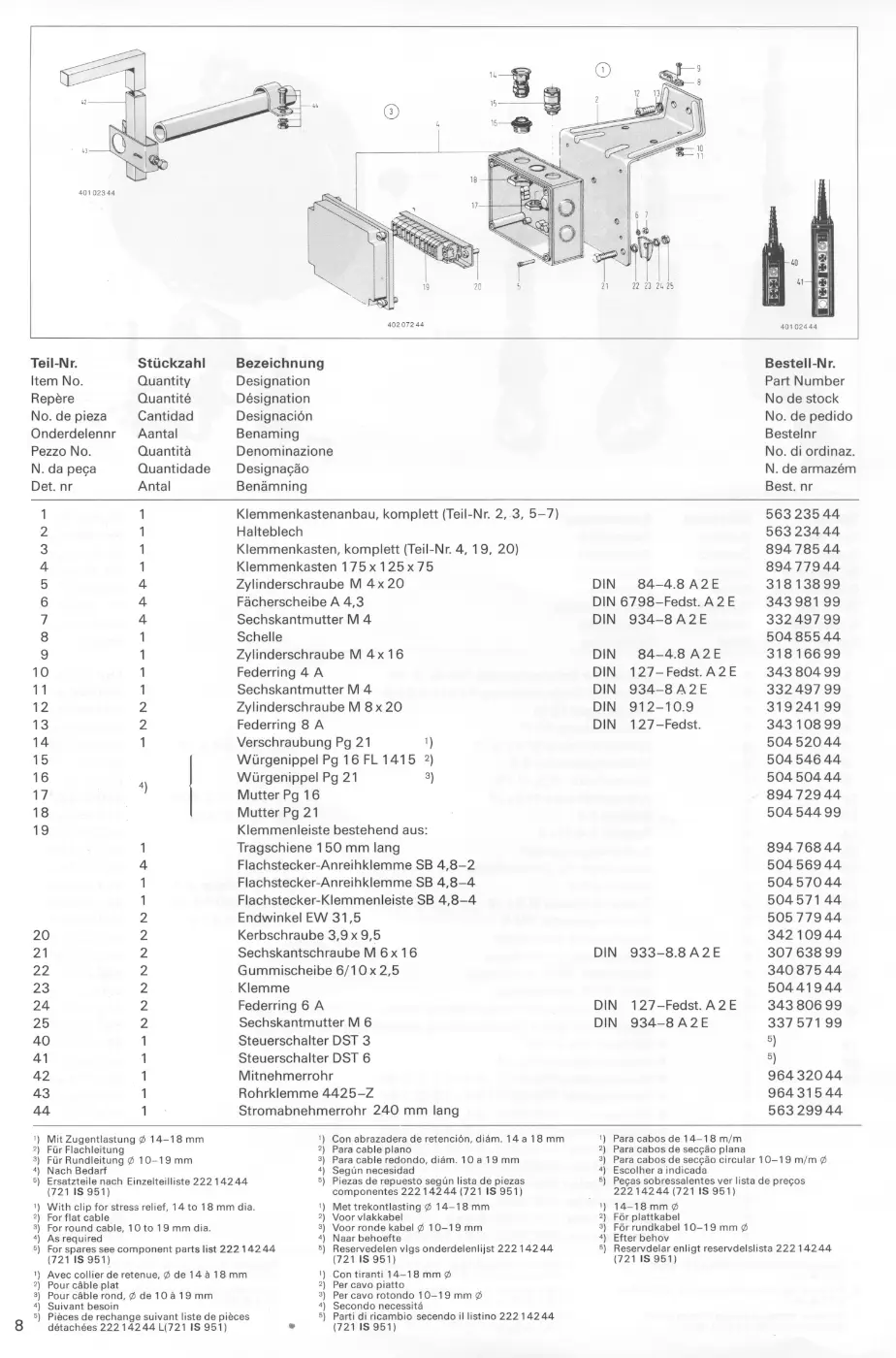

Zeichnung (Seite 10)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Klemmenkastenanbau, komplett (Teil-Nr. 2, 3, 5-7)	56323544	1
2	Halteblech	56323444	1
3	Klemmenkasten, komplett (Teil-Nr. 4, 19, 20)	89478544 → 89542144	1
4	Klemmenkasten 175 x 125 x 75	89477944 → 57535144	1
5	Zylinderschraube M 4 x 20 (DIN 84-4.8 A2E)	31813899	4
6	Fächerscheibe A 4,3 (DIN 6798-Fedst. A2E)	34398199	4
7	Sechskantmutter M 4 (DIN 934-8 A2E)	33249799	4
8	Schelle	50485544	1
9	Zylinderschraube M 4 x 16 (DIN 84-4.8 A2E)	31816699	1
10	Federring 4 A (DIN 127-Fedst. A2E)	34380499	1
11	Sechskantmutter M 4 (DIN 934-8 A2E)	33249799	1
12	Zylinderschraube M 8 x 20 (DIN 912-10.9)	31924199	2
13	Federring 8 A (DIN 127-Fedst.)	34310899	2
14	Verschraubung Pg 21	50452044	1
15	Würgenippel Pg 16 FL 1415	50454644 → 89479444
16	Würgenippel Pg 21	50450444
17	Mutter Pg 16	89472944
18	Mutter Pg 21	50454499
19	Tragschiene 150 mm lang	89476844	1
19	Flachstecker-Anreihklemme SB 4,8-2	50456944	4
19	Flachstecker-Anreihklemme SB 4,8-4	50457044	1
19	Flachstecker-Klemmenleiste SB 4,8-4	50457144	1
19	Endwinkel EW 31,5	50577944	2
20	Kerbschraube 3,9 x 9,5	34210944	2
21	Sechskantschraube M 6 x 16 (DIN 933-8.8 A2E)	30763899	2
22	Gummischeibe 6/10 x 2,5	34087544	2
23	Klemme	50441944	2
24	Federring 6 A (DIN 127-Fedst. A2E)	34380699	2
25	Sechskantmutter M 6 (DIN 934-8 A2E)	33757199	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425-Z	96431544	1
44	Stromabnehmerrohr 240 mm lang	56329944 → 56329933	1

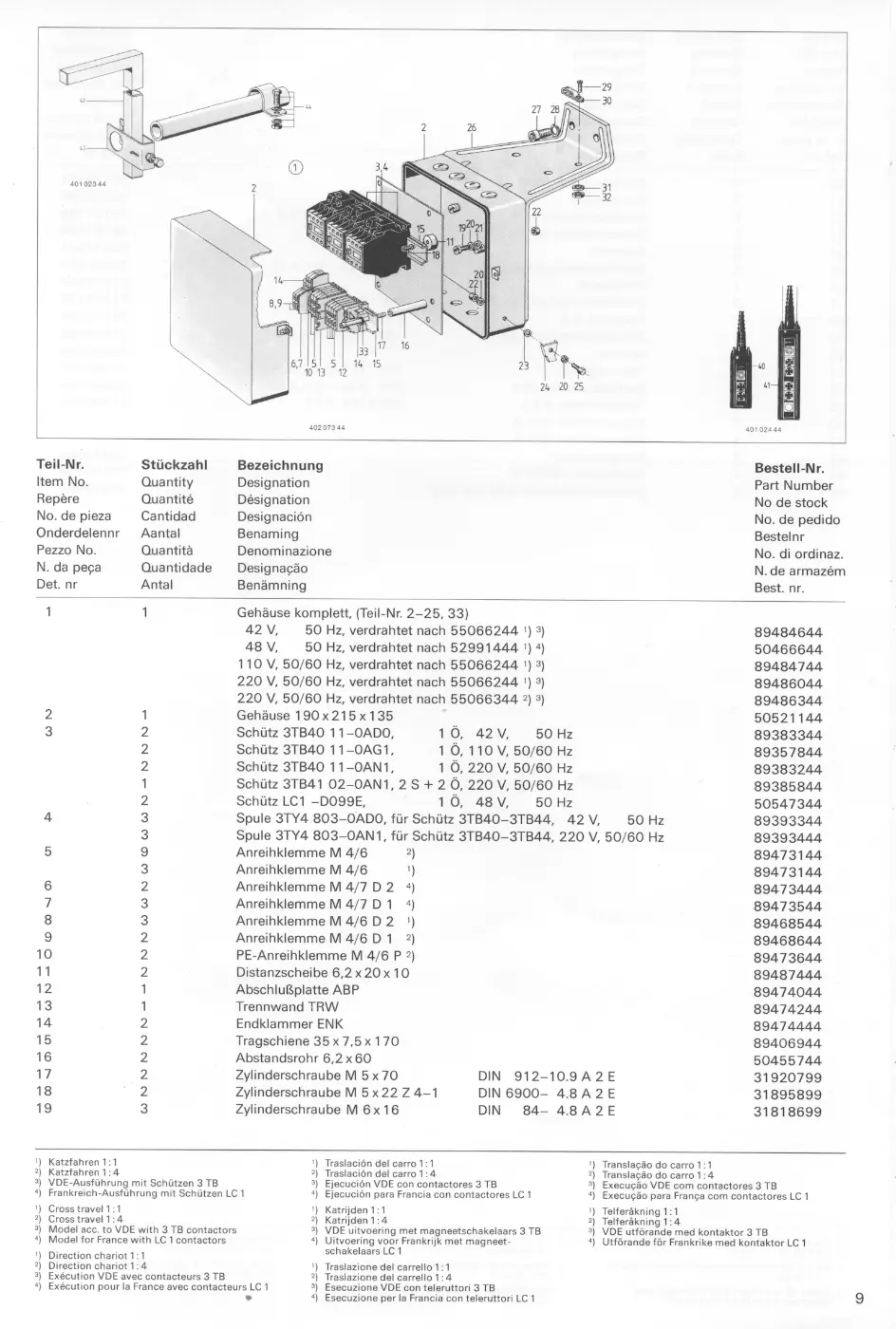

Zeichnung (Seite 11)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse komplett, (Teil-Nr. 2-25, 33): 42 V, 50 Hz, verdrahtet nach 55066244	89484644	1
1	48 V, 50 Hz, verdrahtet nach 52991444	50466644	1
1	110 V, 50/60 Hz, verdrahtet nach 55066244	89484744	1
1	220 V, 50/60 Hz, verdrahtet nach 55066244	89486044	1
1	220 V, 50/60 Hz, verdrahtet nach 55066344	89486344	1
2	Gehäuse 190 x 215 x 135	50521144	1
3	Schütz 3TB40 11-0AD0, 1Ö, 42 V, 50 Hz	89383344	2
3	Schütz 3TB40 11-0AG1, 1Ö, 110 V, 50/60 Hz	89357844	2
3	Schütz 3TB40 11-0AN1, 1Ö, 220 V, 50/60 Hz	89383244 → 57522644	2
3	Schütz 3TB41 02-0AN1, 2S+2Ö, 220 V, 50/60 Hz	89385844	1
3	Schütz LC1-D099E, 1Ö, 48 V, 50 Hz	50547344	2
4	Spule 3TY4 803-0AD0, für Schütz 3TB40-3TB44, 42 V, 50 Hz	89393344	3
4	Spule 3TY4 803-0AN1, für Schütz 3TB40-3TB44, 220 V, 50/60 Hz	89393444	3
5	Anreihklemme M4/6	89473144	9
6	Anreihklemme M4/7 D2	89473444	2
7	Anreihklemme M4/7 D1	89473544	3
8	Anreihklemme M4/6 D2	89468544	3
9	Anreihklemme M4/6 D1	89468644	2
10	PE-Anreihklemme M4/6 P	89473644	2
11	Distanzscheibe 6,2 x 20 x 10	89487444	2
12	Abschlußplatte ABP	89474044	1
13	Trennwand TRW	89474244	1
14	Endklammer ENK	89474444	2
15	Tragschiene 35 x 7,5 x 170	89406944	2
16	Abstandsrohr 6,2 x 60	50455744	2
17	Zylinderschraube M 5 x 70 (DIN 912-10.9 A2E)	31920799	2
18	Zylinderschraube M 5 x 22 Z 4-1 (DIN 6900-4.8 A2E)	31895899	2
19	Zylinderschraube M 6 x 16 (DIN 84-4.8 A2E)	31818699	3
20	Sicherungsscheibe 6	34378344 → 465598	7
21	Scheibe 6,4 (DIN 433)	34045599	3
22	Sechskantmutter M 6 (DIN 934-8 A2E)	33757199	5
23	Gummischeibe 6/10 x 2,5	34087544	2
24	Klemme	50441944	2
25	Sechskantschraube M 6 x 12 (DIN 933-8.8 A2E)	30740399	2
26	Halteblech	56323444	1
27	Zylinderschraube M 8 x 20 (DIN 912-10.9)	31924199	2
28	Federring 8 A (DIN 127-Fedst.)	34310899	2
29	Zylinderschraube M 4 x 16 (DIN 84-4.8 A2E)	31816699	1
30	Schelle	50485544	1
31	Federring 4 A (DIN 127-Federst. A2E)	34380499	1
32	Sechskantmutter M 4 (DIN 934-8 A2E)	33249799	1
33	Fächerscheibe A 5,1 (DIN 6798-A2E)	34360599	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425-Z	96431544	1
44	Stromabnehmerrohr 240 mm lang	56329944 → 56329933	1

Zeichnung (Seite 13)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse komplett, (Teil-Nr. 2-29, 37): 380/42 V, 50 Hz, verdrahtet nach 55066644	89439544	1
1	380/220 V, 50/60 Hz, verdrahtet nach 55066044	89493144	1
1	380/220 V, 50/60 Hz, verdrahtet nach 55066644	89439644	1
1	380/220 V, 50/60 Hz, verdrahtet nach 55066444	89493344	1
1	380/220 V, 50/60 Hz, verdrahtet nach 55066144	89493244	1
1	380/220 V, 50/60 Hz, verdrahtet nach 55066744	89439744	1
2	Gehäuse 255 x 360 x 145	50403944 → 57538244	1
3	Endklammer ENK	89474444	2
4	Zylinderschraube M 5 x 70 (DIN 912-10.9 A2E)	31920799	2
5	Tragschiene 35 x 7,5 x 230	89492944	1
6	Anreihklemme M4/6	89473144	15
7	PE-Anreihklemme M4/6 P	89473644	3
8	Anreihklemme M4/6 D1	89468644	4
9	Anreihklemme M4/7 D1	89473544	2
10	Trennwand TRW	89474244	1
11	Abschlußplatte ABP	89474044	1
12	Sicherungsklemme USiG	79016044	1
13	G-Sicherungseinsatz M 2 E (2 A), bei 42 V	46445544	1
13	G-Sicherungseinsatz M 1 C (1 A), bei 220 V	50569999	1
13	G-Sicherungseinsatz M 0,5 C (0,5 A), bei 220 V	50569899	1
14	Sicherungsstecker STSi	79020544	1
15	Abstandsrohr 6,2 x 60	50455744	2
16	Trafo 63 VA, 380/42 V, 50/60 Hz	89380144	1
16	Trafo 63 VA, 380/220 V, 50/60 Hz	89380344 → 56822644	1
16	Trafo 130 VA, 380/220 V, 50/60 Hz	89503144	1
17	Zylinderschraube M 4 x 8 Z3 (DIN 6900-4.8 A2E)	31892599	4
18	Schütz 3TB40 11-0AD0, 42 V, 1Ö, 50 Hz	89383344	2
18	Schütz 3TB40 11-0AN1, 220 V, 1Ö, 50/60 Hz	89383244 → 57522644	2
18	Schütz 3TB41 11-0AD0, 42 V, 1Ö, 50 Hz	89383944	1
18	Schütz 3TB41 11-0AN1, 220 V, 1Ö, 50 Hz	89383844	1
18	Schütz 3TB41 02-0AN1, 220 V, 2S+2Ö, 50/60 Hz	89385844	1
18	Schütz 3TB42 12-0AN1, 220 V, 1S+1Ö, 50/60 Hz	89384444 → 57525744	1
19	Spule 3TY4 803-0AD0, für Schütz 3TB40-3TB44, 42 V, 50 Hz	89393344	3
19	Spule 3TY4 803-0AN1, für Schütz 3TB40-3TB44, 220 V, 50/60 Hz ⁻	89393444	4
20	Distanzscheibe 6,2 x 20 x 10	89487444	2
21	Tragschiene 35 x 7,5 x 190	89407044	1
22	Zylinderschraube M 5 x 22 Z4-1 (DIN 6900-4.8 A2E)	31895899	2
23	Zylinderschraube M 6 x 16 (DIN 84-4.8 A2E)	31818699	3
24	Sicherungsscheibe 6	34378344 → 465598	7
25	Scheibe 6,4 (DIN 433)	34045599	3
26	Sechskantmutter M 6 (DIN 934-8 A2E)	33757199	5
27	Gummischeibe 6/10 x 2,5	34087544	2
28	Klemme	50441944	2
29	Sechskantschraube M 6 x 12 (DIN 933-8.8 A2E)	30740399	2
30	Halteblech	56323444	1
31	Zylinderschraube M 8 x 20 (DIN 912-10.9)	31924199	2
32	Federring 8 A (DIN 127-Fedst.)	34310899	2
33	Zylinderschraube M 4 x 16 (DIN 84-4.8 A2E)	31816699	1
34	Schelle	50485544	1
35	Federring 4 A (DIN 127-Fedst. A2E)	34380499	1
36	Sechskantmutter M 4 (DIN 934-8 A2E)	33249799	1
37	Fächerscheibe A 5,1 (DIN 6798-Fedst. A2E)	34360599	2
42	Mitnehmerrohr	96432044	1
43	Rohrklemme 4425-Z	96431544	1
44	Stromabnehmerrohr 240 mm lang	56329944 → 56329933	1

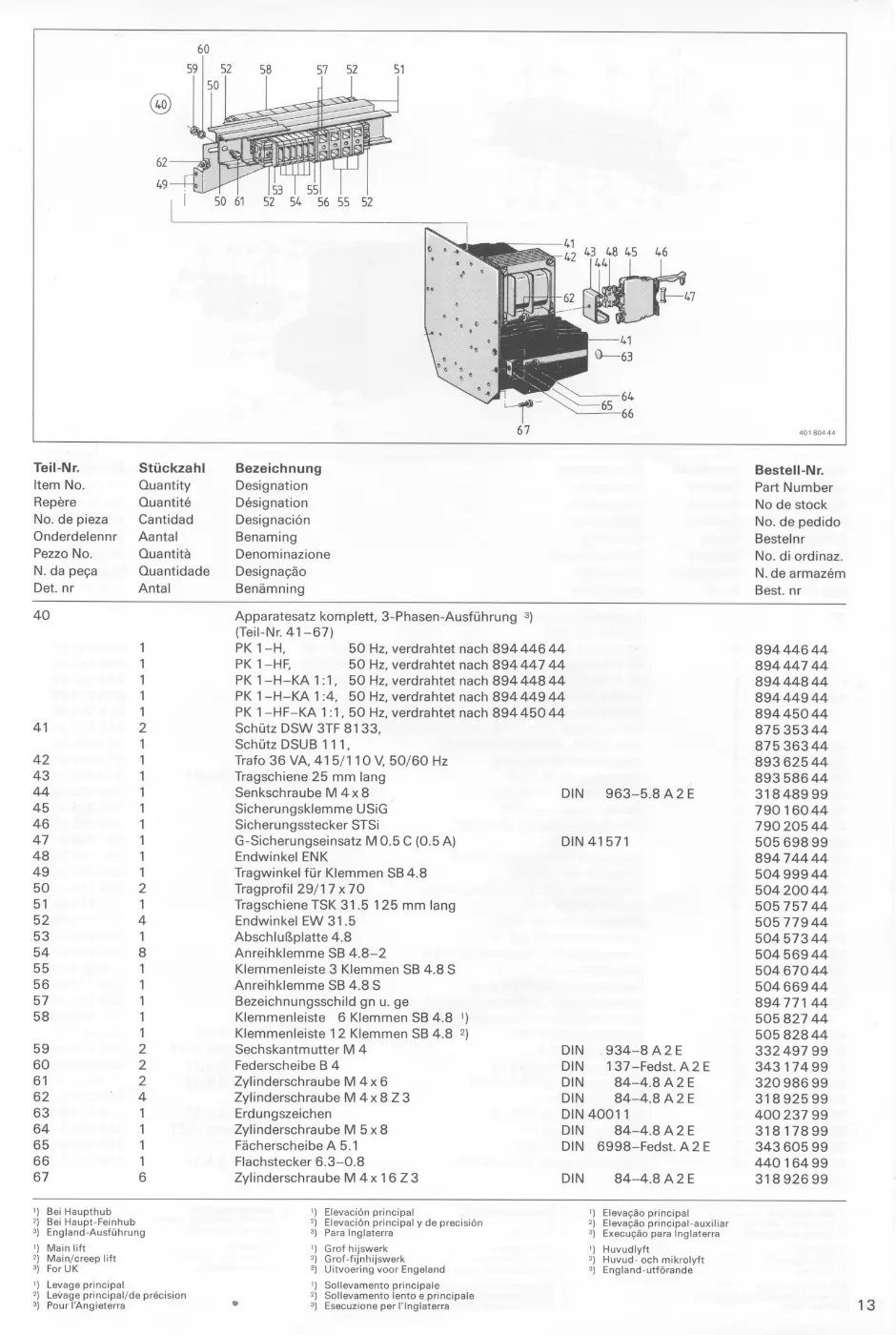

Zeichnung (Seite 15)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
40	PK 1-H, 50 Hz, verdrahtet nach 894 446 44	89444644	1
40	PK 1-HF, 50 Hz, verdrahtet nach 894 447 44	89444744	1
40	PK 1-H-KA 1:1, 50 Hz, verdrahtet nach 894 448 44	89444844	1
40	PK 1-H-KA 1:4, 50 Hz, verdrahtet nach 894 449 44	89444944	1
40	PK 1-HF-KA 1:1, 50 Hz, verdrahtet nach 894 450 44	89445044	1
41	Schütz DSW 3TF 8133,	87535344 → 87535333	2
41	Schütz DSUB 111,	87536344	1
42	Trafo 36 VA, 415/110 V, 50/60 Hz	89362544	1
43	Tragschiene 25 mm lang	89358644	1
44	Senkschraube M 4 x 8 (DIN 963-5.8 A2E)	31848999	1
45	Sicherungsklemme USiG	79016044	1
46	Sicherungsstecker STSi	79020544	1
47	G-Sicherungseinsatz M 0.5 C (0.5 A) (DIN 41571)	50569999	1
48	Endwinkel ENK	89474444	1
49	Tragwinkel für Klemmen SB 4,8	50499944	1
50	Tragprofil 29/17 x 70	50420044	2
51	Tragschiene TSK 31,5, 125 mm lang	50575744	1
52	Endwinkel EW 31,5	50577944	4
53	Abschlußplatte 4,8	50457344	1
54	Anreihklemme SB 4,8-2	50456944	8
55	Klemmenleiste 3 Klemmen SB 4,8 S	50467044	1
56	Anreihklemme SB 4,8 S	50466944	1
57	Bezeichnungsschild gn u. ge	89477144	1
58	Klemmenleiste 6 Klemmen SB 4,8	50582744	1
58	Klemmenleiste 12 Klemmen SB 4,8	50582844	1
59	Sechskantmutter M 4 (DIN 934-8 A2E)	33249799	2
60	Federscheibe B 4 (DIN 137-Fedst. A2E)	34317499	2
61	Zylinderschraube M 4 x 6 (DIN 84-4.8 A2E)	32098699	2
62	Zylinderschraube M 4 x 8 Z3 (DIN 84-4.8 A2E)	31892599	4
63	Erdungszeichen (DIN 40011)	40023799	1
64	Zylinderschraube M 5 x 8 (DIN 84-4.8 A2E)	31817899	1
65	Fächerscheibe A 5.1 (DIN 6998-Fedst. A2E)	34360599	1
66	Flachstecker 6.3-0.8	44016499	1
67	Zylinderschraube M 4 x 16 Z3 (DIN 84-4.8 A2E)	31892699	6

Zeichnung (Seite 16)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
40	PK 1-H+K, 50 Hz, verdrahtet nach 894 451 44	89445144	1
40	PK 1-HF+K, 50 Hz, verdrahtet nach 894 452 44	89445244	1
40	PK 1-H-KA 1:1+K, 50 Hz, verdrahtet nach 894 453 44	89445344	1
41	Schütz 3TB40 11-0AD0, 1Ö, 42 V, 50 Hz	89383344	1
41	Schütz DSW 3TF 8133, 1Ö, 42 V, 50 Hz	87535244 → 87535233	2
41	Schütz DSUB 111, 1S+1Ö, 42 V, 50 Hz	87536244	1
42	Trafo 36 VA, 380/42 V, 50/60 Hz	89362044	1
43	Tragschiene 25 mm lang	89358644	1
44	Senkschraube M 4 x 8 (DIN 963-5.8 A2E)	31848999	1
45	Sicherungsklemme USiG	79016044	1
46	Sicherungsstecker STSi	79020544	1
47	G-Sicherungseinsatz M 1 C (1 A) (DIN 41571)	50569999	1
48	Endwinkel ENK	89474444	1
49	Tragwinkel für Klemmen SB 4,8	50499944	1
50	Tragprofil 29/17 x 70	50420044	2
51	Tragschiene TSK 31,5, 125 mm lang	50575744	1
52	Endwinkel EW 31,5	50577944	4
53	Abschlußplatte AP 4,8	50457344	1
54	Anreihklemme SB 4,8-2	50456944	6
55	Klemmenleiste 3 Klemmen SB 4,8 S	50467044	1
56	Anreihklemme SB 4,8 S	50466944	1
57	Bezeichnungsschild gn u. ge	89477144	1
58	Klemmenleiste 6 Klemmen SB 4,8	50582744	1
58	Klemmenleiste 10 Klemmen SB 4,8	50582844	1
59	Sechskantmutter M 4 (DIN 934-8 A2E)	33249799	2
60	Federscheibe B 4 (DIN 137-Fedst. A2E)	34317499	2
61	Zylinderschraube M 4 x 6 (DIN 84-4.8 A2E)	32098699	2
62	Zylinderschraube M 4 x 8 Z3 (DIN 84-4.8 A2E)	31892599	4
63	Erdungszeichen (DIN 40011)	40023799	1
64	Zylinderschraube M 5 x 8 (DIN 84-4.8 A2E)	31817899	1
65	Fächerscheibe A 5.1 (DIN 6998-Fedst. A2E)	34360599	1
66	Flachstecker 6.3-0.8	44016499	1
67	Zylinderschraube M 4 x 16 Z3 (DIN 84-4.8 A2E)	31892699	6

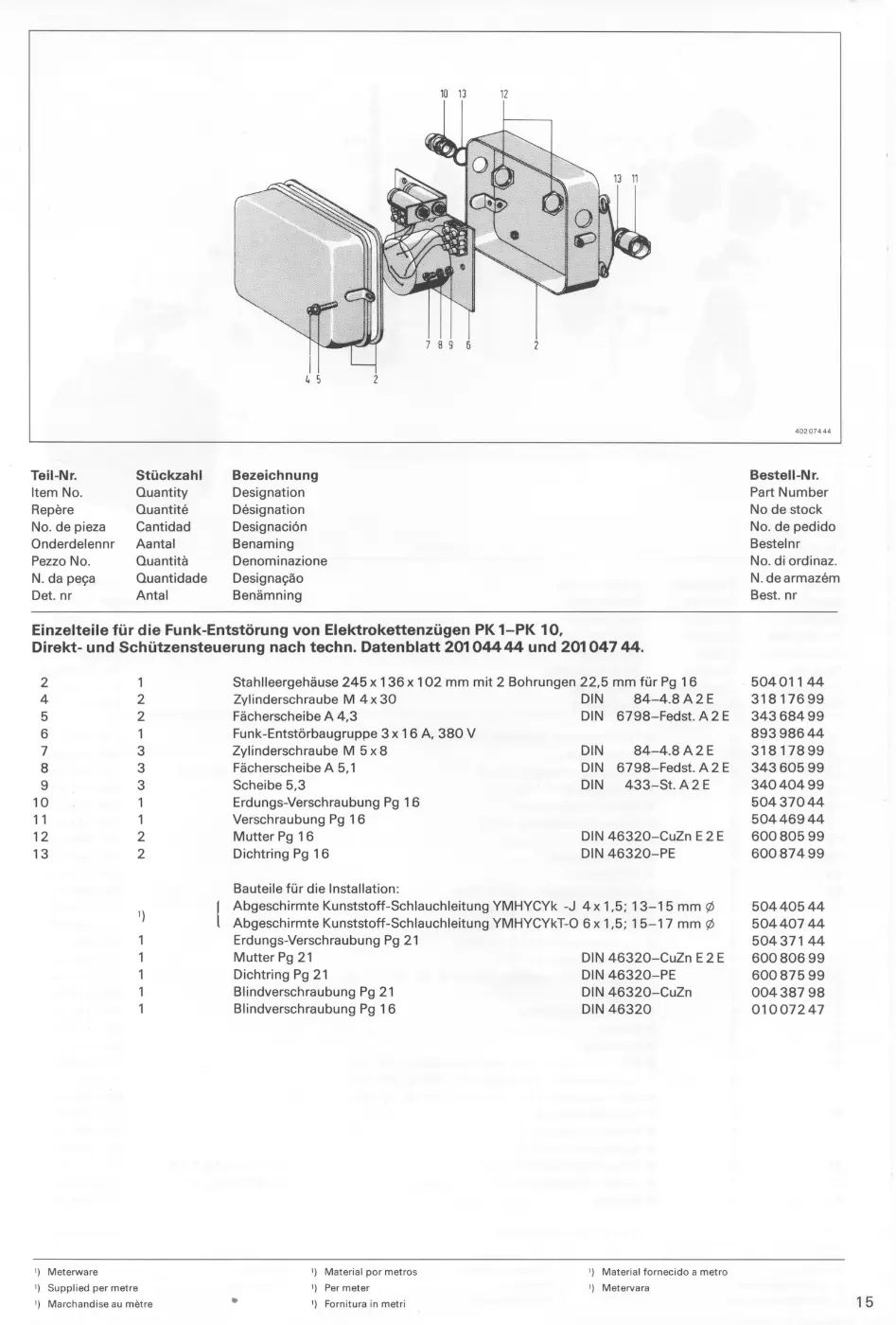

Zeichnung (Seite 17)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Stahlleergehäuse 245 x 136 x 102 mm mit 2 Bohrungen 22,5 mm für Pg 16	50401144	1
4	Zylinderschraube M 4 x 30 (DIN 84-4.8 A2E)	31817699	2
5	Fächerscheibe A 4,3 (DIN 6798-Fedst. A2E)	34368499	2
6	Funk-Entstörbaugruppe 3 x 16 A, 380 V	89398644	1
7	Zylinderschraube M 5 x 8 (DIN 84-4.8 A2E)	31817899	3
8	Fächerscheibe A 5,1 (DIN 6798-Fedst. A2E)	34360599	3
9	Scheibe 5,3 (DIN 433-St. A2E)	34040499	3
10	Erdungs-Verschraubung Pg 16	50437044	1
11	Verschraubung Pg 16	50446944	1
12	Mutter Pg 16 (DIN 46320-CuZn E 2 E)	60080599	2
13	Dichtring Pg 16 (DIN 46320-PE)	60087499	2

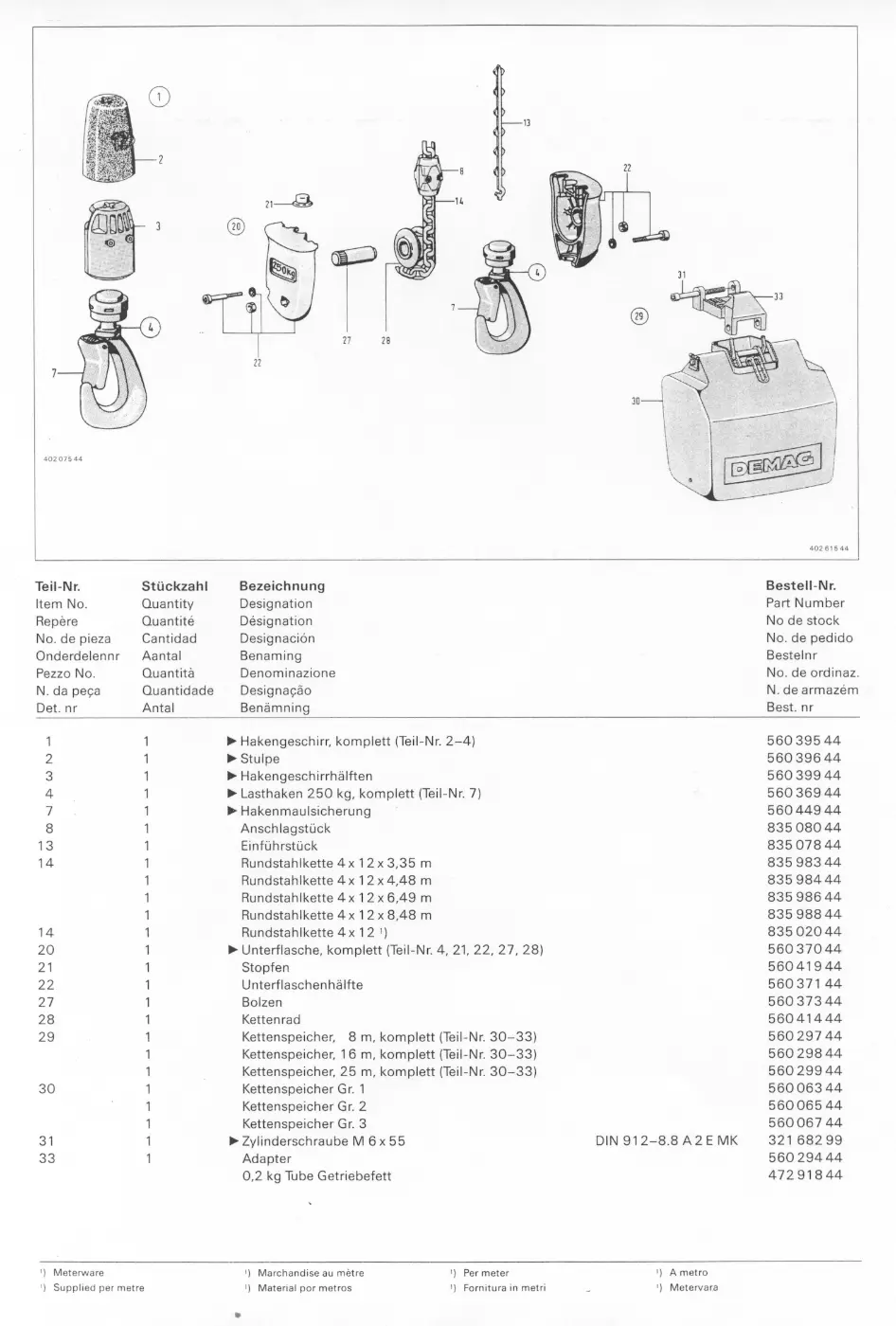

Zeichnung (Seite 18)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr, komplett (Teil-Nr. 2-4)	56039544	1
2	Stulpe	56039644	1
3	Hakengeschirrhälften	56039944	1
4	Lasthaken 250 kg, komplett (Teil-Nr. 7)	56036944	1
7	Hakenmaulsicherung	56044944 → 56044933	1
8	Anschlagstück	83508044	1
13	Einführstück	83507844	1
14	Rundstahlkette 4 x 12 x 3,35 m	83598344	1
14	Rundstahlkette 4 x 12 x 4,48 m	83598444	1
14	Rundstahlkette 4 x 12 x 6,49 m	83598644	1
14	Rundstahlkette 4 x 12 x 8,48 m	83598844	1
14	Rundstahlkette 4 x 12	83502044	1
20	Unterflasche, komplett (Teil-Nr. 4, 21, 22, 27, 28)	56037044	1
21	Stopfen	56041944	1
22	Unterflaschenhälfte	56037144	1
27	Bolzen	56037344	1
28	Kettenrad	56041444	1
29	Kettenspeicher, 8 m, komplett (Teil-Nr. 30-33)	56029744 → 56029733	1
29	Kettenspeicher, 16 m, komplett (Teil-Nr. 30-33)	56029844 → 56029833	1
29	Kettenspeicher, 25 m, komplett (Teil-Nr. 30-33)	56029944 → 56029933	1
30	Kettenspeicher Gr. 1	56006344	1
30	Kettenspeicher Gr. 2	56006544	1
30	Kettenspeicher Gr. 3	56006744	1
31	Zylinderschraube M 6 x 55 (DIN 912-8.8 A2E MK)	32168299	1
33	Adapter	56029444	1

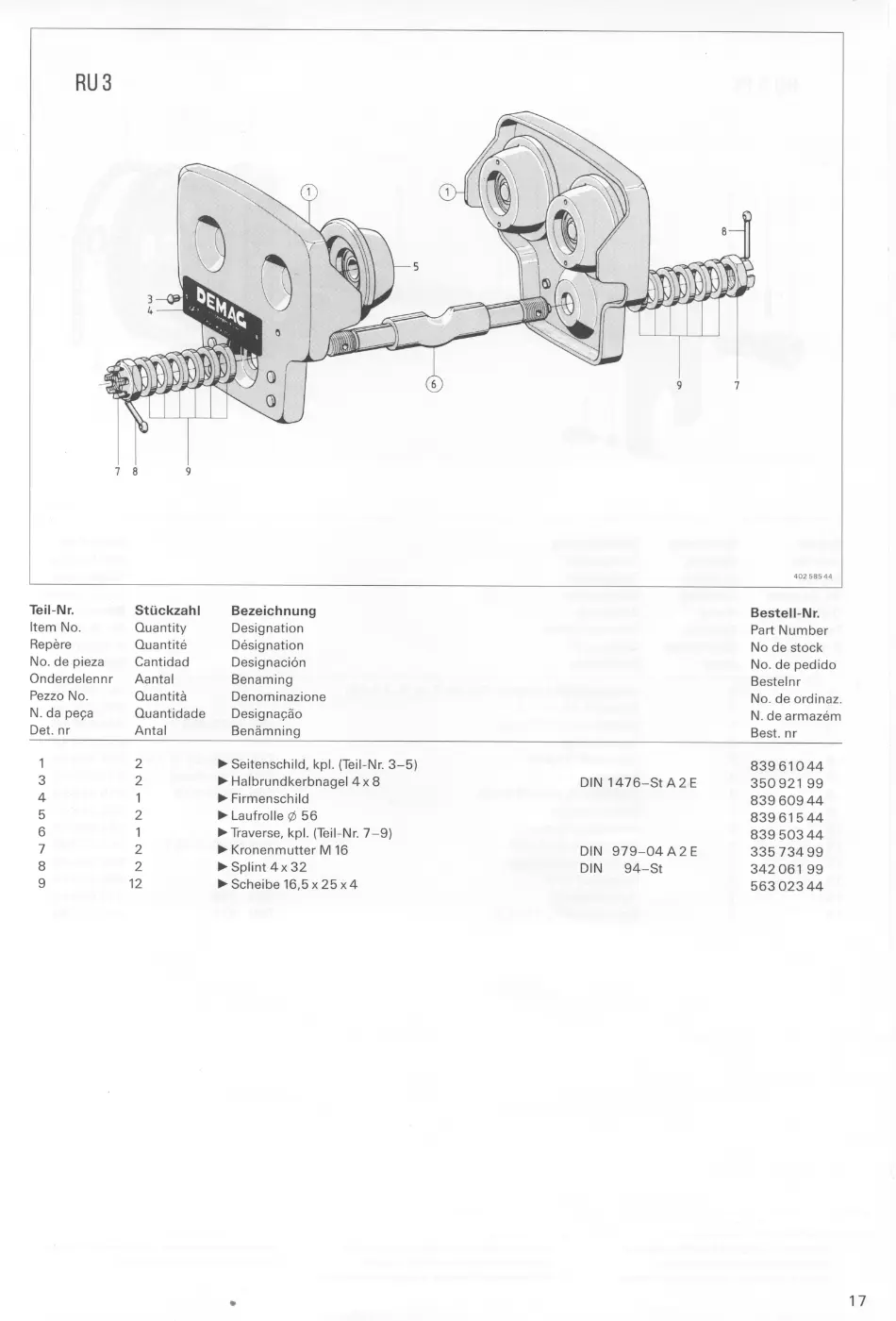

RU 3 (Seite 19)

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seitenschild, kpl. (Teil-Nr. 3-5)	83961044 → 83970144	2
3	Halbrundkerbnagel 4 x 8 (DIN 1476-St A2E)	35092199	2
4	Firmenschild	83960944	1
5	Laufrolle ⌀ 56	83961544	2
6	Traverse, kpl. (Teil-Nr. 7-9)	83950344	1
7	Kronenmutter M 16 (DIN 979-04 A2E)	33573499	2
8	Splint 4 x 32 (DIN 94-St)	34206199	2
9	Scheibe 16,5 x 25 x 4	56302344	12

HU 5 PK (Seite 20)

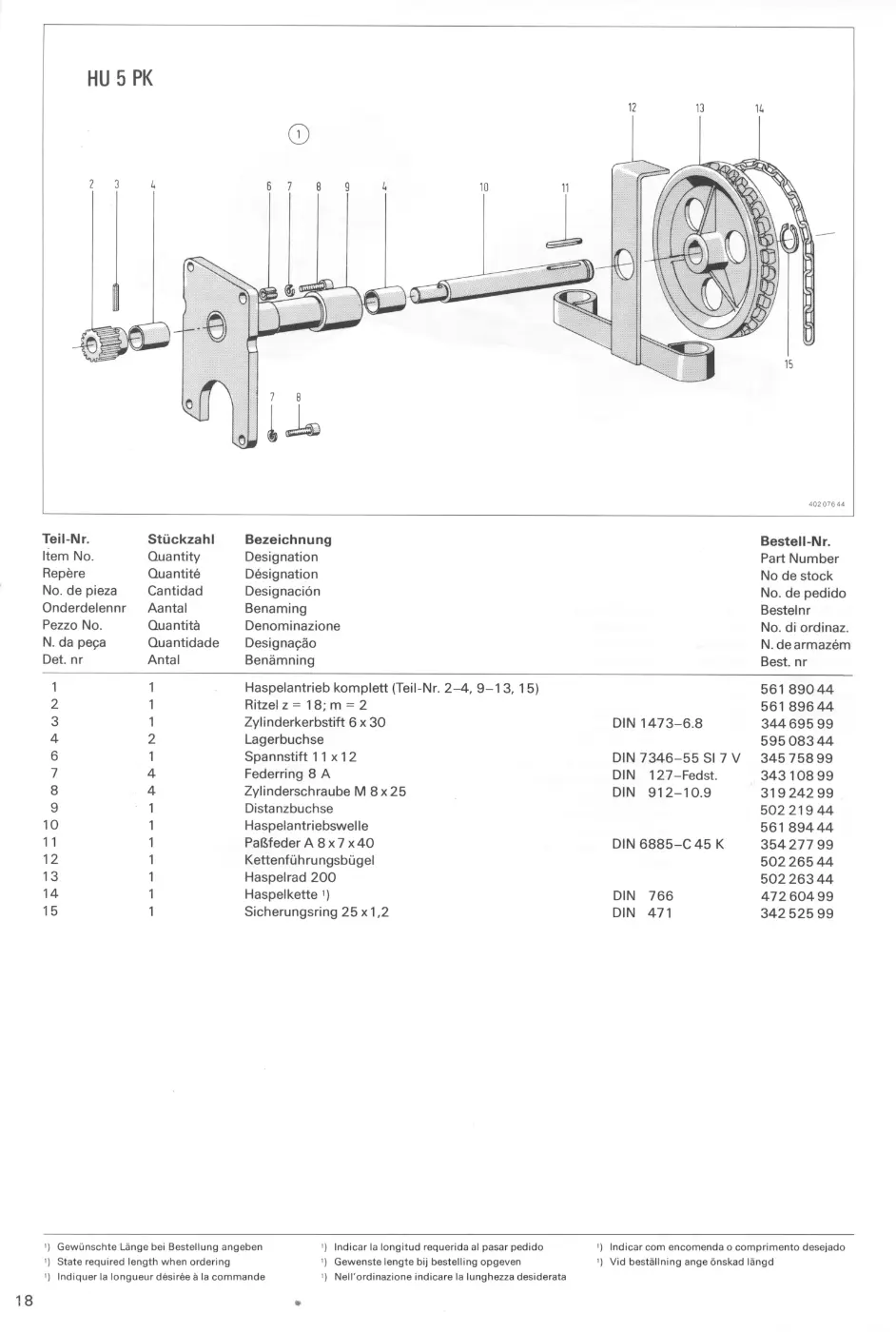

Demag PK 1 – HU 5 PK, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Haspelantrieb komplett (Teil-Nr. 2-4, 9-13, 15)	56189044	1
2	Ritzel z = 18; m = 2	56189644	1
3	Zylinderkerbstift 6 x 30 (DIN 1473-6.8)	34469599	1
4	Lagerbuchse	59508344 → 34219944	2
6	Spannstift 11 x 12 (DIN 7346-55 Si 7 V)	34575899	1
7	Federring 8 A (DIN 127-Fedst.)	34310899	4
8	Zylinderschraube M 8 x 25 (DIN 912-10.9)	31924299	4
9	Distanzbuchse	50221944	1
10	Haspelantriebswelle	56189444	1
11	Paßfeder A 8 x 7 x 40 (DIN 6885-C 45 K)	35427799	1
12	Kettenführungsbügel	50226544	1
13	Haspelrad 200	50226344	1
14	Haspelkette (DIN 766)	47260499	1
15	Sicherungsring 25 x 1,2 (DIN 471)	34252599	1

EU 5 PK (Seite 21)

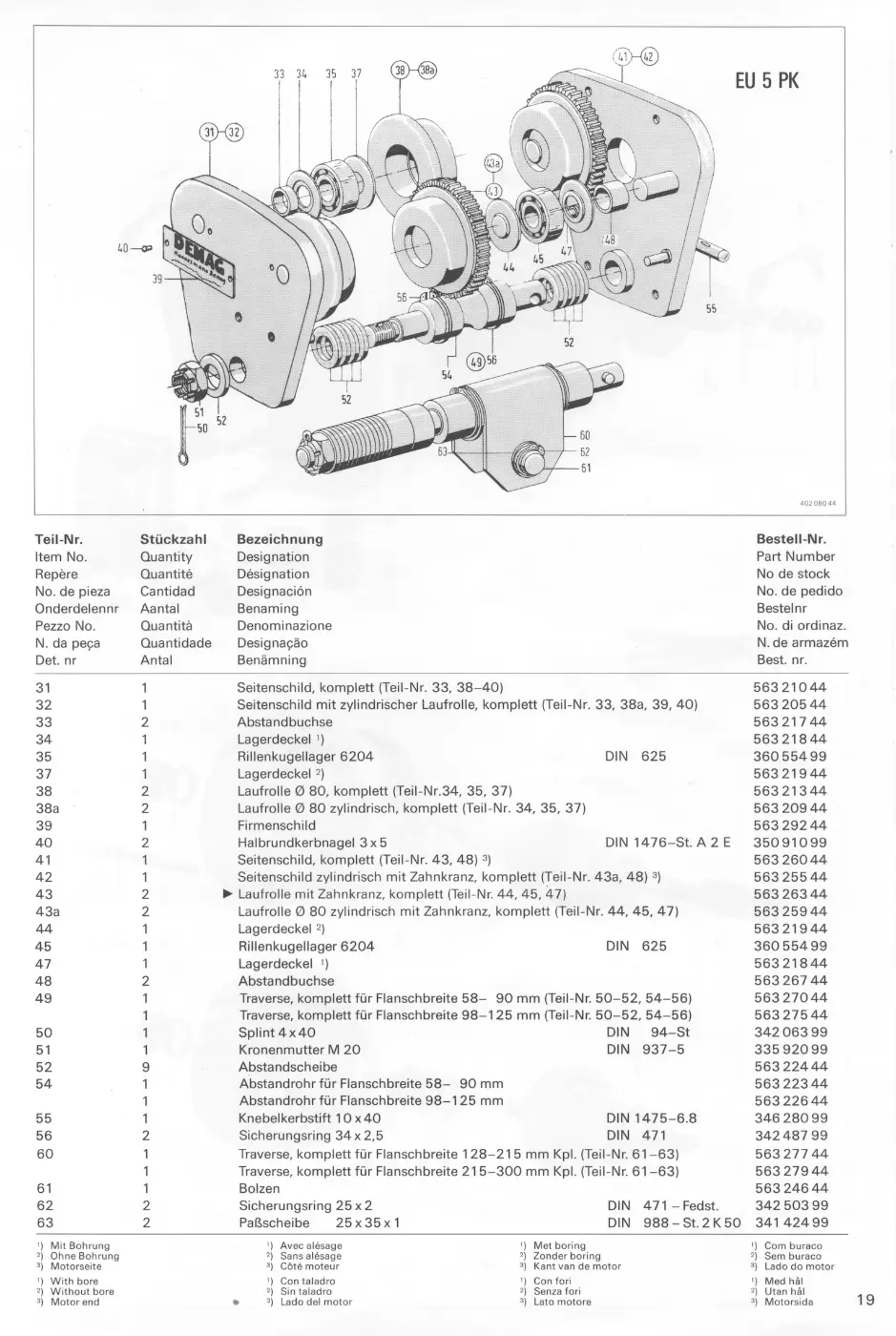

Demag PK 1 – EU 5 PK, Zeichnung Seite 21

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
31	Seitenschild, komplett (Teil-Nr. 33, 38-40)	56321044	1
32	Seitenschild mit zylindrischer Laufrolle, komplett (Teil-Nr. 33, 38a, 39, 40)	56320544	1
33	Abstandbuchse	56321744	2
34	Lagerdeckel	56321844	1
35	Rillenkugellager 6204 (DIN 625)	36055499	1
37	Lagerdeckel	56321944	1
38	Laufrolle ⌀ 80, komplett (Teil-Nr. 34, 35, 37)	56321344	2
38a	Laufrolle ⌀ 80 zylindrisch, komplett (Teil-Nr. 34, 35, 37)	56320944 → 83965644	2
39	Firmenschild	56329244	1
40	Halbrundkerbnagel 3 x 5 (DIN 1476-St A2E)	35091099	2
41	Seitenschild, komplett (Teil-Nr. 43, 48)	56326044	1
42	Seitenschild zylindrisch mit Zahnkranz, komplett (Teil-Nr. 43a, 48)	56325544	1
43	Laufrolle mit Zahnkranz, komplett (Teil-Nr. 44, 45, 47)	56326344	2
43a	Laufrolle ⌀ 80 zylindrisch mit Zahnkranz, komplett (Teil-Nr. 44, 45, 47)	56325944	2
44	Lagerdeckel	56321944	1
45	Rillenkugellager 6204 (DIN 625)	36055499	1
47	Lagerdeckel	56321844	1
48	Abstandbuchse	56326744	2
49	Traverse, komplett für Flanschbreite 58- 90 mm (Teil-Nr. 50-52, 54-56)	56327044	1
49	Traverse, komplett für Flanschbreite 98-125 mm (Teil-Nr. 50-52, 54-56)	56327544	1
50	Splint 4 x 40 (DIN 94-St)	34206399	1
51	Kronenmutter M 20 (DIN 937-5)	33592099	1
52	Abstandscheibe	56322444	9
54	Abstandrohr für Flanschbreite 58- 90 mm	56322344	1
54	Abstandrohr für Flanschbreite 98-125 mm	56322644	1
55	Knebelkerbstift 10 x 40 (DIN 1475-6.8)	34628099	1
56	Sicherungsring 34 x 2,5 (DIN 471)	34248799	2
60	Traverse, komplett für Flanschbreite 128-215 mm Kpl. (Teil-Nr. 61-63)	56327744	1
60	Traverse, komplett für Flanschbreite 215-300 mm Kpl. (Teil-Nr. 61-63)	56327944 → 83974944	1
61	Bolzen	56324644	1
62	Sicherungsring 25 x 2 (DIN 471-Fedst.)	34250399	2
63	Paßscheibe 25 x 35 x 1 (DIN 988-St 2 K 50)	34142499	2

EU 5 PK (Seite 22)

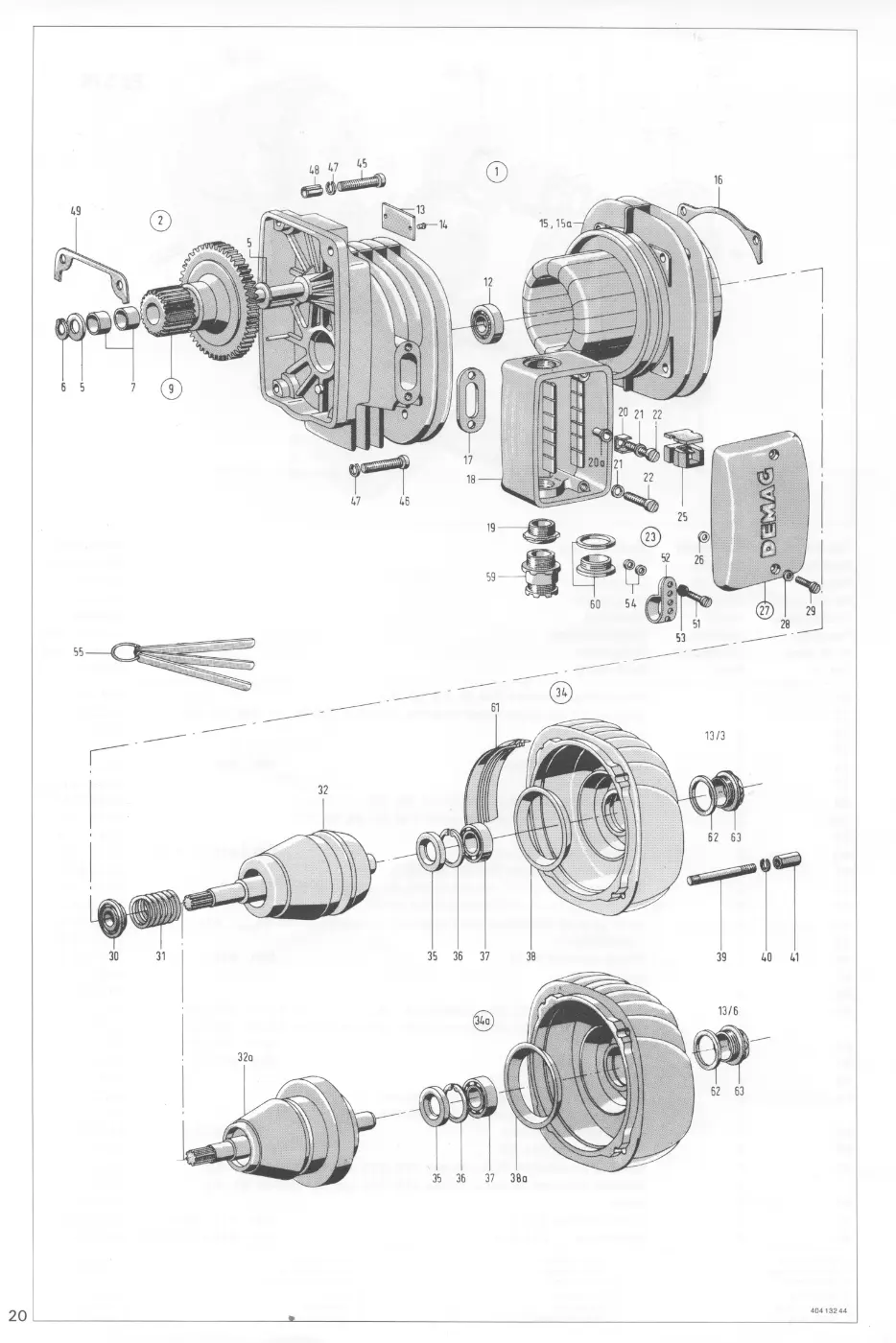

Demag PK 1 – EU 5 PK, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 13/3 PKF 2, komplett 220/380 V (Teil-Nr. 2; 13-16; 23; 25; 30; 31; 32; 34; 39-41)	56306244	1
1	Motor 13/3 PKF 2, komplett 290/500 V	56306344	1
1	Motor 13/3 PKF 2, komplett 240/415 V	56306144	1
1	Motor 13/3 PKF 4, komplett 220/380 V	56306444	1
1	Motor 13/3 PKF 4, komplett 290/500 V	56306544	1
1	Motor 13/3 PKF 4, komplett 240/415 V	56306644	1
1	Motor 13/3 PKF 8, komplett 220/380 V	56306744	1
1	Motor 13/3 PKF 8, komplett 240/415 V	56306944	1
1	Motor 13/6 PKF 8/2, komplett 380 V (Teil-Nr. 2; 13-16; 23; 25; 30; 31; 32a; 34a; 39-41)	56305744	1
1	Motor 13/6 PKF 8/2, komplett 415 V	56305944	1
1	Motor 13/6 PKF 12/4, komplett 380 V	56305644	1
2	Lagerschild, komplett (Teil-Nr. 5, 6, 9, 12)	56307044	1
5	Scheibe	56377844	2
6	Sicherungsring 15 x 1 (DIN 471)	34251599	1
7	Buchse 15/21 x 14	56376944	2
9	Doppelrad, komplett (Teil-Nr. 7)	56307344	1
12	Rillenkugellager 6003 (DIN 625)	36050399	1
13	Leistungsschild	60005144	1
13	Leistungsschild 13/6 PKF 8/2, 380 V	56309044	1
13	Leistungsschild 13/6 PKF 12/4, 380 V	56308944	1
13	Leistungsschild 13/3 PKF 2, 220/380 V	56308244	1
13	Leistungsschild 13/3 PKF 4, 220/380 V	56308444	1
13	Leistungsschild 13/3 PKF 8, 220/380 V	56308744	1
14	Halbrundkerbnagel 2,6 x 5 (DIN 1476-St A2E)	35096199	2
15	Ständer 13/3 PF 2, 220/380 V	56010644 → 56010633	1
15	Ständer 13/3 PF 2, 290/500 V	56010744	1
15	Ständer 13/3 PF 2, 240/415 V	56010844	1
15	Ständer 13/3 PF 4, 220/380 V	56371444 → 56371433	1
15	Ständer 13/3 PF 4, 290/500 V	56371544	1
15	Ständer 13/3 PF 4, 240/415 V	56371644	1
15	Ständer 13/3 PF 8, 220/380 V	56371744 → 56371733	1
15	Ständer 13/3 PF 8, 240/415 V	56371944	1
15	Ständer 13/6 PF 8/2, 380 V	56372544 → 56372533	1
15	Ständer 13/6 PF 8/2, 415 V	56372744	1
15	Ständer 13/6 PF 12/4, 380 V	56370144 → 56370133	1
15a	Ständer 13/3 PF 8, 290/500 V	56371844	1
15a	Ständer 13/6 PF 8/2, 500 V	56372644	1
16	Segment	56025444	14
17	Dichtung	56368944 → 56369233	1
18	Klemmenkasten-Unterteil	56368644	1
19	Würgenippel Pg 21	50450444	2
20	Flachstecker B 6,3 x 0,8	44016499	1
20a	Rohrniet A 6 x 0,4 x 10 (DIN 7340-CuZn 33 F 37)	37440399	1
21	Fächerscheibe A 5,1 (DIN 6798-Fedst. A2E)	34360599	2
22	Zylinderschraube M 5 x 20 (DIN 84-4.8 A2E)	31817999	2
23	Klemmenkasten, komplett (Teil-Nr. 17-22, 27)	56368544	1
25	Klemmenleiste	50577344 → 56369233	1
25	Klemmenleiste	50577444 → 56369233	1
26	Scheibe 3,7 (DIN 433-Pappe)	34085399	2
27	Klemmenkastendeckel, (Teil-Nr. 26, 28, 29)	56368744 → 56369233	1
28	Schraubensicherung M 4	34387244	2
29	Zylinderschraube M 4 x 16 (DIN 84-4.8 A2E)	31816699	2
30	Druckring 7,3	56022544	1
30	Druckring 7,6	56022644	1
30	Druckring 7,9	56022744	1
30	Druckring 8,2	56022844	1
31	Bremsfeder, 30 N	56379344	1
32	Läufer mit Bremsscheibe	56379244 → 56379233	1
32	Läufer mit Bremsscheibe	56379144 → 56379133	1
32a	Läufer mit Bremsscheibe	56304844 → 56304833	1
32a	Läufer mit Bremsscheibe	56304744 → 56304733	1
34	Lagerschild B-seitig, komplett (Teil-Nr. 35-37, 38, 63)	56024044 → 56024033	1
34a	Lagerschild B-seitig, komplett (Teil-Nr. 35-37, 38, 63)	56305544 → 56305533	1
35	Dichtungsring	56024544	1
36	Sicherungsring 35 x 1,5 (DIN 472)	34263599	1
37	Rillenkugellager 6003 (DIN 625)	36050399	1
38	Bremsbelag	56029044 → 56029033	1
39	Stiftschraube	60063844	4
40	Federring 5 A (DIN 127-Fedst. A2E)	34380599	4
41	Mutter mit Innensechskant	60065444	4
45	Zylinderschraube M 8 x 22 (DIN 912-10.9)	32147199	1
46	Zylinderschraube M 8 x 30 (DIN 912-10.9)	31924399	3
47	Federring 8 A (DIN 127-Fedst.)	34310899	4
48	Spannstift 11 x 12 (DIN 7346-55 Si 7 V)	34575899	1
49	Dichtung	58136944	1
51	Zylinderschraube M 4 x 20 (DIN 84-4.8 A2E)	31813899	1
52	Kabelschelle	50485544	1
53	Sicherungsscheibe S 4	34378144	1
54	Scheibe	34087444	2
55	Fühlerlehre 0,30 mm	10092644	1
55	Fühlerlehre 0,35 mm	10092744	1
59	Reduzier-Verschraubung Pg 21-16	50469544	1
60	Verschluß Pg 21	00723998	1
61	Motordichtung	60077444	1
62	Dichtring G Pg 21	60087599	1
63	Verschlußschraube	60070644	1

Fahrwerk für EL PK 1 (Seite 25)

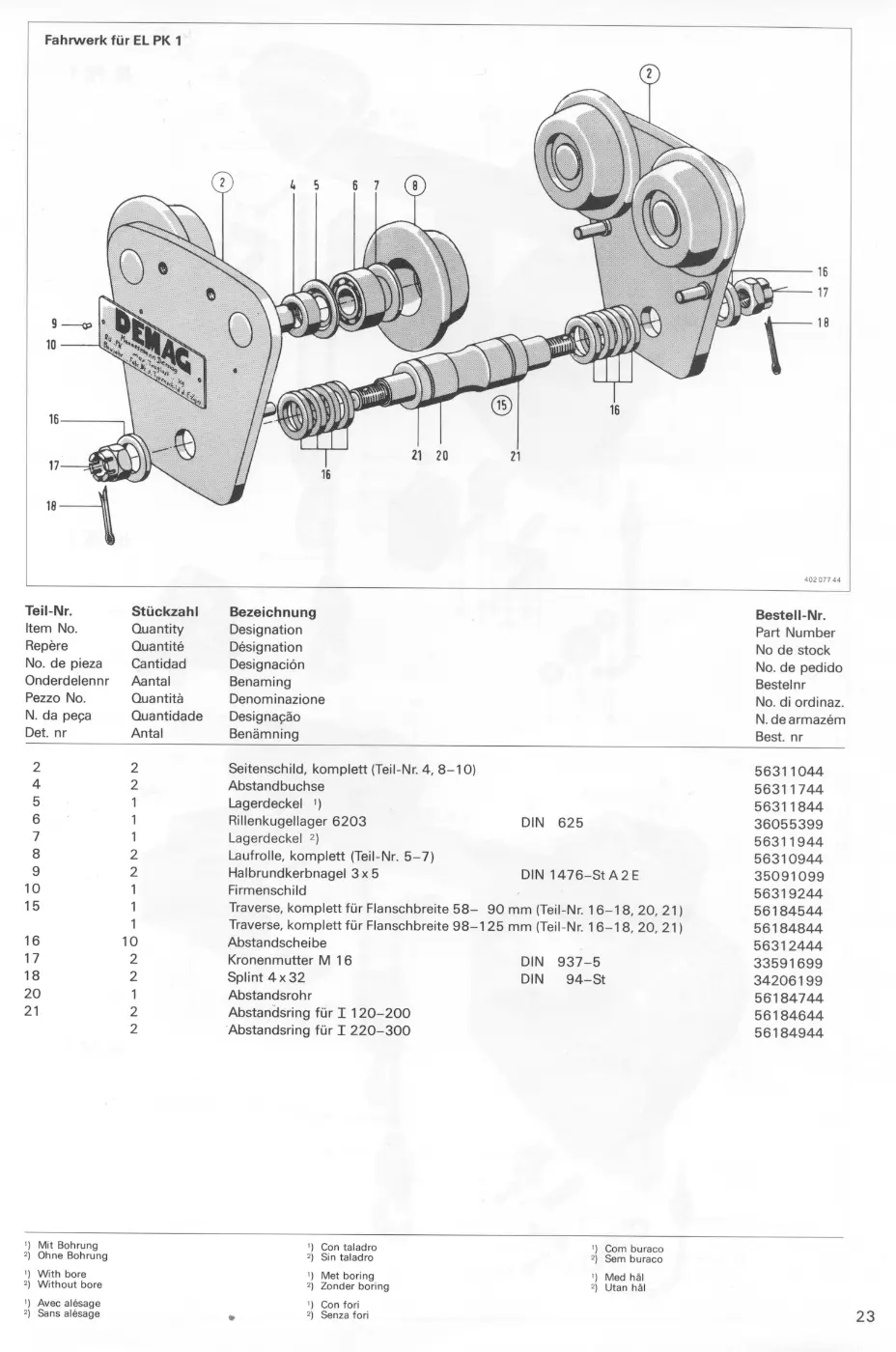

Demag PK 1 – Fahrwerk für EL PK 1, Zeichnung Seite 25

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Seitenschild, komplett (Teil-Nr. 4, 8-10)	56311044	2
4	Abstandbuchse	56311744	2
5	Lagerdeckel	56311844	1
6	Rillenkugellager 6203 (DIN 625)	36055399	1
7	Lagerdeckel	56311944	1
8	Laufrolle, komplett (Teil-Nr. 5-7)	56310944 → 83963544	2
9	Halbrundkerbnagel 3 x 5 (DIN 1476-St A2E)	35091099	2
10	Firmenschild	56319244	1
15	Traverse, komplett für Flanschbreite 58- 90 mm (Teil-Nr. 16-18, 20, 21)	56184544	1
15	Traverse, komplett für Flanschbreite 98-125 mm (Teil-Nr. 16-18, 20, 21)	56184844	1
16	Abstandscheibe	56312444	10
17	Kronenmutter M 16 (DIN 937-5)	33591699	2
18	Splint 4 x 32 (DIN 94-St)	34206199	2
20	Abstandsrohr	56184744	1
21	Abstandsring für I 120-200	56184644	2
21	Abstandsring für I 220-300	56184944	2

RL PK 1 (Seite 26)

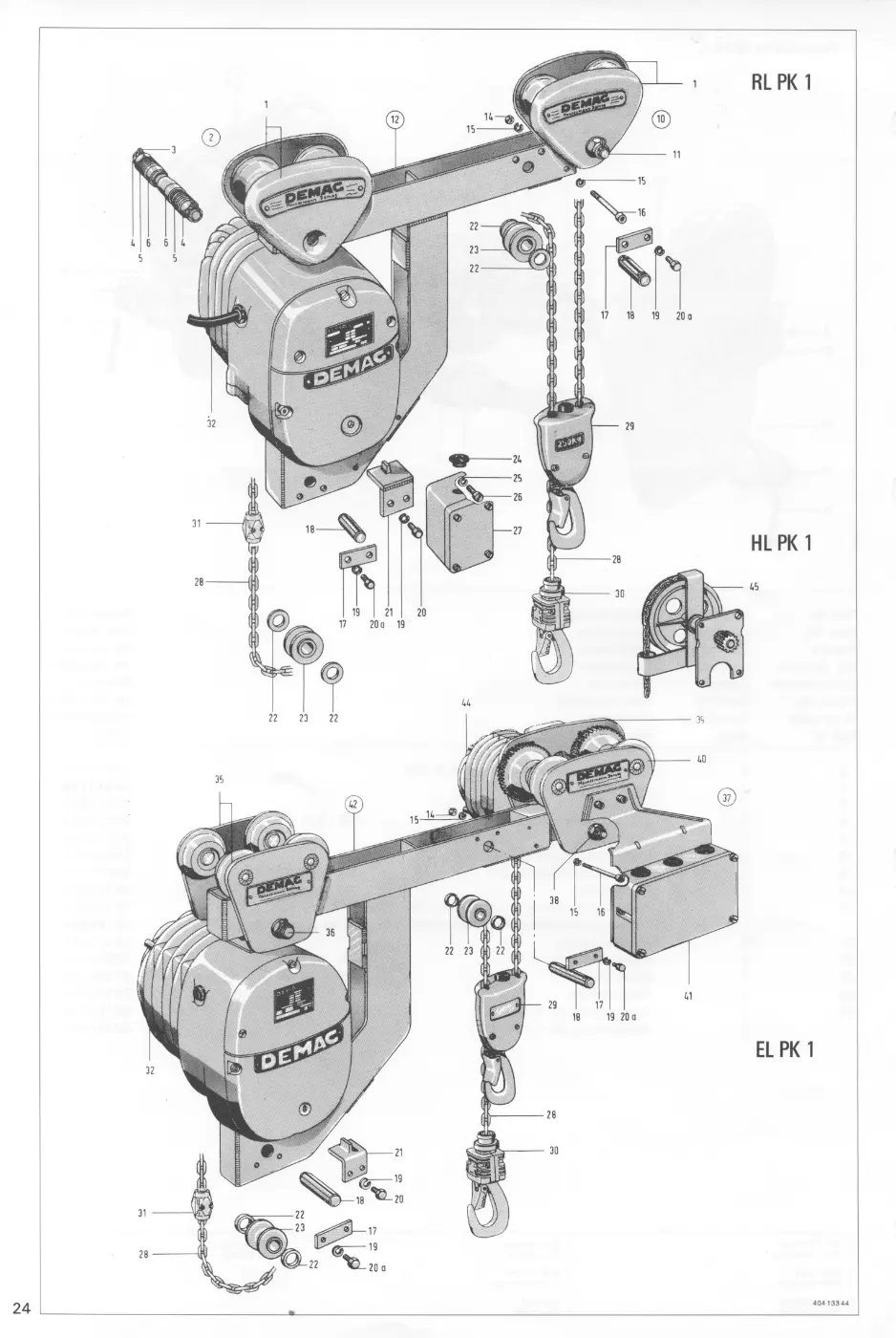

Demag PK 1 – RL PK 1, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Seitenschild	56301044	2
2	Traverse für Flanschbreite 50-90 mm komplett (Teil-Nr. 3-6)	56181544	1
3	Splint 4 x 32 (DIN 94-St)	34206199	2
4	Kronenmutter M 16 (DIN 935-6)	33541699	2
5	Abstandsring	56302344	12
6	Abstandsrohr	56181644	2
10	Fahrwerk, komplett für Flanschbreite 50-90 mm (Teil-Nr. 1, 11)	56300044	1
11	Fahrwerkstraverse	56302044	1
12	Verbindungstraverse, komplett (Teil-Nr. 14-23)	56181044	1
14	Sechskantmutter M 5 (DIN 934-8 A2E)	33757099 → 15069099	1
15	Federring 5 A (DIN 127-Fedst. A2E)	34380599	2
16	Zylinderschraube M 5 x 50 (DIN 912-10.9 A2E)	31922199	1
17	Achshalter 20 x 5 (DIN 15058-St)	35596699	2
18	Bolzen	56182844	2
19	Federring 8 A (DIN 127-Fedst.)	34310899	6
20	Sechskantschraube M 8 x 16 (DIN 933-8.8 A2E)	30763999	2
20a	Sechskantschraube M 8 x 12 (DIN 933-8.8 A2E)	30742299	4
21	Zentrierwinkel	56182544	1
22	Scheibe 16 (DIN 1440-St)	34061299	4
23	Kettenrad	56041444	2
24	Würgenippel Pg 16	50450344	1
25	Sicherungsscheibe 4	34378144	2
26	Zylinderschraube M 4 x 20 (DIN 84-4.8 A2E)	31813899	2
27	Klemmenkasten 75 x 80 x 52	50465044	1
28	Rundstahlkette 4 x 12	83502044	1
29	Unterflasche	56037044	1
30	Hakengeschirr	83574044 → 83574033	1
31	Anschlagstück	83508044	1
35	Seitenschild	56311044	2
36	Traverse für Flanschbreite 58- 90 mm	56184544	1
36	Traverse für Flanschbreite 98-125 mm	56184844	1
37	Fahrwerk für Flanschbreite 58- 90 mm komplett (Teil-Nr. 38-41)	56325144	1
37	Fahrwerk für Flanschbreite 98-125 mm komplett (Teil-Nr. 38-41)	56325244	1
38	Traverse für Flanschbreite 58- 90 mm	56327044	1
38	Traverse für Flanschbreite 98-125 mm	56327544	1
39	Seitenschild mit Zahnkranz	56326044	1
40	Seitenschild	56321044	1
42	Verbindungstraverse, komplett (Teil-Nr. 14-23)	56184044	1
45	Haspelantrieb	56189044	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
