Demag PK 5 – Ersatzteilliste 22202344

Ersatzteilliste, Ausgabe 03/2016, Demag-Nr. 22202344 – 17 Zeichnungen, 231 Positionen mit Identnummer. Im Partfinder sehen Sie die Zeichnung, den Preis und legen das Teil in den Warenkorb.

Im Partfinder mit Zeichnung öffnen

Kettenzug PK5 (Seite 4)

Demag PK 5 – Kettenzug PK5, Zeichnung Seite 4

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Läufer 16/ 6 P2K Set kpl. (Teil-Nr.	56123333	1
1	Läufer 16/ 7 P2K Set kpl. (Teil-Nr.	56128333	1
1	Läufer 16/ 7 P2/8K Set kpl. (Teil-Nr.	56128833	1
1	Läufer 16/10 P2/8K Set kpl. (Teil-Nr.	56128733	1
5	Druckringset	56073933	1
10	Lagerschildset B 16/ PK kpl. (Teil-Nr. 11)	56124033	1
11	Bremsbelag PK 5-10ASBFR	56129033	1
17	Ringkabelschuh 4 - 1 B	60024244	1
17	Stiftschraube M 8 X134X146	60064444	1
18	Aufhängeschraube PK 5	56139033	1
19	Einfachhaken PK5 kpl. (Teil-Nr. 21)	56143333	1
20	Ständer F 16/ P2K AB 220/380V, PK 5 N, vH = 10 m/min	56110644	1
20	Ständer F 16/ 6P 2K AB 290/500V, PK 5 N, vH = 10 m/min	56110744	1
20	Ständer F 16/ 6P2K AB 240/415V, PK 5 N, vH = 10 m/min	56110844	1
20	Ständer F 16/ 7P2-8KAB 220/380V, PK 5 N-F, vH = 10/2,5 m/min, kpl. (Teil-Nr.	56111633	1
20	Ständer F 290/500V50AB 290/500V, PK 5 N-F, vH = 10/2,5 m/min	56111744	1
20	Ständer F 16/ 7P2-8KAB 240/415V, PK 5 N-F, vH = 10/2,5 m/min	56111844	1
20	Ständer F 16/ 7P 2K AB 220/380V, PK 5-L, vH = 15 m/min	56112644	1
20	Ständer F 16/ 7P 2K AB 240/415V, PK 5-L, vH = 15 m/min	56112844	1
20	Ständer F 16/10P2-8KAB 220/380V, PK 5 L-F, vH = 15/3,8 m/min, kpl. (Teil-Nr.	56113633	1
20	Ständer F 16/10P2-8KAB 240/415V, PK 5 L-F, vH = 15/3,8 m/min	56113844	1
21	Hakenmaulsicherung PK5-10	56144533	1
30	Leistungsschild PK/PMV DE-CE	56548844	1
30	Leistungsschild PK/PMV EN-CE	56548944	1
32	Firmenschild DEMAG AL	56138544	1
36	Fächerscheibe A 4,3	34398199	1
37	Zylinderschraube M 4 X 8	32092799	1
38	Würgenippel PG21 RD GE K	50450444	1
49	Stift Kettenbefestigung PK 5	56142944	1
56	Abtriebswelle PK 5 Set	56133233	1
58	Lagerset PK 5	56109033	1
59	Verzahnungsset PK 5 vh=15	56134633	1
59	Verzahnungsset PK 5 vh=10	56131633	1
61	Tellerfederführung PK 5	56132444	1
62	Tellerfeder 100 X51 X3,5 B	34018899	1
64	Kupplungsset PK 5	56100833	1
65	Kupplungsscheibe PK 5	56132044	1
67	Druckteller PK 5	56132744	1
69	Nutmutter M17X1 KM 3	34340699	1
72	Spannstift 8 X 20	34544899	1
73	Dichtungsset PK 5	56108033	1
74	Deckel Gehäuse PK 5	56130844	1
74	Deckel Gehäuse PK 5S-F	56131044	1
76	Innensechskantzyl.Schraube M 6 X 35	32141999	1
78	Bolzen 15h 6x 95 Nut	56134044	1
82	Verzahnungsset PK 5	56131233	1
87	Klemmenleiste 6X 4,8 STST	50582744	1
87	Klemmenleiste 8X 4,8 STST	50582844	1
88	Tragschiene 31,5/16,5X 180K	89379744	1
89	Zylinderschraube M 4 X 6	32098699	1
90	Kettenführung PK5 Set	56137033	1
95	Apparatesatz 380/ 42V50HZ VDE	89497244	1
95	Apparatesatz 415/110V56HZ VDE	89498044	1
95	Apparatesatz 380/220V56HZ VDE	89498444	1
95	Apparatesatz 380-500V56HZ VDE	89498644	1
95	Apparatesatz 380/ 42V50HZ VDE	89497344	1
95	Apparatesatz 500/ 42V50HZ VDE	89497744	1
95	Apparatesatz 415/110V56HZ VDE	89498144	1
95	Apparatesatz 380/220V56HZ VDE	89498544	1
95	Apparatesatz 380-500V56HZ VDE	89498744	1

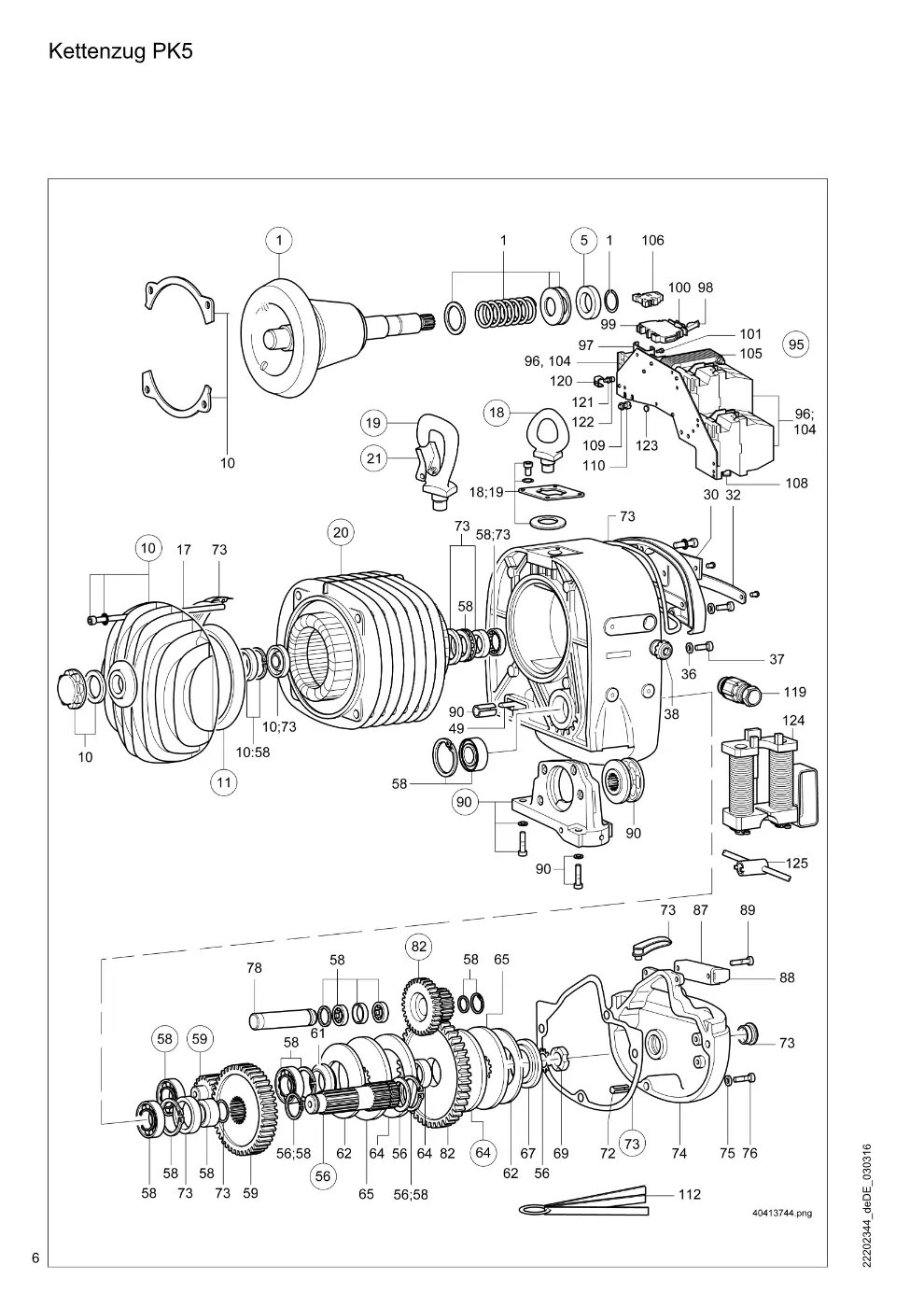

Kettenzug PK5 (Seite 6)

Demag PK 5 – Kettenzug PK5, Zeichnung Seite 6

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
95	Apparatesatz 380/ 42V50HZ	89378544	1
95	Apparatesatz 380/ 42V50HZ	89378644	1
95	Apparatesatz 220-380/ 48V50HZ	50466244	1
95	Apparatesatz 220-380/ 48V50HZ	50466344	1
96	Leistungsschütz AC 25C 42V56 11E	57524444	1
96	Leistungsschütz AC 25C110V56 11E	57524544	1
96	Leistungsschütz AC 25C230V56 11E	57524844	1
96	Leistungsschütz AC 25C 42V56 11E	57522244	1
96	Leistungsschütz AC 25C230V56 11E	57522644	1
96	Leistungsschütz AC 25C 48V50 01A	50547444	1
96	Leistungsschütz AC 25C 48V50 22A	50547544	1
97	Tragschiene 32 /15 X 25M	89358644	1
98	G-Sicherungsklemme STSI STECKER	79020544	1
99	G-Sicherungsklemme USIG BUCHSE	79016044	1
100	G-Sicherungseinsatz M 1 C	50569999	1
100	G-Sicherungseinsatz M 0,5 C	50569899	1
100	G-Sicherungseinsatz M 0,16 C	50572799	1
101	Senkschraube M 4 X 8	31848999	1
103	Zylinderschraube M 4 X 16 Z3	31892699	1
104	Schützspule 0-2C 42V56	79278144	1
104	Schützspule 0-2C220V56	89393444	1
105	Steuertransformator 36VA380/ 42V	89362044	1
105	Steuertransformator 36VA415/110V	89362544	1
105	Steuertransformator 36VA500/ 42V	89362244	1
105	Steuertransformator 36VA400/230V	55026544	1
105	Steuertransformator 36VA220380/ 48	89362344	1
106	Endklammer ENK TS1-TS5	89474444	1
110	Zylinderschraube M 5 X 12	31819799	1
112	Fühlerlehre 0,35X3X300	10092744	1
112	Fühlerlehre 0,40X3X300	10092844	1
113	Verschlussschraube PG21 K	60070644	1
119	Verschraubung kompl. PG16 RD K	50468644	1
120	Flachstecker 6,3-0,8/2X	44016499	1
121	Fächerscheibe A 5,3	34360599	1
122	Zylinderschraube M 5 X 8	31817899	1
123	Hinweisschild SCHUTZL.DRU	40023799	1
124	Set RKS 1,25T-3,15T	83670844	1
125	Steckschlüssel mit Knebel PK 5	47299544	1
168	Öl CLP 220/ALPHA EP220	47290244	1
169	Öl CLP 220/ALPHA EP220	47290044	1

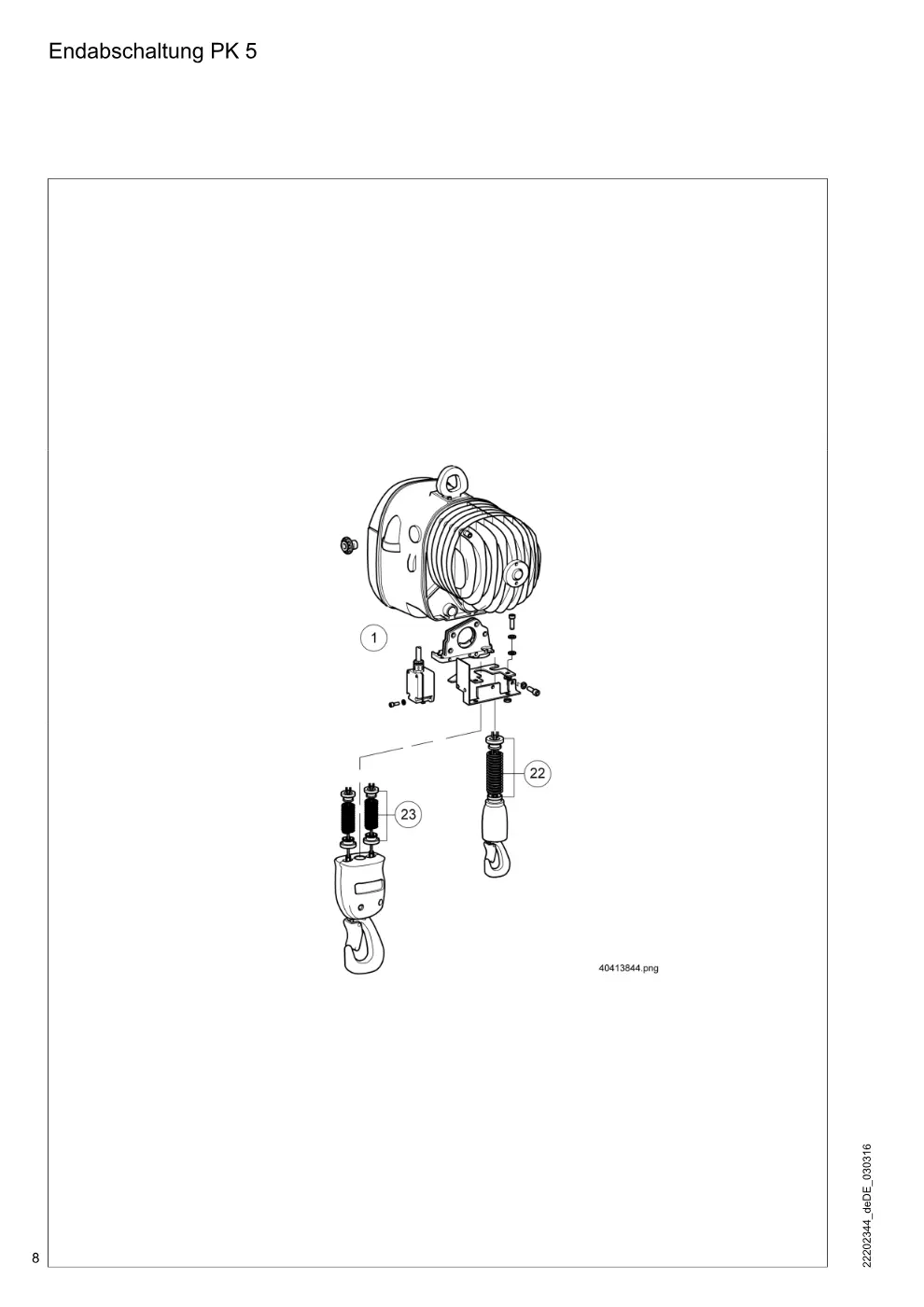

Endabschaltung PK 5 (Seite 8)

Demag PK 5 – Endabschaltung PK 5, Zeichnung Seite 8

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Endabschaltung PK 5	56277544	1
22	Endabschaltung PK 5	56277644	1
23	Endabschaltung PK 5	56277644	2

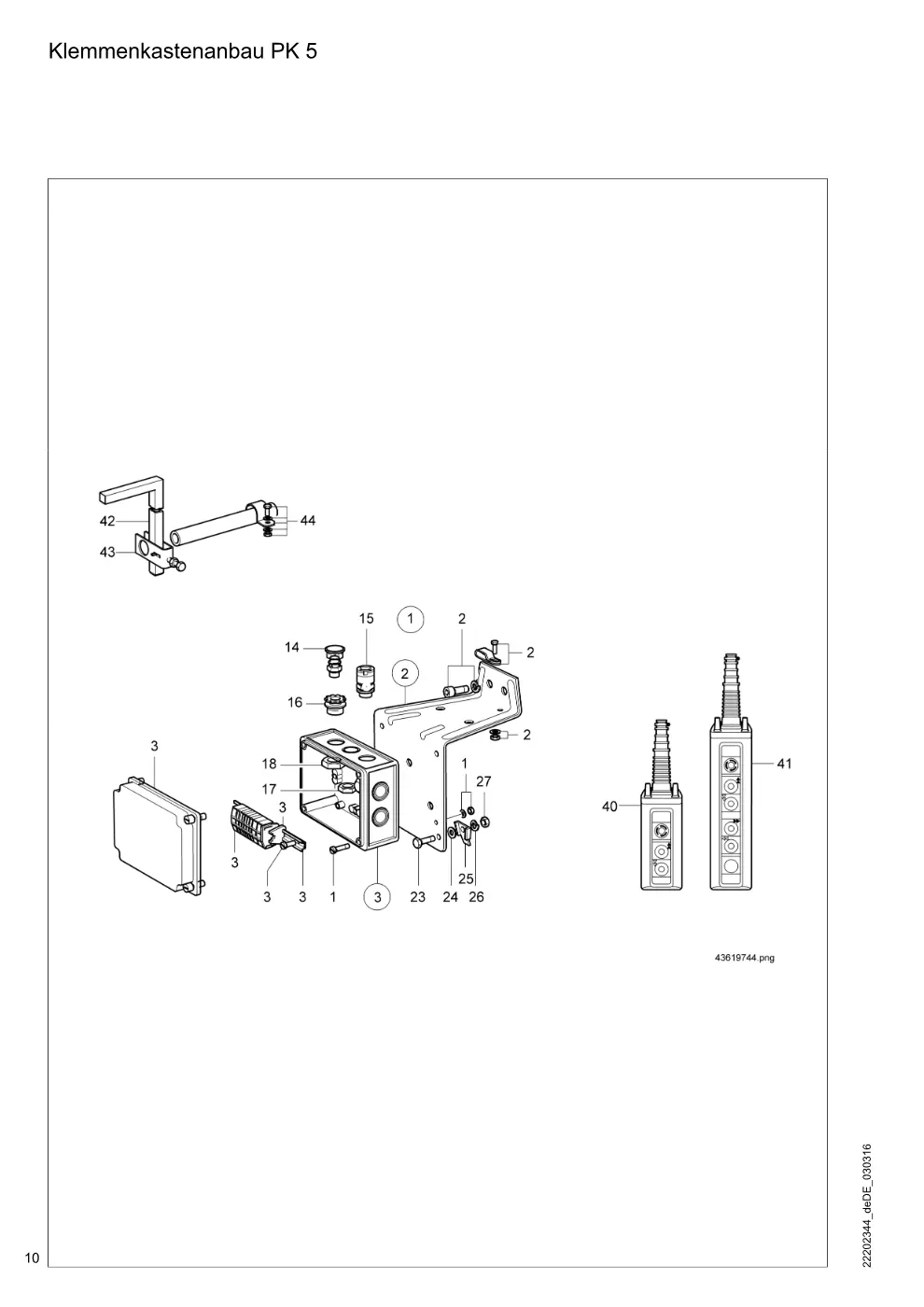

Klemmenkastenanbau PK 5 (Seite 10)

Demag PK 5 – Klemmenkastenanbau PK 5, Zeichnung Seite 10

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Klemmenkasten EU 5-10 PK kpl. (Teil-Nr. 2	56323544	1
2	Klemmenkastenanbau Set	56323433	1
3	Klemmenkasten 175X 125 K	89542144	1
14	Verschr.kpl.m.Zugentl PG21 RD K	50452044	1
15	Würgenippel PG16 FL SPEZ.	89479444	1
16	Würgenippel PG21 RD GE K	50450444	1
17	Gegenmutter PG16 4-KT K	89472944	1
18	Gegenmutter mit Bund PG21	50454499	1
23	Sechskantschraube M 6 X 16	30763899	2
24	Scheibe 6 X 10 X 2,5	34087544	2
25	Zugentlastungsklemme	50441944	2
26	Federring 6 A	34380699	2
27	Sechskantmutter M 6	33757199	2
42	Mitnehmerrohr 25X 500X 250	96432044	1
43	Rohrklemme 4425-C4040	96431544	1
44	Stromabnehmerset EU5+10PK	56329933	1

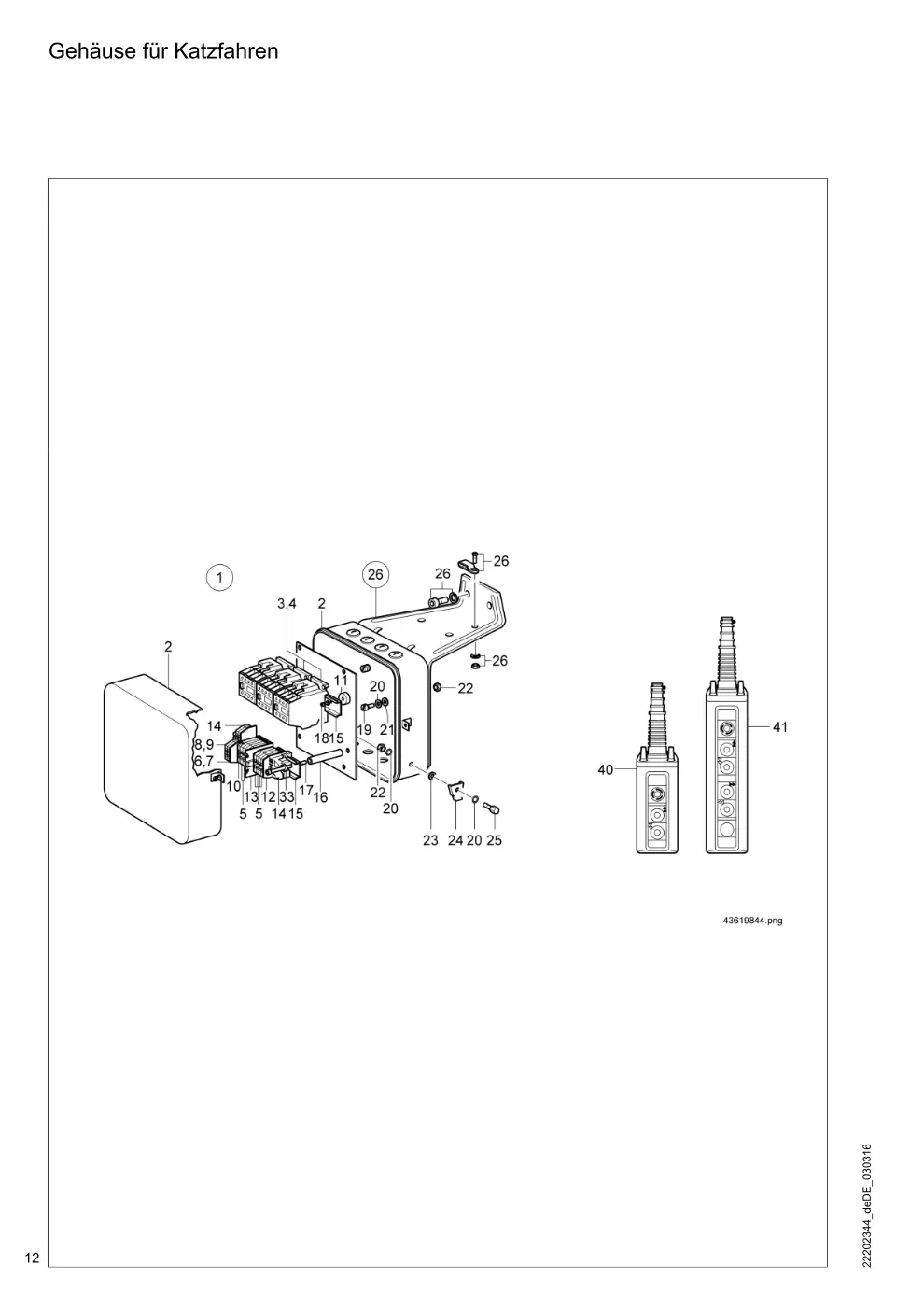

Gehäuse für Katzfahren (Seite 12)

Demag PK 5 – Gehäuse für Katzfahren, Zeichnung Seite 12

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Elektrik 42V 50HZ kpl. (Teil-Nr. 2 - 25, 33)	89484644	1
1	Gehäuse Elektrik 48V 50HZ kpl. (Teil-Nr. 2 - 25, 33)	50466644	1
1	Gehäuse Elektrik 110V 56HZ kpl. (Teil-Nr. 2 - 25, 33)	89484744	1
1	Gehäuse Elektrik 220V 56HZ kpl. (Teil-Nr. 2 - 25, 33)	89486044	1
1	Gehäuse Elektrik 230V 56HZ	89486344	1
2	Gehäuse 232X 212X137M	57538144	1
3	Leistungsschütz AC 25C 42V56 11E	57522244	2
3	Leistungsschütz AC 20C110V56 01E	89357844	2
3	Leistungsschütz AC 25C230V56 11E	57522644	2
3	Leistungsschütz AC 25C230V56 11E	57524844	1
3	Leistungsschütz AC 25C 48V50 01A	50547344	2
4	Schützspule 0-2C 42V56	79278144	3
4	Schützspule 0-2C220V56	89393444	3
5	Anreihklemme 4,0X2X1SHSH	89473144	9
5	Anreihklemme 4,0X2X1SHSH	89473144	3
6	Anreihklemme 4,0X2X2SHSH	89473444	2
7	Anreihklemme 4,0X4X1SHSH	89566644	3
8	Anreihklemme 4,0X2X2SHSH	89468544	3
9	Anreihklemme 4,0X4X1SHSH	89566644	2
10	Anreihklemme PE 4,0X2X1SHSH	89473644	2
11	Scheibe 6,3X 20 X10	89487444	2
12	Endplatte ABP M 4/10	89474044	1
13	Trennwand TRW M 4/10	89474244	1
14	Endklammer ENK TS1-TS5	89474444	2
15	Tragschiene 35 / 7,5X 170M	89406944	2
16	Rohr 60 X 6,2	50455744	2
17	Innensechskantzyl.Schraube M 5 X 70	31920799	2
18	Zylinderschraube M 5 X 22Z4-1	31895899	2
19	Zylinderschraube M 6 X 16	31818699	3
21	Sicherungsscheibe 15	34345599	3
22	Sechskantmutter M 6	33757199	5
23	Scheibe 6 X 10 X 2,5	34087544	2
24	Zugentlastungsklemme	50441944	2
25	Sechskantschraube M 6 X 12	30740399	2
26	Klemmenkastenanbau Set	56323433	1
33	Fächerscheibe A 5,3	34360599	2
42	Mitnehmerrohr 25X 500X 250	96432044	1
43	Rohrklemme 4425-C4040	96431544	1
44	Stromabnehmerset EU5+10PK	56329933	1

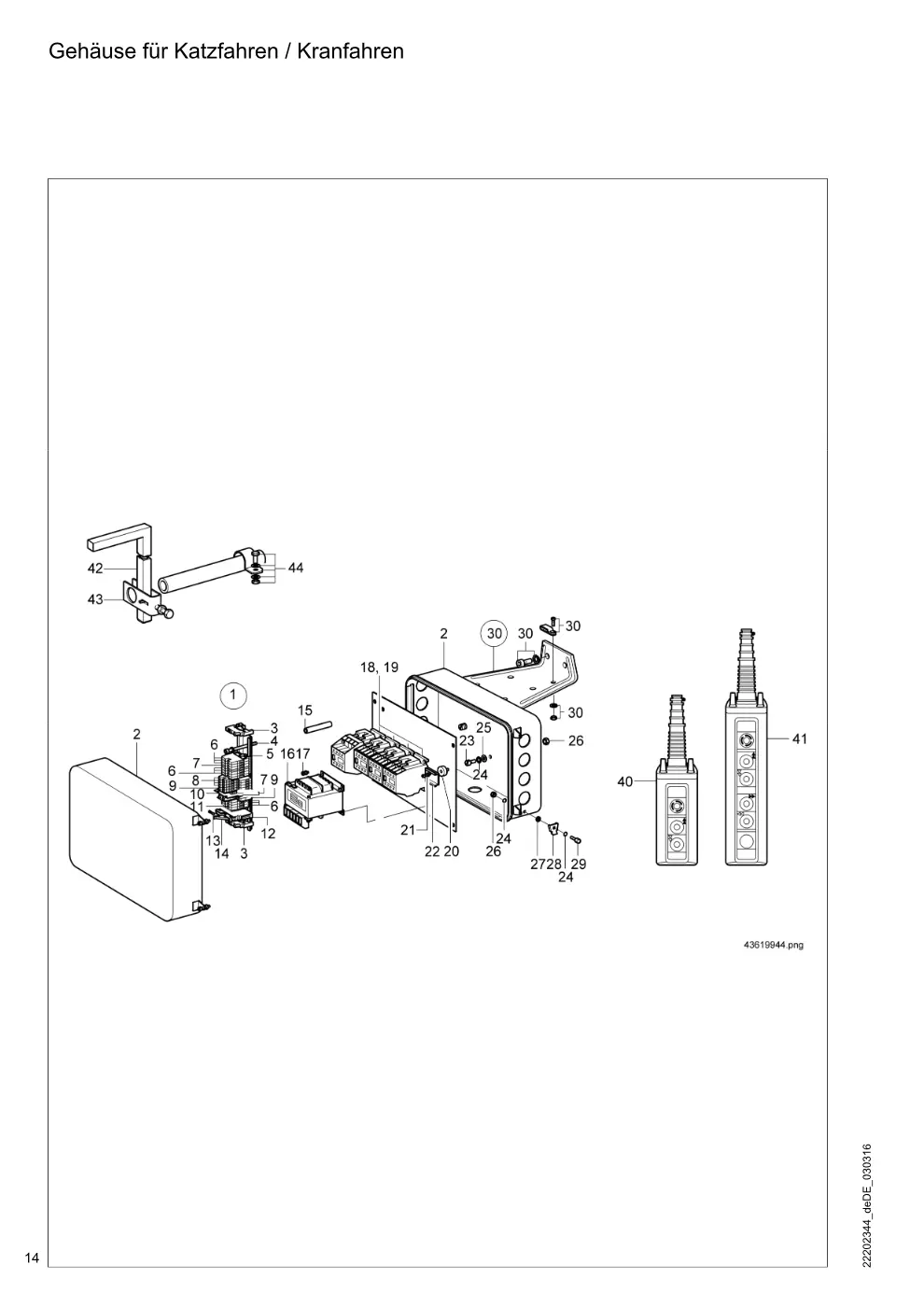

Gehäuse für Katzfahren / Kranfahren (Seite 14)

Demag PK 5 – Gehäuse für Katzfahren / Kranfahren, Zeichnung Seite 14

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Elektrik 380/ 42V	89439544	1
1	Gehäuse Elektrik 400/230V50HZ	89493144	1
1	Gehäuse Elektrik 380/220V	89439644	1
1	Gehäuse Elektrik 400/230V	89493344	1
1	Gehäuse Elektrik 400/230V50HZ	89493244	1
1	Gehäuse Elektrik 400/230V	89439744	1
2	Gehäuse 400X 300X155M	57538244	1
3	Endklammer ENK TS1-TS5	89474444	2
4	Innensechskantzyl.Schraube M 5 X 70	31920799	2
5	Tragschiene 35 / 7,5X 230M	89492944	1
6	Anreihklemme 4,0X2X1SHSH	89473144	15
7	Anreihklemme PE 4,0X2X1SHSH	89473644	3
8	Anreihklemme 4,0X4X1SHSH	89566644	4
9	Anreihklemme 4,0X4X1SHSH	89566644	2
10	Trennwand TRW M 4/10	89474244	1
11	Endplatte ABP M 4/10	89474044	1
12	G-Sicherungsklemme USIG BUCHSE	79016044	1
13	G-Sicherungseinsatz M 2 E	46445544	1
13	G-Sicherungseinsatz M 1 C	50569999	1
13	G-Sicherungseinsatz M 0,5 C	50569899	1
14	G-Sicherungsklemme STSI STECKER	79020544	1
15	Rohr 60 X 6,2	50455744	2
16	Steuertransformator 63VA380/ 42V	89380144	1
16	Steuertransformator 63VA400/230V	56822644	1
16	Steuertransformator 130VA400/230V	55091244	1
17	Zylinderschraube M 4 X 8 Z3	31892599	4
18	Leistungsschütz AC 25C 42V56 11E	57522244	2
18	Leistungsschütz AC 25C230V56 11E	57522644	2
18	Leistungsschütz AC 25C 42V56 11E	57523744	1
18	Leistungsschütz AC 25C230V56 11E	57524144	1
18	Leistungsschütz AC 25C230V56 11E	57524844	1
18	Leistungsschütz AC 32C230V56 11E	57525744	1
19	Schützspule 0-2C 42V56	79278144	3
19	Schützspule 0-2C220V56	89393444	4
20	Scheibe 6,3X 20 X10	89487444	2
21	Tragschiene 35 / 7,5X 190M	89407044	1
22	Zylinderschraube M 5 X 22Z4-1	31895899	2
23	Zylinderschraube M 6 X 16	31818699	3
25	Scheibe 6,4X 11 X 1,6	34045599	3
26	Sechskantmutter M 6	33757199	5
27	Scheibe 6 X 10 X 2,5	34087544	2
28	Zugentlastungsklemme	50441944	2
29	Sechskantschraube M 6 X 12	30740399	1
30	Klemmenkastenanbau Set	56323433	1
37	Fächerscheibe A 5,3	34360599	2
42	Mitnehmerrohr 25X 500X 250	96432044	1
43	Rohrklemme 4425-C4040	96431544	1
44	Stromabnehmerset EU5+10PK	56329933	1

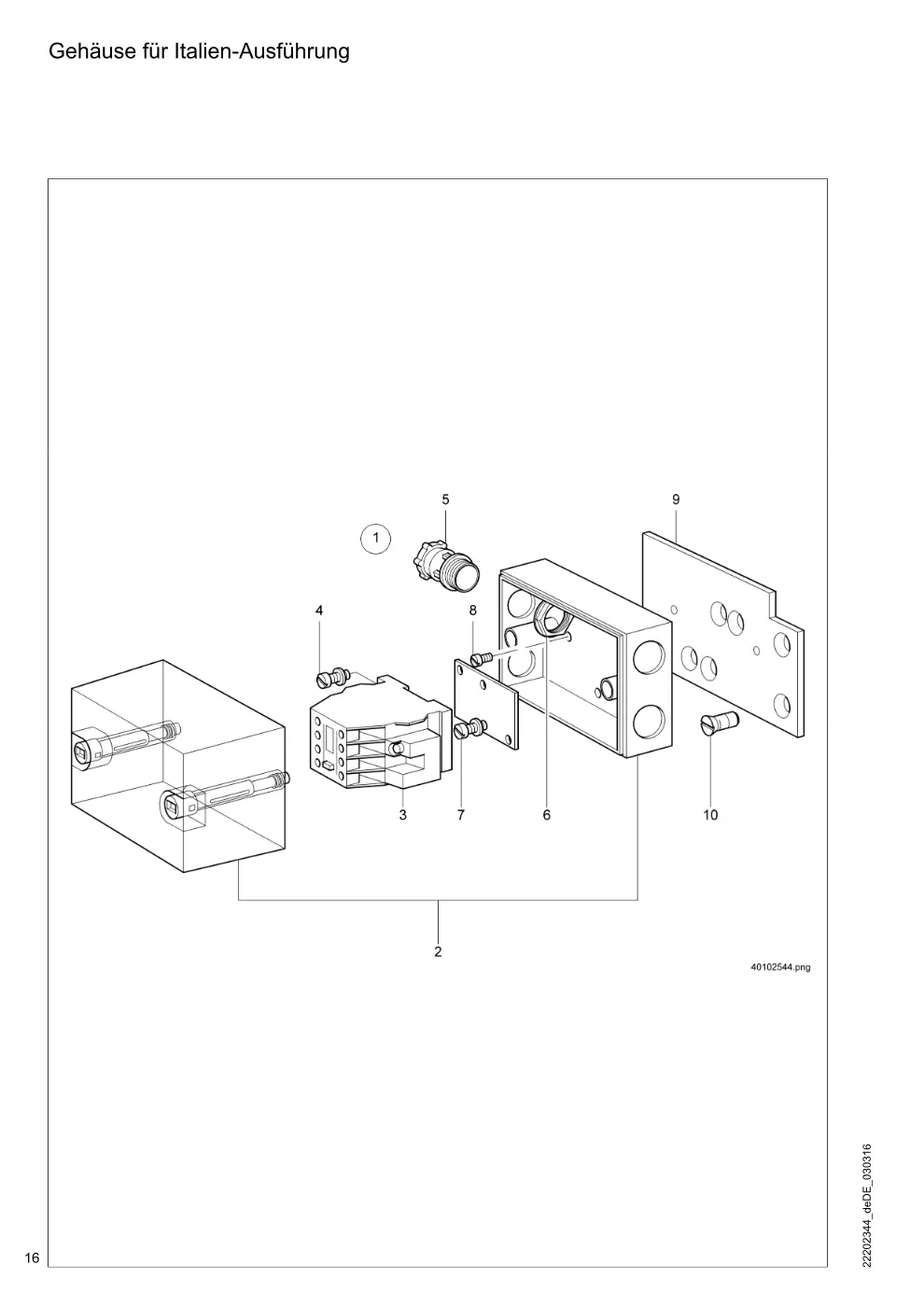

Gehäuse für Italien-Ausführung (Seite 16)

Demag PK 5 – Gehäuse für Italien-Ausführung, Zeichnung Seite 16

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Gehäuse Elektrik 42V 50HZ kpl. (Teil-Nr. 2 -	89378744	1
2	Gehäuse 87X 116X104K	89379544	1
3	Leistungsschütz AC 25C 42V56 11E	57522244	1
4	Unterlegblech 1.3 MM	18927046	1
5	Verschraubung kompl. PG16 RD K	50468644	1
6	Gegenmutter mit Bund PG16	50454399	1
7	Zylinderschraube M 4 X 8 Z3	31892599	1
8	Zylinderschraube M 4 X 8	31817499	1
9	Blech Sta.El.Italien	56097944	1
10	Senkschraube M 8 X 12	32119799	1

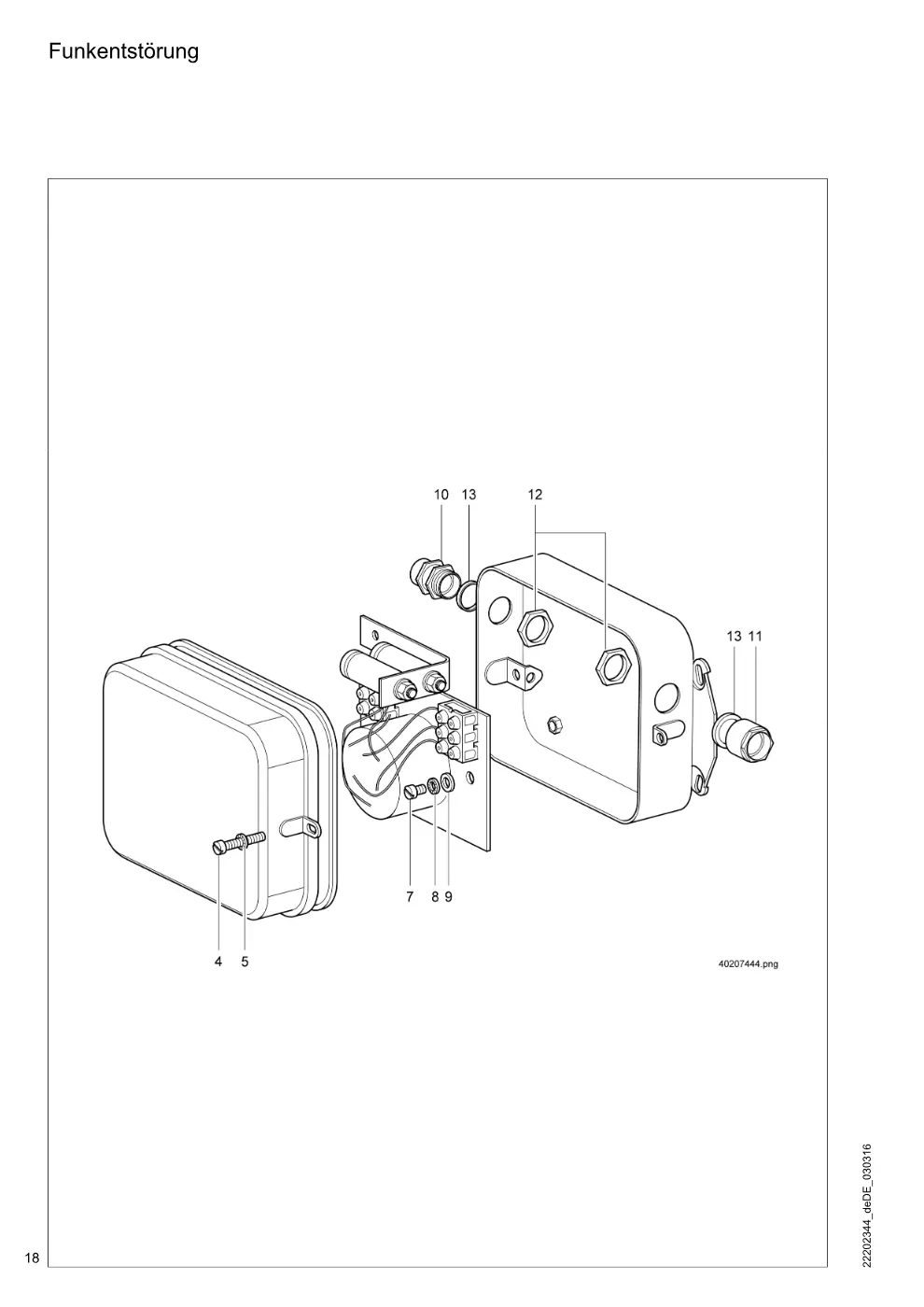

Funkentstörung (Seite 18)

Demag PK 5 – Funkentstörung, Zeichnung Seite 18

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
4	Zylinderschraube M 4 X 30	31809299	1
5	Fächerscheibe I 4,3	34368499	1
7	Zylinderschraube M 5 X 8	31817899	1
8	Fächerscheibe A 5,3	34360599	1
9	Scheibe 5,3X 9,0X 1	34040499	1
10	Verschraubung kompl. PG16 RD M	50437044	1
11	Verschraubung kompl. PG16 RD M	50446944	1
12	Gegenmutter PG16	60080599	1
13	Dichtring Anschl.Gew PG16	60087499	1
13	Rundleitung 4X 1,5	46693844	1
13	Rundleitung 6X 1,5 G	50440744	1
13	Gegenmutter PG21	60080699	1
13	Dichtring Anschl.Gew PG21 Verschlussschraube PG21 Verschlussschraube PG16	60087599	1

Hakengeschirr, Unterflasche (Seite 20)

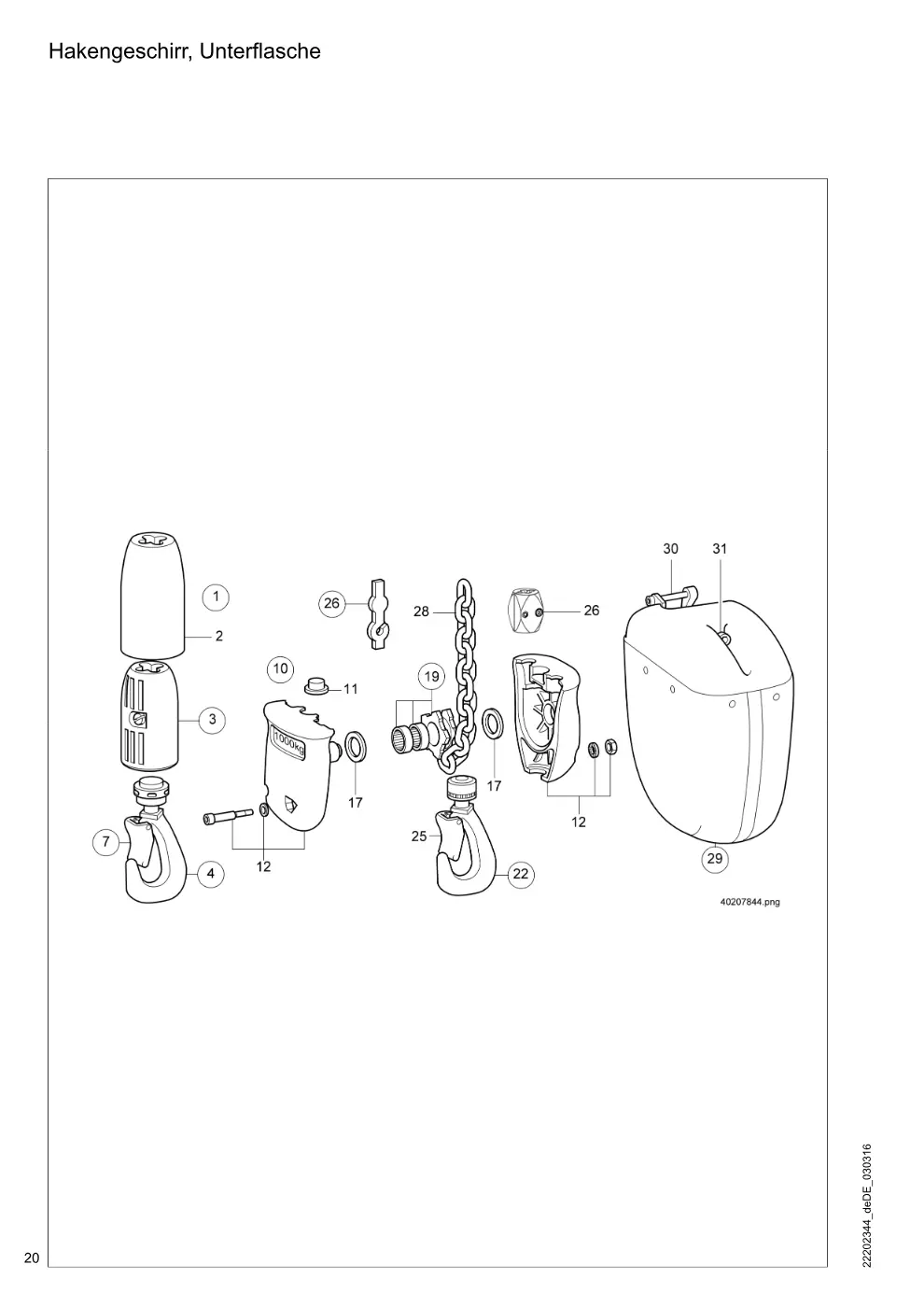

Demag PK 5 – Hakengeschirr, Unterflasche, Zeichnung Seite 20

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Hakengeschirr PK 5 kpl. (Teil-Nr. 2, 3	56141044	1
2	Stulpe PK 5 500KG	56141344	1
3	Hakengeschirr ohne Haken PK 5 kpl. (Teil-Nr.	56141444	1
4	Lasthaken PK2/5 Set kpl. (Teil-Nr.	56086933	1
7	Hakenmaulsicherung PK2-5	56094933	1
10	Unterflasche PK 5 kpl. (Teil-Nr. 11, 12, 17, 19, 22)	56136044	1
11	Stopfen 24,5/31,5X20	56141944	1
12	Unterflaschenhälfte PK 5	56136544	1
17	Passscheibe 25X 35X1	34142499	1
19	Kettenrad Unterflasche PK 5	56136444	1
22	Lasthaken PK 5/10 kpl. (Teil-Nr. 25)	56143044	1
25	Hakenmaulsicherung PK5-10	56144533	1
26	Einführungsstück DK10 Set	83707833	1
28	Kettenset DK10/PK 5L=4,0m	75228733	1
28	Kettenset DK10/PK 5L=5,0m	75228833	1
28	Kettenset DK10/PK 5L=6,0m	75228933	1
28	Kettenset DK10/PK 5L=7,0m	75229033	1
28	Kettenset DK10/PK 5L=8,0m	75229133	1
28	Kettenset DK10/PK5L=10,0m	75229333	1
28	Kettenset DK10/PK5L=12,0m	75229433	1
28	Kettenset DK10/PK5 L=3,5m	75250433	1
28	Kettenset DK10/PK5 L=4,5m	75250533	1
28	Kettenset DK10/PK5 L=6,5m	75250633	1
28	Kettenset DK10/PK5 L=9m	75250733	1
28	Kettenset DK10/PK5 L=11m	75250833	1
28	Kettenset DK10/PK5 L=13m	75250933	1
28	Kettenset DK10/PK5 L=14m	75251033	1
28	Kettenset DK10/PK5 L=15m	75251133	1
28	Kettenset DK10/PK5 L=16m	75251233	1
28	Kettenset DK10/PK5 L=17m	75251333	1
28	Kettenset DK10/PK5 L=18m	75251433	1
28	Kettenset DK10/PK5 L=19m	75251533	1
28	Kettenset DK10/PK5 L=20m	75251633	1
28	Kettenset DK10/PK5 L=21m	75251733	1
28	Kettenset DK10/PK5 L=22m	75251833	1
28	Kettenset DK10/PK5 L=23m	75251933	1
28	Kettenset DK10/PK5 L=24m	75252033	1
28	Kettenset DK10/PK5 L=25m	75252133	1
28	Kettenset DK10/PK5 L=26m	75252233	1
28	Kettenset DK10/PK5 L=28m	75252433	1
28	Kettenset DK10/PK5 L=30m	75252533	1
28	Kettenset DK10/PK5 L=40m	75252633	1
28	Kettenset DK10/PK5 L=50m	75252733	1
29	Kettenspeicher PK 5 8M.KETTE Kunststoff	56145544	1
29	Kettenspeicher PK 5 16M.KETTE Metall	56146544	1
35	Fett GP00H-30DEMAG-Spe.	66500944	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 6 DK, max. Tragfähigkeit 700 kg, (Seite 22)

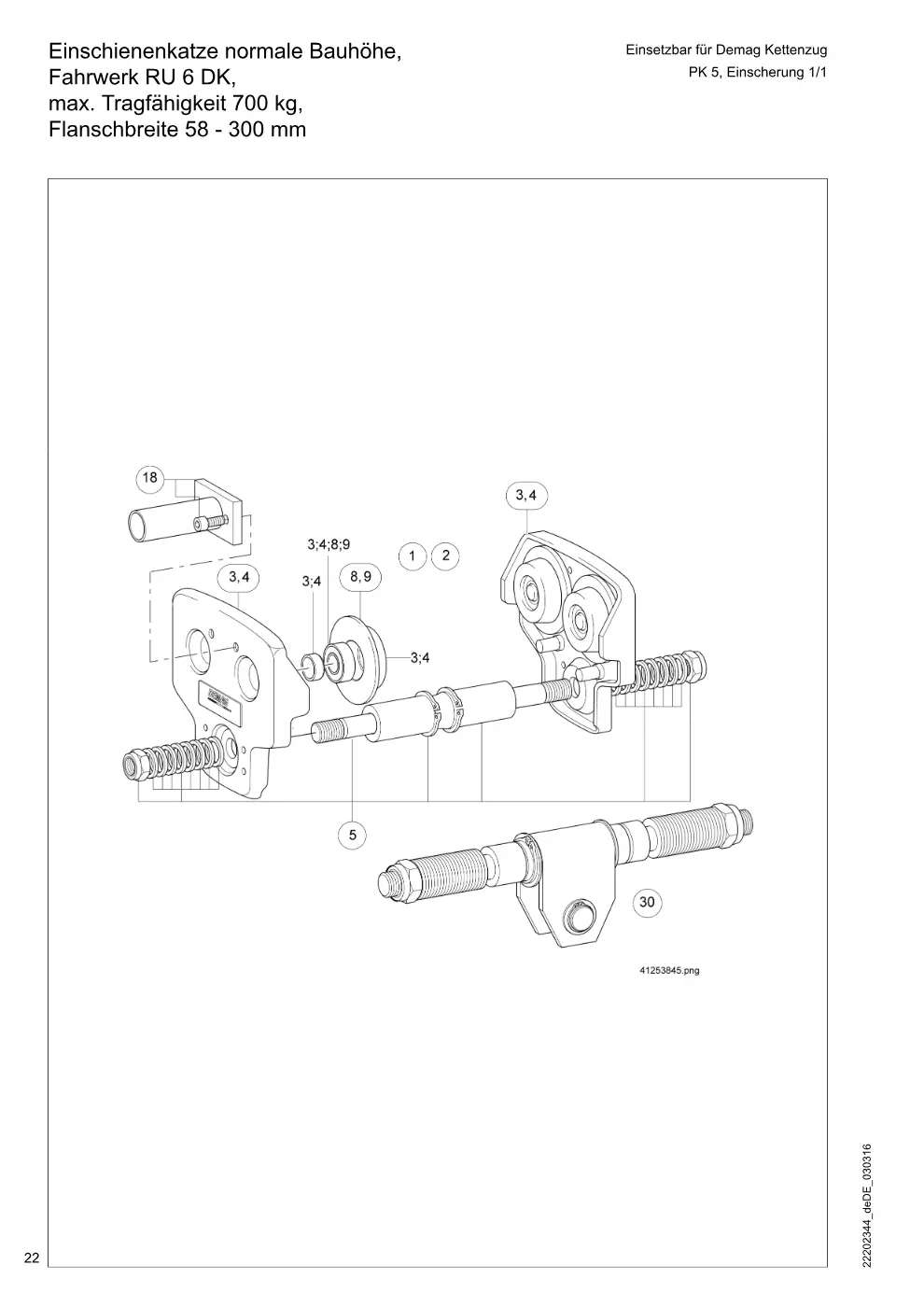

Demag PK 5 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 6 DK, max. Tragfähigkeit 700 kg,, Zeichnung Seite 22

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad zyl.o.Trav. RU 6 kpl. (Teil-Nr.	83963444	1
2	Fahrwerk Laufrad keg.o.Trav. RU 6 kpl. (Teil-Nr.	83963244	1
3	Seitenschild RU6DK kpl. (Teil-Nr.	83963144	2
4	Seitenschild Laufrad kon. o.Zahnkr.	83963044	2
5	Traverse RU 6 Flb. 58- 90	83963944	1
5	Traverse RU 6 Flb. 91-143	83964044	1
5	Traverse RU 6 Flb.144-200	83952044	1
5	Traverse RU 6 Flb.201-300	83952144	1
8	Laufrad zylindrisch 65 1SPK OZ	83983644	4
9	Laufrad konisch 65 1SPK OZ	83963544	4
18	Stromabnehmerrohr 400 Set	83973733	1
30	Traverse RU 2/6 Flb.144-200	56314044	1
30	Traverse RU 2/6 Flb.201-300	56314544	1

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 11 DK, PK 5, Einscherung 1/1 und 2/1 max. Tragfähigkeit 1350 kg (Seite 24)

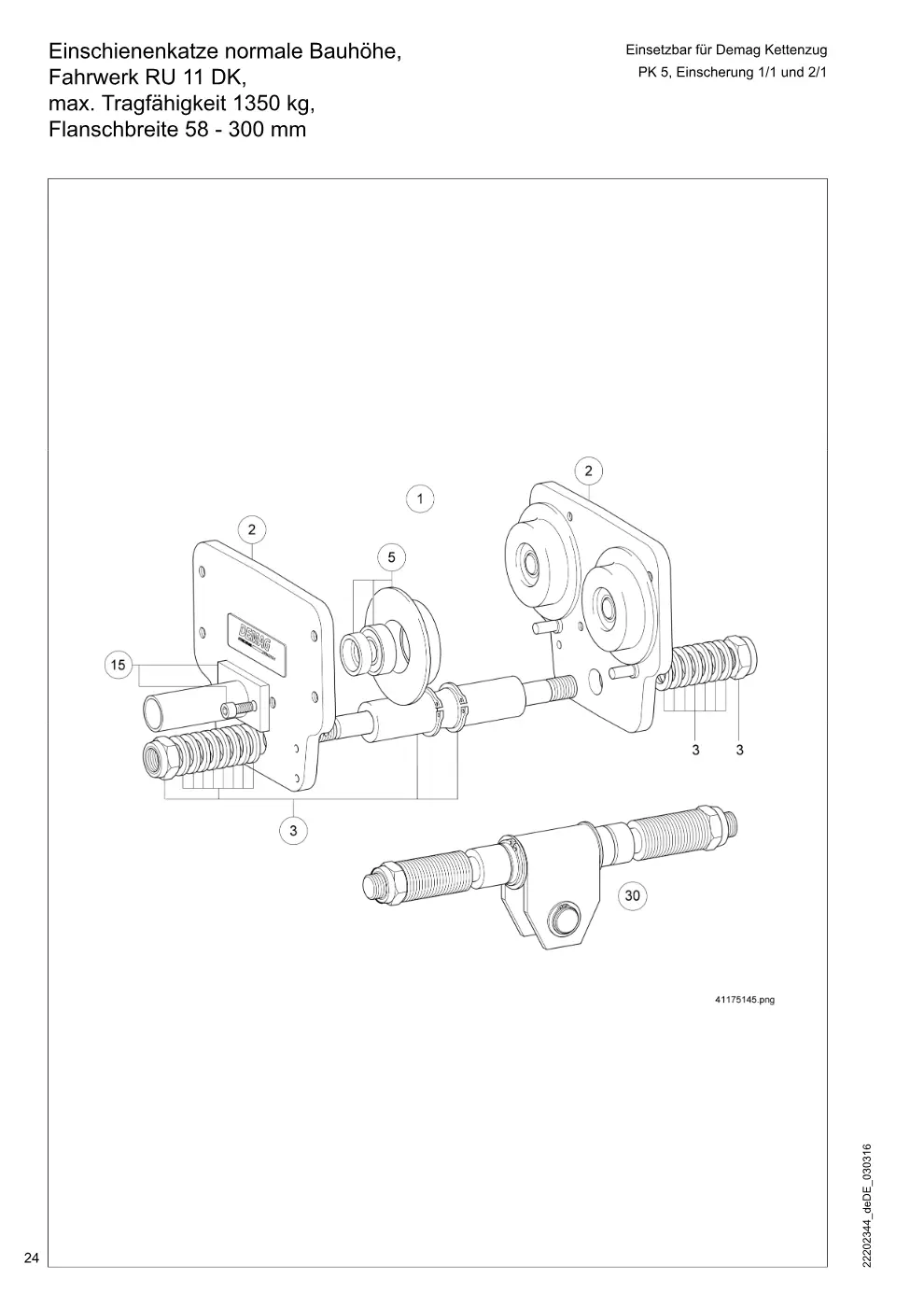

Demag PK 5 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk RU 11 DK, PK 5, Einscherung 1/1 und 2/1 max. Tragfähigkeit 1350 kg, Zeichnung Seite 24

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. RU11	84010344	1
3	Traverse RU11 Flb.144-200	83953544	1
3	Traverse RU11 Flb.201-300	83953644	1
3	Traverse RU11 Flb. 58- 90	83965944	1
3	Traverse RU11 Flb. 91-143	83966044	1
5	Laufradset uni 80 4xOZ	84014033	4
15	Stromabnehmerrohr 400 Set	83973733	1
30	Traverse RU 5/11Flb.144-200	56324044	1
30	Traverse RU Flb.201-300	56324544	1

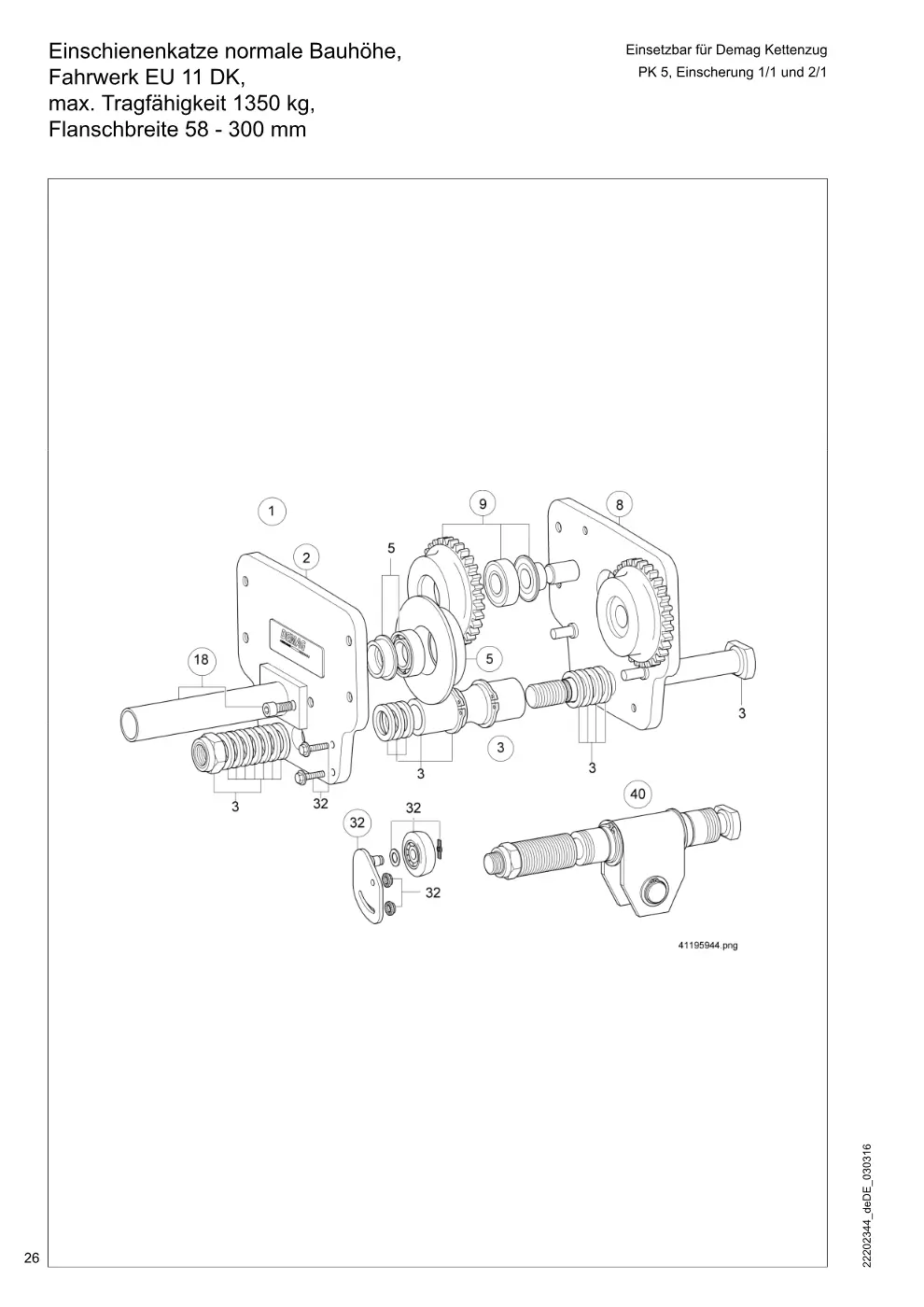

Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk EU 11 DK, PK 5, Einscherung 1/1 und 2/1 max. Tragfähigkeit 1350 kg (Seite 26)

Demag PK 5 – Einschienenkatze normale Bauhöhe, Einsetzbar für Demag Kettenzug Fahrwerk EU 11 DK, PK 5, Einscherung 1/1 und 2/1 max. Tragfähigkeit 1350 kg, Zeichnung Seite 26

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Fahrwerk Laufrad uni.o.Trav. EU11	84010444	1
3	Traverse EU11 Flb. 58- 90	83952344	1
3	Traverse EU11 Flb. 91-143	83952444	1
3	Traverse EU11 Flb.144-200	83954444	1
3	Traverse EU11 Flb.201-300	83954544	1
5	Laufrad universal 80 1SPK OZ	84014044	2
9	Laufrad universal 80 1SPK MZ	84015044	2
18	Stromabnehmerrohr 400 Set	83973733	1
32	Stützrolleneinheit Set	83913033	1
40	Traverse EUPKDK Flb.144-200	83974844	1
40	Traverse EUPKDK Flb.201-300	83974944	1

Fahrantrieb PKF 13/3 und PKF 13/6 (Seite 28)

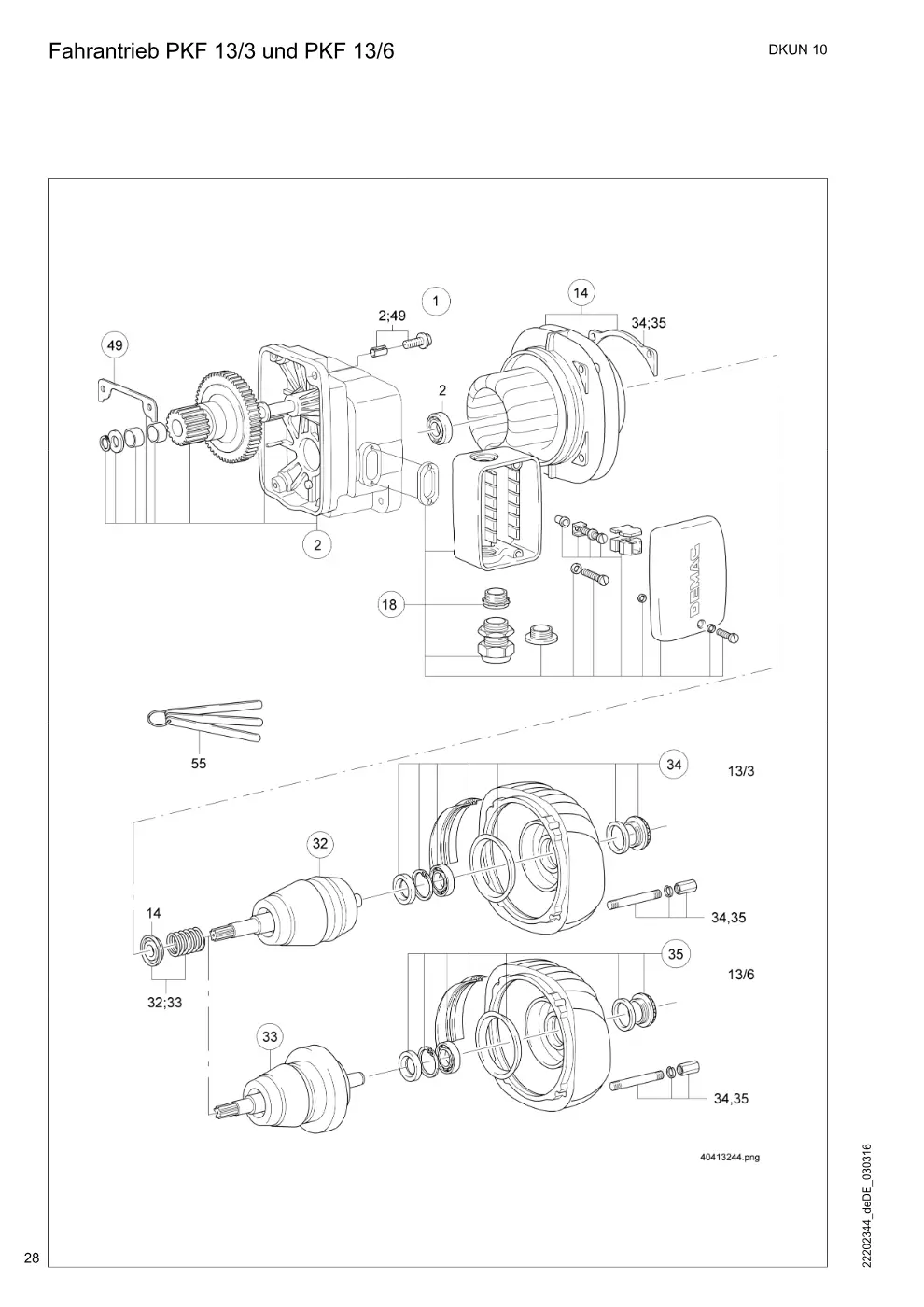

Demag PK 5 – Fahrantrieb PKF 13/3 und PKF 13/6, Zeichnung Seite 28

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 7M 13/3PKF8 AB 220 - 400V 50 Hz	56306744	1
1	Motor 14M 13/3PKF4 AB 220 - 400V 50 Hz	56306444	1
1	Motor 28M 13/3PKF2 AB 220 - 400V 50 Hz	56306244	1
1	Motor 4,6/14M 13/6PKF AB 380 - 400V 50 Hz	56305644	1
1	Motor 7/28M 13/6PKF8-2AB 380 - 400V 50 Hz	56305744	1
2	Lagerschildset PKF-M5	56307133	1
14	Ständerset F13/3 P2K 220/380V 50 Hz, 230/400V 50 Hz	56010633	1
14	Ständerset F13/3 PF4 220/380V 50 Hz, 230/400V 50 Hz	56371433	1
14	Ständerset F13/3 PF8 220/380V 50 Hz, 230/400V 50 Hz	56371733	1
14	Ständerset F13/6 PF8 380/400V 50 Hz	56372533	1
14	Ständerset F13/6 PF12 380/400V 50 Hz	56370133	1
18	Klemmenkastenset PKF	56369233	1
32	Läuferset 13/3 PKF	56379133	1
32	Läuferset 13/3 PKF+BS	56379233	1
33	Läuferset 13/6 PF 8-2	56304733	1
33	Läuferset 13/6PF8-2 BS	56304833	1
34	Lagerschildset B 13/3 P	56024033	1
35	Lagerschildset B 13/6	56305533	1
49	Dichtungsset PKF13/3+6	58136933	1
55	Fühlerlehrensatz	10015084	3

Anbau Absturzsicherung RU/EUDK (Seite 30)

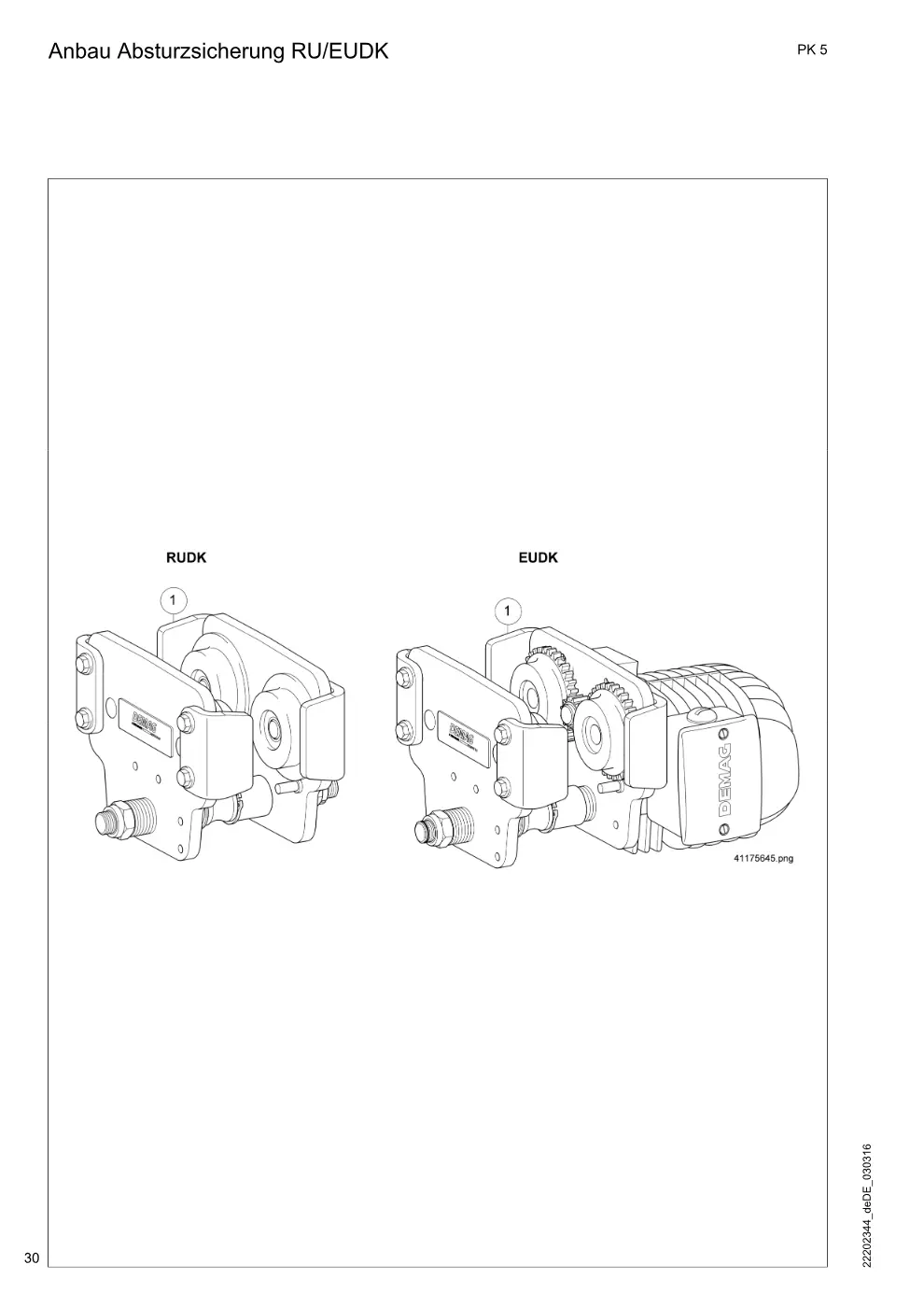

Demag PK 5 – Anbau Absturzsicherung RU/EUDK, Zeichnung Seite 30

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Absturzsicherungsset GR.11	83969744	1

Haspelantrieb für Fahrwerk (Seite 32)

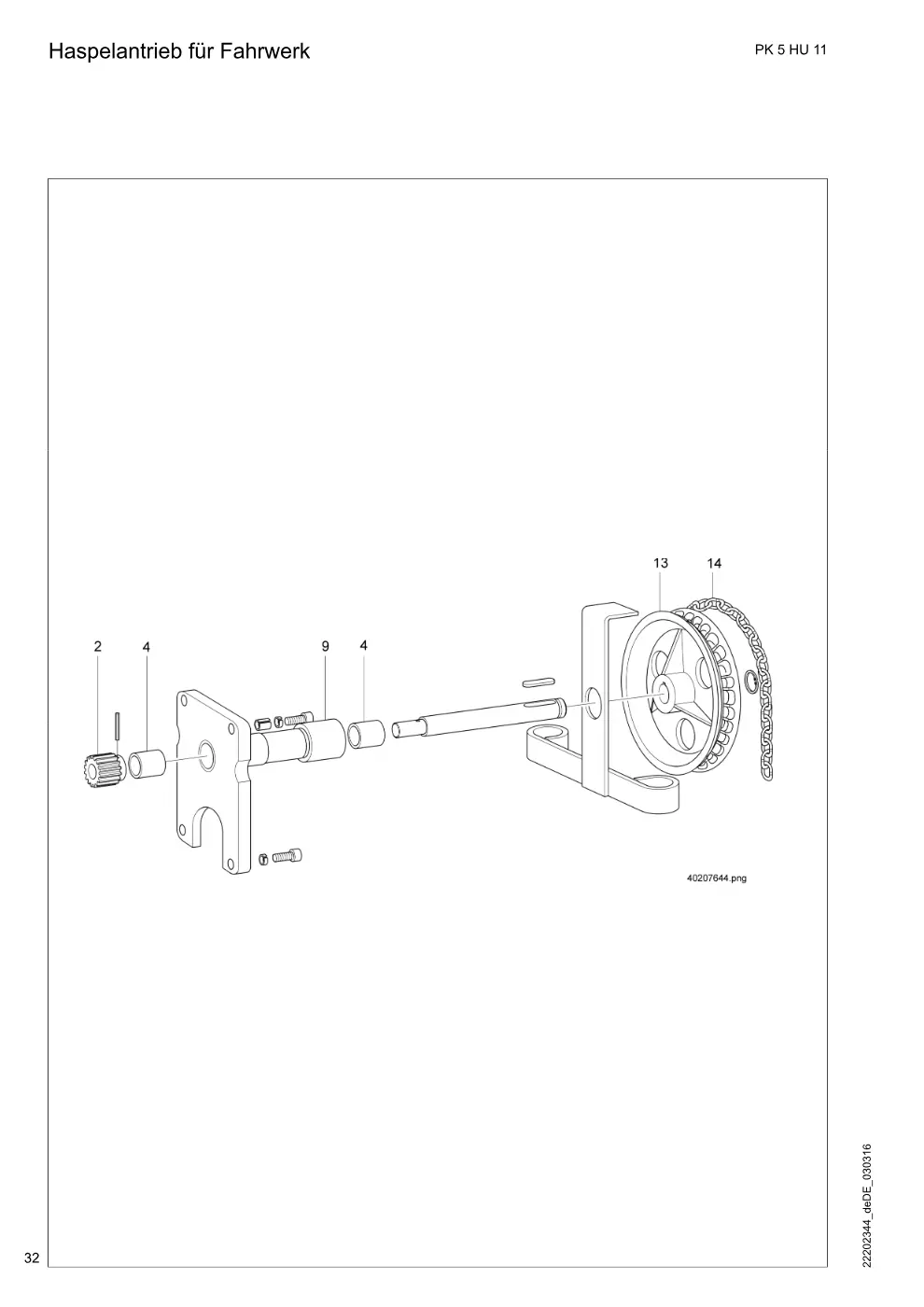

Demag PK 5 – Haspelantrieb für Fahrwerk, Zeichnung Seite 32

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Ritzel Z 18 M 2 B 34	56189644	1
4	Buchse 25X 28X30 B	34219944	2
9	Buchse 37 x 42,4x 44	50221944	1
13	Haspelrad 200 FAHRWERK	50226344	1
14	Rundstahlkette 3- 5X18,5	47260499	1

Längsträger RLPK 5, HLPK 5, ELPK 5 (Seite 34)

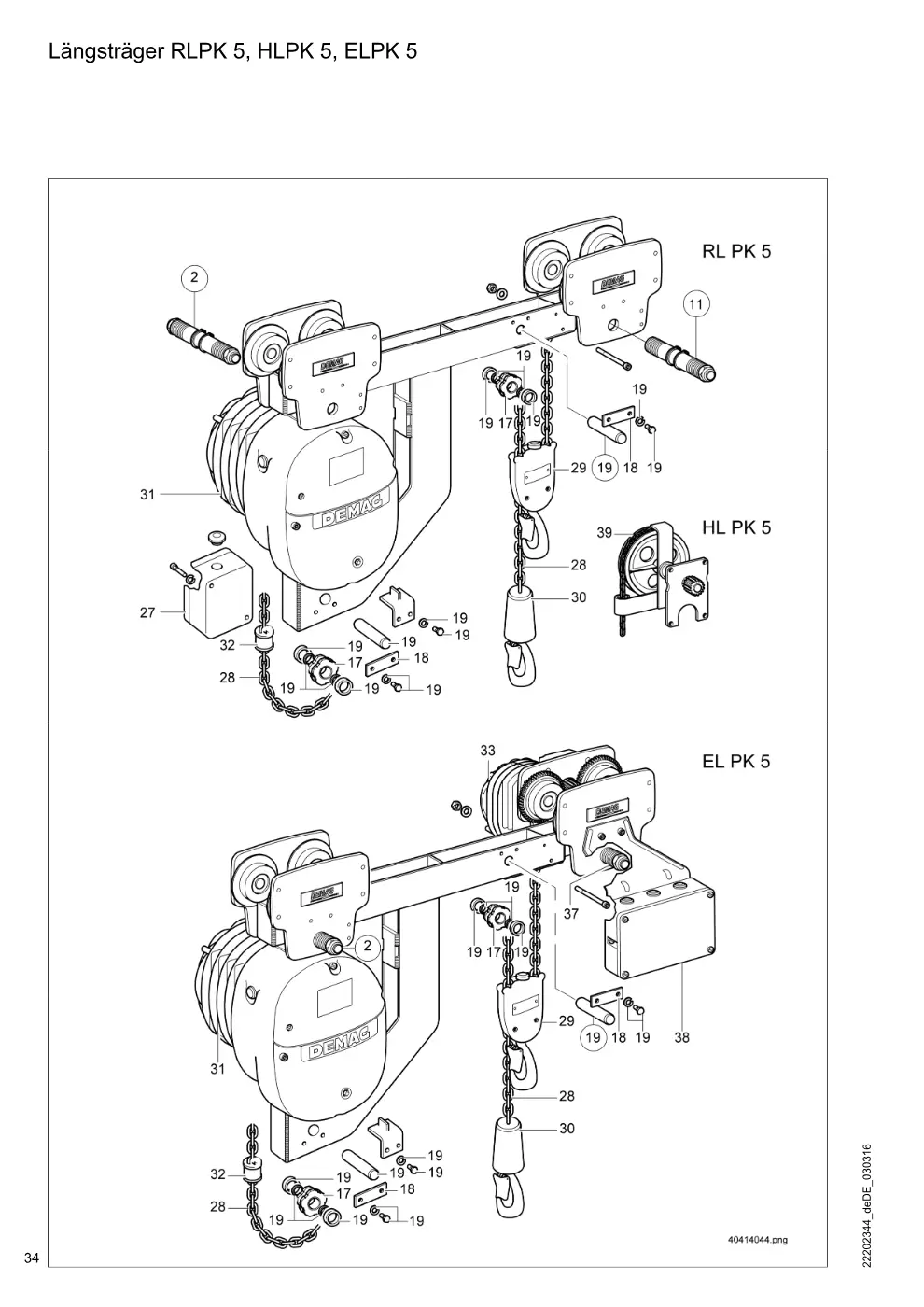

Demag PK 5 – Längsträger RLPK 5, HLPK 5, ELPK 5, Zeichnung Seite 34

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
2	Traverse RU11 Flb. 58- 90	83965944	1
2	Traverse RU11 Flb. 91-143	83966044	1
11	Traverse RU11 Flb. 58- 90	83965944	1
11	Traverse RU11 Flb. 91-143	83966044	1
17	Kettenrad Unterflasche PK 5	56136444	1
18	Achshalter 20X 5X 60/ 36	35596699	1
19	Set Umlenkung PK 5	56192833	1
27	Klemmenkasten 75X 80X 57M	50465044	1
29	Unterflasche PK 5	56136044	1
30	Hakengeschirr PK 5	56141044	1
32	Einführungsstück DK10 Set	83707833	1
37	Traverse EU11 Flb. 58- 90	83952344	1
37	Traverse EU11 Flb. 91-143	83952444	1

Fahrantrieb für Fahrwerk RL, HL, EL (Seite 36)

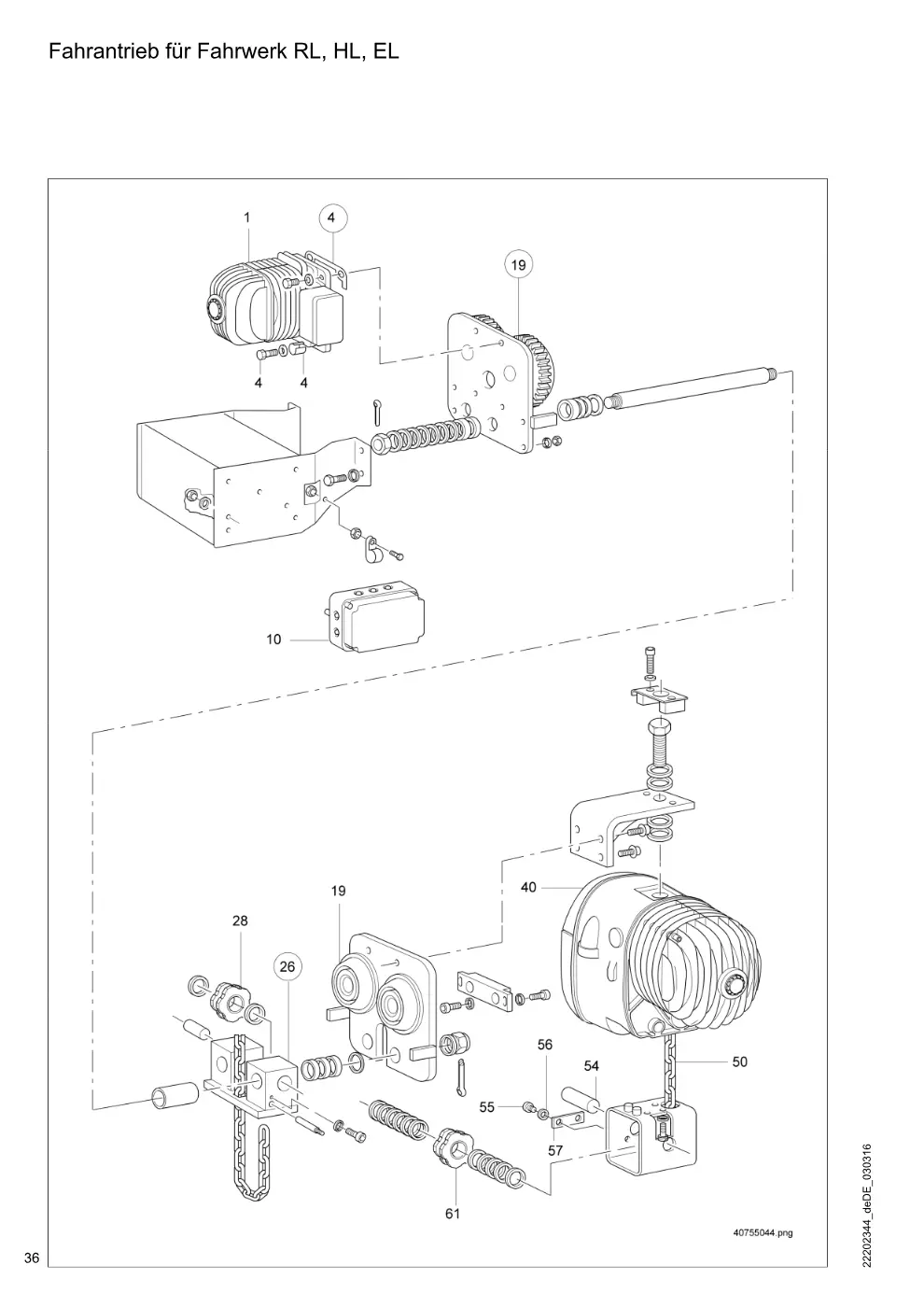

Demag PK 5 – Fahrantrieb für Fahrwerk RL, HL, EL, Zeichnung Seite 36

Diese Zeichnung im Partfinder öffnen

Pos.	Benennung	Identnummer	Stück
1	Motor 28M 13/3PKF2 AB 220/380V	56306244	1
1	Motor 28M 500V50AB 290/500V	56306344	1
1	Motor 28M 13/3PKF2 AB 240/415V	56306144	1
1	Motor 14M 13/3PKF4 AB 220/380V	56306444	1
1	Motor 14M 13/3PKF4 AB 290/500V	56306544	1
1	Motor 14M 13/3PKF4 AB 240/415V	56306644	1
1	Motor 7M 13/3PKF8 AB 220/380V	56306744	1
1	Motor 7M 13/3PKF8 AB 240/415V	56306944	1
1	Motor 7/28M 13/6PKF8-2AB 380 V	56305744	1
1	Motor 7/28M 500V50AB 500 V	56305844	1
1	Motor 7/28M 13/6PKF8-2AB 415 V	56305944	1
1	Motor 4,6/14M 13/6PKF AB 380 V	56305644	1
4	Dichtungsset PKF13/3+6	58136933	1
10	Klemmenkasten 175X 125 K	89542144	1
19	Laufradset K 112 MZ PLV	56338533	1
19	Laufradset Z 112 MZ PLV	56338433	1
28	Kettenrad Unterflasche PK 5	56136444	1
54	Bolzen 25h 6x 75 Nut	56193344	1
55	Sechskantschraube M 8 X 16	30763999	1
56	Federring 8 A	34310899	1
57	Achshalter 20X 5X 60/ 36	35596699	1
61	Kettenrad Unterflasche PK 5	56136444	1

Zum Ersatzteilshop · Partfinder · Alle Kategorien · Impressum · AGB · Datenschutz
Kran-Tec e.U., Lengau (Österreich) – autorisierter Händler für Demag-Ersatzteile. Zeichnungen und Positionen aus den Demag-Ersatzteillisten. Preise und Verfügbarkeit im Shop. Datenstand 20.10.2026.
